| ＦＭ Ａｃｏｕｓｔｉｃｓ ＦＭ６００Ａ 修理記録 |
| 平成２２年３月９日到着 月日完成 |
Ａ． 修理前の状況
B． 原因
Ｆ． 修理費 ９５，０００円 |

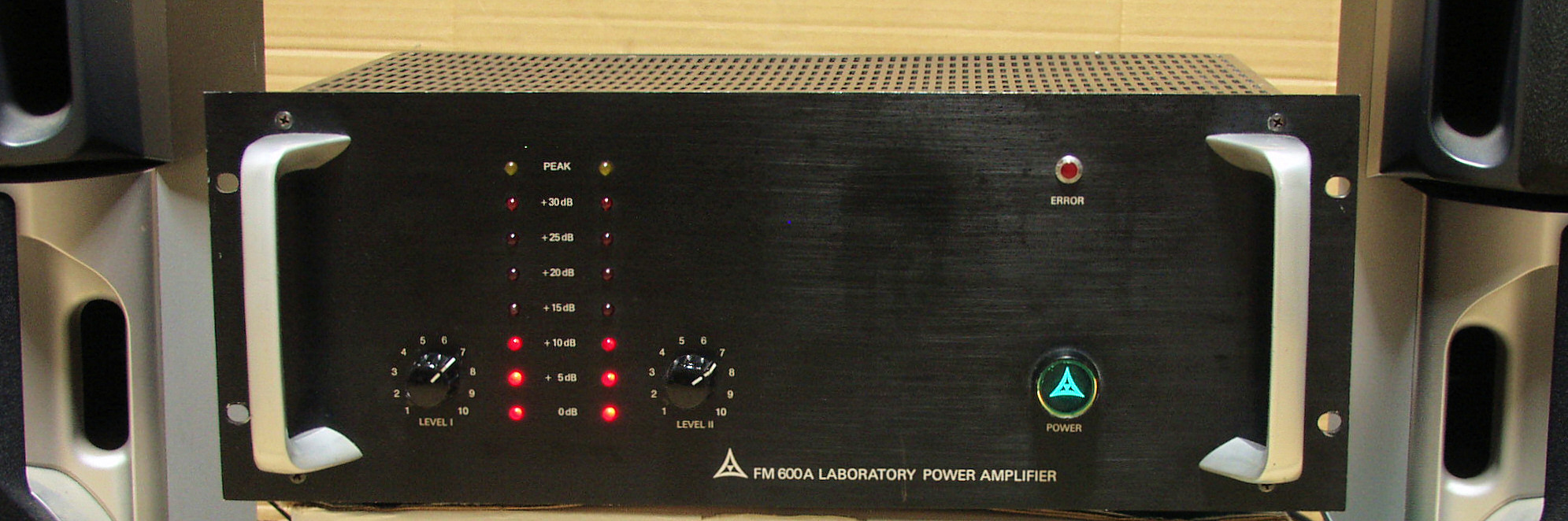

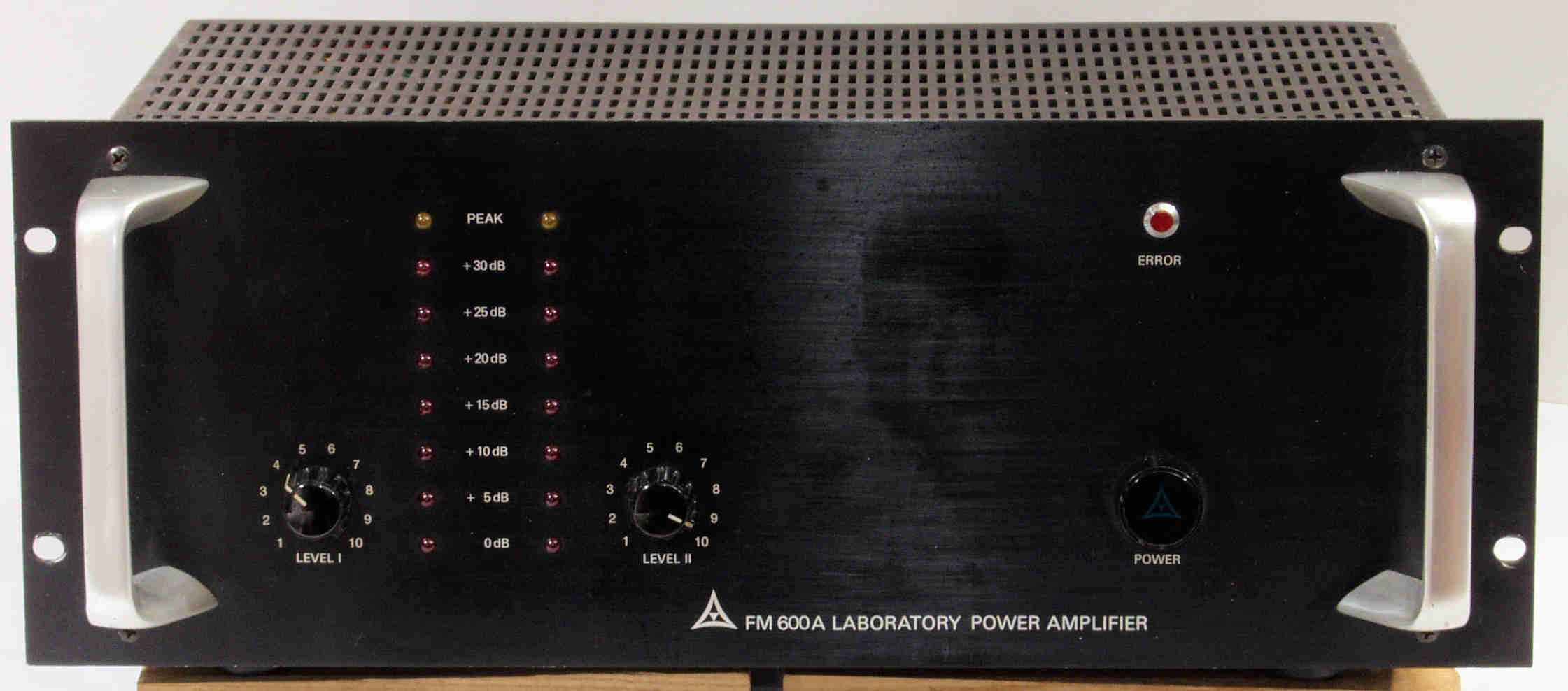

| Ａ． 修理前の状況 Ａ１１． 点検中 前から見る |
 |

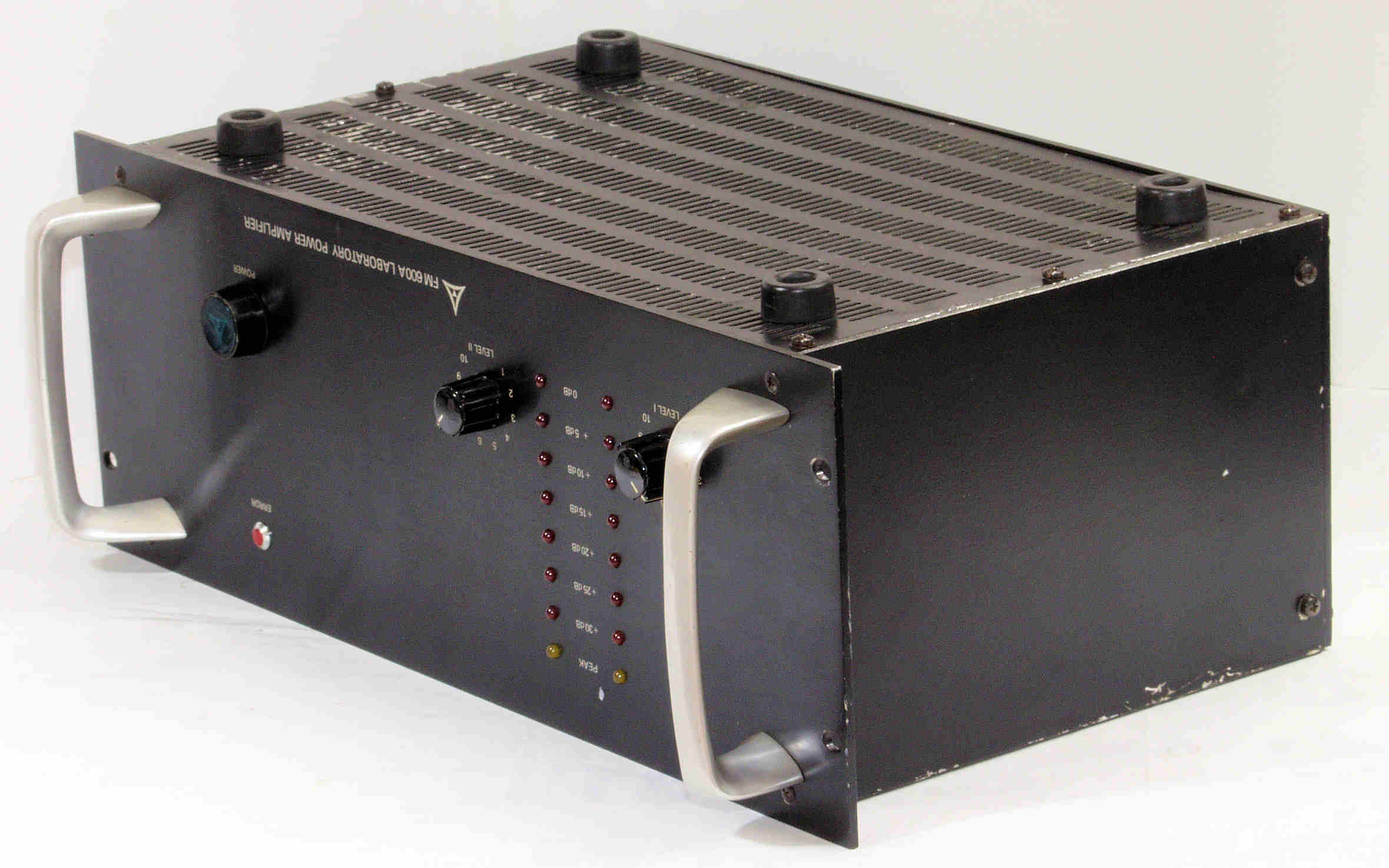

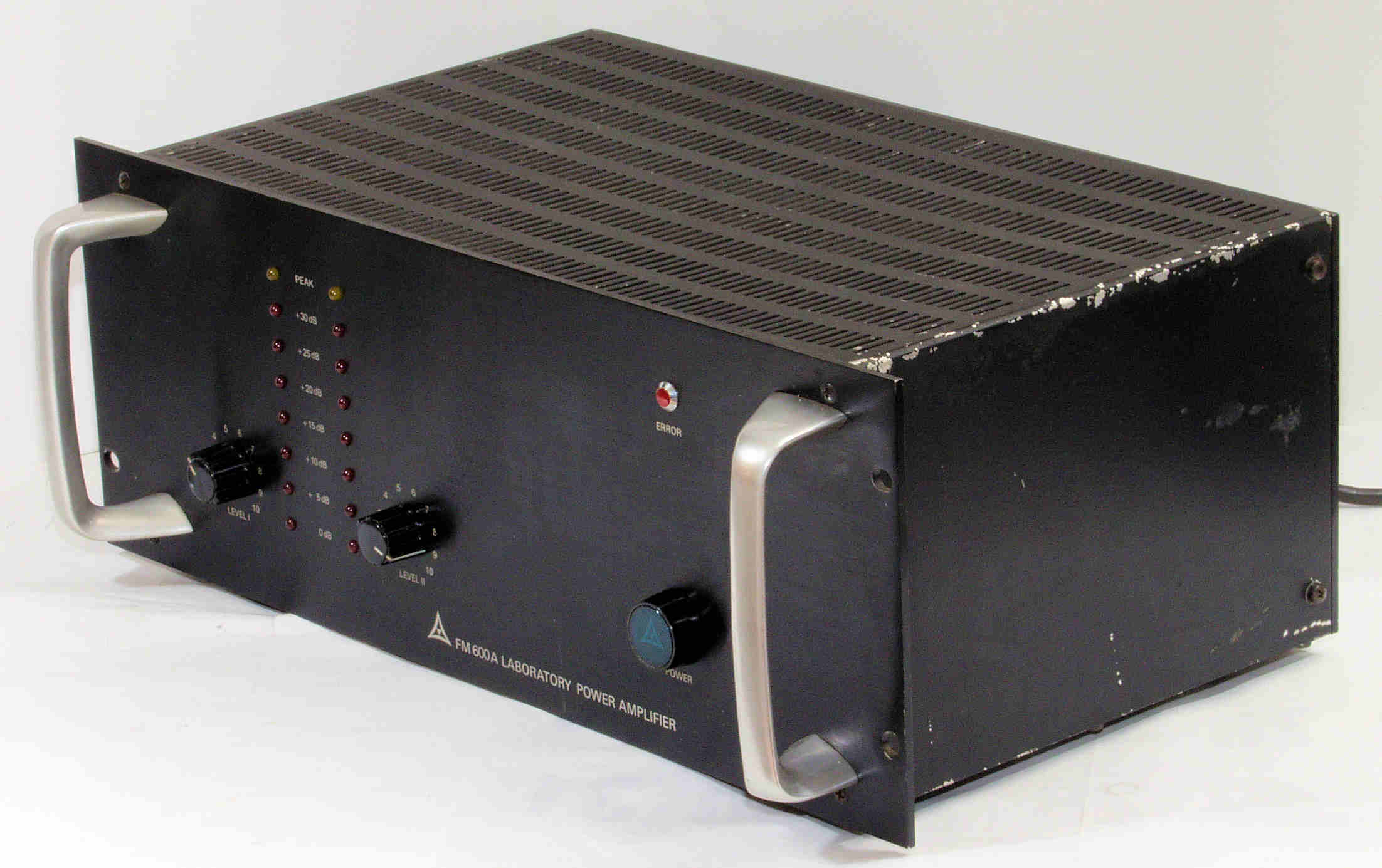

| Ａ１２． 点検中 前右上から見る |
 |

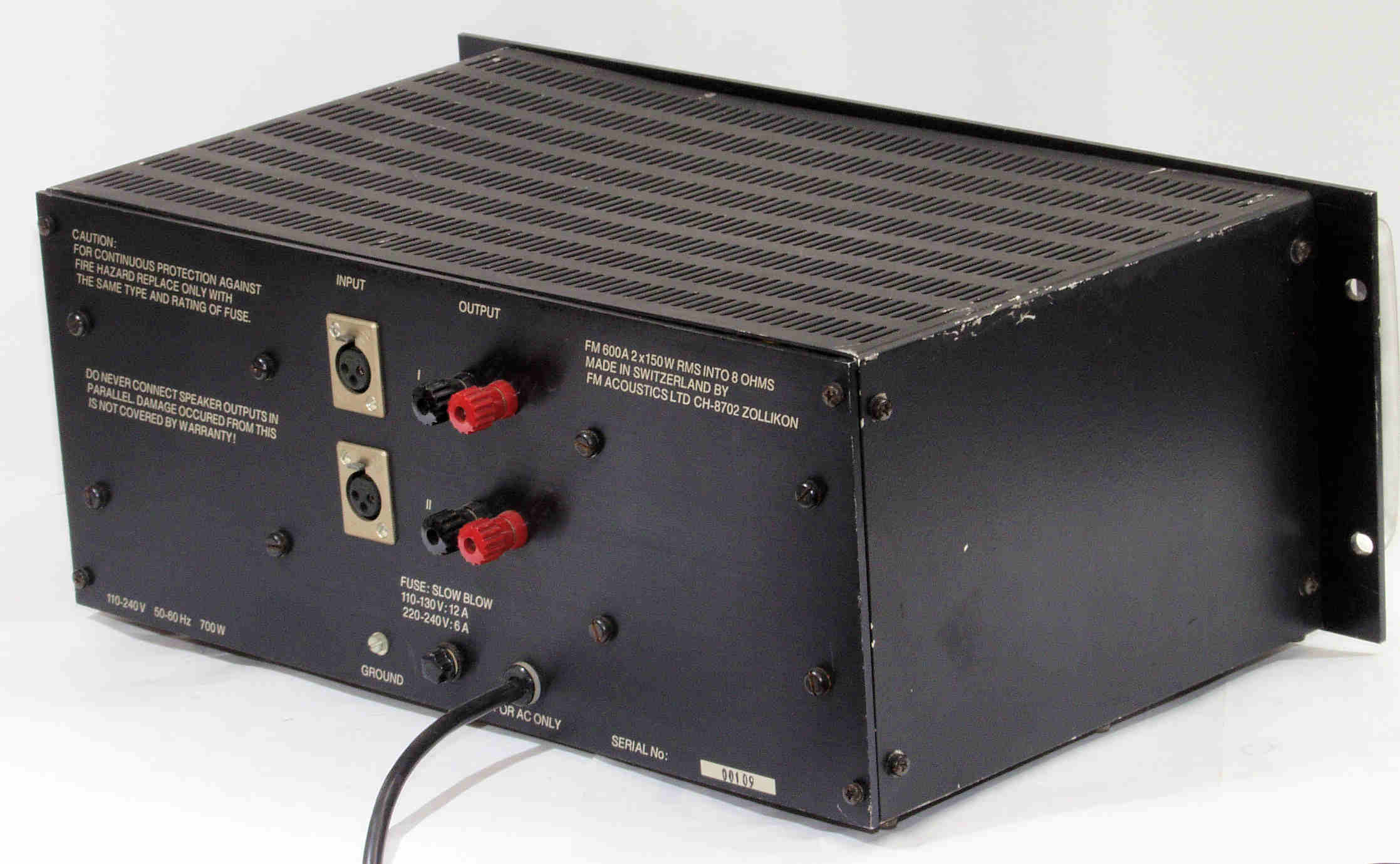

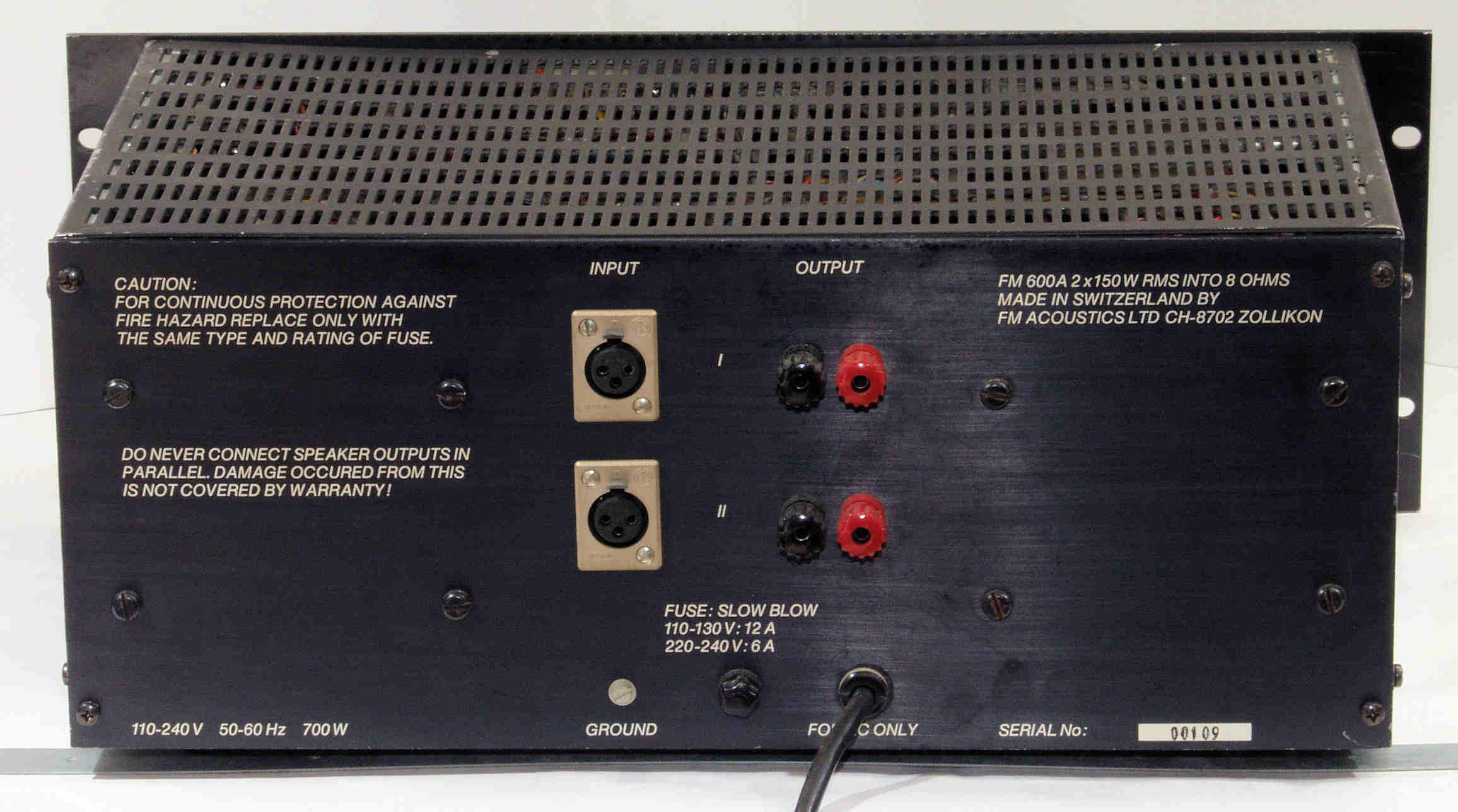

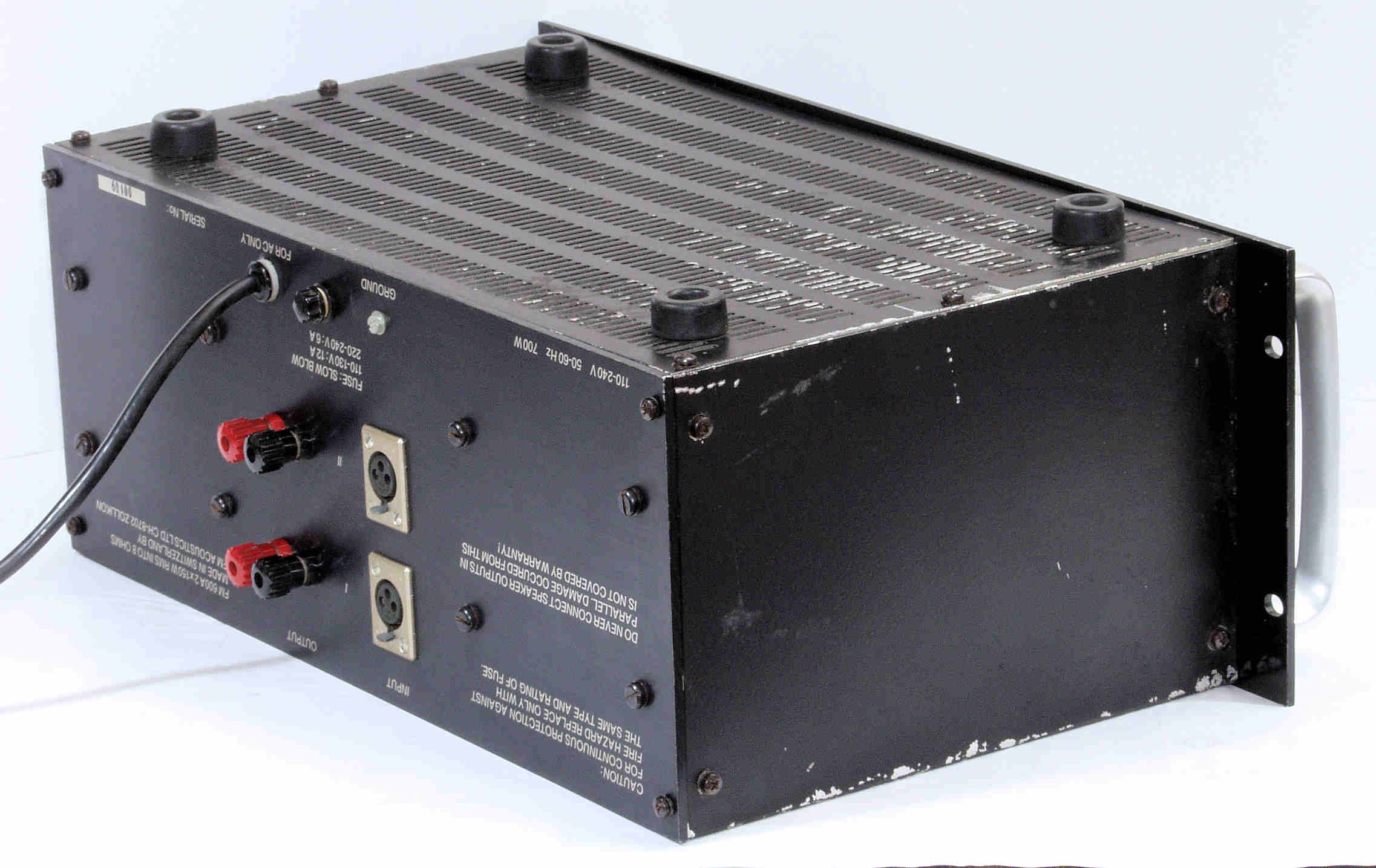

| Ａ１３． 点検中 後から見る |
 |
| Ａ１４． 点検中 入出力端子見る。 |
 |

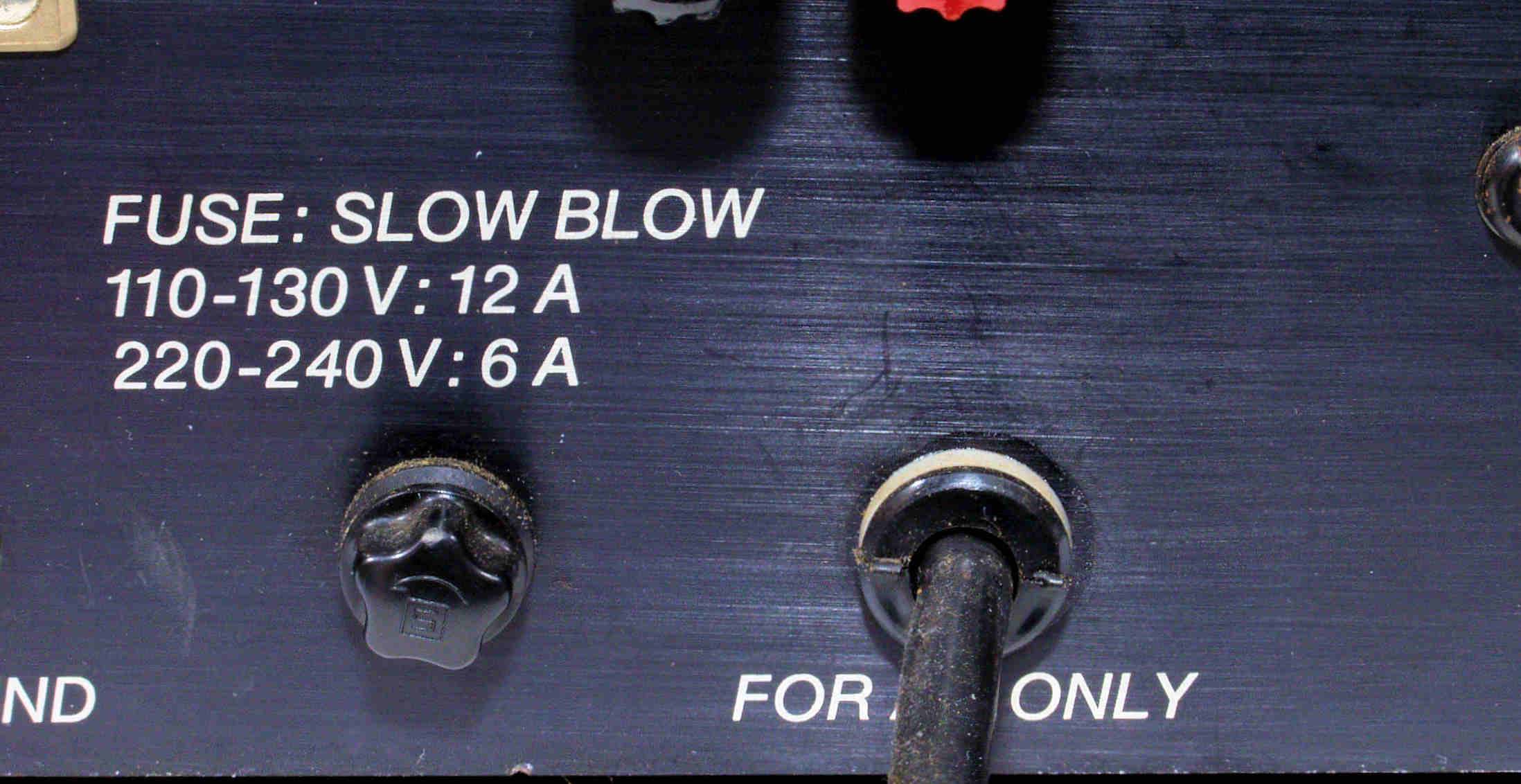

| Ａ１５． 点検中 電源コード取り付け部。 |
 |
| Ａ１６． 点検中 後左上から見る |
 |

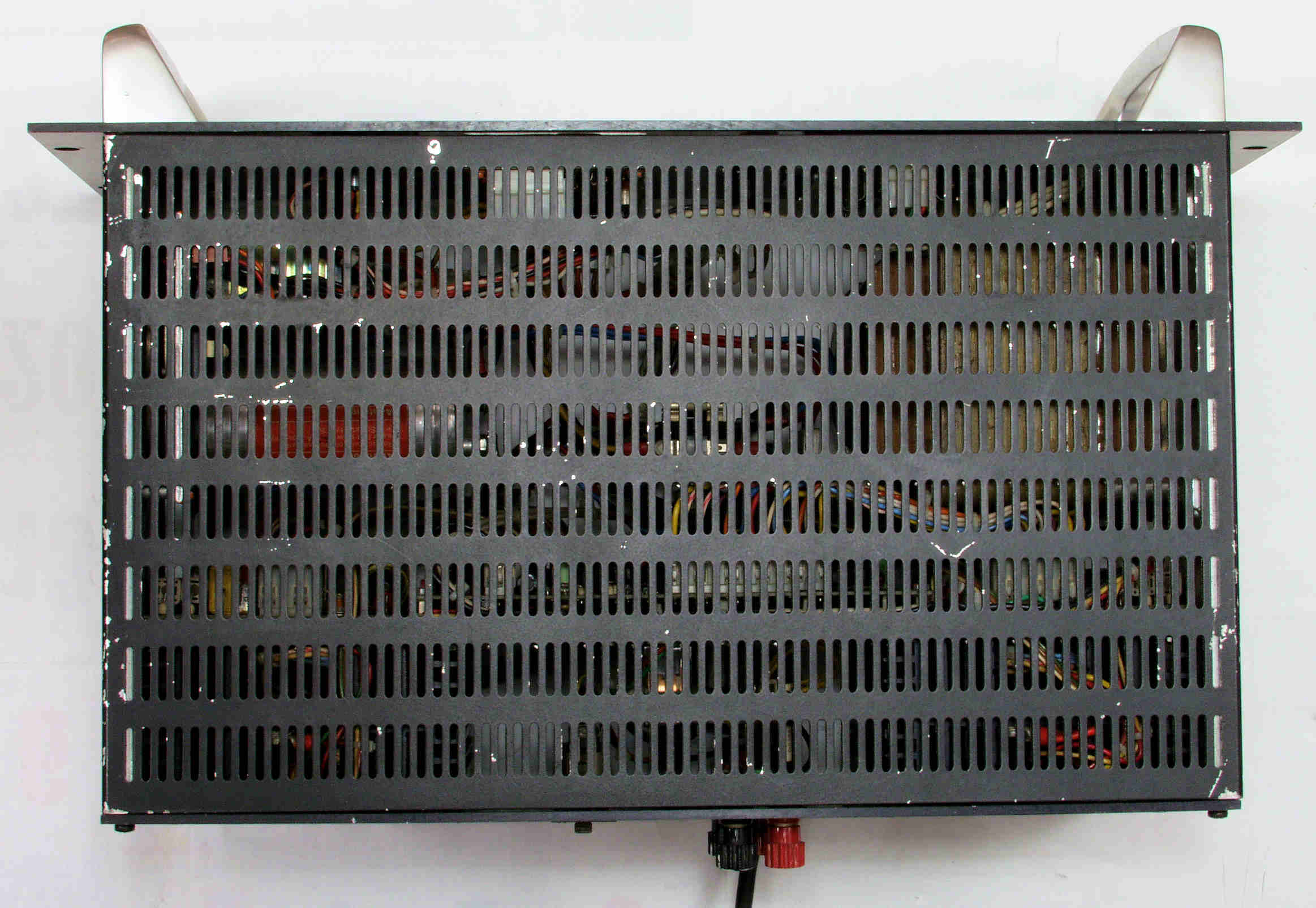

| Ａ１７． 点検中 上から見る |
 |

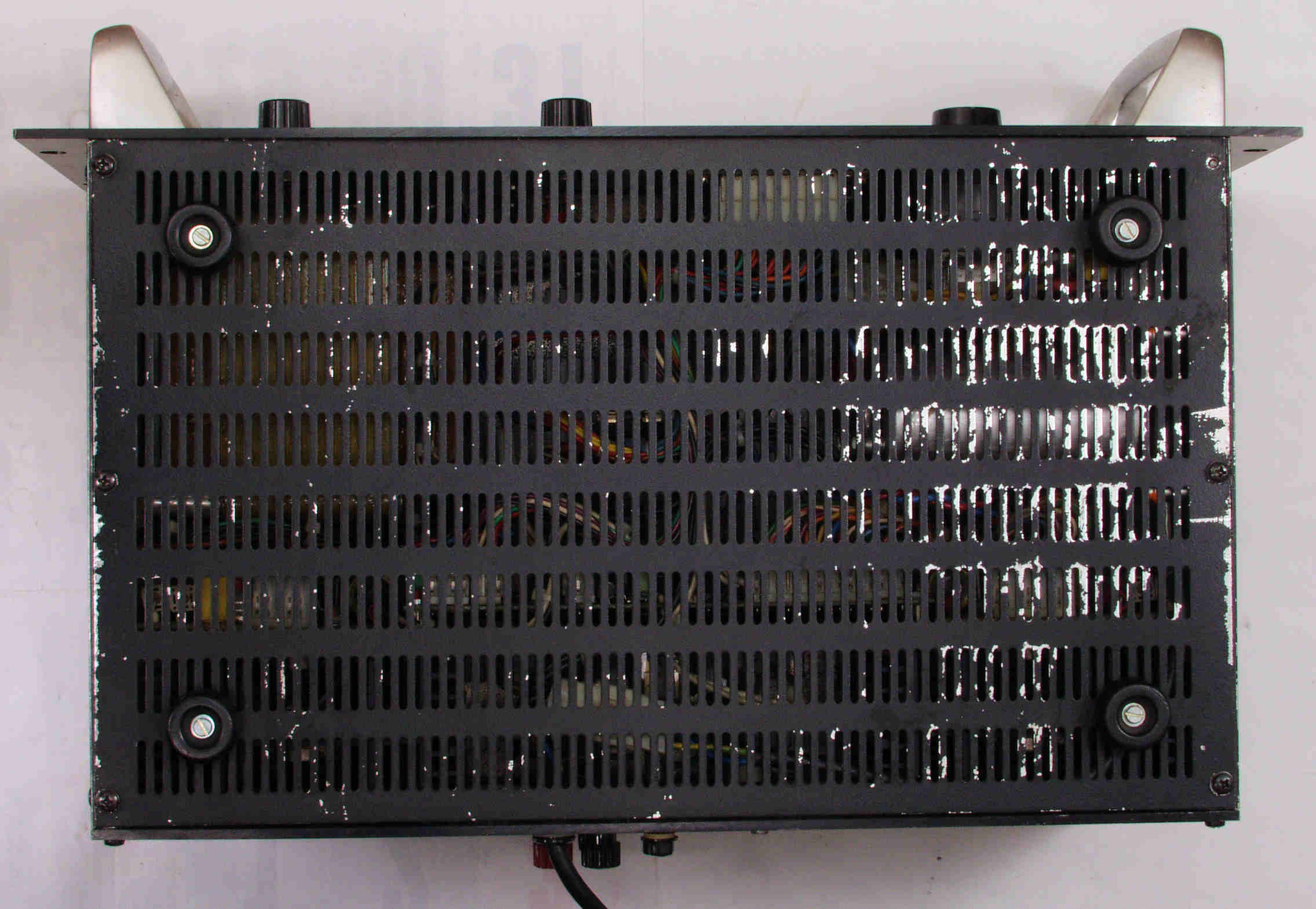

| Ａ２１． 点検中 下から見る |
 |

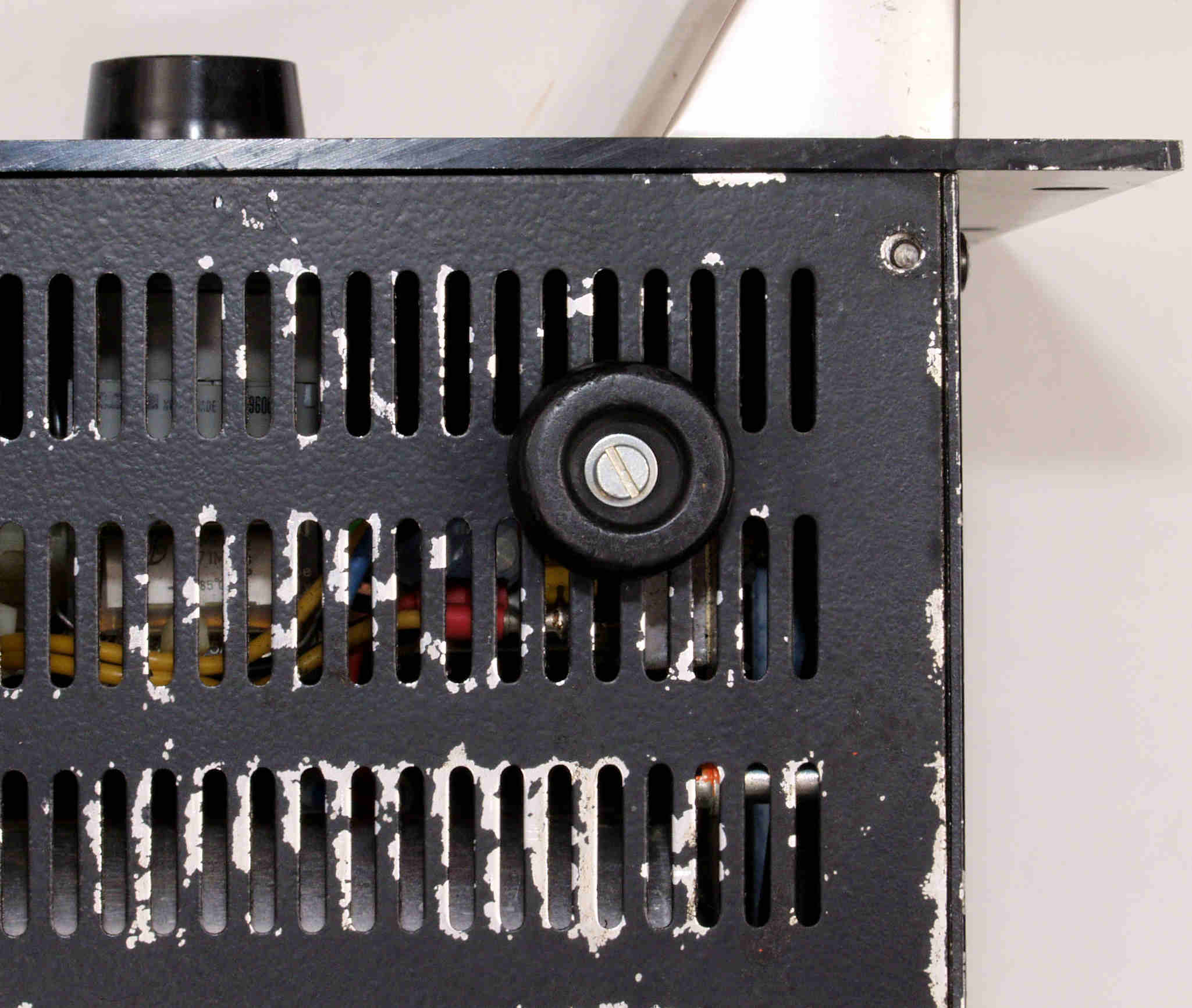

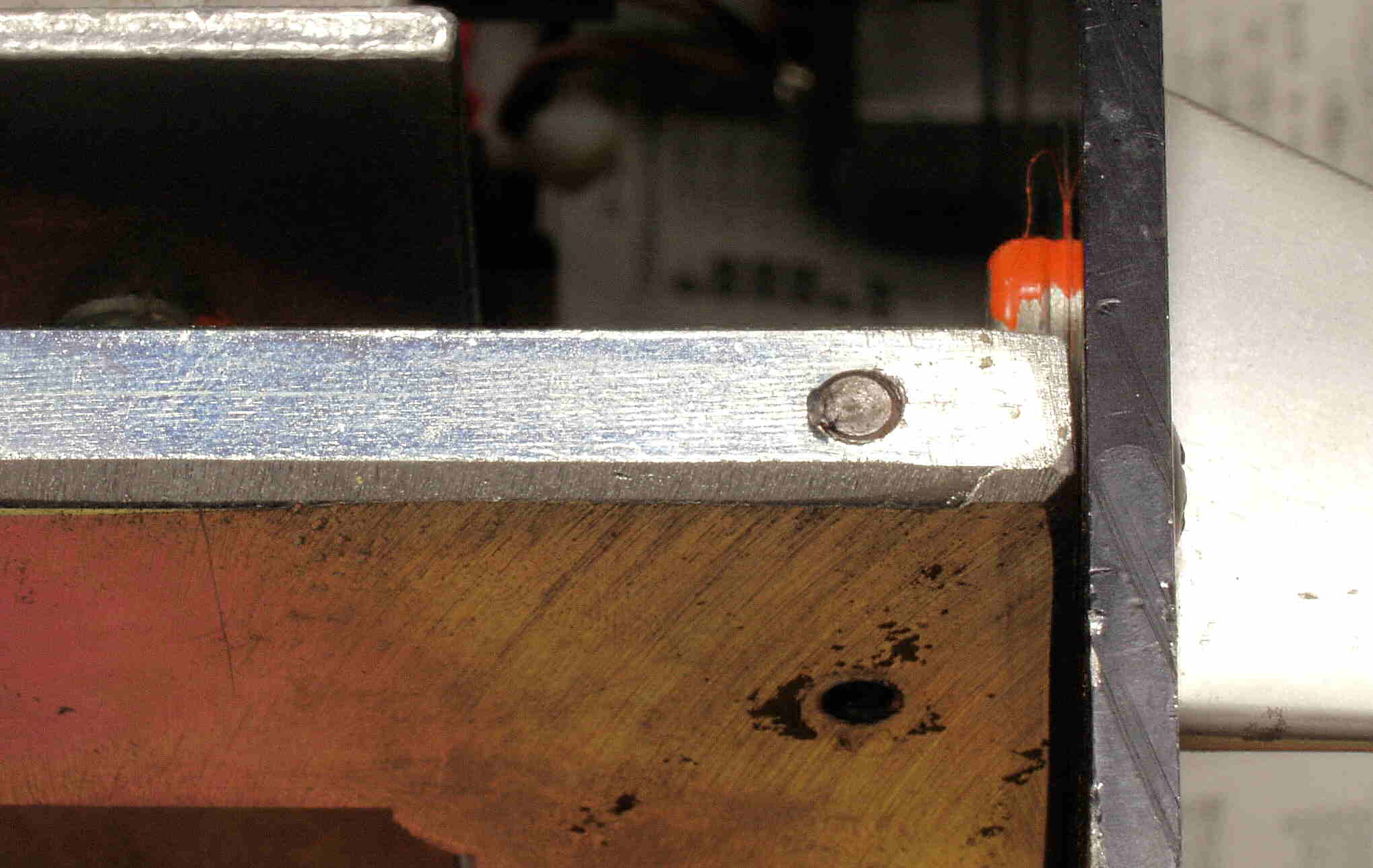

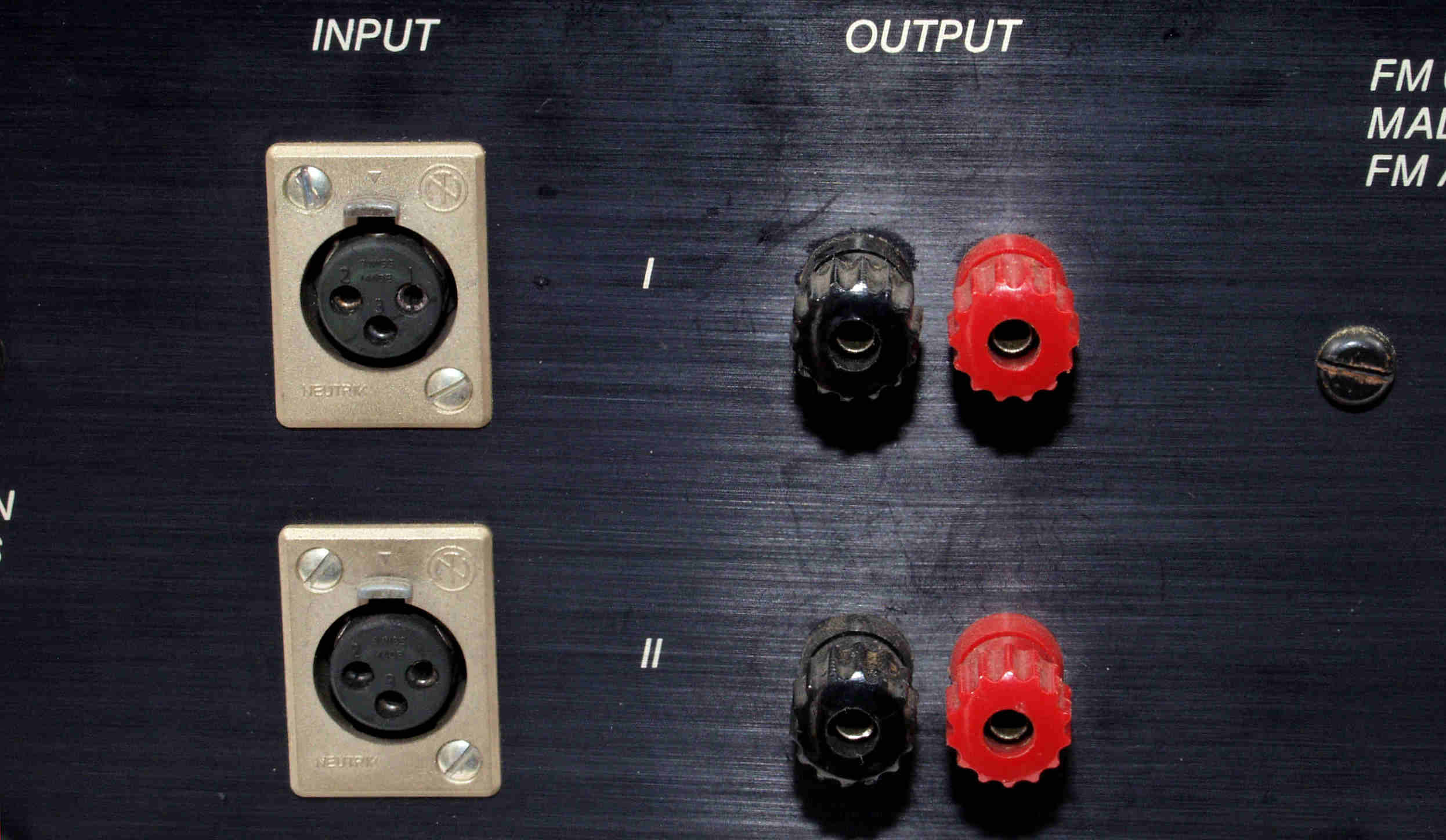

| Ａ２２． 点検中 下から見る、下蓋取り付けネジ折れ。 |
 |
| Ａ２３． 点検中 下前から見る |
 |
| Ａ２４． 点検中 下前左から見る |
 |

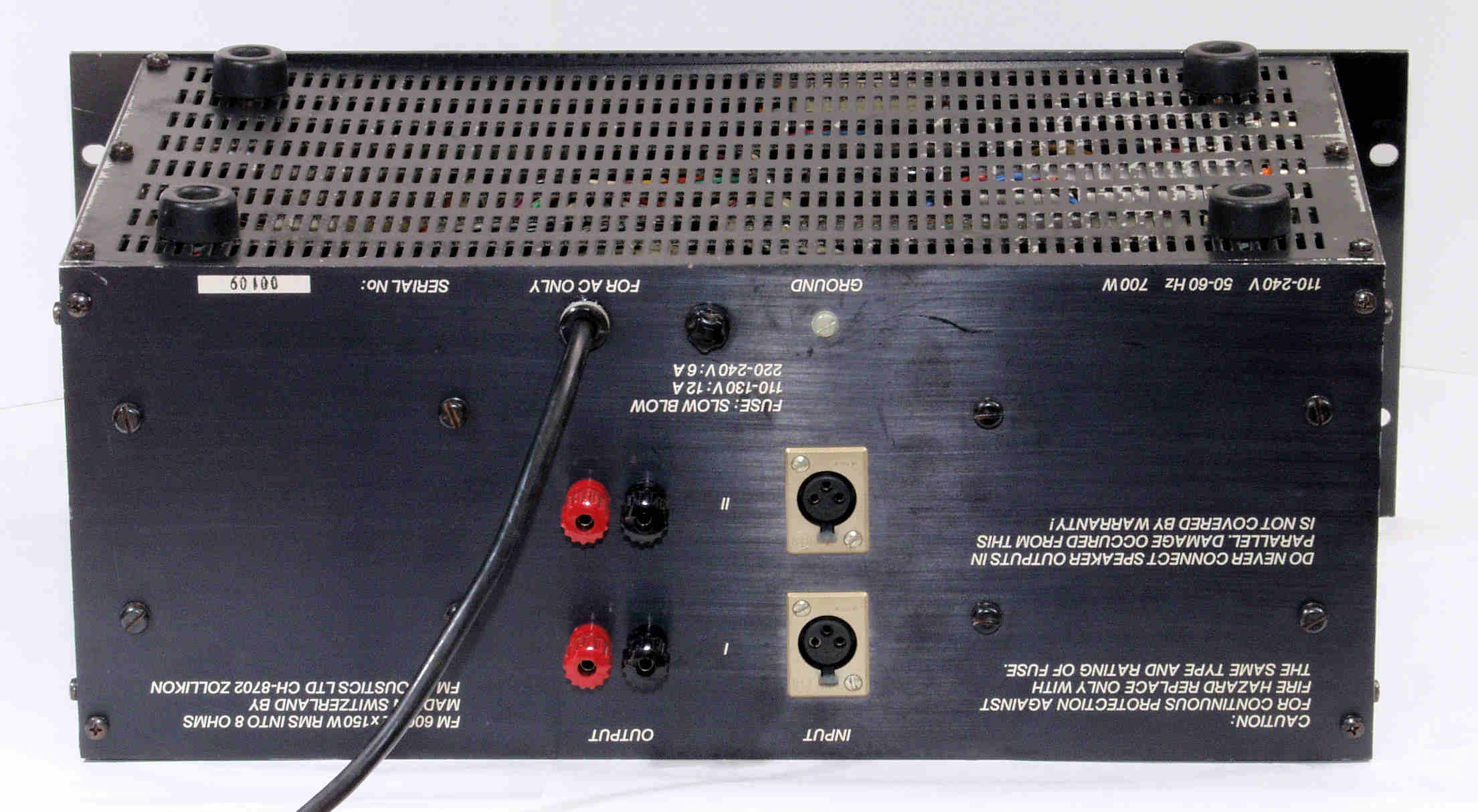

| Ａ２５． 点検中 下後から見る |
 |
| Ａ２７． 点検中 下後右から見る |
 |

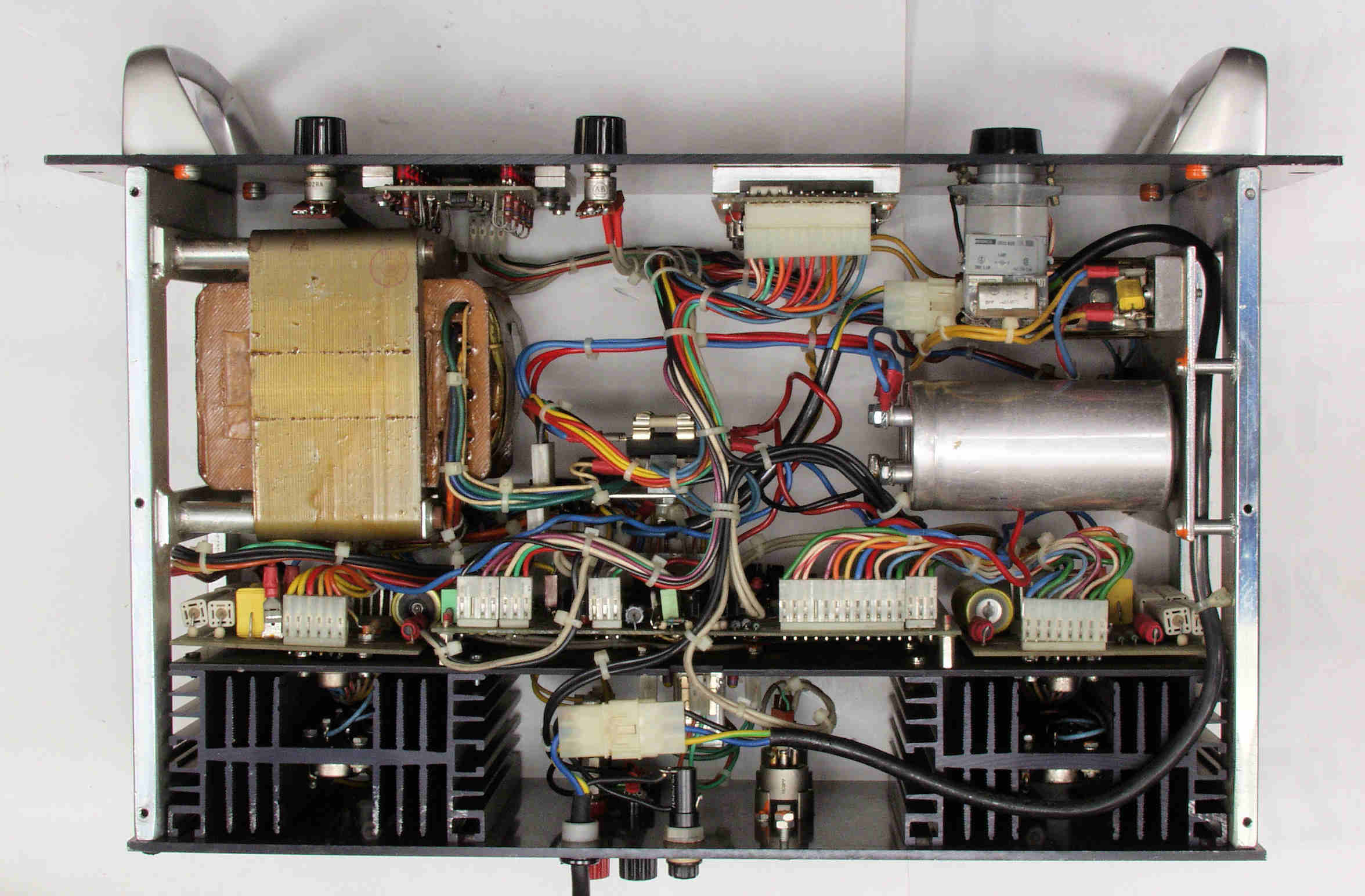

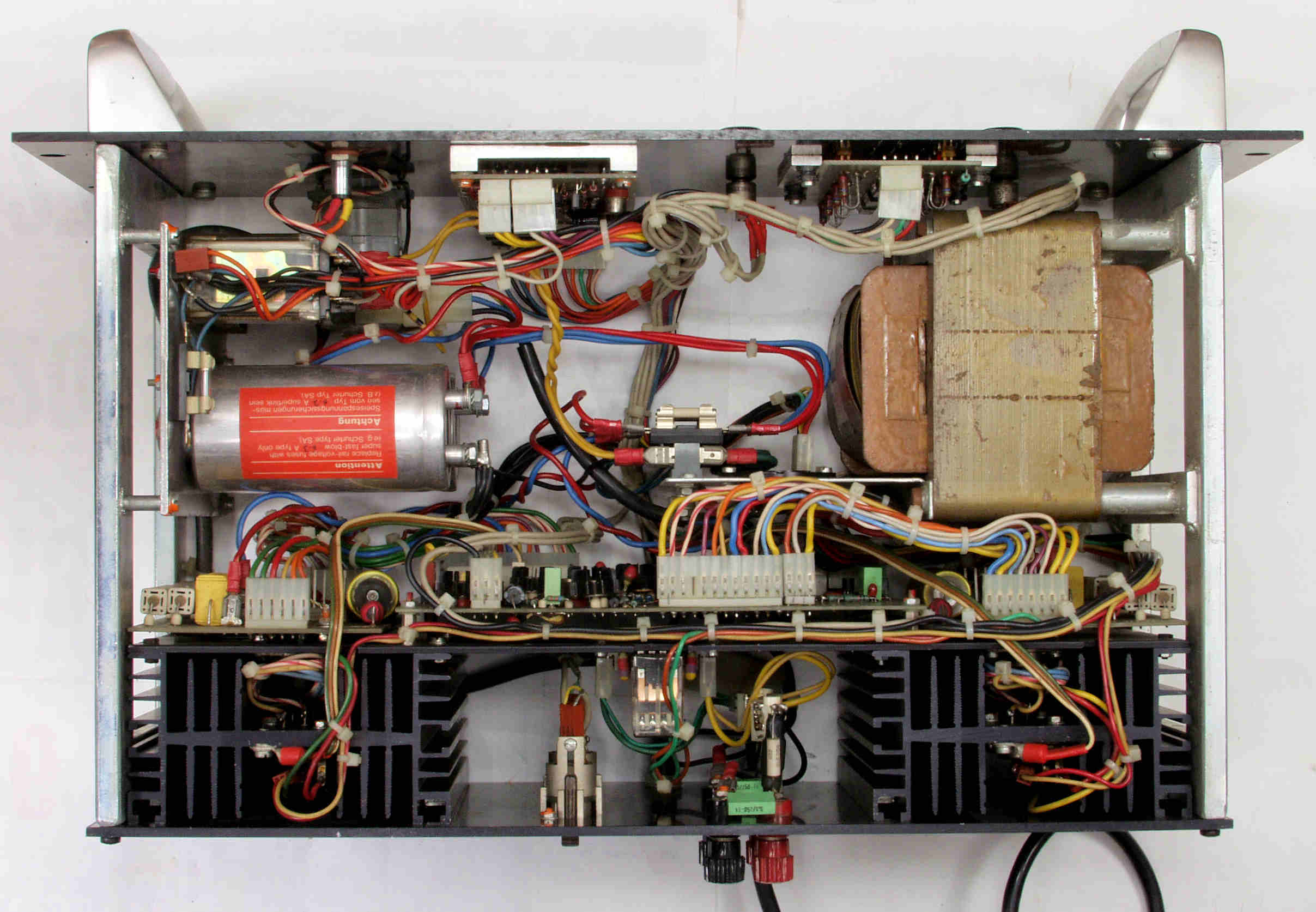

| Ａ３１． 点検中 上蓋を取り、上から見る。 |
 |
| Ａ３２． 点検中 上蓋を取り、上から見る。 右側メインＶＲ。 |
 |

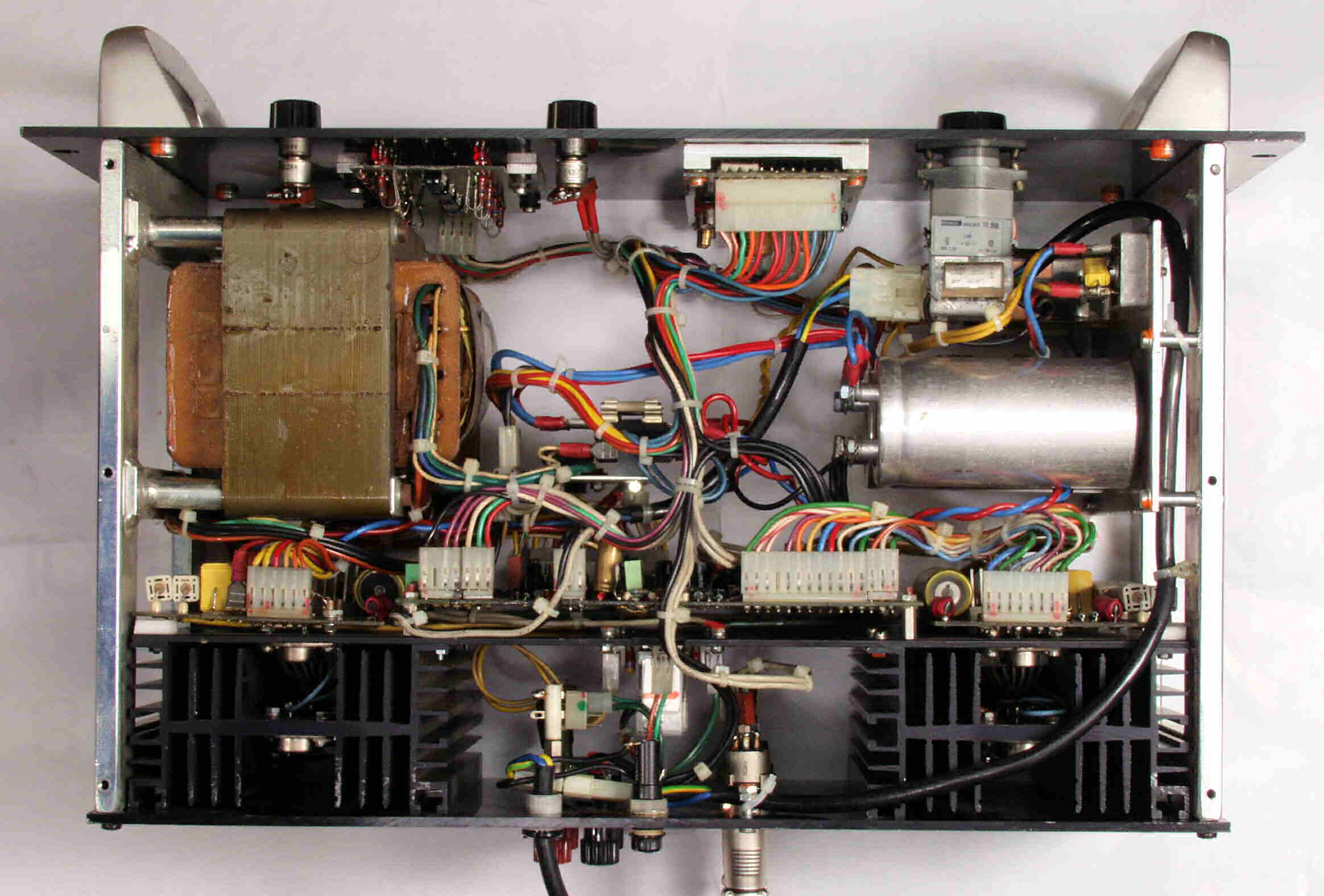

| Ａ４１． 点検中 下蓋を取り、下から見る。 |
 |

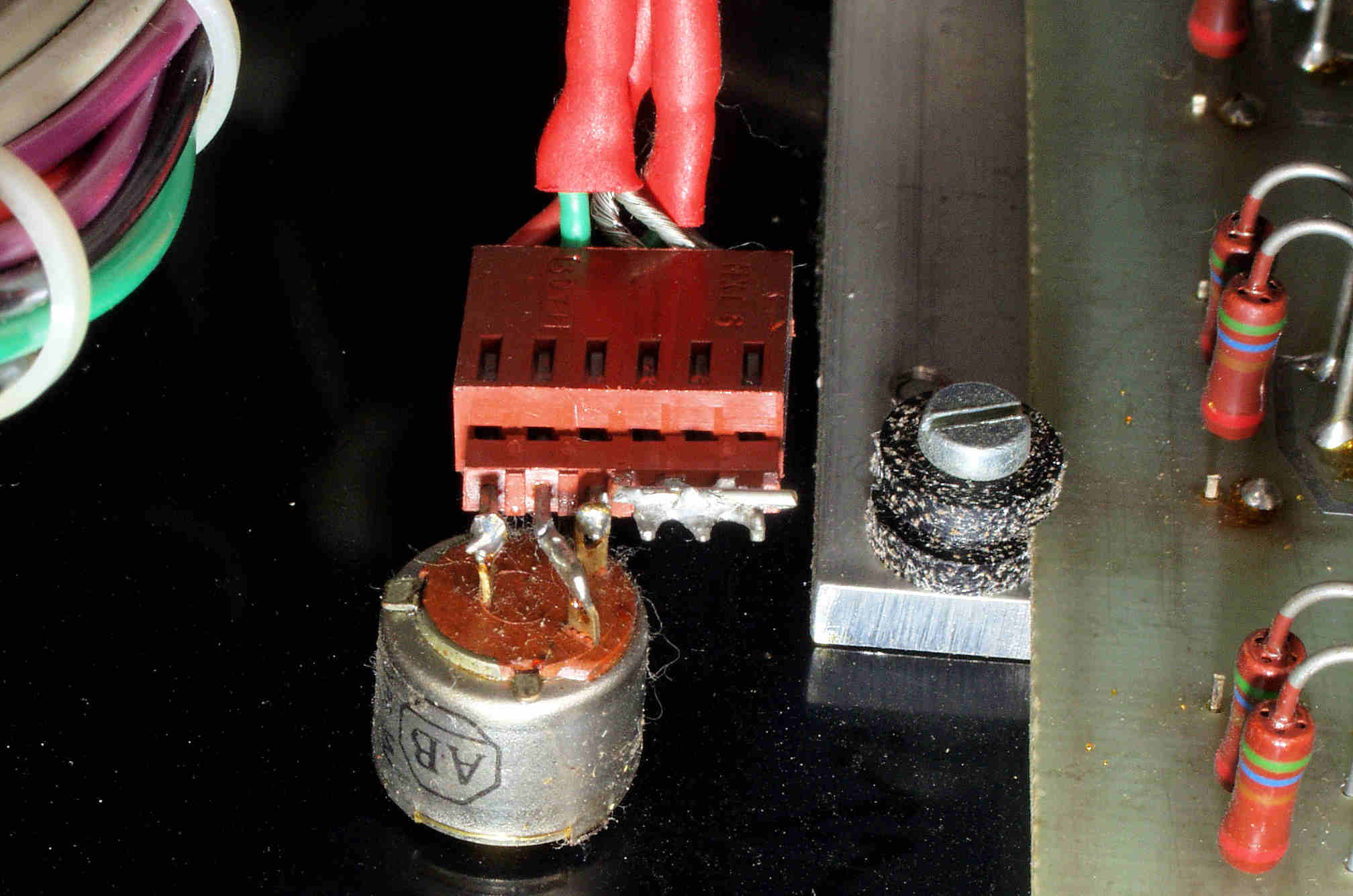

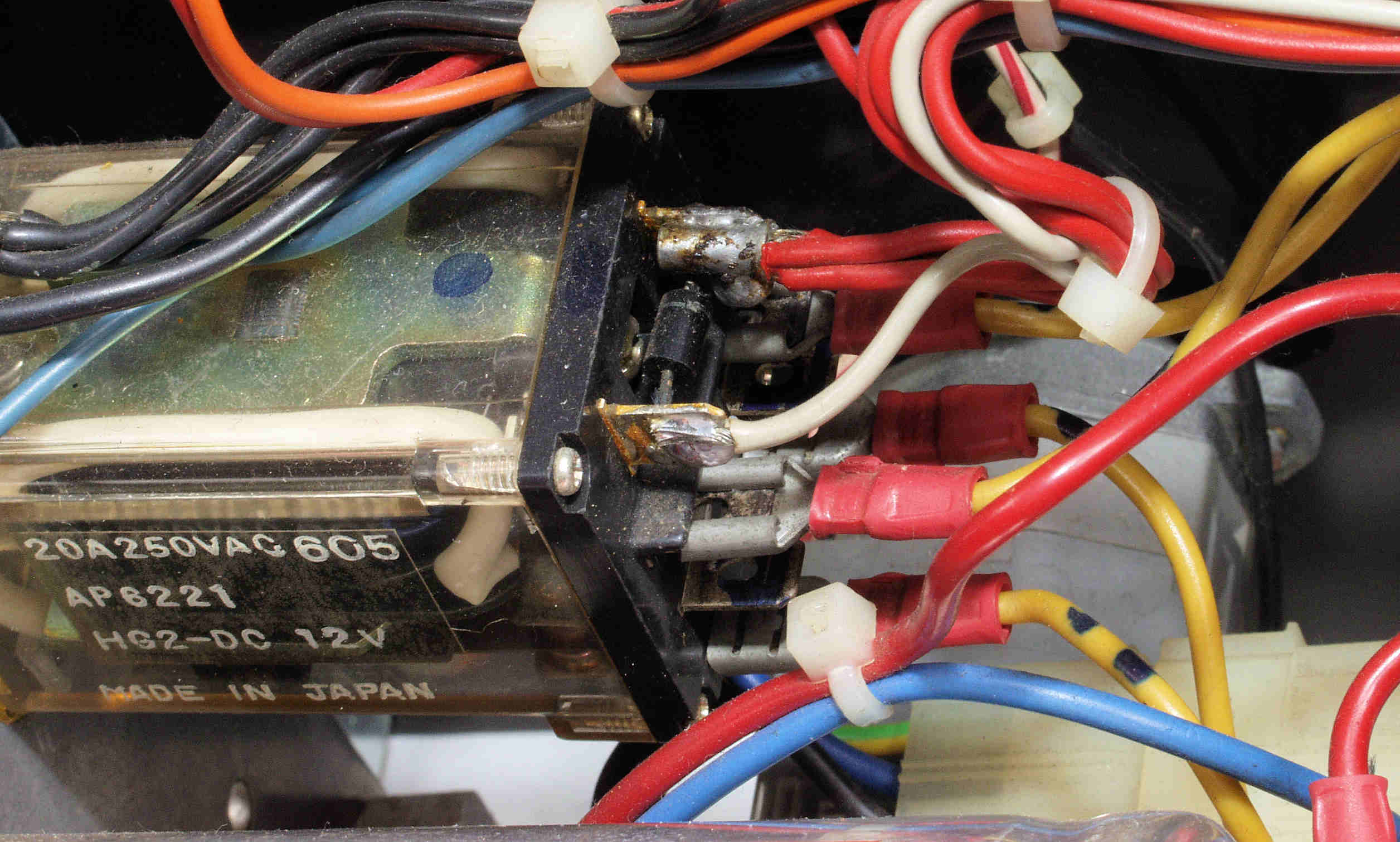

| Ａ５１． 点検中 プロテクトリレー配線、前回修理で端子が半田付け。 |
 |
| Ａ５２． 点検中 SP接続リレー基板裏。 |
 |

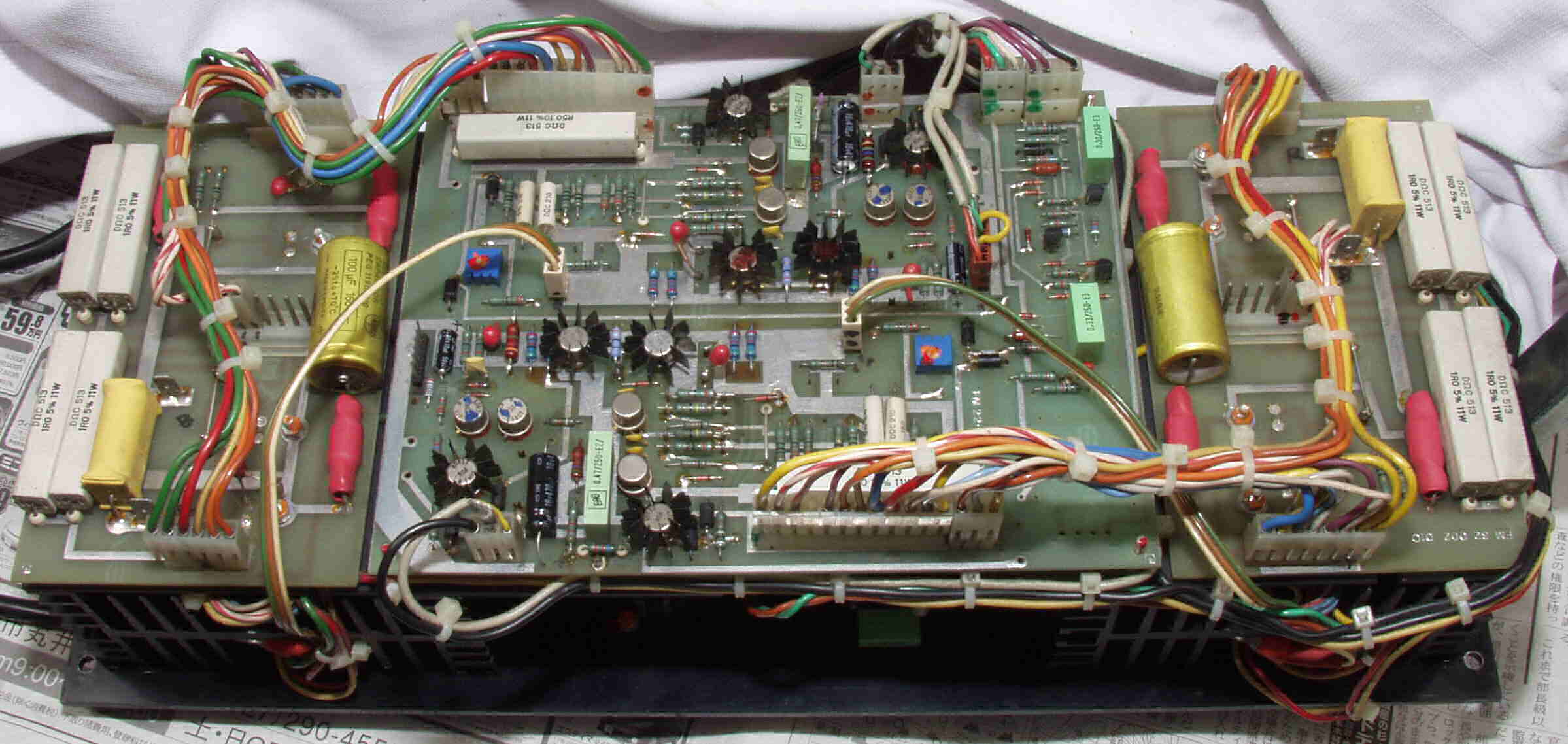

| Ｃ． 修理状況 Ｃ１． 修理中 左右終段＋メイン取り出す。 |
 |

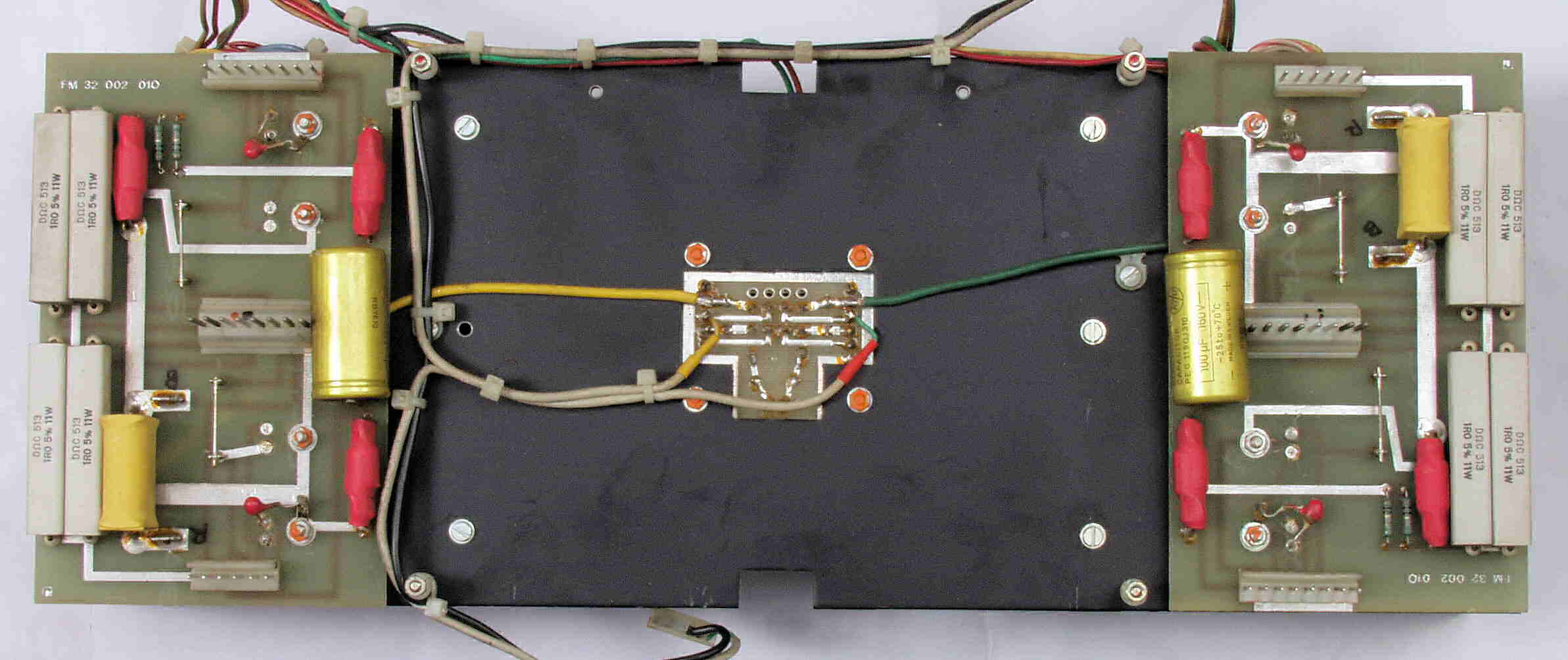

| Ｃ２． 修理中 左右終段、真ん中に、ＳＰ接続リレー基板。 |
 |

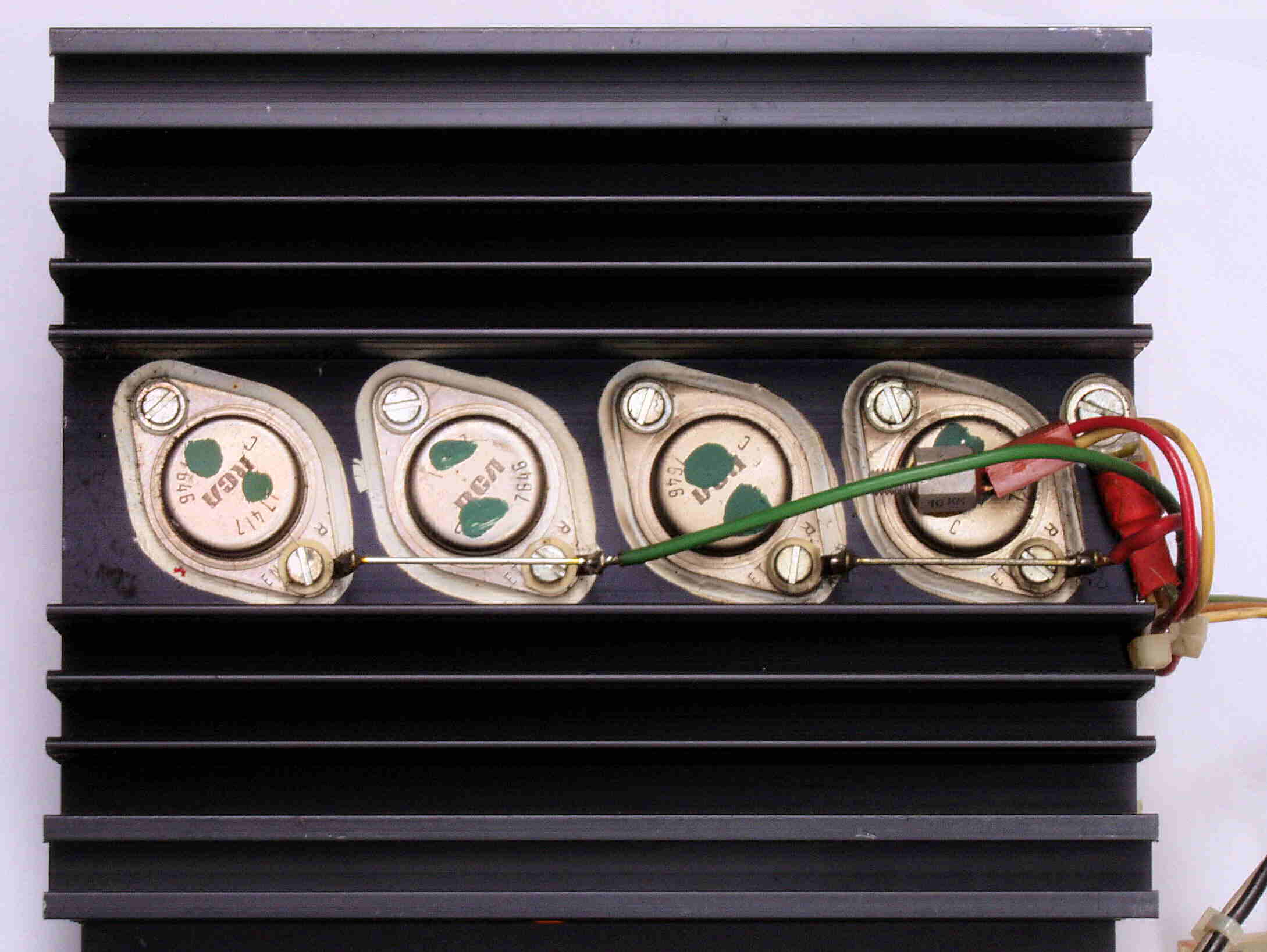

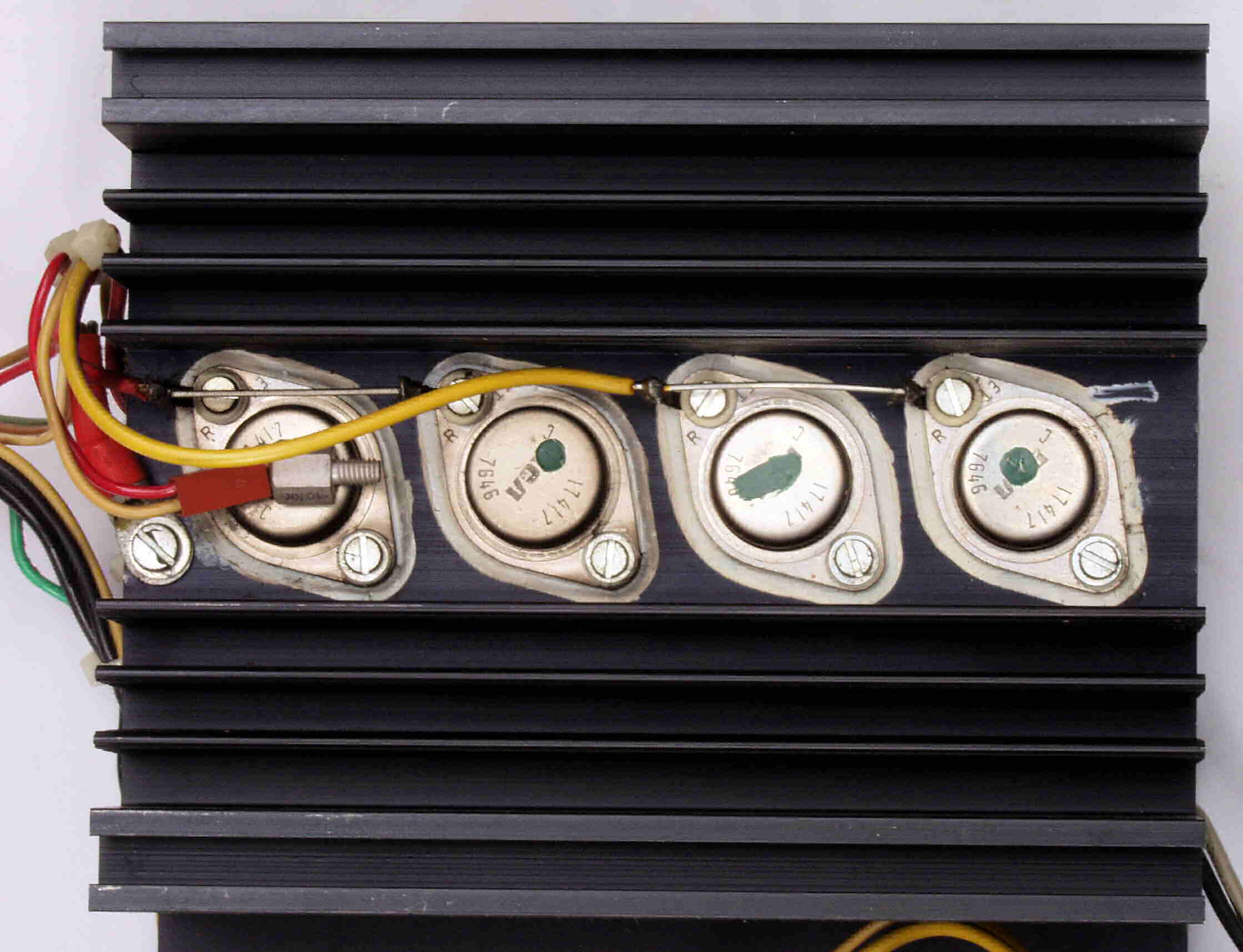

| Ｃ１１． 修理中 終段ＴＲ（トランジスター）１ |
 |
| Ｃ１１２． 修理中 中段ＴＲ（トランジスター）１ |
 |

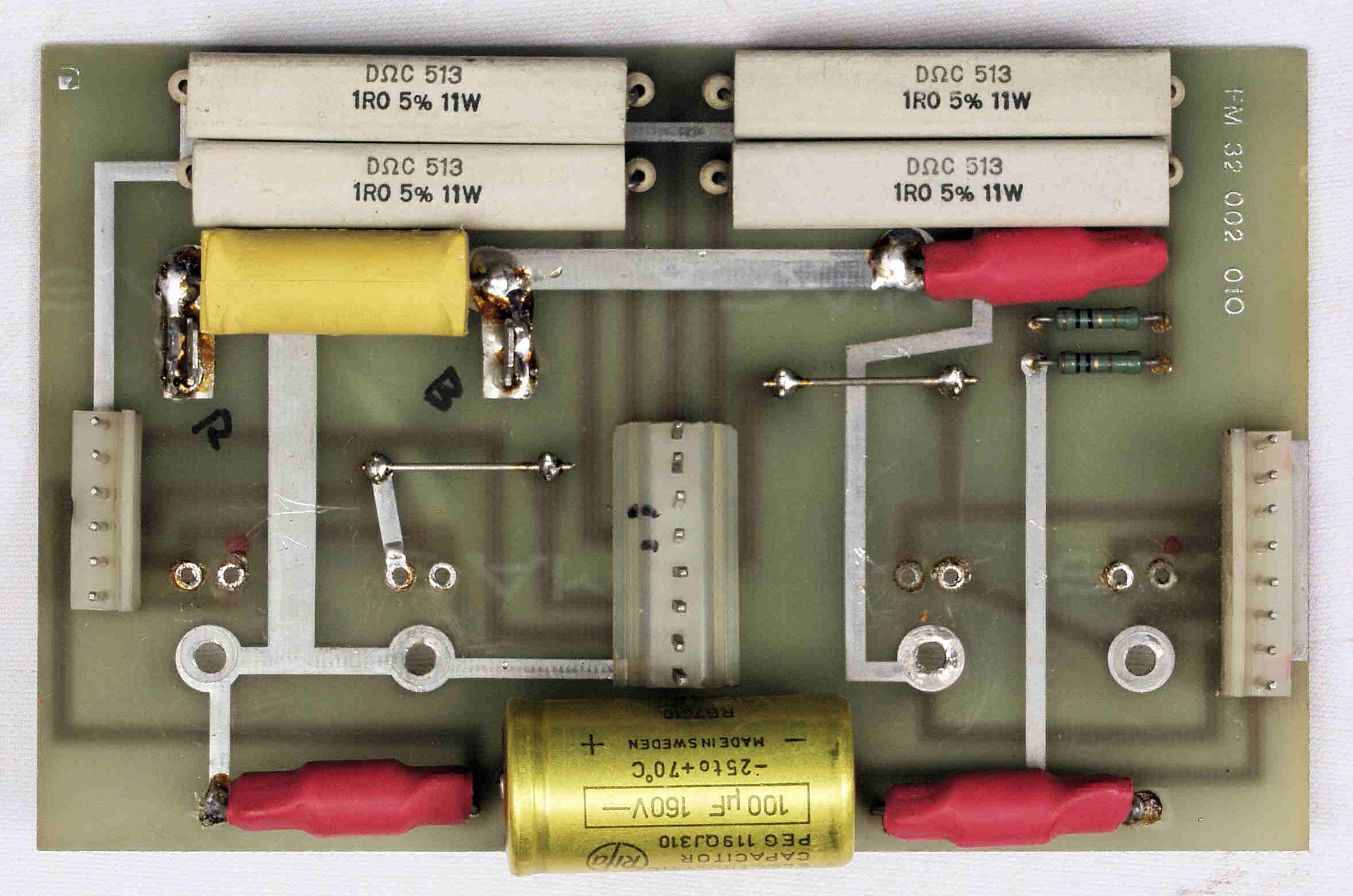

| Ｃ１２． 修理中 終段＋中段ＴＲ（トランジスター）基板１ |
 |

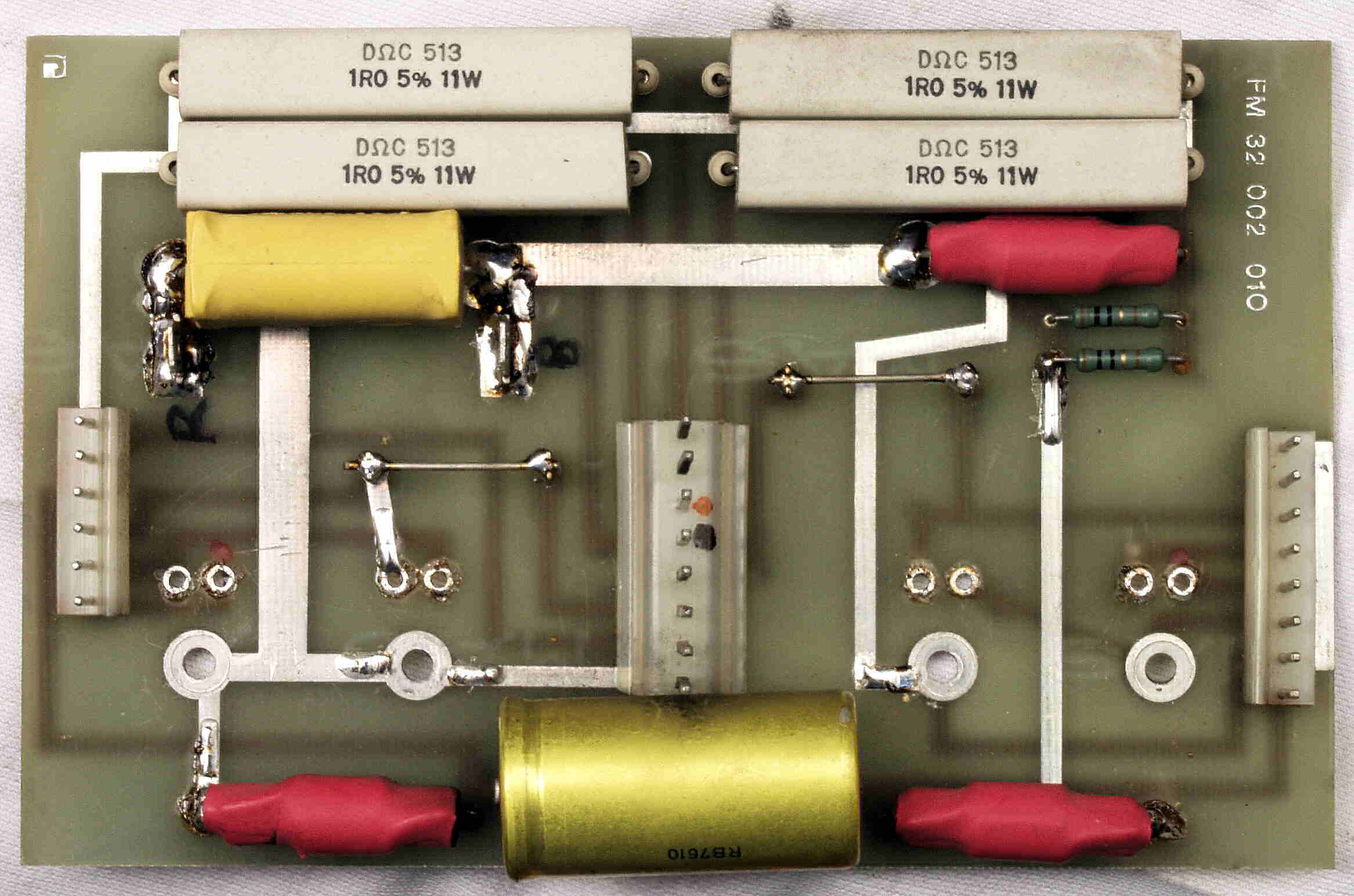

| Ｃ１３． 修理（半田補正）後 終段＋中段ＴＲ（トランジスター）基板１ |
 |
| Ｃ１４． 完成終段＋中段ＴＲ（トランジスター）基板１、 洗浄後防湿材を塗る |
 |

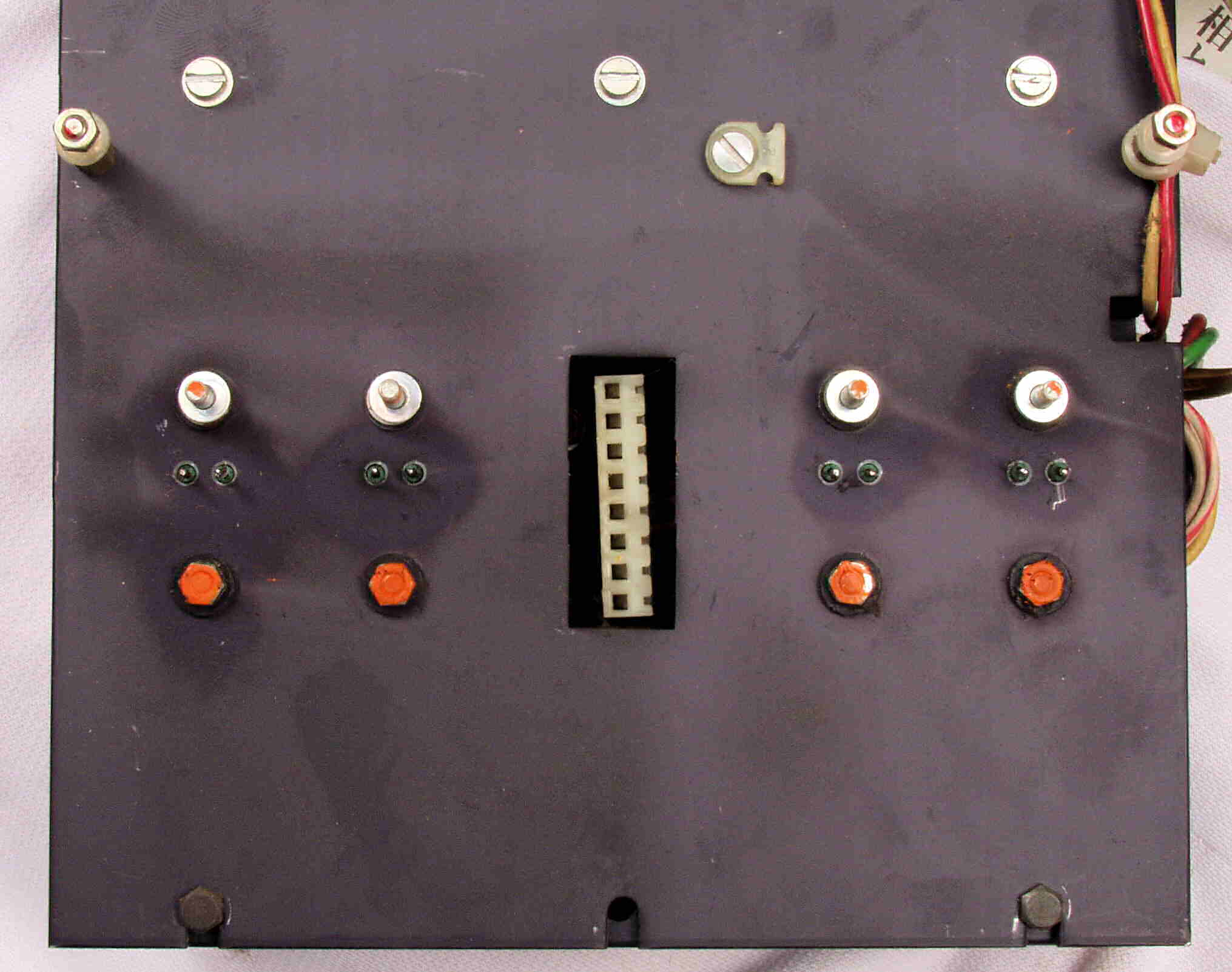

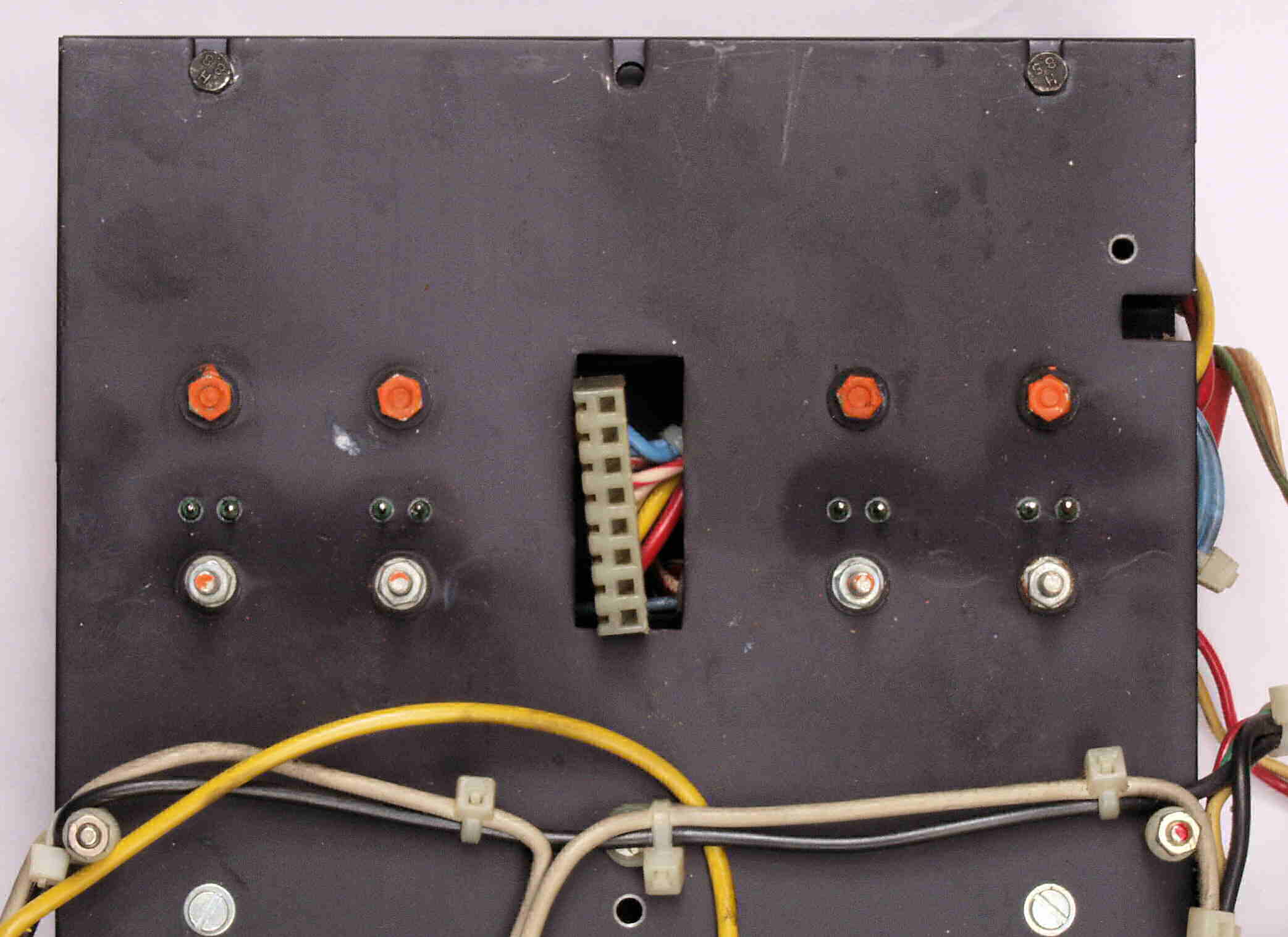

| Ｃ１５． 修理中 終段＋中段ＴＲ（トランジスター）基板１裏 |
 |

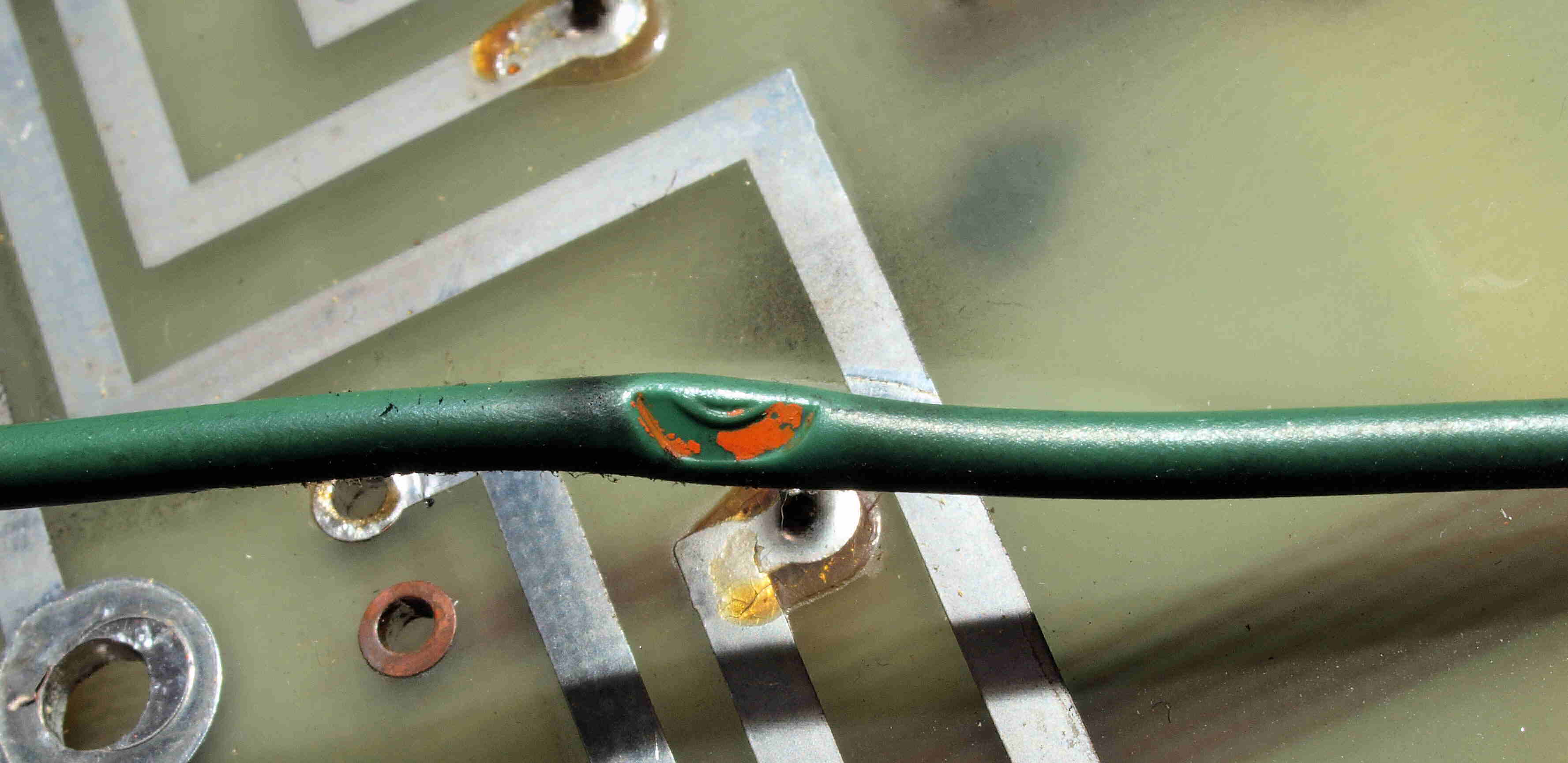

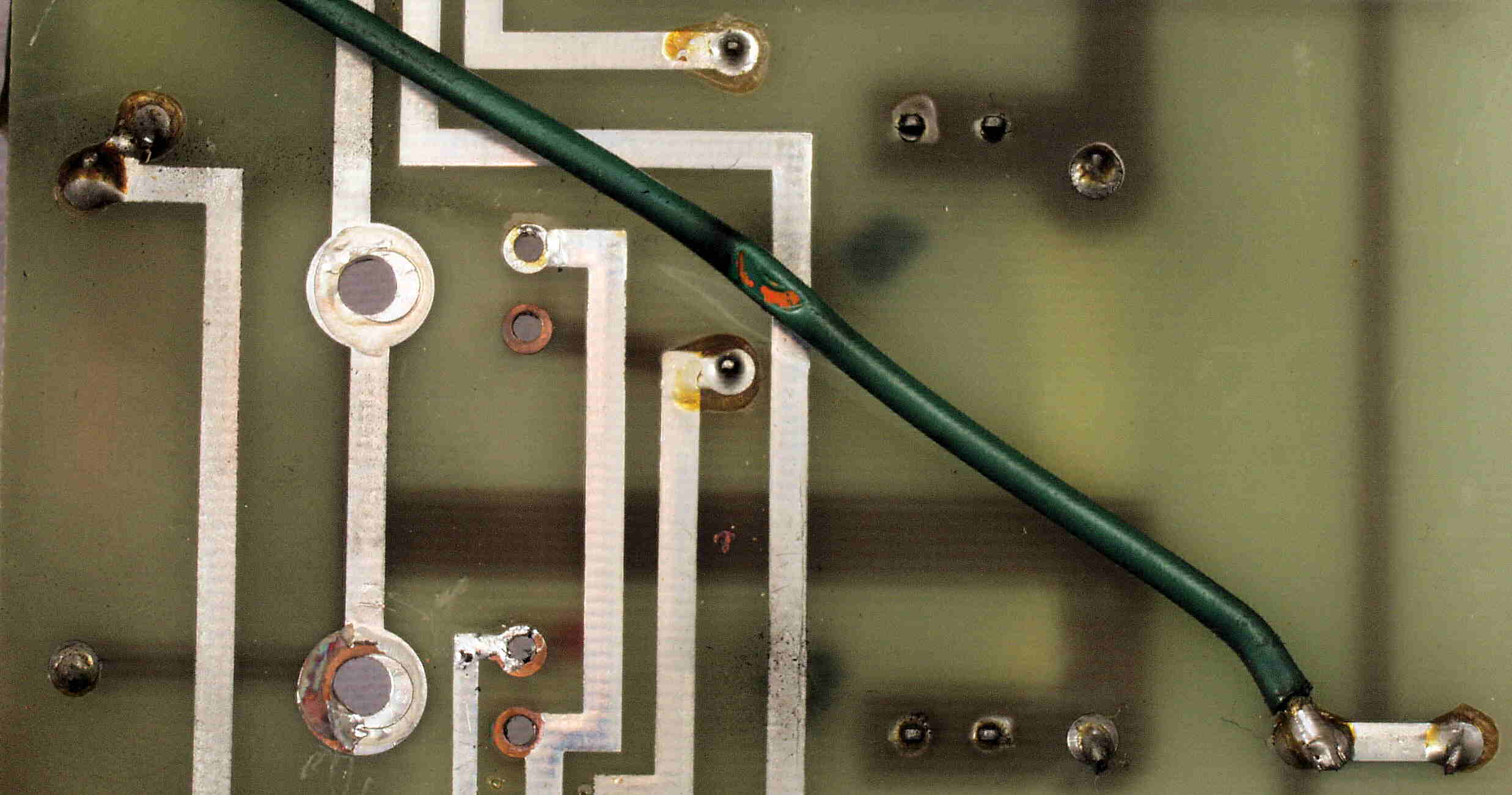

| Ｃ１５２． 修理中 終段＋中段ＴＲ（トランジスター）基板１裏、 ＳＰへの出力配線がナットの間でショウト寸前、多分前回の修理時。 |
 |
| Ｃ１５３． 修理中 終段＋中段ＴＲ（トランジスター）基板１裏、 ＳＰへの出力配線がナットの間でショウト寸前、拡大。 |
 |
| Ｃ１６． 修理（半田補正）後 終段＋中段ＴＲ（トランジスター）基板１裏 |
 |
| Ｃ１７． 完成終段＋中段ＴＲ（トランジスター）基板１裏、 洗浄後防湿材を塗る |
 |
| Ｃ２１． 修理中 終段ＴＲ（トランジスター）２ |
 |
| Ｃ２１２． 修理中 中段ＴＲ（トランジスター）２ |
 |

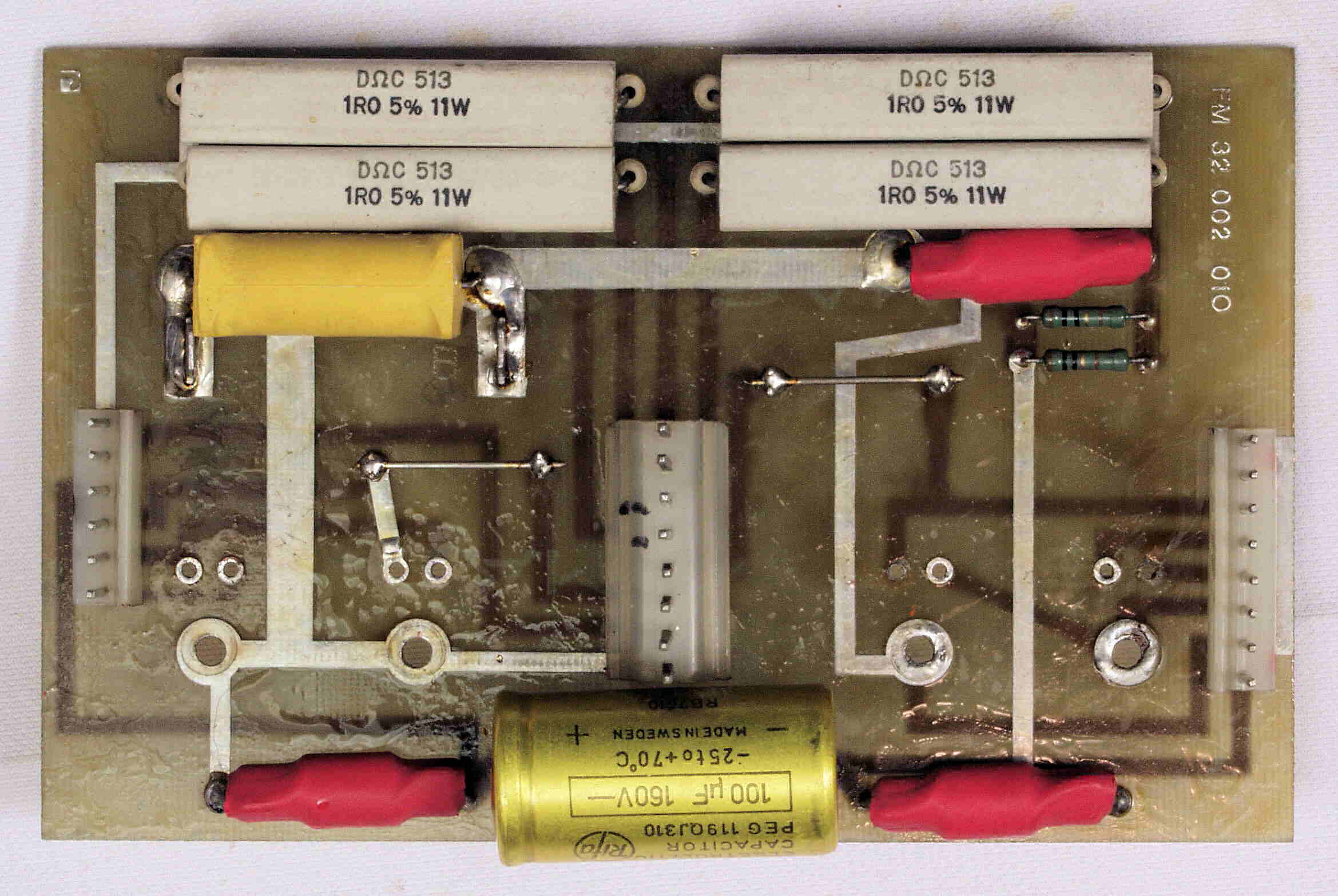

| Ｃ２２． 修理中 終段＋中段ＴＲ（トランジスター）基板２ |
 |
| Ｃ２３． 修理（半田補正）後 終段＋中段ＴＲ（トランジスター）基板２ |
 |
| Ｃ２４． 完成終段＋中段ＴＲ（トランジスター）基板２、 洗浄後防湿材を塗る |
 |
| Ｃ２５． 修理中 終段＋中段ＴＲ（トランジスター）基板２裏 |
 |
| Ｃ２６． 修理（半田補正）後 終段＋中段ＴＲ（トランジスター）基板２裏 |
 |
| Ｃ２７． 完成終段＋中段ＴＲ（トランジスター）基板２裏、 洗浄後防湿材を塗る |
 |

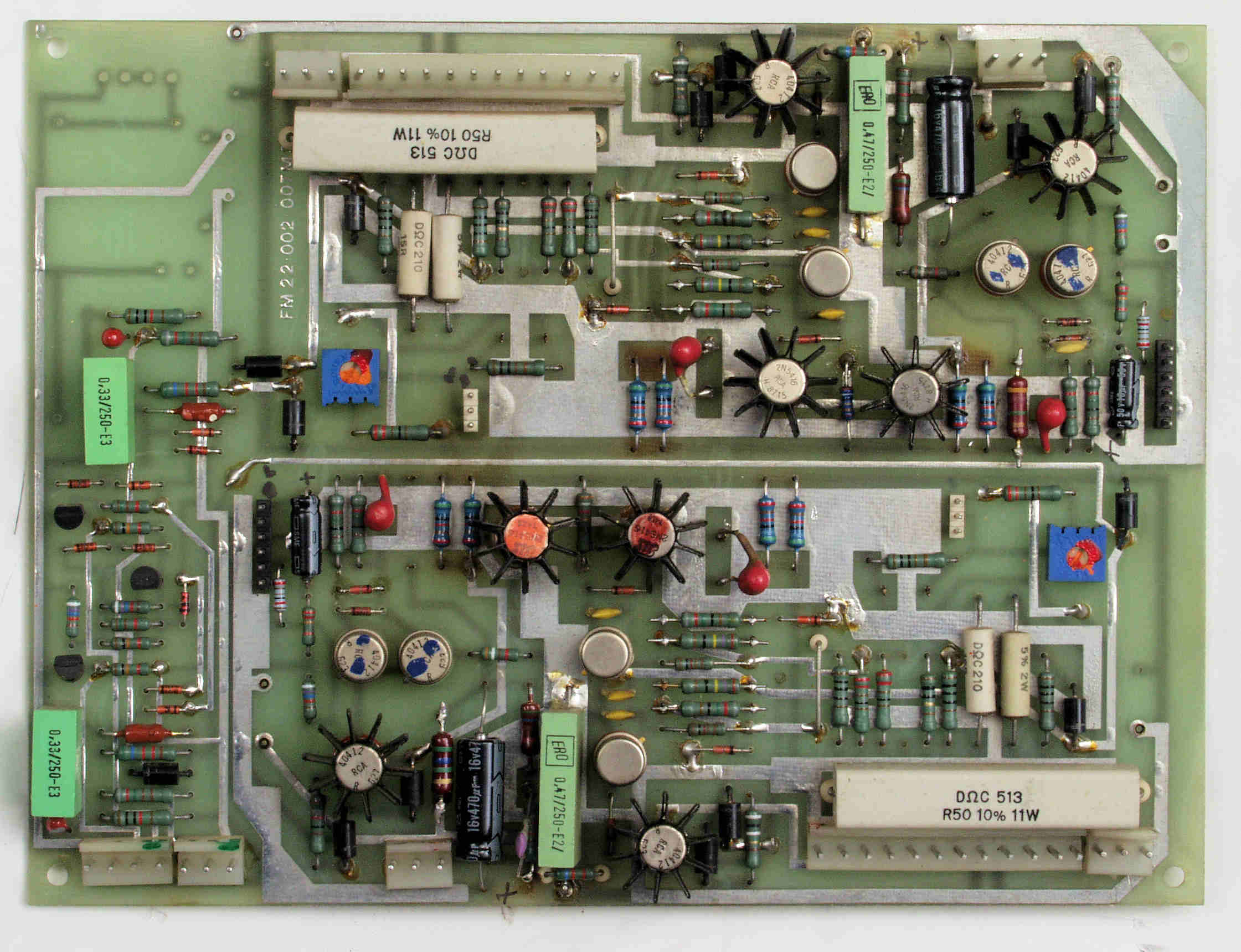

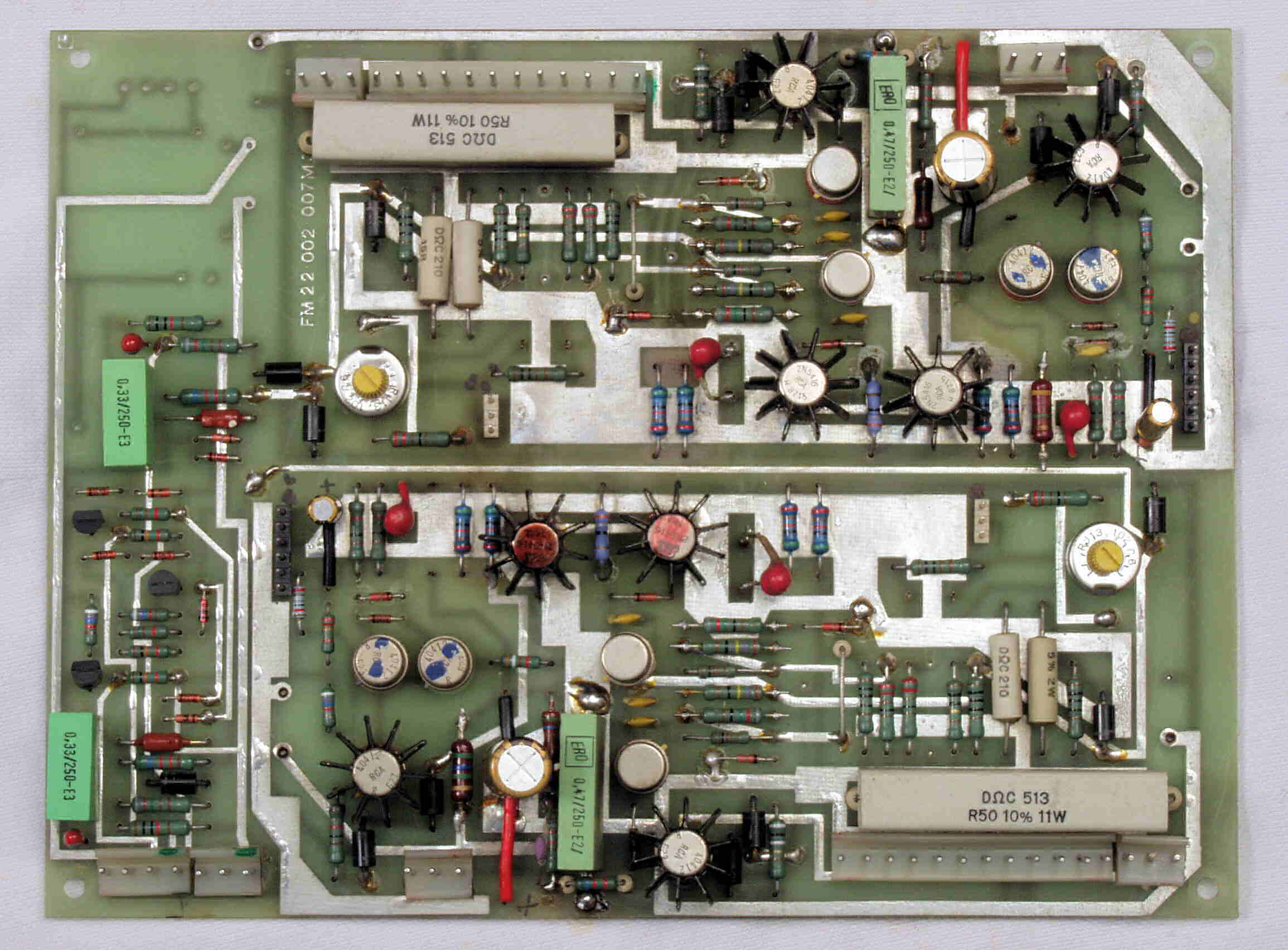

| Ｃ３１． 修理前 メイン基板 |
 |
| Ｃ３２． 修理後 メイン基板 バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー４個、抵抗２個交換 |
 |

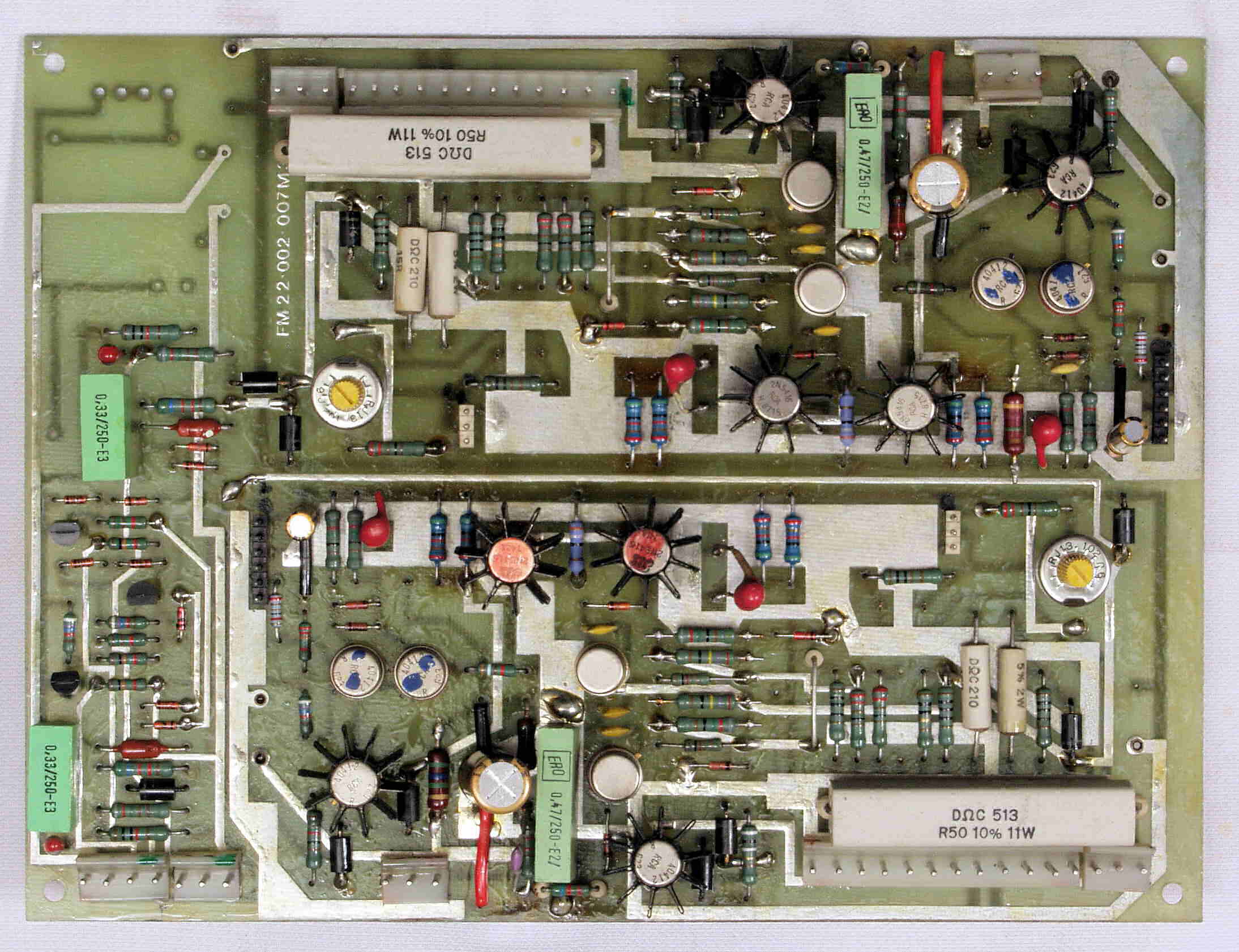

| Ｃ３３． 完成メイン基板 洗浄後防湿材を塗る |
 |

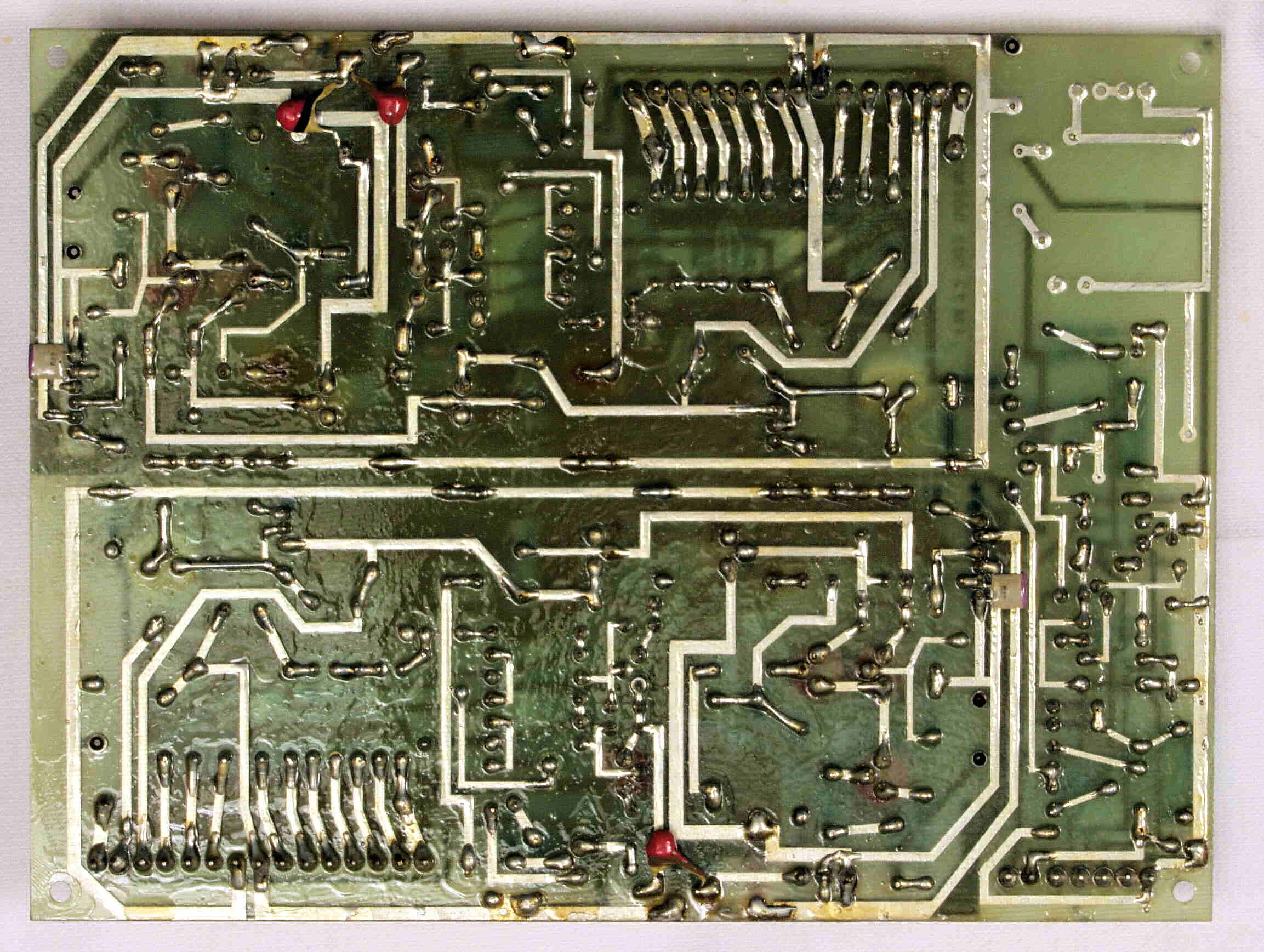

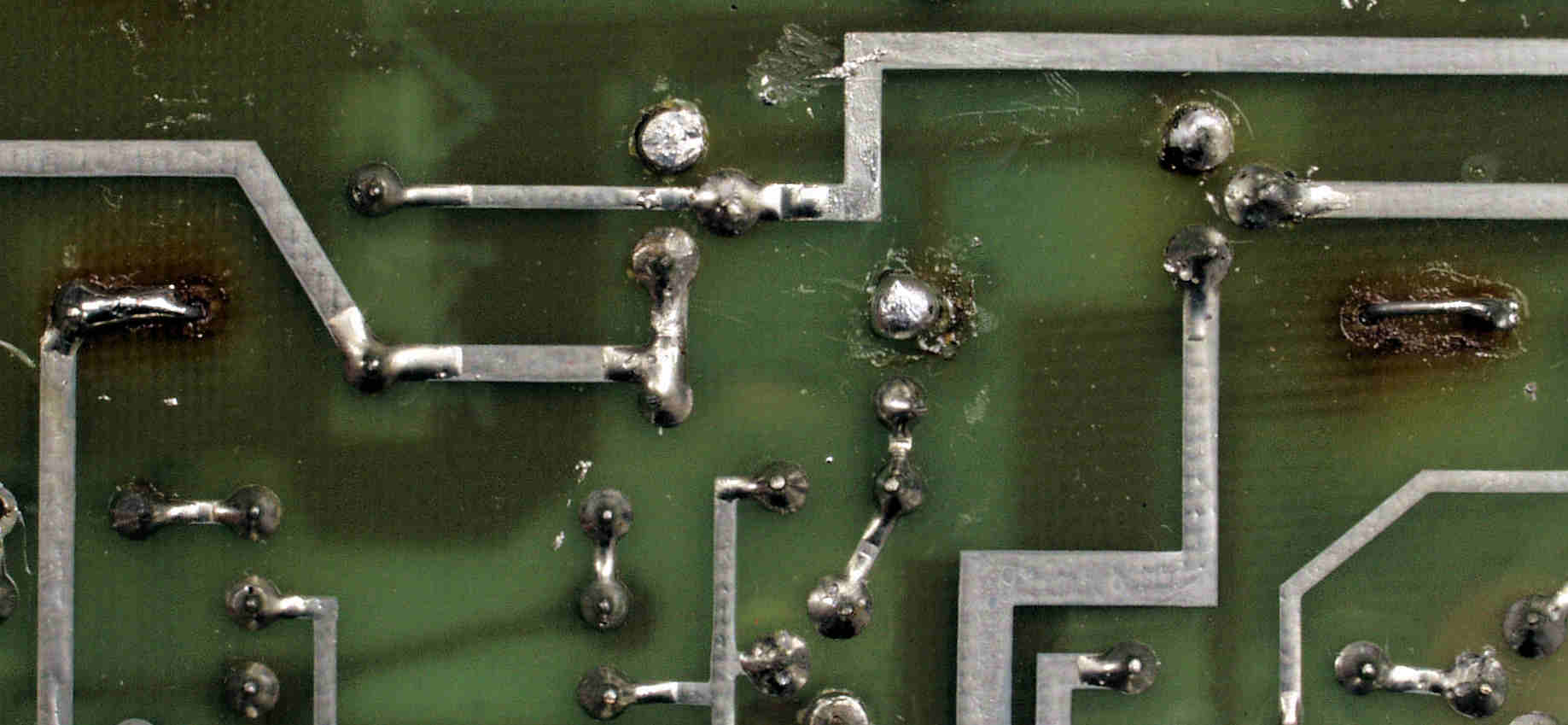

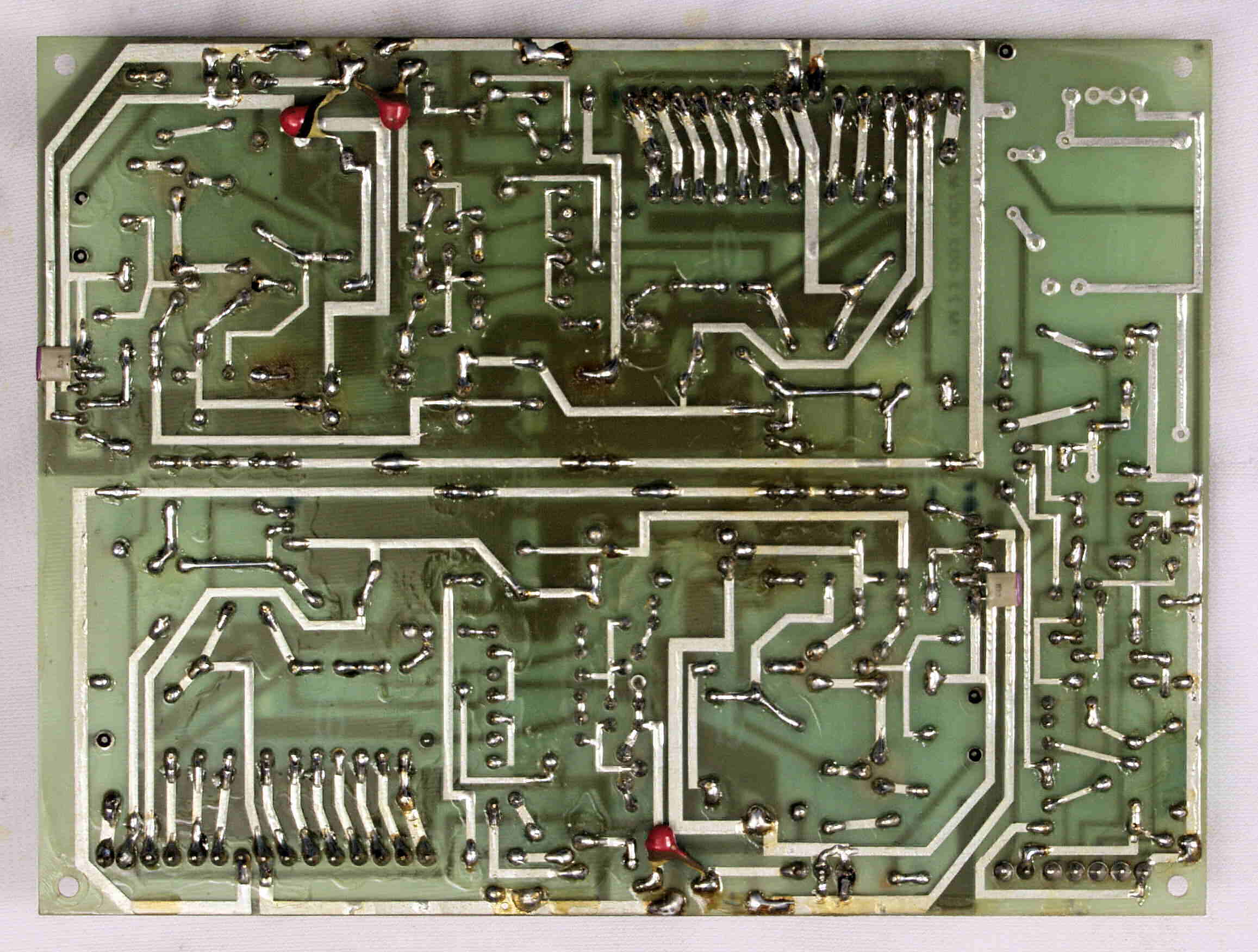

| Ｃ３４． 修理前 メイン基板裏 |
 |

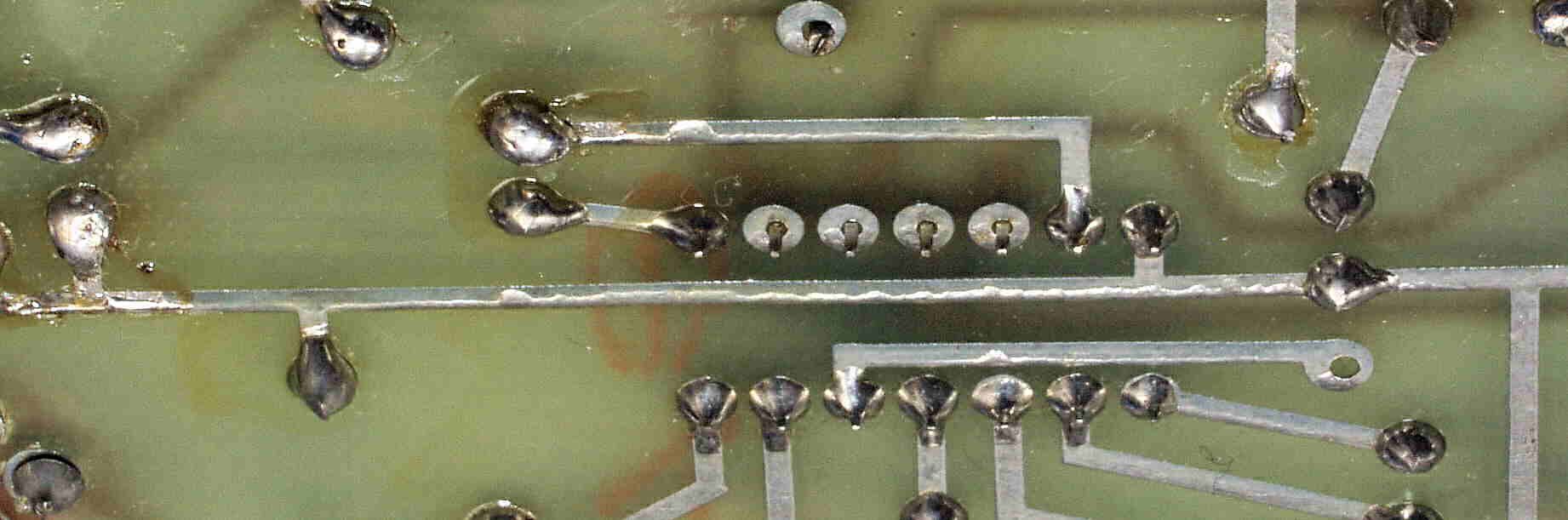

| Ｃ３４１． 修理（半田補正）中 メイン基板裏、 前回の修理で?離した銅箔。 |
 |
| Ｃ３５． 修理（半田補正）後 メイン基板裏 半田を全部やり直す。 普通はこれで完成。 |
 |
| Ｃ３６． 完成メイン基板裏 洗浄後防湿材を塗る |
 |

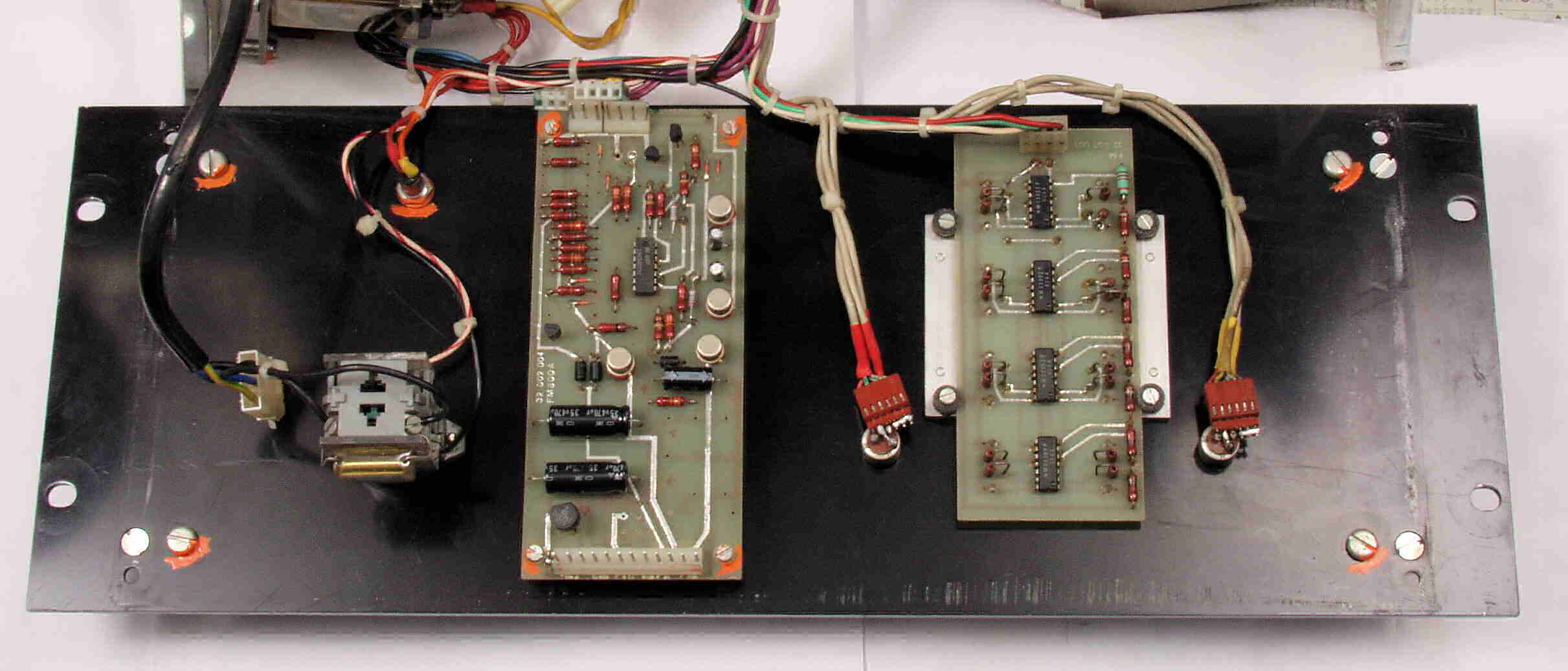

| Ｃ４． 修理中 前パネル裏の基板類 |
 |

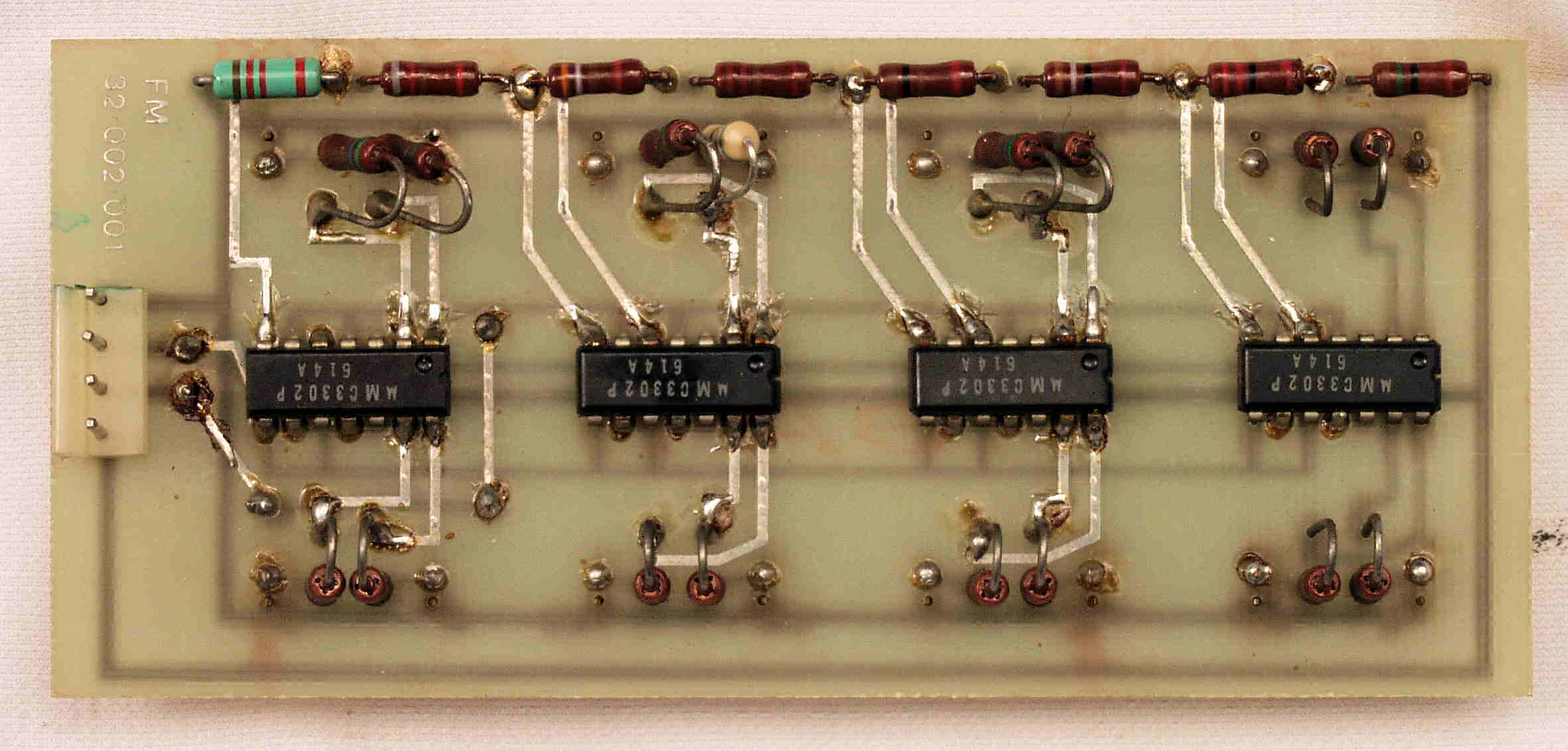

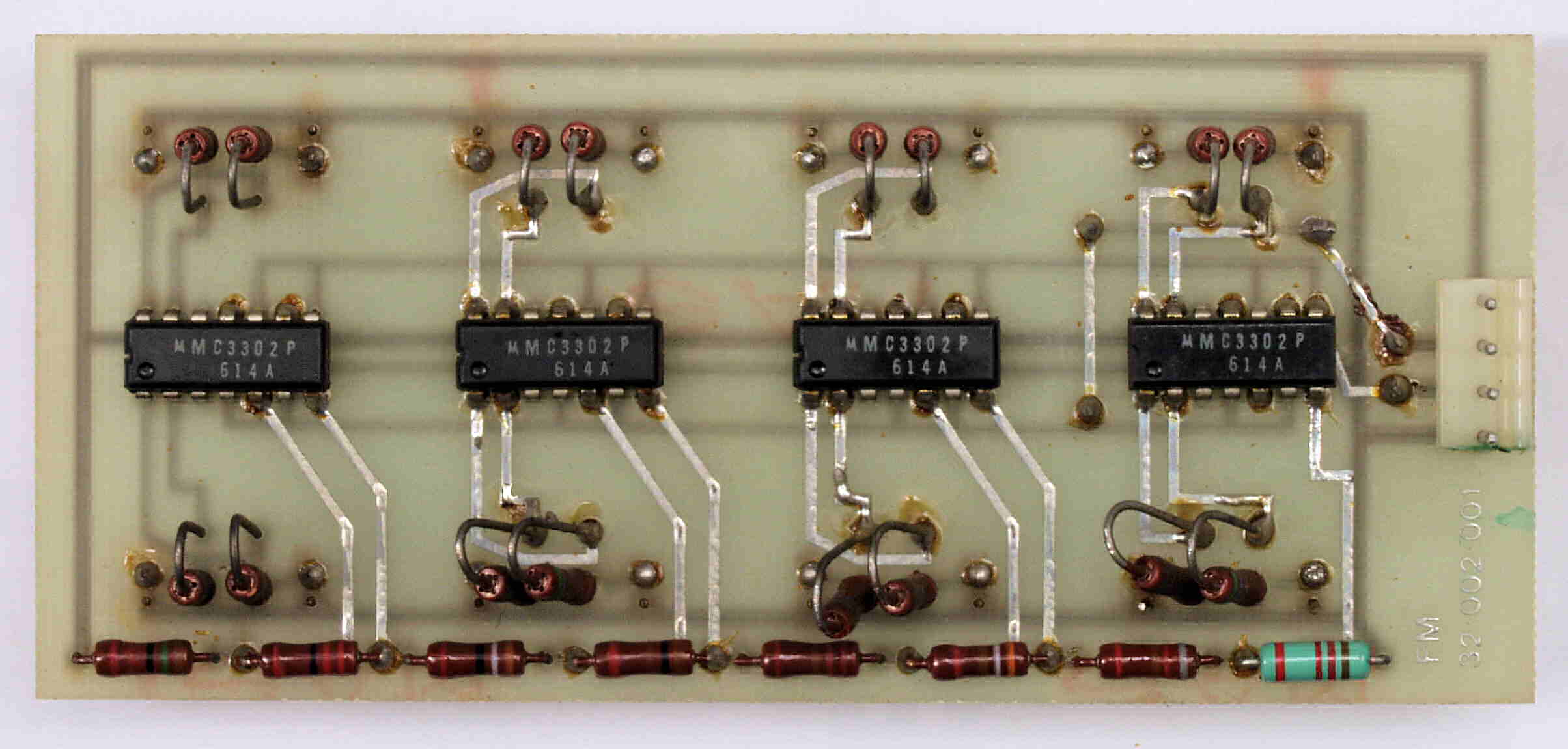

| Ｃ４１． 修理前 ＶＵ基板 |
 |
| Ｃ４１２． 修理中 ＶＵ基板、抵抗が１個割れている |
 |
| Ｃ４２． 修理後 ＶＵ基板 抵抗１個交換 |
 |
| Ｃ４３． 完成ＶＵ基板裏 洗浄後防湿材を塗る |
 |

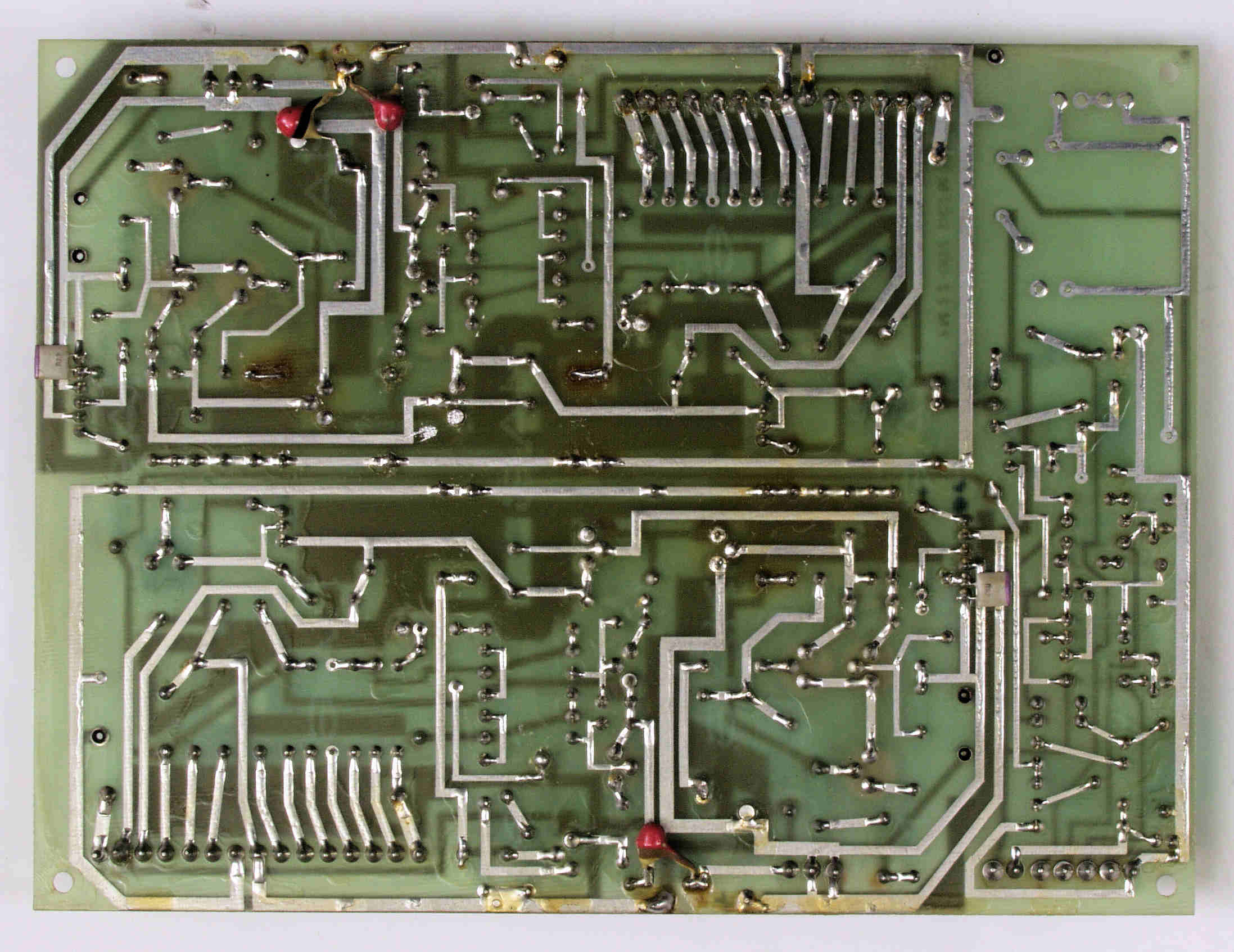

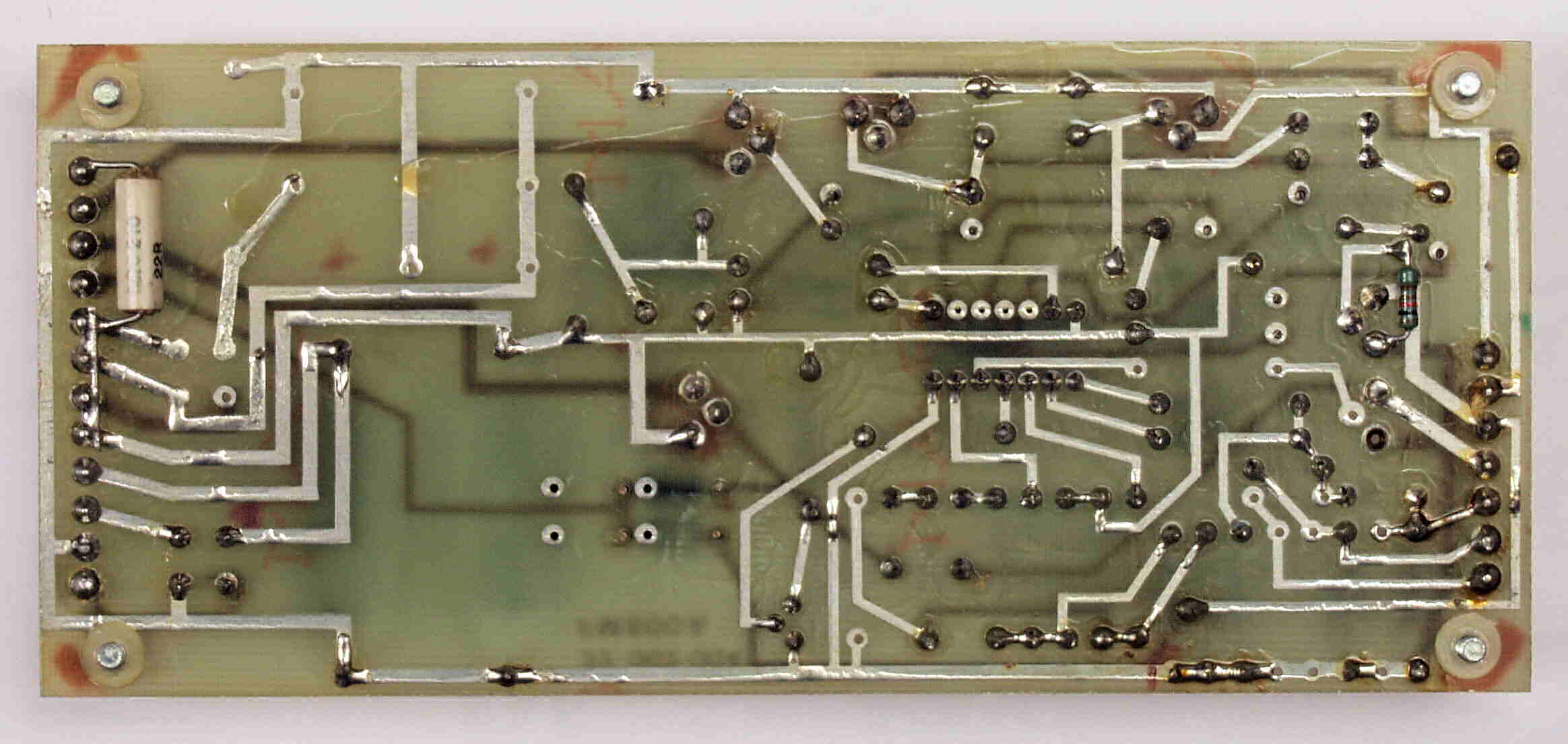

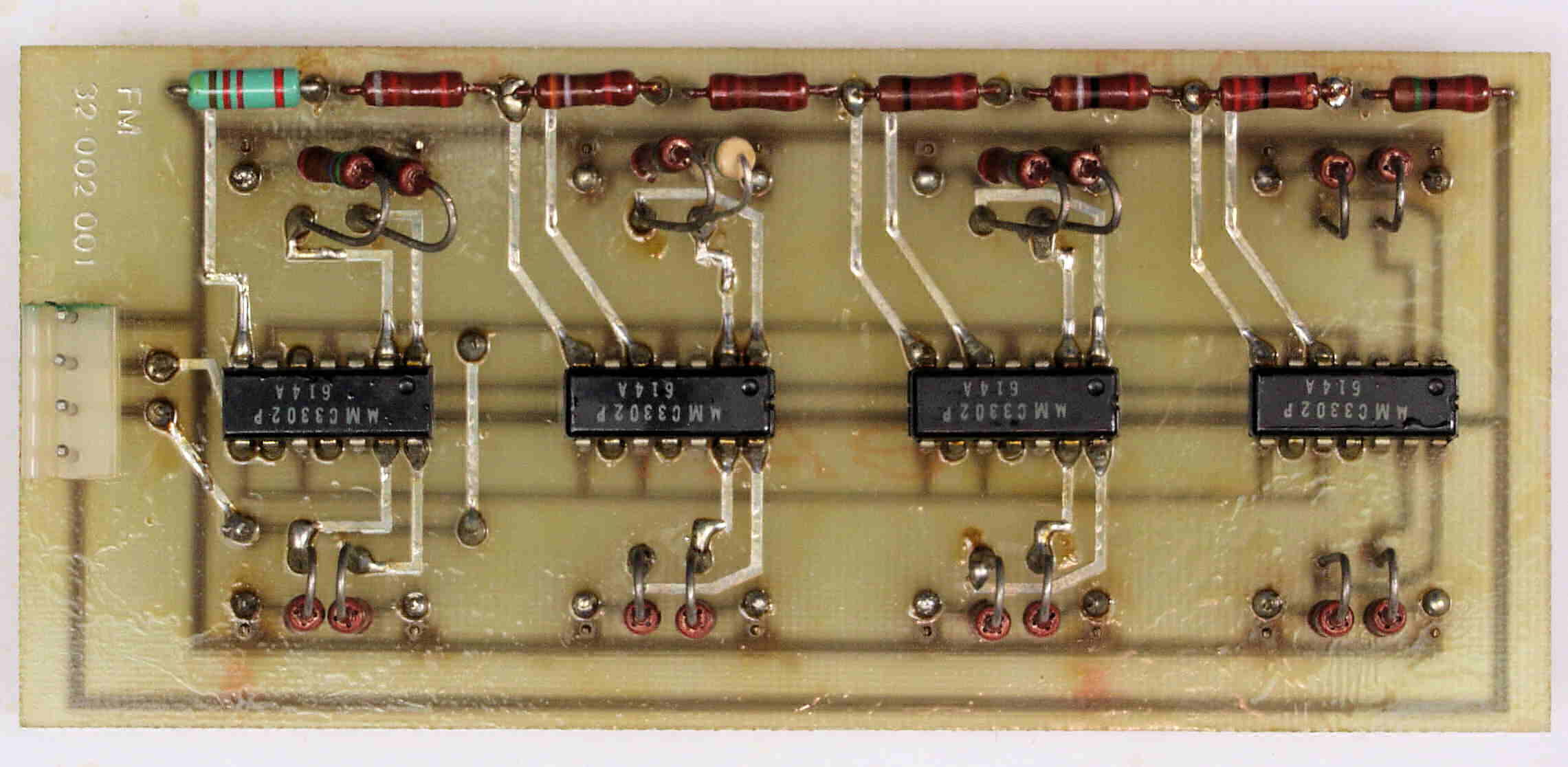

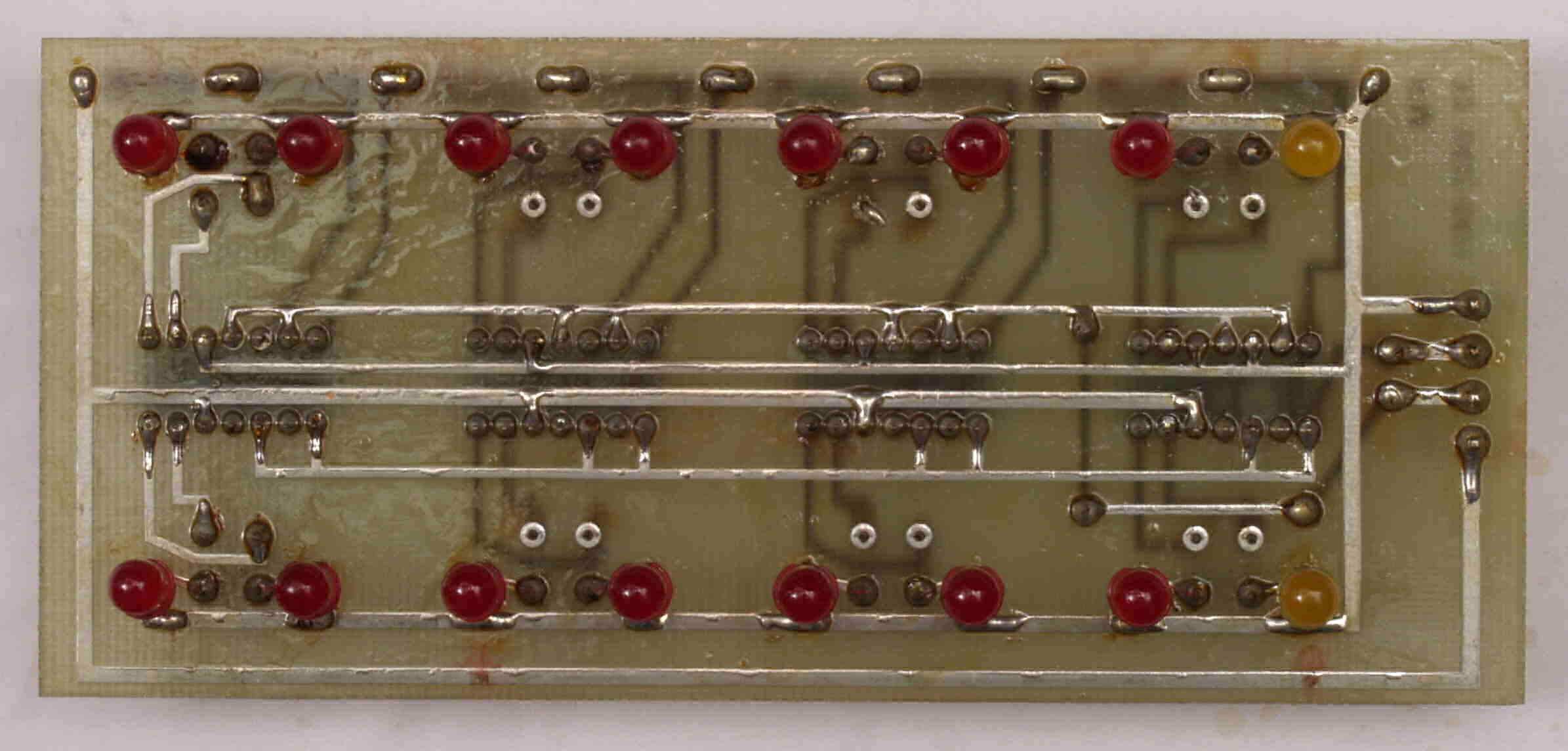

| Ｃ４４． 修理前 ＶＵ基板裏 |
 |

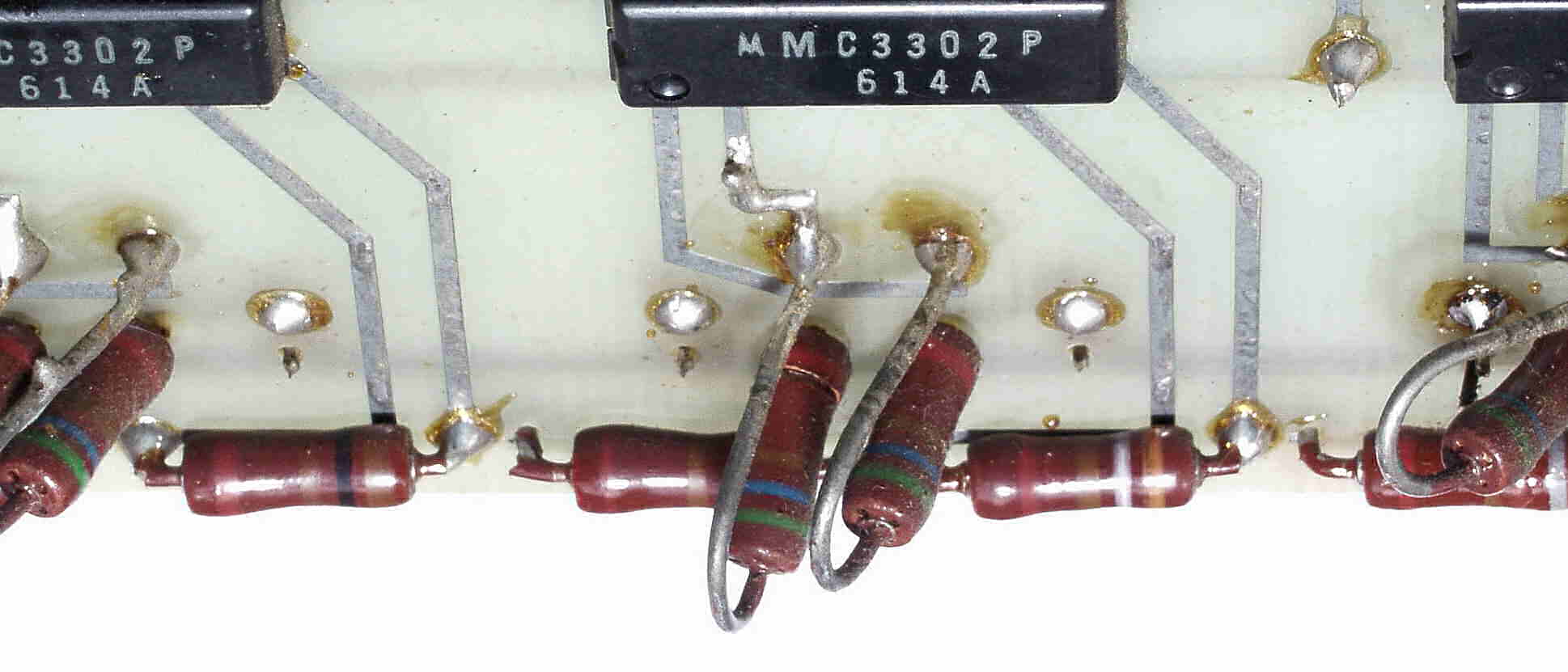

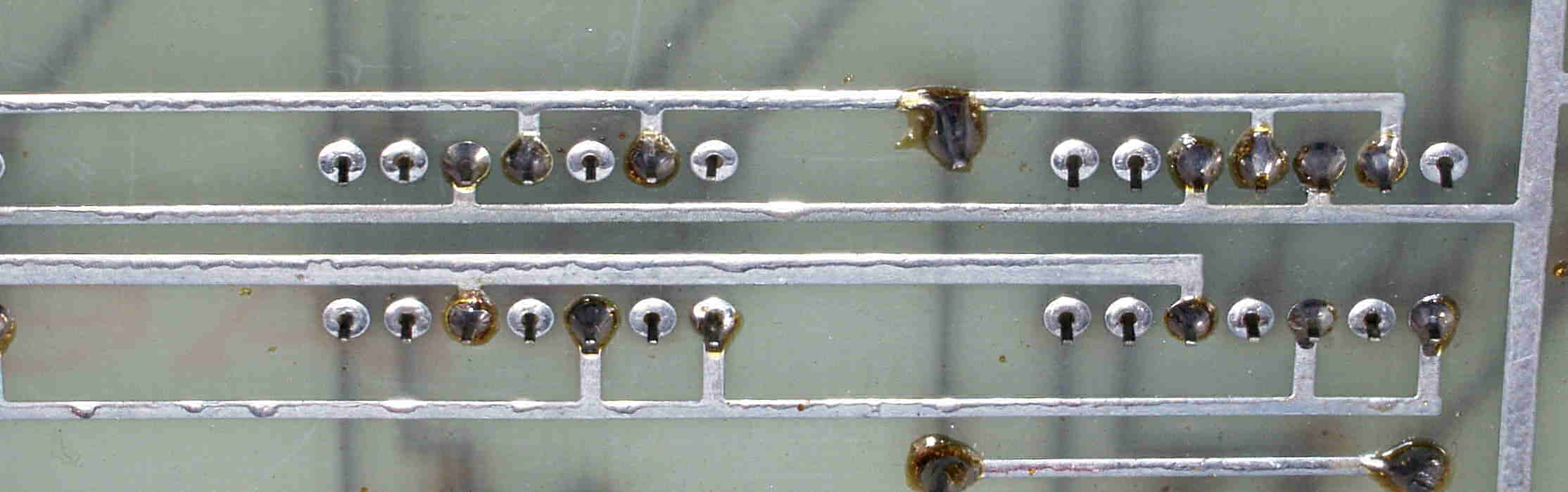

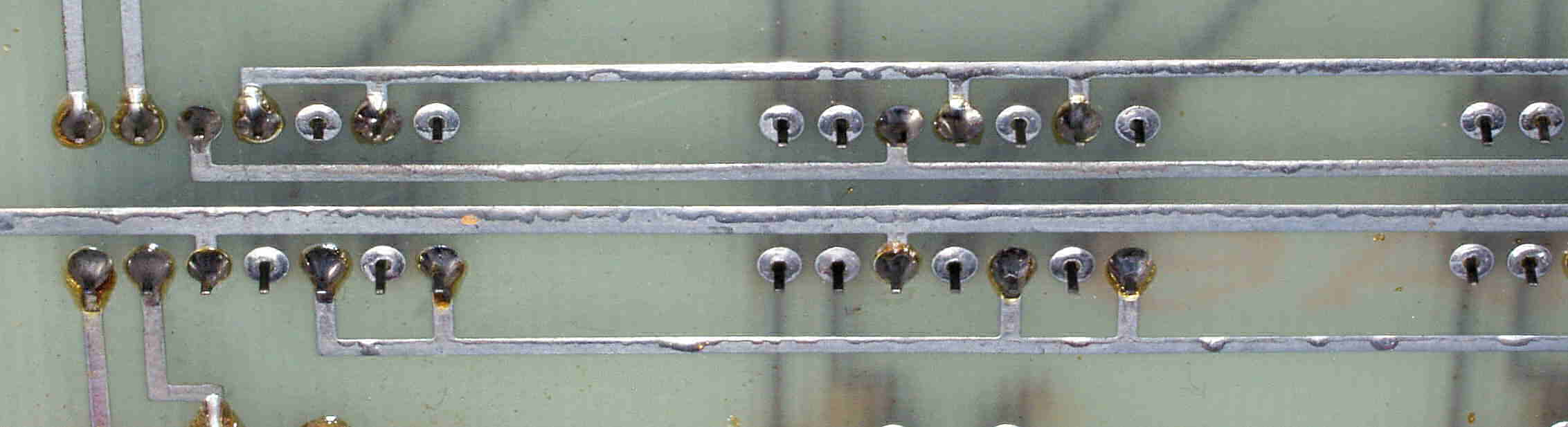

| Ｃ４４２． 修理中 ＶＵ基板裏、 未使用ＩＣの足は無半田。 |
 |
| Ｃ４４３． 修理中 ＶＵ基板裏、 未使用ＩＣの足は無半田２。 |
 |

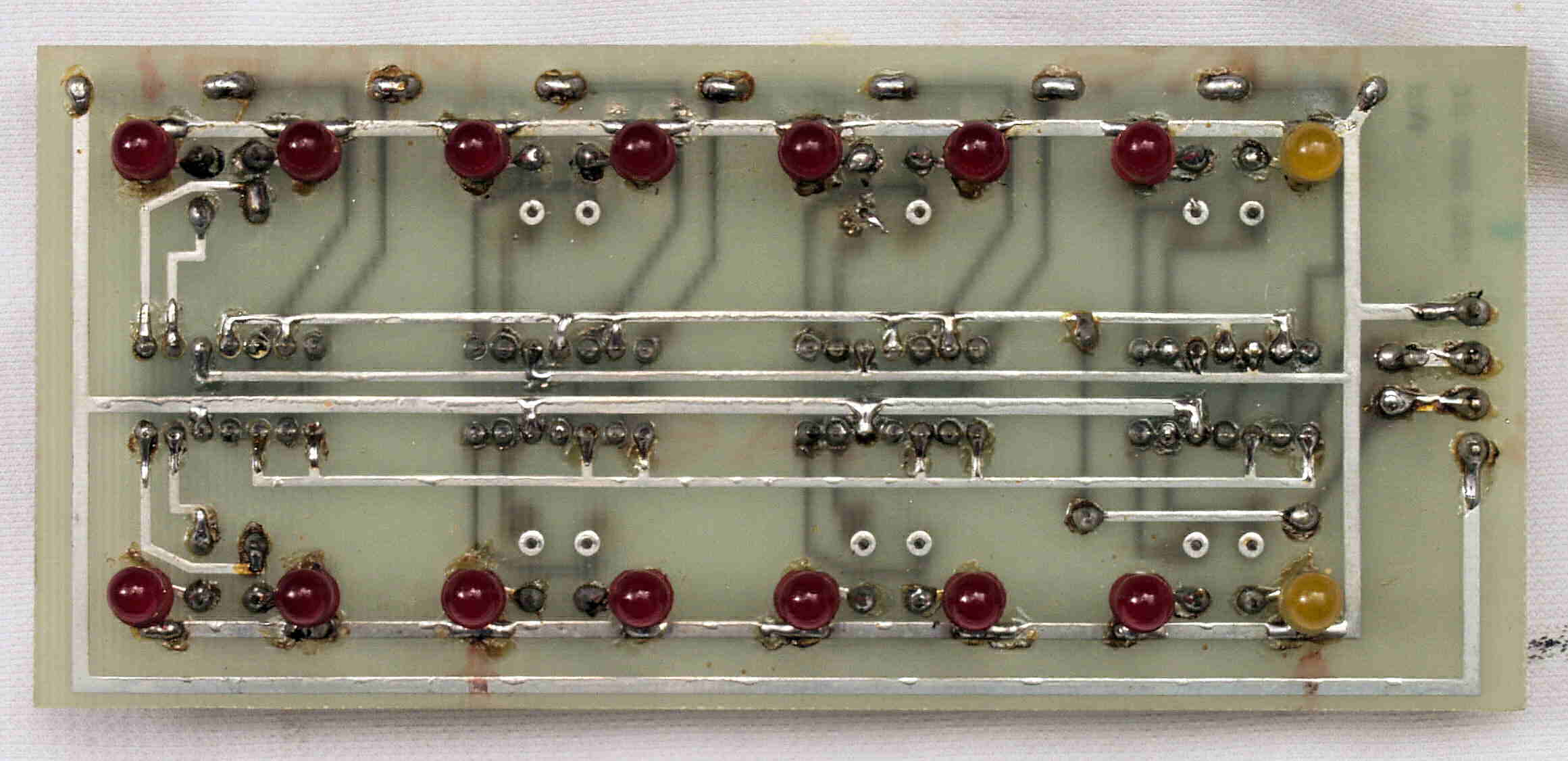

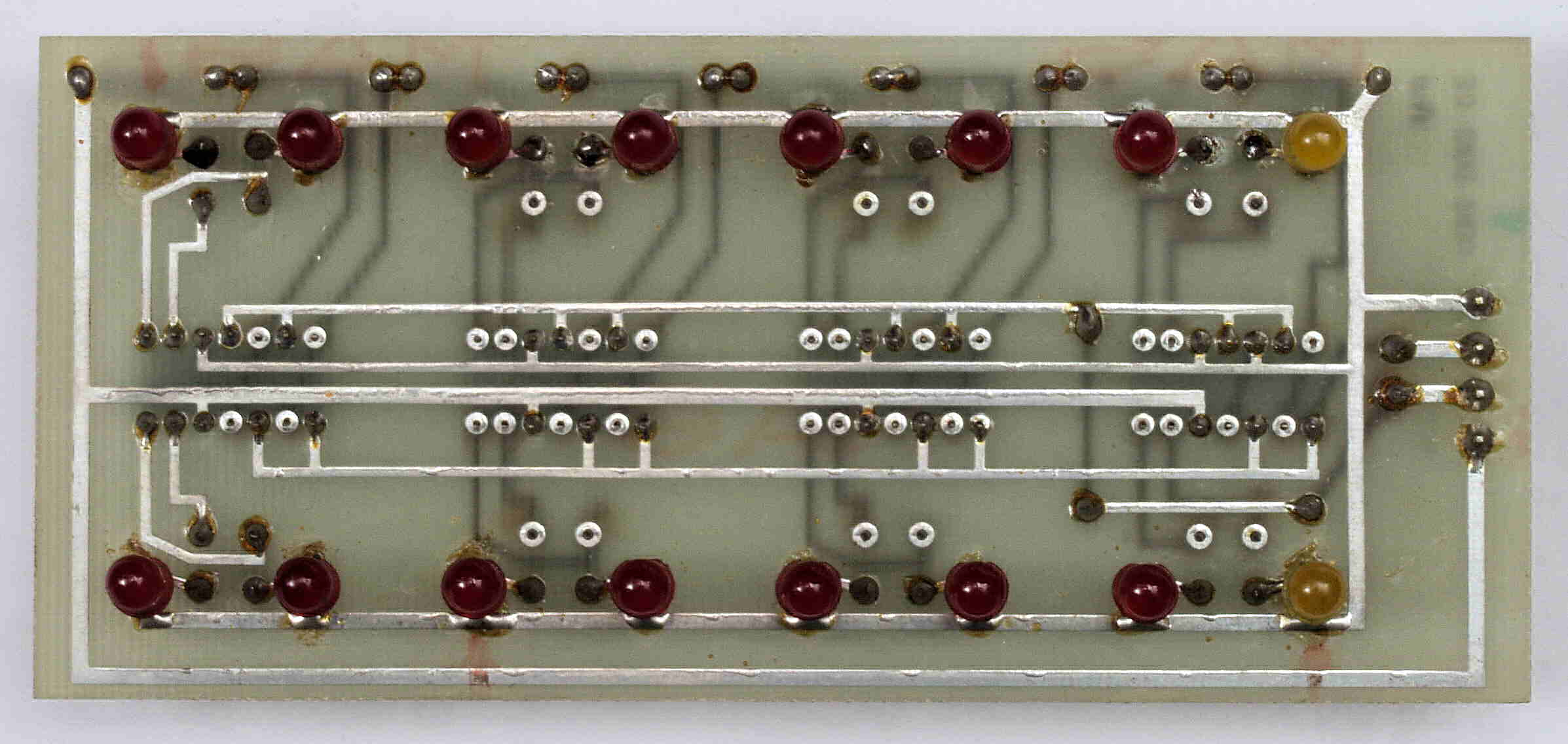

| Ｃ４５． 修理（半田補正）後 ＶＵ基板裏、LED２個交換。 |
 |
| Ｃ４６． 完成ＶＵ基板裏 洗浄後防湿材を塗る |
 |

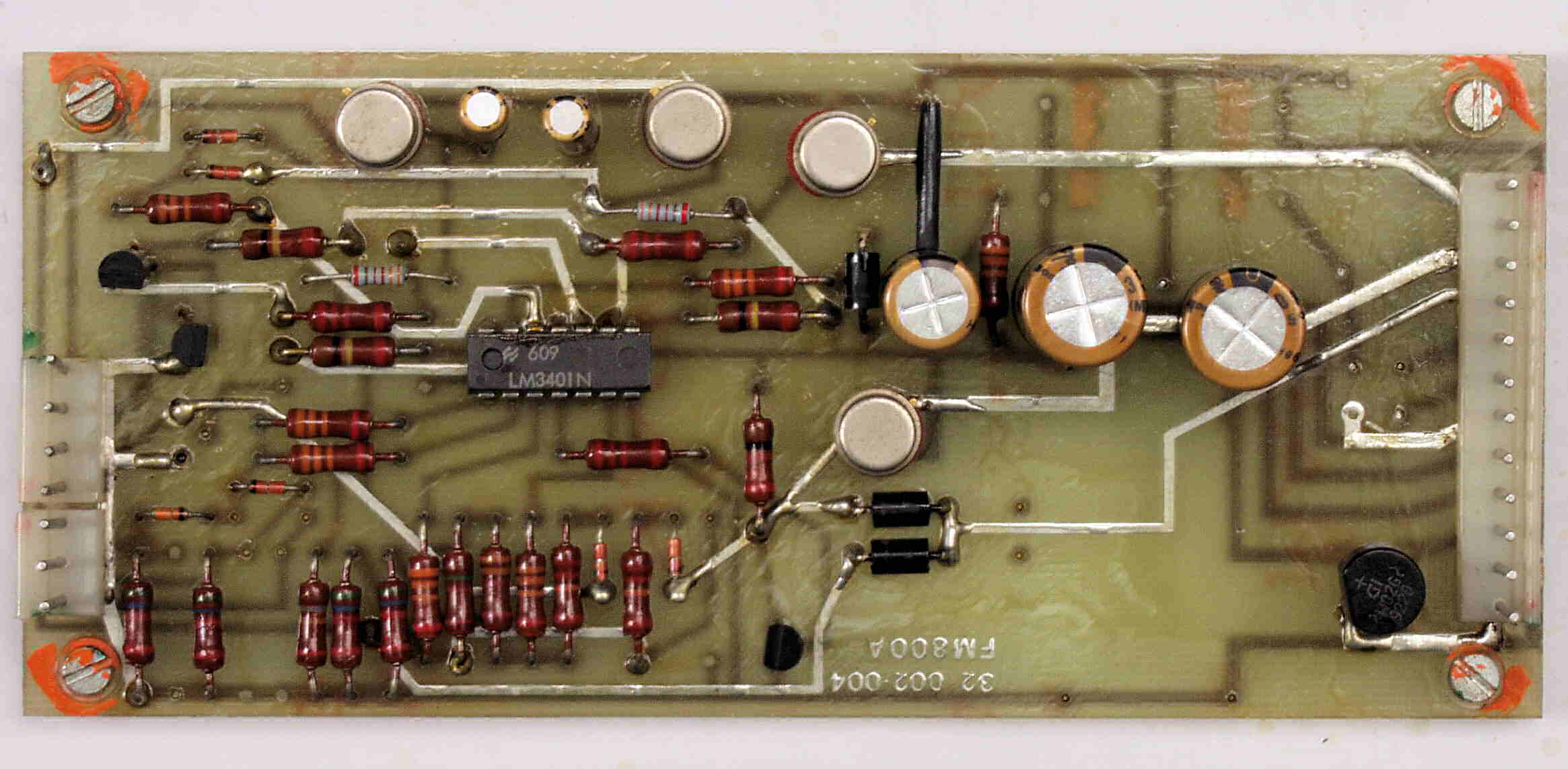

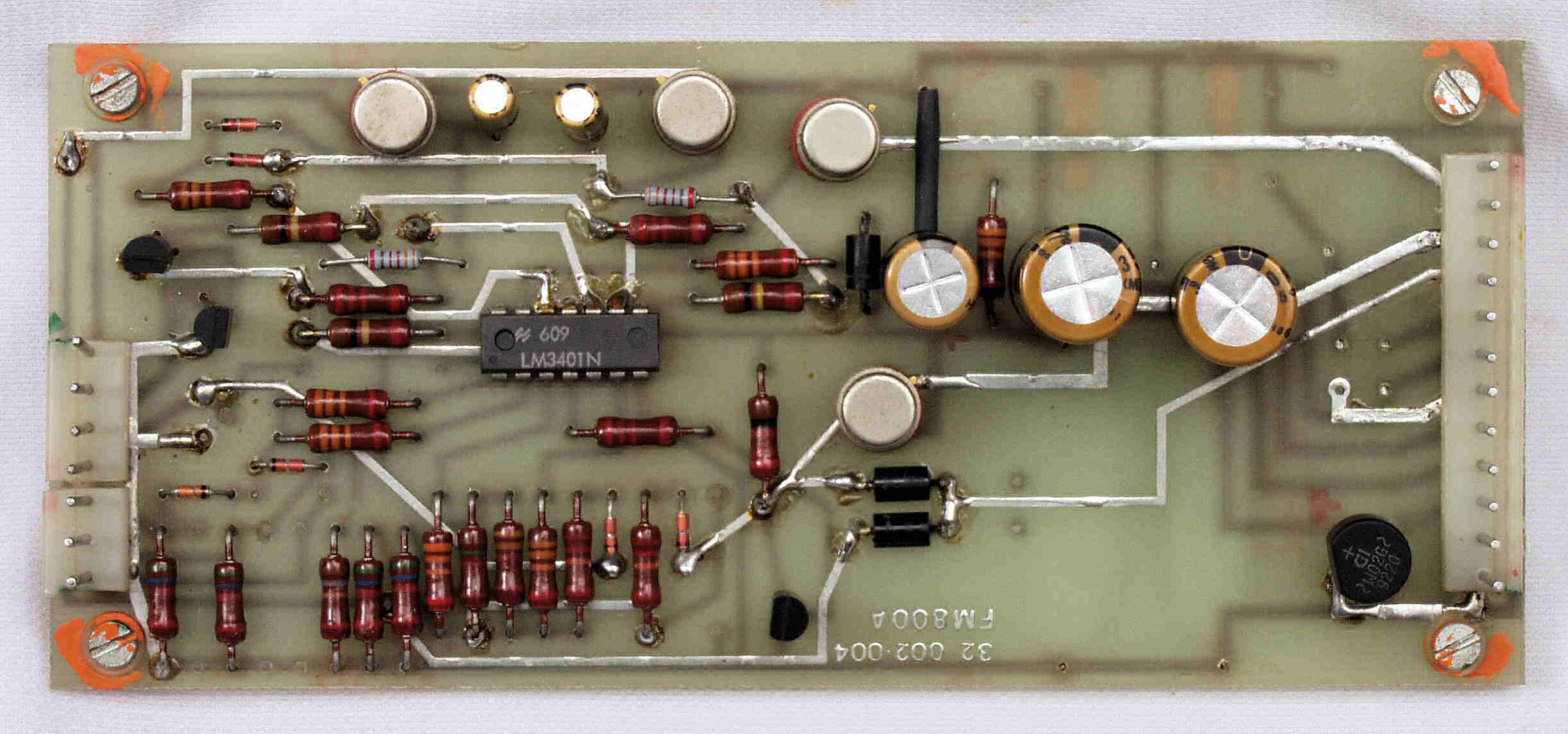

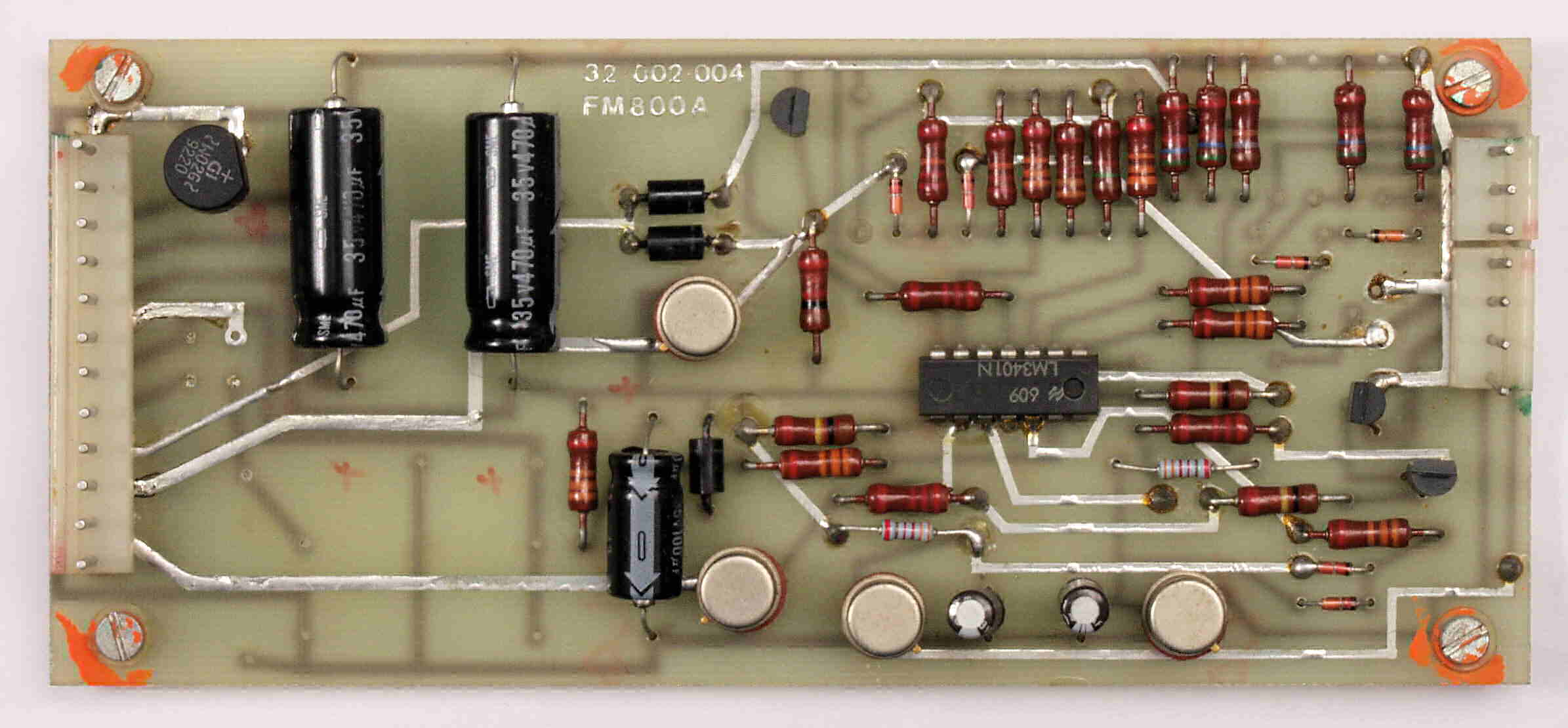

| Ｃ５１． 修理前 定電圧基板 |
 |
| Ｃ５２． 修理後 定電圧基板 電解コンデンサー個交換 |
 |
| Ｃ５３． 完成定電圧基板裏 洗浄後防湿材を塗る |
 |

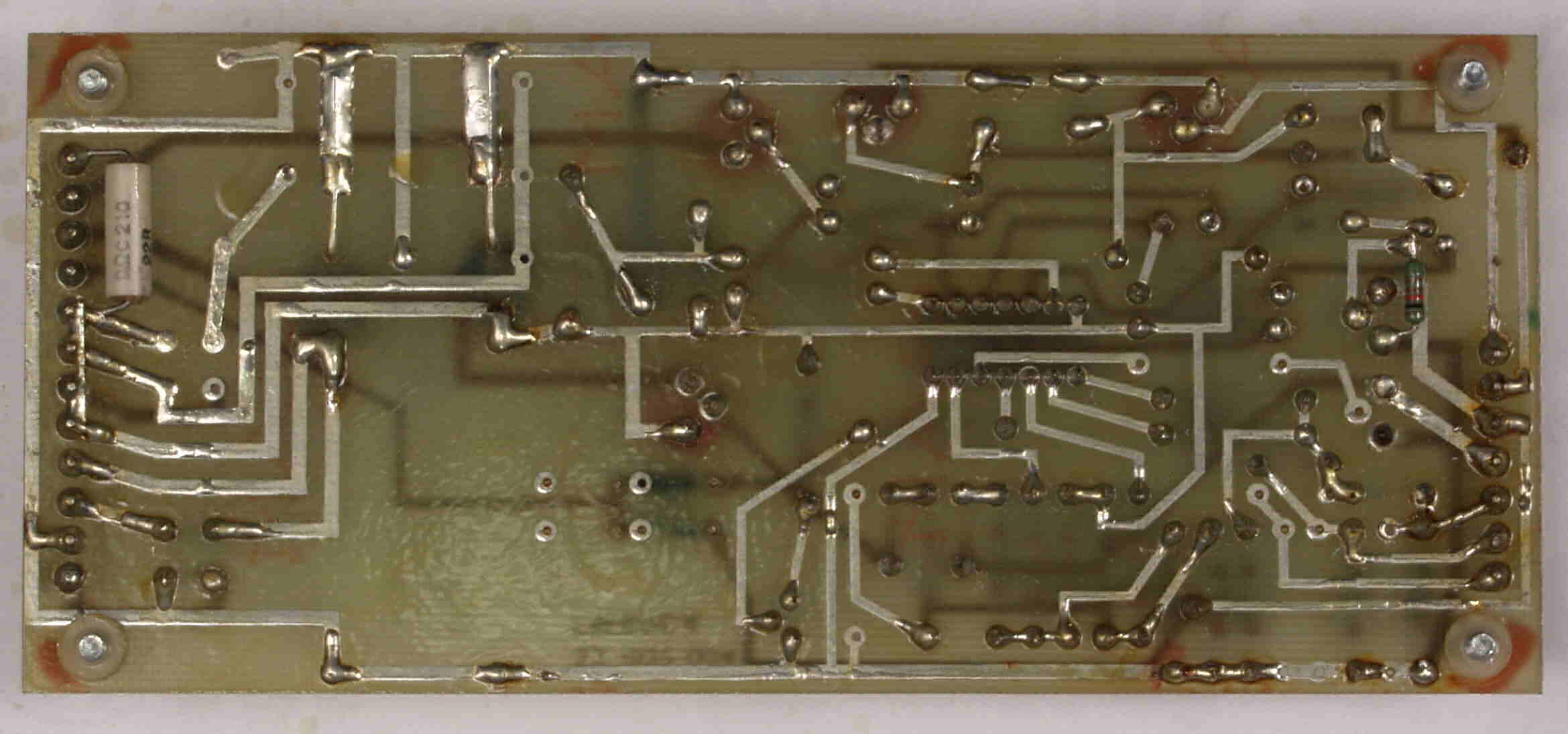

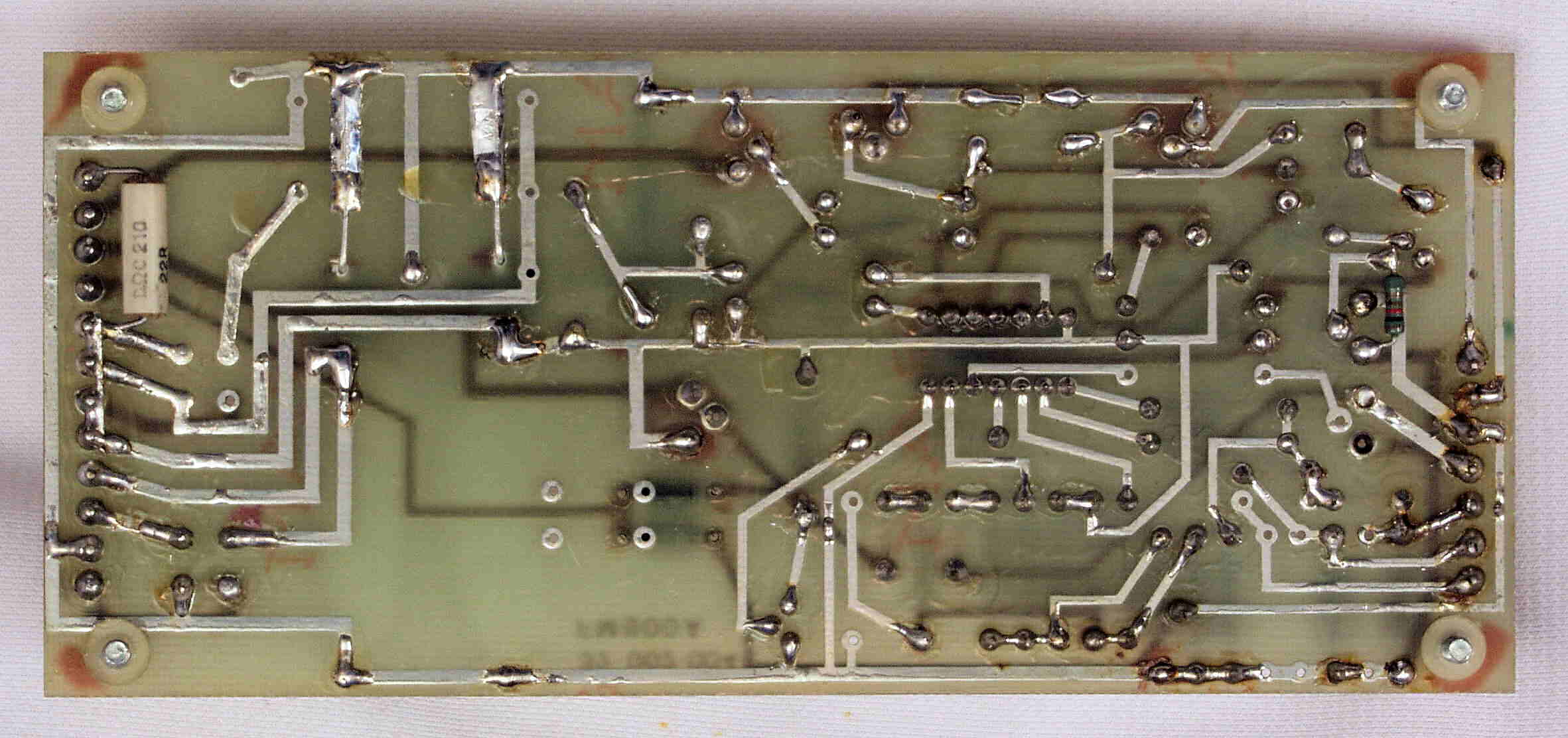

| Ｃ５４． 修理前 定電圧基板裏 |
 |
| Ｃ５４２． 修理中 定電圧基板裏、 未使用ＩＣの足は無半田。 |
 |
| Ｃ５５． 修理（半田補正）後 定電圧基板裏。 |
 |
| Ｃ５６． 完成定電圧基板裏 洗浄後防湿材を塗る |
 |

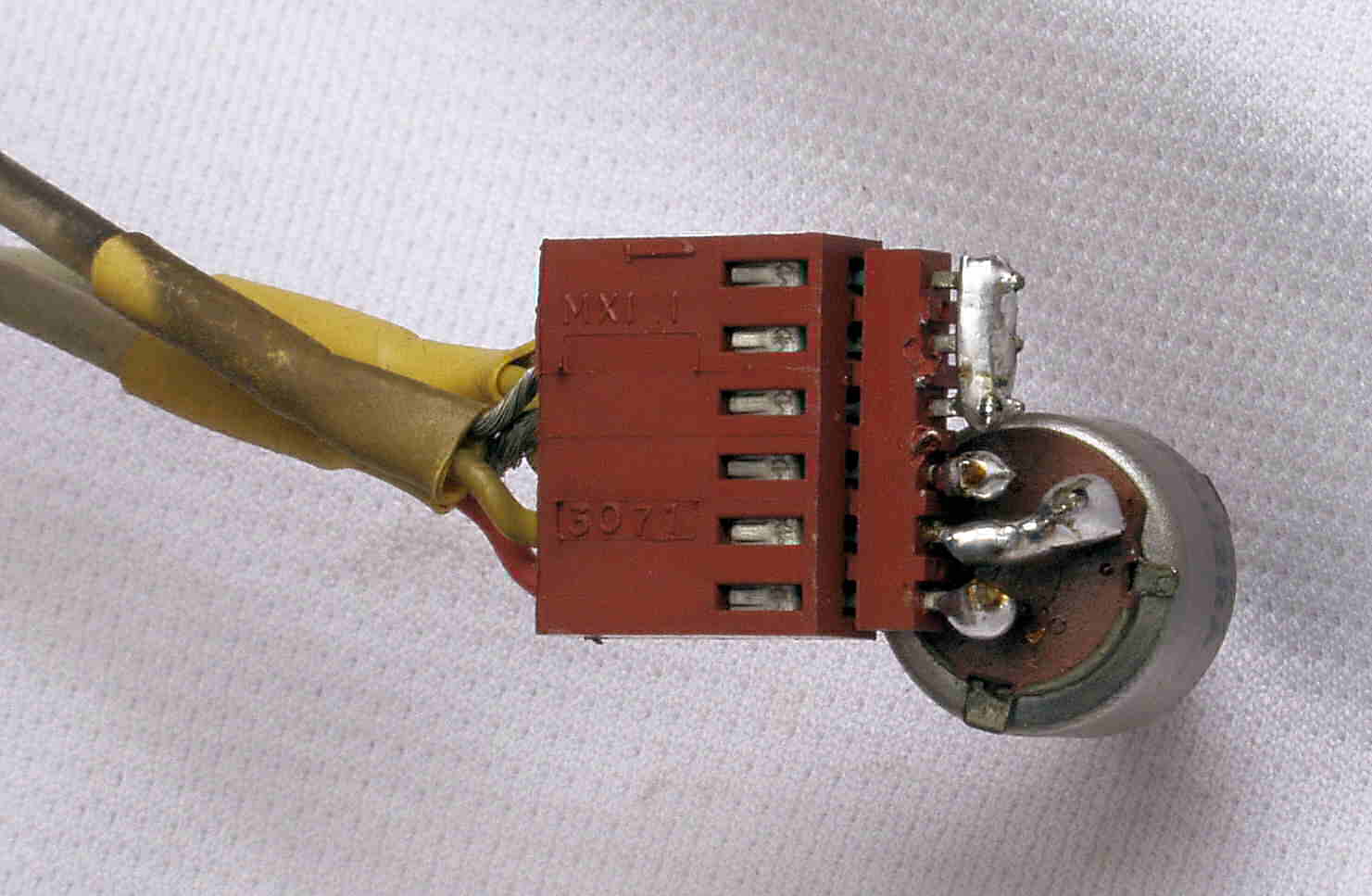

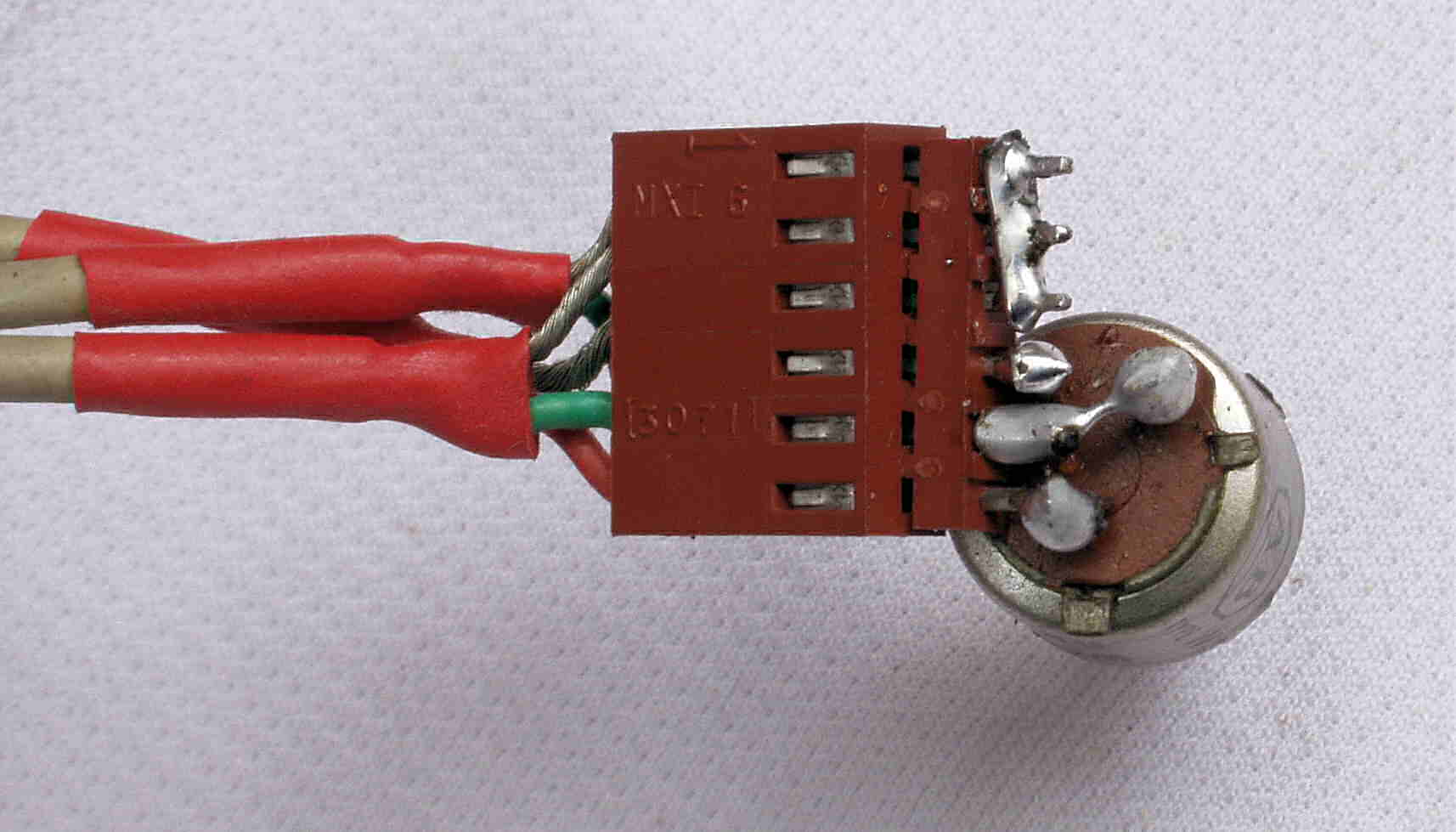

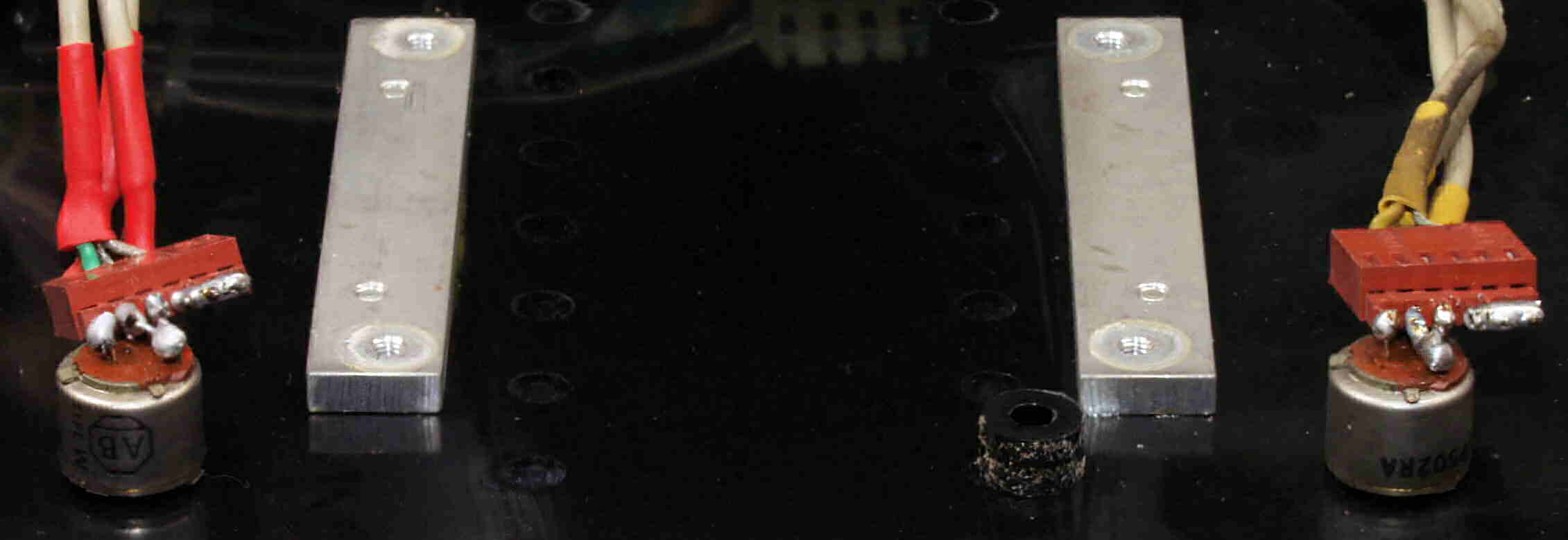

| Ｃ６１． 修理前 メインＶＲ。 |
 |
| Ｃ６２． 修理（半田補正）後 メインＶＲ右。 |
 |
| Ｃ６３． 修理（半田補正）後 メインＶＲ左。 |
 |

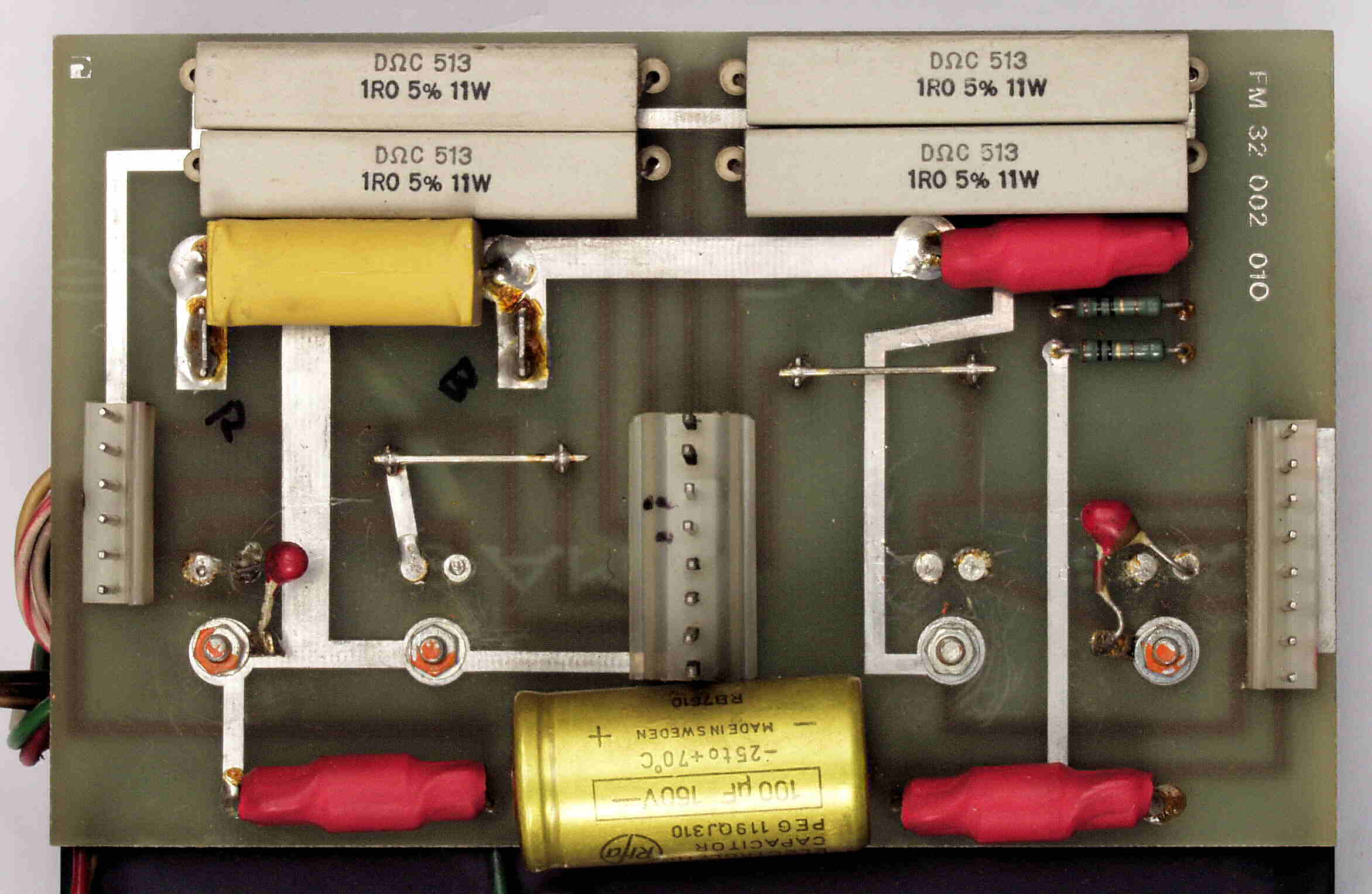

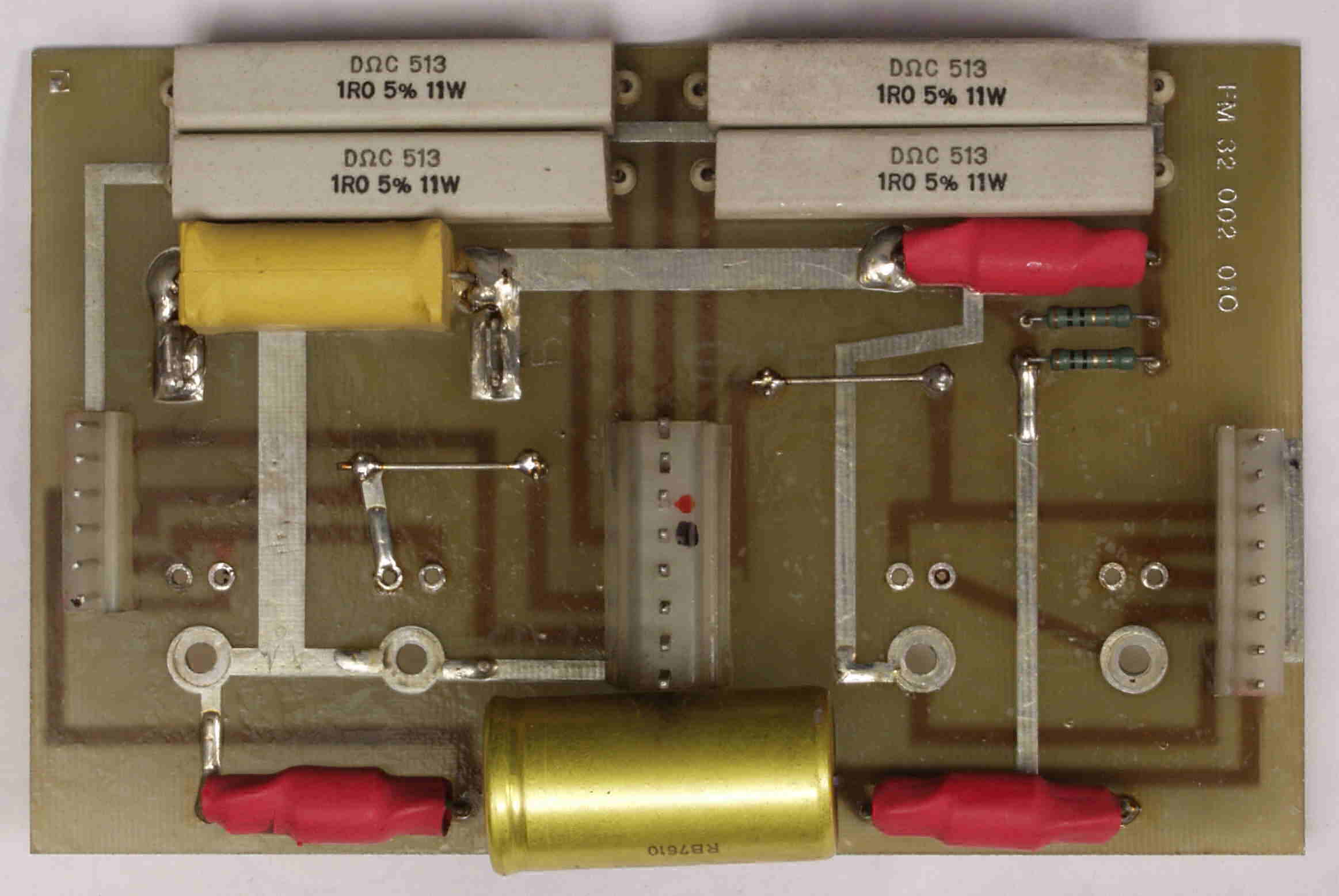

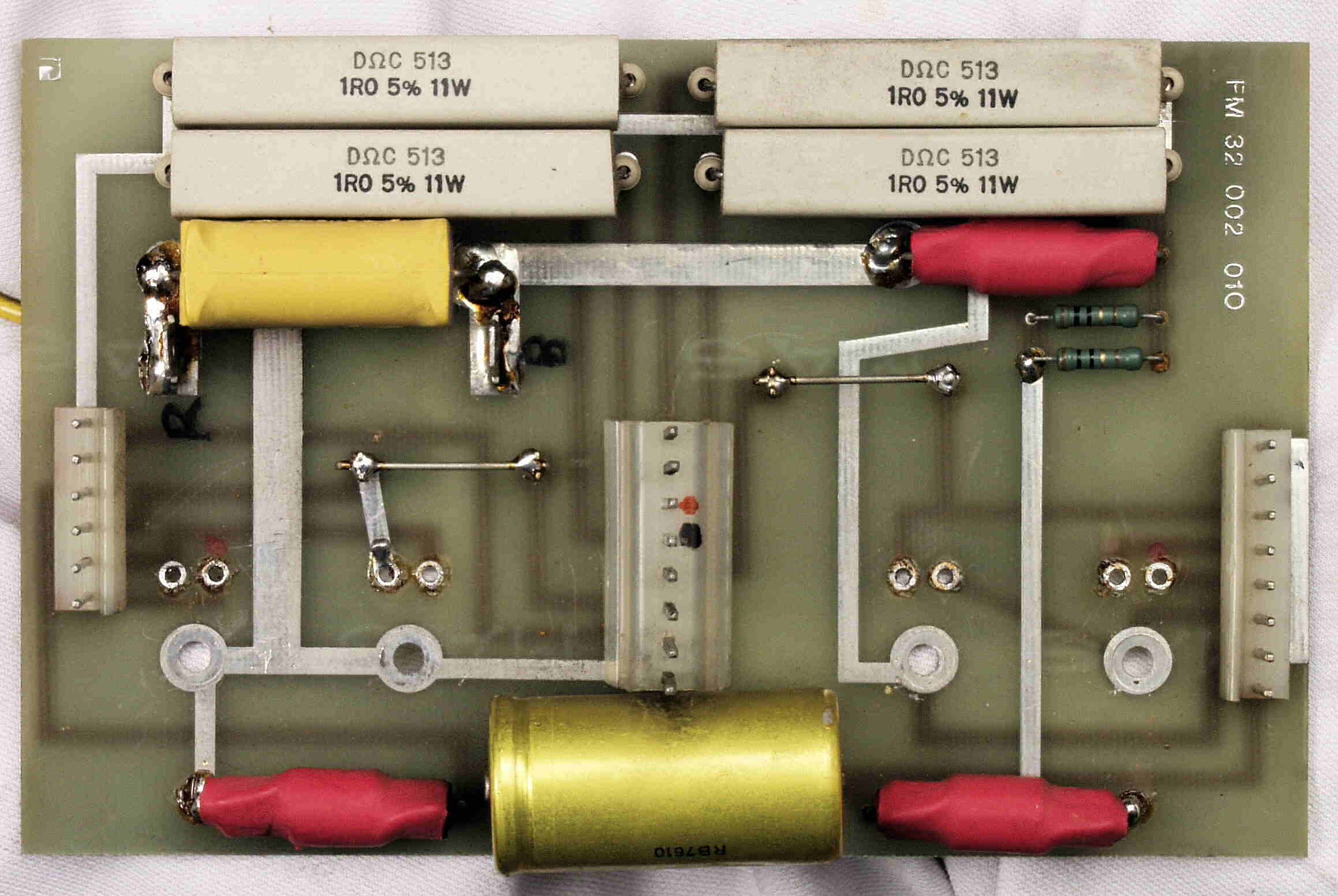

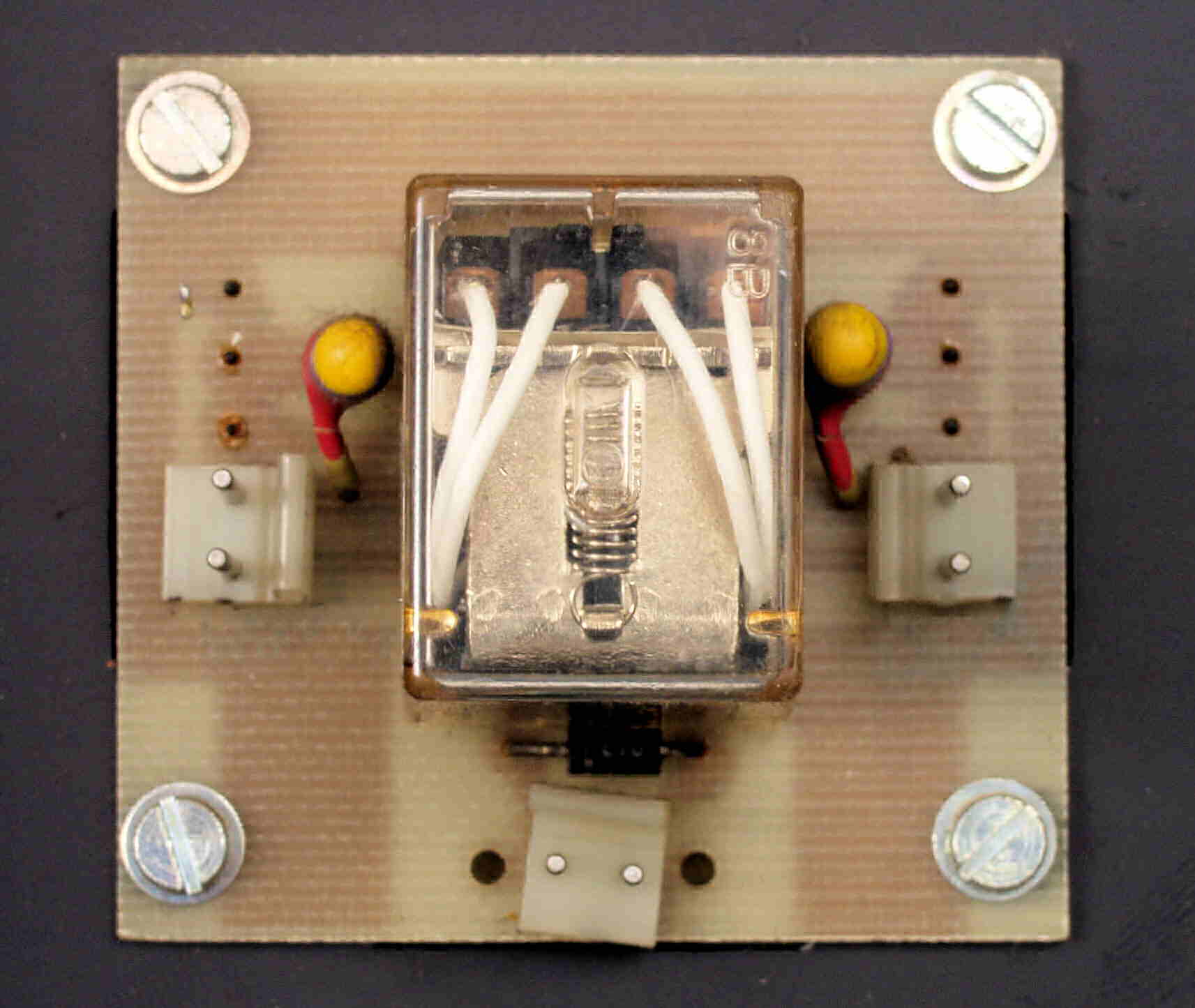

| Ｃ７１． 修理前 ＳＰ接続リレー基板。 |
 |

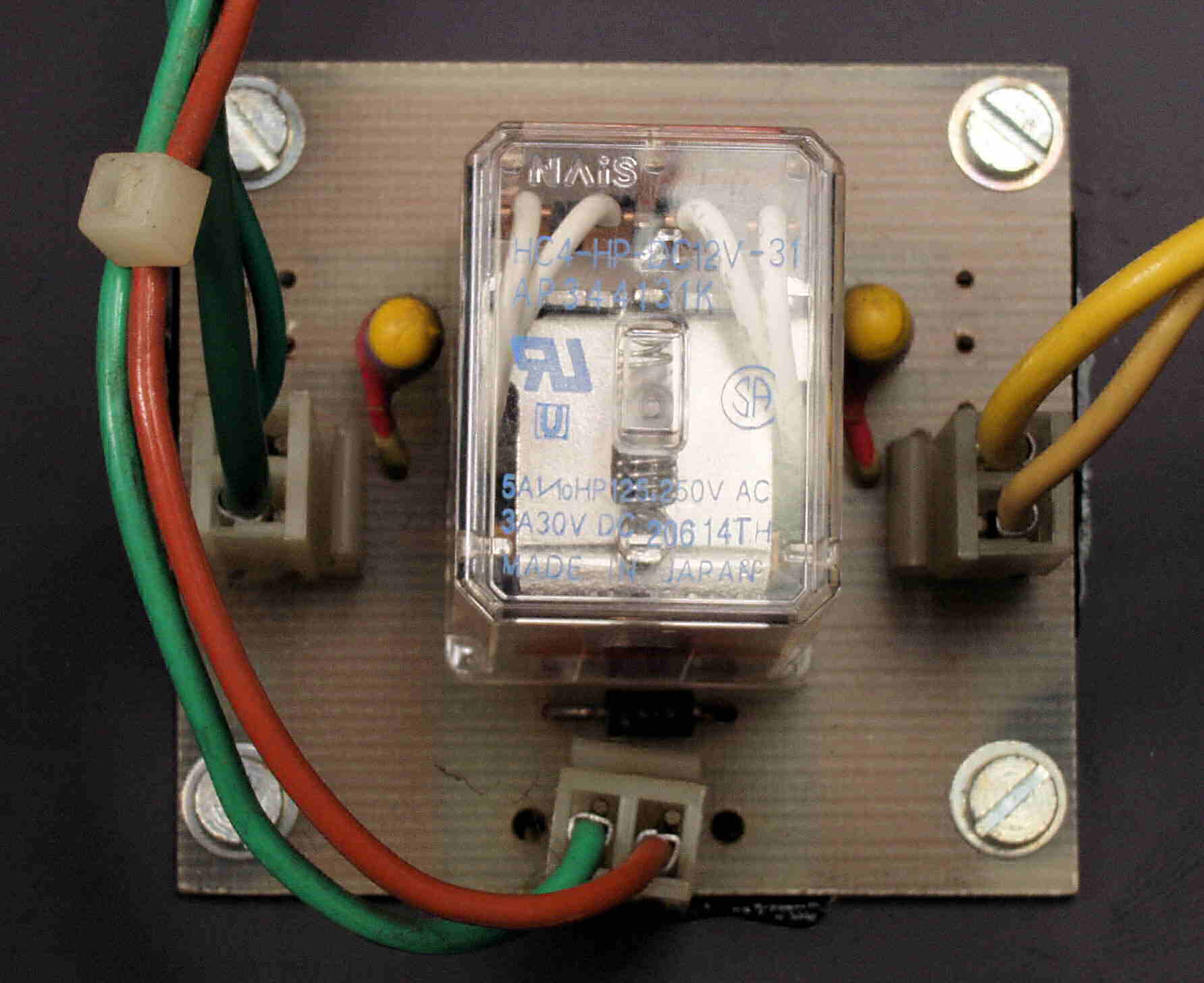

| Ｃ７２． 修理後 ＳＰ接続リレー基板、 リレー交換。 |
 |

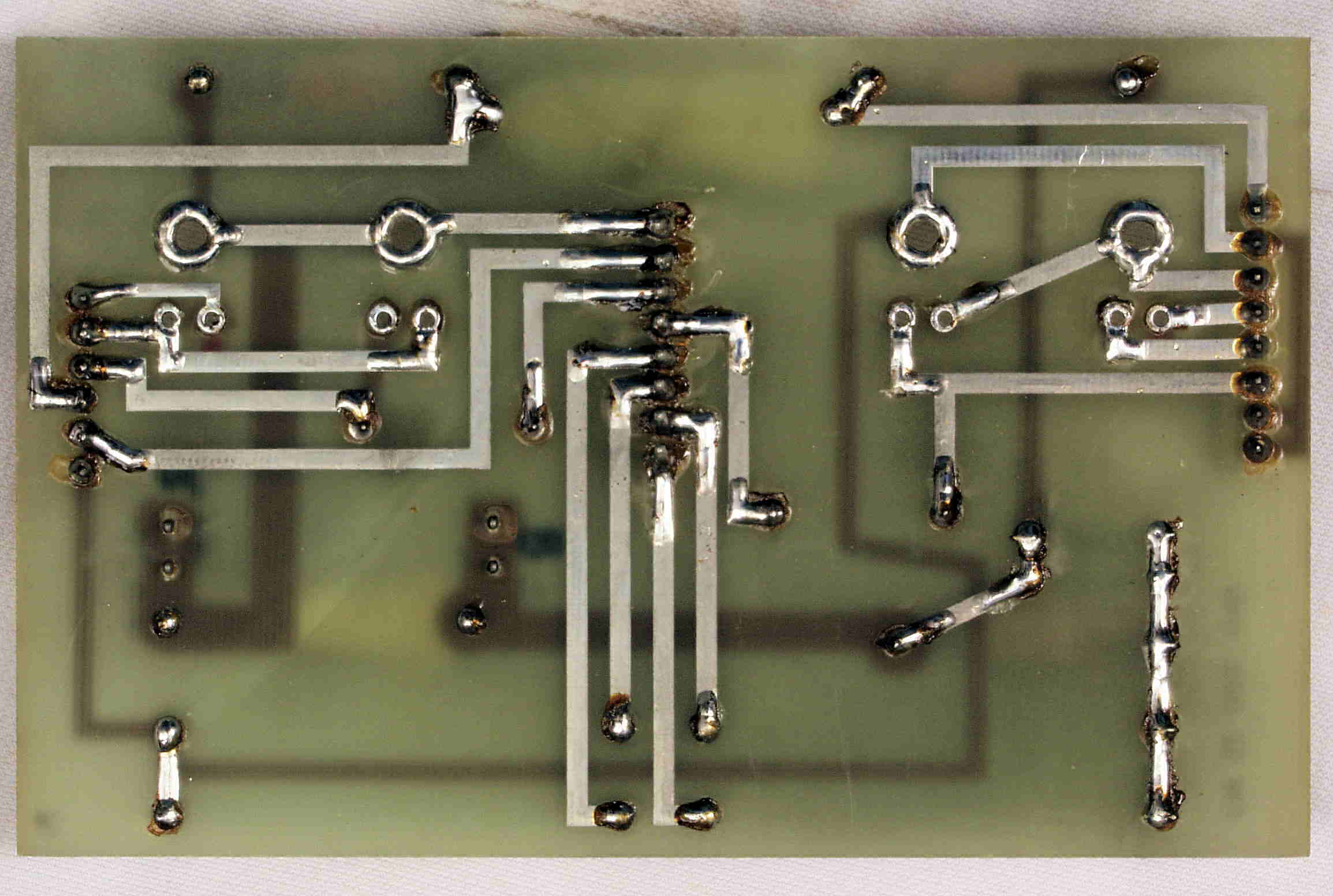

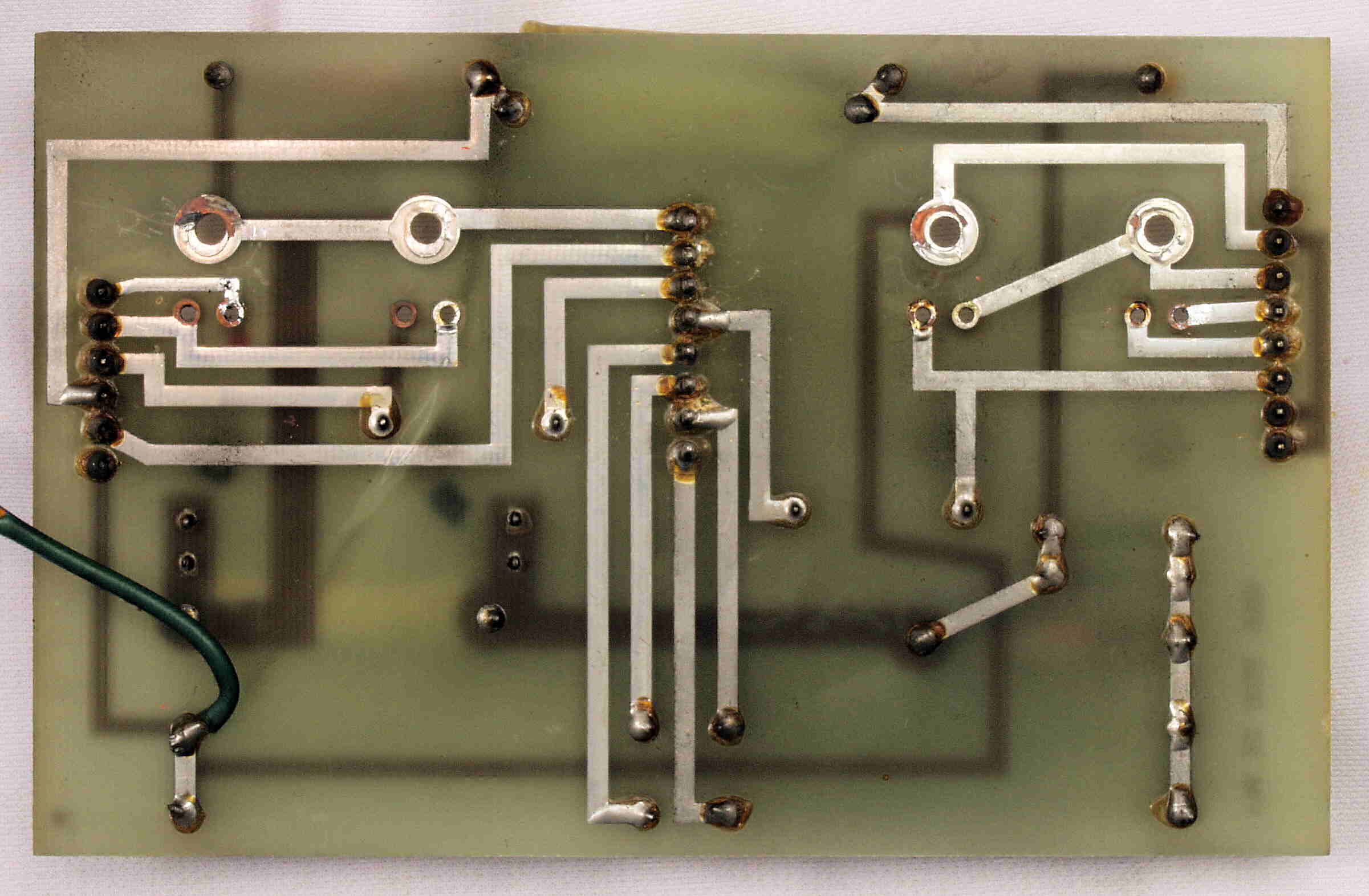

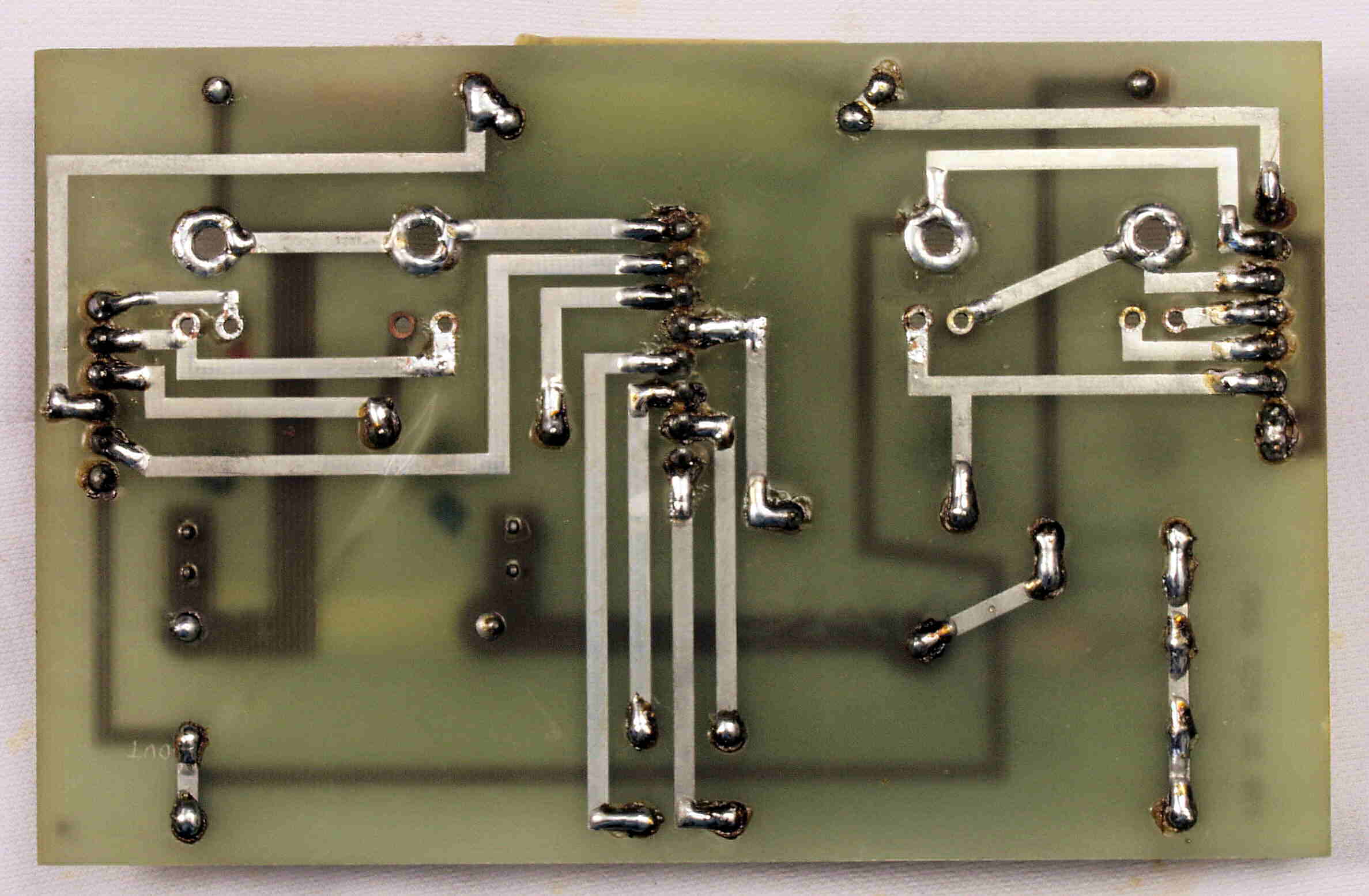

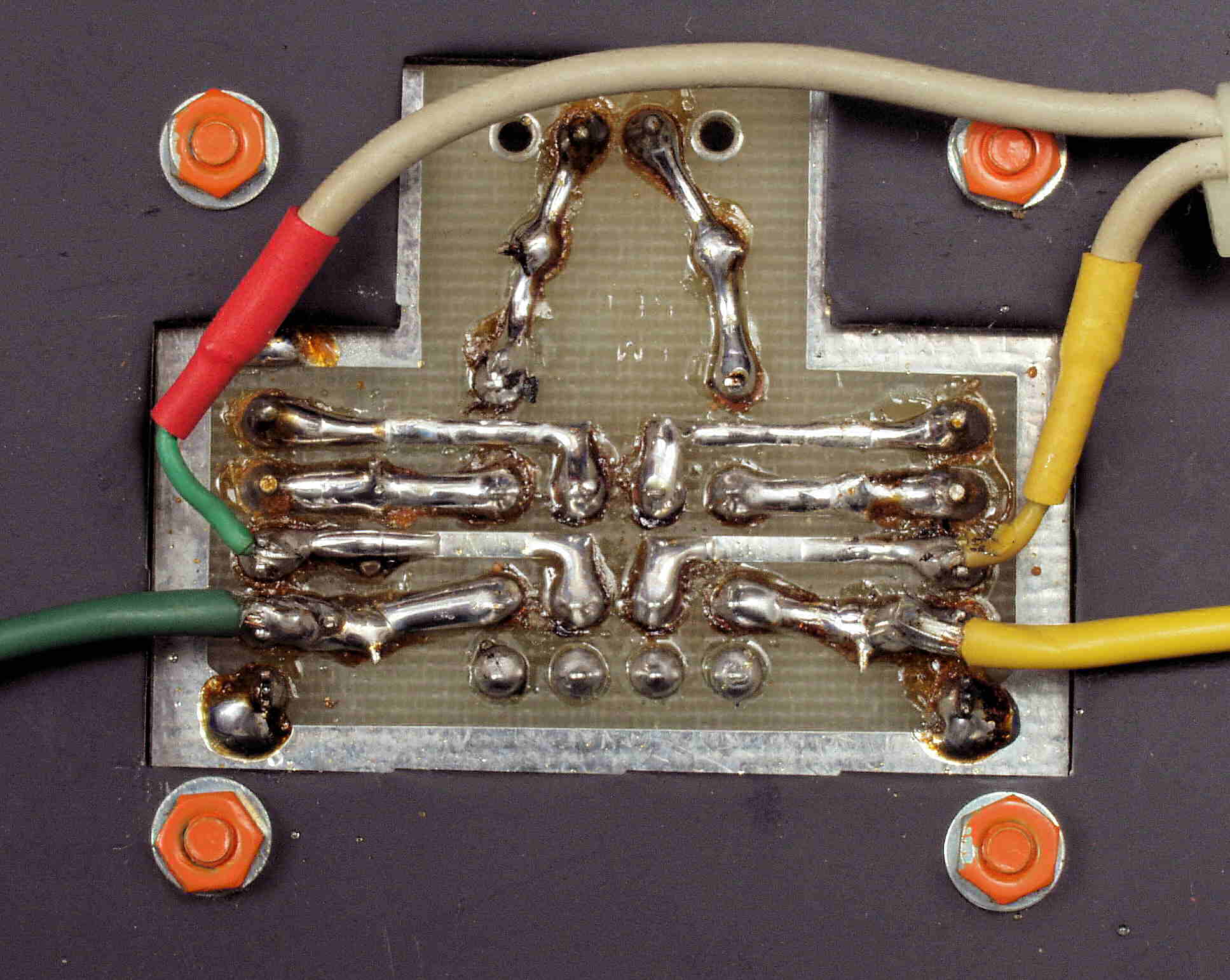

| Ｃ７３． 修理前 ＳＰ接続リレー基板裏。 |
|

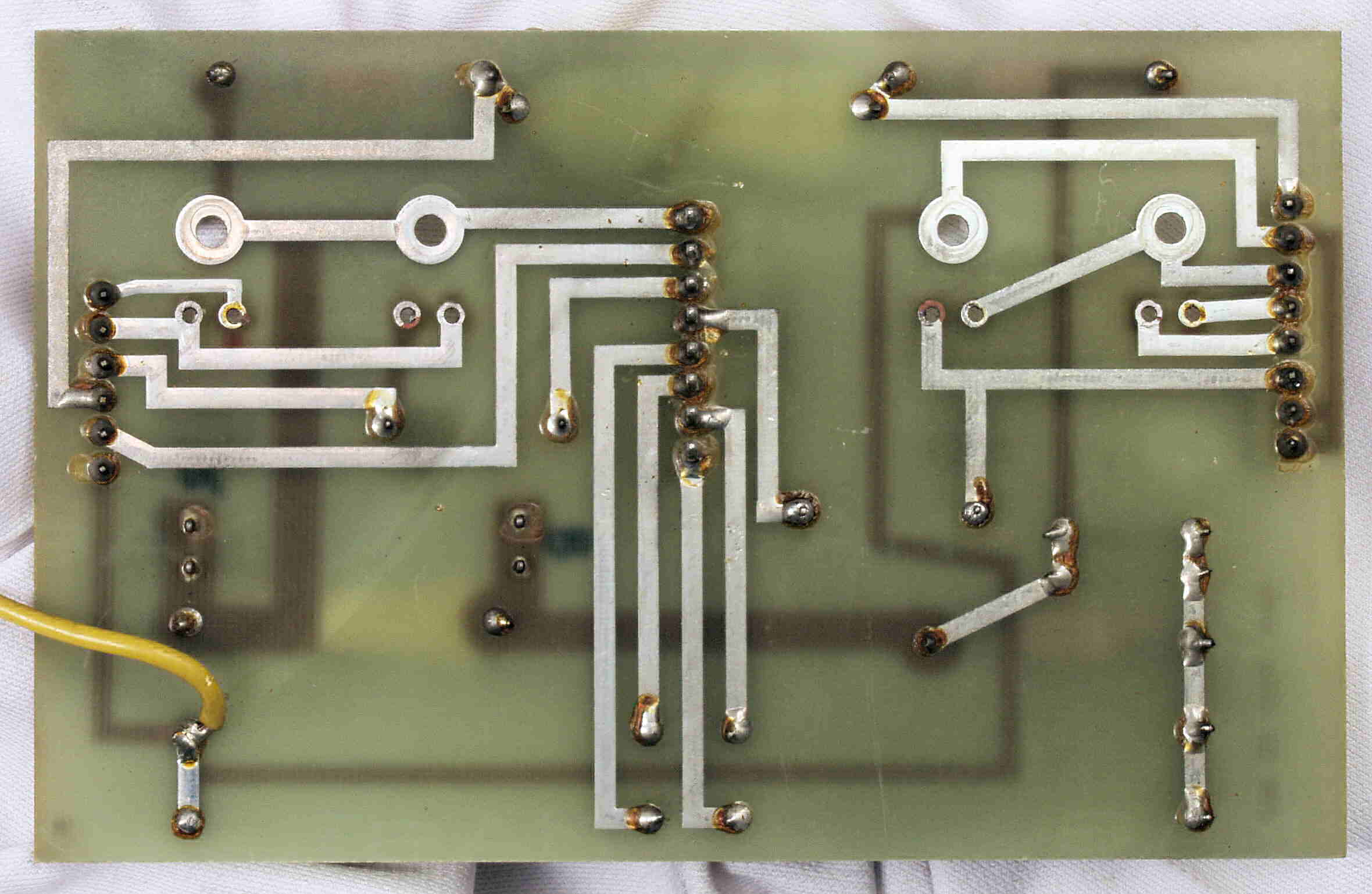

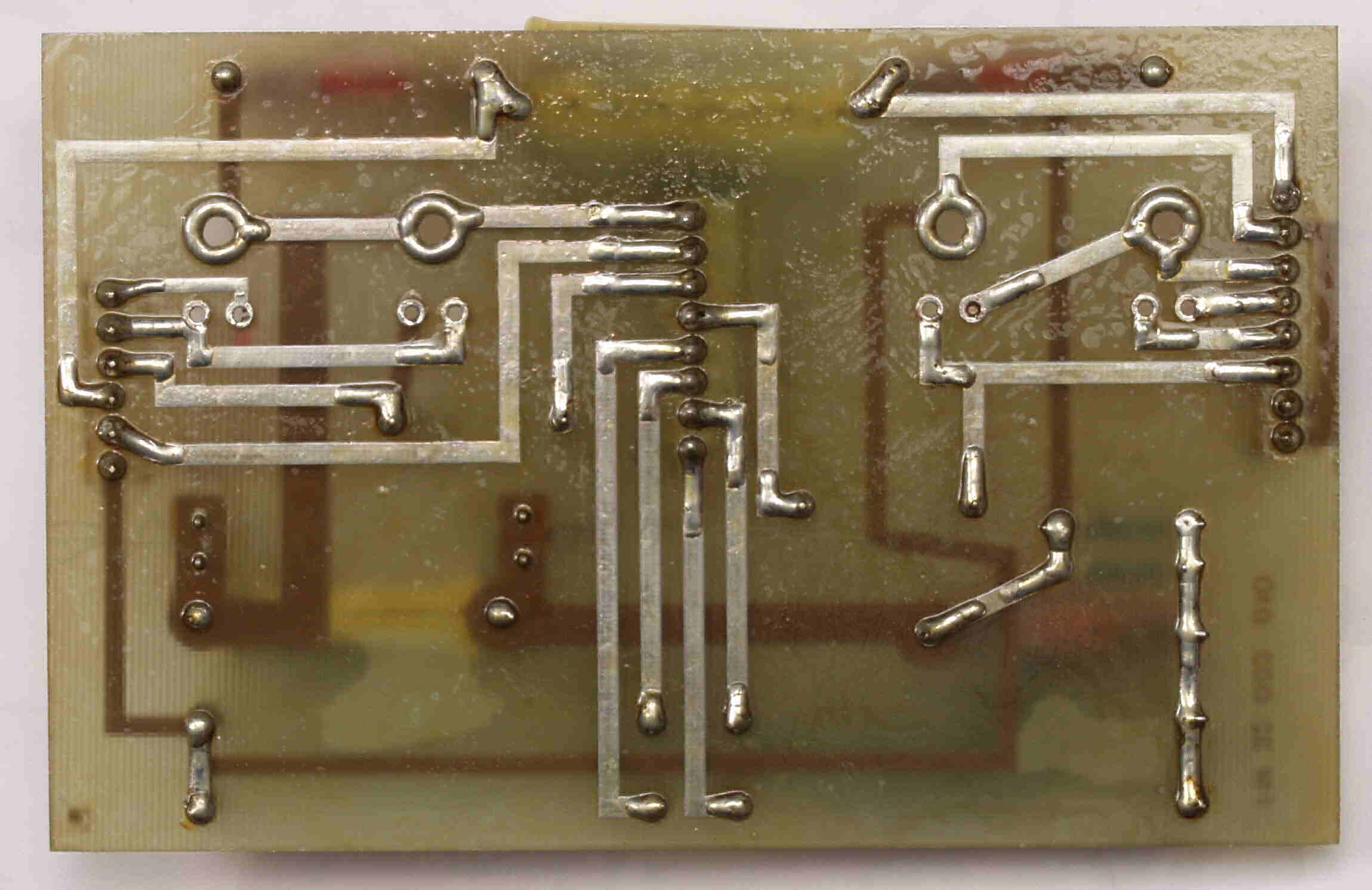

| Ｃ７４． 修理（半田補正）後 ＳＰ接続リレー基板裏。 |
 |

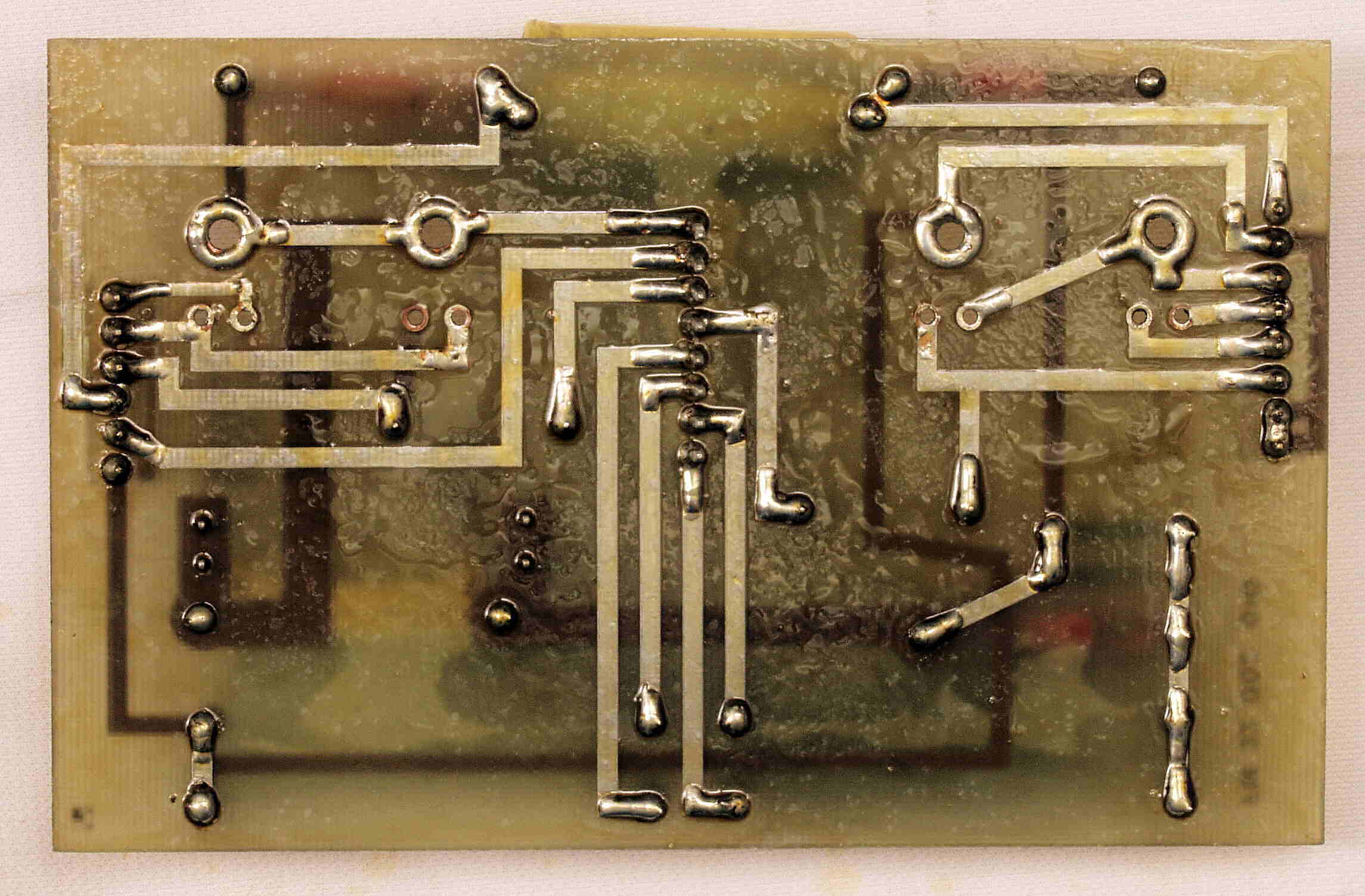

| Ｃ７５． 完成ＳＰ接続リレー基板裏 洗浄後防湿材を塗る。 |
 |

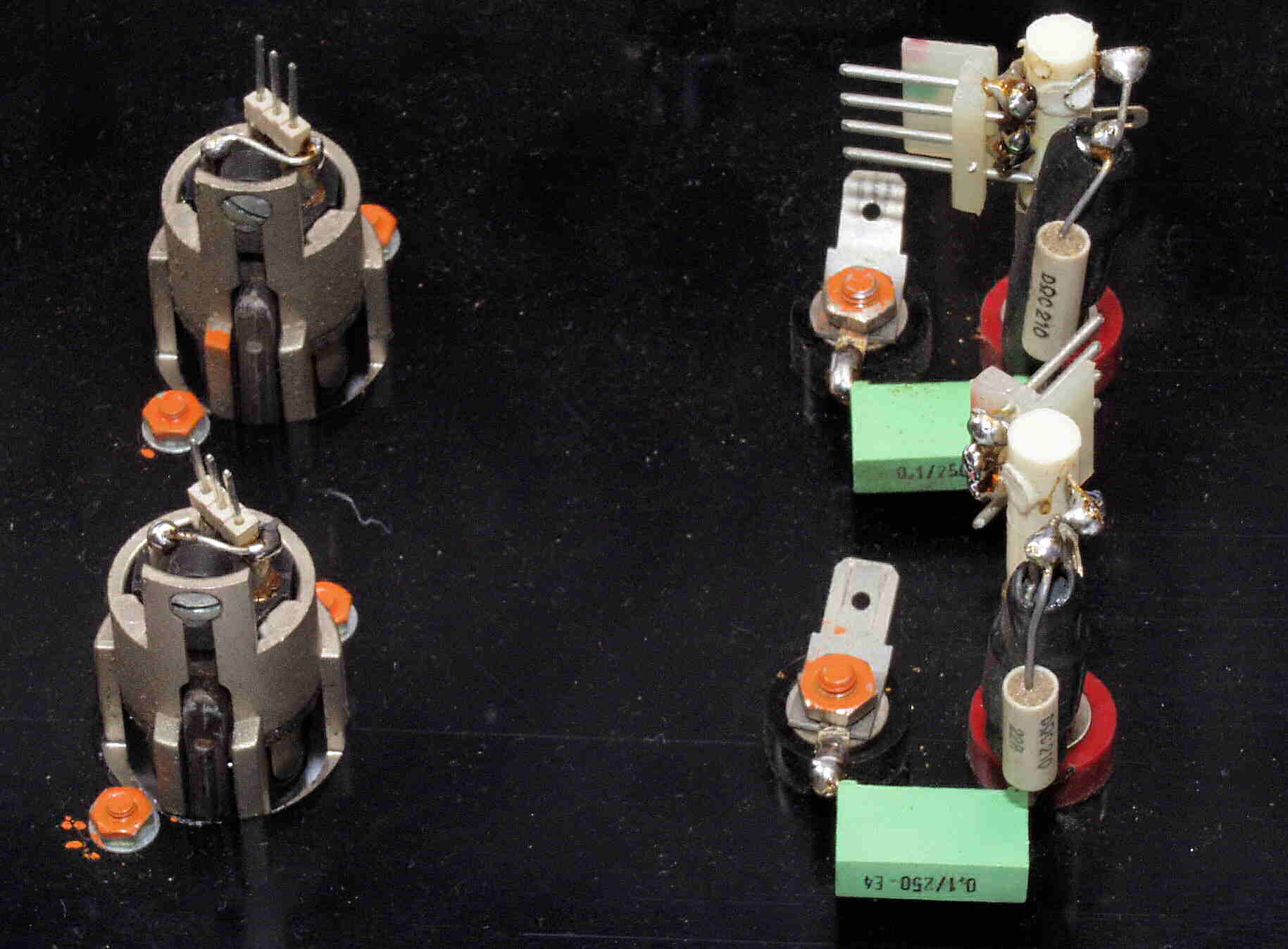

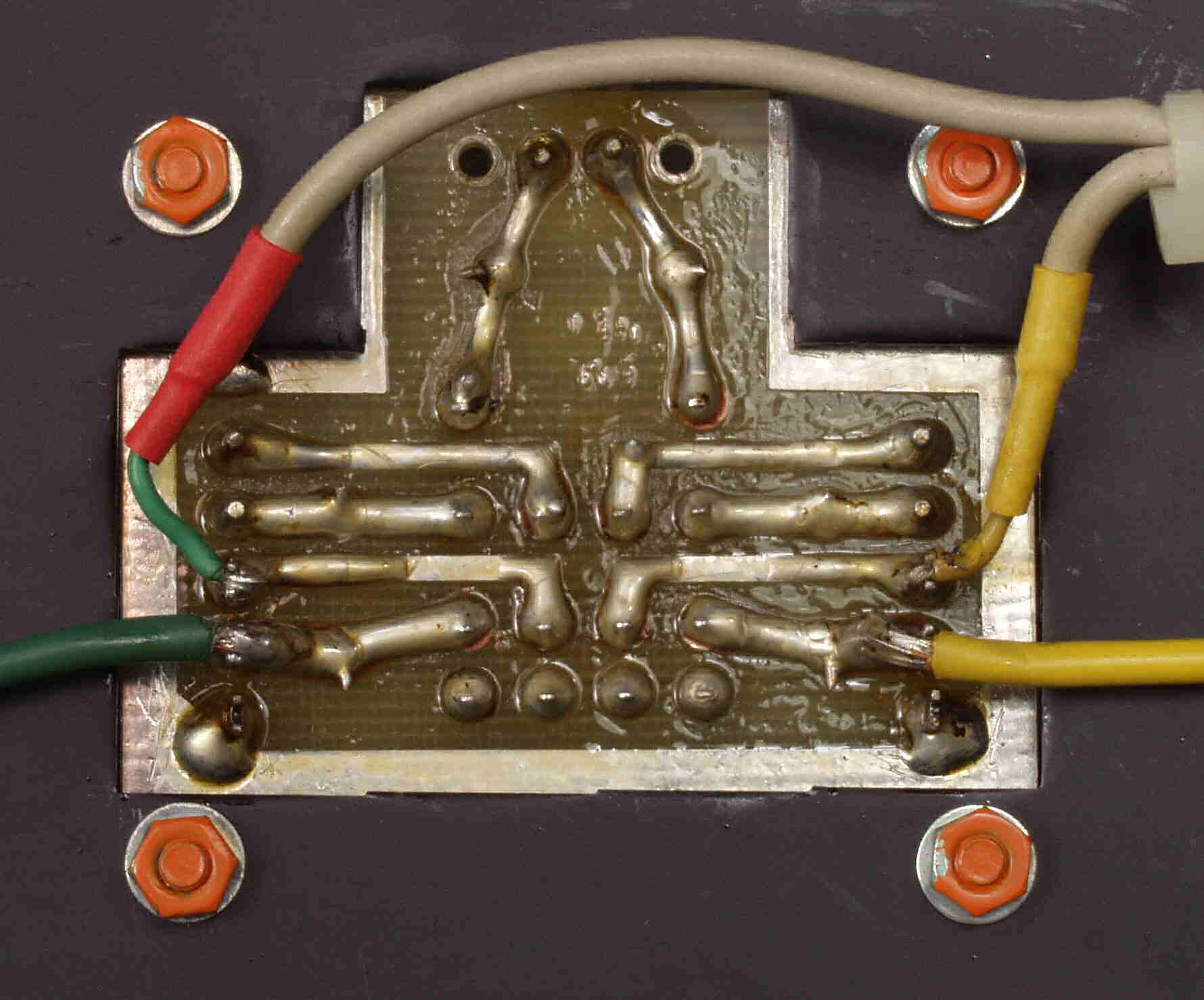

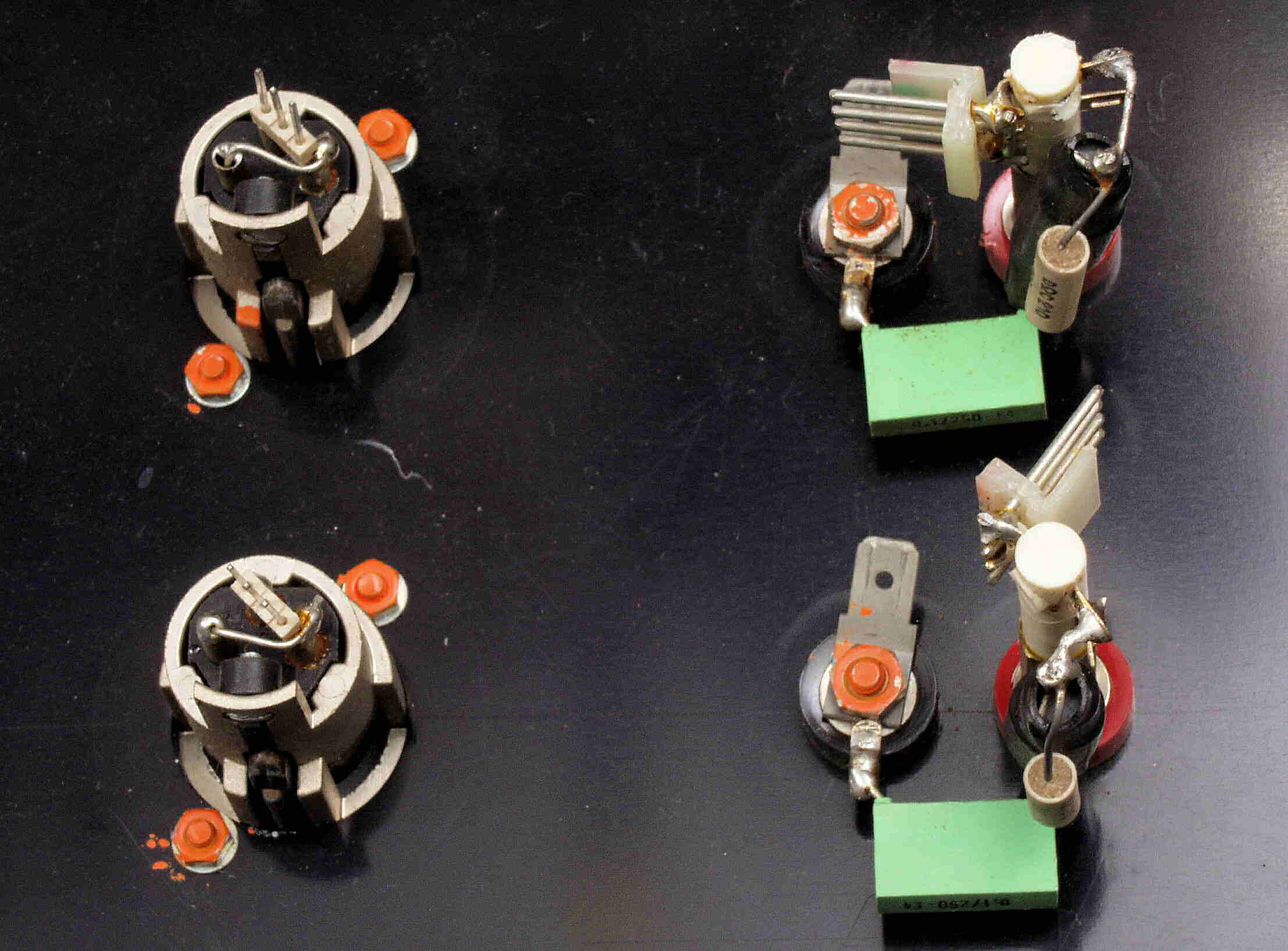

| Ｃ８１． 修理前 入出力端子。 |
 |
| Ｃ８２． 修理（半田補正）後 入出力端子。 |
 |
| Ｃ９１． 修理前 底蓋止ネジ、折れている。 |
 |

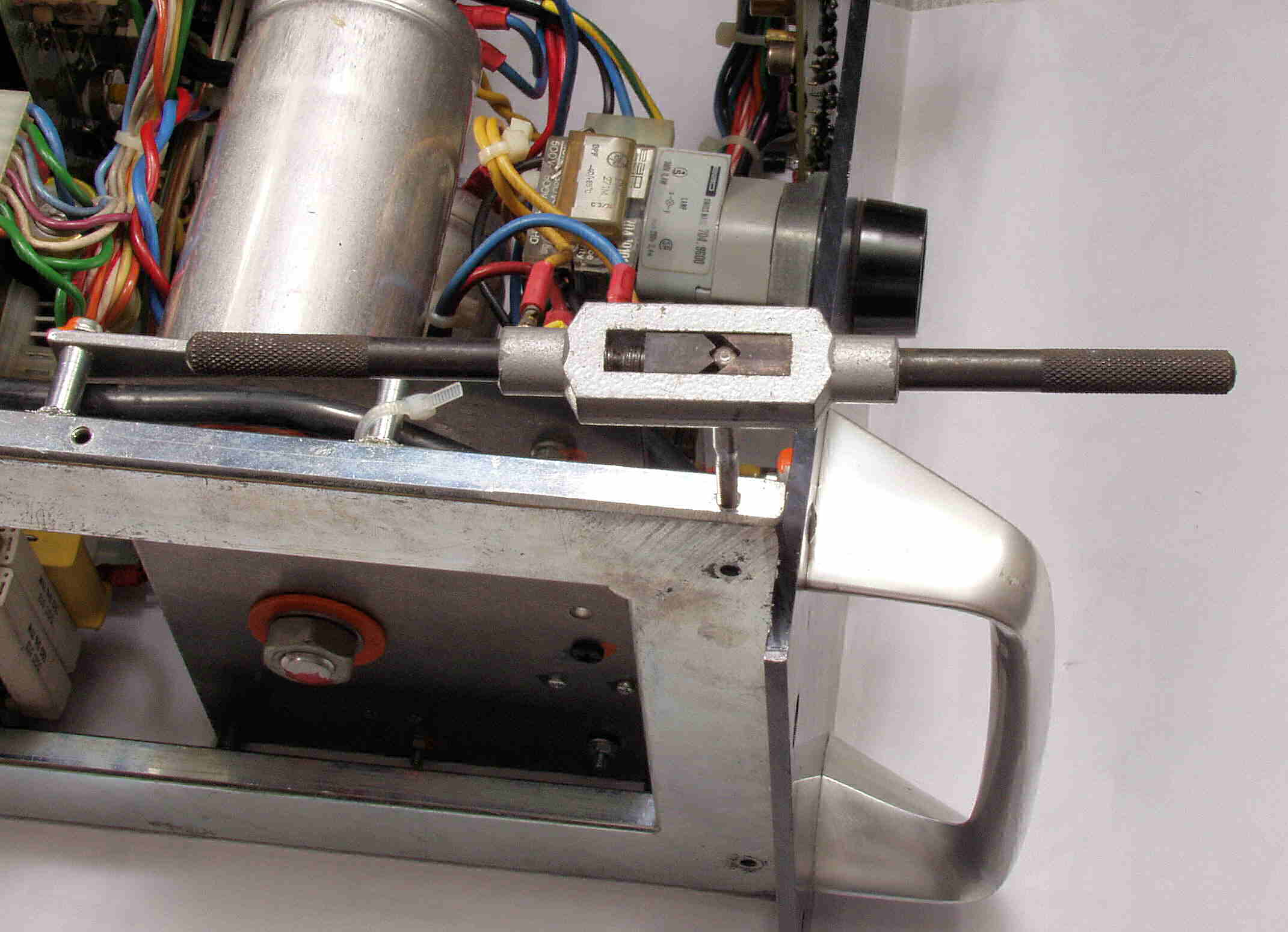

| Ｃ９２． 修理中 底蓋止ネジ、 タップをたっている所。 |
 |

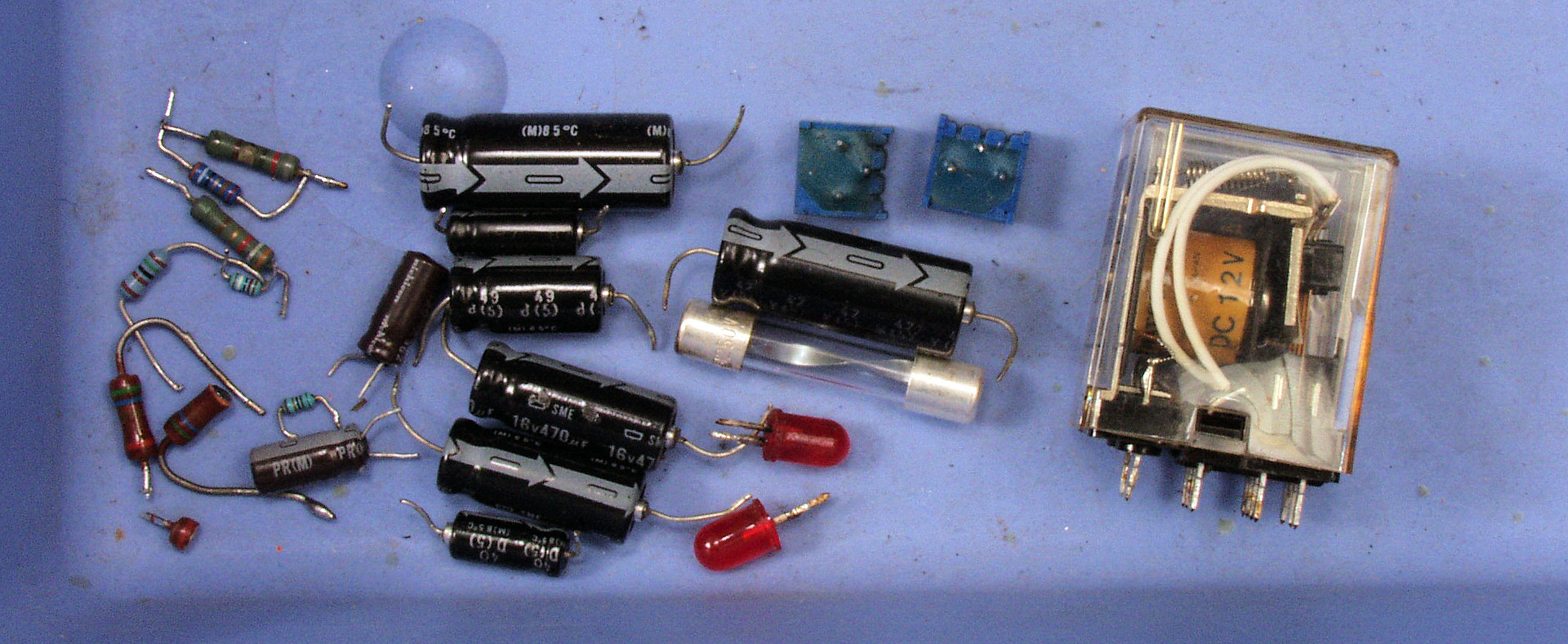

| ＣＡ１． 交換部品 |
| ＣＢ１． 修理前 上から見る |
|

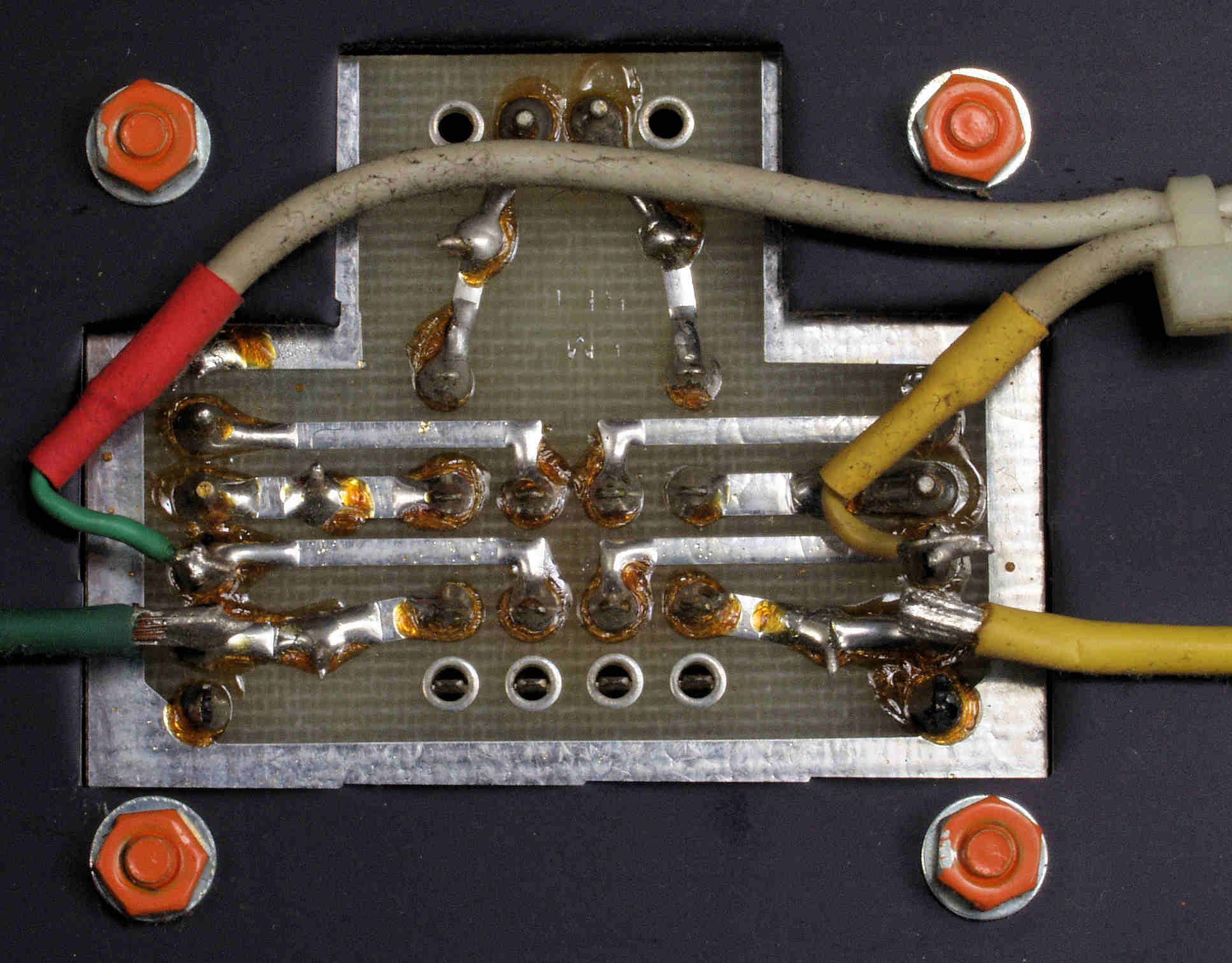

| ＣＢ２． 修理後 上から見る |
 |
| ＣＢ３． 修理前 下から見る |
|

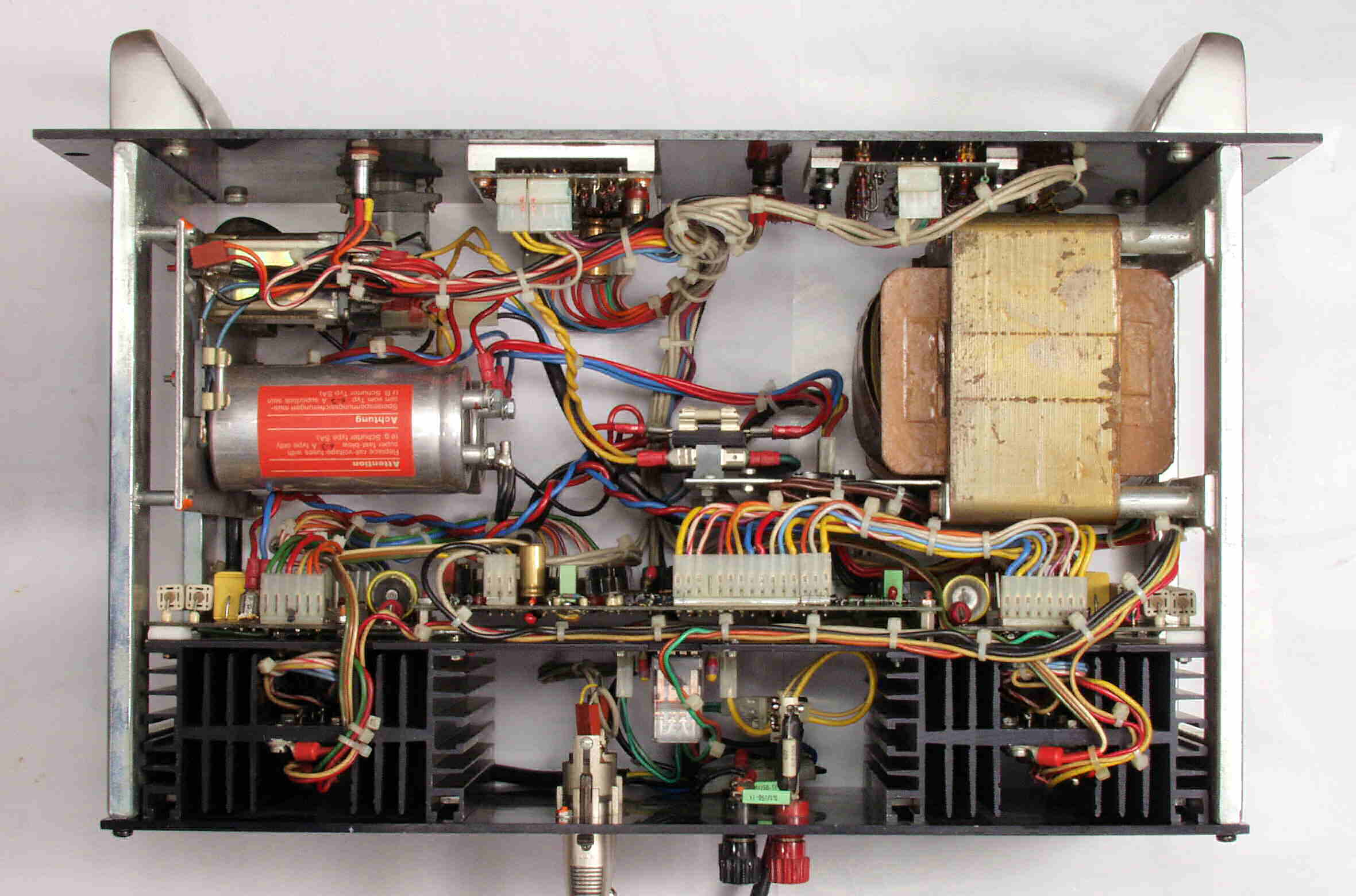

| ＣＢ４． 修理後 下から見る |
 |

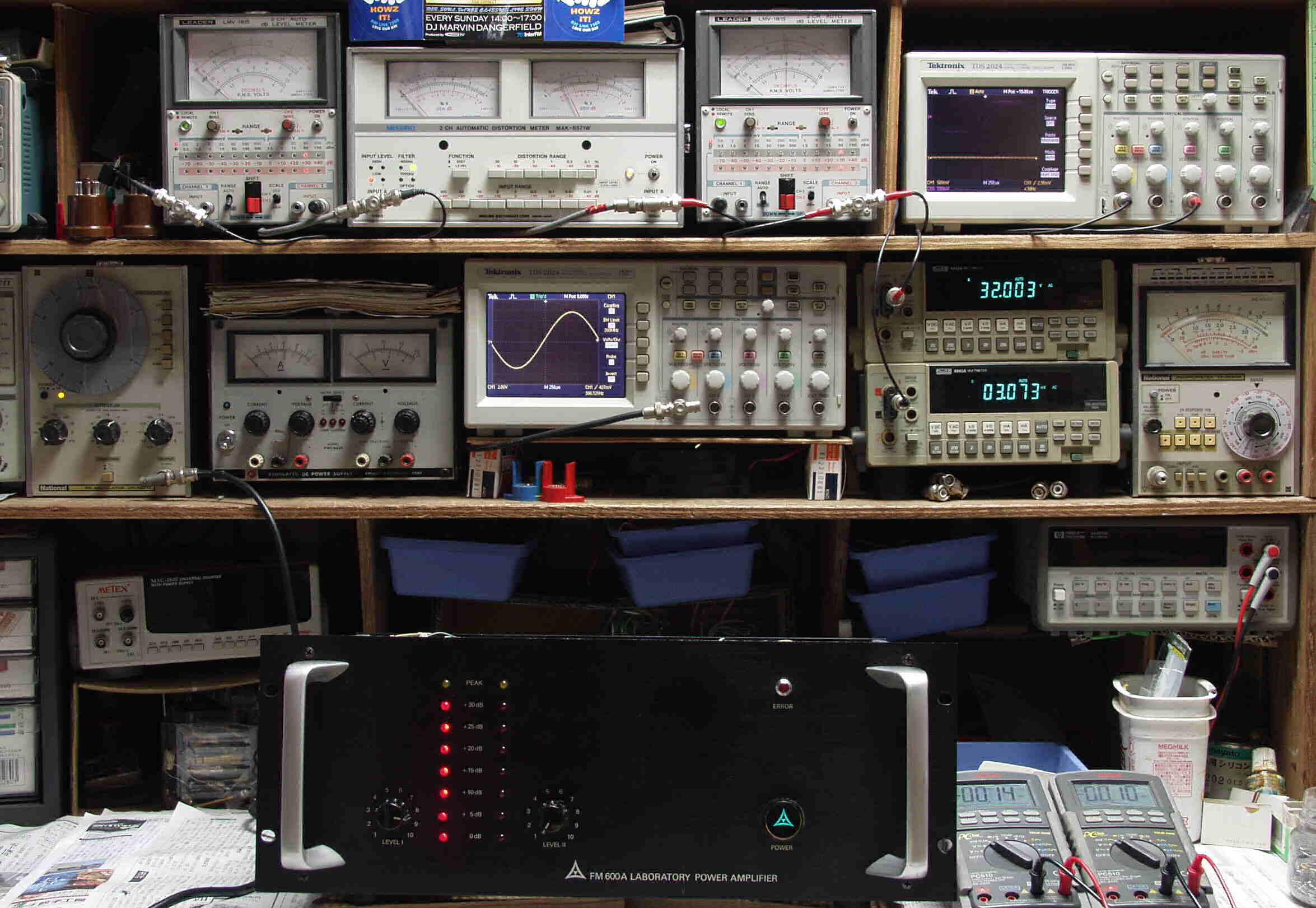

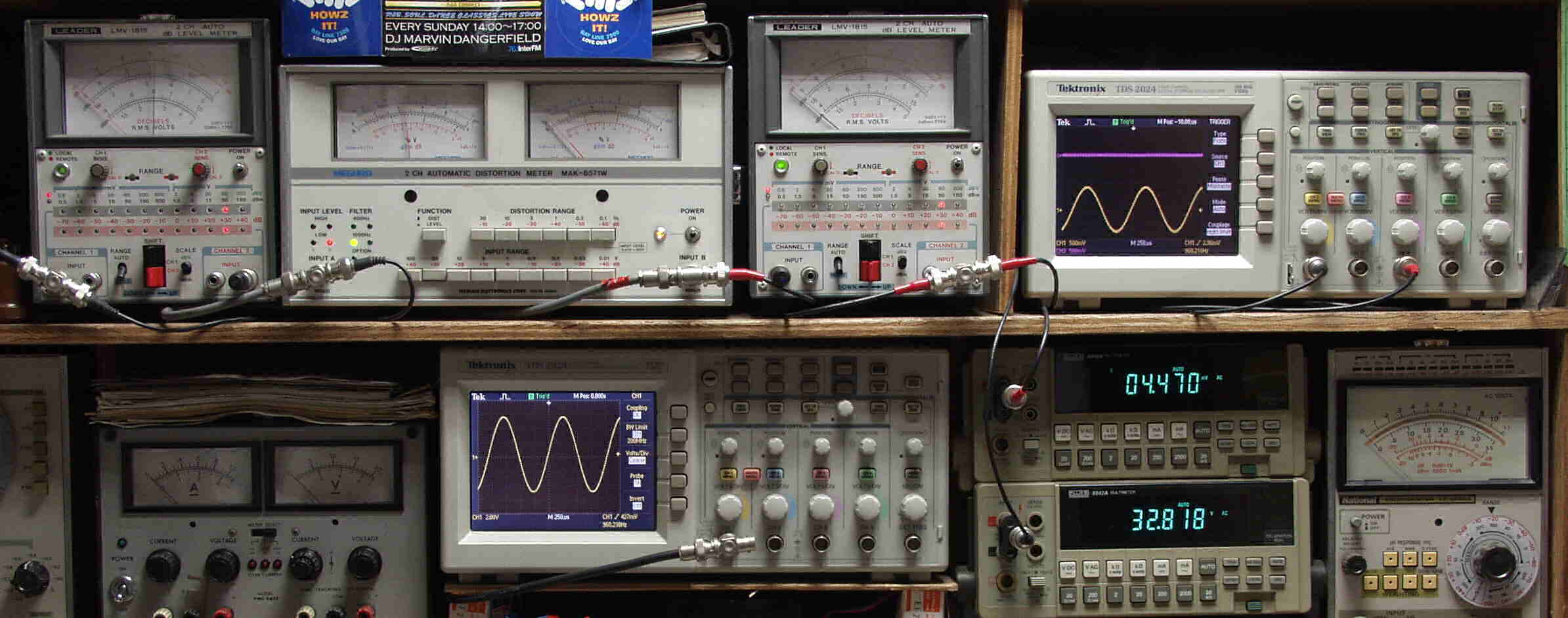

| Ｅ． 調整・測定 Ｅ１． 出力・歪み率測定・調整 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |

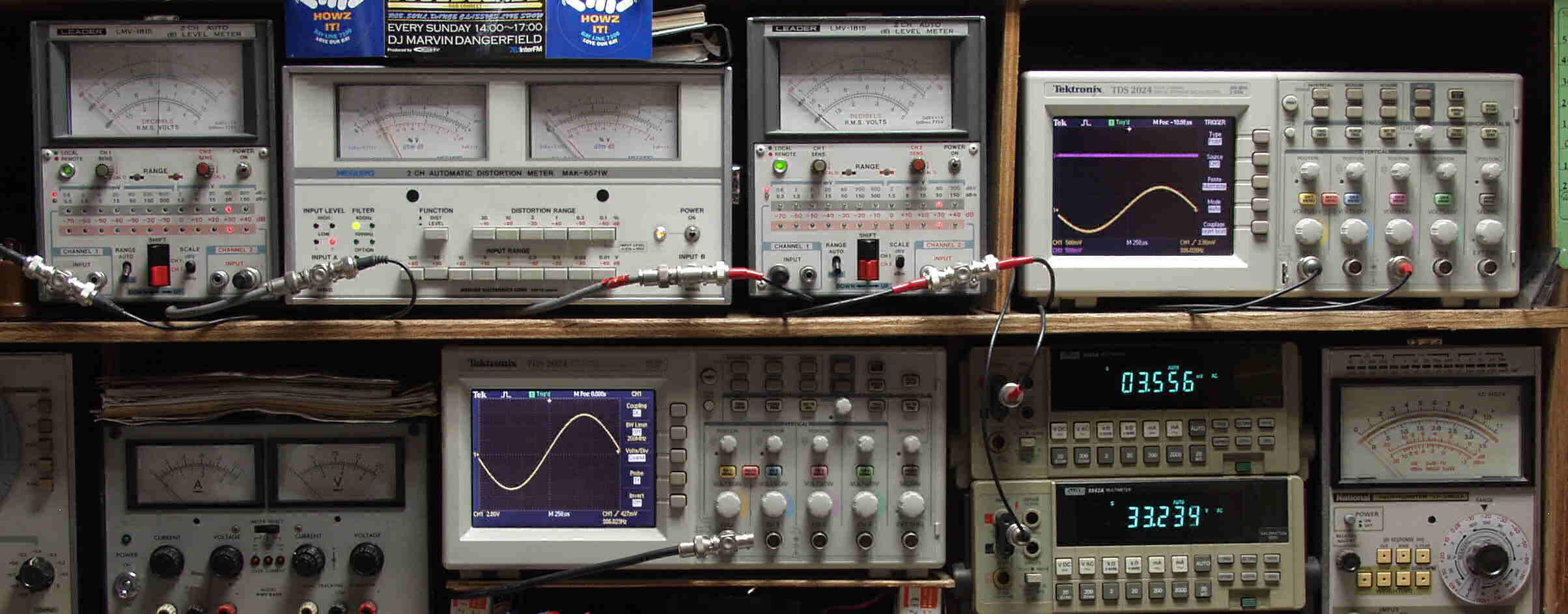

| Ｅ２１． Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力 ０．０３％歪み １０００ＨＺ、測定は電源電圧１００Vで行う。 |
 |
| Ｅ２２． Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力 ０．０５％歪み １０００ＨＺ |
 |

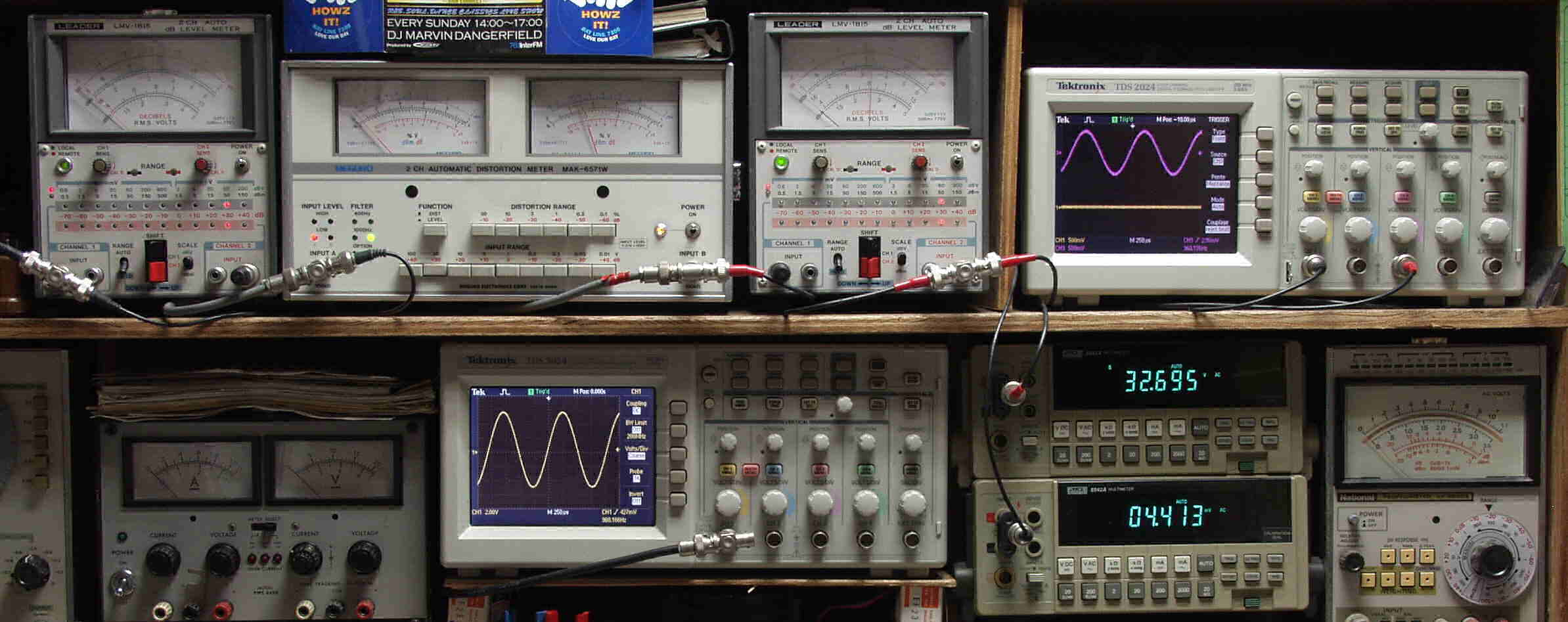

| Ｅ２３． Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力 ０．０２％歪み ４００ＨＺ |
 |
| Ｅ２４． Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力 ０．０３％歪み ４００ＨＺ |
 |
| Ｅ４． 完成 ２４時間エージング。 |
