| GAS THAEDRA 2台目修理 |
| 平成15年8月1日 9月12日完成 |
注意 このAMPもプリ出力にコンデンサーが無くDC漏れの可能性が有ります、メインAMPのDC入力端子に接続すると、
メインAMPが「チンチン」になり壊れます
更に、音質重視の為、プリ出力に安全(保護)抵抗が有りません!!
プリ出力をショウトさせると、プリのバッファAMP(出力リレー)が壊れる可能性が有ります
安全の為、RCAケーブルの接続は電源を切って行いましょう |
|
|
A. 修理前の状況

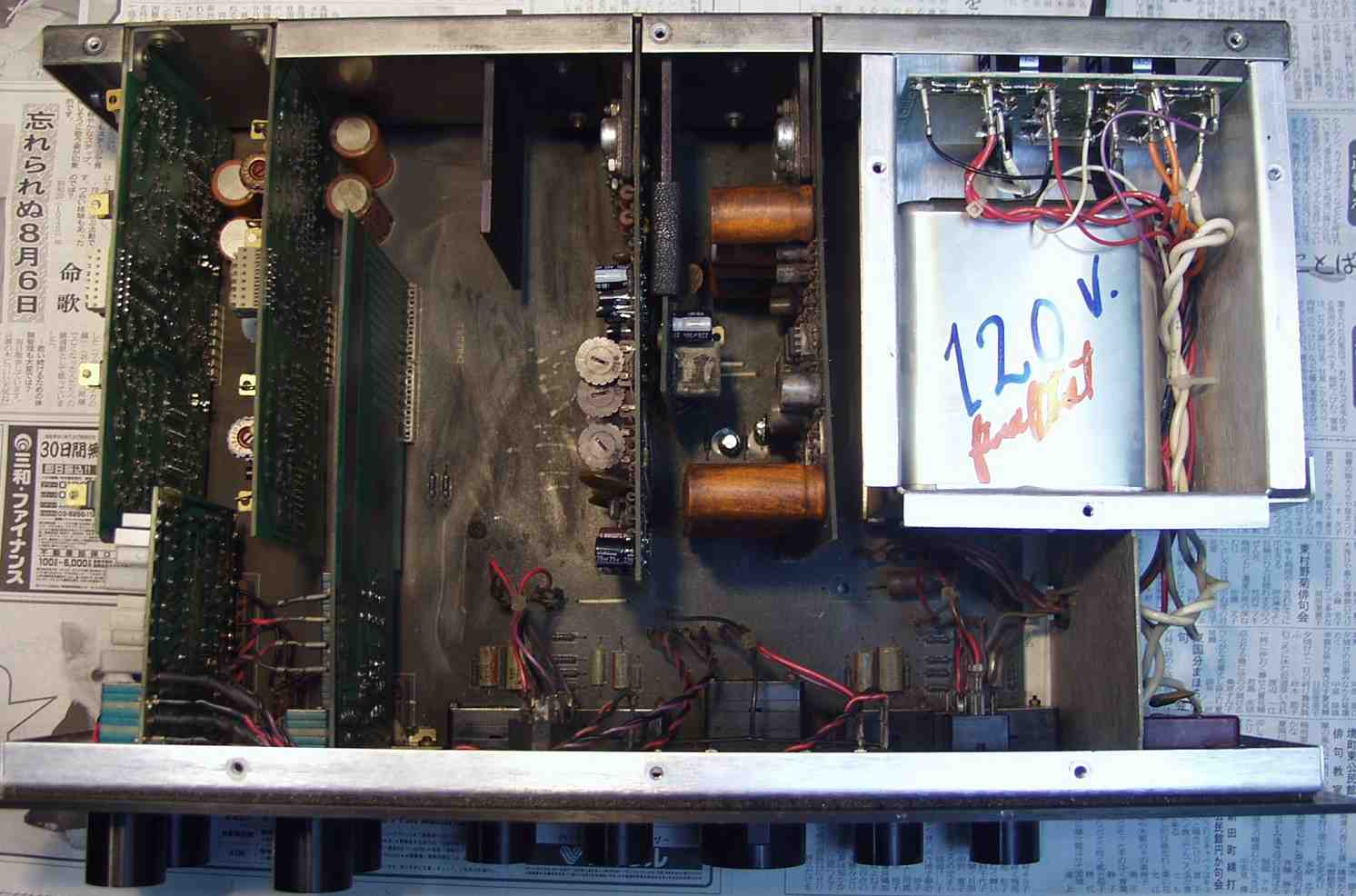

A−1. 修理前 上から見る 火災に遭ったか、内部の基板が燃えたか、メイン基板が真っ黒! |
 |

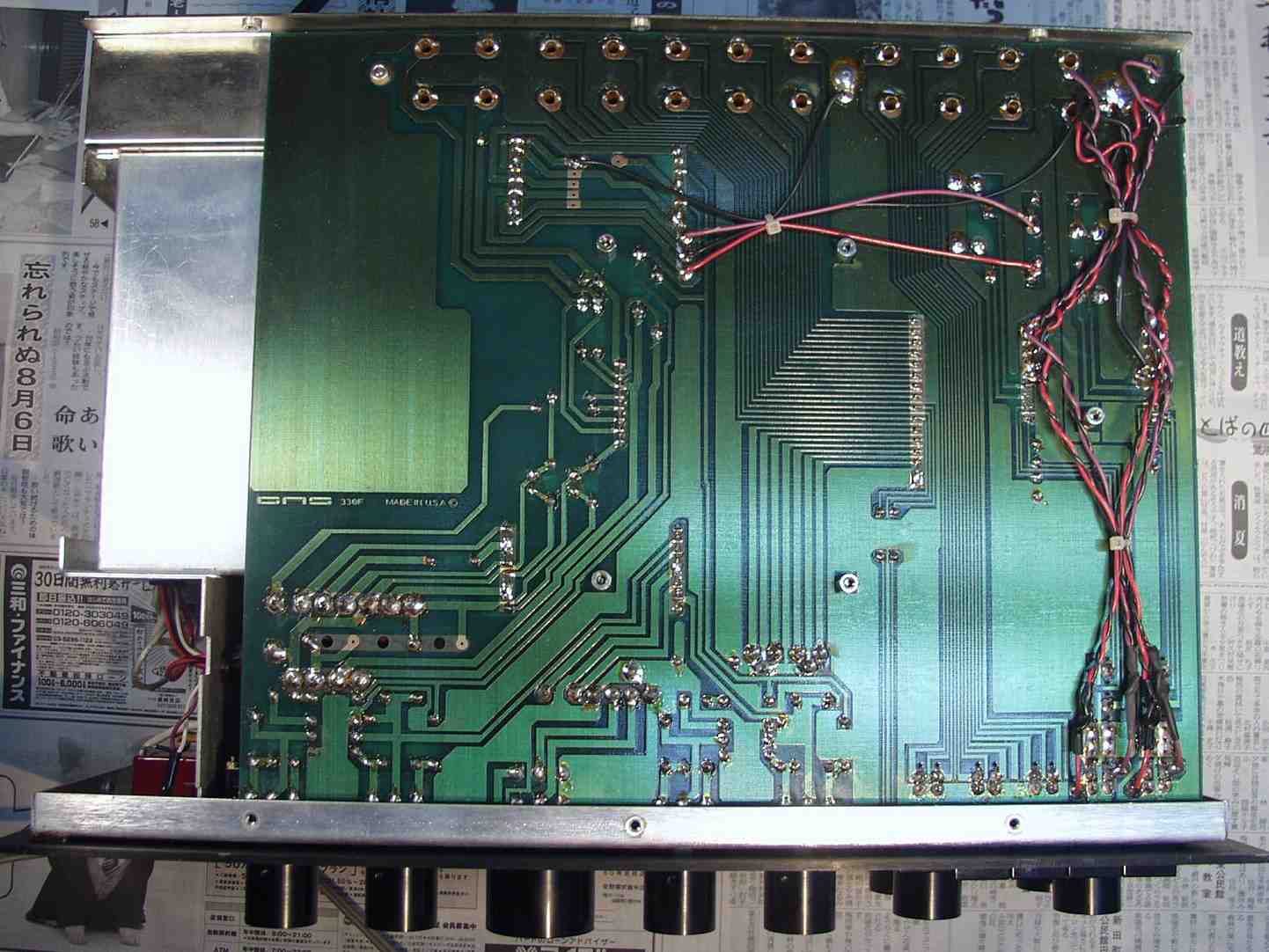

| A−2. 修理前 下から見る 後ろは綺麗です |
 |

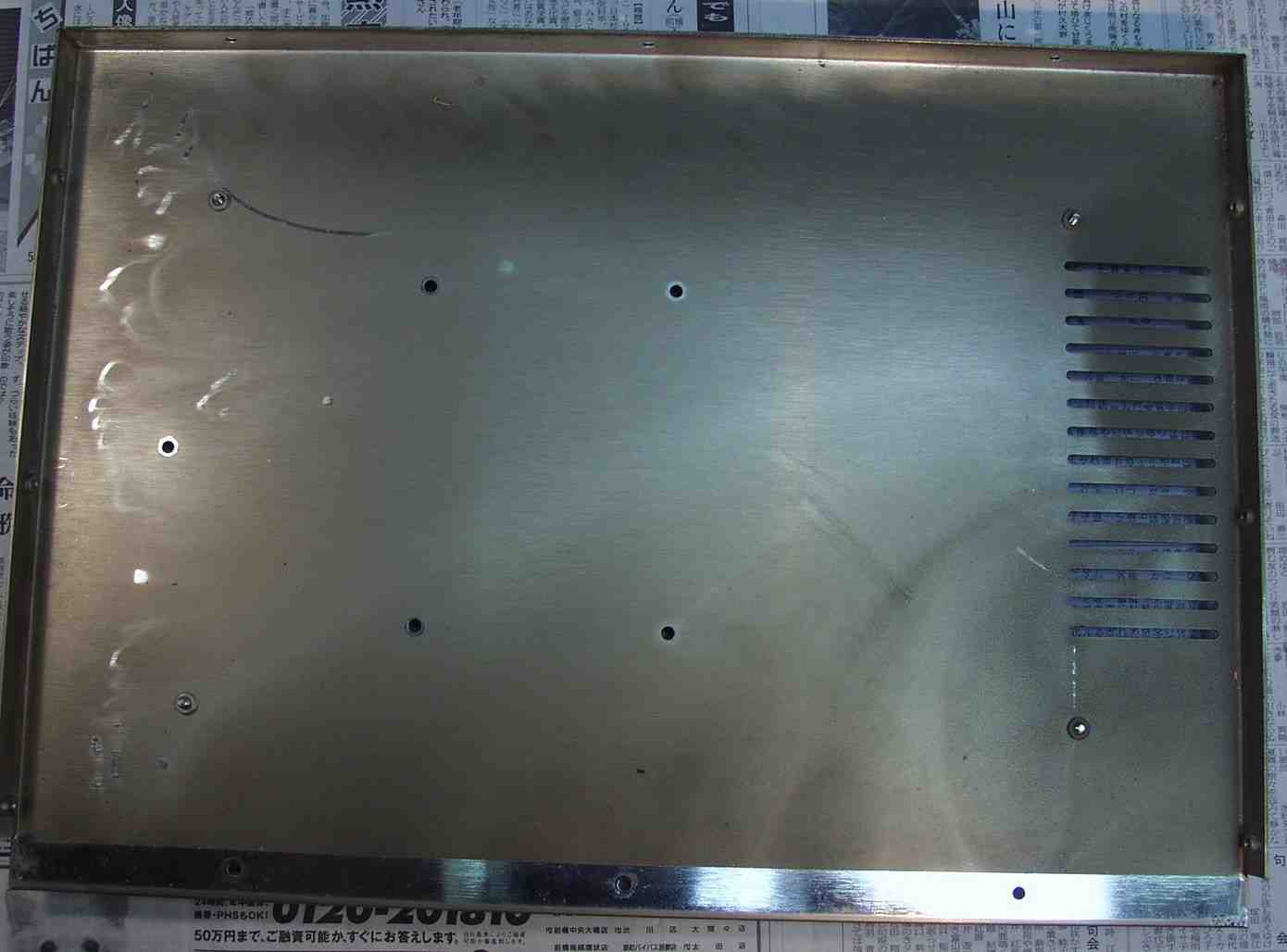

| A−3. 修理前 底板も真っ黒 |
 |
C. 修理状況理状況

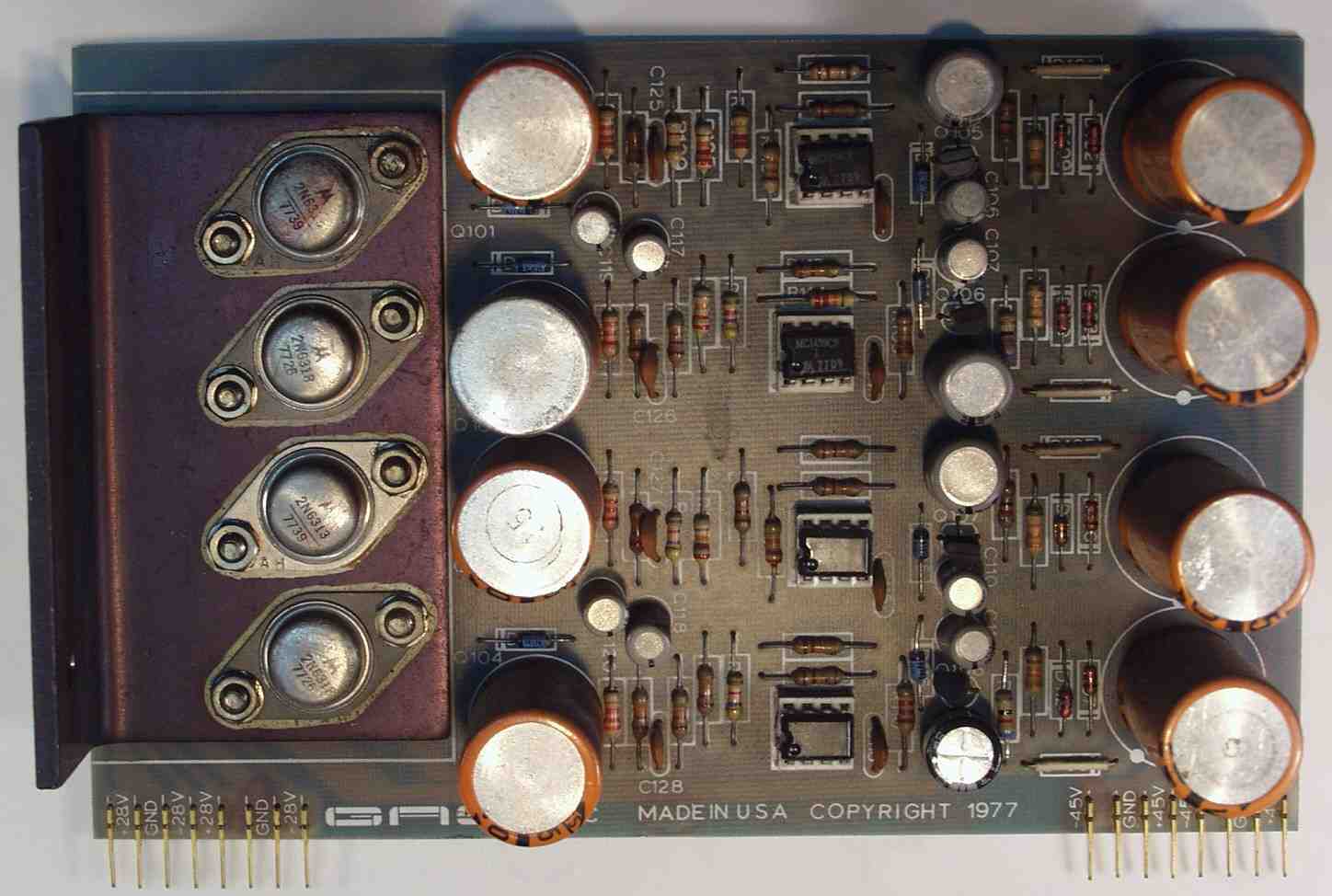

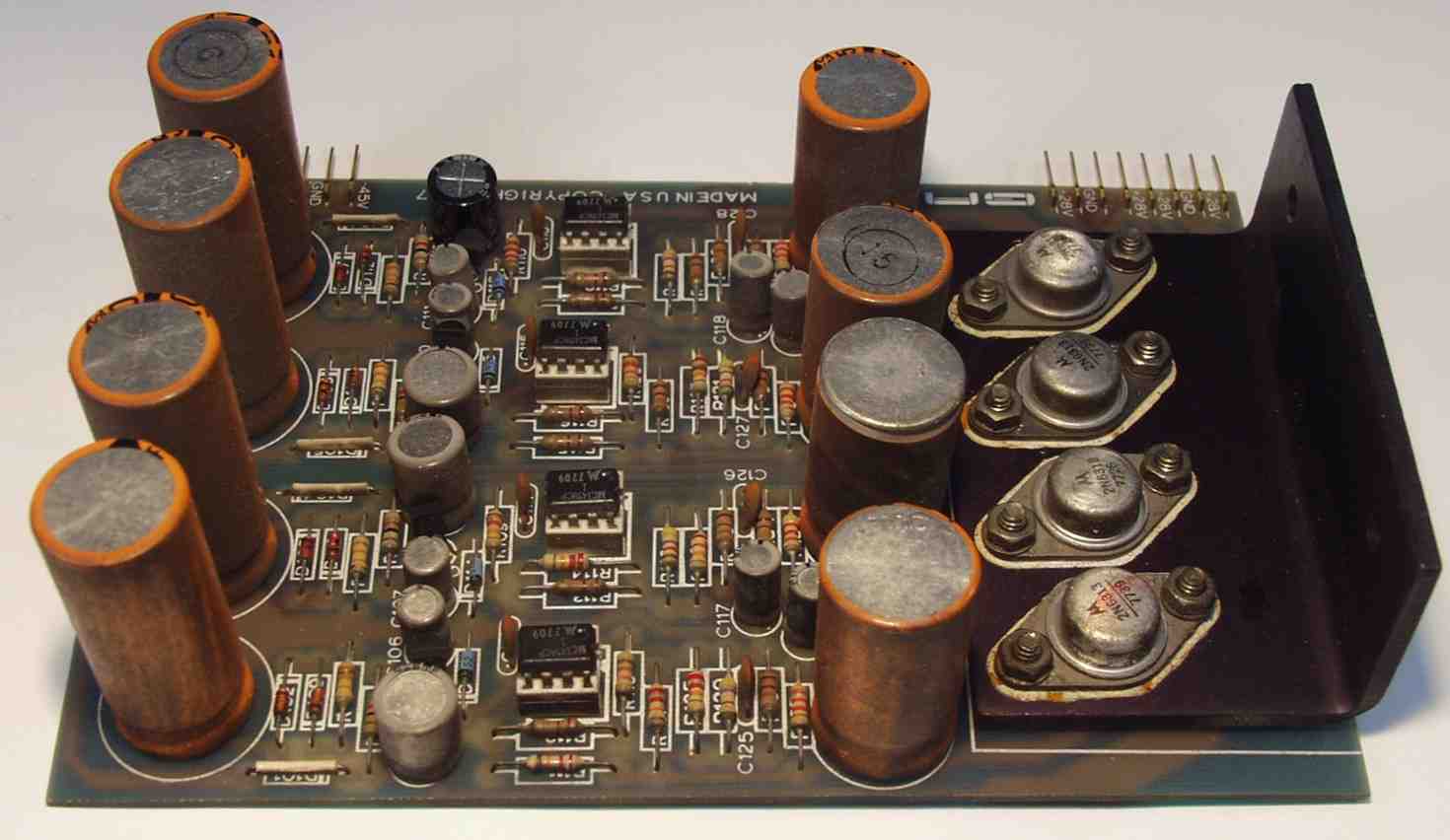

C−1A. 修理前 定電圧基盤 熱と経年変化で、電解コンデンサーの頭が皆、剥けています |
 |
| C−1A−1. 修理前 定電圧基盤を横から見る、煙で真っ黒、修理履歴有り |
 |

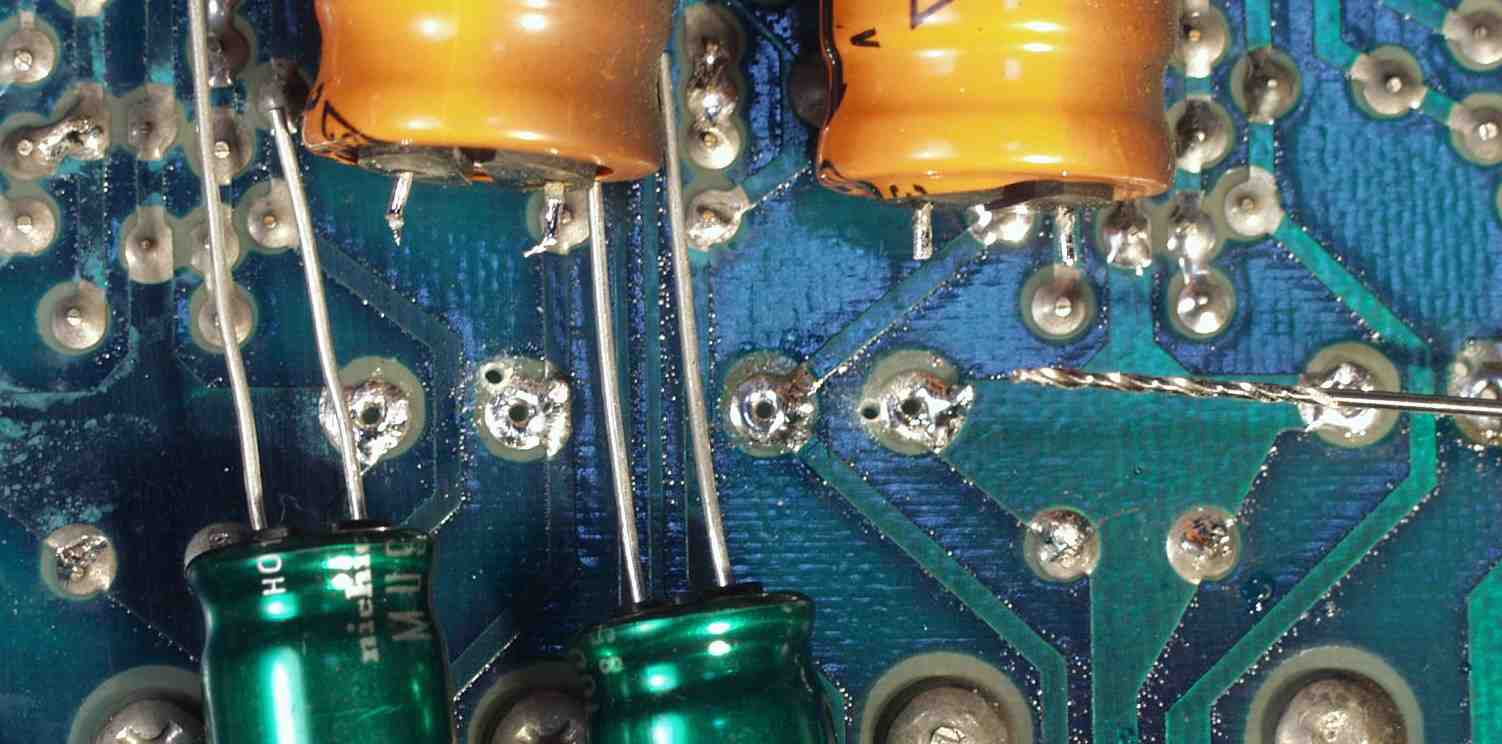

| C−1A−2. 修理中 電解コンデンサーの足のピッチが異なるので、穴開が必要 |
 |

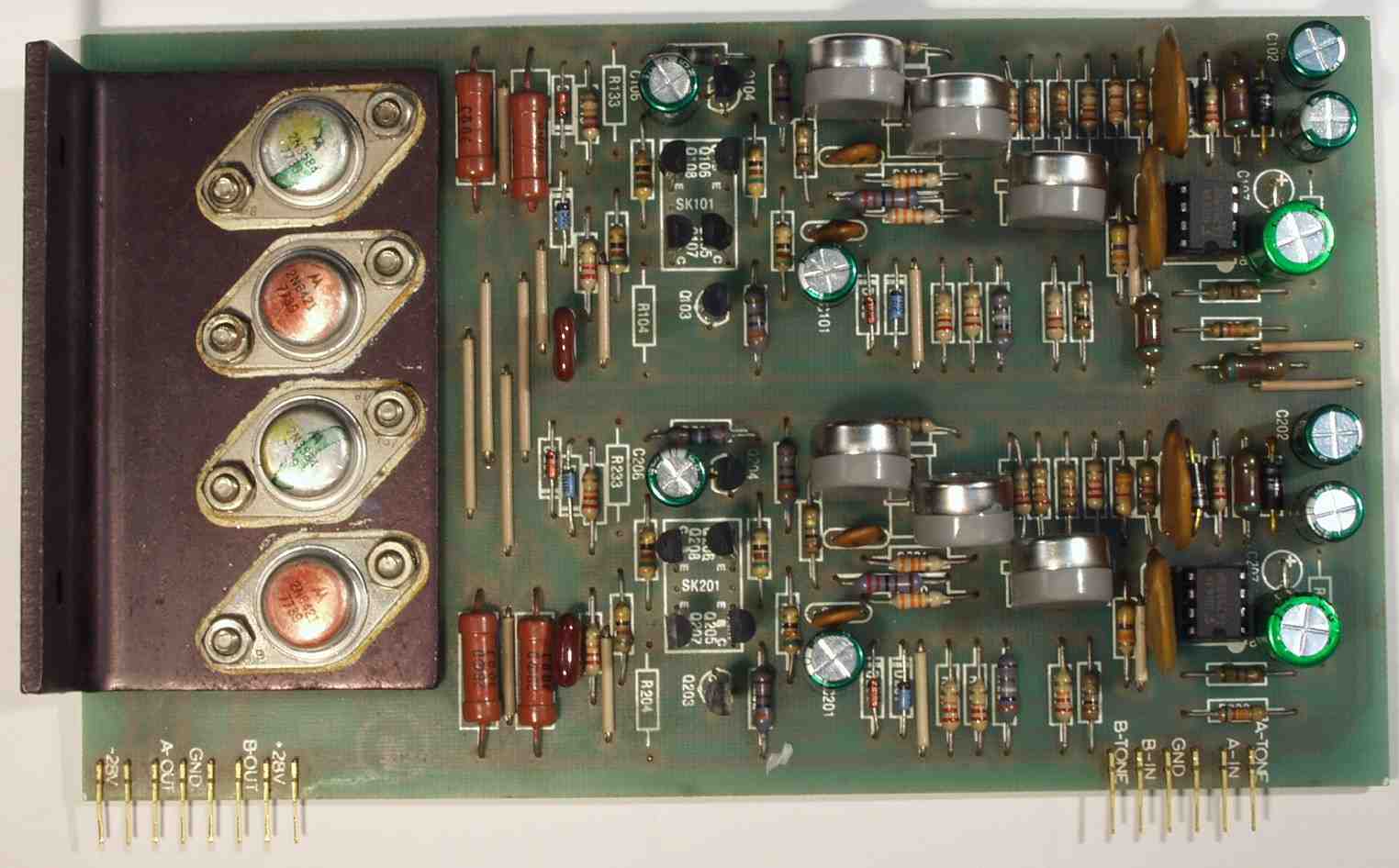

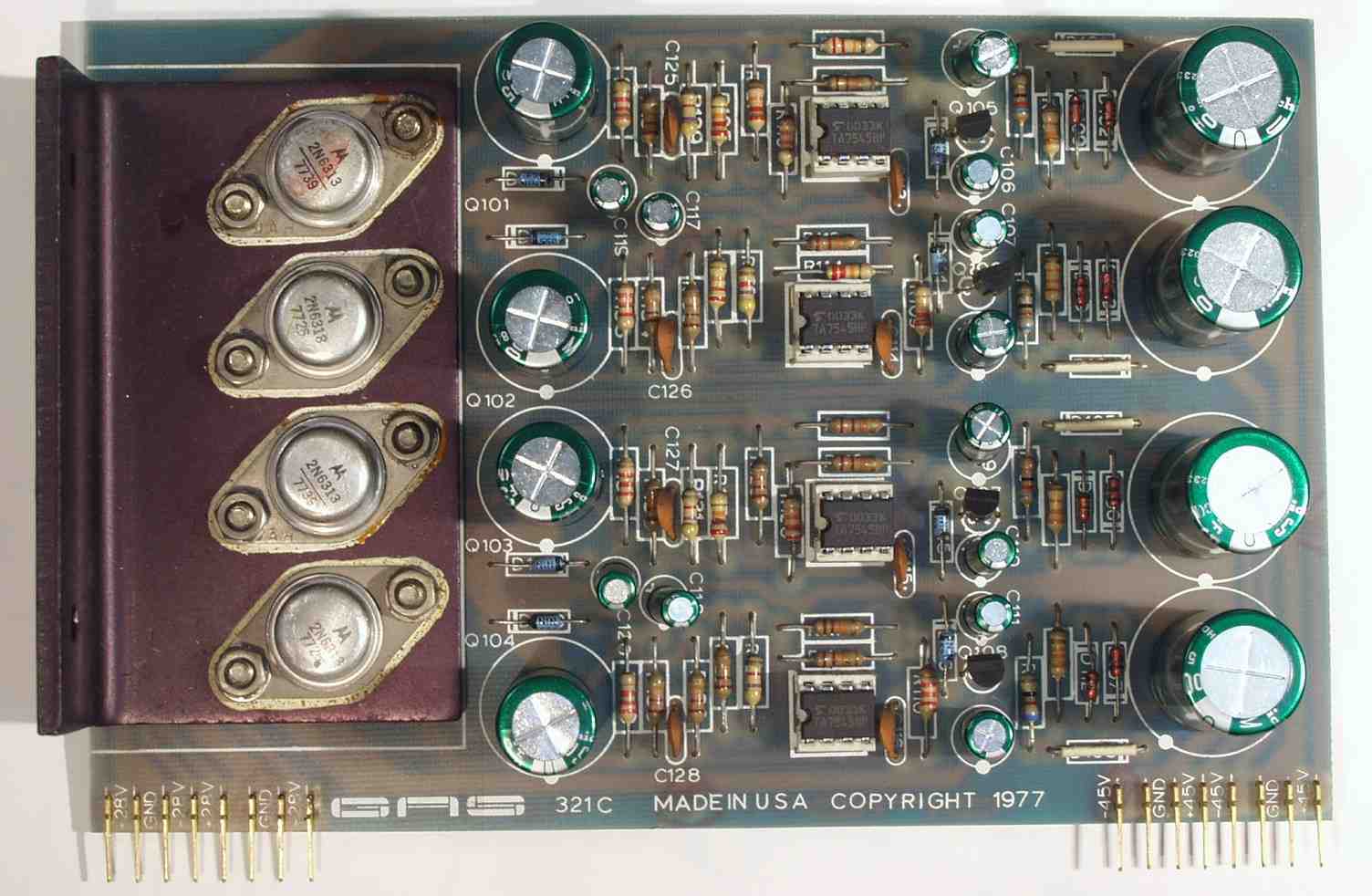

| C−1B. 修理後 定電圧基盤 電解コンデンサー20個、OP−AMP4個交換 |
 |

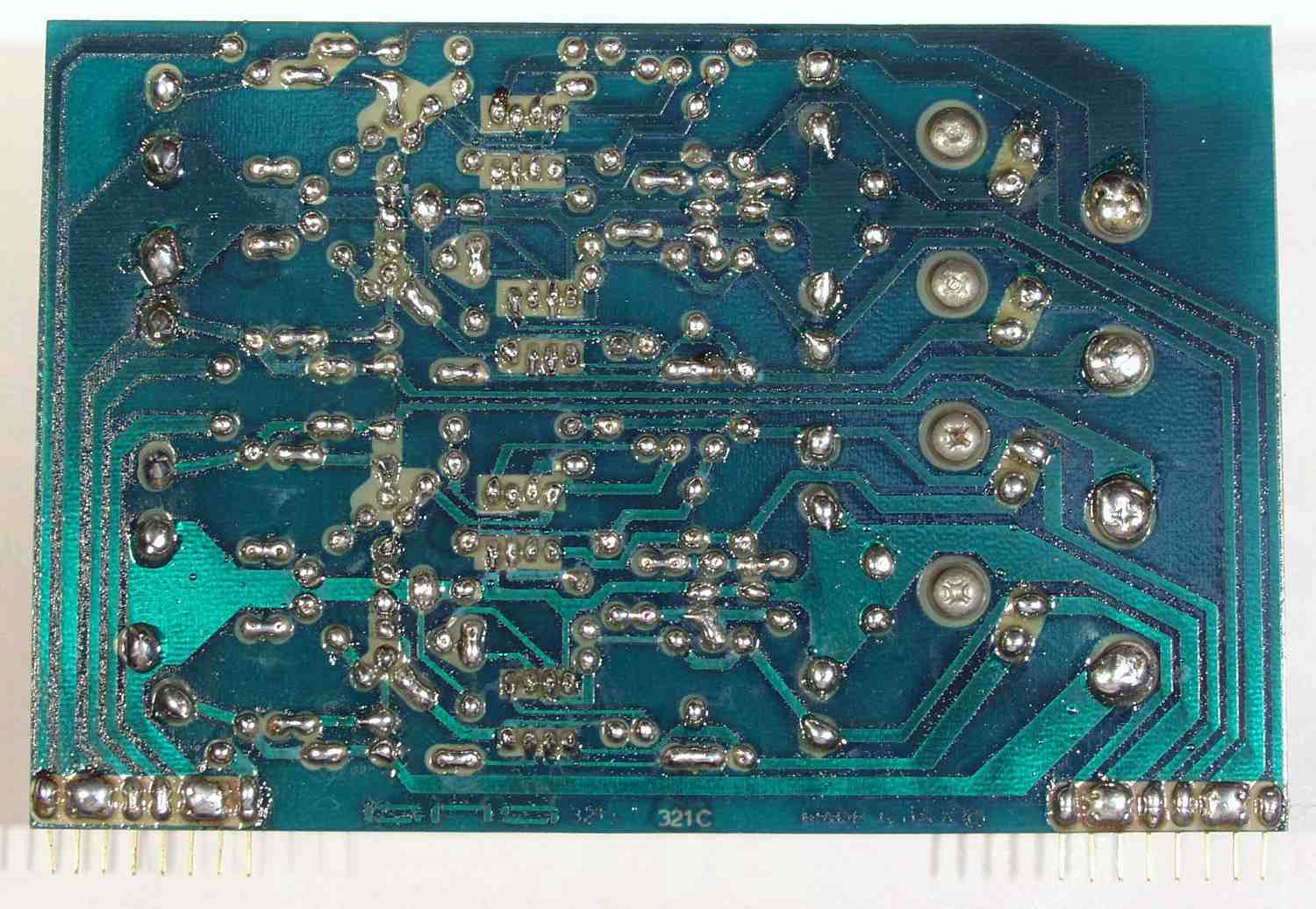

| C−1C. 修理前 定電圧基盤裏 |
 |

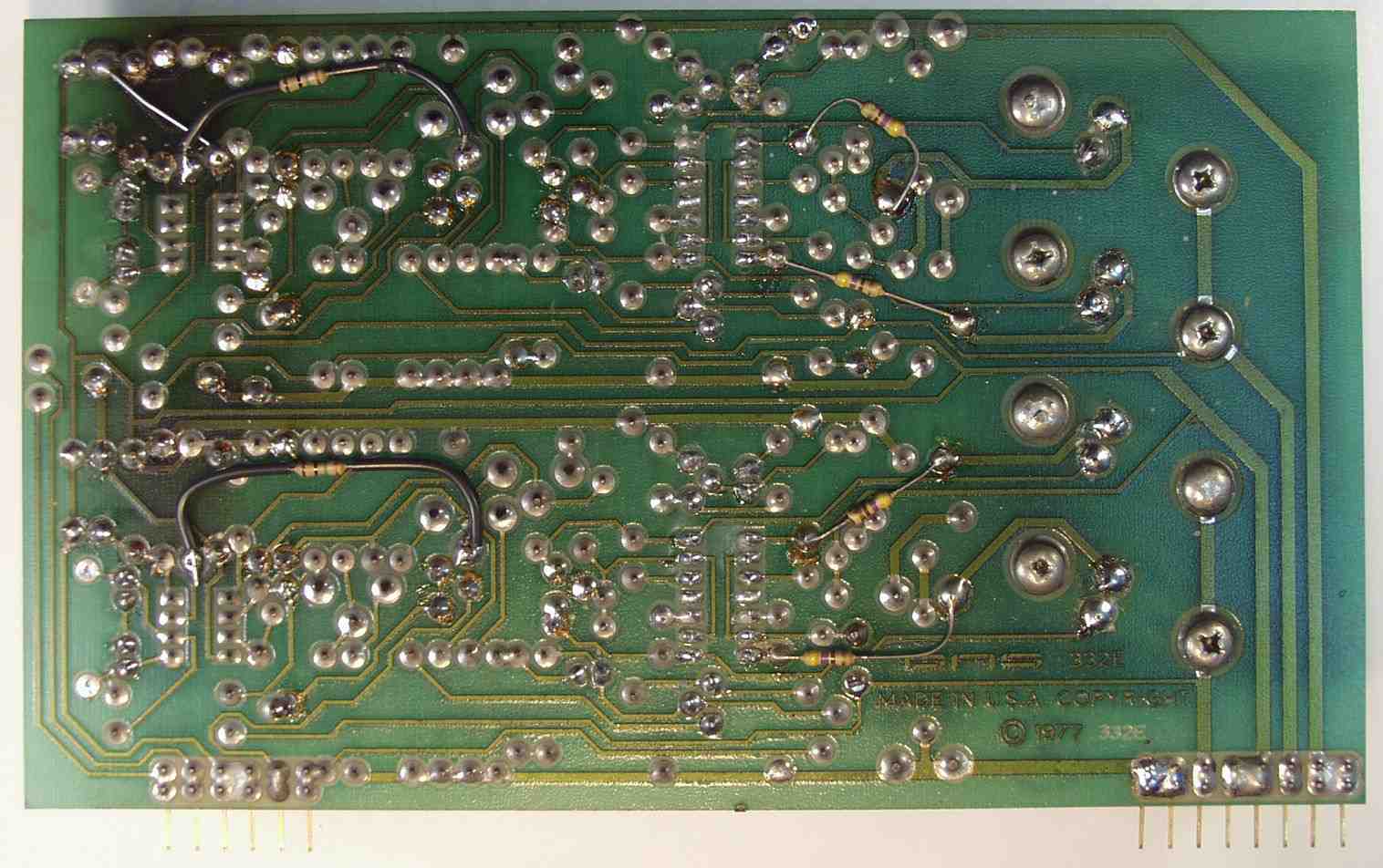

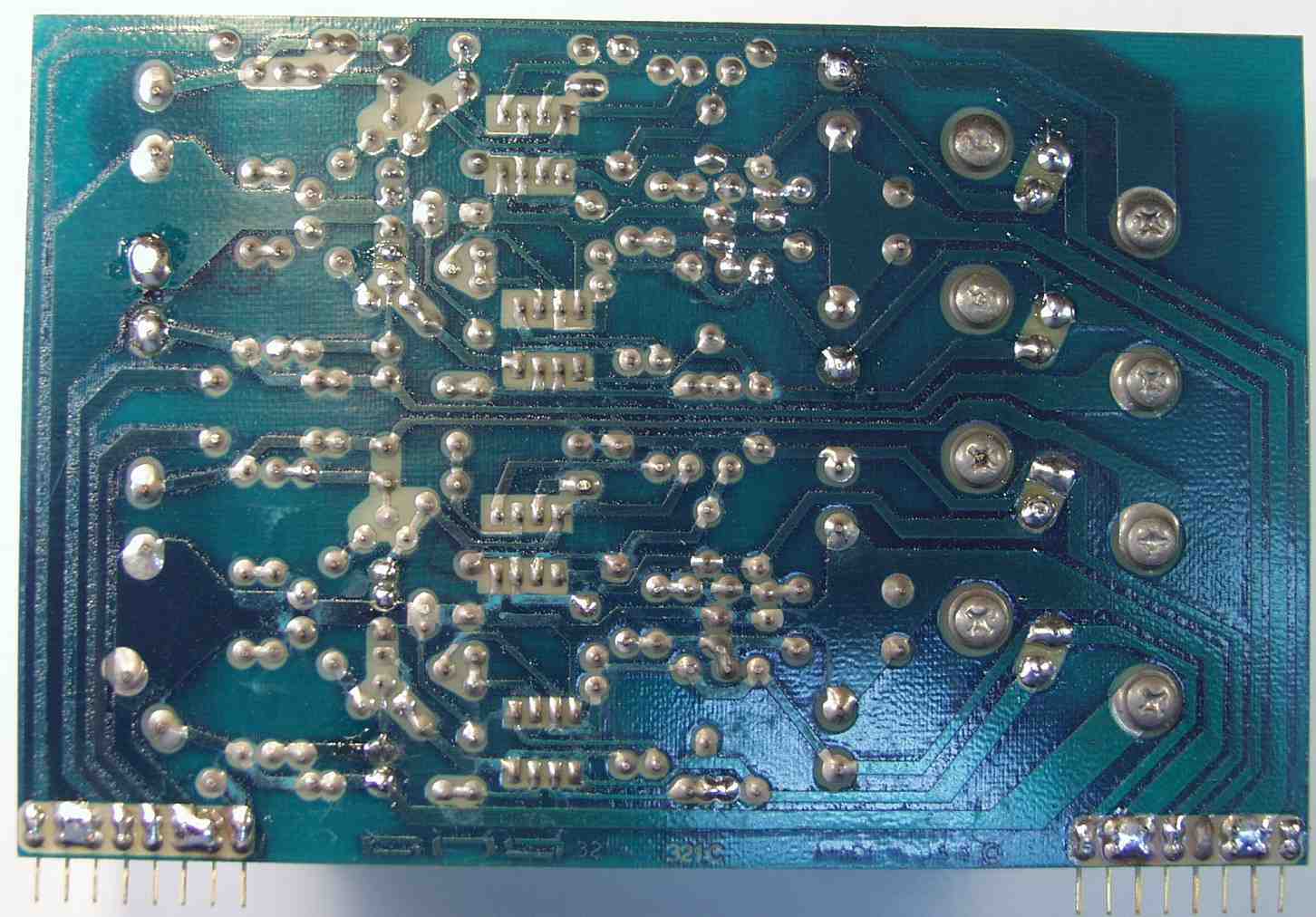

| C−1D. 修理(半田補正)後 定電圧基盤裏 |
 |

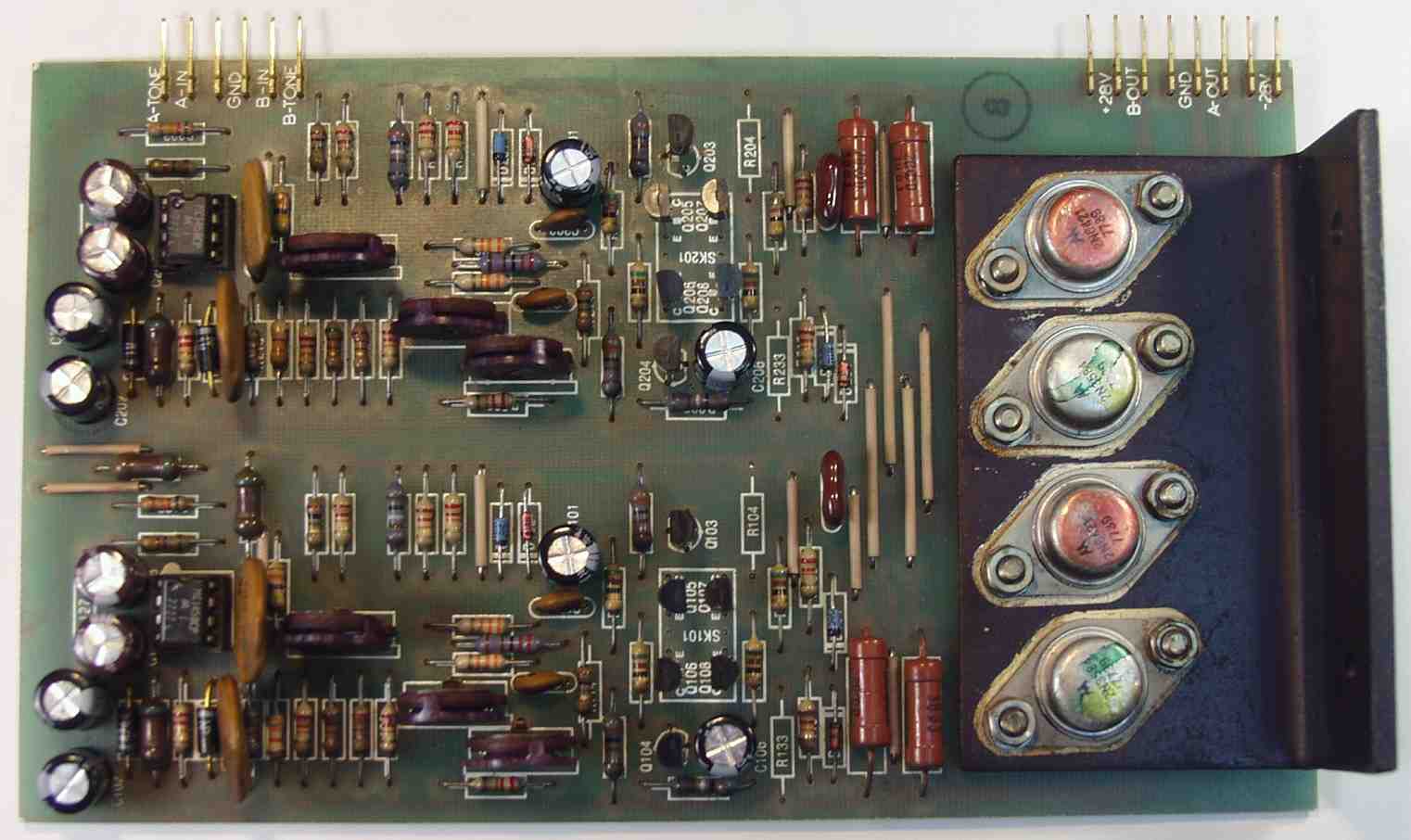

| C−2A. 修理前 バッファーAMP基盤、修理履歴有り |
 |

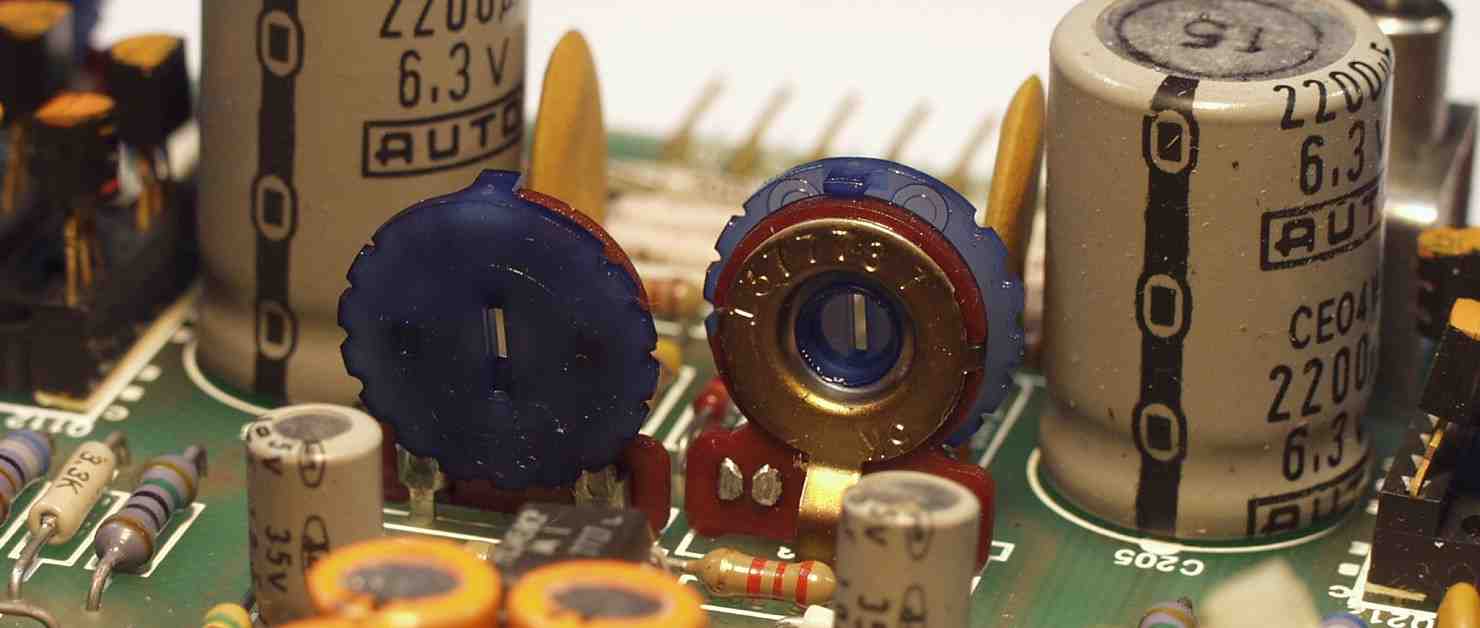

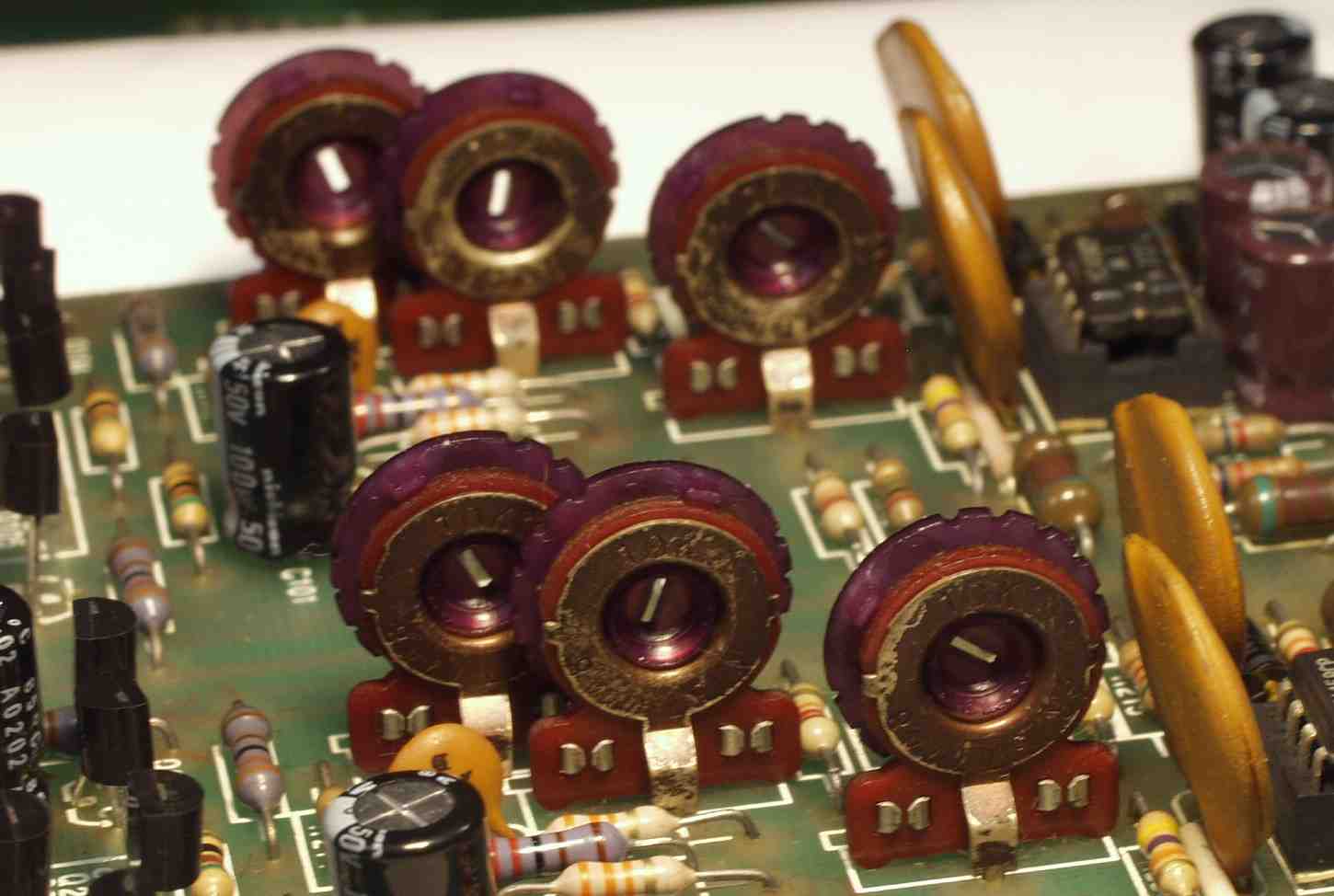

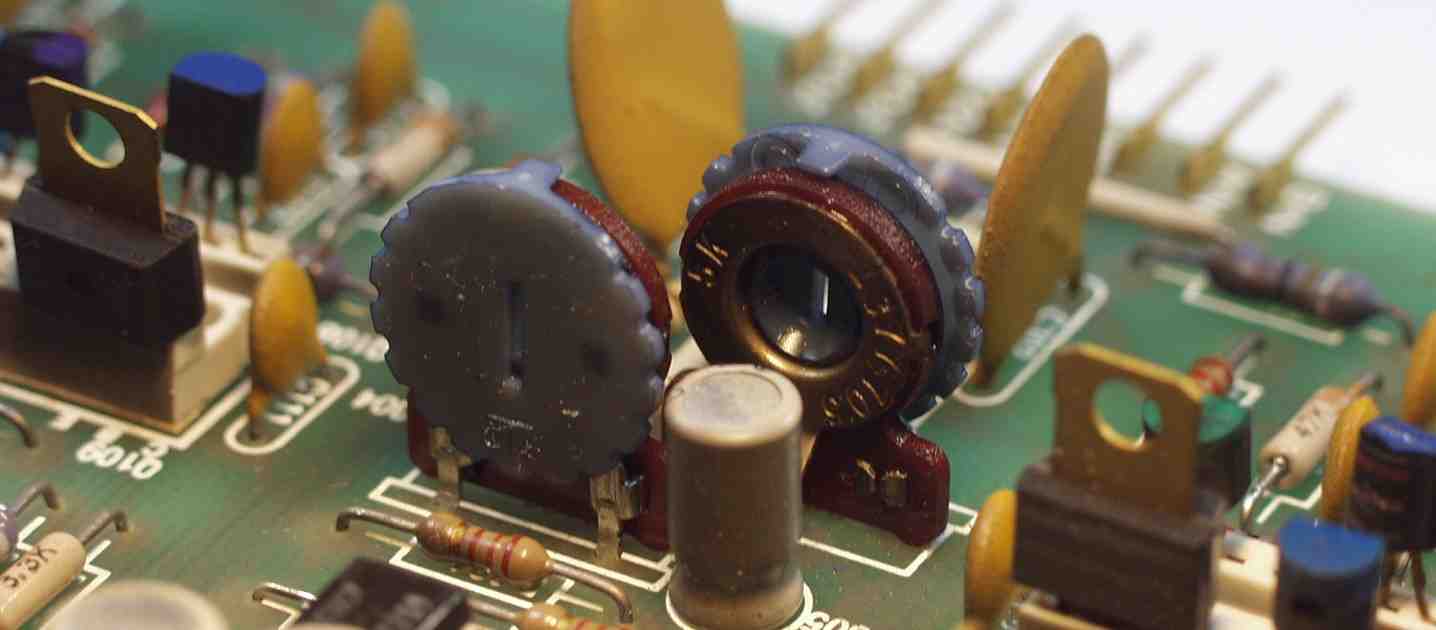

| C−2A−1. 修理前 バッファーAMP基盤 半固定VRが接点復活剤の使用で「びしょびしょ」になっている |
 |
| C−2B. 修理後 バッファーAMP基盤 半固定VR6個、電解コンデンサ−12個、OP−AMP2個交換 |
 |

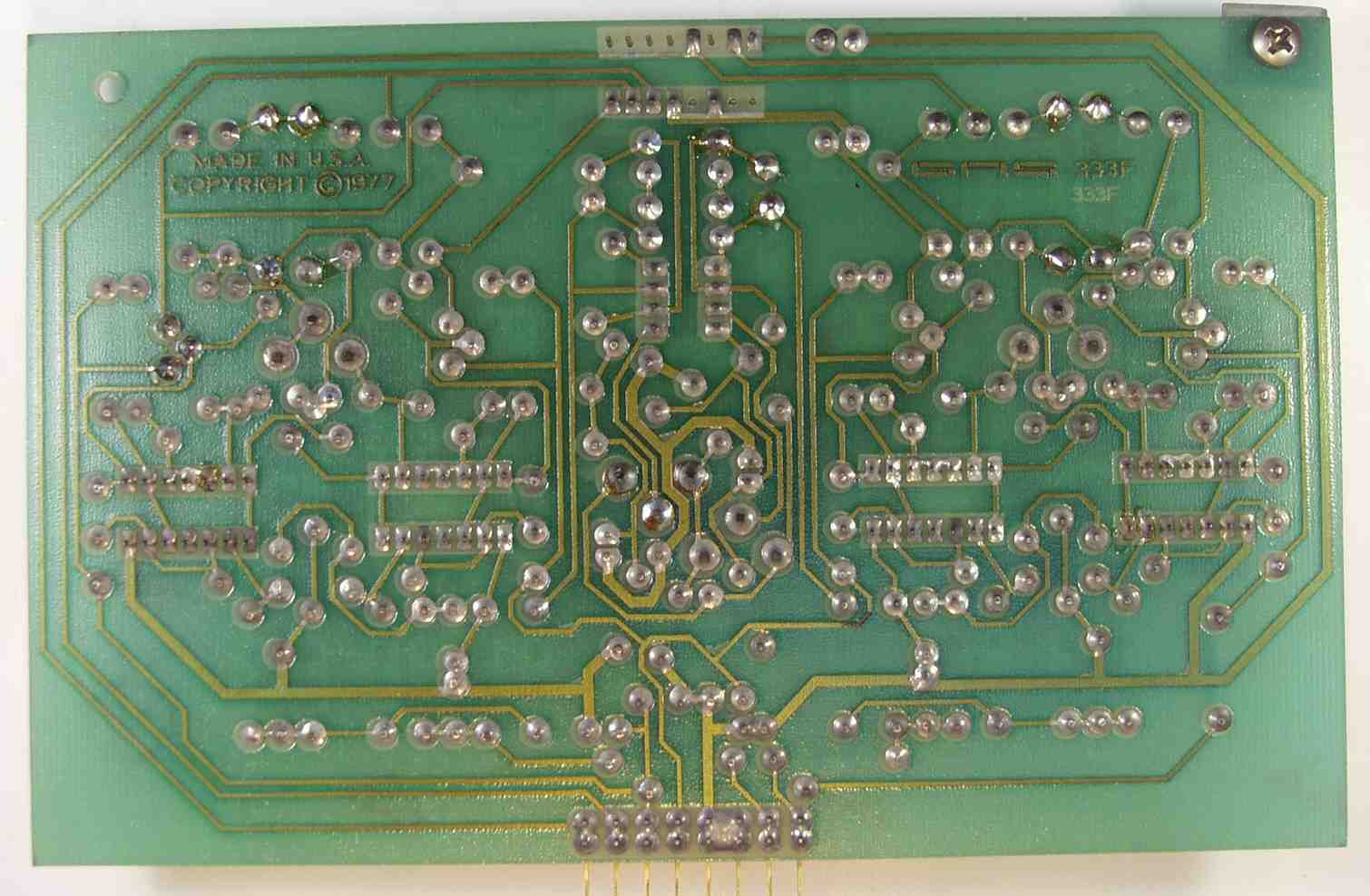

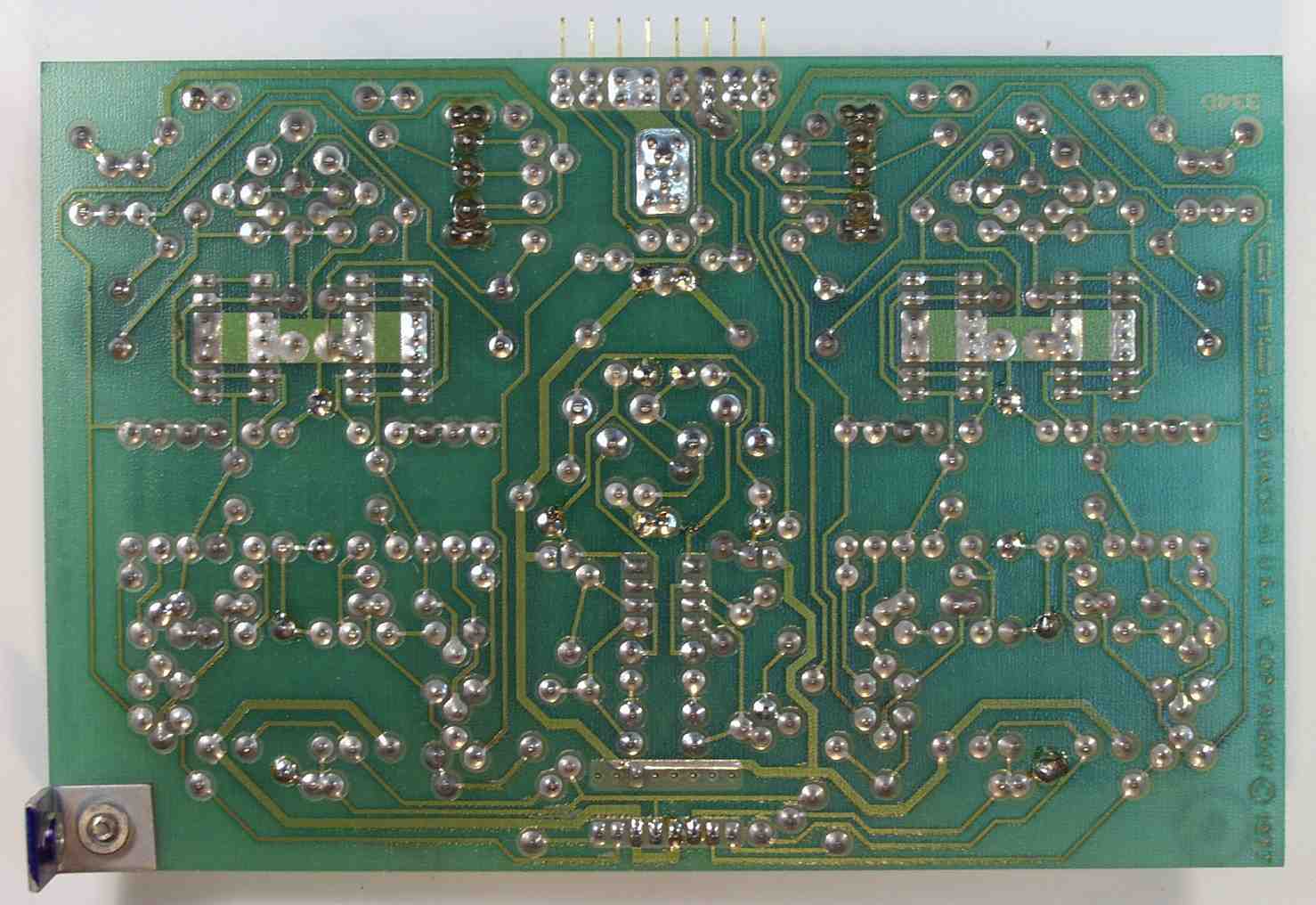

| C−2C. 修理前 バッファーAMP基盤裏 |
 |

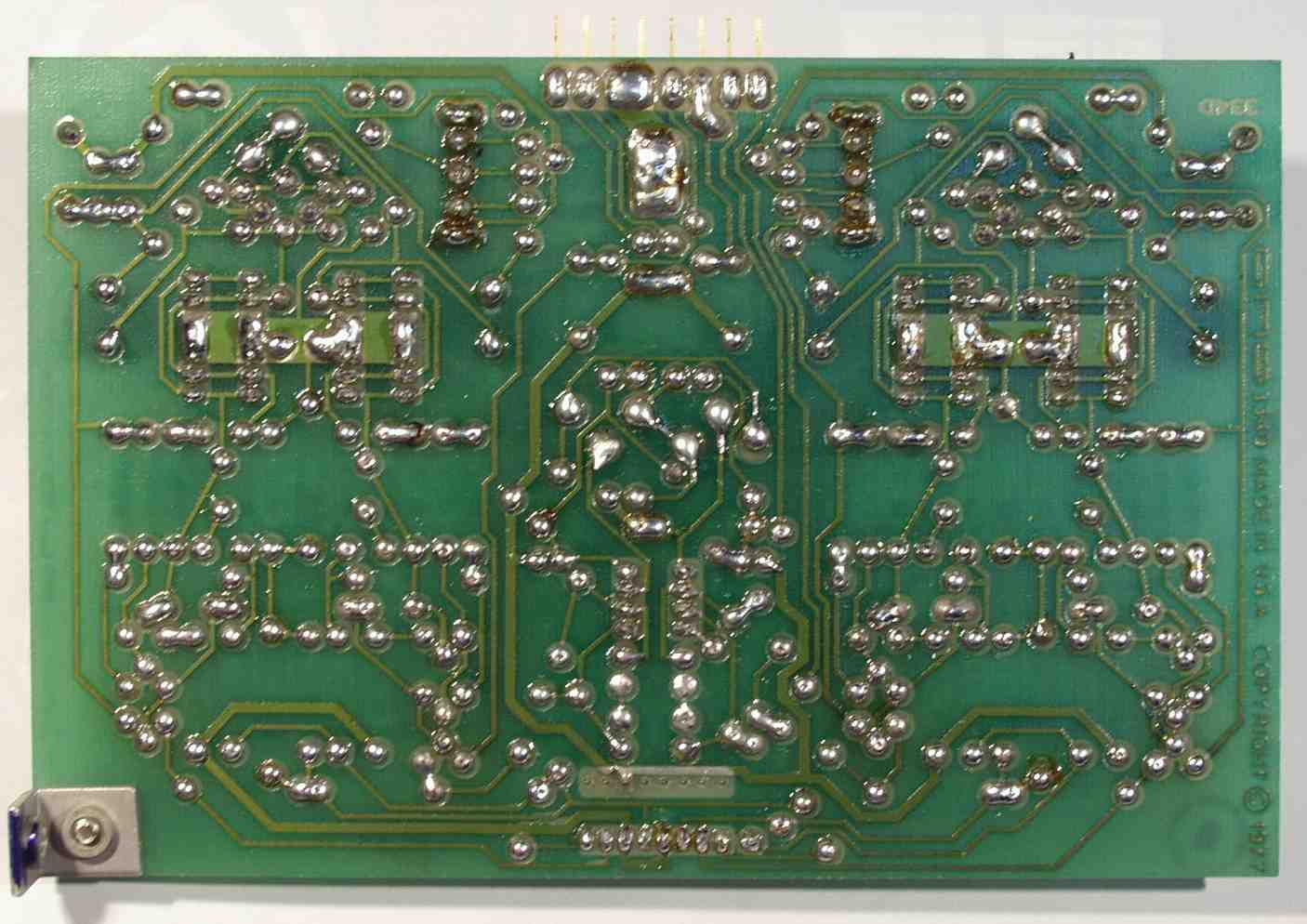

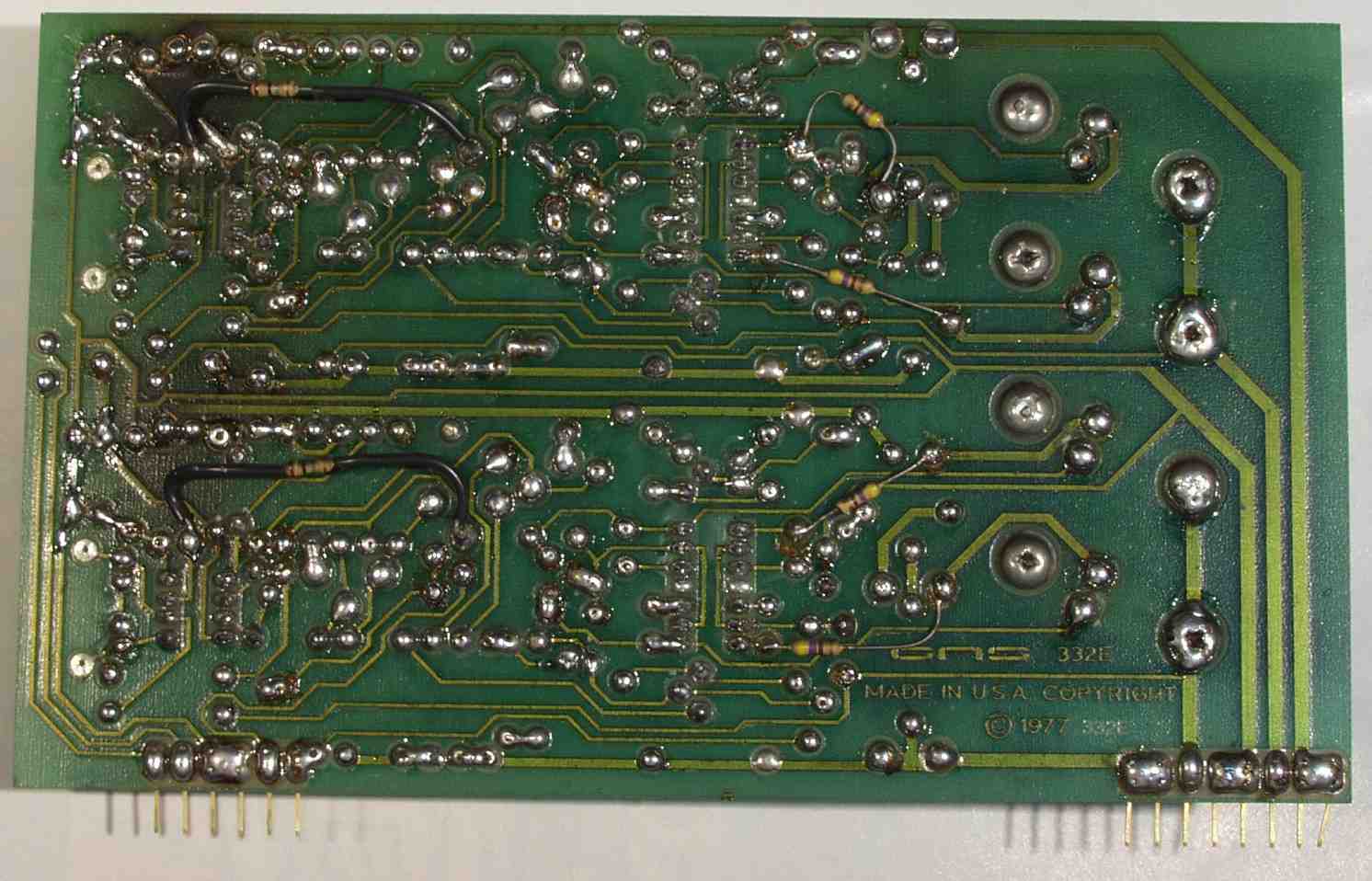

| C−2D. 修理(半田補正)後 バッファーAMP基盤裏 |
 |

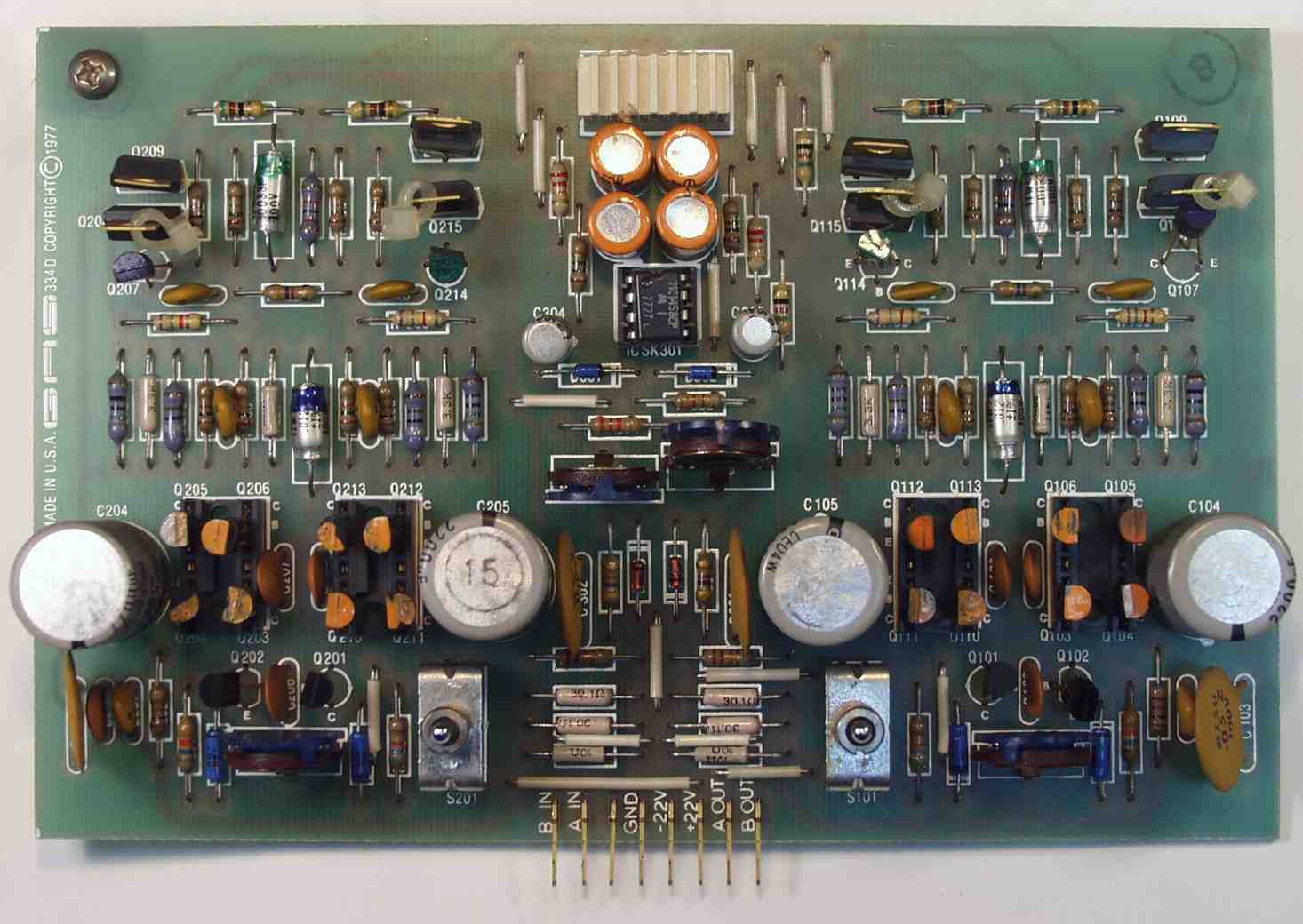

| C−3A. 修理前 MM−EQ−AMP基盤 |
 |
| C−3A−1. 修理前 MM−EQ−AMP基盤 半固定VRが接点復活剤の使用で「びしょびしょ」になっている |
 |

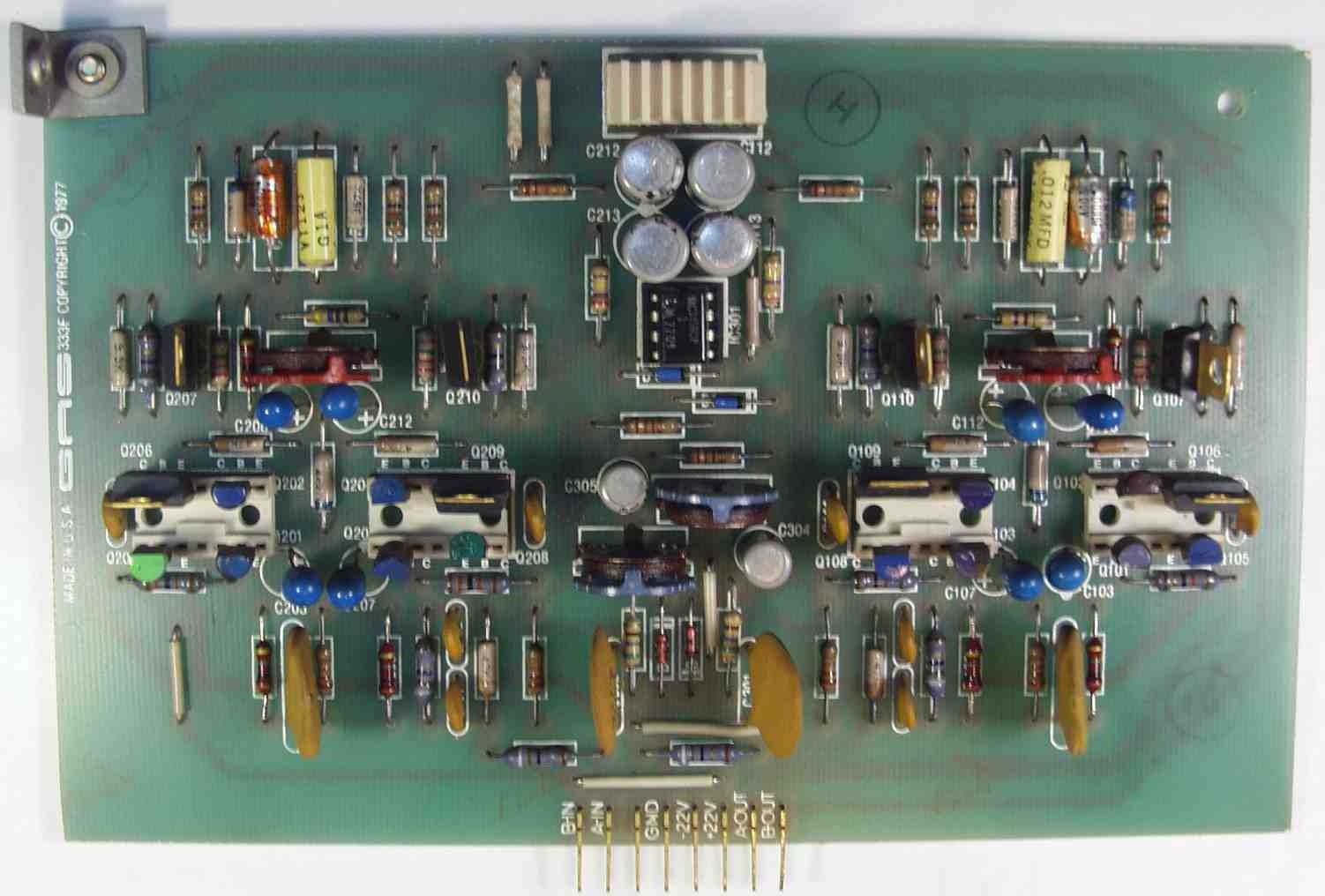

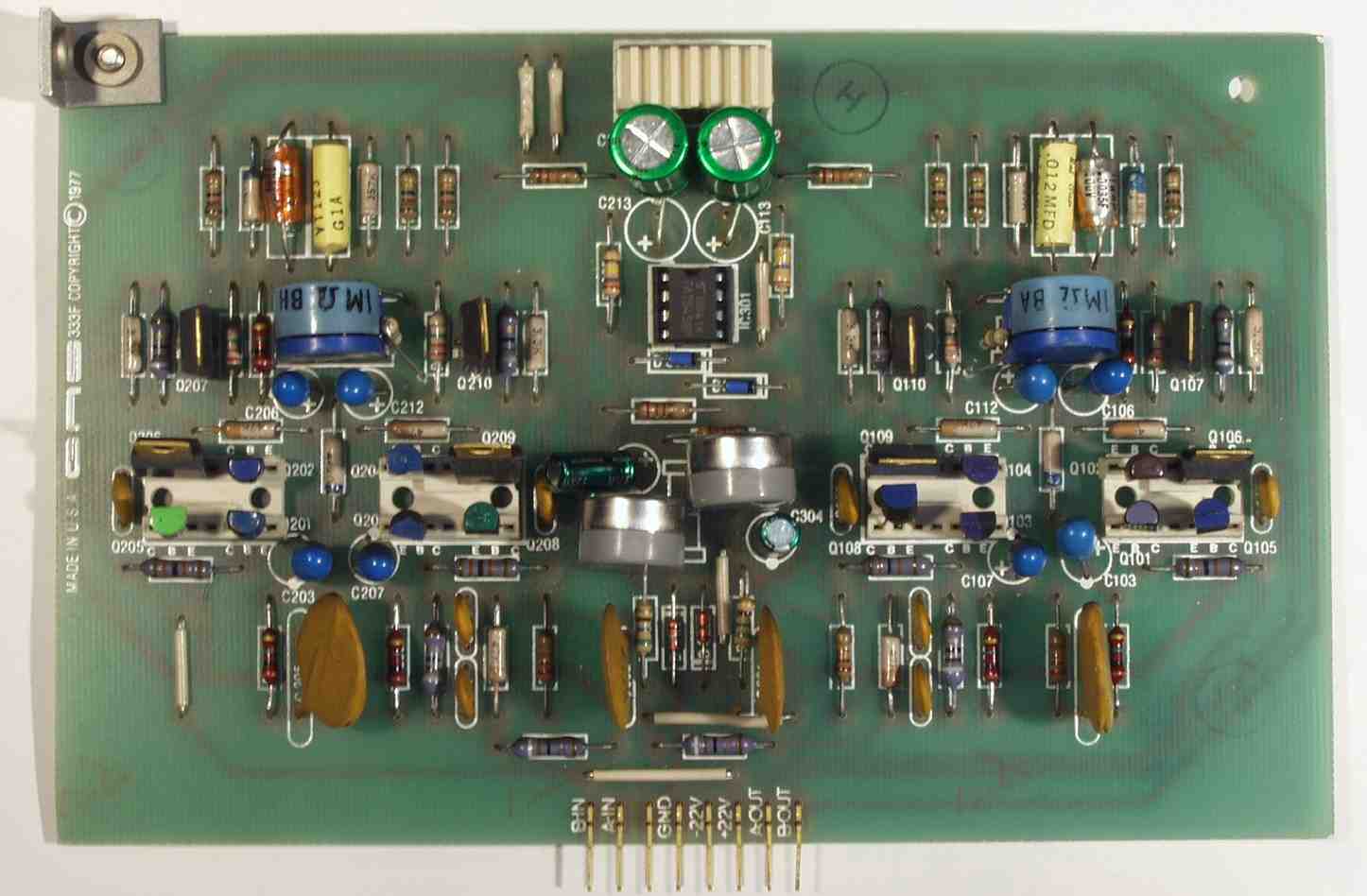

| C−3B. 修理後 MM−EQ−AMP基盤 半固定VR4個、電解コンデンサー6個、OP−AMP1交換 |
 |
| C−3C. 修理前 MM−EQ−AMP基盤裏 |
 |

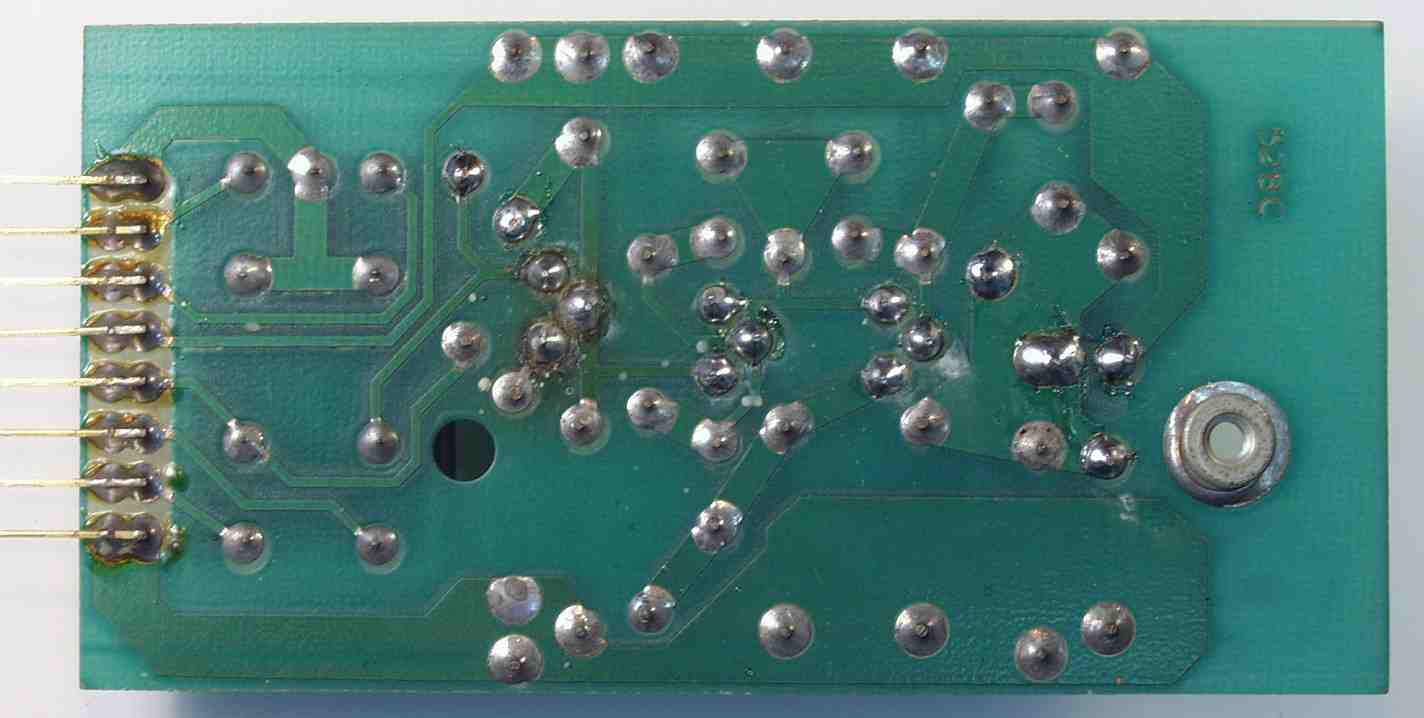

| C−3D. 修理裏(半田補正)後 MM−EQ−AMP基盤裏 |
 |
| C−4A. 修理前 MC−EQ−AMP基盤 |
 |
| C−4A−1. 修理前 MC−EQ−AMP基盤 半固定VRが接点復活剤の使用で「びしょびしょ」になっている |
 |

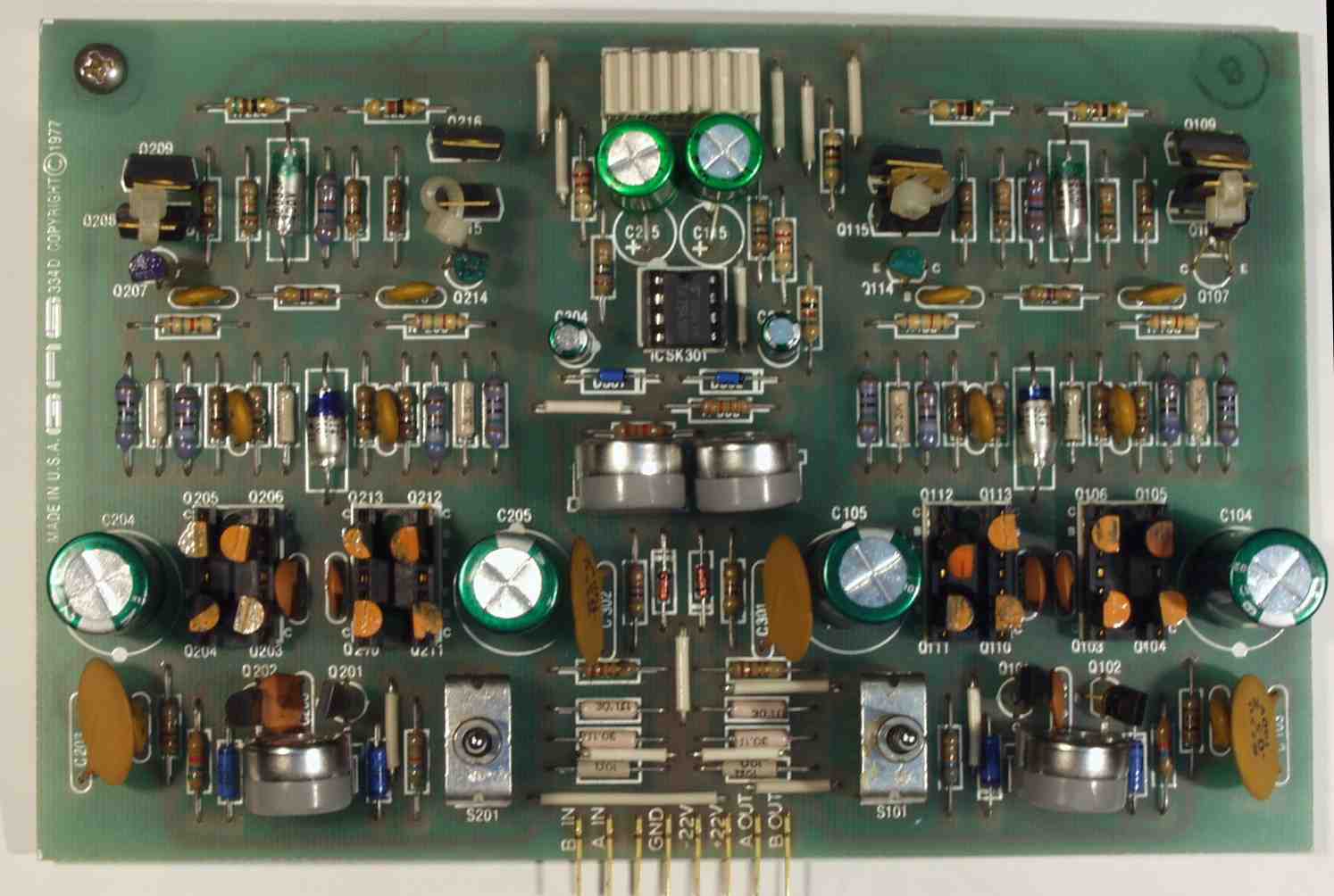

| C−4B. 修理前 MC−EQ−AMP基盤 半固定VR4個、電解コンデンサー10個、OP−AMP1個交換 |
 |

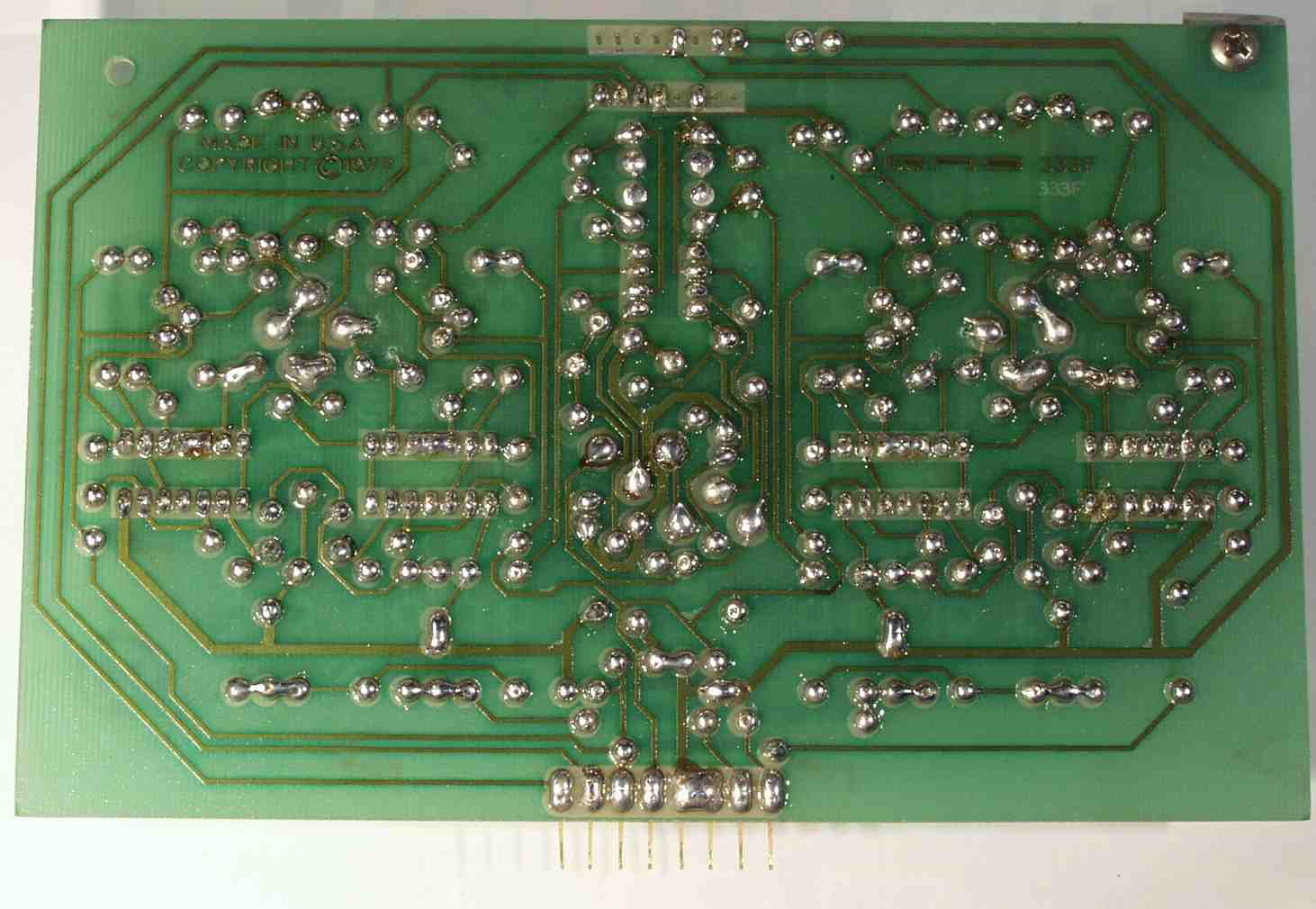

| C−4C. 修理前 MC−EQ−AMP基盤裏 |
 |
| C−4D. 修理(半田補正)後 MC−EQ−AMP基盤裏 |
 |
| C−5A.TapeCopy・TapeMonitorSW基盤 |
 |

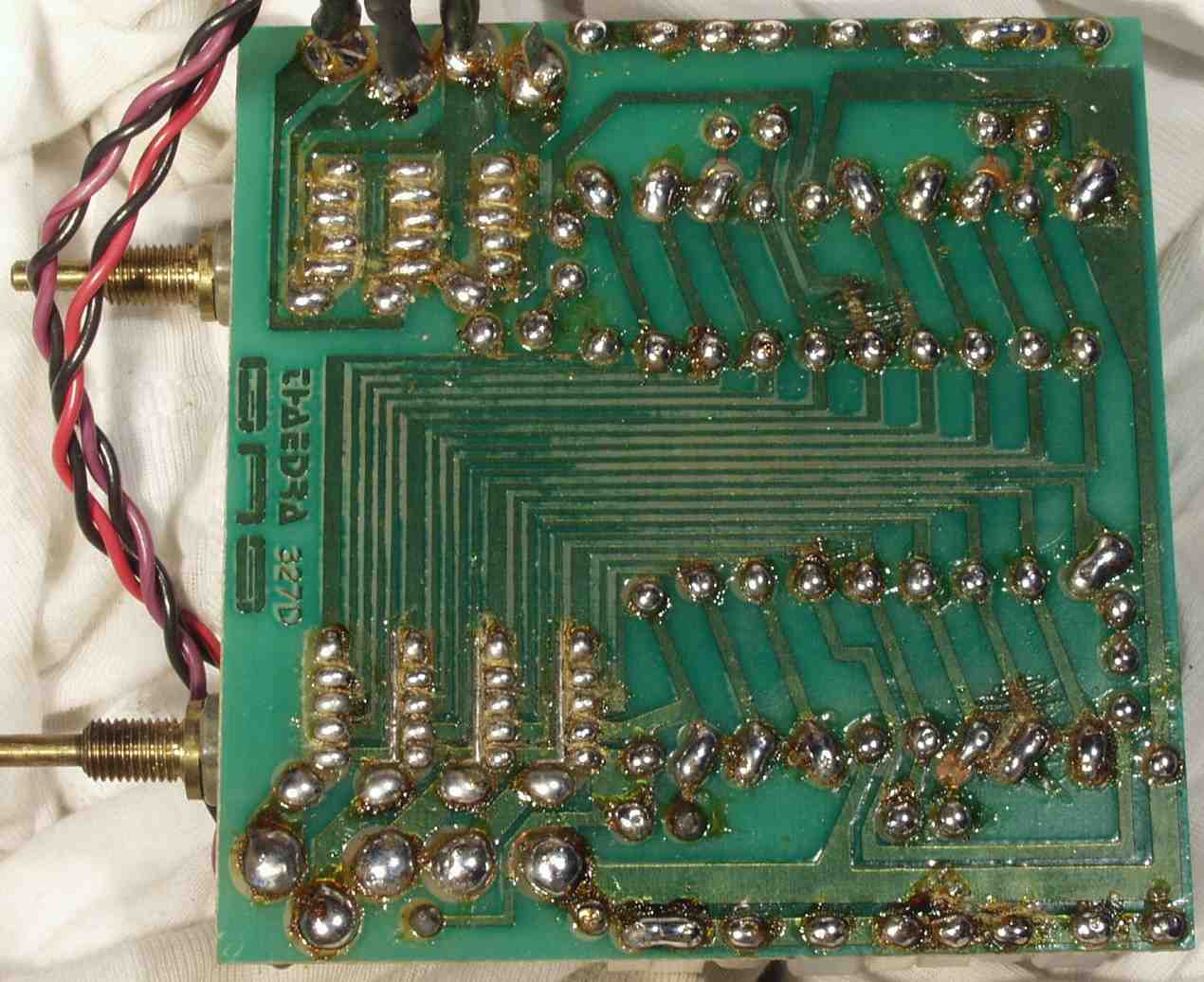

| C−5B. 修理前 TapeCopy・TapeMonitorSW基盤裏 |
 |

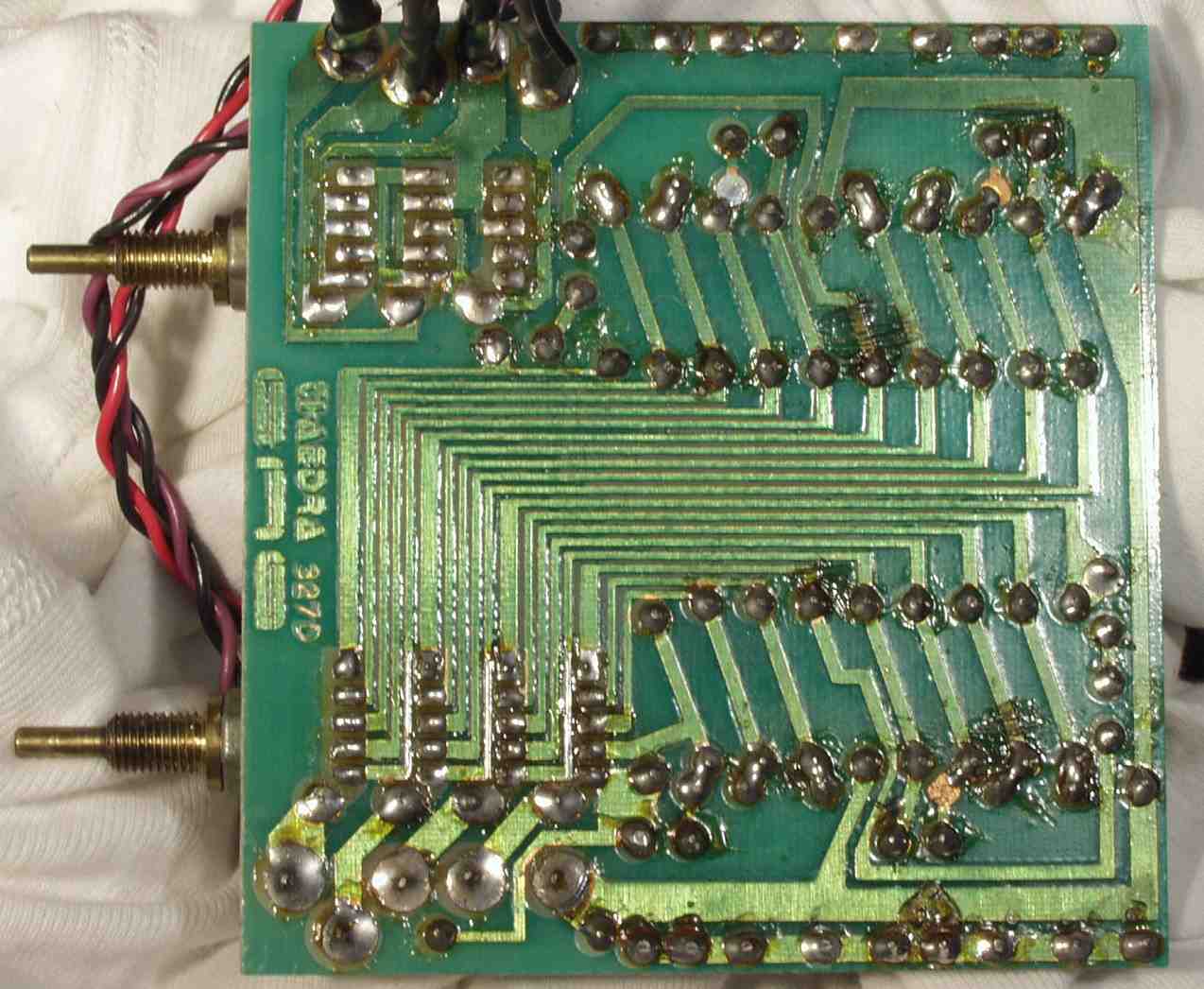

| C−5C. 修理(半田補正)後 TapeCopy・TapeMonitorSW基盤裏 |
 |

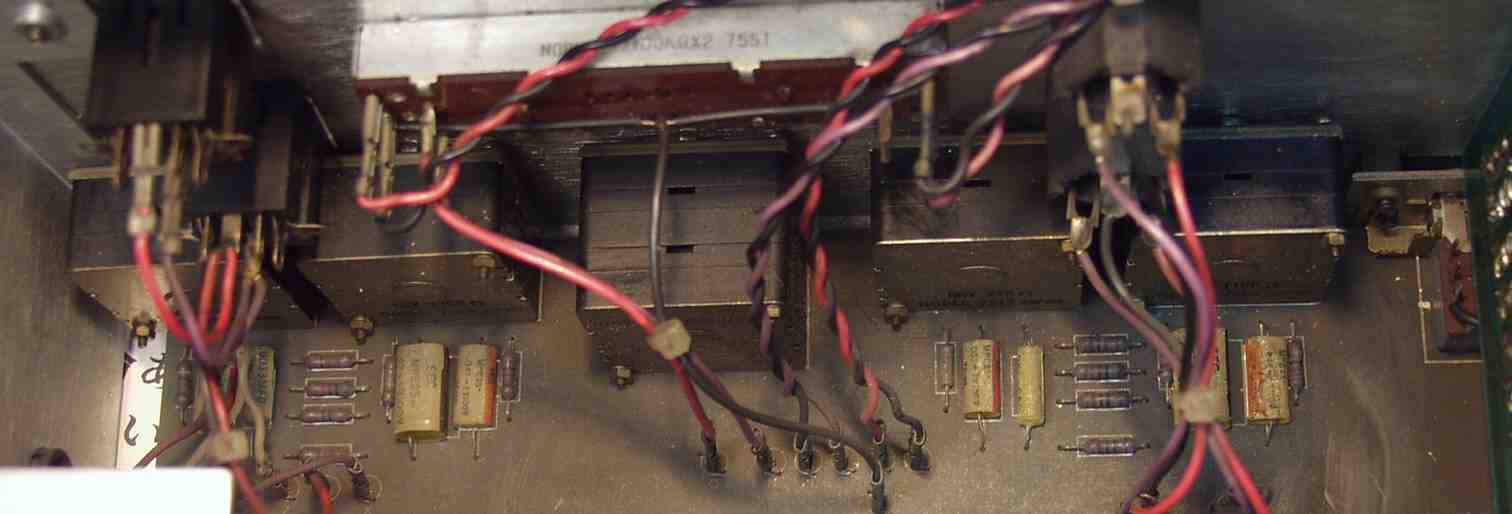

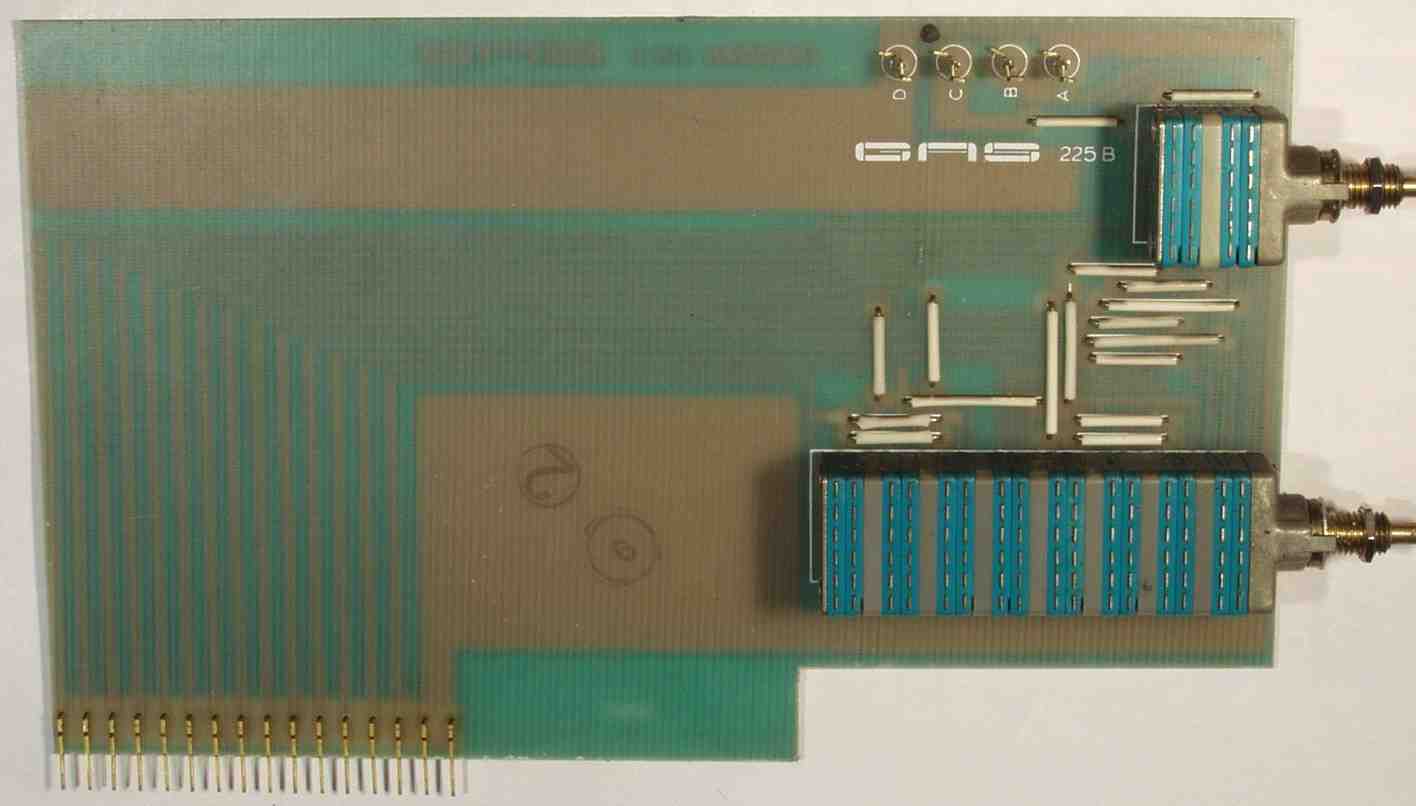

| C−6A.Mode・LowFilter基盤 |
 |

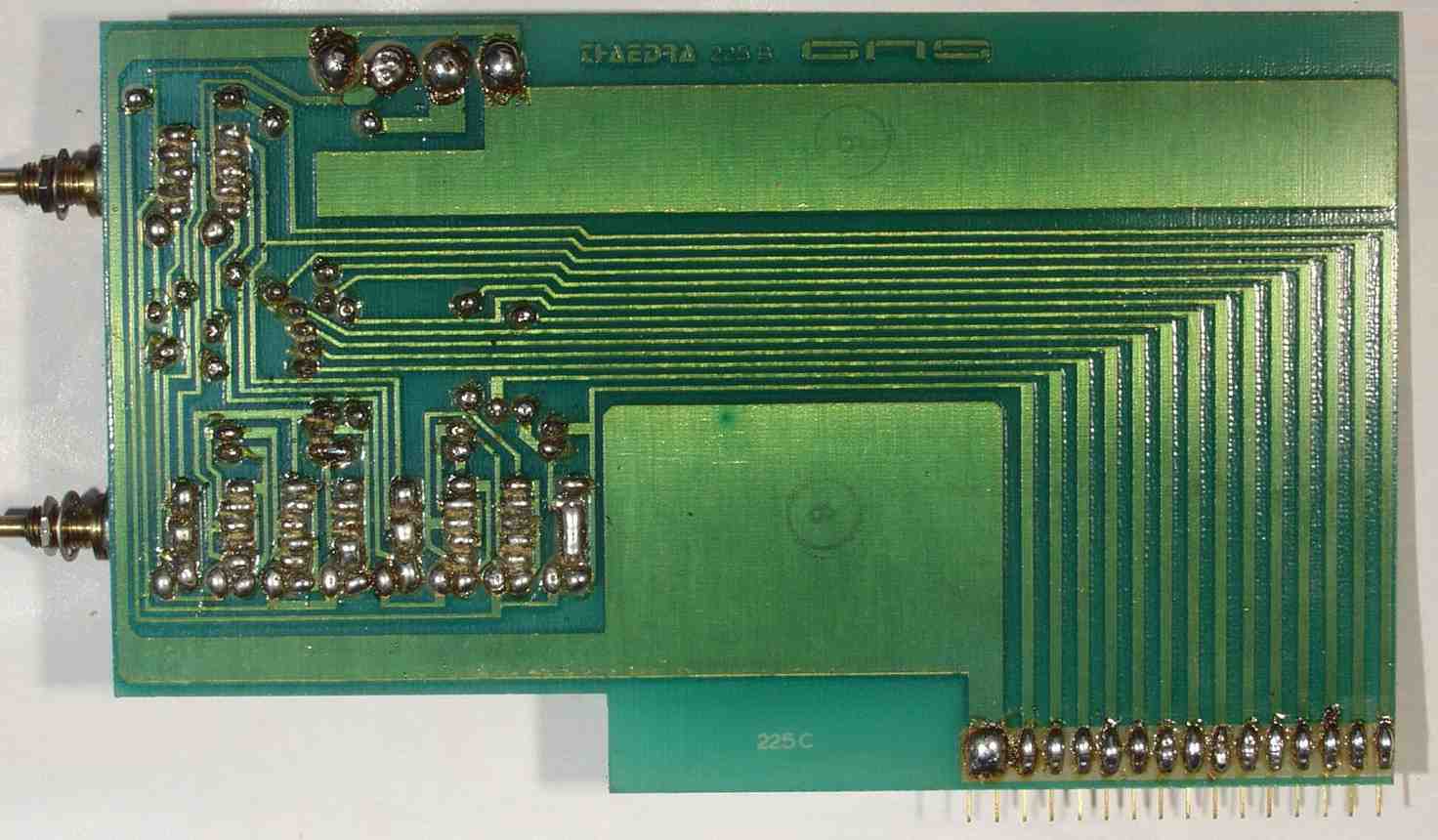

| C−6B. 修理前 Mode・LowFilter基盤裏 |
 |

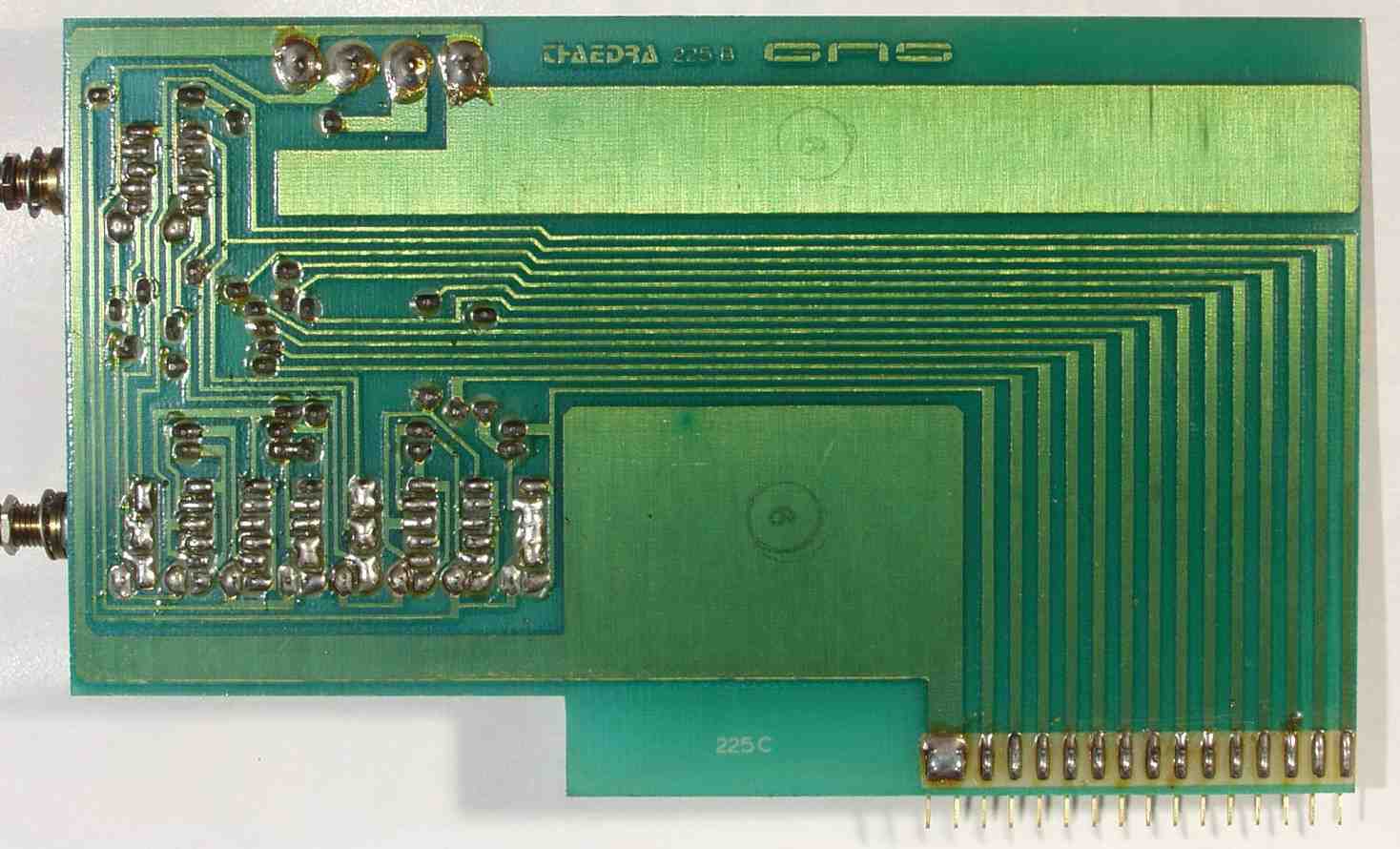

| C−6C. 修理(半田補正)後 Mode・LowFilter基盤裏 |
 |
| C−7A. 修理前 出力リレー回路 |
 |

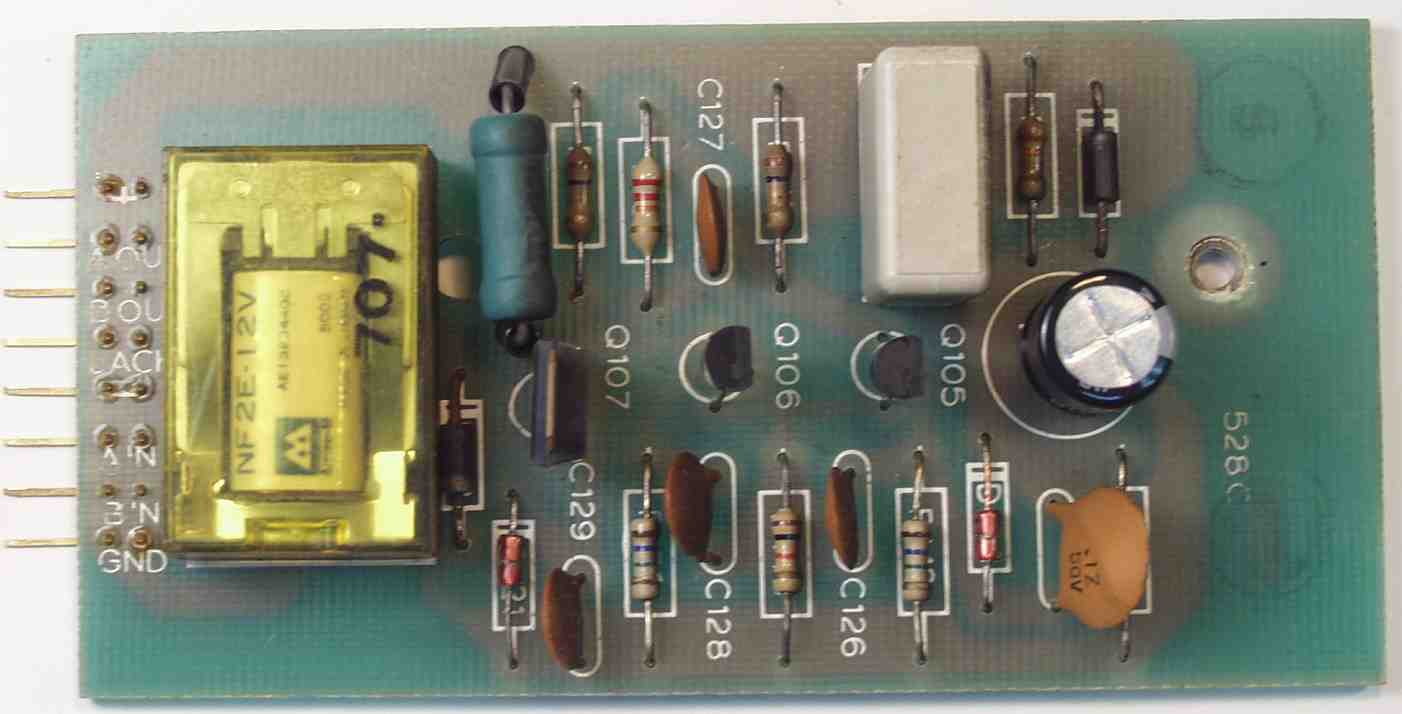

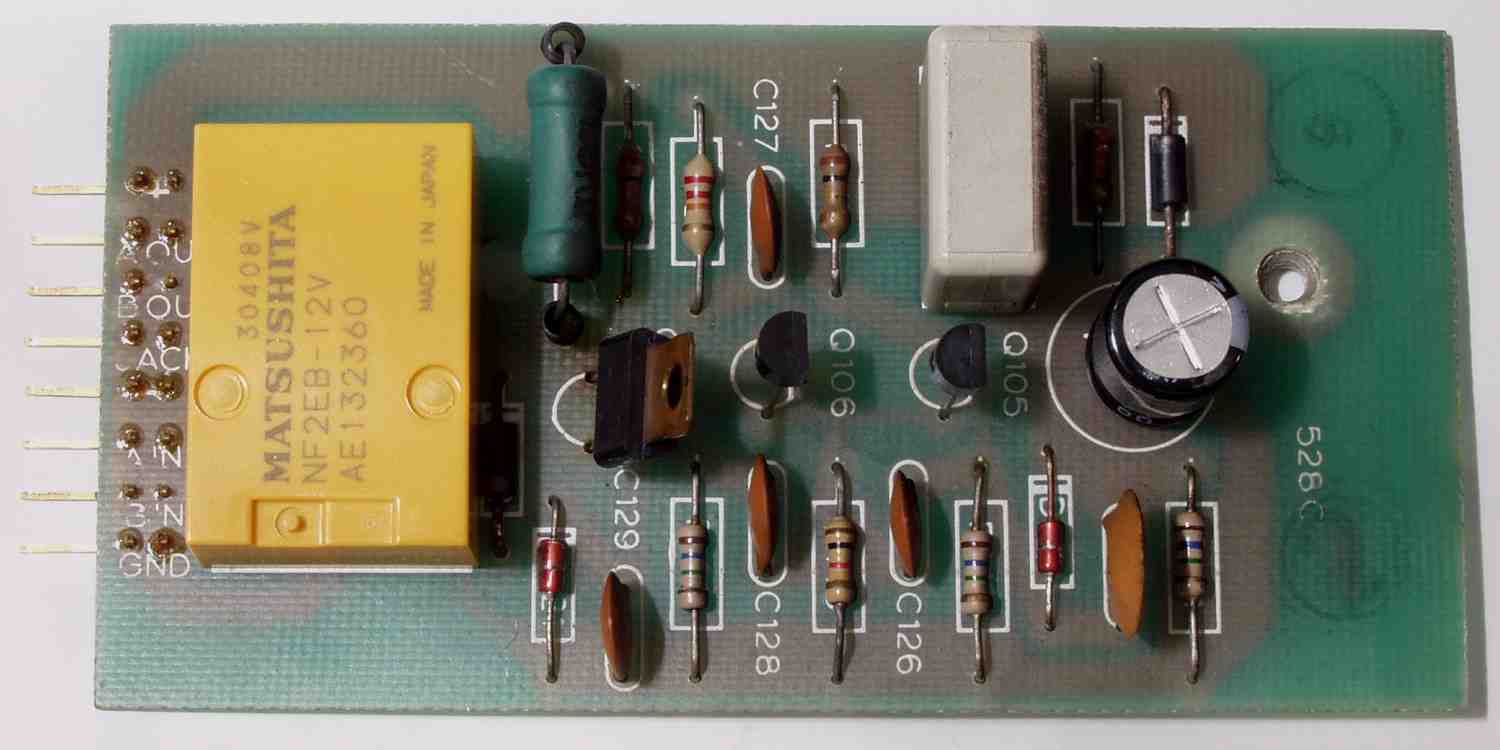

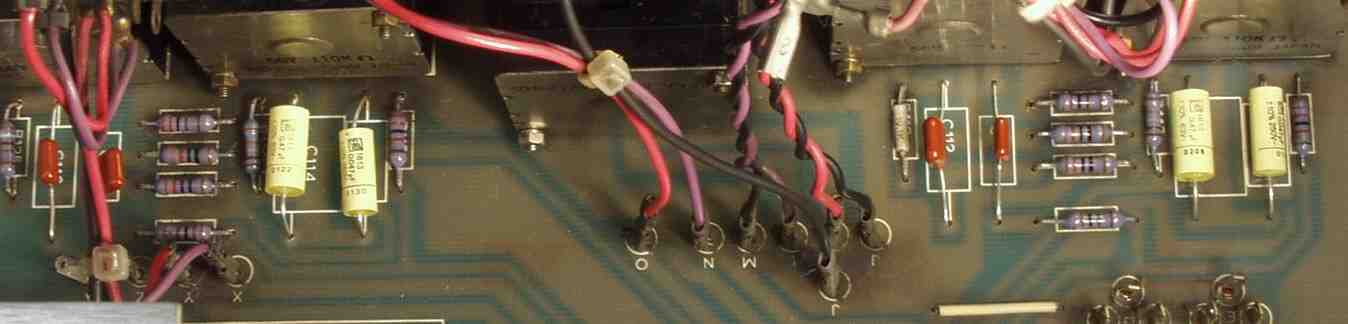

| C−7B. 修理後 出力リレー回路 電解コンデンサー、リレー交換 |
 |

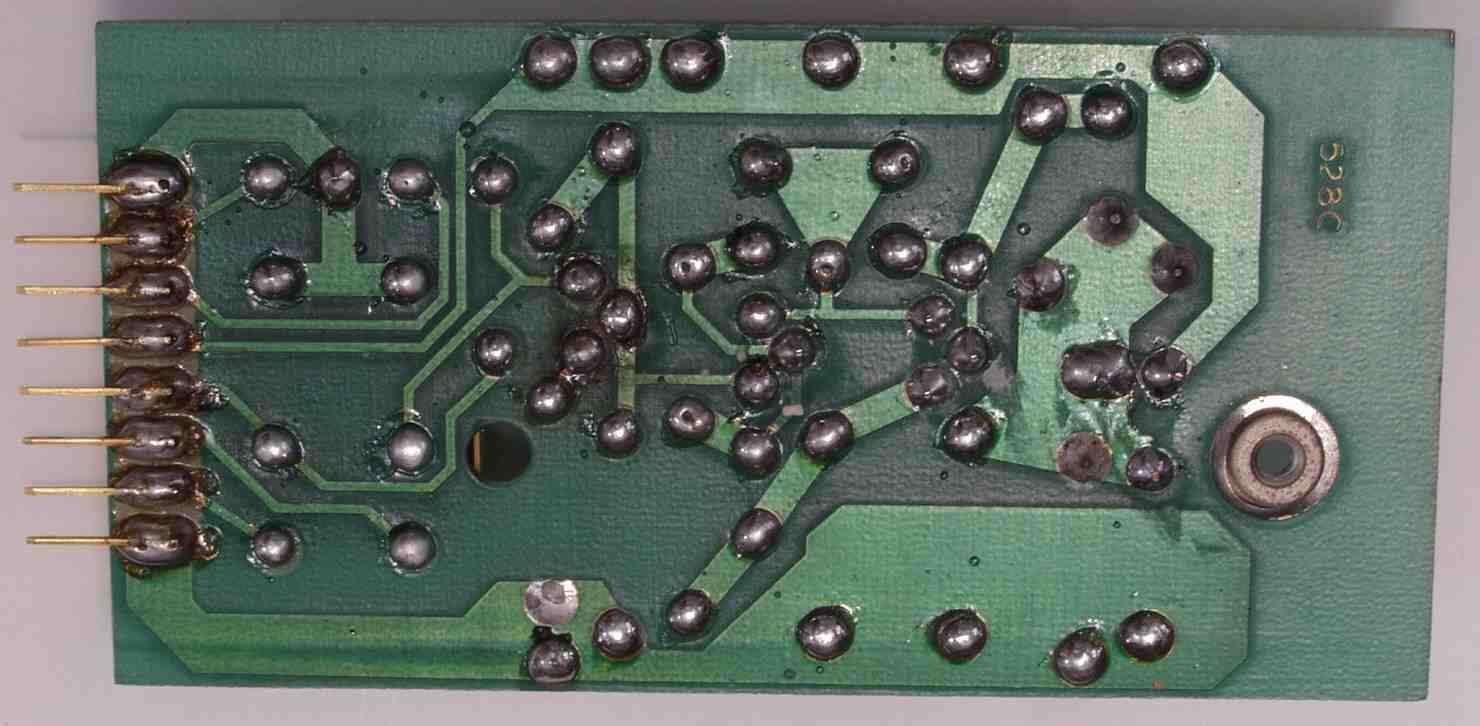

| C−7C. 修理前 出力リレー回路基板裏 |
 |
| C−7D. 修理(半田補正)後 出力リレー回路基板裏 |
 |
| C−8A. 修理前 トーンコントロールコンデンサー |
 |

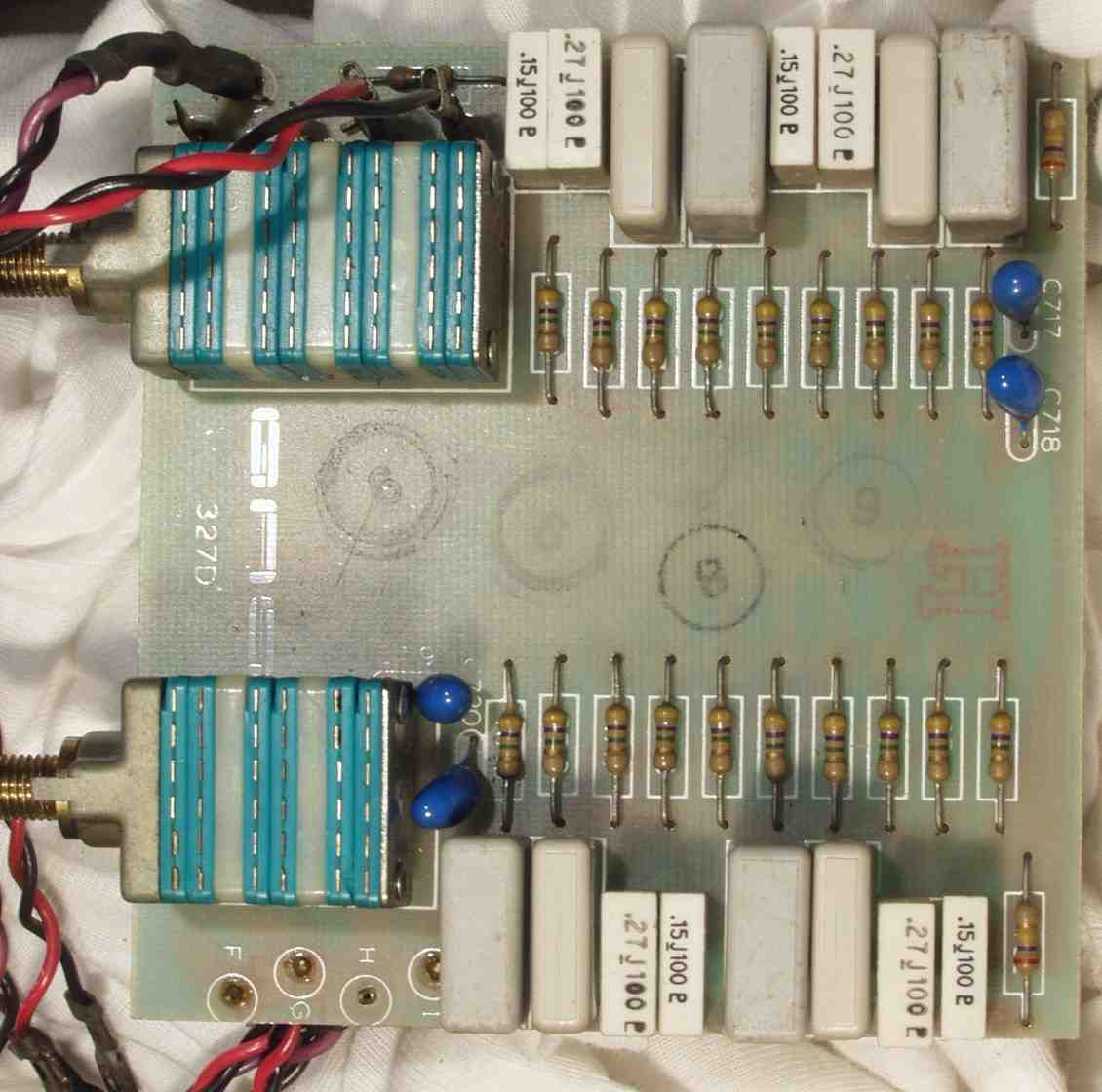

| C−8B. 修理後 トーンコントロールコンデンサー8個交換 |
 |

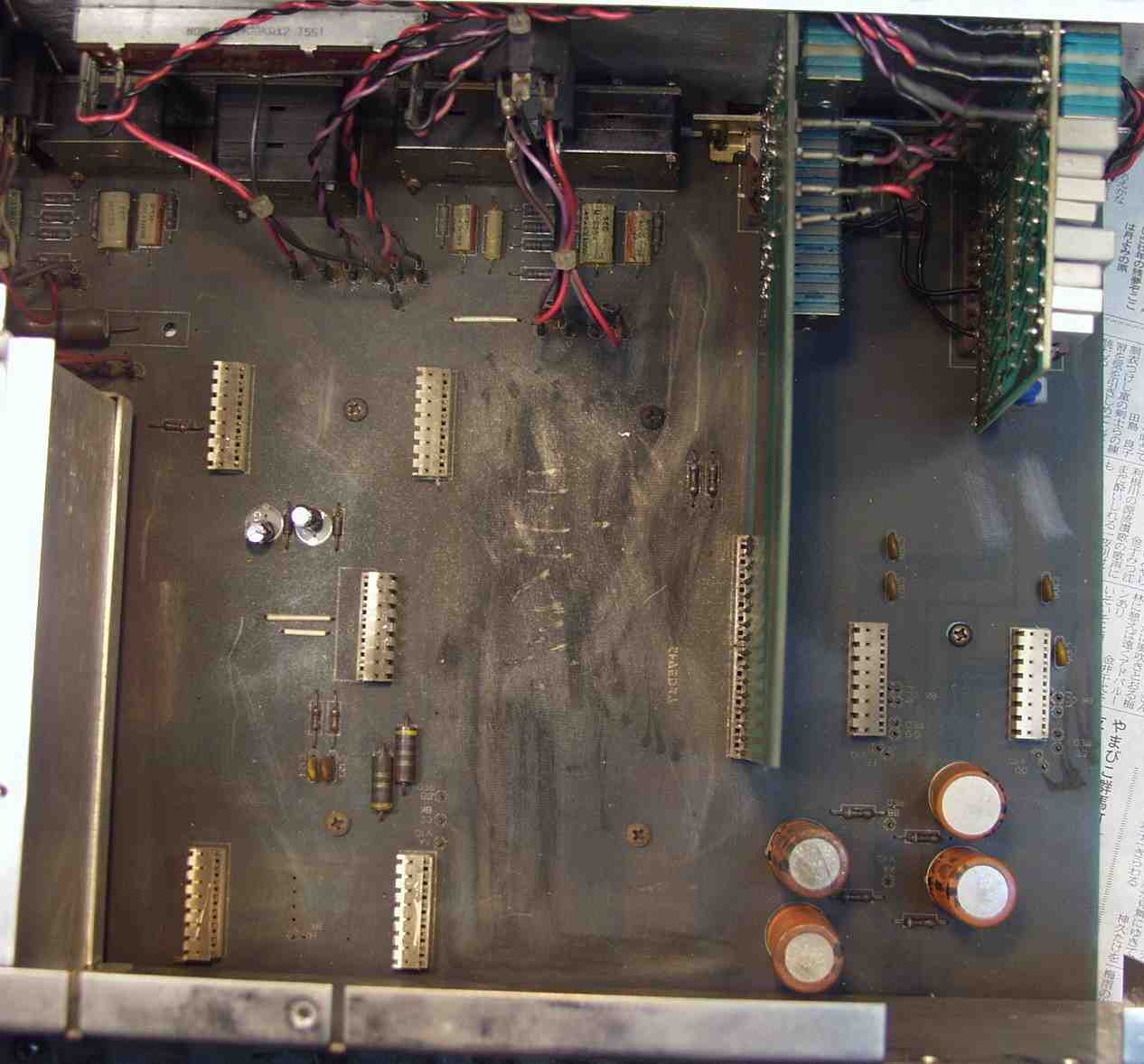

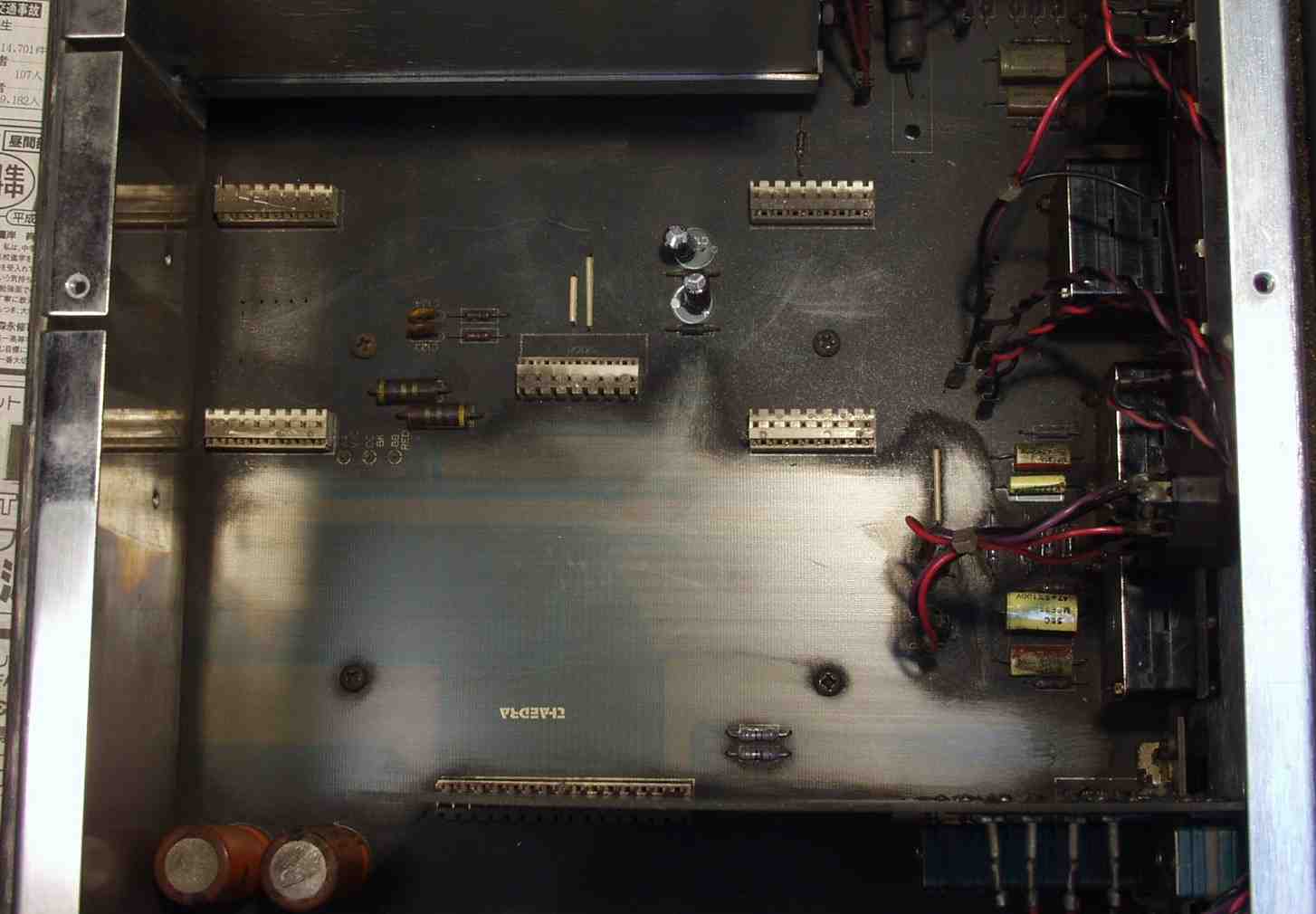

| C−8C. 修理前 メイン基板 煙で真っ黒、修理履歴有り |
 |
C−8C−1. 修理中 清掃中
本等は修理好きでないけど、皆さんの為なら、セッセとやるわ!(ビリー・バンバンの歌) |
 |

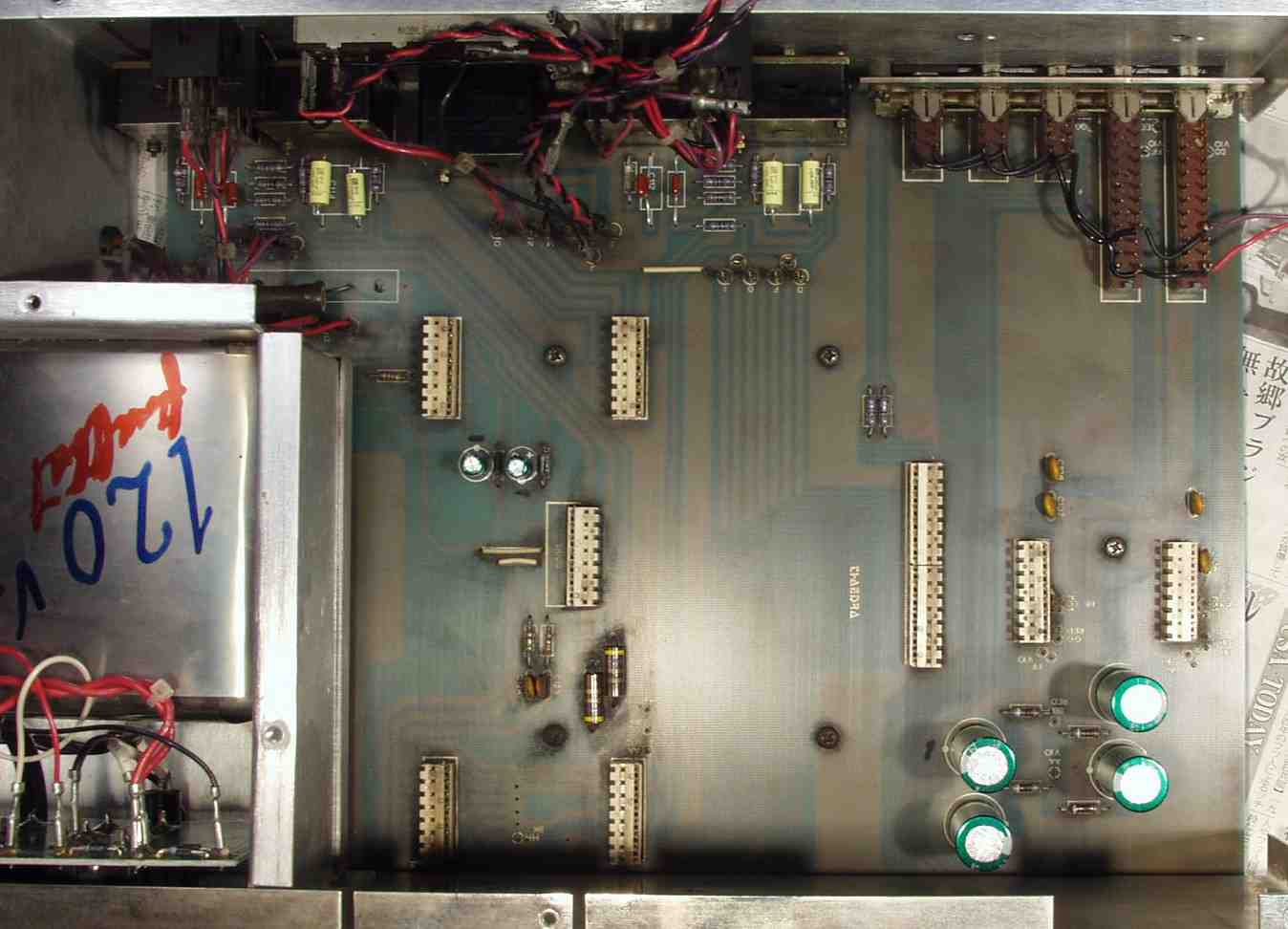

| C−8D. 修理後 メイン基板 電解コンデンサー6個交換 |
 |

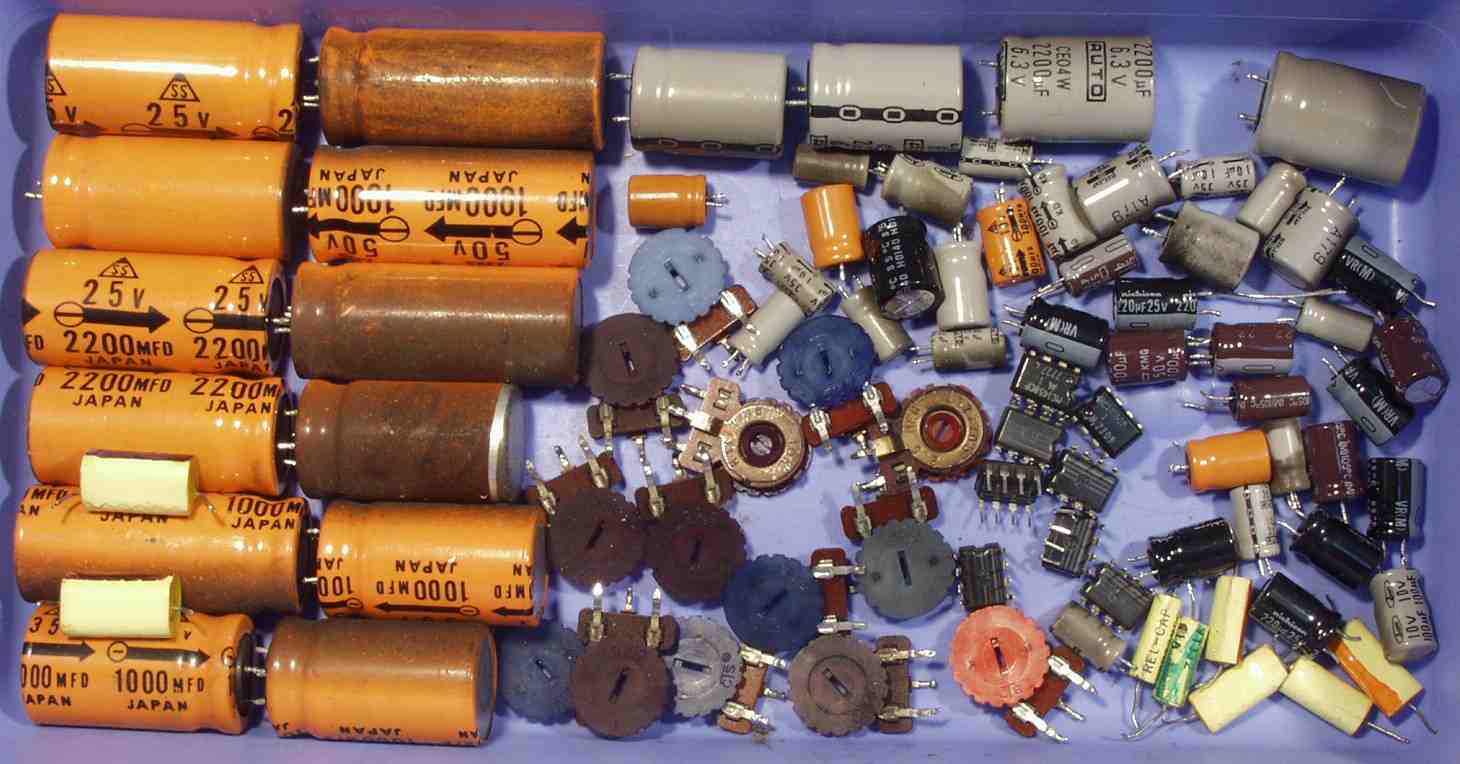

| C−9. 交換部品 リレーの写真は無し |
 |
| C−10A. 修理前 上から見る |
 |

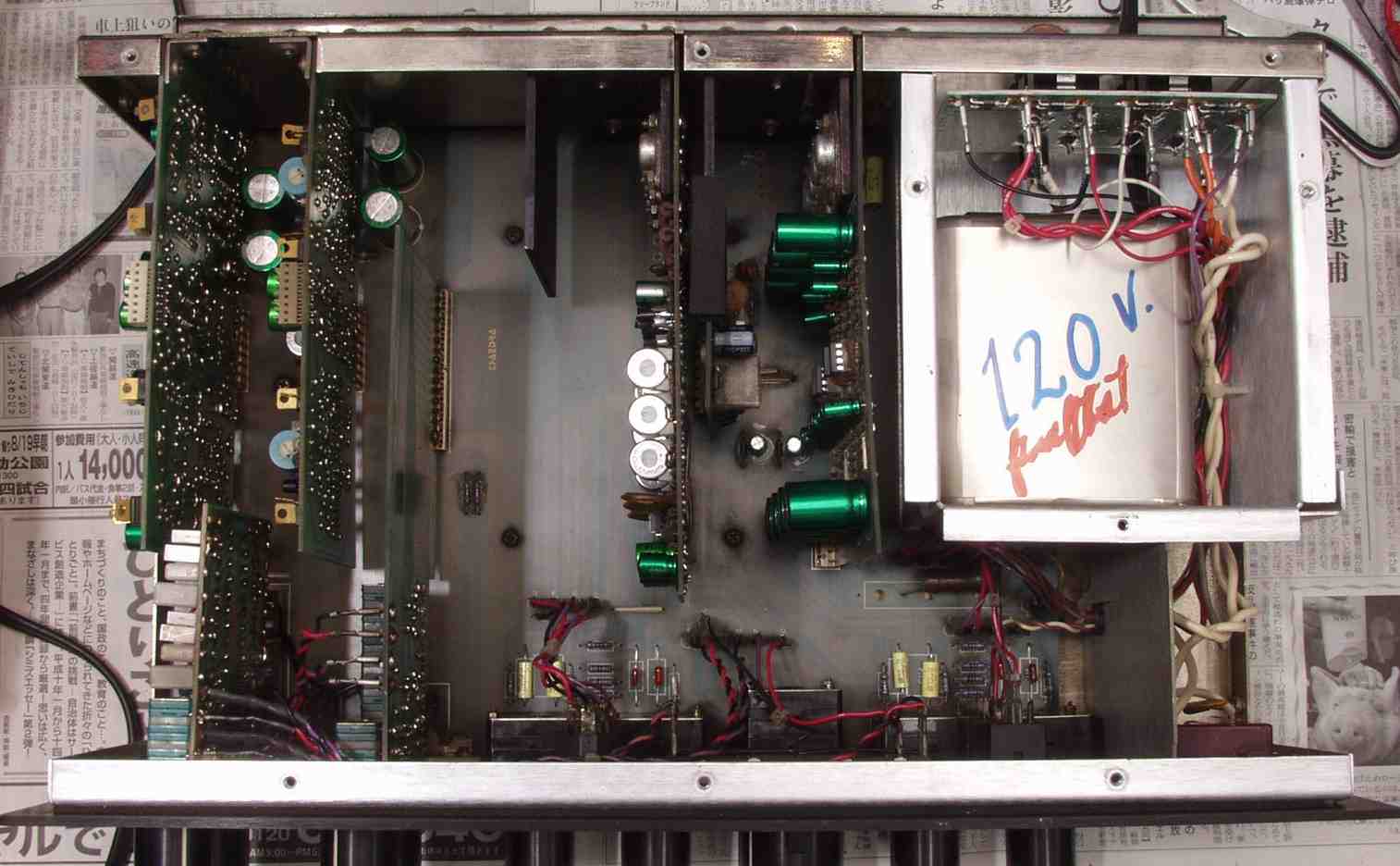

| C−10B. 修理後 上から見る |
 |

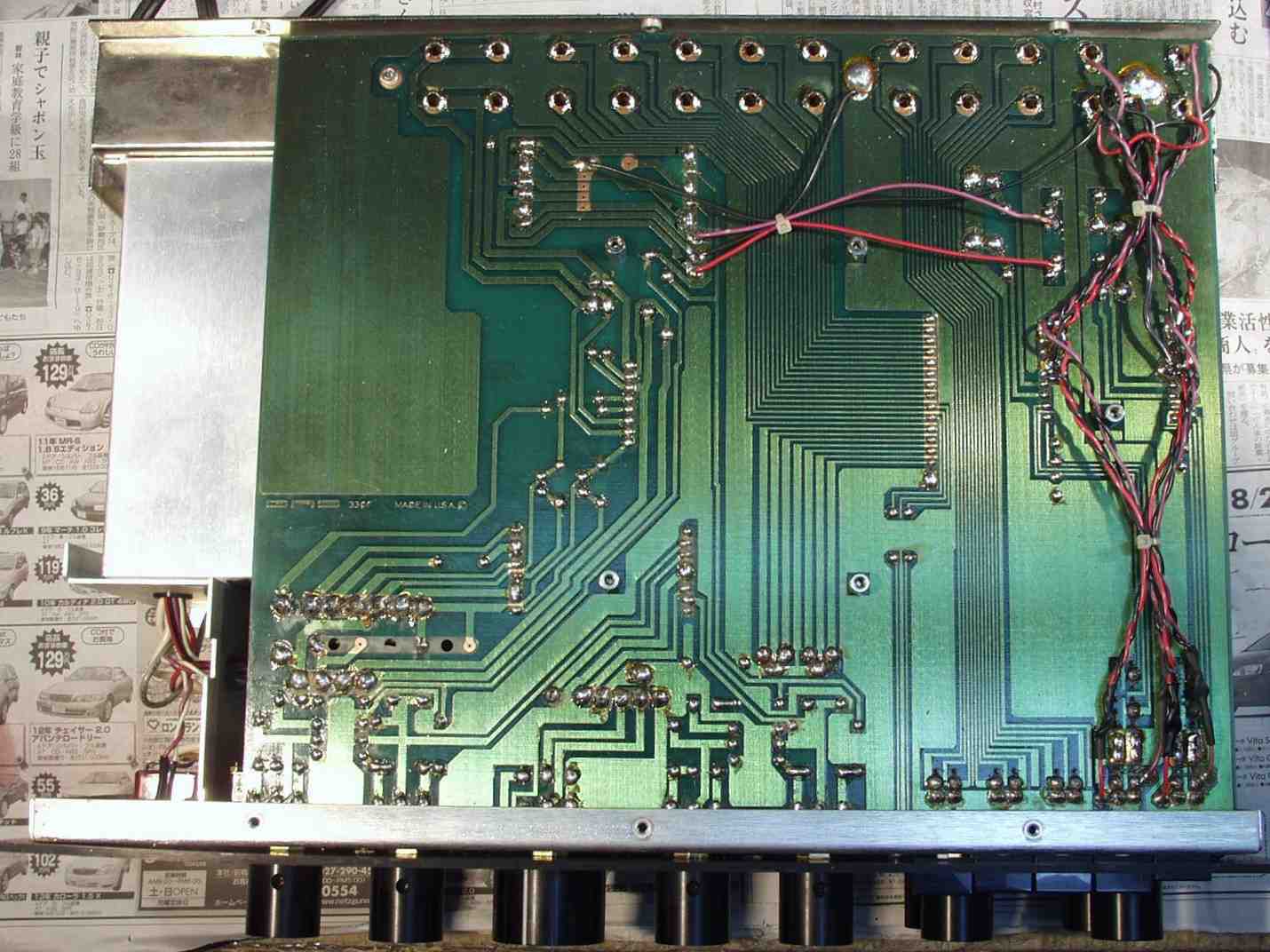

| C−10C. 修理前 下から見る |
 |
| C−10D. 修理後 下から見る |
 |

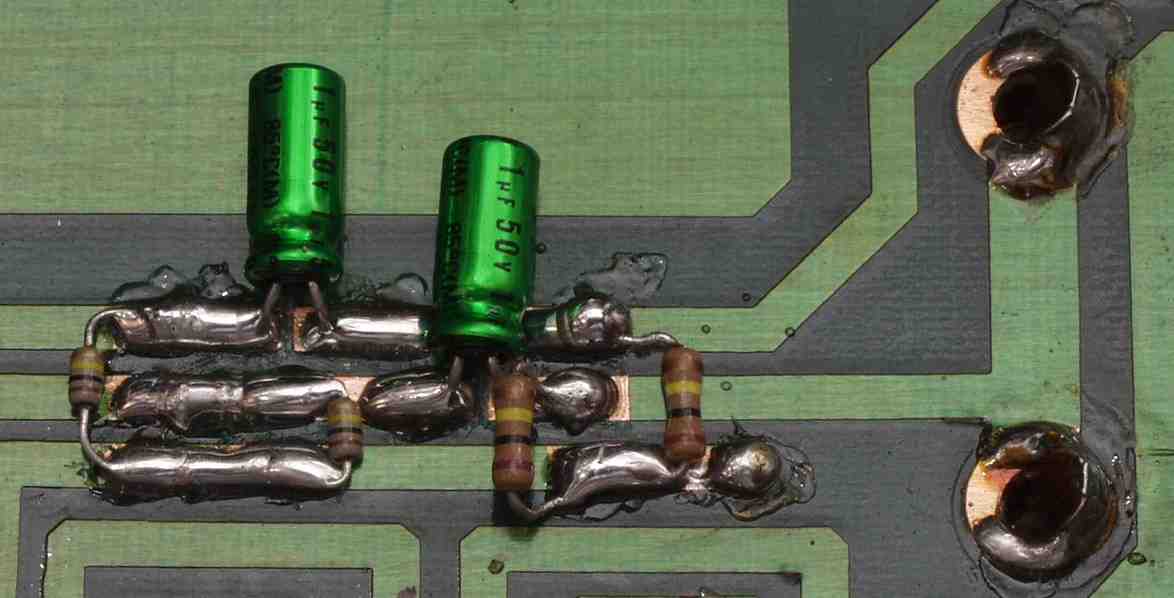

| C−11A. 修理後 依頼者の要望もあり、安全の為、出力ラインにDC−CUTのコンデンサーを入れる |
 |

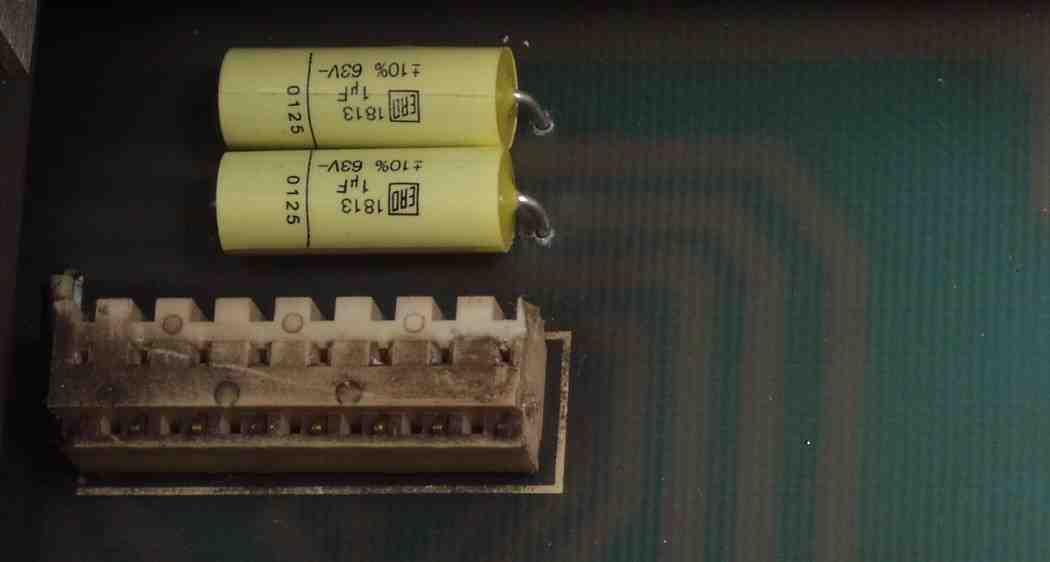

| C−11B. 修理後 出力ラインにDC−CUTのコンデンサーを入れる 表側 |
 |

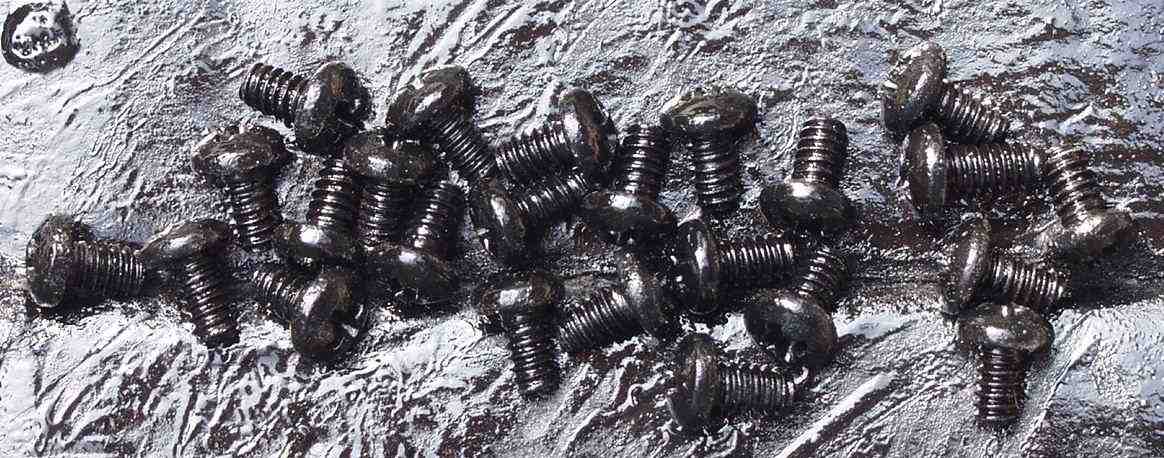

| C−12. 修理後 止めネジも塗装する |
 |
E. 調整・測定

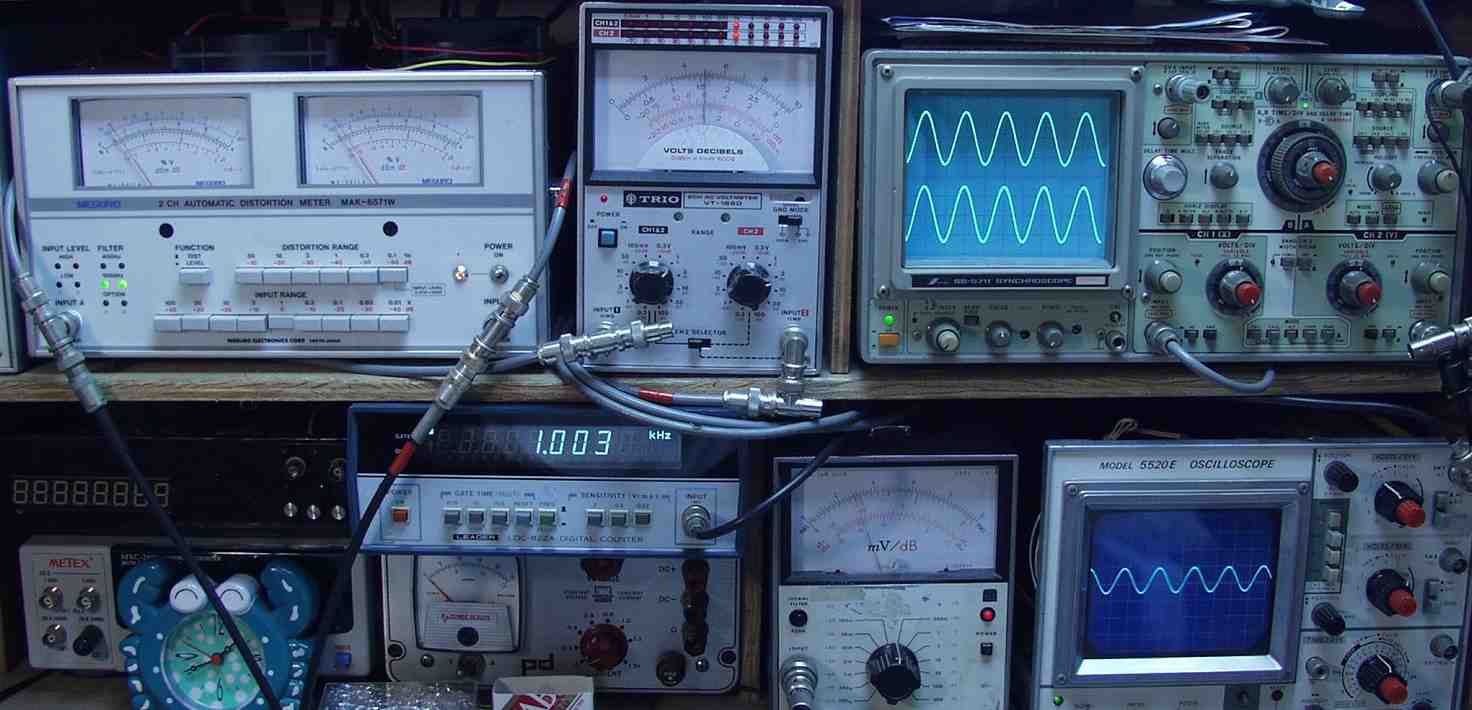

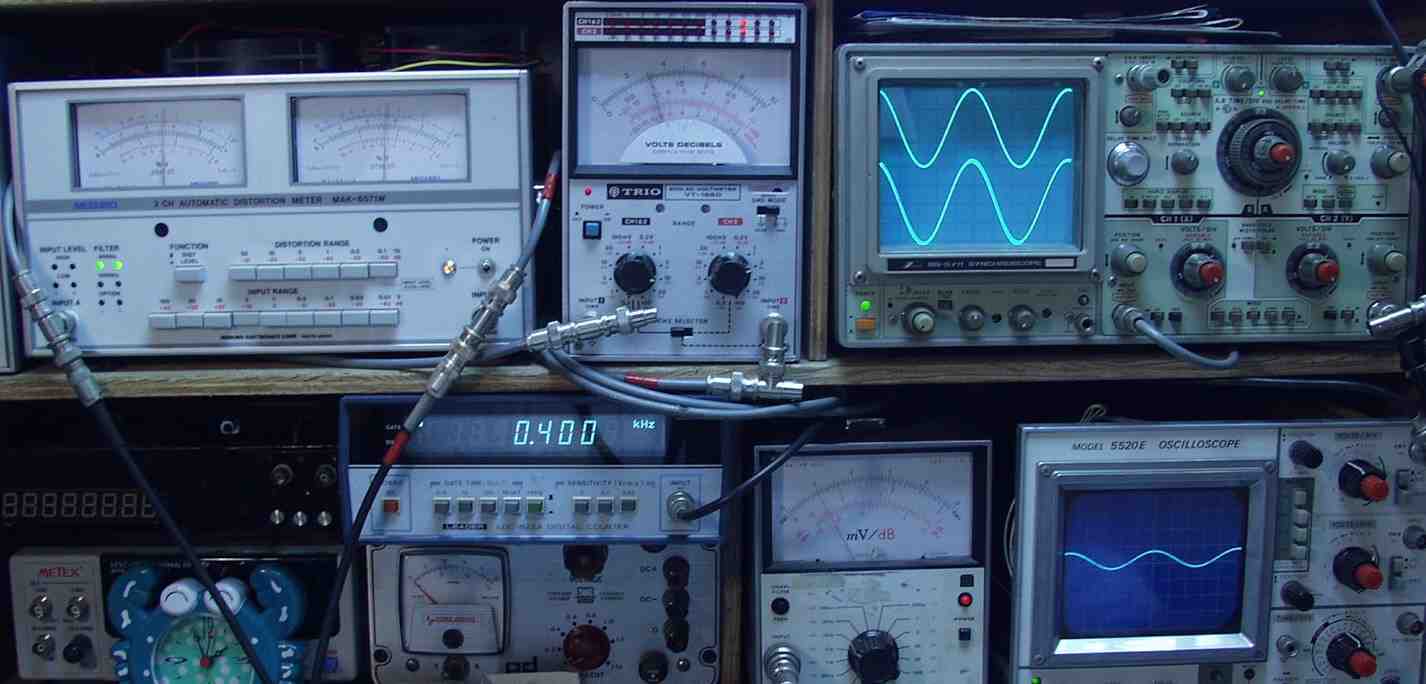

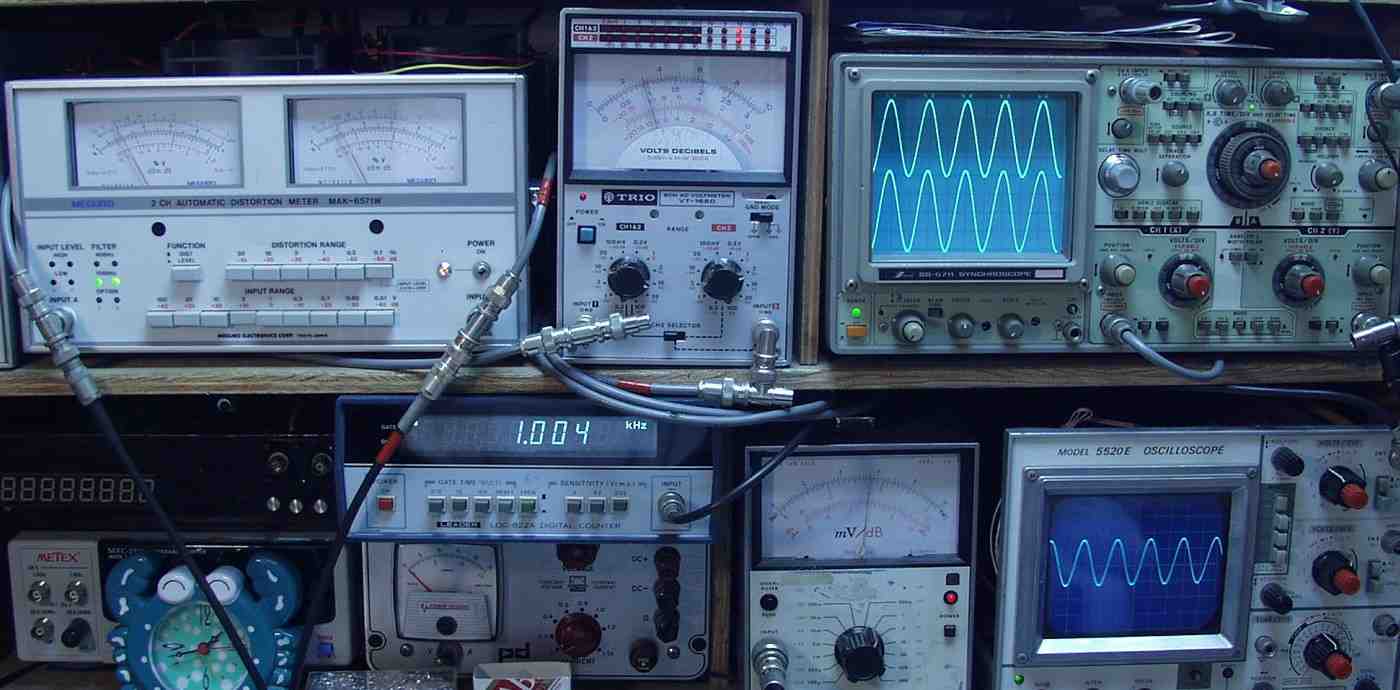

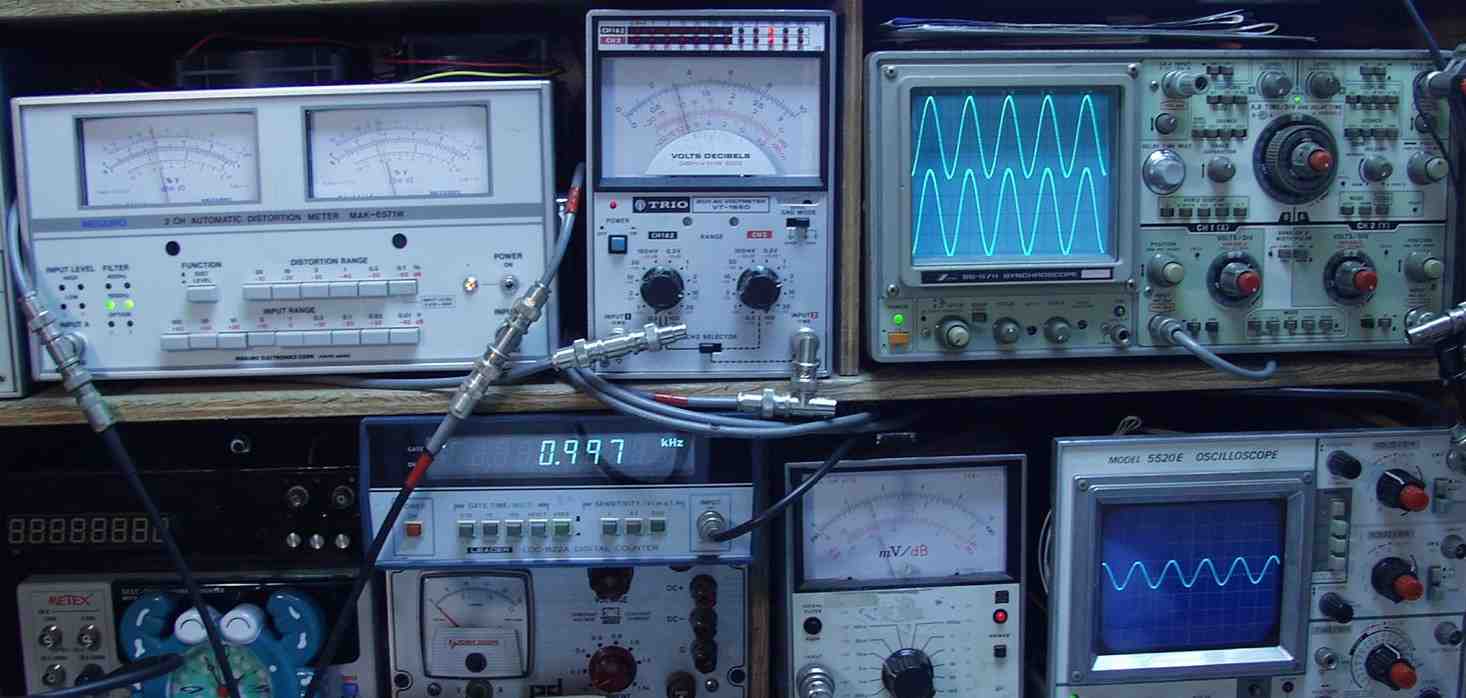

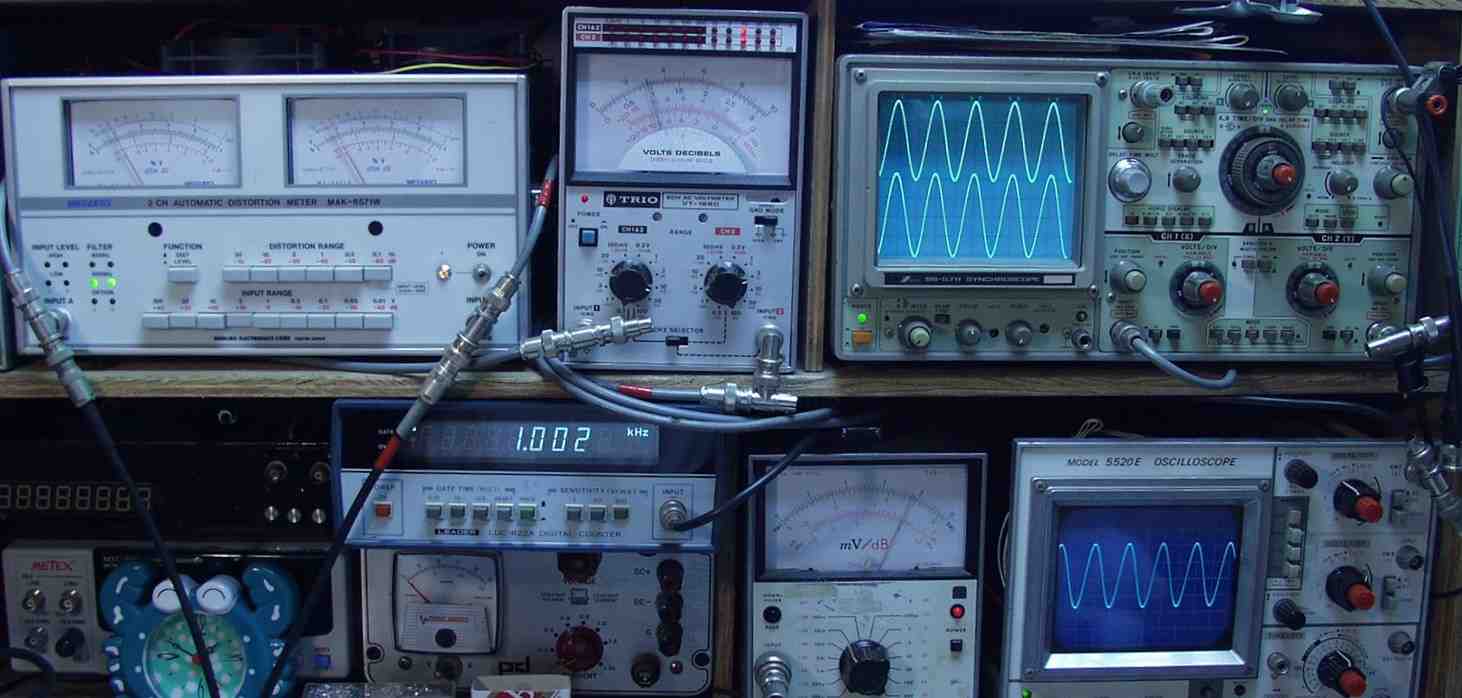

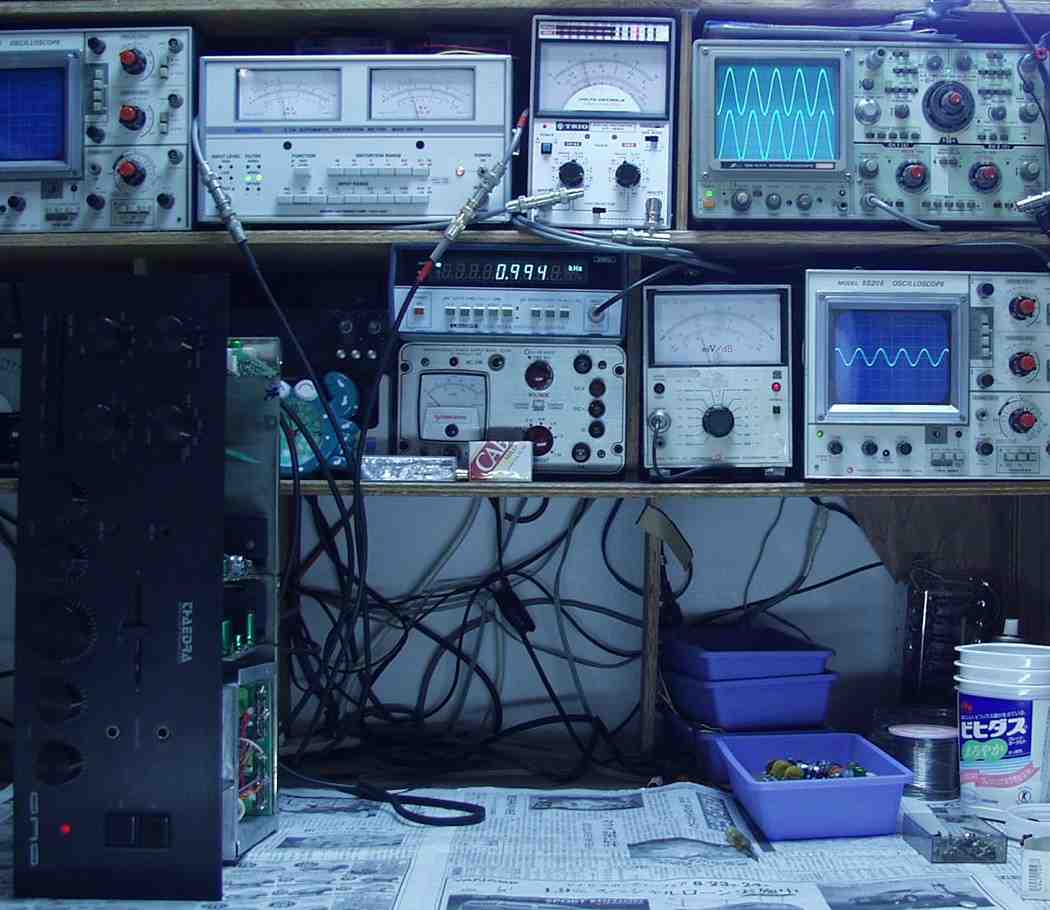

E−1. 出力/歪み測定・調整 |
 |

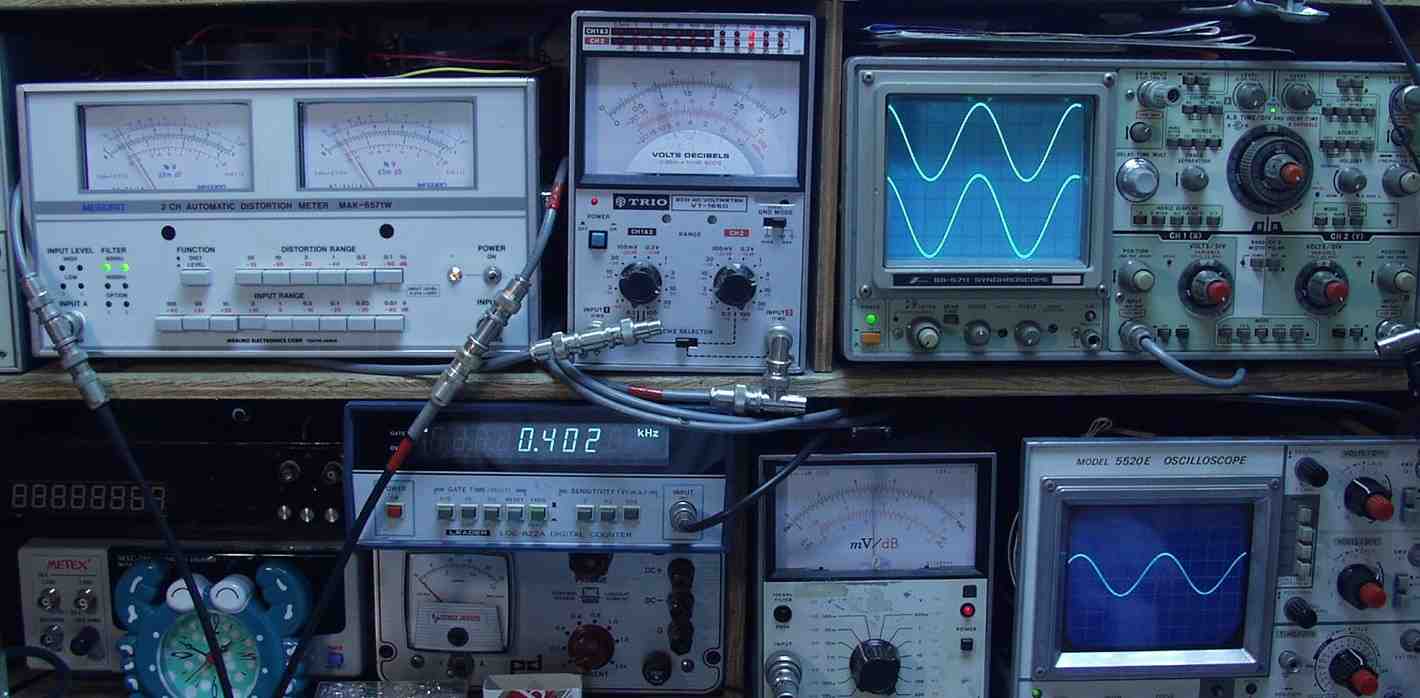

| E−2A. 出力=3V 歪み率=0.02% AUX入力 1000HZ |
 |

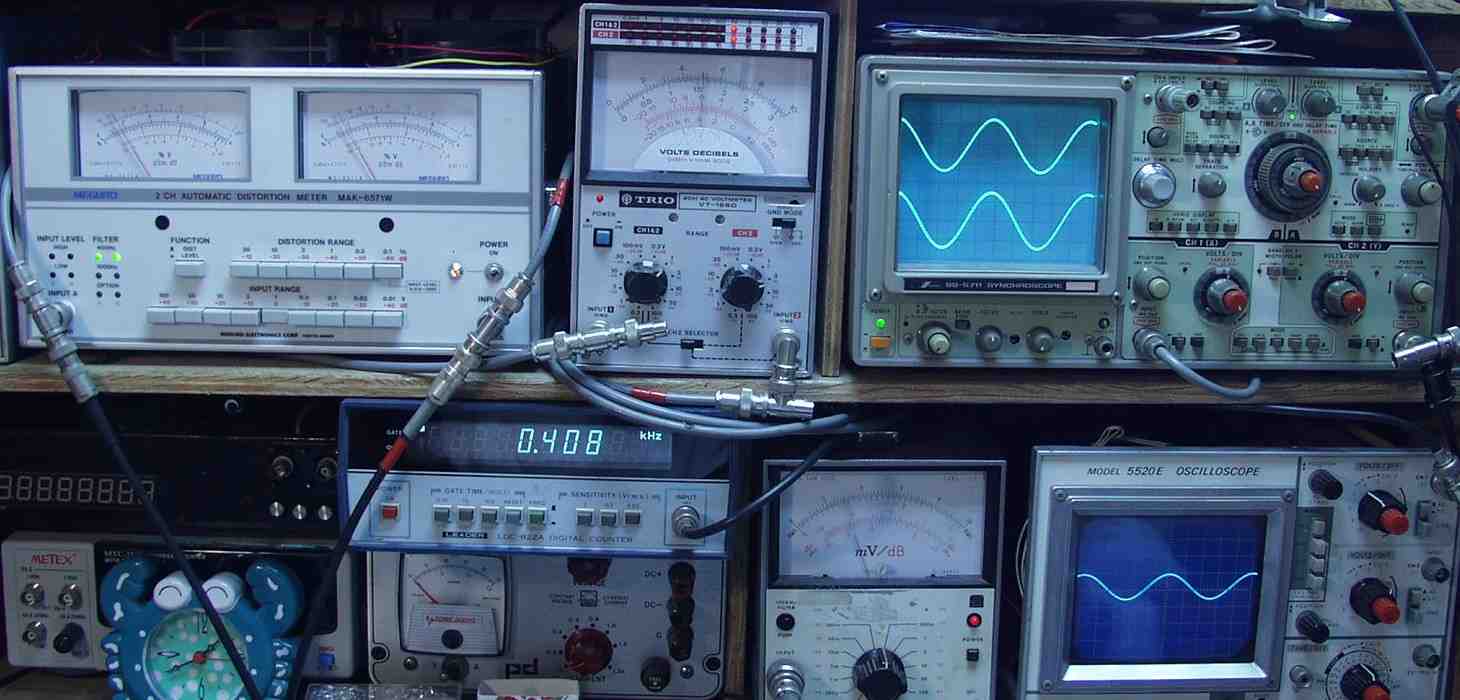

| E−2B. 出力=3V 歪み率=0.02% AUX入力 400HZ |
 |
| E−2C. 出力=0.5V 歪み率=0.01% AUX入力 1000HZ |
 |
| E−2D. 出力=0.5V 歪み率=0.01% AUX入力 400HZ |
 |
| E−3A. 出力=3V 歪み率=0.02% MM入力 1000HZ |
 |
| E−3B. 出力=3V 歪み率=0.02% MM入力 400HZ |
 |
| E−4A. 出力=3V 歪み率=0.03% MC入力 1000HZ。 |
 |
| E−4B. 出力=3V 歪み率=0.05% MC入力 400HZ |
 |
F. 上位測定機器での調整・測定

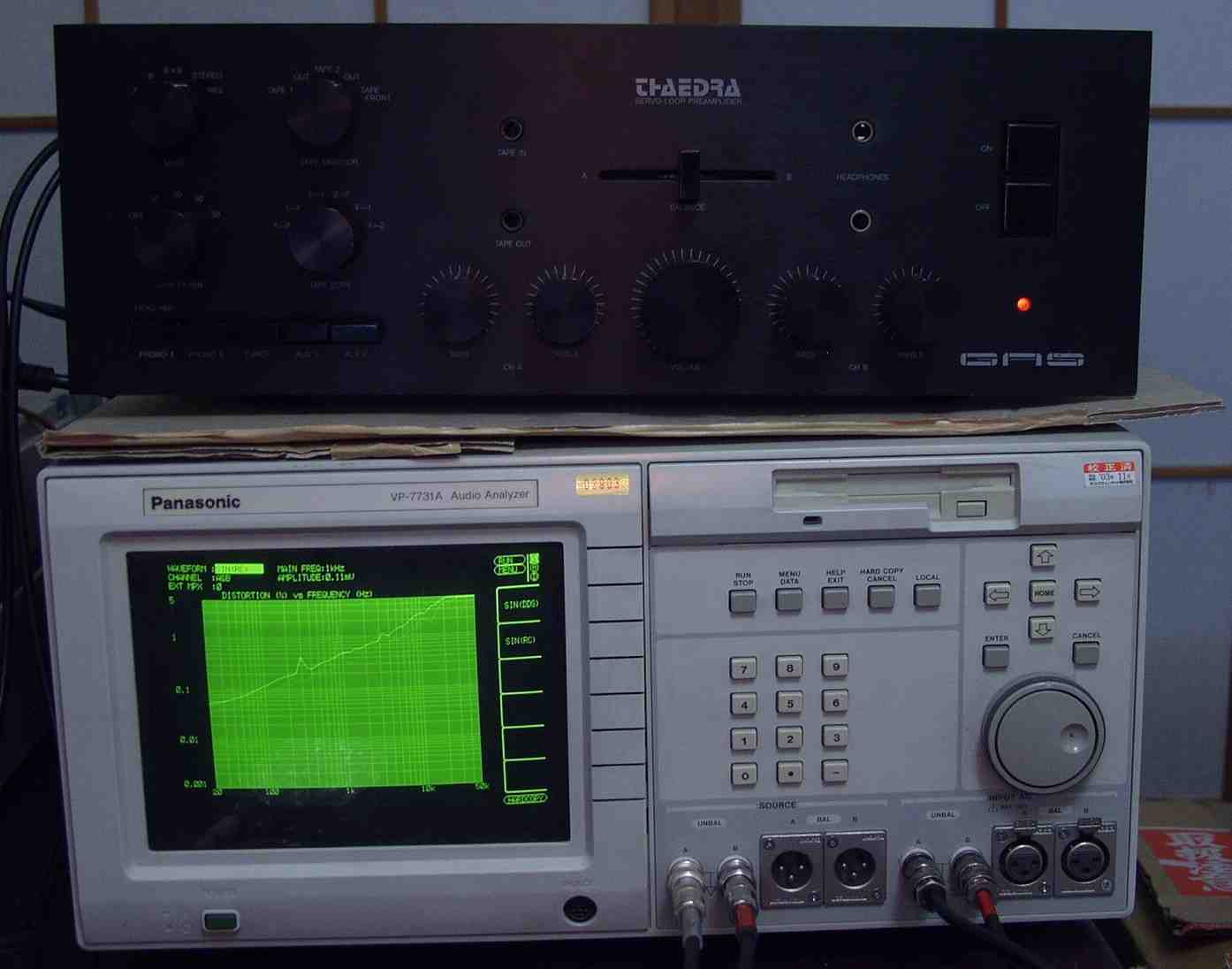

F−1. 上位測定器で計測 |
 |

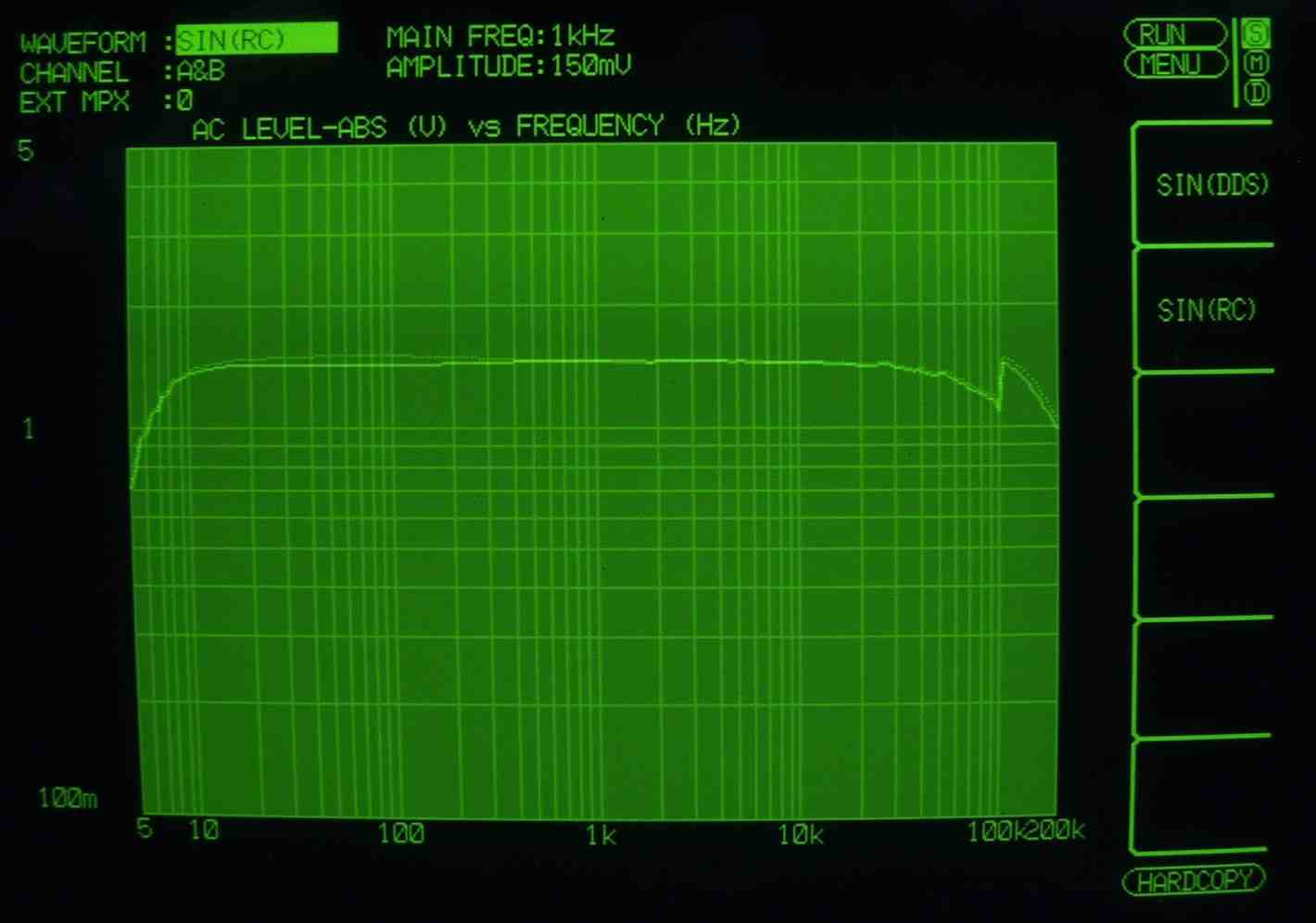

| F−2A. 「AUX入力」周波数特性 入力=150mV一定 RL共殆ど同じ 薄い色=L |
 |

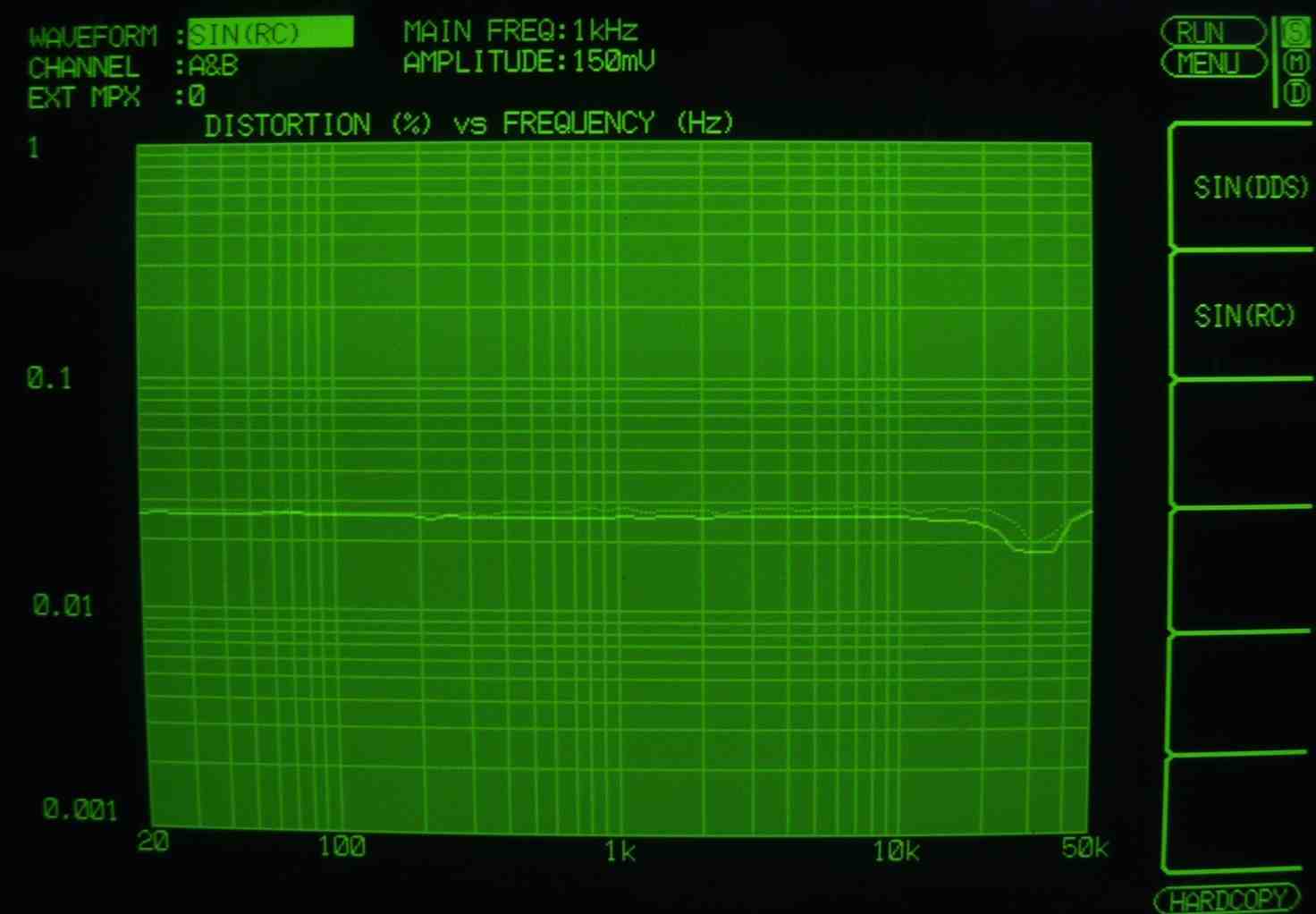

| F−2B. 「AUX入力」歪み率測定 入力=150mV一定 薄い色=L |
 |

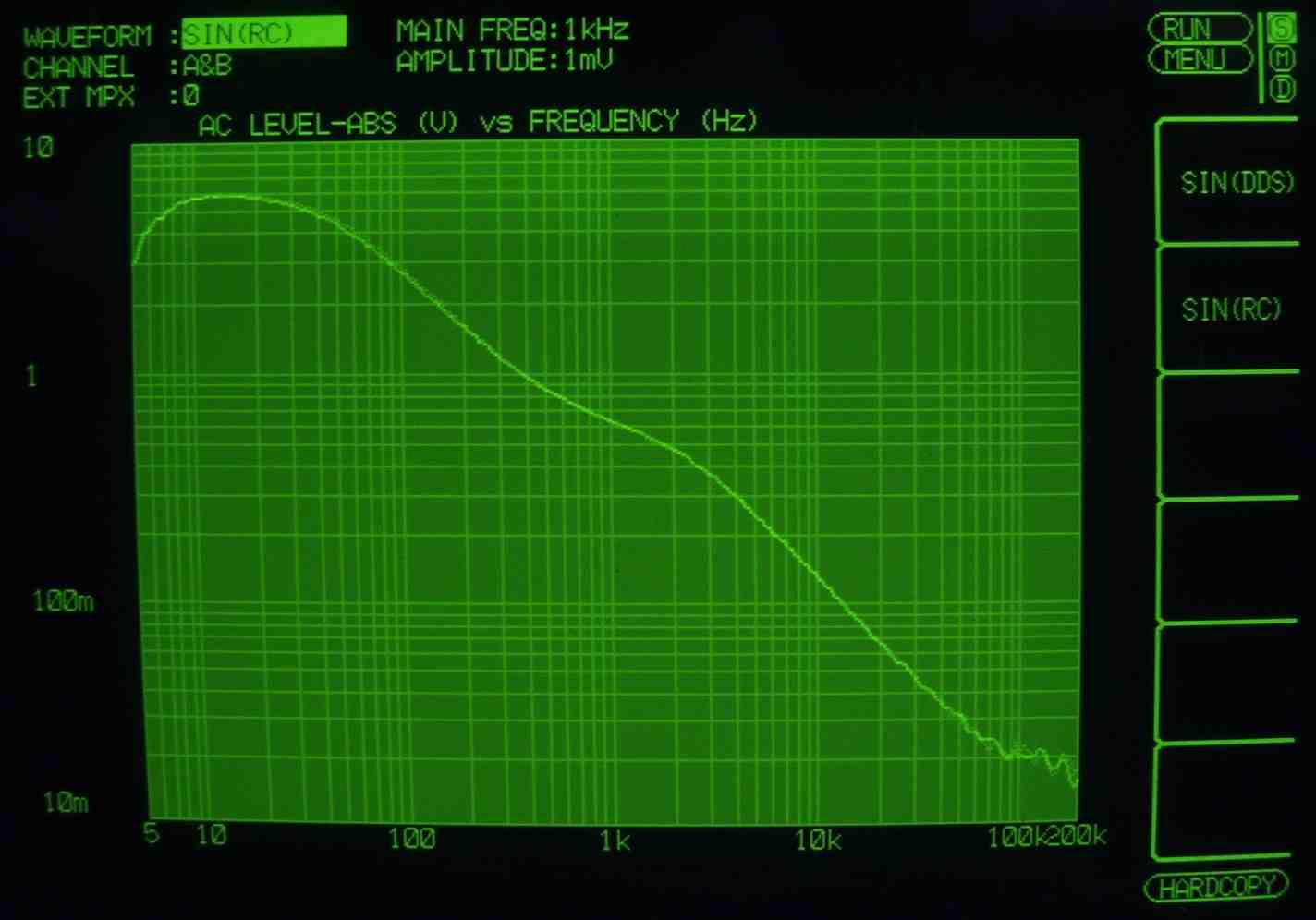

| F−3A. 「MM入力」周波数特性 入力=1mV一定 RL全く同じ |
 |

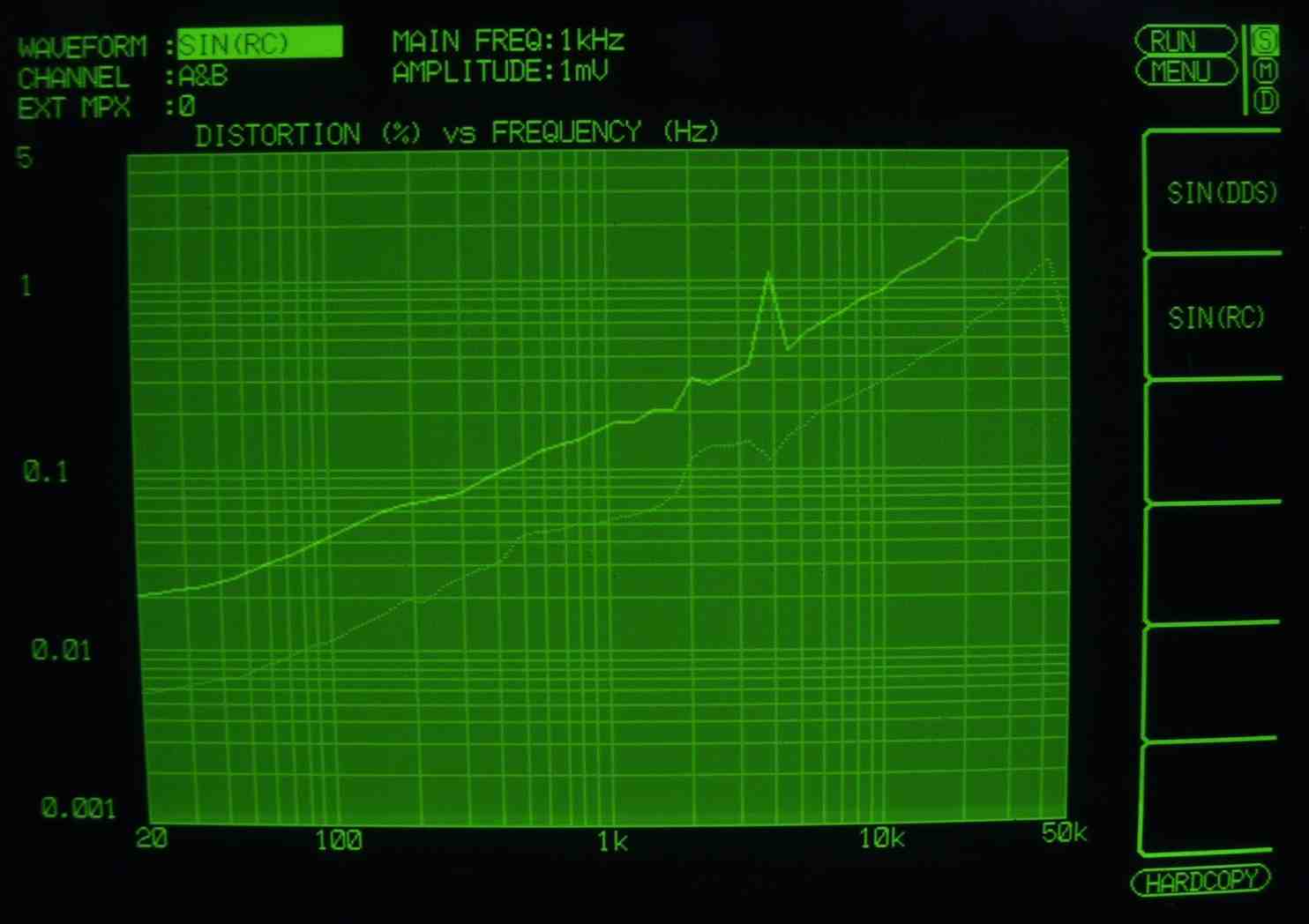

| F−3B. 「MM入力」歪み率測定 入力=1mV一定 薄い色=L |
 |

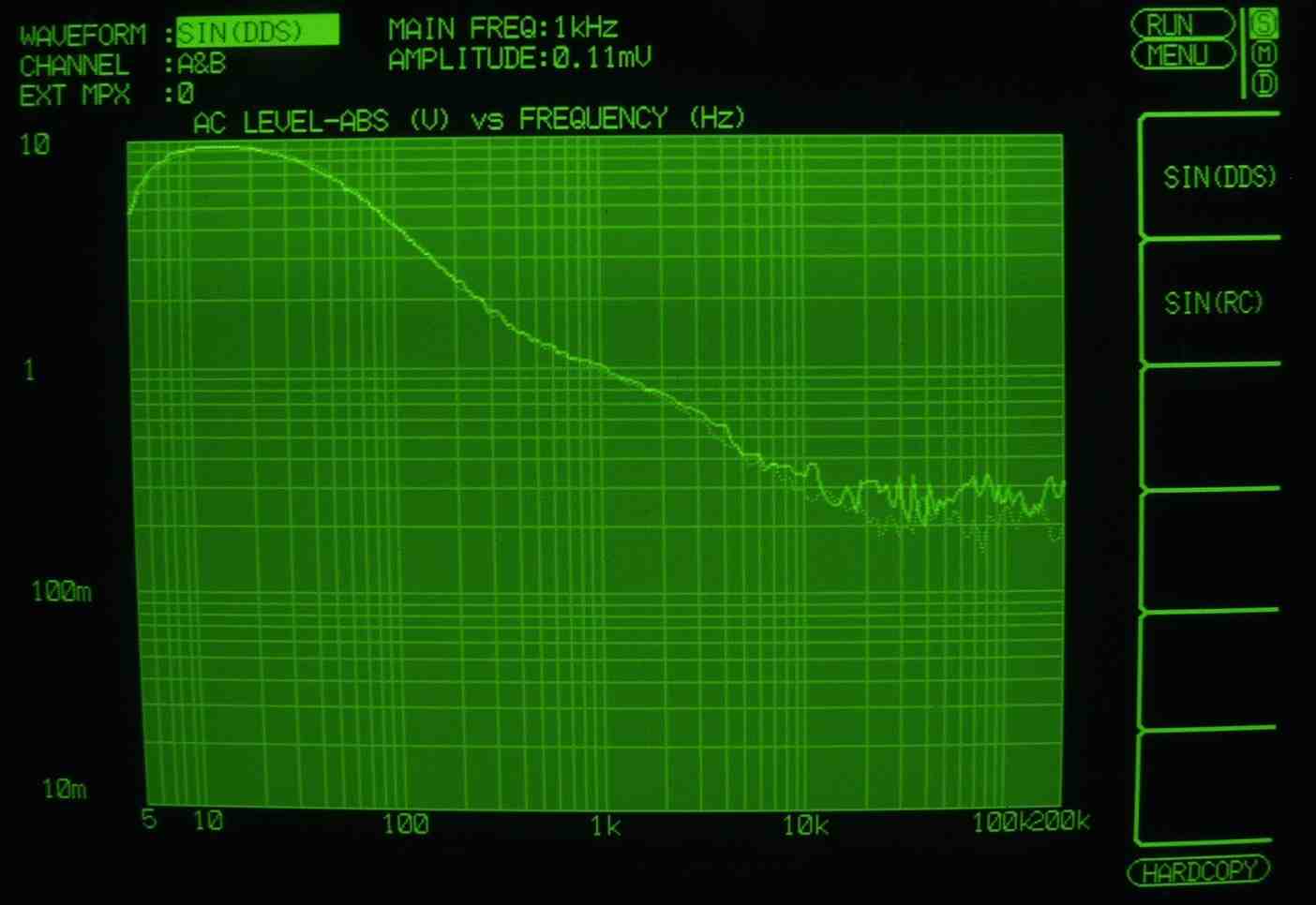

| F−4A. 「MC入力」周波数特性 入力=0.11mV一定 |
 |

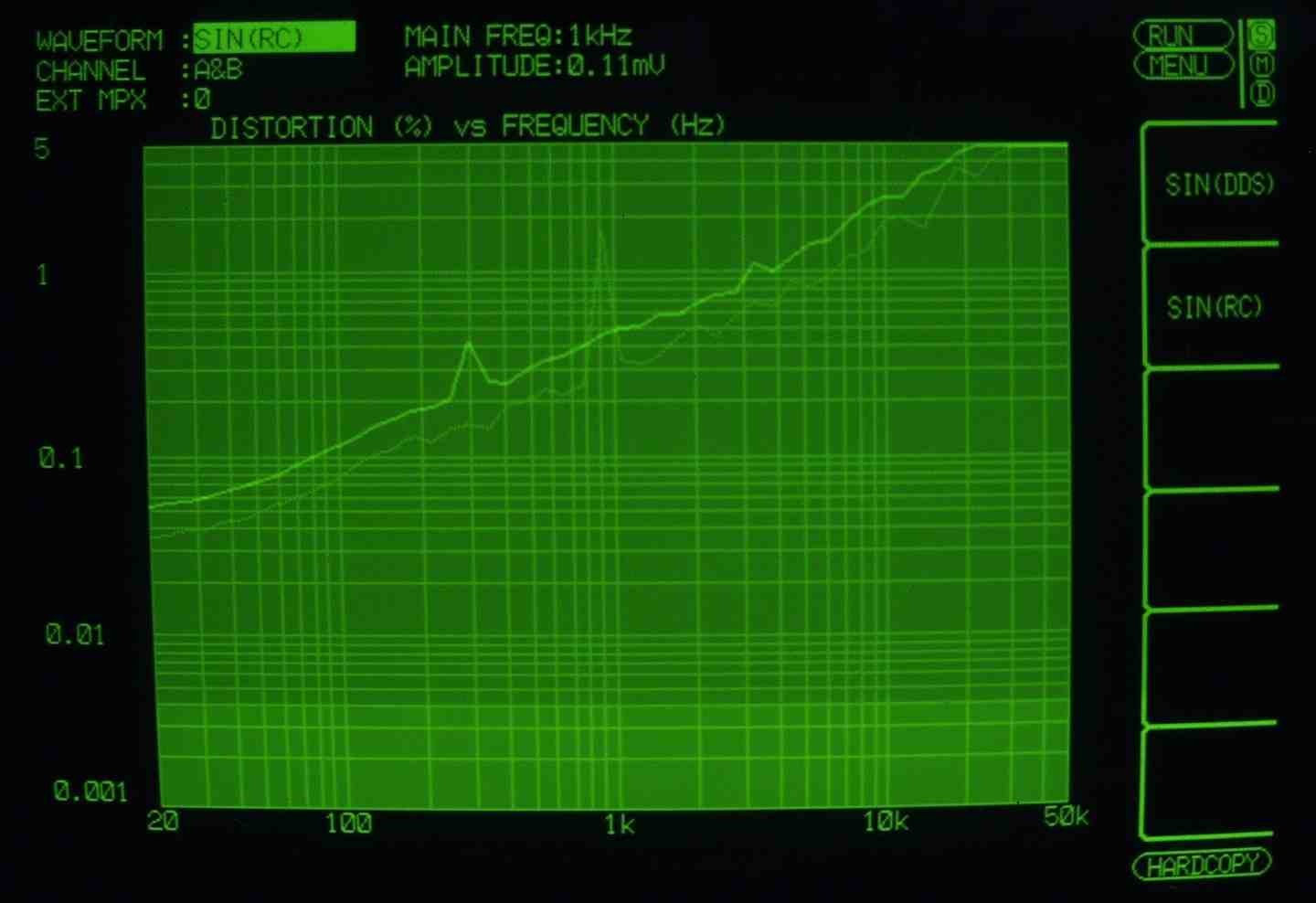

| F−4B. 「MC入力」歪み率測定 入力=0.11mV一定 薄い色=L |
 |

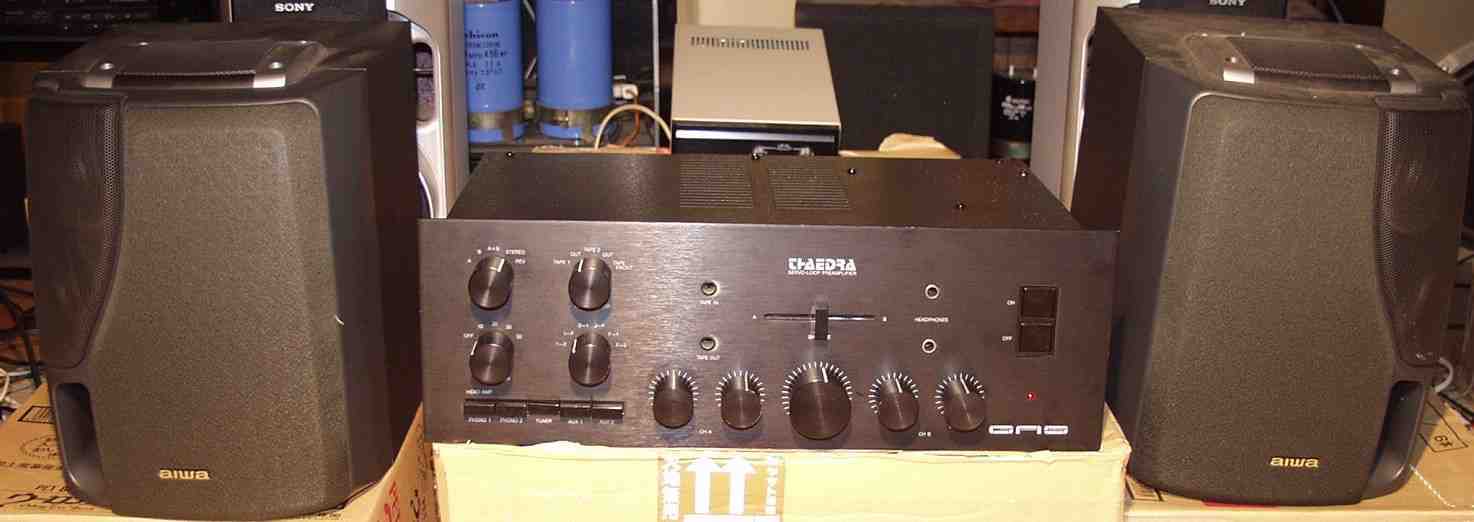

| E−5. 完成 24時間エージング |
 |
