GAS THAEDRA. 3台目修理記録
平成15年12月1日    12月19日完成
注意 このAMPもプリ出力にコンデンサーが無くDC漏れの可能性が有ります、メインAMPのDC入力端子に接続すると、
    メインAMPが「チンチン」になり壊れます
    更に、音質重視の為、プリ出力に安全(保護)抵抗が有りません!!
    プリ出力をショウトさせると、プリのバッファAMP(出力リレー)が壊れる可能性が有ります
    安全の為、RCAケーブルの接続は電源を切って行いましょう
  • A. 修理前の状況
      出力しません(サーッと言うノイズのみです)
  • B.原因
      定電圧回路故障、各部劣化。

  • C.修理状況
      出力リレー交換。
      半固定VR交換。
      配線手直し、補強。
      経年劣化による各部ハンダ補正。
      電解コンデンサ−交換(オーデオコンデンサー使用)。
      OP−AMP交換。
      定電圧出力TR(トランジスター)交換。
  • D.使用部品
      半固定VR                  14個。
      抵抗。
      電解コンデンサー              55個。
      フイルムコンデンサー           12個。
      出力リレー                  1個。
      OP−AMP                  8個。
      定電圧出力TR(トランジスター)      4個。
  • E.調整・測定

  • F.上位測定機器での調整・測定

  • G.修理費 95,000円     オーバーホール修理。
                         お馴染み特別価格。

  • S. GAS THAEDRA の仕様(マニアル・カタログより)

A. 修理前の状況

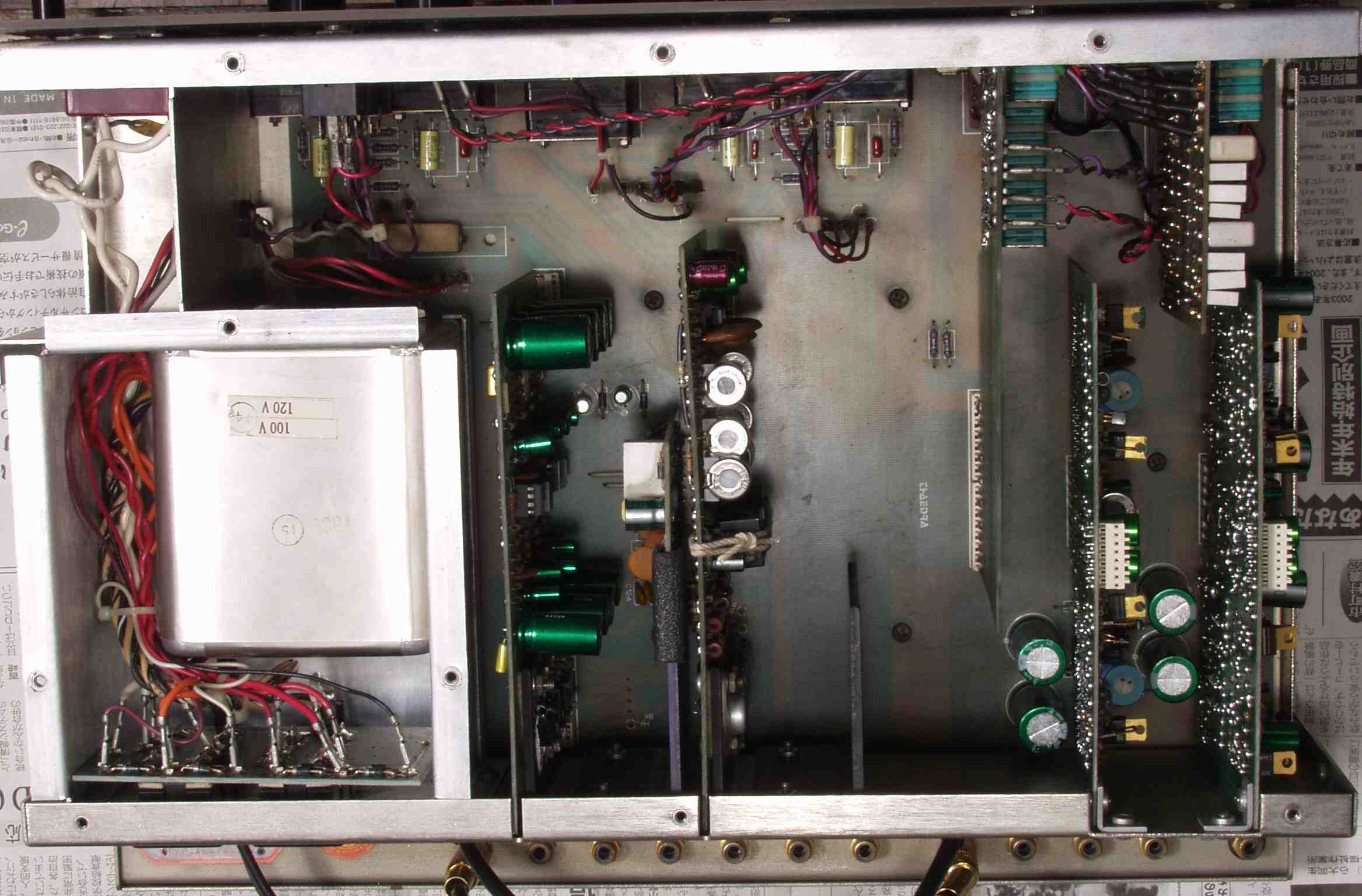

A1. 修理前 上から見る
C. 修理状況
C1A. 修理前 定電圧基板

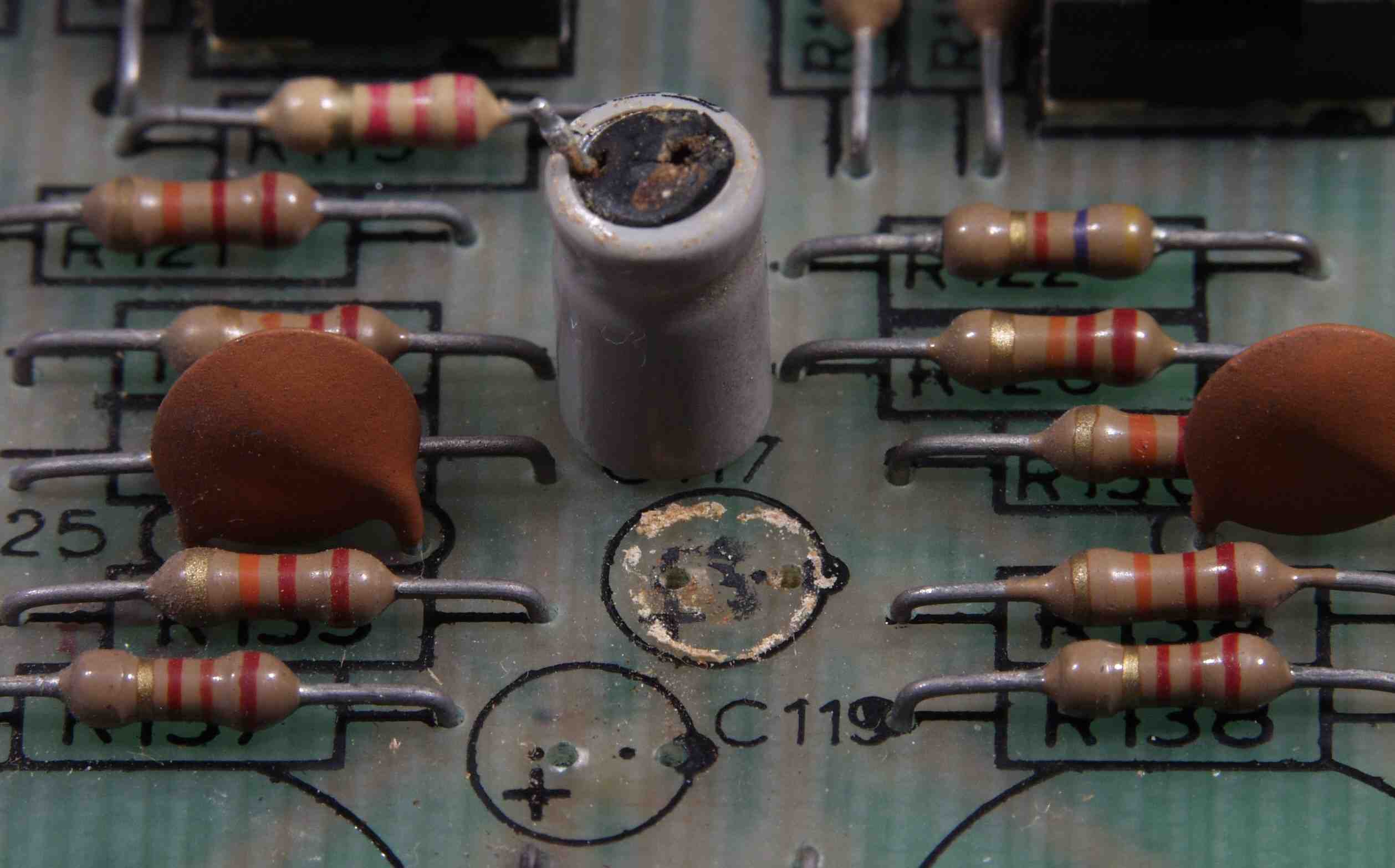

C1A1. 修理前 定電圧基板 液漏れした電解コンデンサー

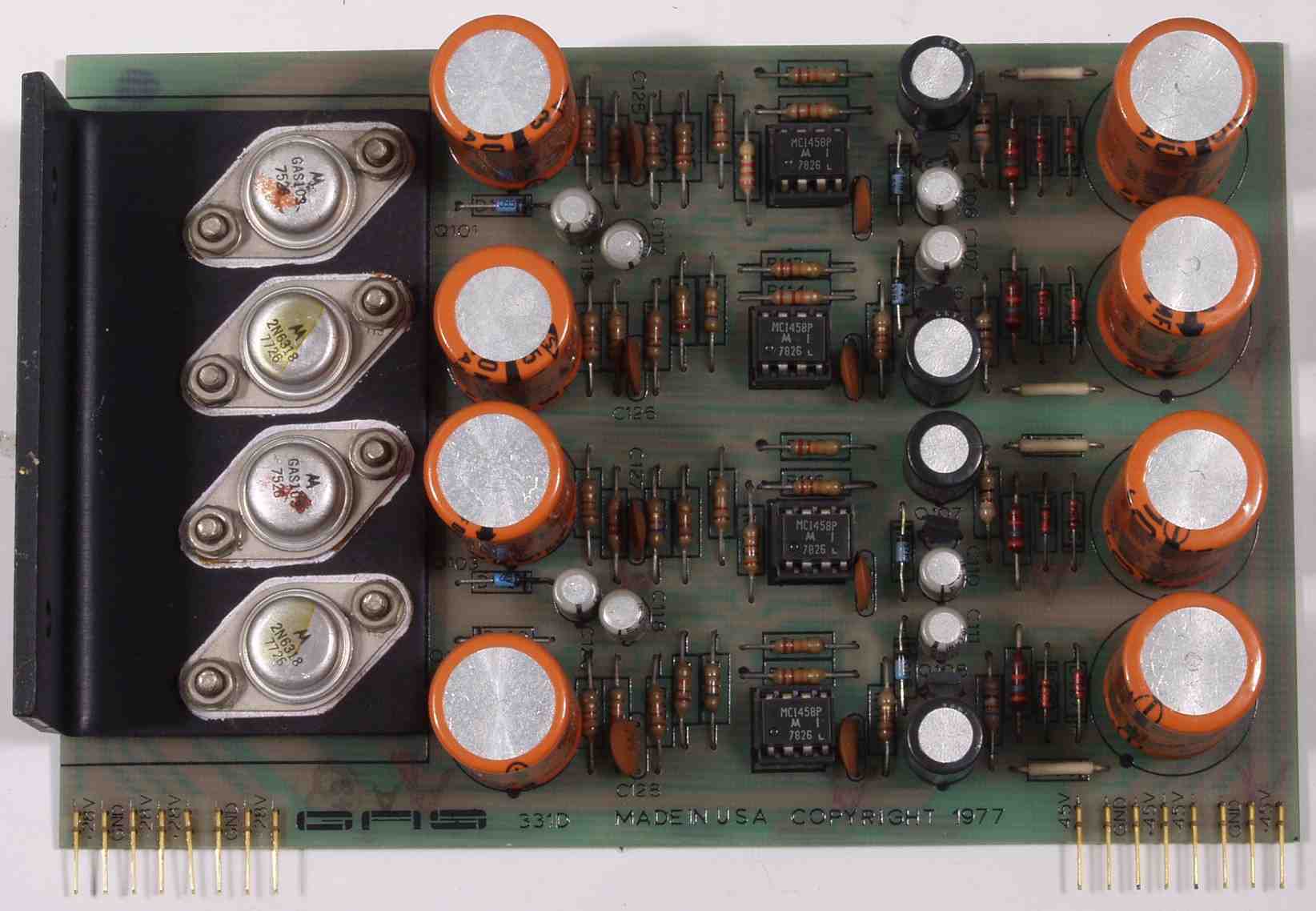

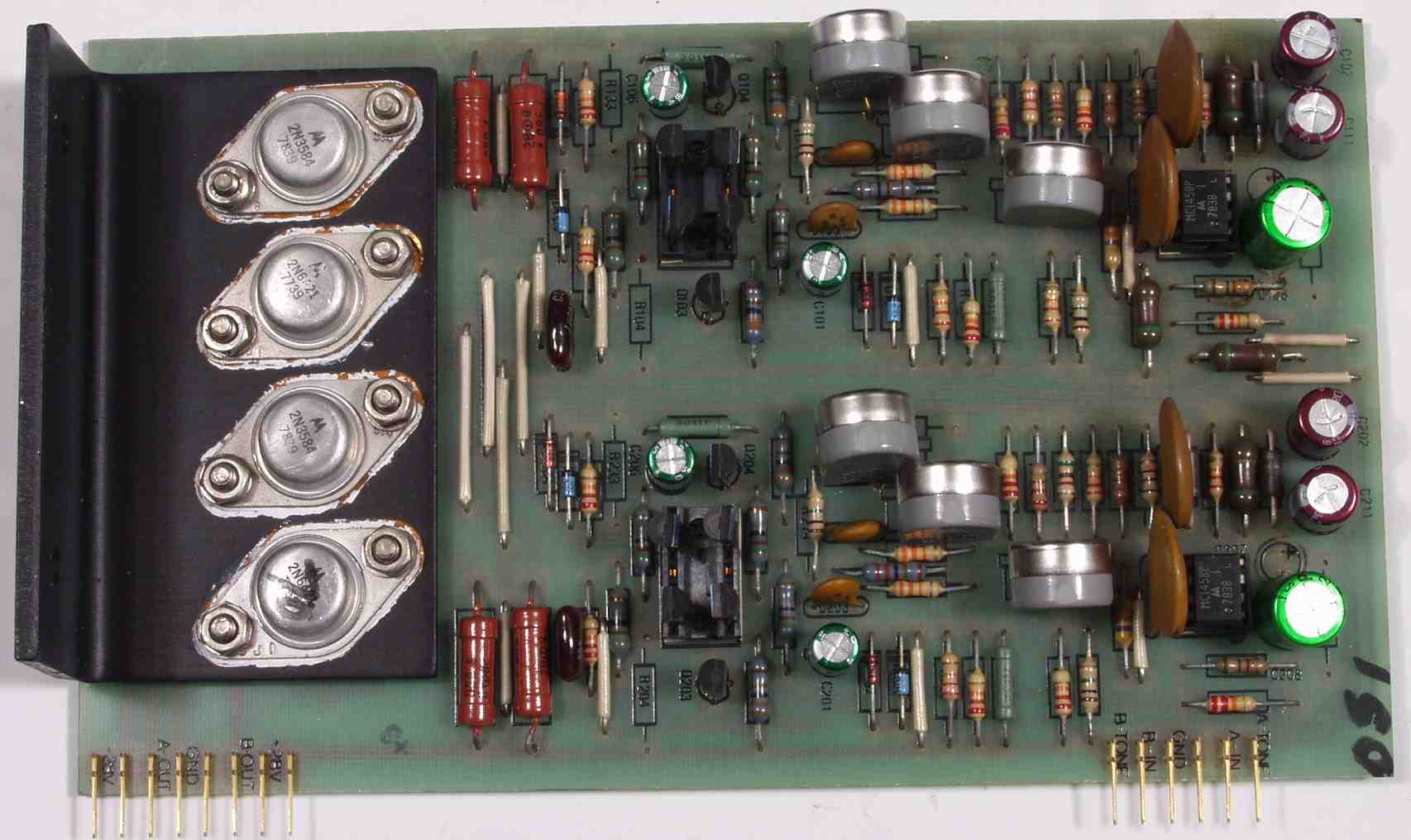

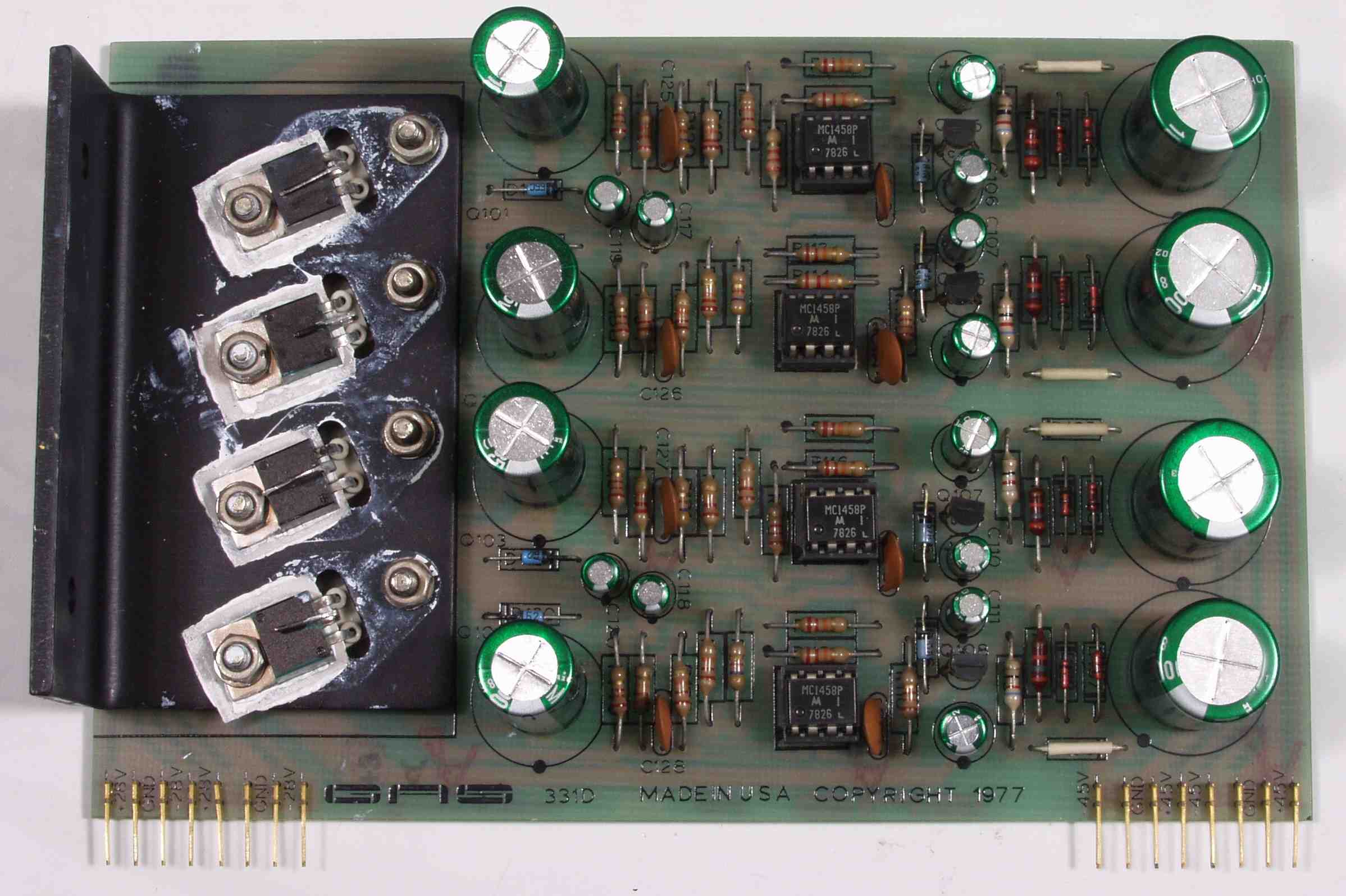

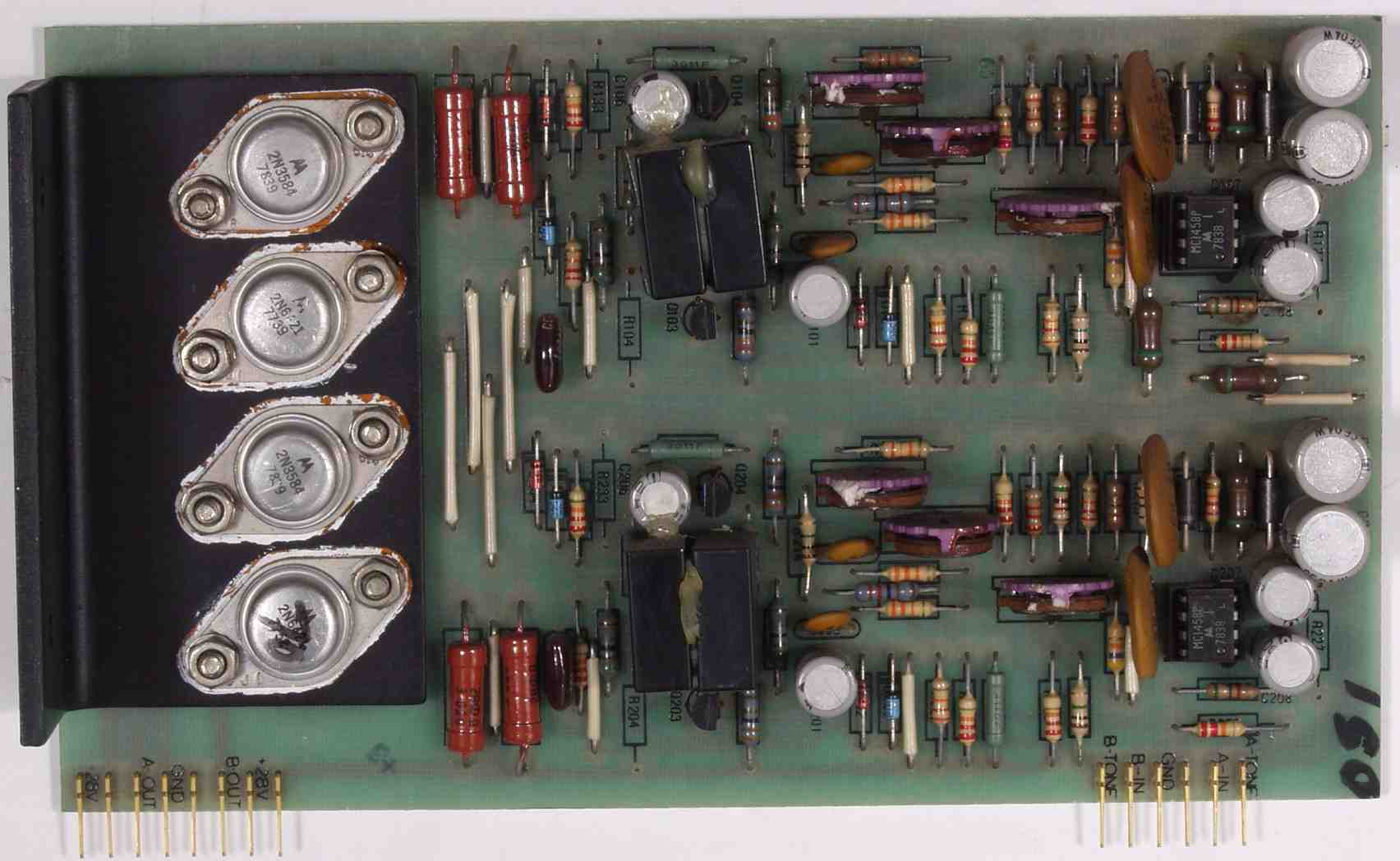

C1B. 修理後 定電圧基板 電解コンデンサー20個、OP−AMP4個、TR(トランジスター)4個交換
                    交換TR(トランジスター)はマジックで品番消してあります、OP−AMPは撮影後交換する

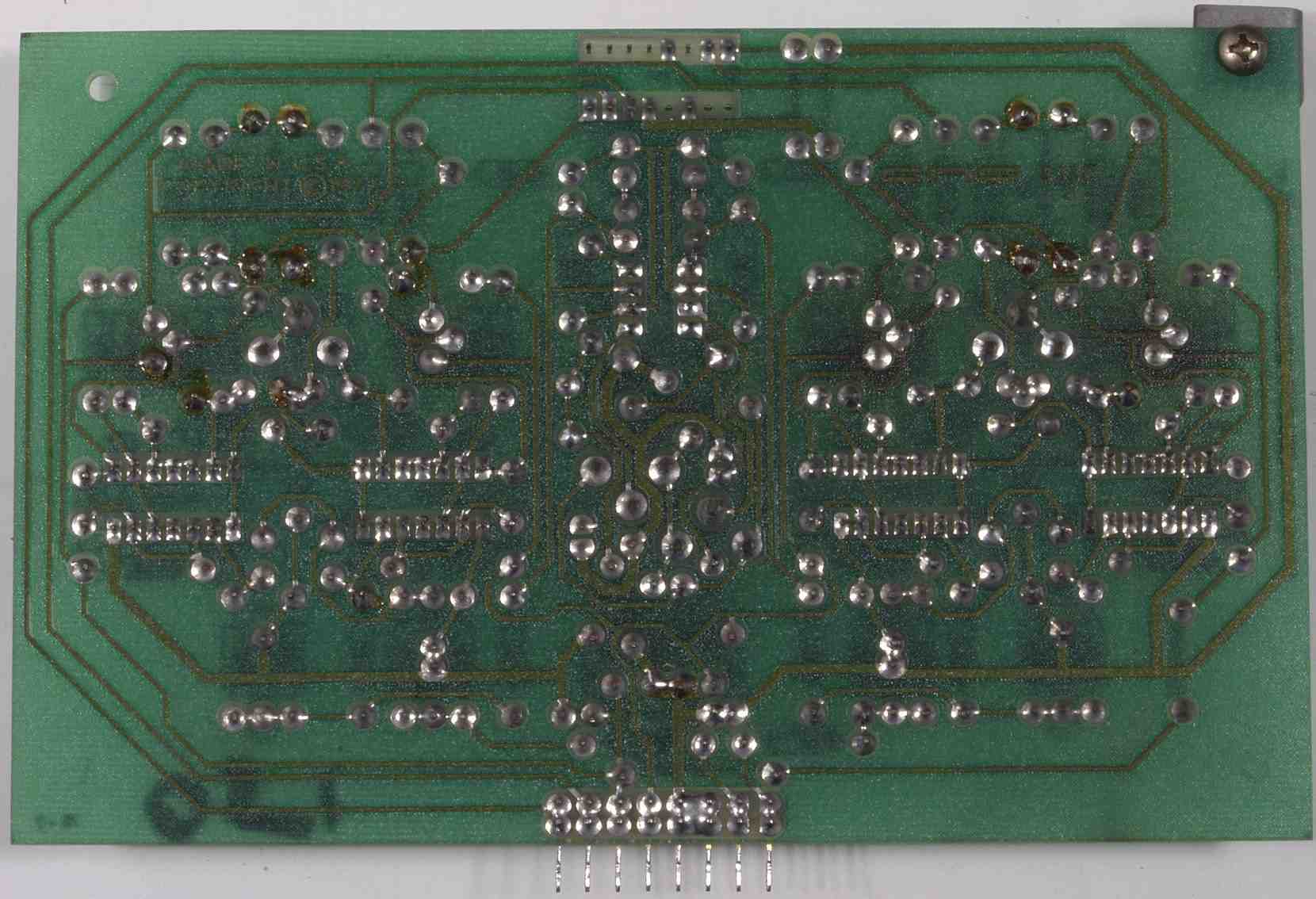

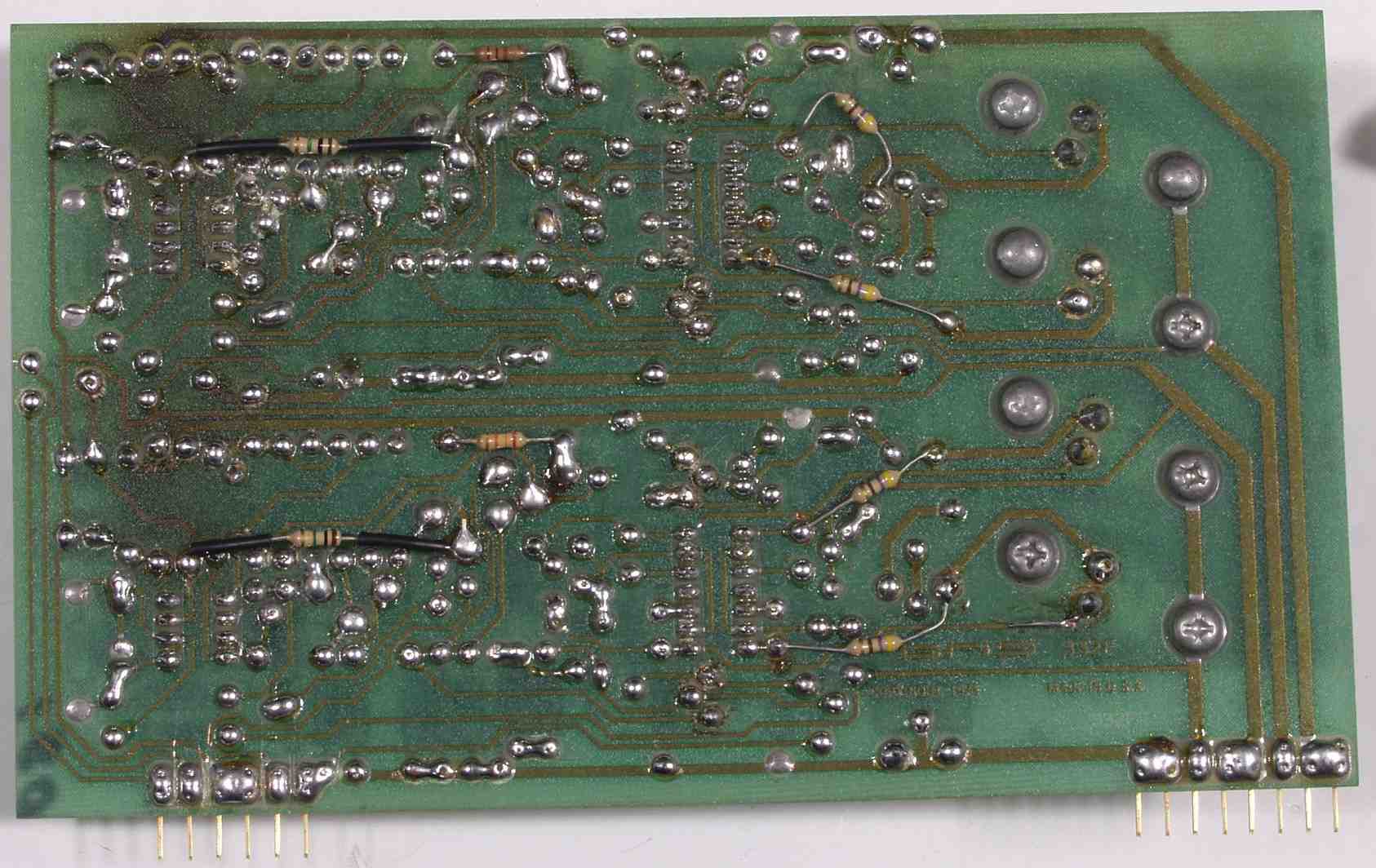

C1C. 修理前 定電圧基板裏

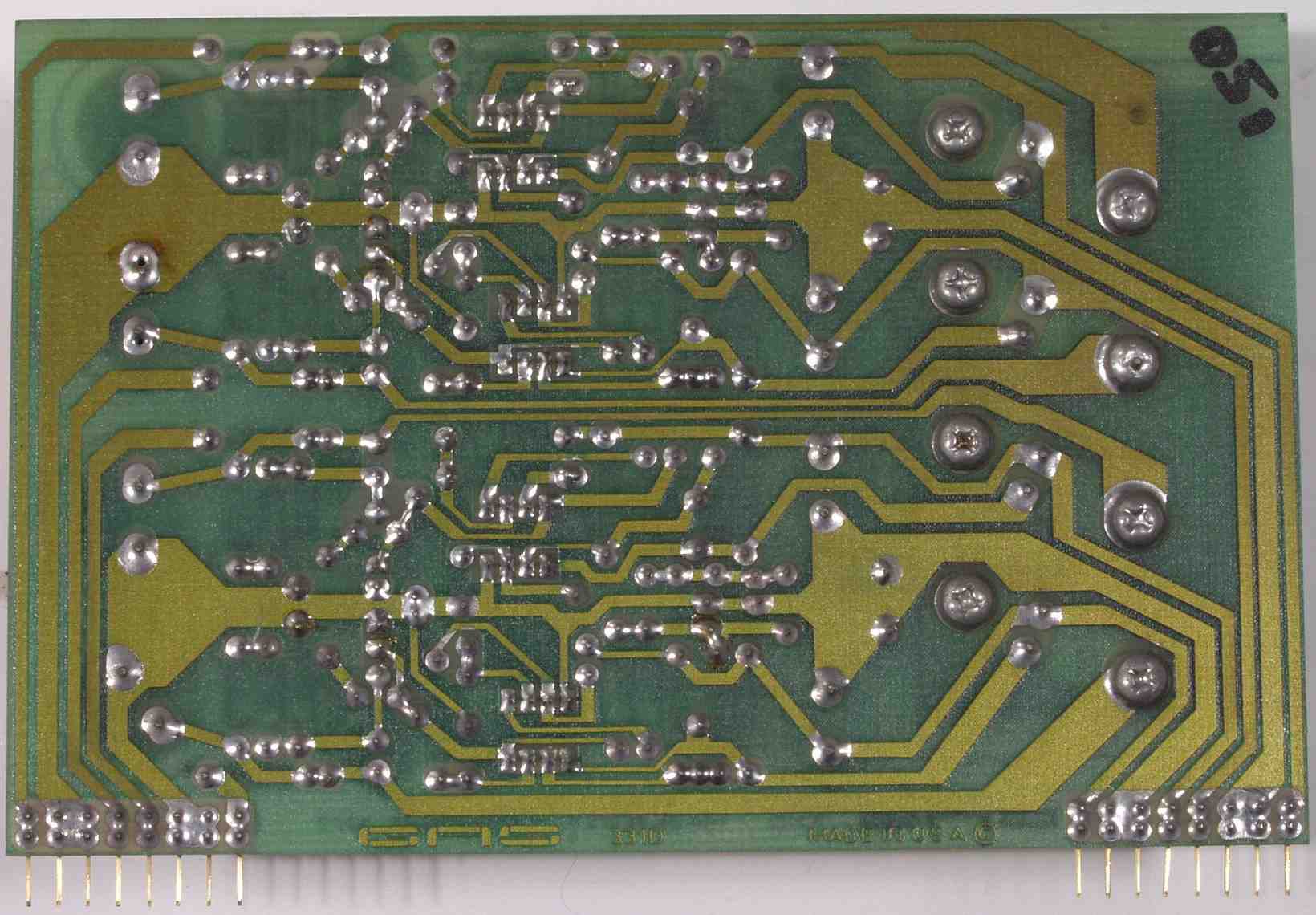

C1D. 修理(半田補正)後 定電圧基板裏

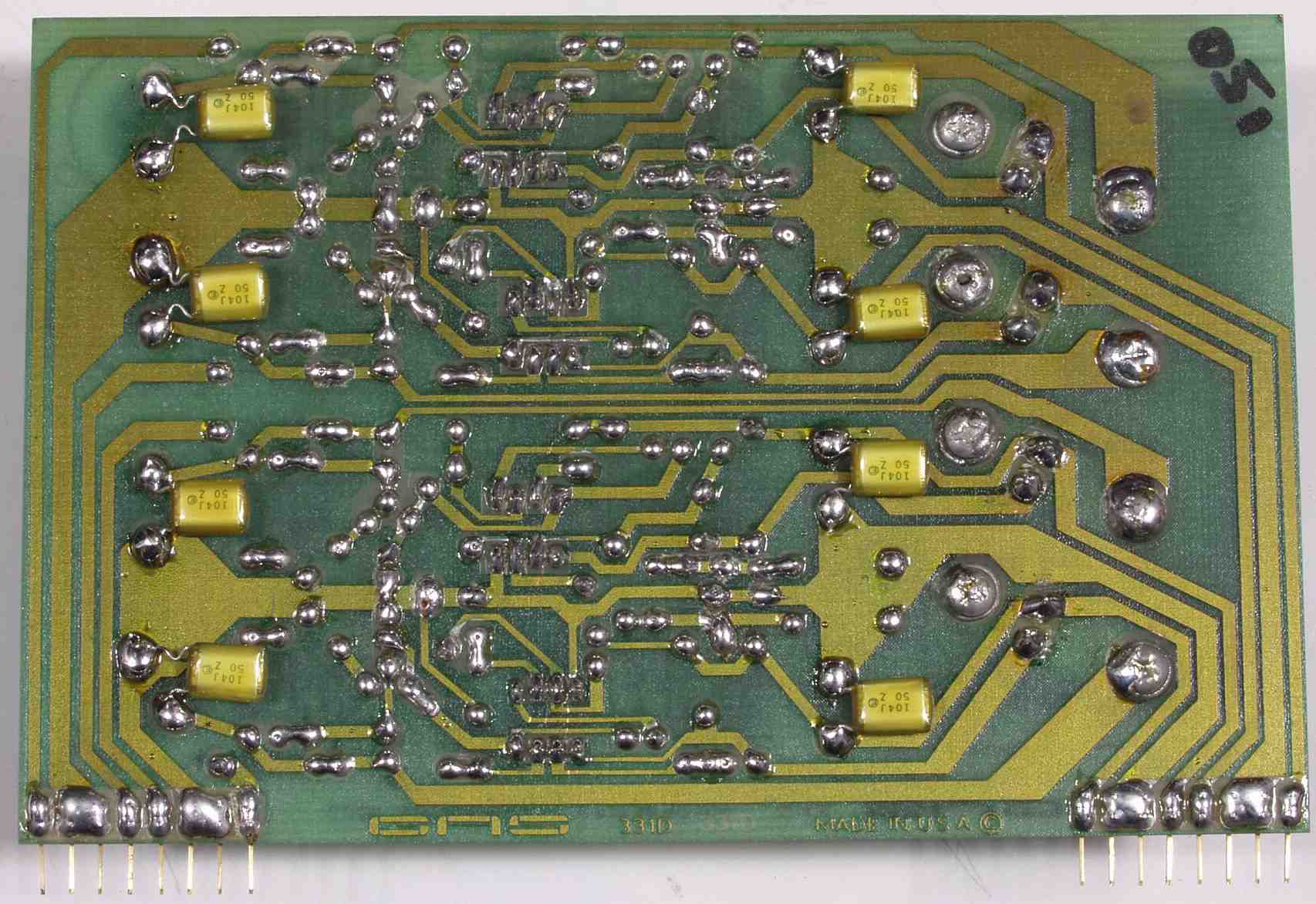

C1D1. 修理(半田補正)後 定電圧基板裏 フイルムコンデンサー追加

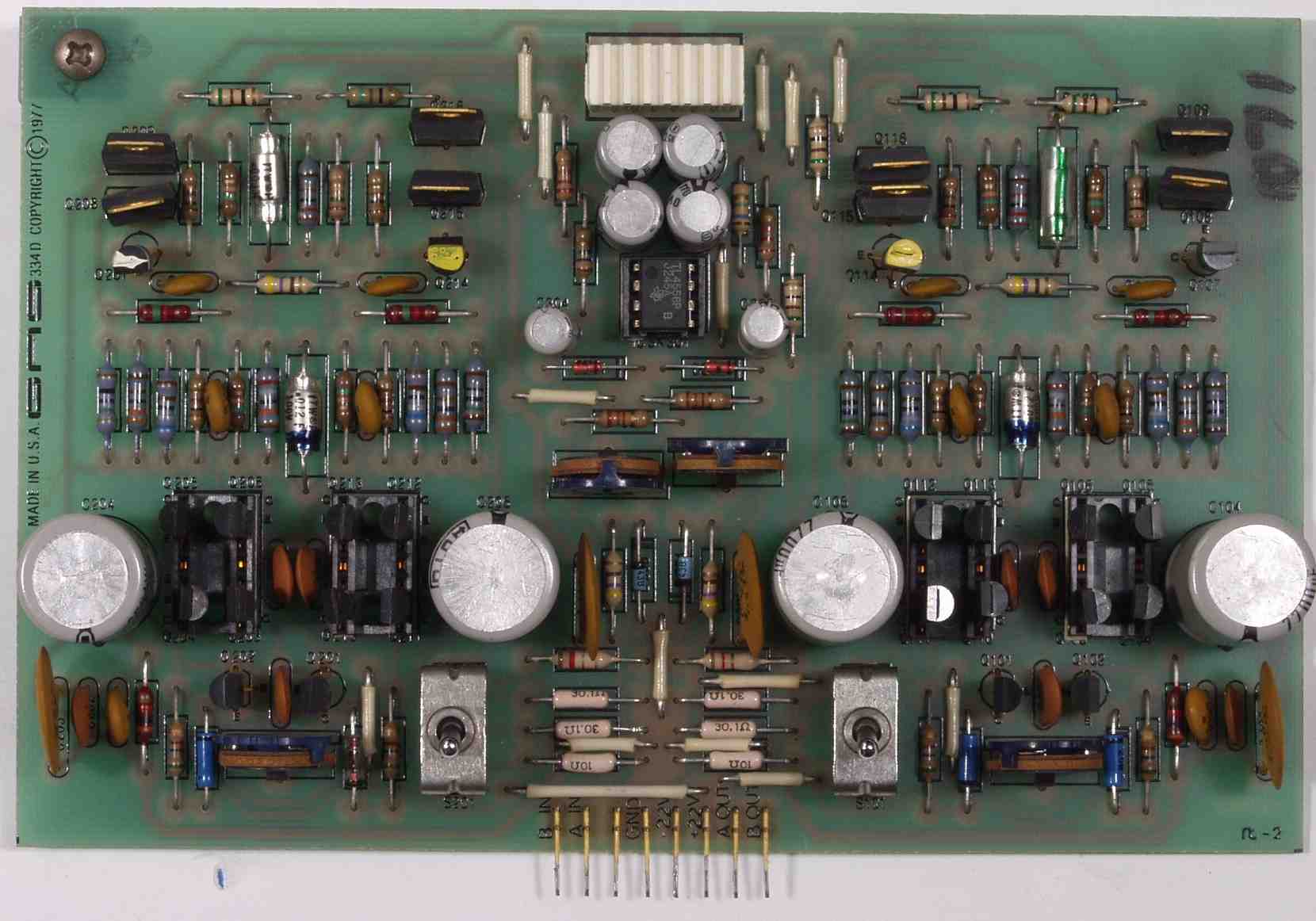

C2A. 修理前 バッファーAMP基板

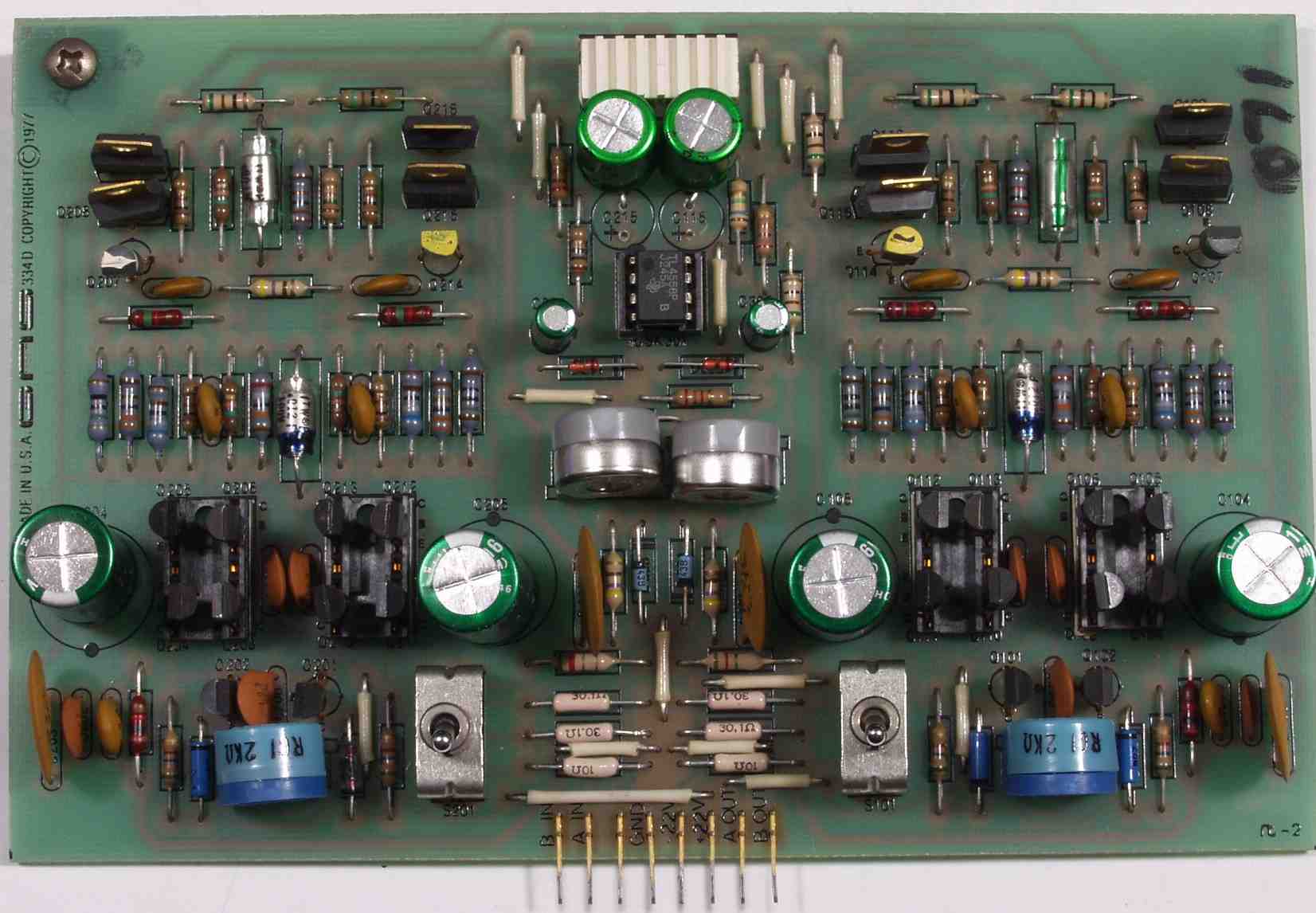

C2B. 修理後 バッファーAMP基板 半固定VR6個、電解コンデンサー12個、OP−AMP2個交換

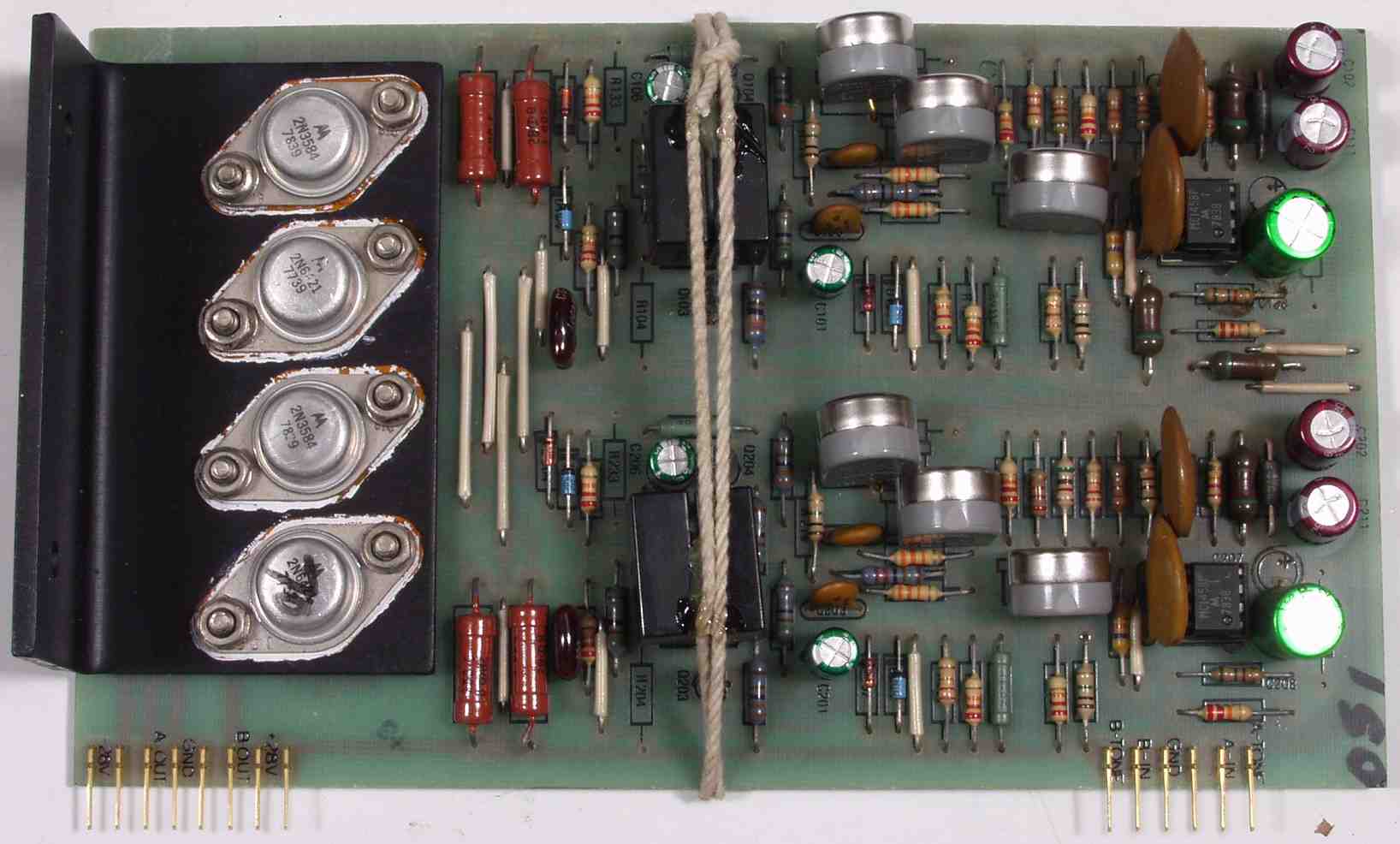

C2B1. 修理後 バッファーAMP基板 TR(トランジスター)ケースを凧紐で固定

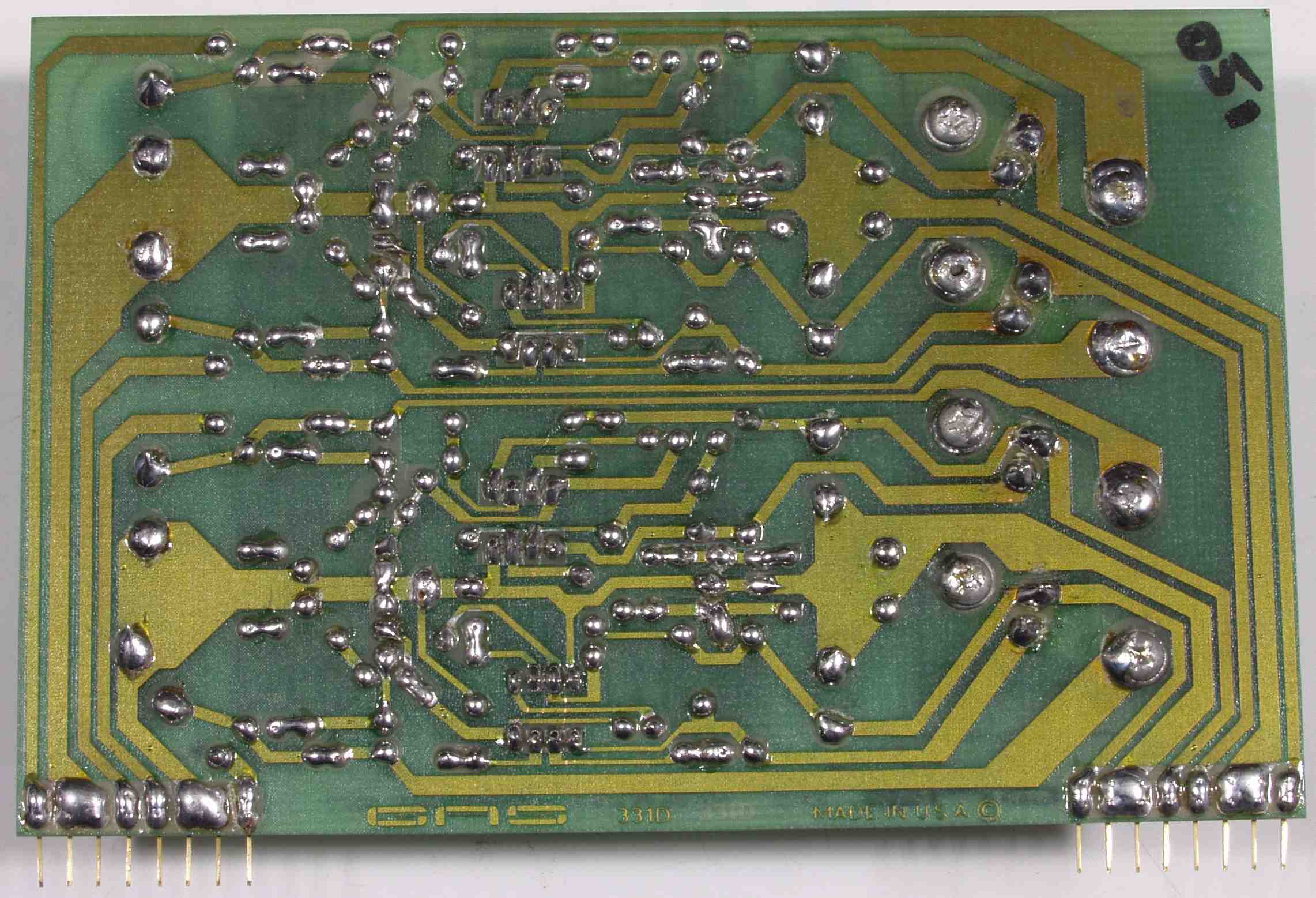

C2C. 修理前 バッファーAMP基板裏

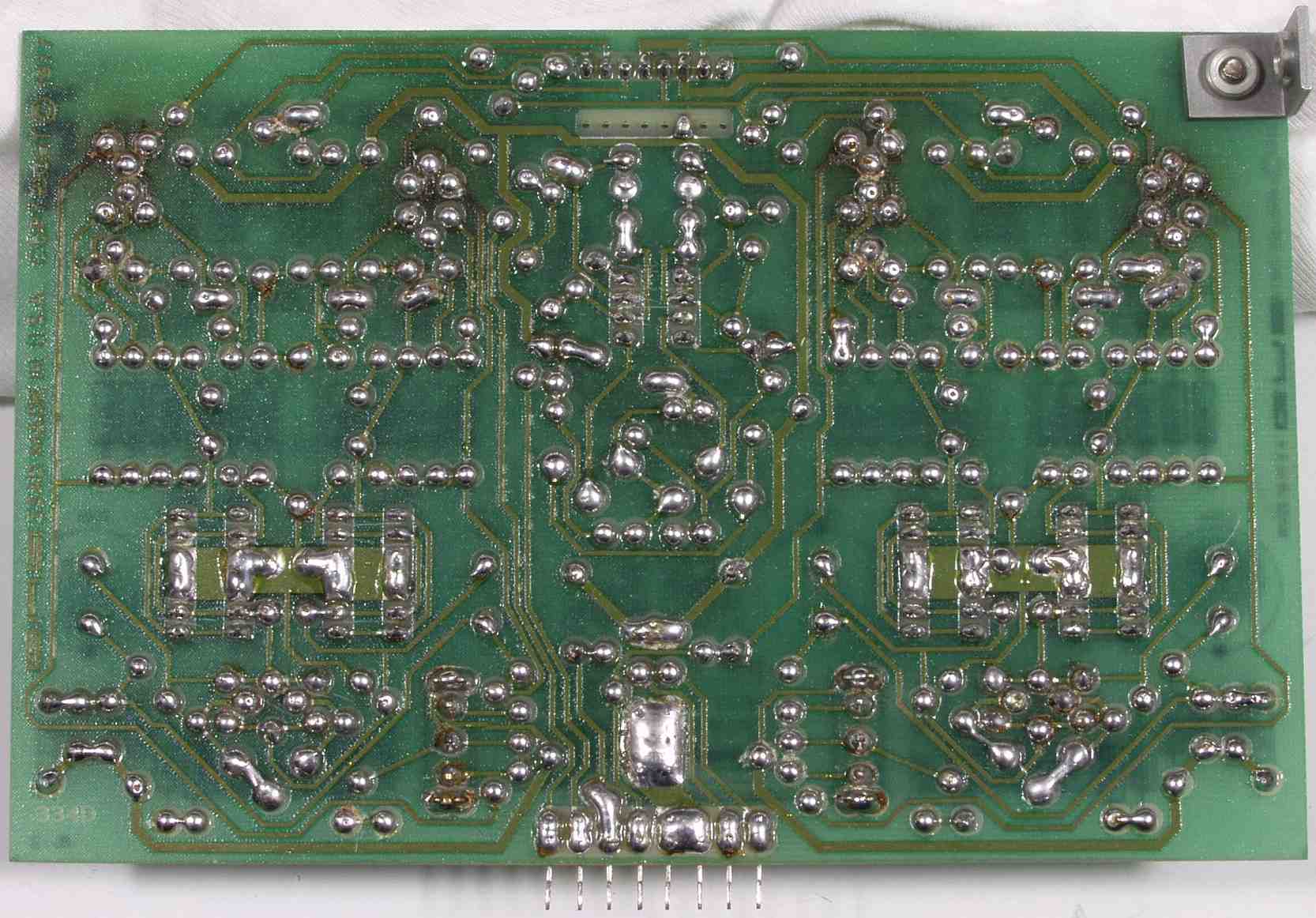

C2D. 修理(半田補正)後 バッファーAMP基板裏

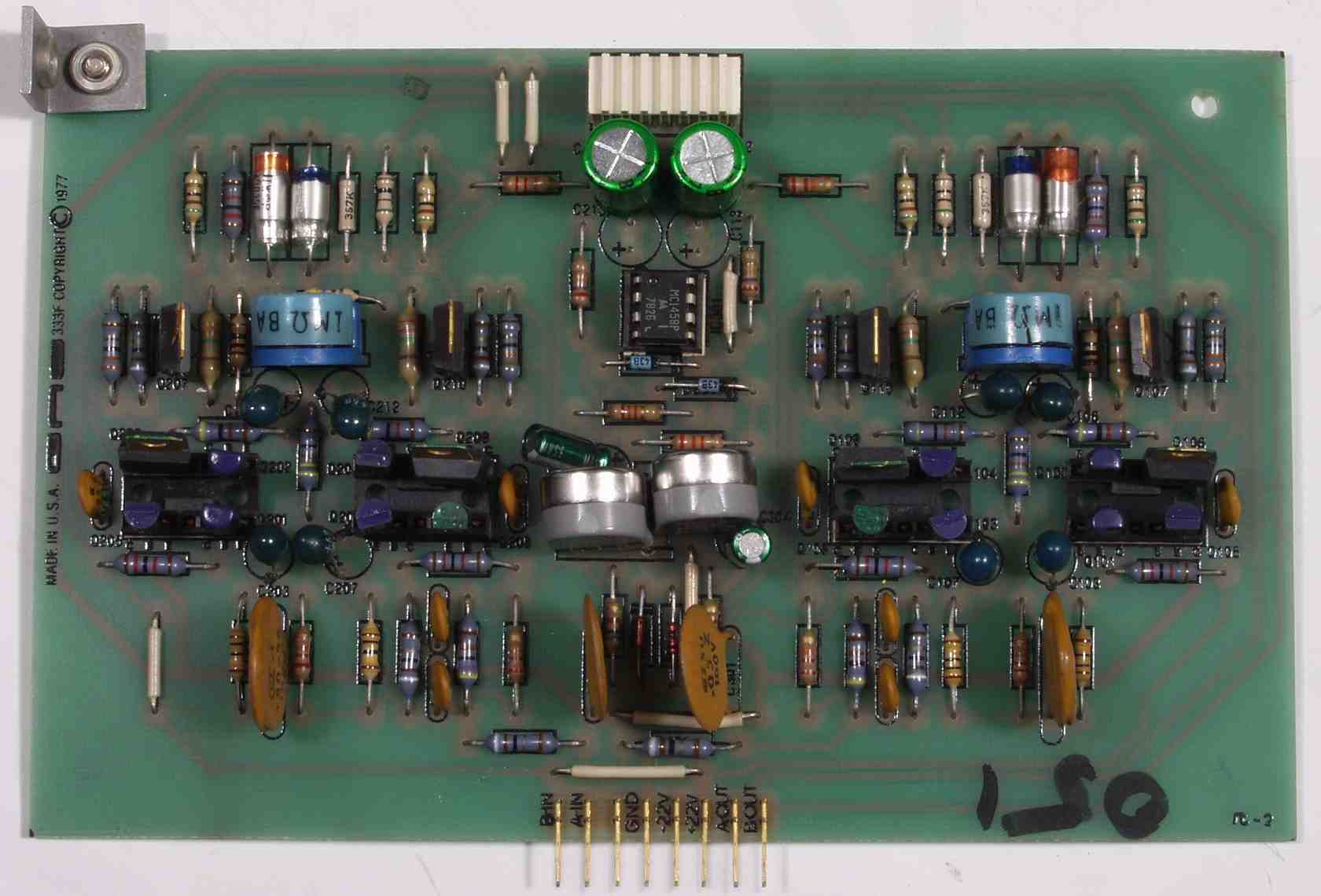

C3A. 修理前 MM−EQ−AMP基板

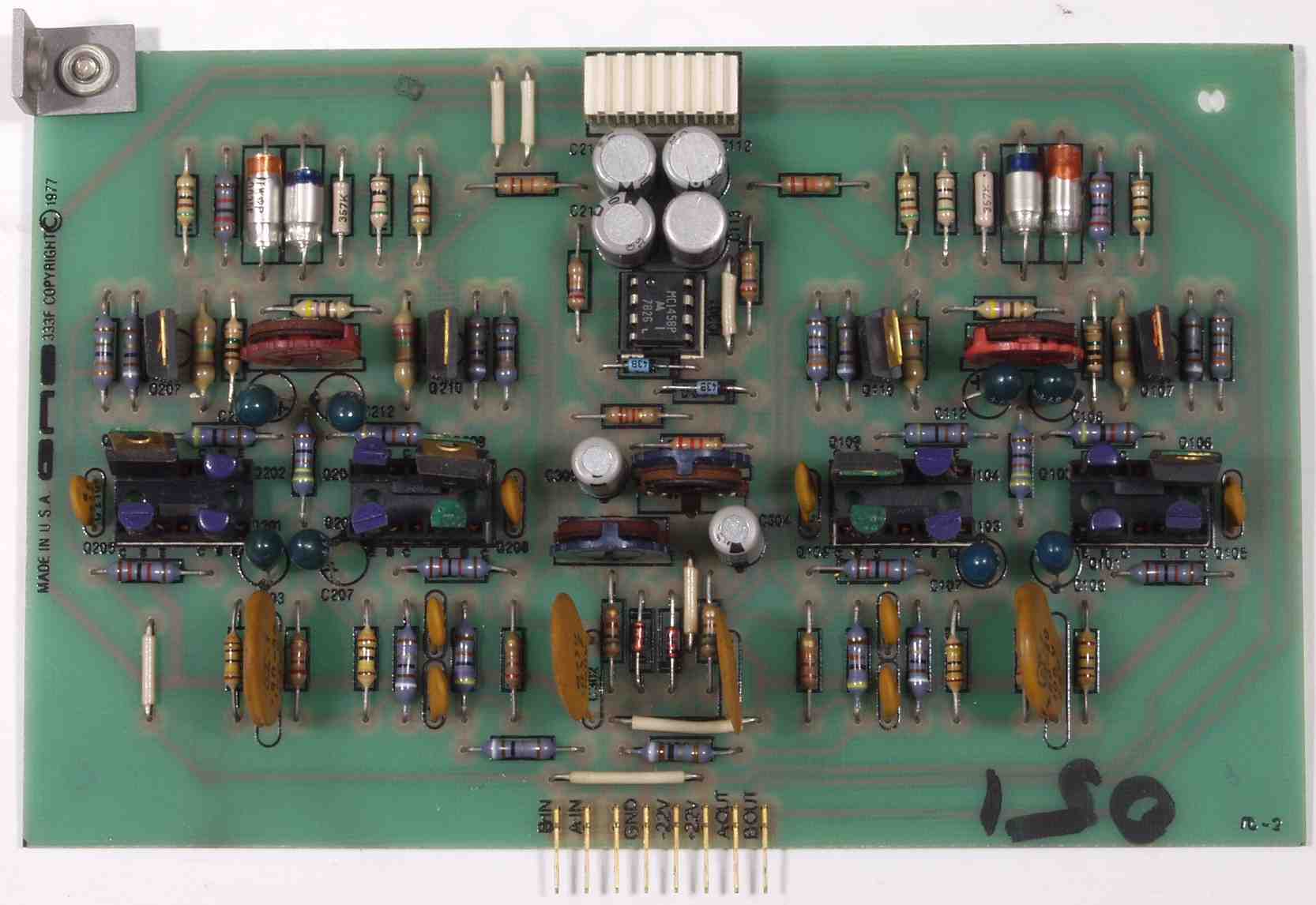

C3B. 修理後 MM−EQ−AMP基板 半固定VR4個、電解コンデンサー6個、OP−AMP1交換

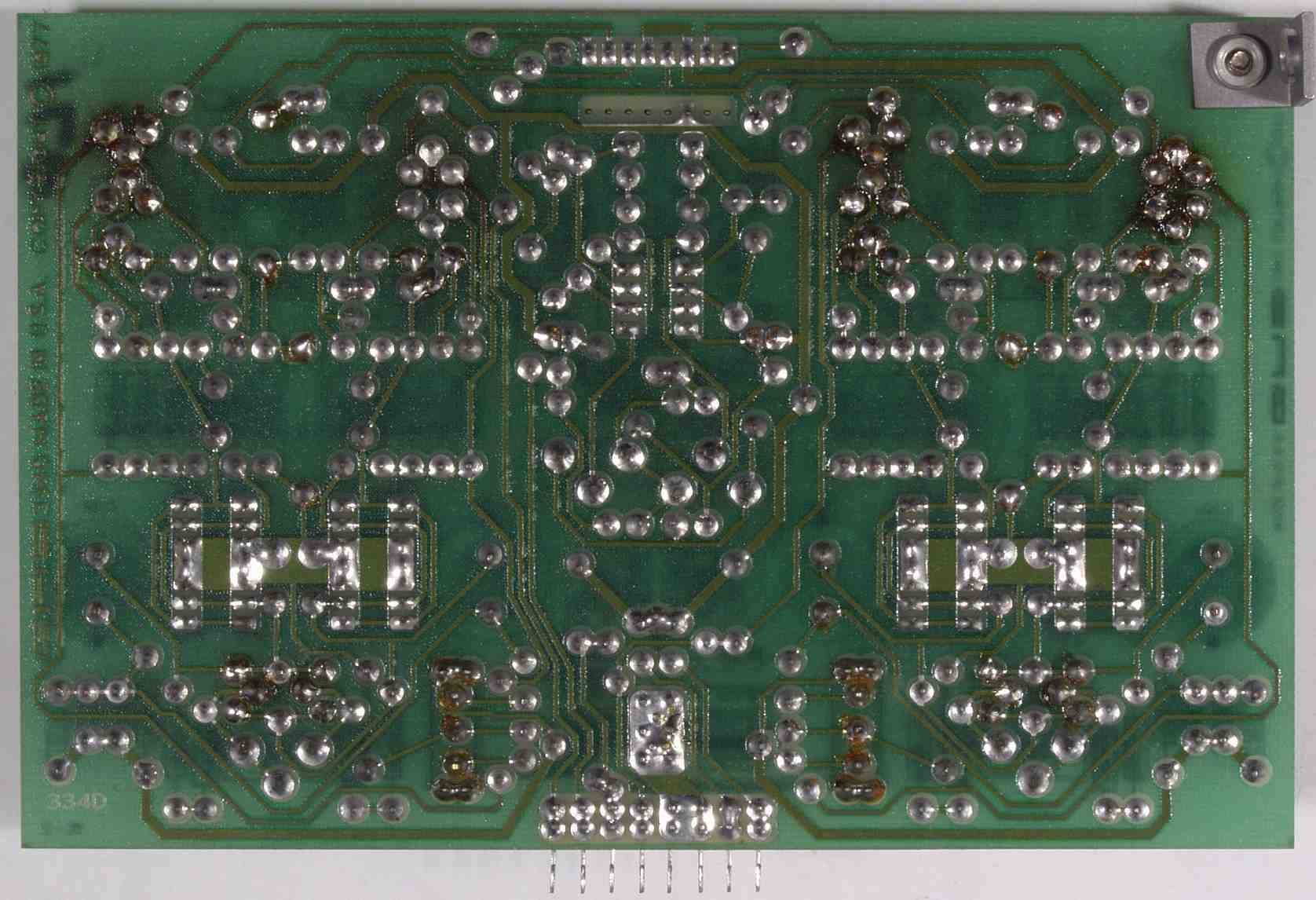

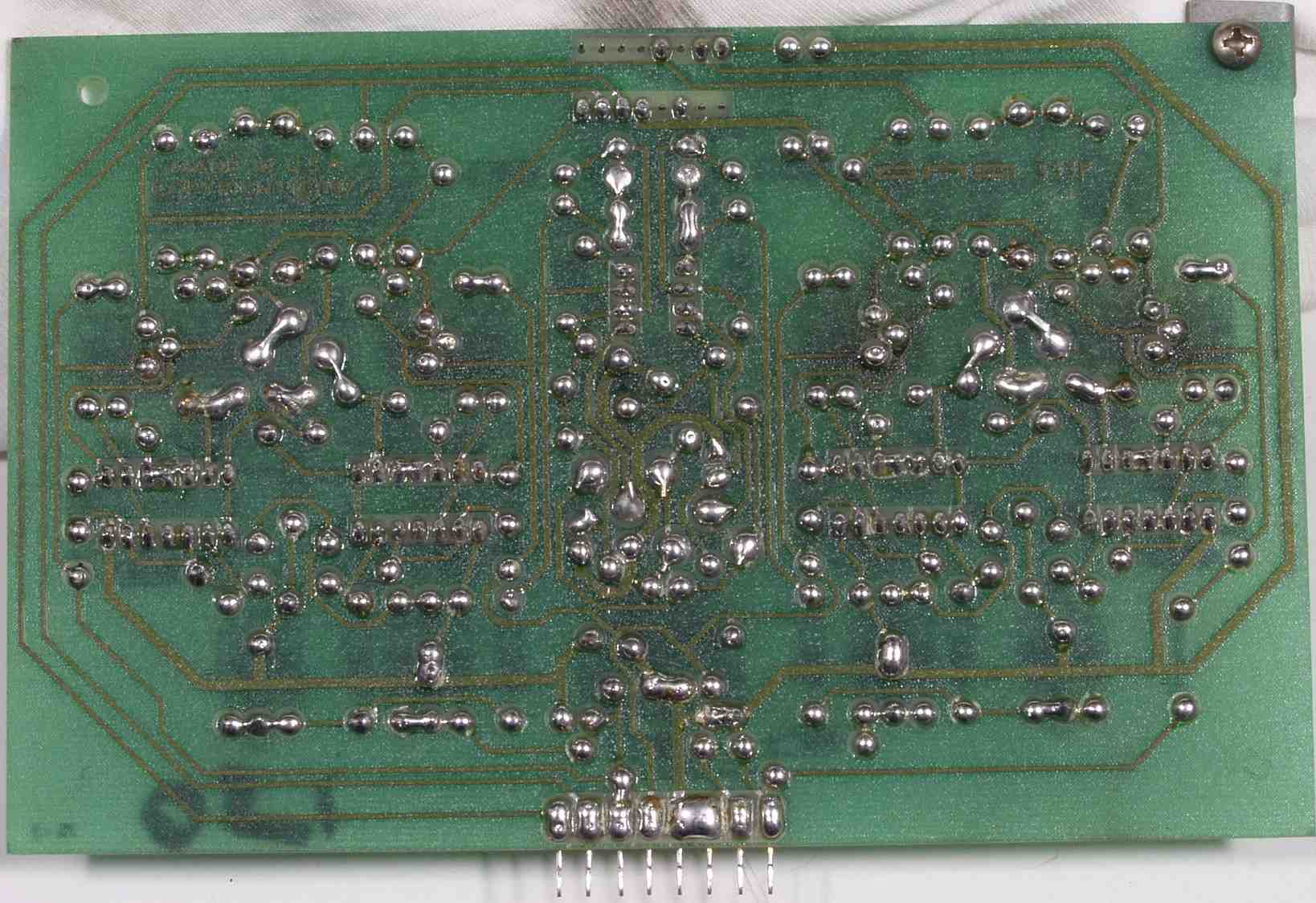

C3C. 修理前 MM−EQ−AMP基板裏

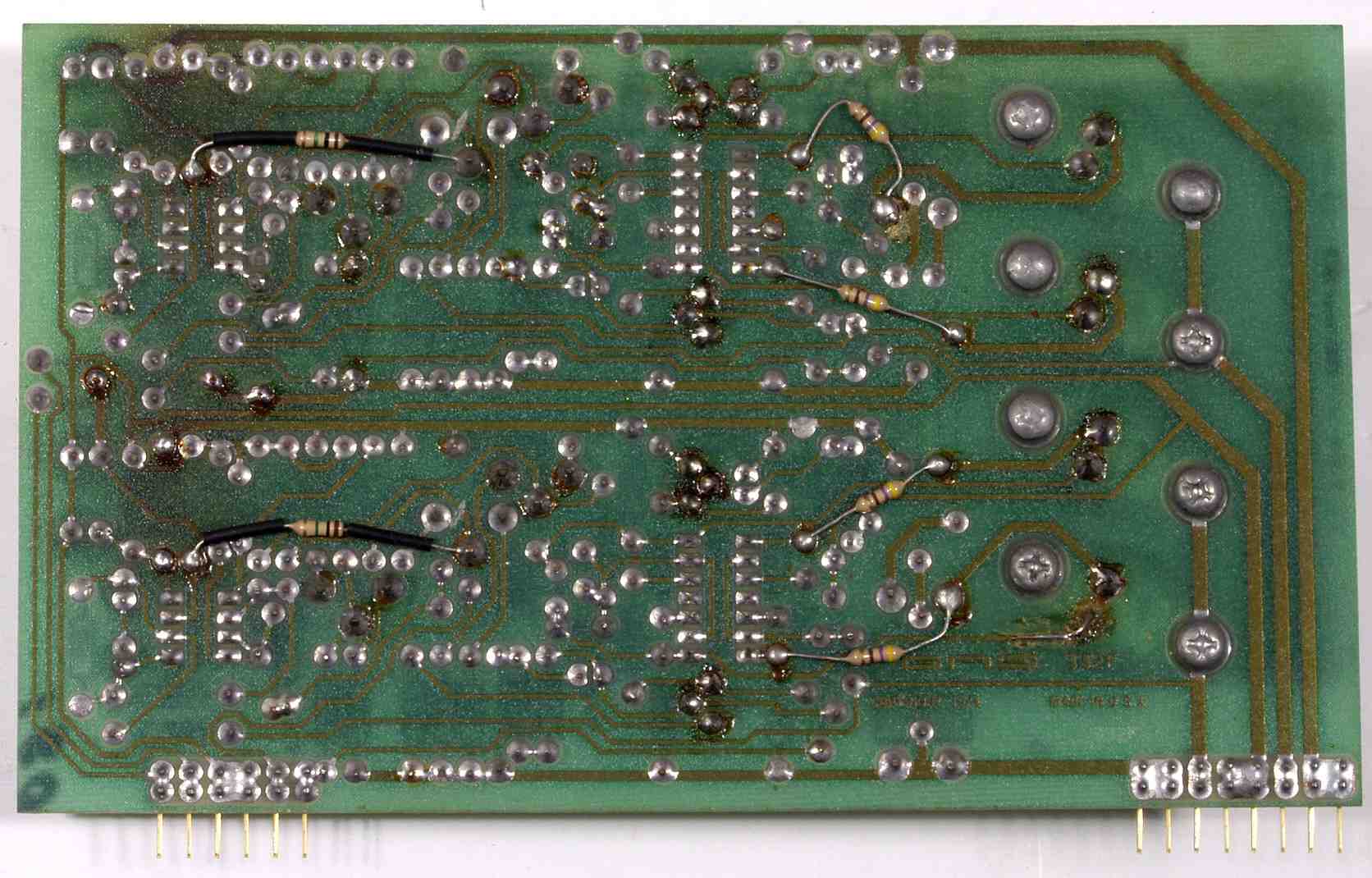

C3D. 修理裏(半田補正)後 MM−EQ−AMP基板裏
C4A. 修理前 MC−EQ−AMP基板
C4B. 修理前 MC−EQ−AMP基板 半固定VR4個、電解コンデンサー10個、OP−AMP1個交換
C4C. 修理前 MC−EQ−AMP基板裏

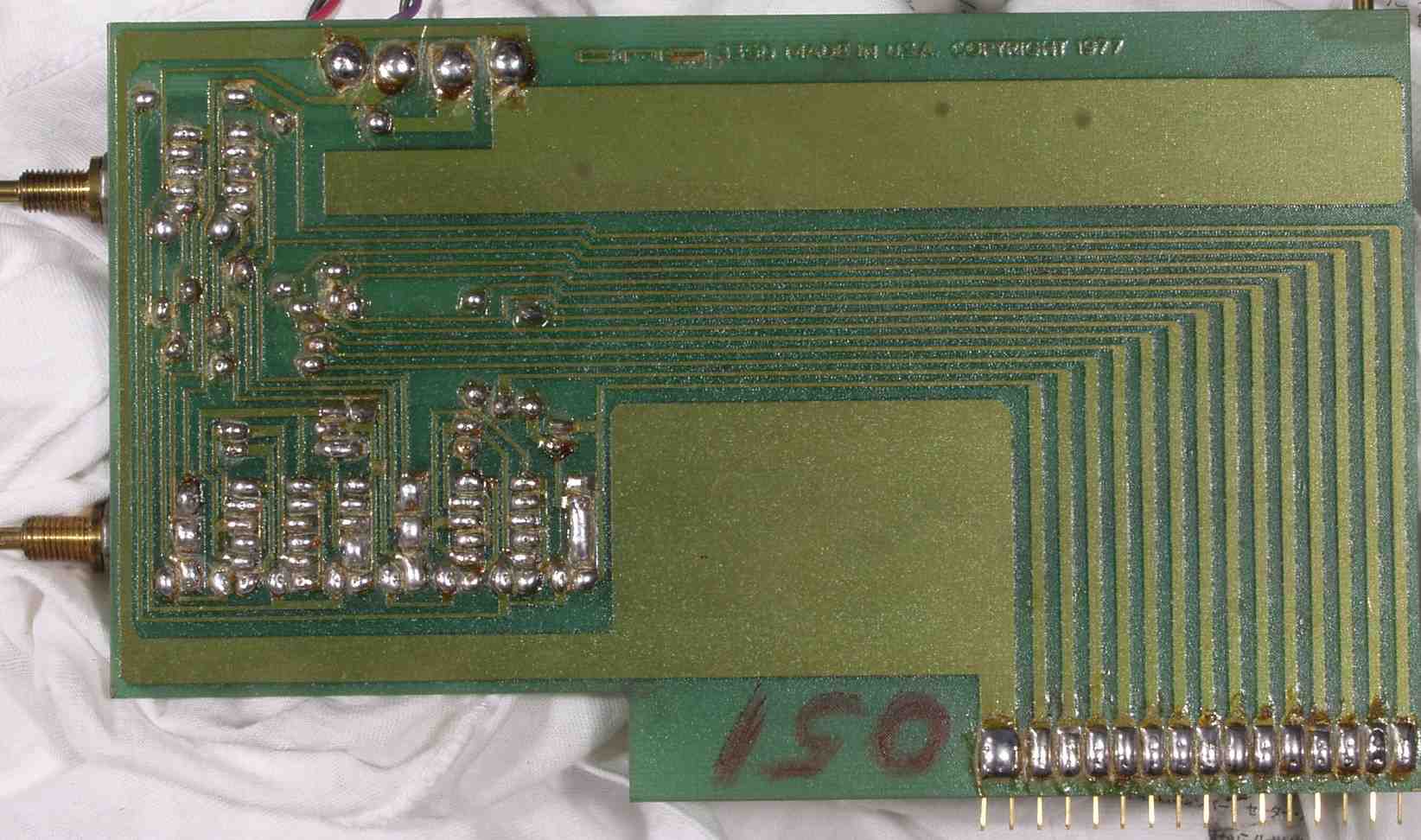

C4D. 修理(半田補正)後 MC−EQ−AMP基板裏

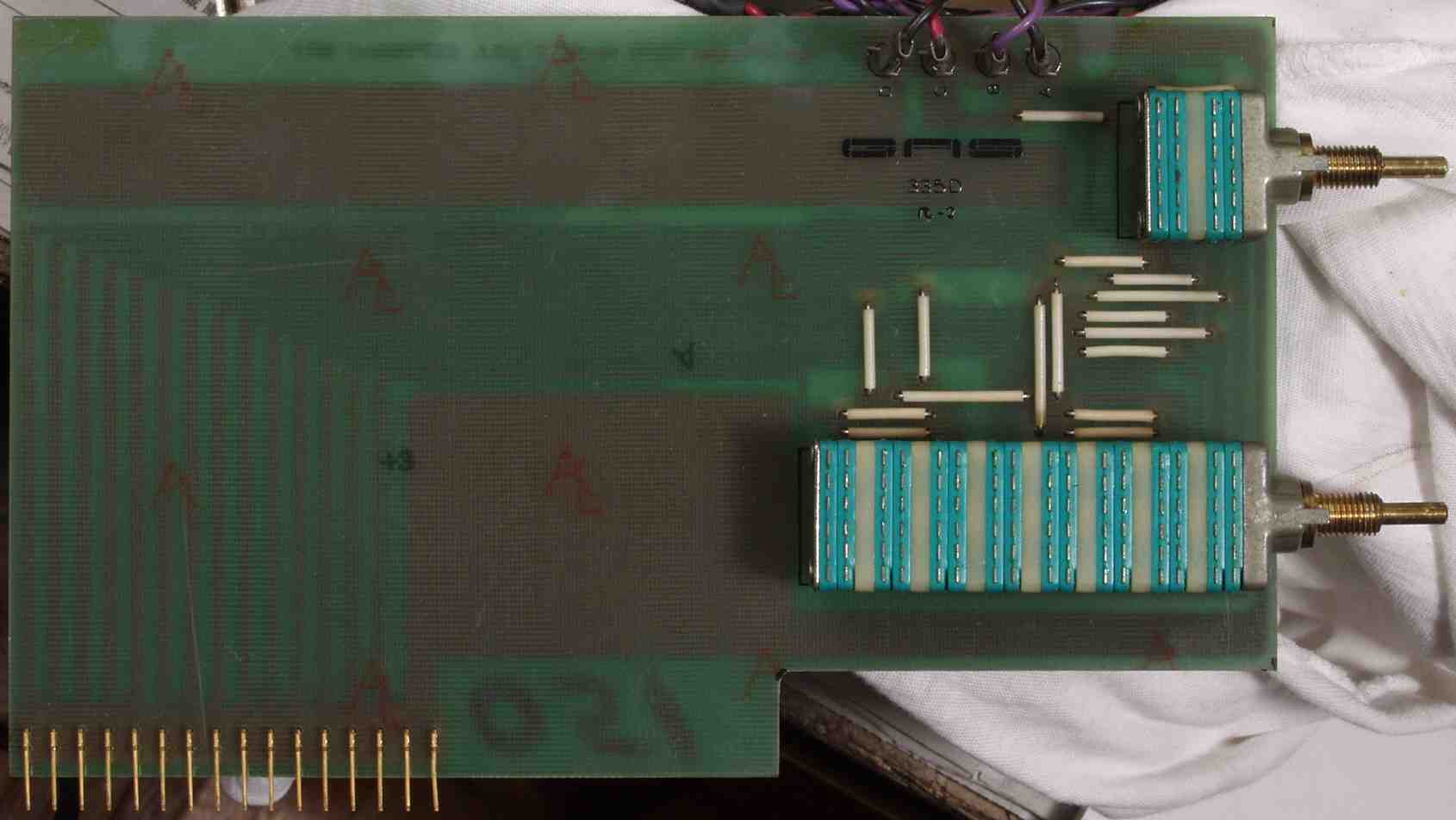

C5A. TapeCopy・TapeMonitorSW基板

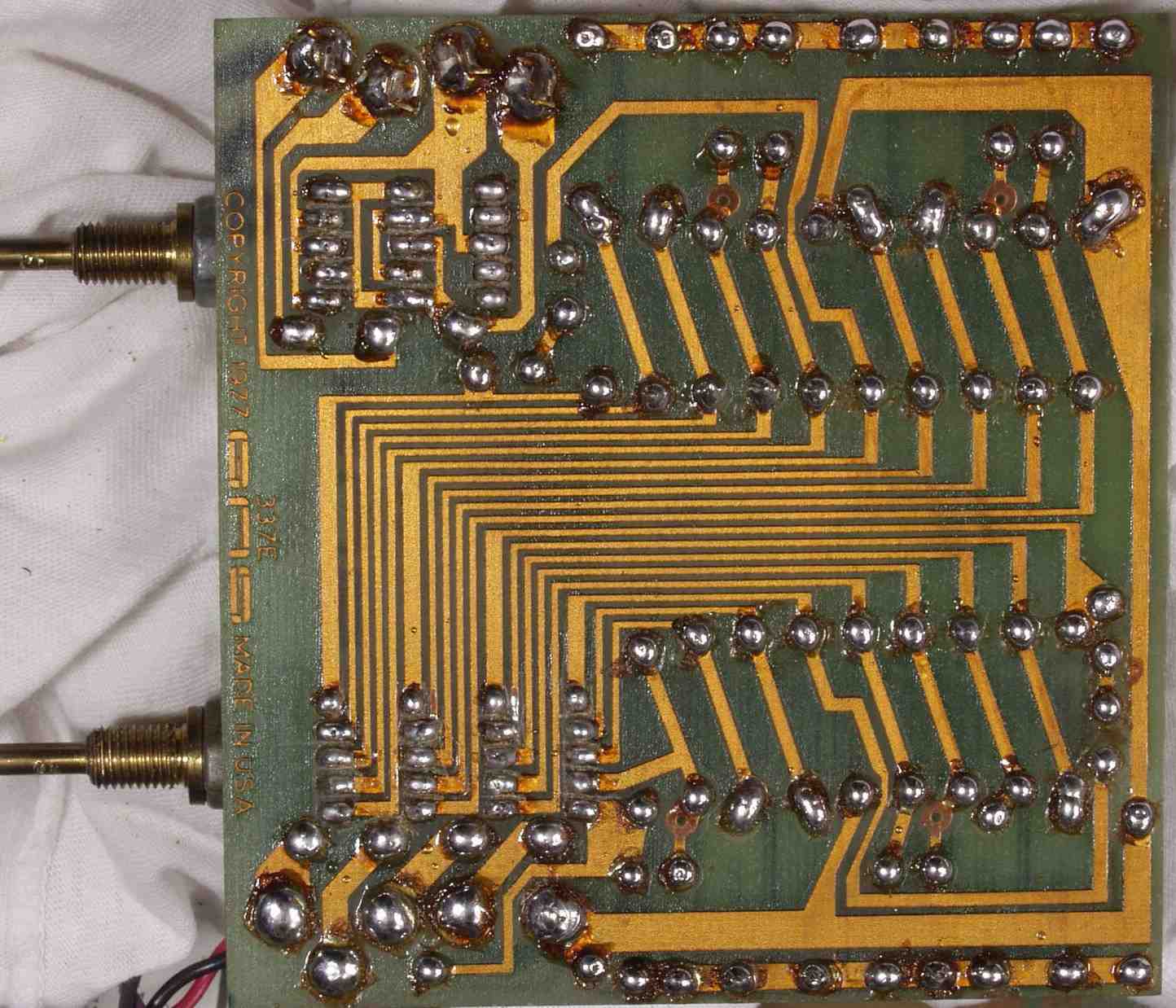

C5B. 修理前 TapeCopy・TapeMonitorSW基板裏

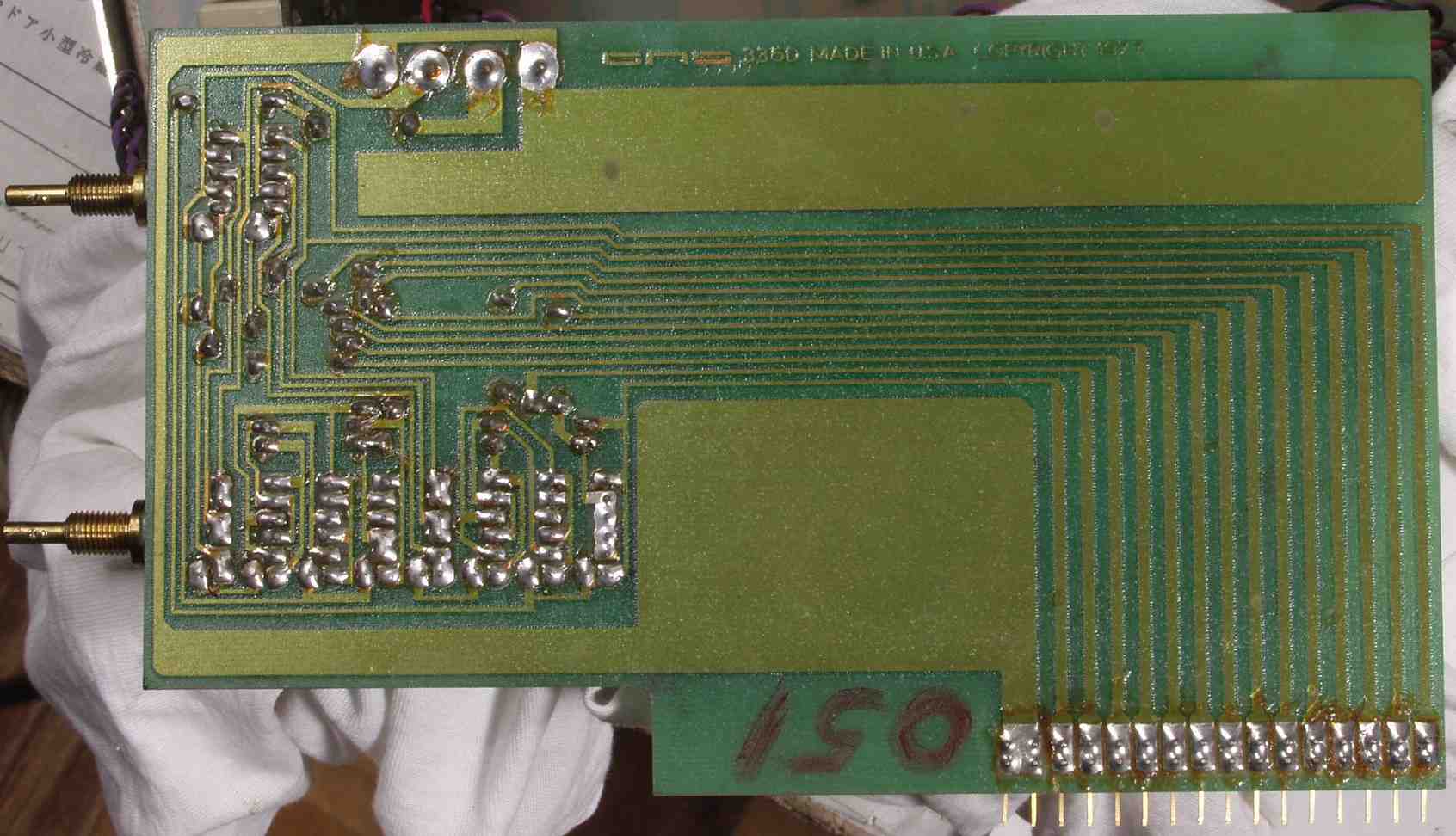

C5C. 修理(半田補正)後 TapeCopy・TapeMonitorSW基板裏
C6A. Mode・LowFilter基板
C6B. 修理前 Mode・LowFilter基板裏

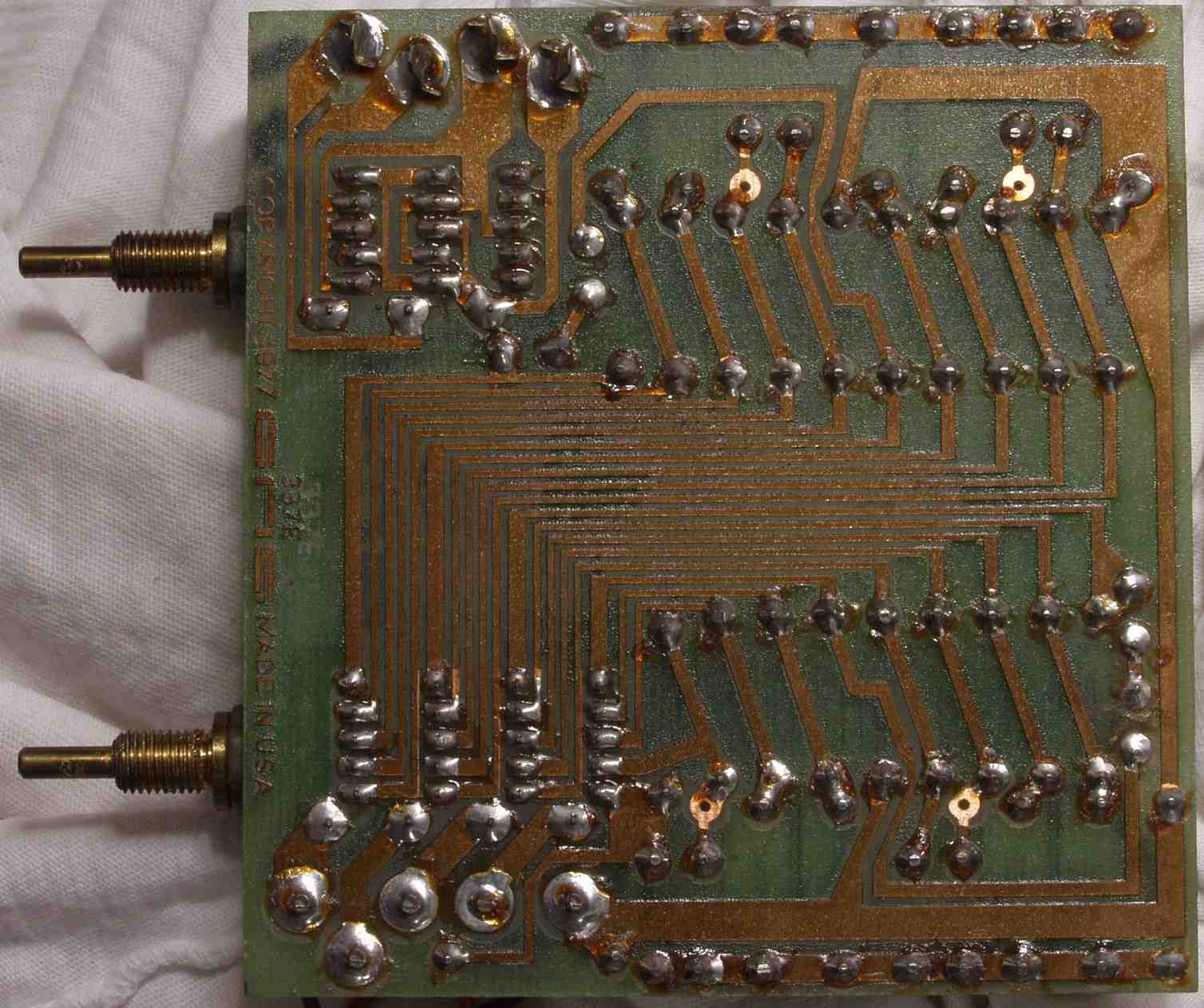

C6C. 修理(半田補正)後 Mode・LowFilter基板裏
C7A. 修理前 出力リレー回路

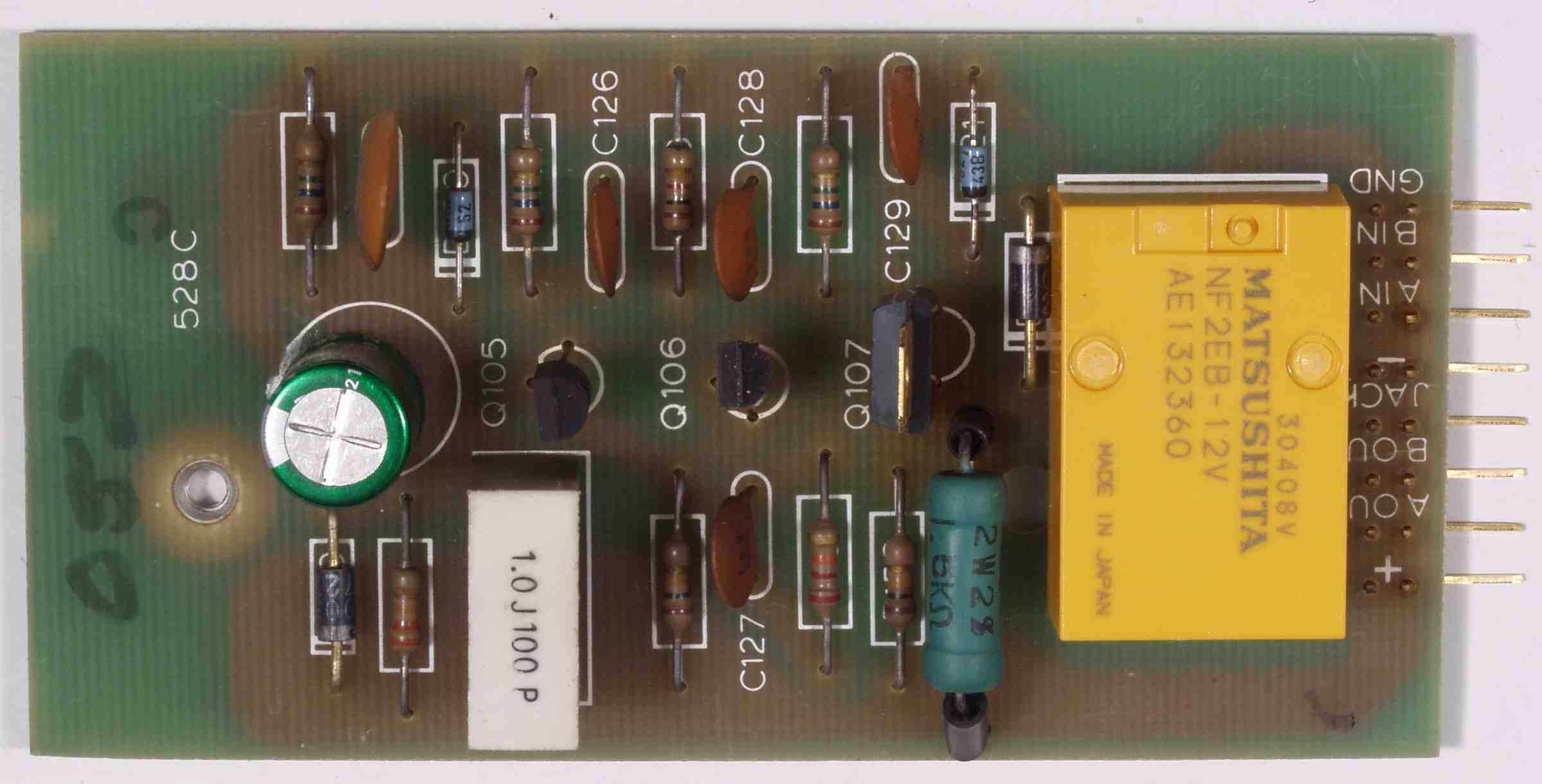

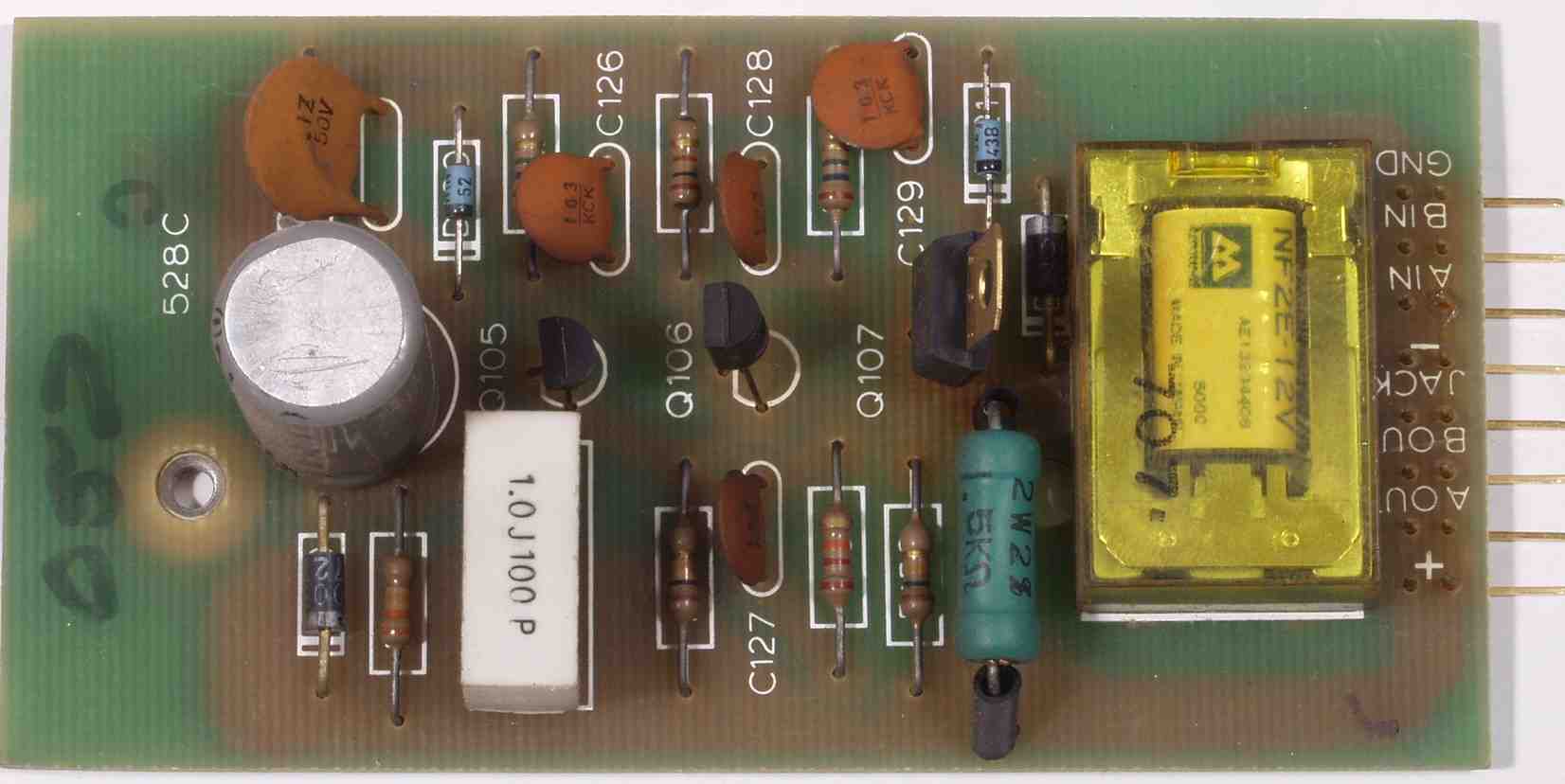

C7B. 修理後 出力リレー回路 電解コンデンサー、リレー交換

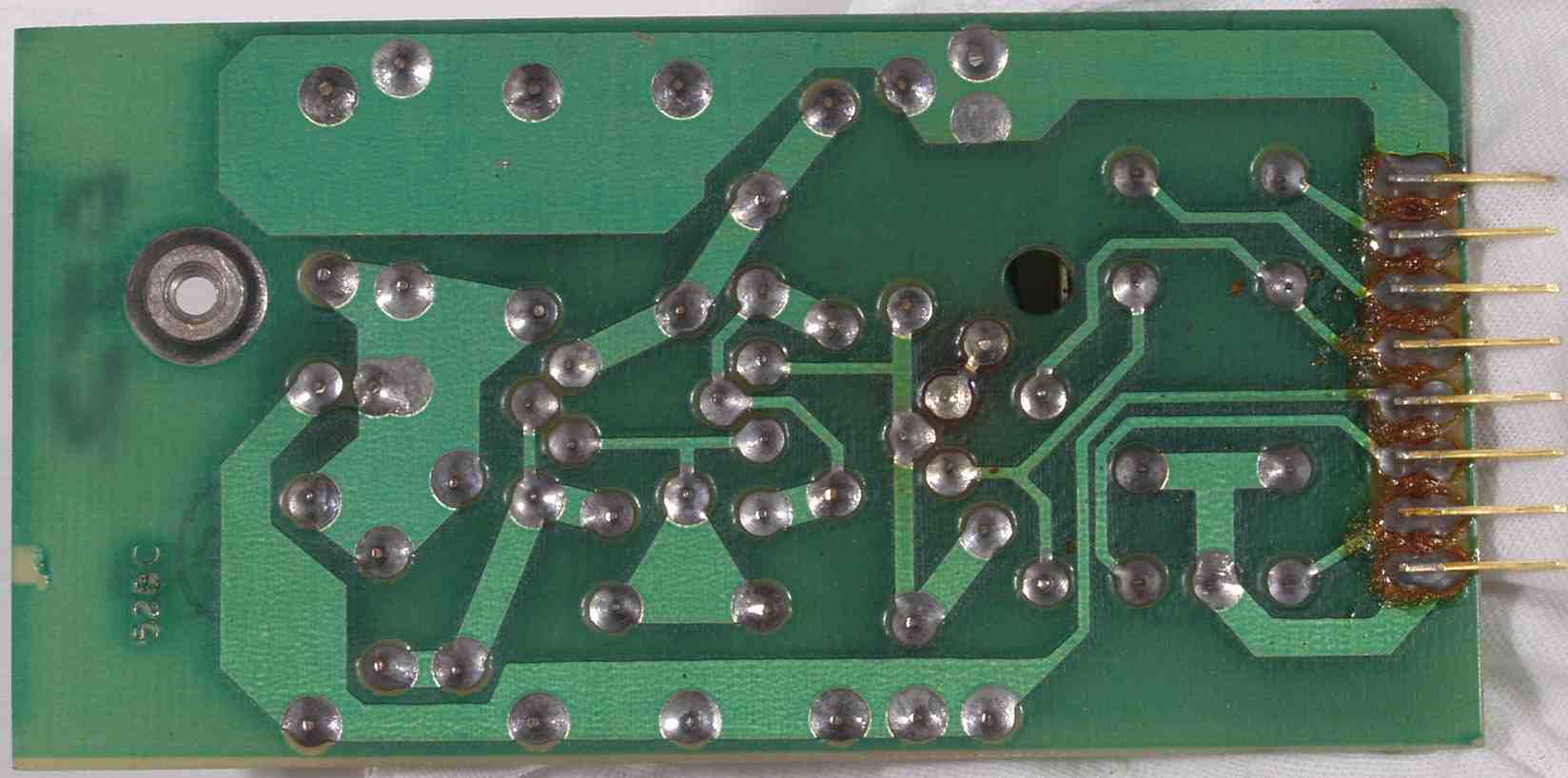

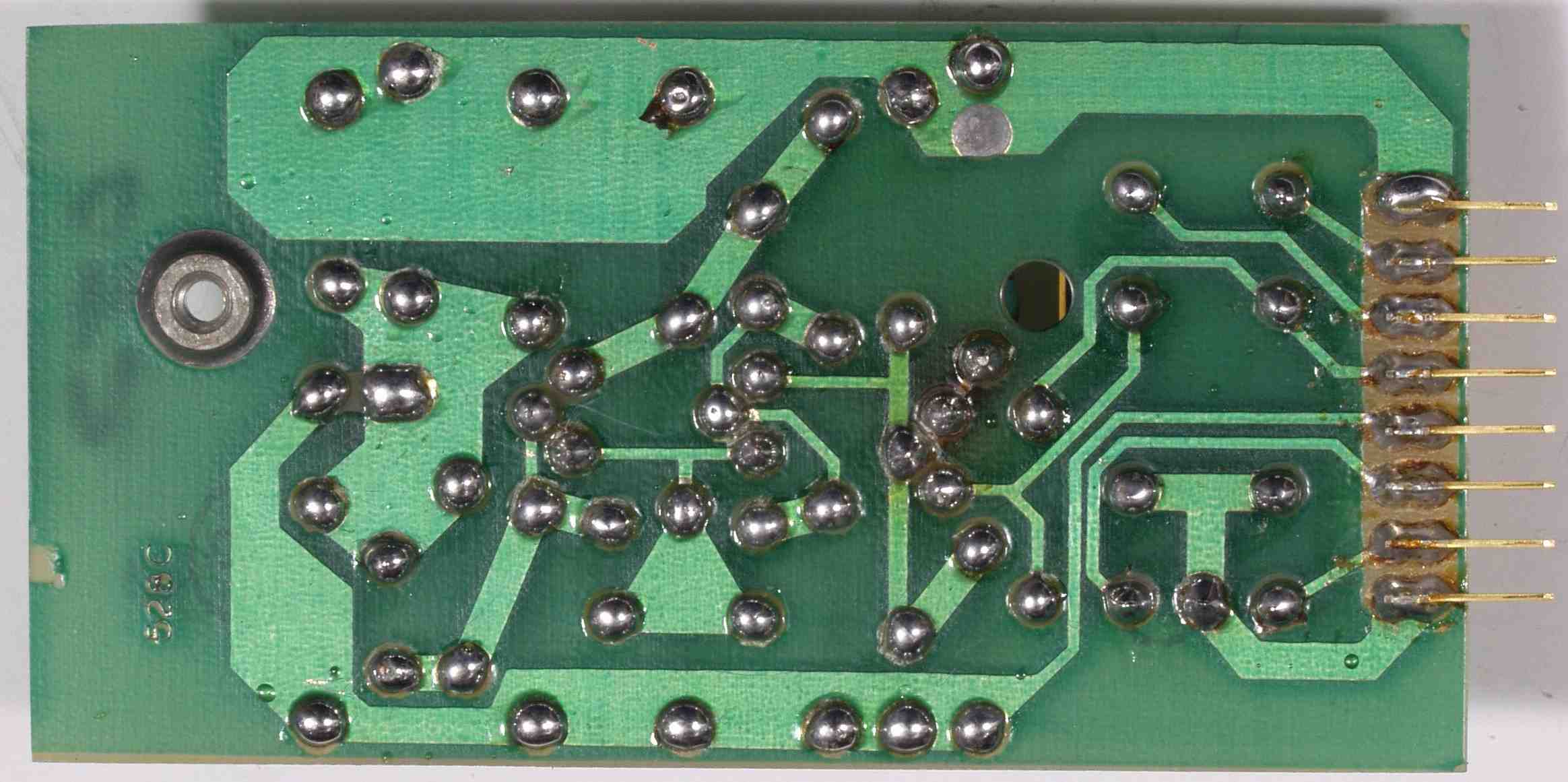

C7C. 修理前 出力リレー回路基板裏
C7D. 修理(半田補正)後 出力リレー回路基板裏

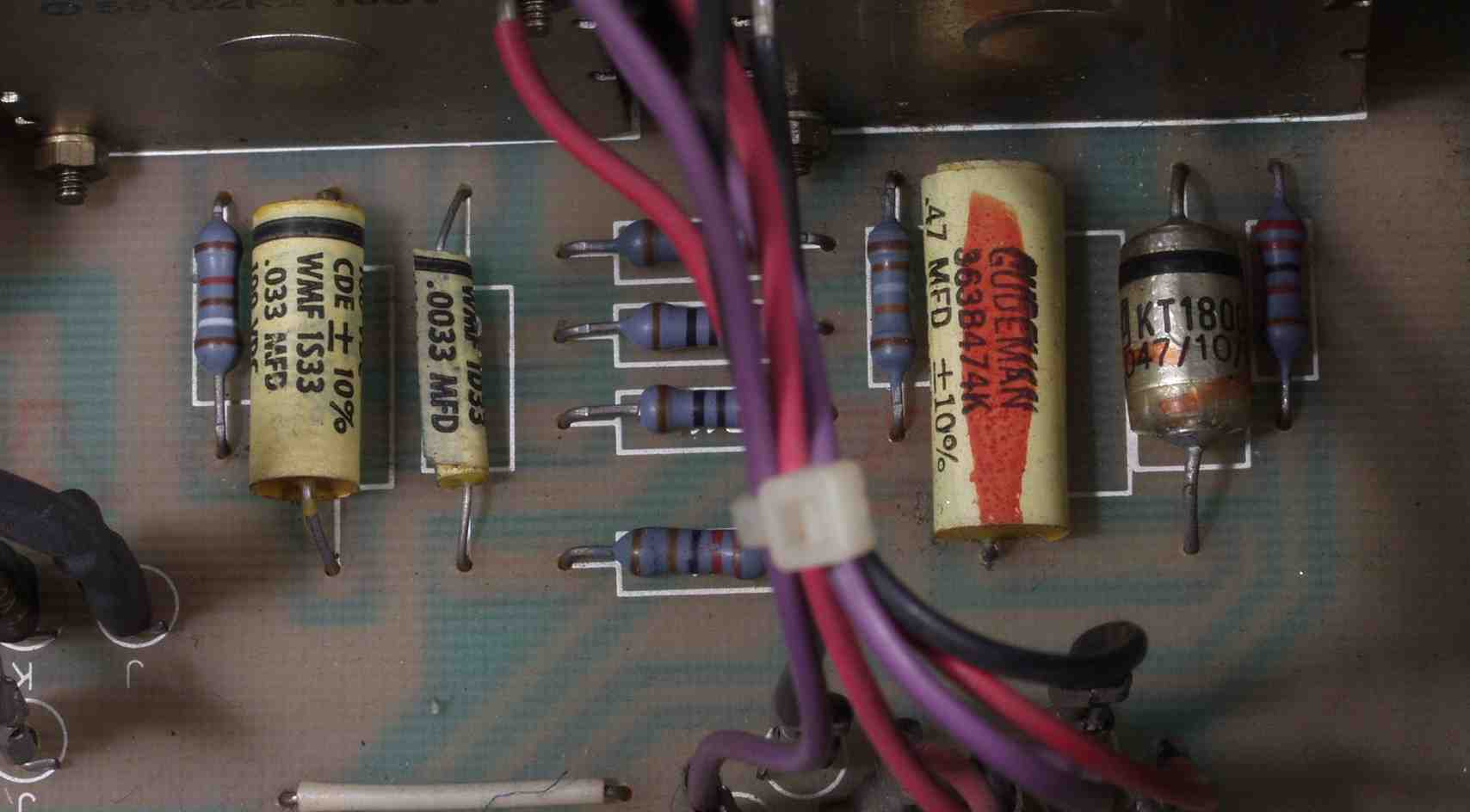

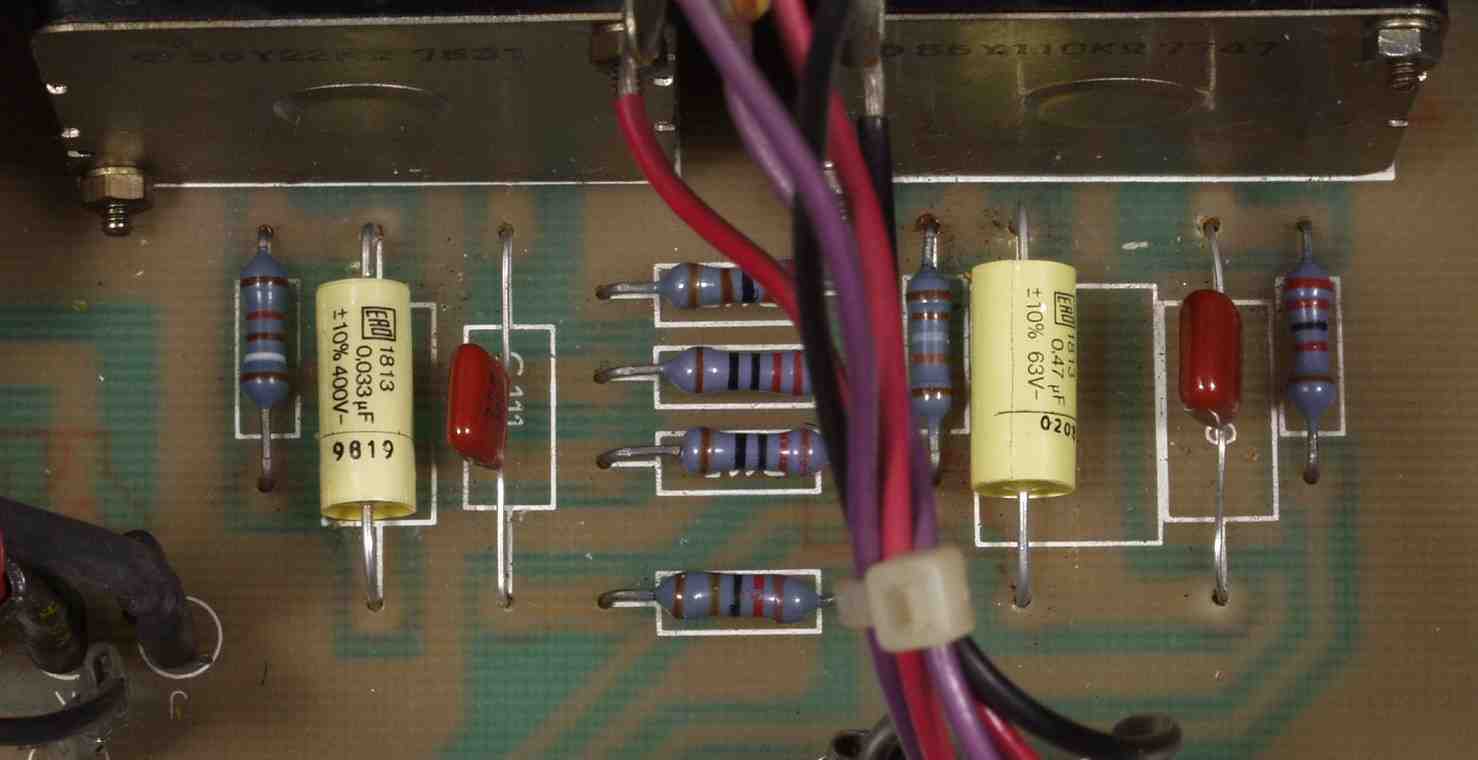

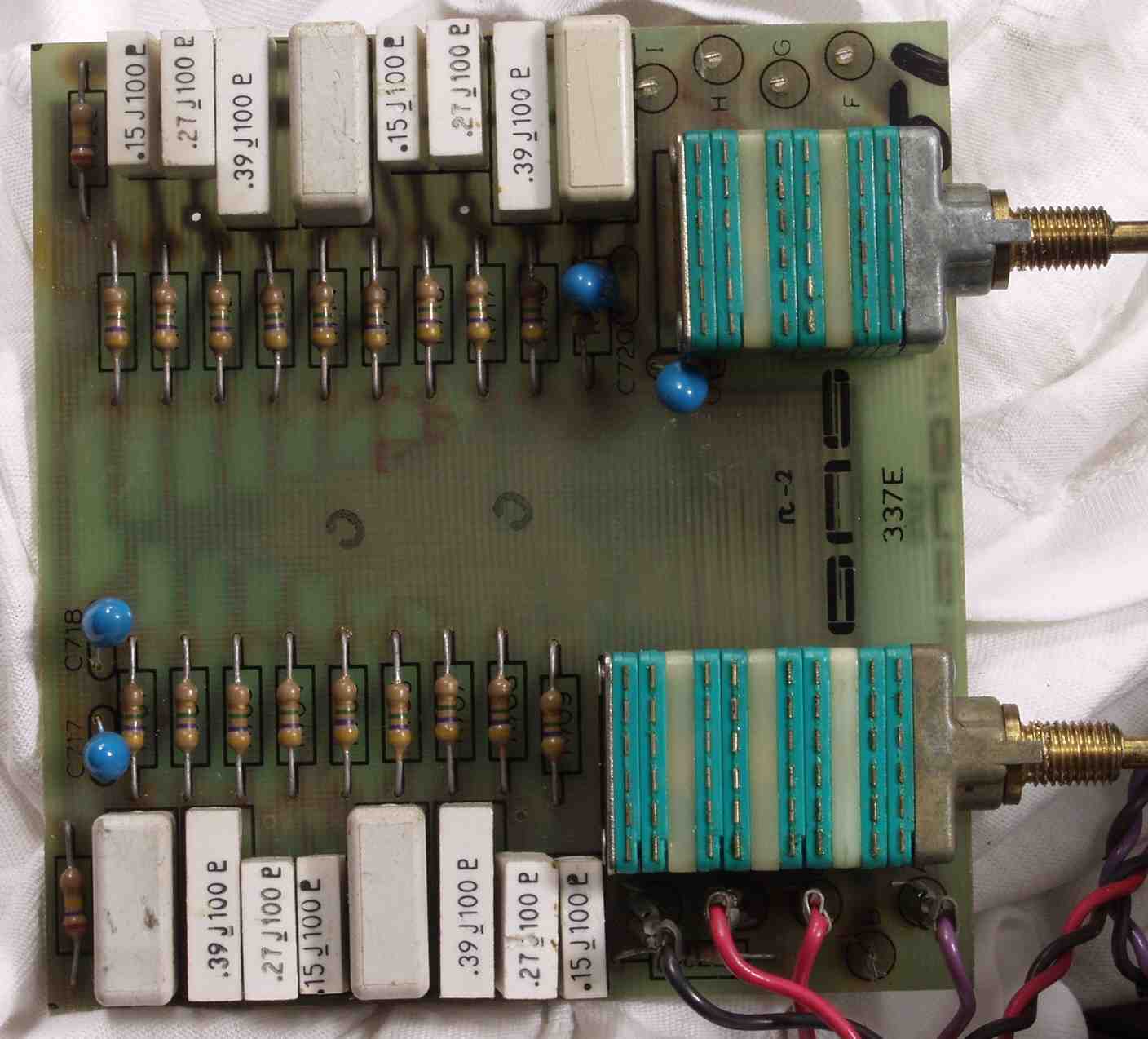

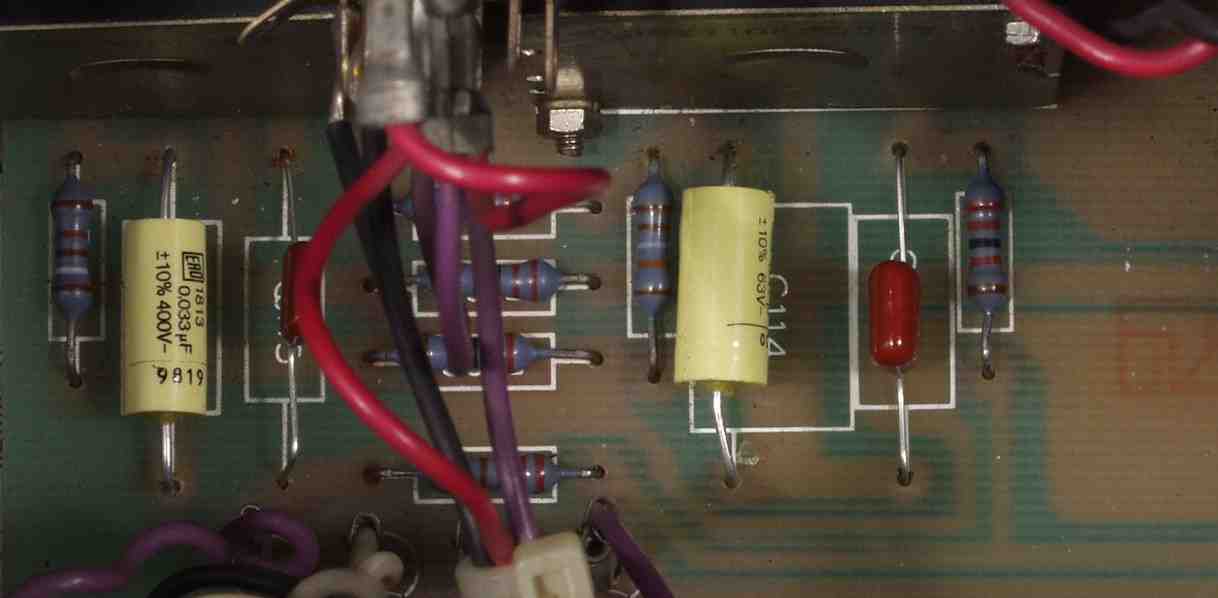

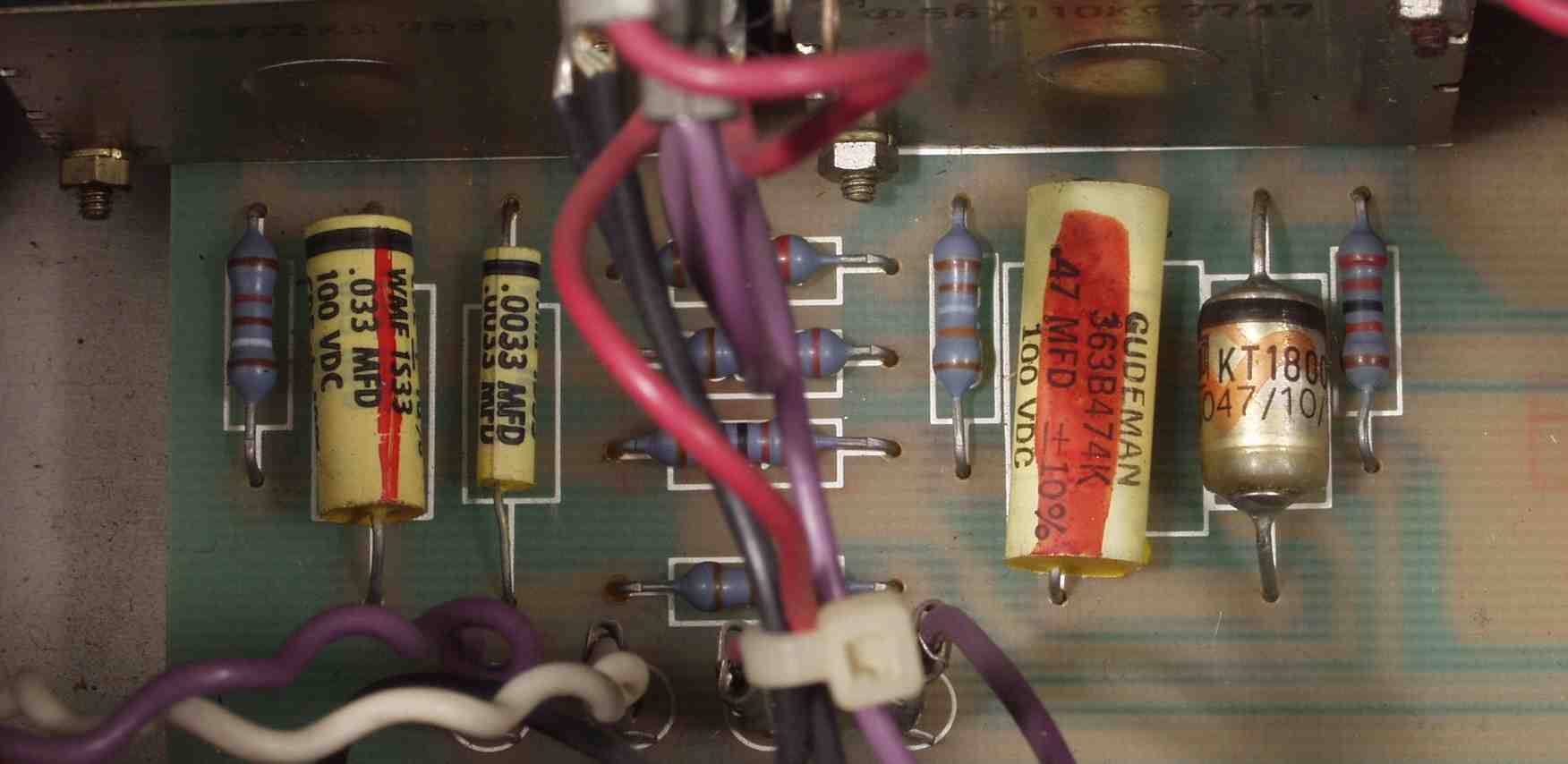

C8A. 修理前 トーンコントロールコンデンサー
C8A2. 修理前 トーンコントロールコンデンサー2
C8B. 修理後 トーンコントロールコンデンサー8個交換
C8B2. 修理後 トーンコントロールコンデンサー2
C9A. 修理前 メイン基板
C9B. 修理後 メイン基板  電解コンデンサ6個交換

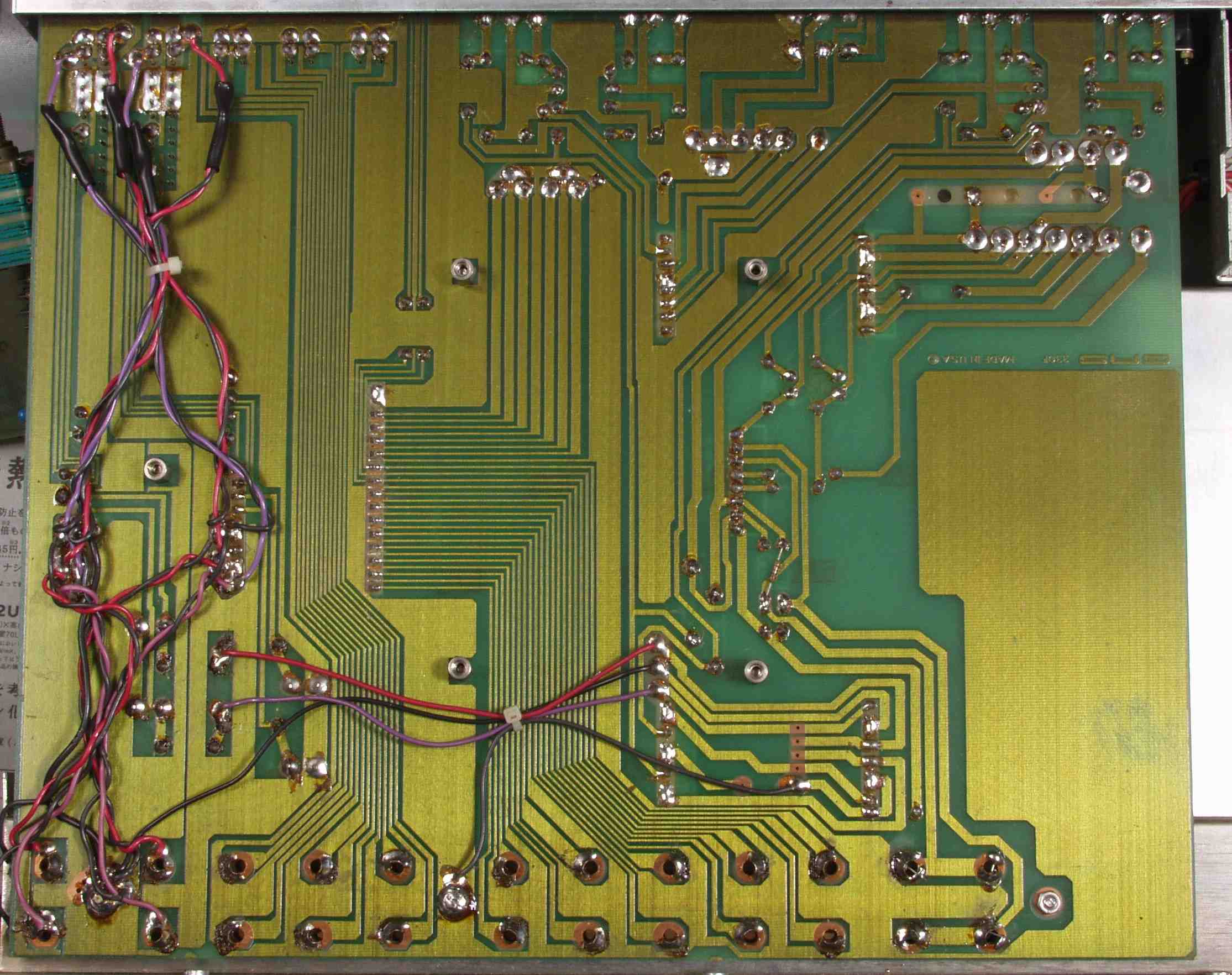

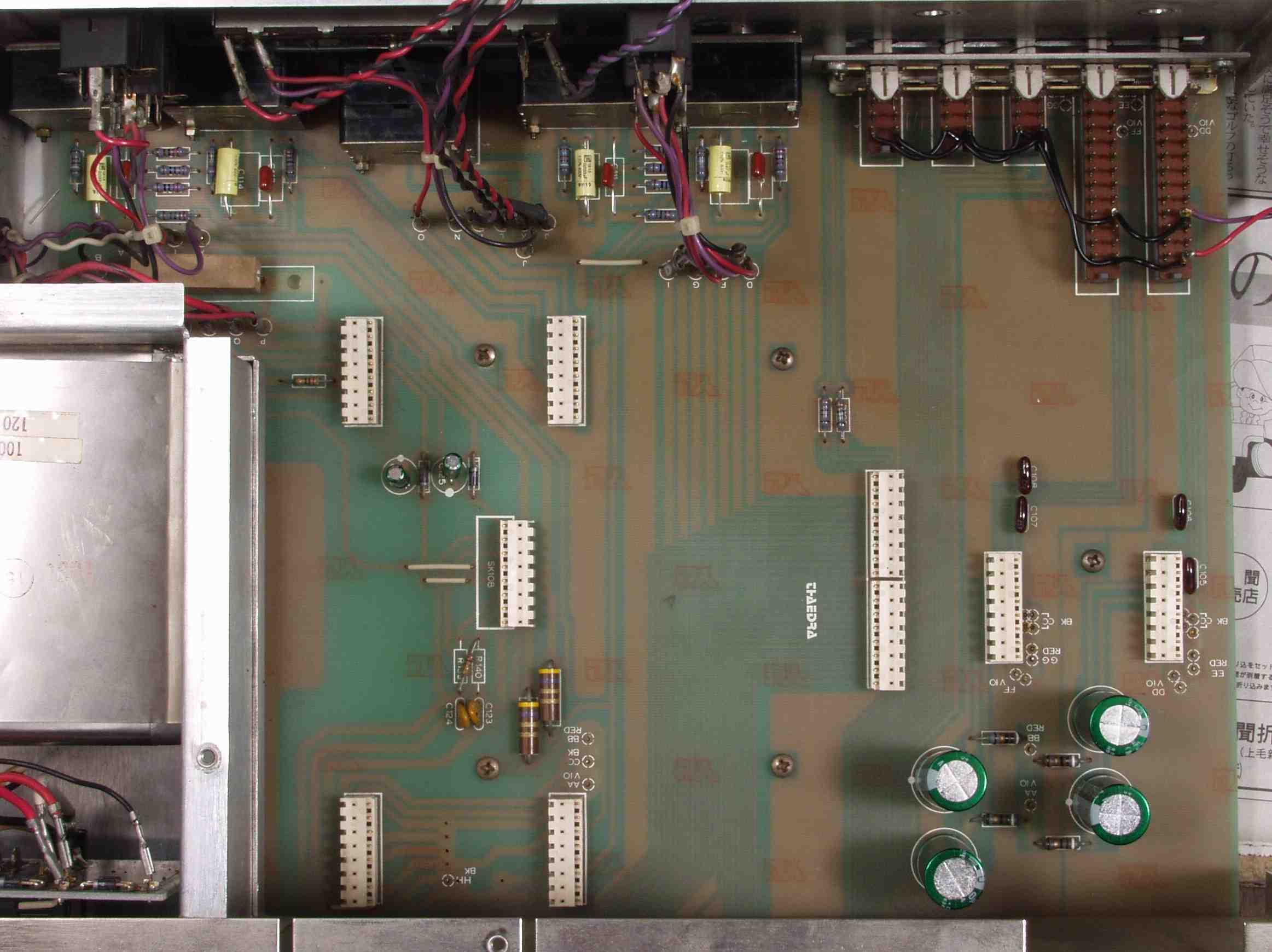

C9C. 修理前 メイン基板裏

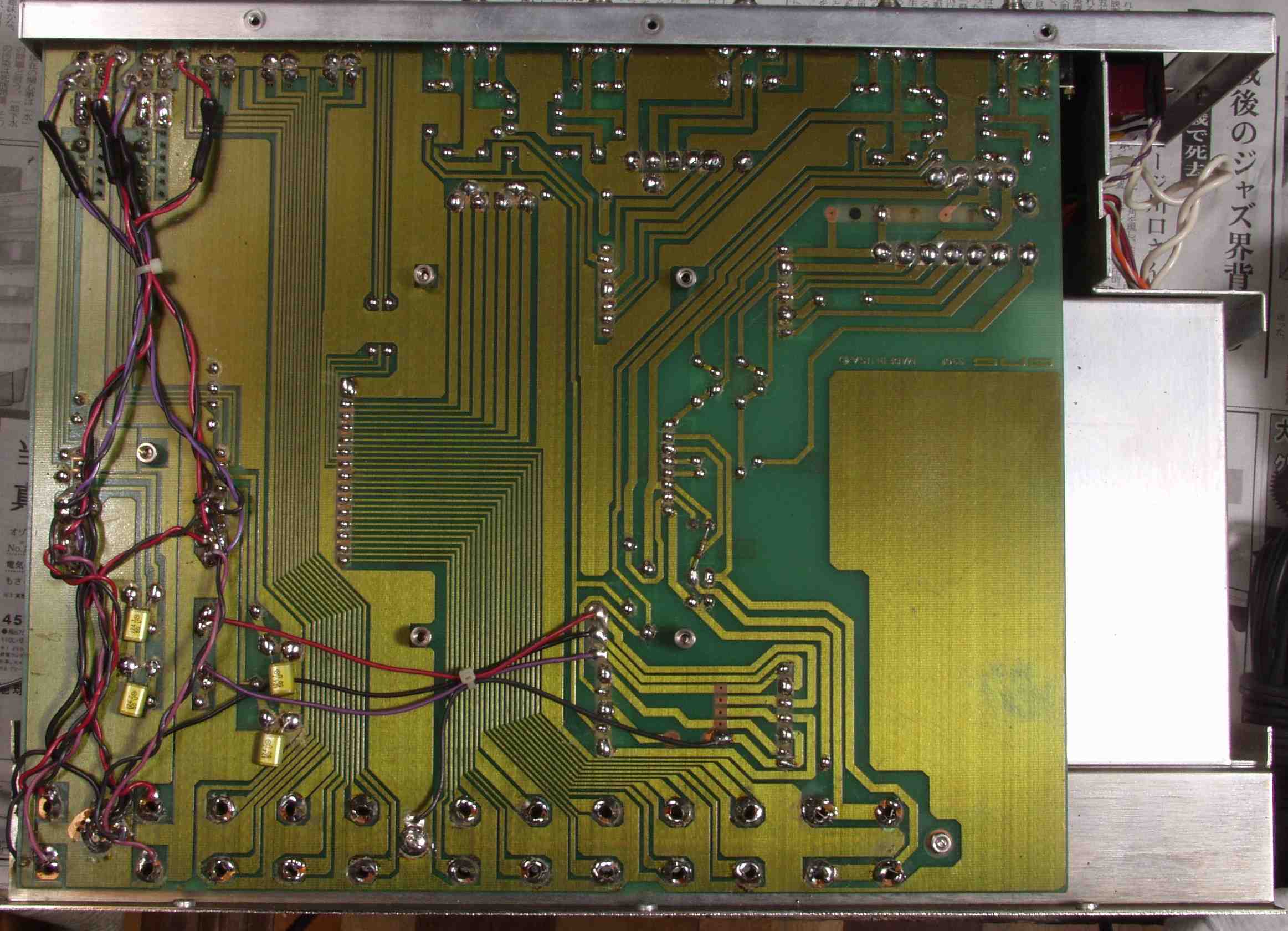

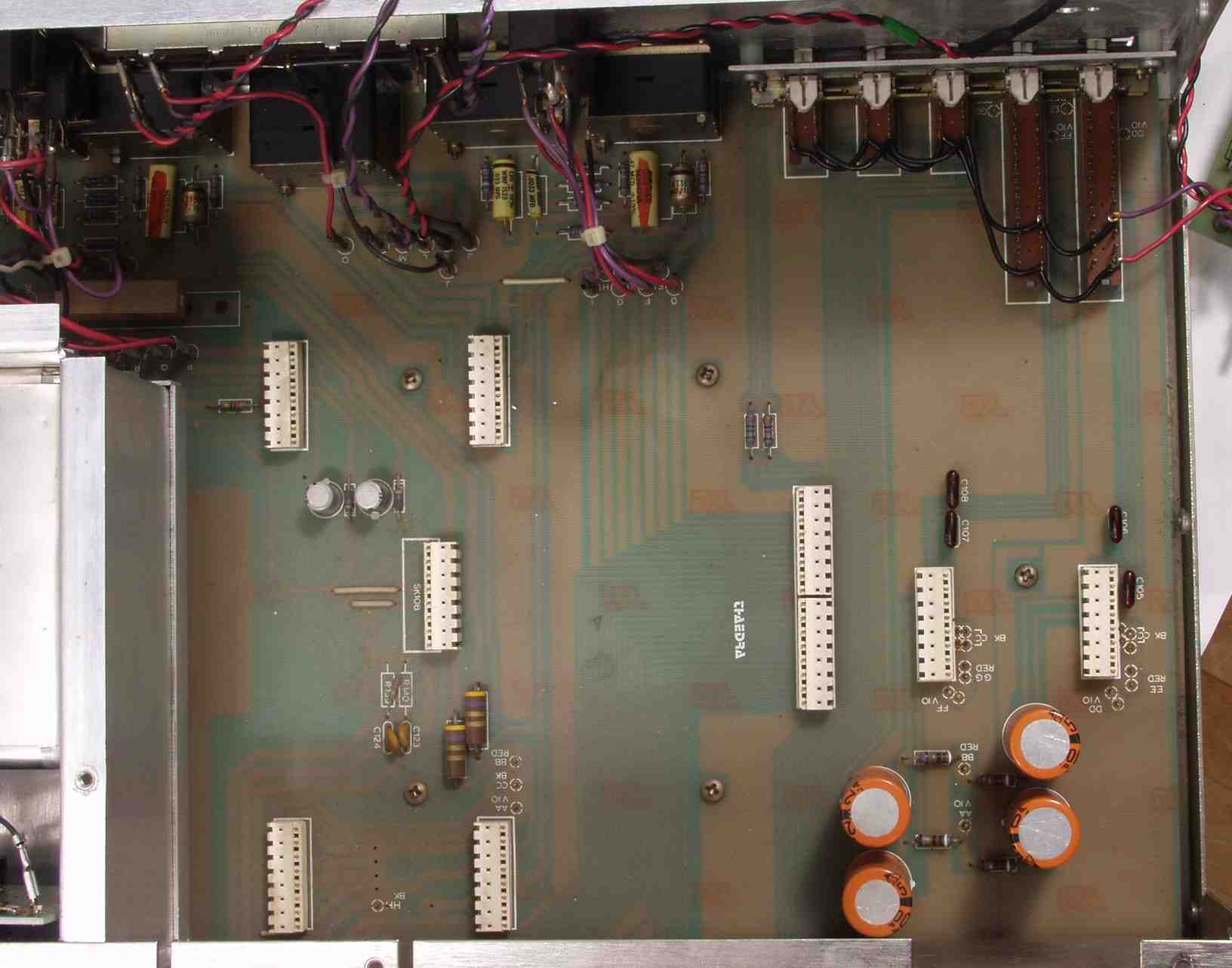

C9D. 修理後 メイン基板裏

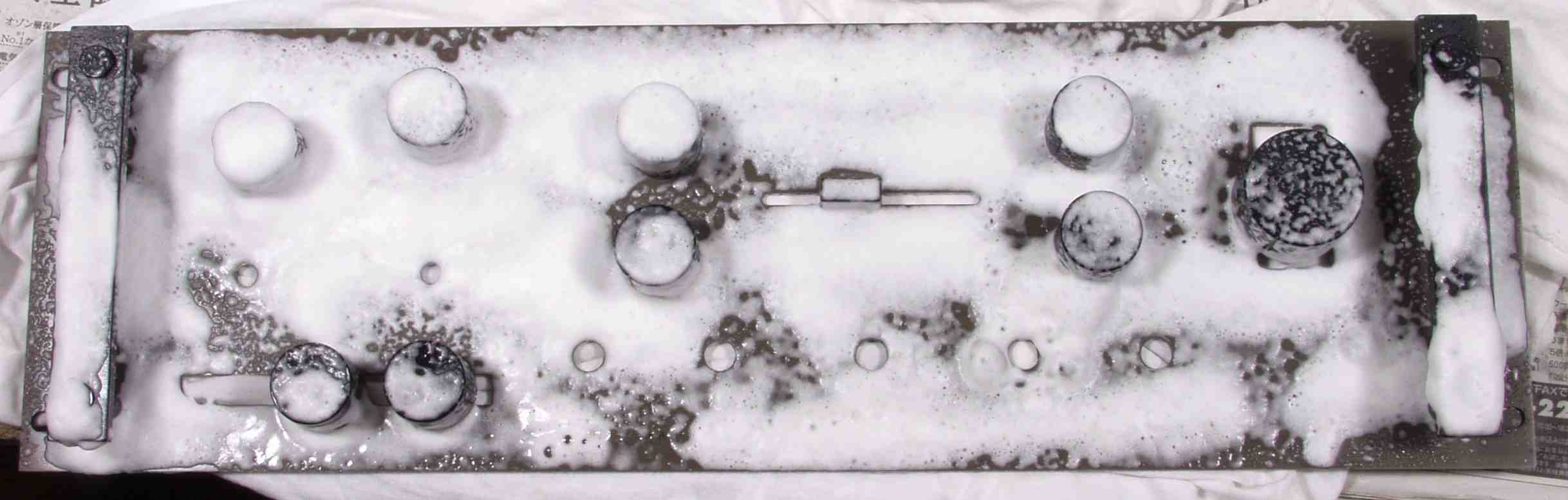

C10. パネル清掃

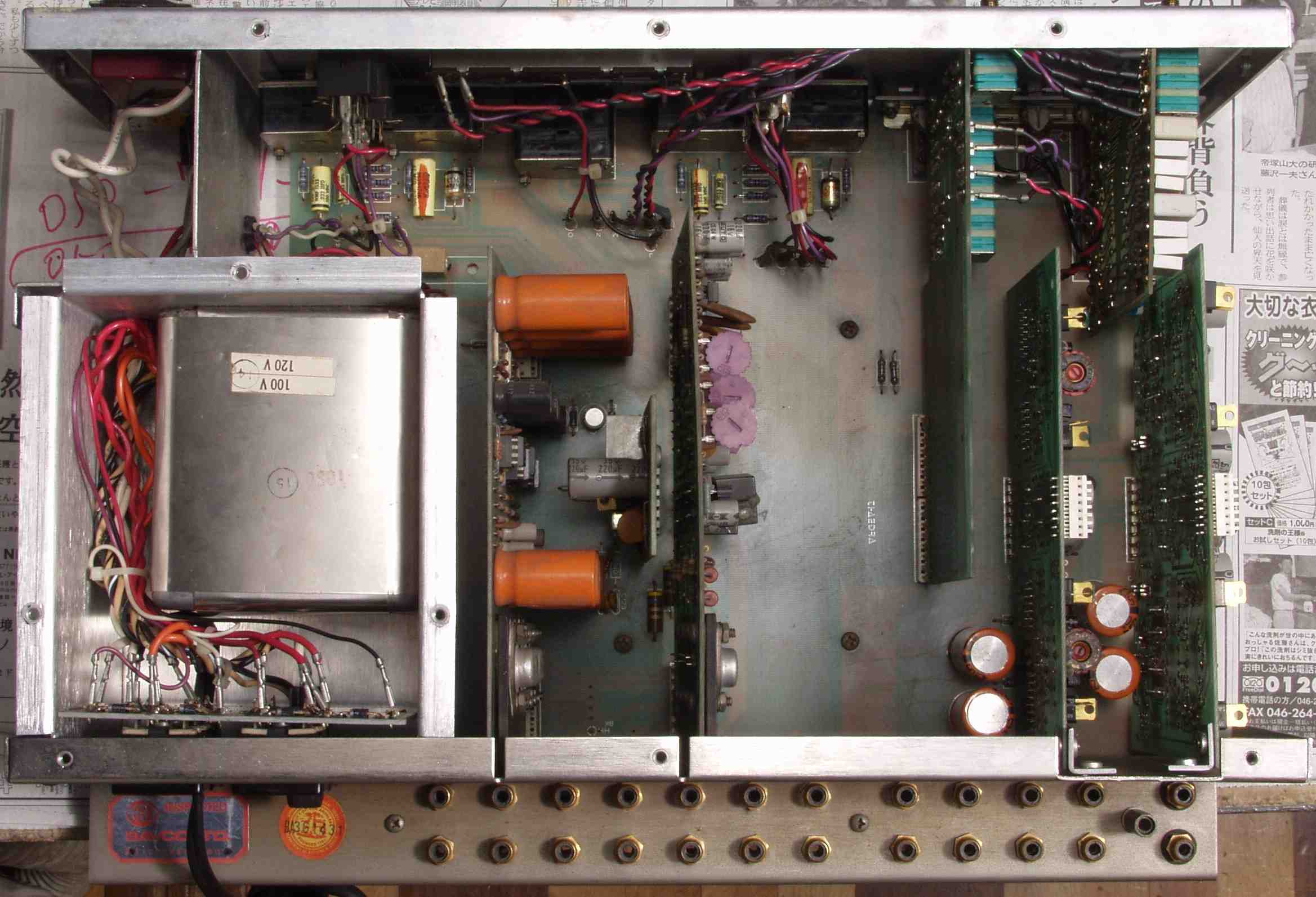

C11A. 修理前 上から見る
C11B. 修理後 上から見る

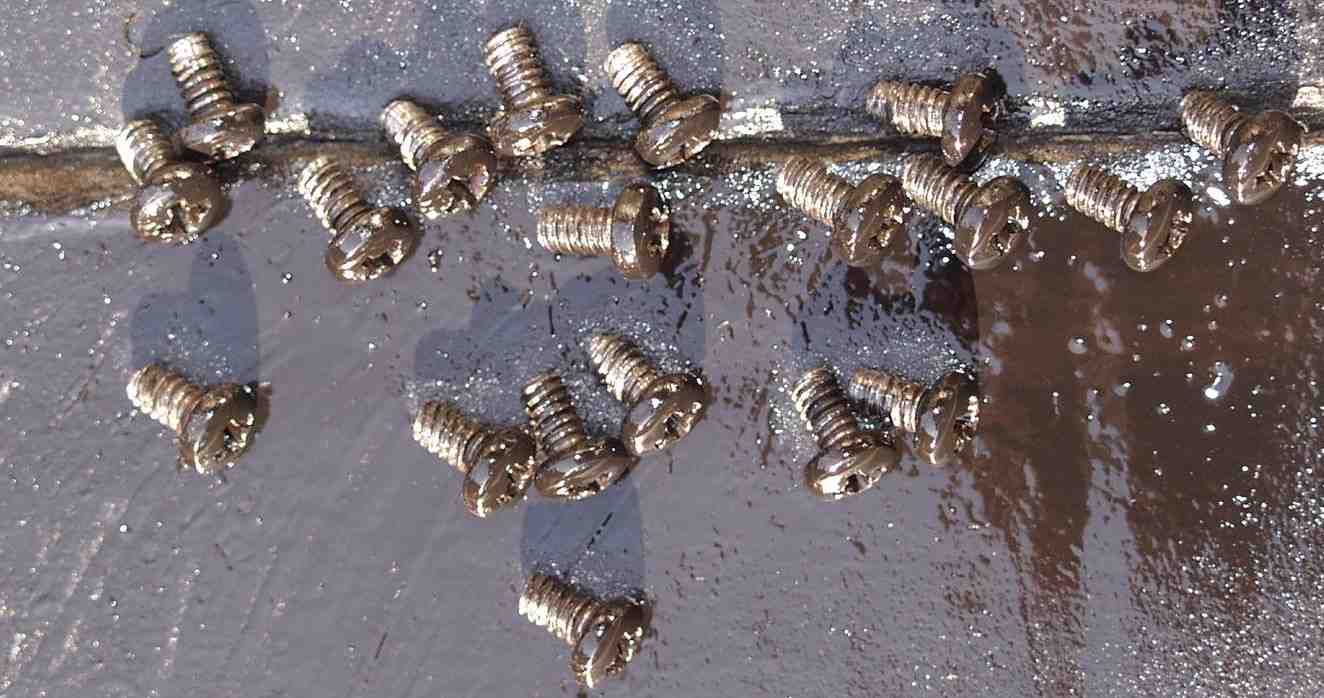

C12. 修理後 止めネジも塗装する

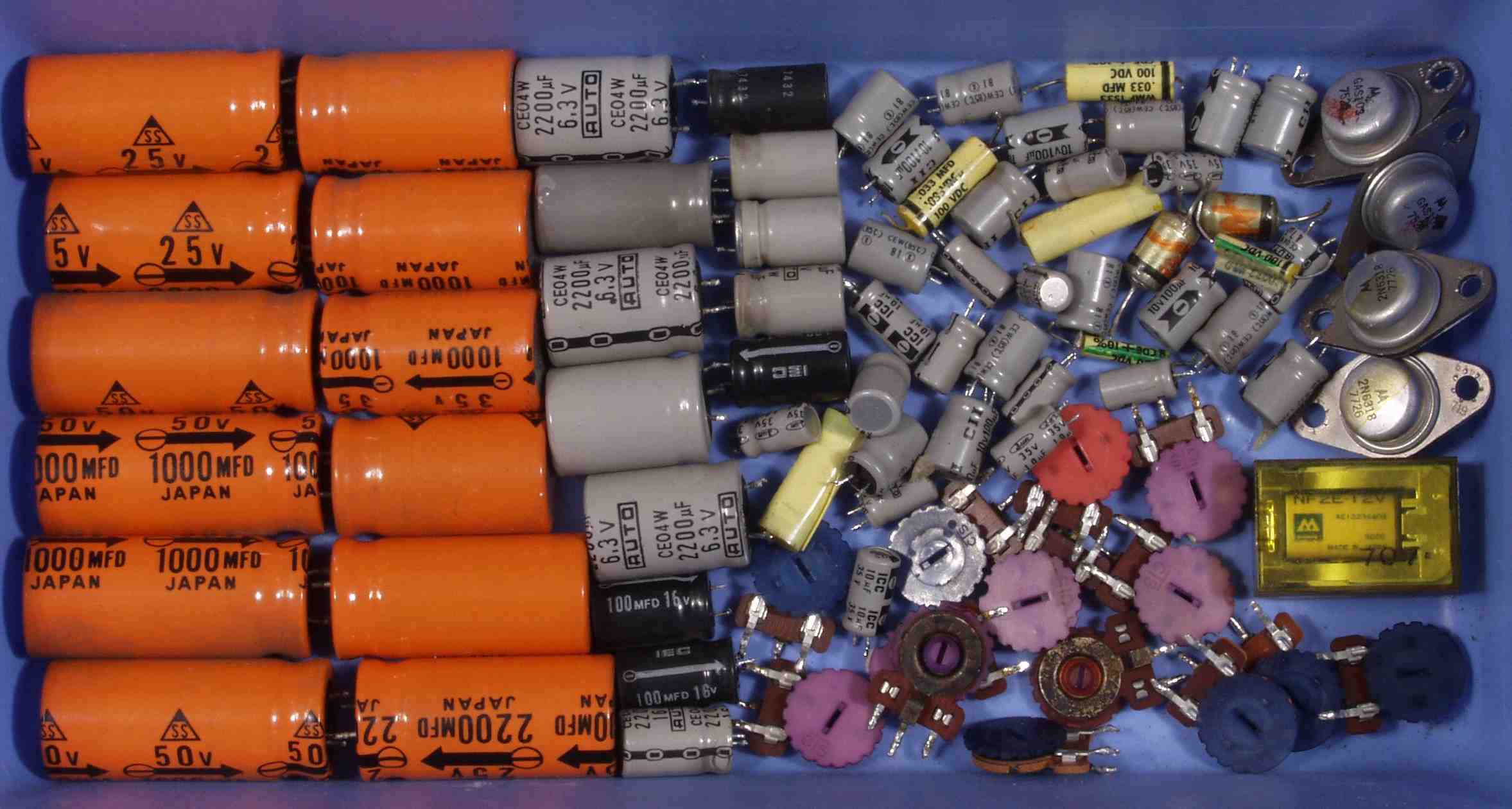

C13. 交換部品
E. 調整・測定

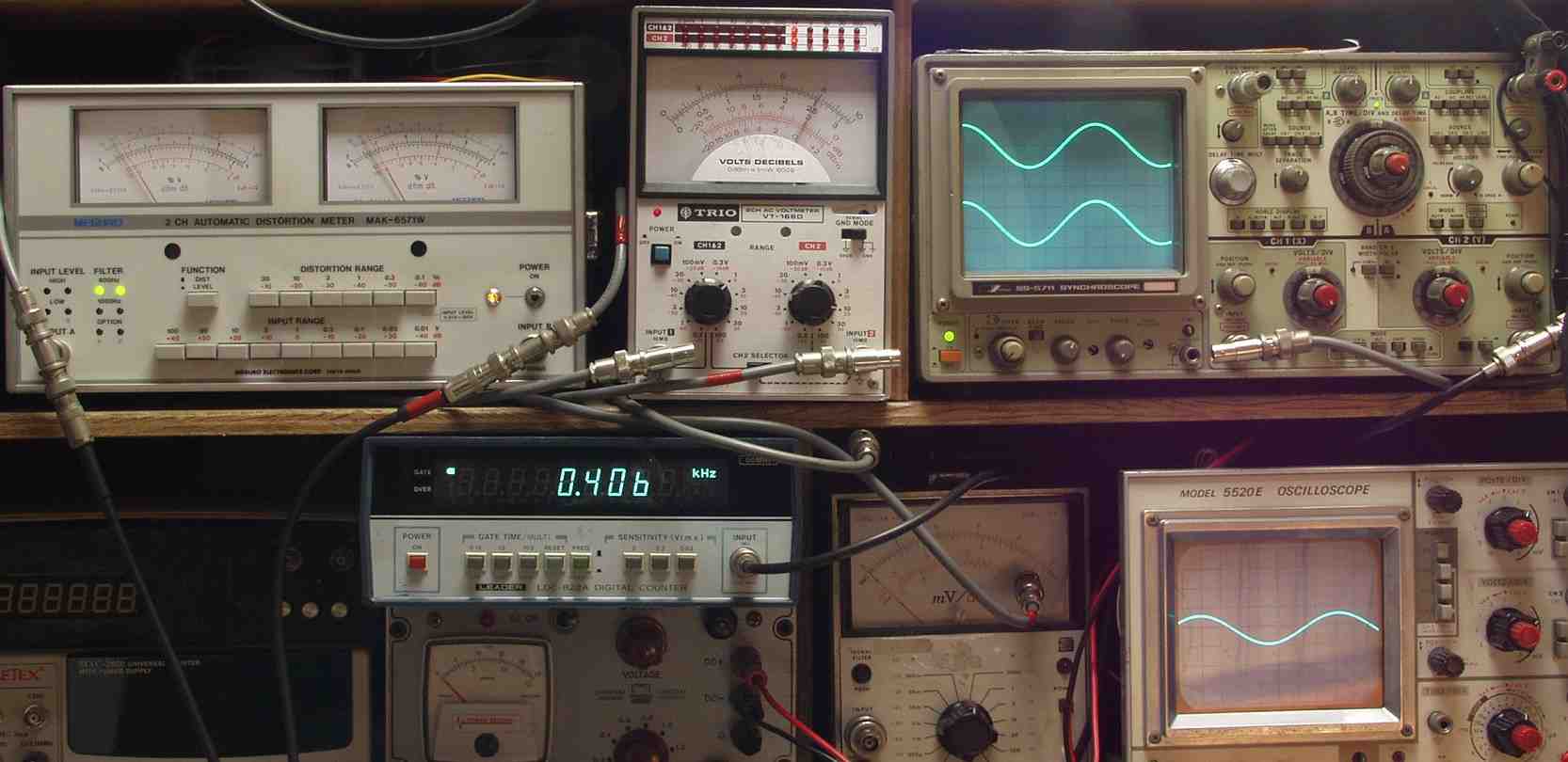

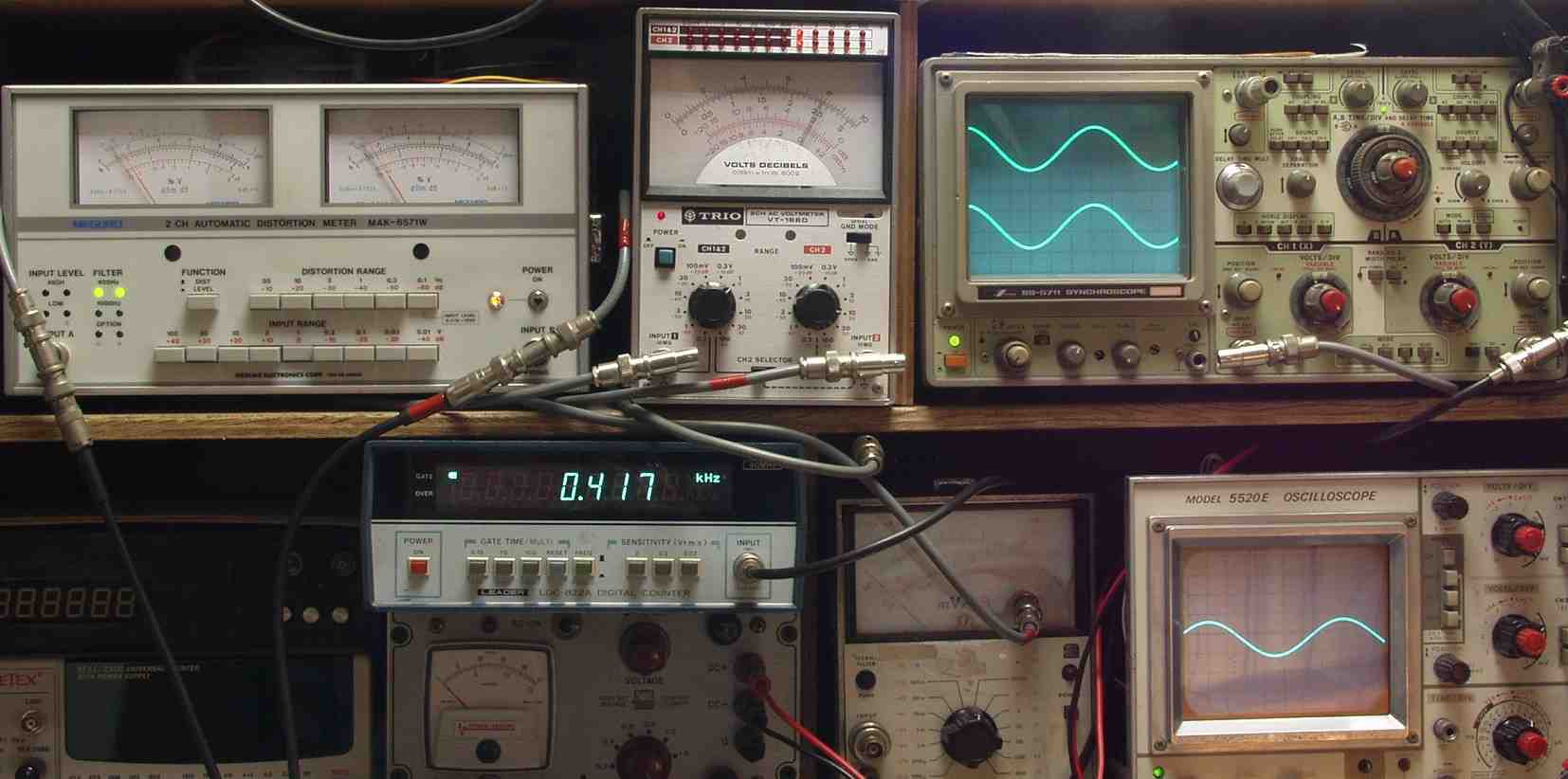

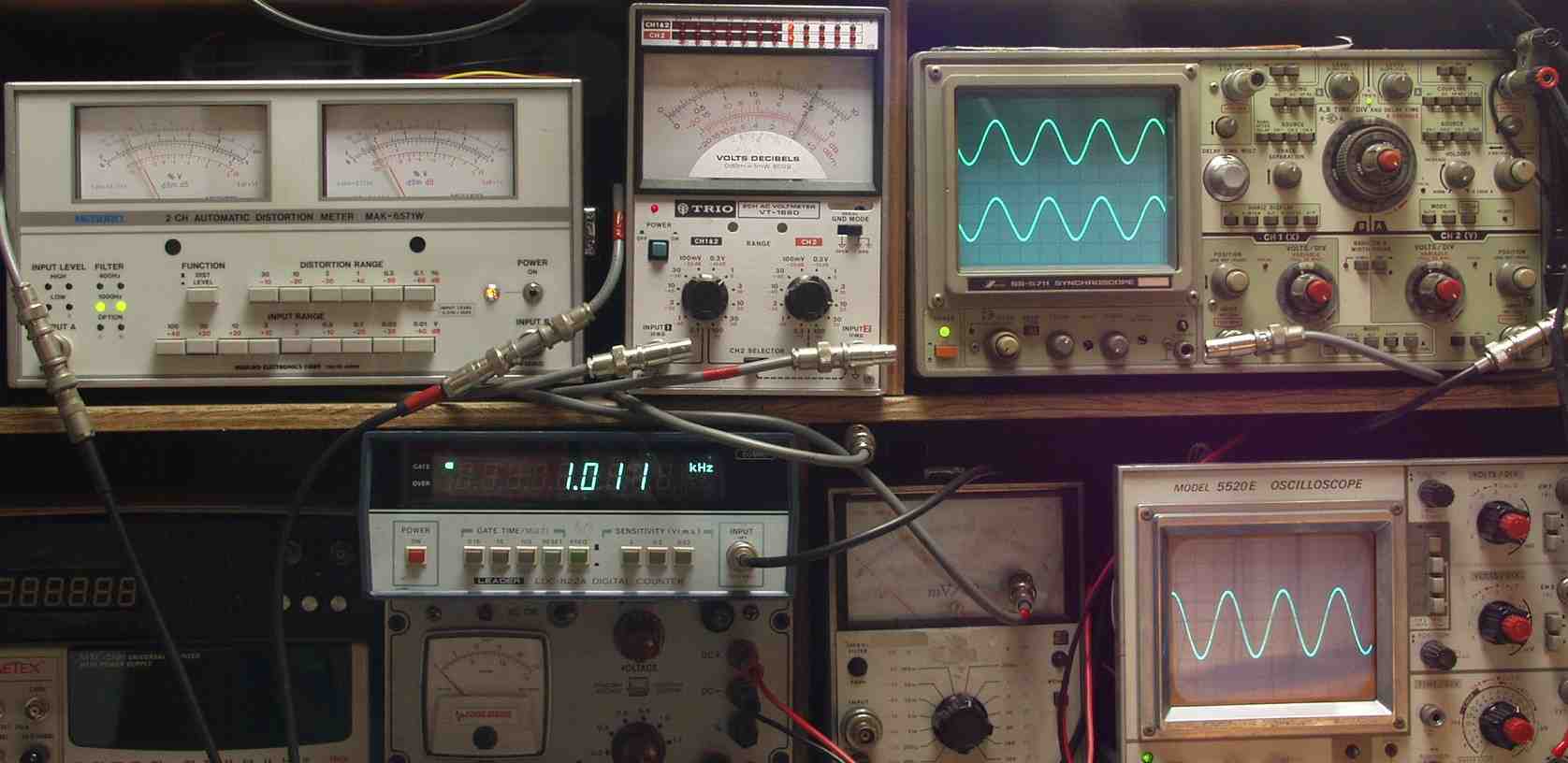

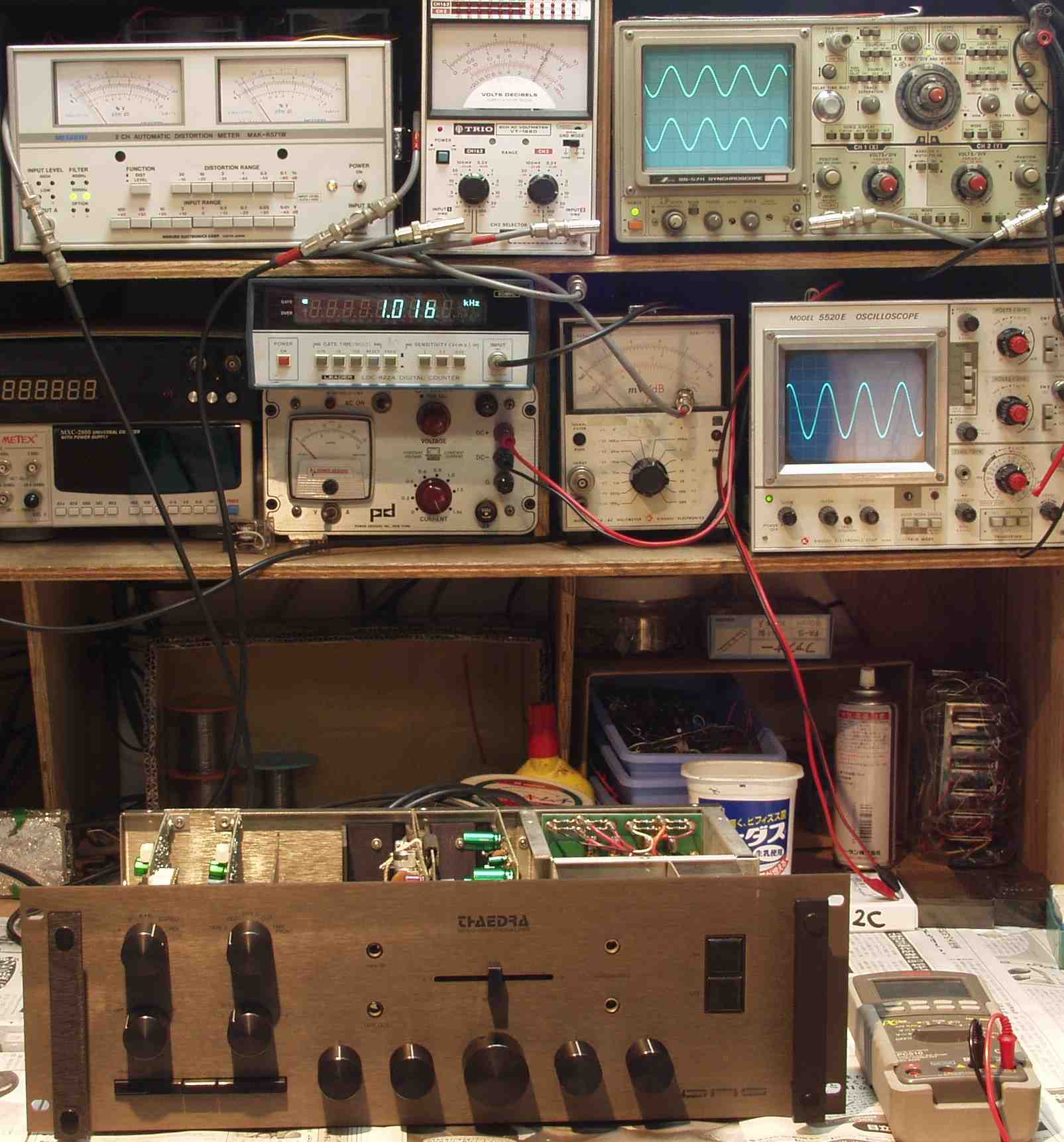

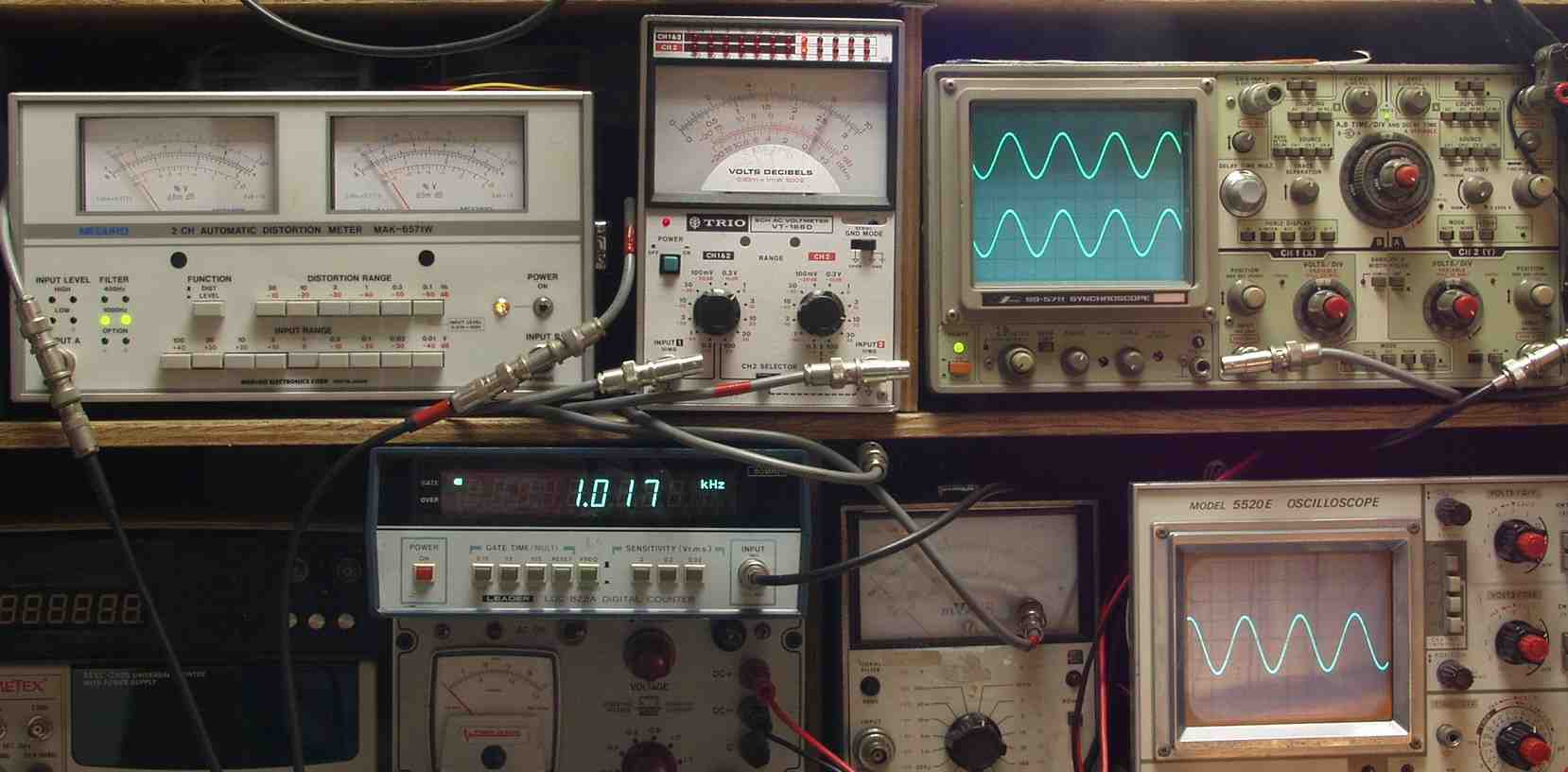

E1. 出力/歪み測定・調整

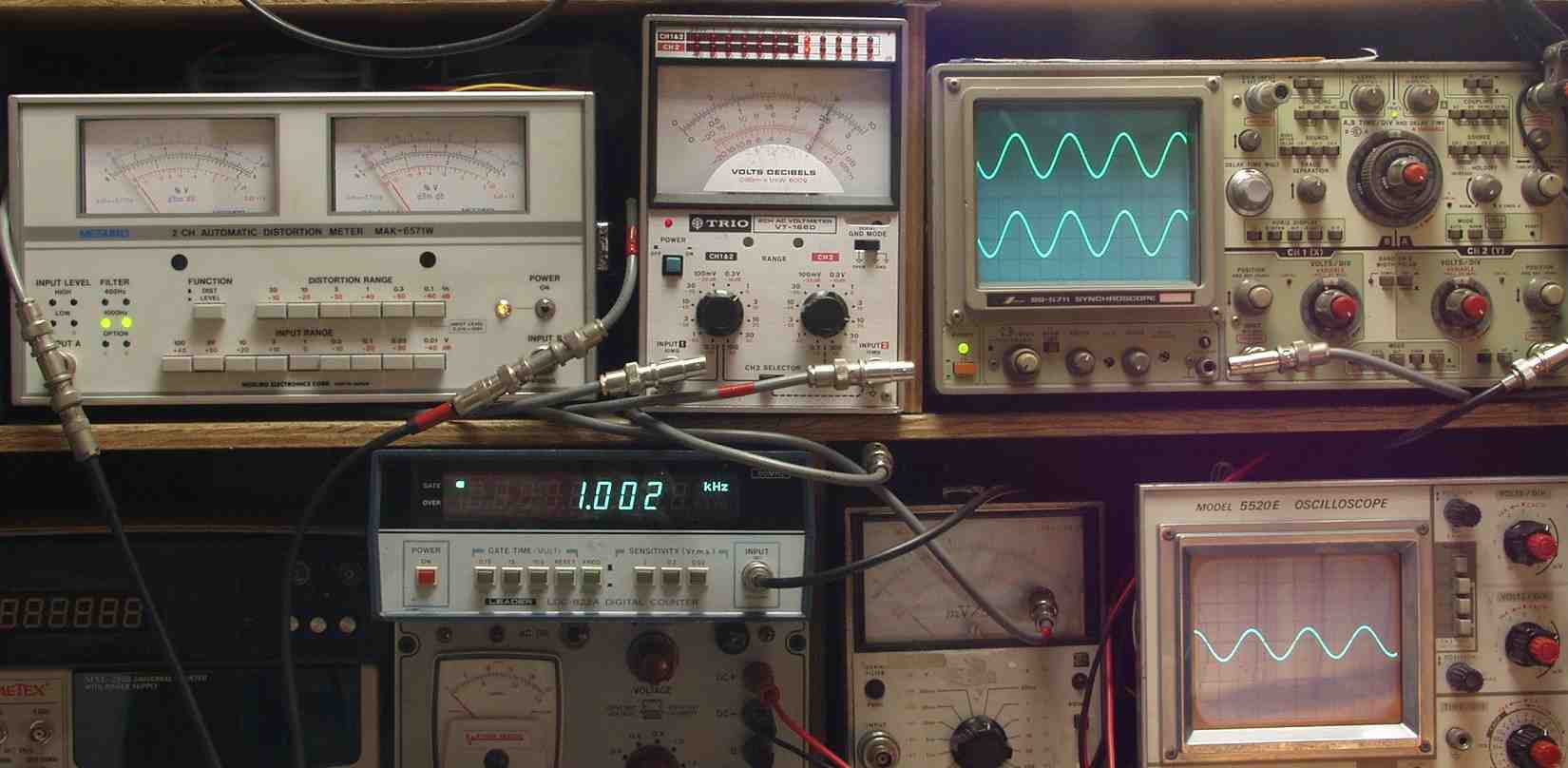

E2A. 出力=0.8V 歪み率=0.0?% AUX入力 1000HZ

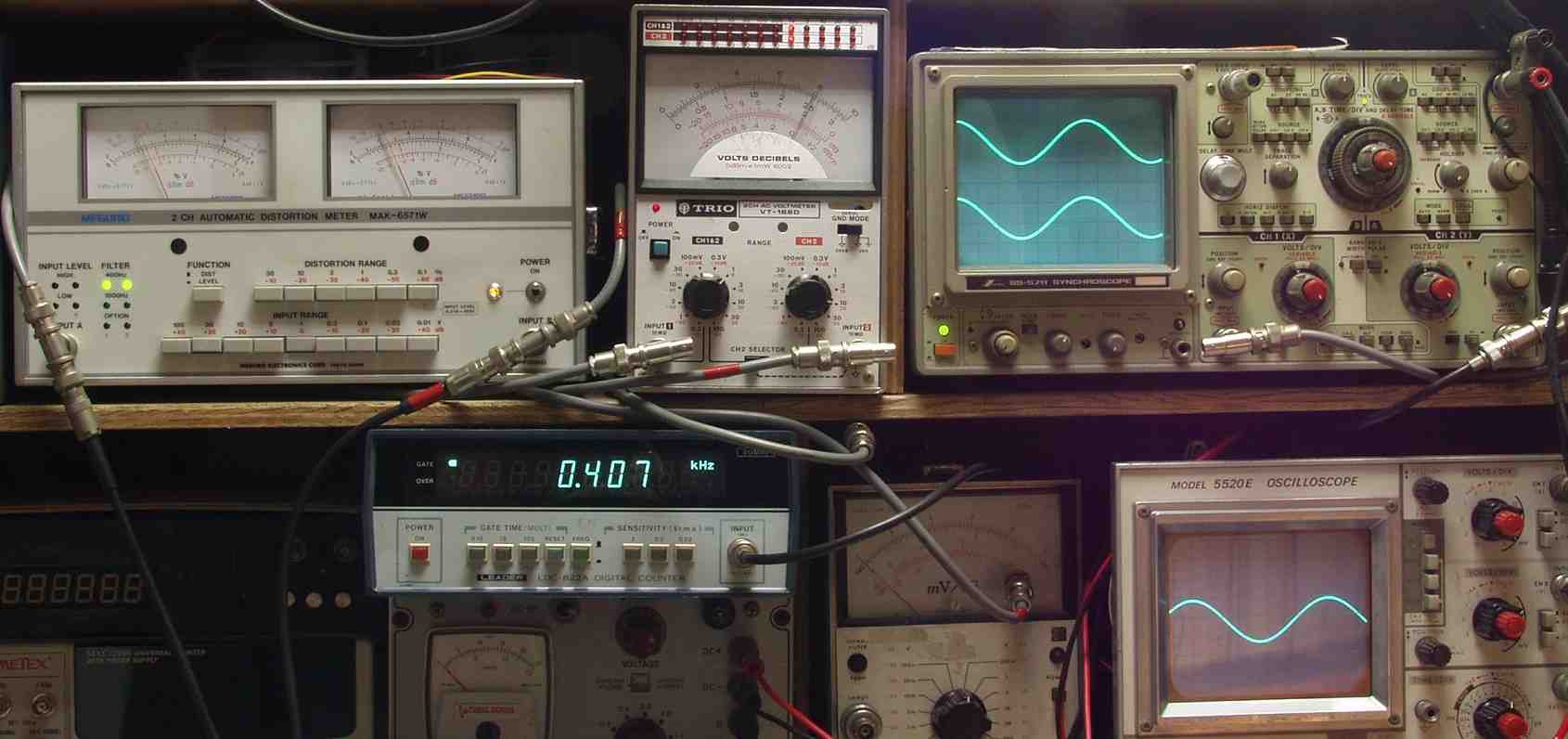

E2B. 出力=0.8V 歪み率=0.01% AUX入力 400HZ
E3A. 出力=0.8V 歪み率=0.02% MM入力 1000HZ
E3B. 出力=0.8V 歪み率=0.02% MM入力 400HZ
E4A. 出力=0.8V 歪み率=0.01% MC入力 1000HZ。
E4B. 出力=0.8V 歪み率=0.01% MC入力 400HZ
F. 上位測定機器での調整・測定

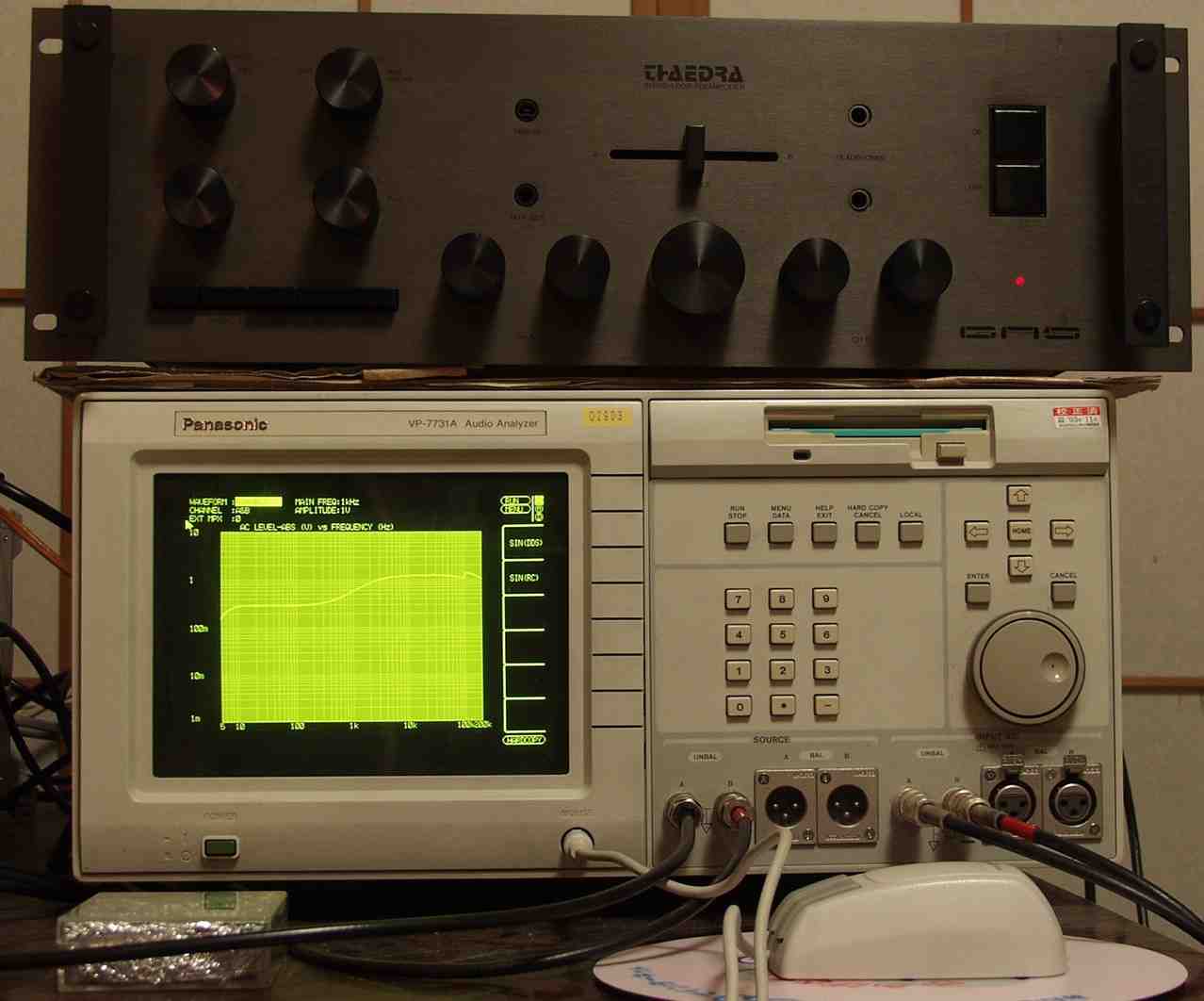

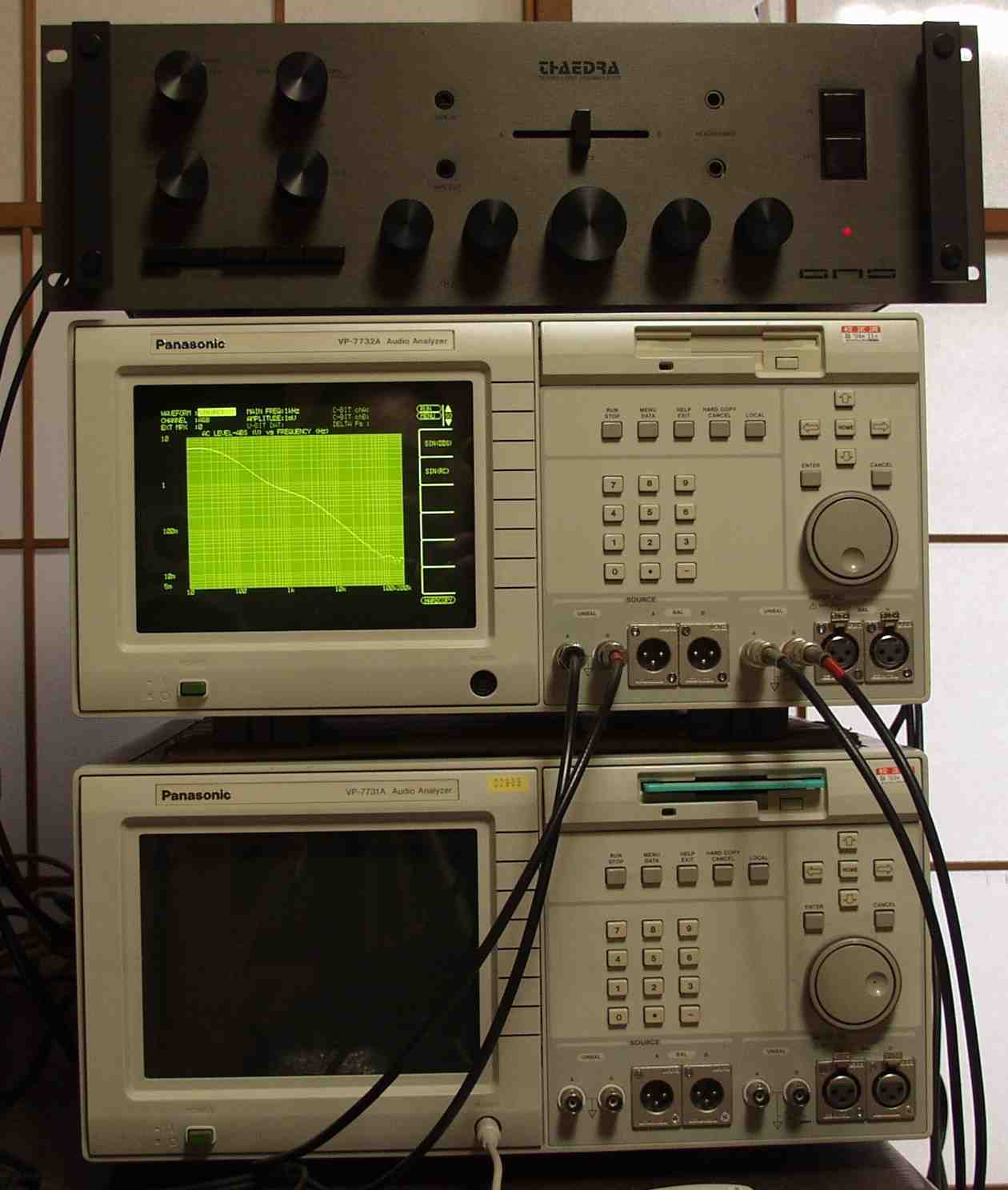

F0. 下のオーディオアナライザーVP−7732Aで自動測定。
     左下の銀色のカセットケースが自作逆RIAAフイルター。

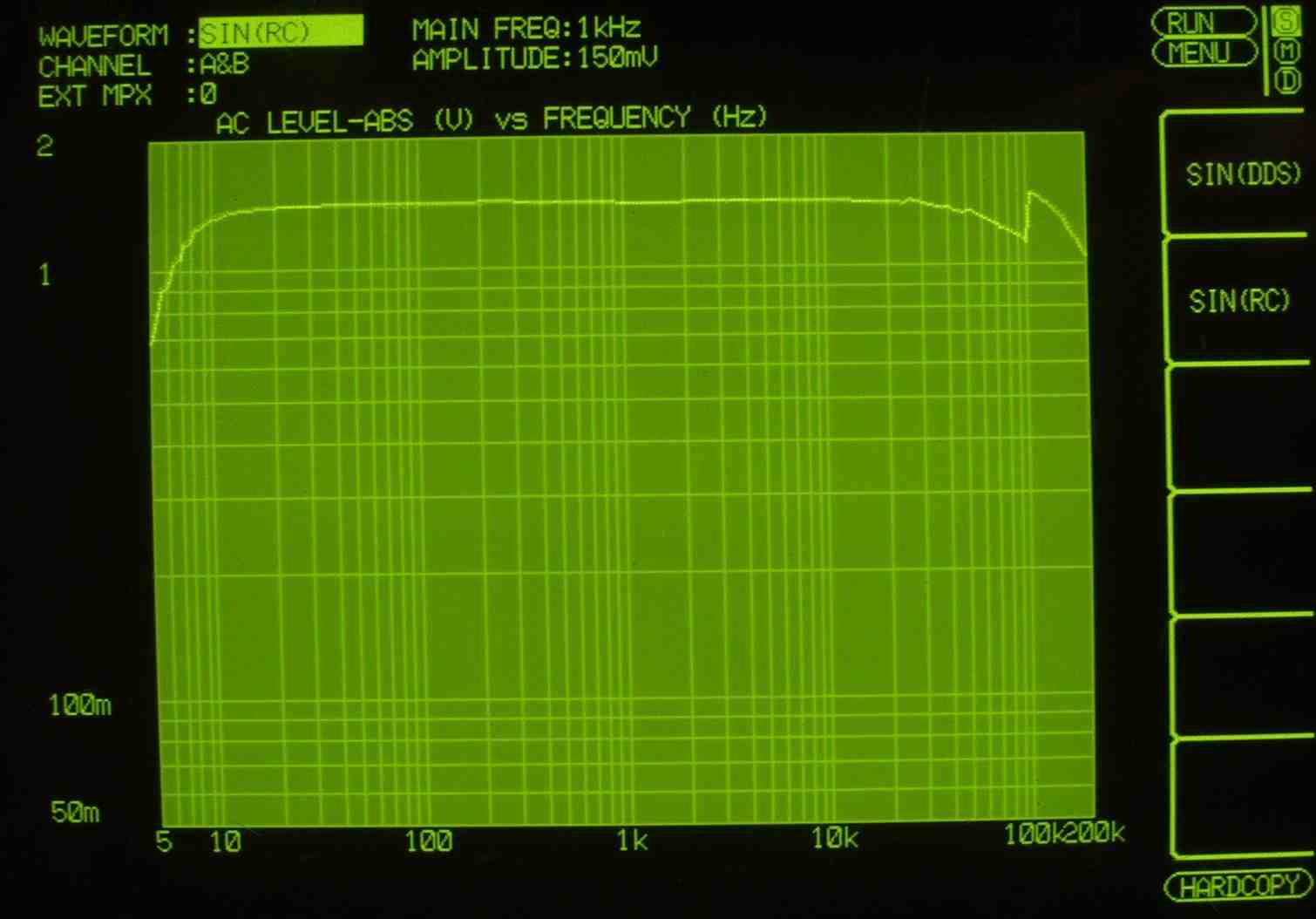

F−2A. 「AUX入力」周波数特性 入力=150mV一定  RL共殆ど同じ 薄い色=L

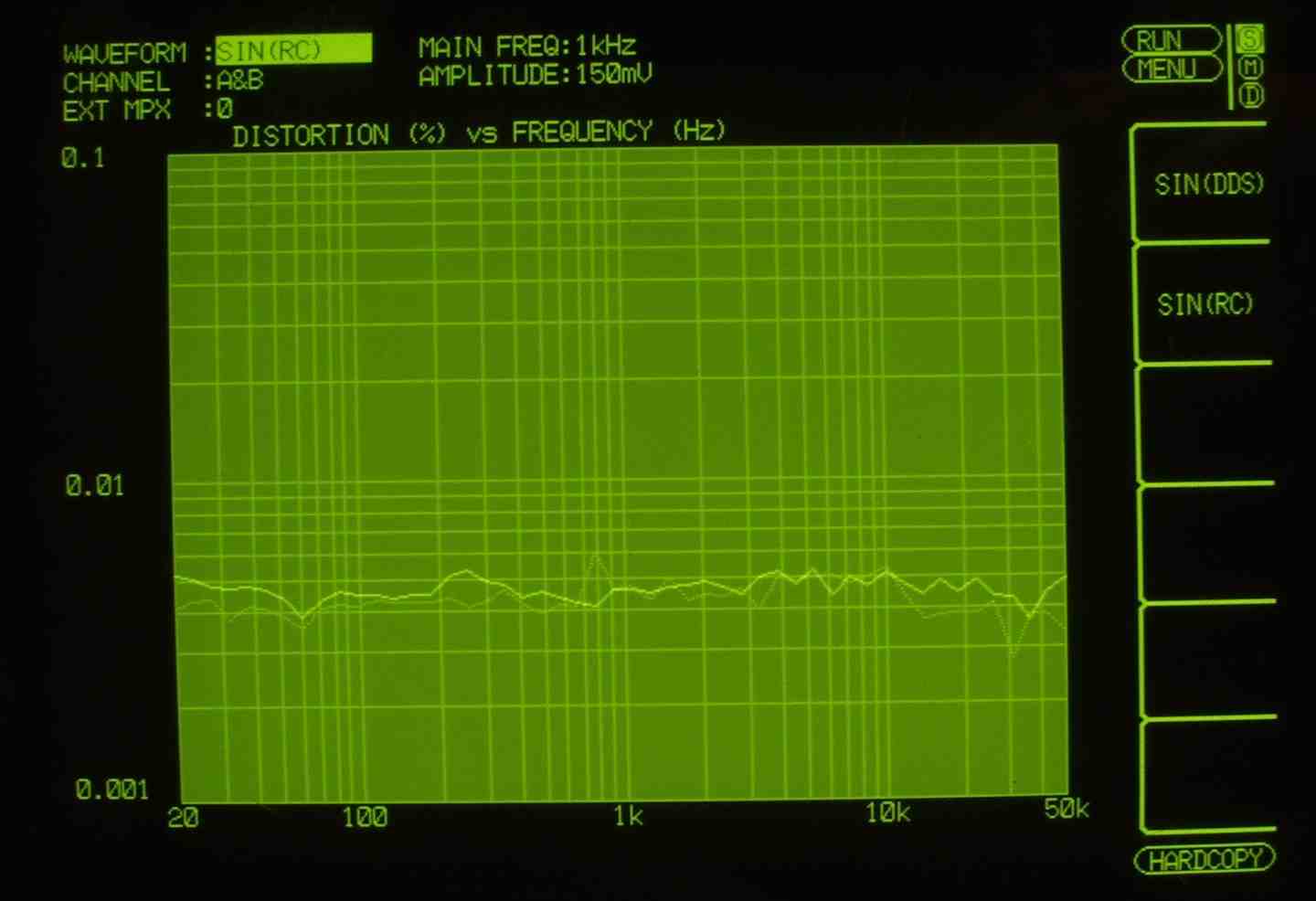

F−2B. 「AUX入力」歪み率測定  入力=150mV一定 薄い色=L

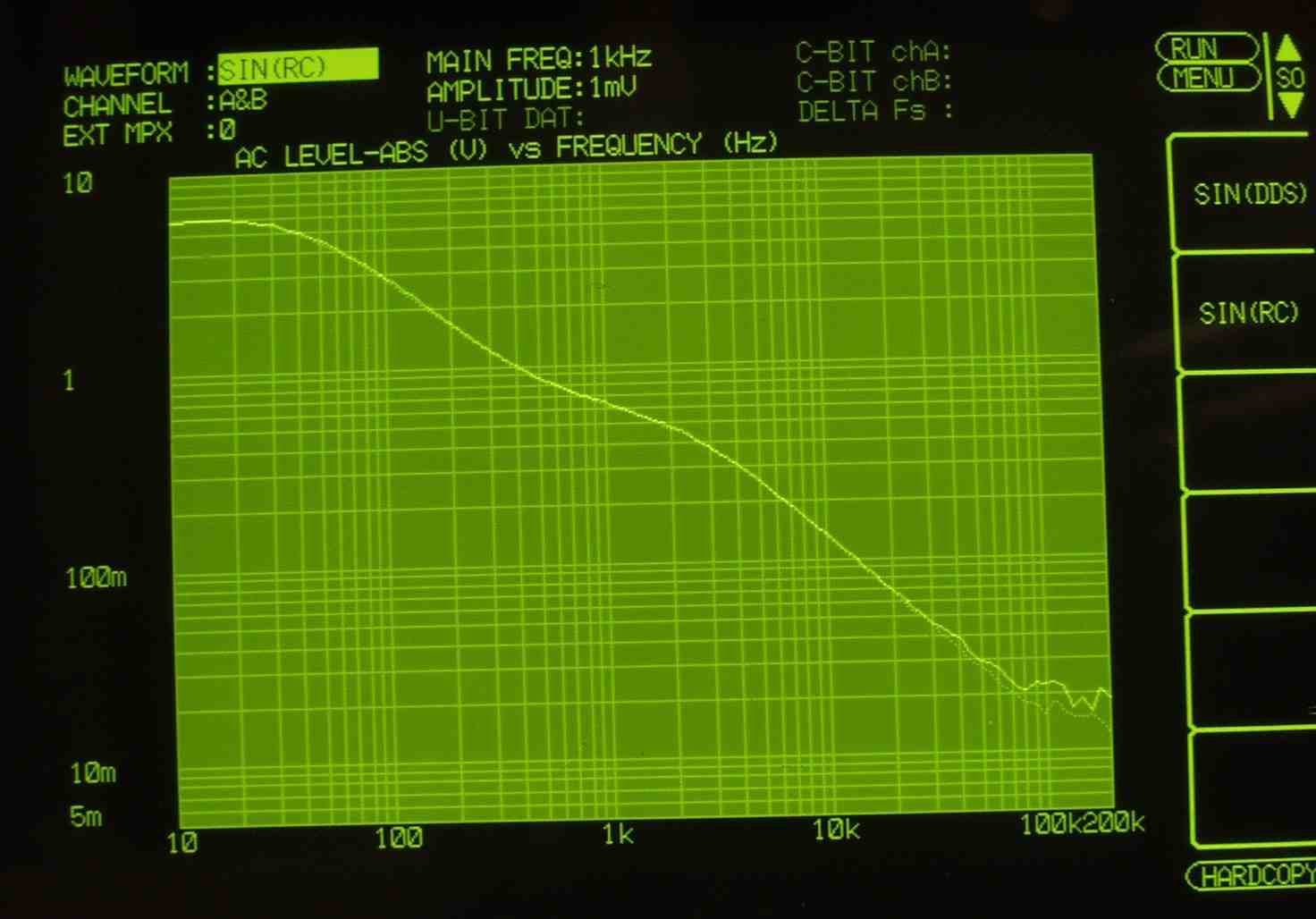

F−3A. 「MM入力」周波数特性 入力=1mV一定 RL全く同じ

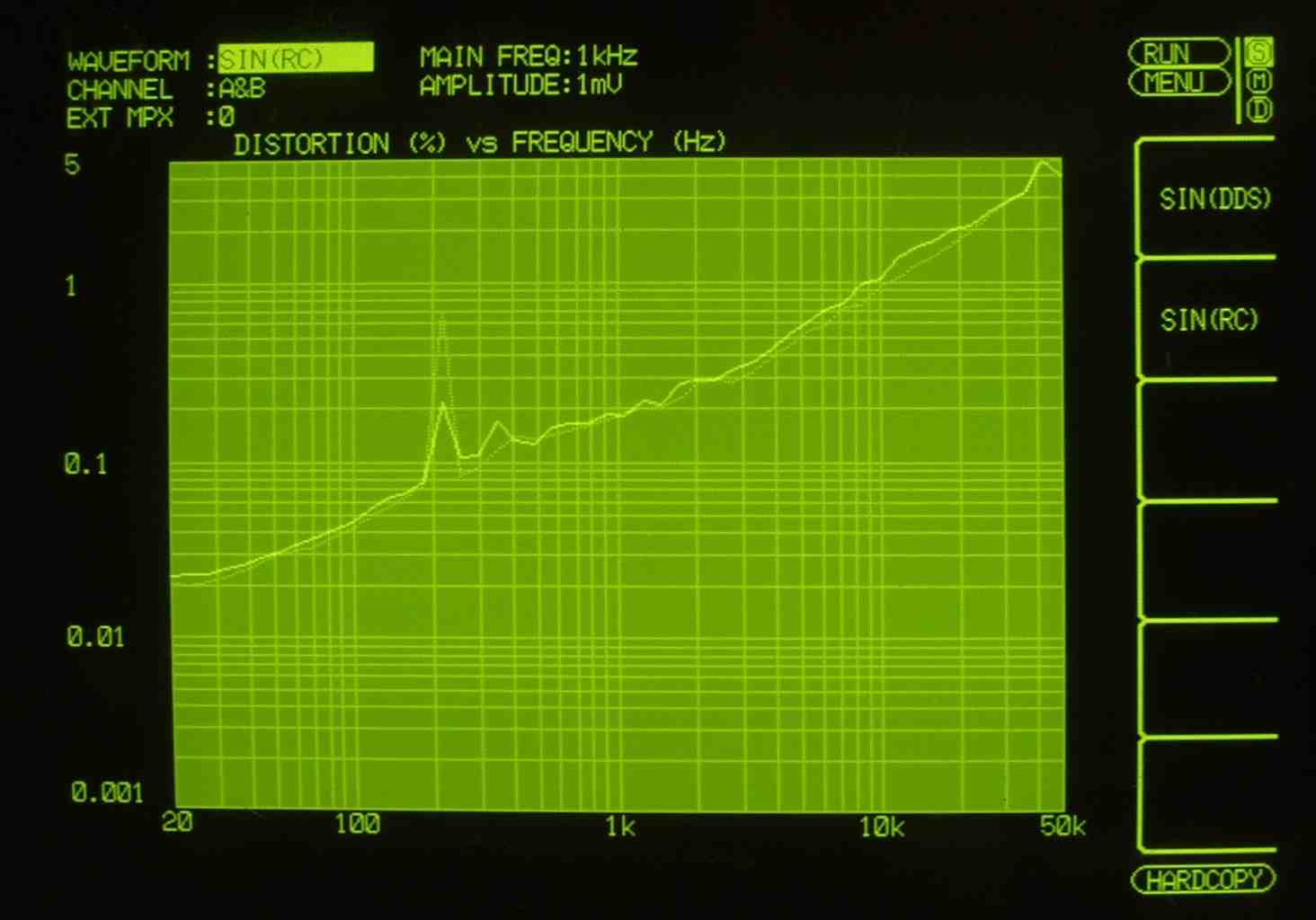

F−3B. 「MM入力」歪み率測定  入力=1mV一定 薄い色=L この歪み計は」レベルが変化すると測定誤差が大きい?

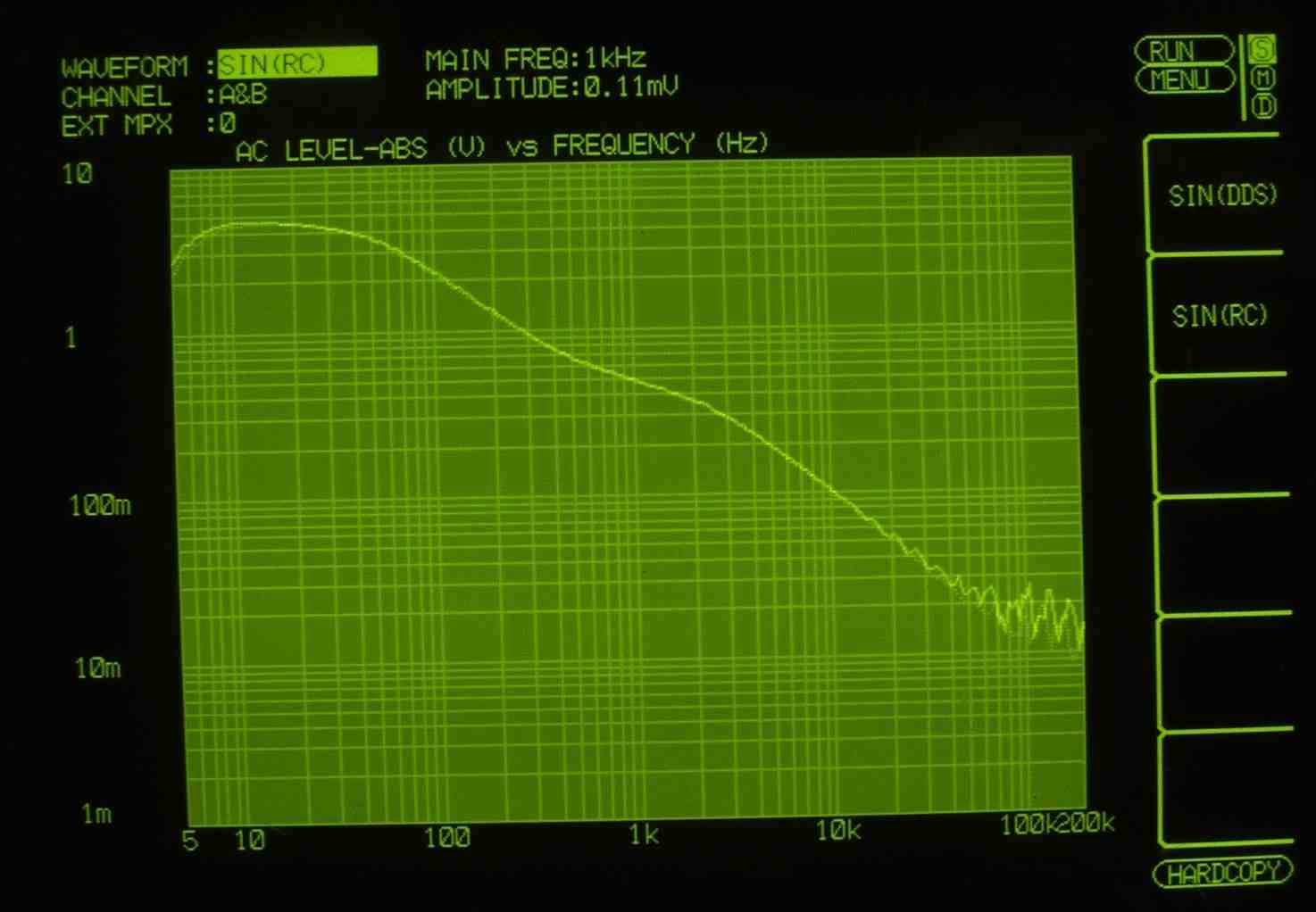

F−4A. 「MC入力」周波数特性 入力=0.11mV一定

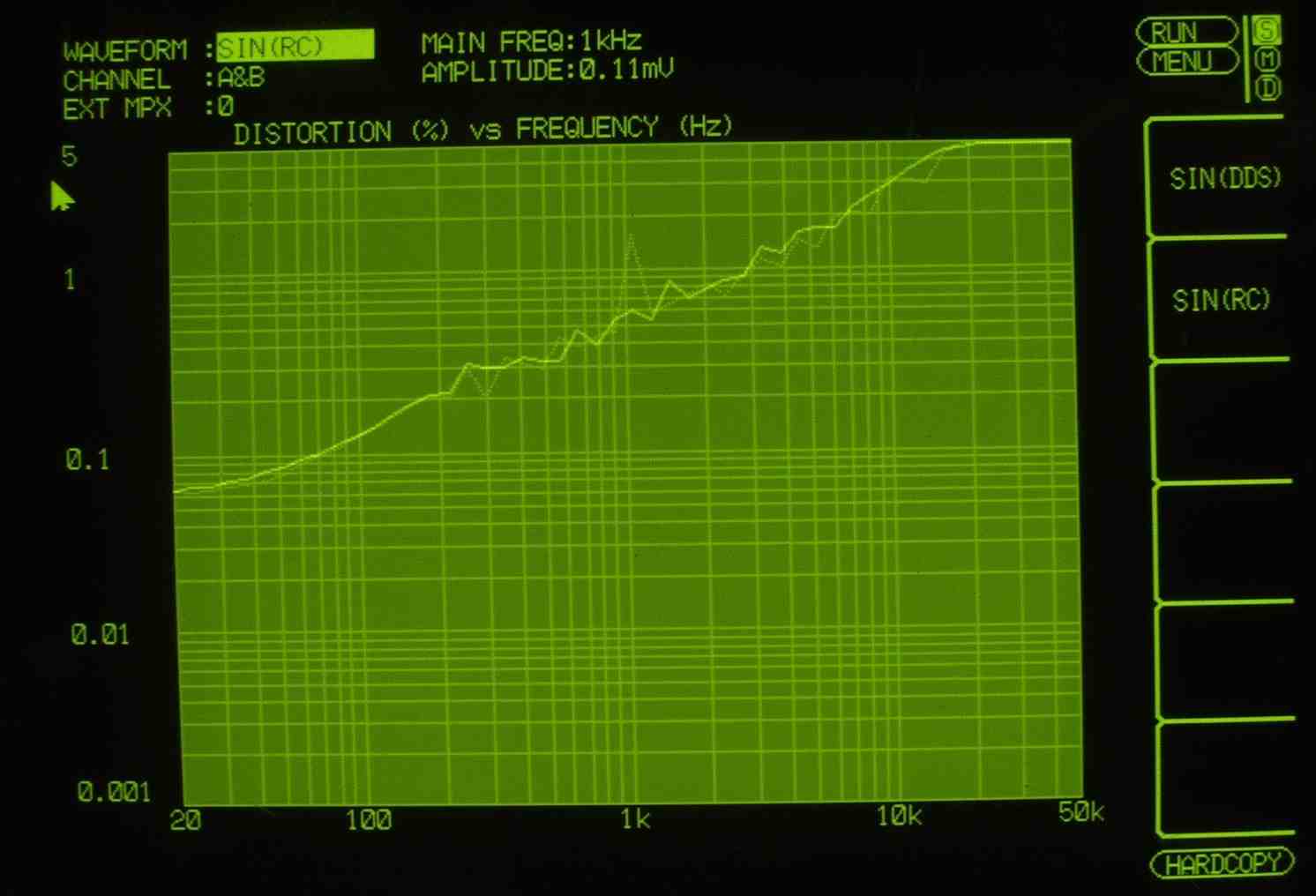

F−4B. 「MC入力」歪み率測定  入力=0.11mV一定 薄い色=L この歪み計は」レベルが変化すると測定誤差が大きい?

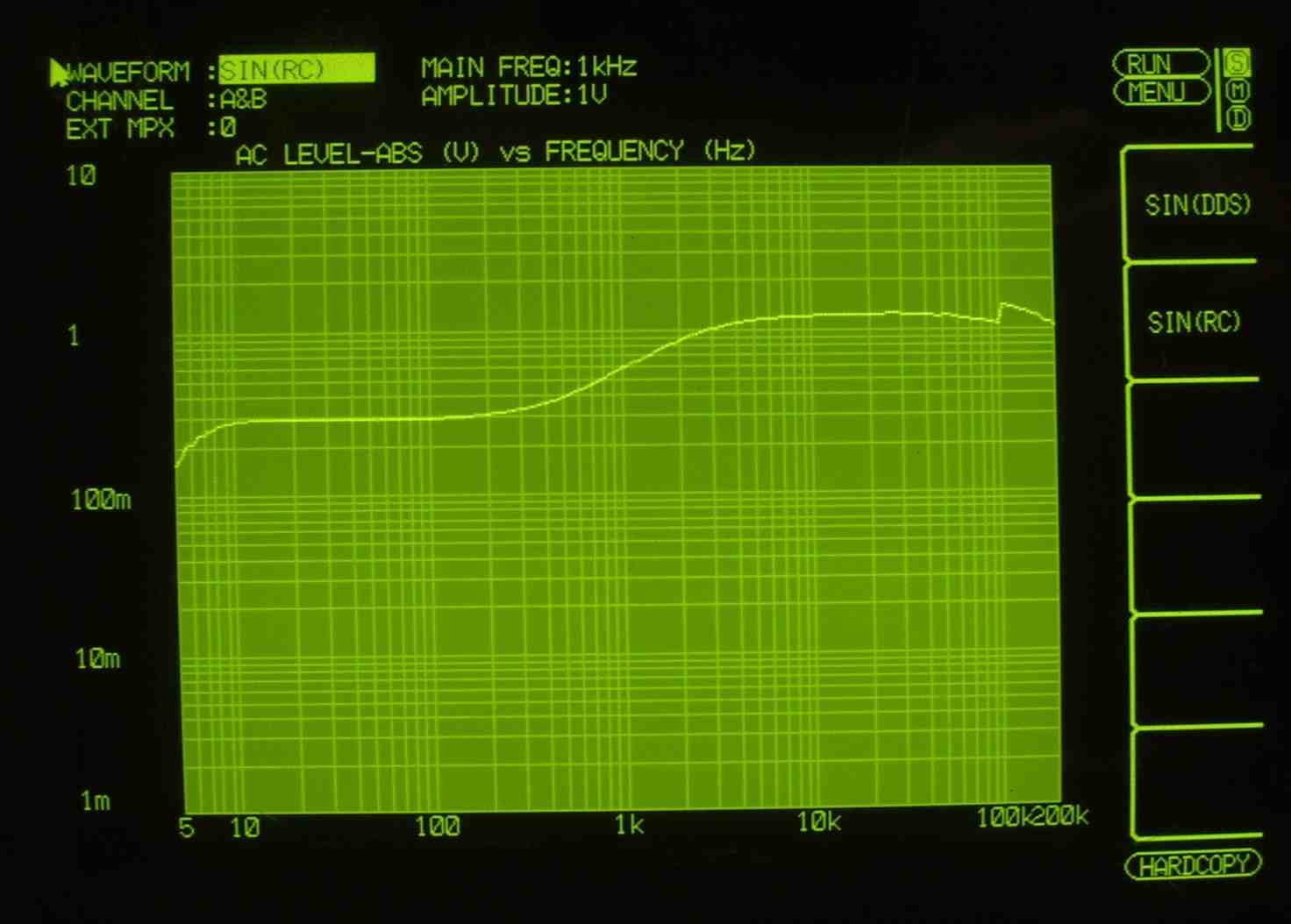

F−5. 自作逆RIAAを入れての周波数特性 本当は1直線に成るはずですが、余り出来が良くありませんね?
G. もう1台の上位測定機器での調整・測定
G−1. 上位測定器で計測2

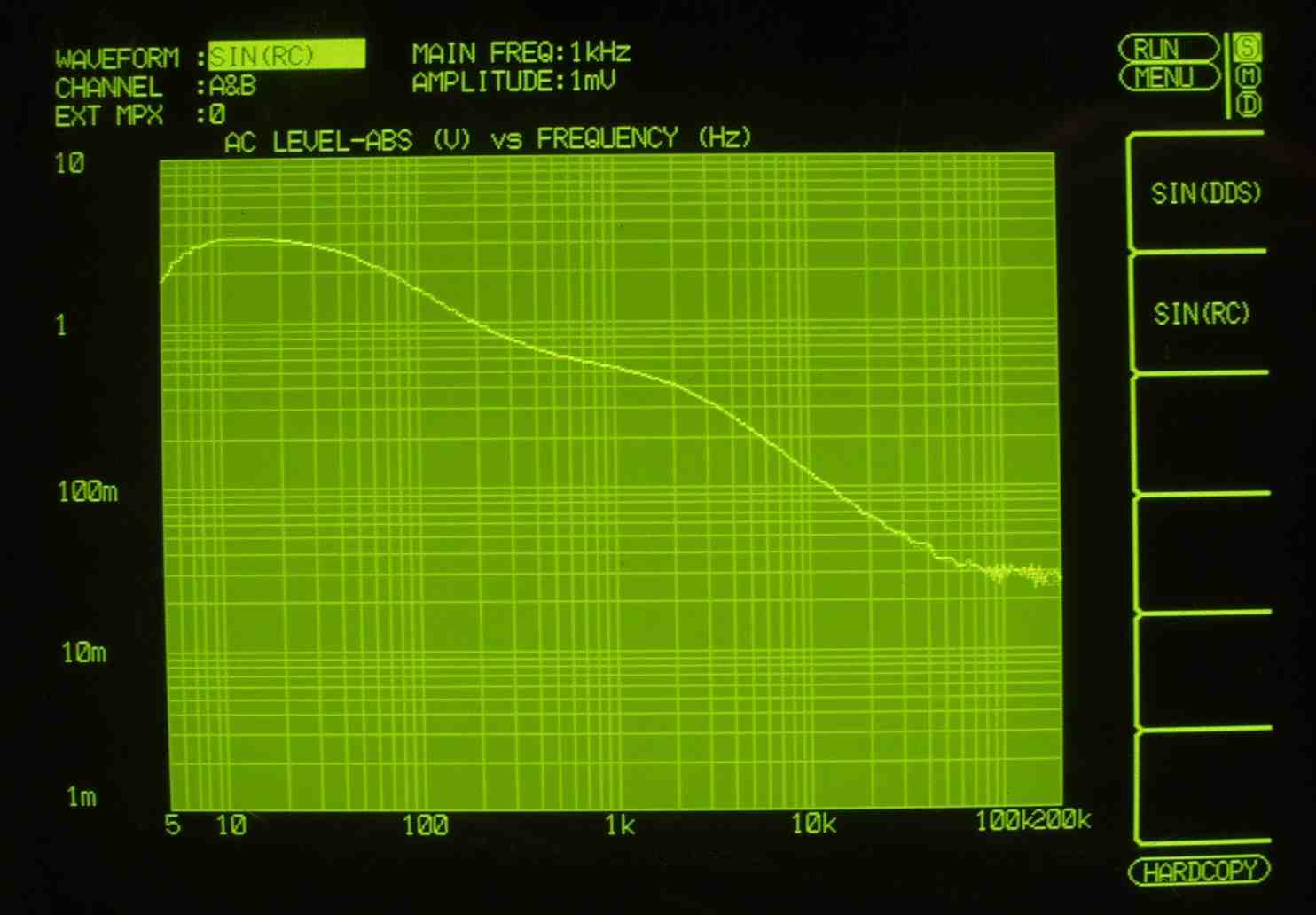

G−2A. 「MM入力」周波数特性 入力=1mV一定 高域の乱れが少ない
G−2B. 「MM入力」歪み率測定  入力=1mV一定 薄い色=L 余り変わり無し

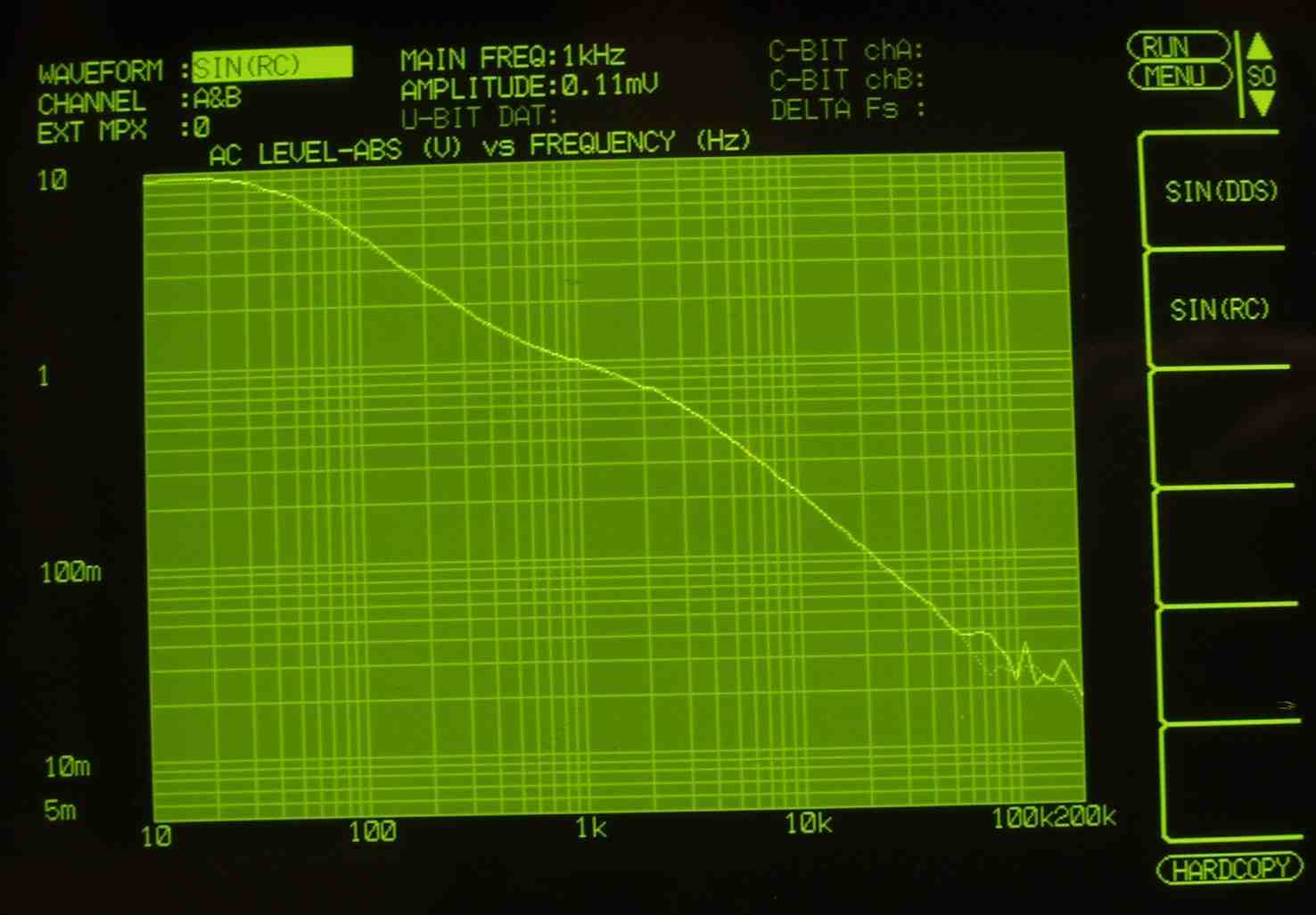

G−3A. 「MC入力」周波数特性 入力=0.11mV一定 高域の乱れが少ない

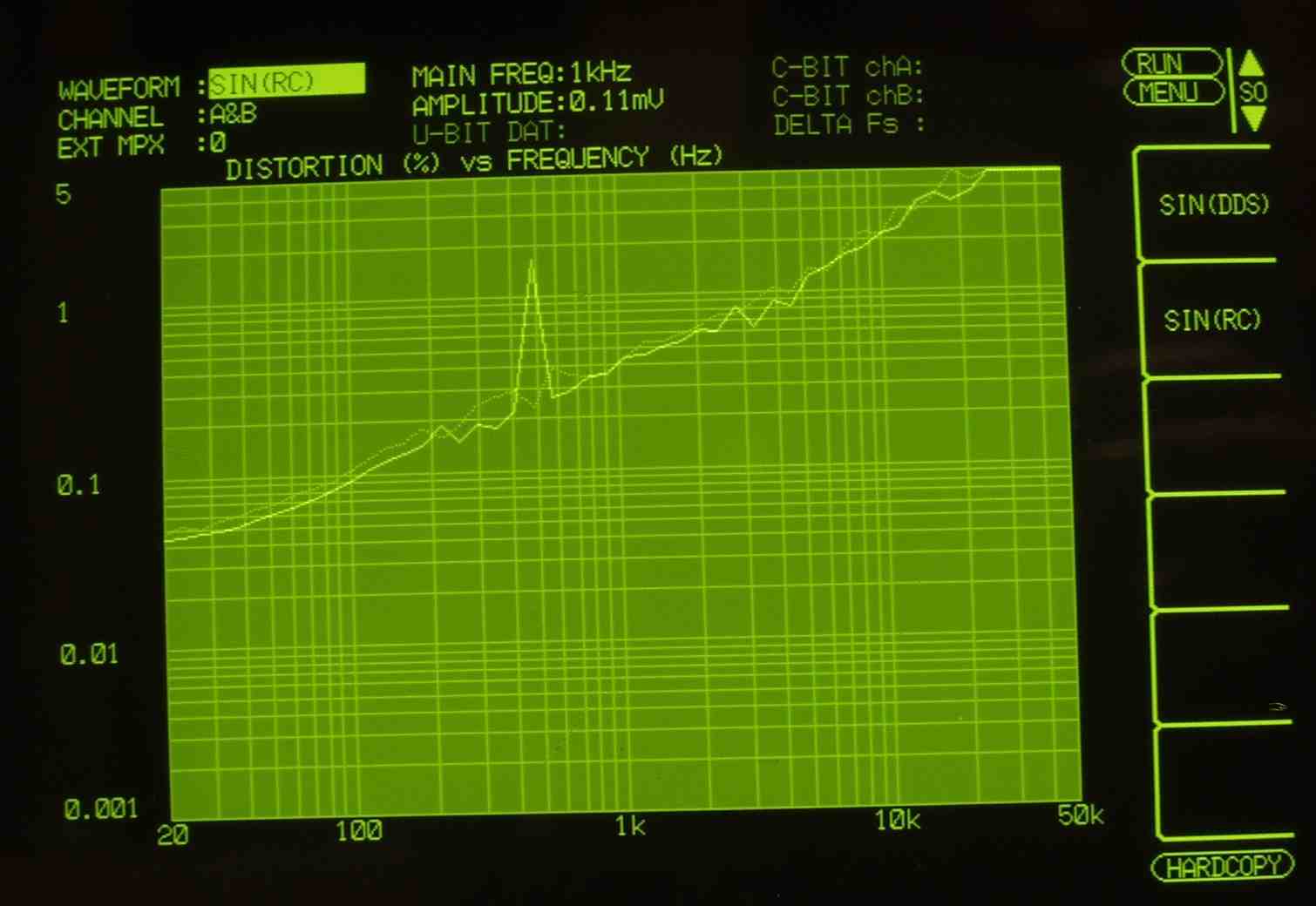

G−3B. 「MC入力」歪み率測定  入力=0.11mV一定 薄い色=L  余り変わり無し
E5.完成 24時間エージング
S.GAS THAEDRA の仕様(マニアル・カタログより)
型式、価格 コントロール(プリ)アンプ  THAEDRA 価格¥660,000. (株)バブコ
<HEAD AMP/Moving-Coil、Phono>
ゲイン Tape output=69dB、 Main output=90dB
ノイズ 75nV(20Hz〜20kHz)、 32nV(400Hz〜20kHz)
歪率 0.01%以下(出力=2V、20Hz〜20kHz)
RIAA偏差 ±0.5dB(20Hz〜20kHz)
<HEAD AMP/Magnetic Phono>
ゲイン Tape output=42dB、 Main output:63dB
ノイズ 500nV(20Hz〜20kHz)
歪率 0.01%以下(2V、20Hz〜20kHz)
RIAA偏差 ±0.5dB(20Hz〜20kHz)
<High Level
ゲイン Main output=21dB
ノイズ 6μV(20Hz〜20kHz)
歪率 0.01%(出力=2V、20Hz〜20kHz)
周波数特性 DC〜100kHz ±1dB
総合
最大入力 Head amp=3.5mV(1kHz)、 Phono=100mV(1kHz)、 High level=1V R.M.S.
最大出力 10V R.M.S.
外形寸法 430(W)×152(H)×324(D)mm
重量 15.9kg
備考 入出力端子、接続コード・ピンは全て金メッキが施されています。
オプションパーツアンプカード¥8,000
