| ＧＡＳ ＴＨＡＥＤＲＡ ５台目修理 |
| 平成１６年９月６日到着 ９月１７日完成 |
| 注意 このＡＭＰもプリ出力にコンデンサーが無くＤＣ漏れの可能性が有ります、メインＡＭＰのＤＣ入力端子に接続すると、 メインＡＭＰが「チンチン」になり壊れます 更に、音質重視の為、プリ出力に安全（保護）抵抗が有りません！！ プリ出力をショウトさせると、プリのバッファＡＭＰ（出力リレー）が壊れる可能性が有ります 安全の為、ＲＣＡケーブルの接続は電源を切って行いましょう |
|

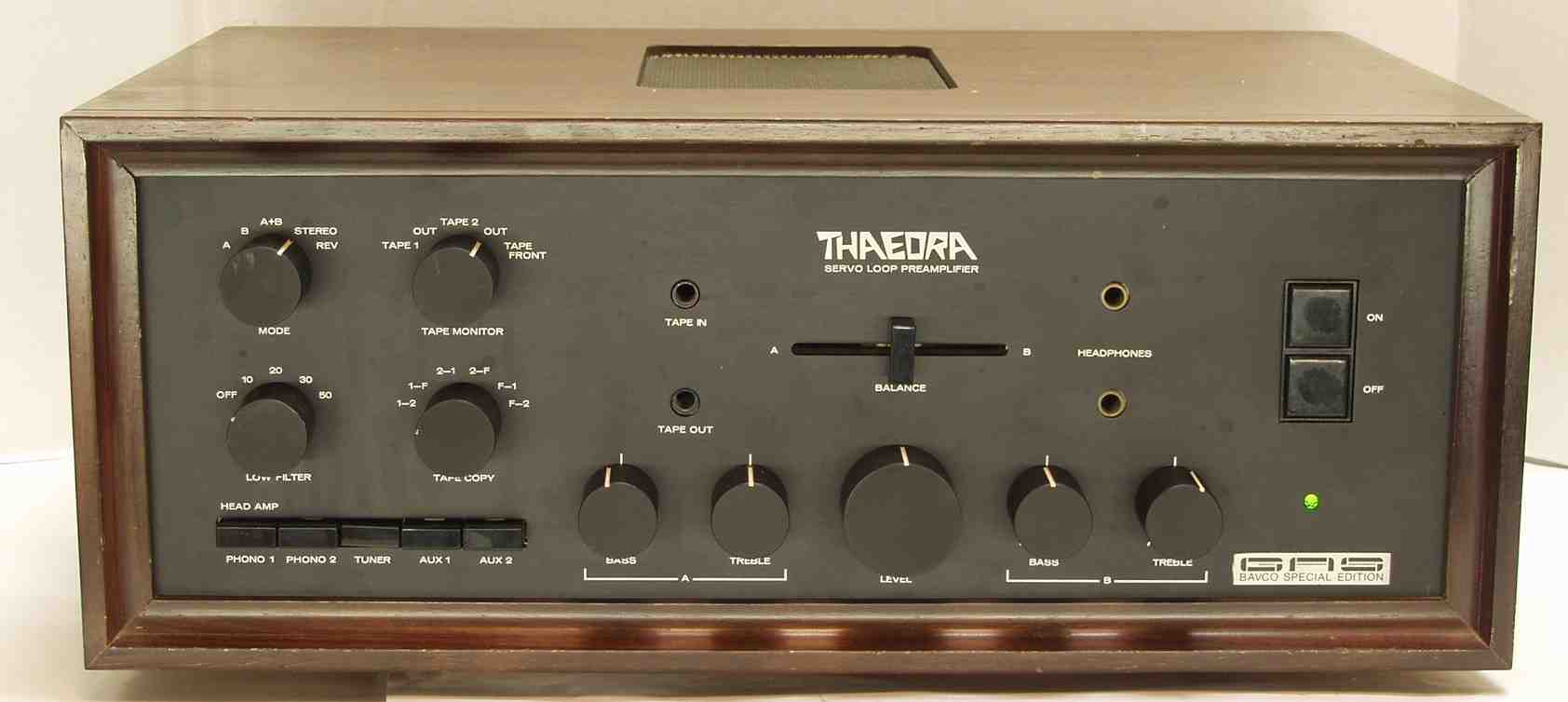

| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る 木製ケース入り |
 |

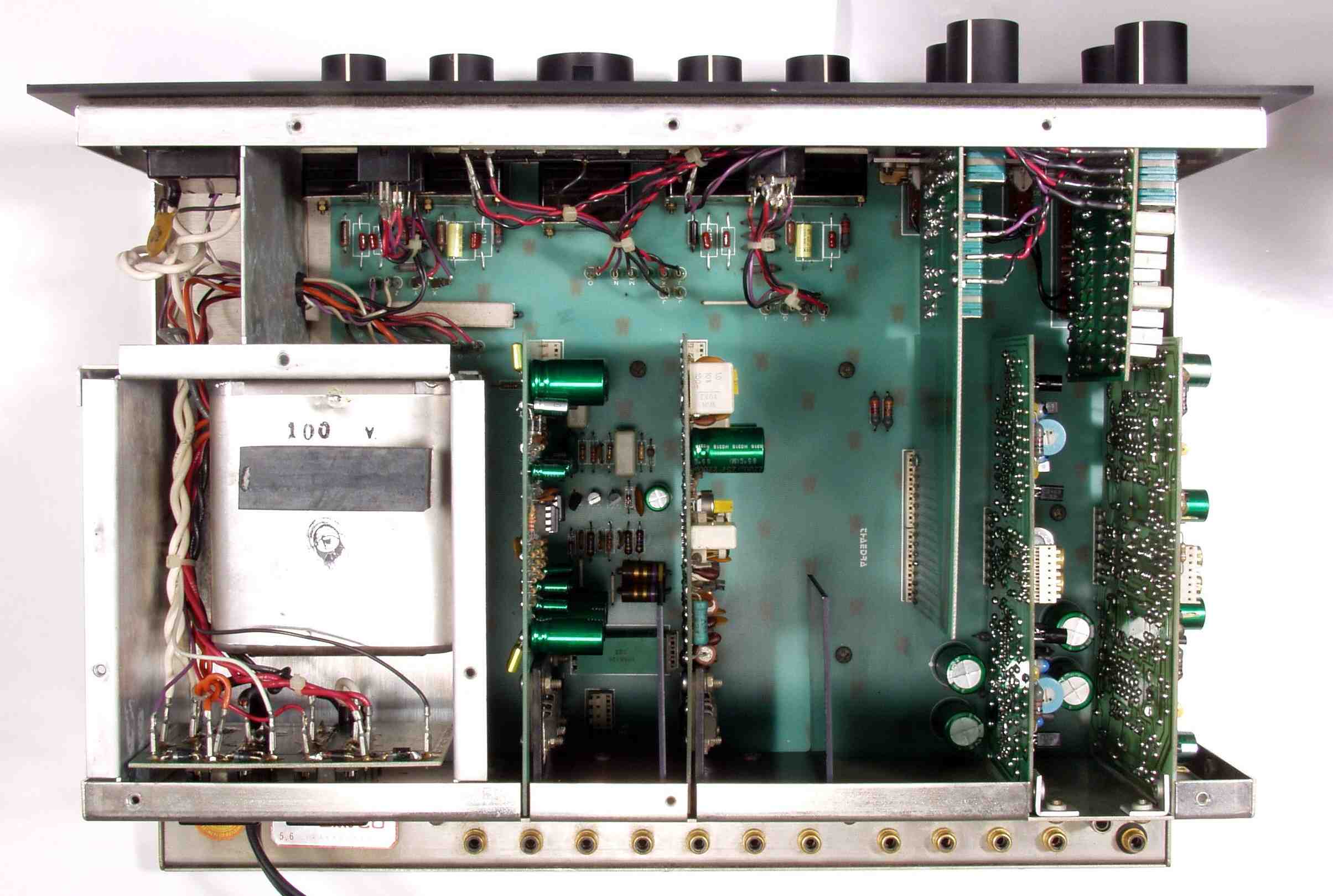

| Ａ−２． 点検中 清掃後上から見る |
 |

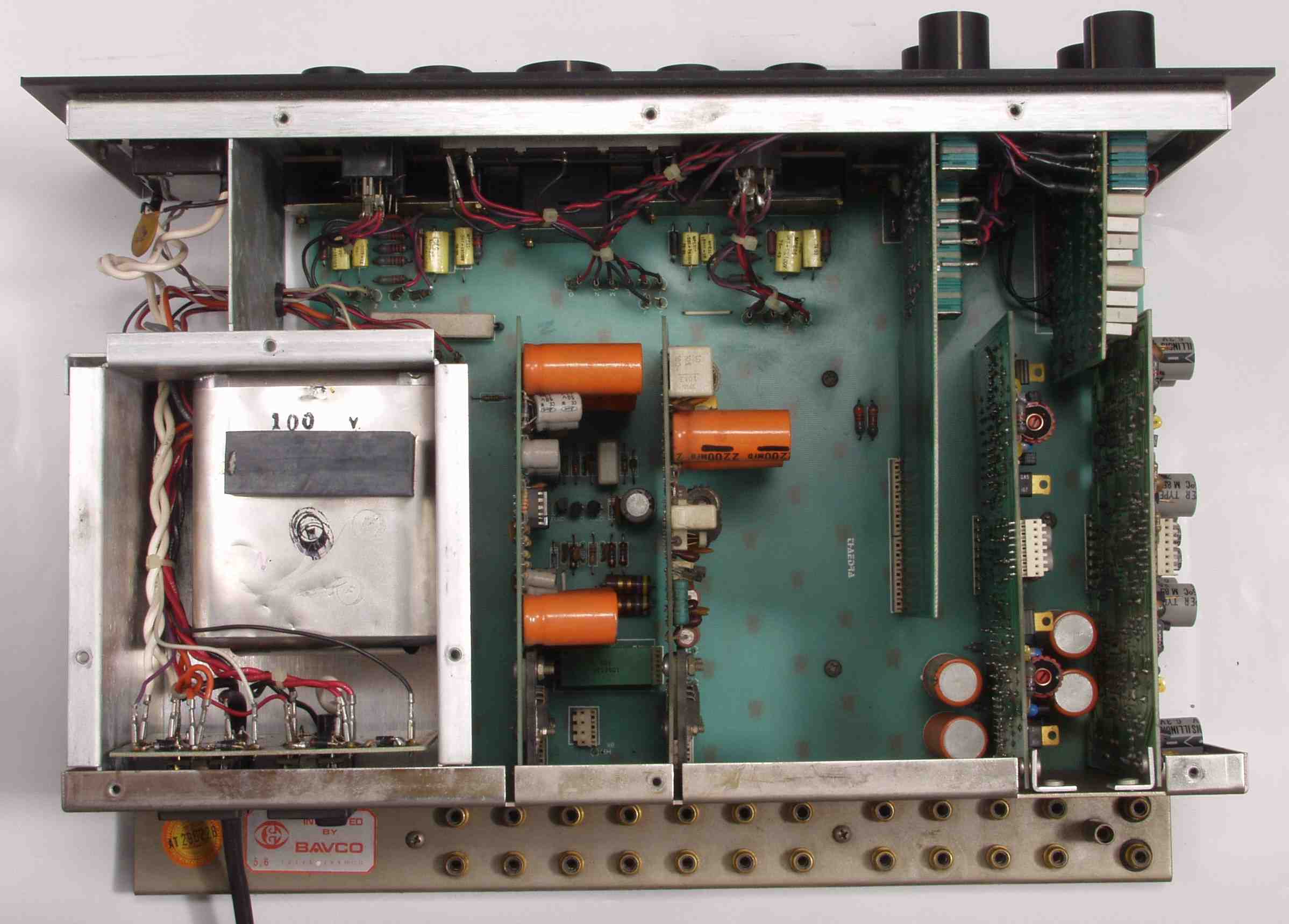

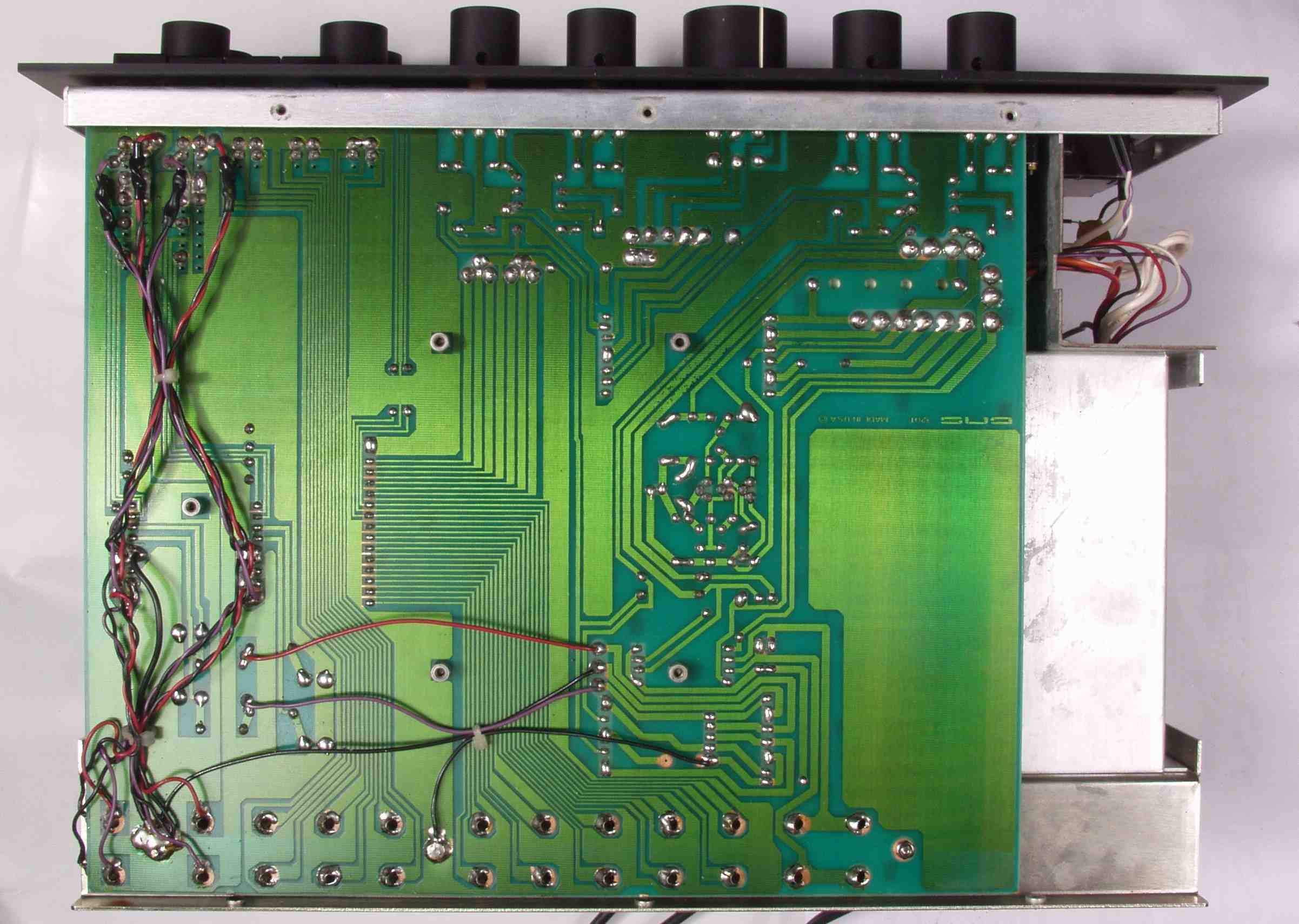

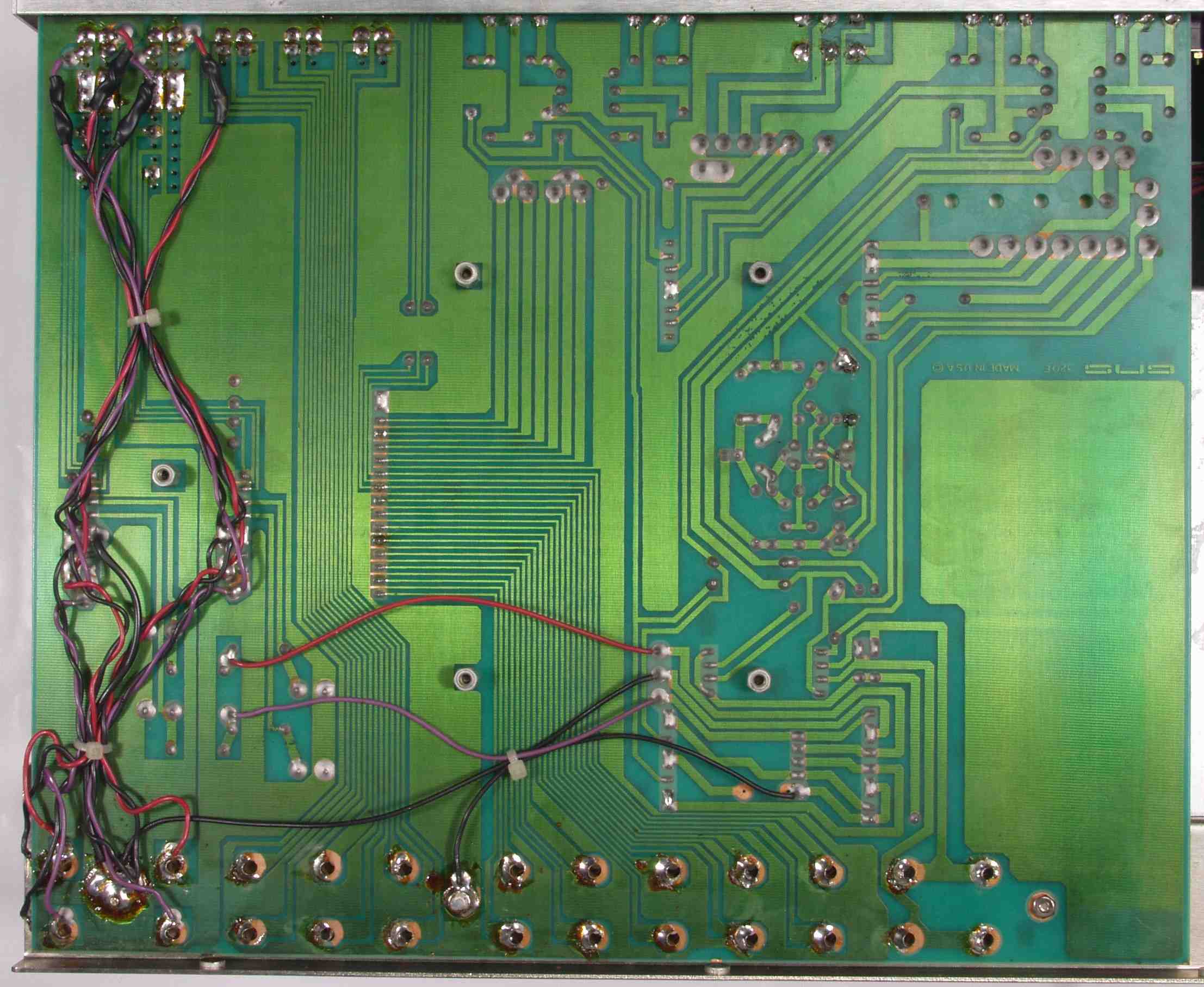

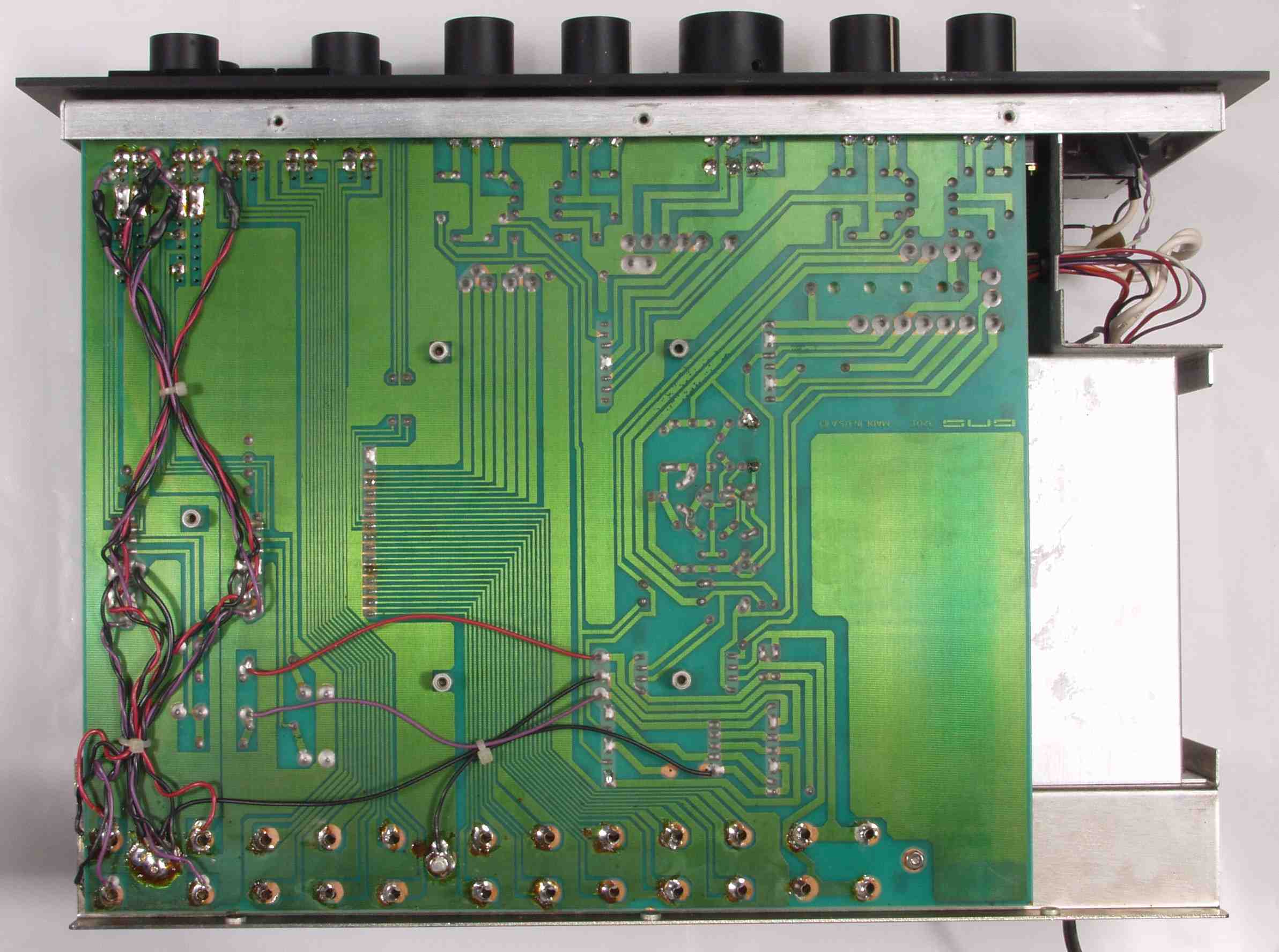

| Ａ−３． 点検中 清掃後下から見る |
 |

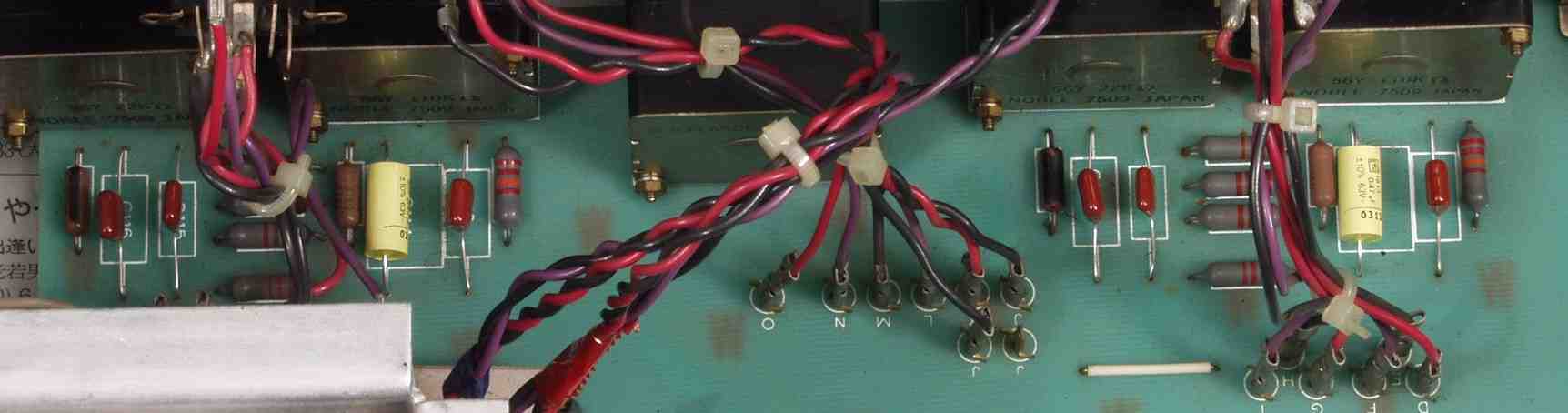

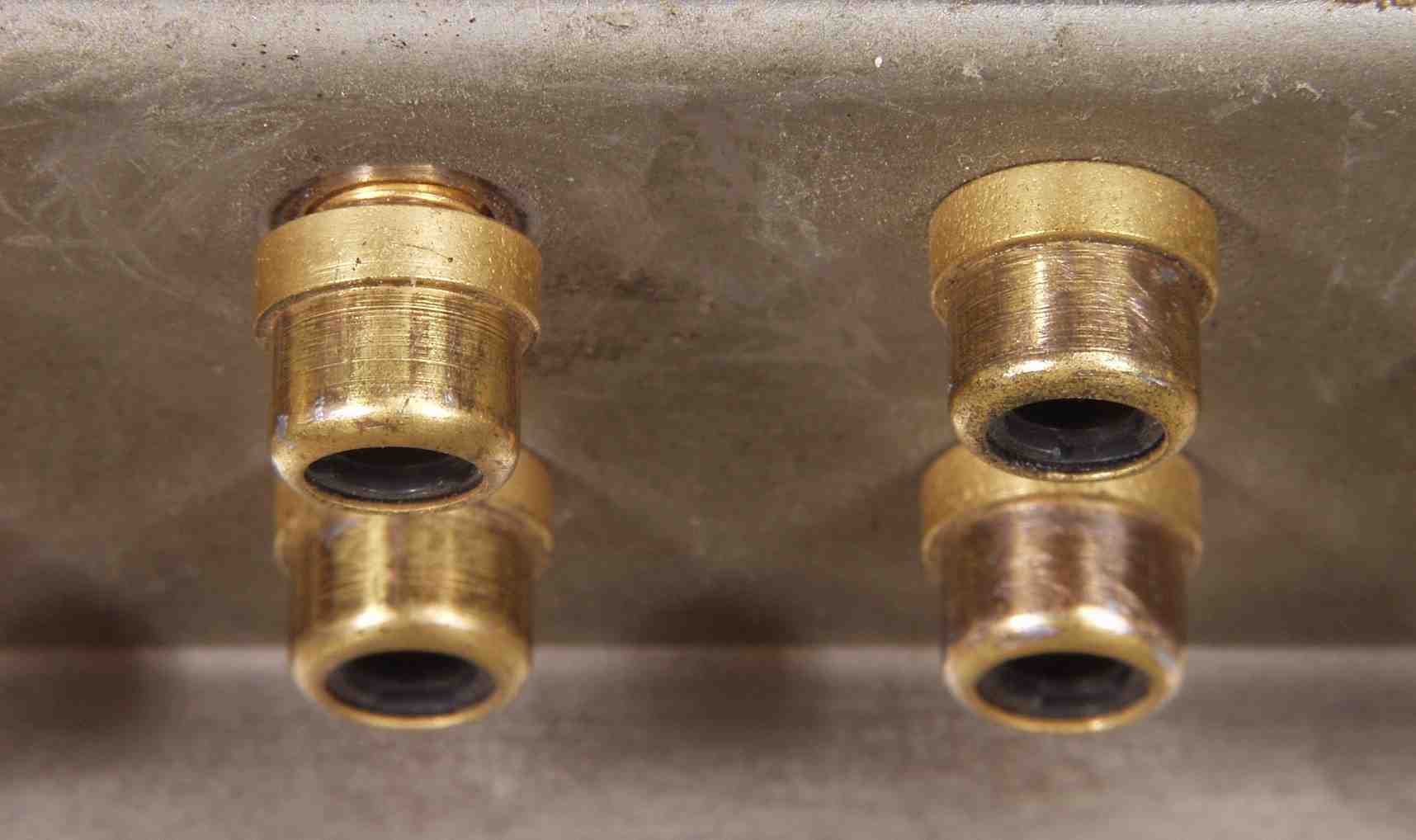

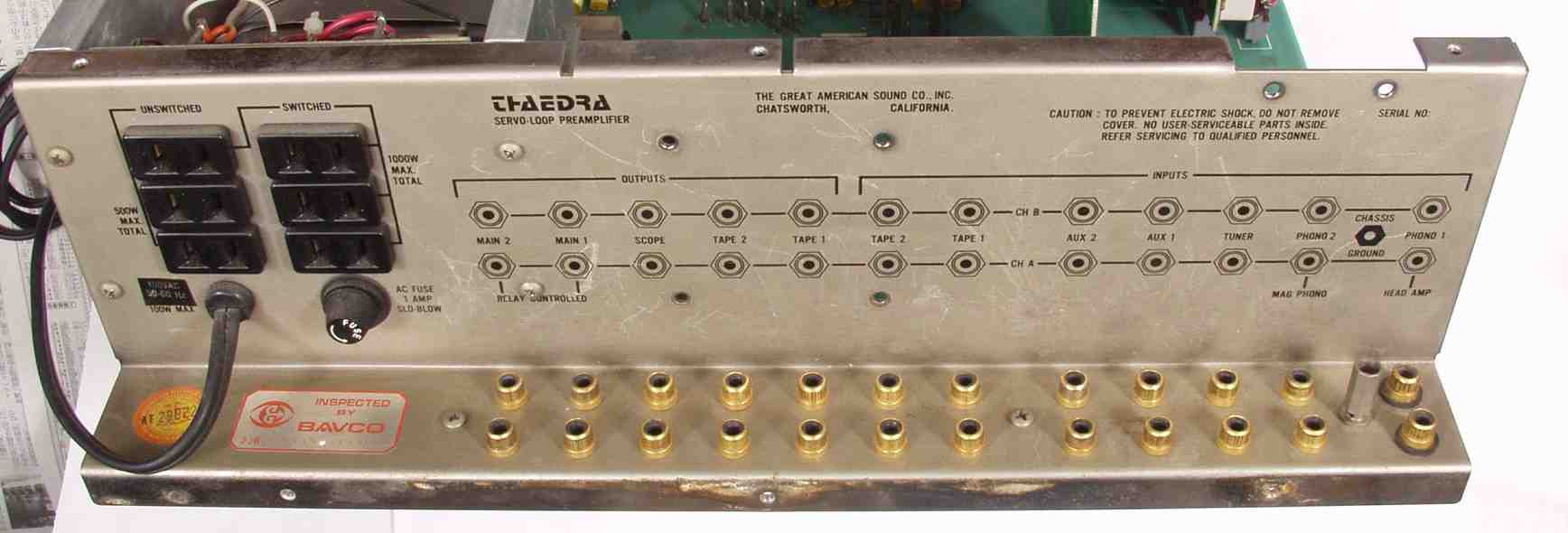

| Ａ−４． 点検中 「ＡＵＸ−１」のＲＣＡ端子が緩んでいる |
 |
| Ａ−５． 点検中 この為に、全ＲＣＡ端子の半田を取り、後パネルを取り外すのが通常の方法、 しかしそれでは経費がかかりすぎる！ |
 |

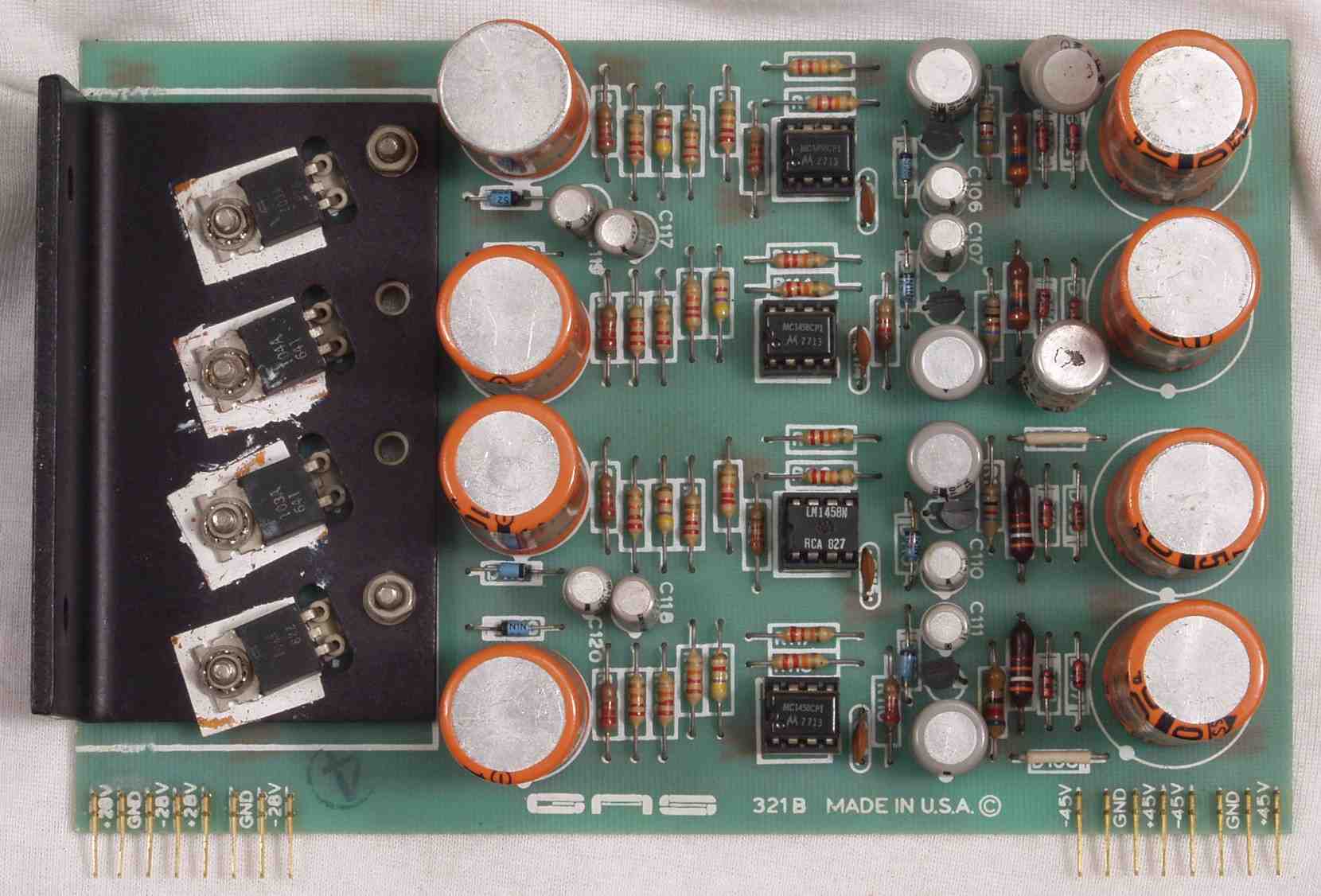

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 定電圧基盤 |
 |

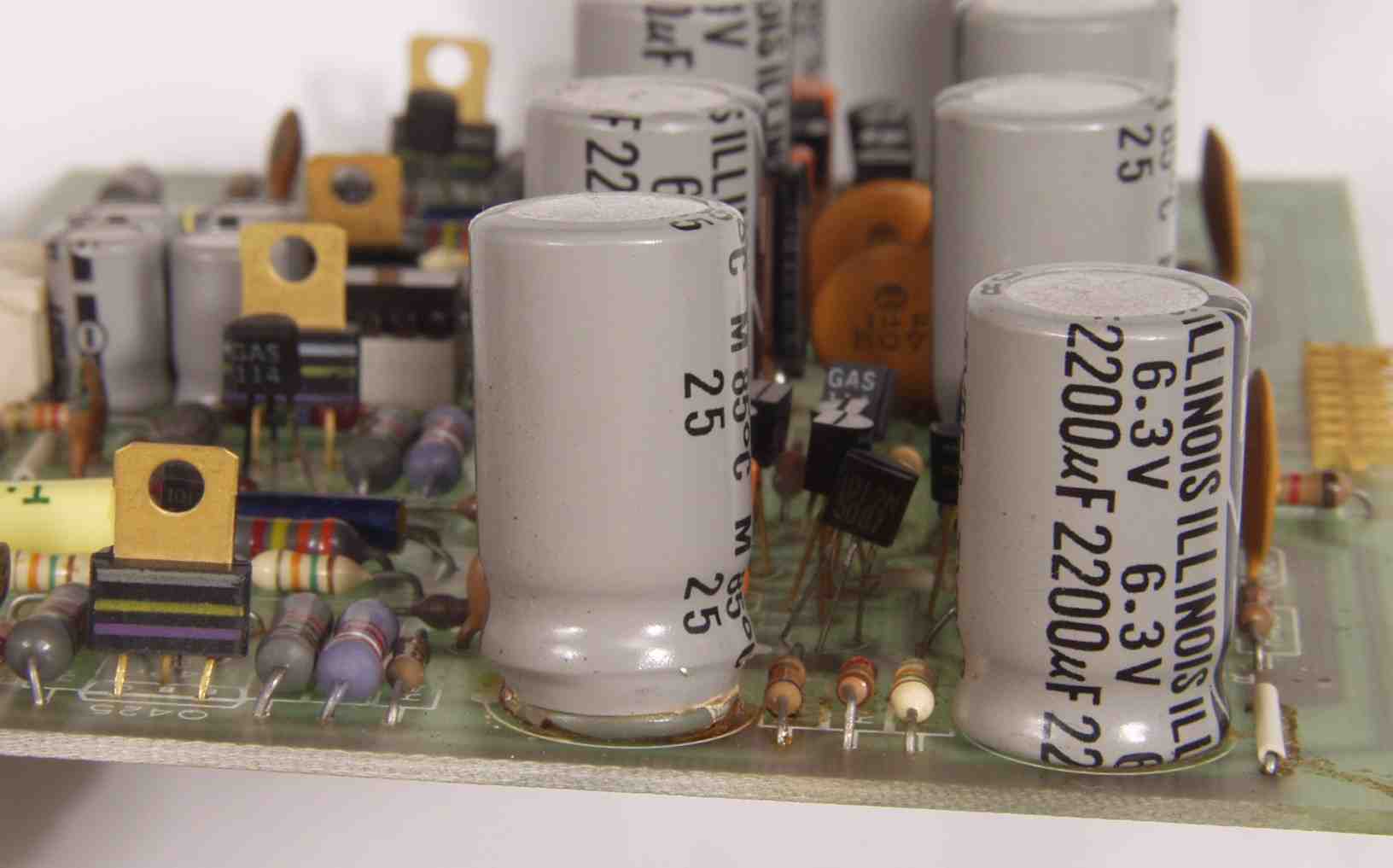

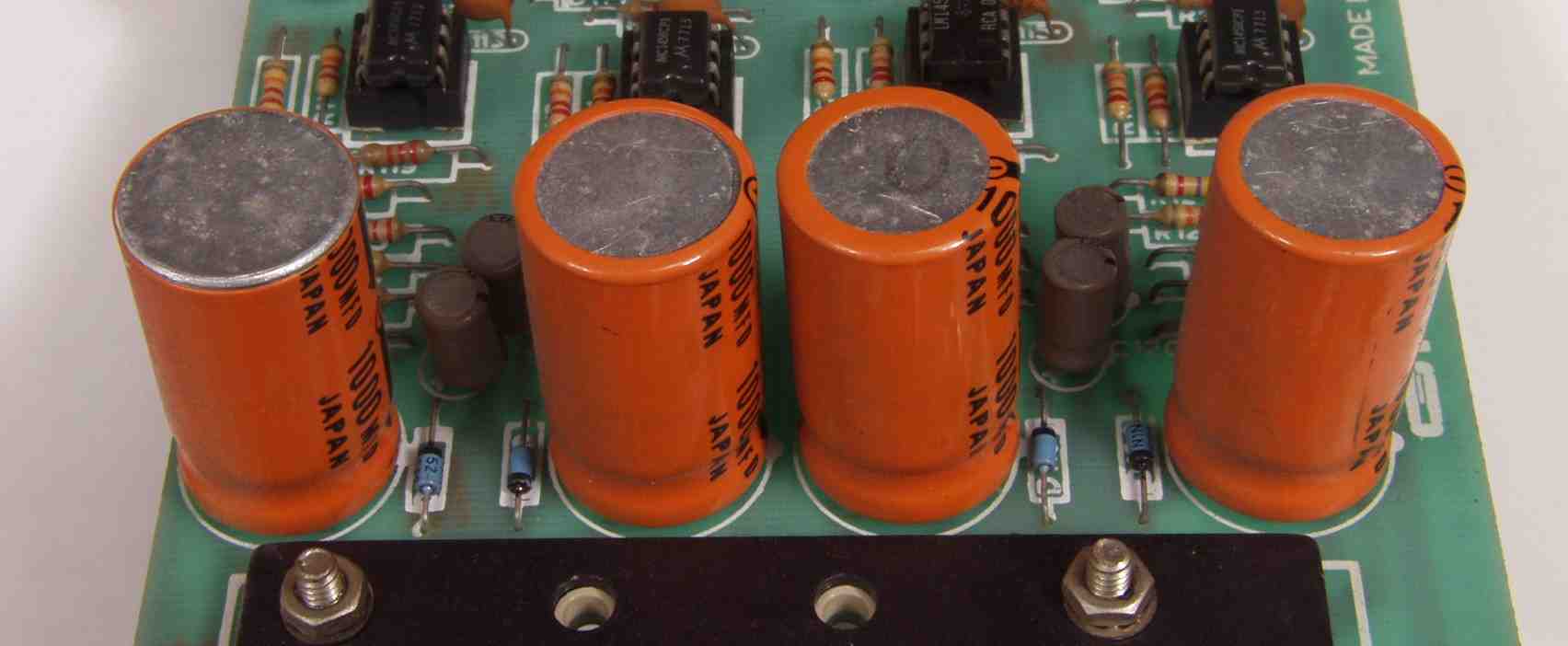

| Ｃ−１Ａ−１． 修理前 定電圧基盤 放熱が悪い為、上にある電解コンデンサーの頭の剥けが多い |
 |
| Ｃ−１Ｂ． 修理後 定電圧基盤 電解コンデンサー２２個、撮影後ＯＰ−ＡＭＰ４個交換（以下同じ） |
 |

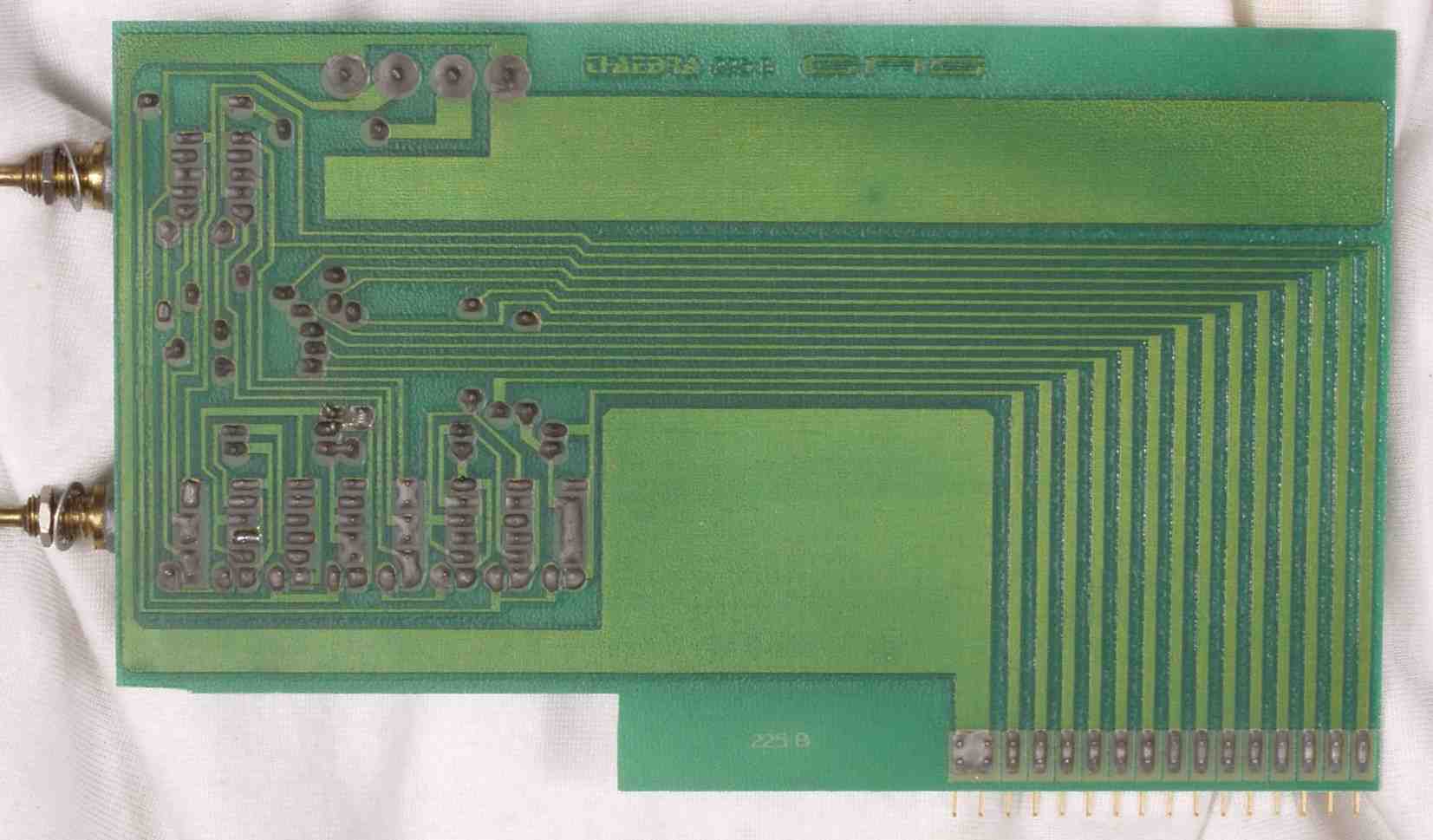

| Ｃ−１Ｃ． 修理前 定電圧基盤裏 |
 |

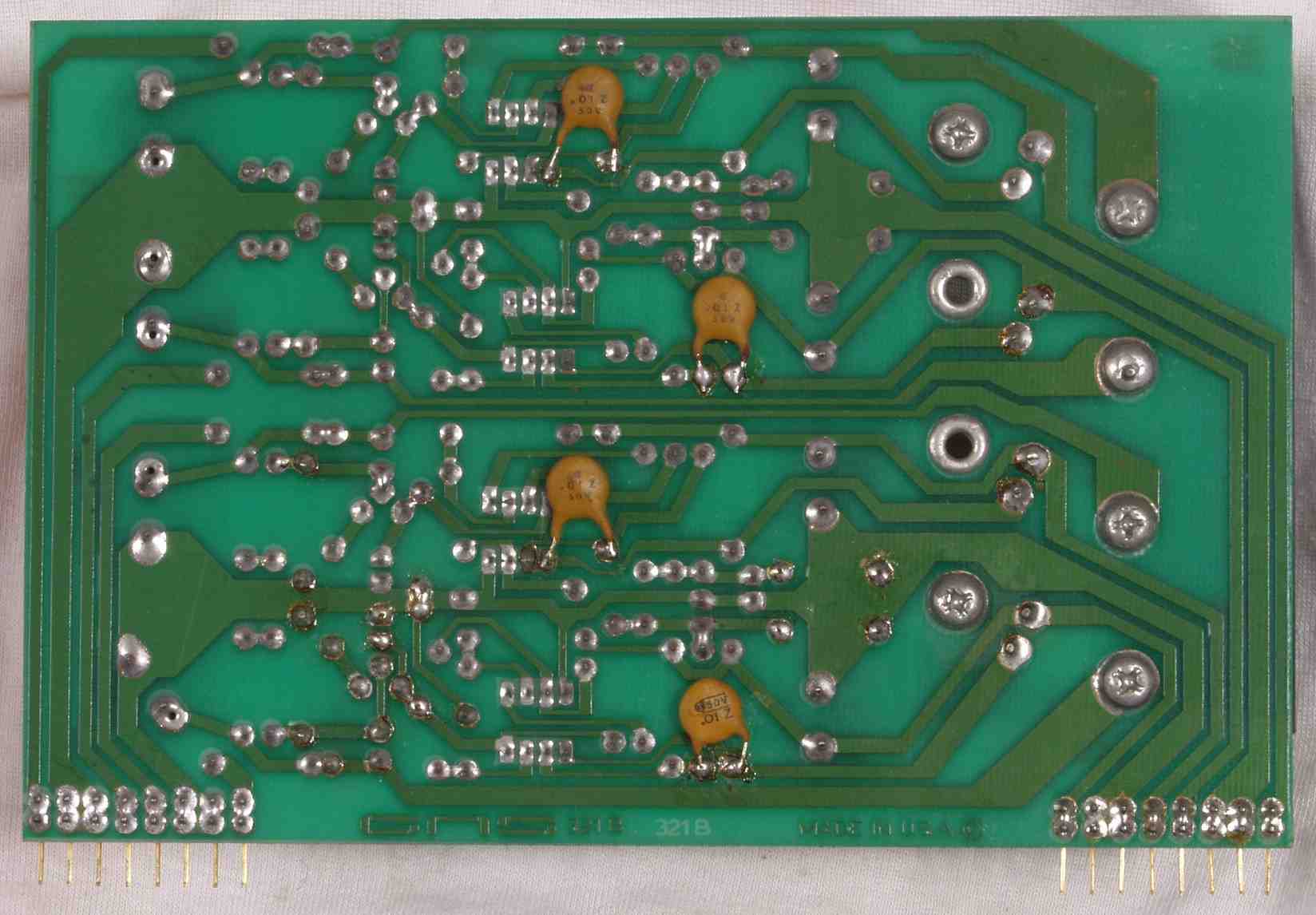

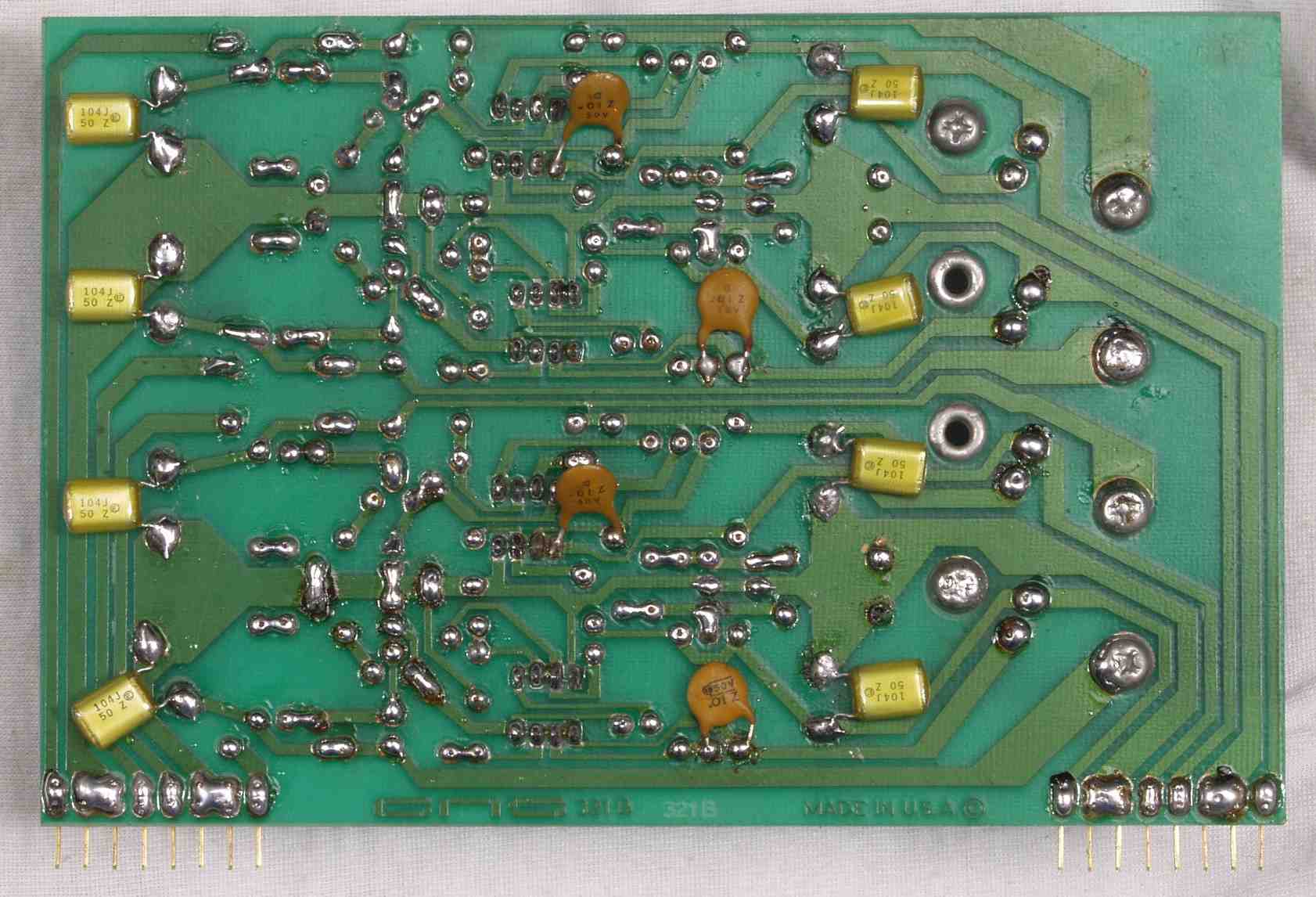

| Ｃ−１Ｄ． 修理（半田補正）後 定電圧基盤裏 フイルムコンデンサー８個追加 |
 |
| Ｃ−１Ｅ． 完成定電圧基盤裏 不要なフラックスを取り、洗浄する |
 |

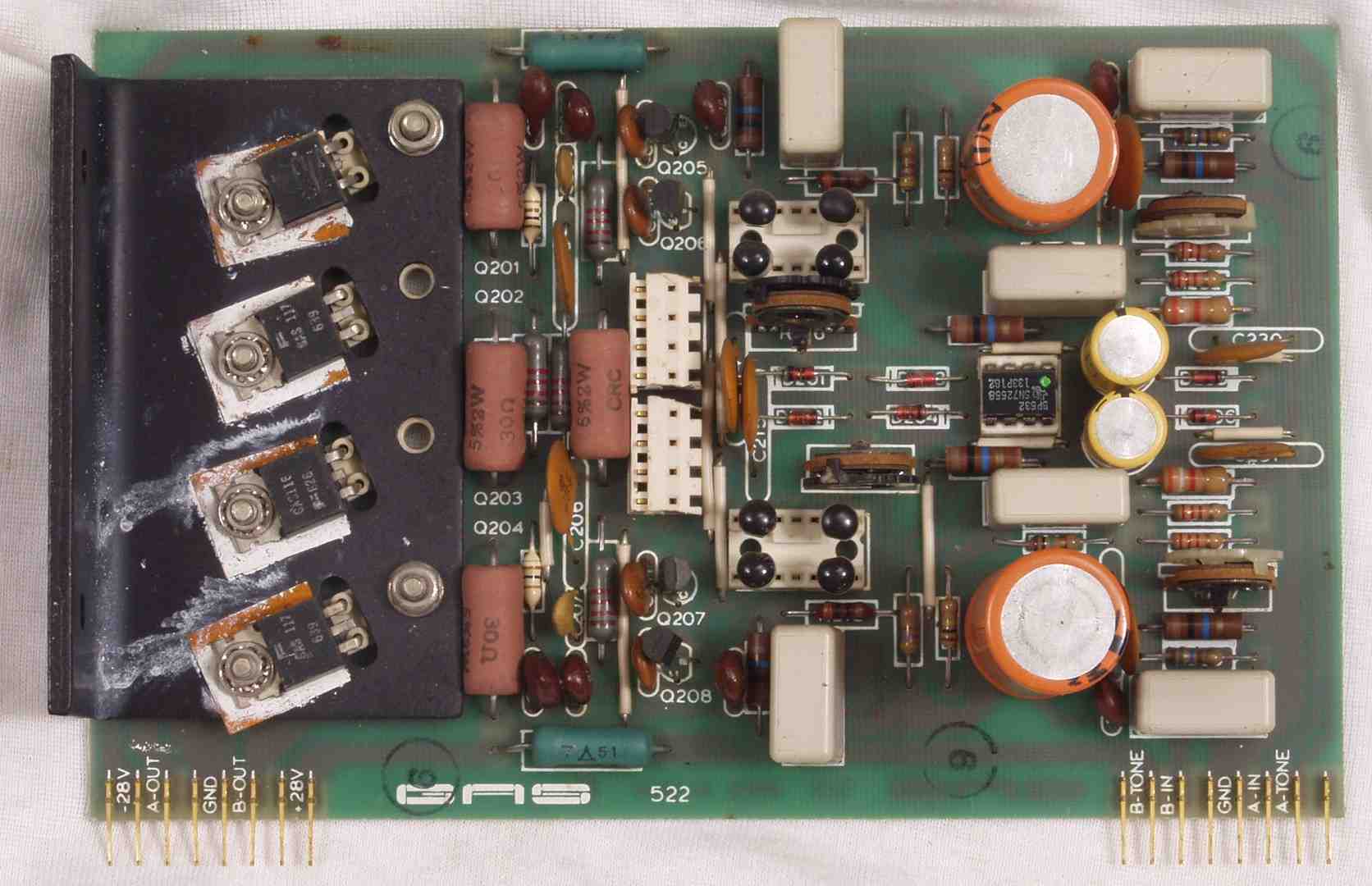

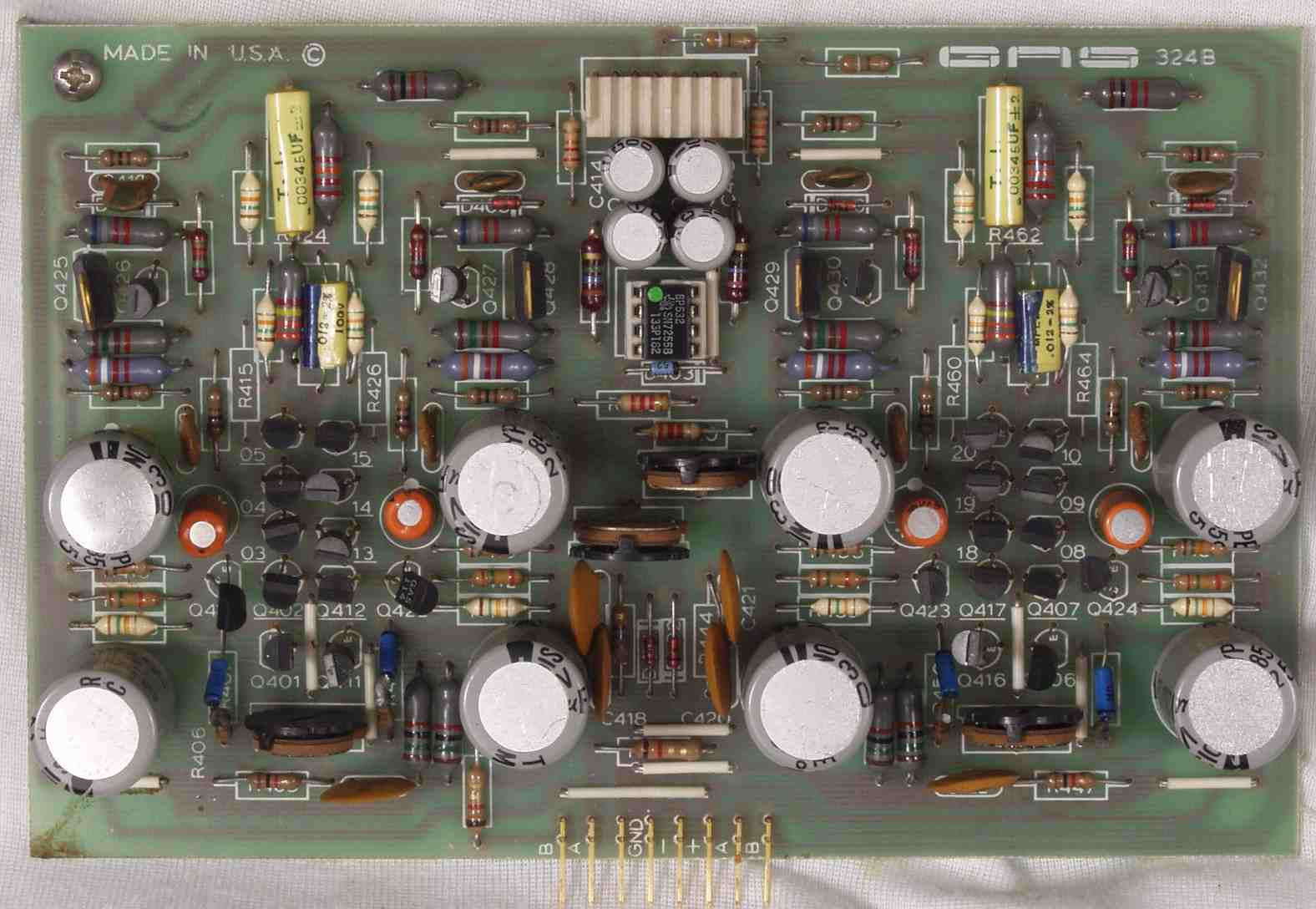

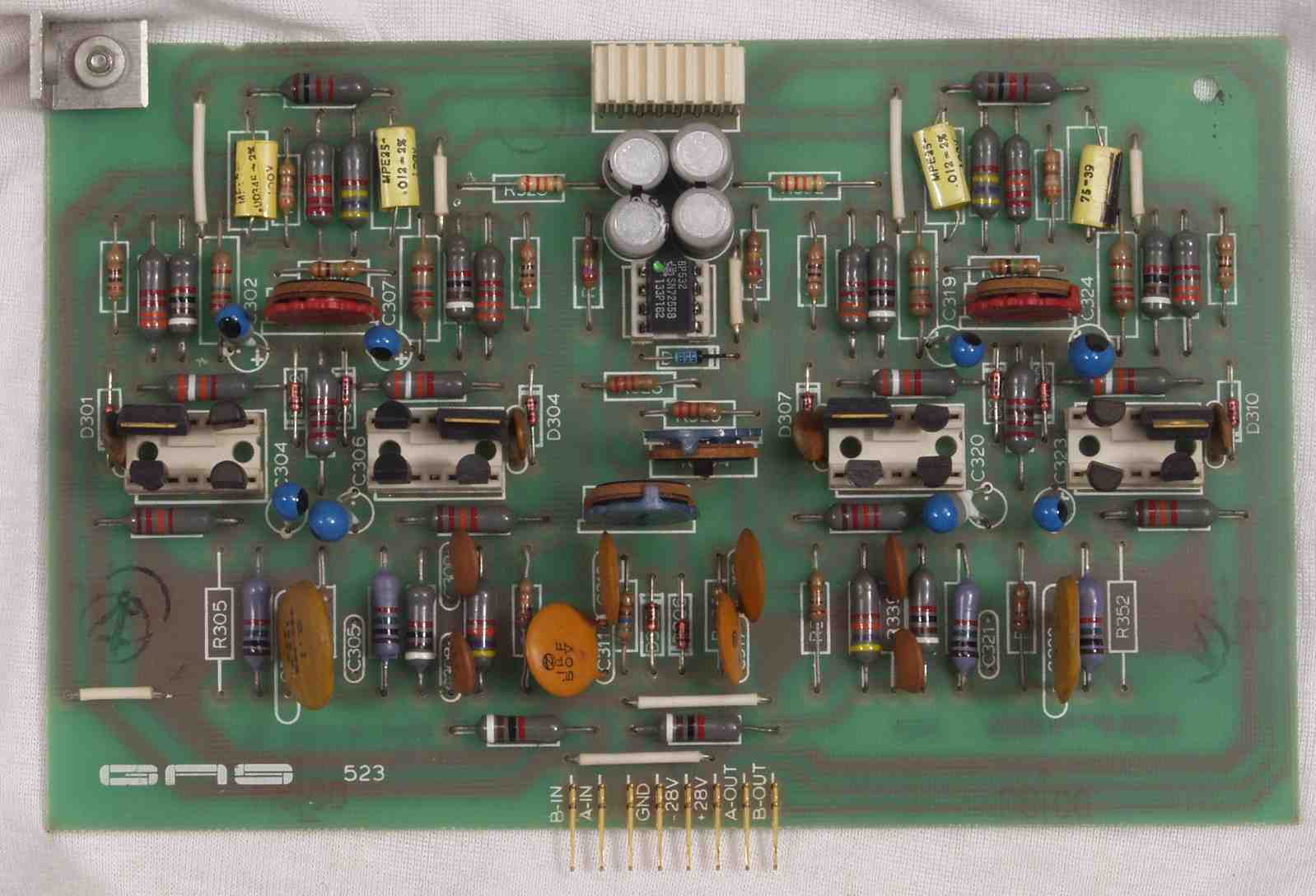

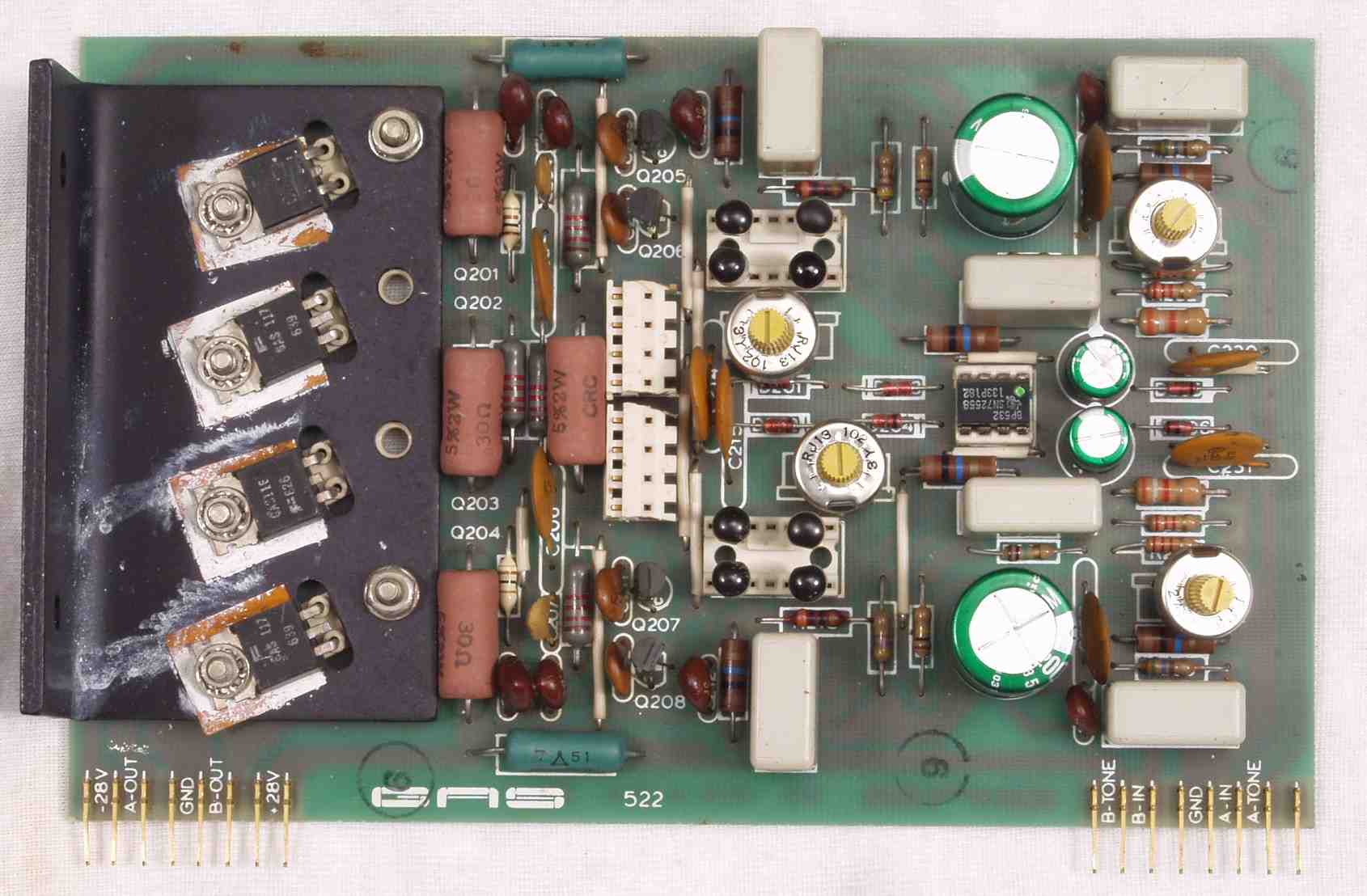

| Ｃ−２Ａ． 修理前 バッファーＡＭＰ基盤 |
 |

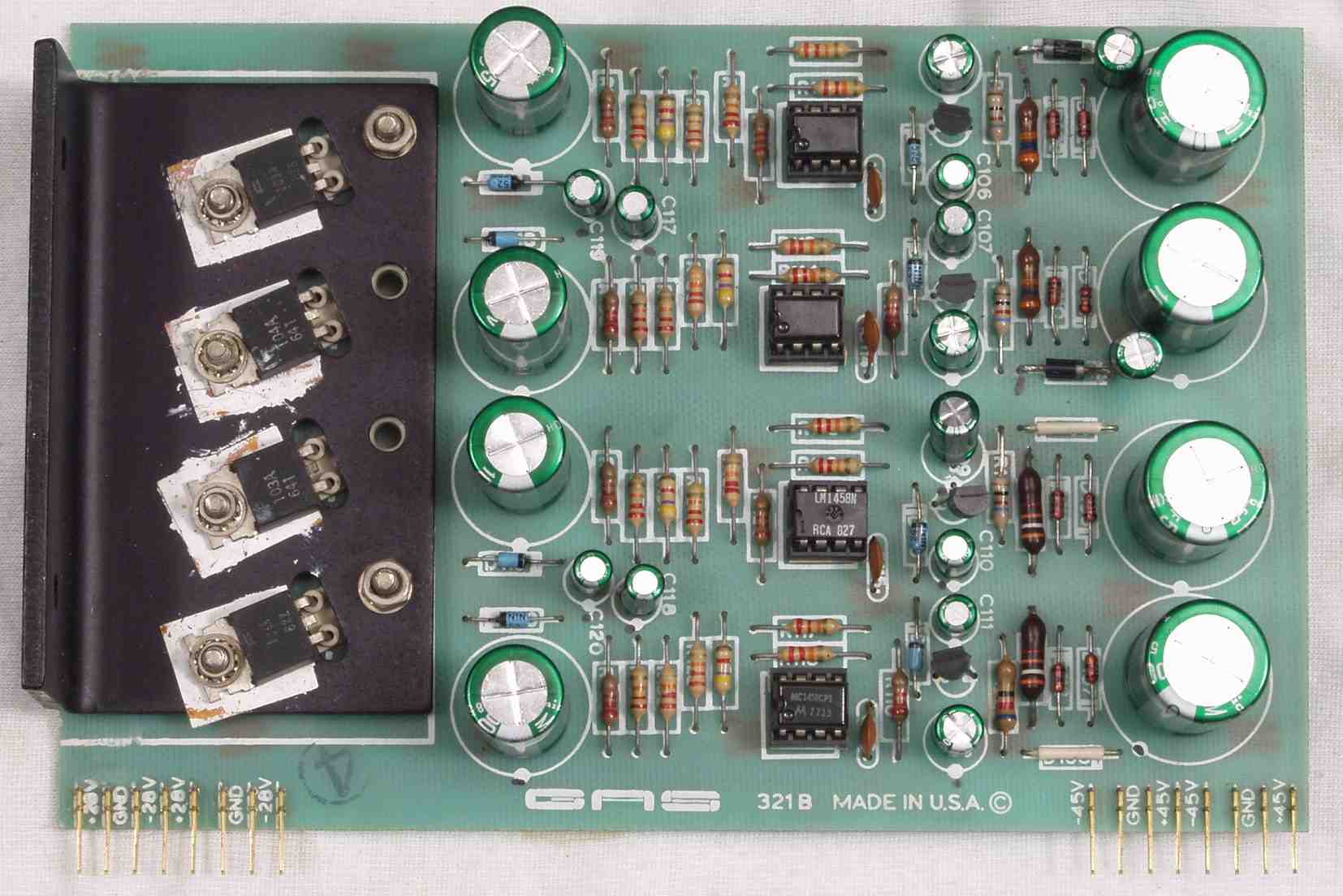

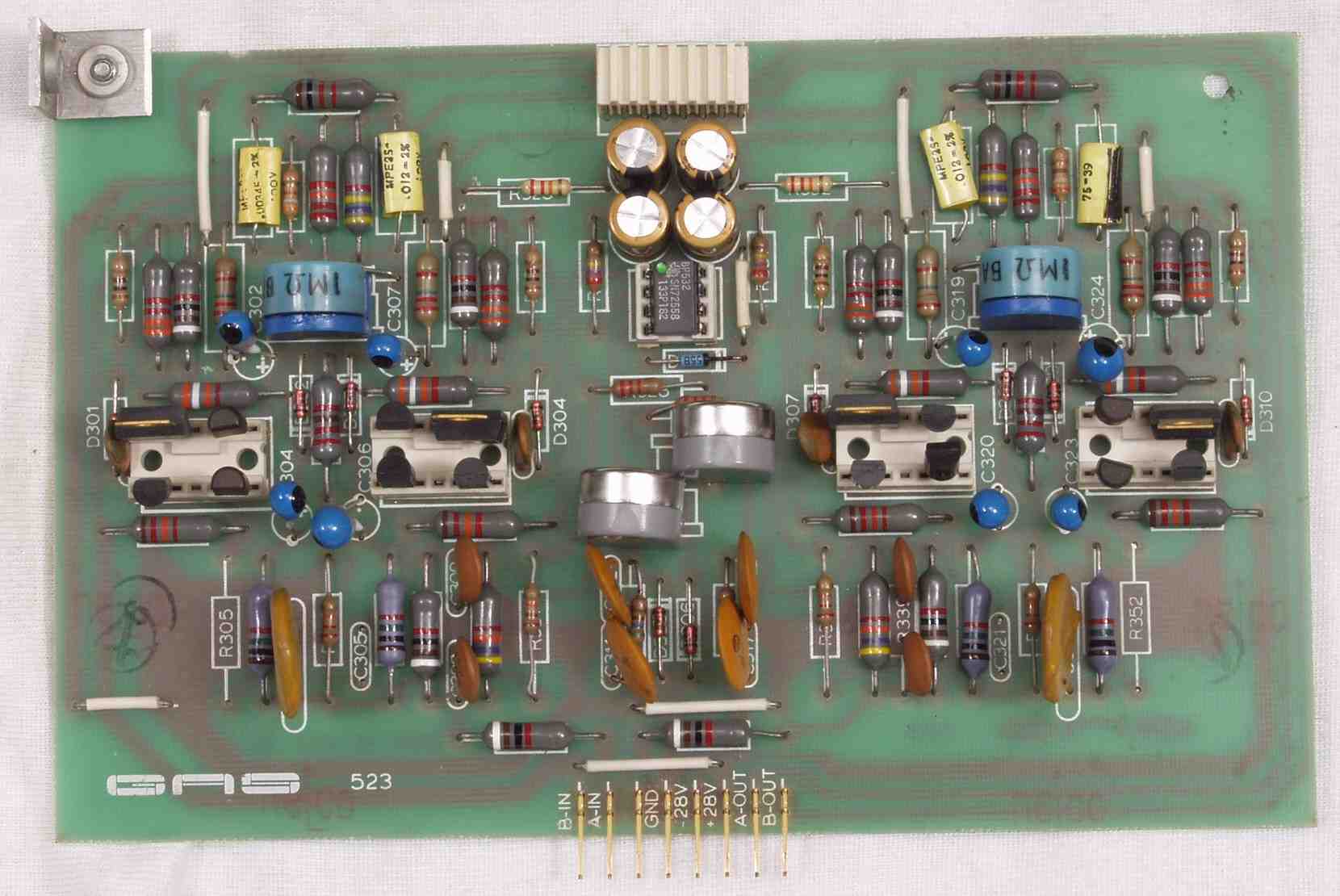

| Ｃ−２Ｂ． 修理後 バッファーＡＭＰ基盤 半固定VR４個、電解コンデンサー４個、ＯＰ−ＡＭＰ交換 |
 |

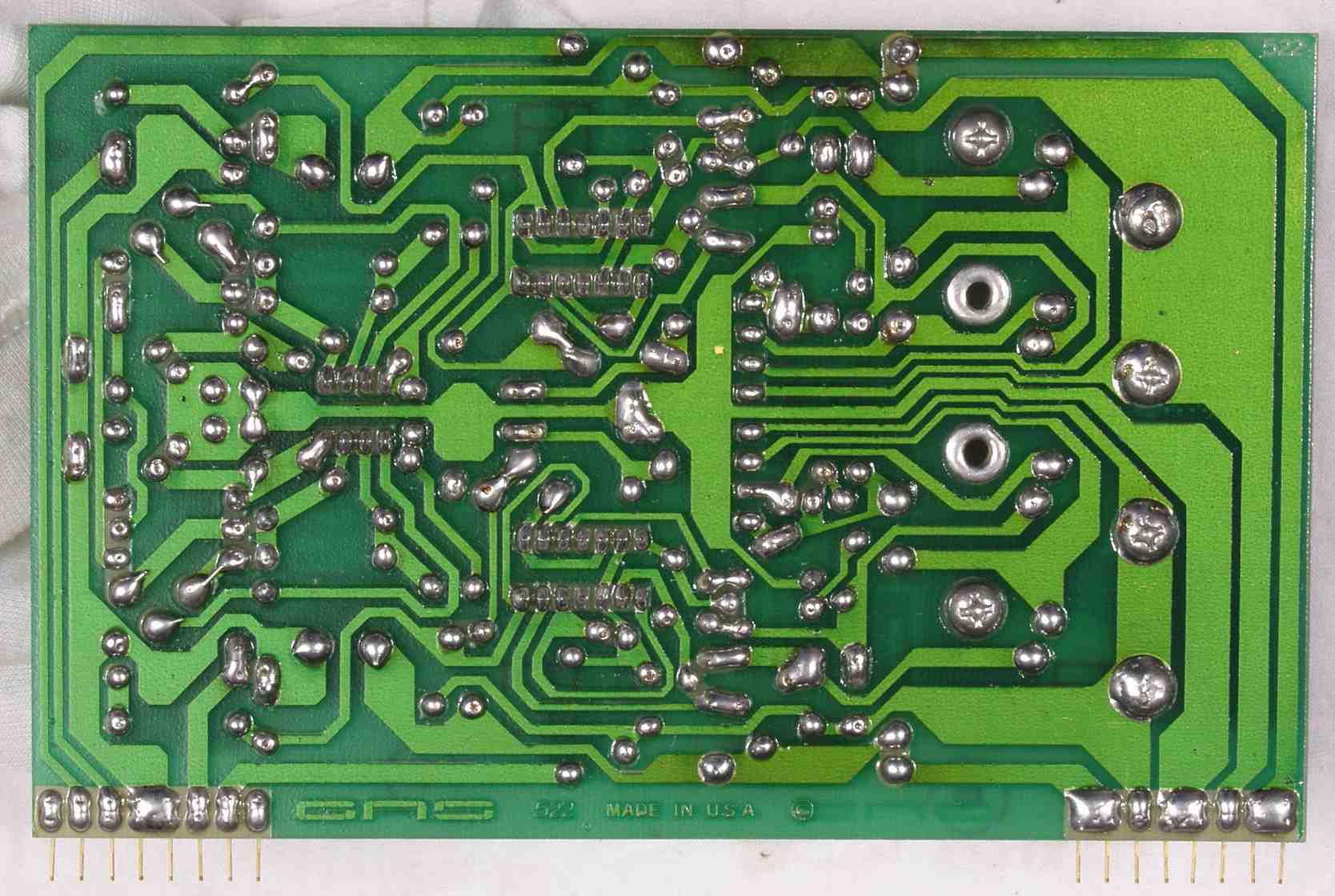

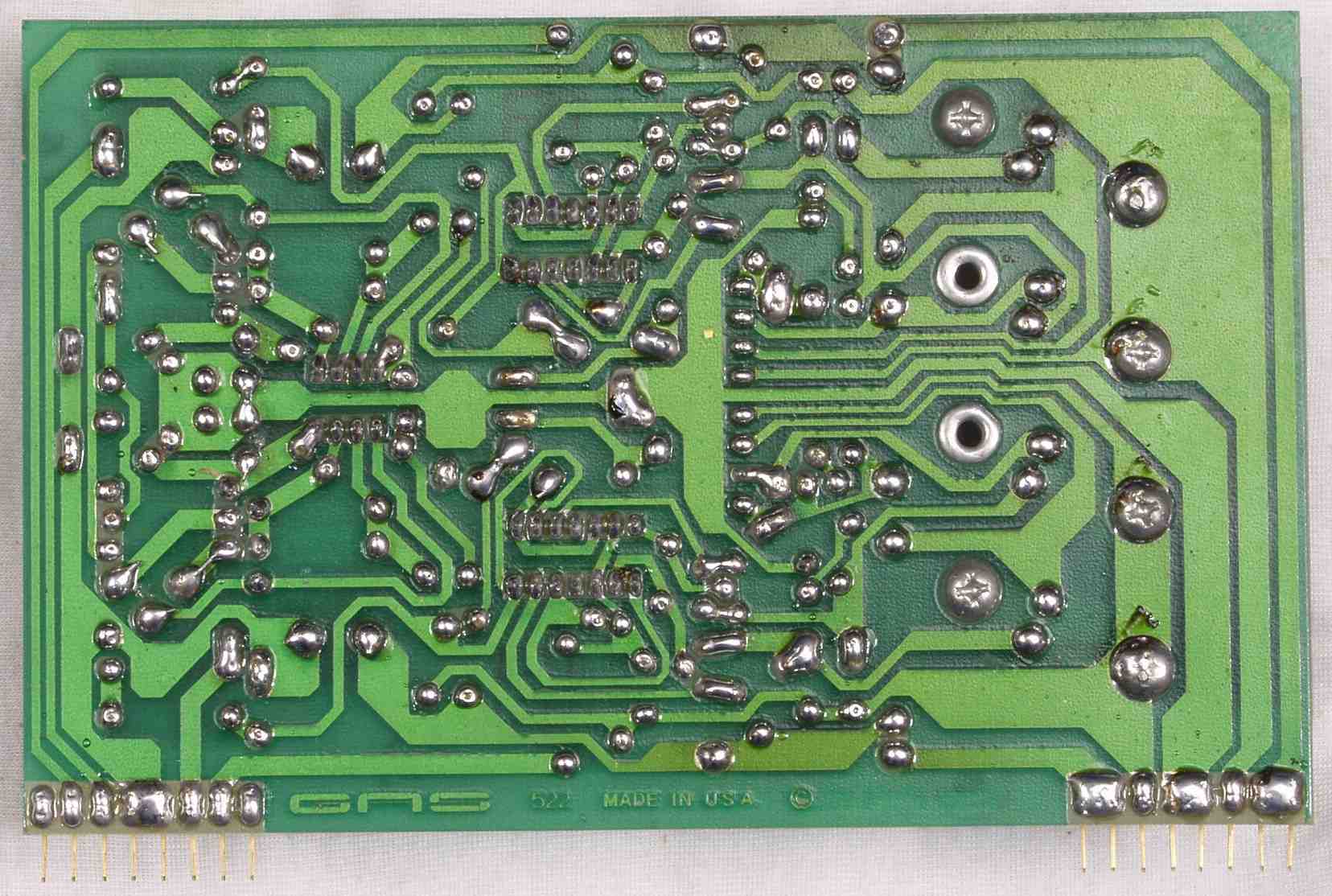

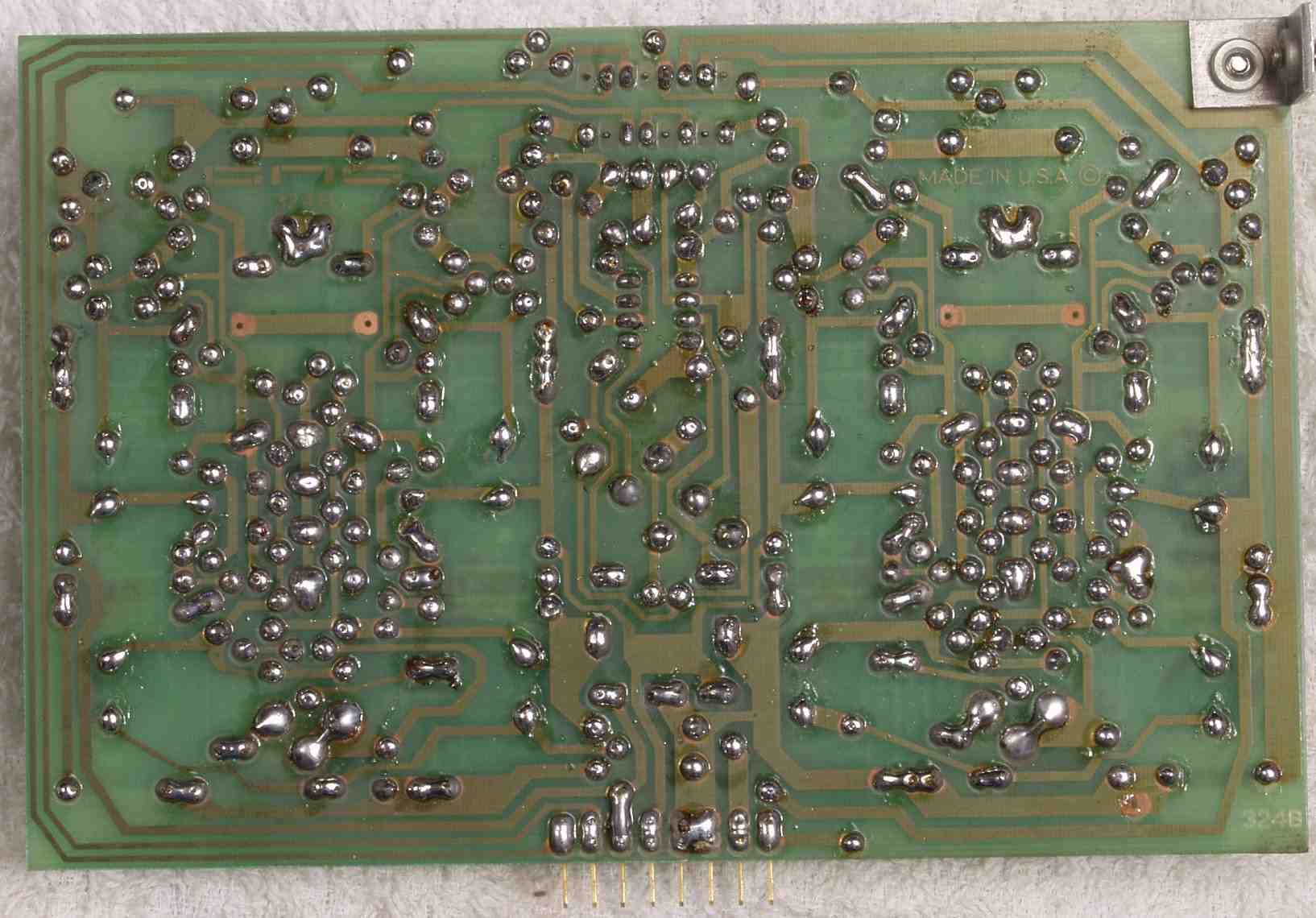

| Ｃ−２Ｃ． 修理前 バッファーＡＭＰ基盤裏 |
 |

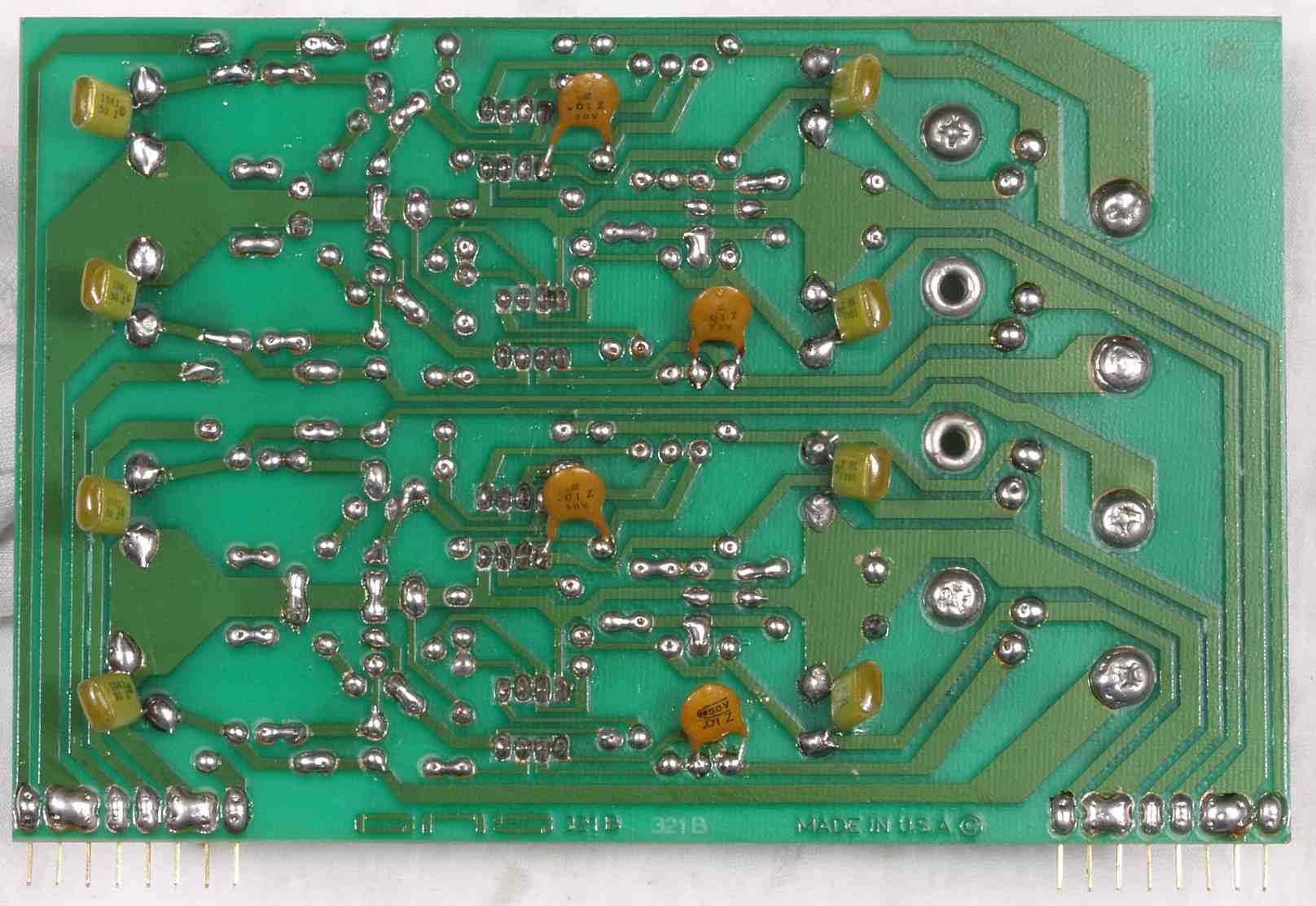

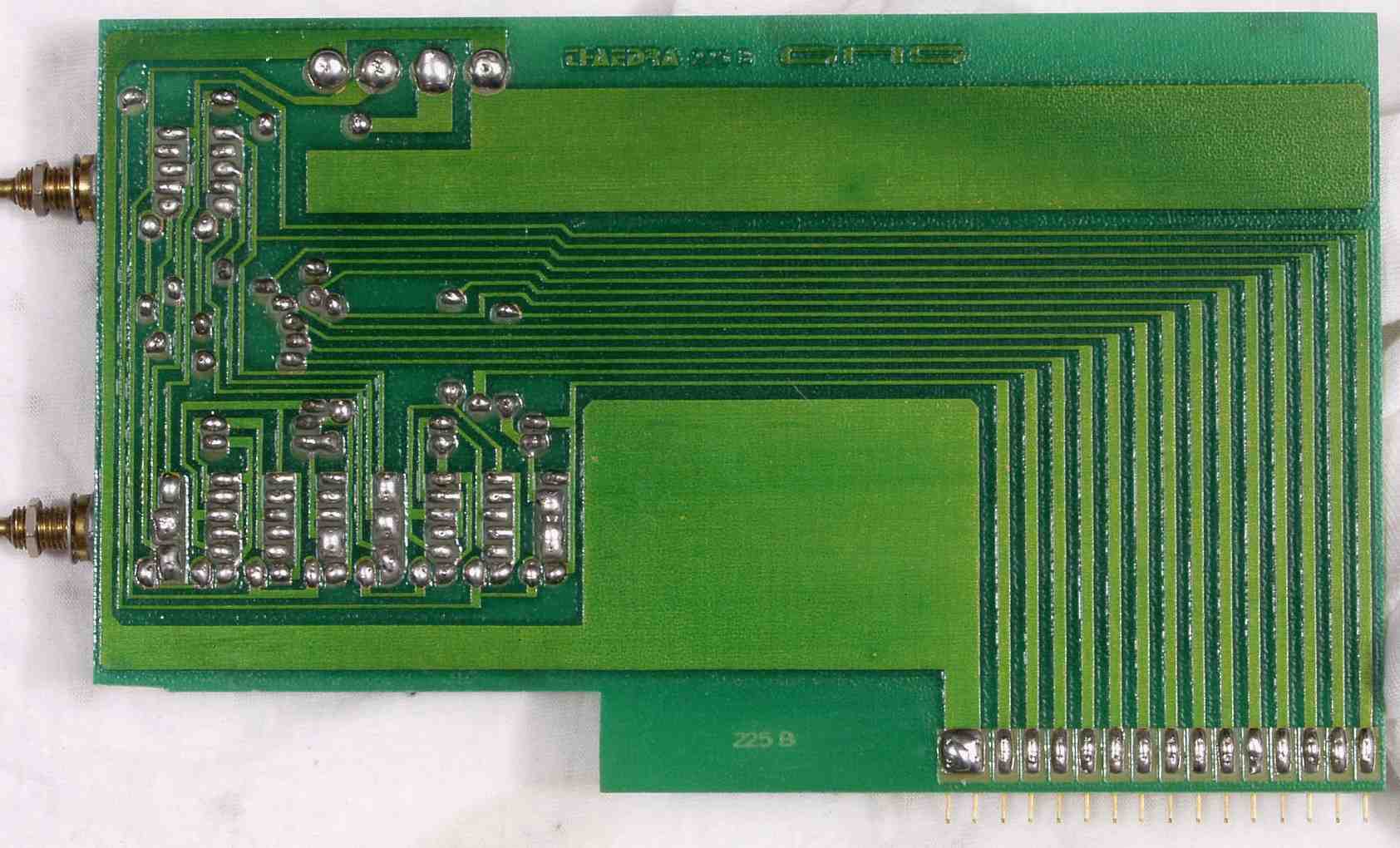

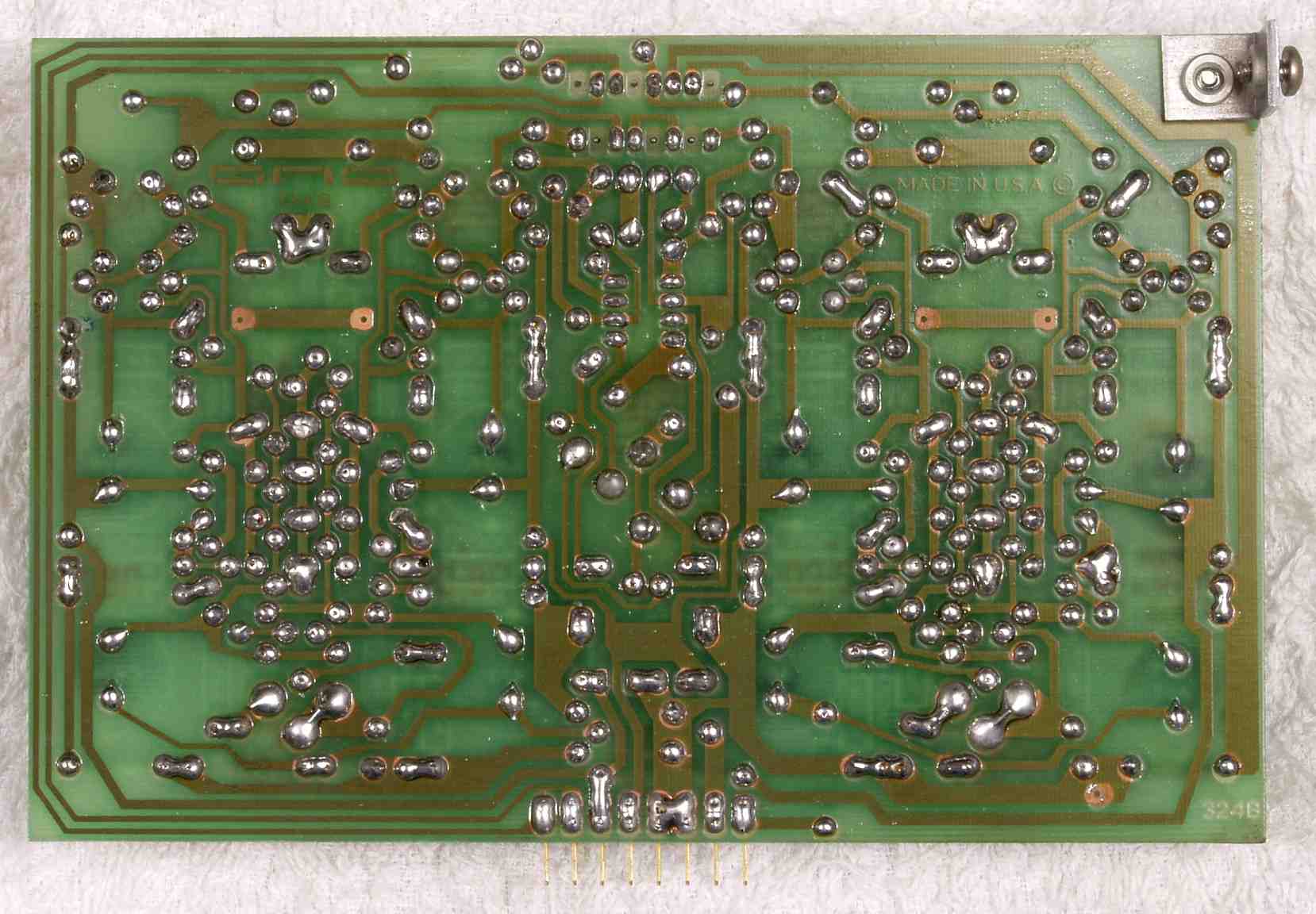

| Ｃ−２Ｄ． 修理（半田補正）後 バッファーＡＭＰ基盤裏 |
 |
| Ｃ−２Ｅ． 完成バッファーＡＭＰ基盤裏 不要なフラックスを取り、洗浄する |
 |

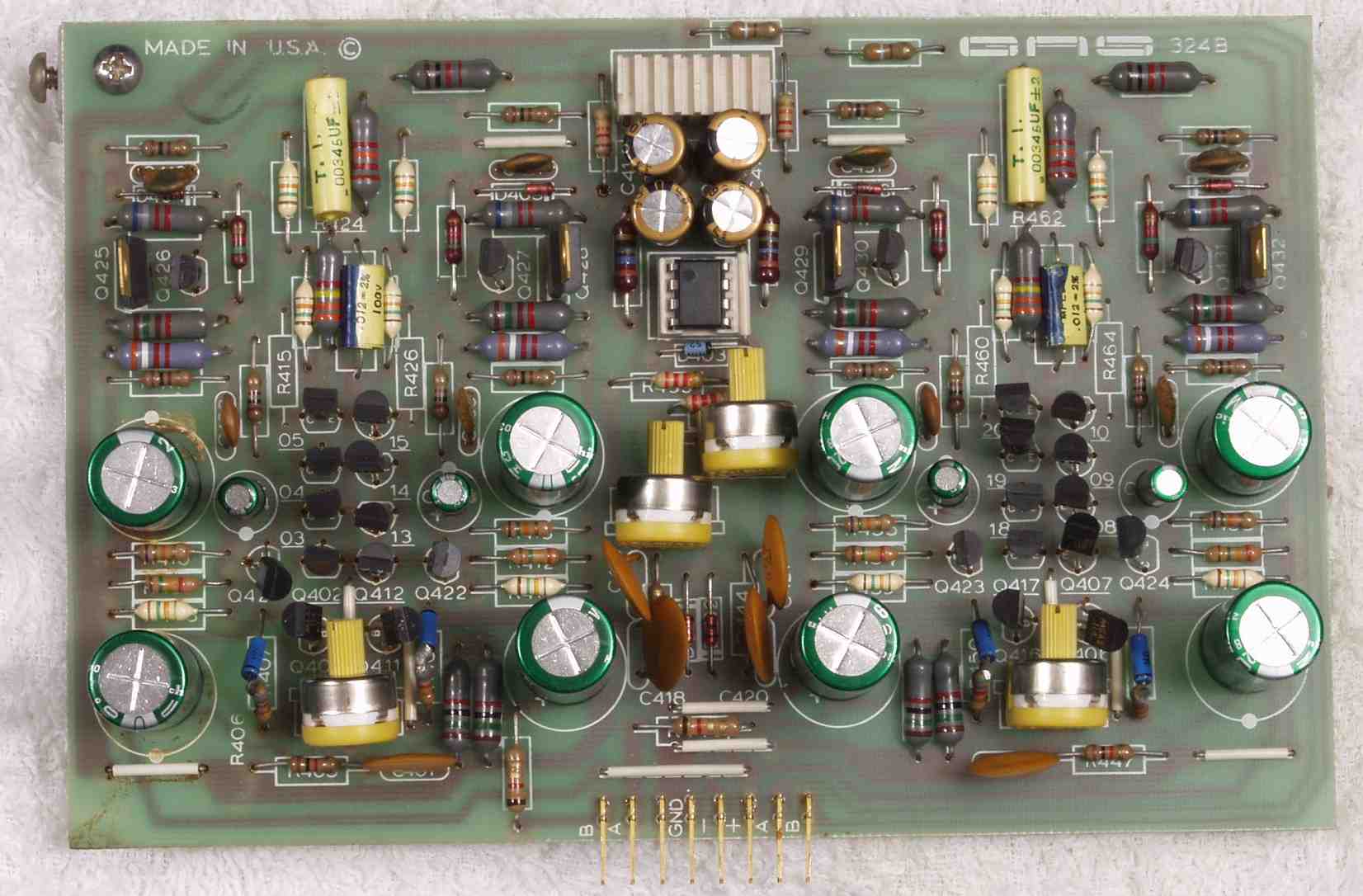

| Ｃ−３Ａ． 修理前 ＭＭ−ＥＱ−ＡＭＰ基盤 |
 |
| Ｃ−３Ｂ． 修理後 ＭＭ−ＥＱ−ＡＭＰ基盤 半固定VR４個、電解コンデンサー４個、ＯＰ−ＡＭＰ交換 |
 |

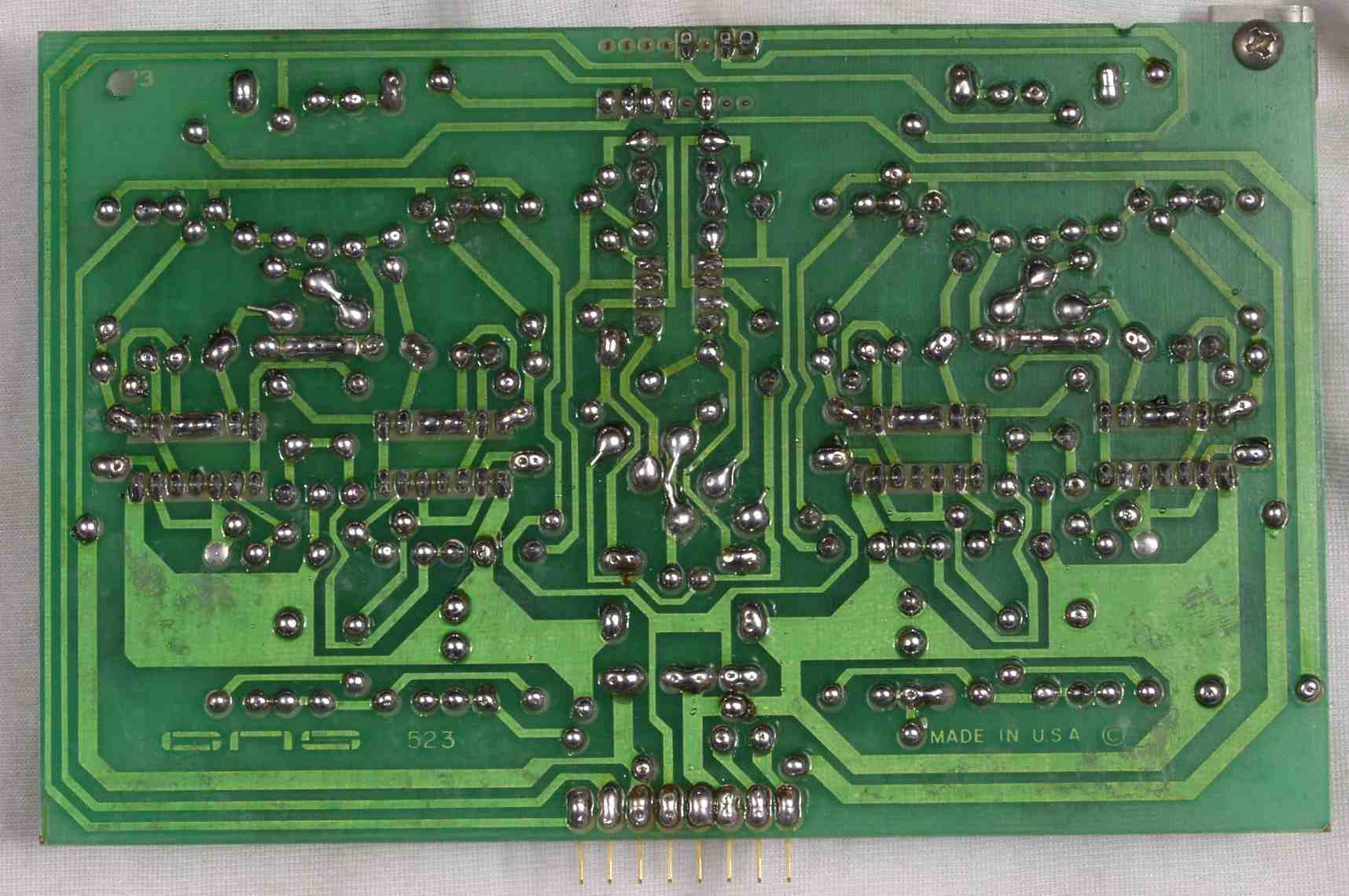

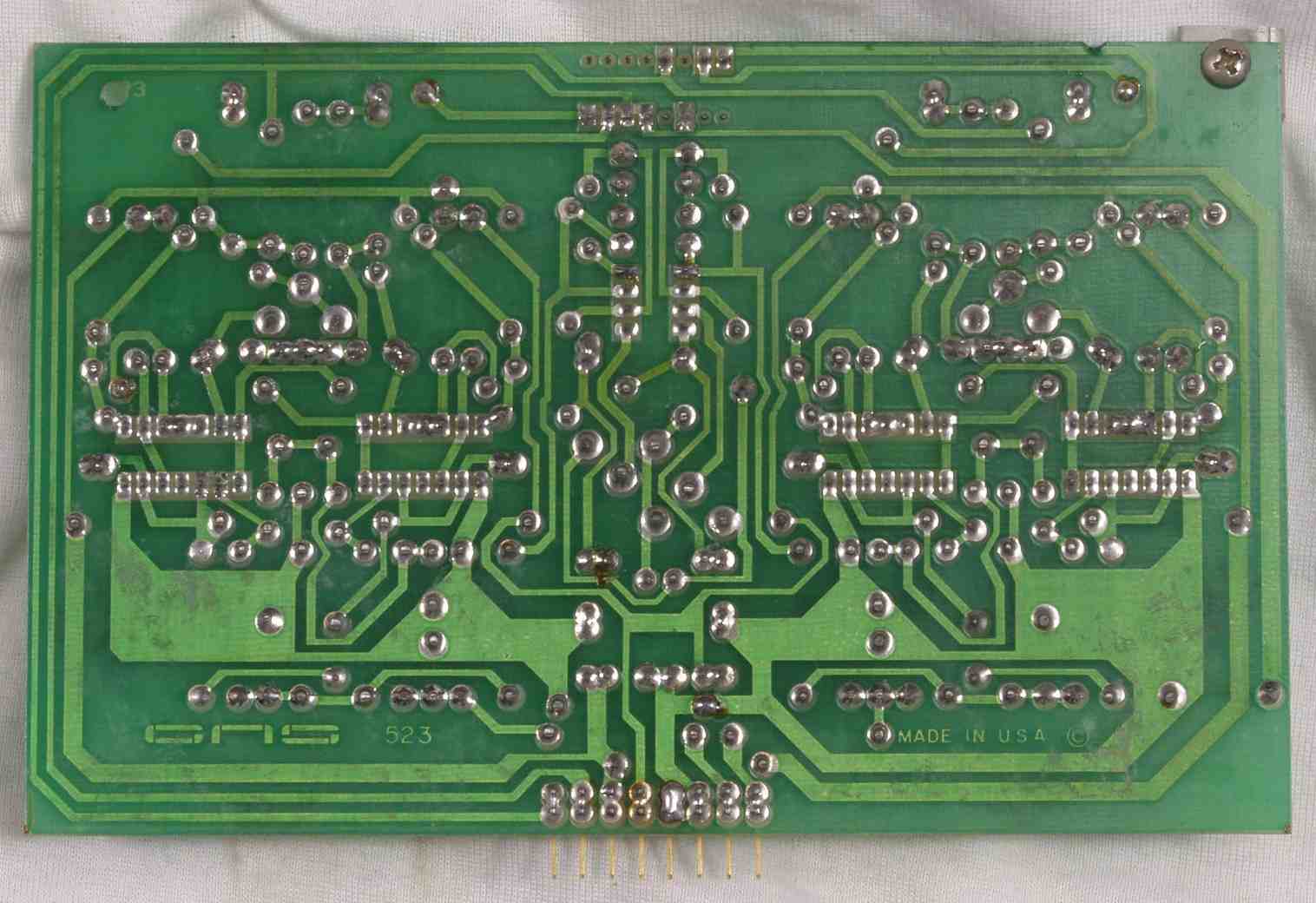

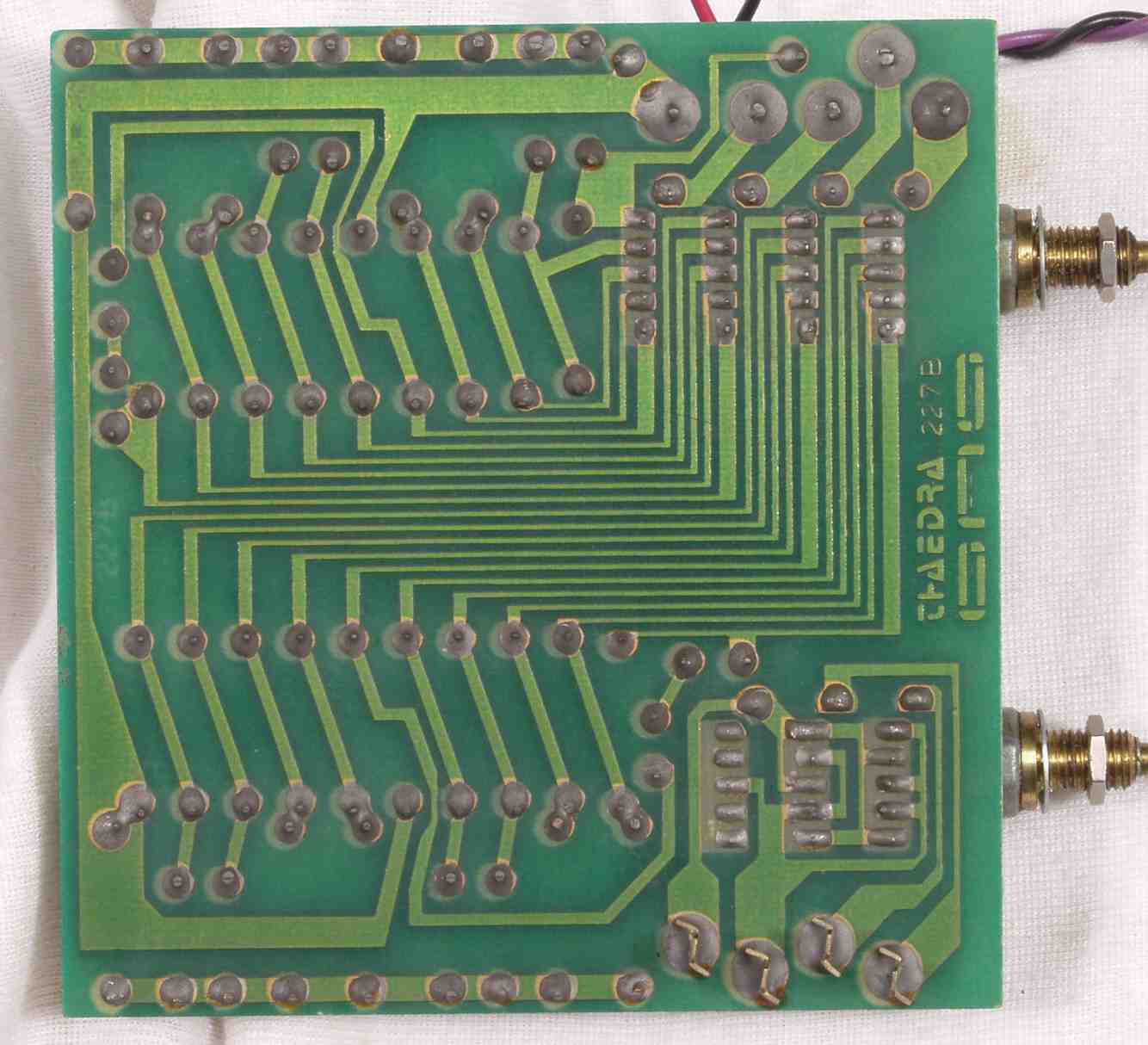

| Ｃ−３Ｃ． 修理前 ＭＭ−ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 ＭＭ−ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−３Ｅ． 完成ＭＭ−ＥＱ−ＡＭＰ基盤裏 不要なフラックスを取り、洗浄する |
 |
| Ｃ−４Ａ． 修理前 ＭＣ−ＥＱ−ＡＭＰ基盤 |
 |
| Ｃ−４Ａ−１． 修理前 ＭＣ−ＥＱ−ＡＭＰ基盤 下から液漏れが始まった電解コンデンサー、右と同じ大きさ |
 |
| Ｃ−４Ｂ． 修理後 ＭＣ−ＥＱ−ＡＭＰ基盤 半固定VR４個、電解コンデンサー１０個、ＯＰ−ＡＭＰ１個交換 |
 |

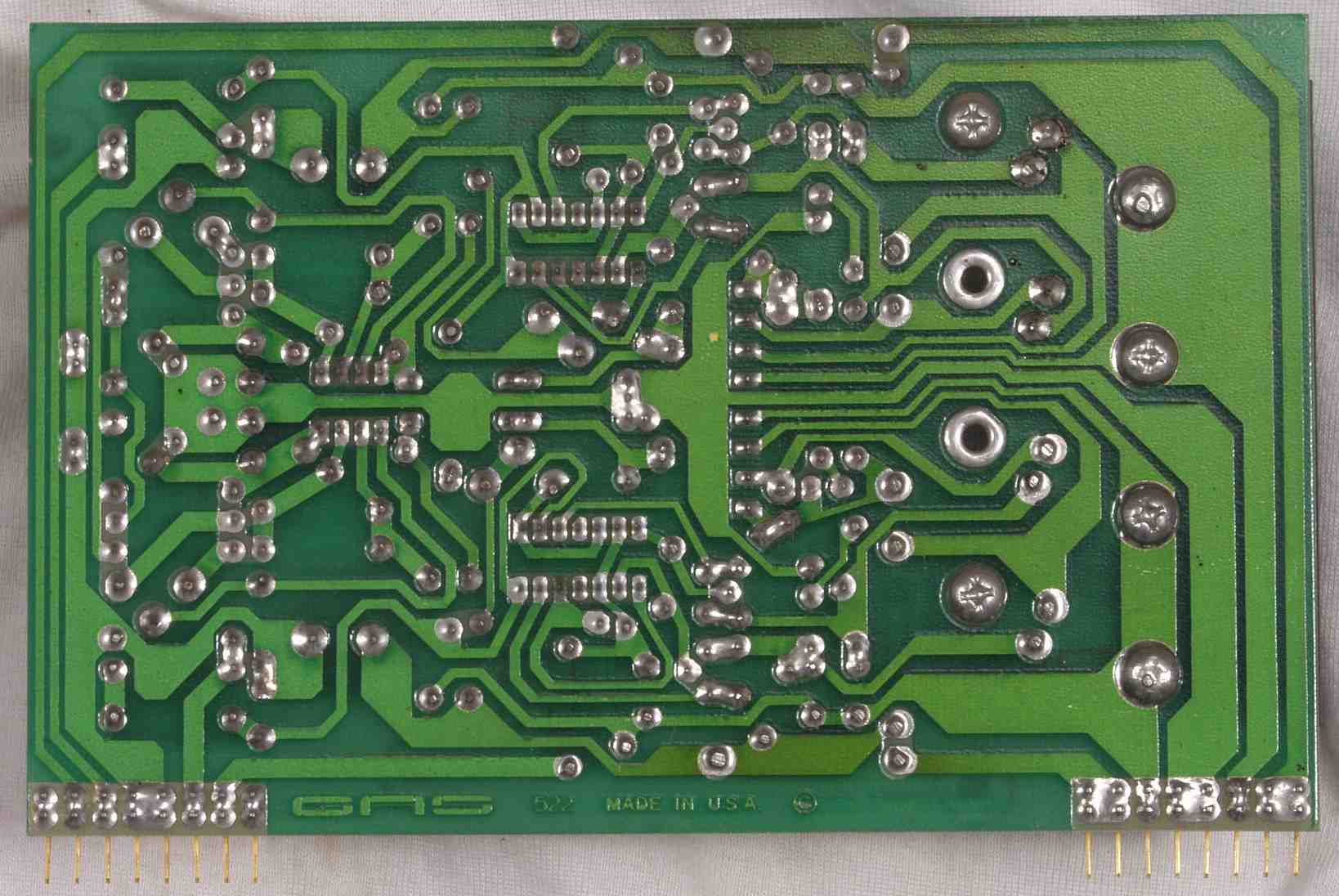

| Ｃ−４Ｃ． 修理前 ＭＣ−ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 ＭＣ−ＥＱ−ＡＭＰ基盤裏 |
 |
| Ｃ−４Ｅ． 完成ＭＣ−ＥＱ−ＡＭＰ基盤裏 不要なフラックスを取り、洗浄する |
 |

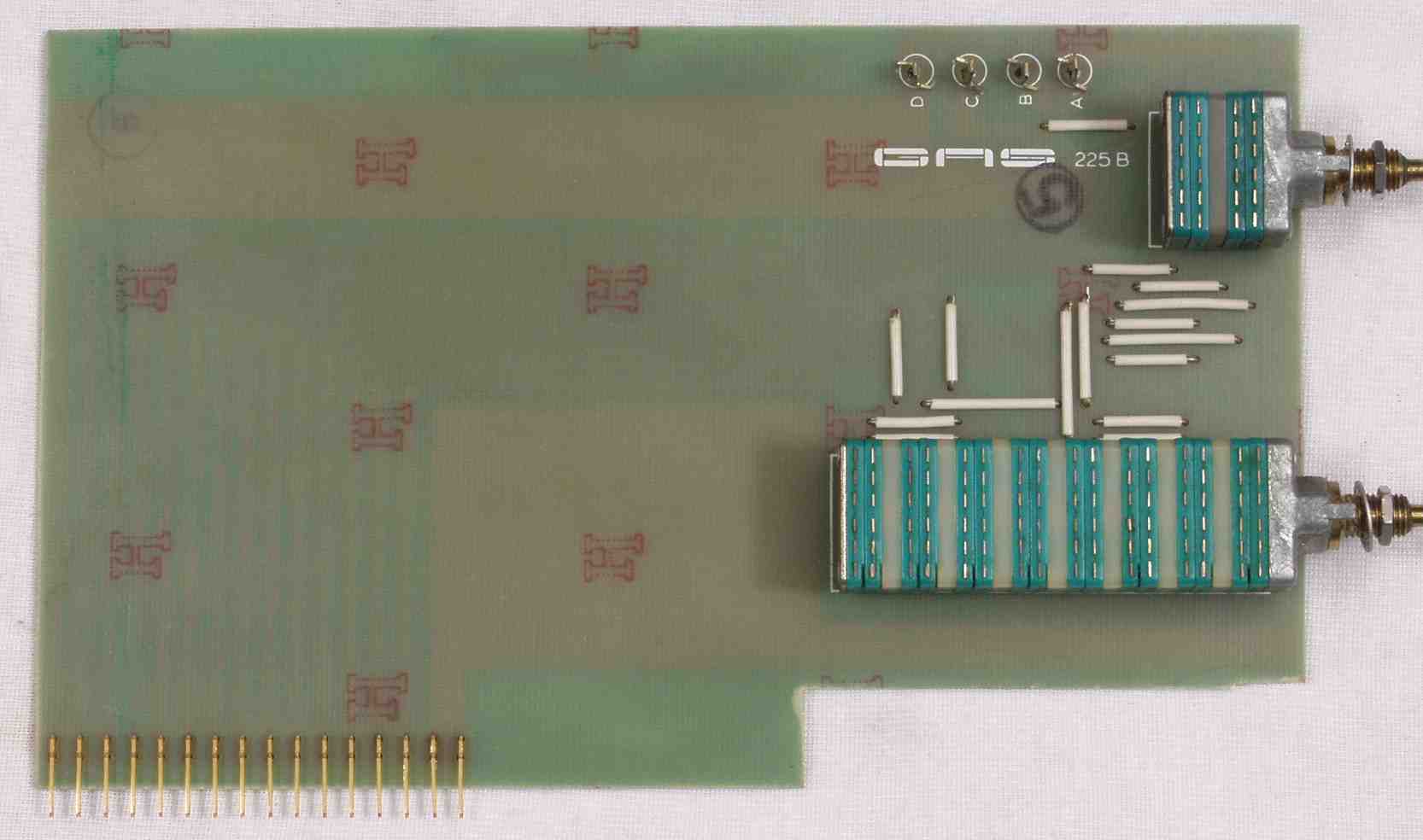

| Ｃ−５Ａ．ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基盤 |
 |

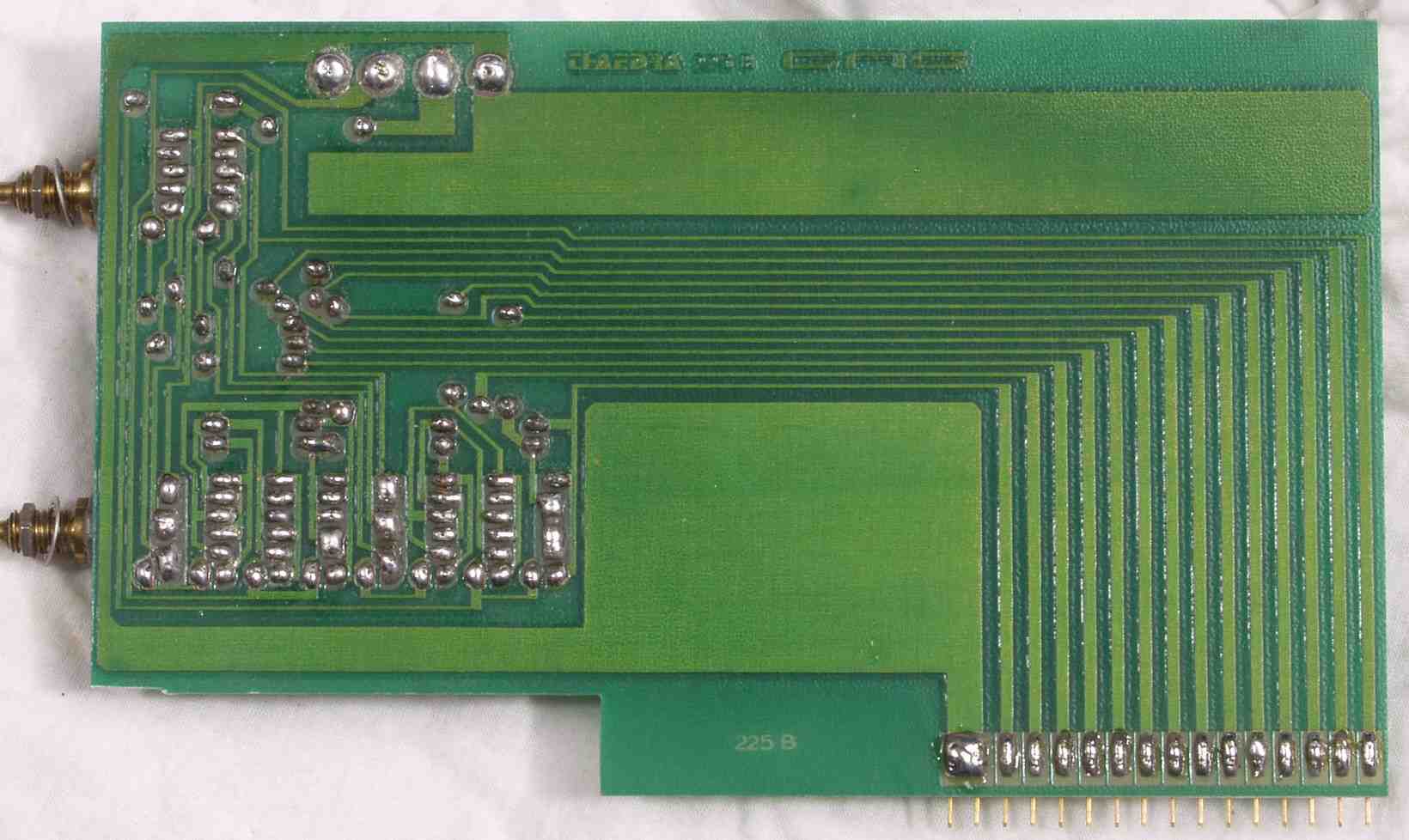

| Ｃ−５Ｂ． 修理前 ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基盤裏 |
 |
| Ｃ−５Ｃ． 修理（半田補正）後 ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基盤裏 |
 |
| Ｃ−５Ｄ． 完成ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基盤裏 不要なフラックスを取り、清掃する |
 |
| Ｃ−６Ａ． Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基盤 |
 |

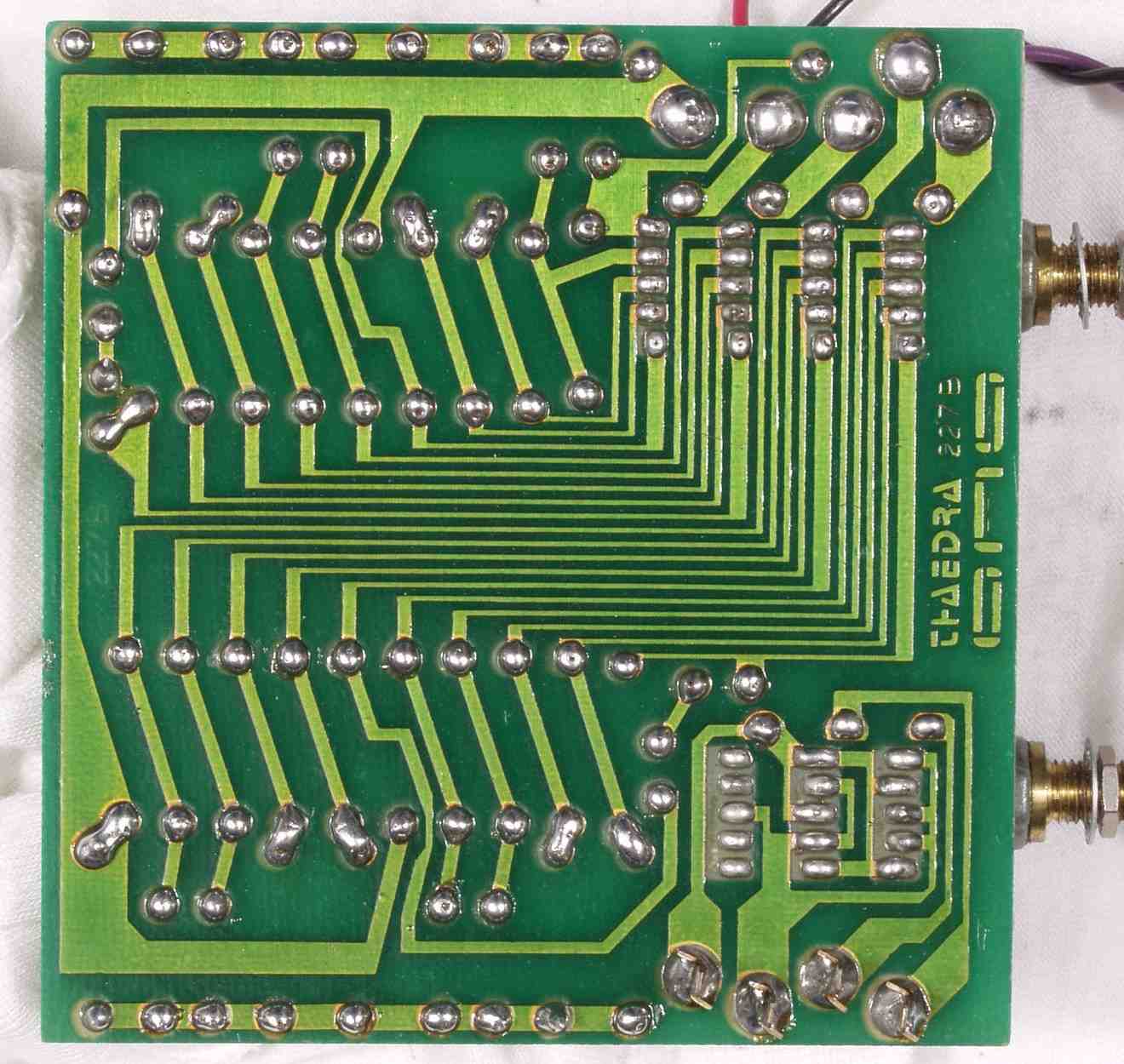

| Ｃ−６Ｂ． 修理前 Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基盤裏 |
 |

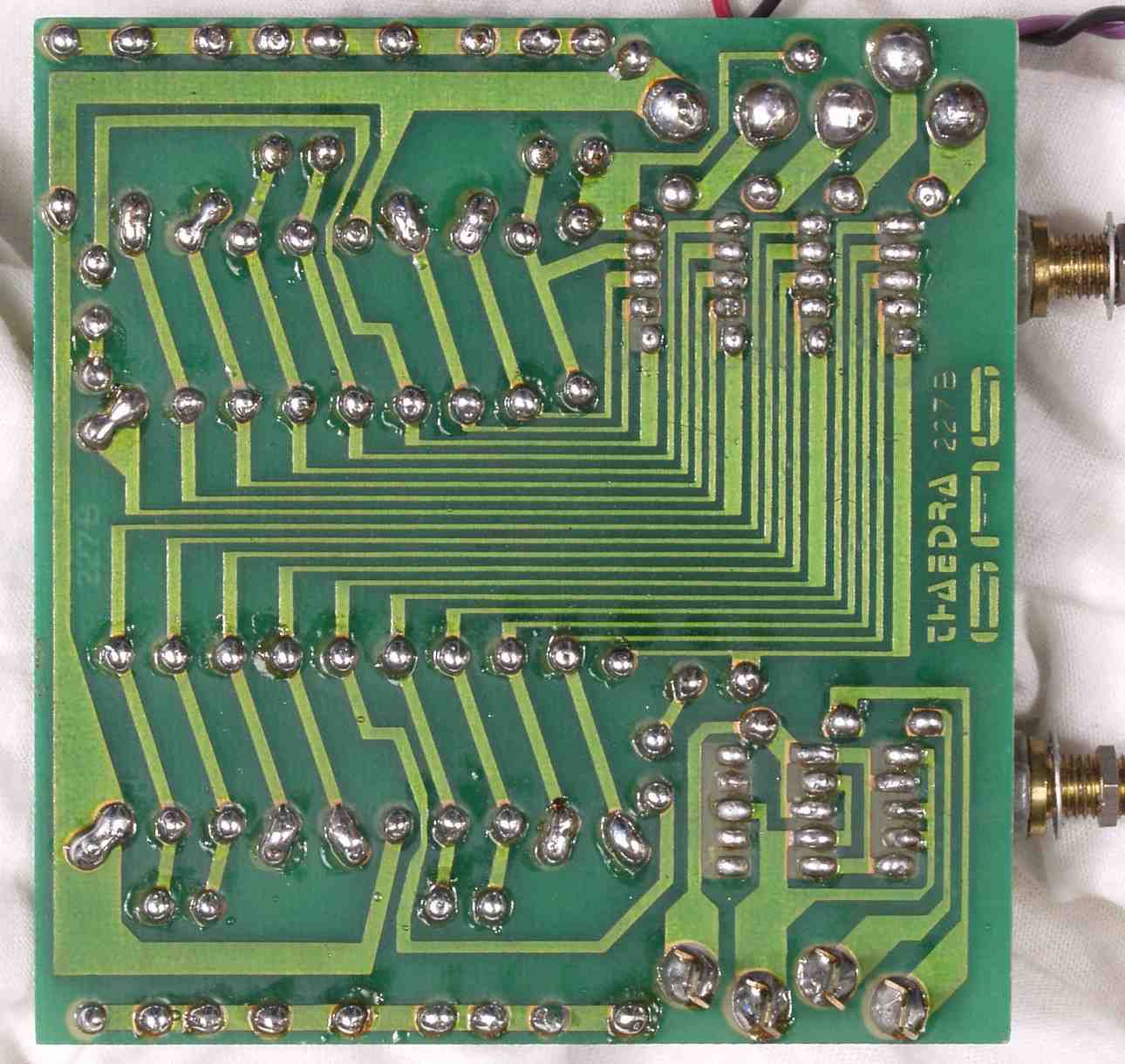

| Ｃ−６Ｃ． 修理（半田補正）後 Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基盤裏 |
 |
| Ｃ−６Ｄ． 完成Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基盤裏 不要なフラックスを取り、清掃する |
 |

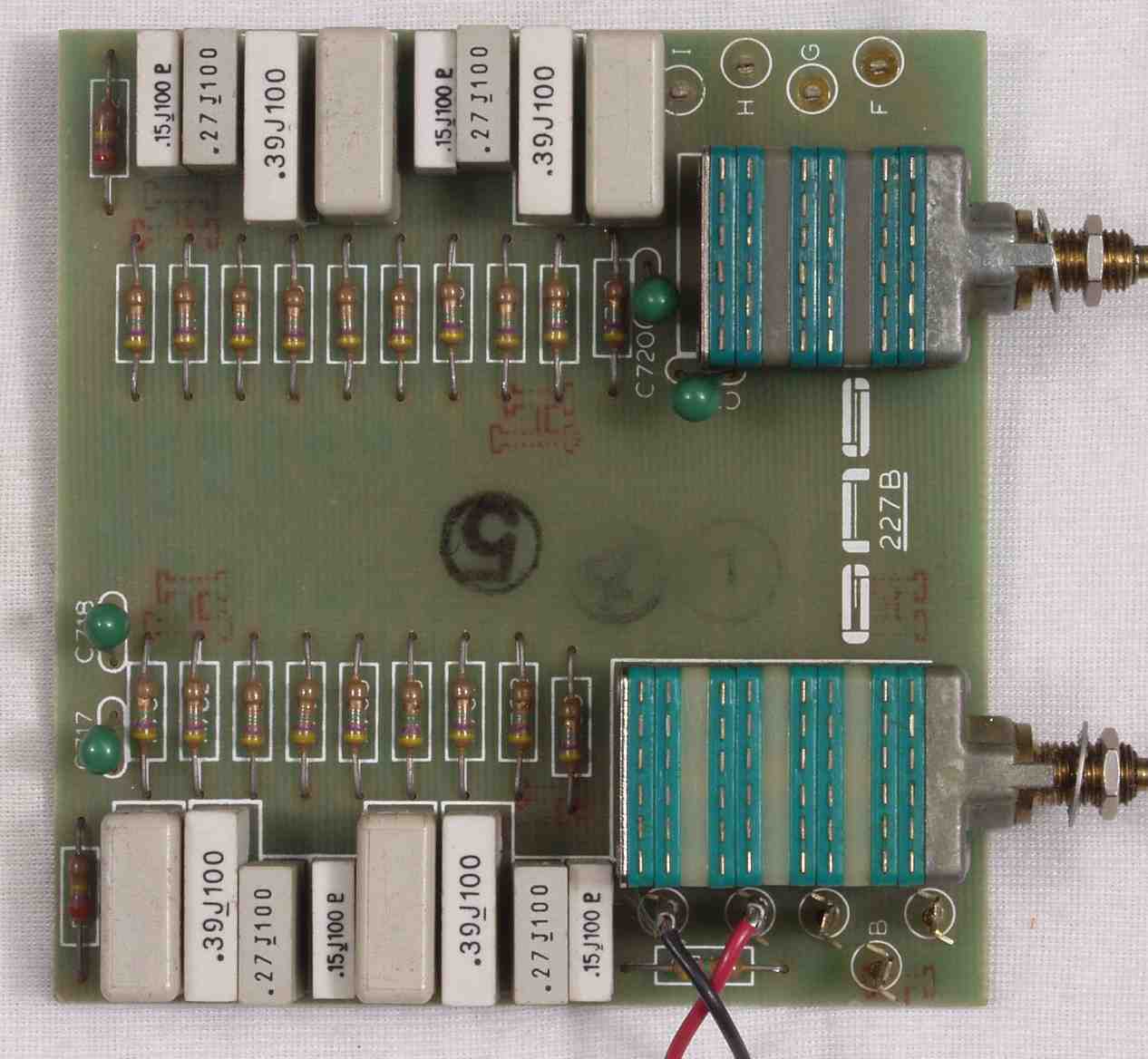

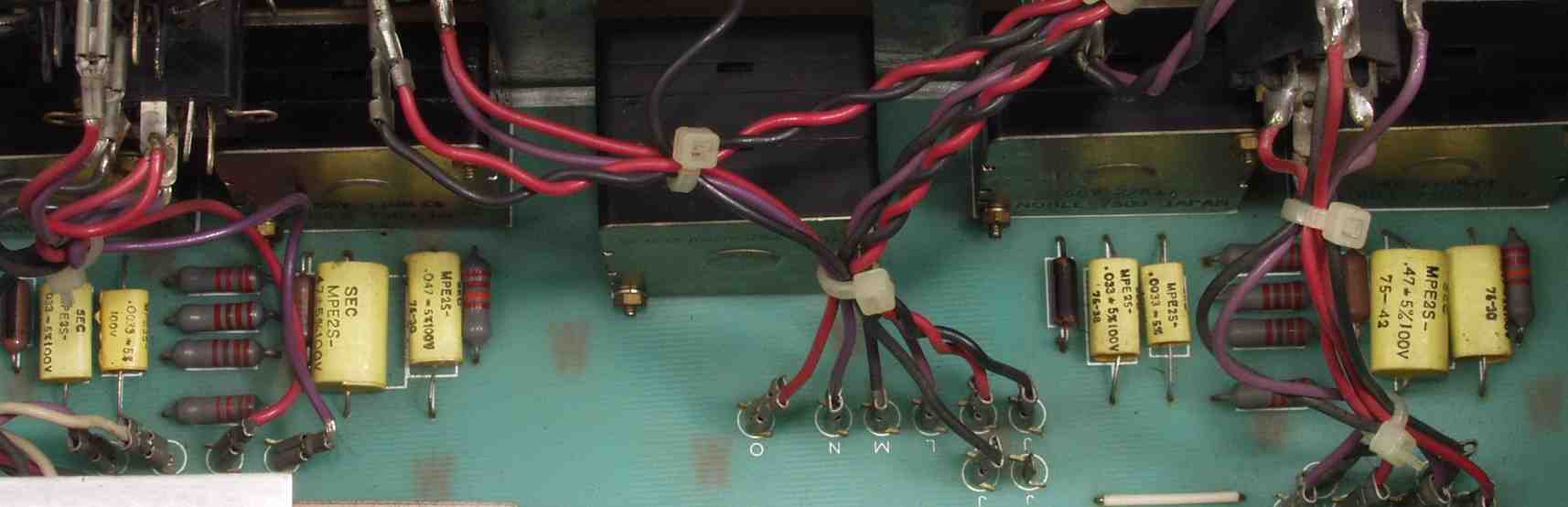

| Ｃ−８Ａ． 修理前 トーンコントロールコンデンサー |
 |
| Ｃ−８Ｂ． 修理後 トーンコントロールコンデンサー８個交換 |
 |
| Ｃ−９Ａ． 修理前 メイン基板電解コンデンサー |
 |
| Ｃ−９Ｂ． 修理後 メイン基板電解コンデンサー 電解コンデンサー５個交換 |
 |

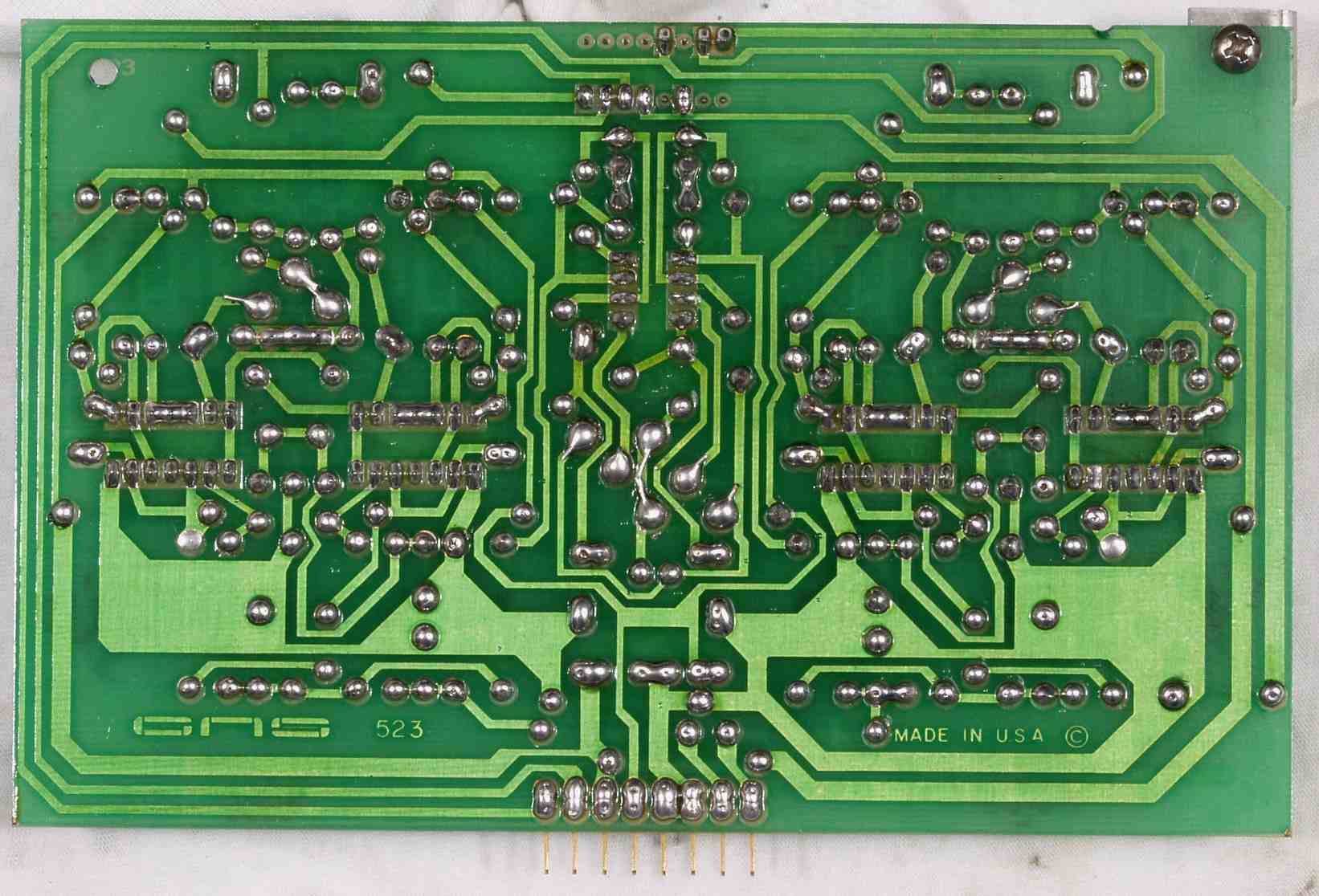

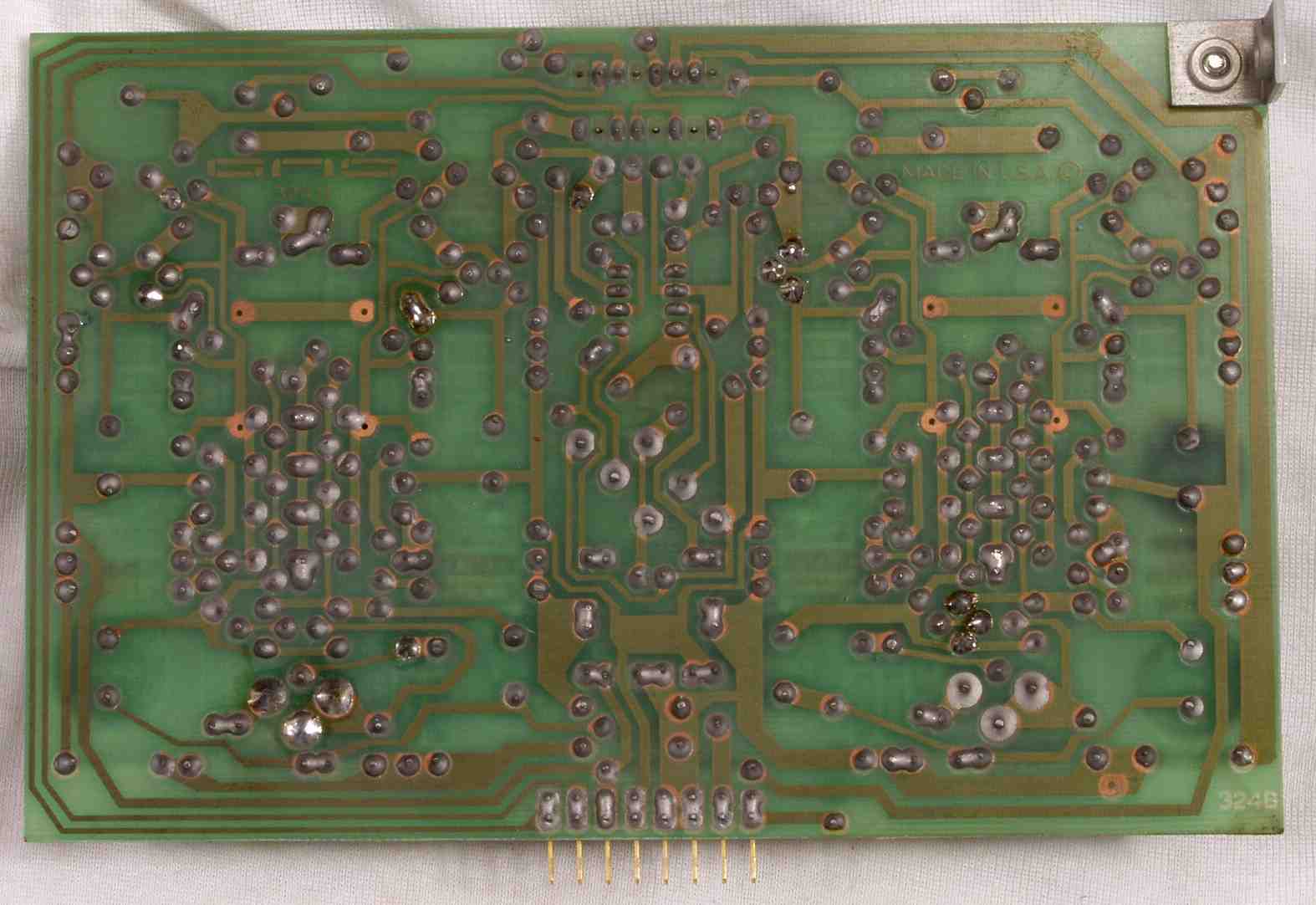

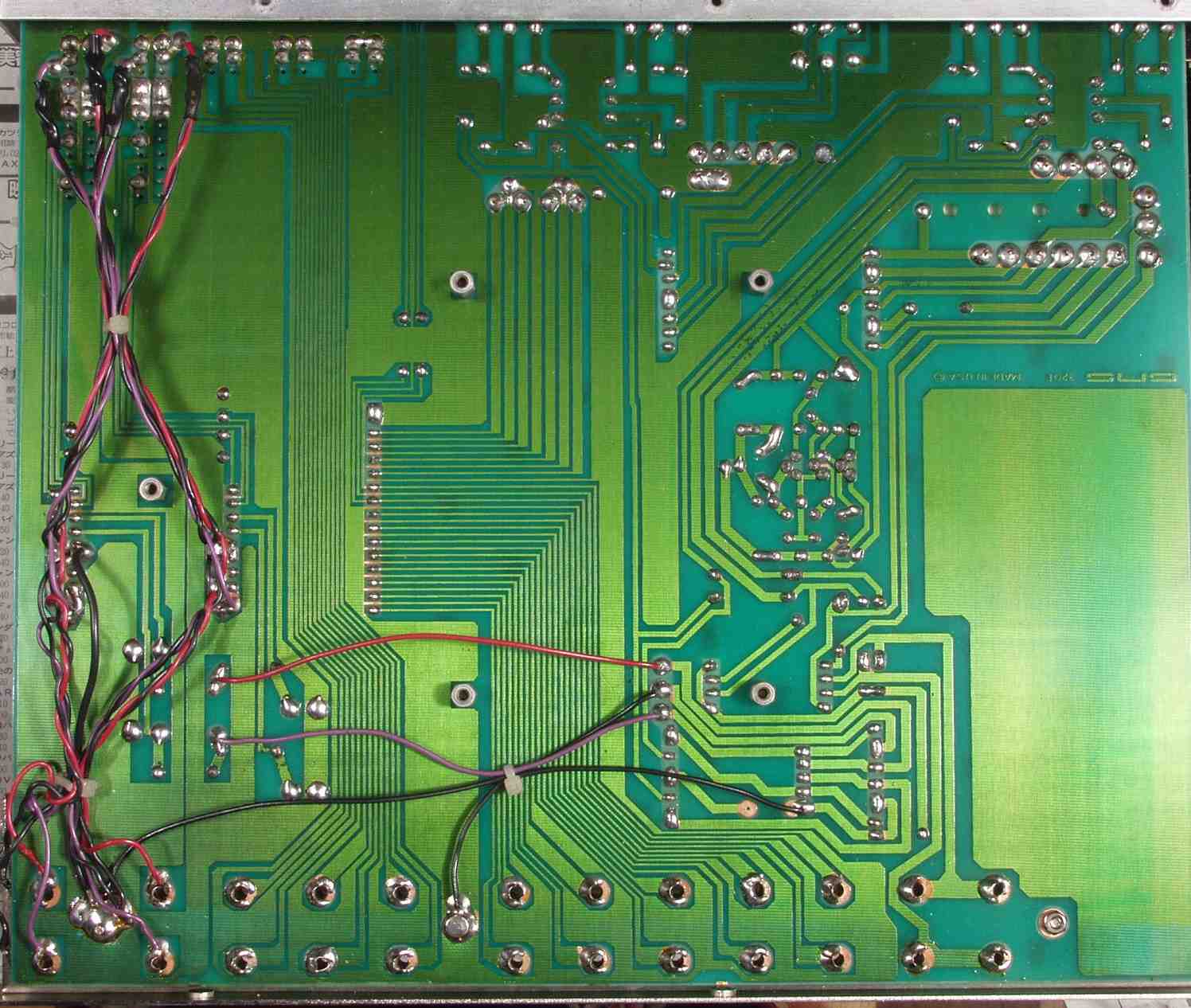

| Ｃ−ＡＡ． 修理前 メイン基板裏 |
 |
| Ｃ−ＡＢ． 修理（半田補正）後 メイン基板裏 |
 |
| Ｃ−ＡＣ． 完成メイン基盤裏 不要なフラックスを取り、洗浄する |
 |

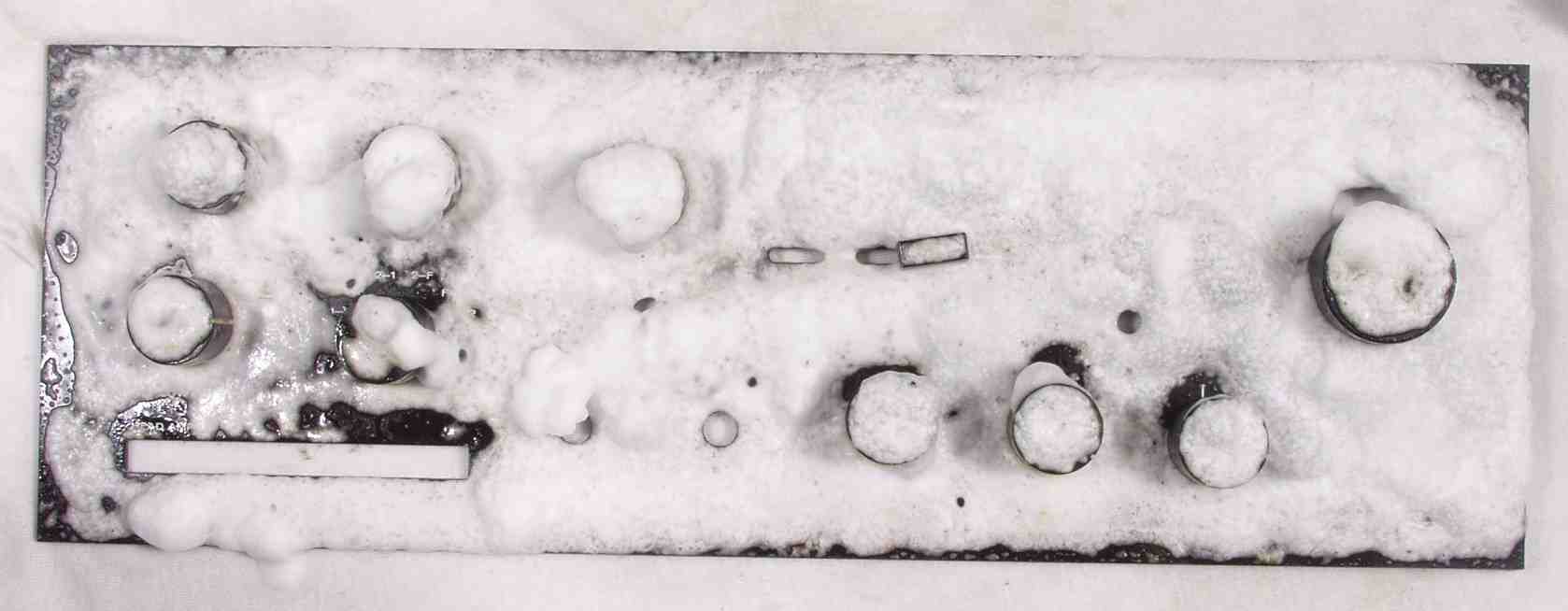

| Ｃ−ＢＡ． パネル清掃 |
 |
| Ｃ−ＢＢ． バランスＶＲのツマミが緩いので、ホット・ボンドで補強する。 |
 |

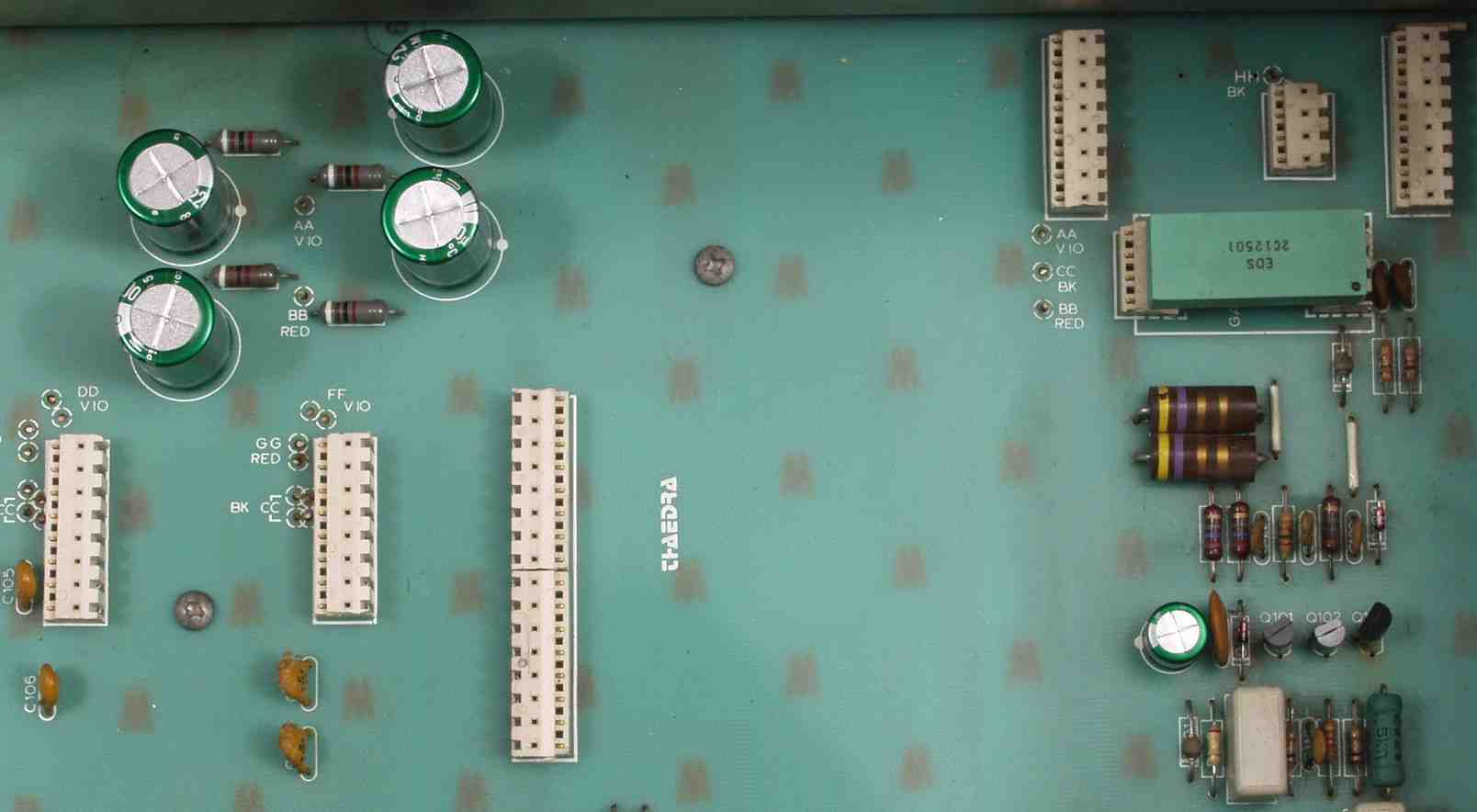

| Ｃ−ＣＡ． 修理前 上から見る |
|

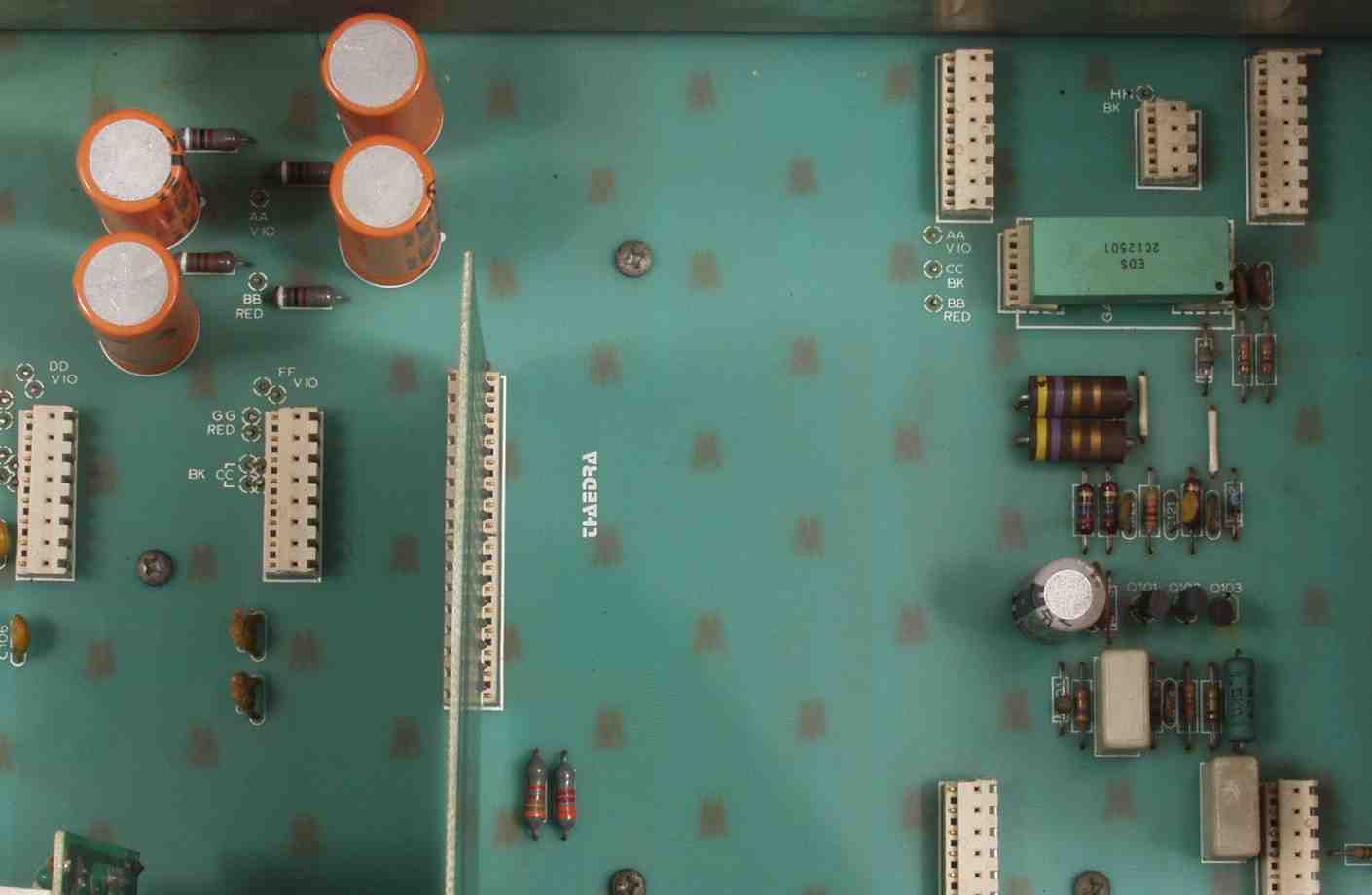

| Ｃ−ＣＢ． 修理後 上から見る |
 |

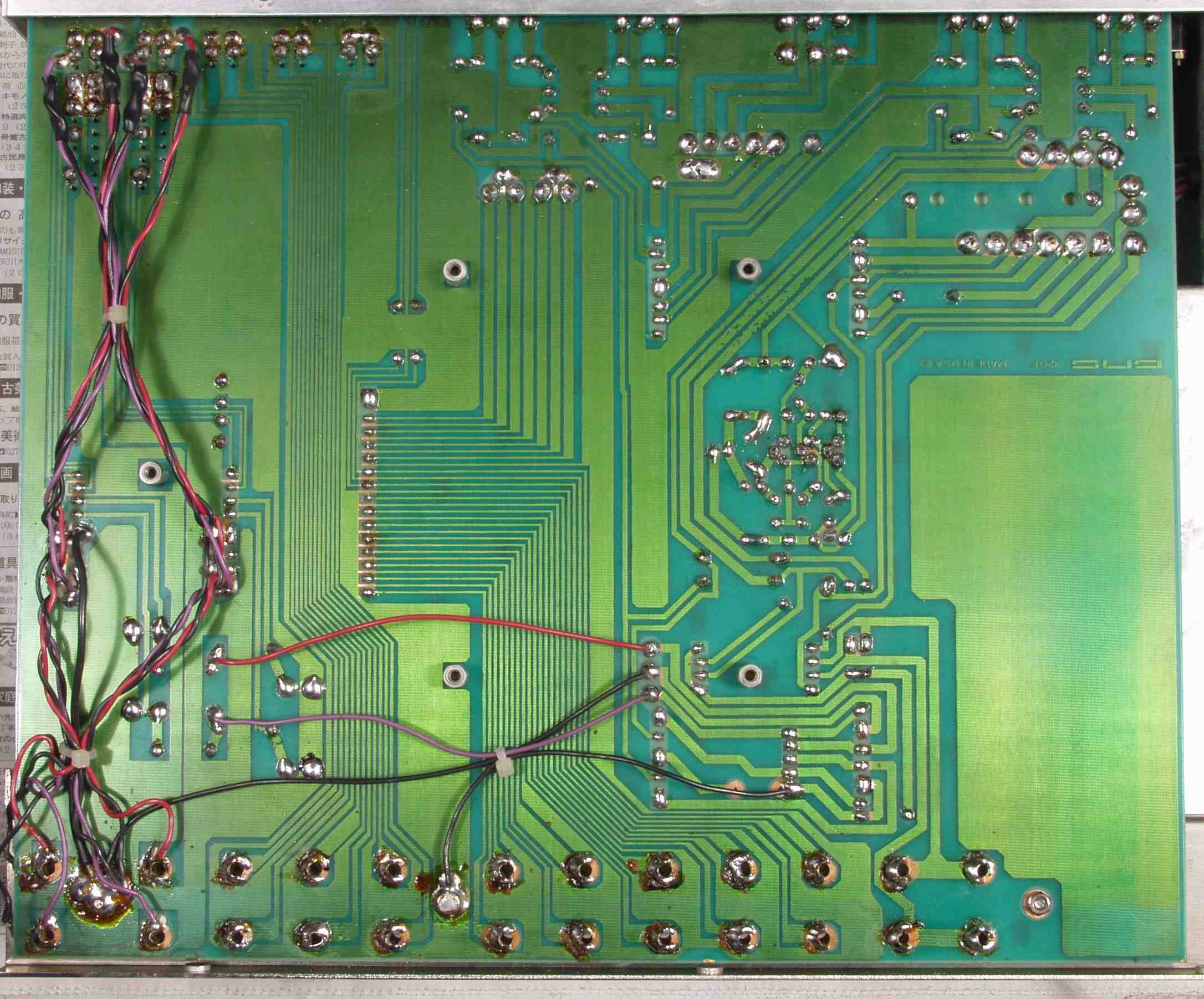

| Ｃ−ＣＣ． 修理前 下から見る |
|
| Ｃ−ＣＤ． 修理後 下から見る |
 |

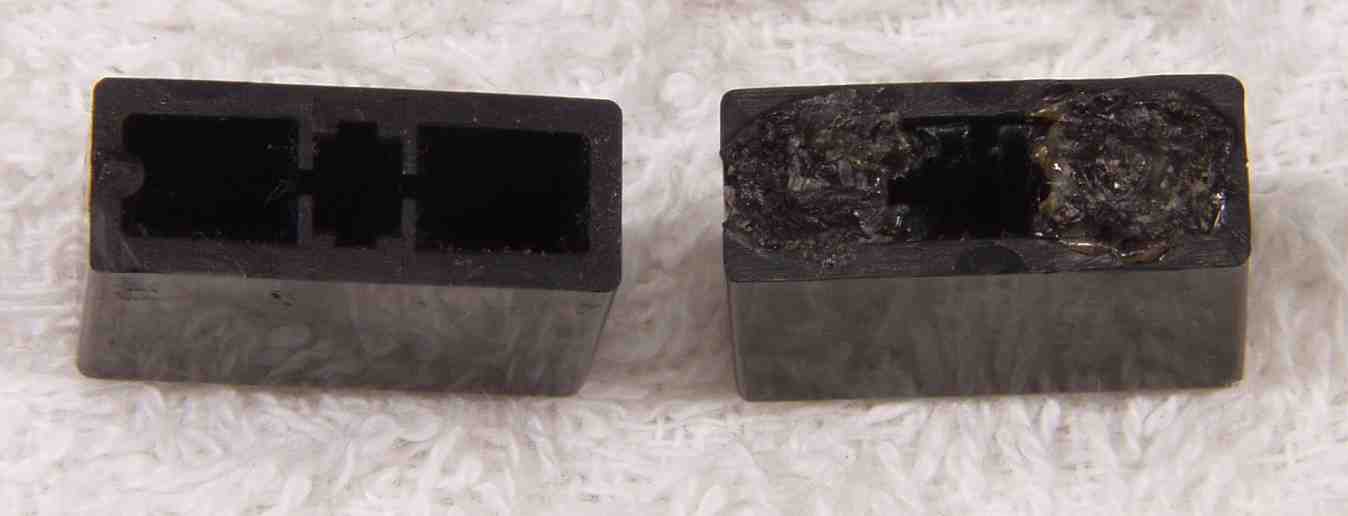

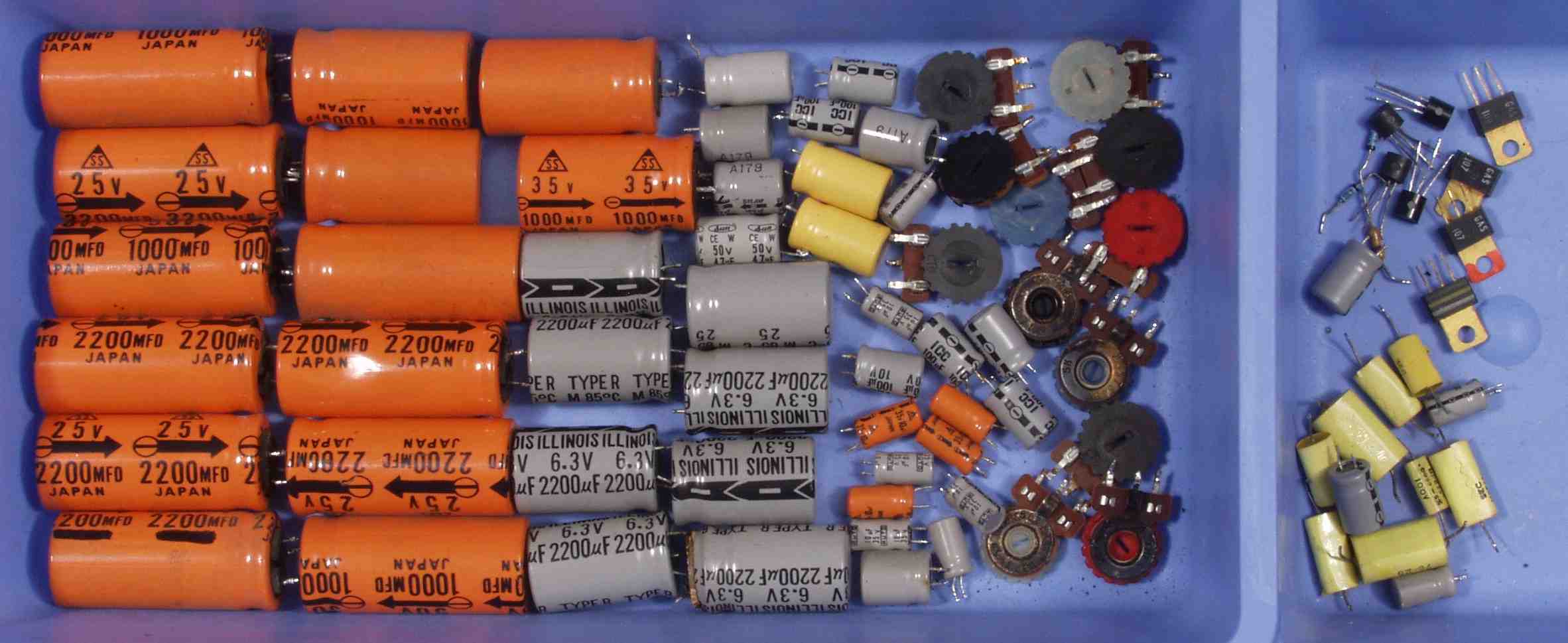

| Ｃ−Ｄ． 交換部品 |
 |

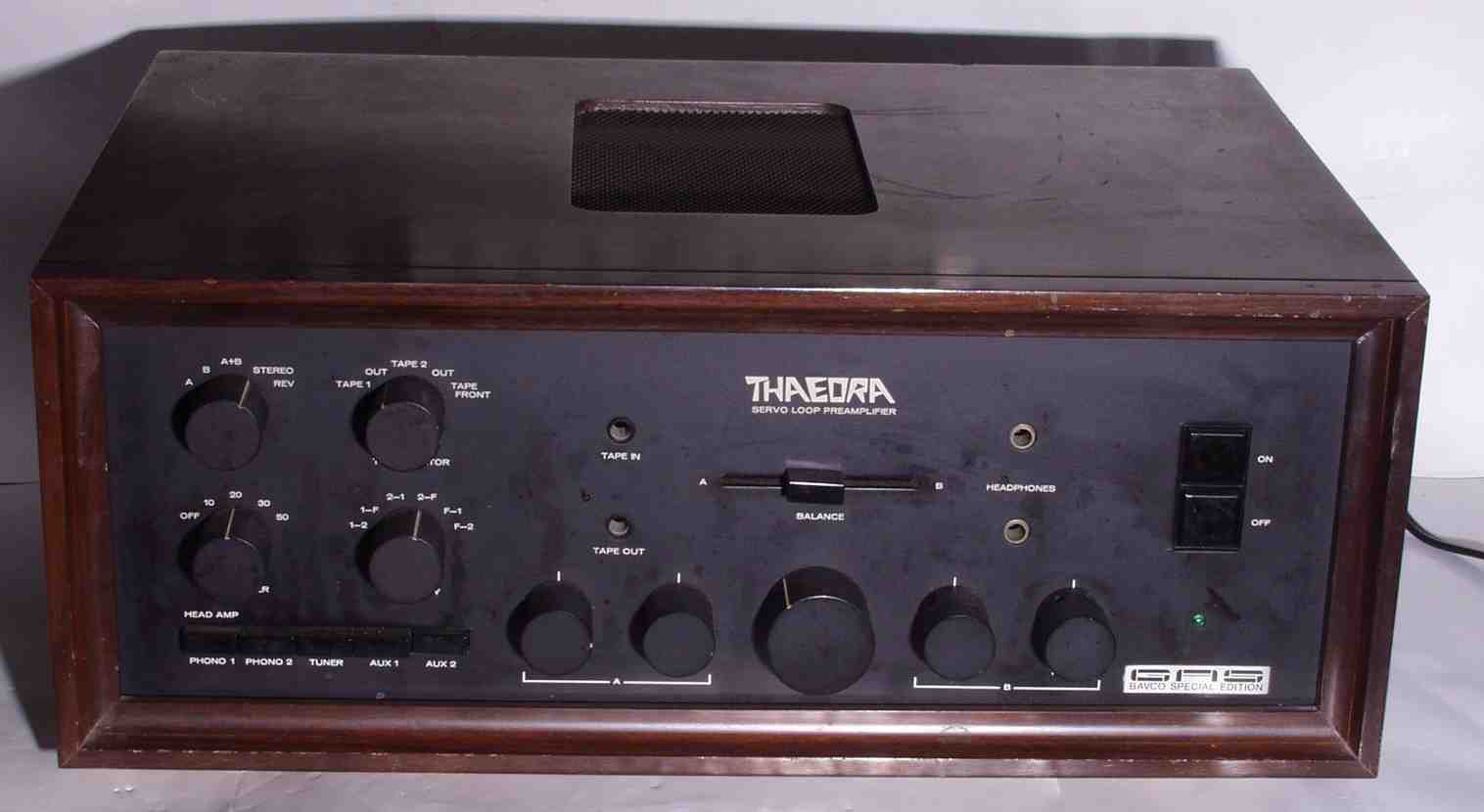

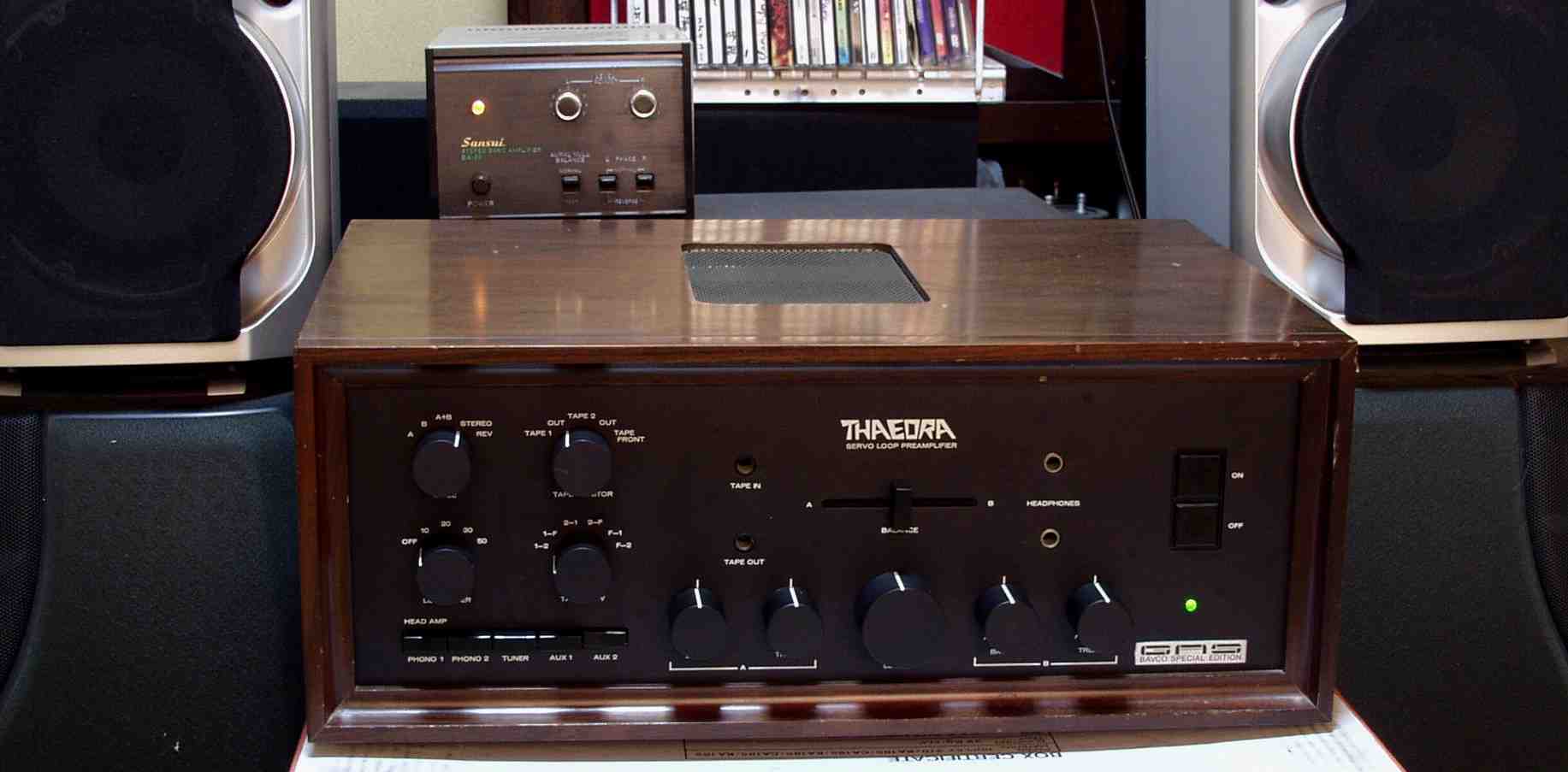

| Ｃ−Ｅ． 完成 やはり木製ケースは良い！！ |
 |

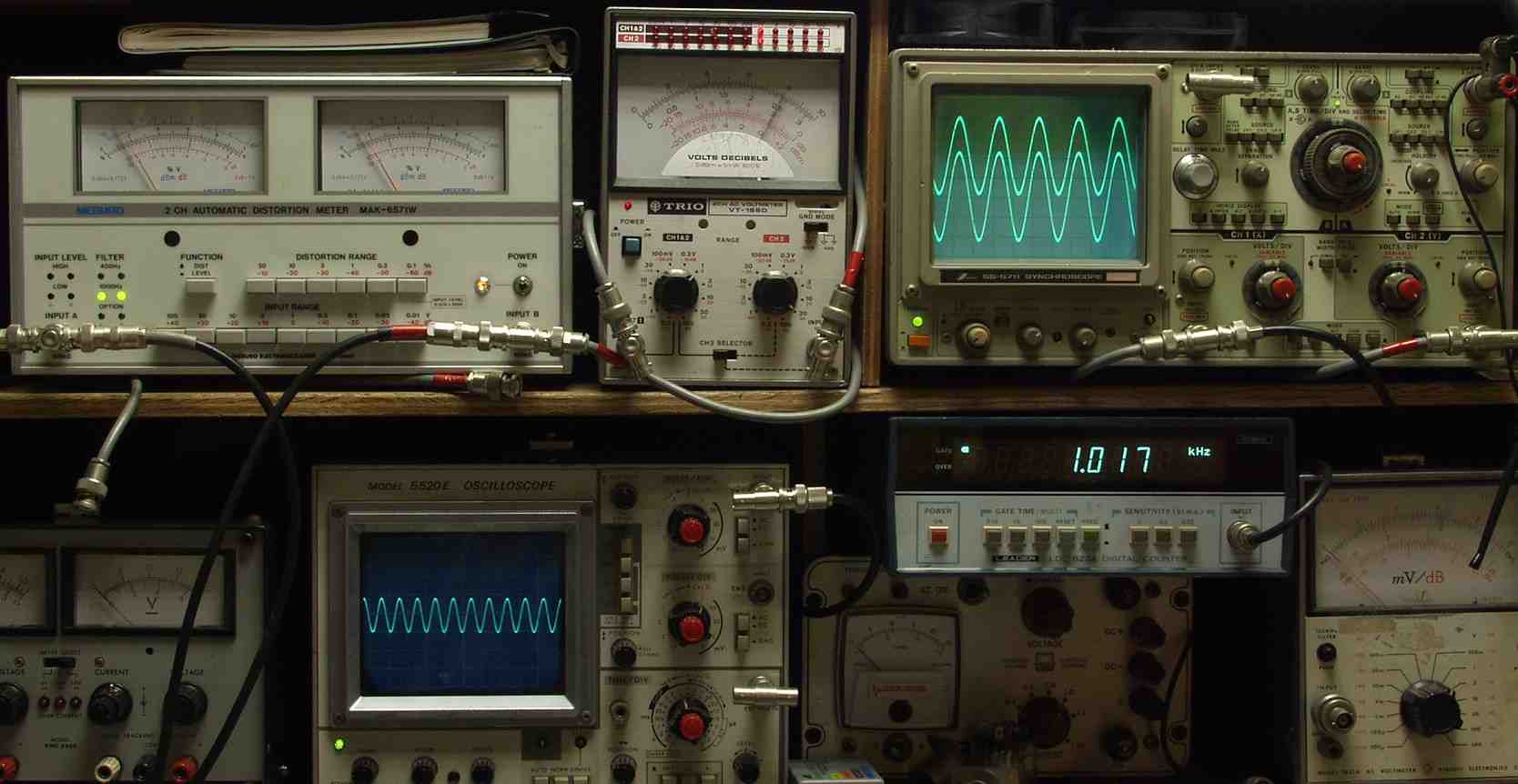

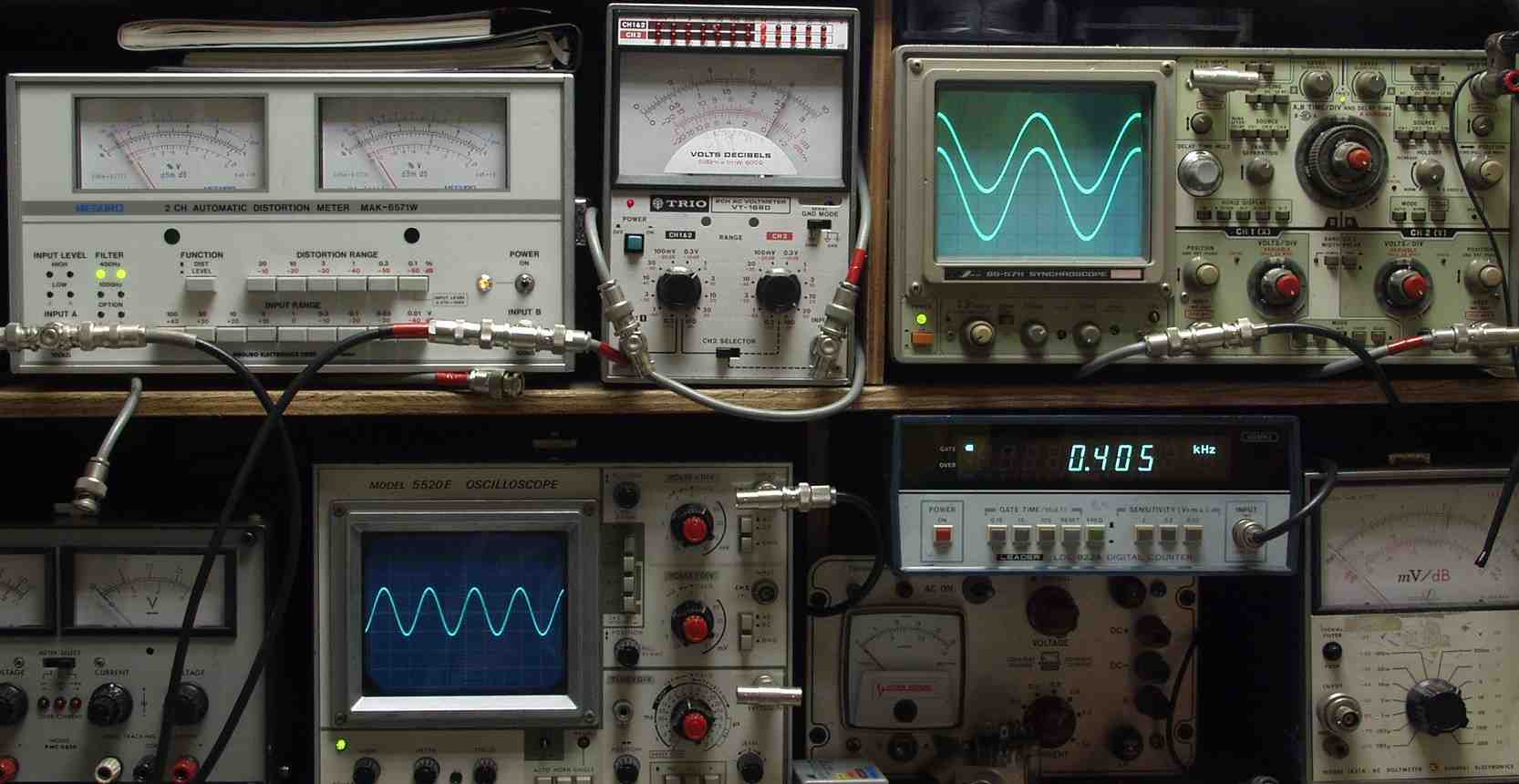

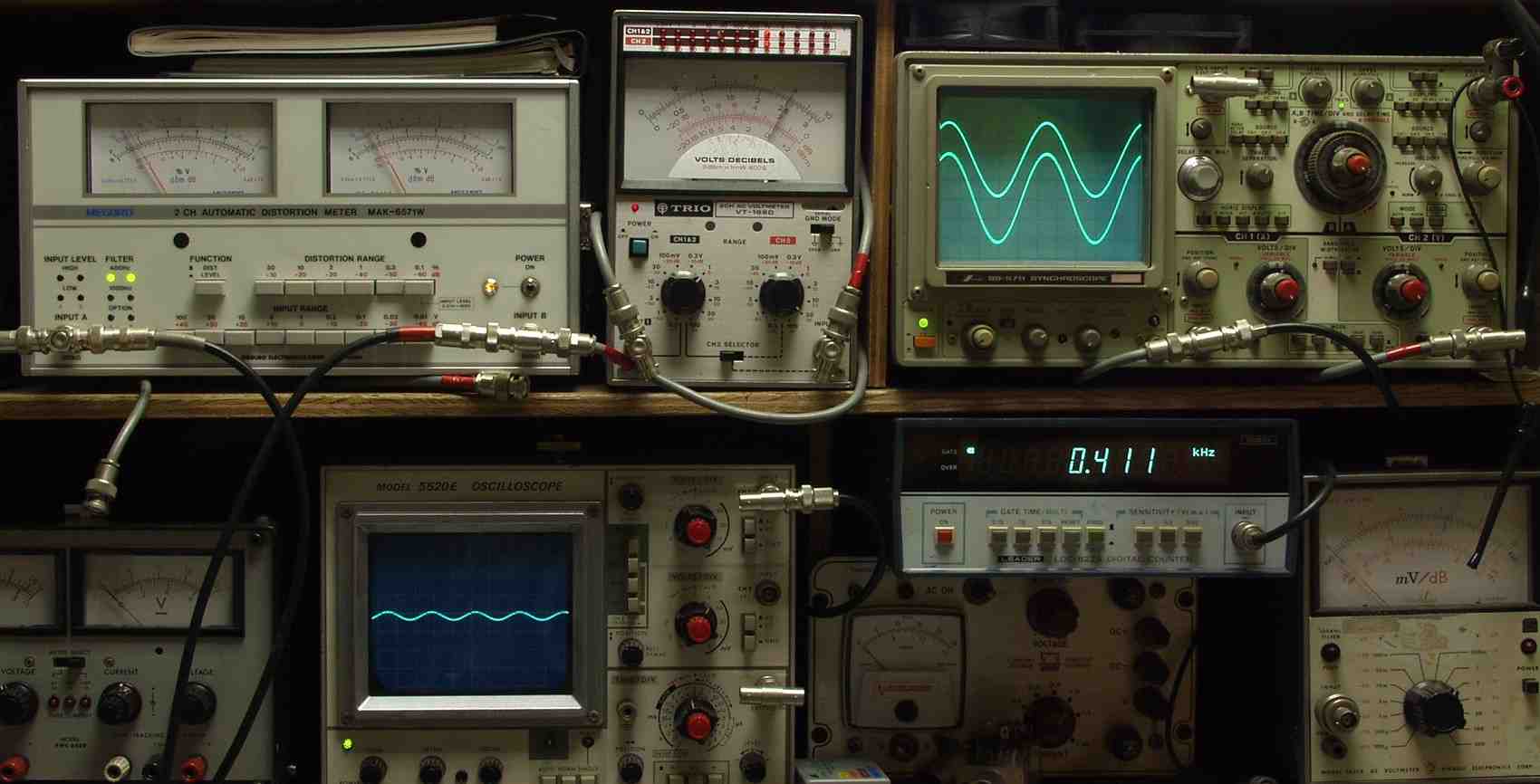

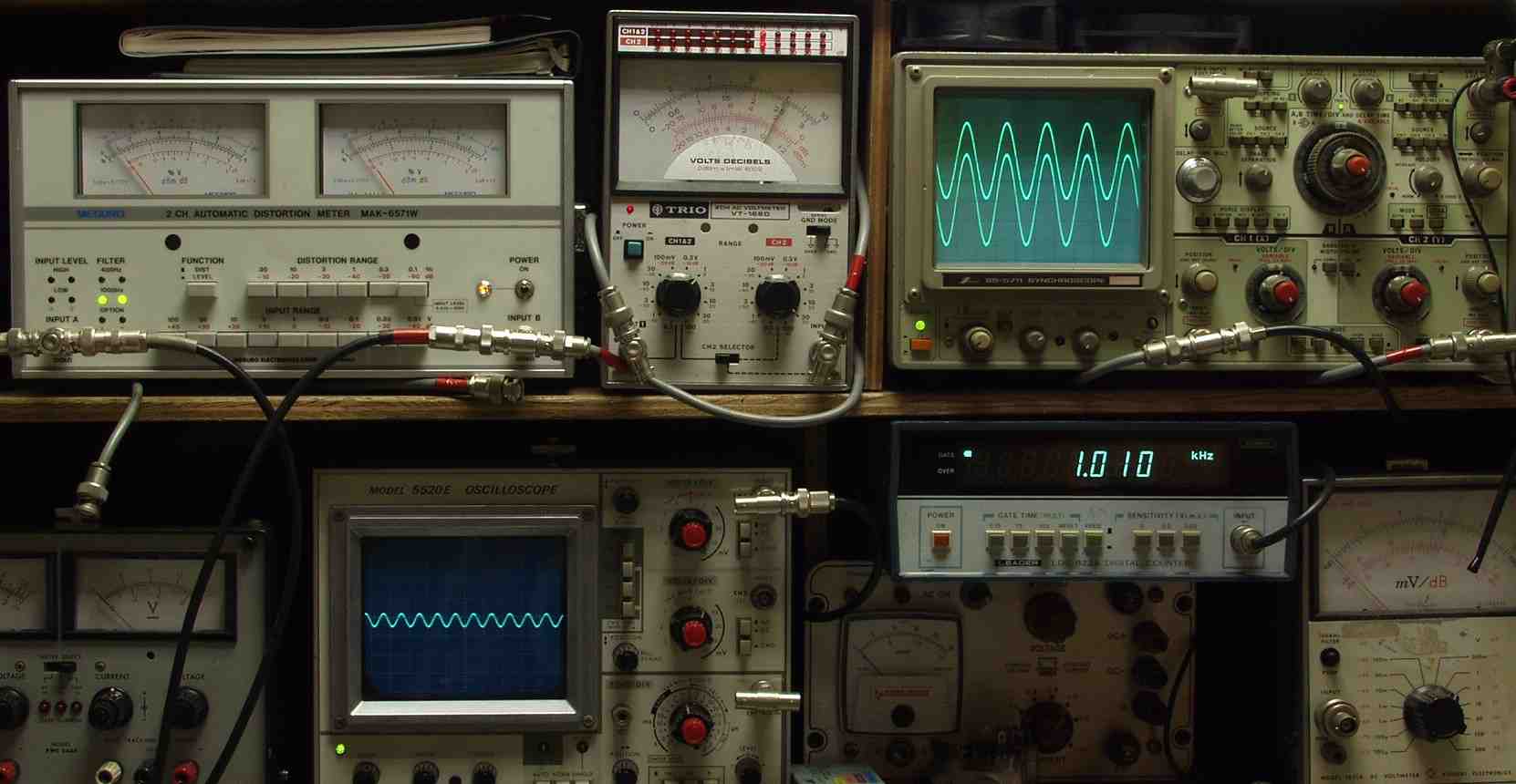

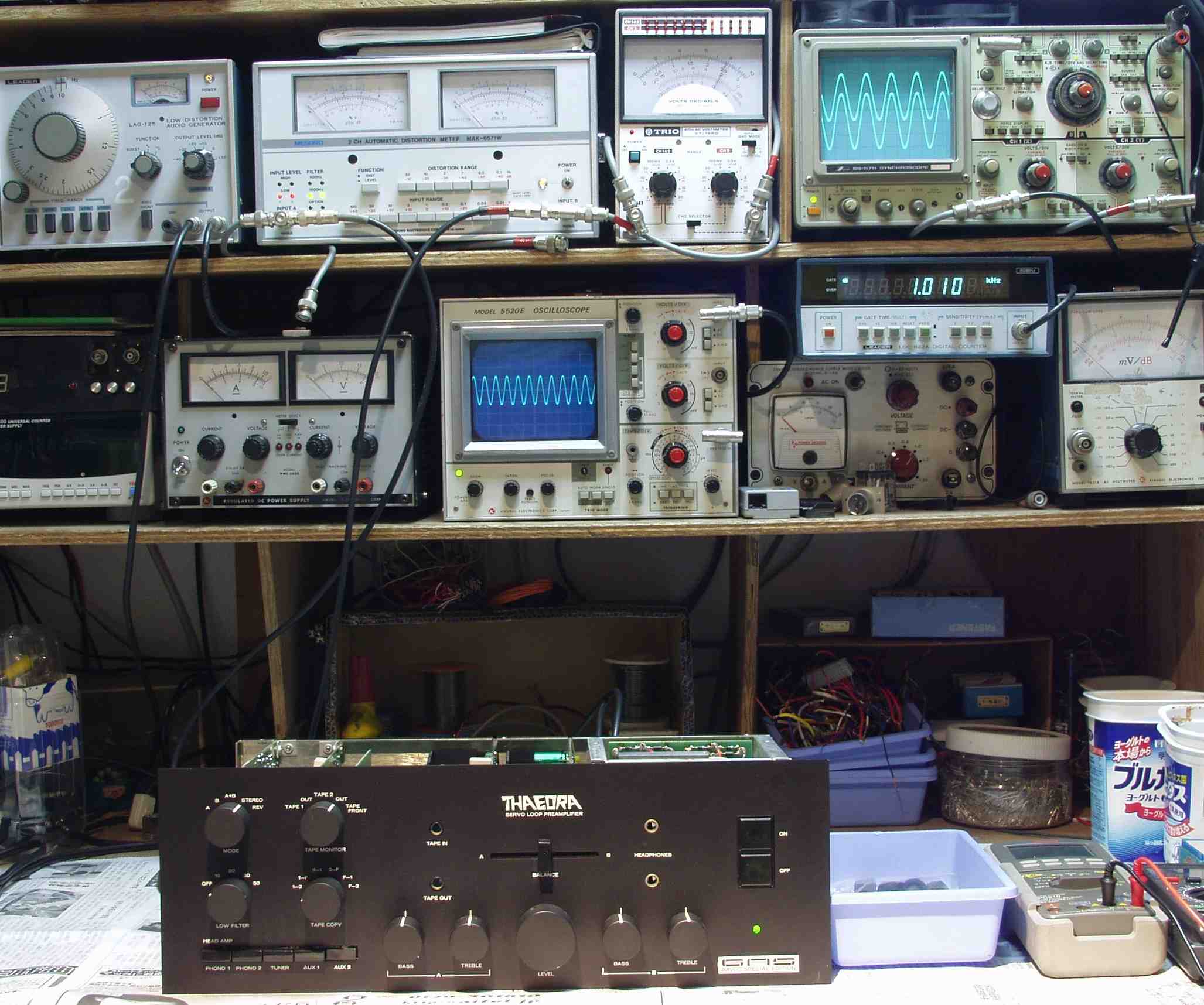

| Ｅ． 調整・測定 Ｅ−１Ａ． 出力／歪み測定・調整 ＜見方＞ 上左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ−１Ｂ． 出力＝８Ｖの出力でも飽和しない！ 歪み率＝０．０１％ ＡＵＸ入力 ４００ＨＺ このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。 |
 |

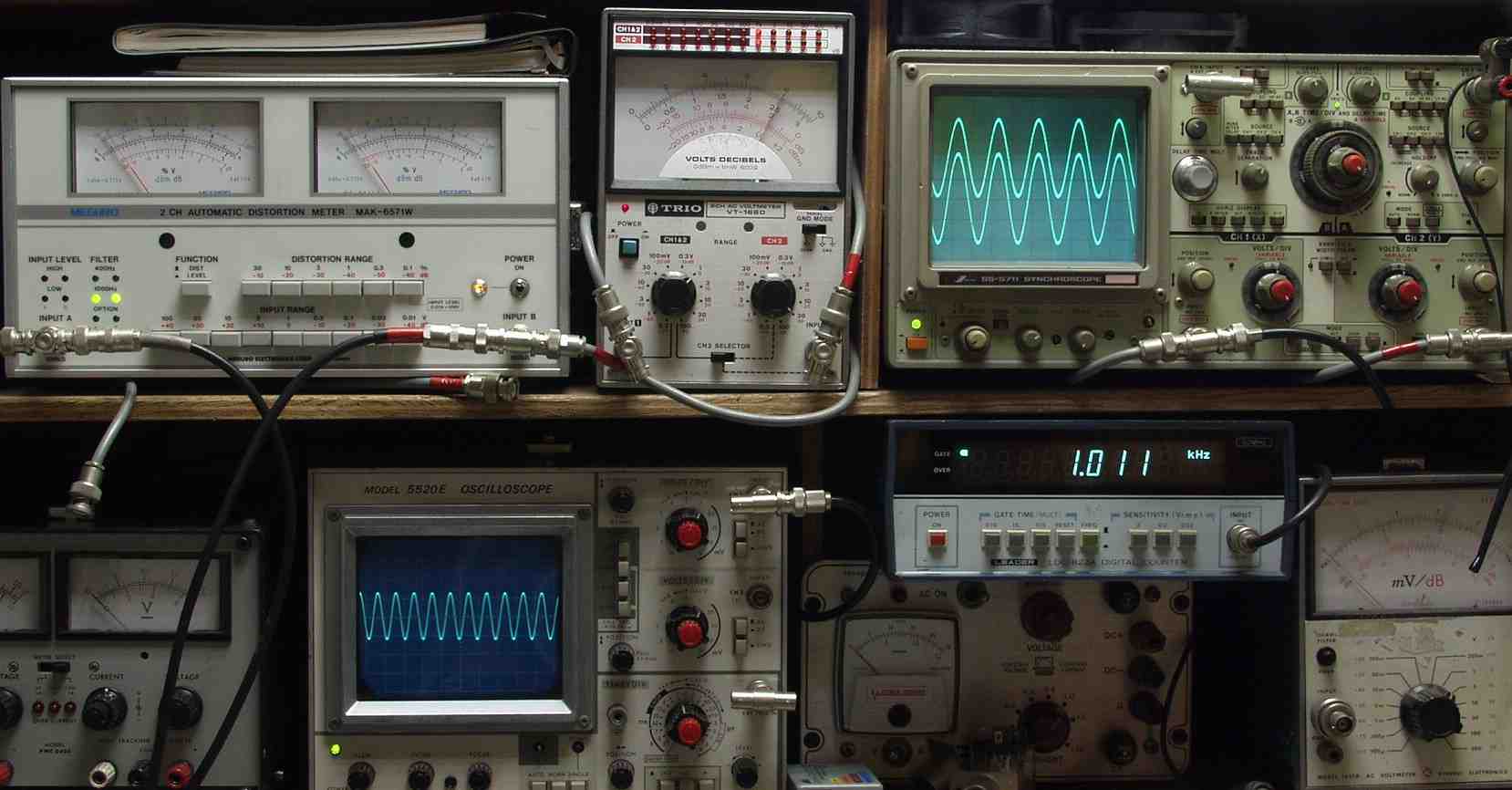

| Ｅ−２Ａ． 出力＝０．８Ｖ 歪み率＝０．０１％ ＡＵＸ入力 １０００ＨＺ |
 |

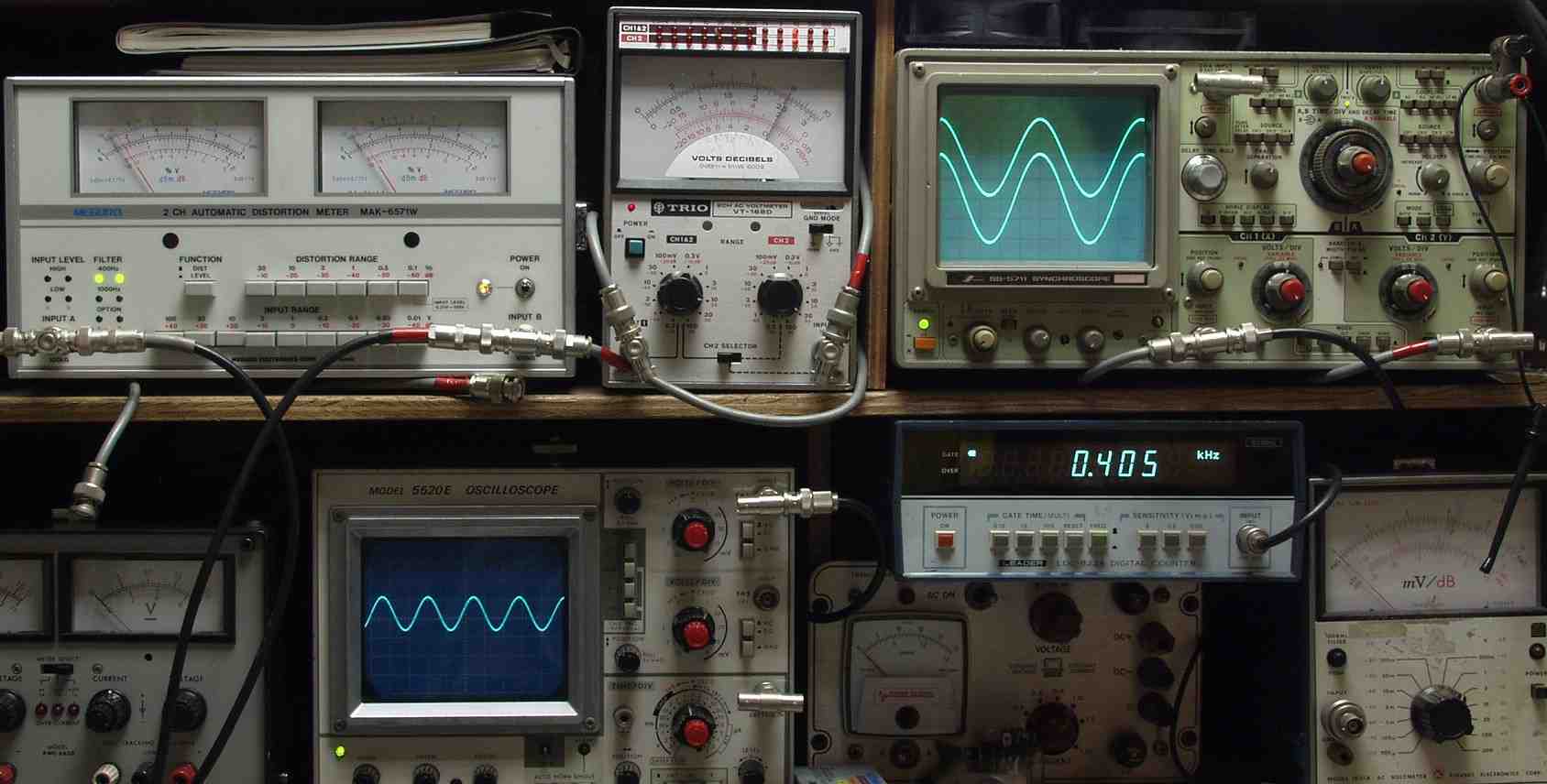

| Ｅ−２Ｂ． 出力＝０．８Ｖ 歪み率＝０．０１５％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． 出力＝０．８Ｖ 歪み率＝０．０２％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力＝０．８Ｖ 歪み率＝０．０２％ ＭＭ入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力＝０．８Ｖ 歪み率＝０．０１％ ＭＣ入力 １０００ＨＺ。 |
 |
| Ｅ−４Ｂ． 出力＝０．８Ｖ 歪み率＝０．０２％ ＭＣ入力 ４００ＨＺ |
 |
| Ｆ． 上位測定機器での調整・測定 Ｆ−１． 上位測定器で計測 |
 |

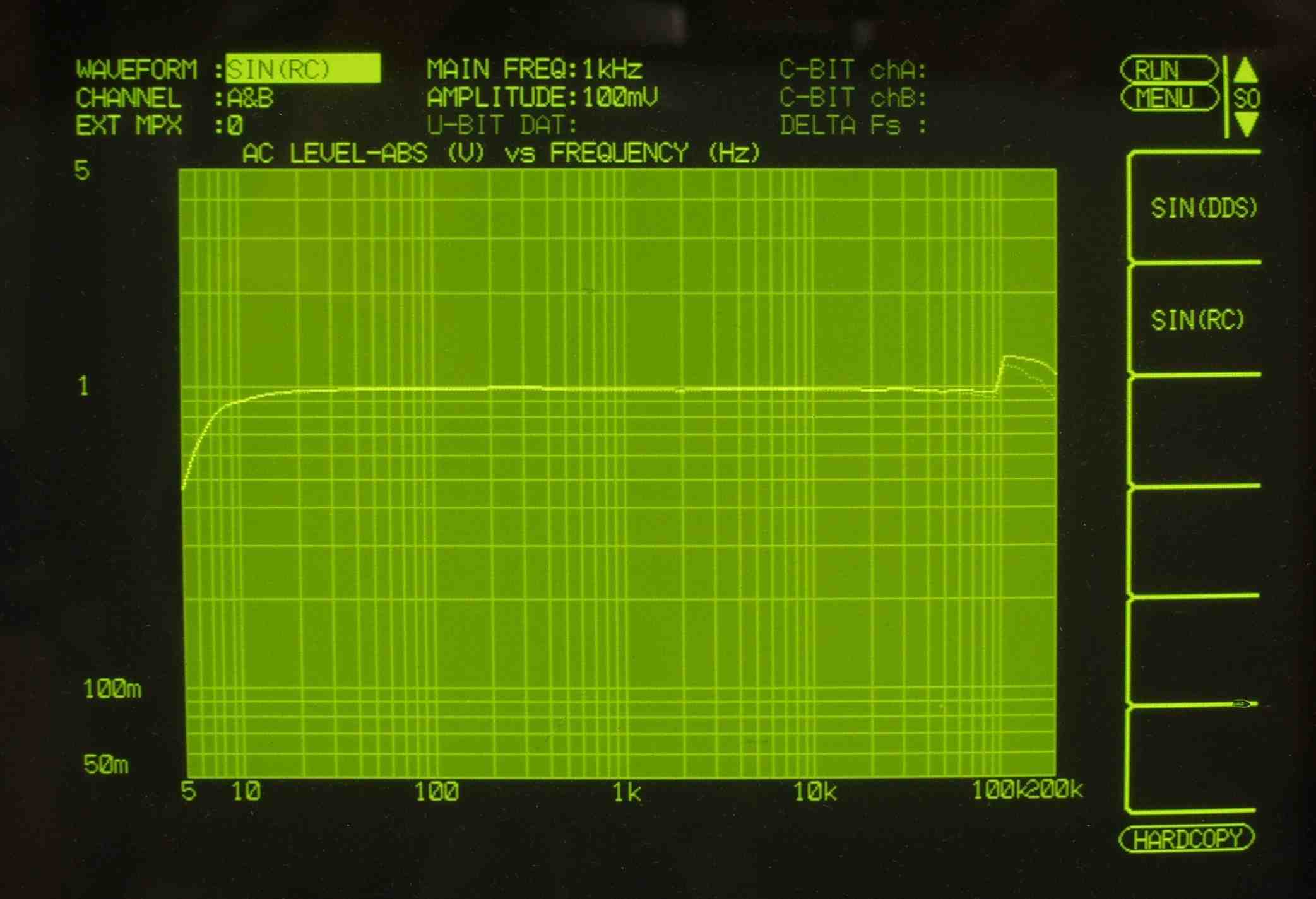

| Ｆ−２Ａ． 「ＡＵＸ入力」周波数特性 入力＝１００ｍＶ一定 ＲＬ共殆ど同じ 薄い色＝Ｌ |
 |

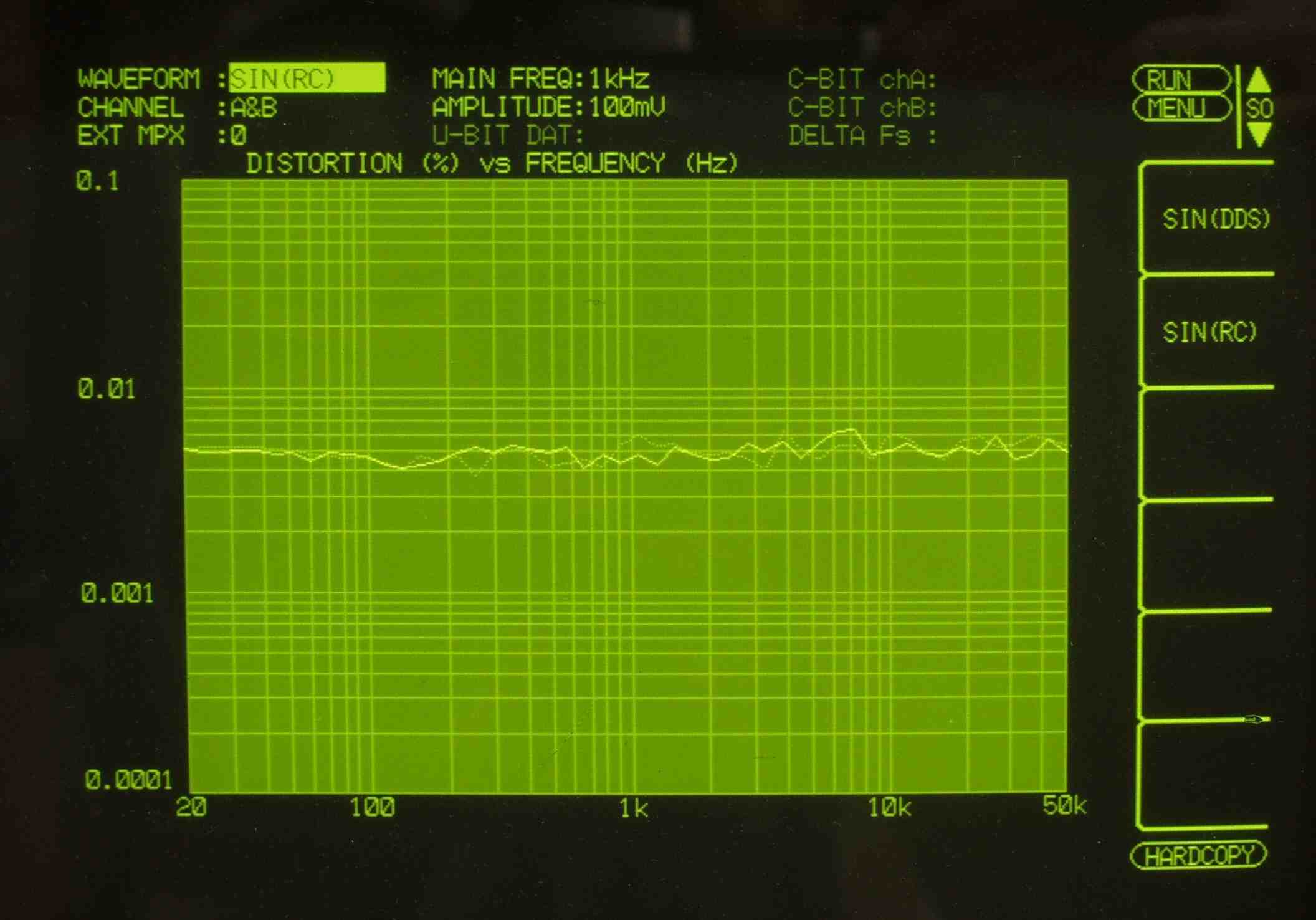

| Ｆ−２Ｂ． 「ＡＵＸ入力」歪み率測定 入力＝１００ｍＶ一定 薄い色＝Ｌ |
 |

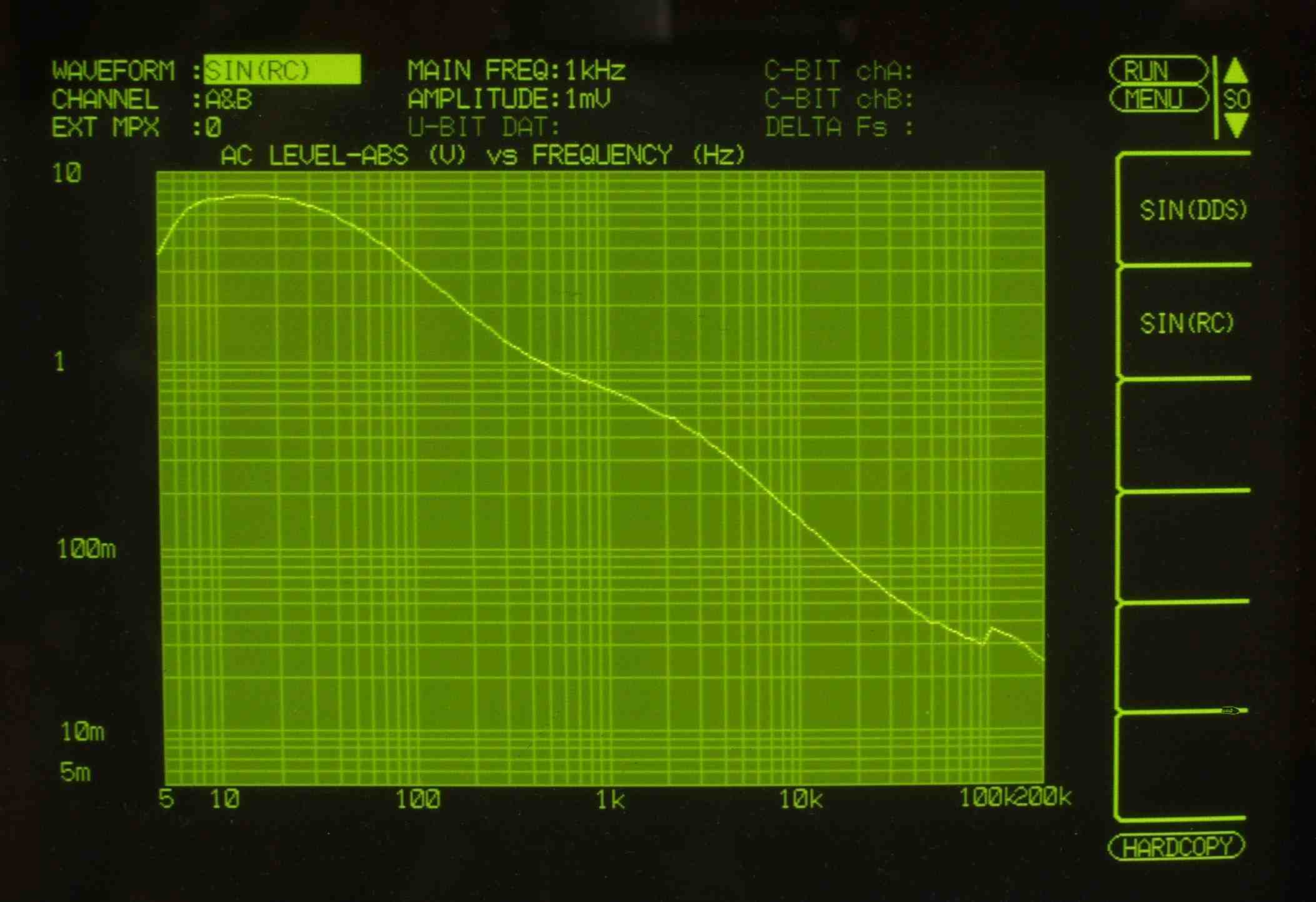

| Ｆ−３． 「ＭＭ入力」周波数特性 入力＝１ｍＶ一定 |
 |

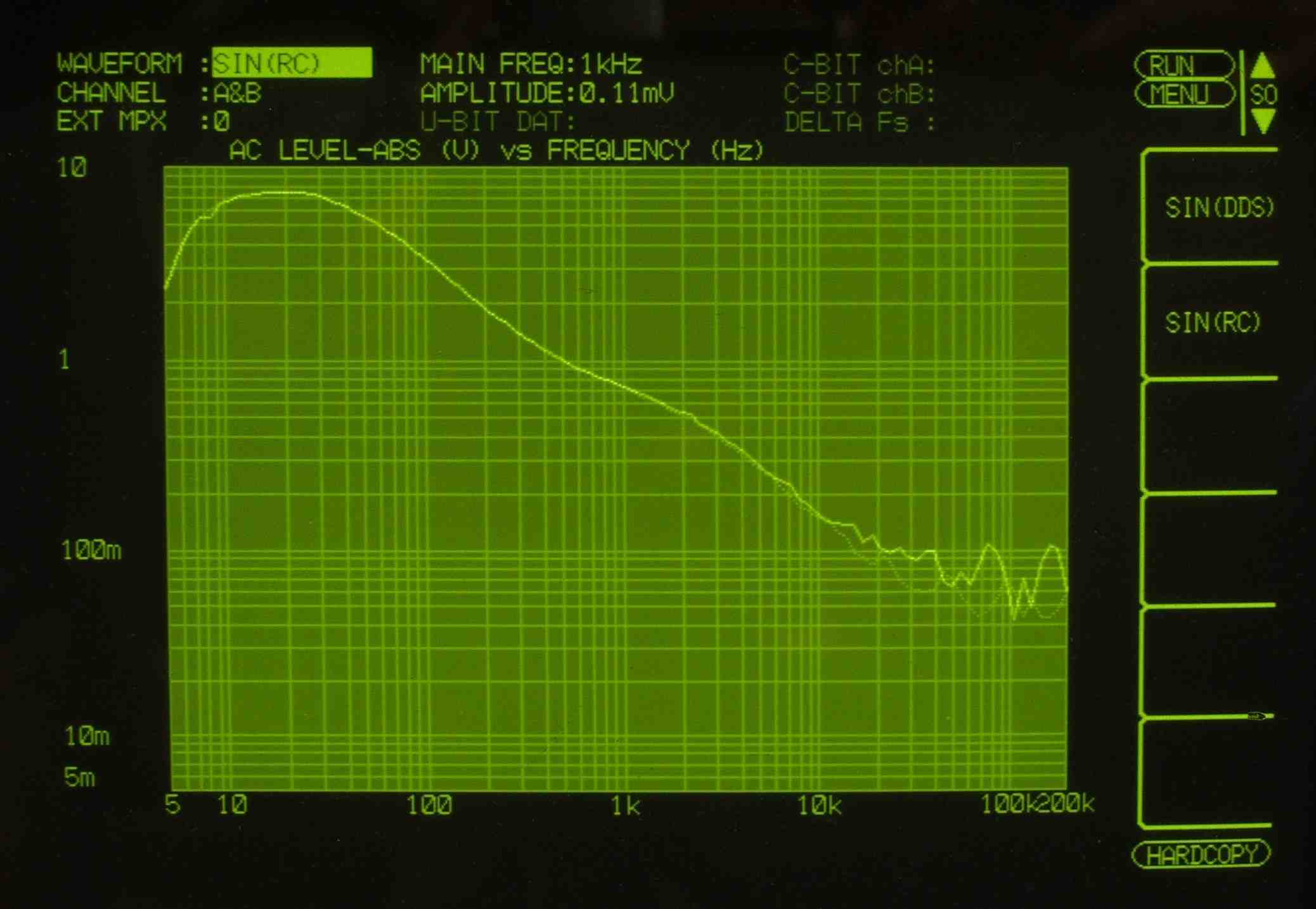

| Ｆ−４． 「ＭＣ入力」周波数特性 入力＝０．１１ｍＶ一定 |
 |
| Ｅ−５． 完成 ２４時間エージング |
 |
