GAS THAEDRA 6台目修理
平成16年9月22日到着     10月10日完成
注意 このAMPもプリ出力にコンデンサーが無くDC漏れの可能性が有ります、メインAMPのDC入力端子に接続すると、
    メインAMPが「チンチン」になり壊れます
    更に、音質重視の為、プリ出力に安全(保護)抵抗が有りません!!
    プリ出力をショウトさせると、プリのバッファAMP(出力リレ−)が壊れる可能性が有ります
    安全の為、RCAケーブルの接続は電源を切って行いましょう
  • A. 修理前の状況
     (1)現在の状況
       レイアウト変更のため、一度配線をばらして組みなおしCDを聴いたところ 、Bチャンネルの音が出ないため、
       配線を確認のためCD出力端子に触れた途端に「バリッ、ブーン」というかなり大きな音が出た。
       VRを絞っても音が続いたため、メインアンプの電源を落とす。
       幸いにもSPは飛んでいなかったが、プリかメインか当方メカ音痴で見当が付きません。
     (2)直前の状態
       実は最近あまり調子が良くなくて、修理を依頼したいと考えておりました。この症状になる直前の状態は、
       ・Phono2(MMカートリッジ)ポジションで音が出ない。
       ・Main2入力でBchの音が出ない(Main1はOK)。
       ・入力をOffにしボリュームを絞っても、Achからは接続ソースの音が漏れて聞こえる。
       ・Achから時折「ザッ、ザッ」という雑音が発生する(メインアンプが原因かもしれません)。
       ・トーンコントロールのクリックノイズ(使うことがないので不自由しません。修理も不要ですが・・・)
     (3)修理歴等(  )内は修理業者名
       ・1978年12月  新規購入(バブコ正規輸入品)
       ・1980年12月  オーバーオールチェック(株バエズ)      →異常なし
       ・1998年 8月  Bch音が出ない(株エレクトリ)         →ラインアンプノイズ、DCオフセット発生
                   【修理】 バランスVR交換、Tr(2N5087、5088)交換、オフセット再調整
       ・2003年 1月
            @ステレオポジションで音が出ない。
            APhono2(MMカートリッジ)ポジションで音が出ない(静岡市内オーディオショップ)
               →原因、修理内容の明細は不明だが、
            @は解決、
            Aは時間なく修理手付かずの状態。 片方の出力のピンジャックの接触が悪い事と、
             音がつぶれているような、かすれているような、風をひいているひとの声のような感じです。
             よく表現出来ませんが、微妙な状態ではなく、完全におかしくなっています。
             15年位前に同じような症状だと思うんですが、修理(オーバーホールかも?)をしています。
             当時は、近くのオーディオショップに持ち込み、そこからどこかに出したようです。
             そのときすでにメーカーはなく、部品の一部は、オリジナルではないそうです。

  • B.原因
      各部劣化

  • C.修理状況

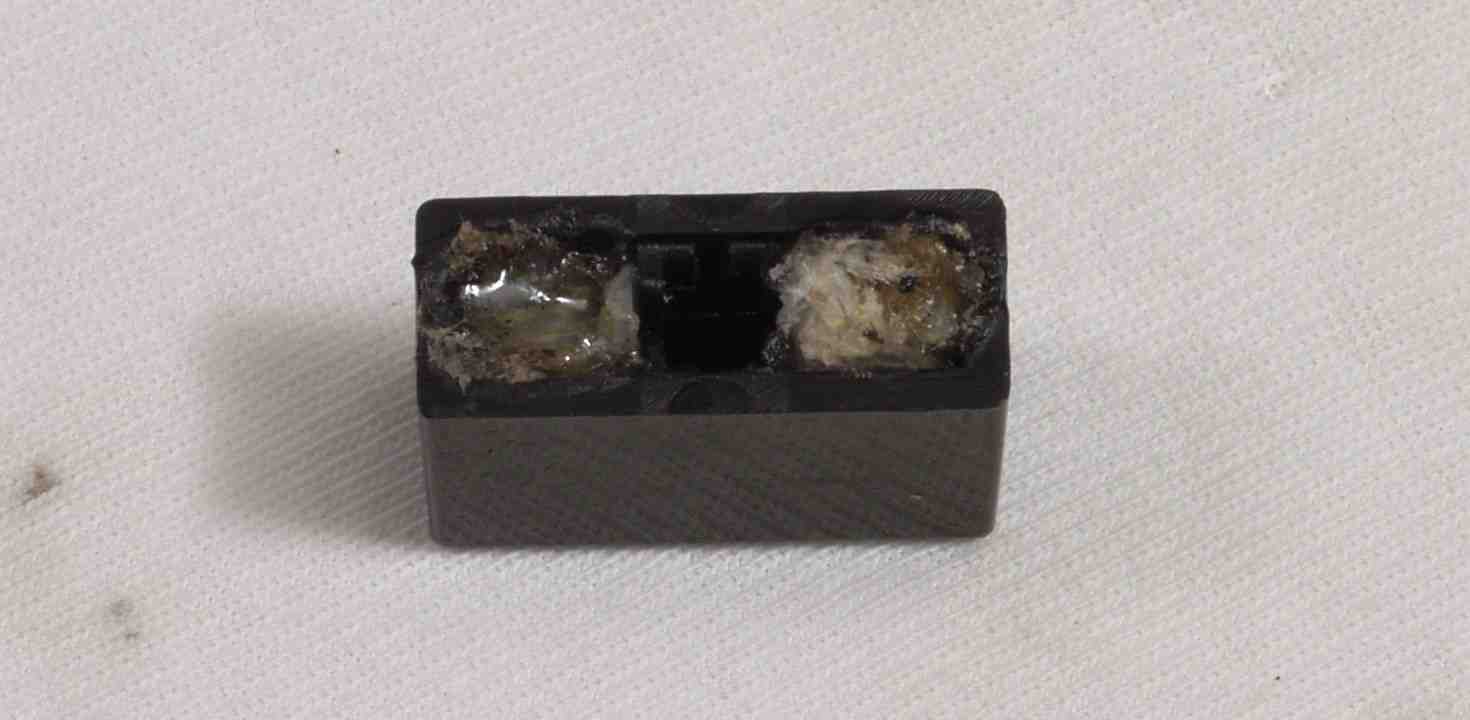

      出力リレー交換
      半固定VR交換
      配線手直し、補強
      経年劣化による各部ハンダ補正
      電解コンデンサ−交換(オーデオコンデンサー使用)
      OP−AMP交換
      RCA端子交換

  • D.使用部品
      半固定VR                  14個
      抵抗
      電解コンデンサー              55個
      フイルムコンデンサー           12個
      OP−AMP                  8個
      RCA端子                   24個
      出力リレー
  • E.調整・測定

  • F.上位測定機器での調整・測定

  • G.修理費 132,000円     <<オーバーホール修理>>

A. 修理前の状況

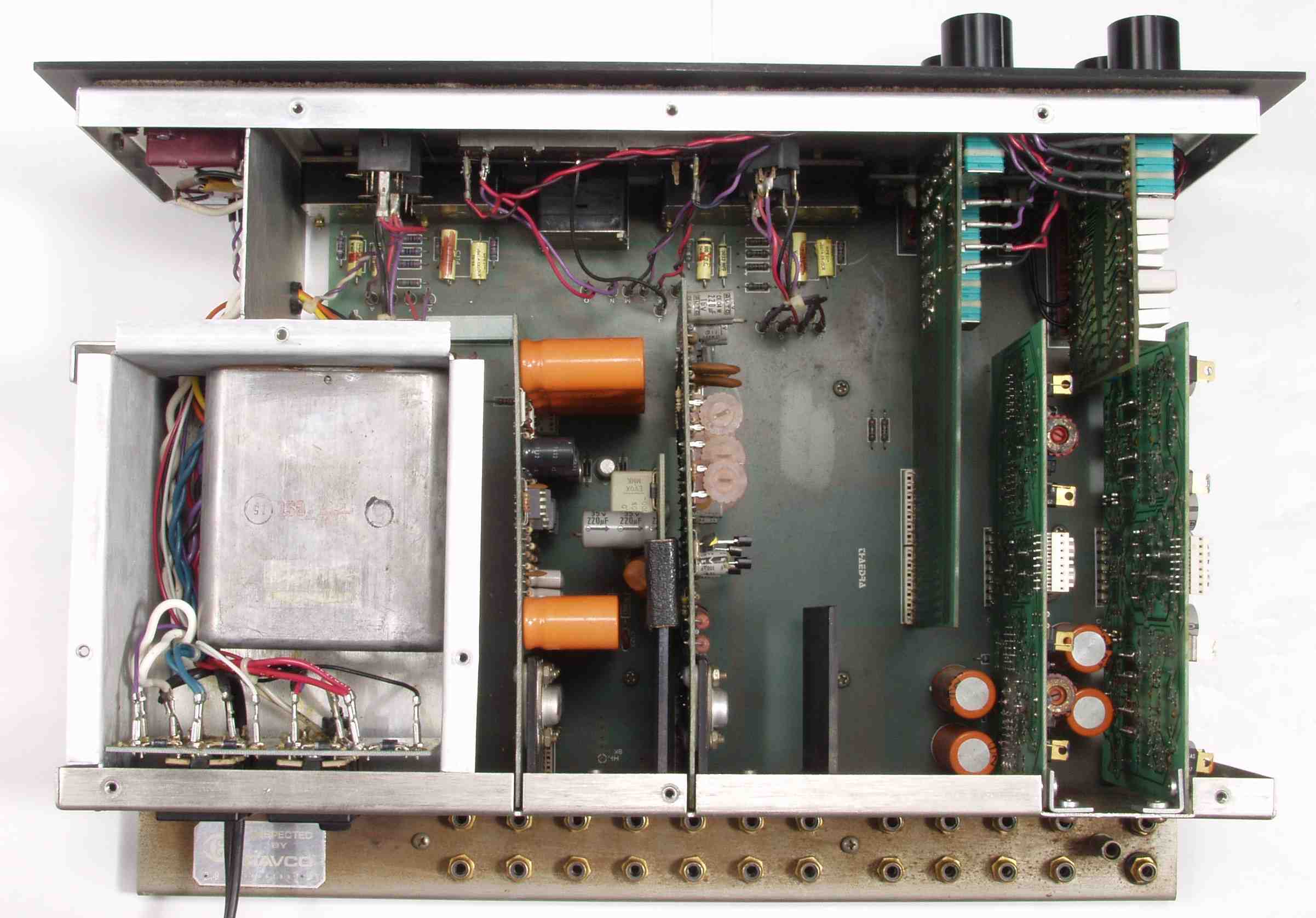

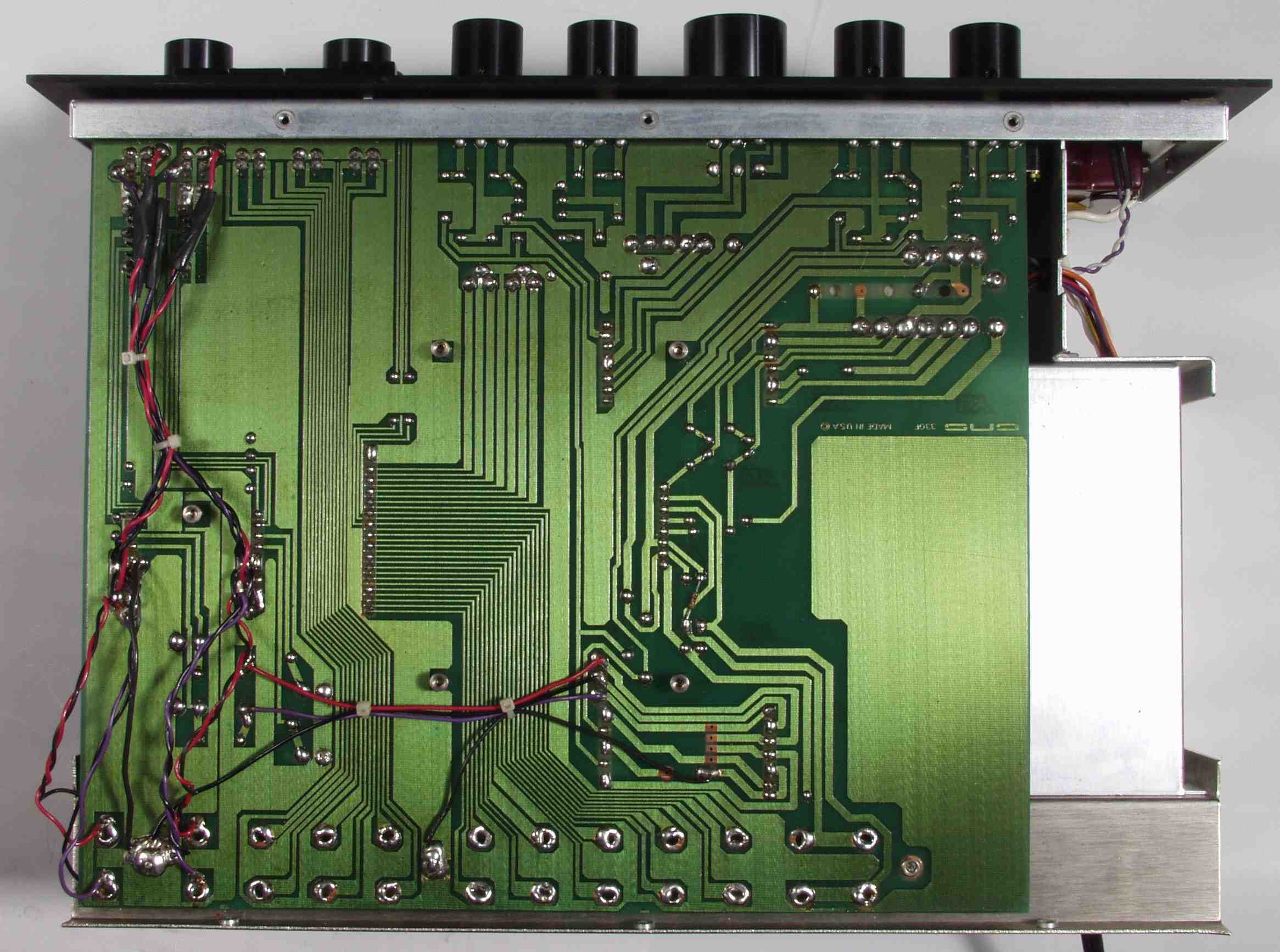

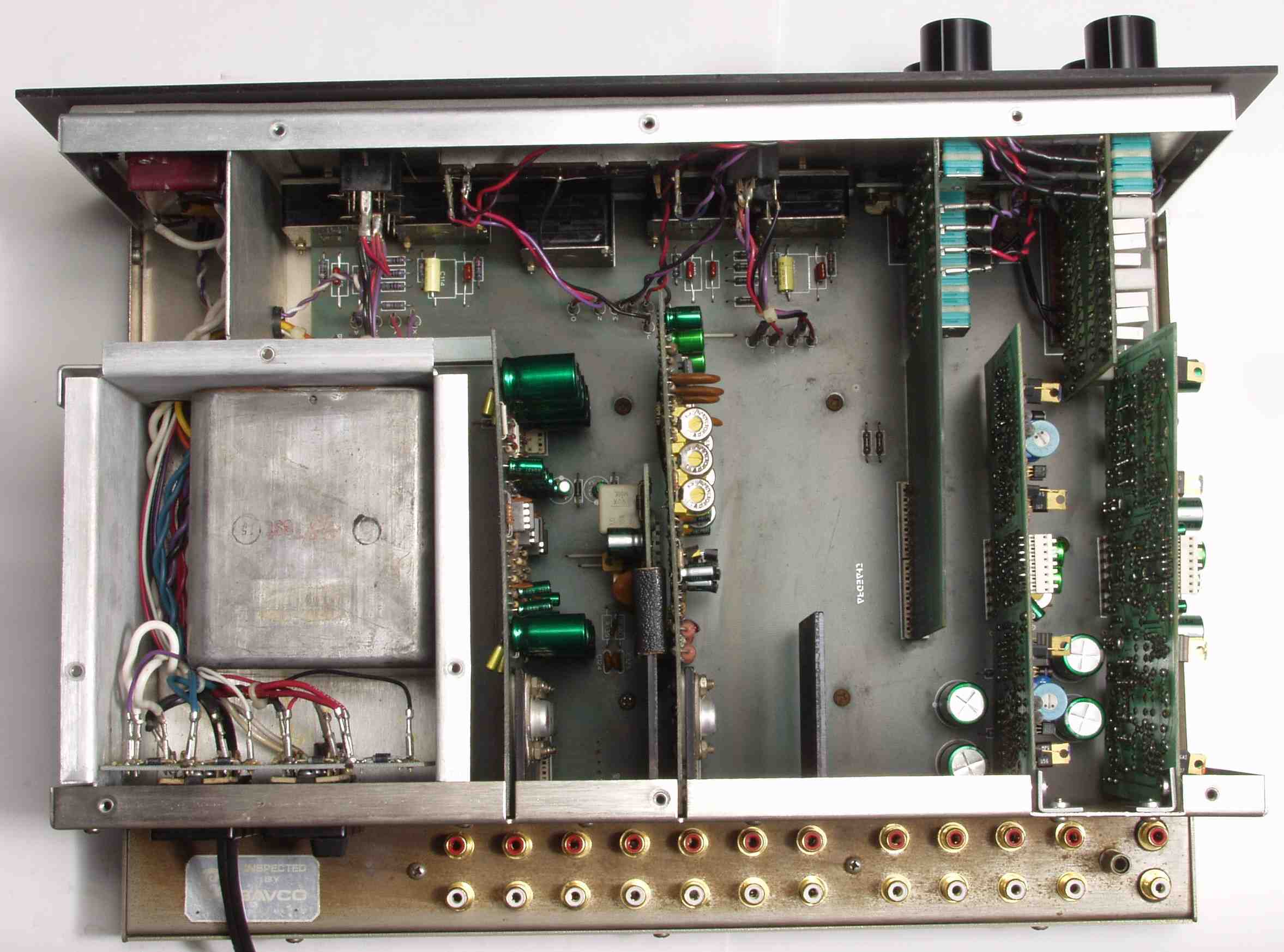

A−1. 点検中  清掃後上から見る
A−3. 点検中 清掃後下から見る

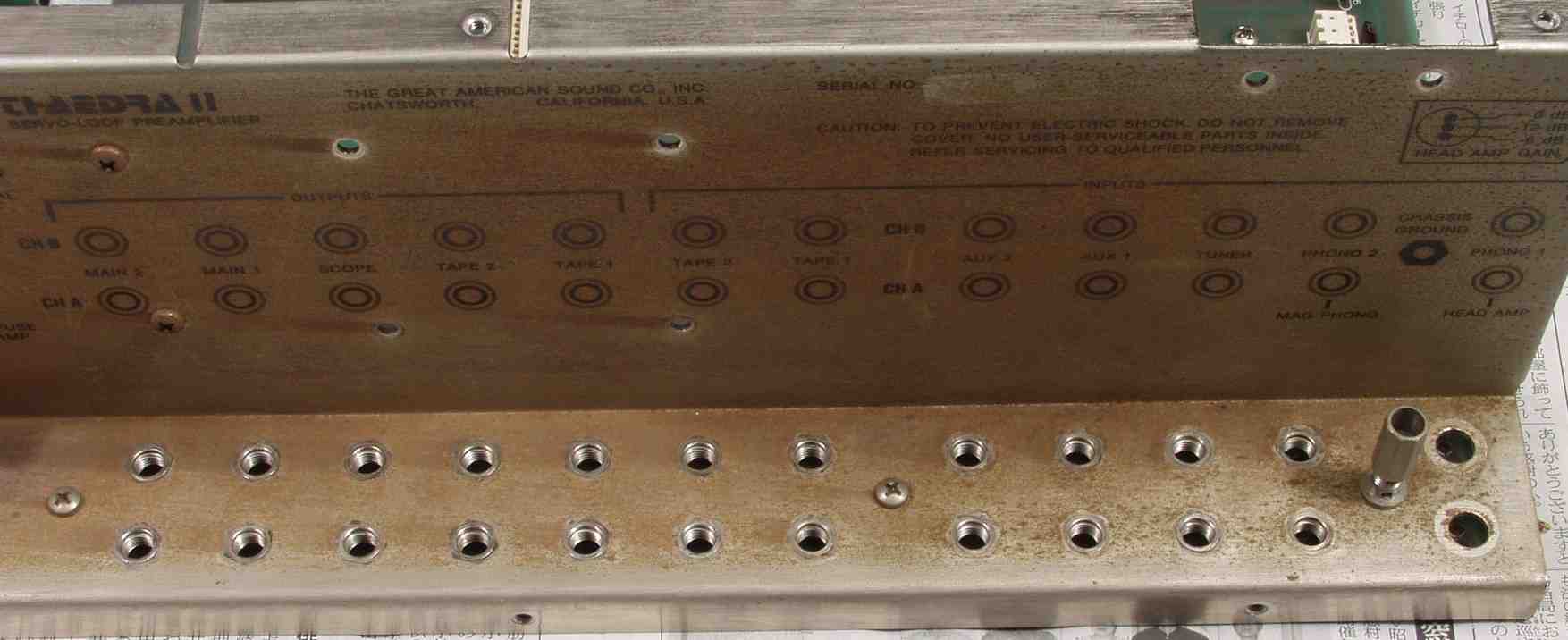

A−4. 点検中 サビがでた後ろパネル

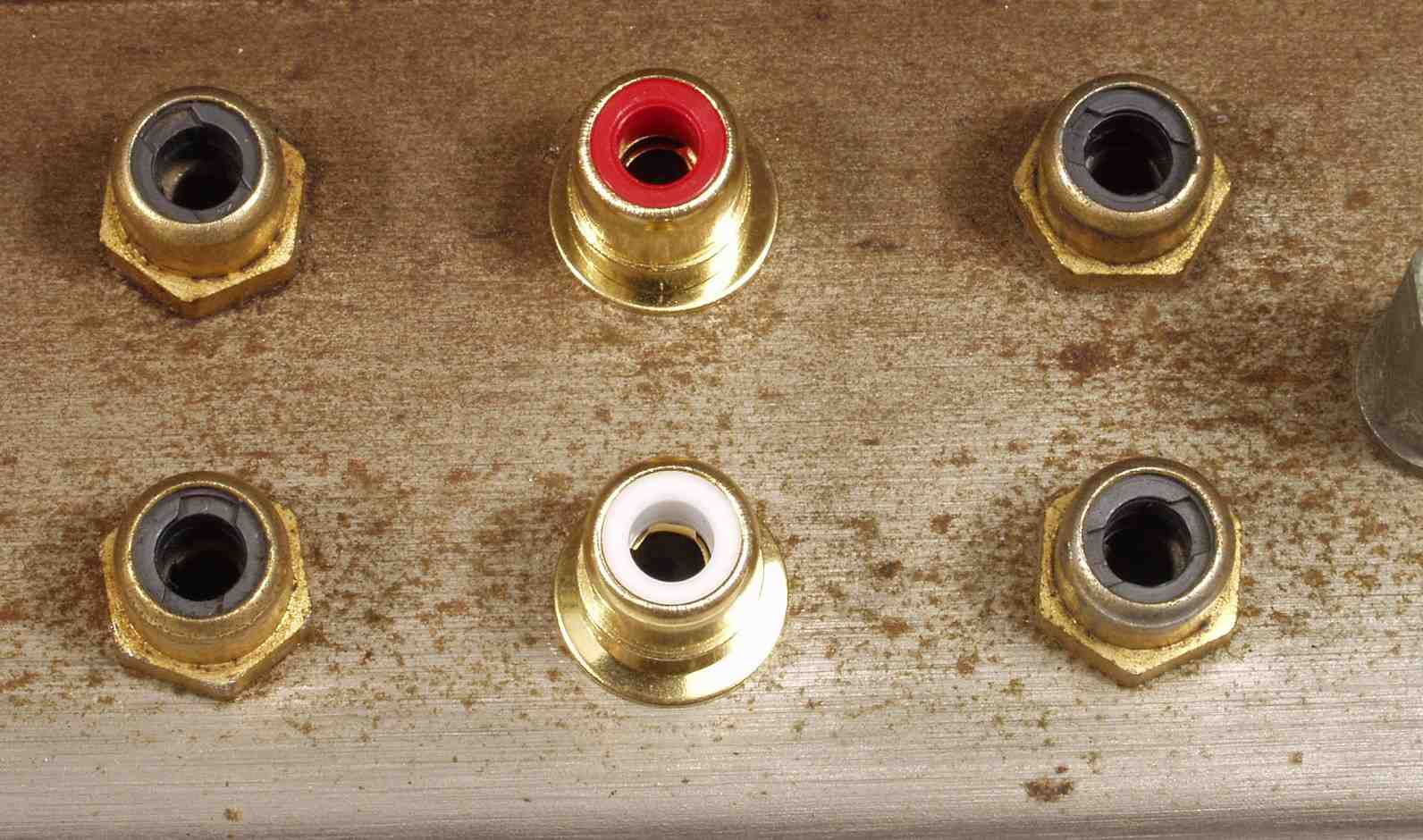

A−4−1. 点検中 テスト的に交換したRCA端子

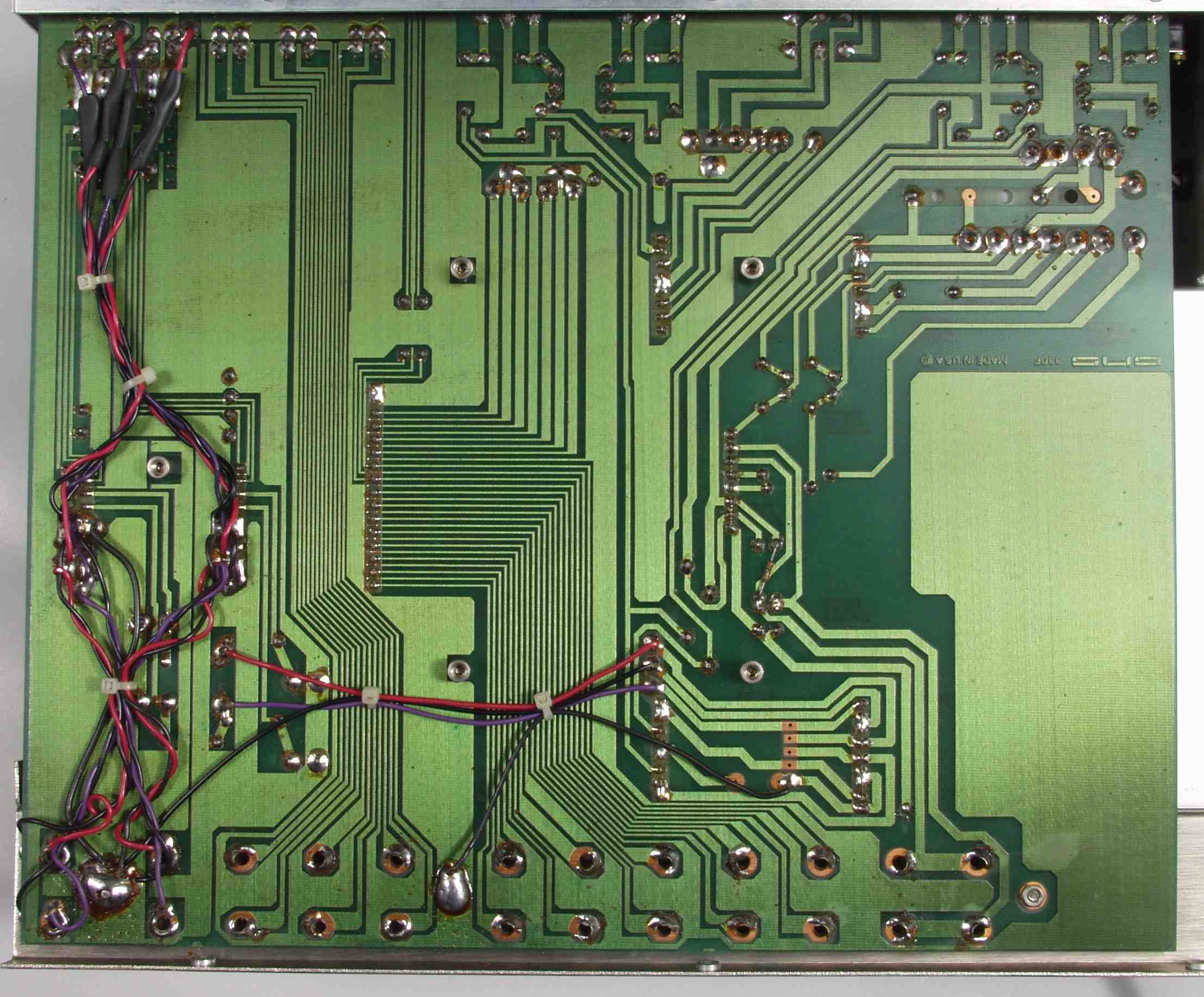

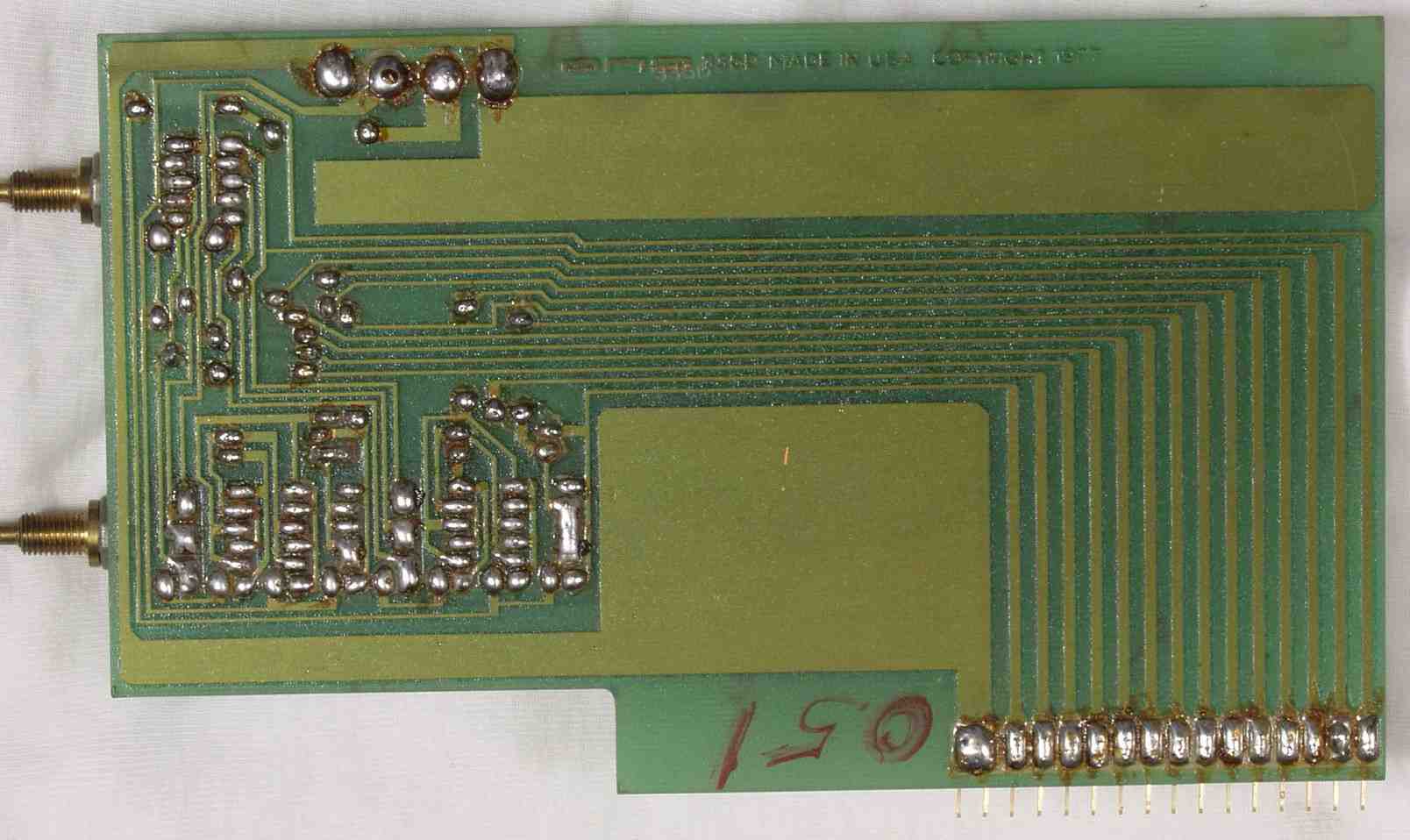

A−5. 点検中 雑音の原因が基板端子の接触不良と考え、半田メッキ(揚)をしている!

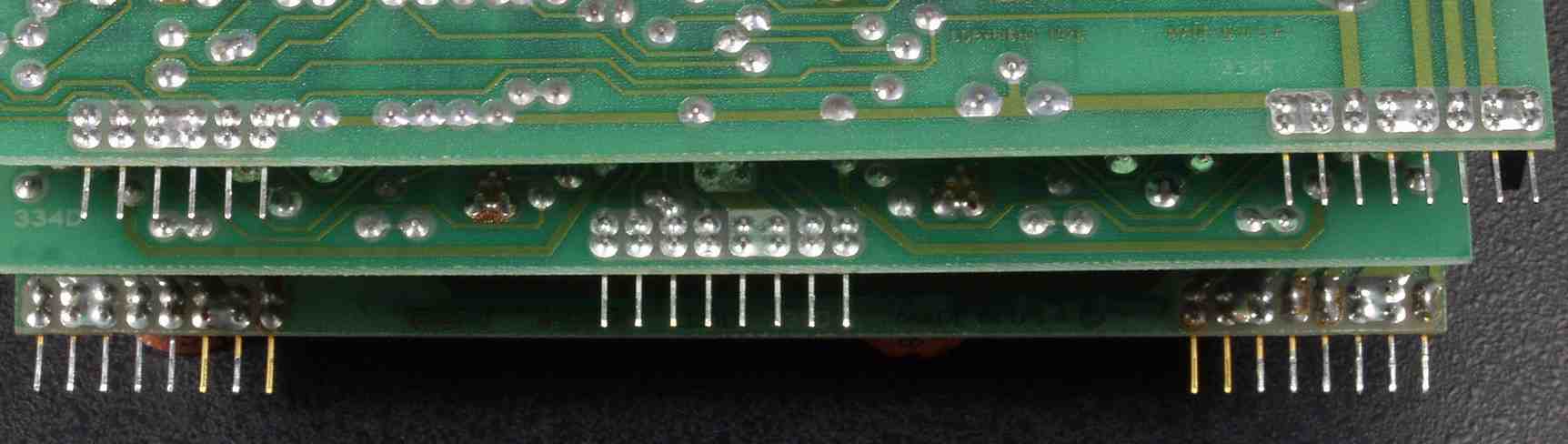

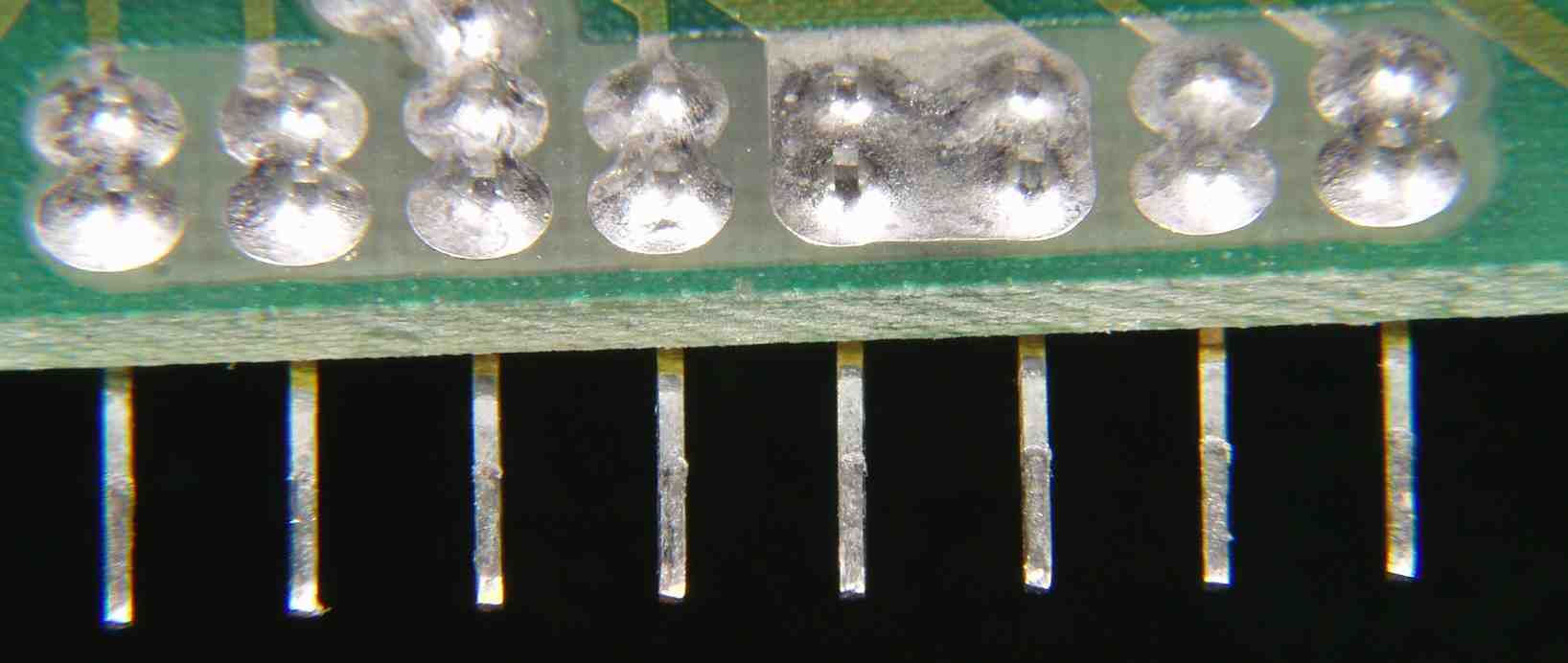

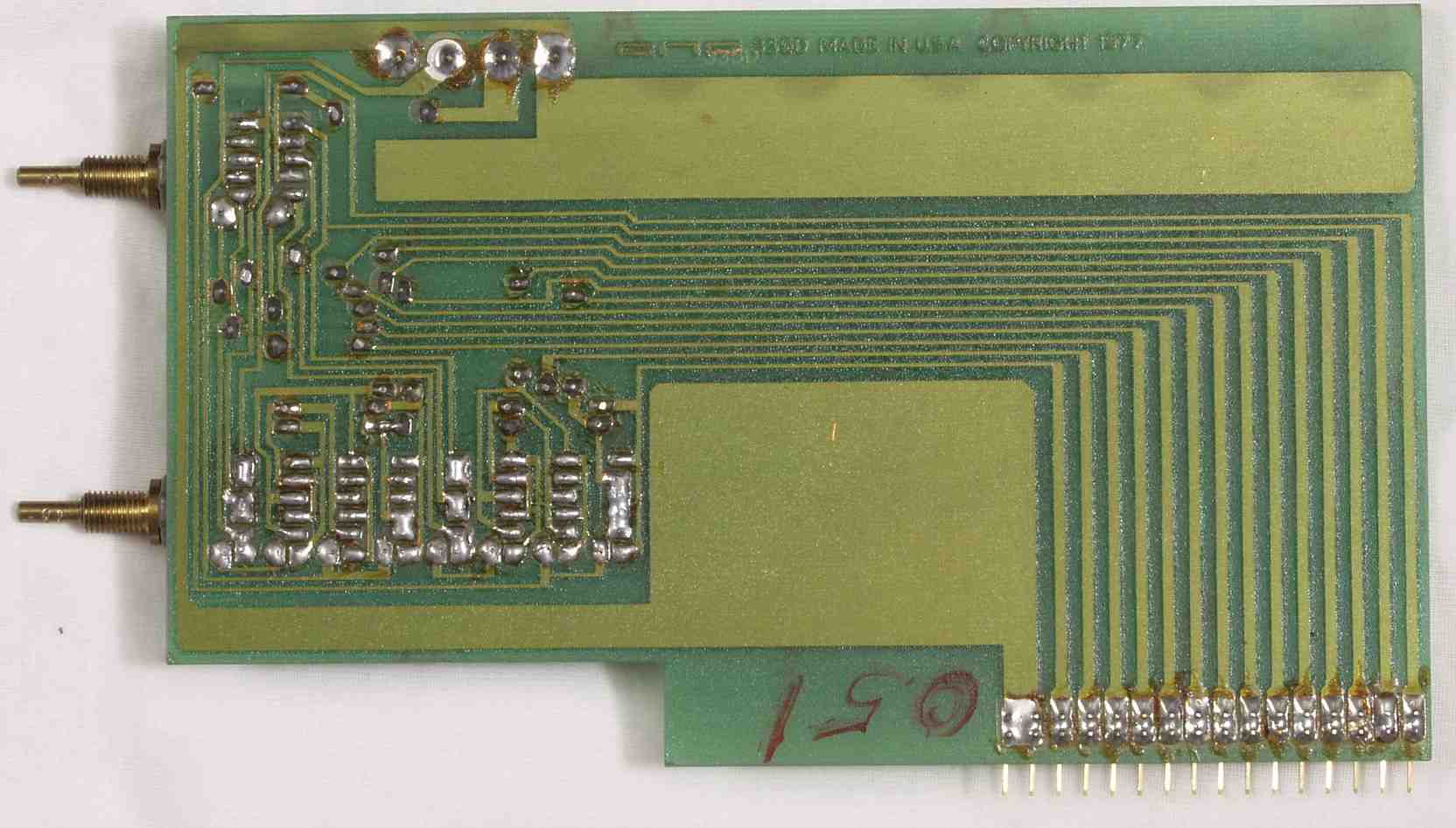

A−6. 点検中 基板端子の拡大その1

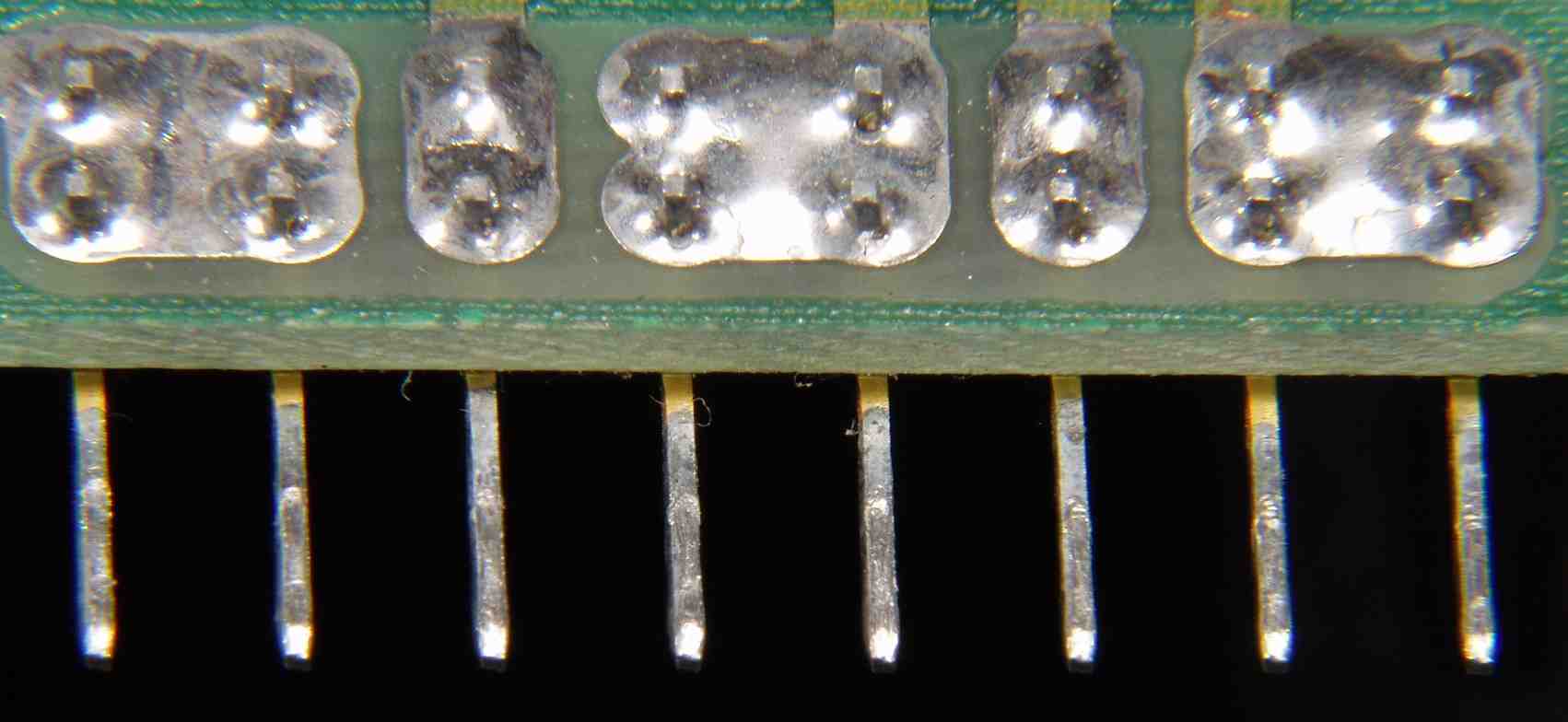

A−7. 点検中 基板端子の拡大その2
C. 修理状況

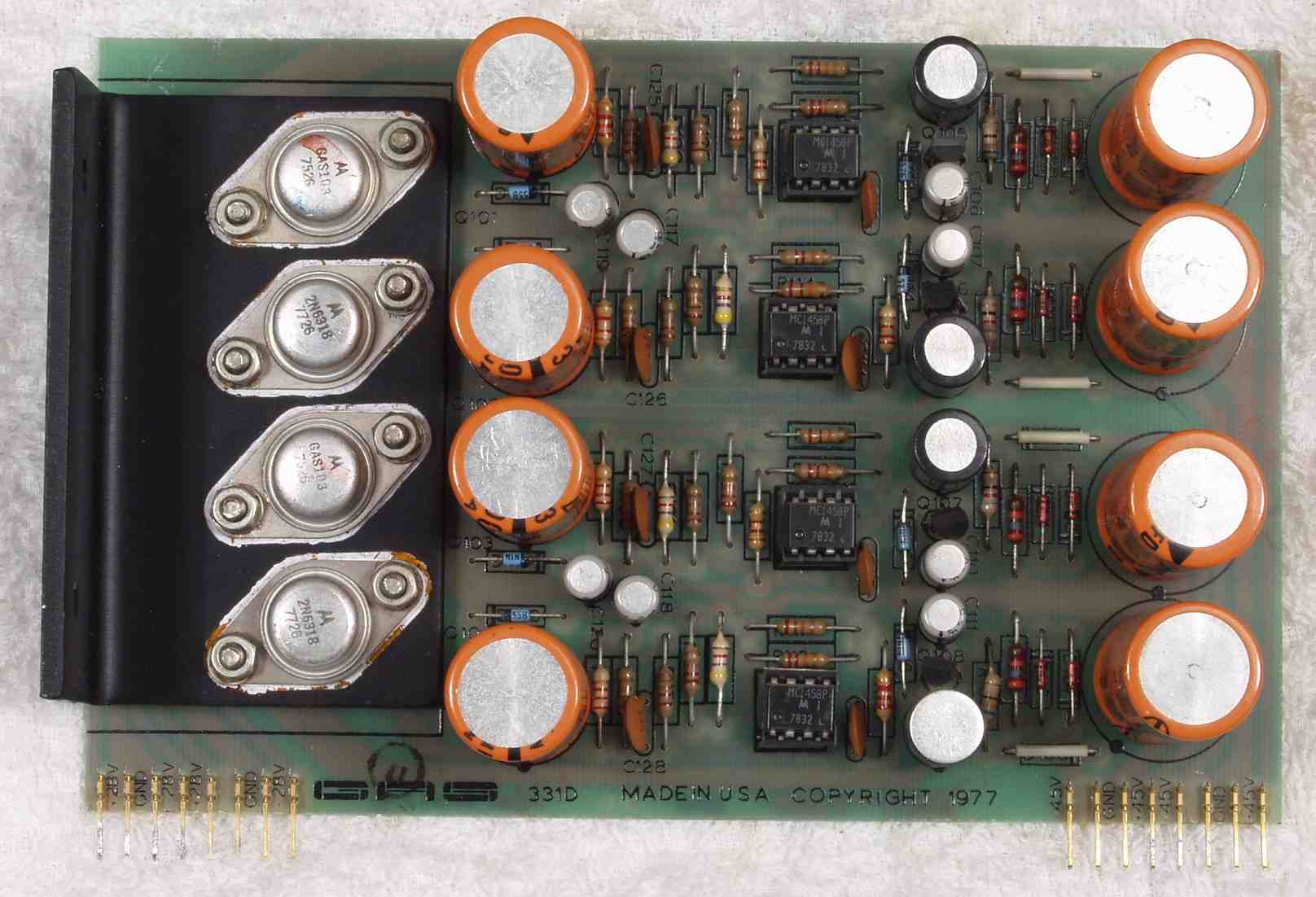

C−1A. 修理前 定電圧基盤

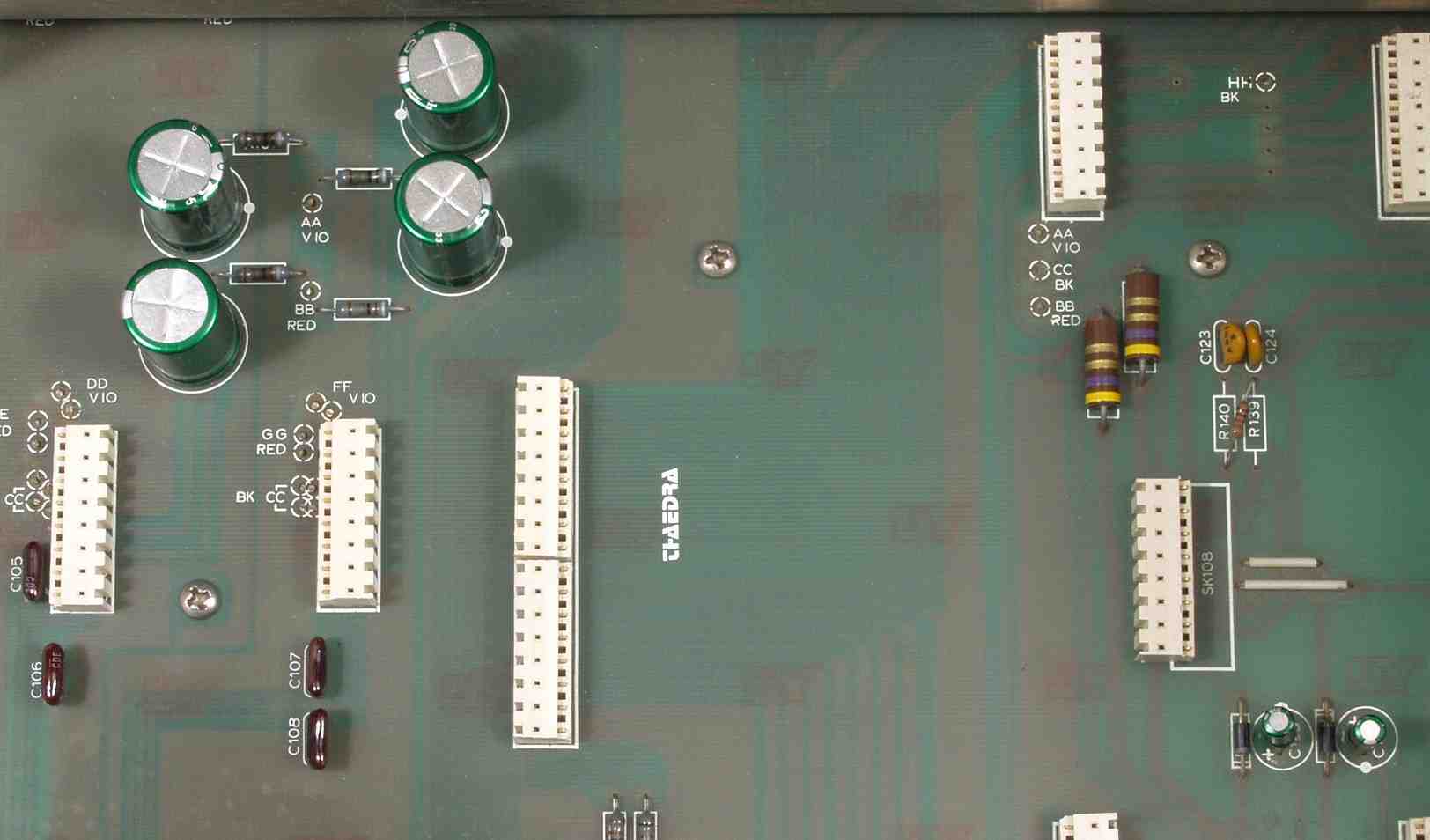

C−1B. 修理後 定電圧基盤 電解コンデンサー22個、撮影後OP−AMP4個交換(以下同じ)

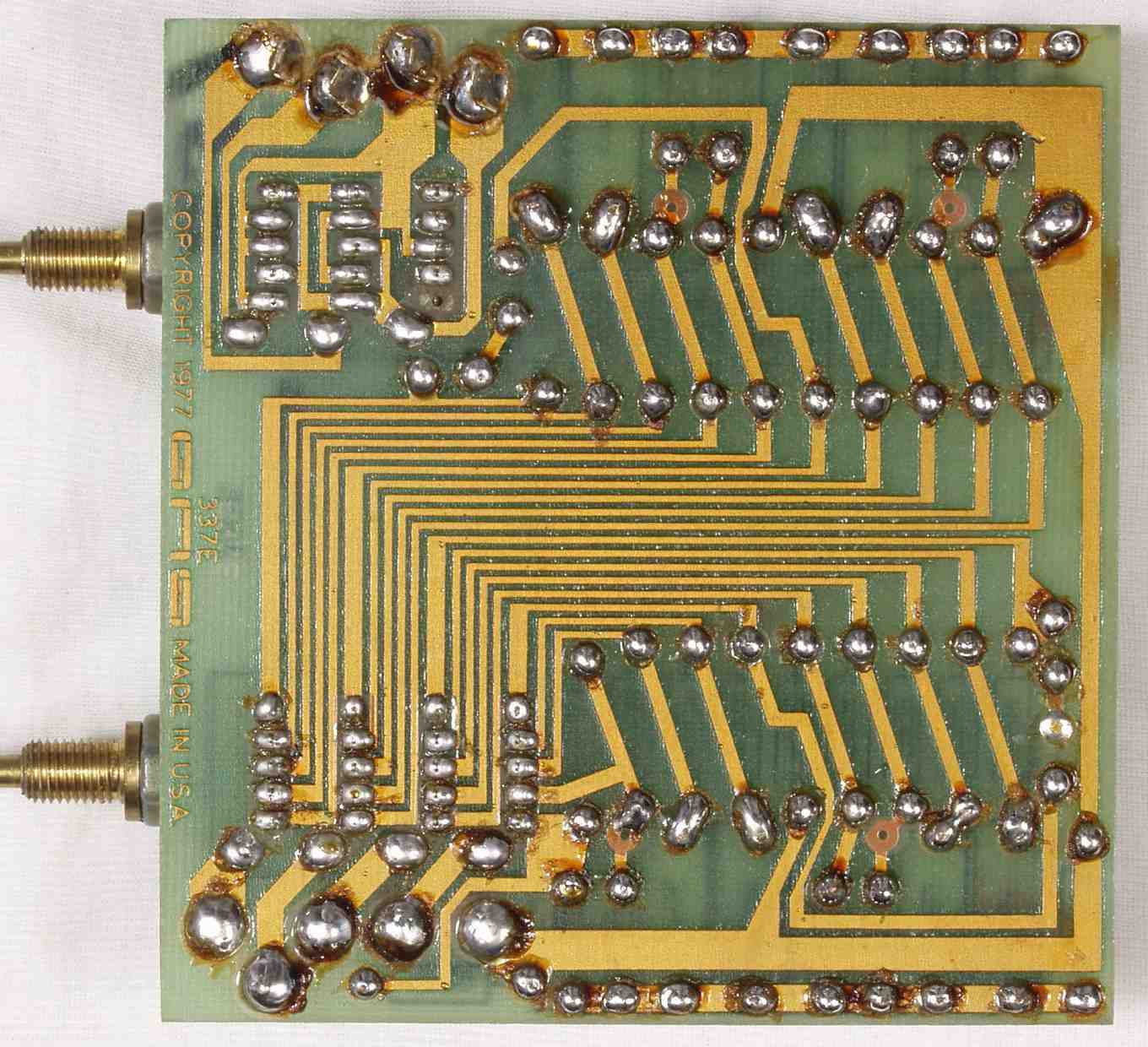

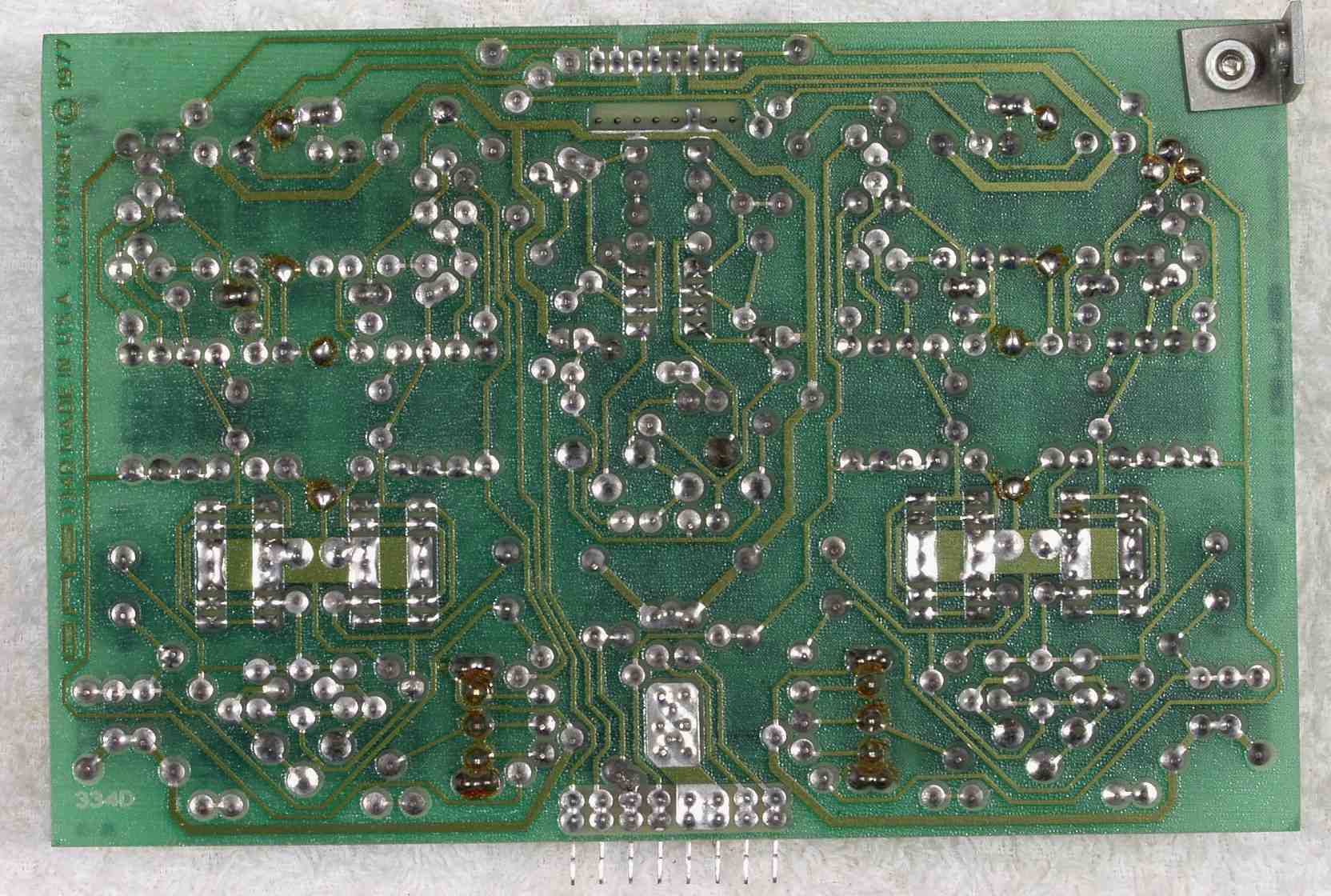

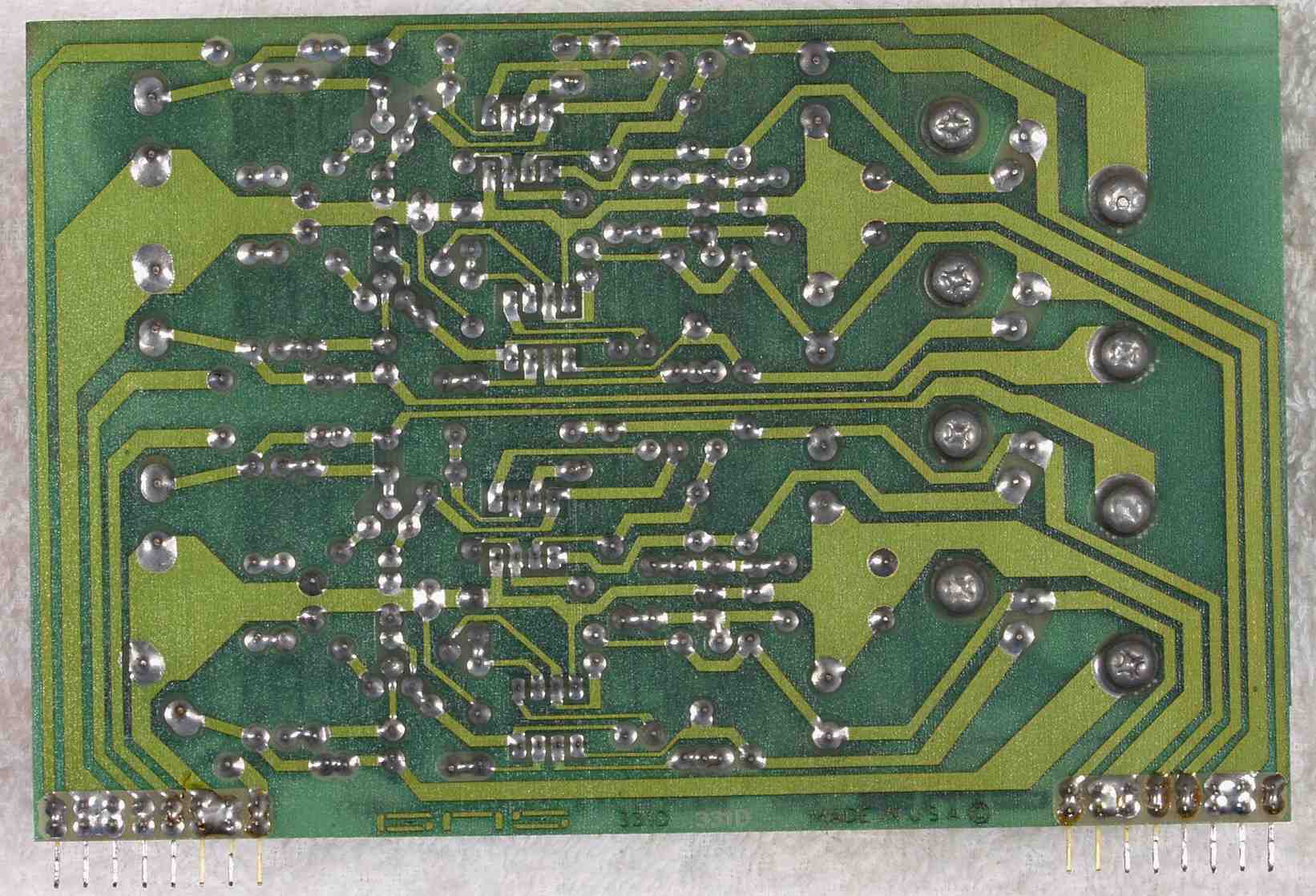

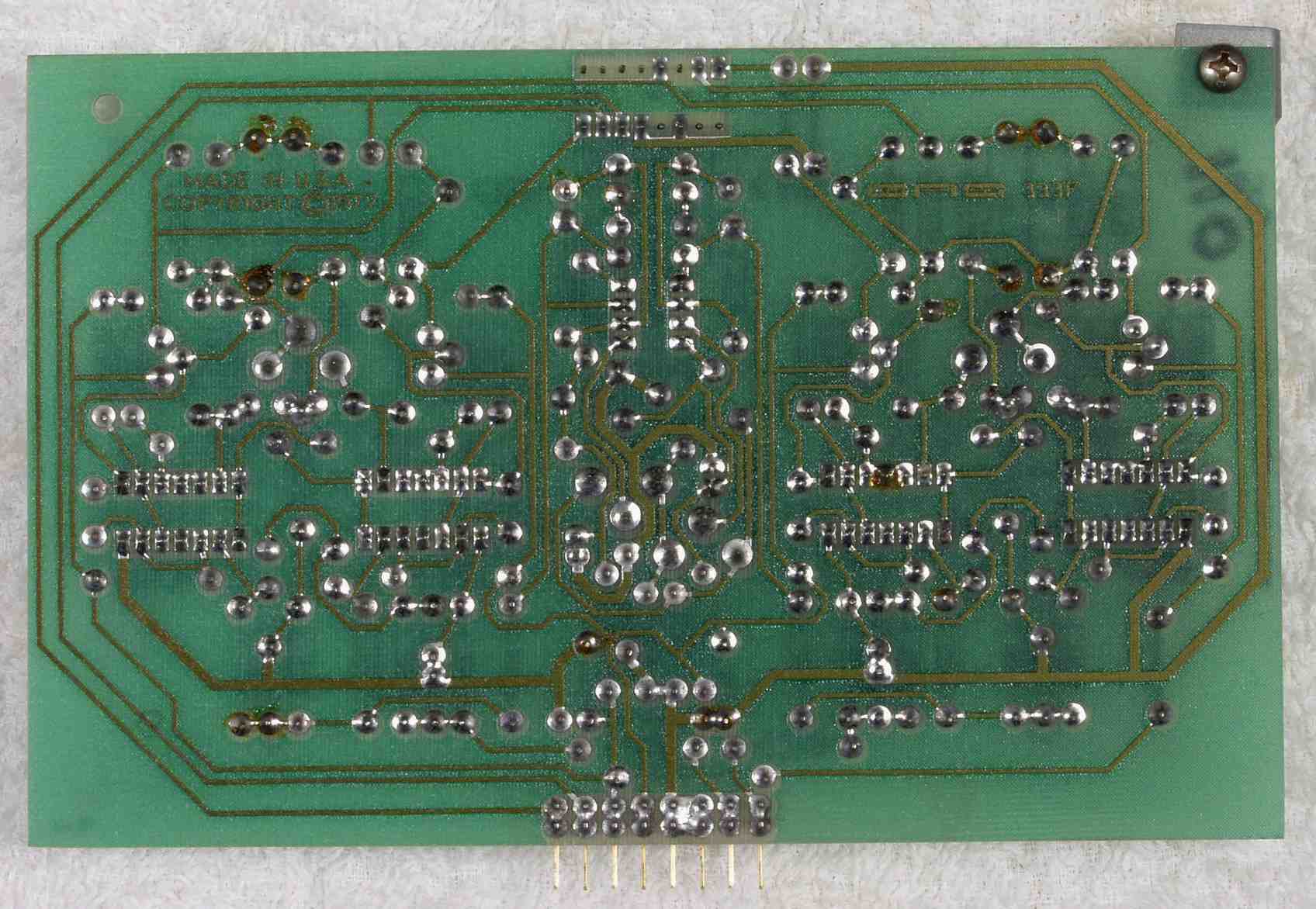

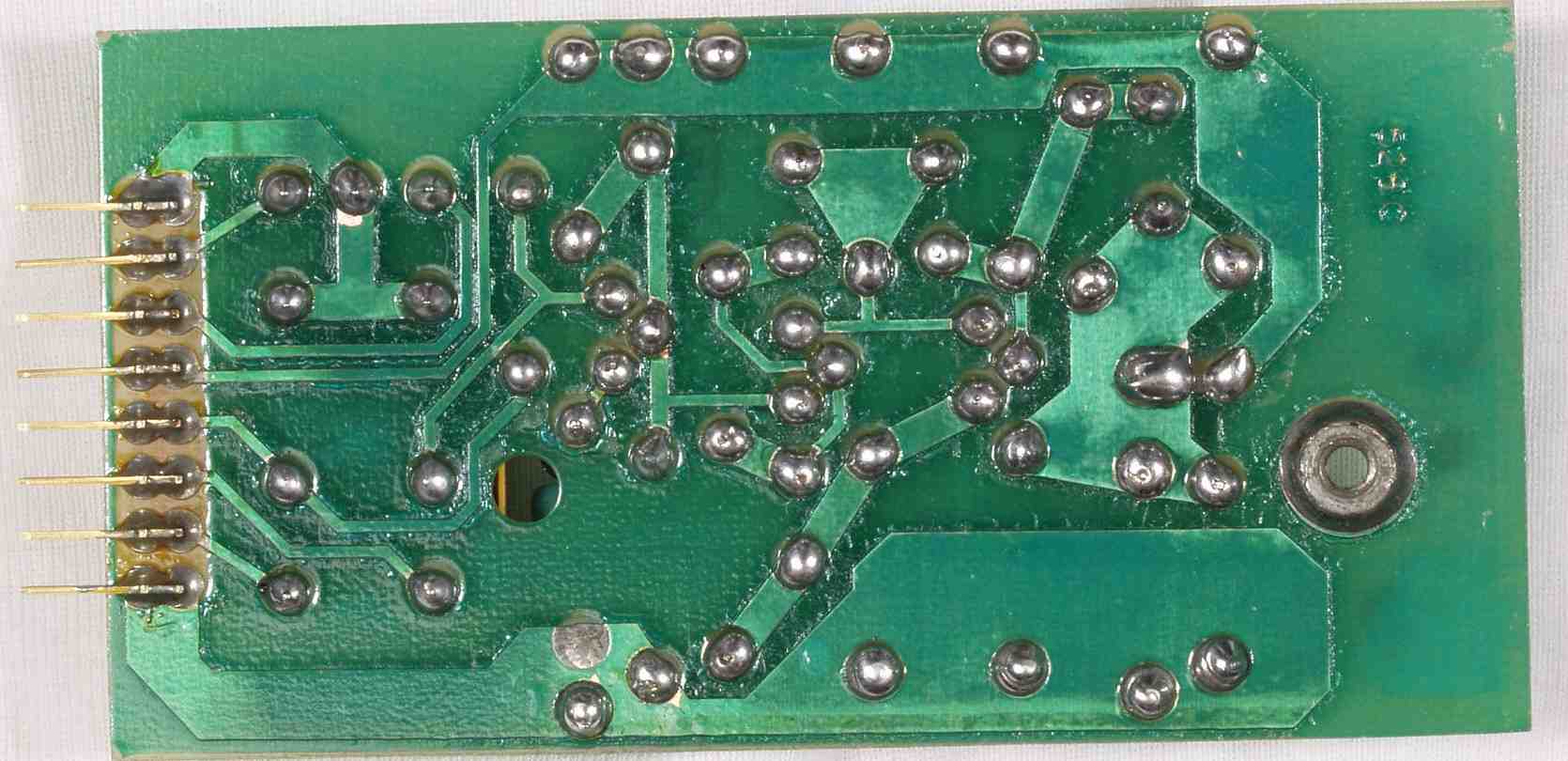

C−1C. 修理前 定電圧基盤裏
C−1D. 修理(半田補正)後 定電圧基盤裏 フイルムコンデンサー8個追加

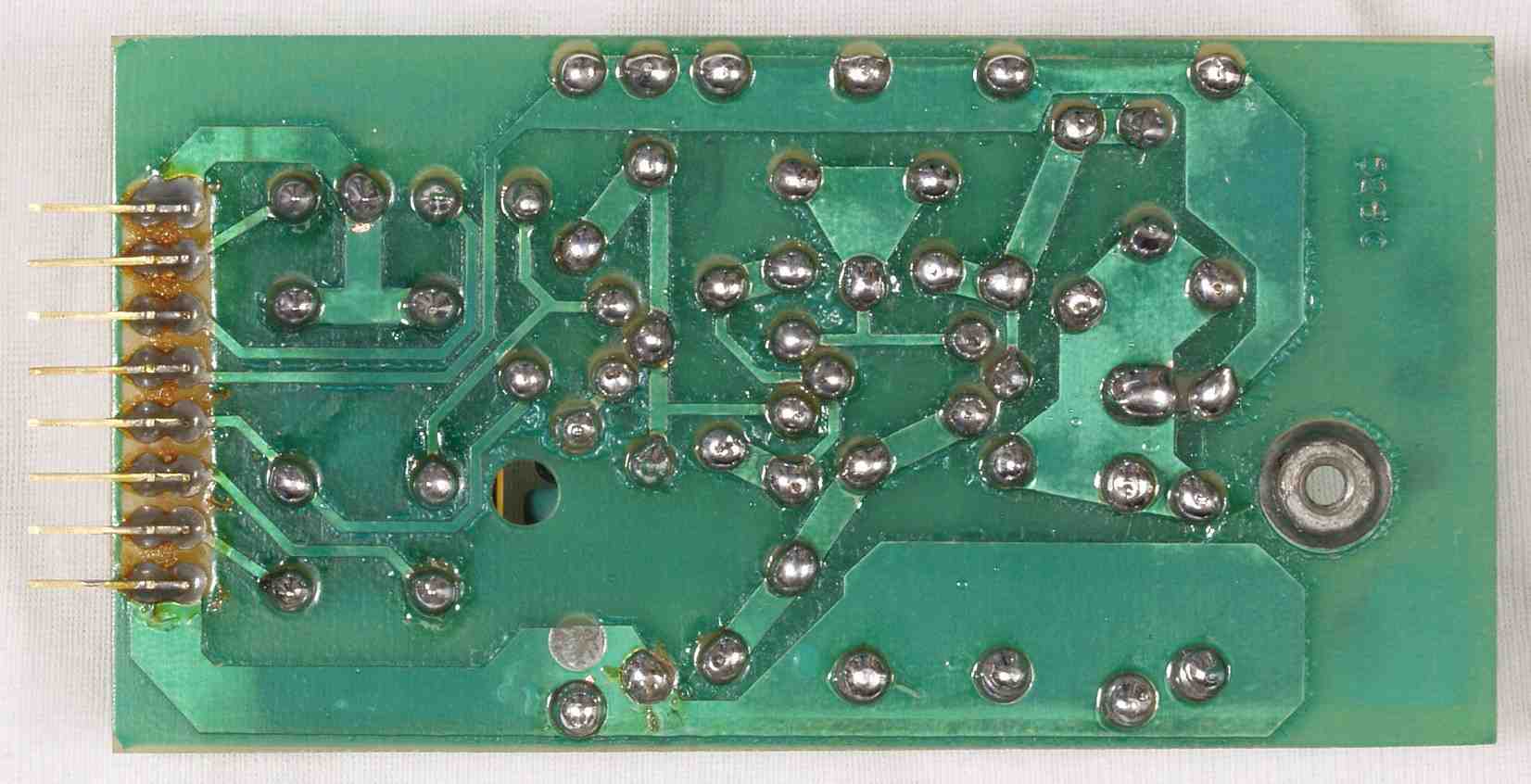

C−1E. 完成定電圧基盤裏 不要なフラックスを取り、洗浄する

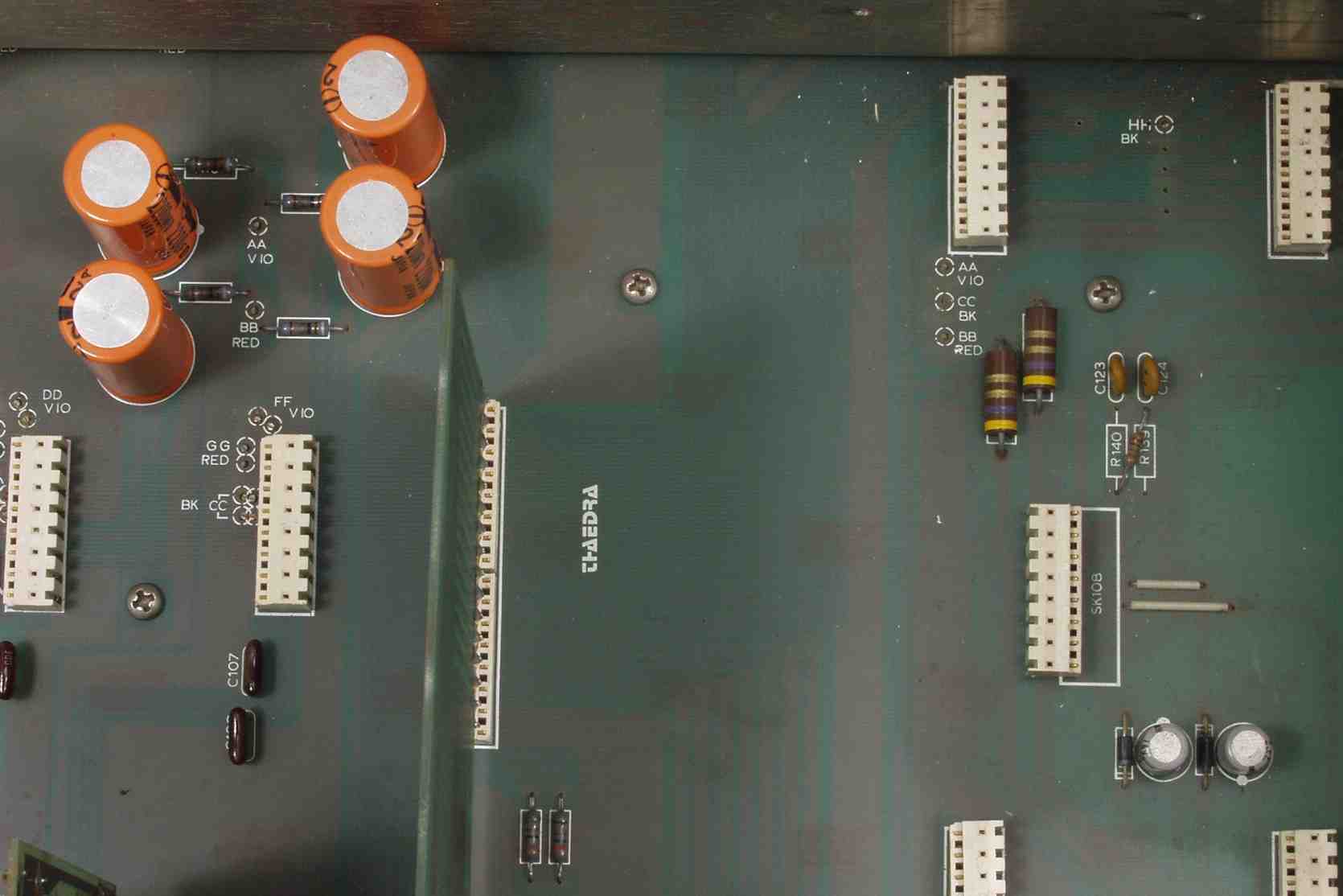

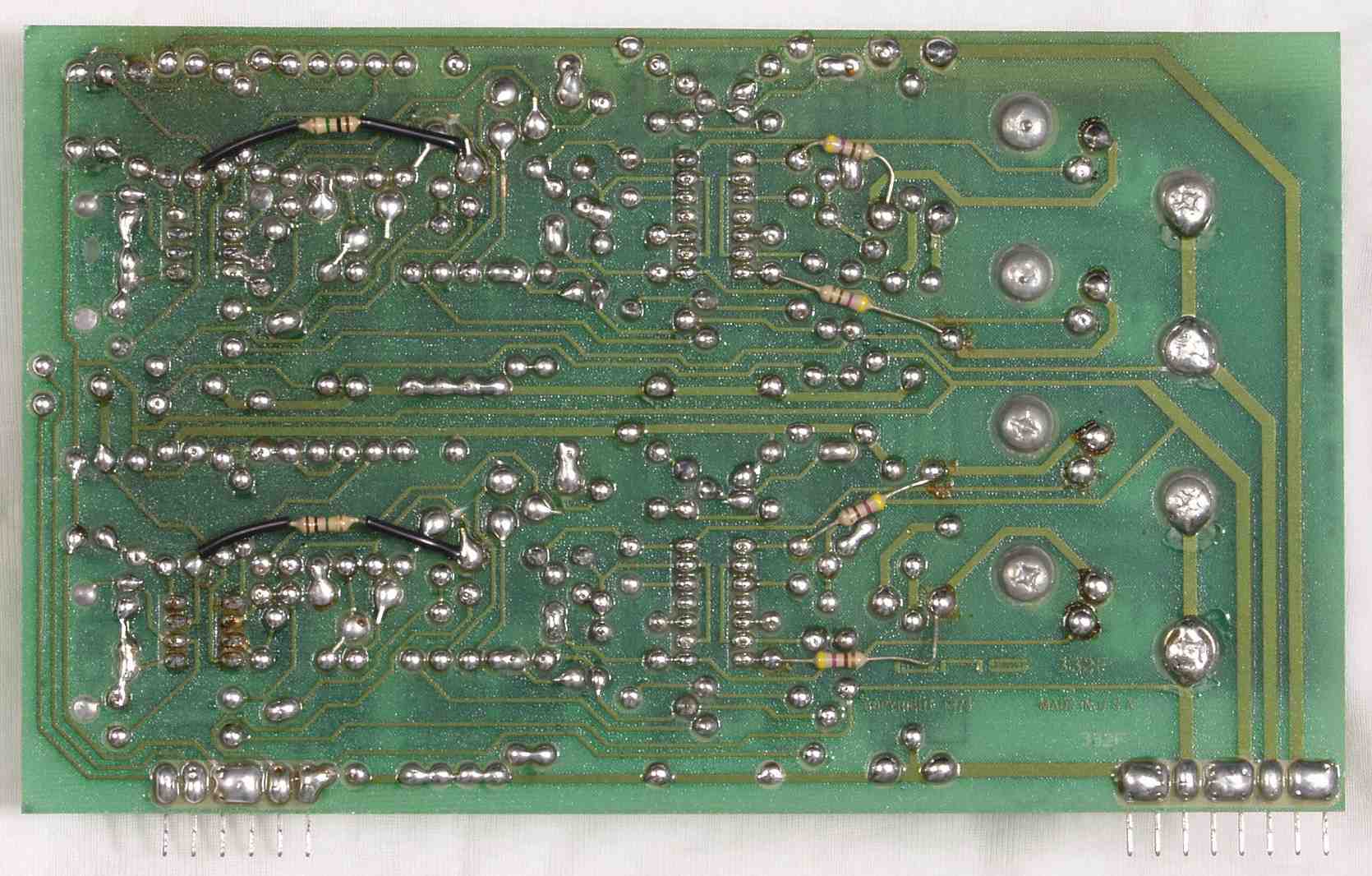

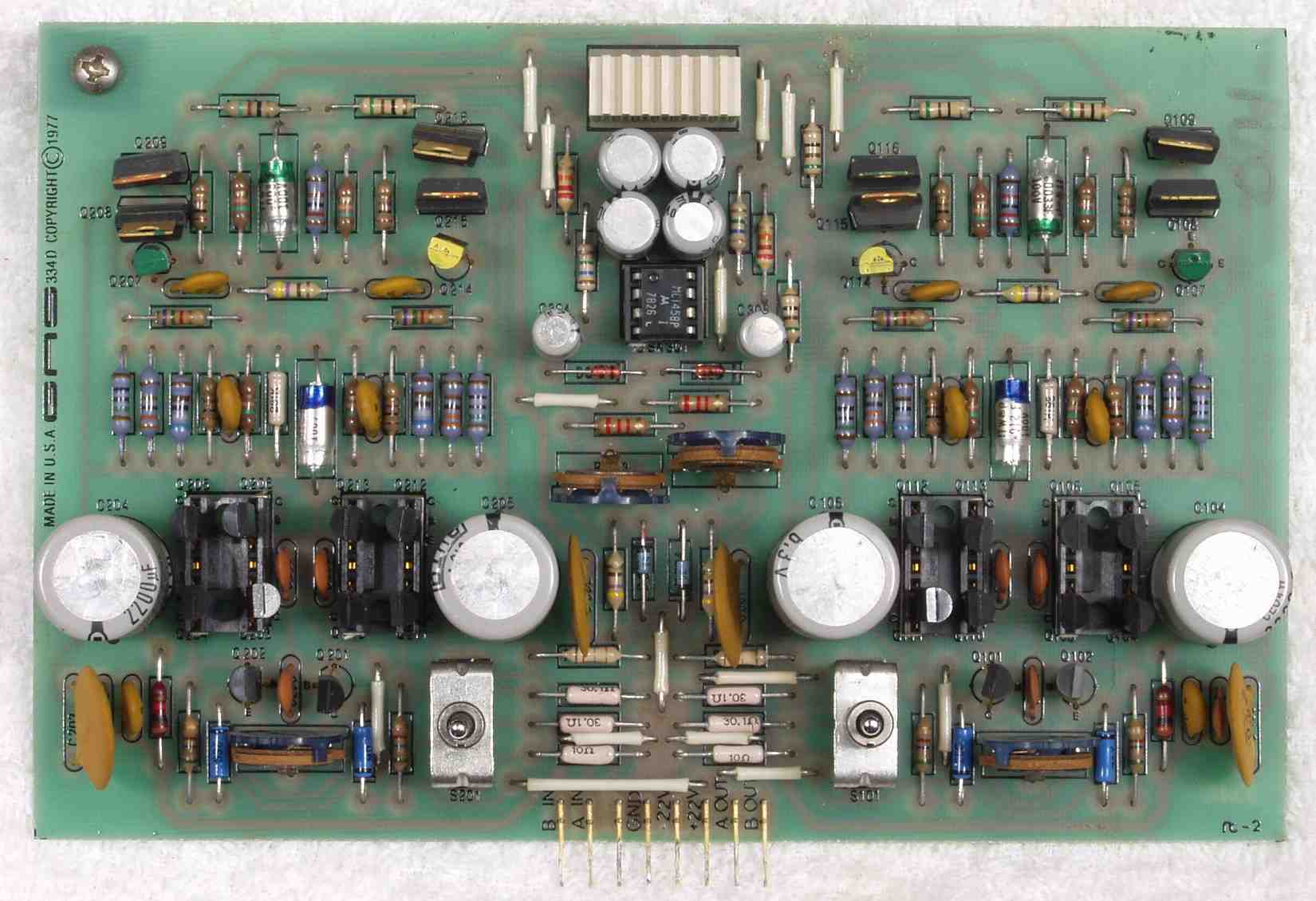

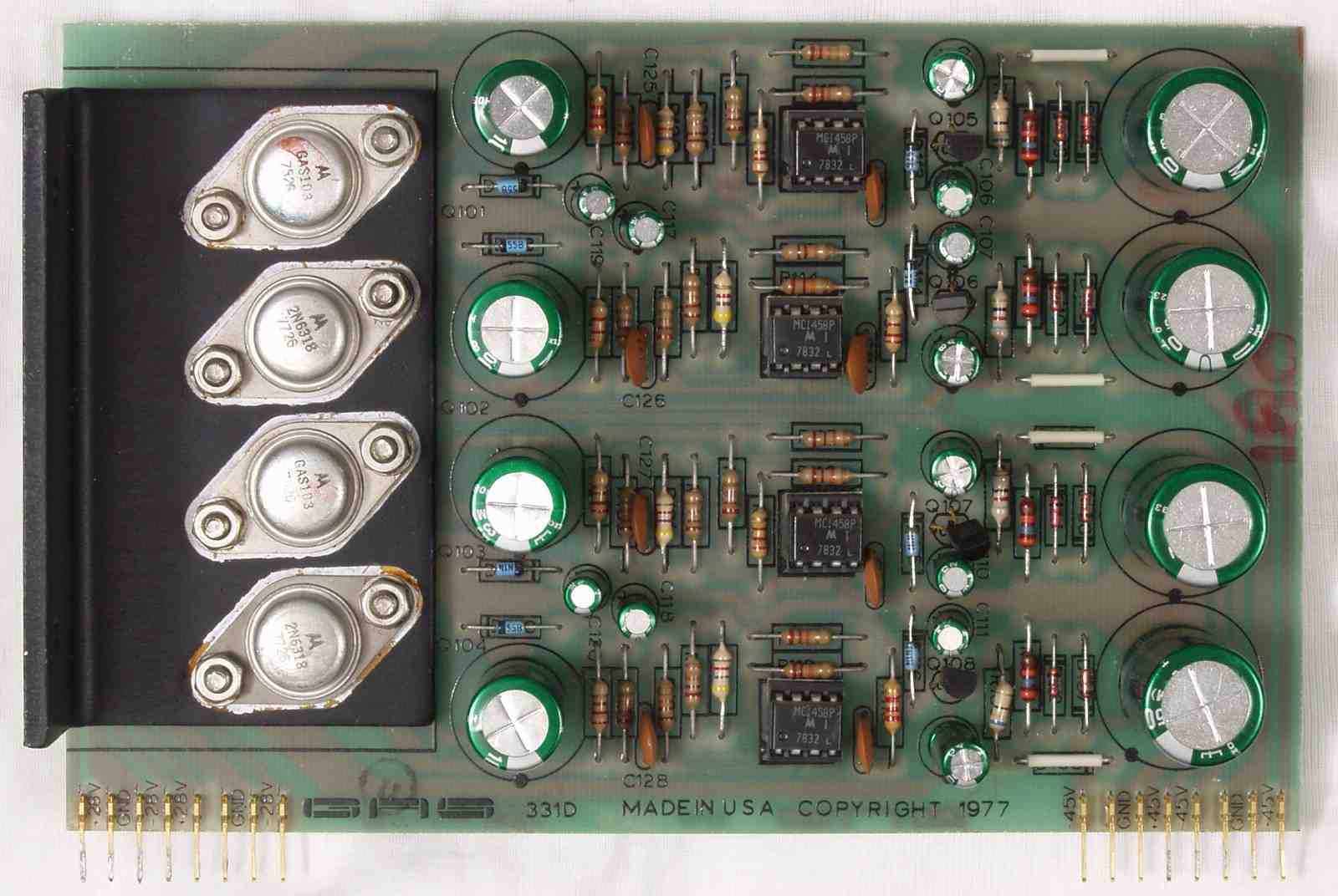

C−2A. 修理前 バッファーAMP基盤
C−2B. 修理後 バッファーAMP基盤 半固定VR4個、電解コンデンサー4個、OP−AMP交換

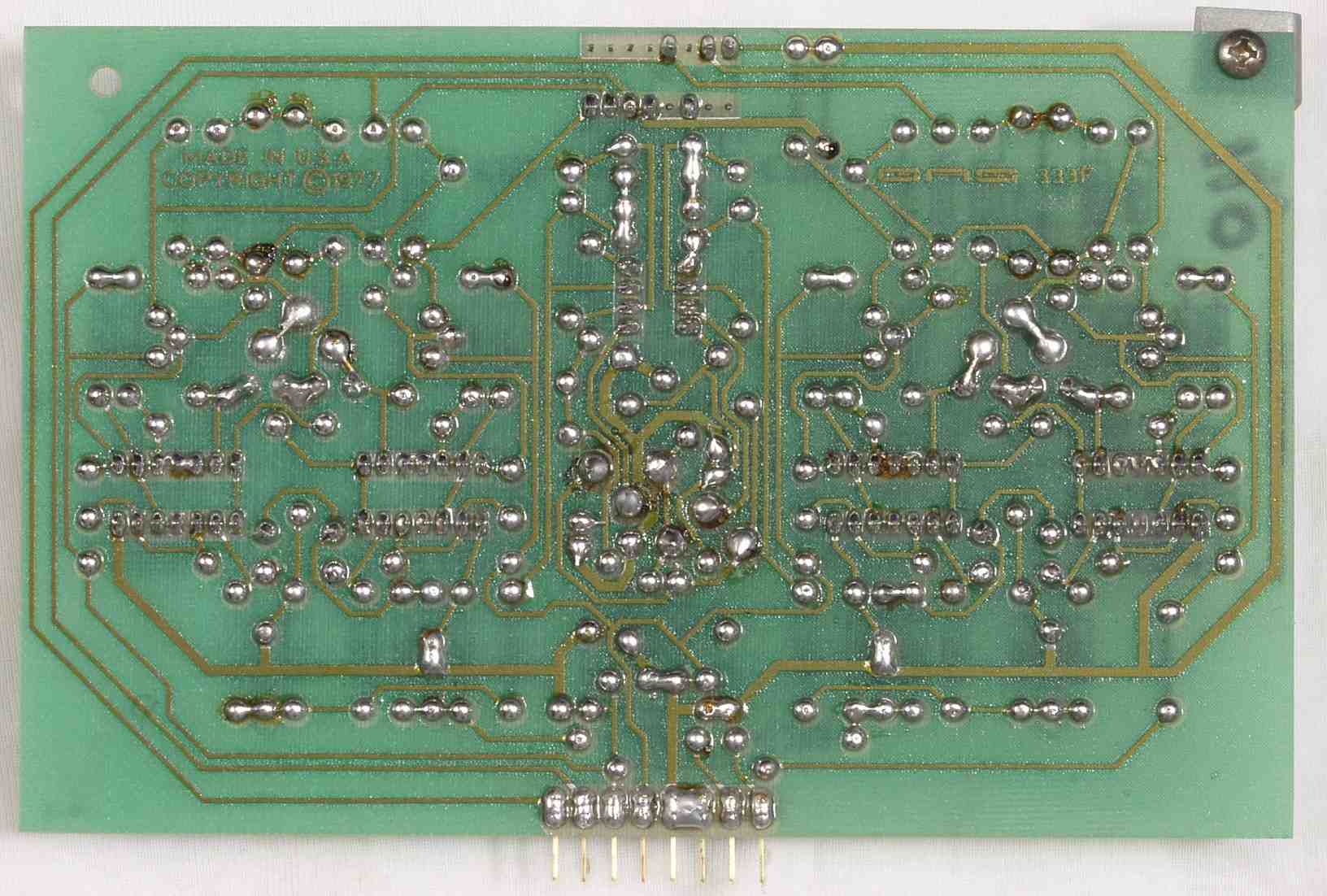

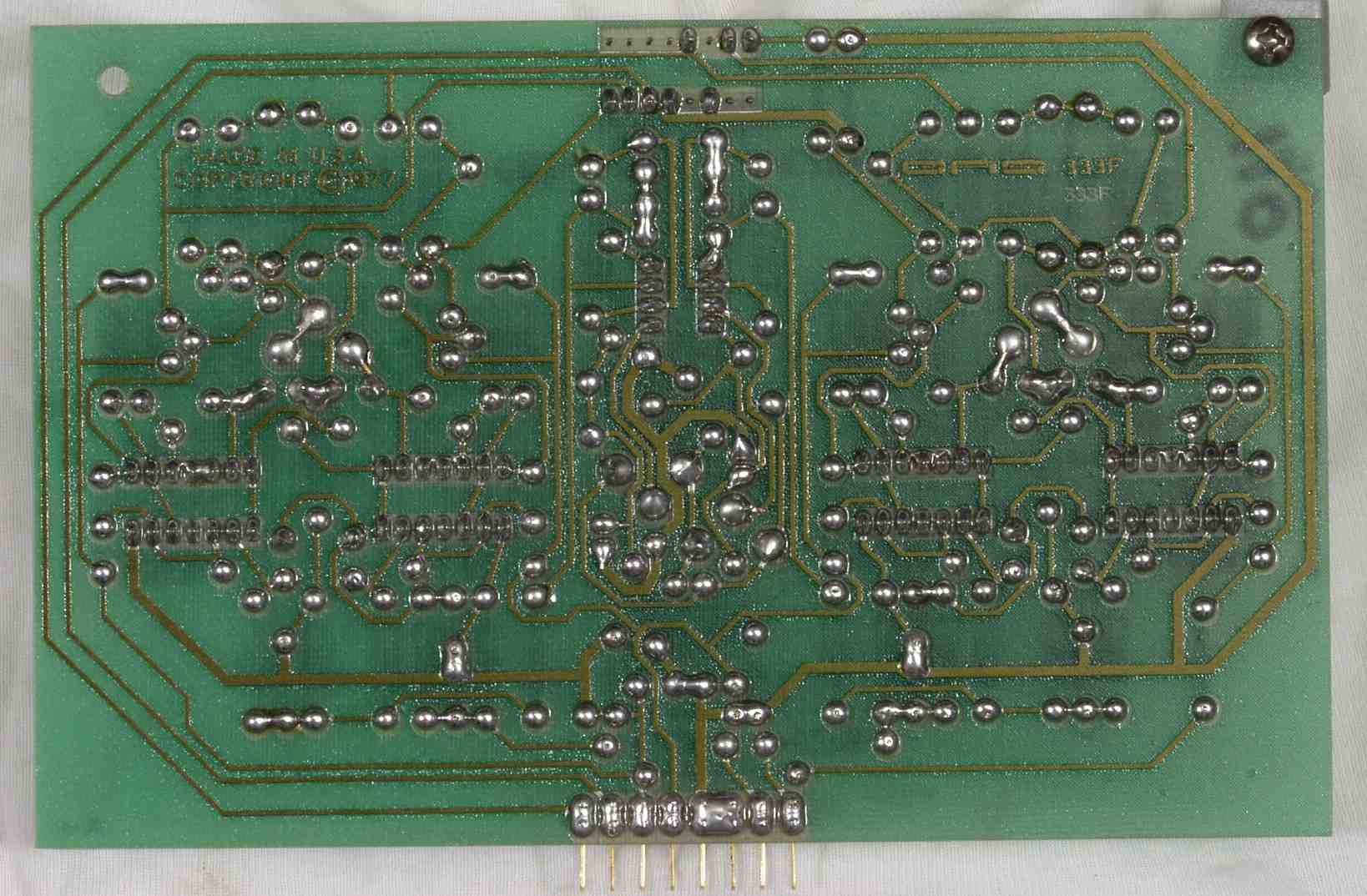

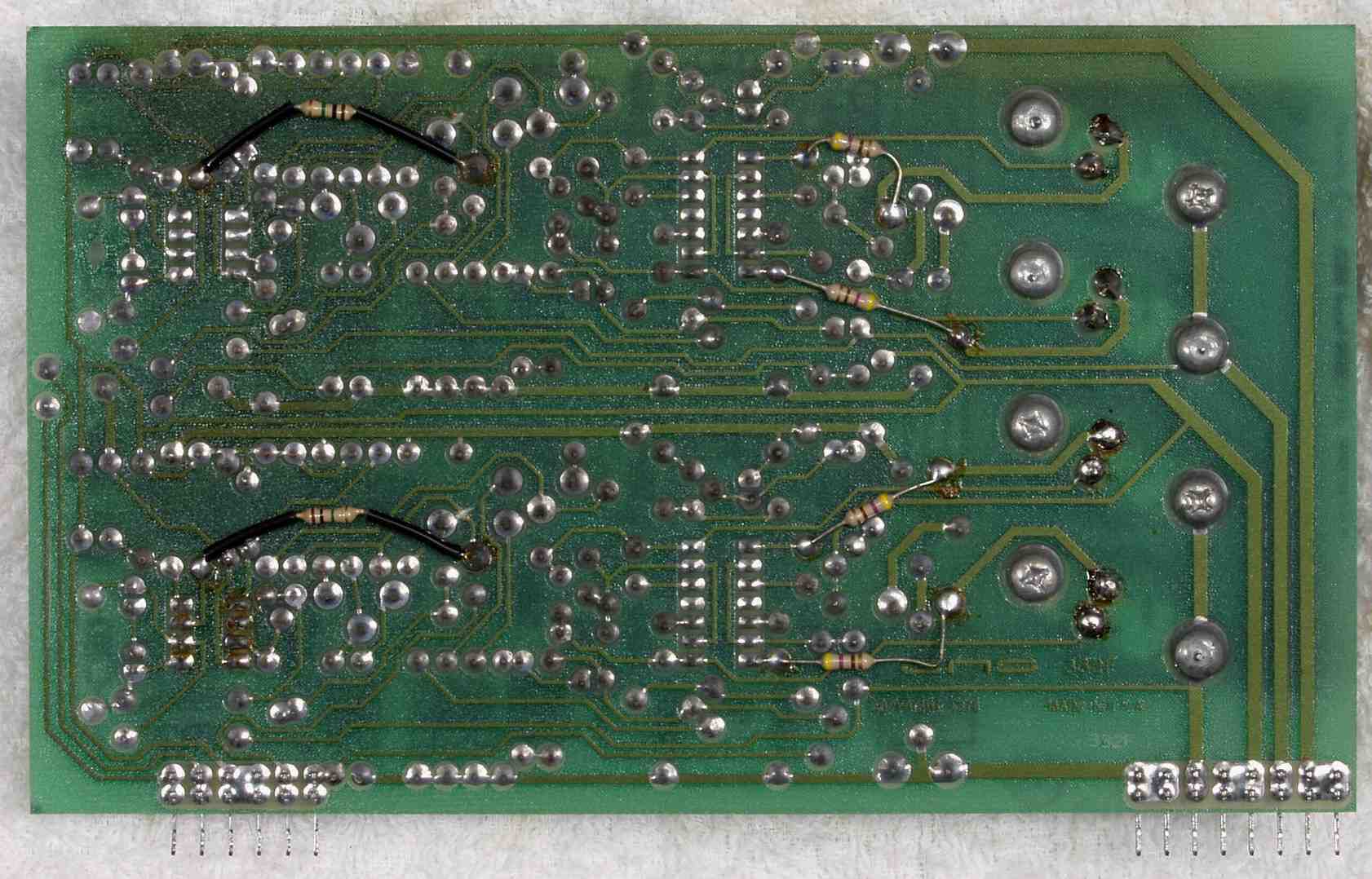

C−2C. 修理前 バッファーAMP基盤裏
C−2D. 修理(半田補正)後 バッファーAMP基盤裏
C−2E. 完成バッファーAMP基盤裏 不要なフラックスを取り、洗浄する

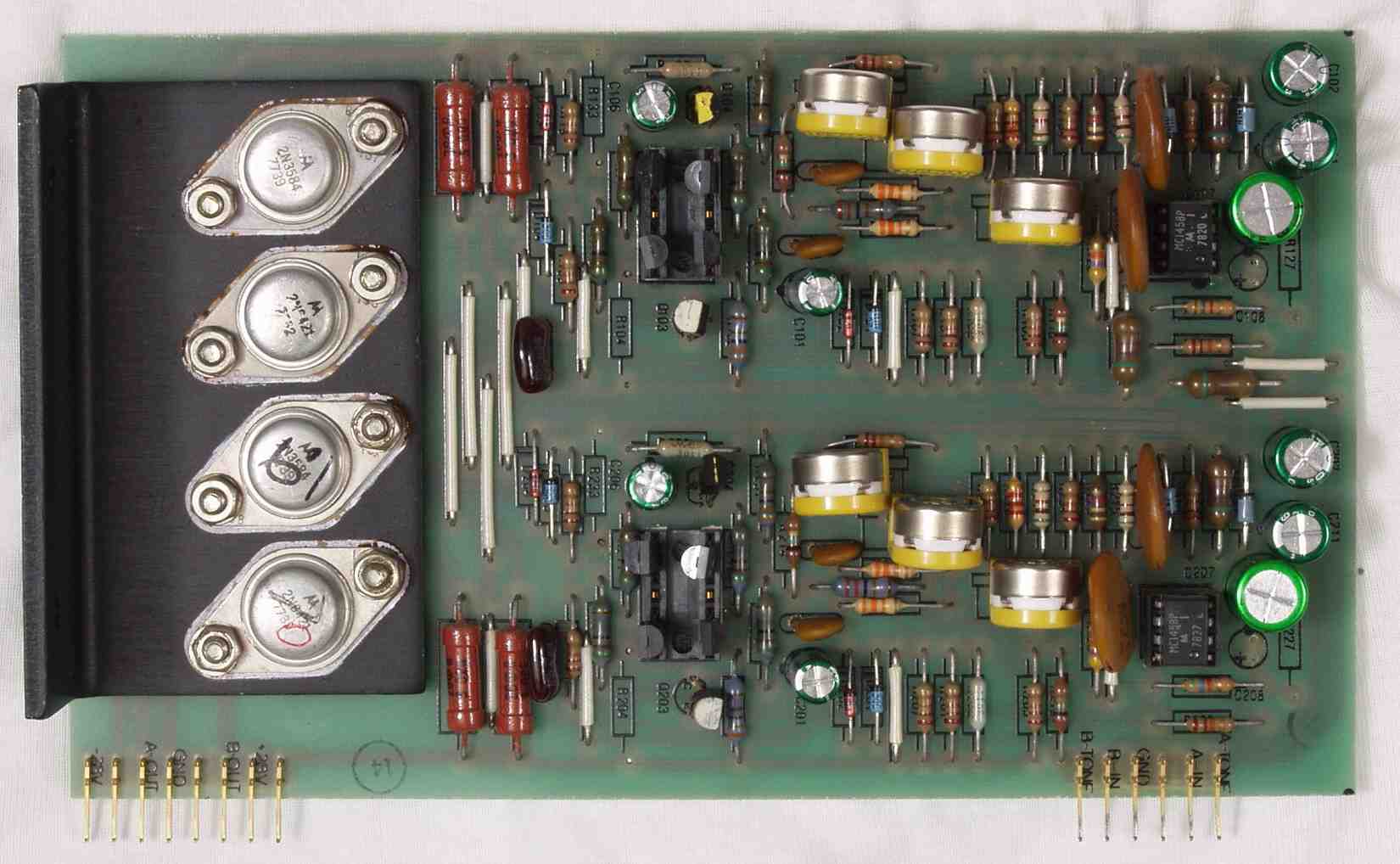

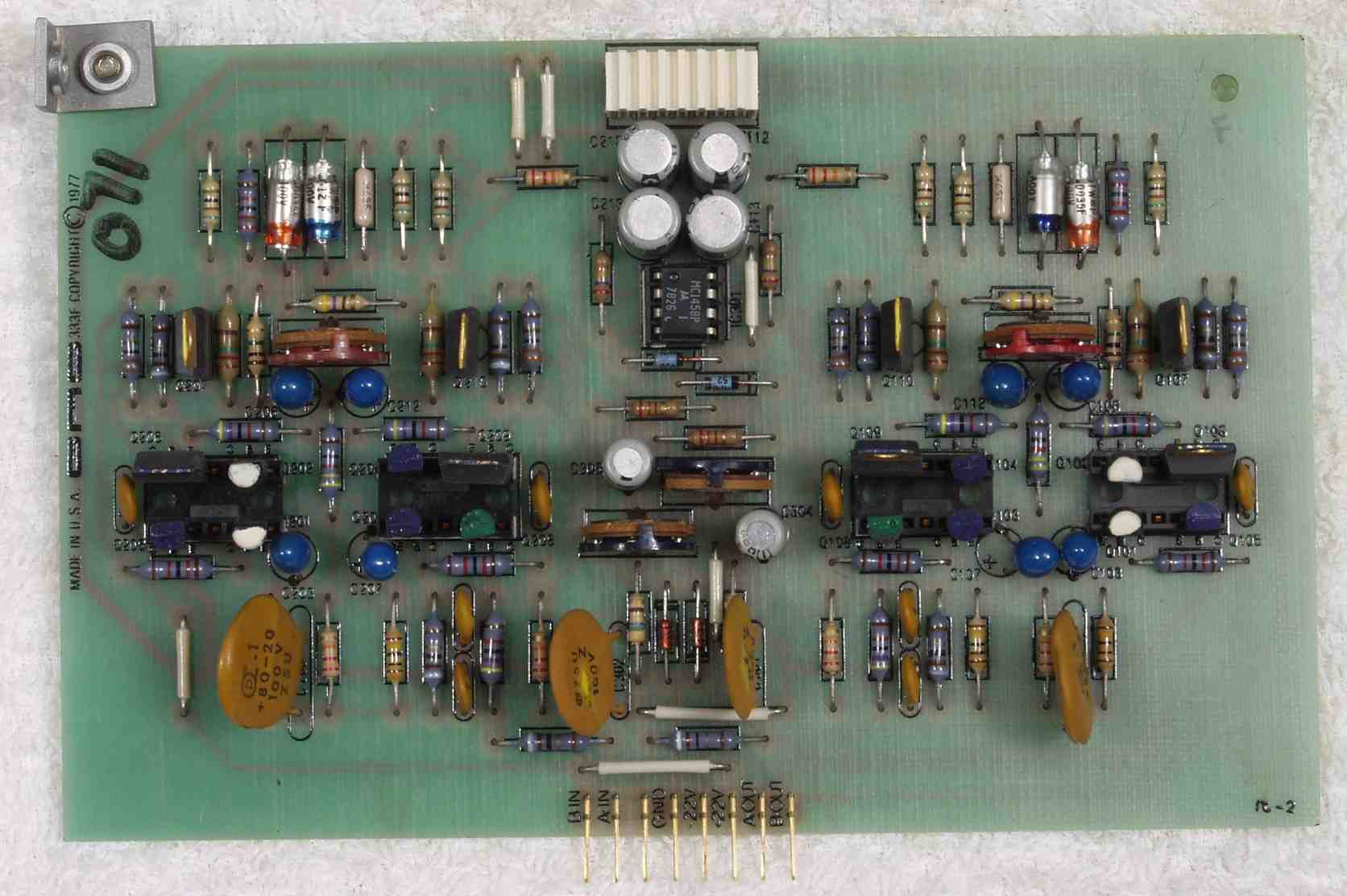

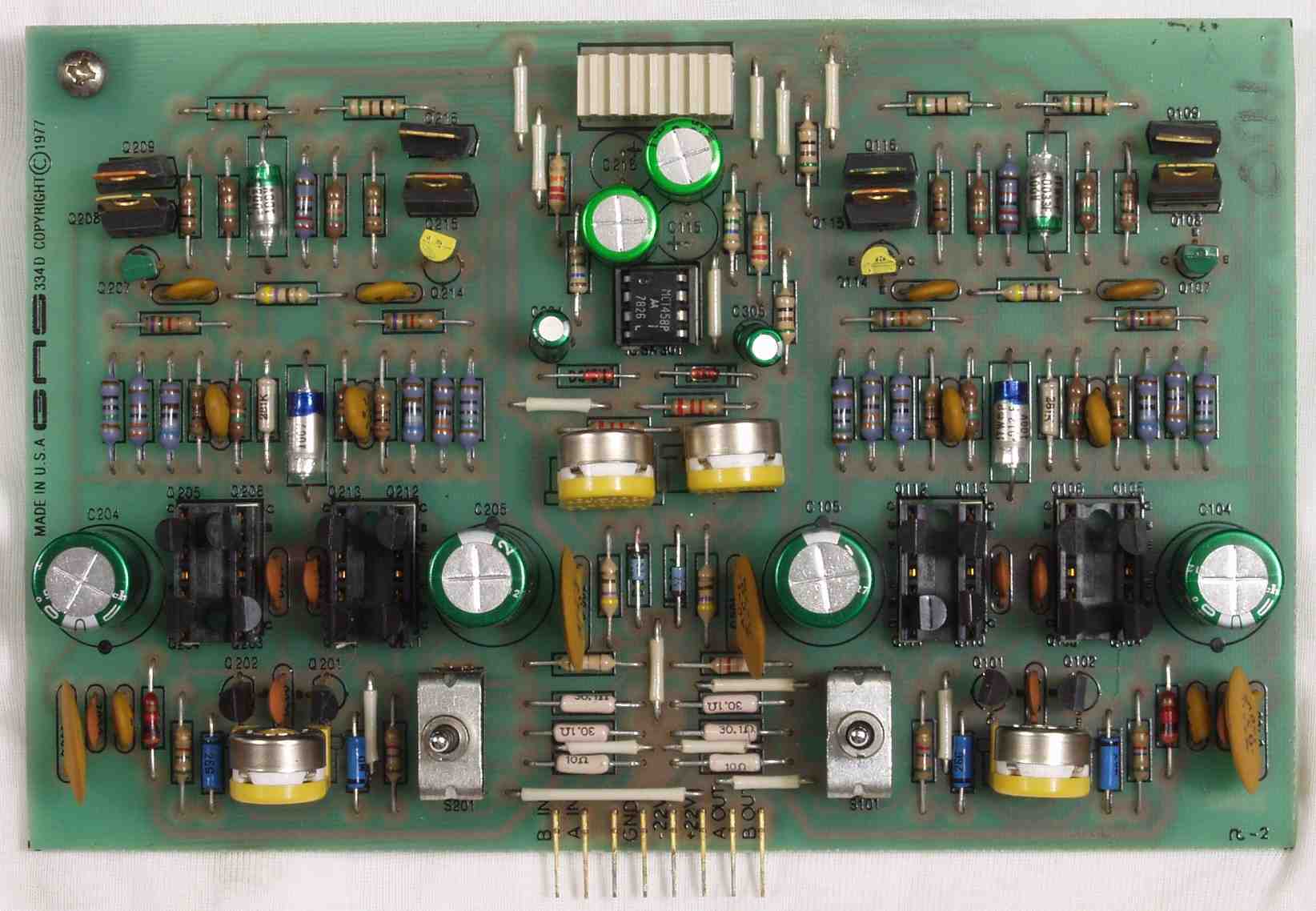

C−3A. 修理前 MM−EQ−AMP基盤
C−3B. 修理後 MM−EQ−AMP基盤 半固定VR4個、電解コンデンサー4個、OP−AMP交換

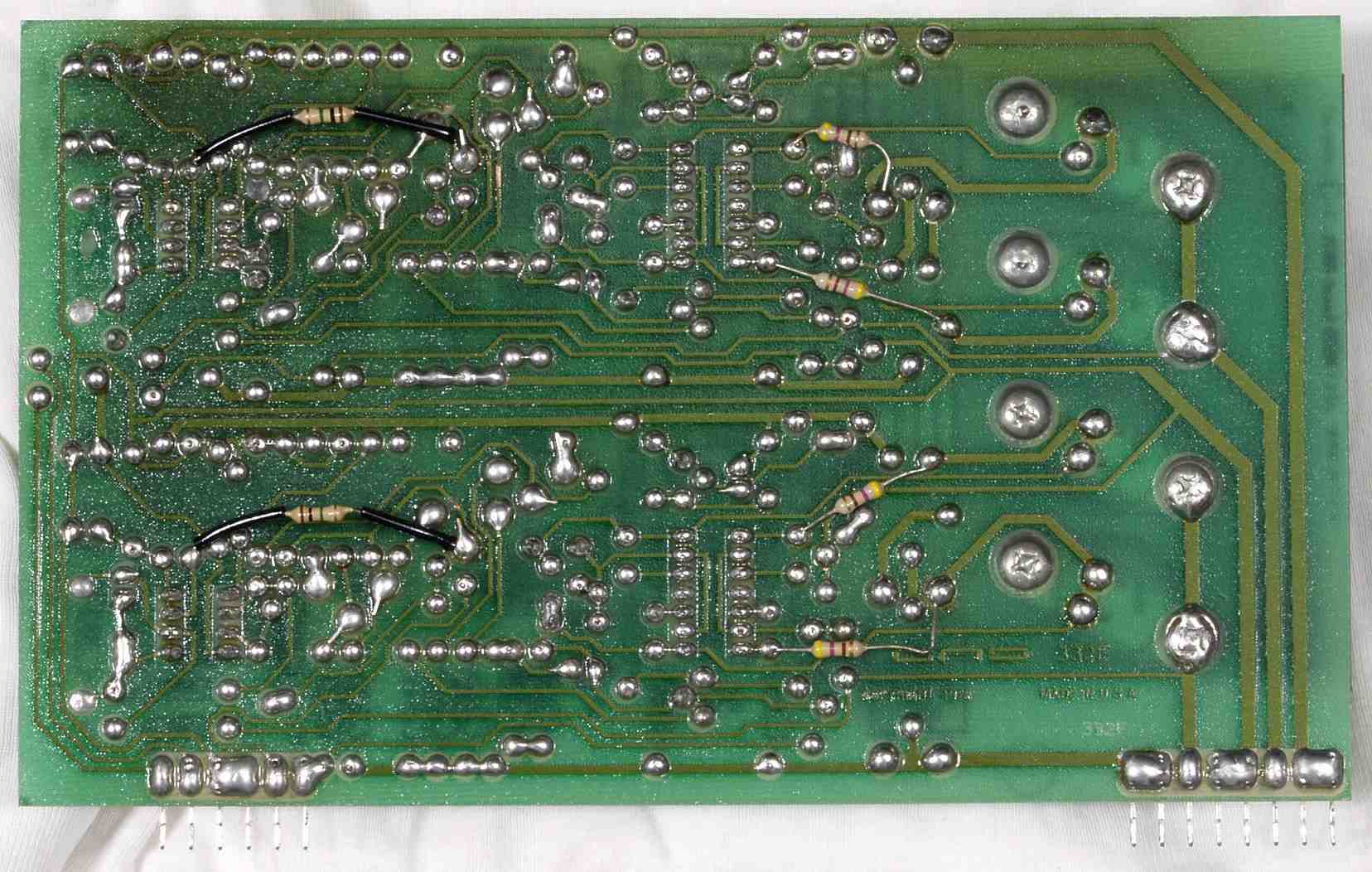

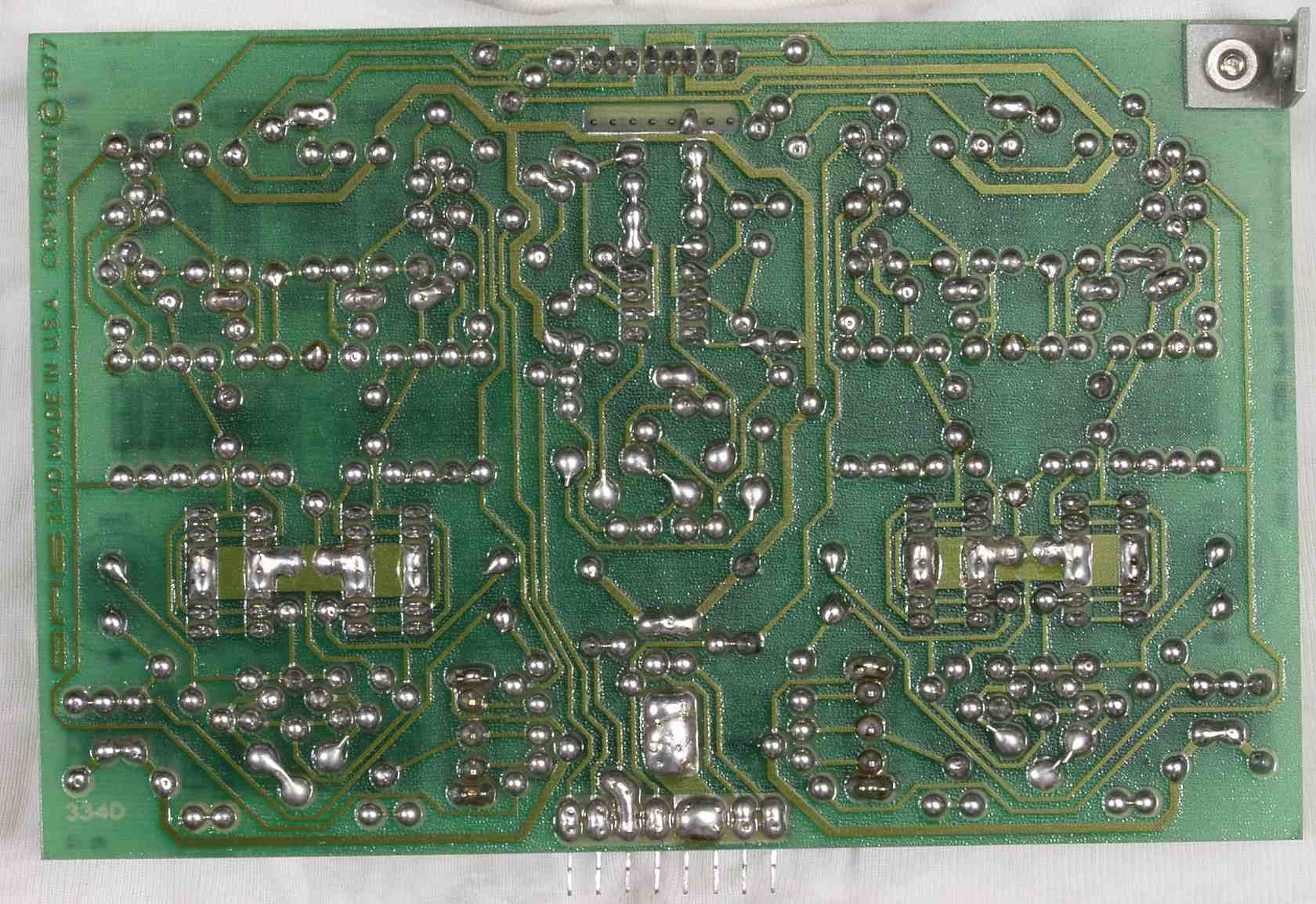

C−3C. 修理前 MM−EQ−AMP基盤裏
C−3D. 修理(半田補正)後 MM−EQ−AMP基盤裏
C−3E. 完成MM−EQ−AMP基盤裏 不要なフラックスを取り、洗浄する

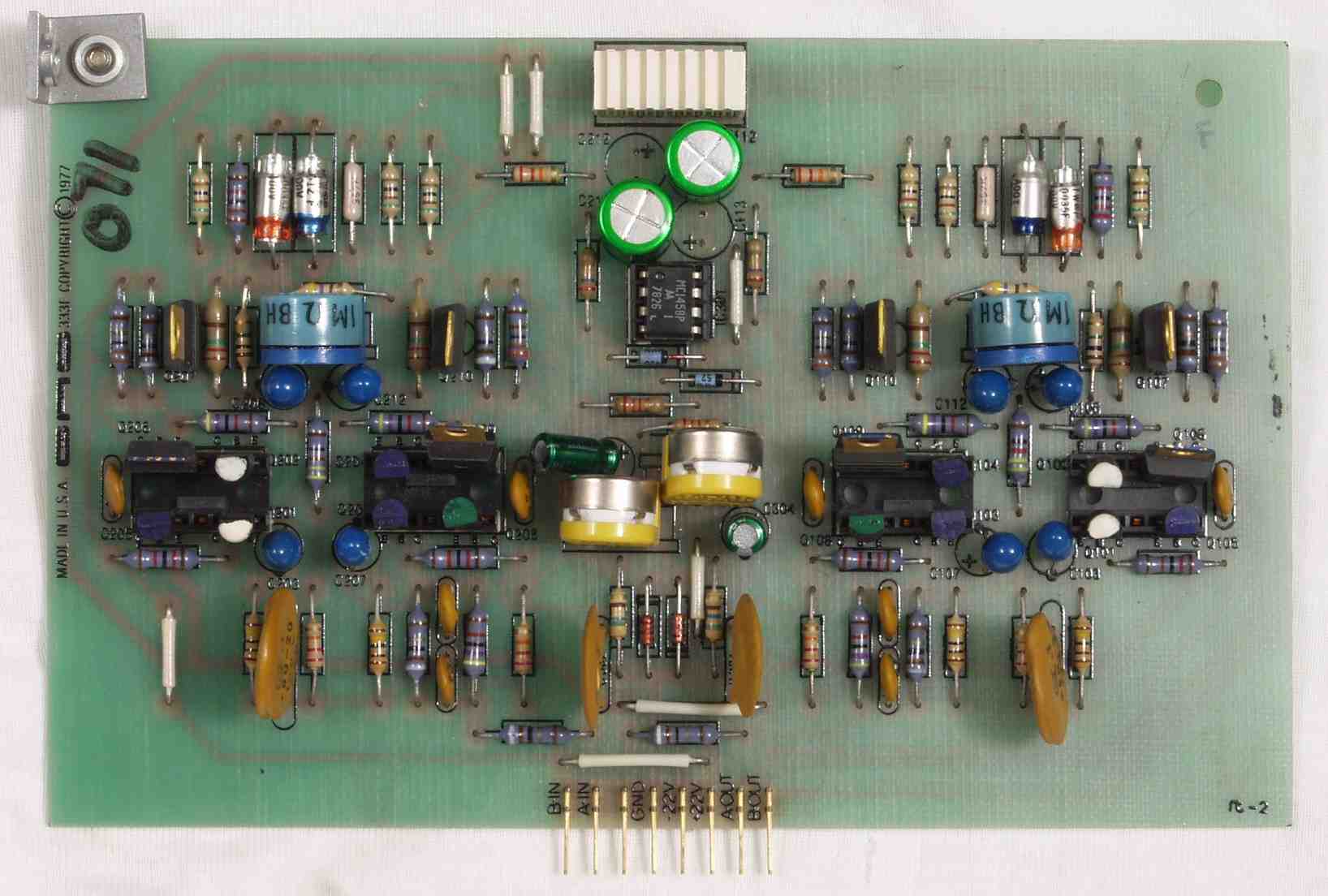

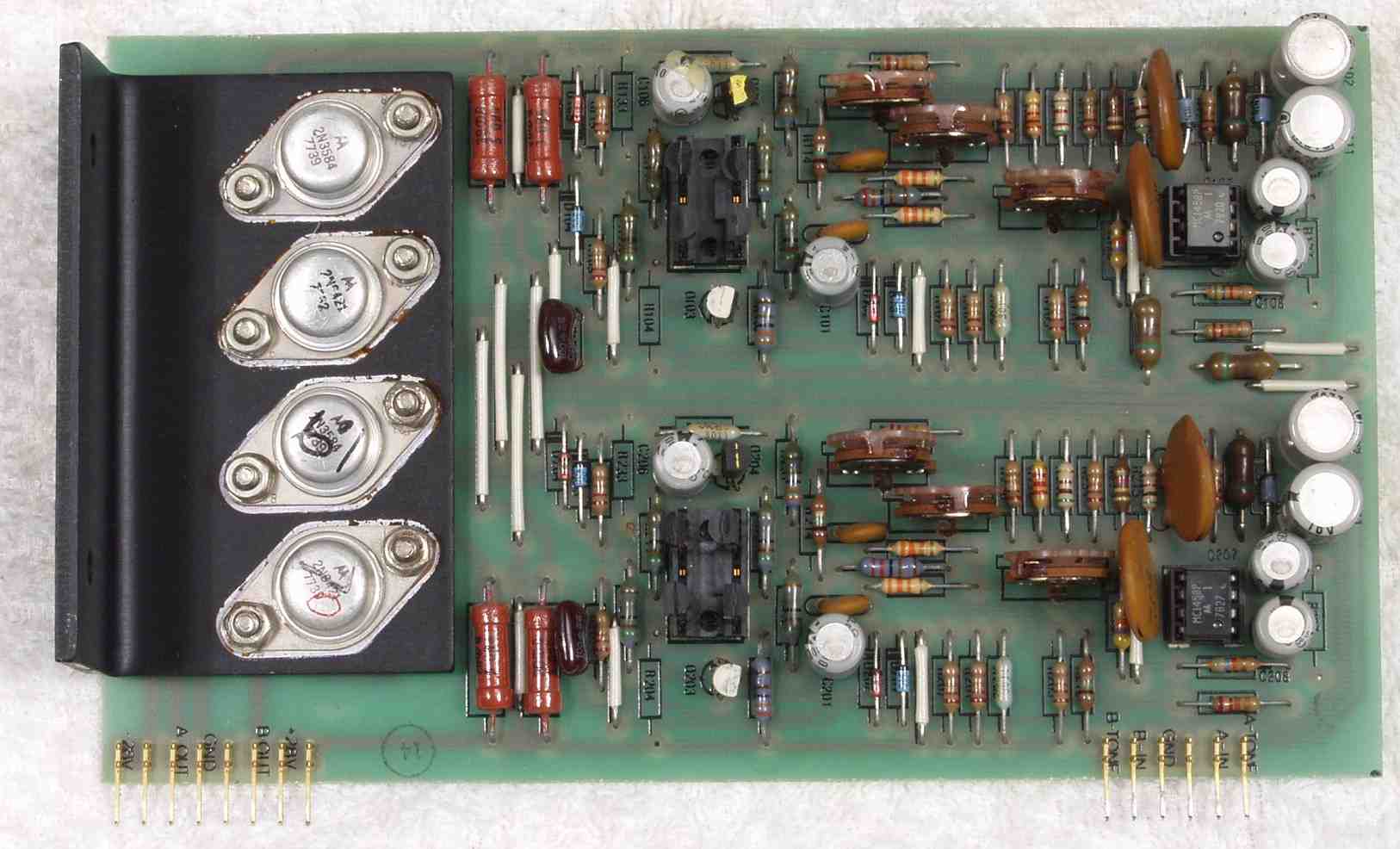

C−4A. 修理前 MC−EQ−AMP基盤
C−4B. 修理後 MC−EQ−AMP基盤 半固定VR4個、電解コンデンサー10個、OP−AMP1個交換

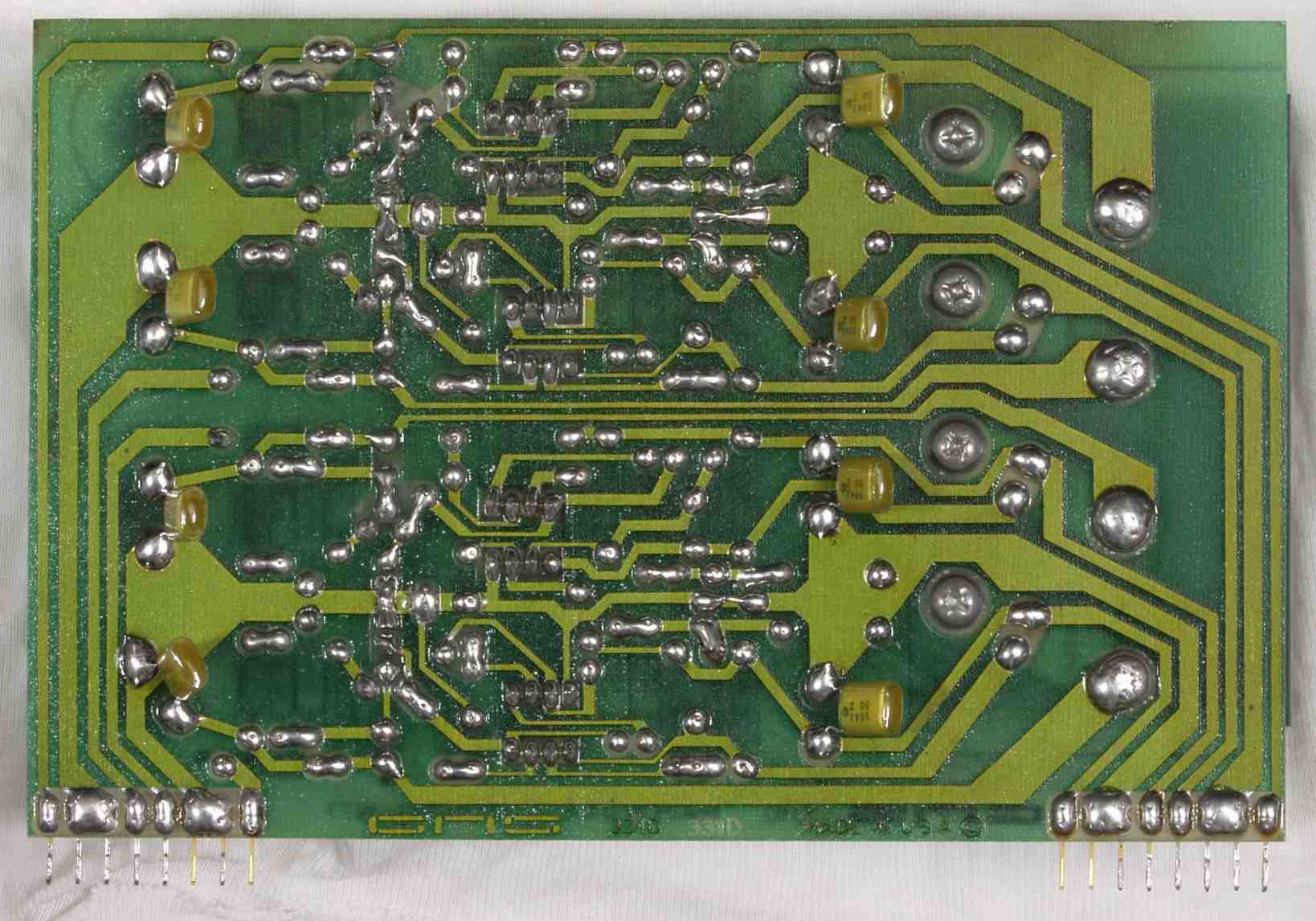

C−4C. 修理前 MC−EQ−AMP基盤裏
C−4D. 修理(半田補正)後 MC−EQ−AMP基盤裏
C−4E. 完成MC−EQ−AMP基盤裏 不要なフラックスを取り、洗浄する

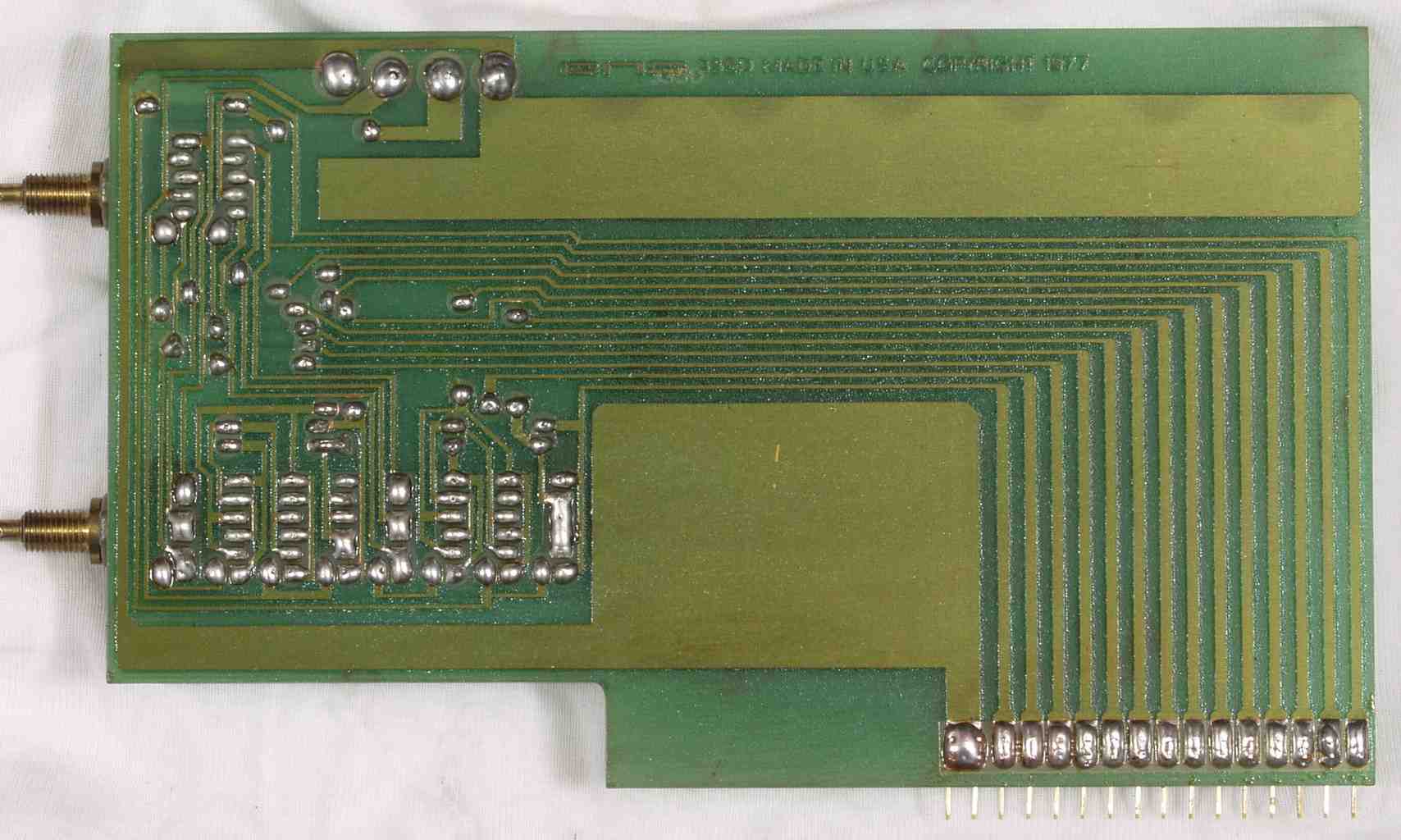

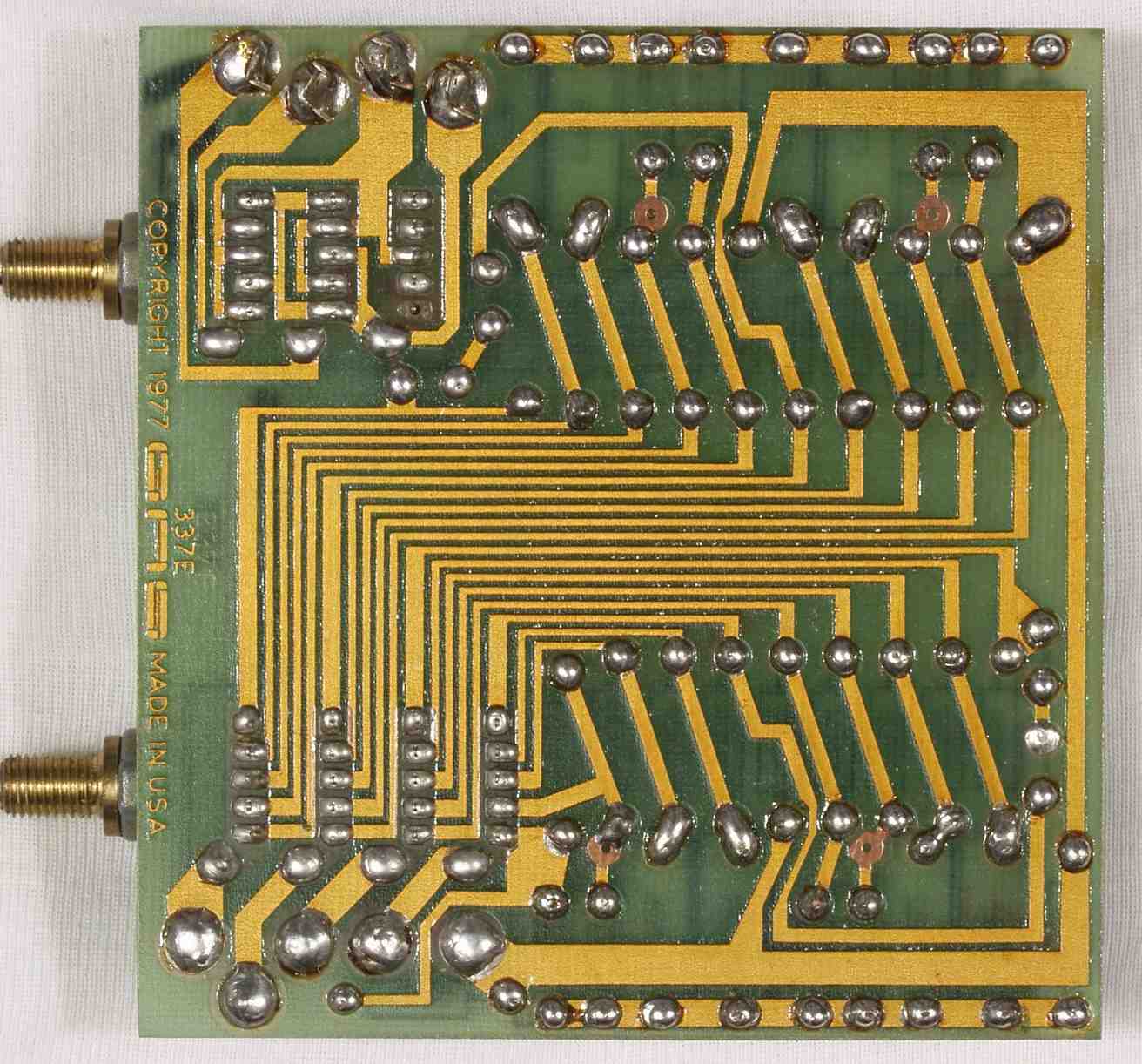

C−5A. TapeCopy・TapeMonitorSW基盤
C−5B. 修理前 TapeCopy・TapeMonitorSW基盤裏
C−5C. 修理(半田補正)後 TapeCopy・TapeMonitorSW基盤裏
C−5D. 完成TapeCopy・TapeMonitorSW基盤裏 不要なフラックスを取り、清掃する

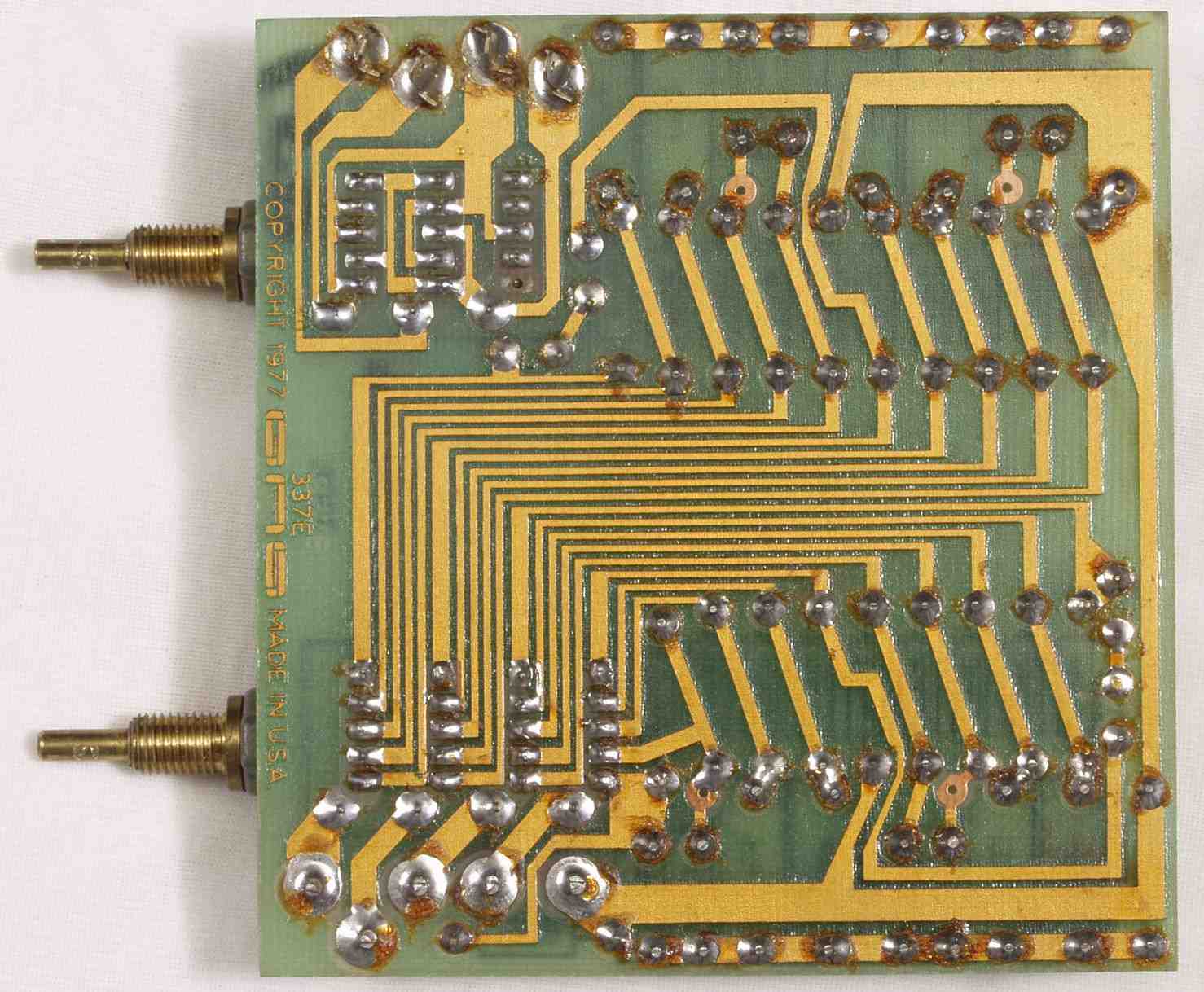

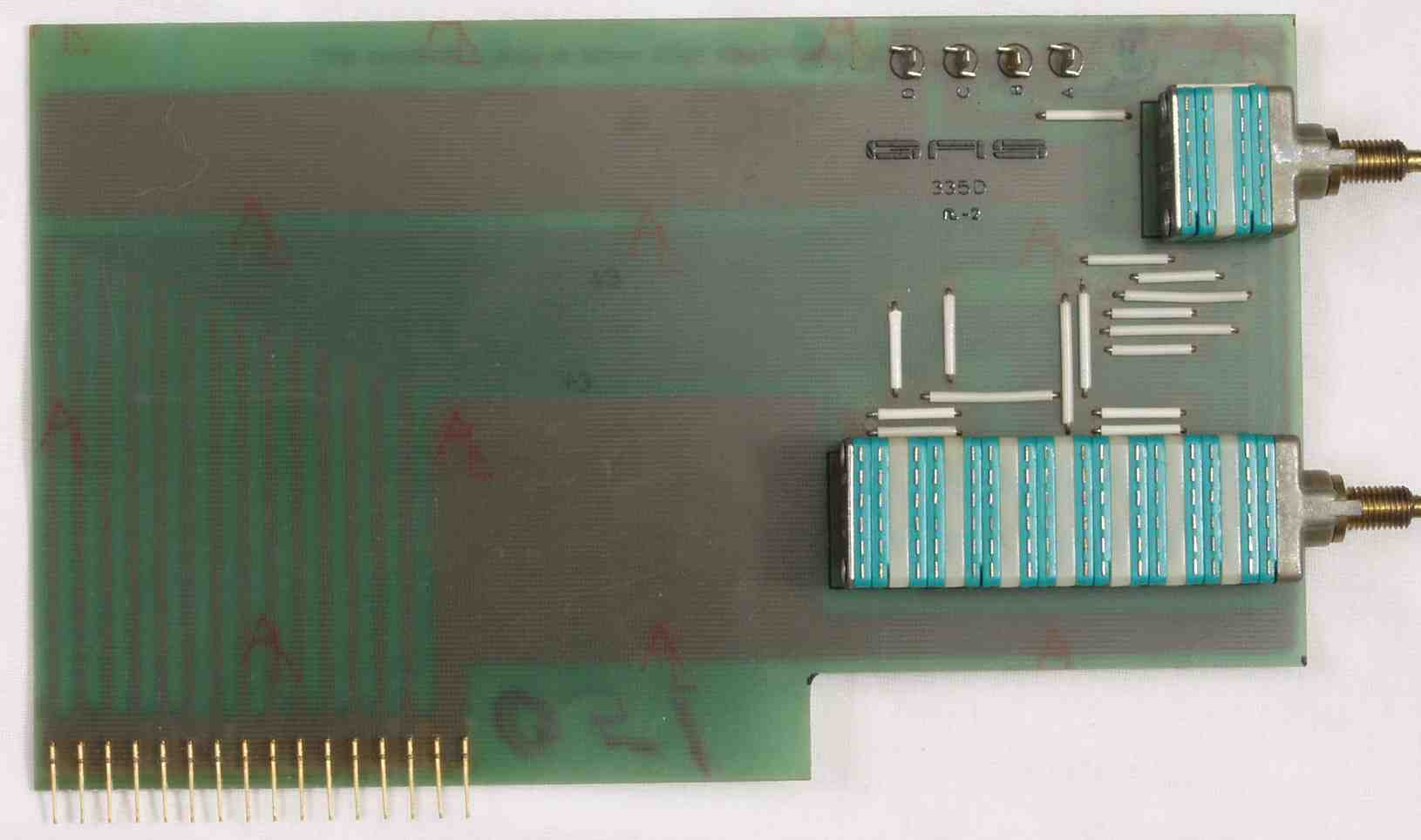

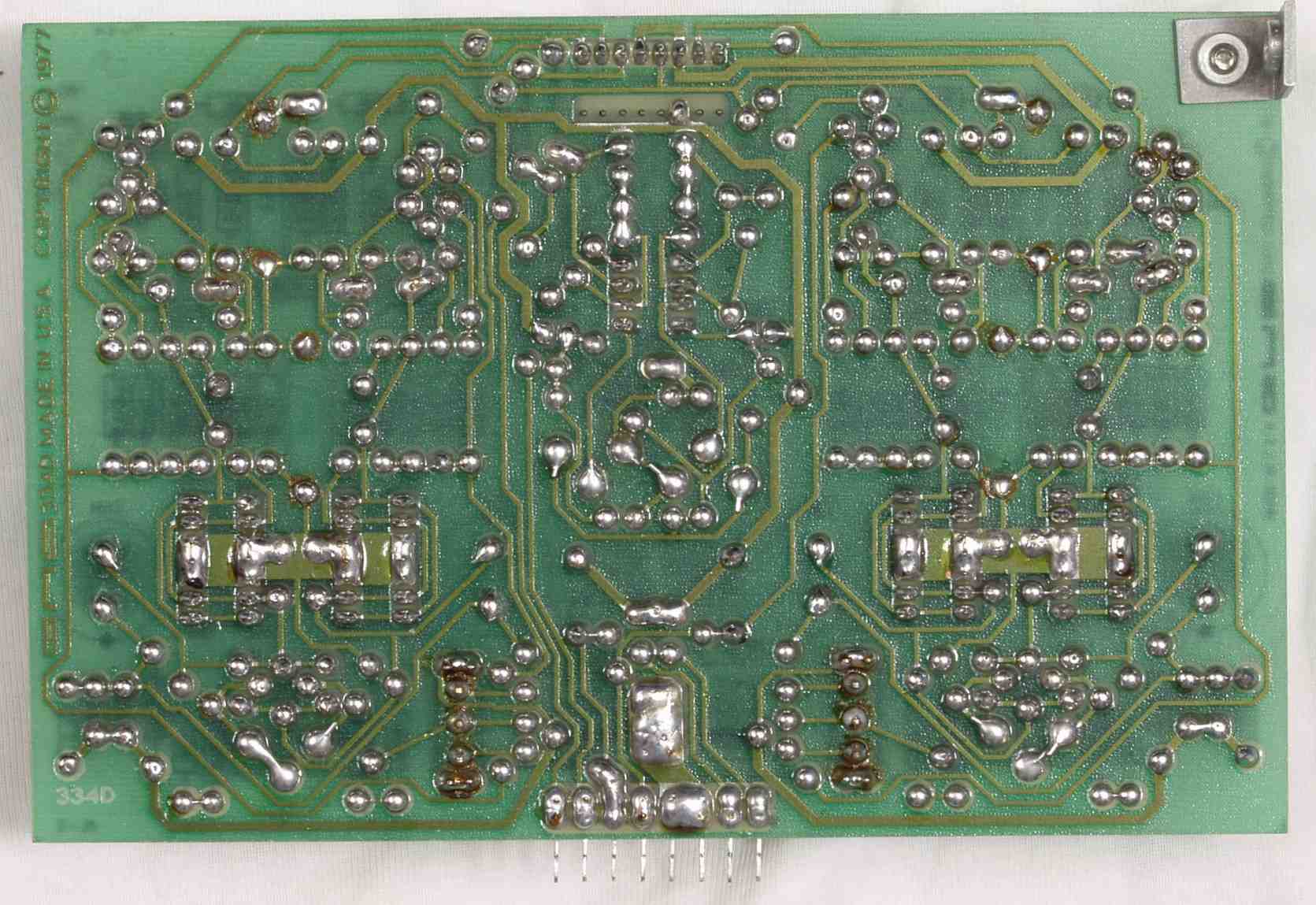

C−6A. Mode・LowFilter基盤
C−6B. 修理前 Mode・LowFilter基盤裏
C−6C. 修理(半田補正)後 Mode・LowFilter基盤裏
C−6D. 完成Mode・LowFilter基盤裏 不要なフラックスを取り、清掃する

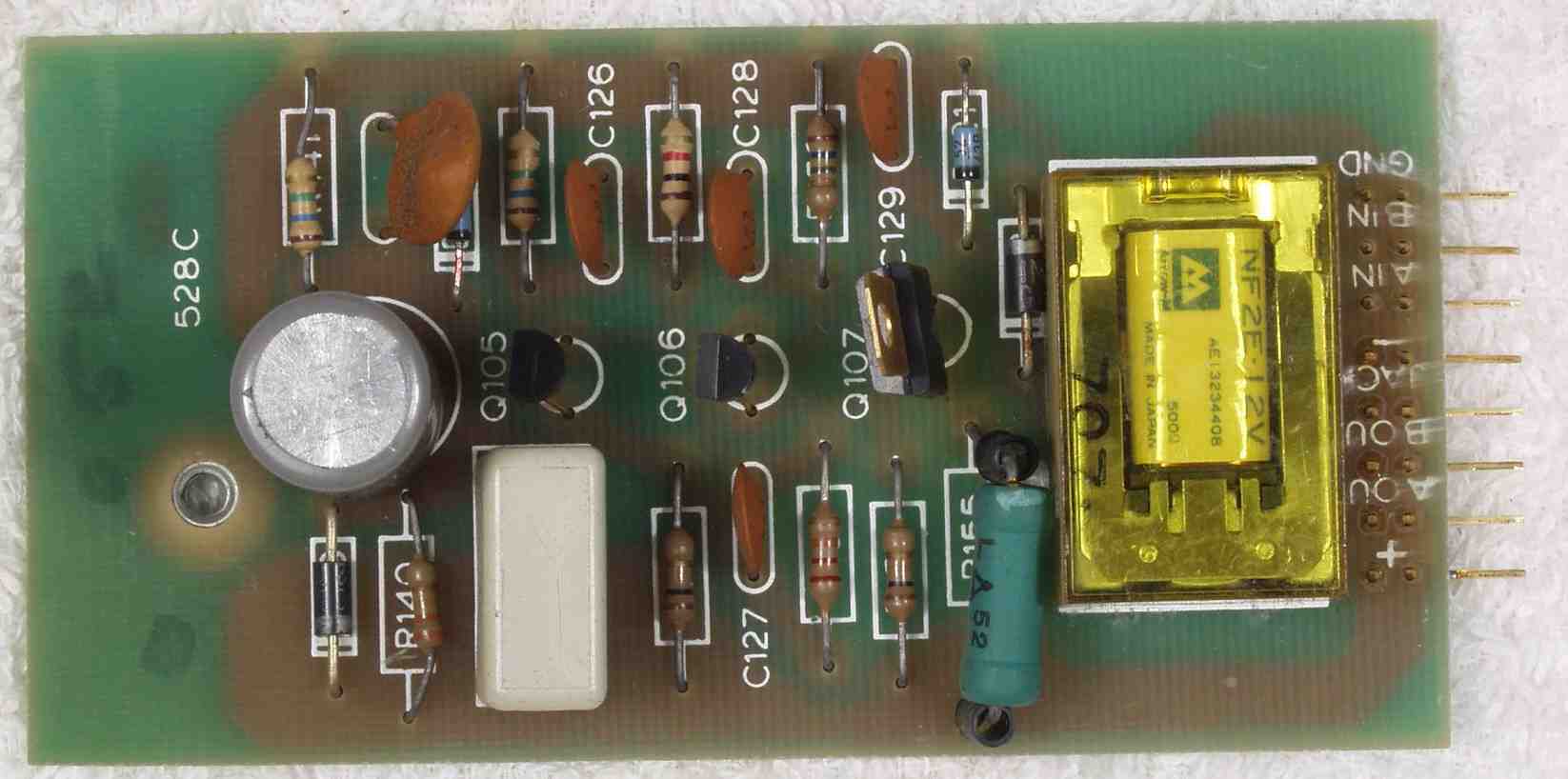

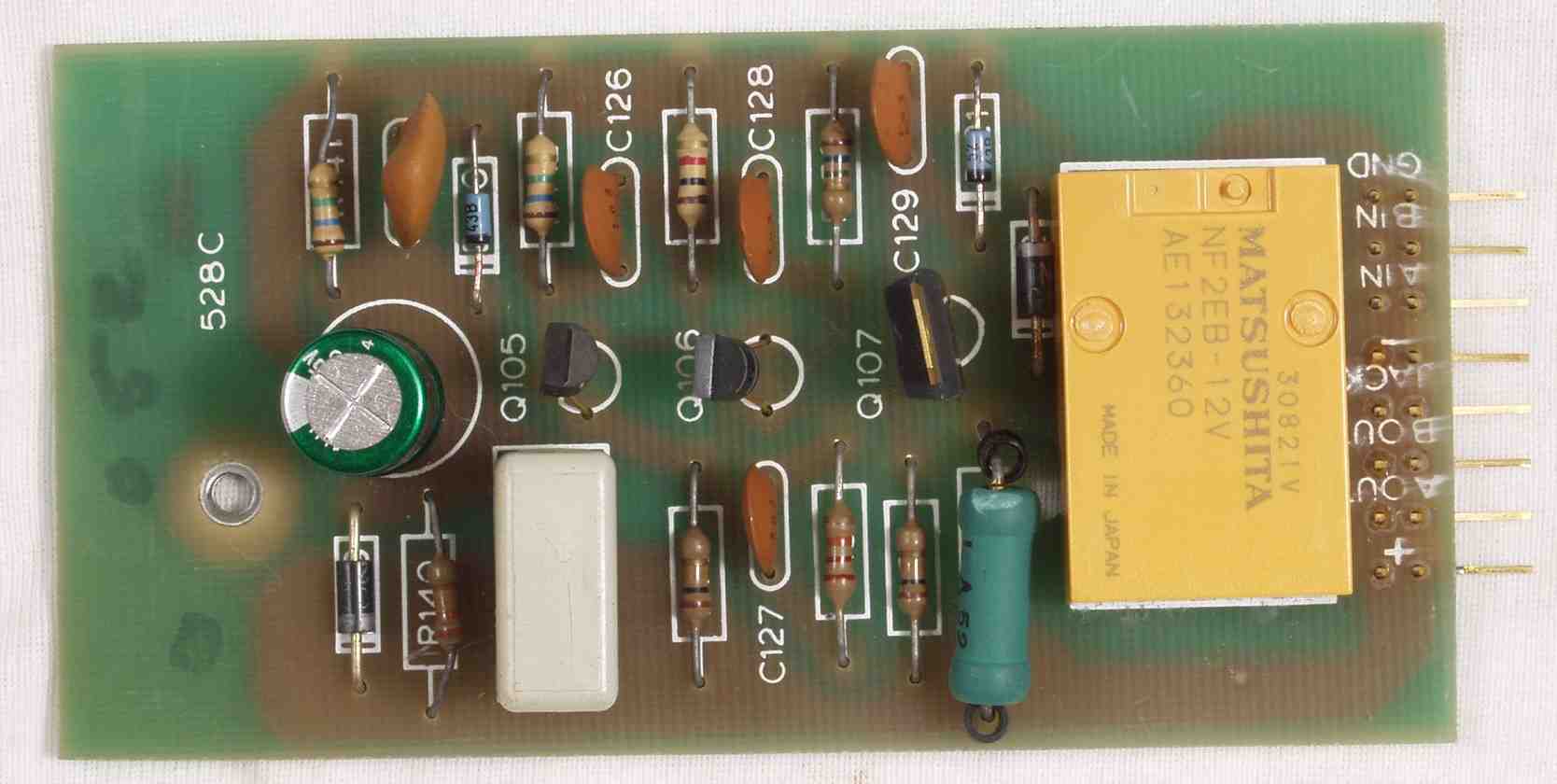

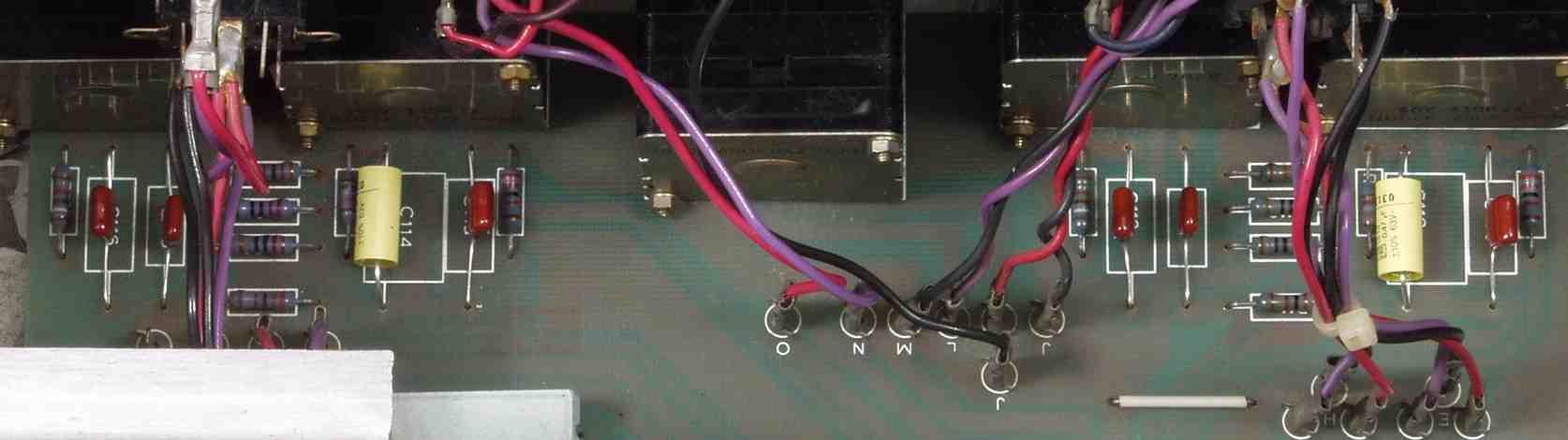

C−7A. 修理前 出力リレー回路
C−7B. 修理後 出力リレー回路 電解コンデンサー、リレー交換

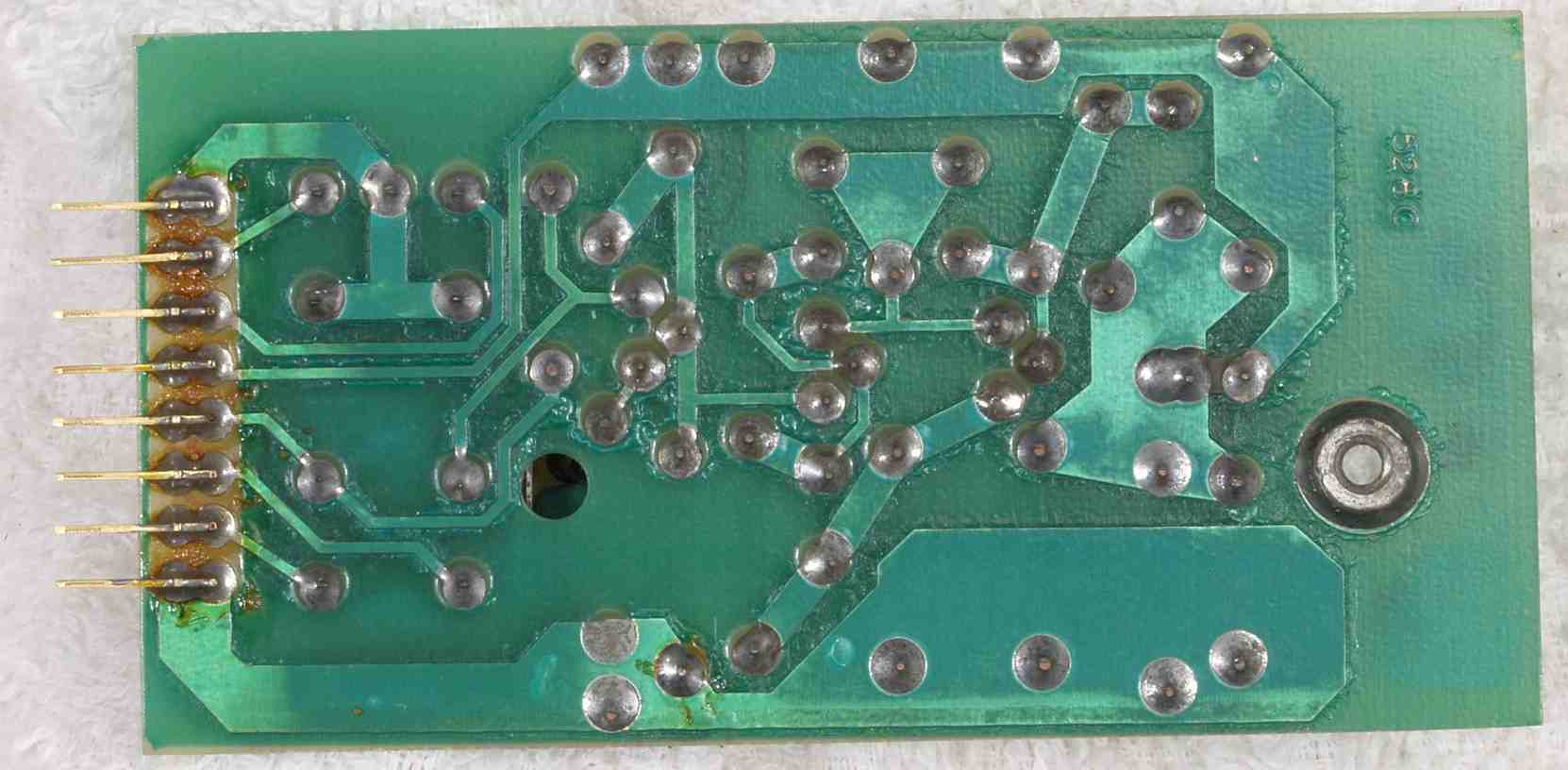

C−7C. 修理前 出力リレー回路基板裏
C−7D. 修理(半田補正)後 出力リレー回路基板裏
C−7E. 完成出力リレー回路基板裏

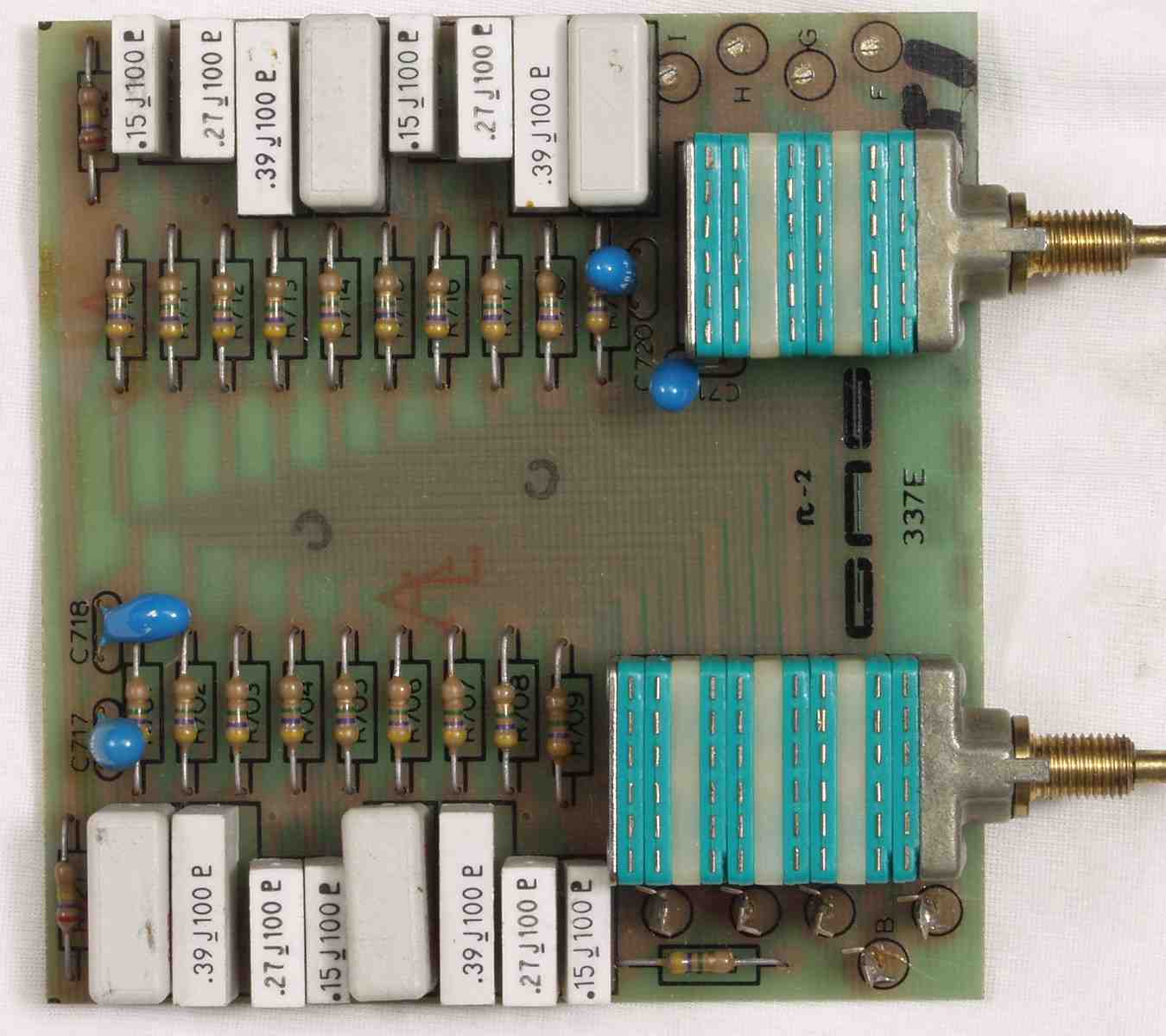

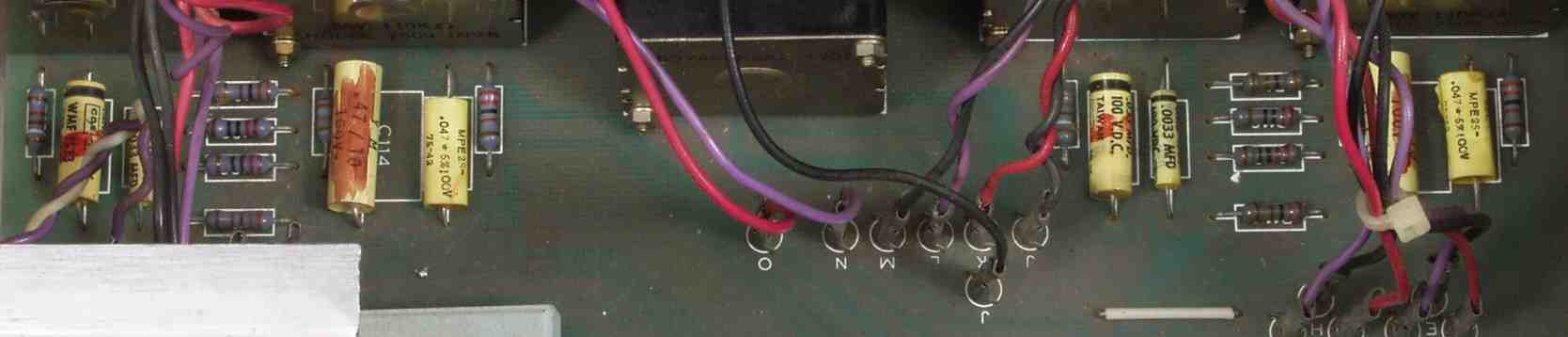

C−8A. 修理前 トーンコントロールコンデンサー
C−8B. 修理後 トーンコントロールコンデンサー8個交換

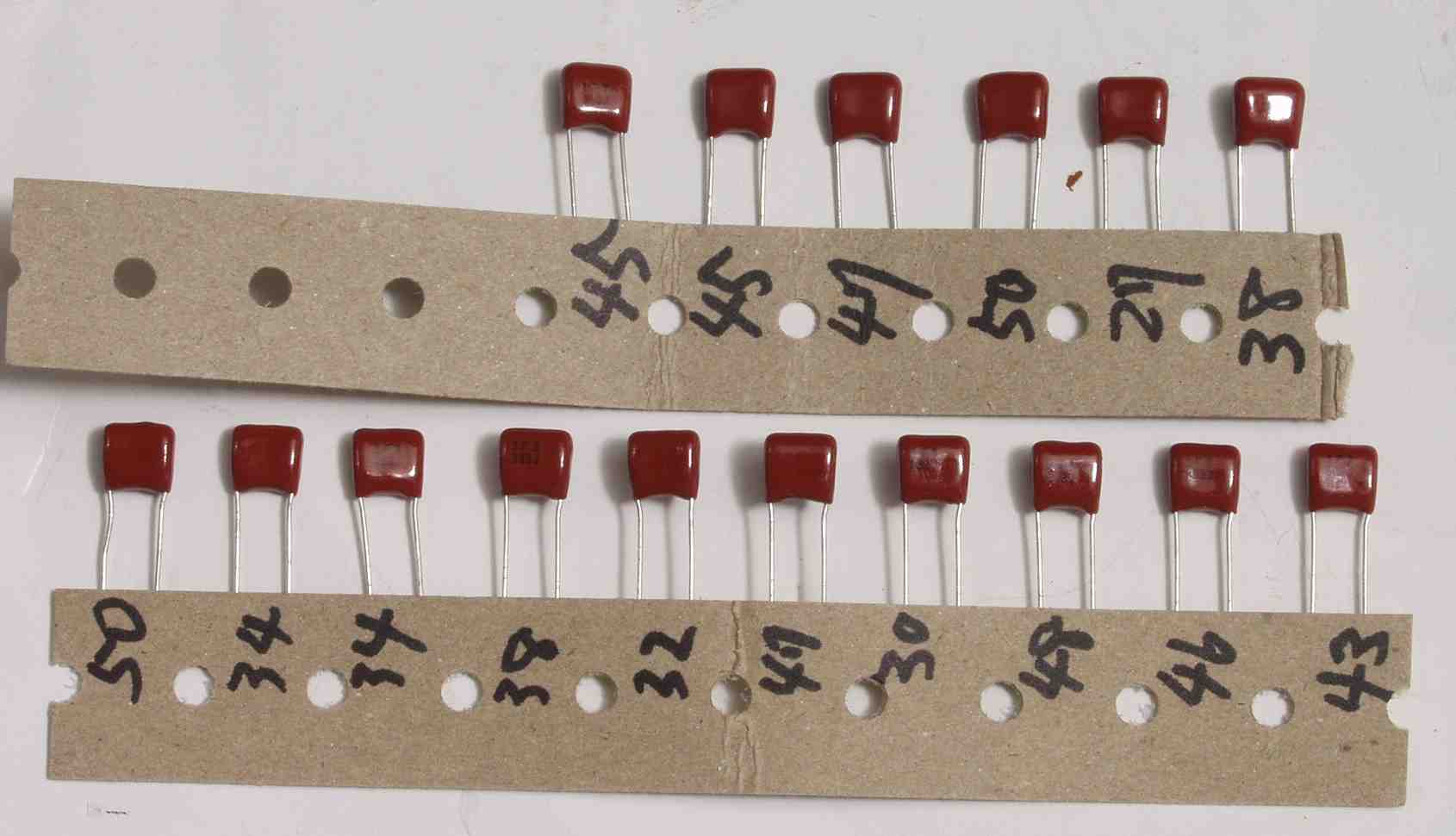

C−8B−1. 修理中 コンデンサーは測定し、同じ容量を選別して使用する
              記入数字=0.03**の2桁、但し安い測定器なので絶対値は誤差大きい
C−9A. 修理前 メイン基板電解コンデンサー
C−9B. 修理後 メイン基板電解コンデンサー  電解コンデンサー6個交換

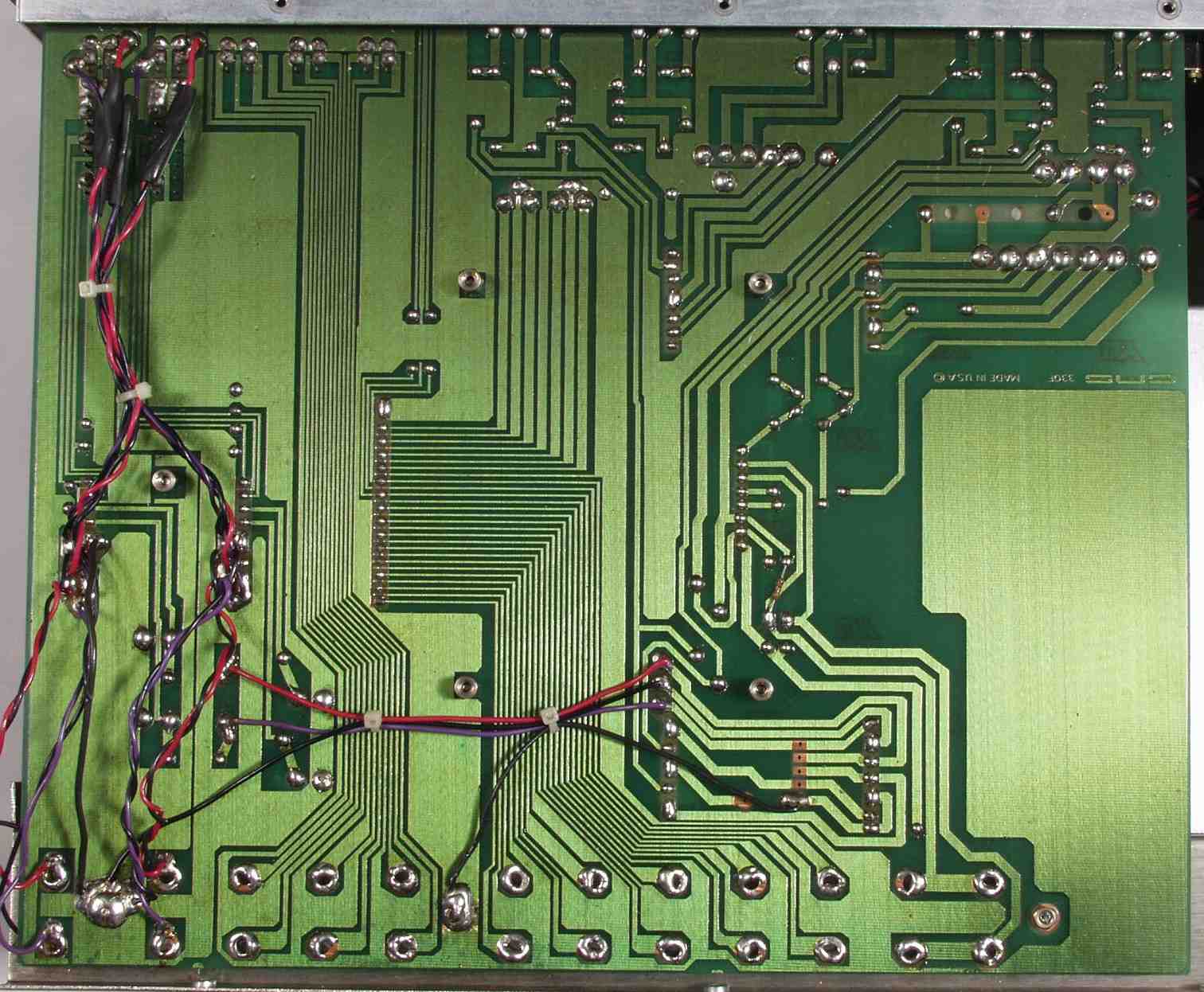

C−AA. 修理前 メイン基板裏
C−AB. 修理(半田補正)後 メイン基板裏
      写真紛失
C−AC. 完成メイン基盤裏 不要なフラックスを取り、洗浄する

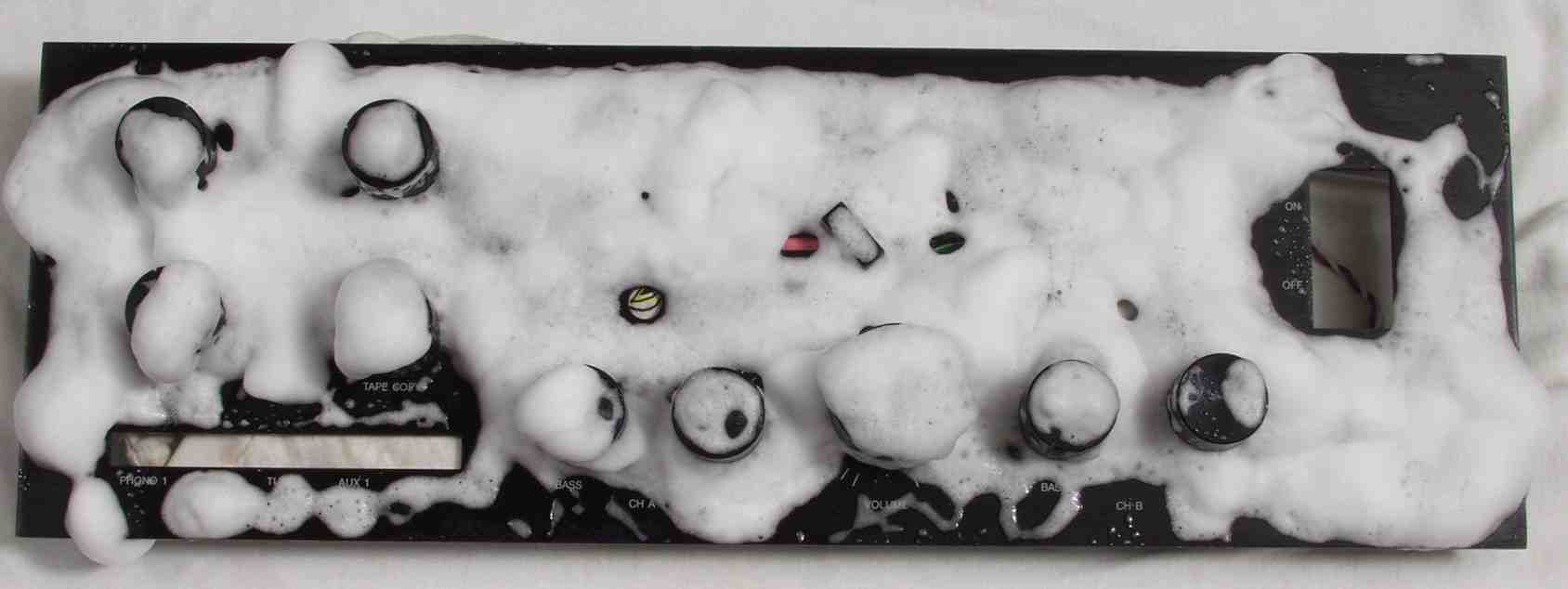

C−BA. パネル清掃
C−BB. バランスVRのツマミが緩いので、ホット・ボンドで補強する。

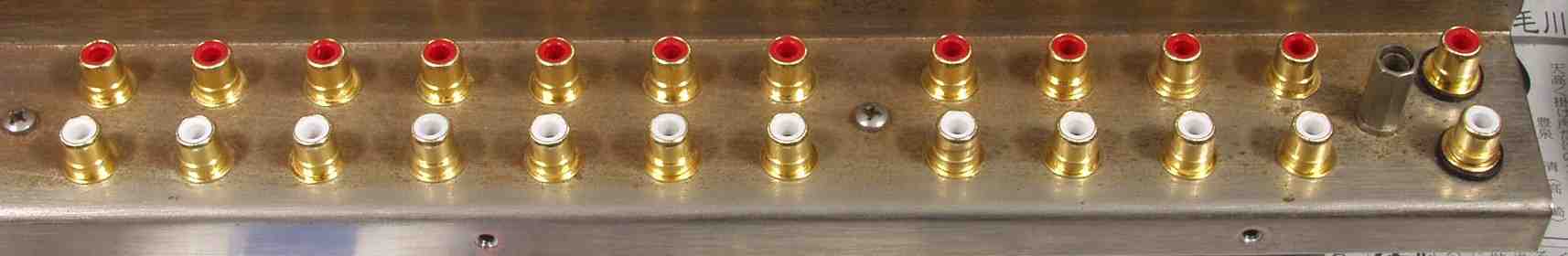

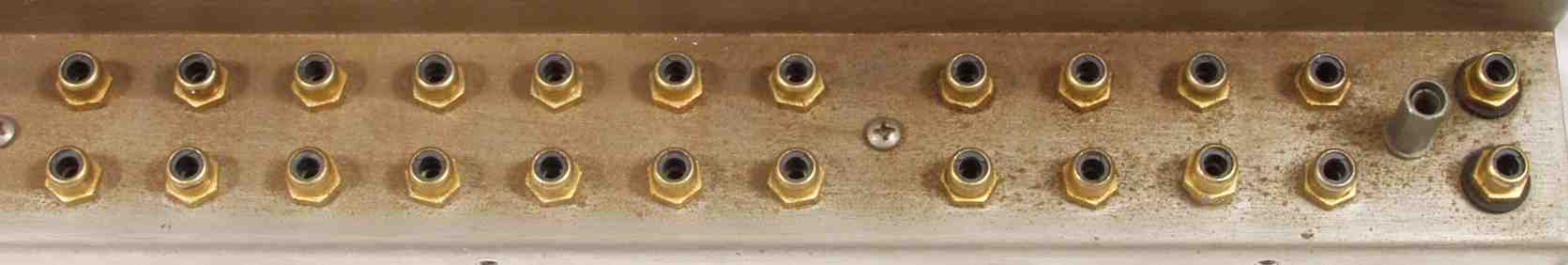

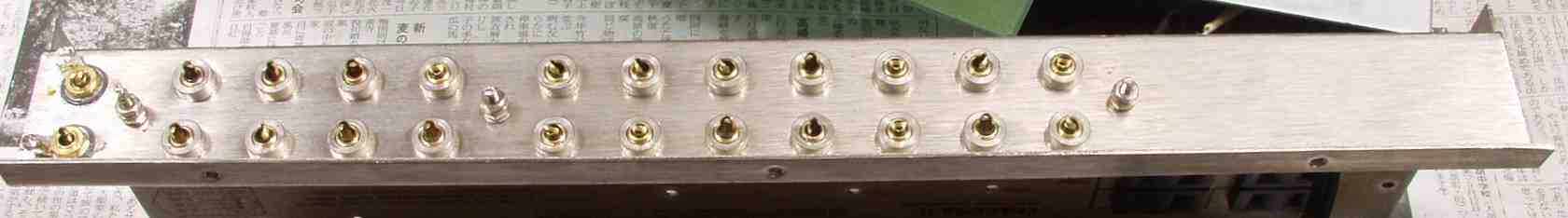

C−CA. 修理前 RCA端子郡
C−CB. 修理中 RCA端子郡
C−CC. 修理後 RCA端子郡裏
C−CD. 修理後 RCA端子郡

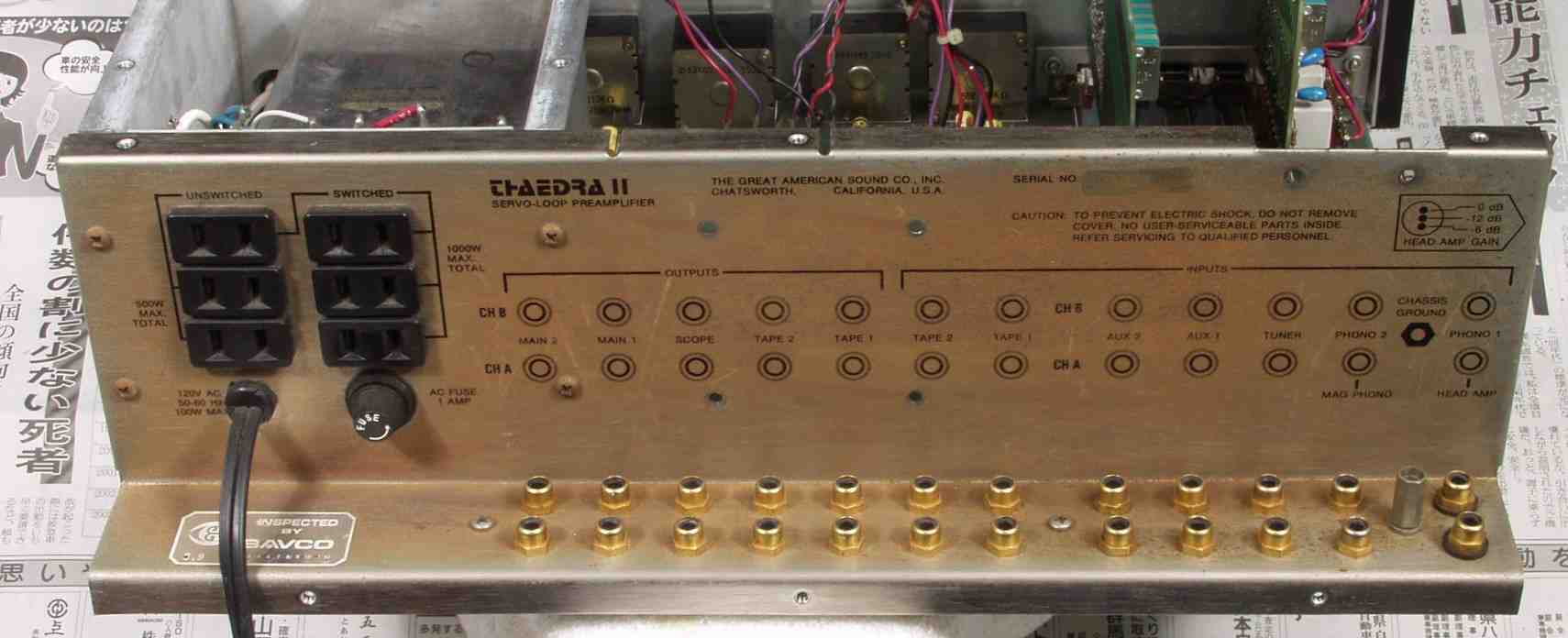

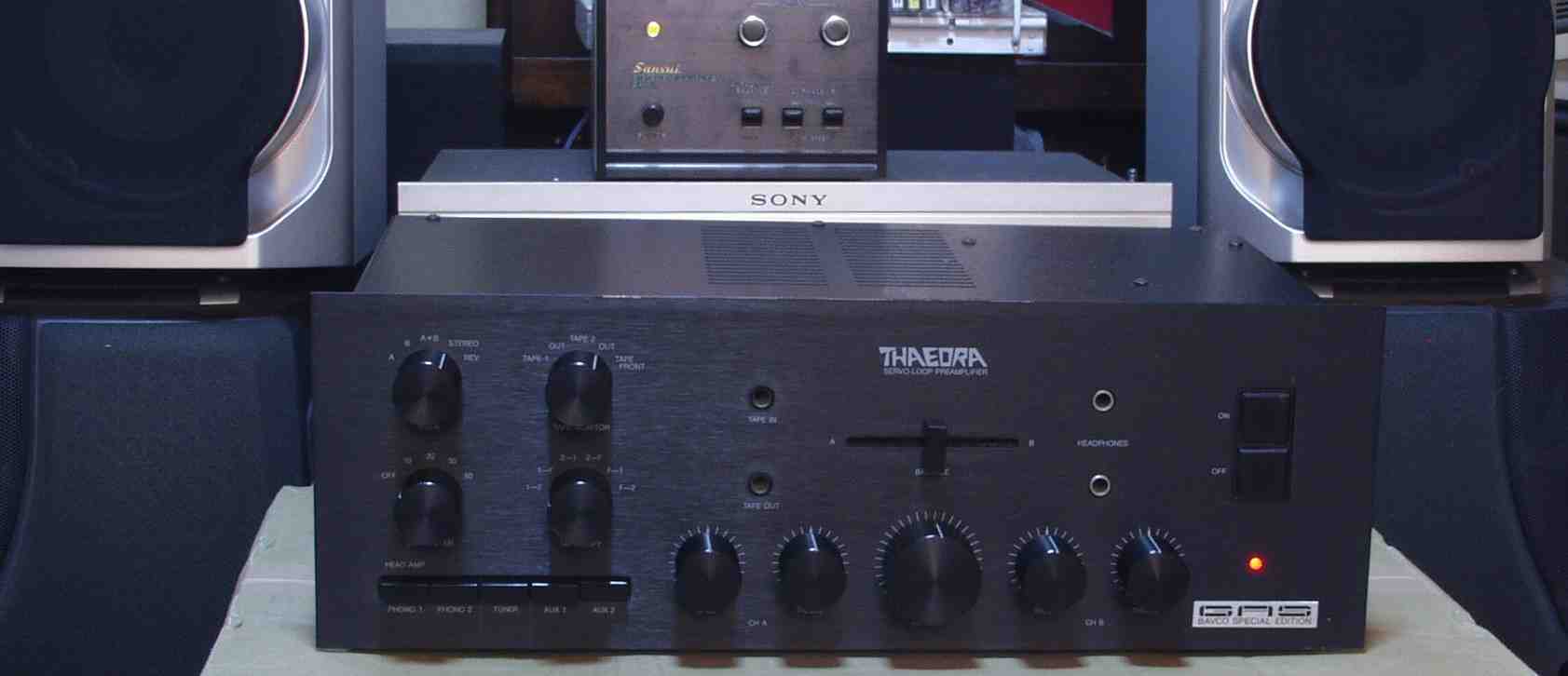

C−DA. 修理前 上から見る
C−DB. 修理後 上から見る

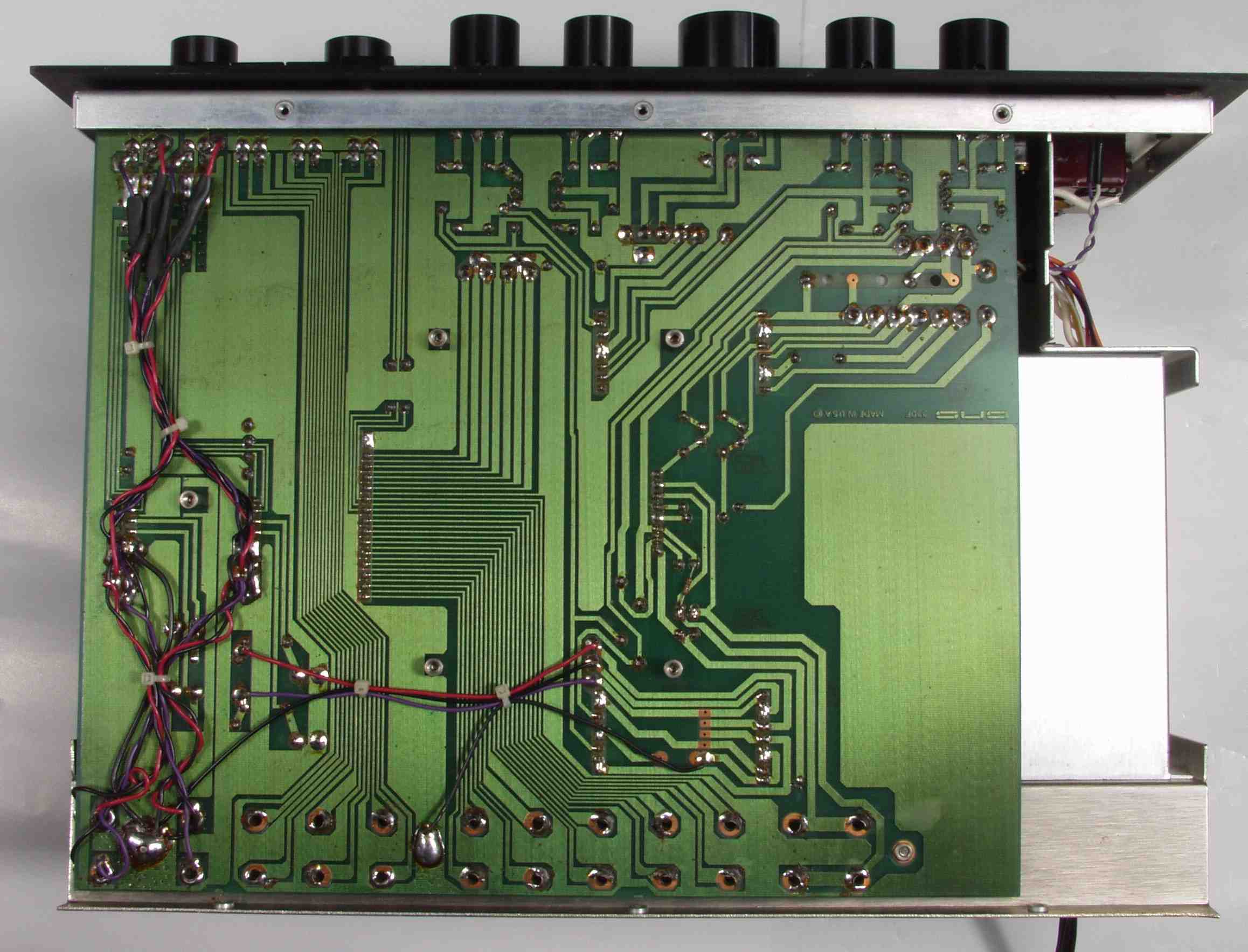

C−DC. 修理前 下から見る
C−DD. 修理後 下から見る

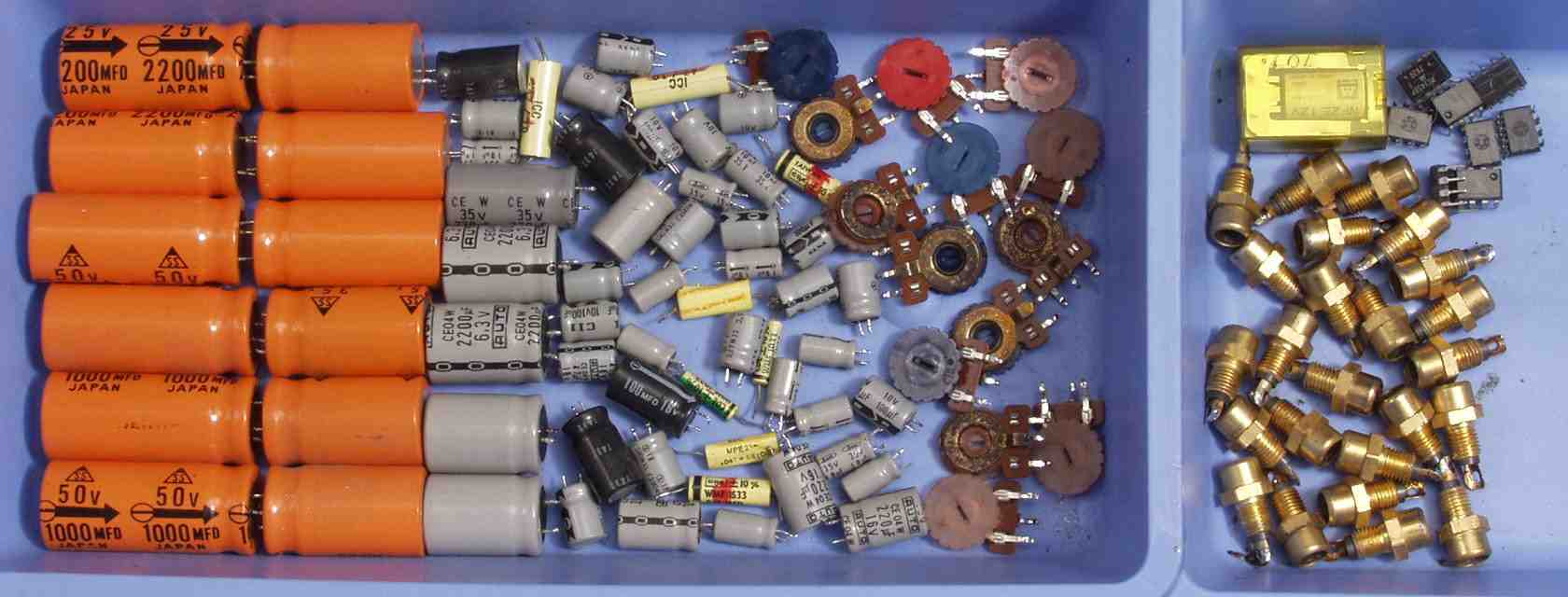

C−E. 交換部品
E. 調整・測定

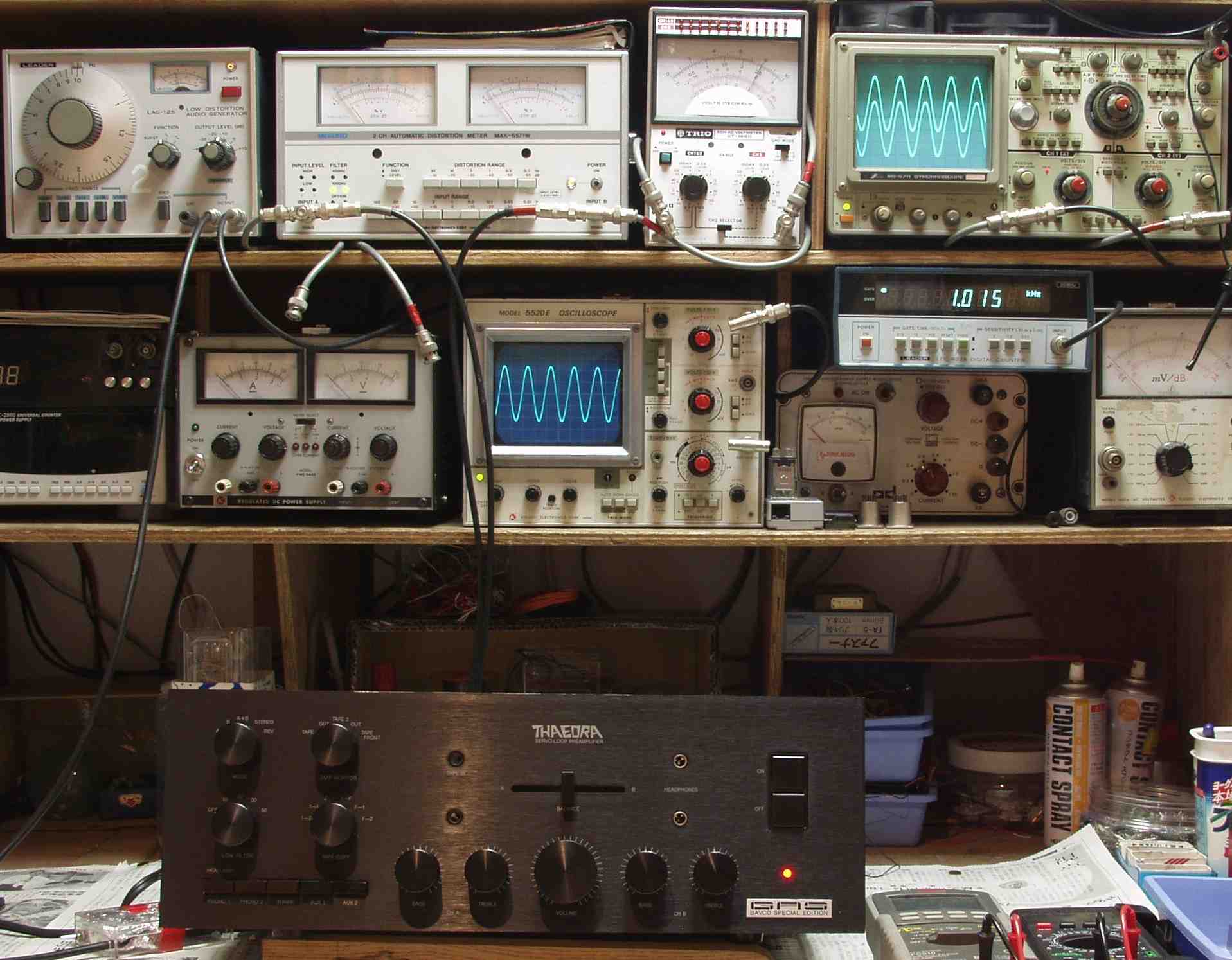

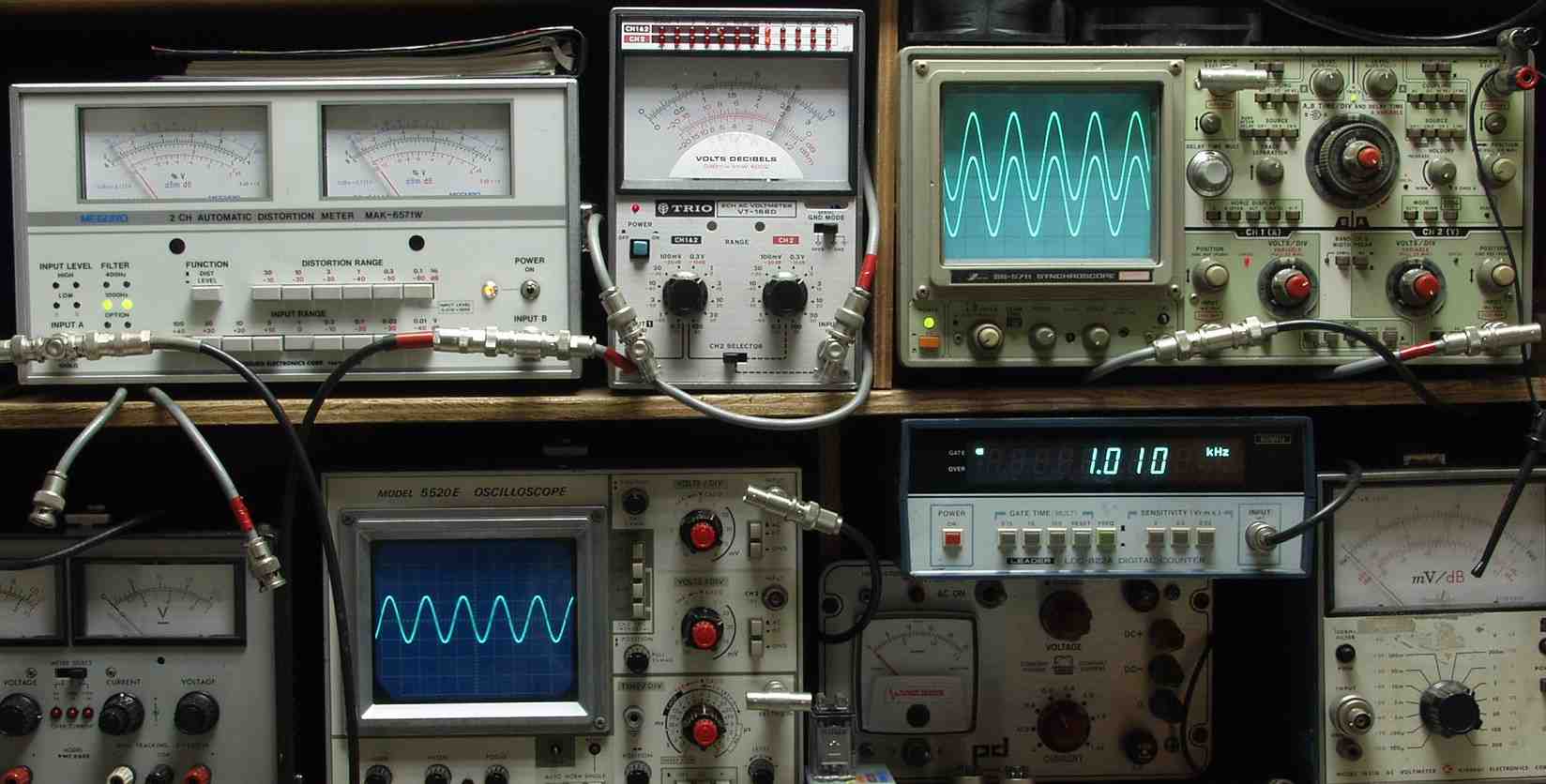

E−1A. 出力/歪み測定・調整

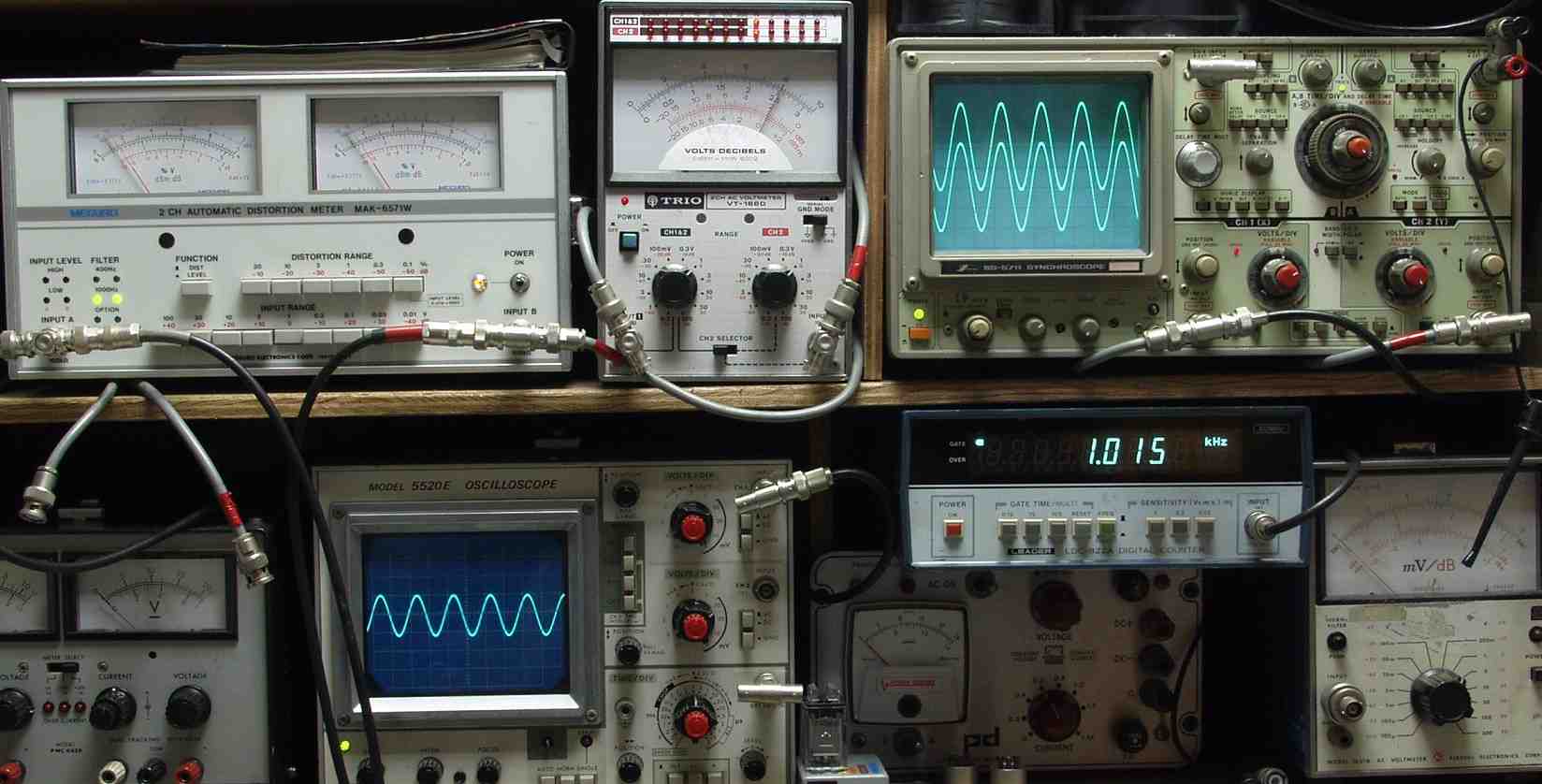

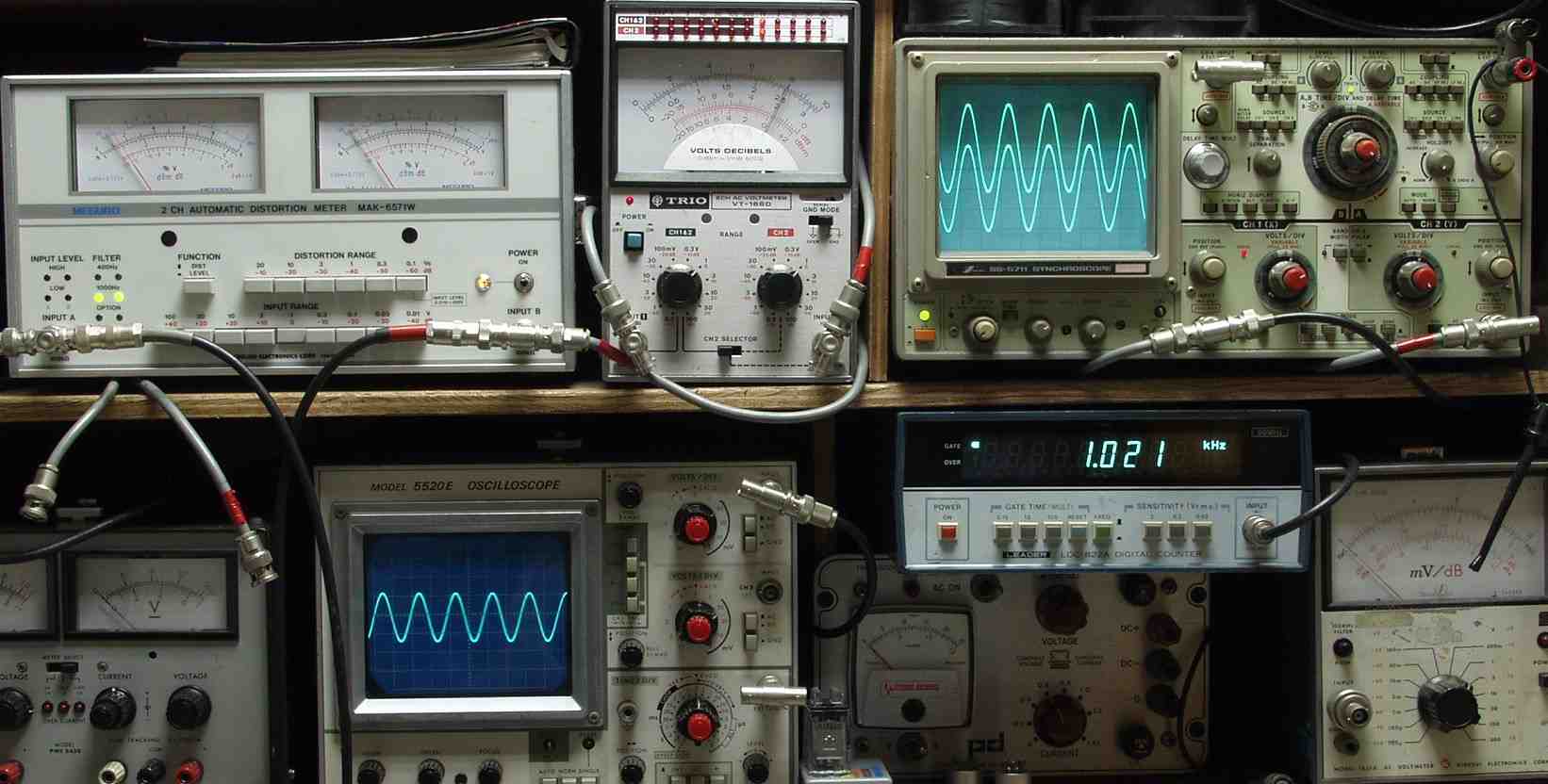

    <見方>
     下左オーデオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーデオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

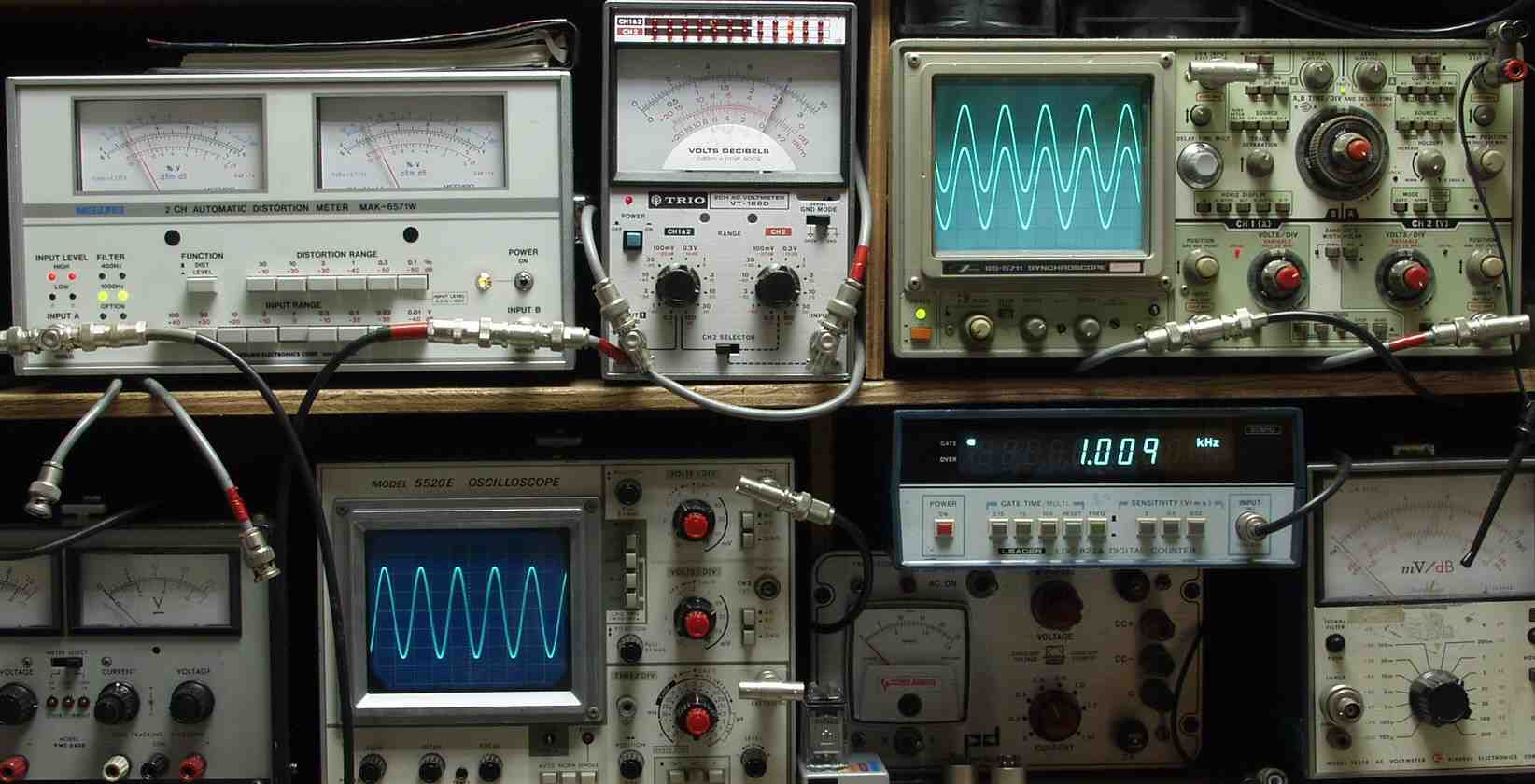

E−1B. 出力=8Vの出力でも飽和しない! 歪み率=0.02% AUX入力 1000HZ
       このAMPは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインAMPやSPを壊します。
E−2A. 出力=0.8V 歪み率=0.01% AUX入力 1000HZ

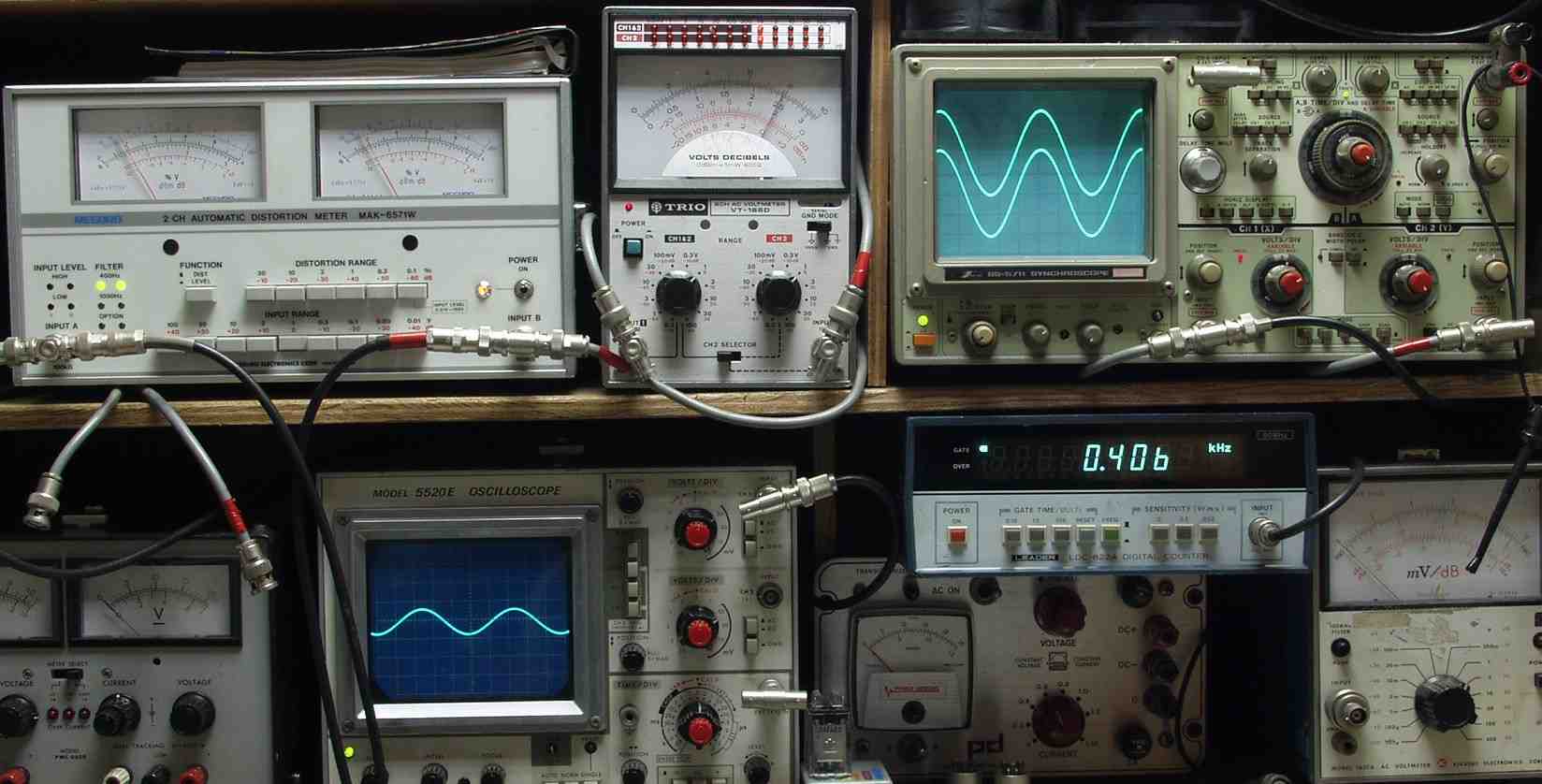

E−2B. 出力=0.8V 歪み率=0.012% AUX入力 400HZ
E−3A. 出力=0.8V 歪み率=0.015% MM入力 1000HZ
E−3B. 出力=0.8V 歪み率=0.02% MM入力 400HZ
E−4A. 出力=0.8V 歪み率=0.015% MC入力 1000HZ。
E−4B. 出力=0.8V 歪み率=0.02% MC入力 400HZ

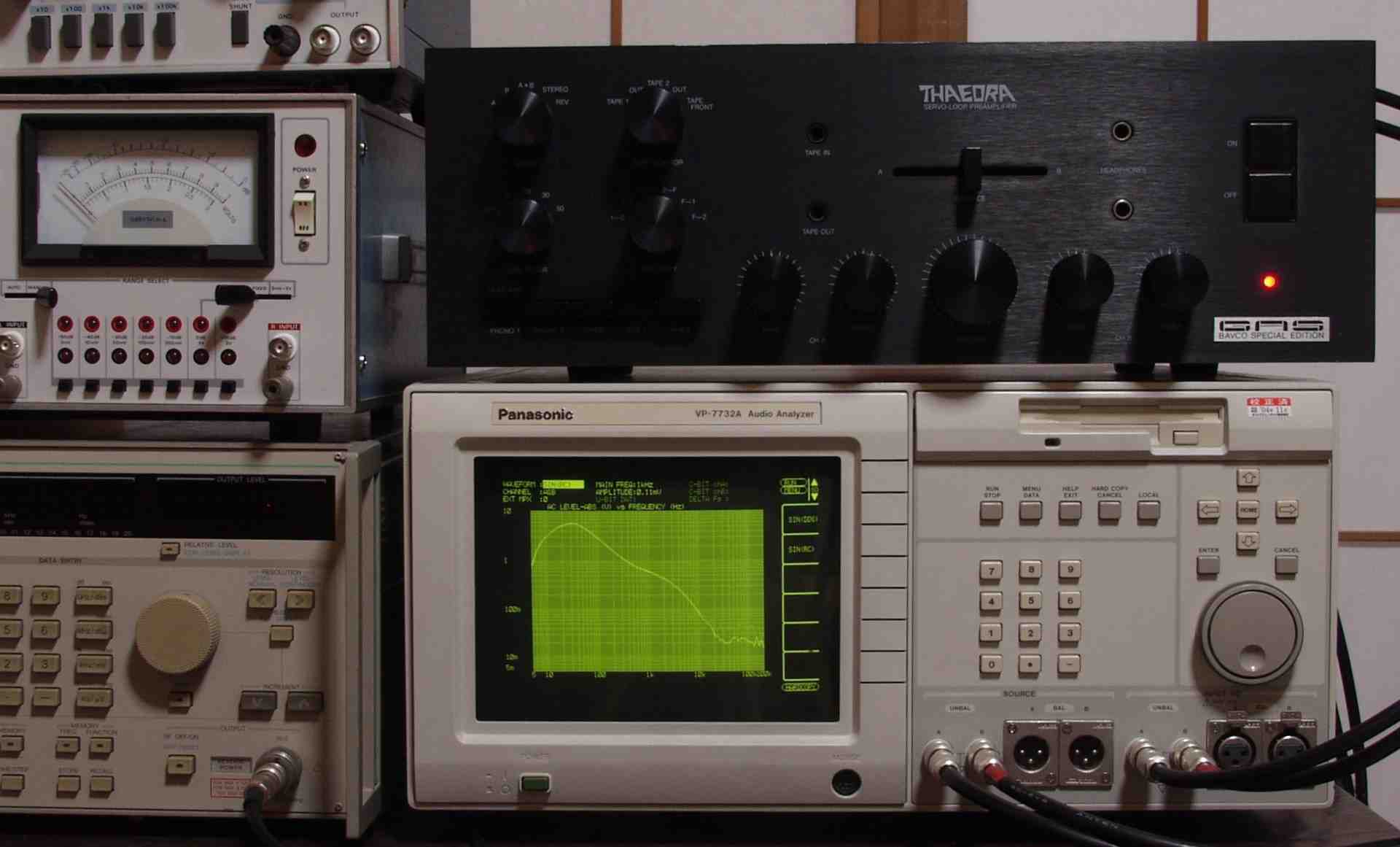

F. 上位測定機器での調整・測定
F−1. 上位測定器で計測

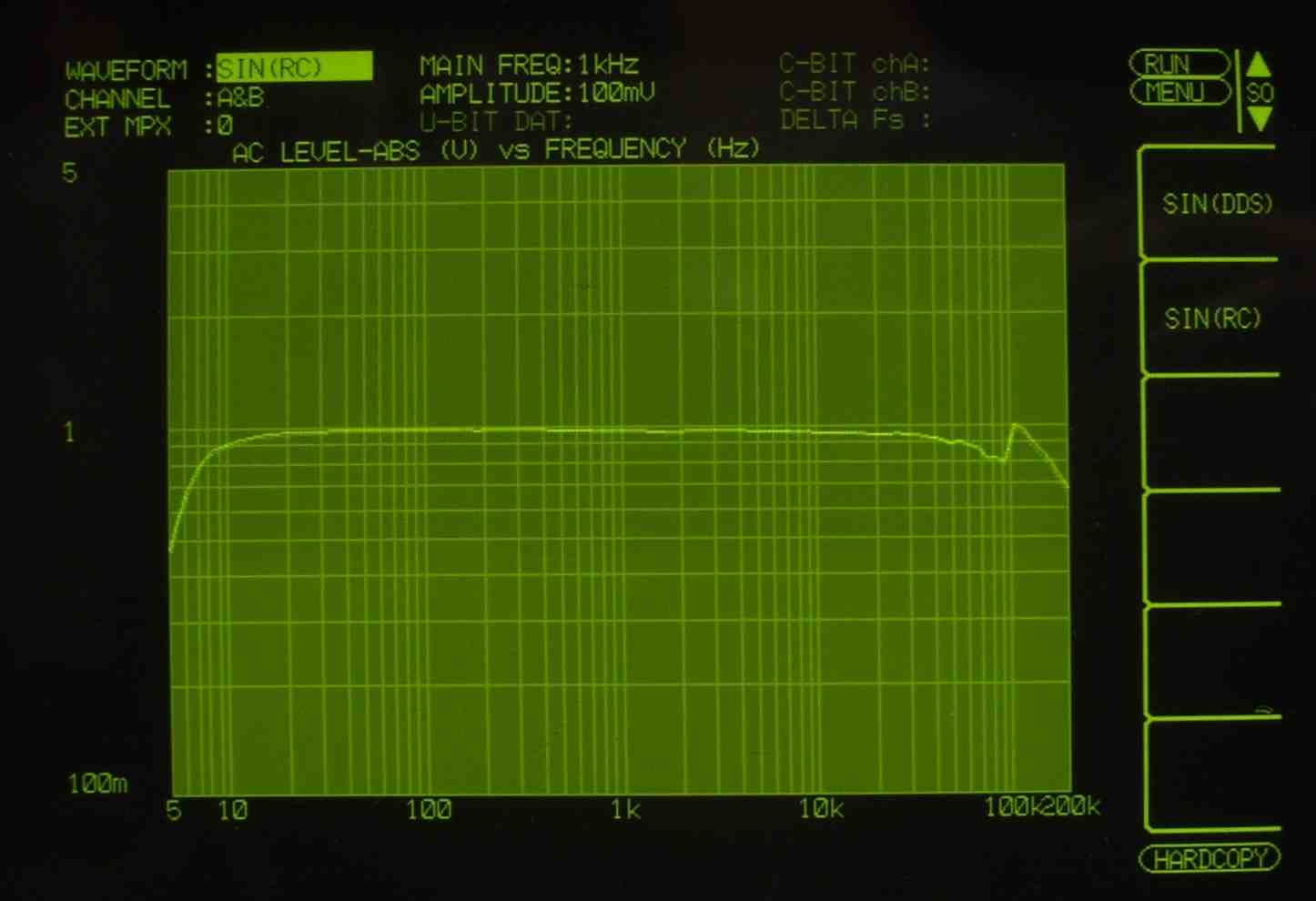

F−2A. 「AUX入力」周波数特性 入力=100mV一定  薄い色=L
F−2B. 「AUX入力」歪み率測定  入力=100mV一定 薄い色=L

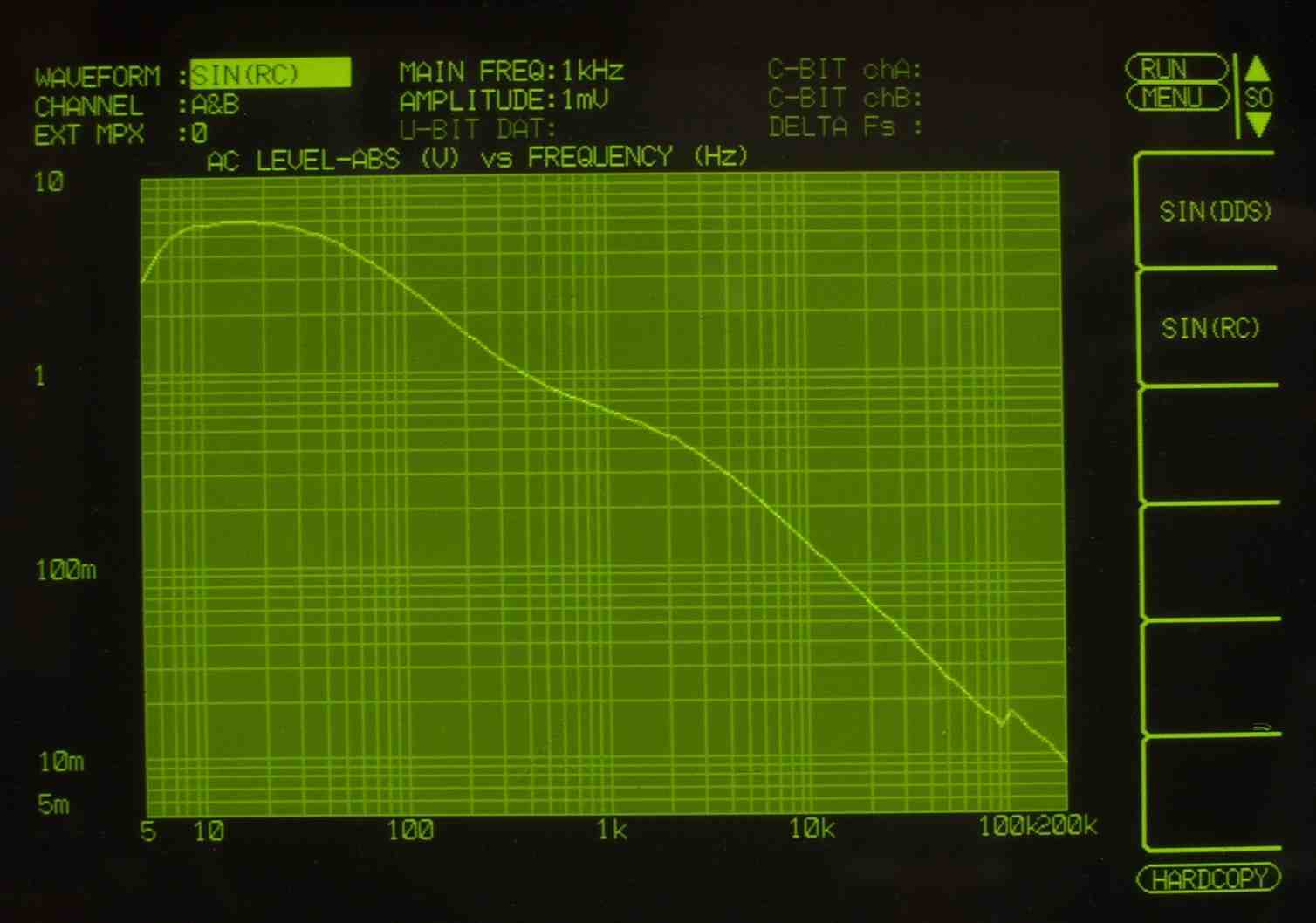

F−3. 「MM入力」周波数特性 入力=1mV一定

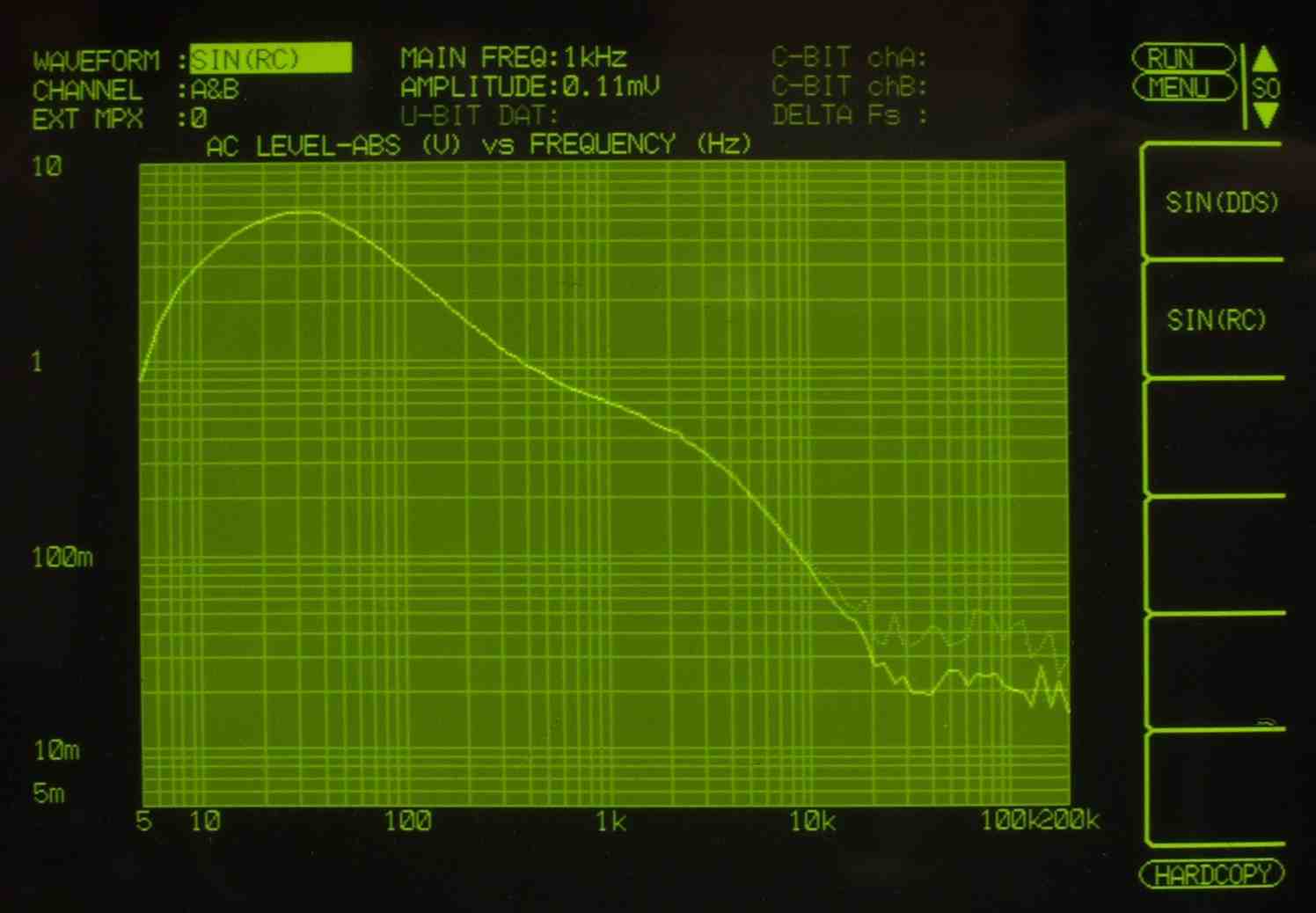

F−4. 「MC入力」周波数特性 入力=0.11mV一定

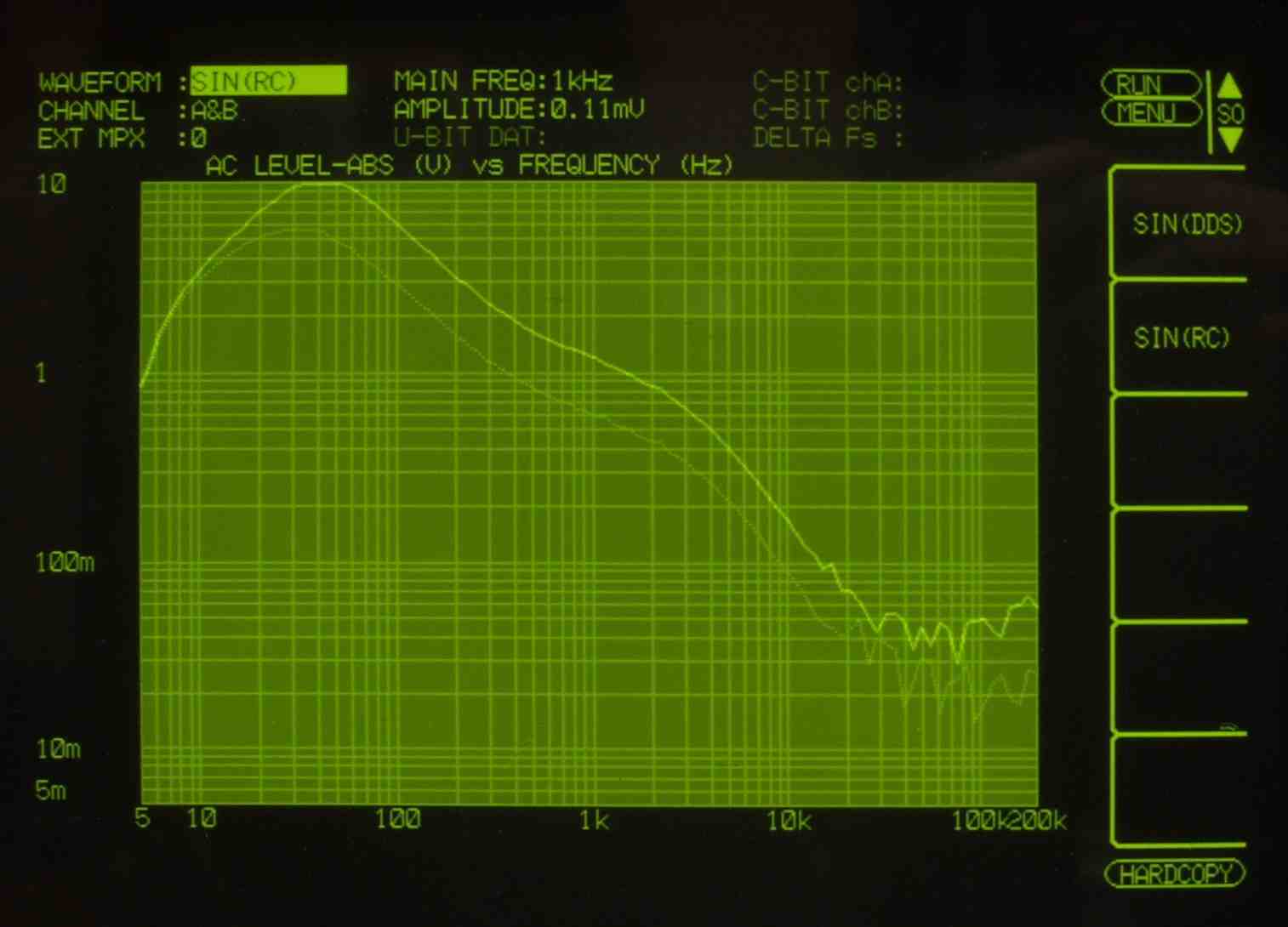

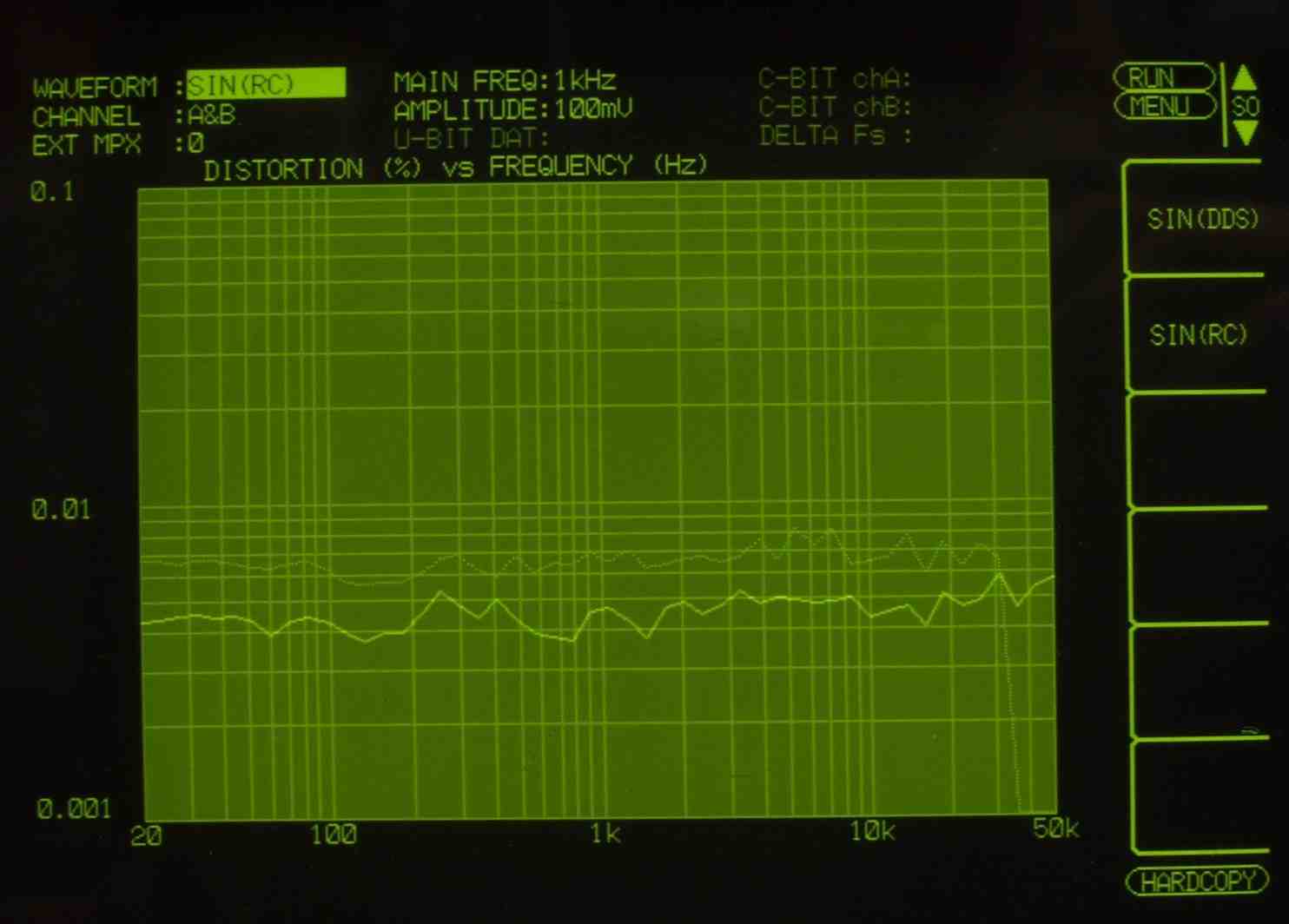

F−5. 「MC入力」周波数特性 入力=0.11mV一定 R側+3dBの位置
E−6. 完成 24時間エージング
