Musical Fidelity Ａ１．２０ Special Limited．４台目修理記録

２０２６／２／２３．持込　　８／２９完成

このＡＭＰはＳＰ接続リレーが装備されておりません。 電源入／切り時にＳＰに直流が流れます、ネットワークを装備していないＳＰを接続する時は、十分注意してください。

Ａ．　修理前の状況。 長年、愛用してきたMusical Fidelity A1.20の右チャンネルが、出なくなったりするなど、経年劣化が著しいので、貴工房で修理をお願いしたいと考えています。 私は、桐生市在住なので、自分で運びたいと思います。 Ｂ．　原因。 各部経年劣化多数。 Ｃ．　修理状況。 電源基板修理。 メインAMPの修理。 プリAMPの修理。 １部フィルム・コンデンサー追加・交換。 全電解コンデンサー交換。 電源トランス下絶縁ゴム追加。 電源ＳＷ入切改造。 配線手直し、補強。 経年劣化による各部ハンダ補正、及び洗浄し保湿剤を塗布。 メインVR交換、ジョイント交換含む。 入出力RCA端子交換。（秋月電子通商で購入の台湾製）。 ＯＰ−ＡＭＰ交換 終段ＴＲ（トランジスター）エミッター抵抗交換、福島双羽電機(株)製。 入力切替ＳＷのジョイントをユニバーサルジョイントに交換。 メインＶＲのジョイントをユニバーサルジョイントに交換。 ＳＰ接続端子交換、　中国製大型。 入力切替ＳＷをＷ接点に改造。 Ｄ．　使用部品。 電解コンデンサー　　　　　　４０個。 リレー電源ＳＷ　　　　　　１式。 ブロック電解コンデンサー　　６個。 テフロン絶縁RCA端子（秋月電子通商で購入の台湾製）　　８組１６個。 ＯＰ−ＡＭＰ　　　　　　　　　　　２個。 終段ＴＲ（トランジスター）エミッター抵抗　　　８個、福島双羽電機(株)製。 ＳＰ接続端子、中国製大型　　２組４個。 フイルムコンデンサー　　　　２個。 セラミックコンデンサー　　　１０個。 タイト製ユニバーサルジョイント　２個。 ALPS製２連VR　　　　　　１個。 Ｅ．　調整・測定。 Ｆ．　修理費　　　１６０，０００円　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Musical Fidelity Ａ１．２０ Special Limited　の仕様（マニアル・カタログより）

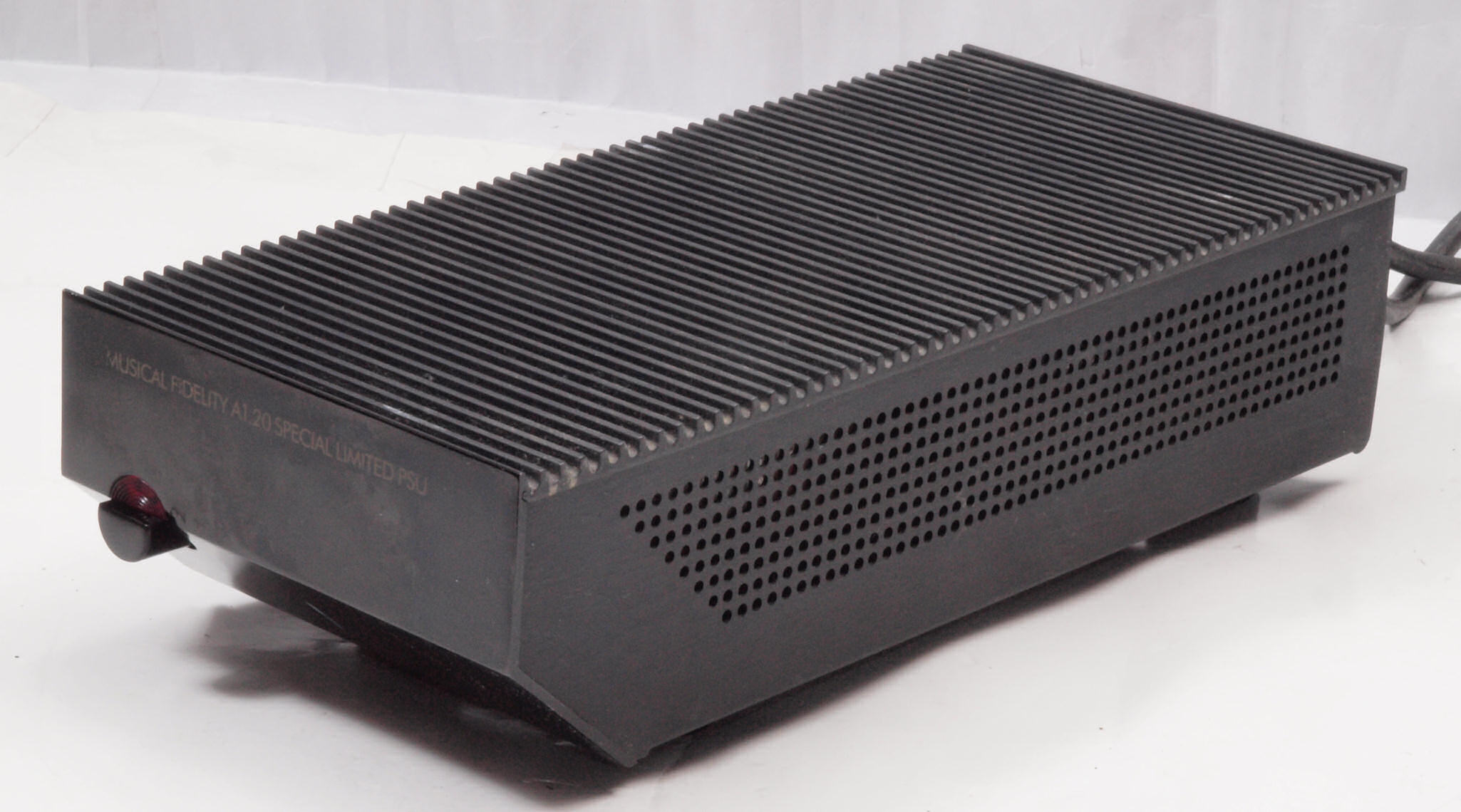

Ａ．　修理前の点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　電源部点検中、前右から見る

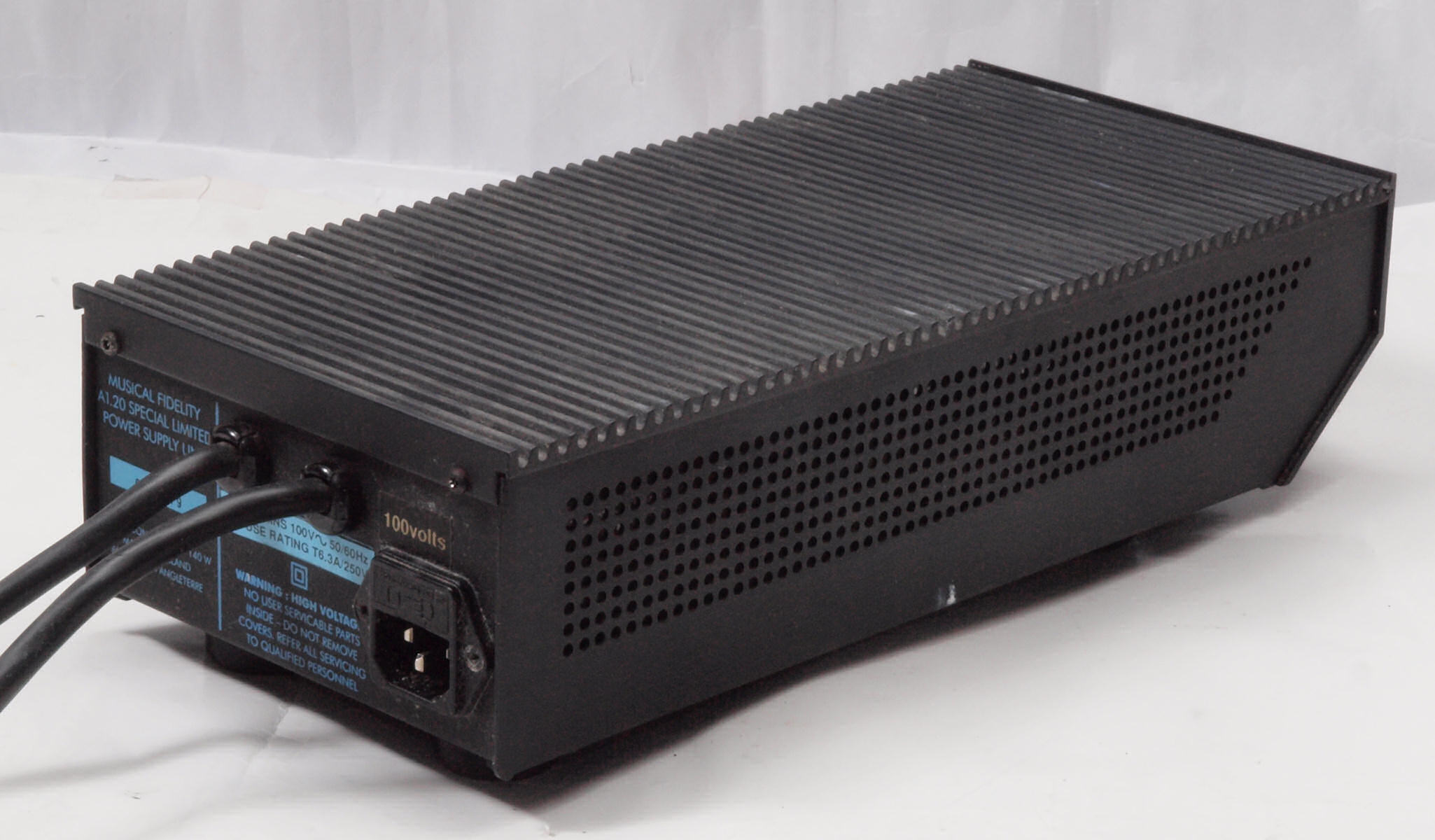

Ａ１２．　電源部点検中、後右から見る

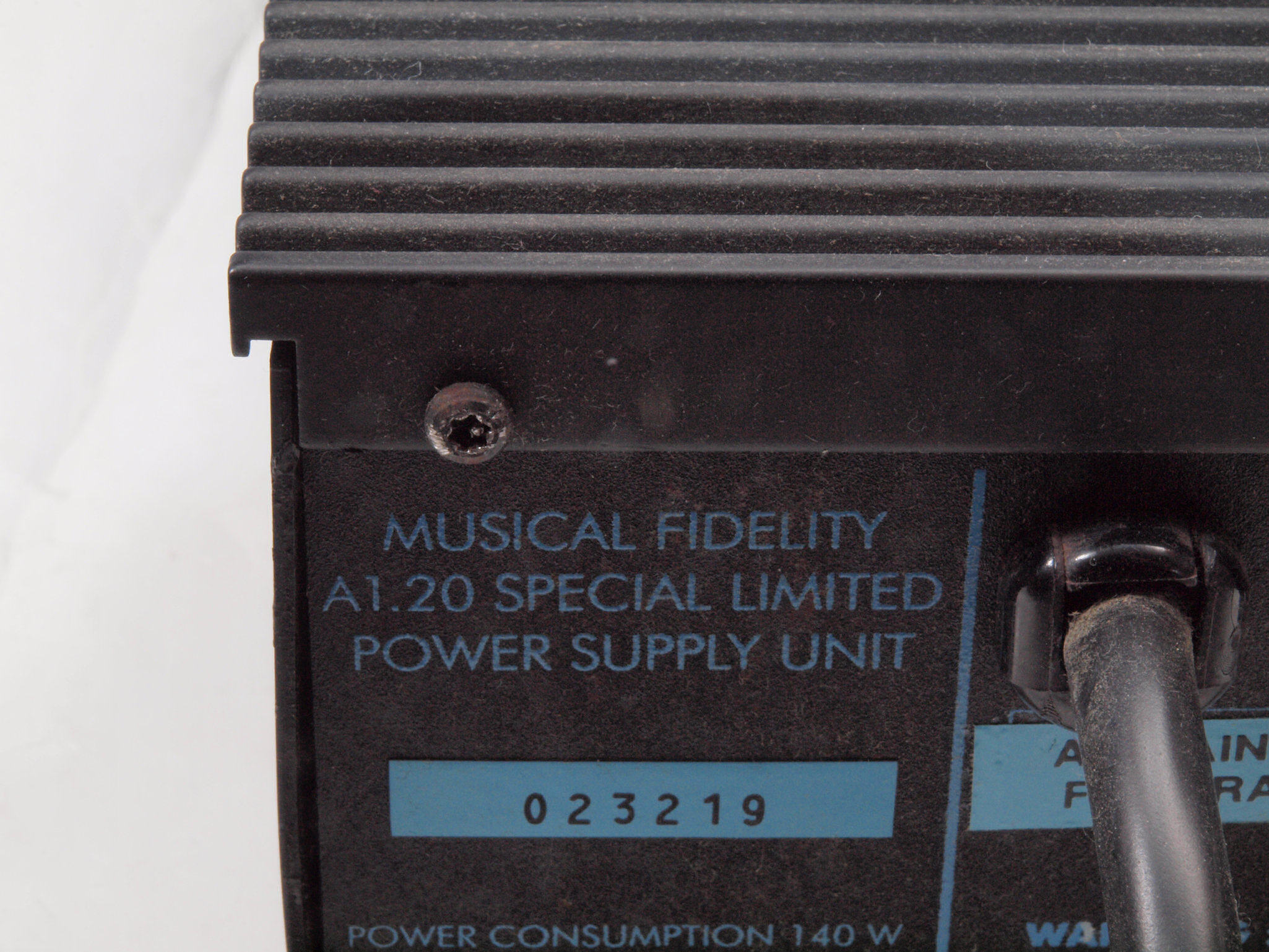

Ａ１２２．　電源部点検中　下から見る。ユザーが取り外したか？　トルクスビスの損傷。

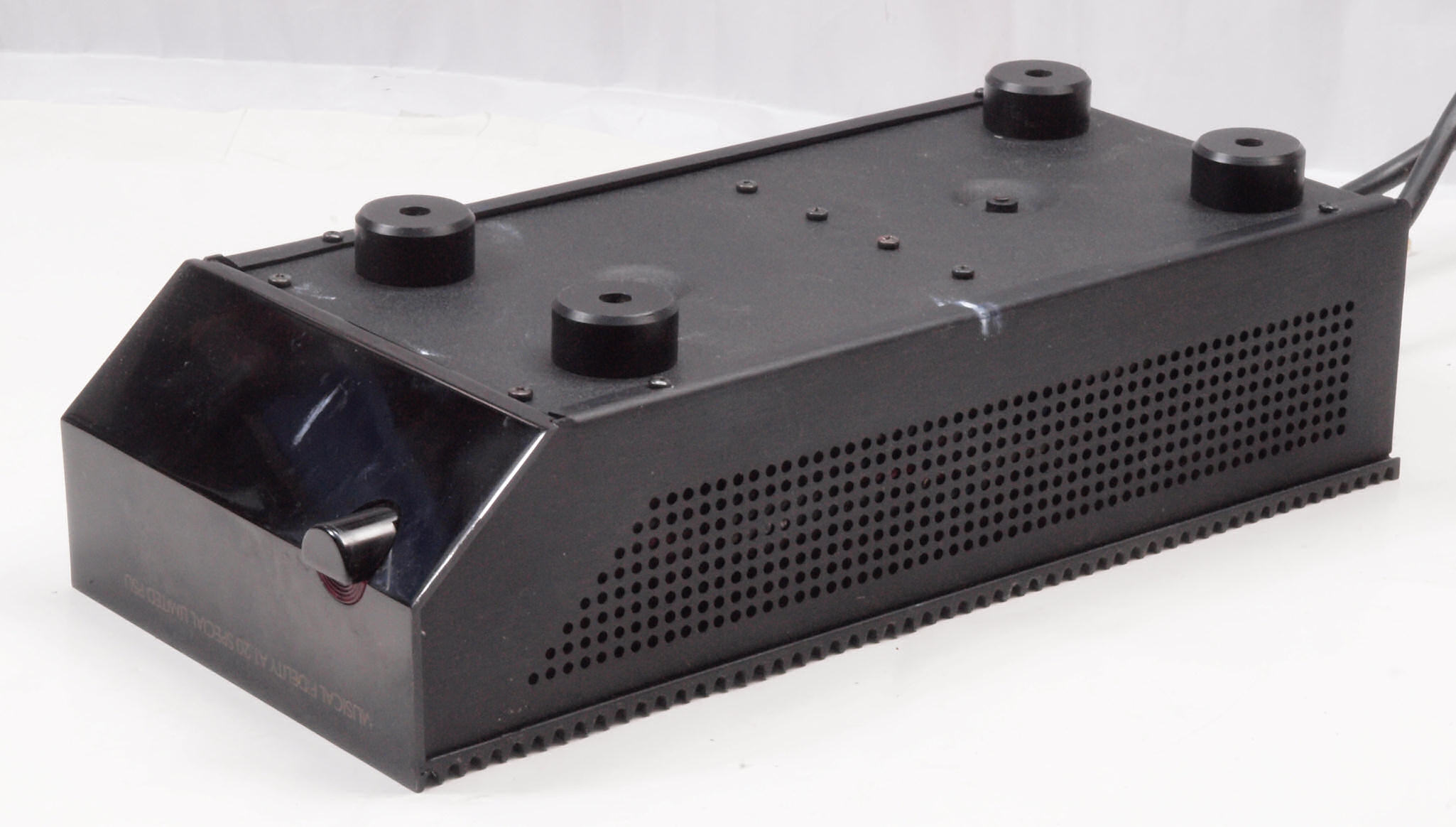

Ａ１３．　電源部点検中、下前左から見る

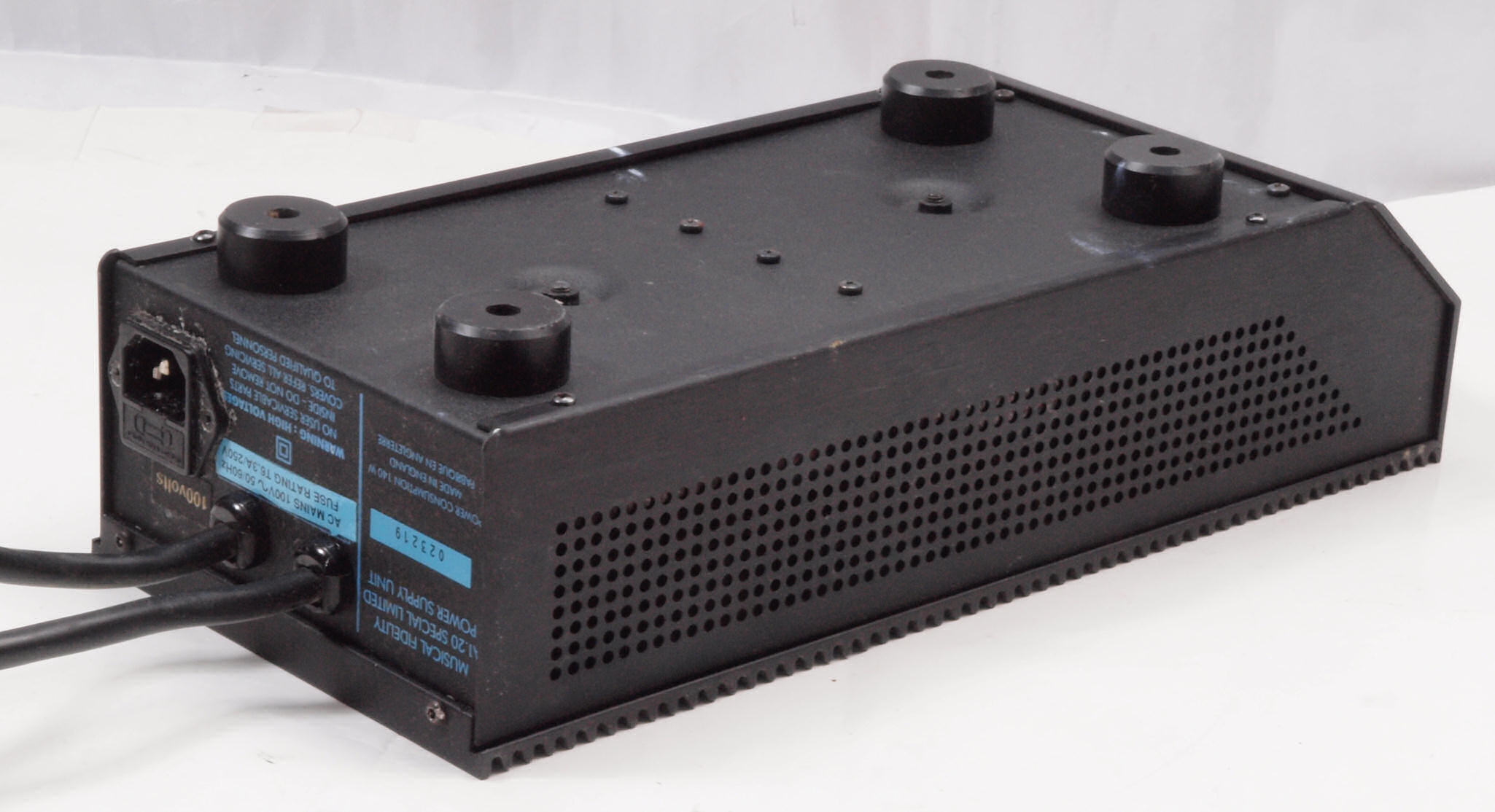

Ａ１４．　電源部点検中、下後右から見る

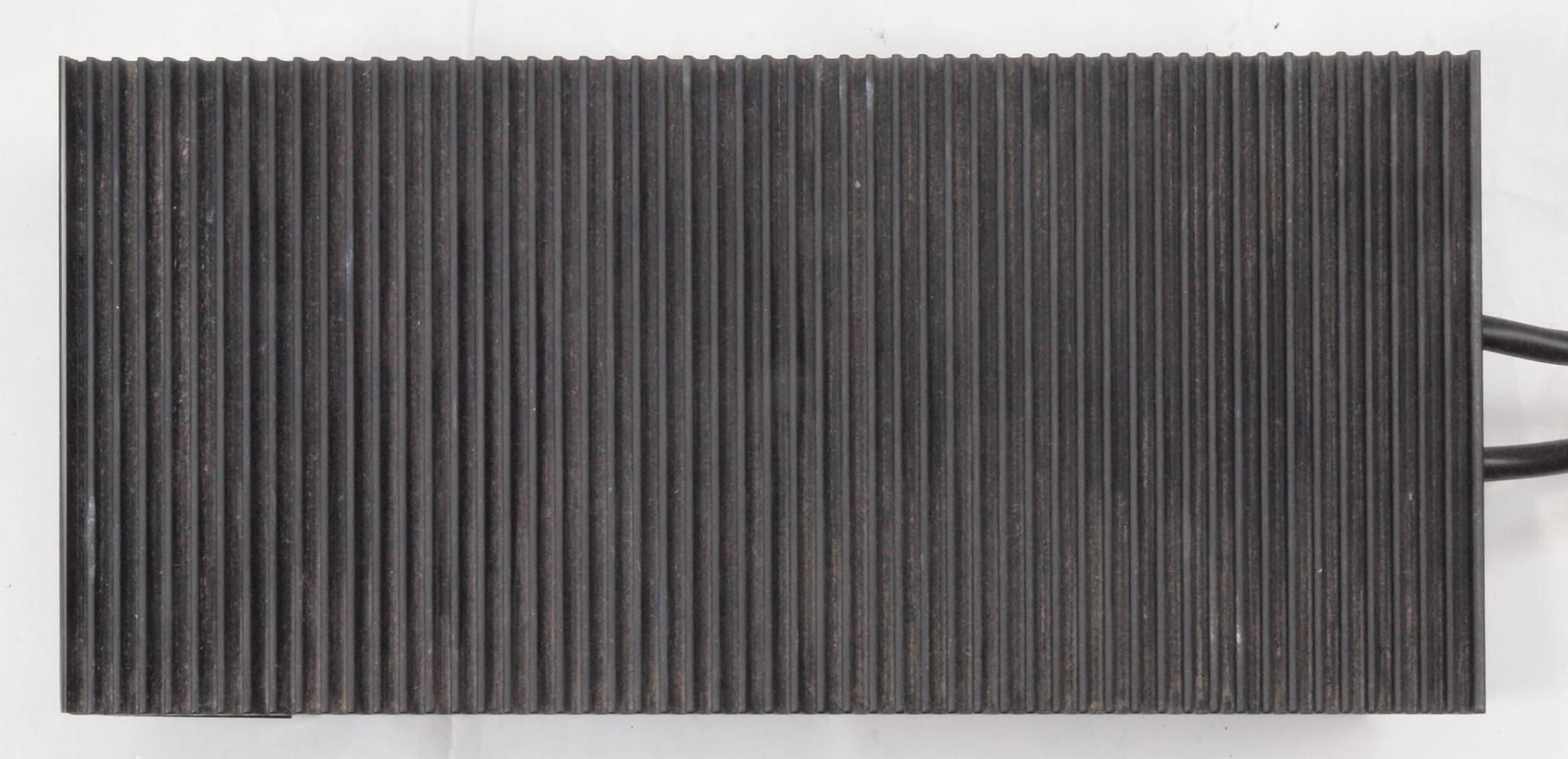

Ａ１５．　電源部点検中、上から見る

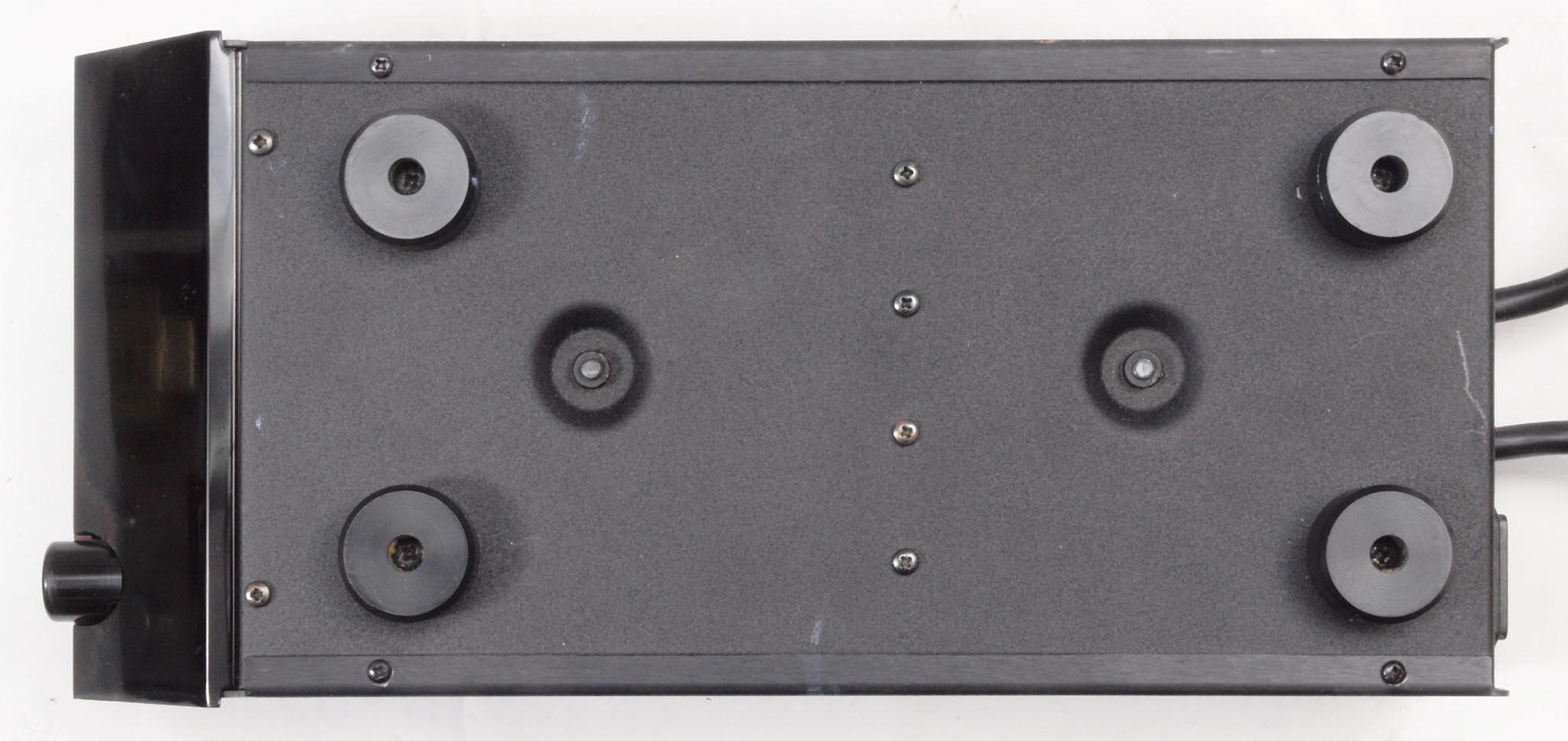

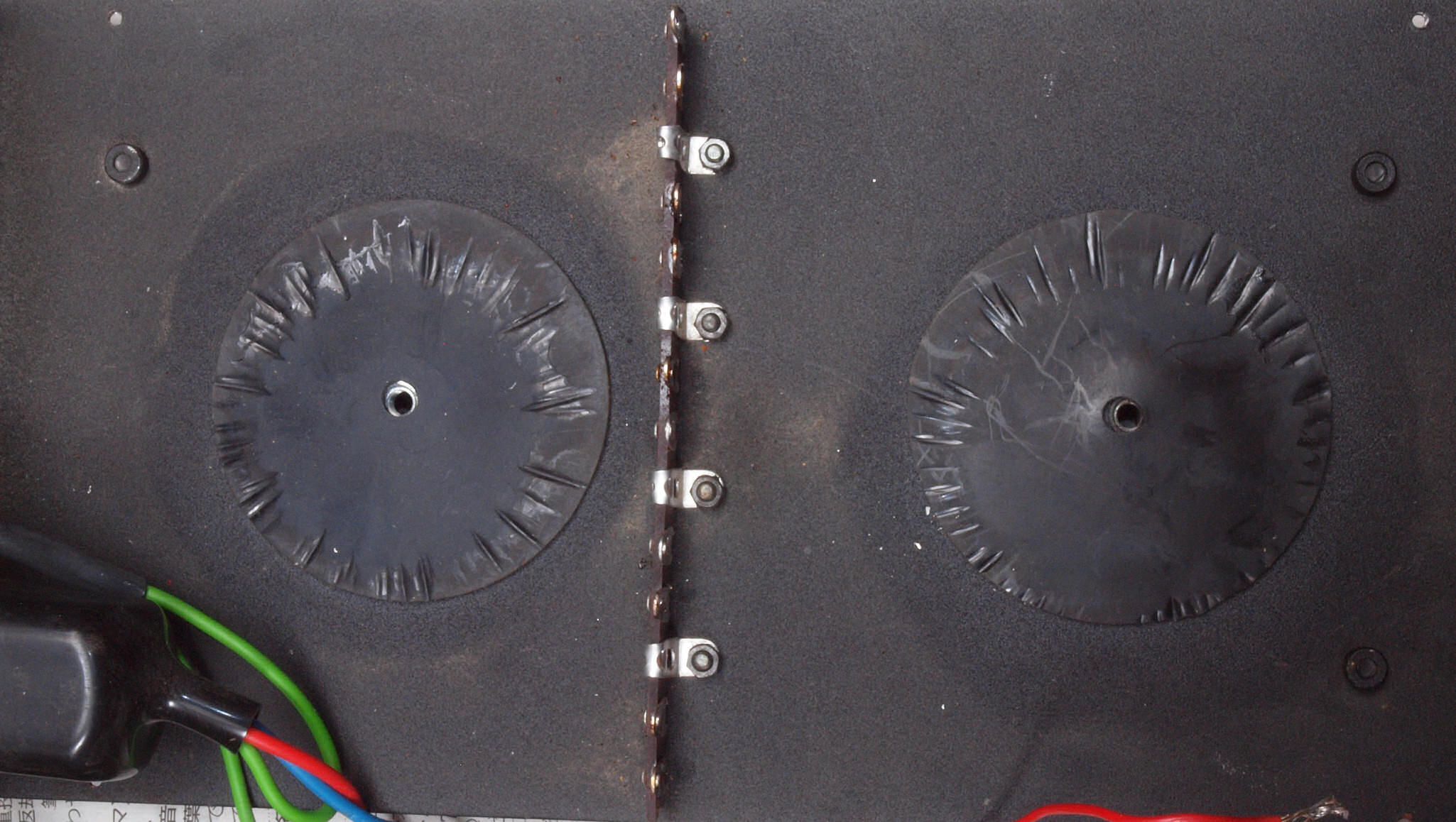

Ａ１６．　電源部点検中、下から見る

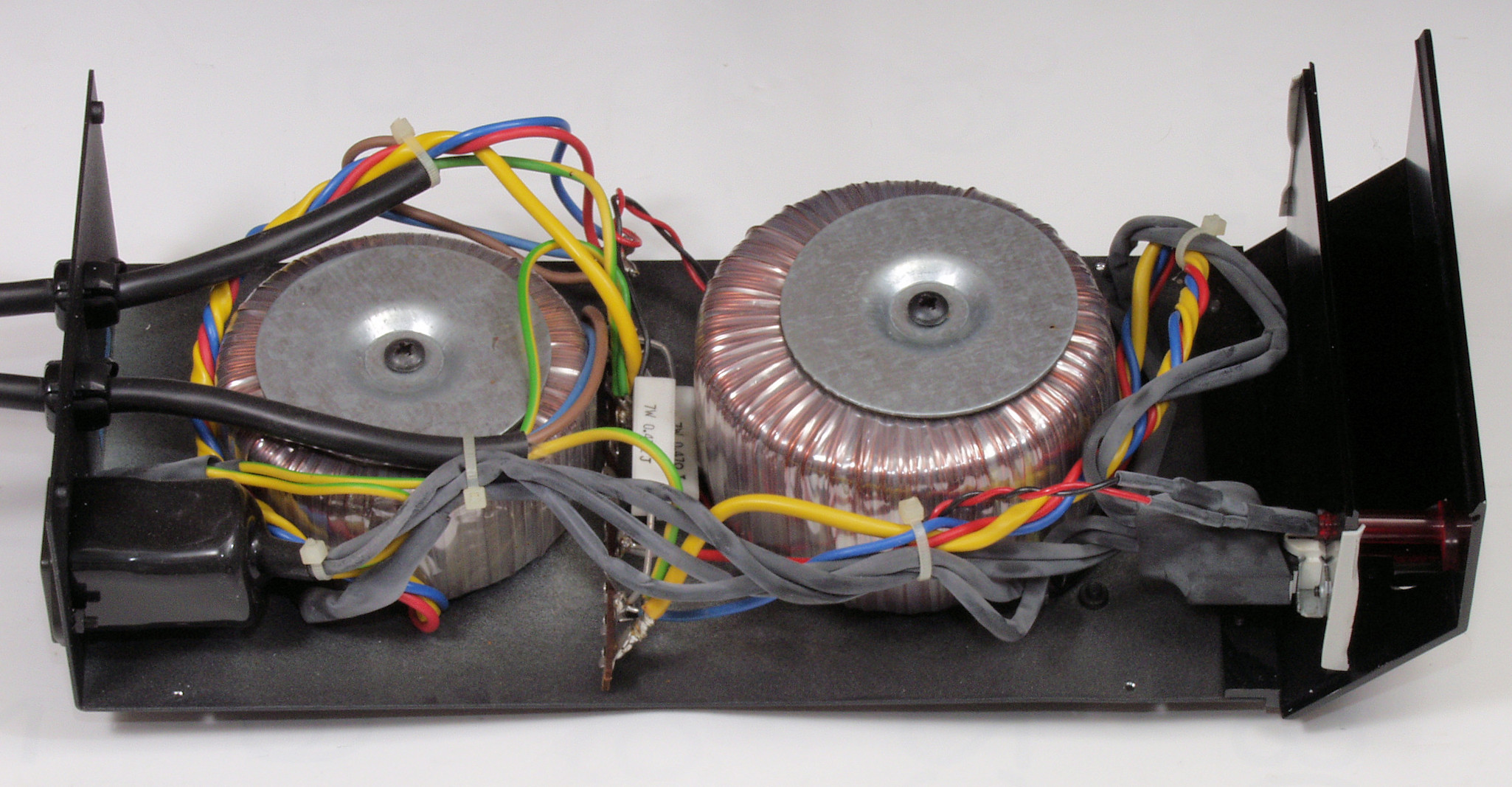

Ａ２１．　電源部点検中、ケースを取り、上から見る

Ａ２２．　電源部点検中、トロイダルトランスの止め円盤がずれている！

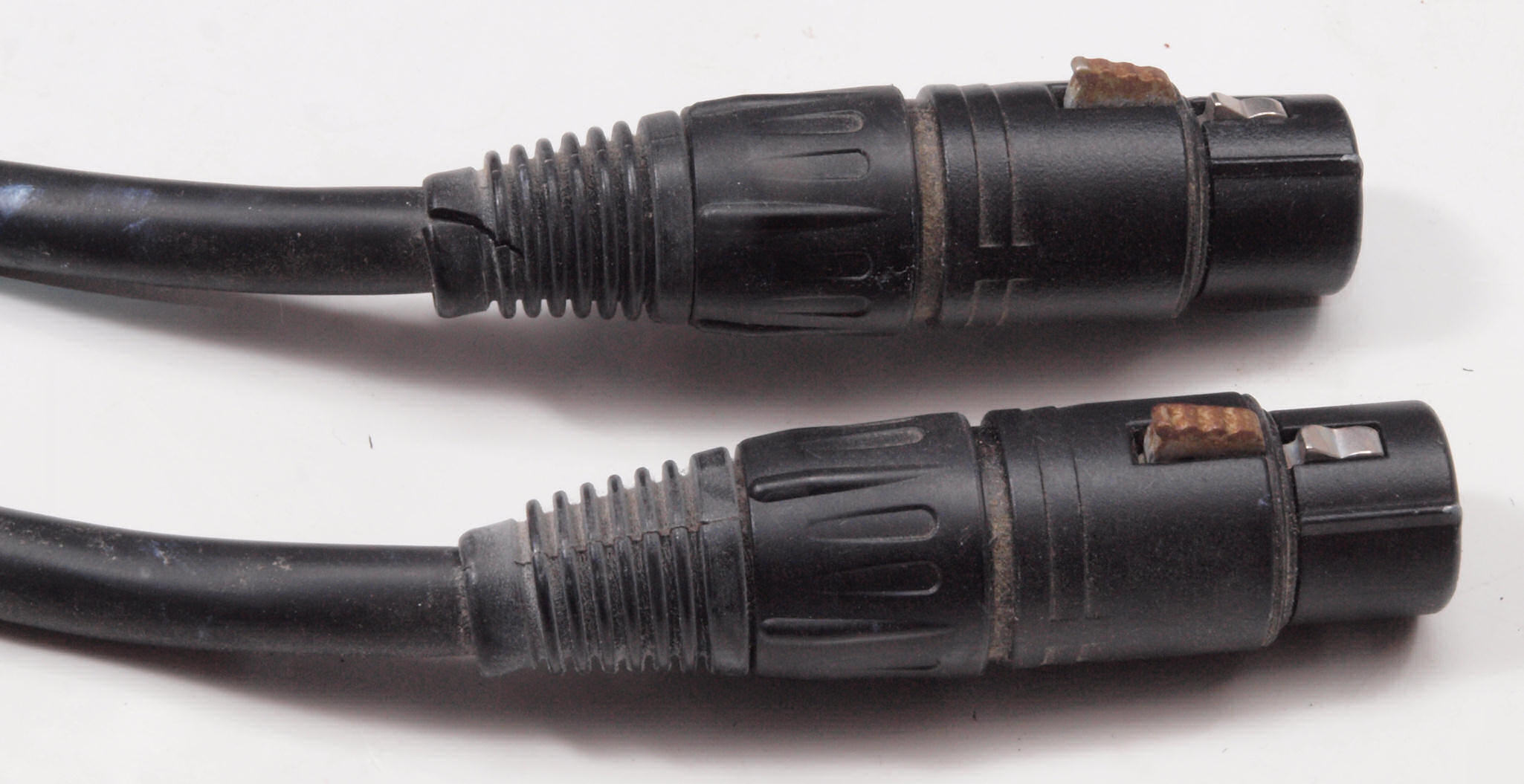

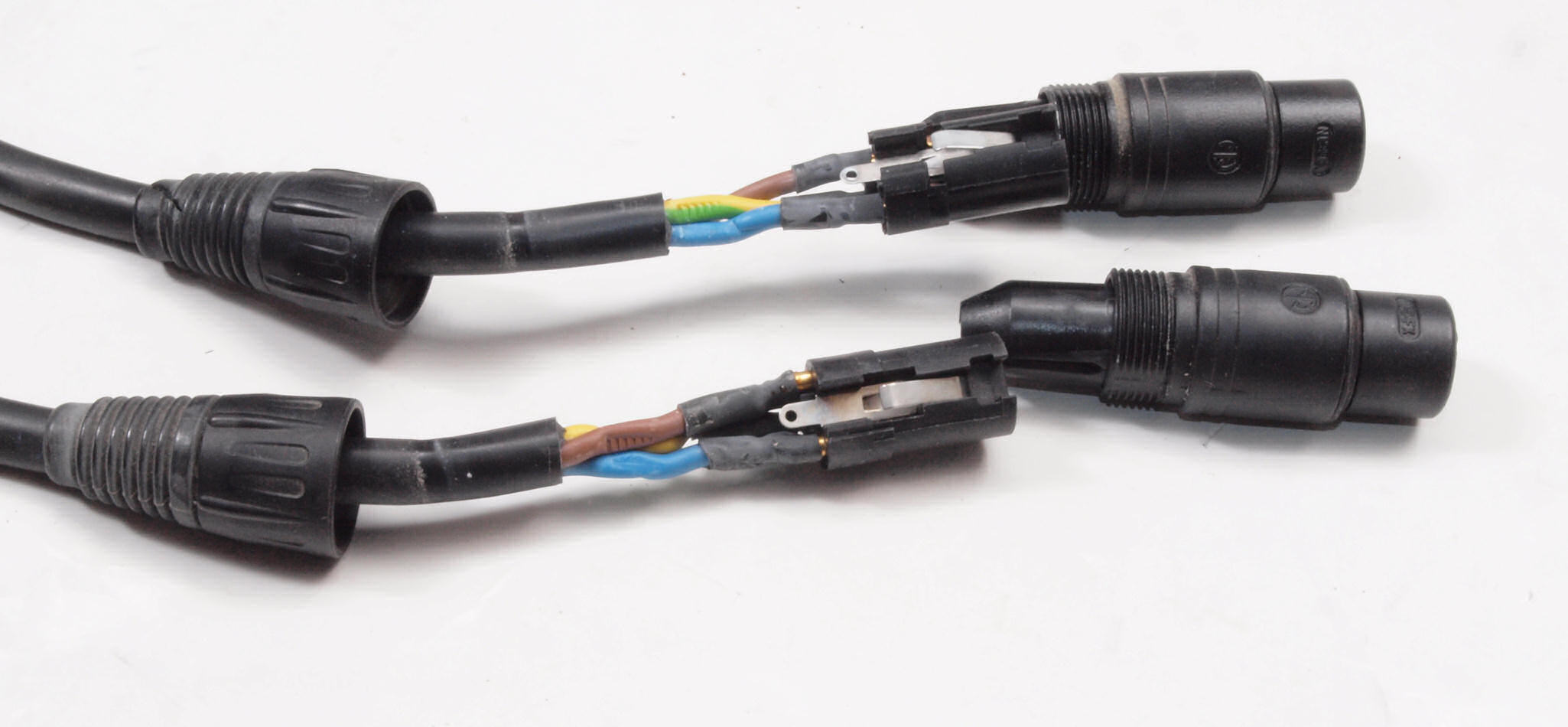

Ａ２３．　電源部点検中、　接続コネクター点検。

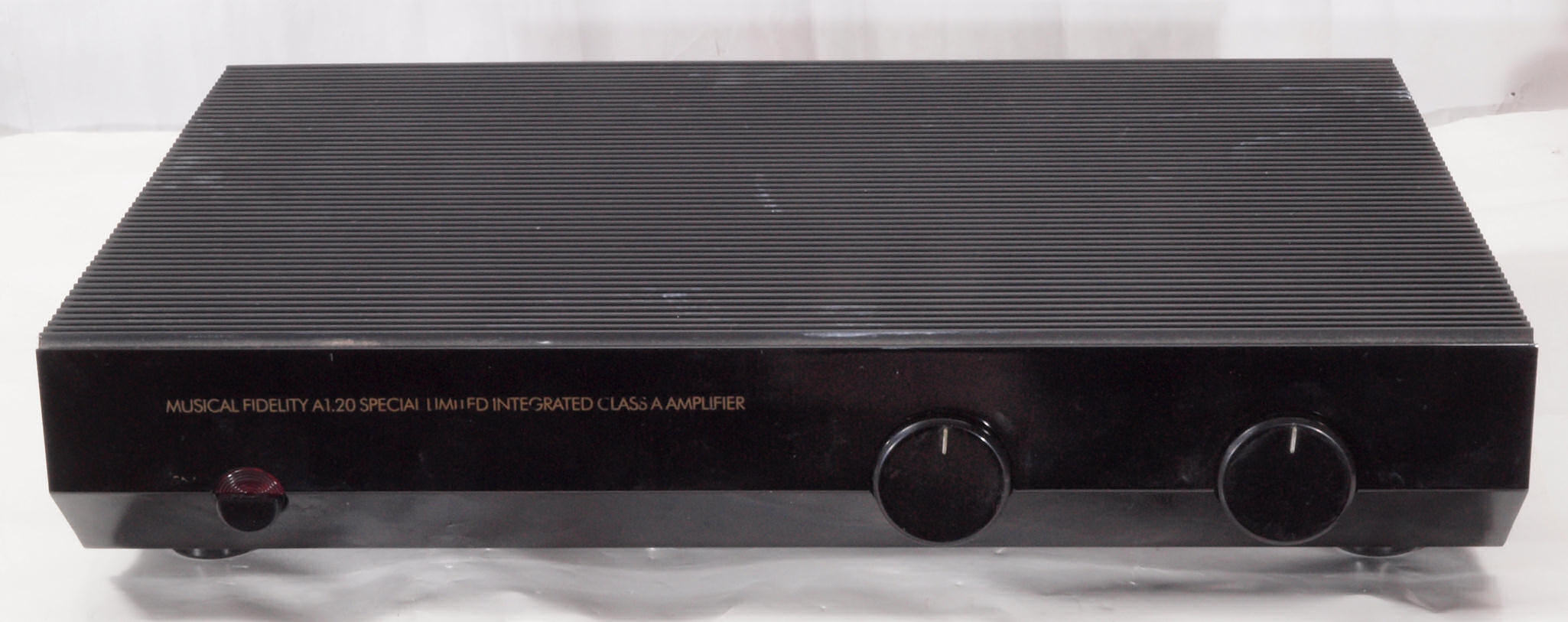

Ａ３１．　本体点検中　前から見る

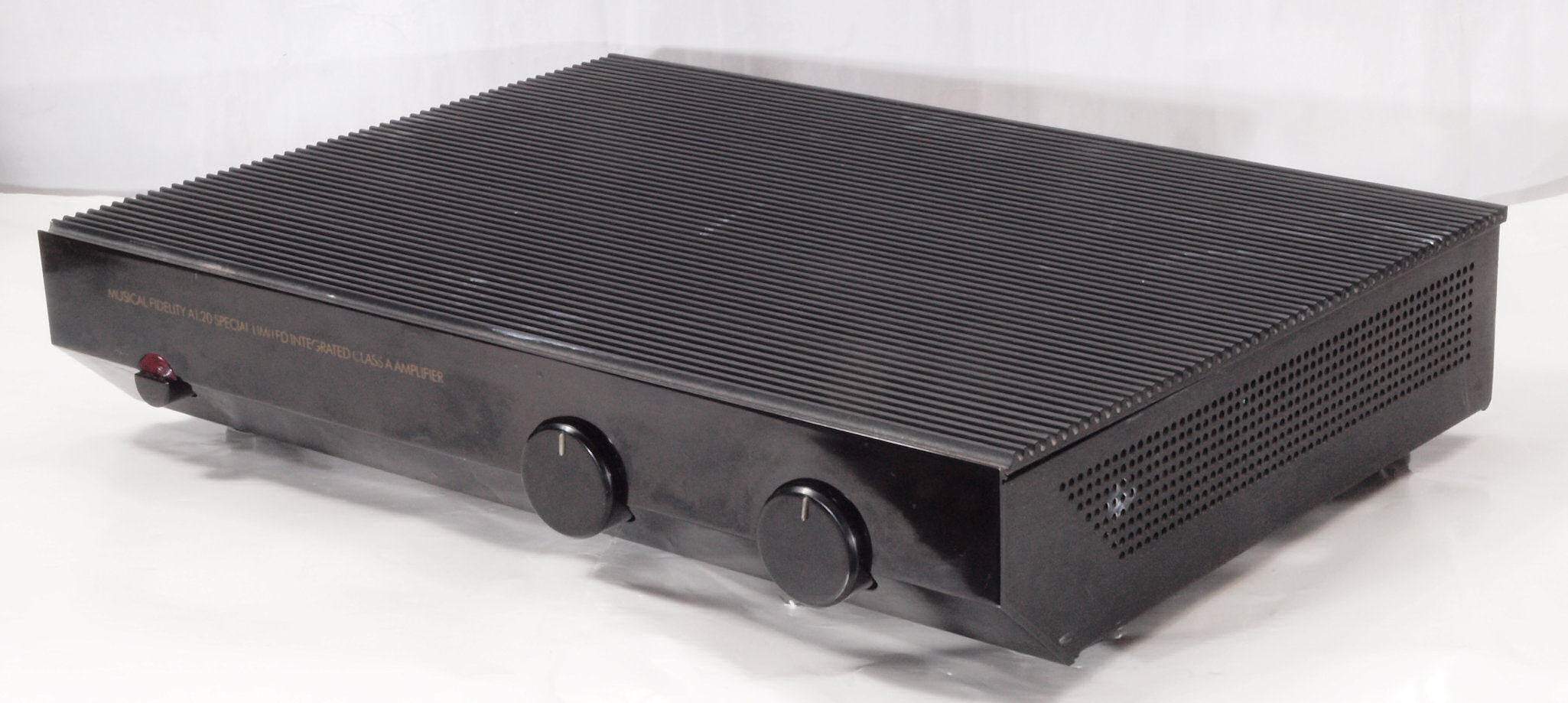

Ａ３２．　本体点検中　前右上から見る

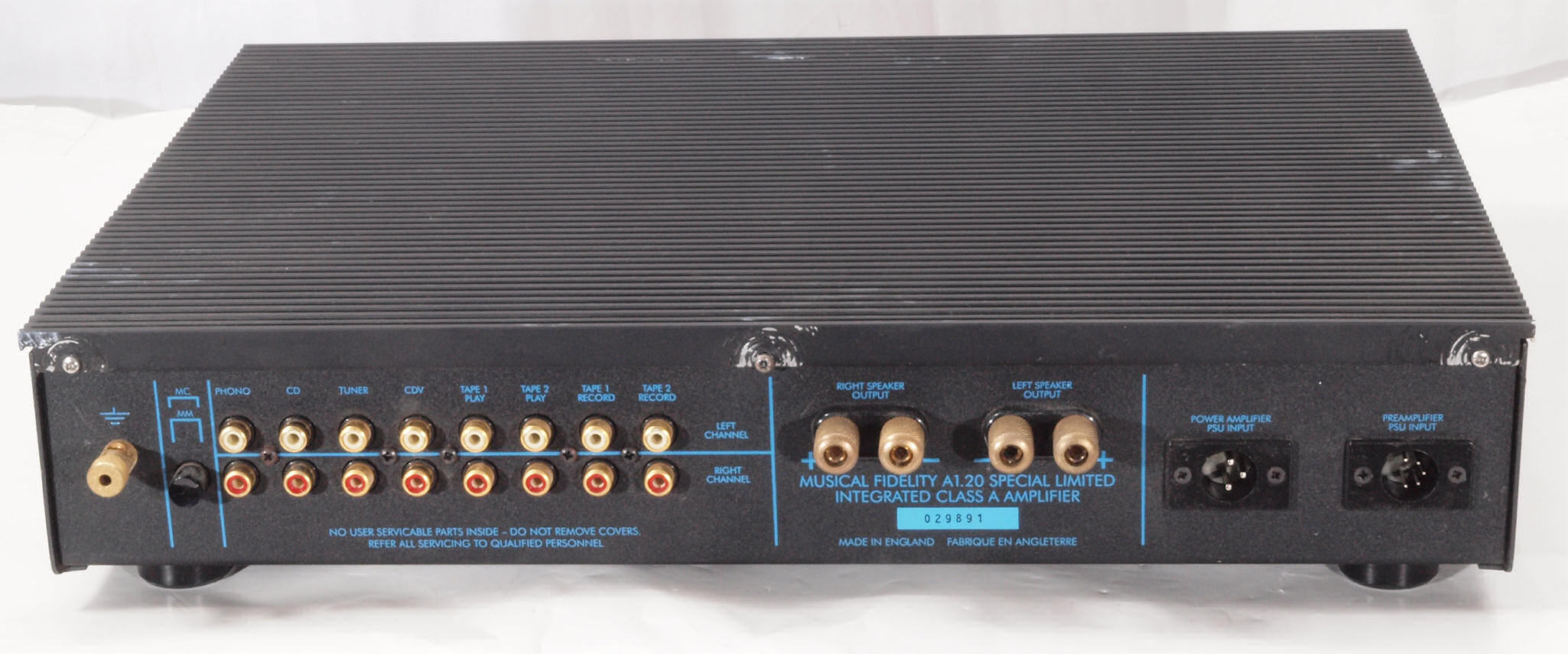

Ａ３３．　本体点検中　後から見る

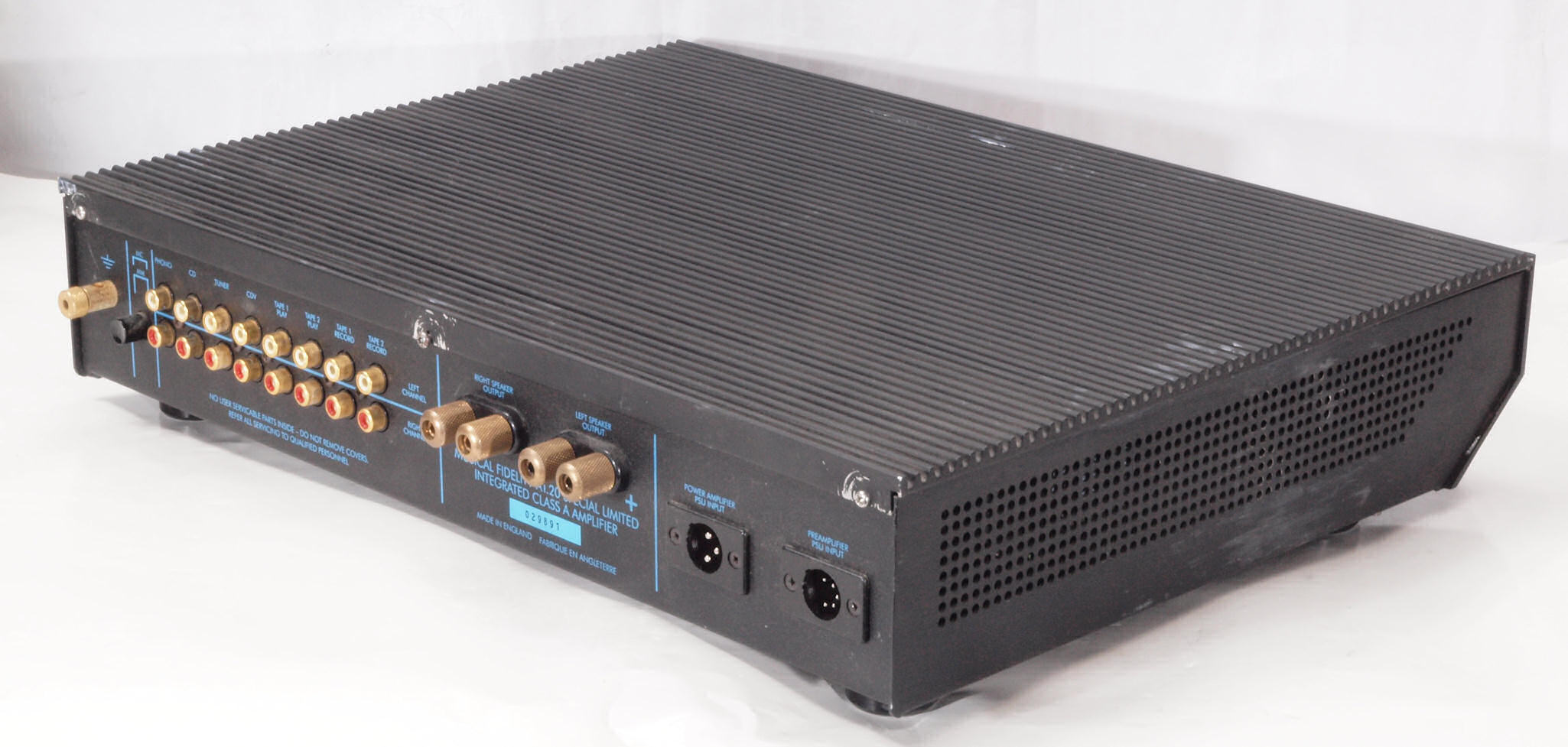

Ａ３４．　本体点検中　後左上から見る

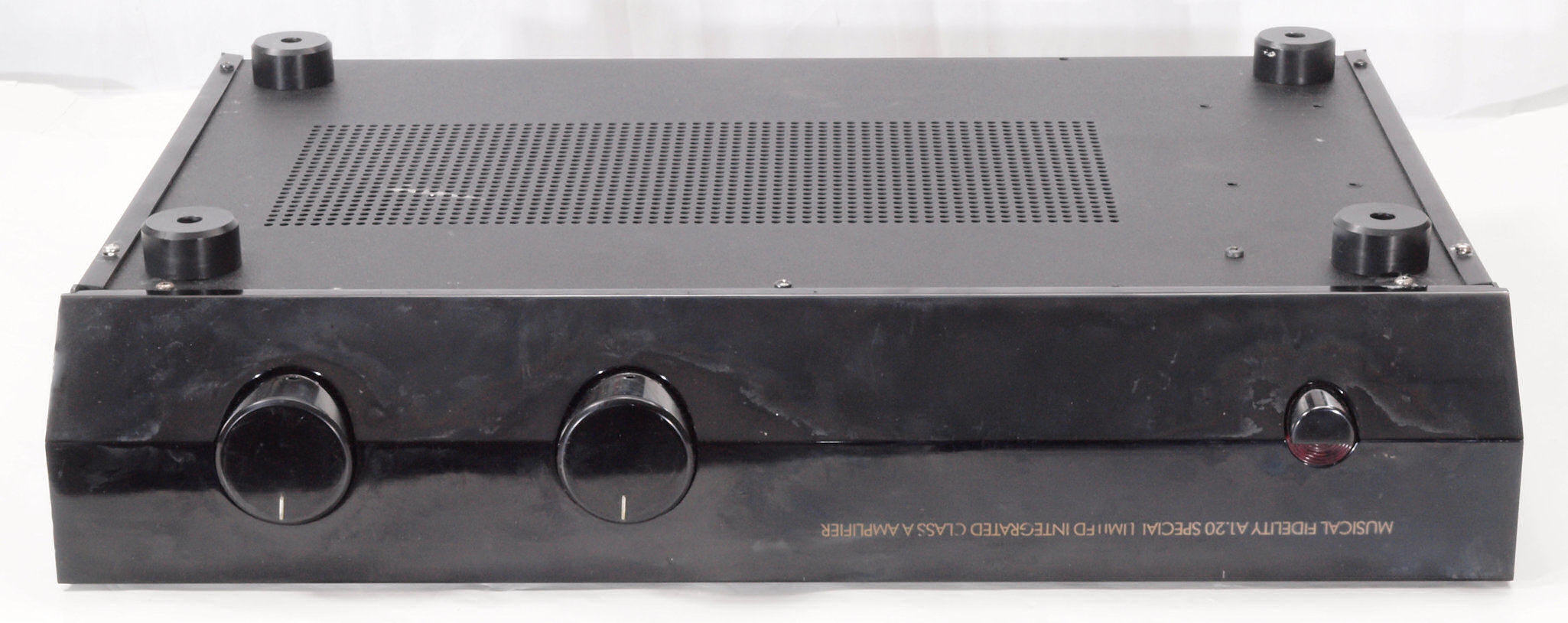

Ａ３５．　本体点検中　下前から見る

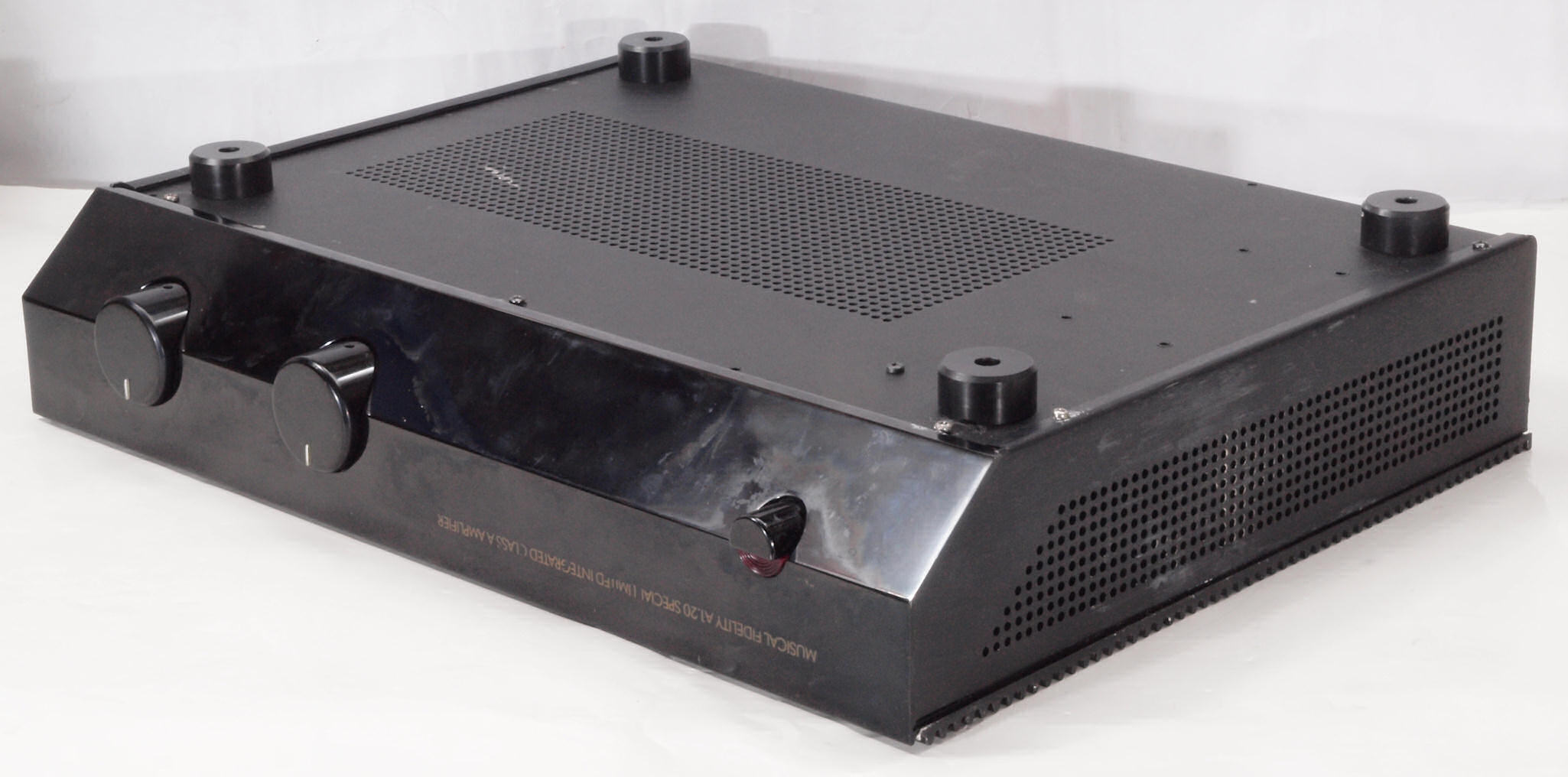

Ａ３６．　本体点検中　下前左から見る

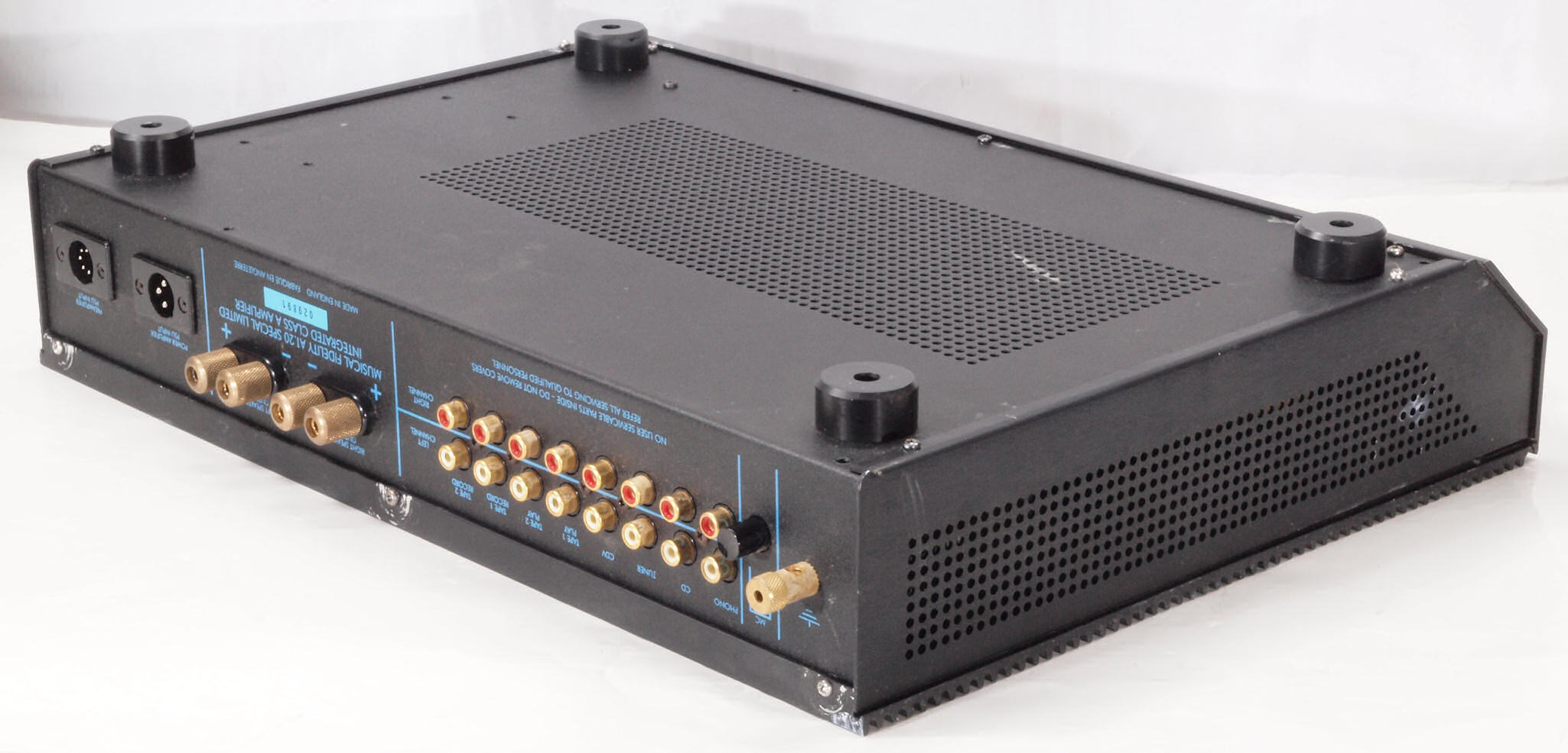

Ａ３７．　本体点検中　下後から見る

Ａ３８．　本体点検中　下後右から見る

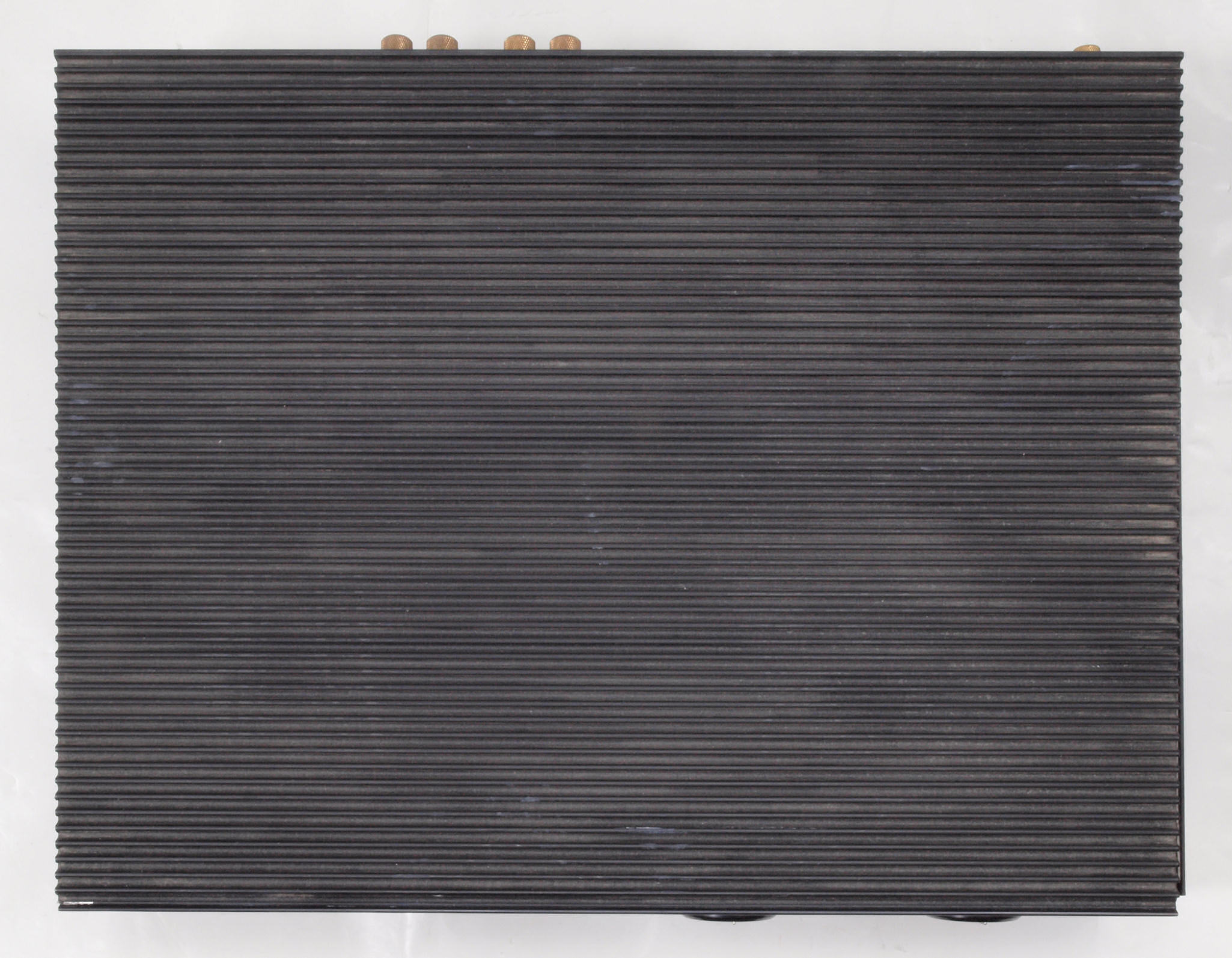

Ａ３９．　本体点検中　上から見る

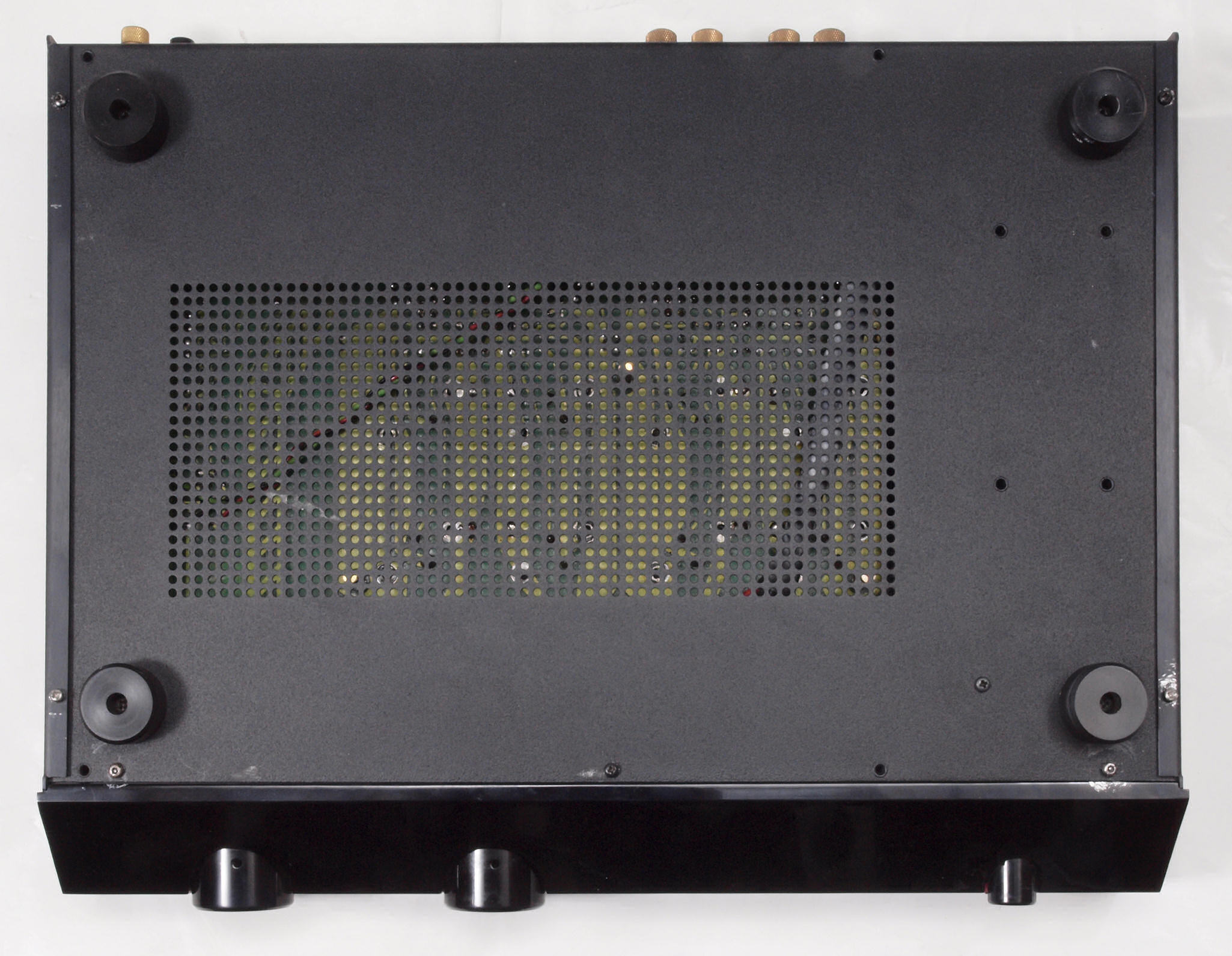

Ａ３Ａ．　本体点検中　下から見る

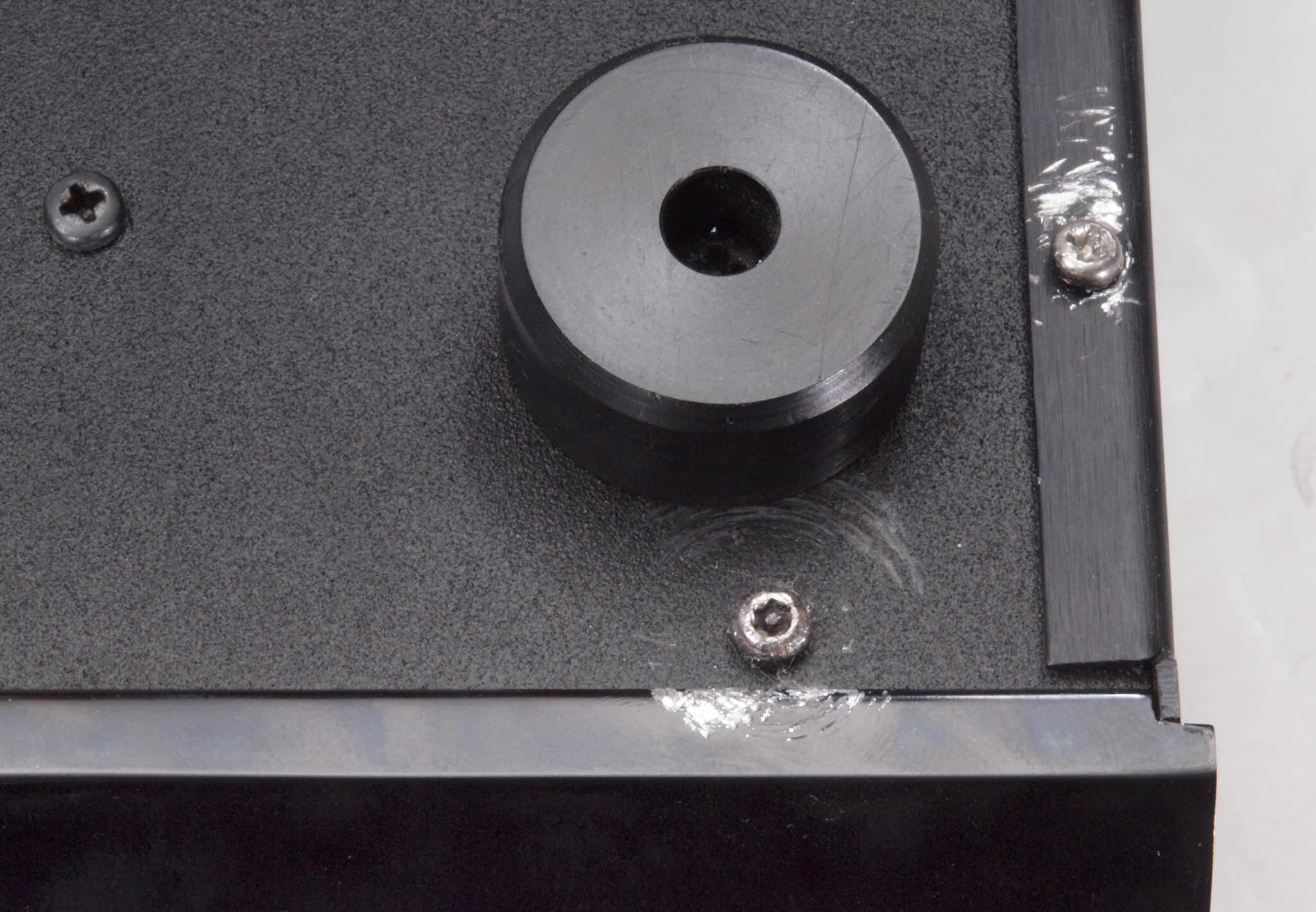

Ａ３Ｂ．　本体点検中　下から見る。ユザーが取り外したか？　下前左トルクスビスの損傷。

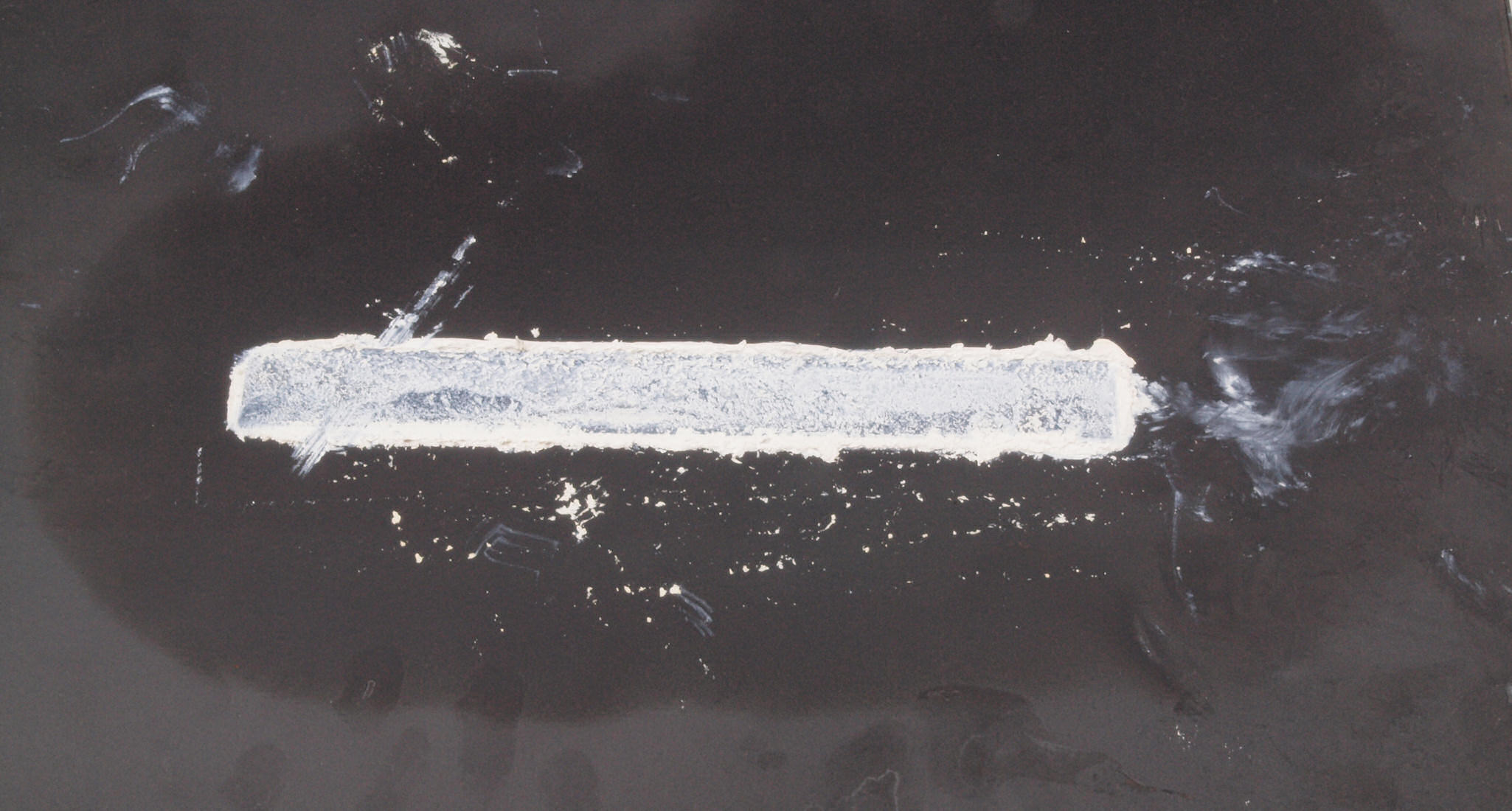

Ａ３Ｃ．　本体点検中　上蓋（放熱器）裏のシリコングリスを見る、乾きは無い！

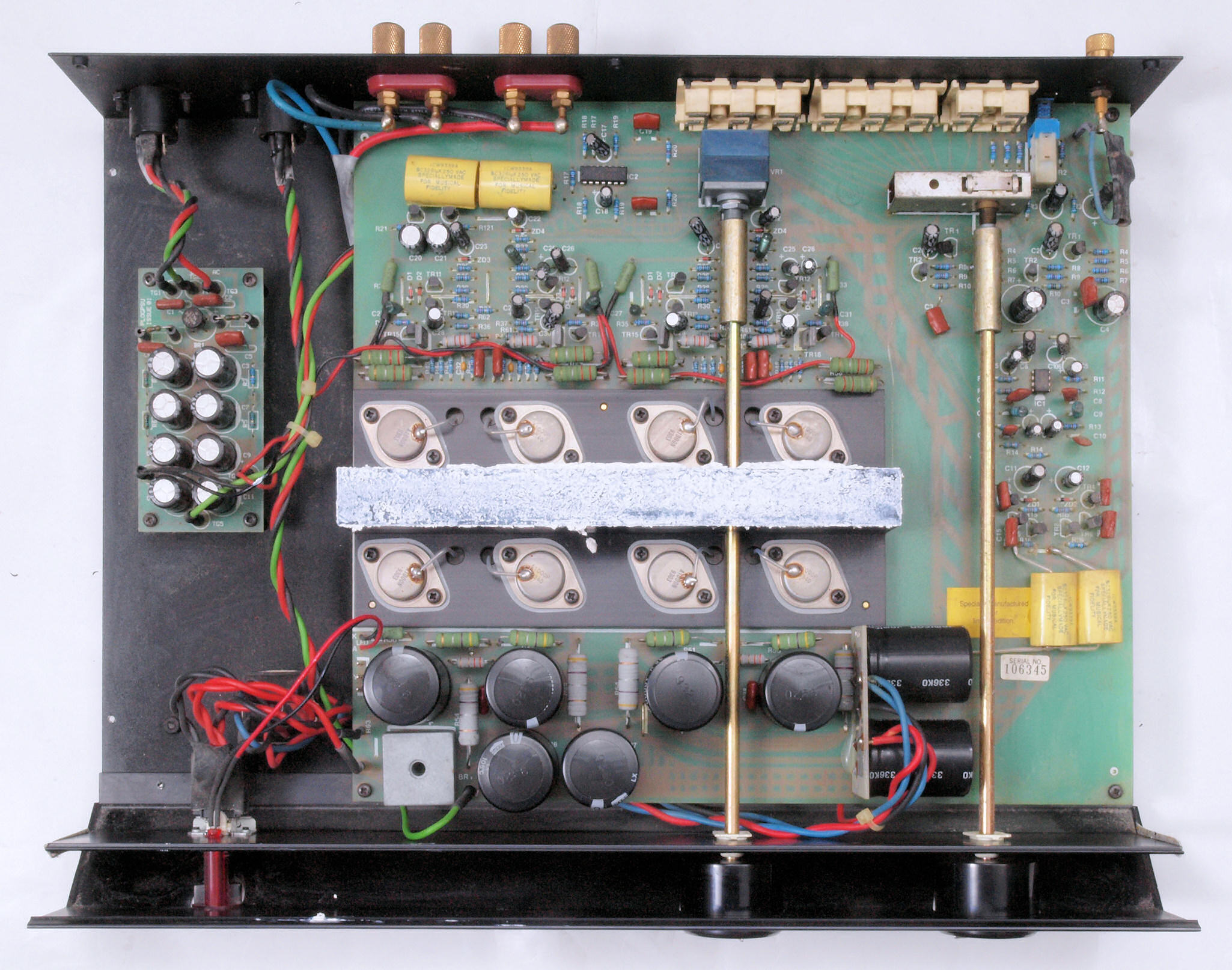

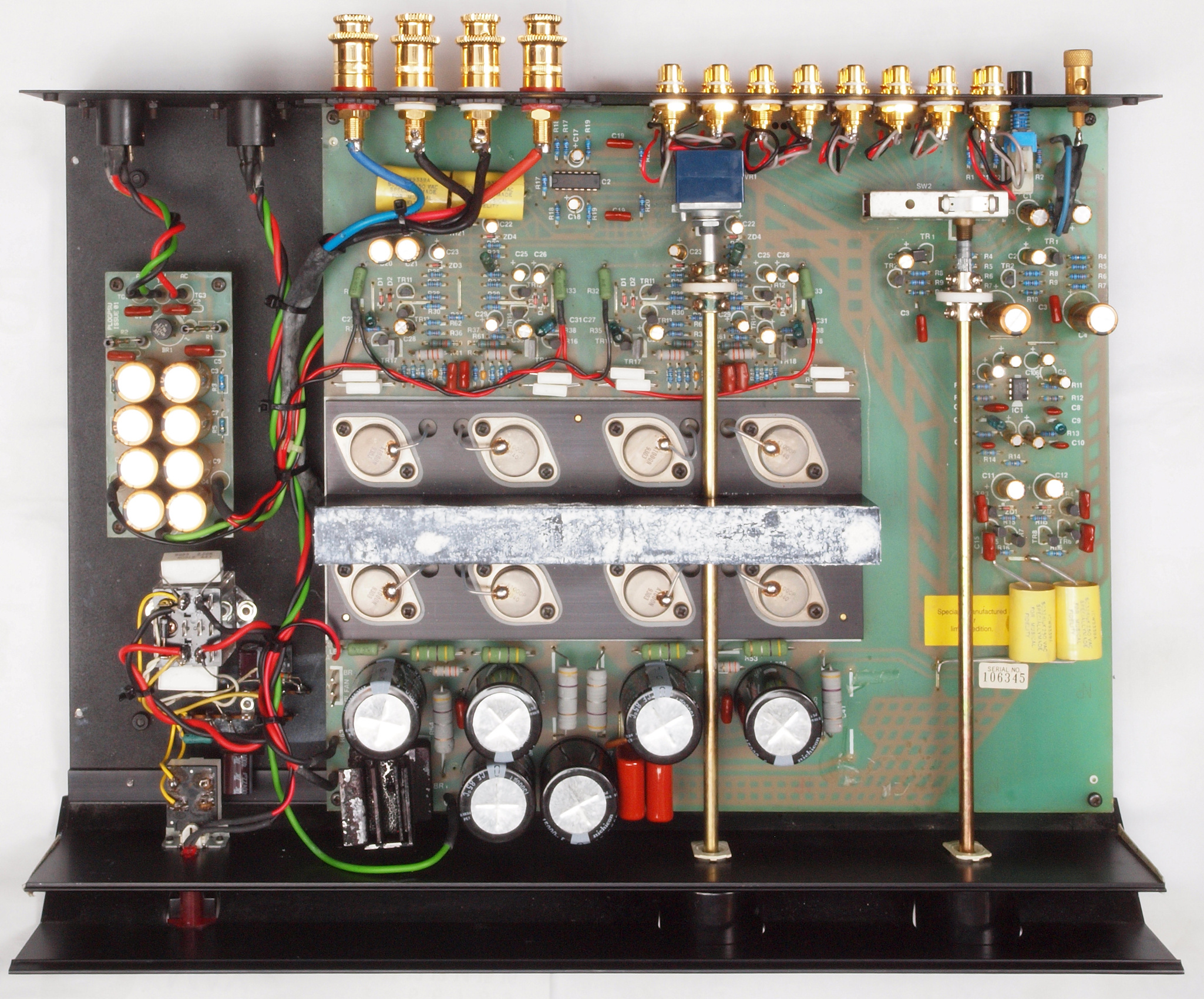

Ａ４１．　本体点検中　上蓋（放熱器）を取り上から見る。

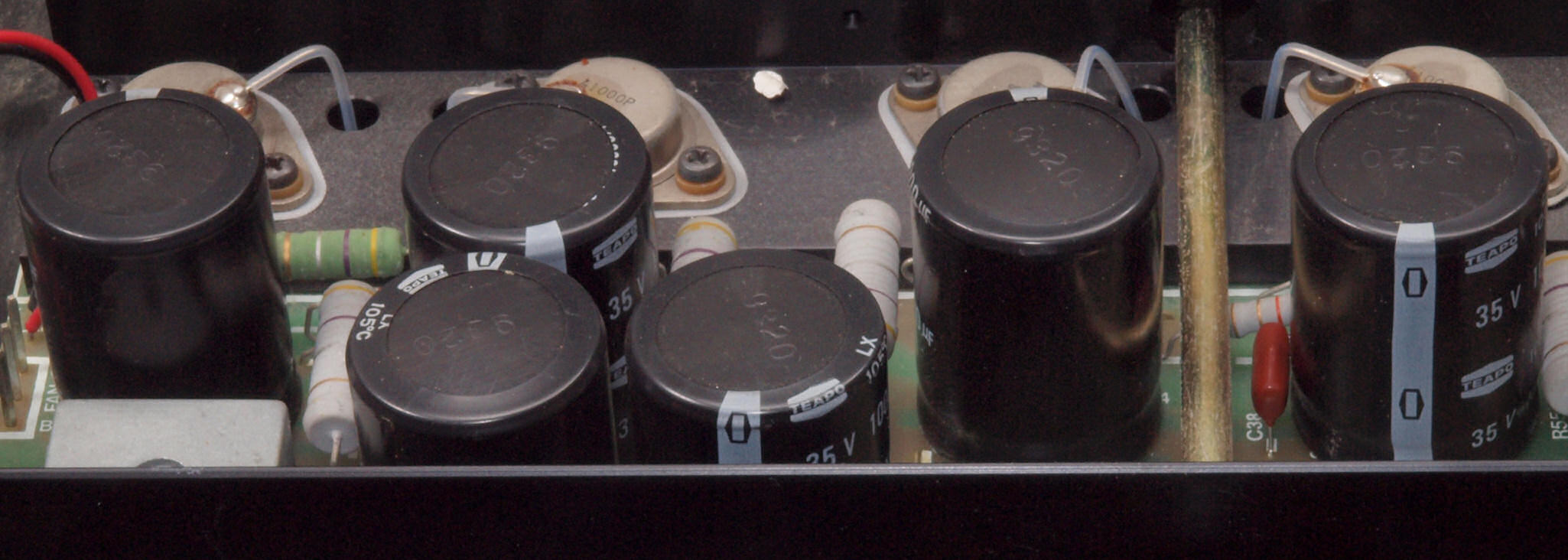

Ａ４２．　本体点検中　電源ブロック電解コンデンサーの頭のビニール剥けは少ない。

Ａ４３．　点検中　交換する電解コンデンサー比較。左側＝付いている台湾TeapoElectronicCorporation製10000μ/35WV、右側＝交換するｎｉcｈｉｃｏｎ製15000μ/35WV。

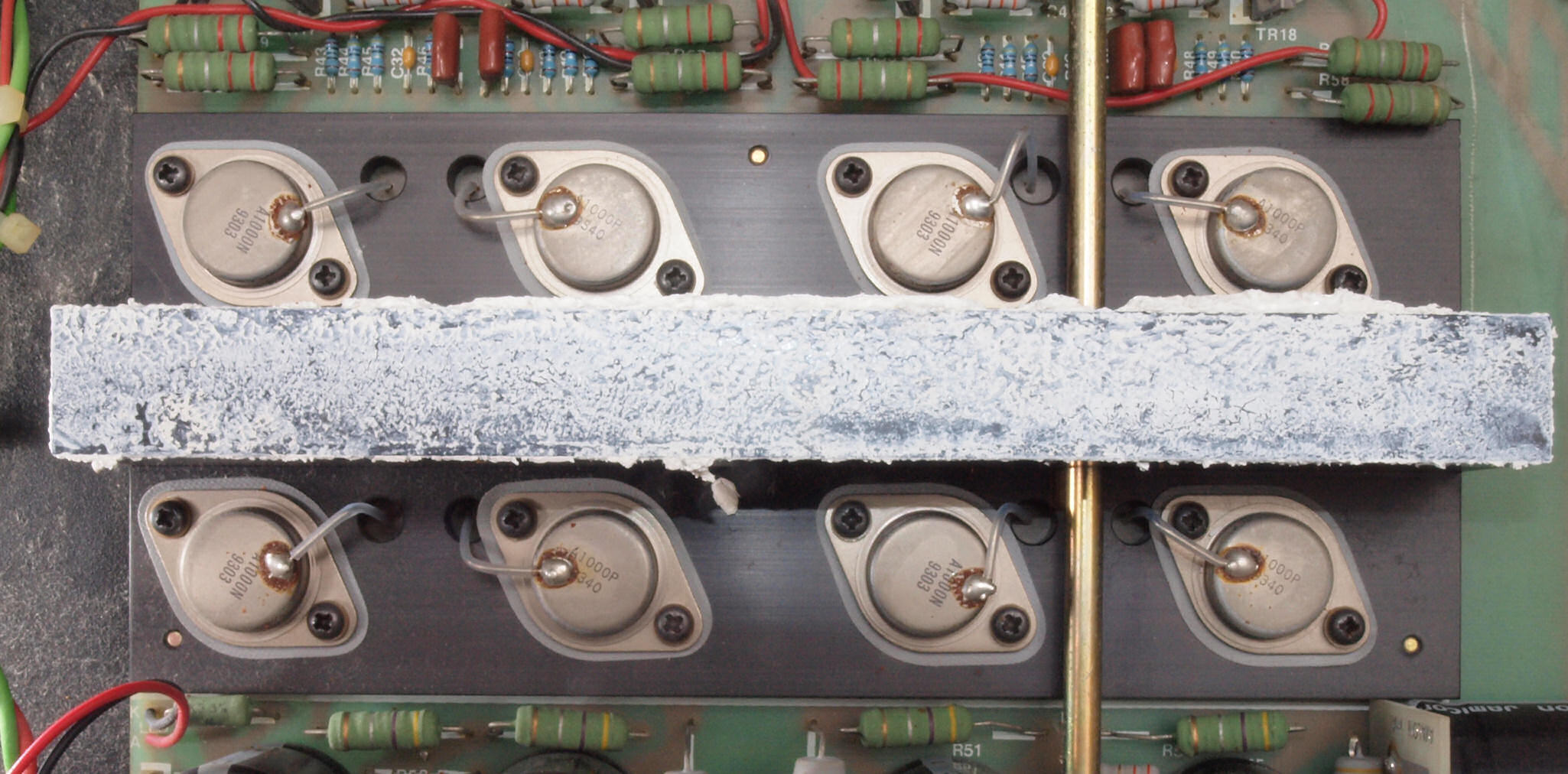

Ａ４４．　本体点検中　終段トランジスター。

Ａ４５．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用可能。福島双羽電機(株)製。

Ａ４６．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用。福島双羽電機(株)製。 　　　　　　　　　　　　　　　　　　　２２２を４本選択する。

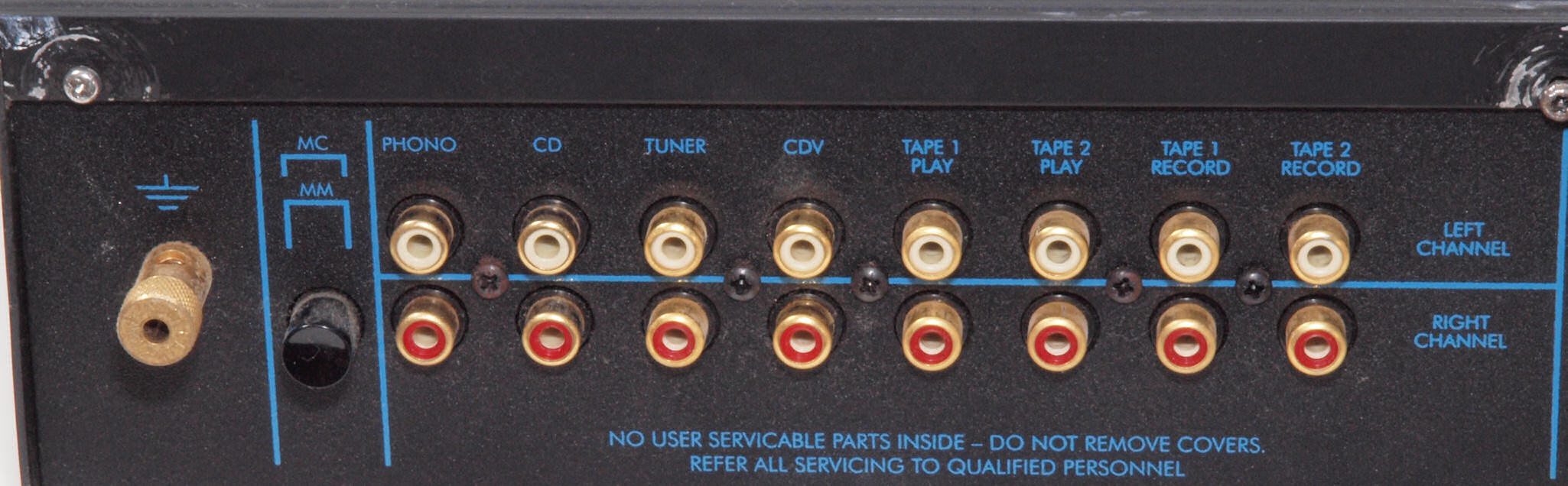

Ａ５１．　本体点検中　入出力RCA端子郡

Ａ５２．　本体点検中　入出力RCA端子郡。　テフロン絶縁型（秋月電子通商で購入の台湾製）に交換。

Ａ５３．　本体点検中　入出力RCA端子郡裏。

Ａ５４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５５．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

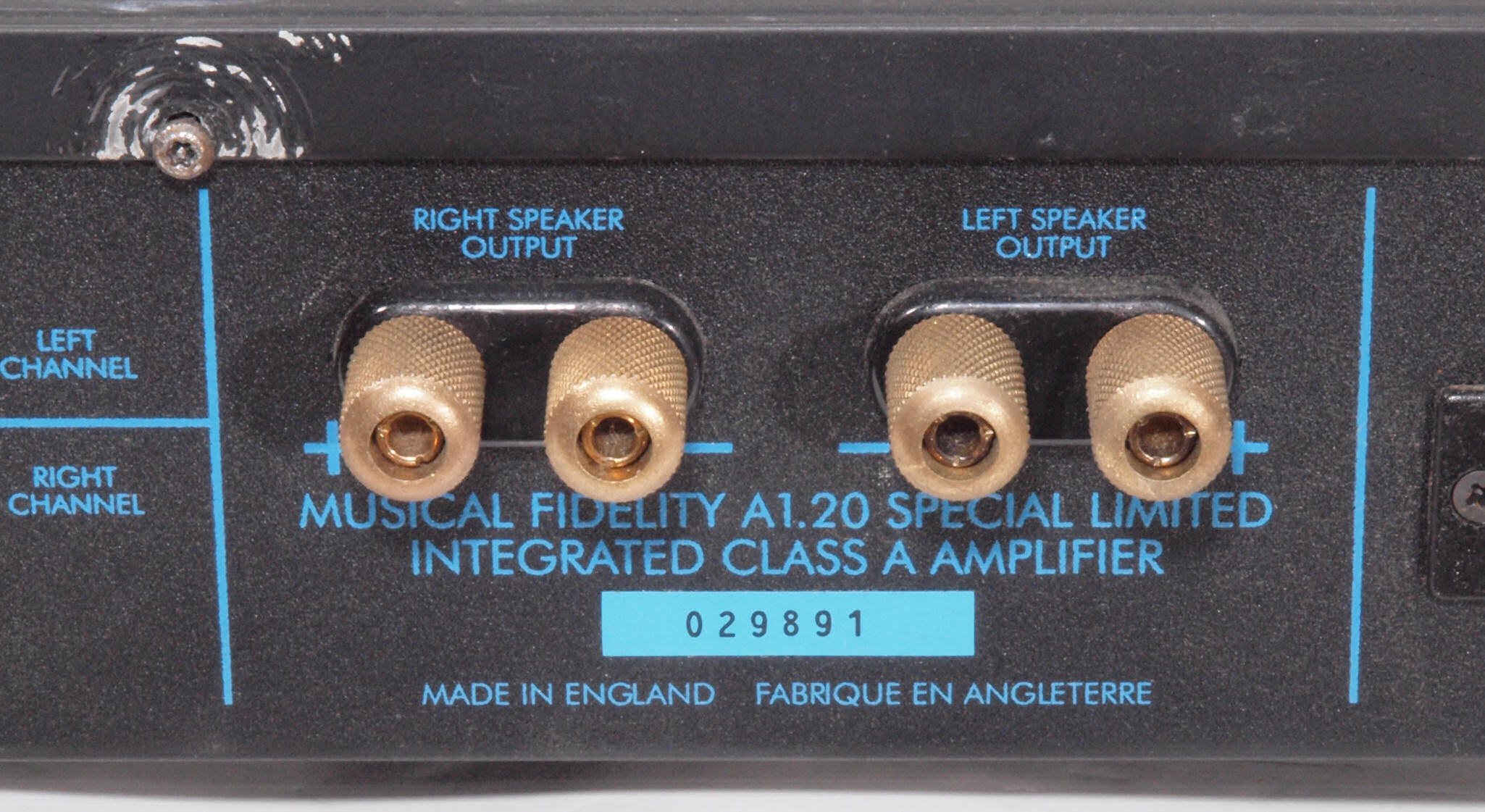

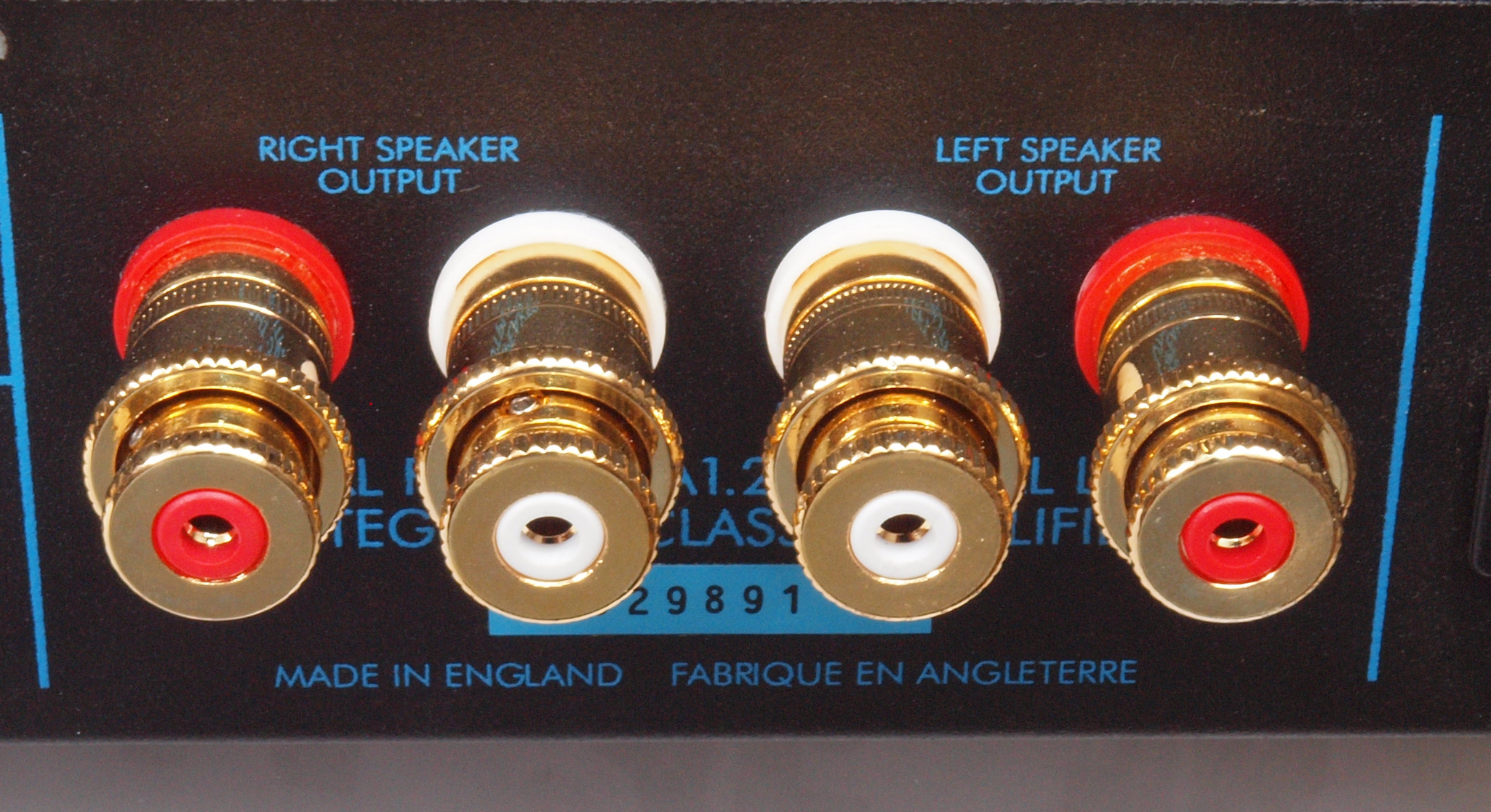

Ａ６１．　本体点検中．　ＳＰ接続端子。

Ａ６２．　本体点検中．　ＳＰ接続端子。　ＷＢＴ−０７３０ＰＬダブルポールターミナルに交換可能。

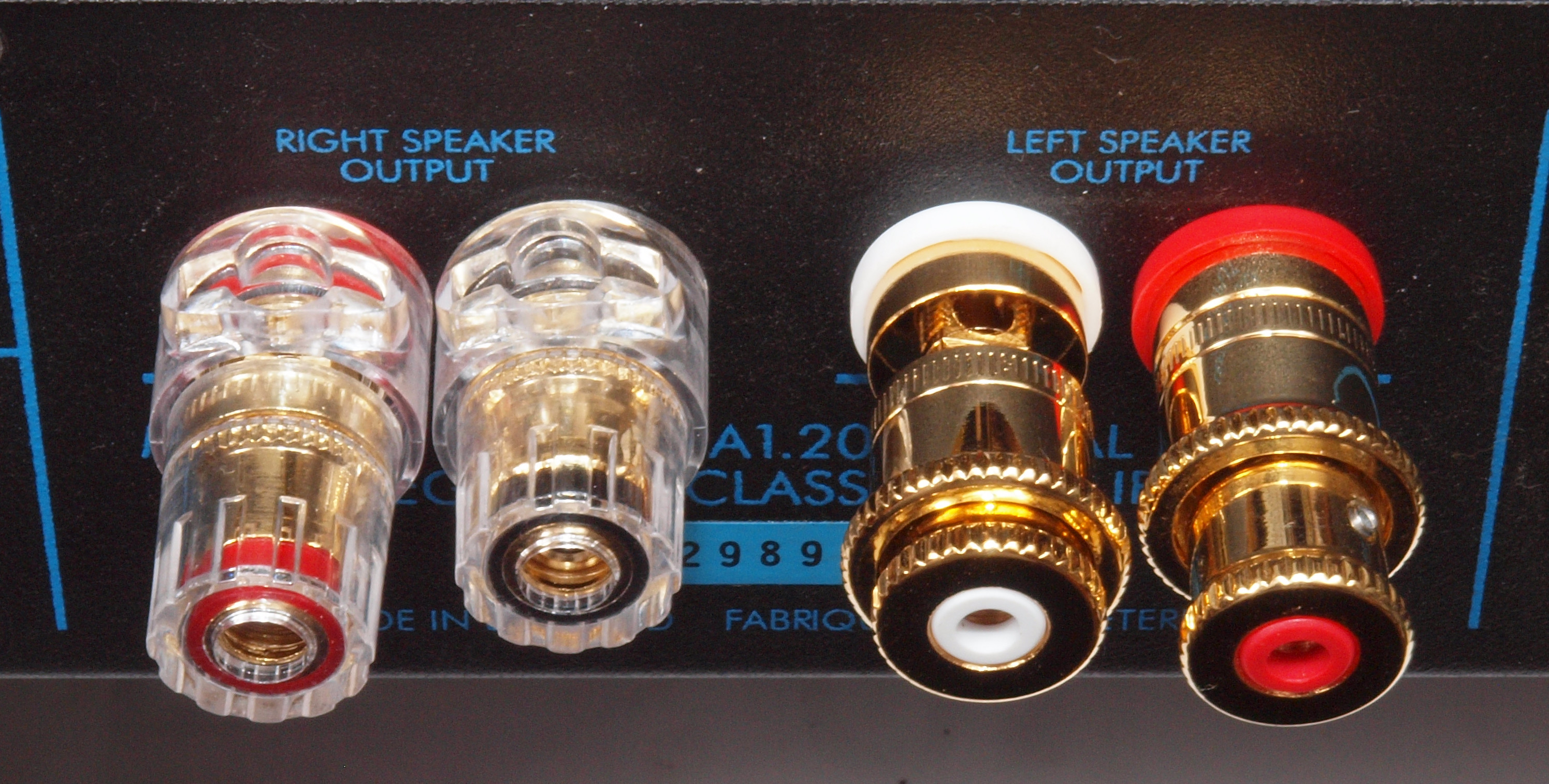

Ａ６３．　本体点検中．　ＳＰ接続端子。　下記中国製右大型に交換。取り付け穴未加工ないので、くっ付いています。外側の＋端子が外側に移動します。左小型、　右大型。

Ａ６４．　本体点検中．　ＳＰ接続端子。　下記中国製に交換可能。左絶縁付。

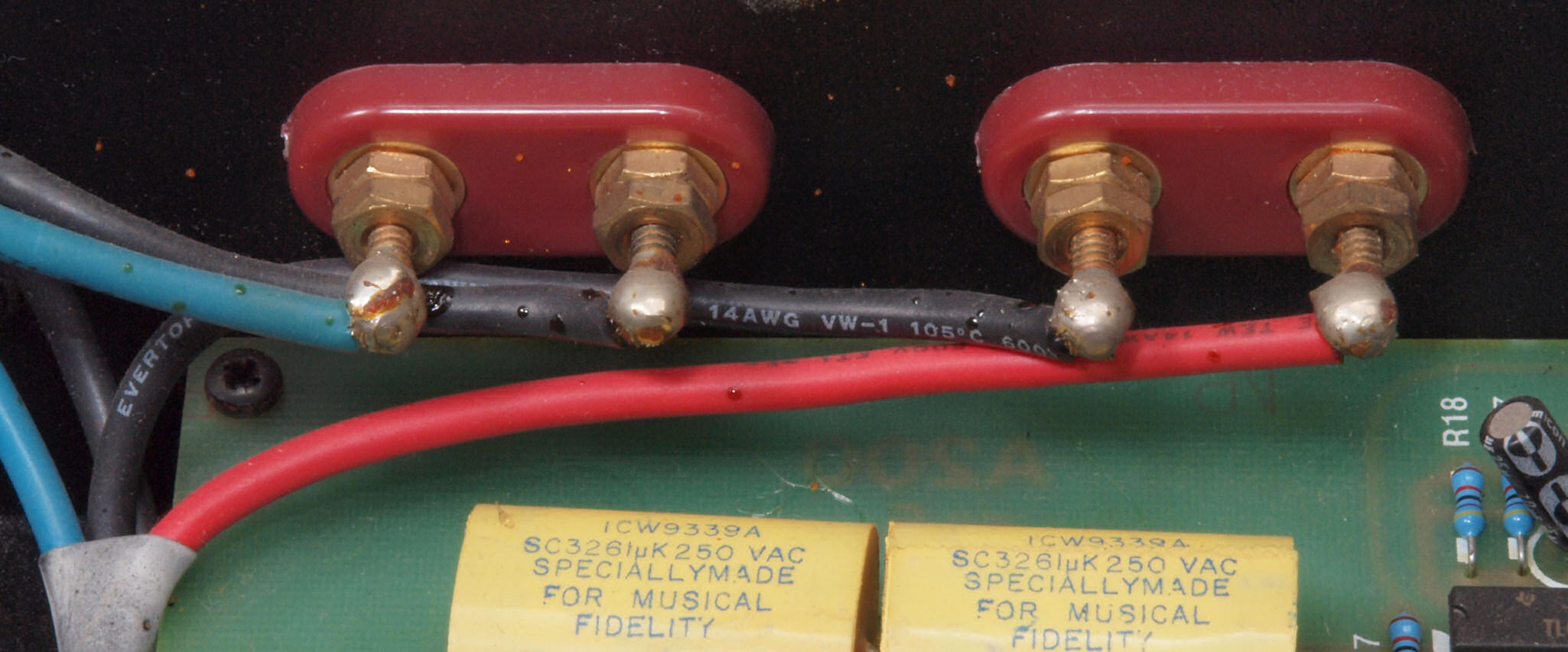

Ａ６５．　本体点検中　ＳＰ接続端子裏配線。

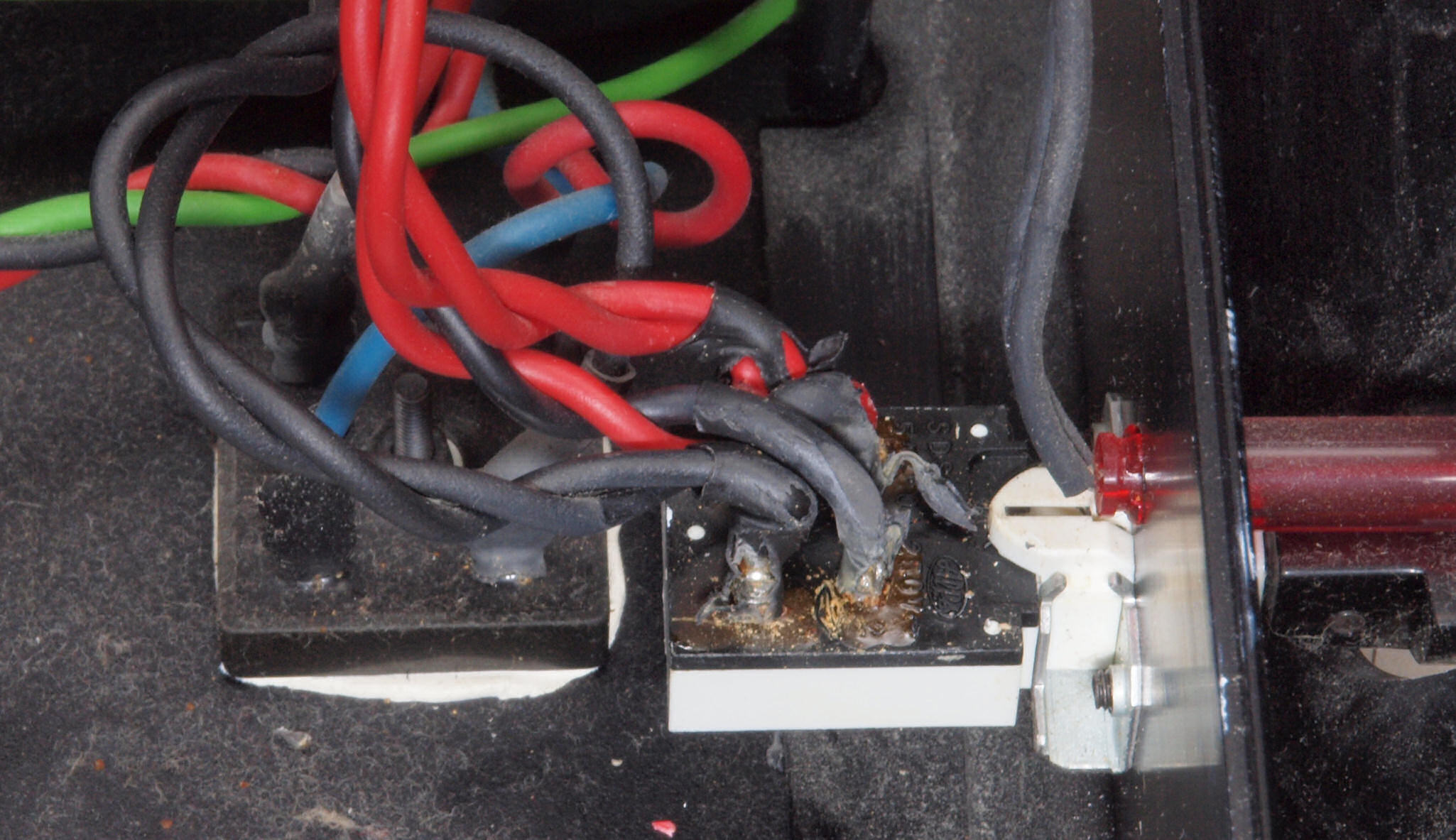

Ａ７１．　本体点検中　電源ＳＷが焼付いて切断不可。　リレ駆動に変更可能。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源部上から見る。

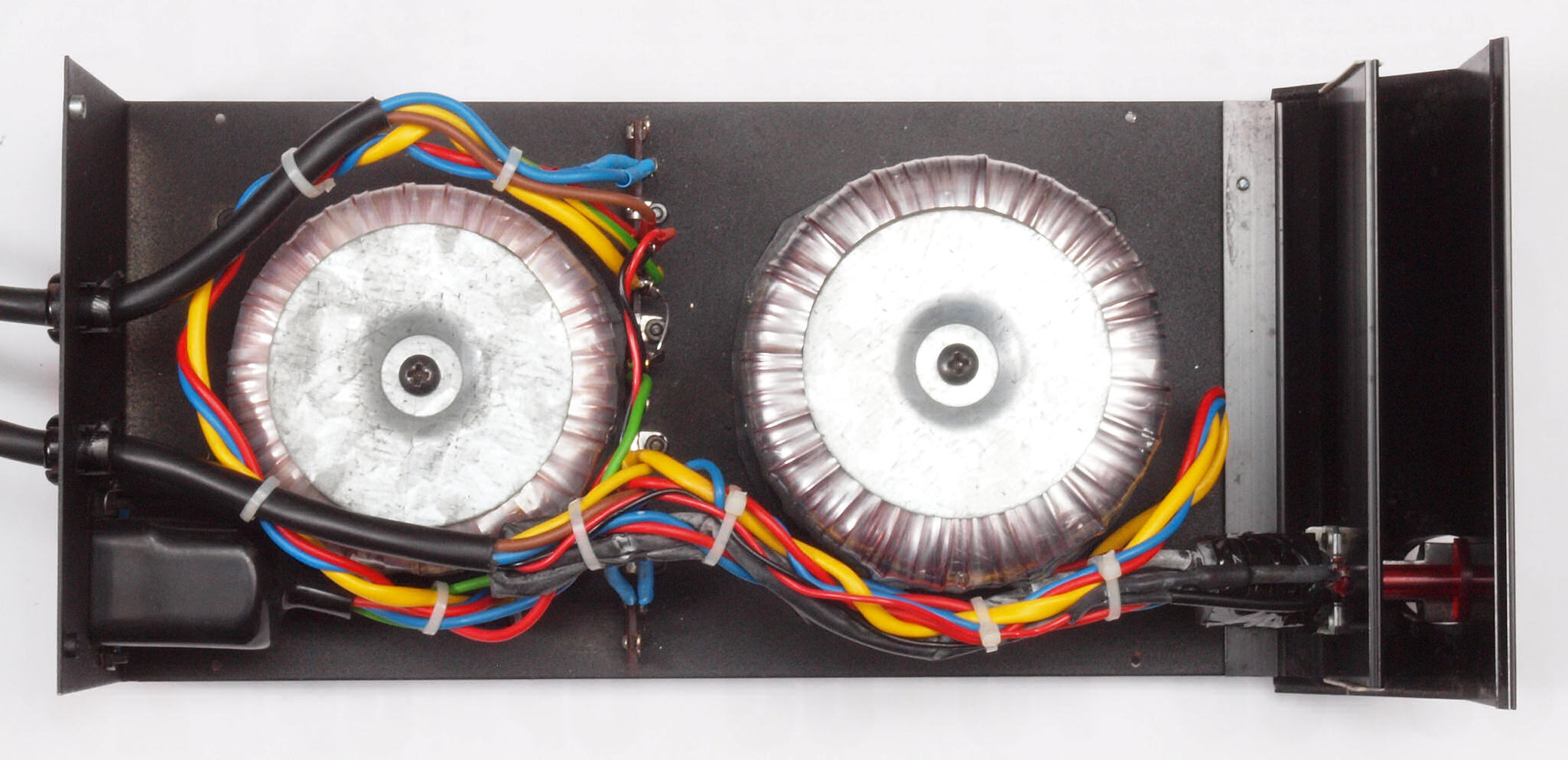

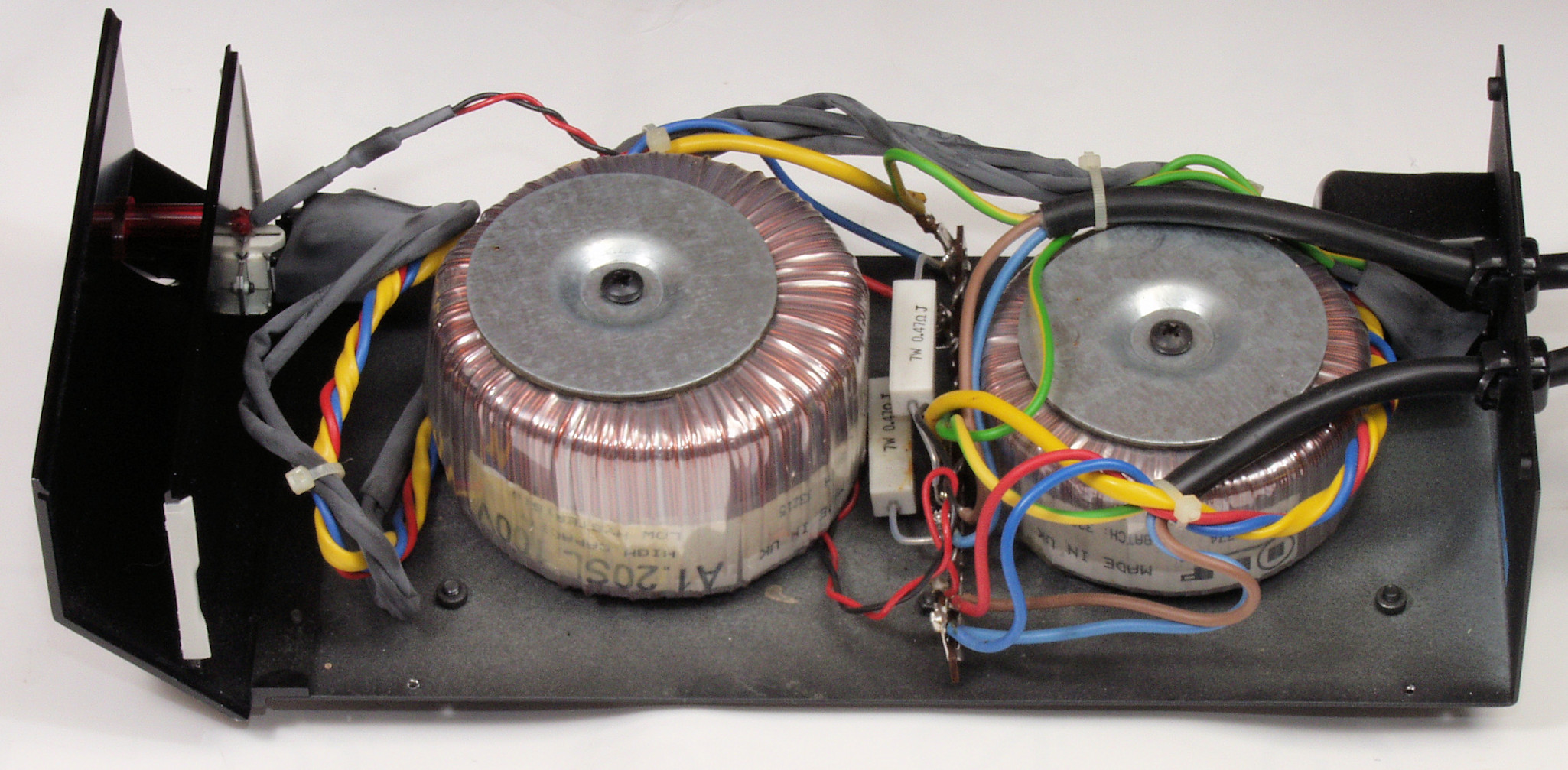

Ｃ１２．　修理・改造後　電源部上から見る。

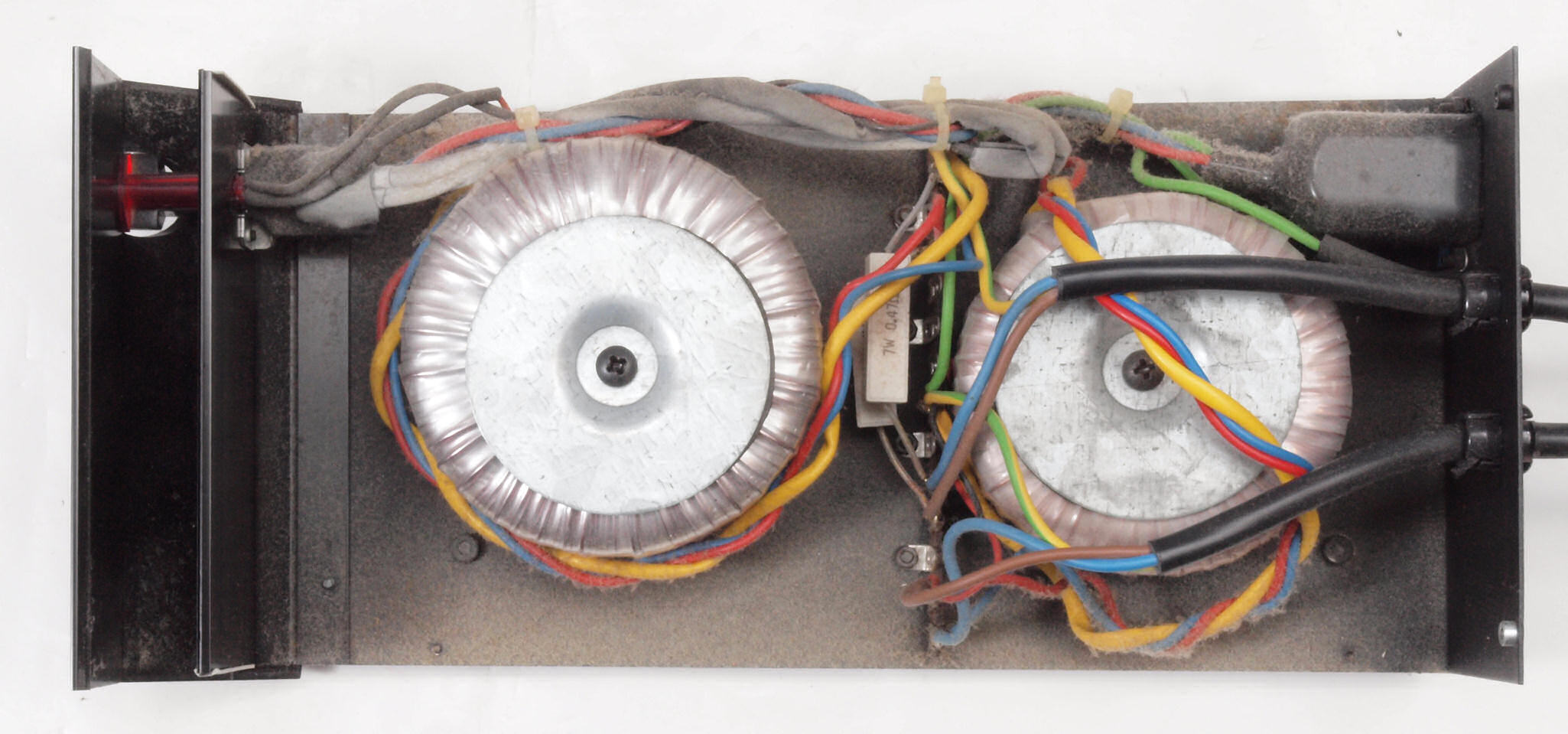

Ｃ１３．　修理前　電源部、右上から見る。写真紛失、下記は参考写真。

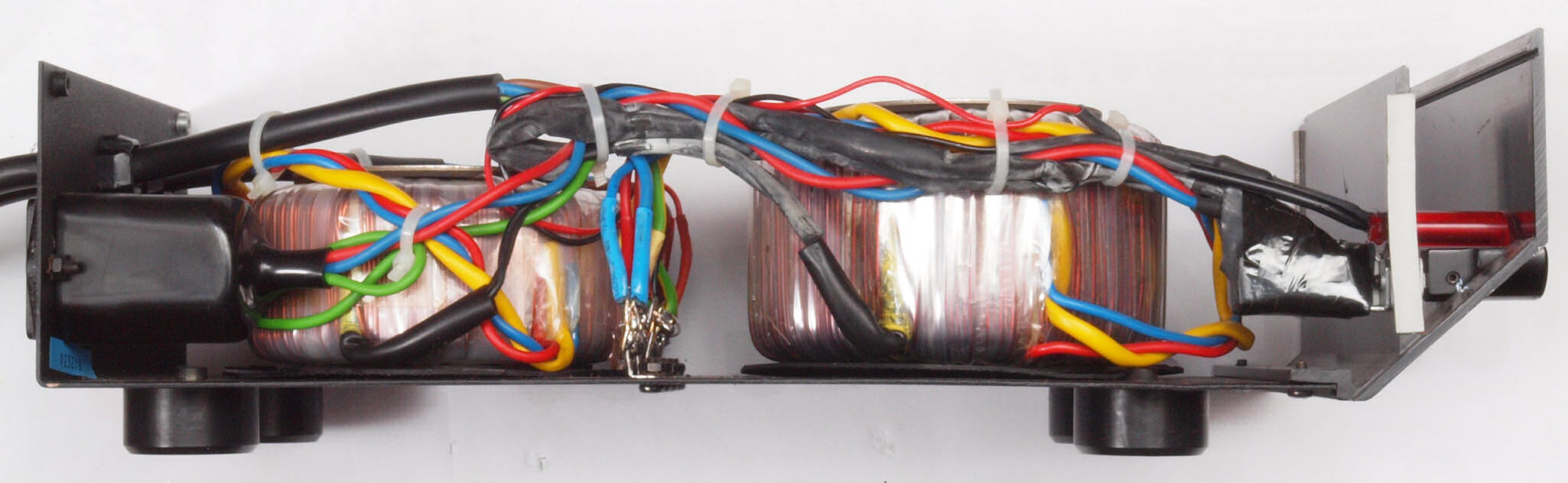

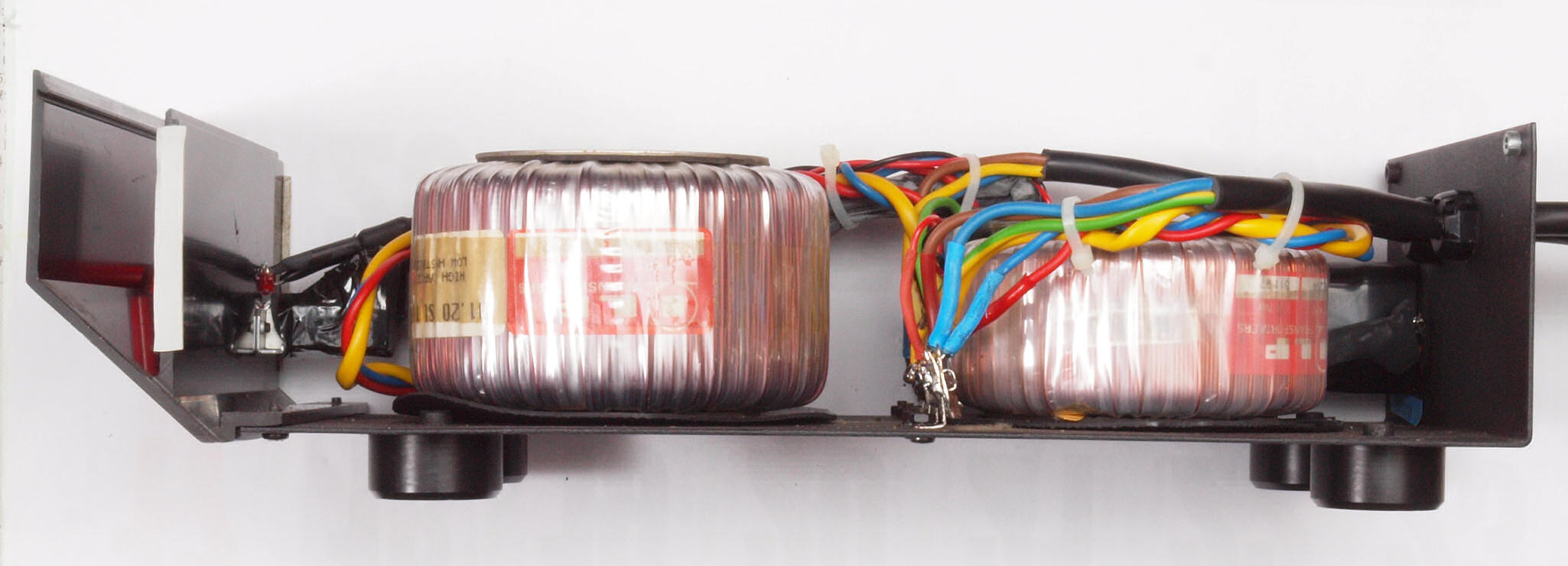

Ｃ１４．　修理・改造後　電源部、右から見る。

Ｃ１５．　修理前　電源部、左上から見る。写真紛失、下記は参考写真。

Ｃ１６．　修理・改造後　電源部、左から見る。

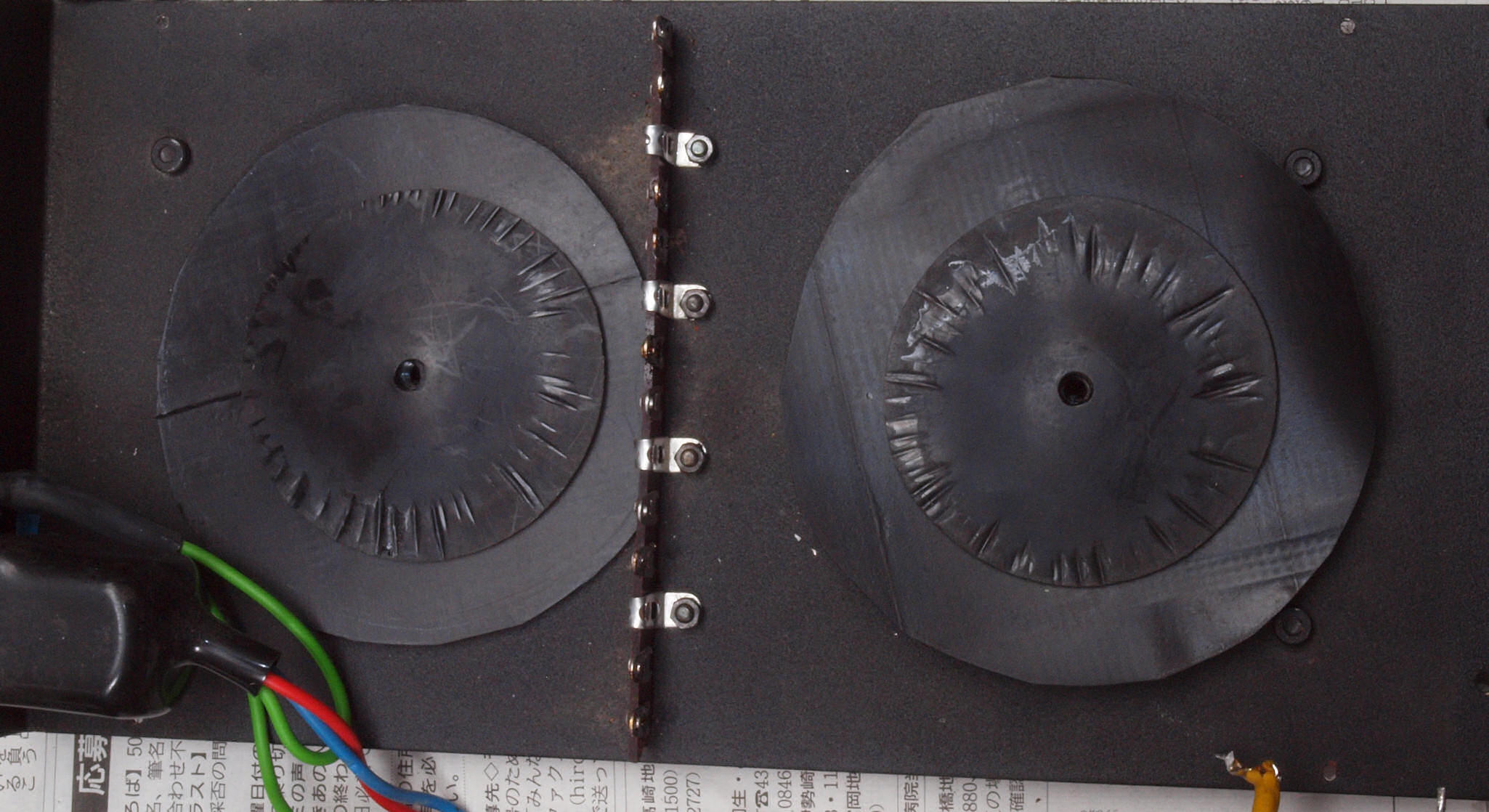

Ｃ２１．　修理中　電源部のトロイダルトランス下絶縁シート、小さすぎないか？

Ｃ２２．　修理中　電源部のトロイダルトランス下絶縁シート、ゴム絶縁シートを足す。

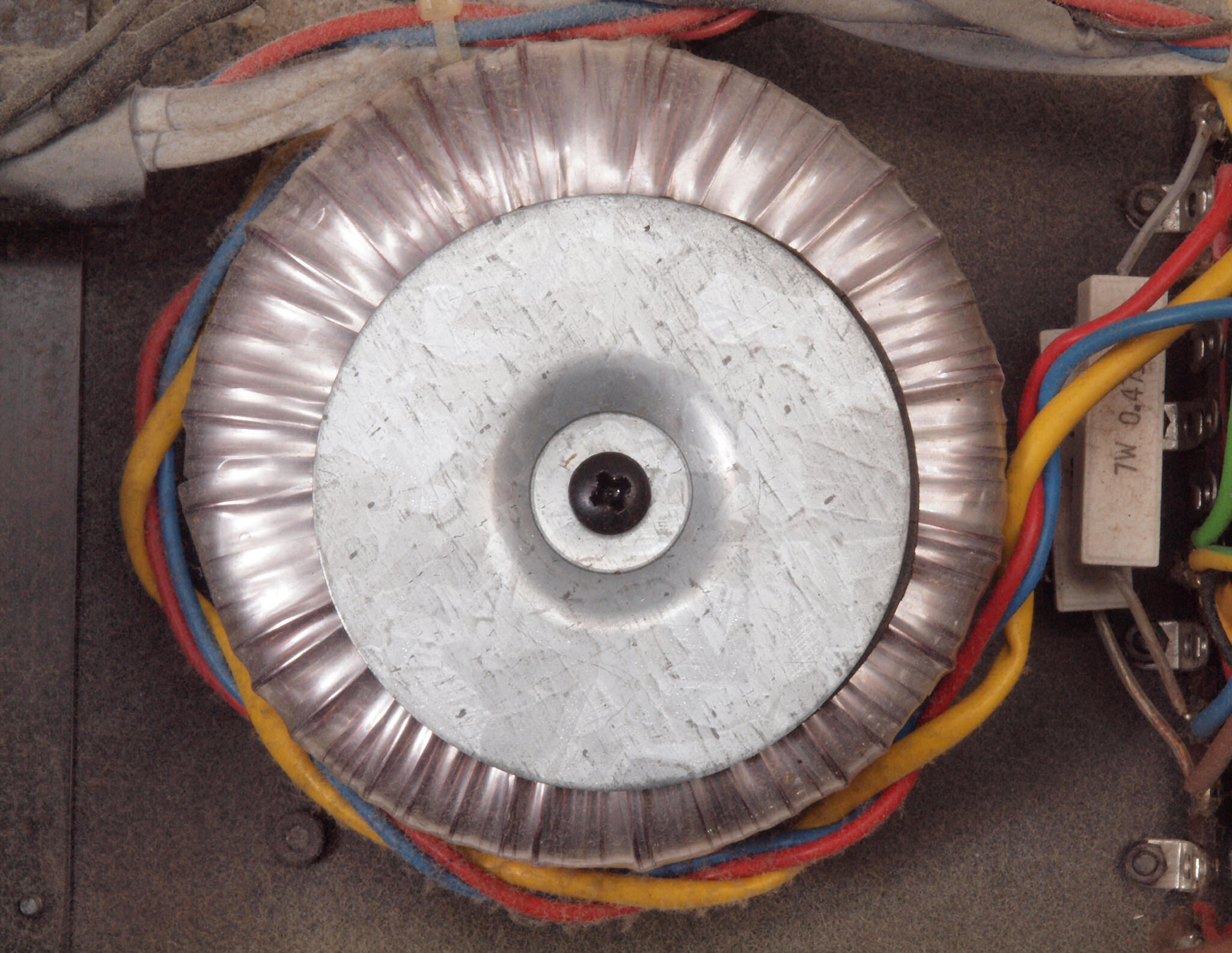

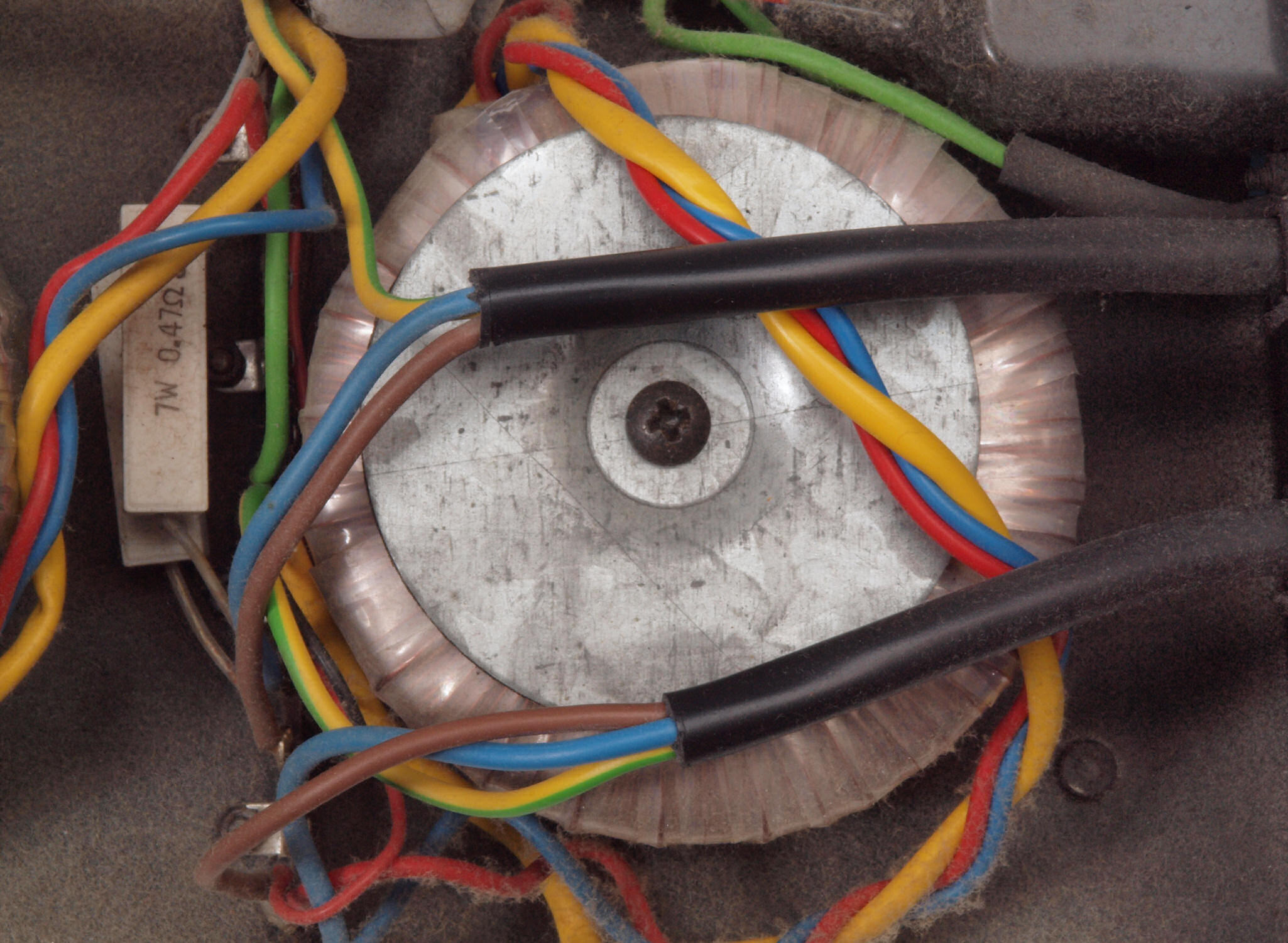

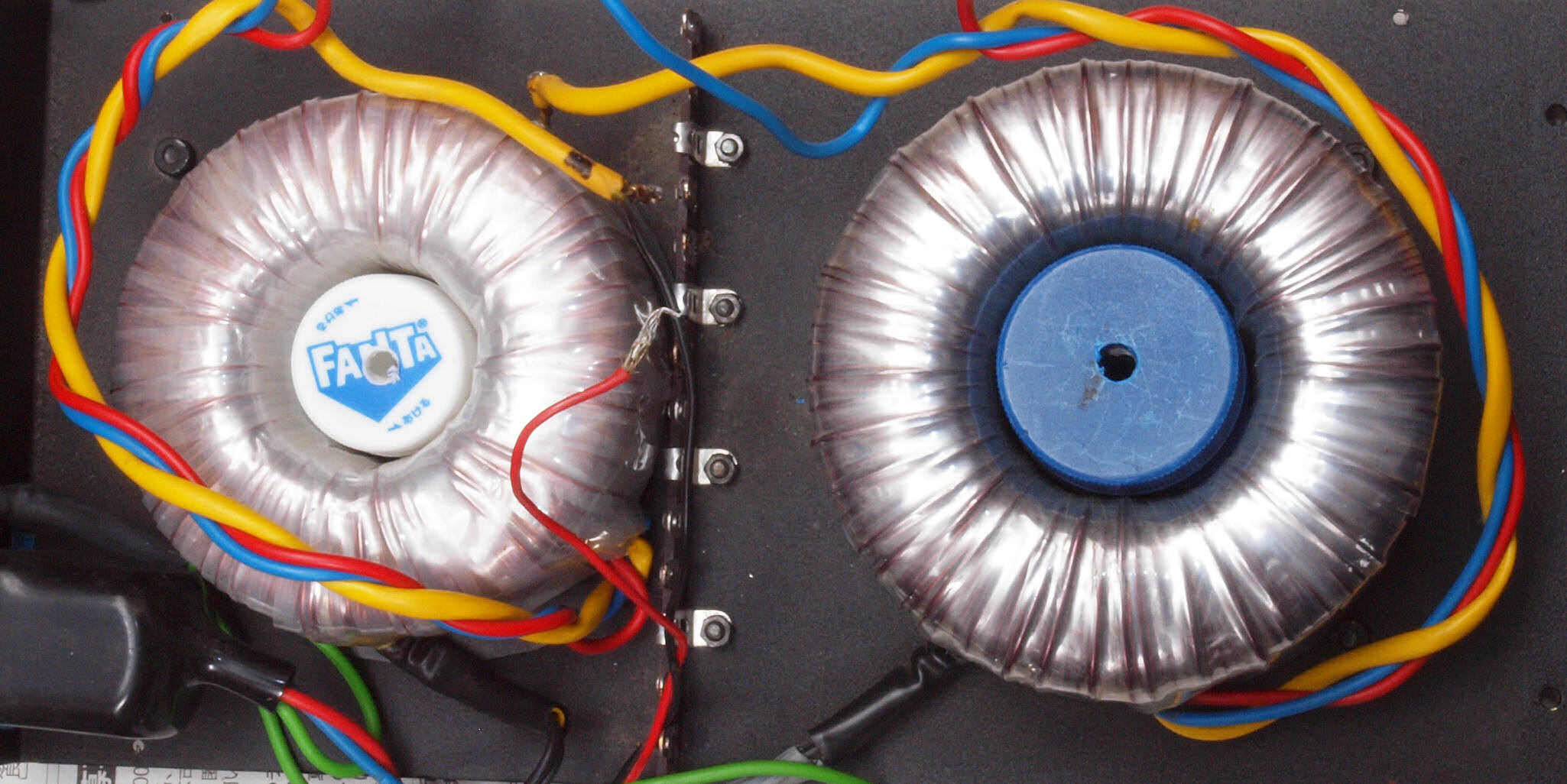

Ｃ２３．　修理中　電源部のメインＡＭＰ用トロイダルトランス、トランス芯をボトルキャップで固定。

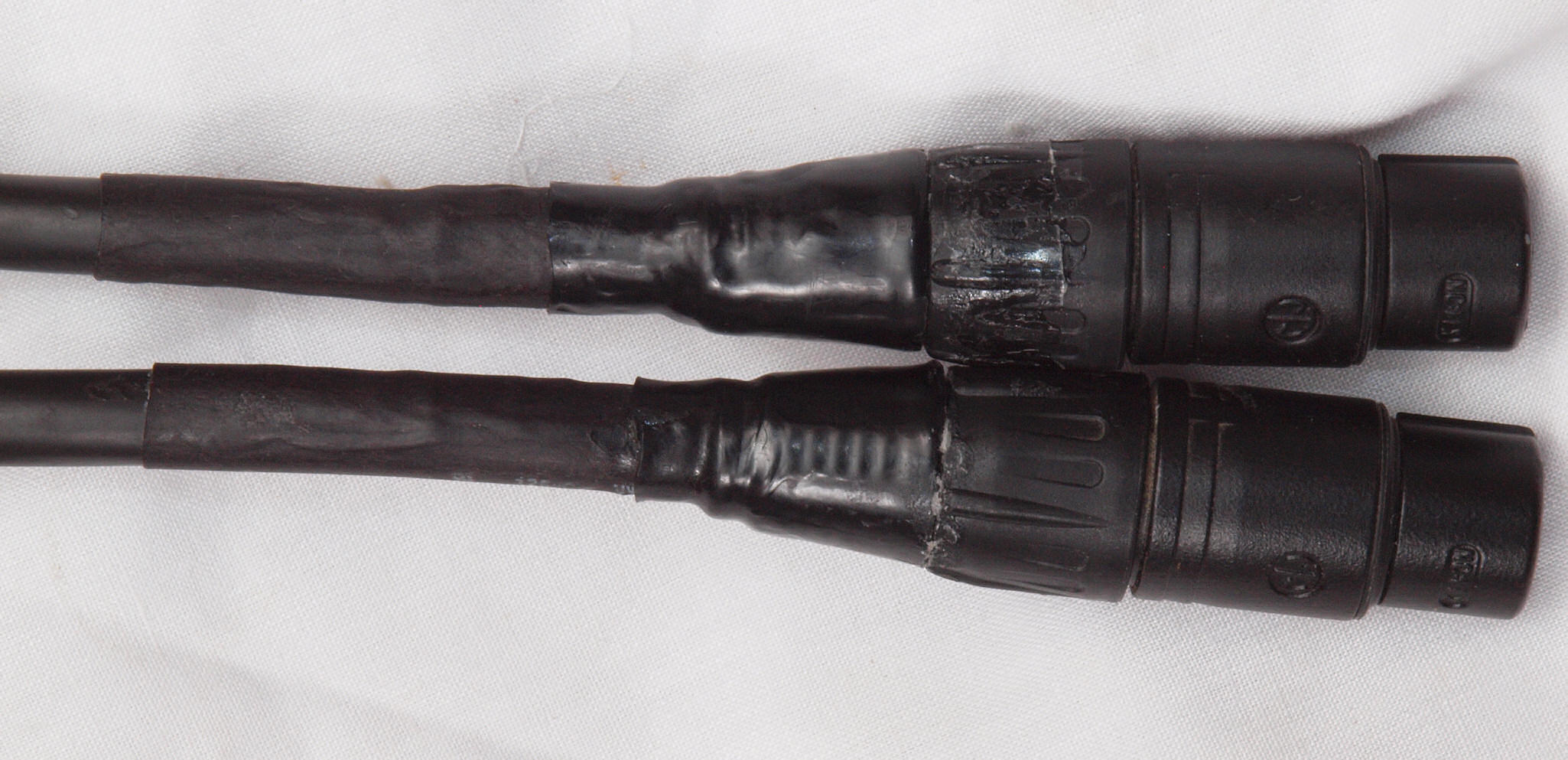

Ｃ２４．　修理前　接続コネクター。

Ｃ２５．　修理中　接続コネクター。

Ｃ２６．　修理後　接続コネクター点検。

Ｃ３１．　修理前　基板。

Ｃ３２．　修理後　基板。

Ｃ３３．　修理前　基板裏。

Ｃ３４．　修理（半田補正）後　基板裏。　半田を全部やり直す。

Ｃ３６．　完成基板裏　洗浄後コーテング材を塗る。

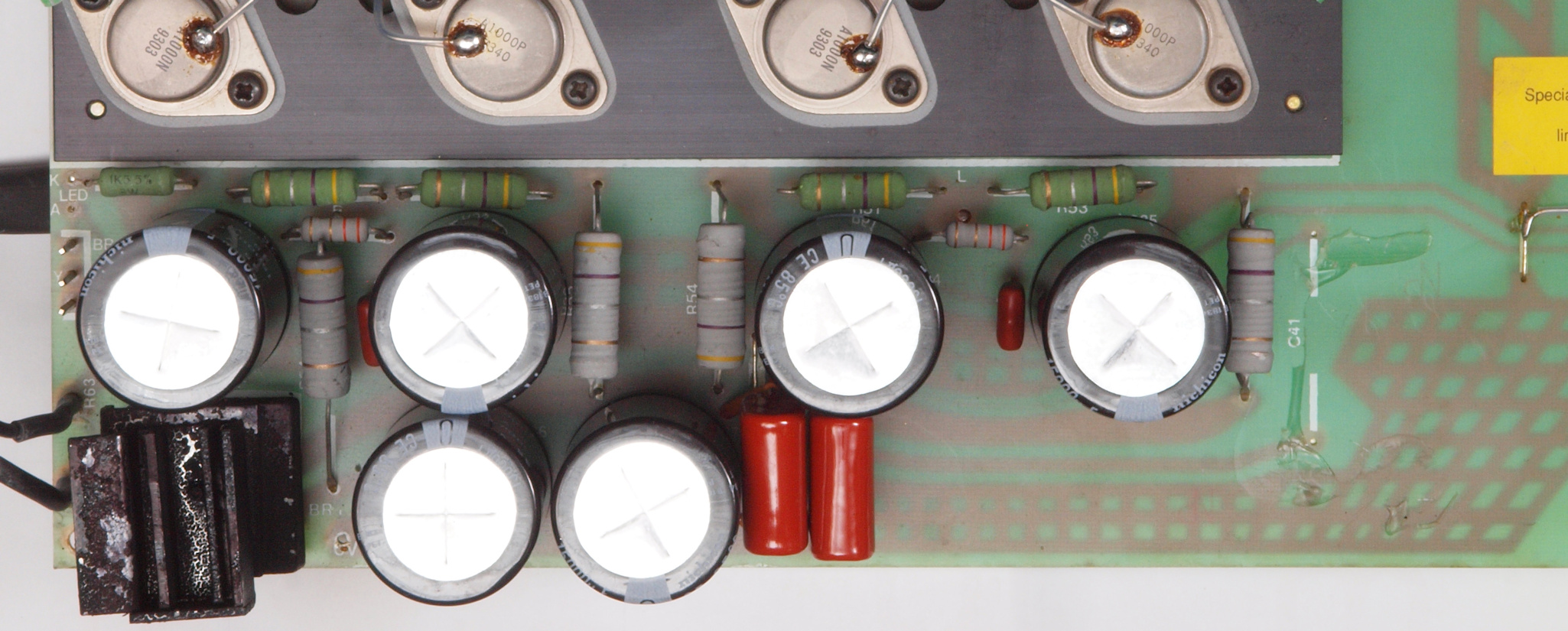

Ｃ４１．　修理前　整流基板。

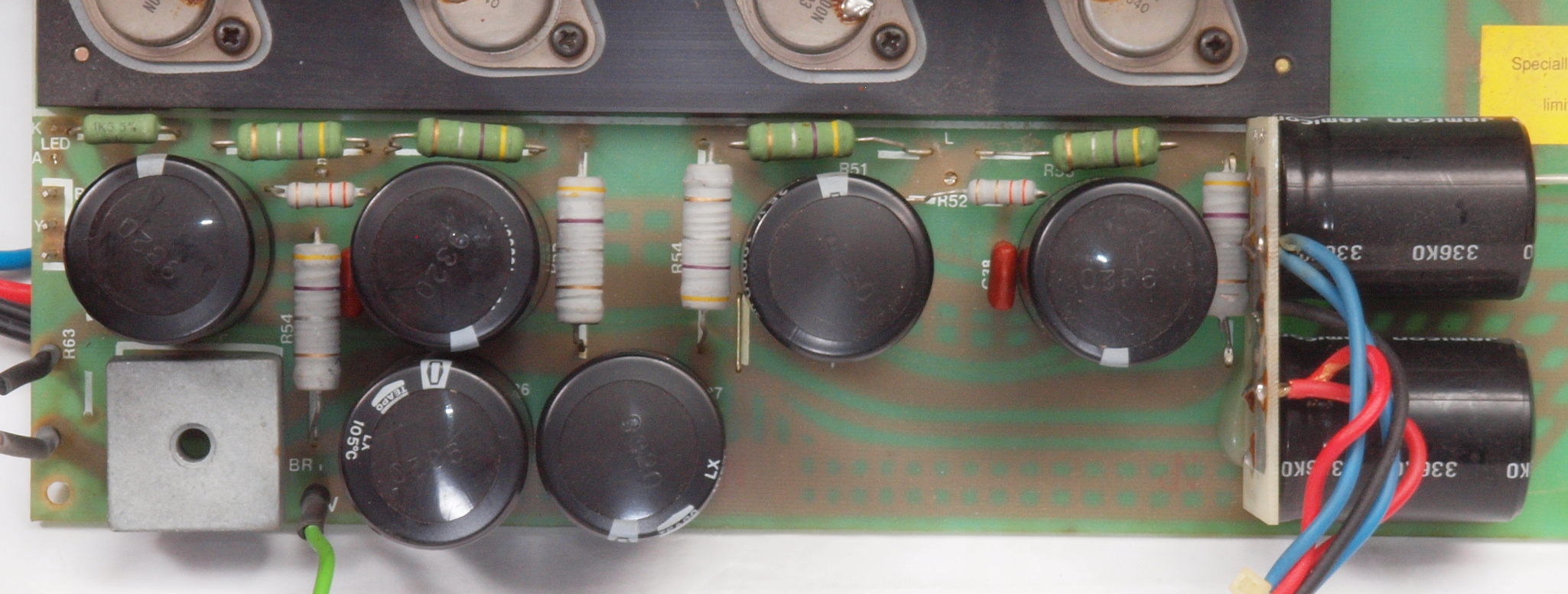

Ｃ４２．　修理後　整流基板　電解コンデンサー８個、整流ブリッジ交換。　整流ブリッジに放熱器を付ける。フイルムコンデンサー２個追加。

Ｃ４３．　修理前　整流基板裏。

Ｃ４４．　修理（半田補正）後　整流基板裏。　半田を全部やり直す。セラミックコンデンサー４個追加。

Ｃ４５．　完成整流基板裏。　洗浄後コーテング材を塗る。

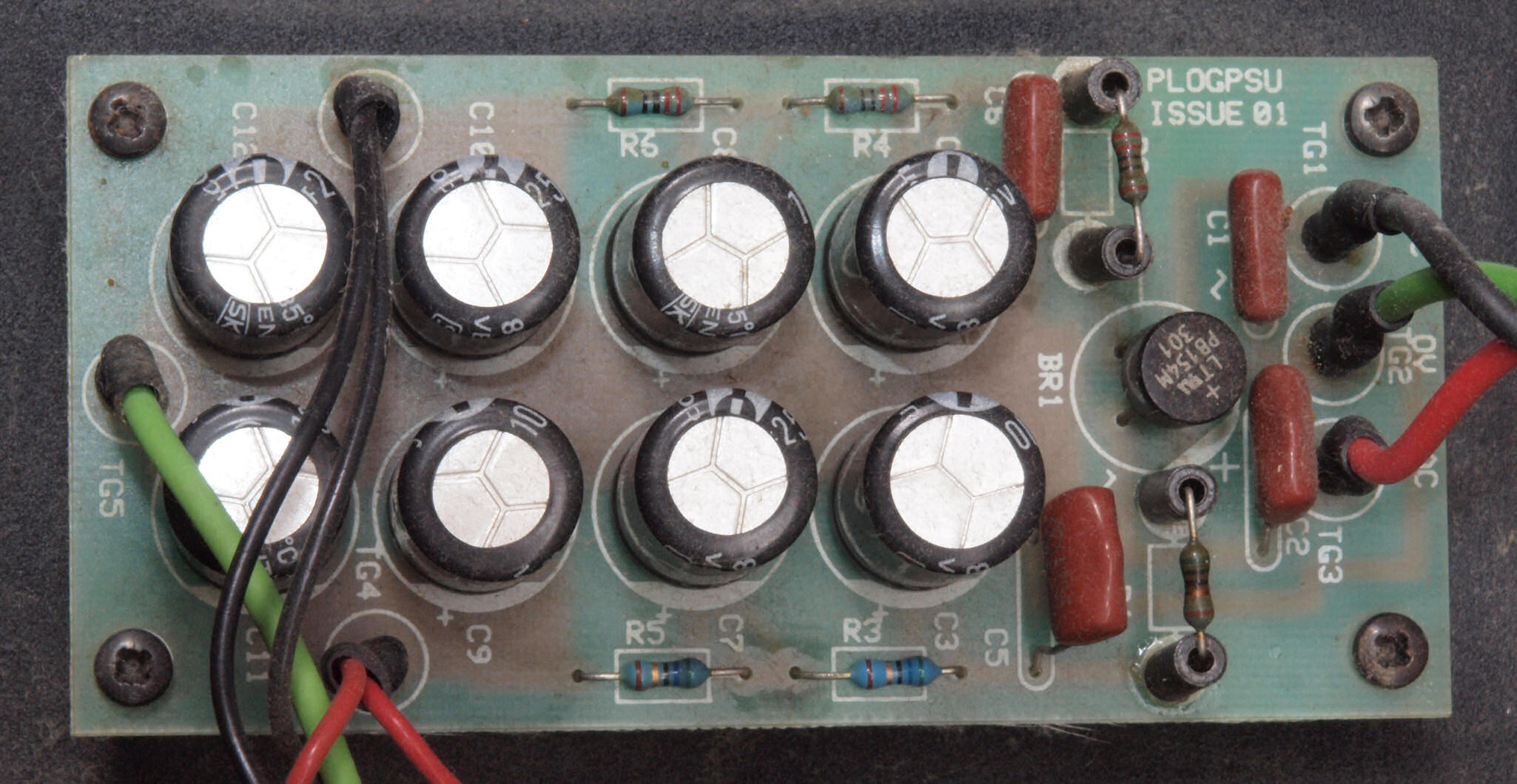

Ｃ５１．　修理前　プリ電源基板。

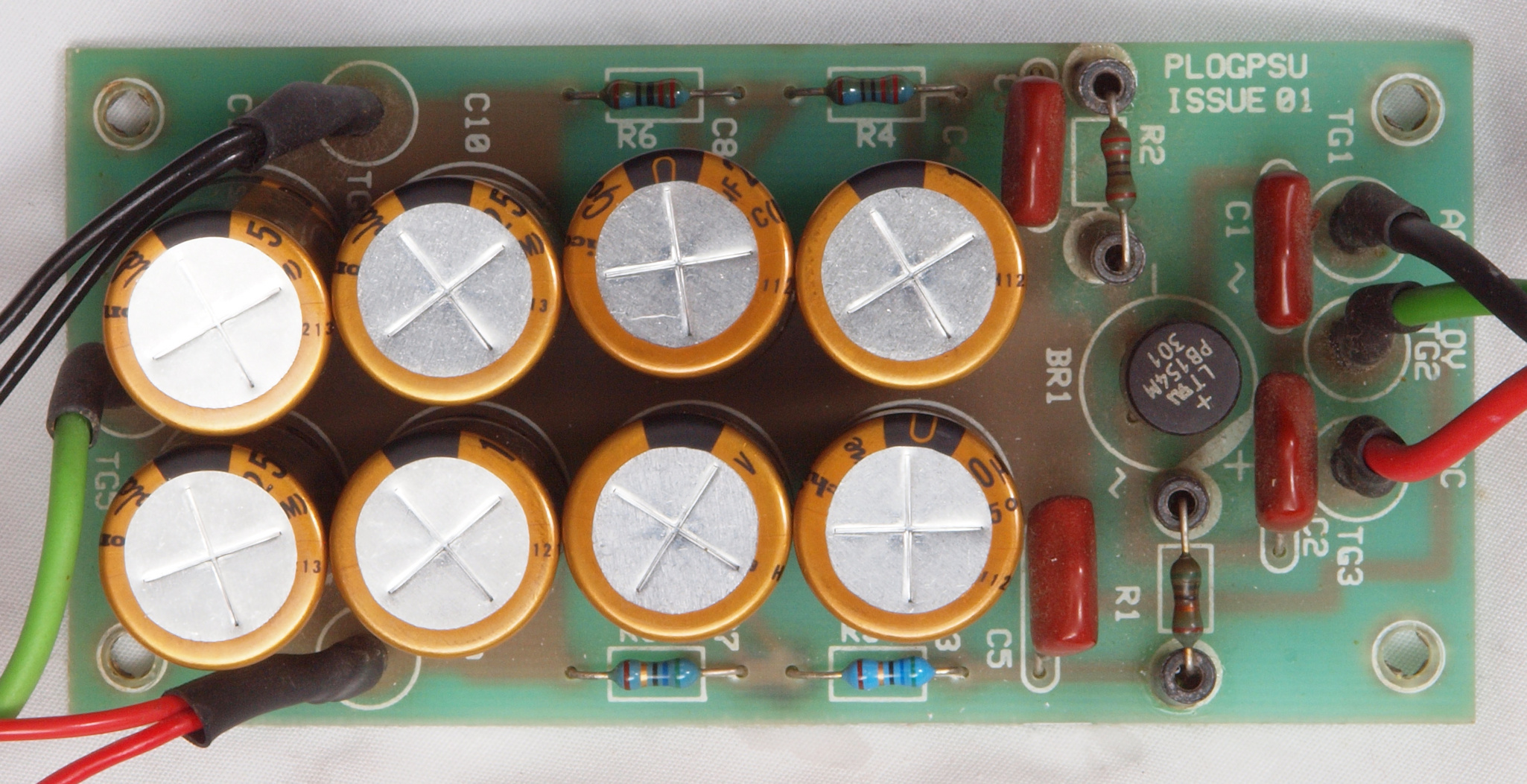

Ｃ５２．　修理後　プリ電源基板　電解コンデンサー８個交換。

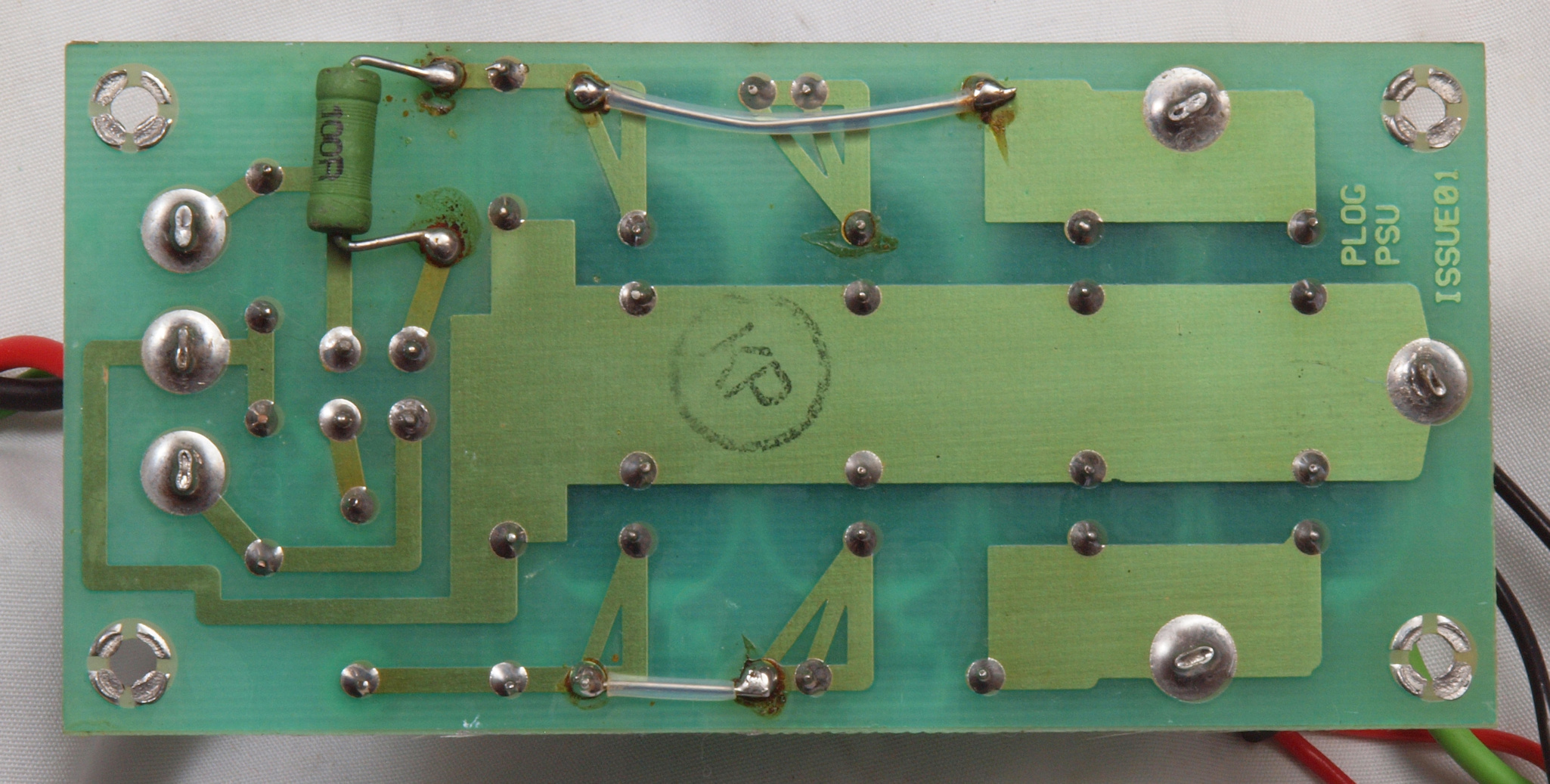

Ｃ５３．　修理前　プリ電源基板裏　回路が変更されている、しかも＋−で電圧が異なる！

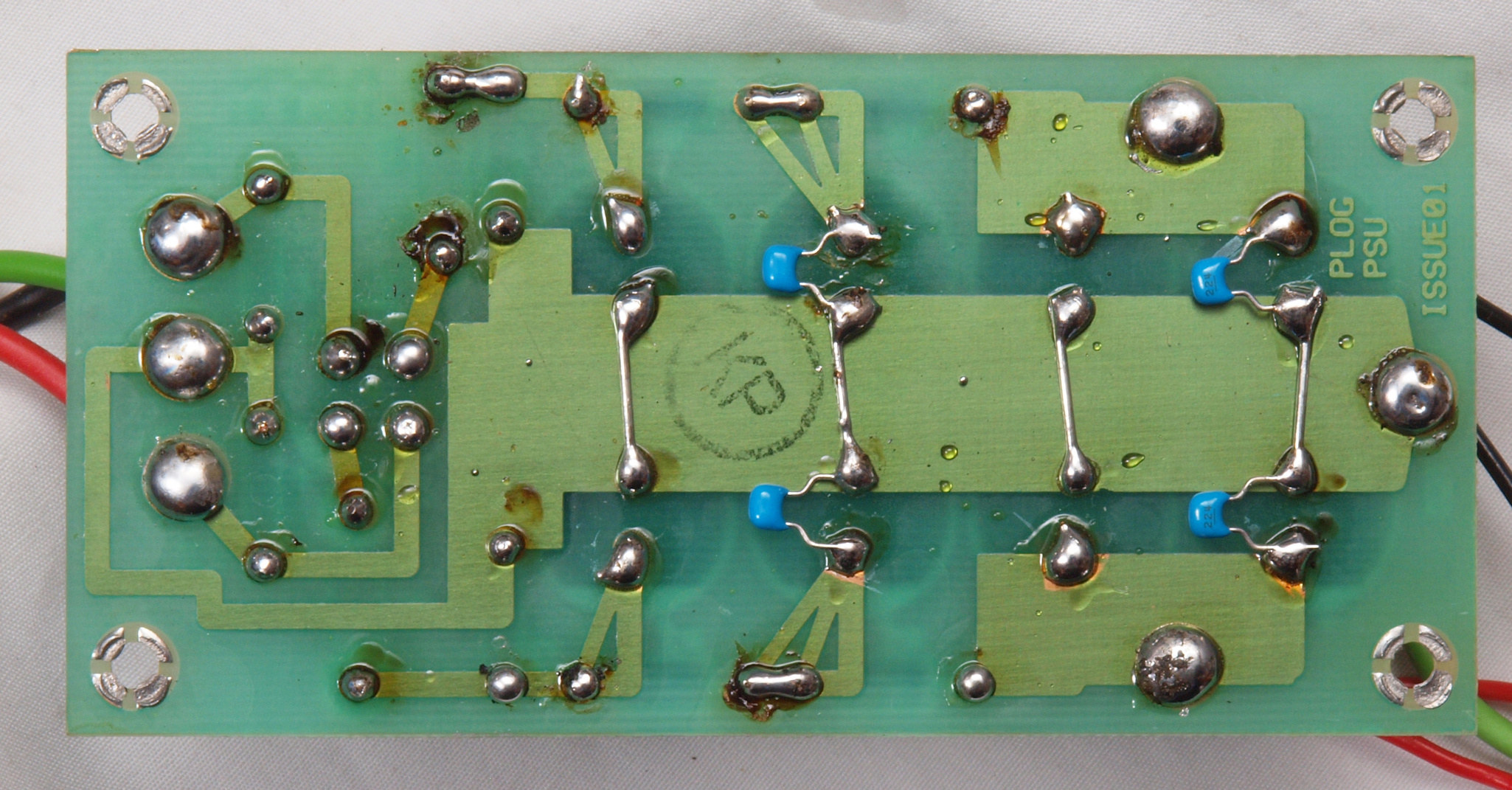

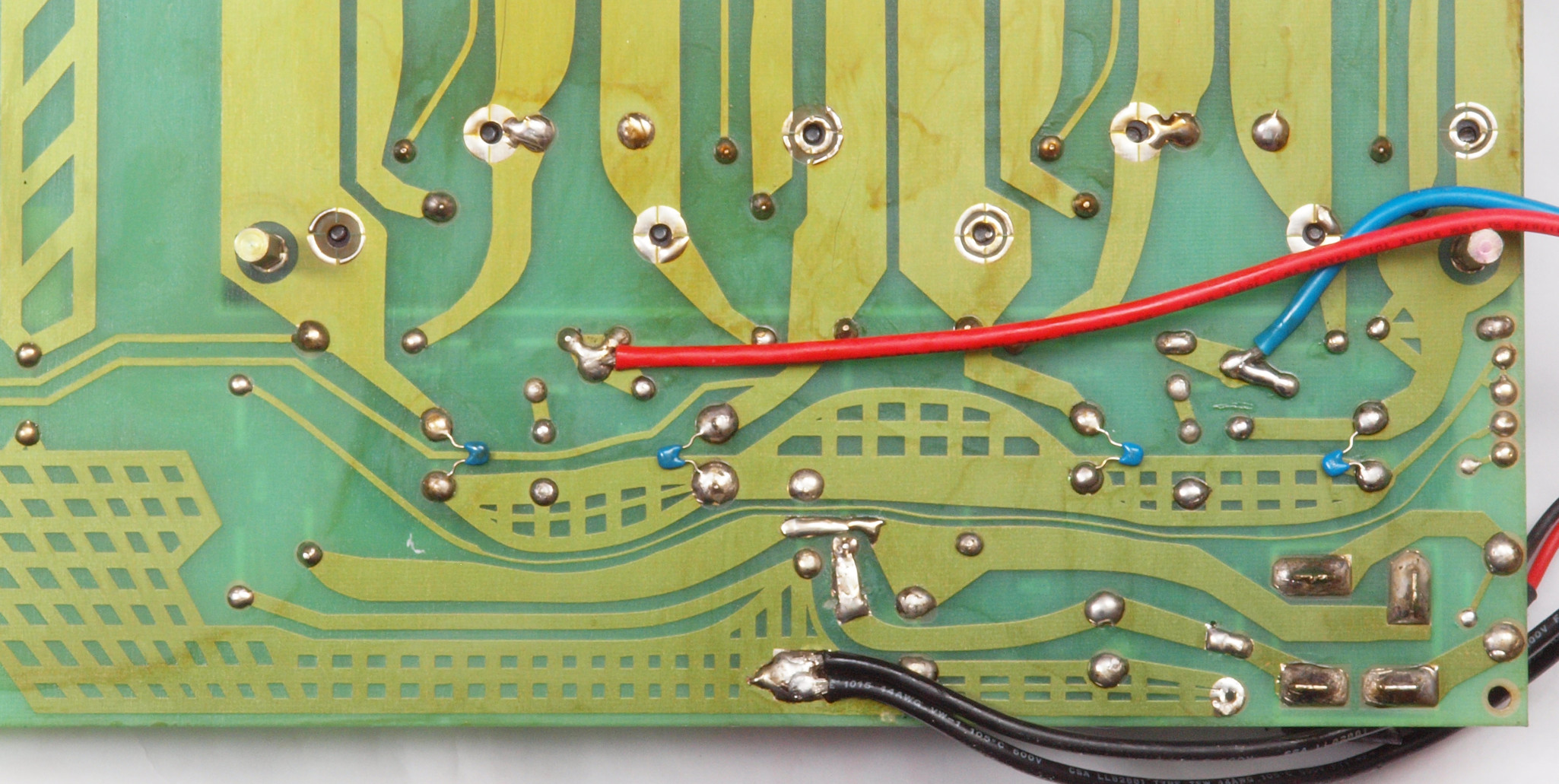

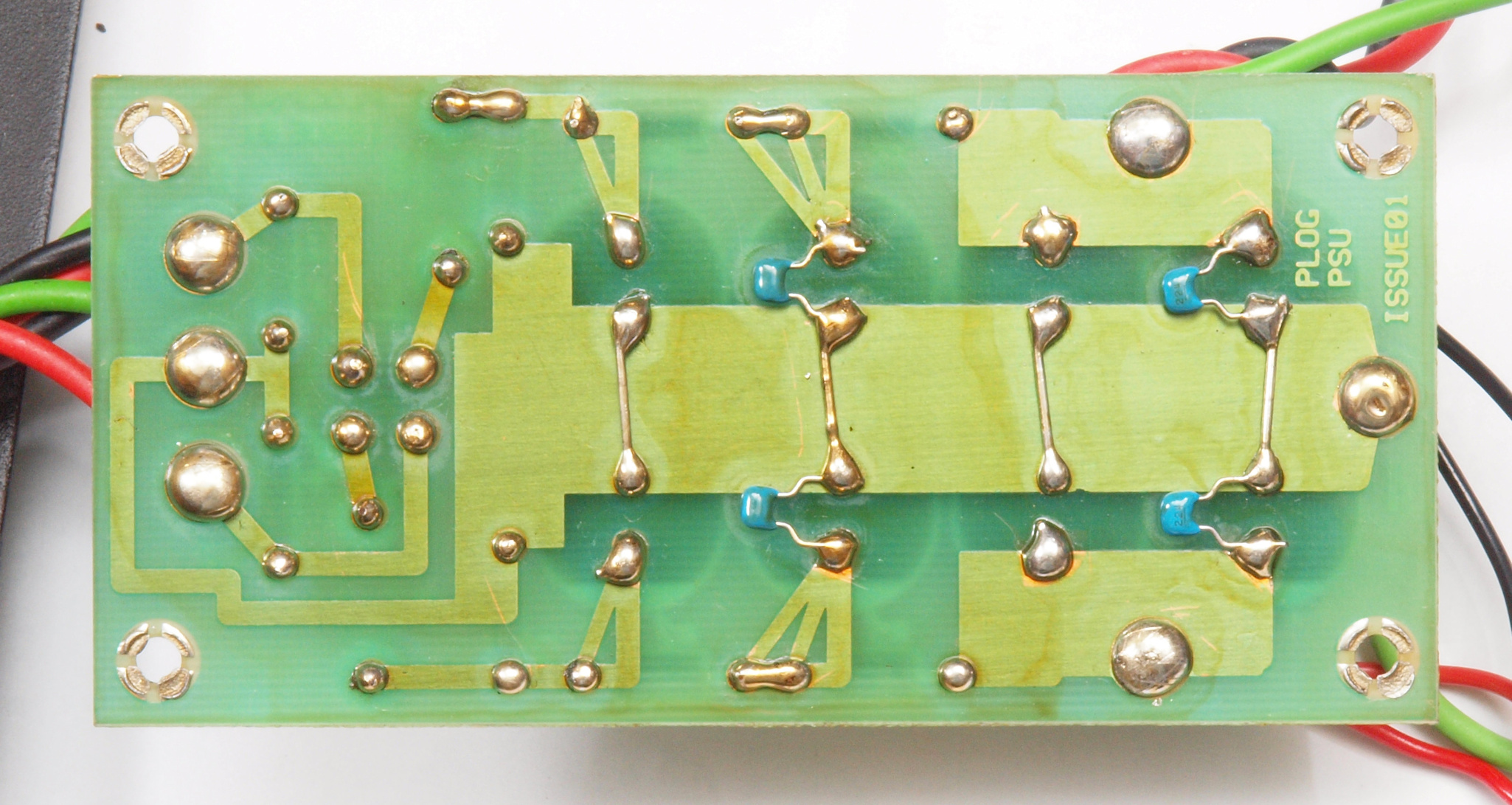

Ｃ５４．　修理（半田補正）後　プリ電源基板裏、　半田を全部やり直す。セラミックコンデンサー４個追加。

Ｃ５５．　完成プリ電源基板裏　洗浄後コーテング材を塗る。

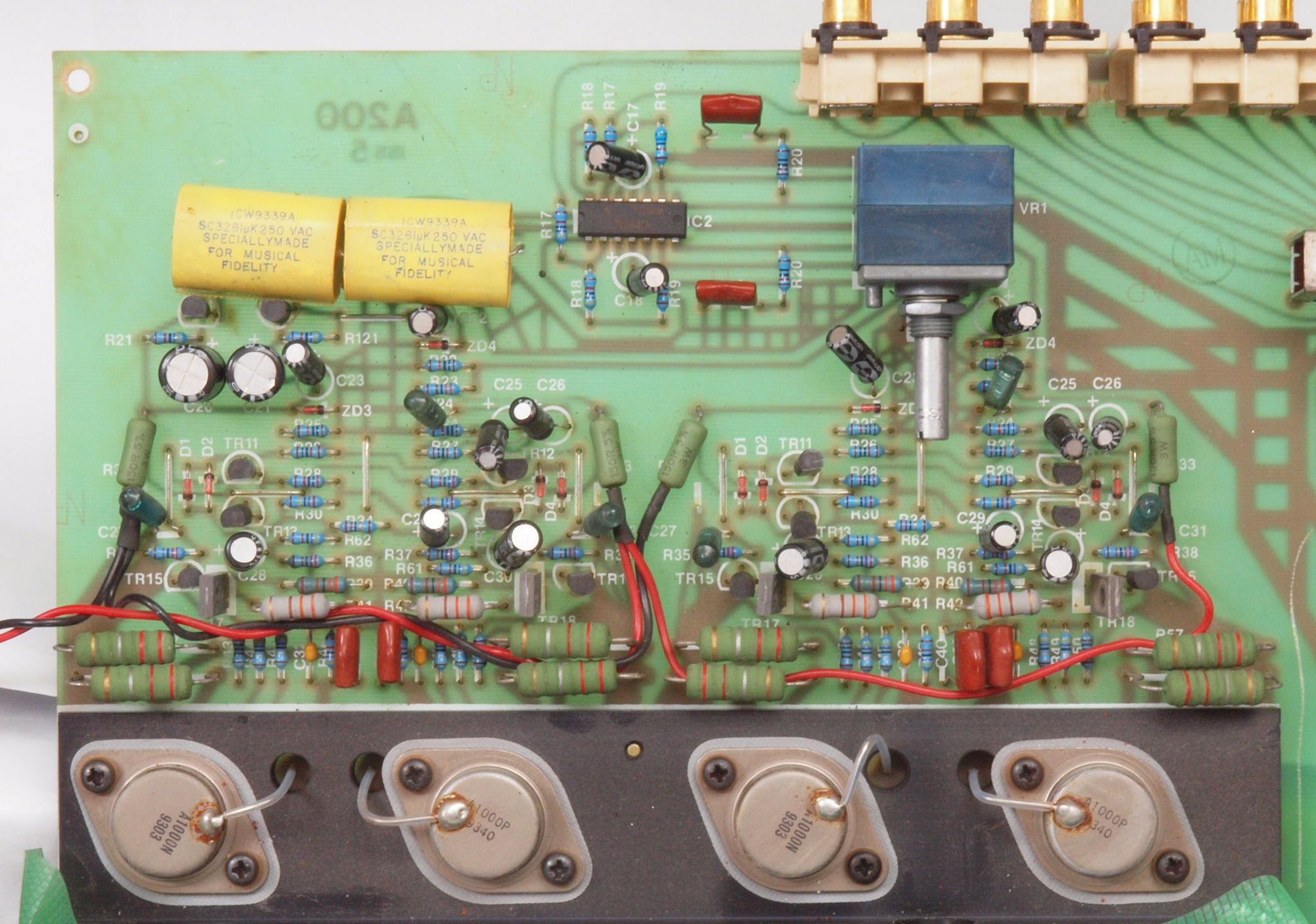

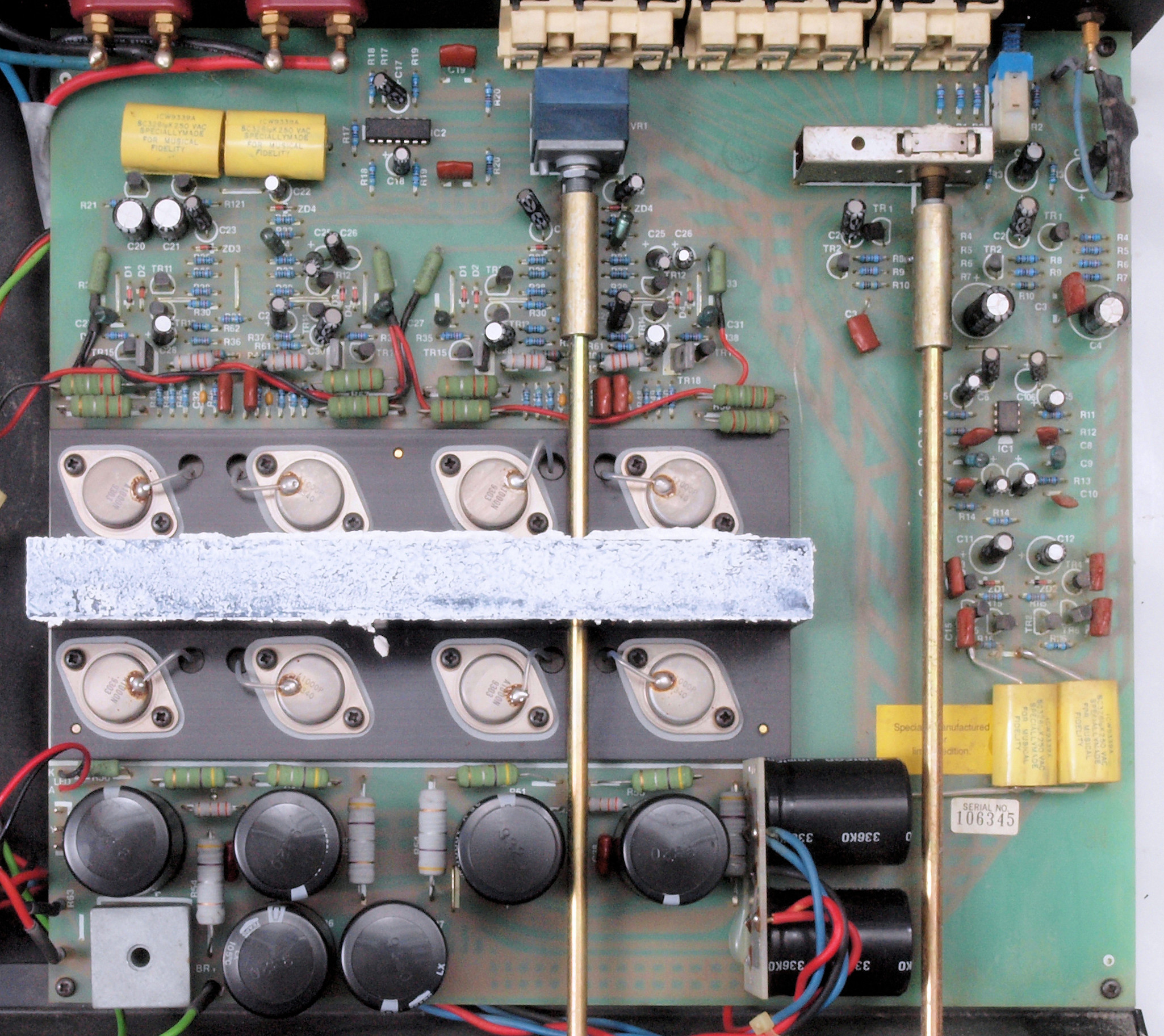

Ｃ６１．　修理前　アンプ部基板。

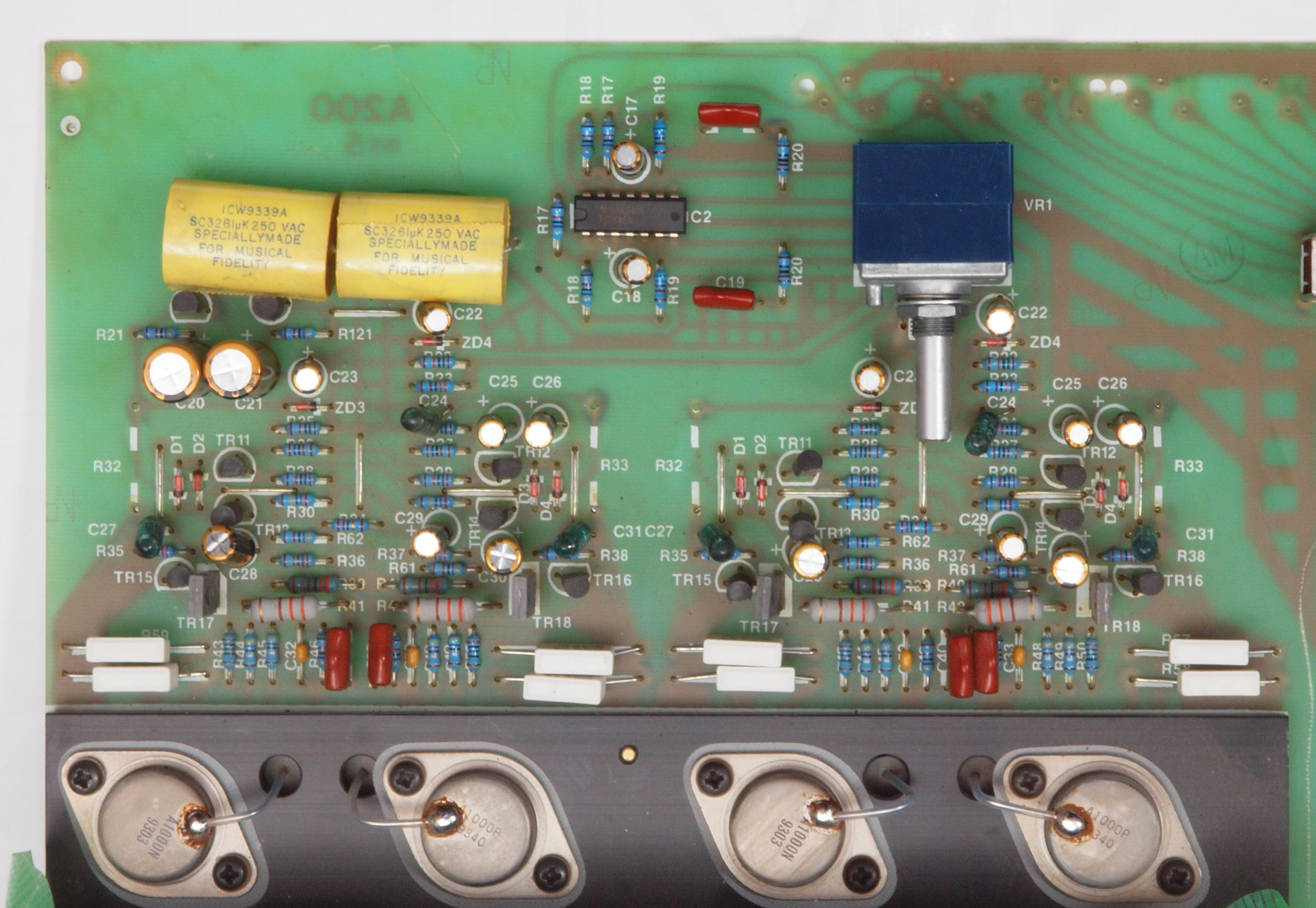

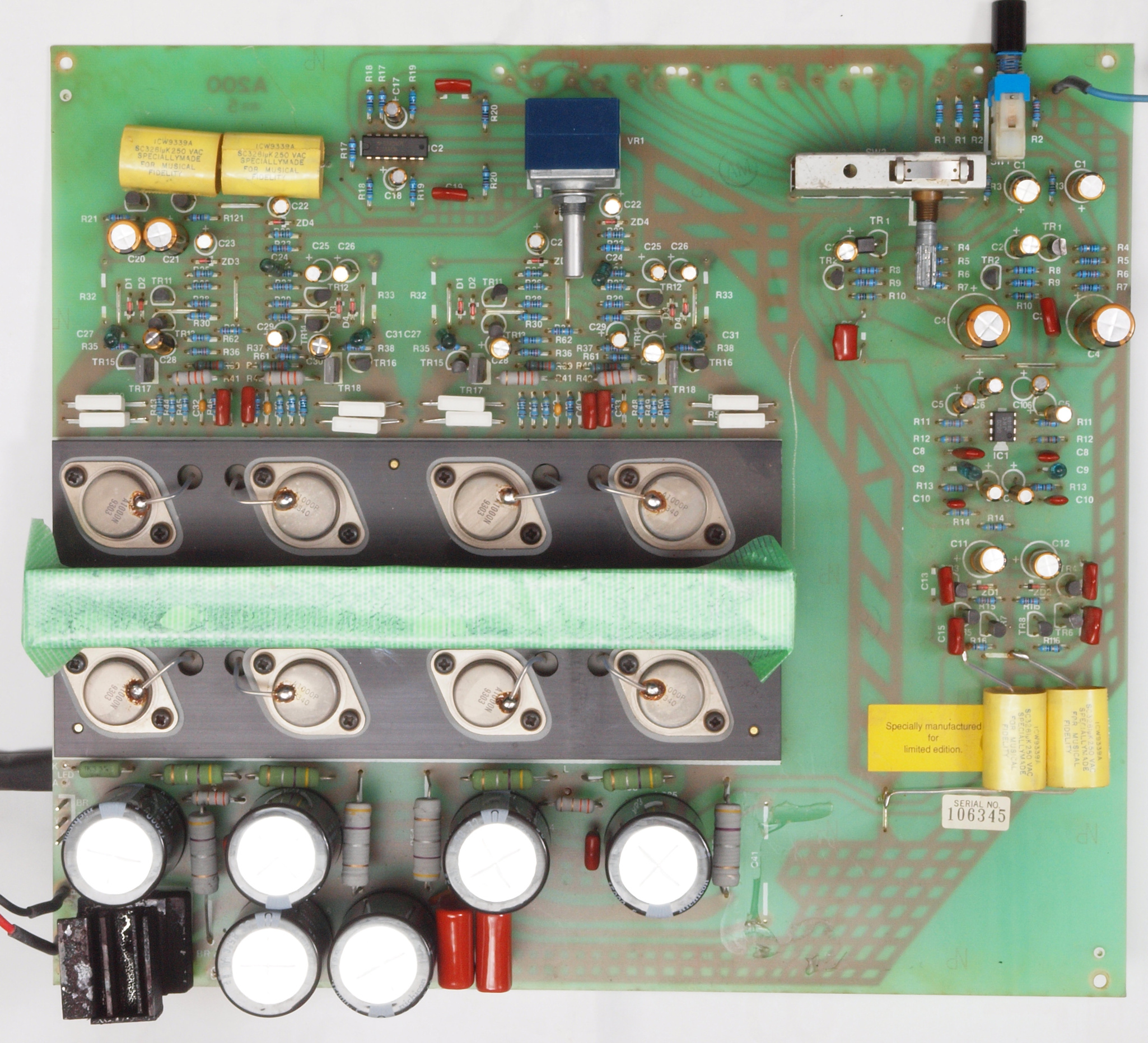

Ｃ６２．　修理後　アンプ部基板　ボリューム１個、電解コンデンサー１８個、ＯＰ−ＡＭＰ１個交換。終段ＴＲ（トランジスター）エミッター抵抗８個交換、福島双羽電機(株)製。

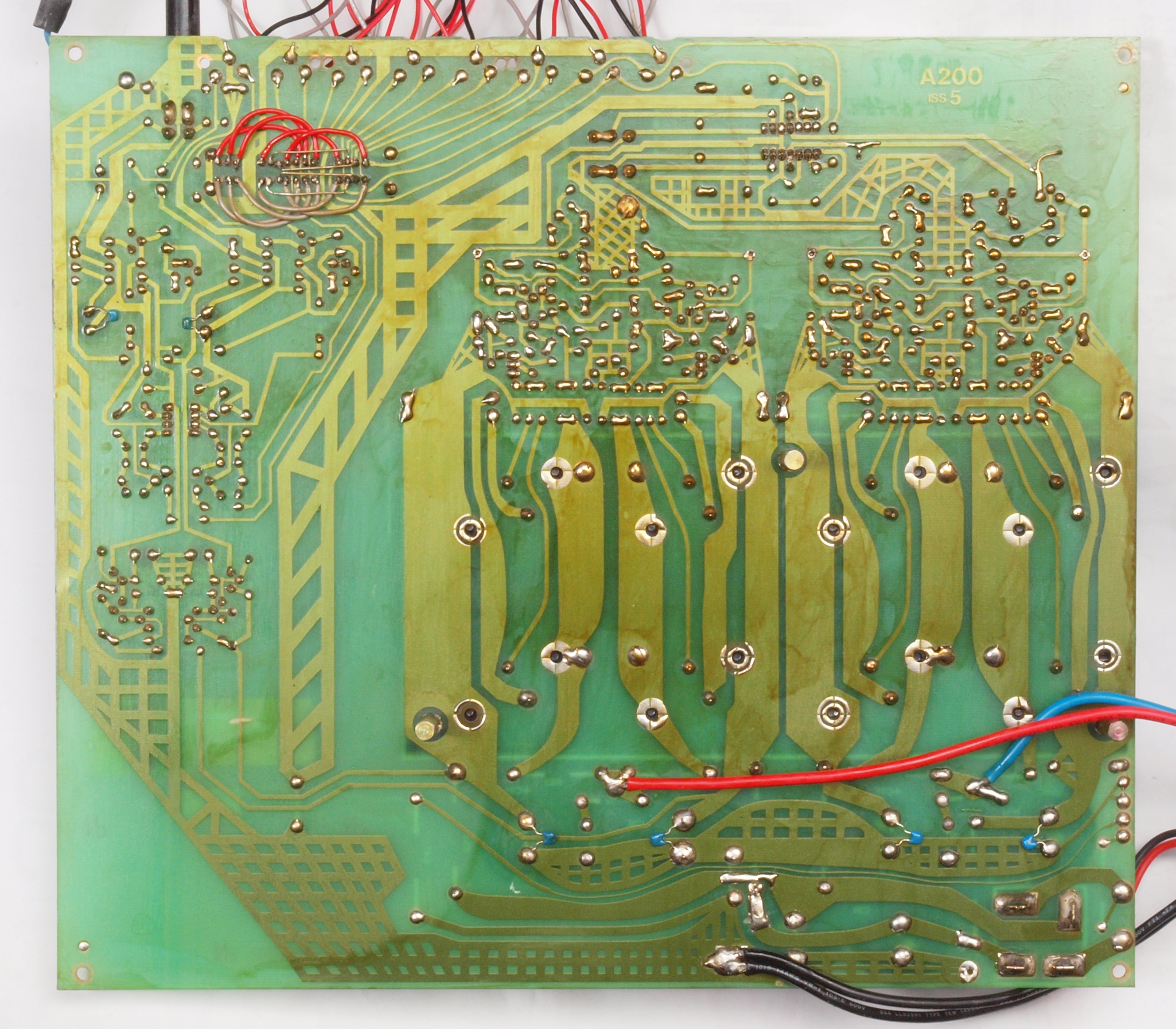

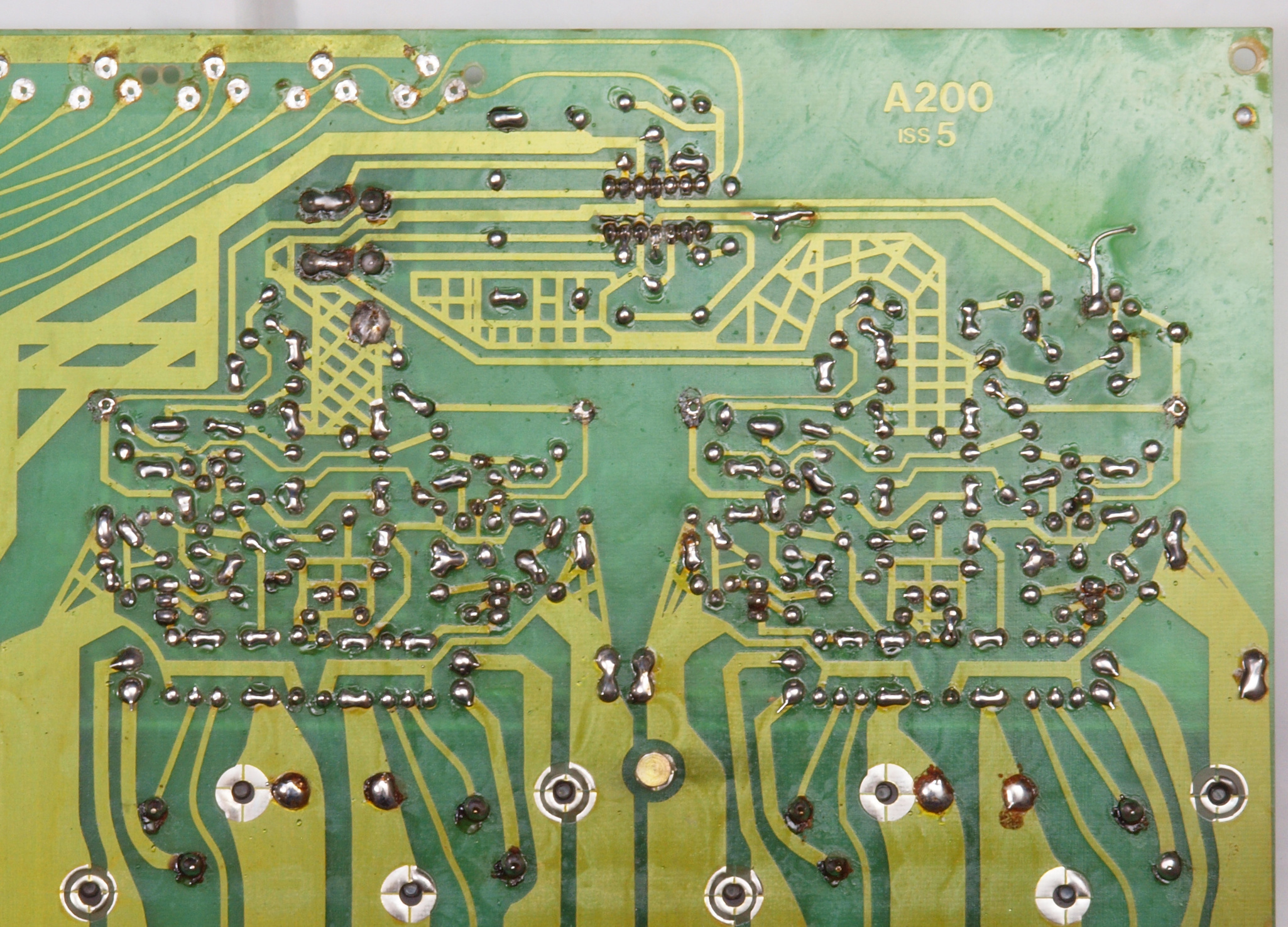

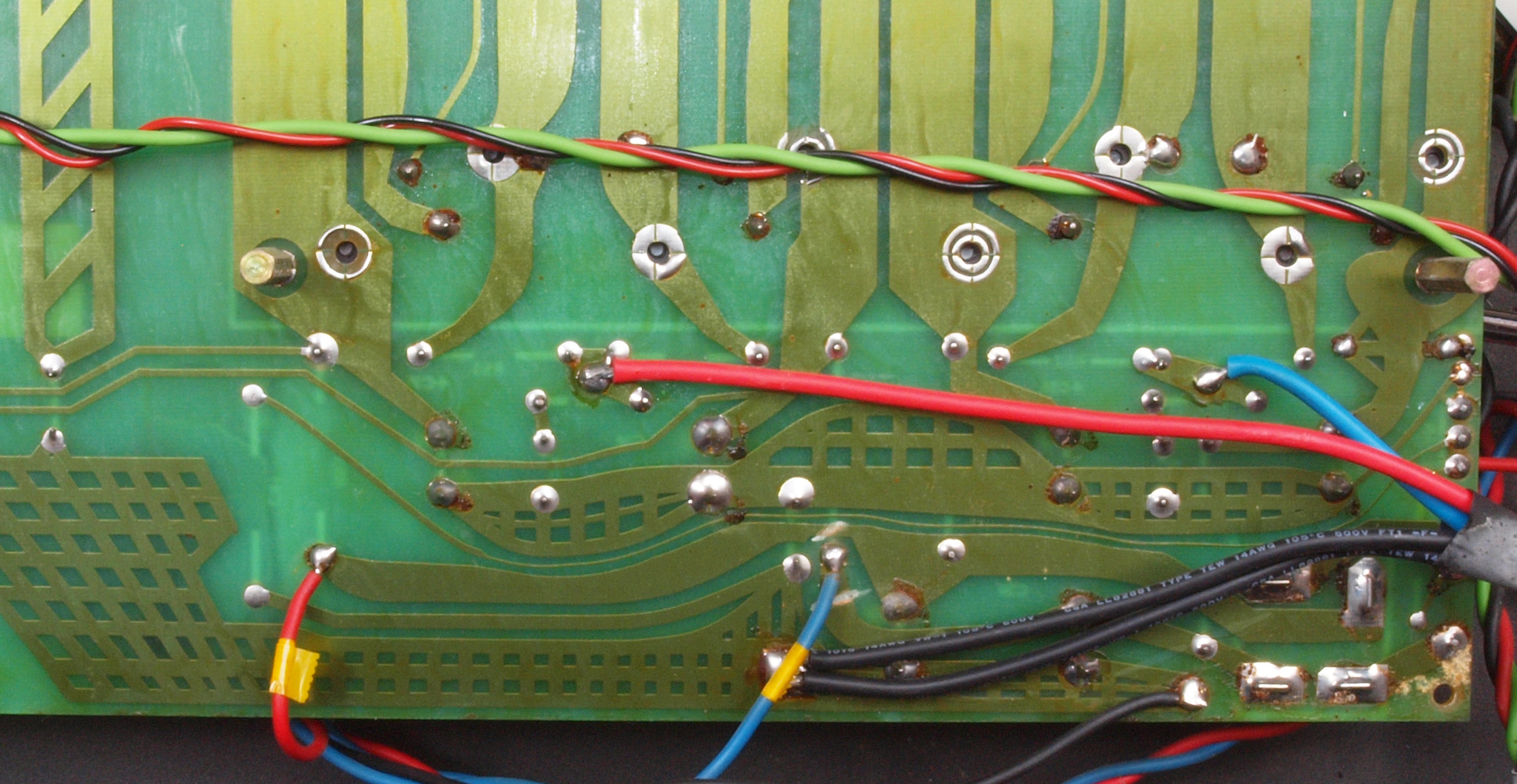

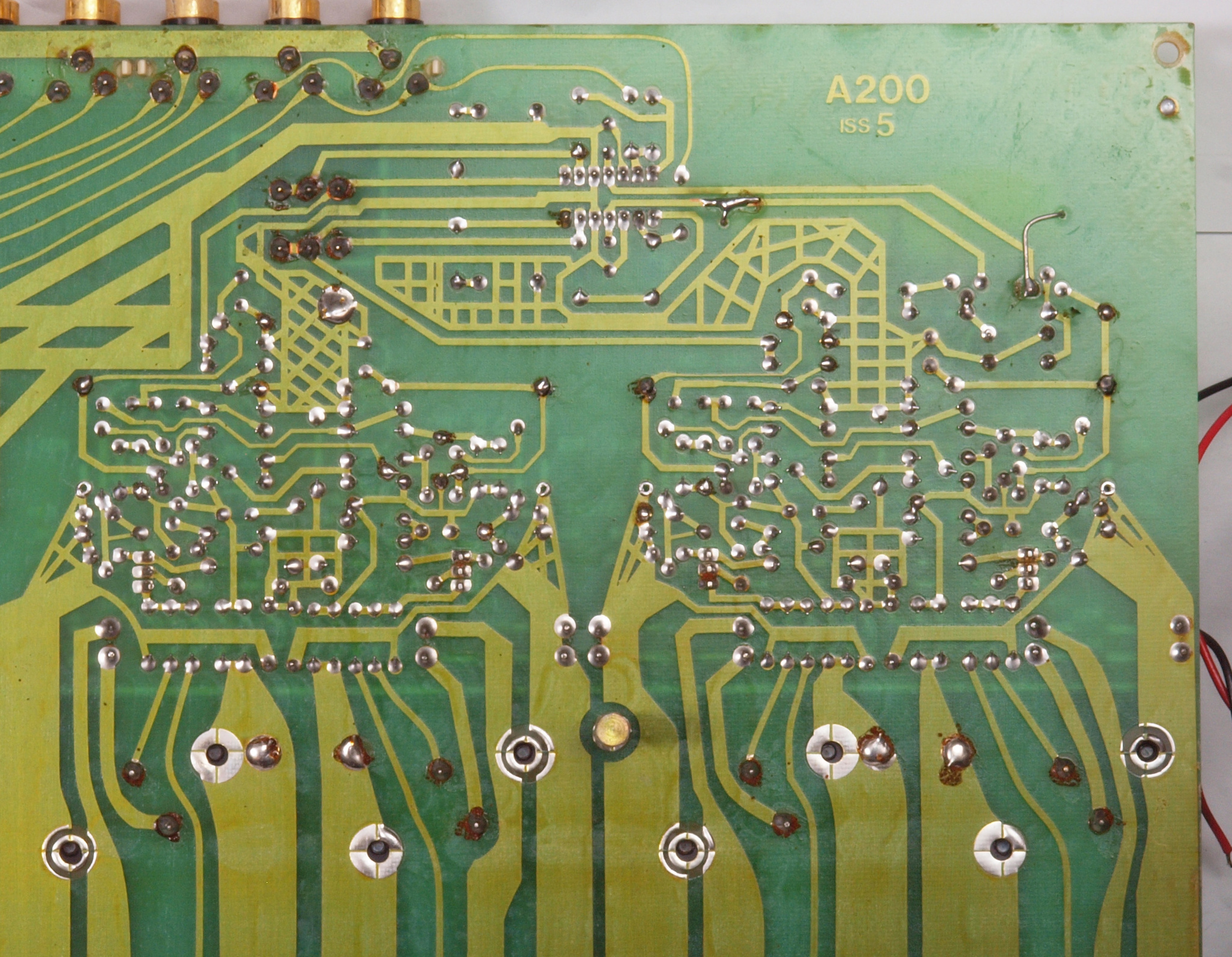

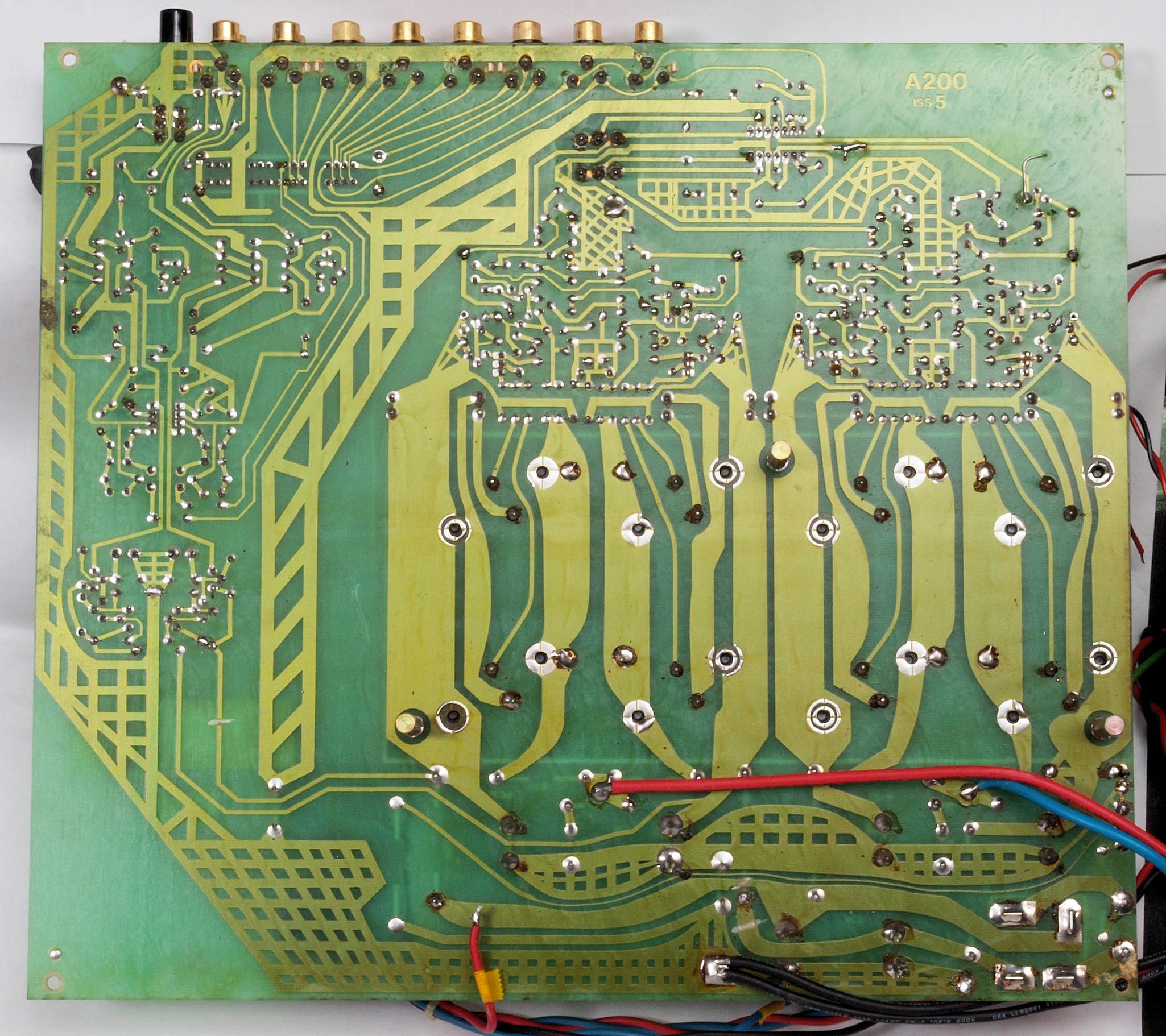

Ｃ６３．　修理前　　アンプ部基板裏。

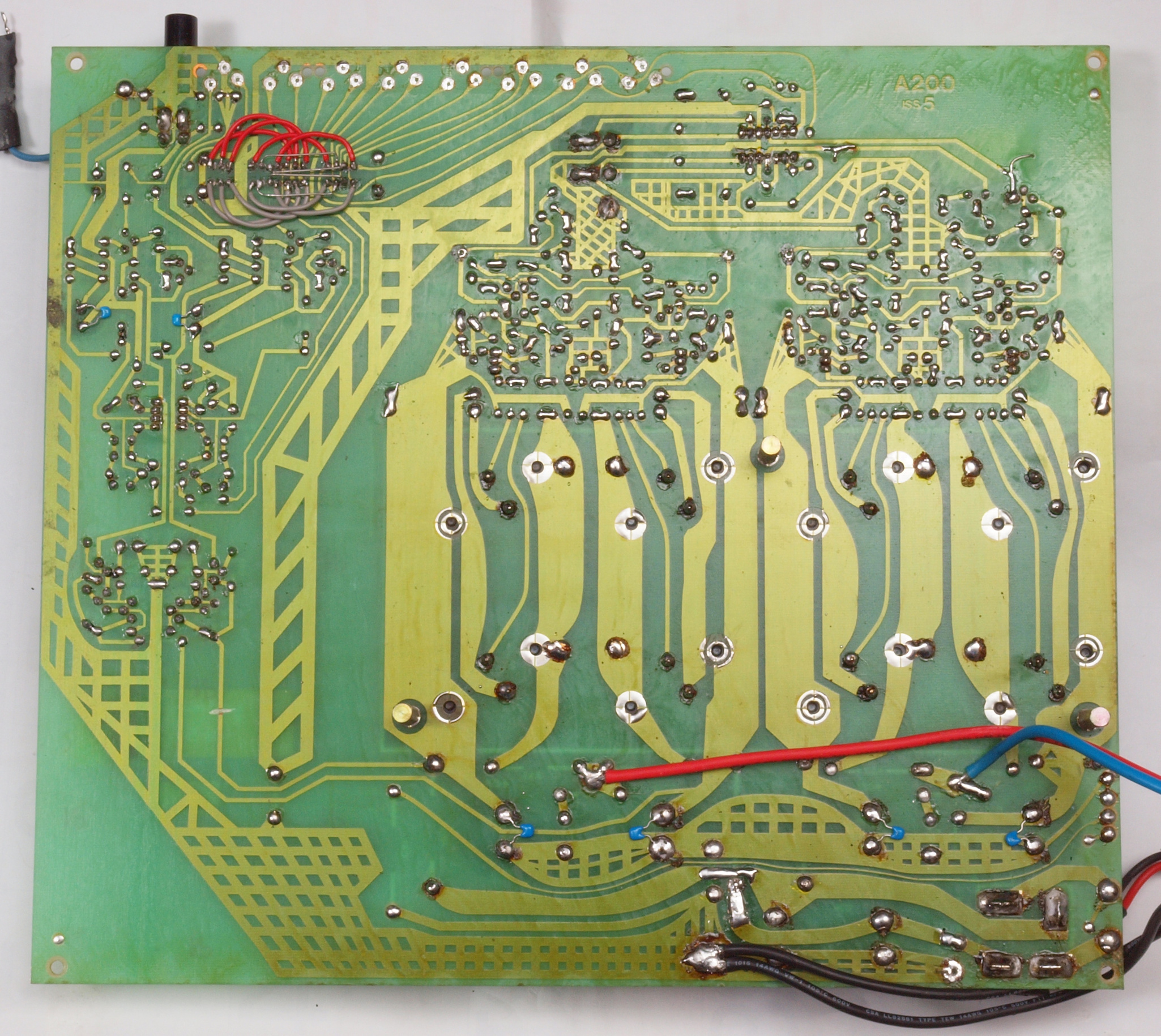

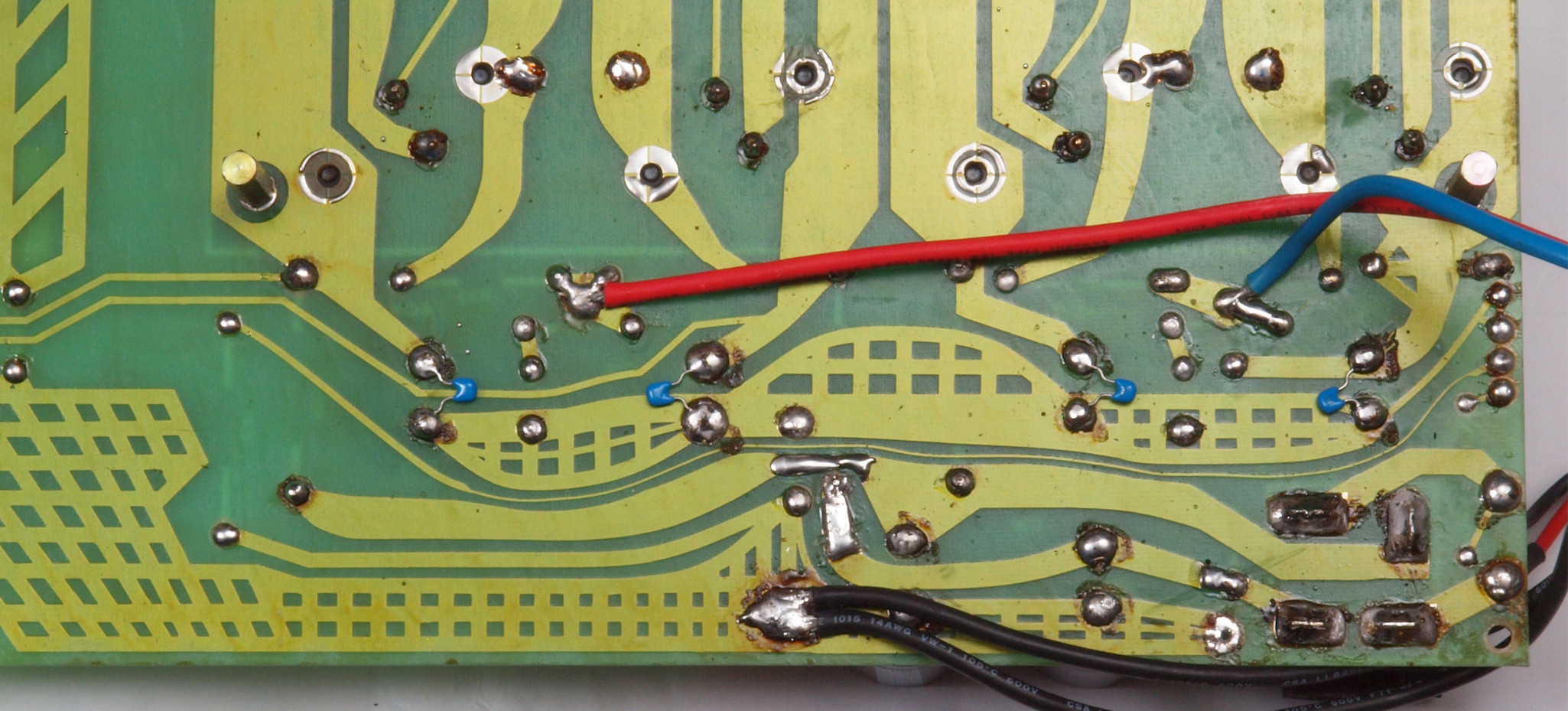

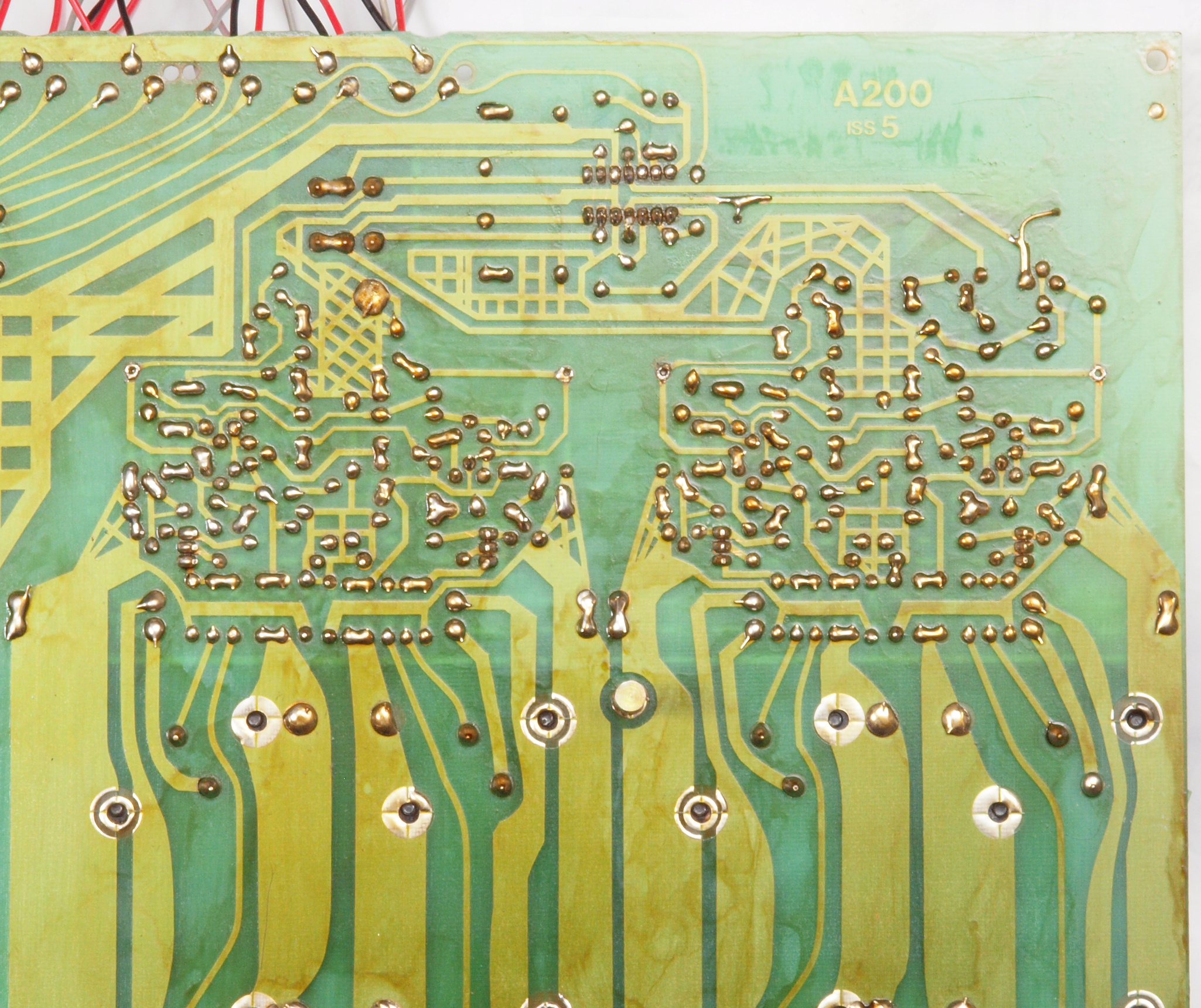

Ｃ６４．　修理（半田補正）後　アンプ部基板裏、　半田を全部やり直す。

Ｃ６５．　完成アンプ部基板裏　洗浄後コーテング材を塗る。

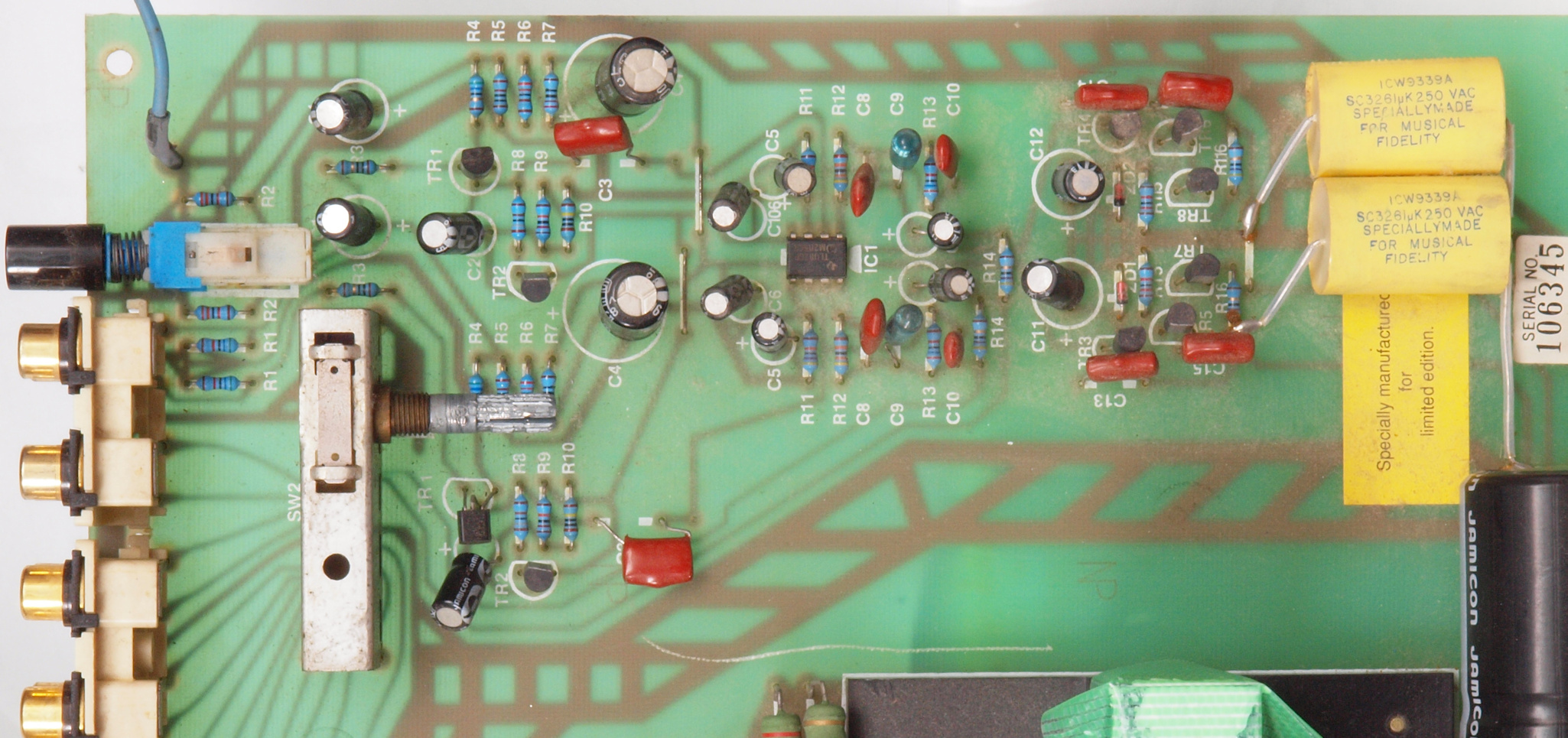

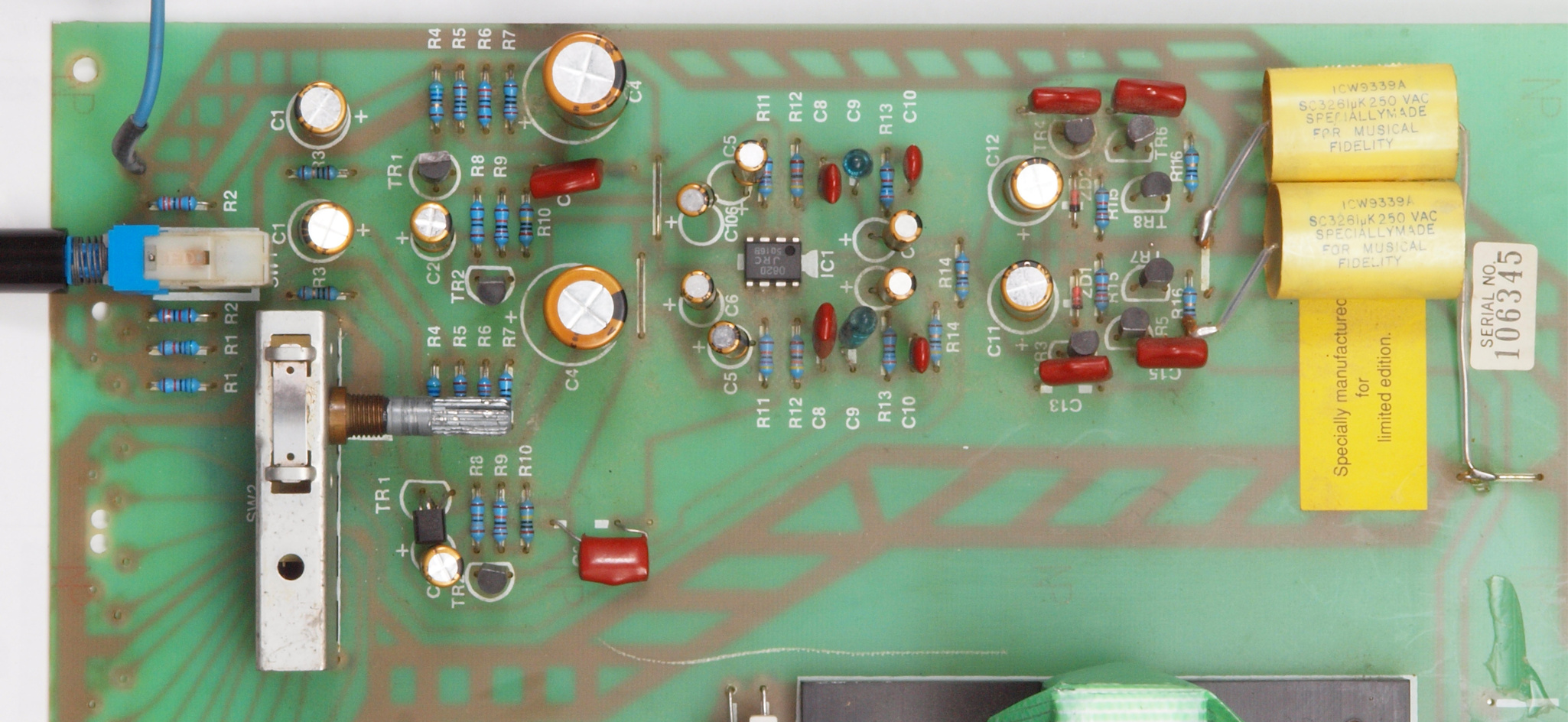

Ｃ７１．　修理前　ＥＱ−ＡＭＰ部基板。

Ｃ７２．　修理後　ＥＱ−ＡＭＰ部基板。　　電解コンデンサー１４個、ＯＰ−ＡＭＰ１個交換

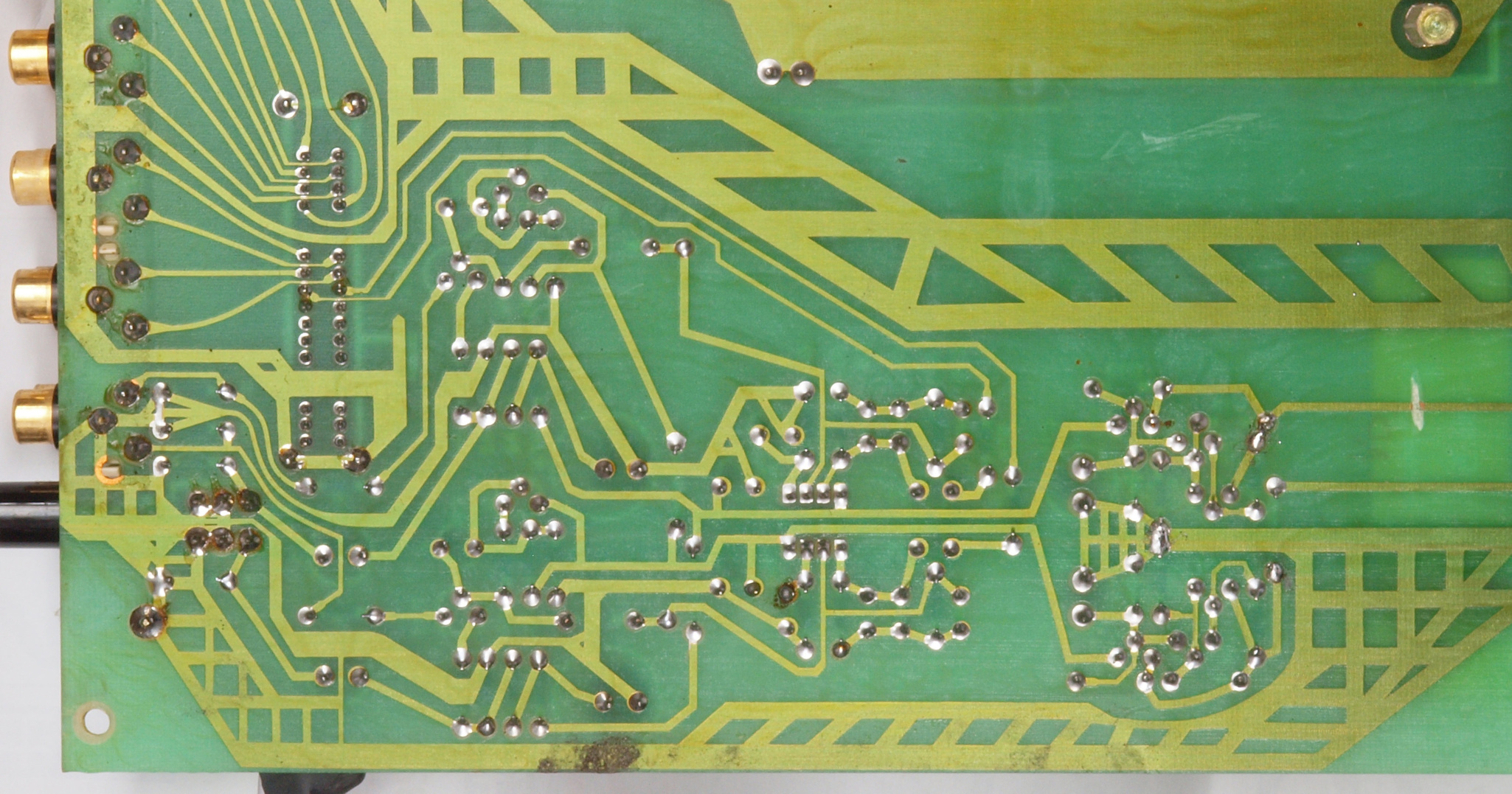

Ｃ７３．　修理前　ＥＱ−ＡＭＰ部基板裏。

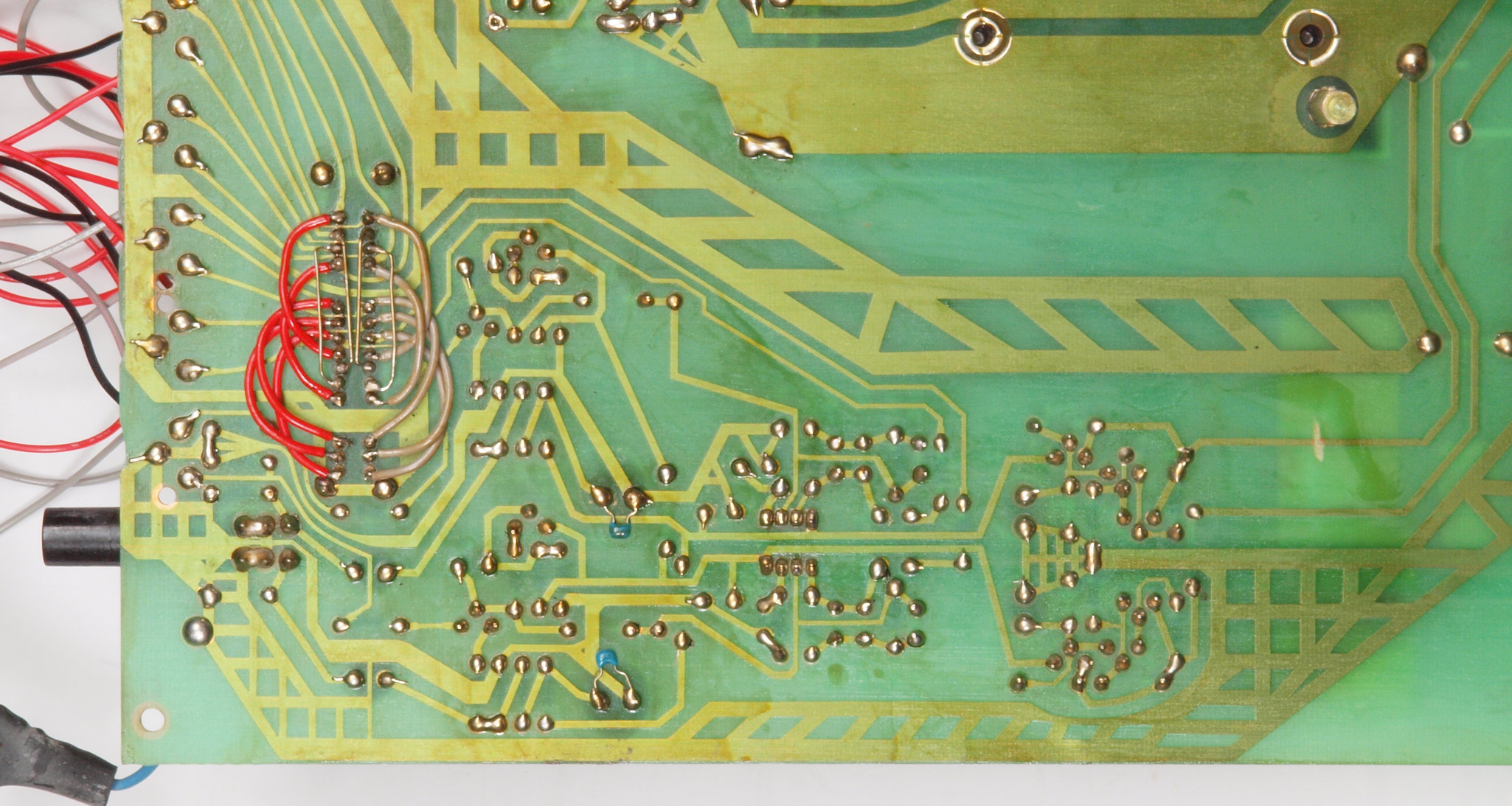

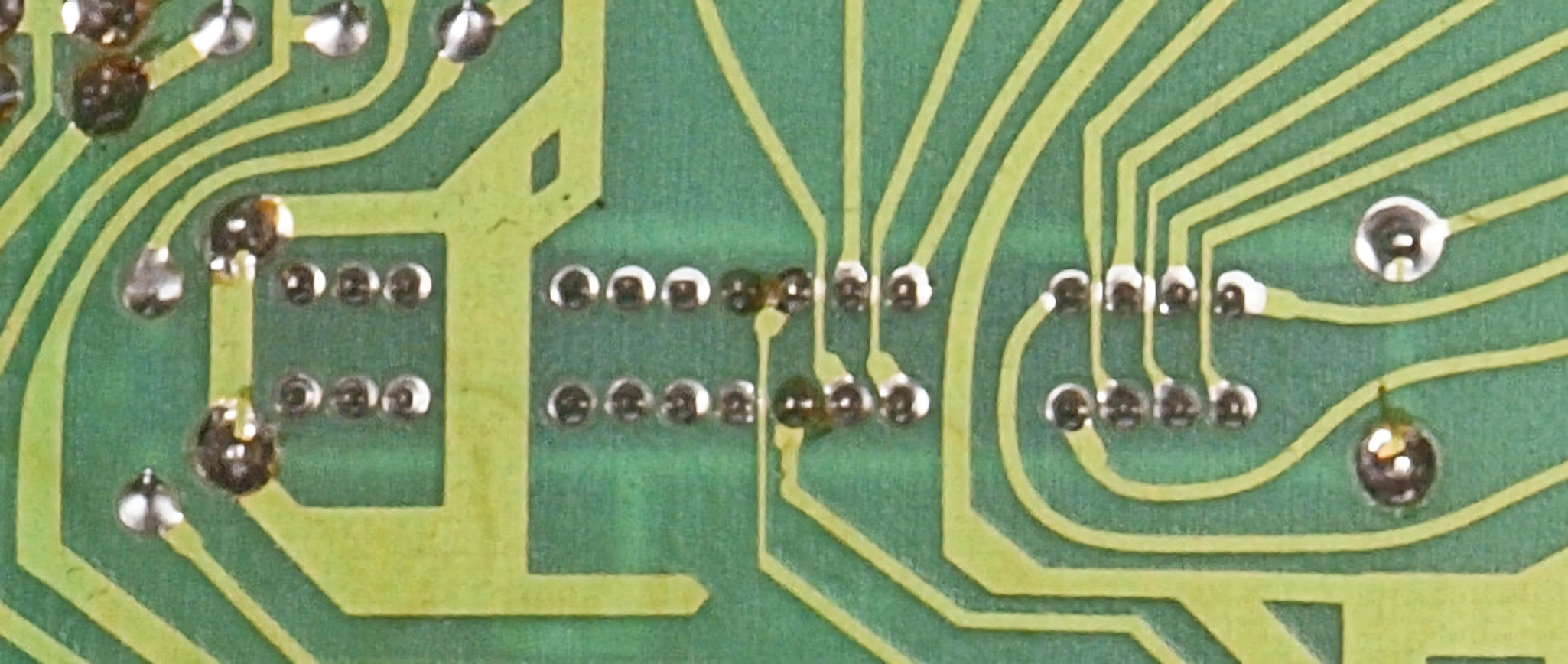

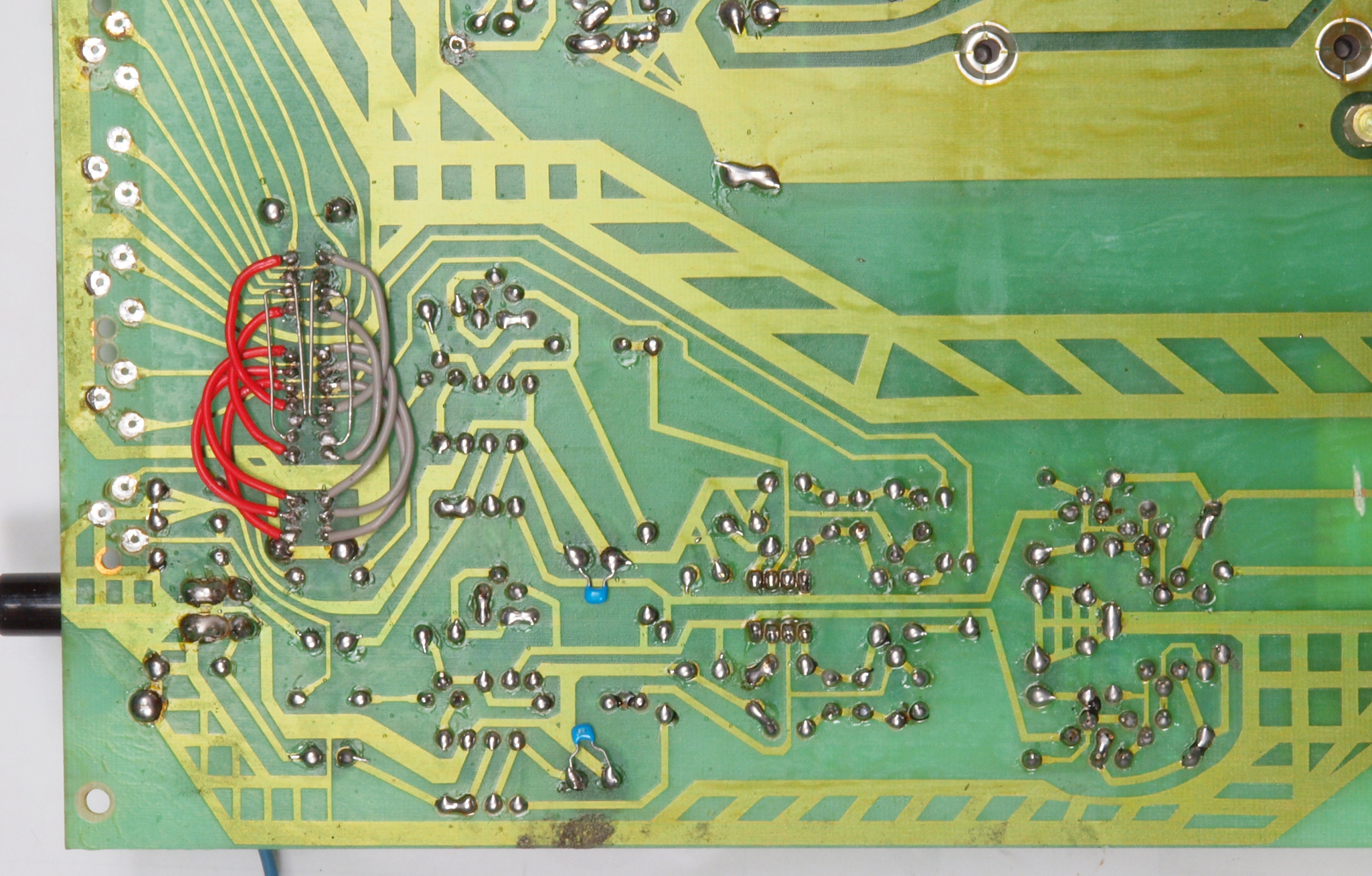

Ｃ７４．　修理（半田補正）後　ＥＱ−ＡＭＰ部基板裏、　半田を全部やり直す。セラミックコンデンサー２個追加。入力切替ＳＷをＷ接点にする。

Ｃ７５．　完成ＥＱ−ＡＭＰ部基板裏、　洗浄後コーテング材を塗る。

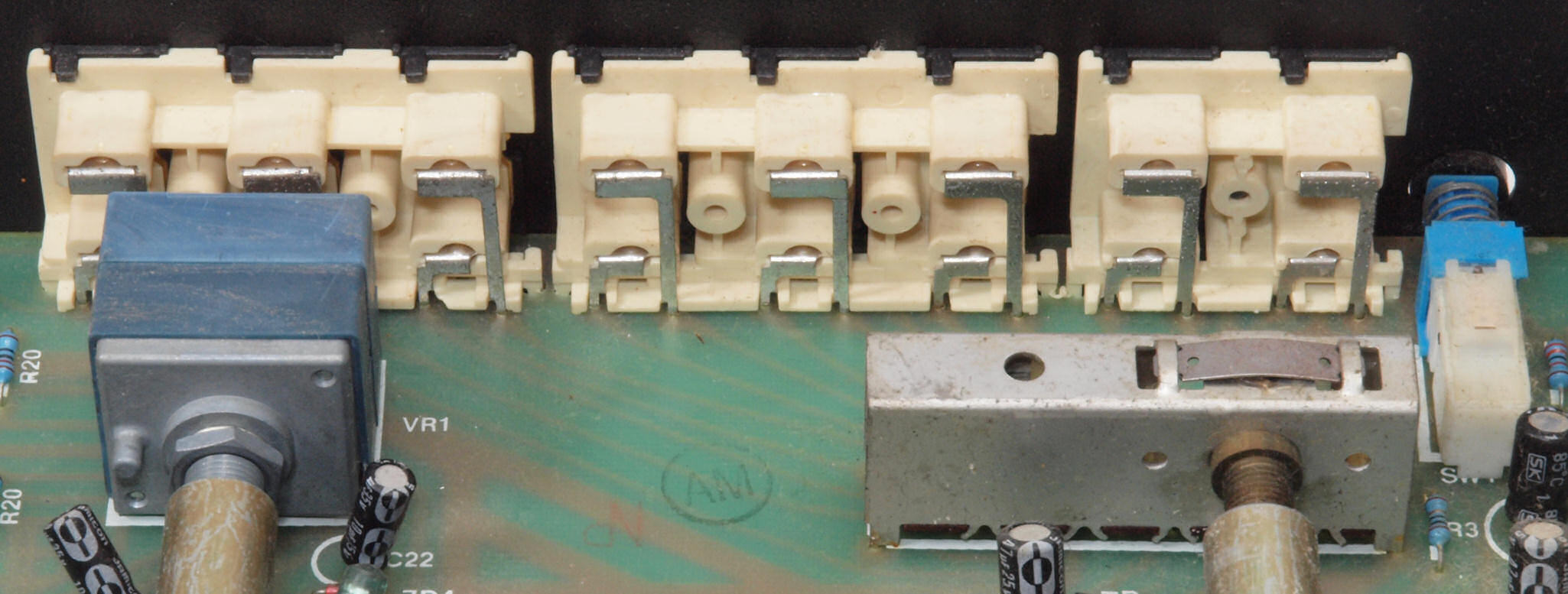

Ｃ７６．　修理前　入力切替ＳＷ裏、半分遊んでいる。

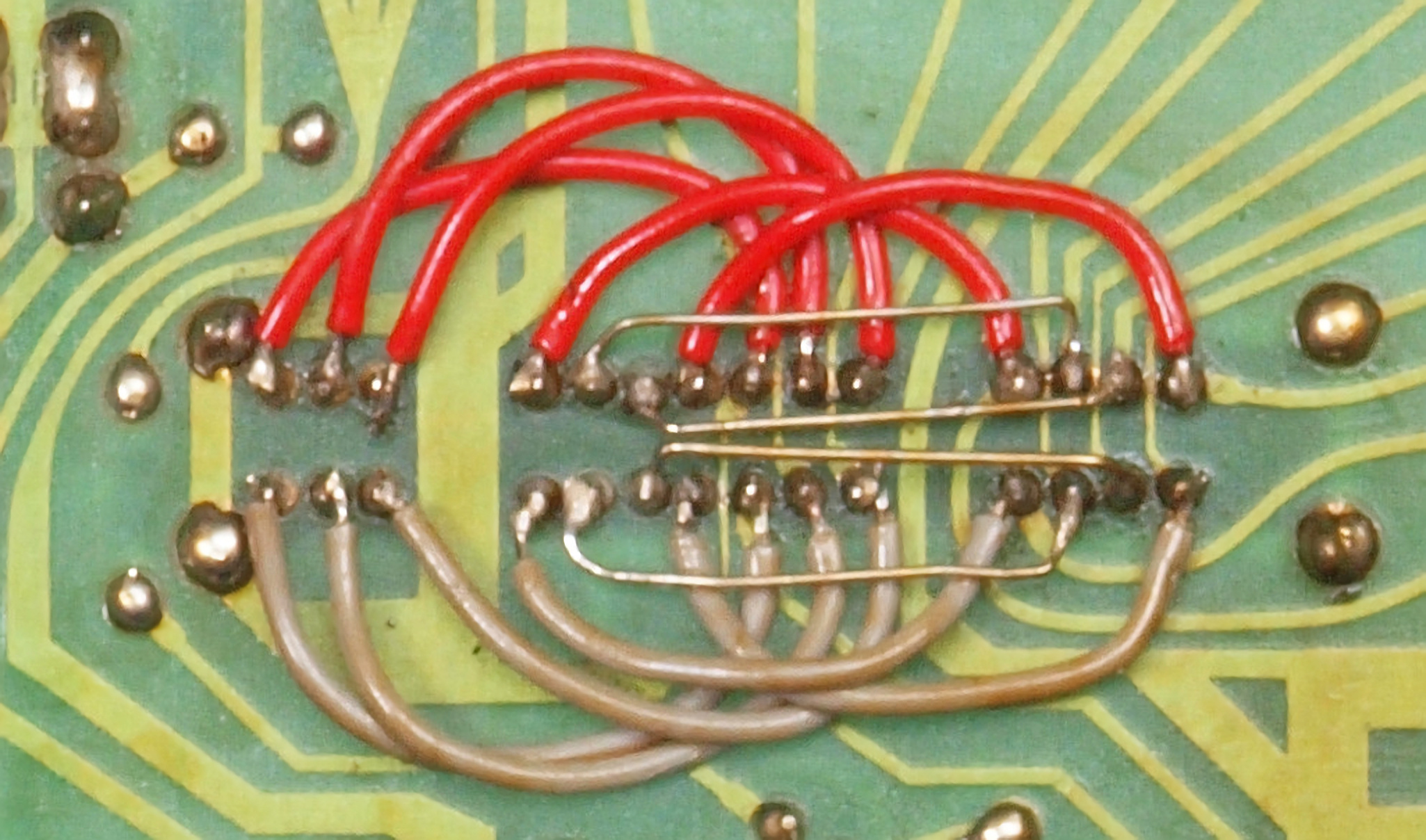

Ｃ７７．　修理後　入力切替ＳＷ裏、半分遊んでいる回路を利用しＷ接点にする。

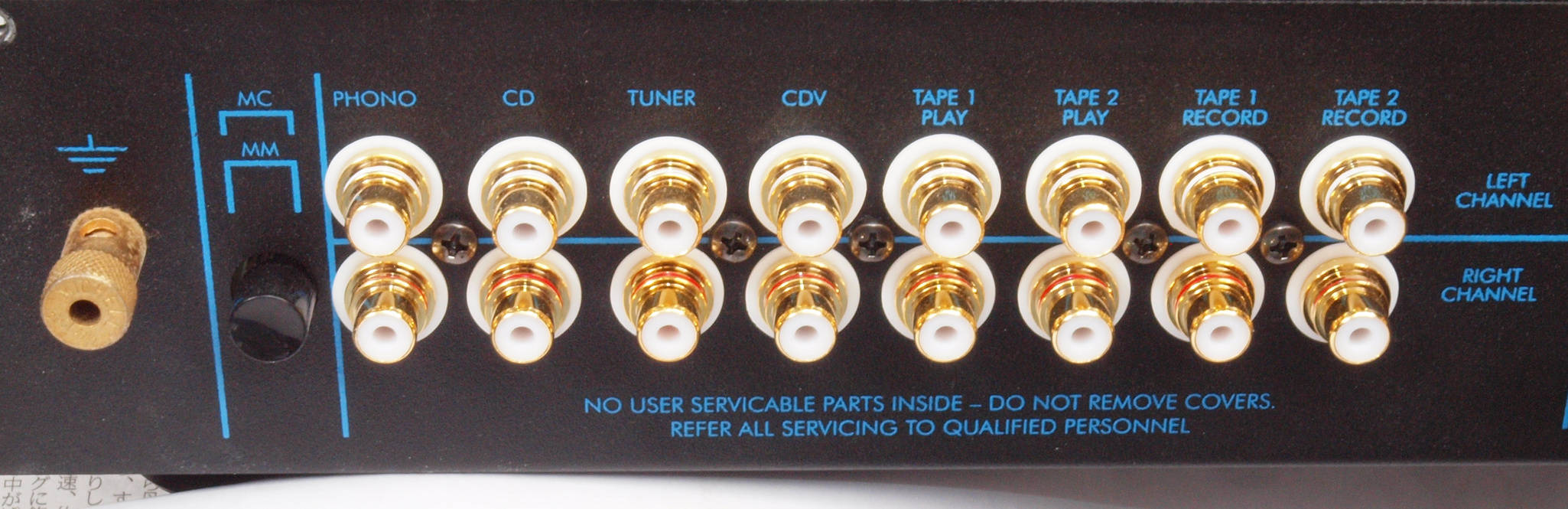

Ｃ８１．　修理前　ＲＣＡ端子。

Ｃ８２．　修理（交換）後　ＲＣＡ端子。　テフロン絶縁ＲＣＡ端８組１６個交換。（秋月電子通商で購入の台湾製）。

Ｃ８３．　修理前　入出力ＲＣＡ端子郡裏。

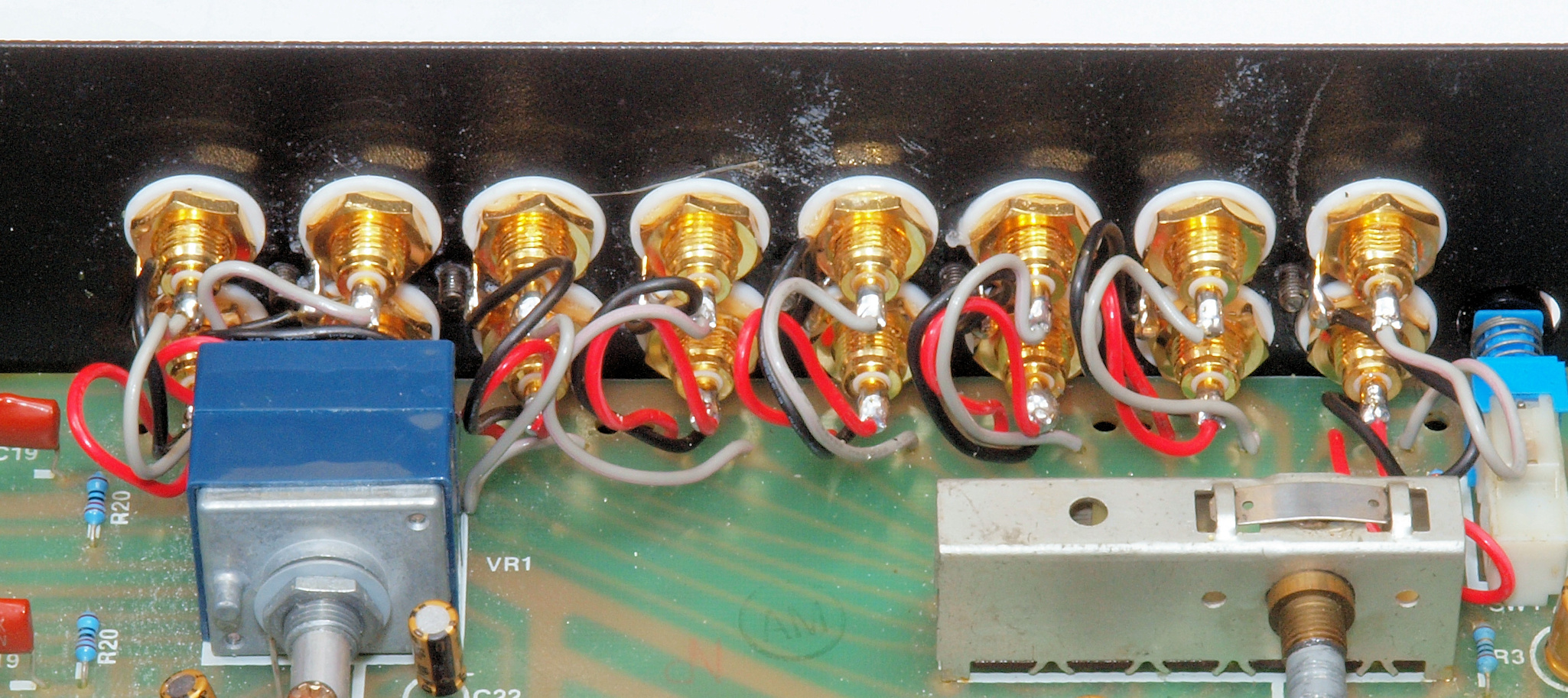

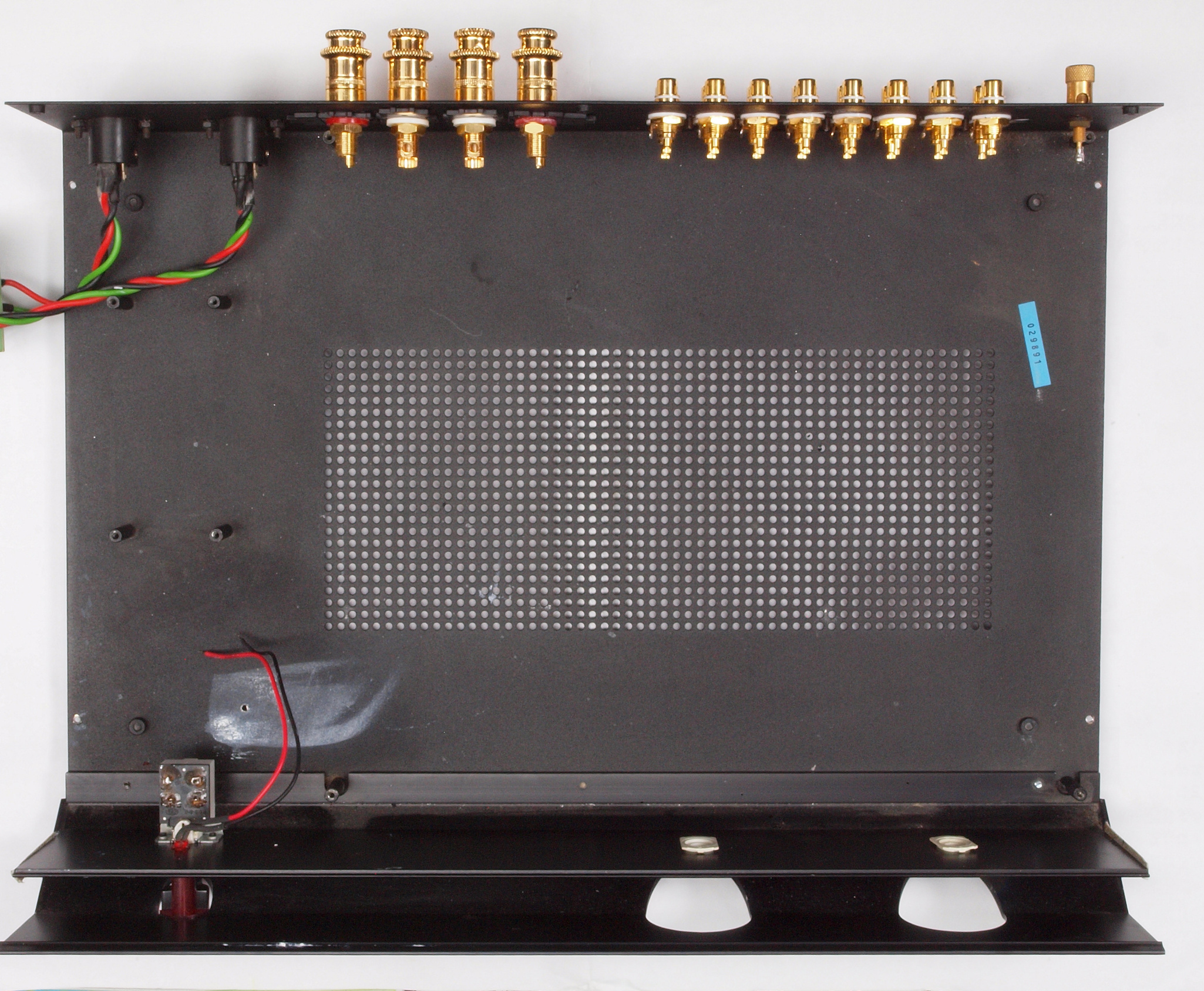

Ｃ８４．　修理後　入出力ＲＣＡ端子郡裏。

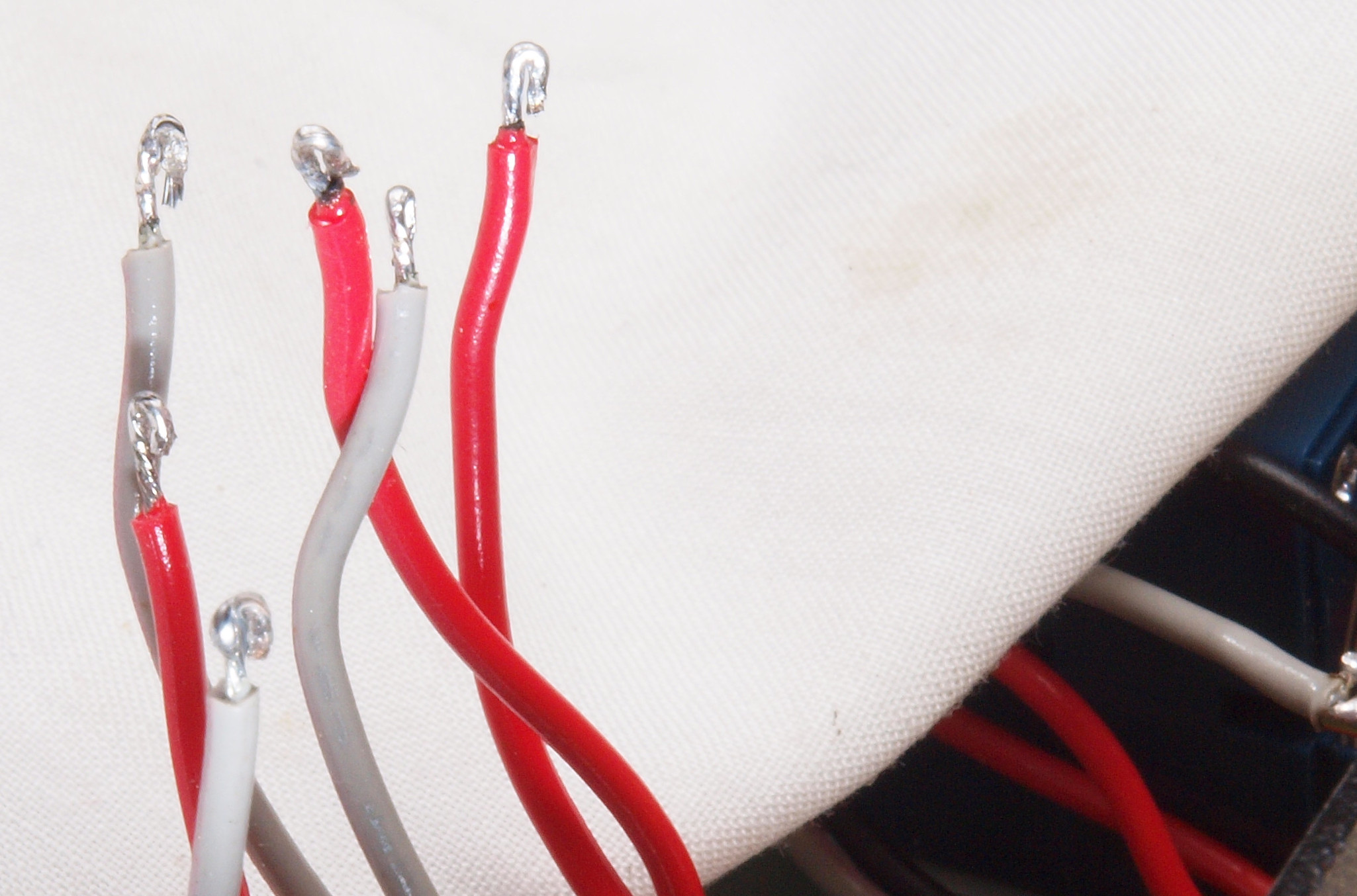

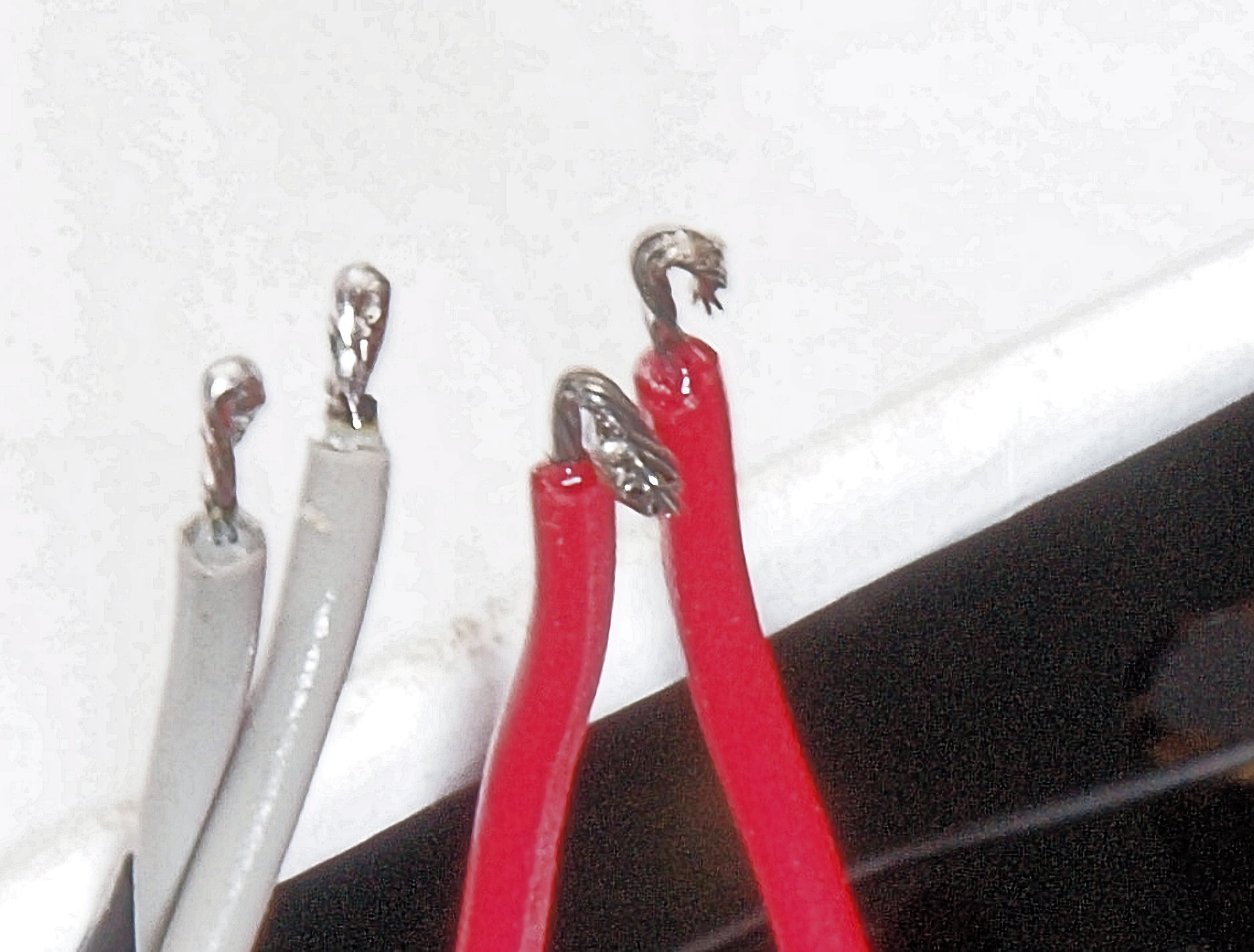

Ｃ８４．　修理中　入出力ＲＣＡ端子裏配線。　配線は半田が染み込むよう撚り、先を折り返す。

Ｃ９１．　修理前．　ＳＰ接続端子。

Ｃ９２．　修理（交換）後　ＳＰ接続端子。　中国製大型に交換。

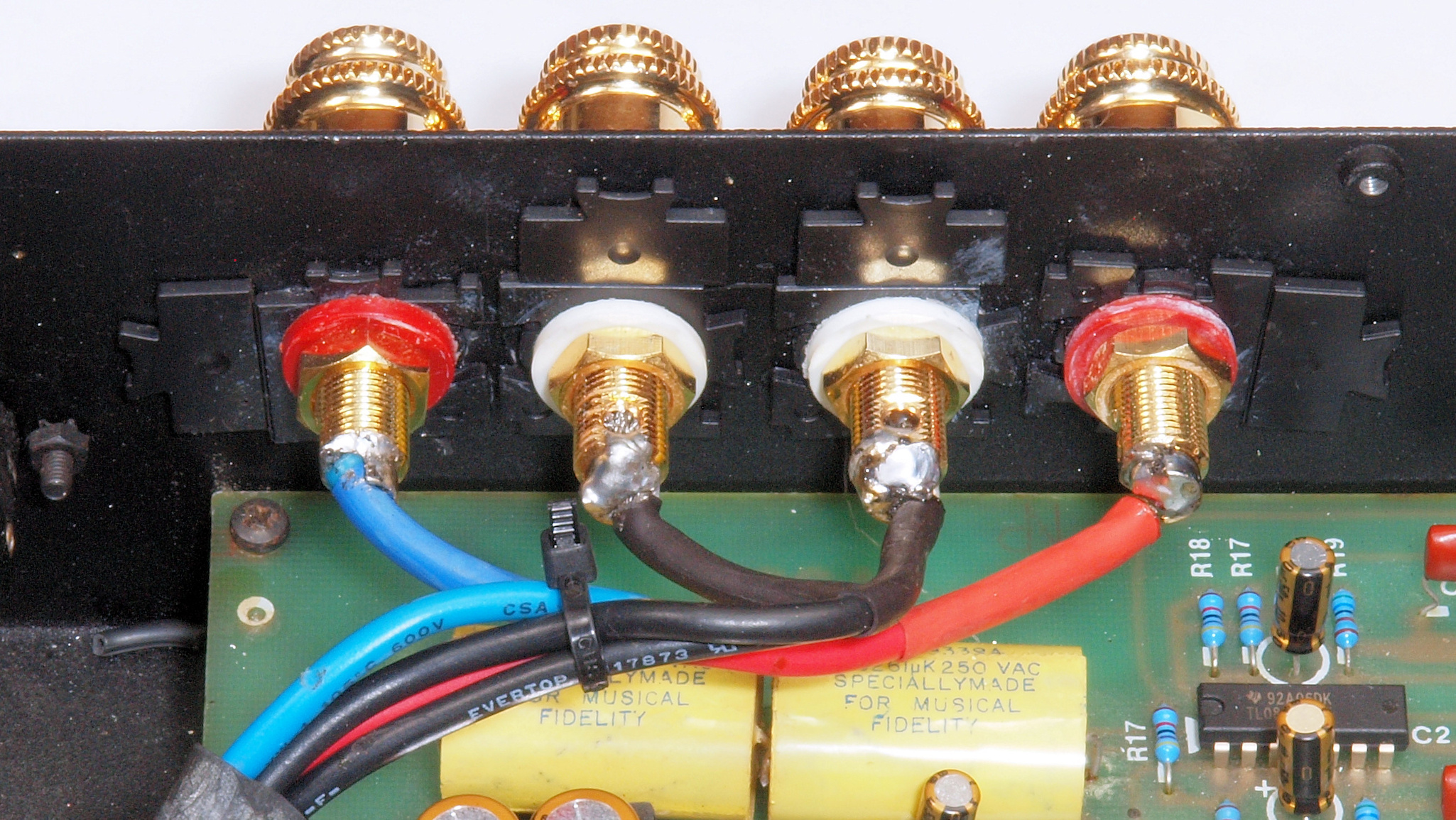

Ｃ９３．　修理前　ＳＰ接続端子裏配線。

Ｃ９４．　修理（交換）後　ＳＰ接続端子裏配線。　ＳＰ接続端子の止め座金はＷＢＴ製を使用。

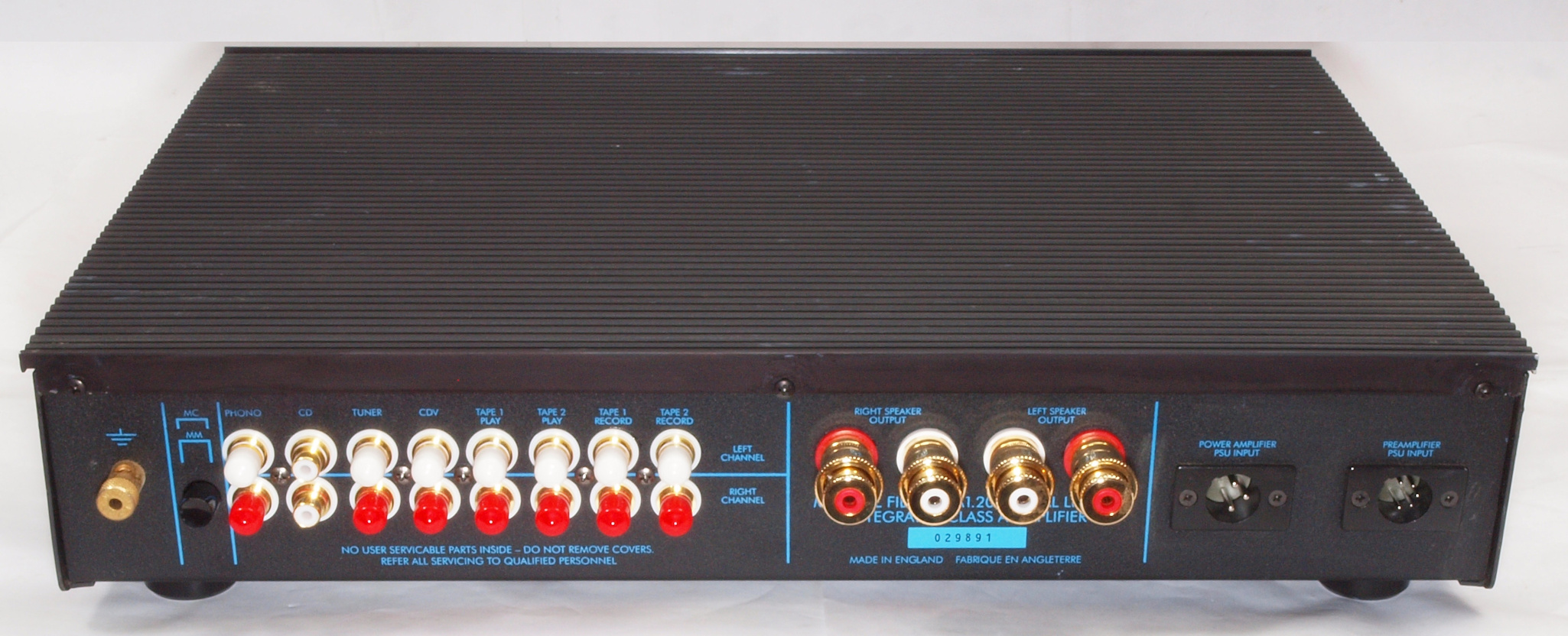

Ｃ９５．　修理（交換）後　ＲＣＡ端子、ＳＰ接続端子を交換。

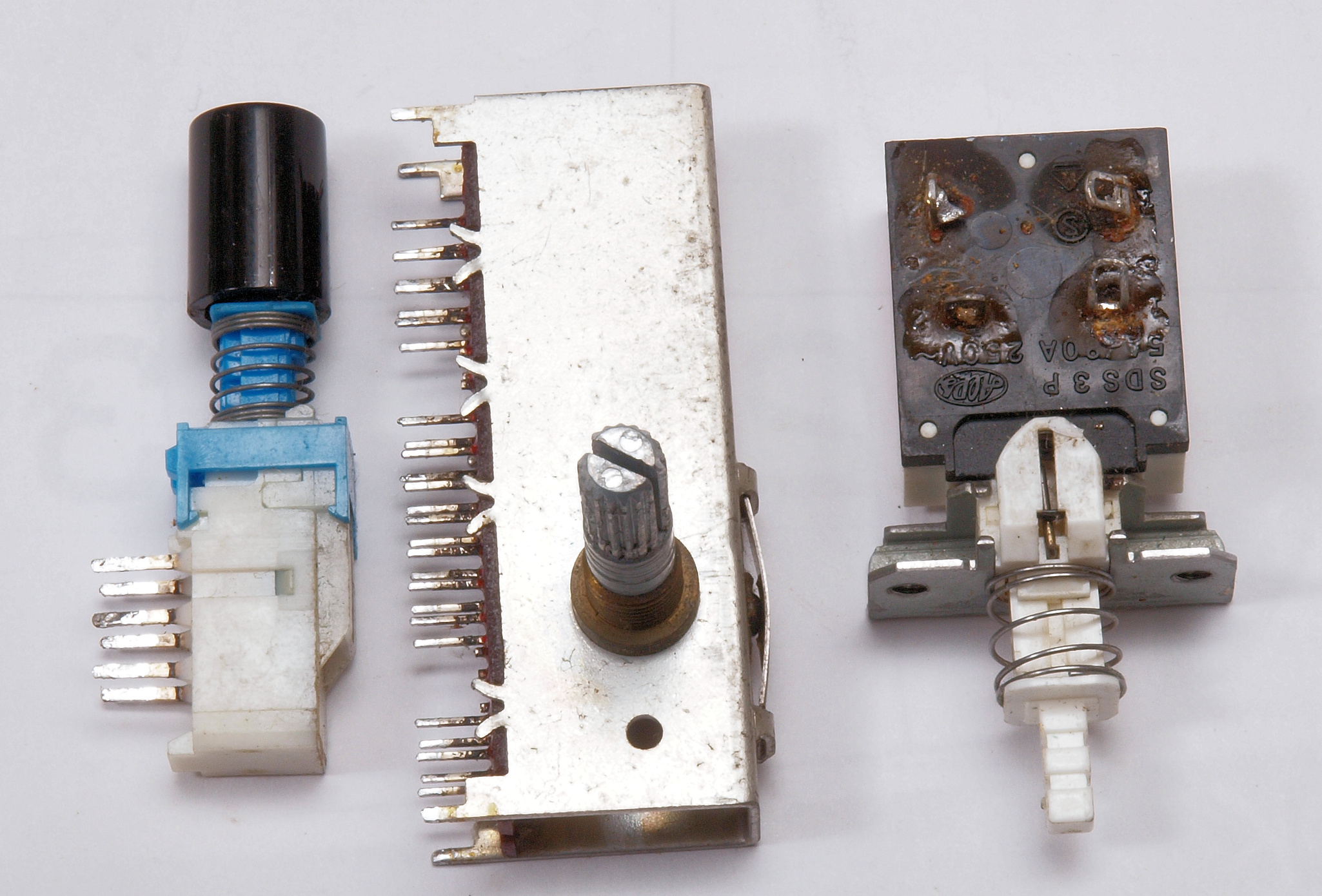

ＣＡ１．　修理中　入力切替ＳＷ、電源ＳＷ、ＭＭ／ＭＣ切替ＳＷ取り外し洗浄。

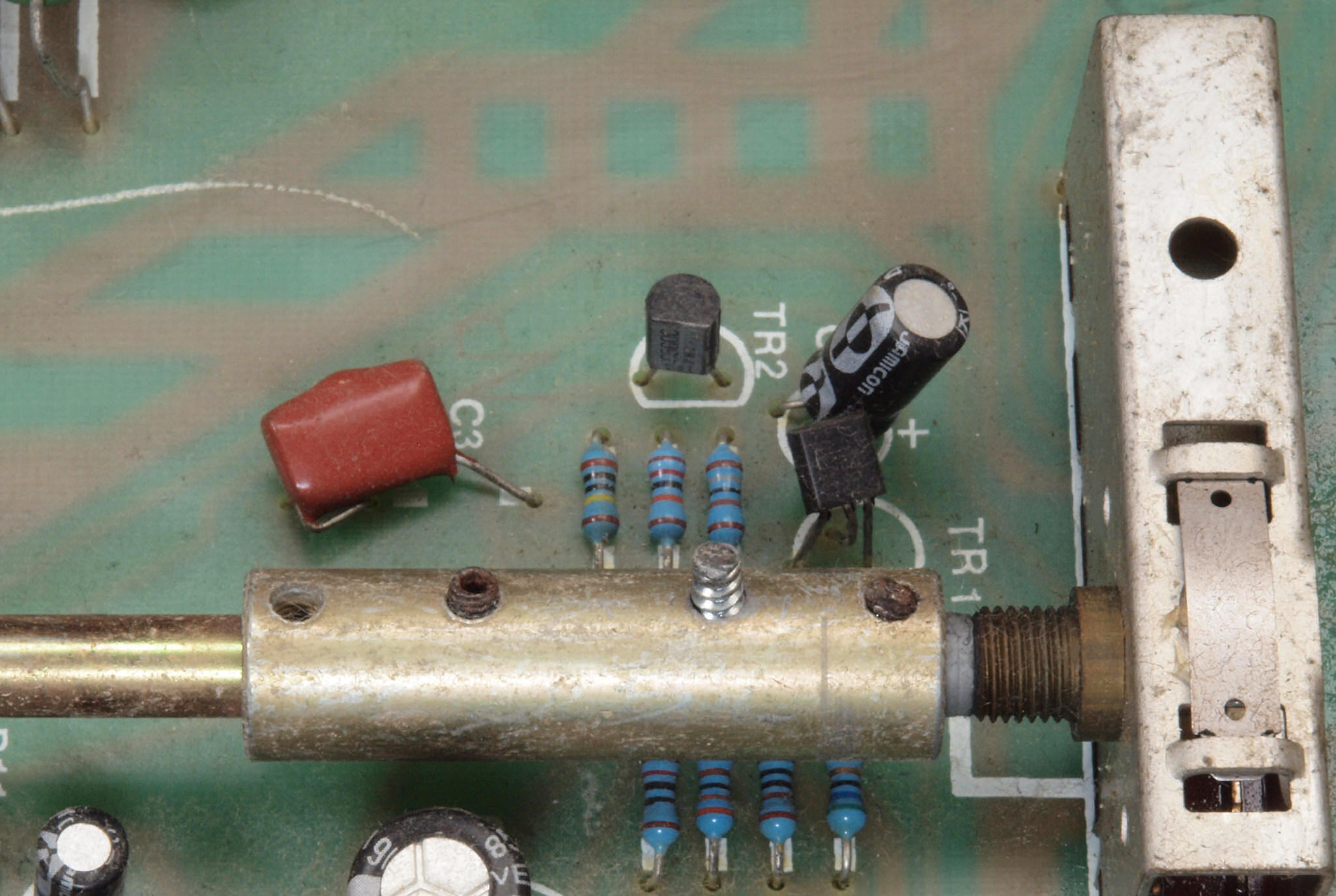

ＣＢ１．　修理前　入力切替ＳＷのジョイント。　ブレを吸収しない。

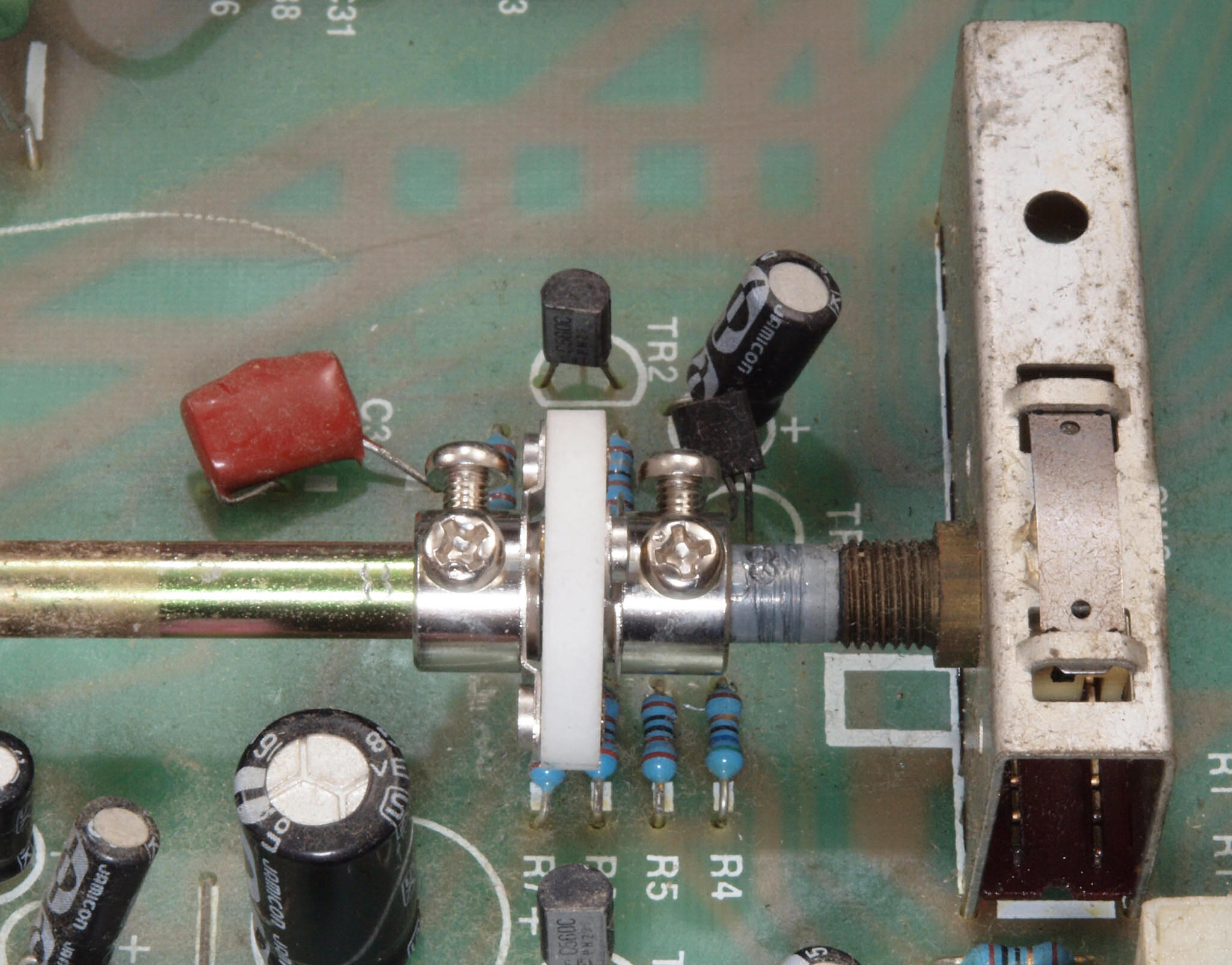

ＣＢ２．　修理（交換）後　入力切替ＳＷのジョイント。　ユニバーサルジョイントに交換。

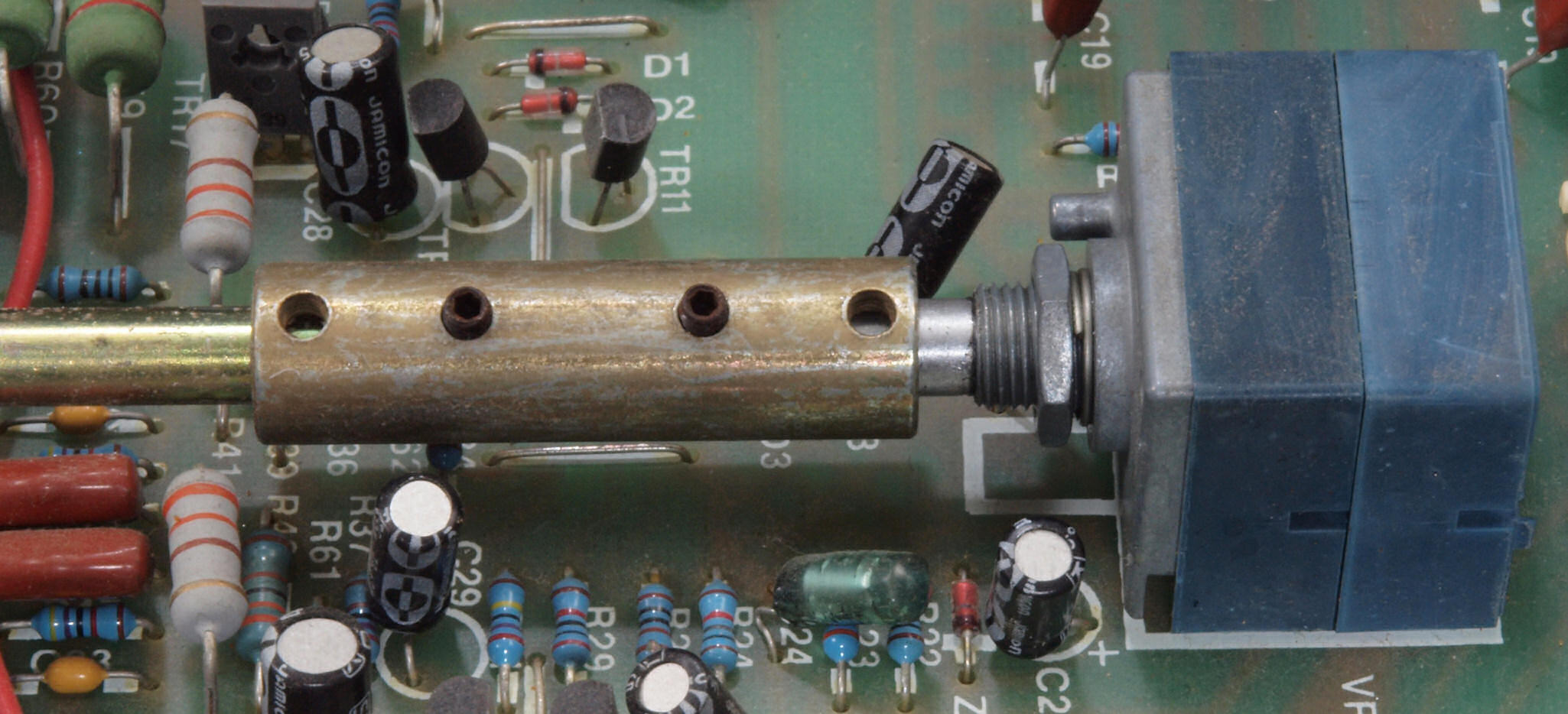

ＣＣ１．　修理前　メインＶＲのジョイント。　ブレを吸収しない。

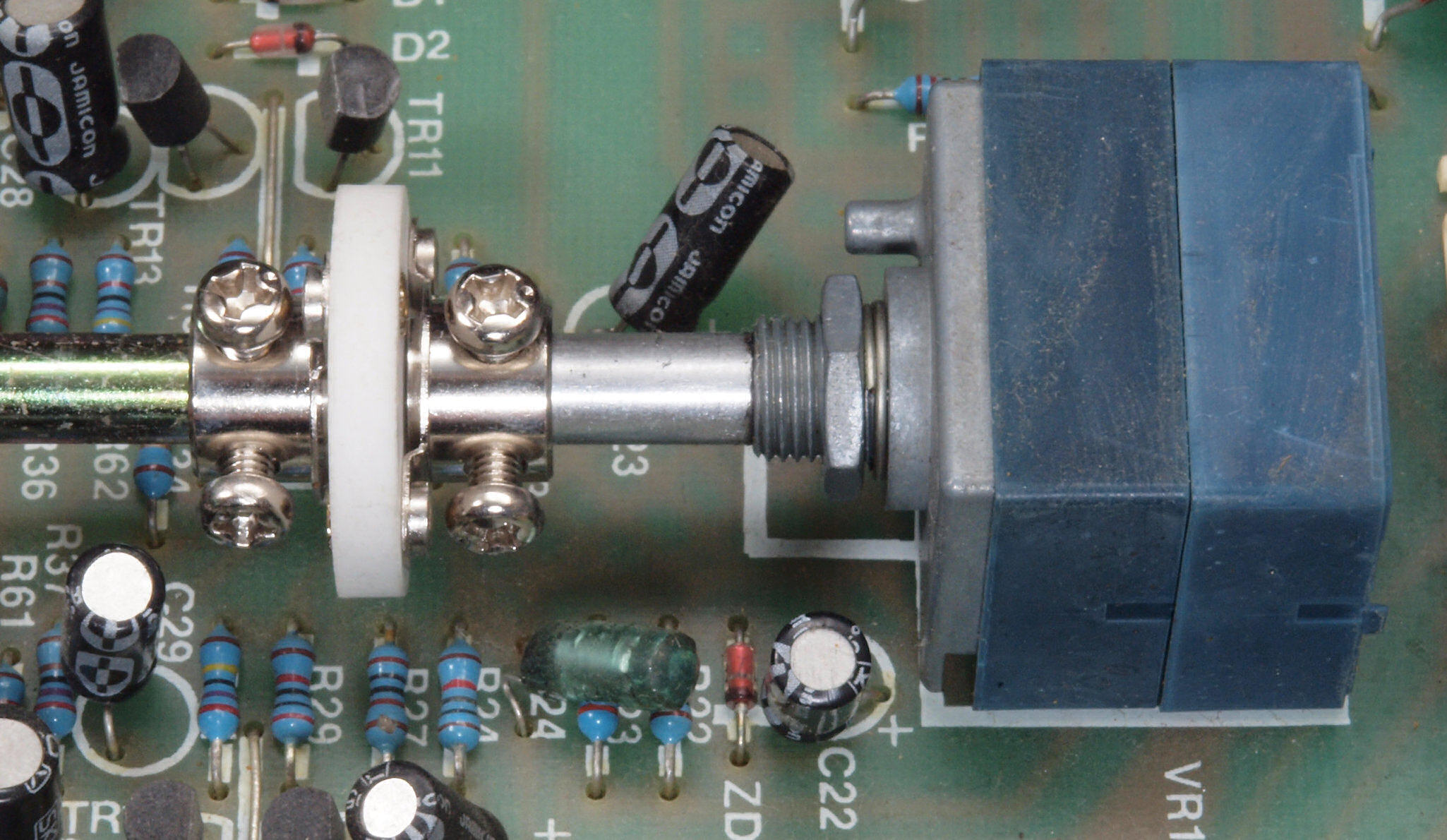

ＣＣ２．　修理（交換）後　メインＶＲのジョイント。　ユニバーサルジョイントに交換。

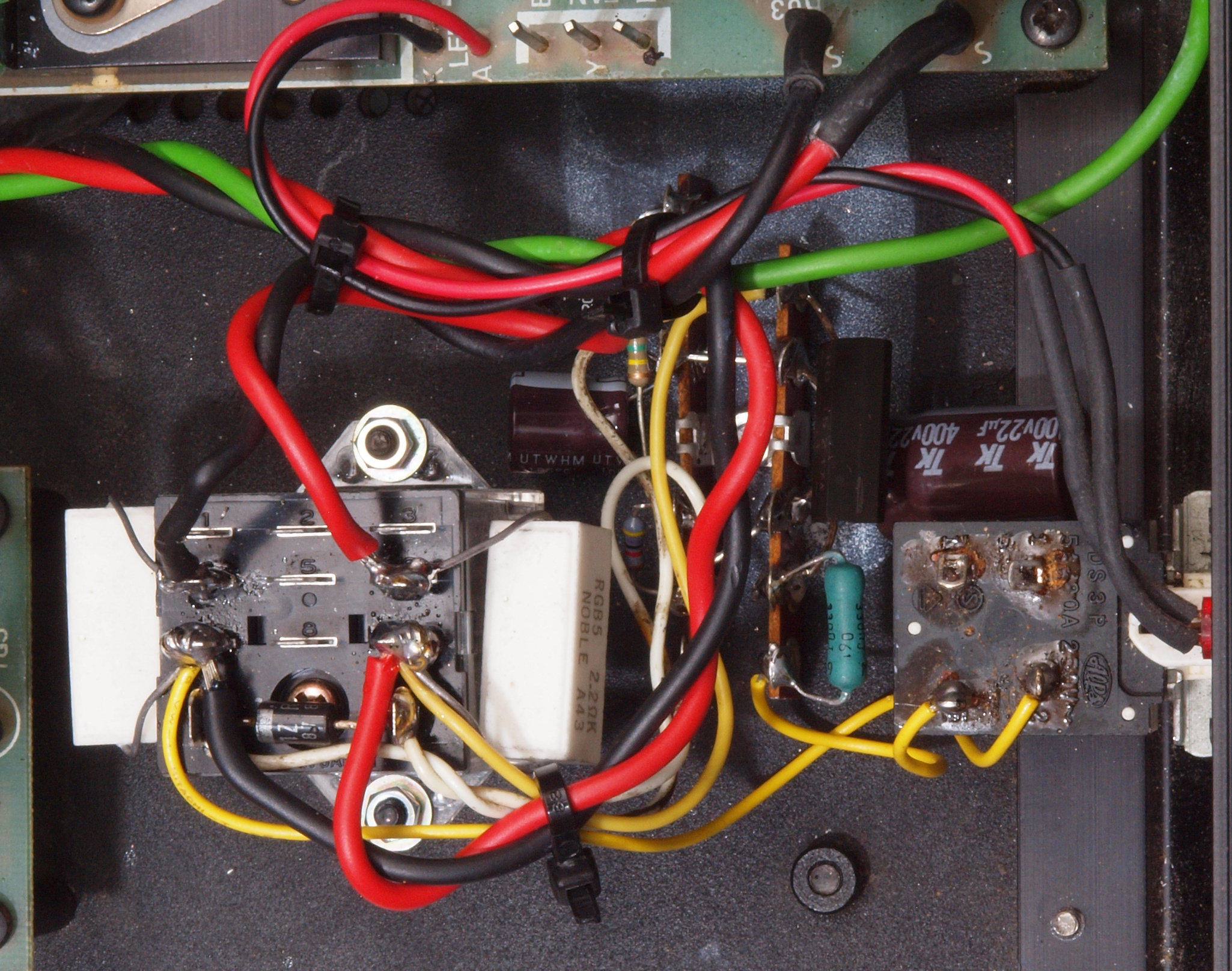

ＣＤ１．　修理後　リレー電源回路組み込む。

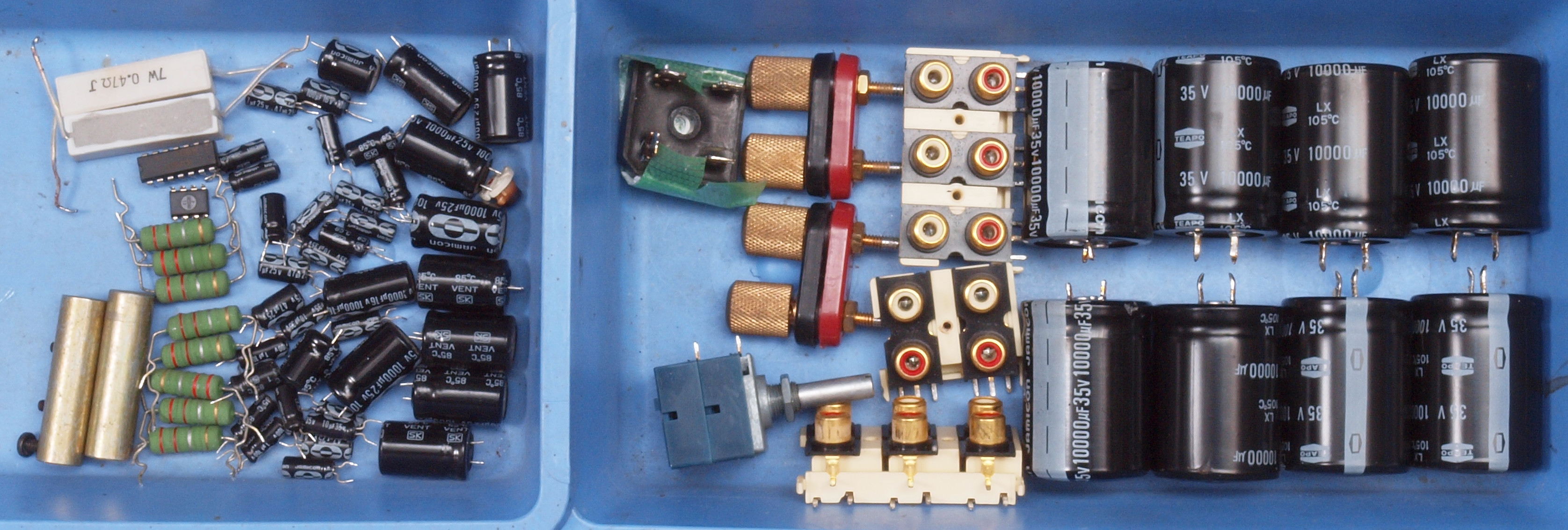

ＣＥ１．　交換部品。

ＣＦ１．　修理前　上から見る。

ＣＦ２．　修理後　上から見る。

ＣＦ３．　完成、綺麗なお尻で帰ります。

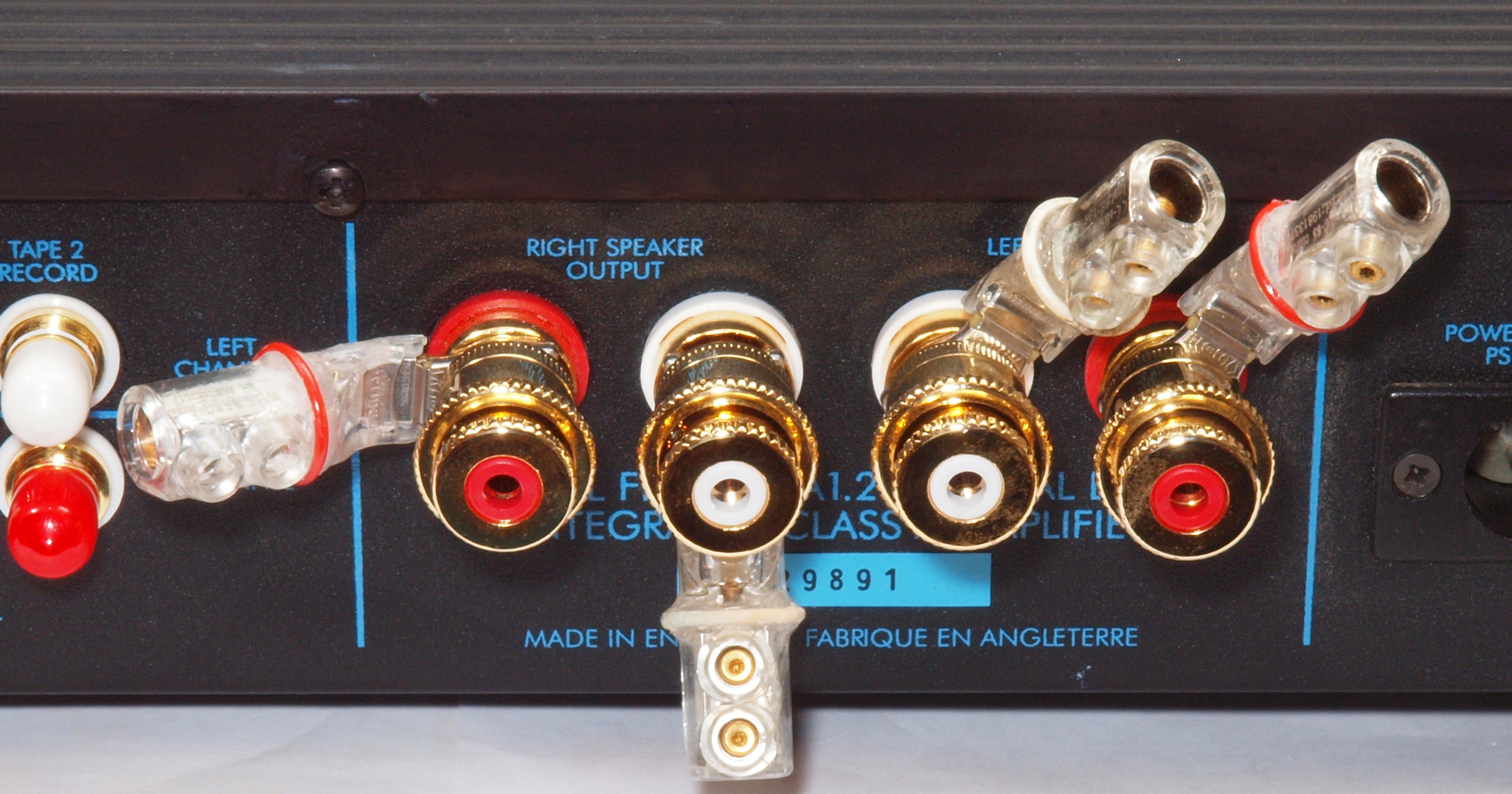

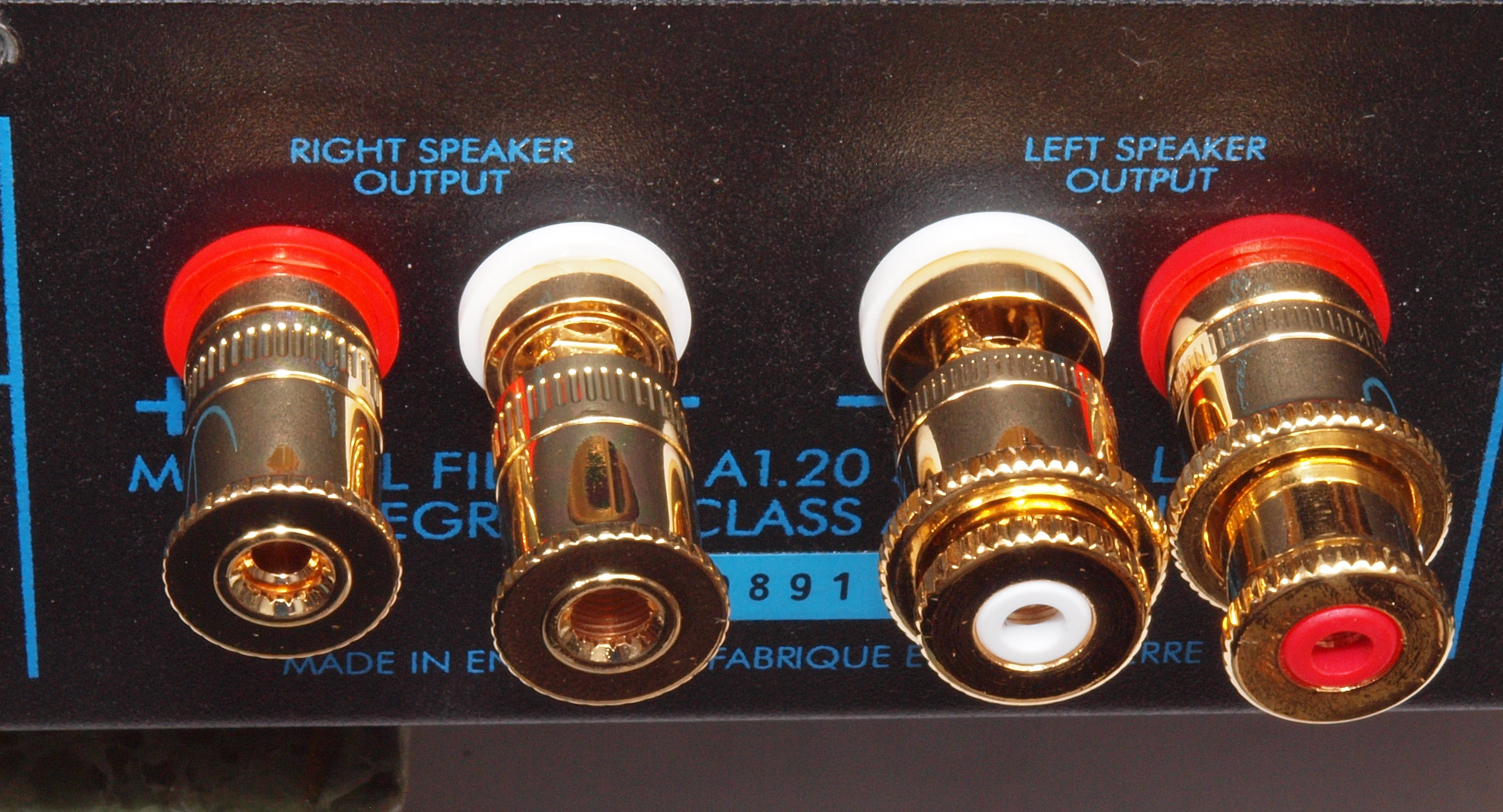

ＣＦ４．　ＳＰ接続端子は「サンドイッチスペード」 が使用出来ます。ＷＢＴ　０６８１Ｃｕを挿した所。

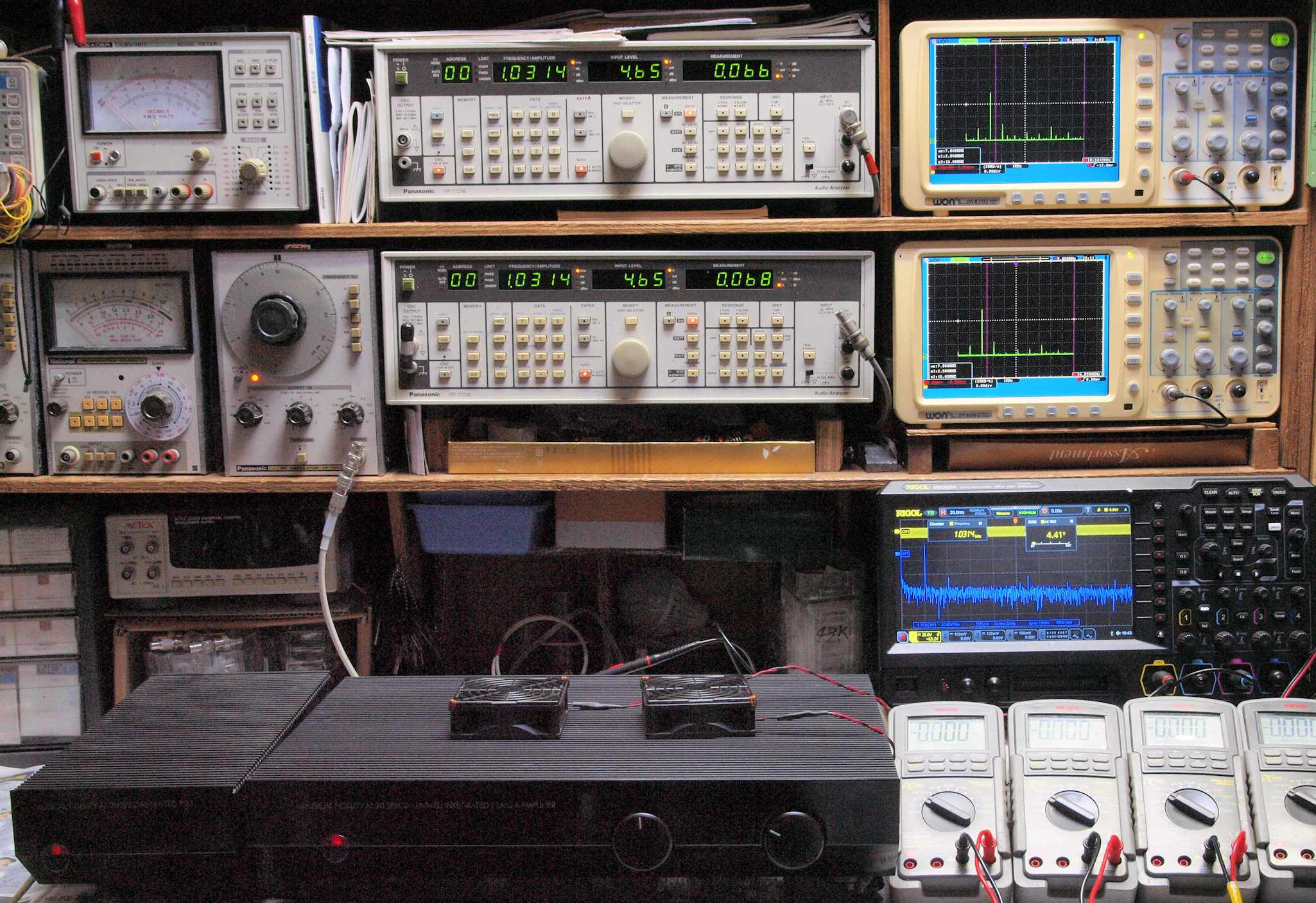

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。　電源はＡＣ１００Ｖで測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

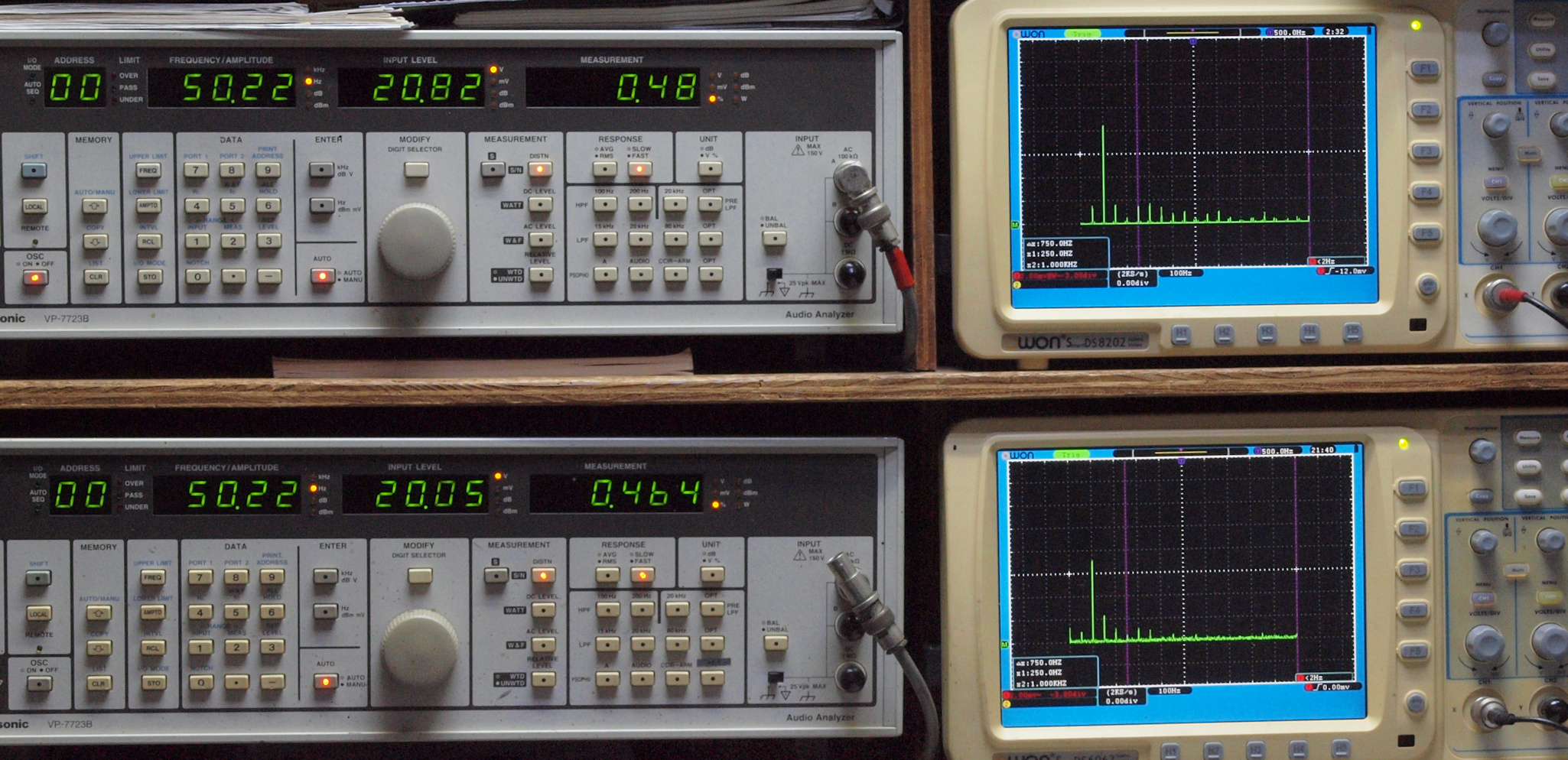

Ｅ１１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．４８％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．４６４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

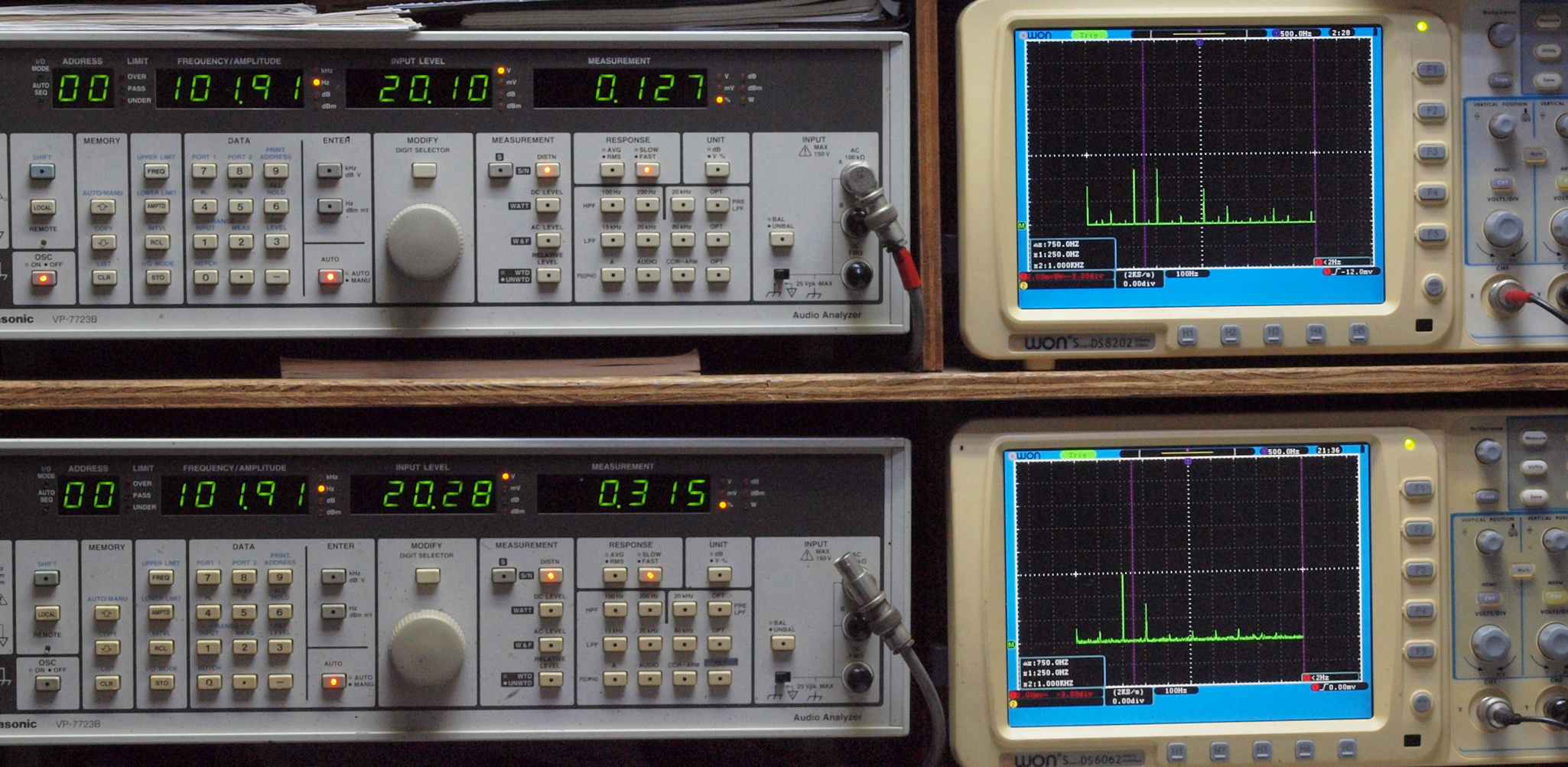

Ｅ１２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１２７％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．３１５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

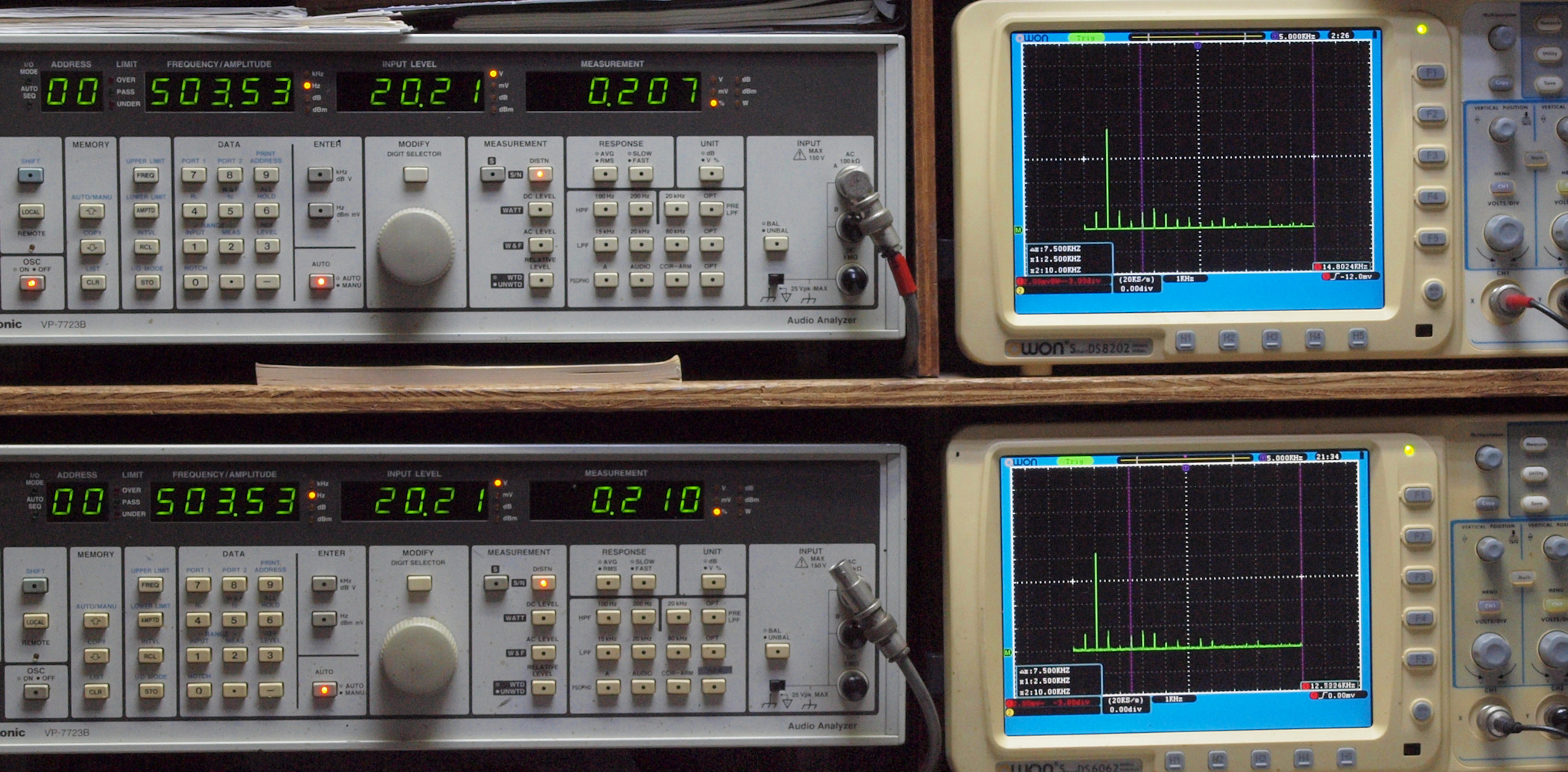

Ｅ１３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２０７％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２１０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

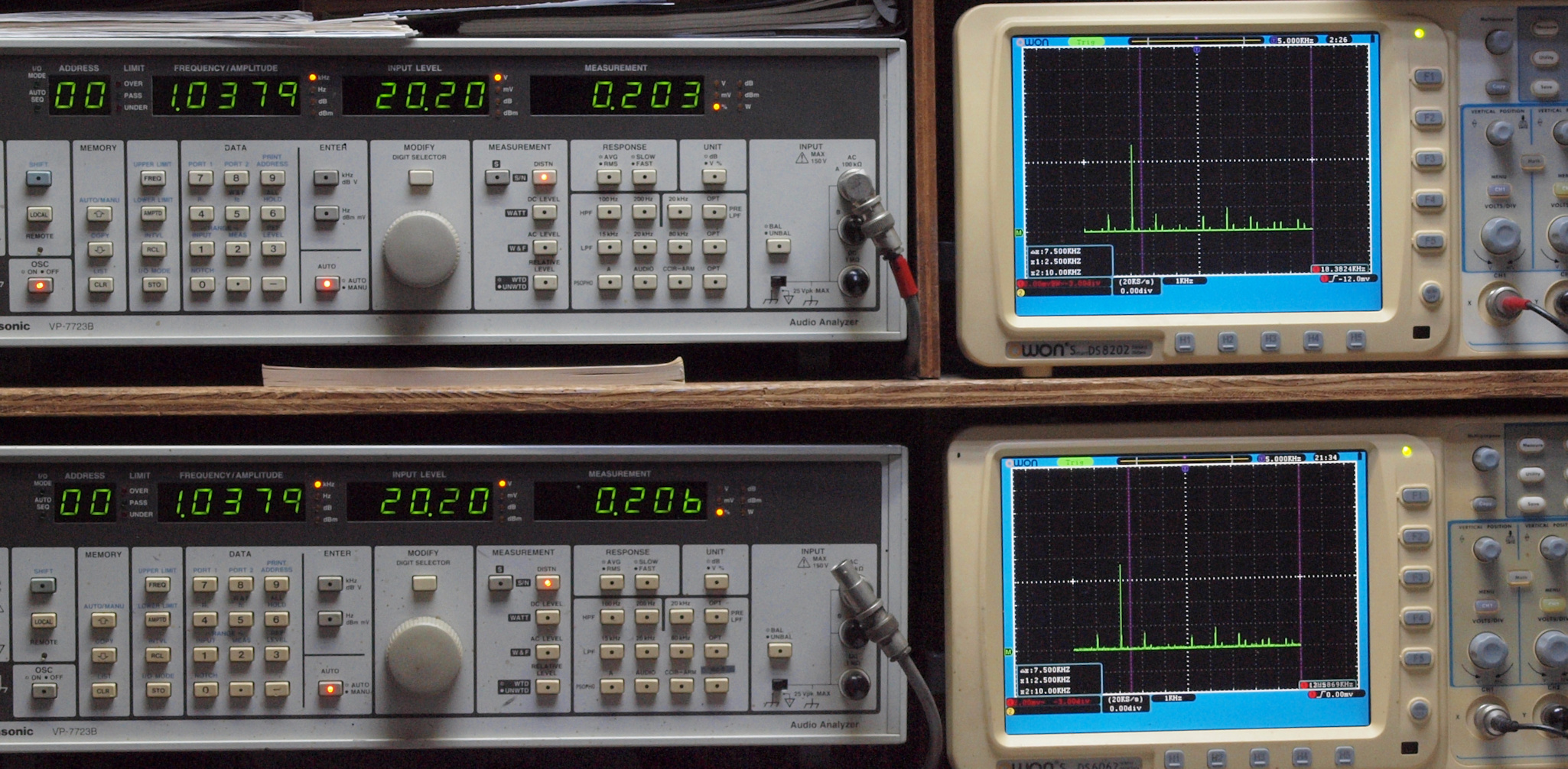

Ｅ１４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２０３％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２０６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

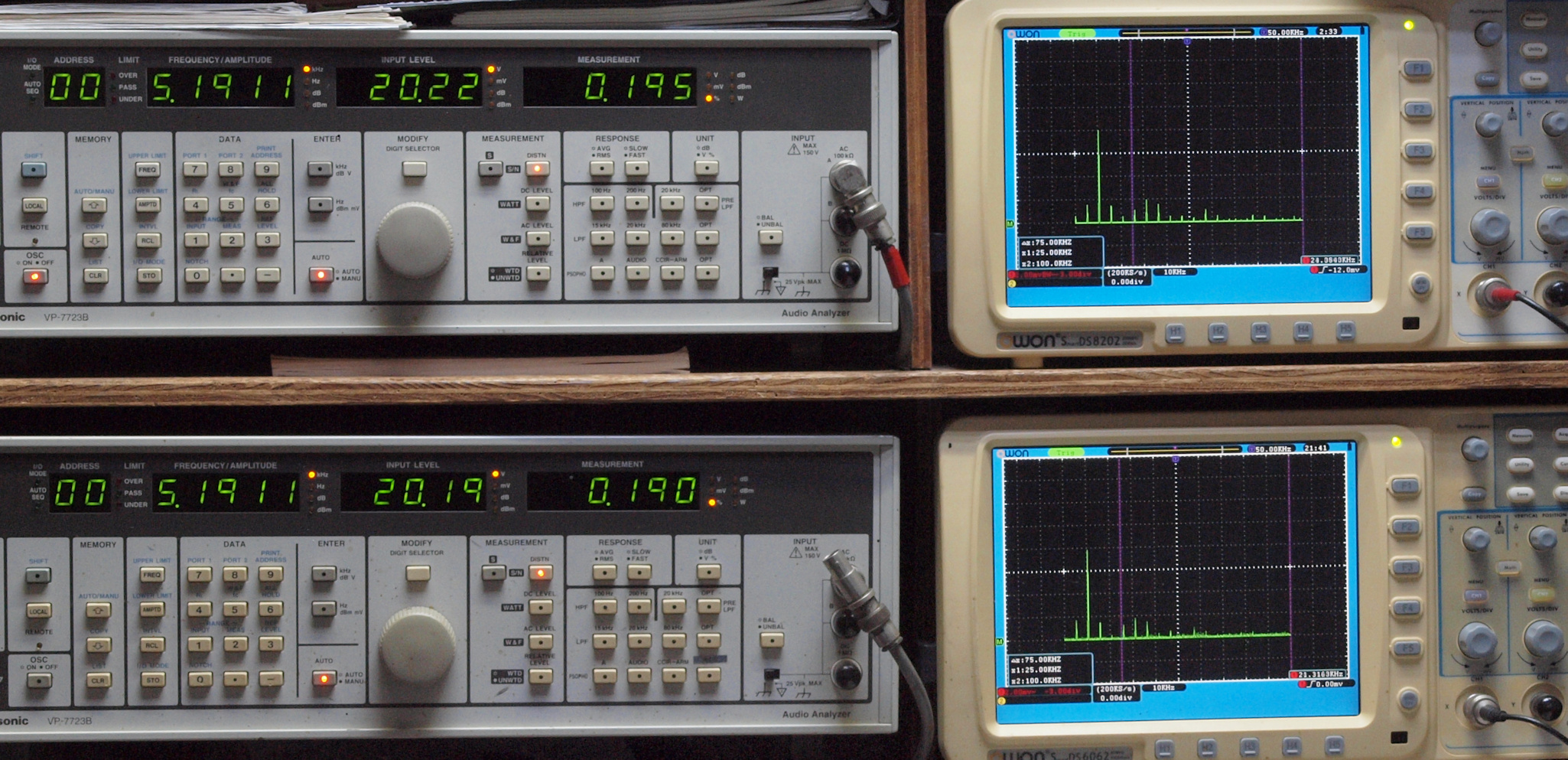

Ｅ１５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１９５％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１９０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

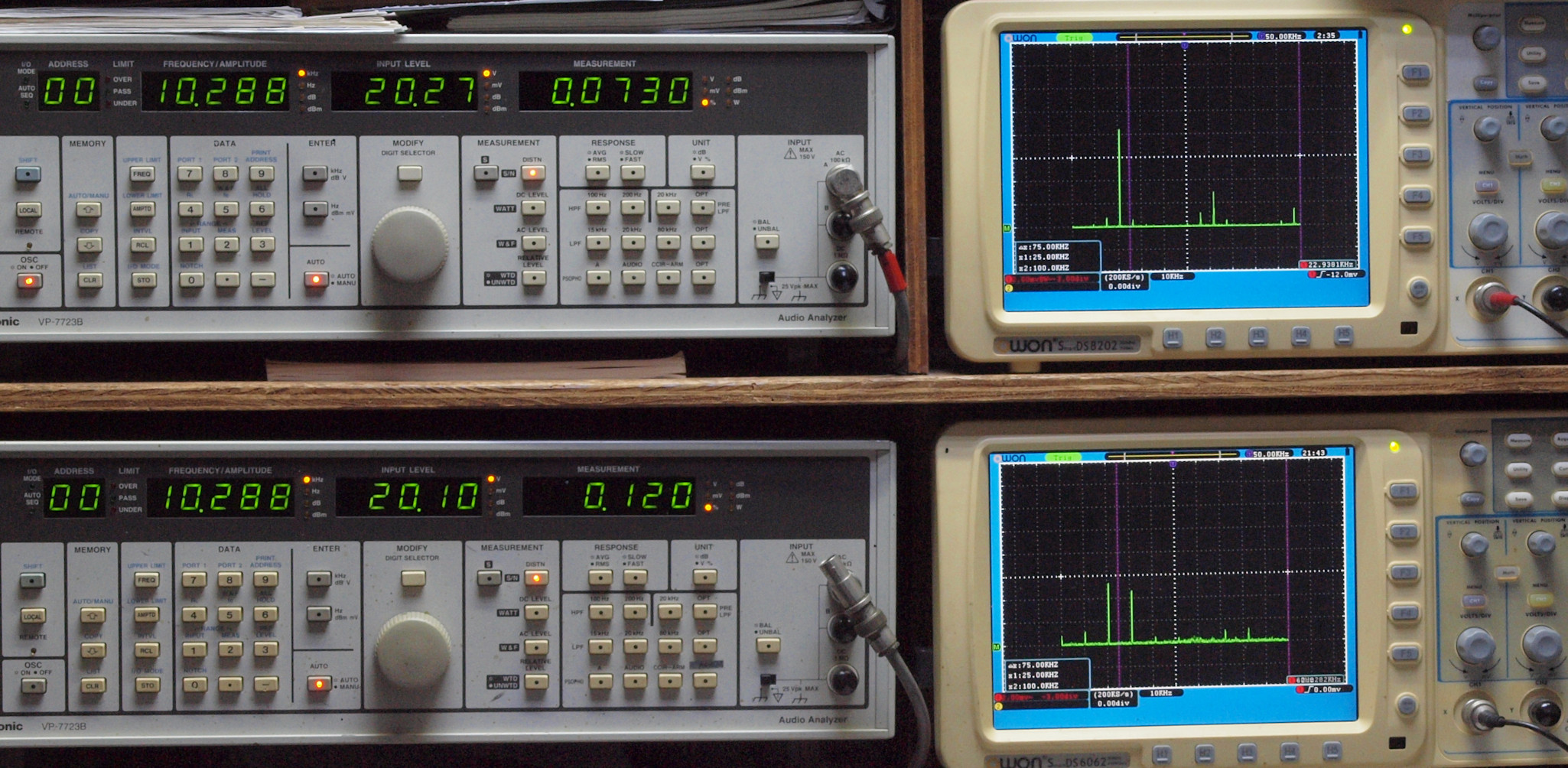

Ｅ１６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．０７３０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１２０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．３４８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．３５７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．４６６％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．４６２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．４４１％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．４７７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

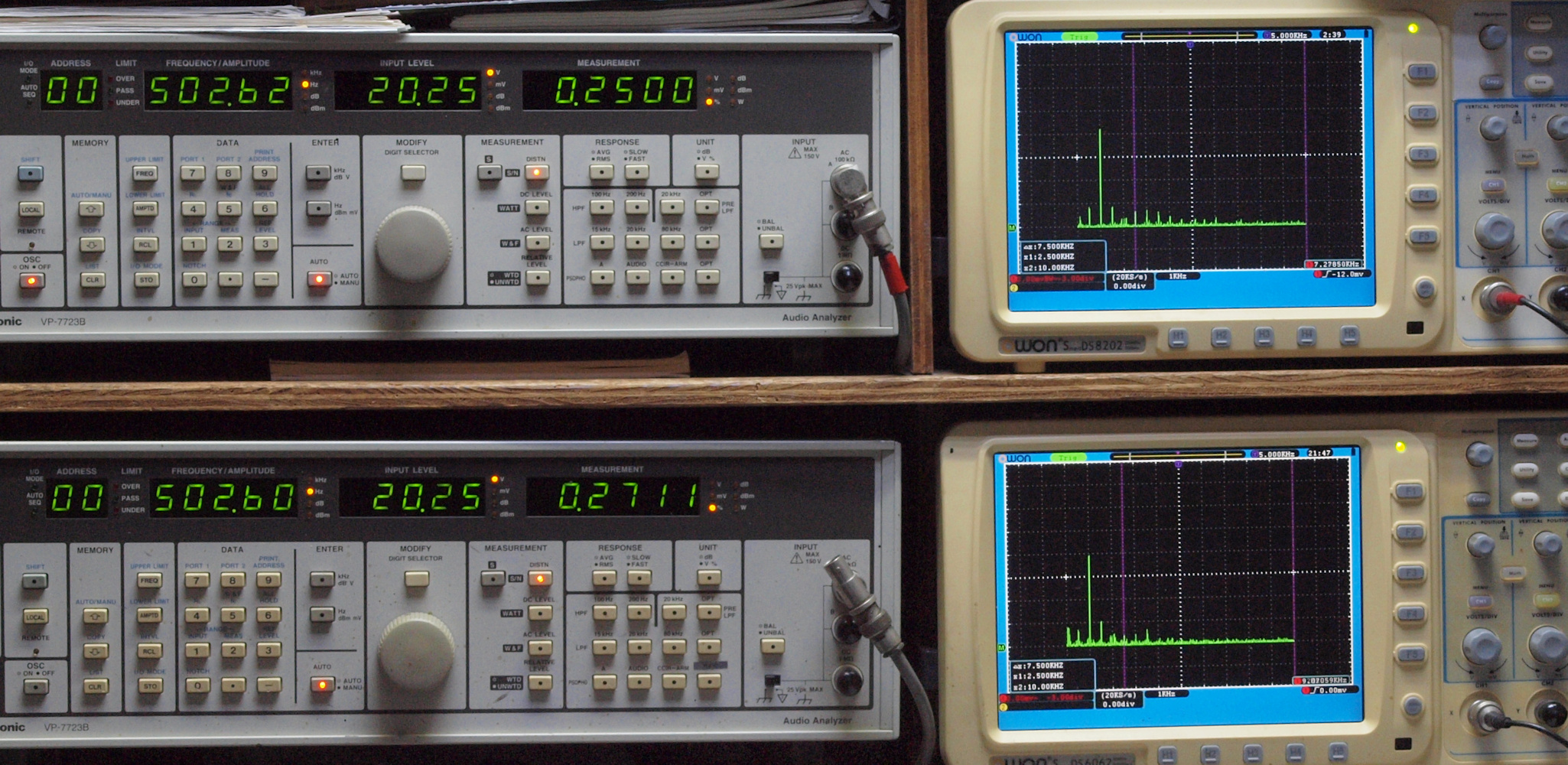

Ｅ２３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２５００％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２７１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

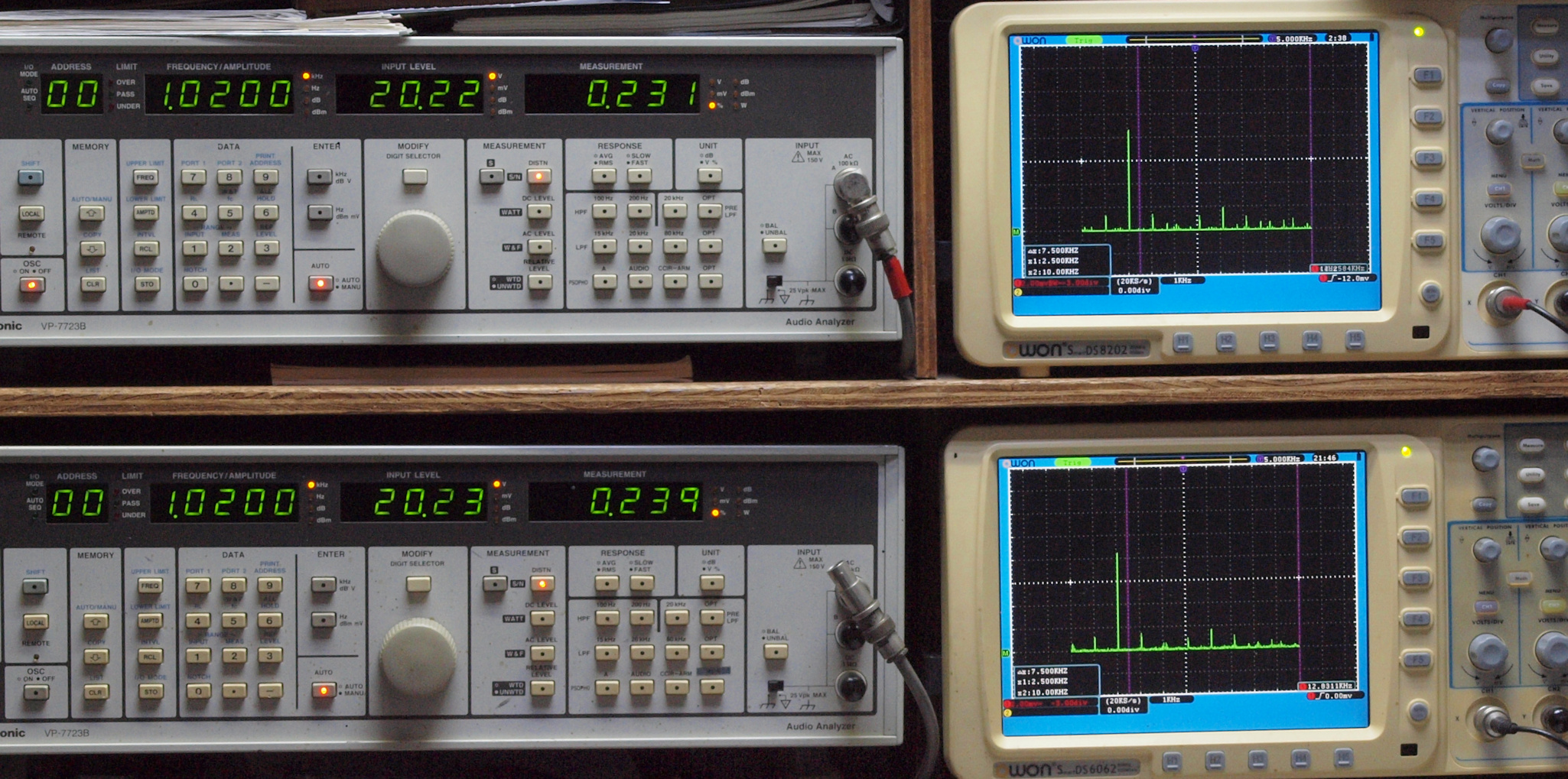

Ｅ２４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２３１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２３９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１９１８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２４６６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

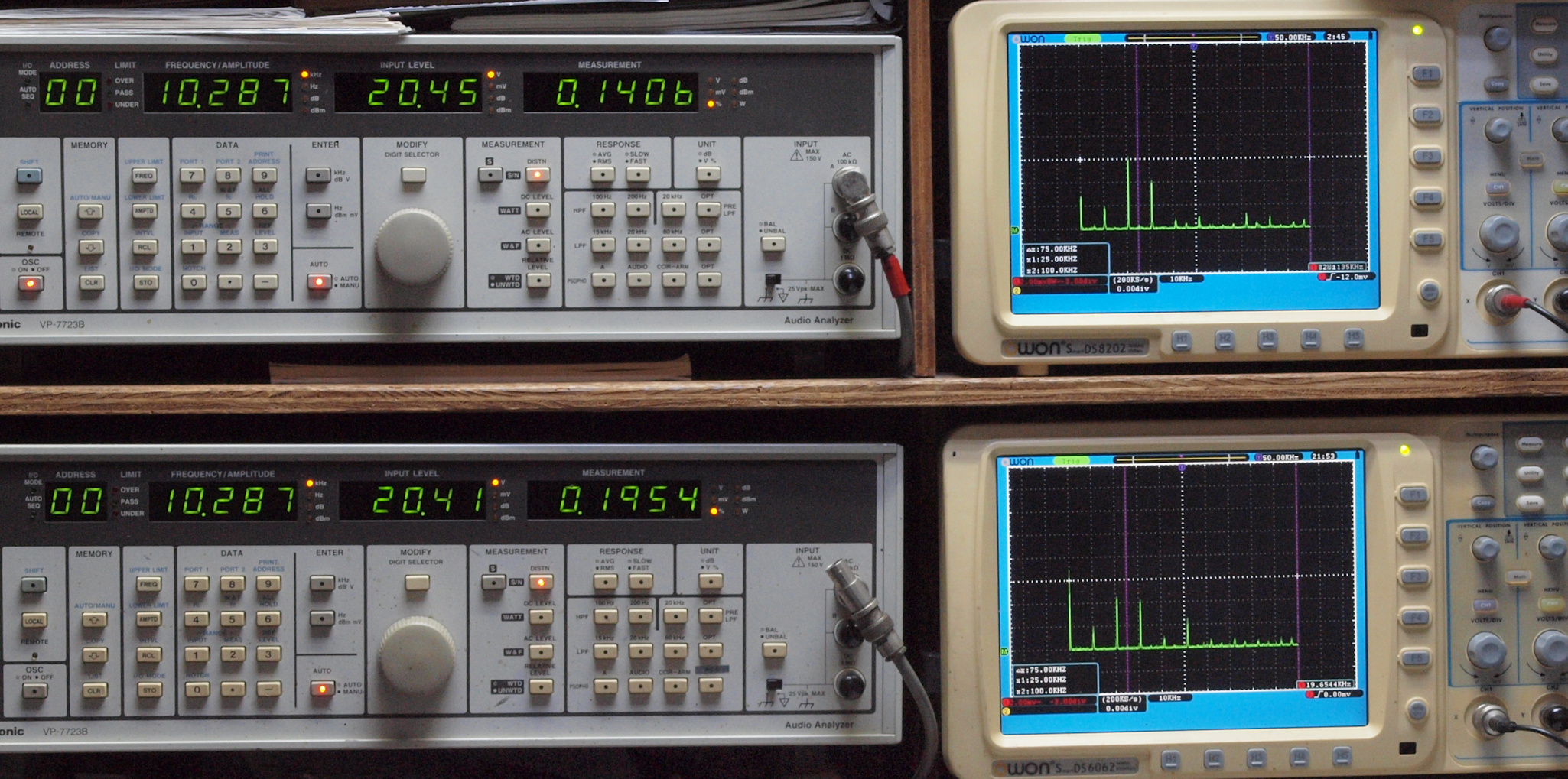

Ｅ２６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１４０６％歪み。 　　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．１９５４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

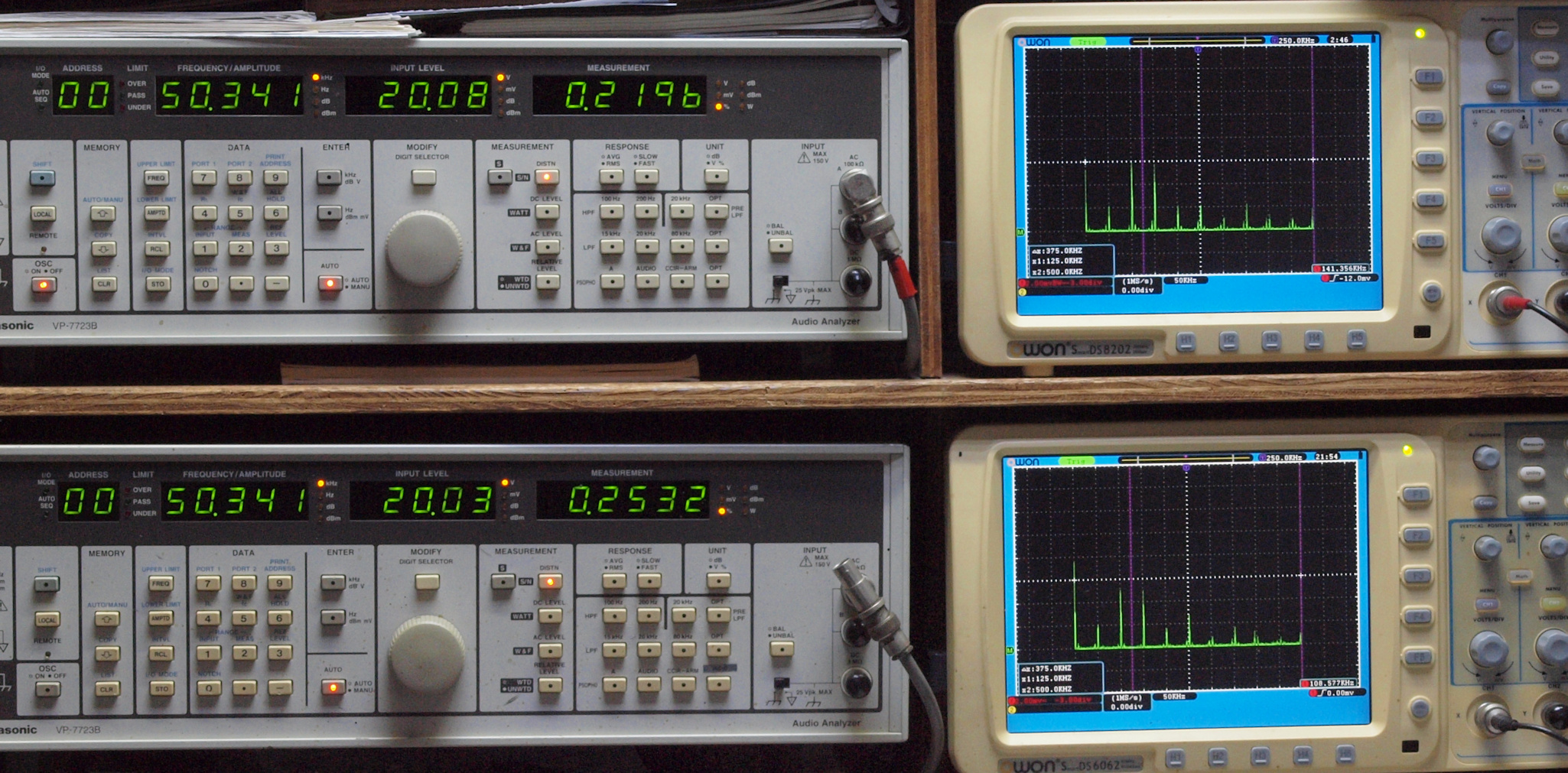

Ｅ２７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２１９％歪み。 　　　　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．２５３２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

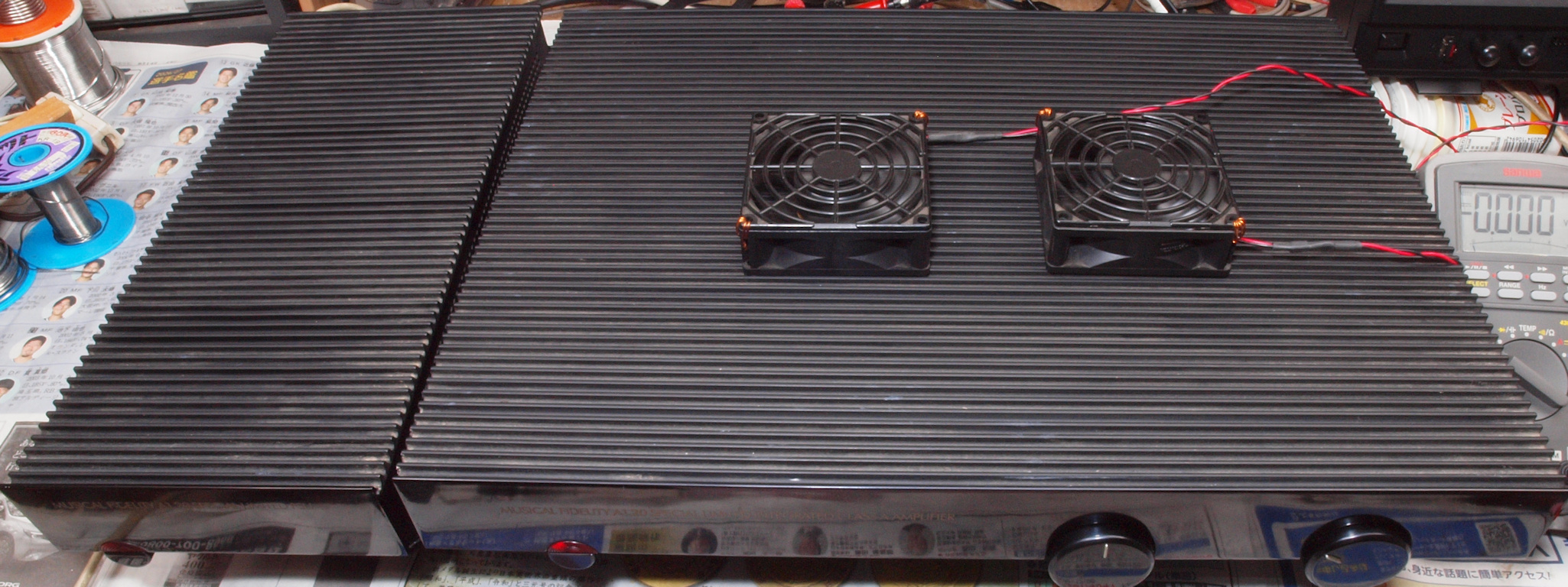

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　Musical Fidelity Ａ１．２０ Special Limited　の仕様（マニアル・カタログより）

型式 Musical Fidelity Ａ１．２０ Special Limited　A1発売10周年記念モデル、世界限定250台 定格出力 50W＋50W（8Ω） 入力感度/インピーダンス Phono MC= Phono MM= CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= dB以上 Phono MM= dB以上 CD、Tuner、Aux、Tape= dB以上 高調波歪率 未満（8Ω、定格出力時） 消費電力 140W（定格）/100V 外形寸法 本体＝W440×H85×D330mm　電源部＝W150×H85×D330mm 重量 本体＝7kg　電源部＝5.2kg 価格 定価 250,000円　1984年発売
