ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　２２台目修理記録

２０２６／７／３１．到着　　８／２９．完成

Ａ．　修理前の状況。 40年近く前、ステレオ雑誌に載っていたミュージカルフィデリティA1の造形美に惚れて、視聴もせずに街中の電気店で取り寄せました。 ほぼ月給の大半をつぎ込んでの購入でしたが、日本製のアンプとは画する温かみのある音でした。 一時期は自宅の倉庫にしまっておりましたが、10年ほど前に再びリビングに設置し、PCからポタアンを経て週に一度ぐらい音楽を聴いていました。 スピーカーは同時期に購入したKLHというメーカーの安物ですが、いまだにお気に入りです。 先日音楽を聴いていていきなりアンプが落ちました。 ヒューズが切れていたので替えてみましたが、電源を入れたとたんにヒューズが切れます。 直前の状況 　・ボリュームのガリ音。 　・セレクターの接触不良（TAPE MONITORは生きてる)。 　・左右の音量差がある気がする。 Ｔ．　終段ＴＲ（トランジスター）測定 Ｂ．　原因。 整流ダイオード焼損短絡でヒューズ飛ぶ。 入力切り替えＳＷの不良（清掃時に壊した）。 １部電解コンデンサー容量抜け。 各部経年劣化。 Ｃ．　修理状況。 全電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 テフロン絶縁RCA端子に交換。（秋月電子通商で購入の台湾製）。 ＳＰ接続端子交換。 電源コードをヒューズ付き３Ｐインレットに交換。 入力切換ＳＷ分解修理・洗浄清掃。 電源トランス下絶縁ゴム追加。 メインＶＲ交換。 終段ＴＲ（トランジスター）エミッター抵抗交換、福島双羽電機(株)製。 整流ダイオード交換。 １部フイルム・セラミックコンデンサー交換・追加。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　３２個。 フイルムコンデンサー　　　　　　　　　　　　　　５個。 セラミックコンデンサー　　７個。 タイト製のユニバーサル・カップリング　　　１個。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　６組１２個。 ＳＰ接続端子　　　　　　　　　　　　　２組４個、　手持ち中国製端子。 ヒューズ付き３Ｐインレット　　　　　１個。 ALPS製。２連ＶＲ　　　　　　　　　１個。 プッシュＳＷ　　　　　　　　　　　　２個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　２個。 終段エミッター抵抗（低歪タイプ）、福島双羽電機(株)製　４個。 整流ダイオード　　　　　　　４本。 Ｅ．　調整・測定。 Ｆ．　修理費　　１５０，０００円　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

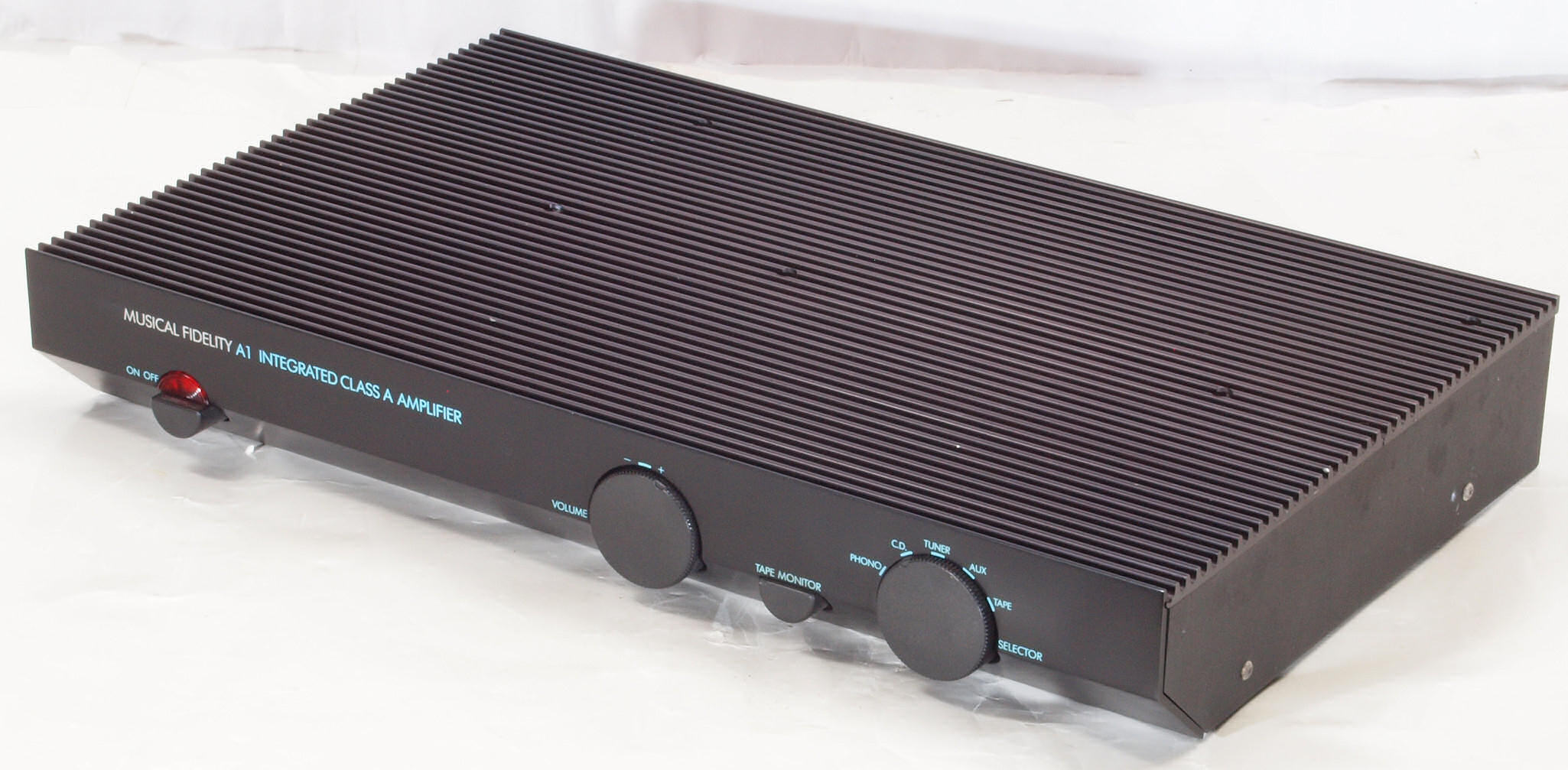

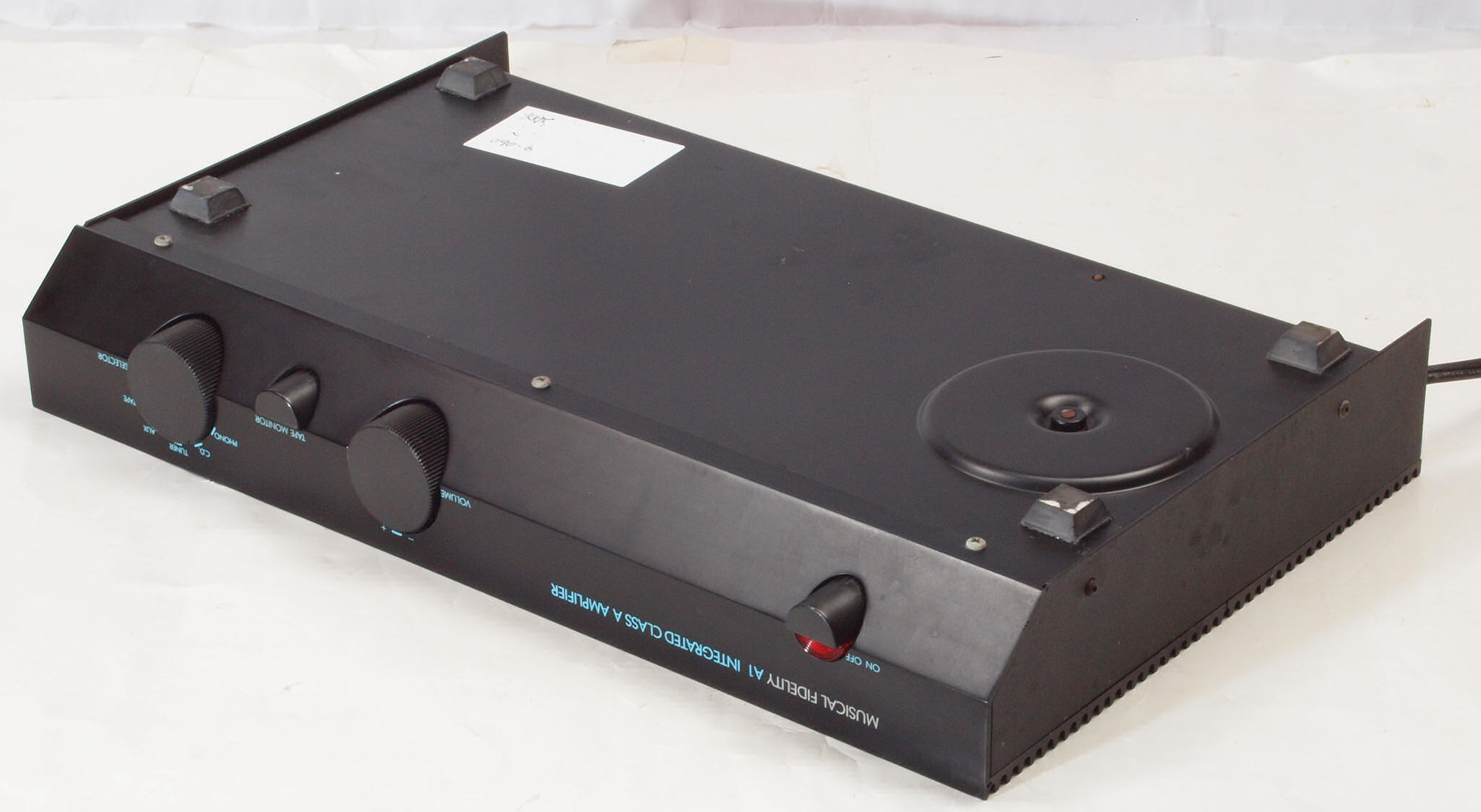

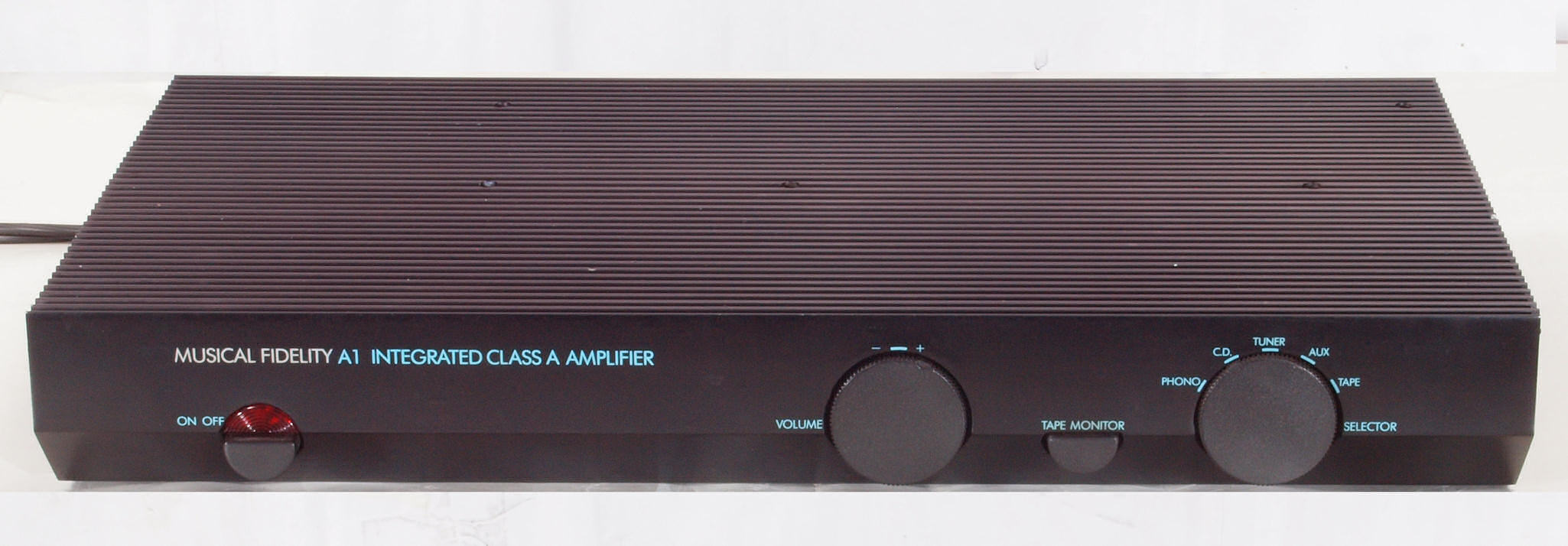

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

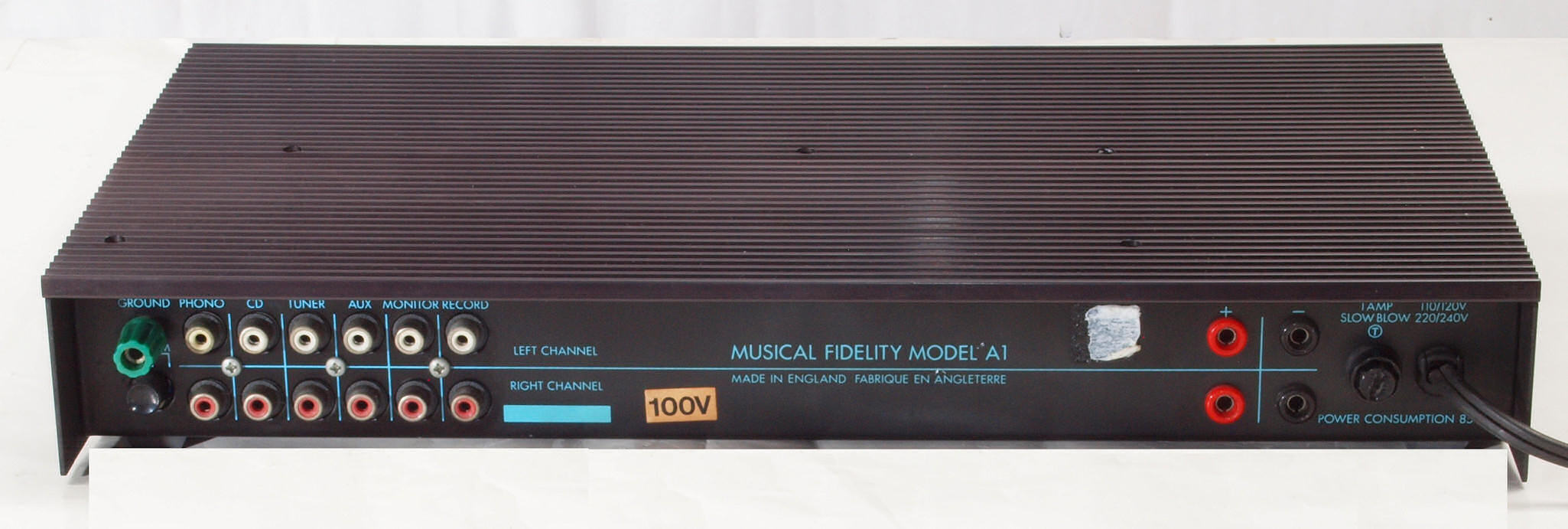

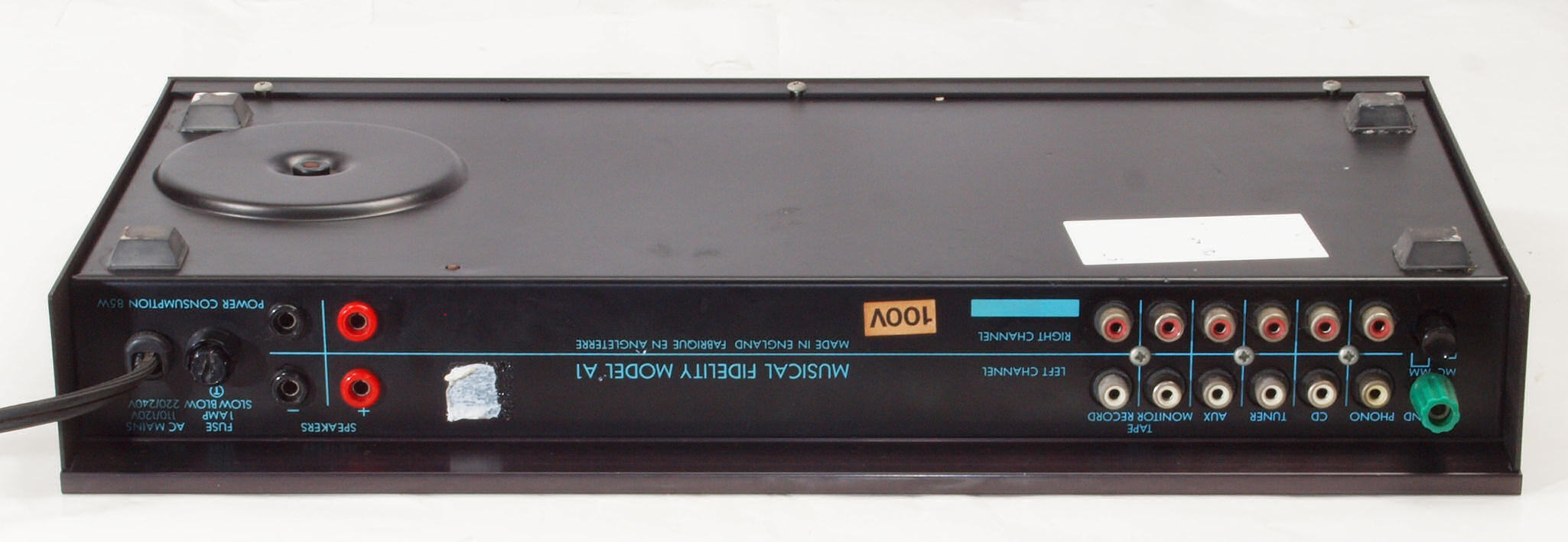

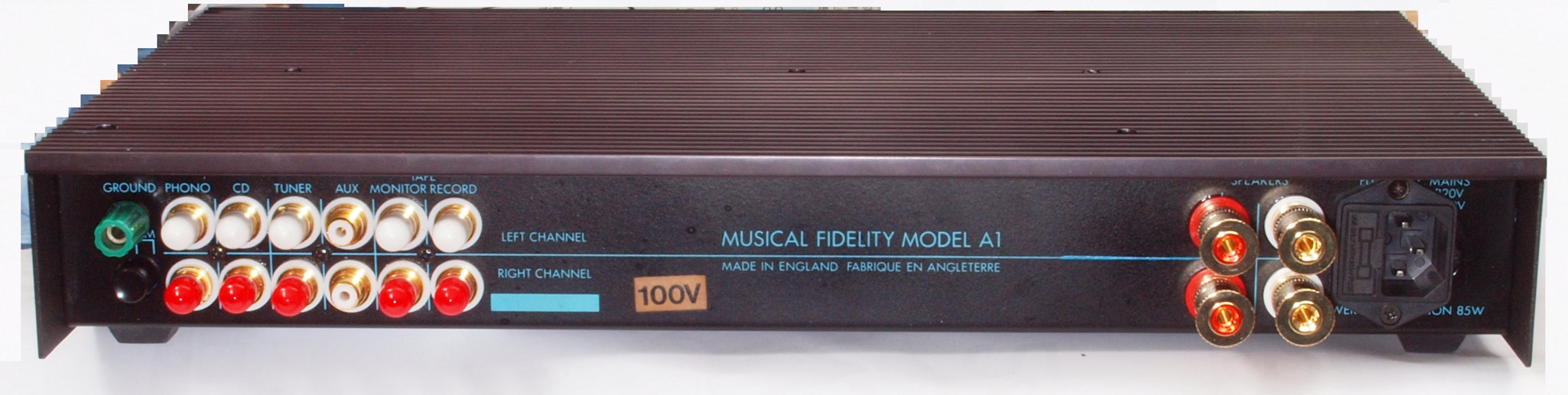

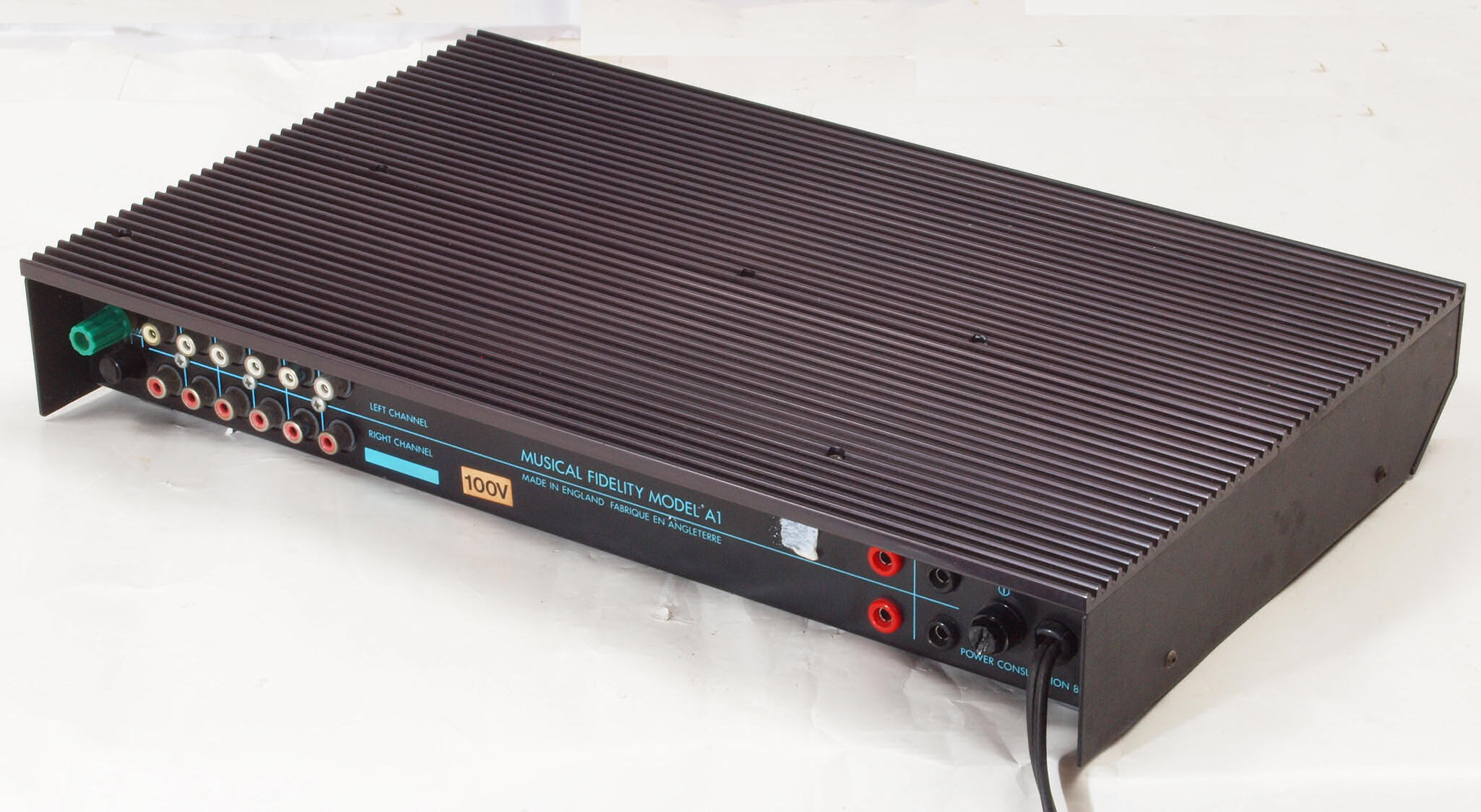

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

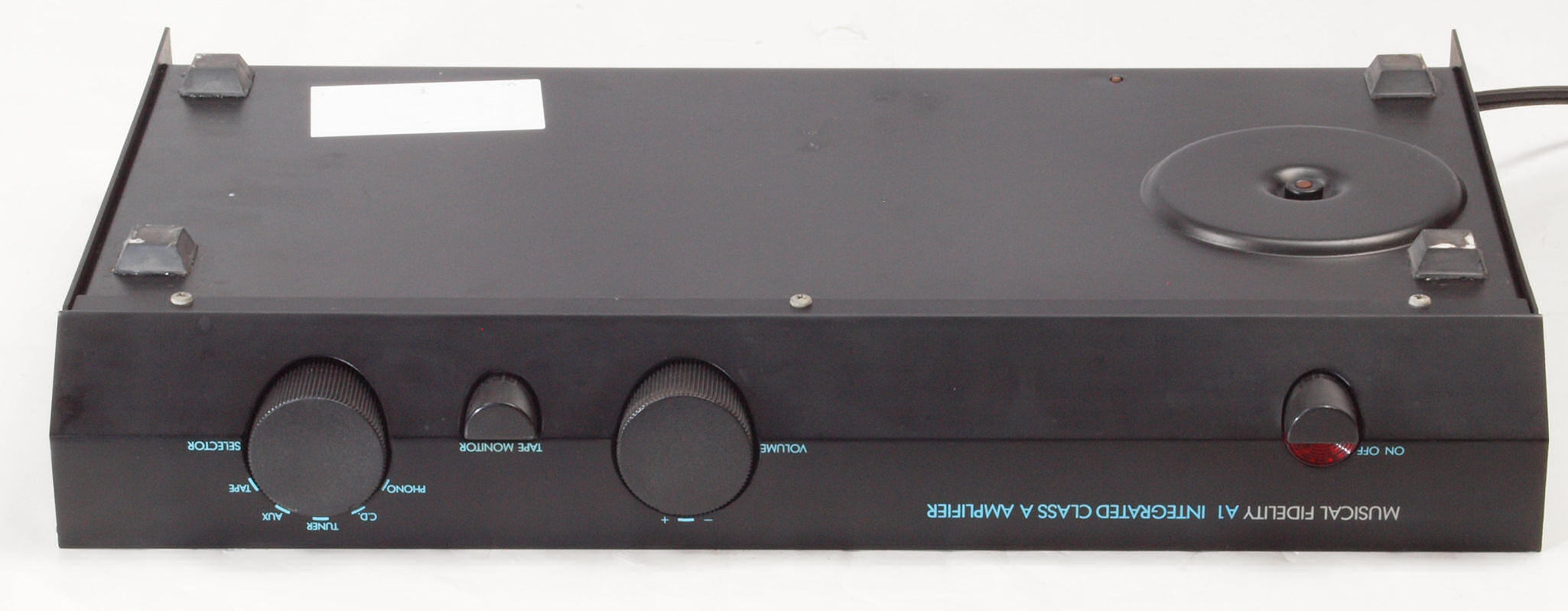

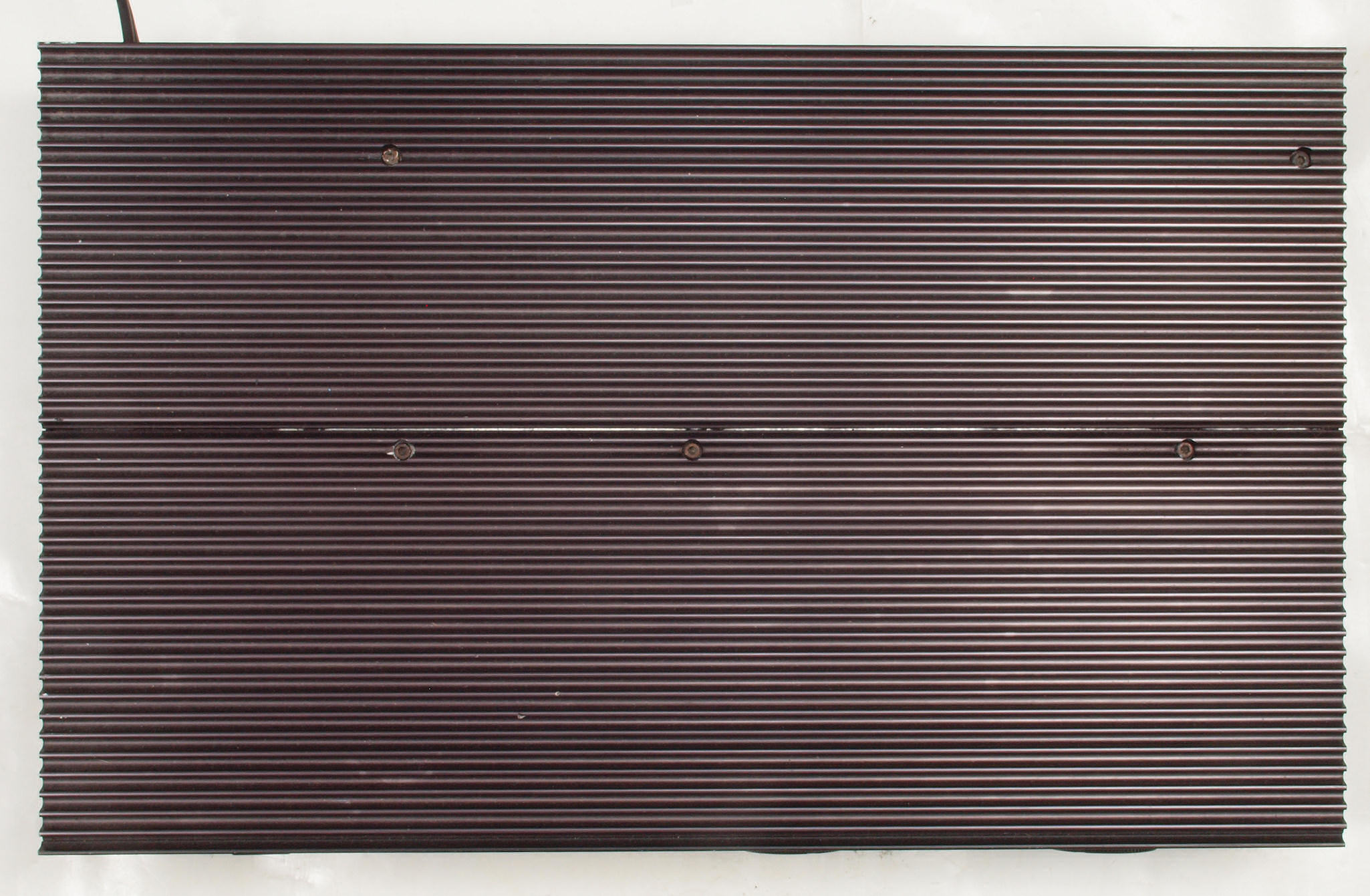

Ａ１５．　点検中　上から見る。

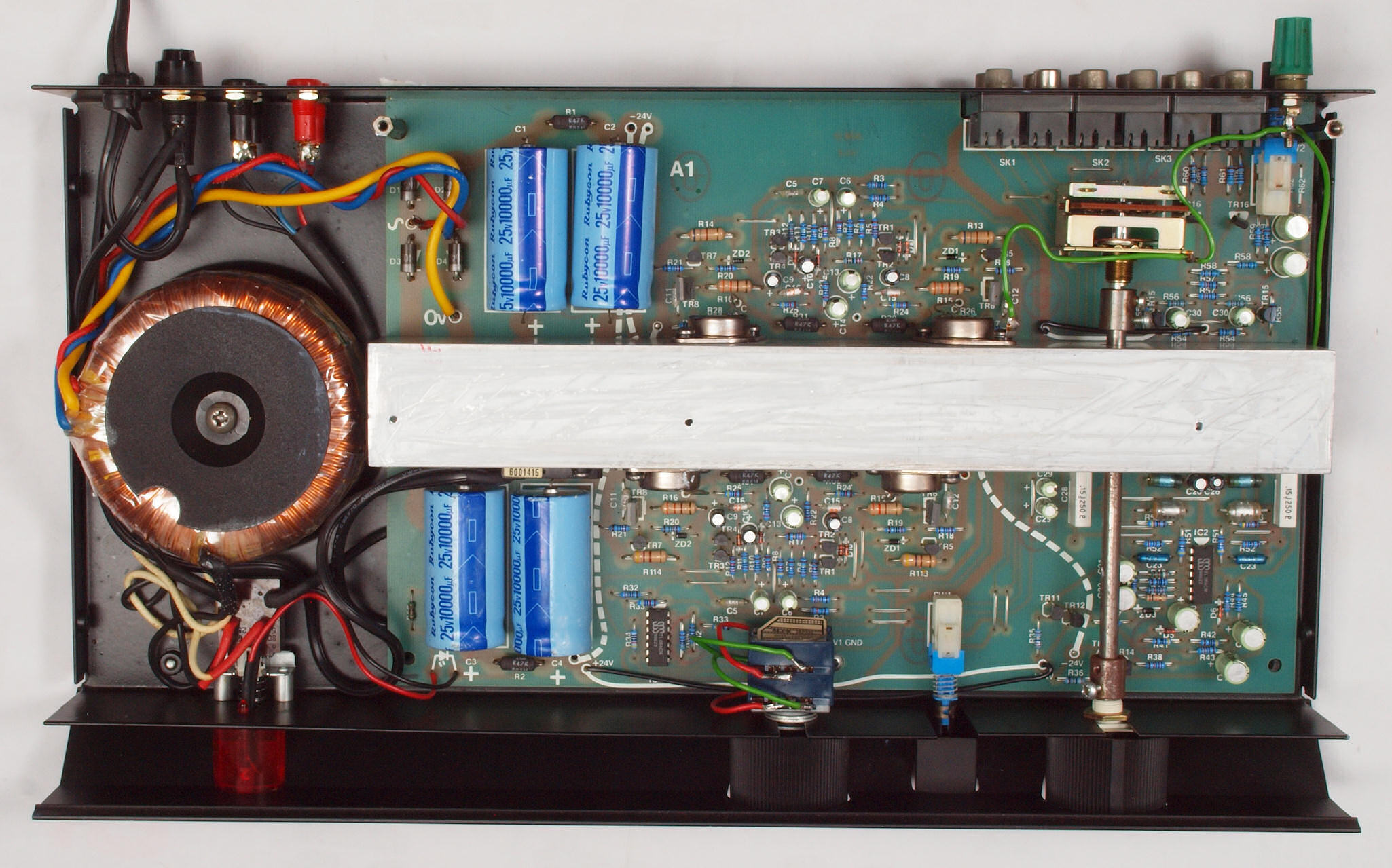

Ａ１６．　点検中　上蓋（放熱器）を取り、上から見る。

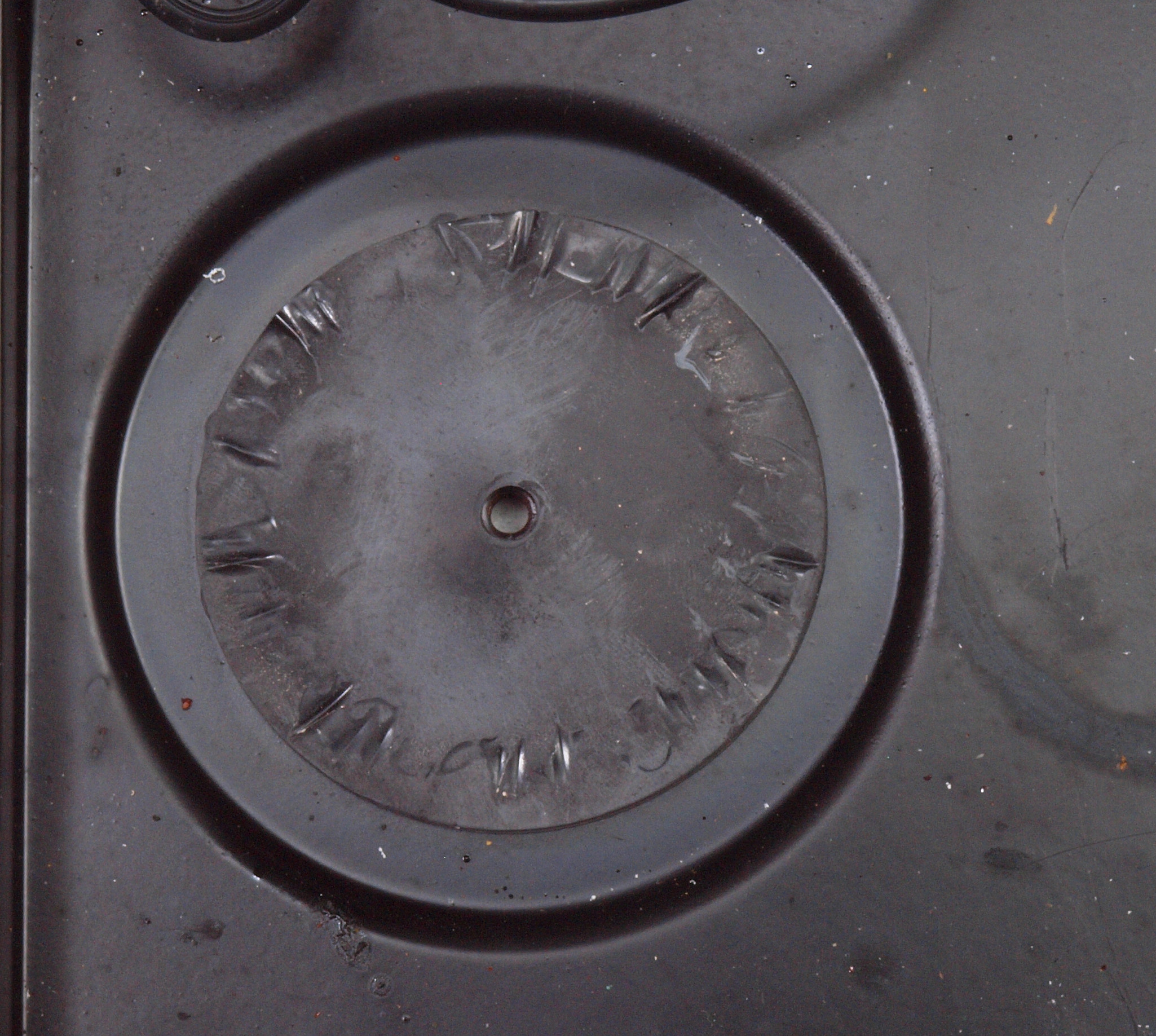

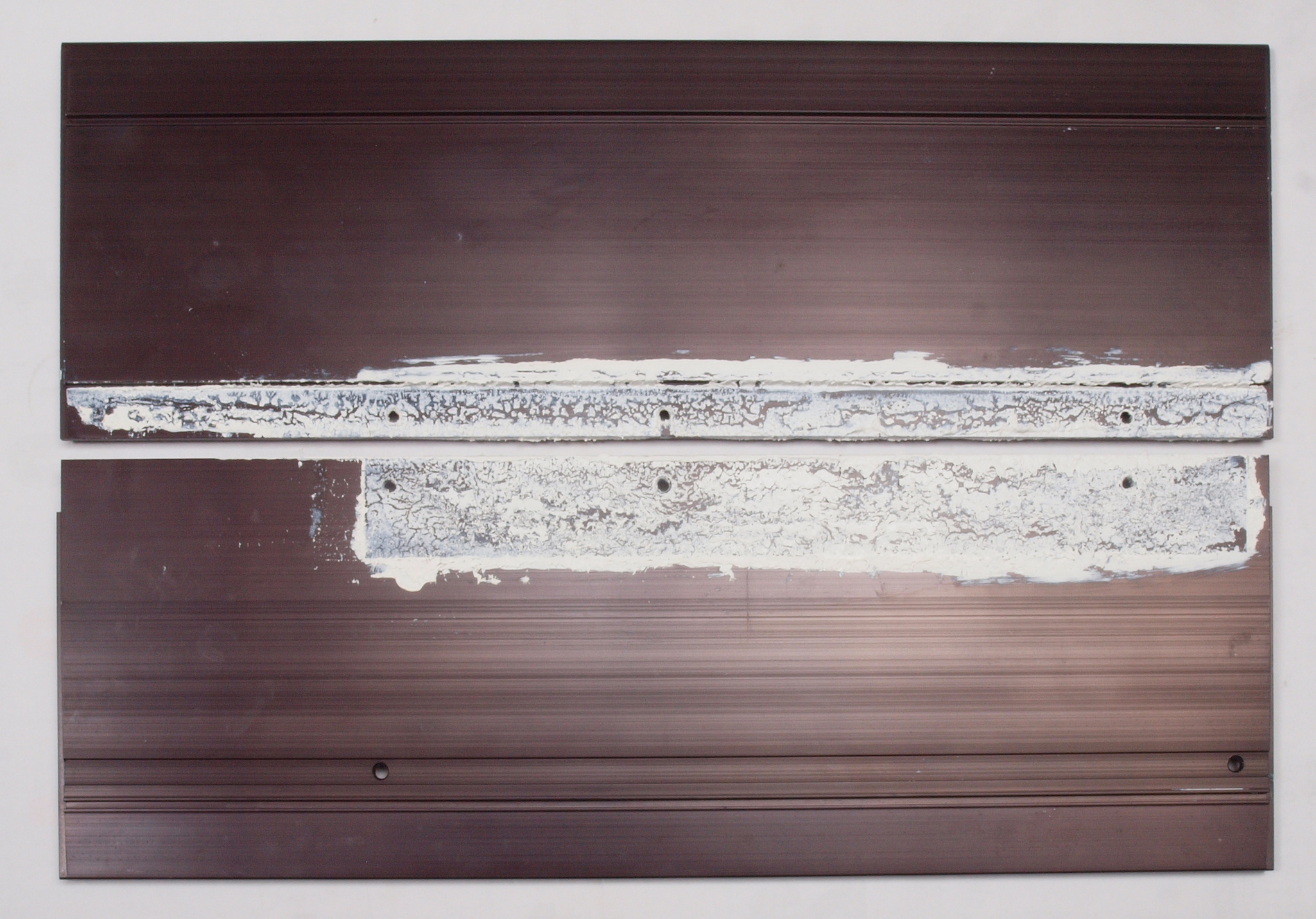

Ａ１７．　点検中、　上蓋裏の放熱シリコングリス。

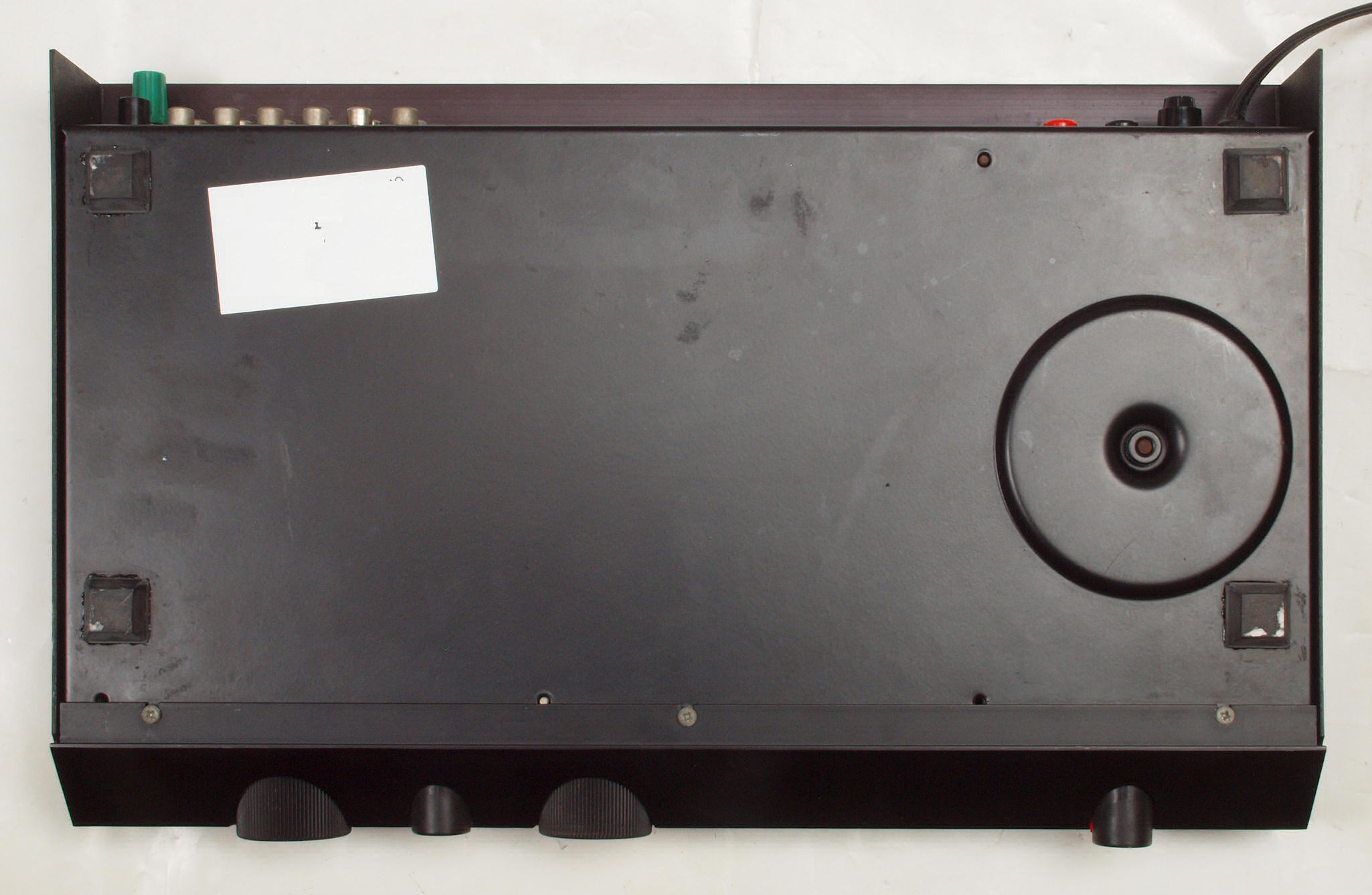

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

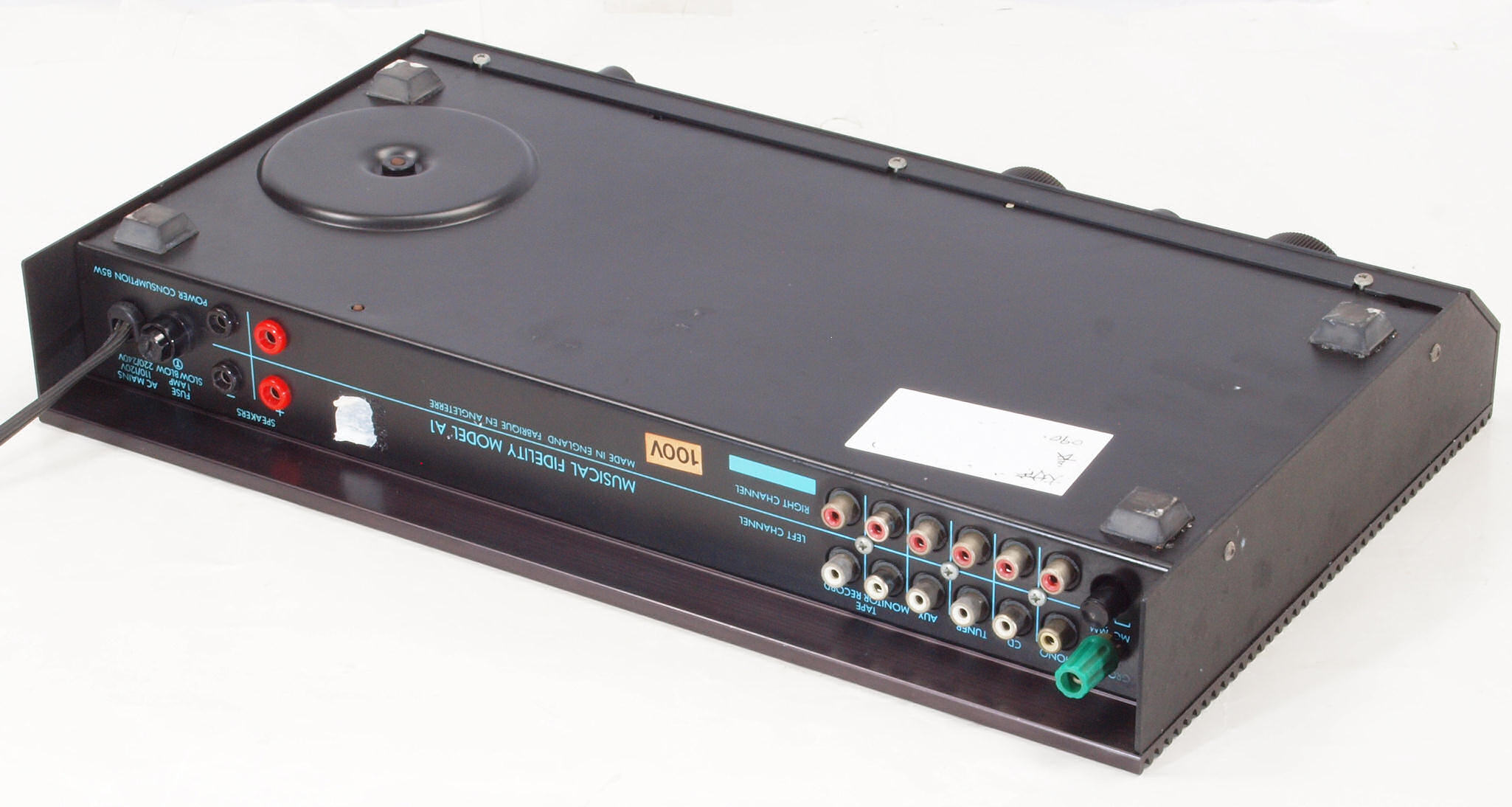

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

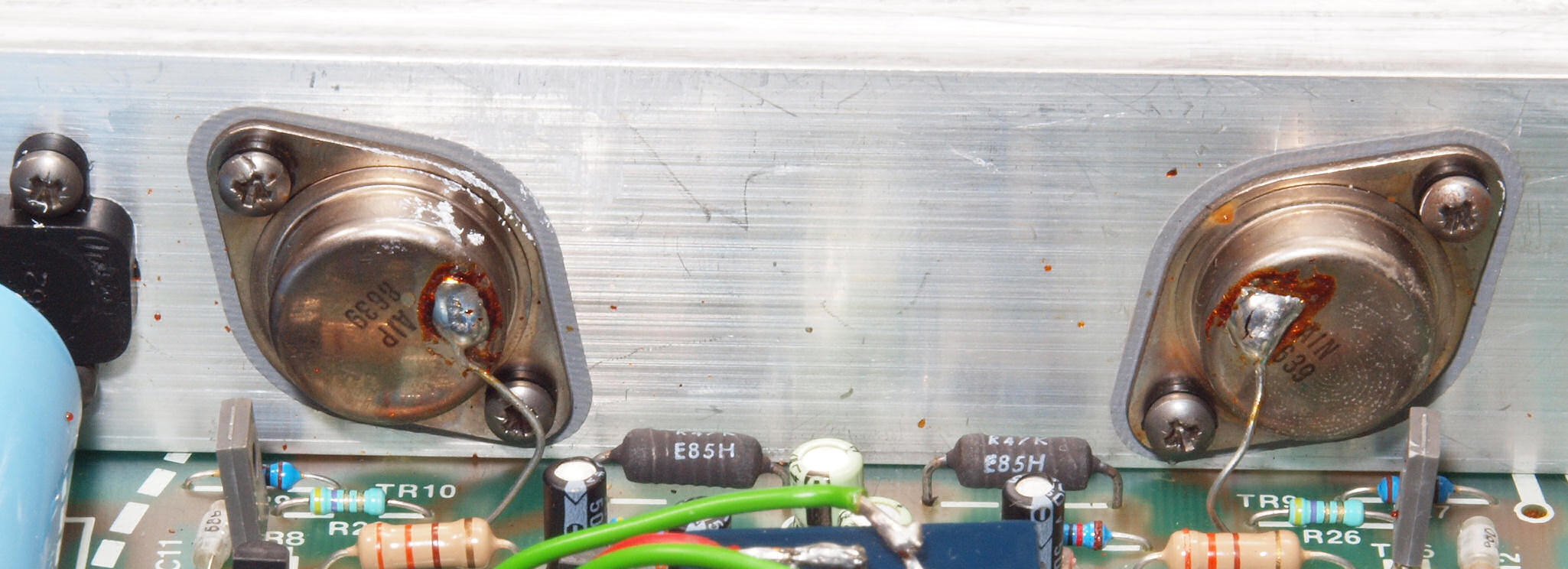

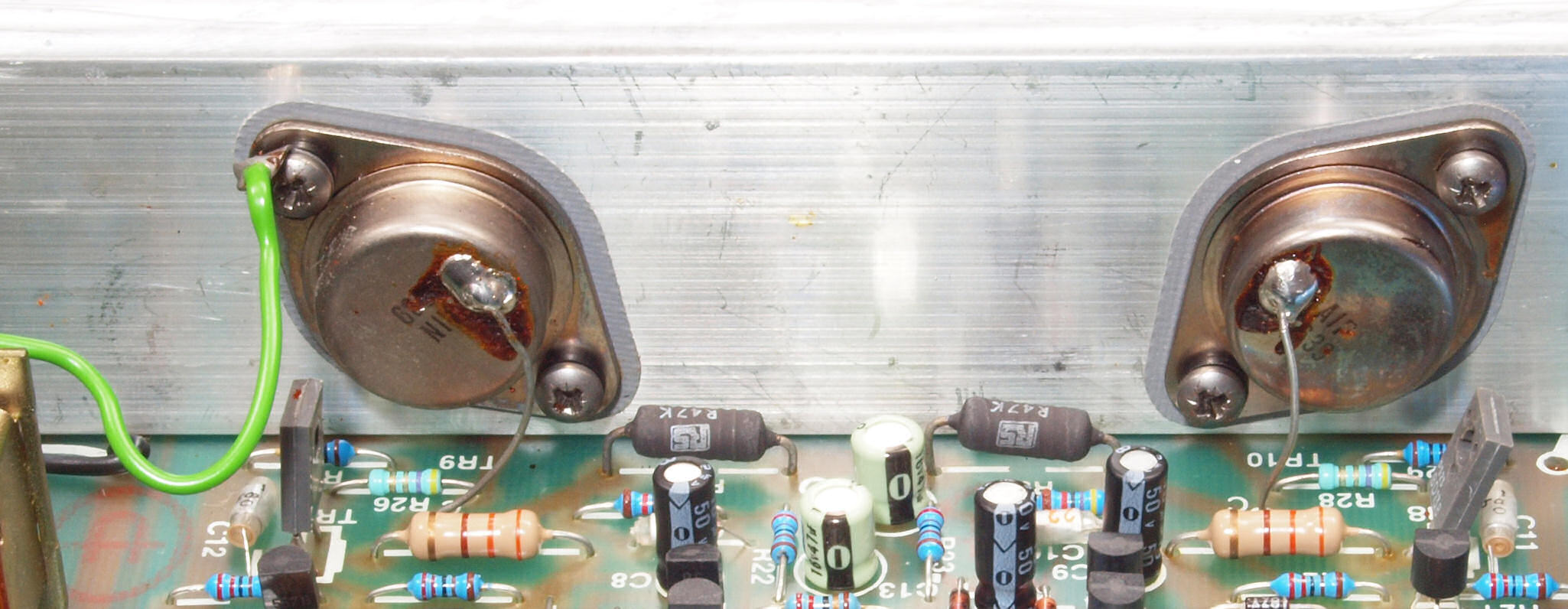

Ａ３１．　点検中　Ｌ側終段ＴＲ（トランジスター）。

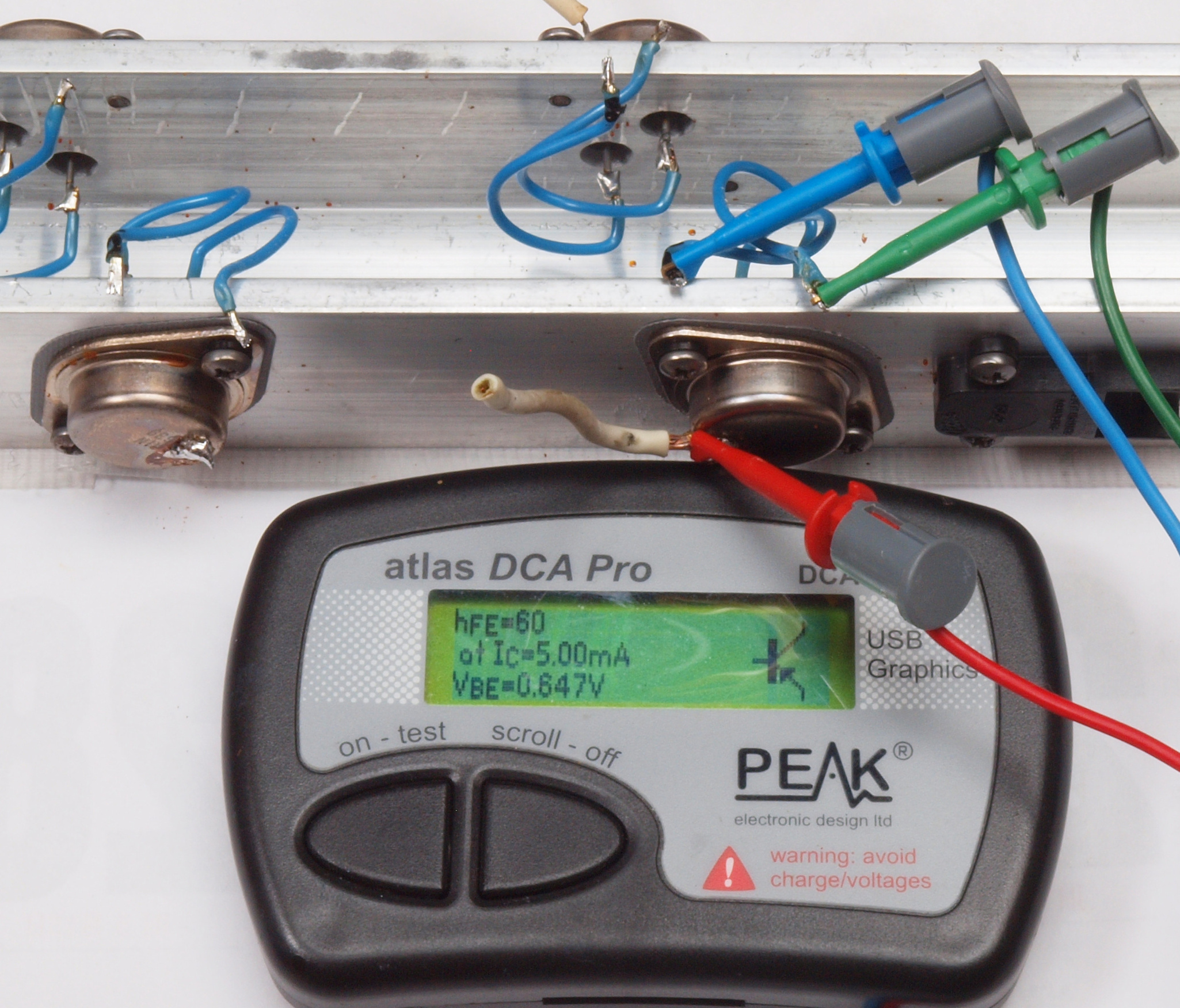

Ａ３２．　点検中　Ｒ側終段−側ＴＲ（トランジスター）測定、ｈｆｅ＝６０。

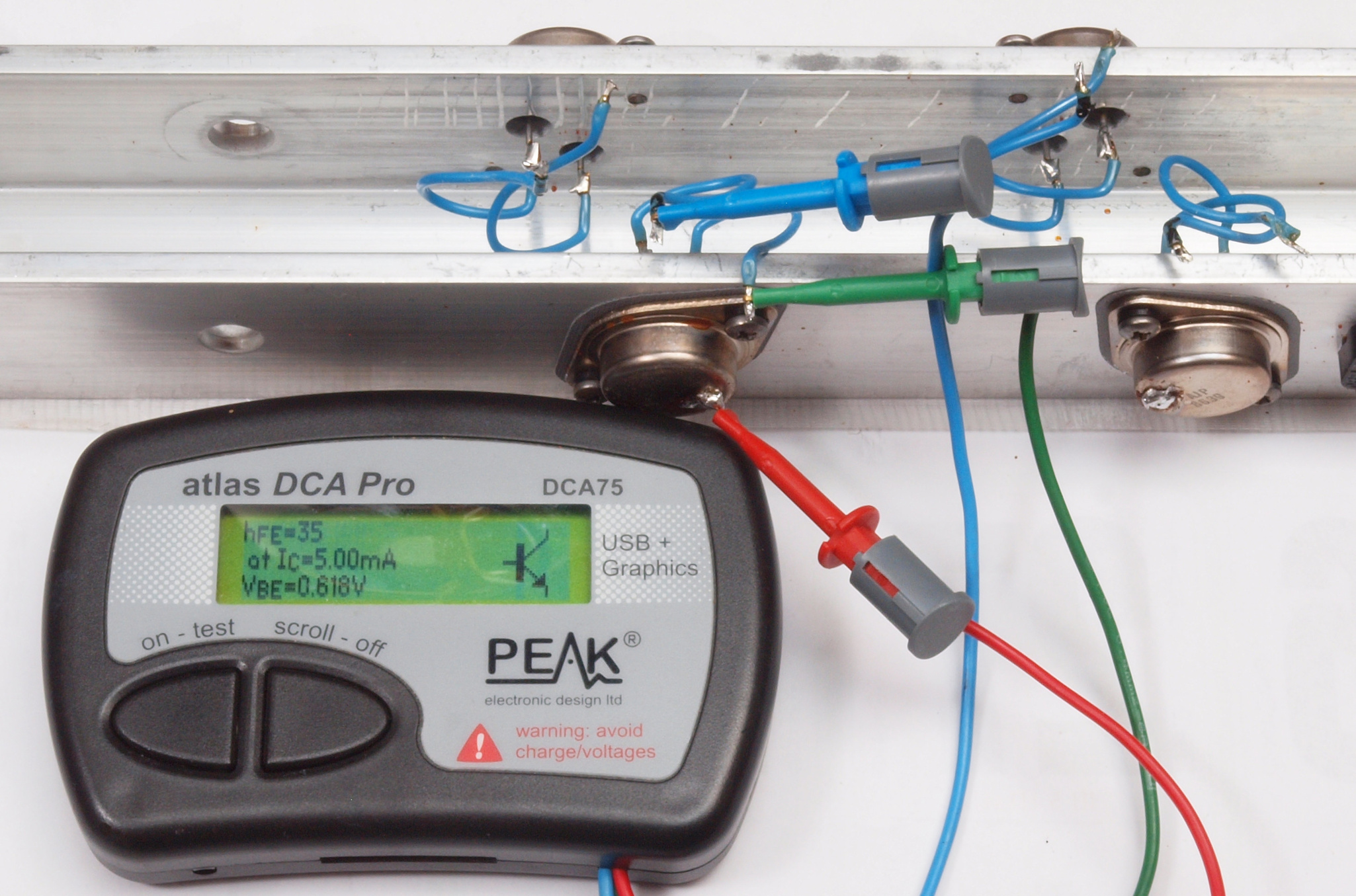

Ａ３３．　点検中　Ｌ側終段＋側ＴＲ（トランジスター）測定、ｈｆｅ＝３５。

Ａ３４．　点検中　Ｒ側終段ＴＲ（トランジスター）。

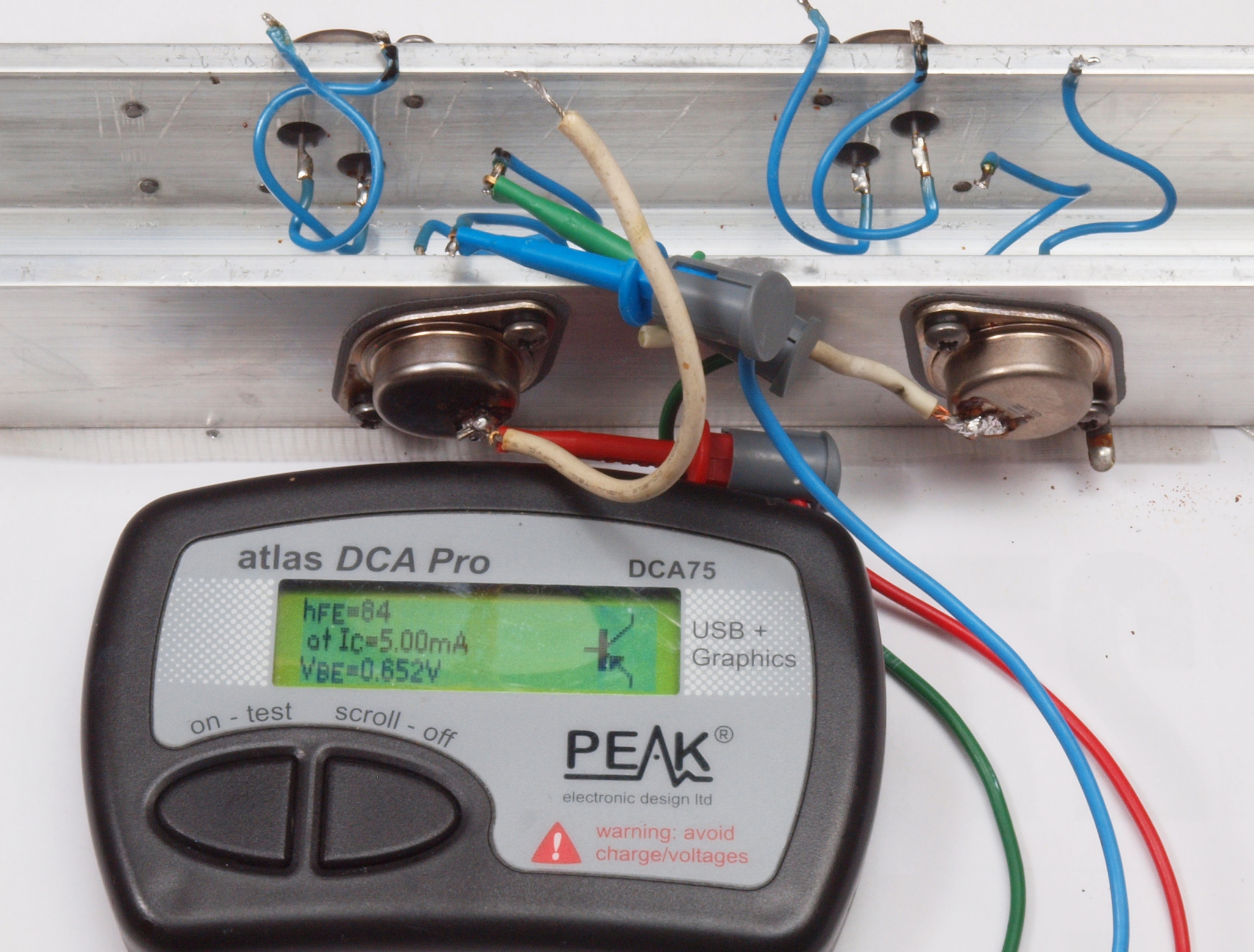

Ａ３５．　点検中　Ｌ側終段−側ＴＲ（トランジスター）測定、ｈｆｅ＝８４。

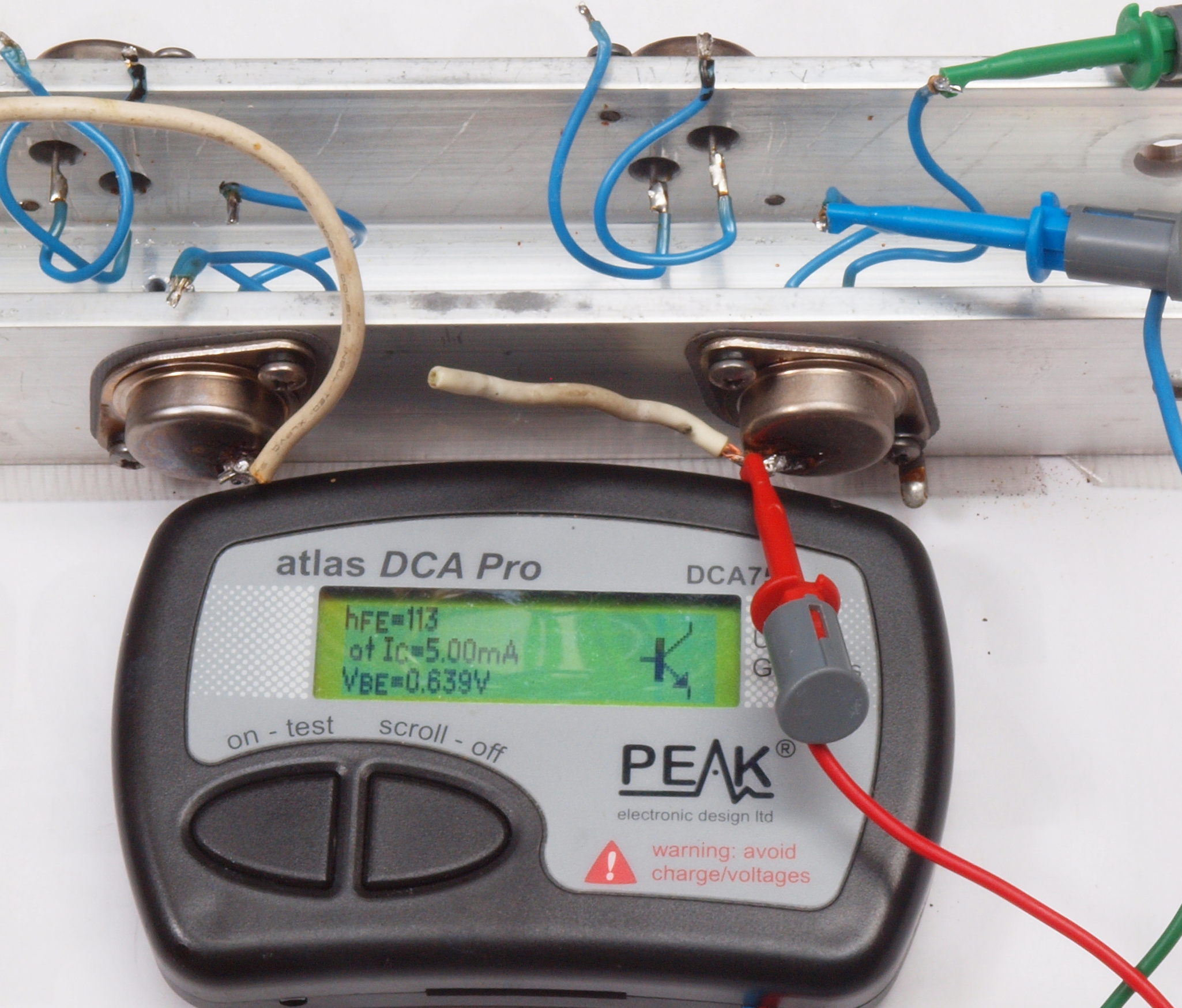

Ａ３６．　点検中　Ｒ側終段＋側ＴＲ（トランジスター）測定、ｈｆｅ＝１１３。

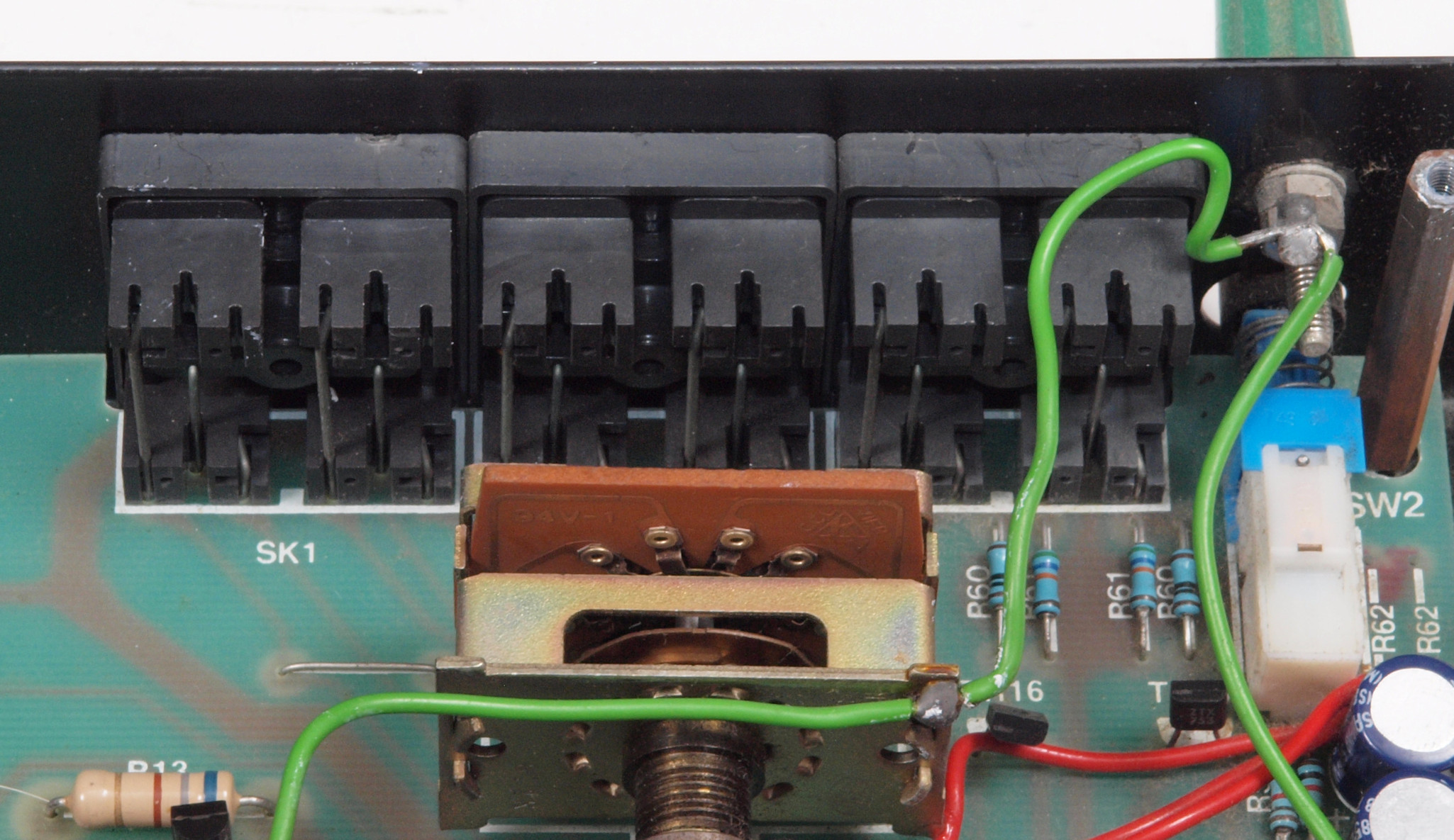

Ａ４１．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

Ａ５１．　点検中　ＳＰ接続端子

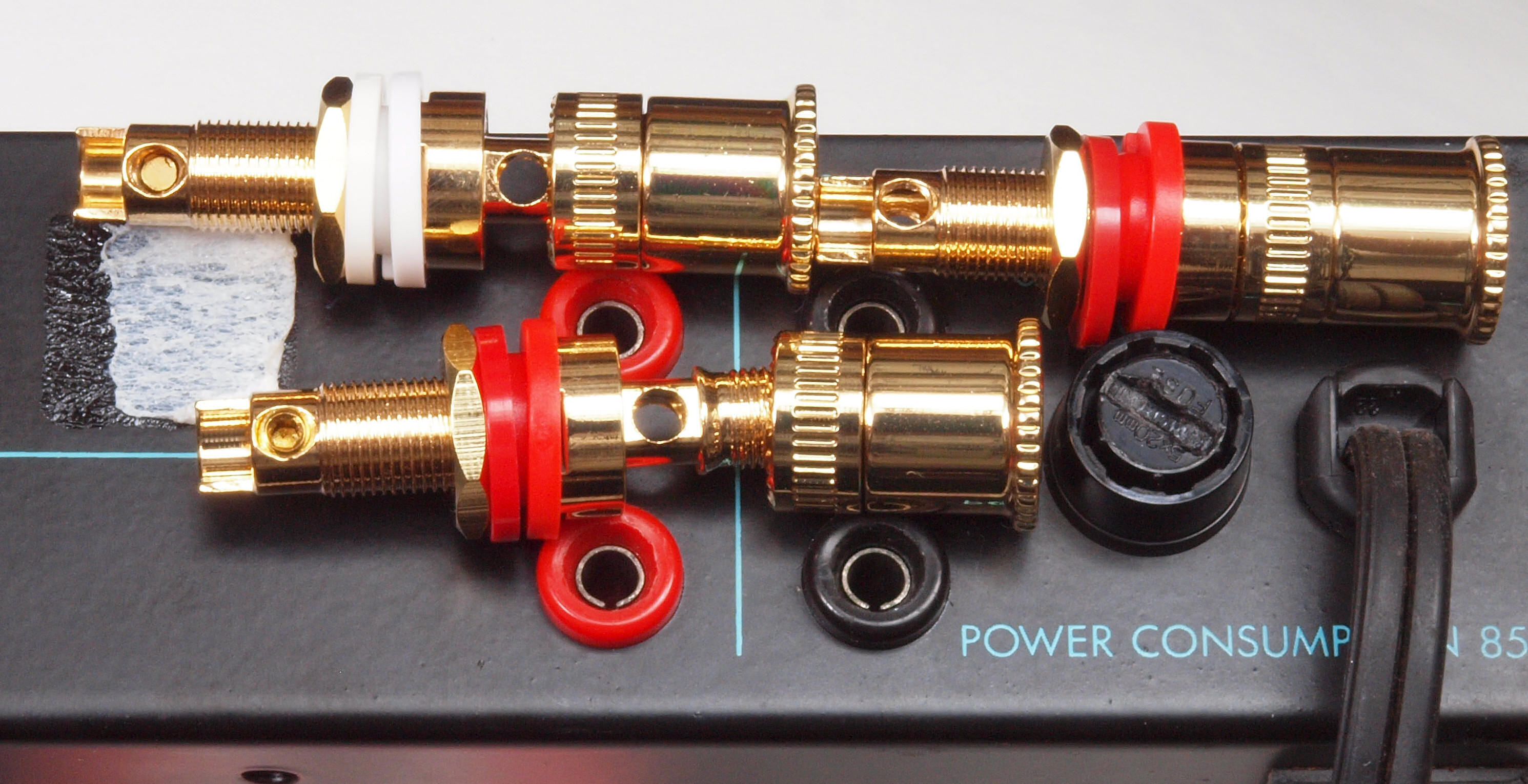

Ａ５２．　点検中　　ＳＰ接続端子。　手持ち中国製端子に交換。中国製のＷＢＴ擬き。

Ａ５３．　点検中　　ＳＰ接続端子。　手持ち中国製端子に交換可能。

Ａ５４．　点検中　　ＳＰ接続端子。　ＷＢＴ−０７３０ＰＬロジウムメッキ端子に交換可能、穴は横向き。ＷＢＴ−０７３０も交換可能。

Ａ５５．　点検中　　ＳＰ接続端子。　手持ち一般の端子に交換可能。

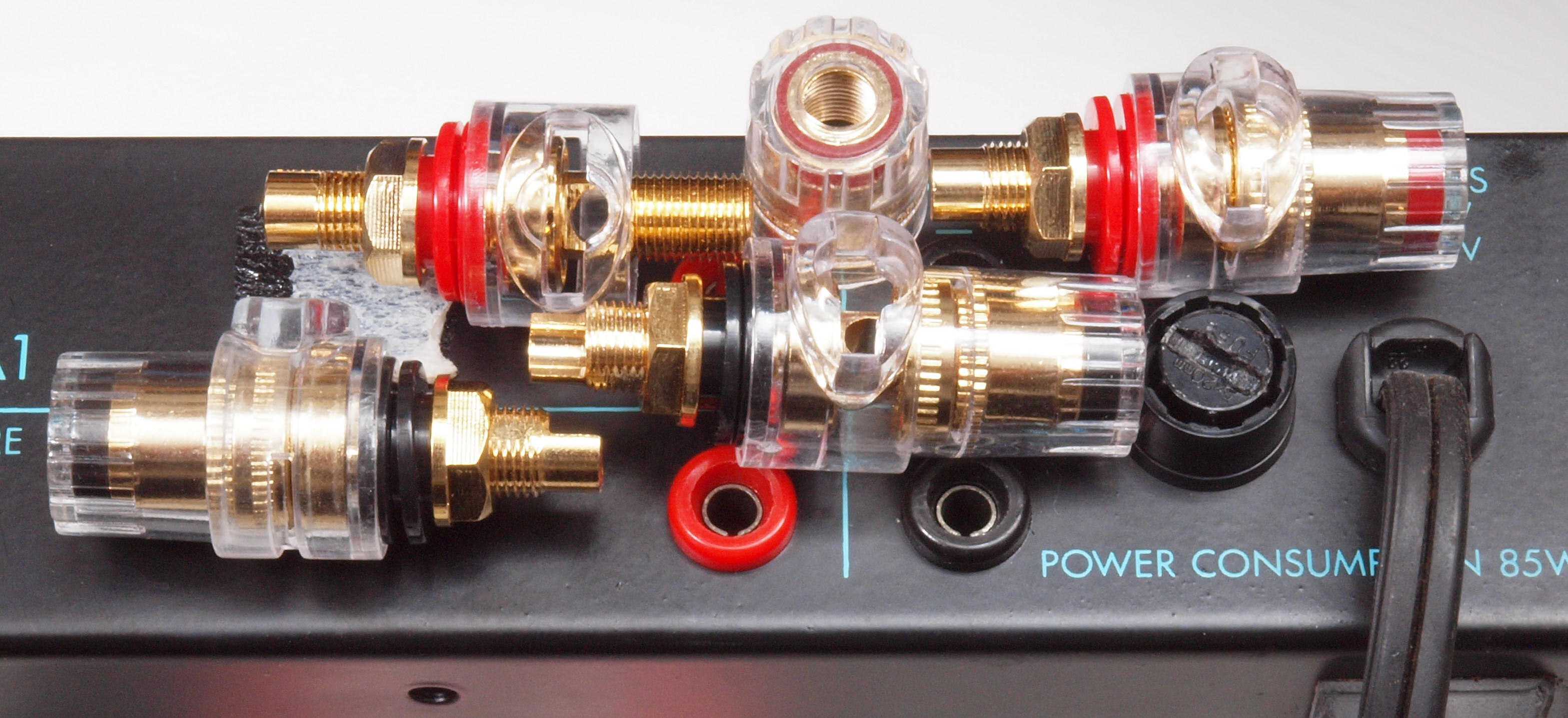

Ａ５６．　点検中　　ＳＰ接続端子。　手持ち一般の端子に交換可能。

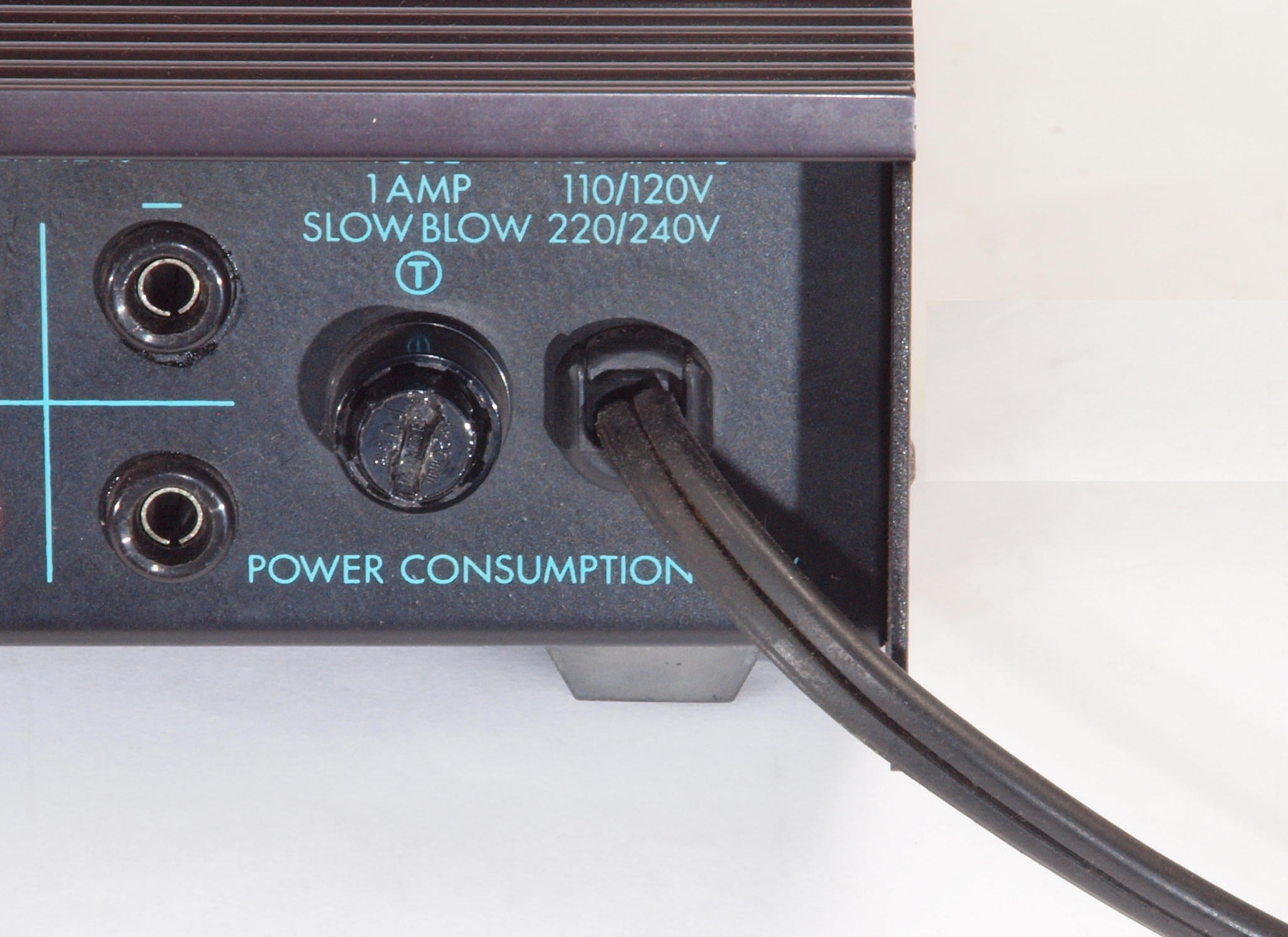

Ａ６１．　点検中　電源コード。

Ａ６２．　点検中　電源コードをヒューズ付き３Pインレットに交換。

Ａ７１．　点検中　入出ＲＣＡ端子郡

Ａ７２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁型（秋月電子通商で購入の台湾製）と交換。 ＷＢＴ　ＲＣＡ端子は工賃込みで選択可能。

Ａ７３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

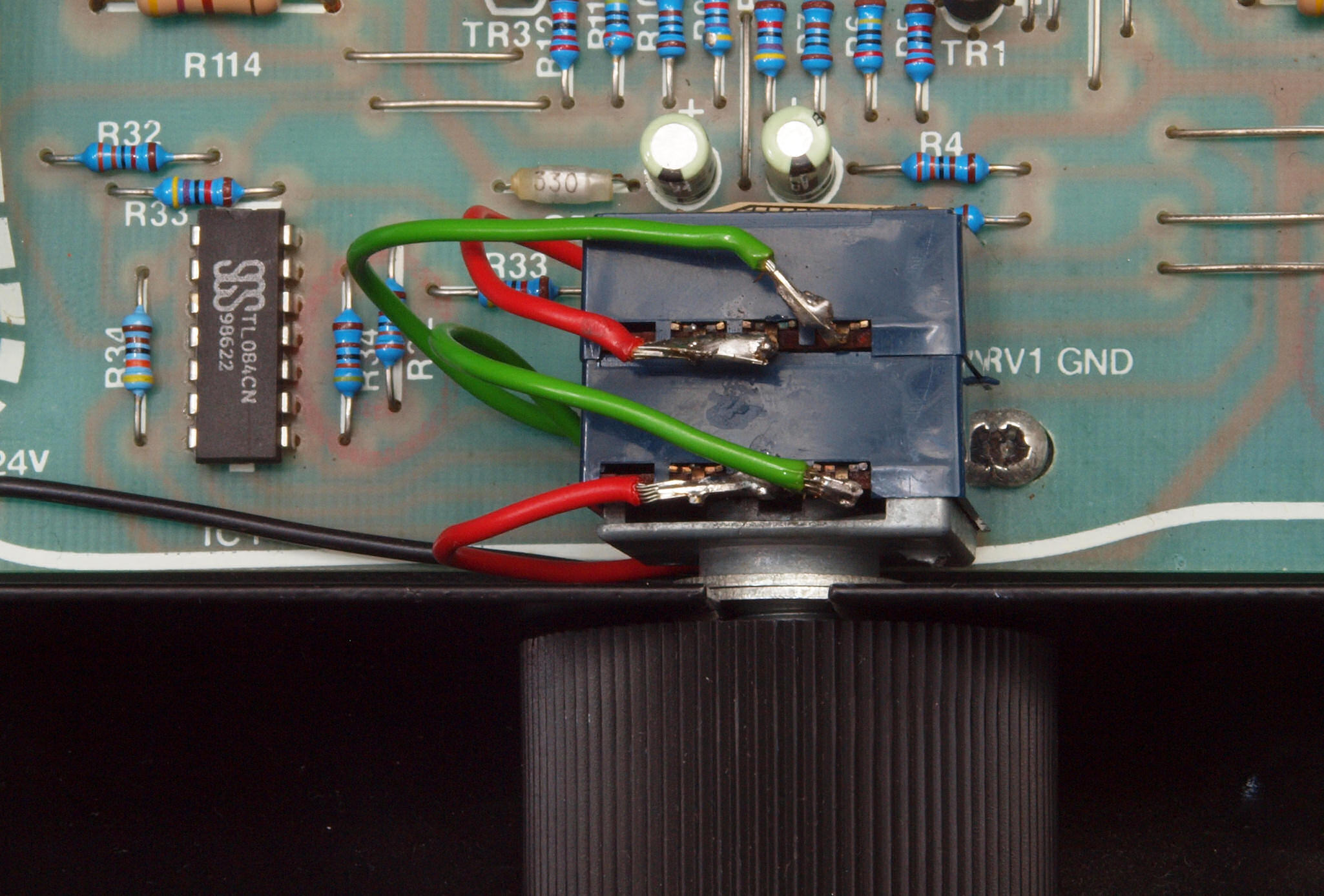

Ａ８１．　点検中　メインＶＲ。

Ａ８２．　点検中　メインＶＲ。左＝交換するＡＬＰＳ製品。右＝付いていたALPS製。

Ａ９１．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用。福島双羽電機(株)製。

Ａ９２．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用。福島双羽電機(株)製。

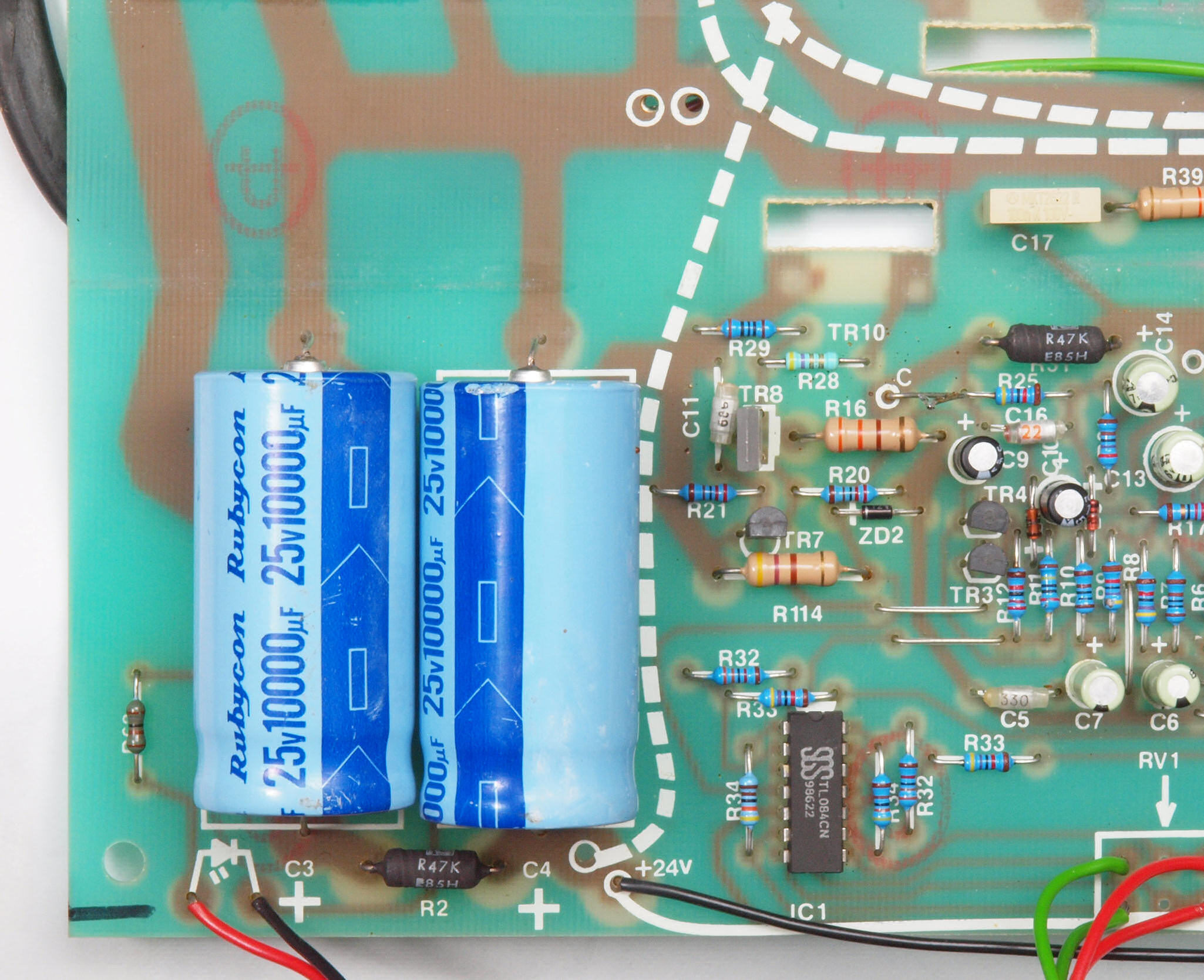

ＡＡ１．　点検中　電源ブロック電解トランジスター比較。　 　　　　　　　　　　　下＝交換するＴＤＫ　２２０００μ／２５ＷＶ。　上＝付いているＲｕｂｙｃｏｎ　１００００μ／２５ＷＶ。

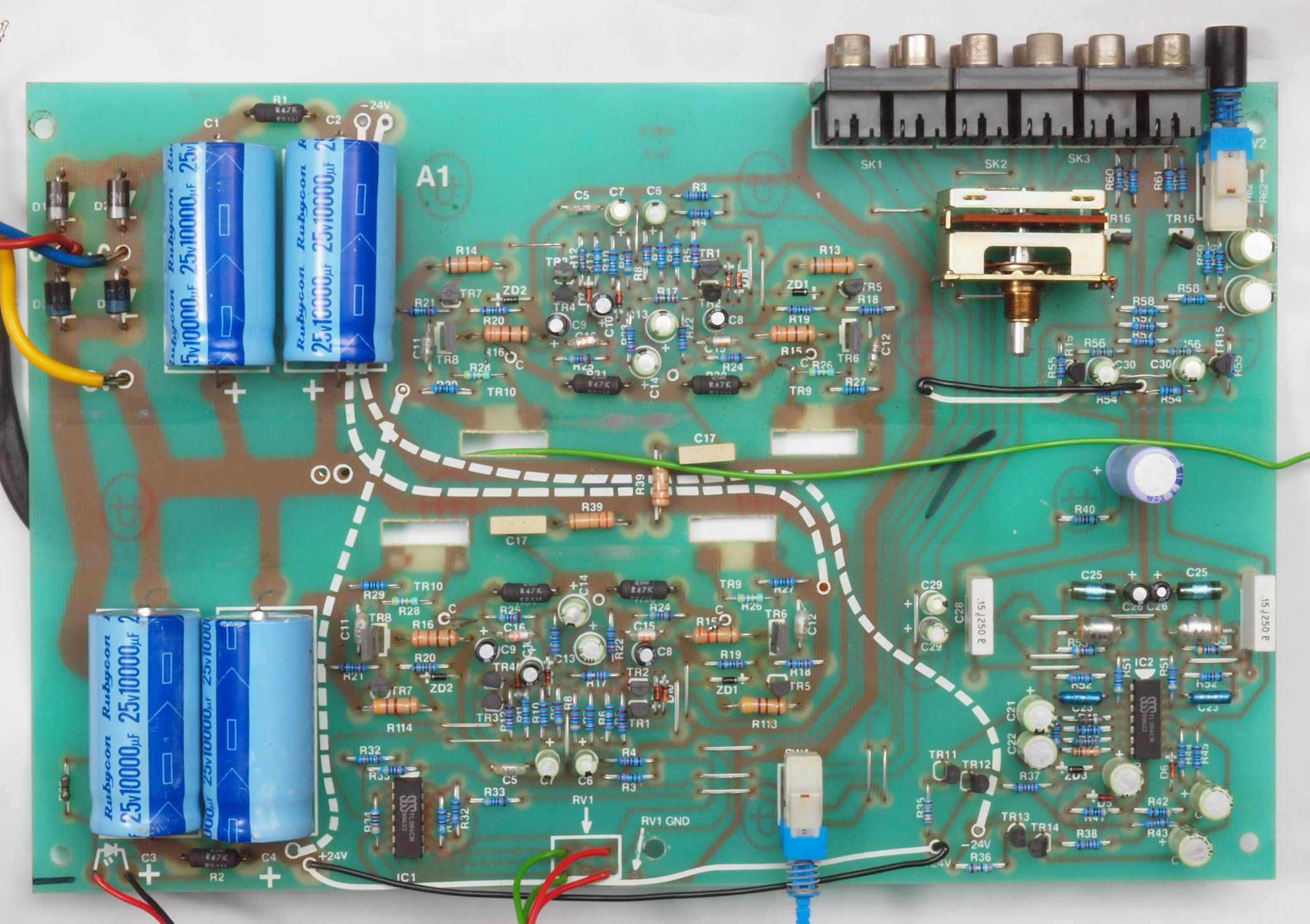

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　基板

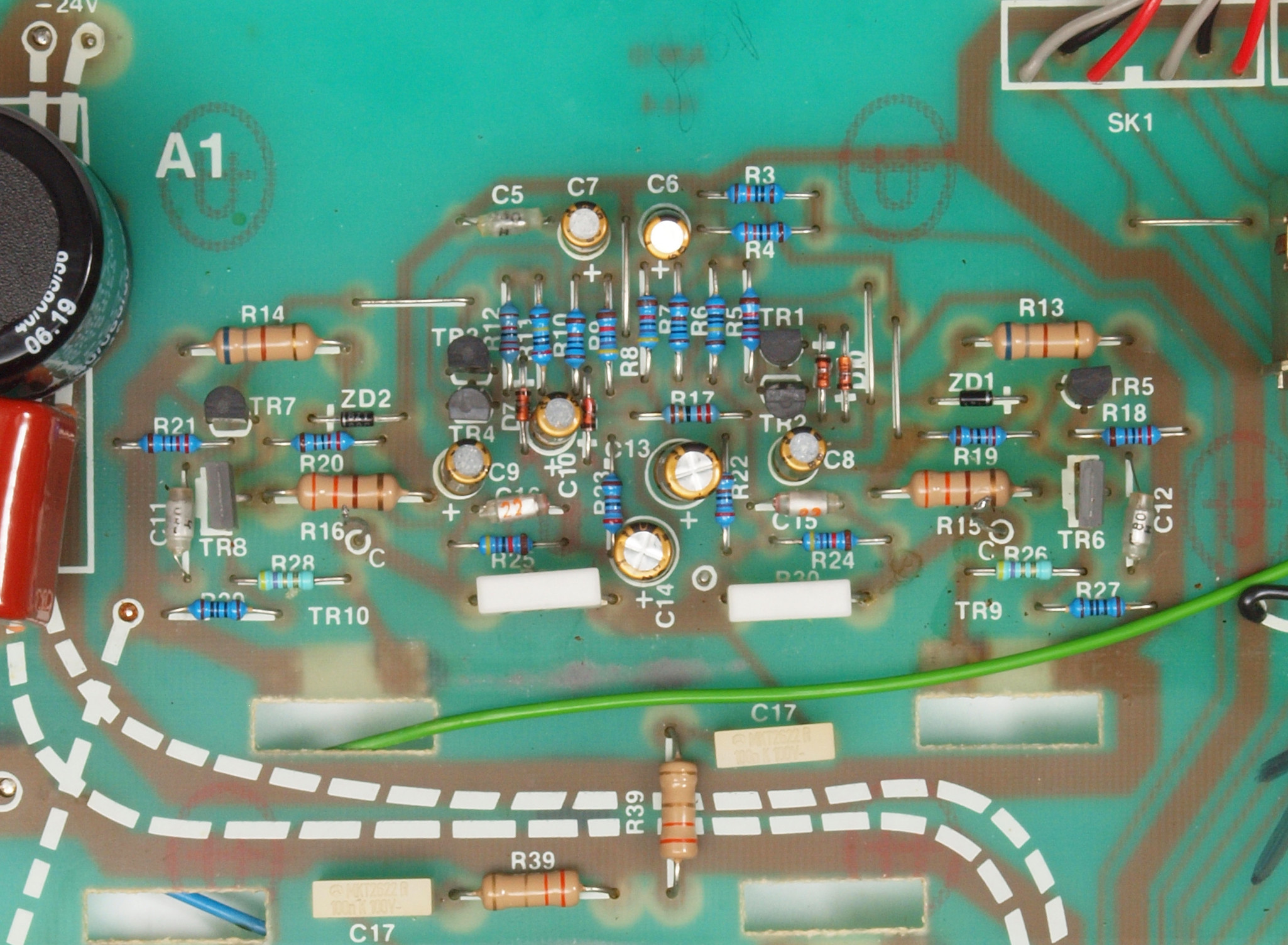

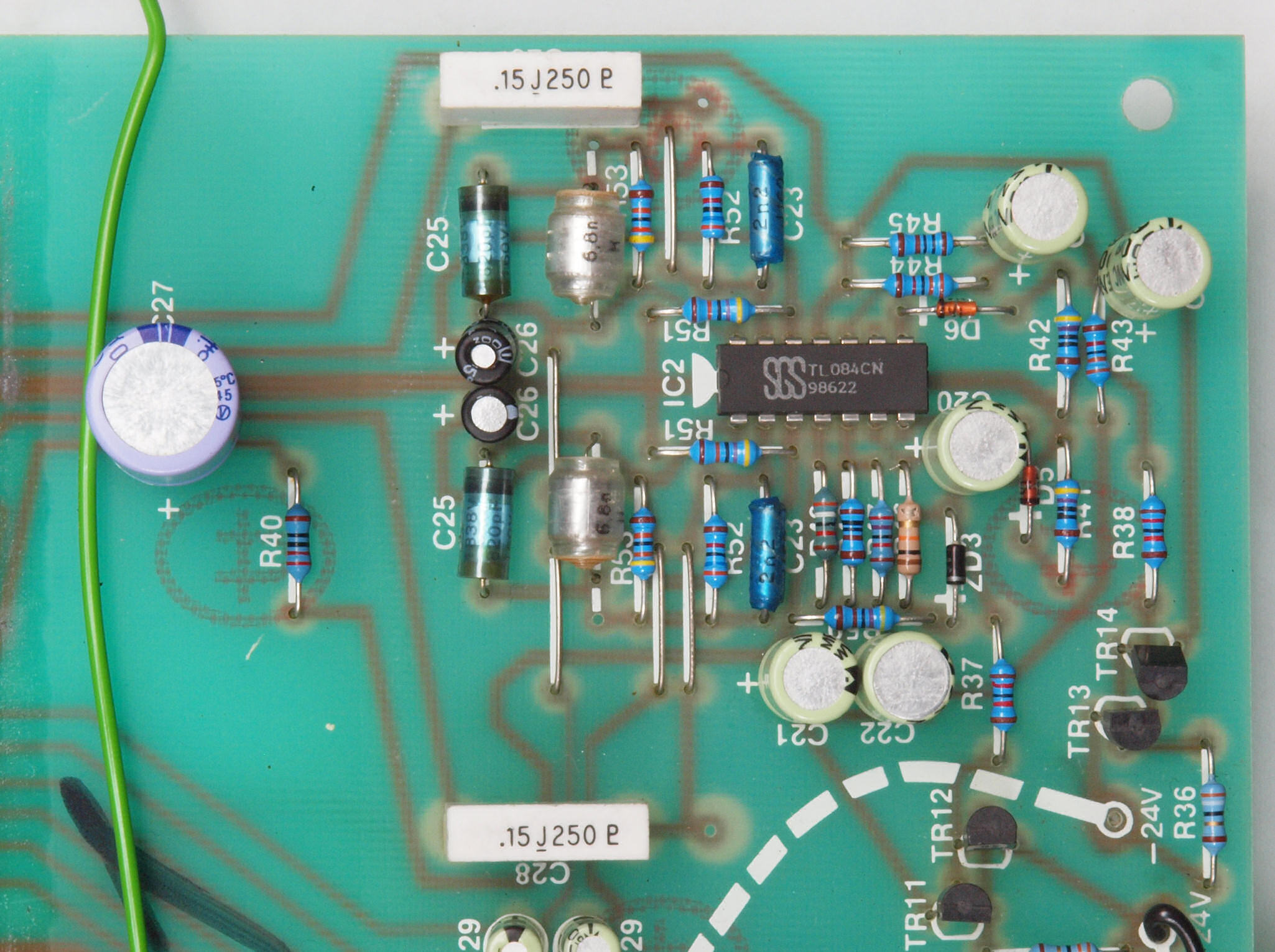

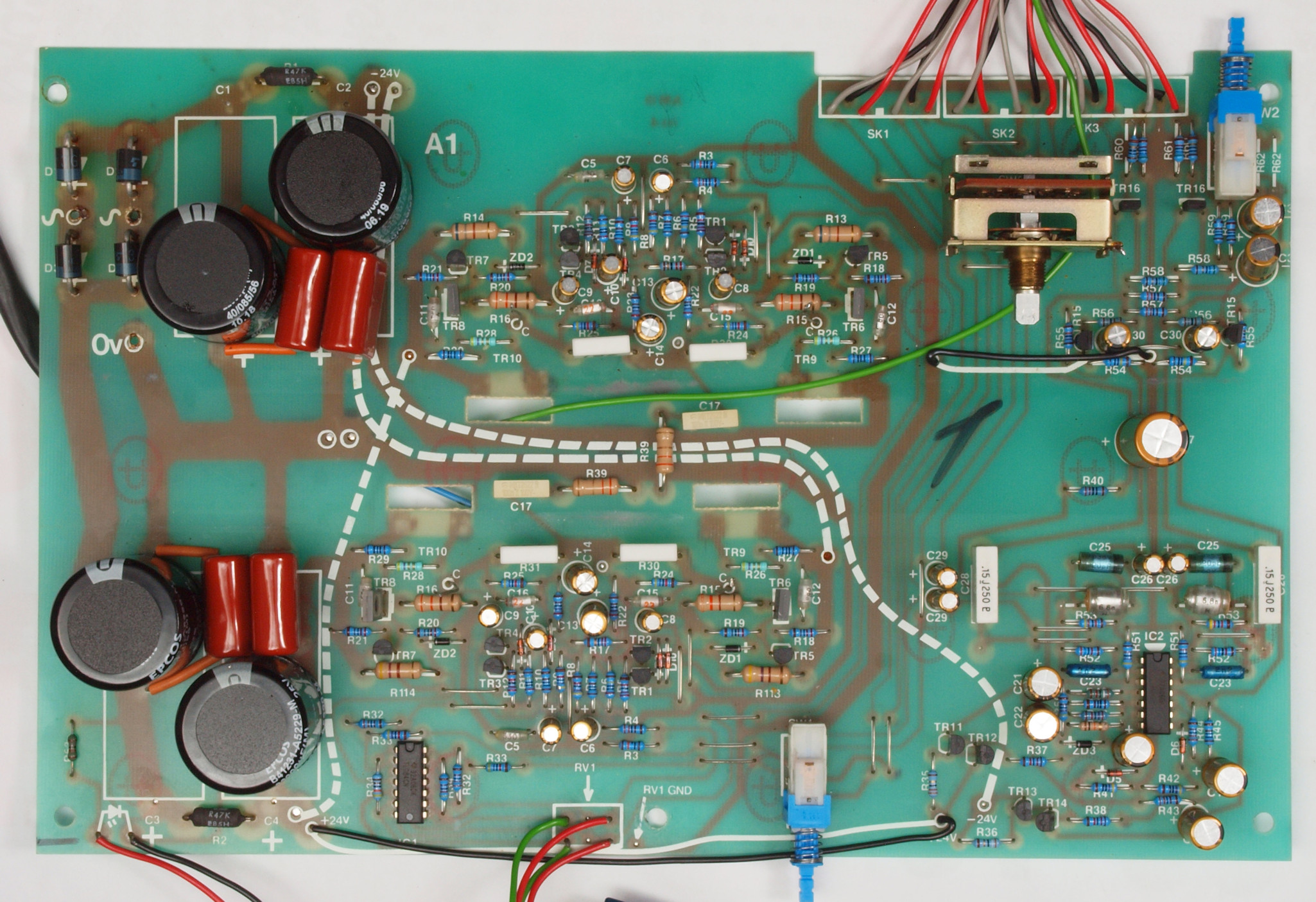

Ｃ１２．　修理後　基板。　電解コンデンサー３１個、ＯＰ−ＡＭＰ２個交換。フイルムコンデンサー４個追加。エミッター抵抗（低歪タイプ）４本交換福島双羽電機(株)製。

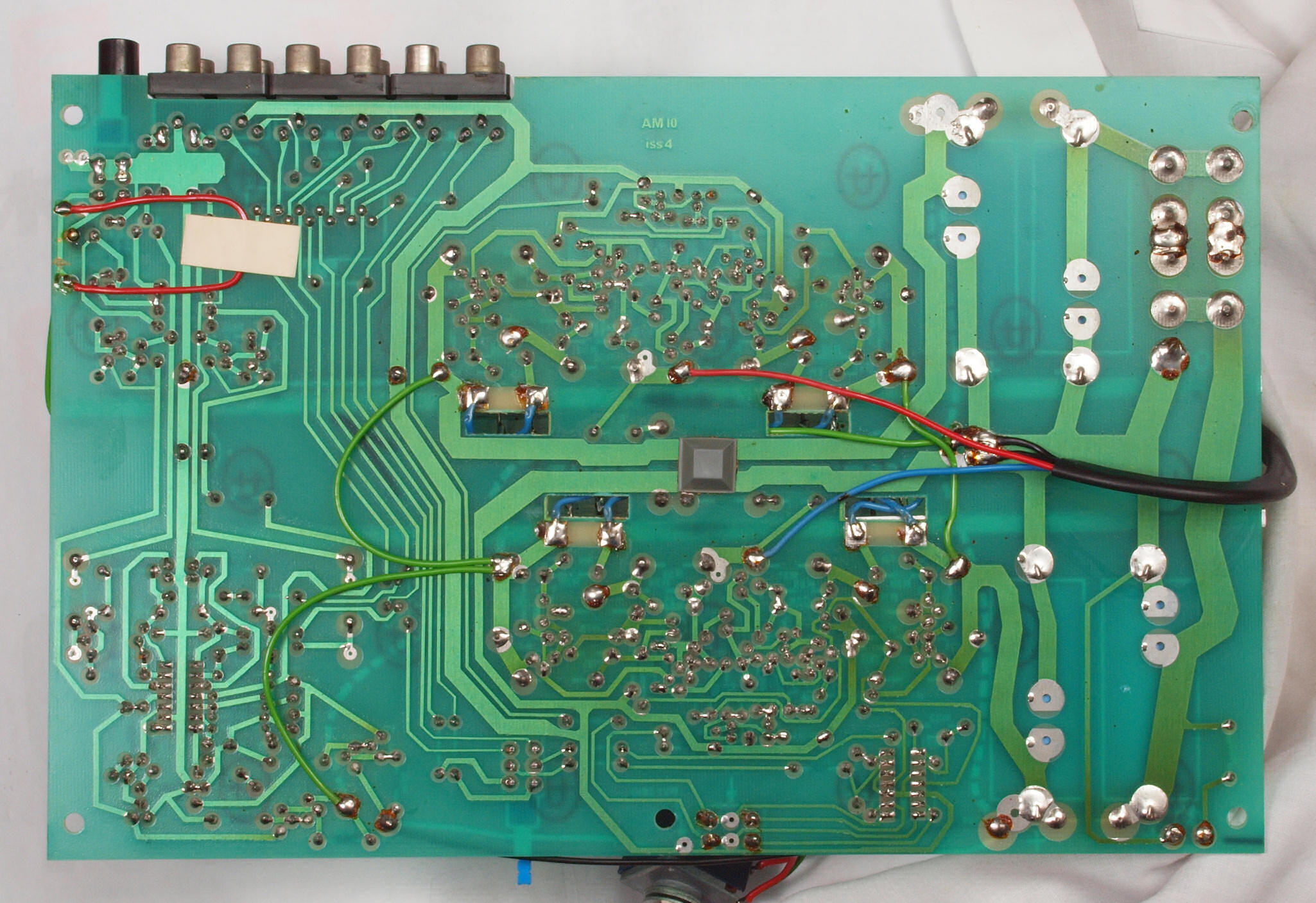

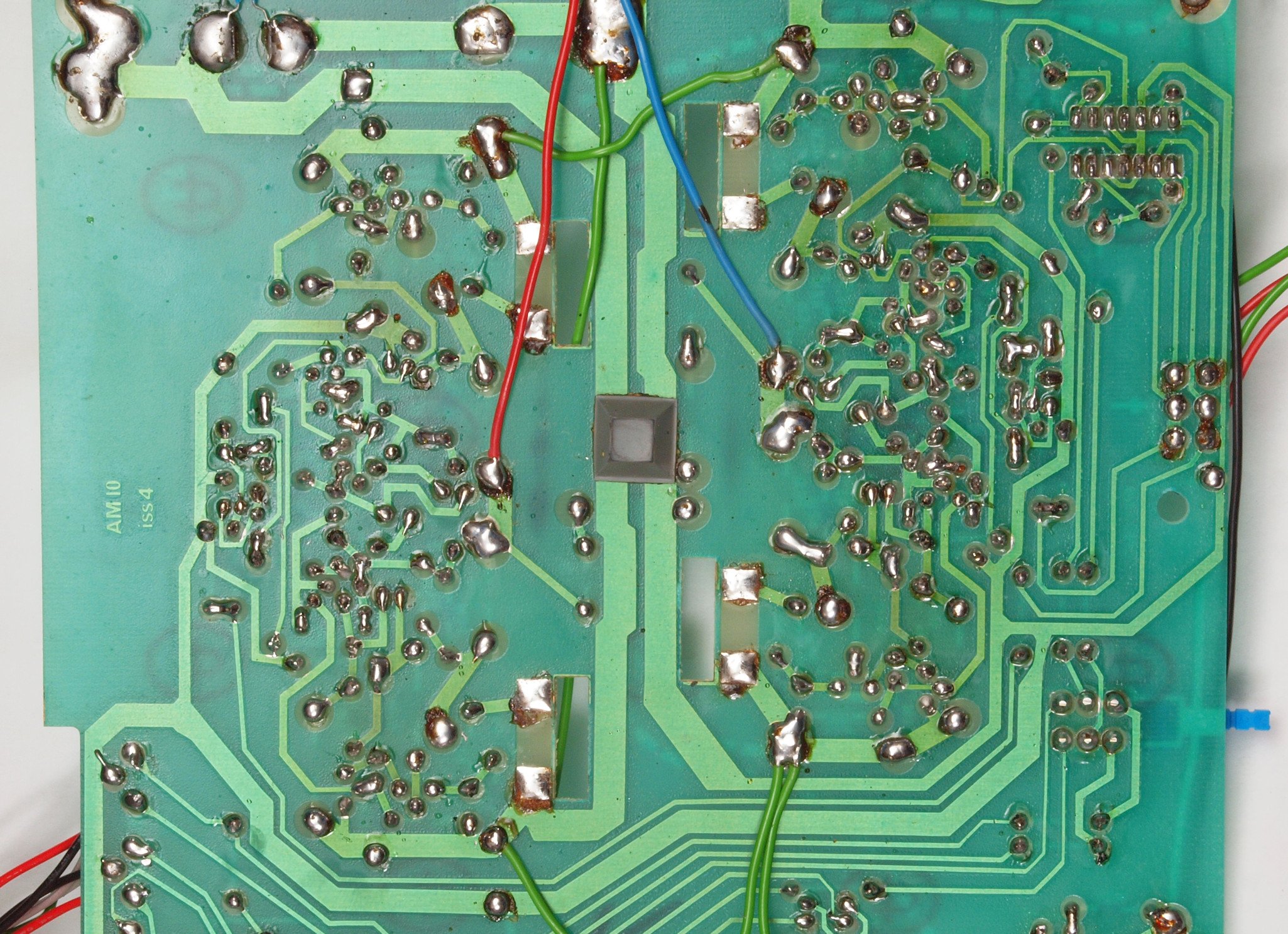

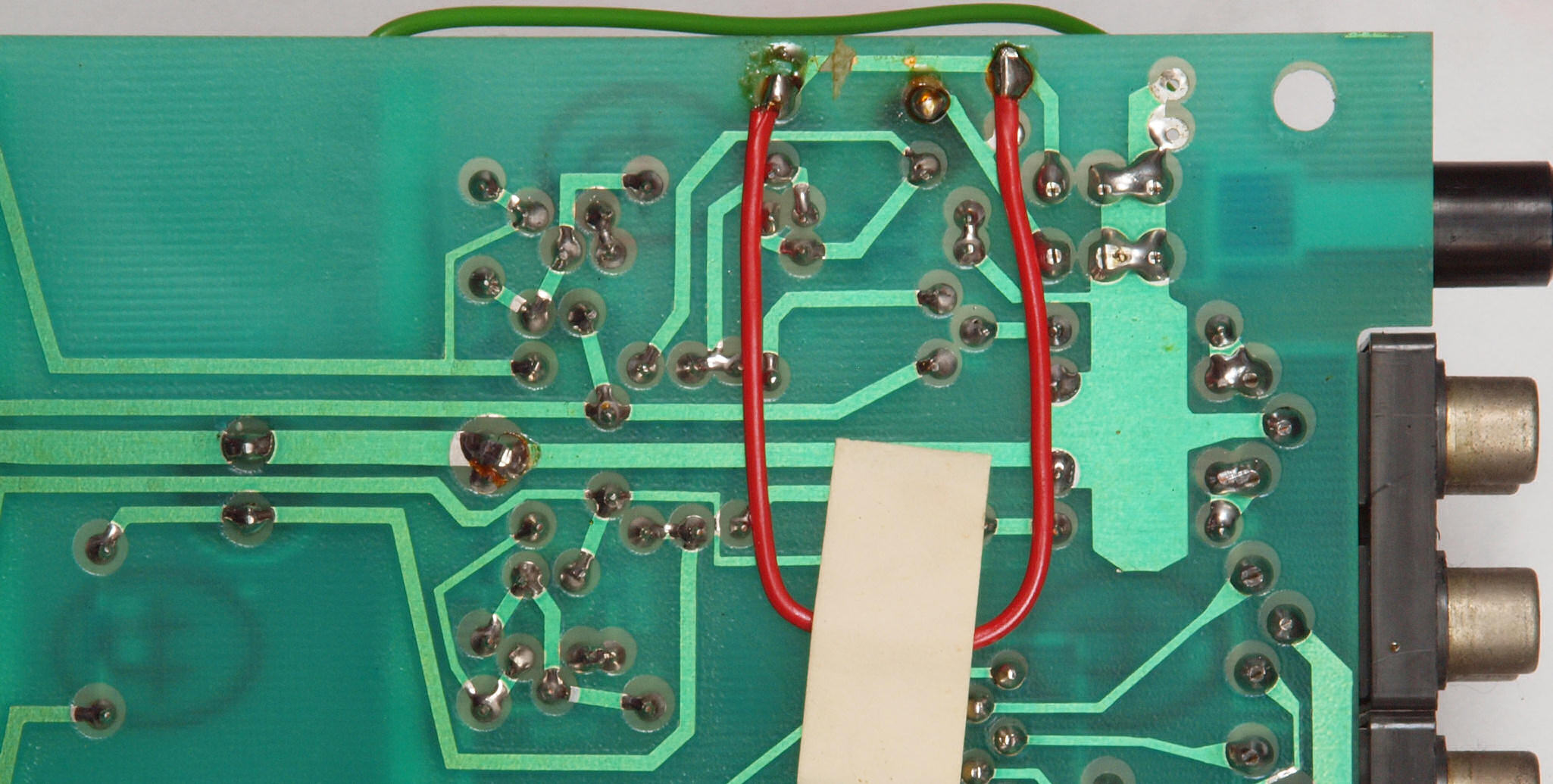

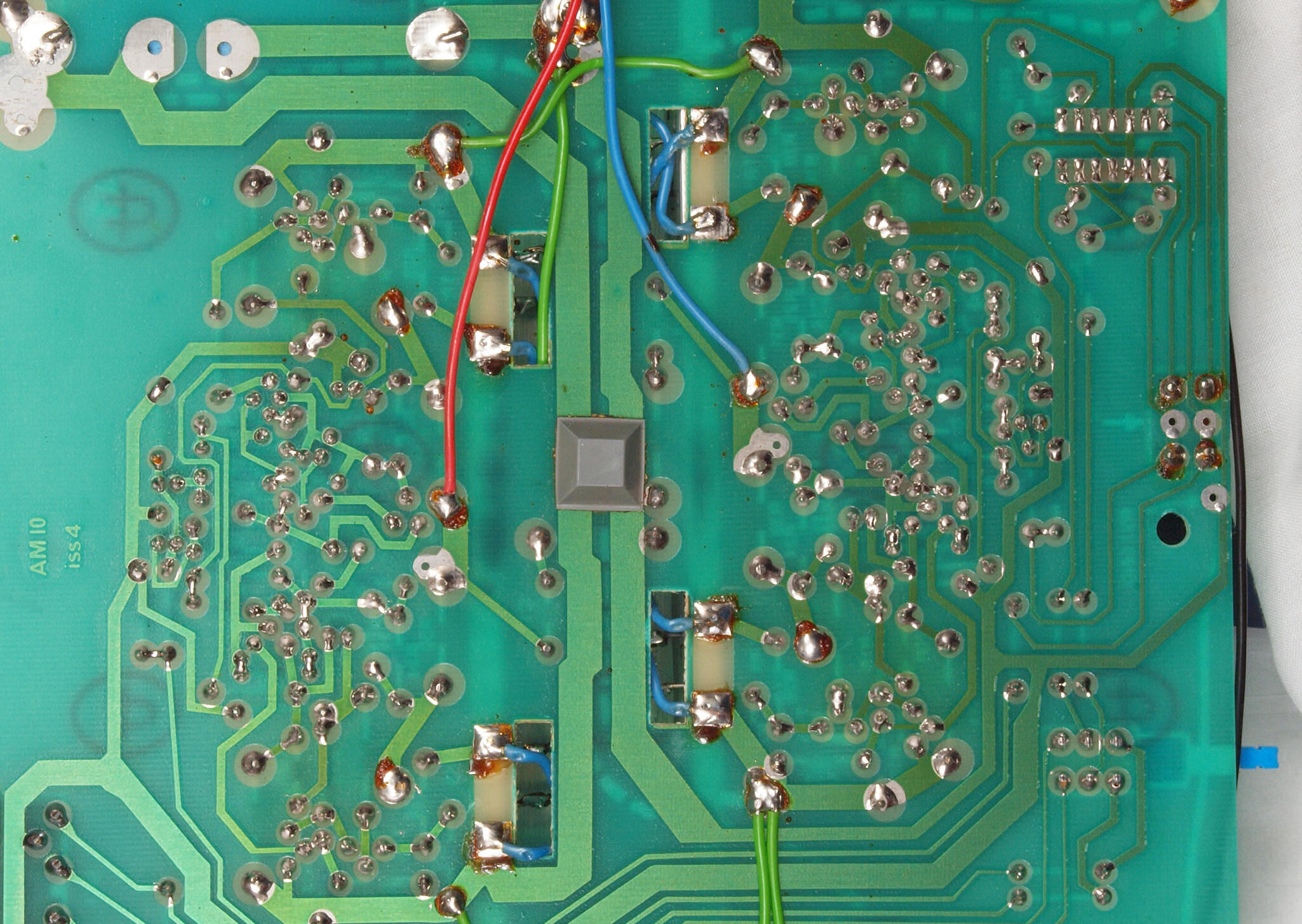

Ｃ１３．　修理前　基板裏

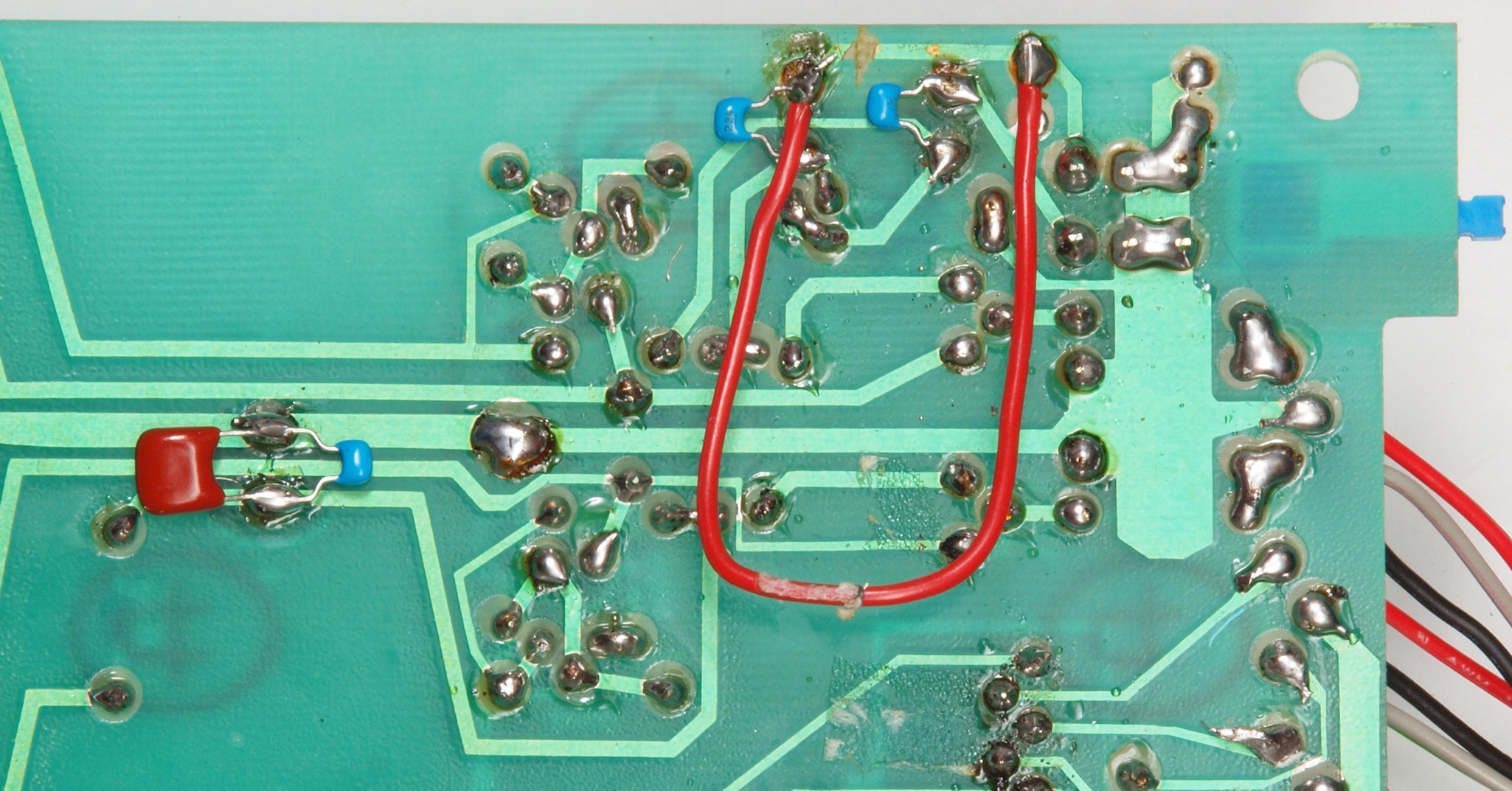

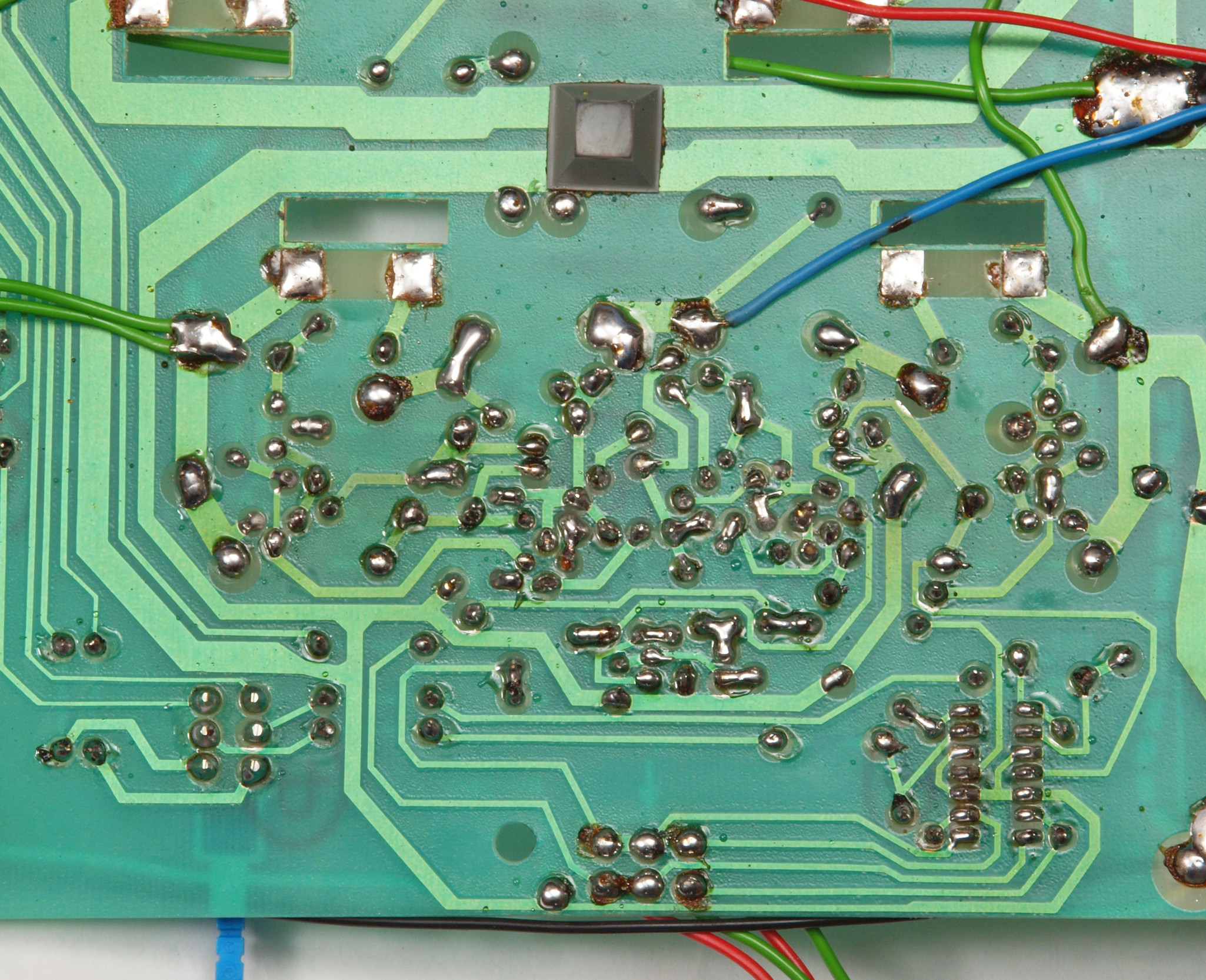

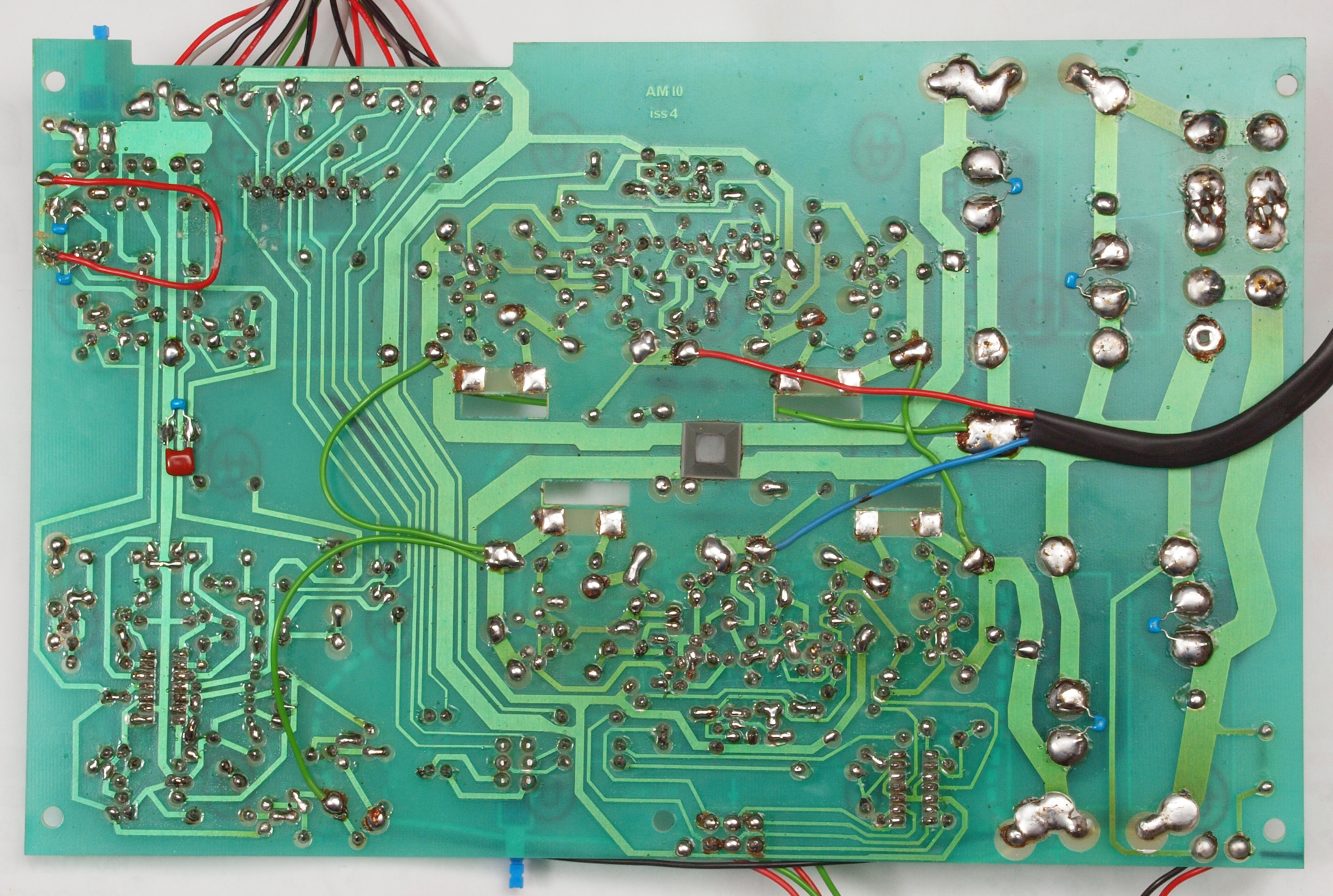

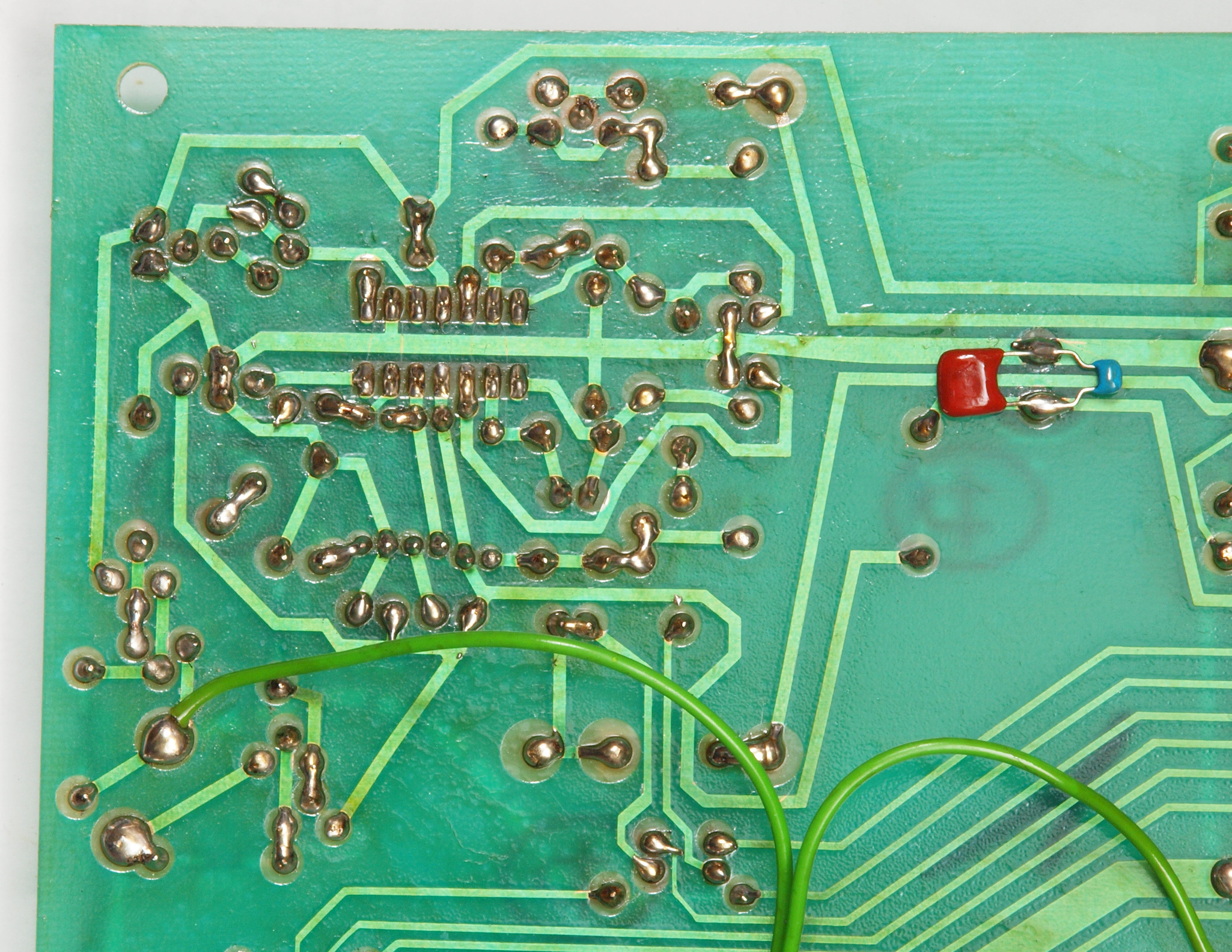

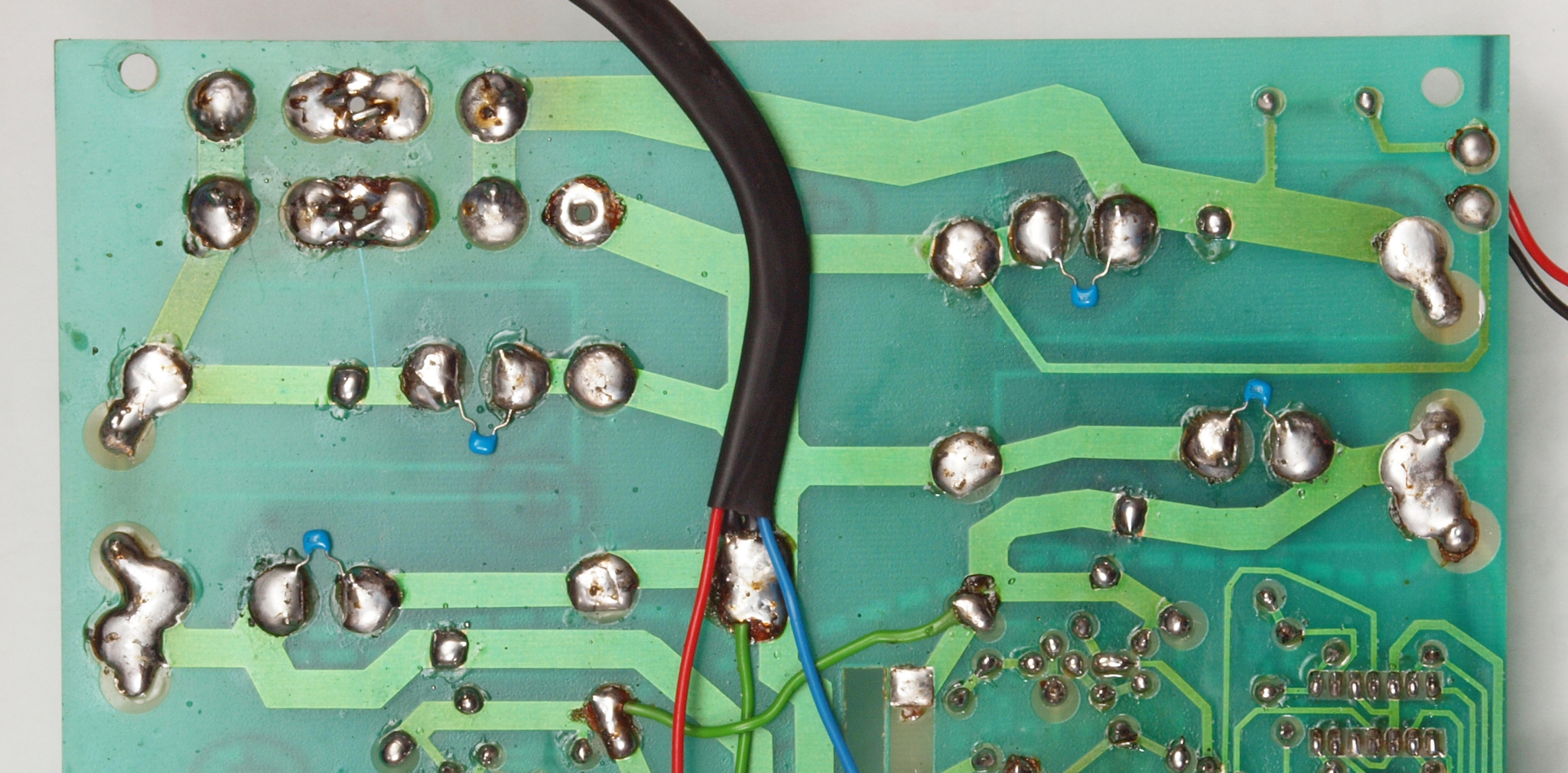

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。フイルムコンデンサー１個、セラミックコンデンサー７個追加。

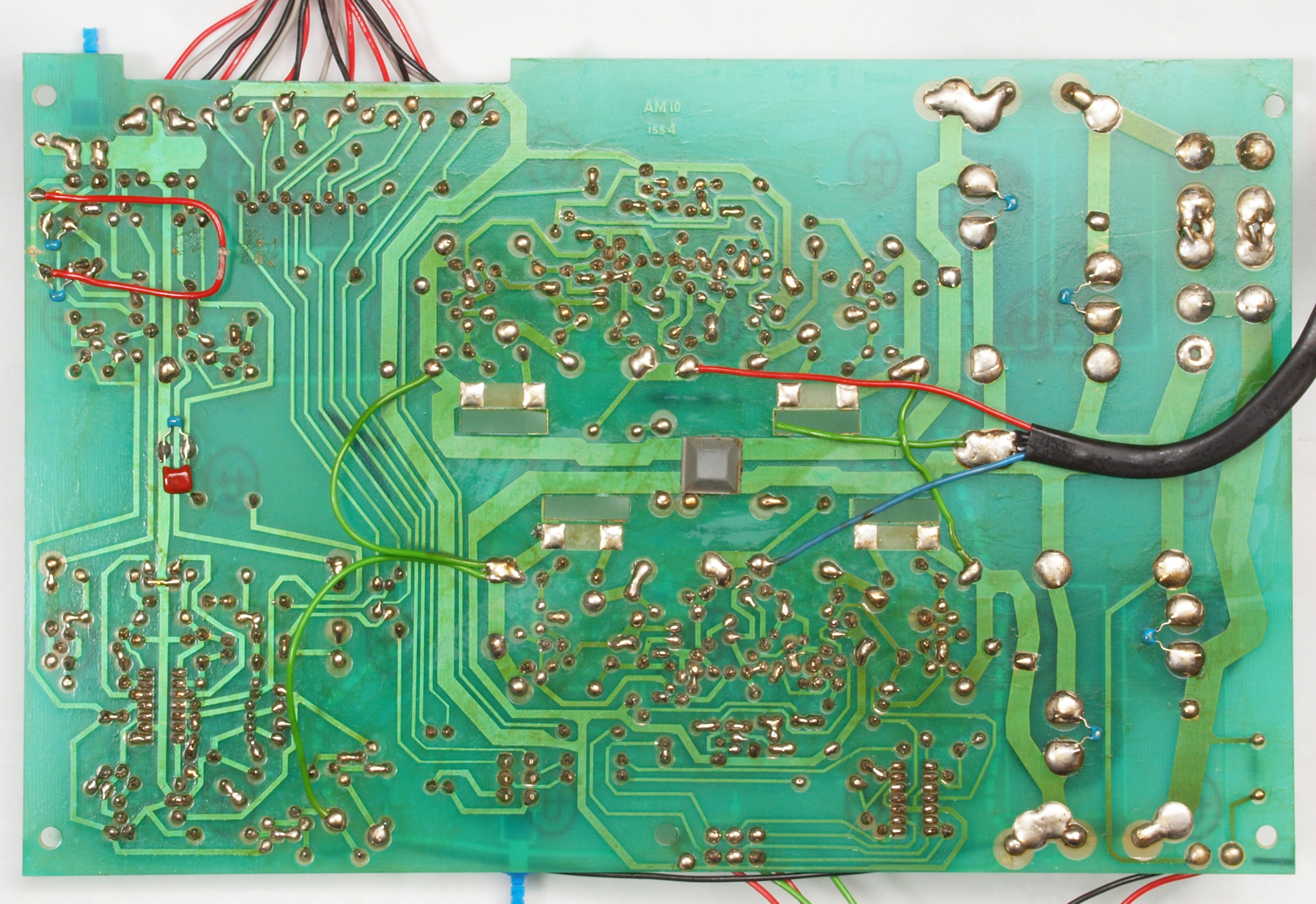

Ｃ１５．　完成基板裏　洗浄後コーテング材を塗る。

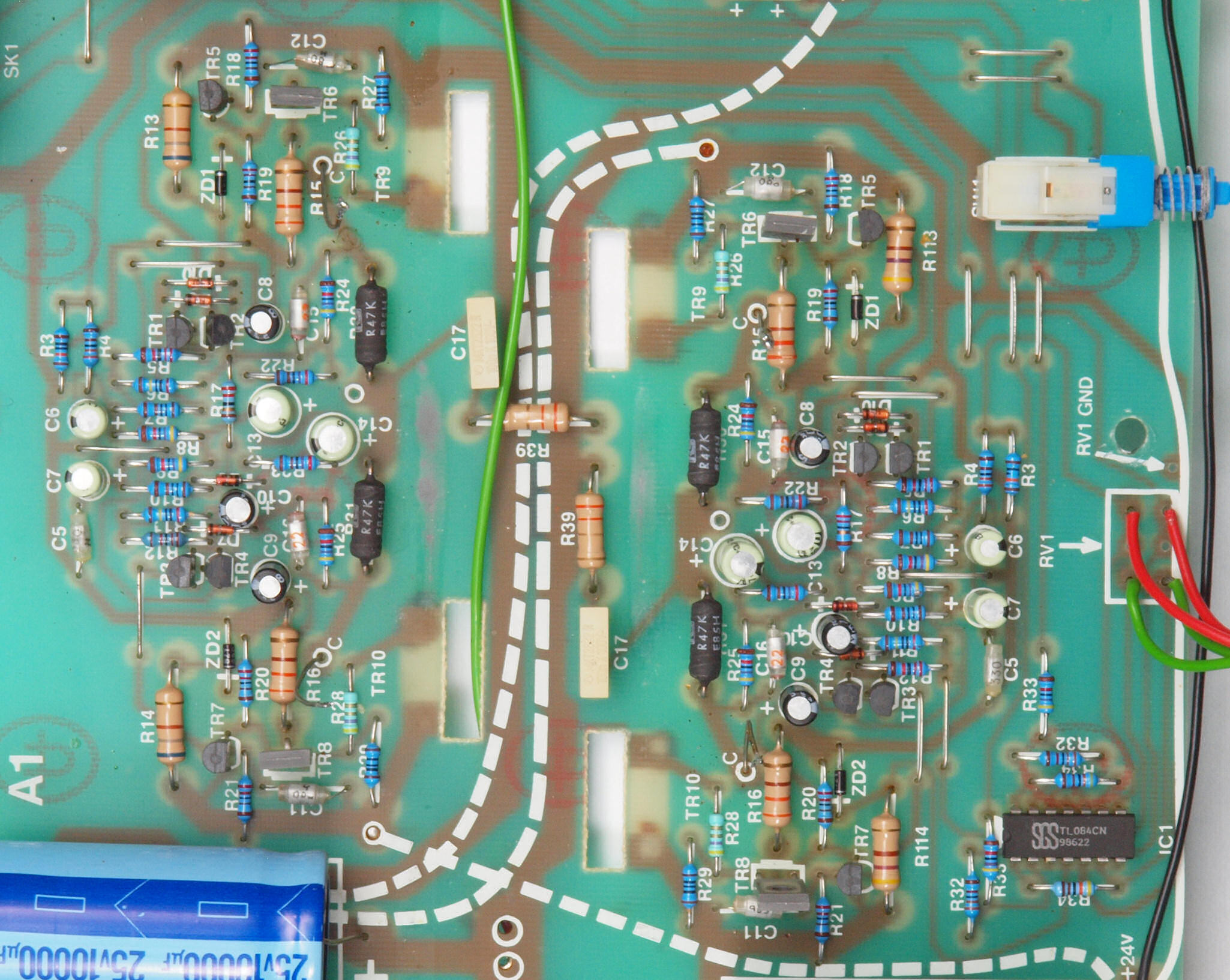

Ｃ２１．　修理前　ＡＭＰ基板。

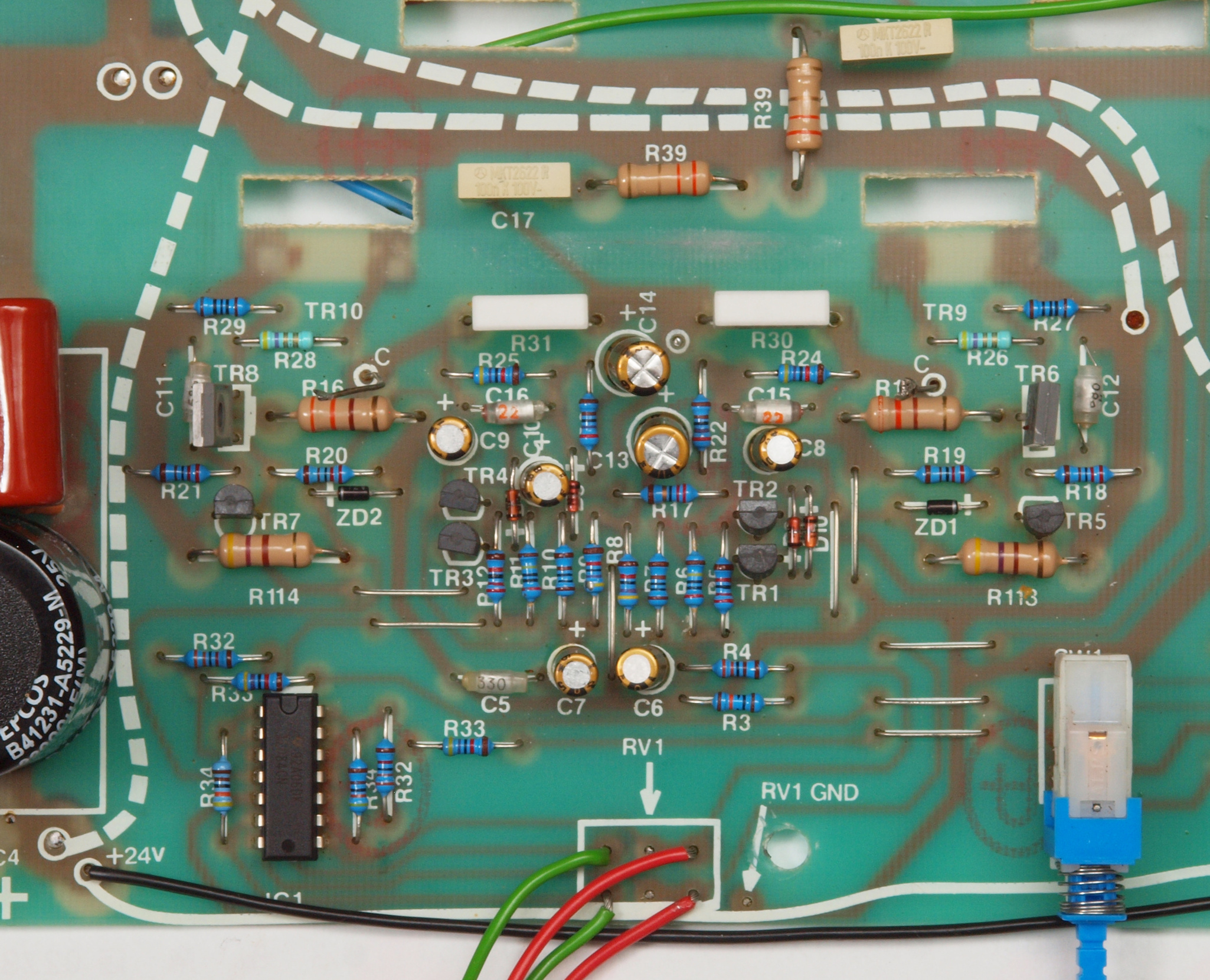

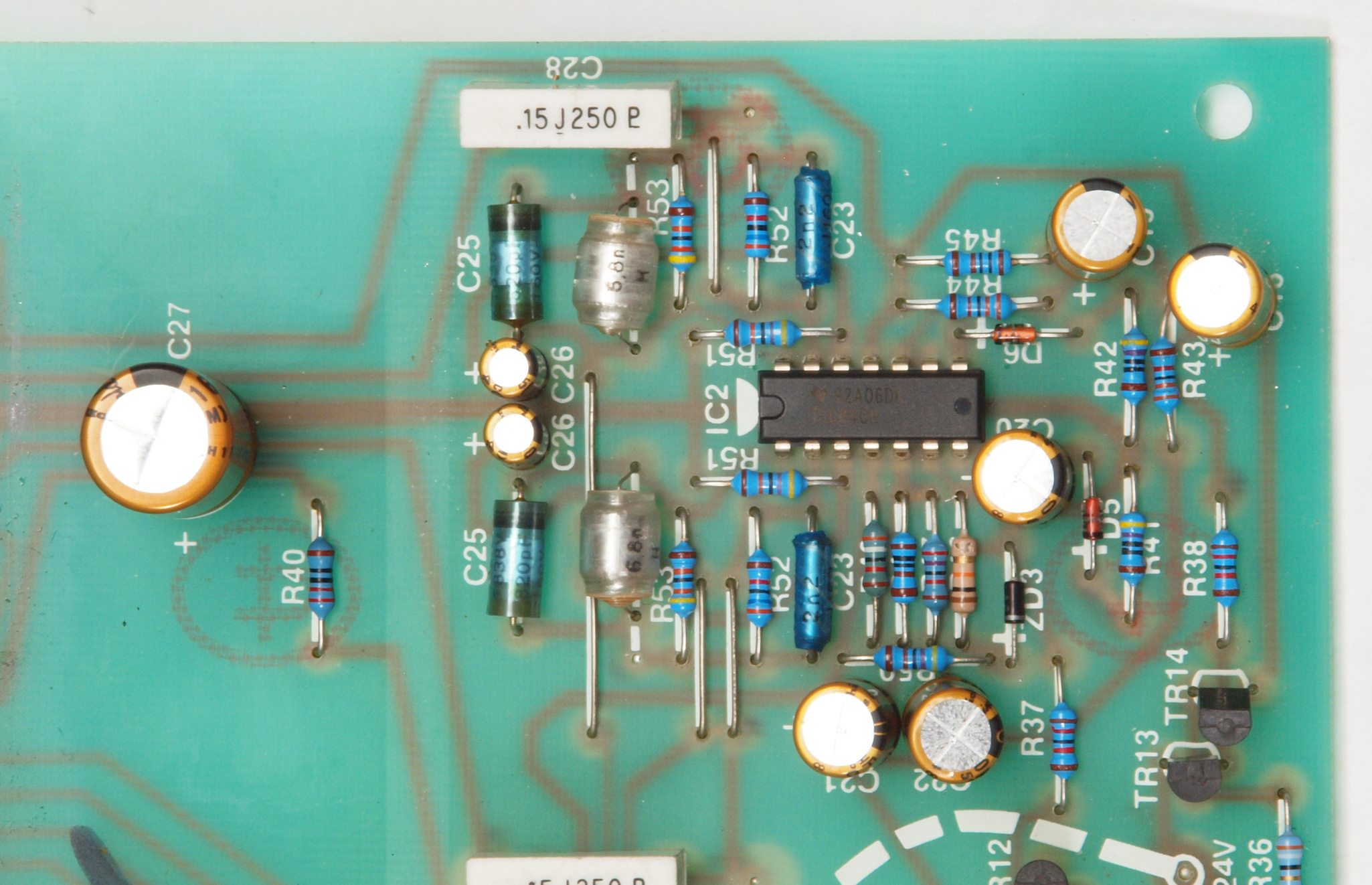

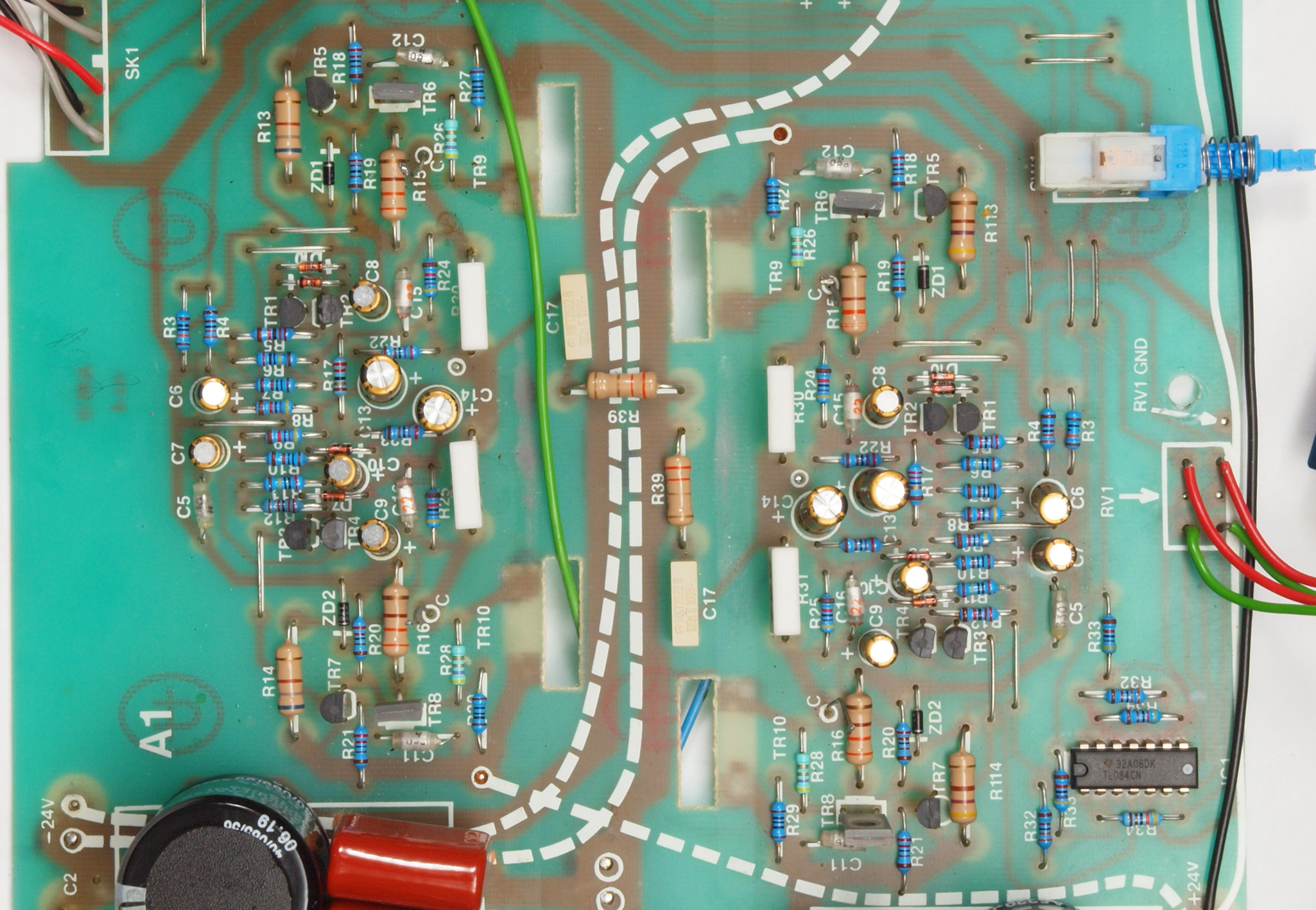

Ｃ２２．　修理後　ＡＭＰ基板。

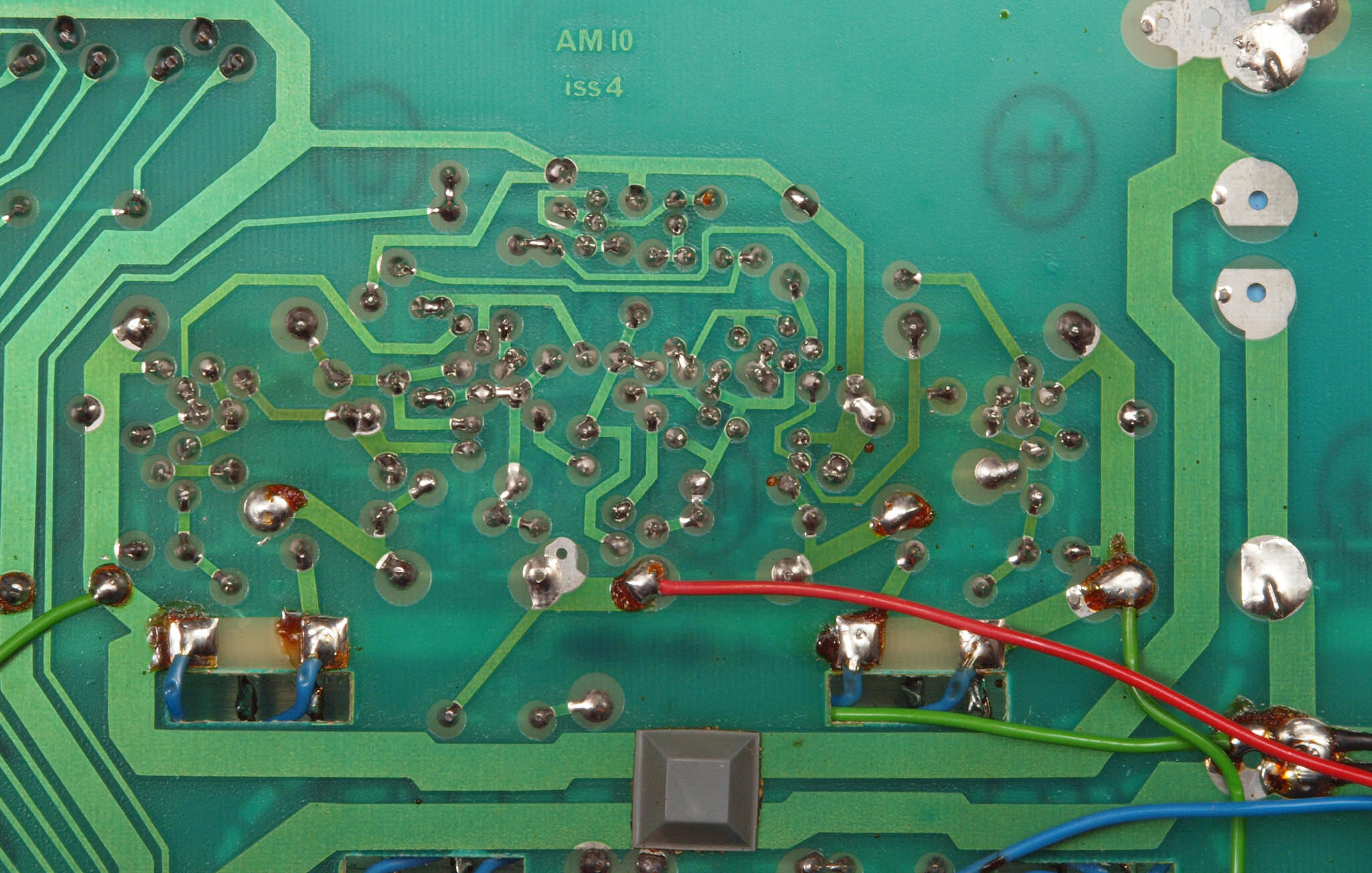

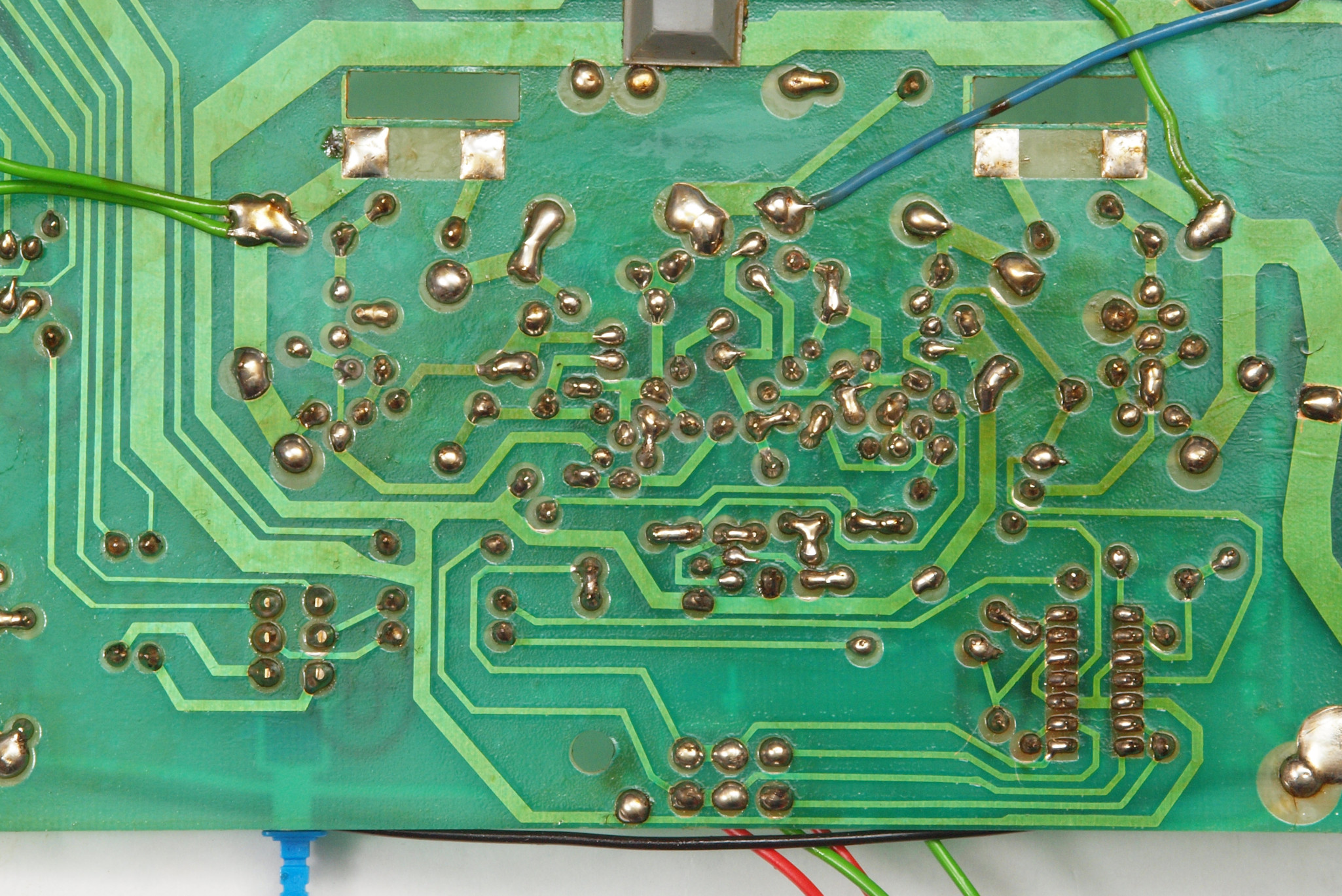

Ｃ２３．　修理前　ＡＭＰ基板裏。

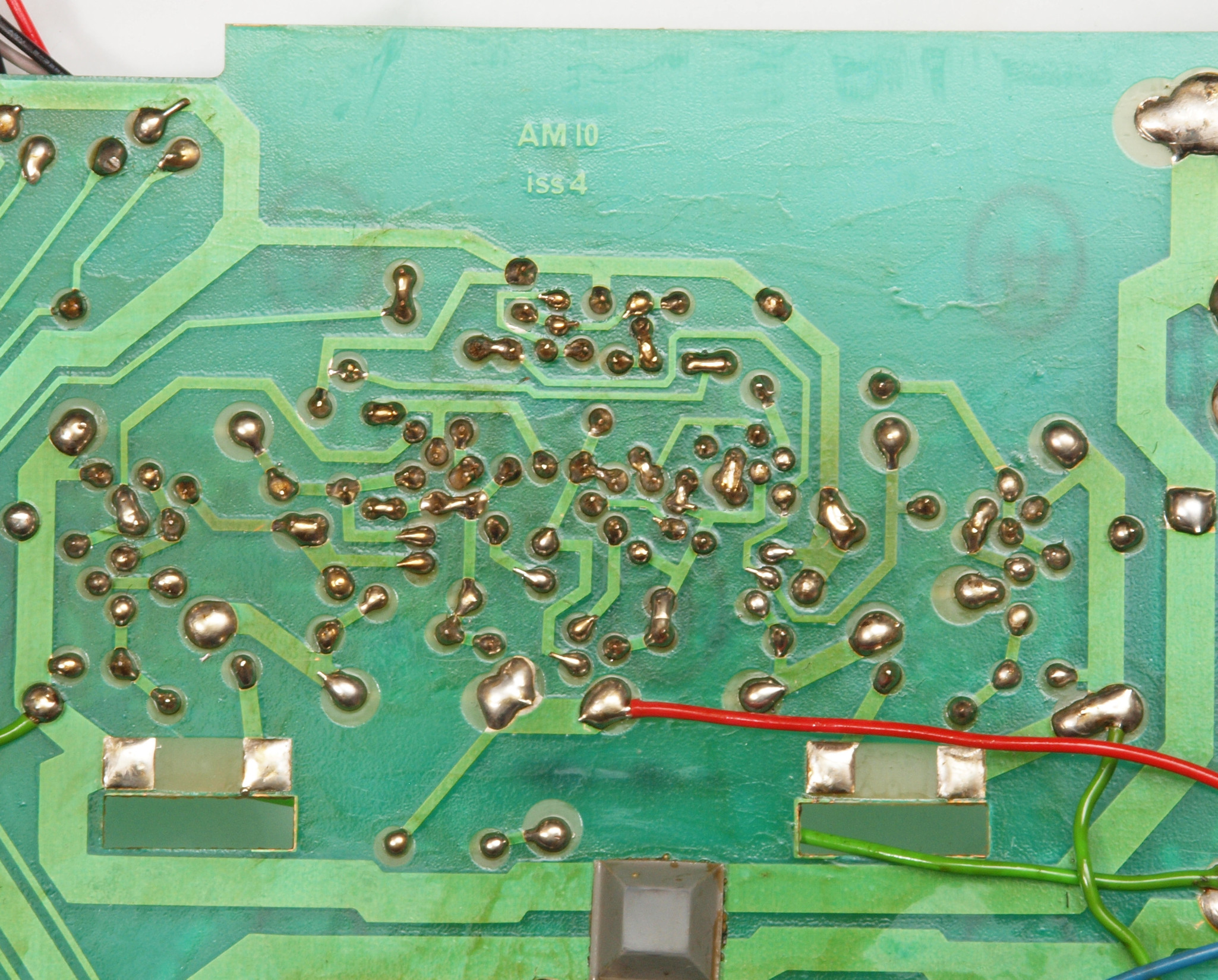

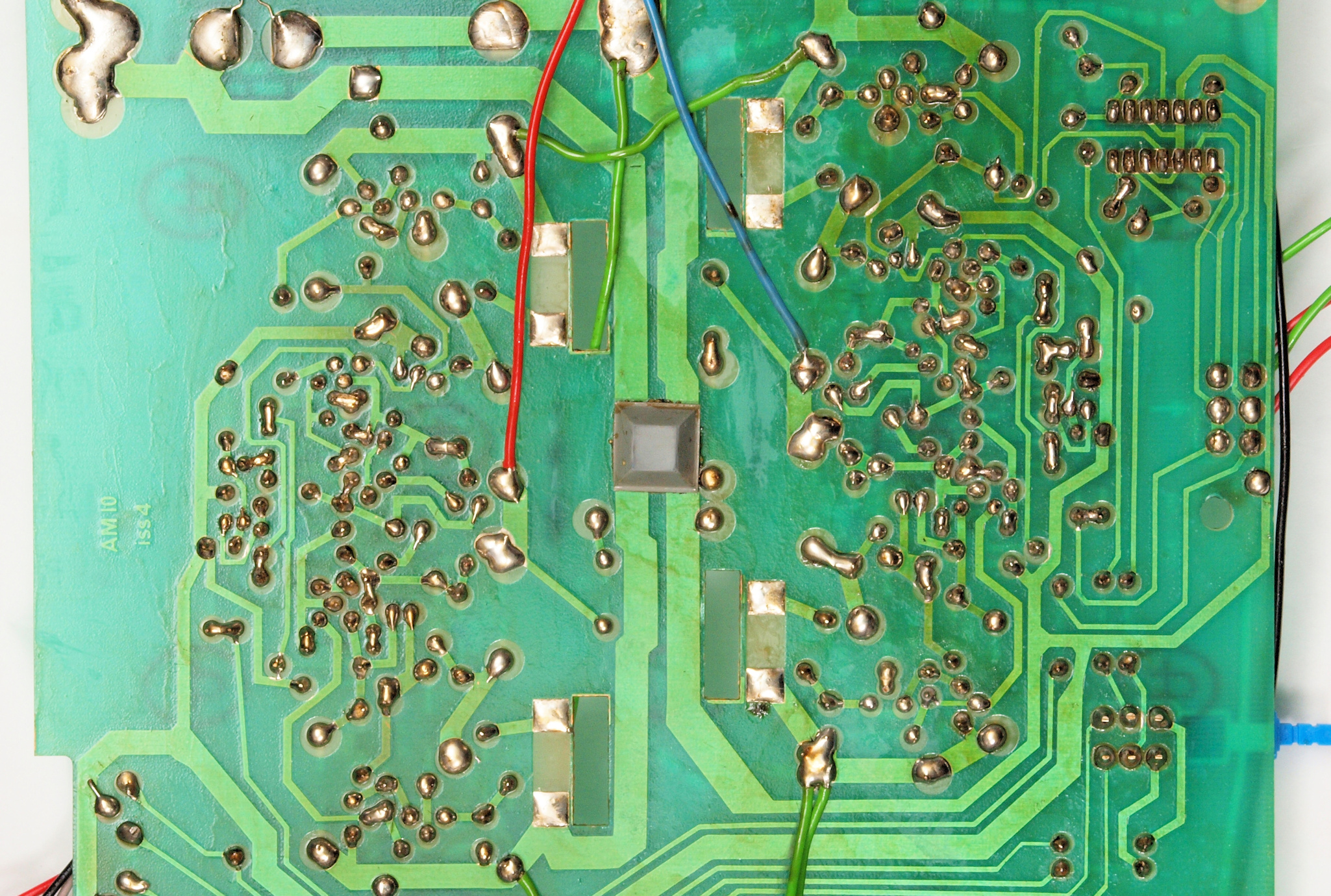

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後コーテング材を塗る。

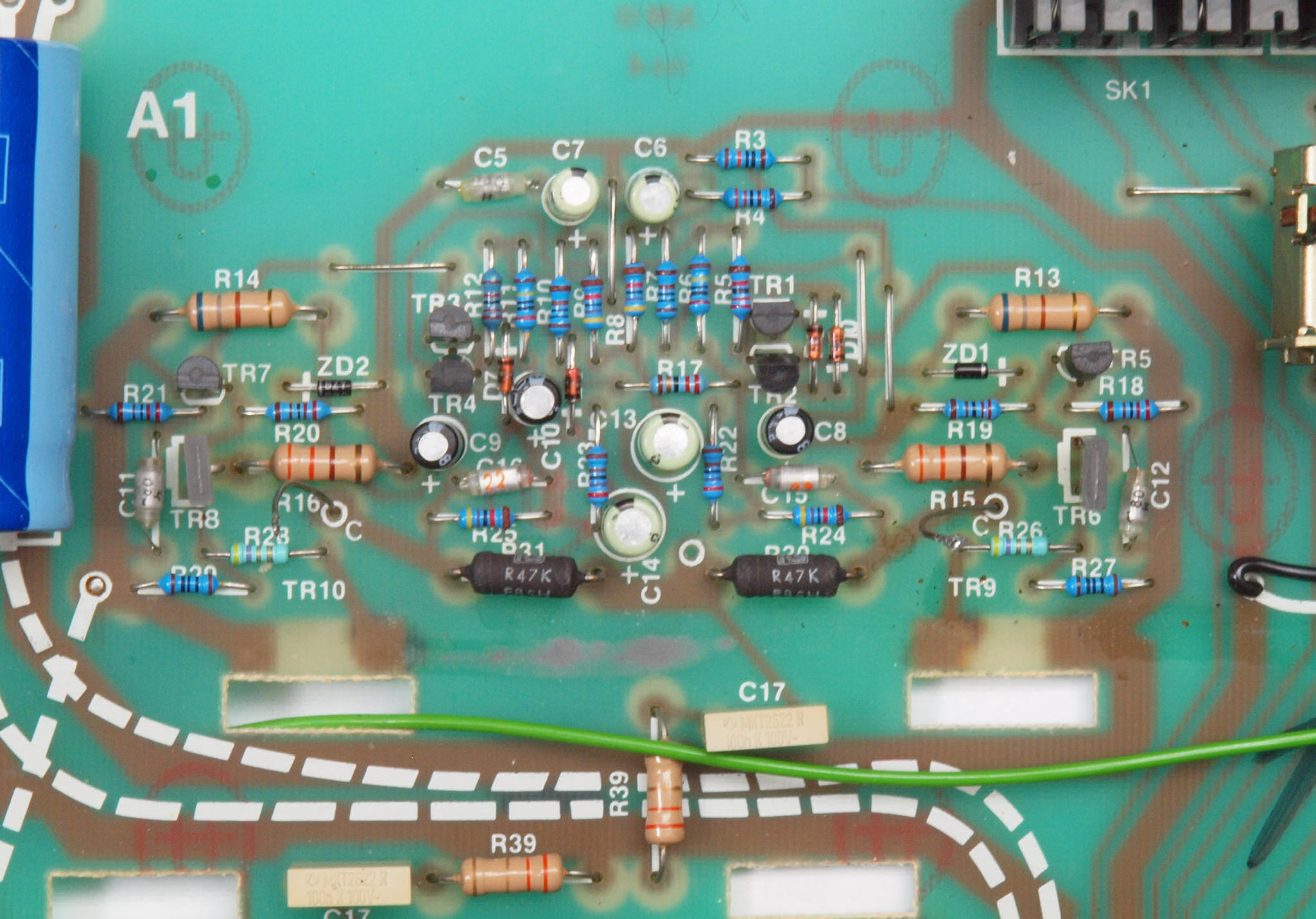

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板。

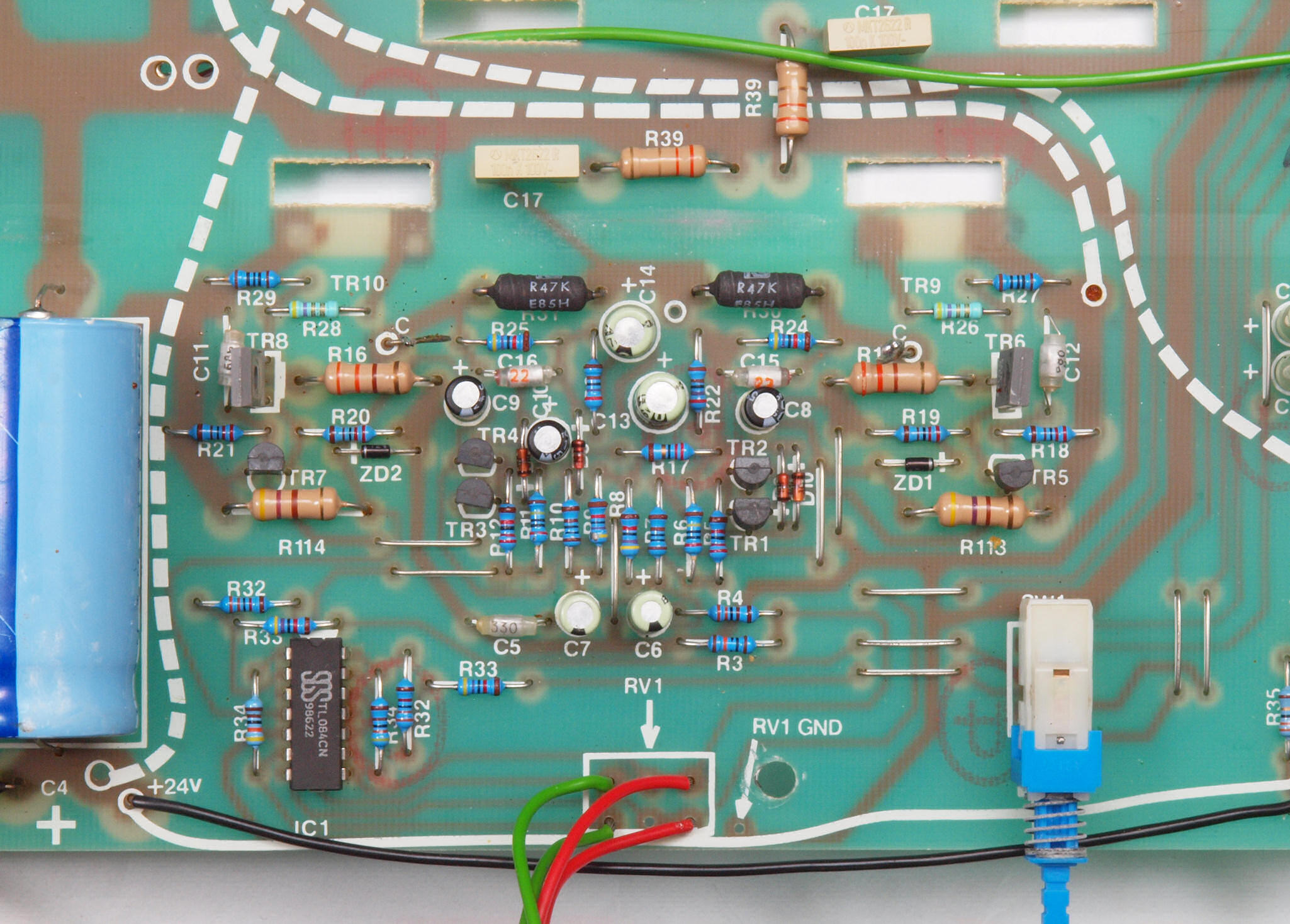

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板。

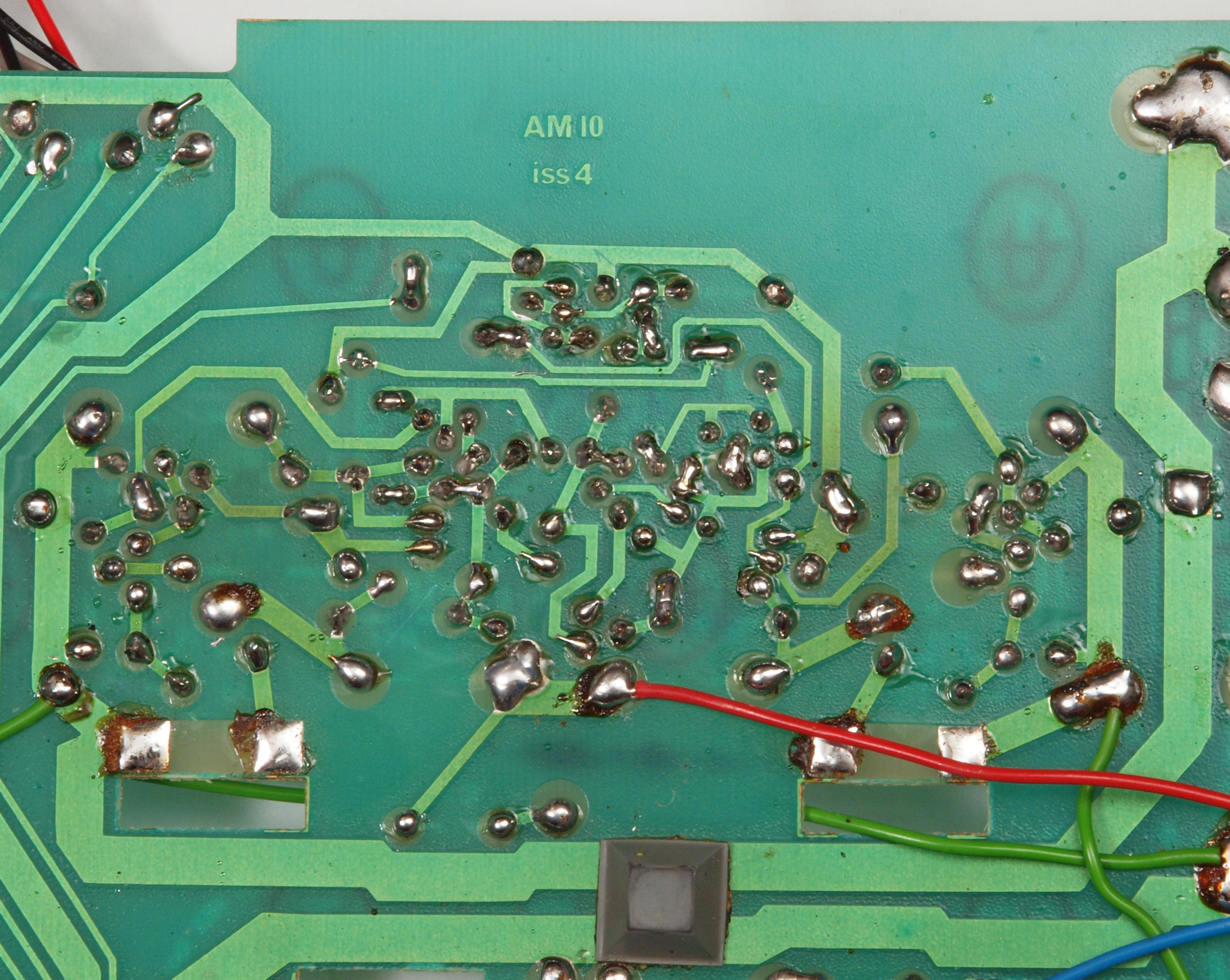

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏。

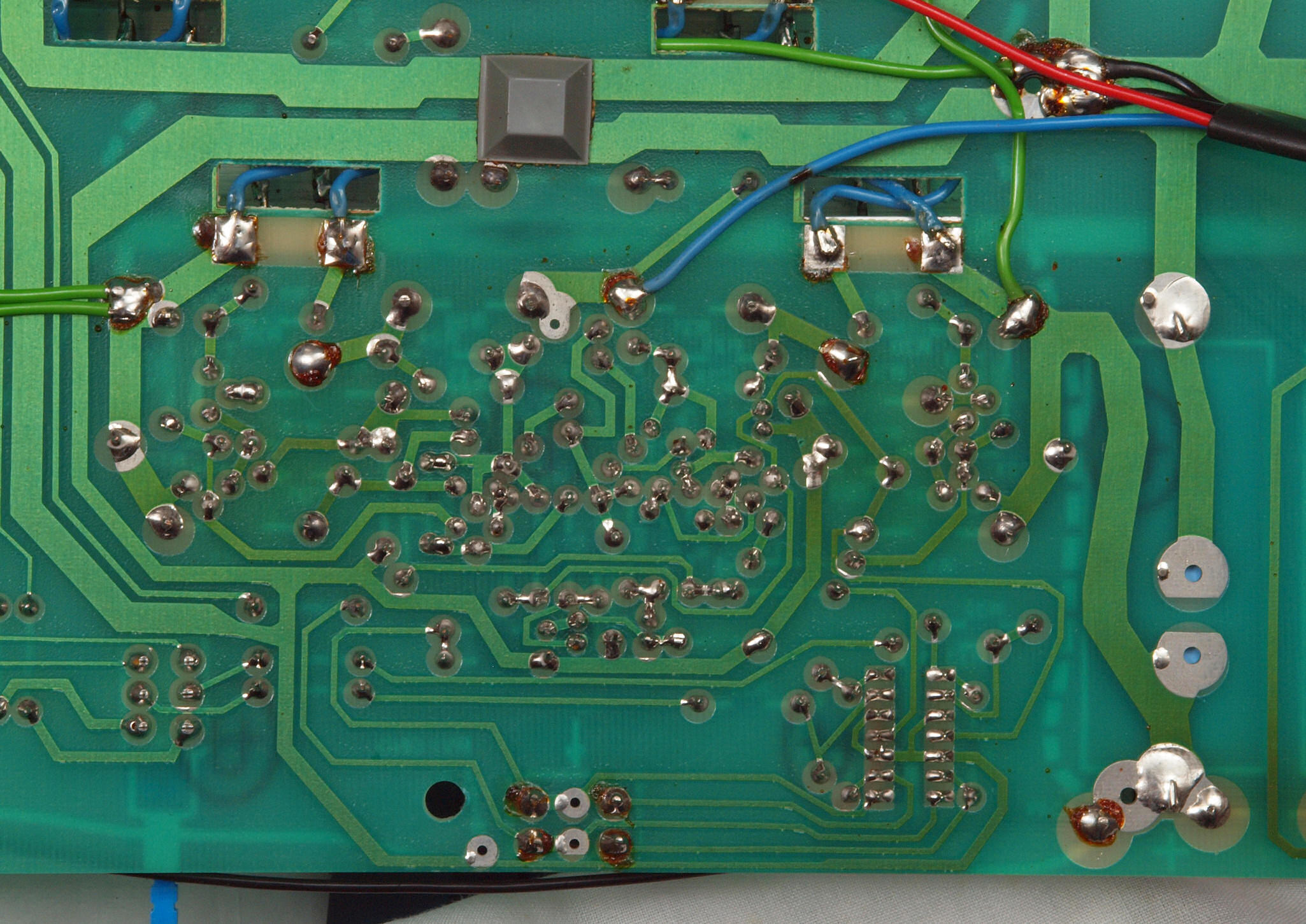

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後コーテング材を塗る。

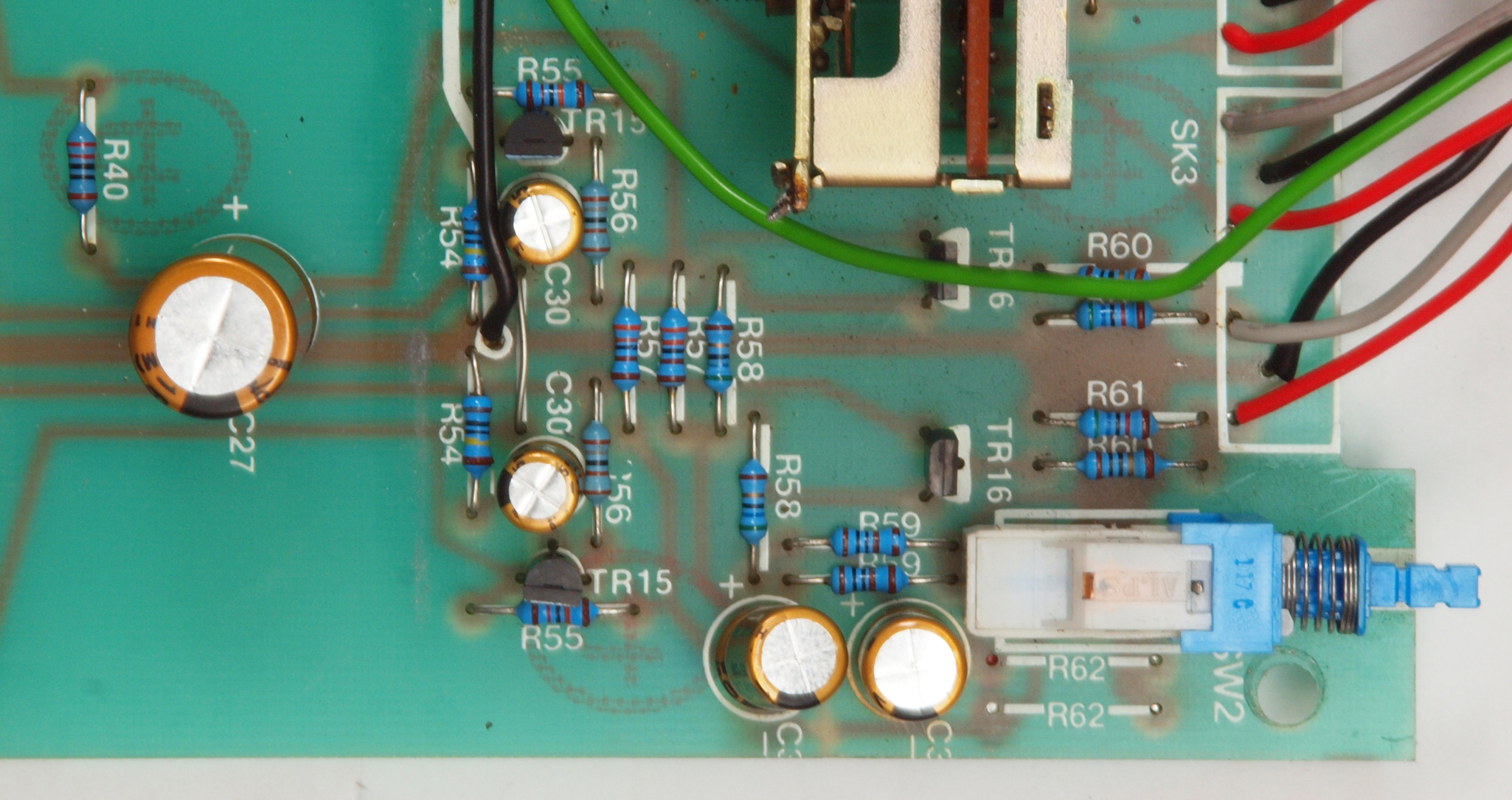

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板。

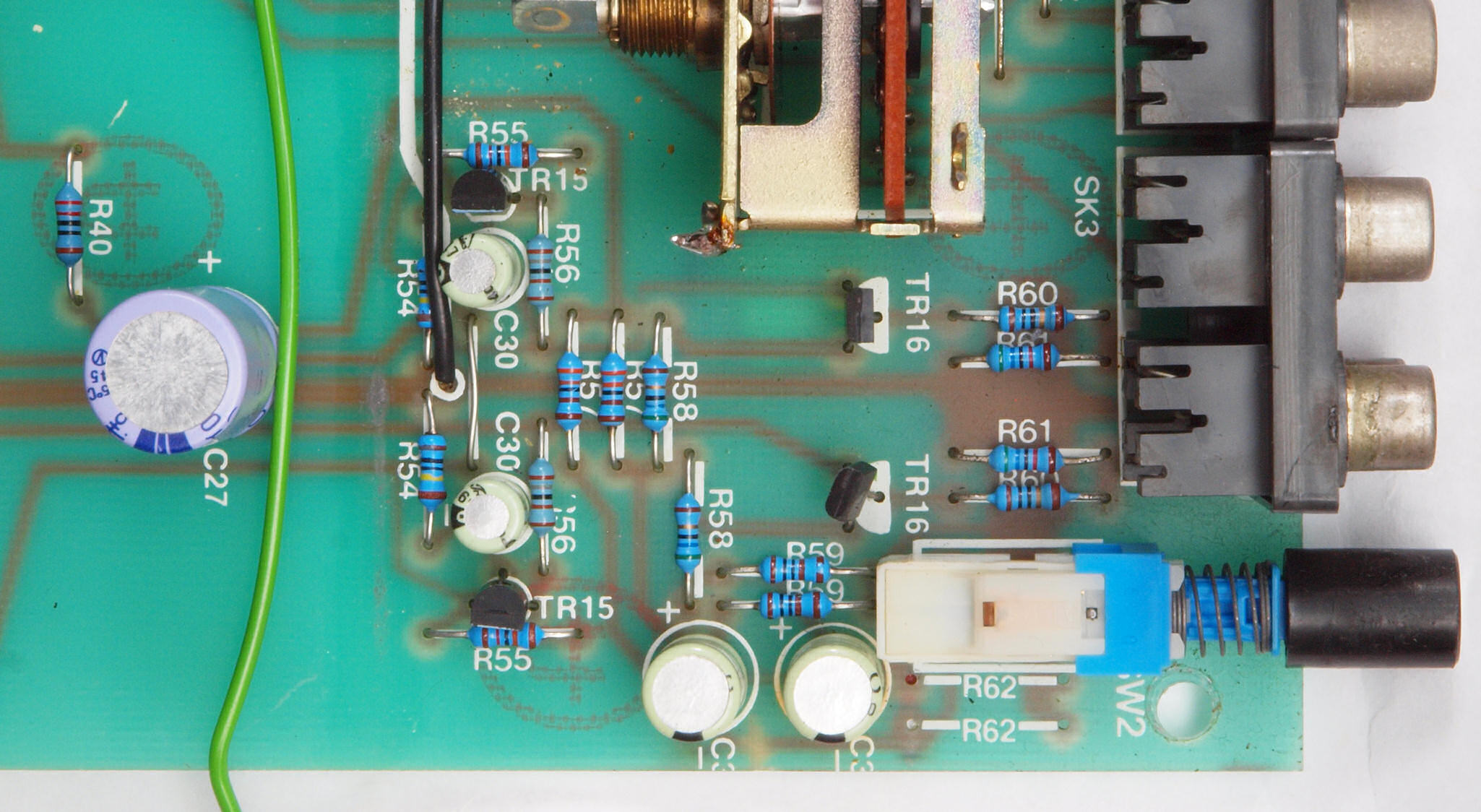

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板。　テープモニターＳＷ交換。

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏。

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後コーテング材を塗る。

Ｃ５１．　修理前　　ＥＱ基板。

Ｃ５２．　修理後　　ＥＱ基板。電解コンデンサー８個、ＯＰ−ＡＭＰ１個交換。

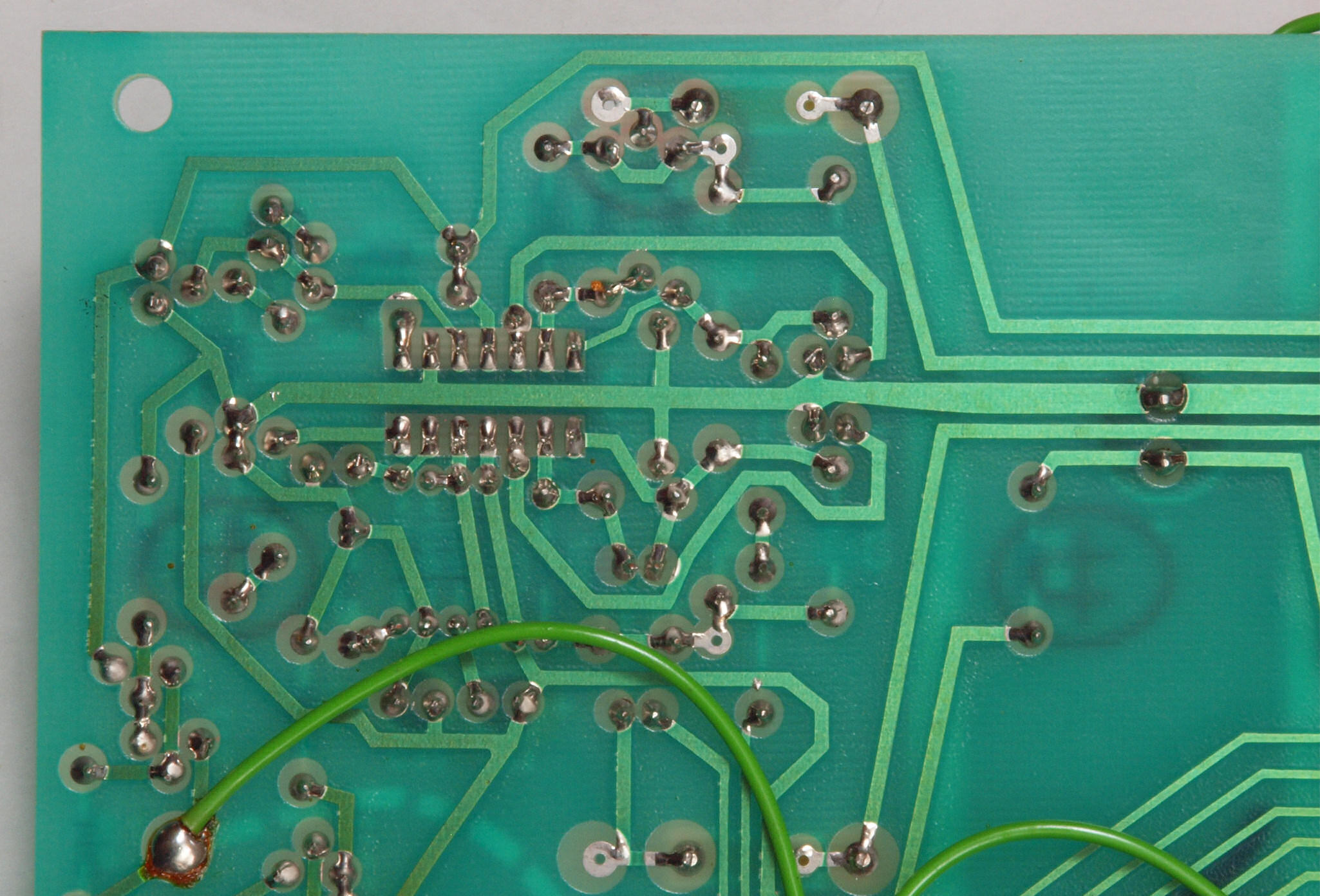

Ｃ５３．　修理前　　ＥＱ基板裏。

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後コーテング材を塗る。

Ｃ６１．　修理前　　ＭＣ基板。

Ｃ６２．　修理後　　ＭＣ基板。　電解コンデンサー５個、ＭＣ／ＭＭ切り替えＳＷ交換。

Ｃ６３．　修理前　　ＭＣ基板裏。

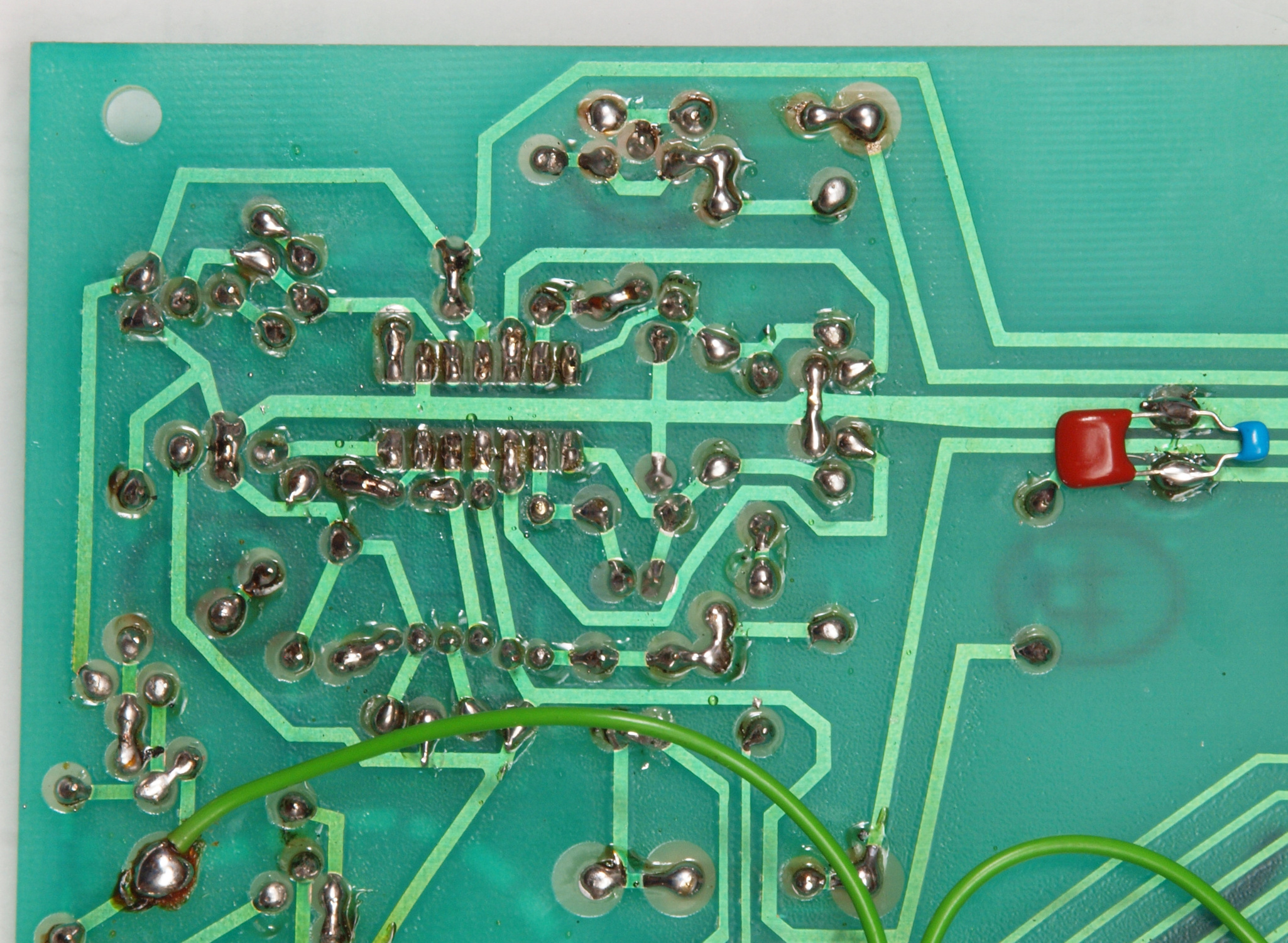

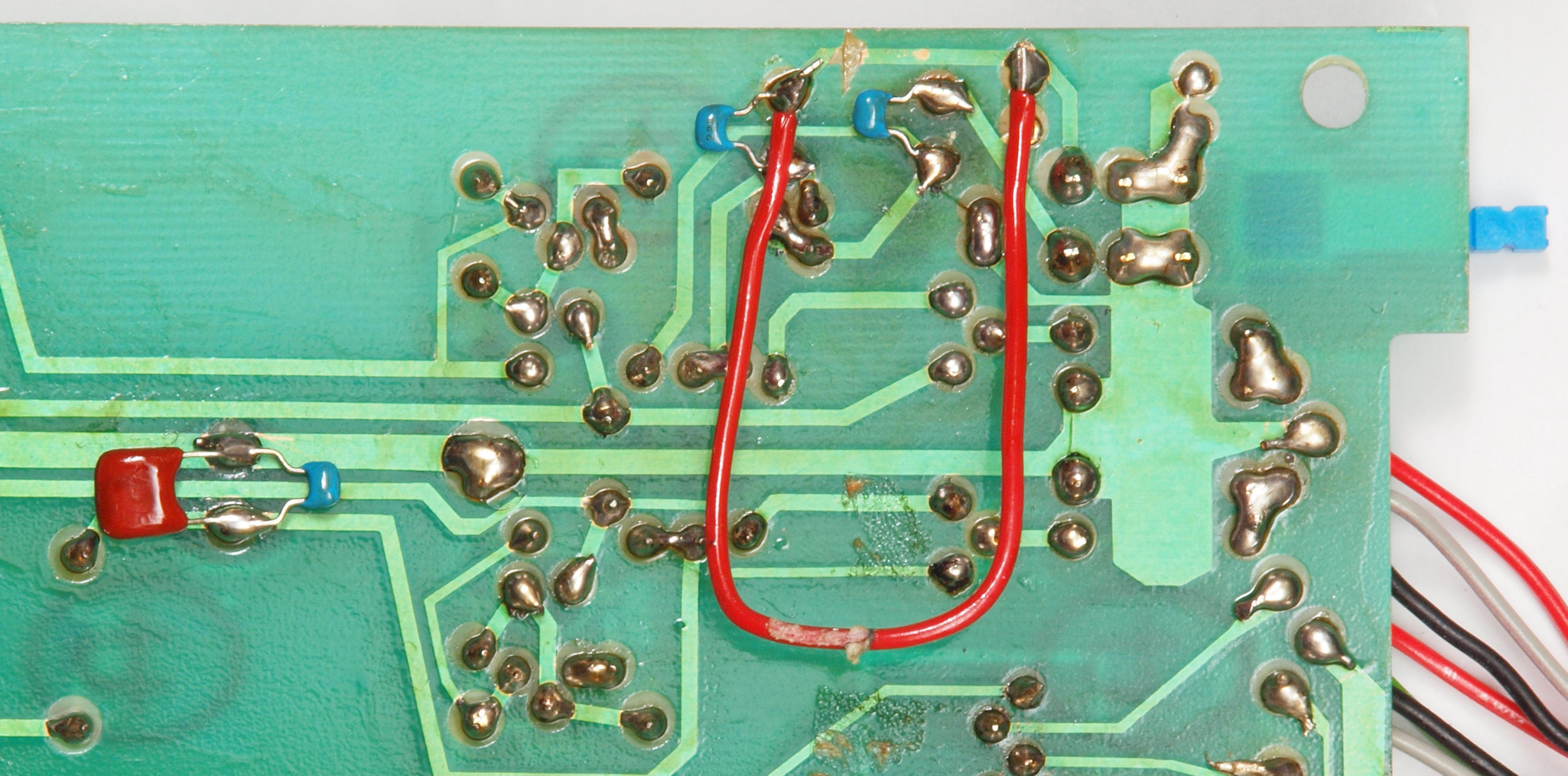

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。　フイルムコンデンサー１個、セラミックコンデンサー３個追加。

Ｃ６５．　完成ＭＣ基板裏　洗浄後コーテング材を塗る。

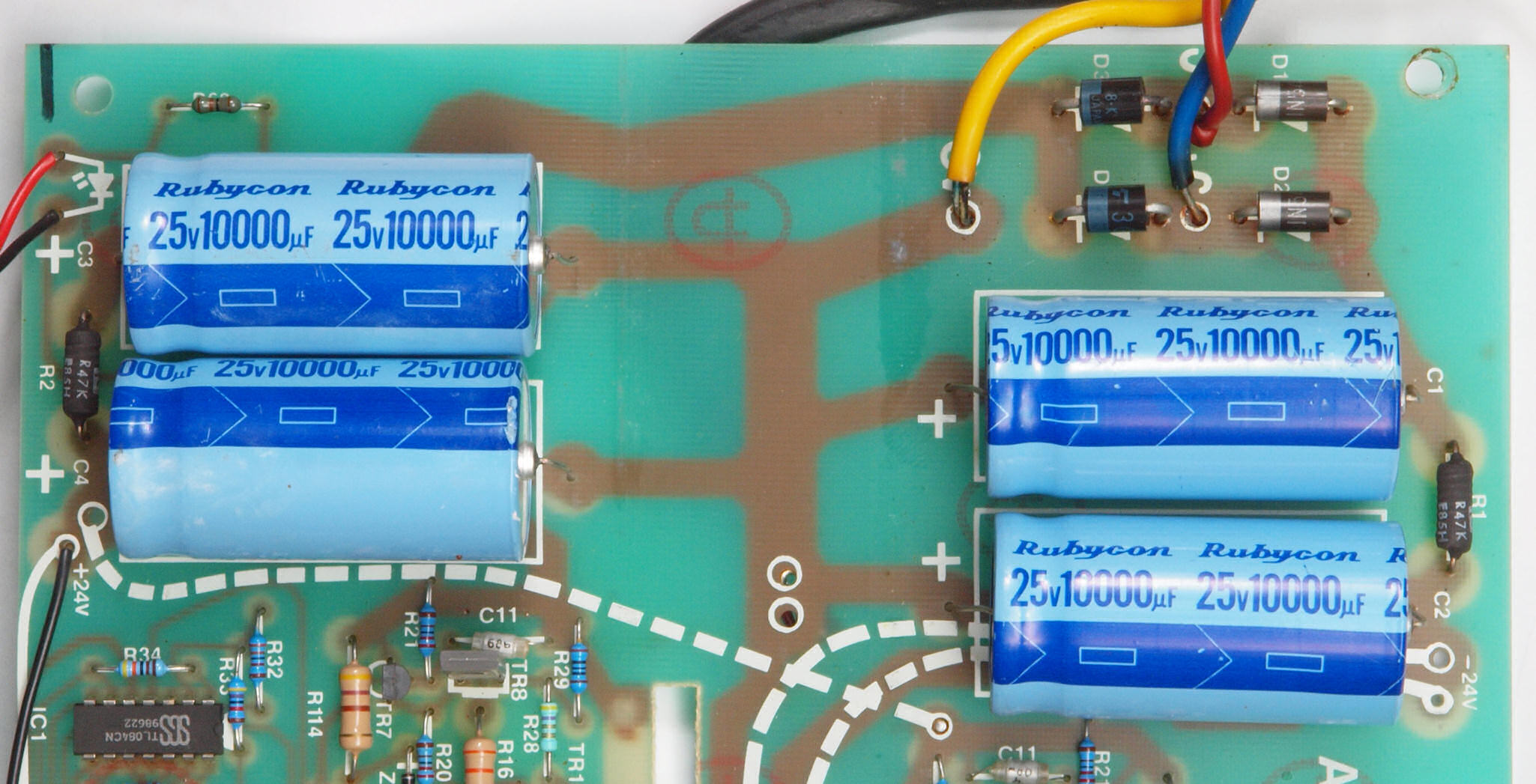

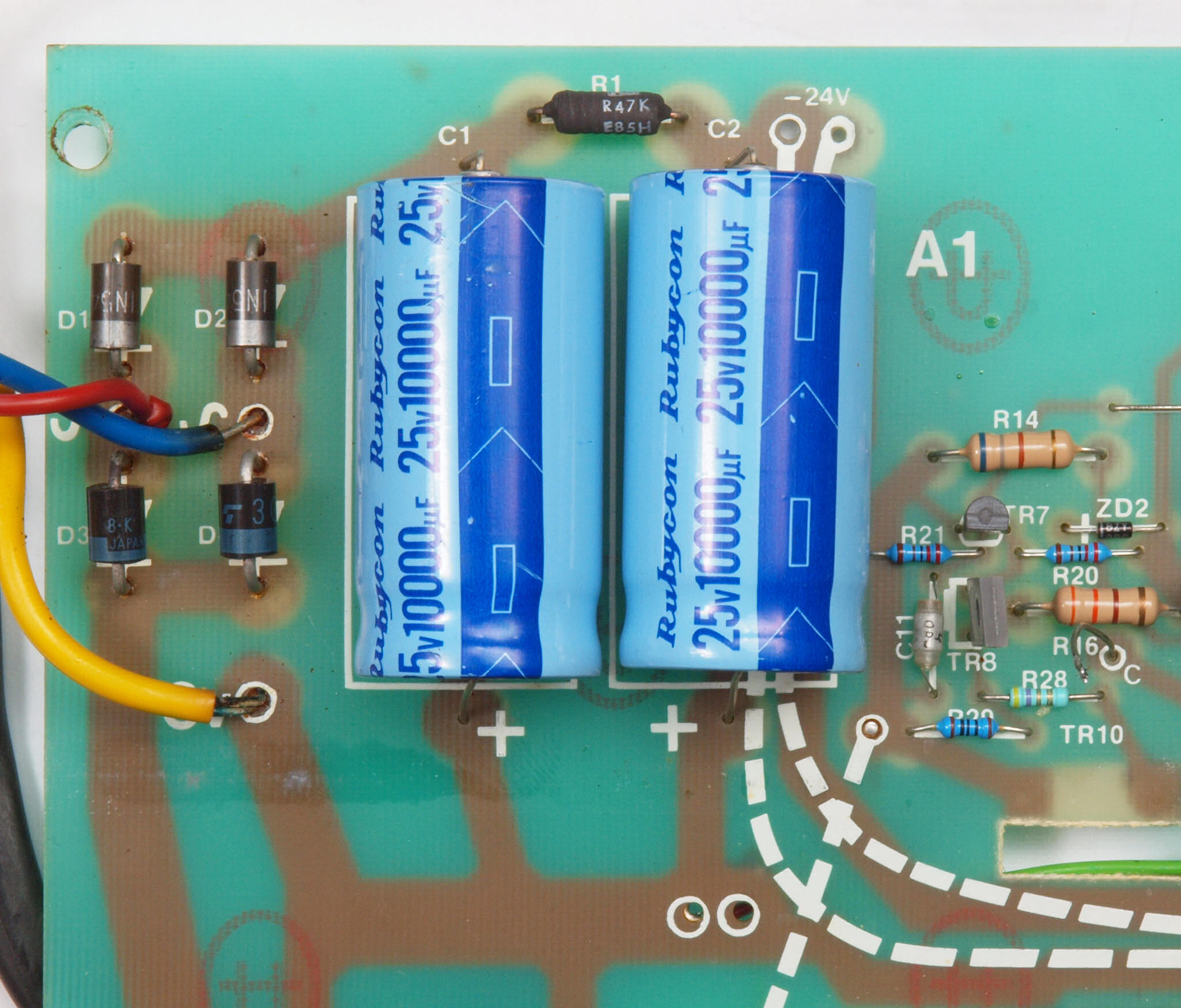

Ｃ７１．　修理前　電源基板。

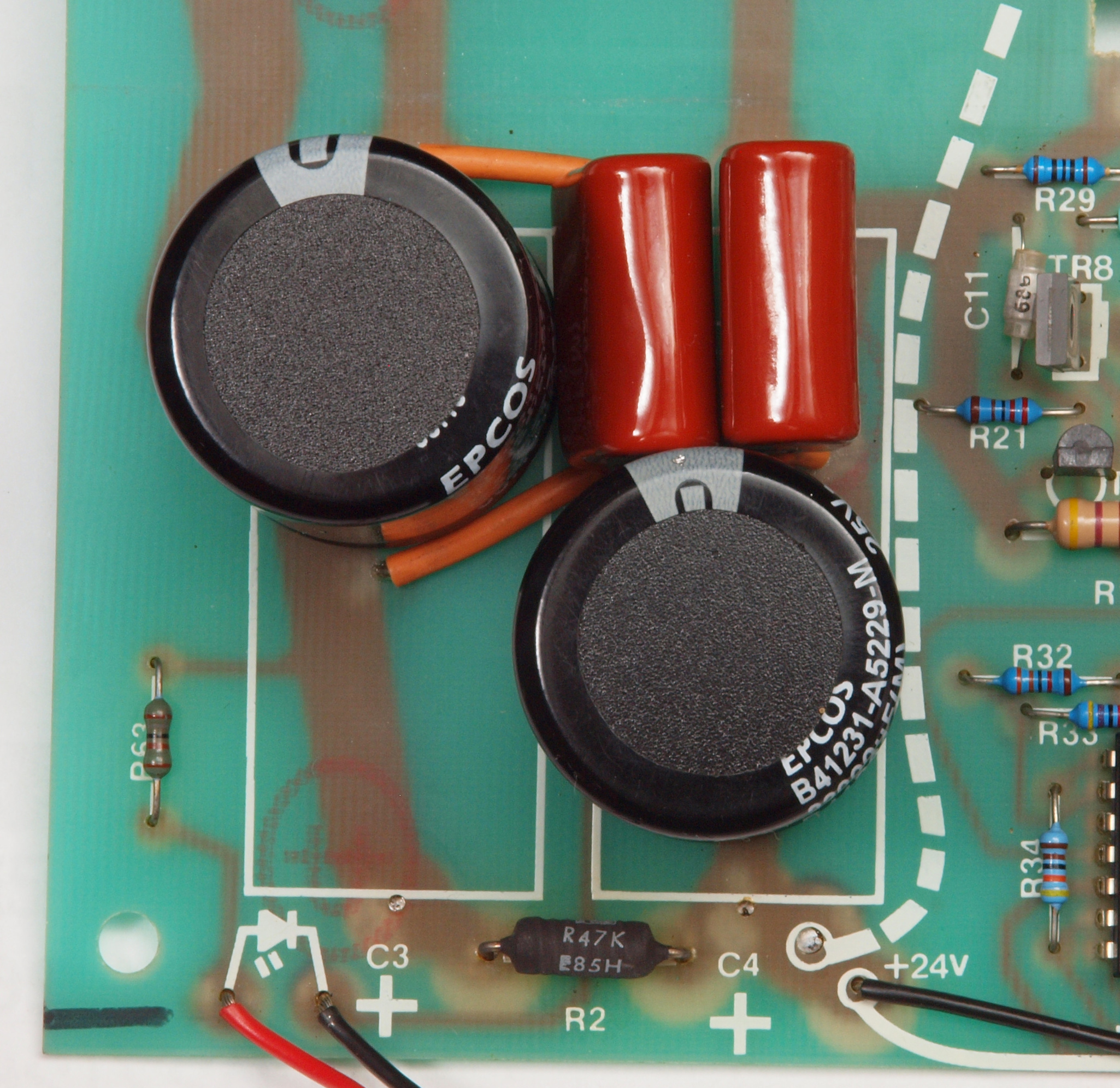

Ｃ７２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

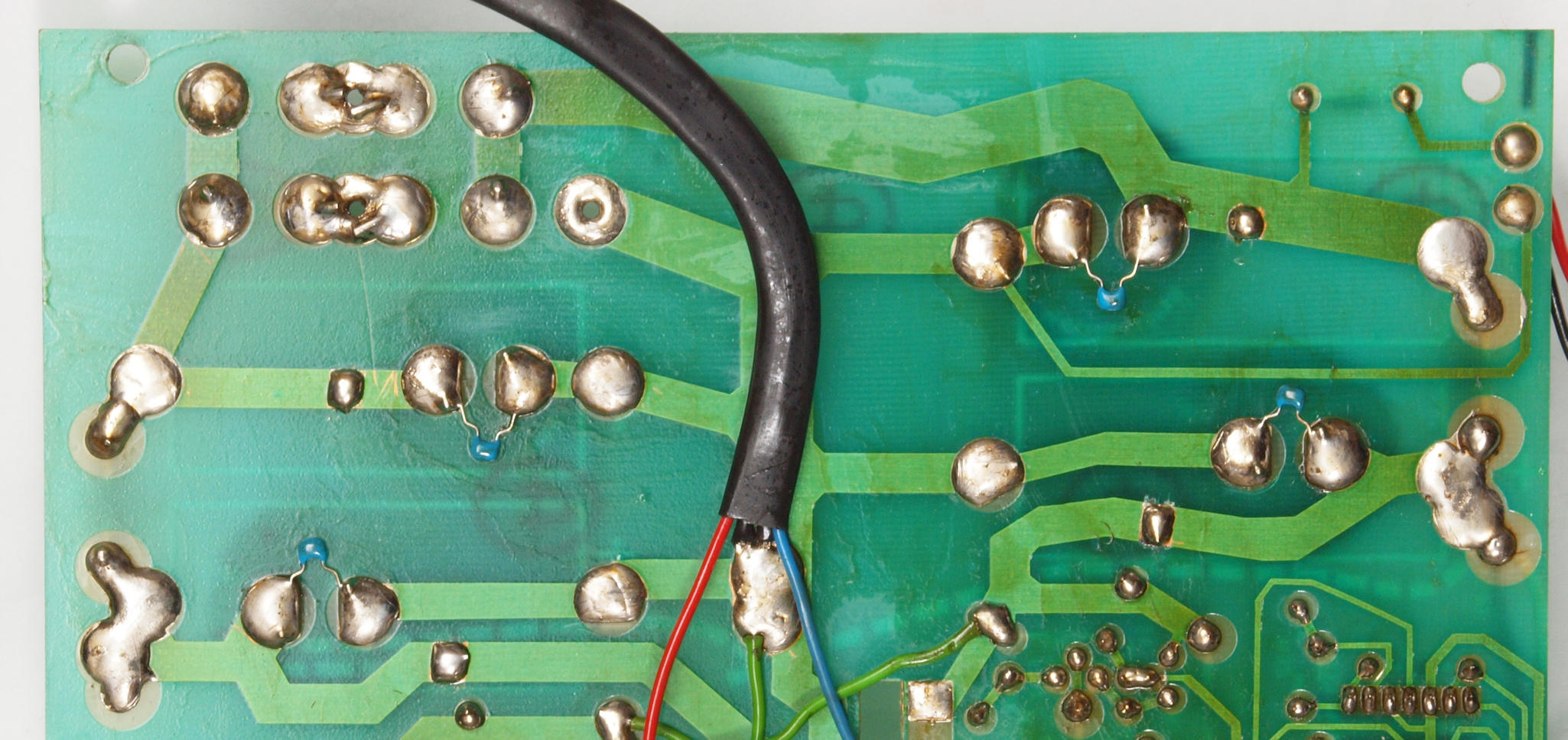

Ｃ７３．　修理前　電源基板裏。

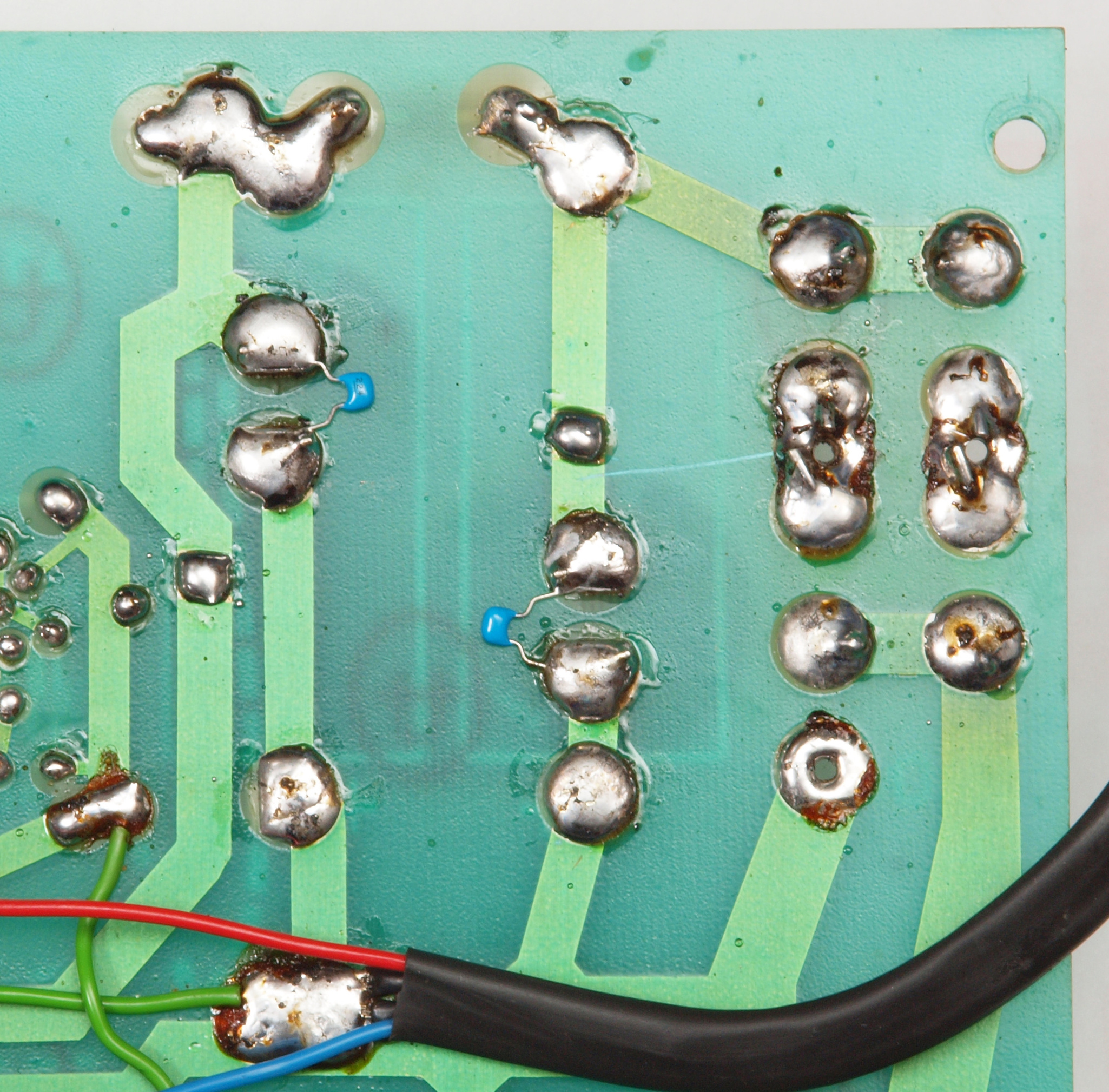

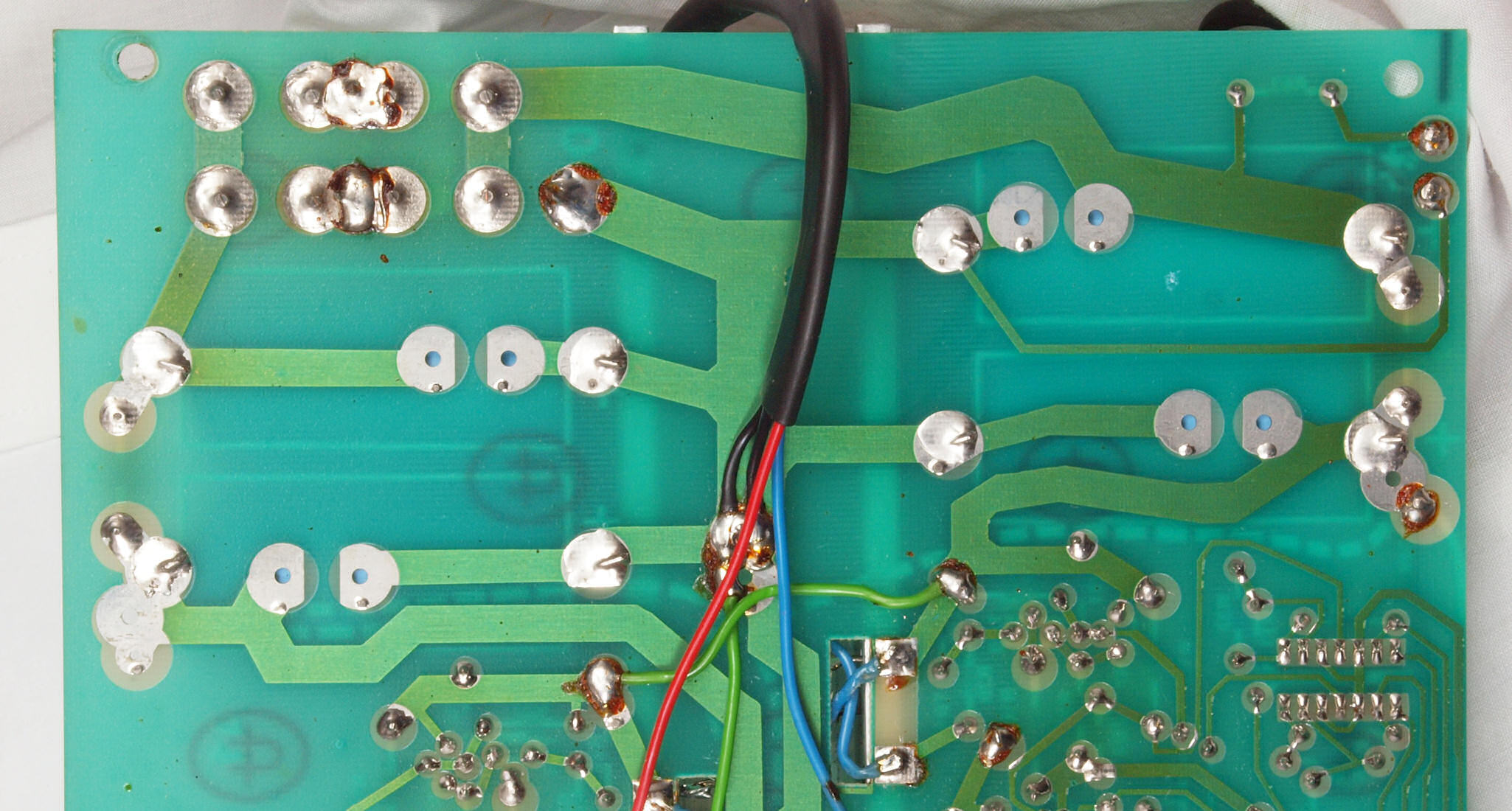

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。　フイルムコンデンサー４個追加。

Ｃ７５．　完成電源基板裏　洗浄後コーテング材を塗る。

Ｃ８１．　修理前　−側電源基板。

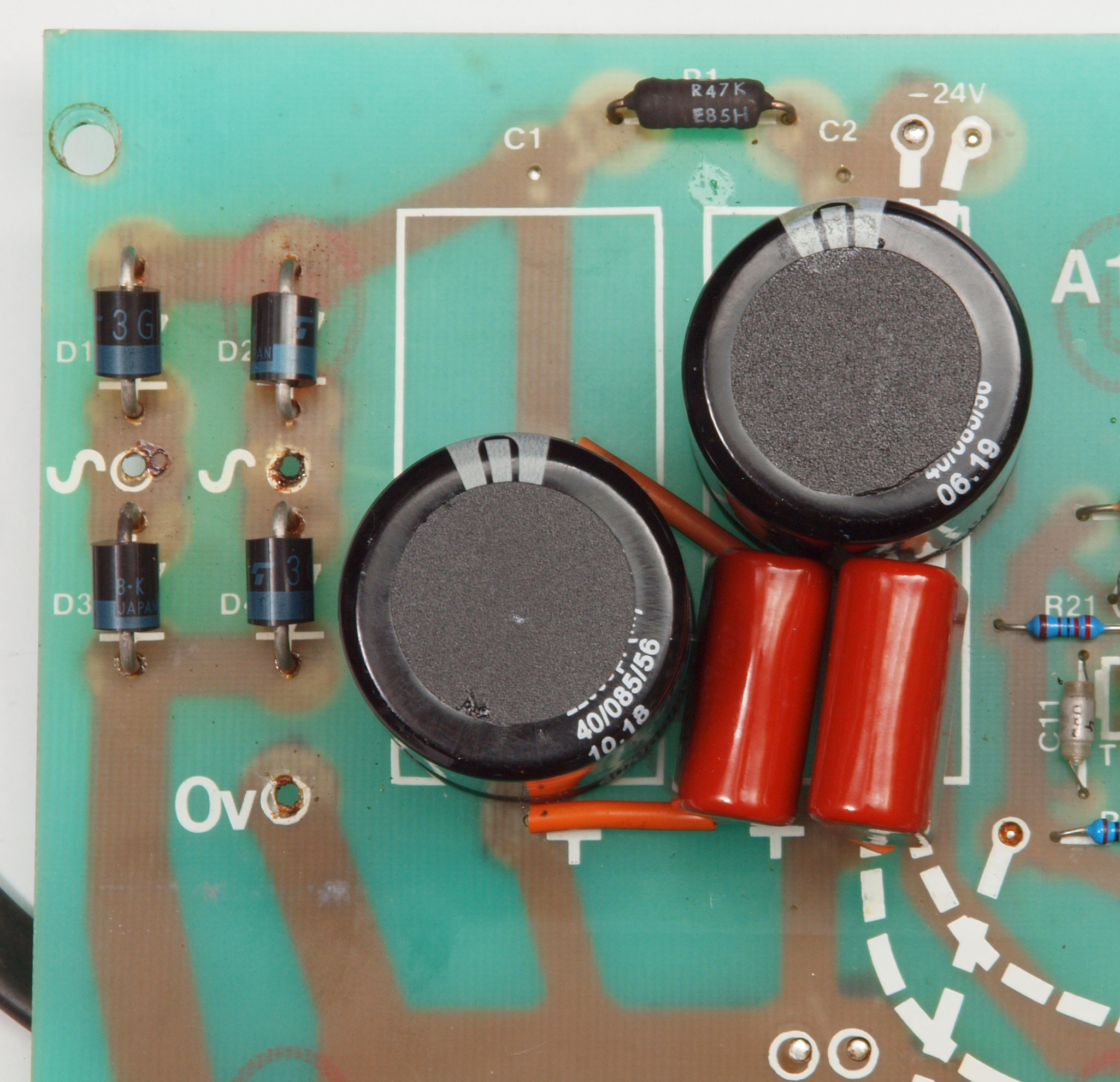

Ｃ８２．　修理後　−側電源基板。整流ダイオード４本交換、フイルムコンデンサー２個追加。

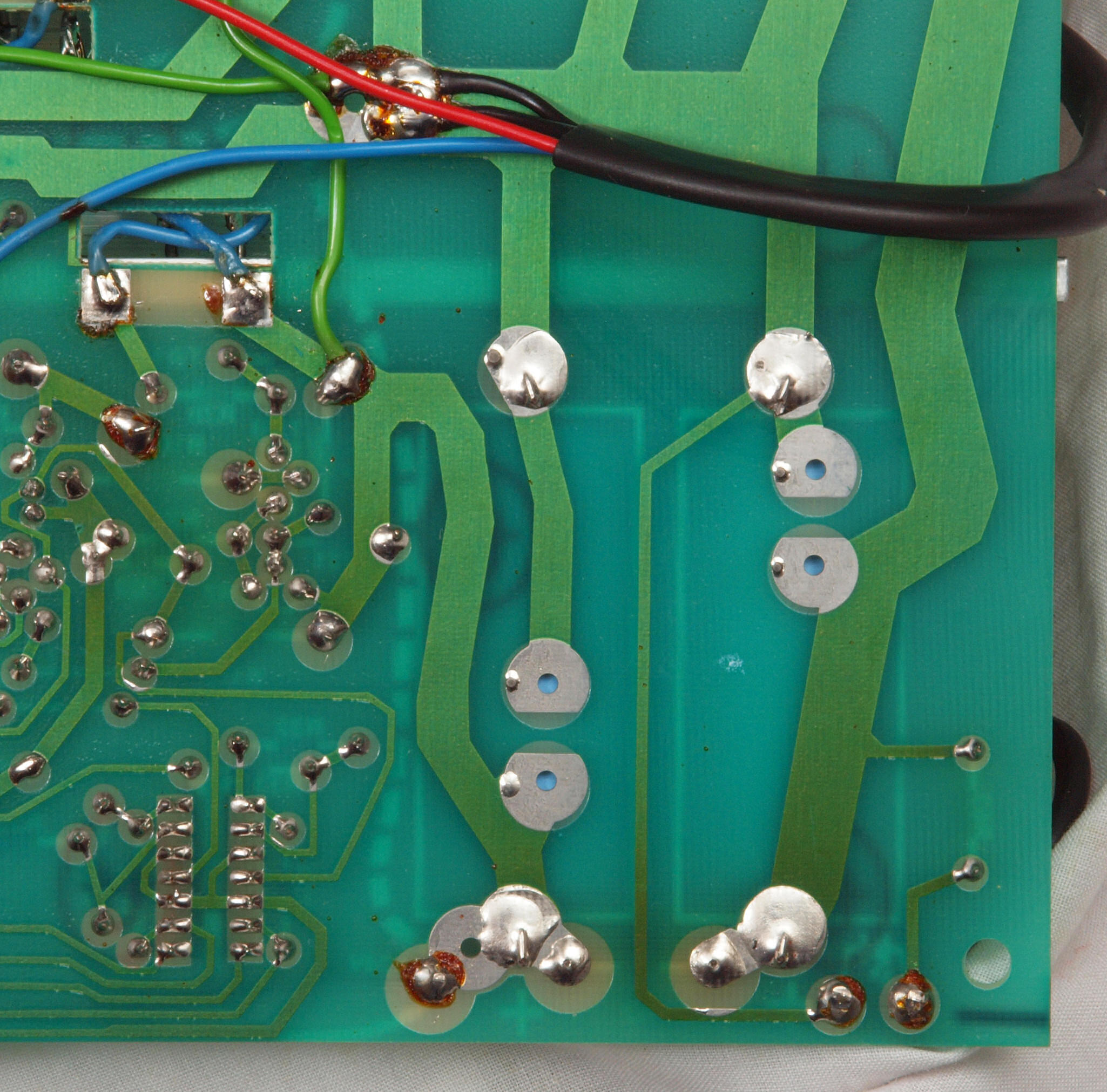

Ｃ８３．　修理前　−側電源基板裏。

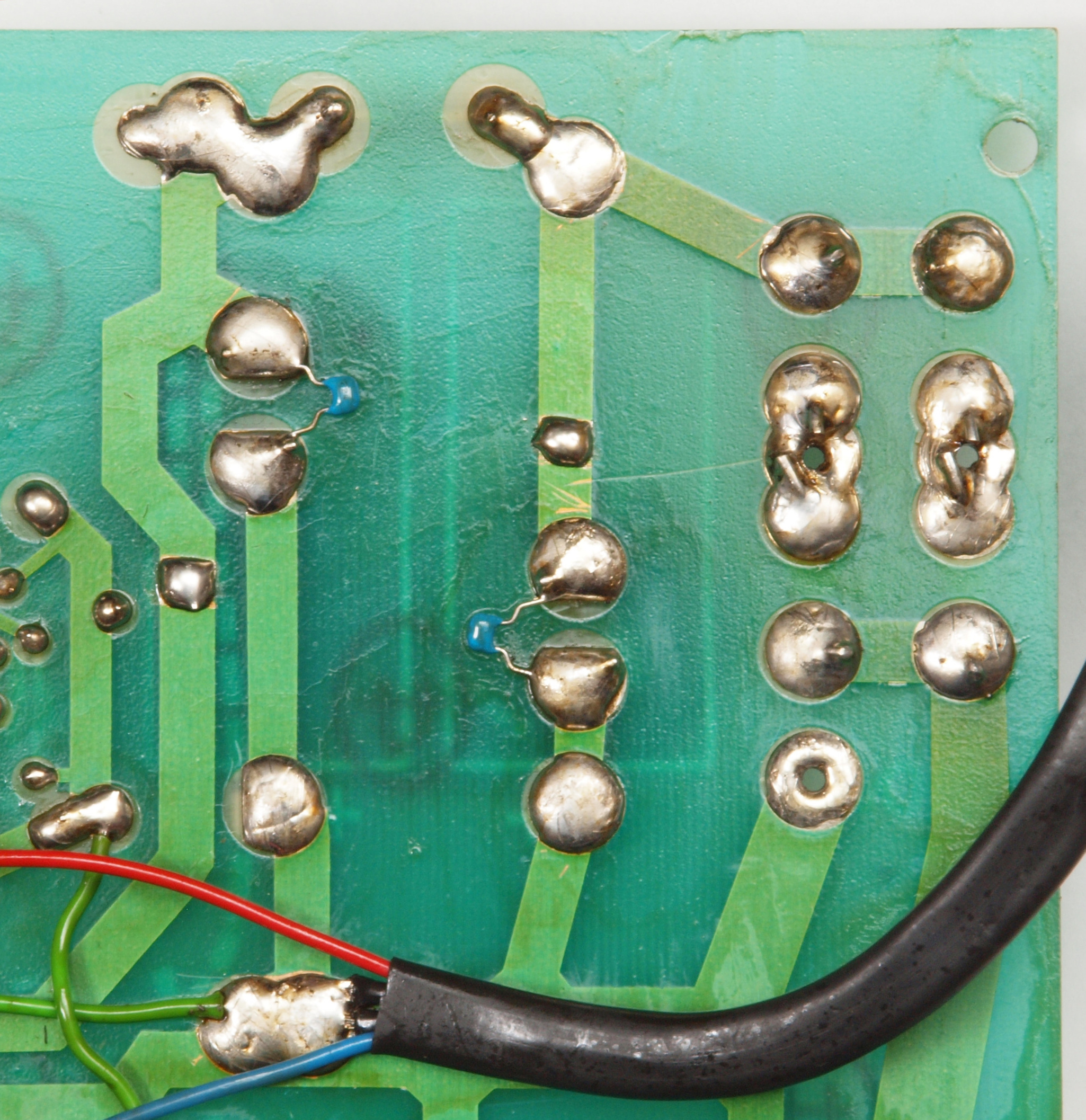

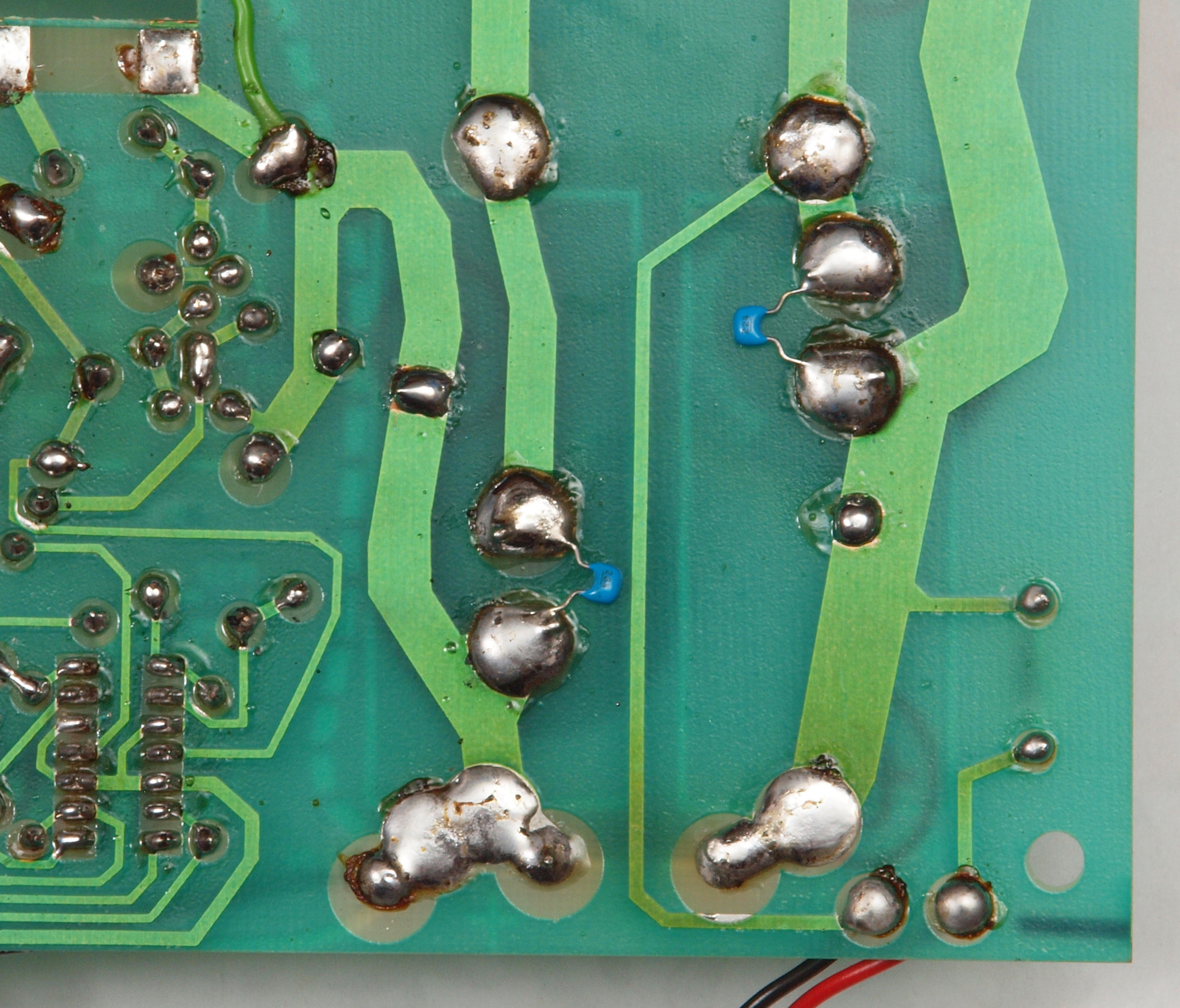

Ｃ８４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。セラミックコンデンサー２個追加。

Ｃ８５．　完成　−側電源基板裏　洗浄後コーテング材を塗る。

Ｃ９１．　修理前　＋側電源基板。

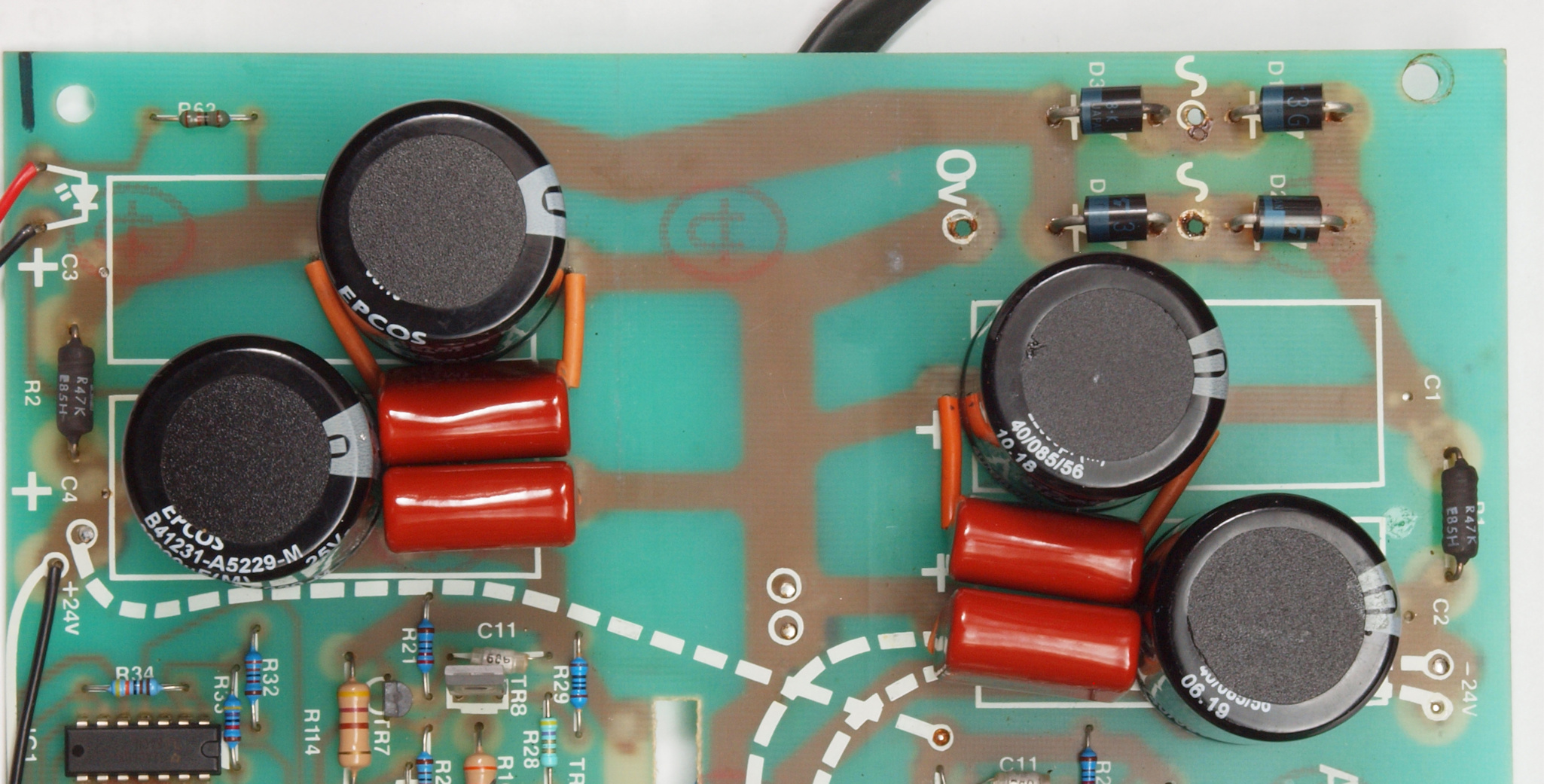

Ｃ９２．　修理後　＋側電源基板。フイルムコンデンサー２個追加。

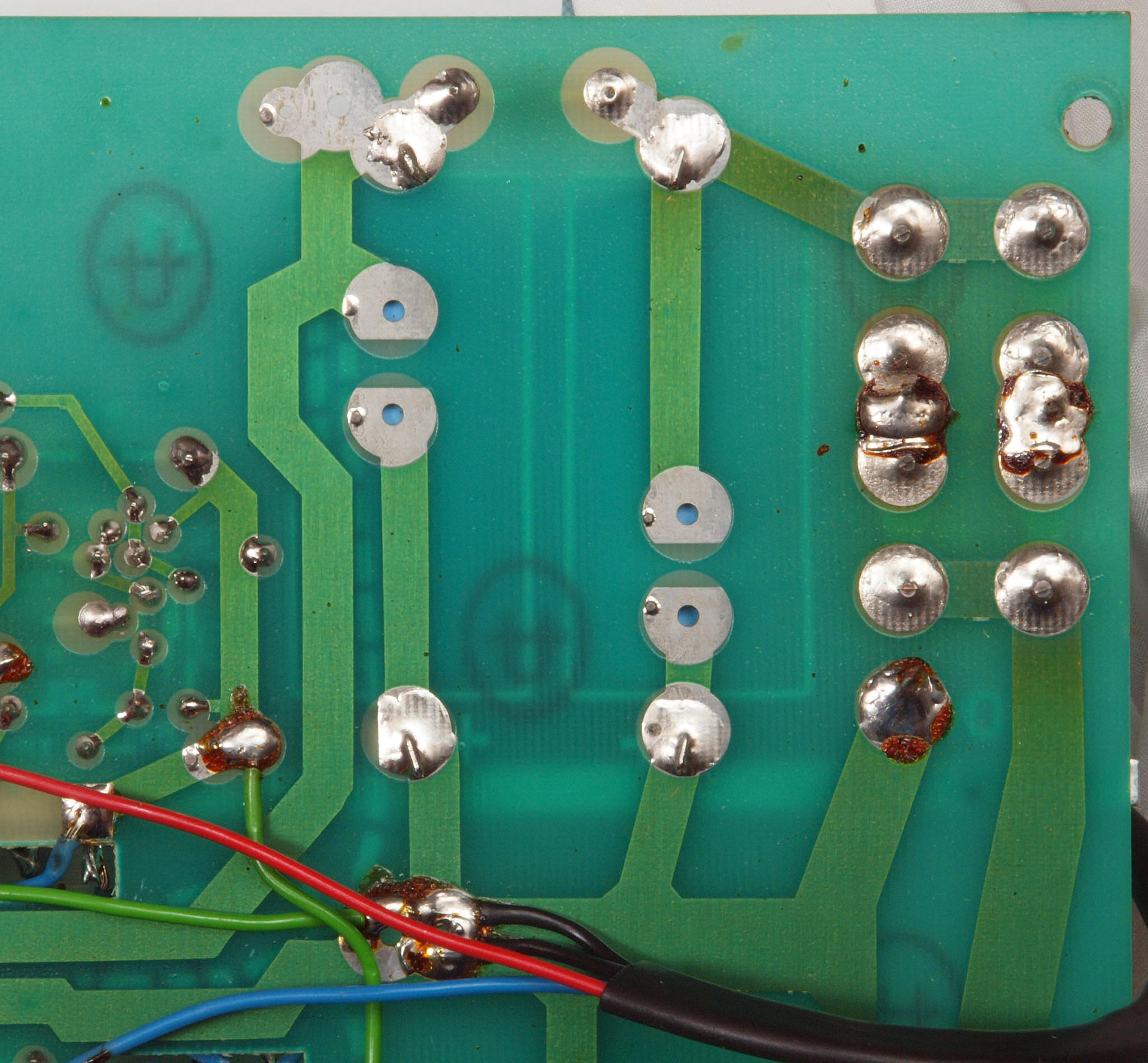

Ｃ９３．　修理前　＋側電源基板裏。

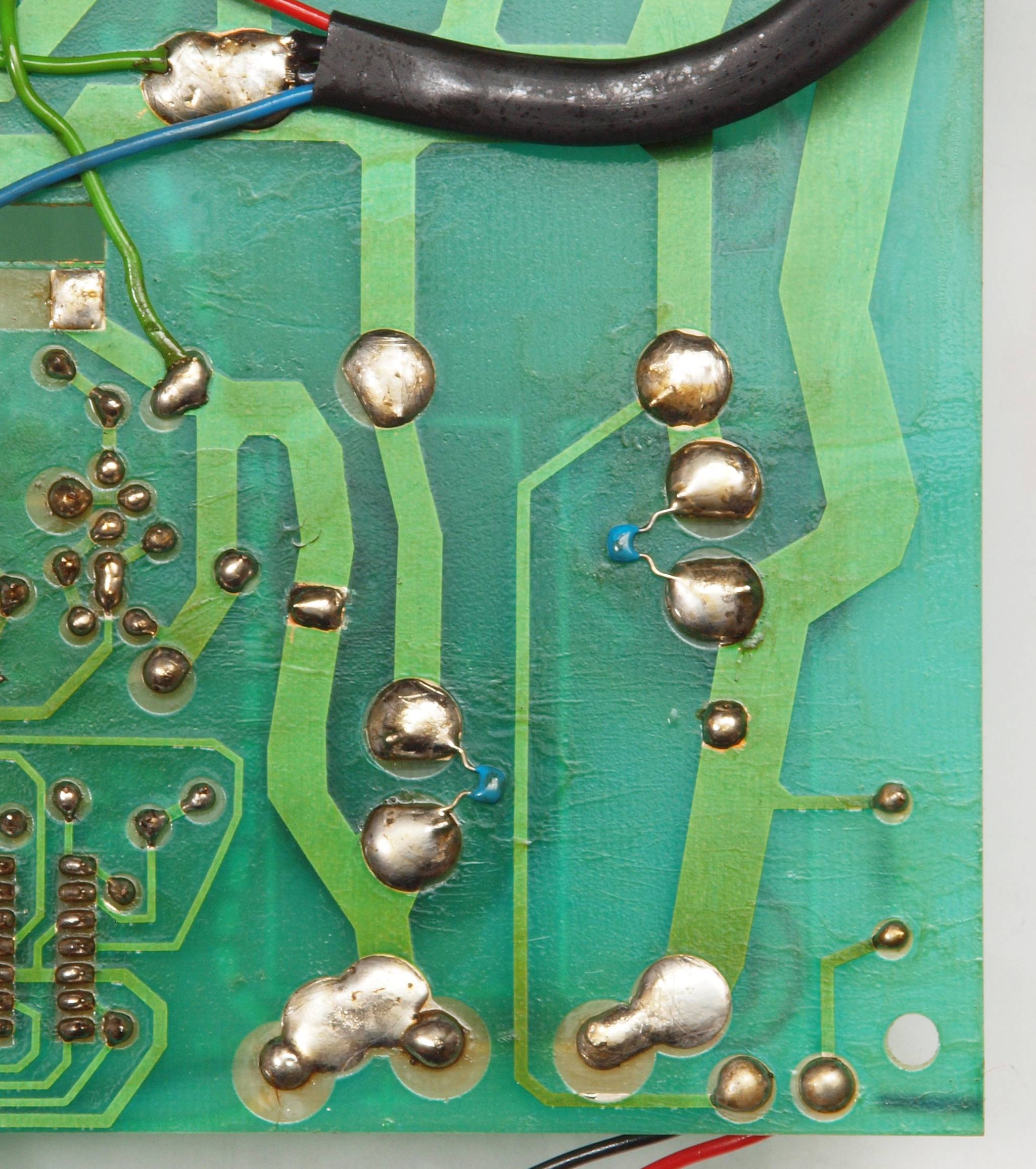

Ｃ９４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。セラミックコンデンサー２個追加。

Ｃ９５．　完成　＋側電源基板裏　洗浄後コーテング材を塗る。

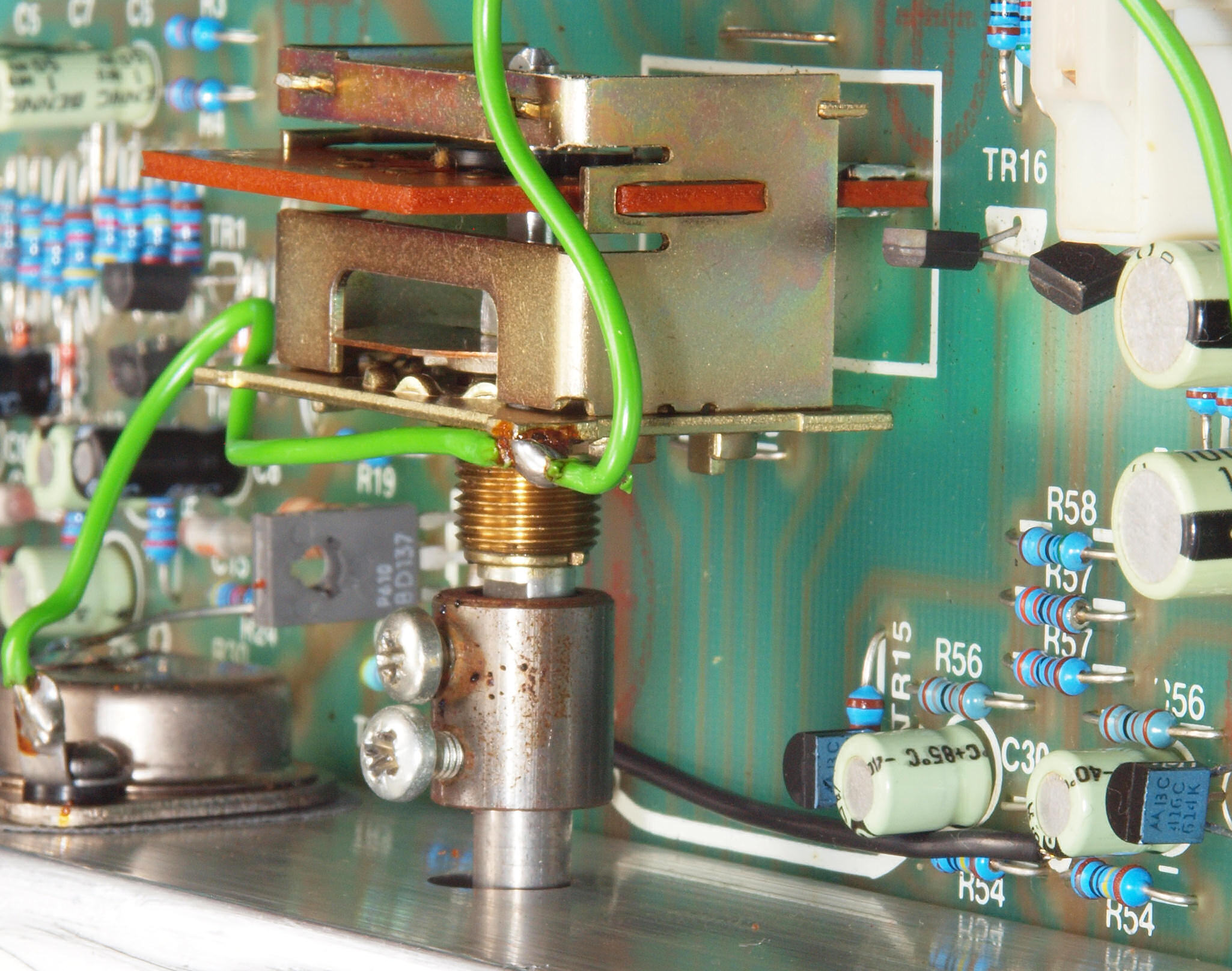

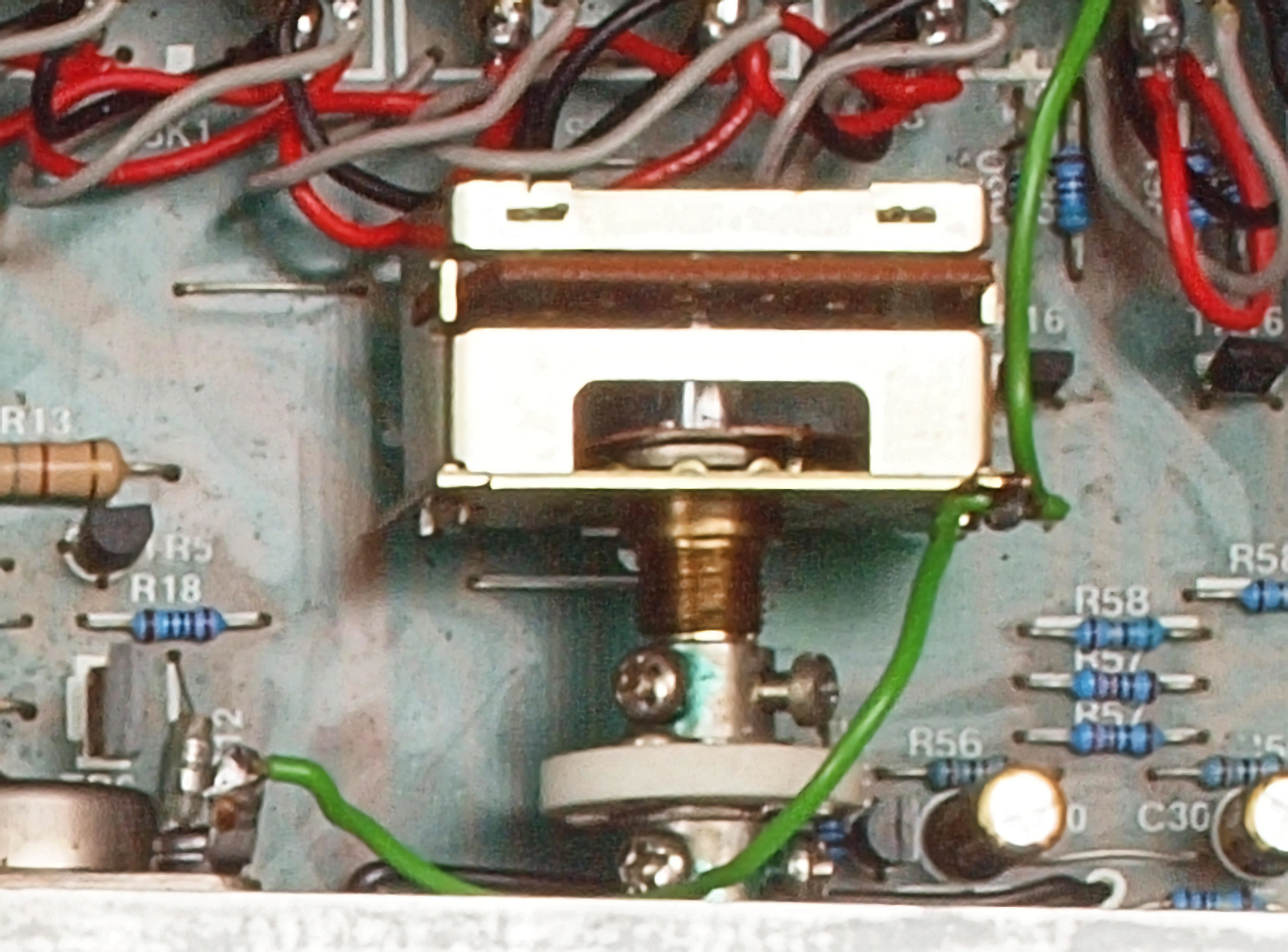

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない。

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用。

ＣＡ３．　修理中　入力切換SW。　清掃で接点を引っかけて曲げた。

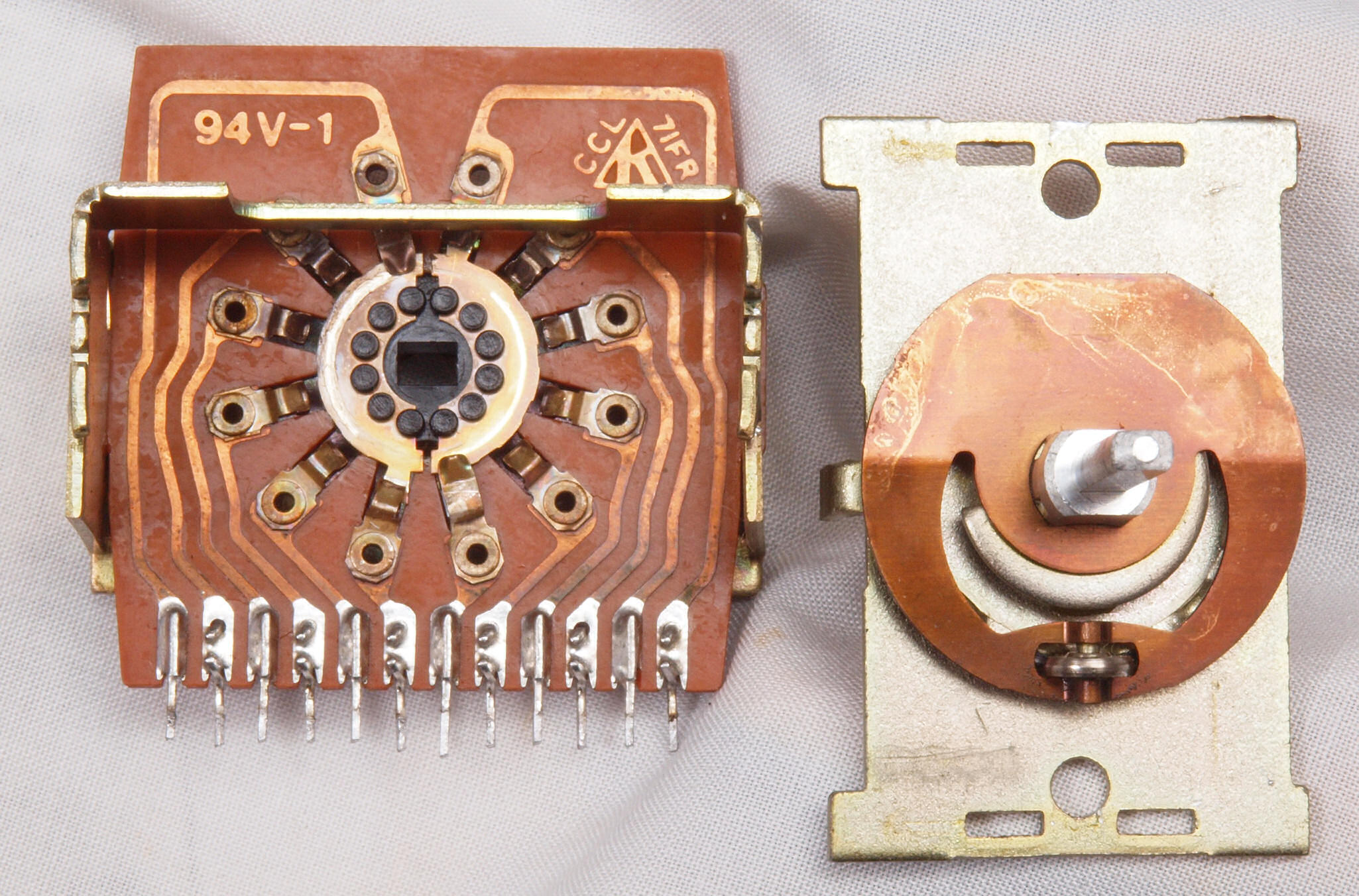

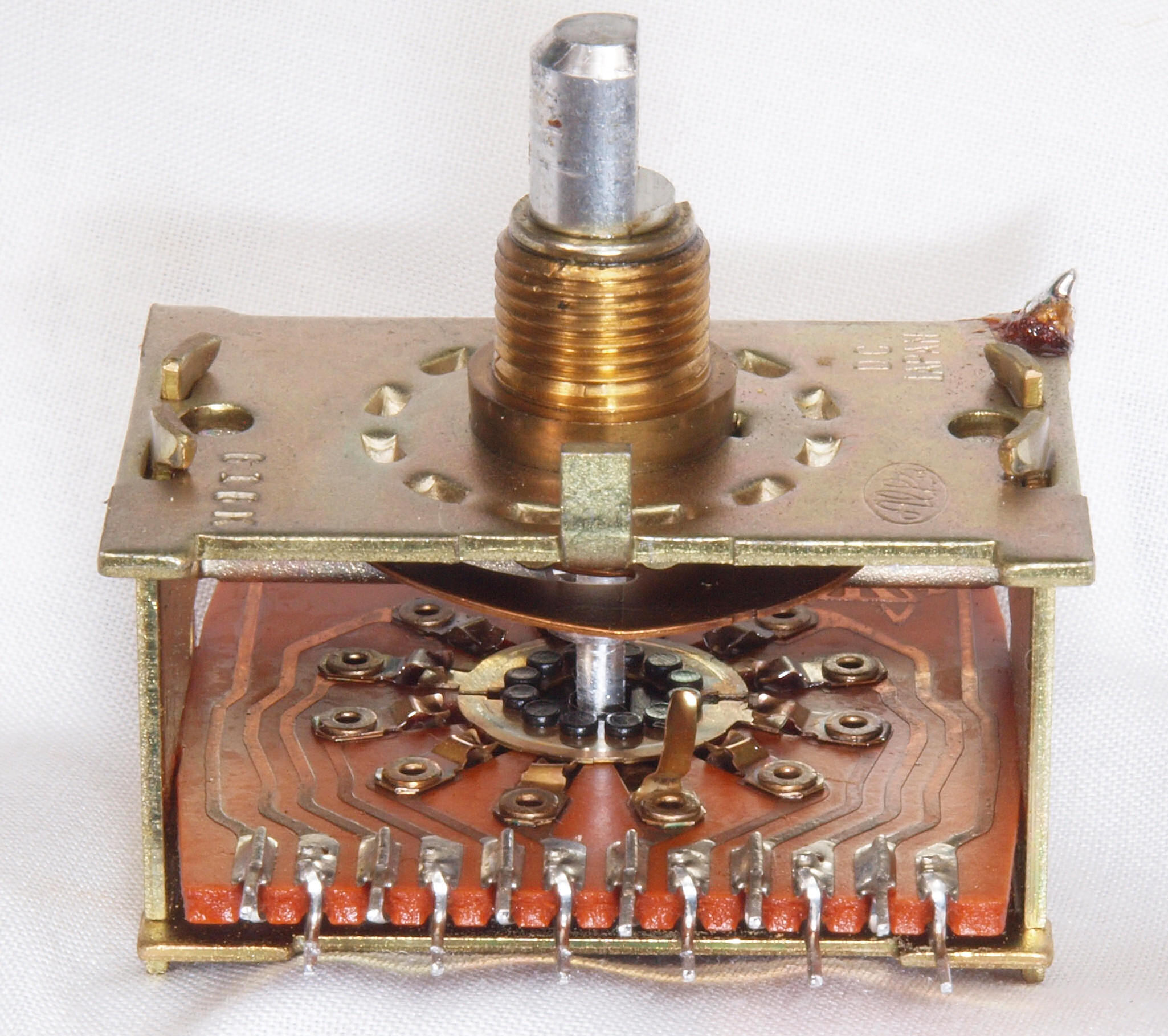

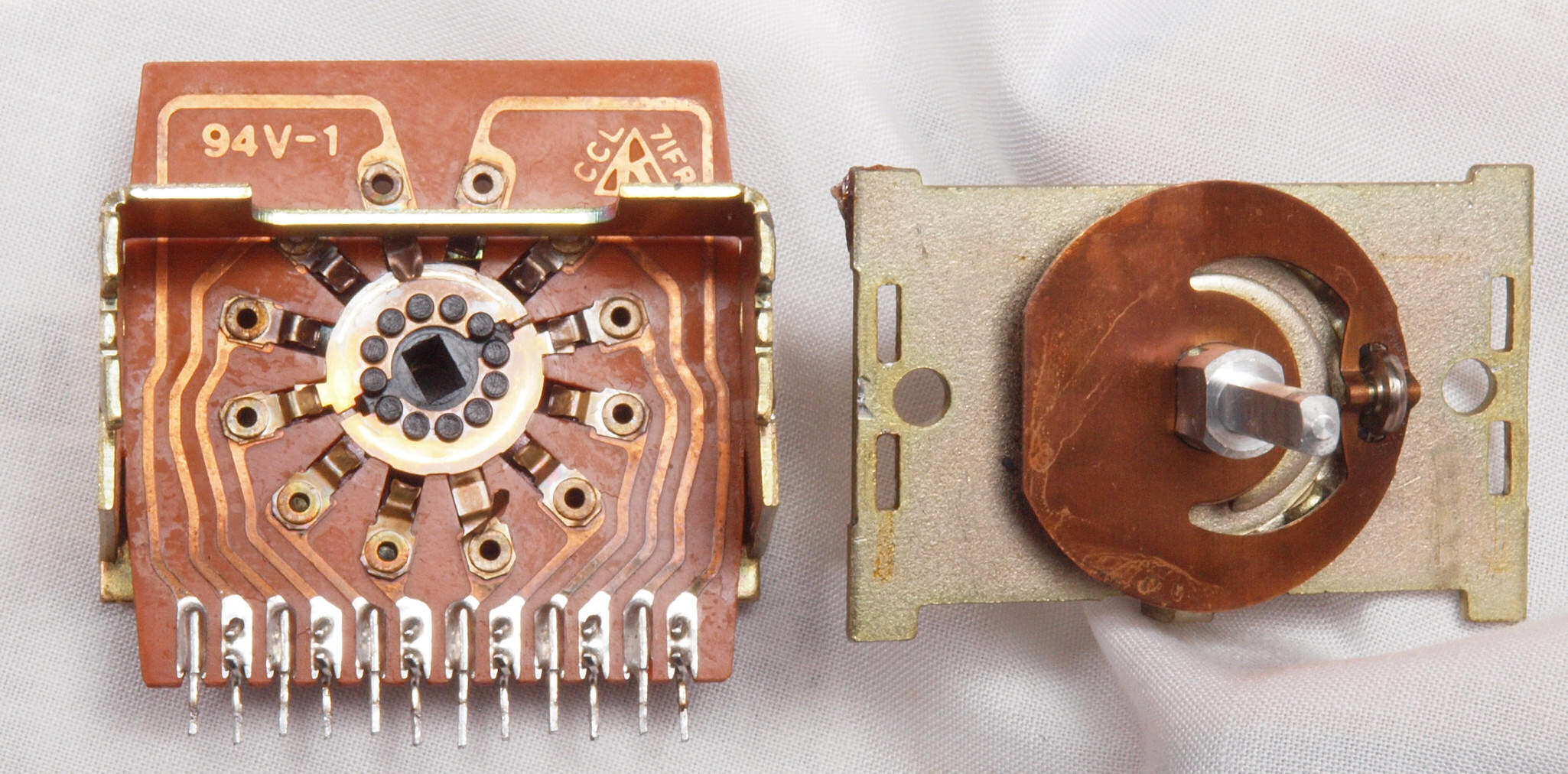

ＣＡ４．　修理中　入力切換ＳＷ。　分解するた。

ＣＡ５．　修理後　入力切換ＳＷ。

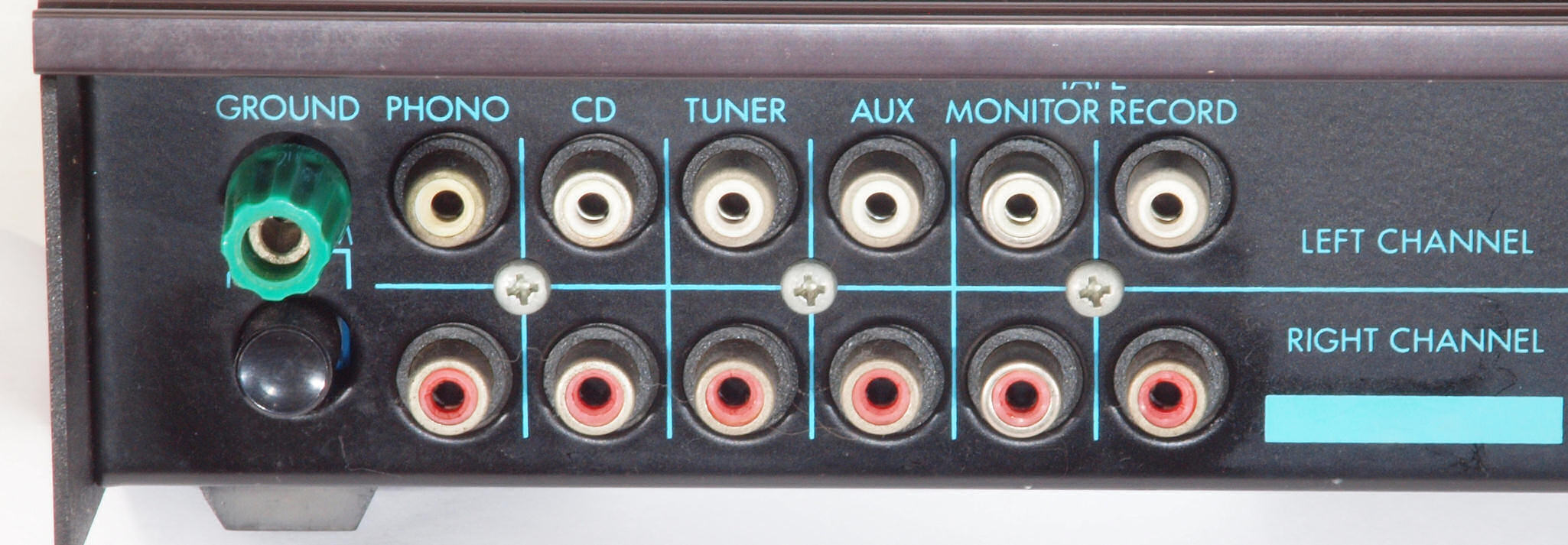

ＣＢ１．　修理前　入出力ＲＣＡ端子。

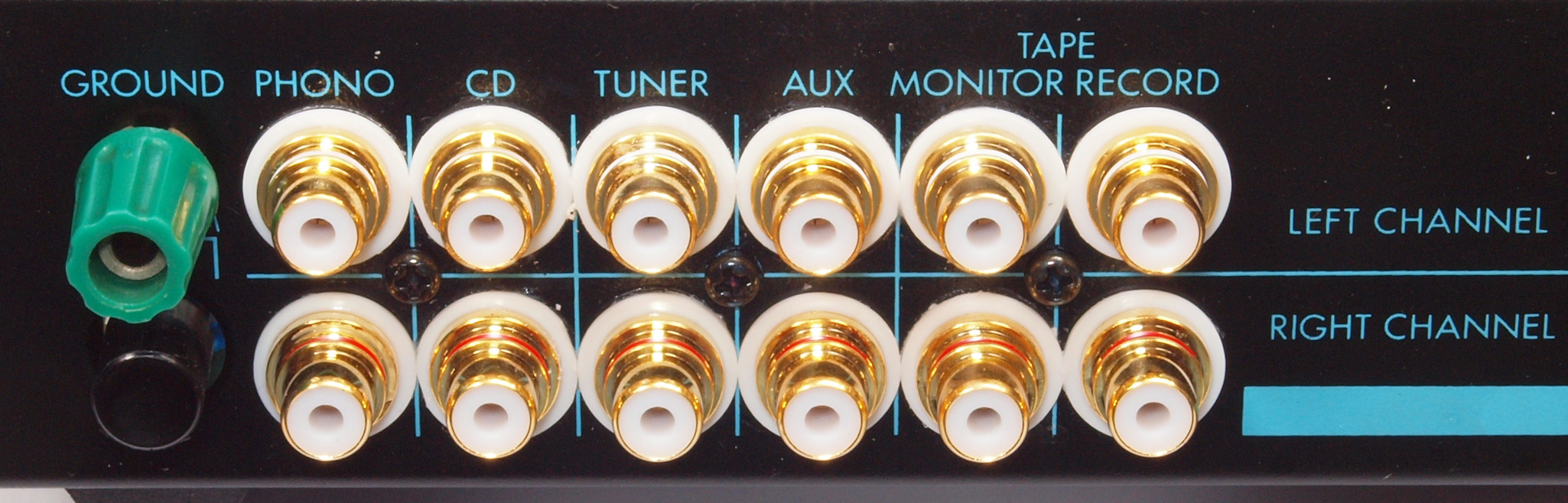

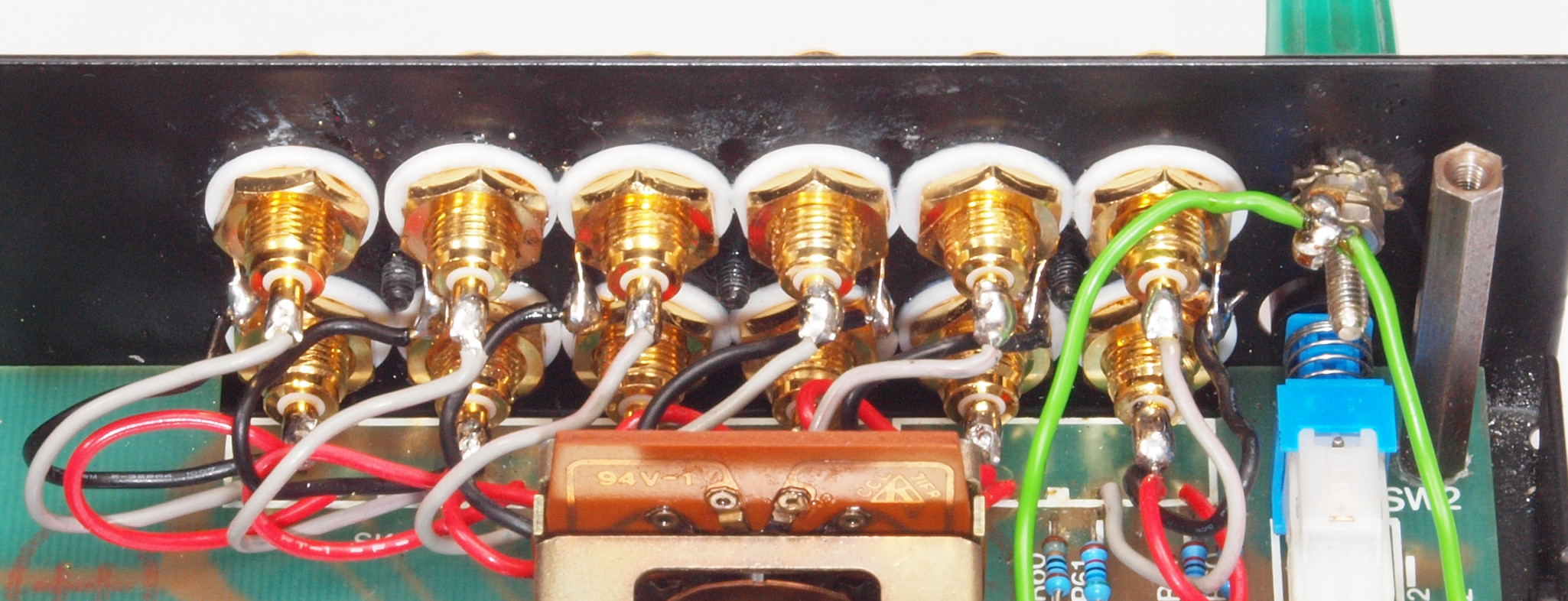

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏。

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

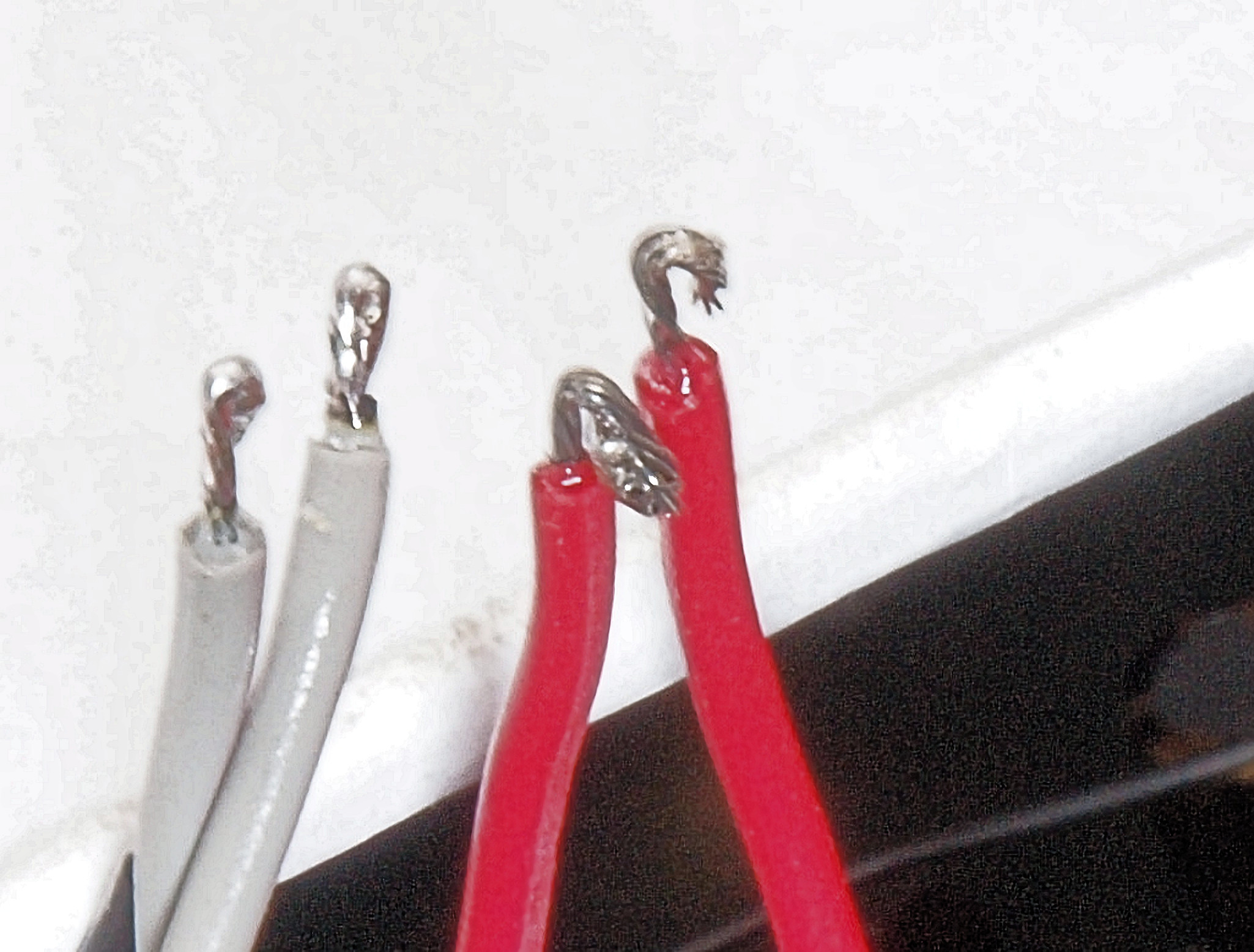

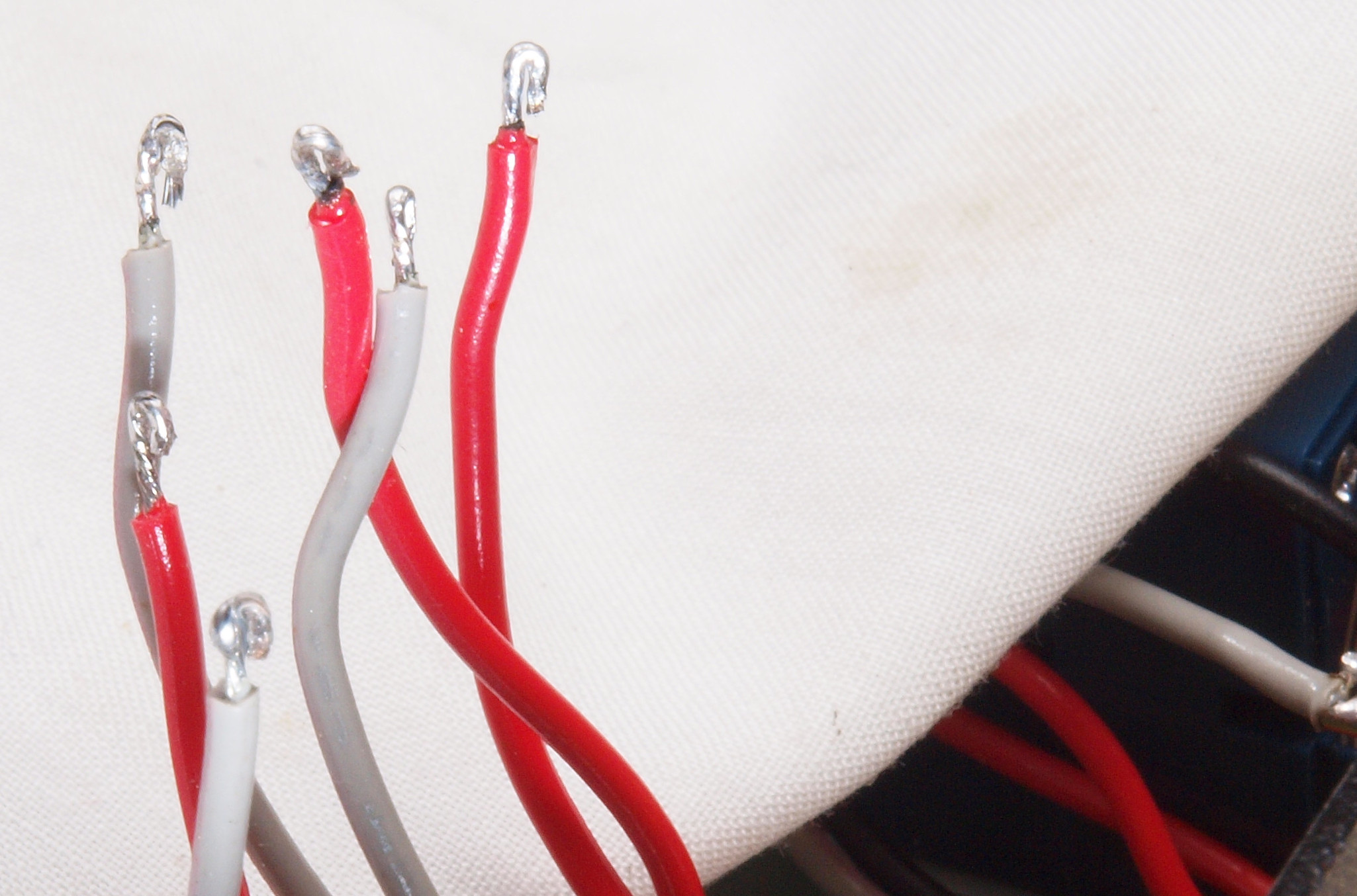

ＣＢ５．　修理中　入出力ＲＣＡ端子裏配線。　配線は半田が染み込むよう撚り、先を折り返す。

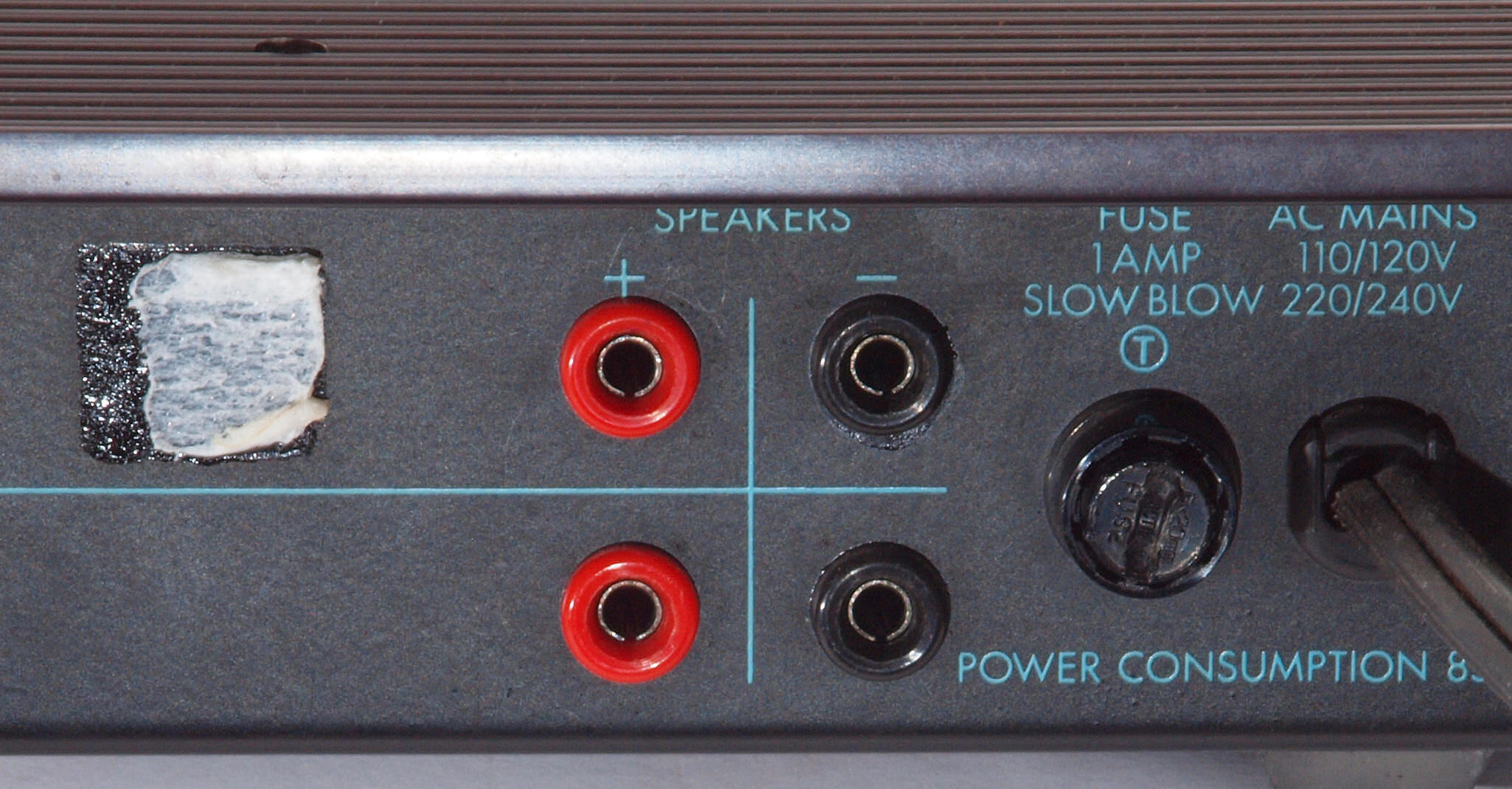

ＣＣ１．　修理前　ＳＰ接続端子、電源コード。

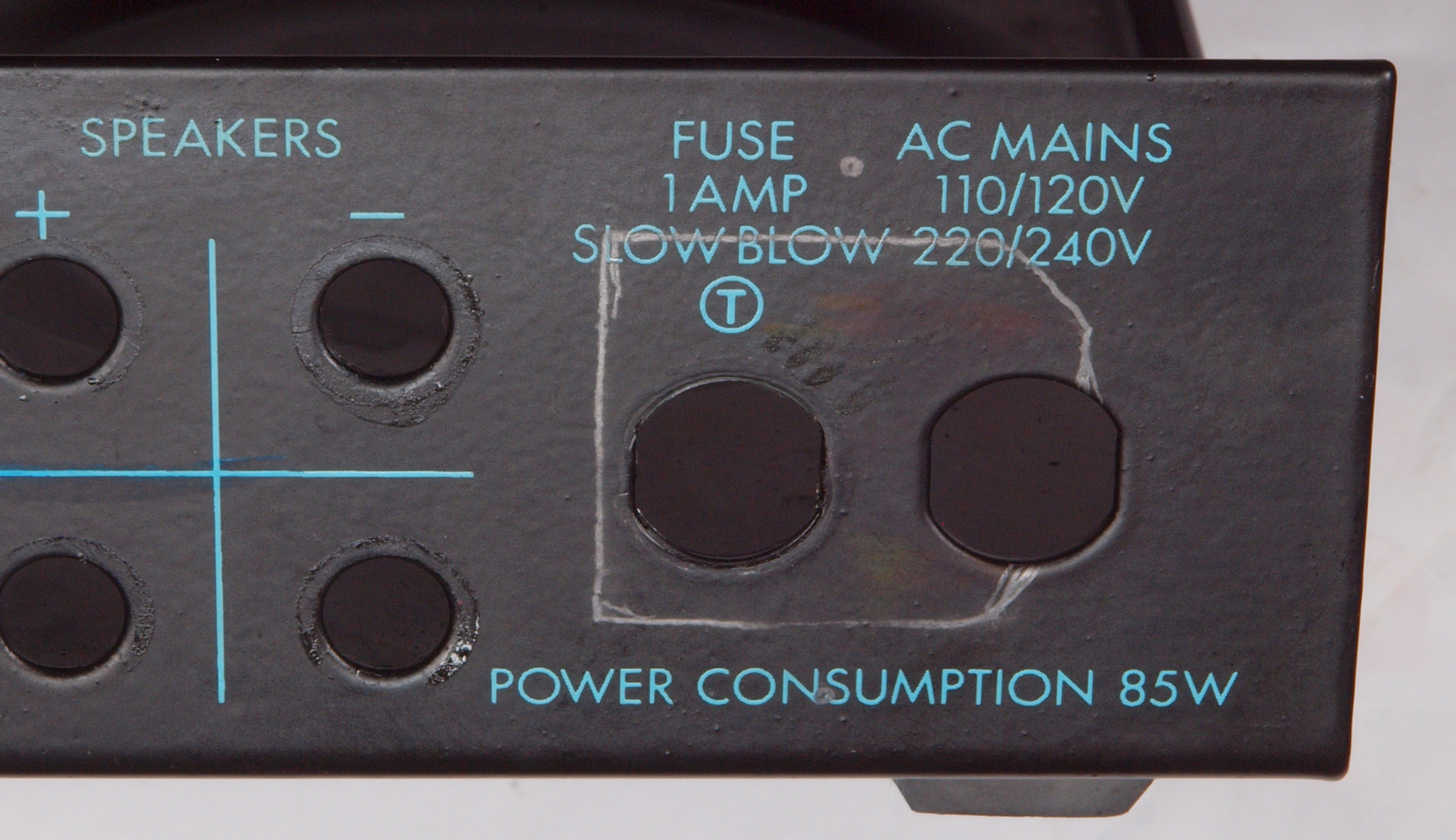

ＣＣ２．　修理中　３Ｐインレット取り付け穴加工中。

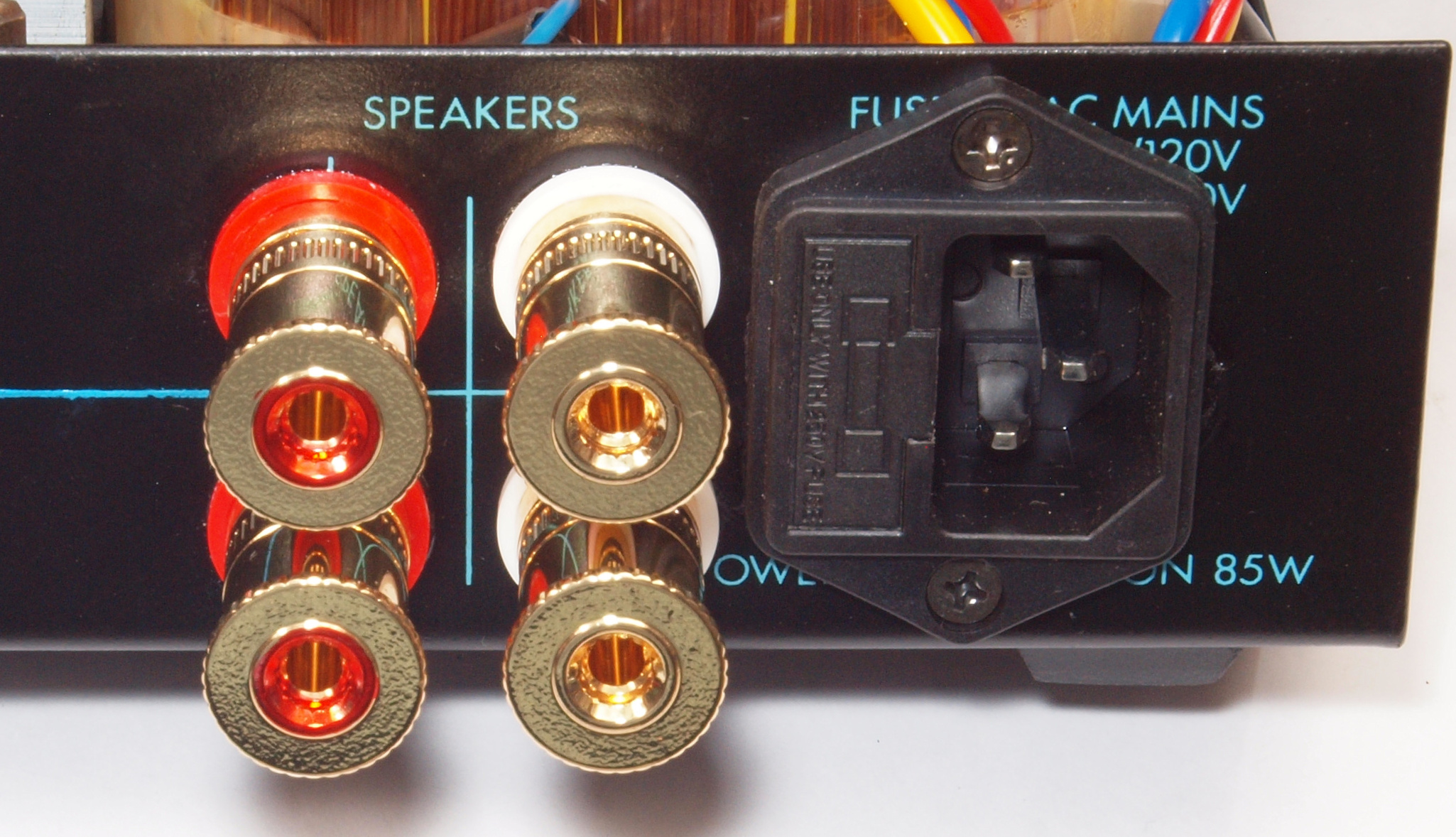

ＣＣ４．　修理後　ＳＰ接続端子交換、端子の穴は横向き。　電源コードをインレットソケットに交換。

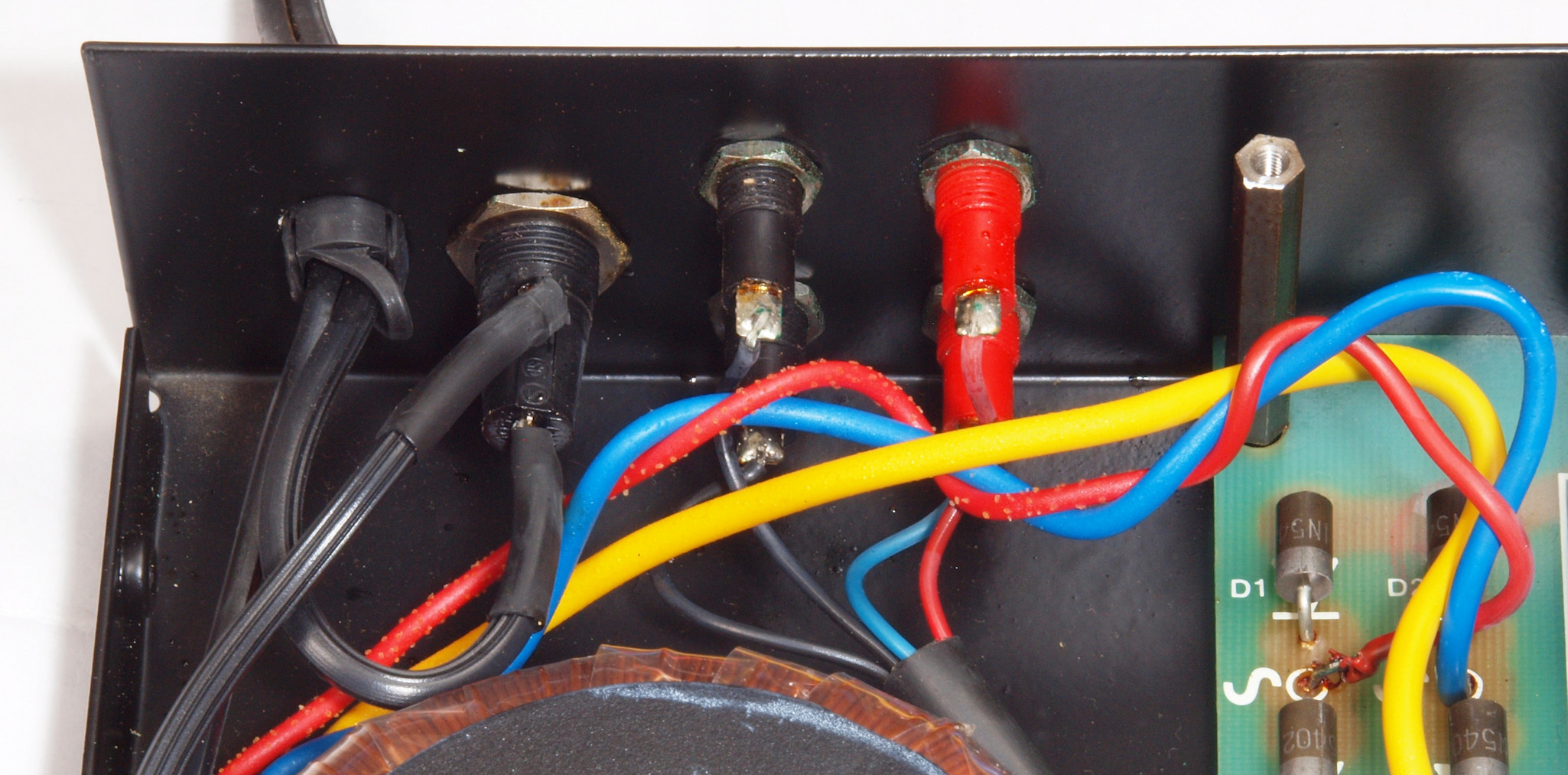

ＣＣ５．　修理前　ＳＰ接続端子裏、電源コード裏。

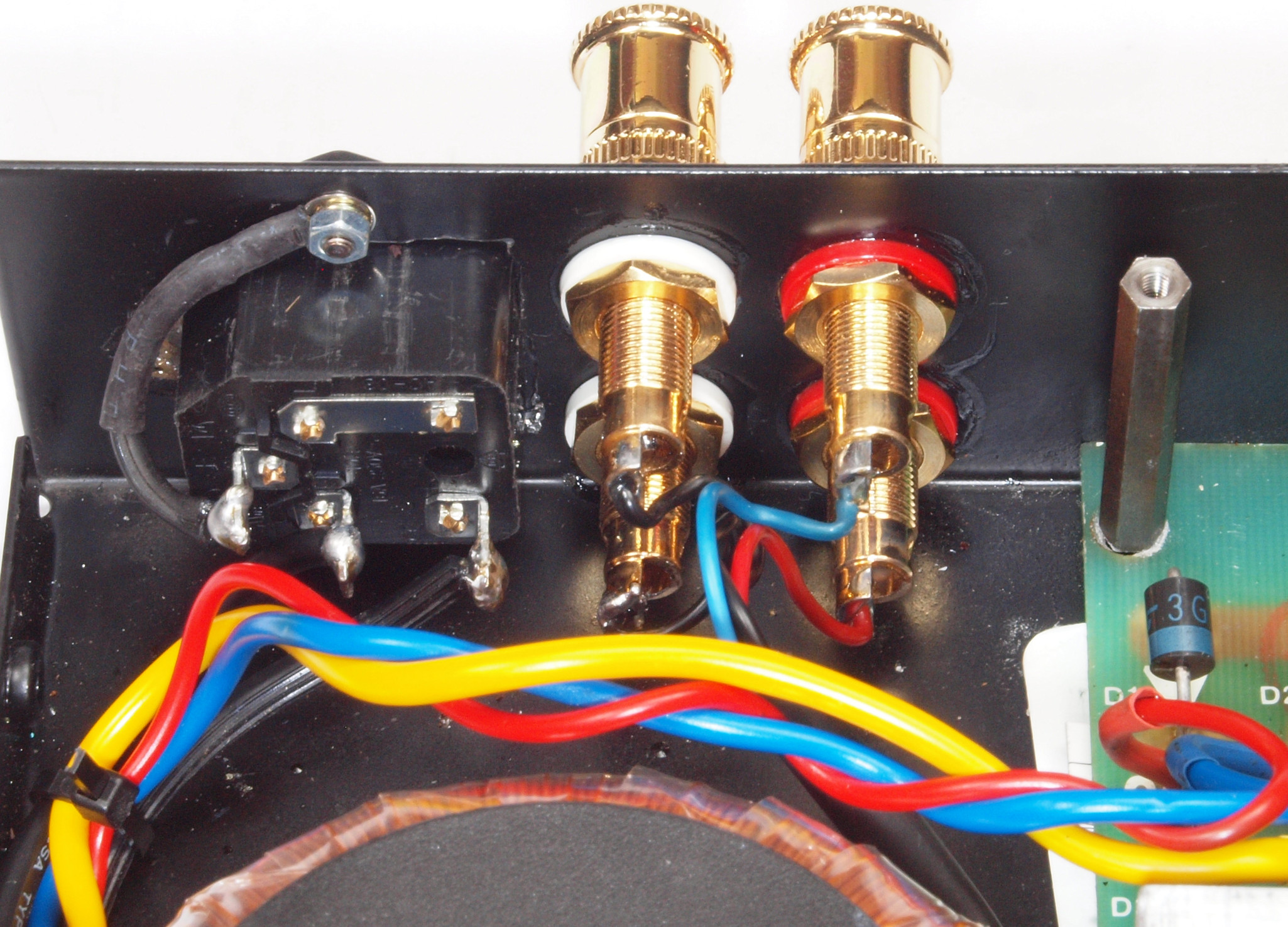

ＣＣ６．　修理後　ＳＰ接続端子裏、太いケーブルを使用出来るよう、接着材を使用する。 　　　　　　　　　　インレットソケット裏、アースもしっかり取付。

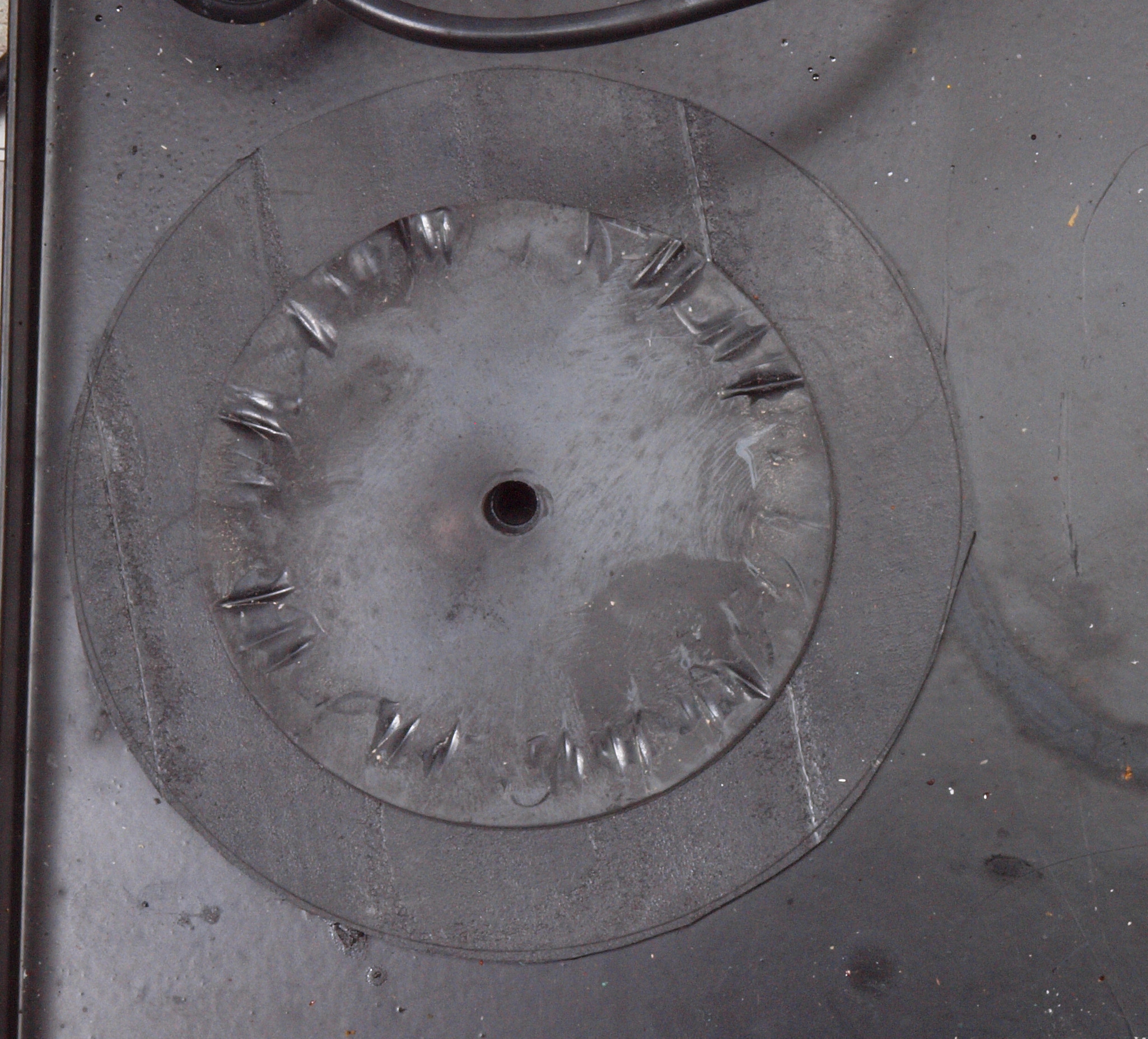

ＣＤ１．　修理中　電源トランス下絶縁ゴムが小さい。

ＣＤ２．　修理後　電源トランス下絶縁ゴムが小さいので、絶縁ゴムを重ねる。

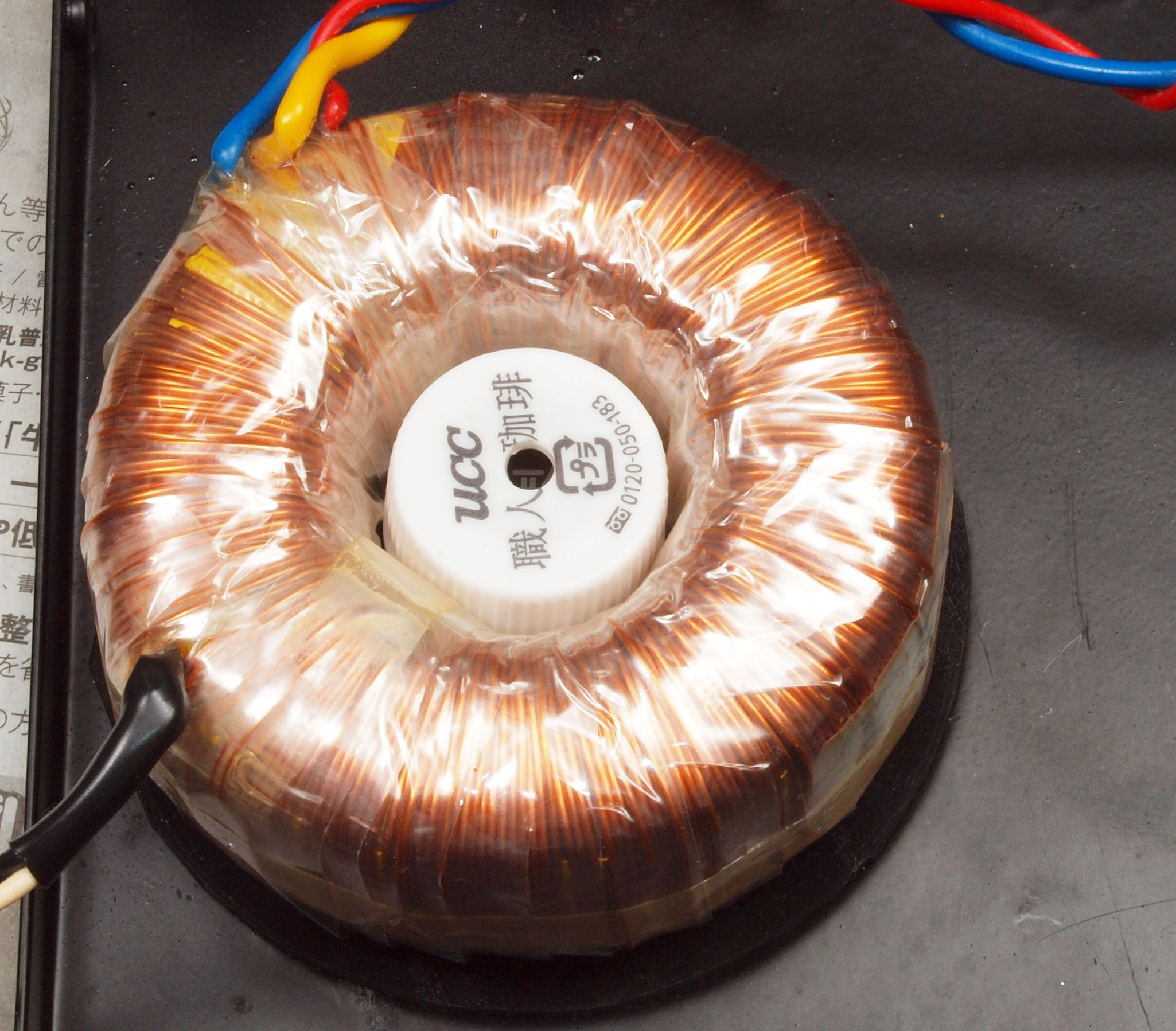

ＣＤ３．　修理中　電源部のトロイダルトランス、トランス芯をボトルキャップで固定。

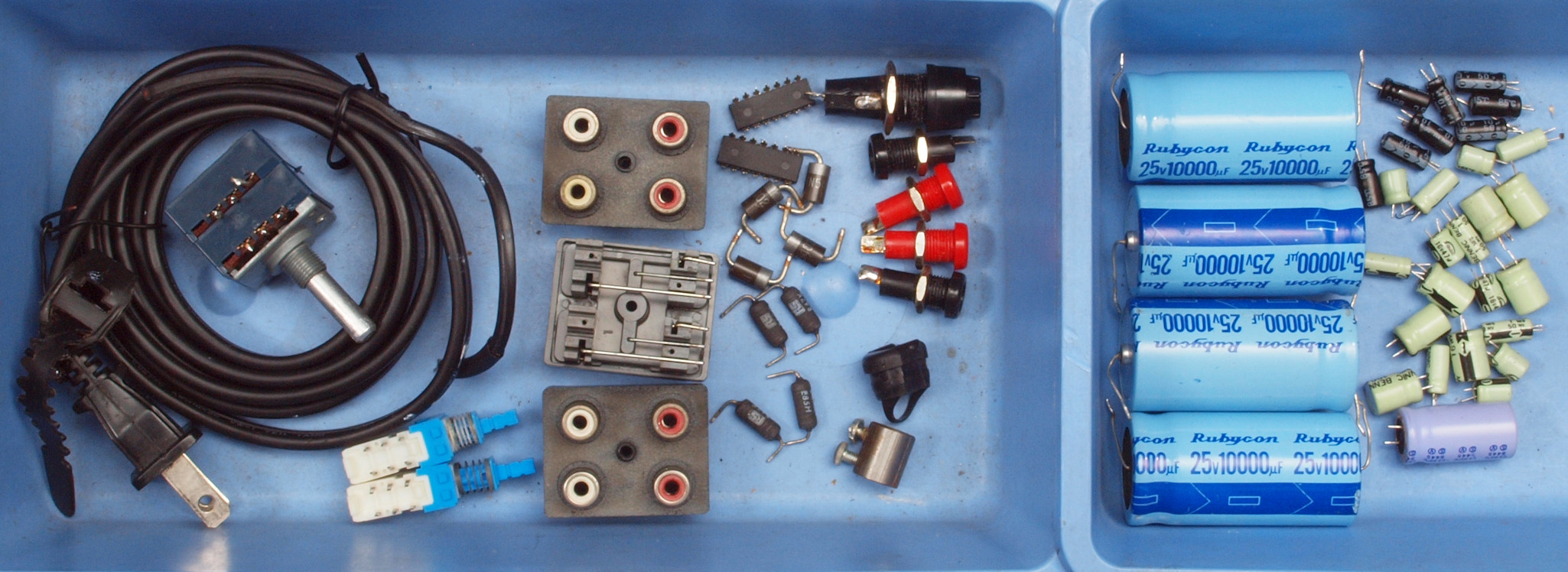

ＣＥ１．　交換部品。

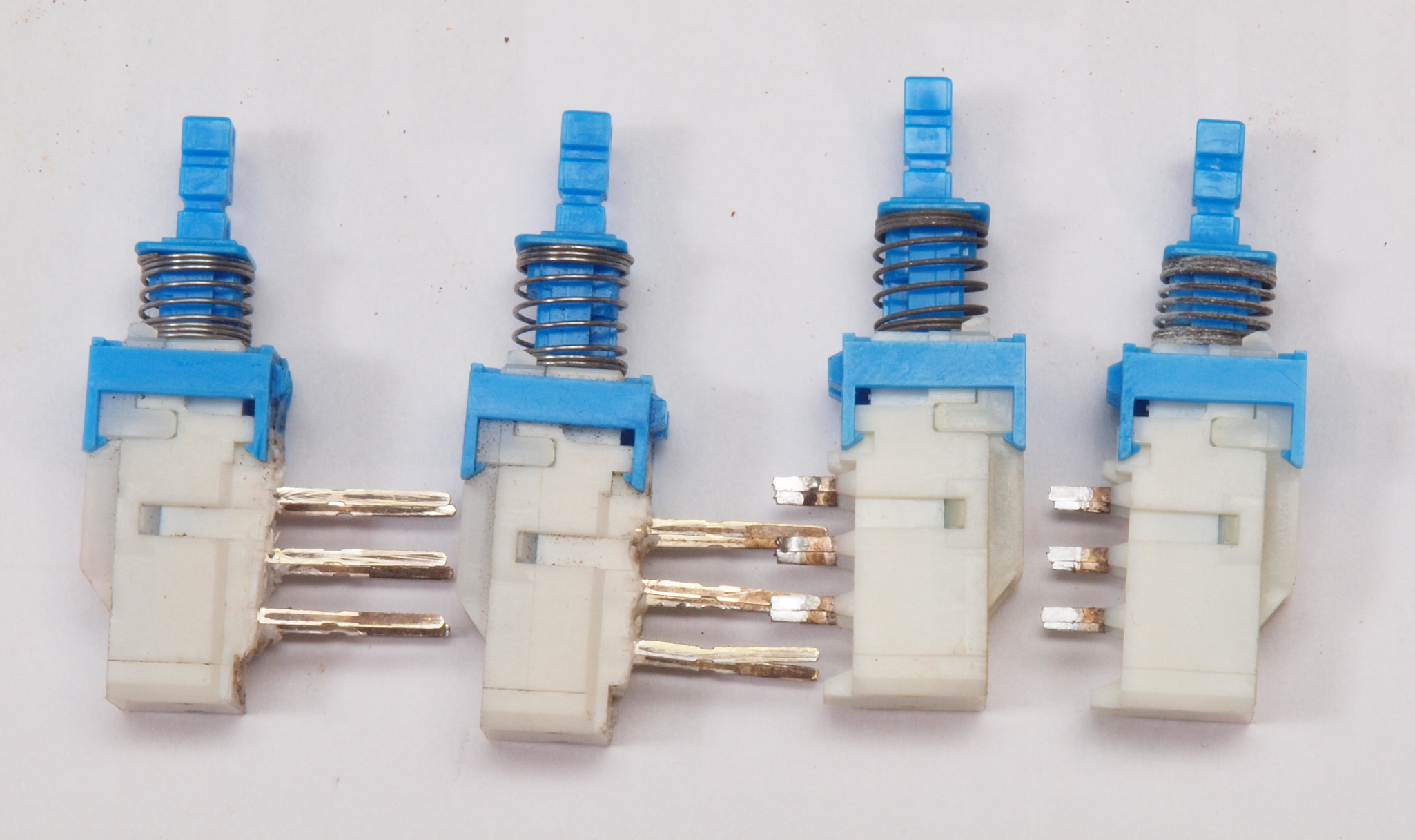

ＣＥ２．　交換部品、プッシュＳＷ。左＝交換するアルプス製品、右＝付いてアルプス製品。

ＣＦ１．　修理前　上から見る。

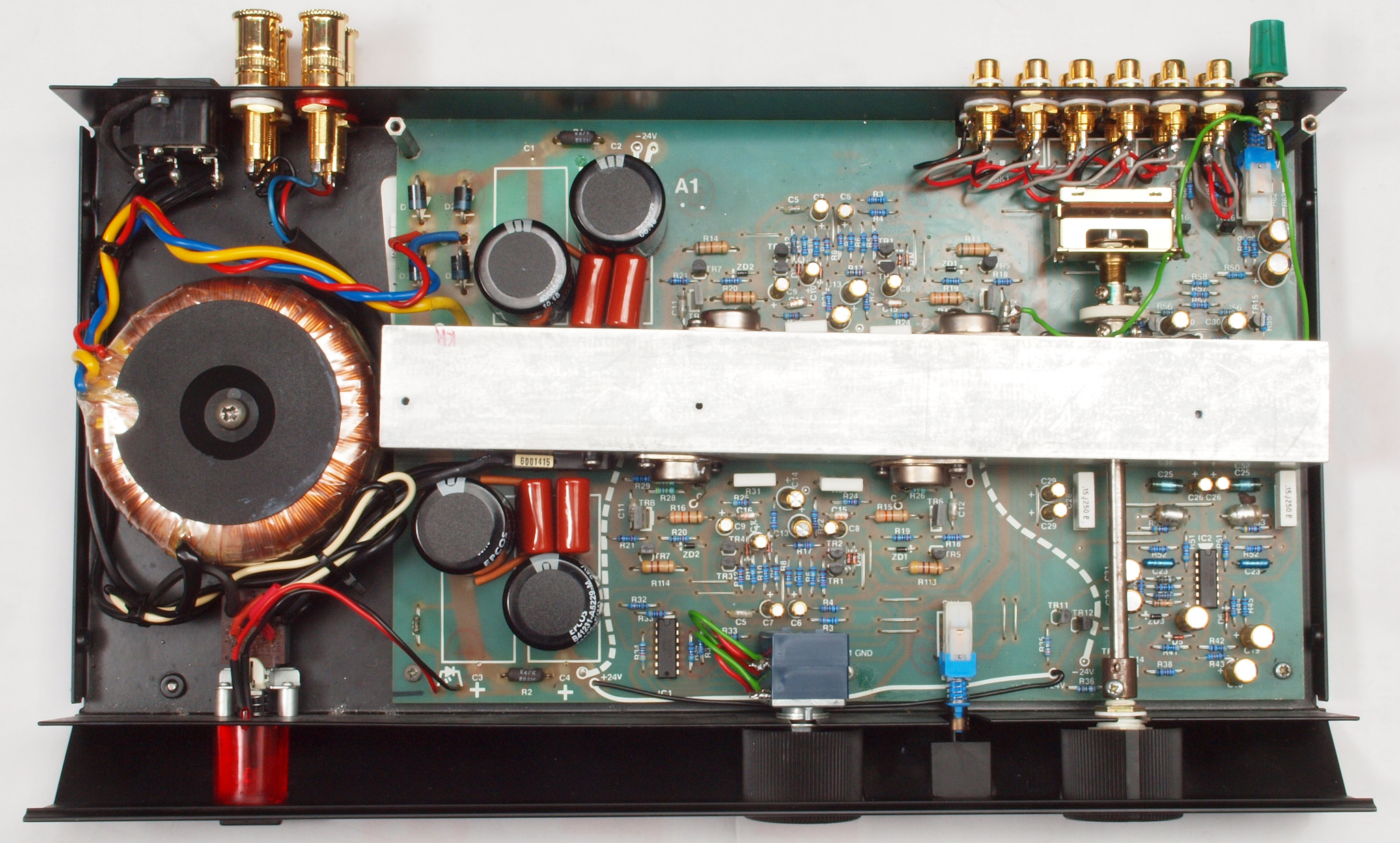

ＣＦ２．　修理後　上から見る。

ＣＦ３．　完成、綺麗なお尻で帰ります。

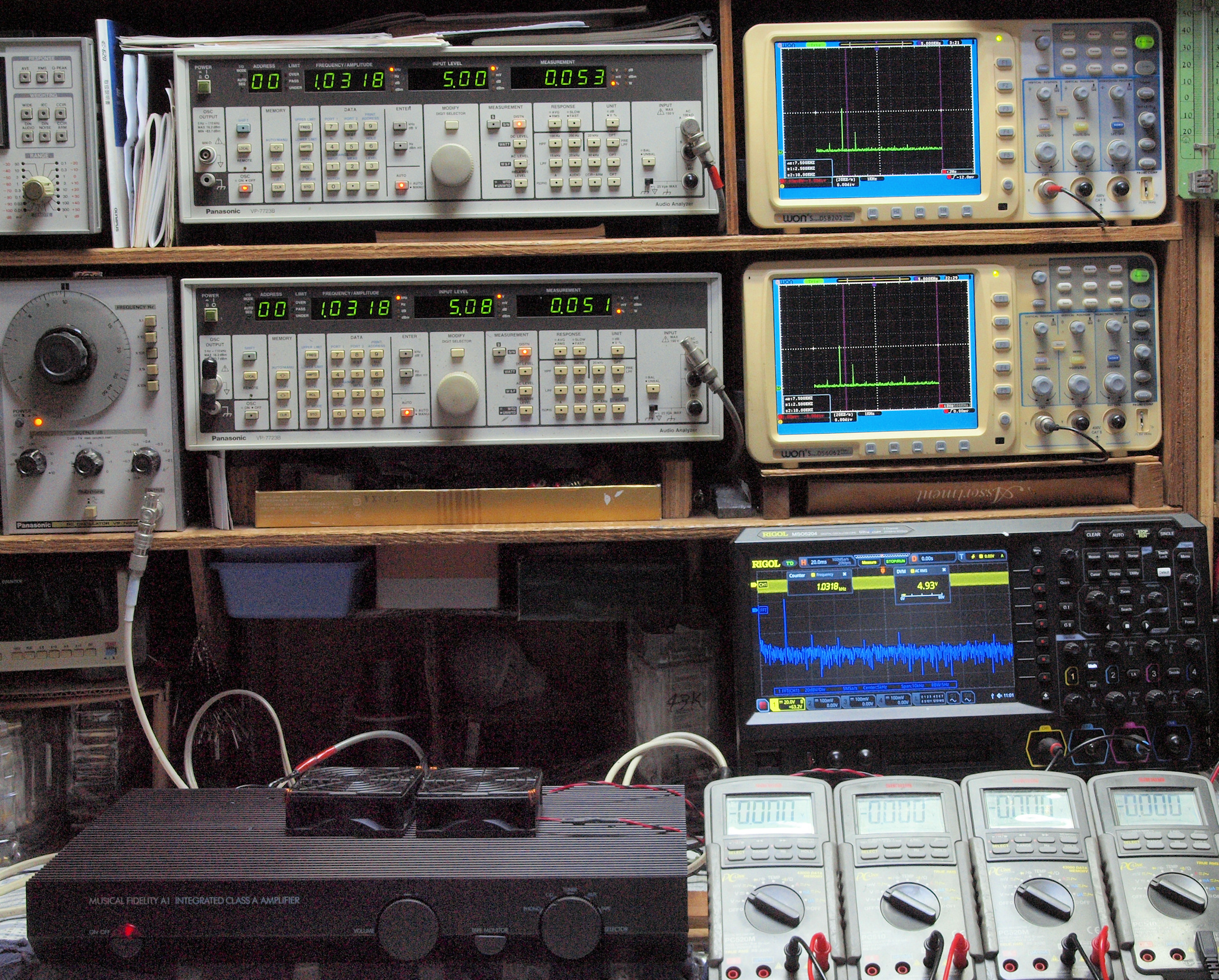

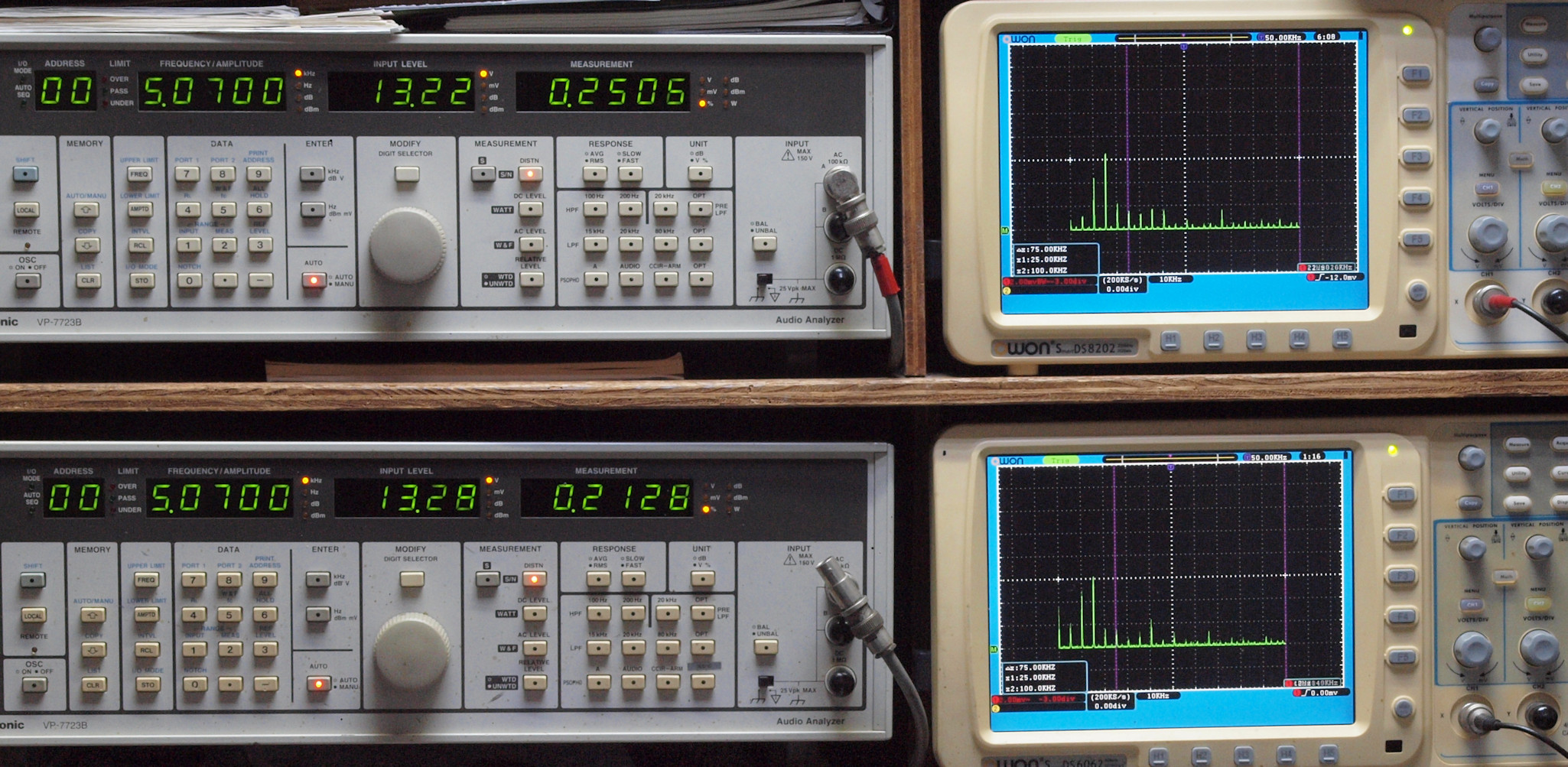

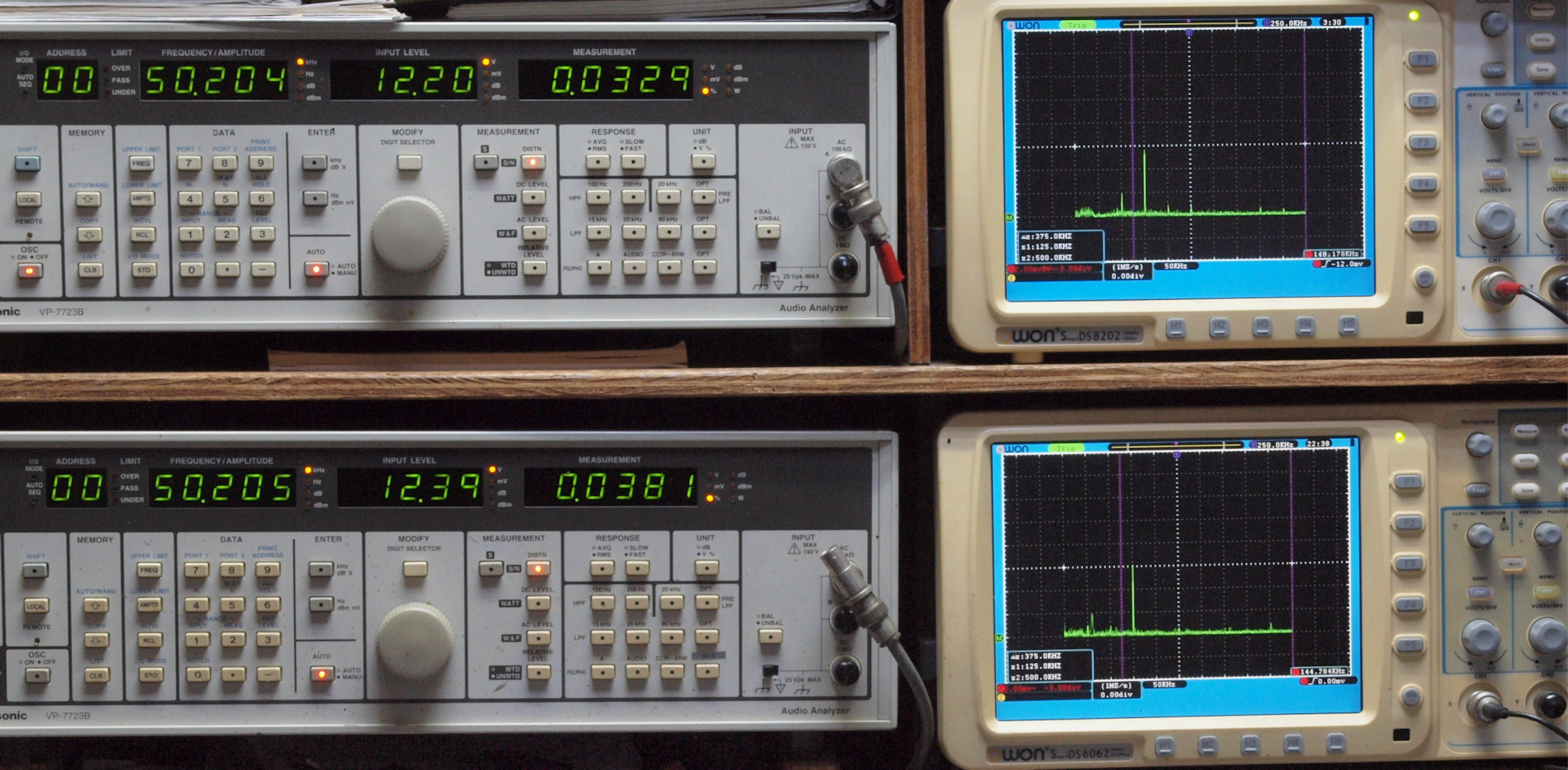

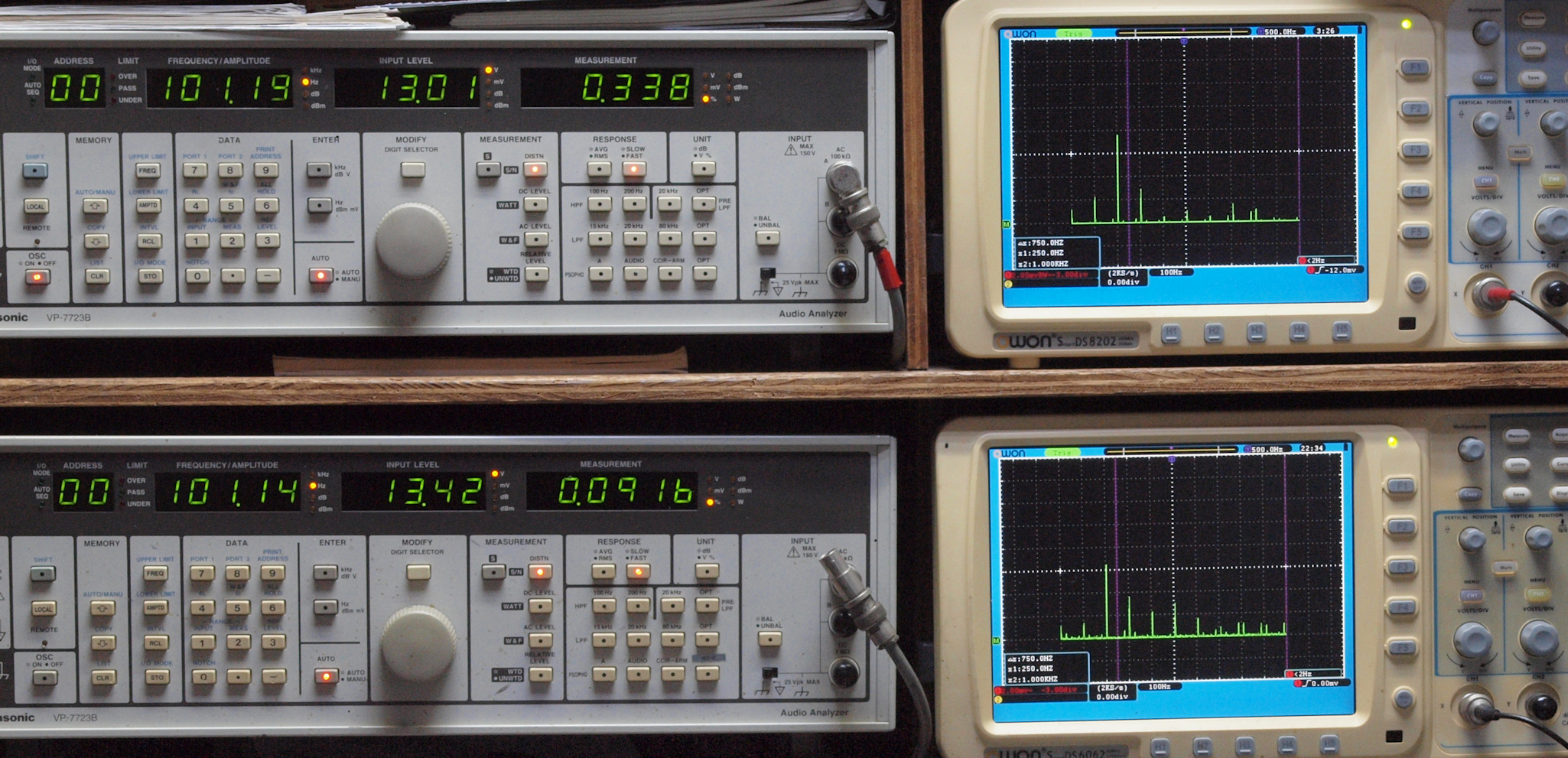

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。電源はＡＣ１００Ｖで測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．５１８％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．４４２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３３８％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．９１６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

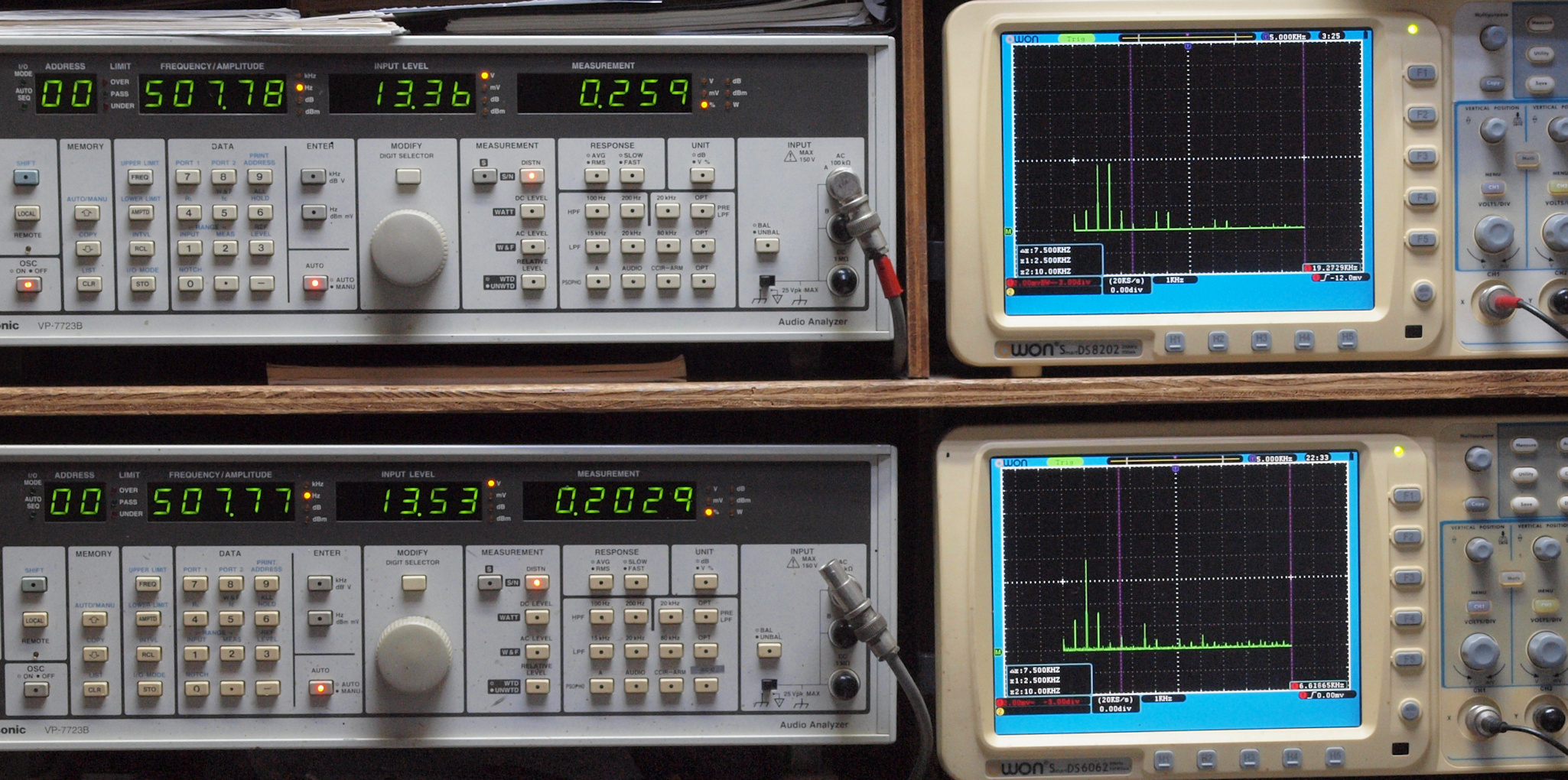

Ｅ１３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２５９％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２０２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２４５％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２１７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

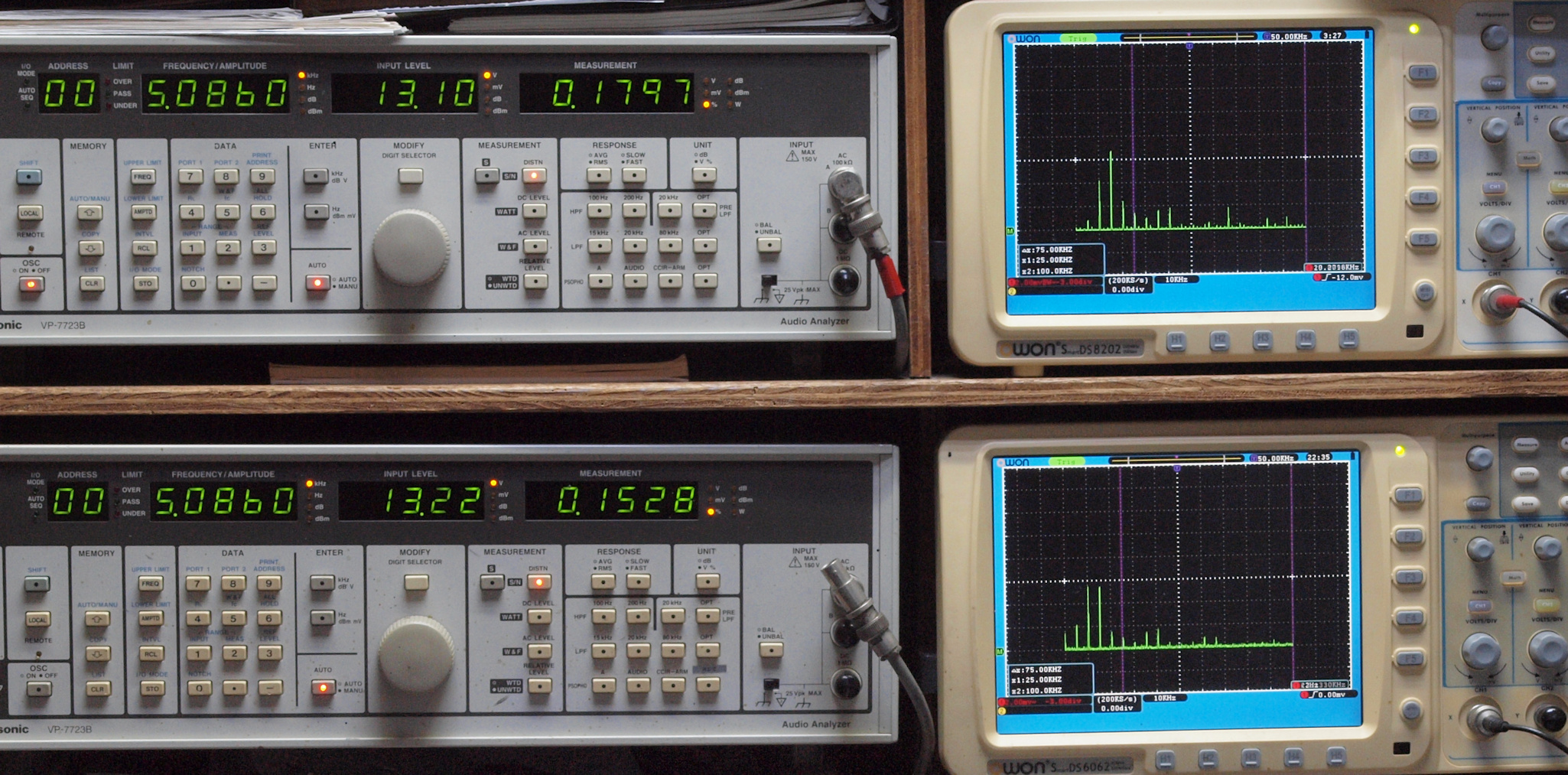

Ｅ１５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１７９７％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１５２８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１０１３％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．０８８３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３２９％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３８１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

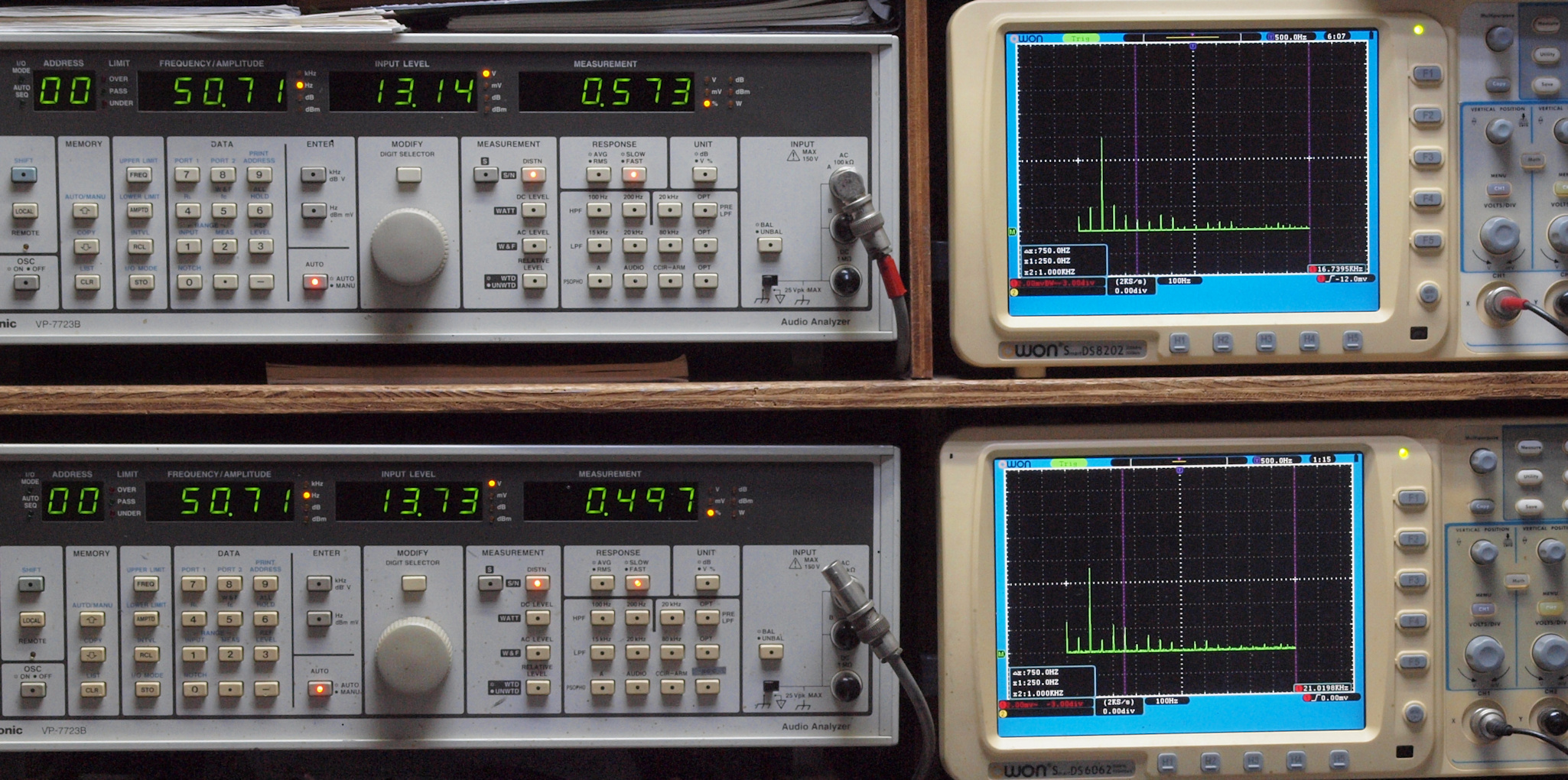

Ｅ２１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．５７３％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．４９７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

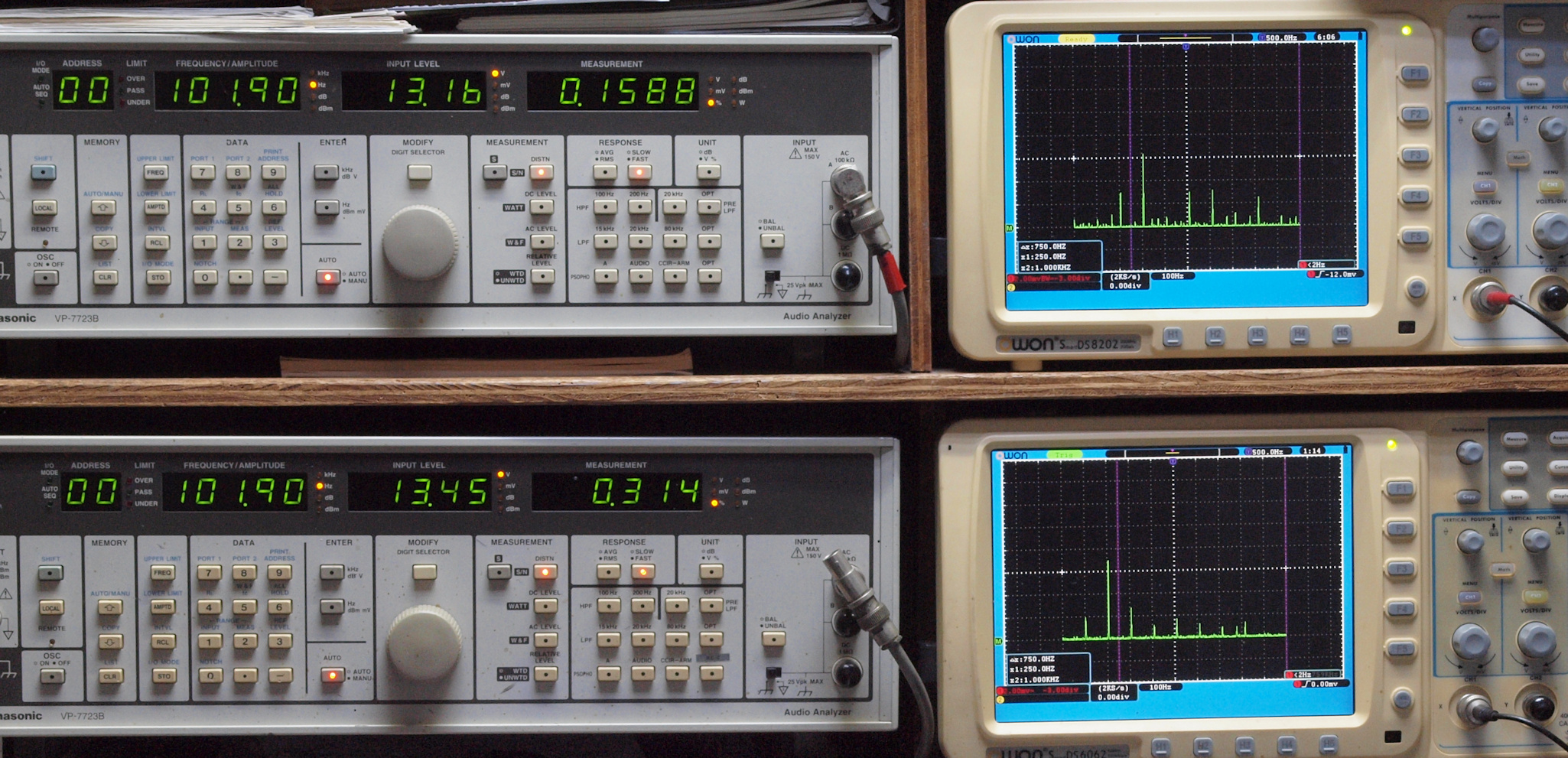

Ｅ２２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１５８８％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３１４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３４８％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

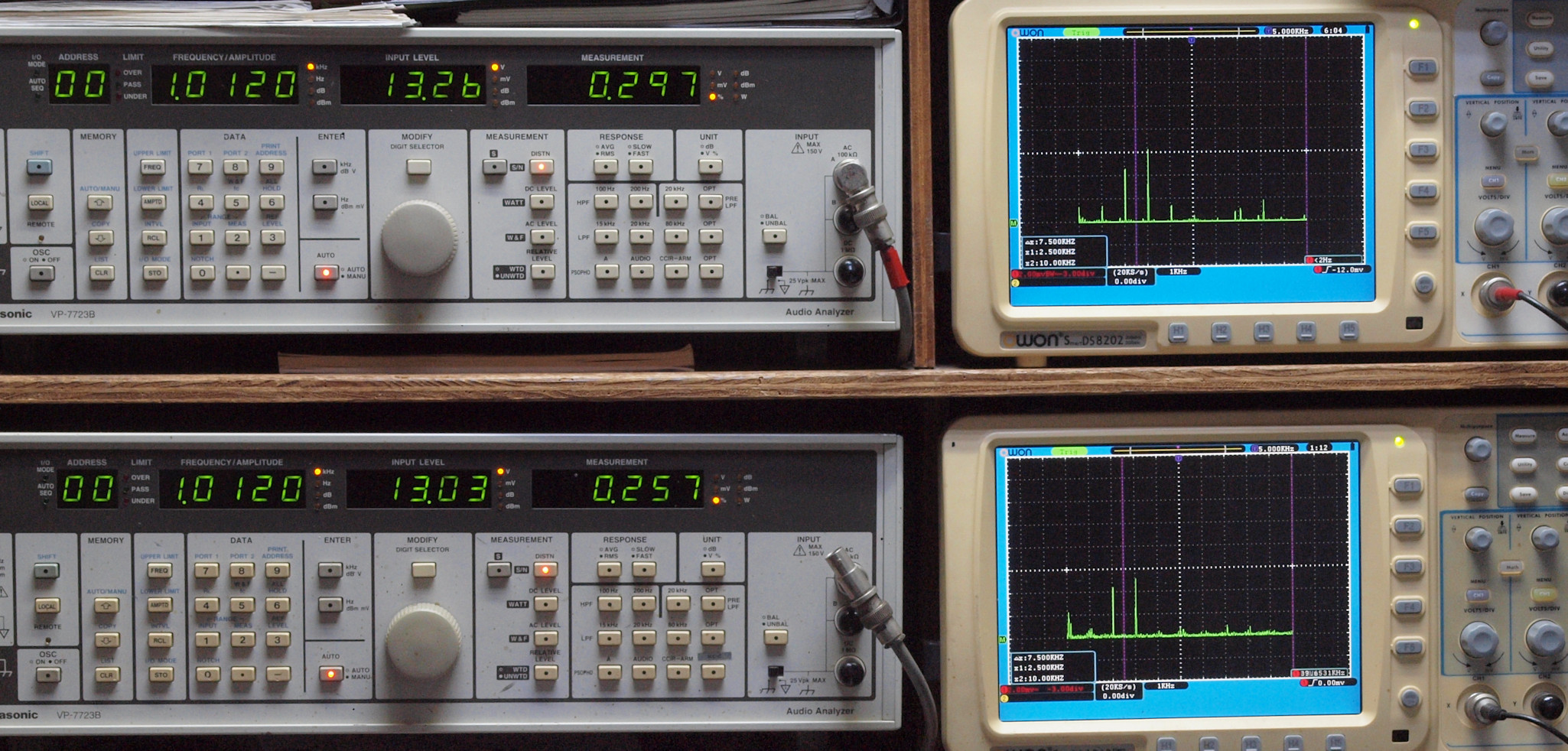

Ｅ２４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２９７％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２５７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２５０５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２１１８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１２１１％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１３２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２８０％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２３８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

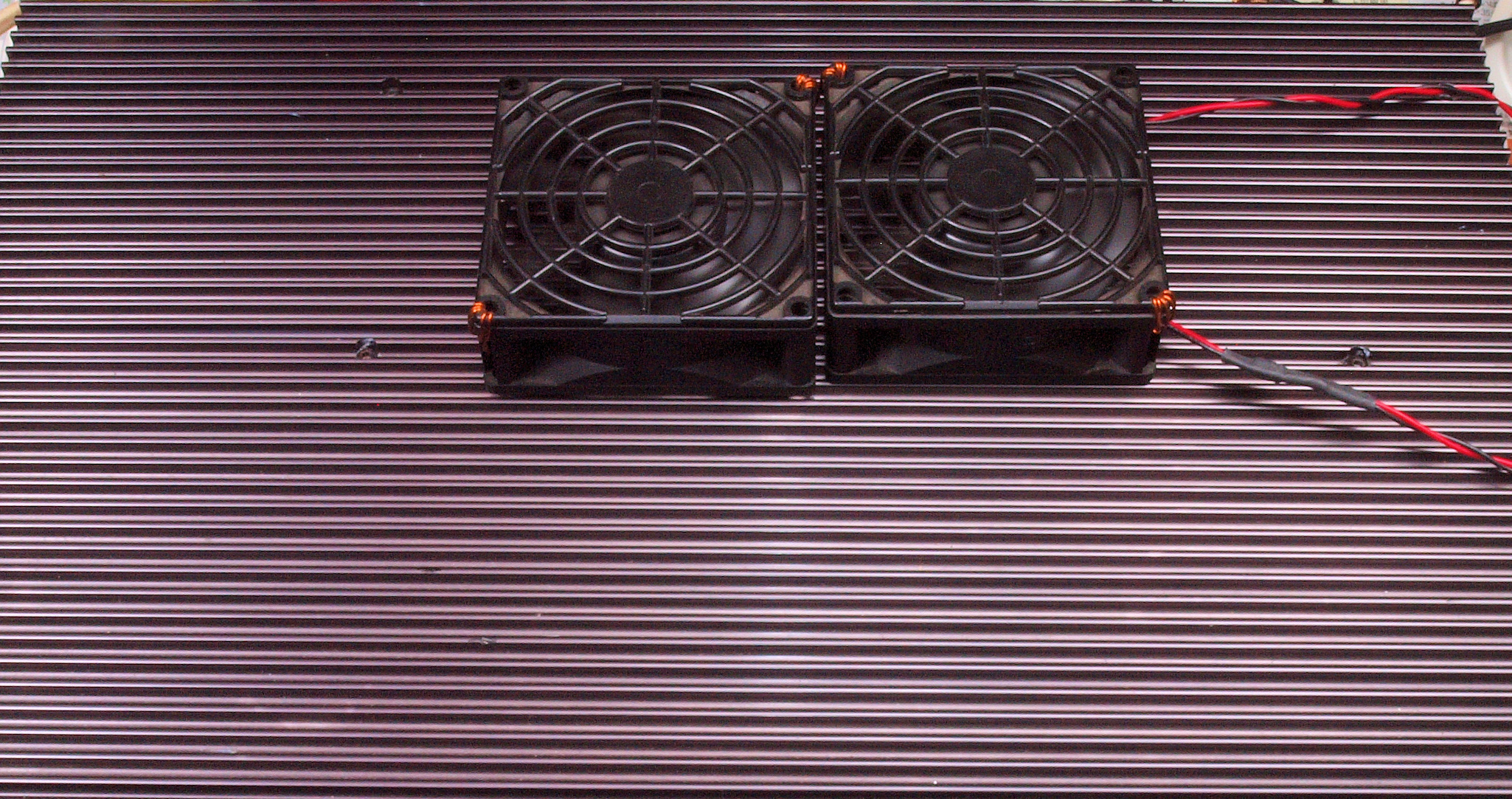

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

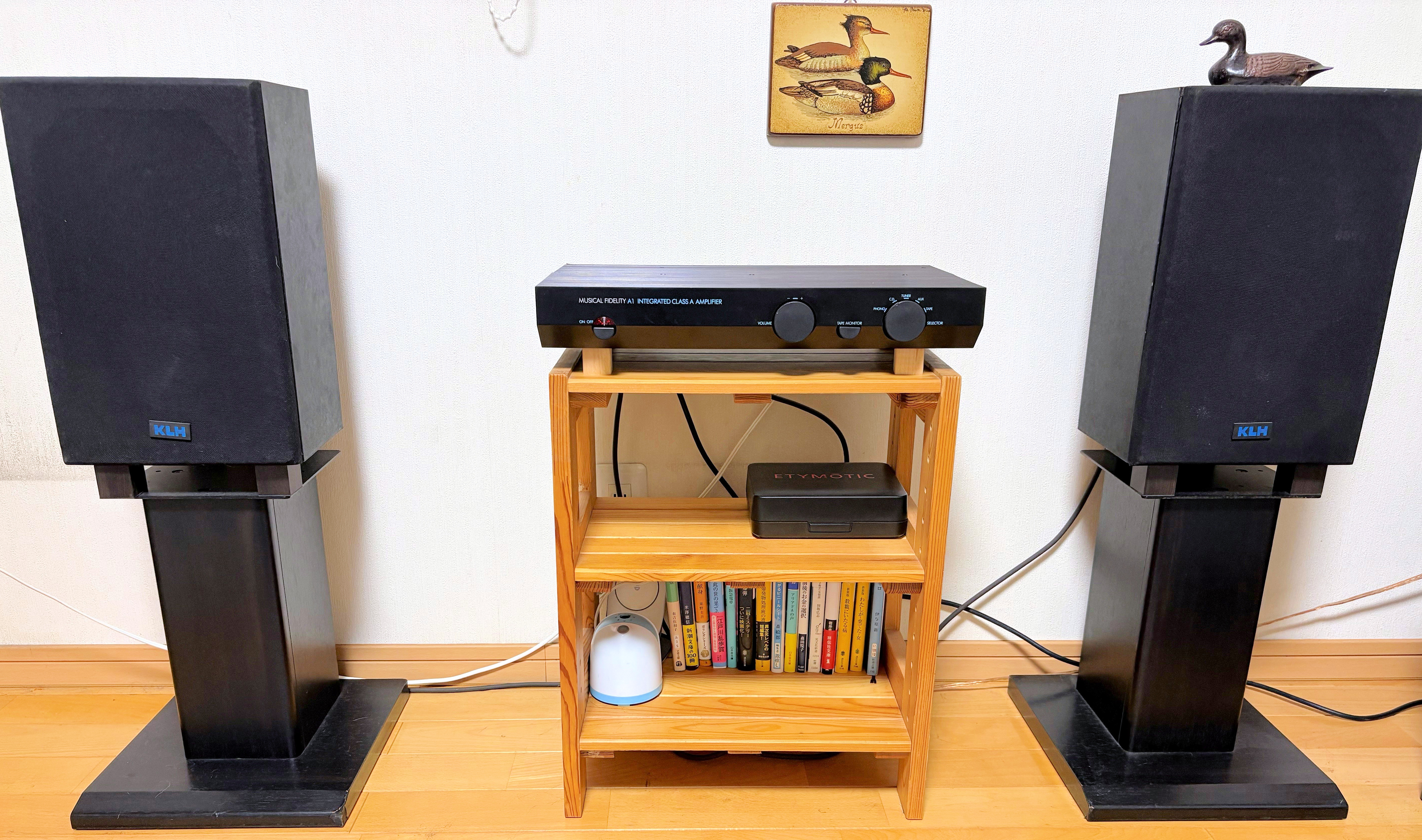

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg 価格 1984年発売、\138,000。　￥128,000(1990年頃)
