ＱＵＡＤ　４０５．　１５台目修理記録

同時修理ＱＵＡＤ−４４　ＰｒｅＡＭＰ．　１５台目　　　　２０２６／７／１４．到着　　　／．完成

Ａ．　修理前の状況 今般、（外観）状態の良いQUAD 44 (# Q 033048) & 405-2 (#091419) を見つけることができて購入致しました。 現状では音楽再生は不満なく出来はおりますが、何分にも古い機器ですので（1985年頃？）これから安心して使い続けるためには、きちんと状態確認をしてオーバーホールしたいと考えております。 目下はHiFi堂から購入した古い44 (#6833) を主に使っております。 フォノはCD発売当時にやめており、DAC (6V出力)をテープ入力(10Vに設定)に繋いでの使用がメイン。 他の手持ちのDAC (4V出力)も並行して使えますので買い替えを決めた次第です。 感度切り替えできるテープ入力端子が44の魅力と感じております。 独特のトーンコントロールも曲によって味付けに使っています。 また、見つけた405-2は最終仕様と思われることから今回初めてペア導入を決心。 オリジナル405の中古は数々見ましたが導入には至りませんでした。 かつては303も使いました。 数多くのQUADの修理実績をWebサイトで見させて頂きました。 費用がかかりますよ、7月からは値上げですよ、というお知らせにややビビっております。 やはり２台だと予算は20万円超えは覚悟せよ、ということになりますでしょうか？ B．　原因 各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 ＯＰ−ＡＭＰ交換。 半田補正作業。 ＳＰ端子交換　ＷＢＴ−０７３０選択。 ＲＣＡ端子増設。 終段ＴＲ（トランジスター）マイカー絶縁をテフロン絶縁に交換。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　４個。 ＷＢＴ−０７３０　　　　　　　　　　　　　　　　　　　　　　　１組４個。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　　　　１組２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　２個。 テフロン絶縁　　　　　　　　　　　　　　　　　　　　　　　　　４枚。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　，０００円　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

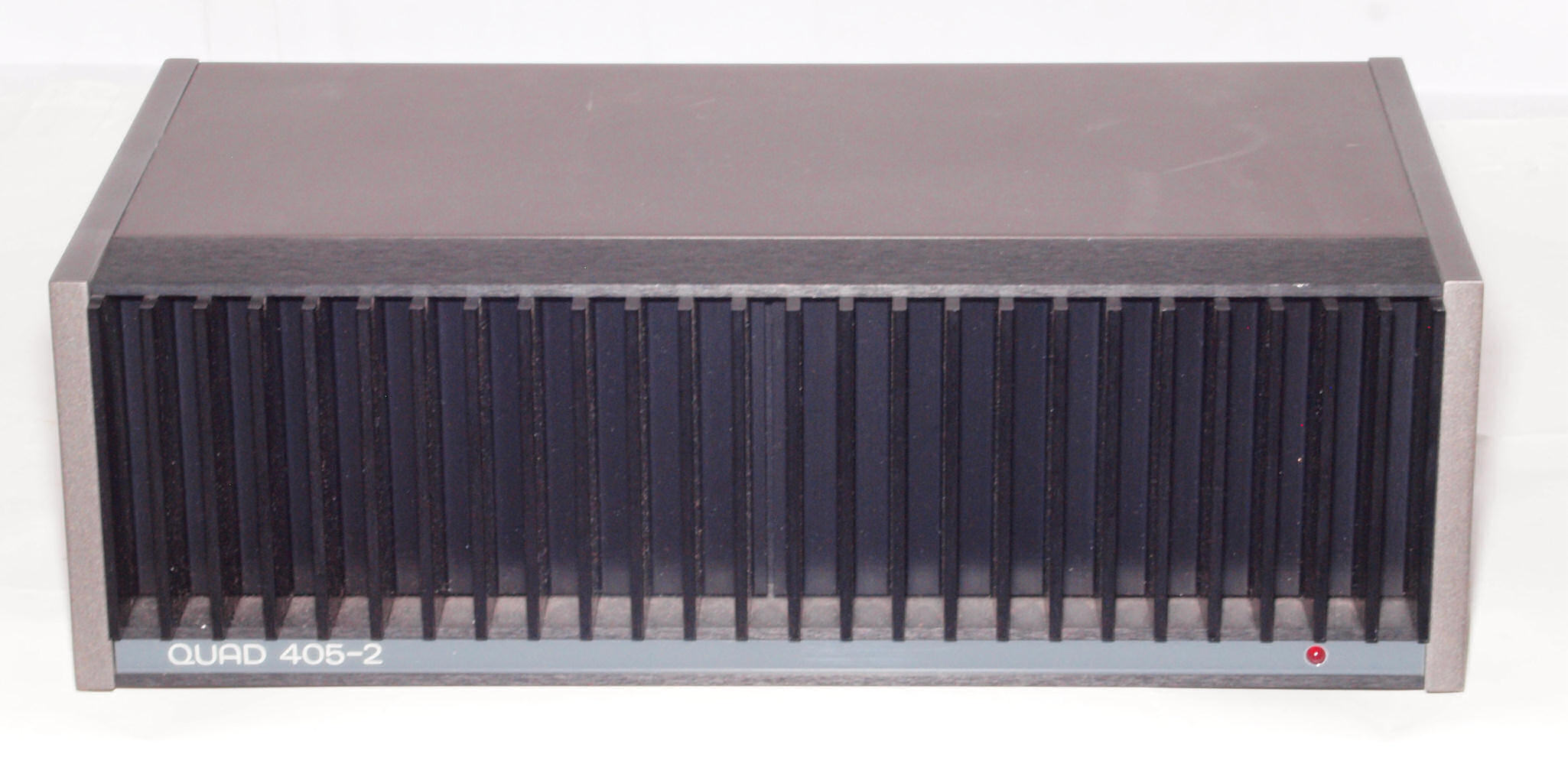

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

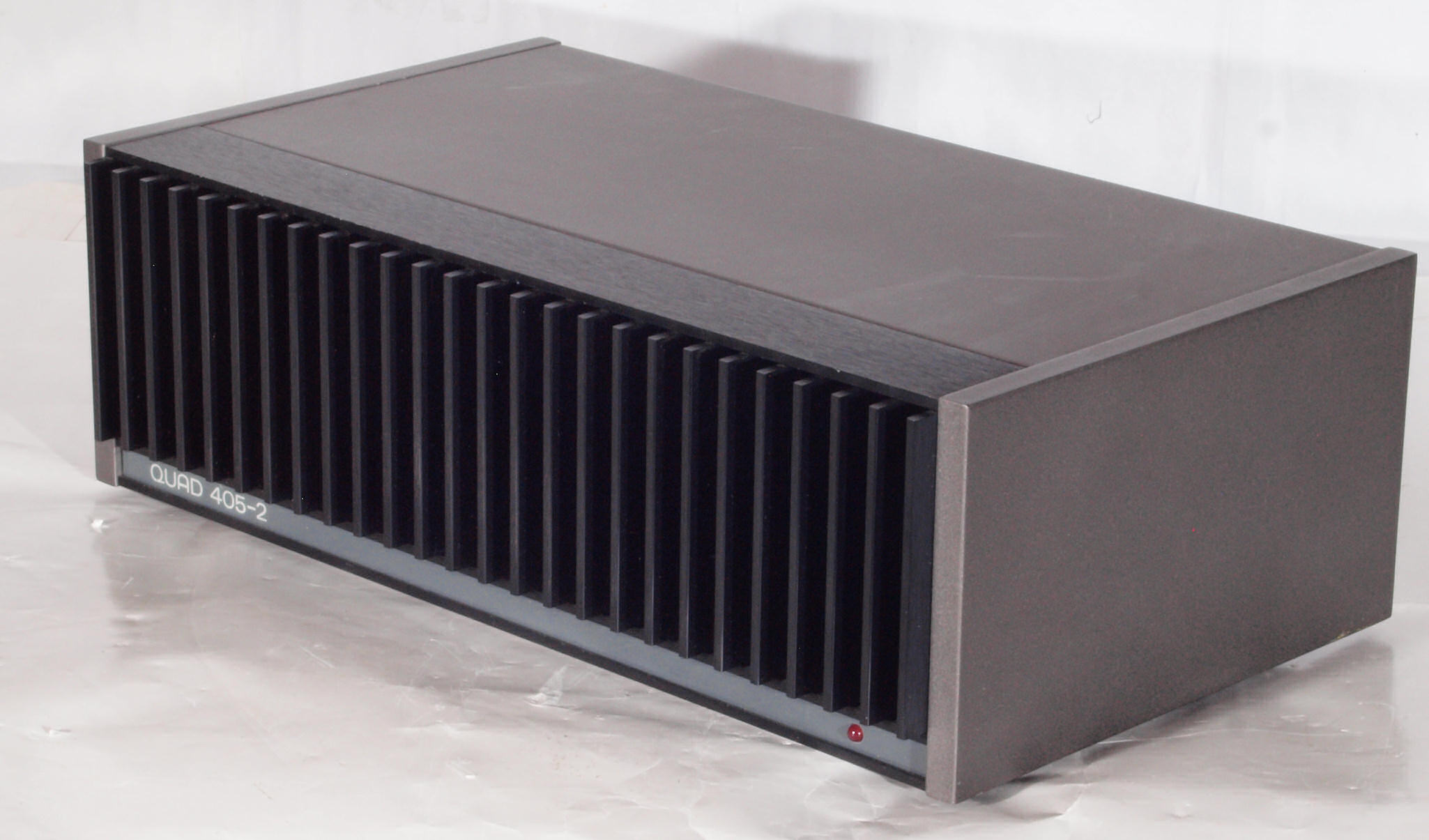

Ａ１２．　点検中　前右から見る

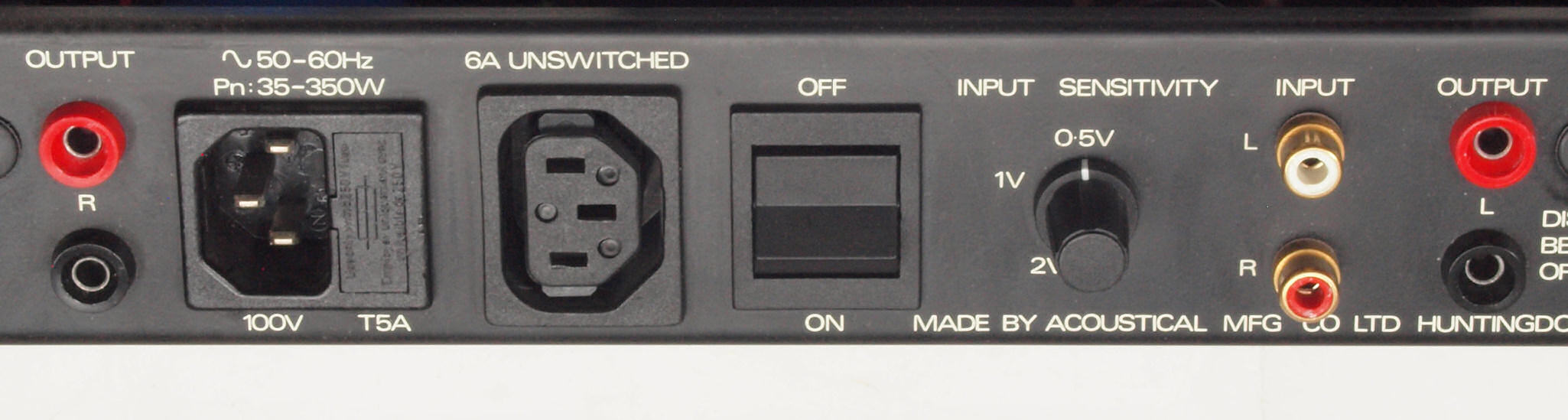

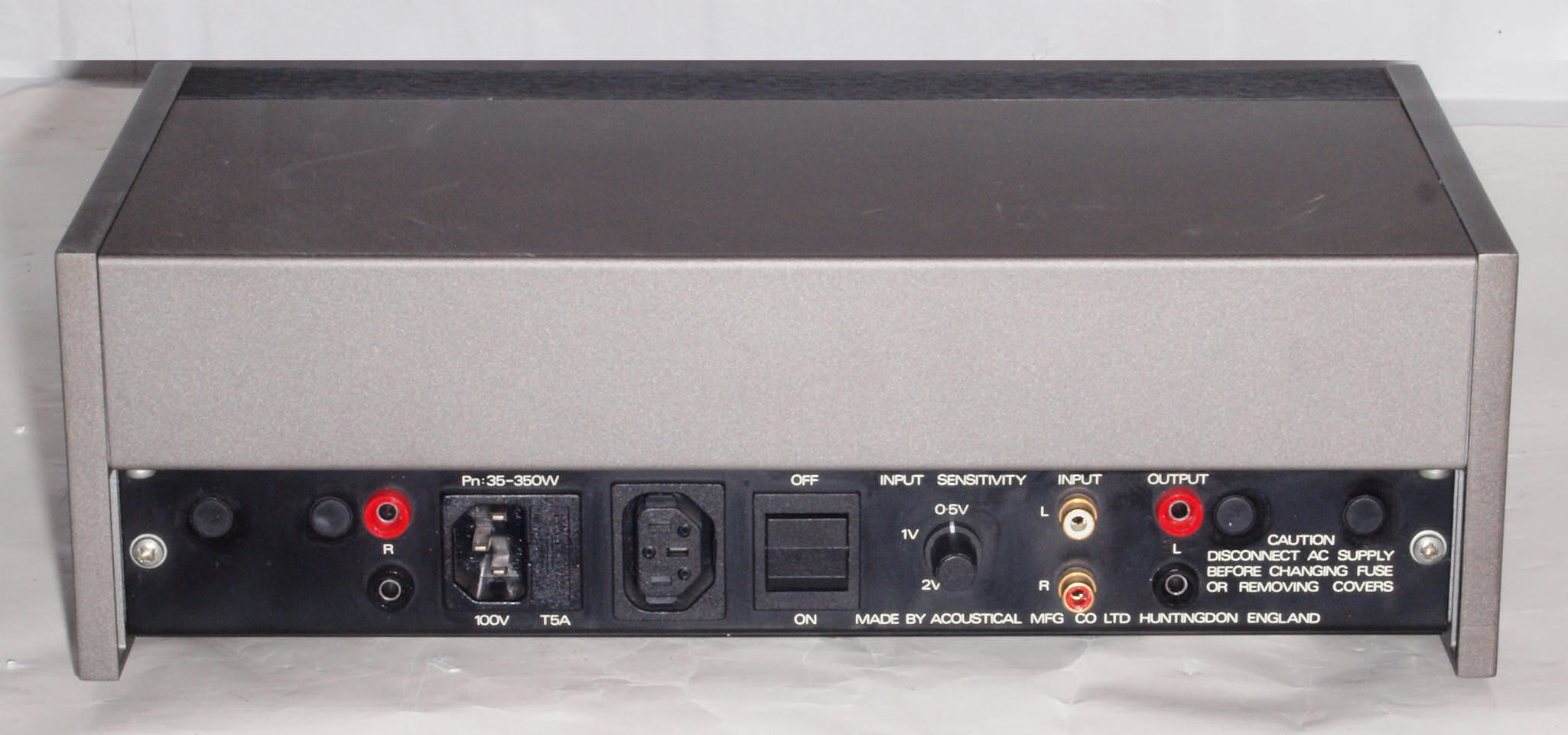

Ａ１３．　点検中　後から見る

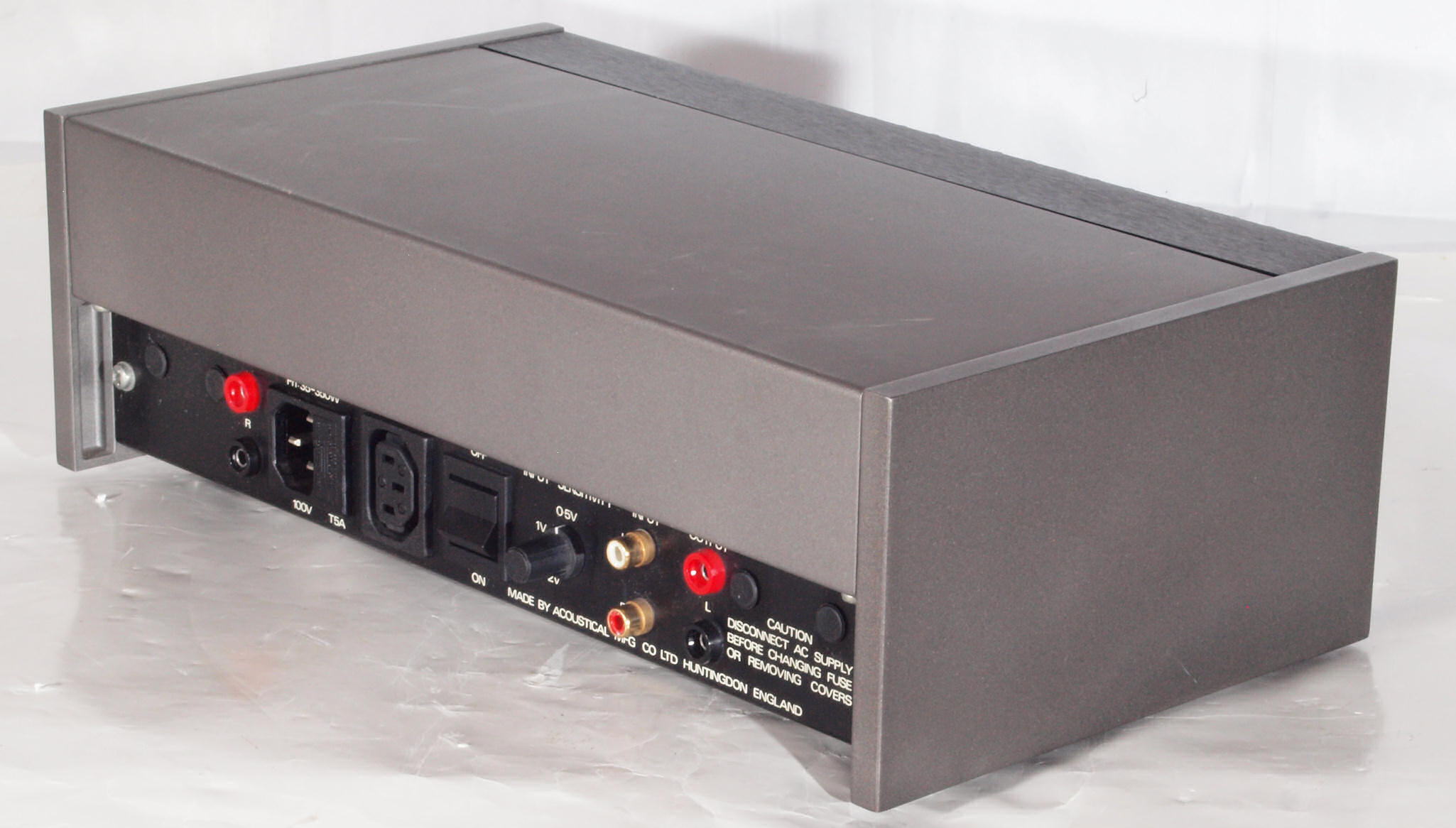

Ａ１４．　点検中　後左から見る

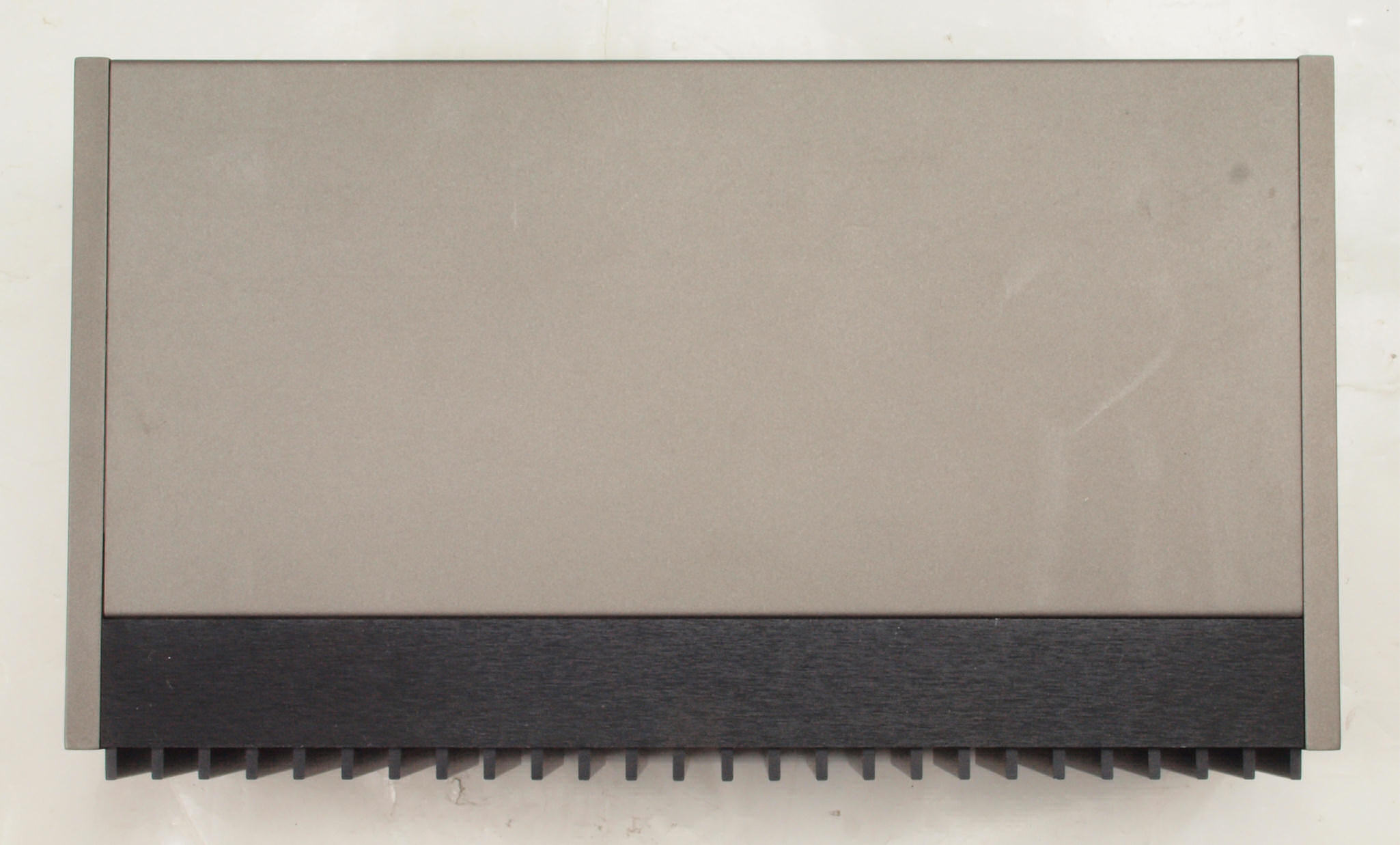

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を取り、上から見る

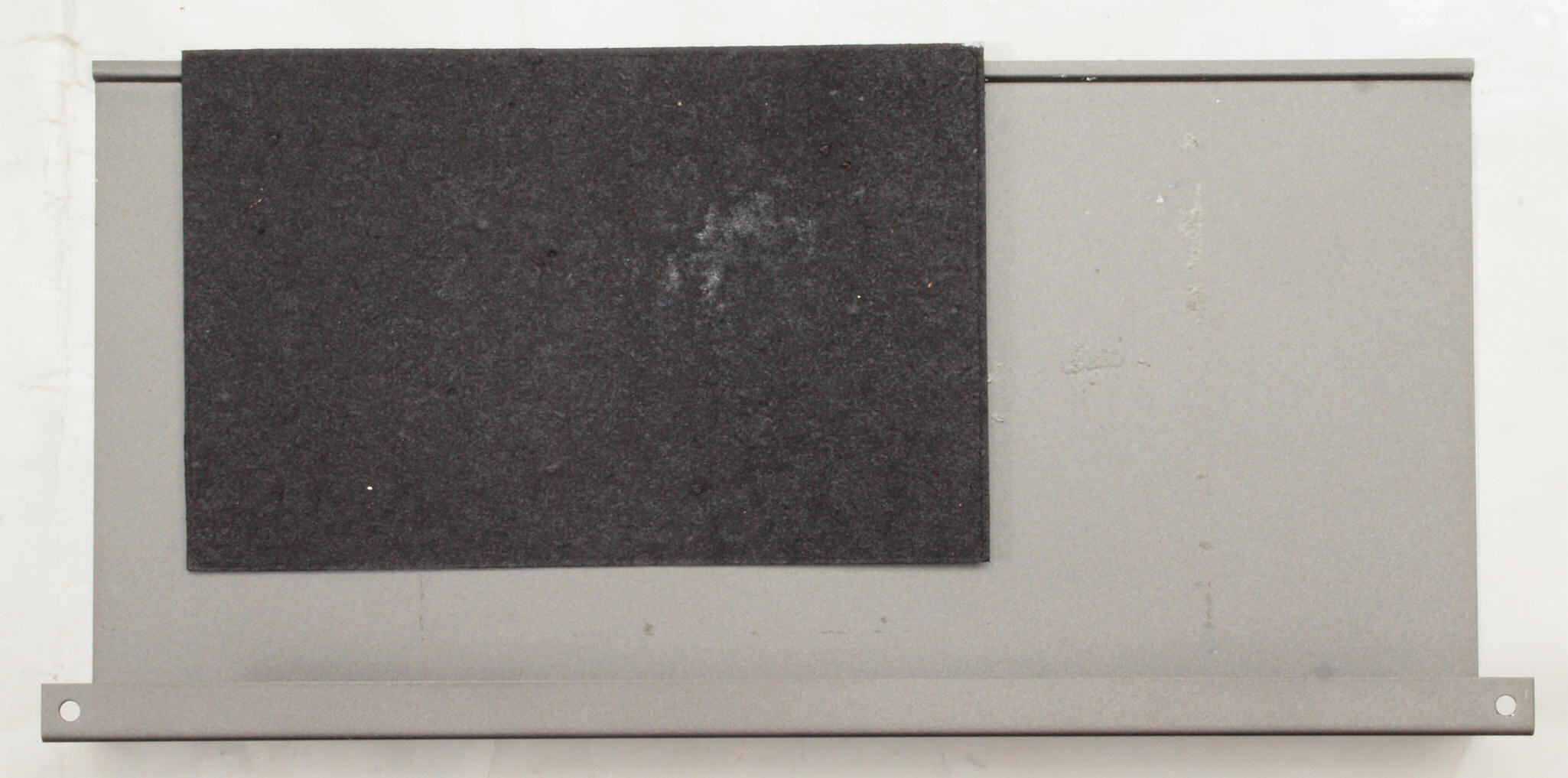

Ａ１７．　点検中　上蓋裏のフエルトが熱で取れた。

Ａ２１．　点検中　下前から見る

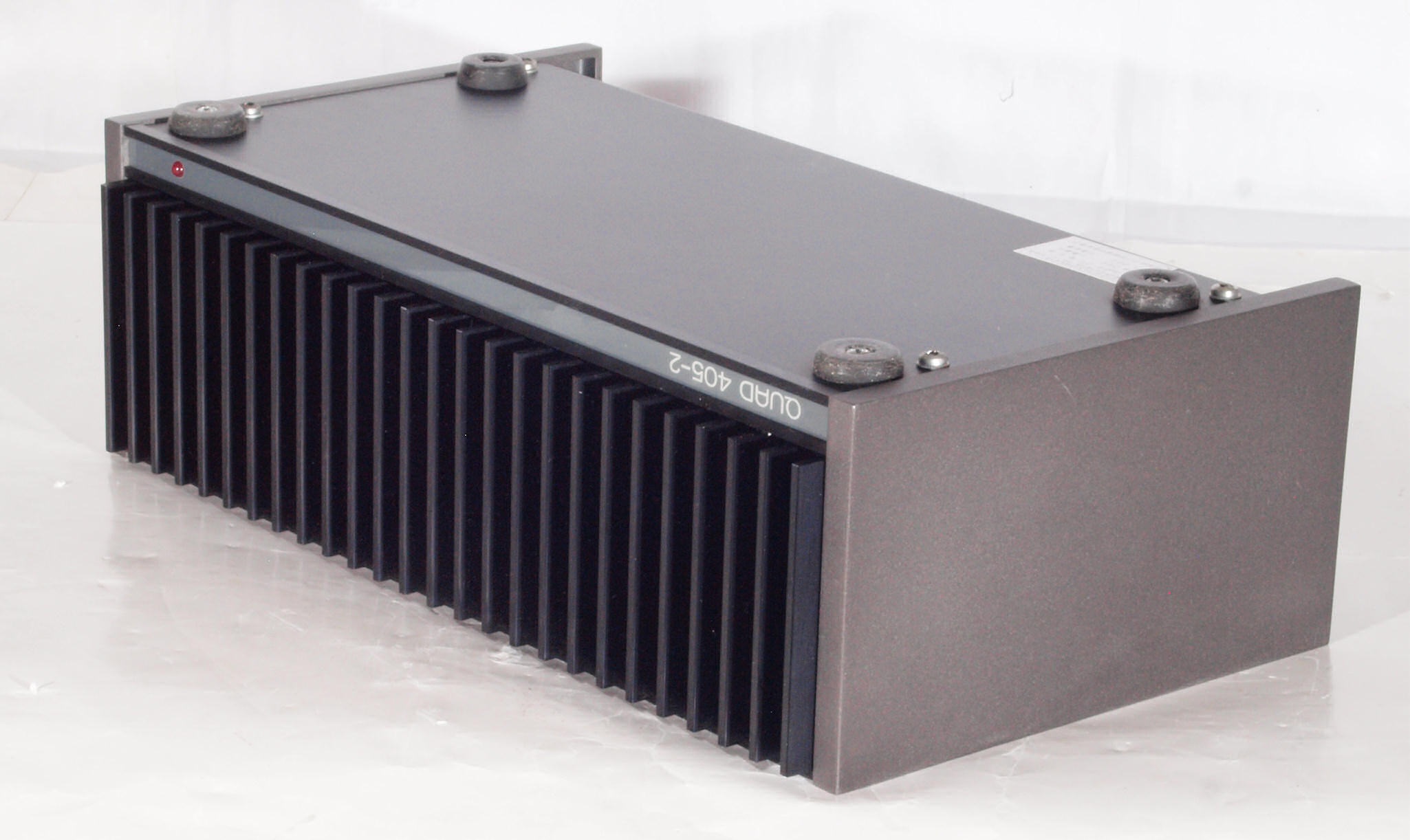

Ａ２２．　点検中　下前左から見る

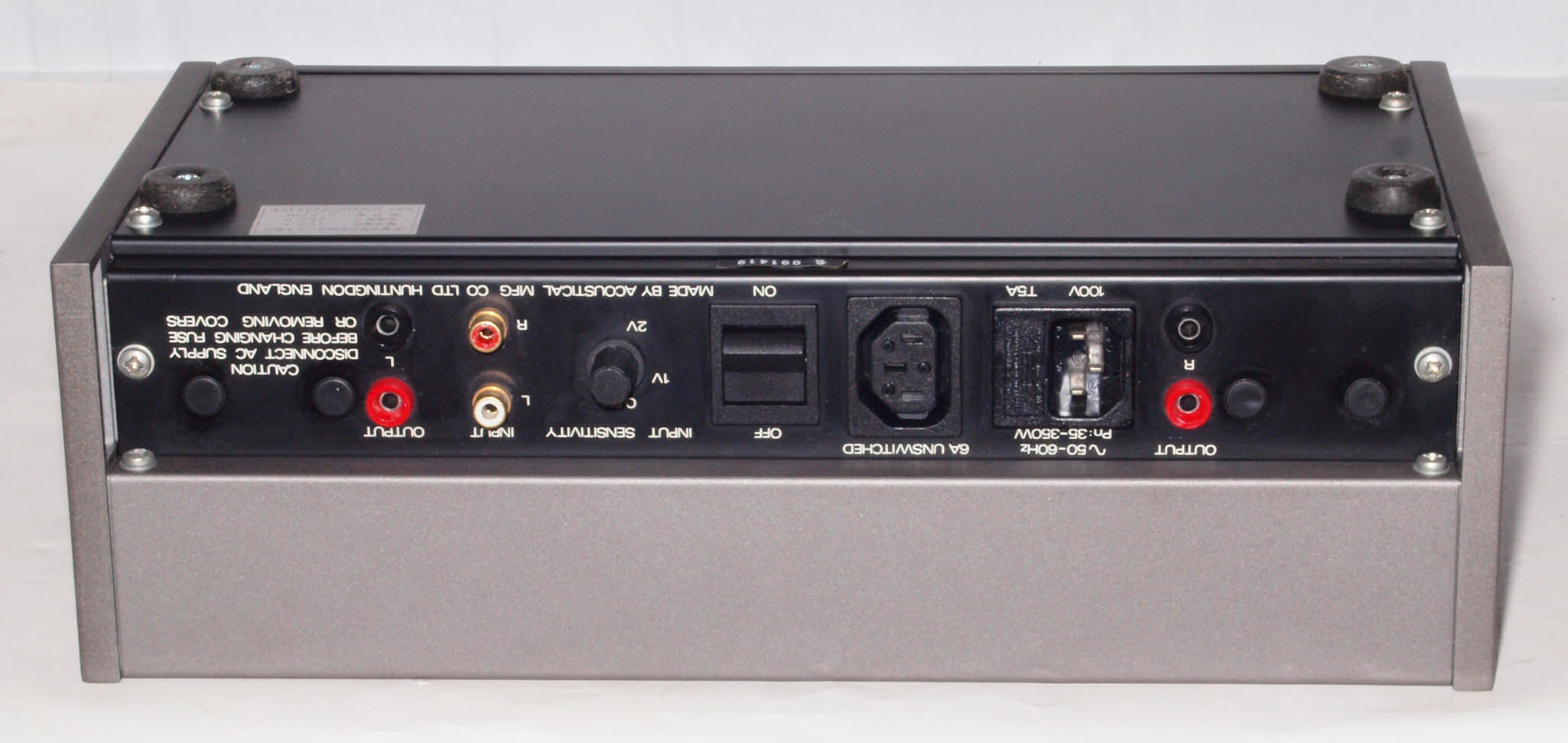

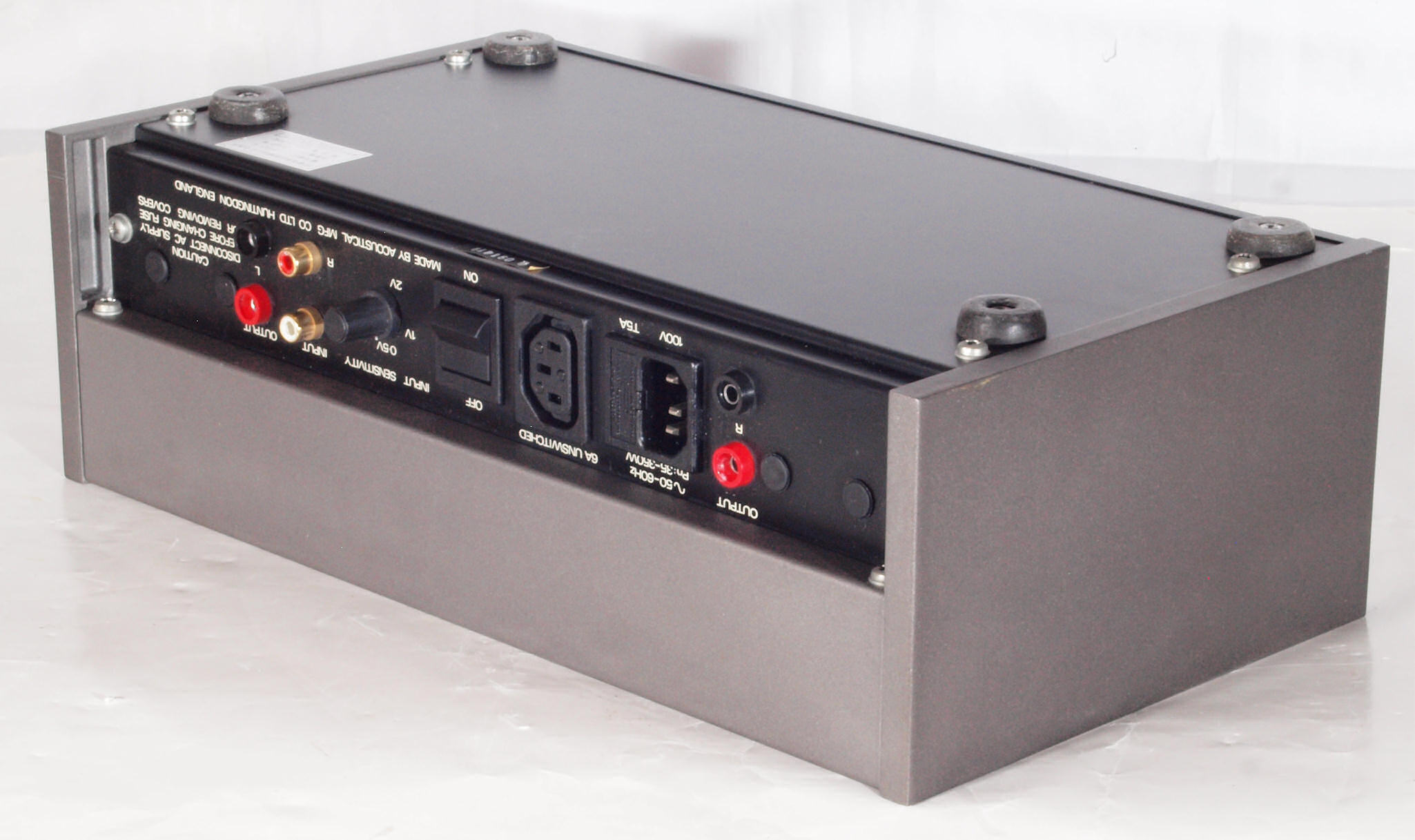

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

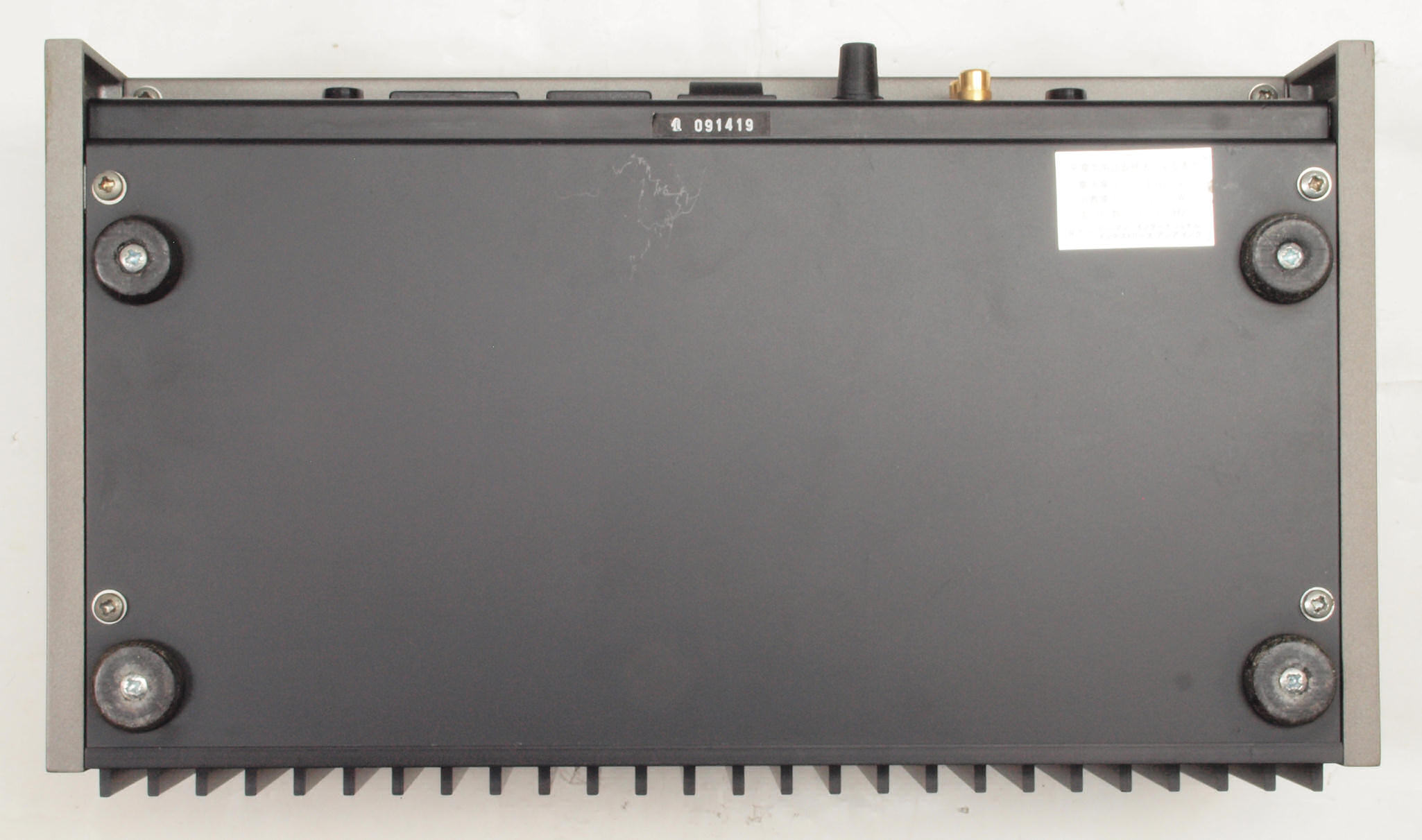

Ａ２５．　点検中　下から見る。

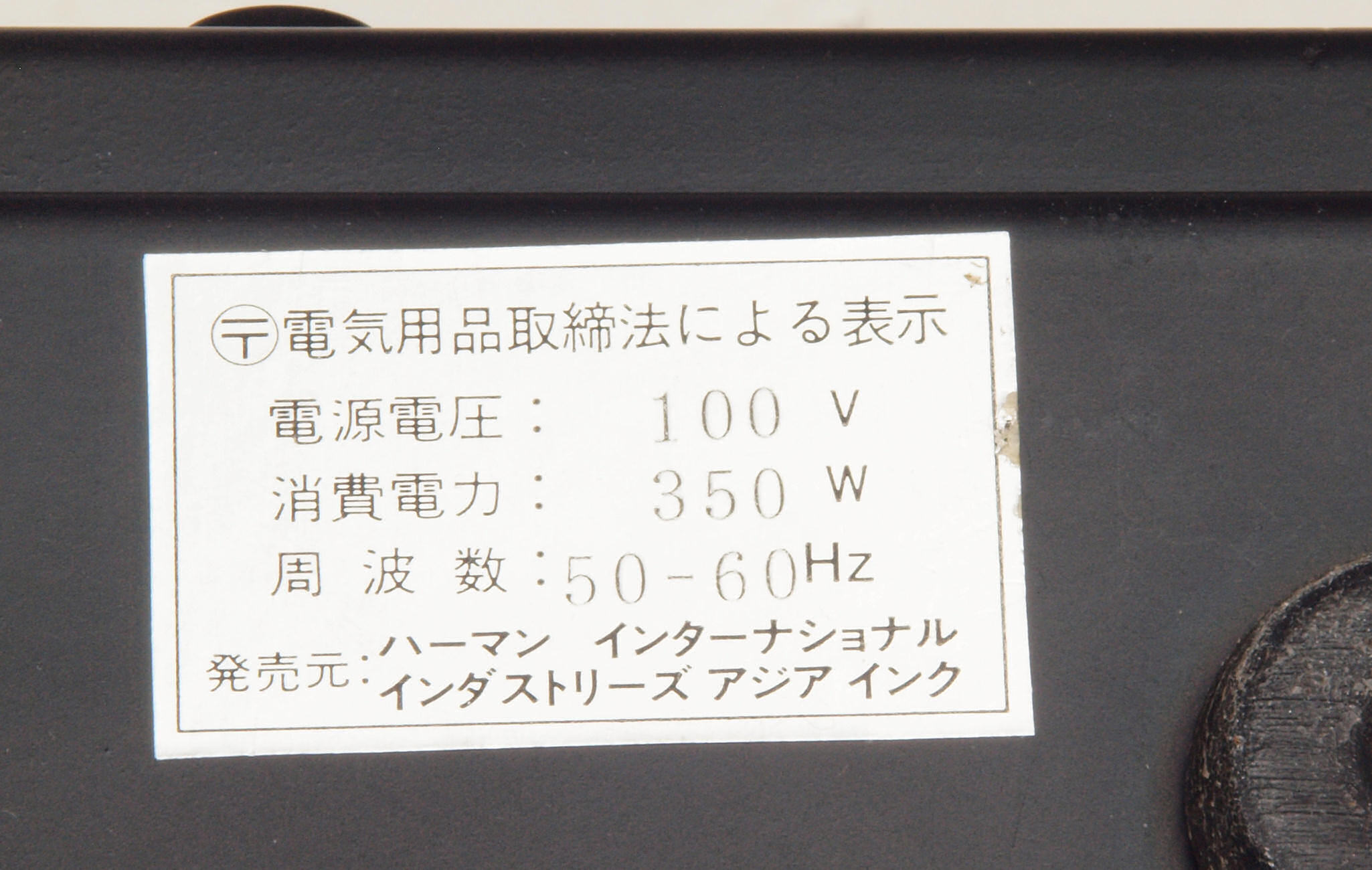

Ａ２６．　点検中　商標。

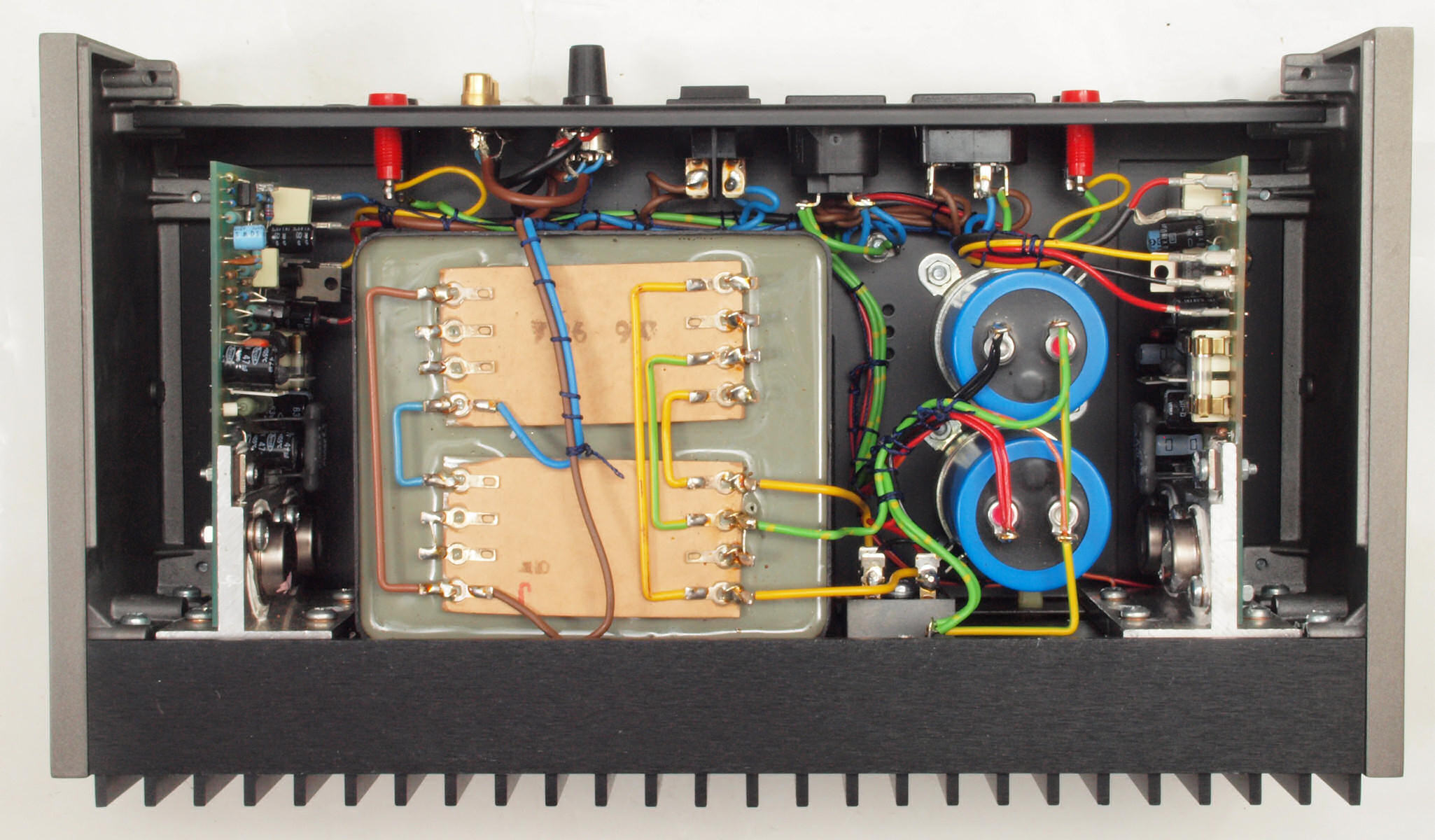

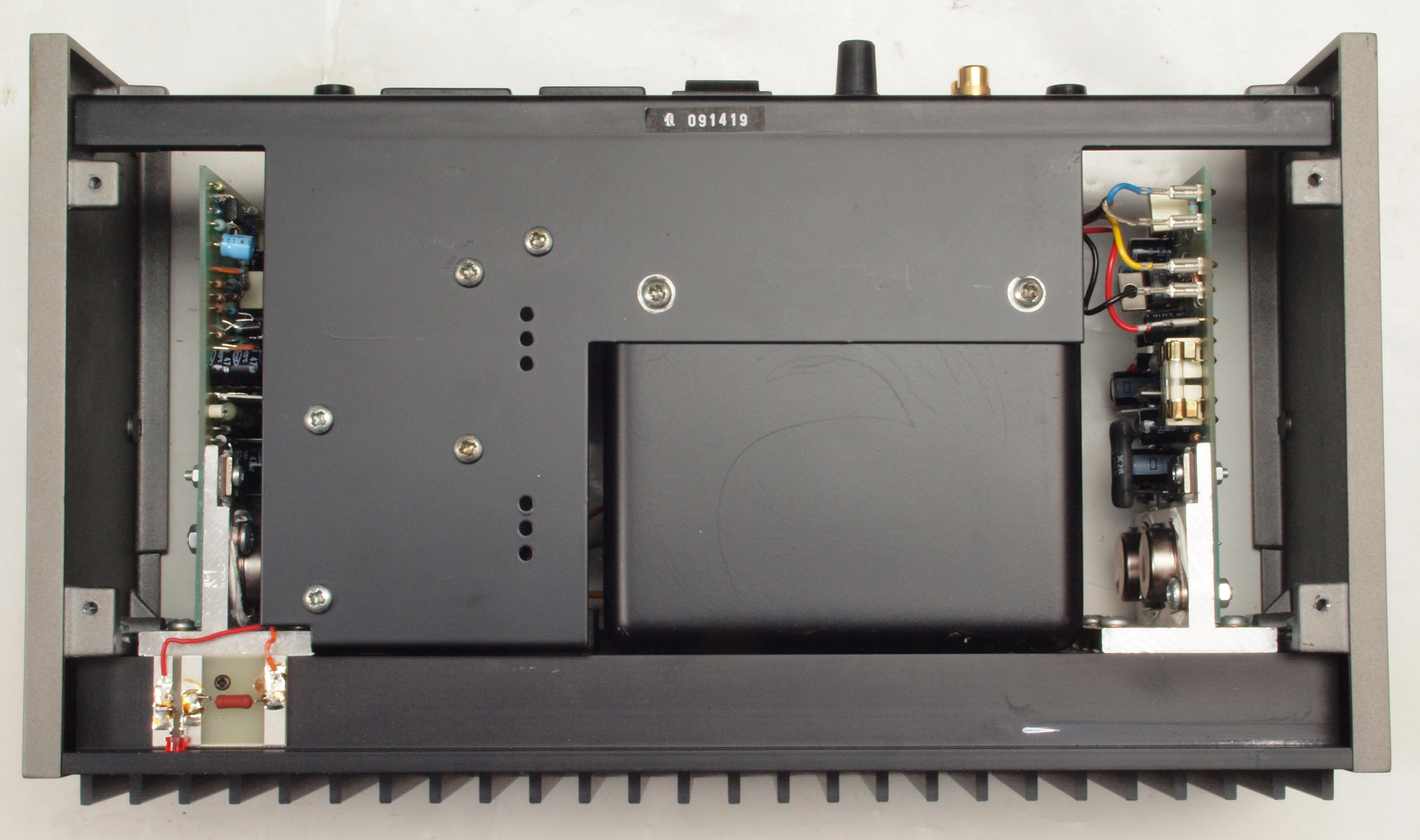

Ａ２７．　点検中　下蓋を取り、下から見る

Ａ３１．　点検中　電解コンデンサー比較。　左＝付いている６３Ｖ／１００００μＦ。 　　　　　　　　　　　中＝エルナ製７１Ｖ／１８０００μＦ、右＝ニチコン製７１Ｖ／１８０００μＦを使用。

Ａ４１．　点検中　SP接続端子。

Ａ４２．　点検中　SP接続端子。中国製のＷＢＴ擬き２ と交換可能。

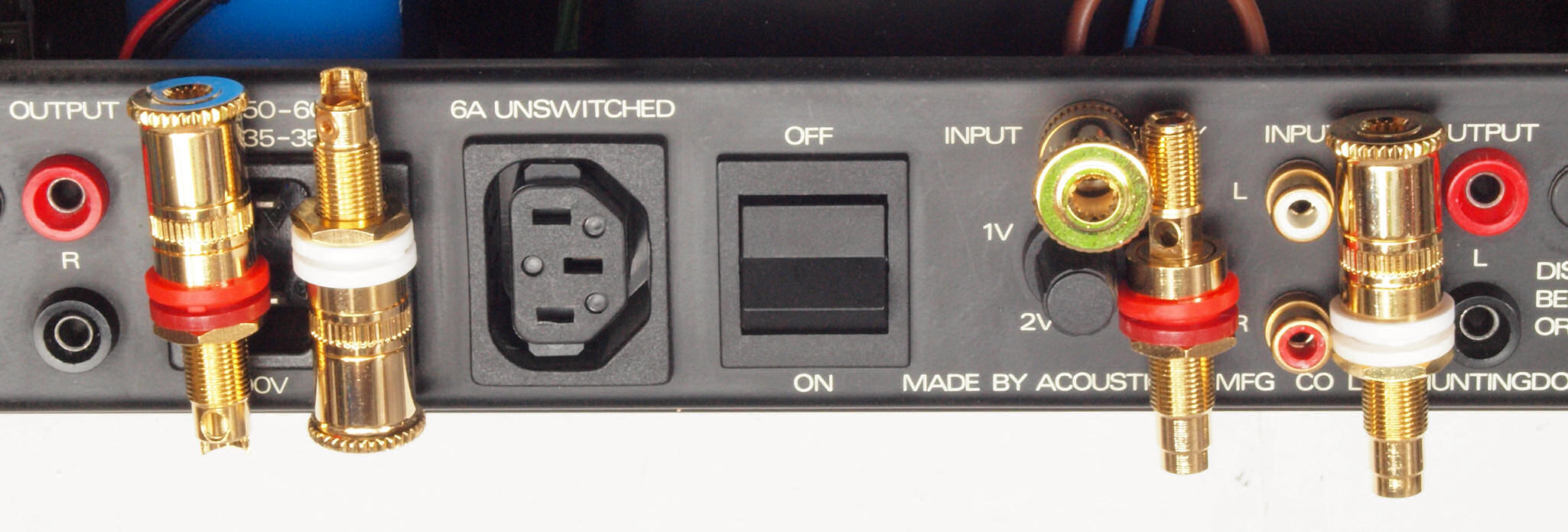

Ａ４３．　点検中　SP接続端子の交換。　ＷＢＴ−０７３０と交換可能。

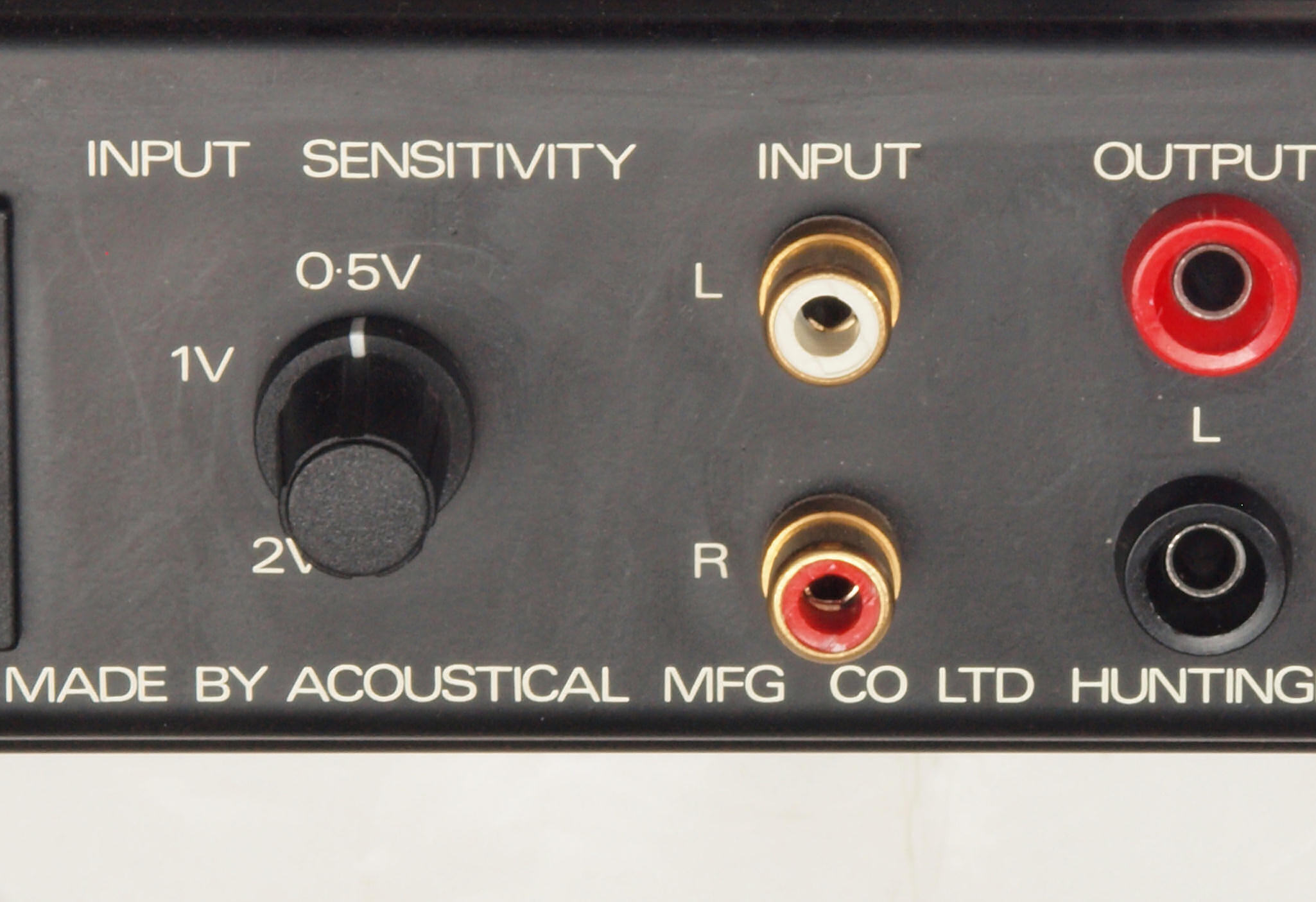

Ａ５１．　点検中　ＲＣＡ端子。

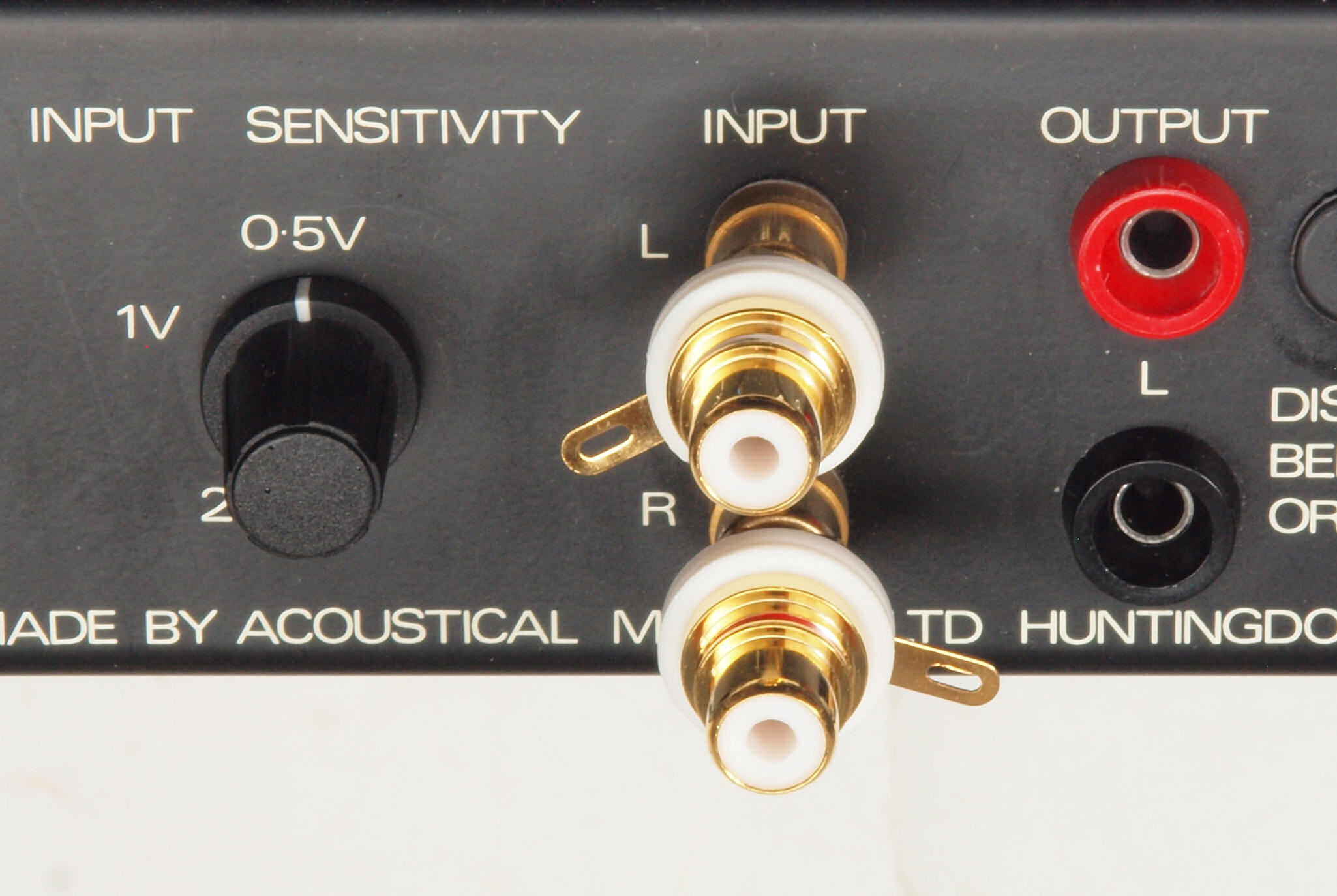

Ａ５１．　点検中　ＲＣＡ端子。　テフロン絶縁型（秋月電子通商で購入の台湾製）と交換可能。

Ａ５２．　点検中　ＲＣＡ端子。　　ＷＢＴ−０２１０Ｃｕ、　又はＷＢＴ−０２０１も選択交換可能。

Ａ５３．　点検中　ＷＢＴ製ＲＣＡ端子。　複雑な構造で「カチ」と差し込み感を与える。

Ａ５４．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側ＡＭＰ基板

Ｃ１１２．　修理中　Ｒ側　終段トランジスター。　熱でシリコングリスが堅い、テフロンシートに交換する。

Ｃ１２．　修理後　Ｒ側ＡＭＰ基板、　電解コンデンサー１個、マイカーをテフロンシート２枚交換。

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ１４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

Ｃ１５．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ２１．　修理前　Ｌ側ＡＭＰ基板。

Ｃ２２２．　修理中　Ｒ側　終段トランジスター。　熱でシリコングリスが堅い、テフロンシートに交換する。

Ｃ２２．　修理後　Ｌ側ＡＭＰ基板、　電解コンデンサー１個、マイカーをテフロンシート２枚交換。

Ｃ２３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ２５．　完成L側ＡＭＰ基板裏　洗浄後

Ｃ４１．　修理前　ＳＰ接続端子。　ＷＢＴ−０７３０と交換。

Ｃ４２．　修理中　ＳＰ接続端子取り付け穴。　間隔が狭いので、穴空け工具が使用不可。

Ｃ４３．　修理後　ＳＰ接続端子取り付け穴。　ヤスリで、穴を外側上（下）へ広げる。

Ｃ４４．　修理後　ＳＰ接続端子の穴（通線）の向きは安全の為、水平。

Ｃ４５．　修理後　ＳＰ接続端子のサンドイッチスペード（Ｙラグ）対応。 　　　　　　　　　　　左＝ＷＢＴ　０６８１Ｃｕを挿した所、　右＝ＷＢＴ　０６６１を挿した所。

Ｃ５１．　修理中　ＲＣＡ端子取り付け穴。

Ｃ５２．　修理後　ＲＣＡ端子増設。

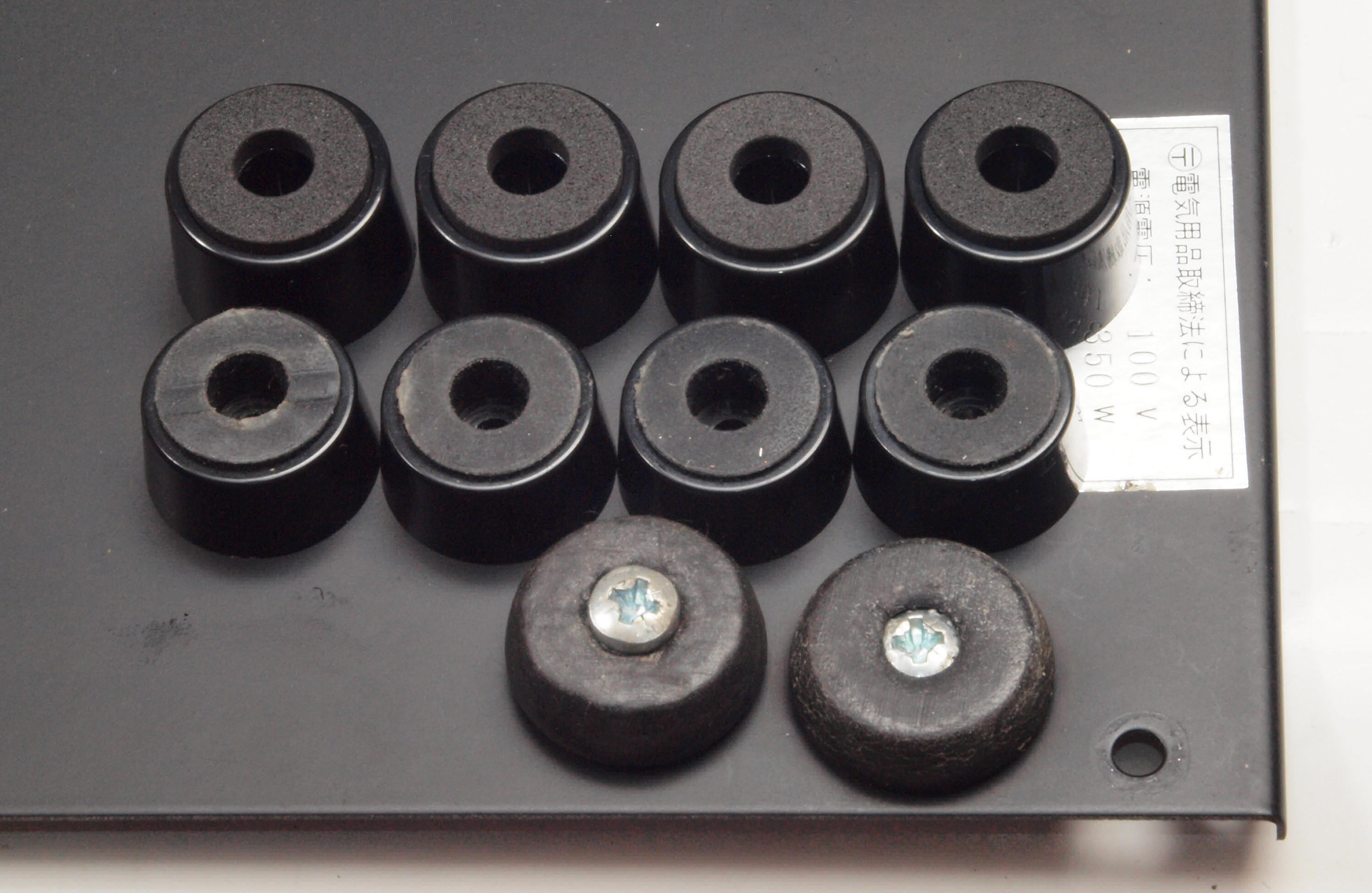

Ｃ６１．　交換部品

Ｃ６２．　交換電解コンデンサー６３Ｖ／１００００μＦ測定。９５００／９６６０μＦ。

Ｃ７１．　修理前　上から見る

Ｃ７２．　修理後　上から見る

Ｃ７３．　修理前　下から見る

Ｃ７４．　修理後　下から見る

Ｃ７５．　修理後　後から見る。綺麗になりました。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００４８１％歪み。 　　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００５３２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００４２０％歪み。 　　　　　　　 　　　　　 　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００４８４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００５２６歪み。 　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００５６６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００７７２％歪み。 　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００７６５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０２６７％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０２５８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０２４４％歪み。 　　　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０２４９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２６１％歪み。 　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２７２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　仕様の通りこのあたりからフイルターが入り減衰する（約３ｄＢ）。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧７Ｖ＝６．１Ｗ出力、　０．０８７％歪み。 　　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧７Ｖ＝６．１Ｗ出力、　０．０８７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　フイルターが入り減衰する（約６ｄＢ）。

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
