ＱＵＡＤ　４４．　６台目修理記録

同時修理機器　ＱＵＡＤ　４０５．　１０台目　　ＱＵＡＤ　FM４　　平成１９年１１月２０日到着　　　１２月２６日完成

このＡＭＰの入出力に使用する「５ピンＤＩＮコネクター（雄）」、多数有ります、必要なかたメール下さい 又、ケーブルも作ります（ＤＩＮ−ＲＣＡ端子）

Ａ．　修理前の状況 ２０年ほど前にＱＵＡＤ４４、４０５、チューナーＦＭ４を購入して１０年ほど使用して、その後使っていませんでした。 このたび使用し始めましたが、 �@左のスピーカーからブーンという音（４４と４０５を出来るだけ離して設置したら小さくなりました。）、 �Aスイッチを入れるとバツッという音がします。 �Bスイッチもかかりにくかったのですが、最近スイッチがきかなくなりました。 �CＦＭ４は充電式の電池なのか安定しなかったのですが、電源を入れっぱなしにしていたら安定してきました。 ＡＥ．　修理前の測定 B．　原因 各部劣化 Ｃ．　修理状況 電解コンデンサー交換 ＯＰ−ＡＭＰ交換 リレー交換 劣化ＲＣＡ端子交換、及びRCA端子増設 電源ＳＷをリレーＳＷに改造 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　７個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 電源リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 フイルムコンデンサー Ｅ．　調整・測定 ＥＥ．　上位測定機器での調整・測定 Ｆ．　修理費　　　７５，０００円　　＜＜オーバーホール修理＞＞

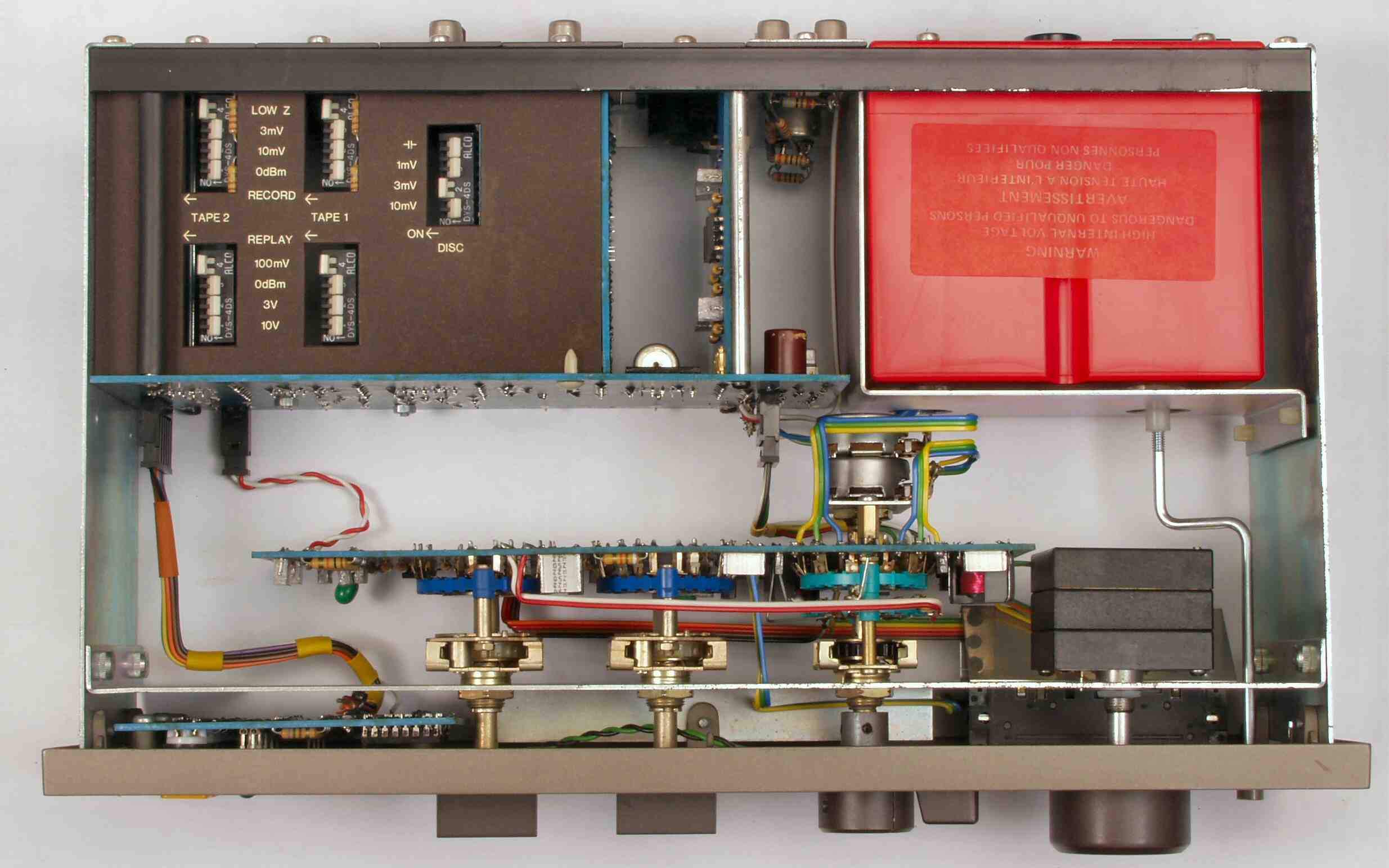

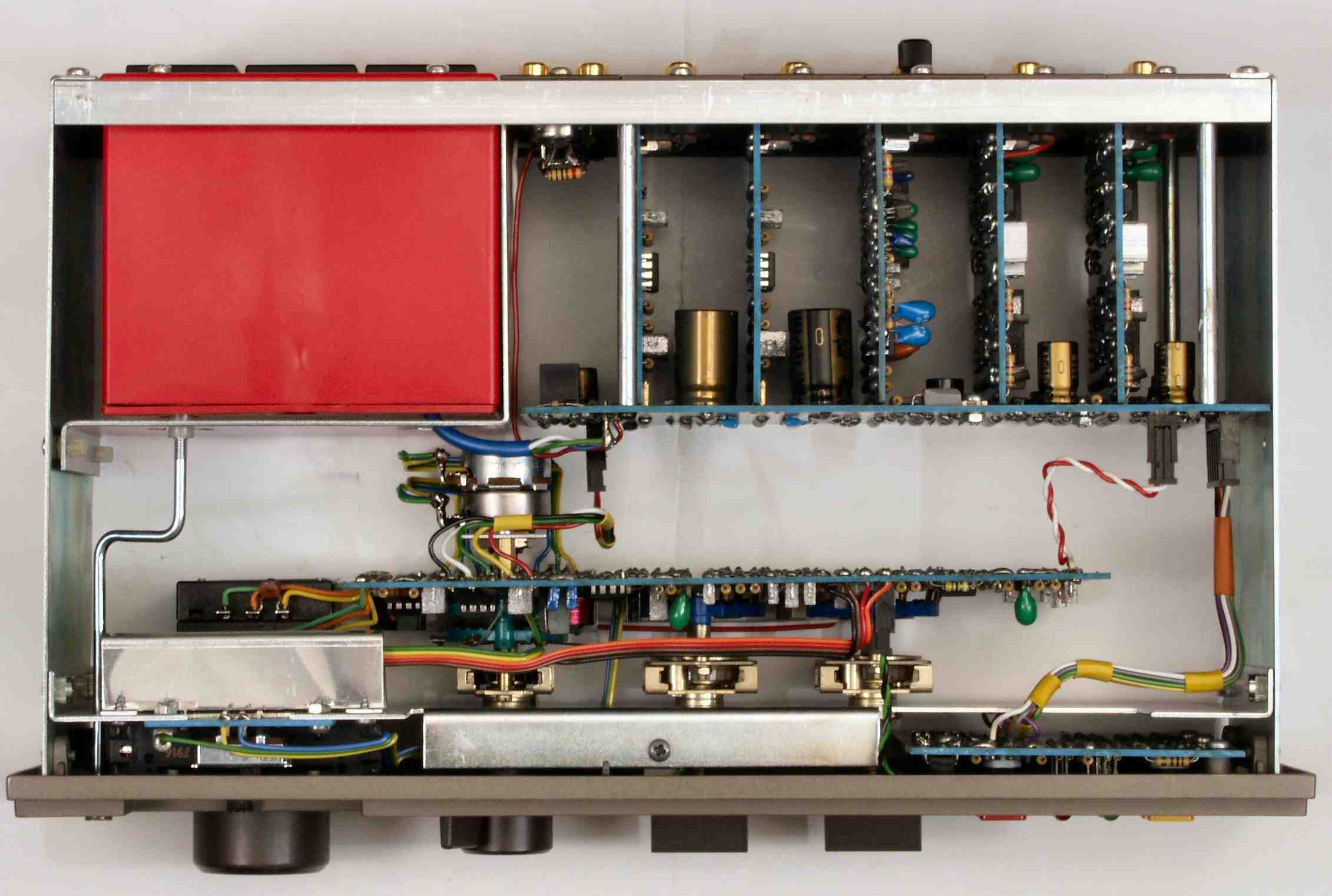

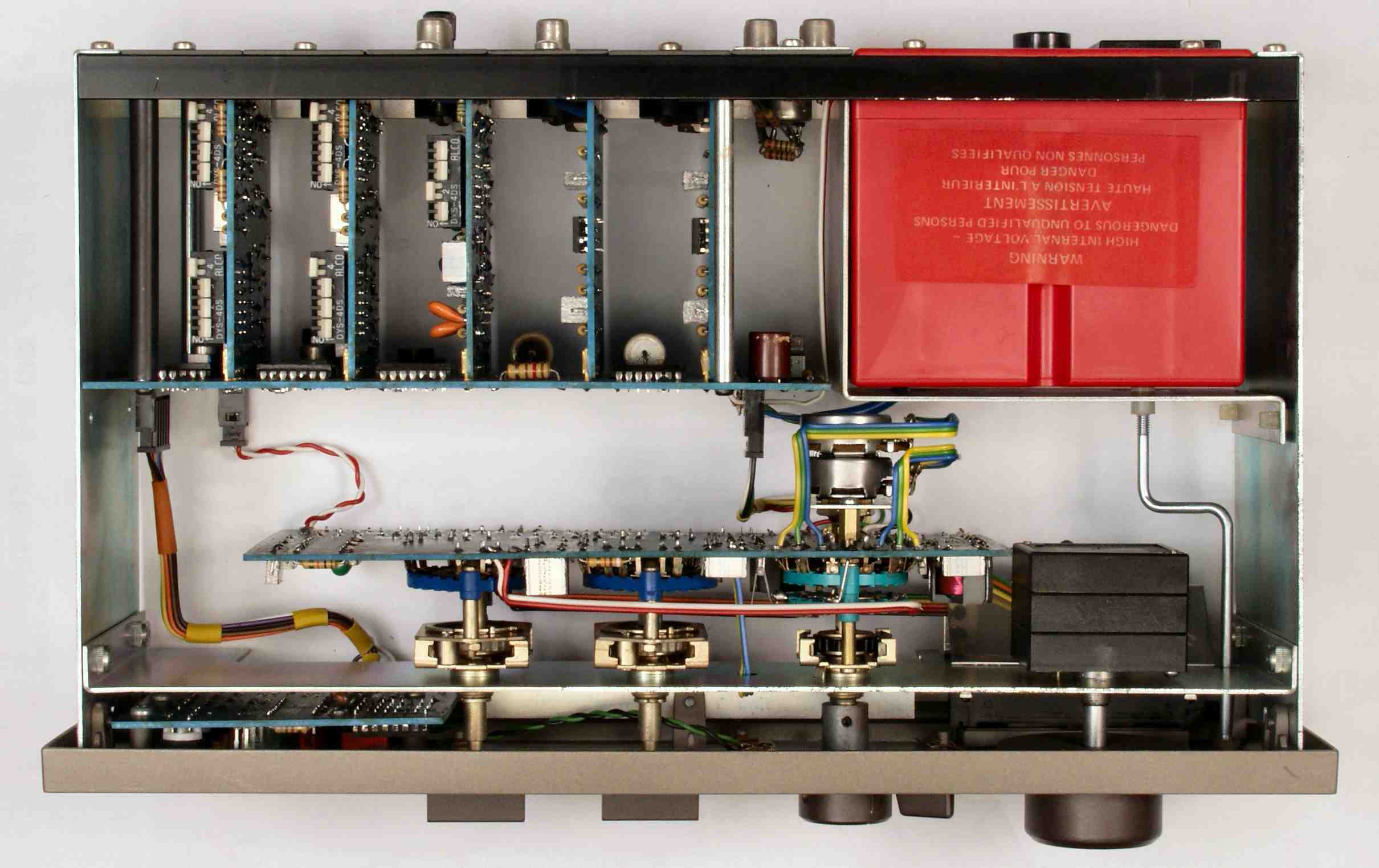

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　上から見る

Ａ−１Ｂ．　点検中　ネームプレートを取り上から見る

Ａ−１Ｃ．　点検中　下から見る

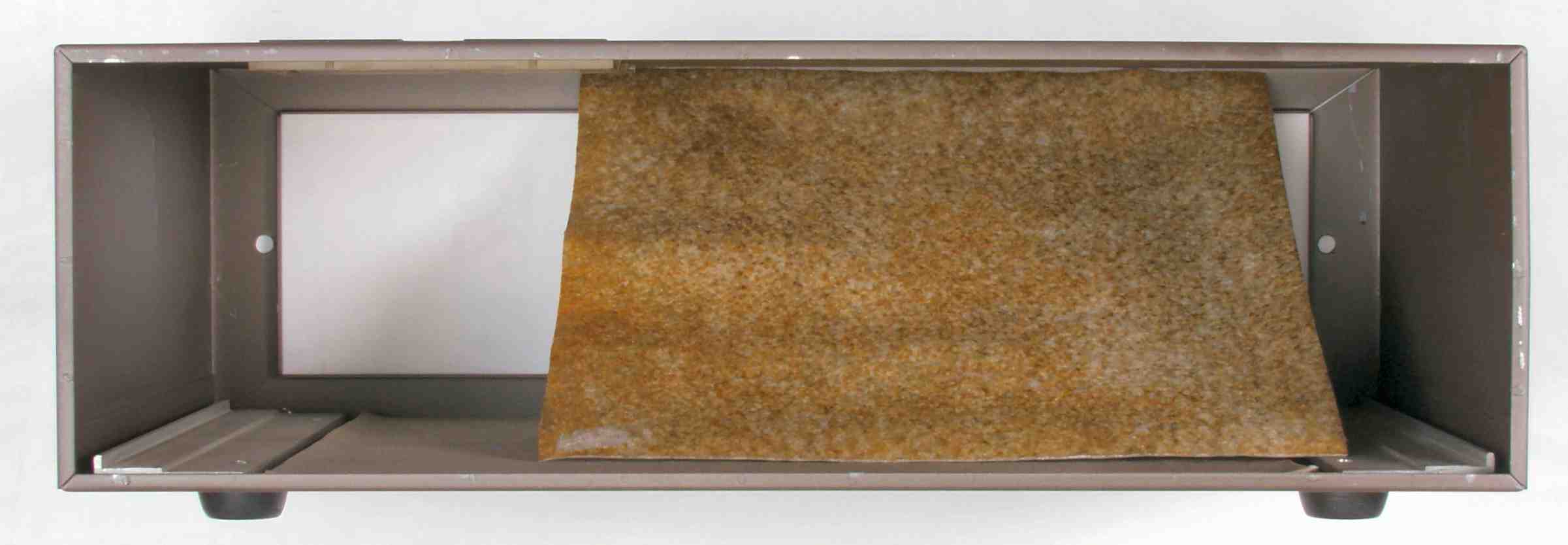

Ａ−２．　点検中　上ケースに貼られた、フエルトを固めた様な物！ 　　　　　　　　　　　雑誌の記事等でユーザーが貼り付けたと思われる、放熱が悪くなる。 　　　　　　　　　　　接着材が劣化して剥げ落ち、本体が引き出せない。ネームプレートから補助し何とか引き出す。

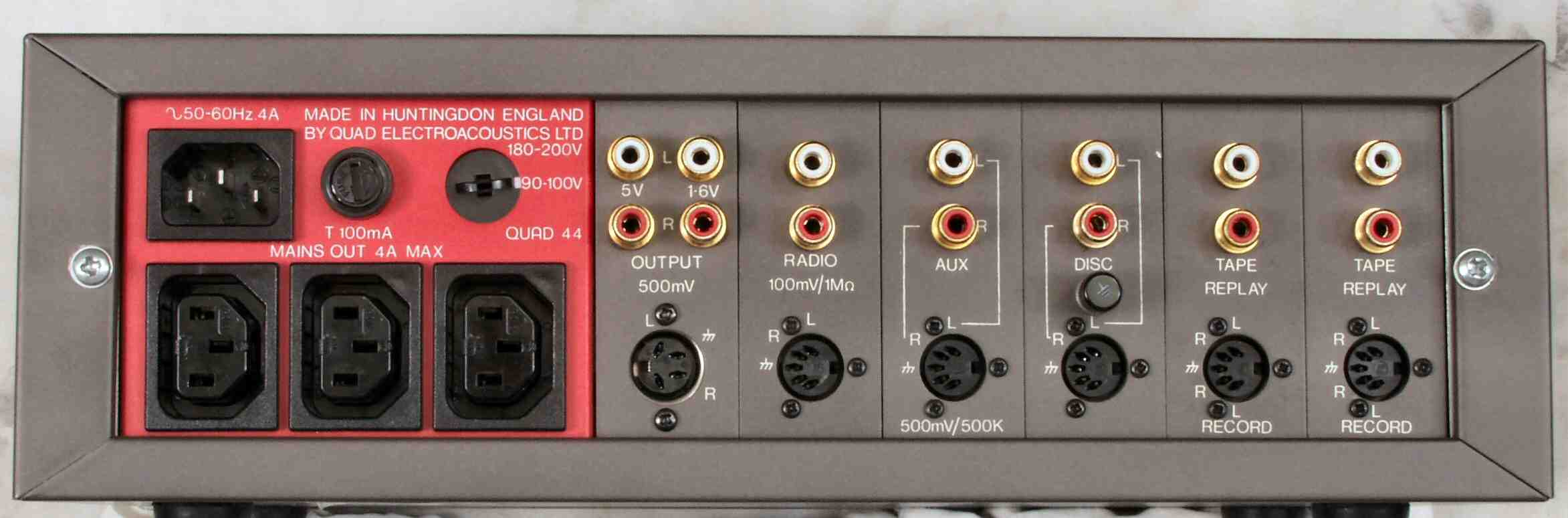

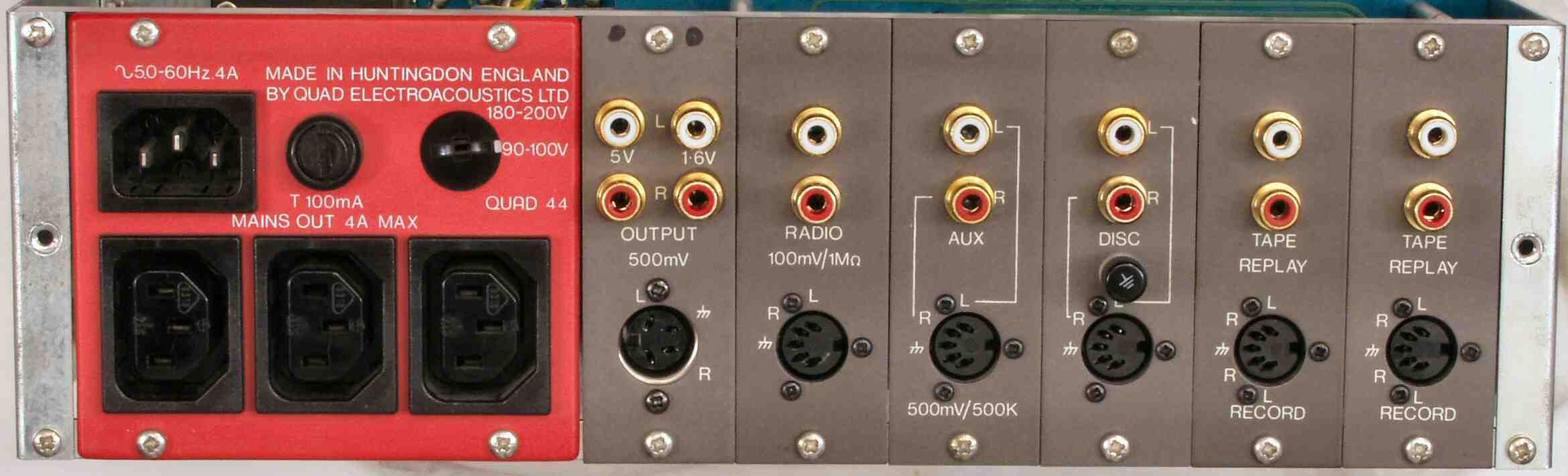

Ａ−３．　点検中　後ろから見る。　ＤＩＮ端子＋ＲＣＡ端子

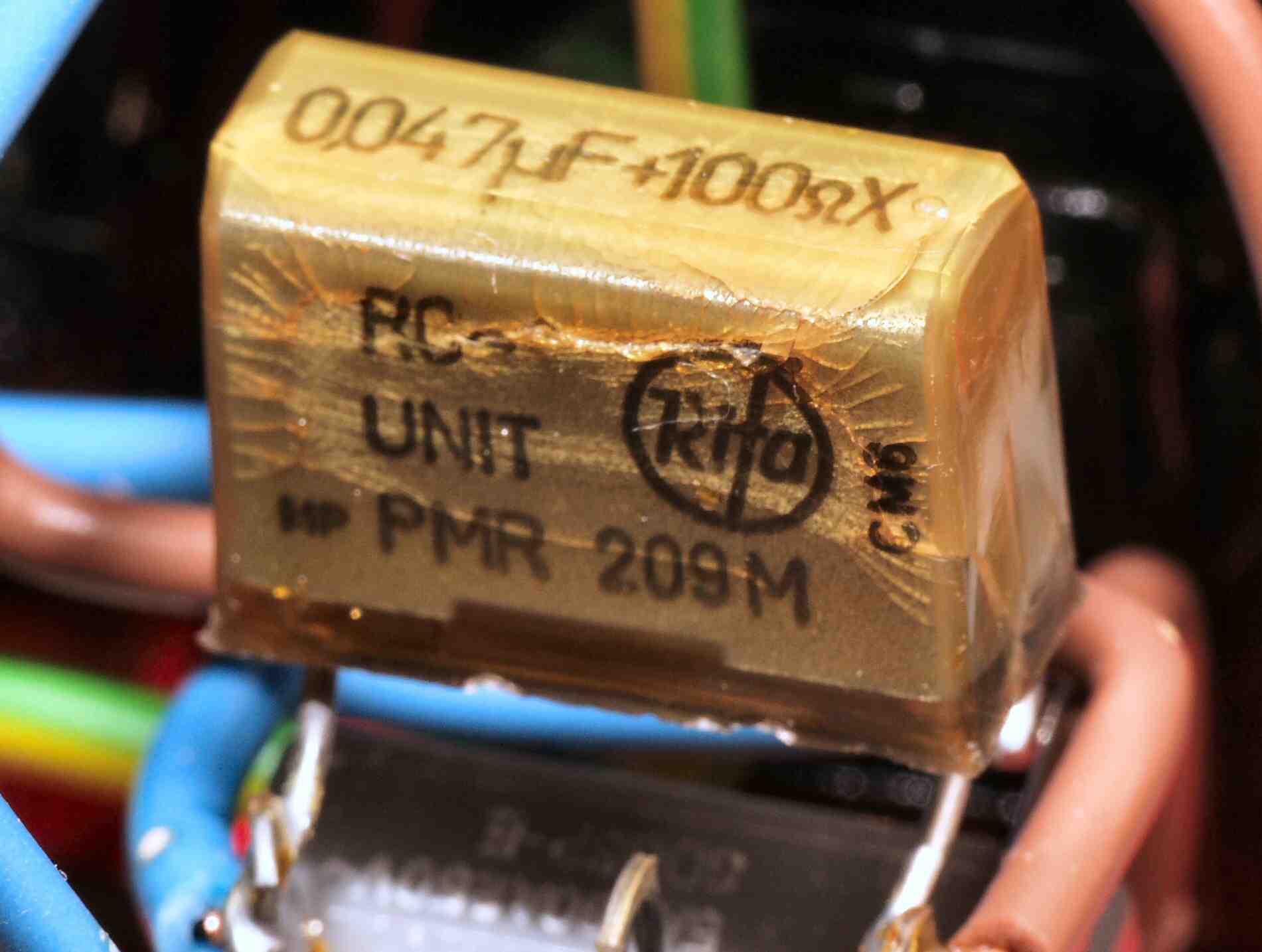

Ａ−５．　点検中　ヒビが入った雑音防止コンデンサー。

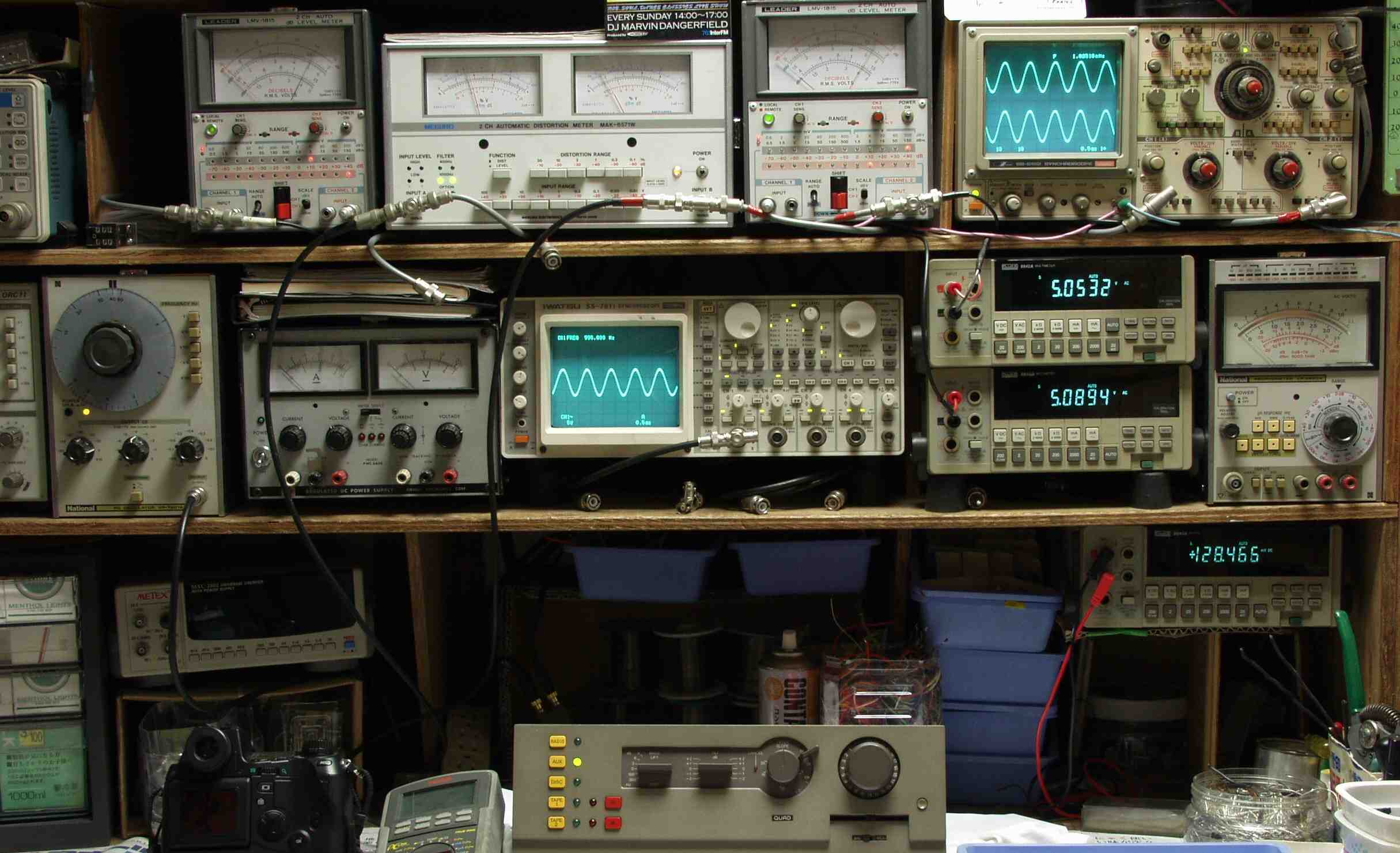

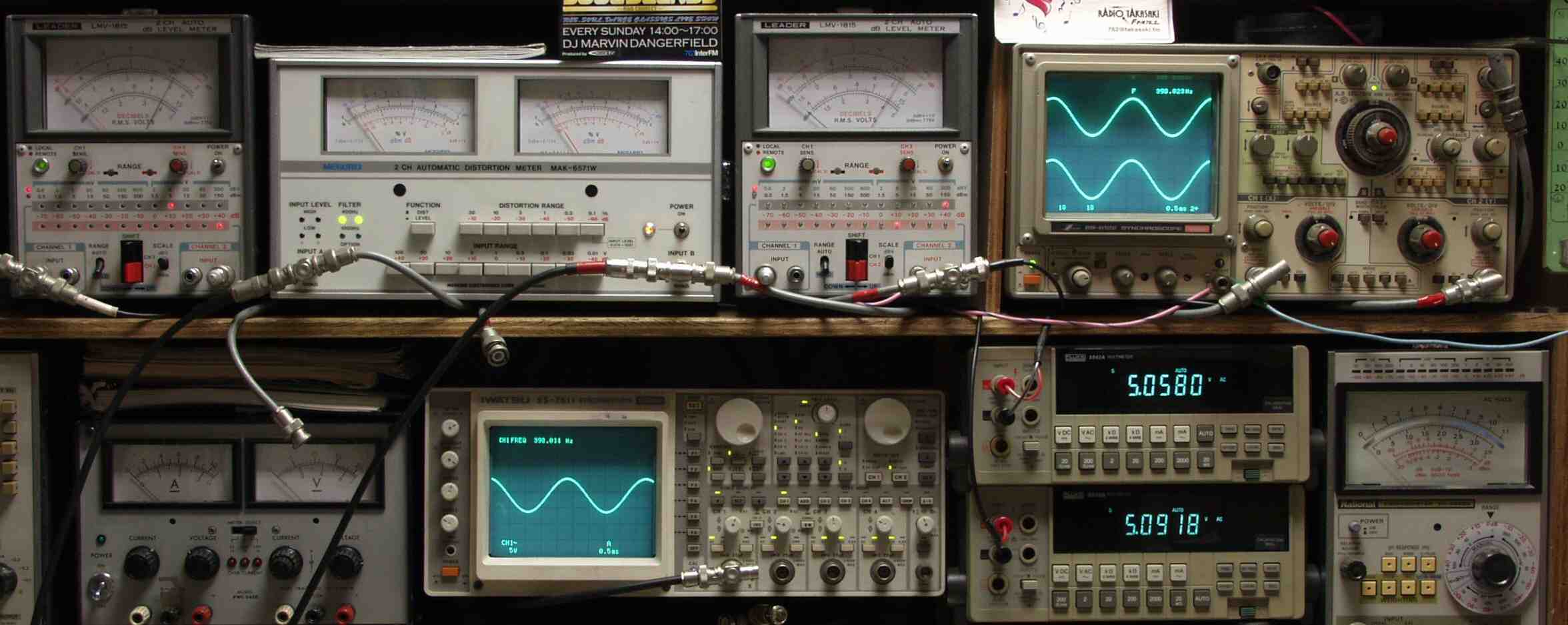

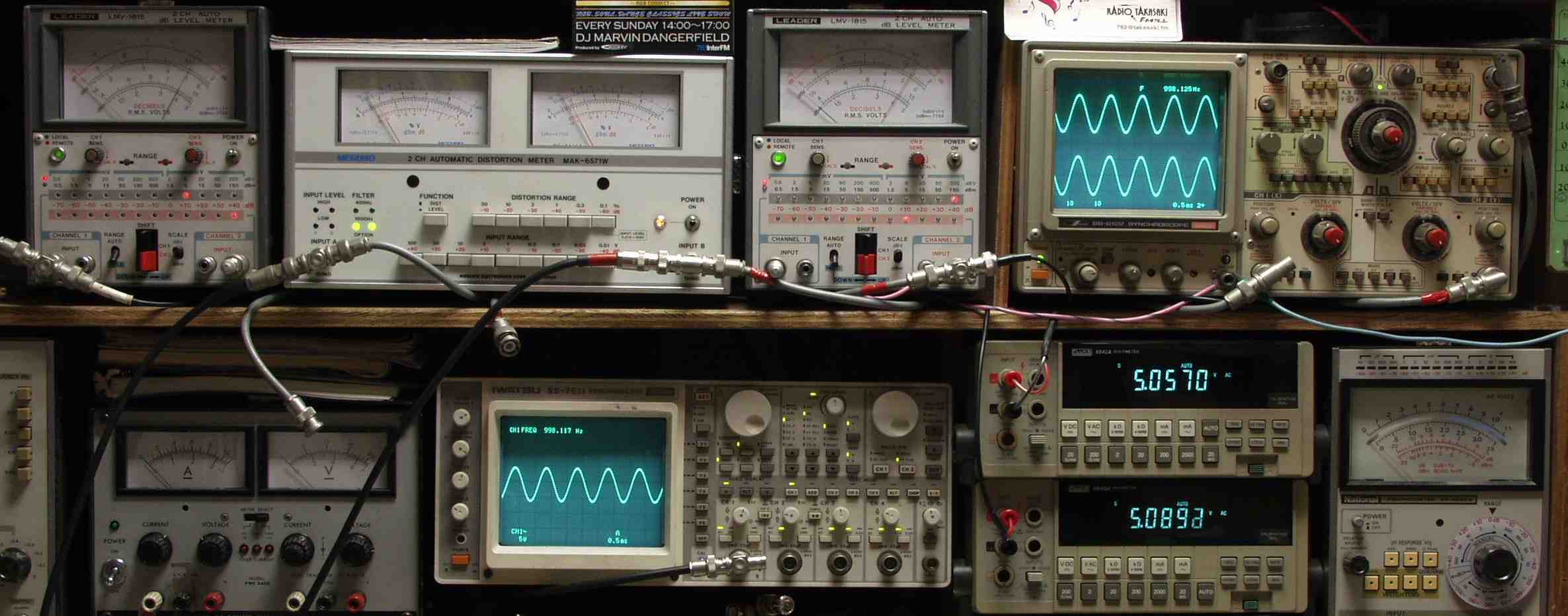

ＡＥ．　修理前の測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

ＡＥ−２Ａ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．４％　１０００ＨＺ　ＡＵＸ／ＣＤ入力

ＡＥ−２Ａ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．４％　４００ＨＺ　ＡＵＸ／ＣＤ入力

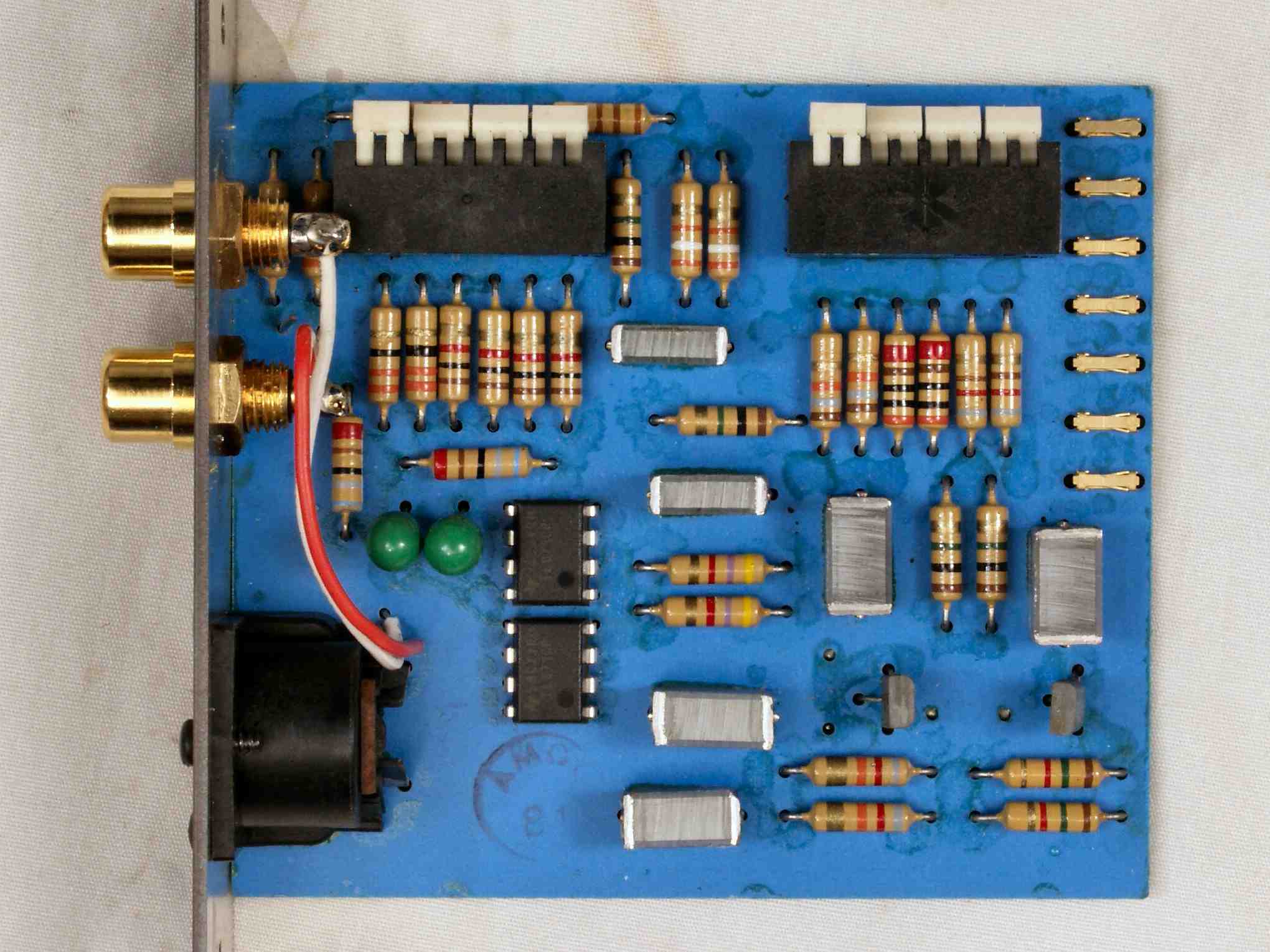

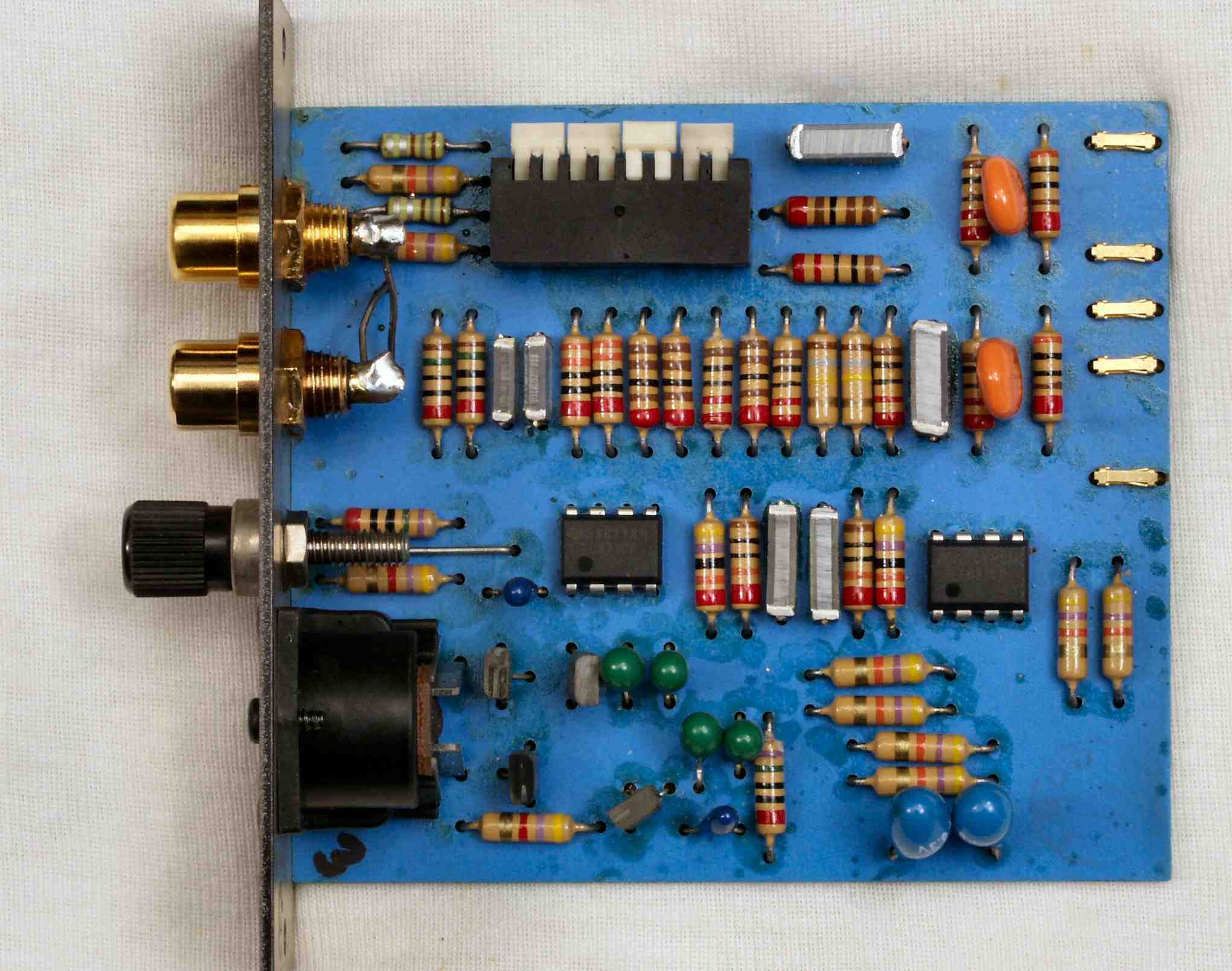

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＴＡＰＥ１入力基板　下のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

Ｃ−１Ｂ．　修理後　　ＴＡＰＥ１入力基板　OP-AMP２個交換、RCA端子２個増設。

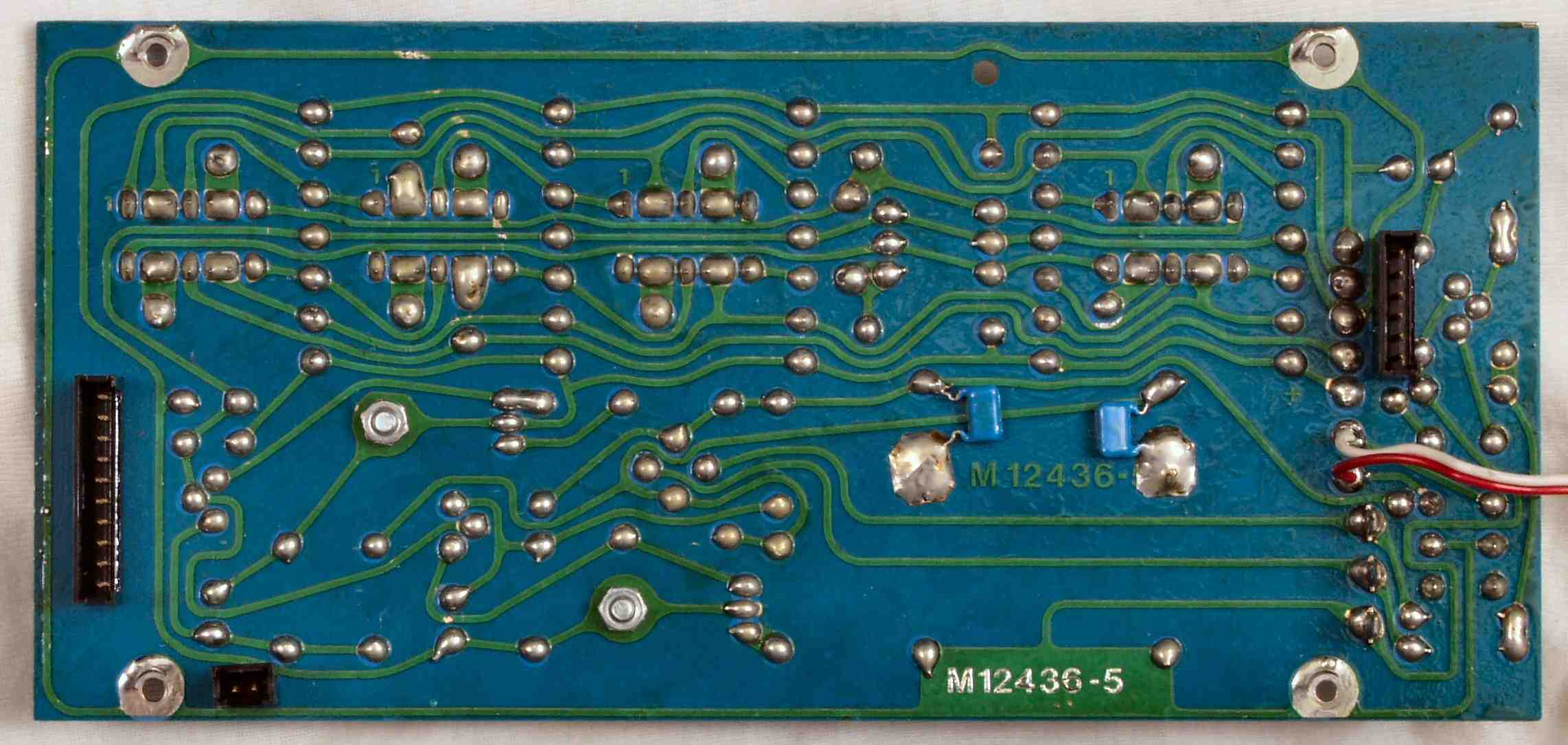

Ｃ−１Ｃ．　修理前　　ＴＡＰＥ１入力基板裏

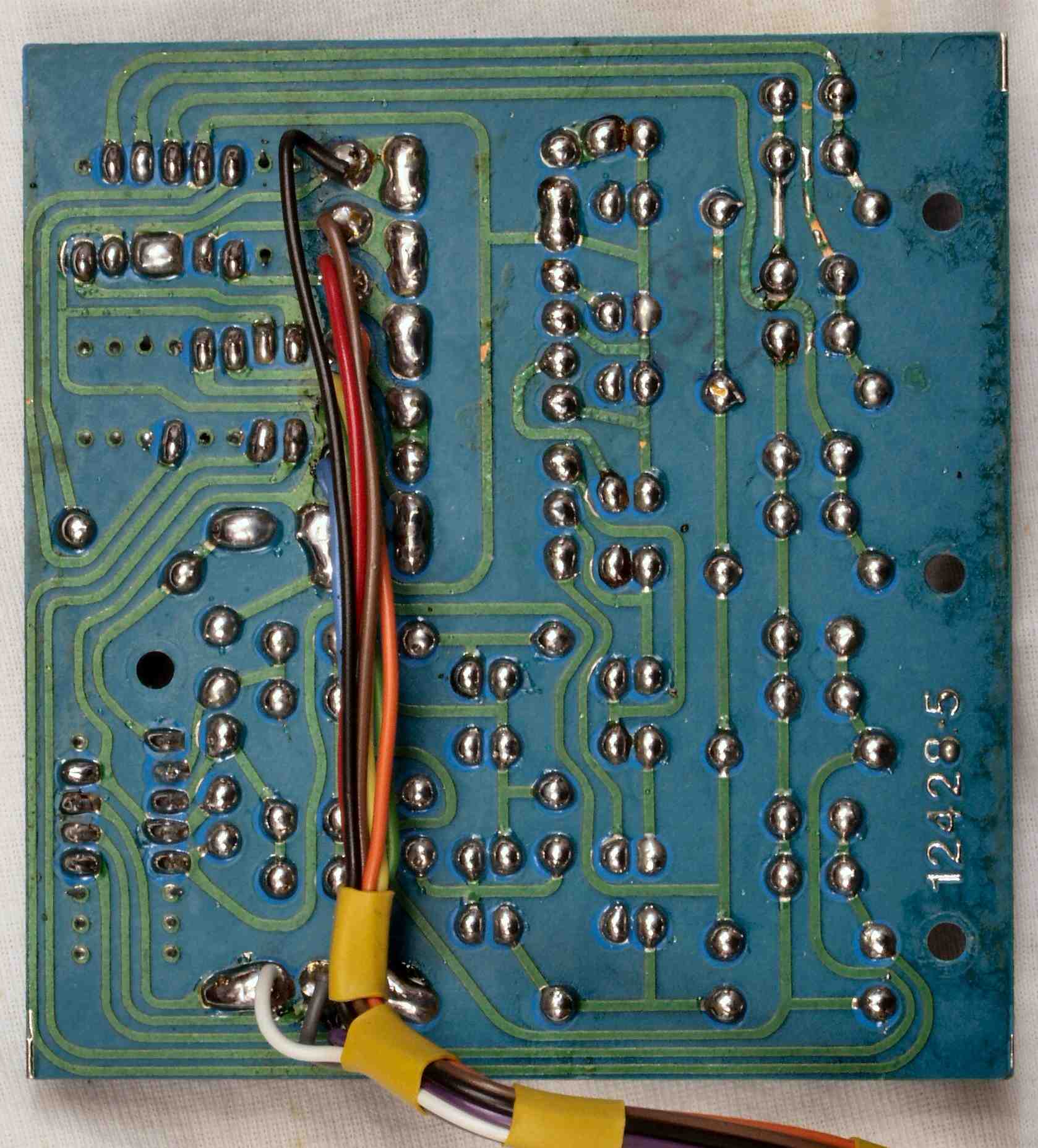

Ｃ−１Ｄ．　修理（半田補正）後　　ＴＡＰＥ１入力基板裏　全半田やり直し

Ｃ−１Ｅ．　完成ＴＡＰＥ１入力基板裏　洗浄後

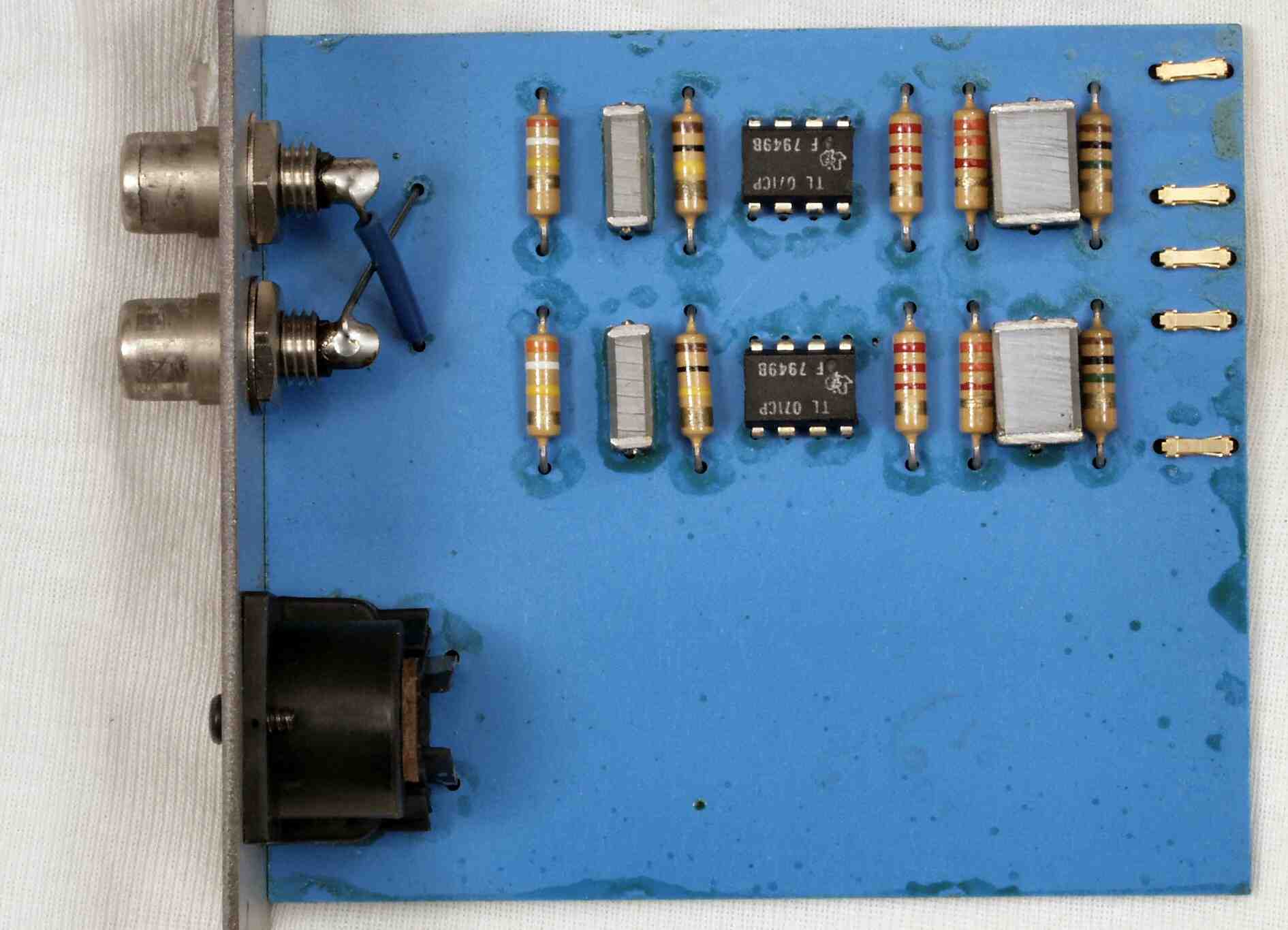

Ｃ−２Ａ．　修理前　　ＴＡＰＥ２入力基板　下のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

Ｃ−２Ｂ．　修理後　ＴＡＰＥ２入力基板　OP-AMP２個交換、RCA端子２個増設。

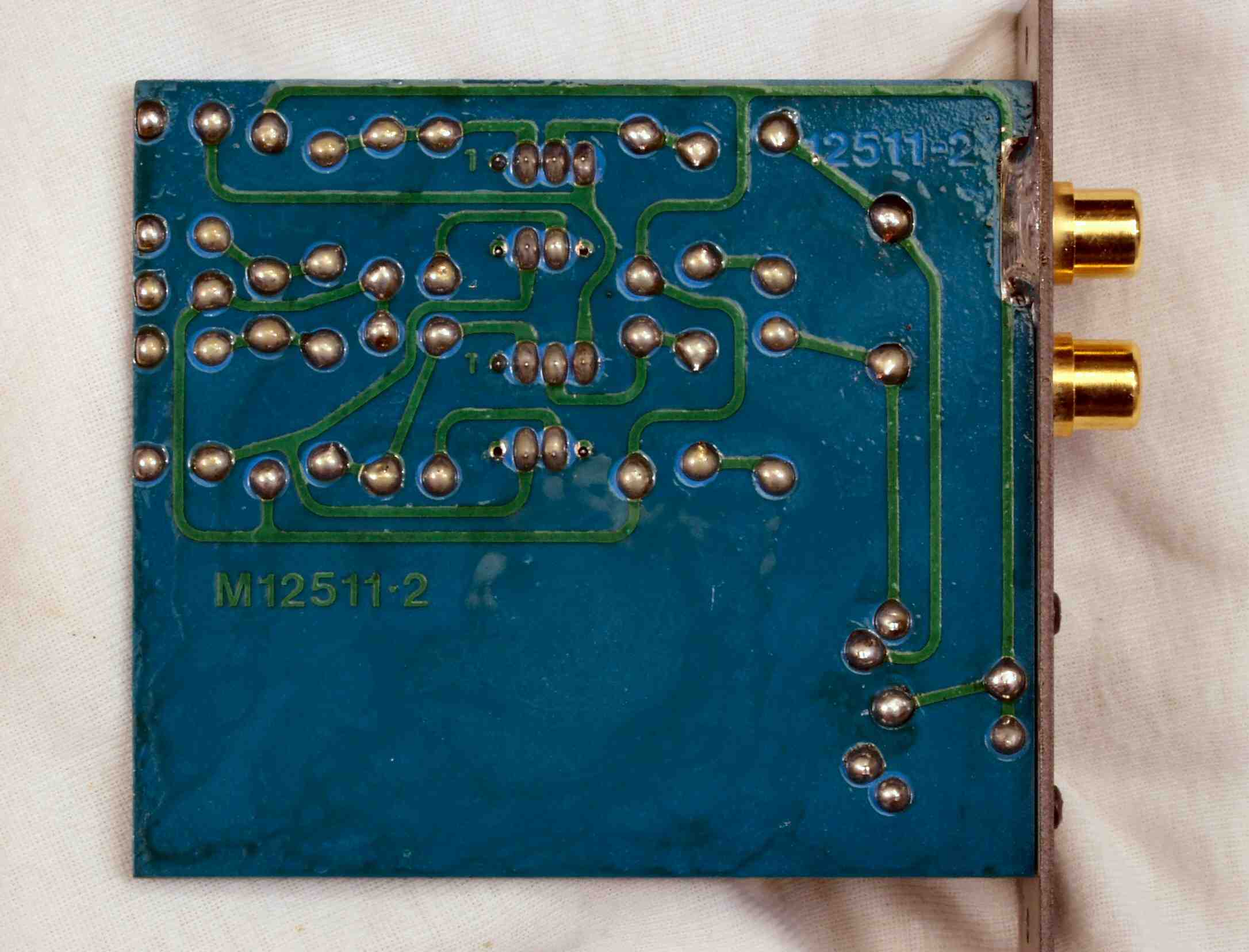

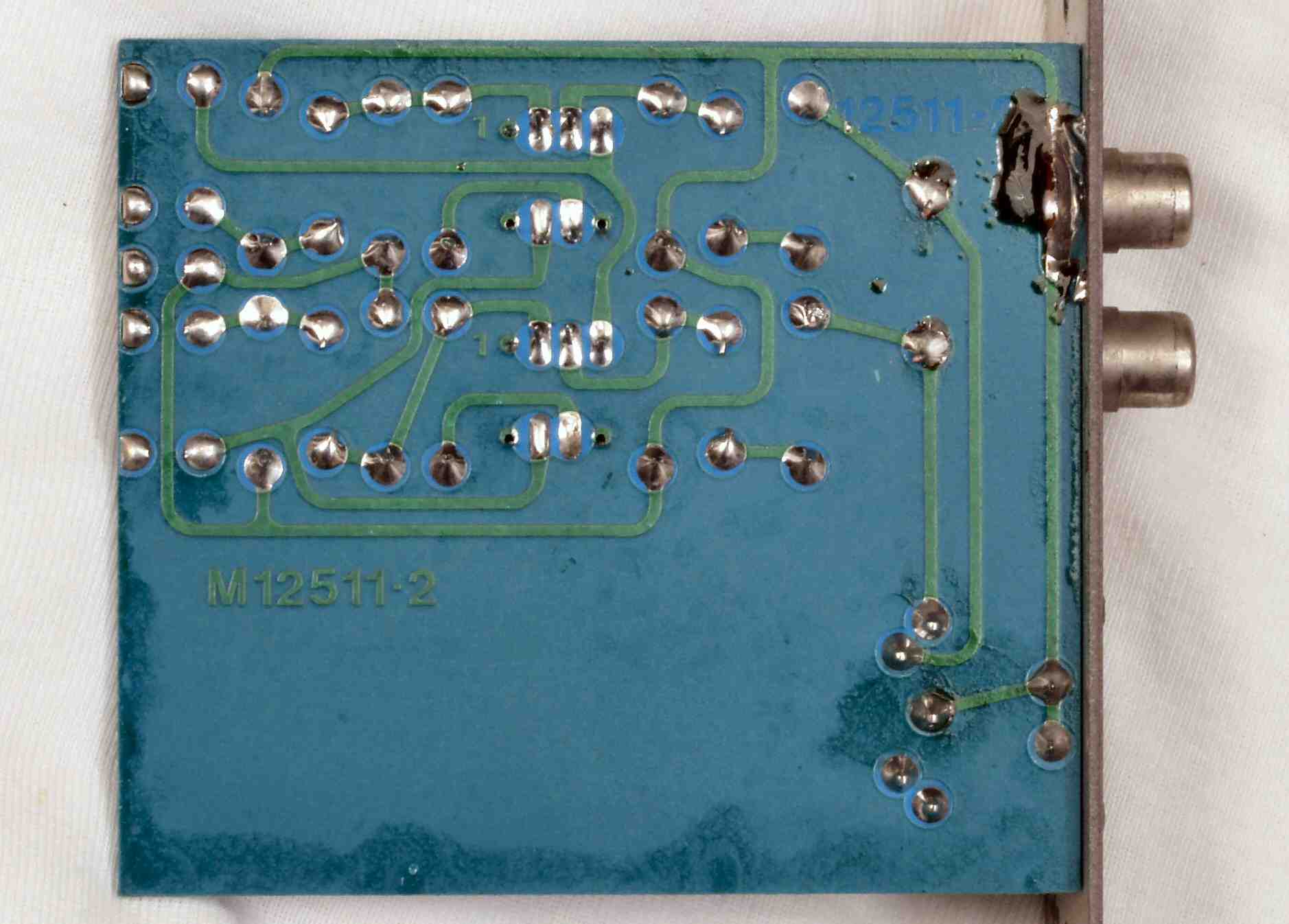

Ｃ−２Ｃ．　修理前　　ＴＡＰＥ２入力基板裏

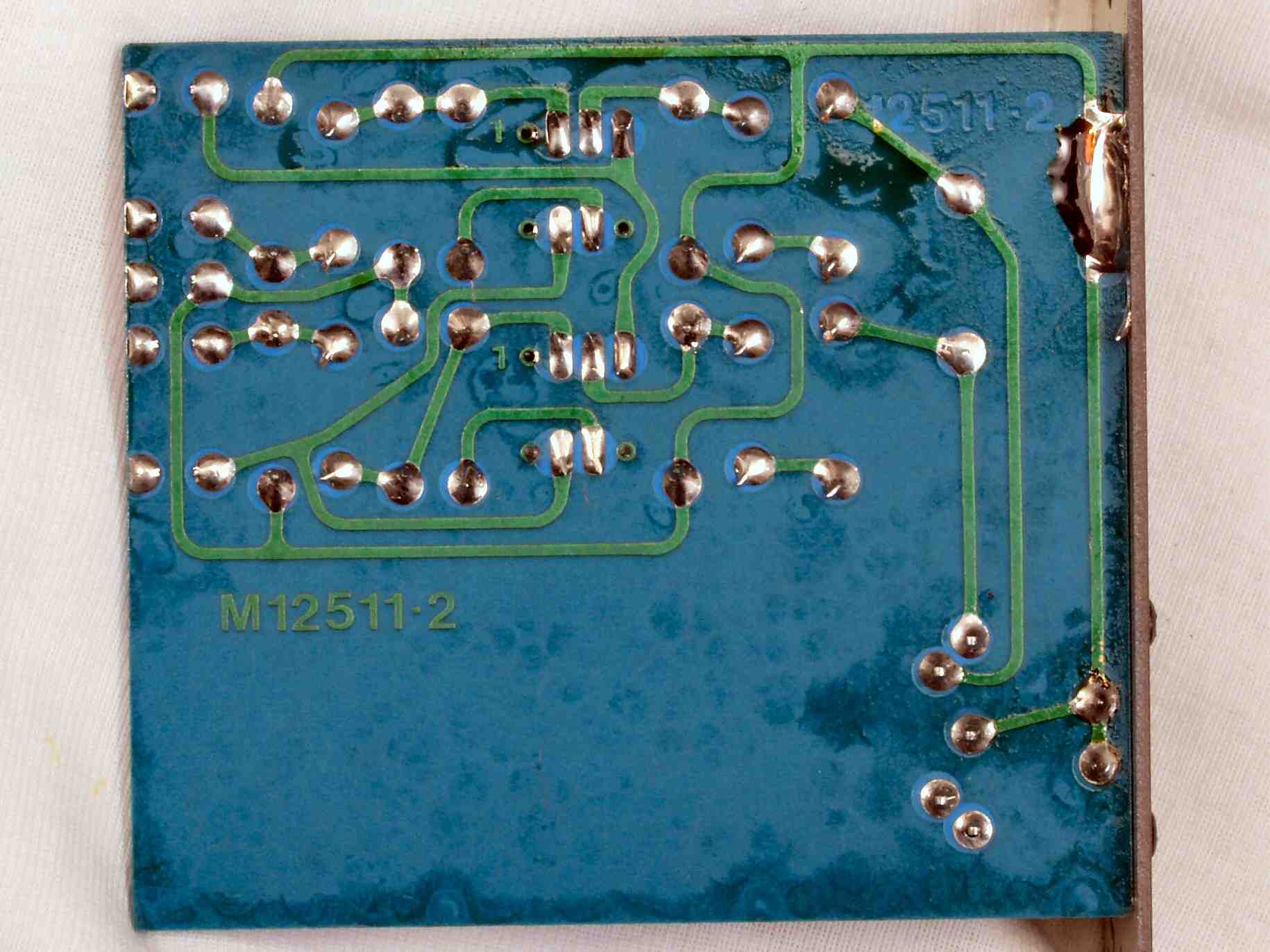

Ｃ−２Ｄ．　修理（半田補正）後　　ＴＡＰＥ２入力基板裏　全半田やり直し

Ｃ−２Ｅ．　完成ＴＡＰＥ２入力基板裏　洗浄後

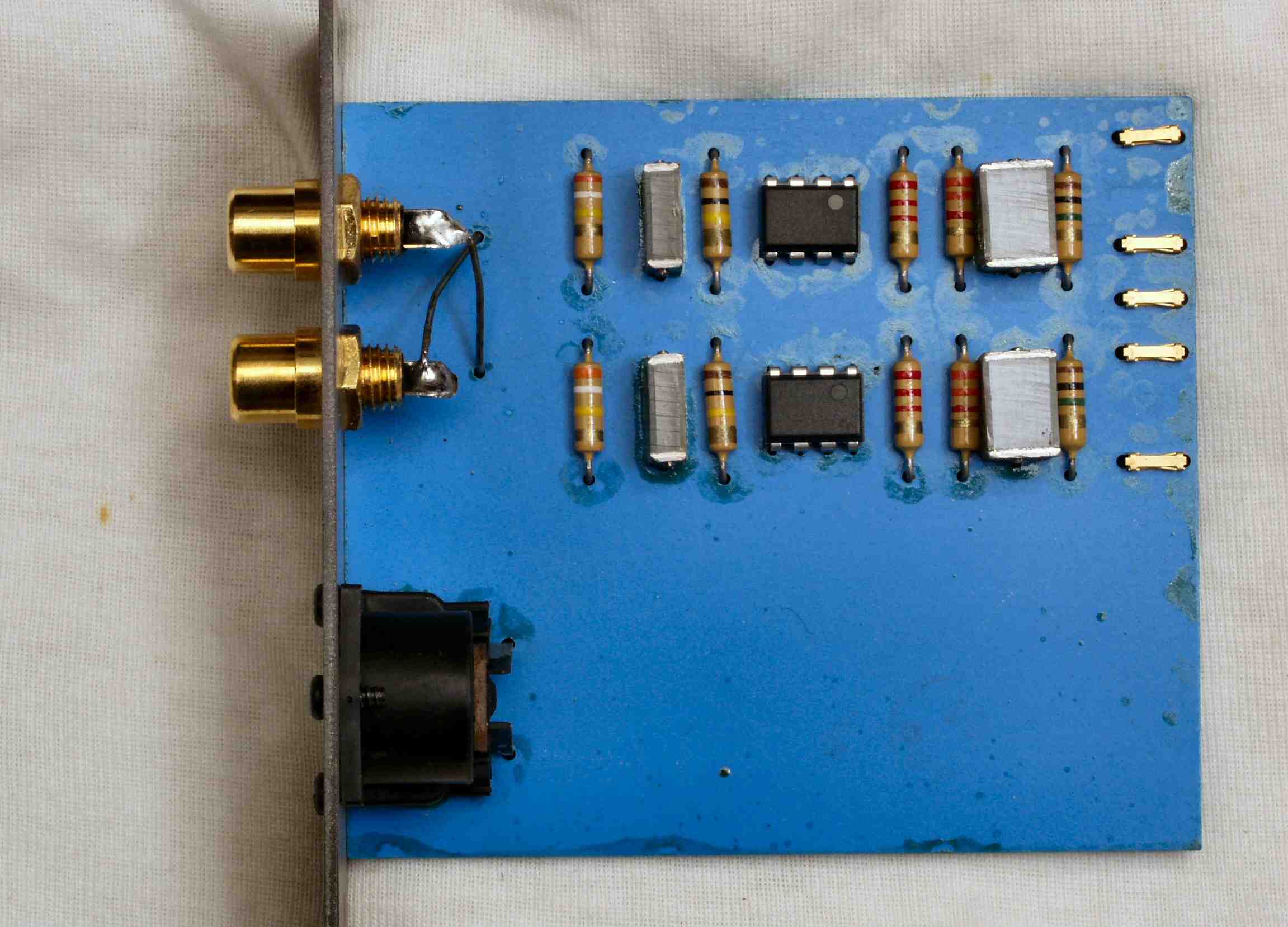

Ｃ−３Ａ．　修理前　　ＤＩＳＫ入力基板

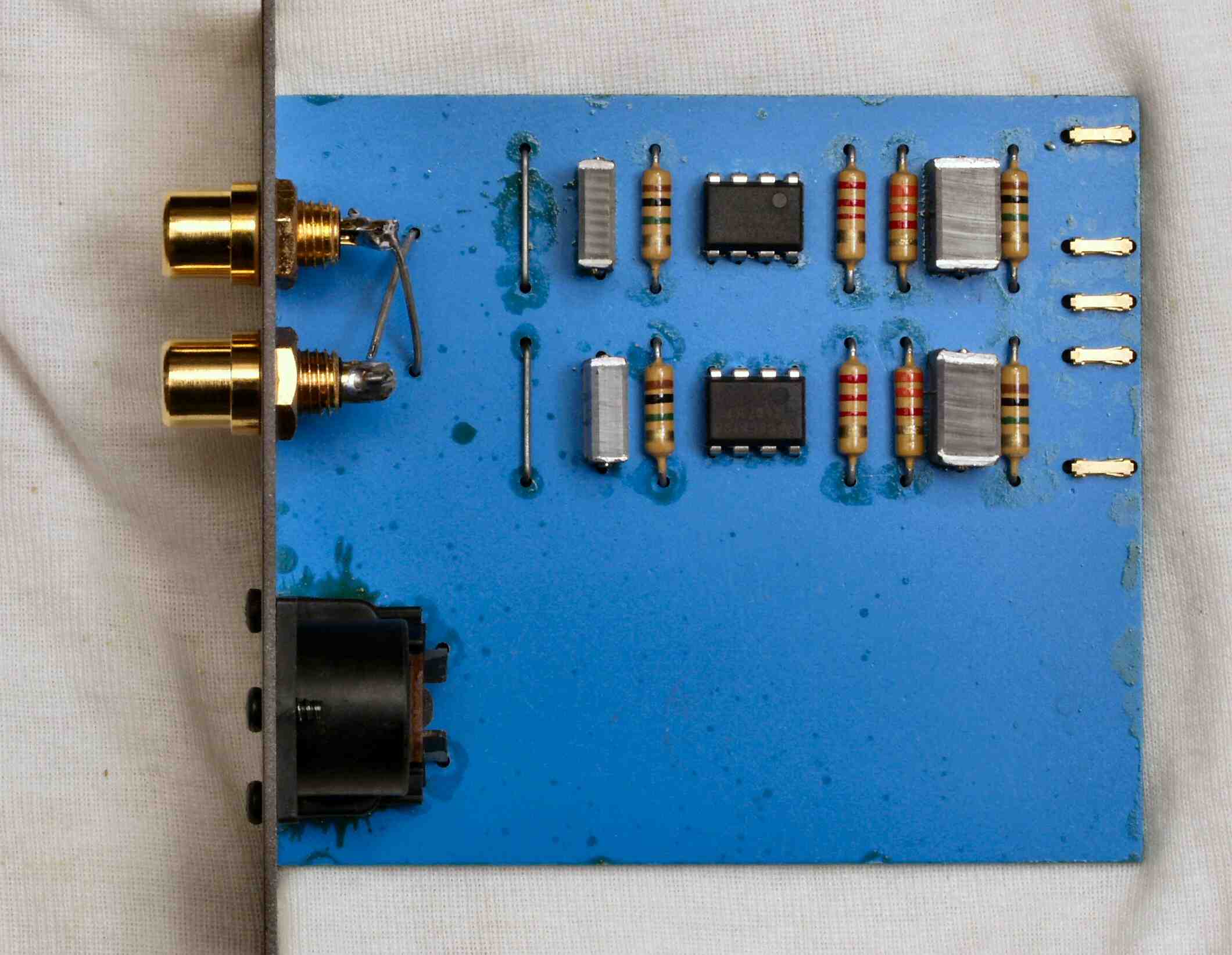

Ｃ−３Ｂ．　修理後　　ＤＩＳＫ入力基板　OP-AMP２個、ＲＣＡ端子２個交換。

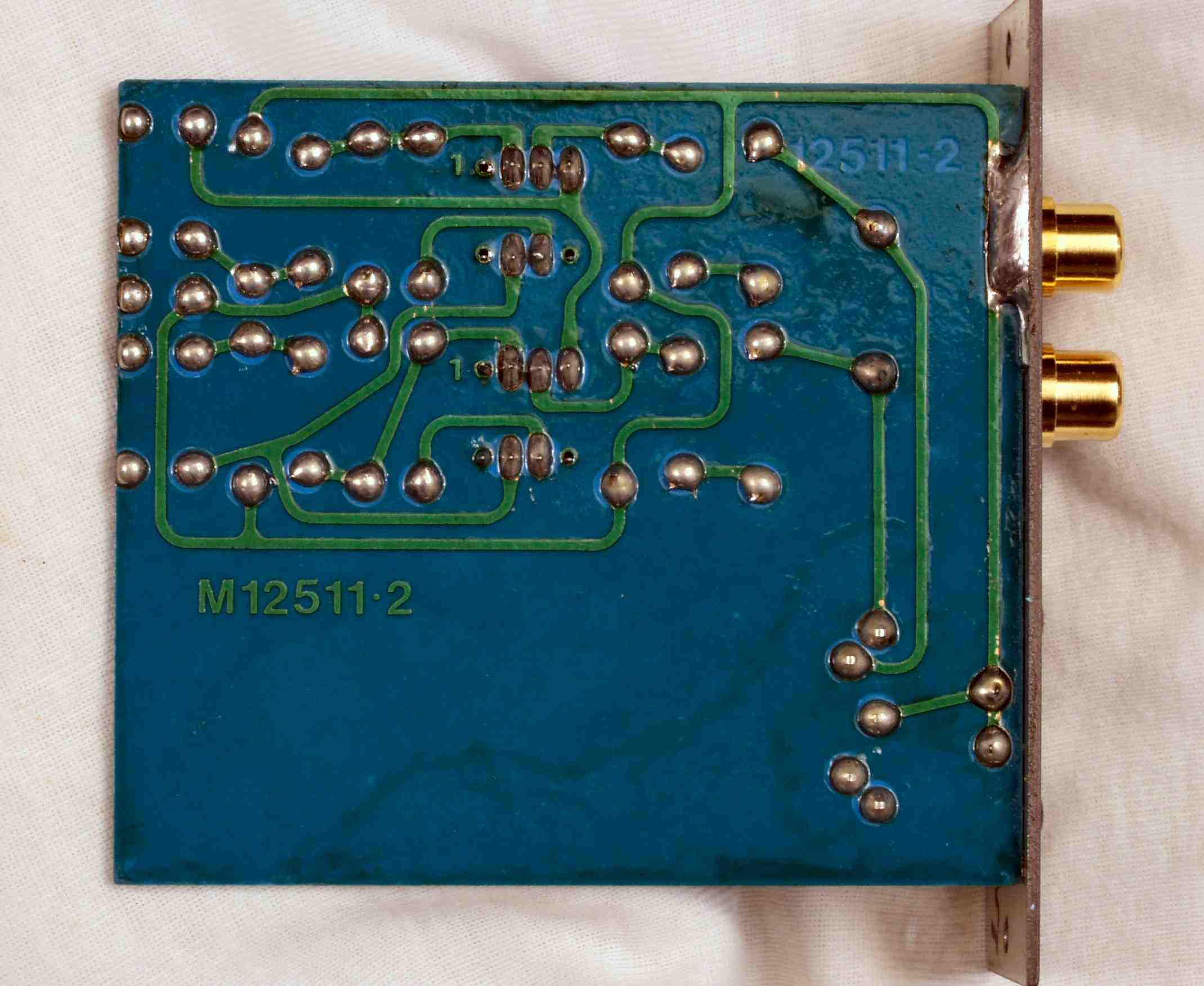

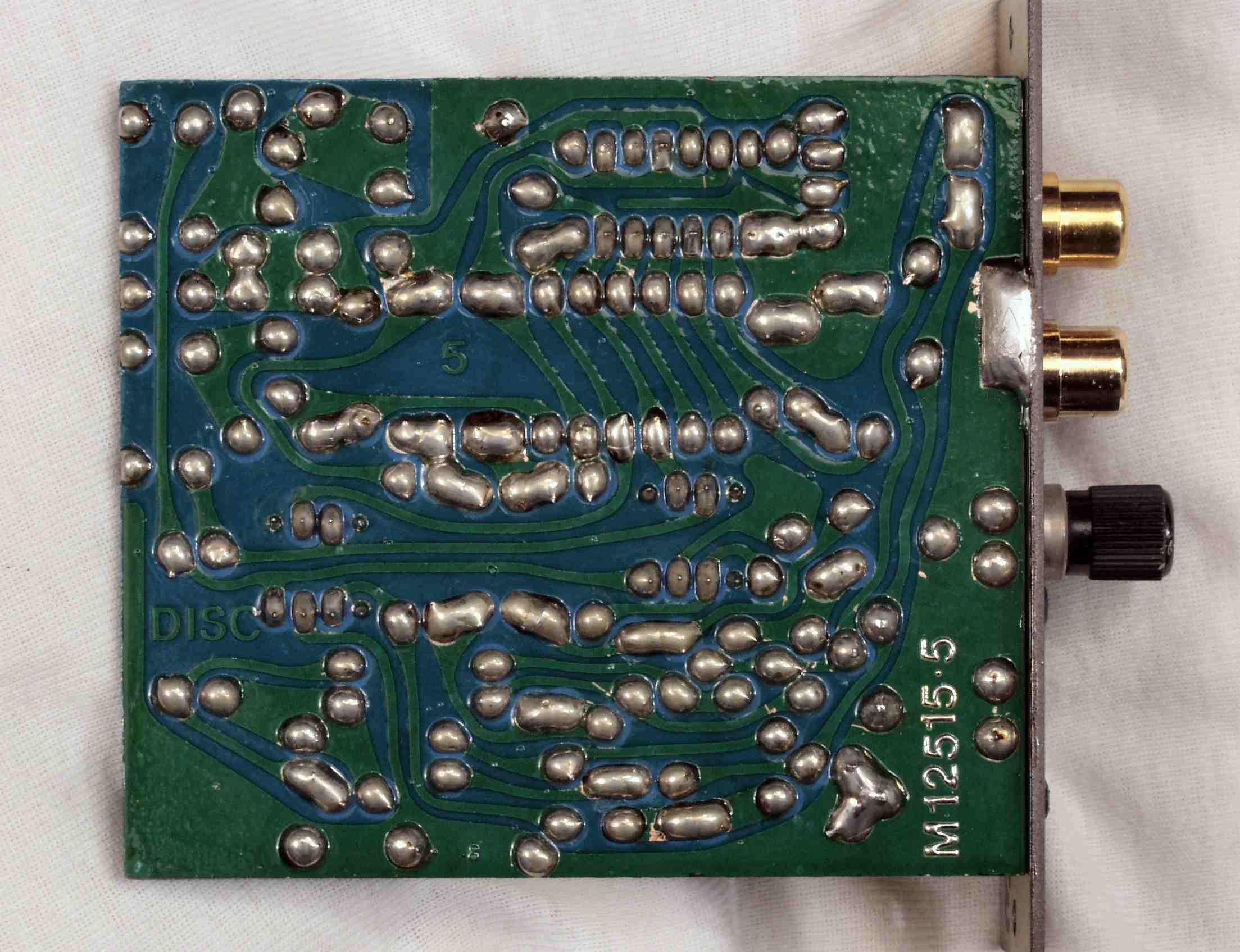

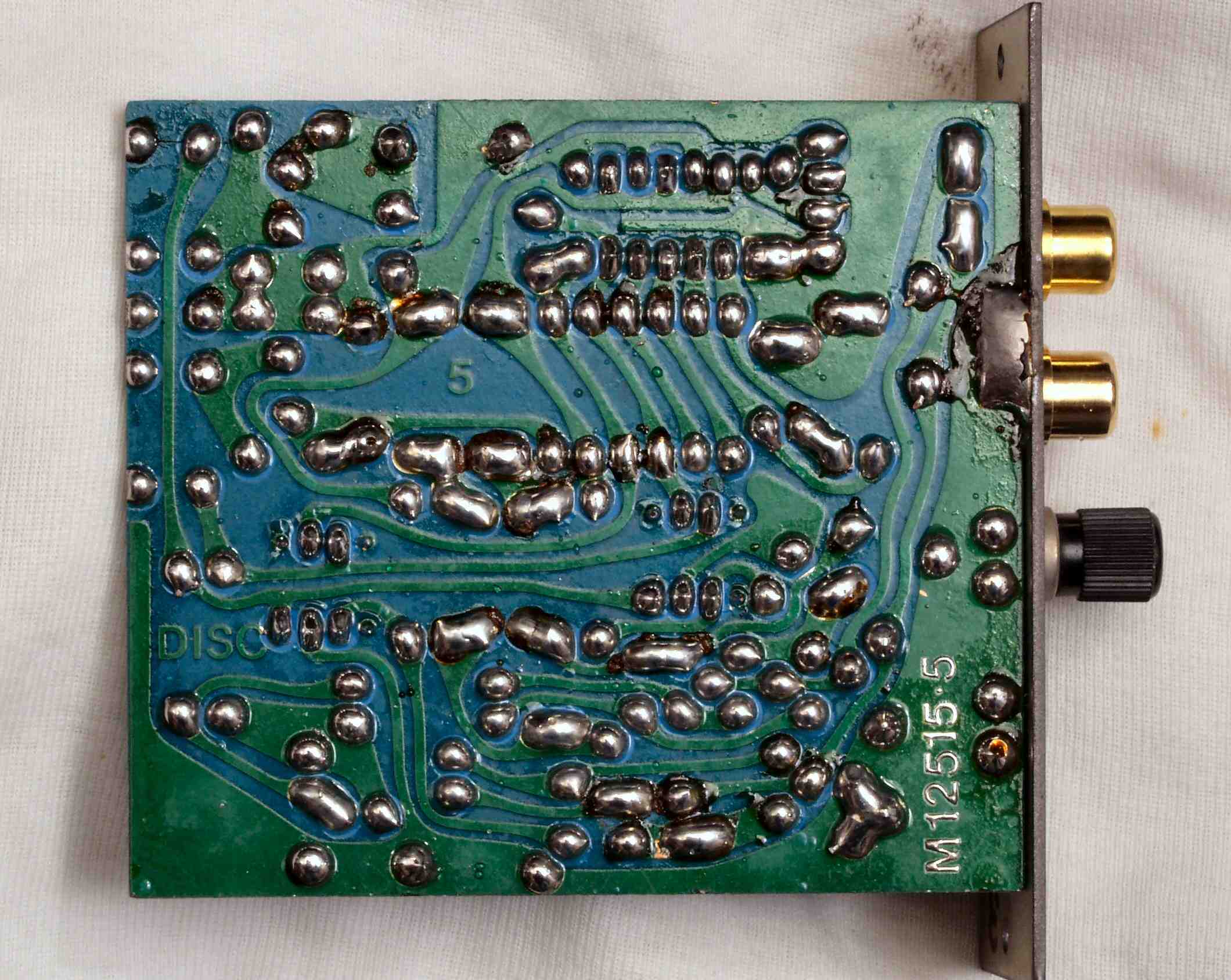

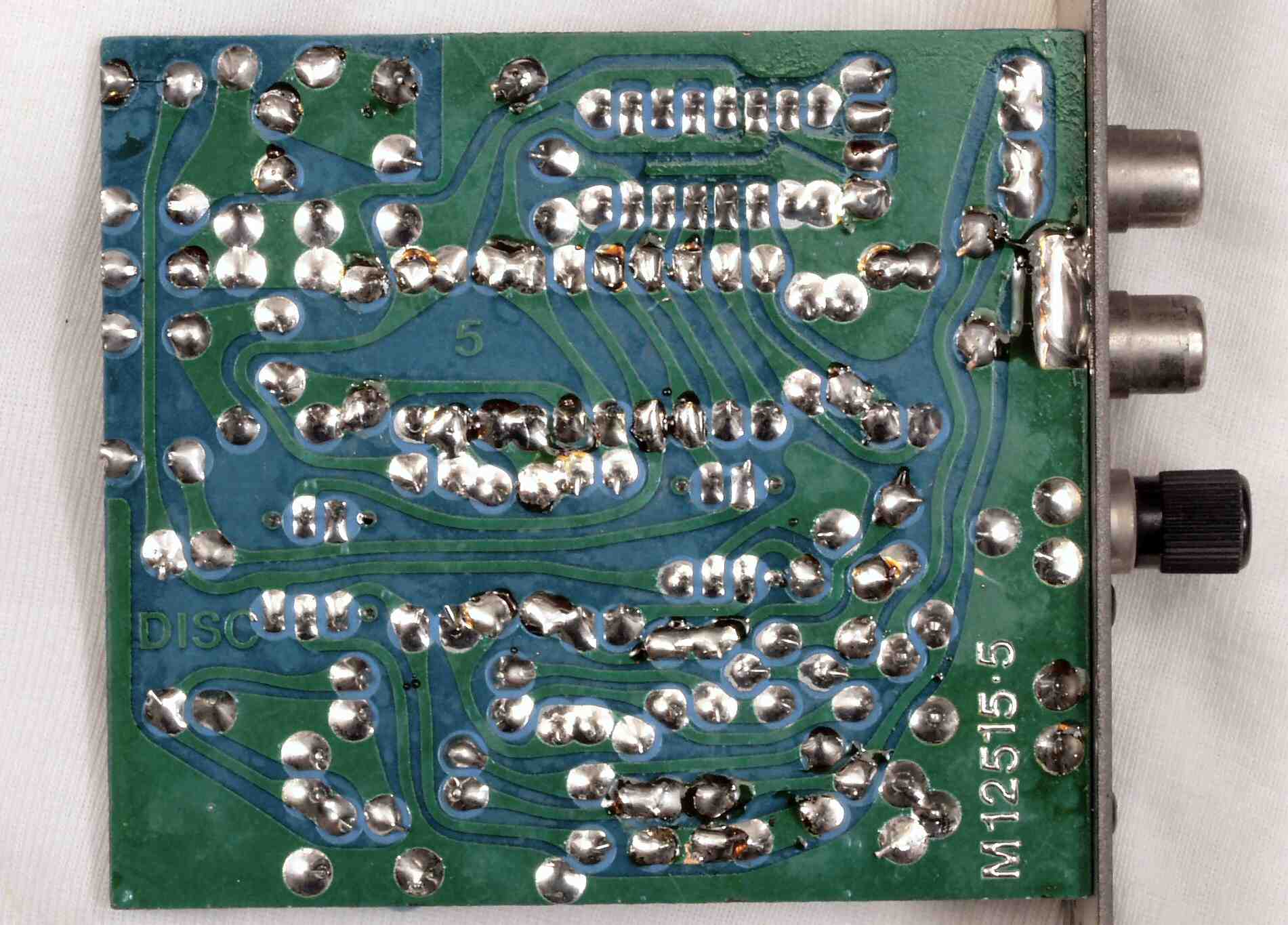

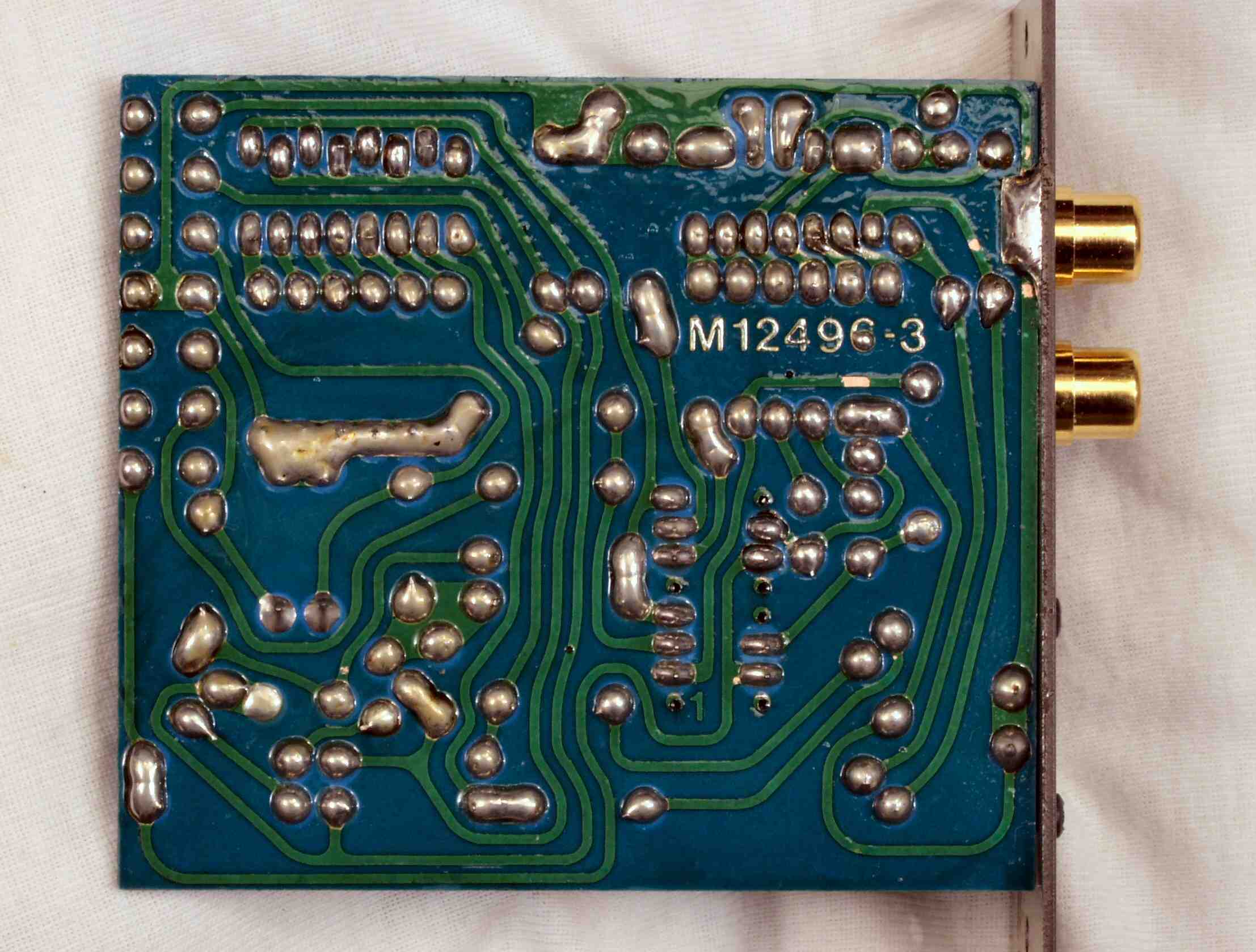

Ｃ−３Ｃ．　修理前　　ＤＩＳＫ入力基板裏

Ｃ−３Ｄ．　修理（半田補正）後　　ＤＩＳＫ入力基板裏　全半田やり直し。

Ｃ−３Ｅ．　完成ＤＩＳＫ入力基板裏　洗浄後

Ｃ−４Ａ．　修理前　　ＣＤ／ＡＵＸ入力基板

Ｃ−４Ｂ．　修理後　　ＣＤ／ＡＵＸ入力基板　　OP-AMP２個、ＲＣＡ端子２個交換。

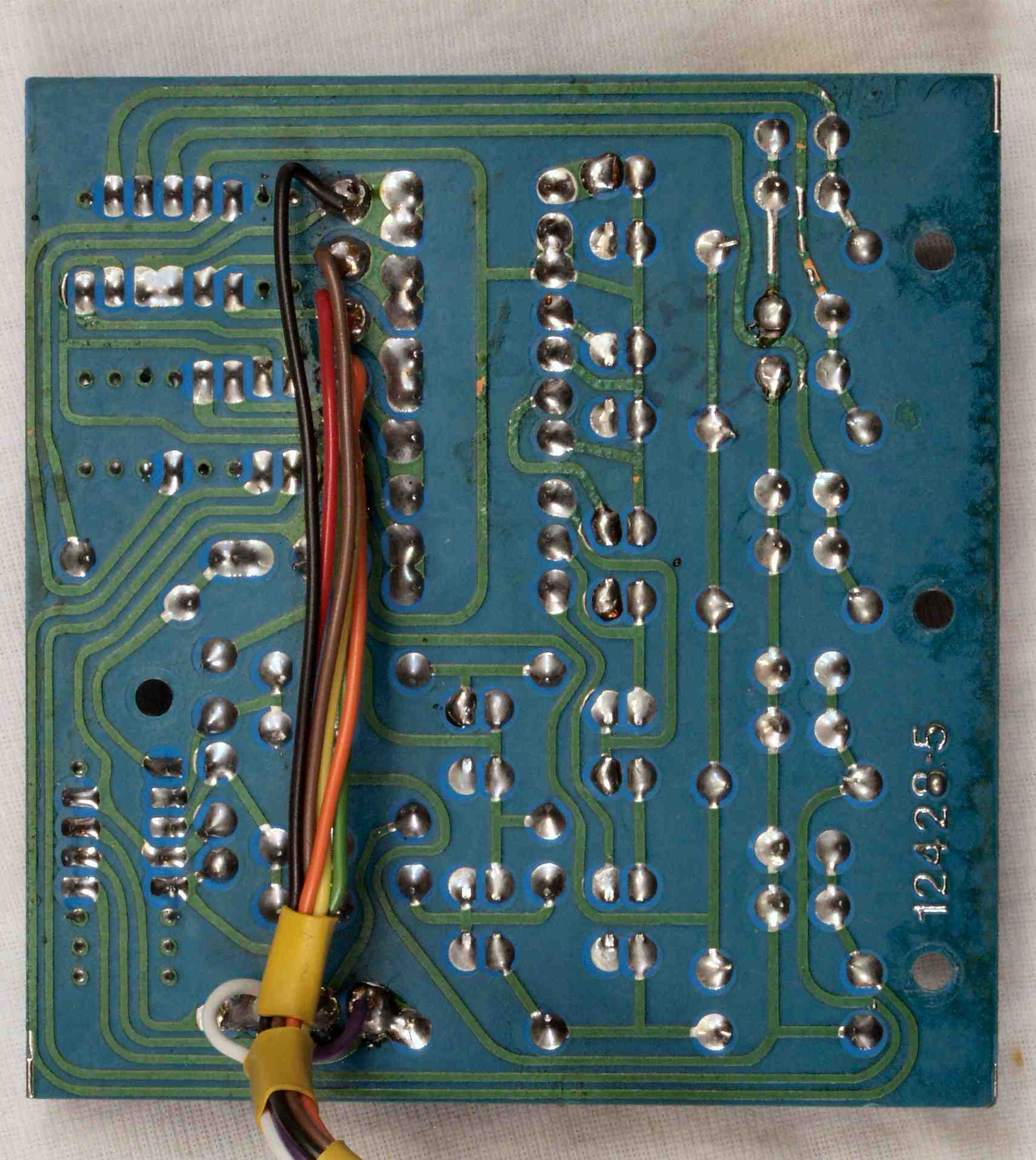

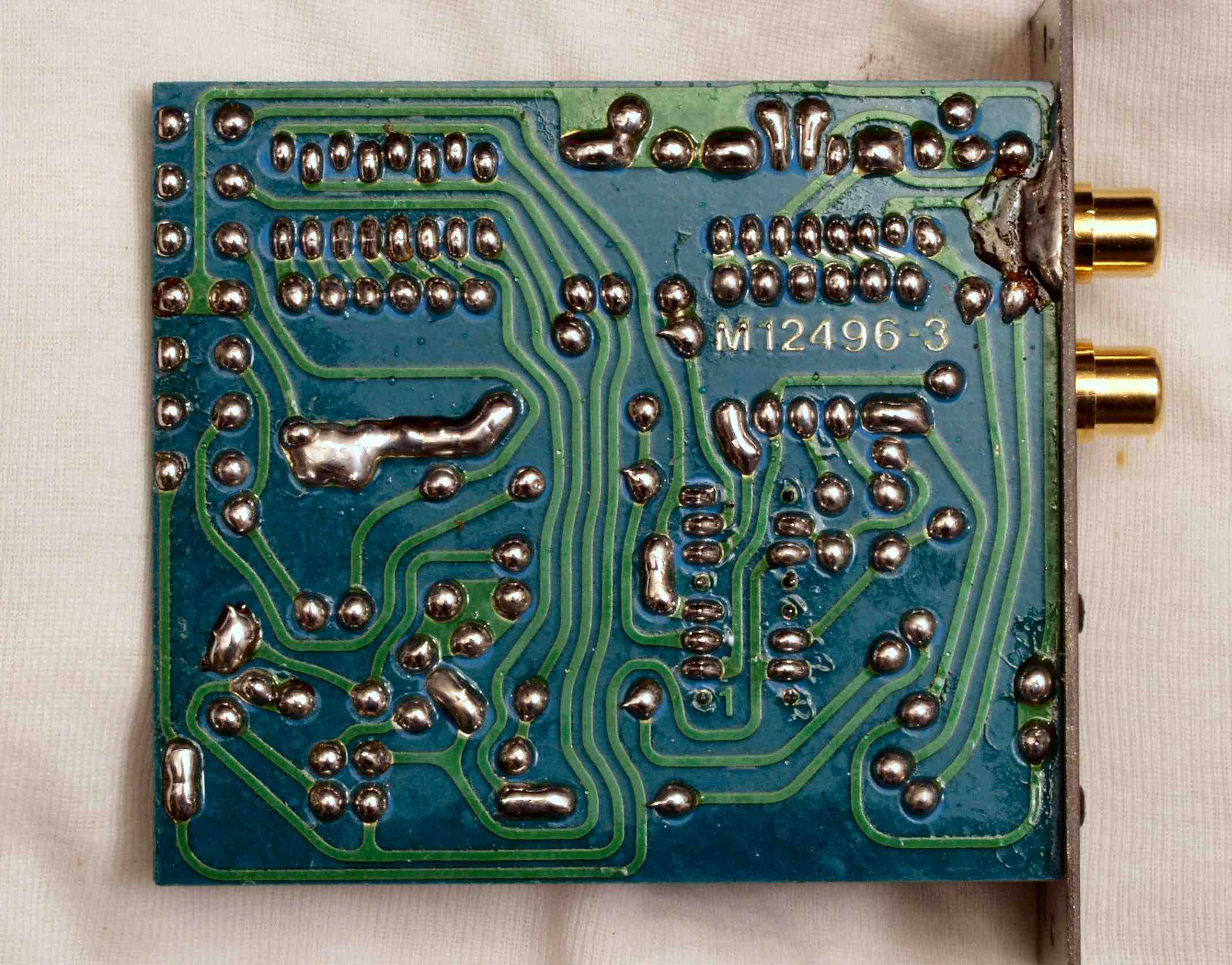

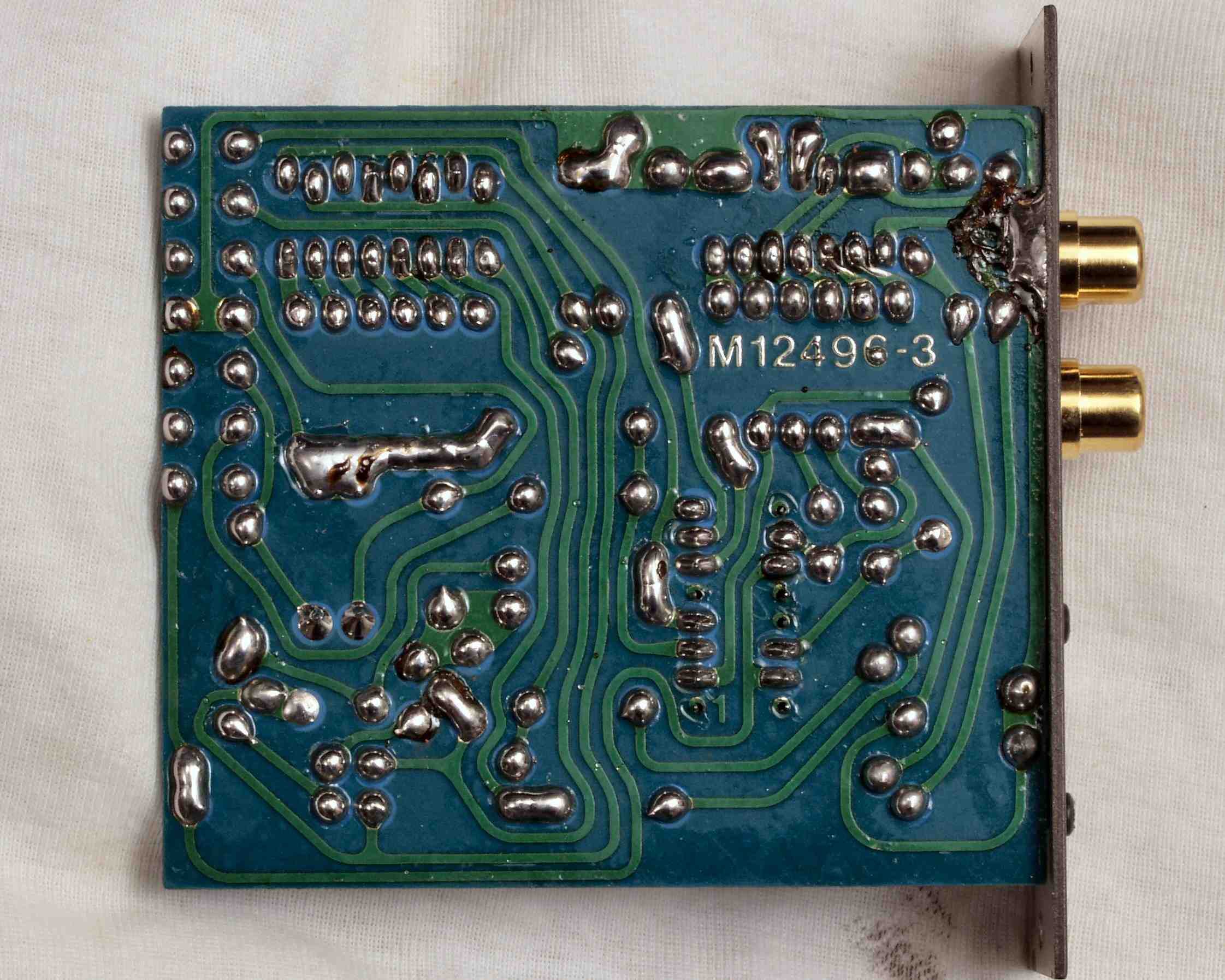

Ｃ−４Ｃ．　修理前　　ＣＤ／ＡＵＸ入力基板裏

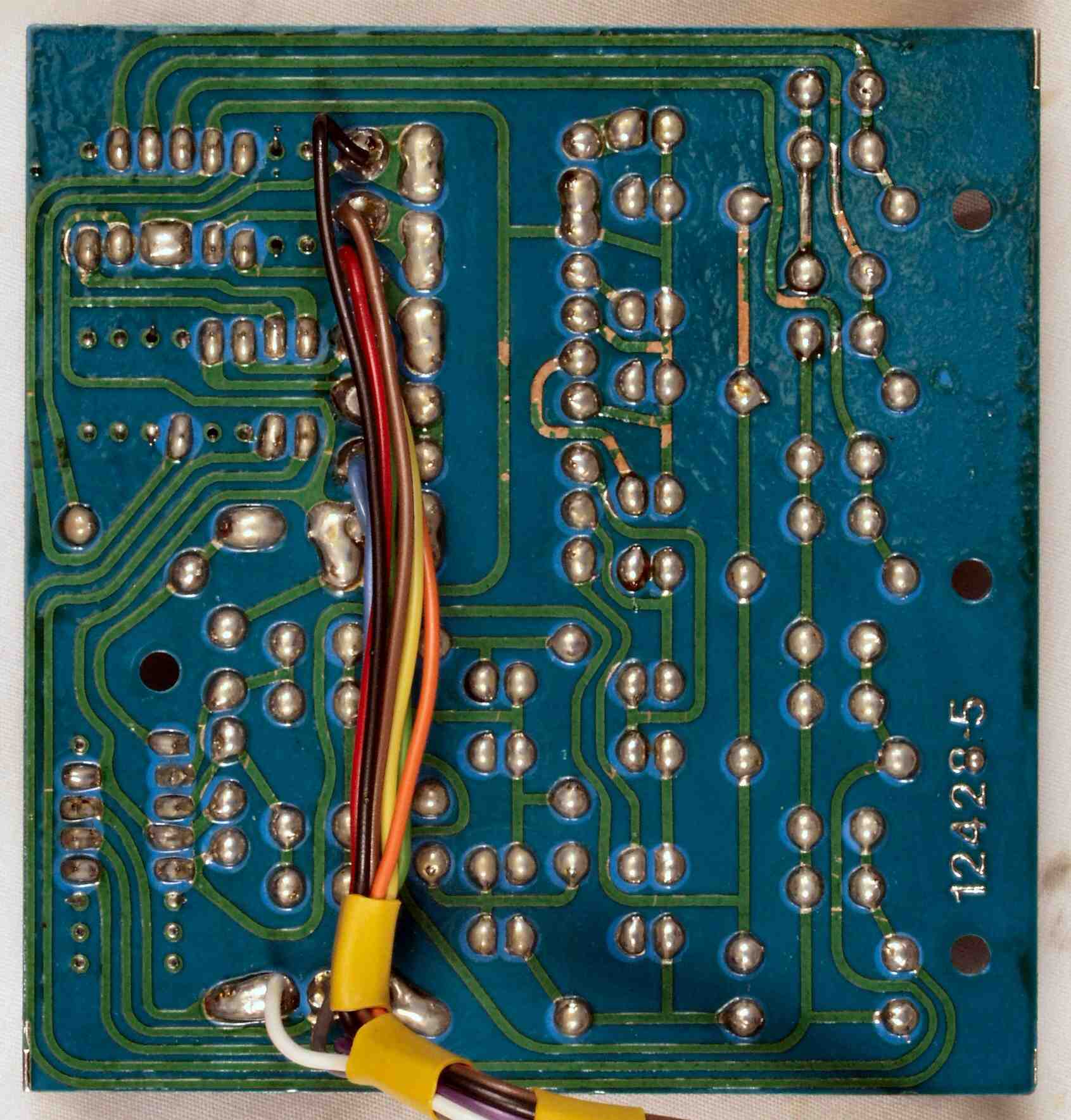

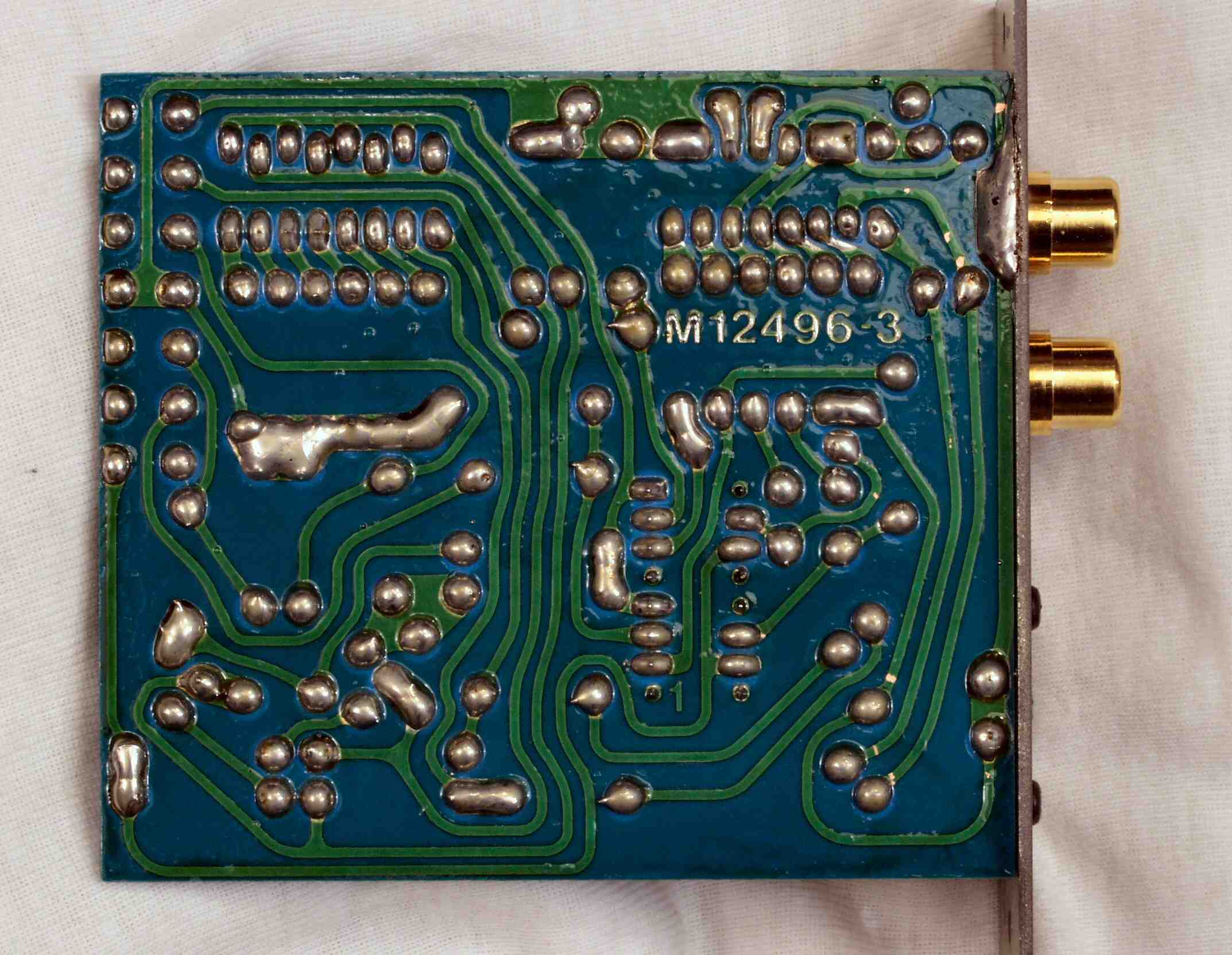

Ｃ−４Ｄ．　修理（半田補正）後　　ＣＤ／ＡＵＸ入力基板裏　全半田やり直し

Ｃ−３Ｅ．　完成ＣＤ／ＡＵＸ入力基板裏　洗浄後

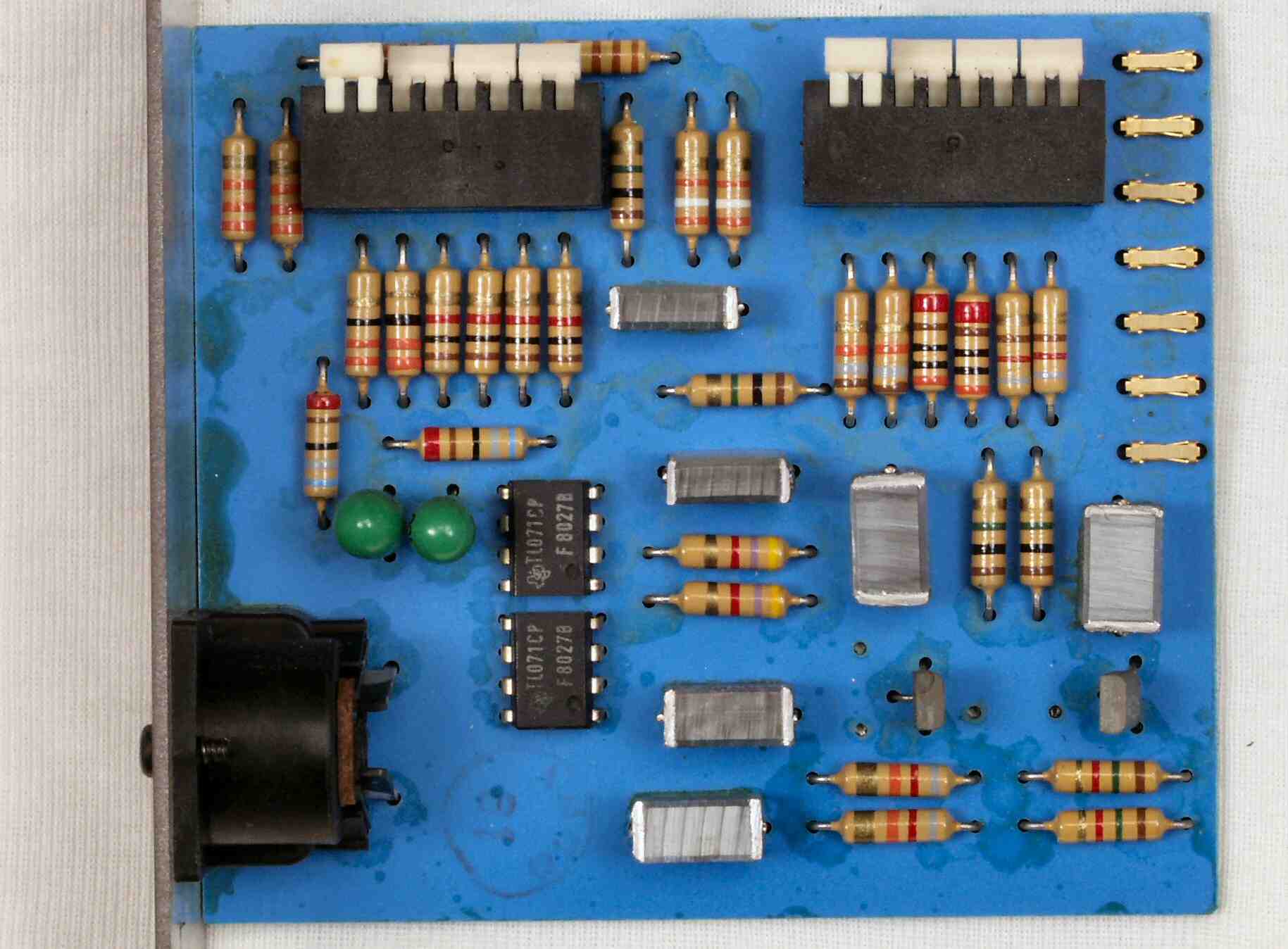

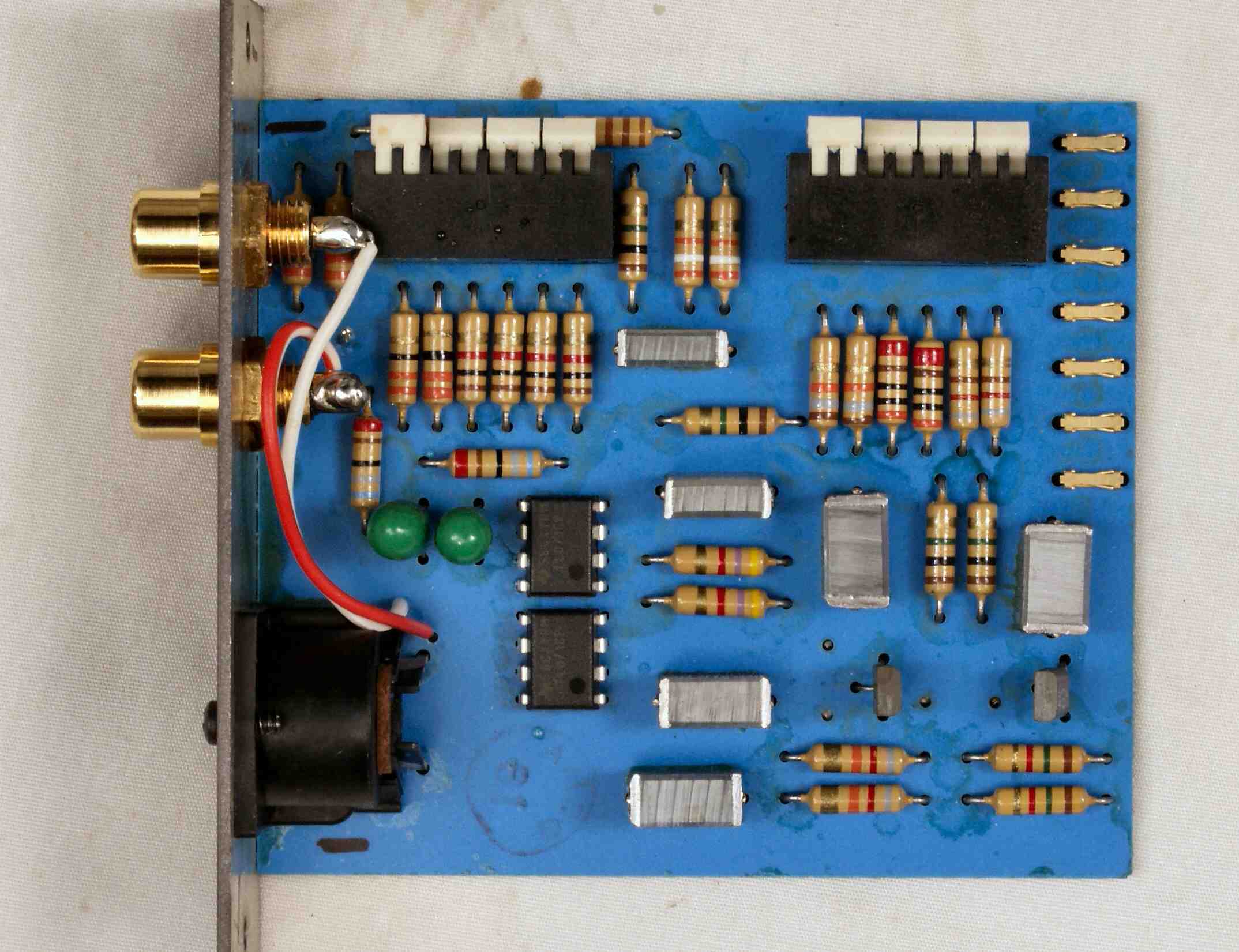

Ｃ−５Ａ．　修理前　　ＲＡＤＩＯ入力基板

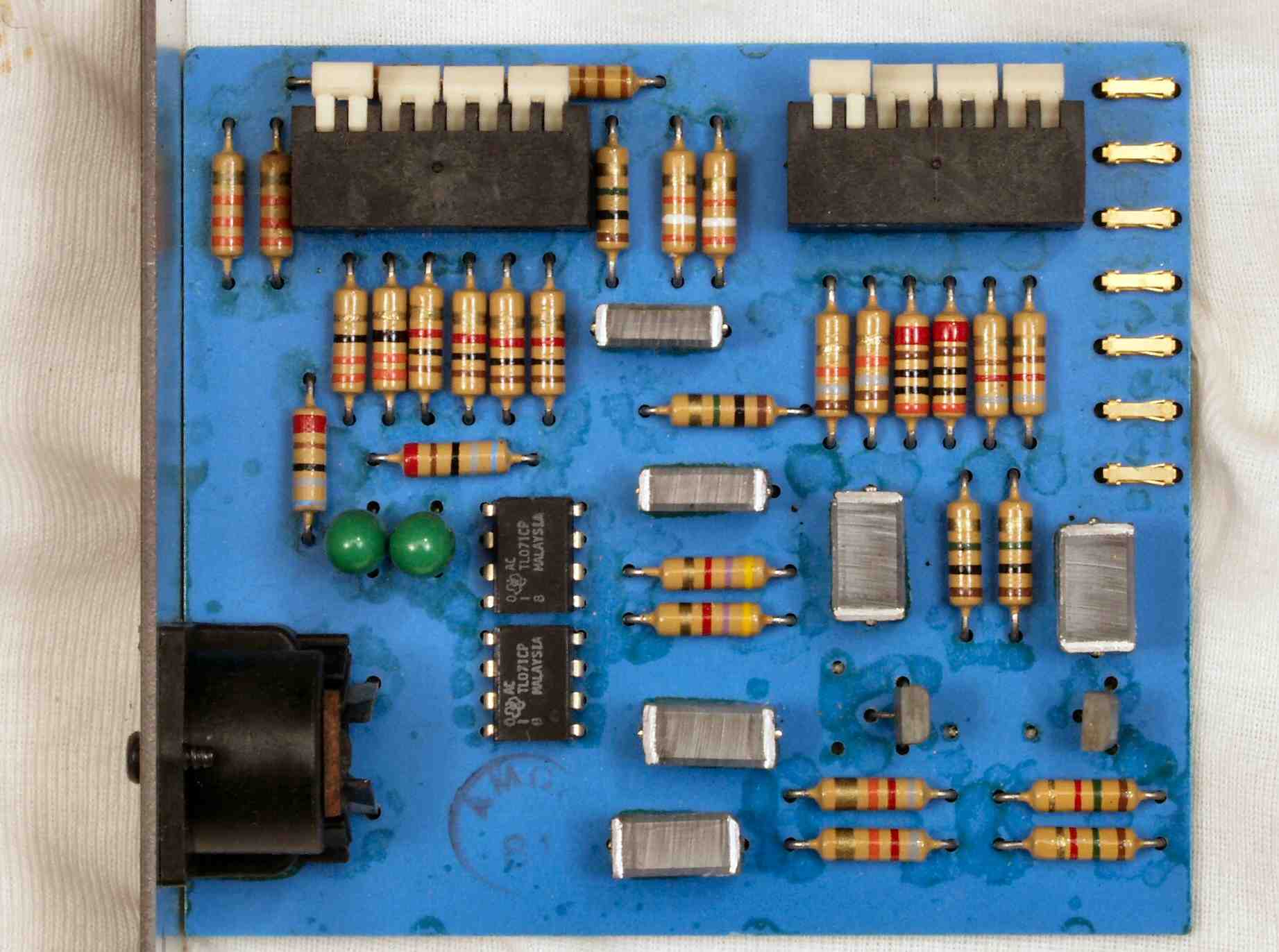

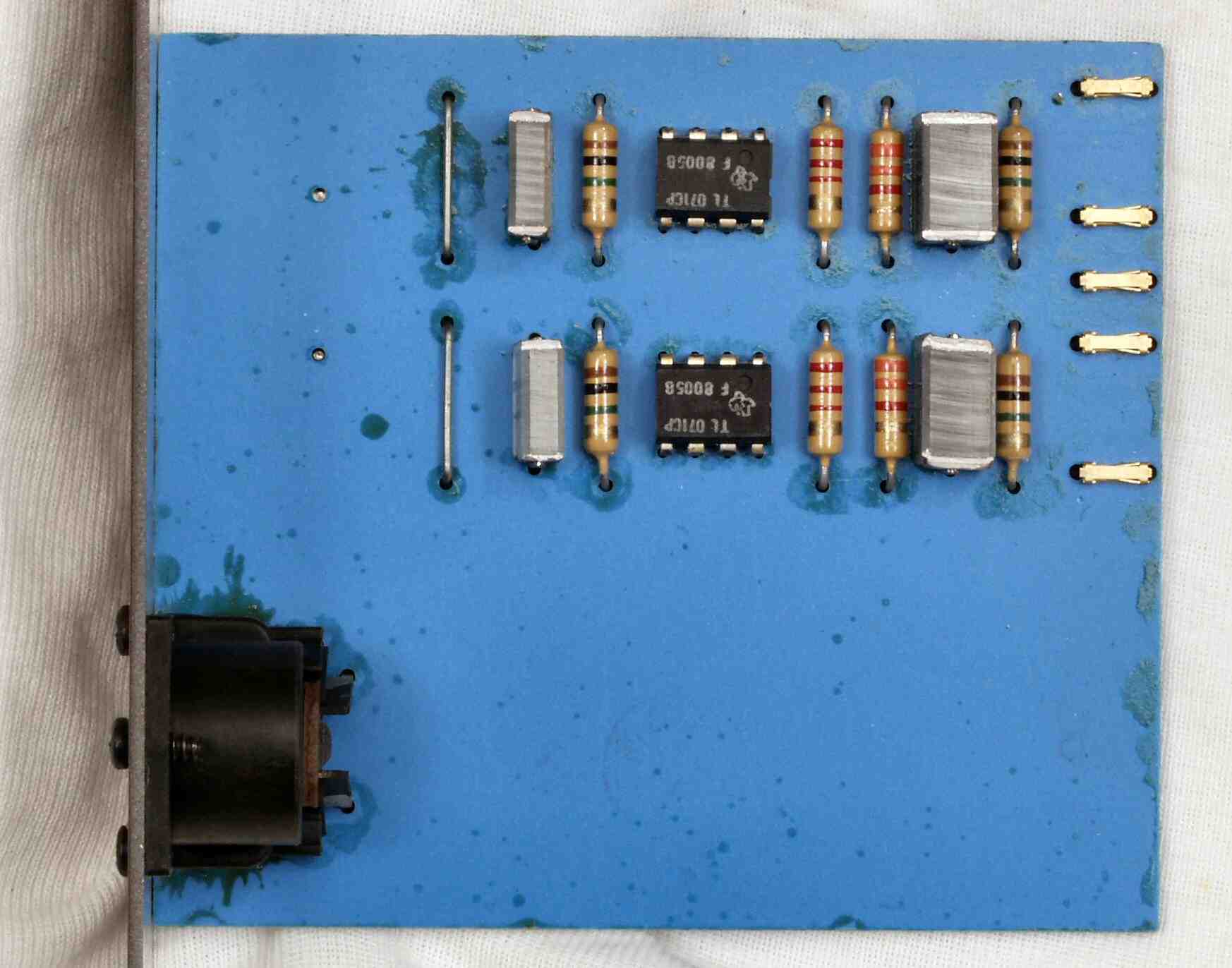

Ｃ−５Ｂ．　修理後　　ＲＡＤＩＯ入力基板。　OP-AMP２個交換、ＲＣＡ端子２個増設。

Ｃ−５Ｃ．　修理前　　ＲＡＤＩＯ入力基板裏

Ｃ−５Ｄ．　修理（半田補正）後　　ＲＡＤＩＯ入力基板裏　全半田やり直し

Ｃ−３Ｅ．　完成ＲＡＤＩＯ入力基板裏　洗浄後

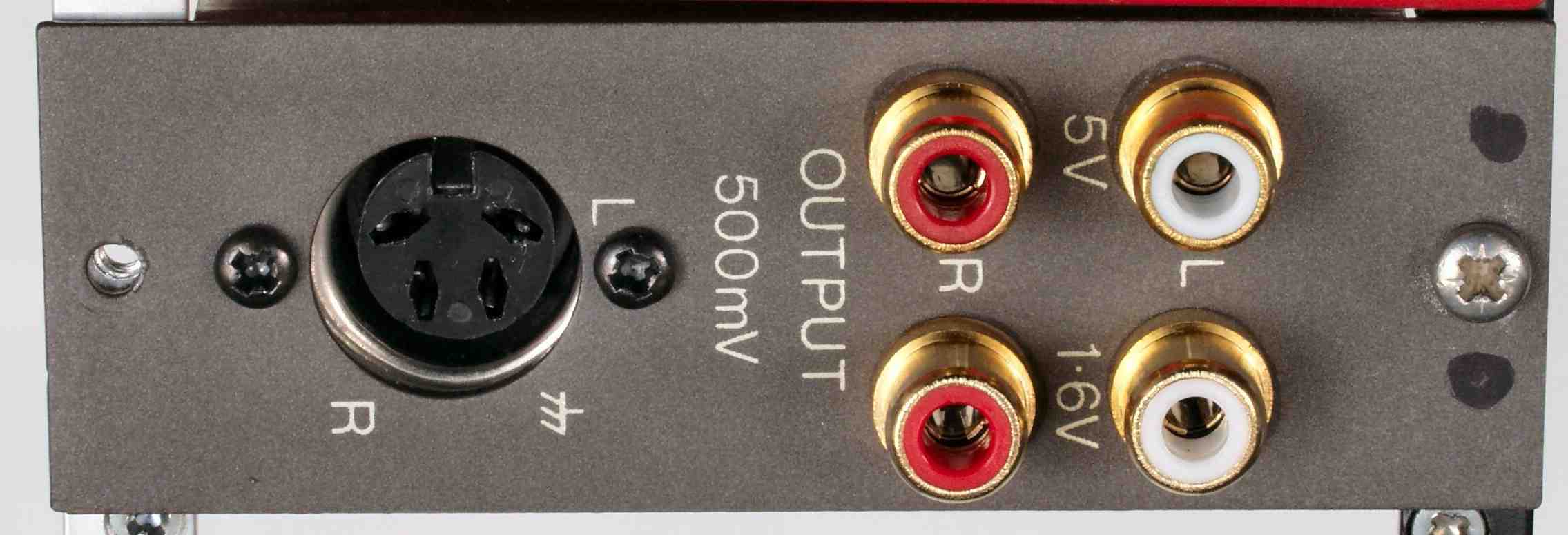

Ｃ−６Ａ．　修理前　　出力ＲＣＡ端子。　何と５Ｖ/１．６Ｖの出力端子有り、真空管ＡＭＰも十分駆動できる

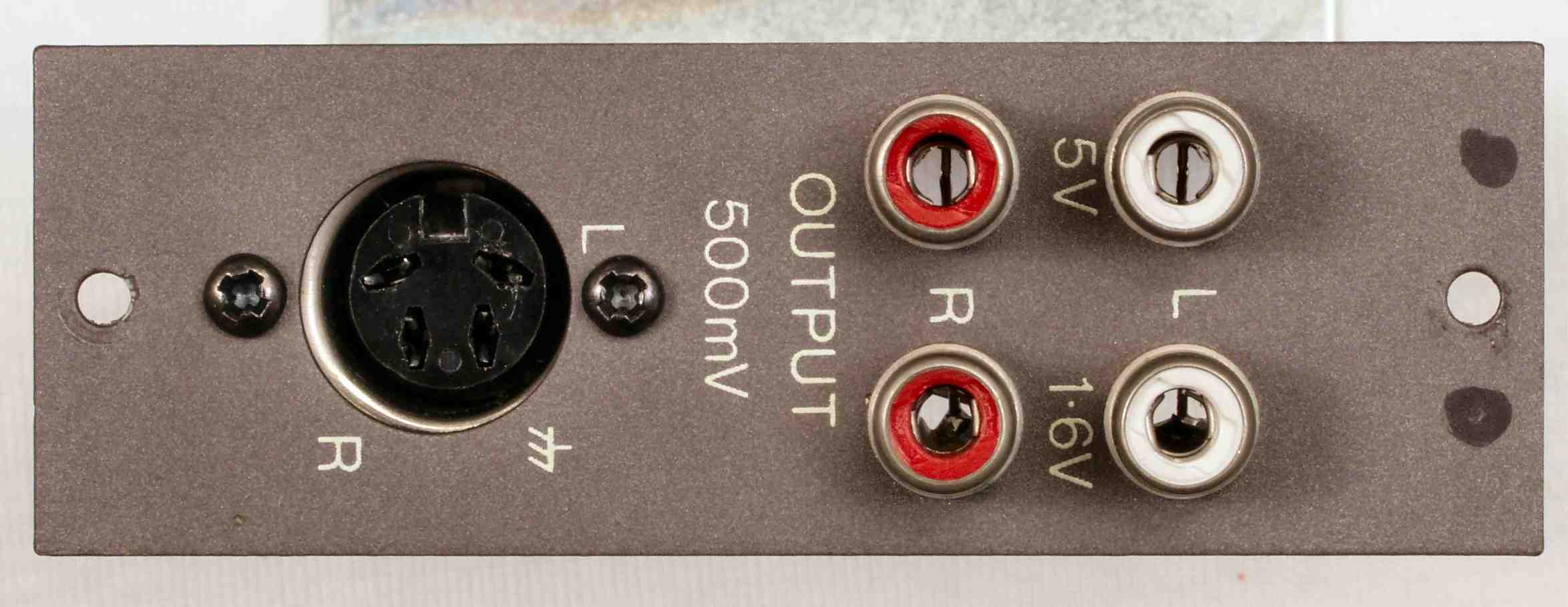

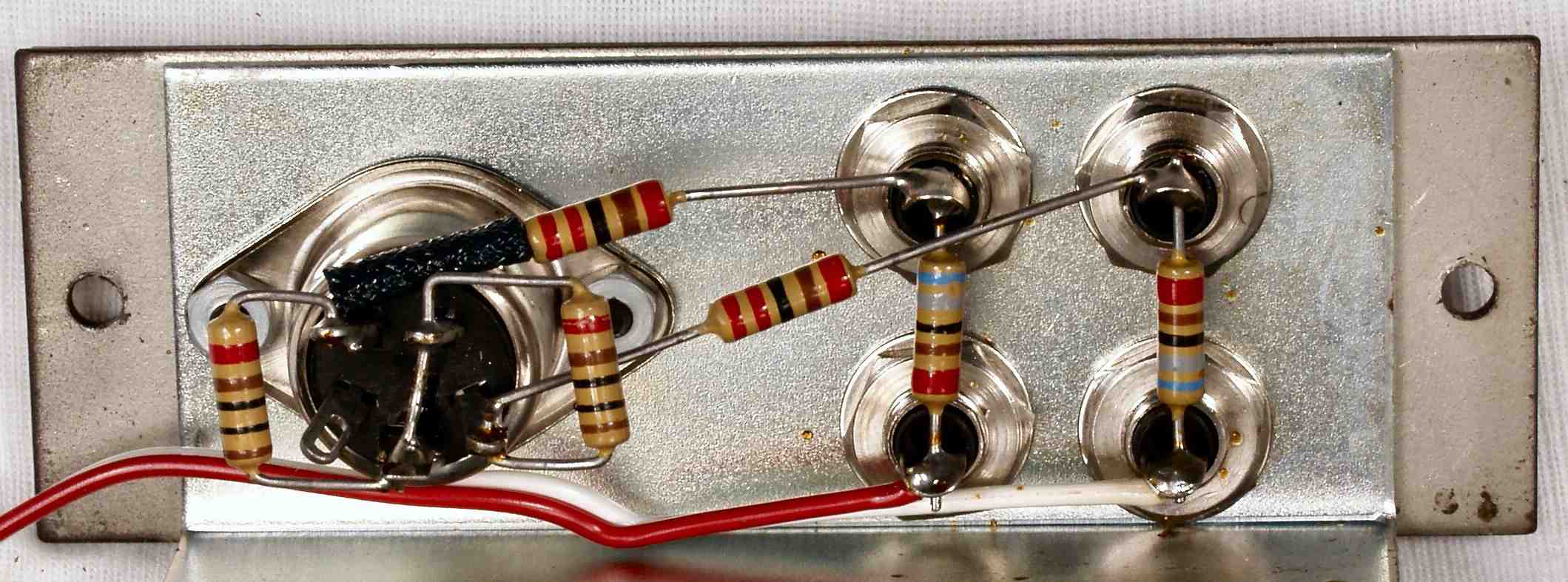

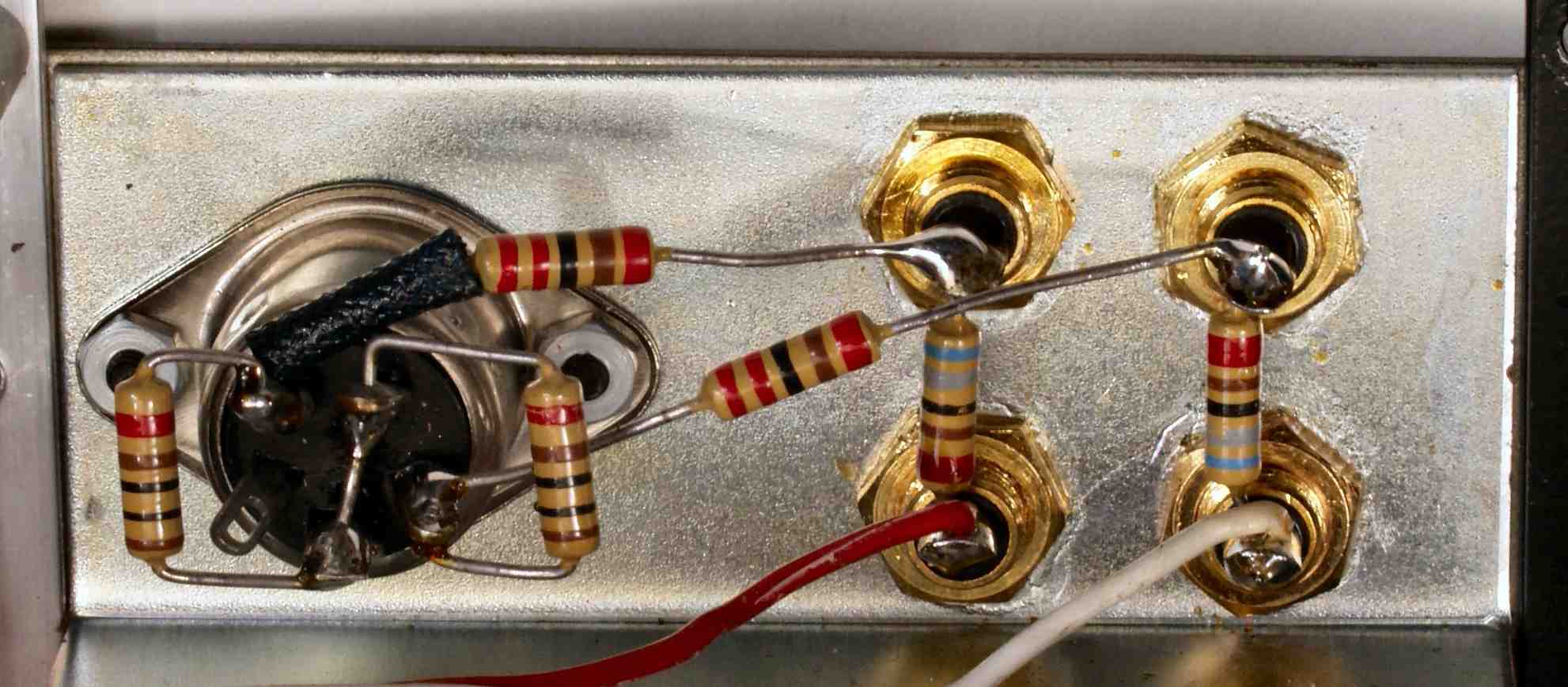

Ｃ−６Ｂ．　修理後　　出力ＲＣＡ端子。　ＲＣＡ端子４個交換。

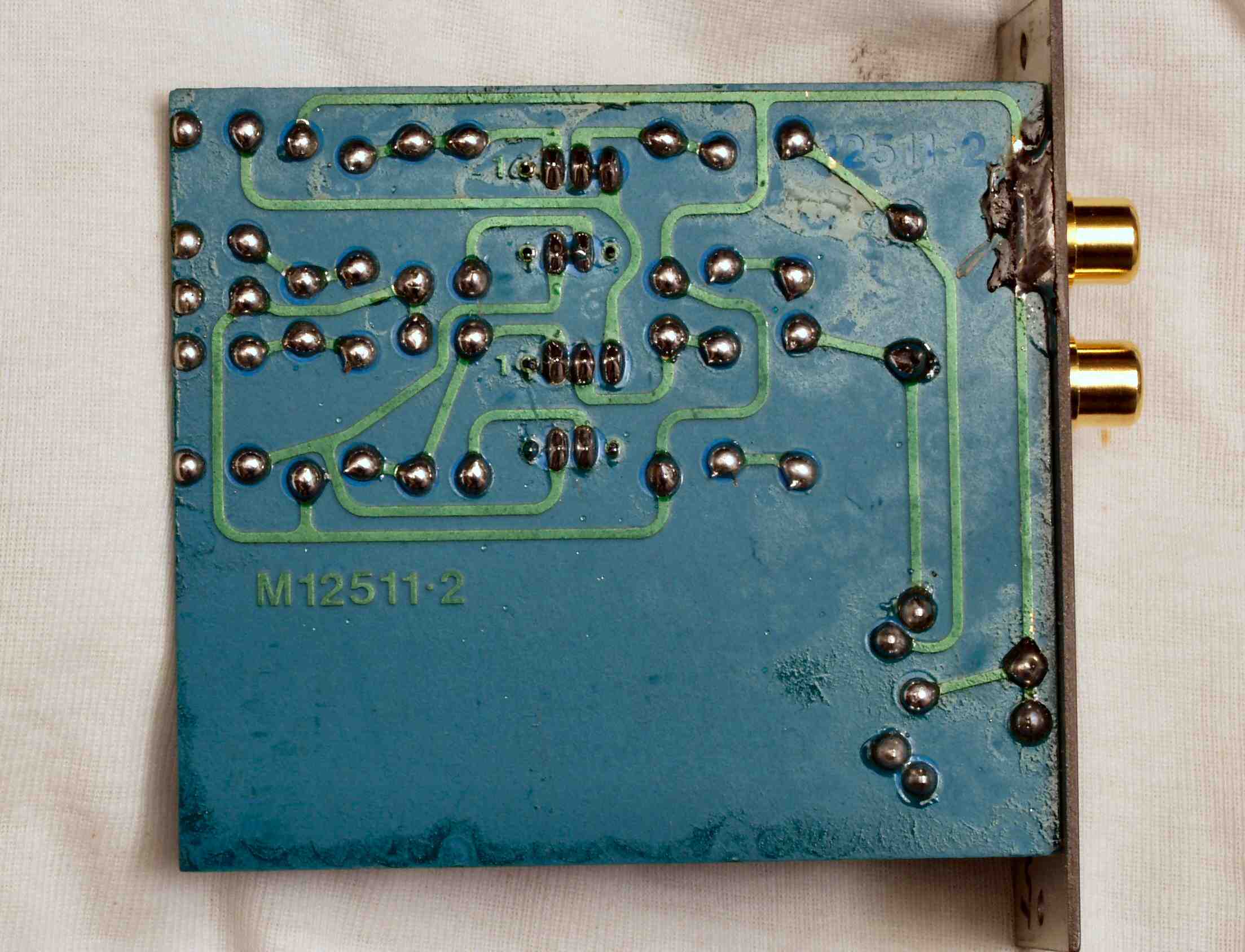

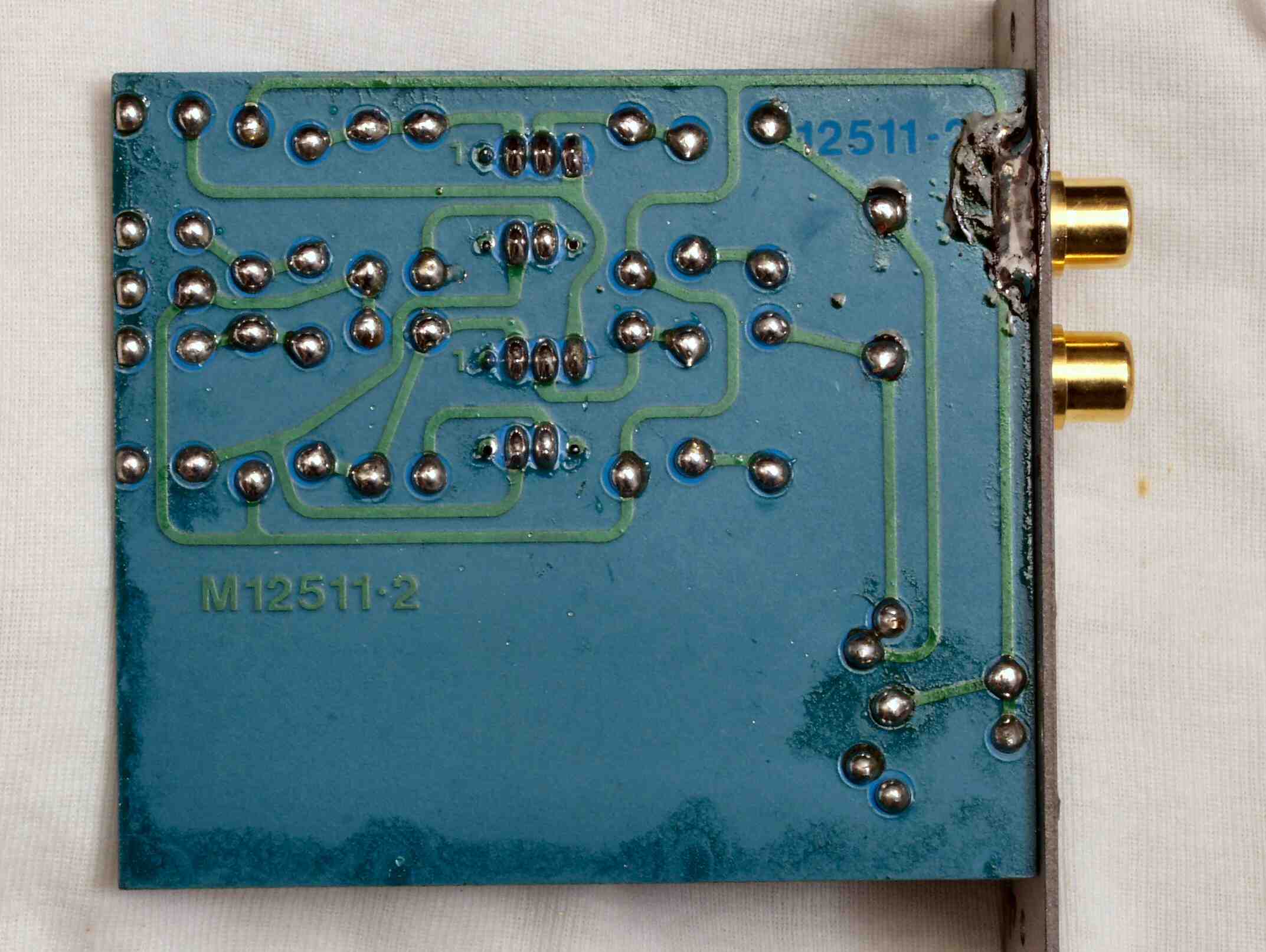

Ｃ−６Ｃ．　修理前　　出力ＲＣＡ端子裏

Ｃ−６Ｄ．　修理（半田補正）後　　出力ＲＣＡ端子裏

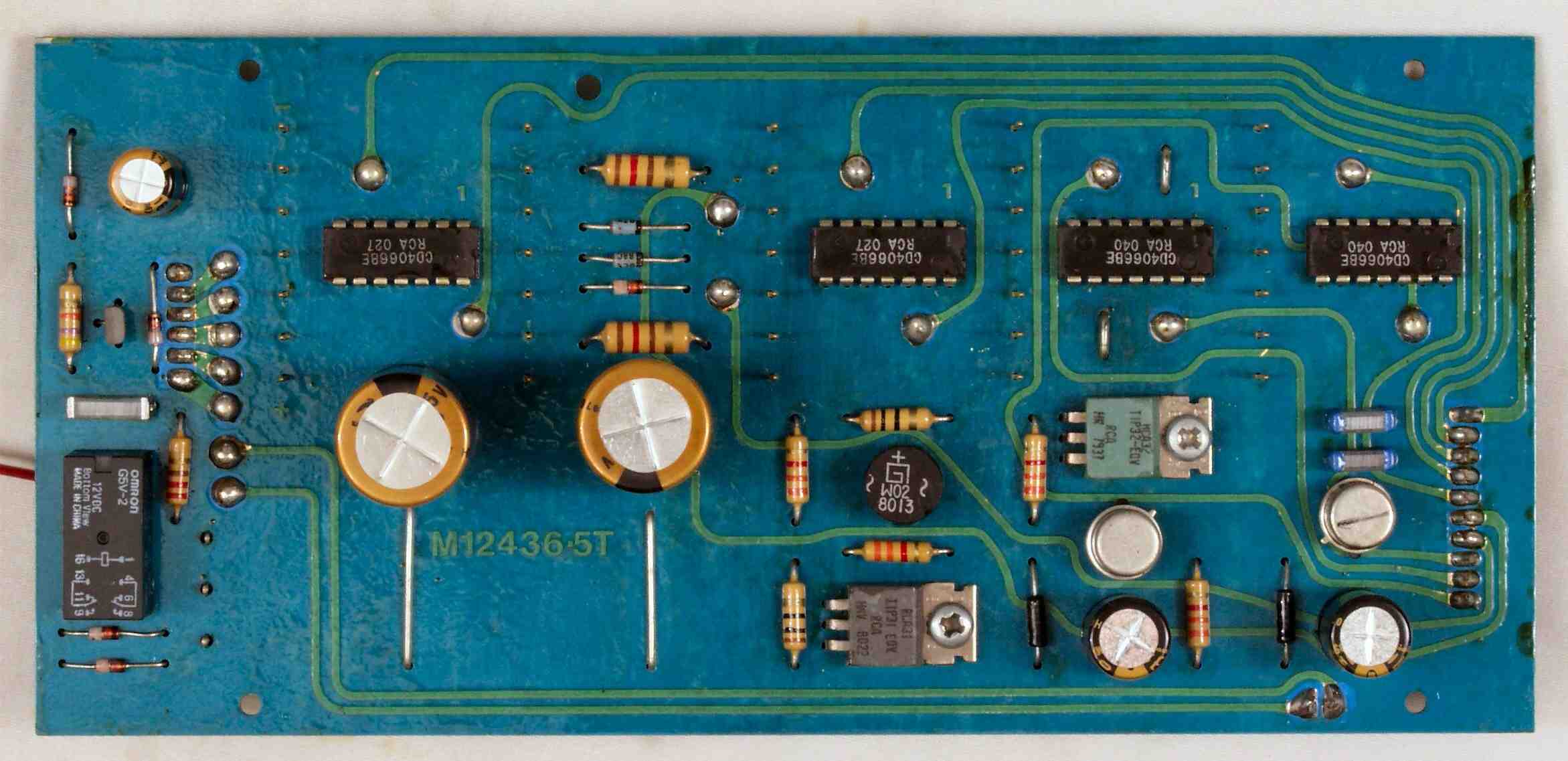

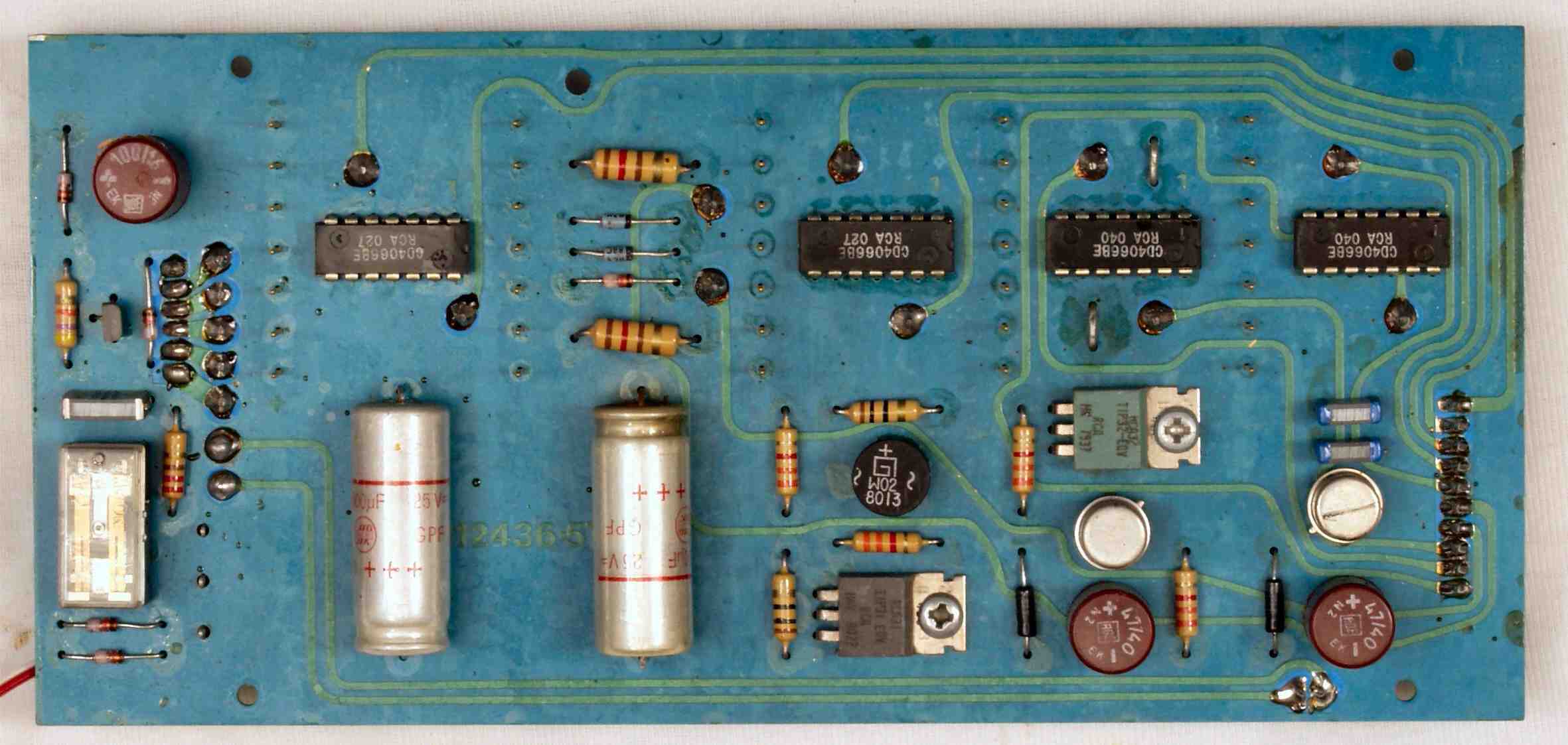

Ｃ−７Ａ．　修理前　電源基板

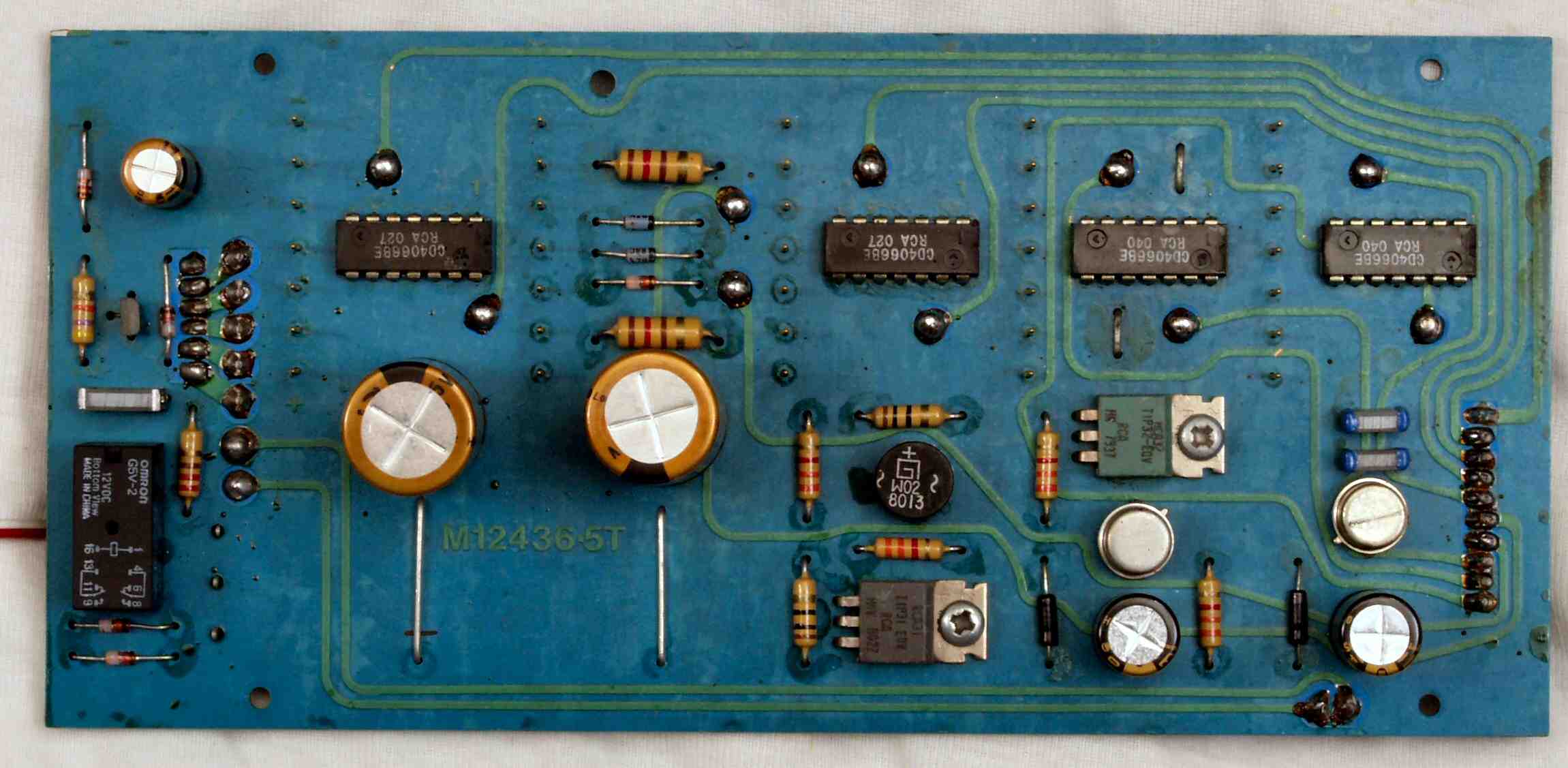

Ｃ−７Ｂ．　修理後　　電源基板　電解コンデンサー５個、リレー交換

Ｃ−７Ｃ．　完成電源基板　コート液を塗る

Ｃ−７Ｄ．　修理前　　電源基板裏

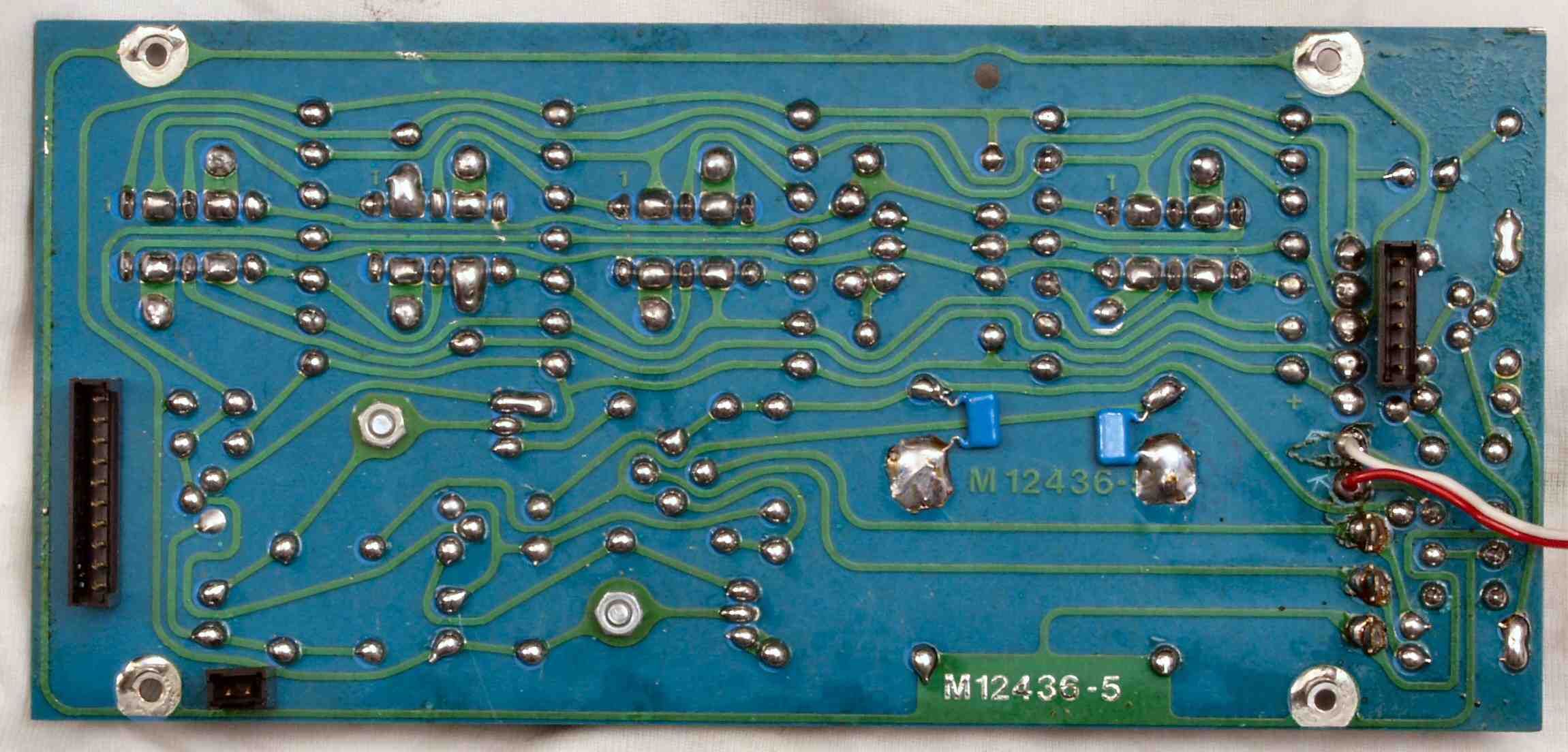

Ｃ−７Ｅ．　修理（半田補正）後　　電源基板裏、フイルムコンデンサー２個追加。

Ｃ−７Ｆ．　完成電源基板裏　洗浄後

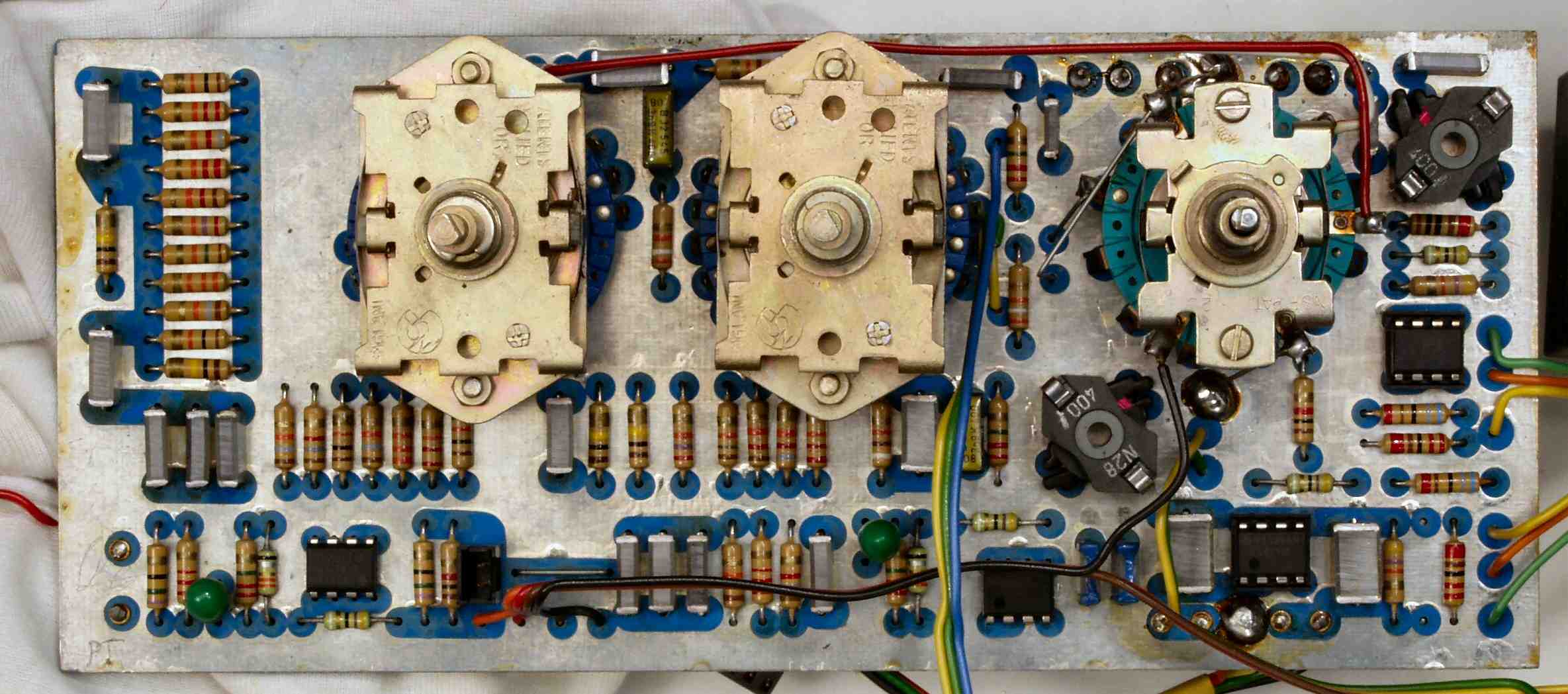

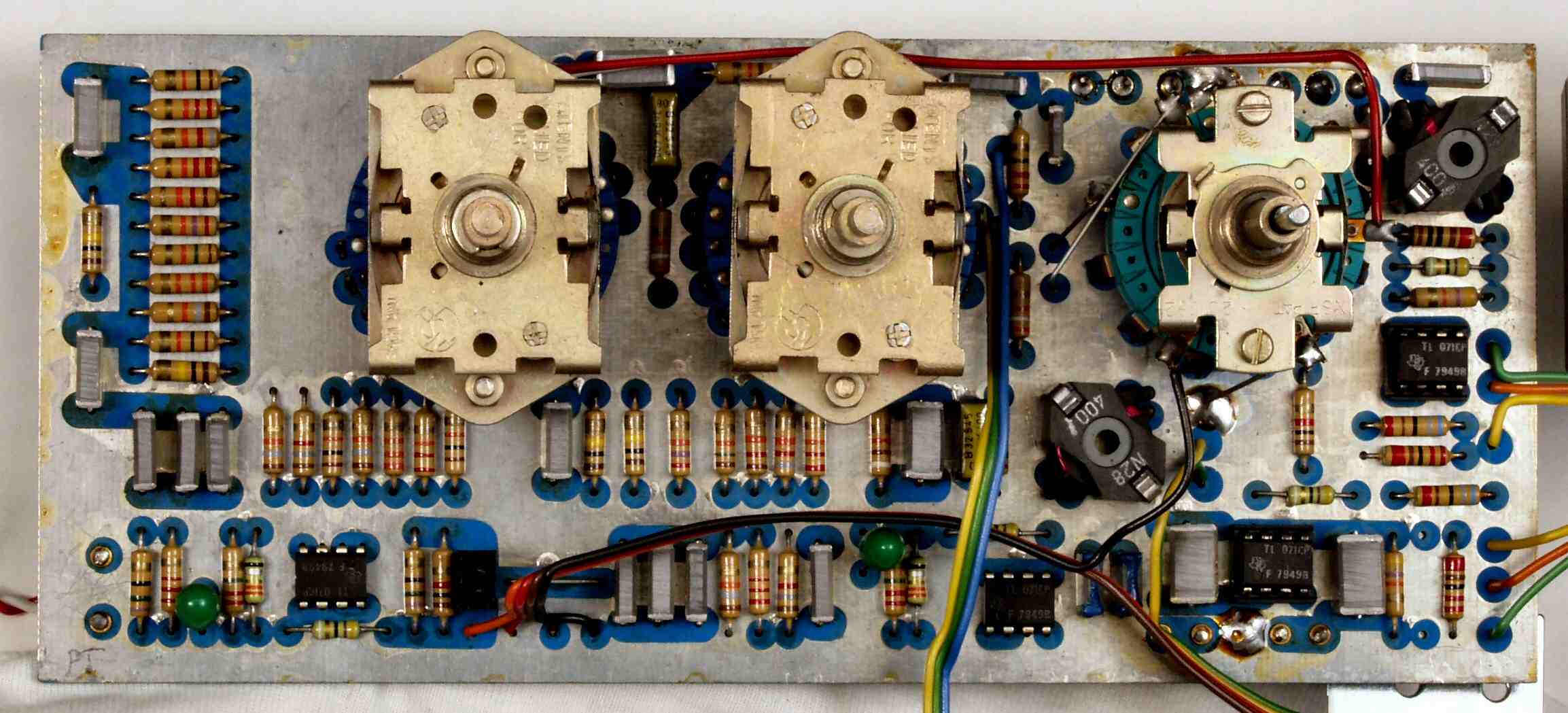

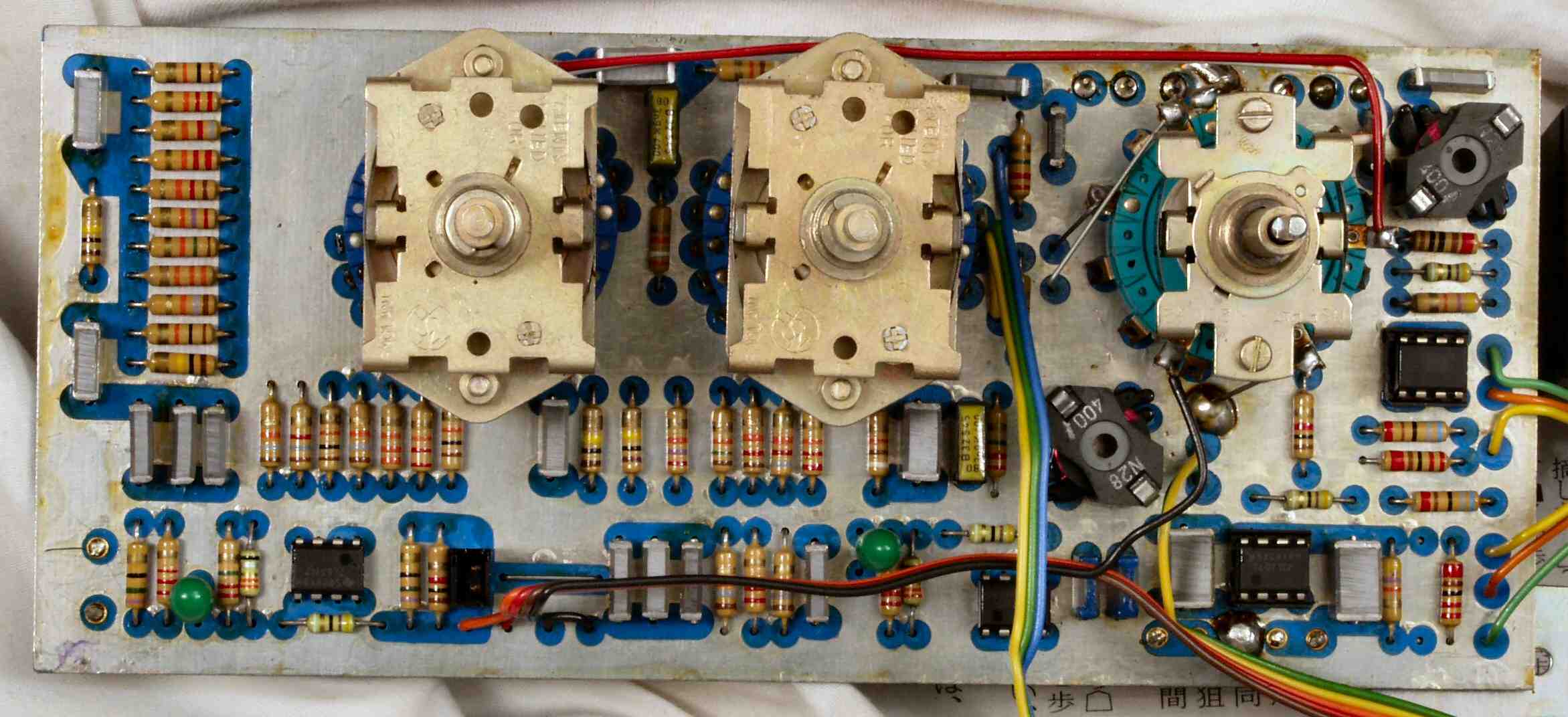

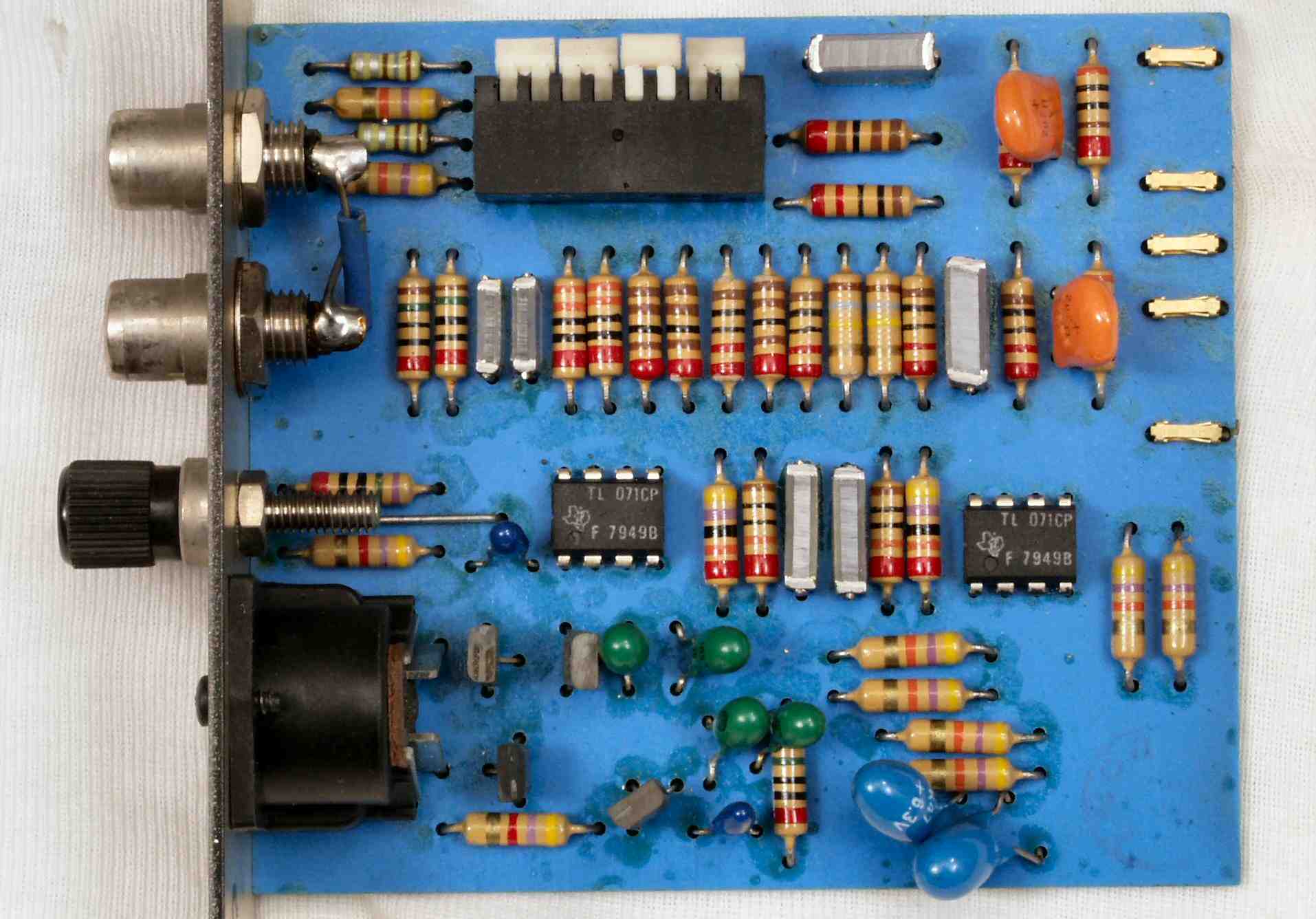

Ｃ−８Ａ．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ−８Ｂ．　修理後　　ＴｏｎｅＣｏｎｔｒｏｌ基板　OP-ＡＭＰ４個交換。抵抗２個追加。

Ｃ−８Ｃ．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板　洗浄後

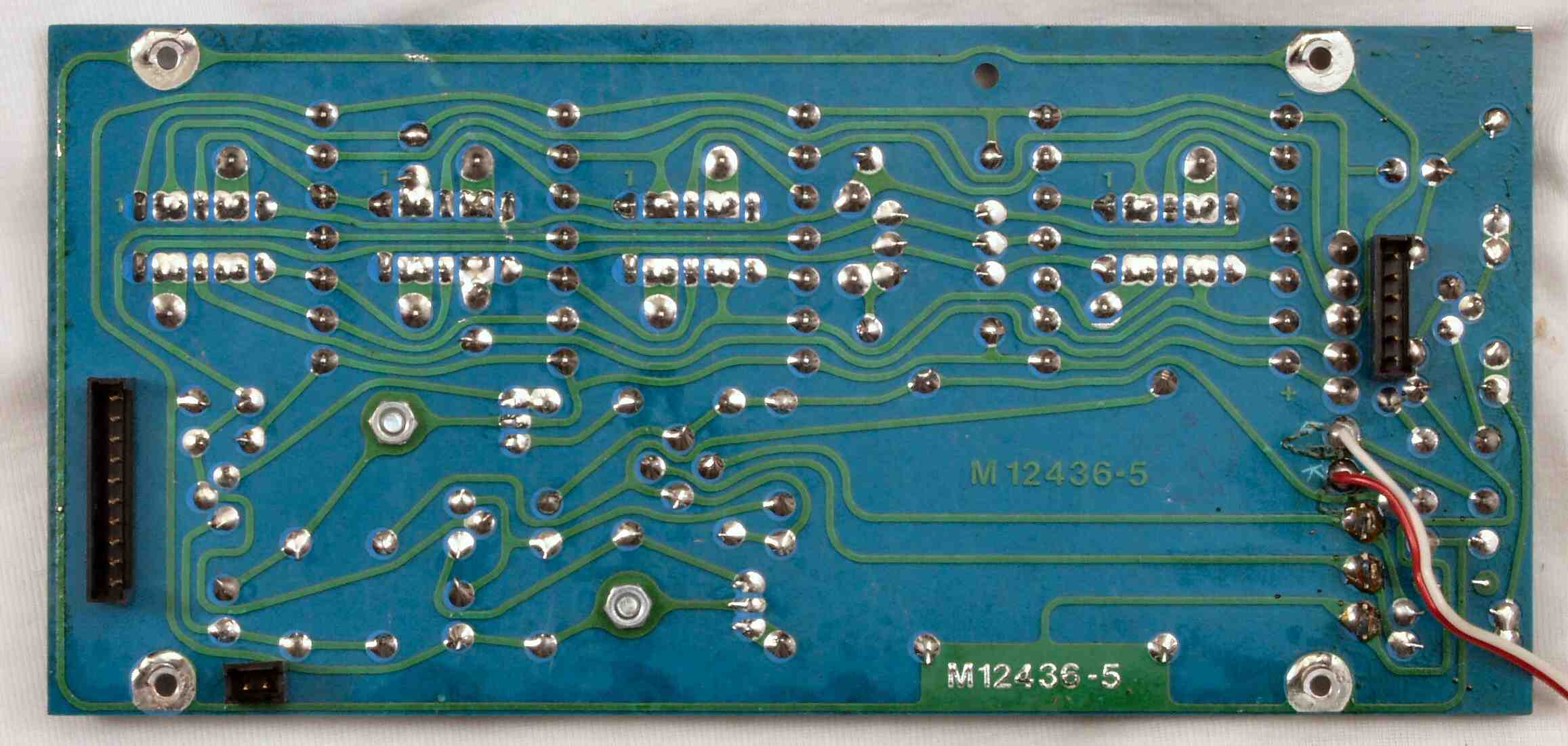

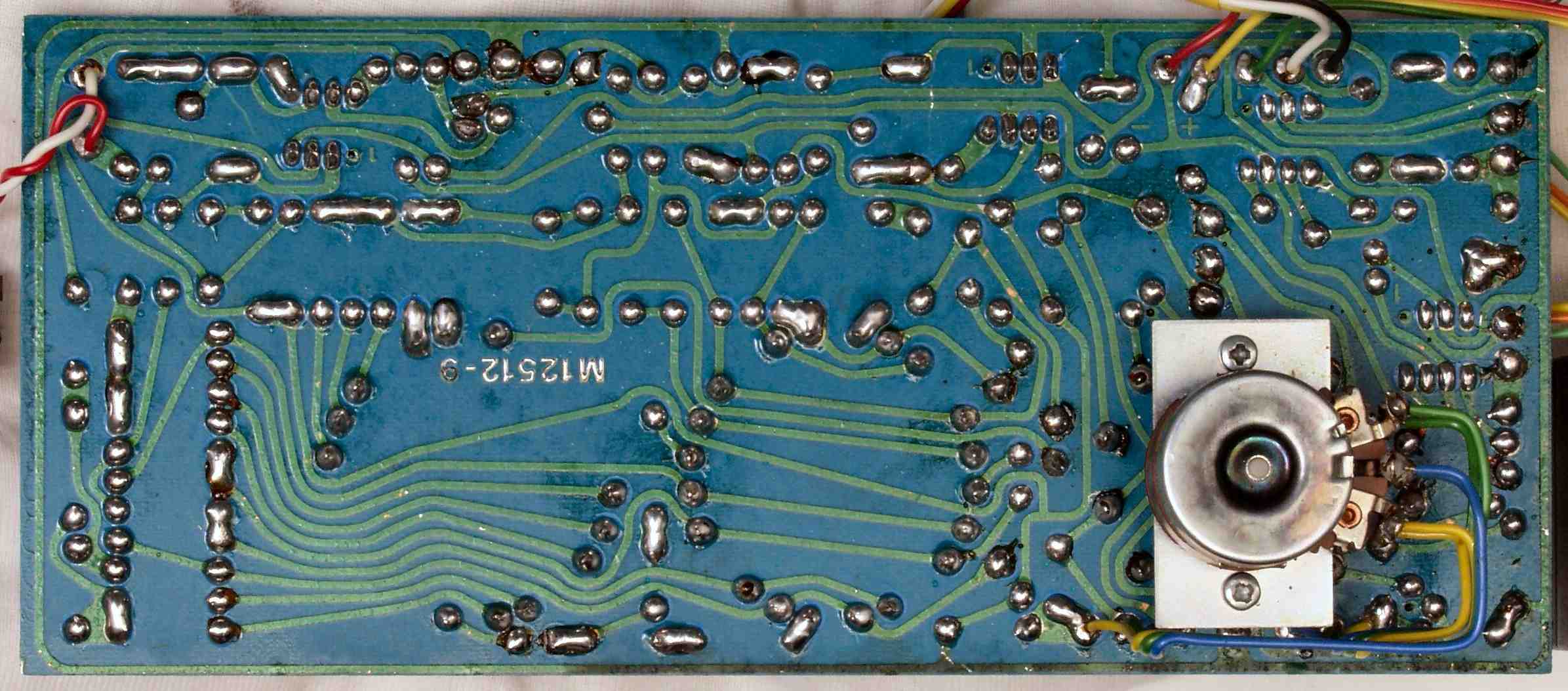

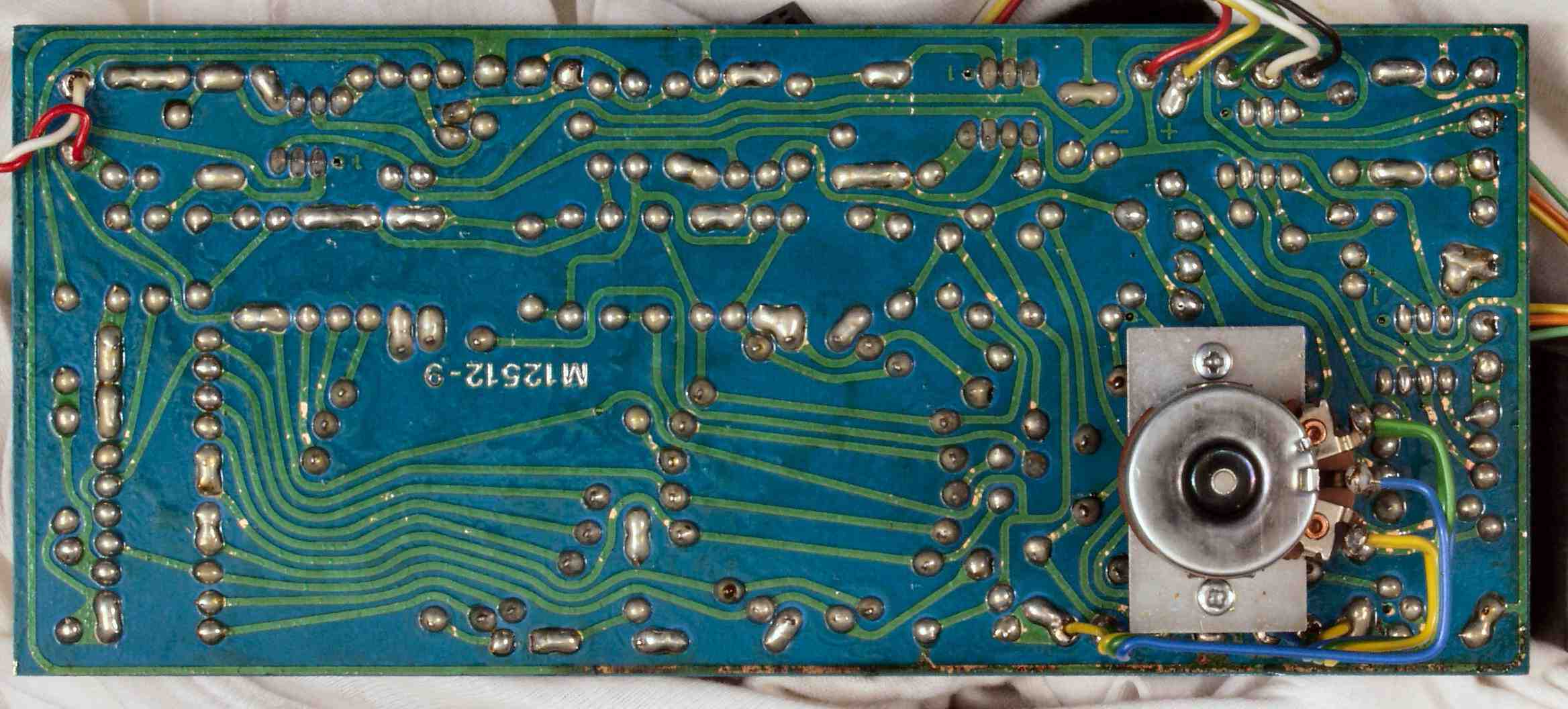

Ｃ−８Ｄ．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ−８Ｅ．　修理（半田補正）後　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ−８Ｆ．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板裏　洗浄後

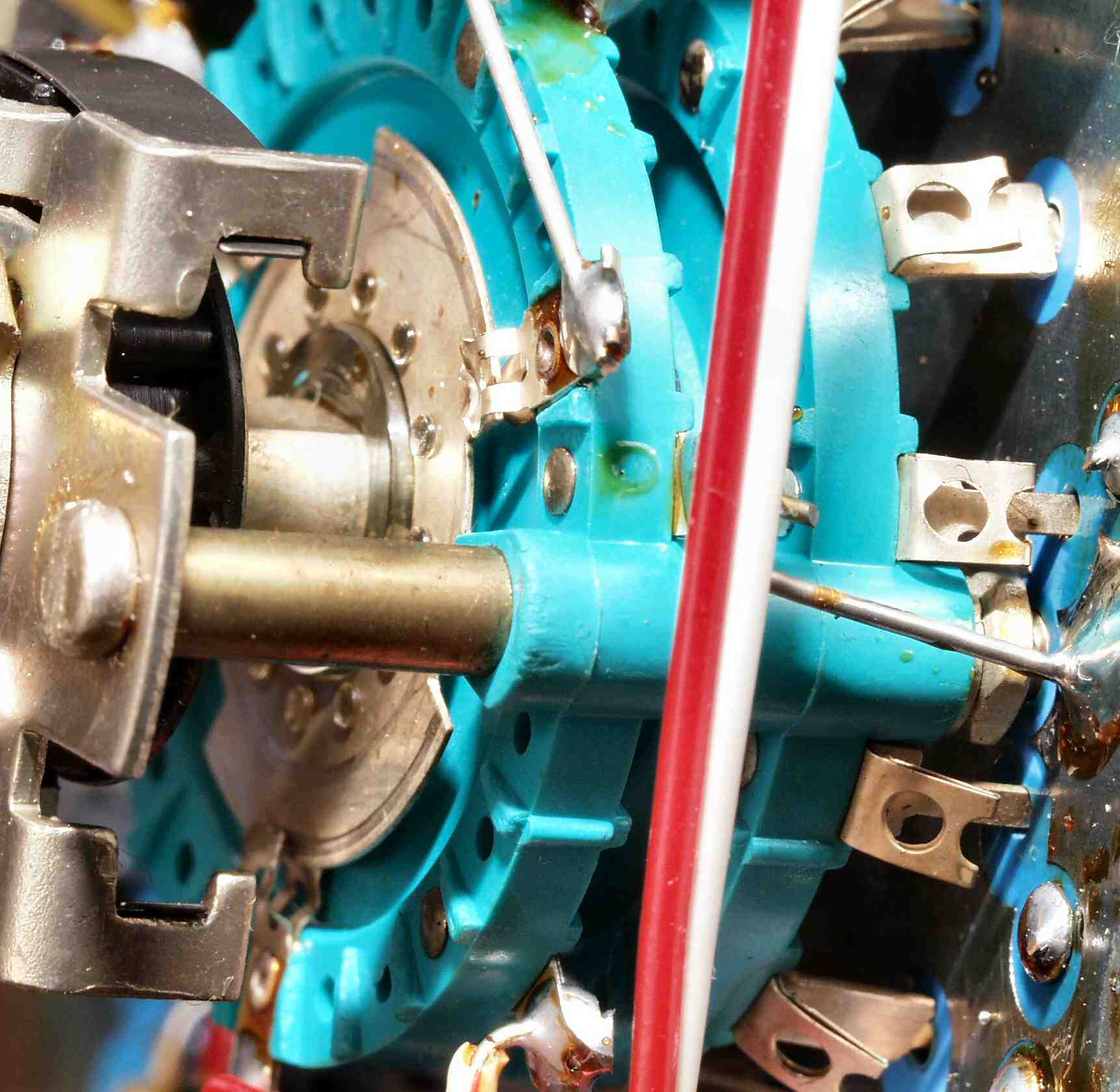

Ｃ−８Ｇ．　清掃中　ＴｏｎｅＣｏｎｔｒｏｌ−ＳＷ、綺麗！

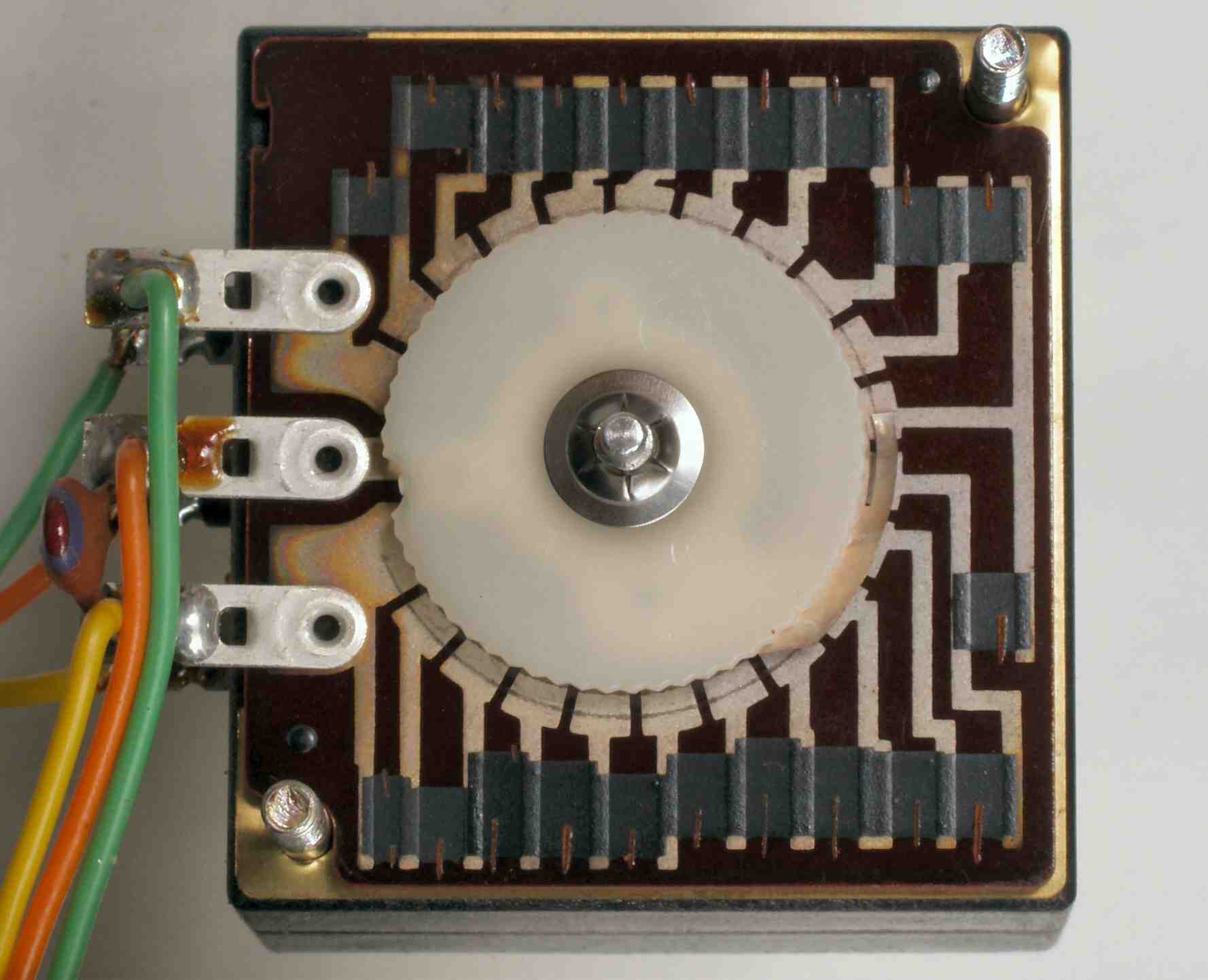

Ｃ−８Ｈ．　清掃中　ＶＲ、カシメ構造なのでここまで。

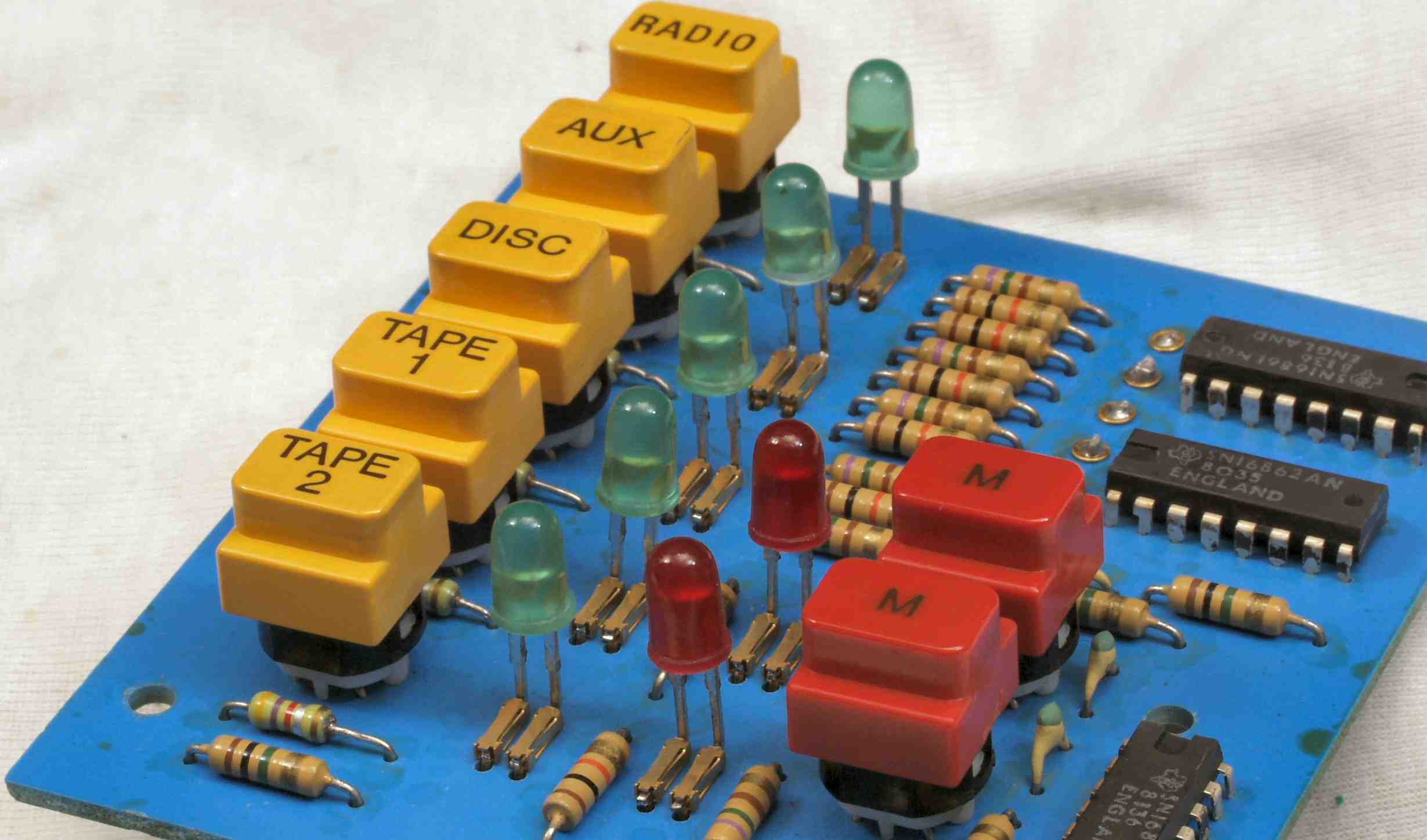

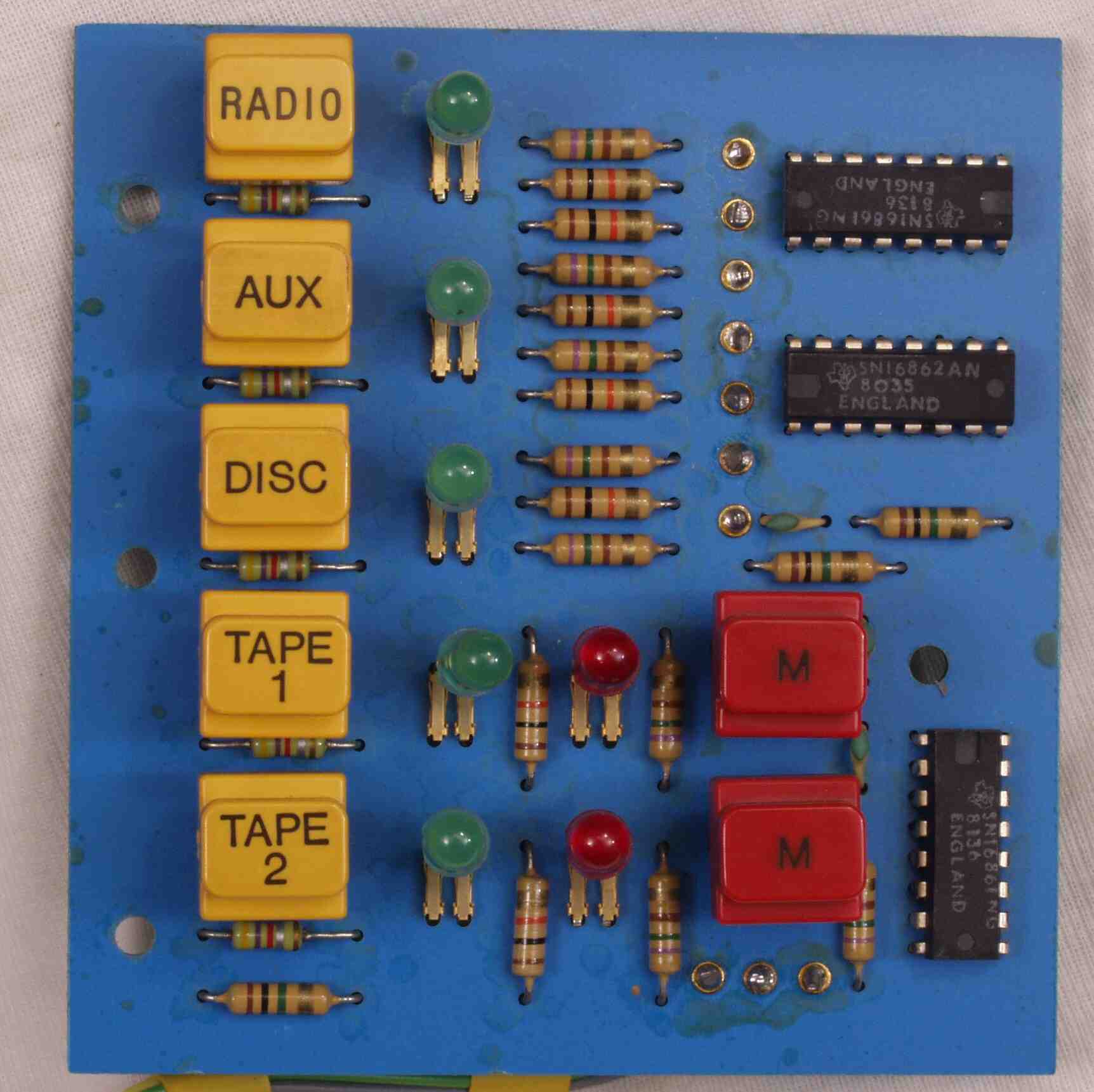

Ｃ−９Ａ．　修理前　　操作・表示基板

Ｃ−９Ａ−１．　修理中　　操作・表示基板、LEDはソケットを使用いている！

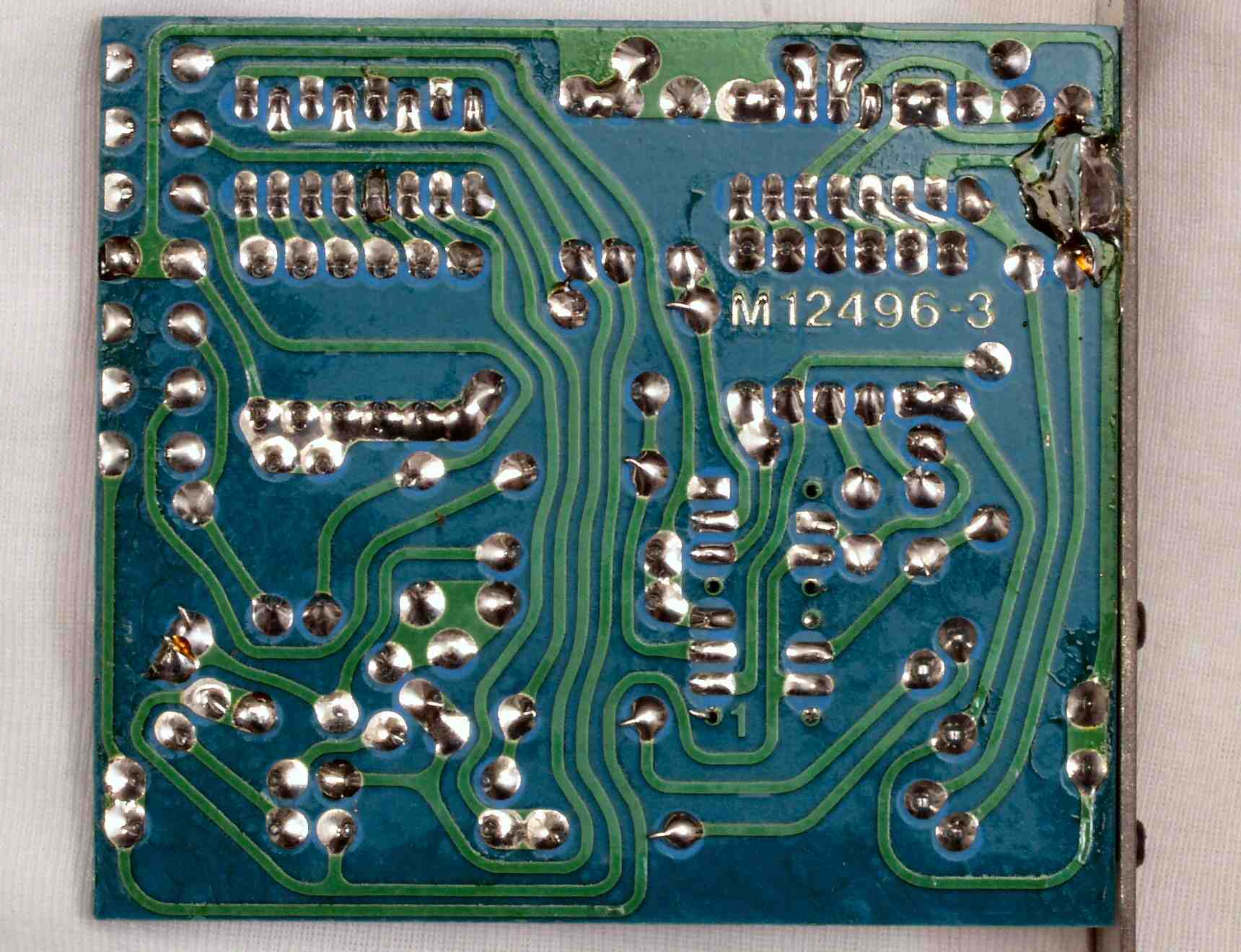

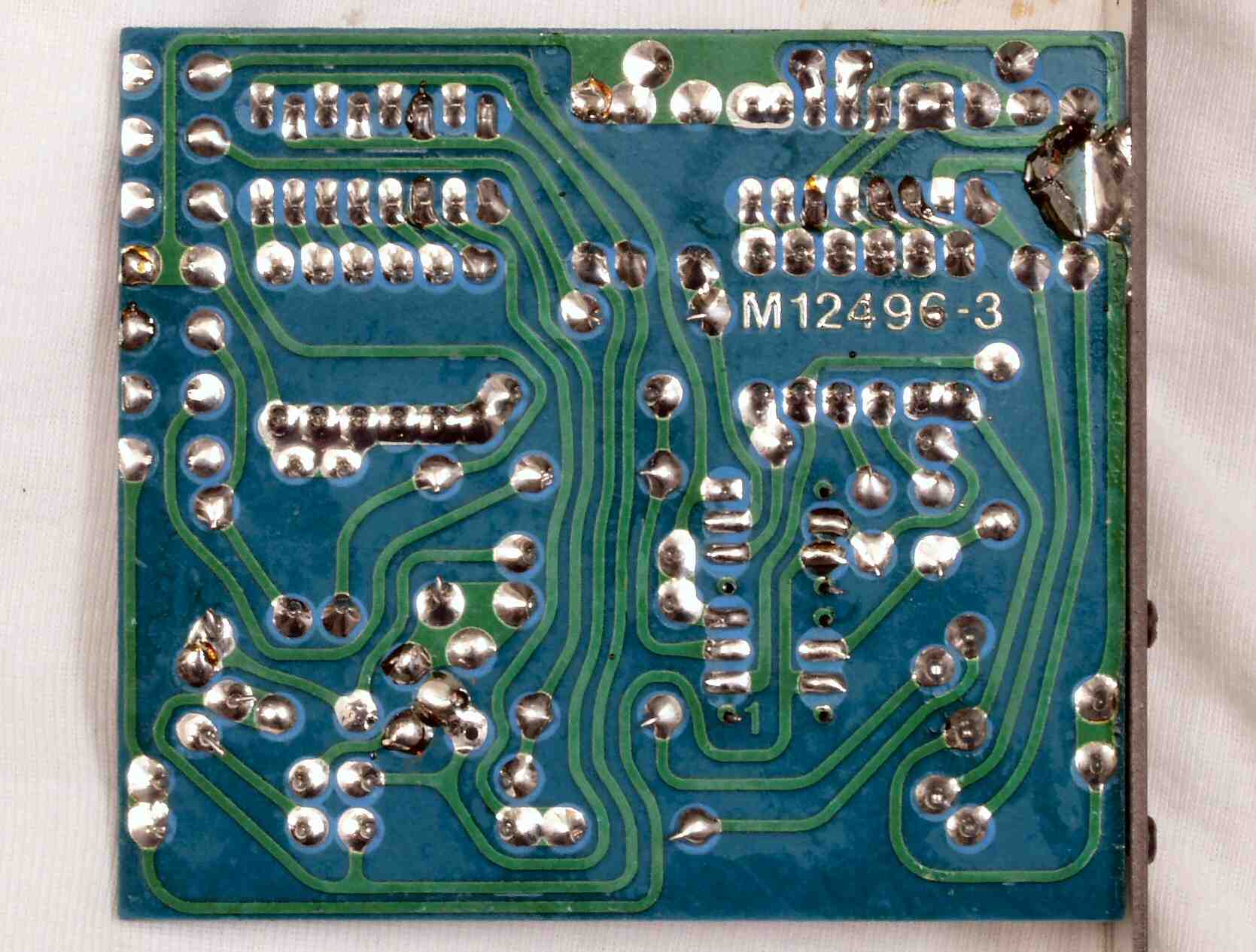

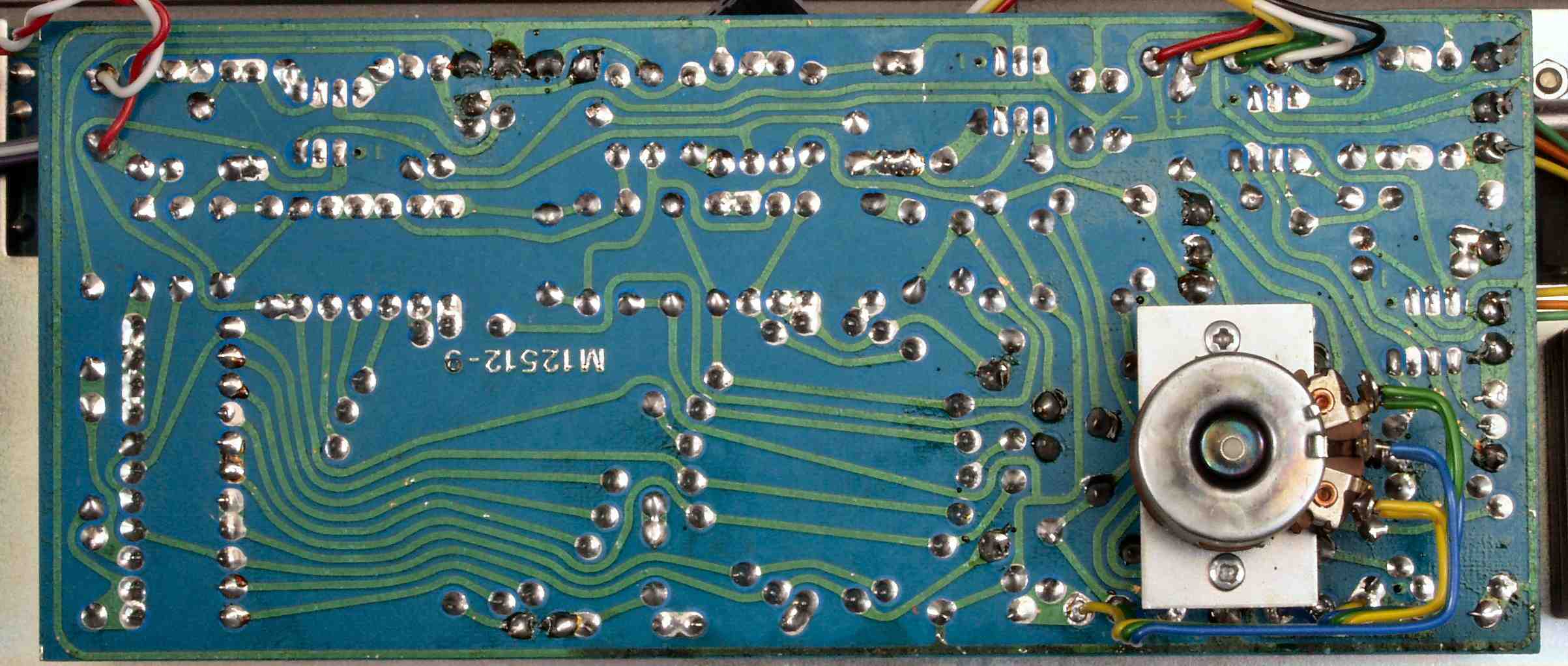

Ｃ−９Ｂ．　修理前　　操作・表示基板裏

Ｃ−９Ｃ．　修理（半田補正）後　　操作・表示基板裏

Ｃ−９Ｄ．　完成操作・表示基板裏　洗浄後

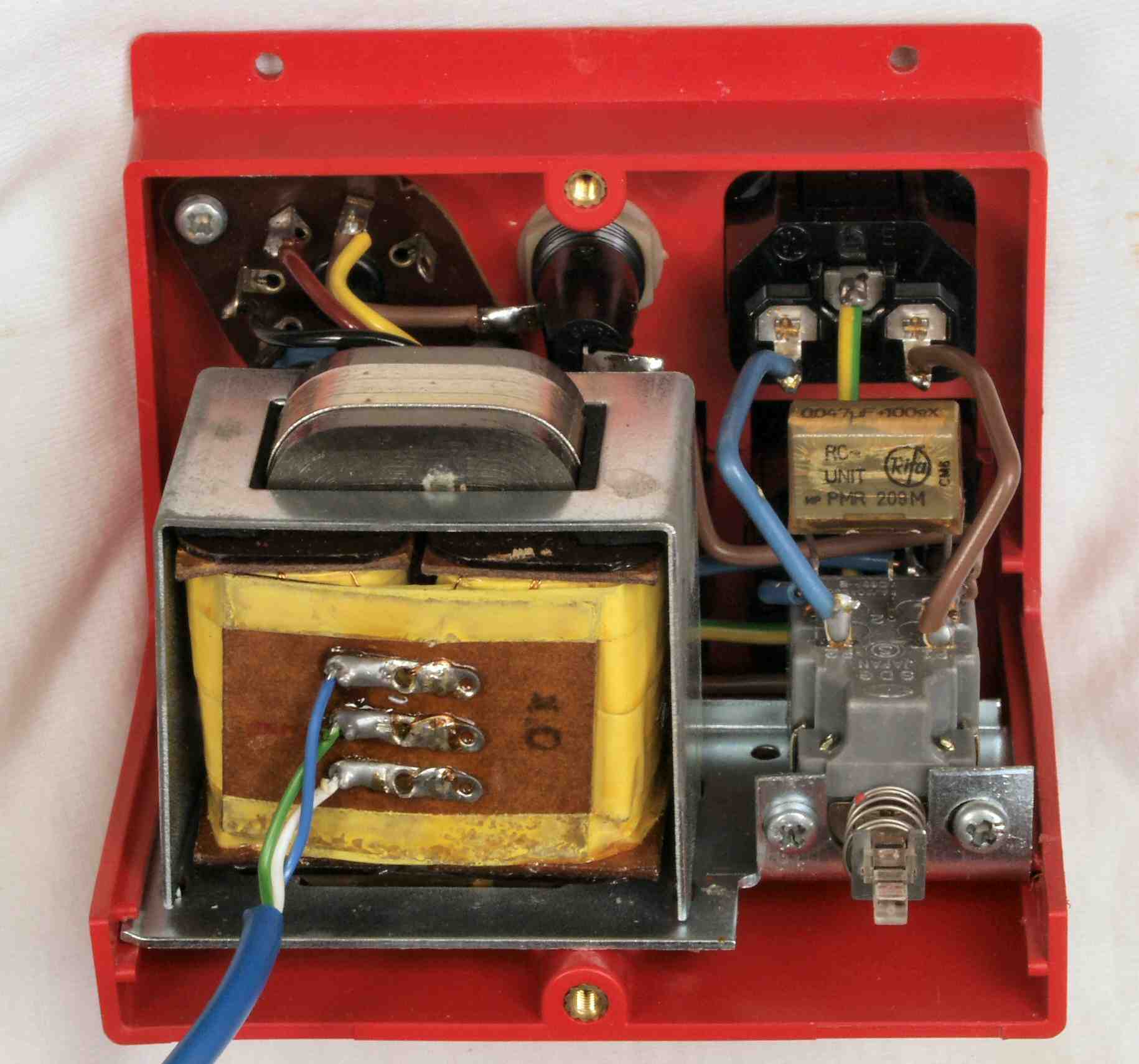

Ｃ−ＡＡ．　修理前　電源トランス部。 　　　　　４４のパワースィッチは独特の構造をしており、押すときに 斜めに負荷が掛かる設計になっています。そのため、購入当初より 　　　　　スィッチオンの状 態にならない（フックが掛からない）ことが度々発生し、調整を繰り返しお願いしま したが、最終的にはスィッチ 　　　　　本体を一度交換してあります。 　　　　　このＳＷで６０６＋４４の電源ＳＷになっている。又両切りになっているので、接点が焼き付く可能性有るので、リレーを増設する。

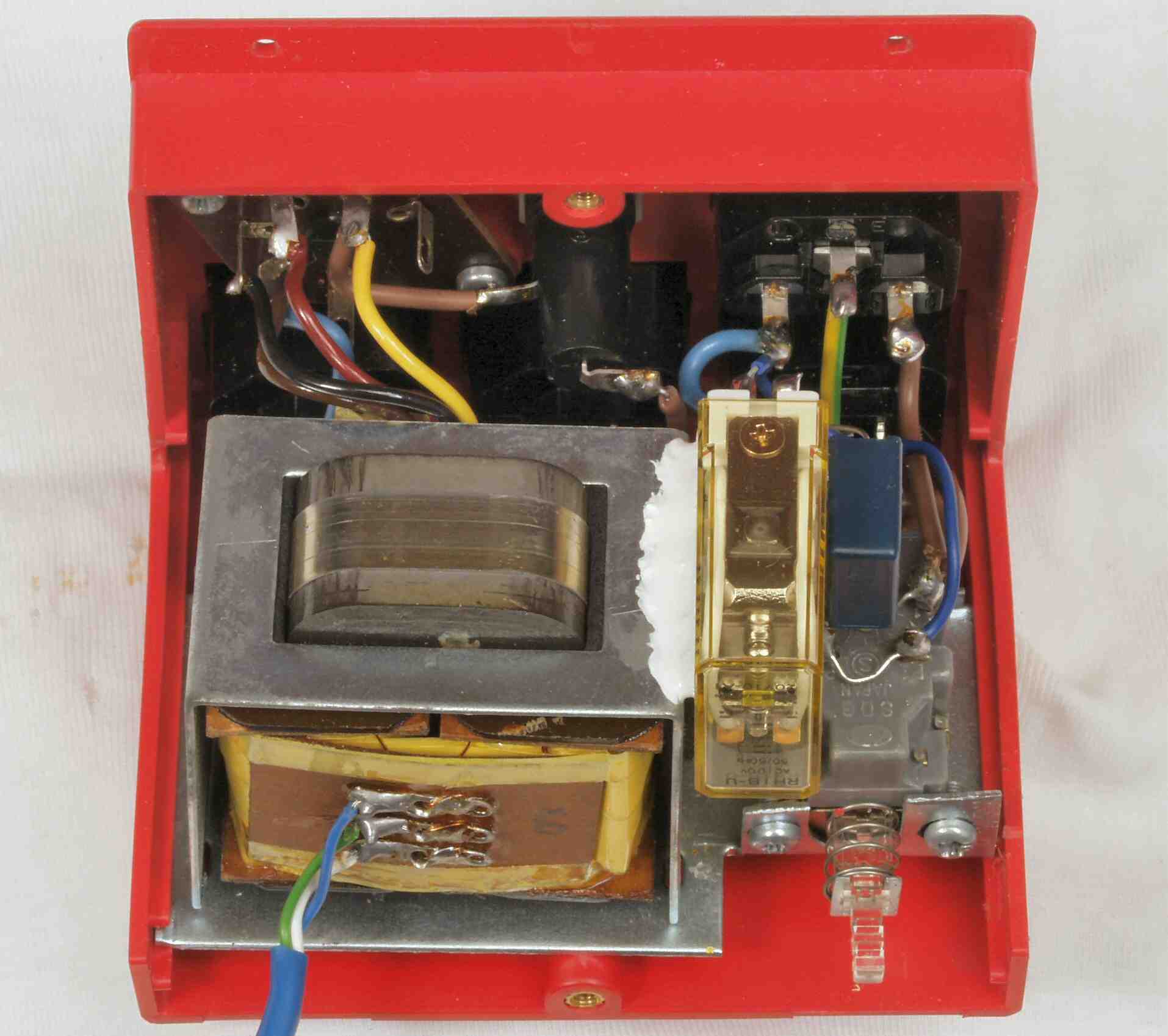

Ｃ−ＡＢ．　修理後　電源トランス部。　リレーを増設する。

Ｃ−ＢＡ．　修理中　基板接続ピンを強めておく

写真紛失

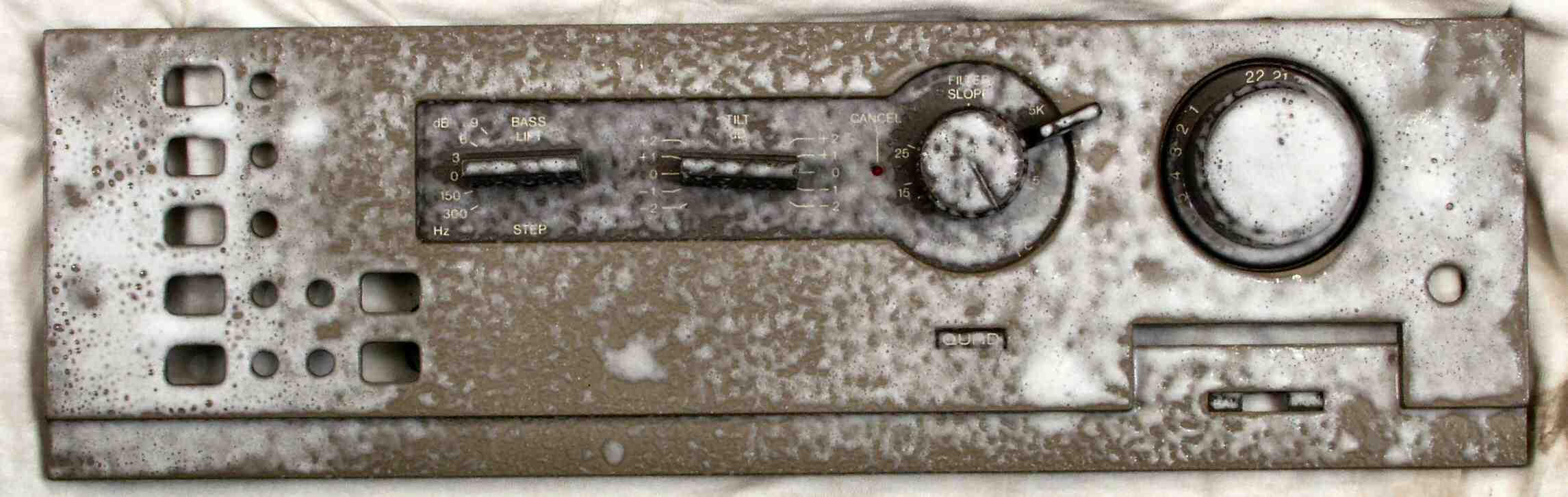

Ｃ−ＢＢ．　パネル洗浄中

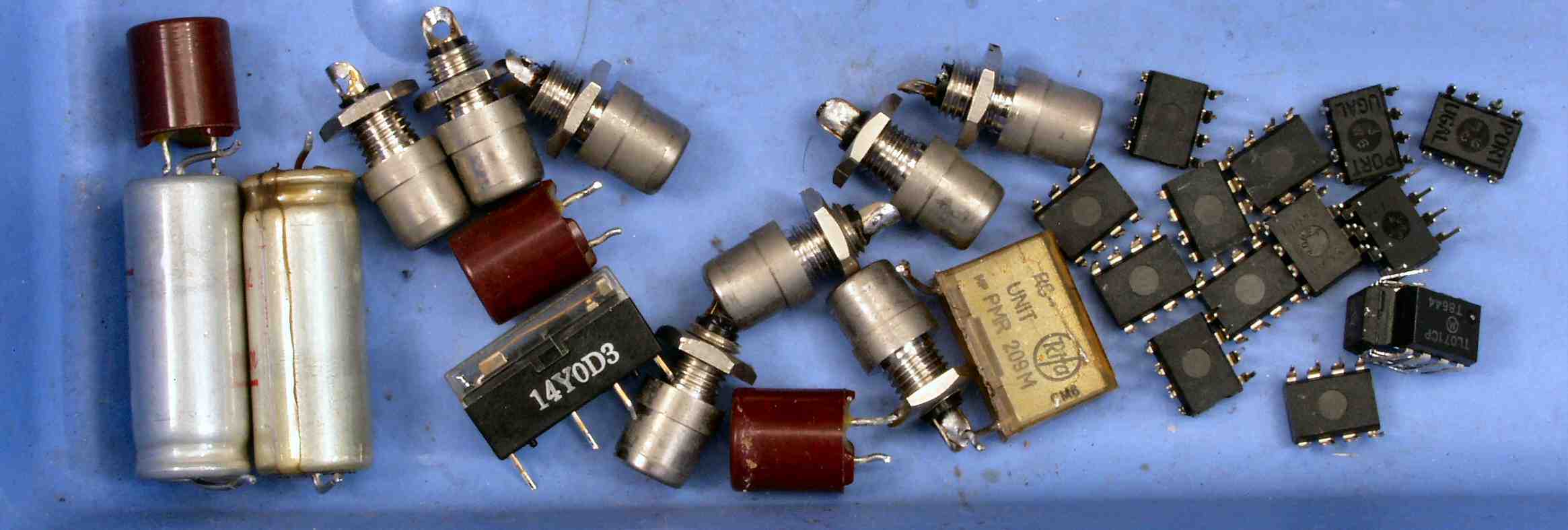

Ｃ−ＣＡ．　交換部品

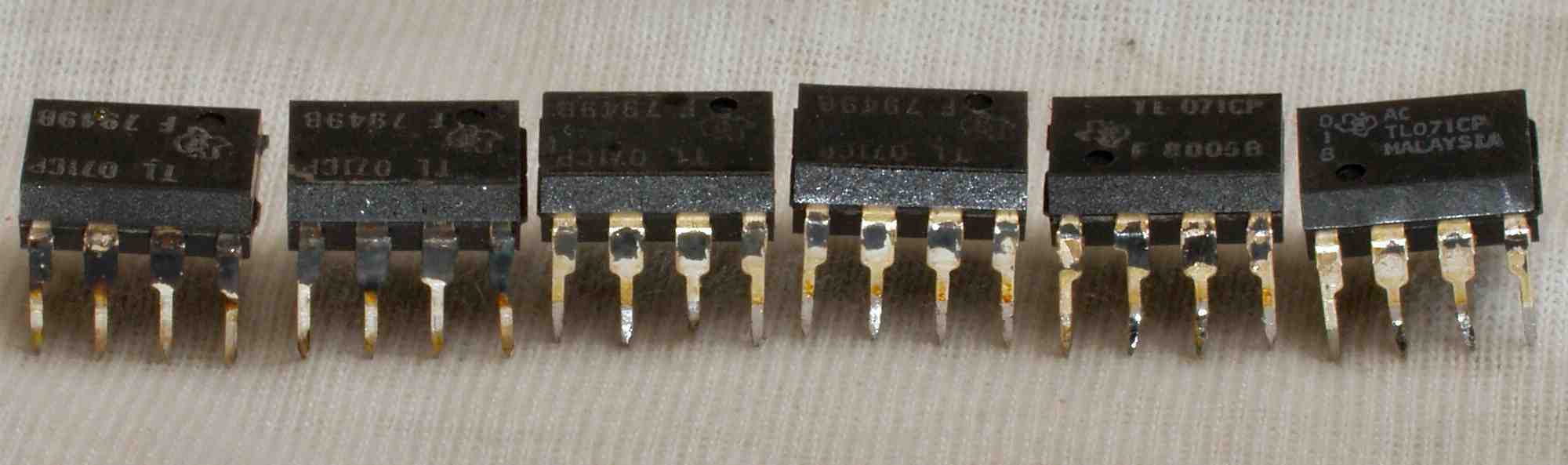

Ｃ−ＣＢ．　交換部品、ＯＰ−ＡＭＰの足が真っ黒。

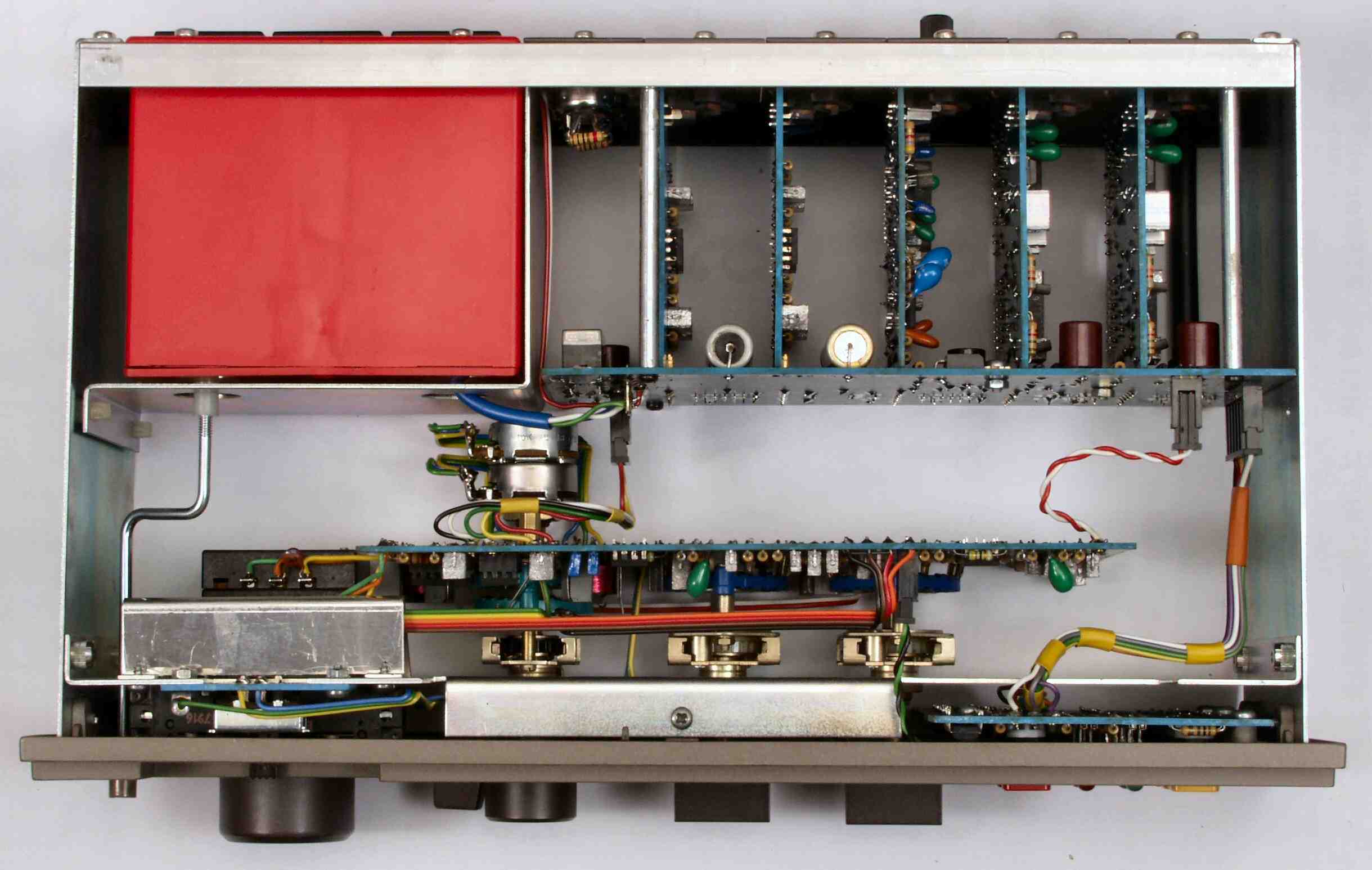

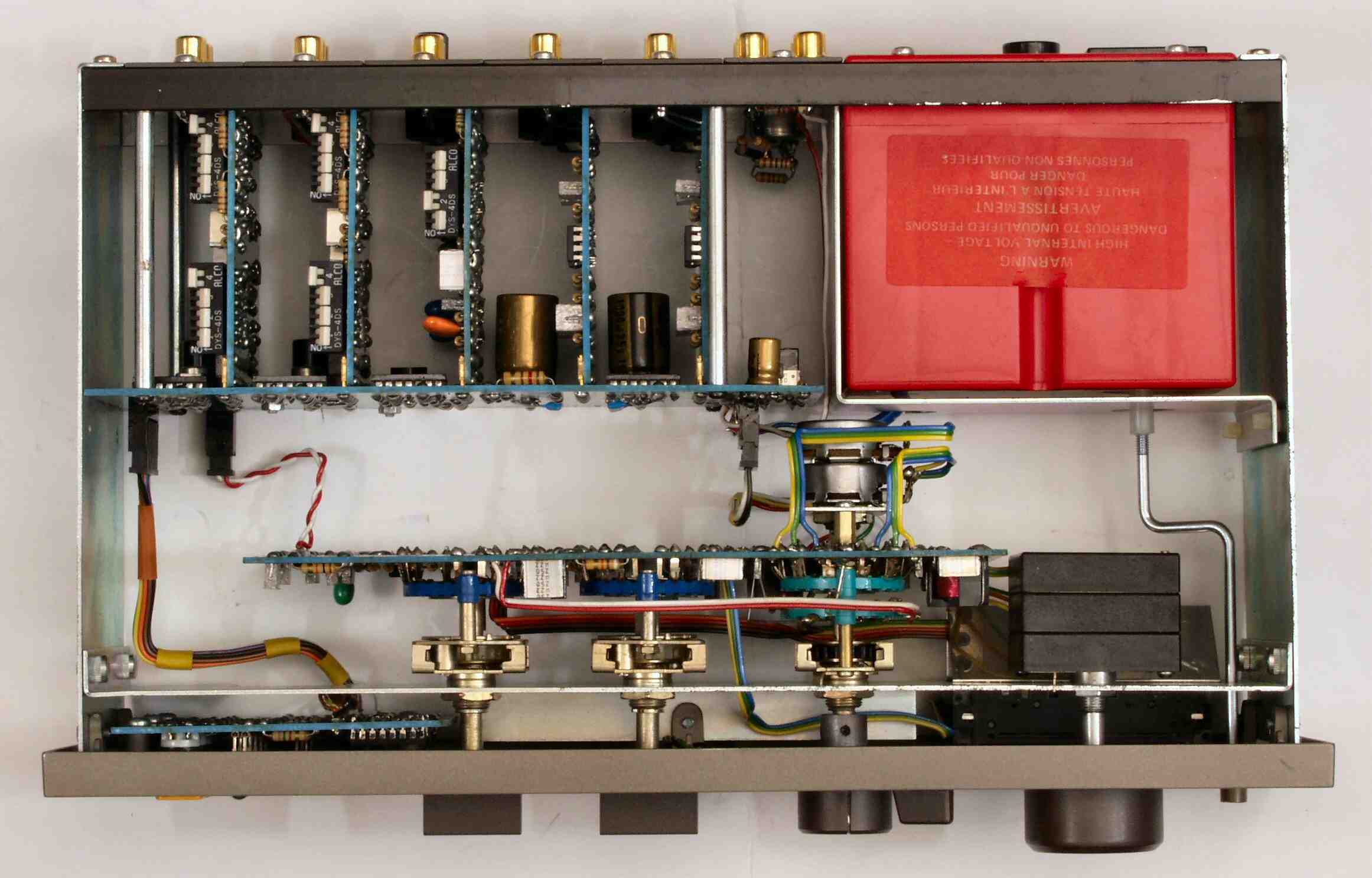

Ｃ−ＤＡ．　修理前　上から見る

Ｃ−ＤＢ．　修理後　上から見る

Ｃ−ＤＣ．　修理前　下から見る

Ｃ−ＤＤ．　修理後　下から見る

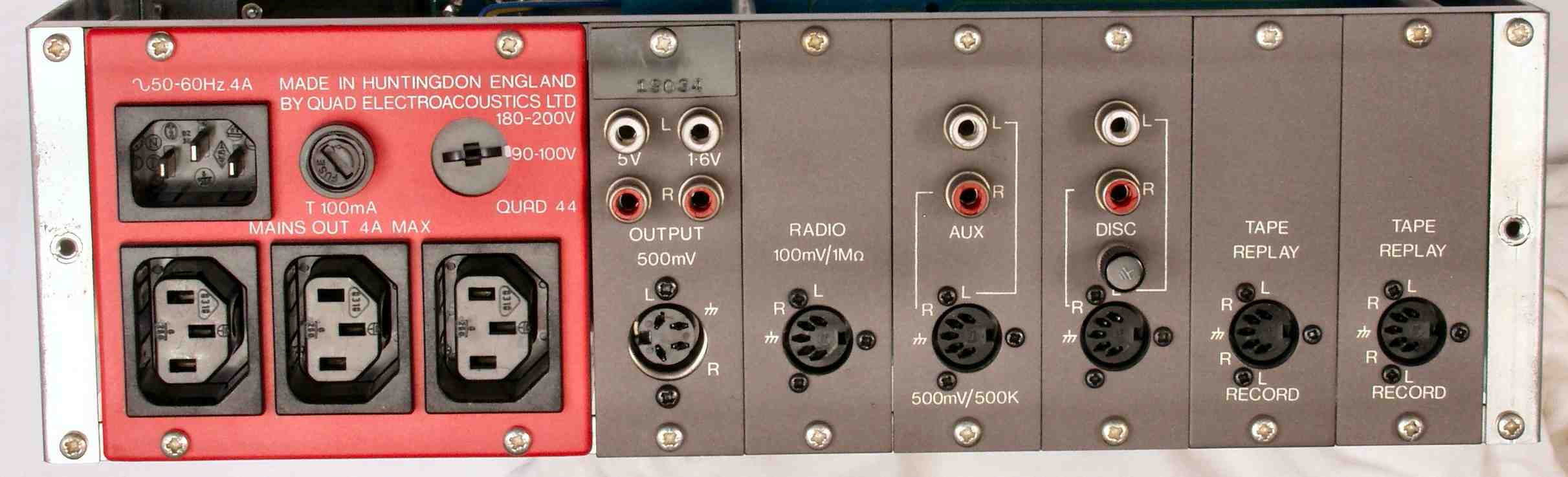

Ｃ−ＤＥ．　修理前　後ろから見る。

Ｃ−ＤＦ．　修理後　後ろから見る。

Ｃ−ＤＧ．　完成　後ろから見る

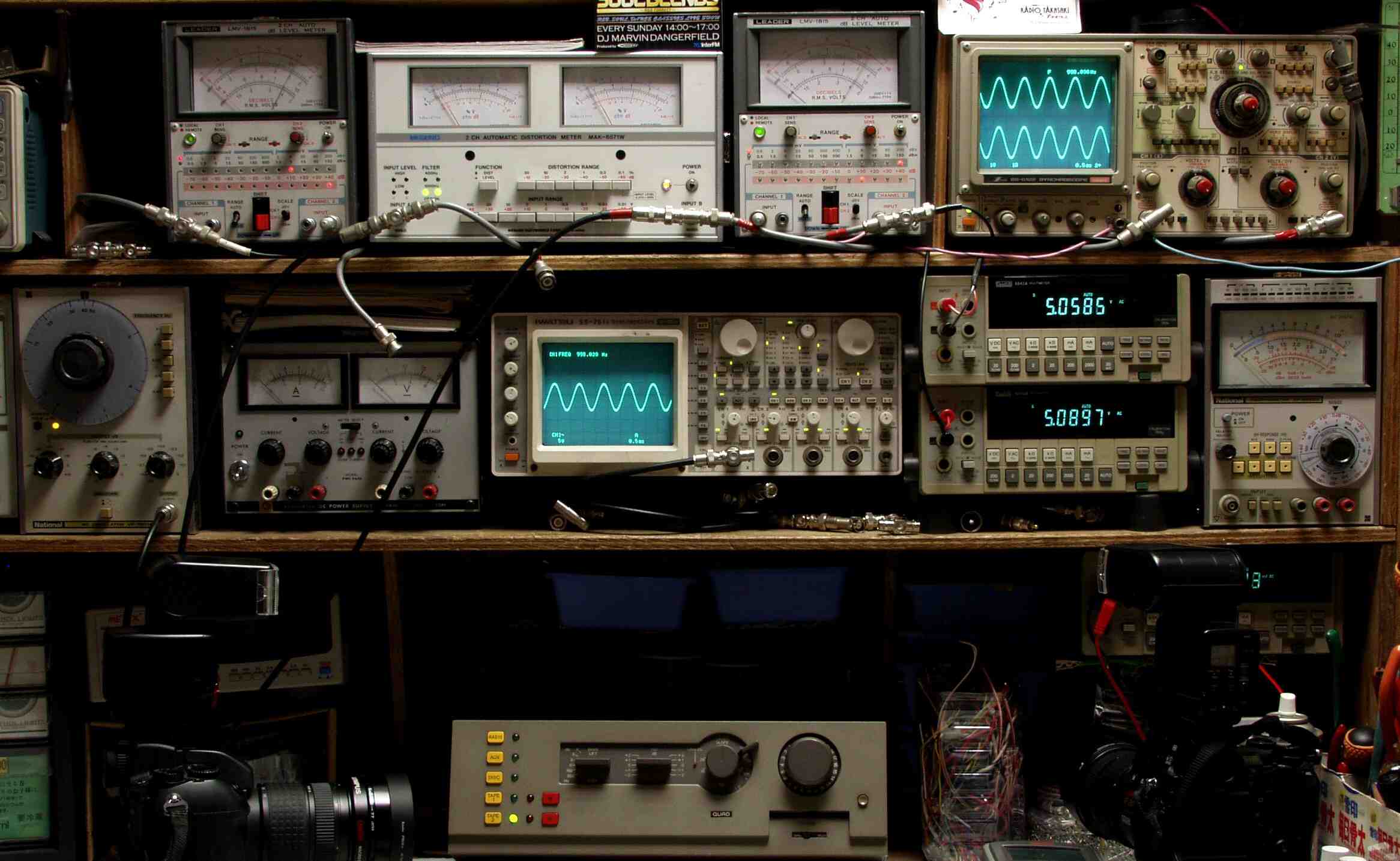

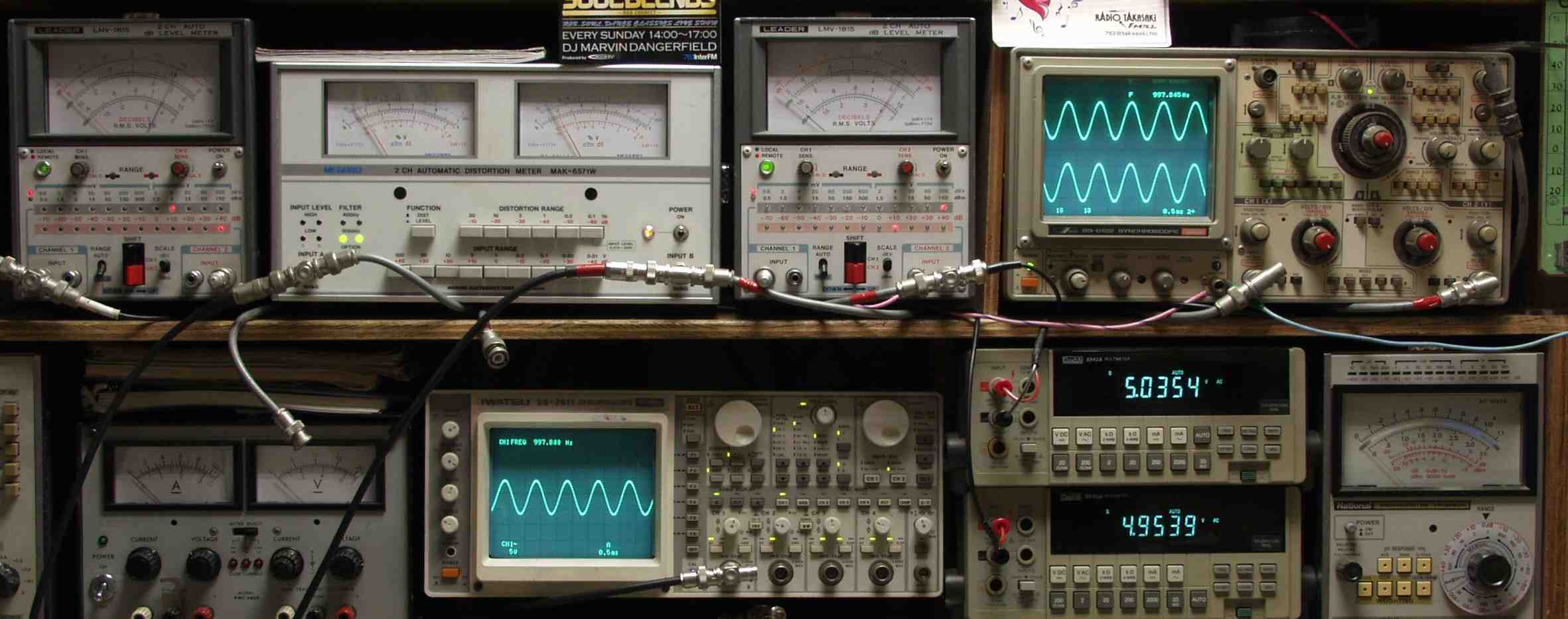

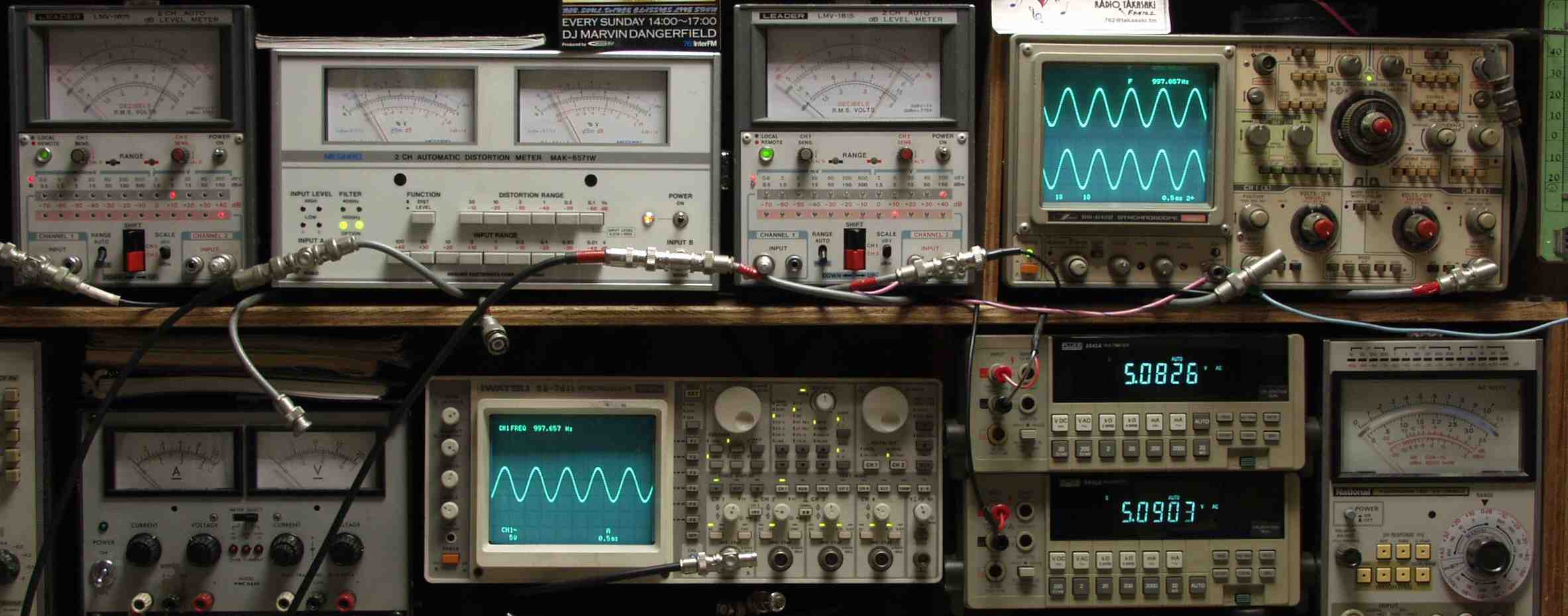

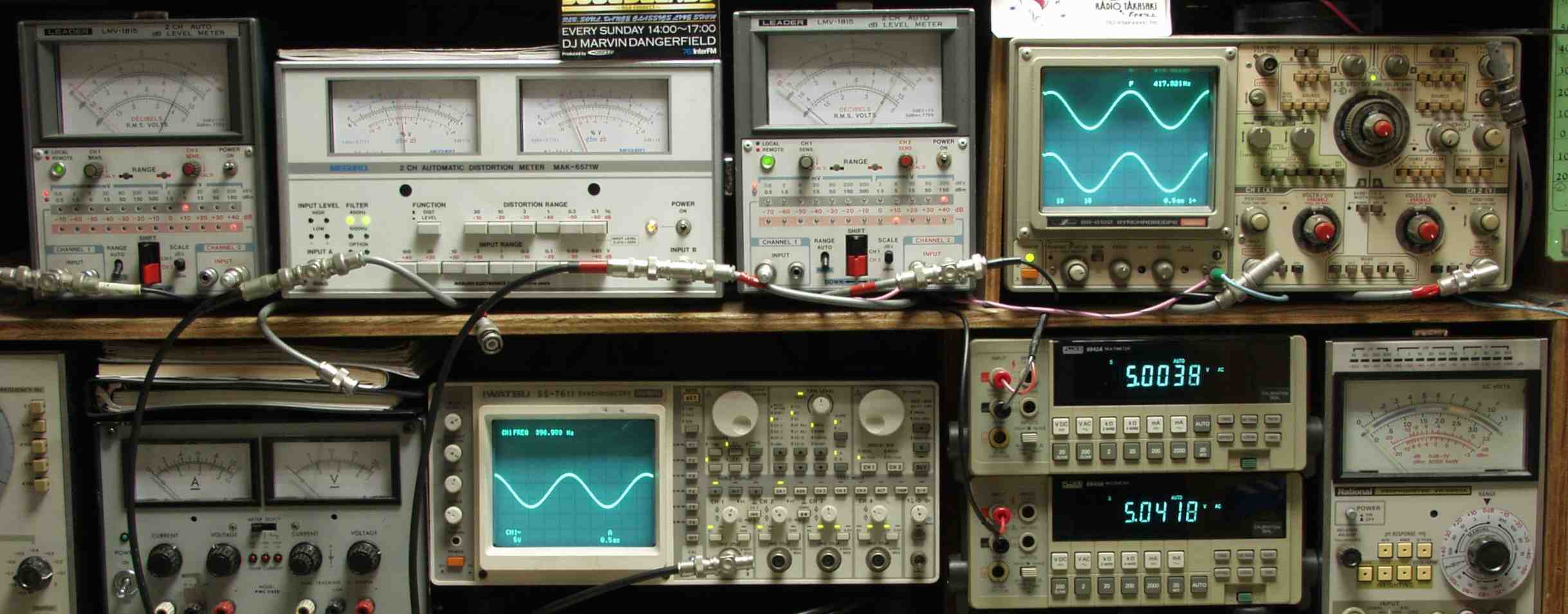

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

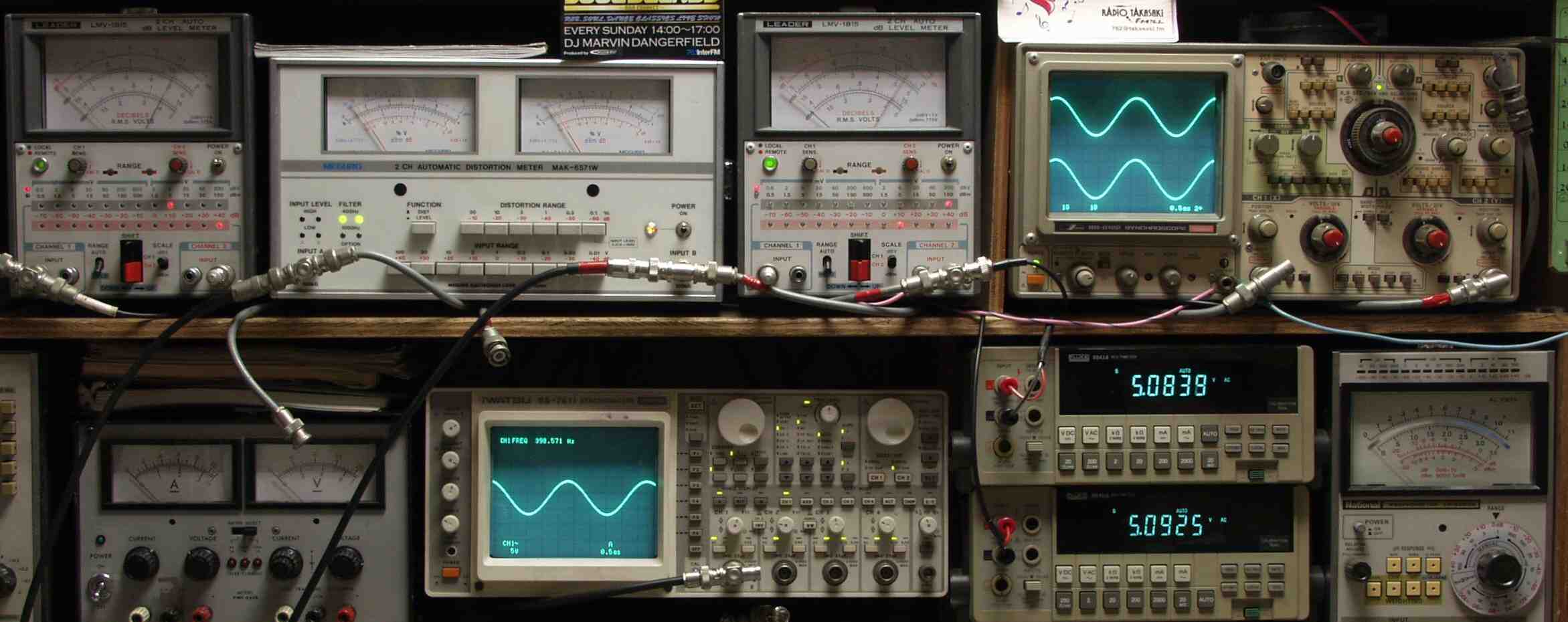

Ｅ−２Ａ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＡＵＸ／ＣＤ入力

Ｅ−２Ｂ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ／ＣＤ入力

Ｅ−３Ａ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＴＡＰＥ（１００ｍＶ）入力

Ｅ−３Ｂ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＴＡＰＥ（１００ｍＶ）入力

Ｅ−４Ａ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＤＩＳＫ／ＭＣ（１ｍＶ）入力

Ｅ−４Ｂ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＤＩＳＫ／ＭＣ（１ｍＶ）入力

ＥＥ．　上位測定機器での調整・測定 ＥＥ−１．　上位測定器で調整・測定

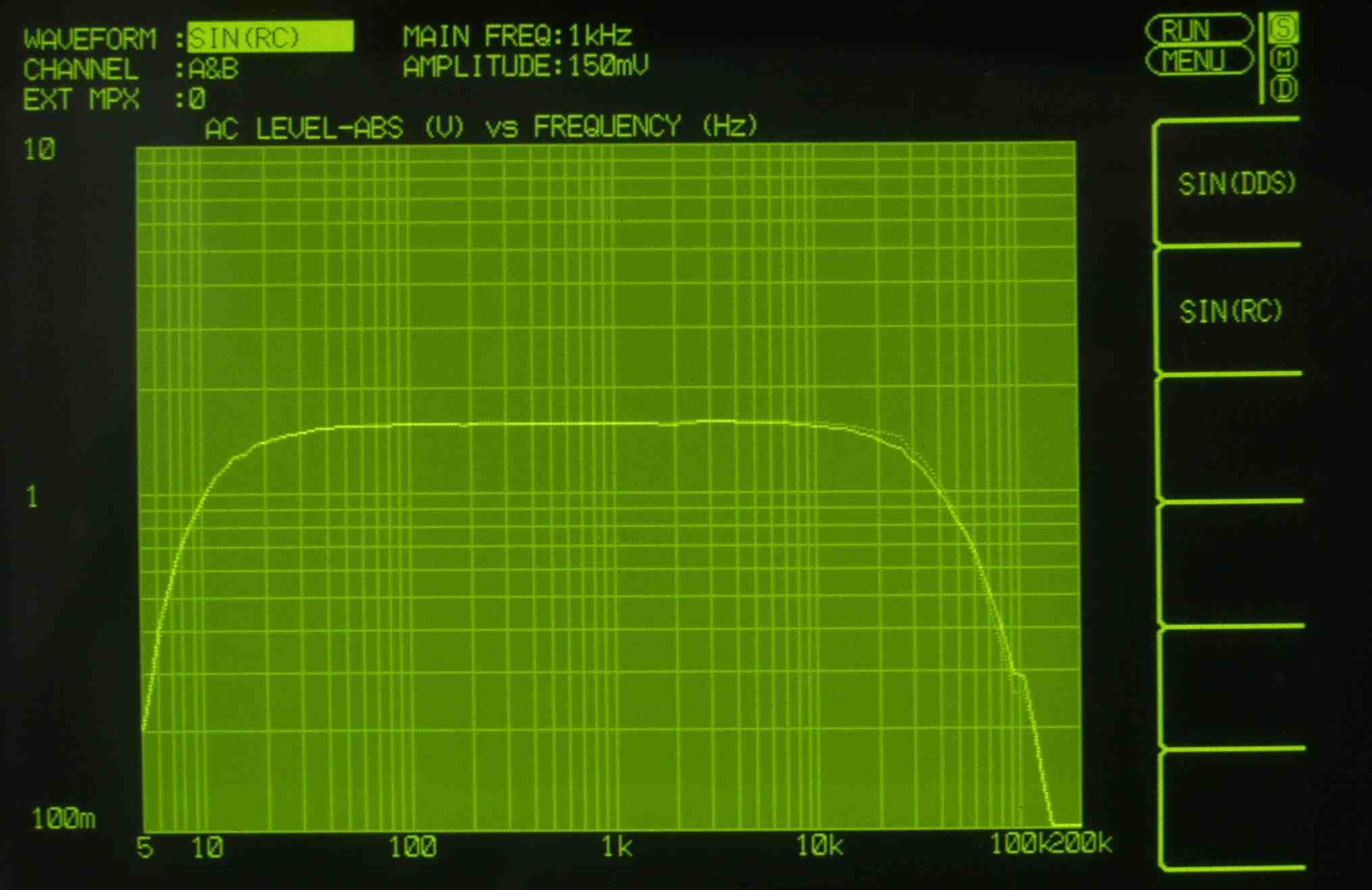

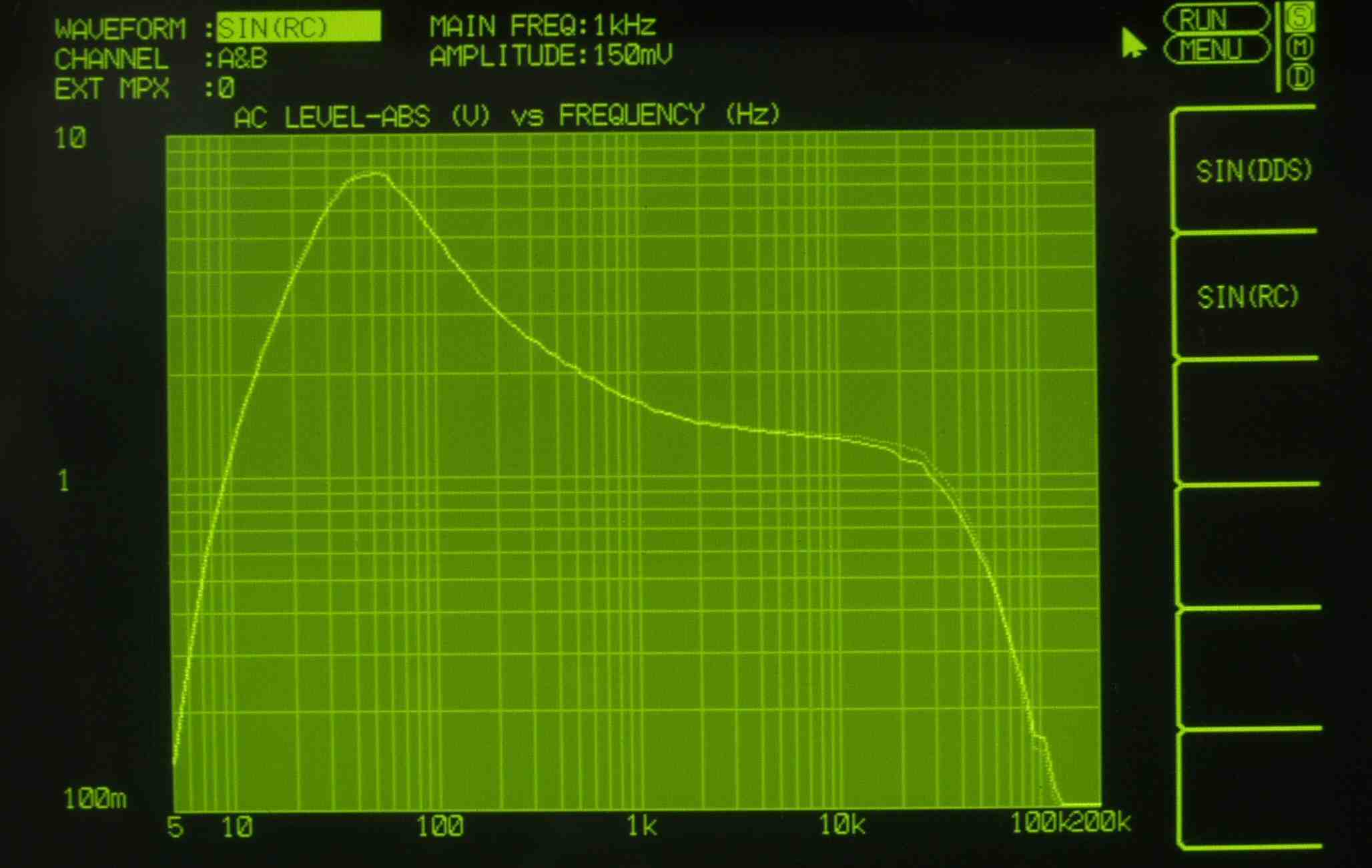

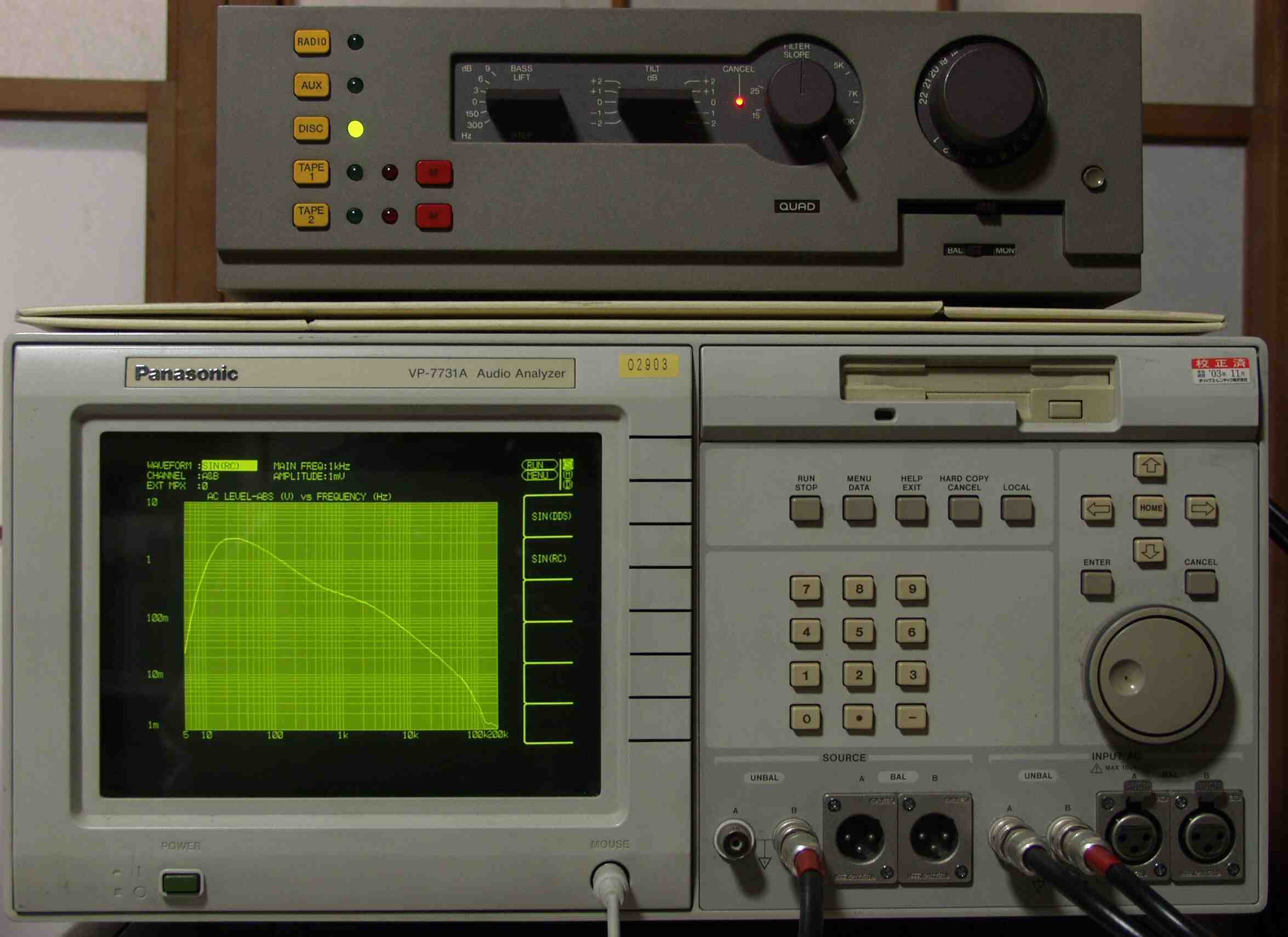

ＥＥ−２Ａ．　入出力特性測定（ＣＤ入力）。　ＣＤ入力端子に１５０ｍＶを入力。　出力＝２．５Ｖ（５Ｖ出力端子）。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

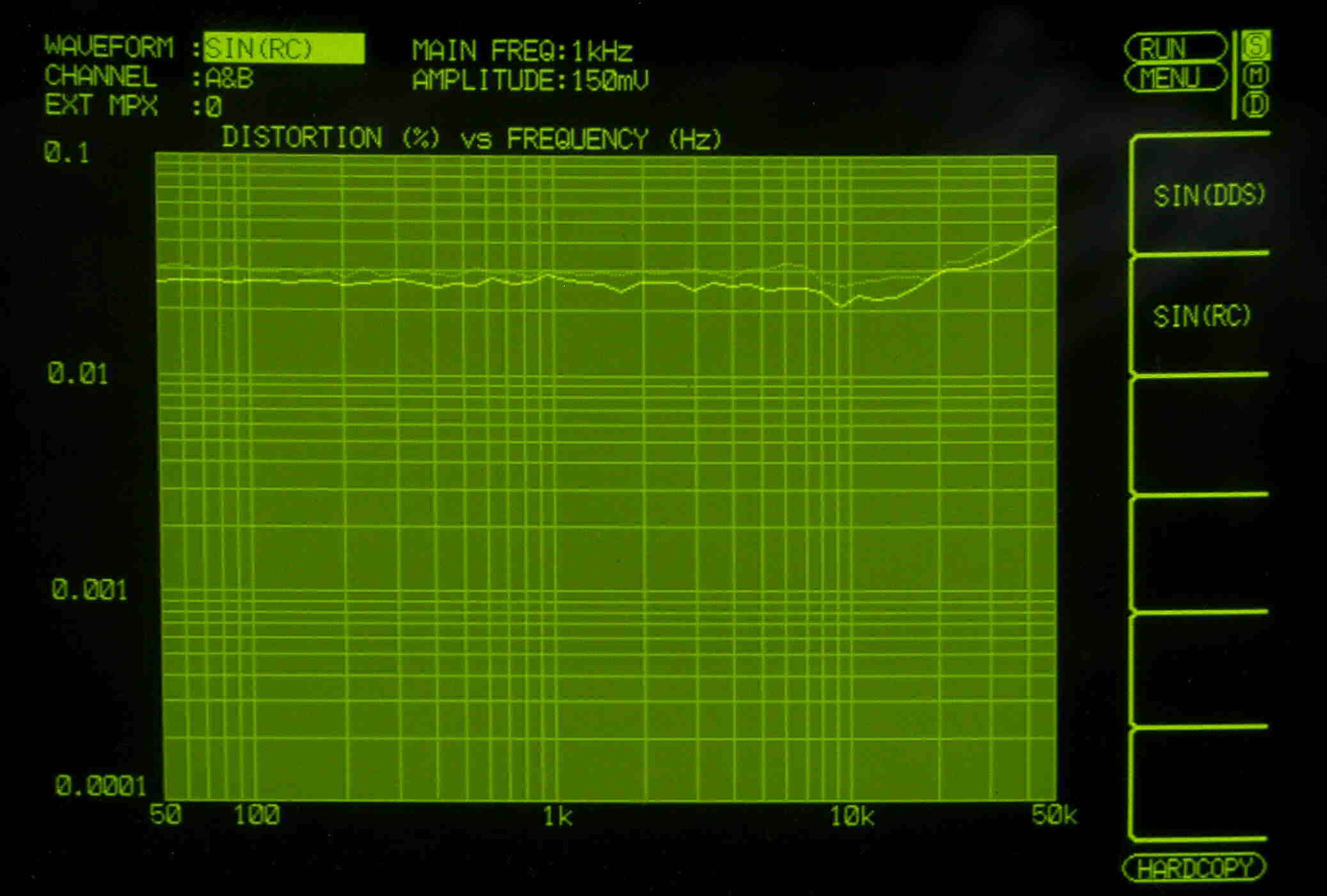

ＥＥ−２Ｂ．　入出力歪み測定。ＣＤ入力端子に１５０ｍＶを入力。　ＶＲはＭａｘ位置。

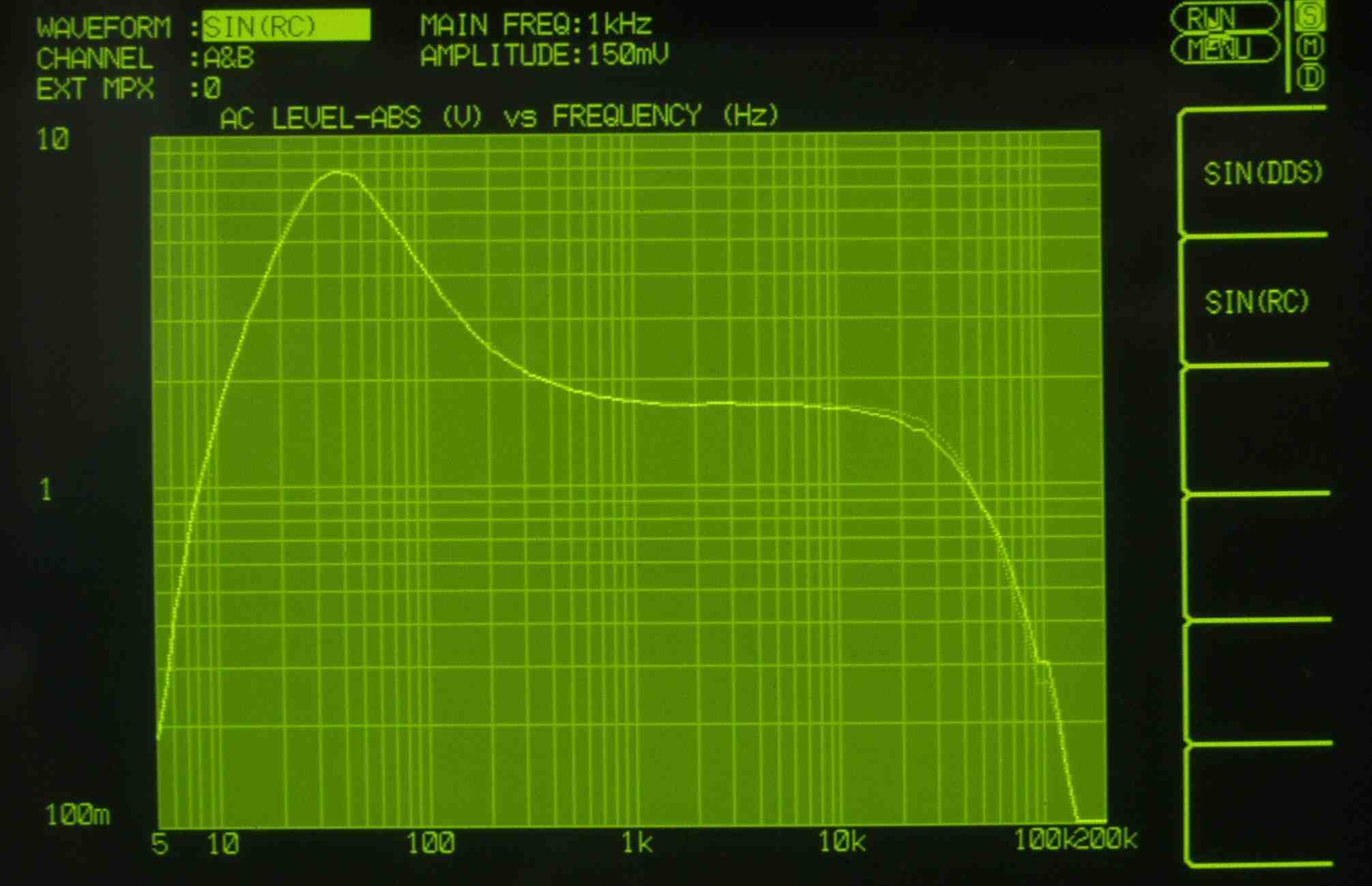

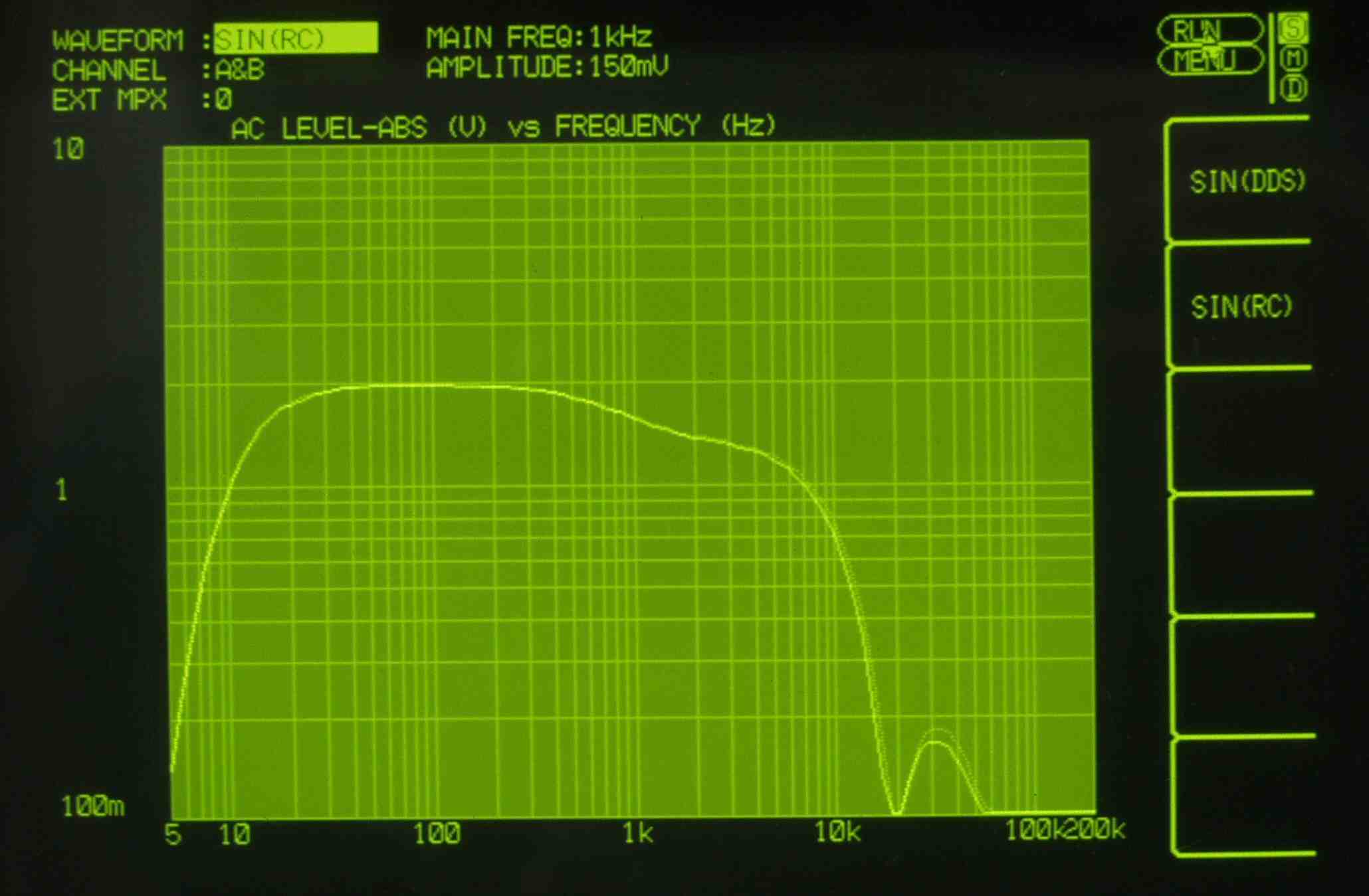

ＥＥ−３Ａ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ、ＴＩＬＴ＋３ｄＢ。　ＶＲはＭａｘ位置。

ＥＥ−３Ｂ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ、ＴＩＬＴ−３ｄＢ。　ＶＲはＭａｘ位置。

ＥＥ−４Ａ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ３００ＨＺ、ＴＩＬＴ＋０ｄＢ。　ＶＲはＭａｘ位置。

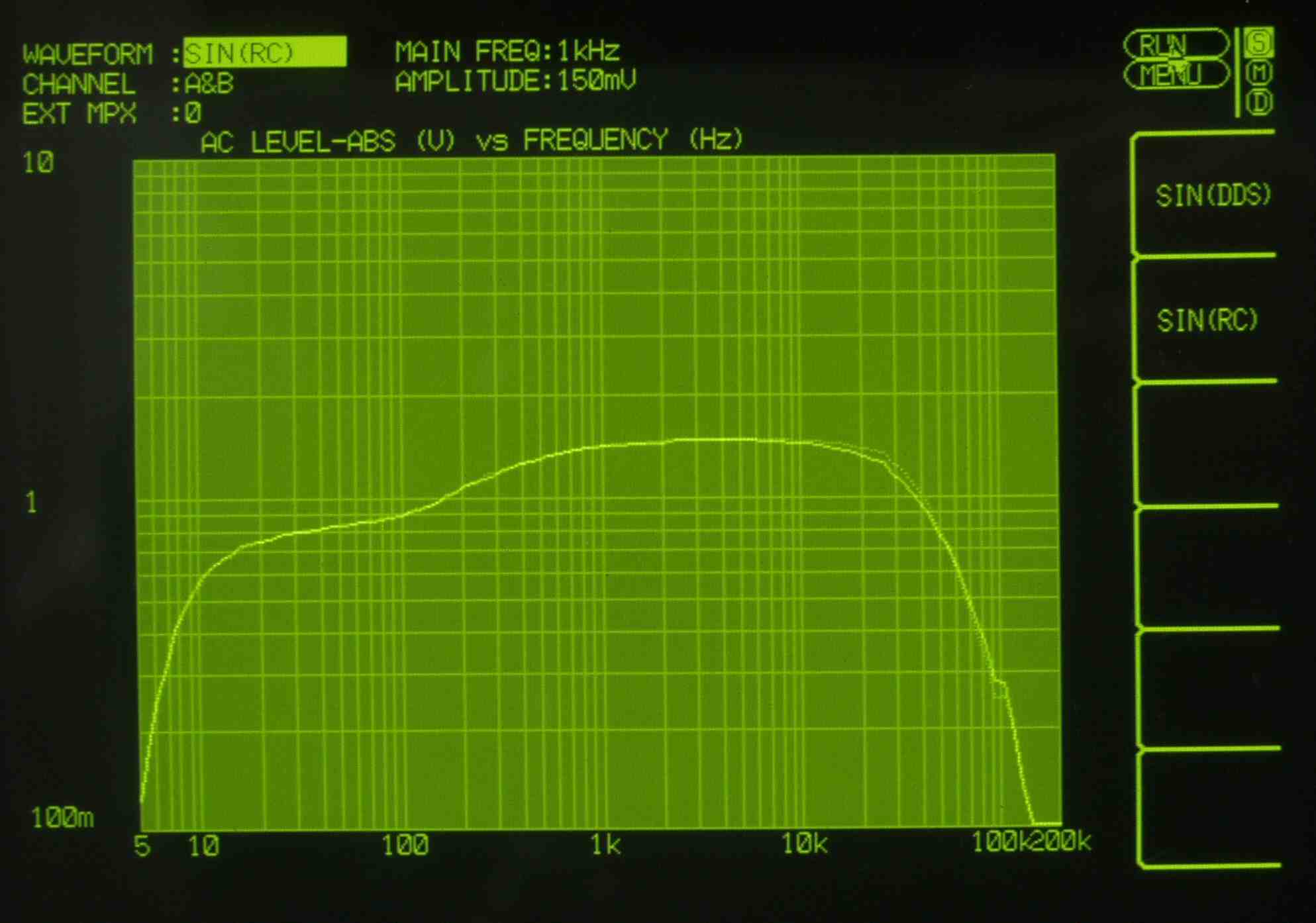

ＥＥ−４Ｂ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　Ｆｉｌｔｅｒ１０ＫＨＺ　Ｓｌｏｏｐ２５。　ＶＲはＭａｘ位置。

ＥＥ−４Ｃ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　Ｆｉｌｔｅｒ５ＫＨＺ　Ｓｌｏｏｐ５。　ＶＲはＭａｘ位置。

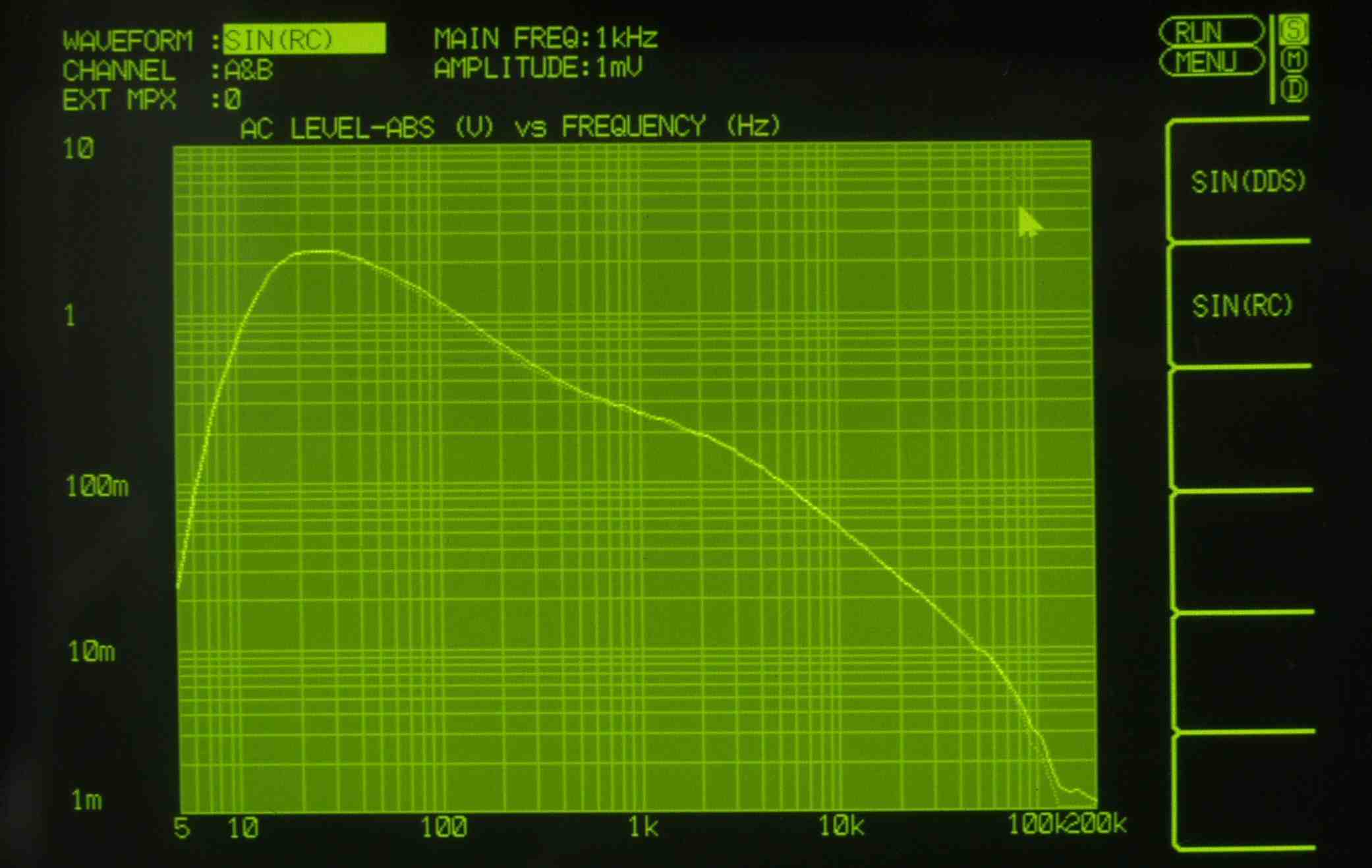

ＥＥ−５．　入出力特性測定（ＭＭ入力）。　１ｍＶを入力。　ＶＲはＭａｘ位置。

Ｅ−５．　２４時間エージング
