Ｔｈｒｅｓｈｏｌｄ　４００Ａｃａｓ　修理記録

同時修理ＤＢ　ＳＹＳＴＥＭＳ　ＤＢ−１／ＤＢ−２．　２台目　　　　　２０２１／９／２到着　　　　１０／１７完成

Ａ．　修理前の状況 オークションにて６月に入手いたしました。 前のオーナー様は修理はしていないようですが ７０〜８０年代の器械ですのでノーメンテということはないかと思いますが、それでもかなり年数が経っていると思います。 おそらくですが、フロントパネル、リアパネルの文字から察するに、４００A cａsというカスコード、クラスA回路へのバージョンアップ品ではないかと思います。 理由はWebのオーディオの足跡の４００Aと４００Acusの説明文にもあるように、フロントのパネルにCascode/classAと書いてある、リアパネルも４００Aとは違うし、custom seriesと書いてあります。 OH修理依頼。 スピーカー端子の交換、（ＷＢＴ−０７３５）。 ＲＣＡ端子の交換、（ＷＢＴ　０２０１）。 Ｔ．　修理前の測定 Ｂ．　原因 経年劣化、過去に修理履歴あり。 オーバーホール依頼。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＩＣ交換。 ＶＵメータ修理。 ＳＰ端子交換 ＷＢＴ−０７３５使用。 ＲＣＡ端子交換　ＷＢＴ　０２０１使用。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー　　　　　　　　　　　　　　　　　　７個。 ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 ＳＰ端子　ＷＢＴ−０７３５　　　　　　　　　　　　１組４個。 ＲＣＡ端子ＷＢＴ　０２０１　　　　　　　　　　　　１組２個。 ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　１個。 フイルムコンデンサー　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　　　１５５，５００円　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｔｈｒｅｓｈｏｌｄ　４００Ａｃｕｓ　の仕様（マニアル・カタログより）

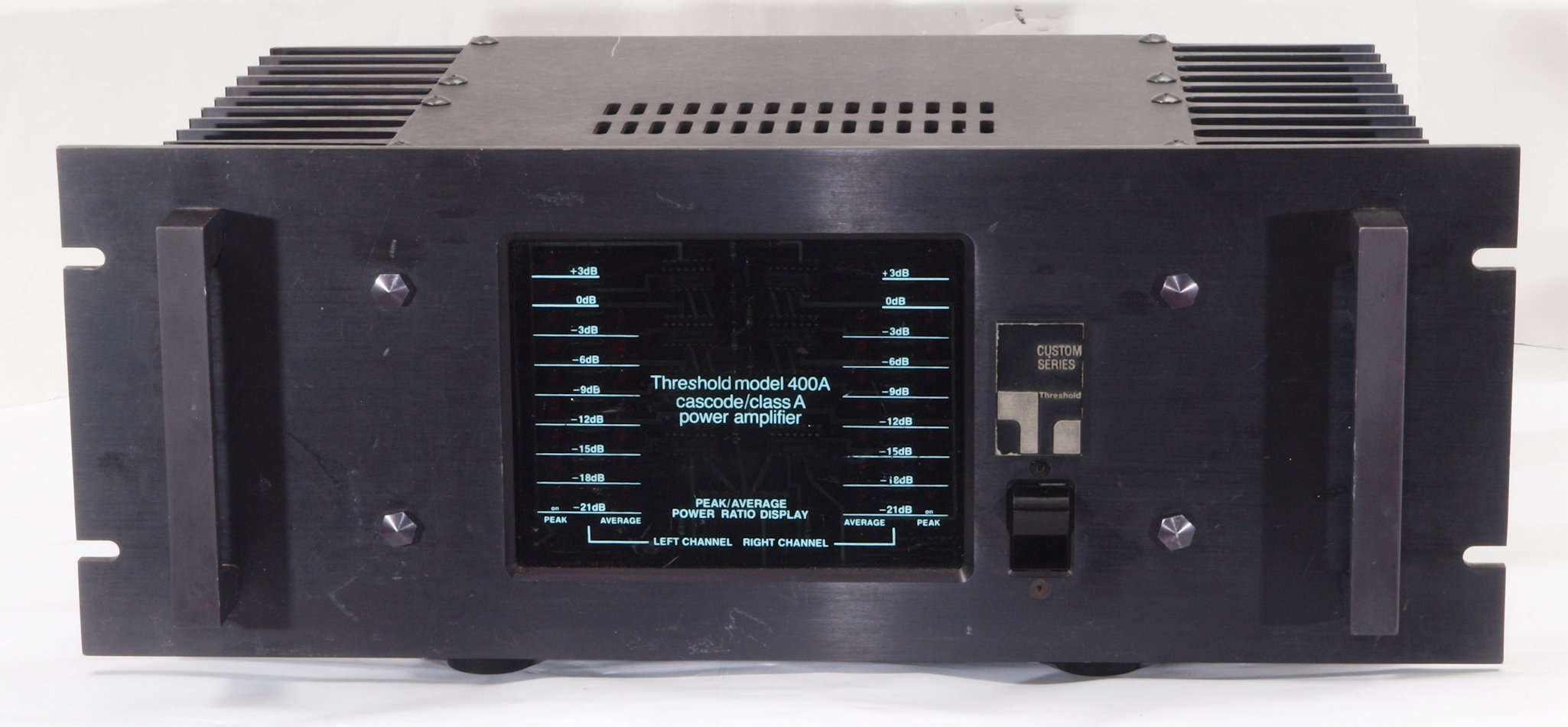

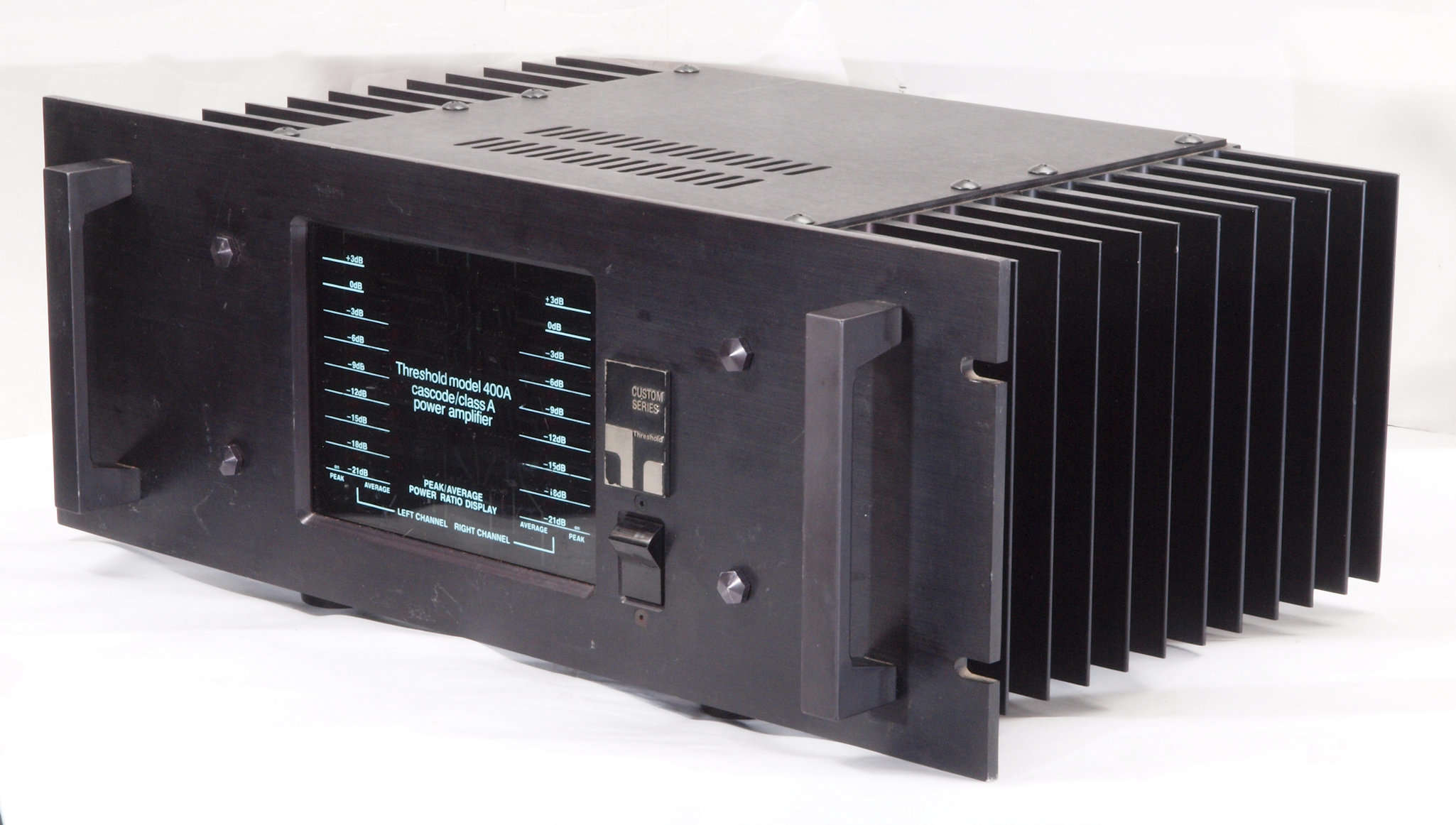

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１1．　点検中　前から見る。下足は修理工房の都合で取り付け。

Ａ１２．　点検中　前左から見る

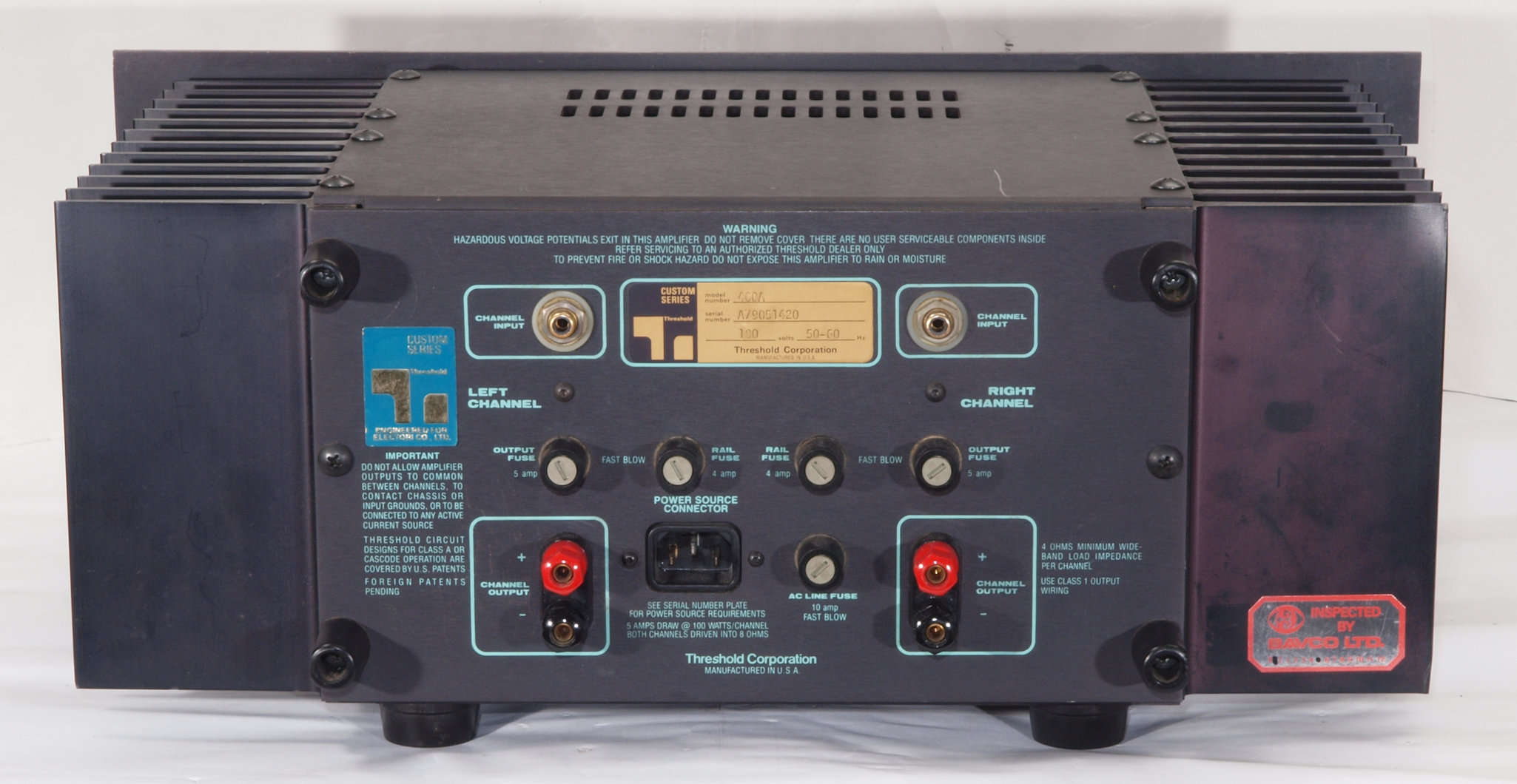

Ａ１３．　点検中　後から見る。左側の放熱器の色が焼けている。

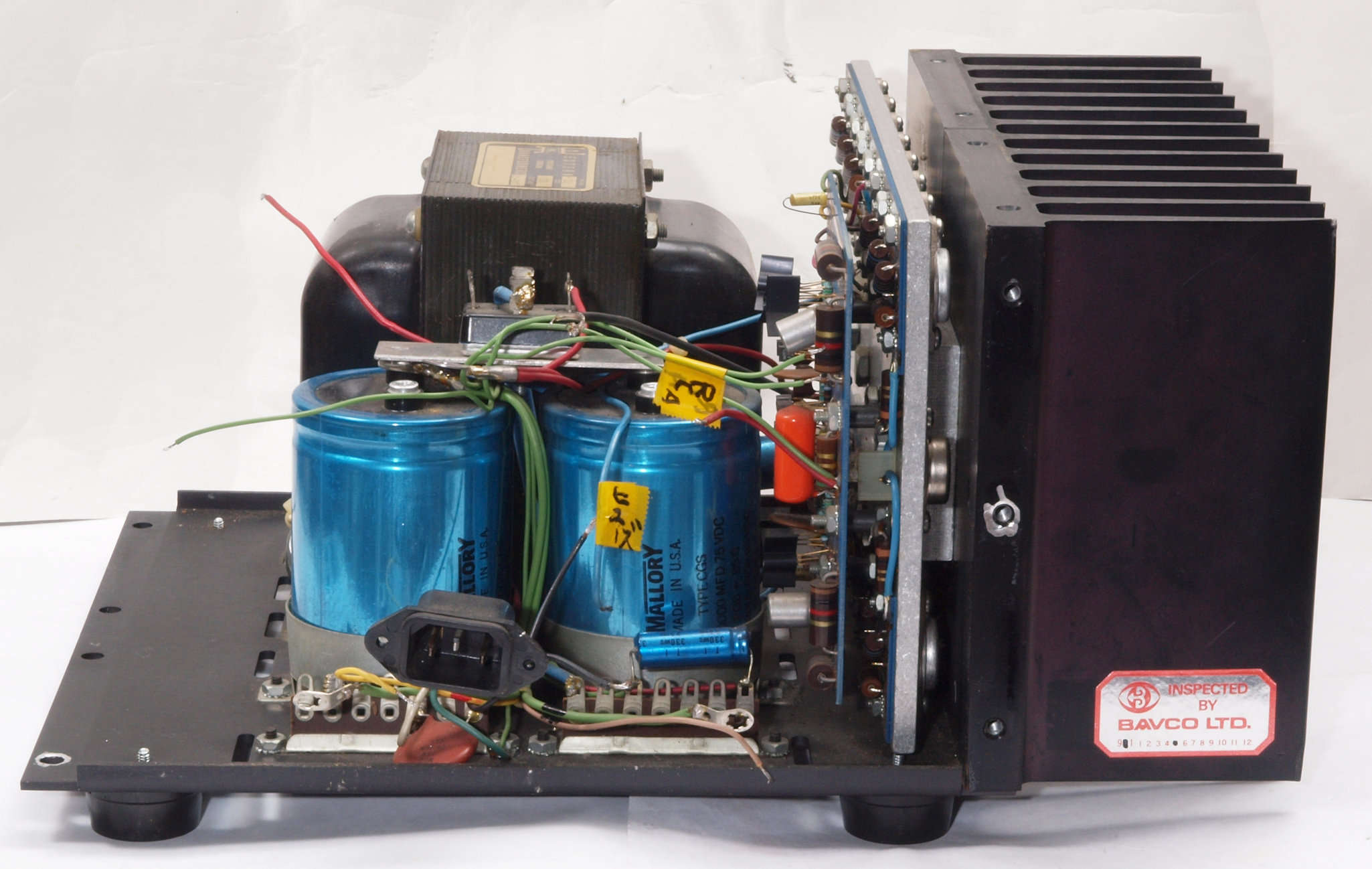

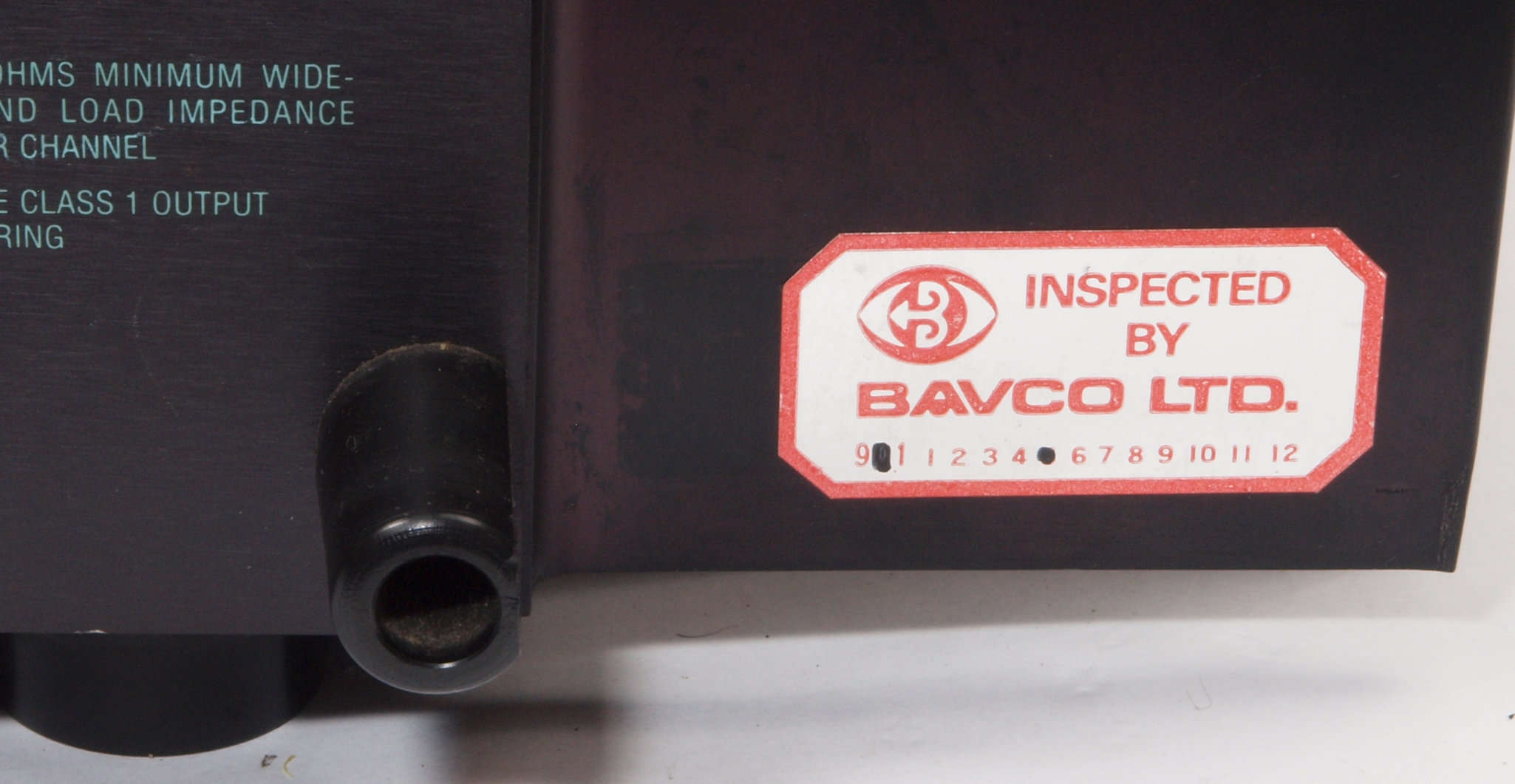

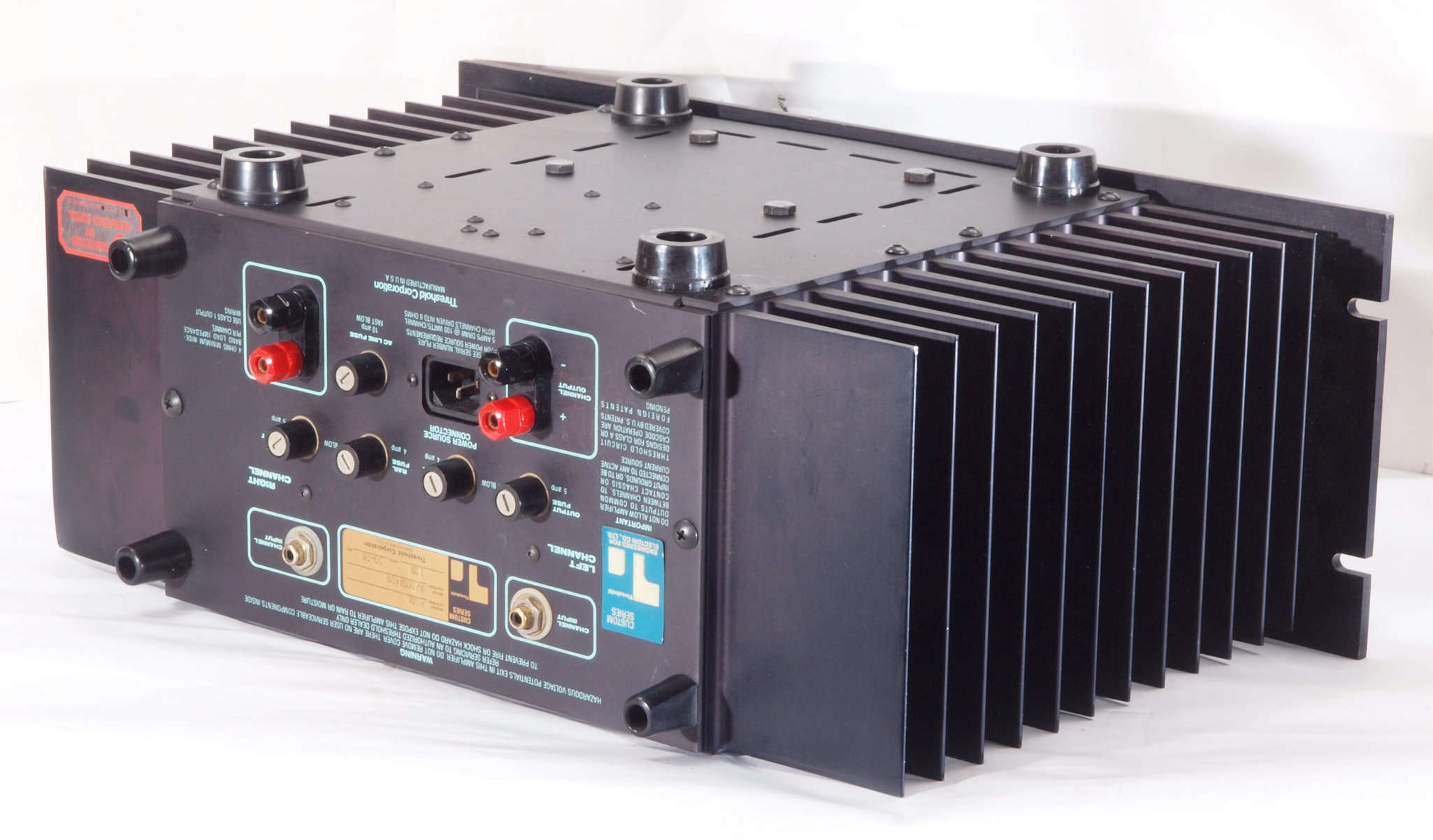

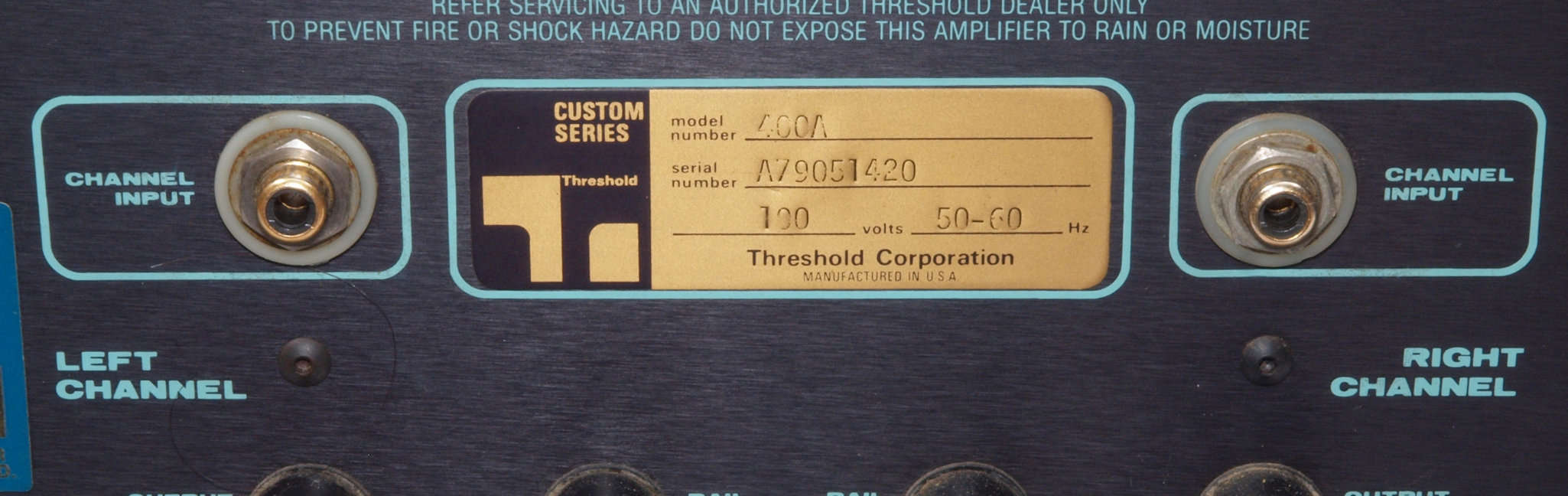

Ａ１４．　点検中　後から見る、　ＢＡＶＣＯ正規輸入品

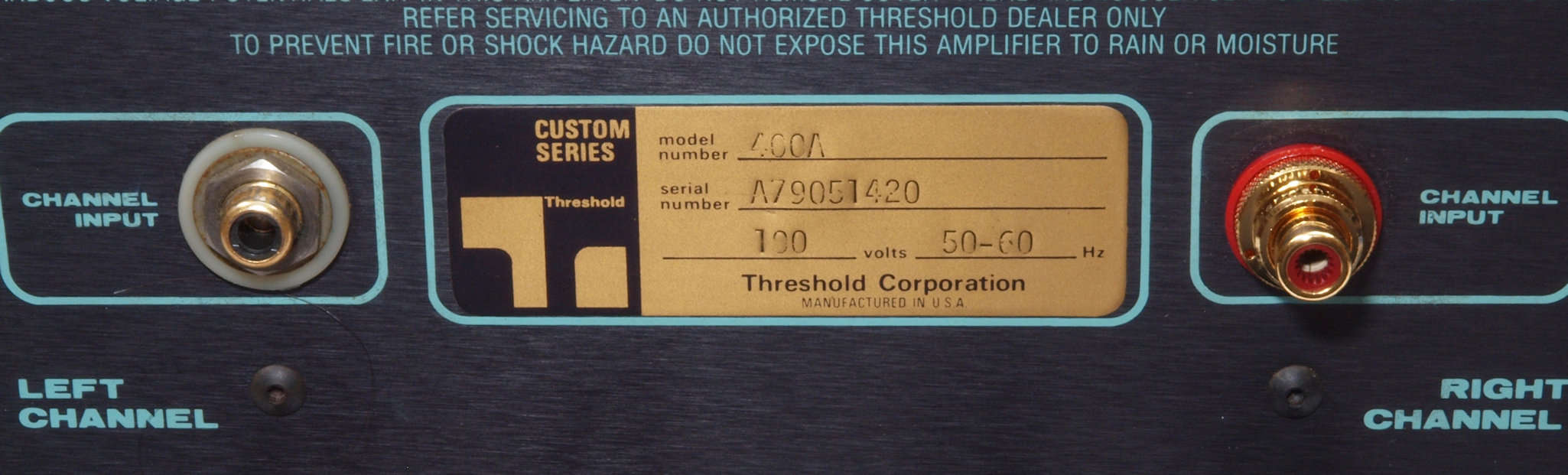

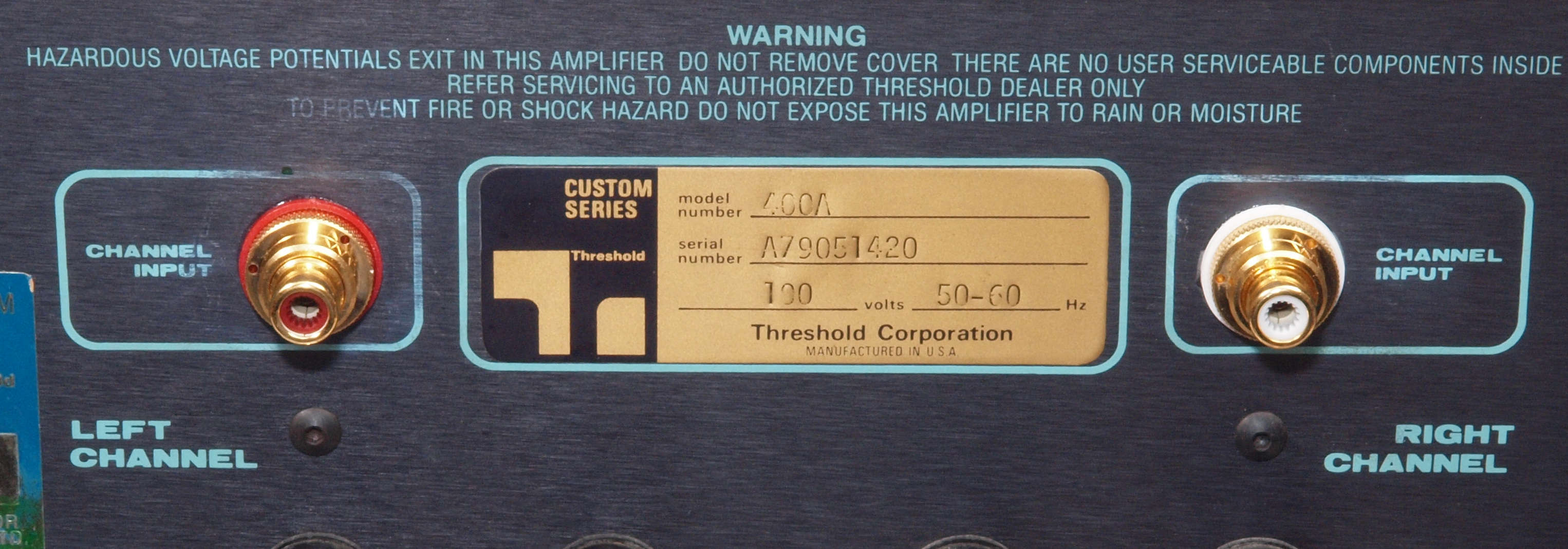

Ａ１５．　点検中　後から見る、ＲＣＡ端子。

Ａ１６．　点検中　後から見る、ＲＣＡ端子。右側ＷＢＴ　０２０１に交換。

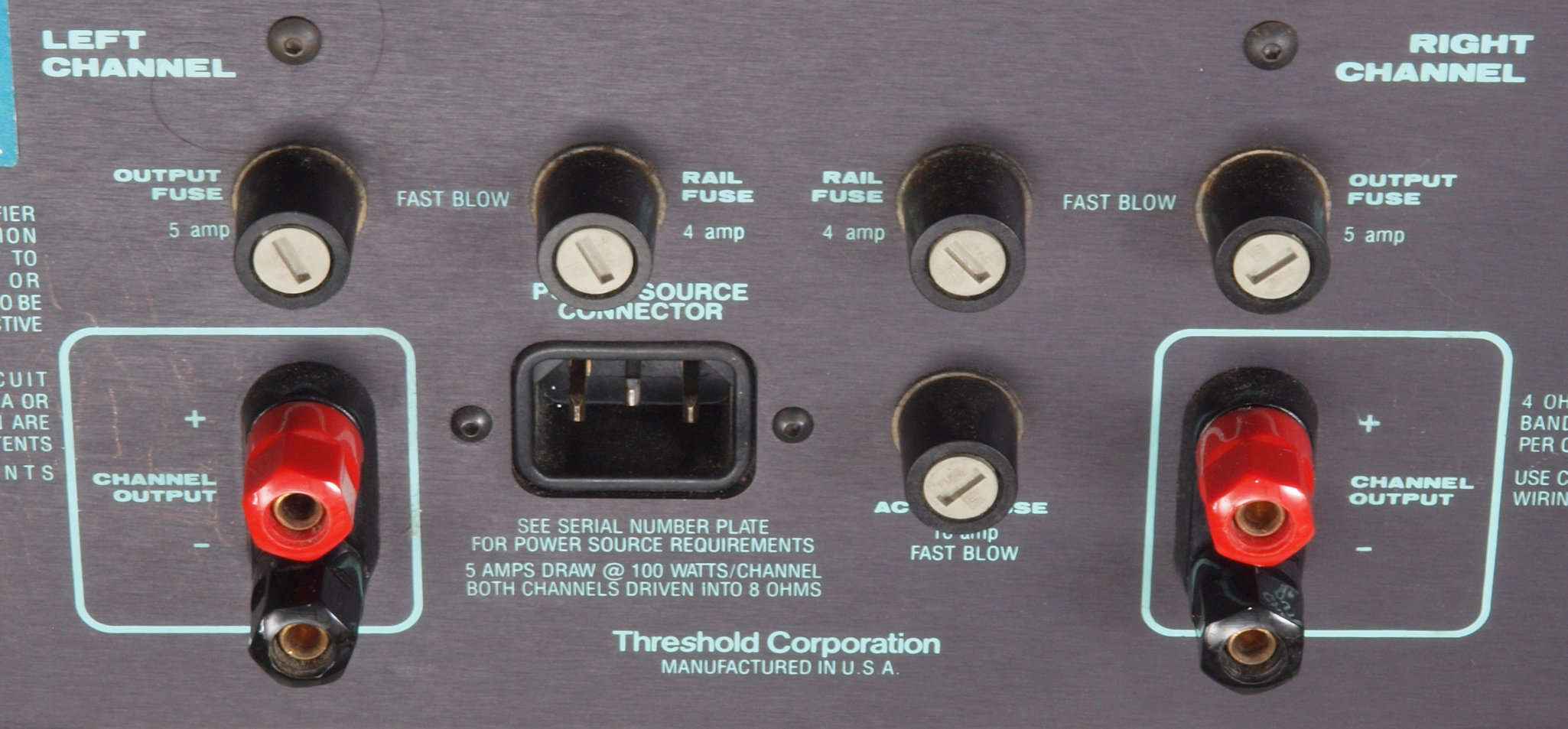

Ａ１７．　点検中　後から見る、ＳＰ接続端子。

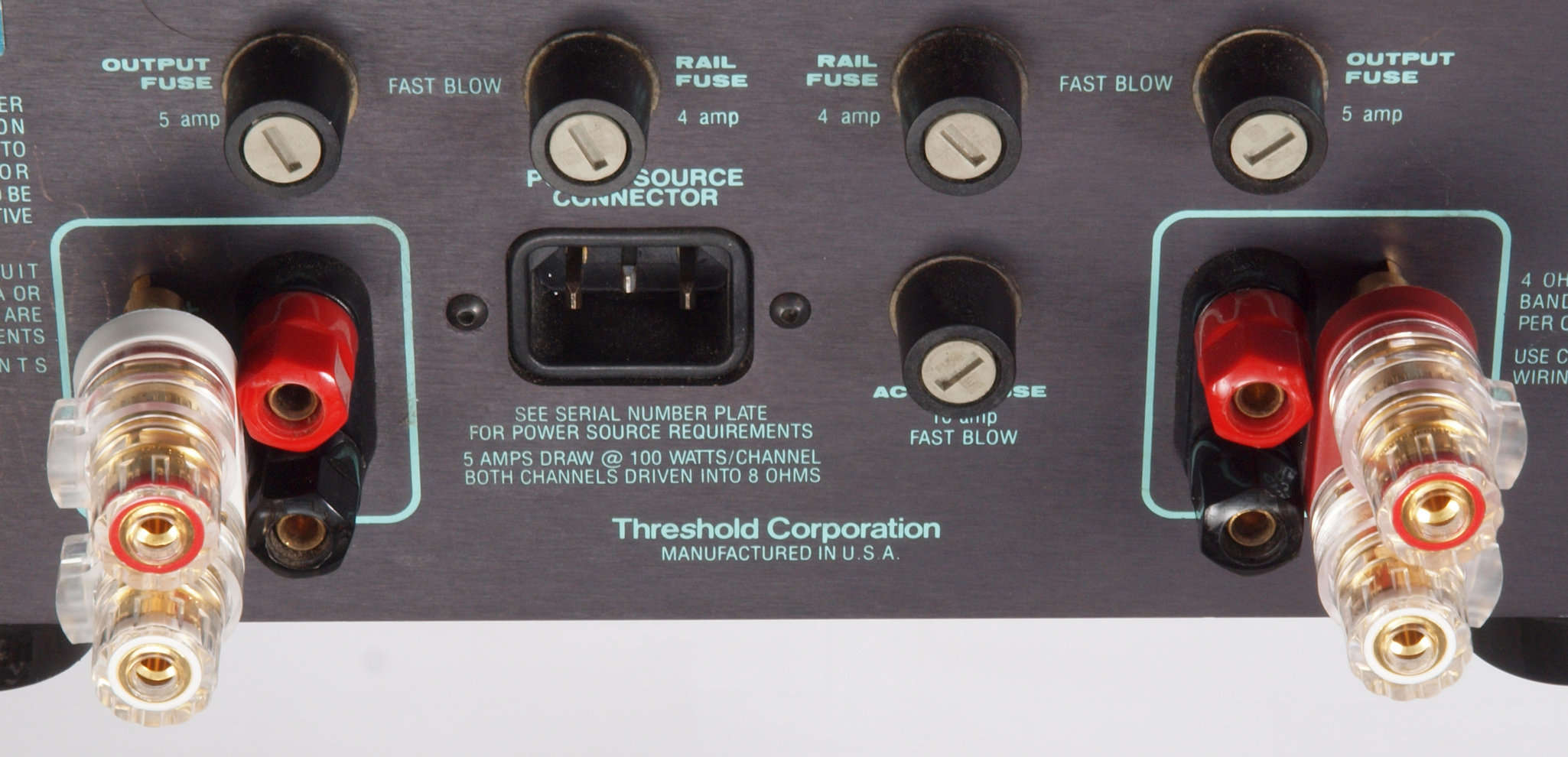

Ａ１８．　点検中　後から見る、ＳＰ接続端子。ＷＢＴ−０７３５に交換、端子向きは外側。

Ａ１９．　点検中　点検中　後から見る、ＳＰ接続端子。右ＷＢＴ−０７３０、左ＷＢＴ−０７３０ＰＬ交換可能。

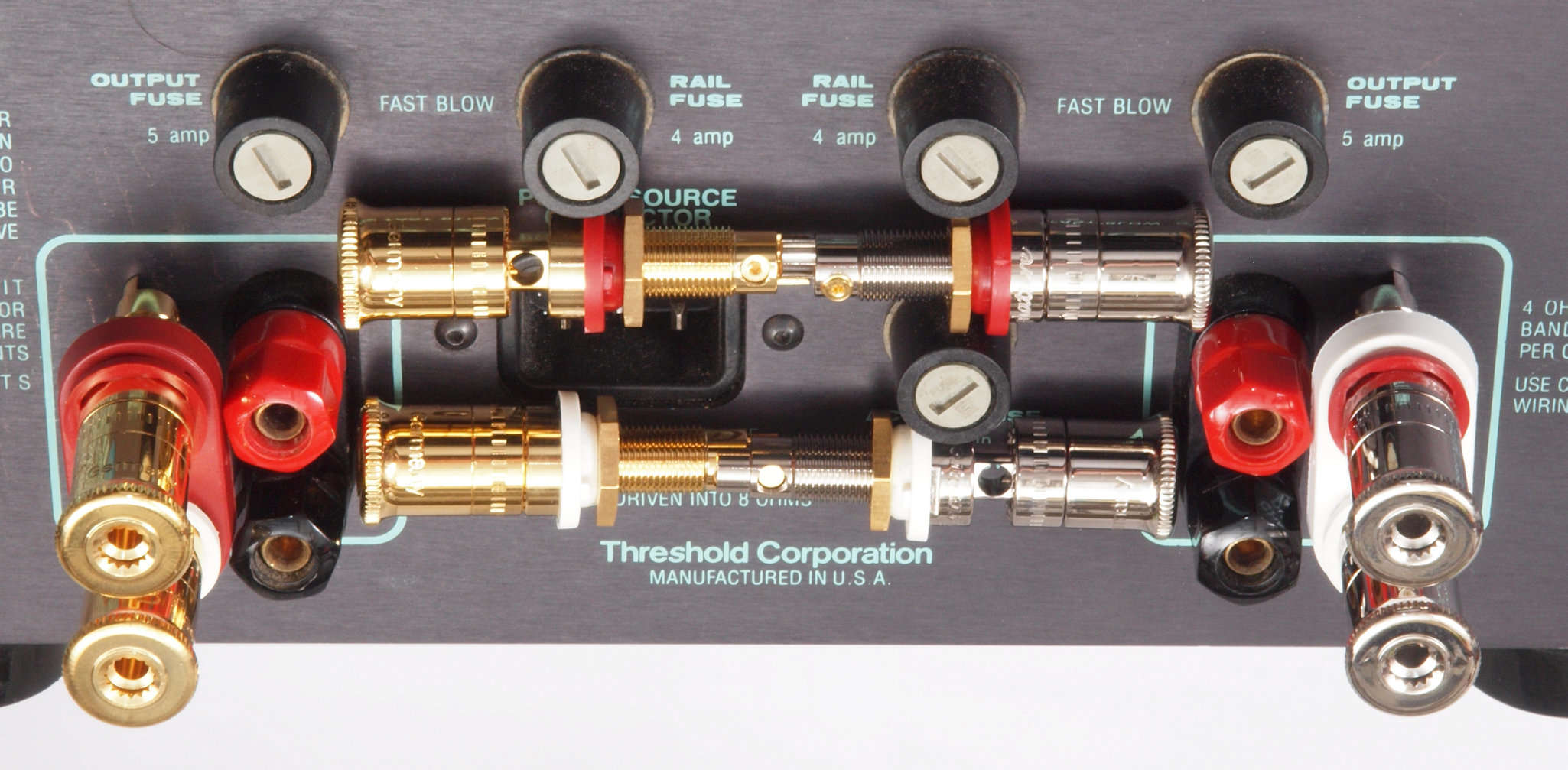

Ａ１Ａ．　点検中　後から見る、ＳＰ接続端子。ＷＢＴ−０７３５に交換、端子向きは外側横（左側）と少し上（右側）に取り付け可能。

Ａ１Ｂ．　点検中　後から見る、ＳＰ接続端子。ＷＢＴ−０７３５に交換、取り付け穴が大きく台座無（右側）も可能。

Ａ２１．　点検中　上から見る

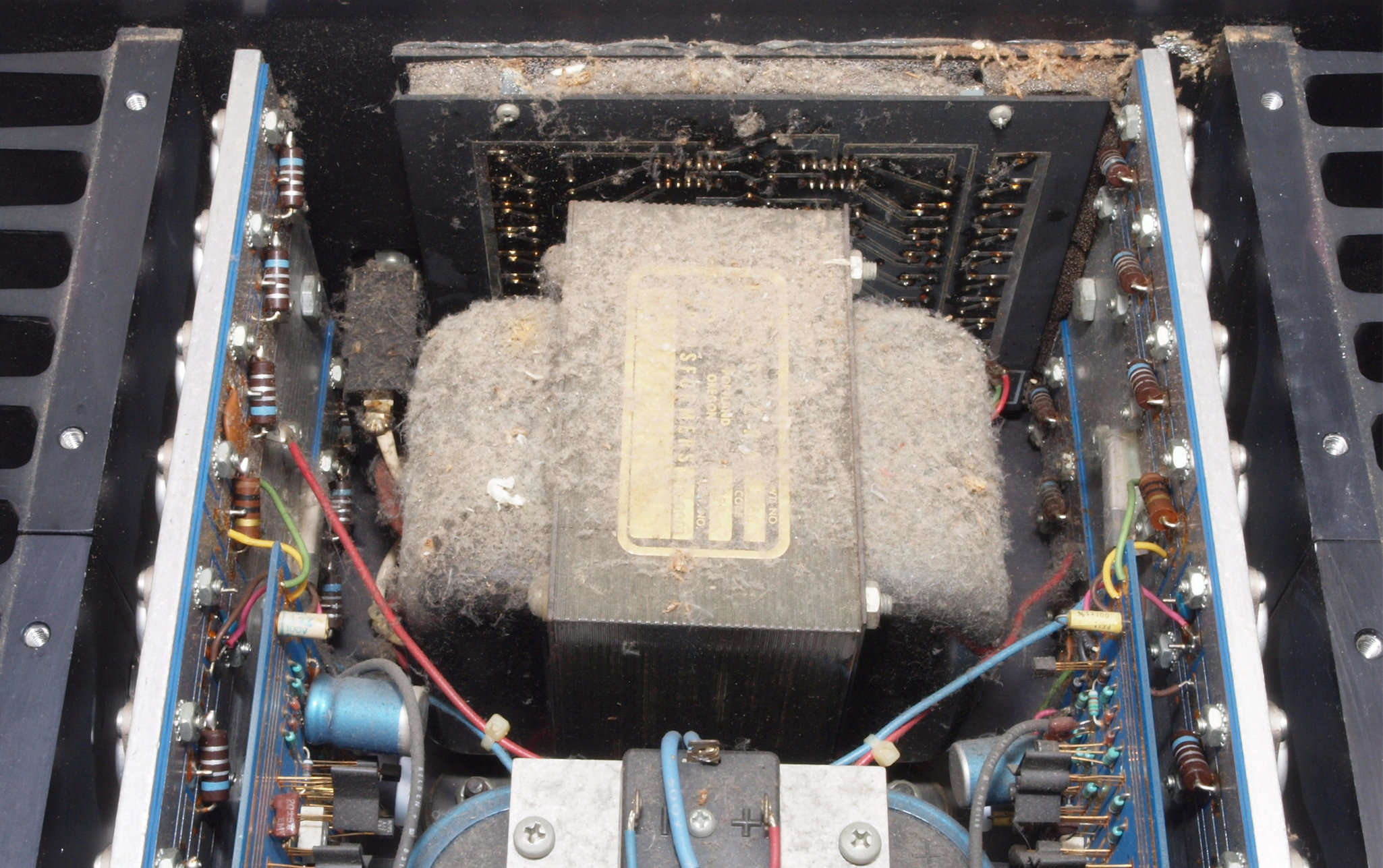

Ａ２２．　点検中　上蓋を外し、上から見る。埃が沢山。

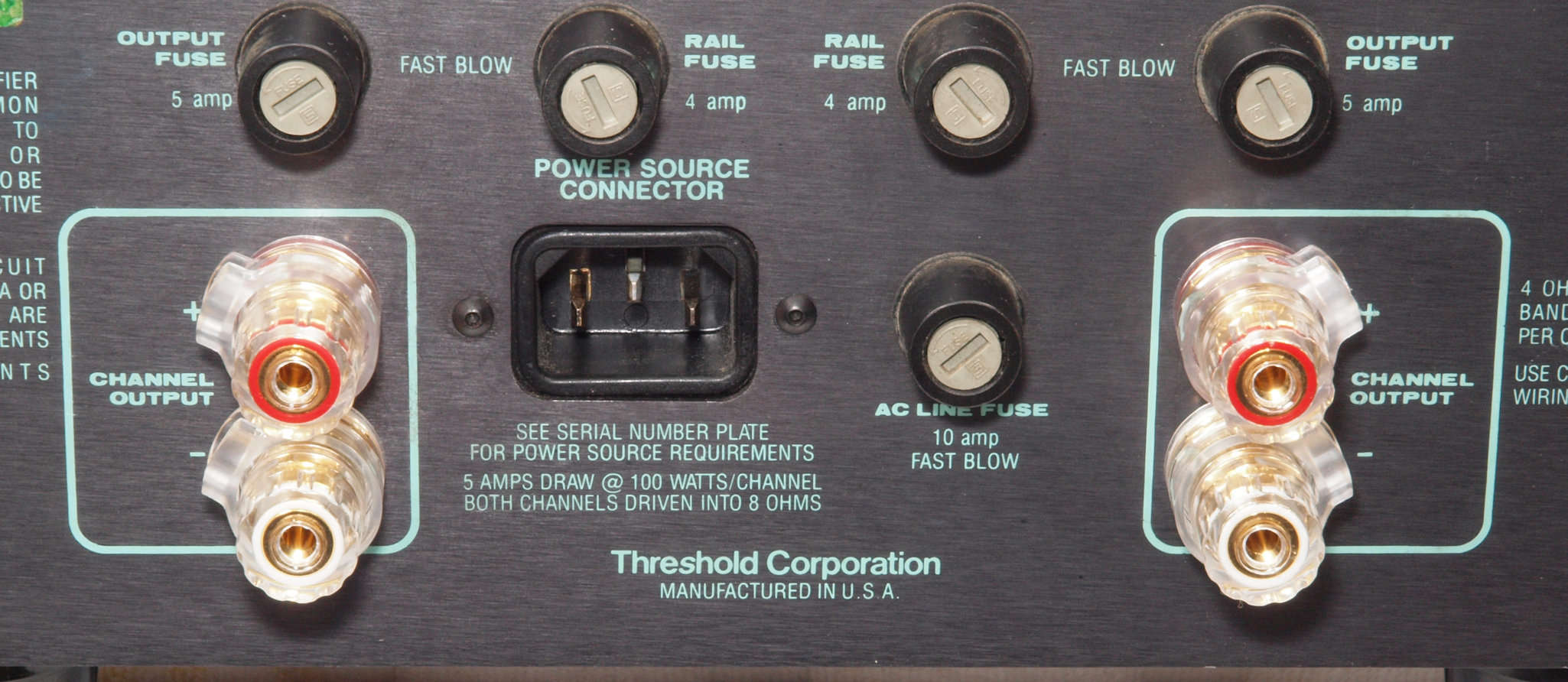

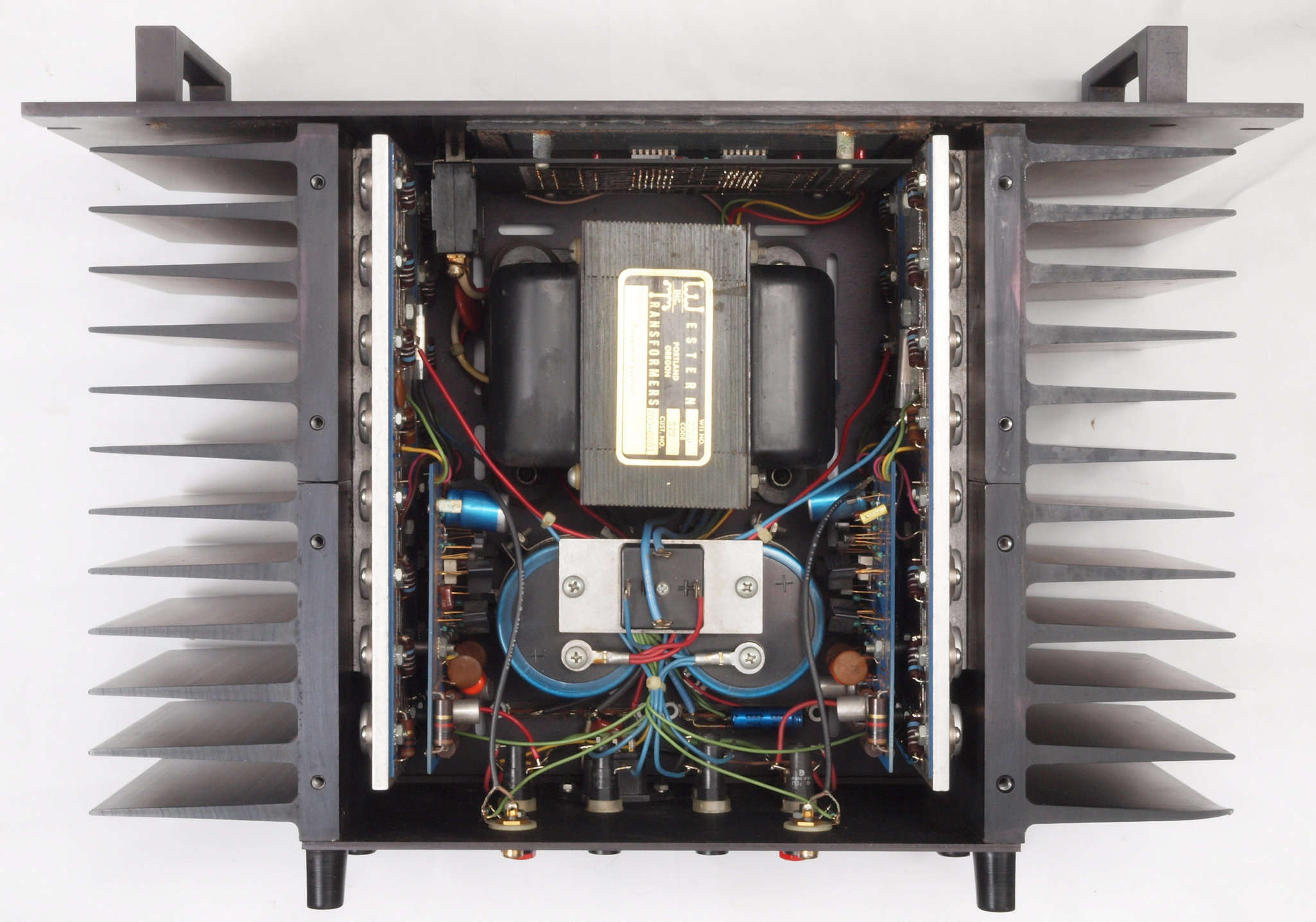

Ａ２３．　点検中　上蓋を外し、上から見る。清掃後。

Ａ２４．　点検中　上蓋を外し、上から見る。清掃後。

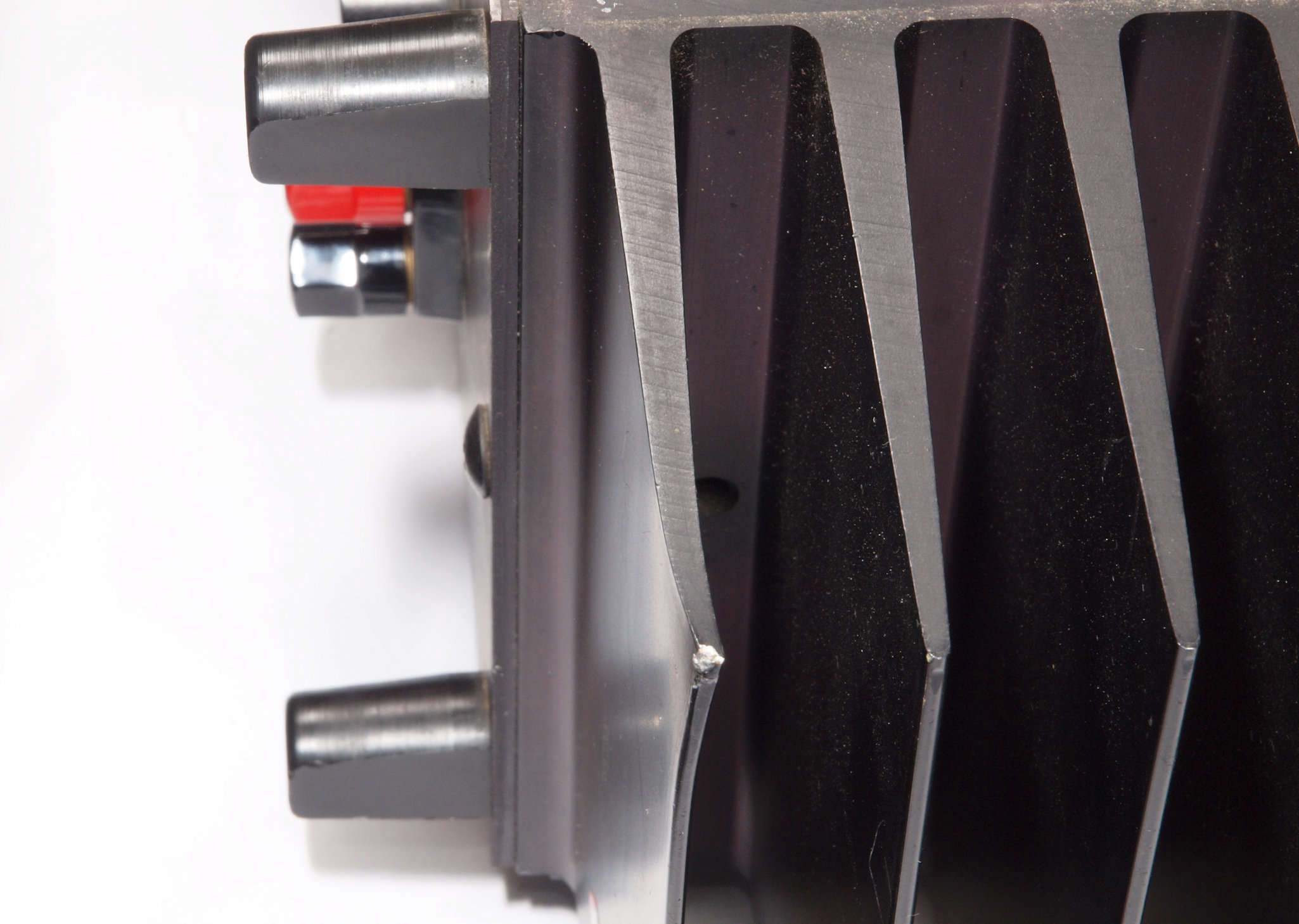

Ａ２４２．　点検中　上蓋を外し、上から見る。先が曲がった放熱器。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

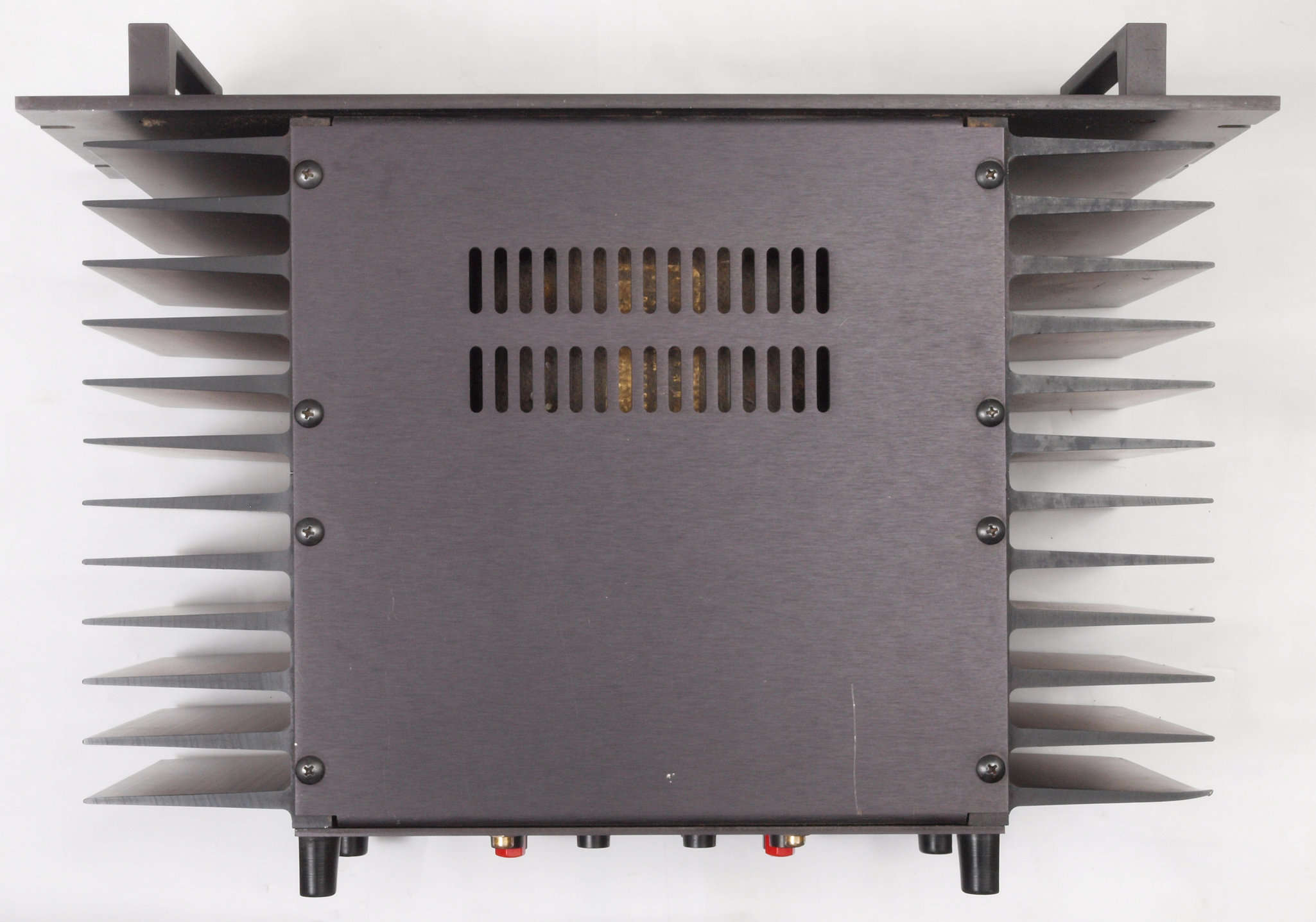

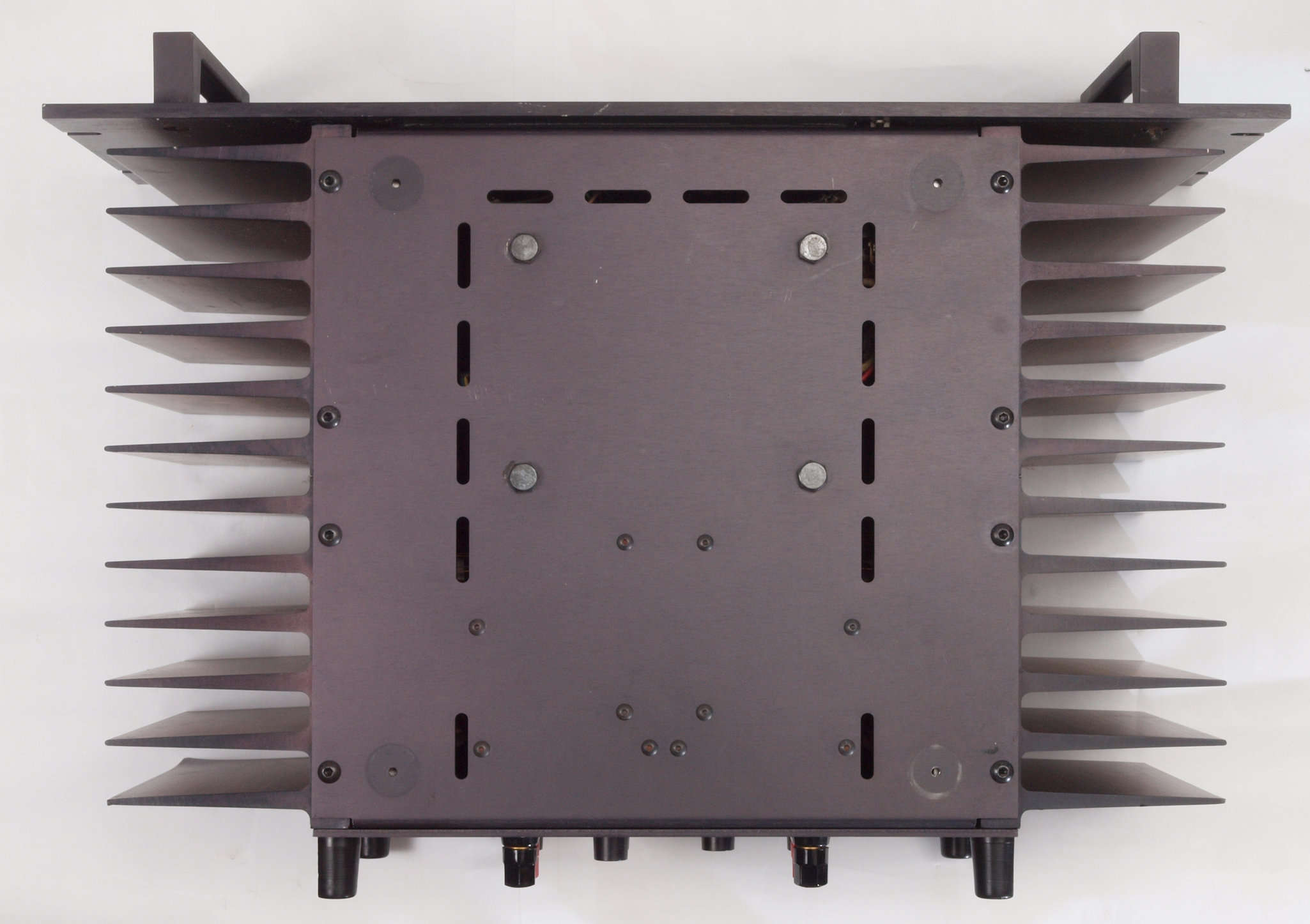

Ａ４１．　点検中　下から見る。

Ａ５１．　点検中　上から見る。ブロック電解コンデンサー周り。

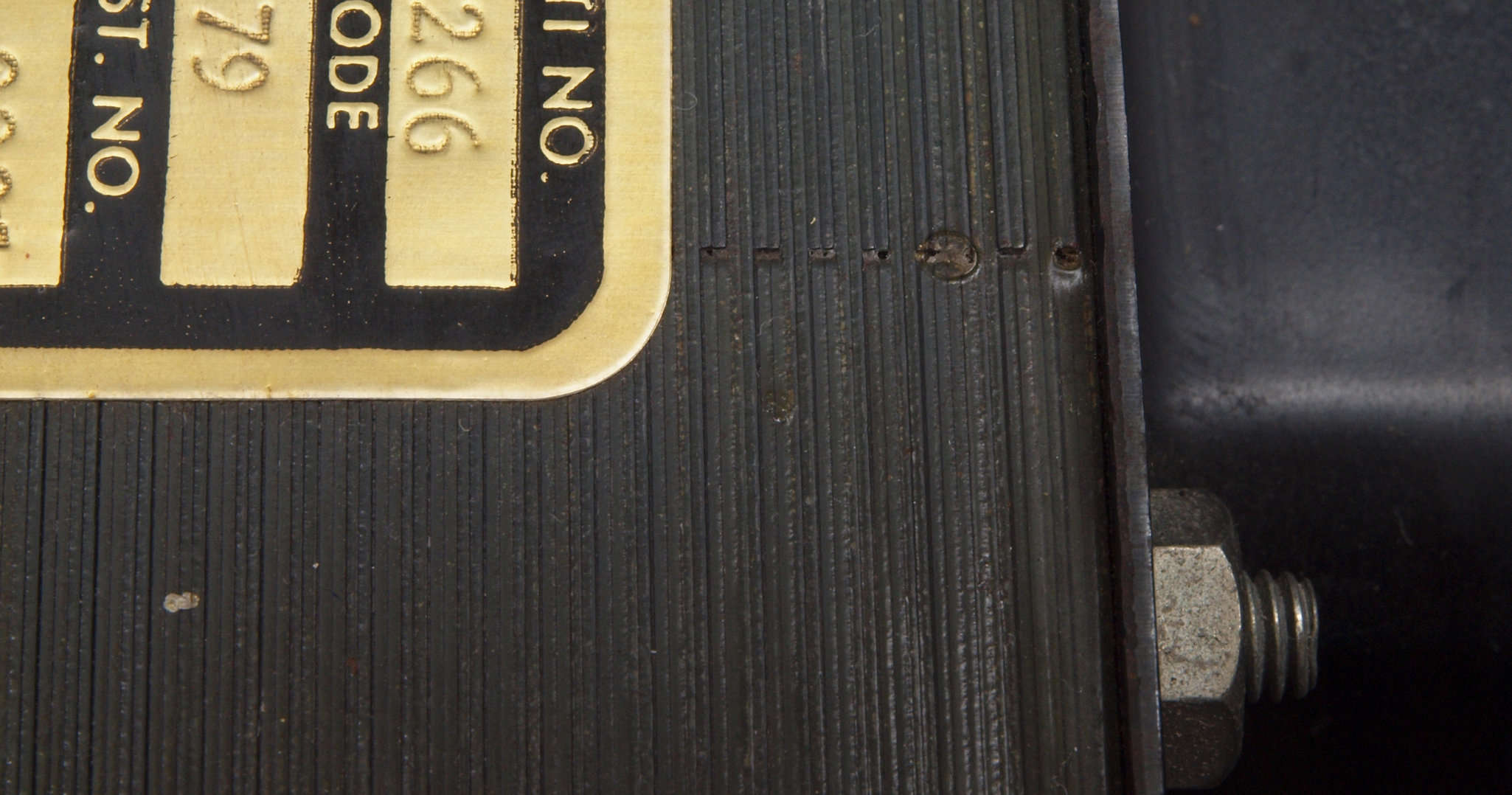

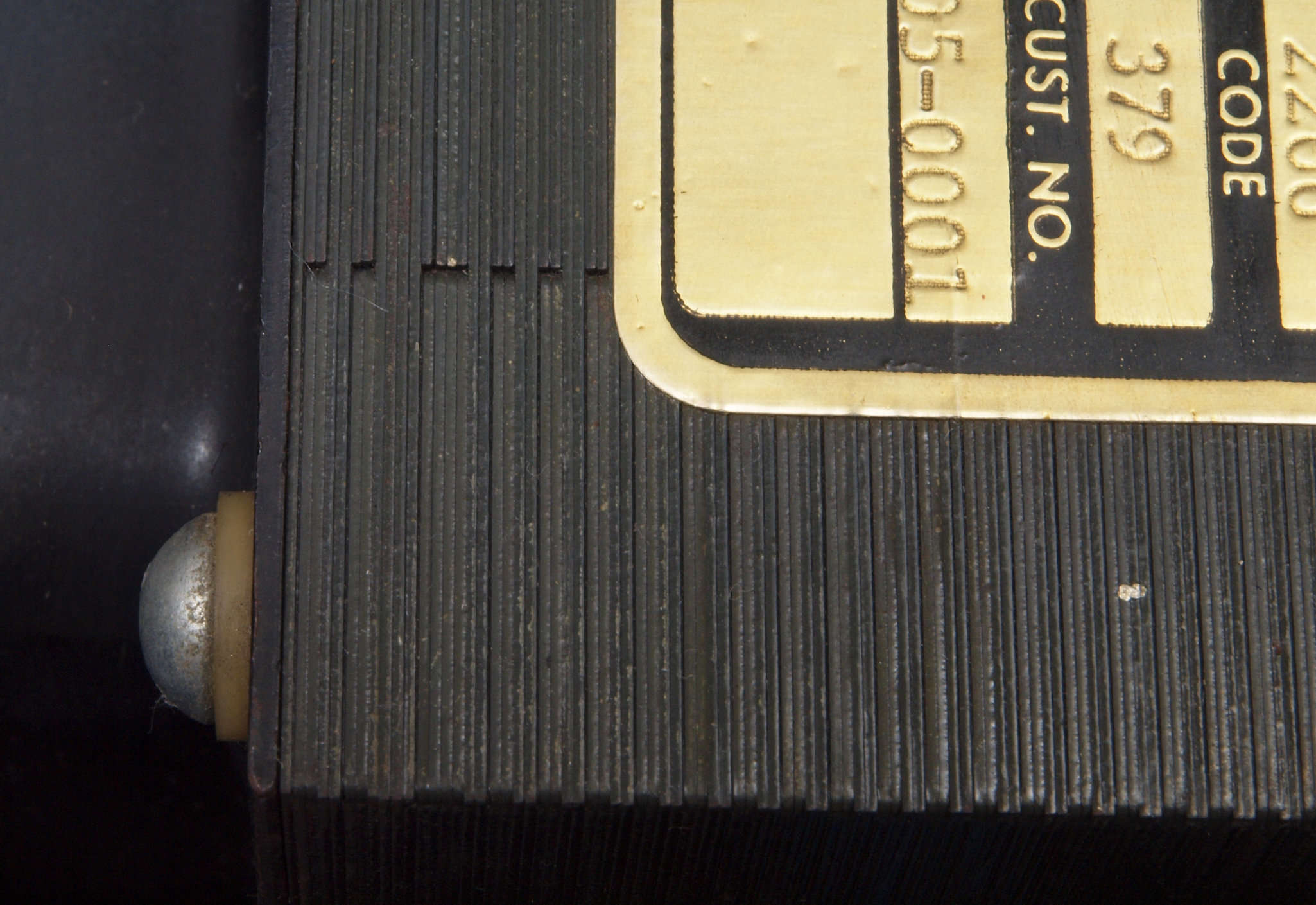

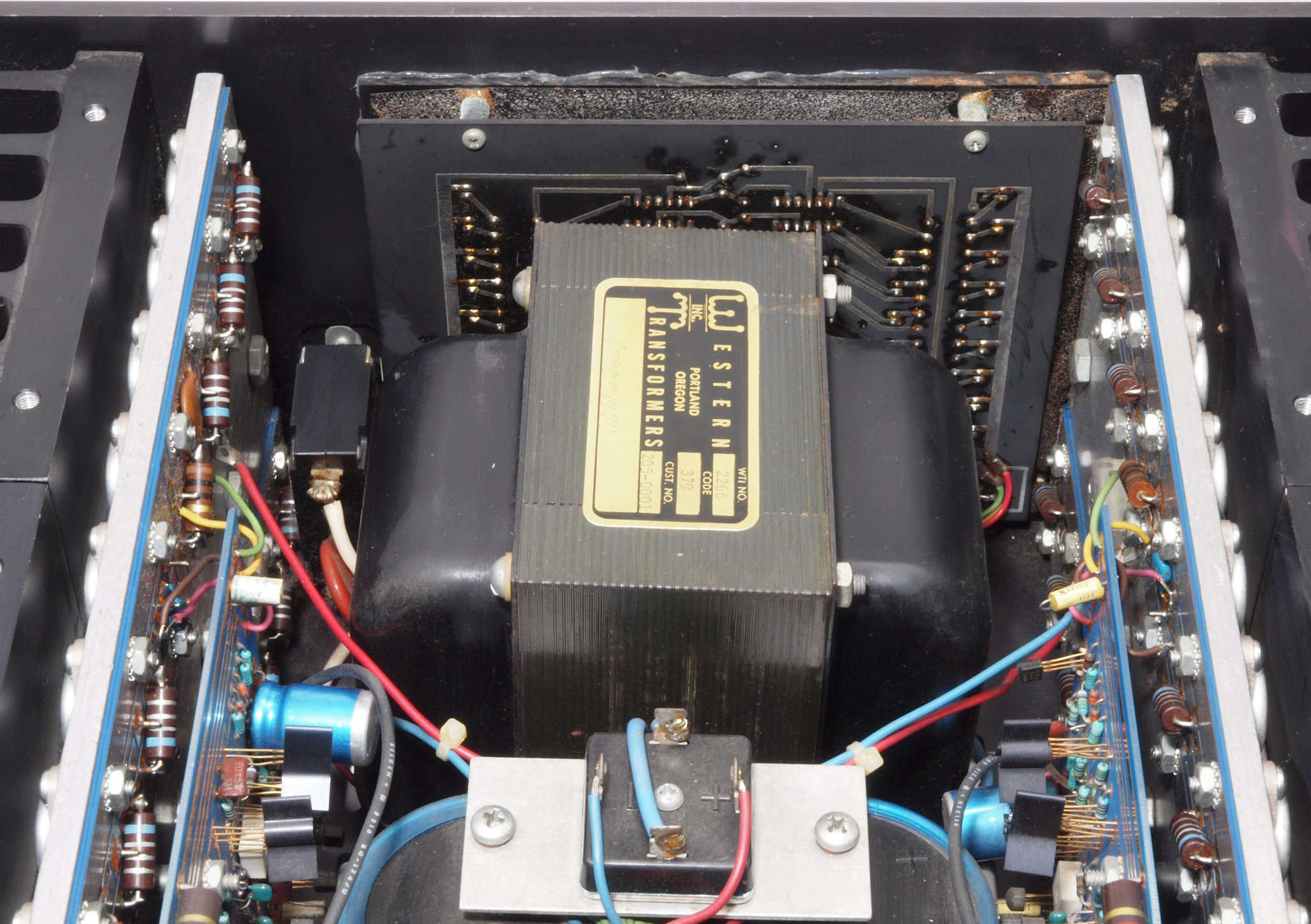

Ａ５２．　点検中　上から見る。電源トランスの鉄心見る、２〜４枚の重ね。日本製だと１枚交互が普通。

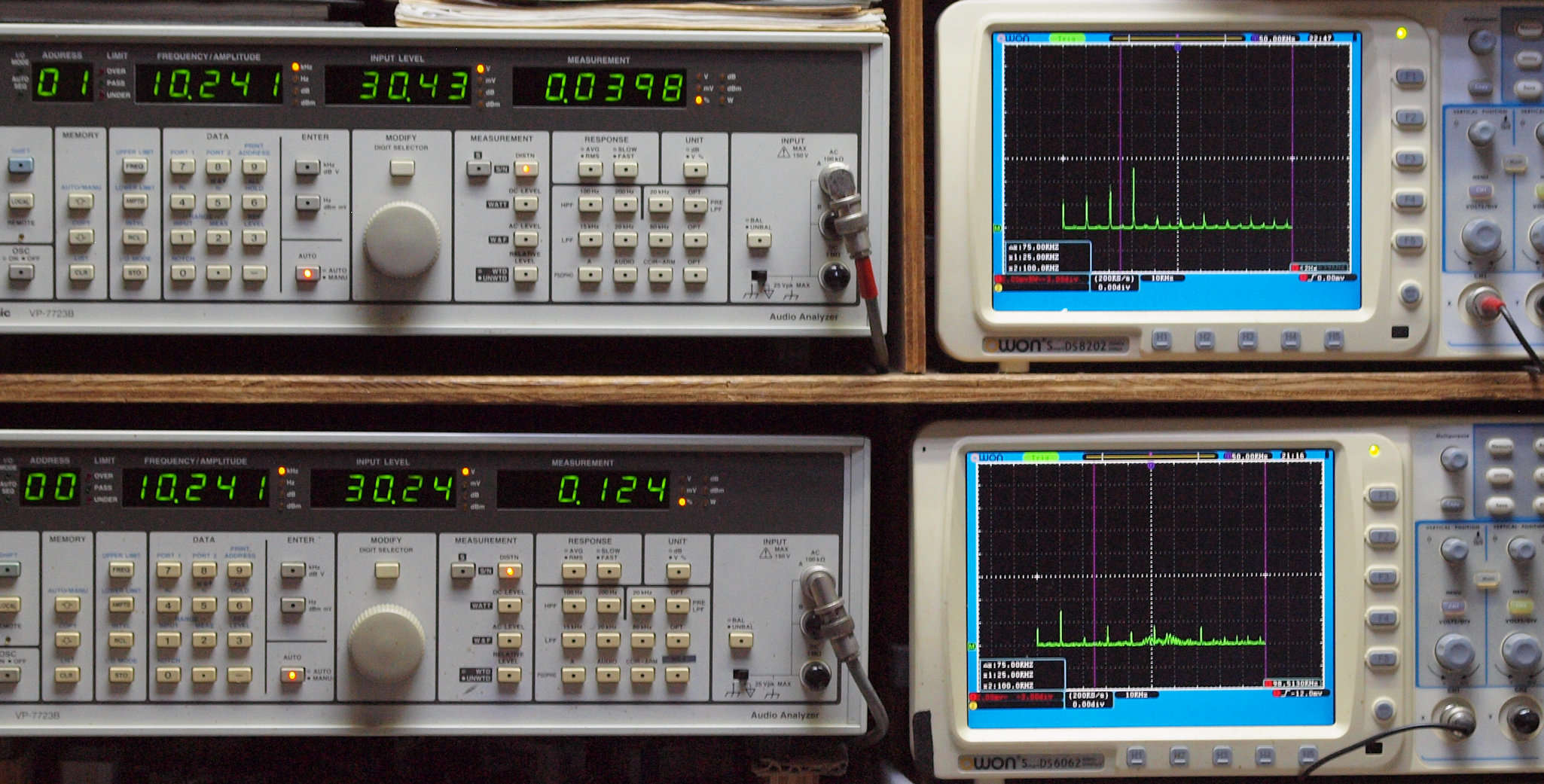

Ｔ．　修理前の測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

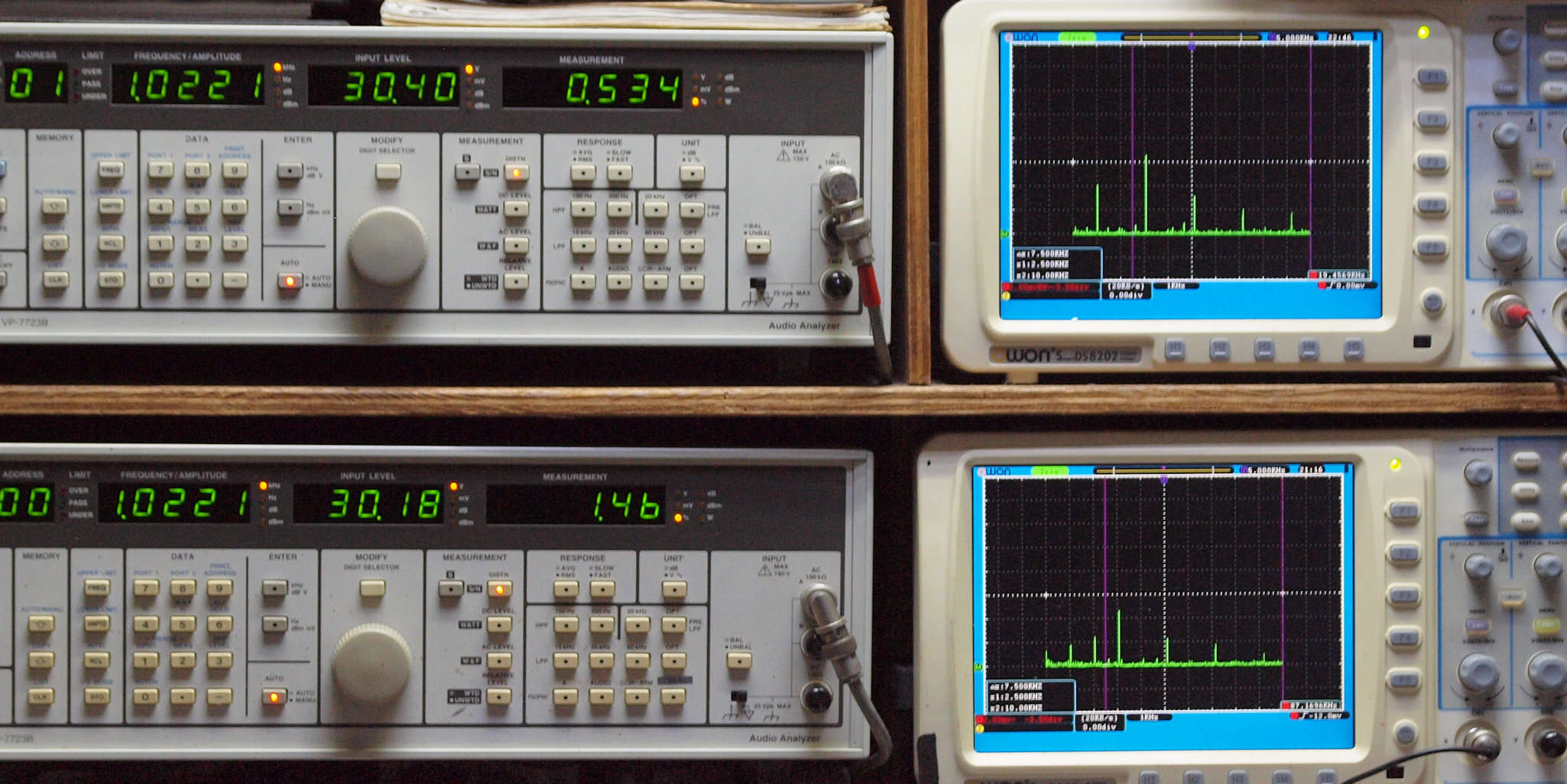

Ｔ１．　１ｋＨｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．５３４％歪み。 　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　１．４６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２．　１０ｋＨｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０３９８％歪み。 　　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．１２４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

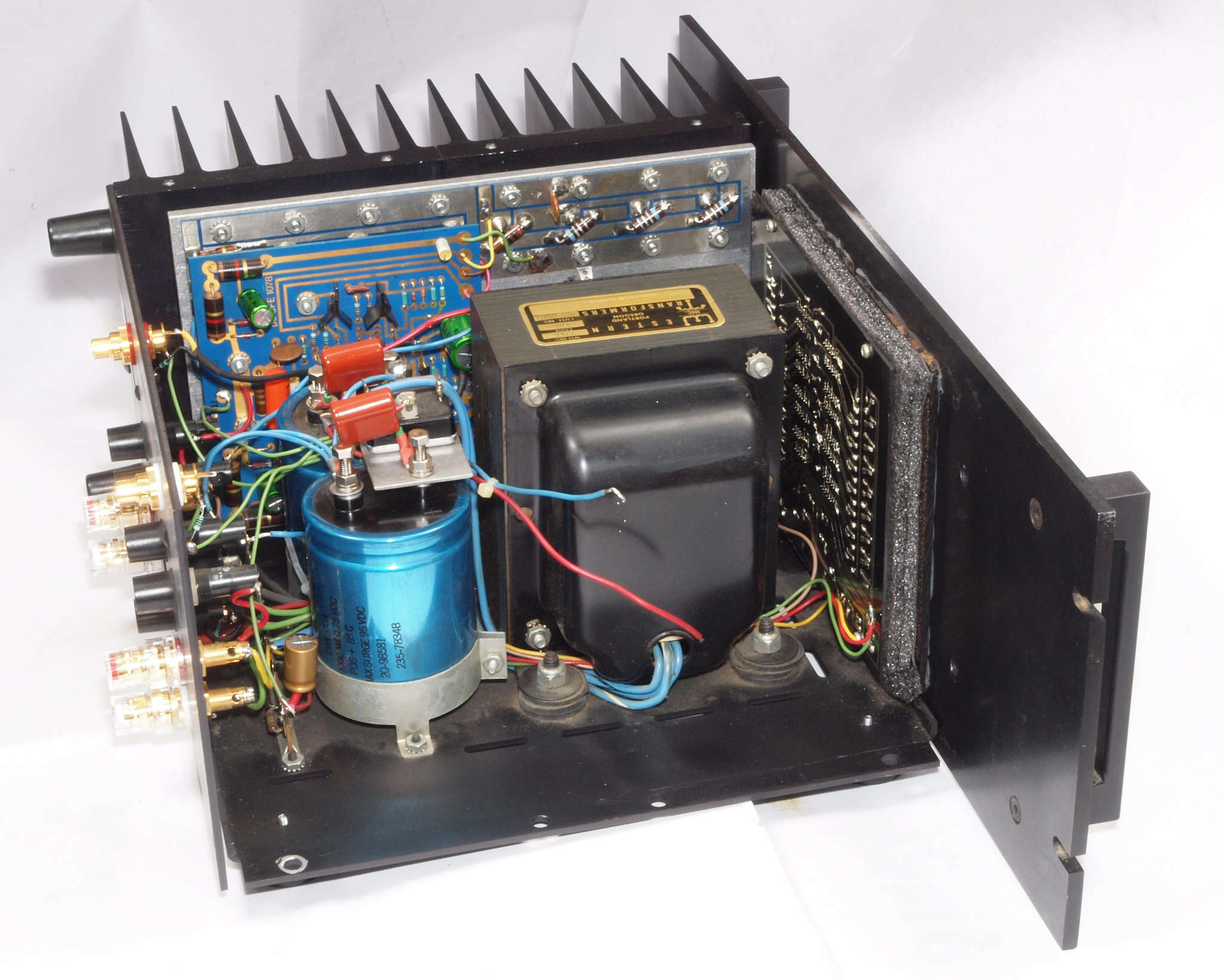

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　右ＡＭＰブロック、前後パネルを外して修理中。

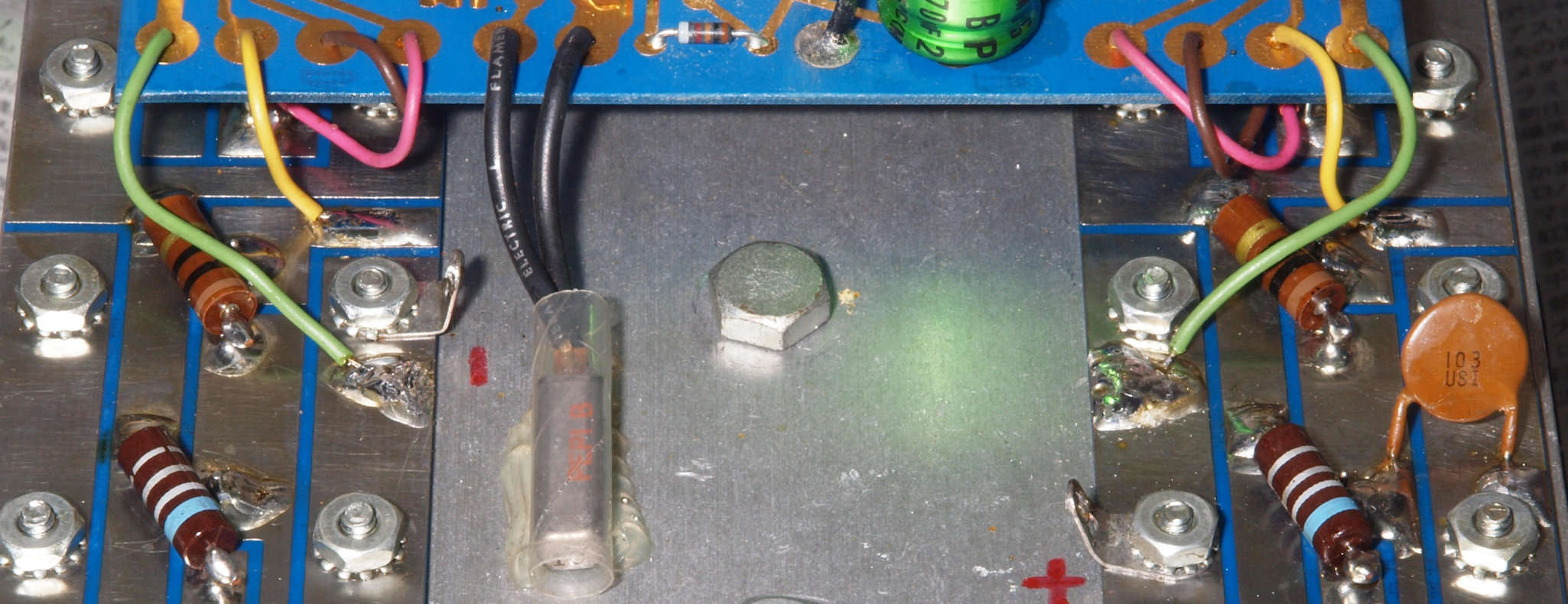

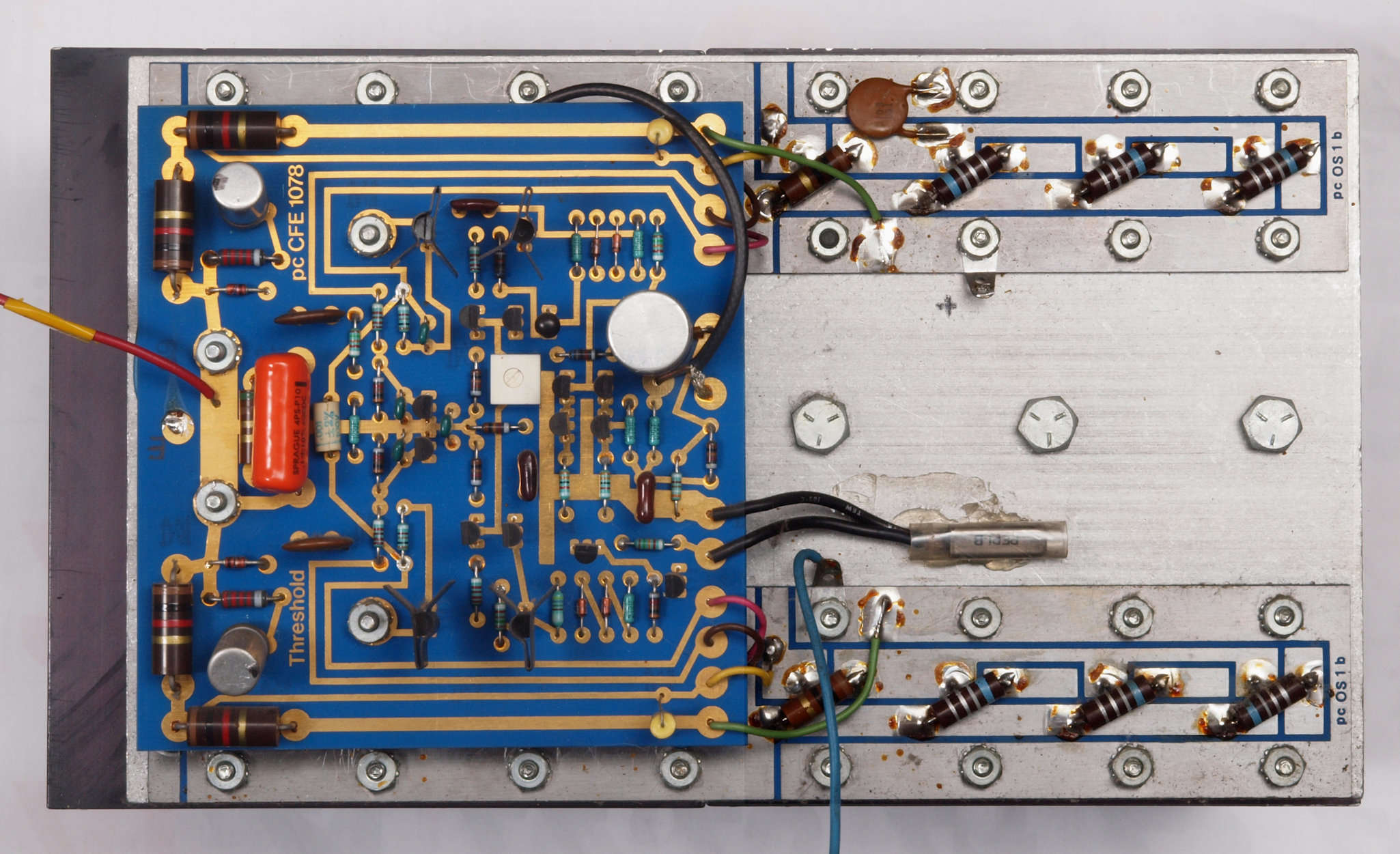

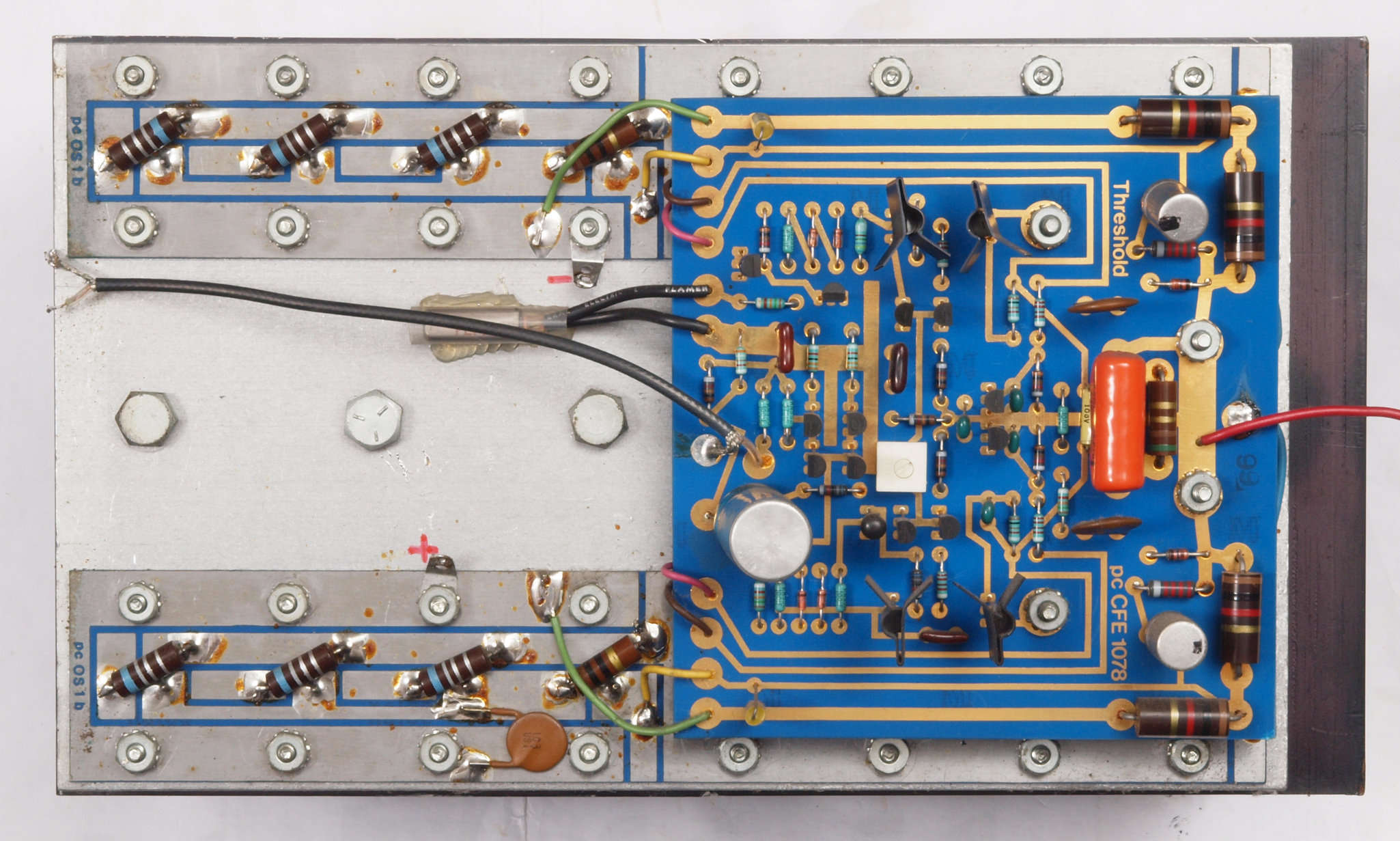

Ｃ１１．　修理前　右ＡＭＰブロック裏

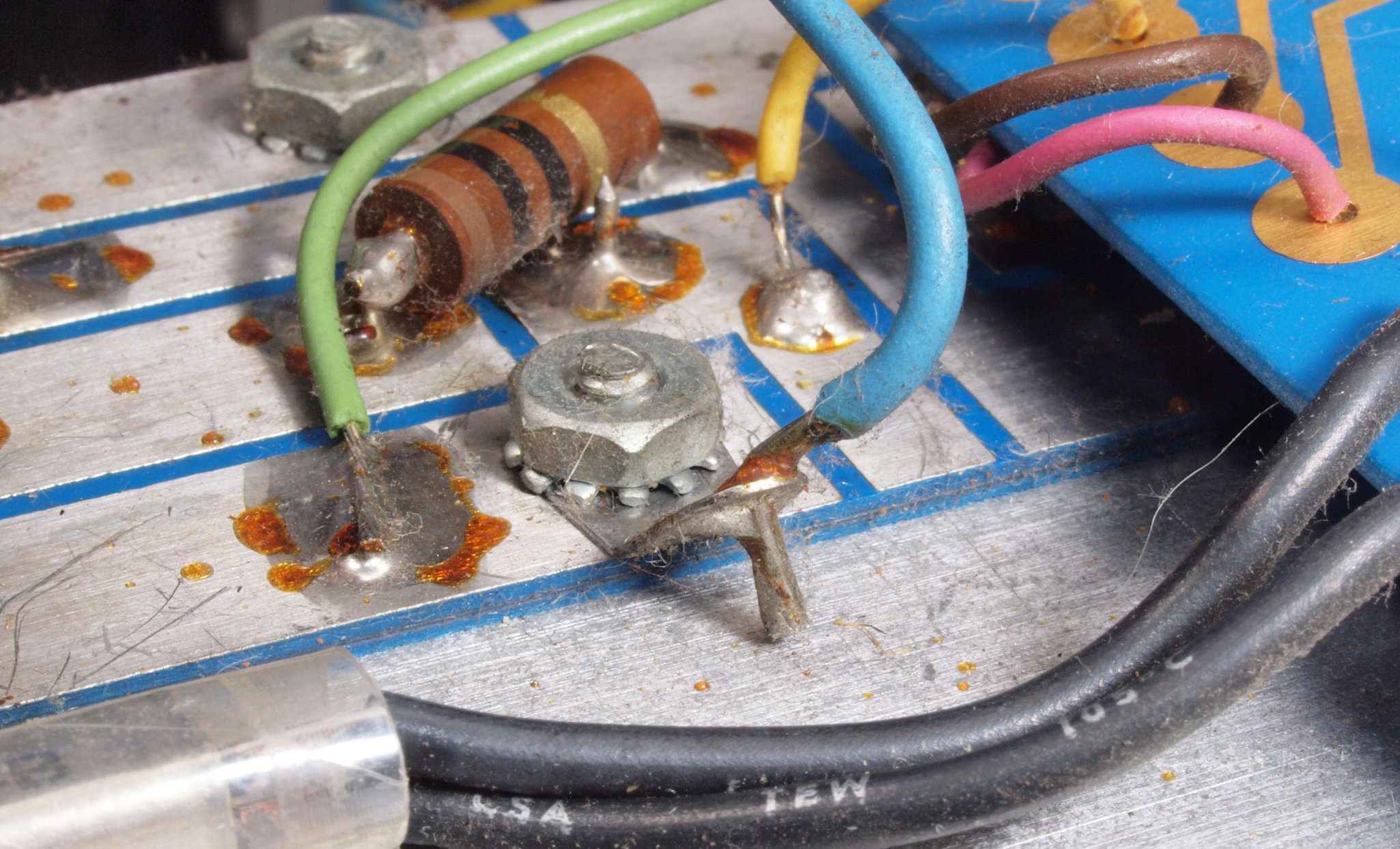

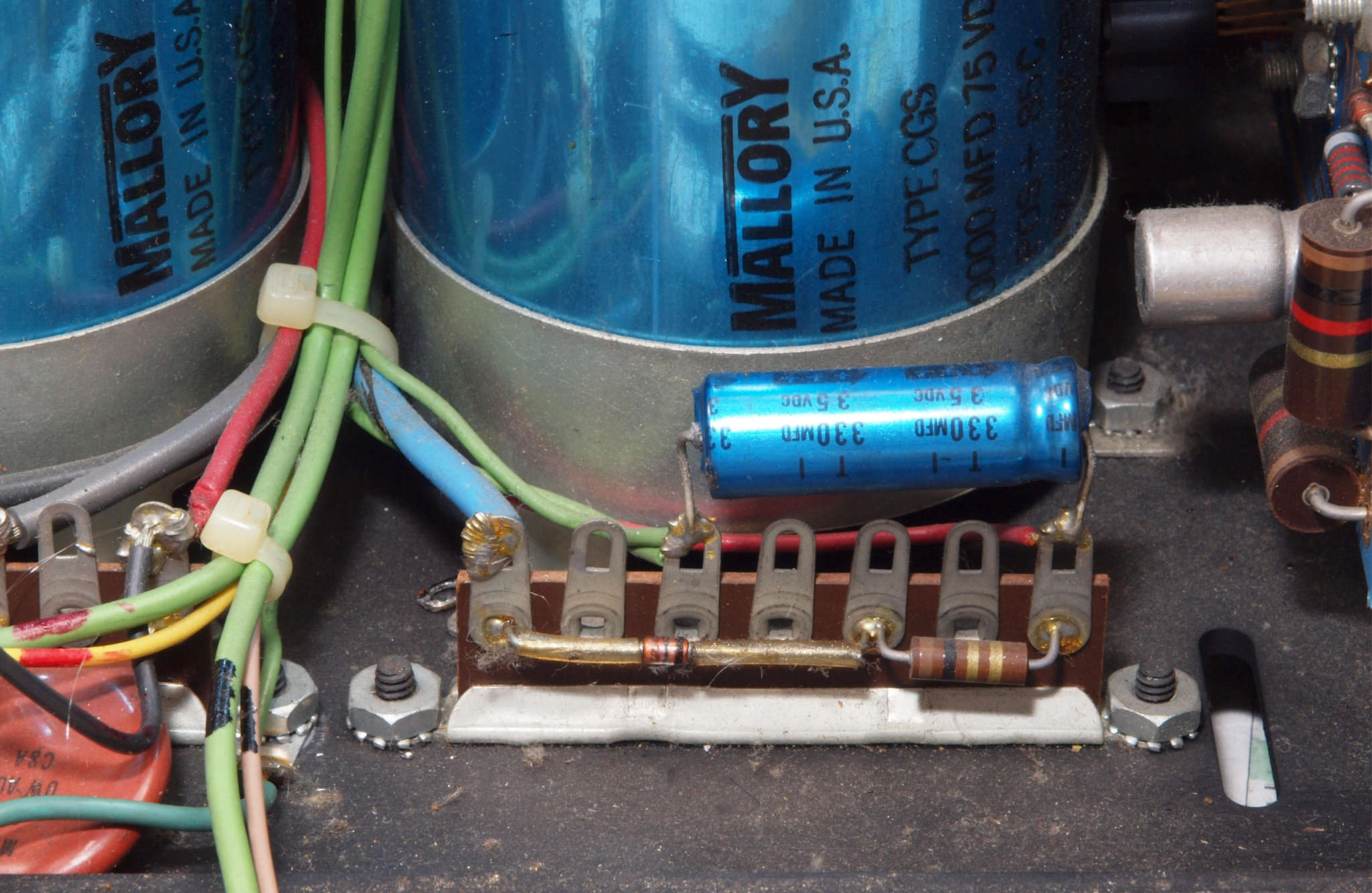

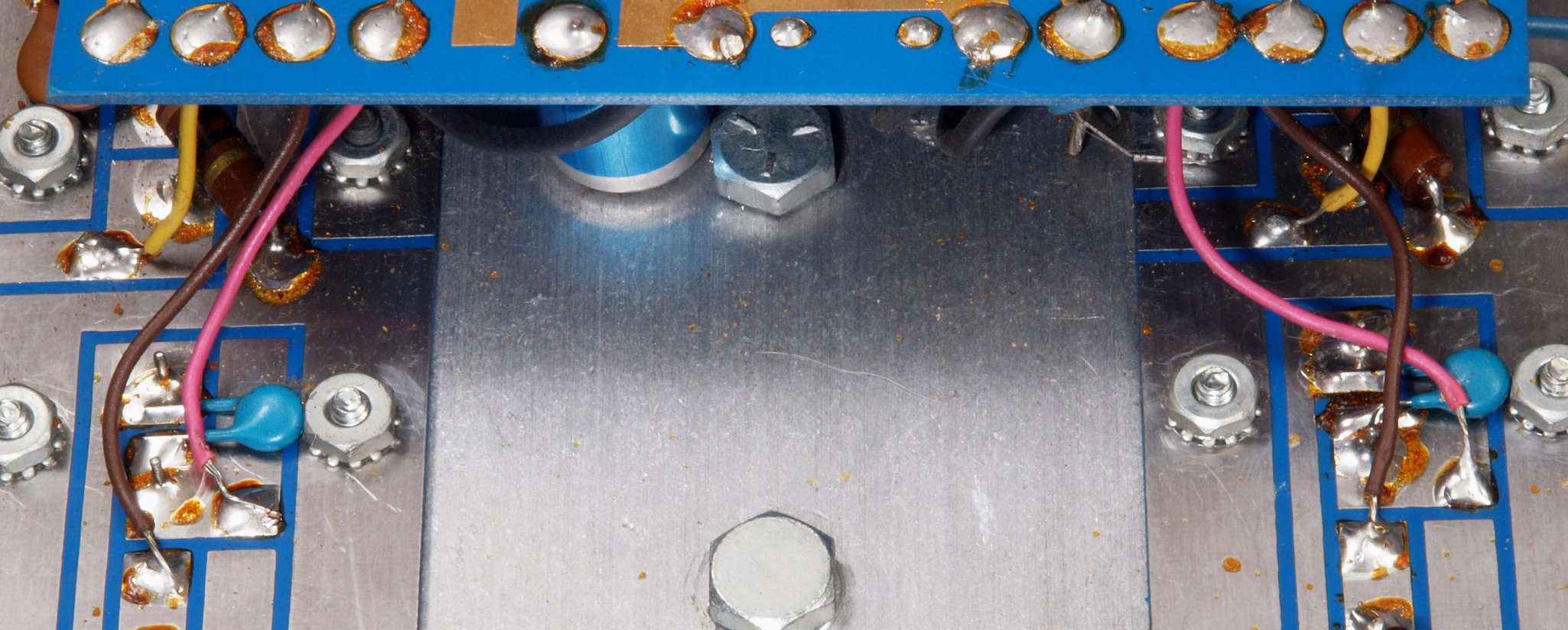

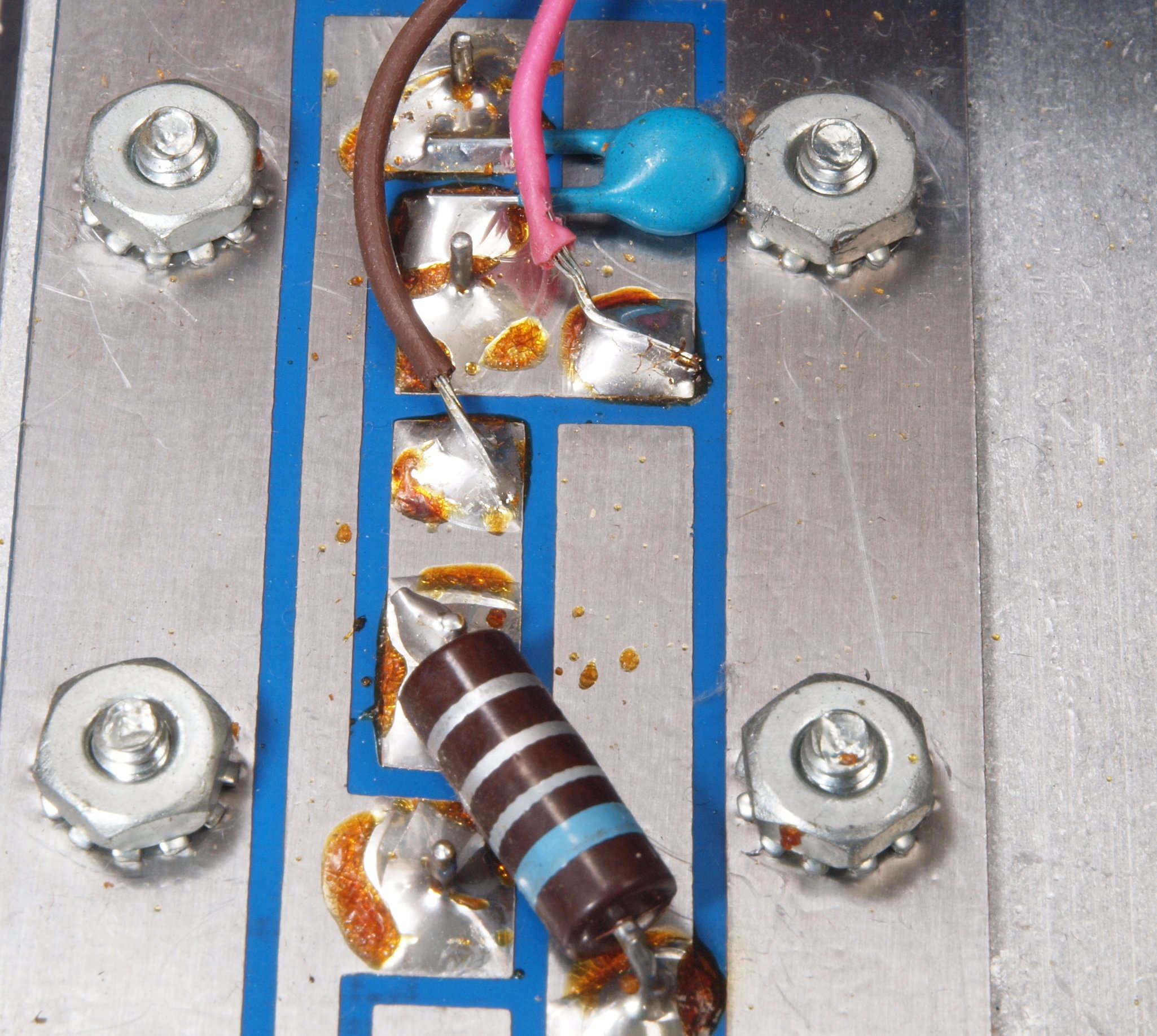

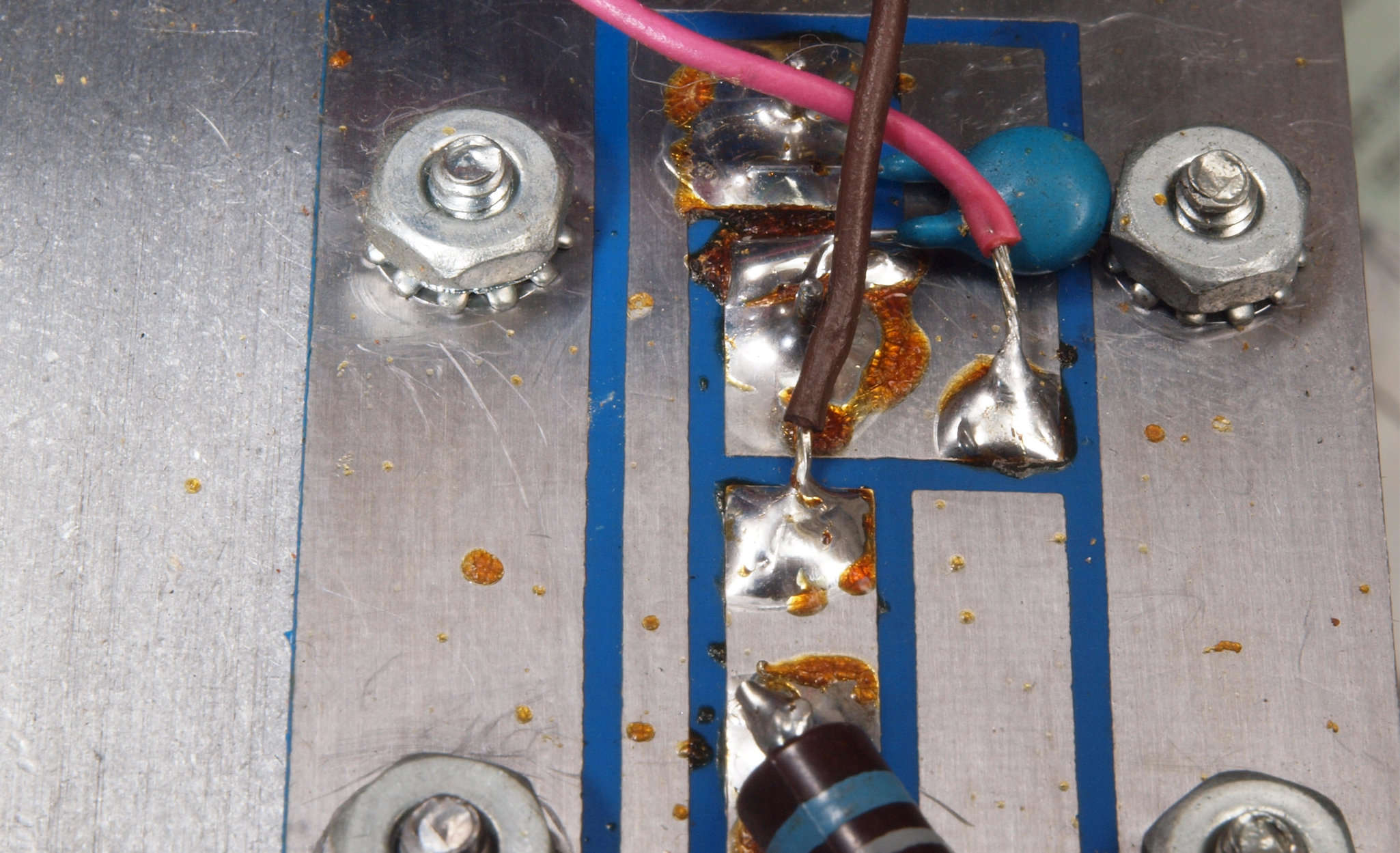

Ｃ１１２．　修理中　右ＡＭＰブロック裏。終段−電源供給ラグ板半田付け線（空色）が短絡寸前！

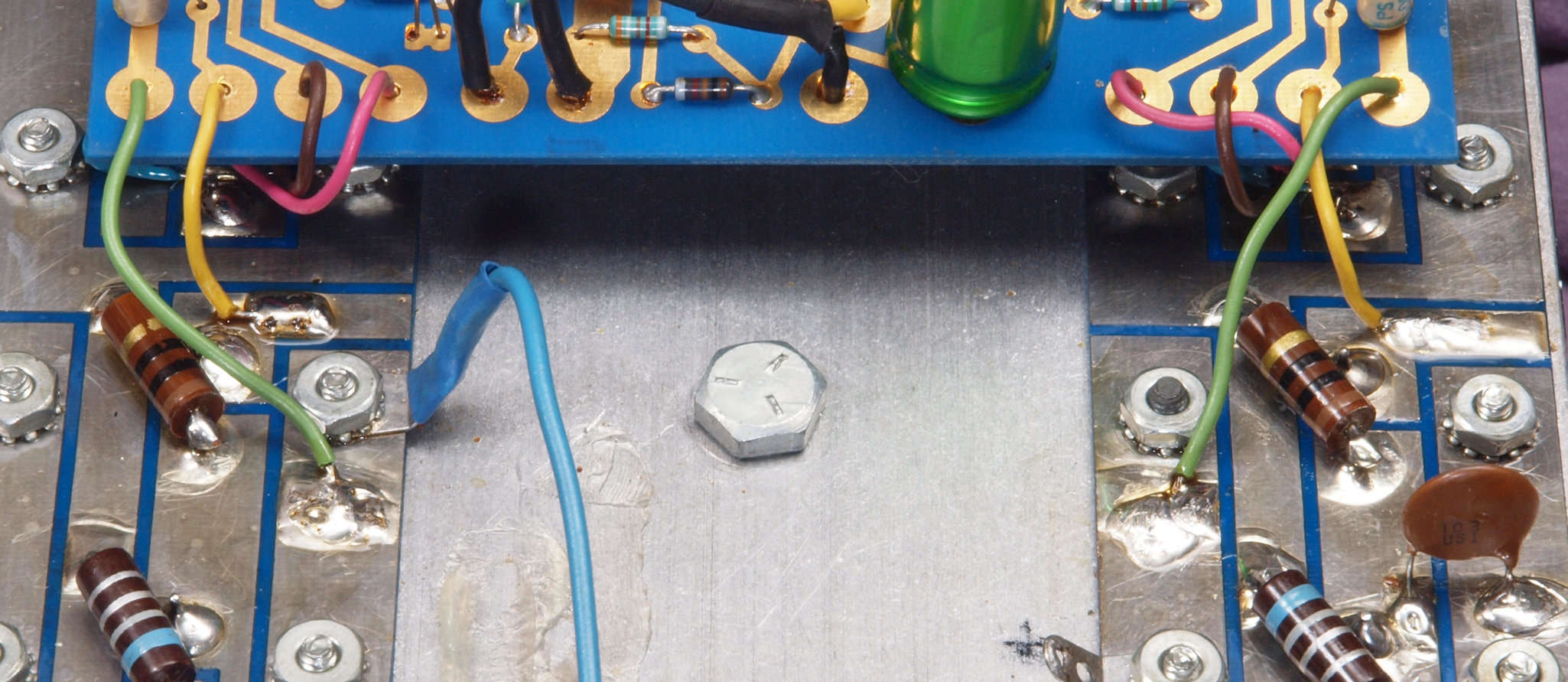

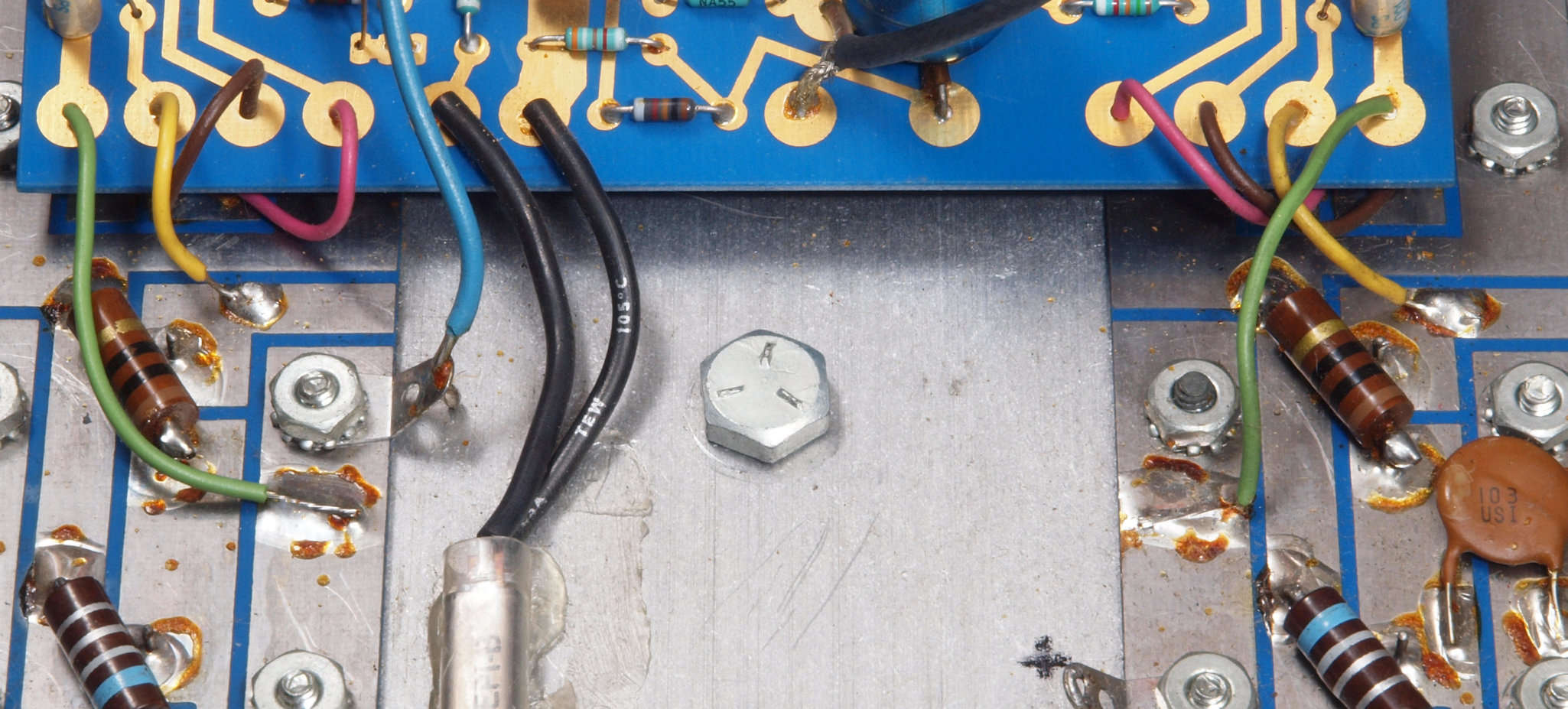

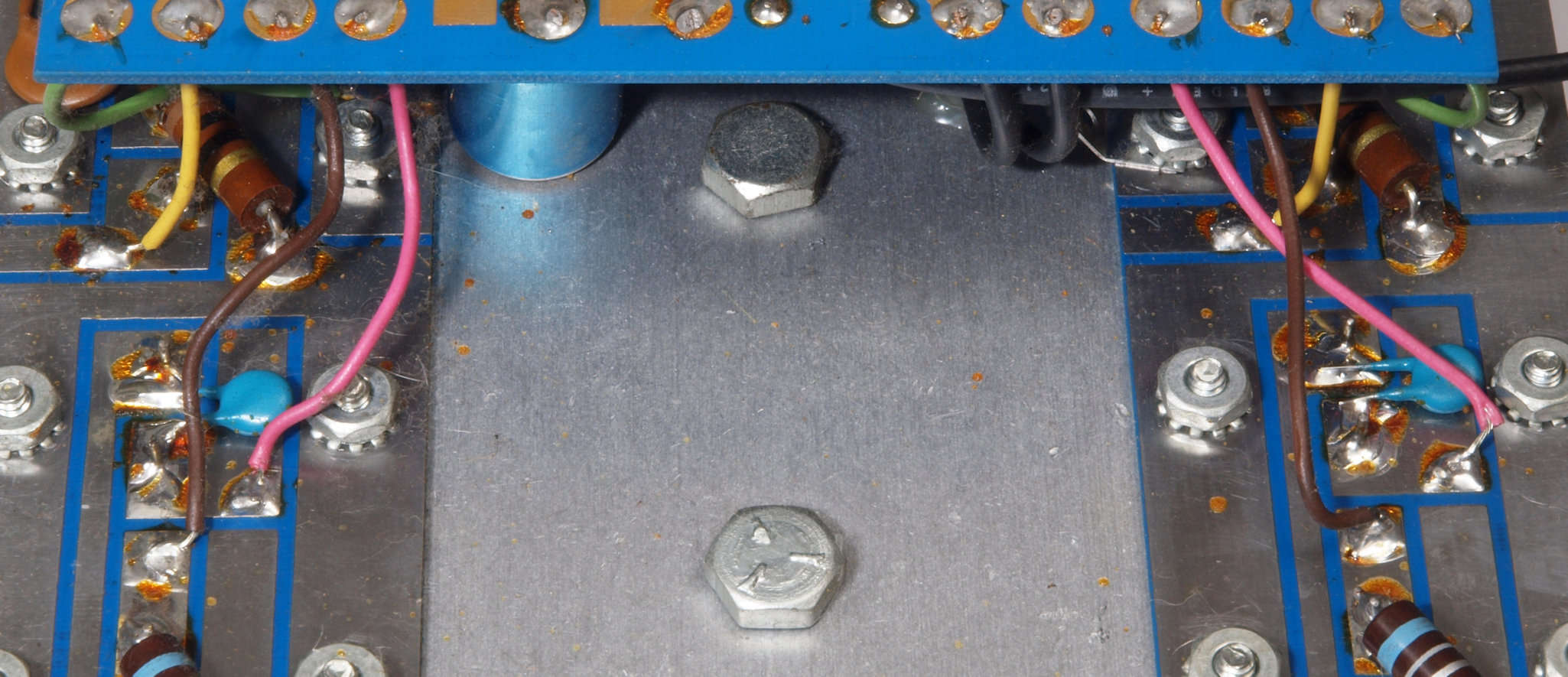

Ｃ１１３．　修理中　右ＡＭＰブロック裏。　アンプ基板との配線。

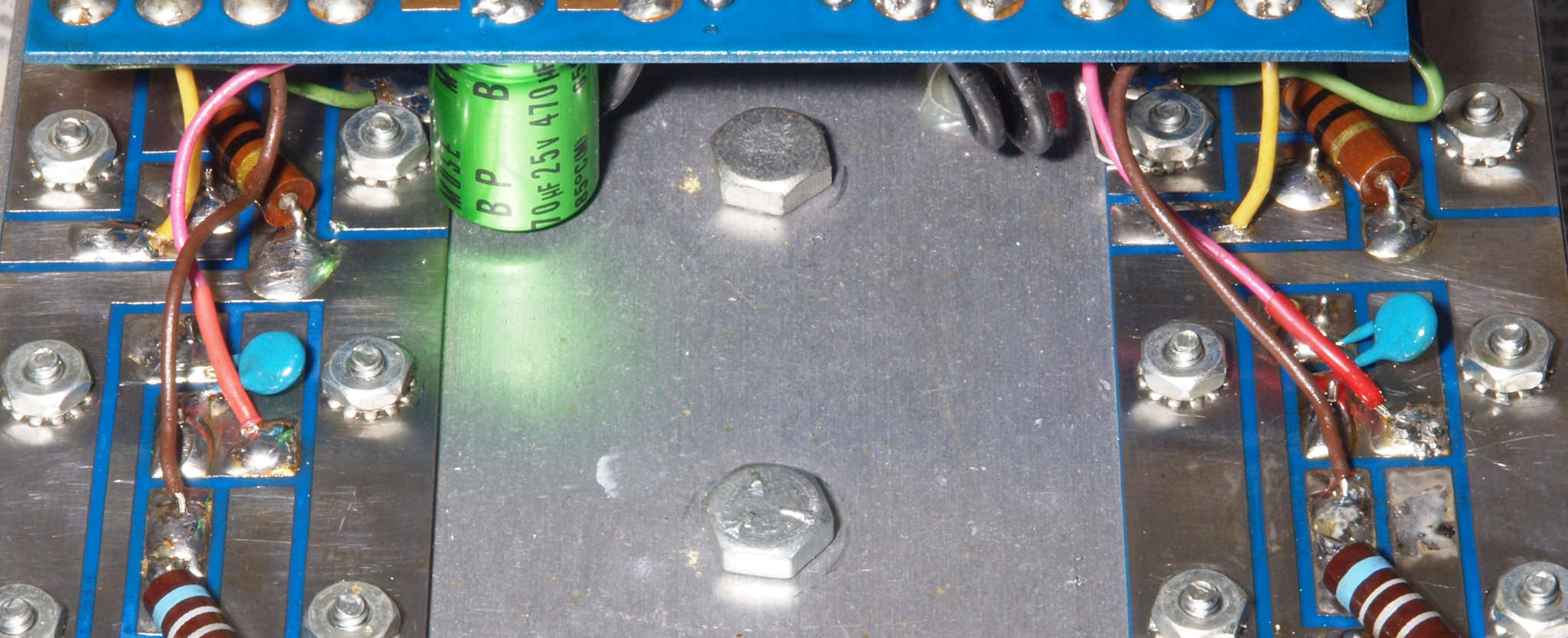

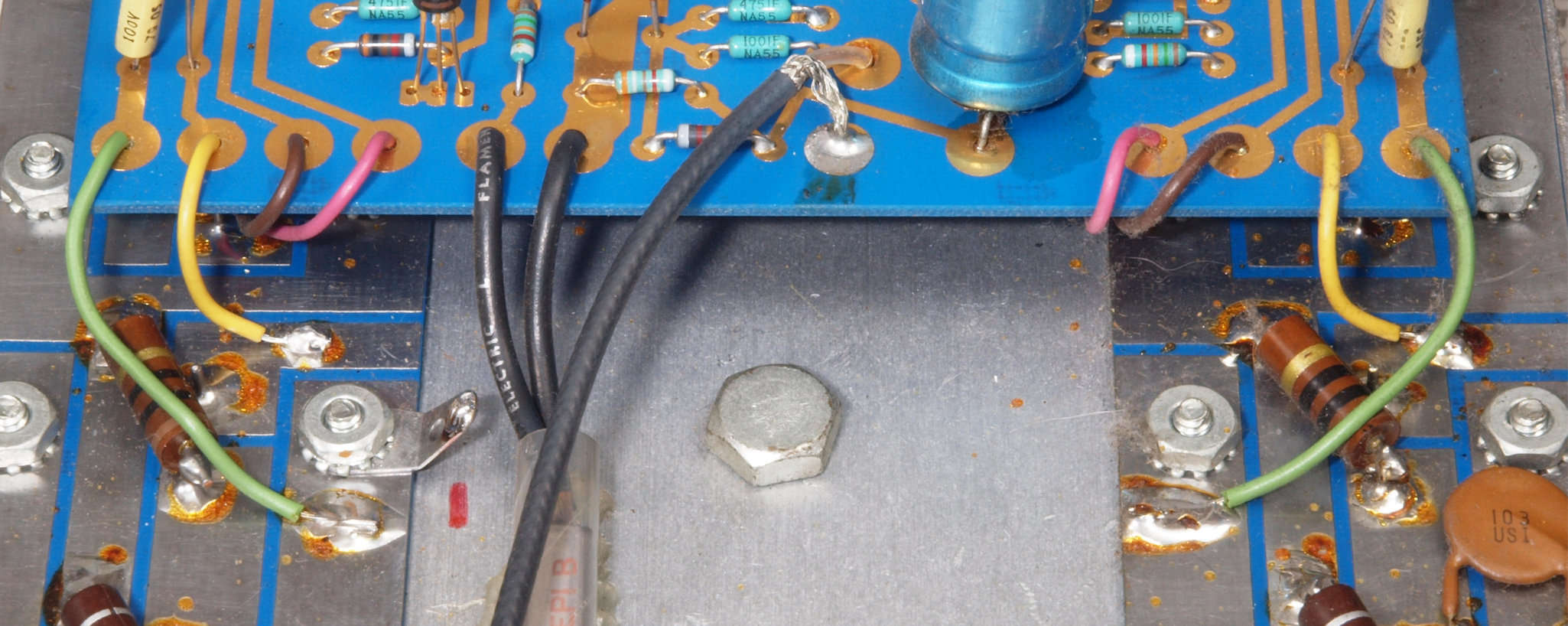

Ｃ１１４．　修理中　右ＡＭＰブロック裏。　アンプ基板との配線２。もう少し丁寧が欲しい！

Ｃ１１５．　修理中　右ＡＭＰブロック裏。　アンプ基板との配線３。もう少し丁寧が欲しい！

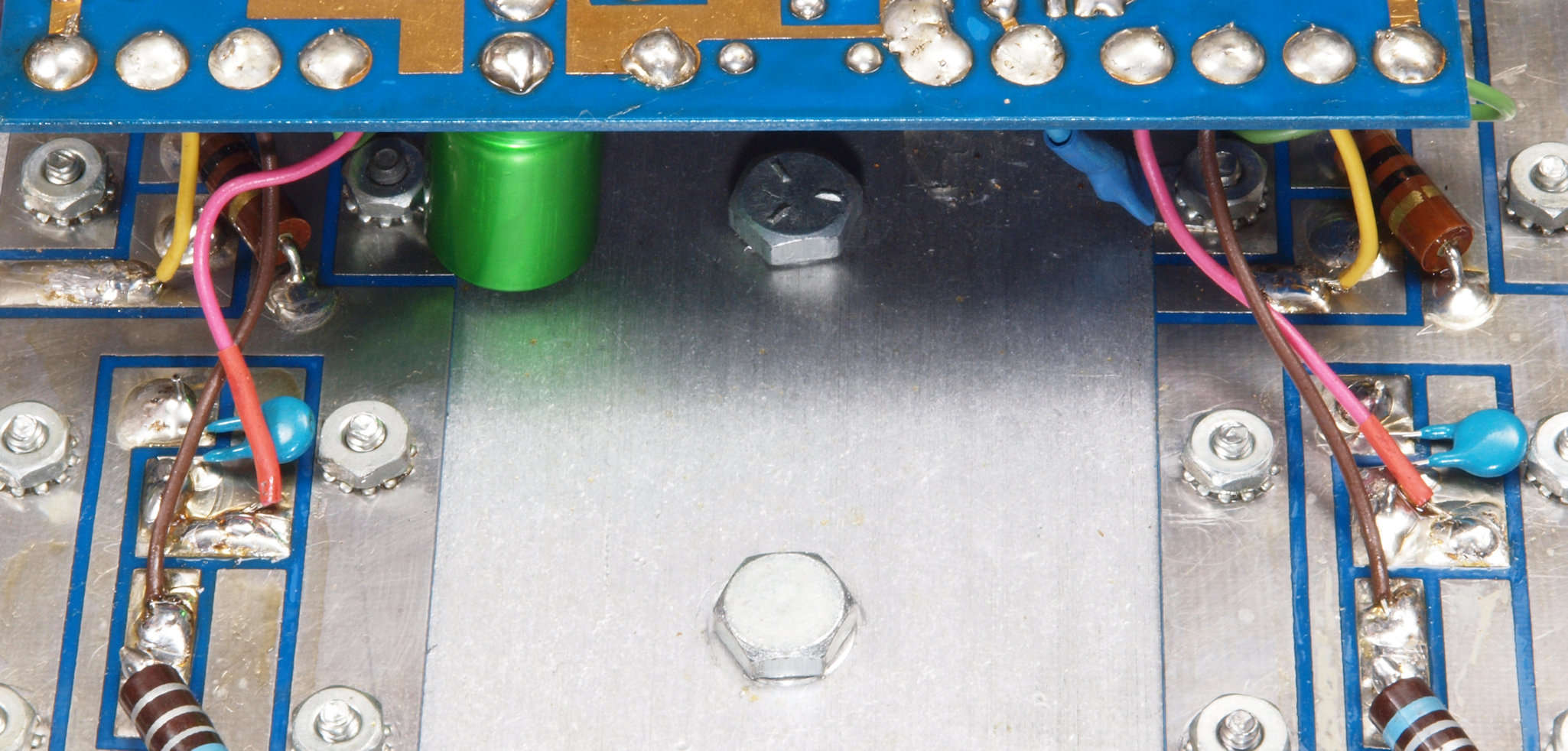

Ｃ１１６．　修理後　右ＡＭＰブロック裏。配線の方向を考え手取り付け。

Ｃ１１７．　修理中　右ＡＭＰブロック裏。　アンプ基板との配線４。もう少し丁寧が欲しい！

Ｃ１１８．　修理後　右ＡＭＰブロック裏４。　アンプ基板との配線４。配線の方向を考え手取り付け。

Ｃ１２．　修理後　右ＡＭＰブロック裏。電解コンデンサー３個、半固定ＶＲ１個交換。

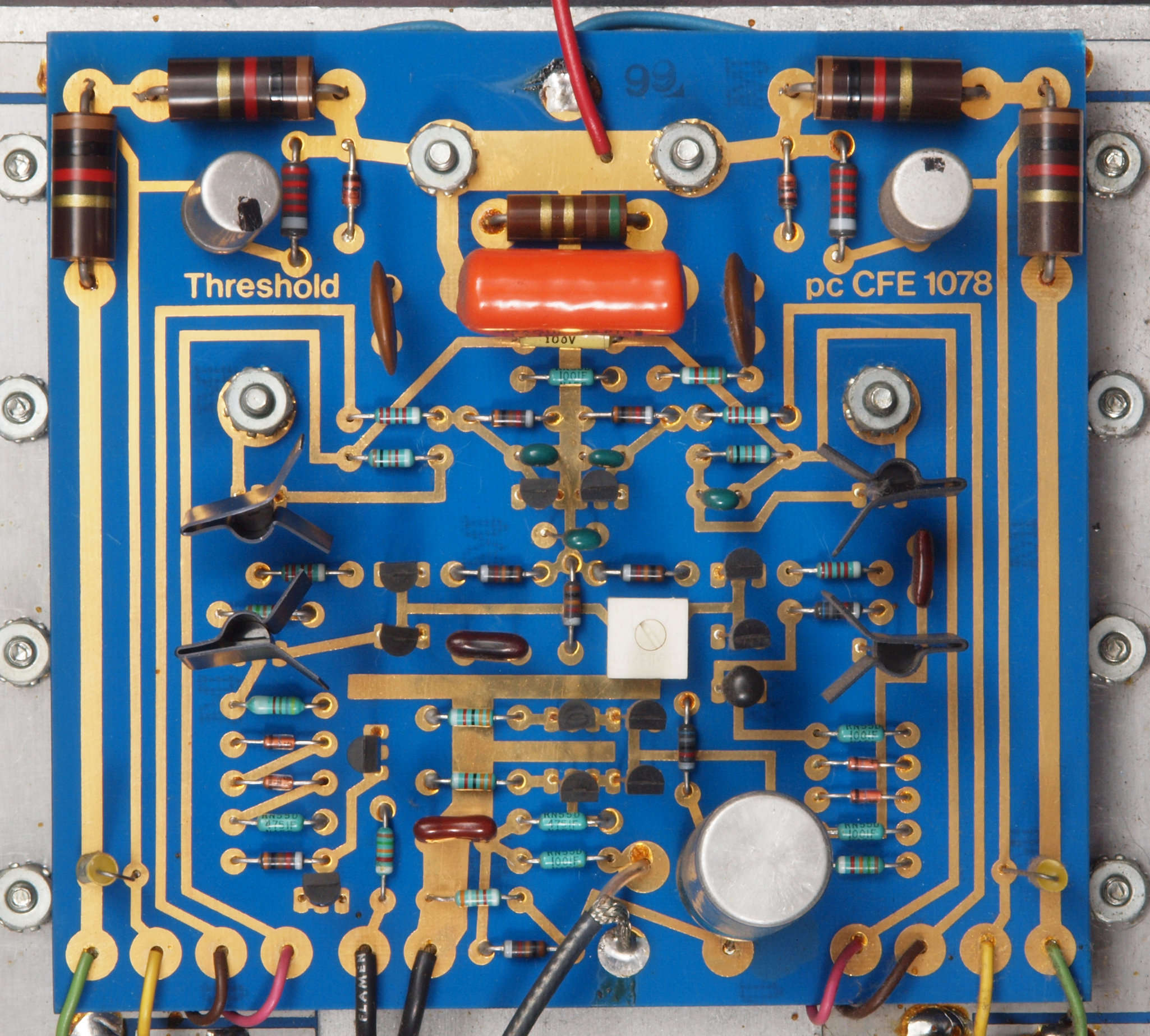

Ｃ２１．　修理前　右ＡＭＰ基板

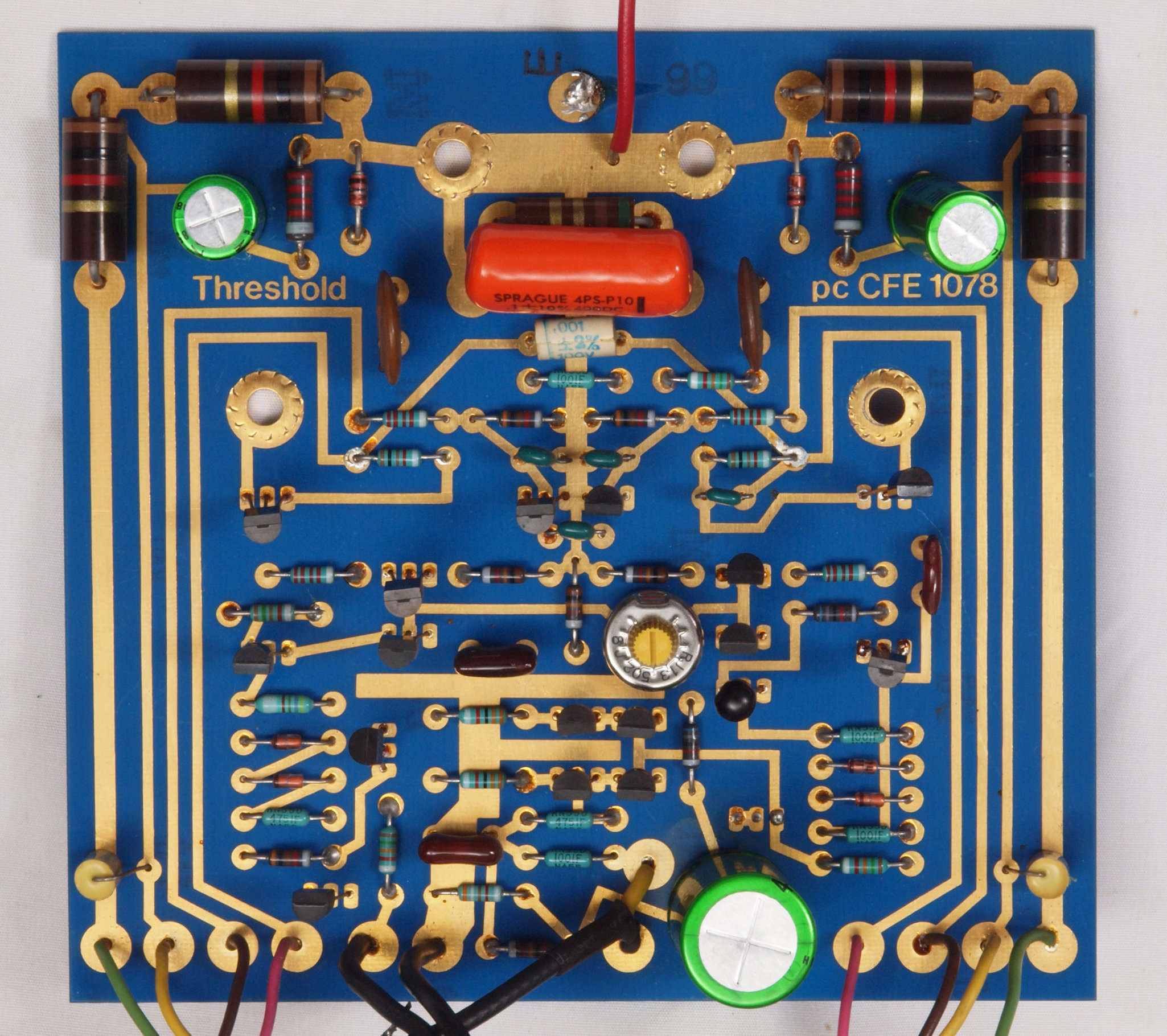

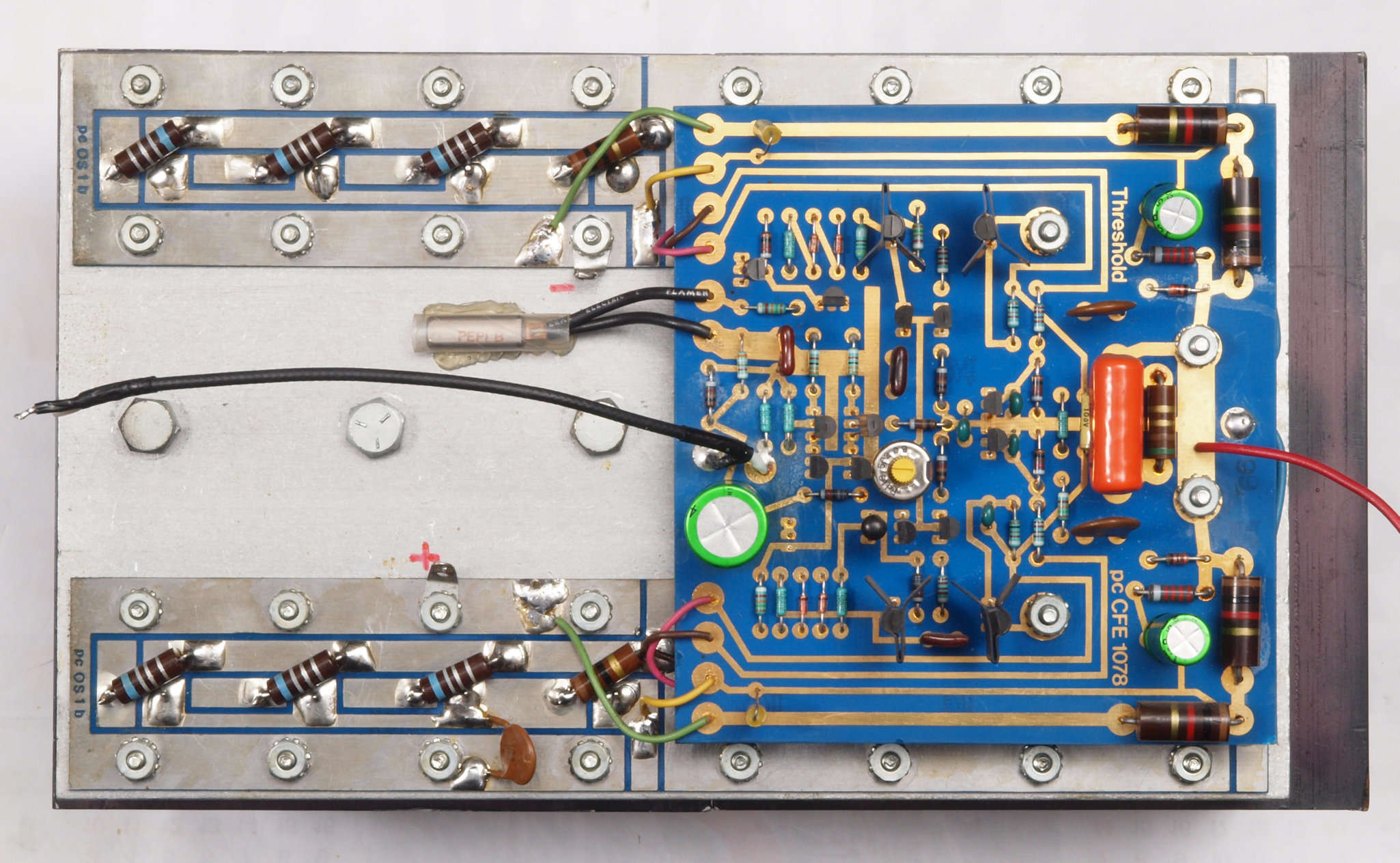

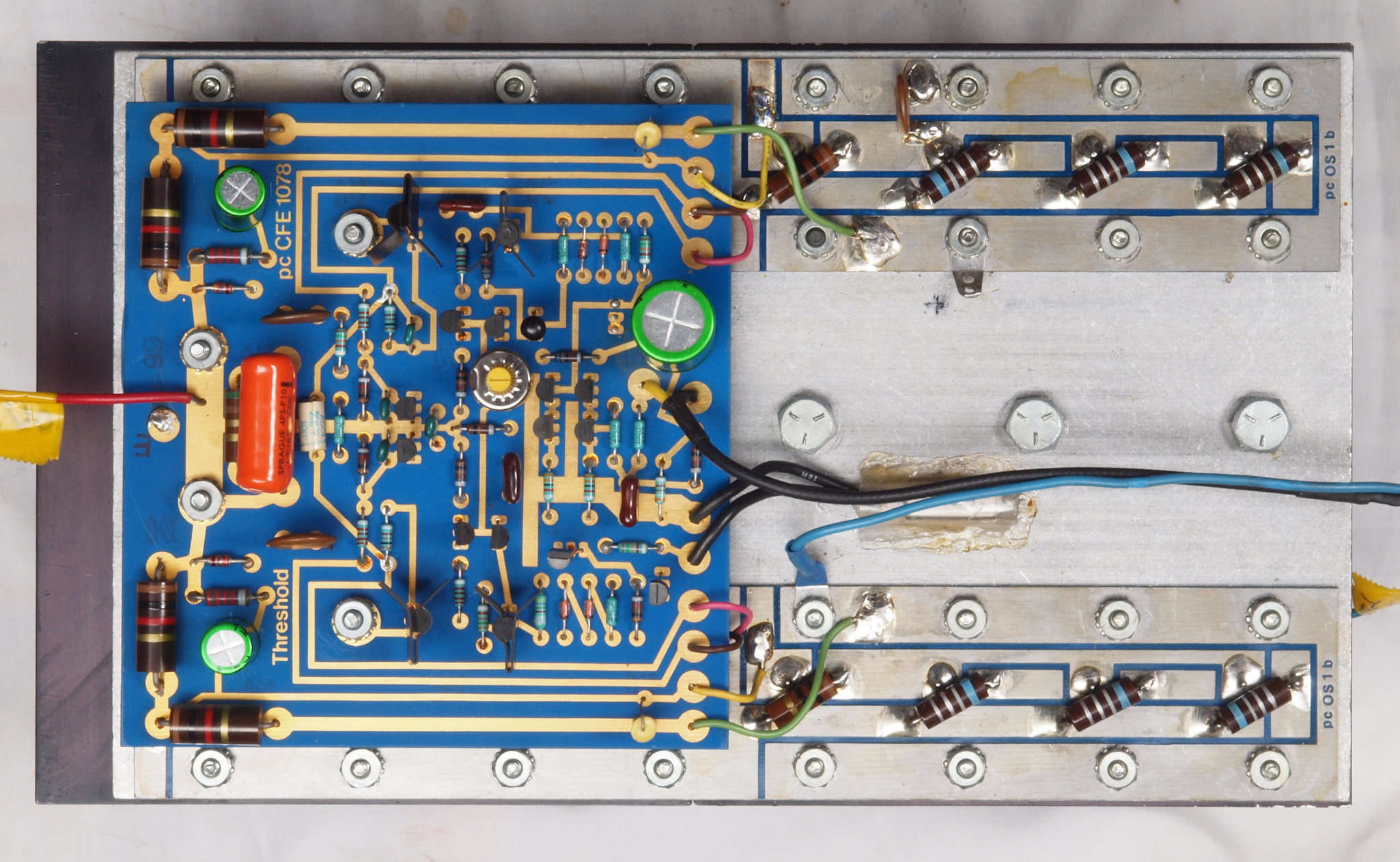

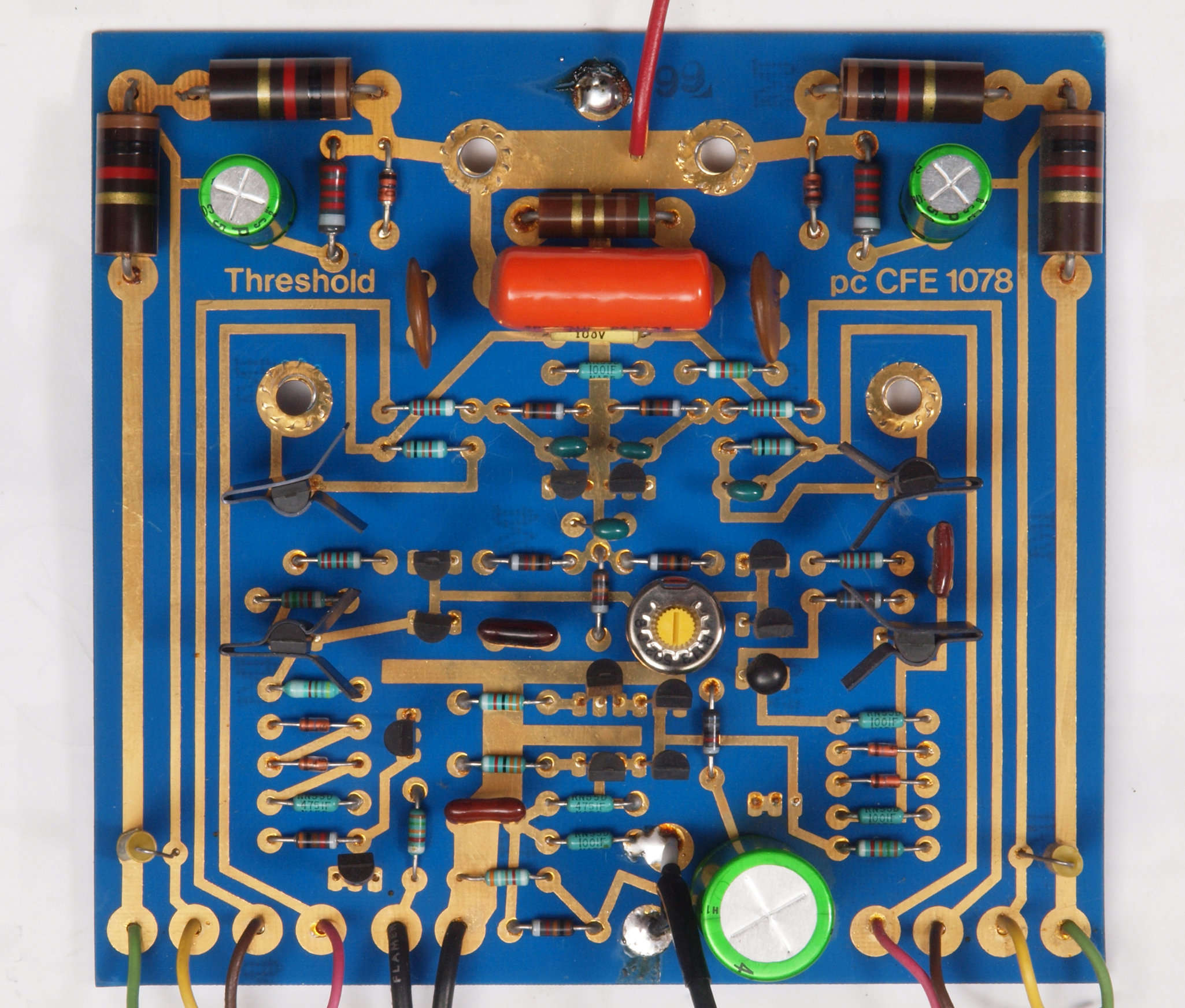

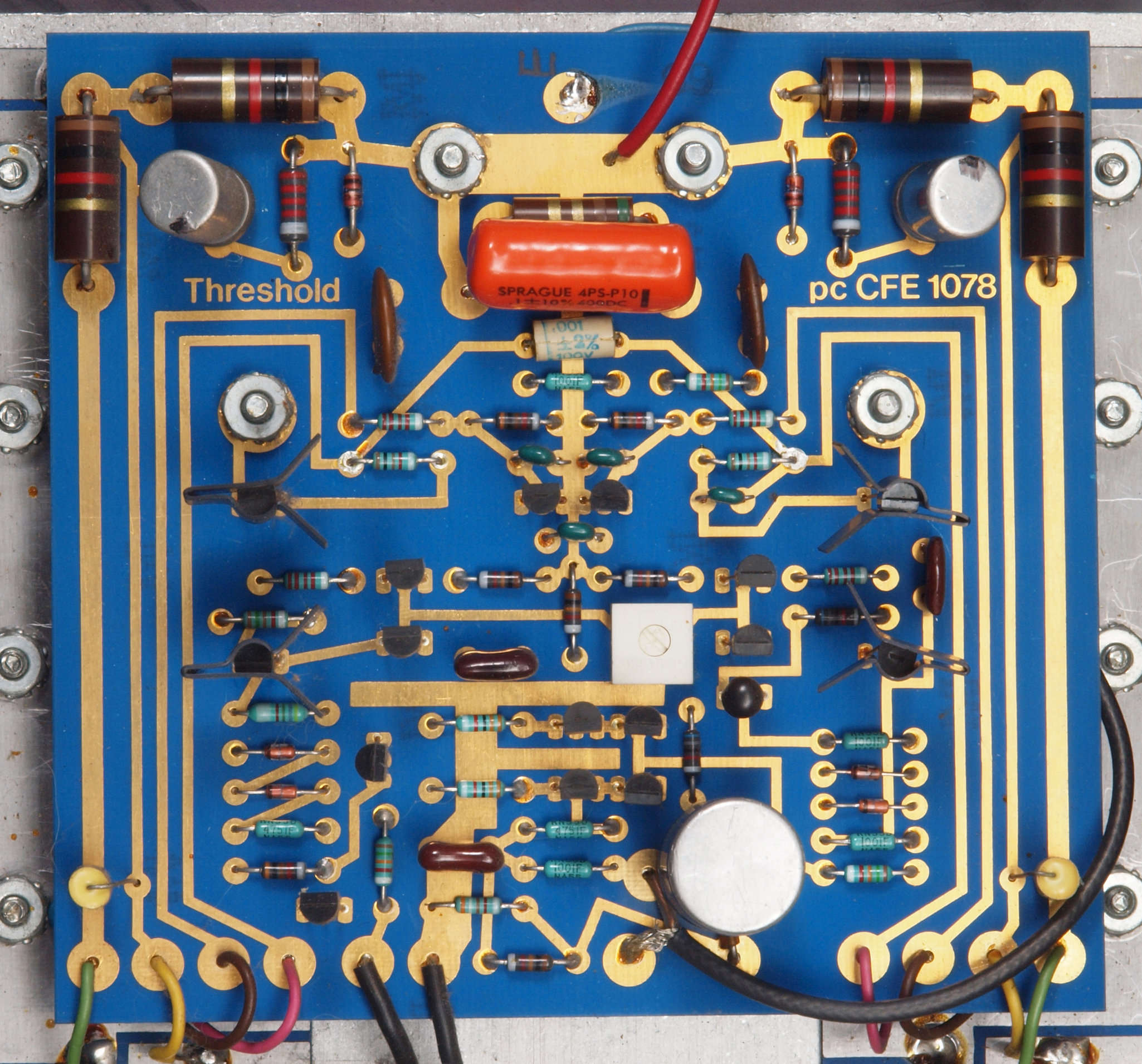

Ｃ２２．　修理後　右ＡＭＰ基板

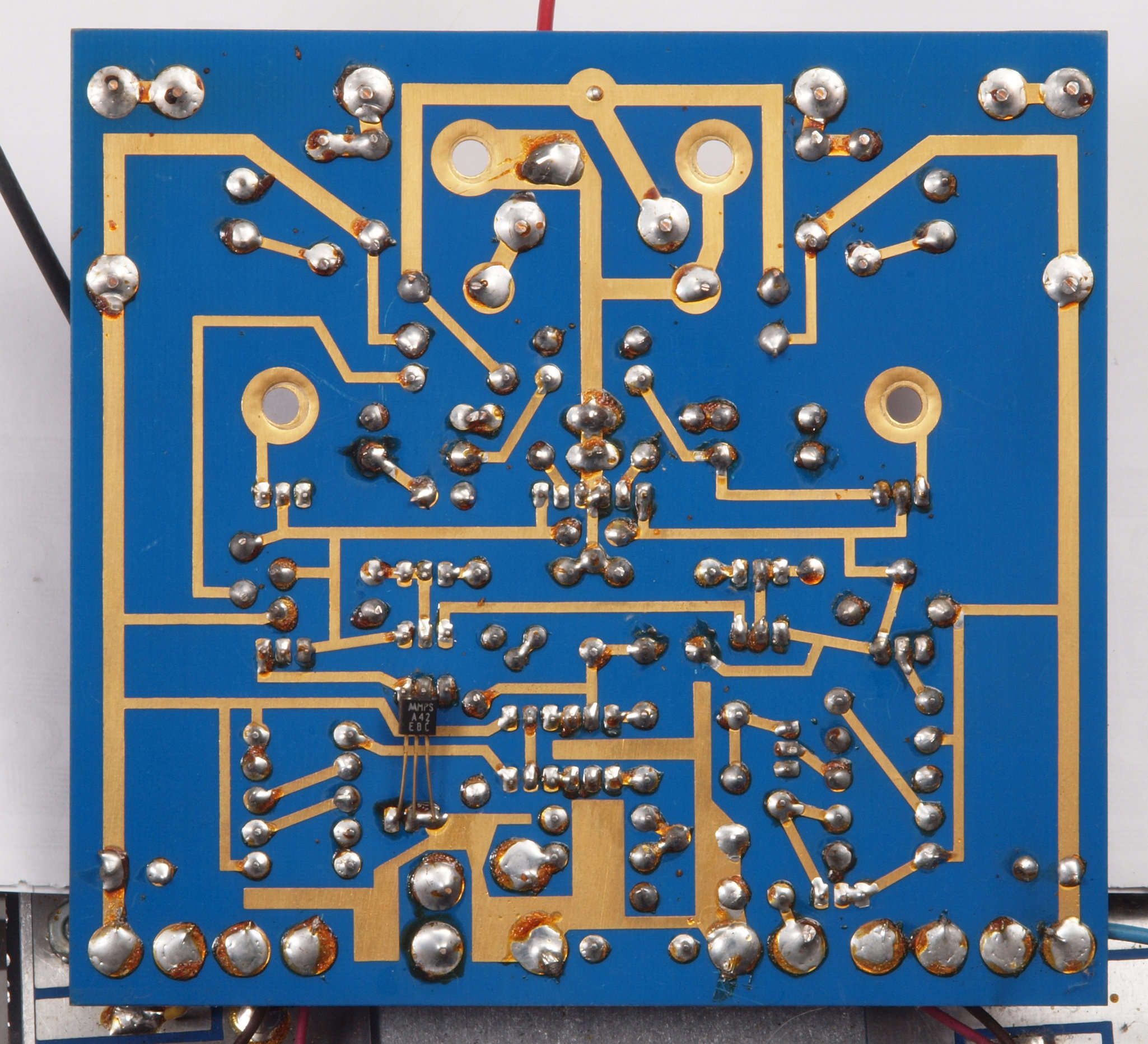

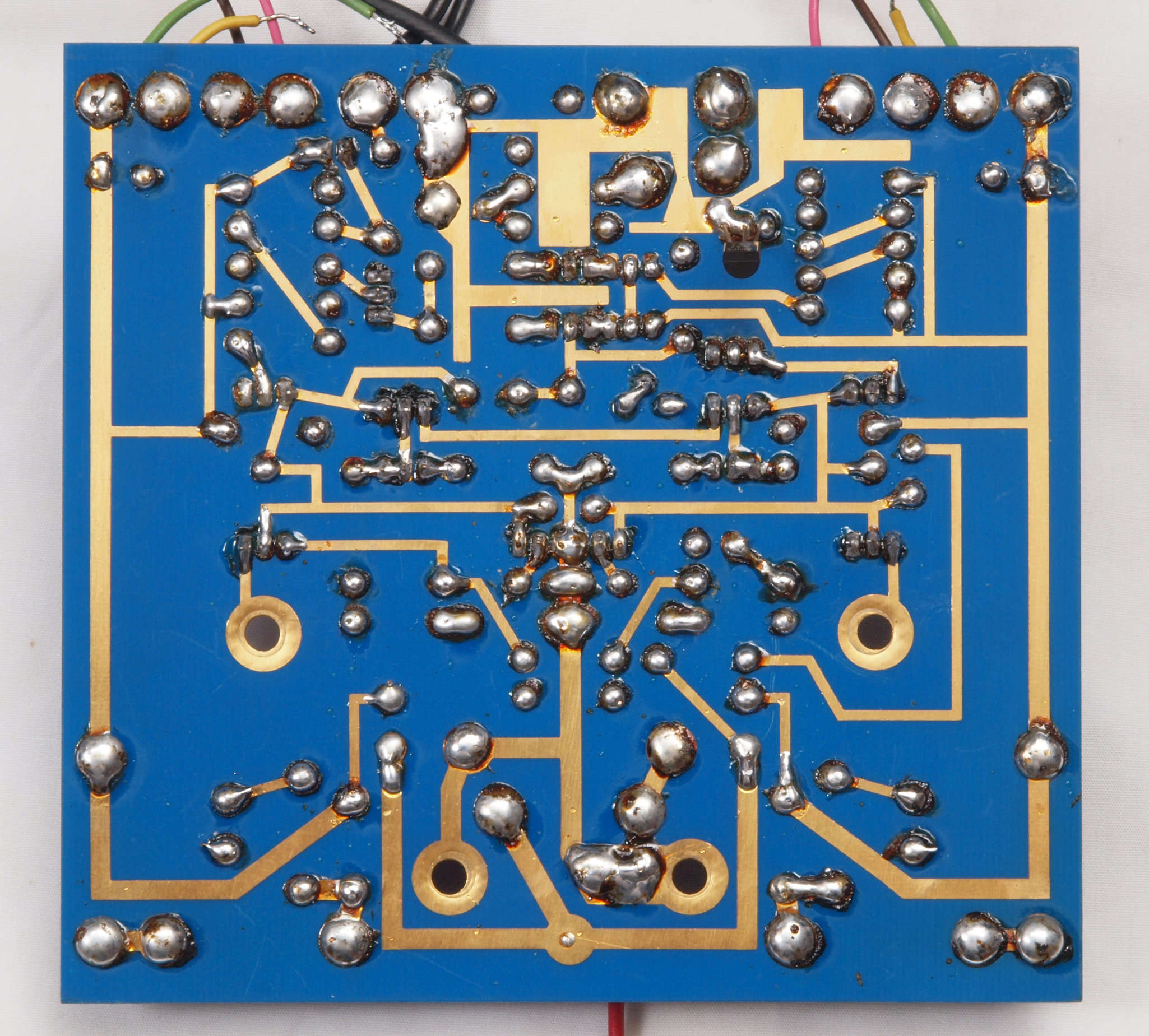

Ｃ２３．　修理前　右ＡＭＰ基板裏

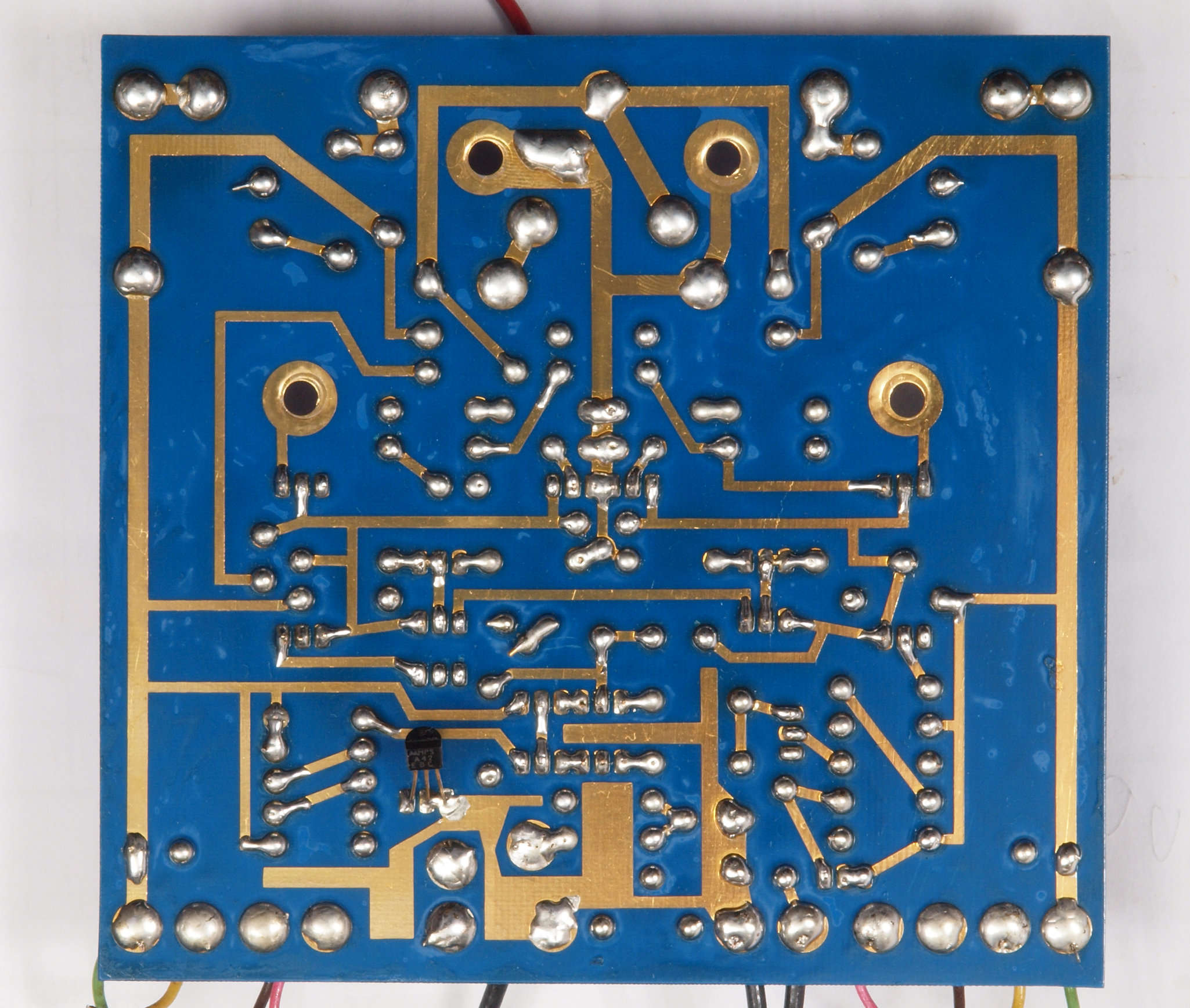

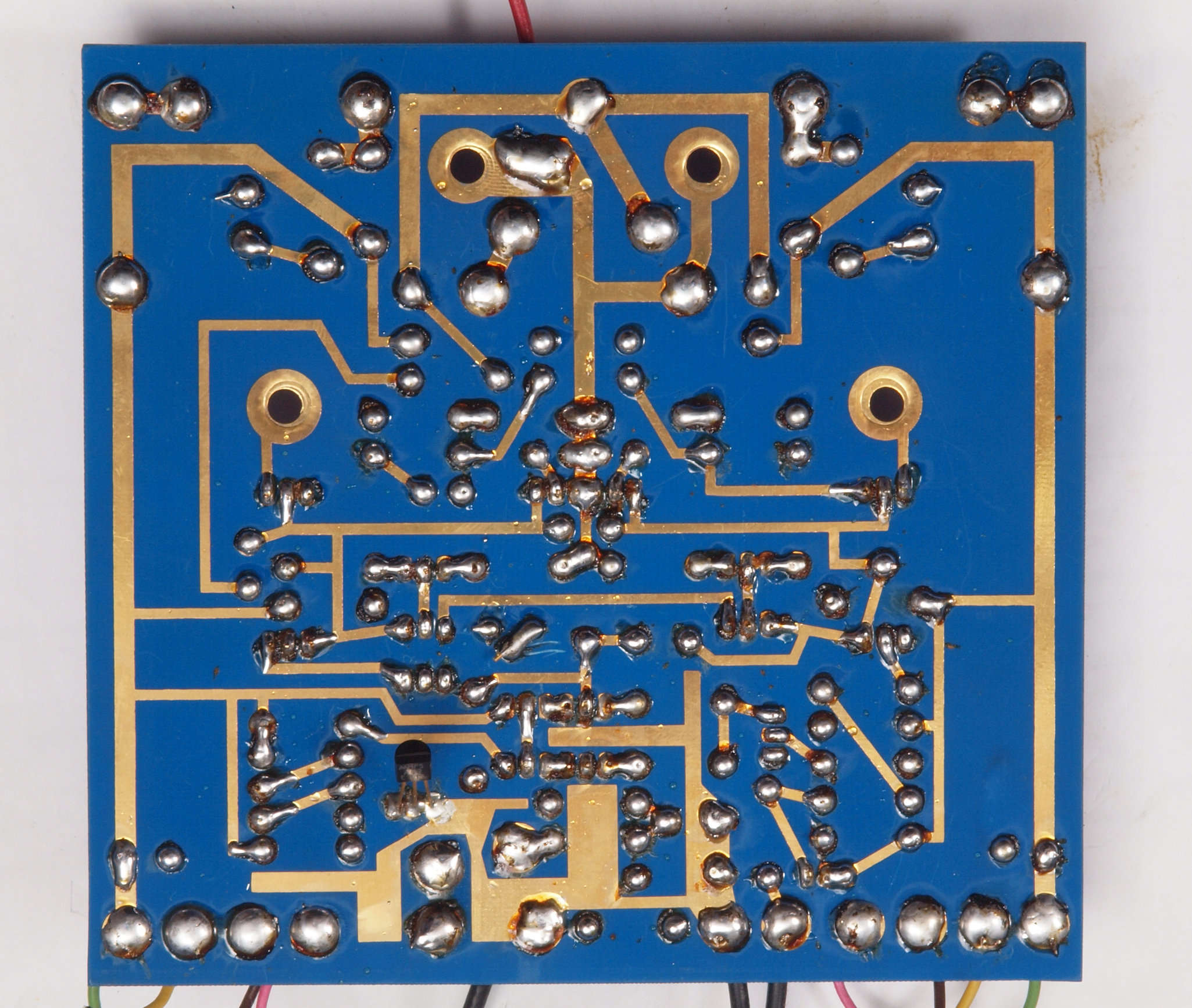

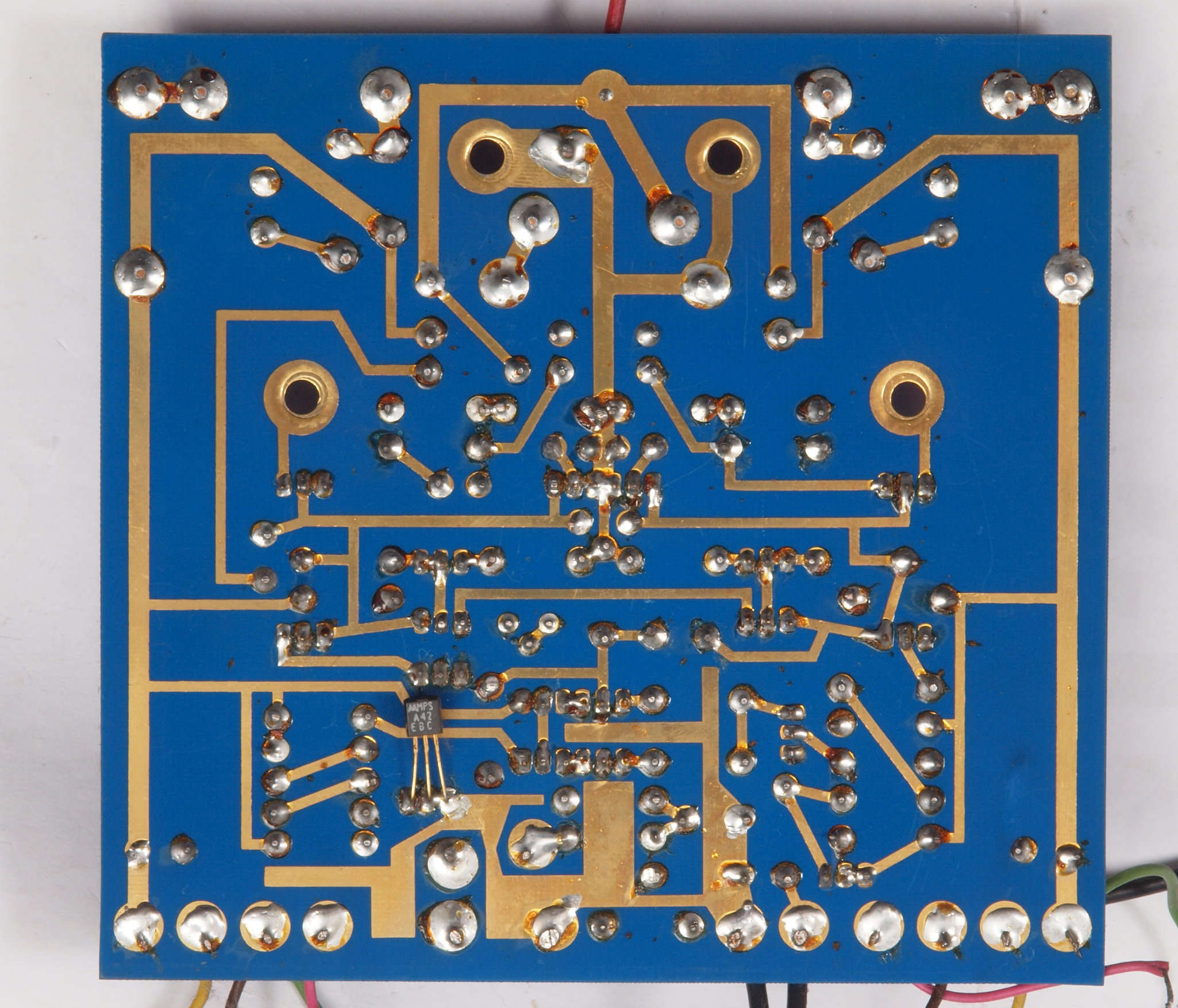

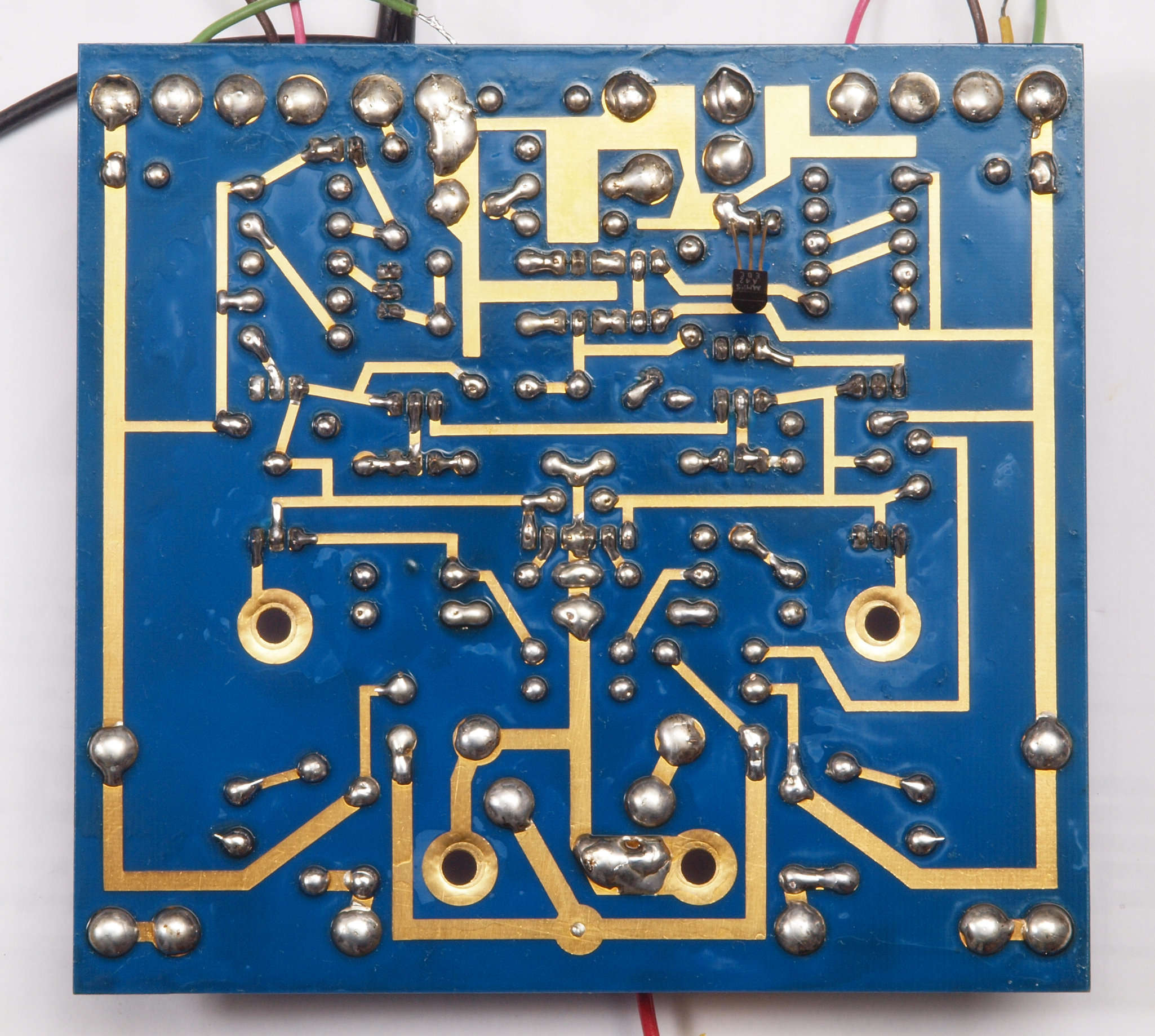

Ｃ２４．　修理（半田補正）後　右ＡＭＰ基板裏　全ハンダやり直す

Ｃ２５．　完成右ＡＭＰ基板裏。　洗浄後防湿材を塗る。

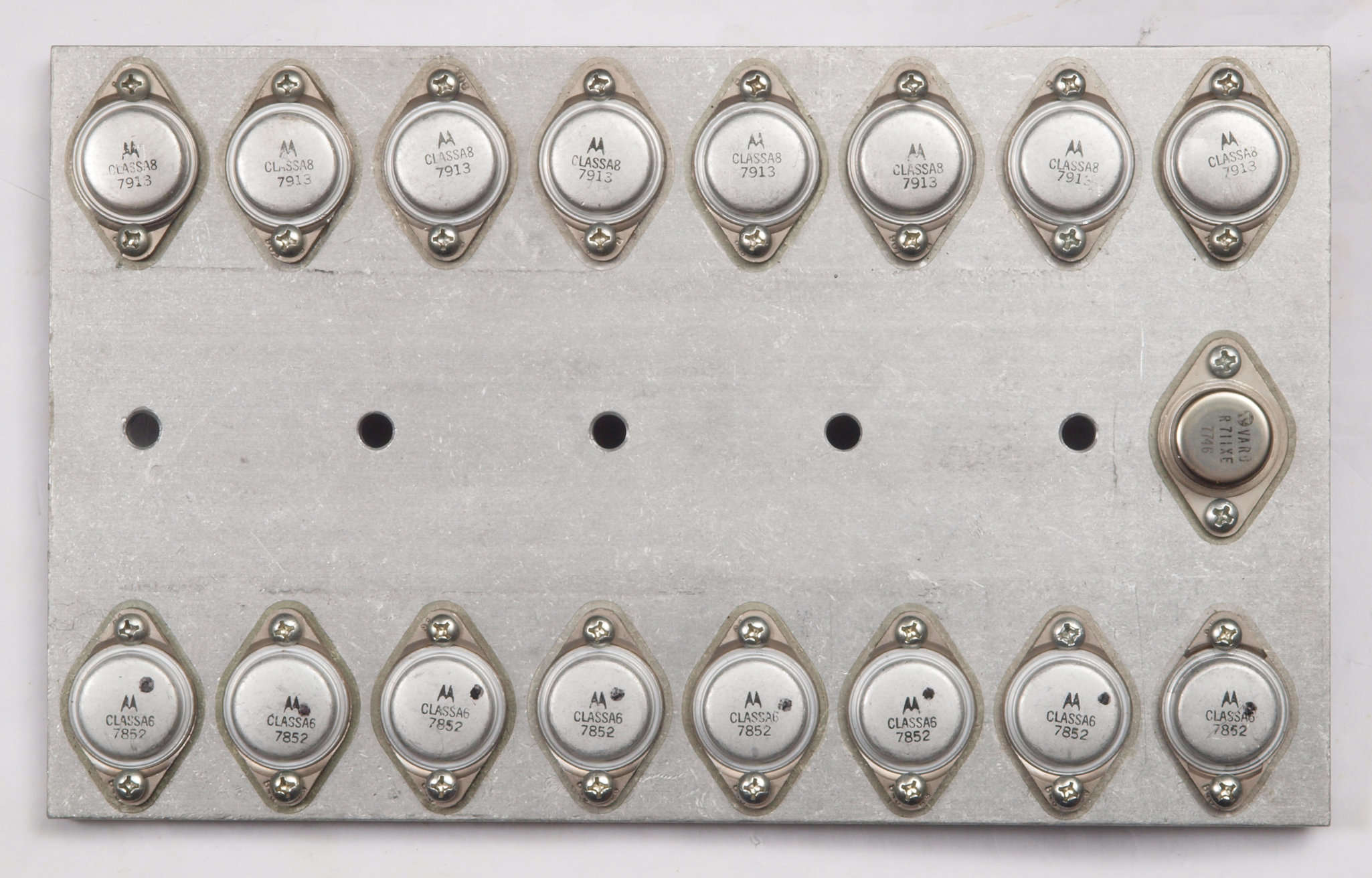

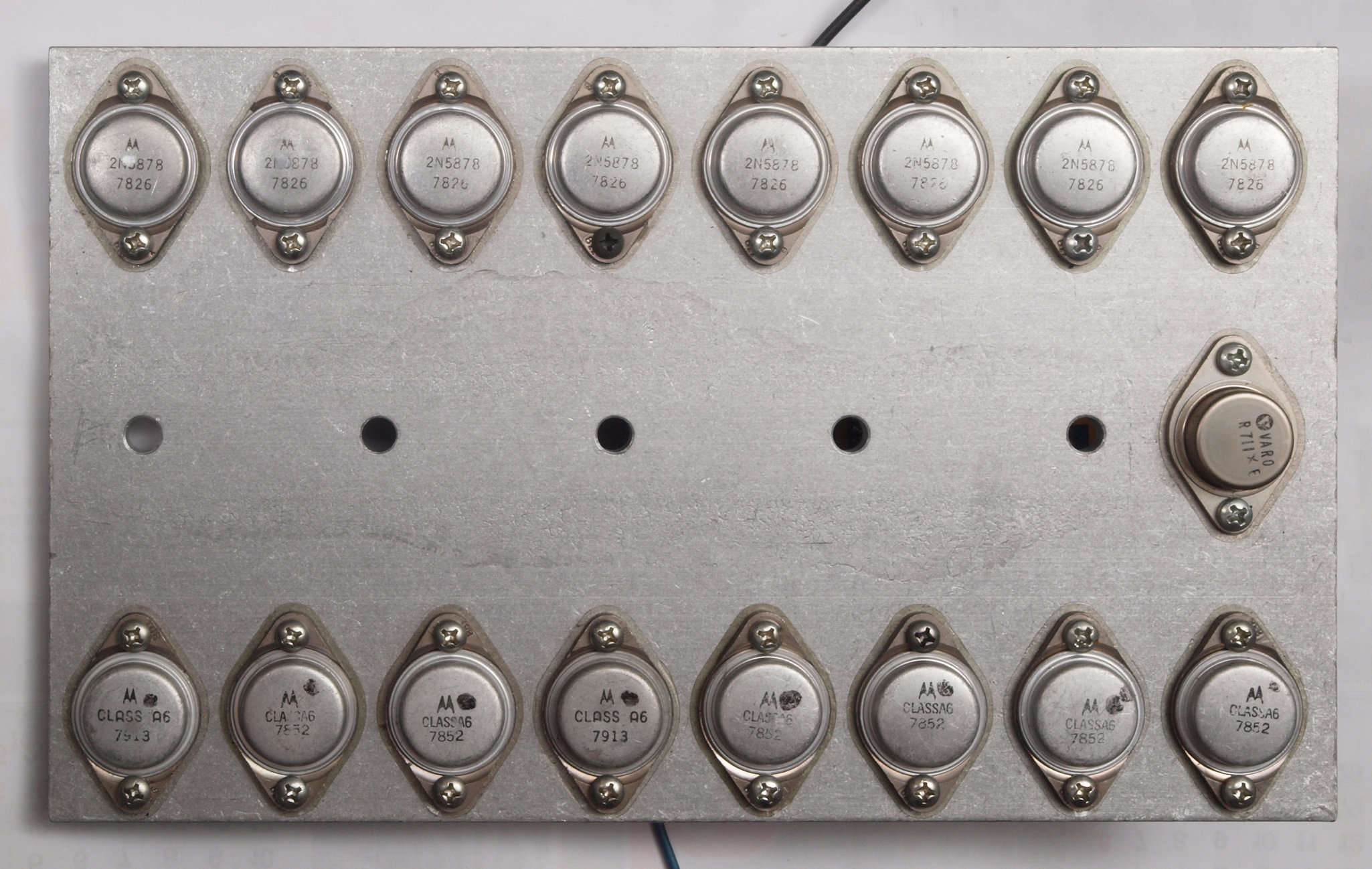

Ｃ３１．　修理前　右終段ＴＲ（トランジスタ−）

Ｃ３２．　修理中　右終段ＴＲ（トランジスタ−）裏

写真紛失

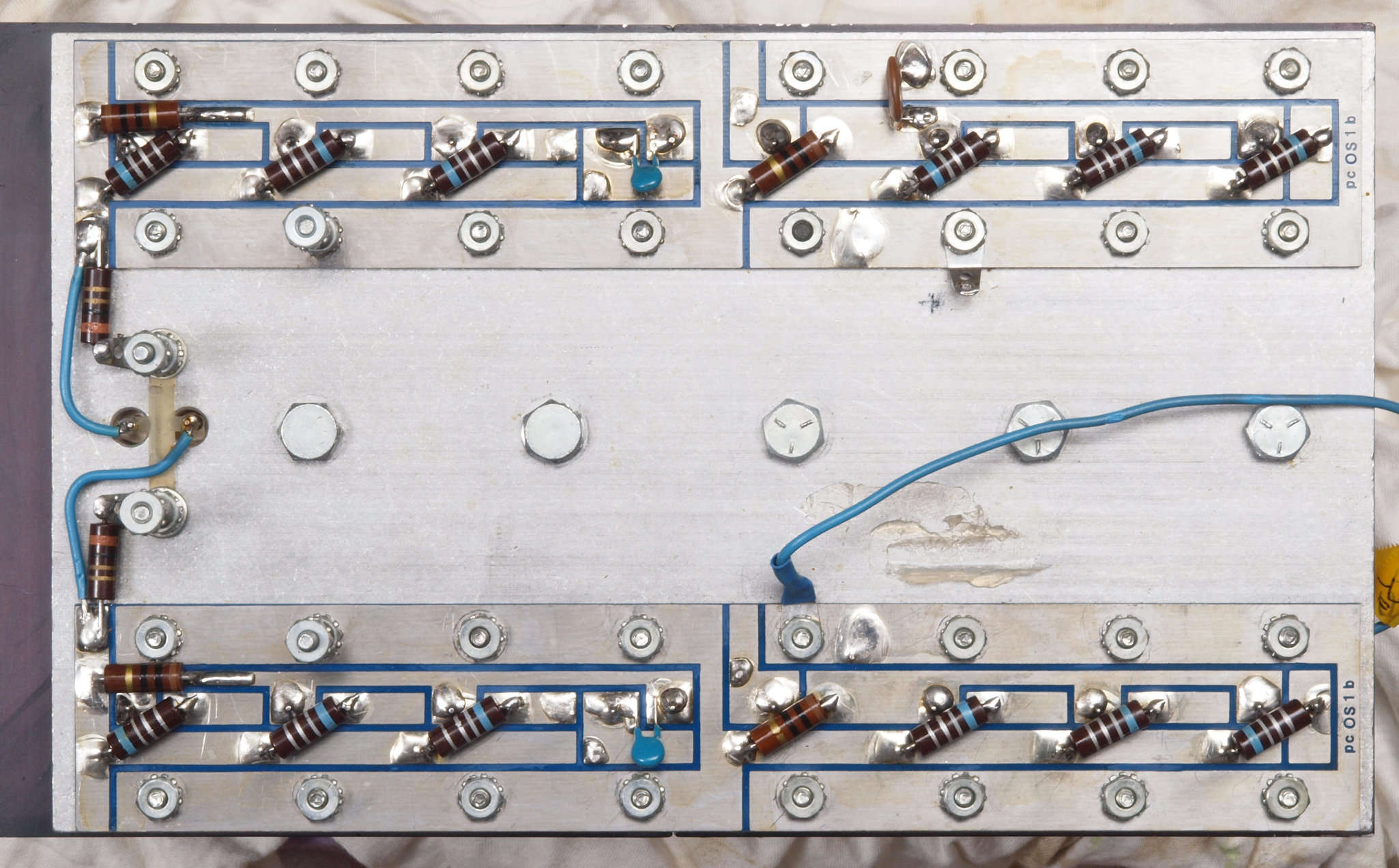

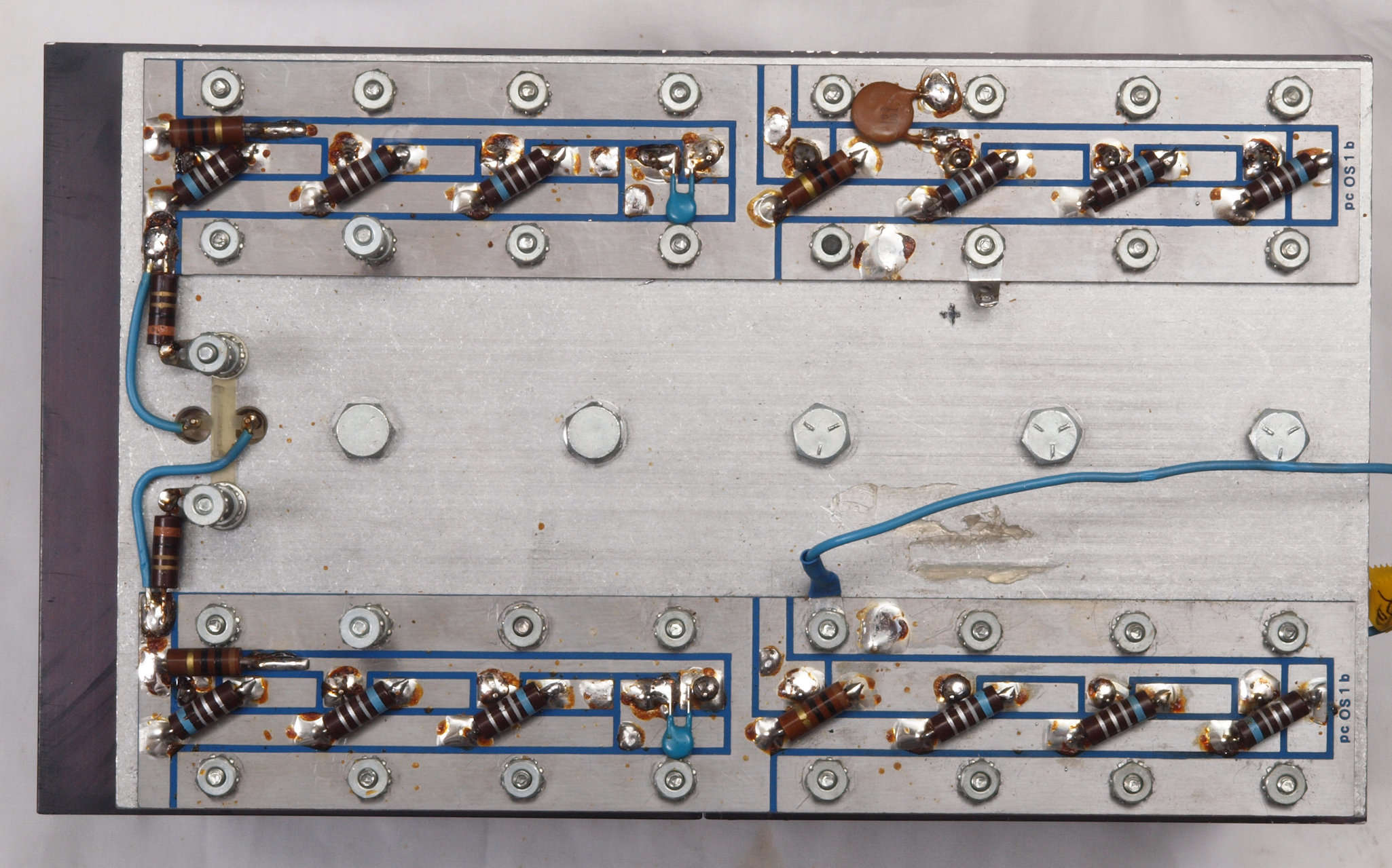

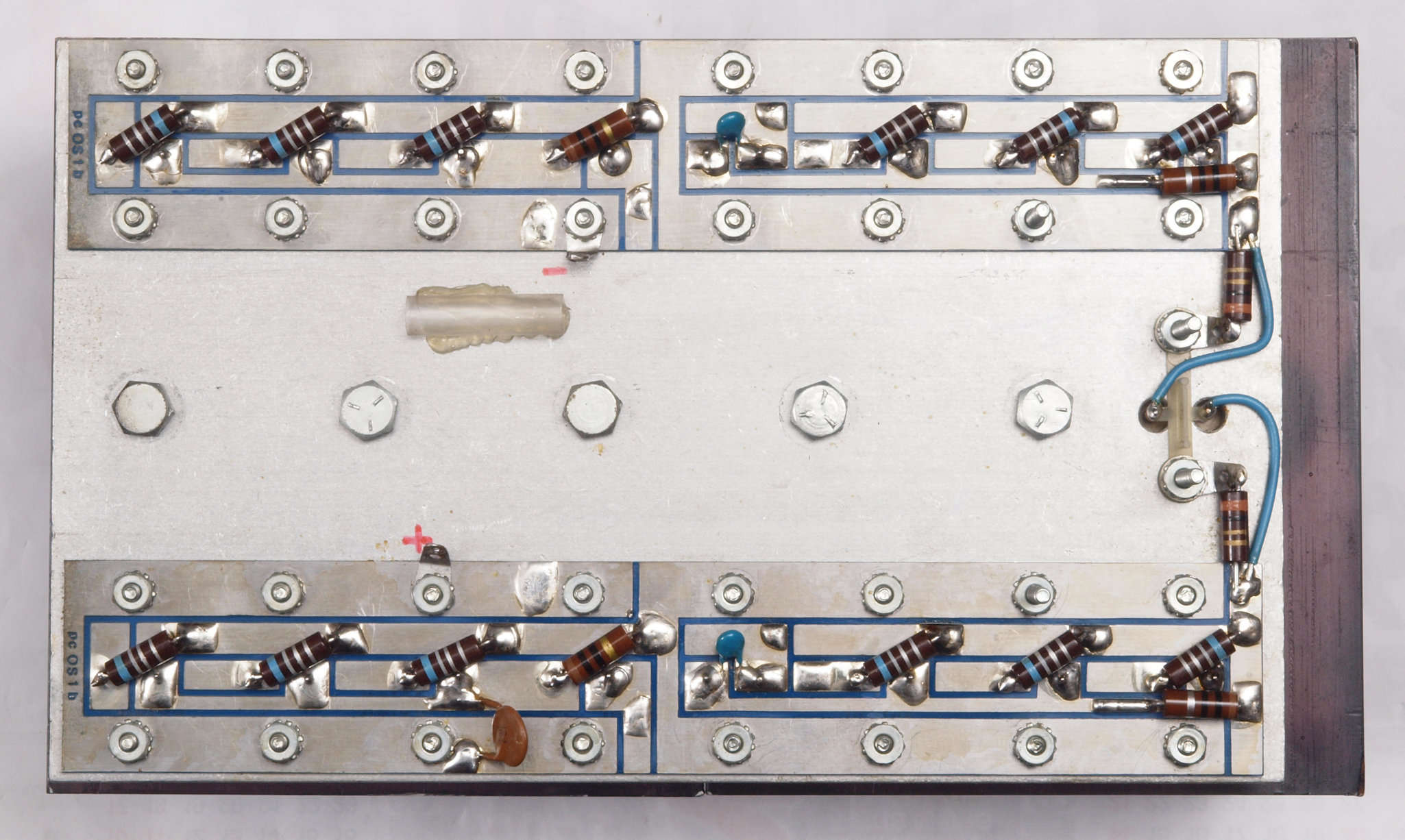

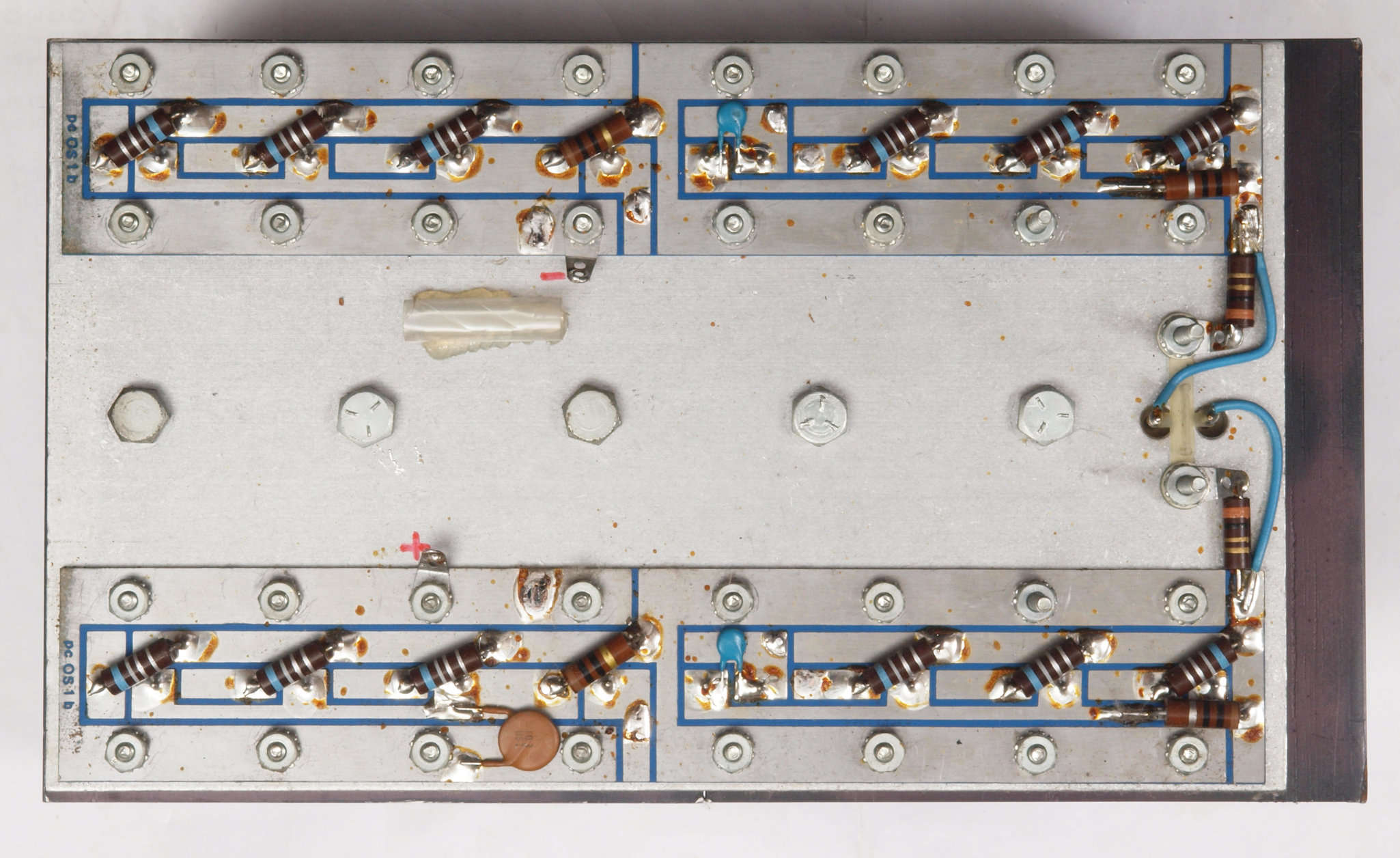

Ｃ３３．　修理（半田補正）後　右終段ＴＲ（トランジスタ−）裏。　全ハンダやり直す。

Ｃ３４．　完成右終段ＴＲ（トランジスタ−）裏。　洗浄後防湿材を塗る。

Ｃ４０．　修理中　左ＡＭＰブロックを取り外して修理中。

Ｃ４１．　修理前　左ＡＭＰブロック裏

Ｃ４１３．　修理前　左ＡＭＰブロック裏。　アンプ基板との配線。

Ｃ４１３．　修理後　左ＡＭＰブロック裏。　アンプ基板との配線。

Ｃ４１４．　修理前　左ＡＭＰブロック裏。　アンプ基板との配線２。

Ｃ４１４．　修理後　左ＡＭＰブロック裏。　アンプ基板との配線２。

Ｃ４２．　修理後　左ＡＭＰブロック裏

Ｃ５１．　修理前　左ＡＭＰ基板

Ｃ５２．　修理後　左ＡＭＰ基板

Ｃ５３．　修理前　左ＡＭＰ基板裏

Ｃ５４．　修理（半田補正）後　左ＡＭＰ基板裏　全ハンダやり直す

Ｃ５５．　完成左ＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ６１．　修理前　左終段ＴＲ（トランジスタ−）

Ｃ６２．　修理中　左終段ＴＲ（トランジスタ−）裏

Ｃ６３．　修理（半田補正）後　左終段ＴＲ（トランジスタ−）裏。　全ハンダやり直す。

Ｃ６４．　完成左終段ＴＲ（トランジスタ−）裏。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　ＲＣＡ端子

Ｃ７３．　修理（交換）後　ＲＣＡ端子。ＷＢＴ　０２０１　使用。

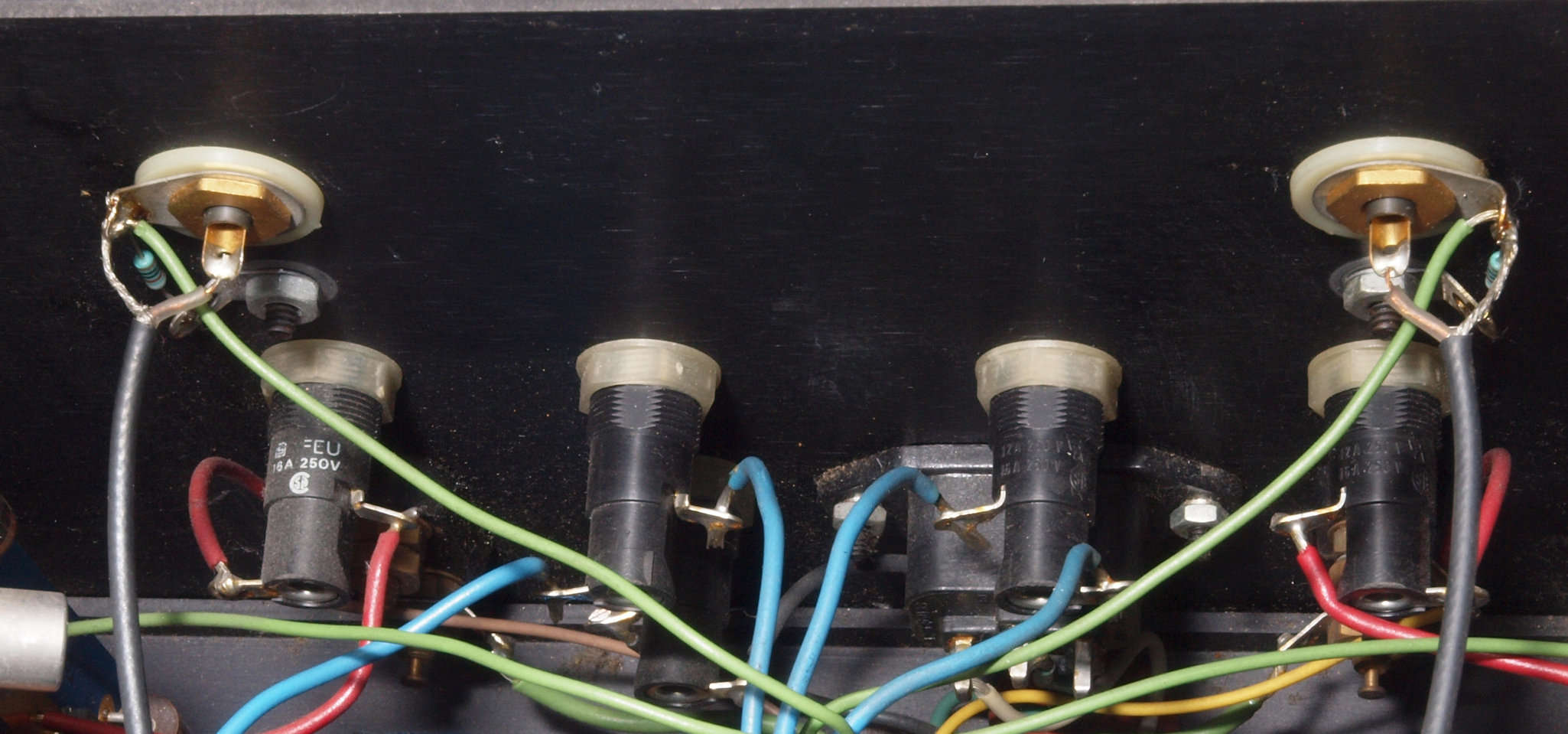

Ｃ７４．　修理前　ＲＣＡ端子裏配線

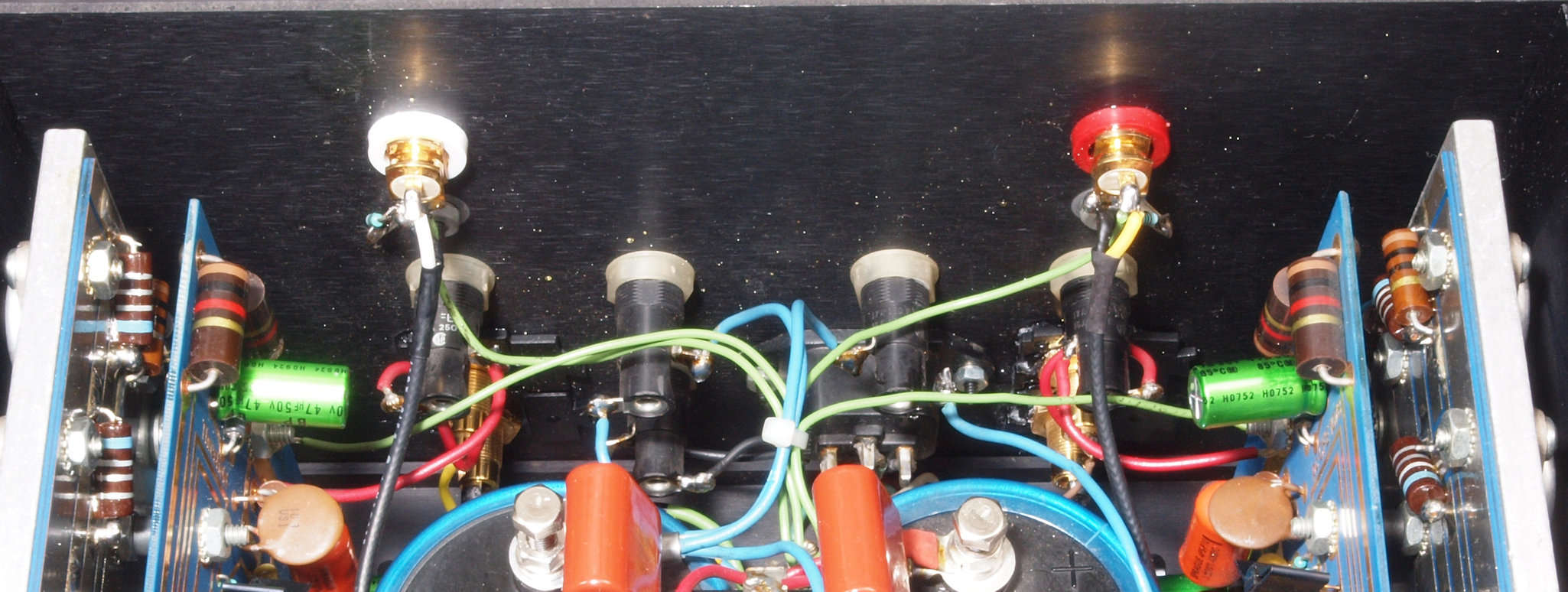

Ｃ７５．　修理後　ＲＣＡ端子裏配線

Ｃ８１．　修理前ＳＰ端子

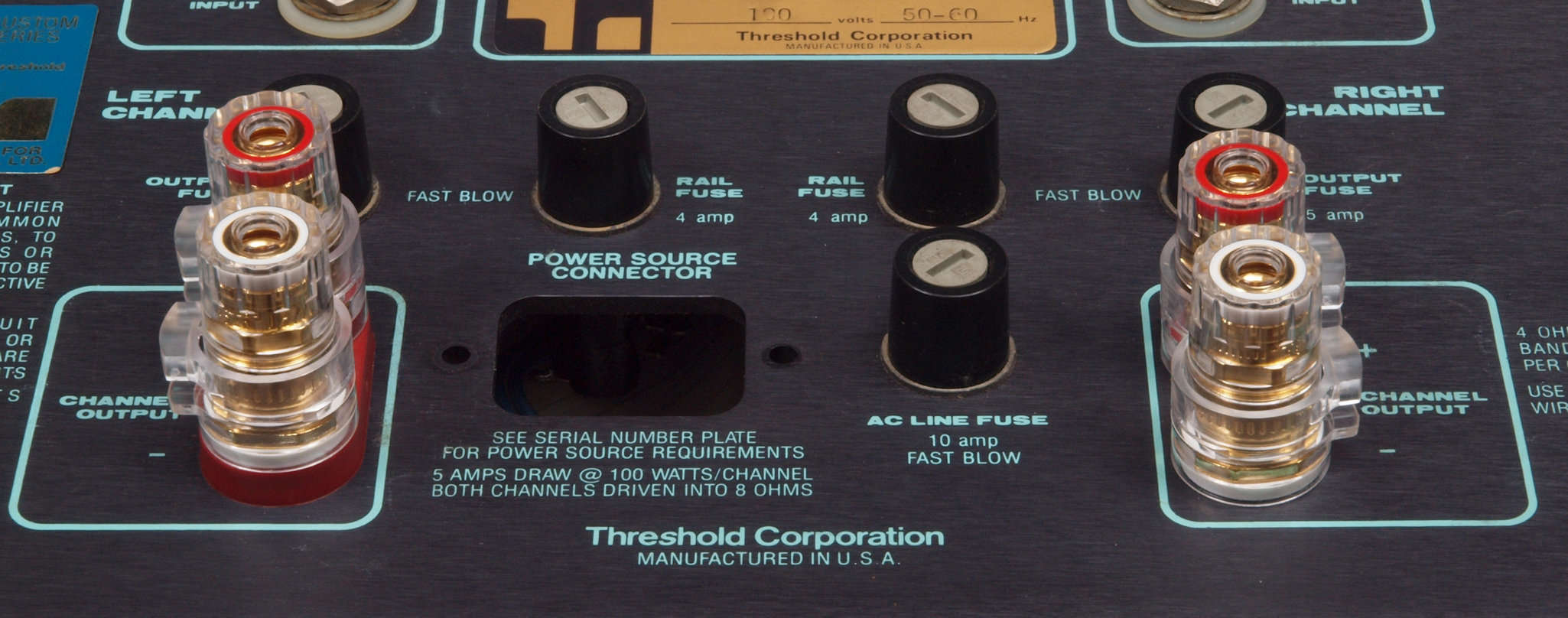

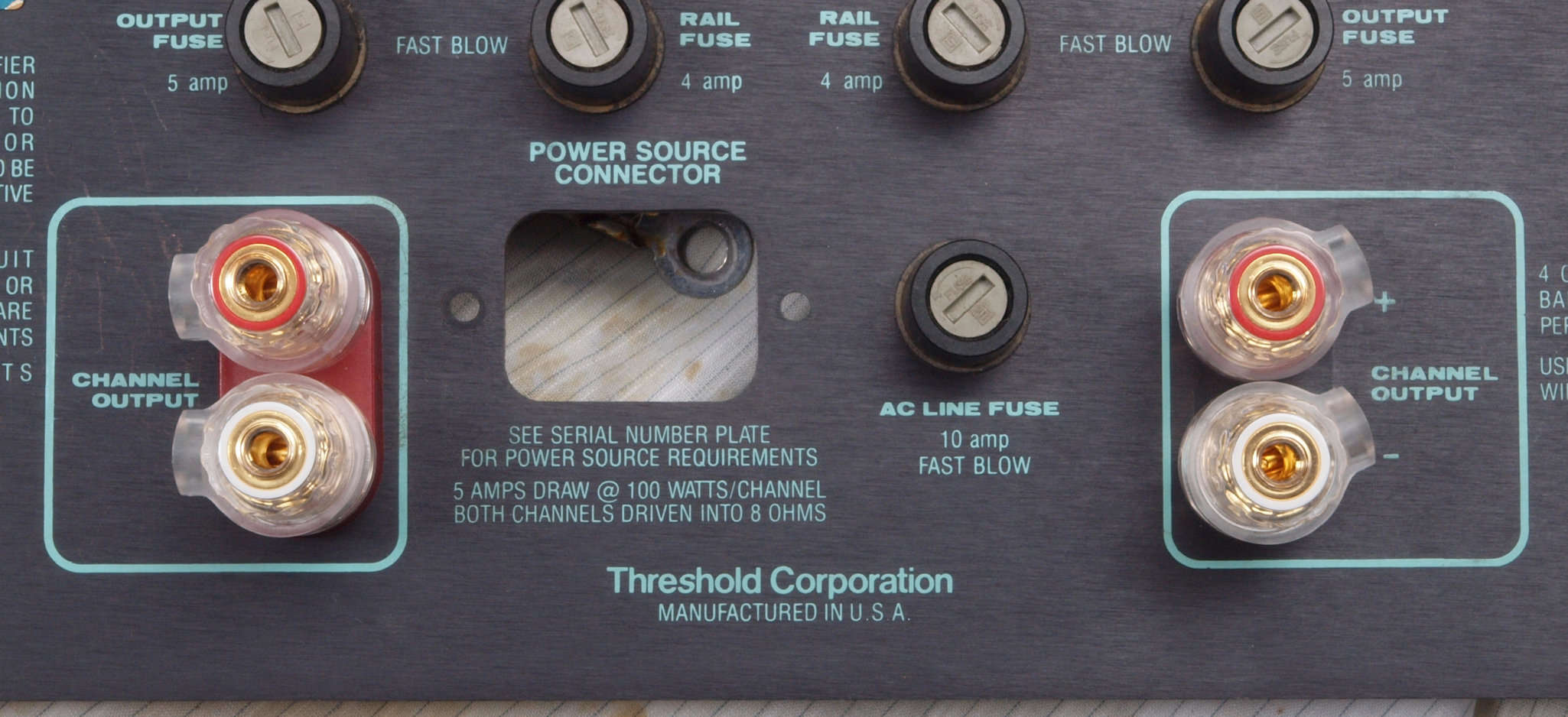

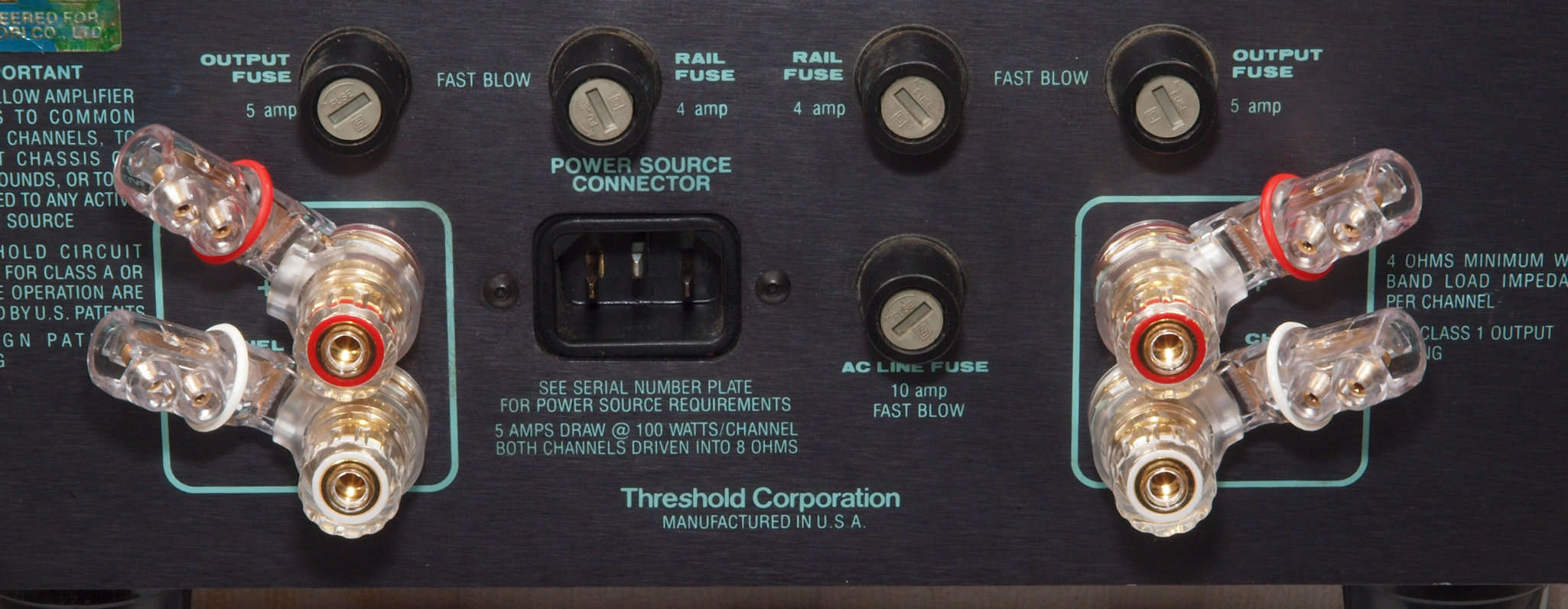

Ｃ８２．　修理（交換）後　ＳＰ端子。　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３５を使用

Ｃ８３．　完成ＳＰ端子。　サンドイッチスペードが似合います左ＷＢＴ　０６８１Ａｇ、　右ＷＢＴ　０６８１Ｃｕを挿した所。

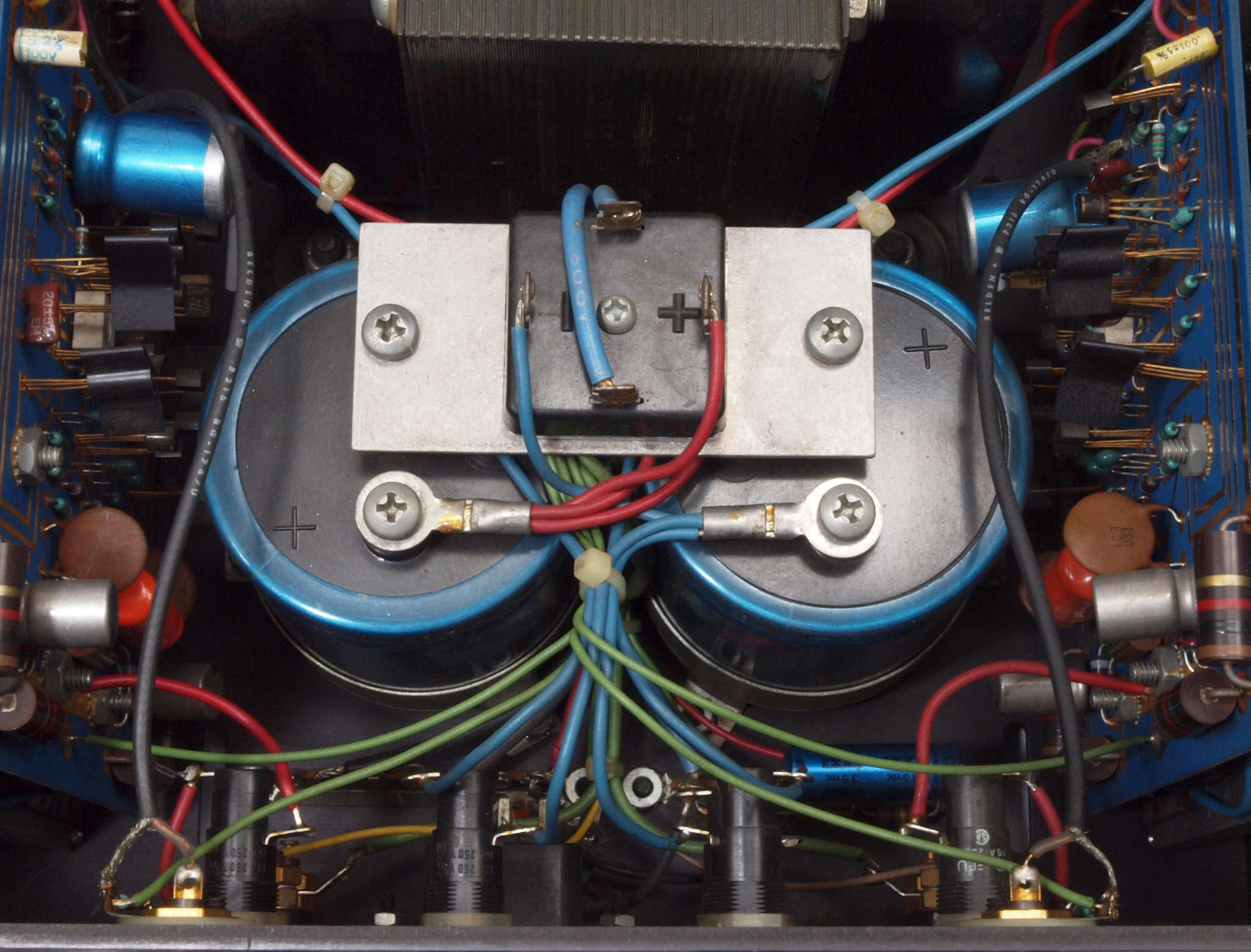

Ｃ９１．　修理前　電源ブロック電解コンデンサー周り配線。

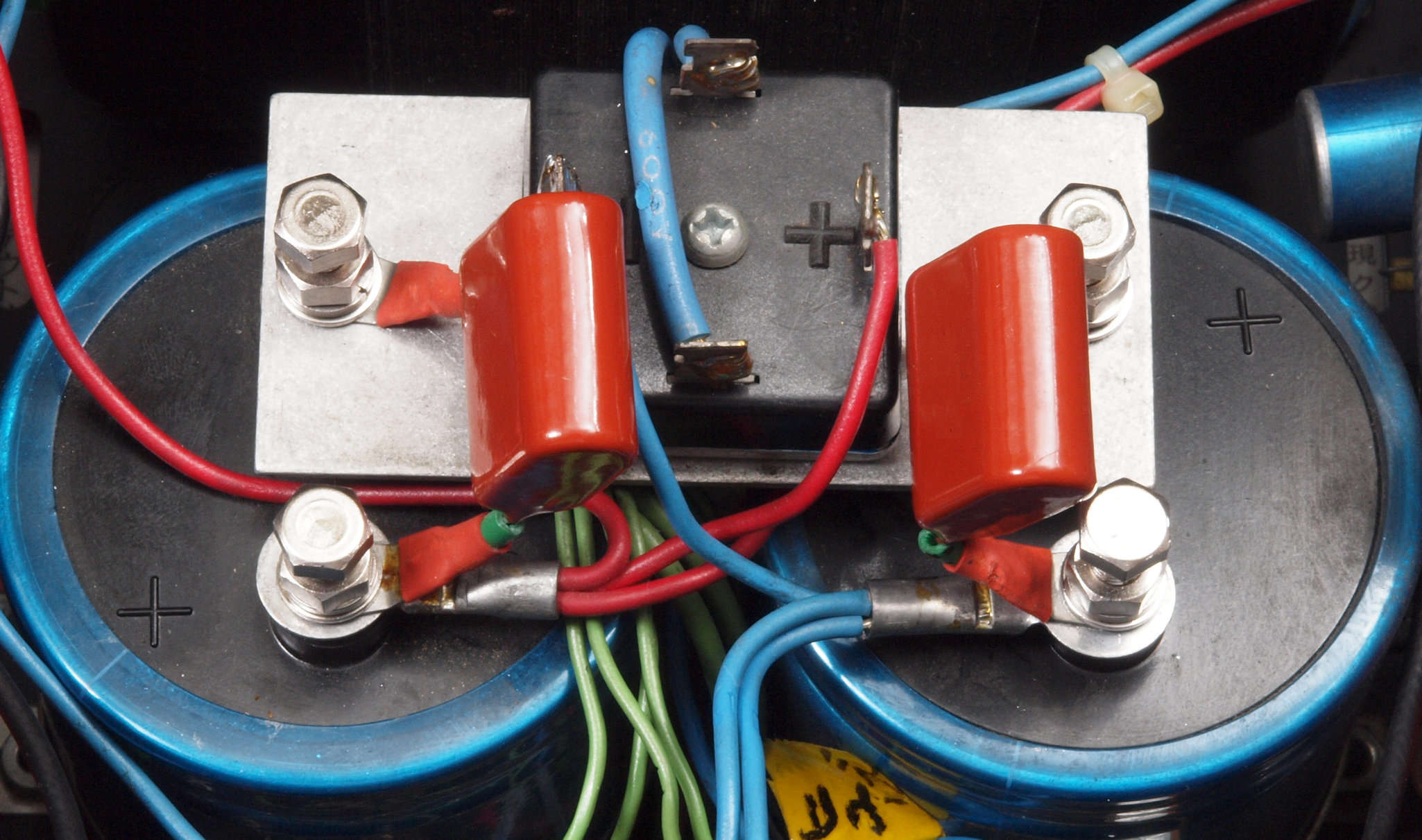

Ｃ９２．　修理後　電源ブロック電解コンデンサー周り配線。コンデンサー２個追加。

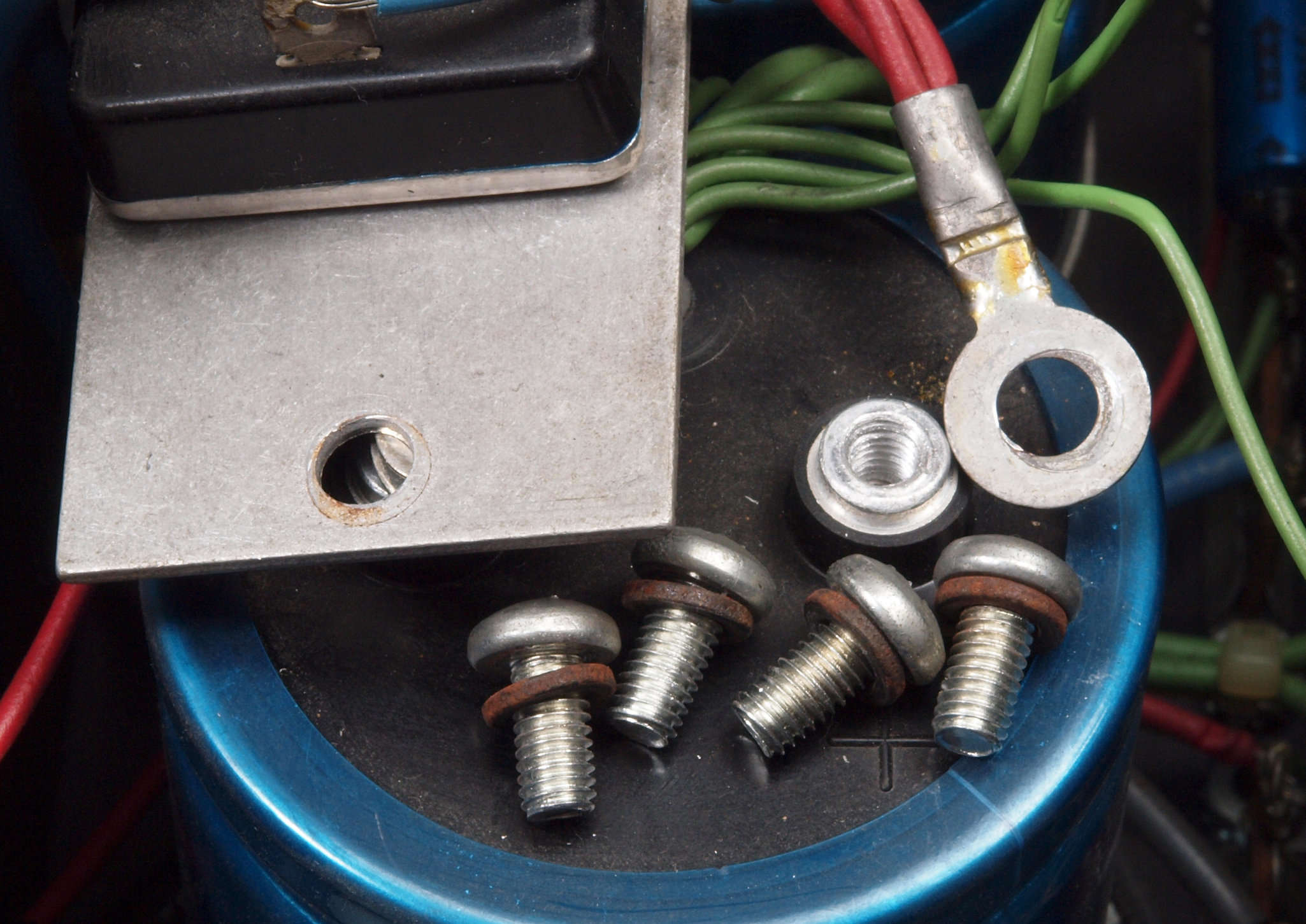

Ｃ９３．　修理中　電源ブロック電解コンデンサーへの配線固定ビス。ボルト、スプリングワッシャーは鉄製、スプリングワッシャーに錆が出て入る。

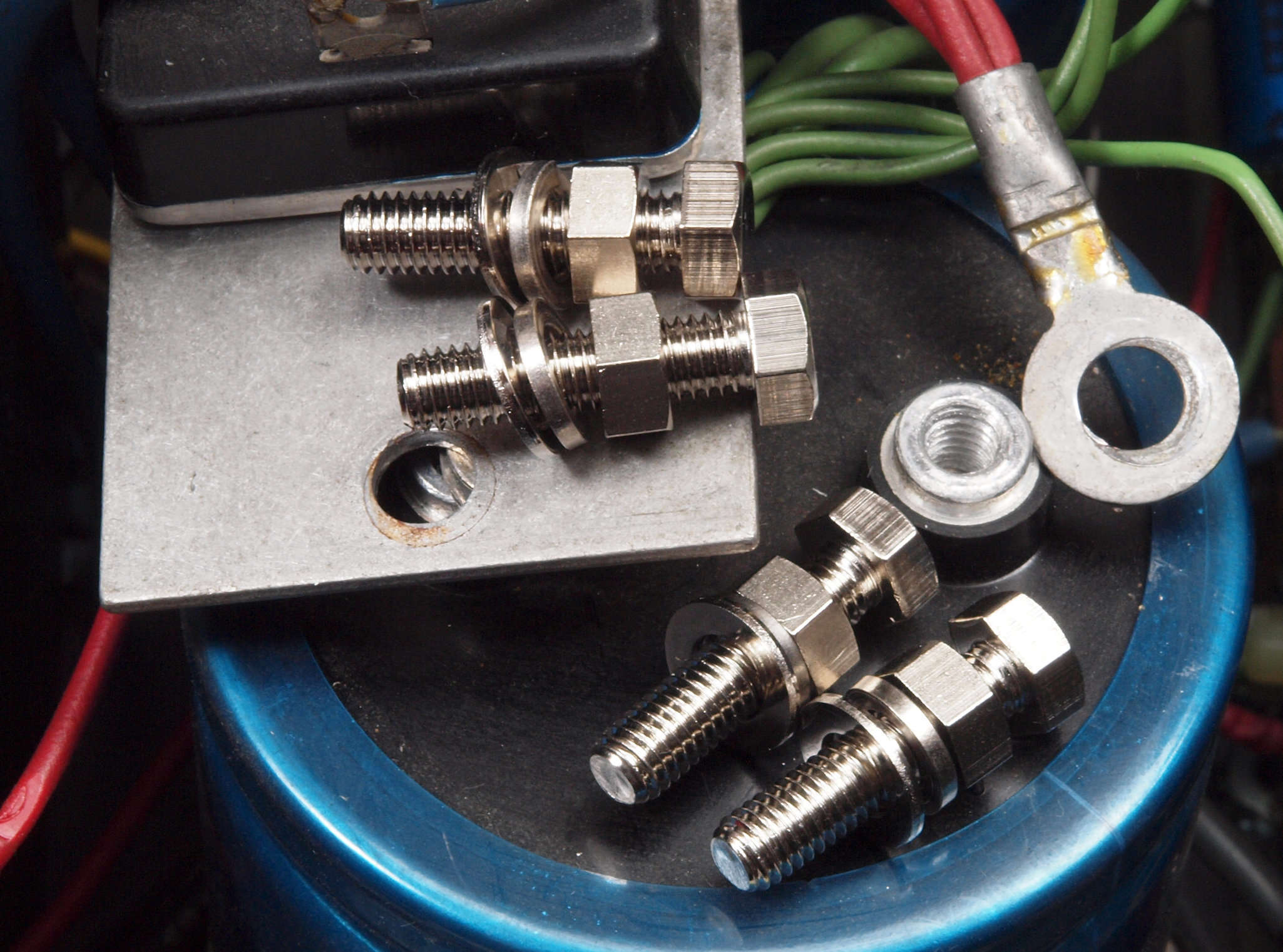

Ｃ９４．　修理後　電源ブロック電解コンデンサーへの配線固定ビス。 　　　　　　　　　　真鍮＋ニッケルメッキ製ボルト、スプリングワッシャ、平ワッシャー、ナットに交換。 　　　　　　　　　　この様にするとボルトは十分に電解コンデンサーの端子に挿入出来る。

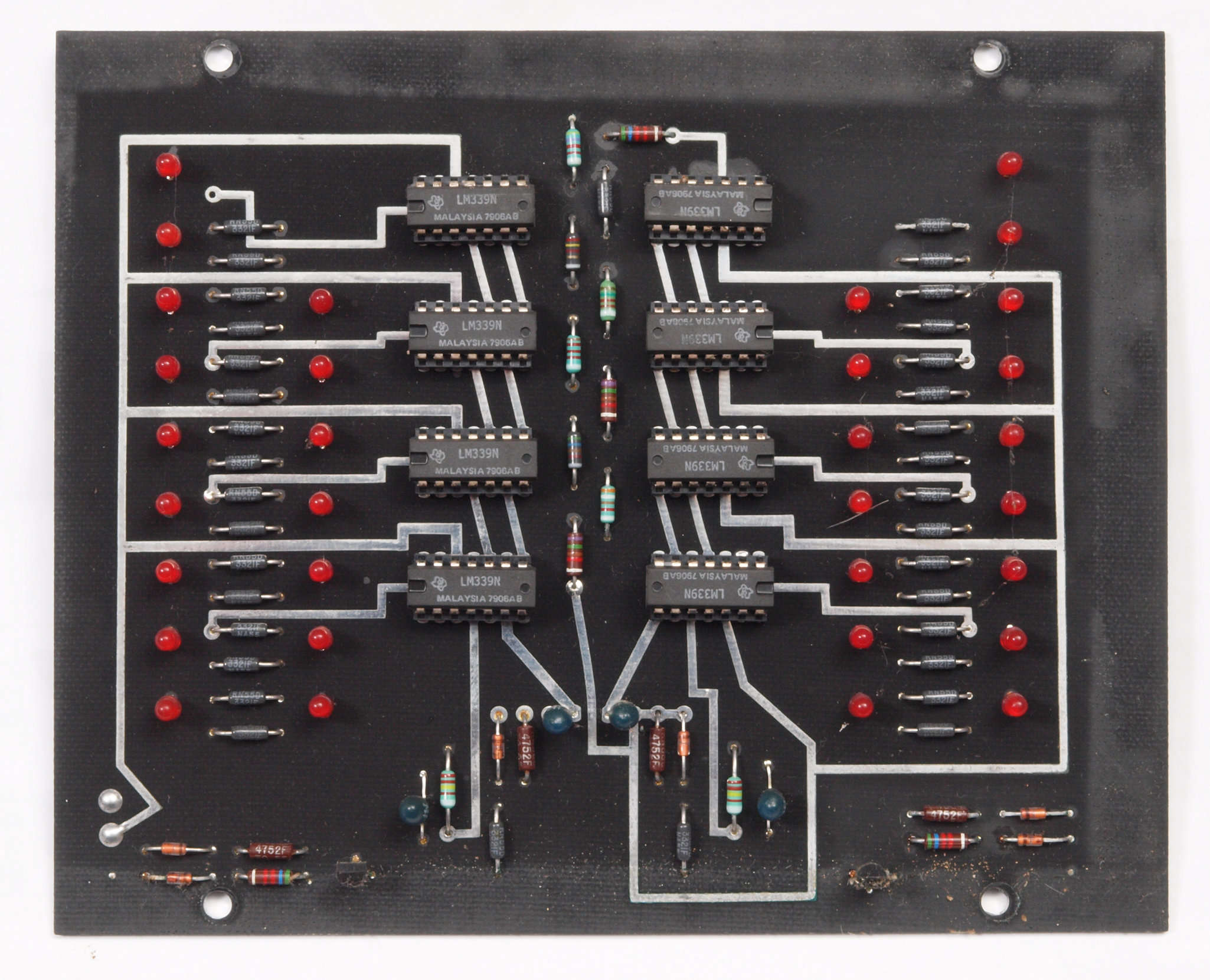

ＣA１．　修理前　ＶＵ−ＡＭＰ基板

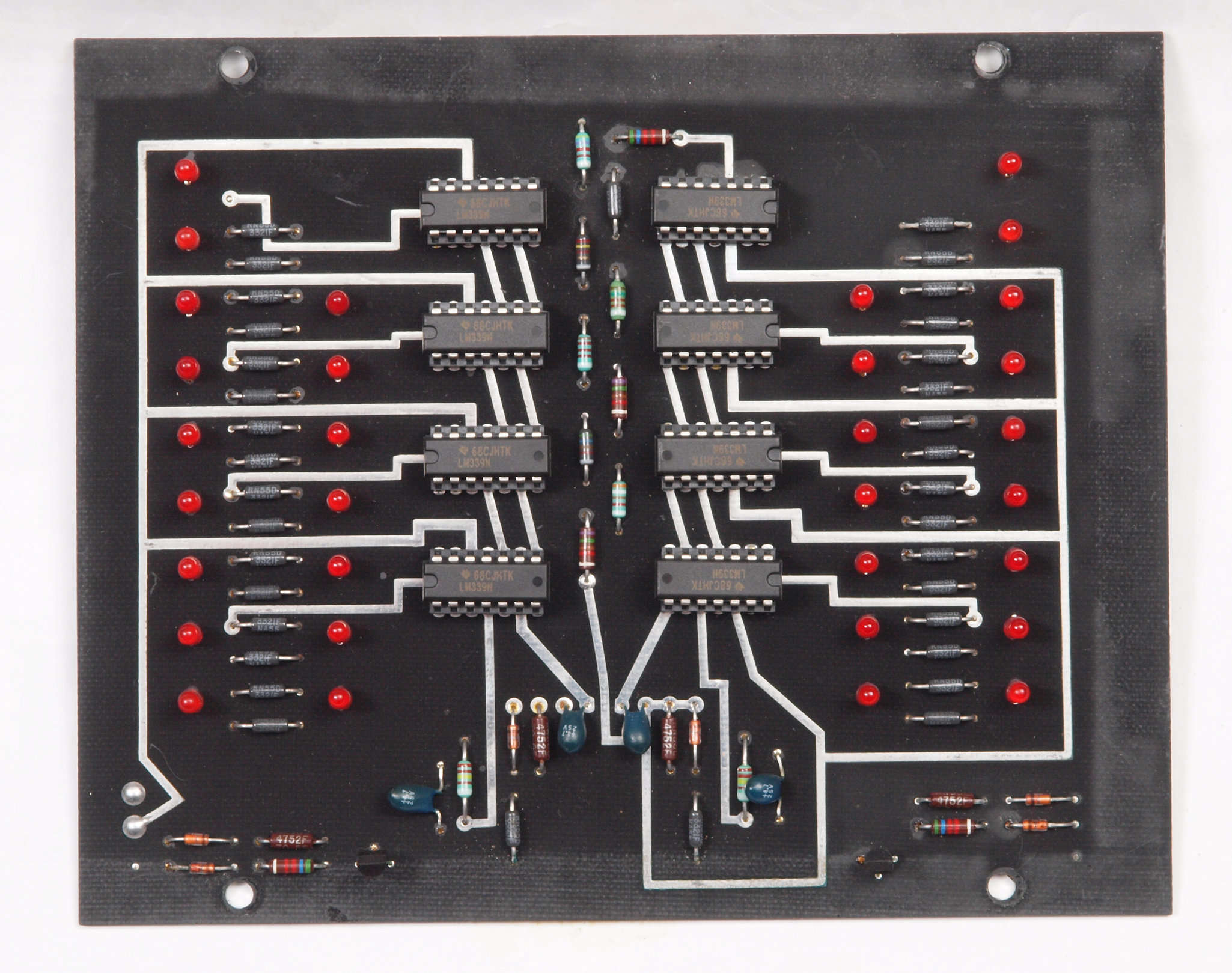

ＣA３．　修理後　ＶＵ−ＡＭＰ基板　ＩＣ８個、ＬＥＤ１個交換。

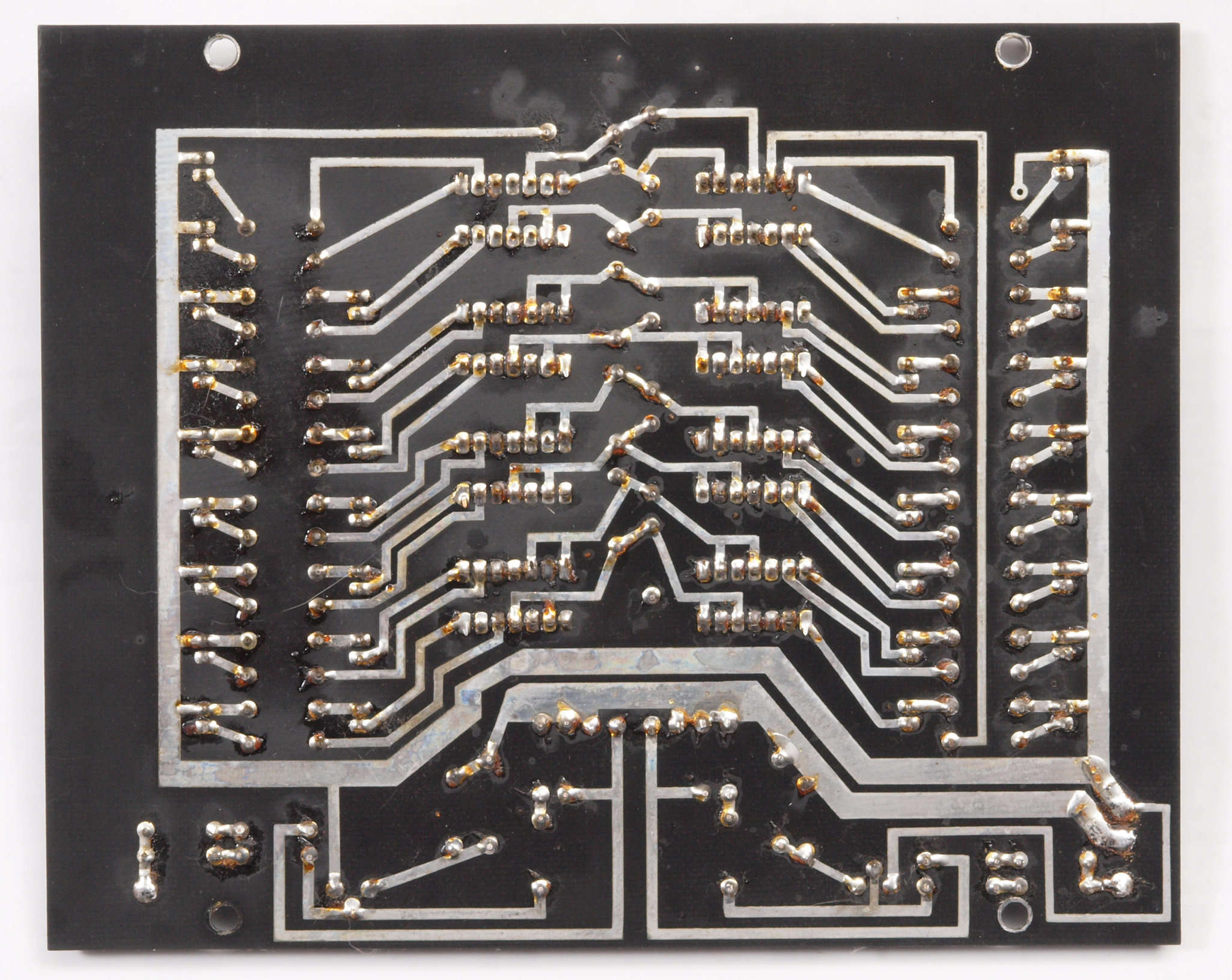

ＣA４．　修理前　ＶＵ−ＡＭＰ基板裏

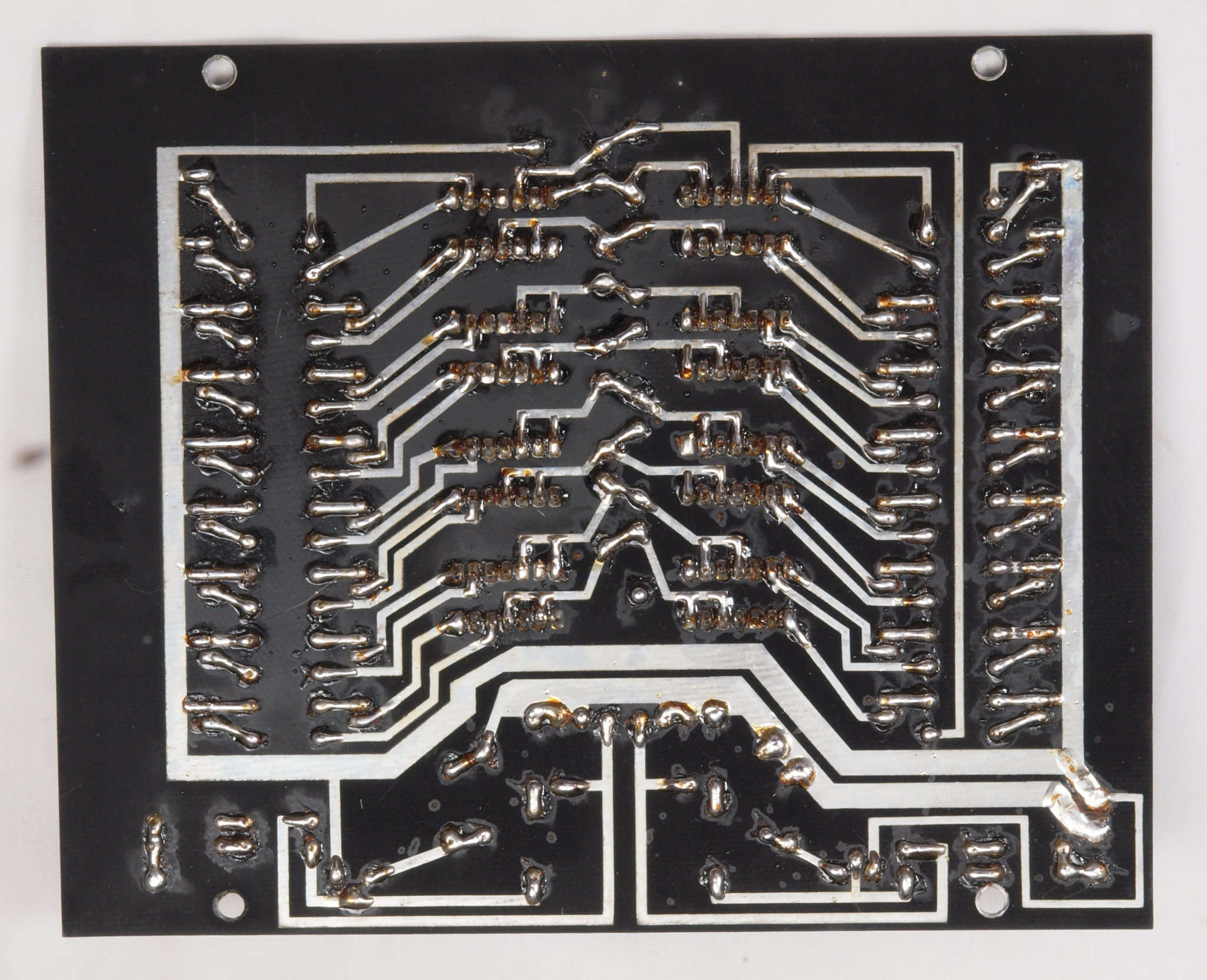

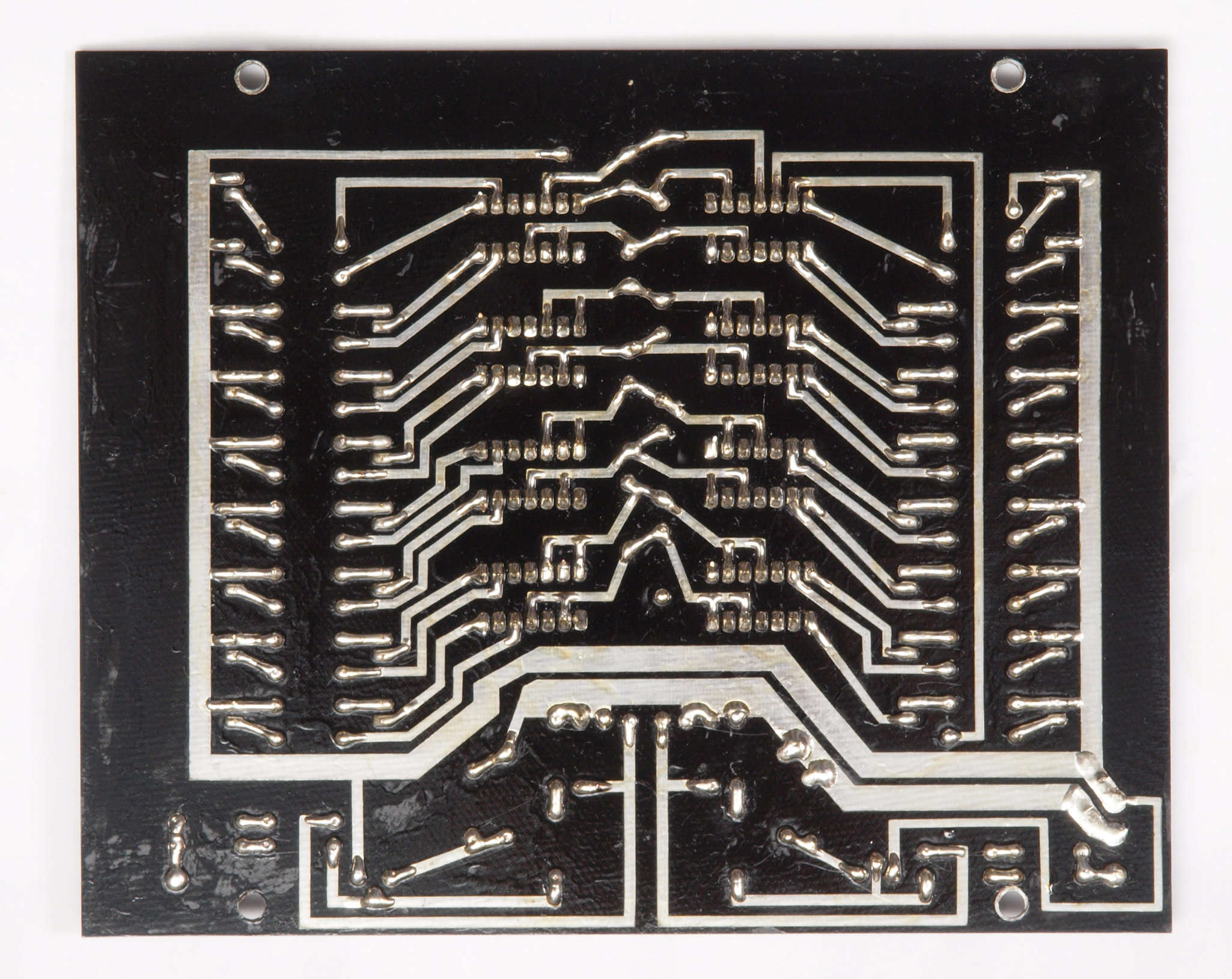

ＣA５．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ハンダやり直す

ＣA６．　完成ＶＵ−ＡＭＰ基板裏　洗浄後防湿材を塗る。

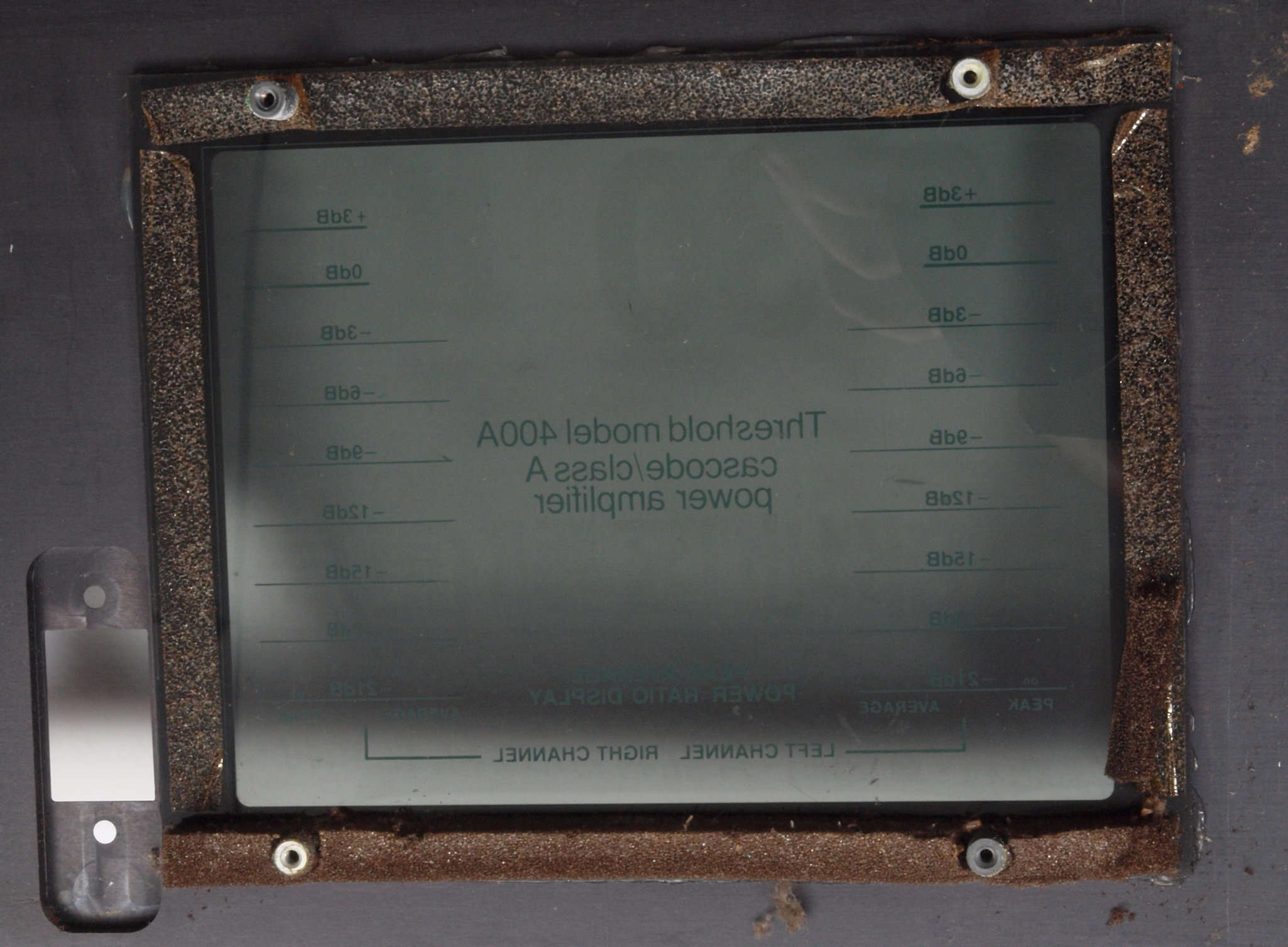

ＣA７．　修理前　表パネルのＶＵ表示部分の遮光スポンジ、殆どです無。

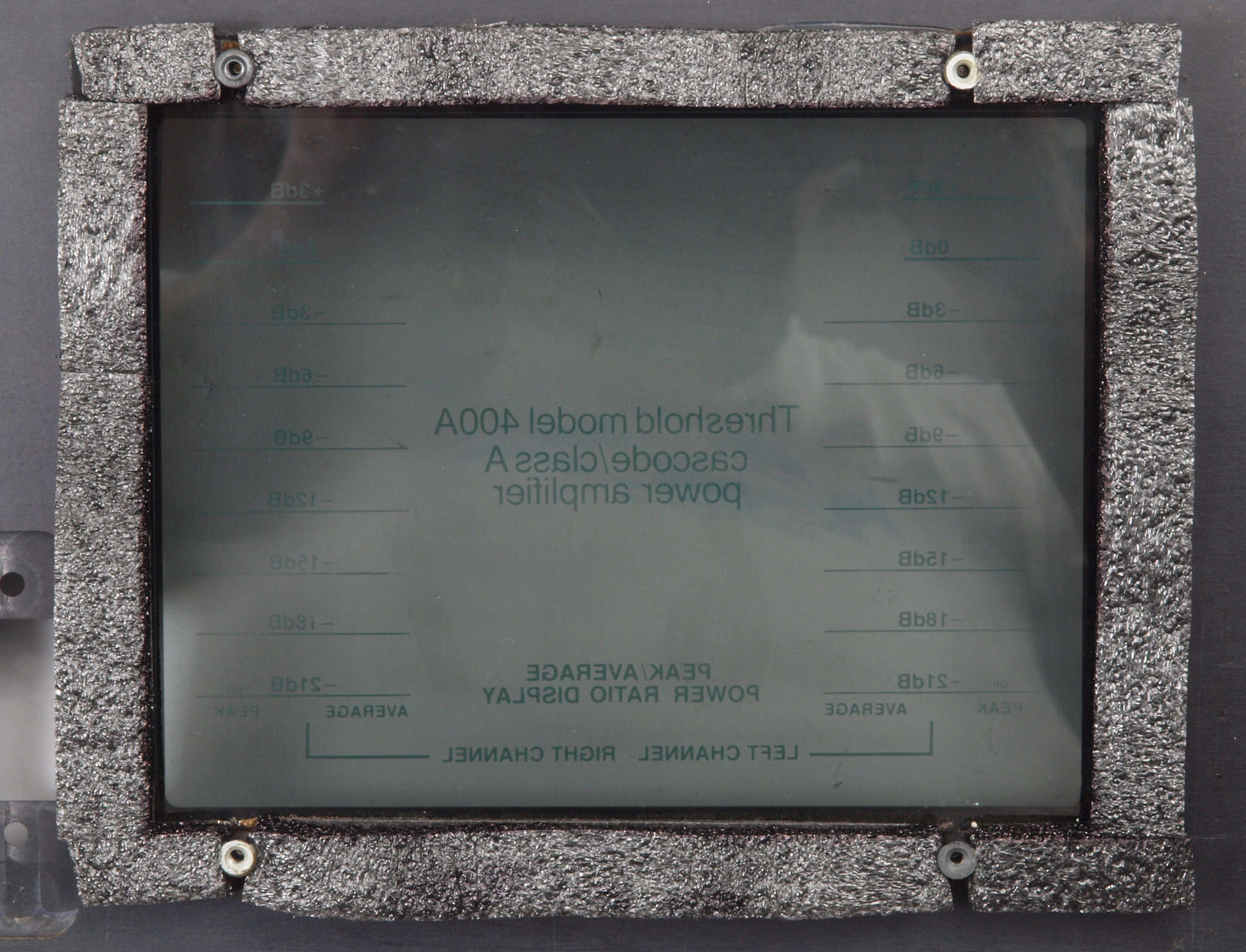

ＣA８．　修理（交換）後　表パネルのＶＵ表示部分の遮光スポンジ。

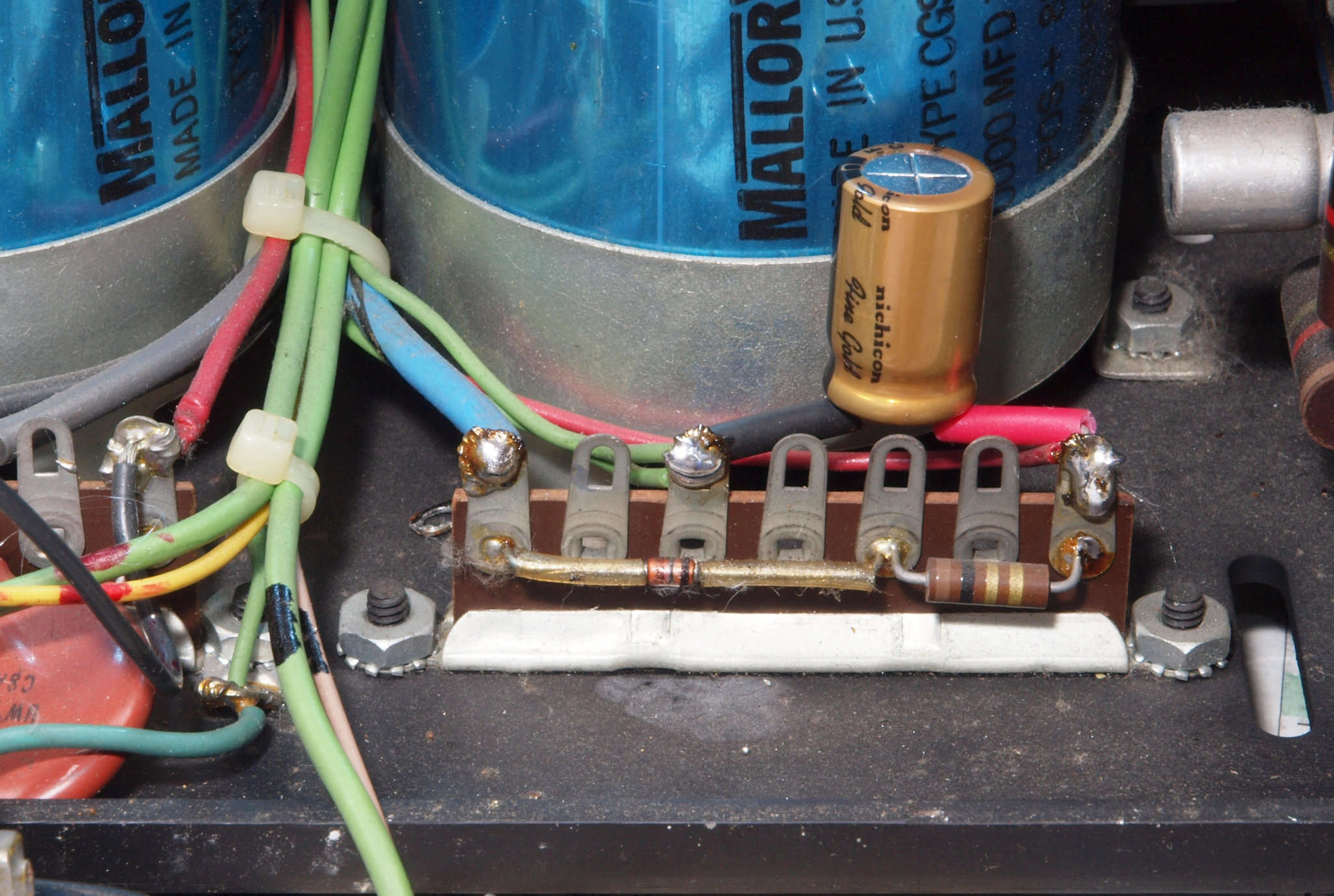

ＣＢ１．　修理前　電源フイルター電解コンデンサー。

ＣＢ２．　修理（交換）後　電源フイルター電解コンデンサー。

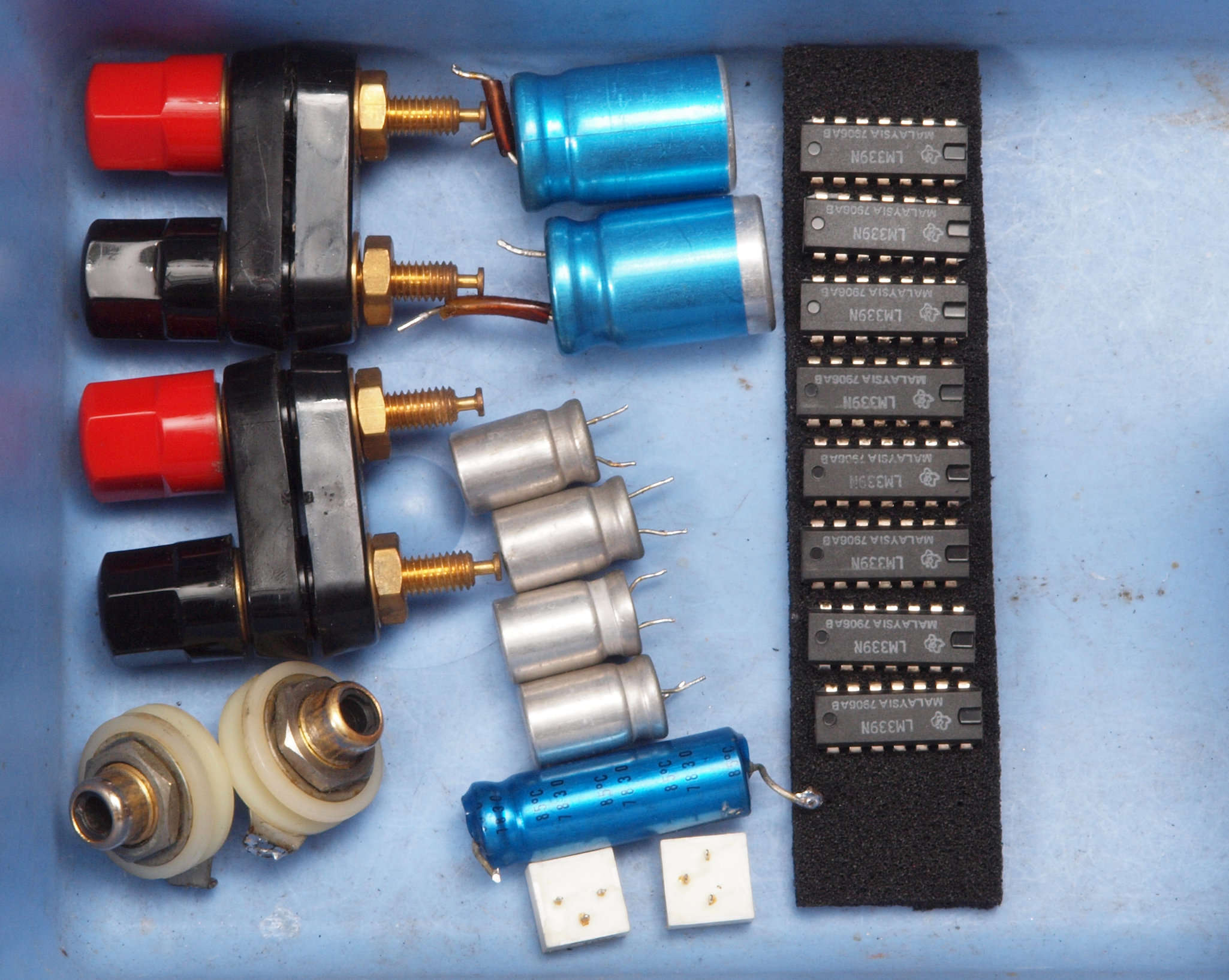

ＣＣ．　交換部品

ＣＤ１．　修理前　上から見る

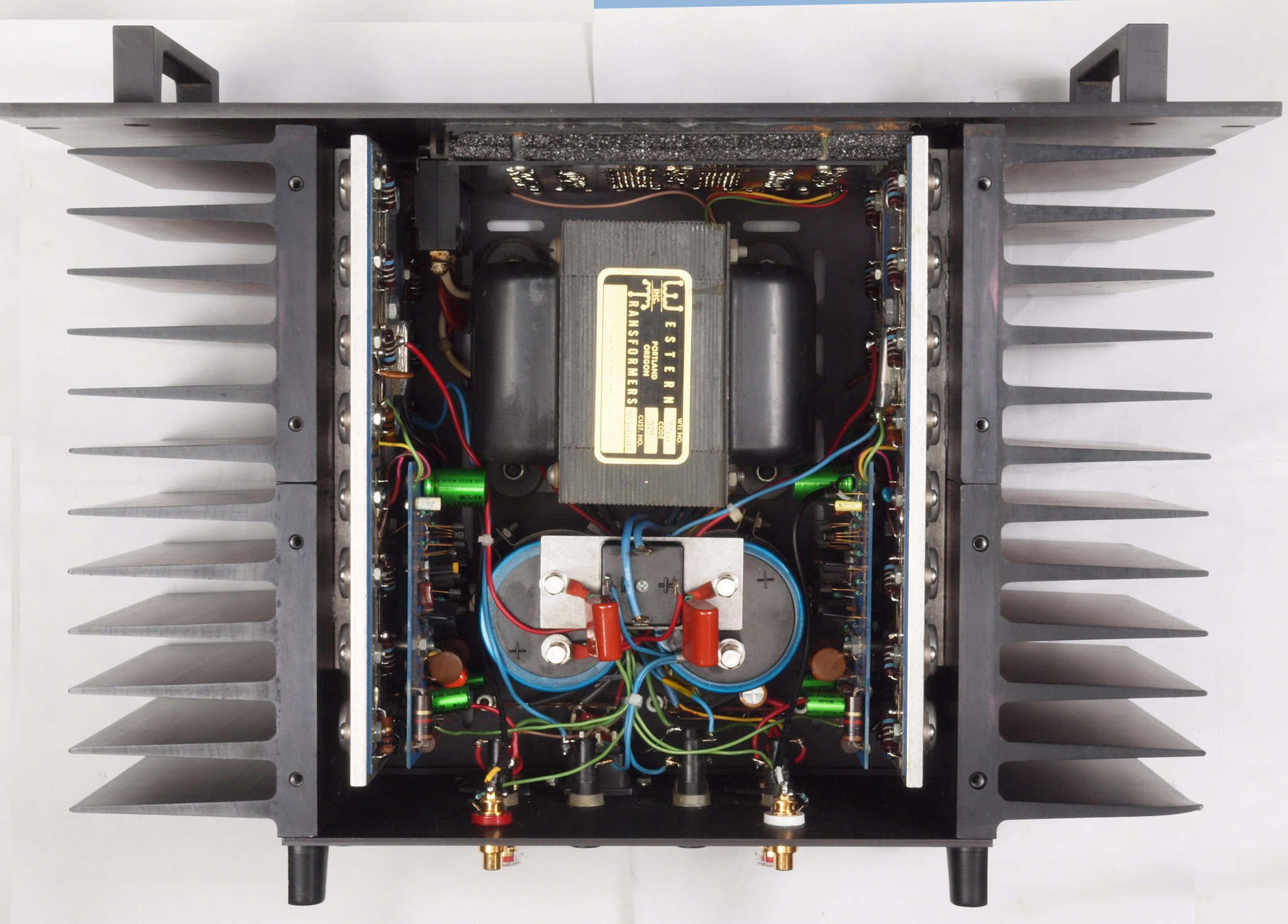

ＣＤ２．　修理後　上から見る

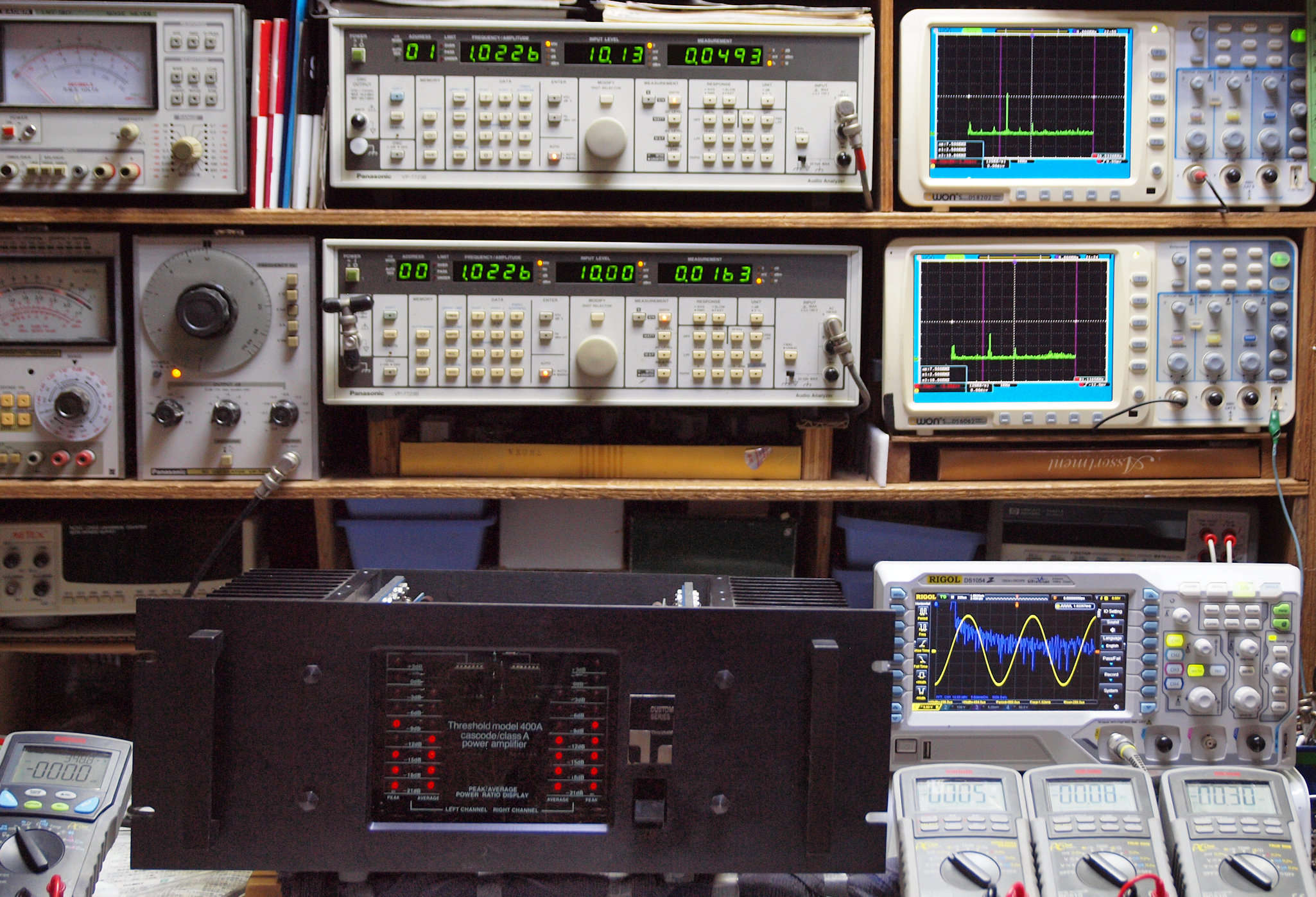

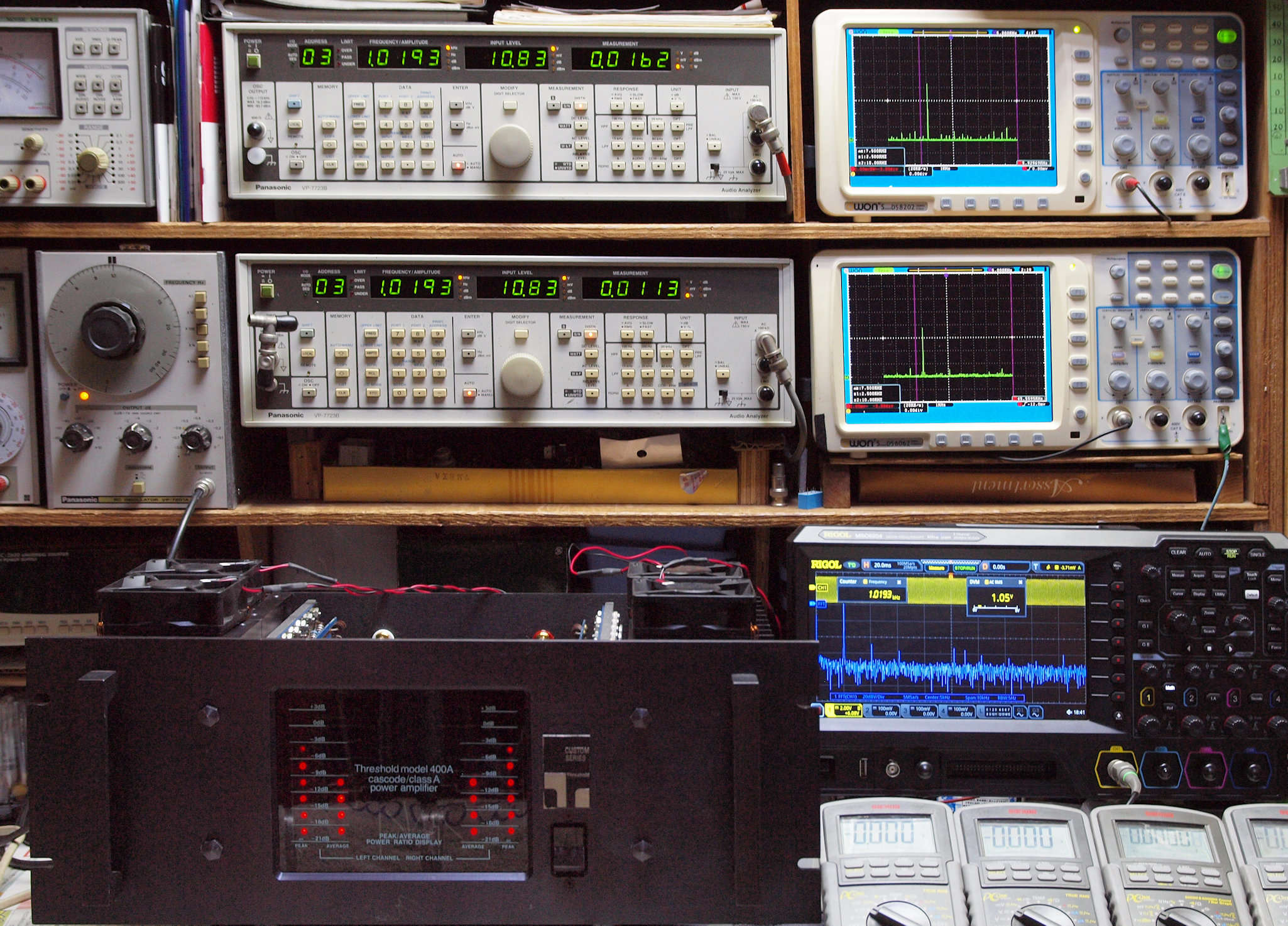

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

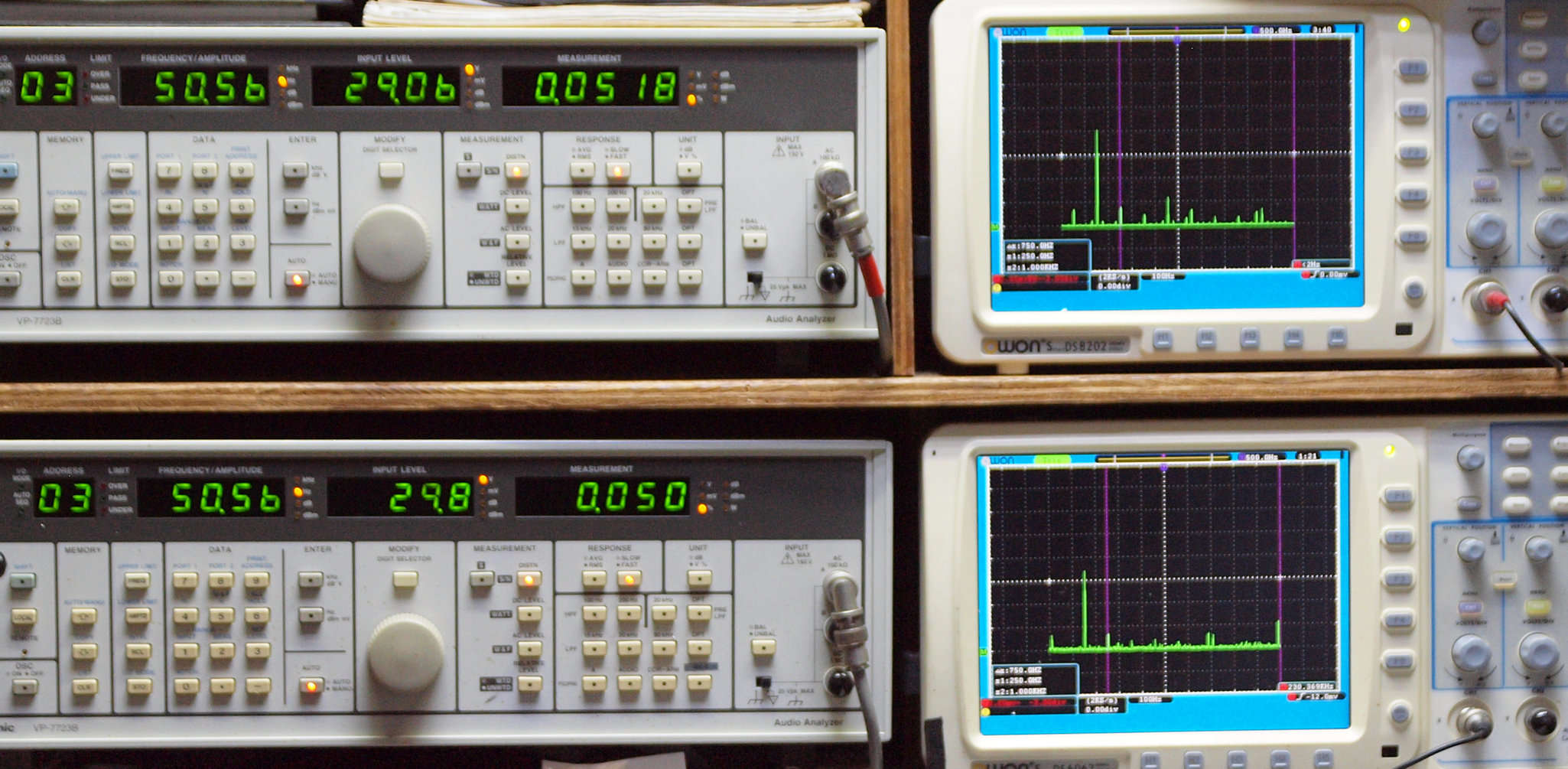

Ｅ１．　５０Ｈｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０５１８％歪み。 　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０５０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

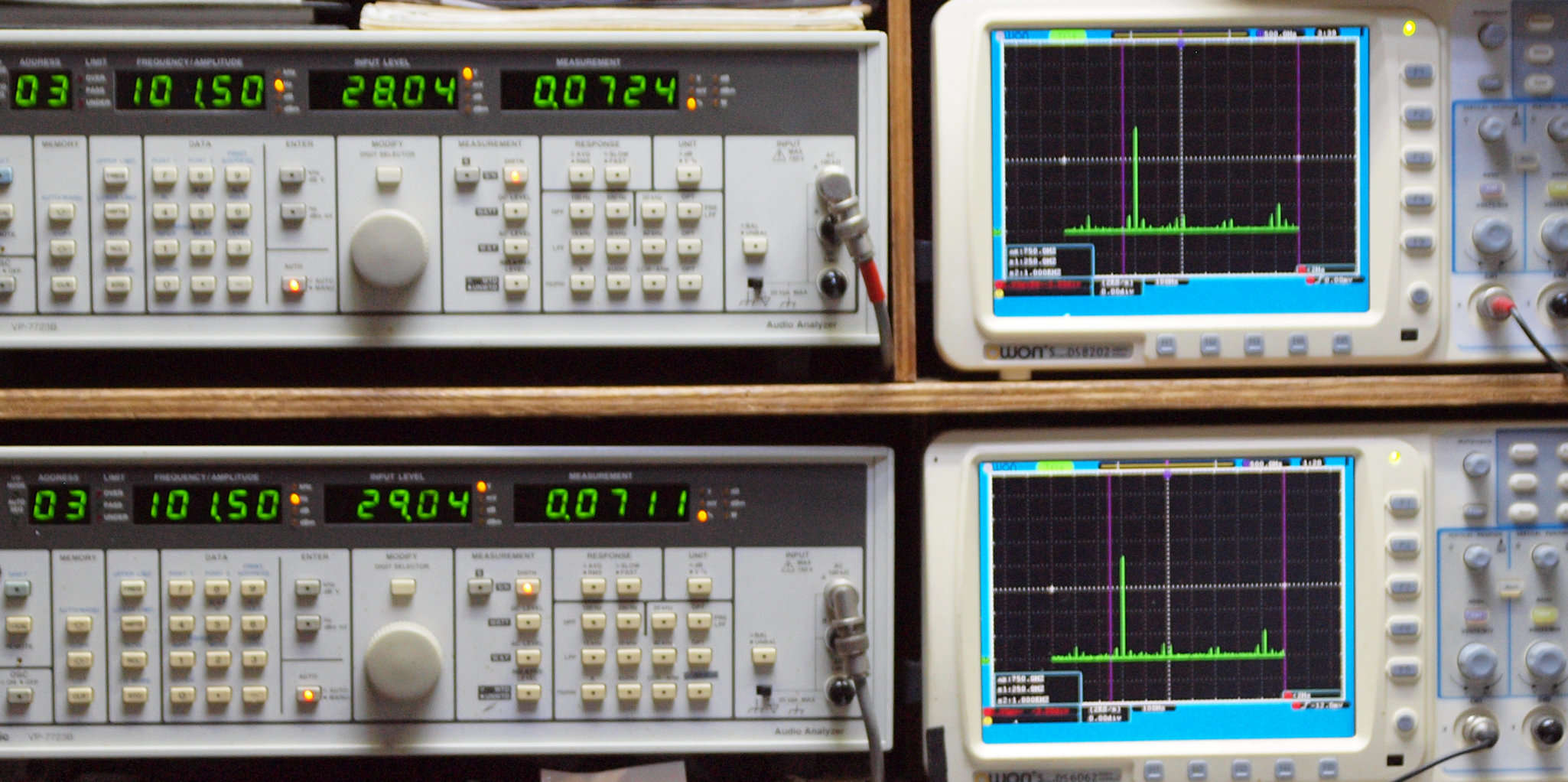

Ｅ２．　１００Ｈｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０７２４％歪み。 　　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０７１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

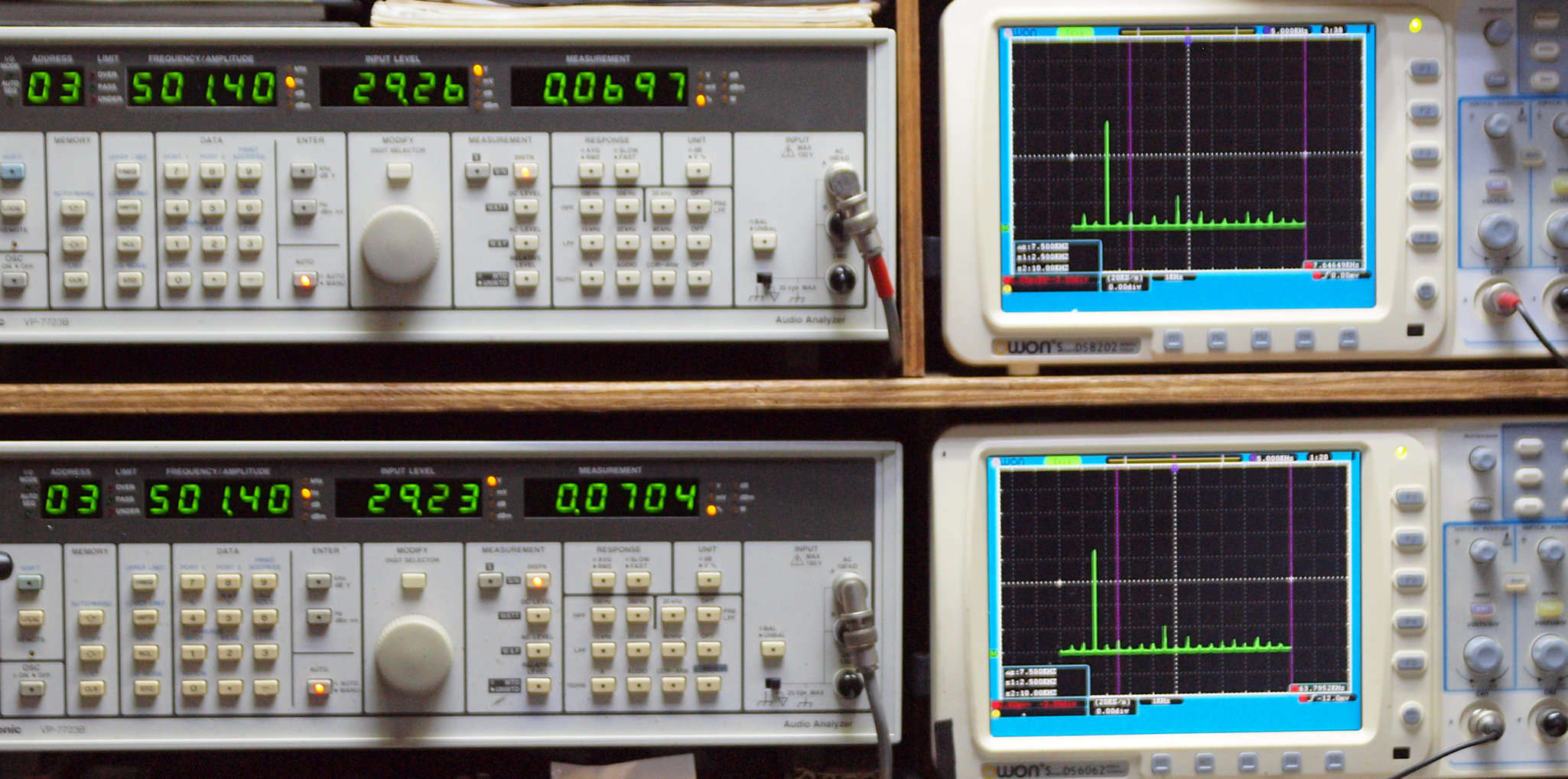

Ｅ３．　５００Ｈｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０６９７％歪み。 　　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０７０４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

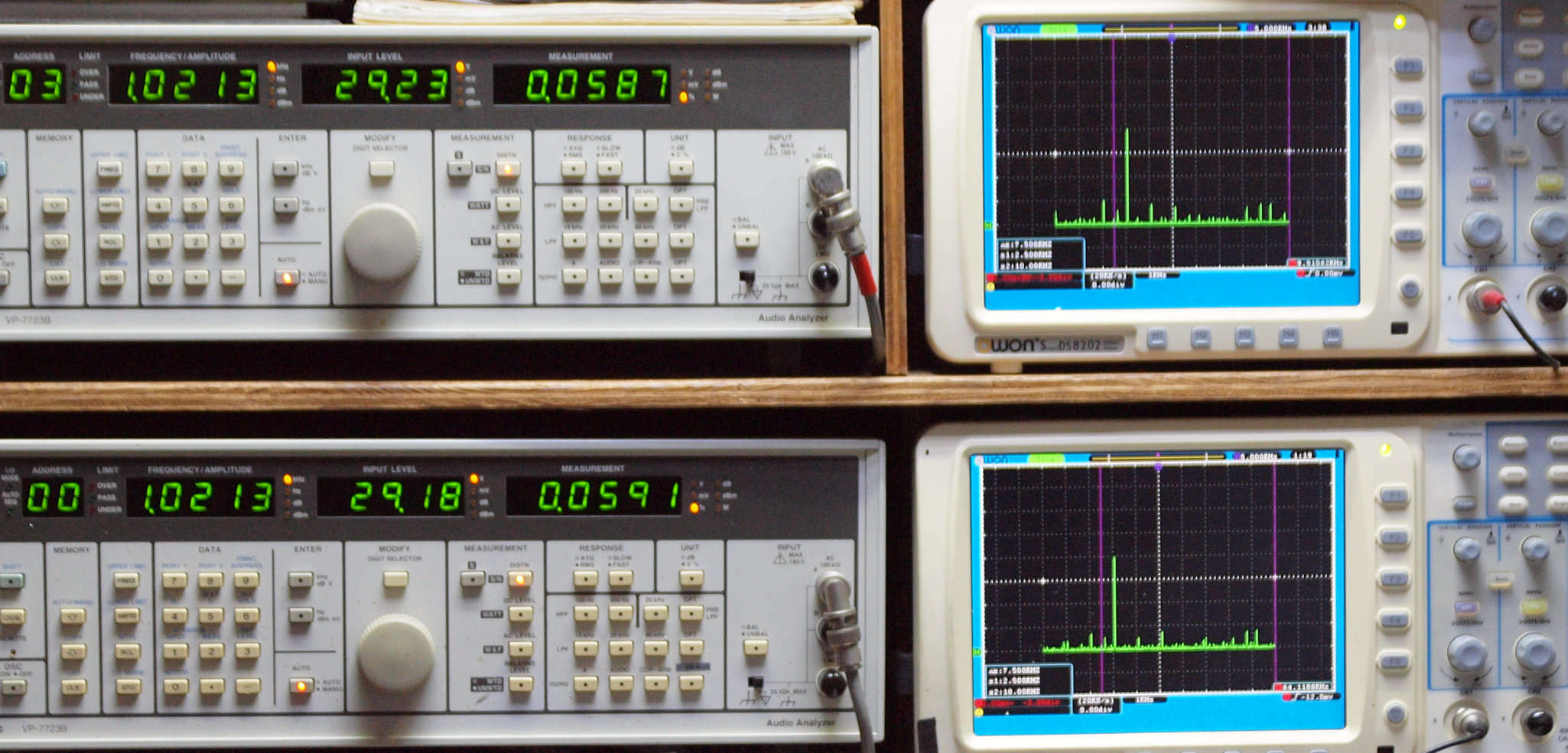

Ｅ４．　１ｋＨｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０５８７％歪み。 　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０５９１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

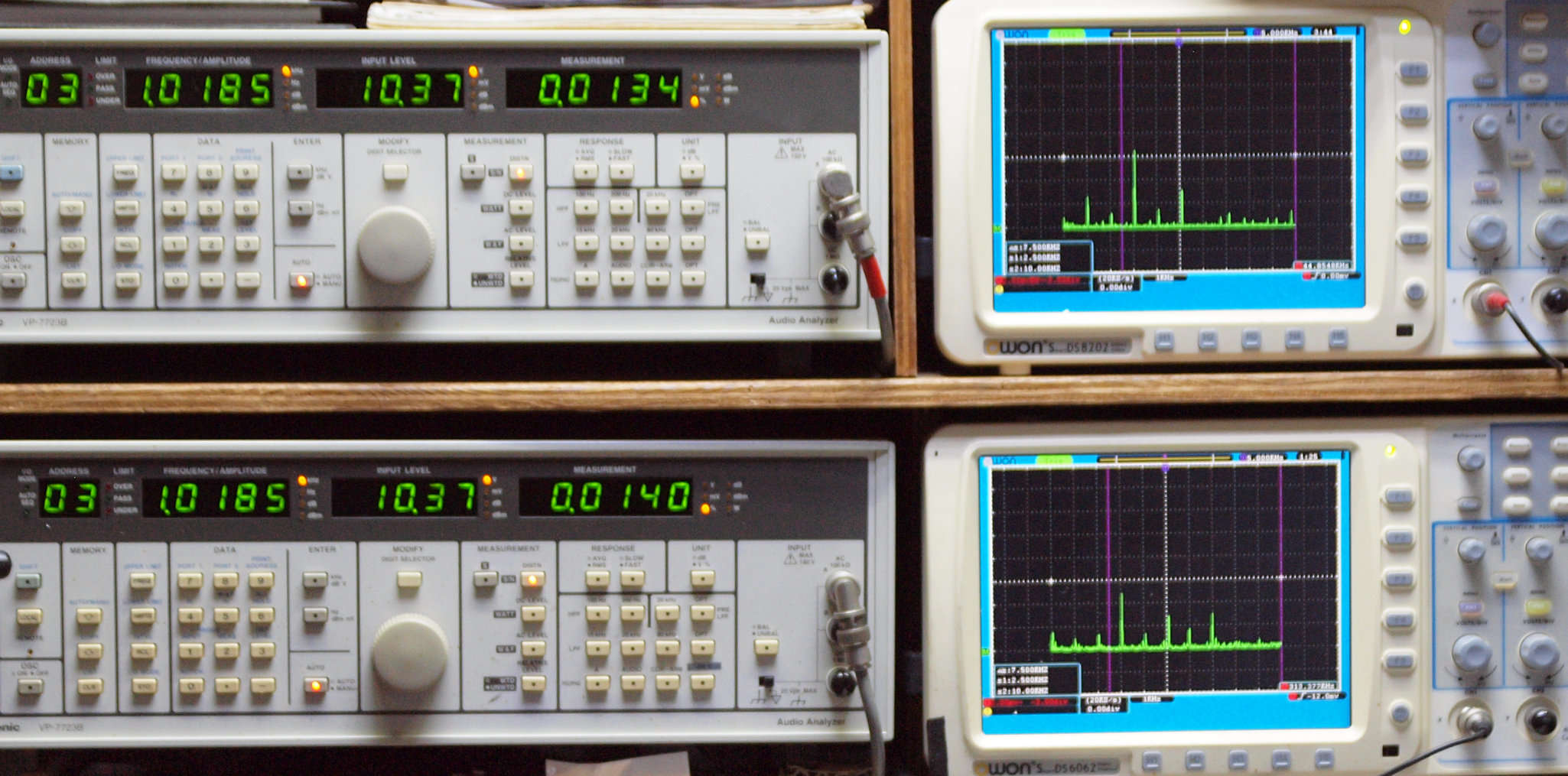

Ｅ４１．　１ｋＨｚ入力、右側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０１３４％歪み。 　　　　　　　　　　　　　左側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０１４０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

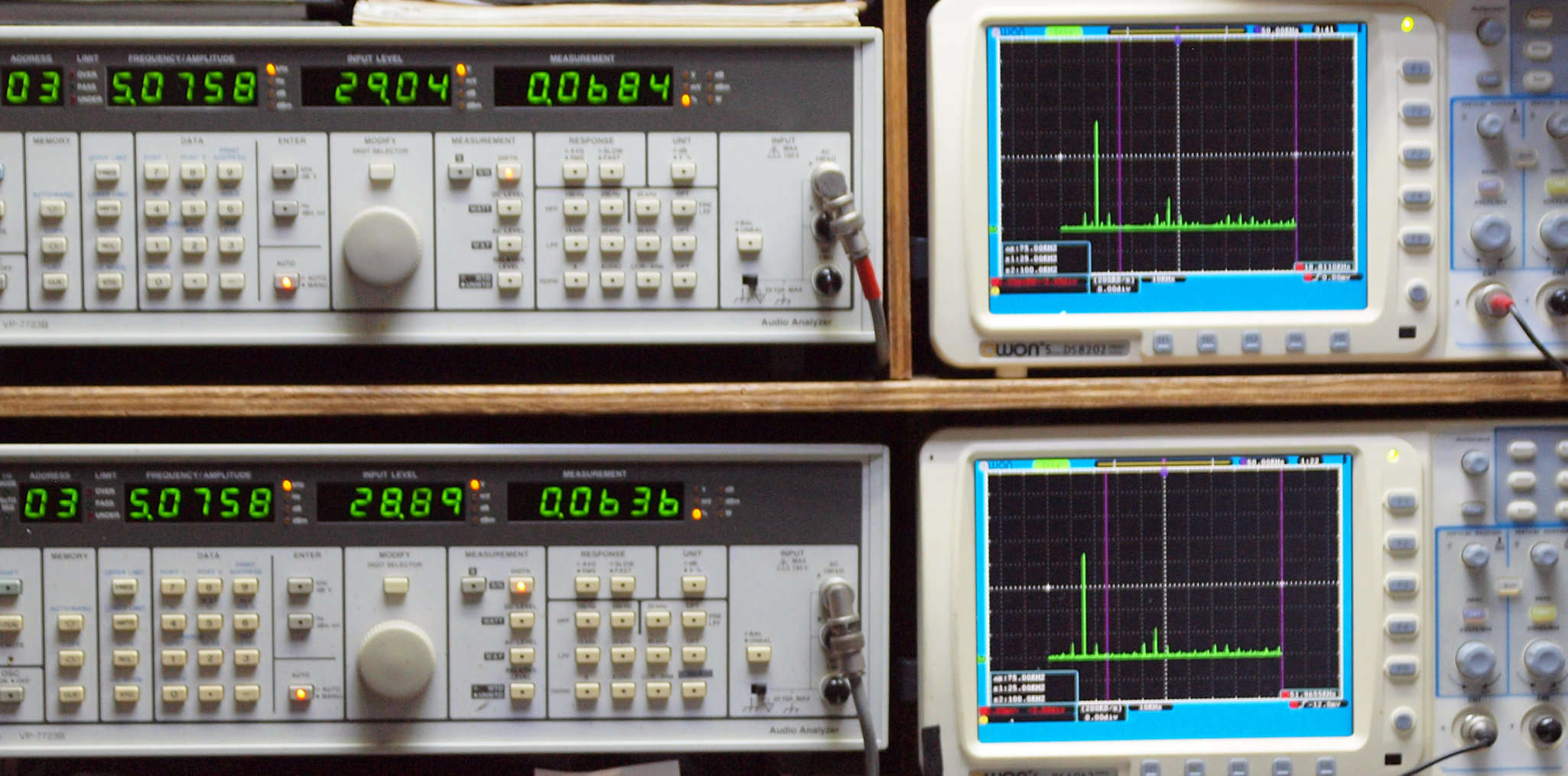

Ｅ５．　５ｋＨｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０６８４％歪み。 　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０６３６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

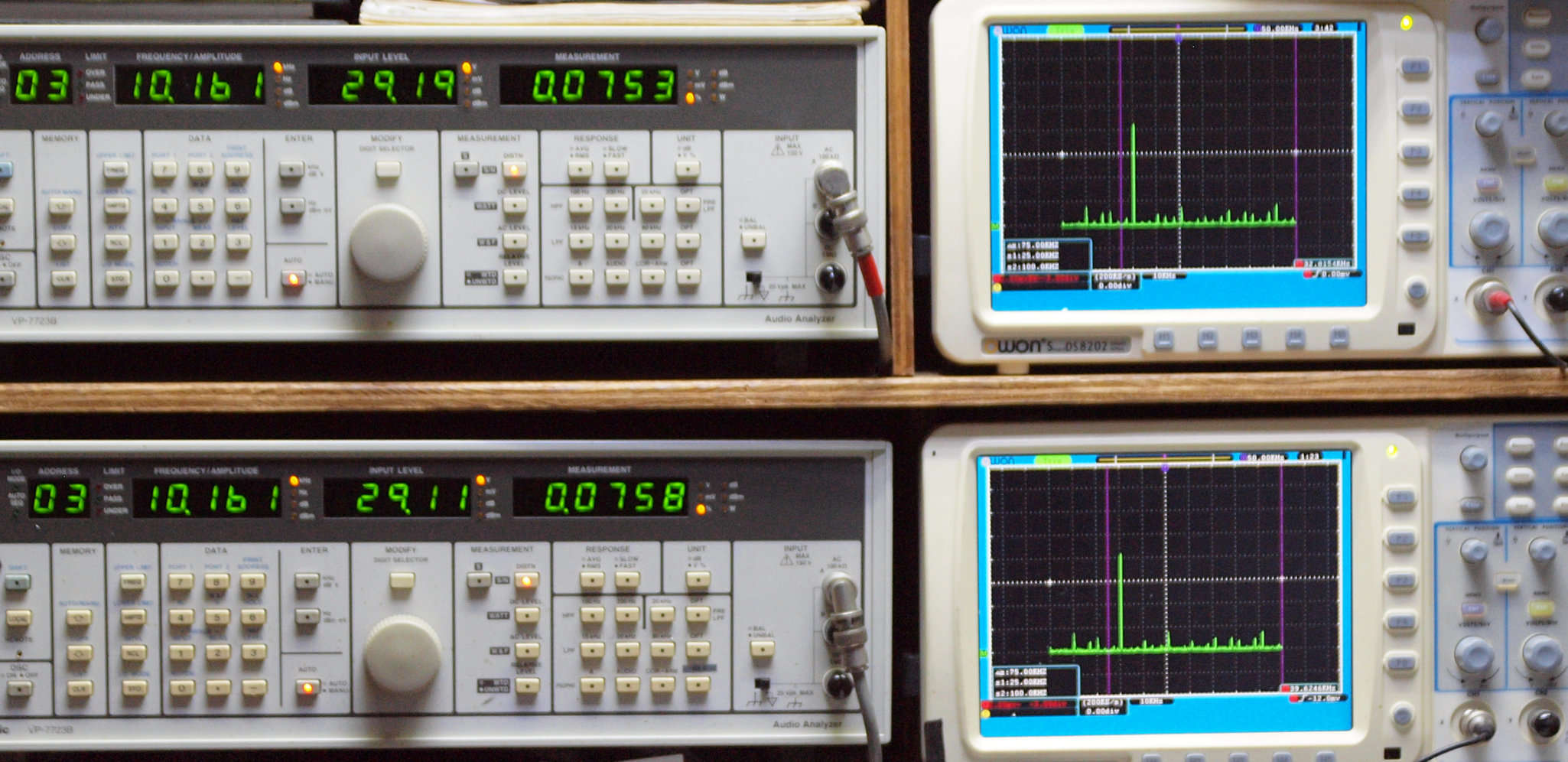

Ｅ６．　１０ｋＨｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０７５３％歪み。 　　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０７５８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

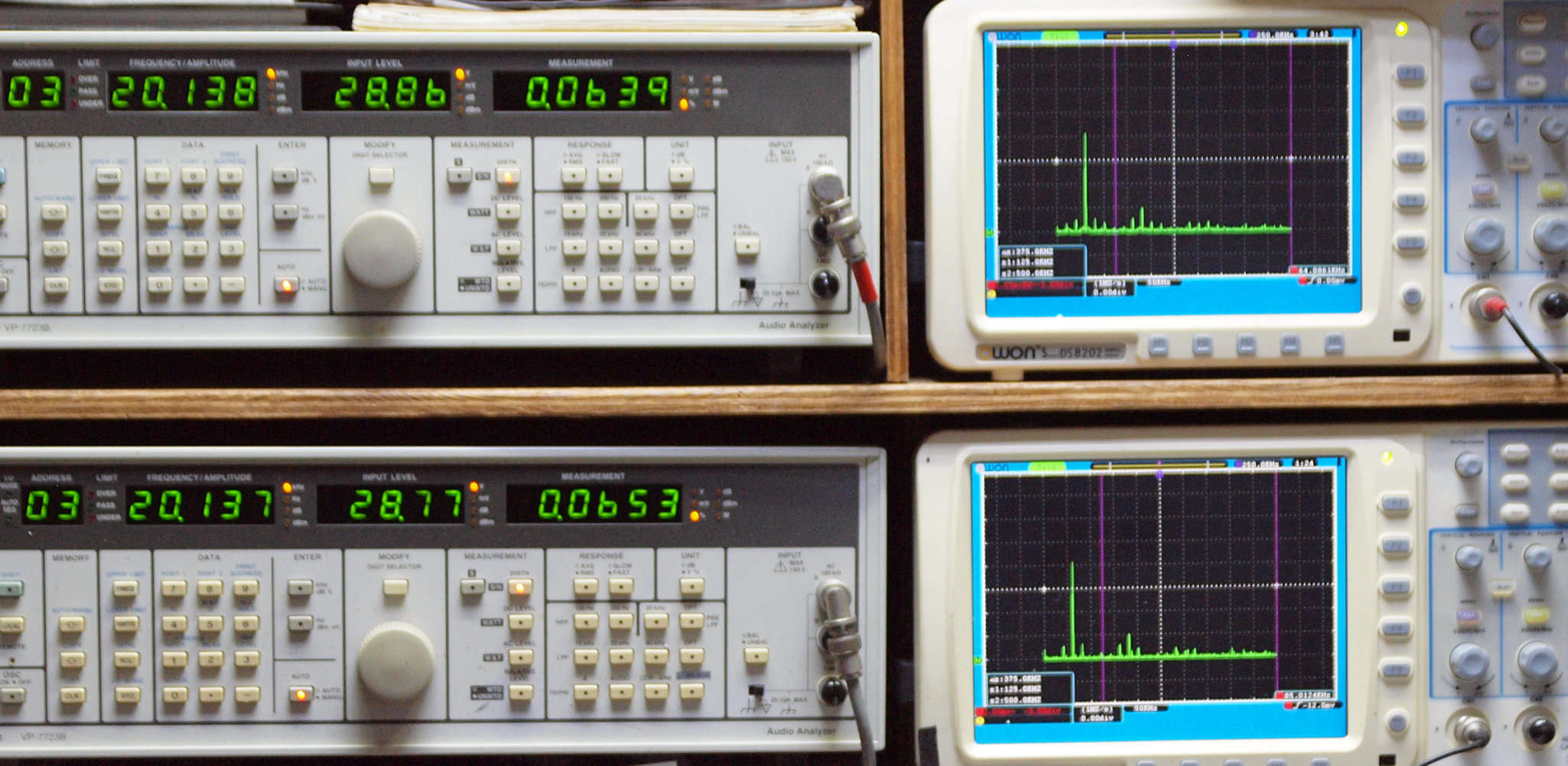

Ｅ７．　２０ｋＨｚ入力、右側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０６３９％歪み。 　　　　　　　　　　　　　左側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０６５３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

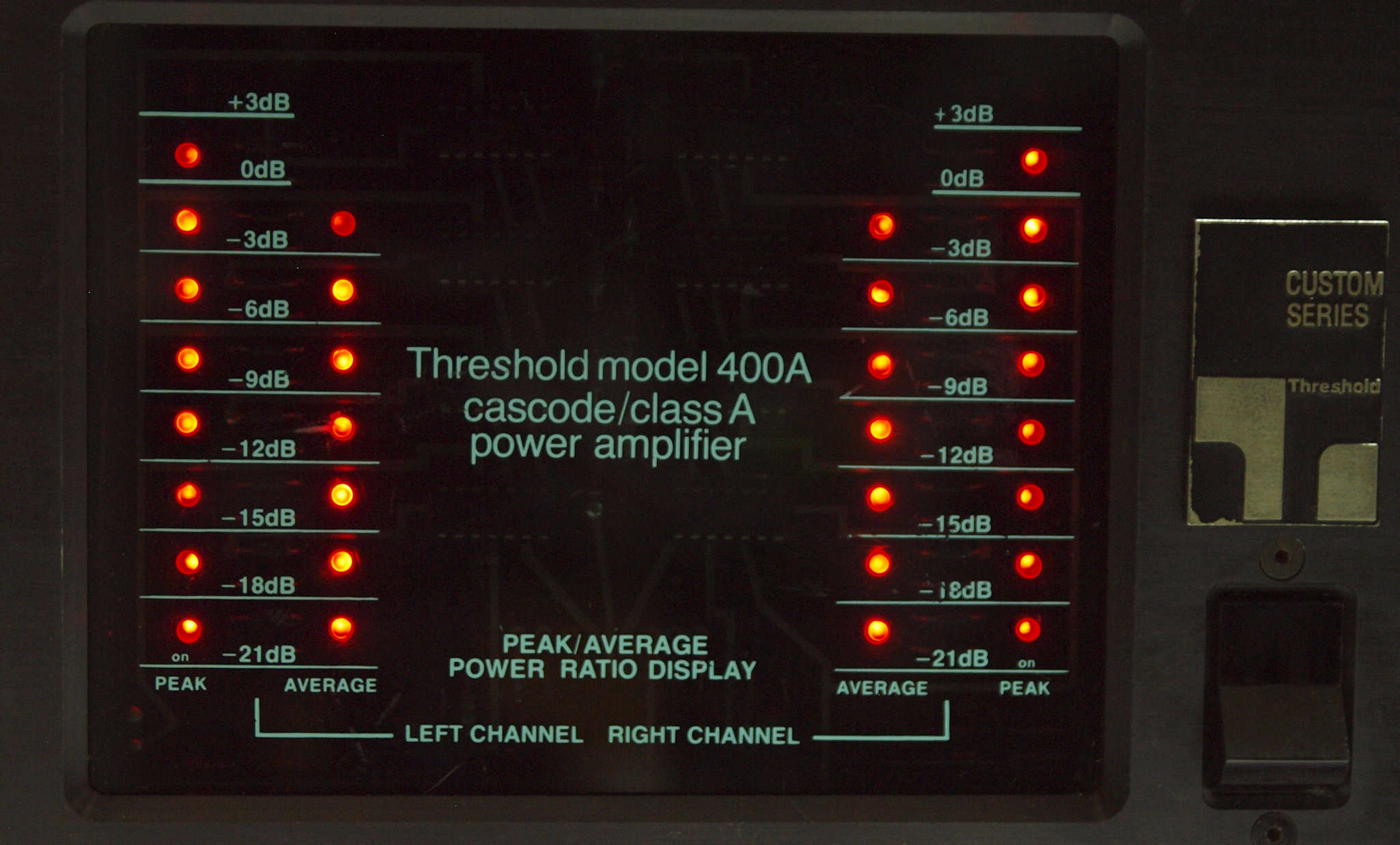

Ｅ８．　その時の本体ＶＵメ−タ

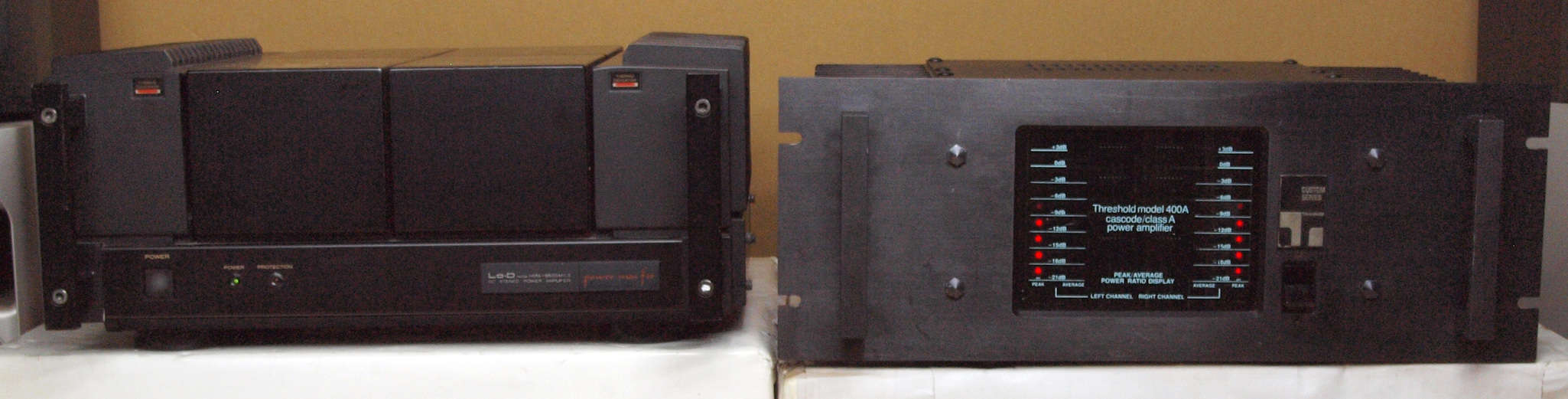

Ｅ９．完成　　２４時間エージング。　左はLo-D　ＨＭＡ−９５００ｍｋ�U．６９台目

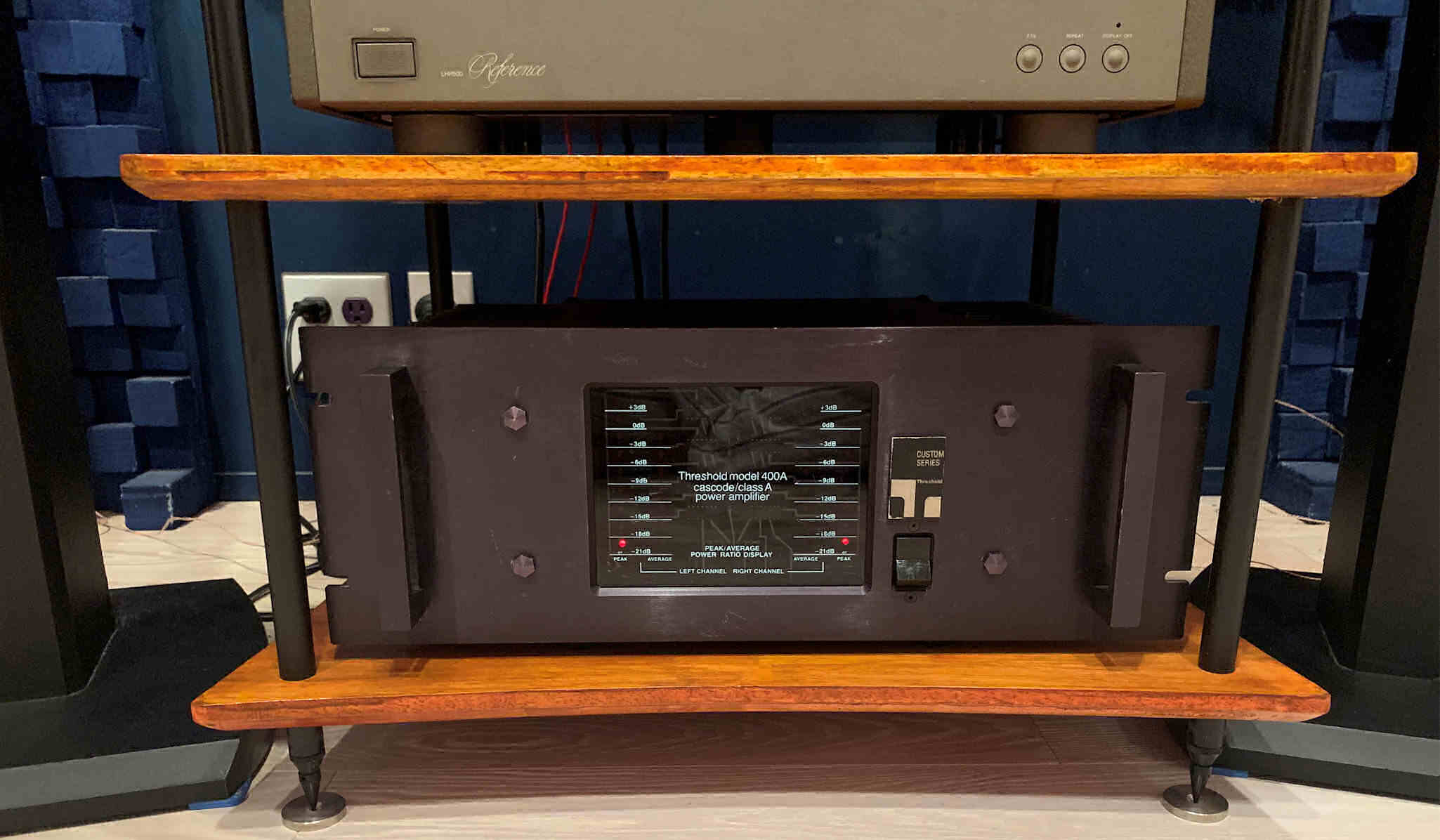

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｔｈｒｅｓｈｏｌｄ　４００Ａｃａｓ　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ 回路方式 全段カスコード接続/全段Ａクラス 実効出力 100W+100W(8Ω) 高調波歪率 0.05%以下 混変調歪率 0.05%以下 周波数特性 1.5Hz〜150kHz +0 -3dB 20Hz〜20kHz ±0dB ライズタイム 1μsec スルーレート 50V/μsec インプットインピーダンス 75kΩ ダンピングファクター 100 ハム＆ノイズ 0.5mV以下 負荷インピーダンス 4Ω以上 電源部 100V仕様 消費電力 450W(最大) 外形寸法 幅483x高さ176x奥行279mm 重量 22.7kg 備考 400Acasへのバージョンアップ(￥45,000) 価格 ４００Ａ￥598,000(1976年発売)、４００Ａｃａｓ￥530,000(1979年頃)
