| ＨＭＡ－９５００ｍｋⅡ． ２６台目 修理記録 | |
| 平成１７年８月５日到着 ８月１４日完成 | |
| 注意 このＡＭＰはアースラインが浮いています ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません ＲＬ－ＳＰのアース線も接続（共通）してもいけません 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
|
Ａ． 修理前の状況
Ｄ． 使用部品
Ｆ． 修理費 １５５，０００円 |
|

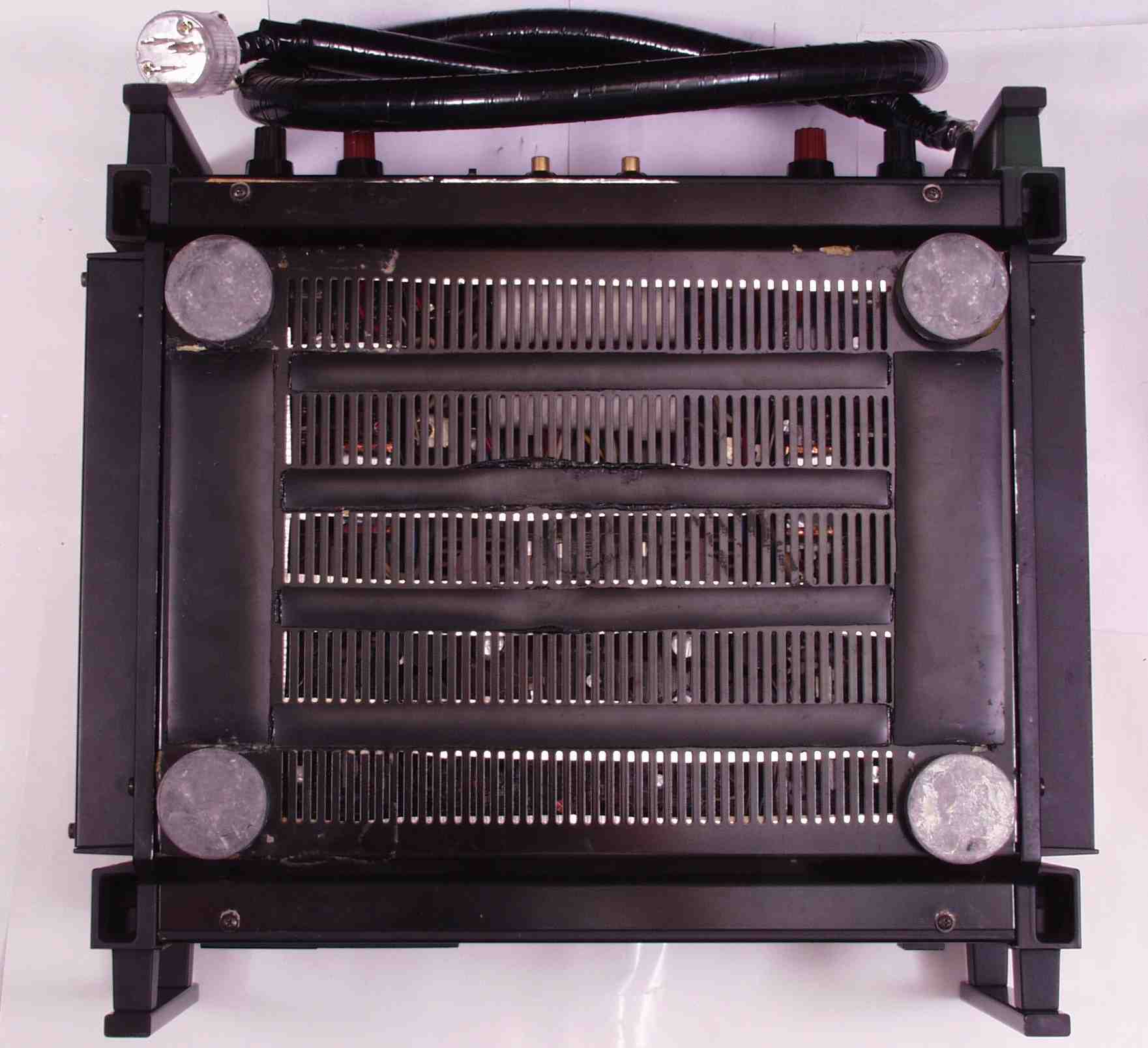

| Ａ． 修理前の状況 Ａ－１Ａ． 点検中 外側、下から見る |
|
 |
|

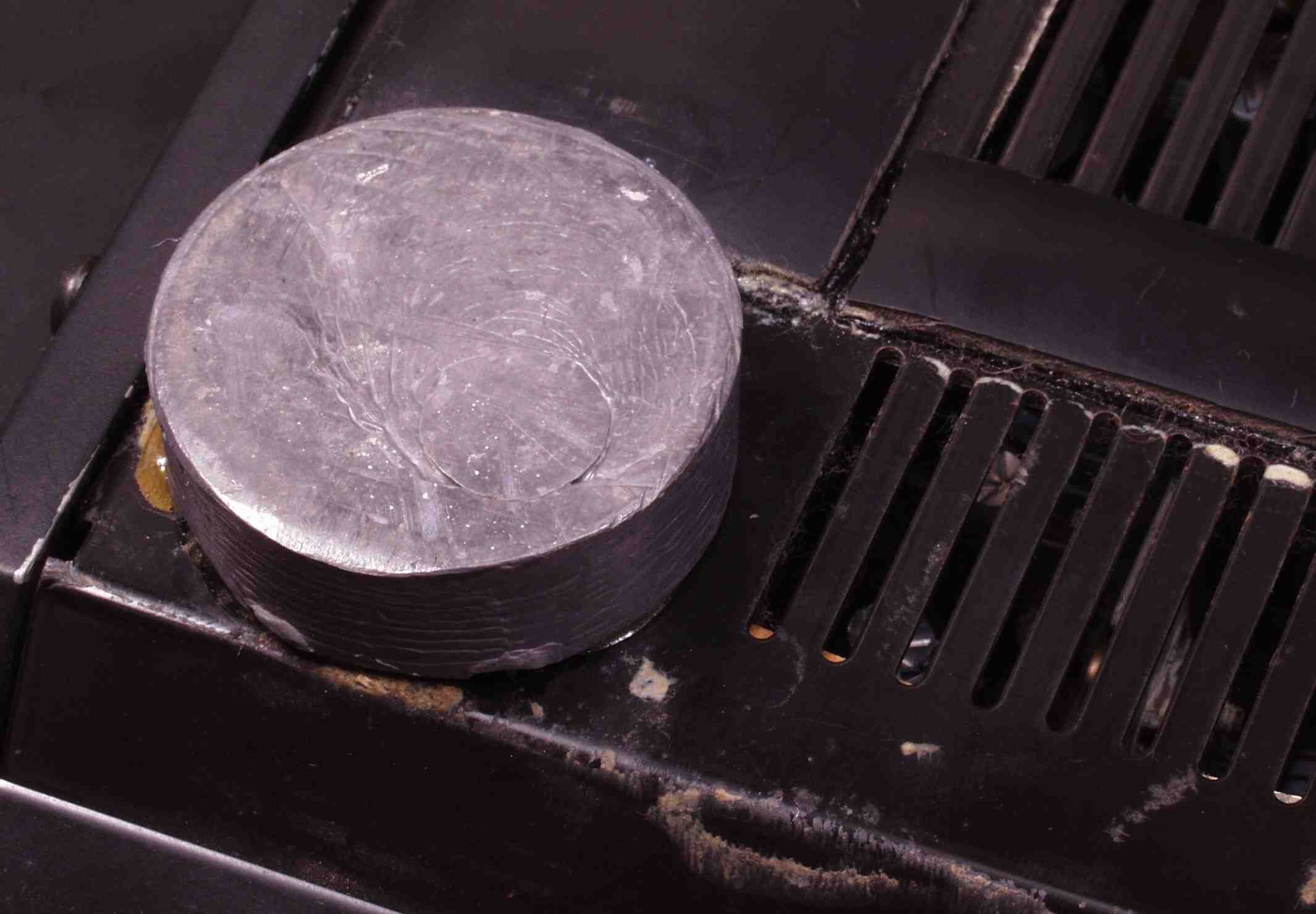

| Ａ－１Ｂ． 点検中 鉛の足 | |
 |
|

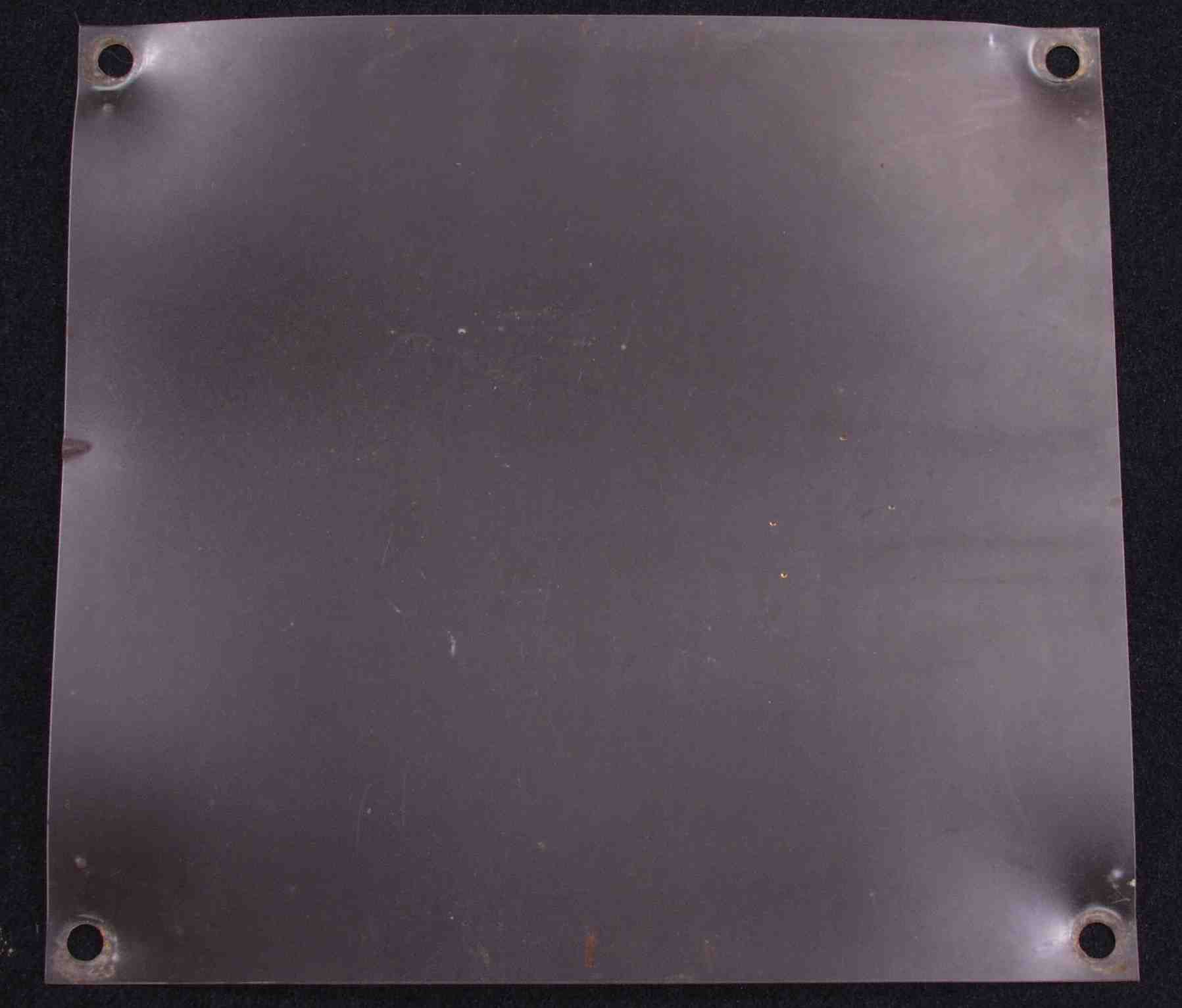

| Ａ－１Ｃ． 点検中 下蓋裏 | |
 |
|

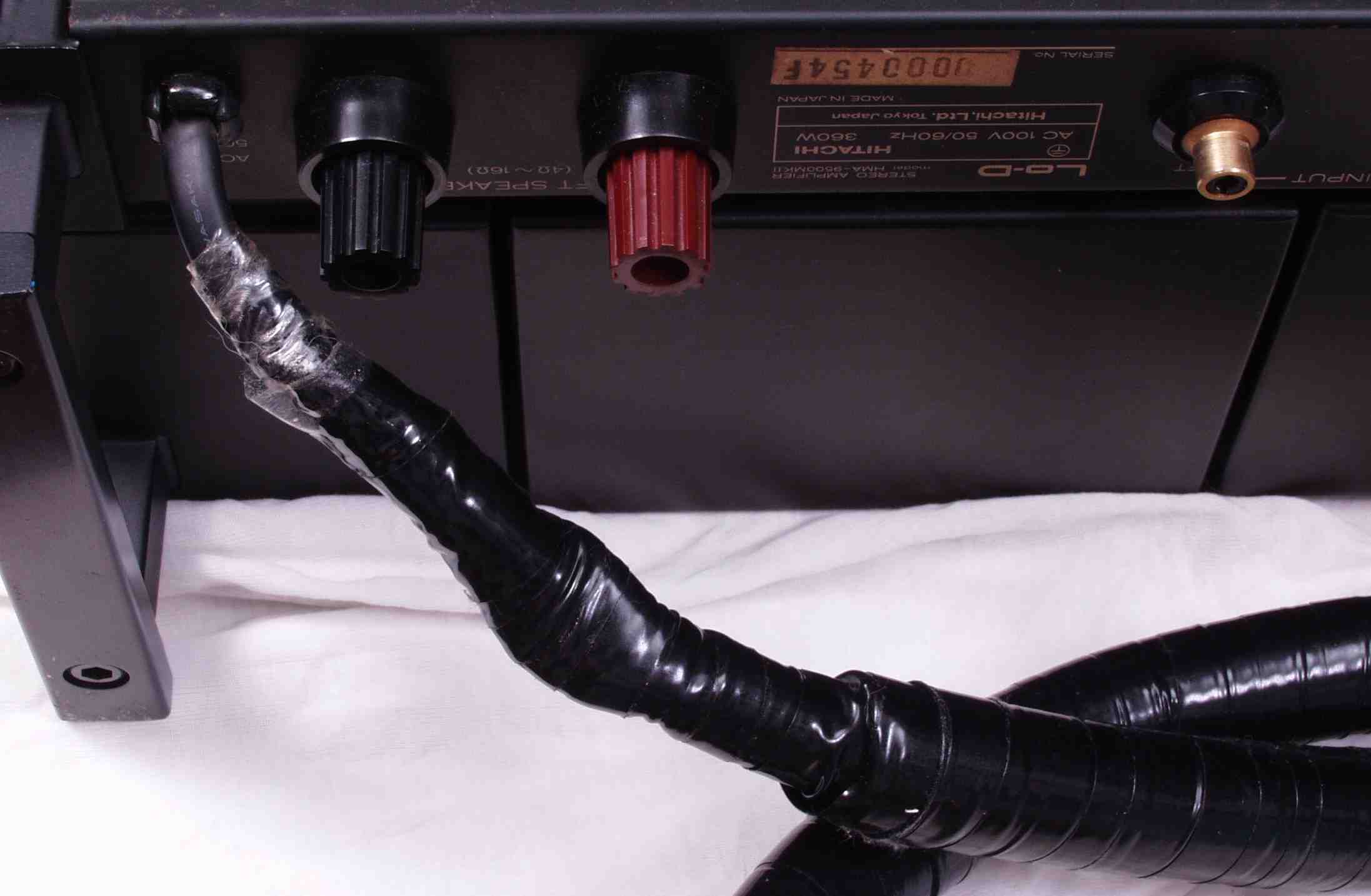

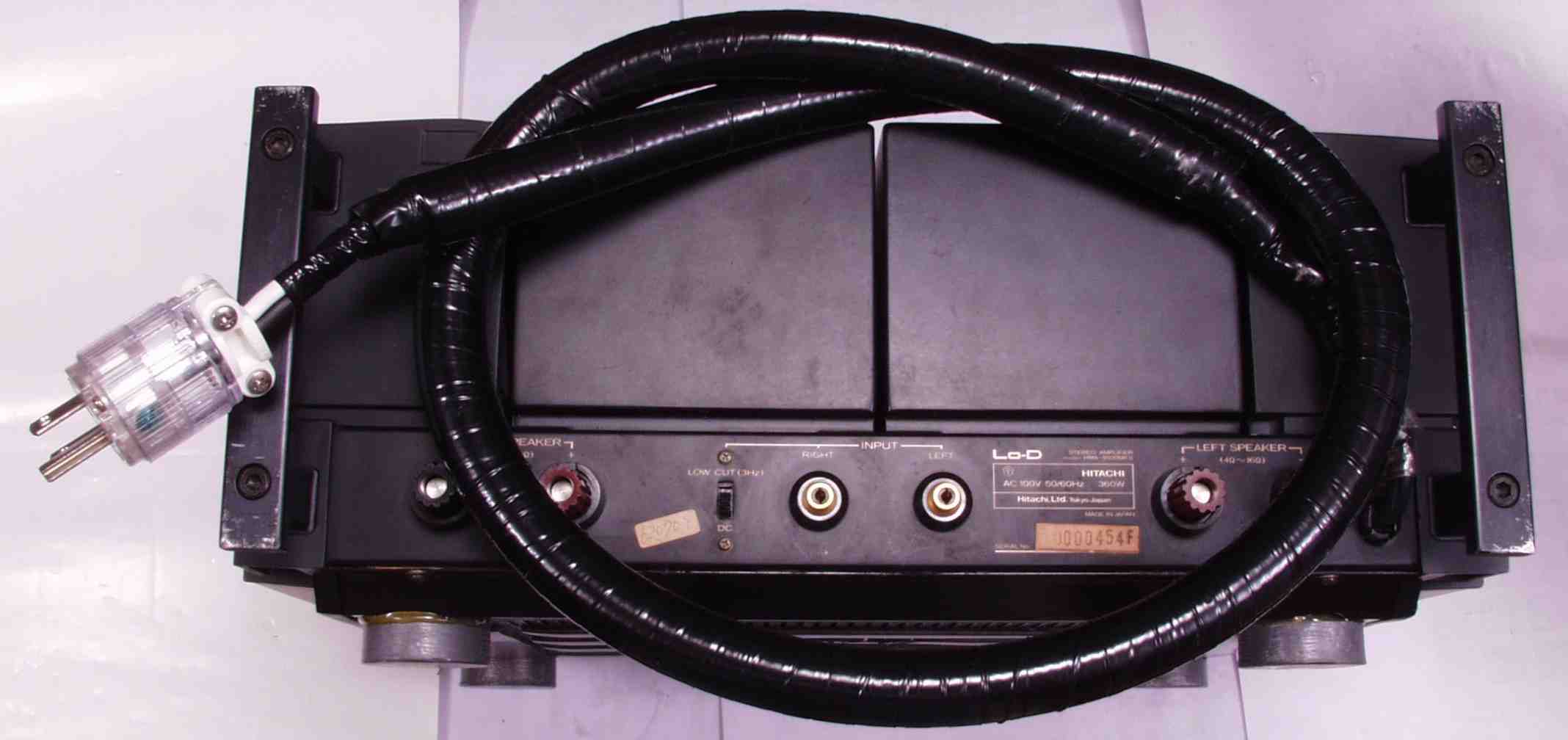

| Ａ－１Ｄ． 点検中 太い電源ケーブル | |
 |
|
| Ａ－１Ｅ． 点検中 太い電源ケーブルは細い所に力が加わり、心線が切れやすい | |
 |
|

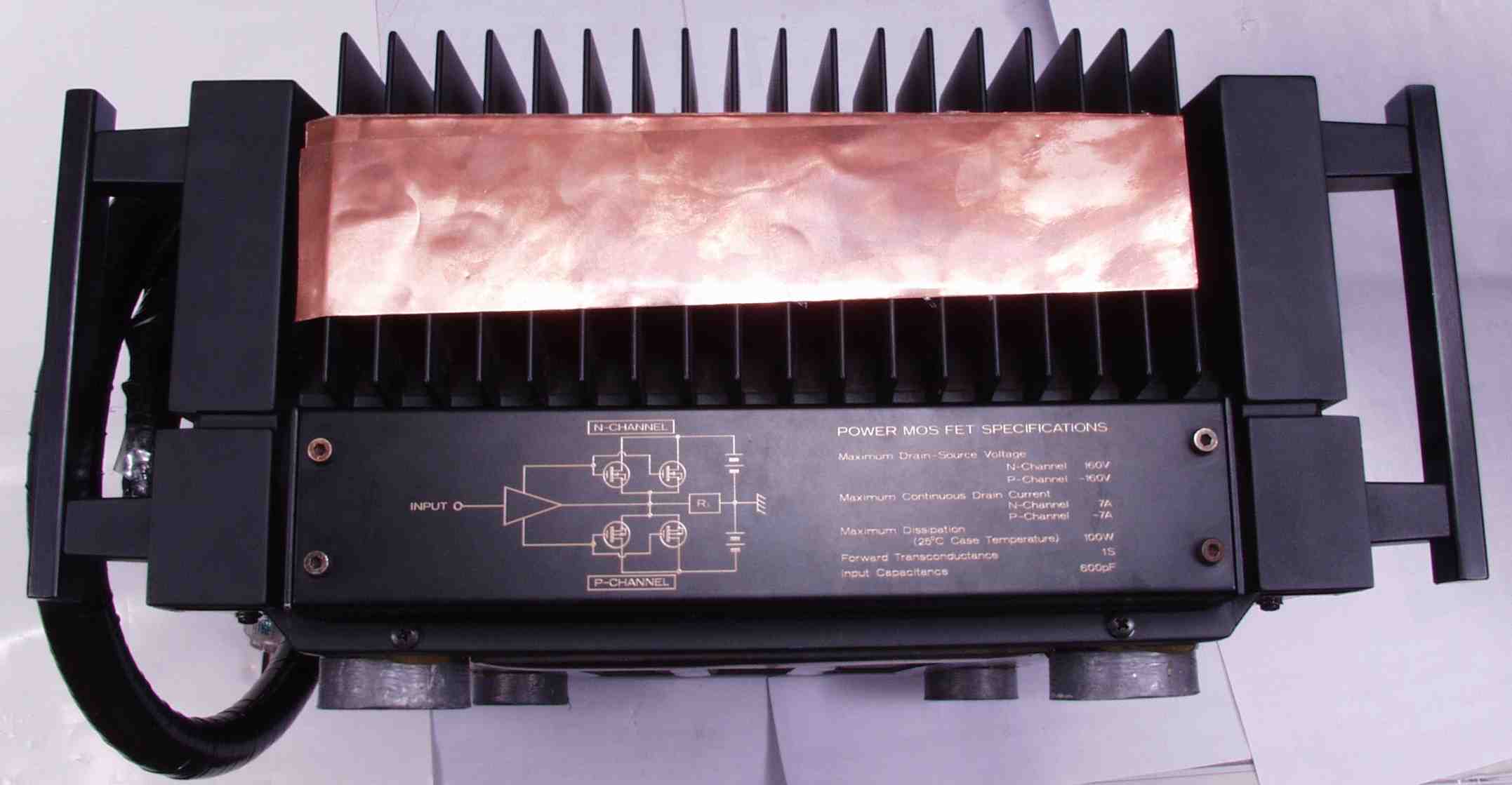

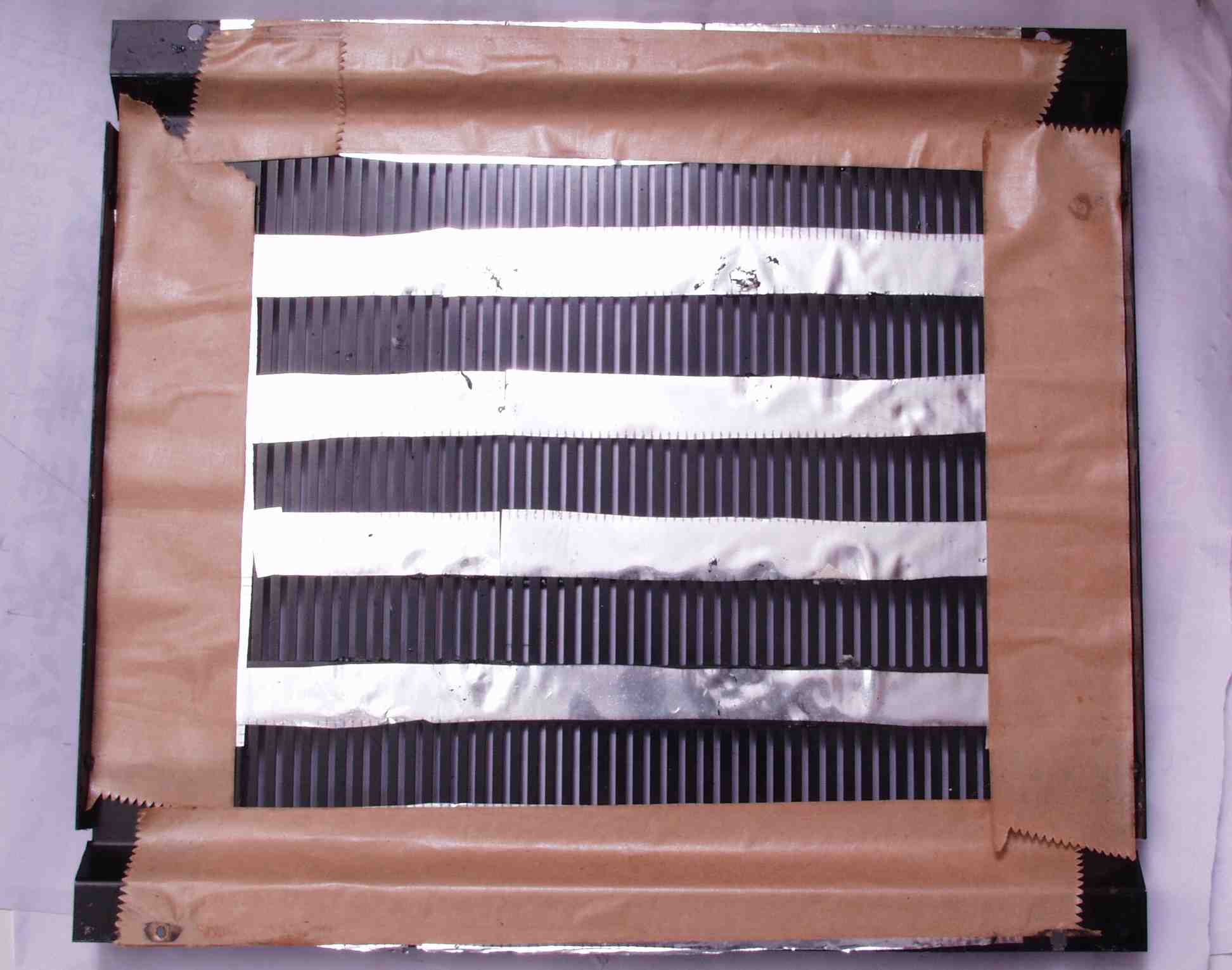

| Ａ－１Ｆ． 点検中 放熱器に張られた銅板 | |
 |
|
| Ａ－２Ａ． 点検中 下から見る | |
 |
|
| Ａ－２Ｂ． 点検中 １００V回路の電源のフュ－ズ ３倍の１５A！ | |
 |
|

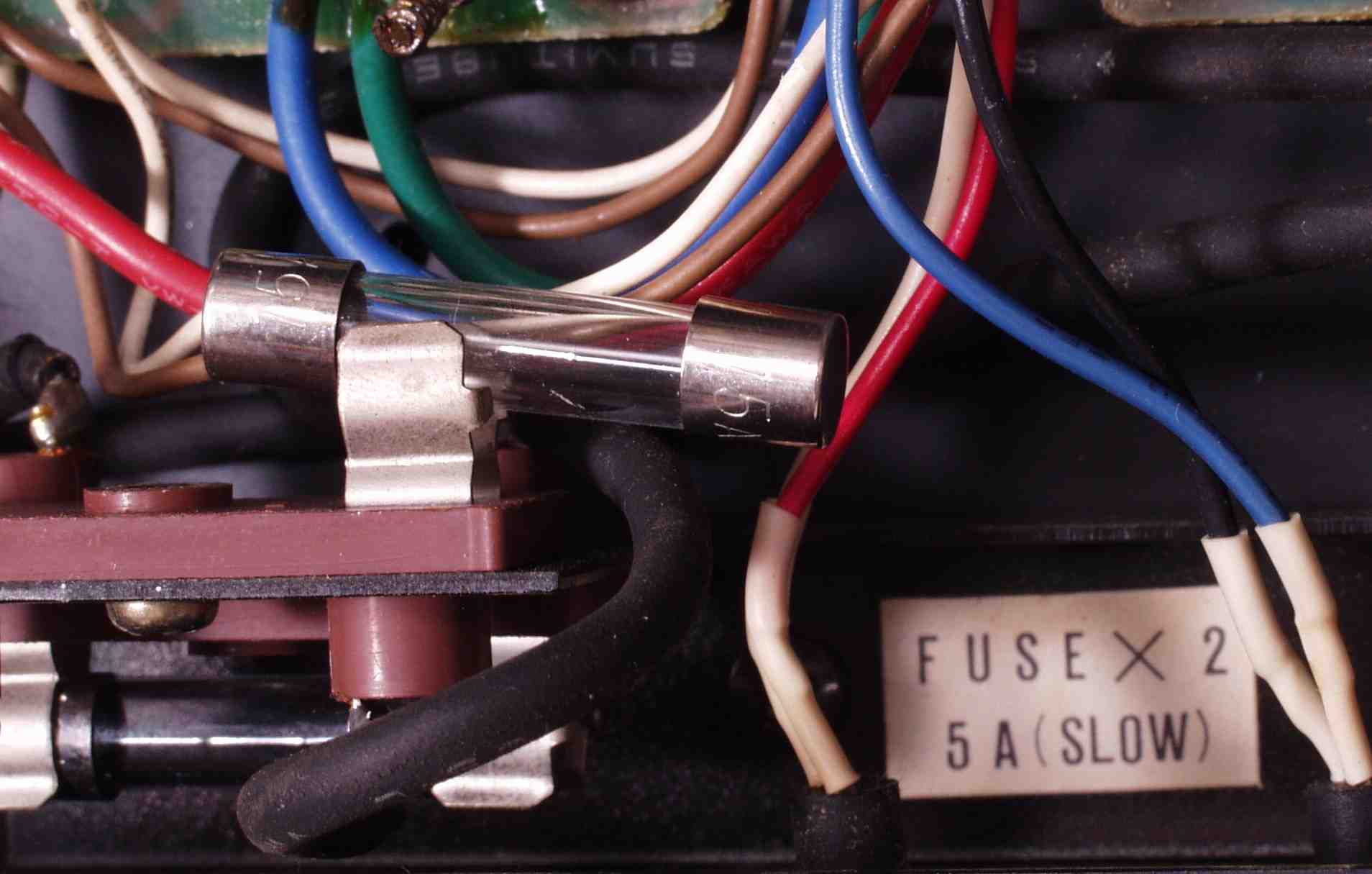

| Ａ－２Ｃ． 点検中 ２次ののフュ－ズ ５倍の５A！ | |
 |
|

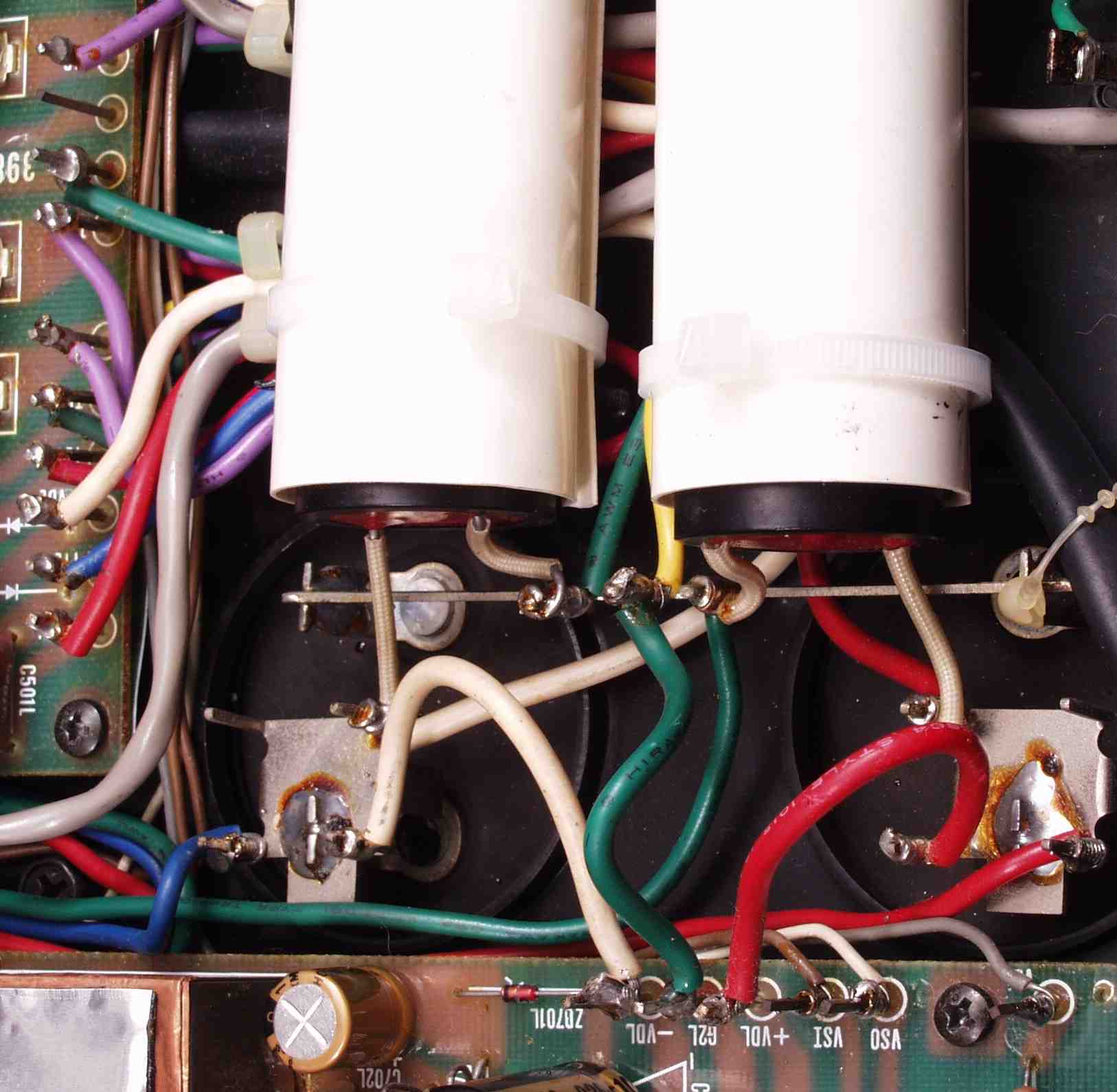

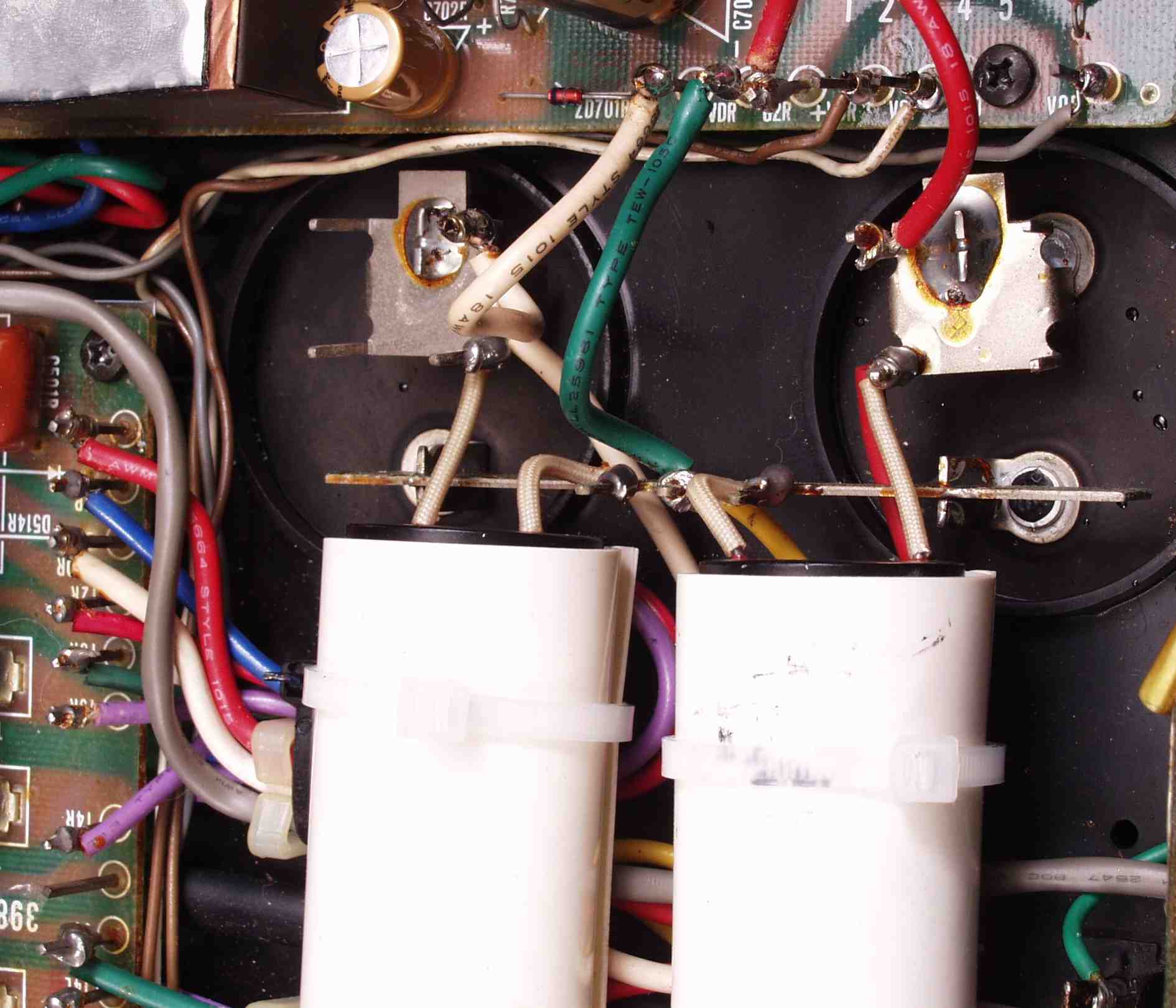

| Ａ－２Ｄ． 点検中 ラッピングのハンダ付け、メーカー修理とは到底見えない！ | |
 |
|
| Ａ－２Ｅ． 点検中 ラッピングのハンダ付け、メーカー修理とは到底見えない！ | |
 |
|

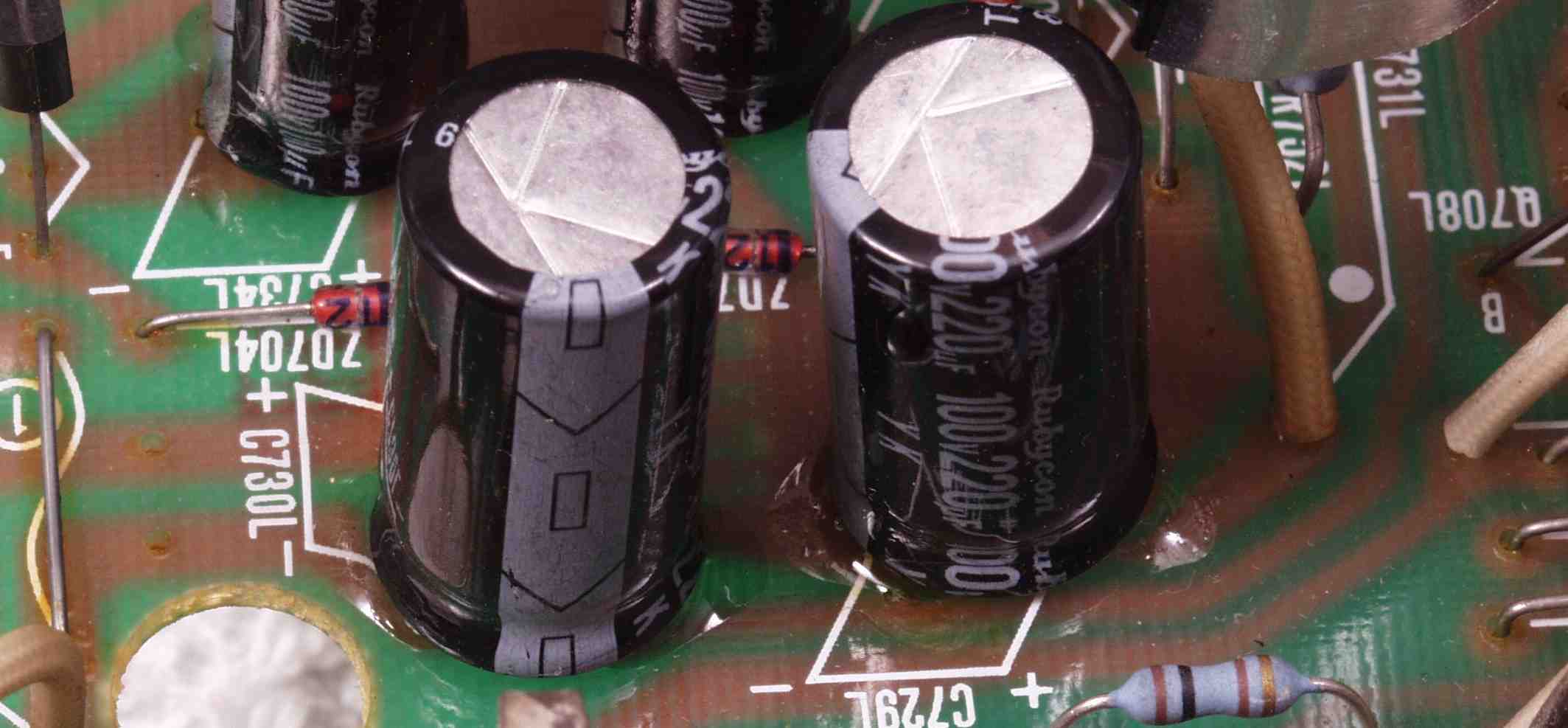

| Ａ－２Ｆ． 点検中 電解コンデンサーは自己消炎型の接着材で固定されている、年数が経っていないので、取り外すのは大変 交換費用は高くなります |
|
 |
|
| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 Ｒドライブ基板 |
|
 |
|
| Ｃ－１Ａ－１． 修理前 Ｒドライブ基板 電解コンデンサーのメーカーが異なる、メーカー修理では行わないはず！ | |
 |
|

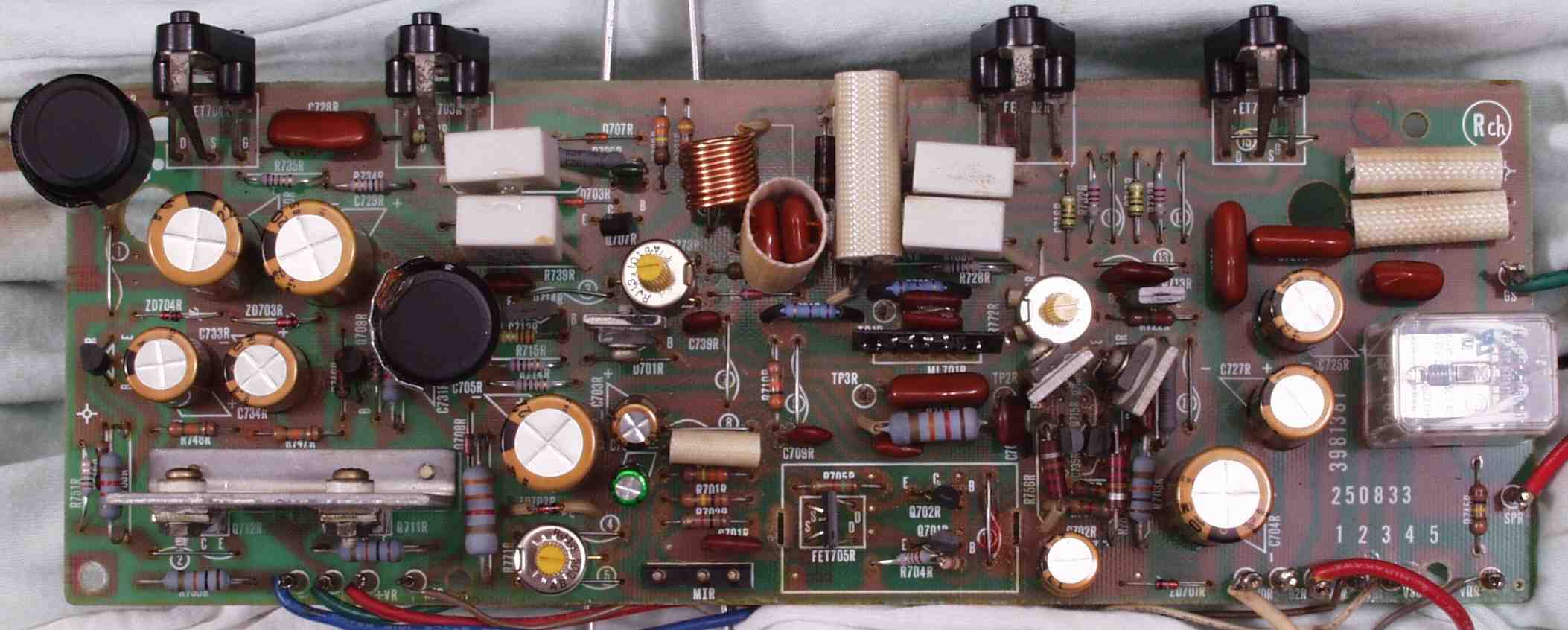

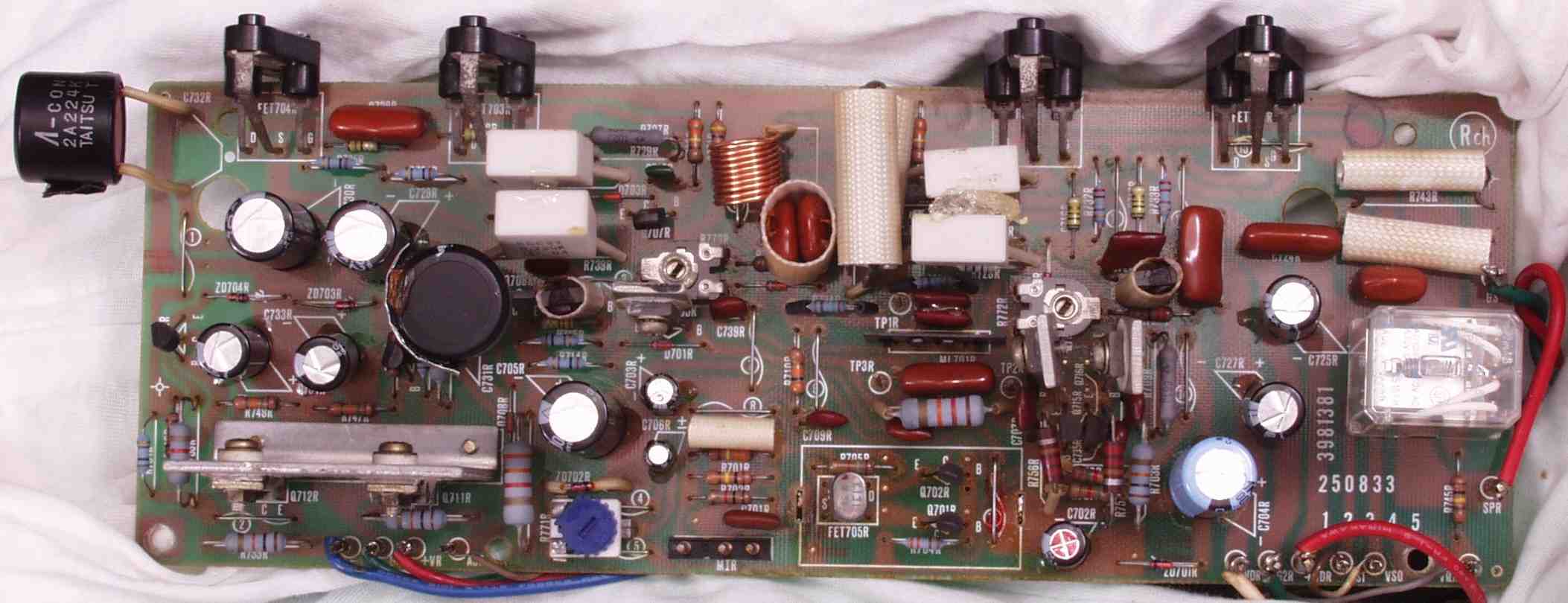

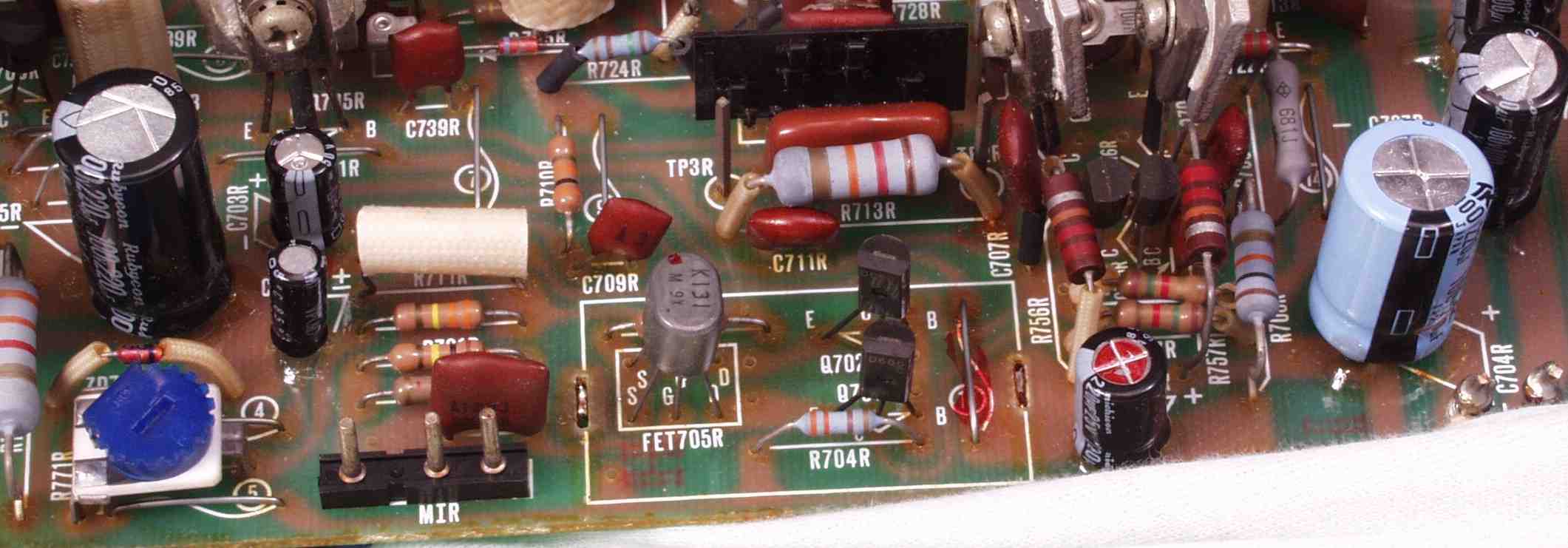

| Ｃ－１Ｂ． 修理後 Ｒドライブ基板 初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレ－交換 フュ－ズ入り抵抗全部、電解コンデンサー１１個交換 |
|
 |
|

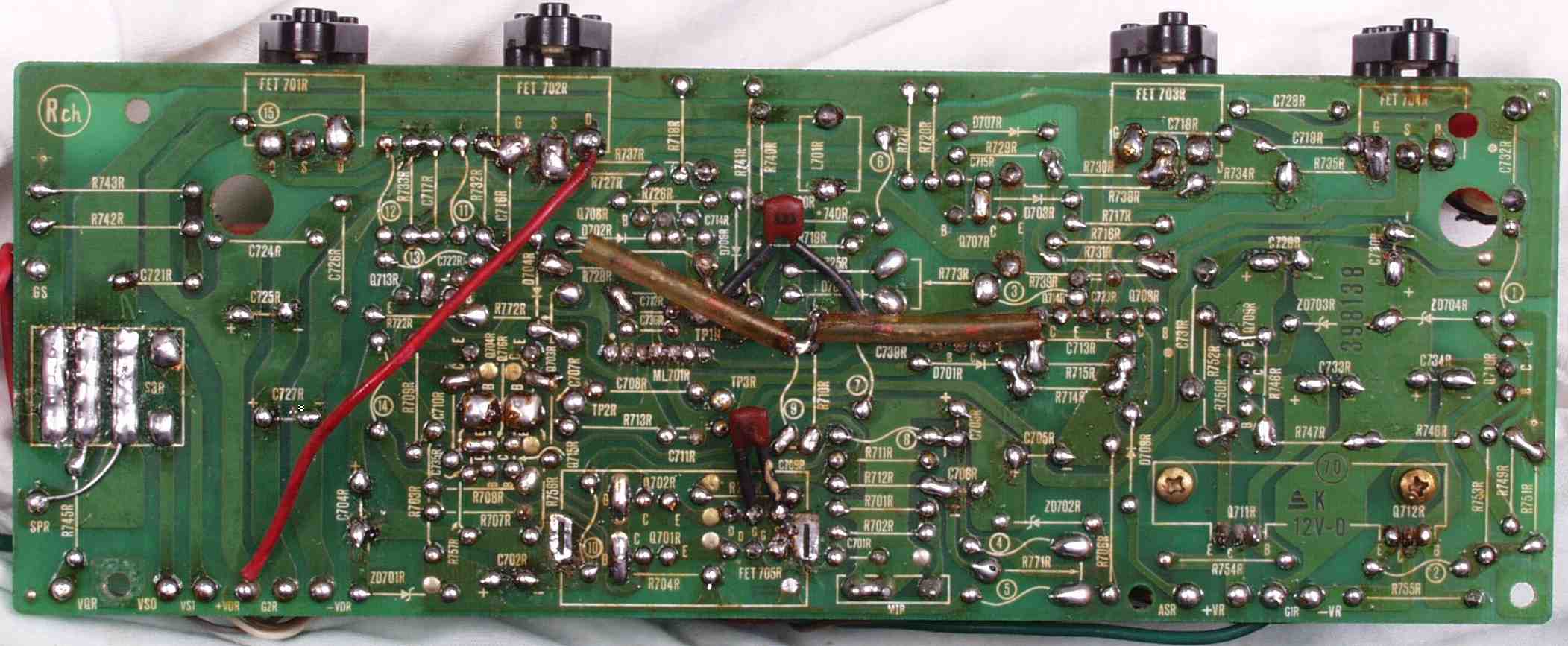

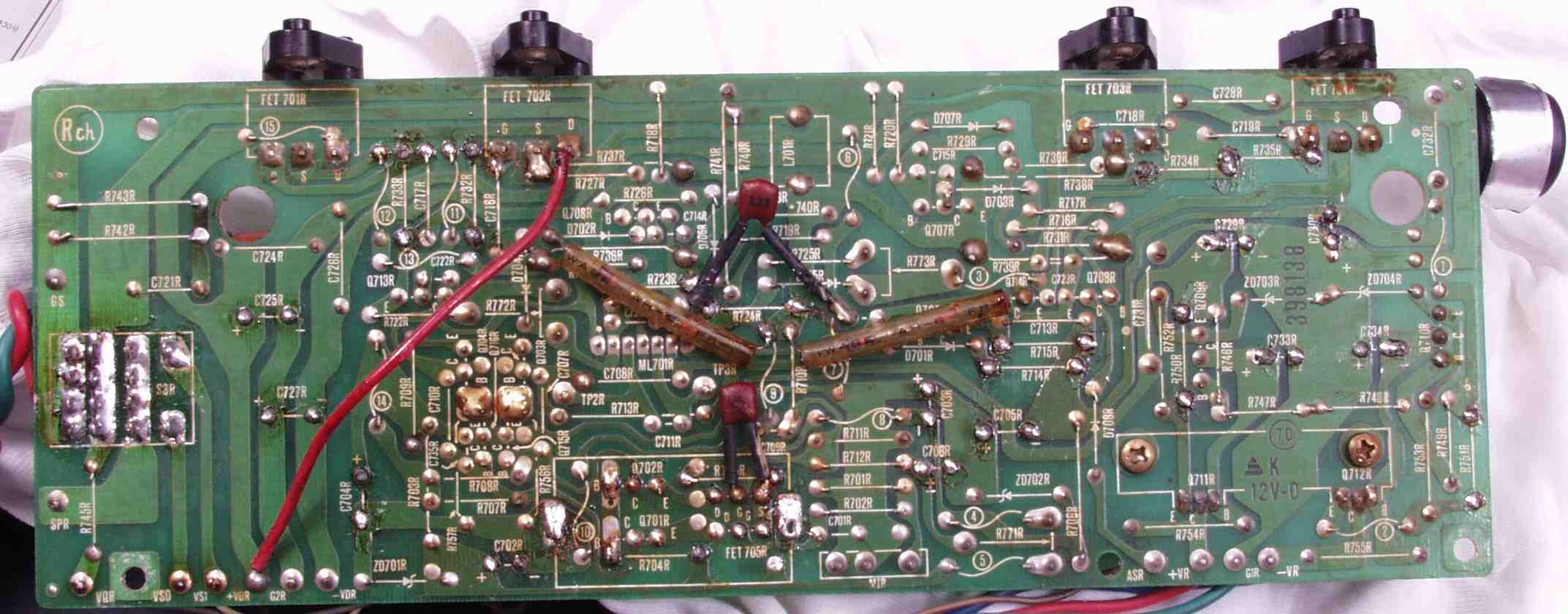

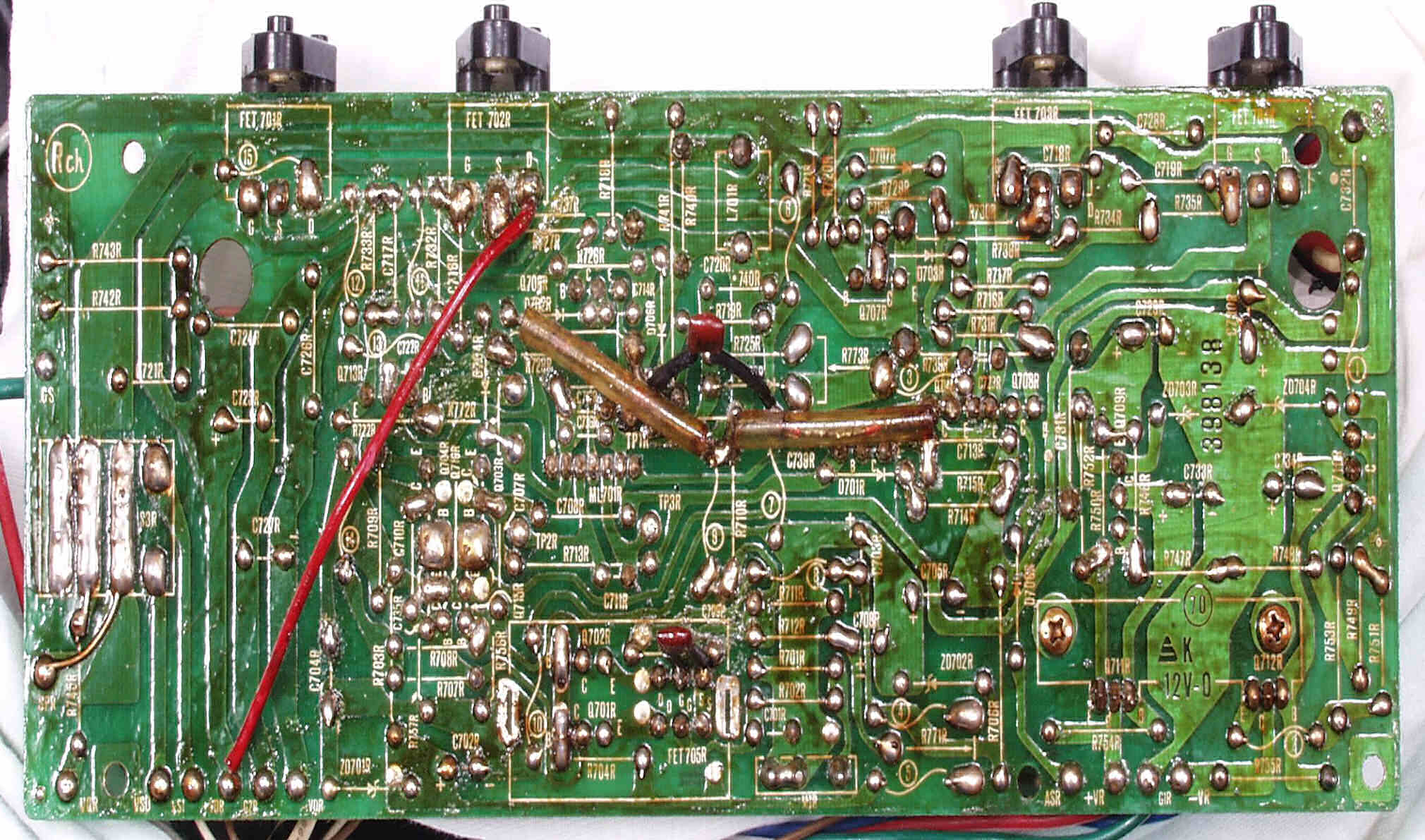

| Ｃ－１Ｃ． 修理前 Ｒドライブ基板裏 | |
 |
|

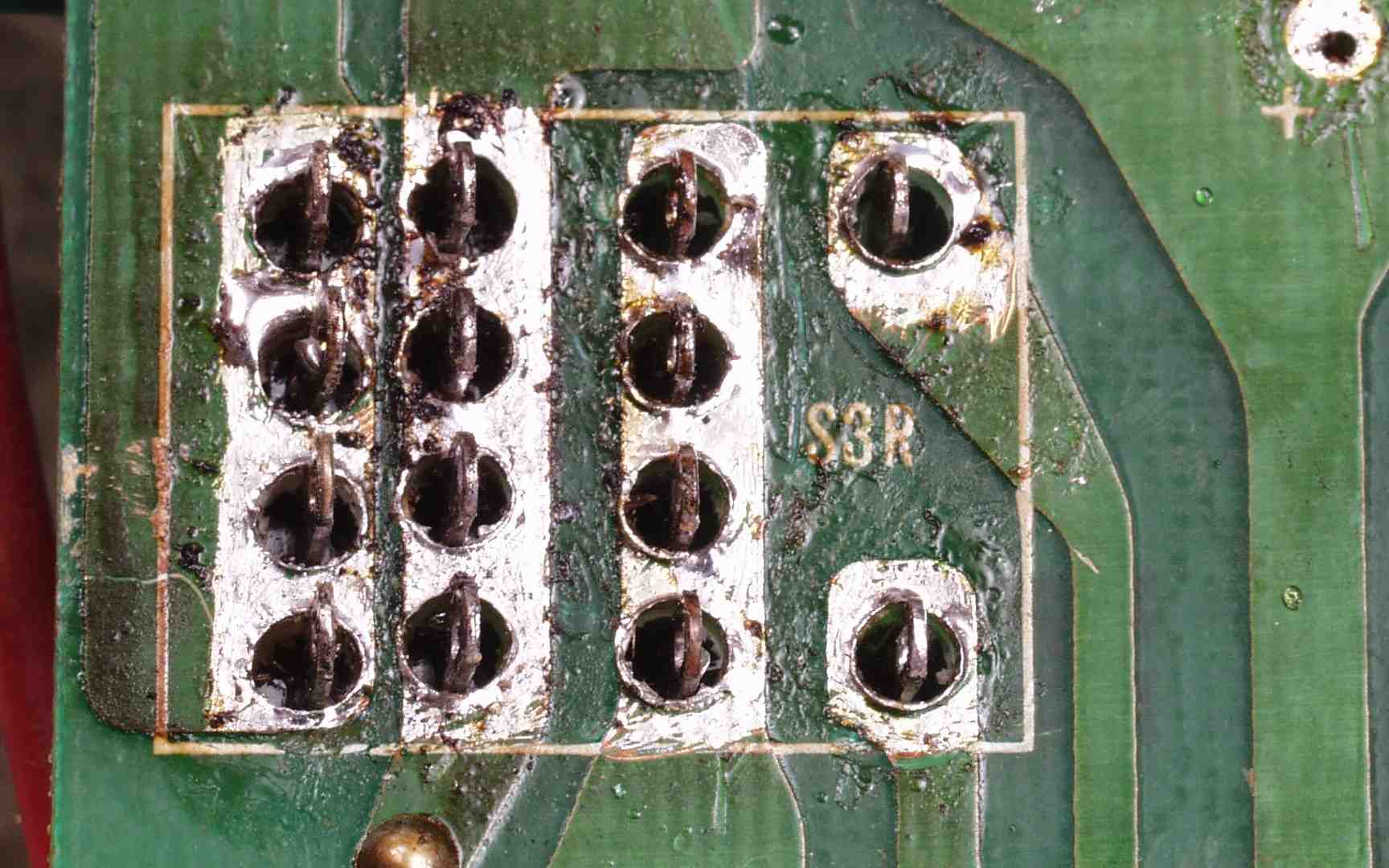

| Ｃ－１Ｃ－１． 修理中 Ｒドライブ基板裏 長穴を開けず、でかい穴を開ける、素人のすること、メーカー修理では行わないはず！ |
|
 |
|

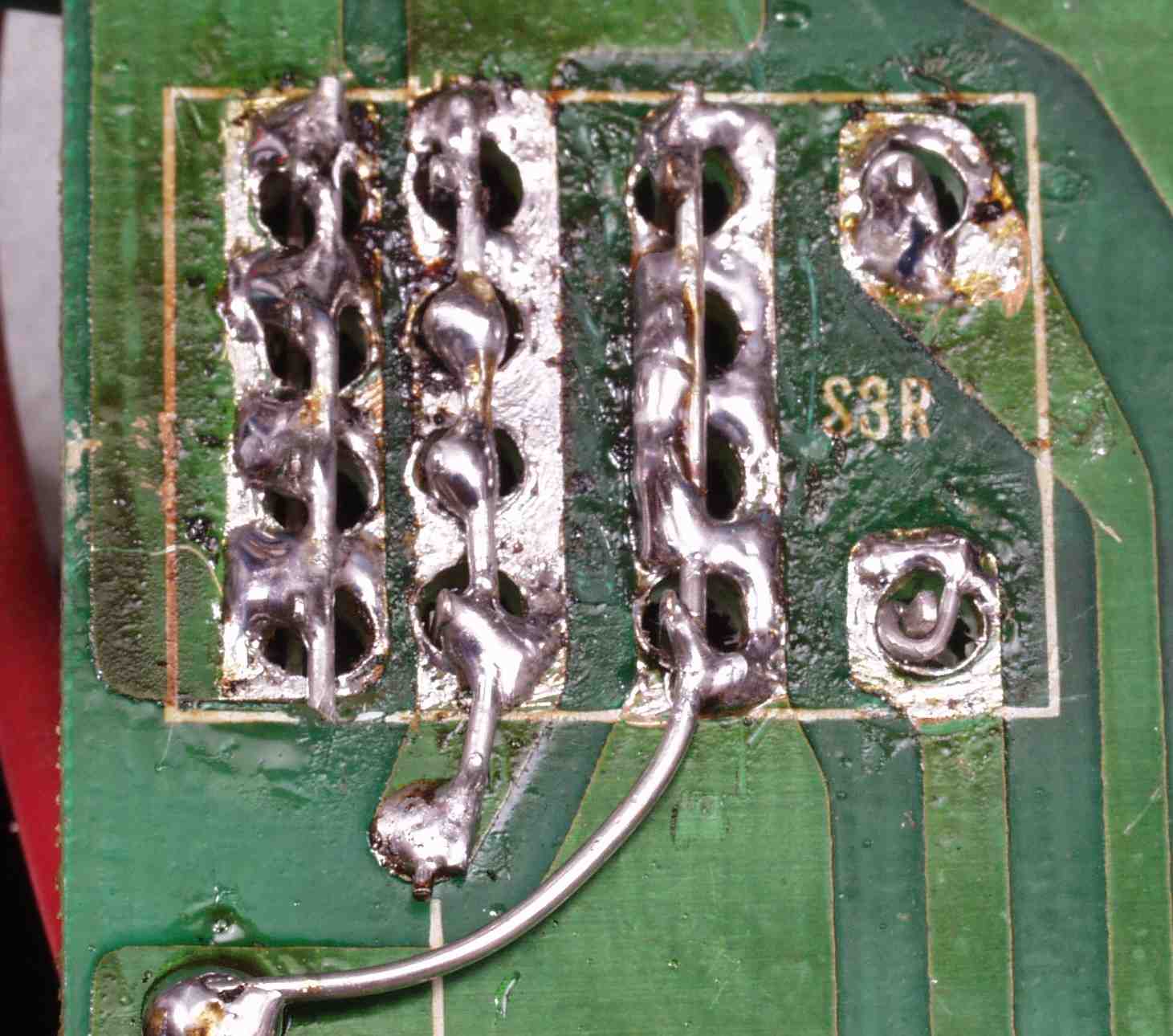

| Ｃ－１Ｃ－２． 修理中 Ｒドライブ基板裏 錫メッキ線で補強して、リレー交換する | |
 |
|
| Ｃ－１Ｄ． 修理（半田補正）後 Ｒドライブ基板裏 半田を全部やり直す 普通はこれで完成 | |
 |
|
| Ｃ－１Ｅ． 完成Ｒドライブ基板裏 洗浄後防湿材を塗る | |
 |
|
| Ｃ－２Ａ． 修理前 Ｌドライブ基板 | |
 |
|

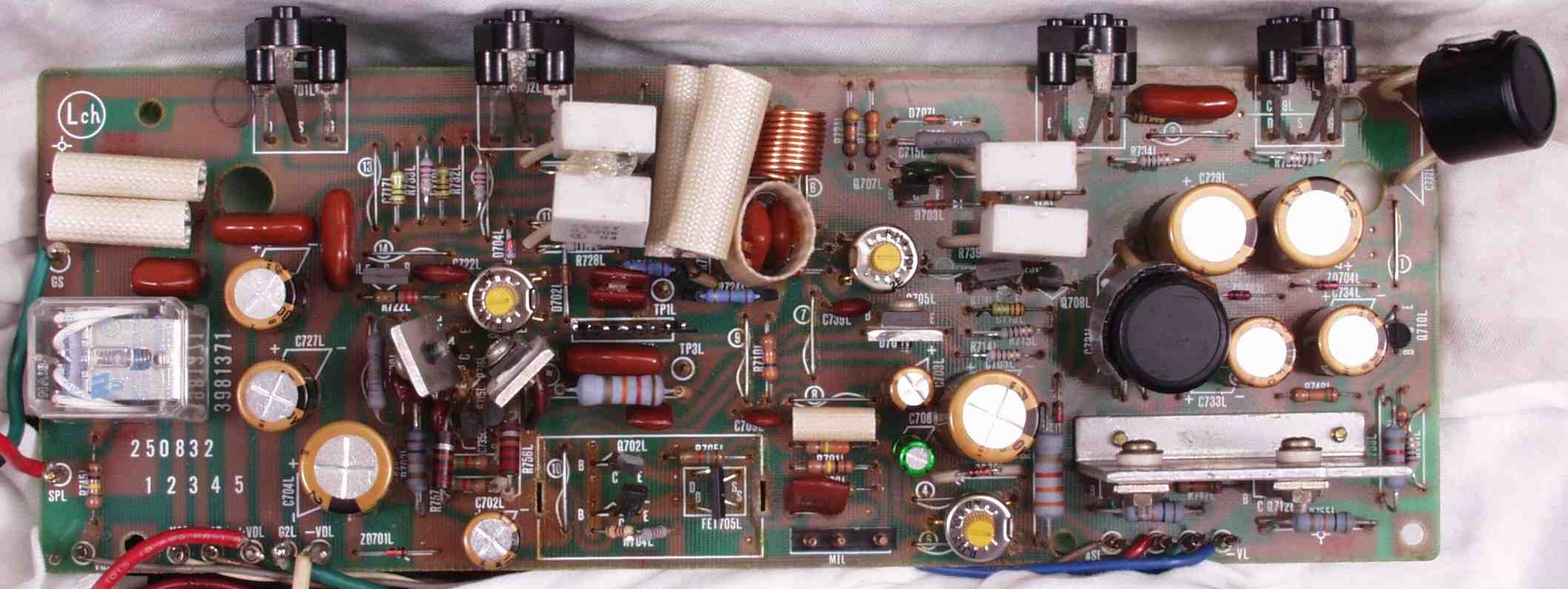

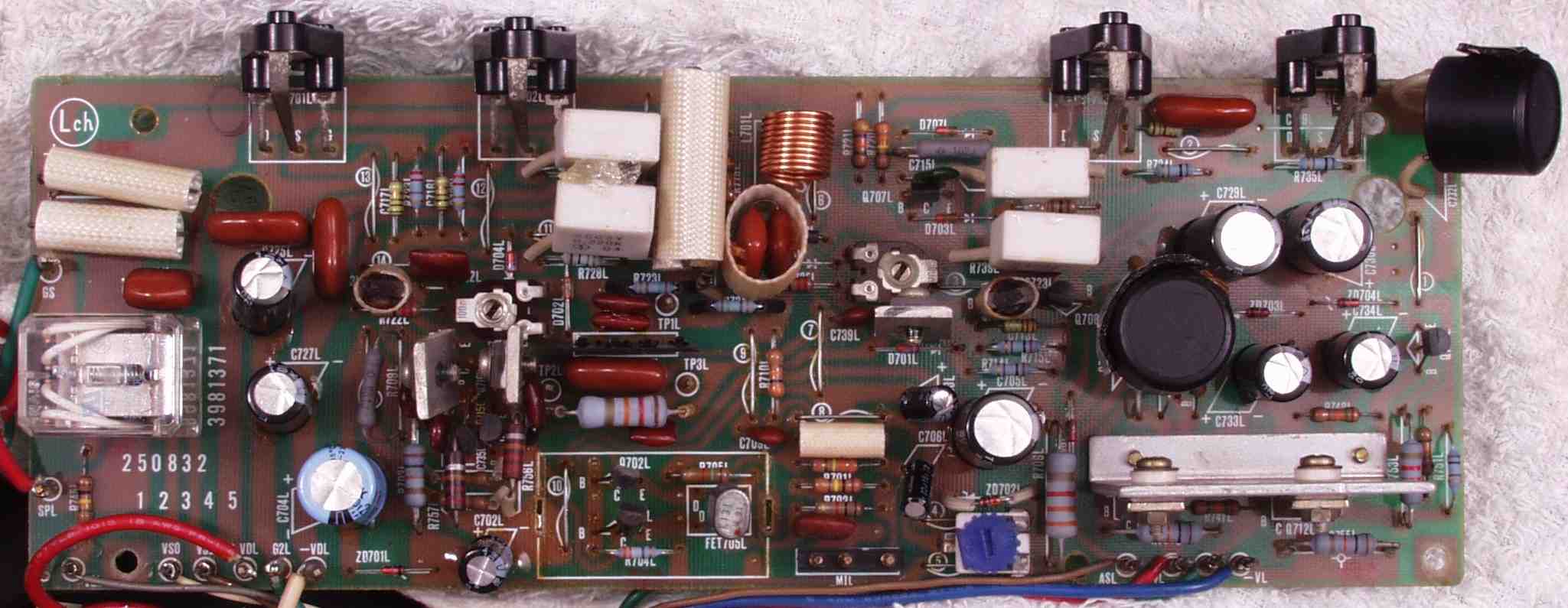

| Ｃ－２B． 修理後 Ｌドライブ基板 初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 フューズ入り抵抗全部、電解コンデンサー１１個交換 |
|
 |
|

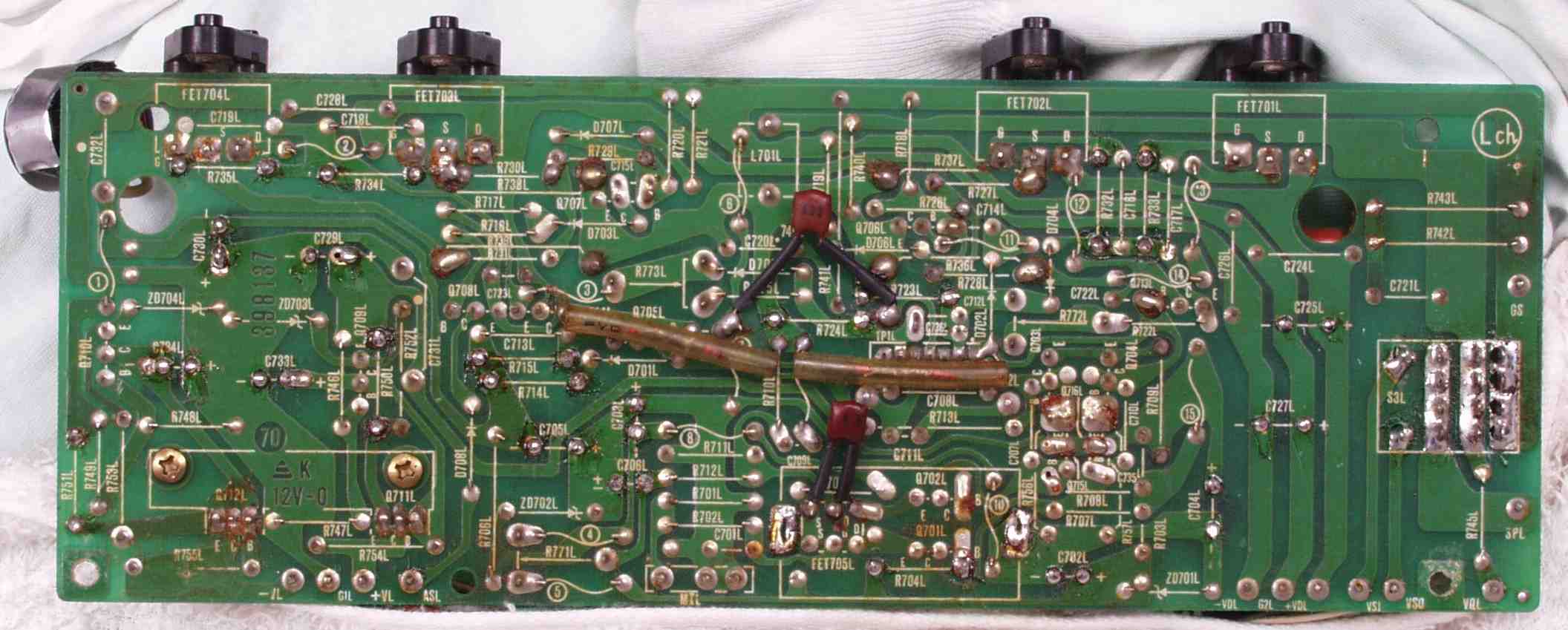

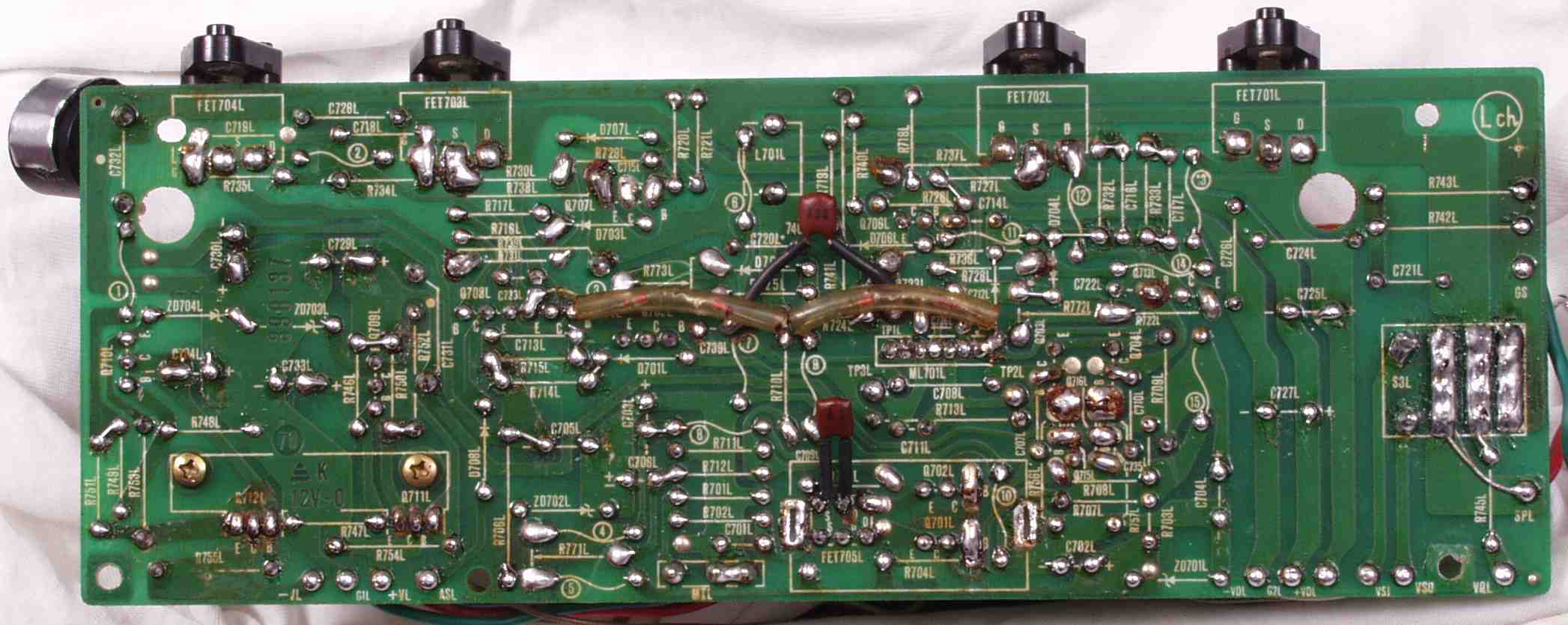

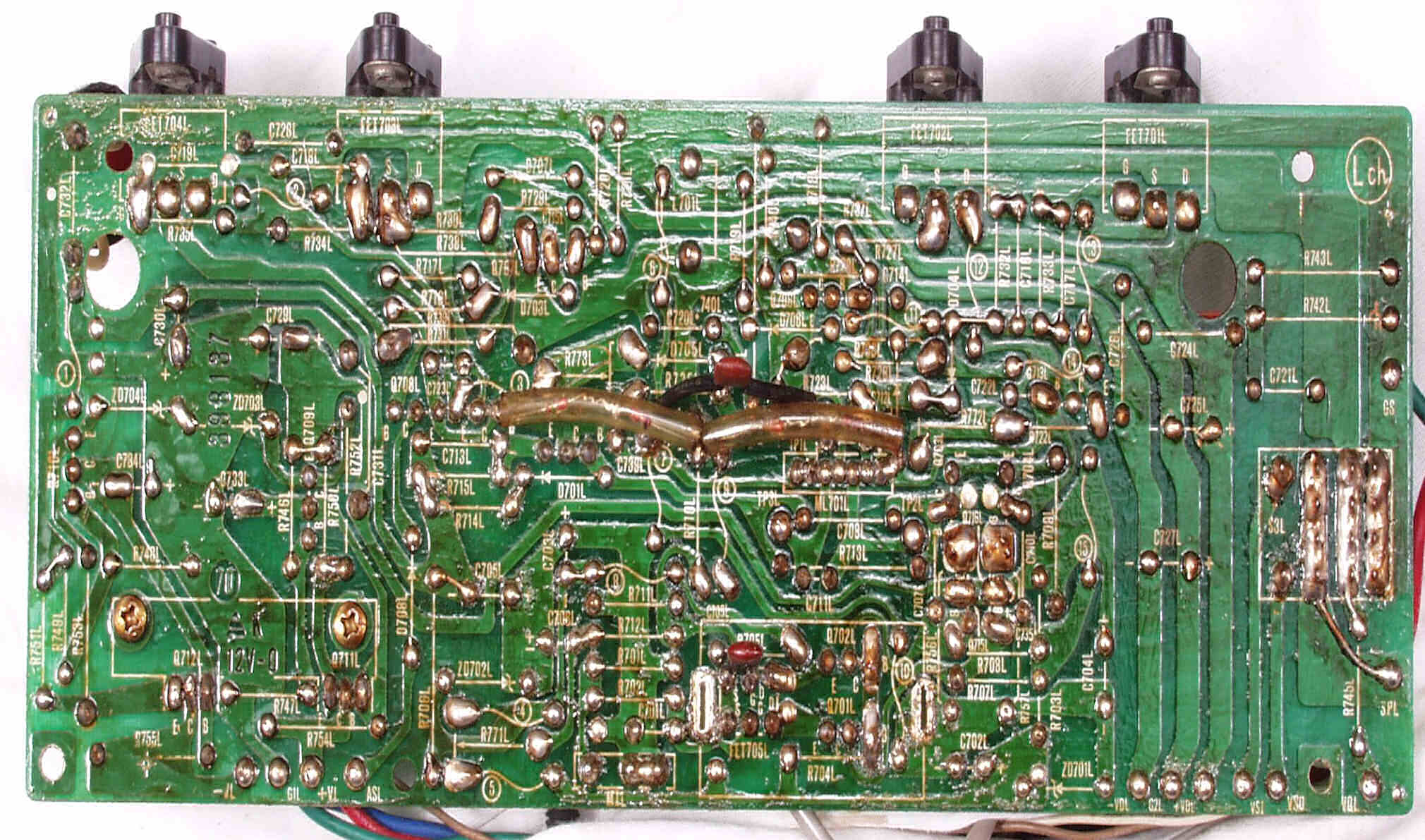

| Ｃ－２Ｃ． 修理前 Ｌドライブ基板裏 | |
 |
|

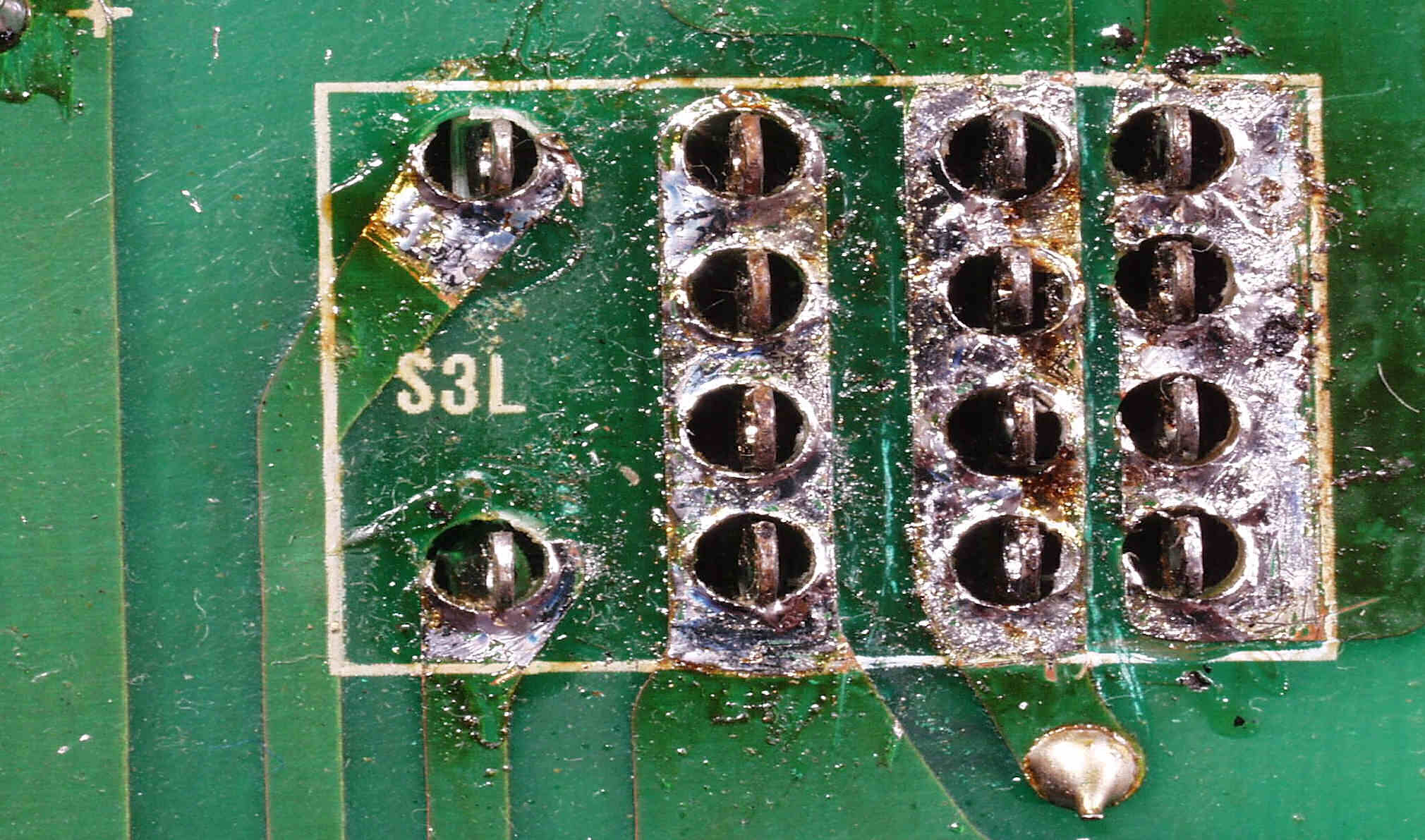

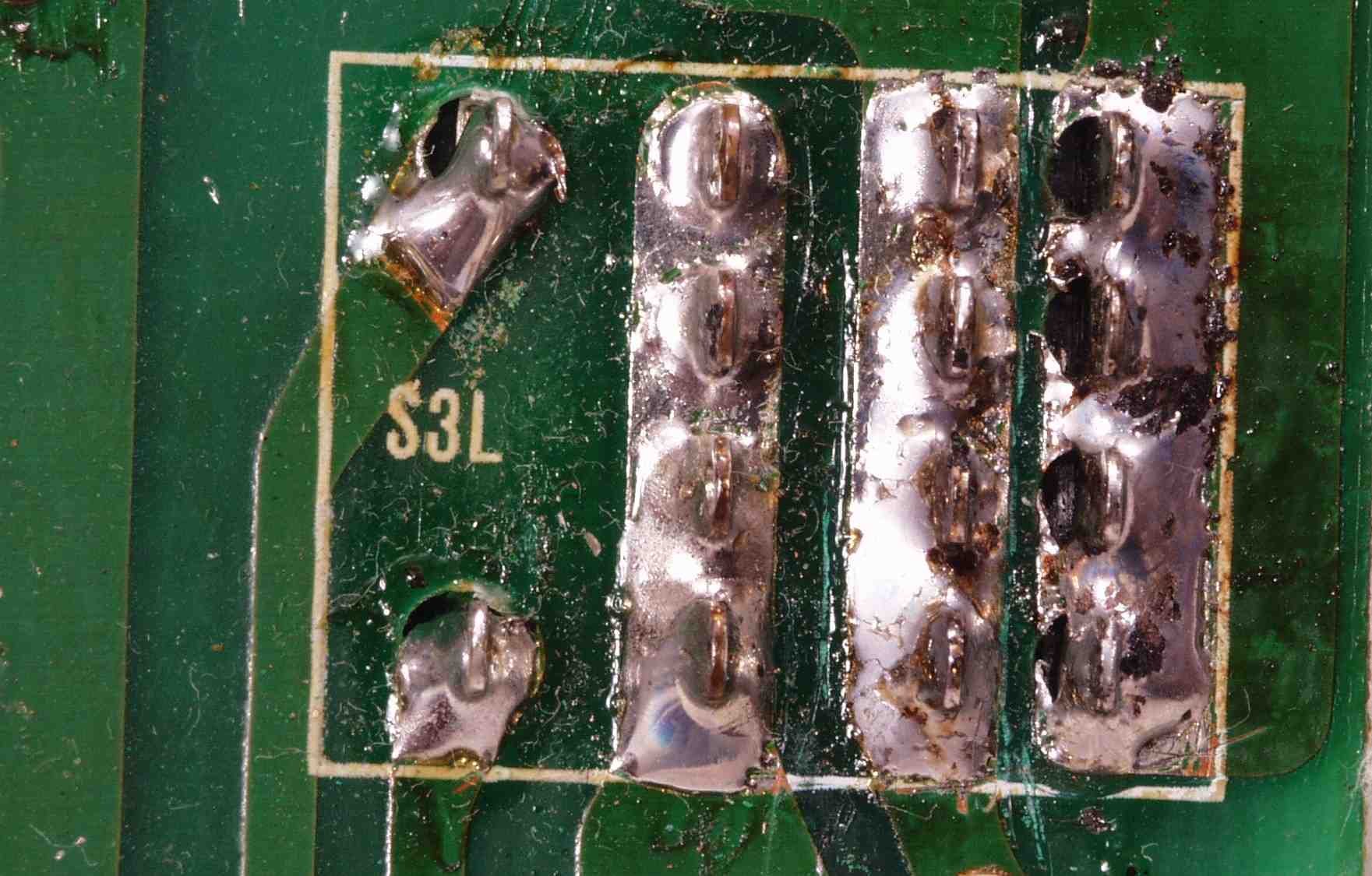

| Ｃ－２Ｃ－１． 修理中 Ｌドライブ基板裏 基板用リレーが入手難の為、安い通常のを使用するので穴開けする メーカー修理では行わないはず！ |
|
 |
|
| Ｃ－２Ｃ－２． 修理中 Ｒドライブ基板裏 長穴を開けず、でかい穴を開ける、素人のすること、メーカー修理では行わないはず！ |
|
 |
|

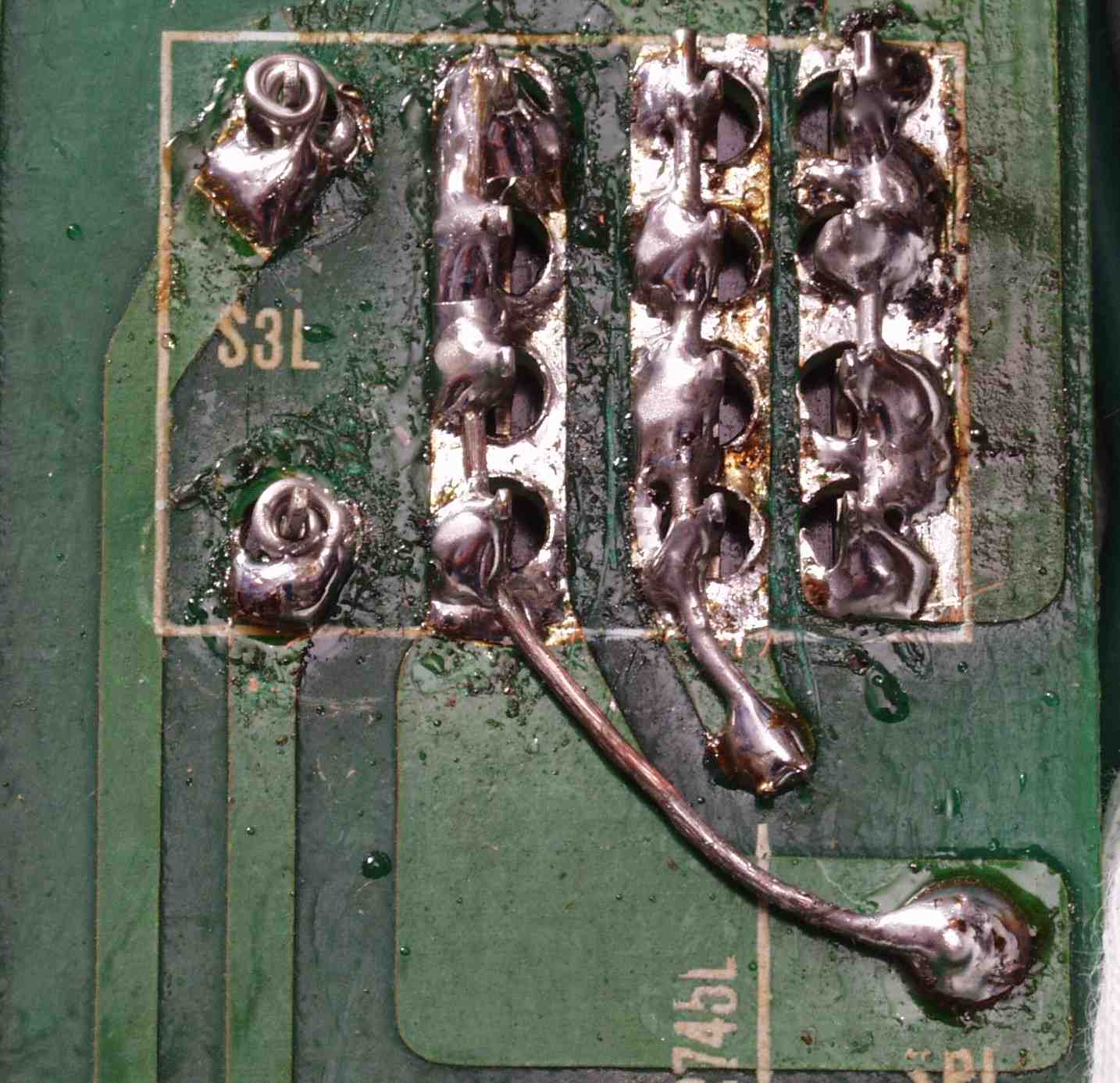

| Ｃ－２Ｃ－３． 修理中 Ｌドライブ基板裏 Ｒドライブ基板裏 錫メッキ線で補強して、リレー交換する | |
 |
|

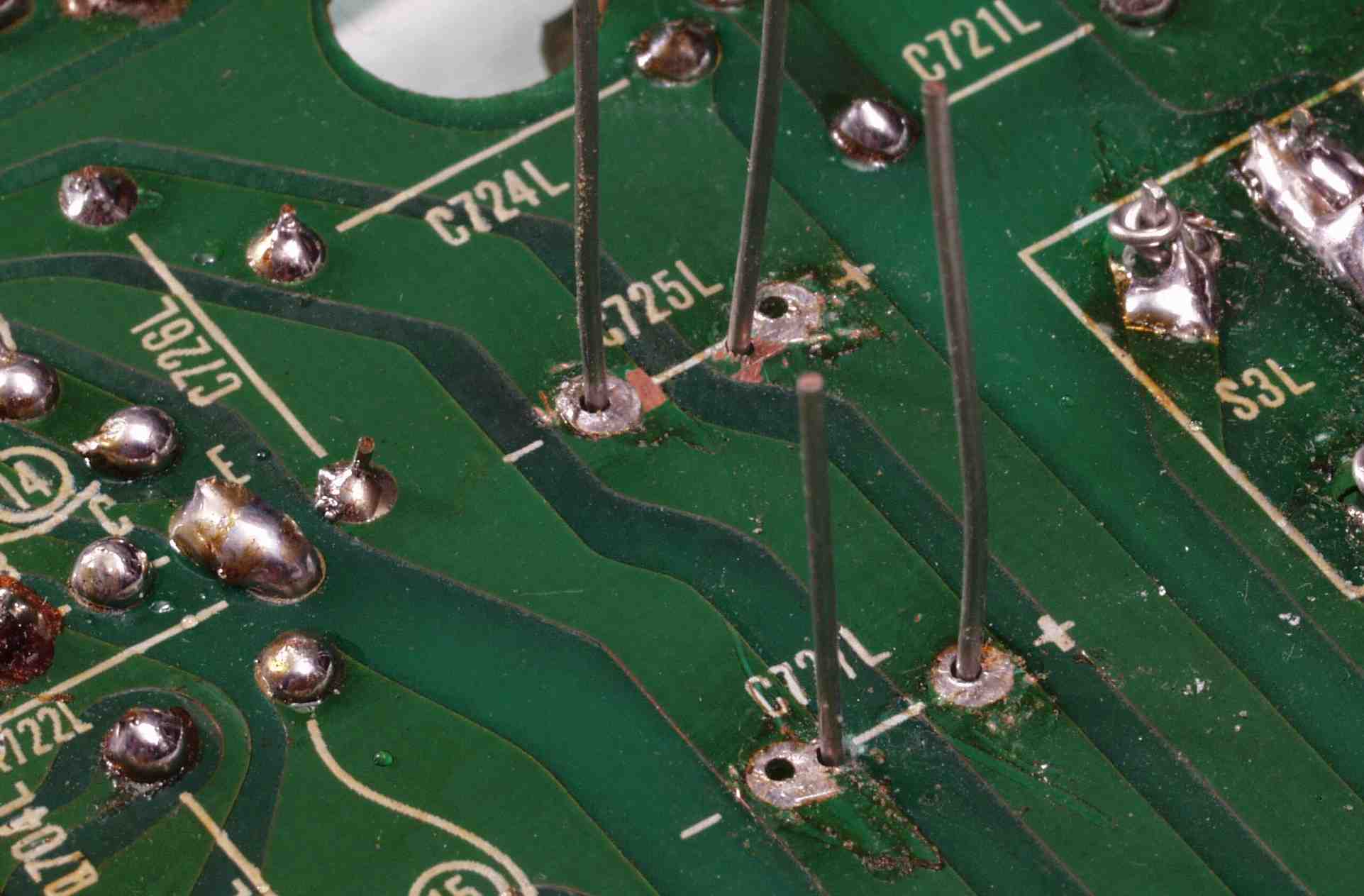

| Ｃ－２Ｃ－４． 修理中 Ｌドライブ基板裏 電解コンデンサーの足幅が異なるので、穴開けする | |
 |
|
| Ｃ－２Ｄ． 修理（半田補正）後 Ｌドライブ基板裏 半田を全部やり直す 普通はこれで完成 | |
 |
|
| Ｃ－２Ｅ． 完成Ｌドライブ基板裏 洗浄後防湿材を塗る | |
 |
|

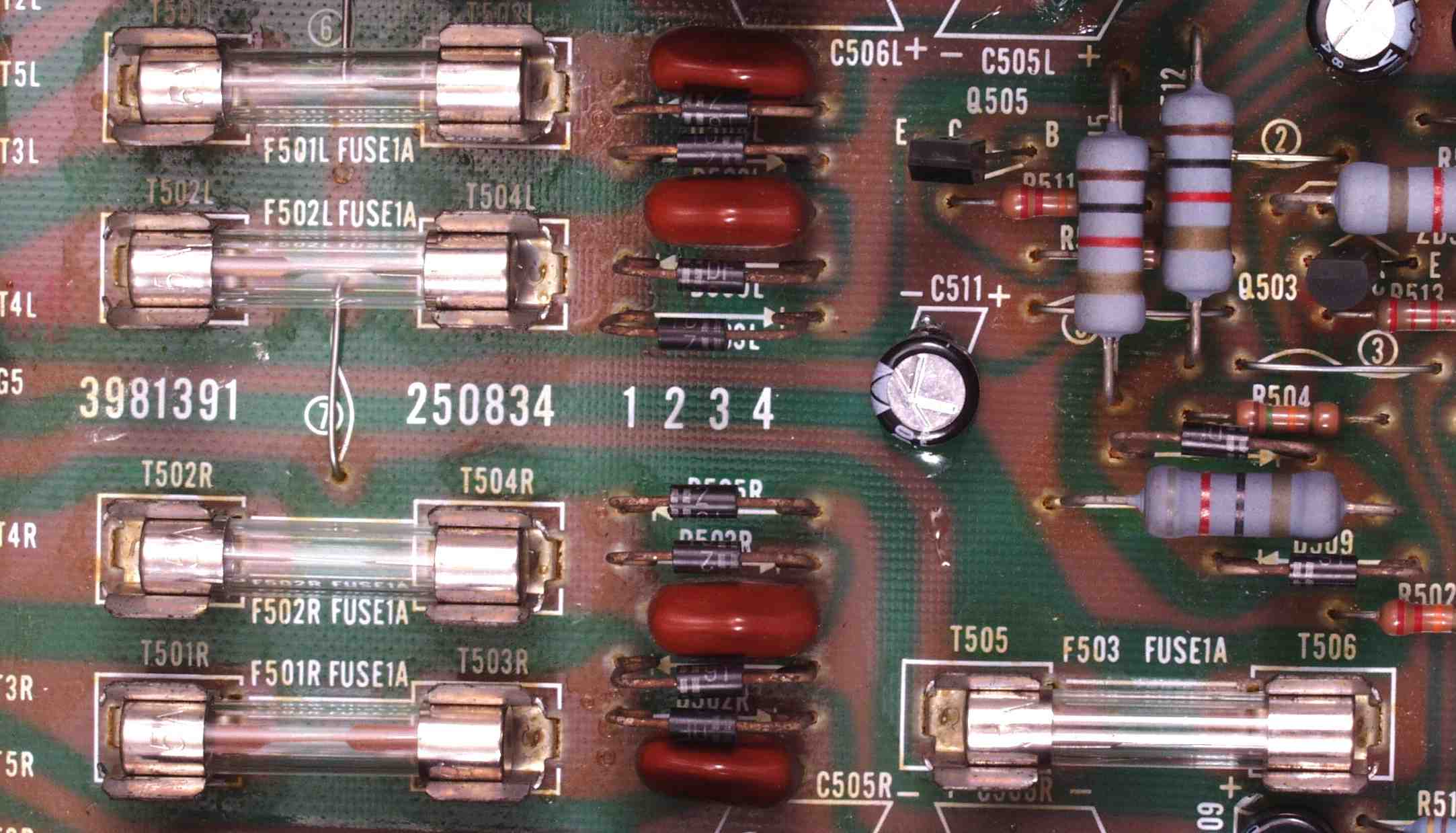

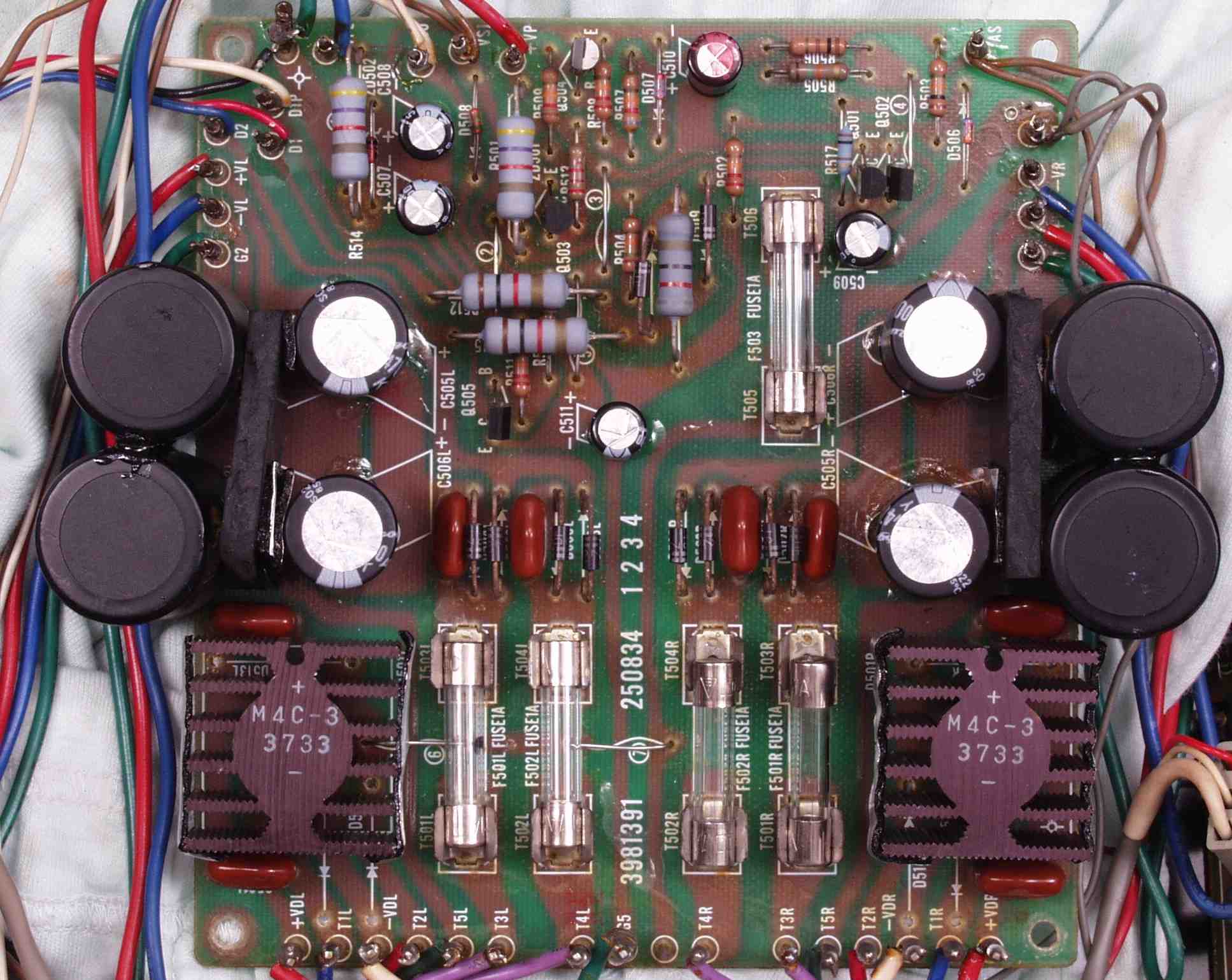

| Ｃ－３Ａ． 修理前 電源基盤 ヒューズは「規格品」に替えて有ります | |
 |
|

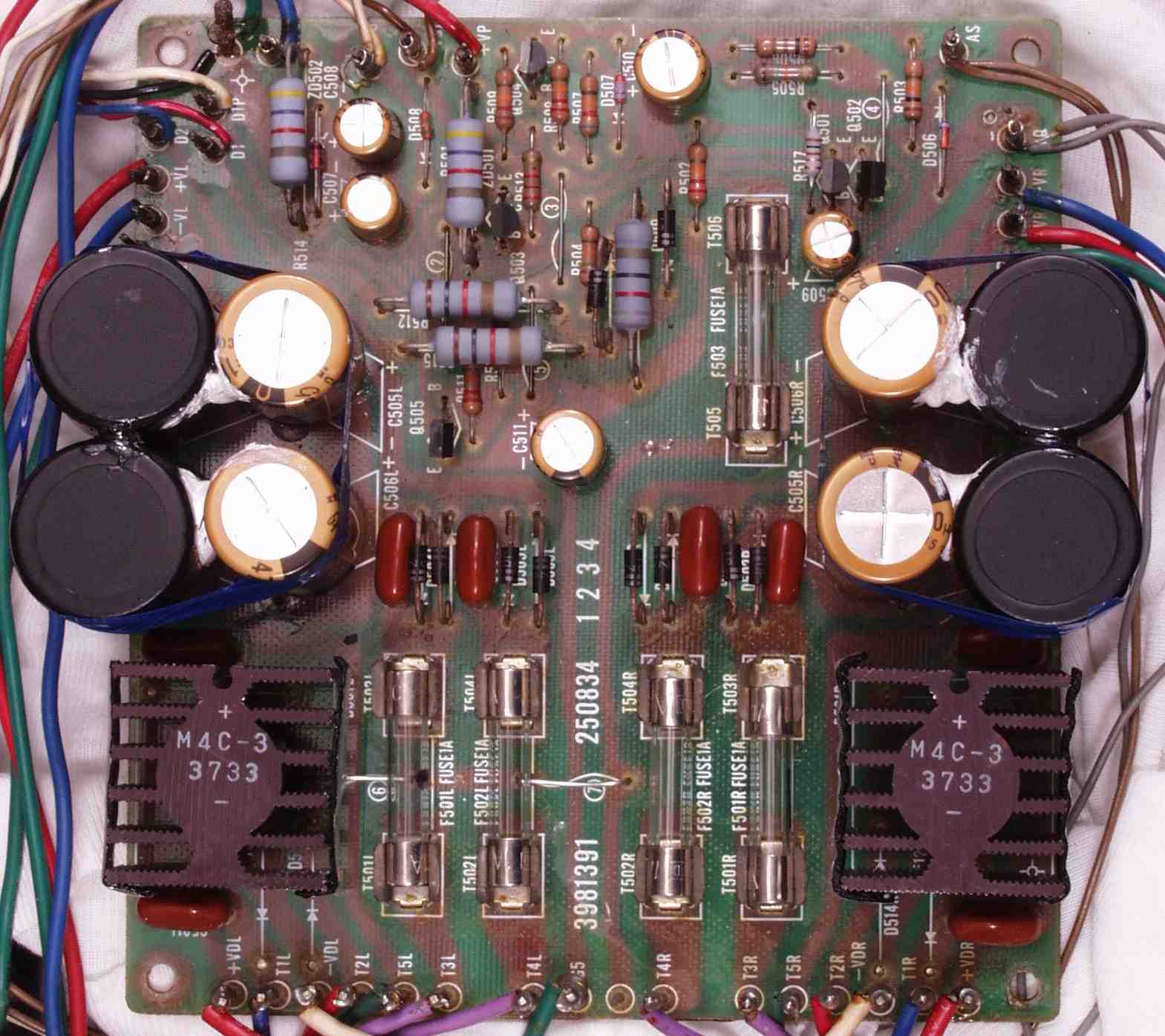

| Ｃ－３Ｂ． 修理後 電源基盤 フューズ入り抵抗全部、電解コンデンサー９個交換 | |
 |
|

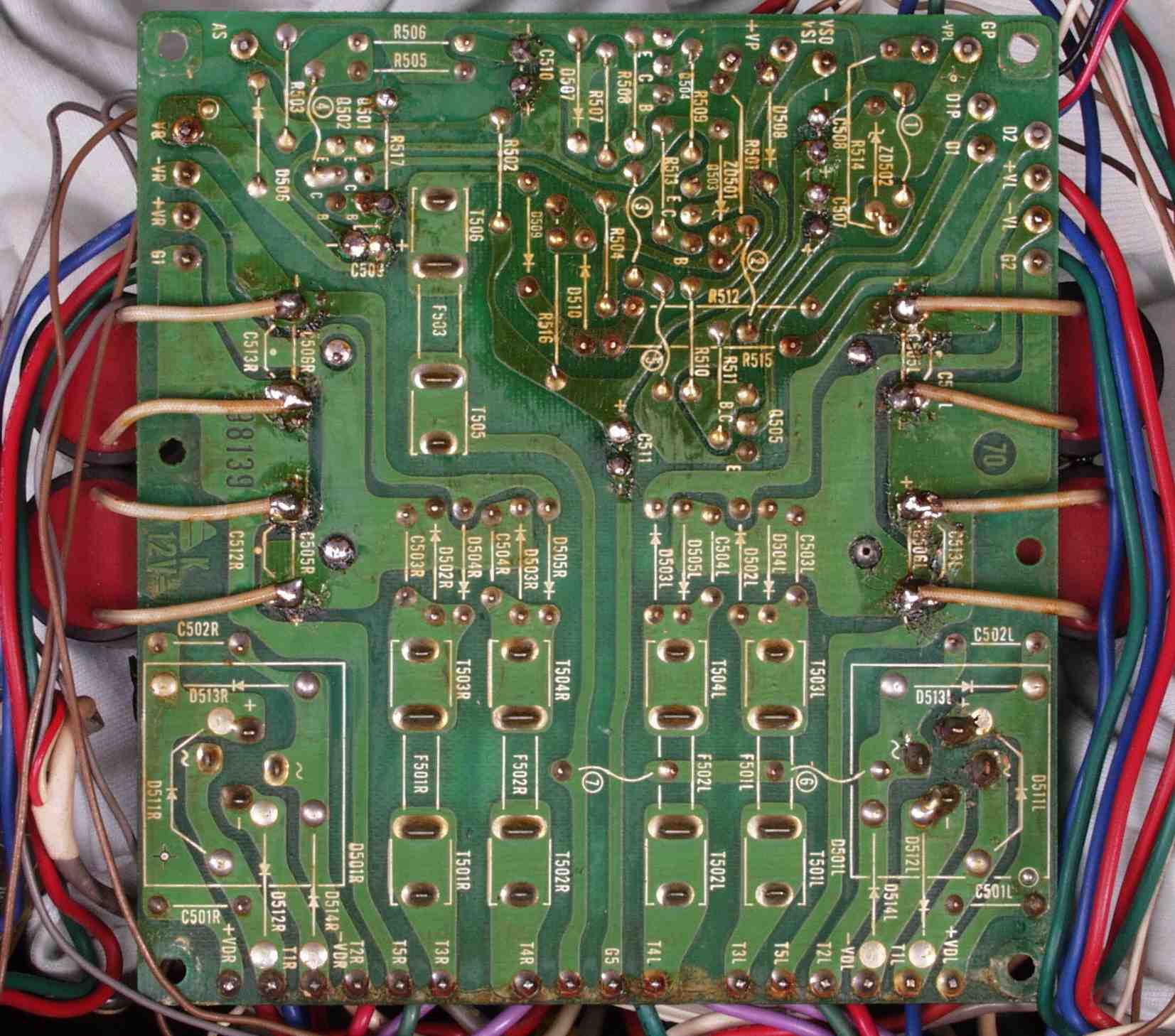

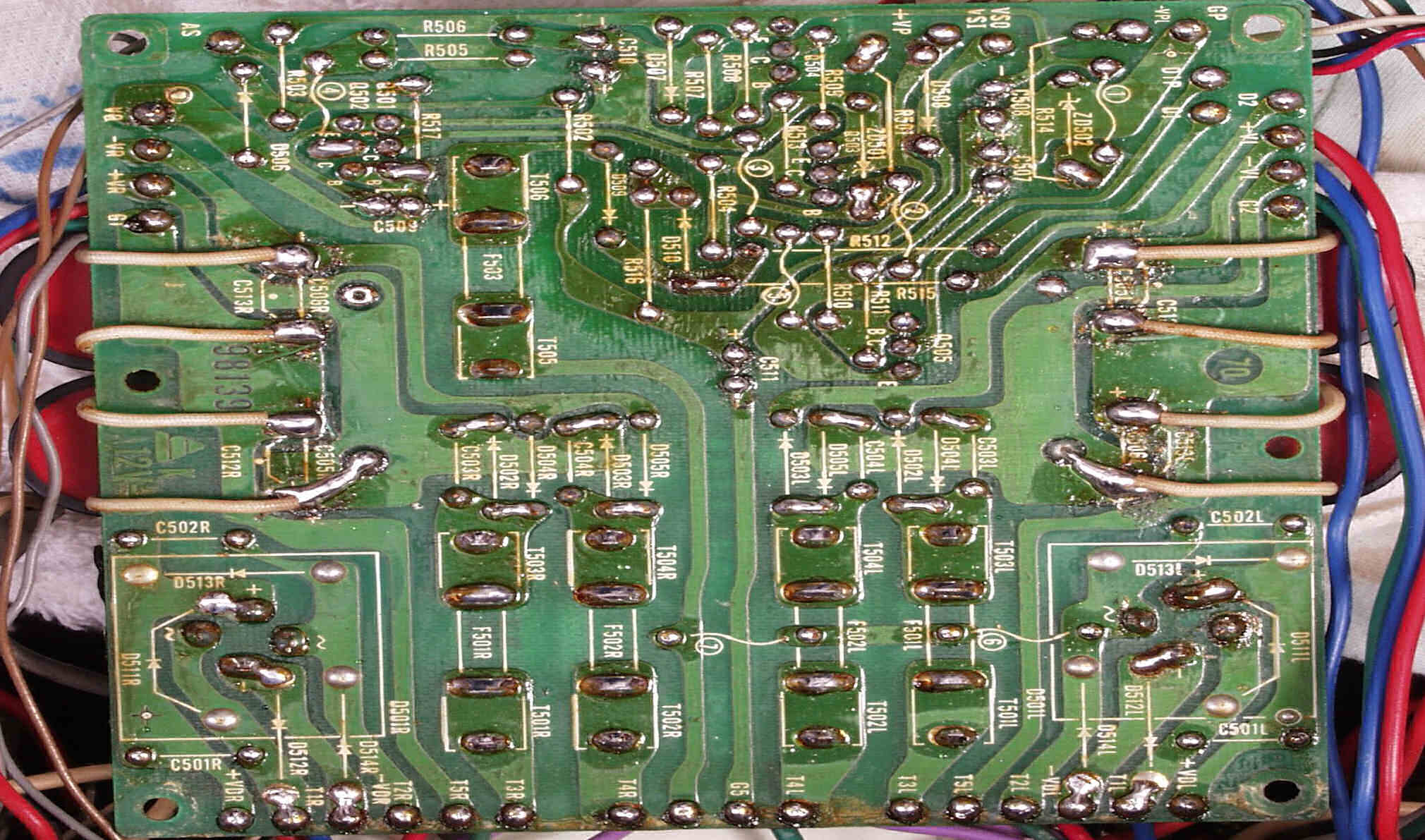

| Ｃ－３Ｃ． 修理前 電源基盤裏 | |
 |
|

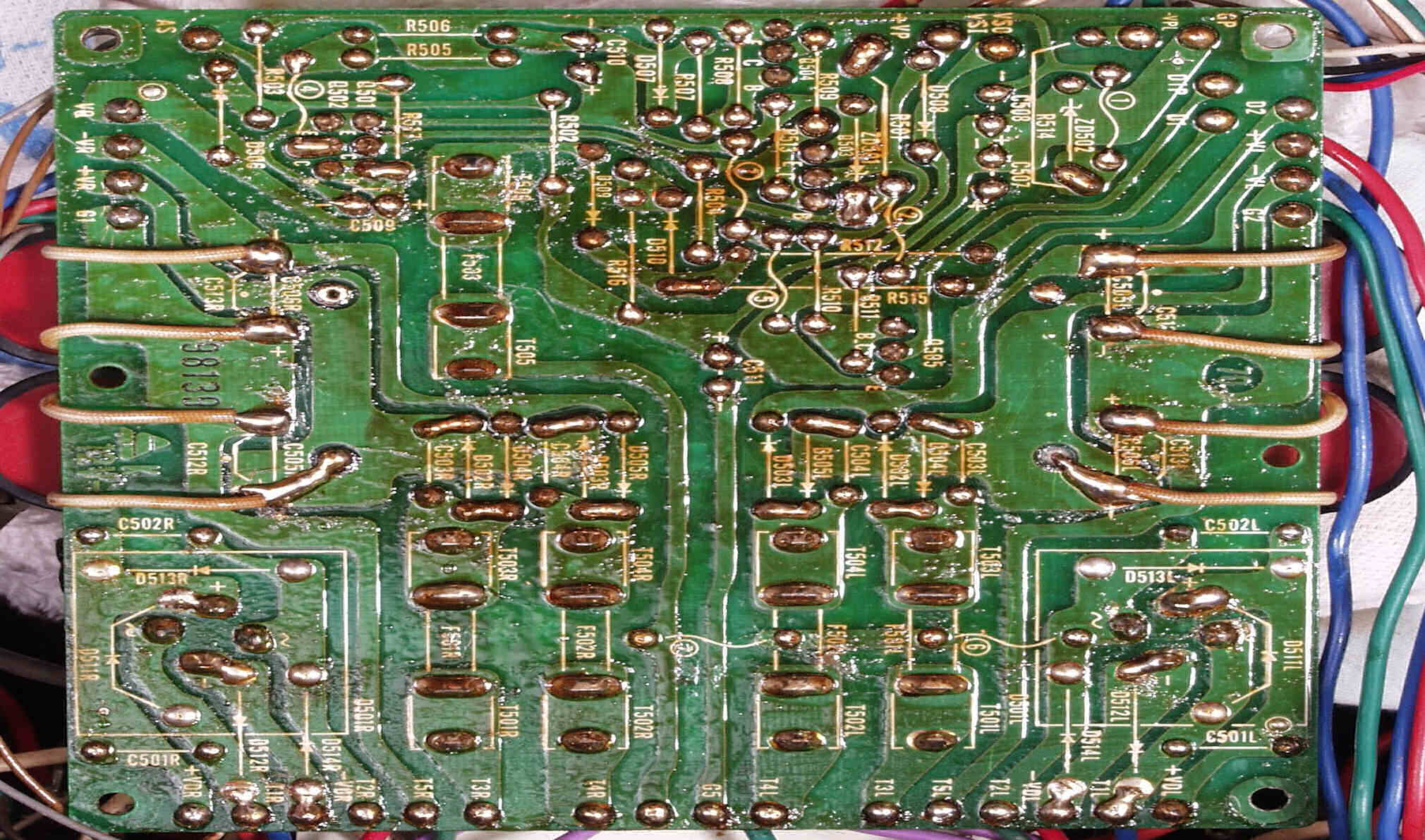

| Ｃ－３Ｄ． 修理（半田補正）後 電源基盤裏 半田を全部やり直す | |
 |
|
| Ｃ－３Ｅ． 完成電源基盤裏 洗浄後防湿材を塗る | |
 |
|
| Ｃ－３Ｆ． 修理中 絶縁シートは綺麗です | |
 |
|

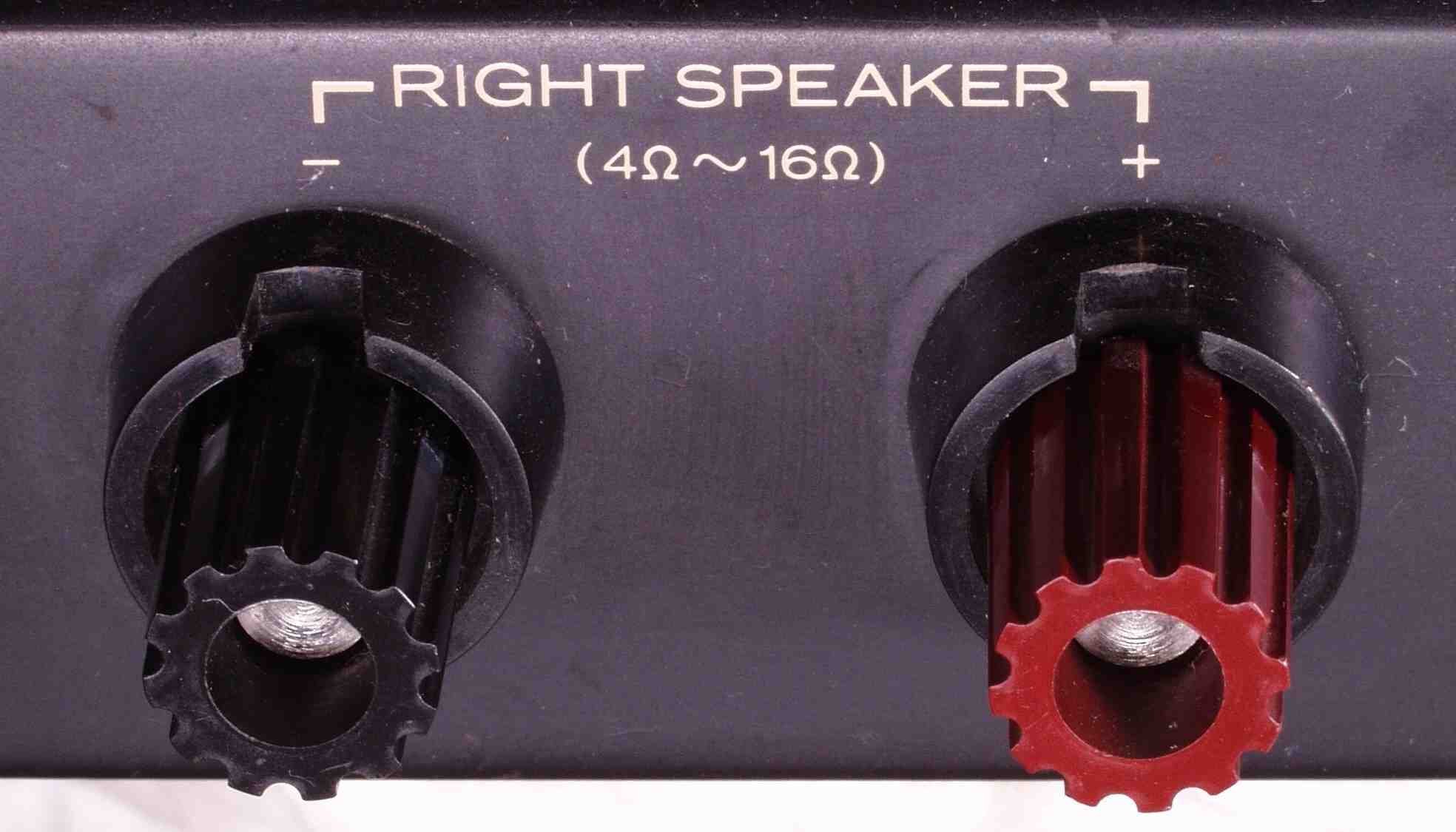

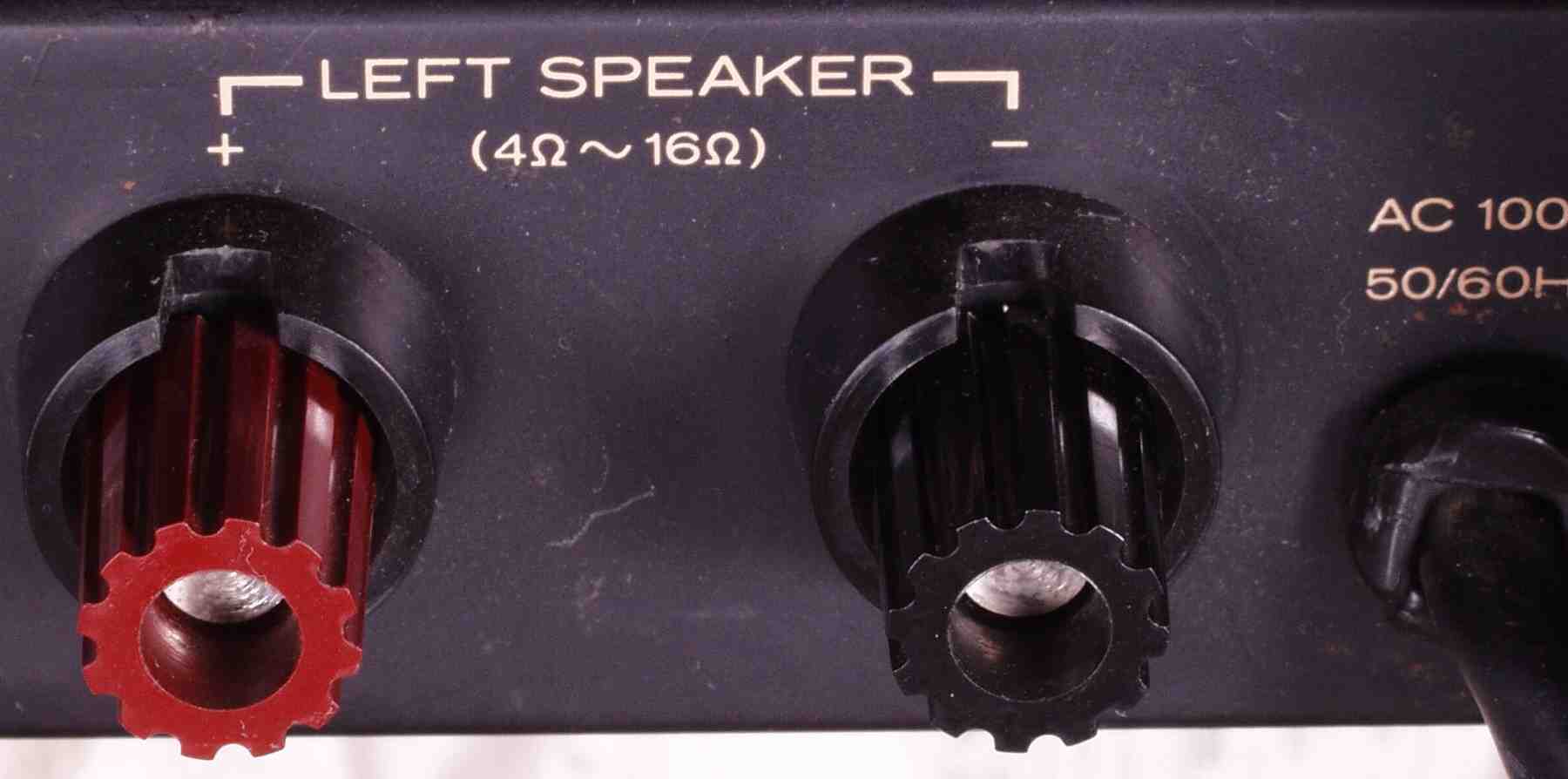

| Ｃ－４Ａ． 修理前 SP端子 | |
 |
 |

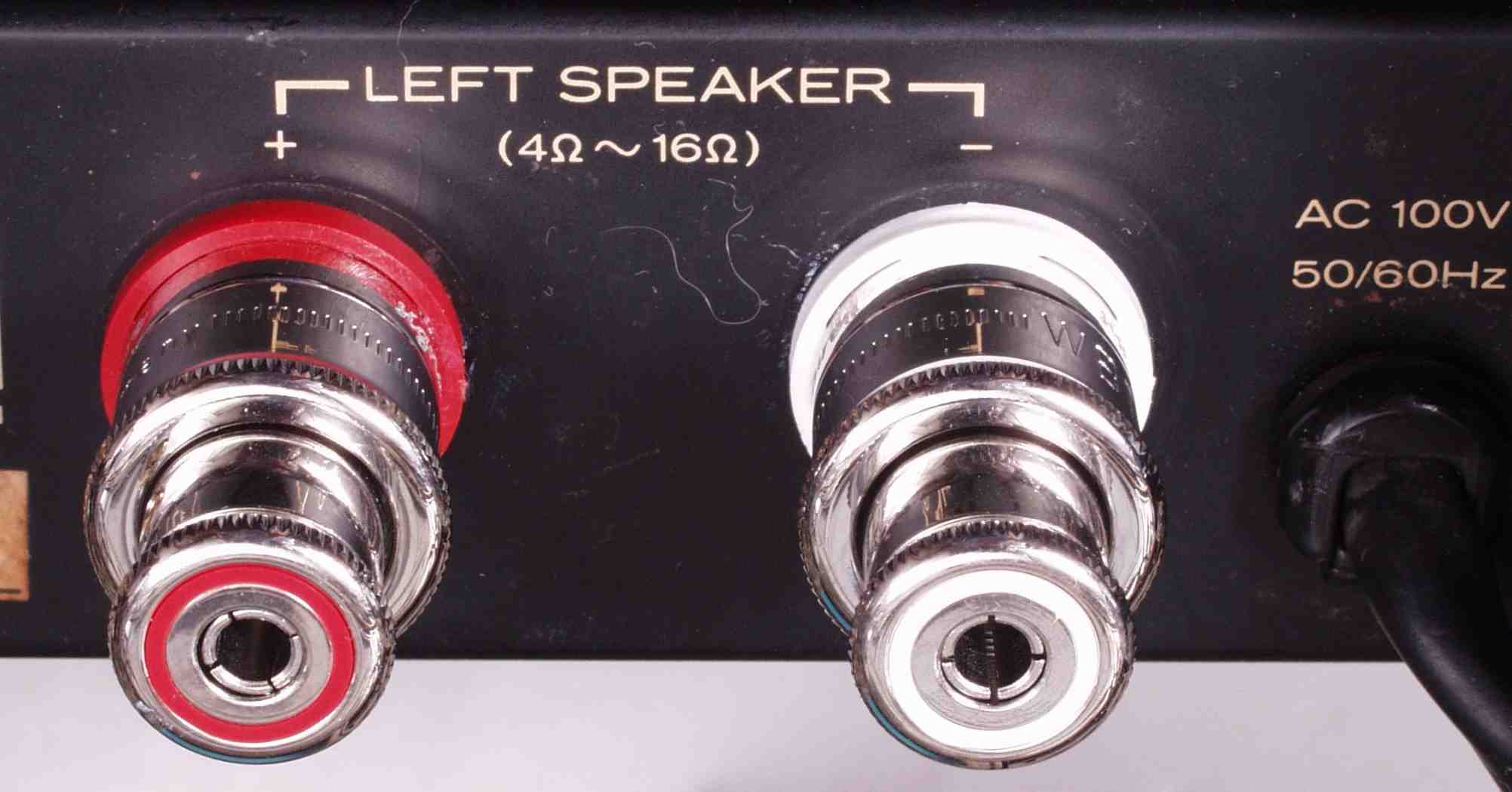

| Ｃ－４Ｃ． 修理後 SP端子 | |
 |
 |

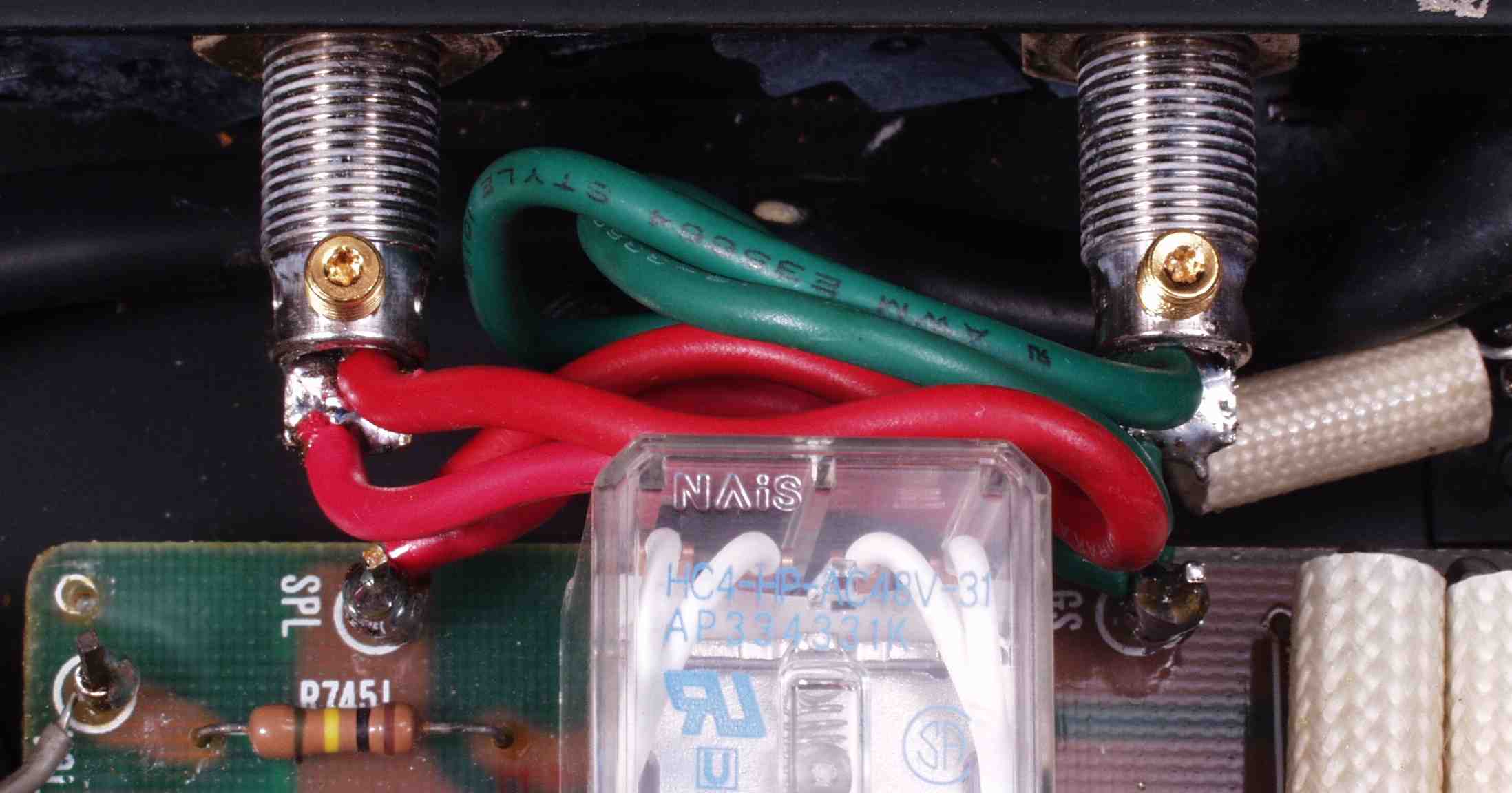

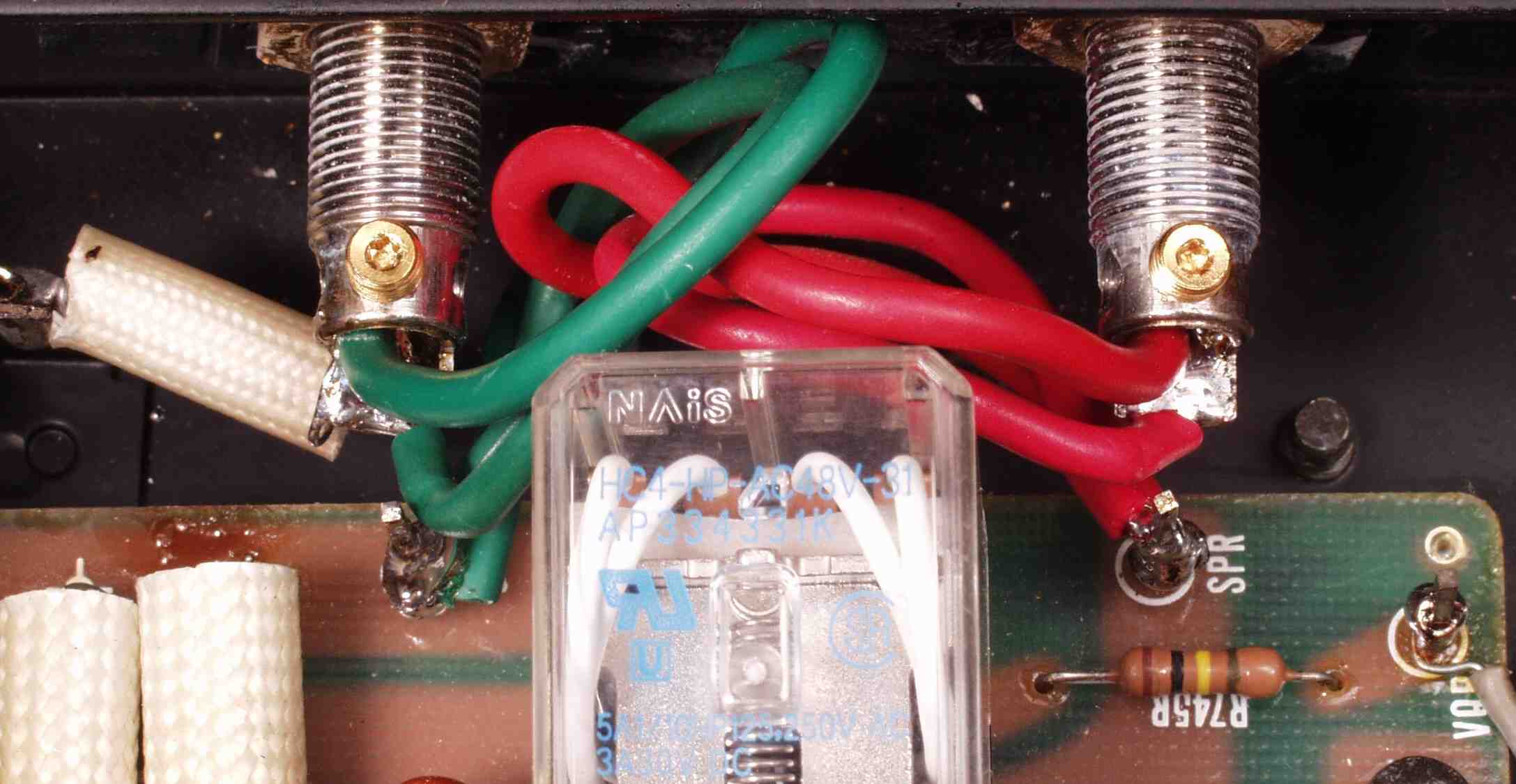

| Ｃ－４Ｄ． 修理後 SP端子への接続 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした ＜＜理由はこちら参照＞＞ |
|
 |
 |
| Ｃ－５Ａ． 修理前 ＲＣＡ端子 | |
 |
|
| Ｃ－５Ｂ． 修理後 ＲＣＡ端子 | |
 |
|

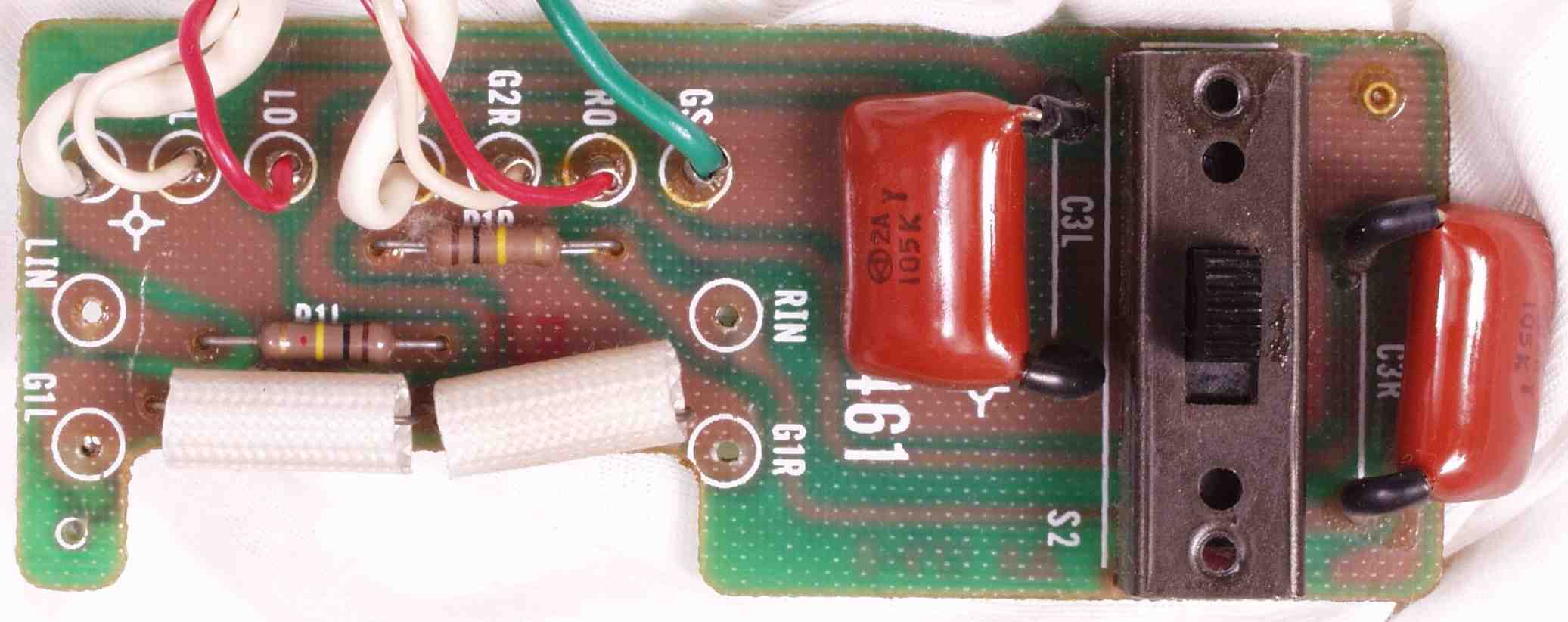

| Ｃ－５C． 修理前 ＲＣＡ端子基板 | |
 |
|

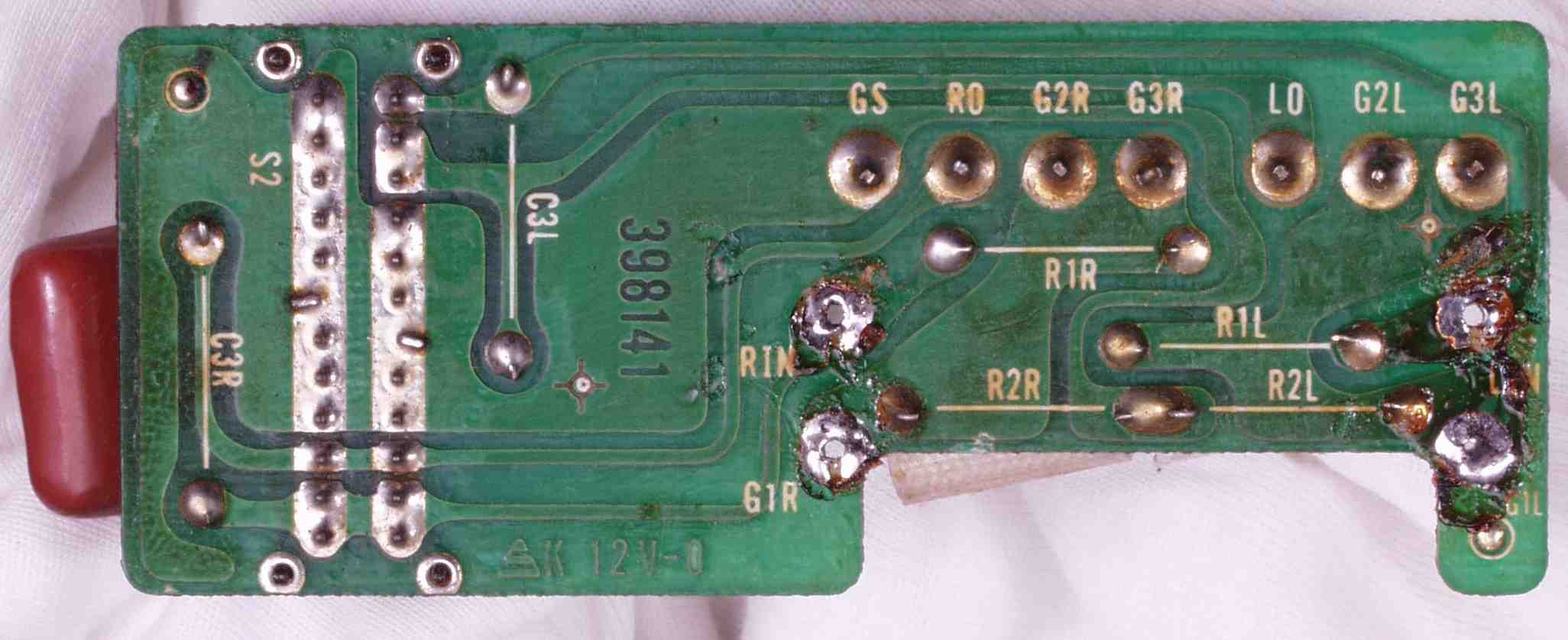

| Ｃ－５Ｄ． 修理前 ＲＣＡ端子基板裏 | |
 |
|

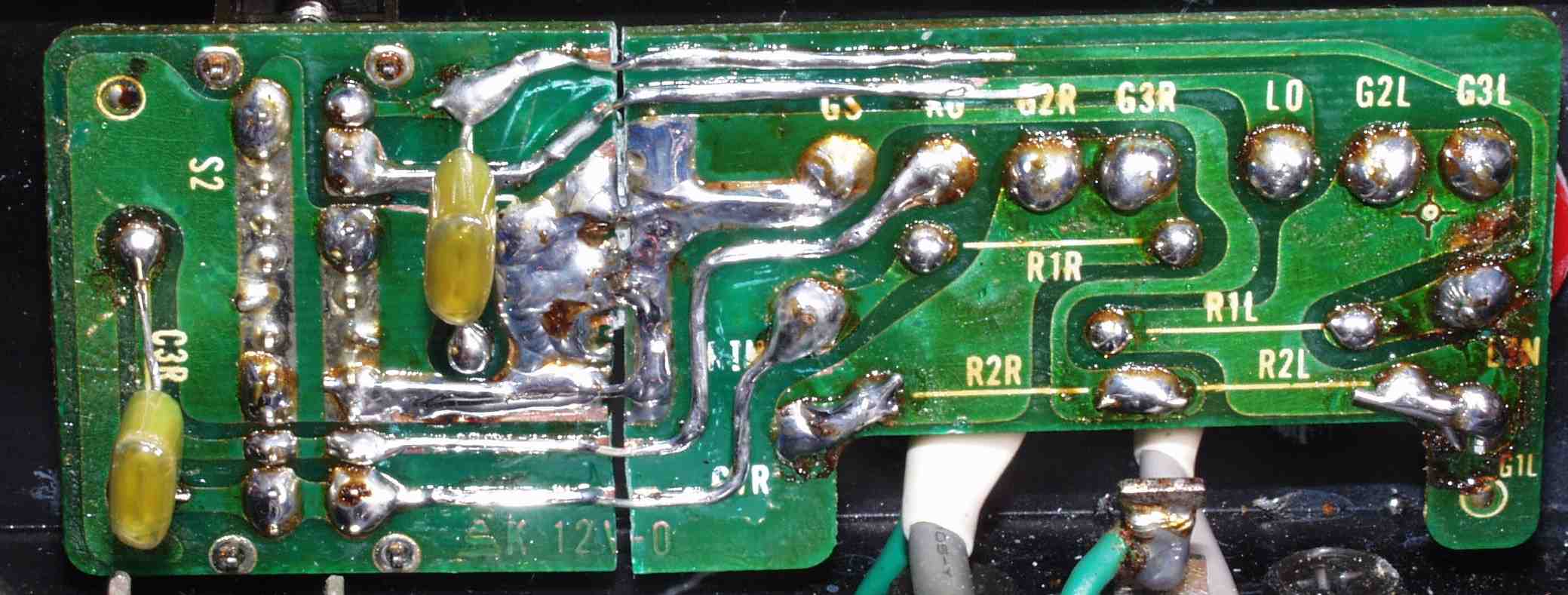

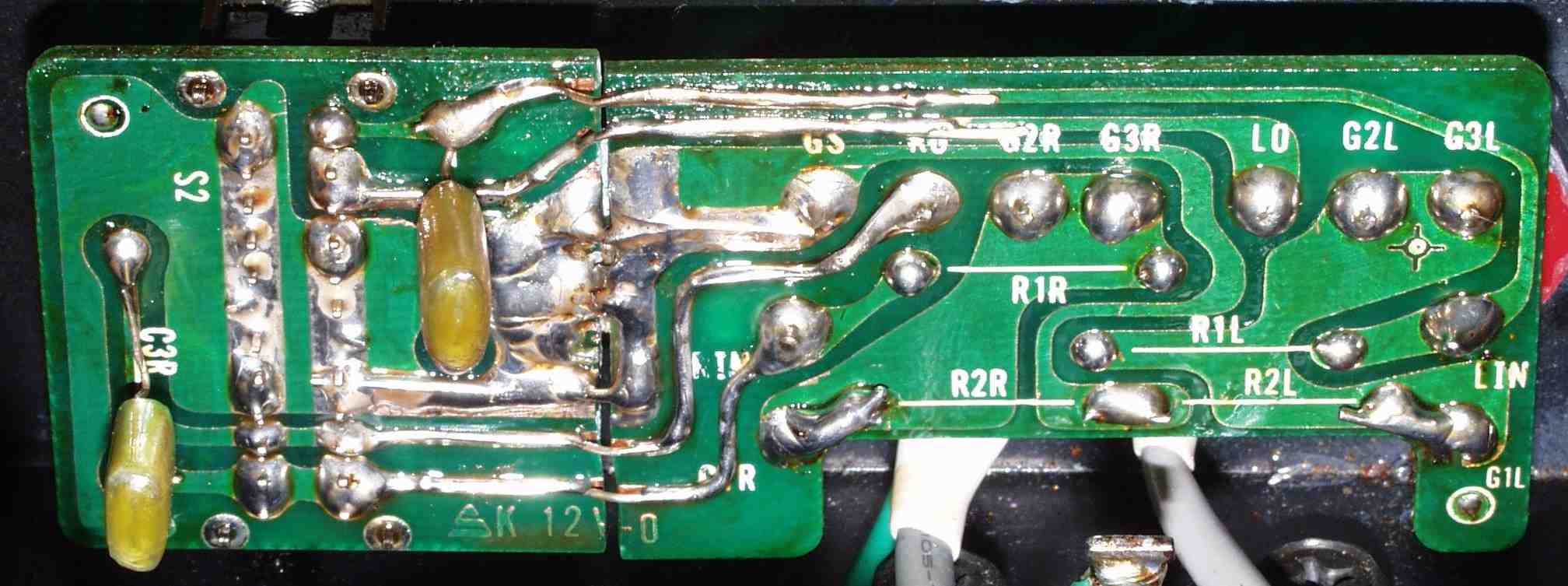

| Ｃ－５Ｅ． 修理（半田補正）後 ＲＣＡ端子基板裏 半田を全部やり直す フイルムコンデンサー２個交換、２個増設 |
|
 |
|
| Ｃ－５Ｆ． 完成ＲＣＡ端子基板裏 洗浄後防湿材を塗る | |
 |
|

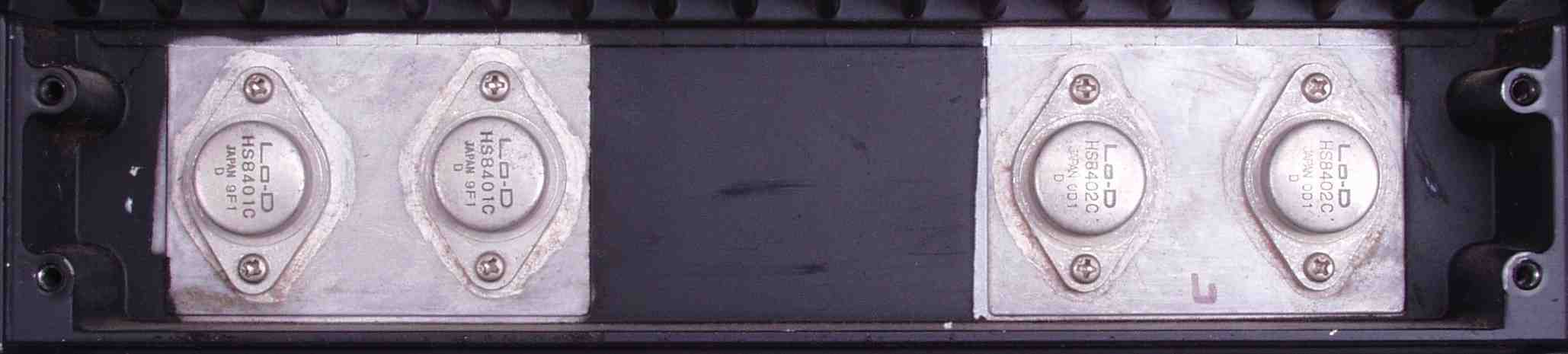

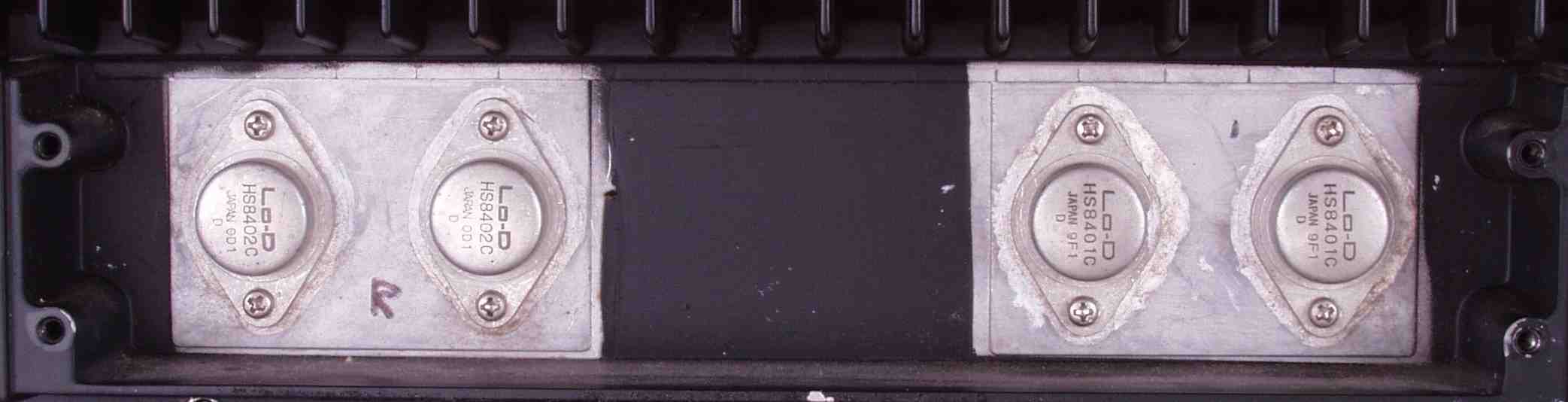

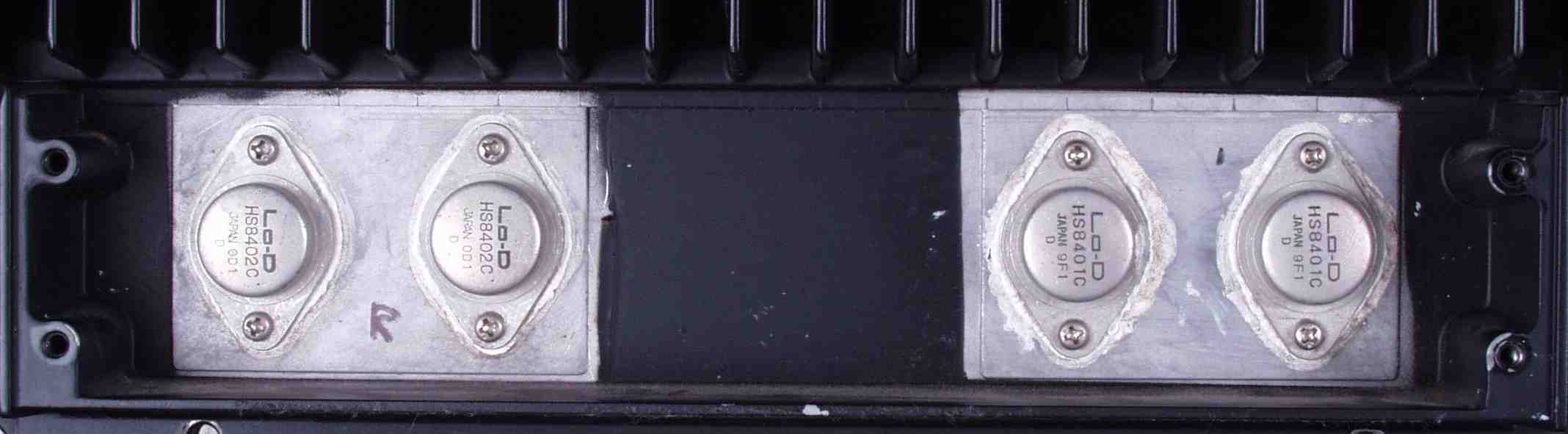

| Ｃ－６Ａ． 修理前 Ｒ終段ＦＥＴ（電界トランジスター） | |
 |
|
| Ｃ－６Ｂ． 修理後 Ｒ終段ＦＥＴ | |
 |
|

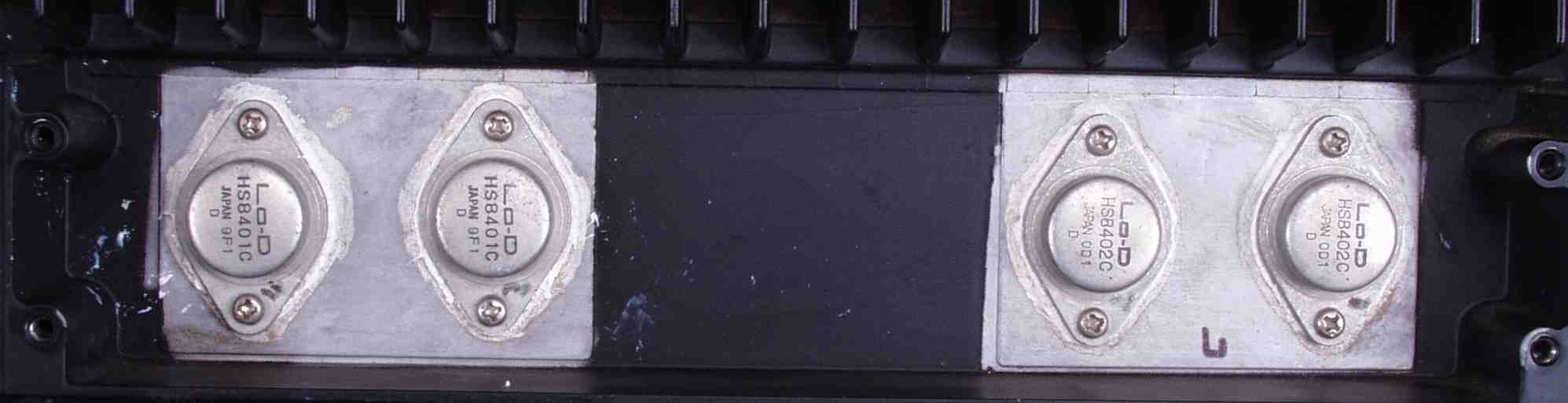

| Ｃ－６Ｃ． 修理前 Ｌ終段ＦＥＴ（電界トランジスター） | |
 |
|
| Ｃ－６Ｄ． 修理後 Ｌ終段ＦＥＴ | |
 |
|

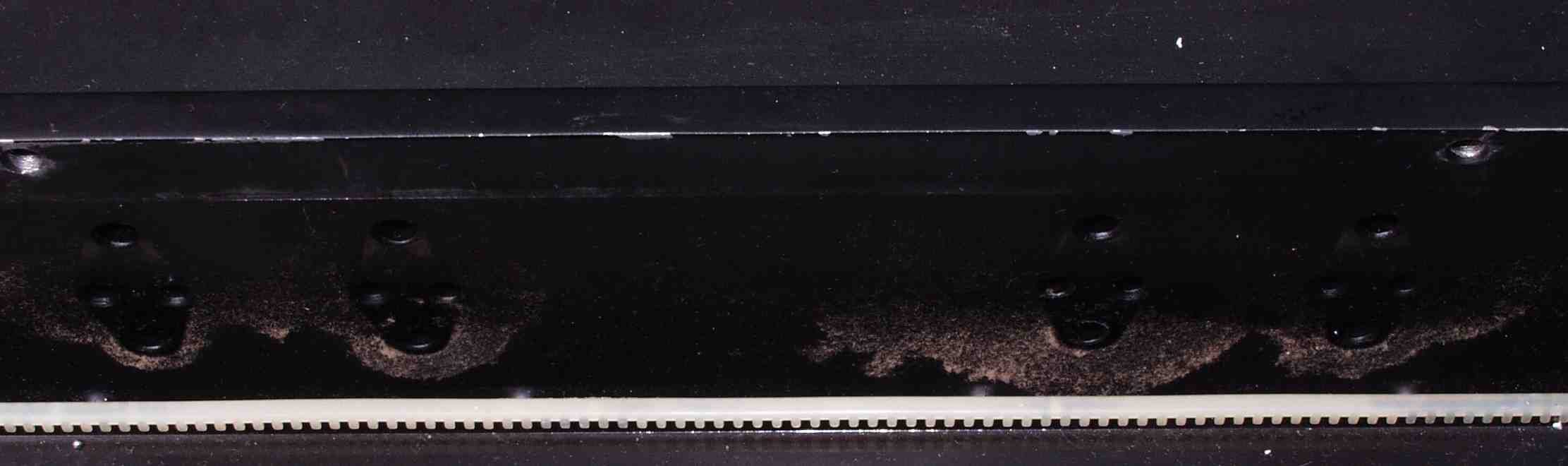

| Ｃ－６Ｅ． 修理中 終段ＦＥＴ（電解トランジスター）の放熱器裏 埃がこびり付いている | |
 |
|

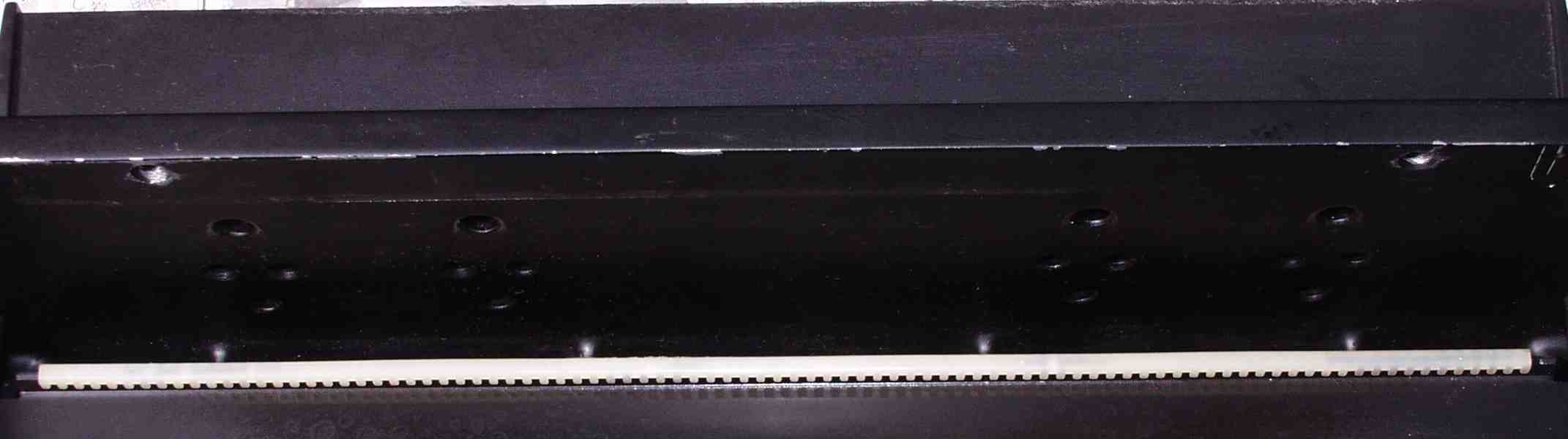

| Ｃ－６Ｆ． 修理後 終段ＦＥＴ（電解トランジスター）の放熱器裏 この様な所を掃除するのがプロの仕事 | |
 |
|

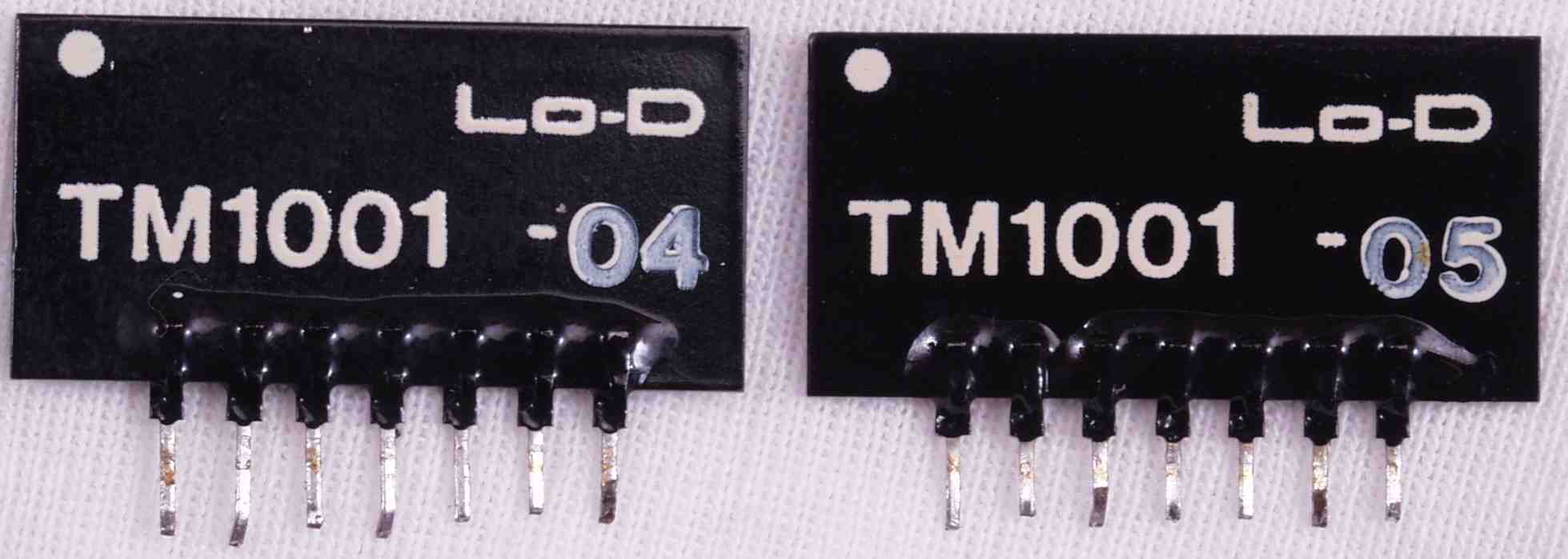

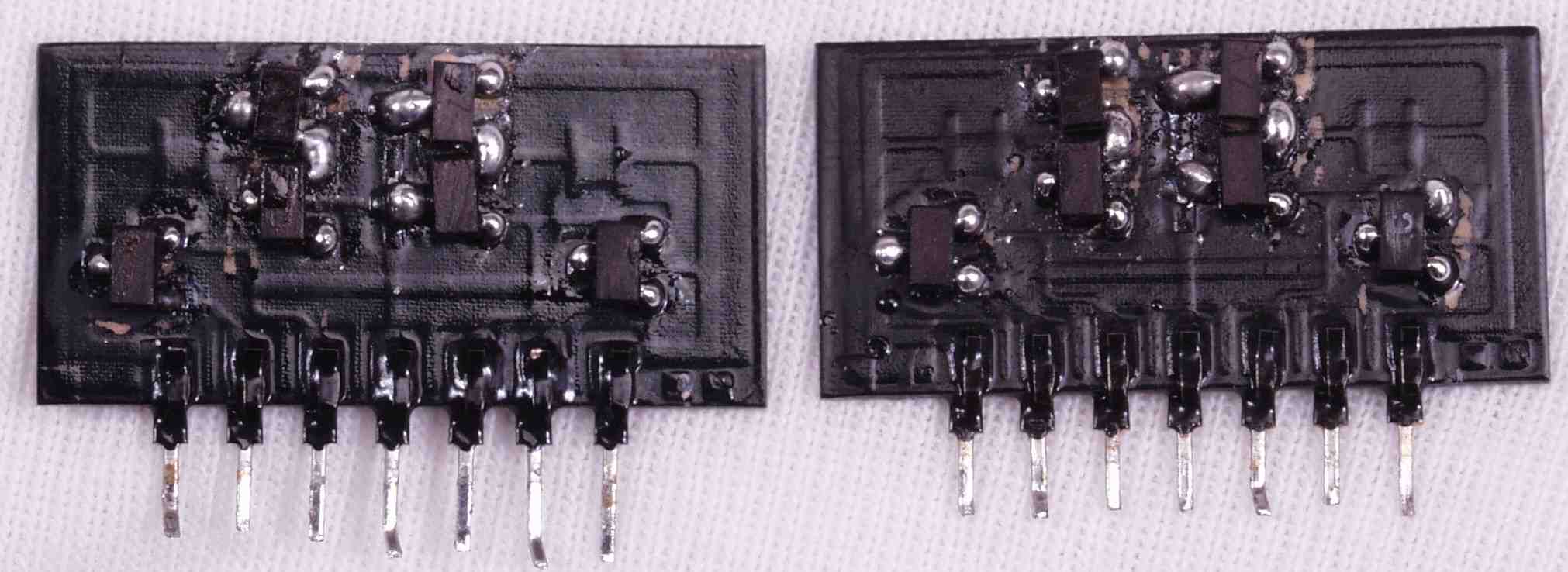

| Ｃ－７Ａ． 修理前 ＲＬモジュール ロット番号が異なる | |
 |
|
| Ｃ－７Ｂ． 修理後 ＲＬモジュール ＴＲ（トランジスター）はマジックを塗って有ります | |
 |
|

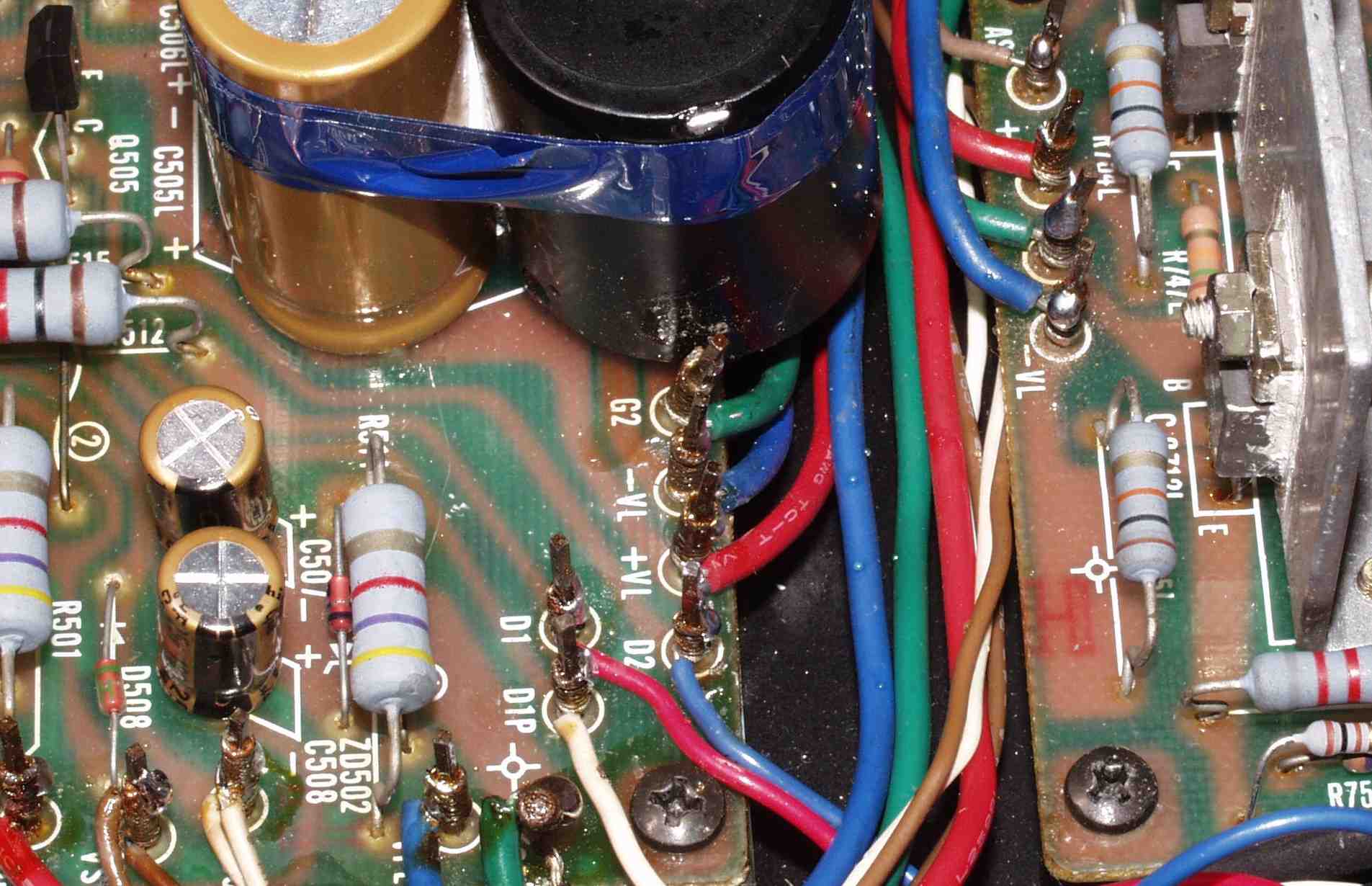

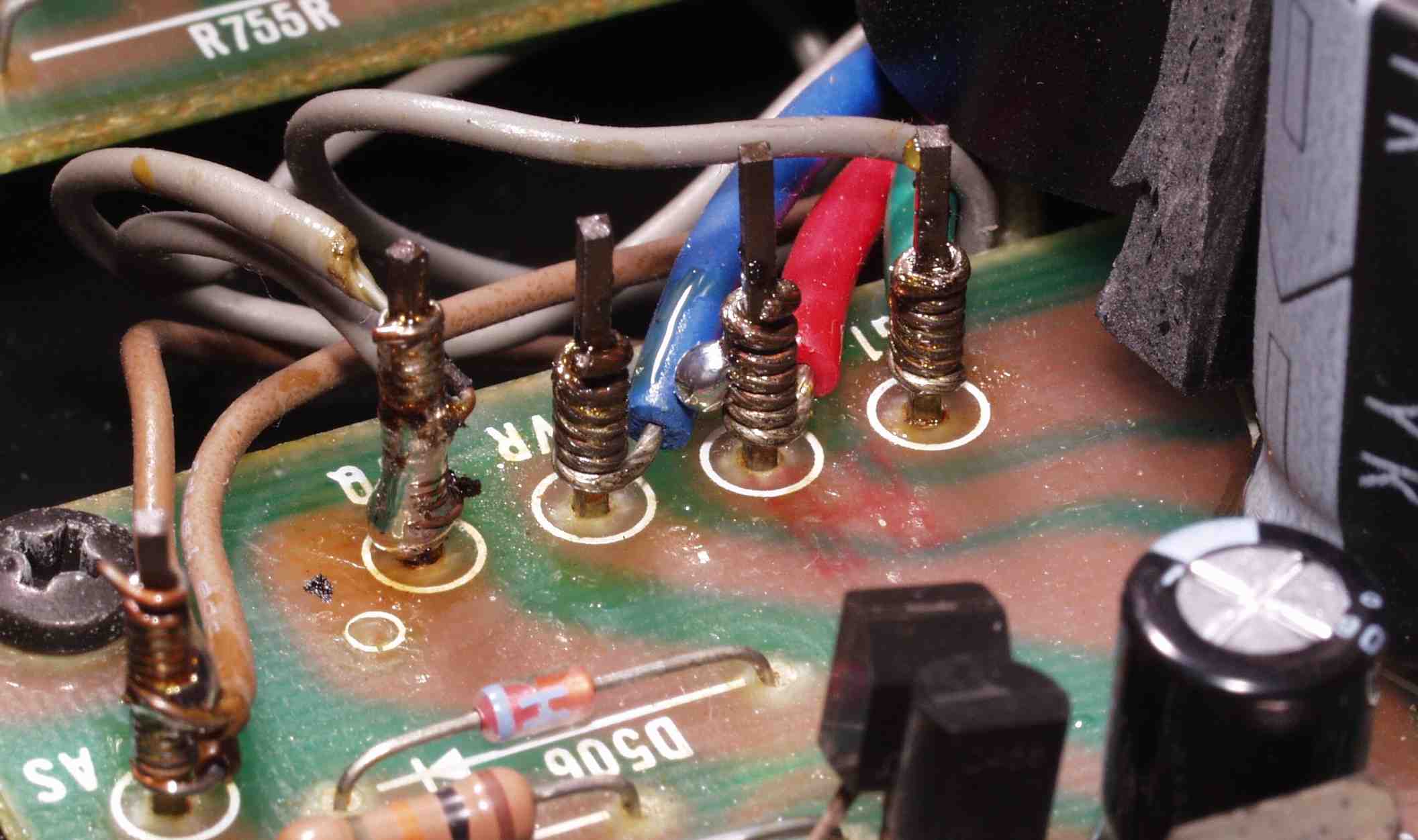

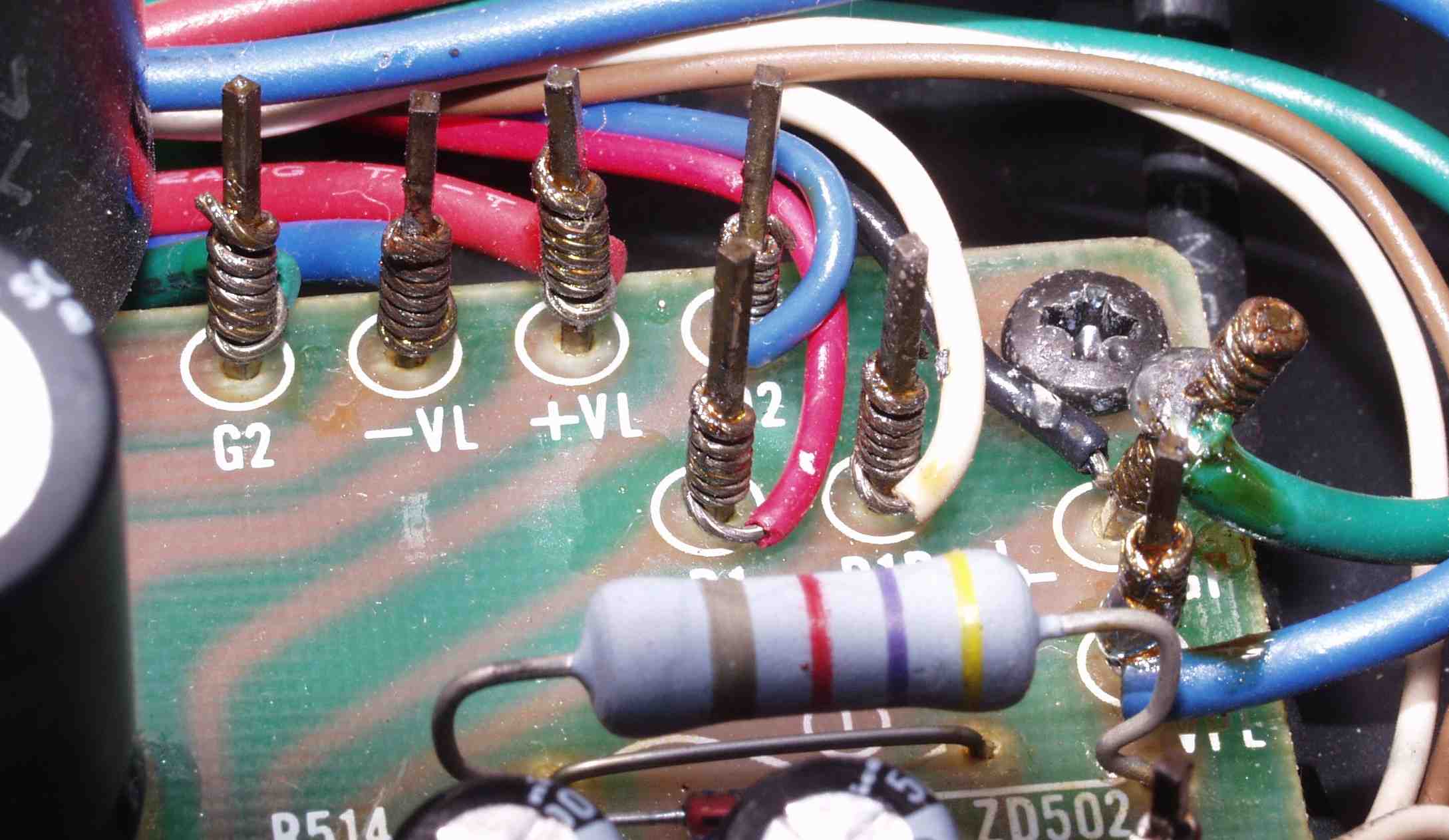

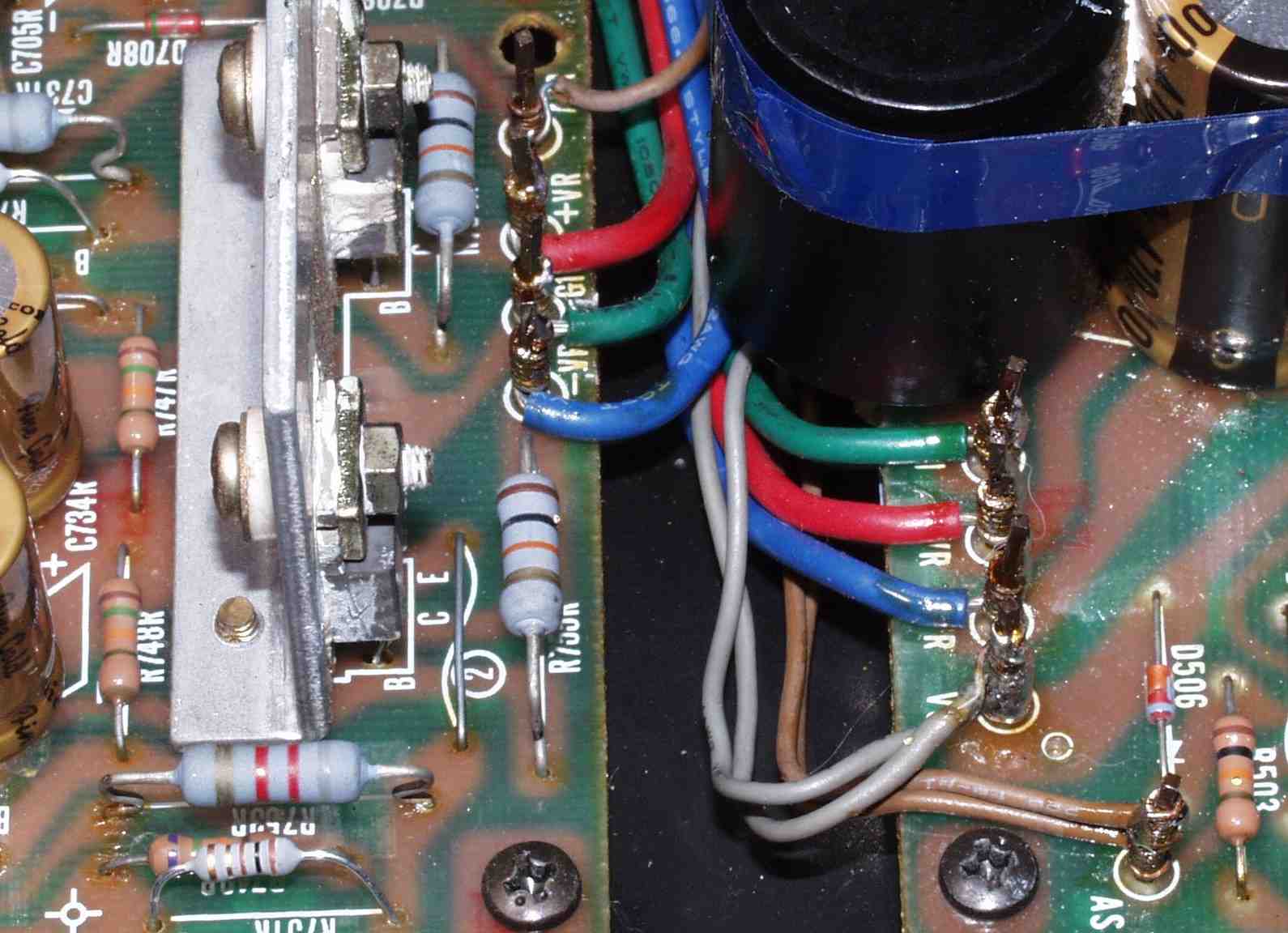

| Ｃ－８B． 修理後 R－AMP基盤へのラッピング線に半田を浸み込ませる | |
 |
|
| Ｃ－８D． 修理後 L－AMP基盤へのラッピング線に半田を浸み込ませる | |
 |
|
| Ｃ－８F． 修理後 R－AMP基盤－電源基板へのラッピング線に半田を浸み込ませる | |
 |
|
| Ｃ－８H． 修理後 Ｌ－AMP基盤－電源基板へのラッピング線に半田を浸み込ませる | |
 |
|

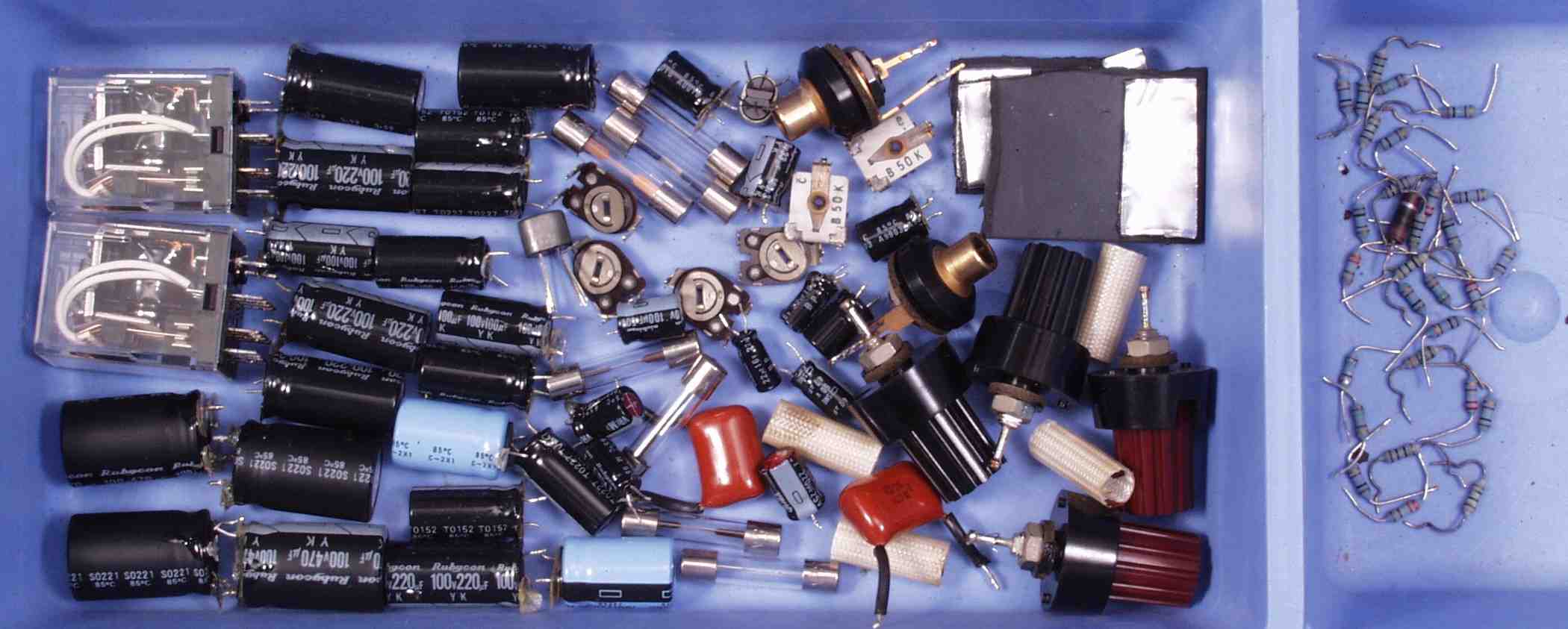

| Ｃ－９Ａ． 交換した部品 | |
 |
|

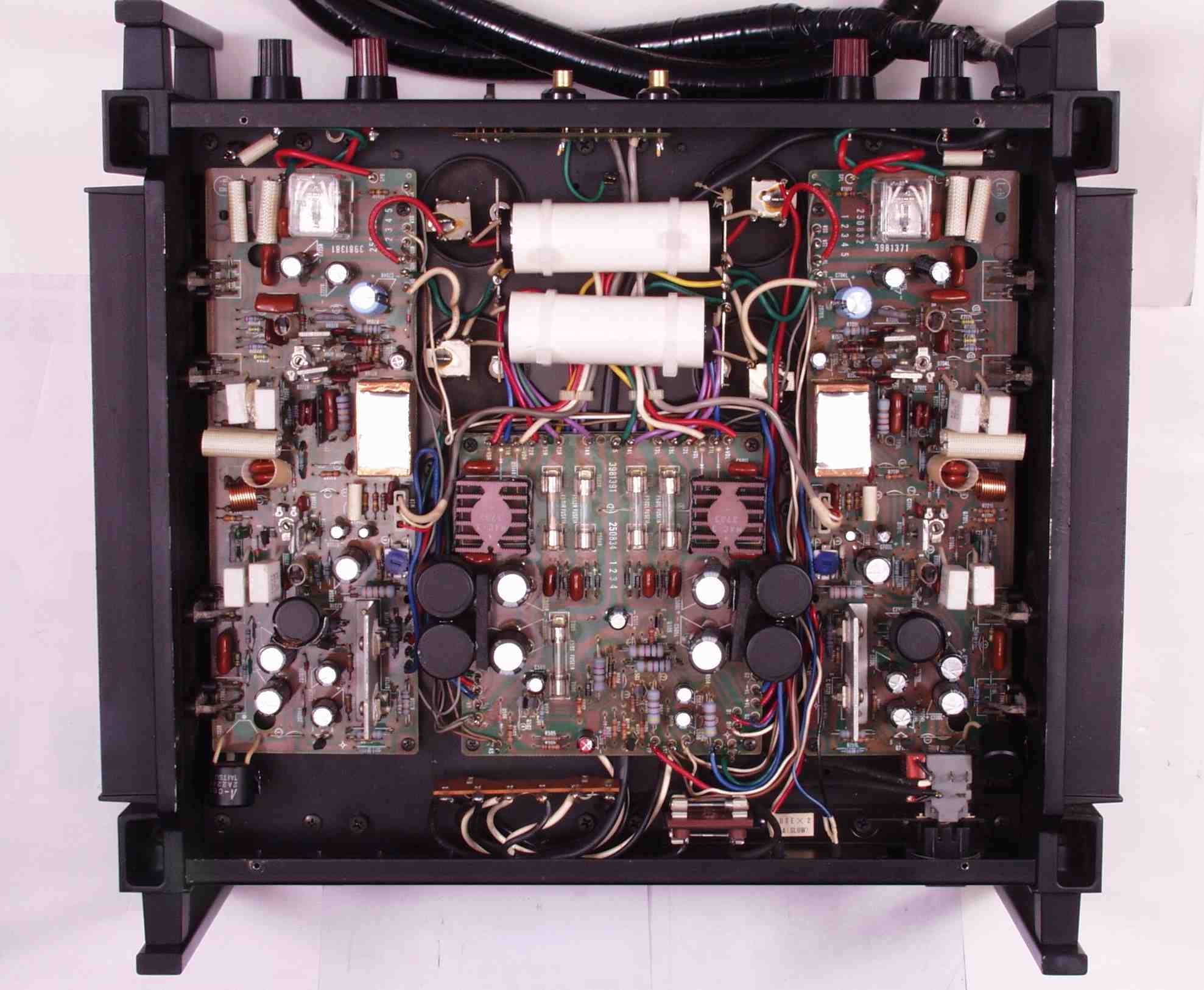

| Ｃ－ＡＡ． 修理前 下から見る | |
|
|

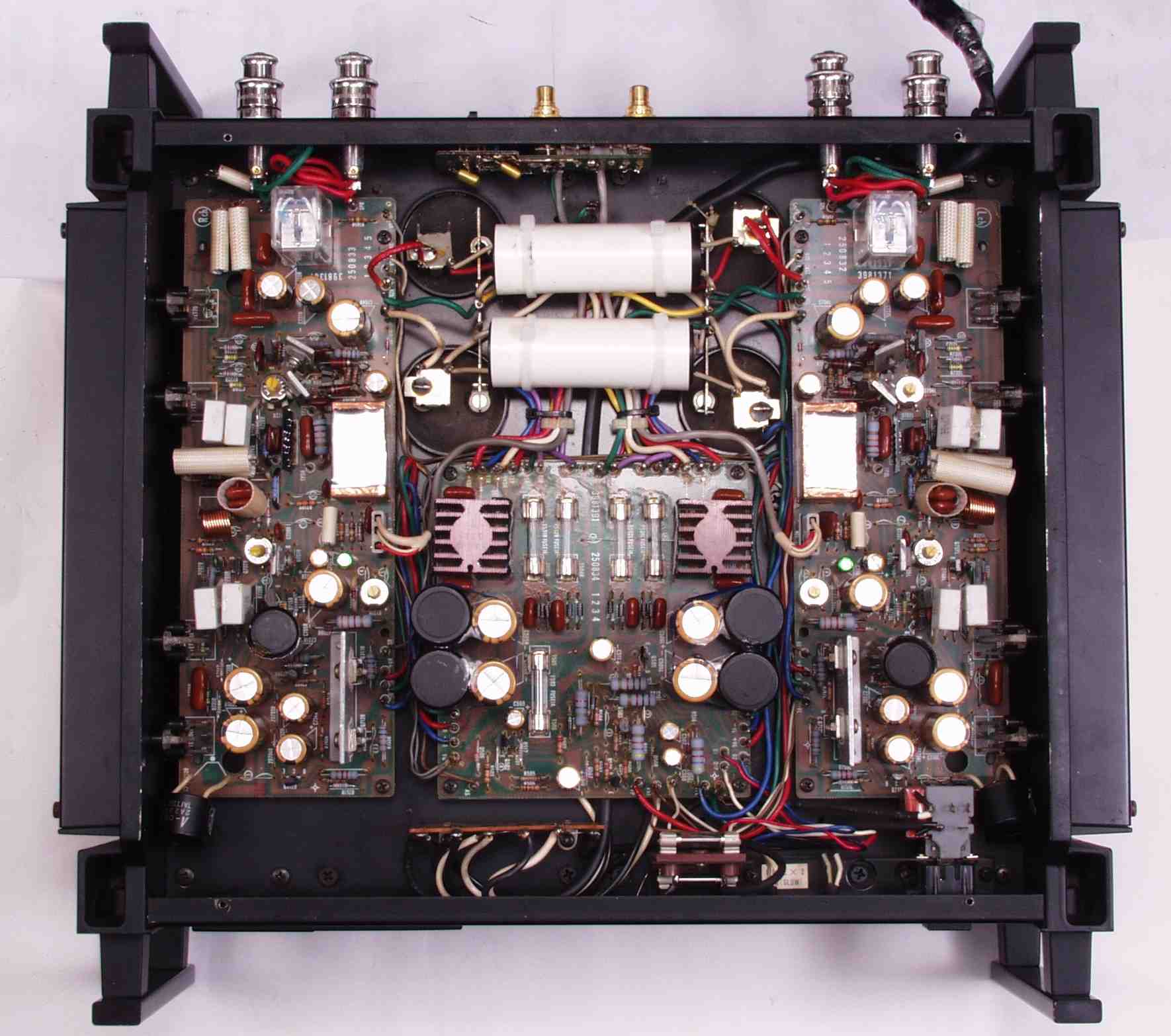

| Ｃ－ＡＢ． 修理後 下から見る | |
 |
|

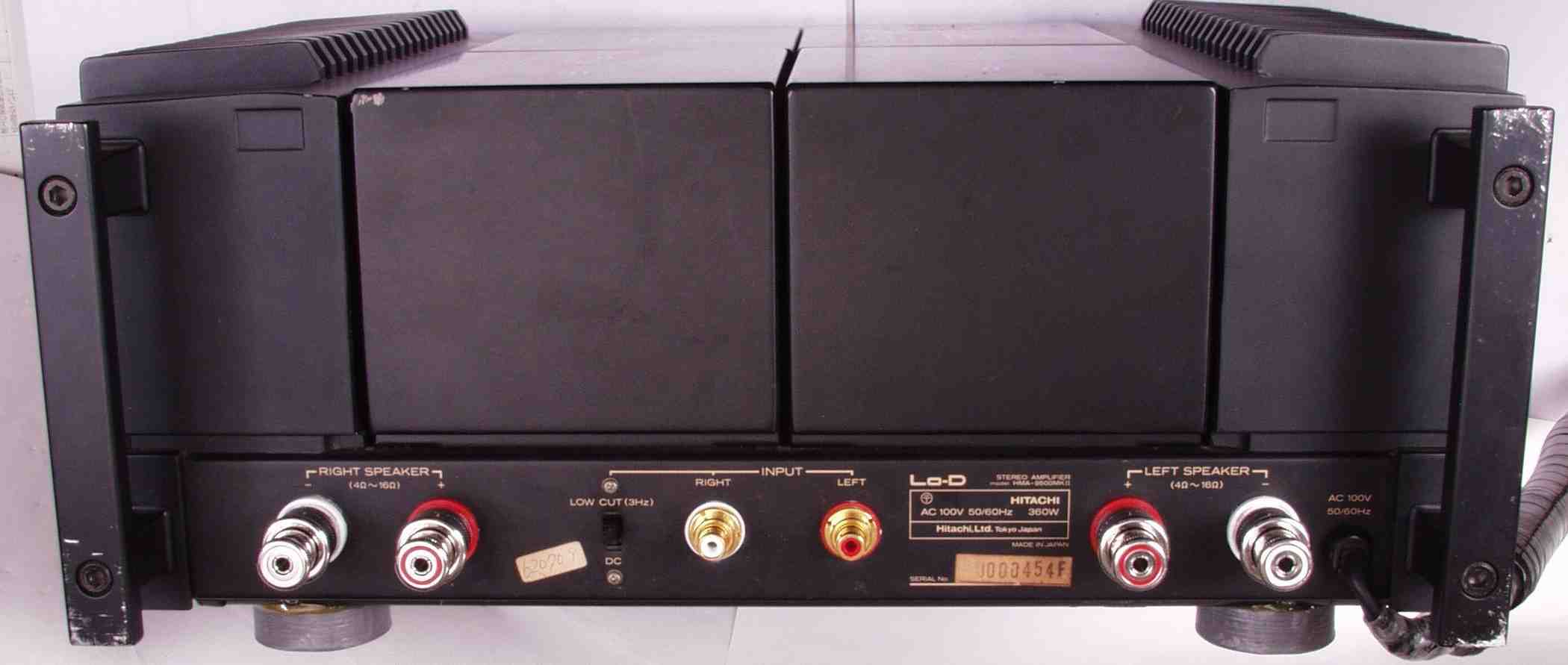

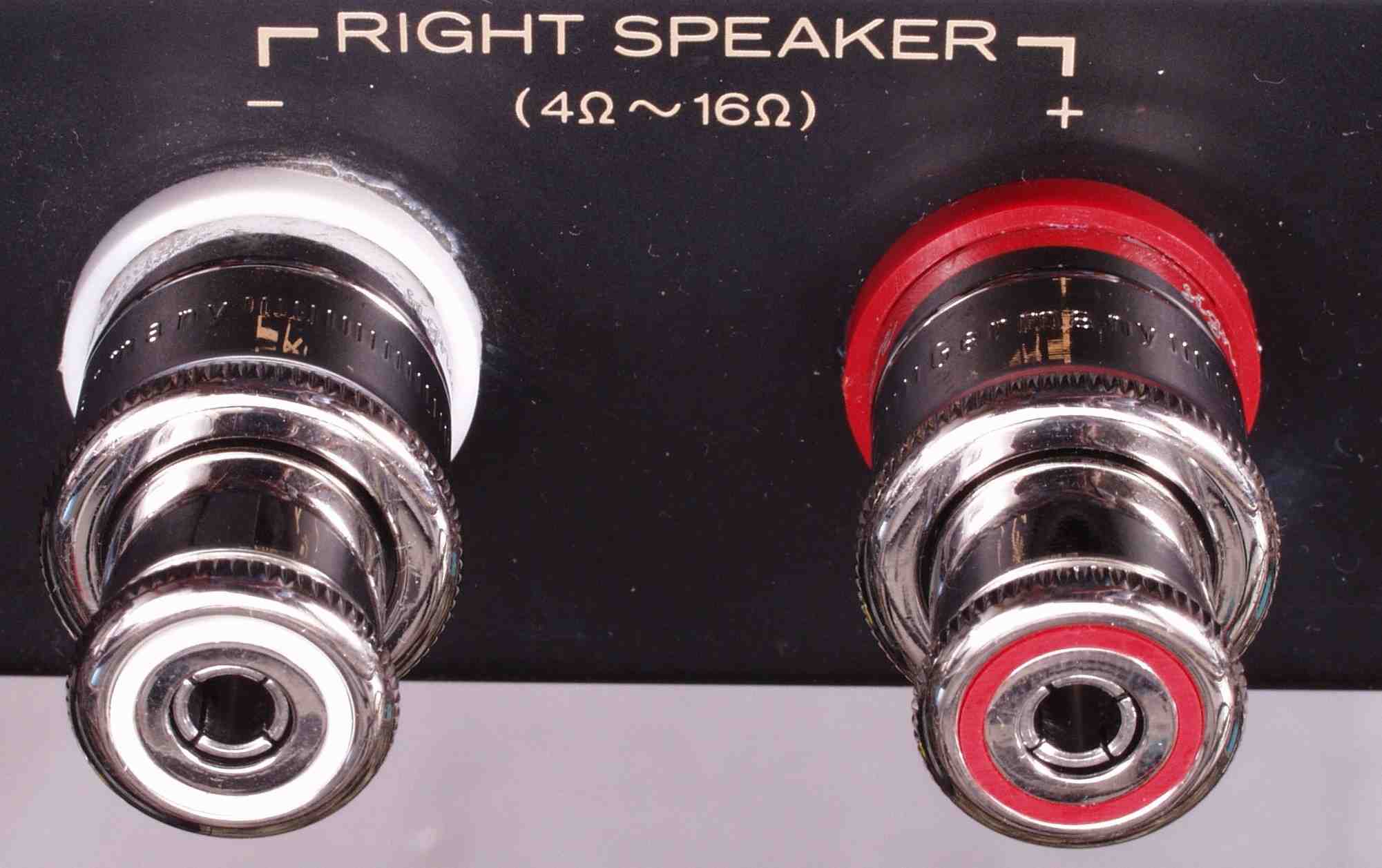

| Ｃ－ＡＣ． 修理後 後ろからＷＢＴの端子郡を見る 長年お世話に成ったＡＭＰ、この位の「ご褒美」は付けて上げても良いのでは？ |
|
 |
|

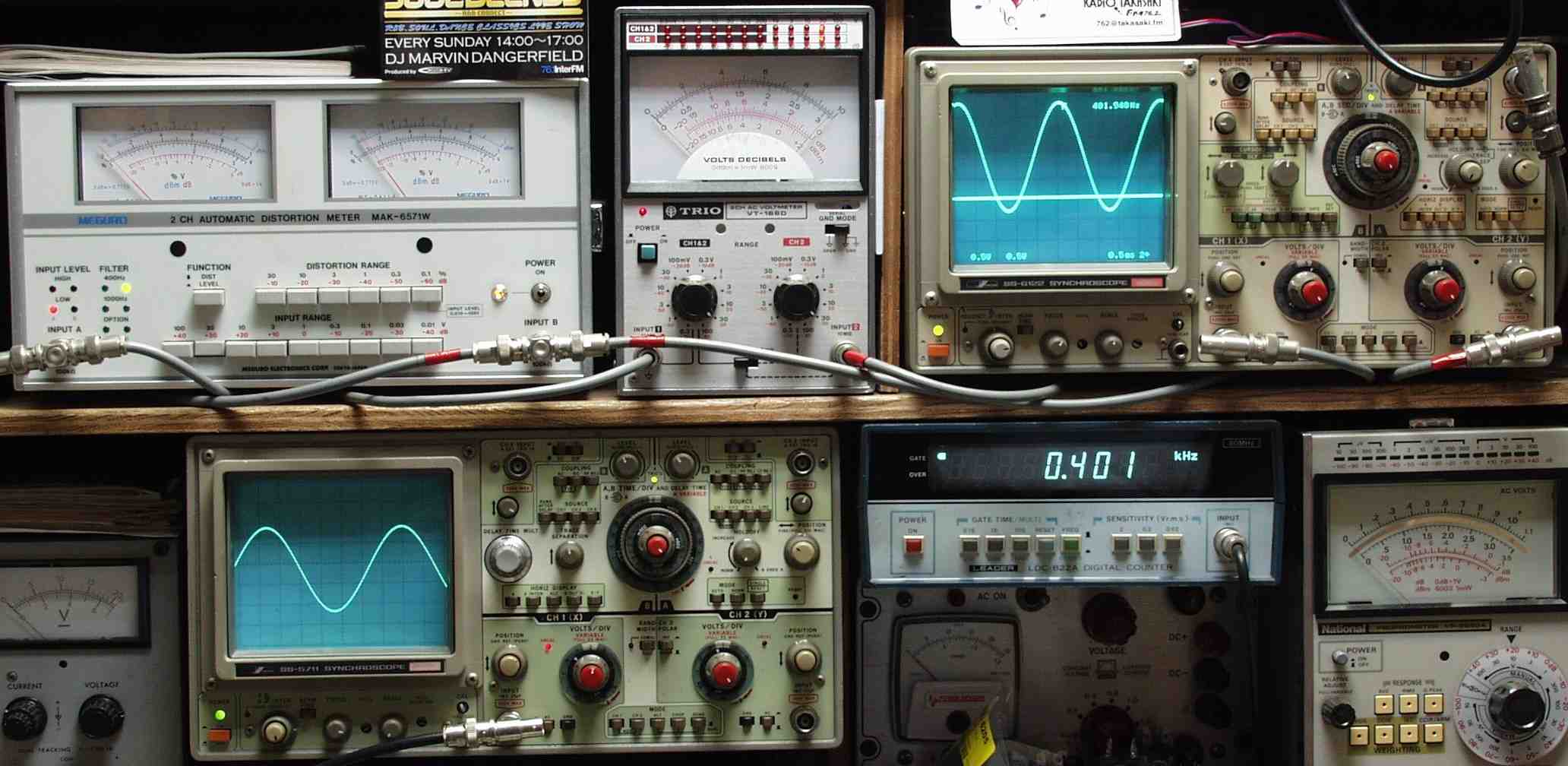

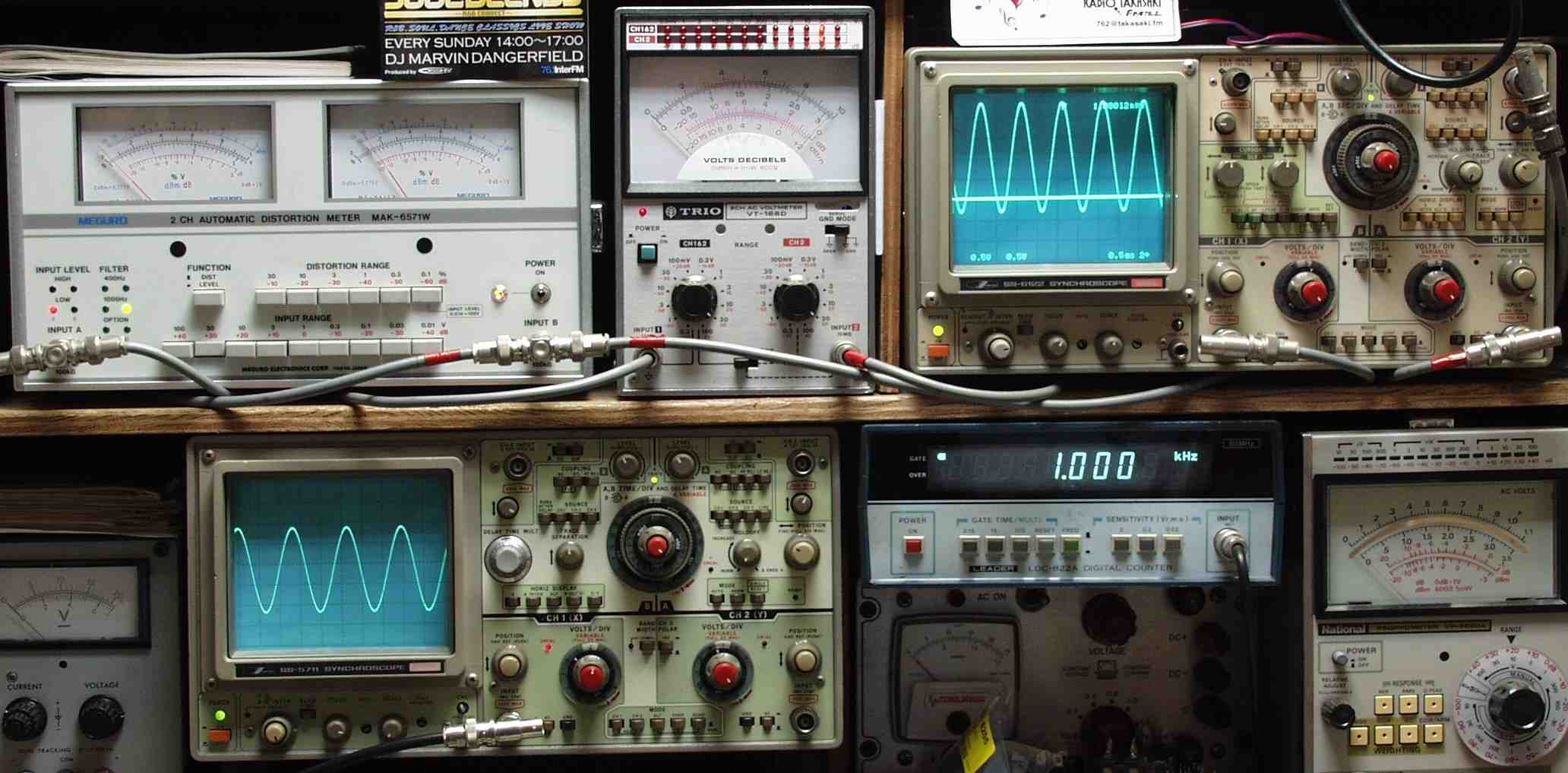

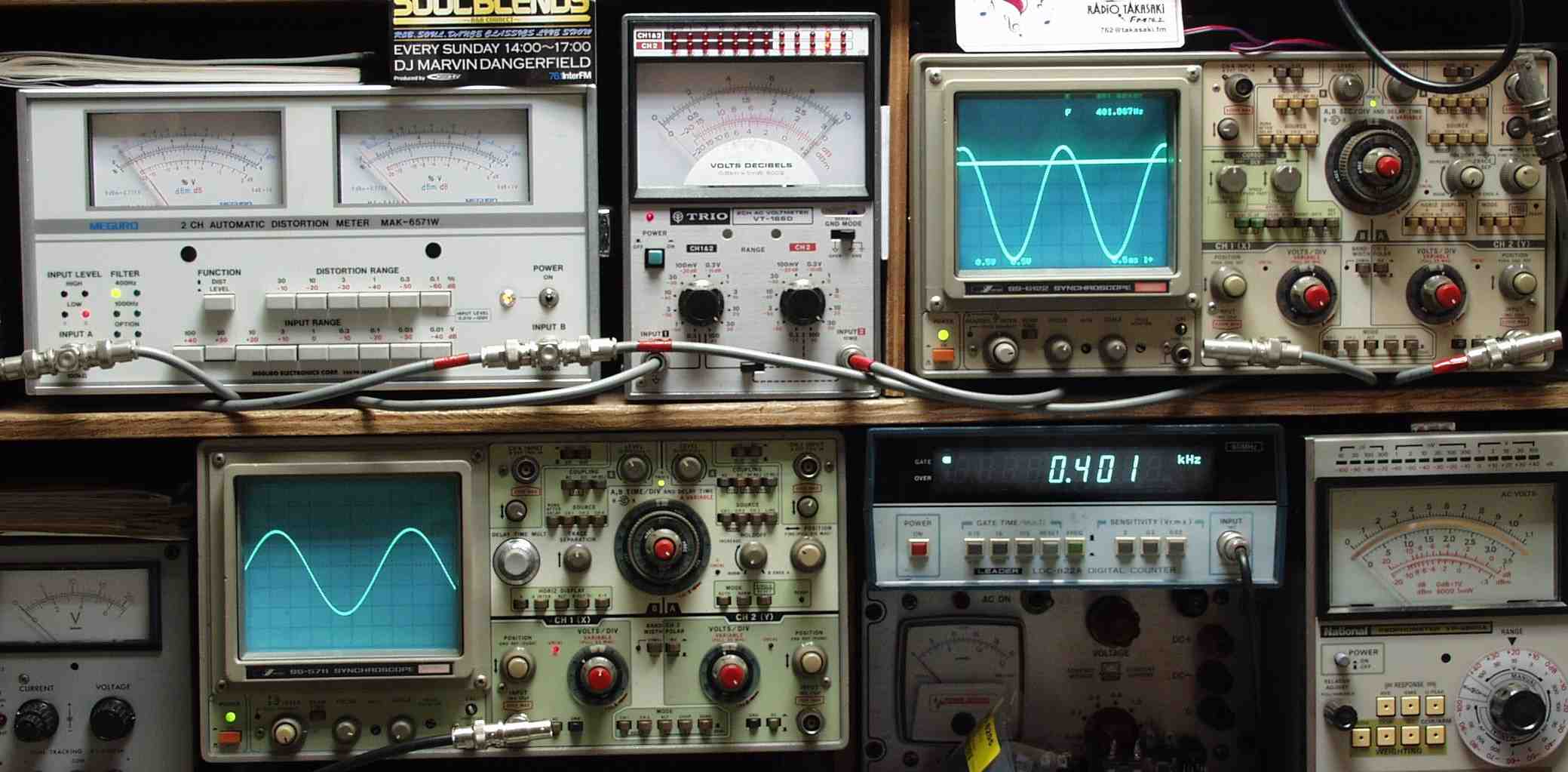

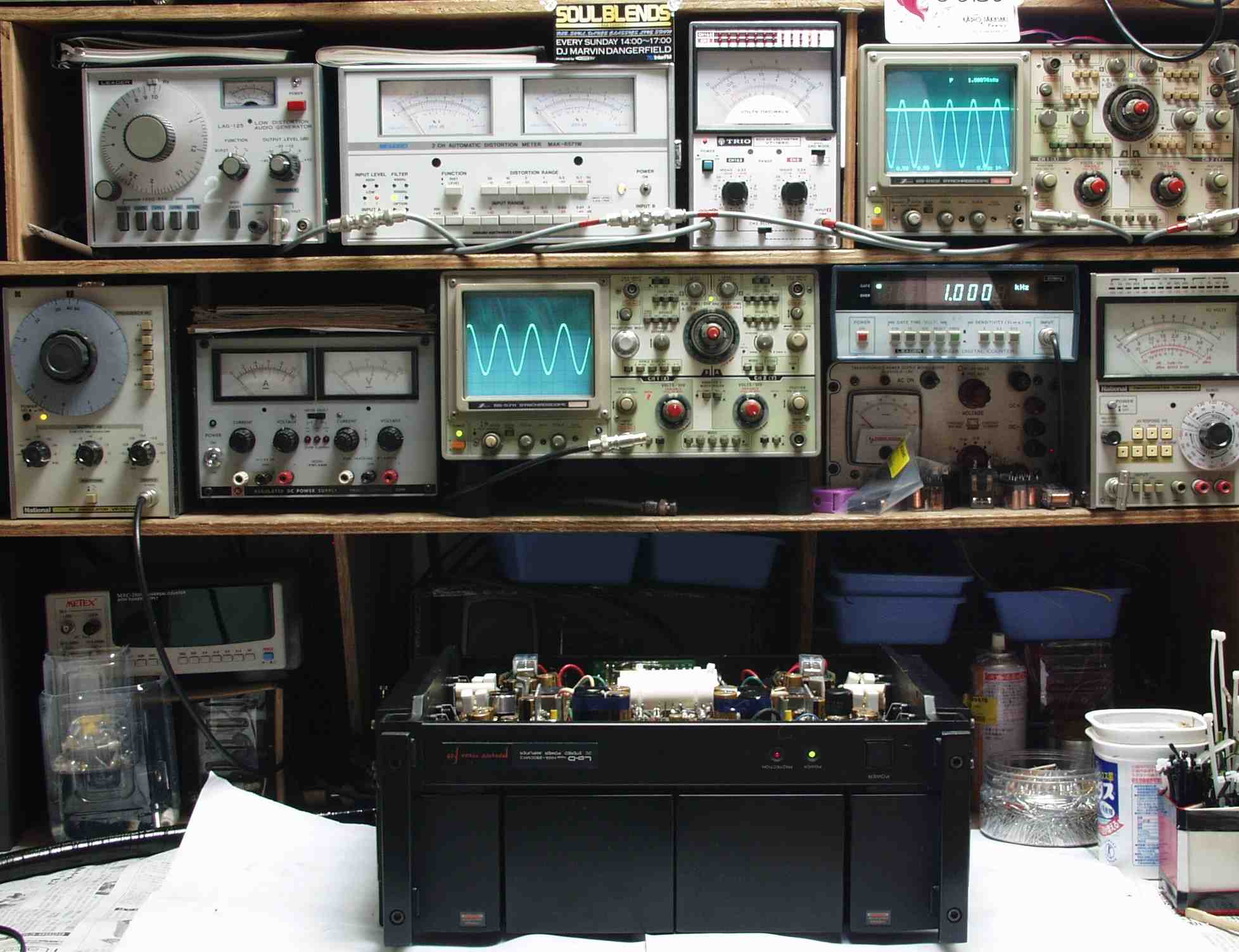

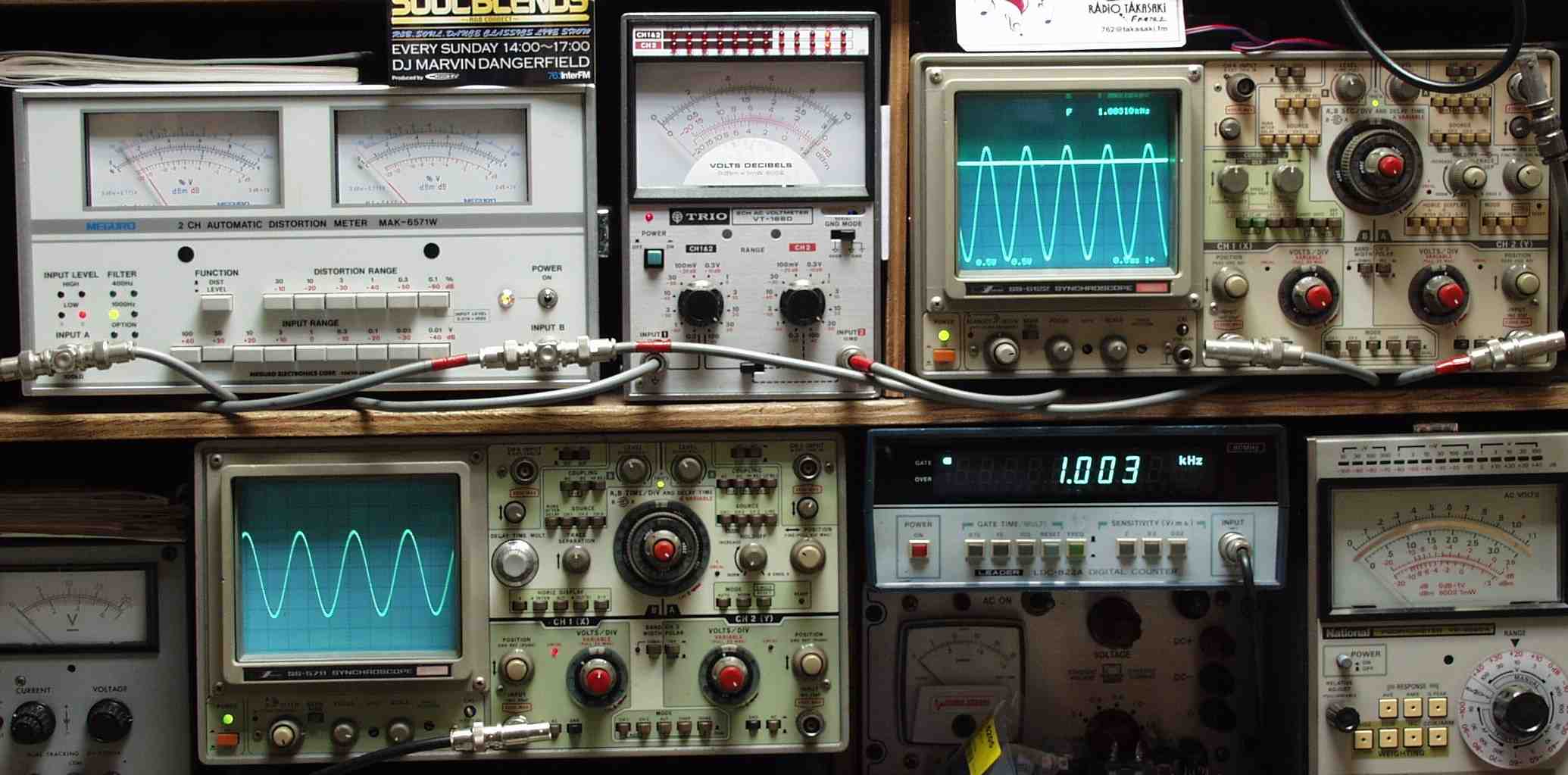

| Ｅ． 調整・測定 Ｅ－１． 出力／歪み率測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
|
 |
|
| Ｅ－２Ａ． Ｒ側、３１Ｖ＝１２８Ｗ出力 ０．０２％歪み １０００ＨＺ | |
 |
|
| Ｅ－２Ｂ． Ｒ側、３１Ｖ＝１２８Ｗ出力 ０．０２％歪み ４００ＨＺ | |
 |
|
| Ｅ－２Ｃ． Ｌ側、３１Ｖ＝１２８Ｗ出力 ０．０２％歪み １０００ＨＺ | |
 |
|
| Ｅ－２Ｄ． Ｌ側、３１Ｖ＝１２８Ｗ出力 ０．０２％歪み ４００ＨＺ | |
 |
|
| Ｅ－３． 完成 ２４時間エージング | |
