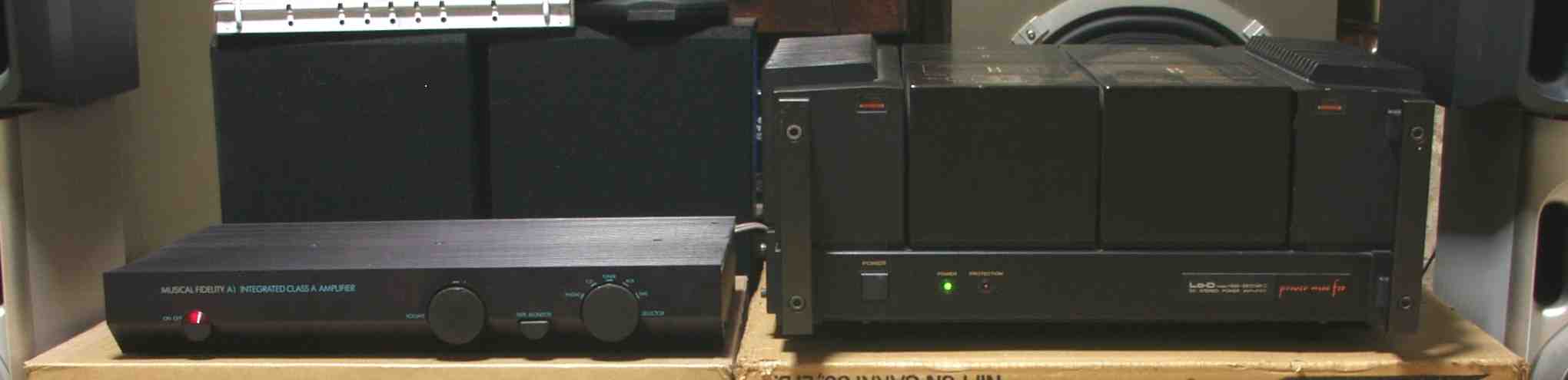

| ＨＭＡ－９５００ｍｋⅡ． ２８台目 修理記録 | |
| 平成１７年１１月１０日持込 １２月２７日完成 | |
| 注意 このＡＭＰはアースラインが浮いています ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません ＲＬ－ＳＰのアース線も接続（共通）してもいけません 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
|
Ａ． 修理前の状況
Ｆ． 修理費 １３１，０００円 |
|

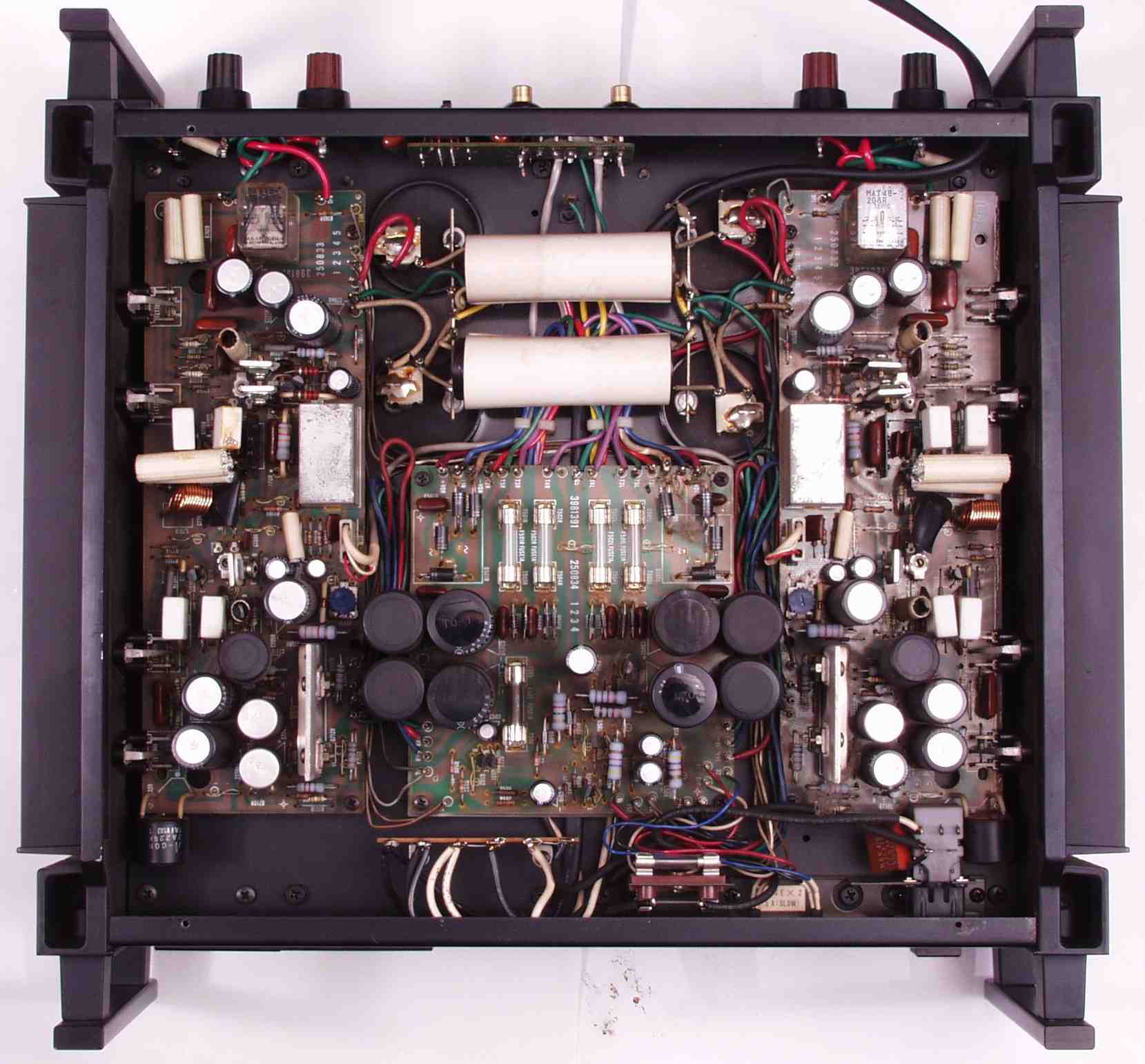

| Ａ． 修理前の状況 Ａ－１． 点検中 下から見る |
|
 |
|

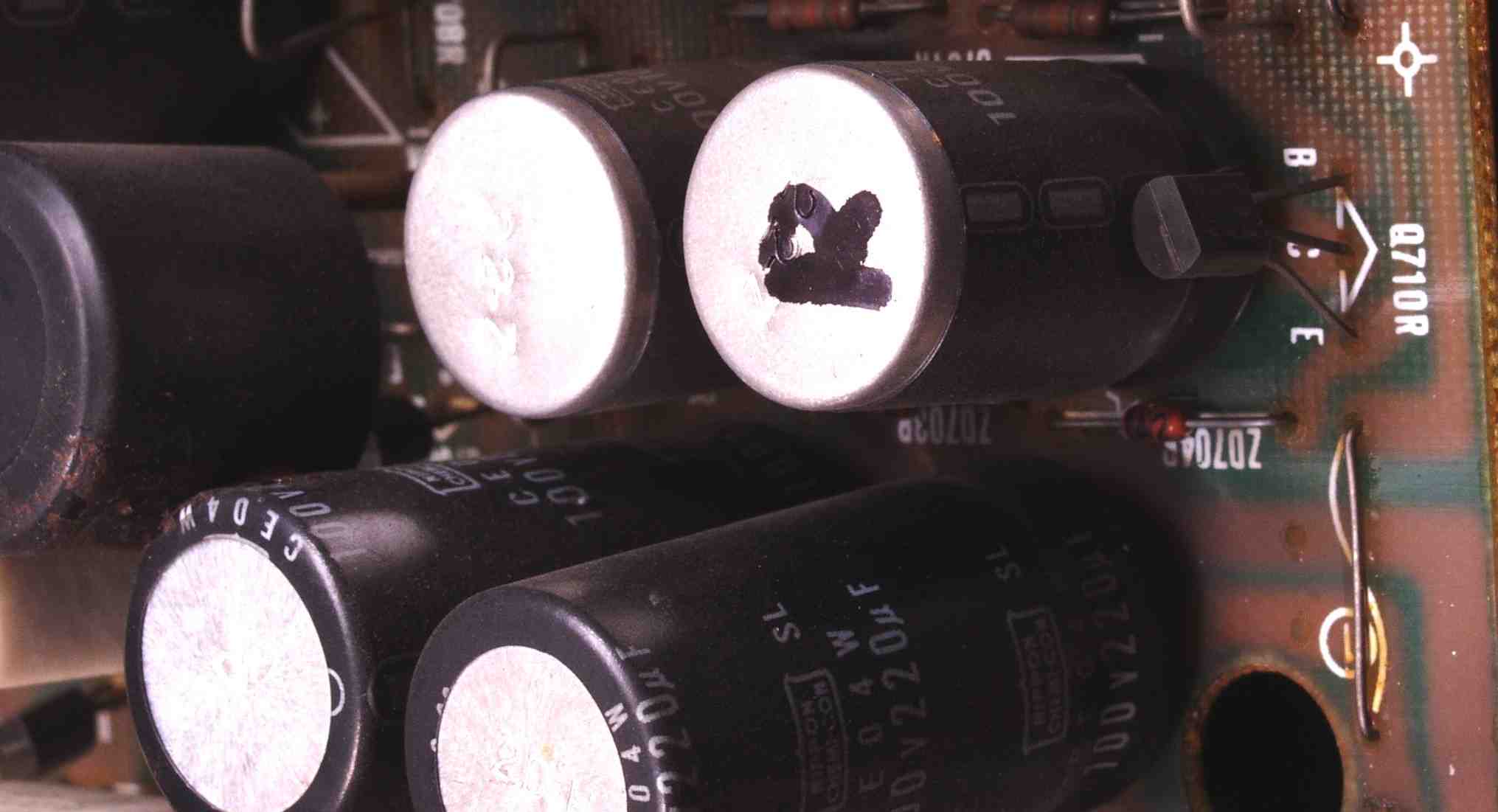

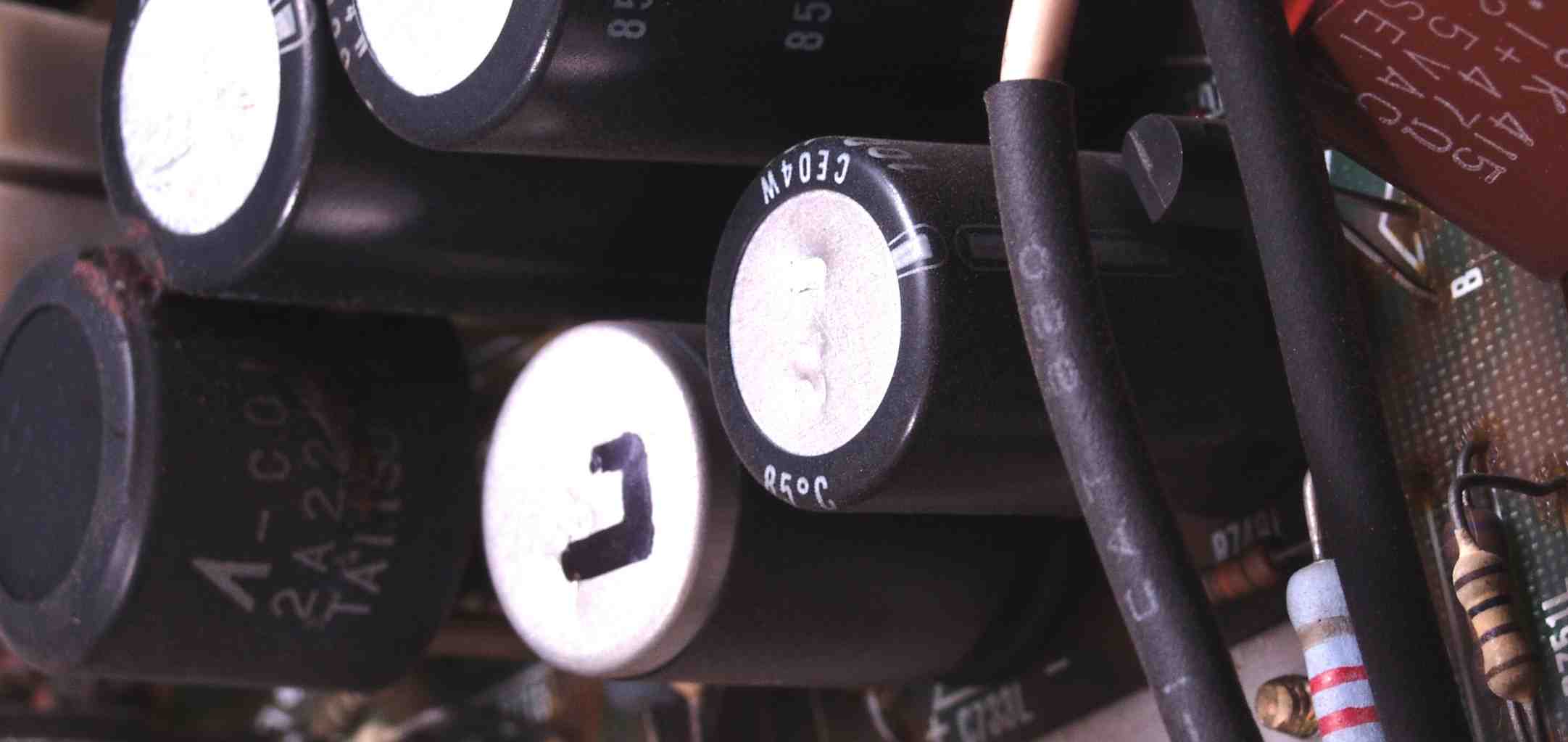

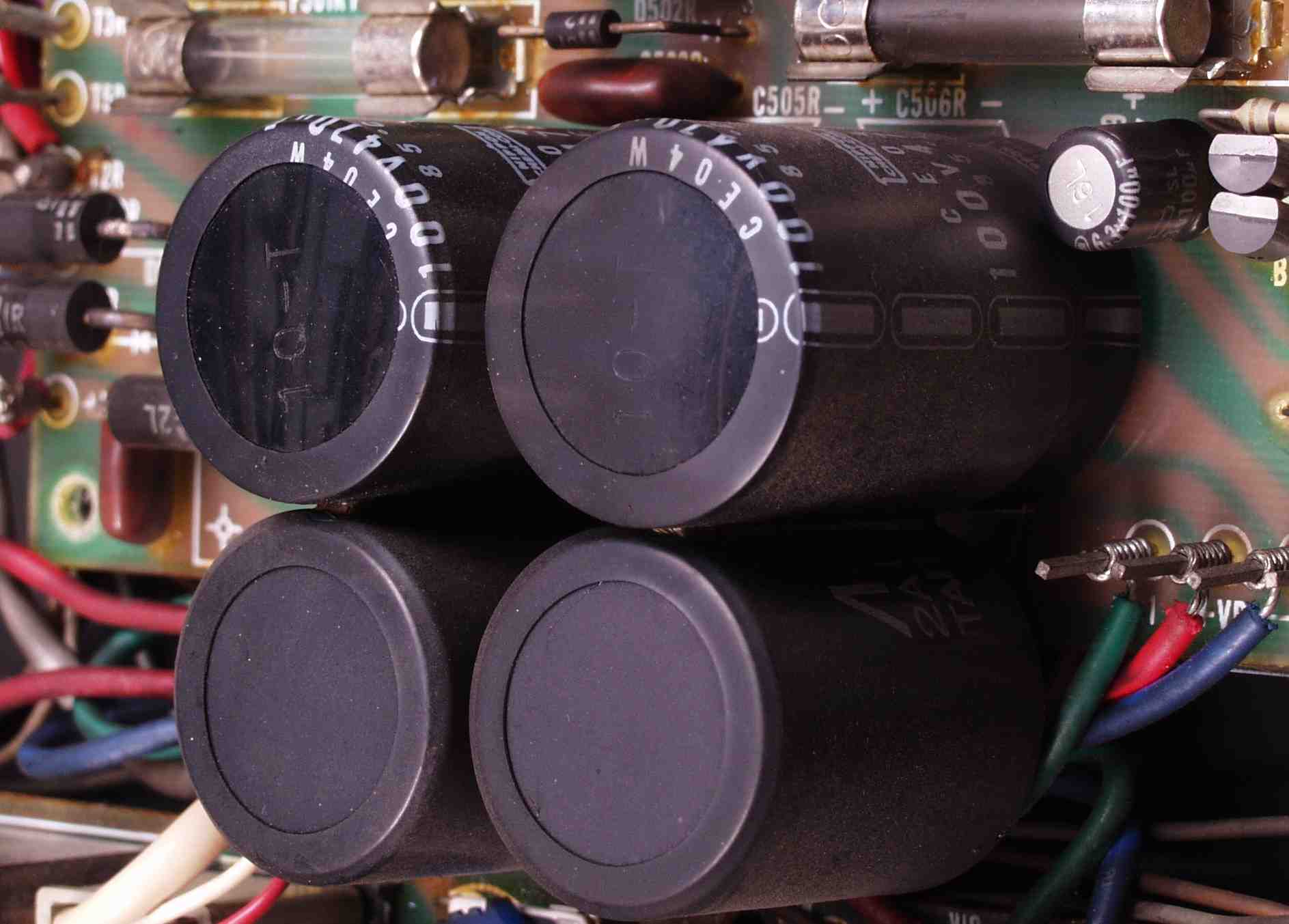

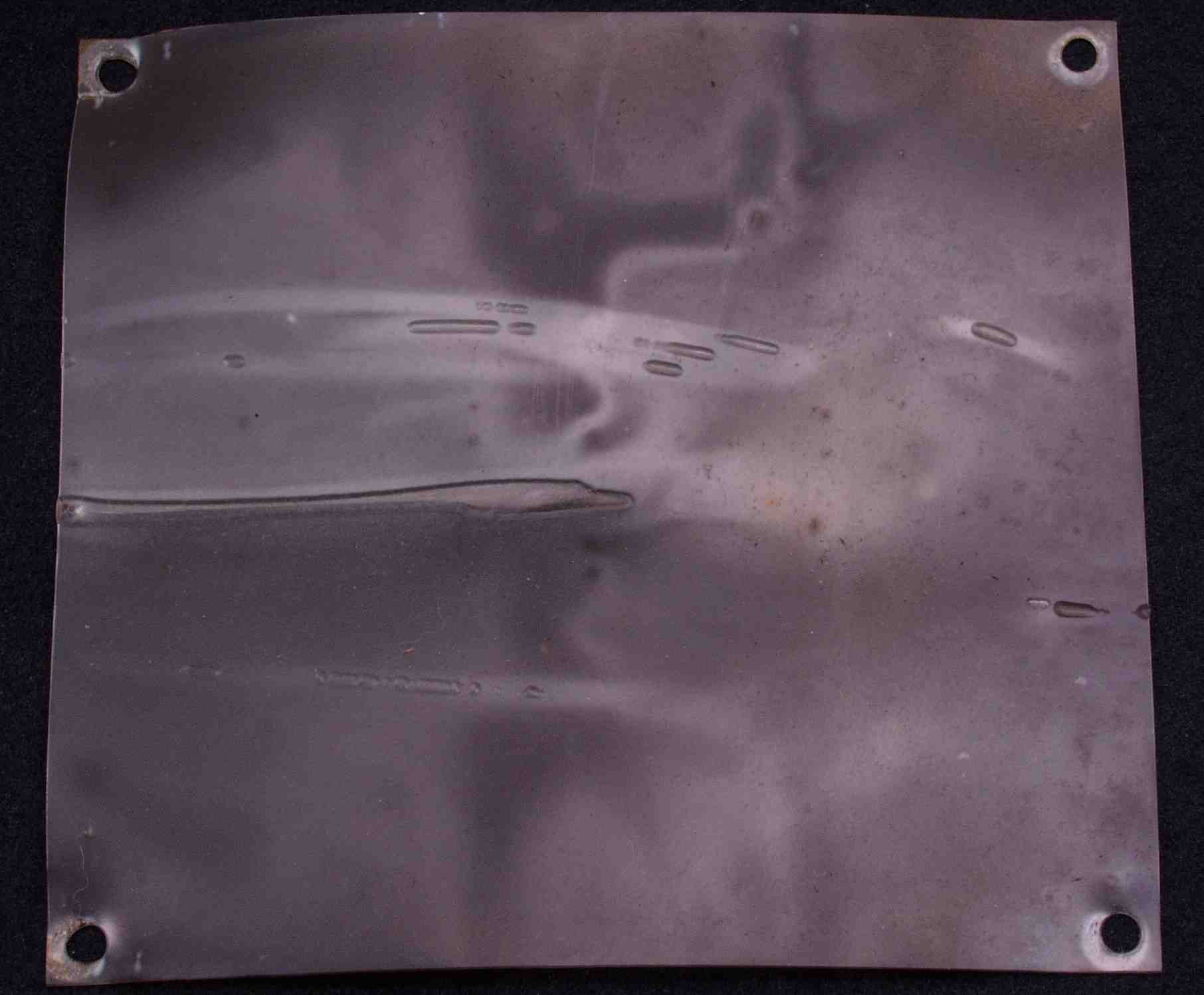

| Ａ－２Ａ． 点検中 電源基盤 熱で基板がひょり電解コンデンサーが底板に当たった跡 | |
 |
|
| Ａ－２Ｂ． 点検中 電源基盤 熱で基板がひょり電解コンデンサーが底板に当たった跡２ | |
 |
|
| Ａ－３Ａ． 点検中 Ｒ側ドライブ基板 熱で電解コンデンサーのビニールが大分後退している | |
 |
|
| Ａ－３Ｂ． 点検中 Ｌ側ドライブ基板 熱で電解コンデンサーのビニールが大分後退している | |
 |
|

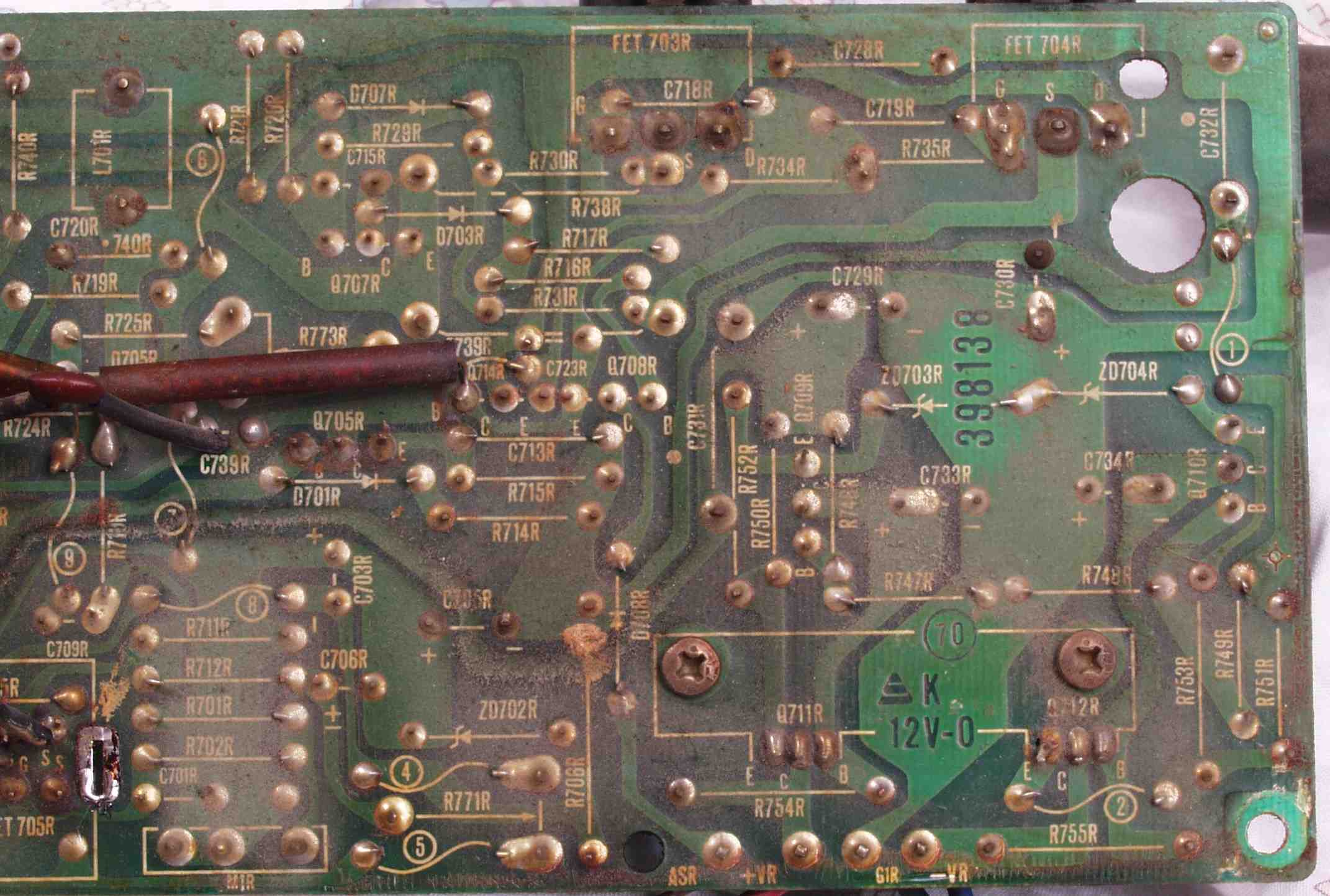

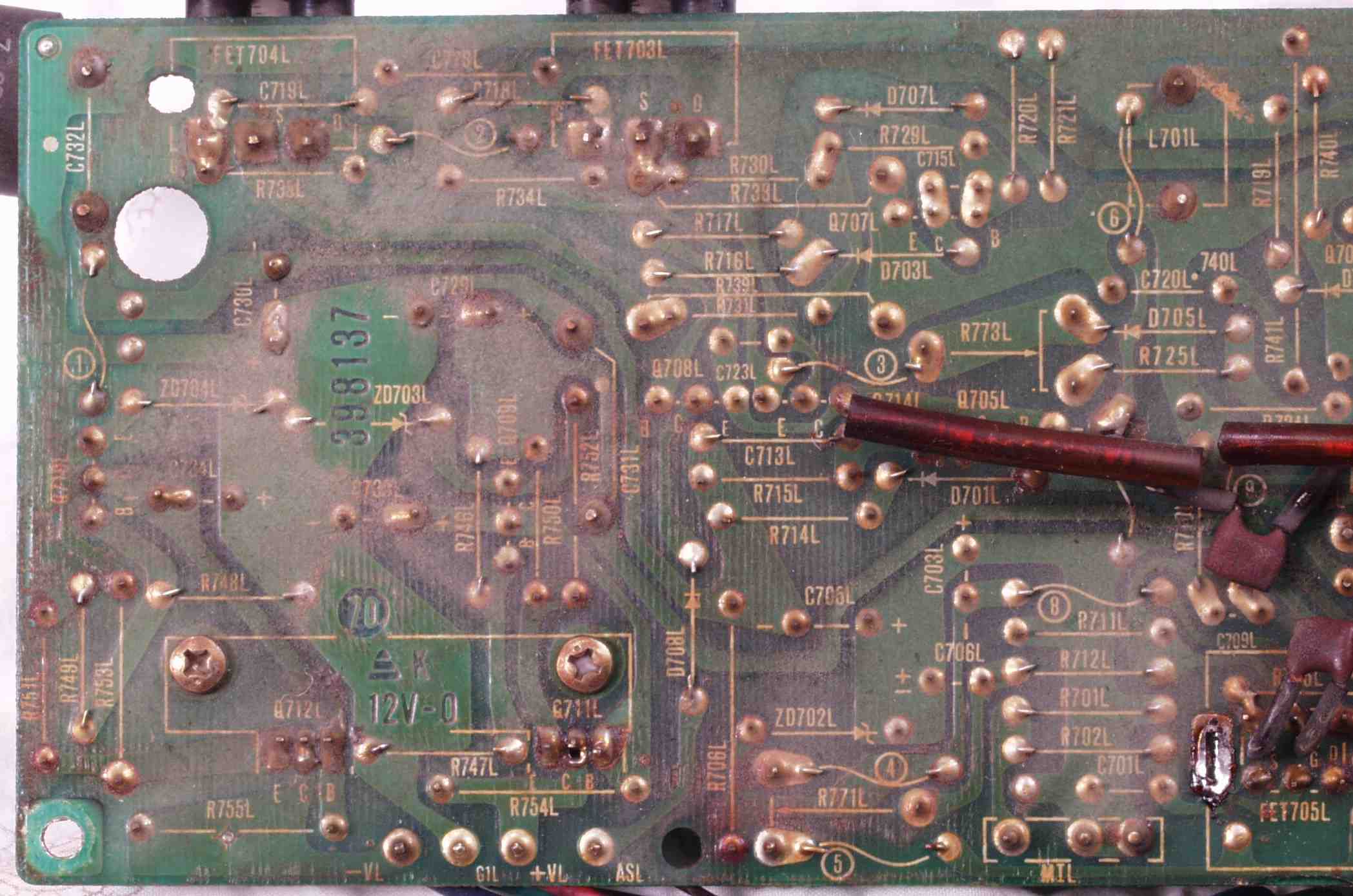

| Ａ－４Ａ． 点検中 Ｒ側ドライブ基板裏 埃がコビリ付いている 基板番号・記号の所は拭いてある | |
 |
|
| Ａ－４Ｂ． 点検中 Ｌ側ドライブ基板裏 埃がコビリ付いている 基板番号・記号の所は拭いてある | |
 |
|

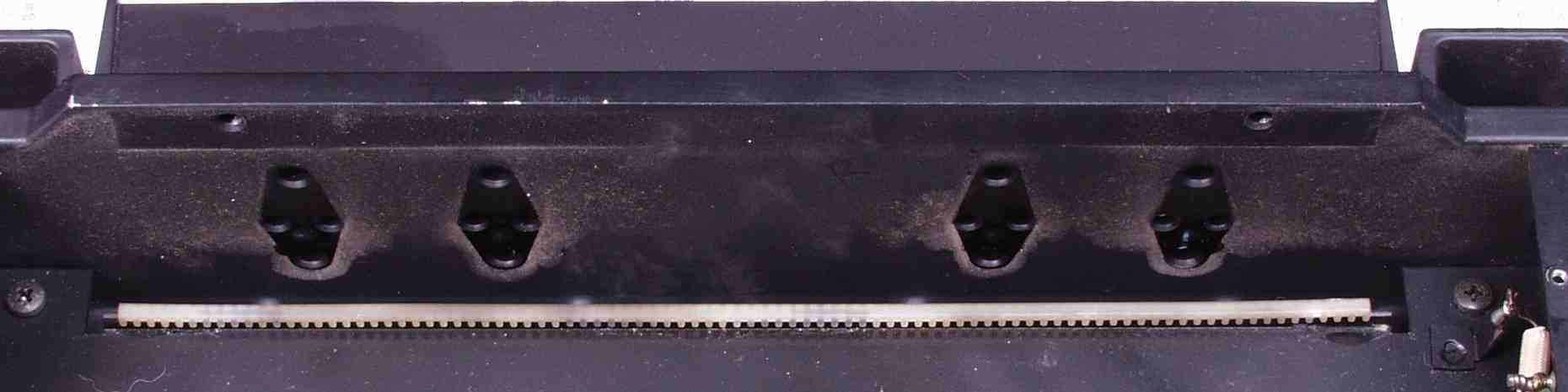

| Ａ－５Ａ． 点検中 Ｒ側放熱器（Heat sink）裏 埃が固着（コビリ付いている）している | |
 |
|
| Ａ－５Ｂ． 点検中 Ｌ側放熱器（Heat sink）裏 埃が固着（コビリ付いている）している | |
 |
|

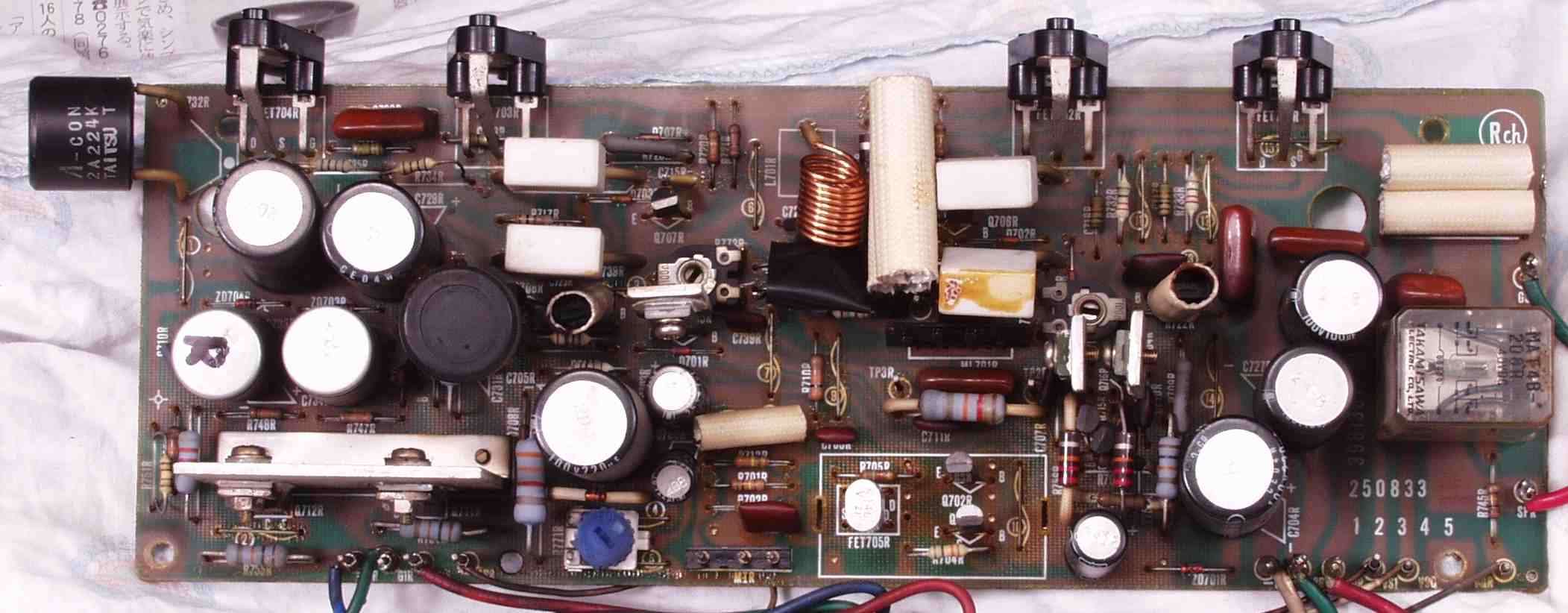

| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 Ｒ側ドライブ基板 |
|
 |
|
| Ｃ－１Ｂ． 修理後 Ｒ側ドライブ基板 初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 フューズ入り抵抗全部、電解コンデンサー１１個交換 |
|
 |
|

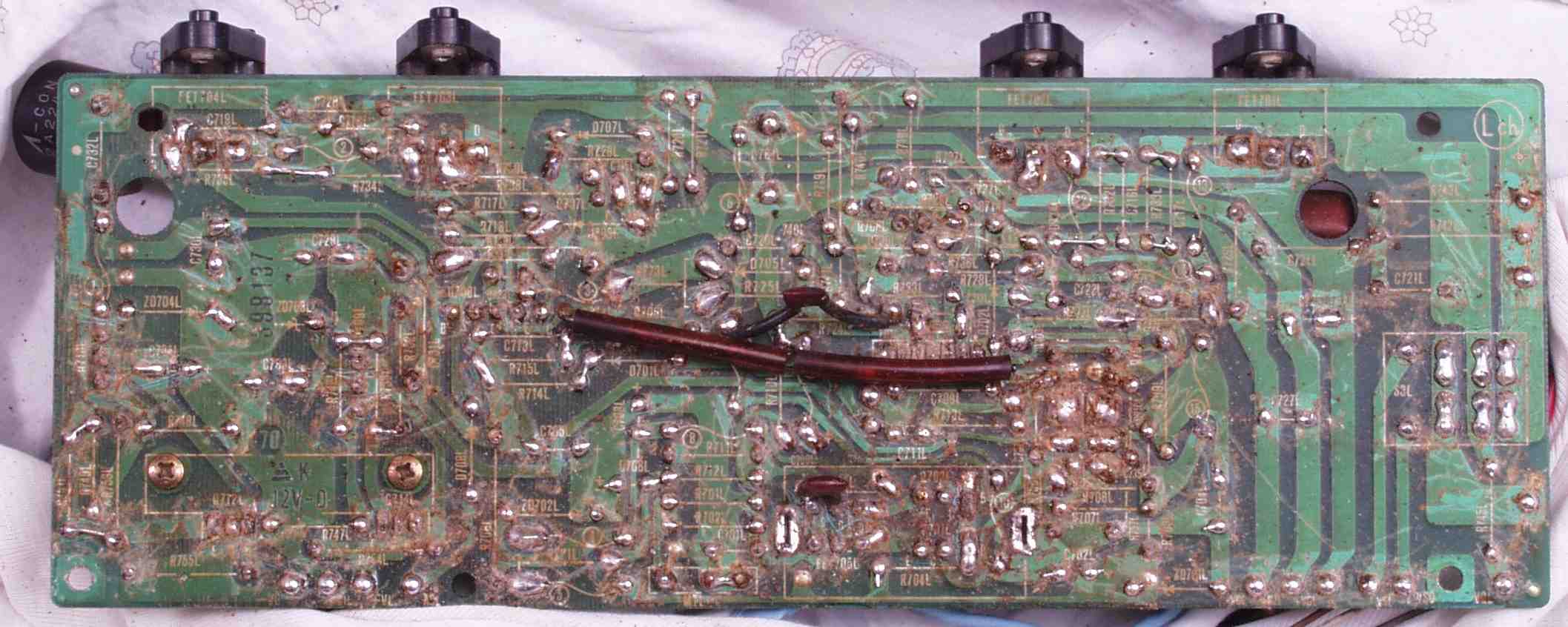

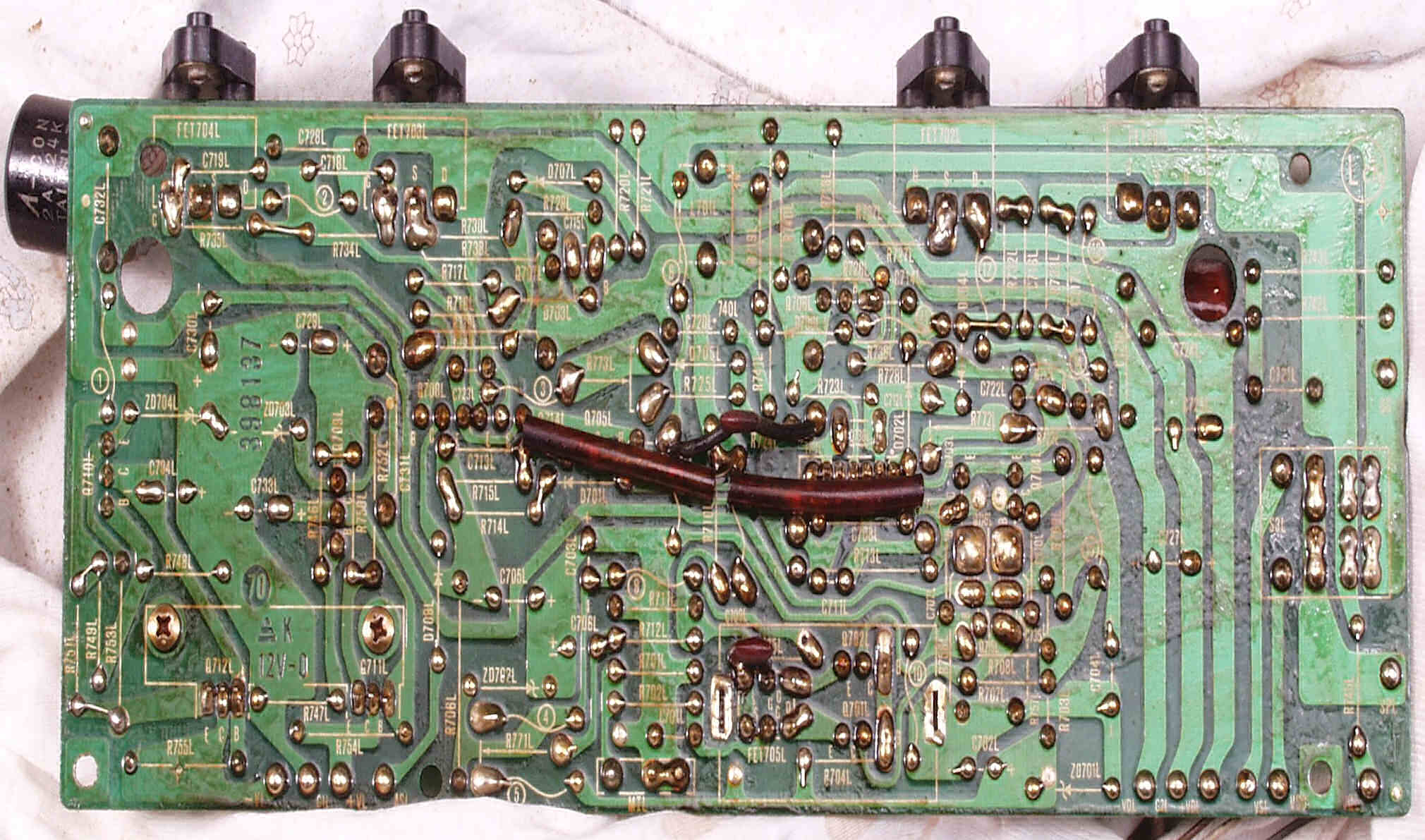

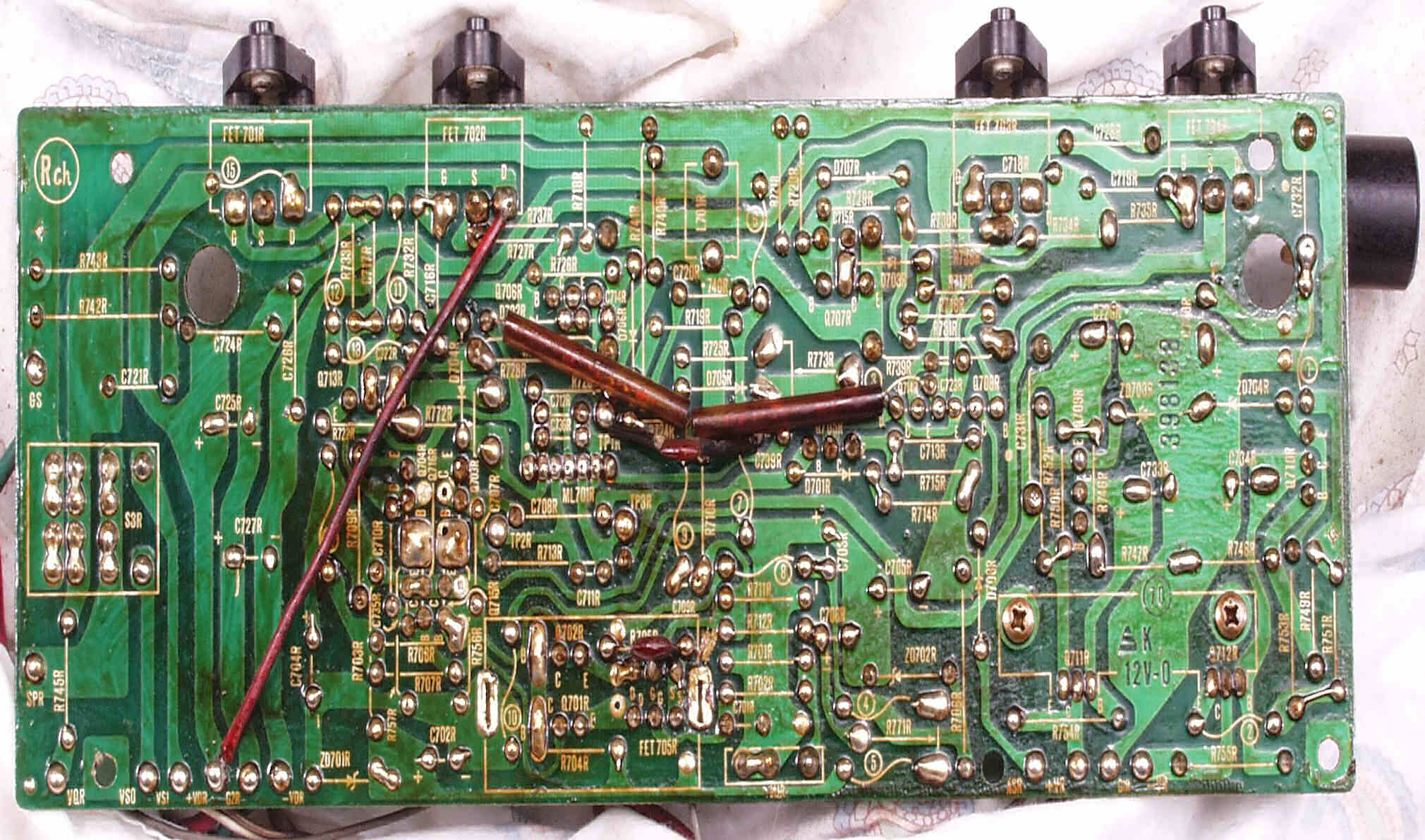

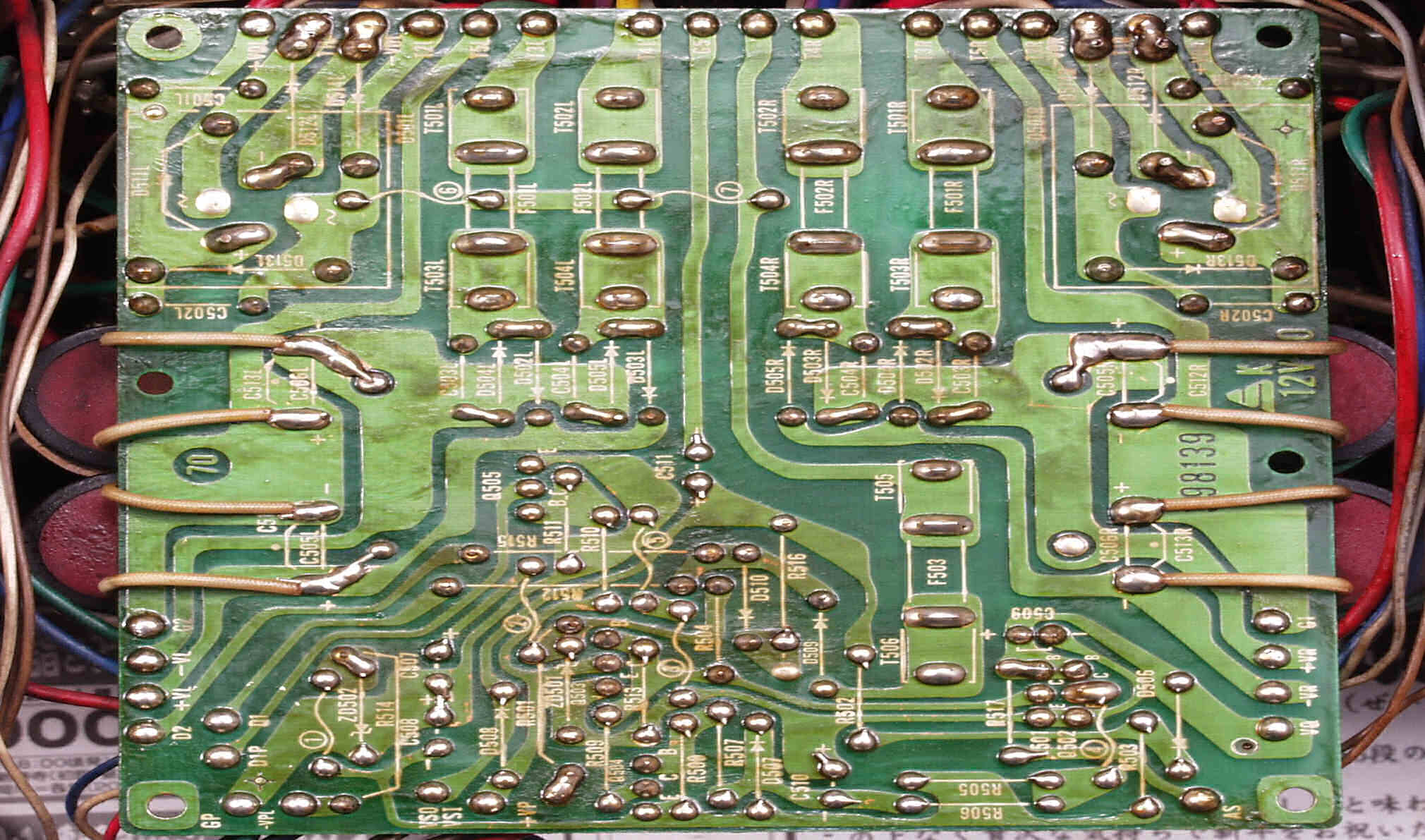

| Ｃ－１Ｃ． 修理前 Ｒ側ドライブ基板裏 | |
 |
|
| Ｃ－１Ｄ． 修理（半田補正）後 Ｒ側ドライブ基板裏 半田を全部やり直す 普通はこれで完成 | |
 |
|
| Ｃ－１Ｅ． 修理中 Ｒ側ドライブ基板裏 余分なフラックスを取る | |
 |
|
| Ｃ－１Ｆ． 完成Ｒ側ドライブ基板裏 洗浄後 | |
 |
|

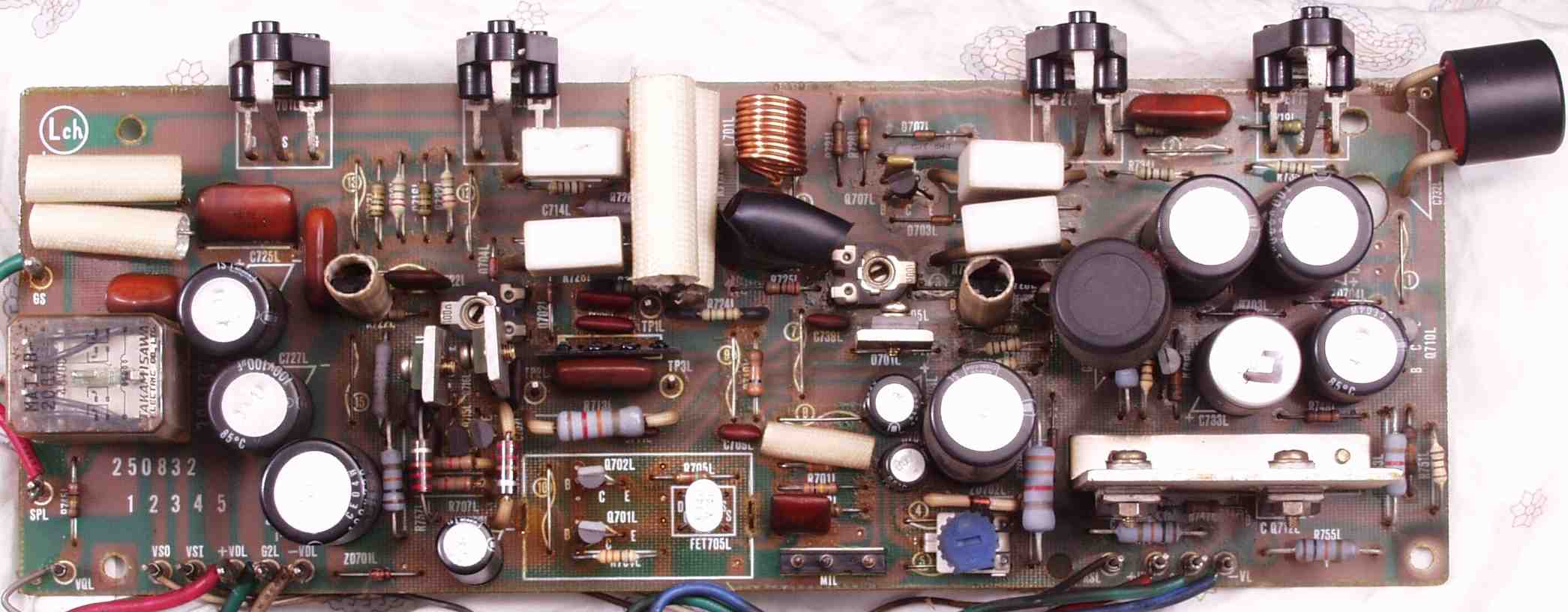

| Ｃ－２Ａ． 修理前 Ｌ側ドライブ基板 | |
 |
|
| Ｃ－２B． 修理後 Ｌ側ドライブ基板 初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 フューズ入り抵抗全部、電解コンデンサー１１個交換 |
|
 |
|

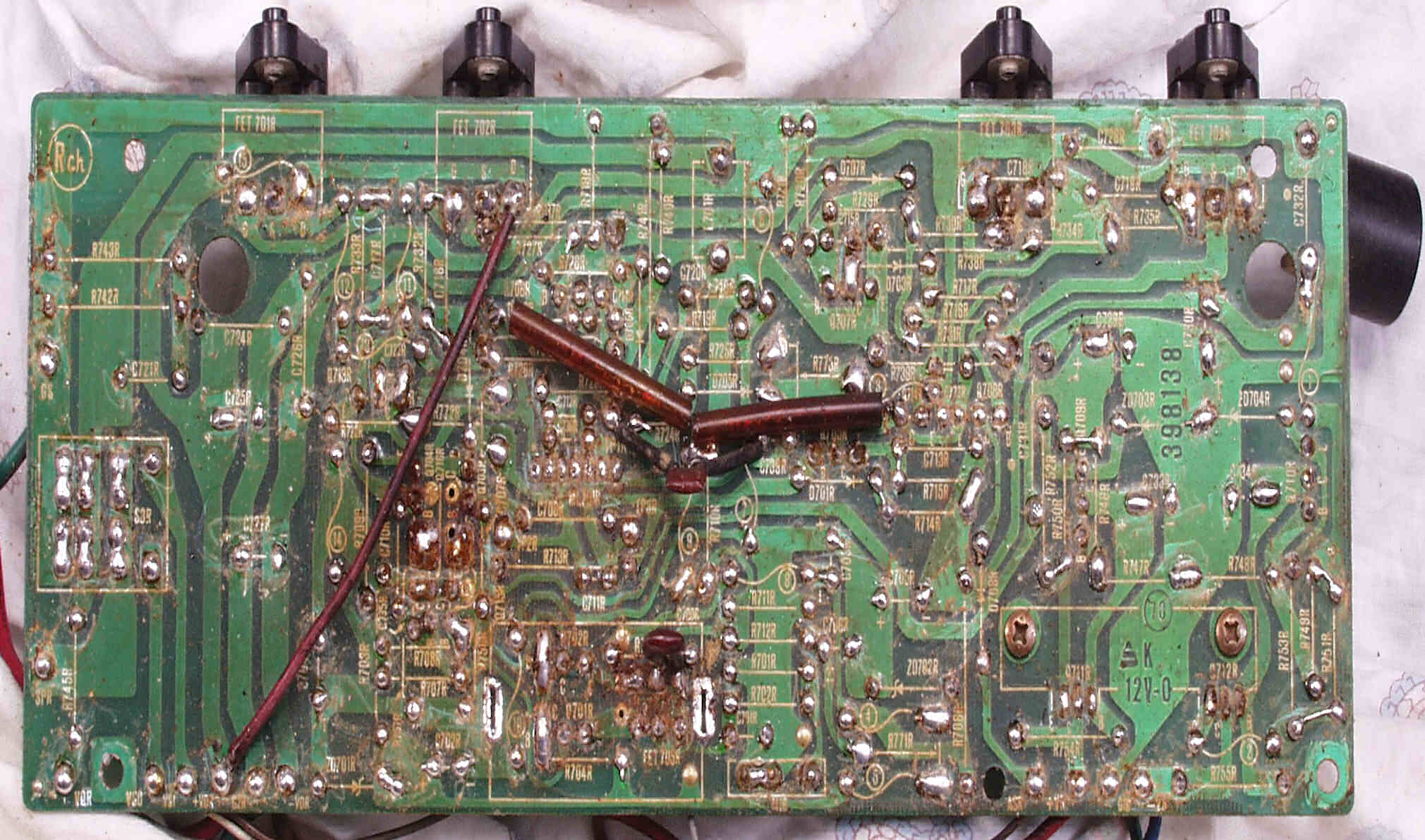

| Ｃ－２Ｃ． 修理前 Ｌ側ドライブ基板裏 | |
 |
|

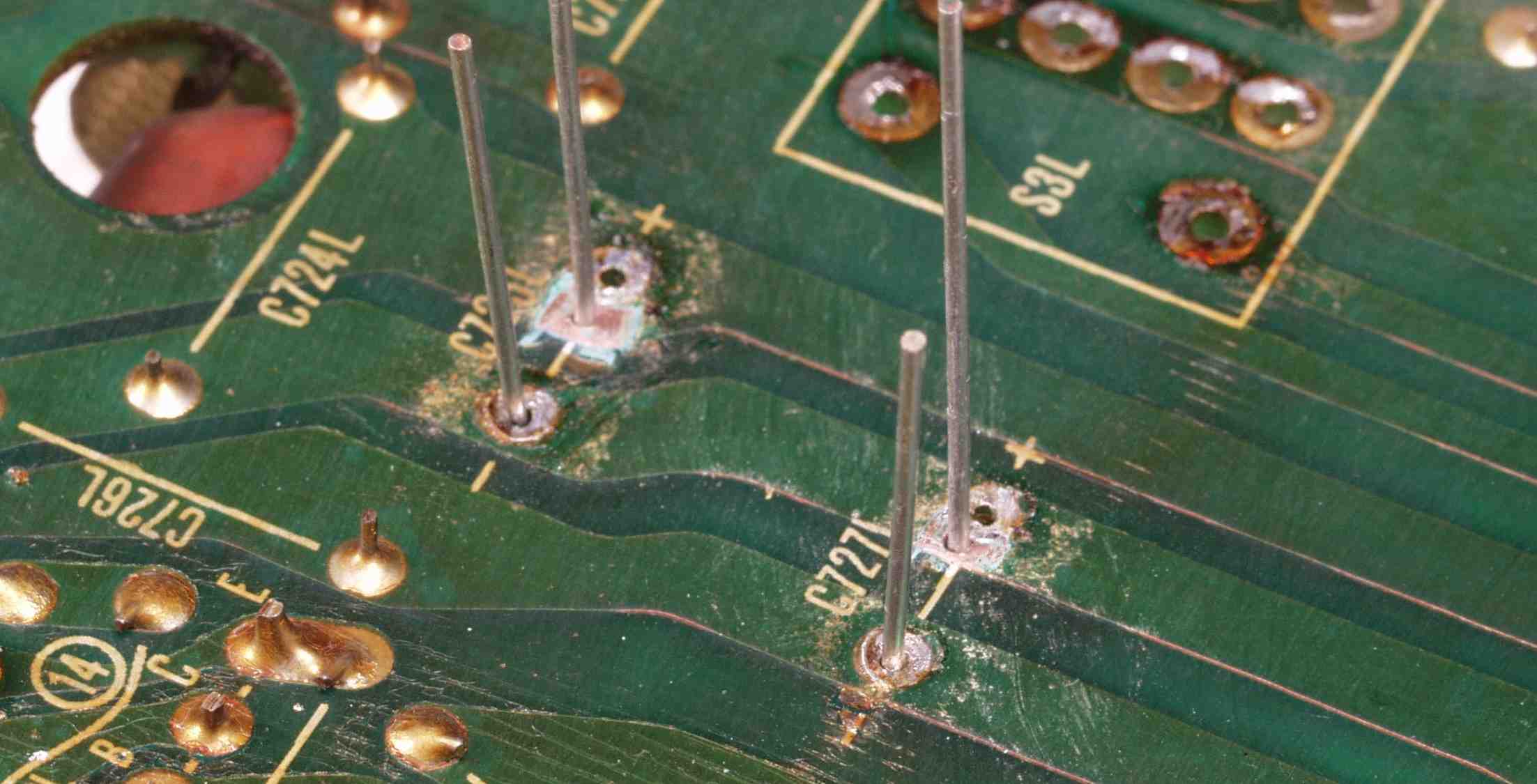

| Ｃ－２Ｃ－１． 修理中 Ｌ側ドライブ基板裏 交換する電解コンデンサーの足のピッチが異なるので穴あけする | |
 |
|
| Ｃ－２Ｄ． 修理（半田補正）後 Ｌ側ドライブ基板裏 半田を全部やり直す 普通はこれで完成 | |
 |
|
| Ｃ－２Ｅ． 修理中 Ｌ側ドライブ基板裏 余分なフラックスを取る | |
 |
|
| Ｃ－２Ｆ． 完成Ｌ側ドライブ基板裏 洗浄後防湿材を塗る | |
 |
|

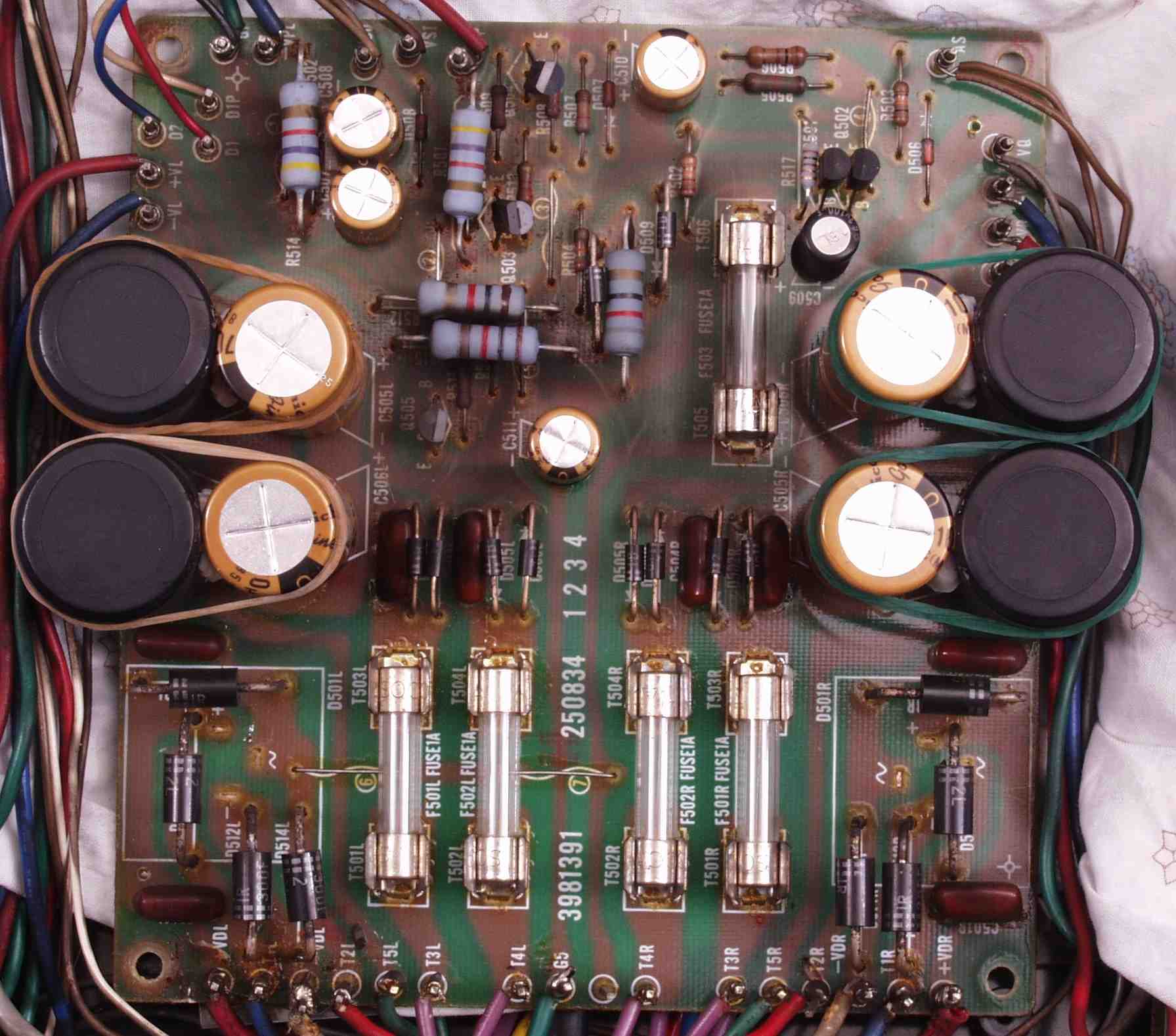

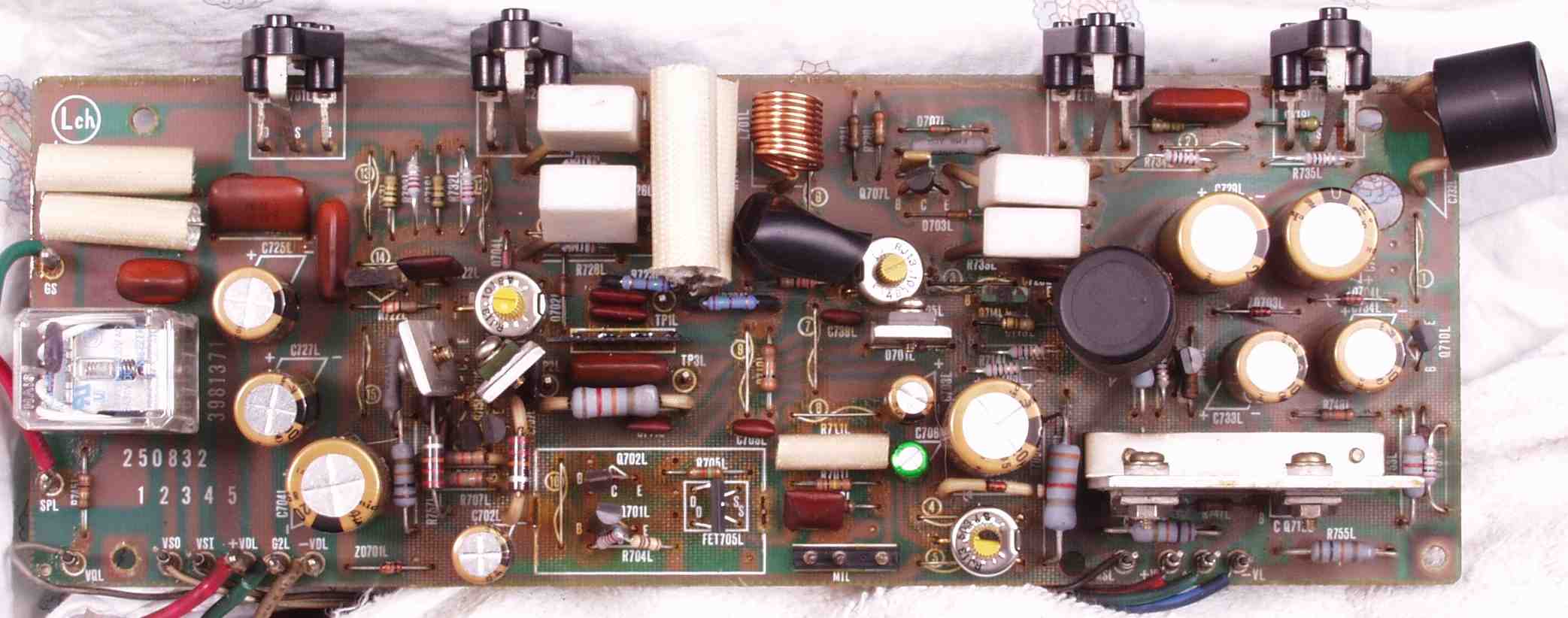

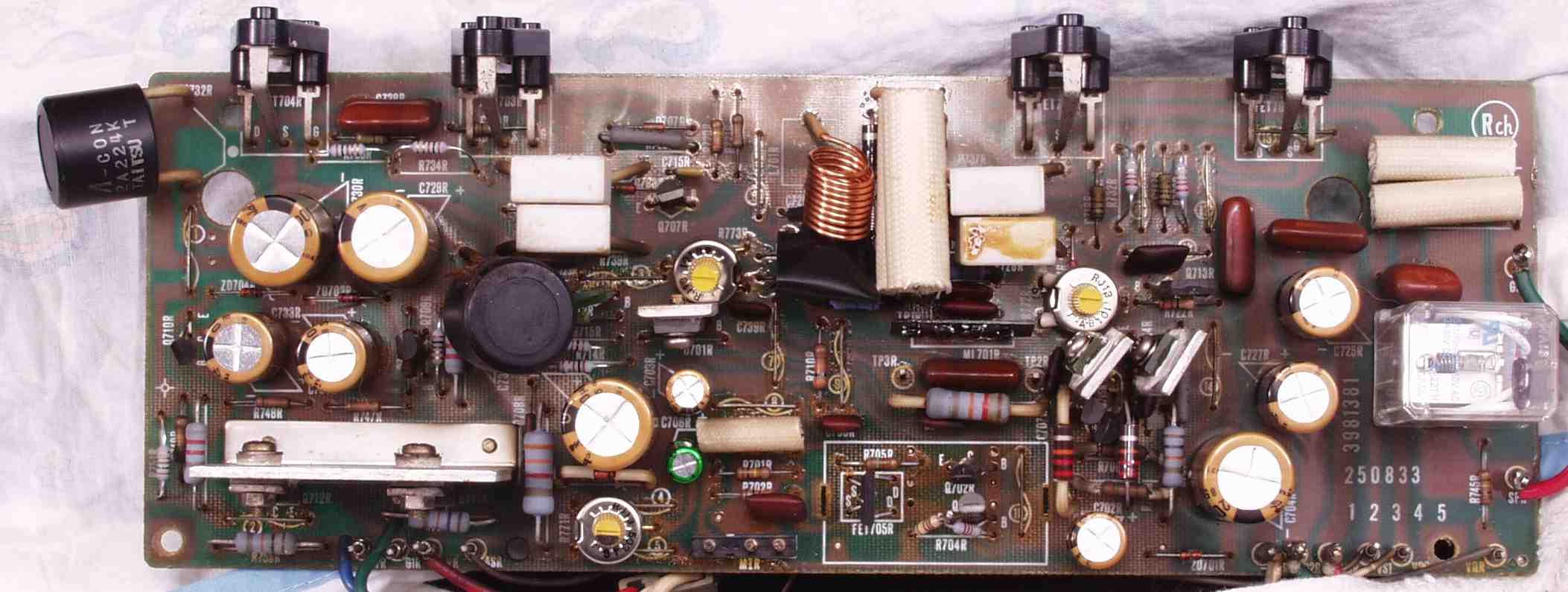

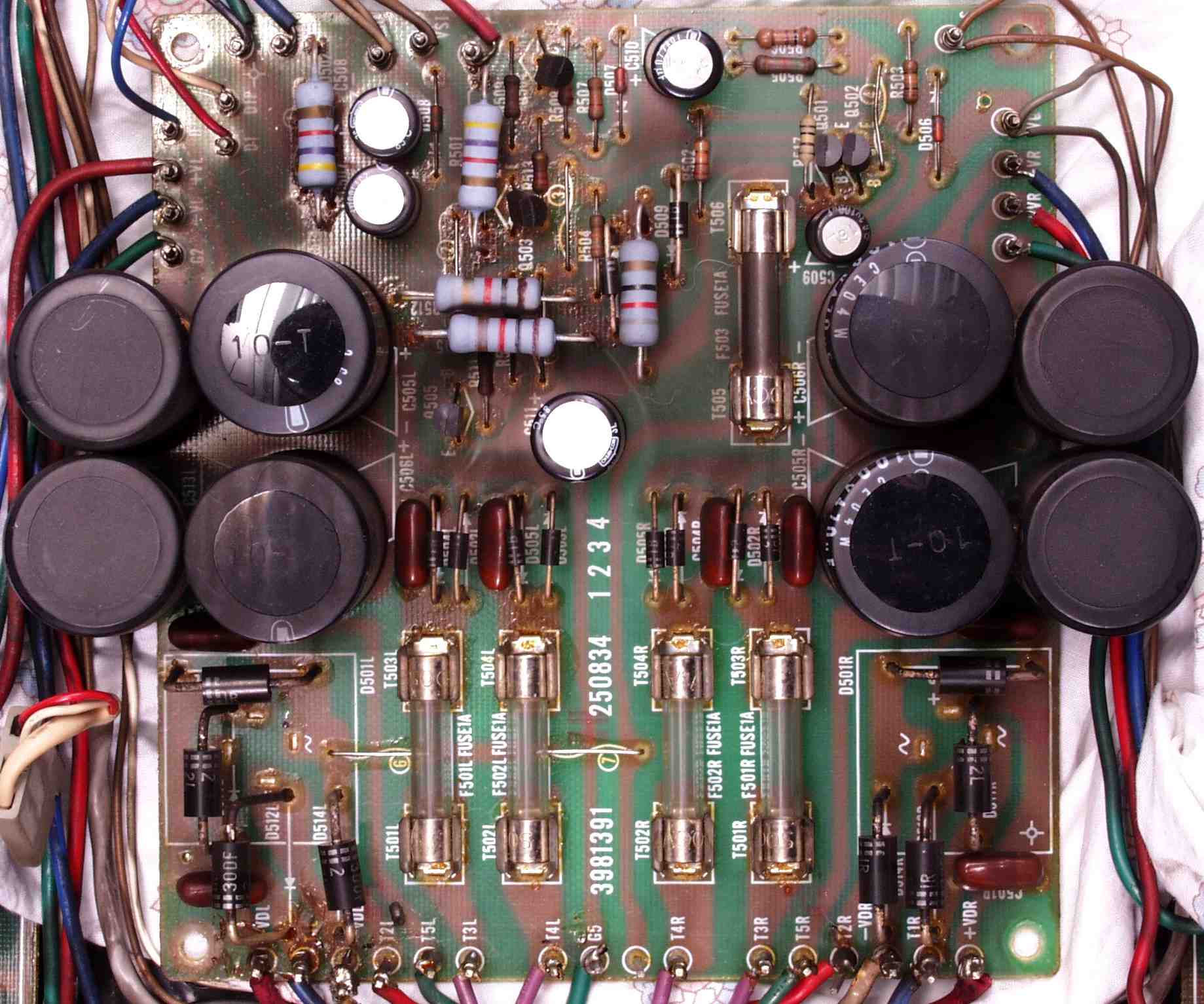

| Ｃ－３Ａ． 修理前 電源基盤 | |
 |
|

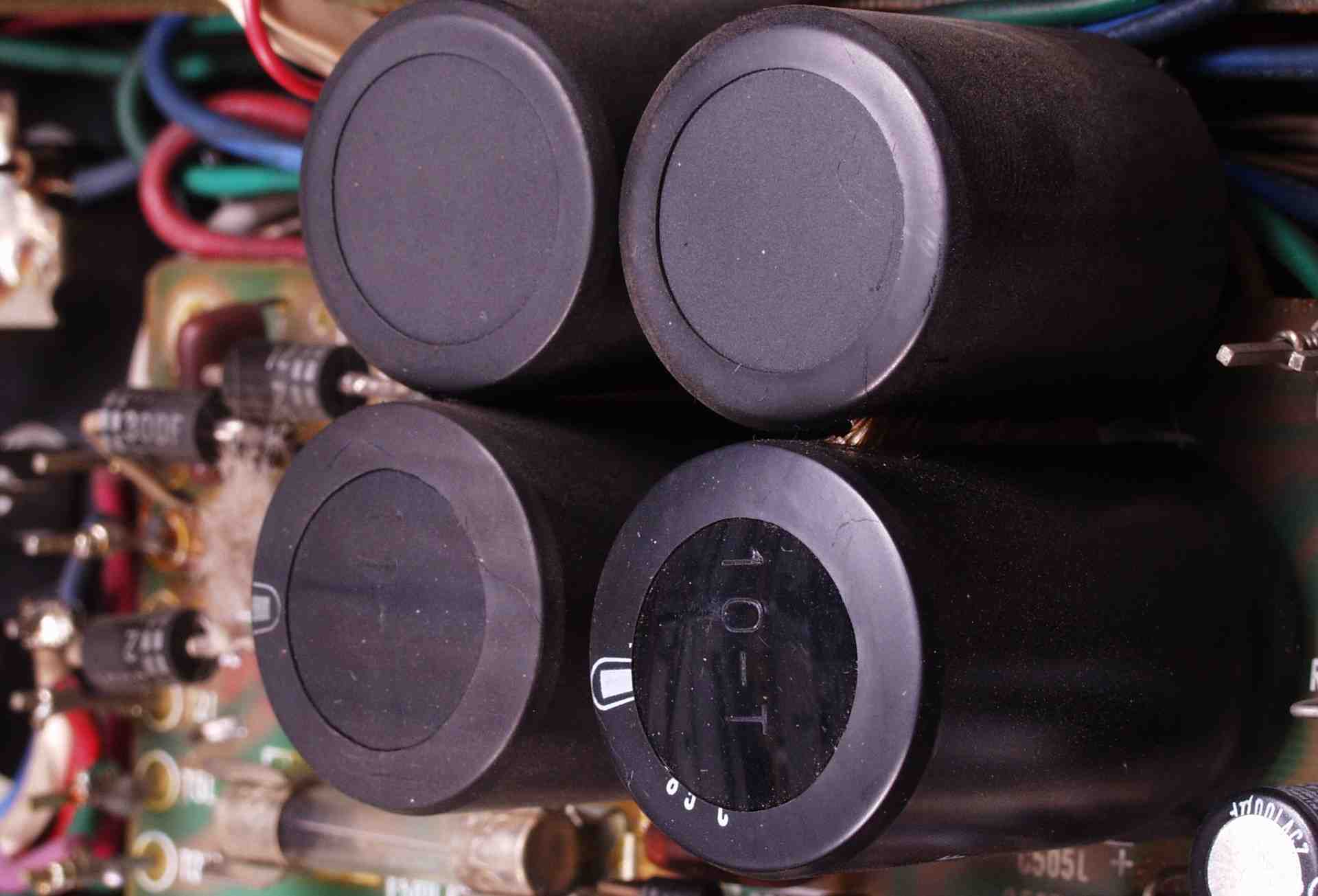

| Ｃ－３Ｂ． 修理後 電源基盤 フューズ入り抵抗全部、電解コンデンサー９個交換、輪ゴムは接着材が固まるまで使用 | |
 |
|

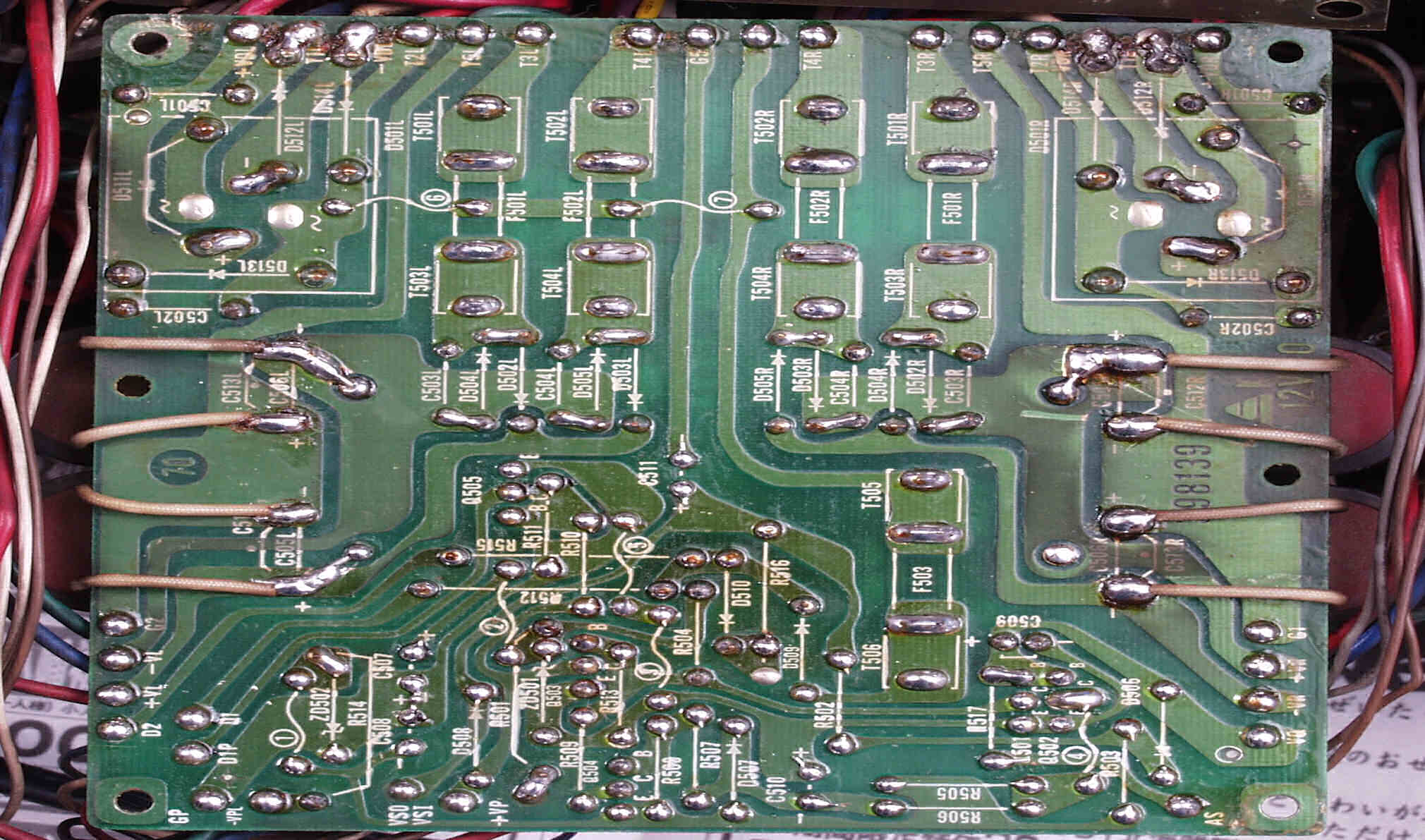

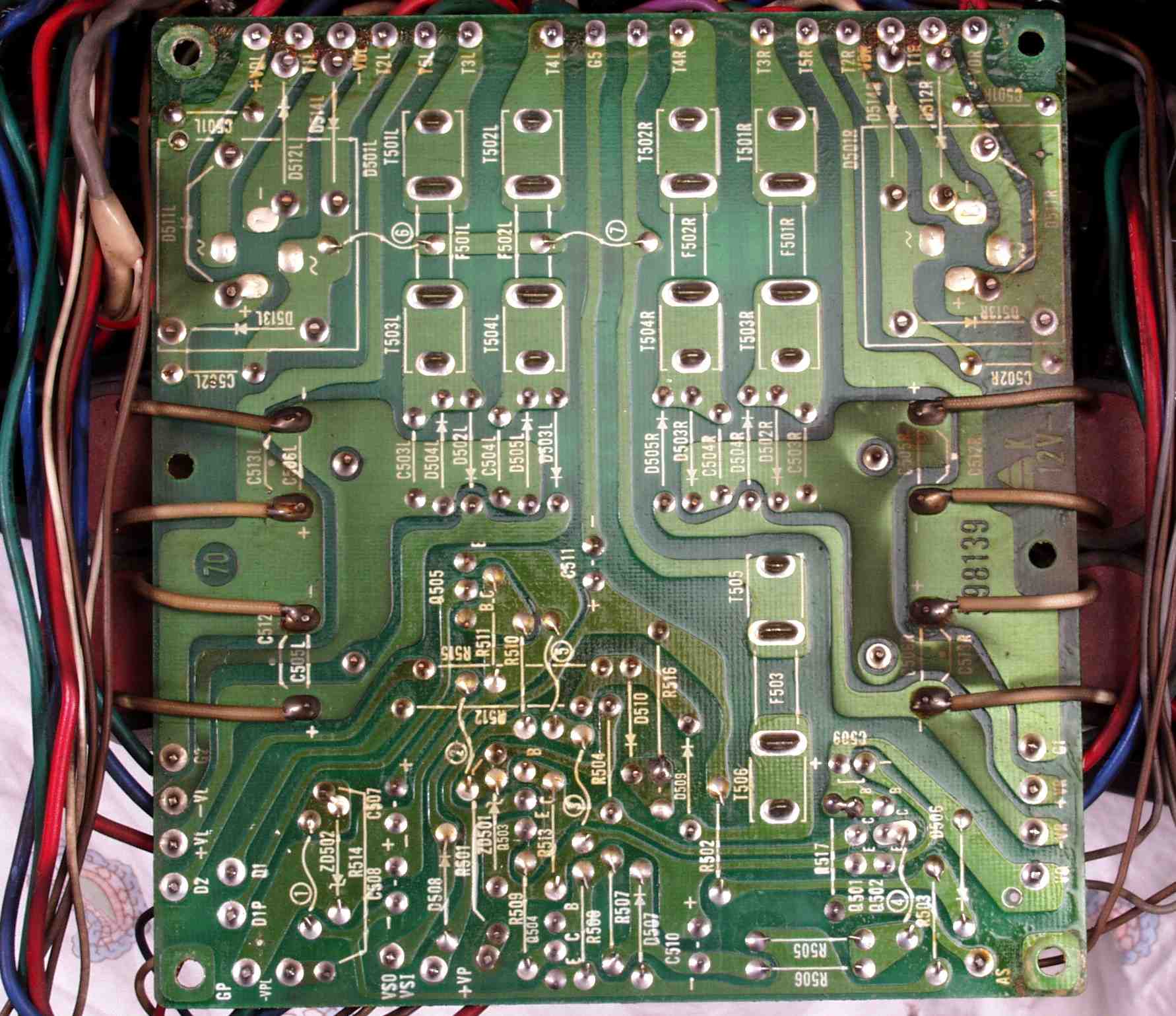

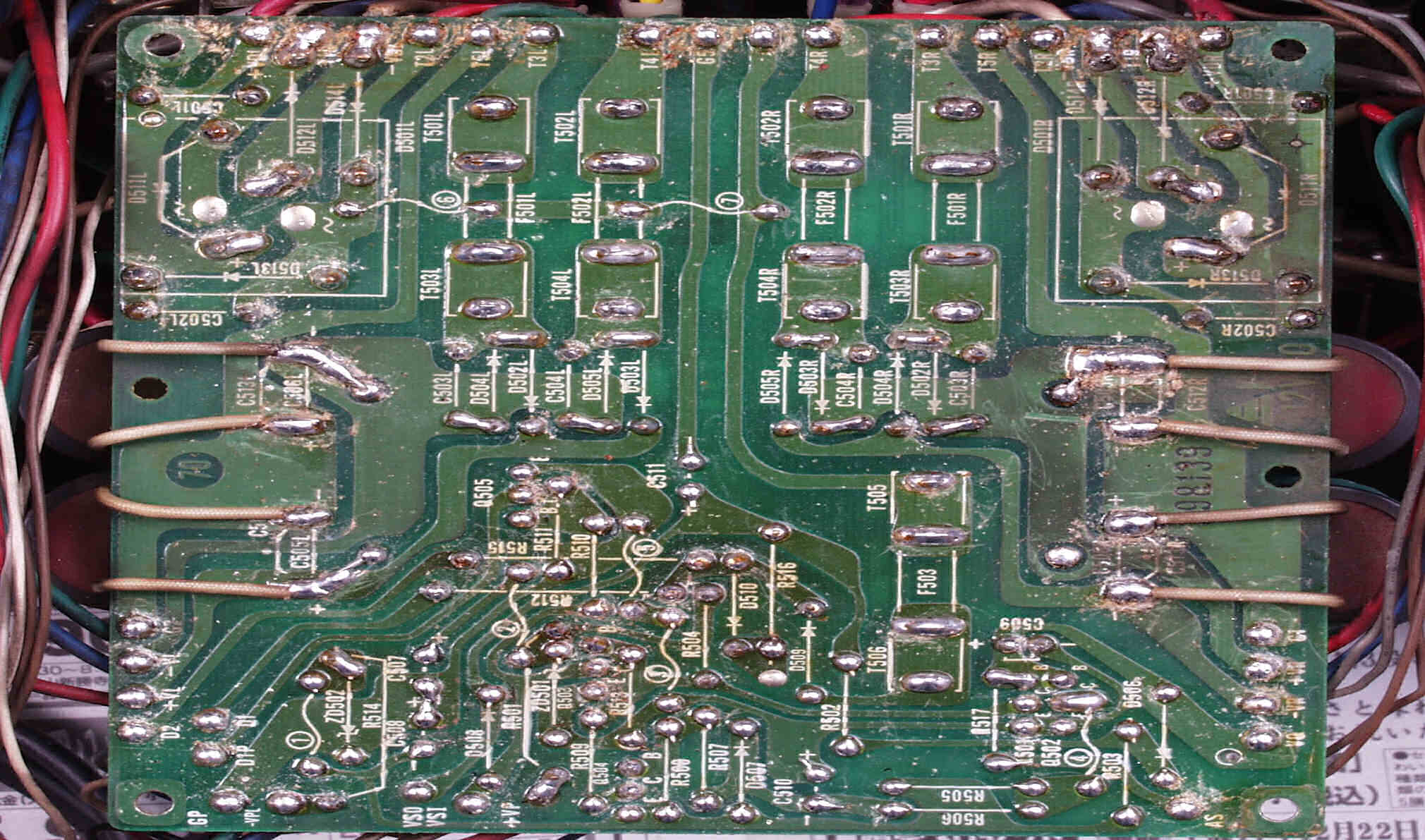

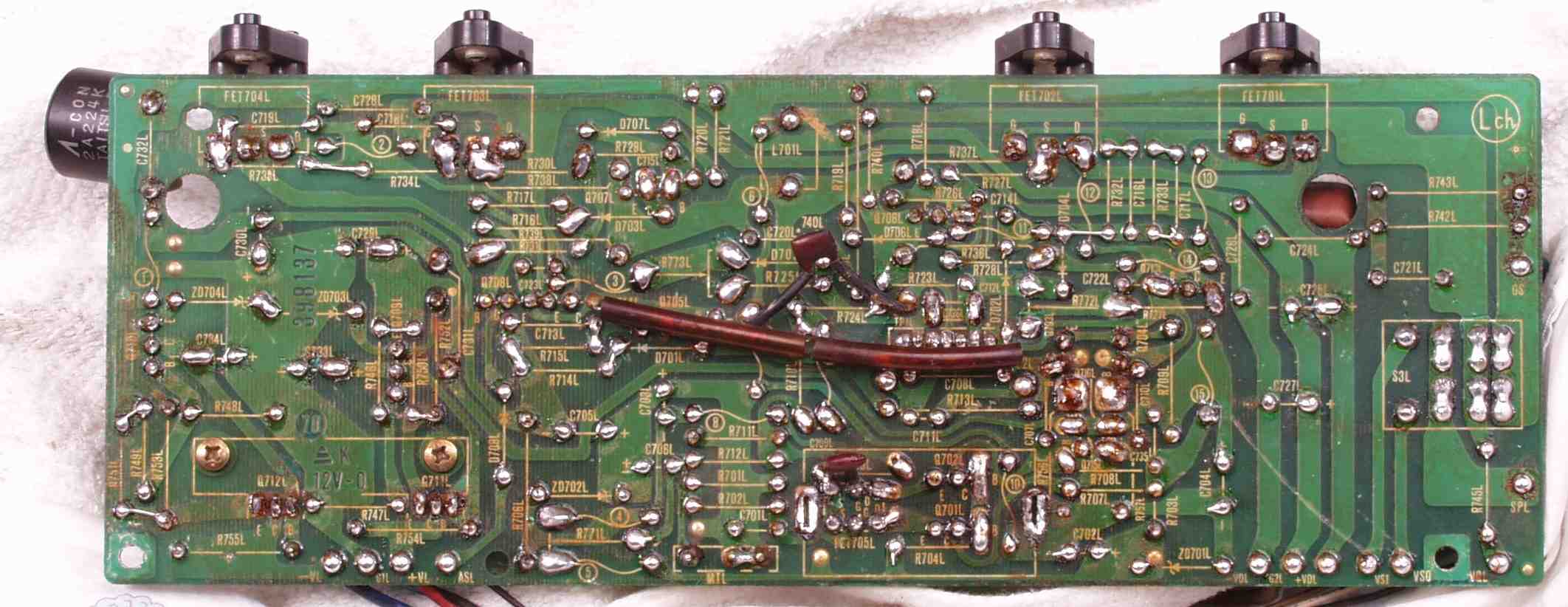

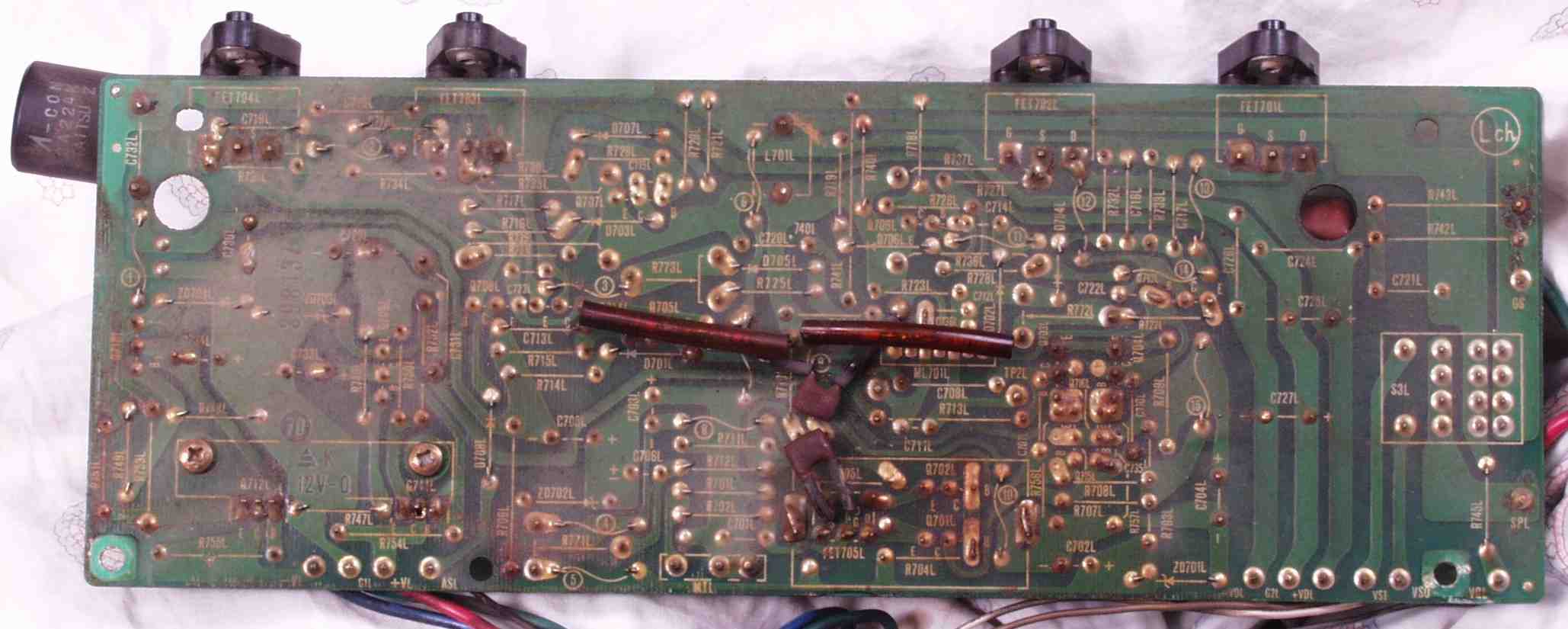

| Ｃ－３Ｃ． 修理前 電源基盤裏 | |
 |
|

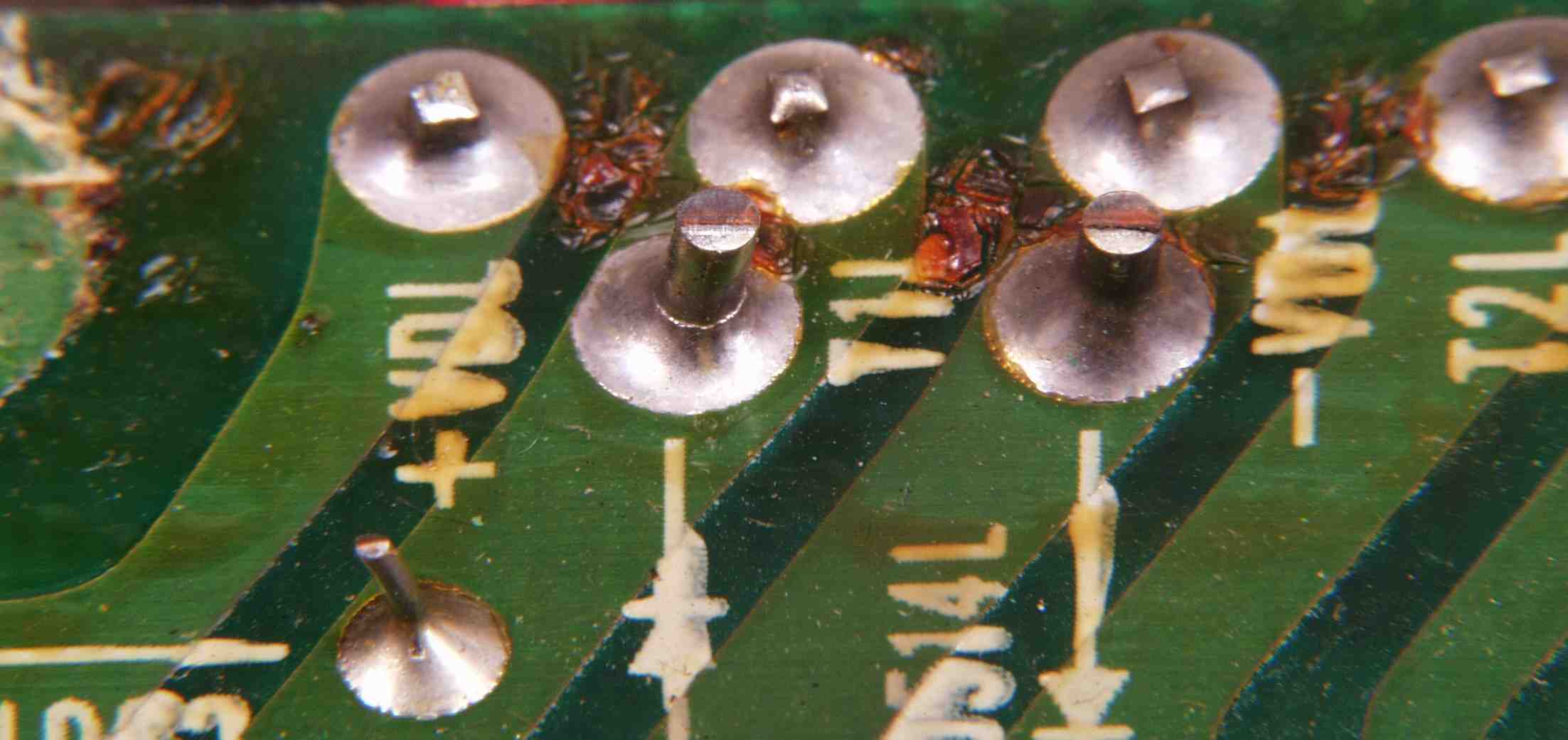

| Ｃ－３Ｃ－１． 修理中 電源基盤裏、ハンダ不良ｹ所 | |
 |
|
| Ｃ－３Ｄ． 修理（半田補正）後 電源基盤裏 半田を全部やり直す | |
 |
|
| Ｃ－３Ｅ． 修理中 電源基盤裏 余分なフラックスを取る | |
 |
|
| Ｃ－３Ｆ． 完成電源基盤裏 洗浄後防湿材を塗る | |
 |
|
| Ｃ－３Ｇ． 修理中 絶縁シート | |
 |
|

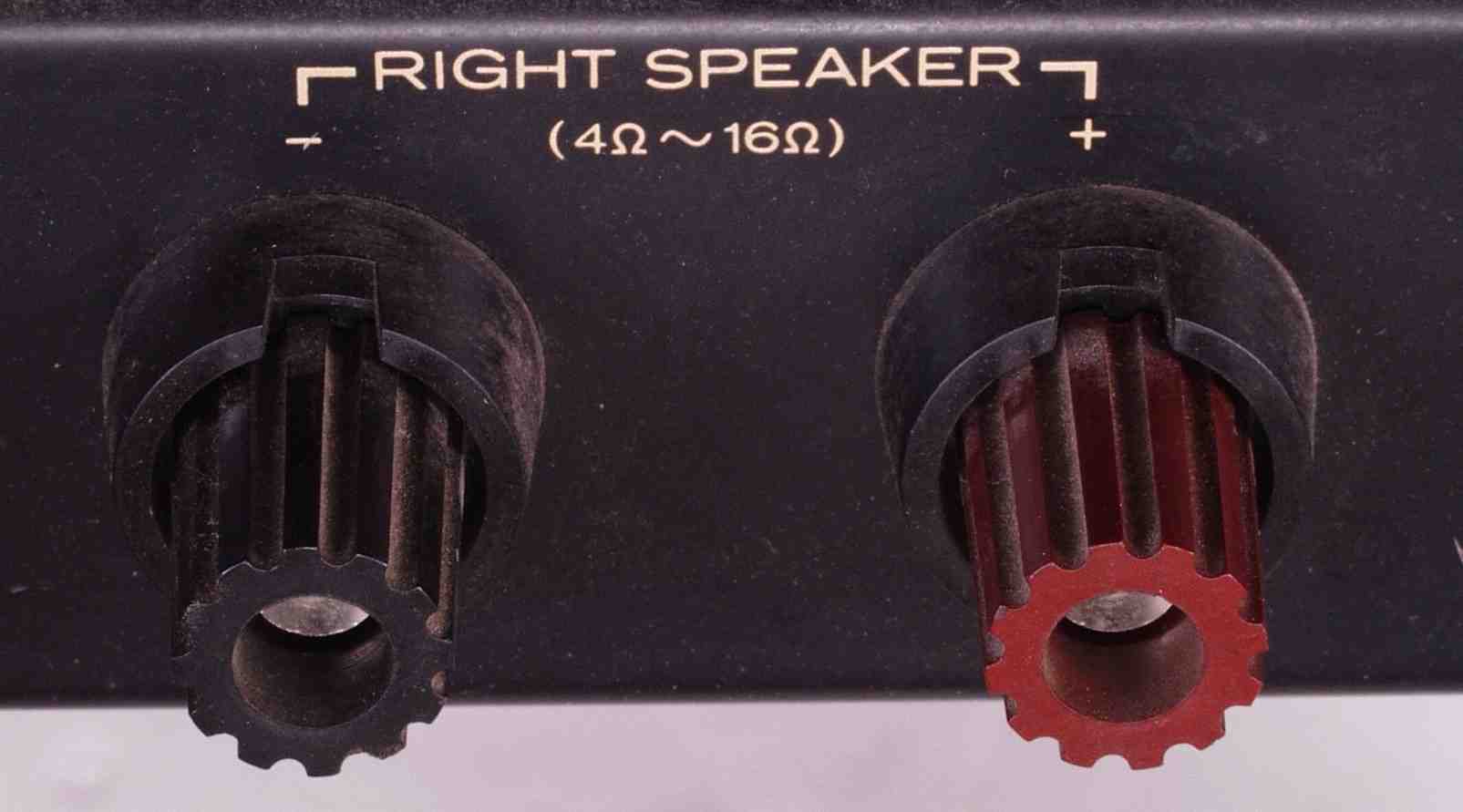

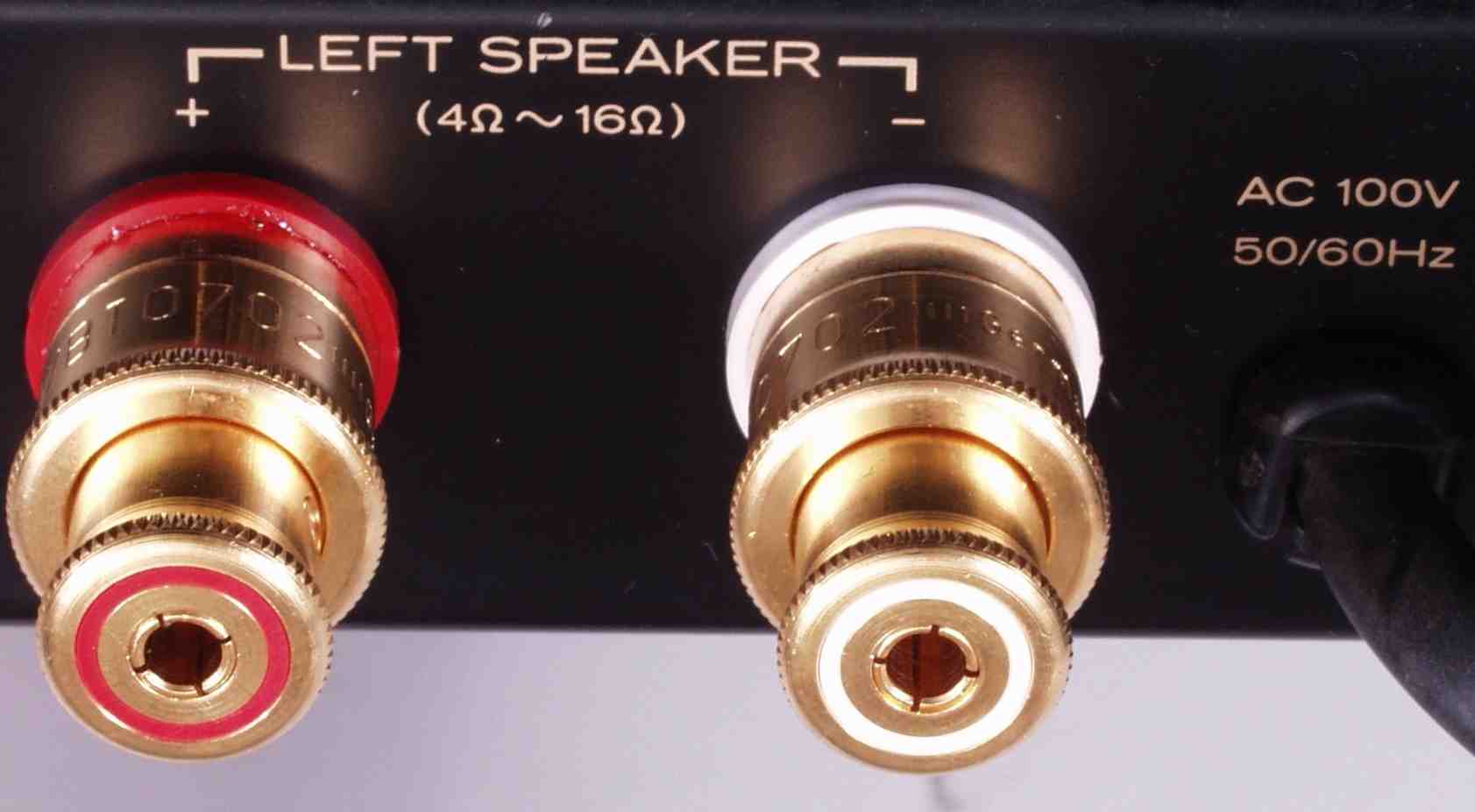

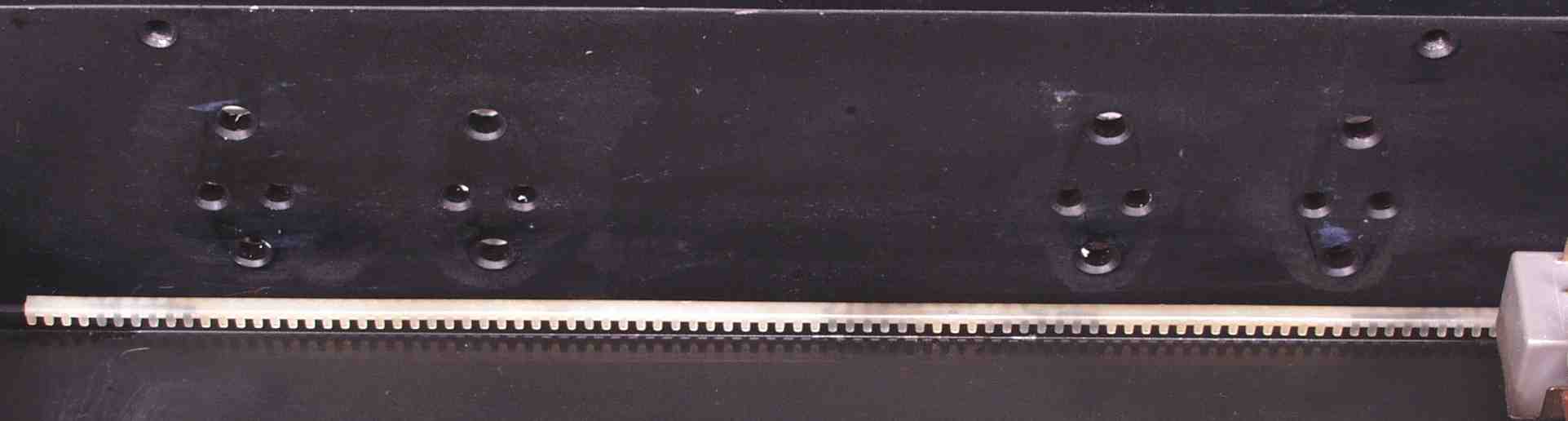

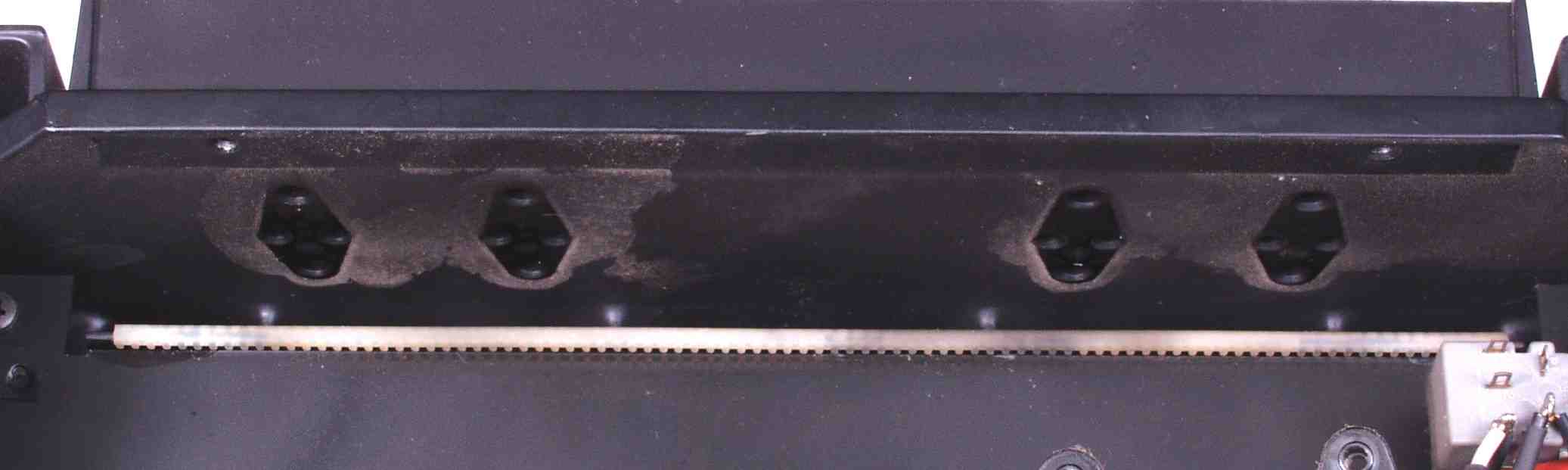

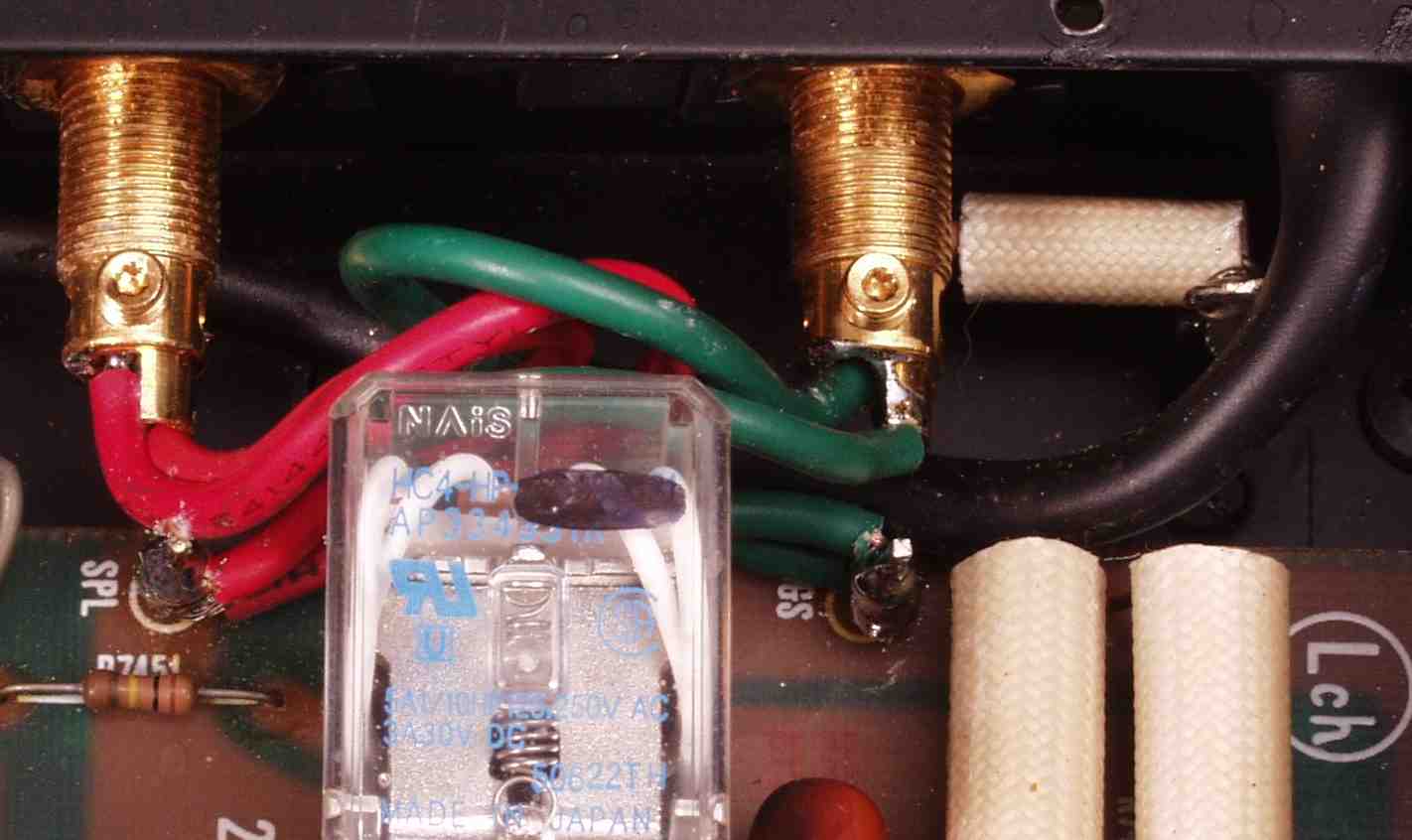

| Ｃ－４Ａ． 修理前 SP端子 | |
 |
 |

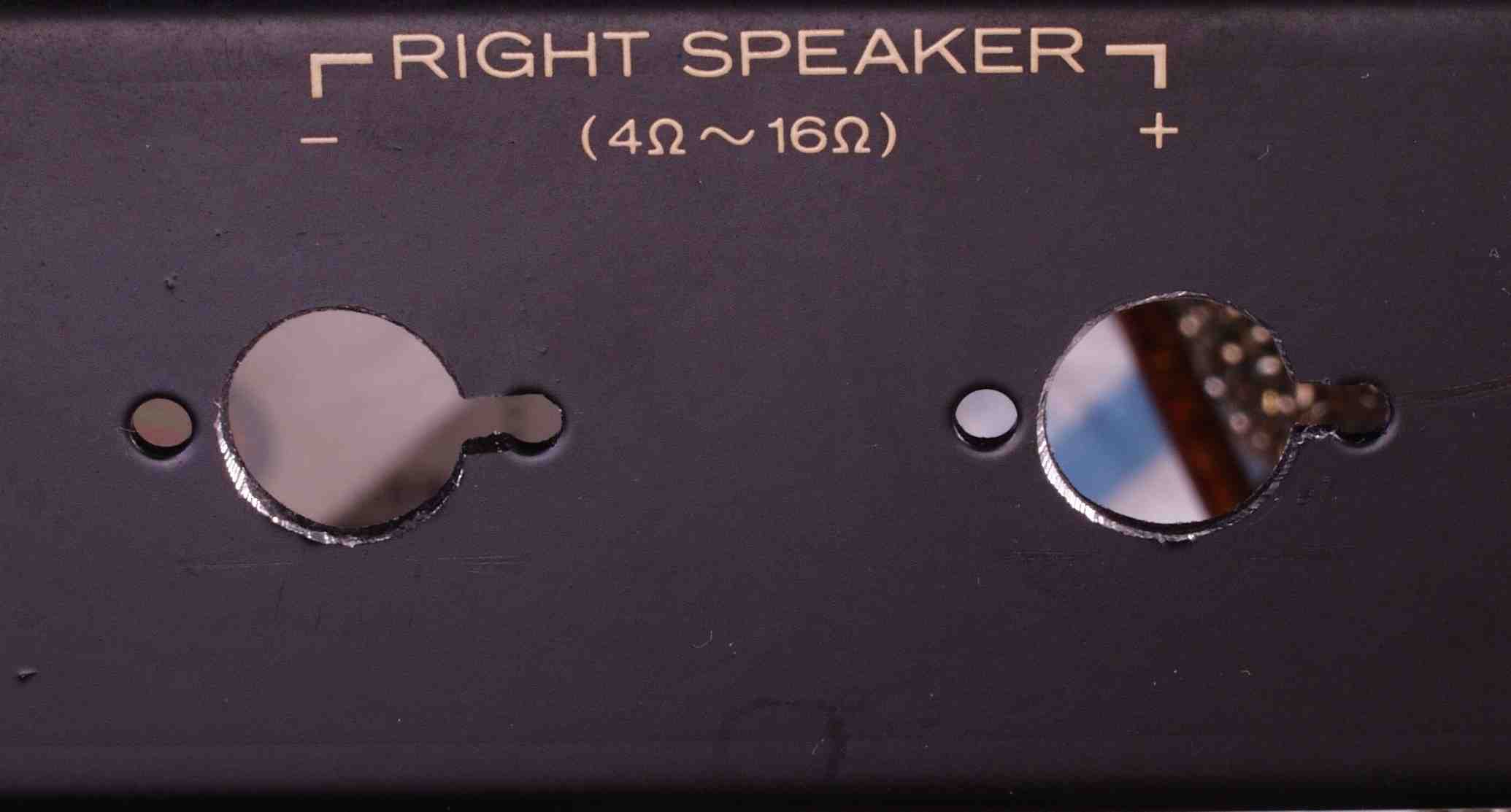

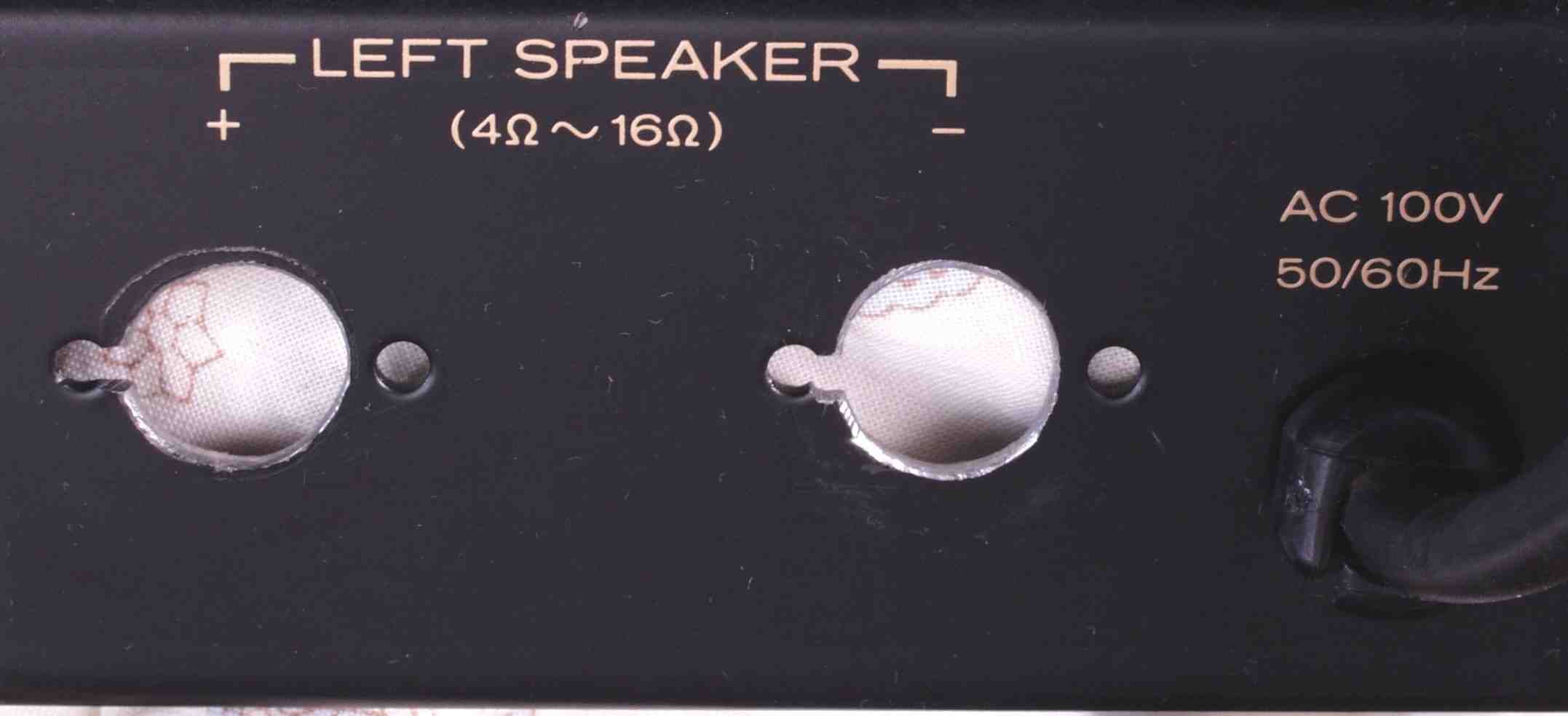

| Ｃ－４B． 修理中 SP端子の穴空作業 | |
 |
 |

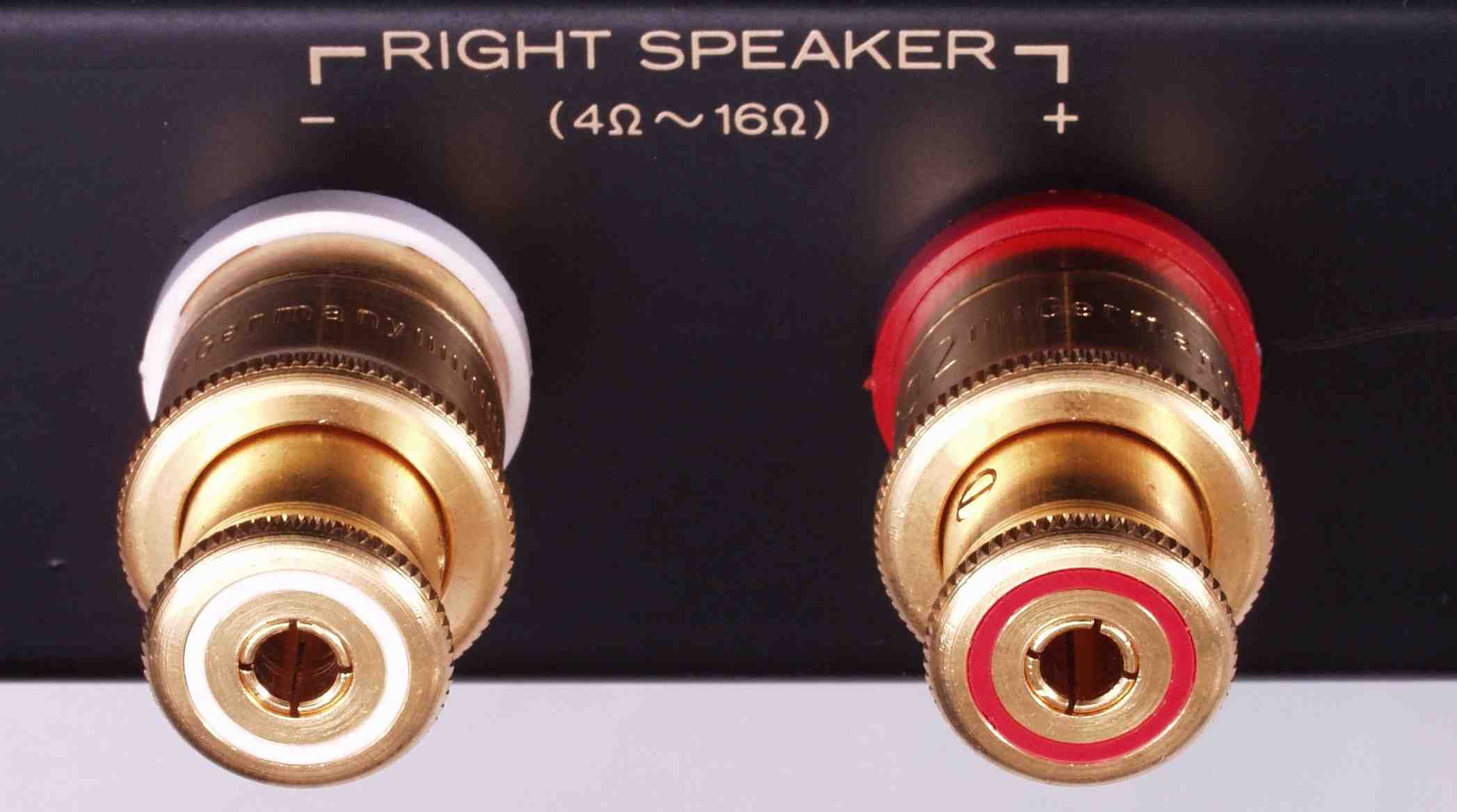

| Ｃ－４Ｃ． 修理後 SP端子 | |
 |
 |

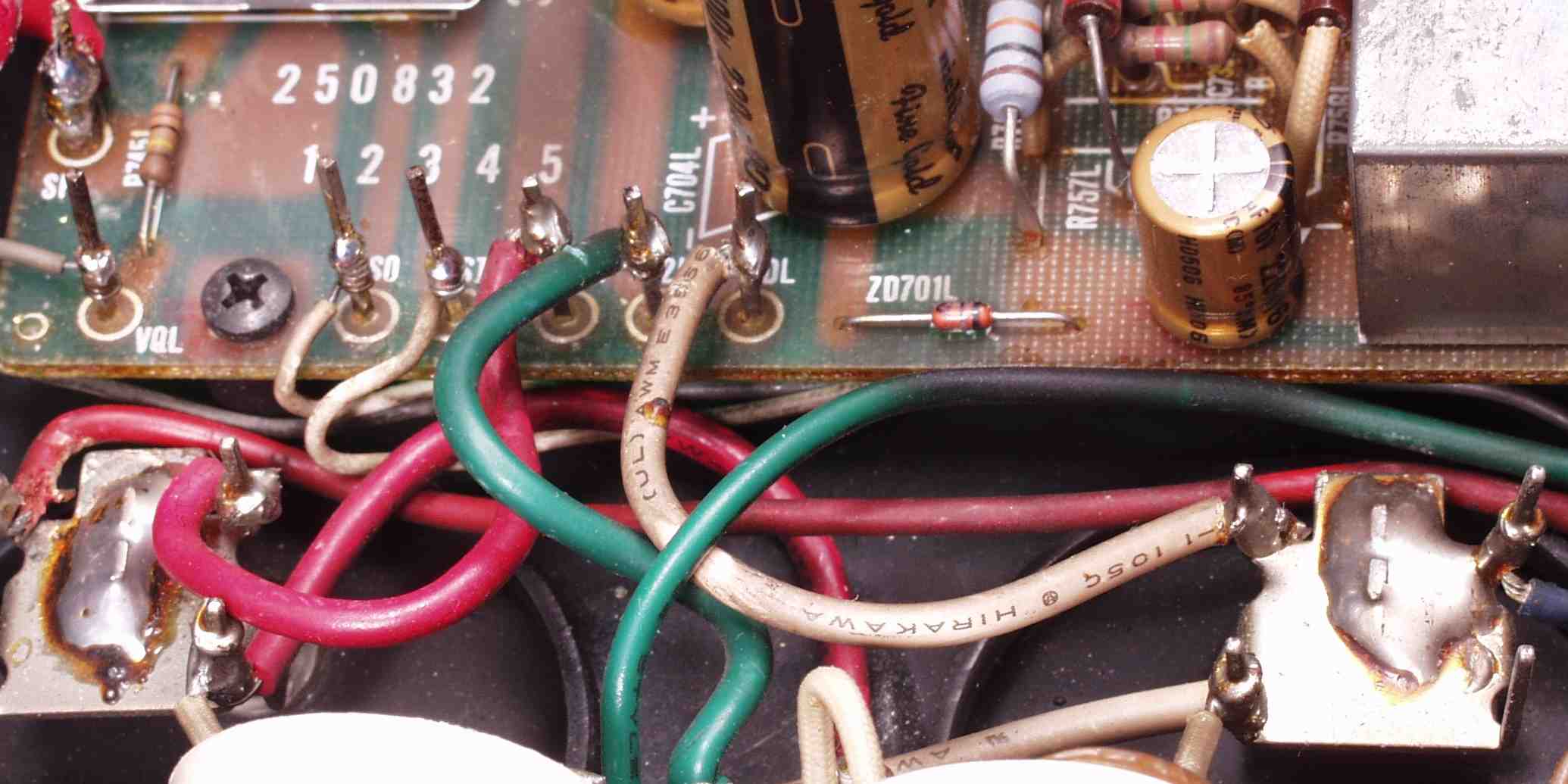

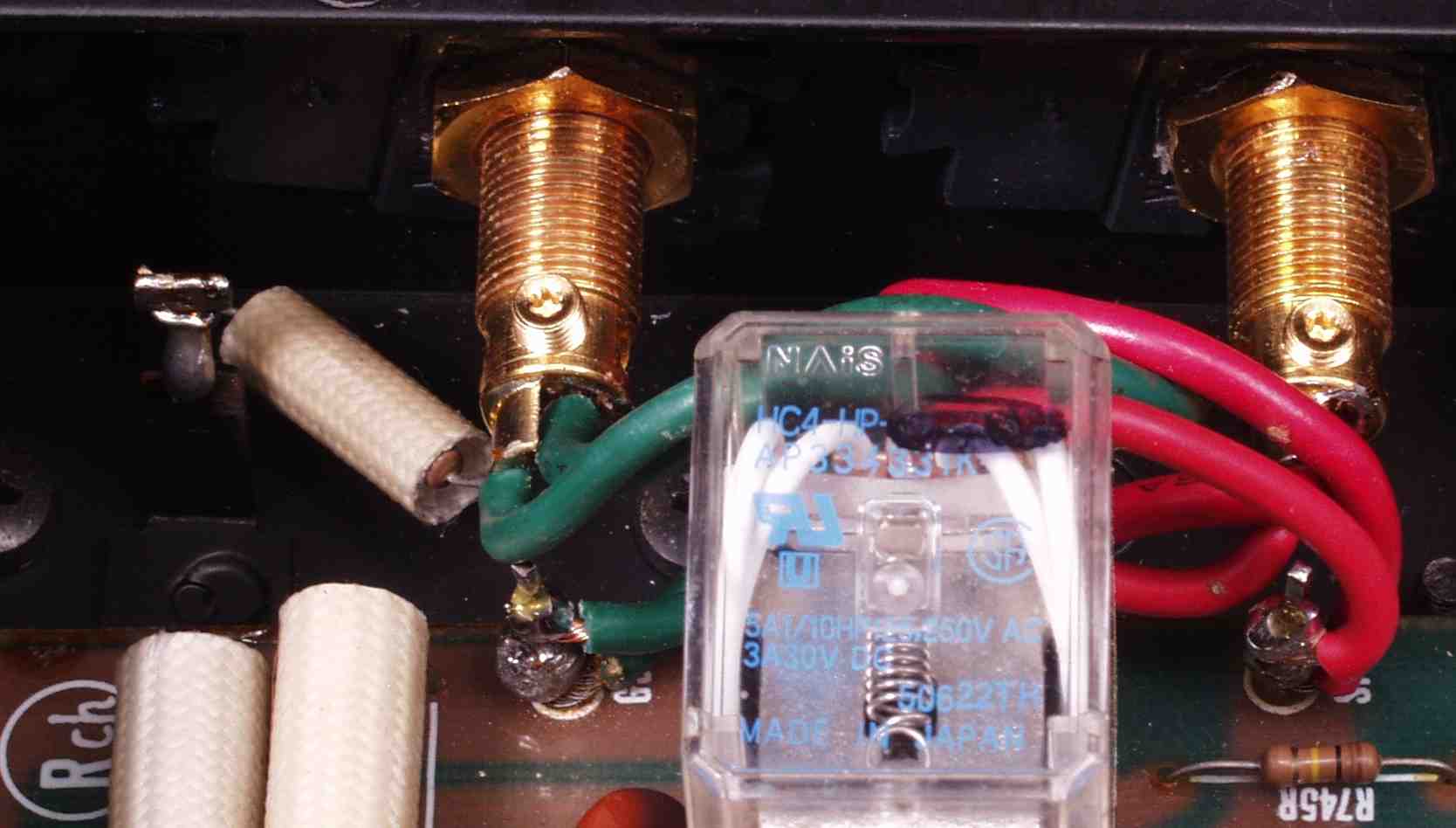

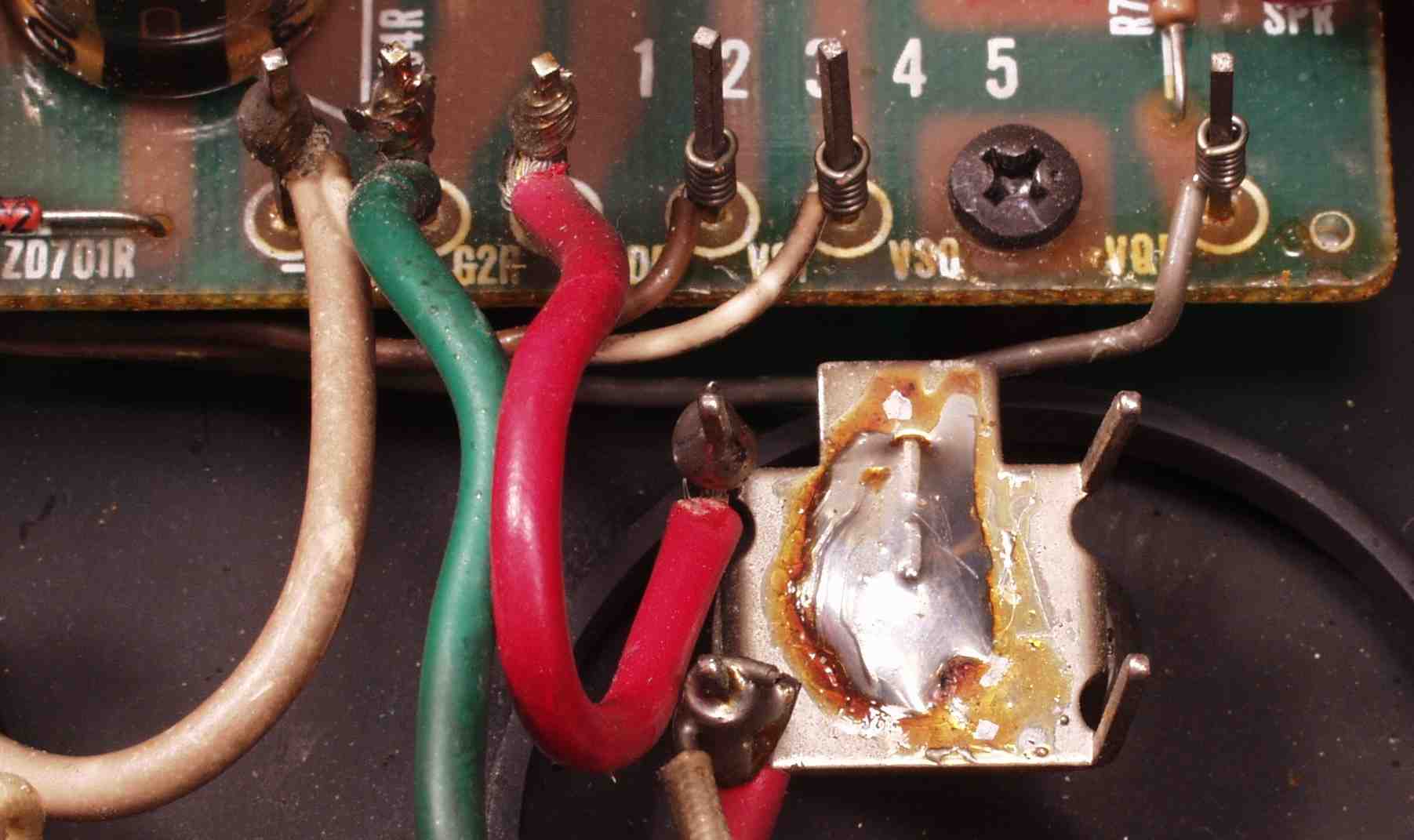

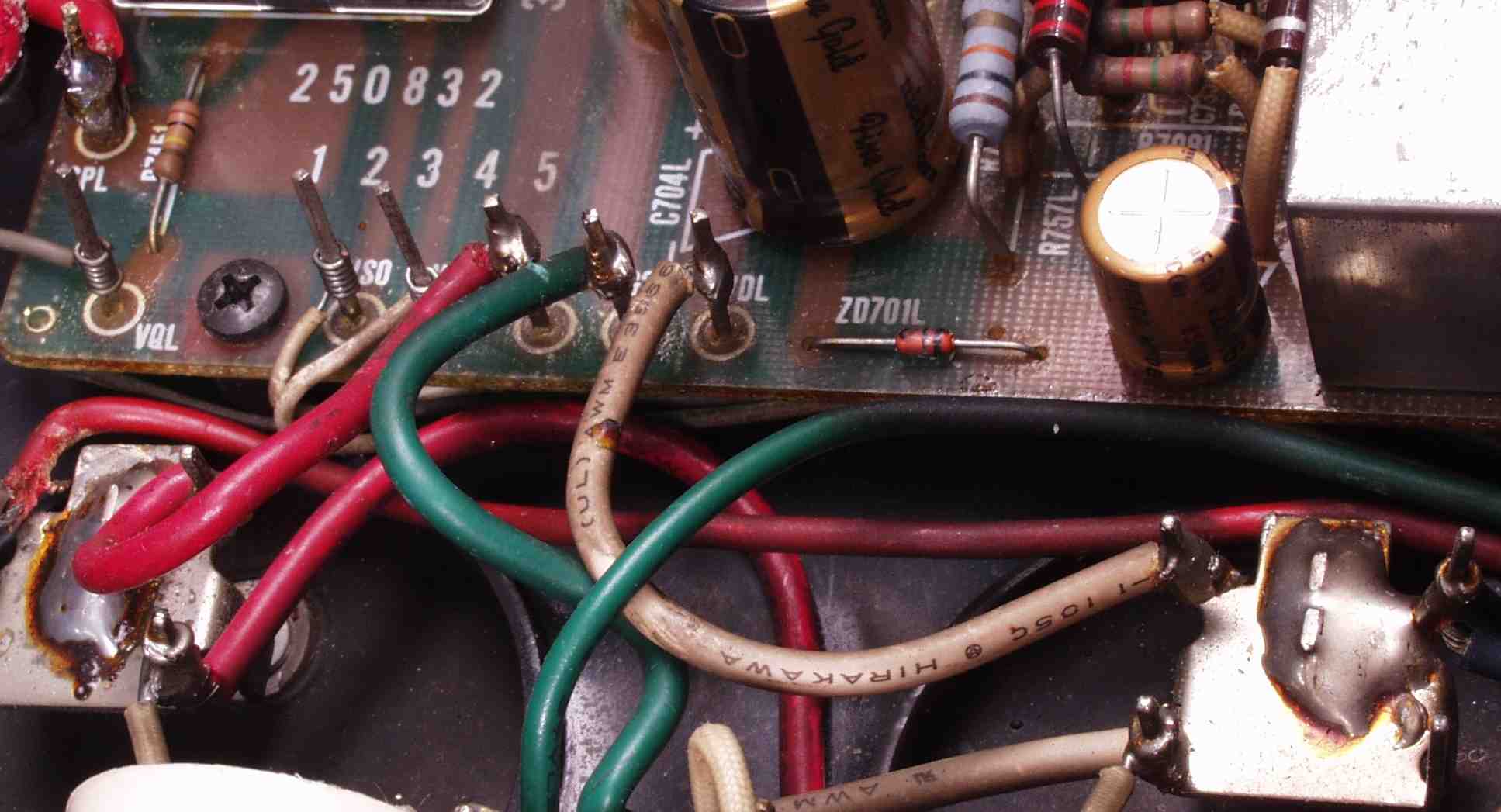

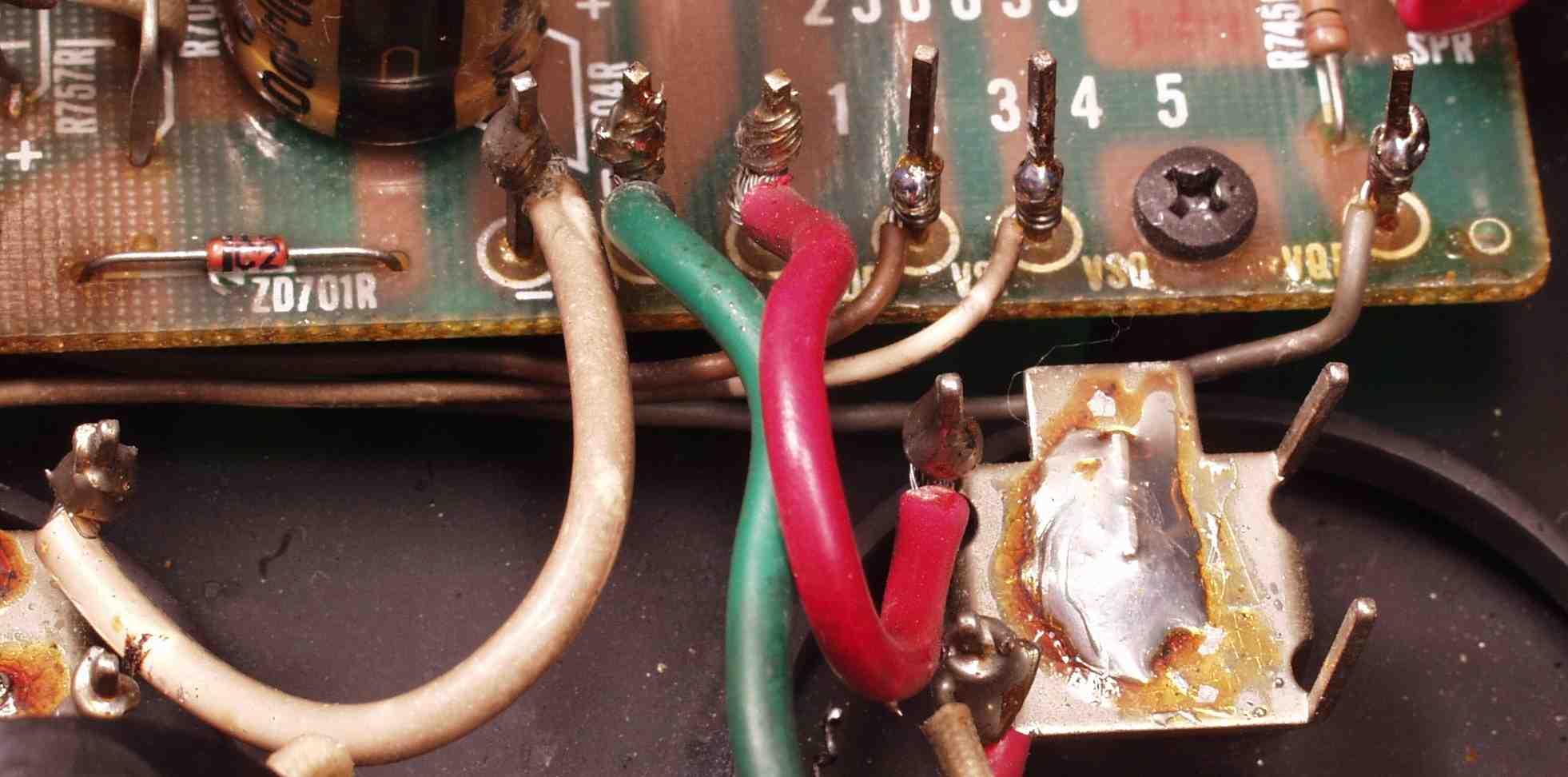

| Ｃ－４Ｄ． 修理後 SP端子への接続 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした ＜＜理由はこちら参照＞＞ |
|
 |
 |

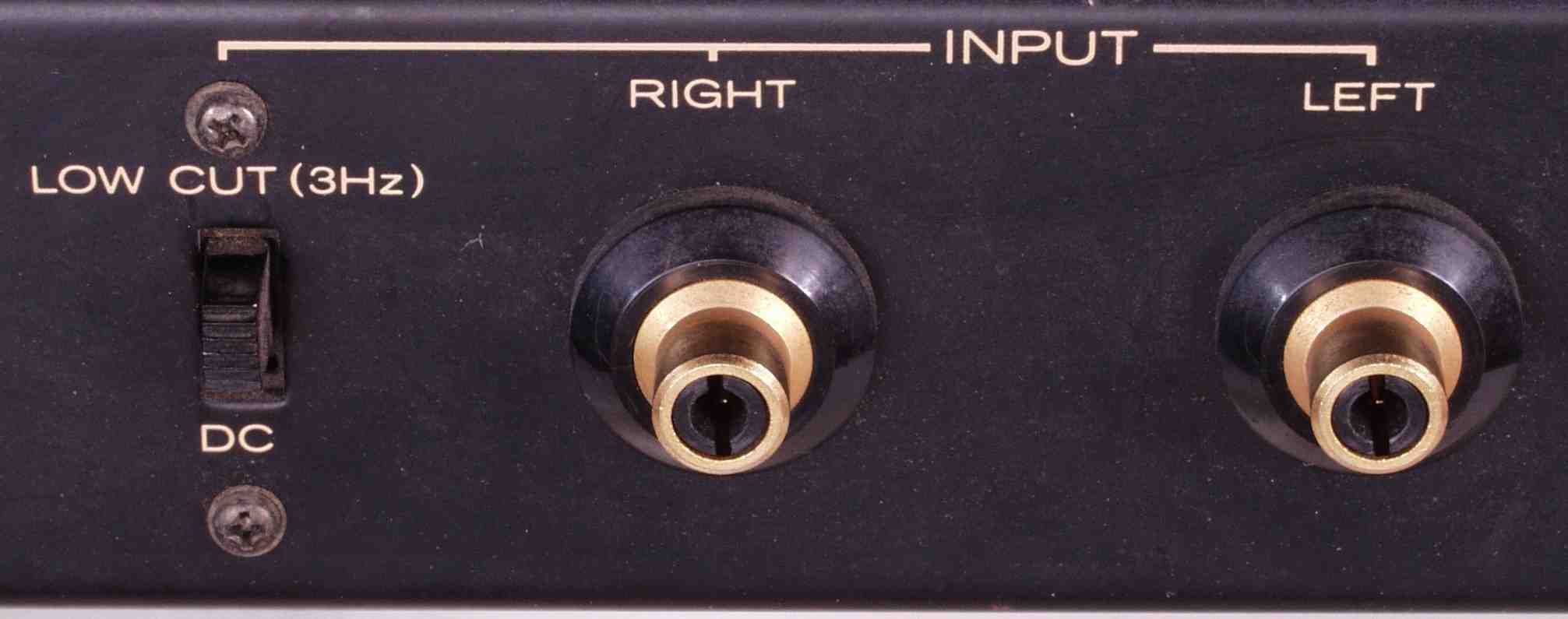

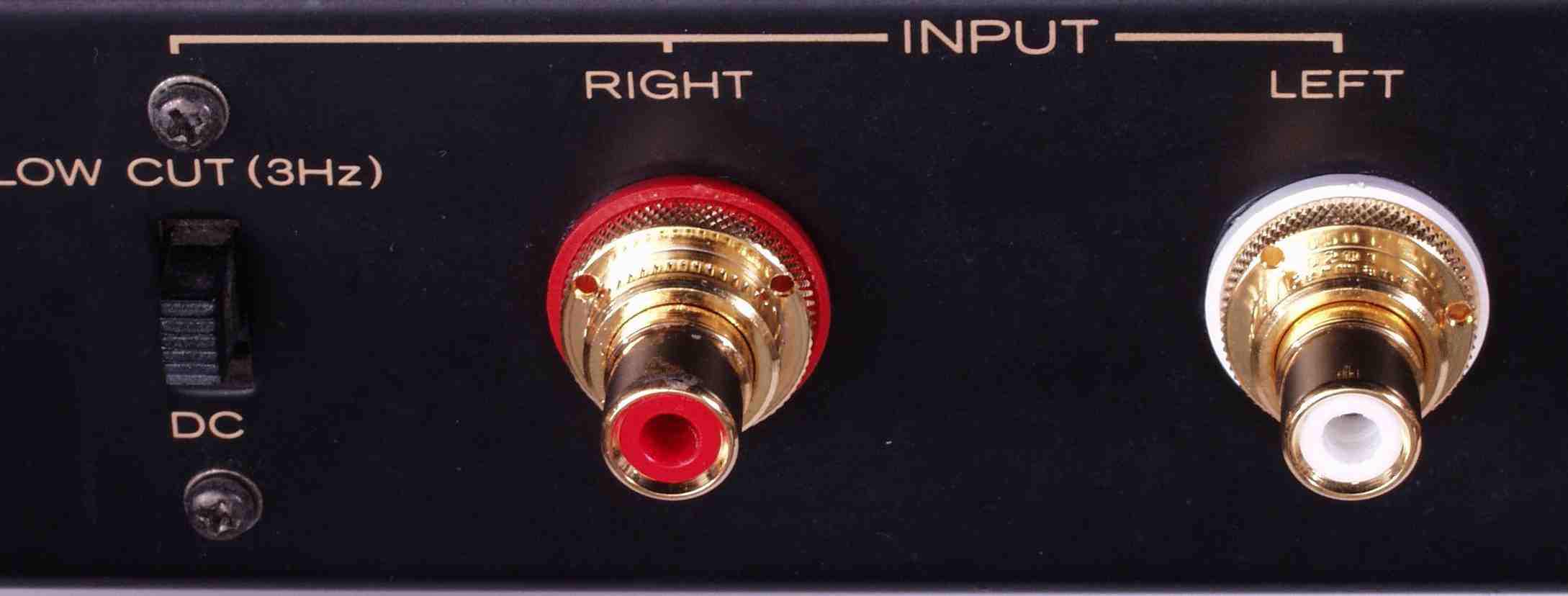

| Ｃ－５Ａ． 修理前 ＲＣＡ入力端子 | |
 |
|
| Ｃ－５Ｂ． 修理後 ＲＣＡ入力端子 | |
 |
|

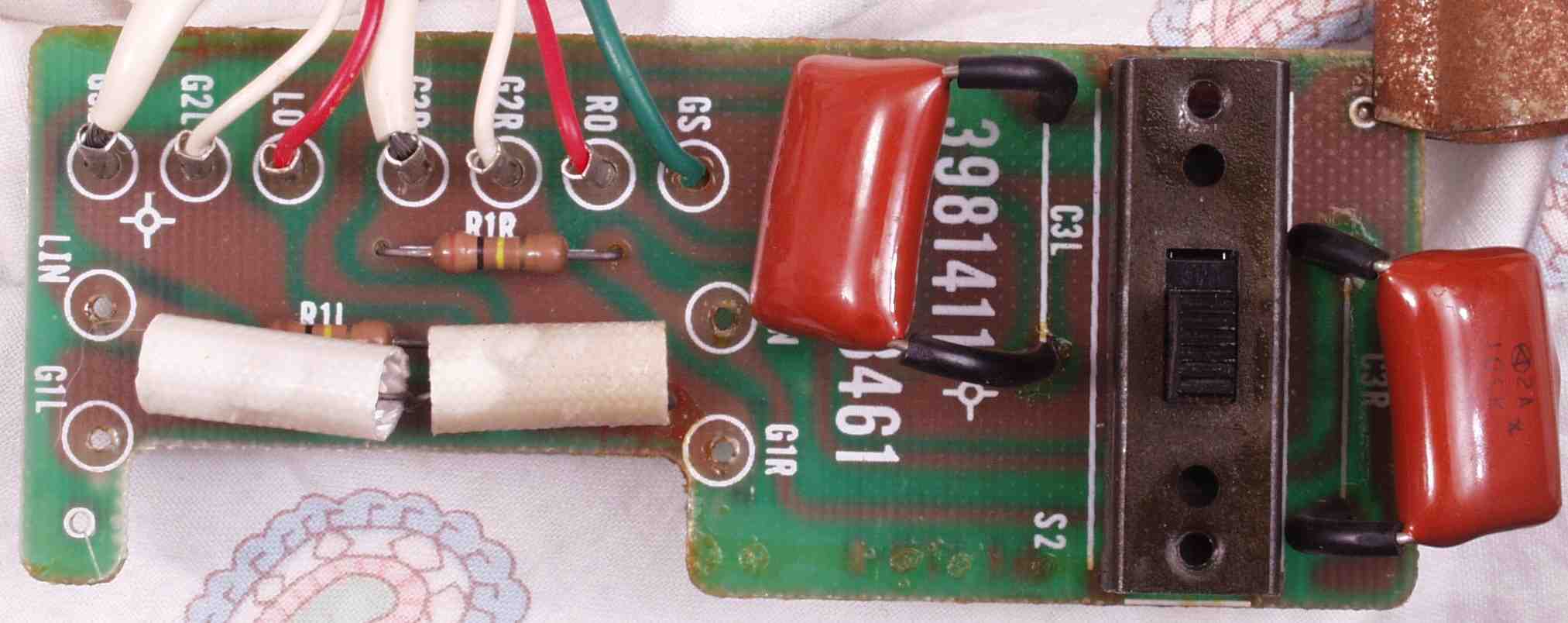

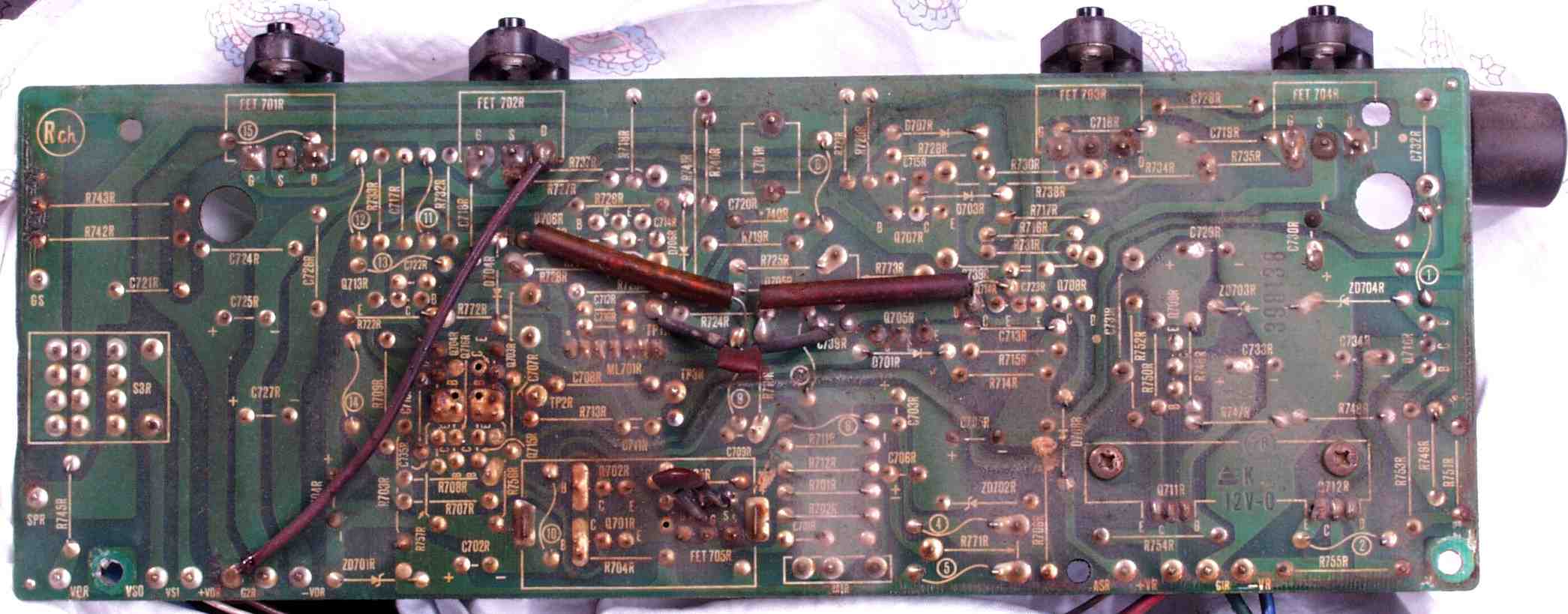

| Ｃ－５C． 修理前 ＲＣＡ端子基板 | |
 |
|

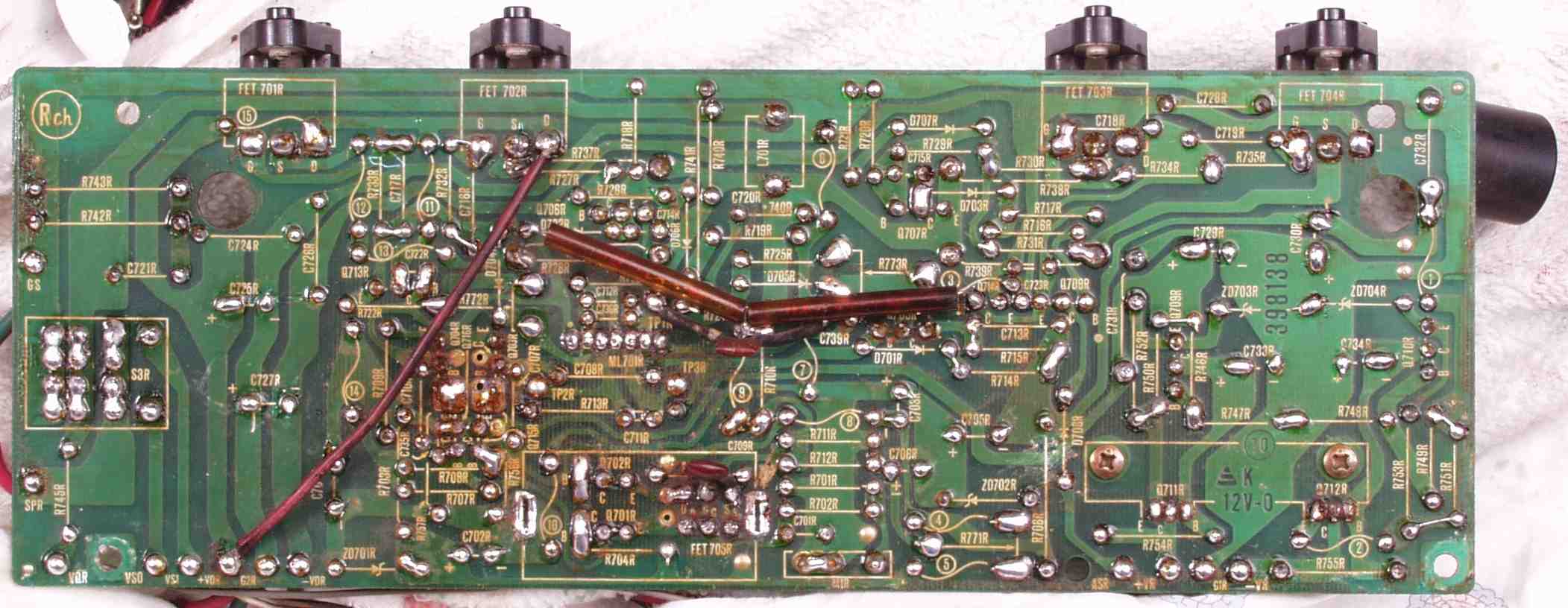

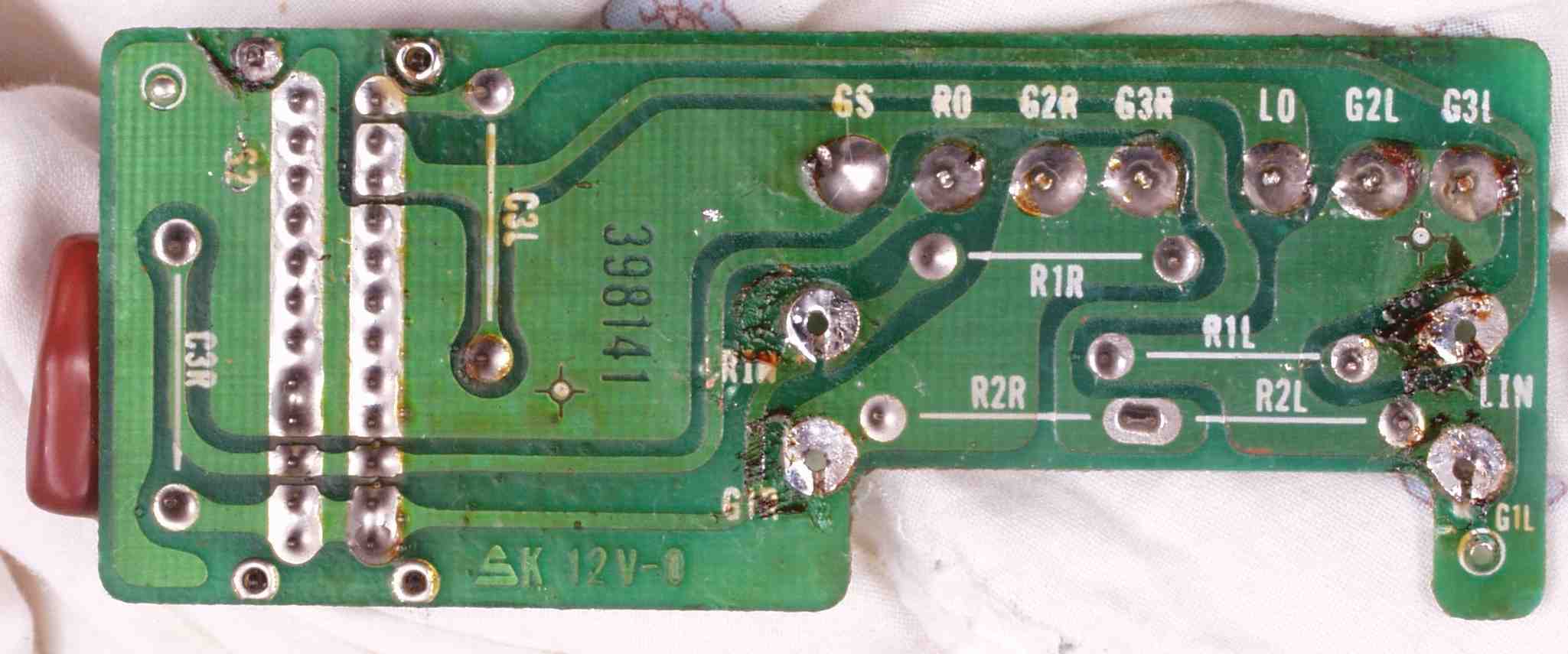

| Ｃ－５Ｄ． 修理前 ＲＣＡ端子基板裏 | |
 |
|

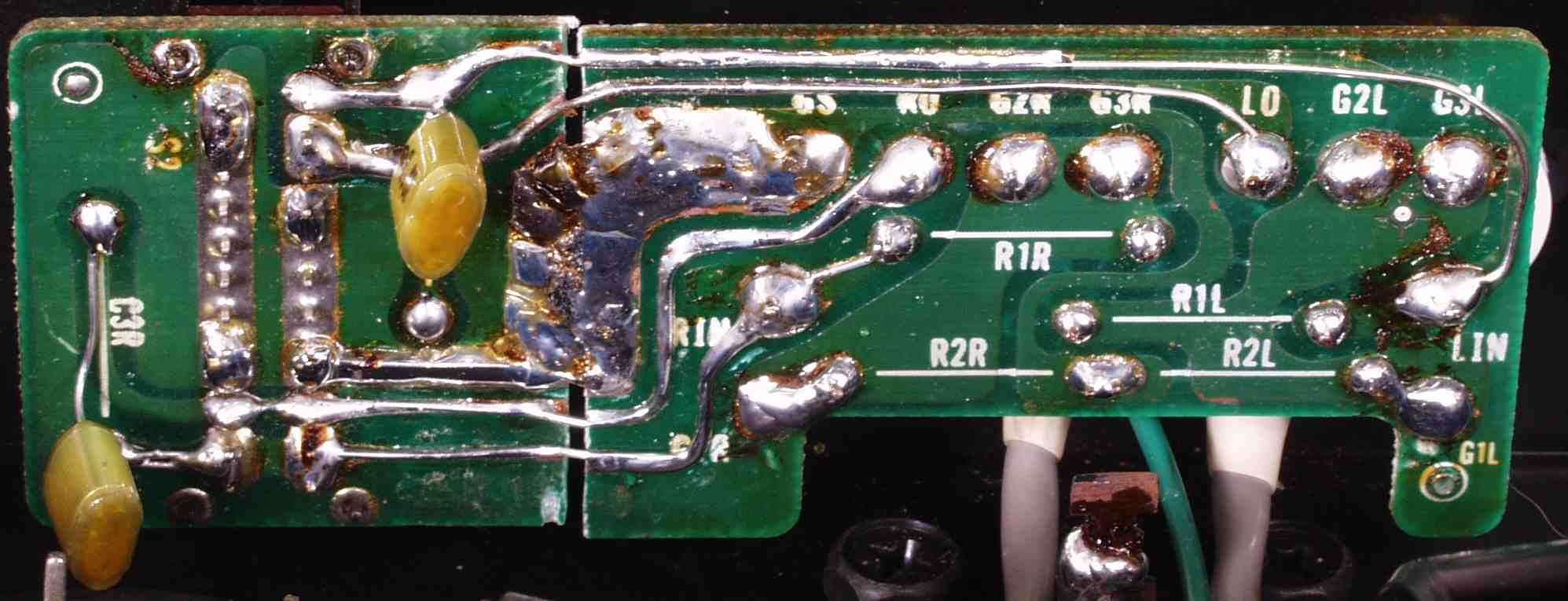

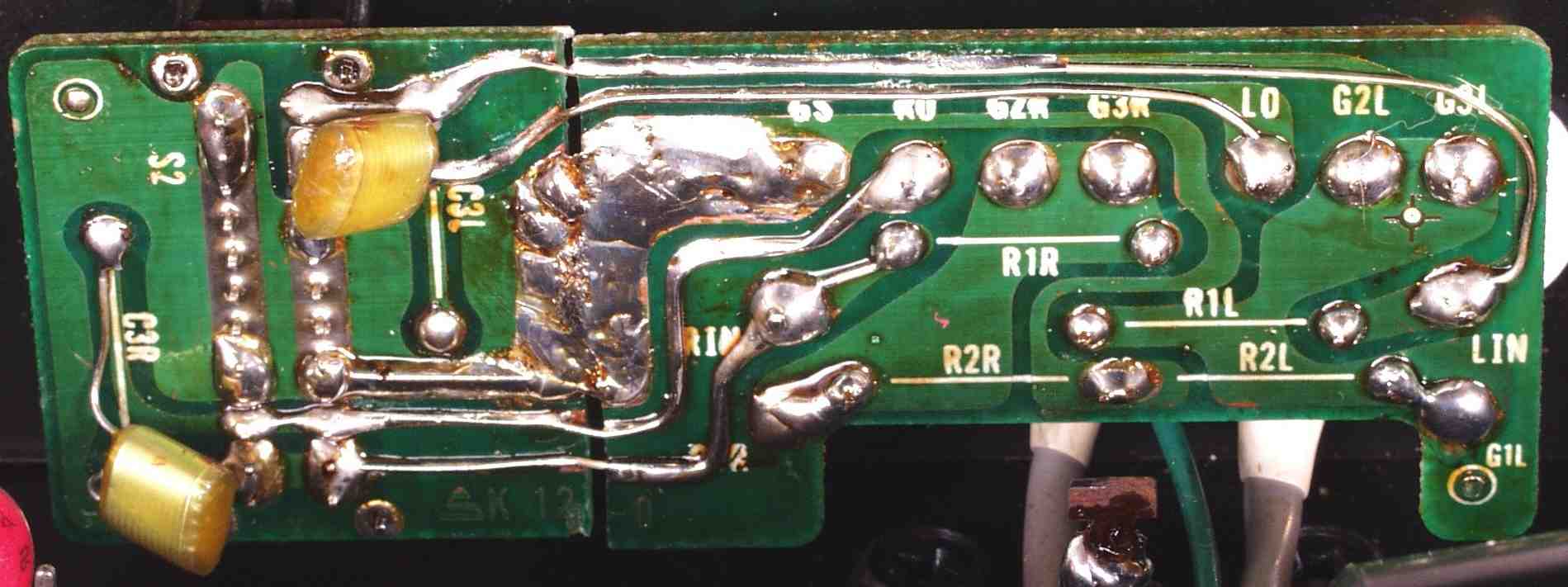

| Ｃ－５Ｅ． 修理（半田補正）後 ＲＣＡ端子基板裏 半田を全部やり直す フイルムコンデンサー２個交換、２個増設 |
|
 |
|
| Ｃ－５Ｆ． 完成ＲＣＡ端子基板裏 洗浄後防湿材を塗る | |
 |
|

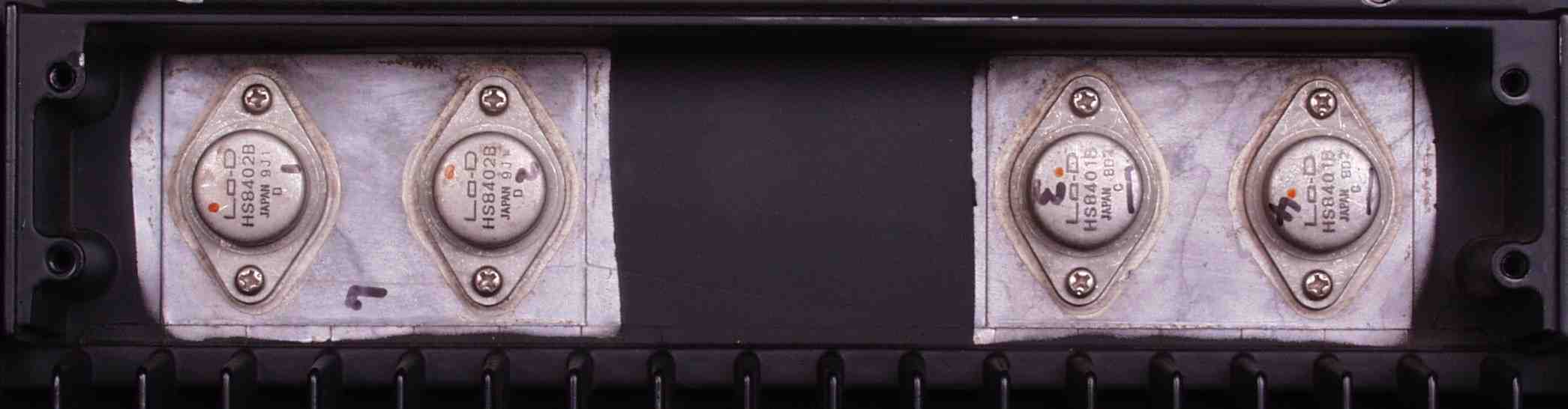

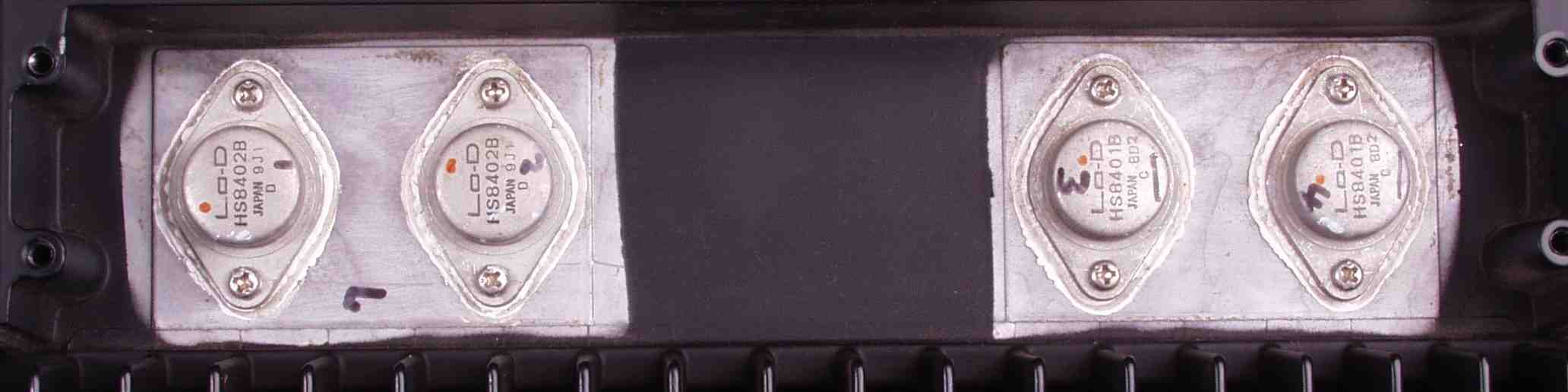

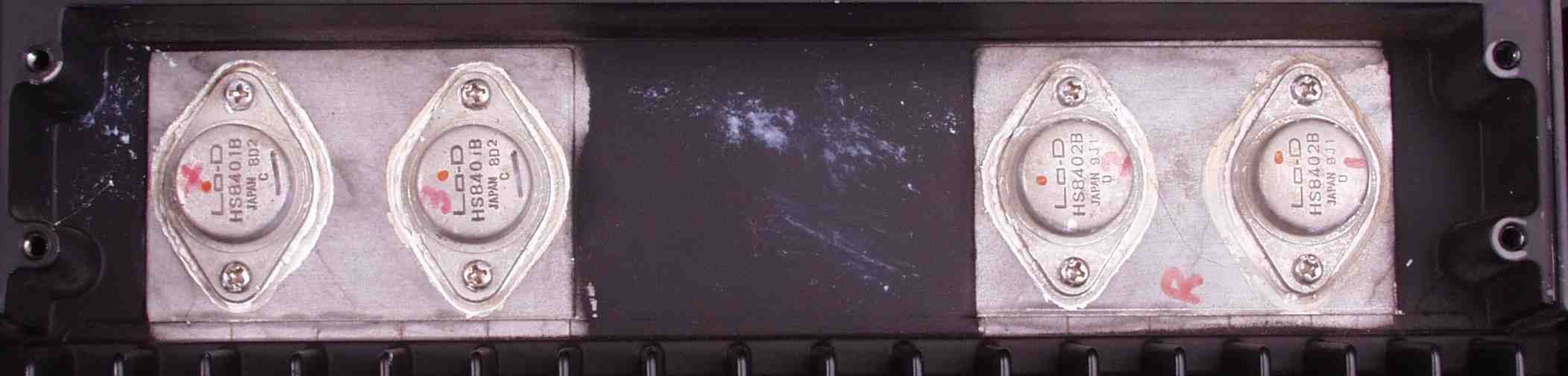

| Ｃ－６Ａ． 修理前 Ｒ側終段ＦＥＴ（電界トランジスター） | |
 |
|

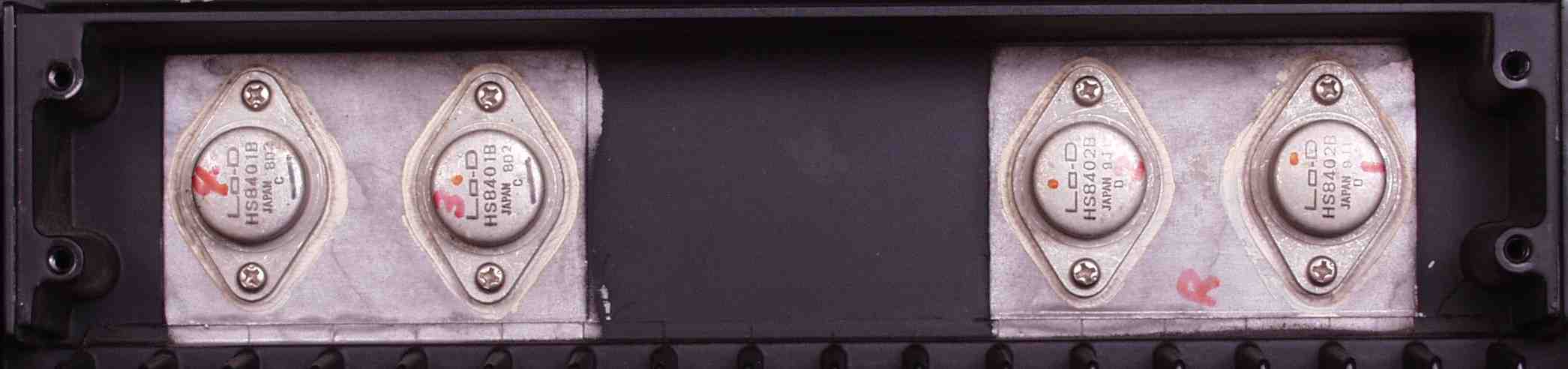

| Ｃ－６Ｂ． 修理後 Ｒ側終段ＦＥＴ | |
 |
|
| Ｃ－６Ｃ． 修理前 Ｌ側終段ＦＥＴ（電界トランジスター） | |
 |
|
| Ｃ－６Ｄ． 修理後 Ｌ側終段ＦＥＴ | |
 |
|

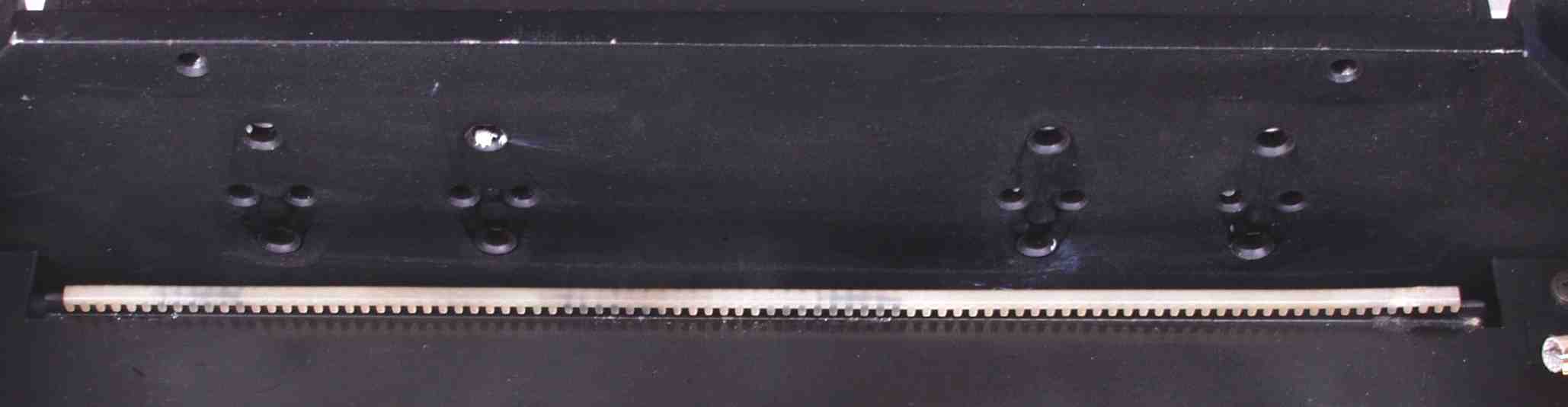

| Ｃ－６Ｅ． 修理前 Ｒ側放熱器裏、 埃が固着（コビリ付いている）している | |
|
|
| Ｃ－６Ｆ．清掃後 Ｒ側放熱器裏 | |
 |
|
| Ｃ－６Ｇ． 修理前 Ｌ側放熱器裏 埃が固着（コビリ付いている）している | |
|
|
| Ｃ－６Ｈ．清掃後 Ｌ側放熱器裏 | |
 |
|

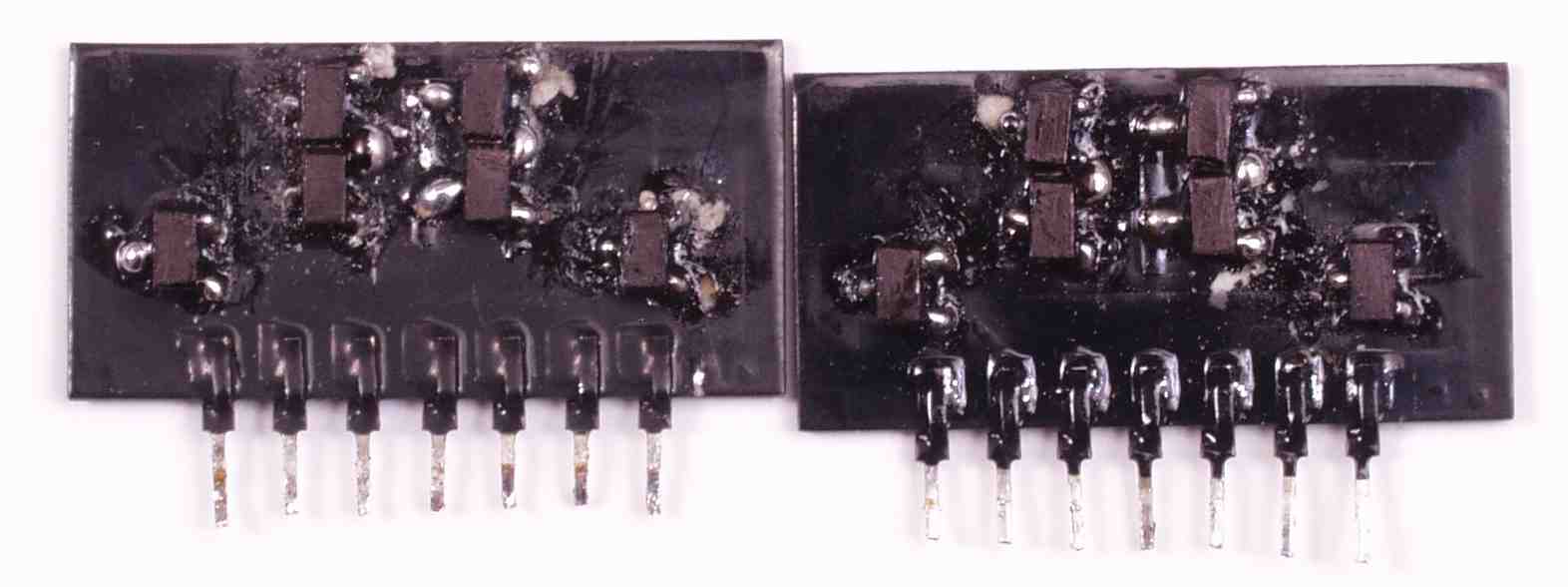

| Ｃ－７Ａ． 修理前 ＲＬモジュール、左右のバージョンが異なる | |
 |
|

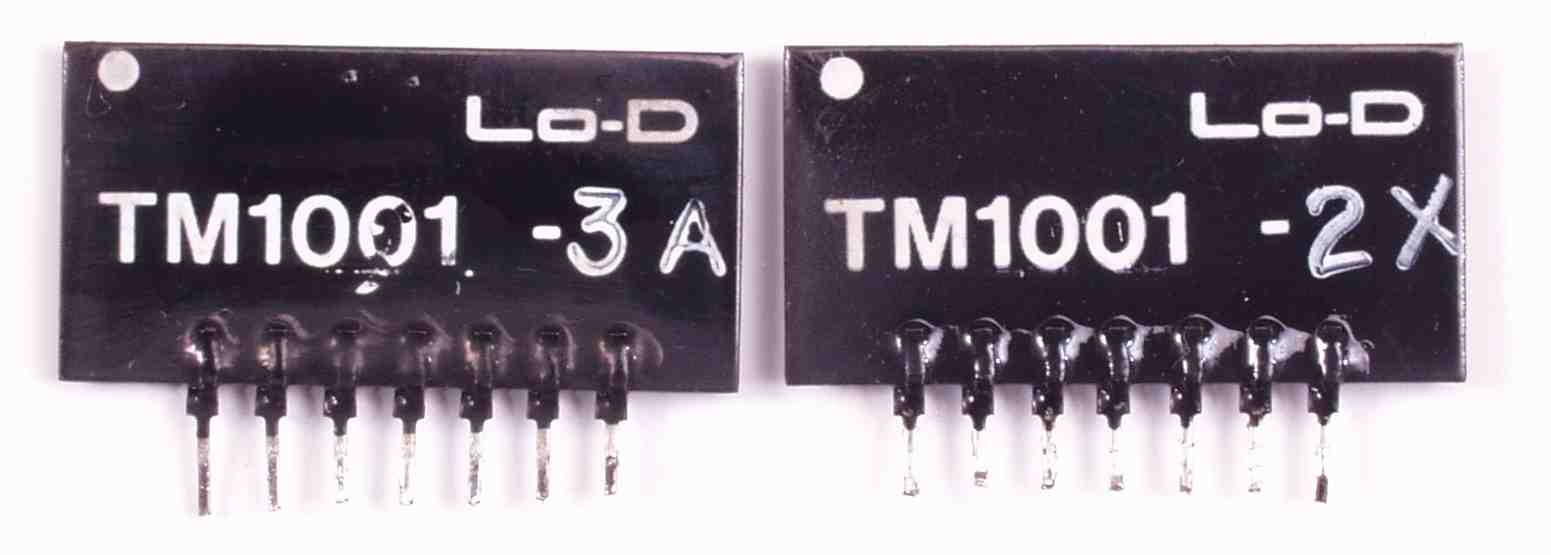

| Ｃ－７Ｂ． 修理後 ＲＬモジュール ＴＲ（トランジスター）はマジックを塗って有ります | |
 |
|

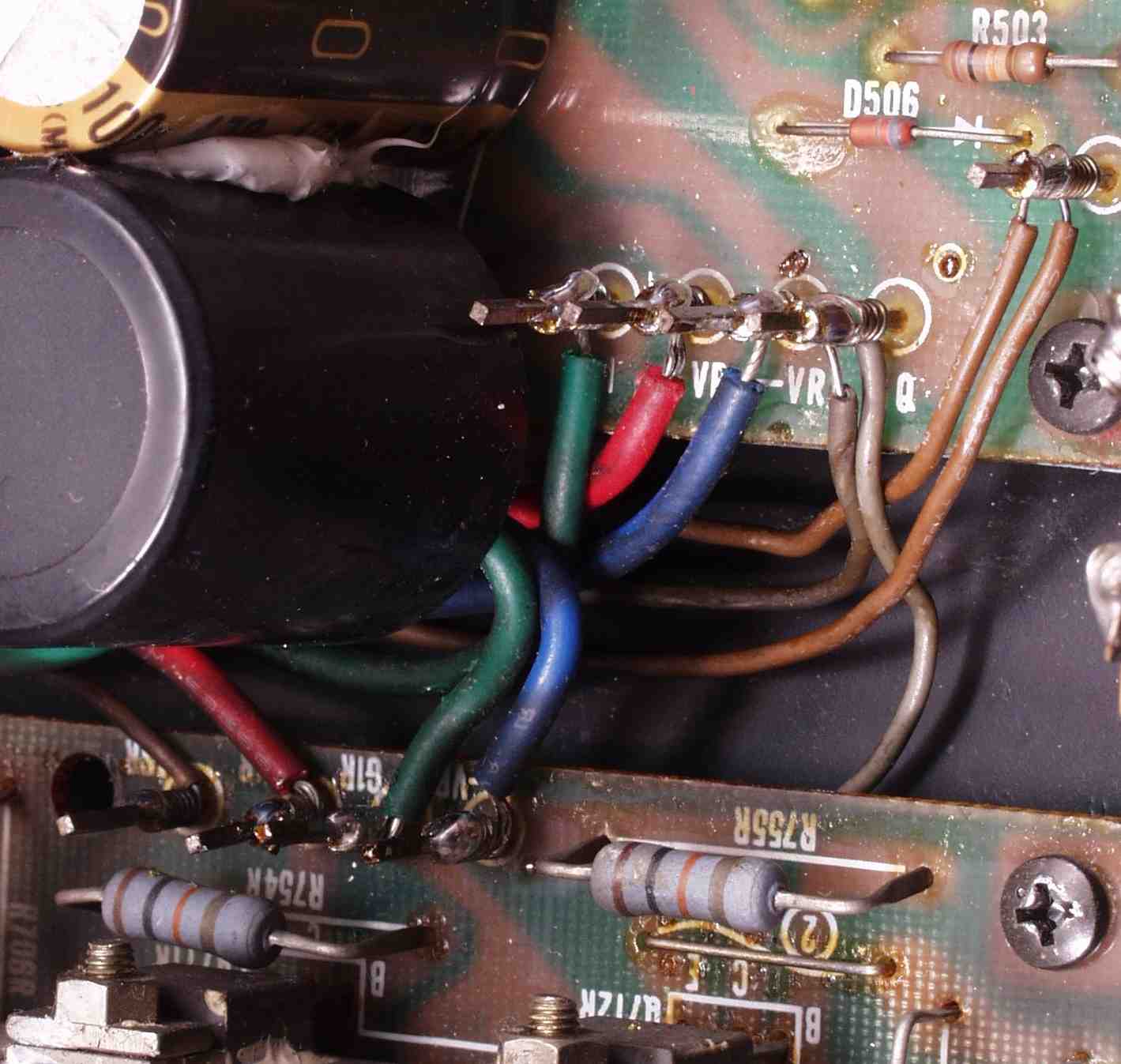

| Ｃ－８Ａ． 修理前 R－AMP基盤へのラッピング線 | |
 |
|

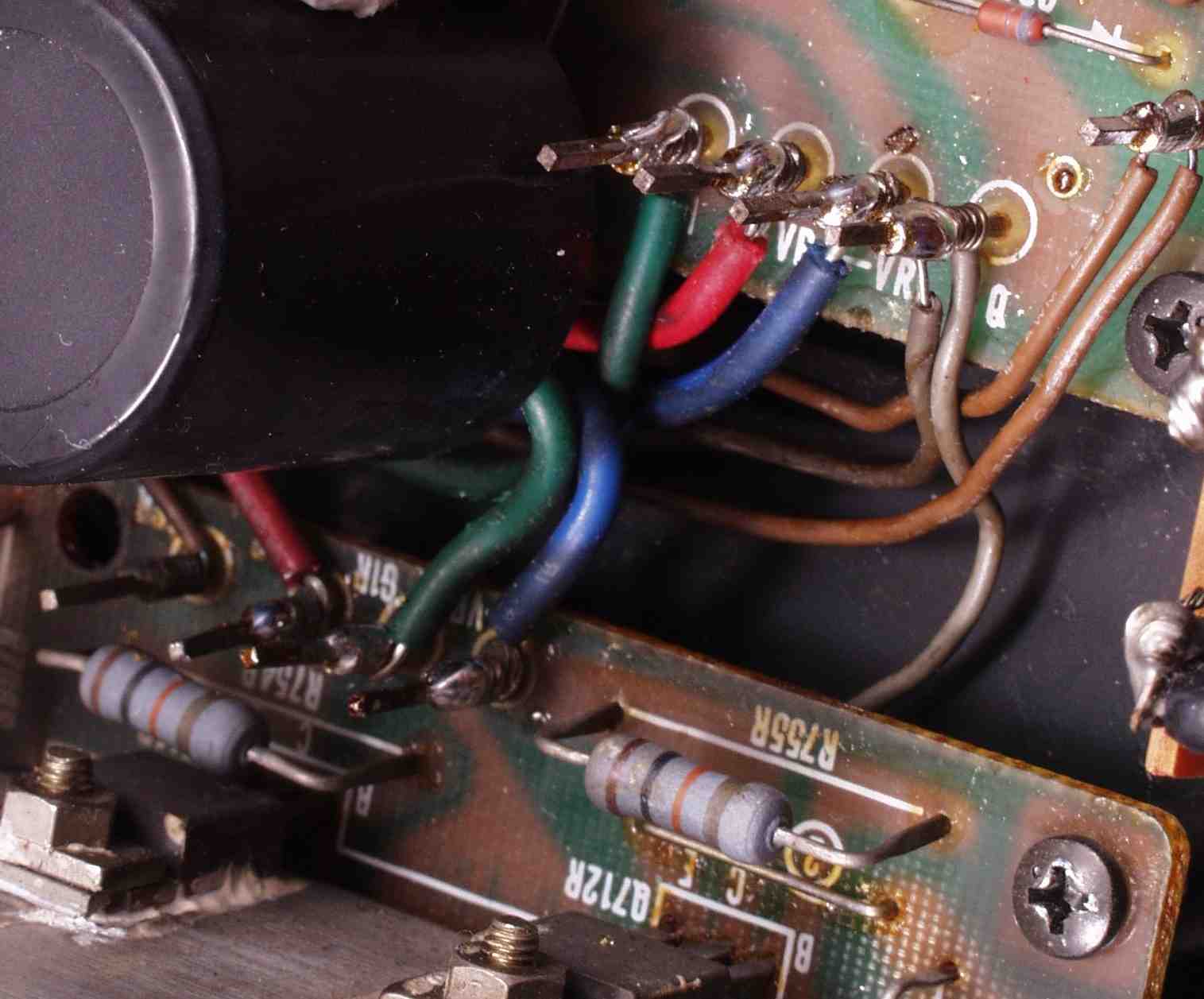

| Ｃ－８B． 修理後 R－AMP基盤へのラッピング線に半田を浸み込ませる | |
 |
|
| Ｃ－８Ｃ． 修理前 L－AMP基盤へのラッピング線 | |
 |
|
| Ｃ－８D． 修理後 L－AMP基盤へのラッピング線に半田を浸み込ませる | |
 |
|

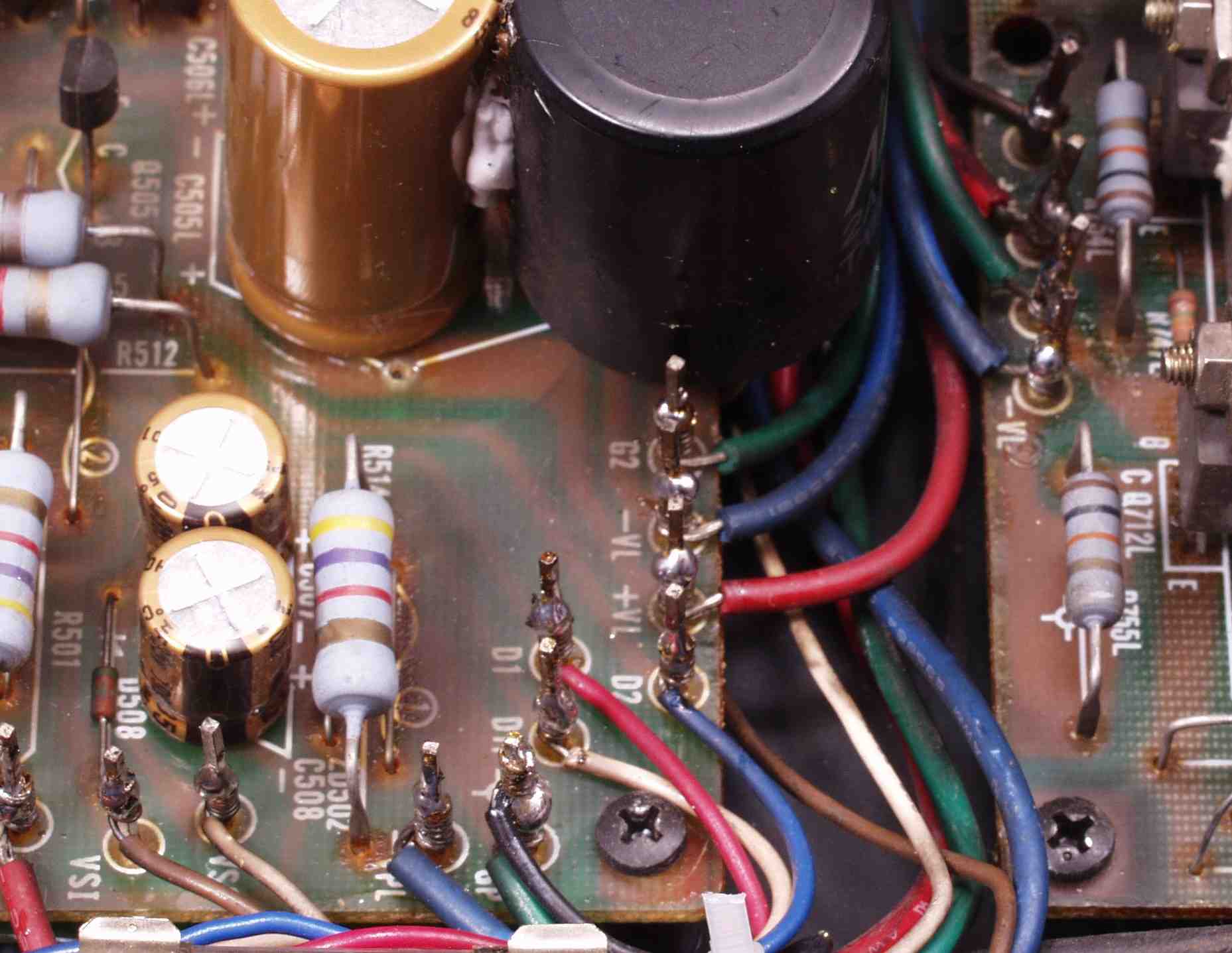

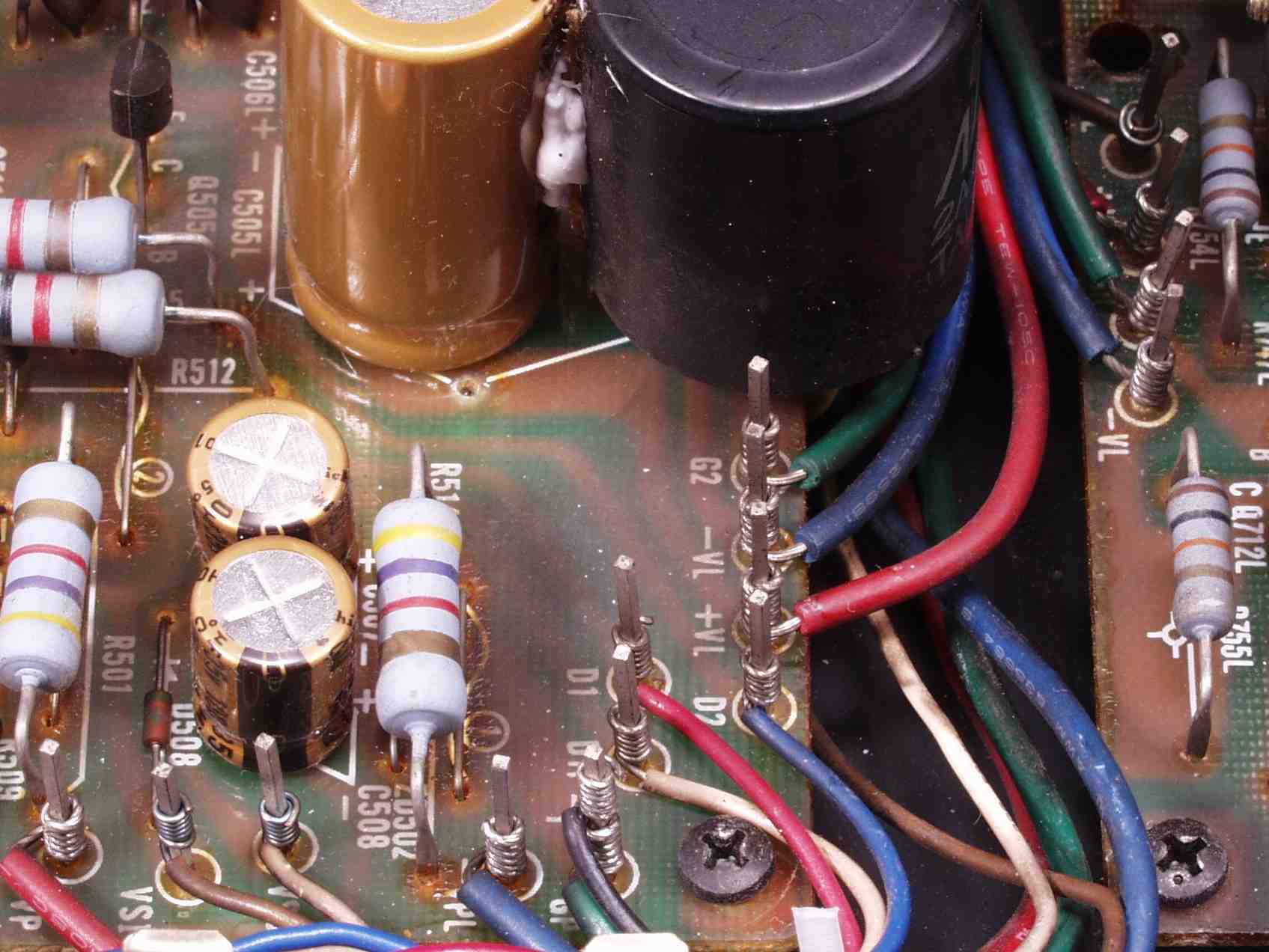

| Ｃ－８Ｅ． 修理前 R－AMP基盤－電源基板へのラッピング線 | |
 |
|
| Ｃ－８F． 修理後 R－AMP基盤－電源基板へのラッピング線に半田を浸み込ませる | |
 |
|
| Ｃ－８Ｇ． 修理前 Ｌ－AMP基盤－電源基板 | |
 |
|
| Ｃ－８H． 修理後 Ｌ－AMP基盤－電源基板へのラッピング線に半田を浸み込ませる | |
 |
|

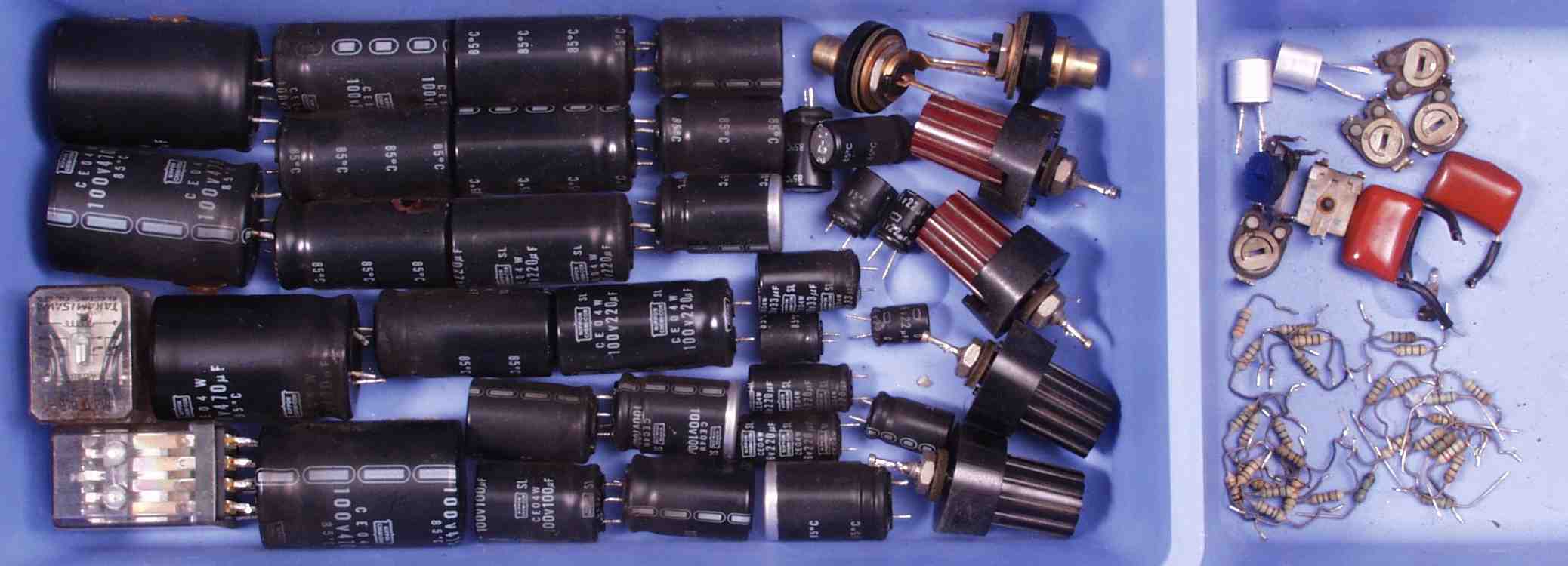

| Ｃ－９Ａ． 交換した部品 | |
 |
|

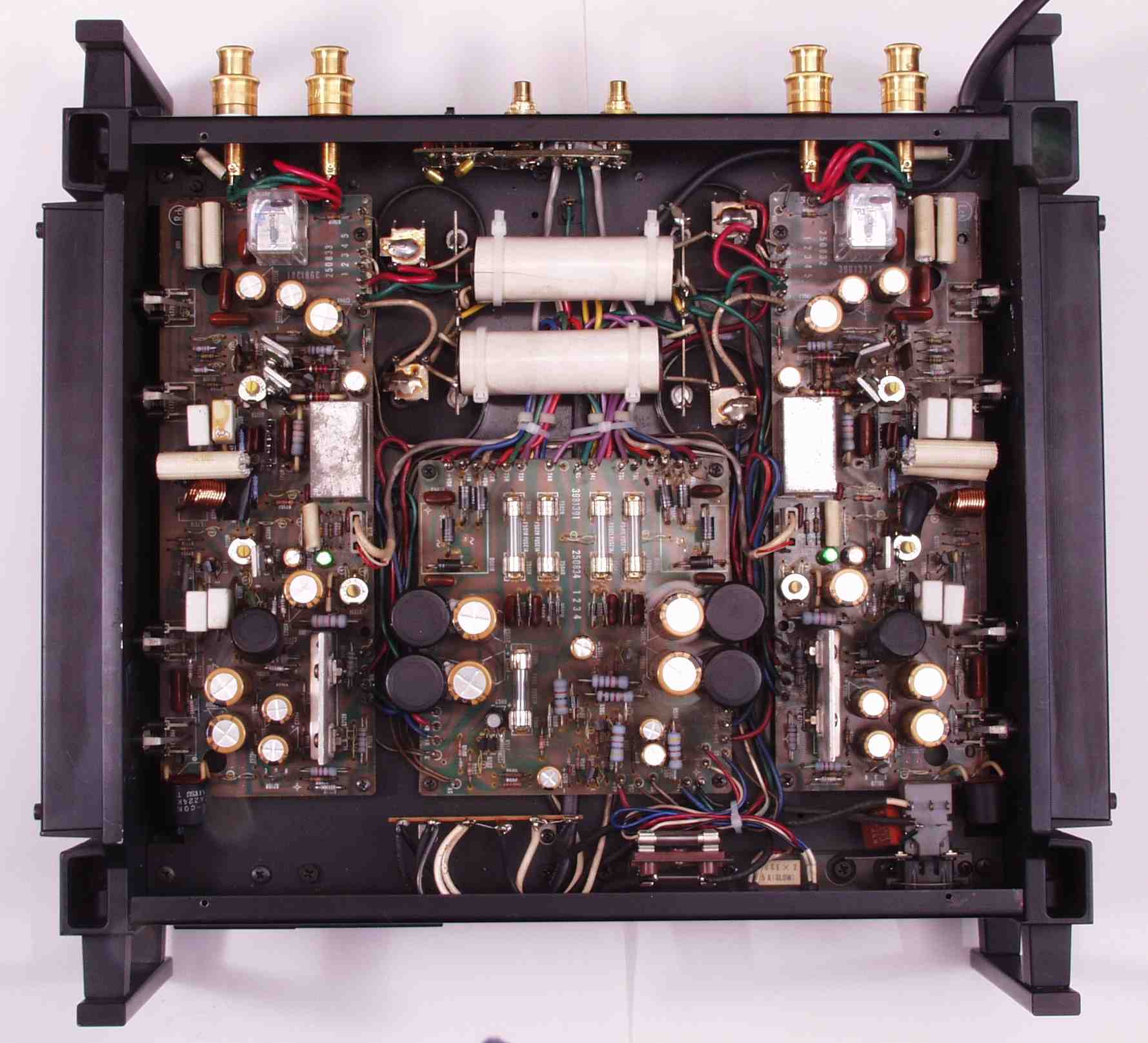

| Ｃ－ＡＡ． 修理前 下から見る | |
|
|
| Ｃ－ＡＢ． 修理後 下から見る | |
 |
|

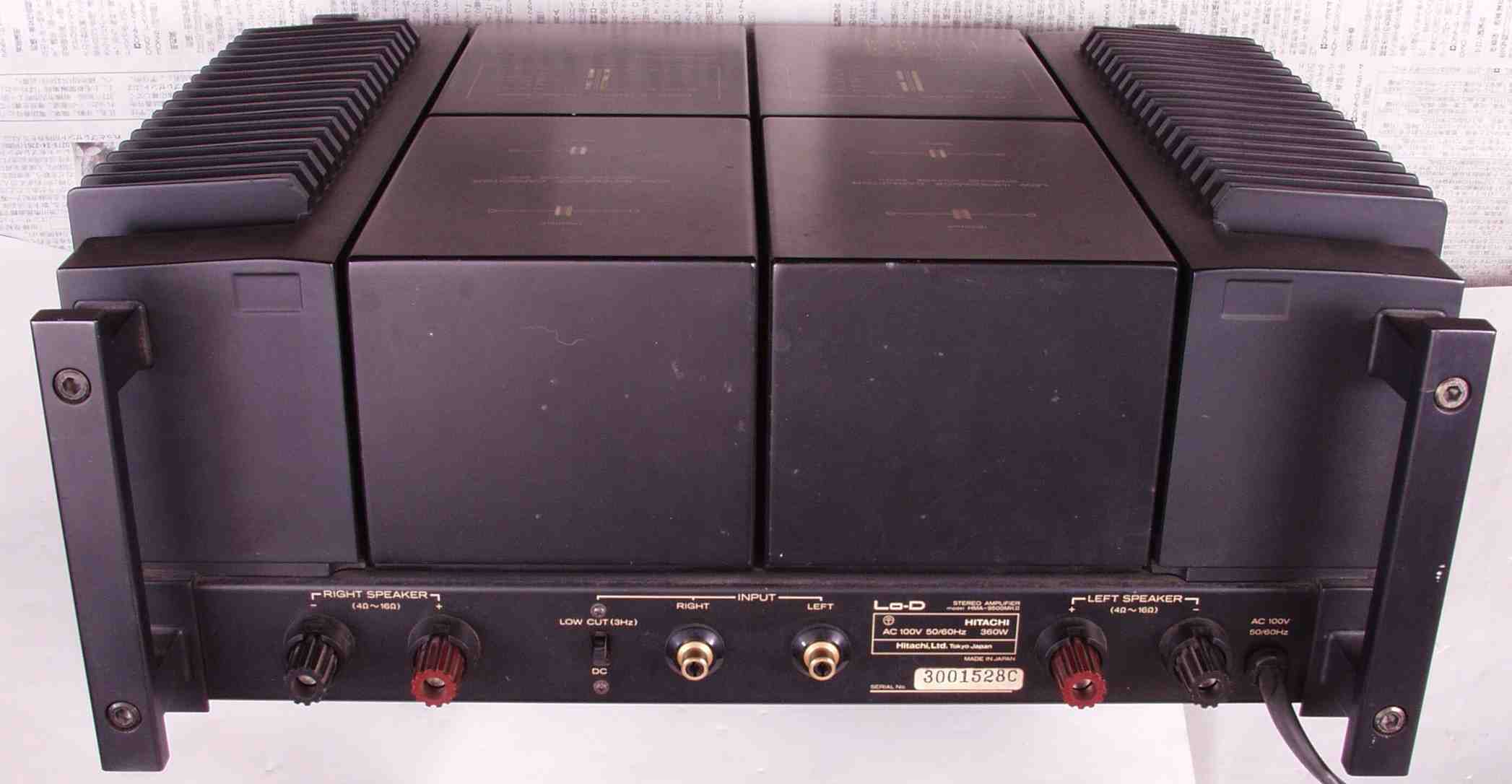

| Ｃ－ＡＣ． 修理後 後ろから見る | |
 |
|

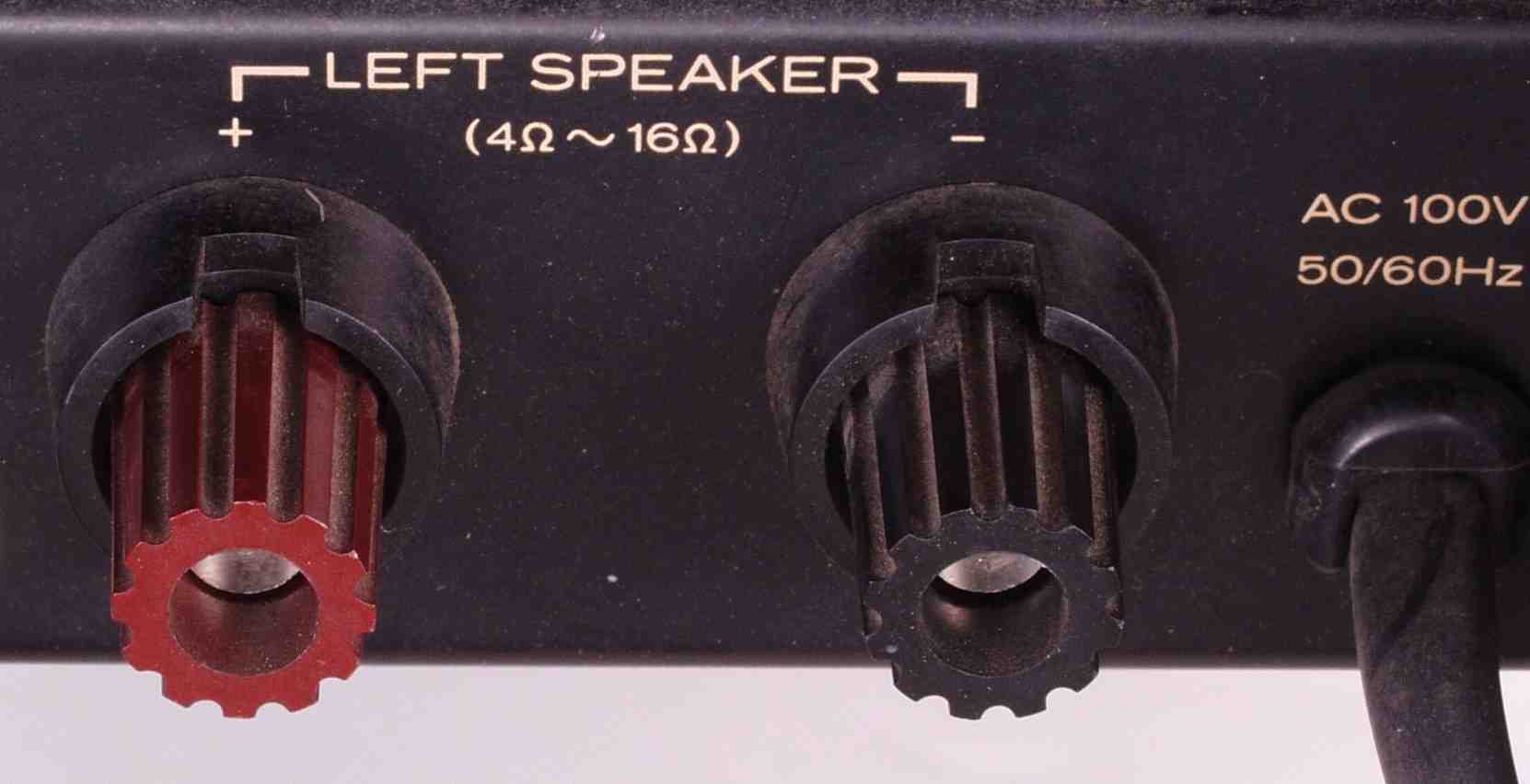

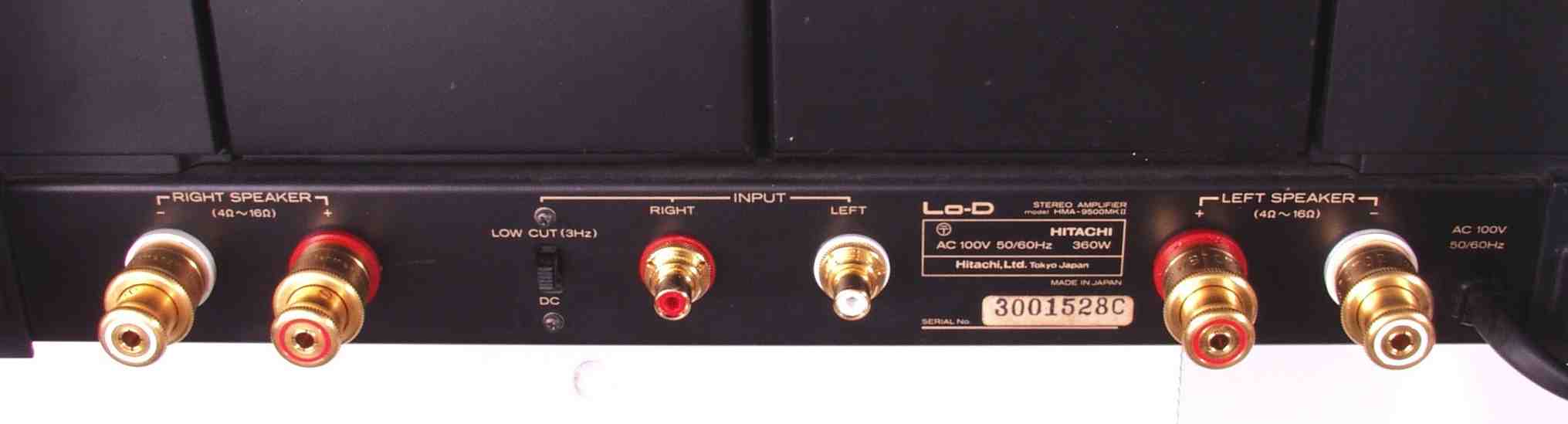

| Ｃ－ＡＤ． 修理後 後ろからＷＢＴの端子郡を見る 長年お世話に成ったＡＭＰ、この位の「ご褒美」は付けて上げても良いのでは？ |
|
 |
|

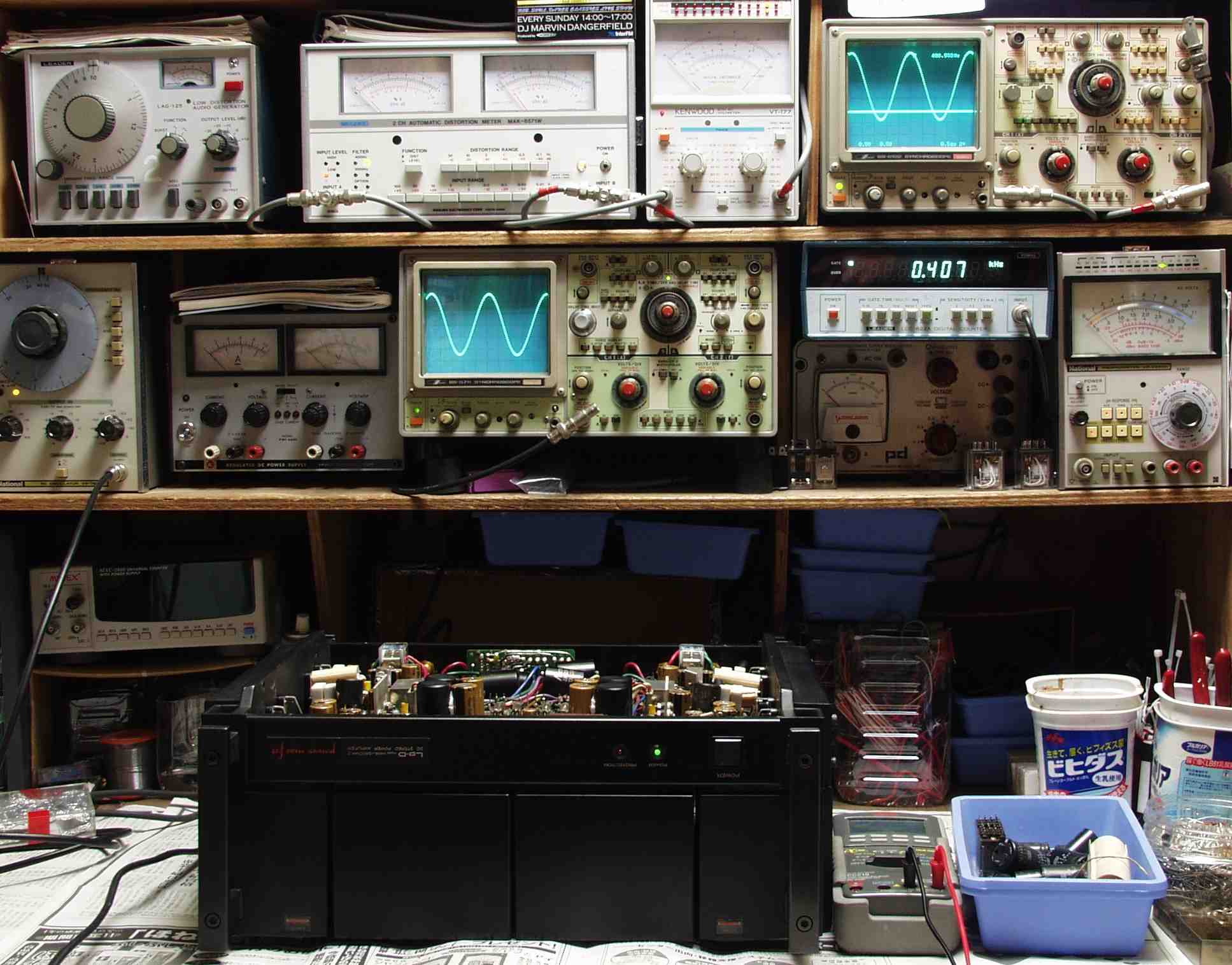

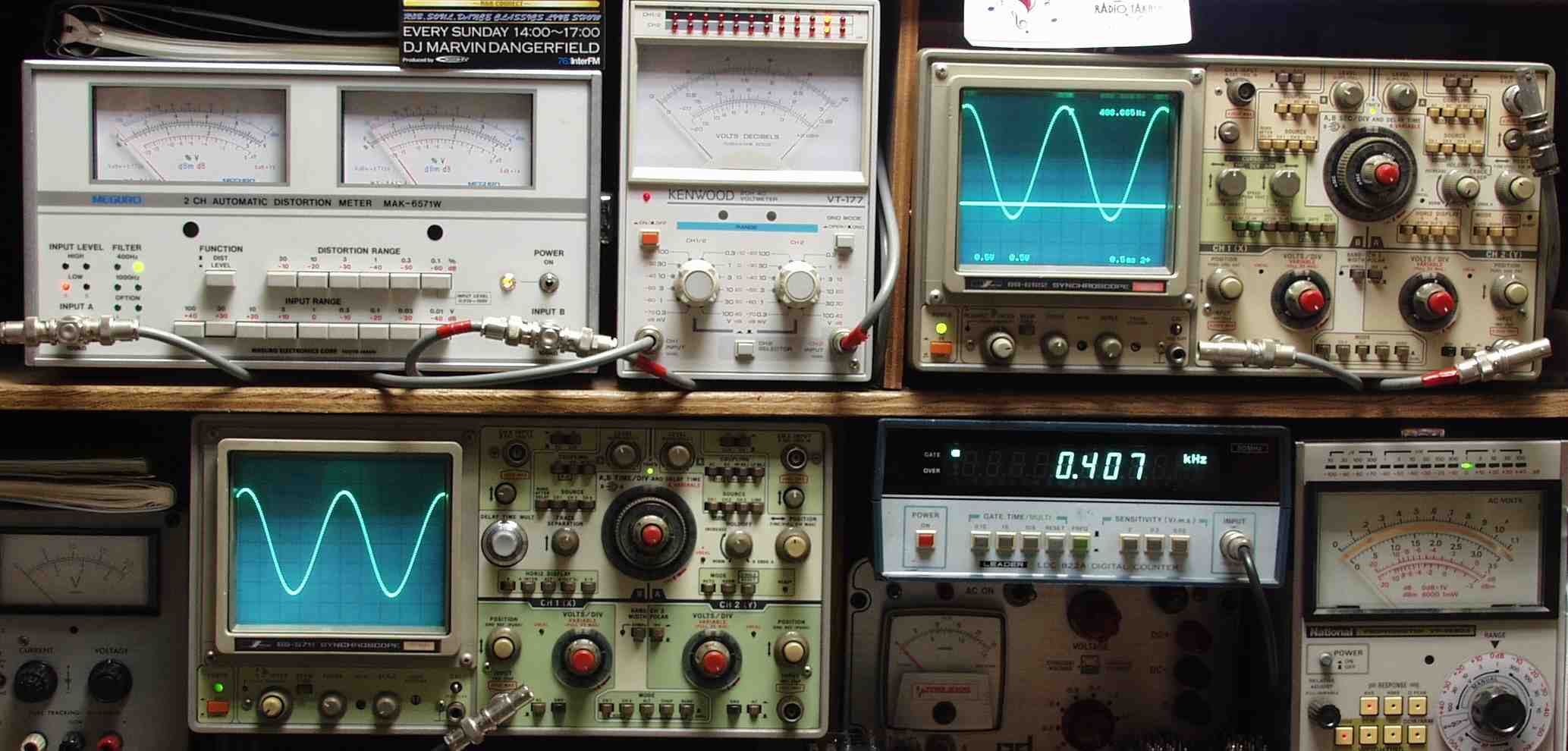

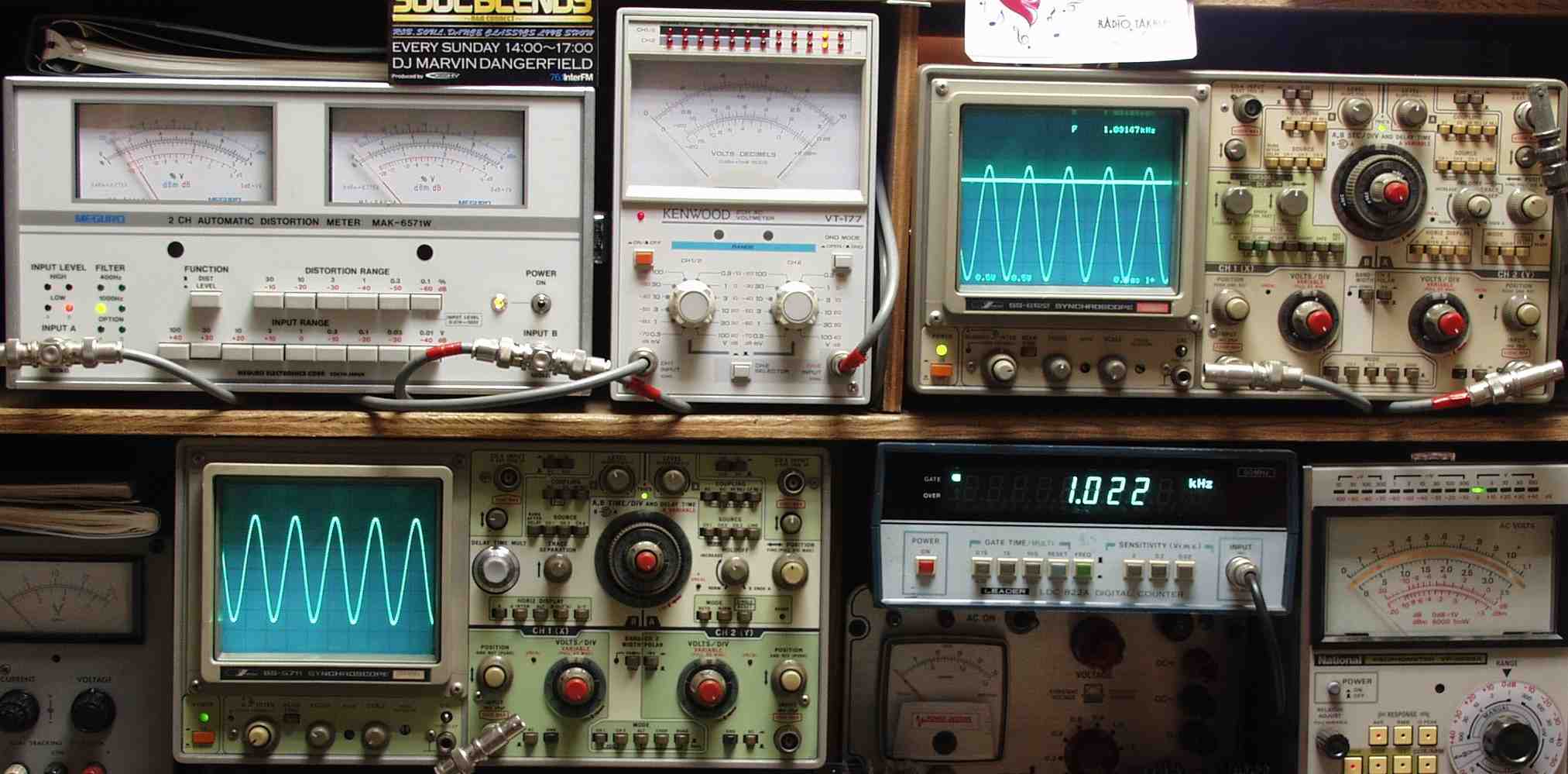

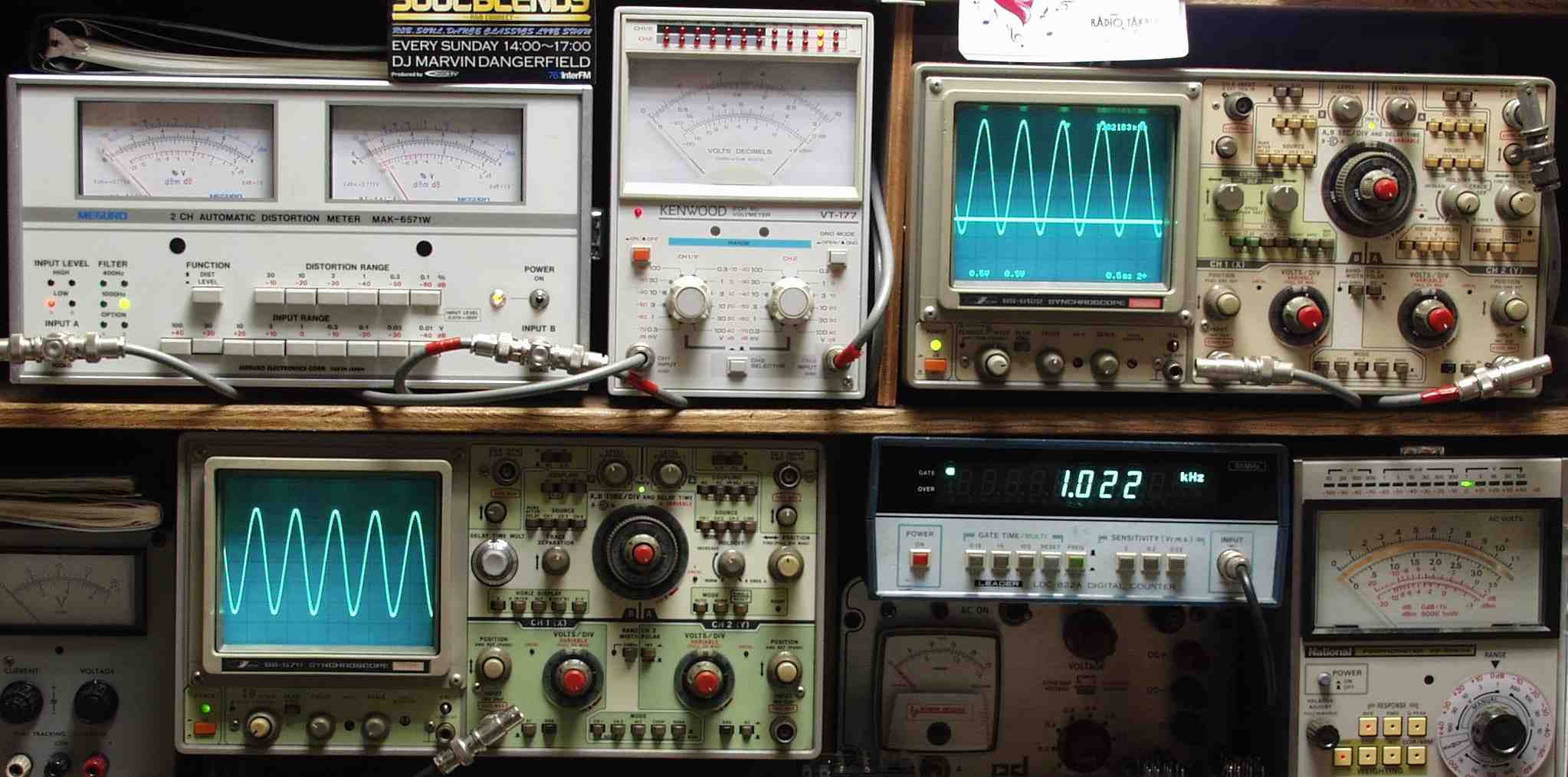

| Ｅ． 調整・測定 Ｅ－１． 出力／歪み率測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のTTLレベル） 下中右＝周波数計 上中左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中右＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右端＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
|
 |
|
| Ｅ－２Ａ． Ｒ側、３１Ｖ＝１２８Ｗ出力 ０．０１％歪み １０００ＨＺ | |
 |
|

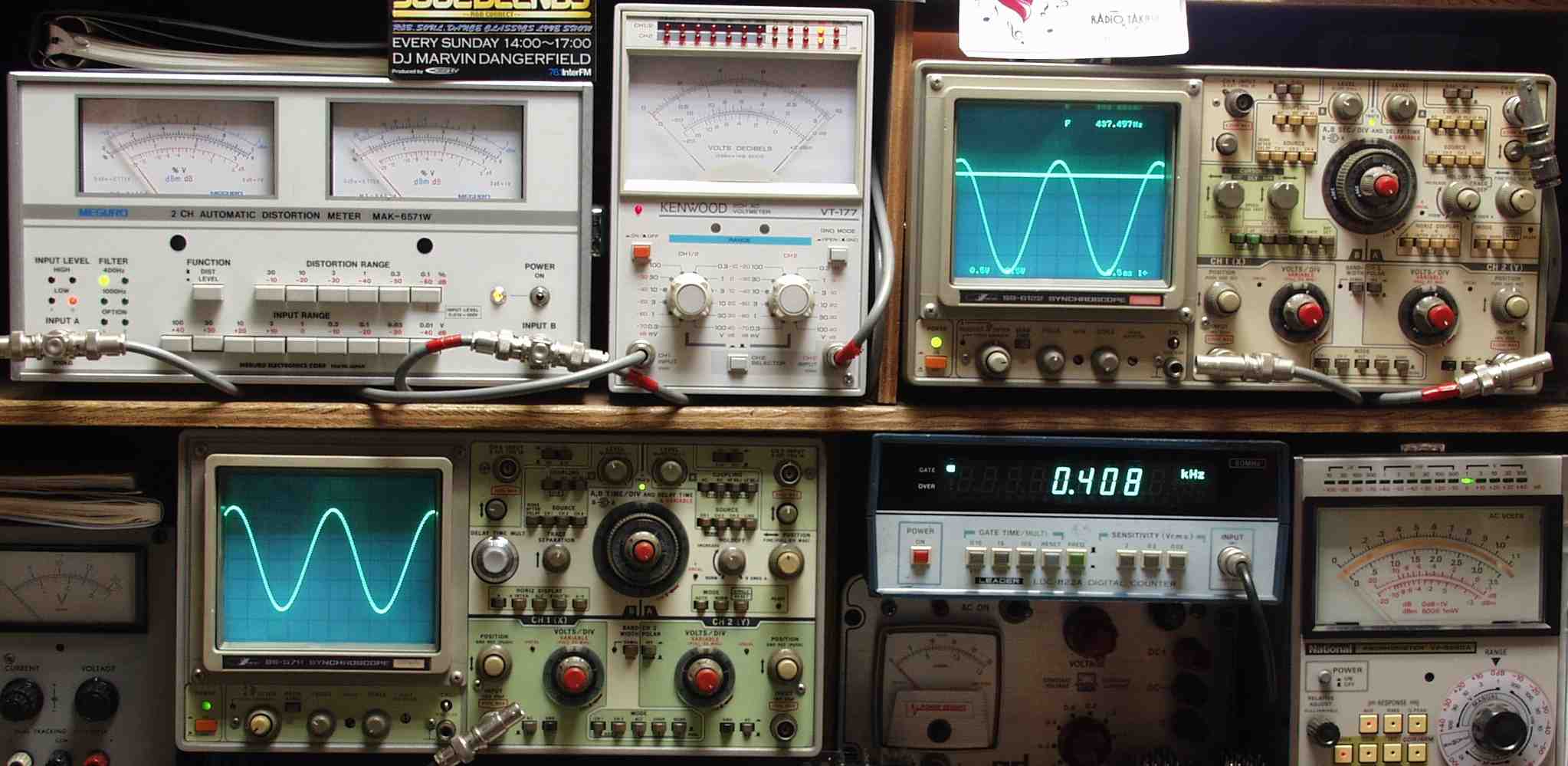

| Ｅ－２Ｂ． Ｒ側、３１Ｖ＝１２８Ｗ出力 ０．０１％歪み ４００ＨＺ | |
 |
|
| Ｅ－２Ｃ． Ｌ側、３１Ｖ＝１２８Ｗ出力 ０．０２％歪み １０００ＨＺ | |
 |
|
| Ｅ－２Ｄ． Ｌ側、３１Ｖ＝１２８Ｗ出力 ０．０２％歪み ４００ＨＺ | |
 |
|
| Ｅ－３． 完成 ２４時間エージング | |
 |
|
