NEC M−1000 修理記録
同時修理 PRA−2000ZR.8台目はこちら  2014/6/1持込    6/20日返却
A. 修理前の状況
  • オーバホール修理依頼。

T. 修理前点検測定
  • 各部経年劣化。


G. 修理費     80,000円   オーバーホール修理
              6月20日返却

S. M−1000 の仕様(カタログ・マニアルより)

A. 修理前の状況

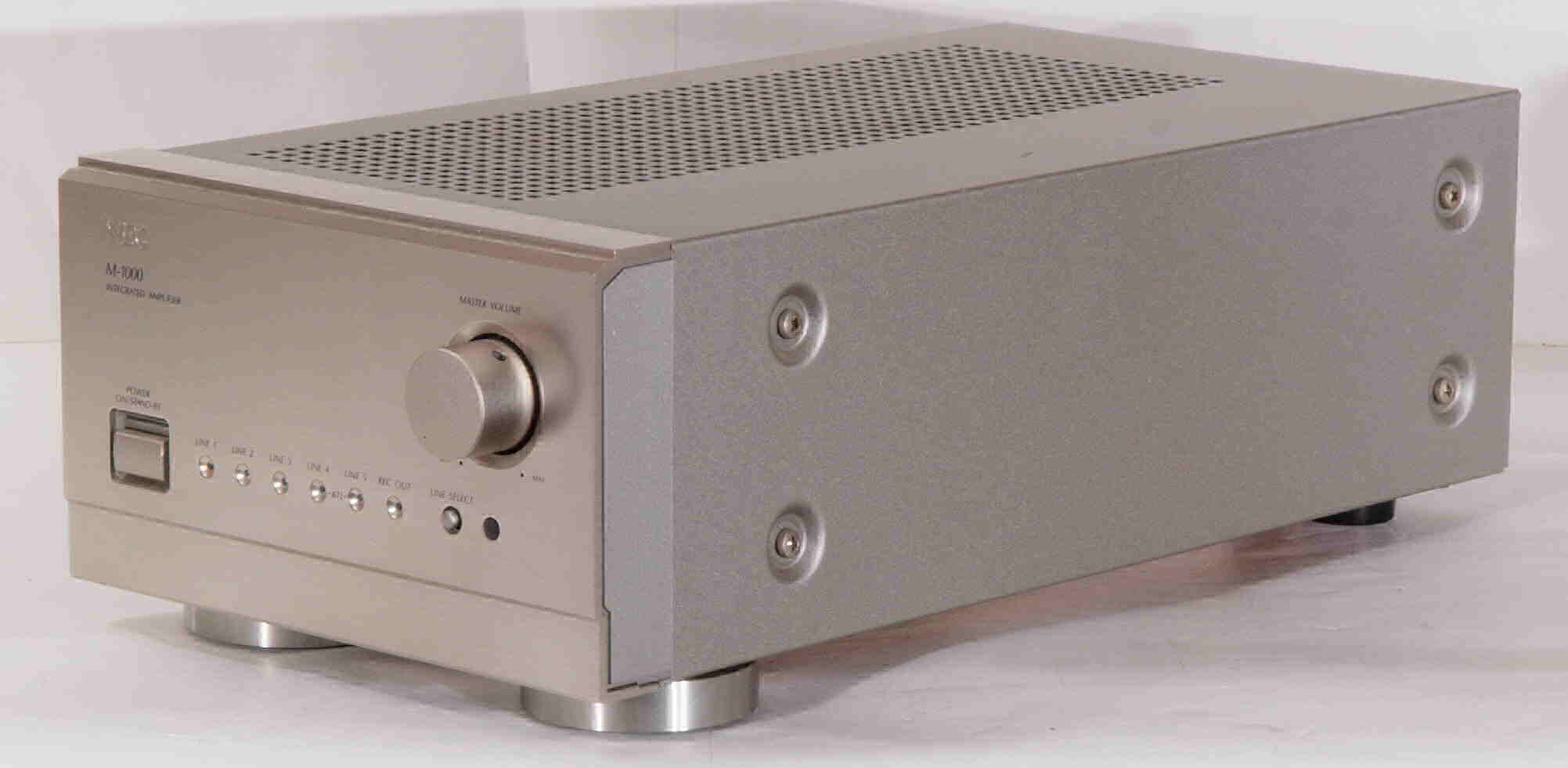

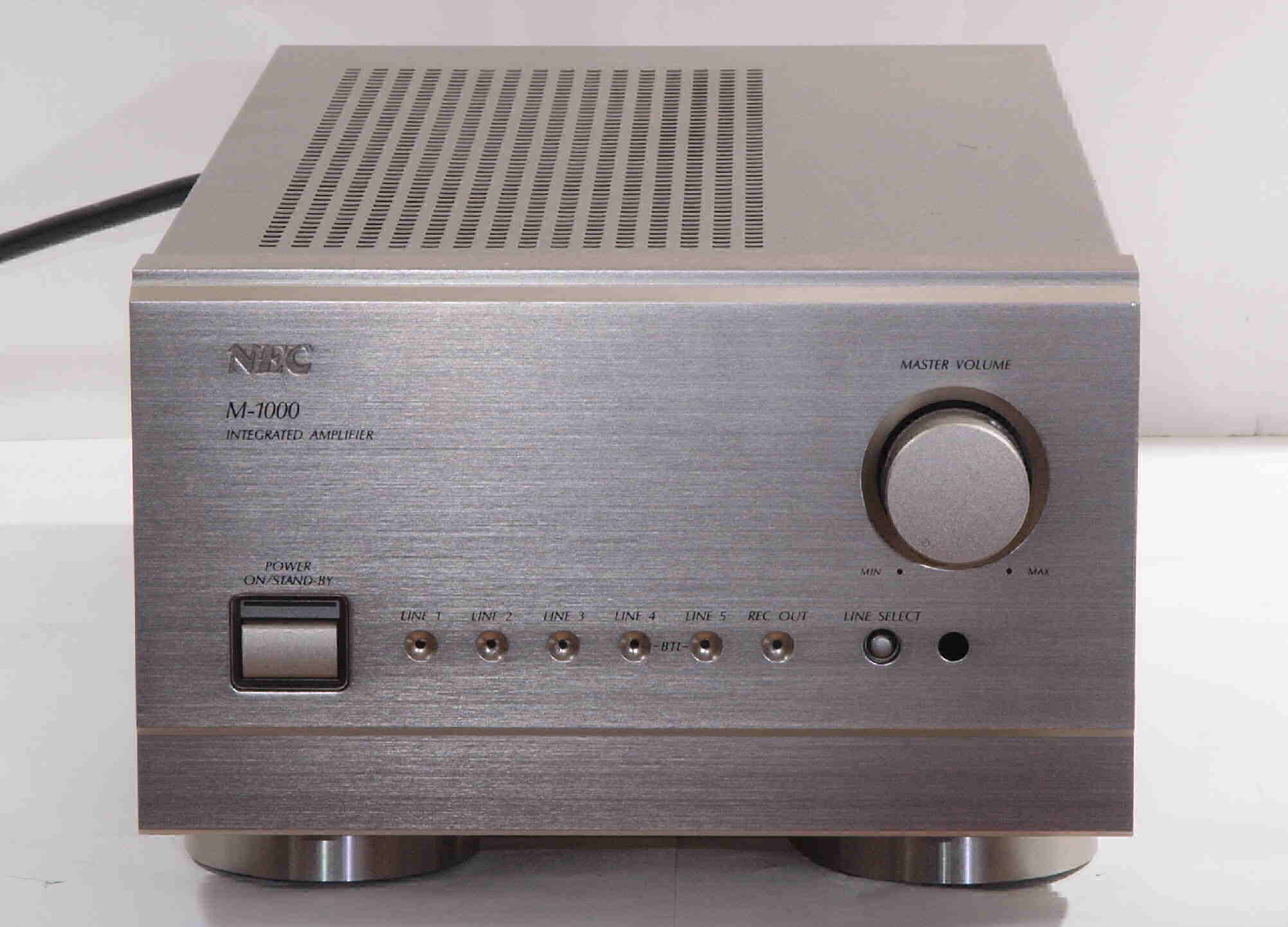

A11. 点検中 前から見る
A12. 点検中 前右から見る

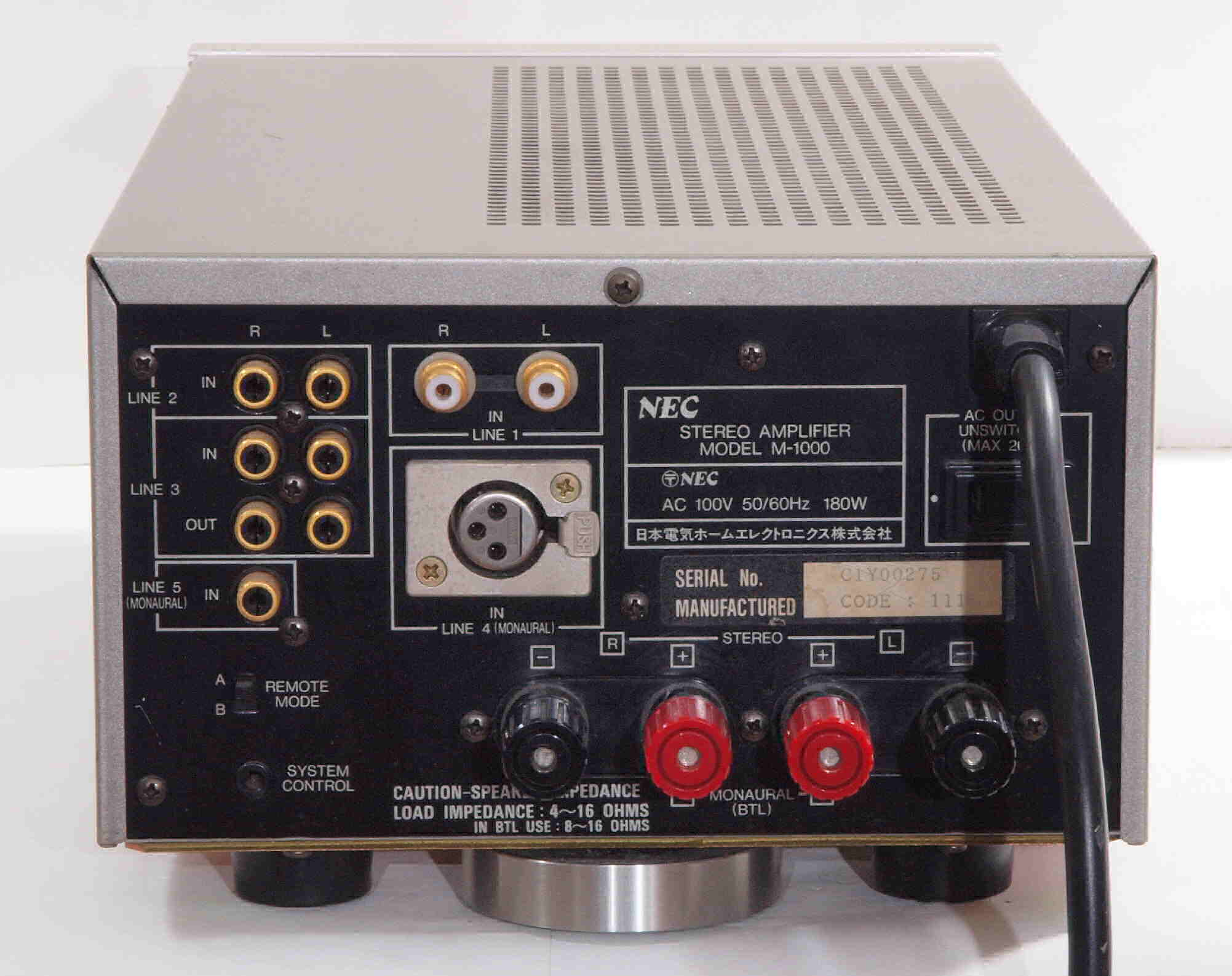

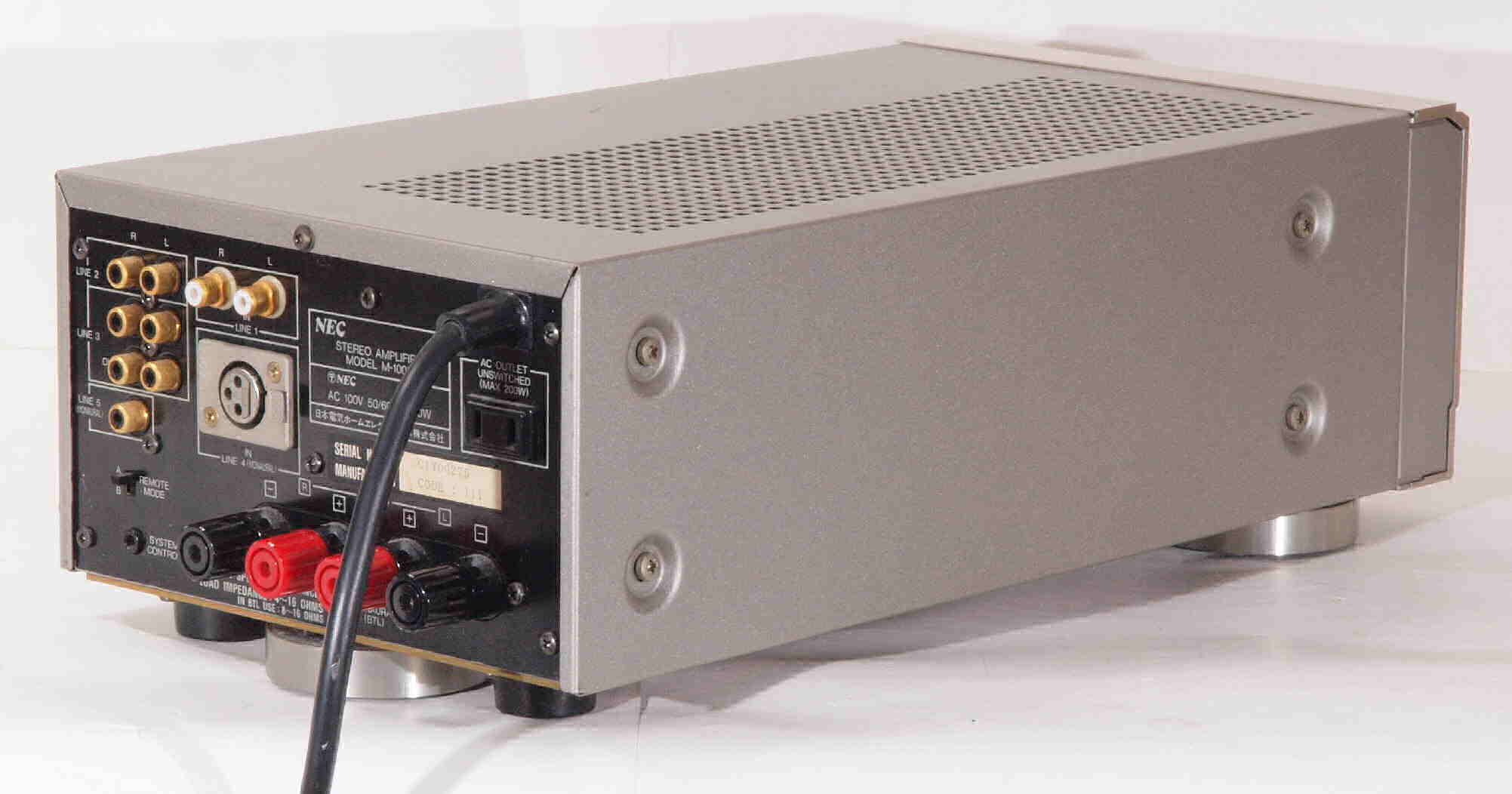

A13. 点検中 後から見る
A14. 点検中 後左から見る

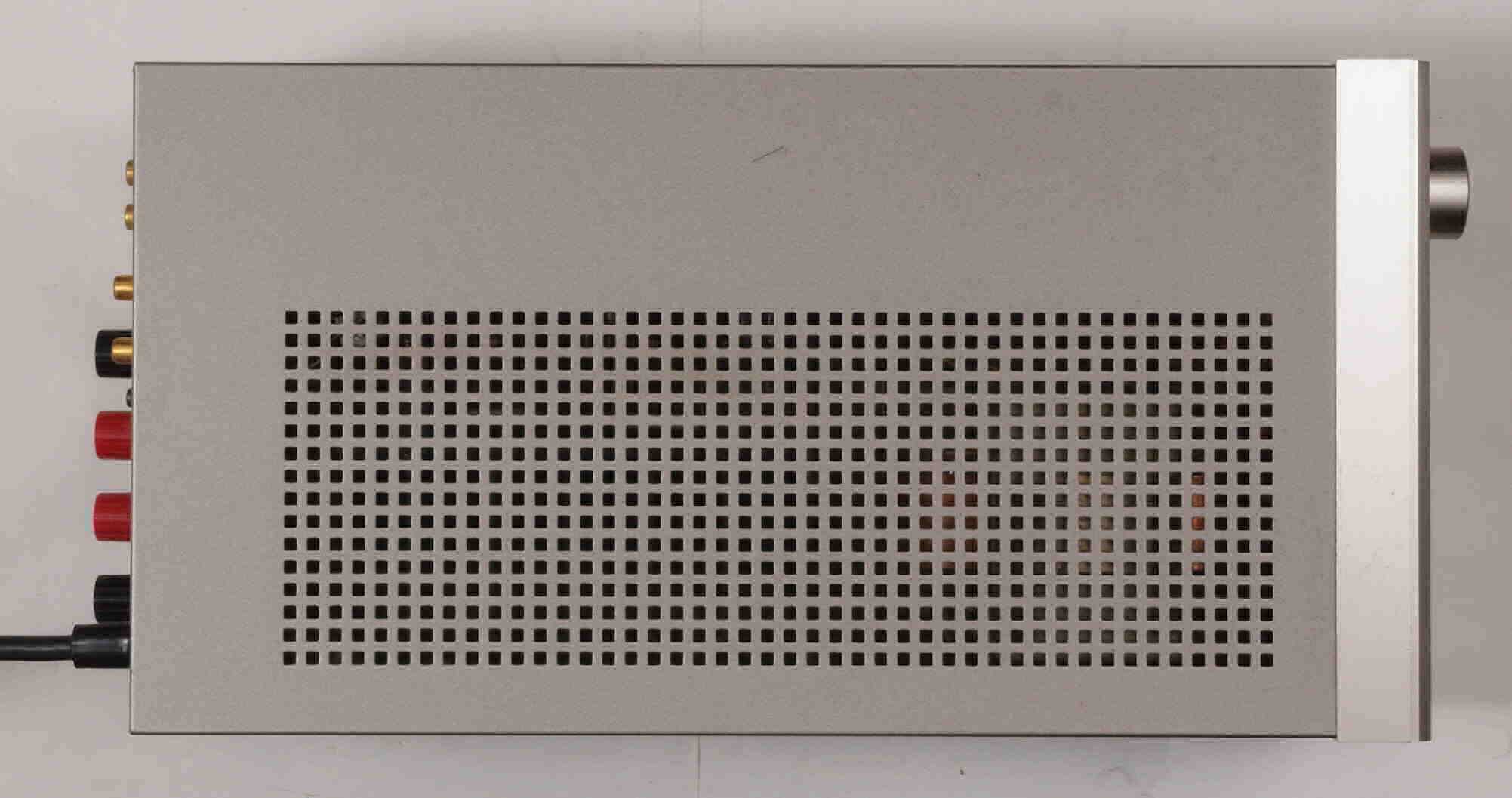

A15. 点検中 上から見る

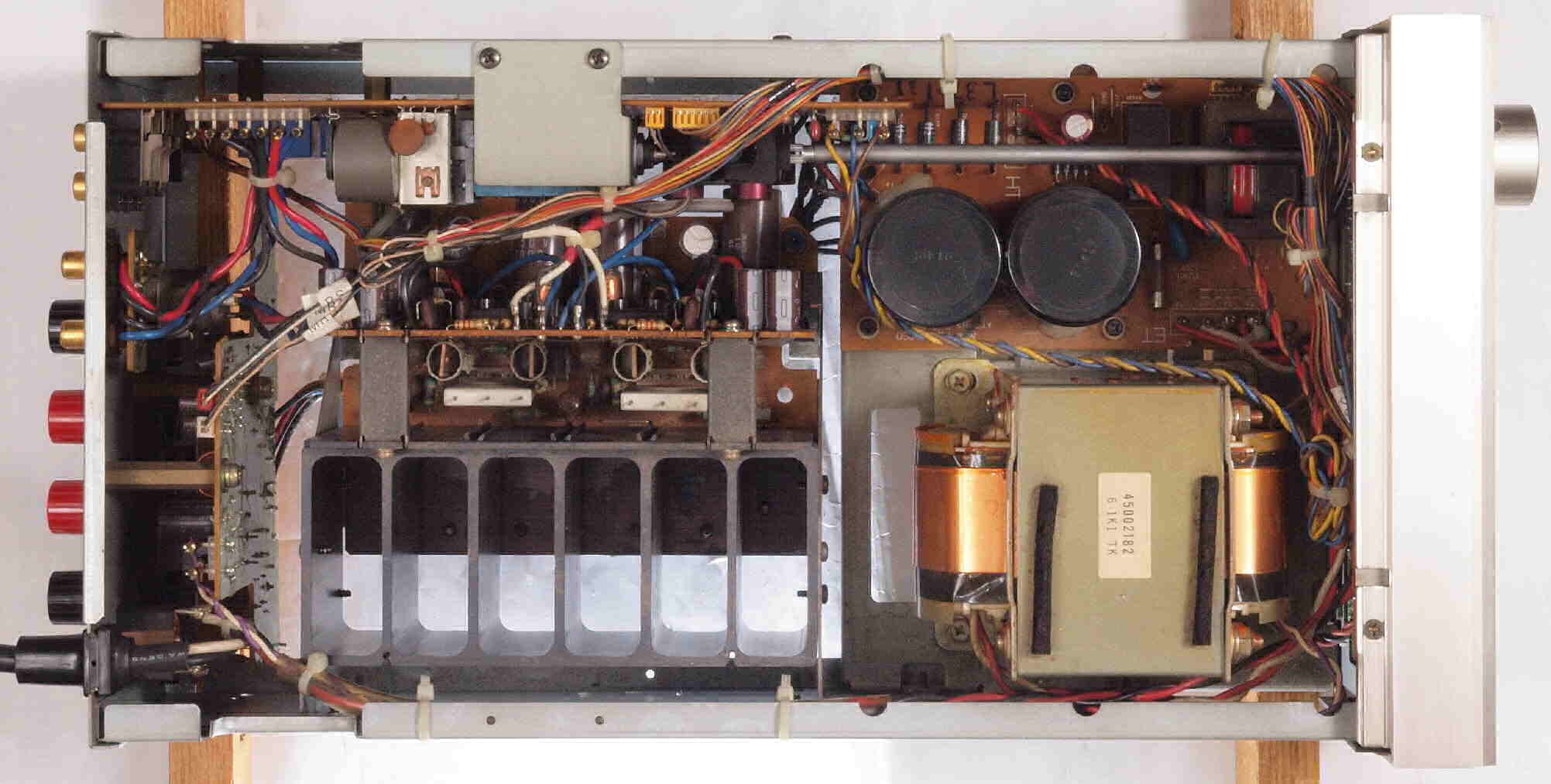

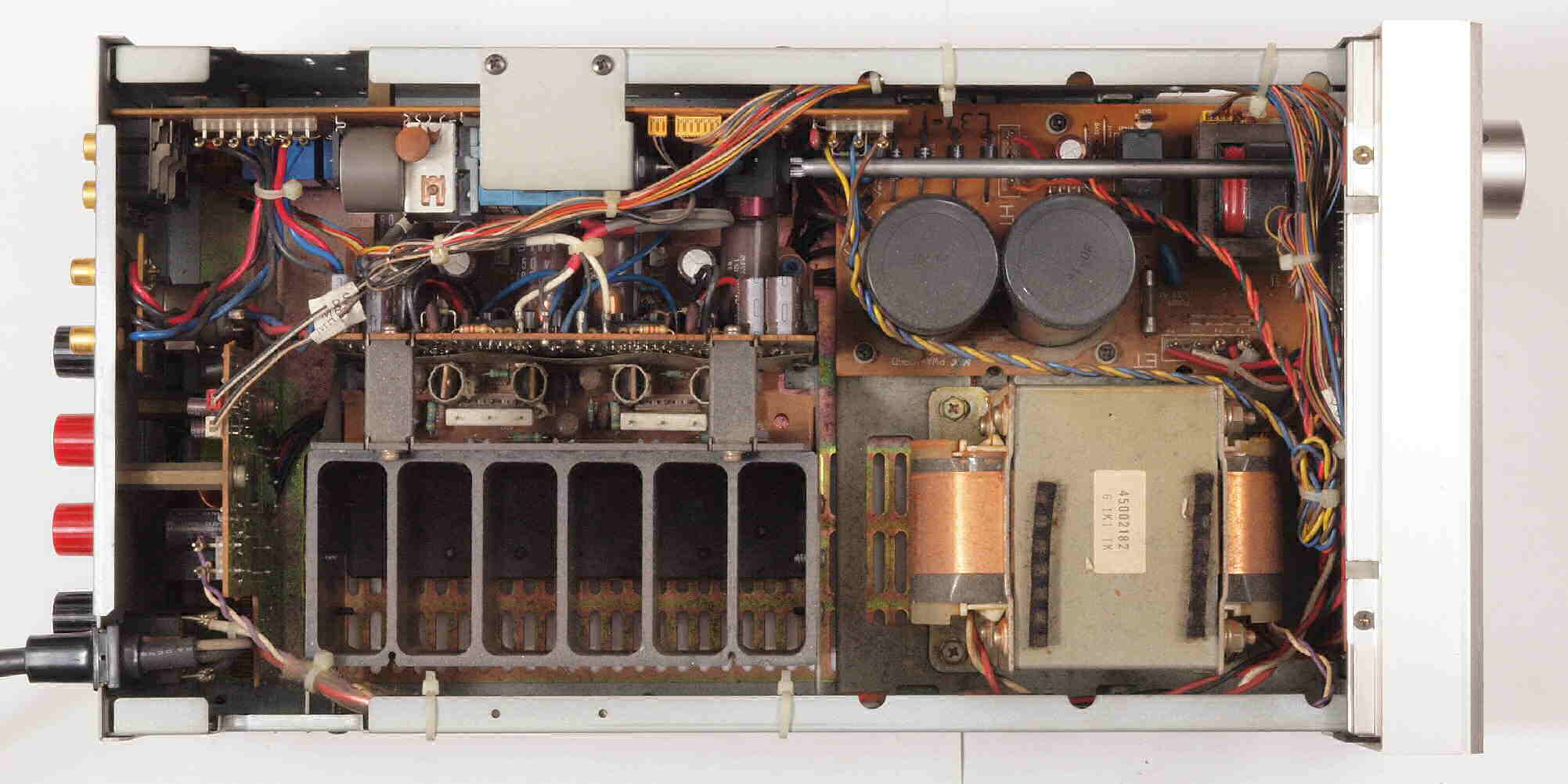

A16. 点検中 上蓋外し、上から見る。
A17. 点検中 上蓋外し、清掃後、上から見る。

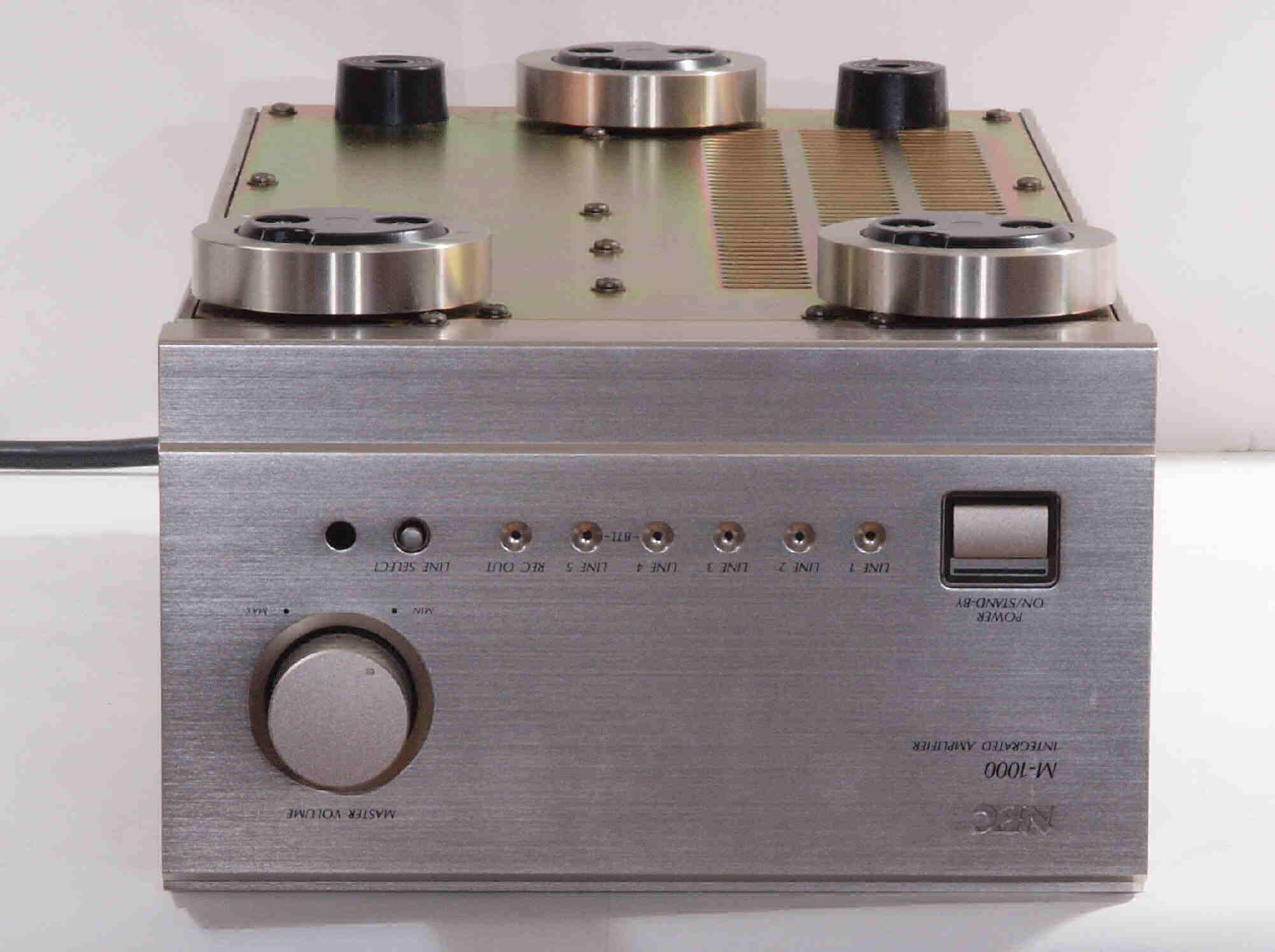

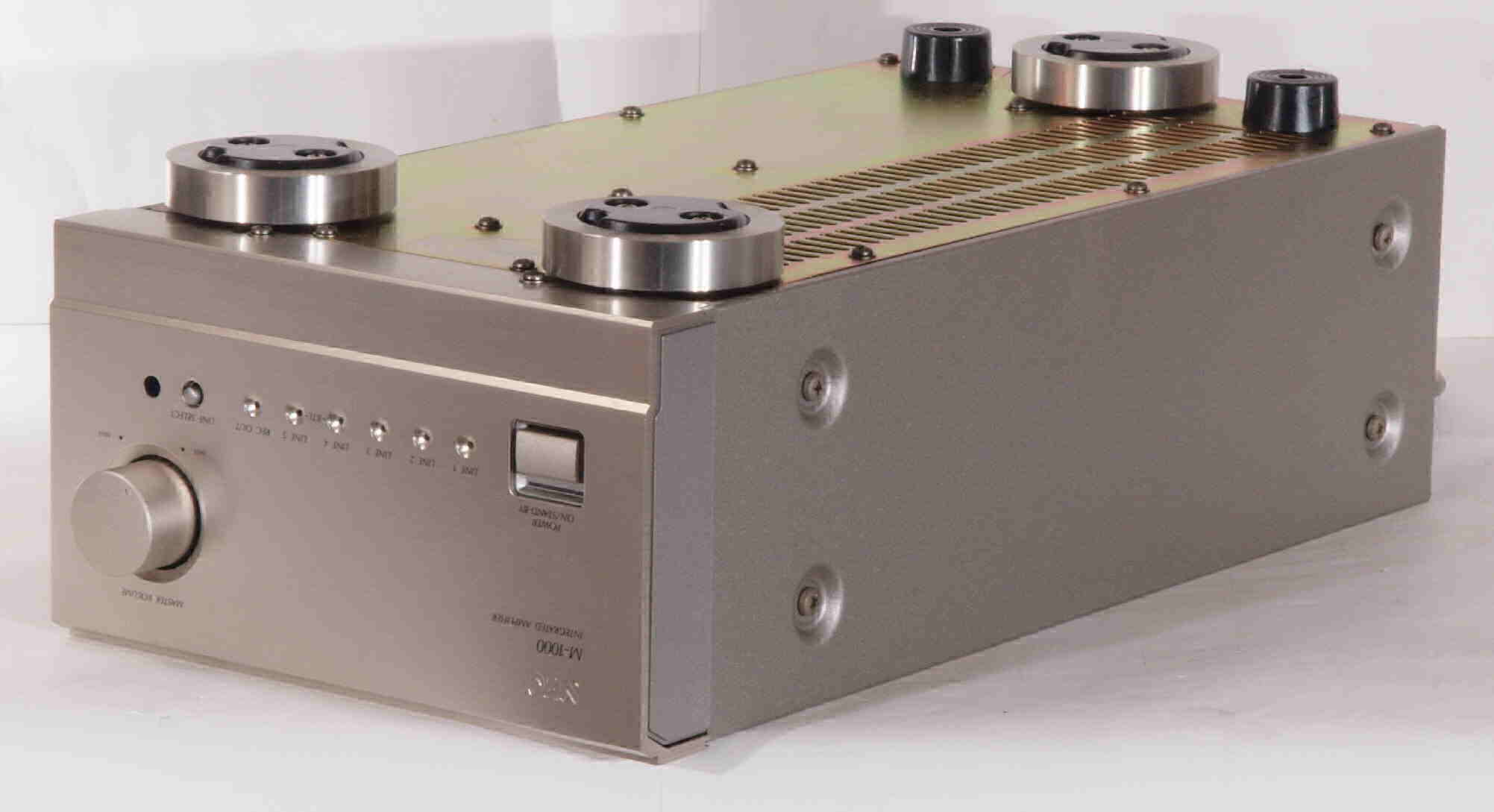

A21. 点検中 下前から見る
A22. 点検中 下前左から見る

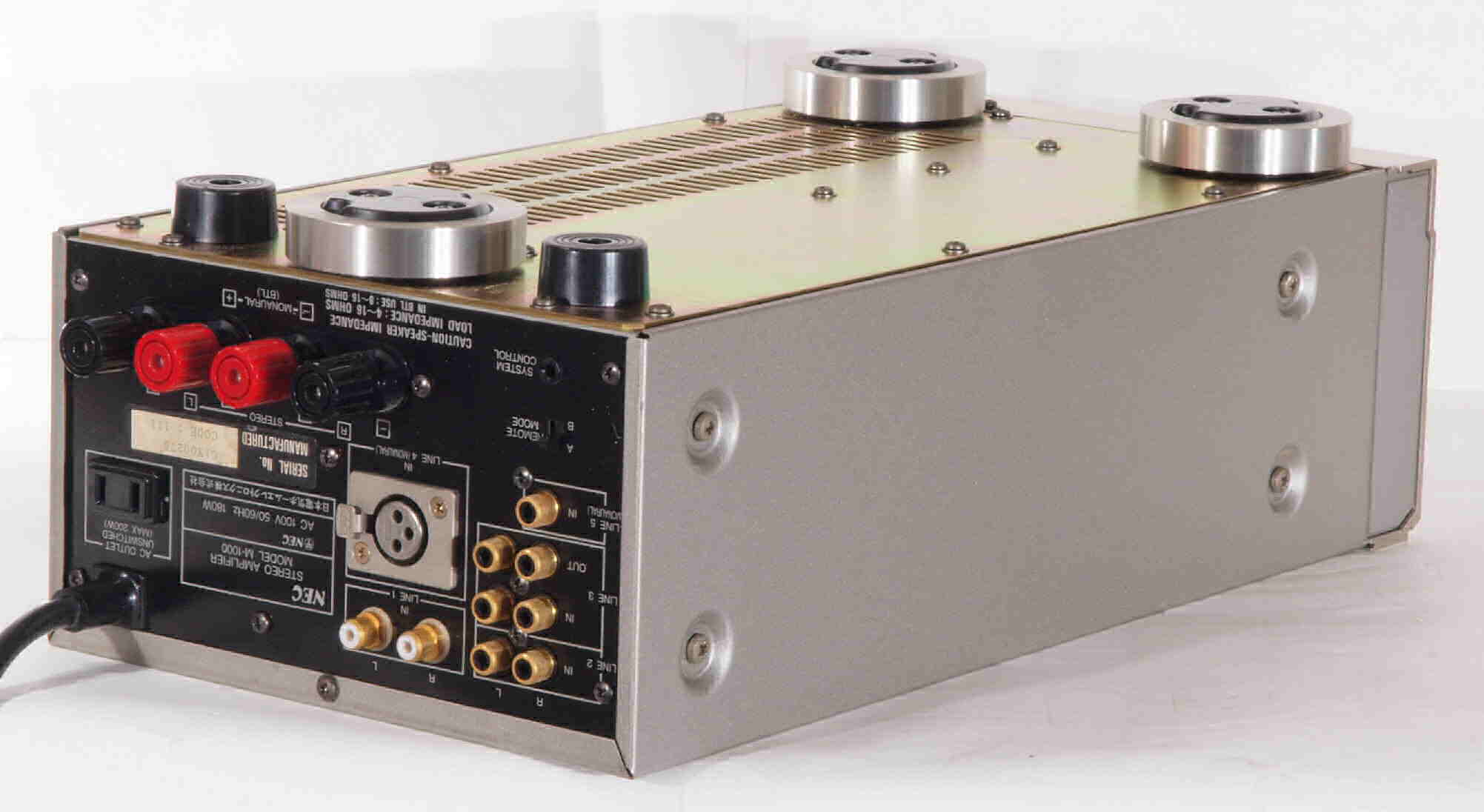

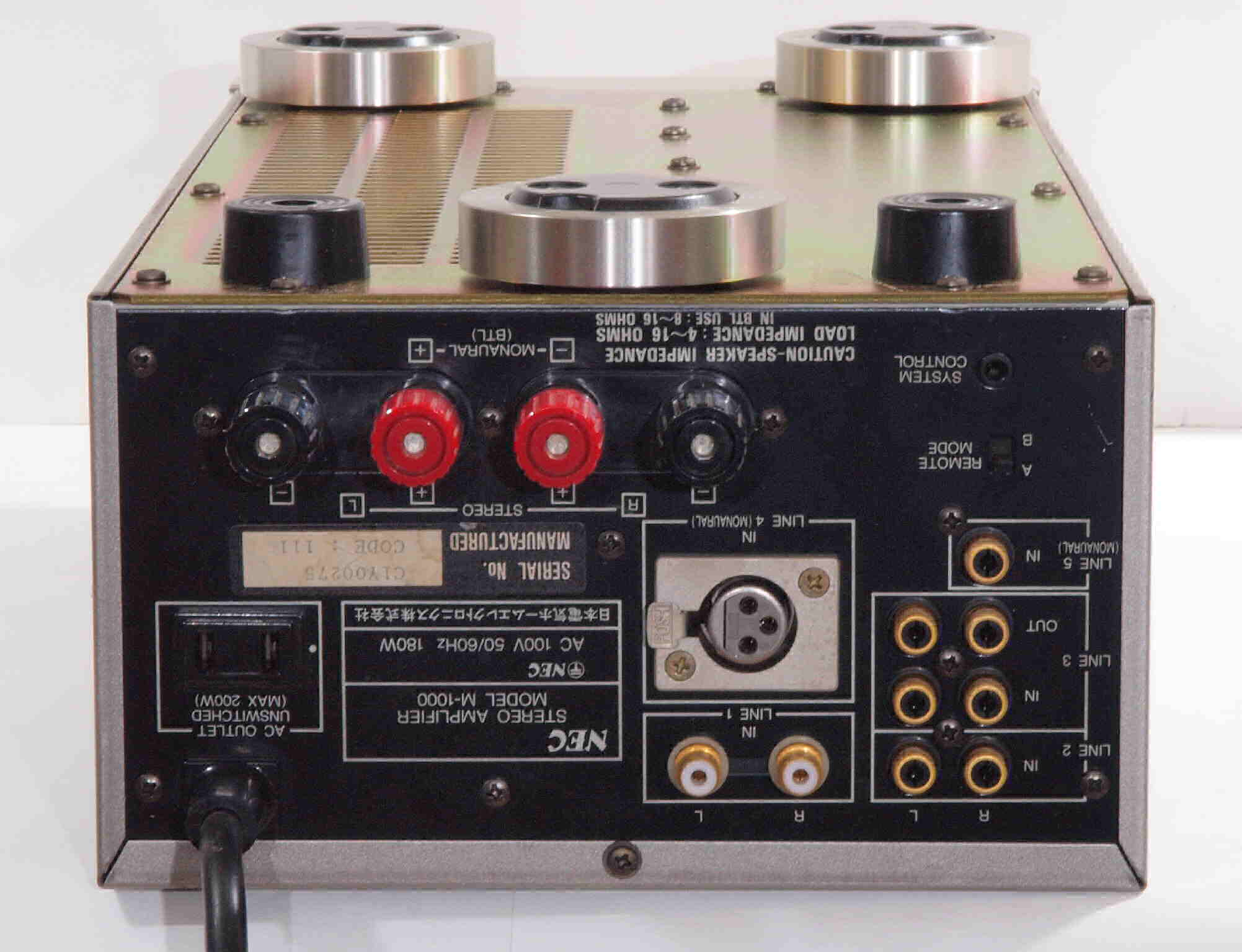

A23. 点検中 下後から見る
A24. 点検中 下後右から見る

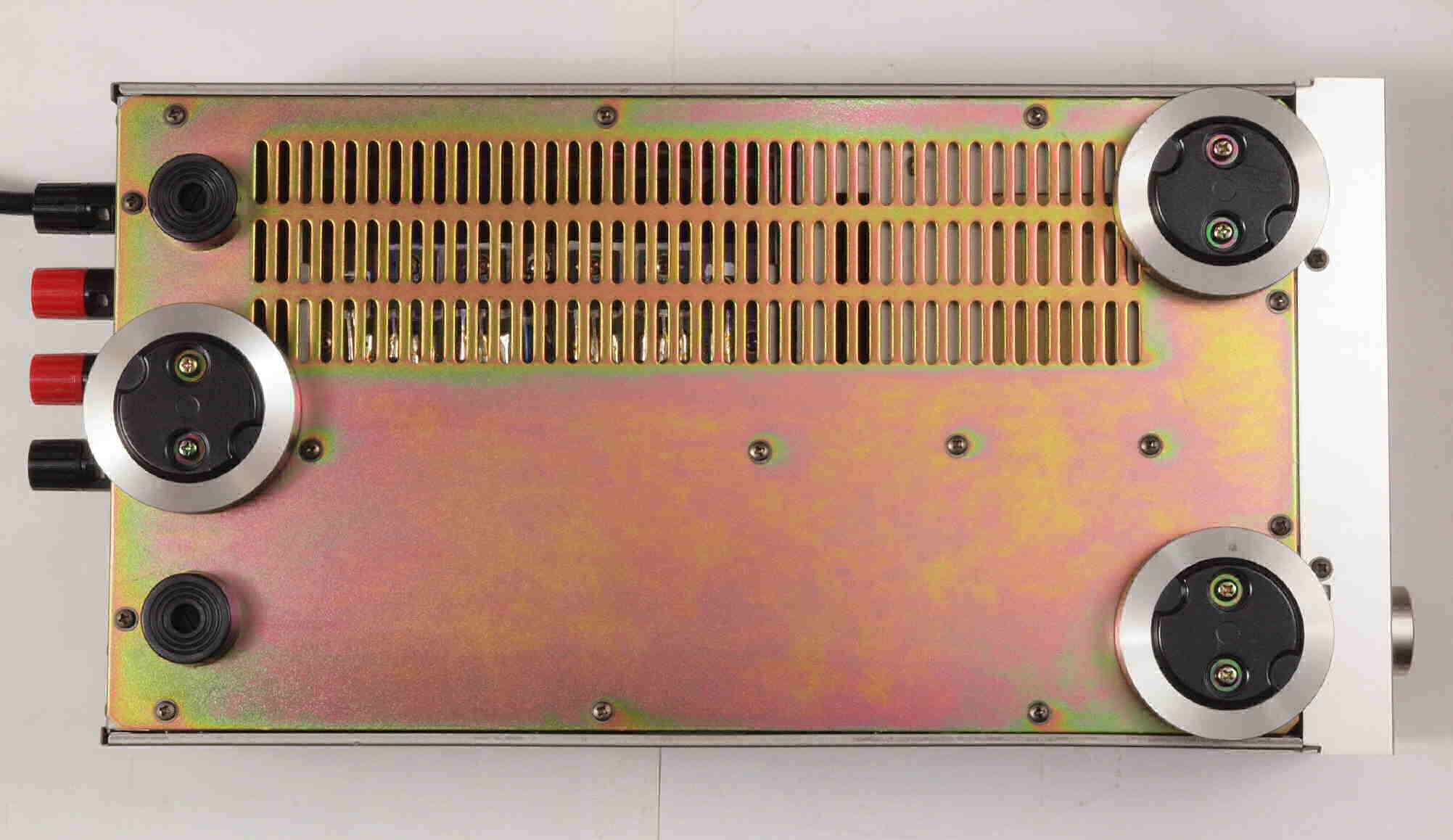

A25. 点検中 下から見る

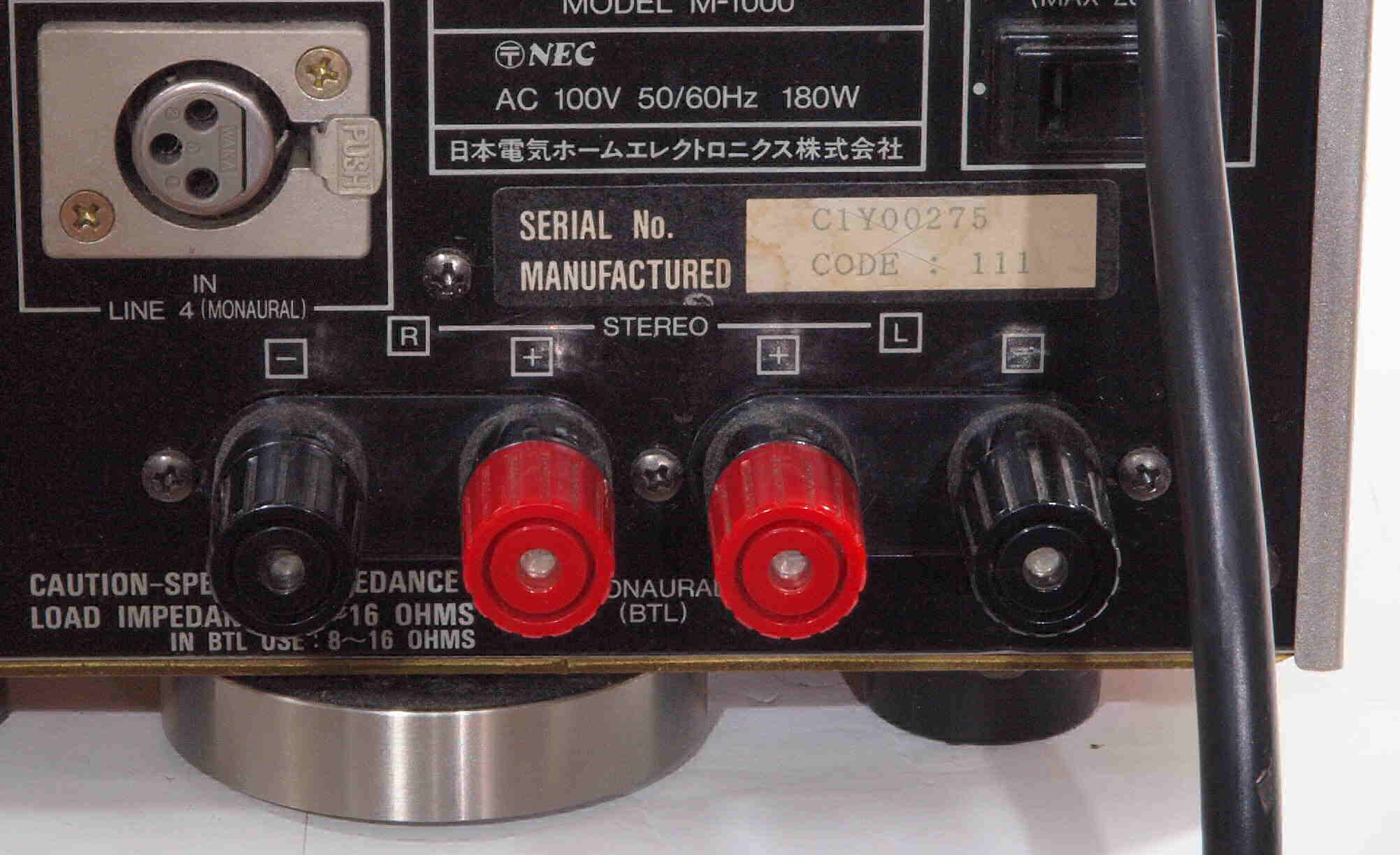

A31. 点検中 SP接続端子。

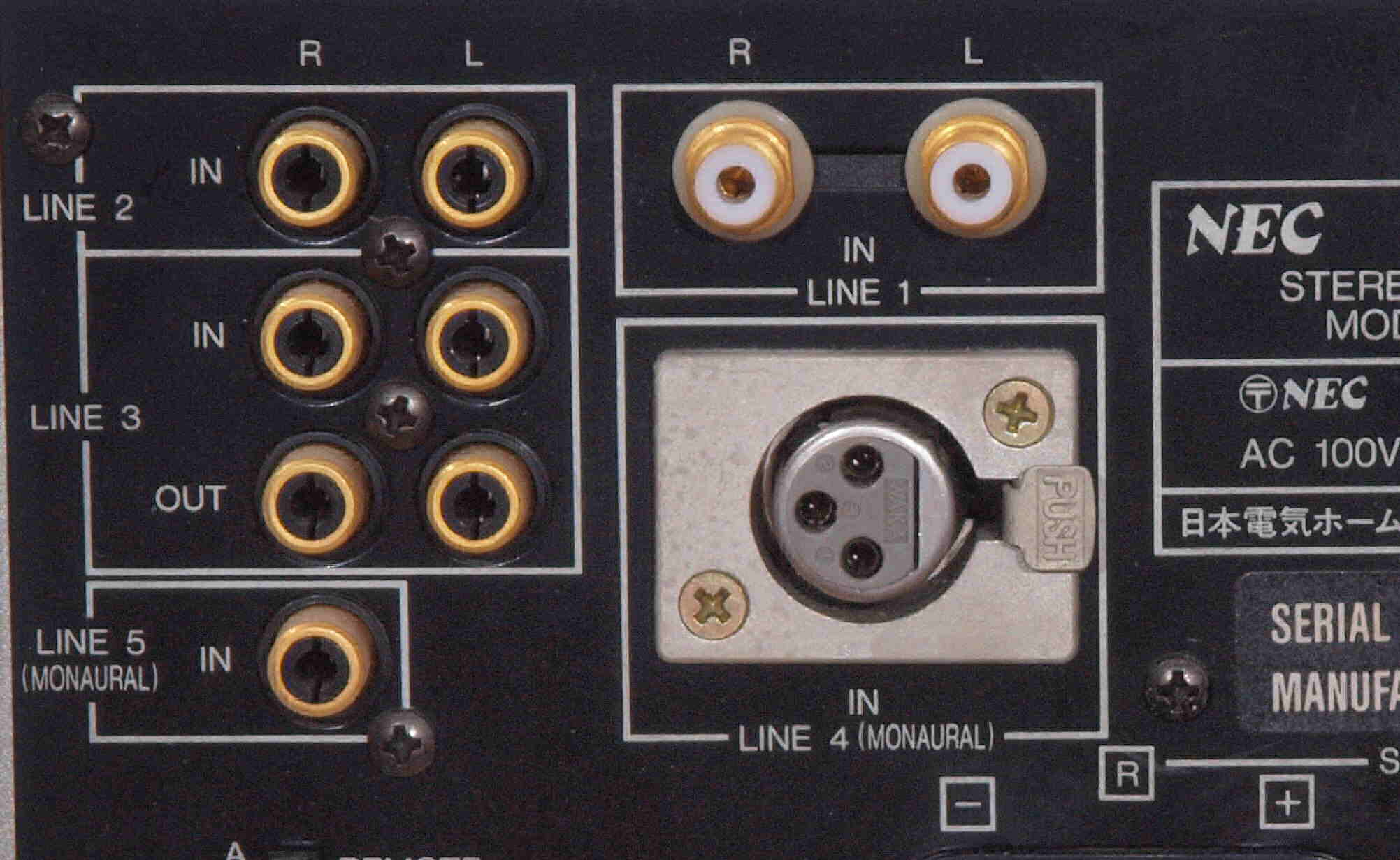

A41. 点検中 入出力端子。
T. 修理前点検測定
T1. 出力・歪み率測定・調整。
    「見方」。

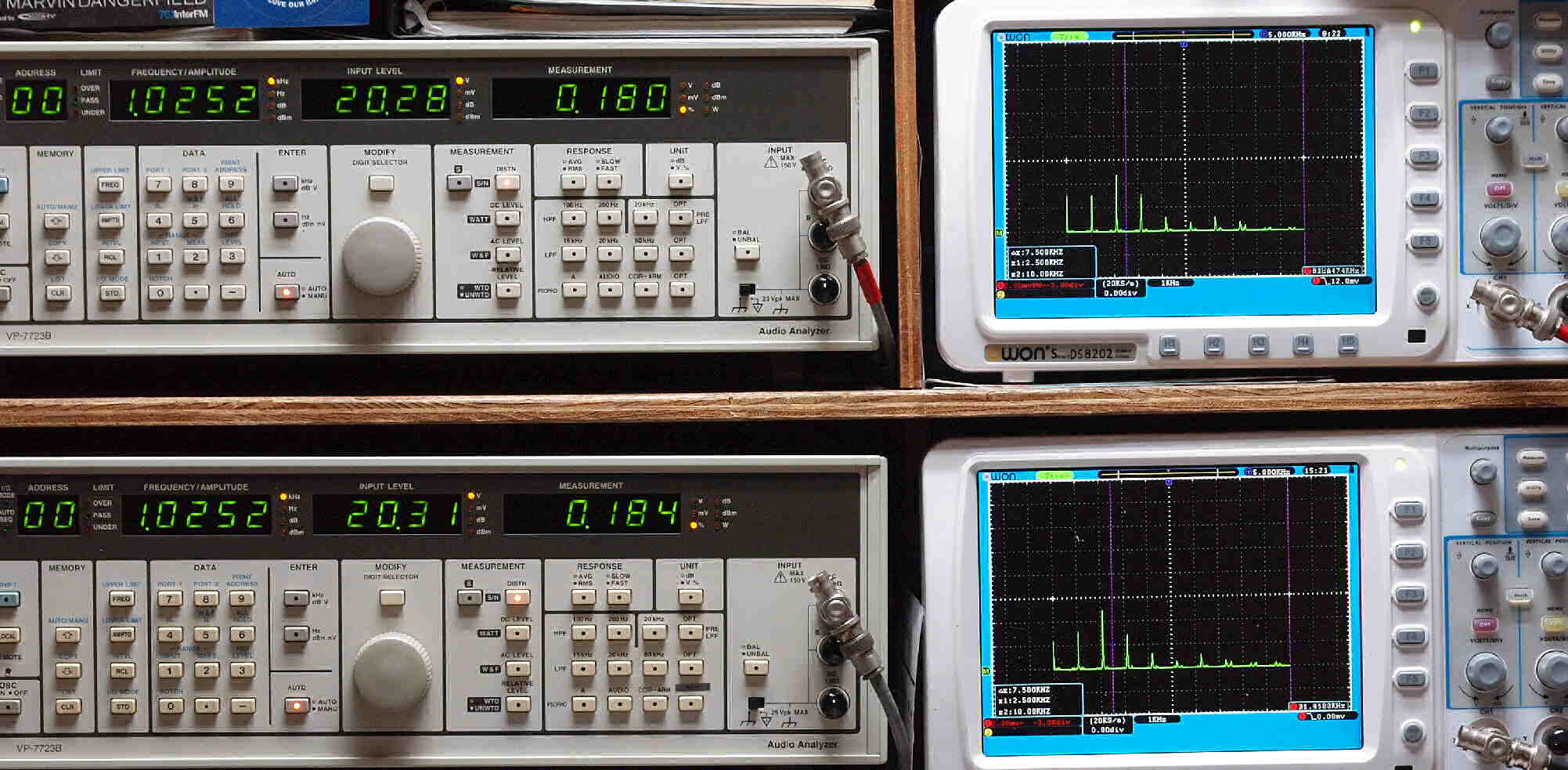

   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

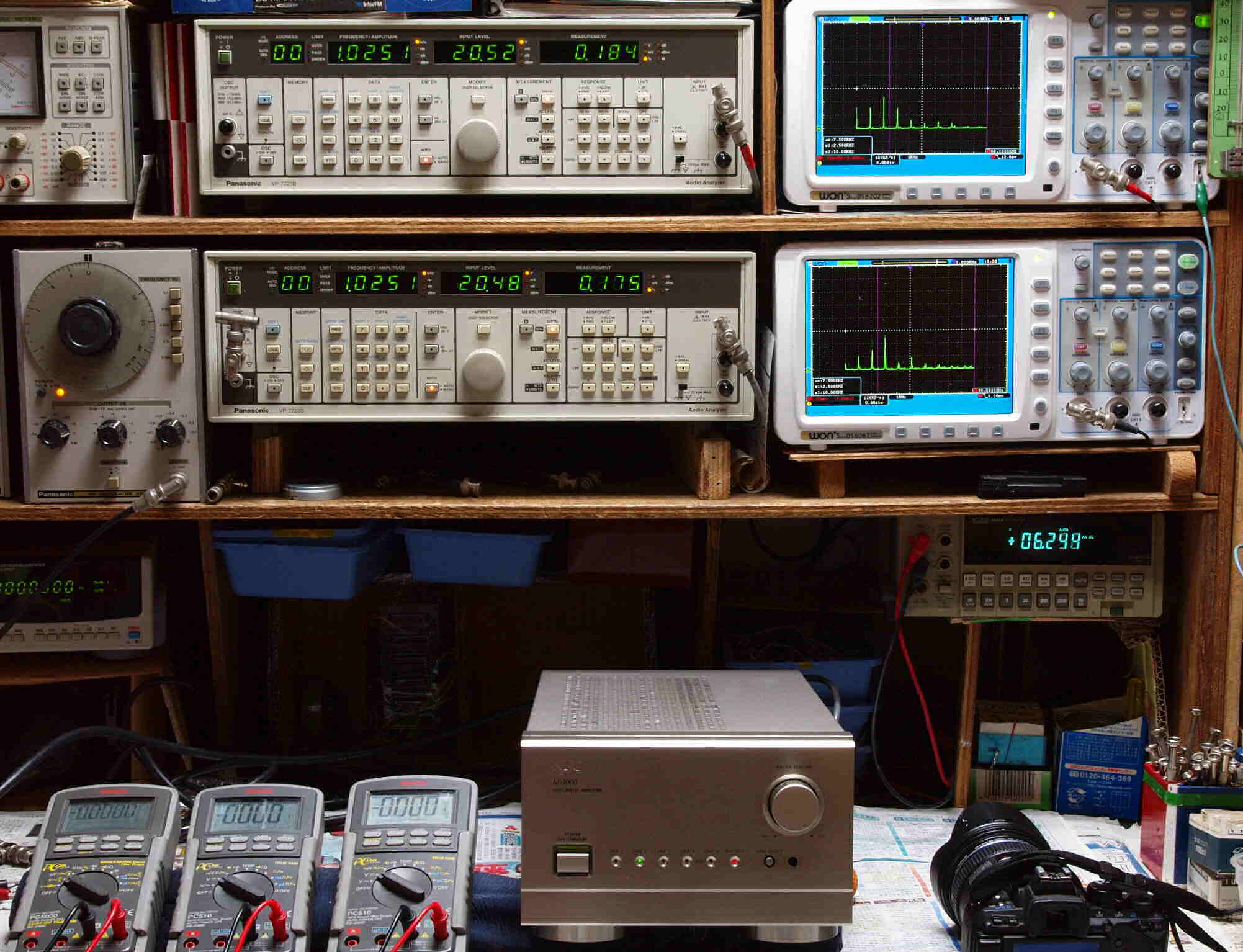

T2. 1kHz入力、R側SP出力電圧20V=50W出力、 0.180%歪み。
             L側SP出力電圧20V=50W出力、 0.184%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

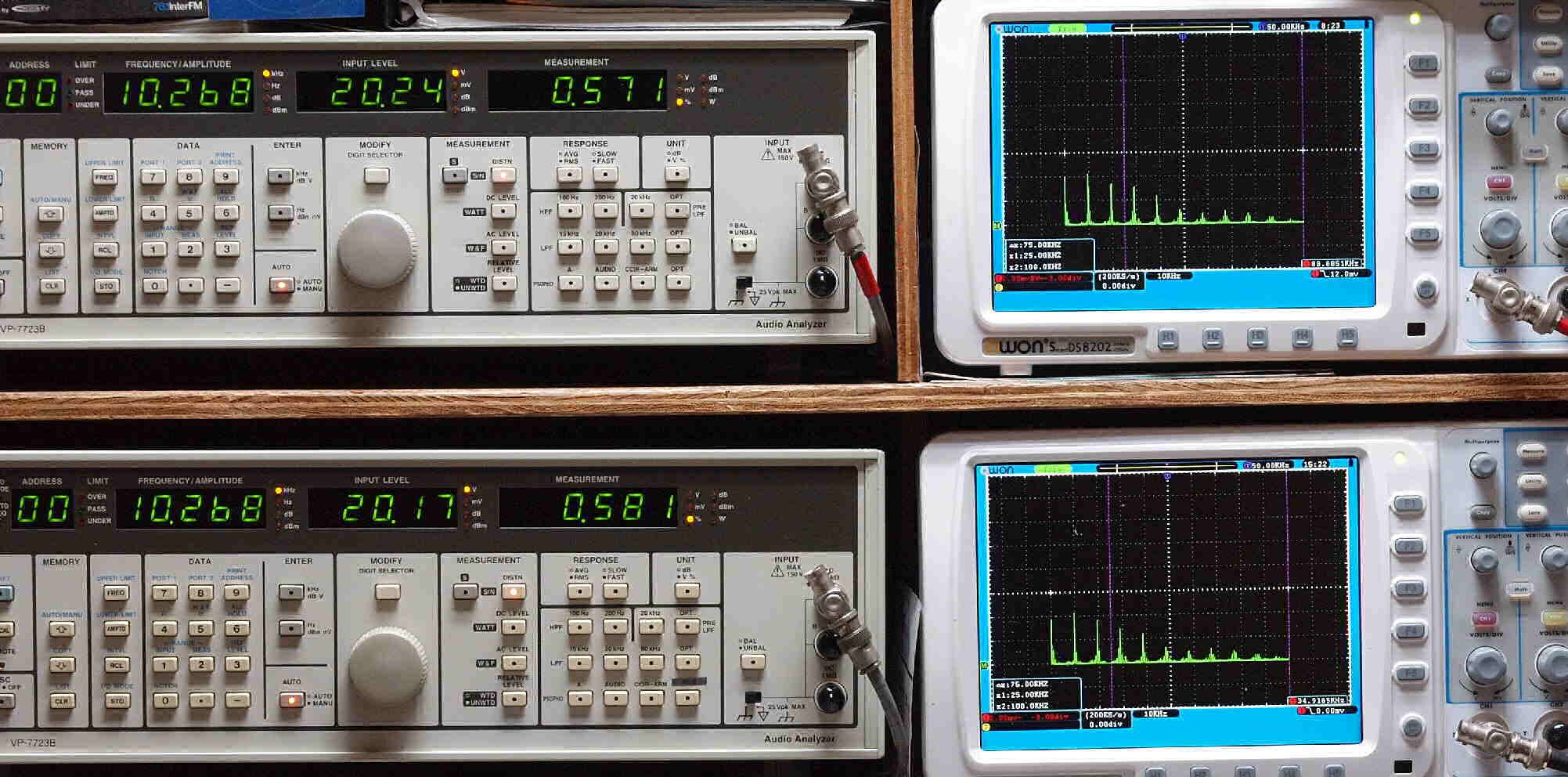

T2. 10kHz入力、R側SP出力電圧20V=50W出力、 0.571%歪み。
              L側SP出力電圧20V=50W出力、 0.581%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
S. NEC M1000 の仕様(マニアルより)
型式 ステレオパワーアンプ M1000
連続平均出力
(20Hz〜20kHz、歪率0.01%)
ステレオ仕様時=50W/50W。
モノラル仕様時(ブリッジ接続)=200W
外形寸法 幅210×高さ138×奥行448mm
重量 11.2kg
価格 7万円 1991年発売
