Ｓｈａｒｐ　ＳＭ－ＳＸ１００．　５台目修理記録

２０１９／２／２０問合　　

注意
　　　　シャーシにＳＰ出力の線（アース側も）を接続してはいけません。
　　　　左右ＳＰ出力のアース側も接続（共通にする）してもいけません。

Ａ．　修理前の状況

私は、操作の間に時々電源が切るＳＨＡＲＰ　ＳＭ－ＳＸ１００を持っている。
電源ＯＮの３０分位後に、最初に起こる事がほとんど。
私は問題を分析し、理由を見つけた。
２個のパワーＤＣ／ＤＣコンバーターのうちの１つが障害を持っている。
このＤＣ／ＤＣコンバーター（サービスマニュアルのＵＮＴ５０１とＵＮＴ５０２）は、ＶＩＣＯＲ　ＩＰ－２６Ｌ－１２モジュールである。
製造元のＶＩＣＯＲ社に連絡したけれども、これは特定モデル（ＯＥＭ提供）の為、互換製品が無との答え。
２台のＳＭ－ＳＸ１００のＤＣ／ＤＣモジュールを交換し、障害はいつも同じモジュールにある。
モジュールを交換出来る技術はを持っている。
私はオーストリアに住んでいます。
下記が、その写真です。
I have an SHARP SM-SX100 amplifier that from time to time switches off during operation.
Most of the time this happens in the first 30 minutes after power up.
I have seen on your web site, that you are an expert in repairing the SM-SX100.
I have analyzed the problem and found the reason: One of the two power DC/DC converters has a fault and switches off.
This DC/DC converters (UNT501 and UNT502 in the service manual) are VICOR IP-26L-12 modules.
I have contacted VICOR corporation but they have no replacements for this particular model.
I have swapped the two identical DC/DC modules in the amplifier and the fault is always with the same module independent of the placement.
Can this faulty DC/DC converter be repaired or do you have a replacement module for it?
I have experience in electronic so I could exchange the module myself. (I come from Austria, Europe, so it would be too much effort to send the complete heavy amplifier to Japan.)

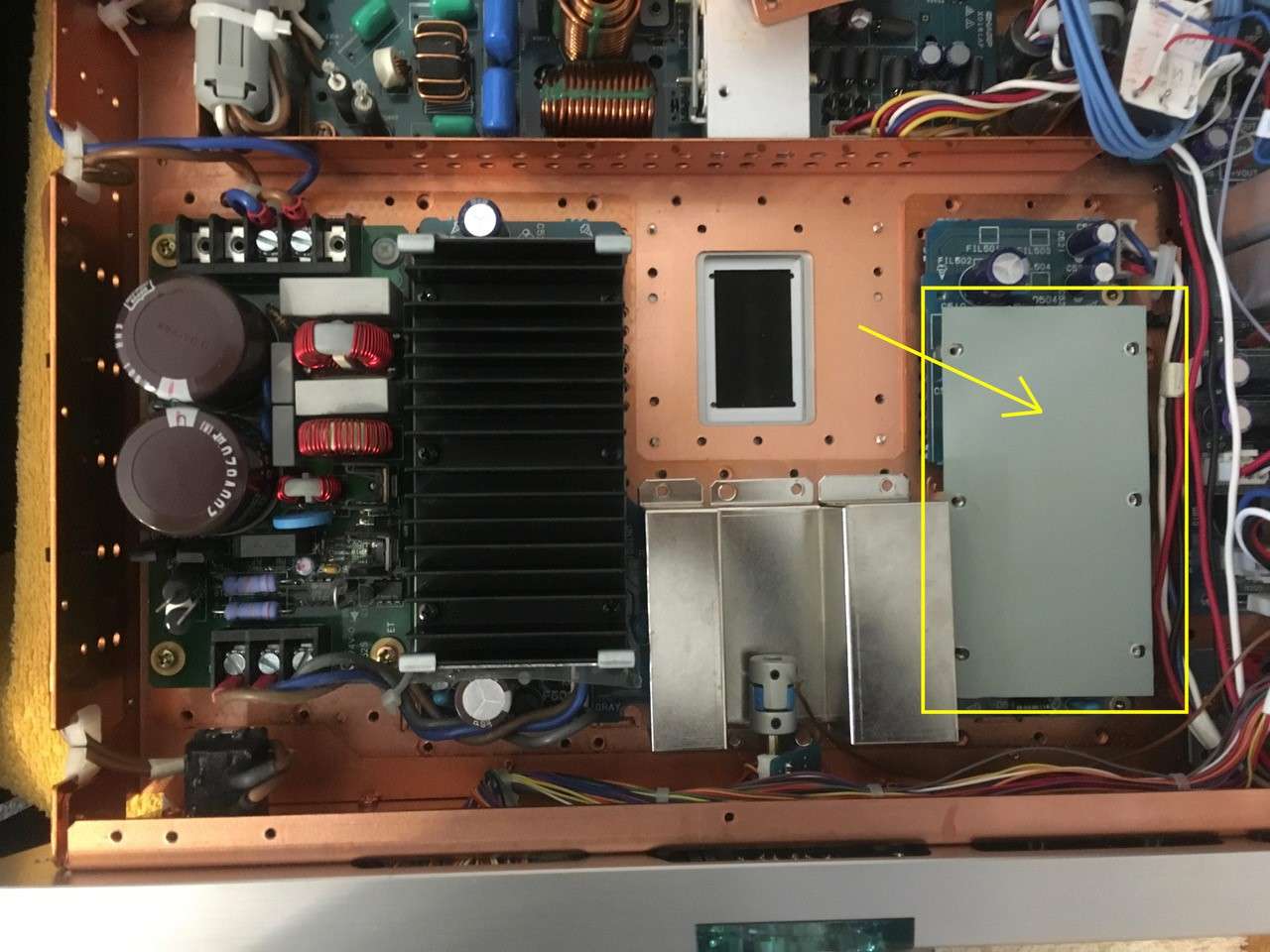

I have added a picture from the inside of my amp and marked the faulty DC/DC converter.

B．　原因

ＳＭ－ＳＸ１００用ＤＣ－ＤＣコンバーター故障。
ＳＭ－ＳＸ１００用ＤＣ－ＤＣコンバーターをＶＩＣＯＲ社の現在の製品と置き換えるには、仕様（出力電圧等）が異なり、
回路変更が必要です。
ＳＭ－ＳＸ２００／ＳＭ－ＳＸ３００にはＶＩＣＯＲ社の旧製品が使われています。

Ｓ．　Ｓｈａｒｐ　ＳＭ－ＳＸ１００　の仕様（マニアル・カタログより）

型式	1ビットアンプ　ＳＭ－ＳＸ１００
定格出力（1kHz）	100W＋100W（8Ω）
周波数特性	5Hz～100kHz +1 -3dB
全高調波歪率	0.05％（1kHz、1W出力時）
ダイナミックレンジ	105dB
サンプリング周波数	約2.8MHz(64fs、fs＝44.1kHz)
A/Dノイズシェーピング	7次⊿Σ変調ノイズシェーピング
入力端子	ST光デジタル入力=1系統 BNC同軸デジタル入力=1系統 RCA同軸デジタル入力=1系統角型光デジタル入力=1系統 RCAアナログ入力=2系統 XLRアナログ・バランス入力=1系統
出力端子	角型光デジタル出力=1系統 RCAアナログ出力=1系統
電源	AC100V、50Hz/60Hz
定格消費電力	130W
最大外形寸法	幅472×高さ89×奥行462mm（つまみ・突起部含む）
重量	約18.5kg
価格	※受注生産品 \1,000,000税抜価格（1999年8月発売） SM-SX100 -G（ピーコックグリーン） SM-SX100 -A（カクテルブルー） SM-SX100 -T(チタンシルバー）
1999 GOOD DESIGN AWARD受賞「商品デザイン部門」
Ｓｈａｒｐ　ＳＭ－ＳＸ１００　サービスマニアルよりのＳＰ出力ノイズ特性。
