Aurex SB-λ77C

ＡｕｒｅｘＳＢ－Λ７７Ｃ　修理記録

平成１７年１２月１３日持込　　　　１２月３１日完成

Ａ．　修理前の状況

　YAHOOオークションで購入
　スピーカ切り替えのスイッチがおかしく、出力Aでは音が出ず、出力Ｂ側も、いったんボリュームを上げないと音が出ないことがほとんどです。
　バランスつまみは「ガリ」がりいいます。

B．　原因

経年劣化。

Ｃ．　修理状況

ＳＰ出力接続リレ－交換。
ＲＬ（左右）バイアス・バランスＶＲ交換。
電解コンデンサー交換（オーデオコンデンサー使用）
電源遅延リレー交換。
表示ランプ交換。
初段ＦＥＴ交換。
ＯＰ－ＡＭＰ交換。

Ｄ．　使用部品

バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　　６個。
ＳＰ出力リレ－　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　５３個。
電源遅延リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個。
表示ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。
初段ＦＥＴ（電解トランジスター）　　　　　　　　　　　　　　　　　　２個。
ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。

Ｅ．　調整・測定

Ｆ．　修理費　　　１０５，０００円　　　　オーバーホール修理。

Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＢ－Λ７７の仕様（マニアル・カタログより）

Ａ．　修理前の状況

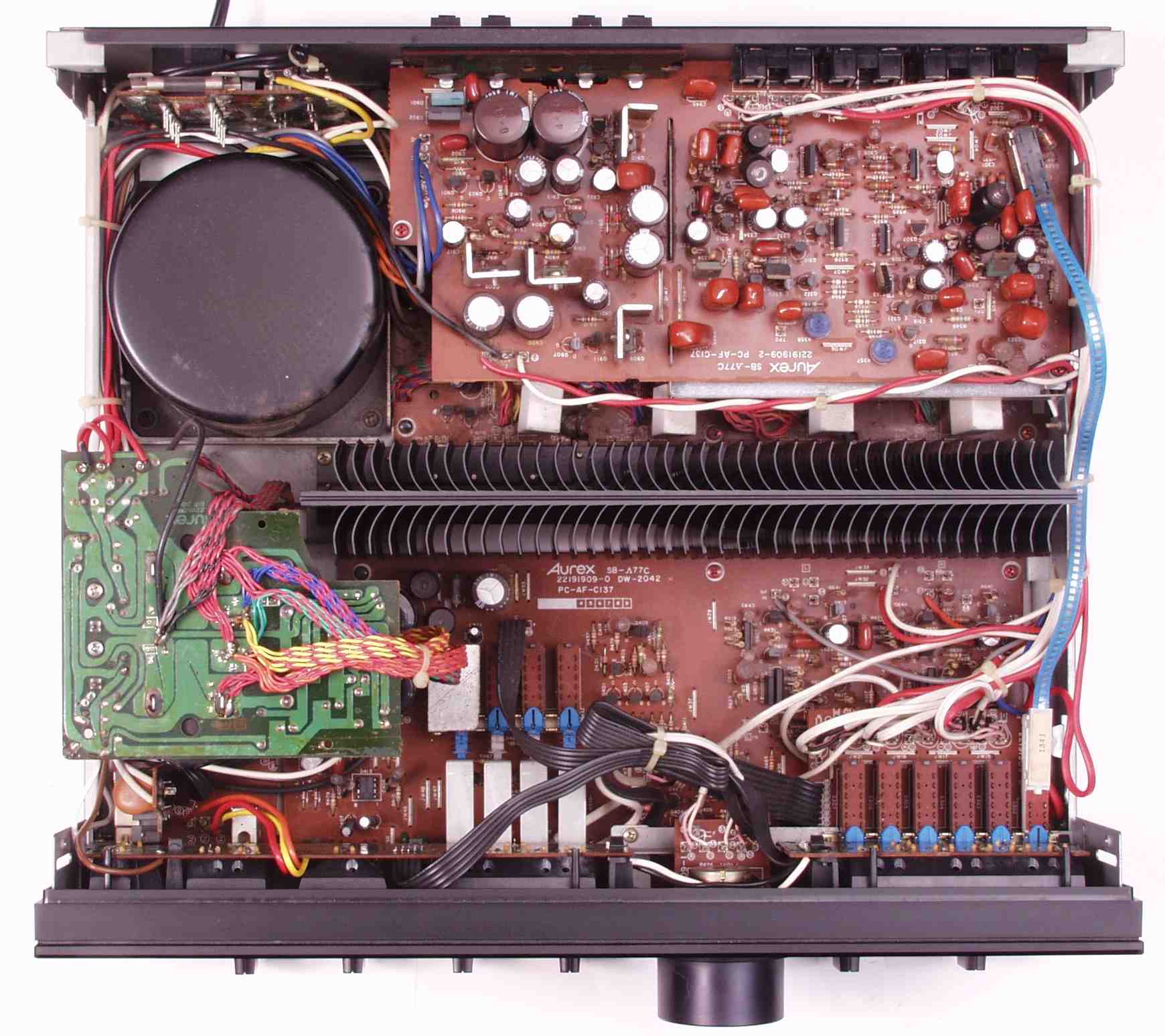

Ａ１．　点検中　上から見る。

Ａ２．　点検中　下から見る

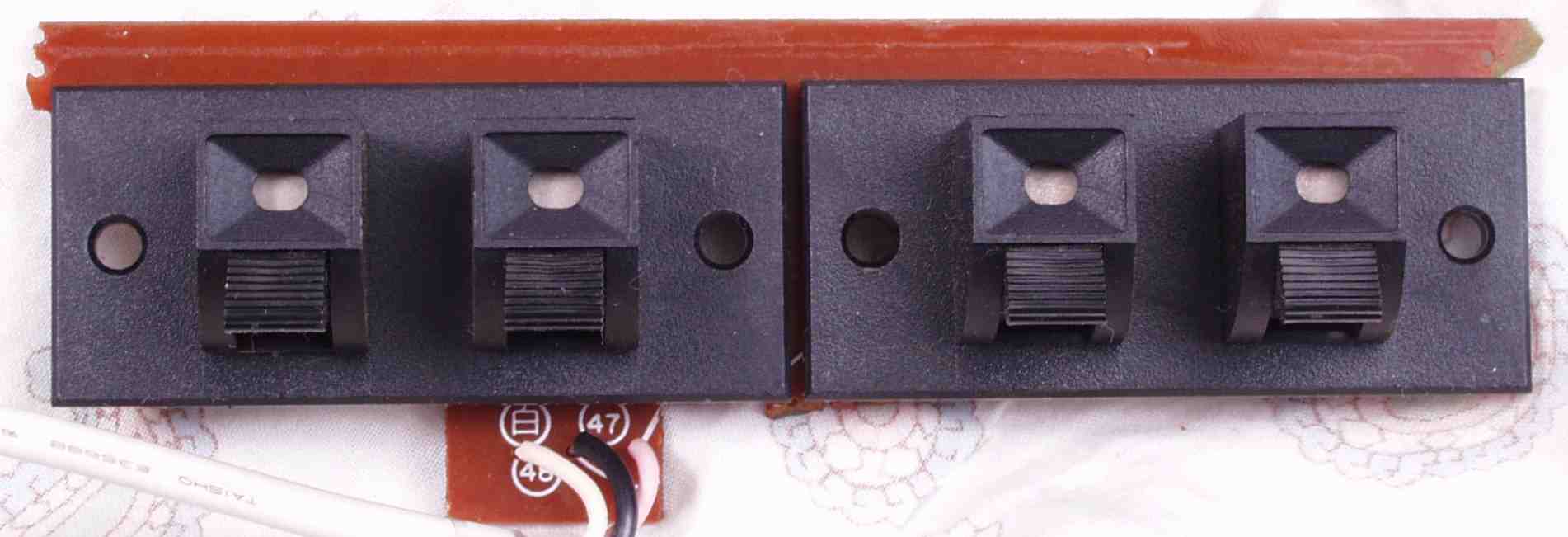

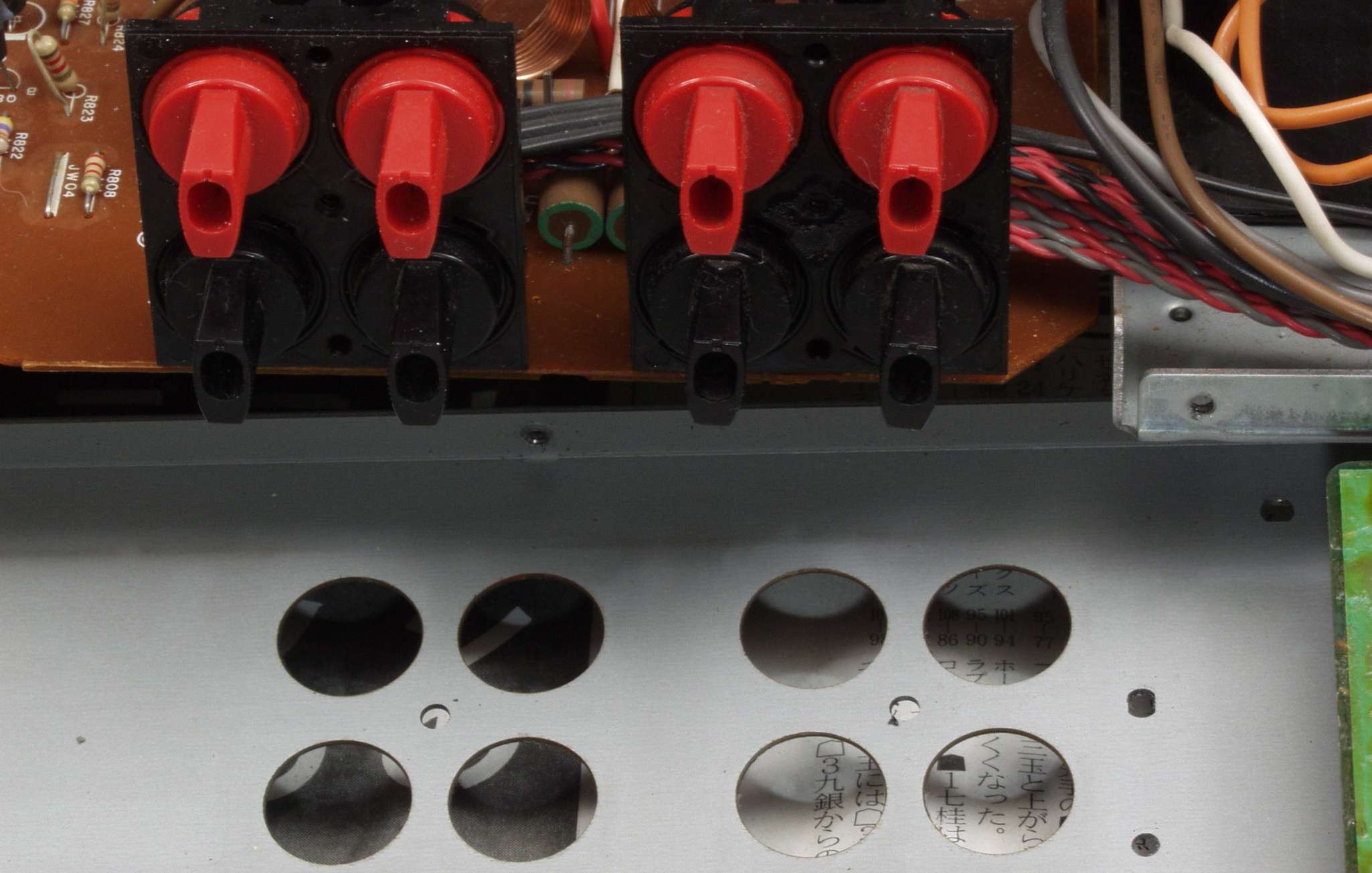

Ａ３．　点検中　ＳＰ接続端子は挟み込みタイプ、パネルの穴が大きく、交換には当て板の製作が必要

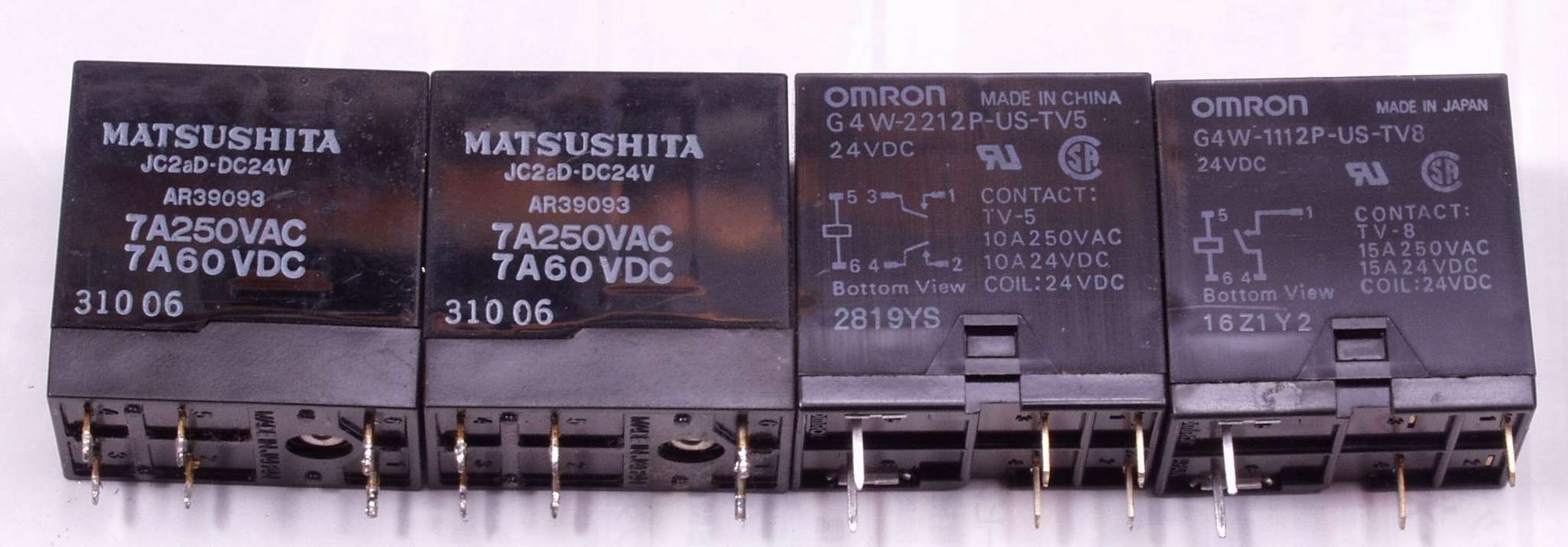

Ａ４．　点検中　ＳＰ接続リレー比較　左＝着いていた接点容量７A＝８Ω出力だと３９２Ｗ定格
　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

Ｃ．　修理状況

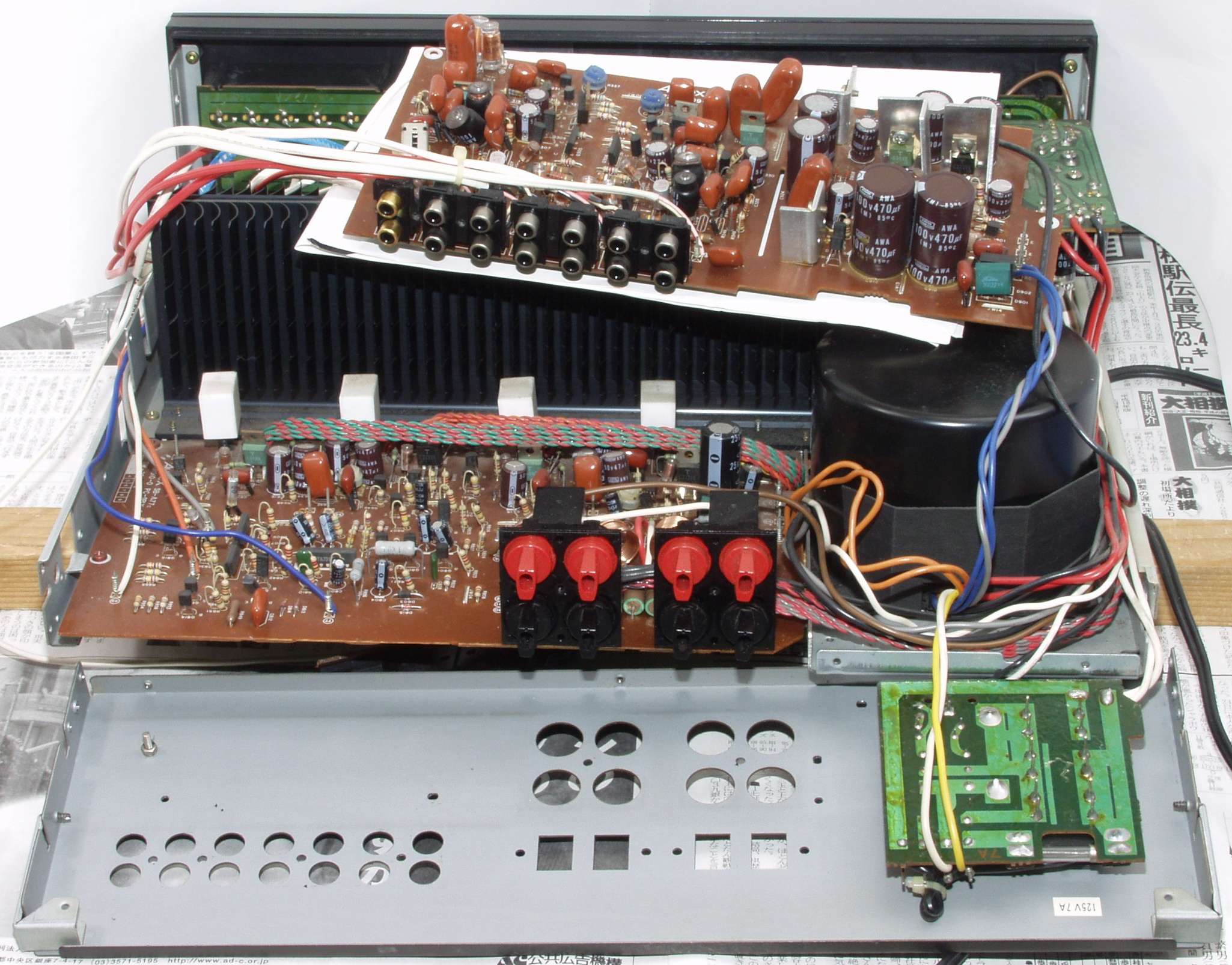

Ｃ１．　修理中　後パネルを取り基板修理中、汎用器なので、コネクターを使用していないので大変

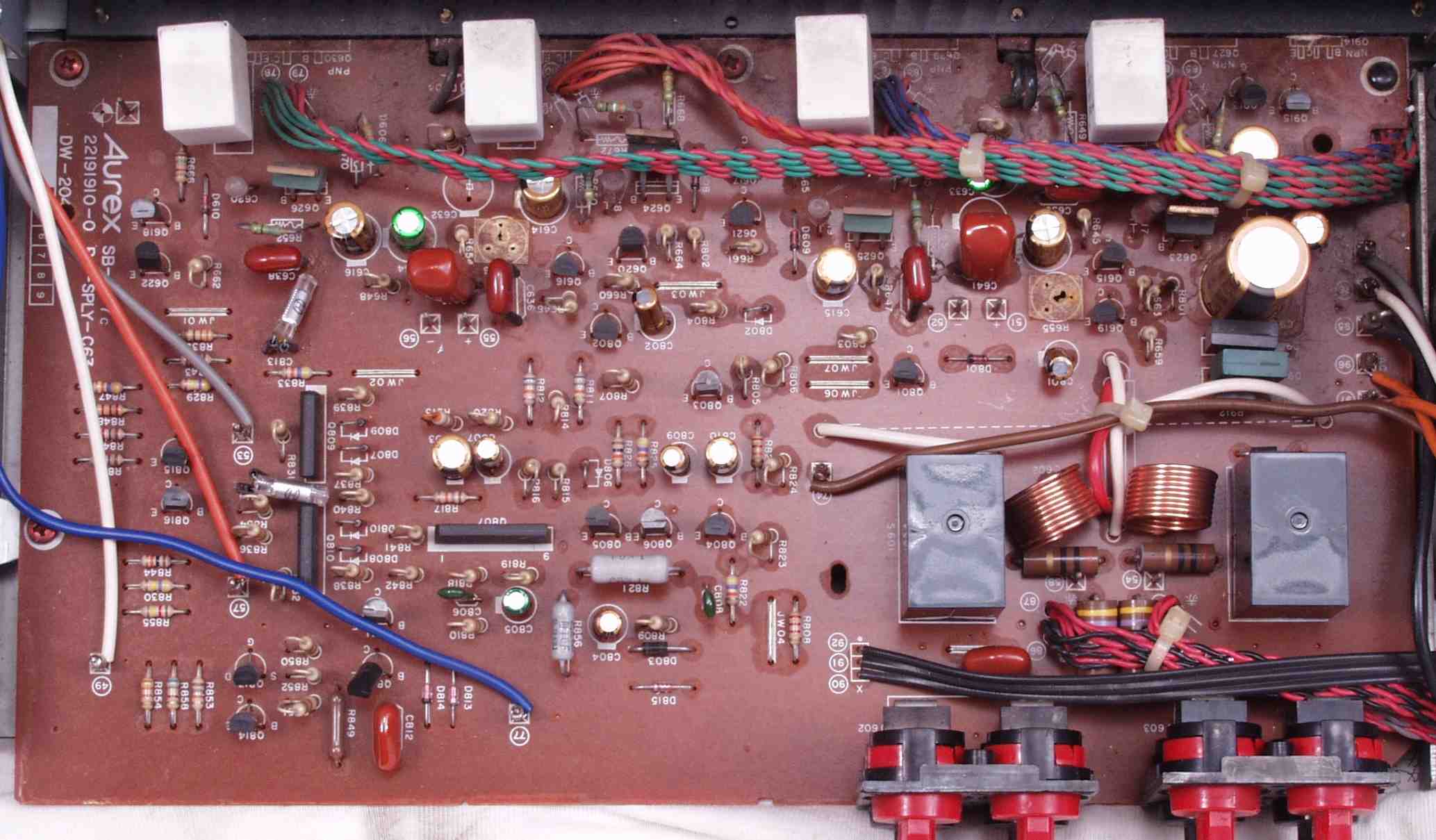

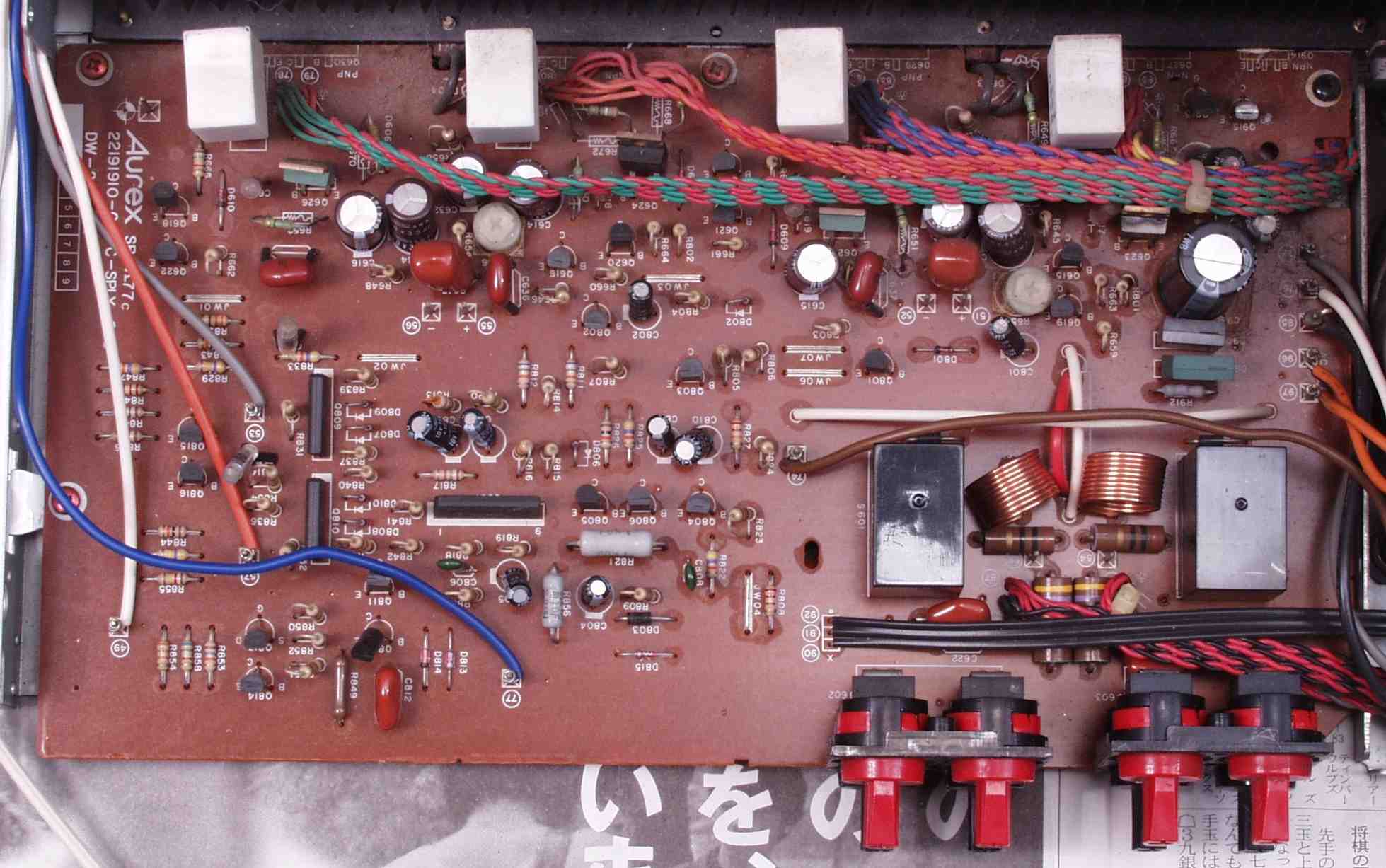

Ｃ１Ａ．　修理前　出力ＡＭＰ基板

Ｃ１Ｂ．　修理後　出力ＡＭＰ基板　半固定ＶＲ２個、ＳＰ接続リレー２個、電解コンデンサー１８個交換

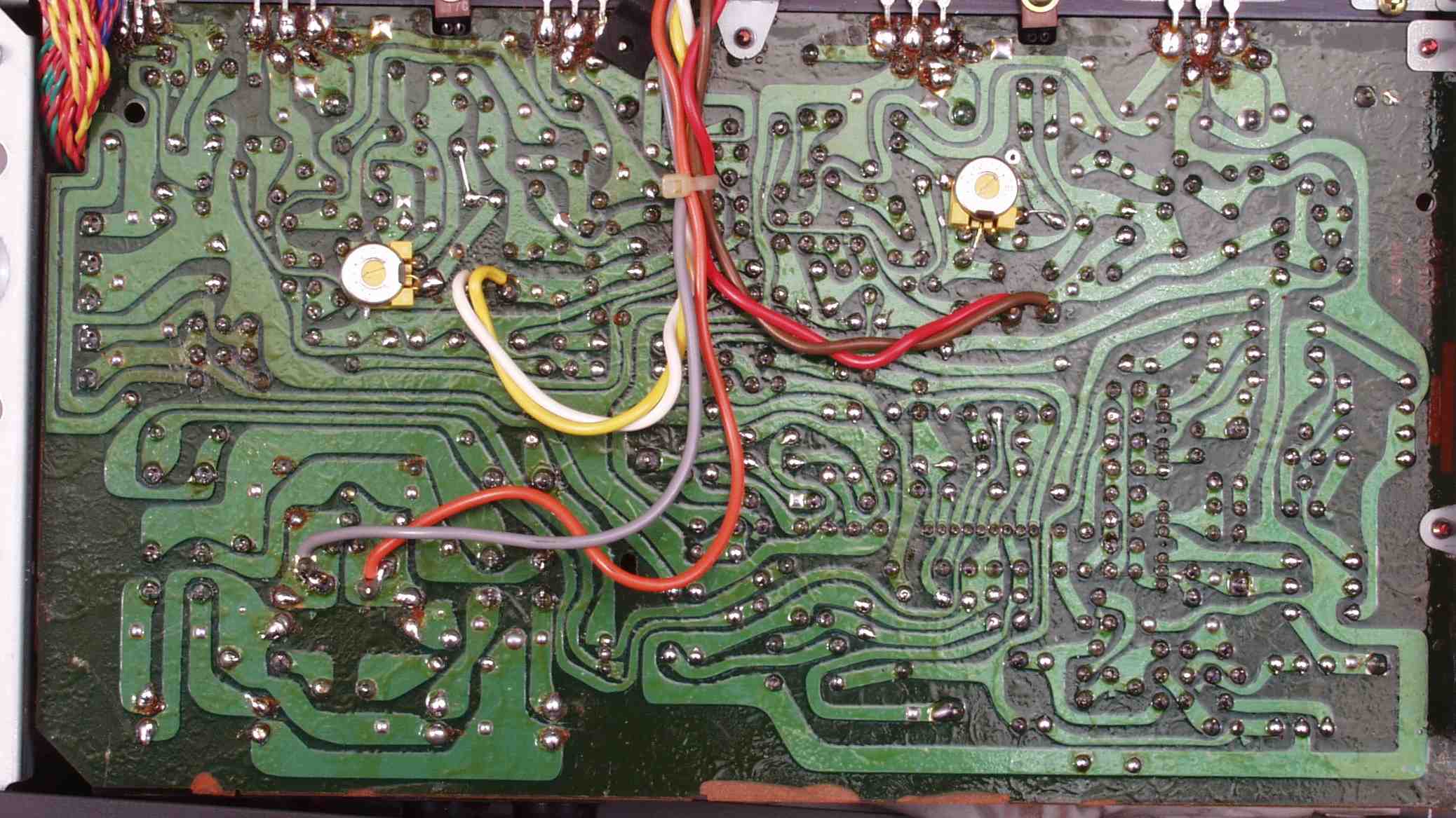

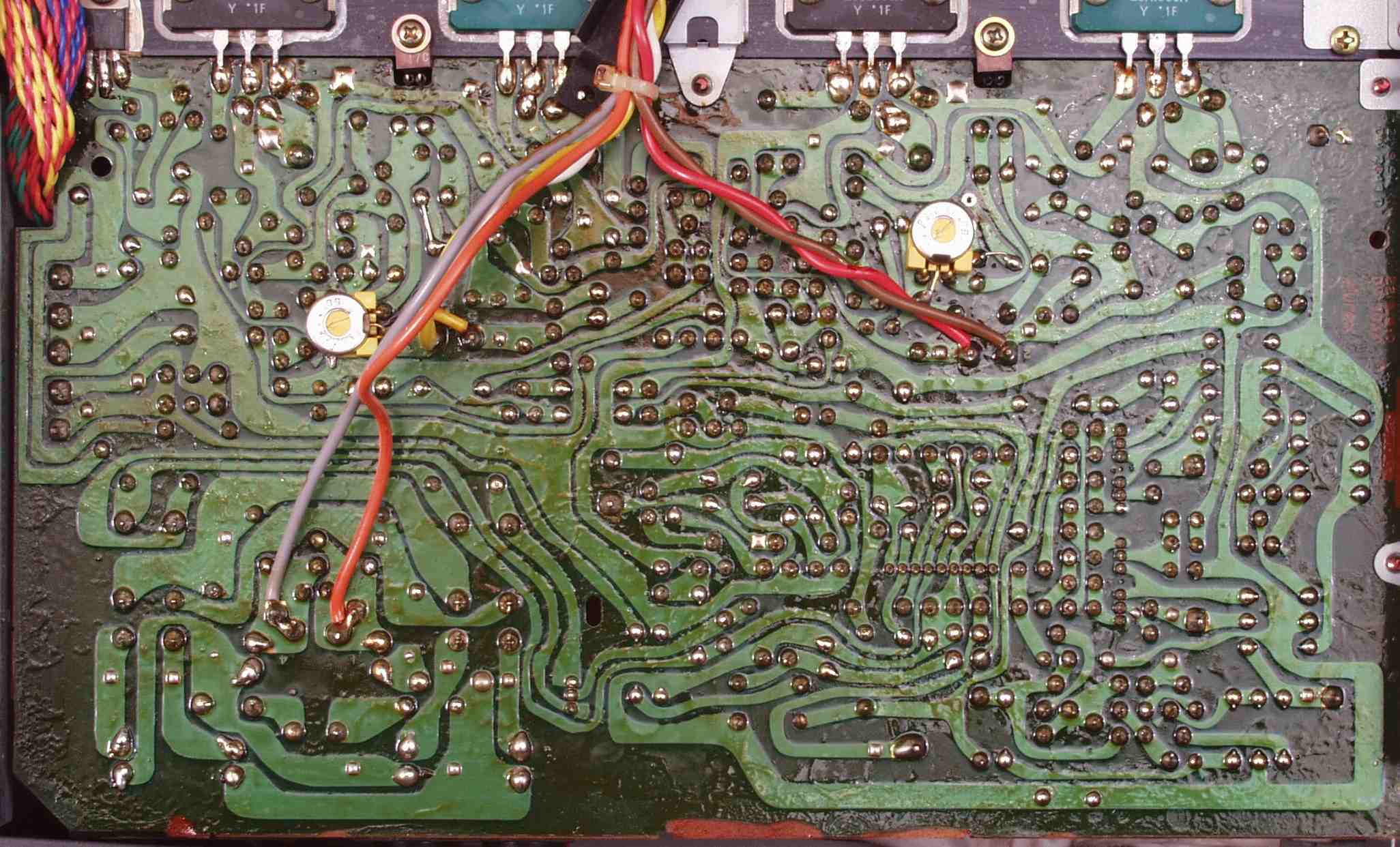

Ｃ１Ｃ．　修理前　出力ＡＭＰ基板裏

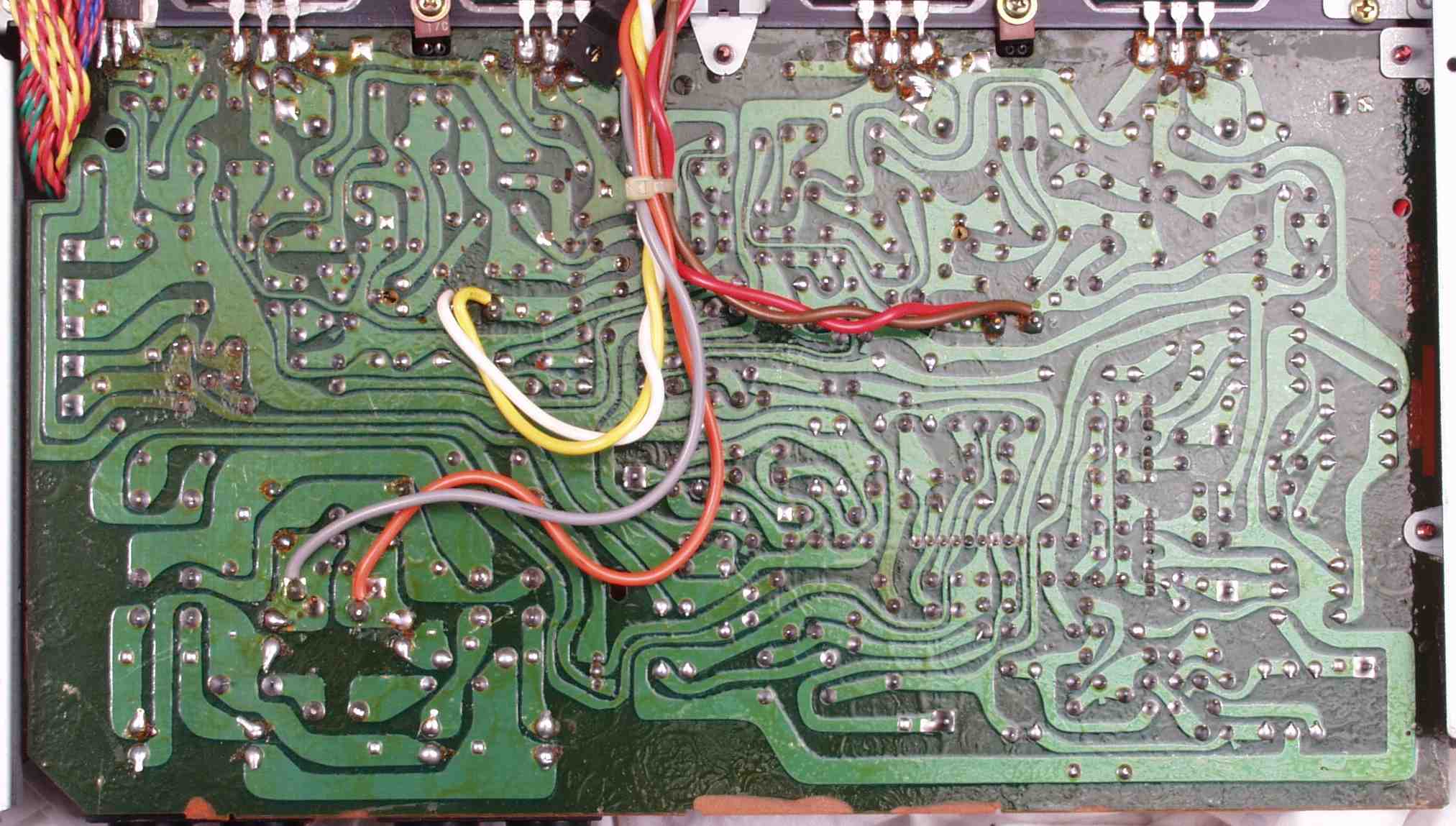

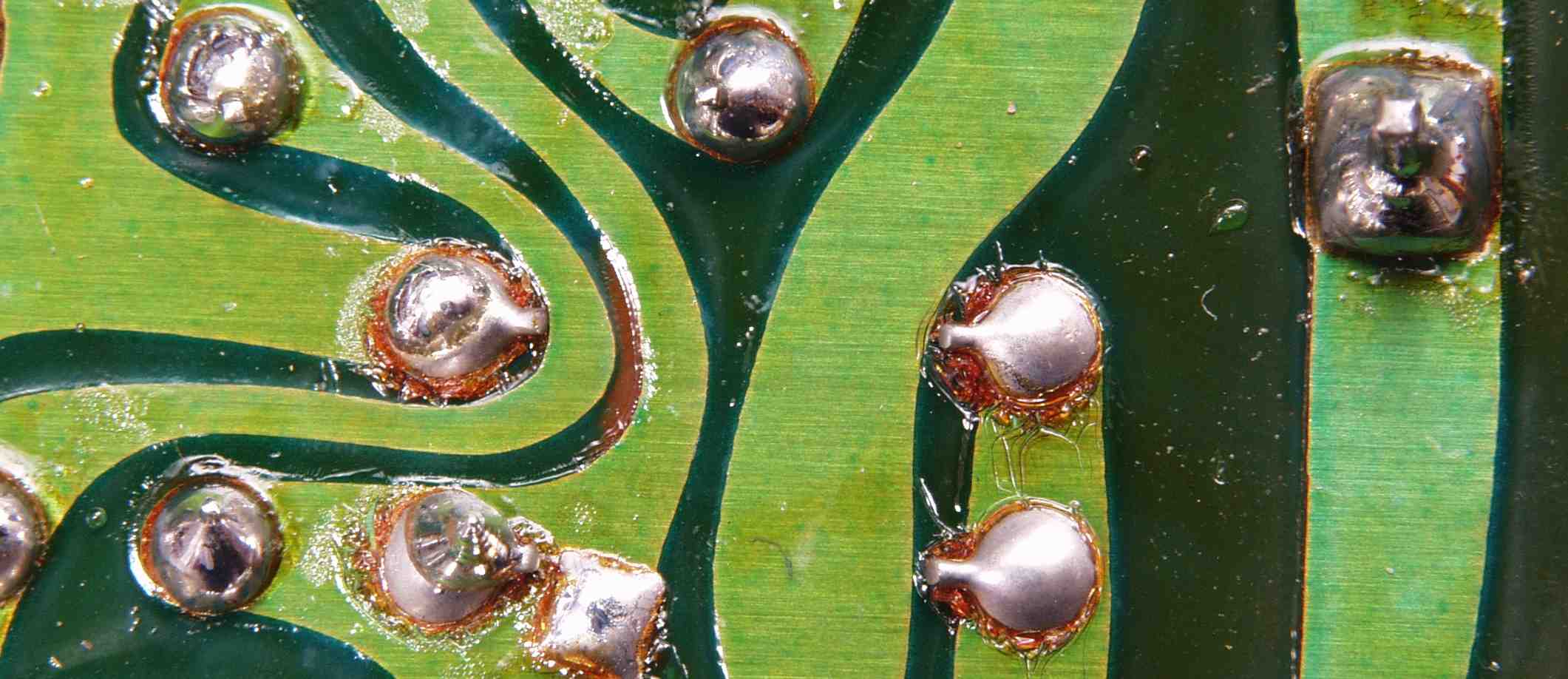

Ｃ１Ｄ．　修理（ハンダ補正）後　出力ＡＭＰ基板裏

Ｃ１Ｅ．　完成出力ＡＭＰ基板裏　洗浄後

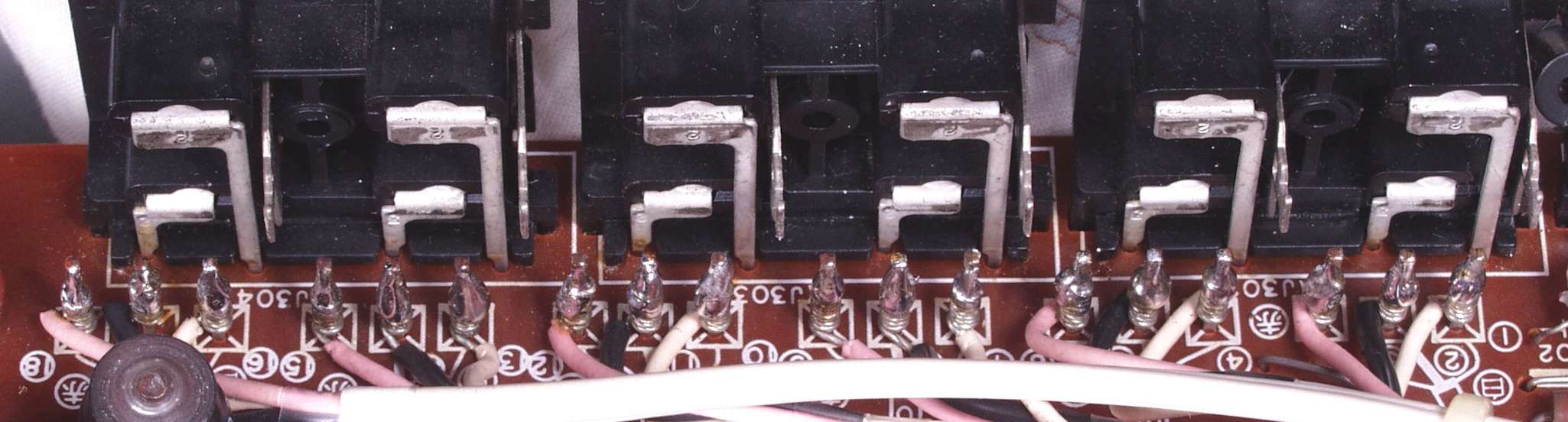

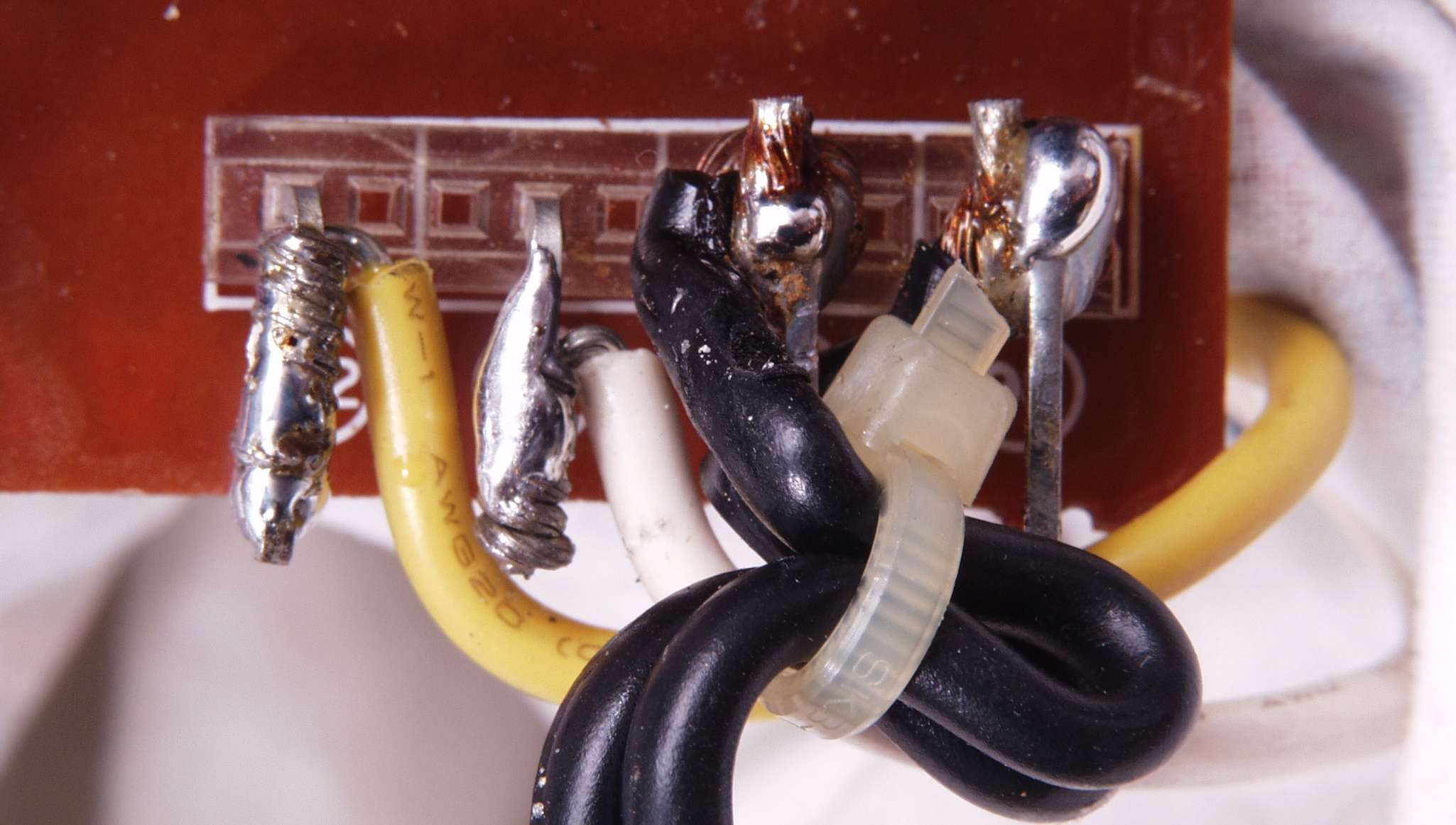

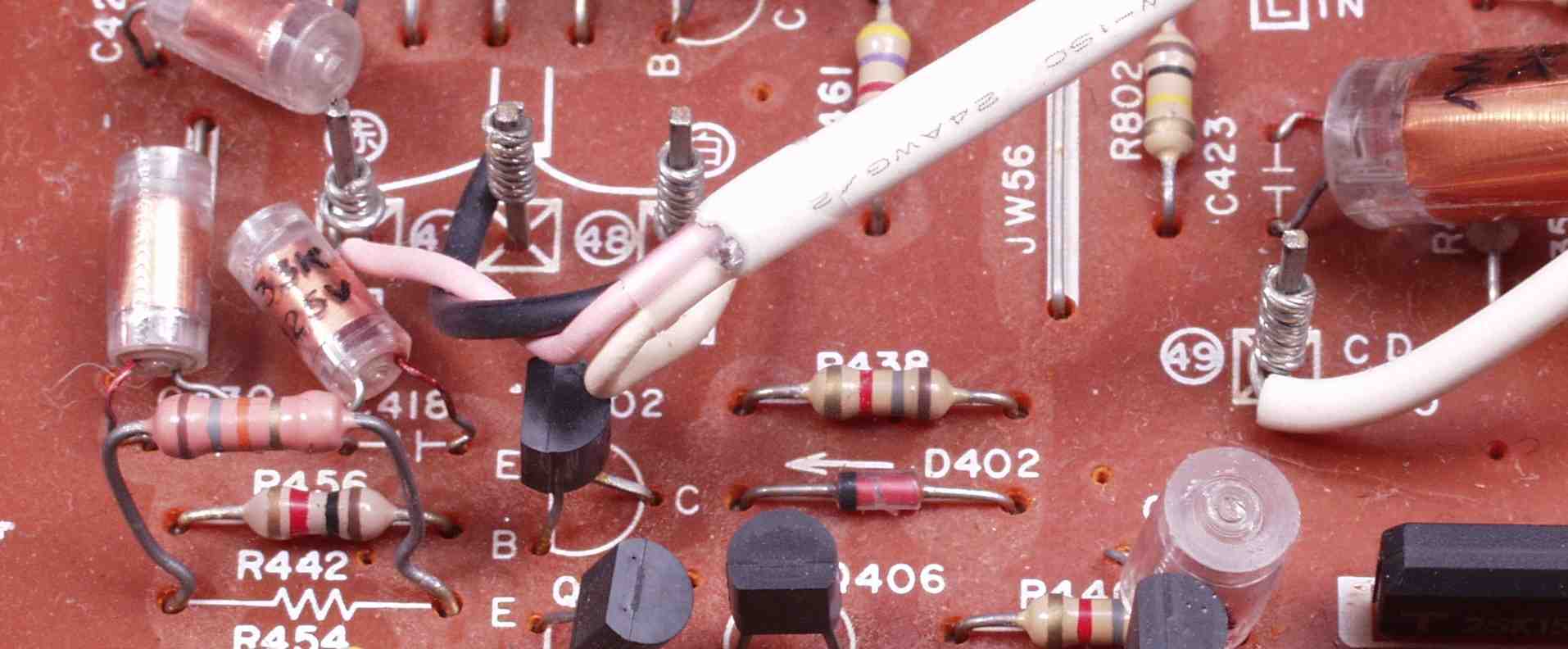

Ｃ１Ｆ．　修理前　出力ＡＭＰ基板ラッピング

Ｃ１Ｇ．　修理後　出力ＡＭＰ基板ラッピング、ハンダを浸み込ませる

Ｃ１Ｈ．　修理前　出力ＡＭＰ基板ラッピング

Ｃ１Ｉ．　修理後　出力ＡＭＰ基板ラッピング、ハンダを浸み込ませる

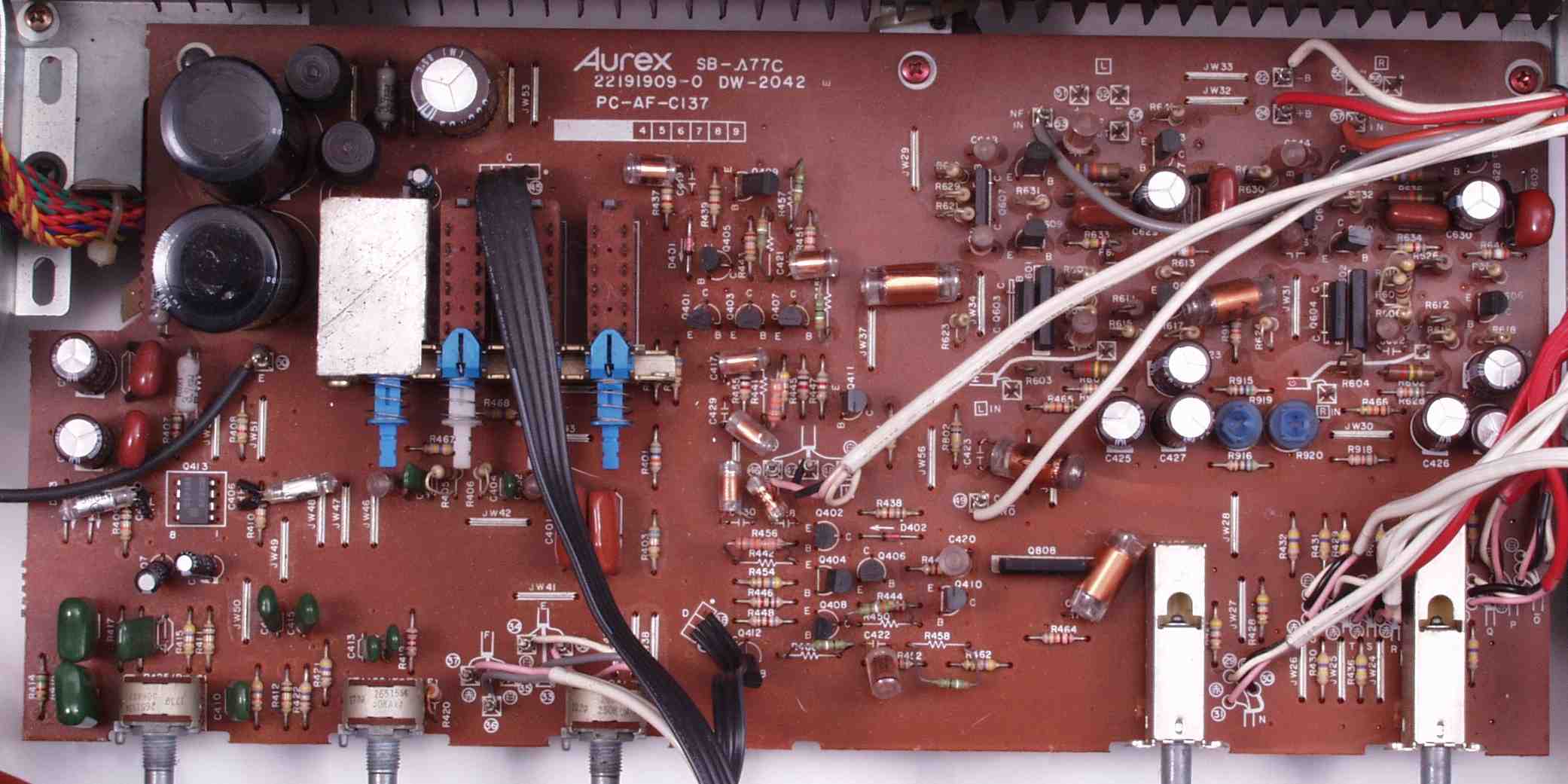

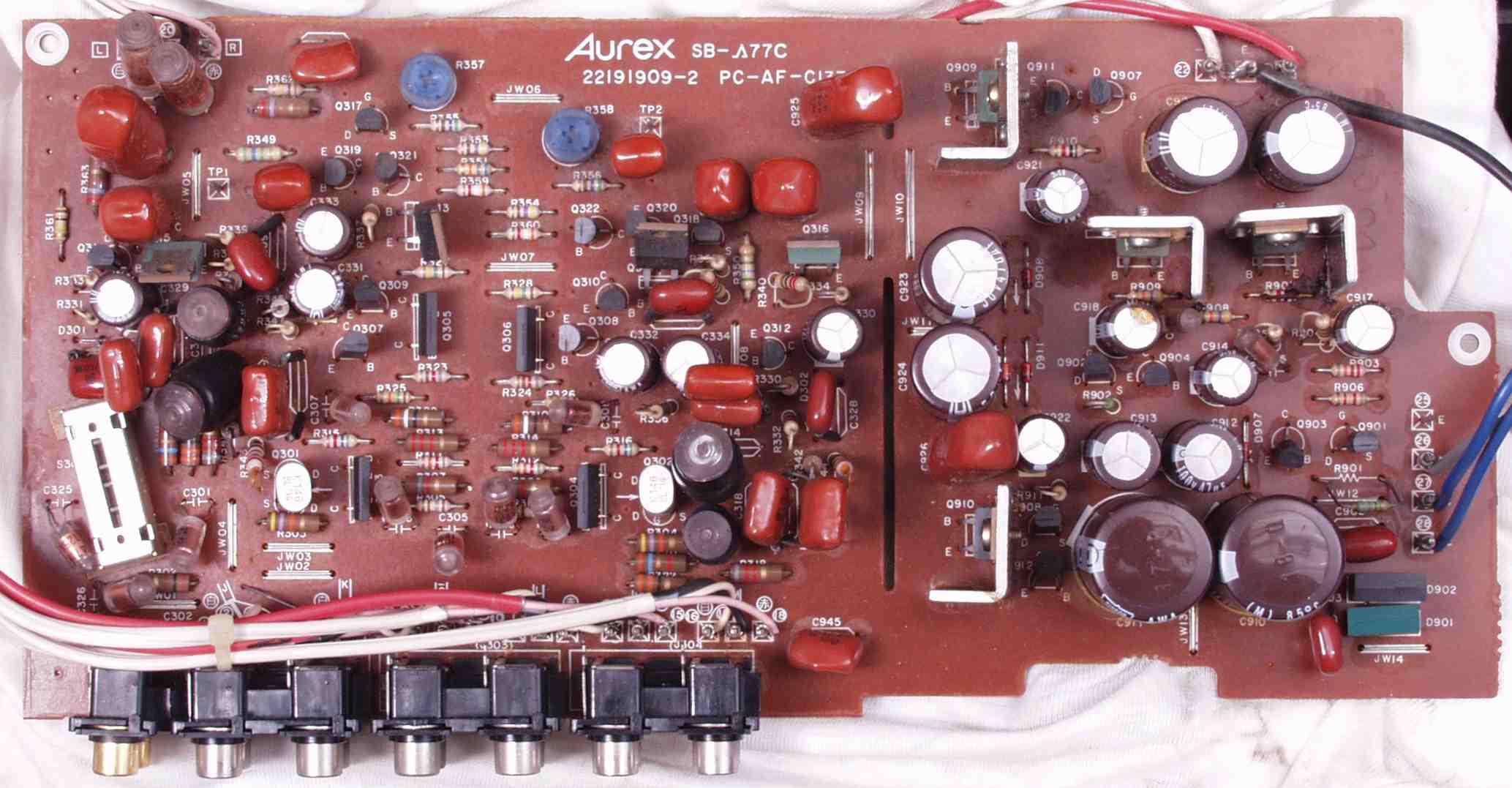

Ｃ２Ａ．　修理前　ＥＱ－ＡＭＰ＆定電圧基板

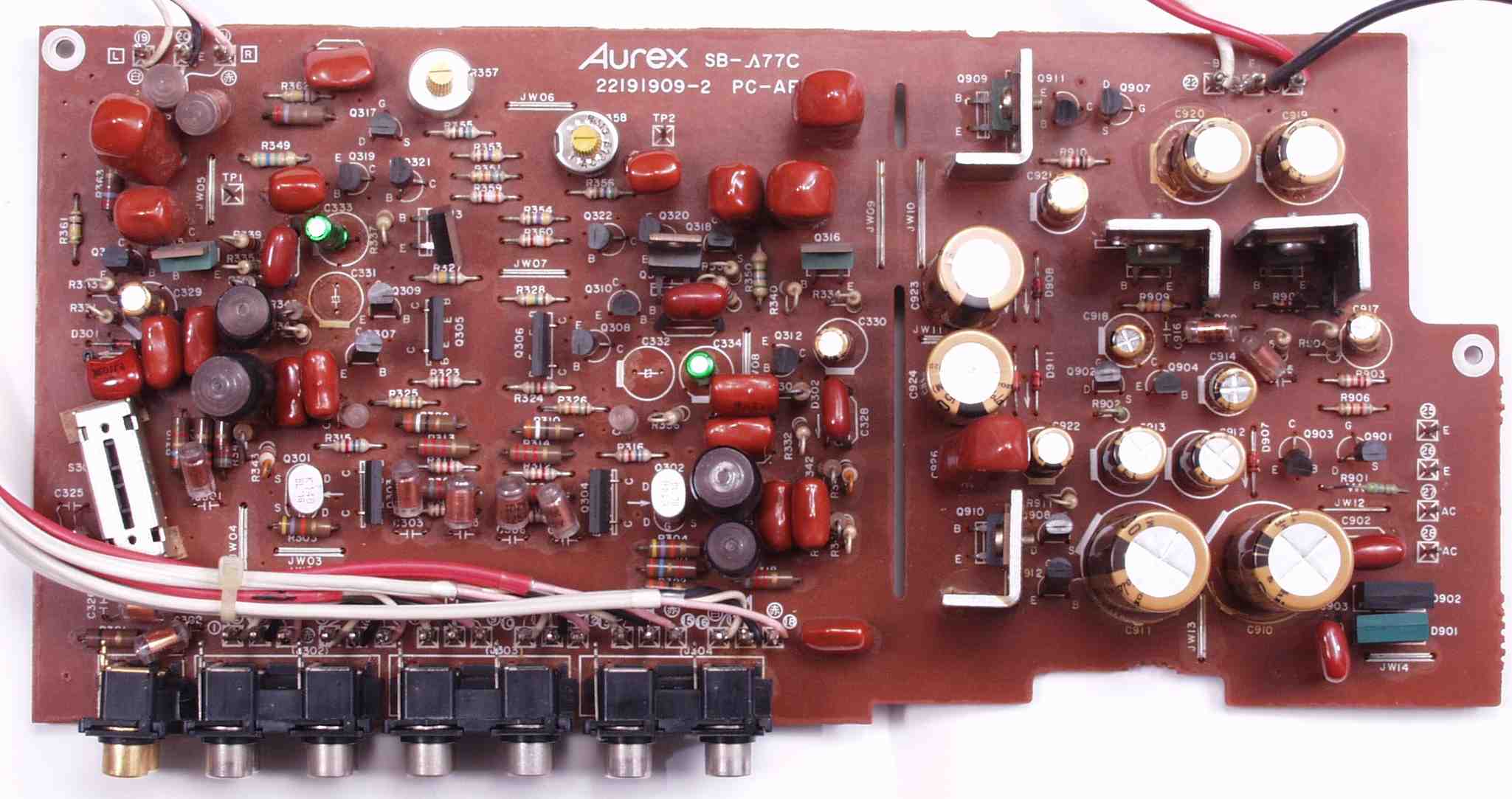

Ｃ２Ｂ．　修理後　ＥＱ－ＡＭＰ＆定電圧基板　半固定ＶＲ２個、電解コンデンサー１９個交換

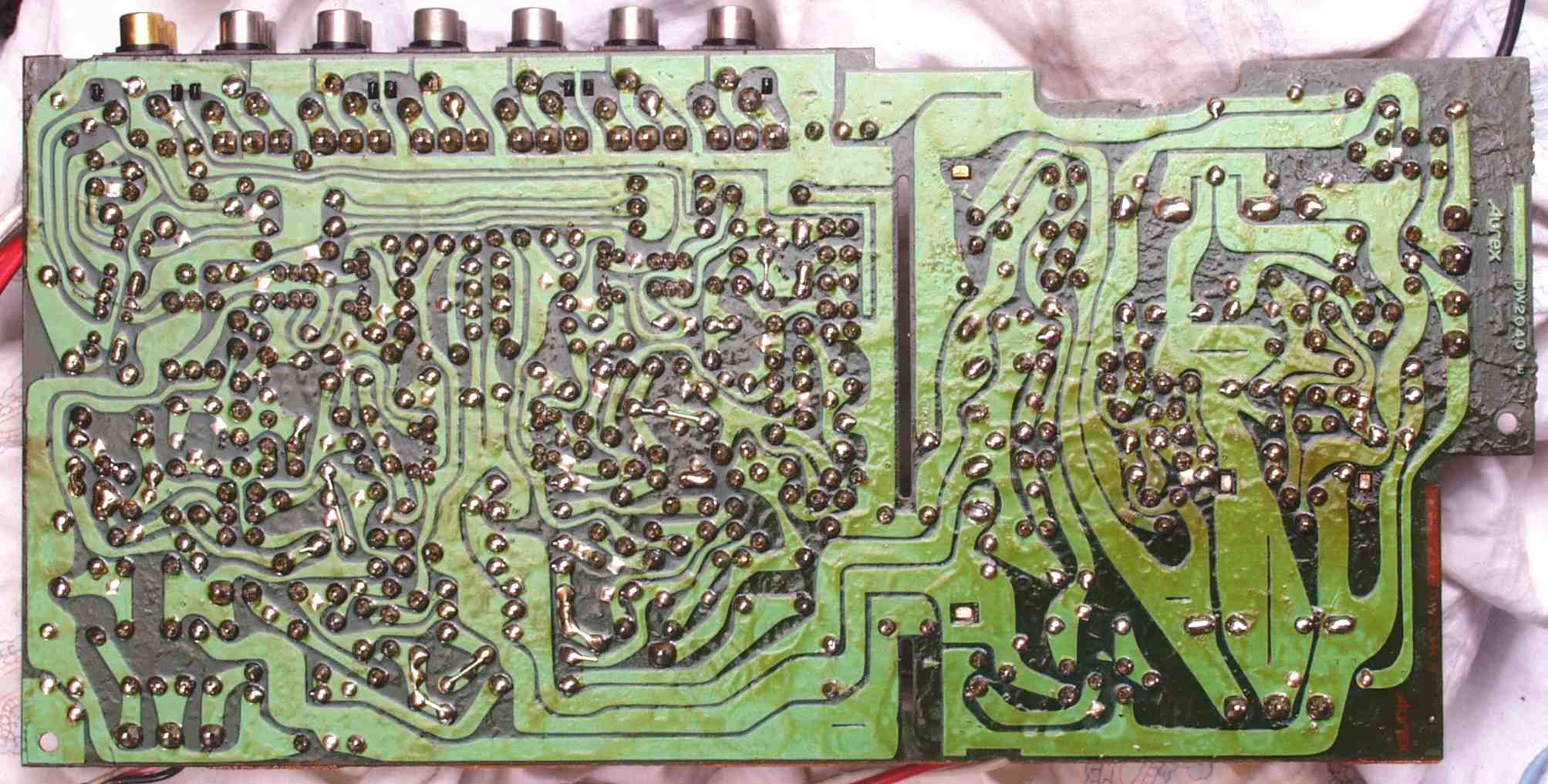

Ｃ２Ｃ．　修理前　ＥＱ－ＡＭＰ＆定電圧基板裏

　　　　　　　　　　　　写真紛失

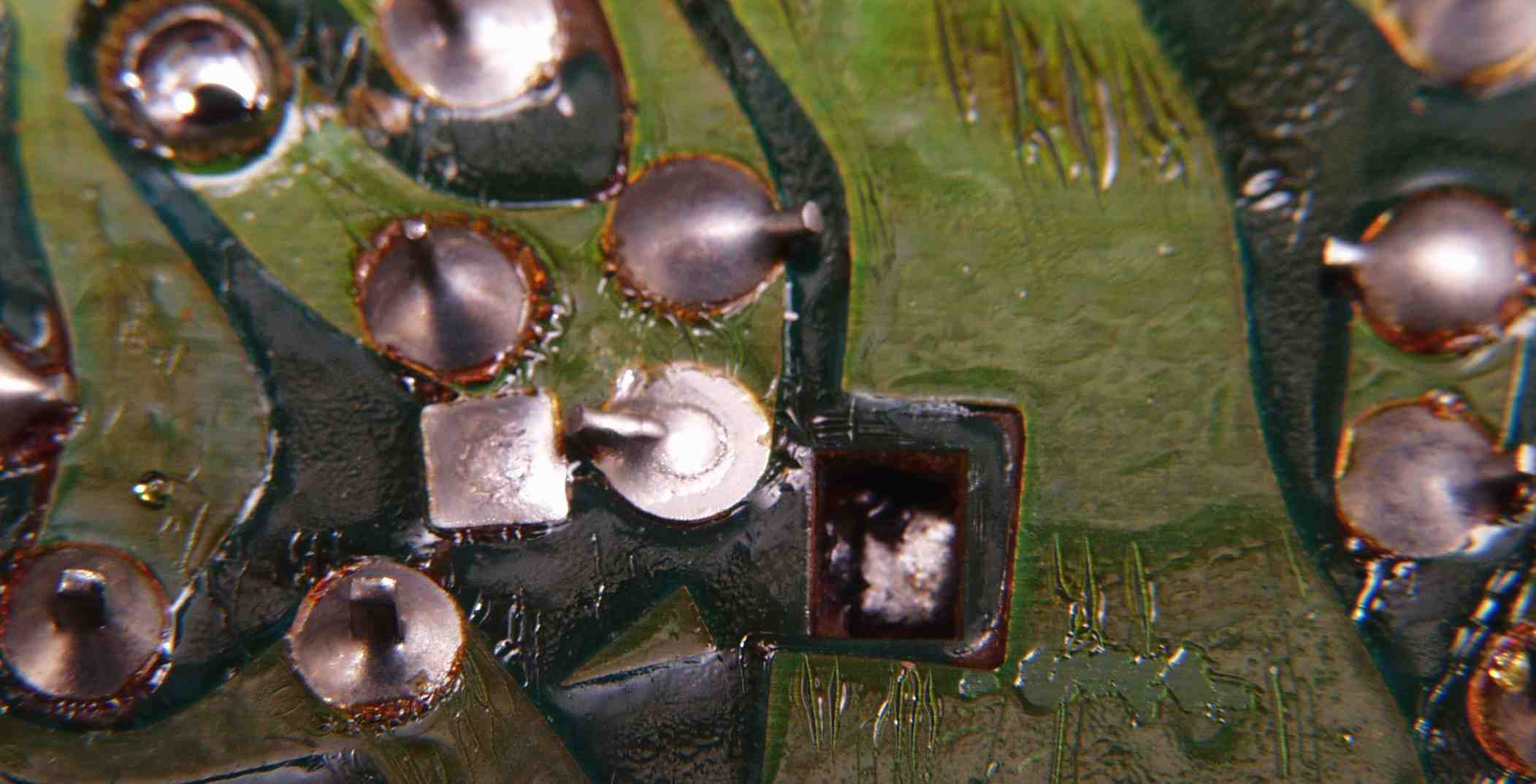

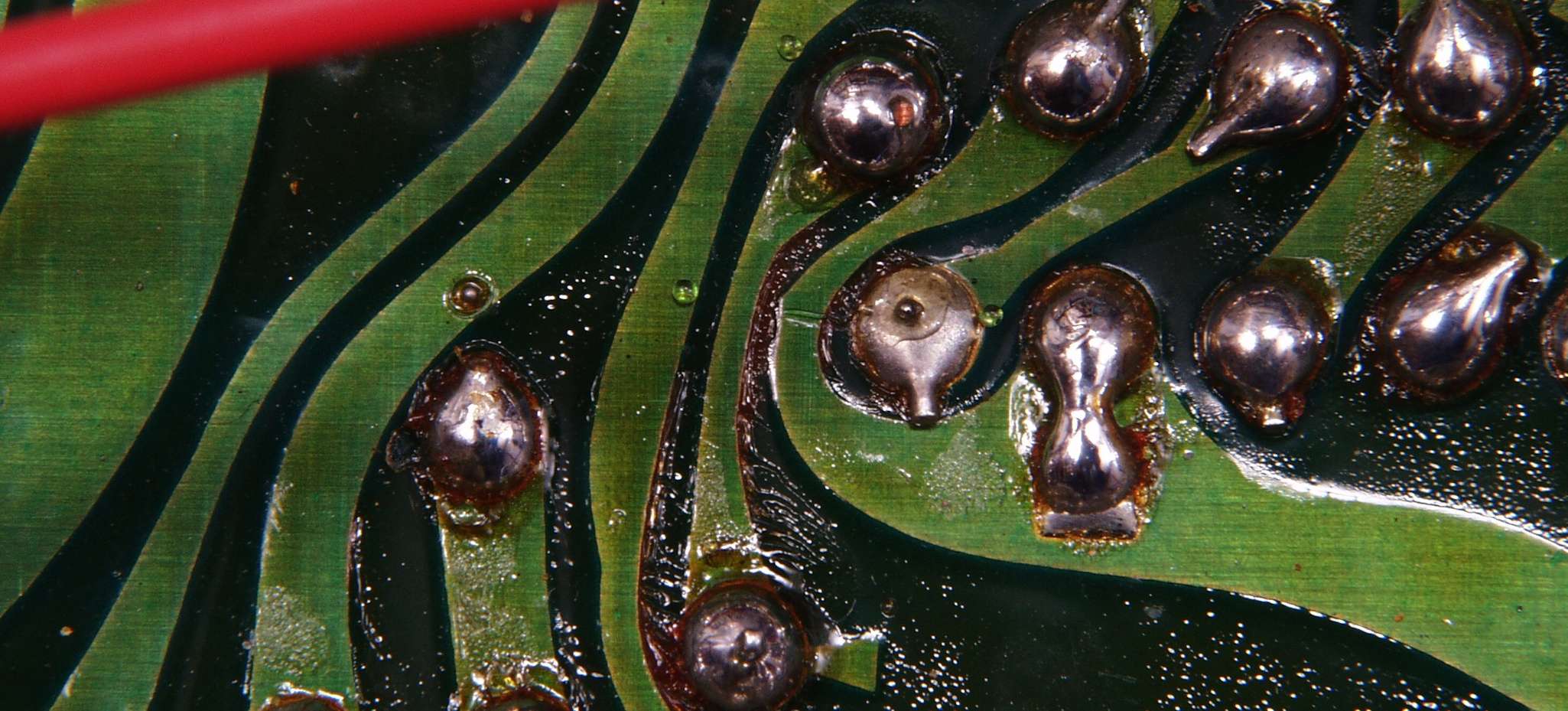

Ｃ２Ｃ１．　修理中　ＥＱ－ＡＭＰ＆定電圧基板裏、ハンダ不良ケ所

Ｃ２Ｃ２．　修理中　ＥＱ－ＡＭＰ＆定電圧基板裏、曲げる方向を考えて欲しい

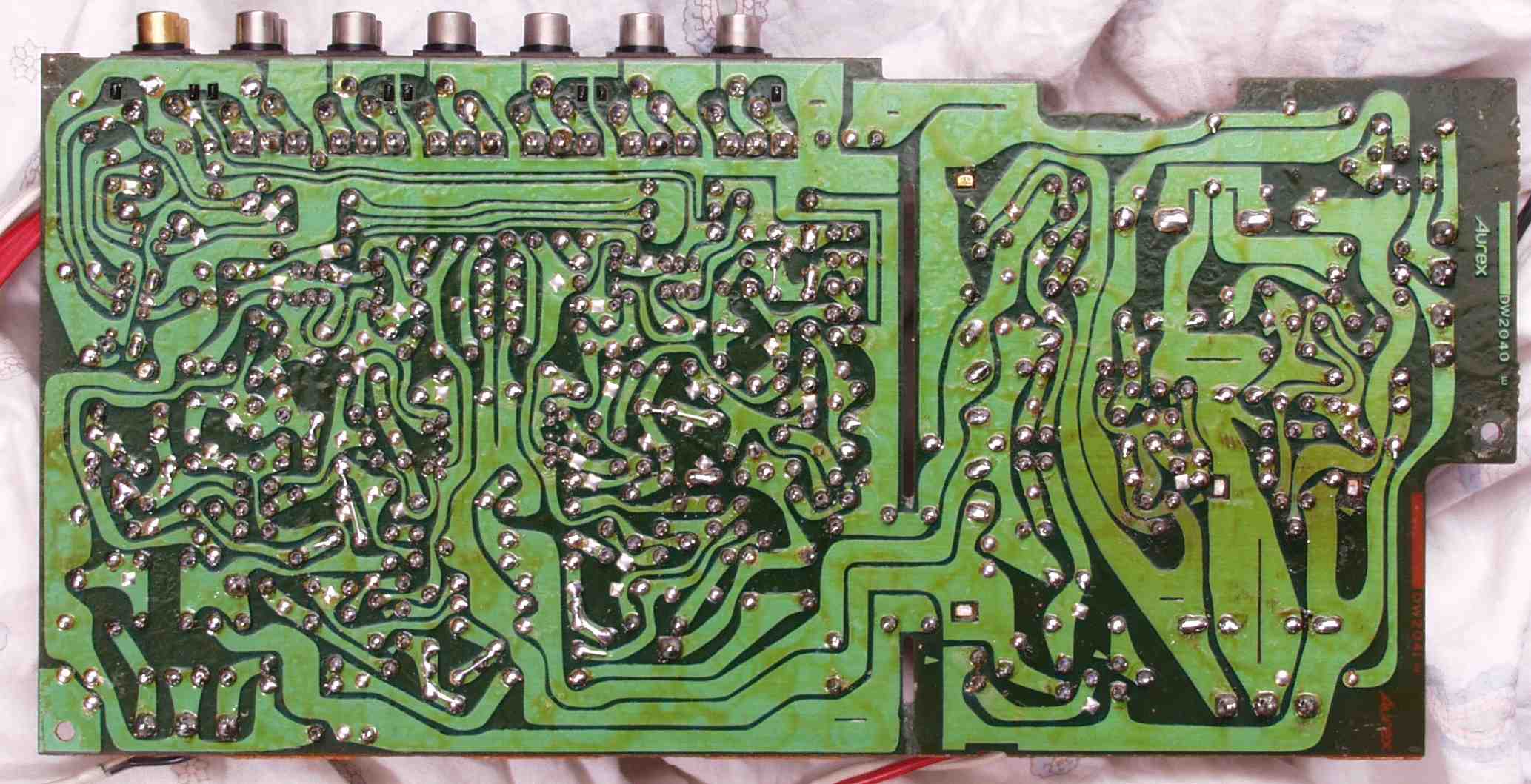

Ｃ２Ｄ．　修理（ハンダ補正）後　ＥＱ－ＡＭＰ＆定電圧基板裏

Ｃ２Ｅ．　完成ＥＱ－ＡＭＰ＆定電圧基板裏　洗浄後

Ｃ２Ｆ．　修理前　ＥＱ－ＡＭＰ＆定電圧基板ラッピング

Ｃ２Ｇ．　修理後　ＥＱ－ＡＭＰ＆定電圧基板ラッピング、ハンダを浸み込ませる

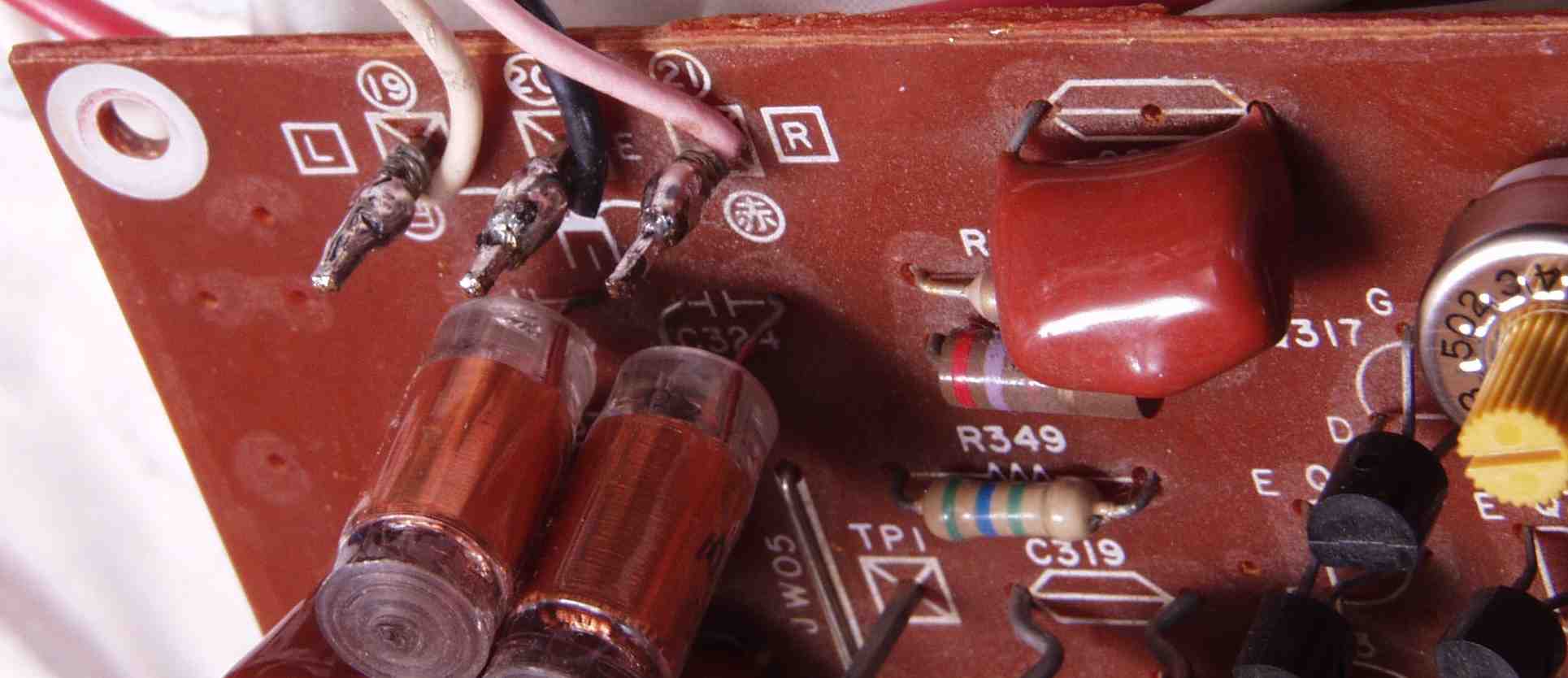

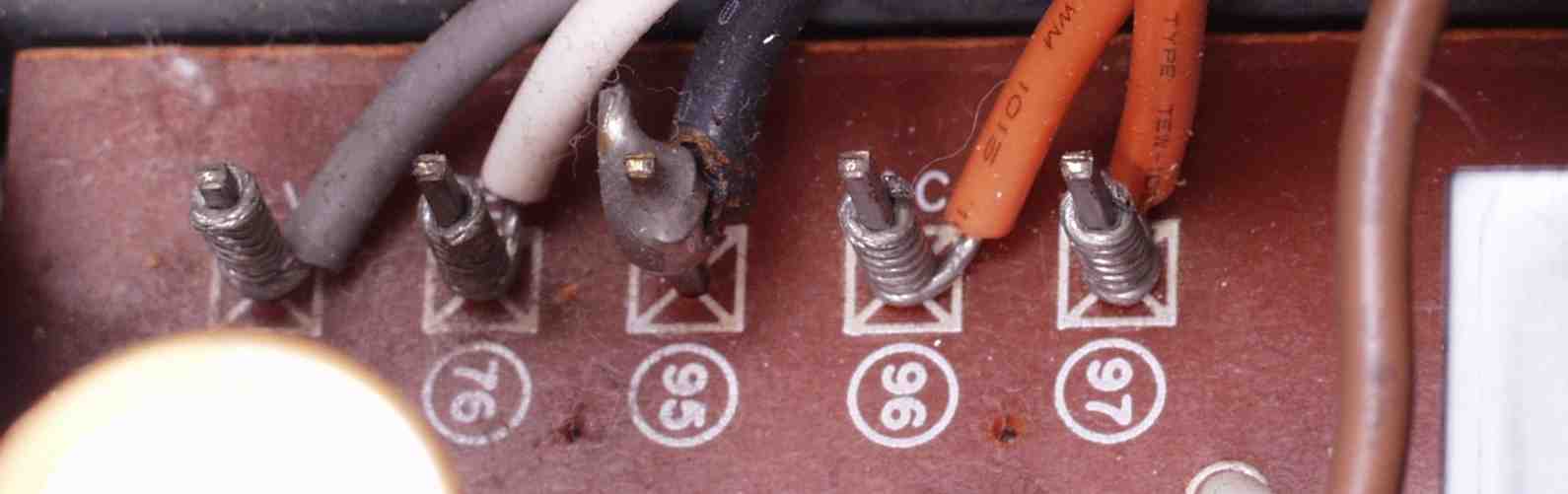

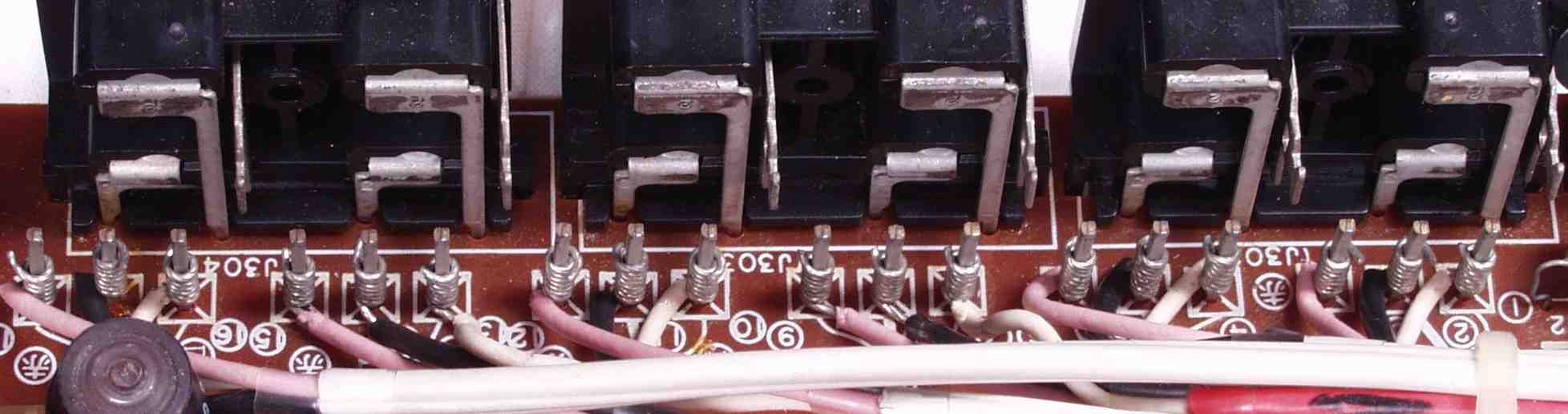

Ｃ２Ｈ．　修理前　ＥＱ－ＡＭＰ＆定電圧基板ＲＣＡ端子ラッピング

Ｃ２Ｉ．　修理後　ＥＱ－ＡＭＰ＆定電圧基板ＲＣＡ端子ラッピング、ハンダを浸み込ませる

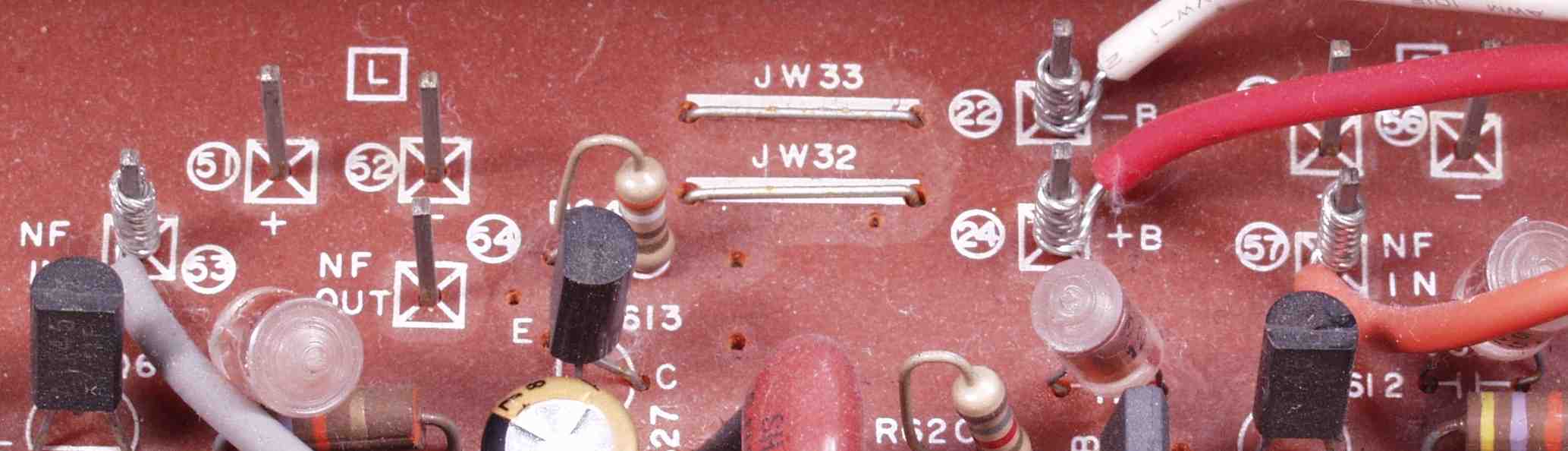

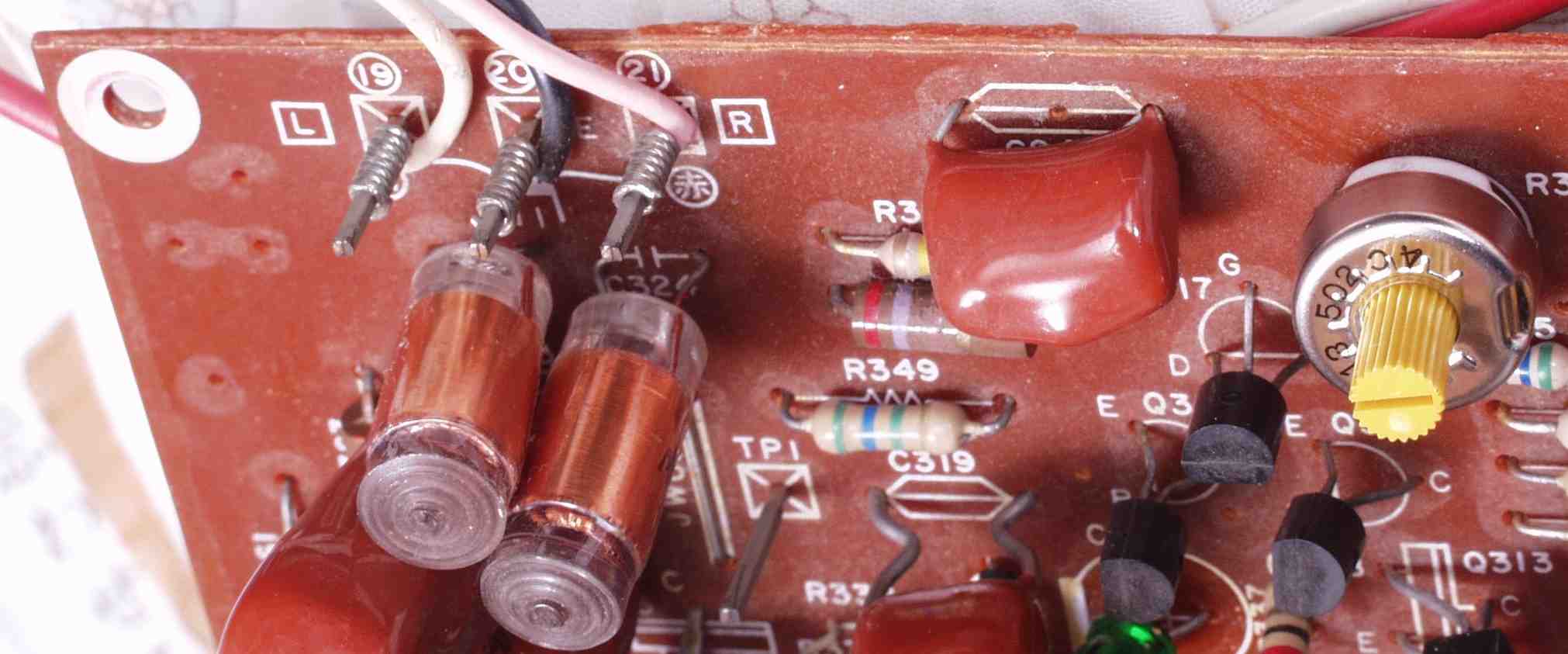

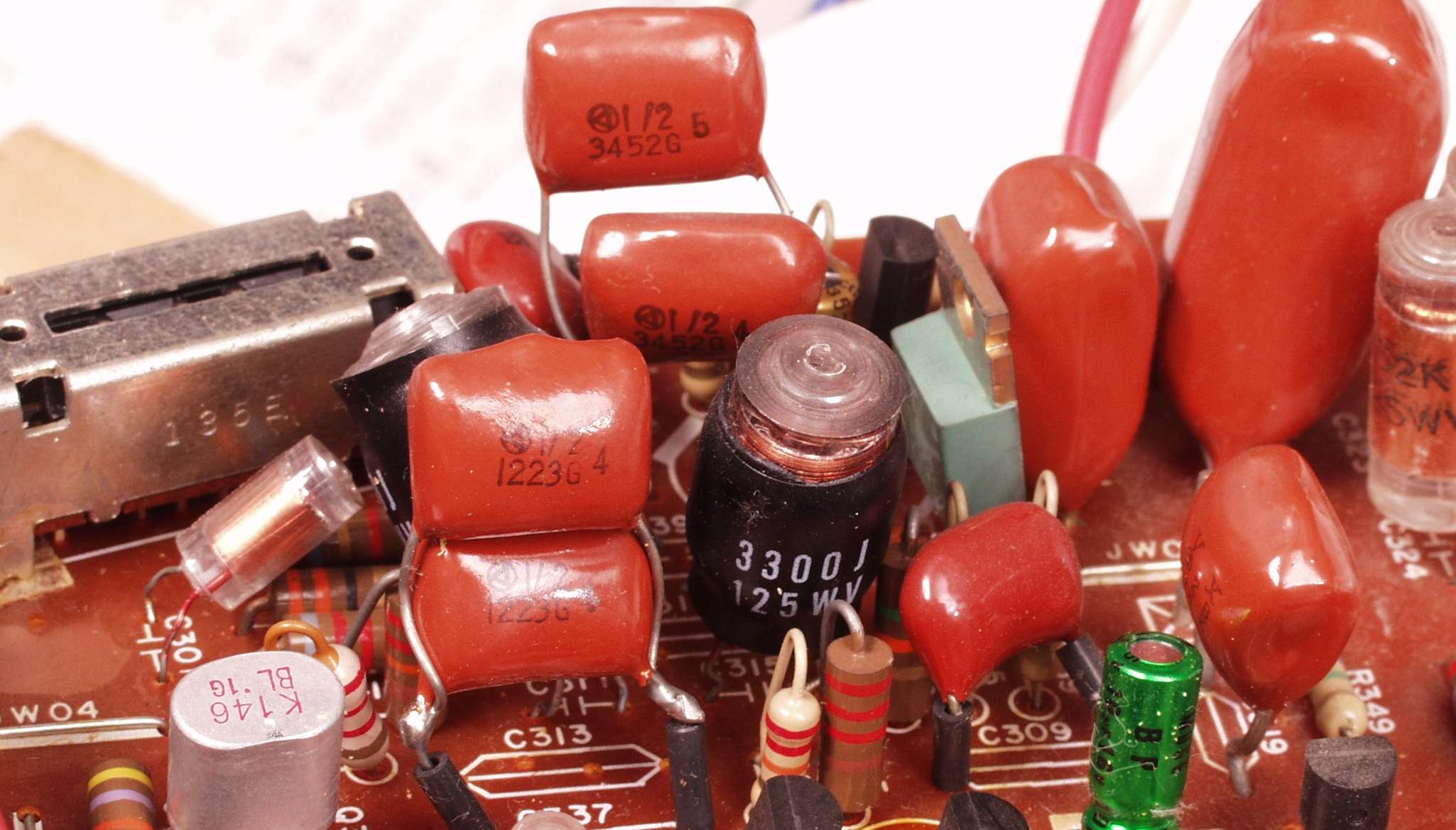

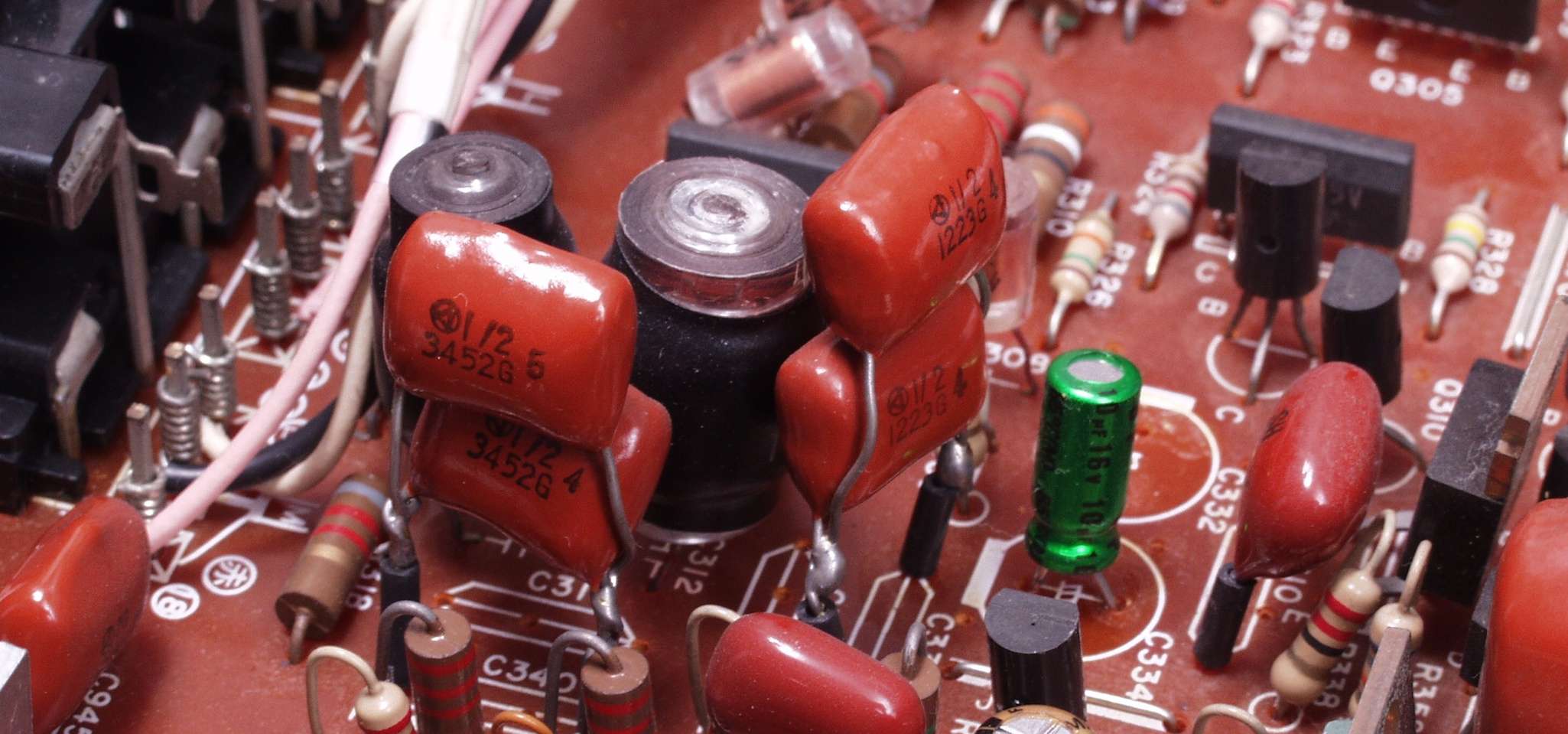

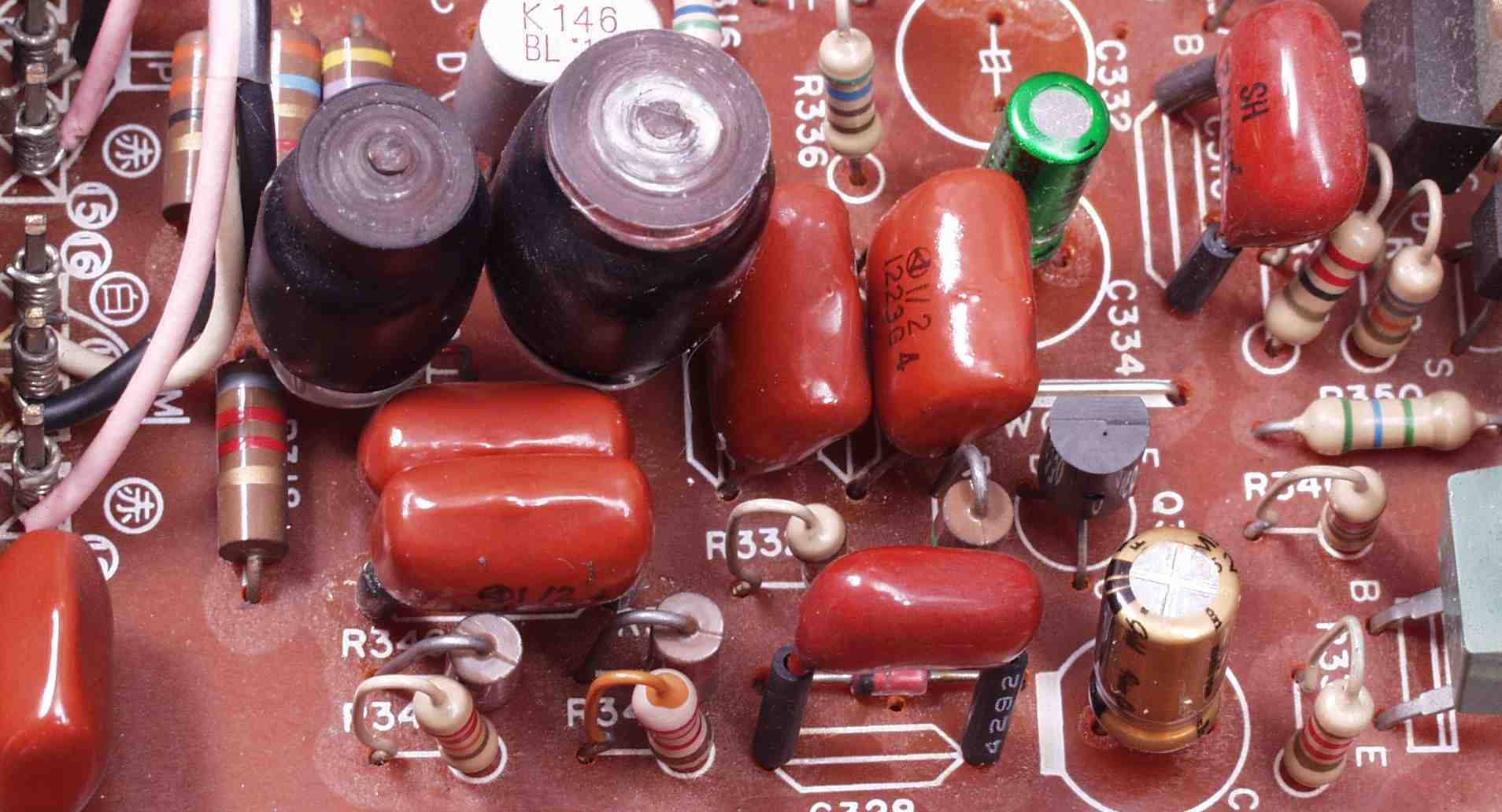

Ｃ３Ａ．　修理前　ＥＱ－ＡＭＰ＆定電圧基板、Ｒ－ＥＱ回路のＮＦＢ回路フイルム・コンデンサー、チュウブラ

Ｃ３Ｂ．　修理後　ＥＱ－ＡＭＰ＆定電圧基板、Ｒ－ＥＱ回路のＮＦＢ回路フイルム・コンデンサー

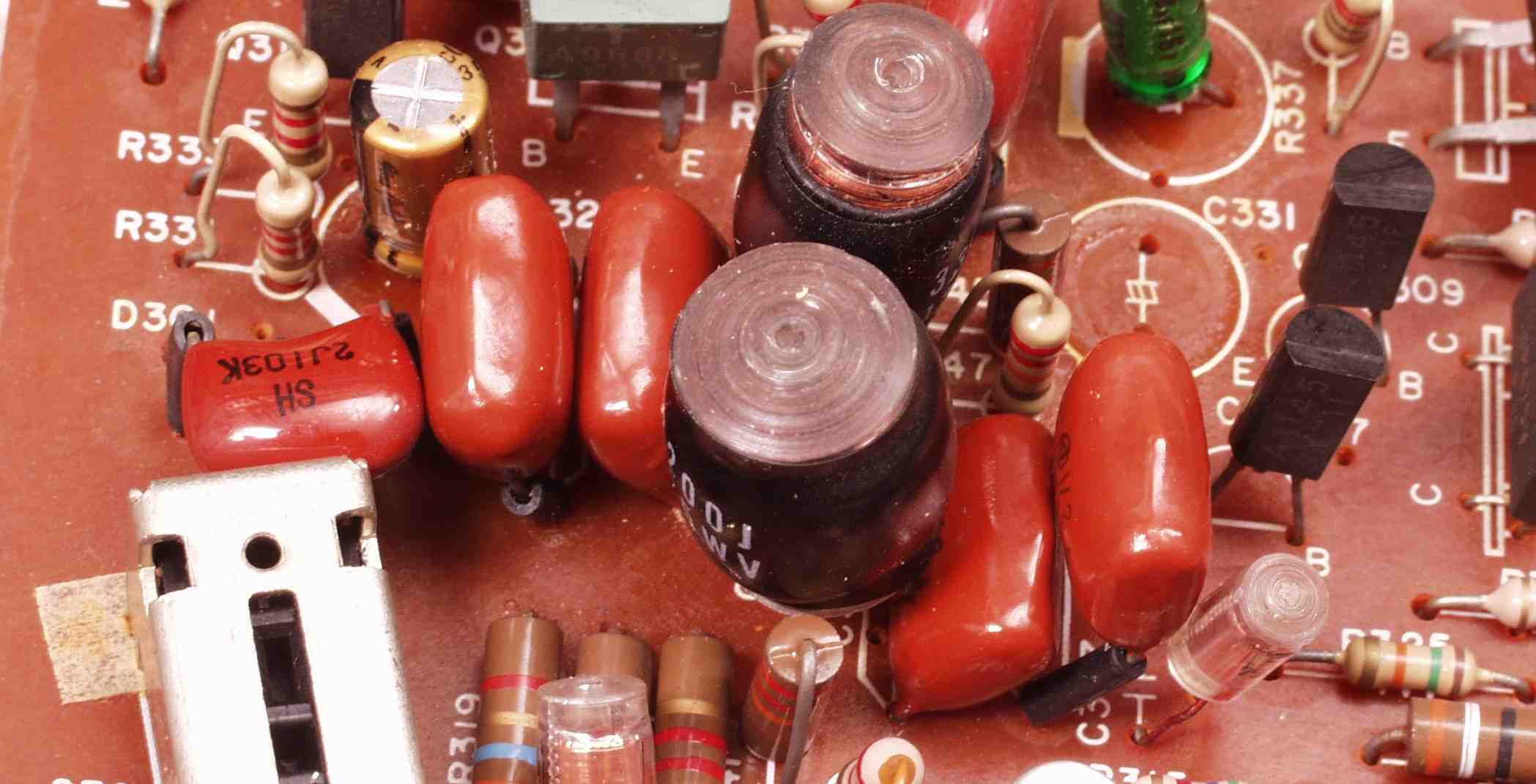

Ｃ３Ｃ．　修理前　ＥＱ－ＡＭＰ＆定電圧基板、Ｌ－ＥＱ回路のＮＦＢ回路フイルム・コンデンサー、チュウブラ

Ｃ３Ｄ．　修理後　ＥＱ－ＡＭＰ＆定電圧基板、Ｌ－ＥＱ回路のＮＦＢ回路フイルム・コンデンサー、チュウブラ

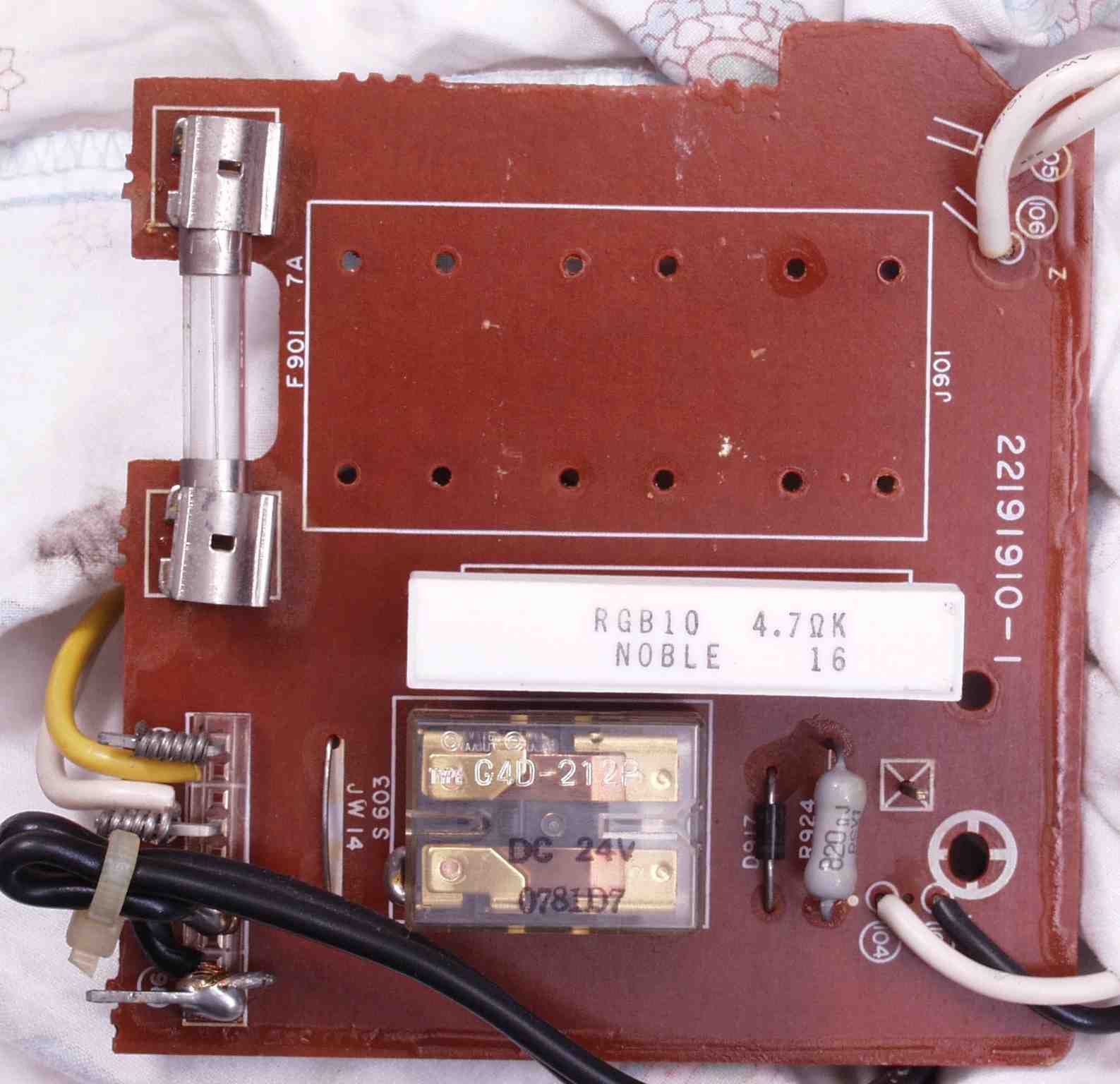

Ｃ４Ａ．　修理前　突入電流抑制回路基板

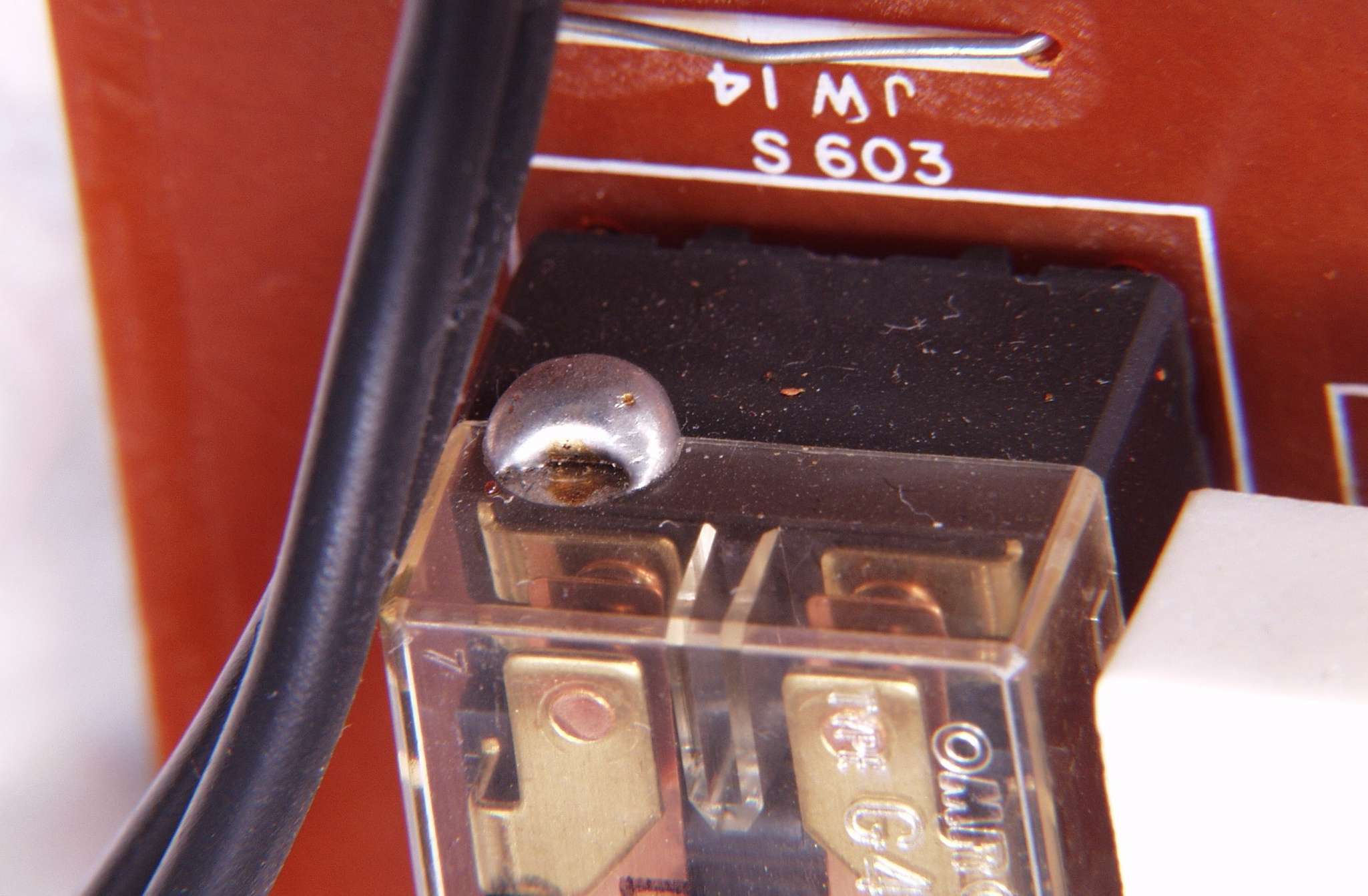

Ｃ４Ａ１．　修理中　突入電流抑制回路基板、リレーの上にハンダを垂らした！

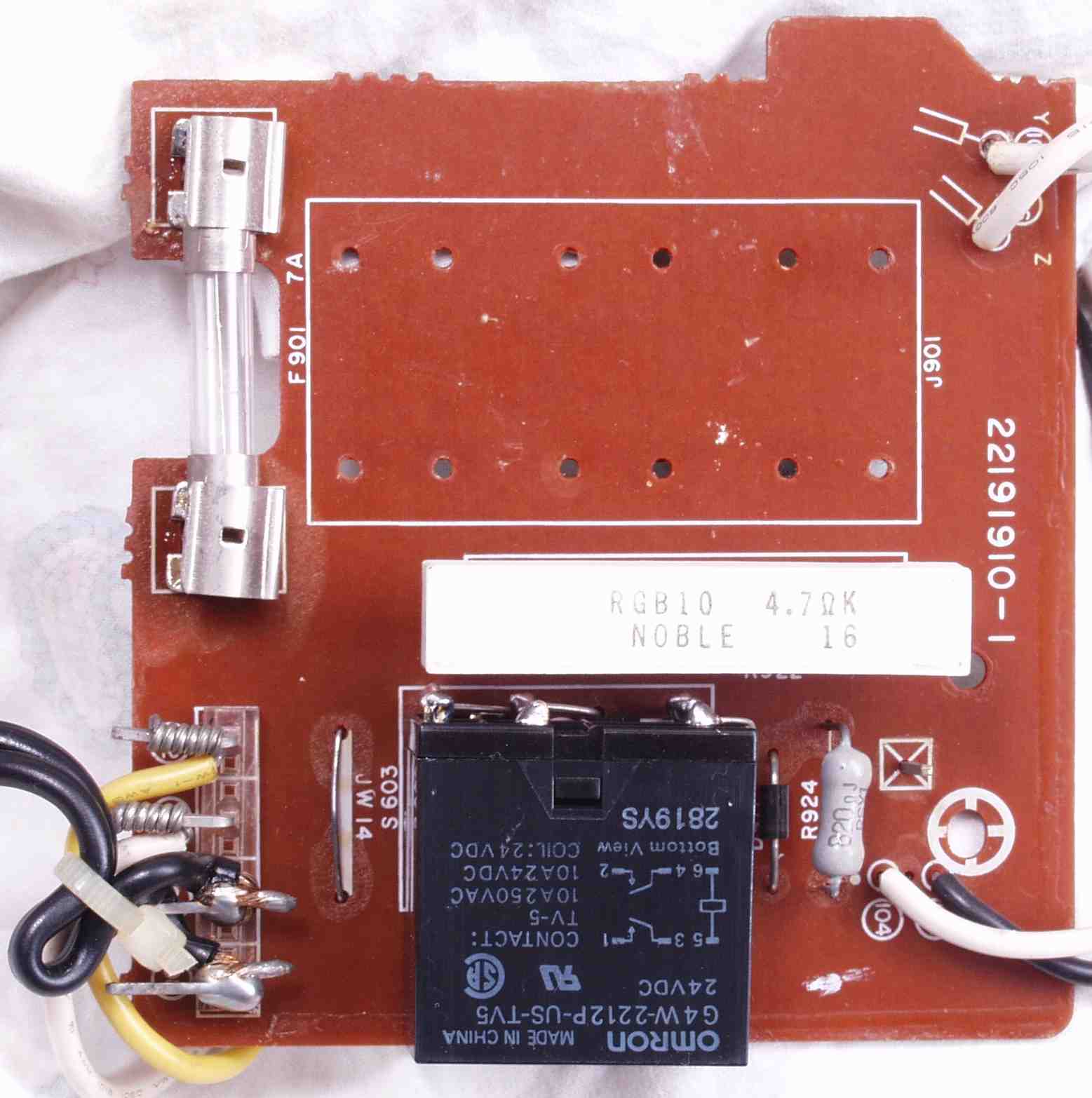

Ｃ４Ｂ．　修理後　突入電流抑制回路基板　リレー交換

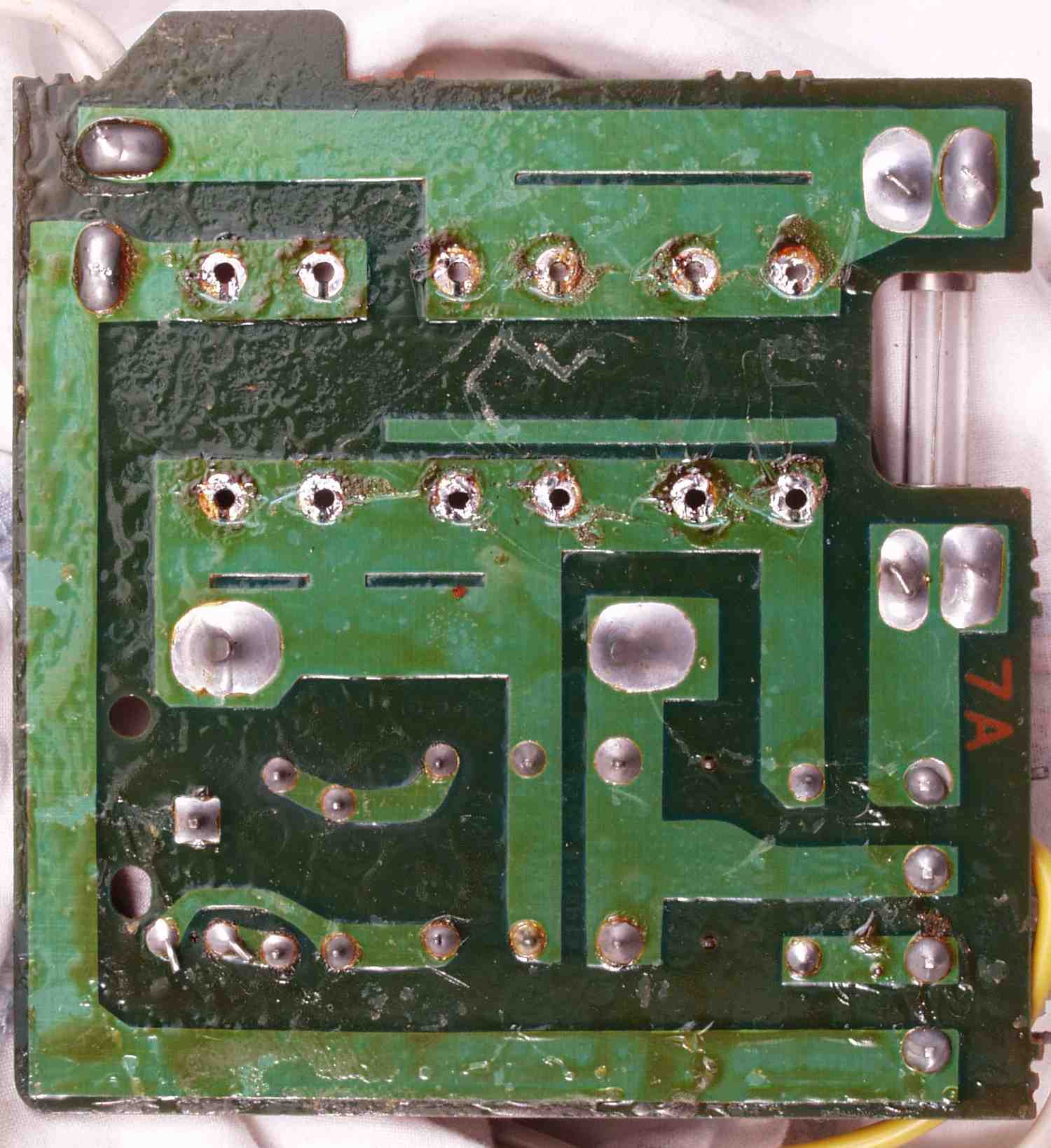

Ｃ４Ｃ．　修理前　突入電流抑制回路基板裏

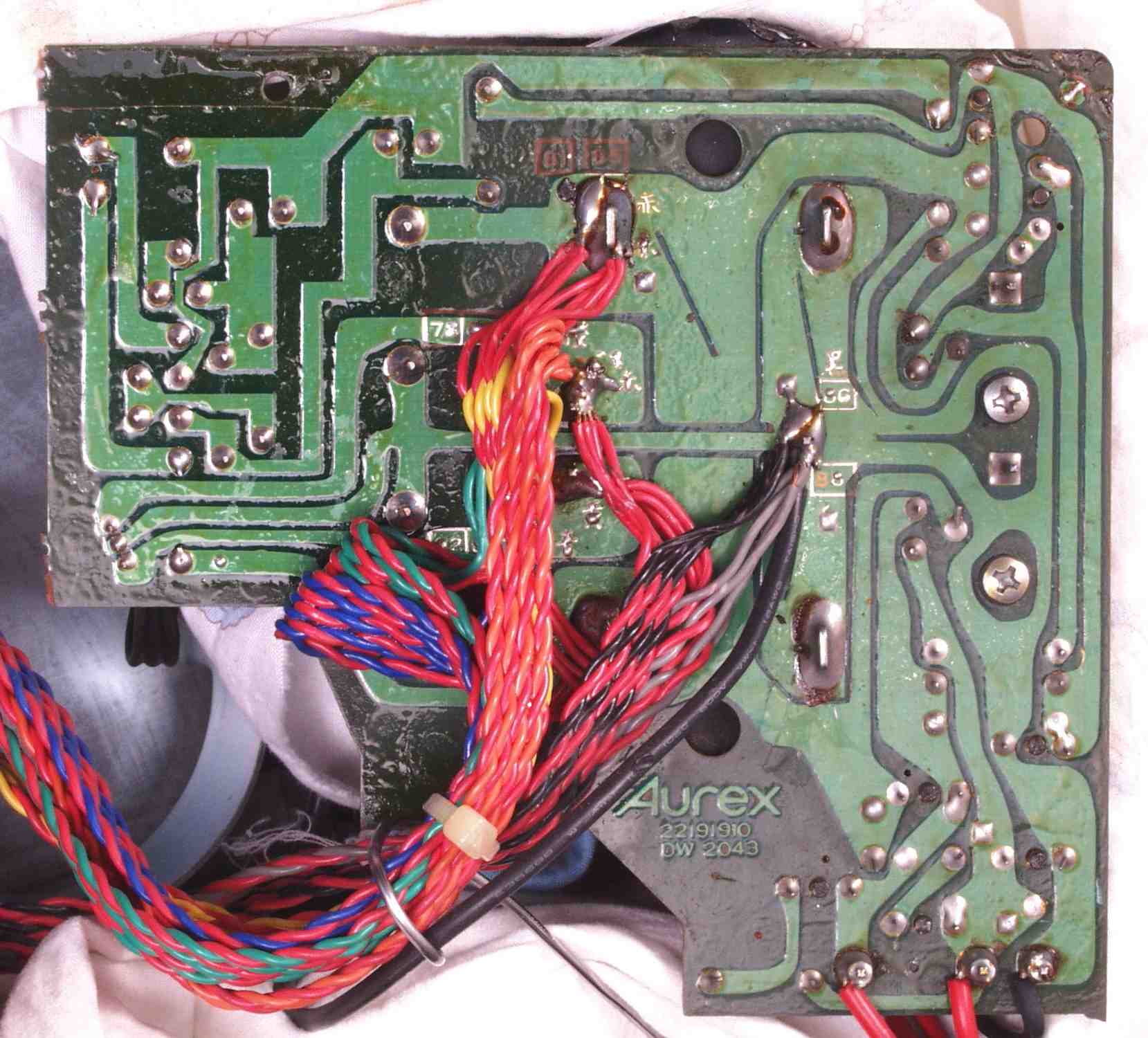

Ｃ４Ｄ．　修理（ハンダ補正）後　突入電流抑制回路基板裏

Ｃ４Ｅ．　修理（ハンダ補正）後組み付け　突入電流抑制回路基板裏

Ｃ４Ｆ．　完成突入電流抑制回路基板裏　洗浄後

Ｃ４Ｇ．　修理前　突入電流抑制回路基板裏ラッピング

Ｃ４Ｈ．　修理後　突入電流抑制回路基板裏ラッピング、ハンダを浸み込ませる

Ｃ５Ａ．　修理前　クリーンドライブ端子基板

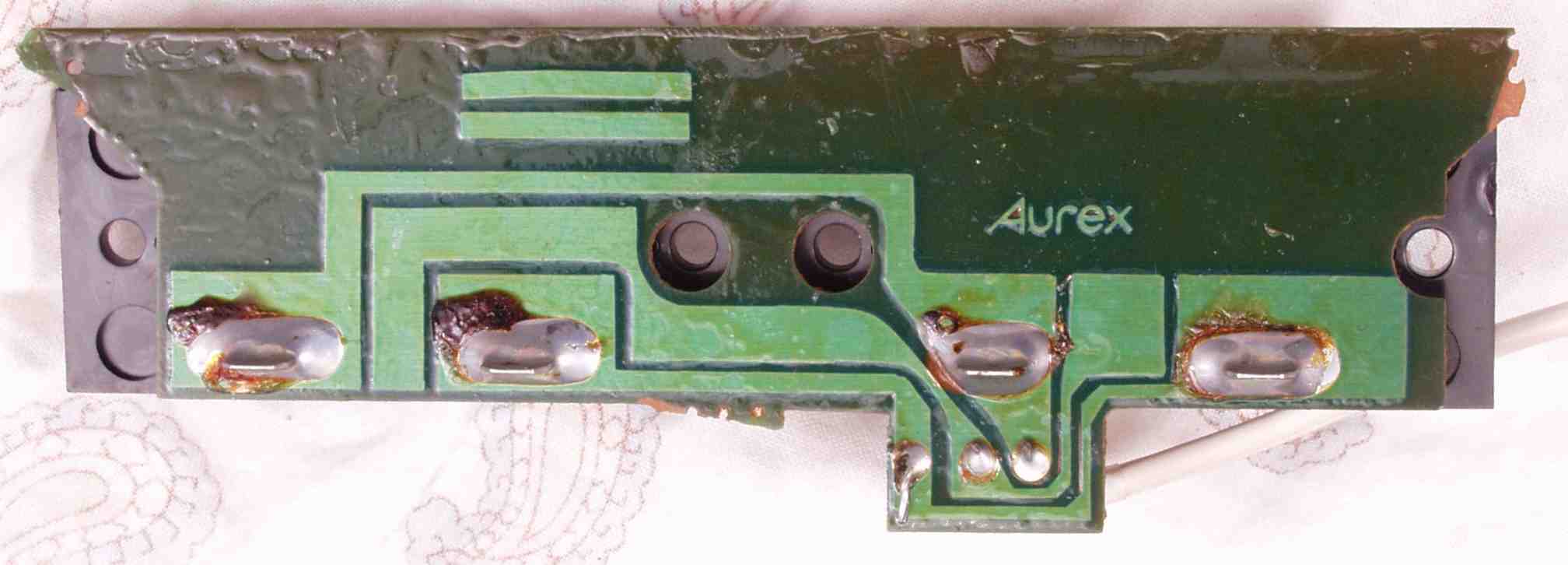

Ｃ５Ｃ．　修理前　クリーンドライブ端子基板裏

Ｃ５Ｄ．　修理（ハンダ補正）後　クリーンドライブ端子基板裏

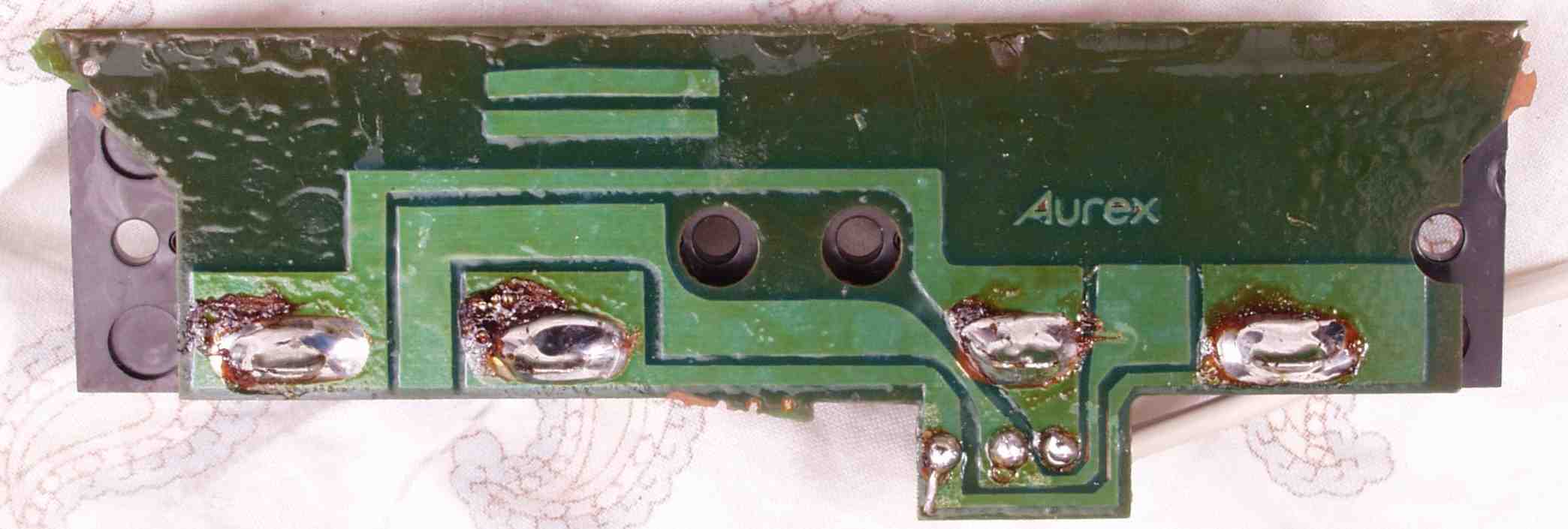

Ｃ５Ｅ．　完成基板裏　クリーンドライブ端子洗浄後

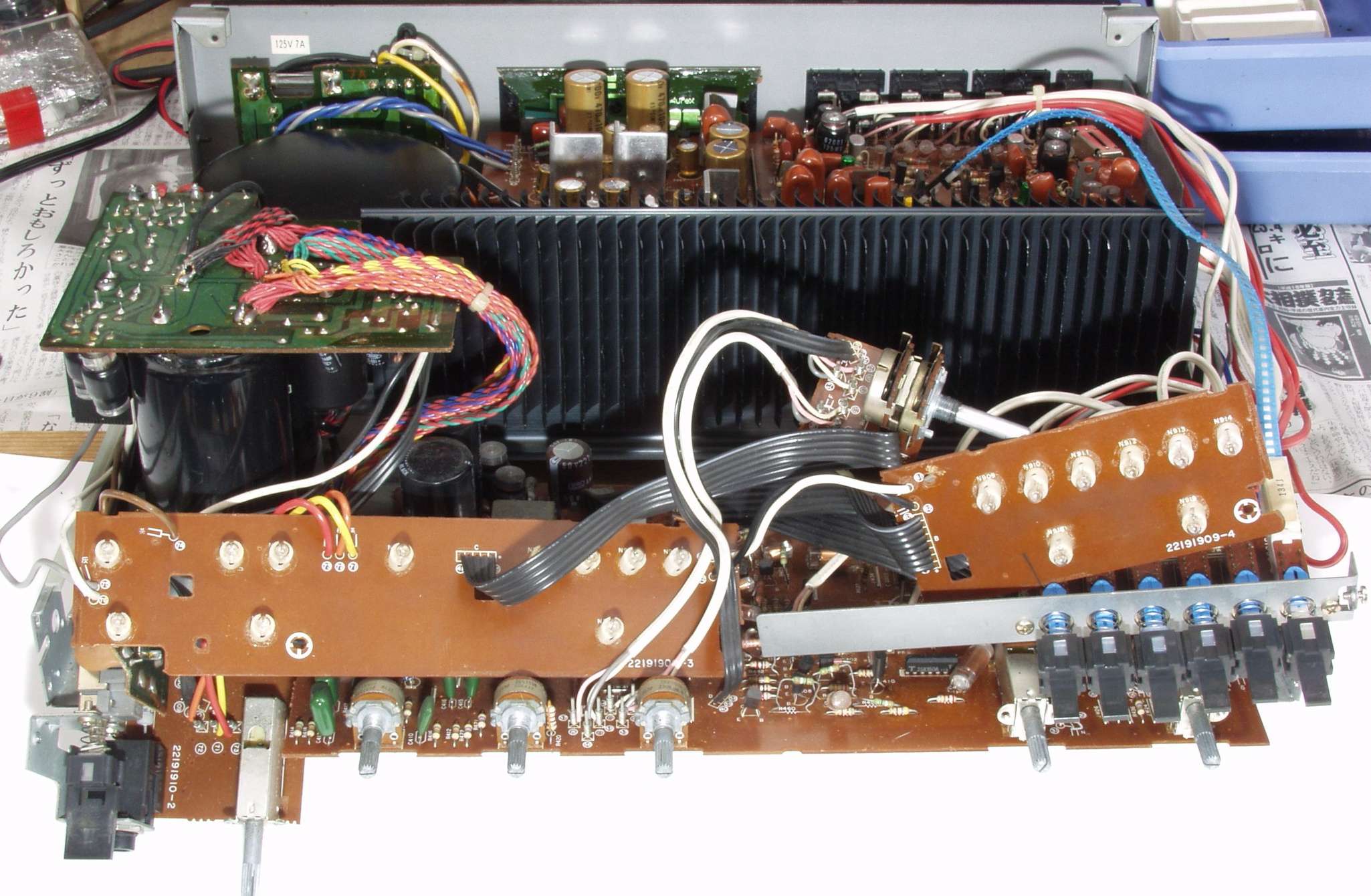

Ｃ６．　修理中　前パネルを取り基板修理中、汎用器なので、コネクターを使用していないので大変

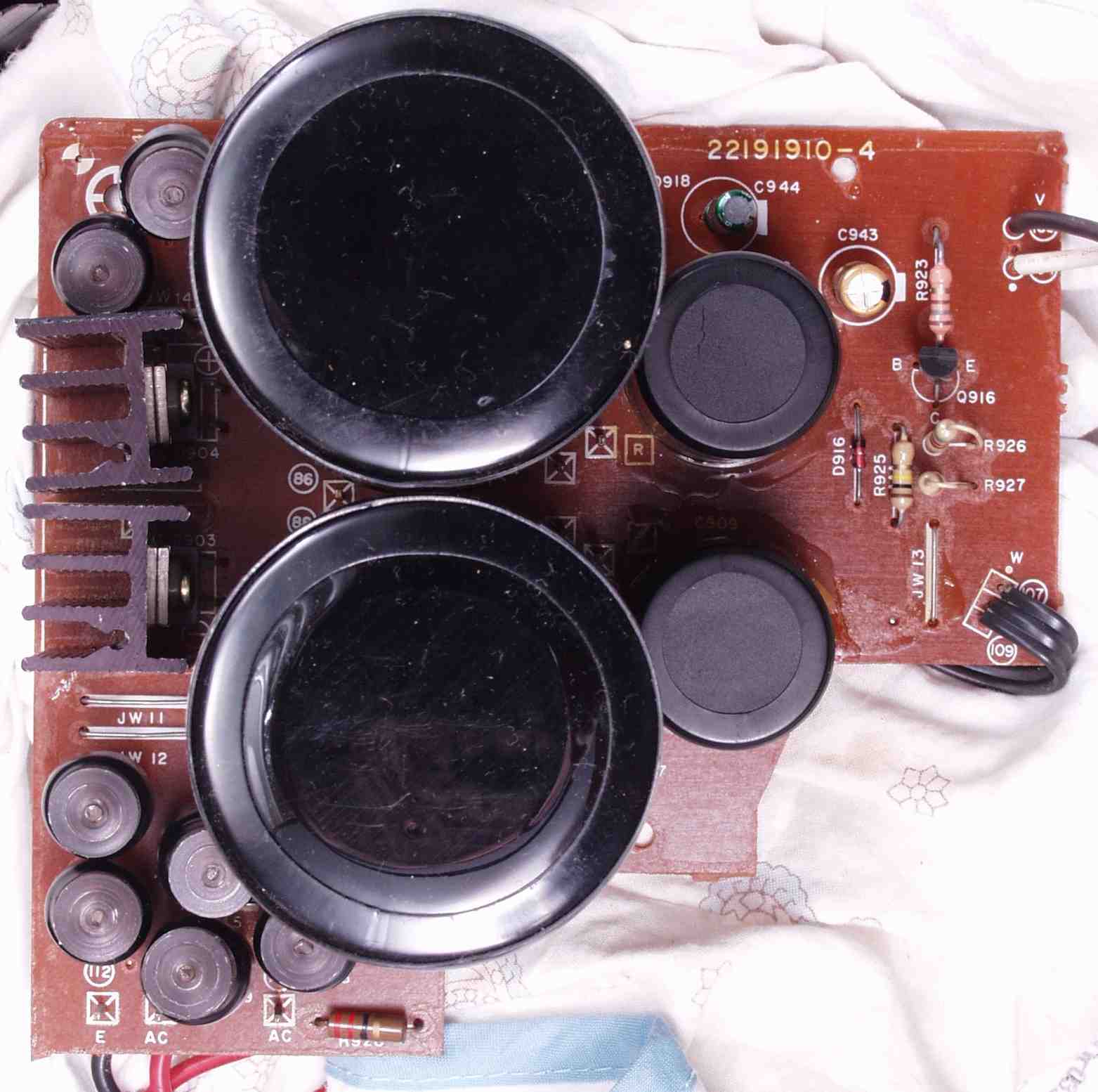

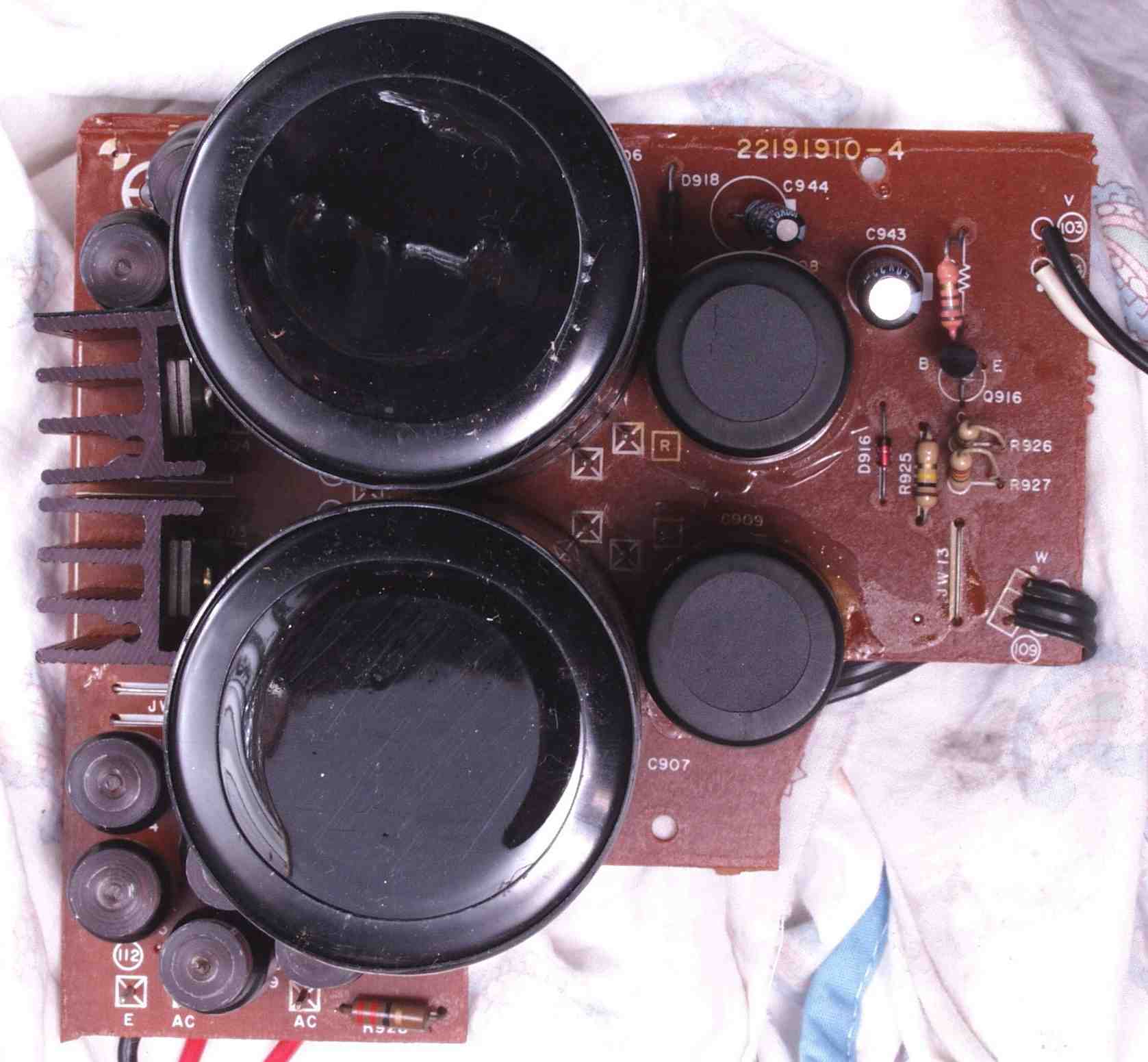

Ｃ６Ａ．　修理前　整流基板

Ｃ６Ｂ．　修理後　整流基板　電解コンデンサー２個交換

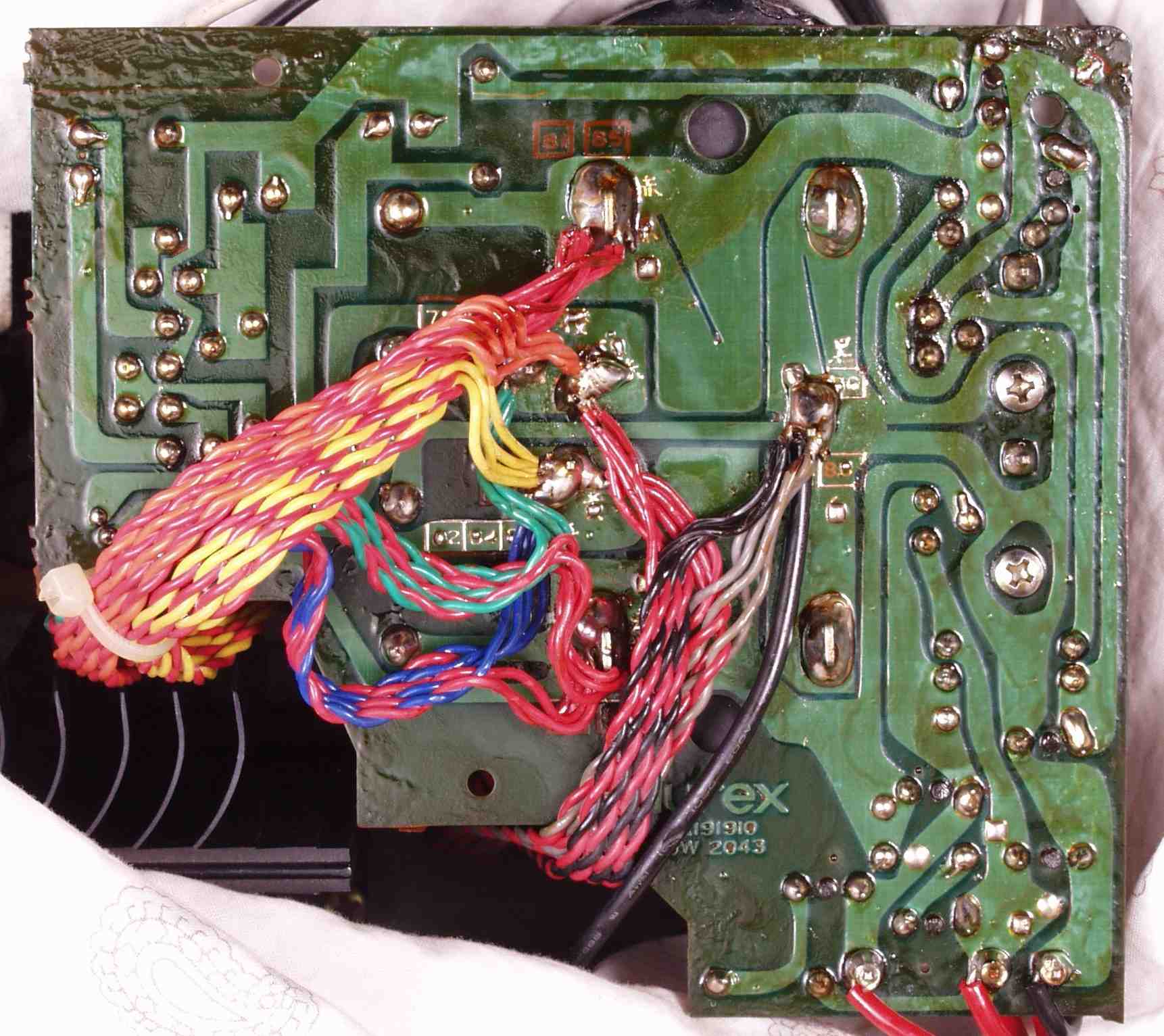

Ｃ６Ｃ．　修理前　整流基板裏

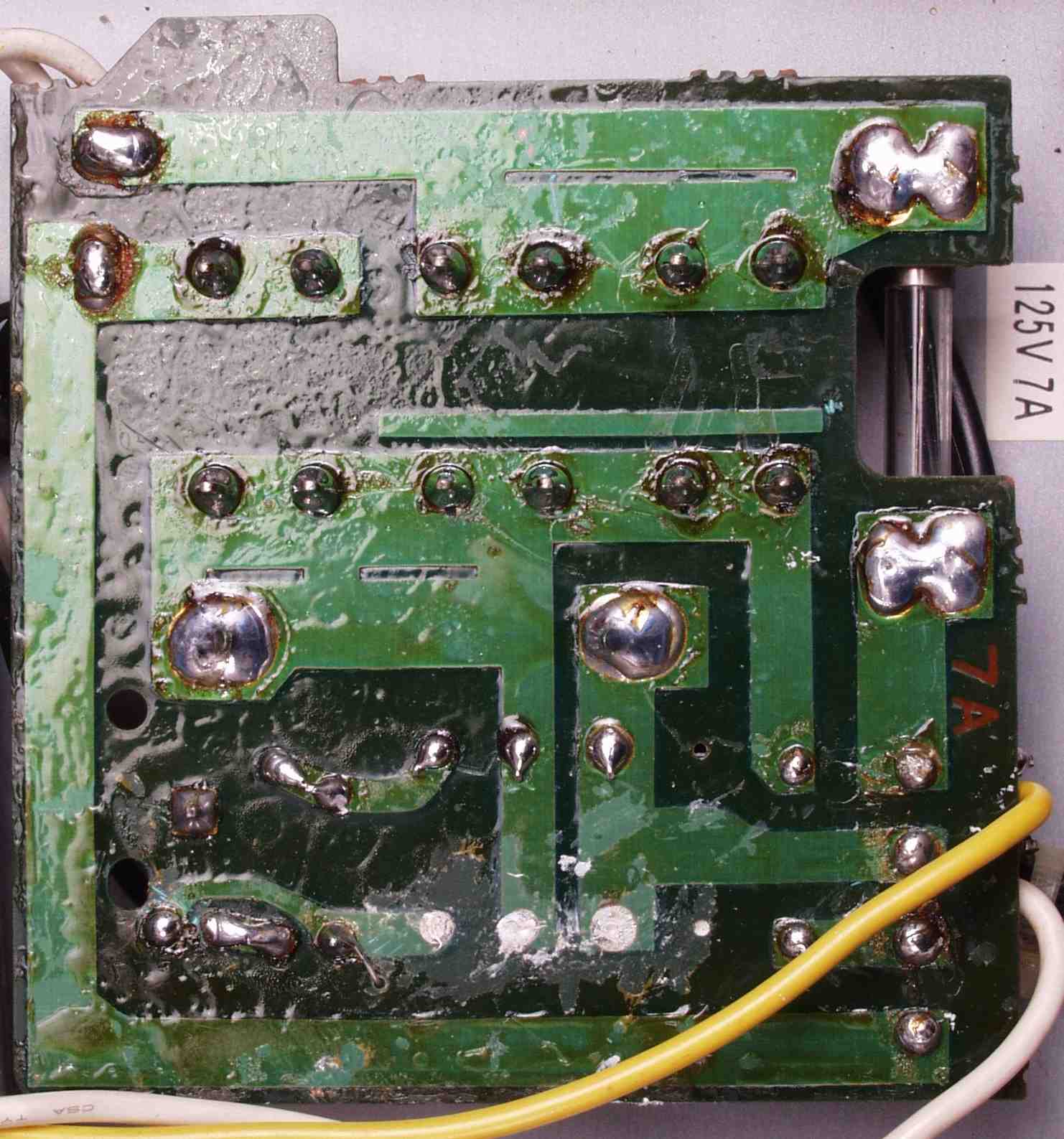

Ｃ６Ｄ．　修理（ハンダ補正）後　整流基板裏

Ｃ６Ｅ．　完成整流基板裏　洗浄後

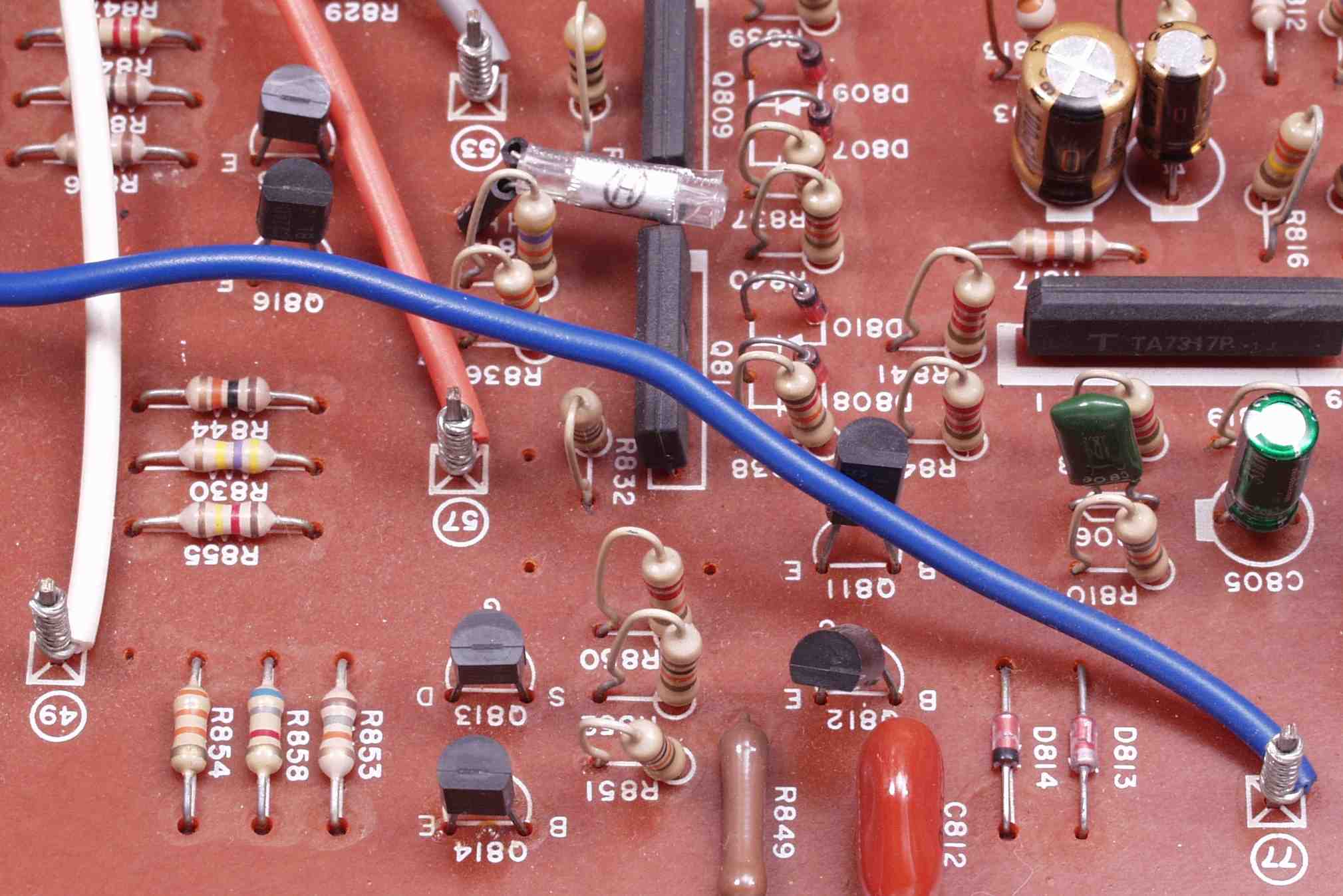

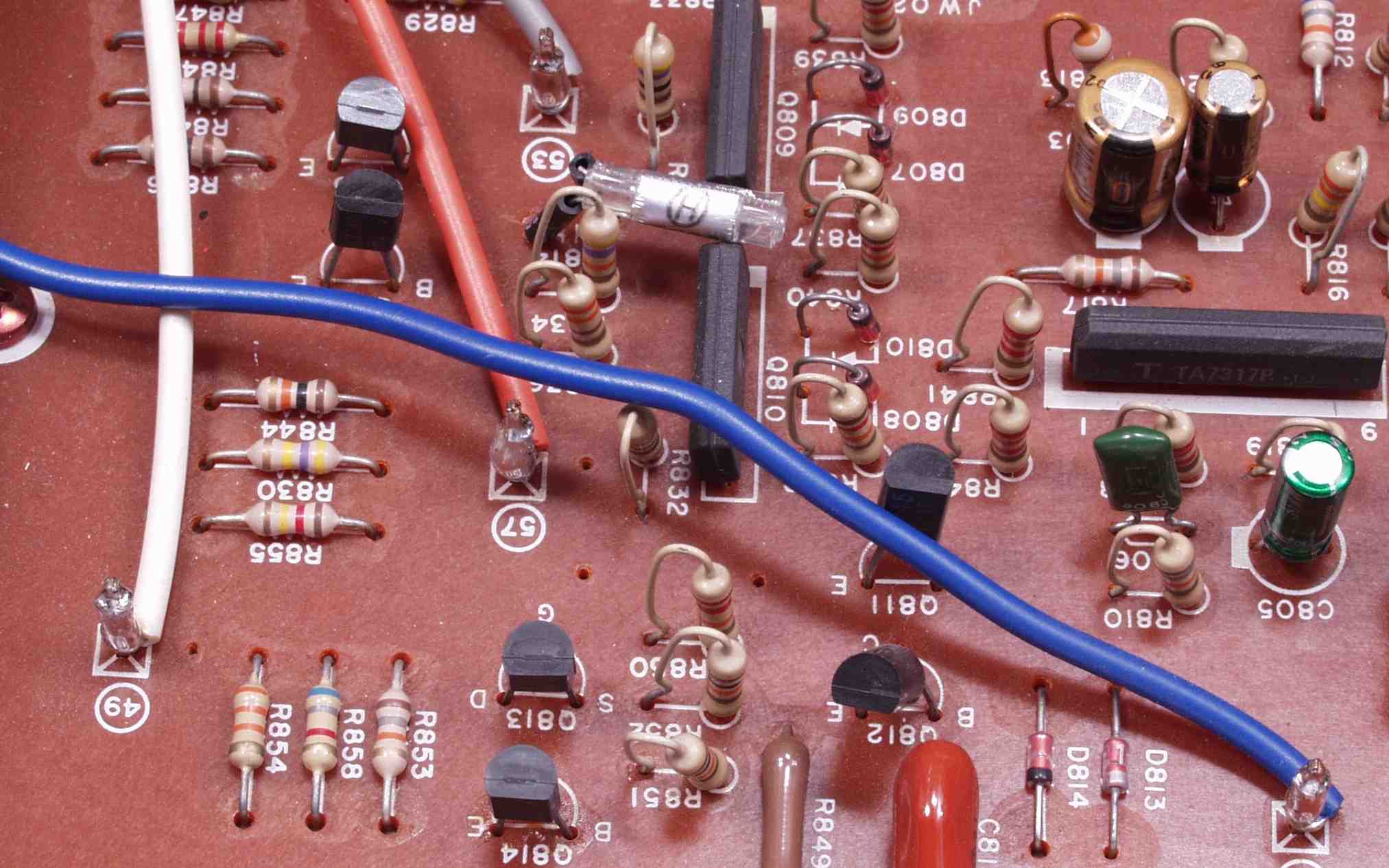

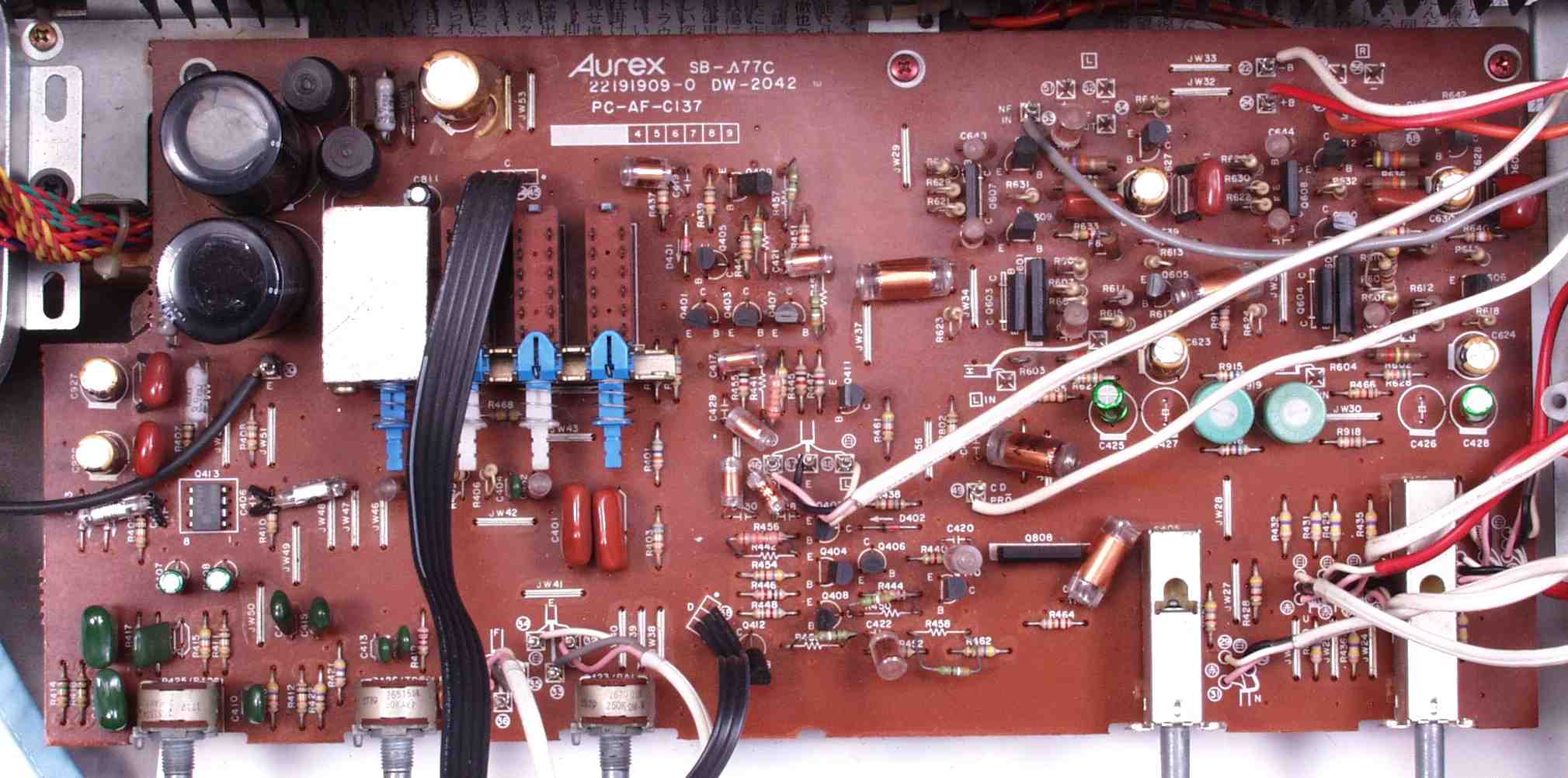

Ｃ７Ａ．　修理前　プリＡＭＰ基板

Ｃ７Ｂ．　修理後　プリＡＭＰ基板　半固定ＶＲ２個、電解コンデンサー１４個交換、写真で未交換は交換済み

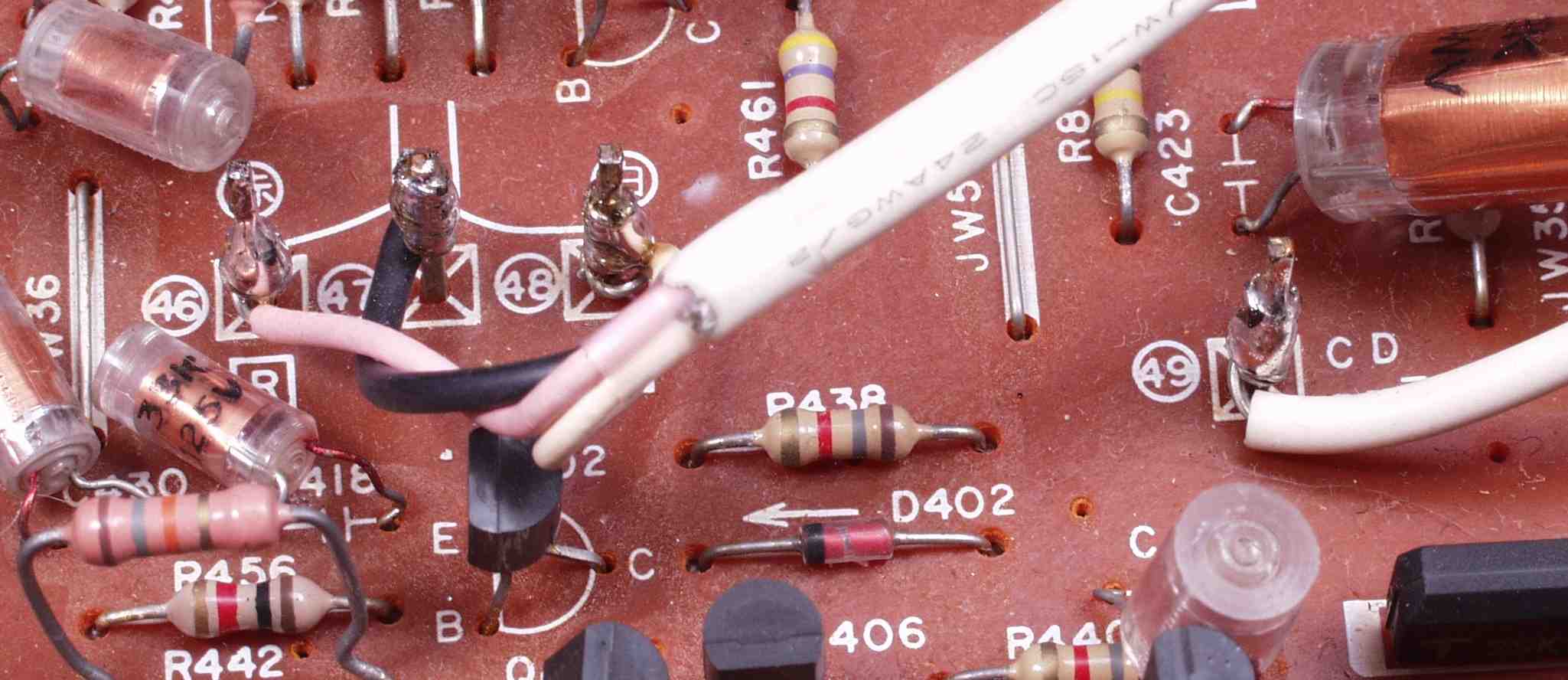

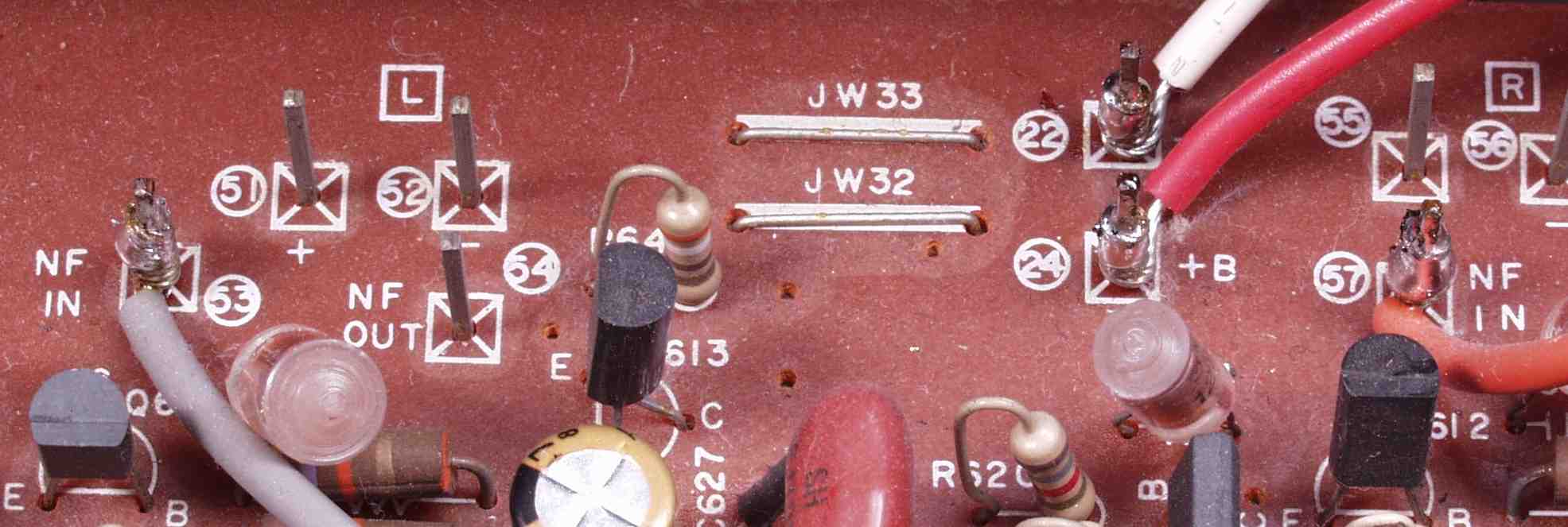

Ｃ７Ｂ－１．　修理前　プリＡＭＰ基板ラッピング１

Ｃ７Ｂ－２．　修理後　プリＡＭＰ基板ラッピング１、ハンダを浸み込ませる

Ｃ７Ｂ－３．　修理前　プリＡＭＰ基板ラッピング２

Ｃ７Ｂ－４．　修理後　プリＡＭＰ基板ラッピング２、ハンダを浸み込ませる

Ｃ７Ｂ－５．　修理前　プリＡＭＰ基板ラッピング３

Ｃ７Ｂ－６．　修理後　プリＡＭＰ基板ラッピング３、ハンダを浸み込ませる

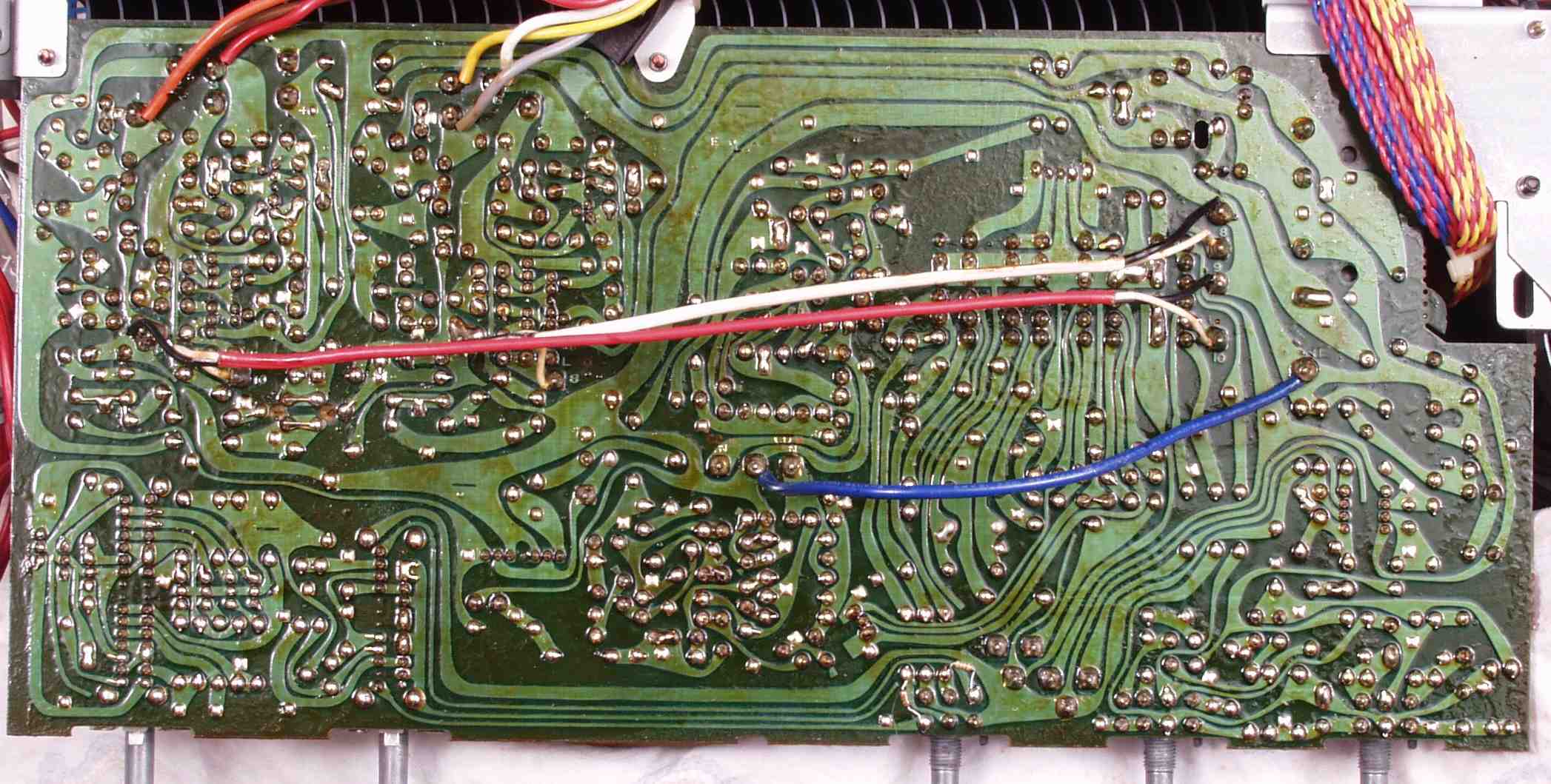

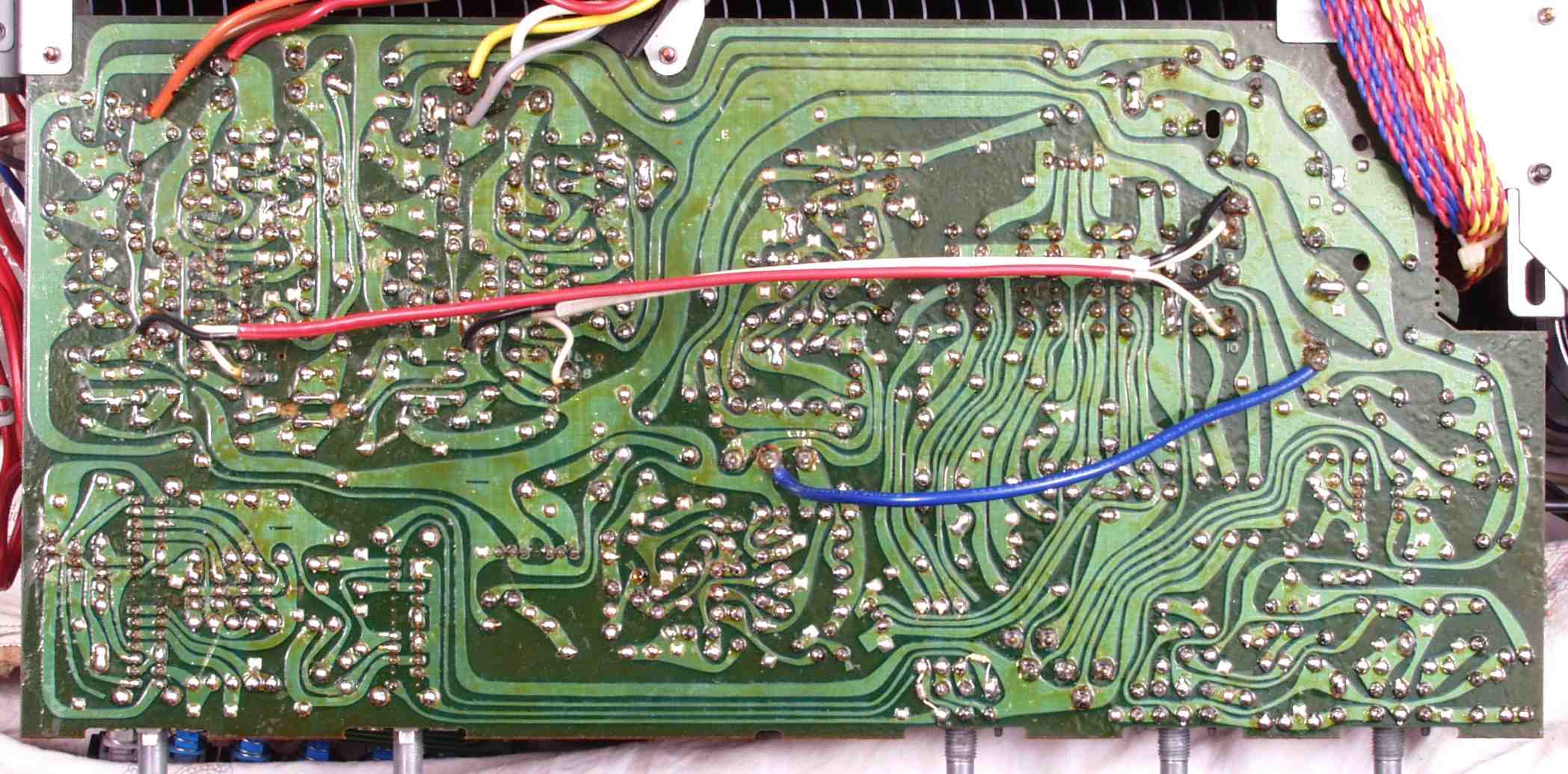

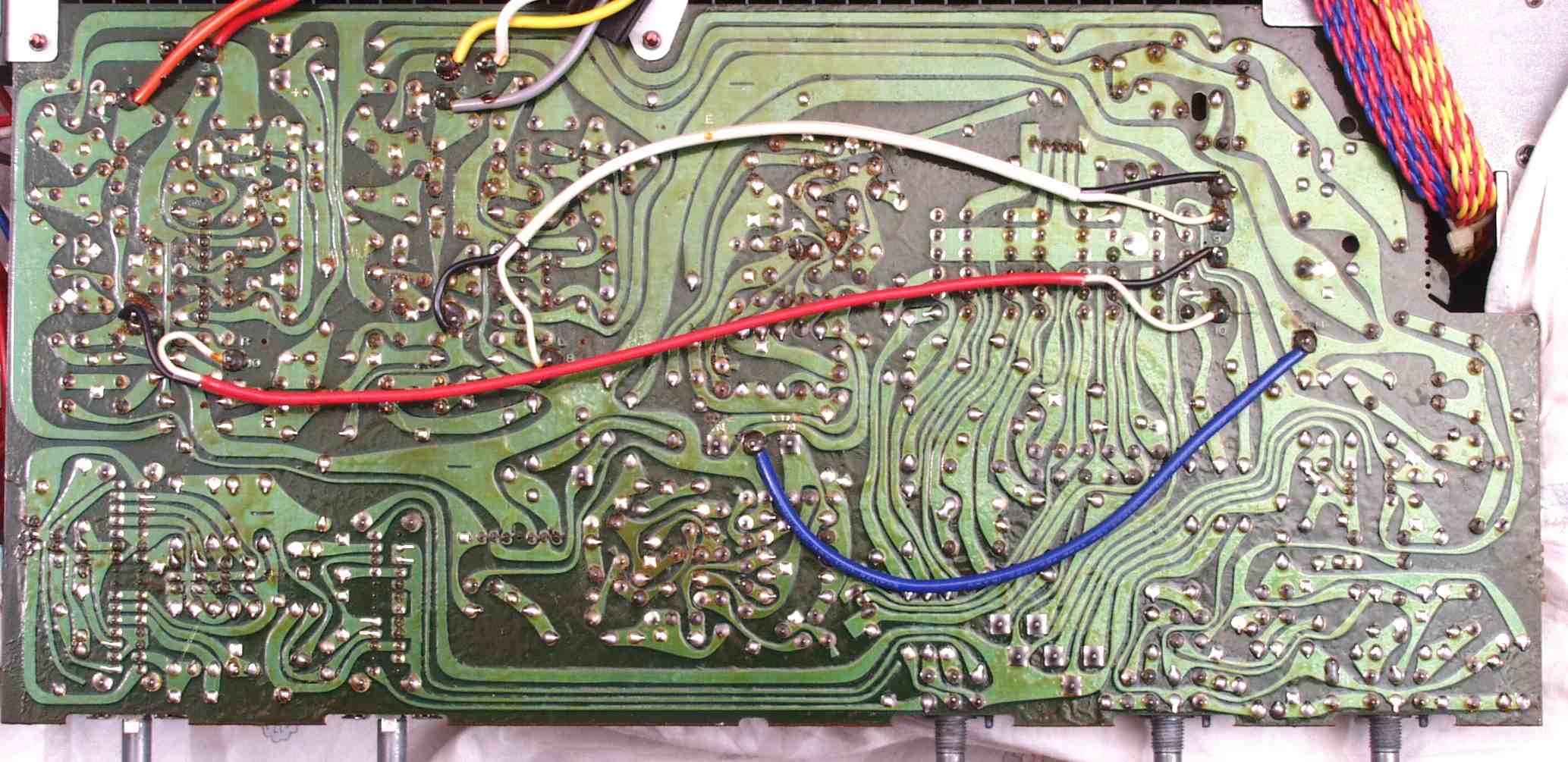

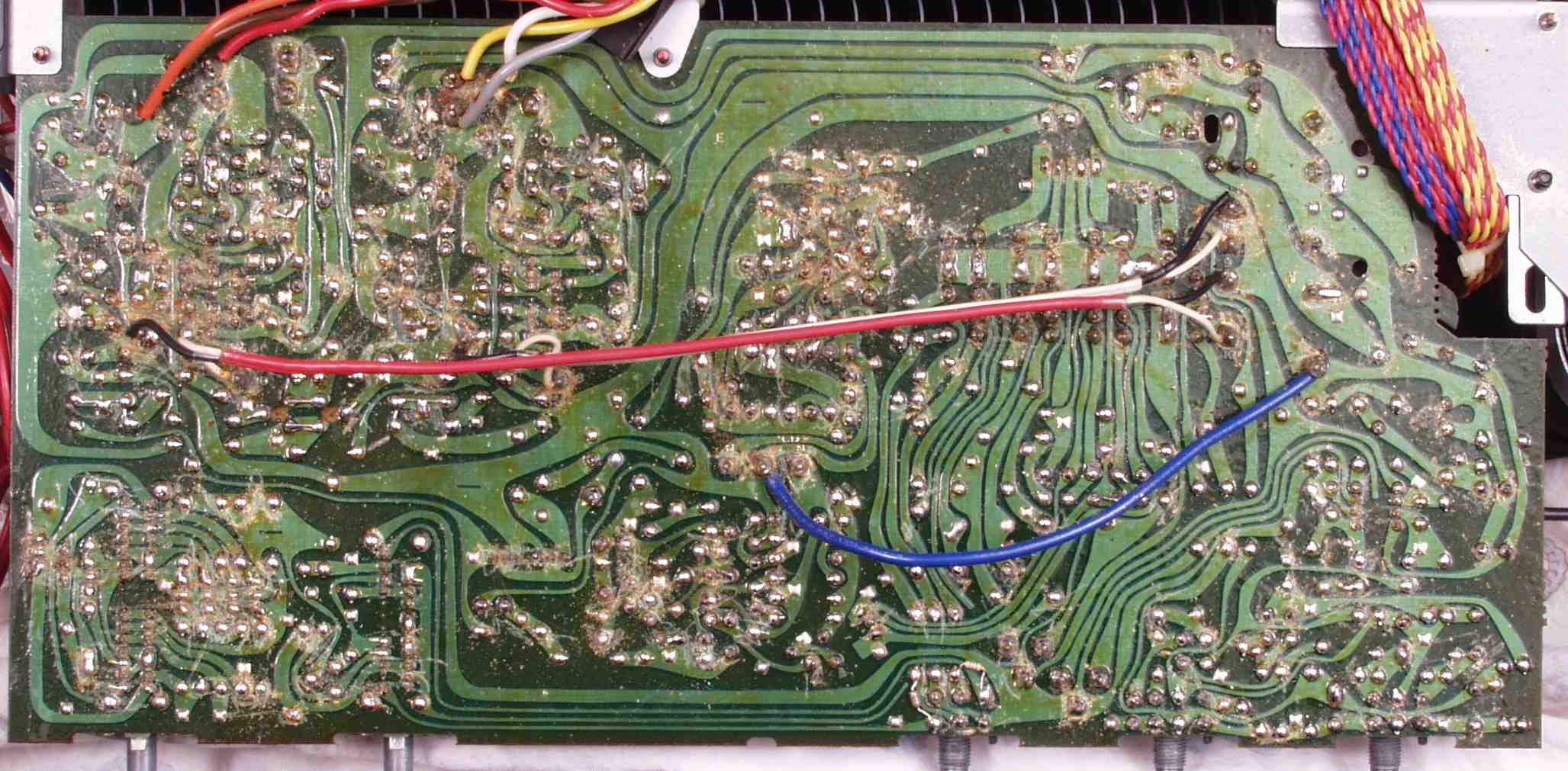

Ｃ７Ｃ．　修理前　プリＡＭＰ基板裏

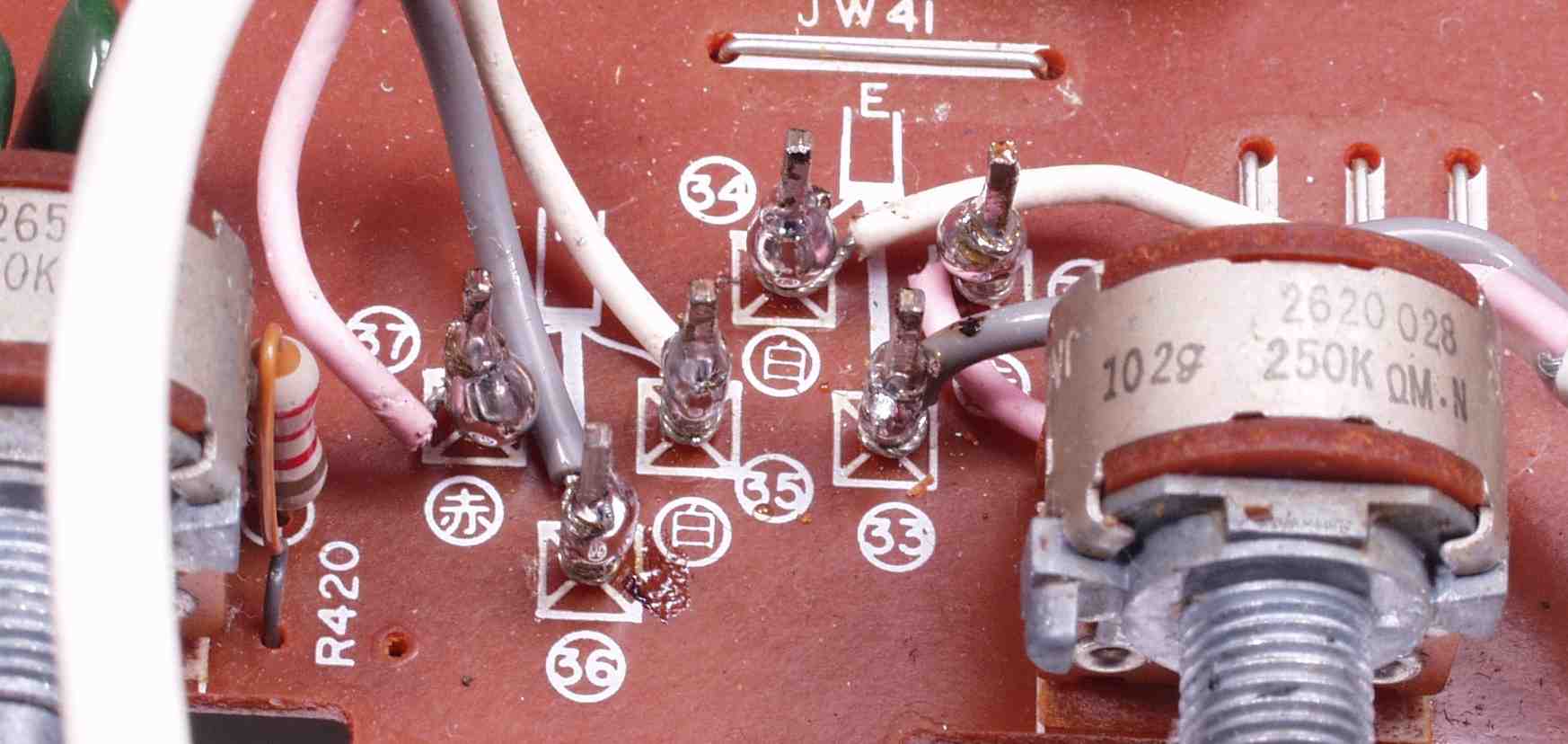

Ｃ７Ｃ１．　修理中　プリＡＭＰ基板裏、曲げる方向を考えて欲しい

Ｃ７Ｄ．　修理（ハンダ補正）後　プリＡＭＰ基板裏

Ｃ７Ｅ．　修理中　プリＡＭＰ基板裏、　余分なフラックスを取る

Ｃ７Ｆ．　完成プリＡＭＰ基板裏　洗浄後

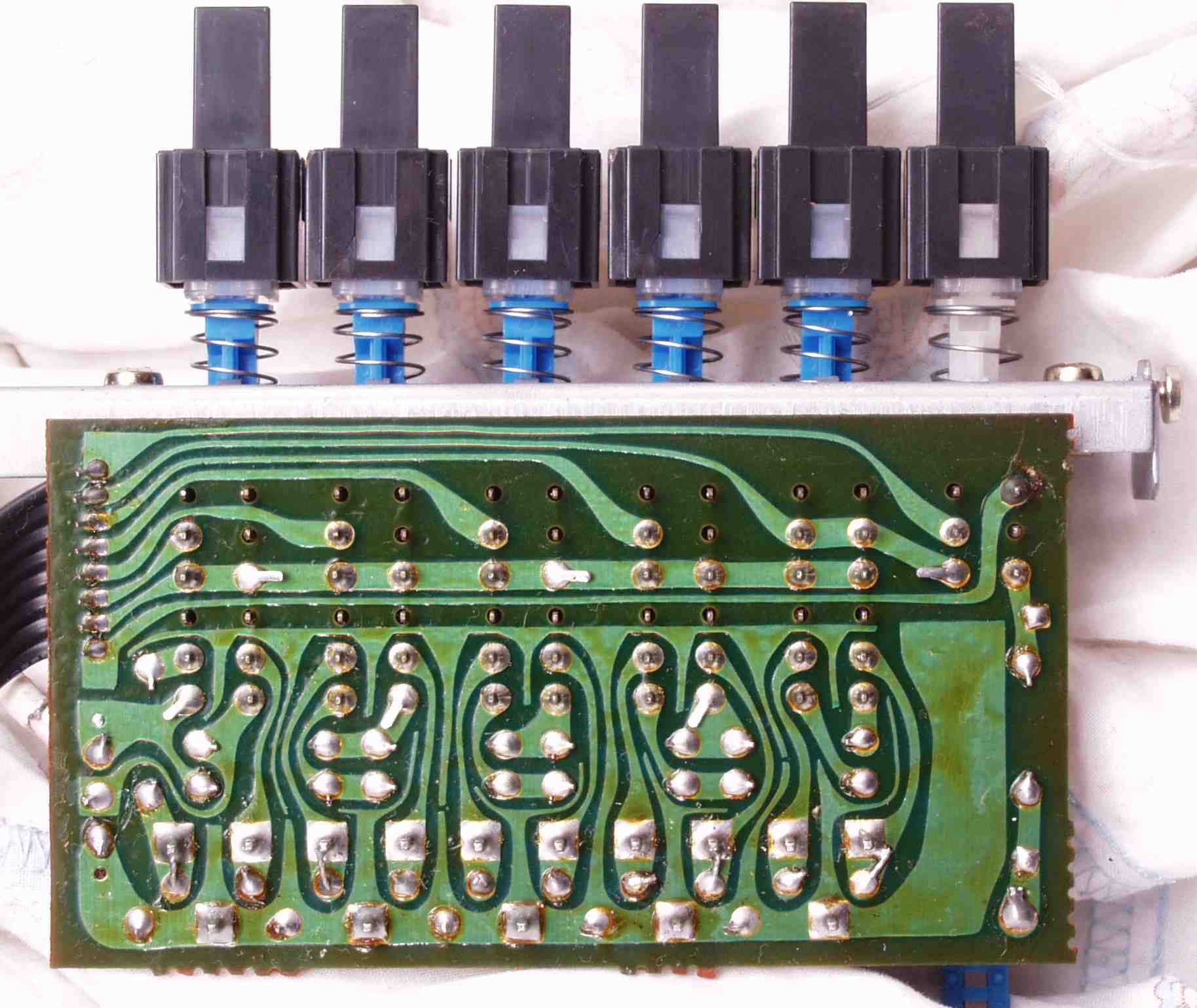

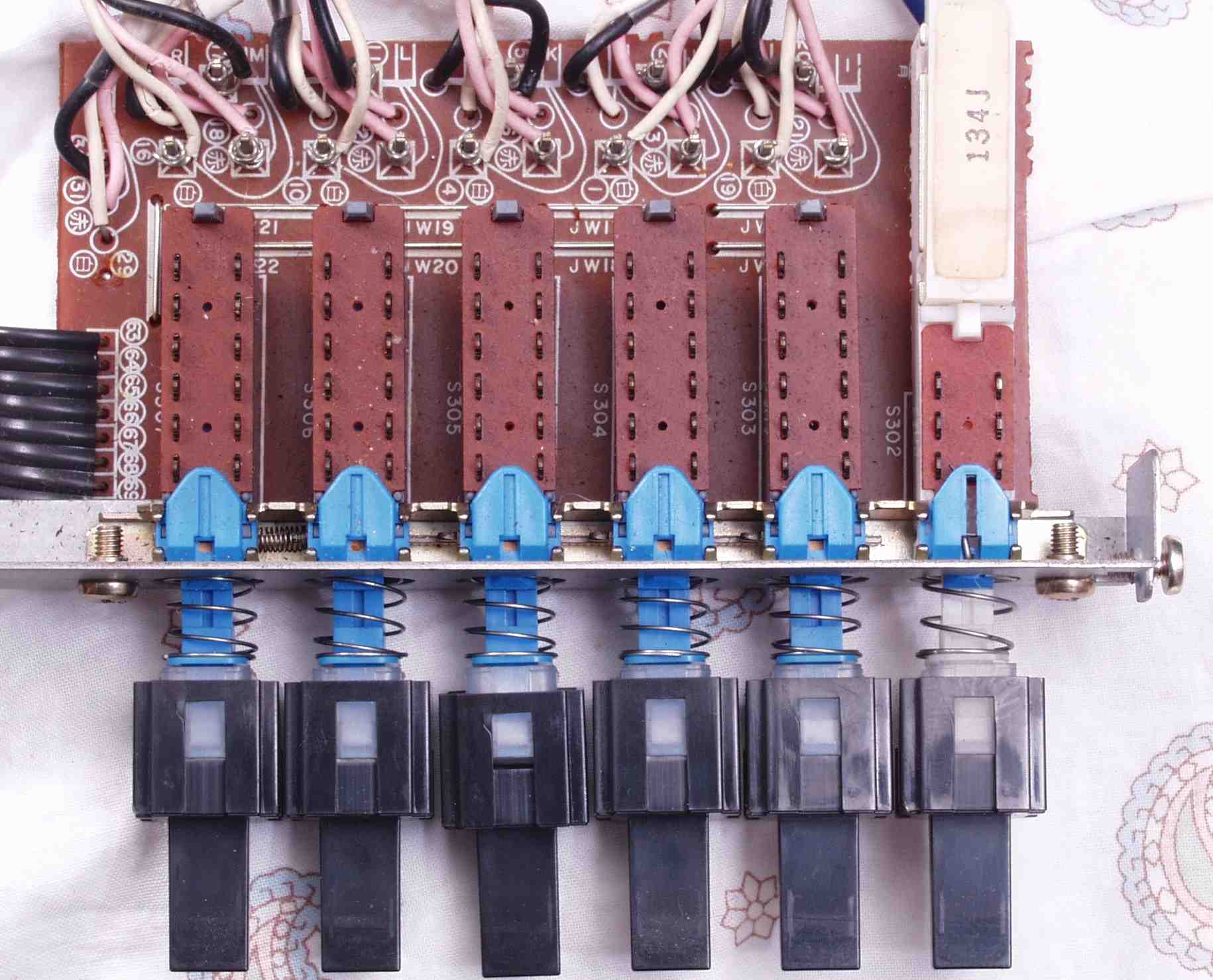

Ｃ８Ａ．　修理前　入力切り替えＳＷ基板

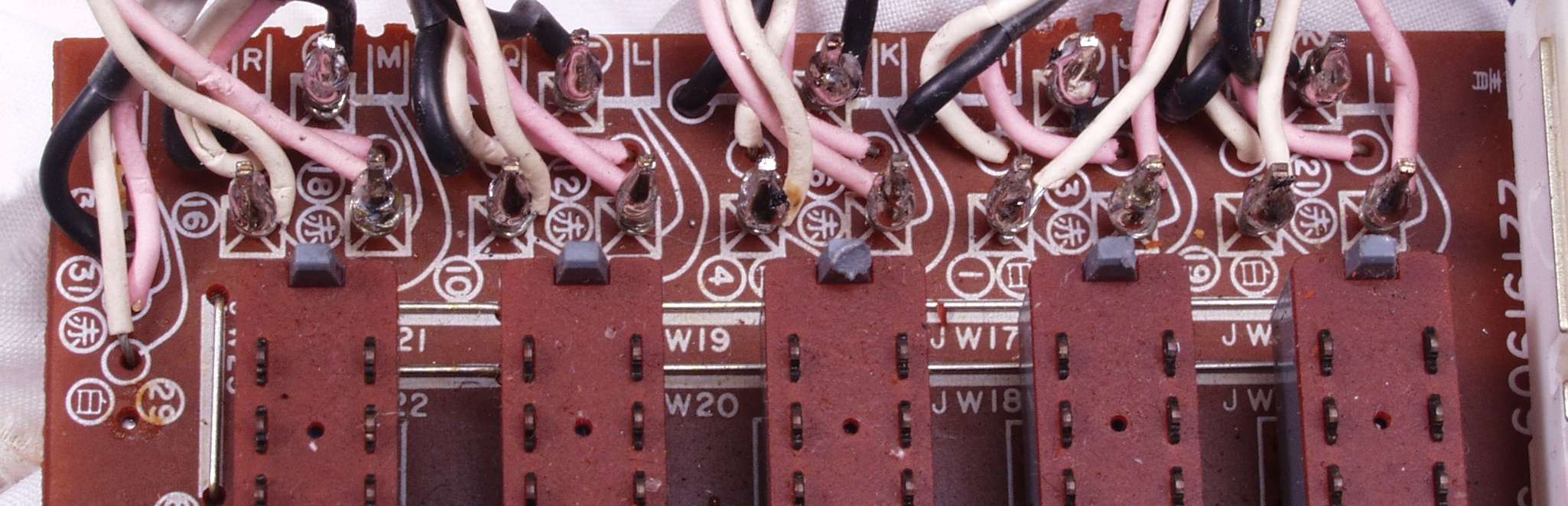

Ｃ８Ｂ．　修理後　入力切り替えＳＷ基板ラッピング、ハンダを浸み込ませる

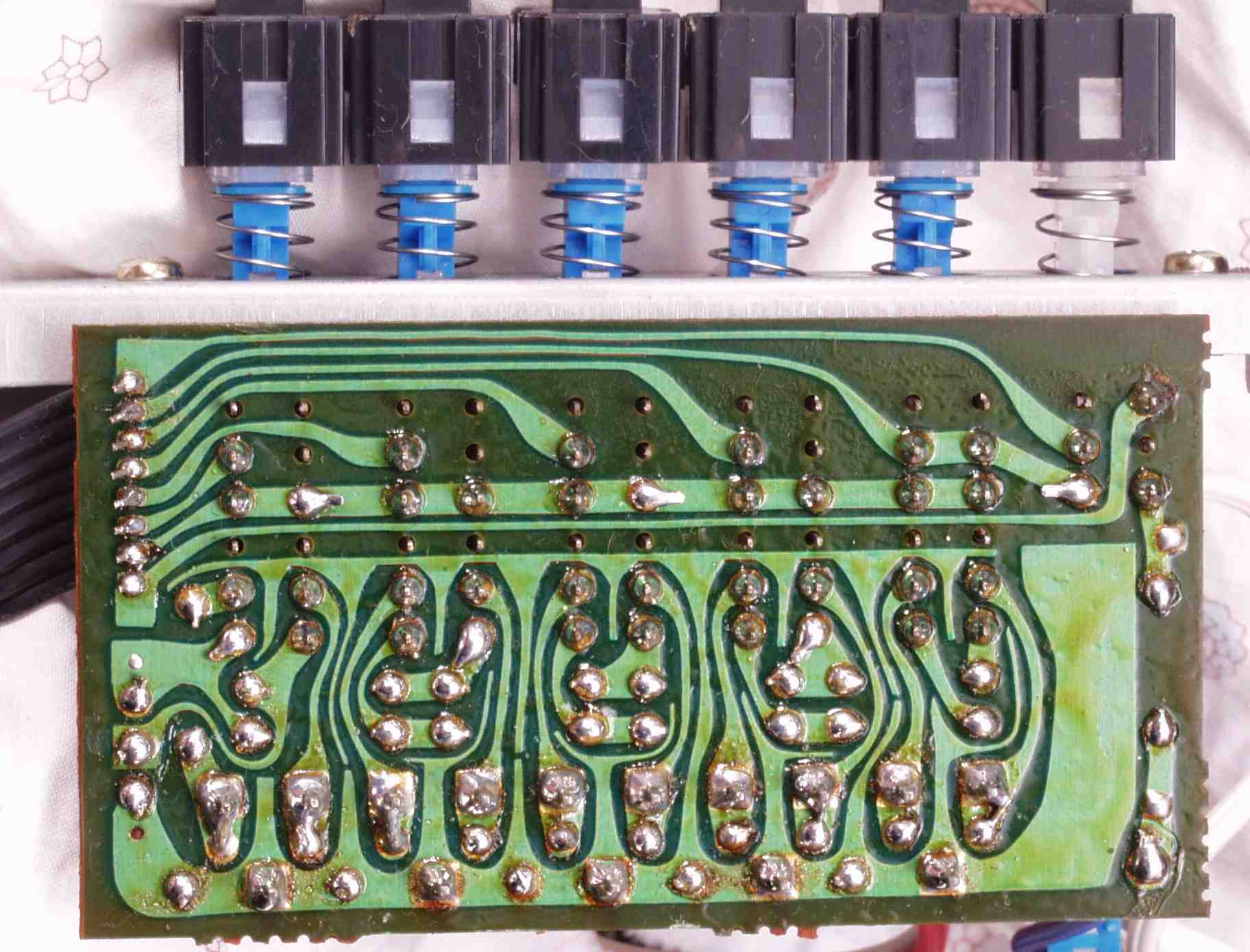

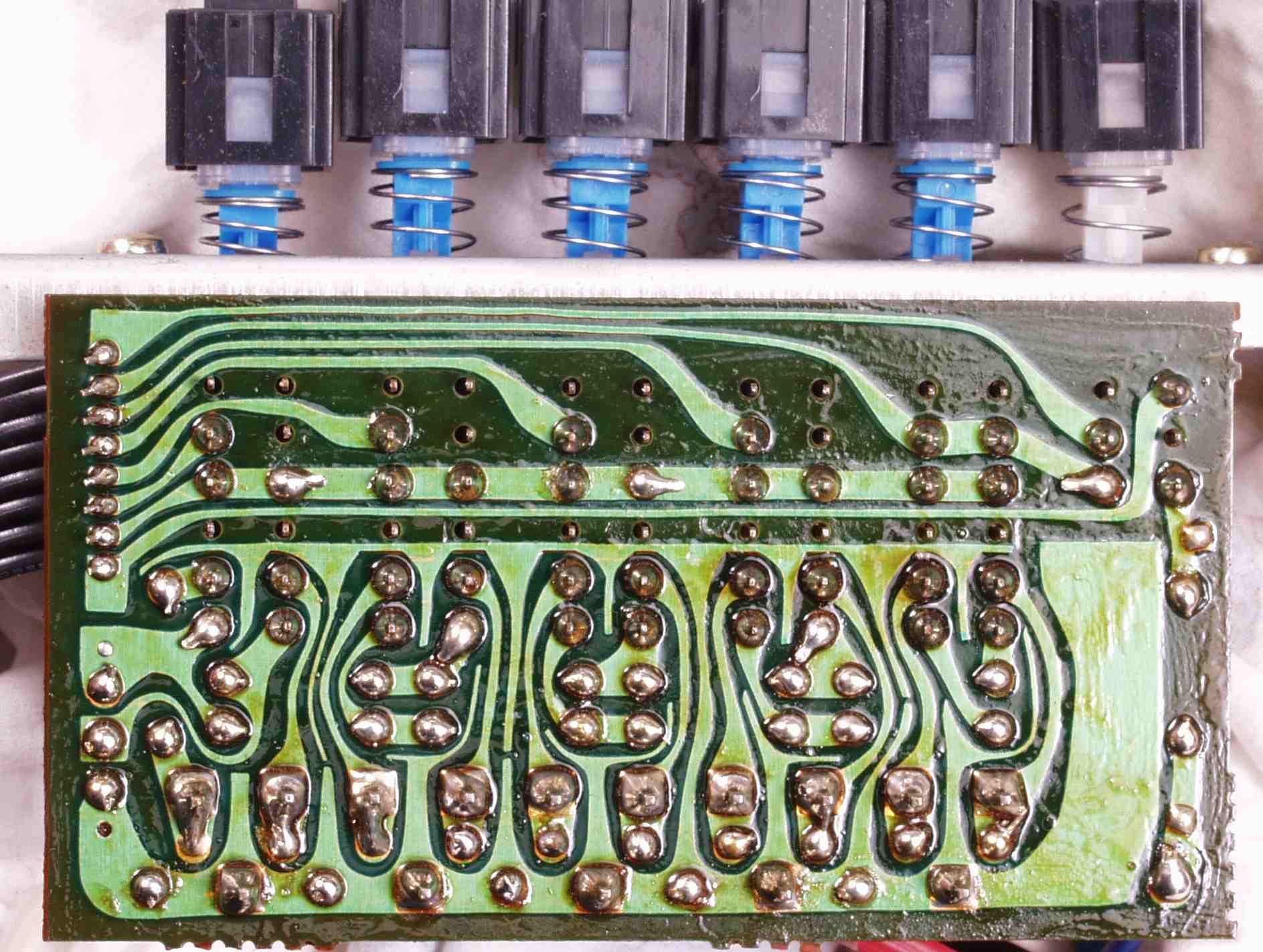

Ｃ８Ｃ．　修理前　入力切り替えＳＷ基板裏

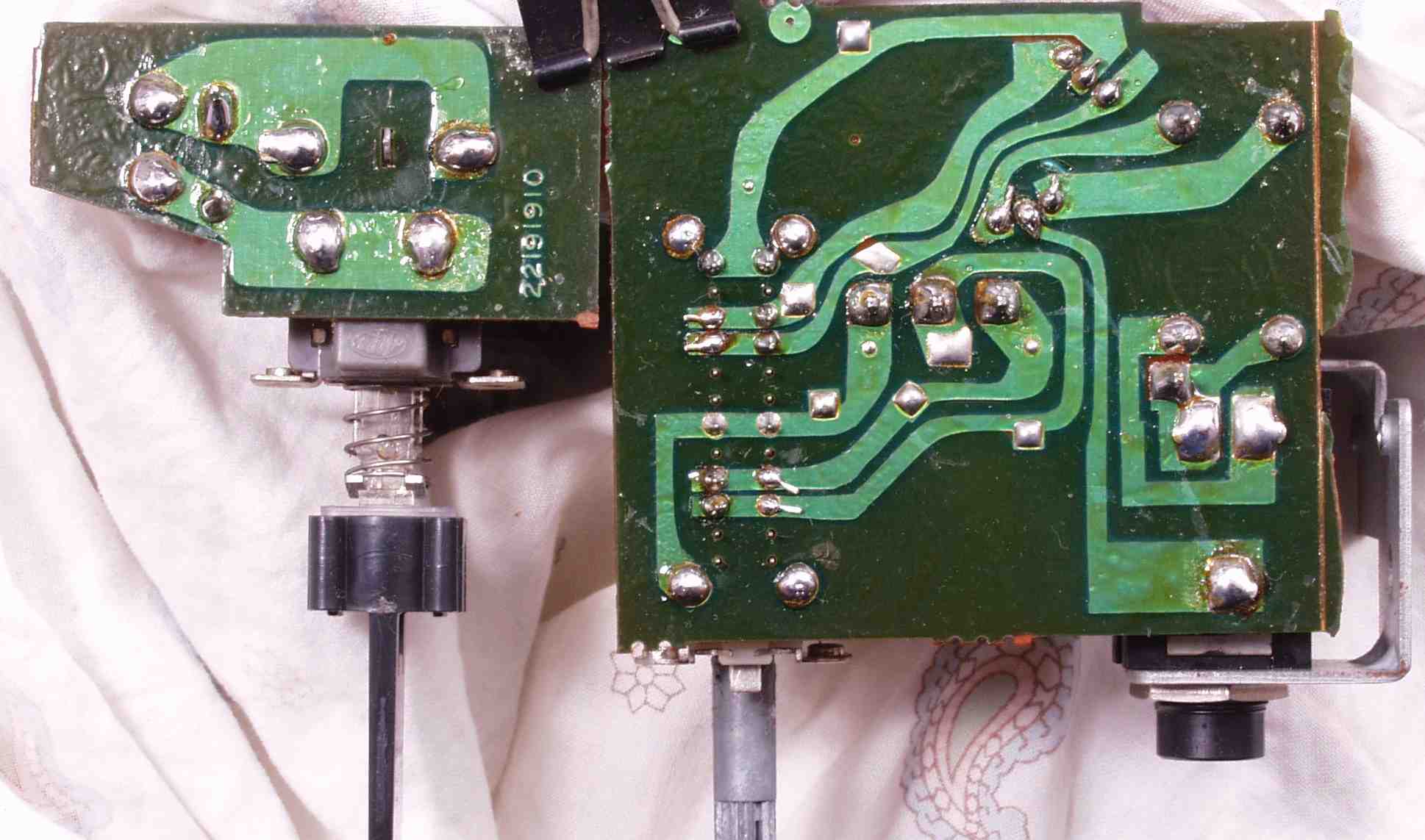

Ｃ８Ｄ．　修理（ハンダ補正）後　入力切り替えＳＷ基板裏

Ｃ８Ｅ．　完成入力切り替えＳＷ基板裏　洗浄後

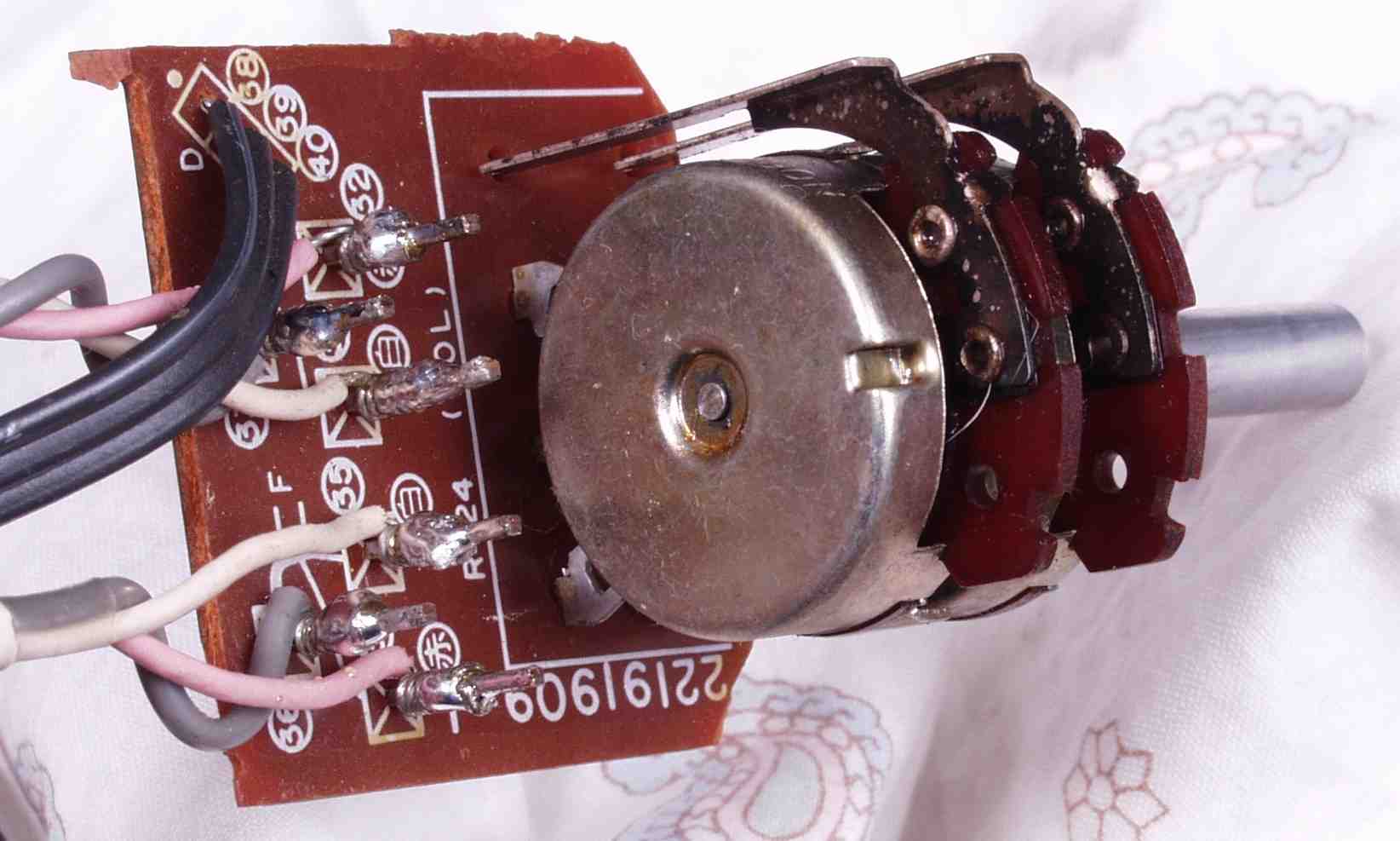

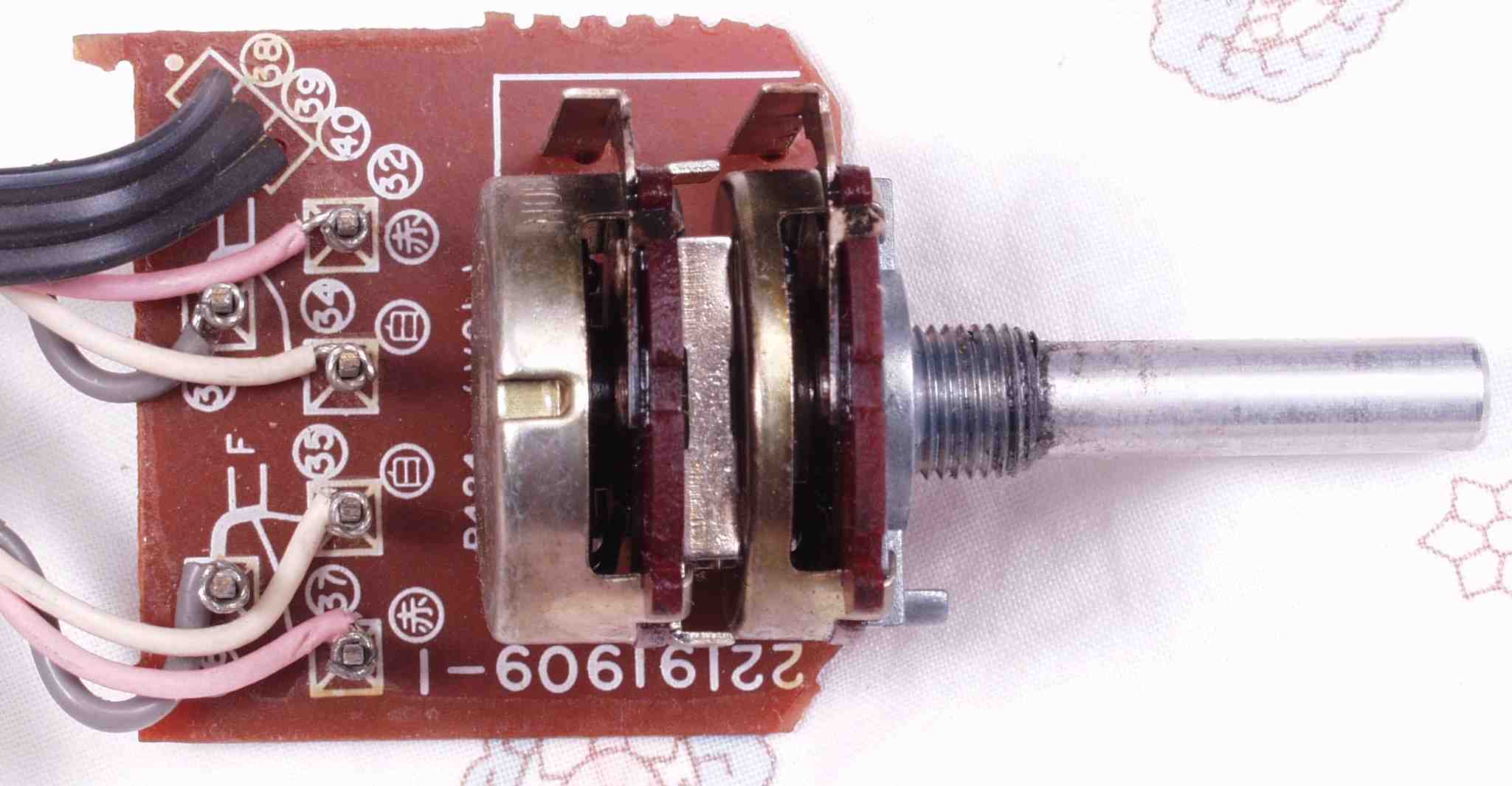

Ｃ９Ａ．　修理前　メインＶＲ基板

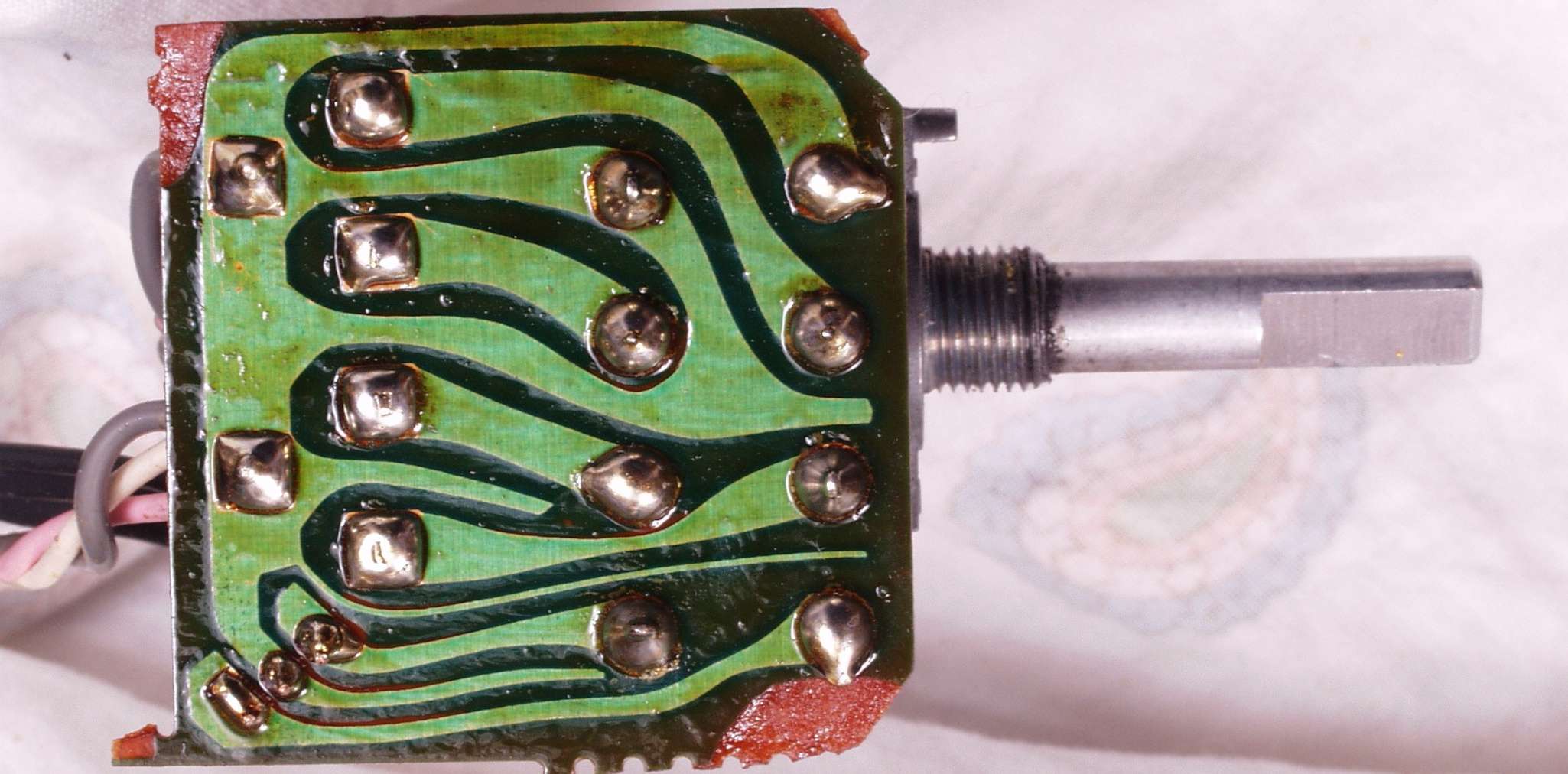

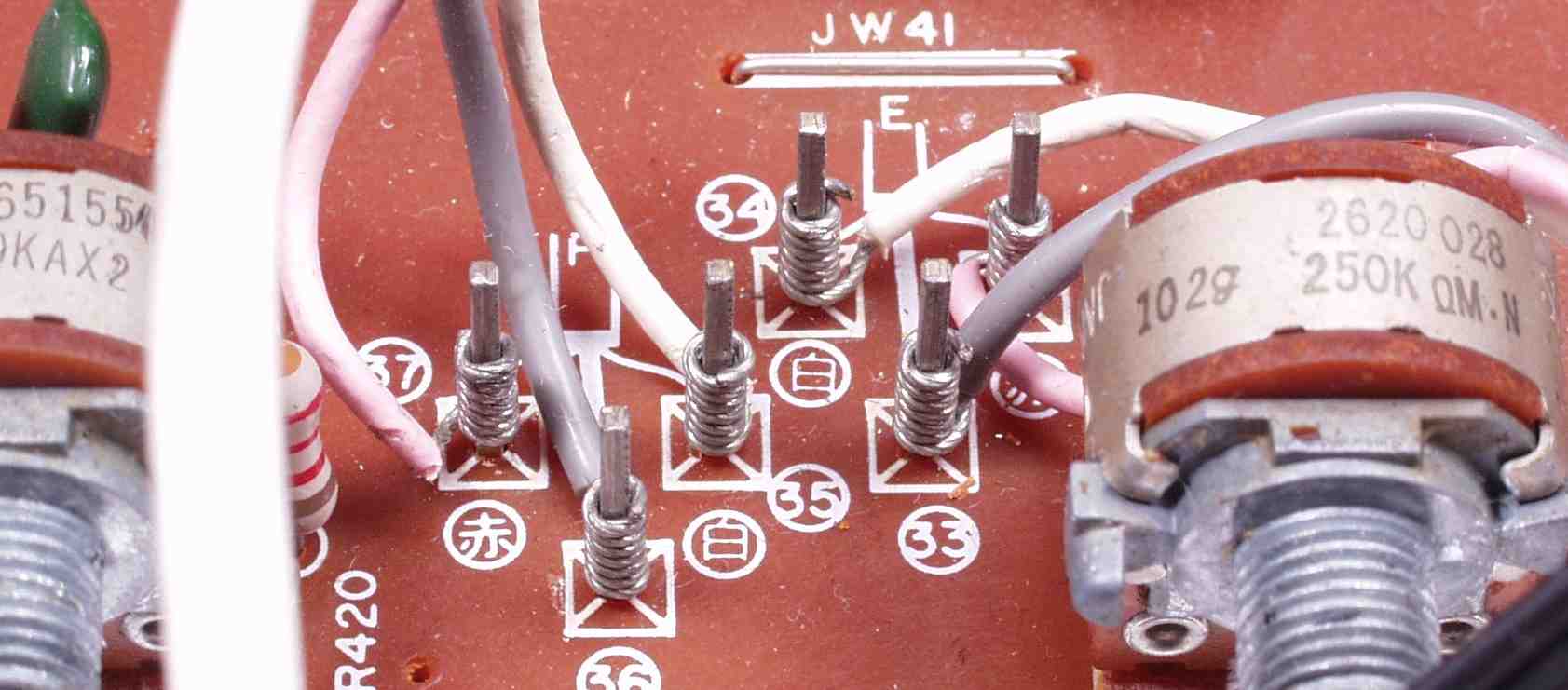

Ｃ９Ｃ．　修理後　メインＶＲ基板ラッピング、ハンダを浸み込ませる

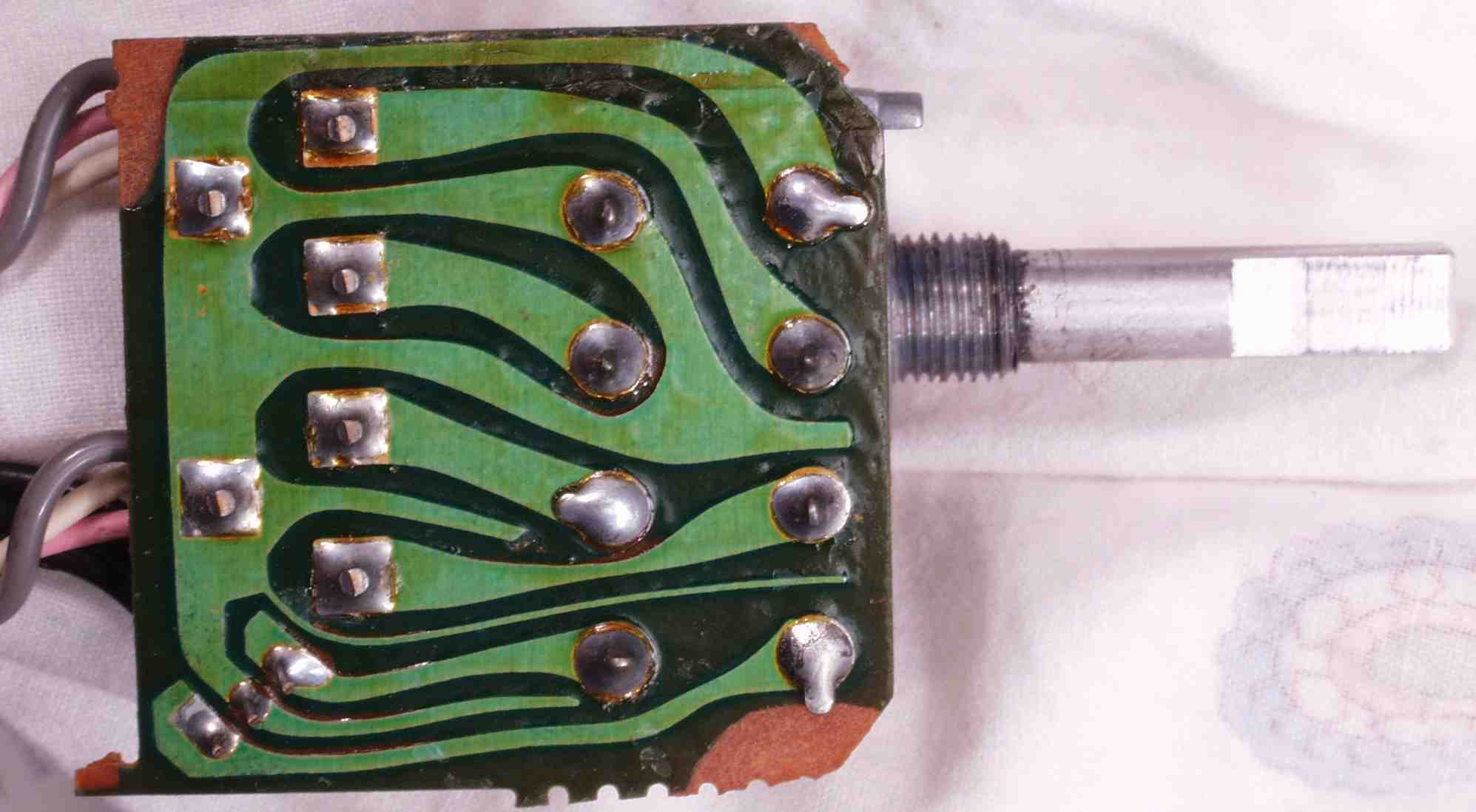

Ｃ９Ｃ．　修理前　メインＶＲ基板裏

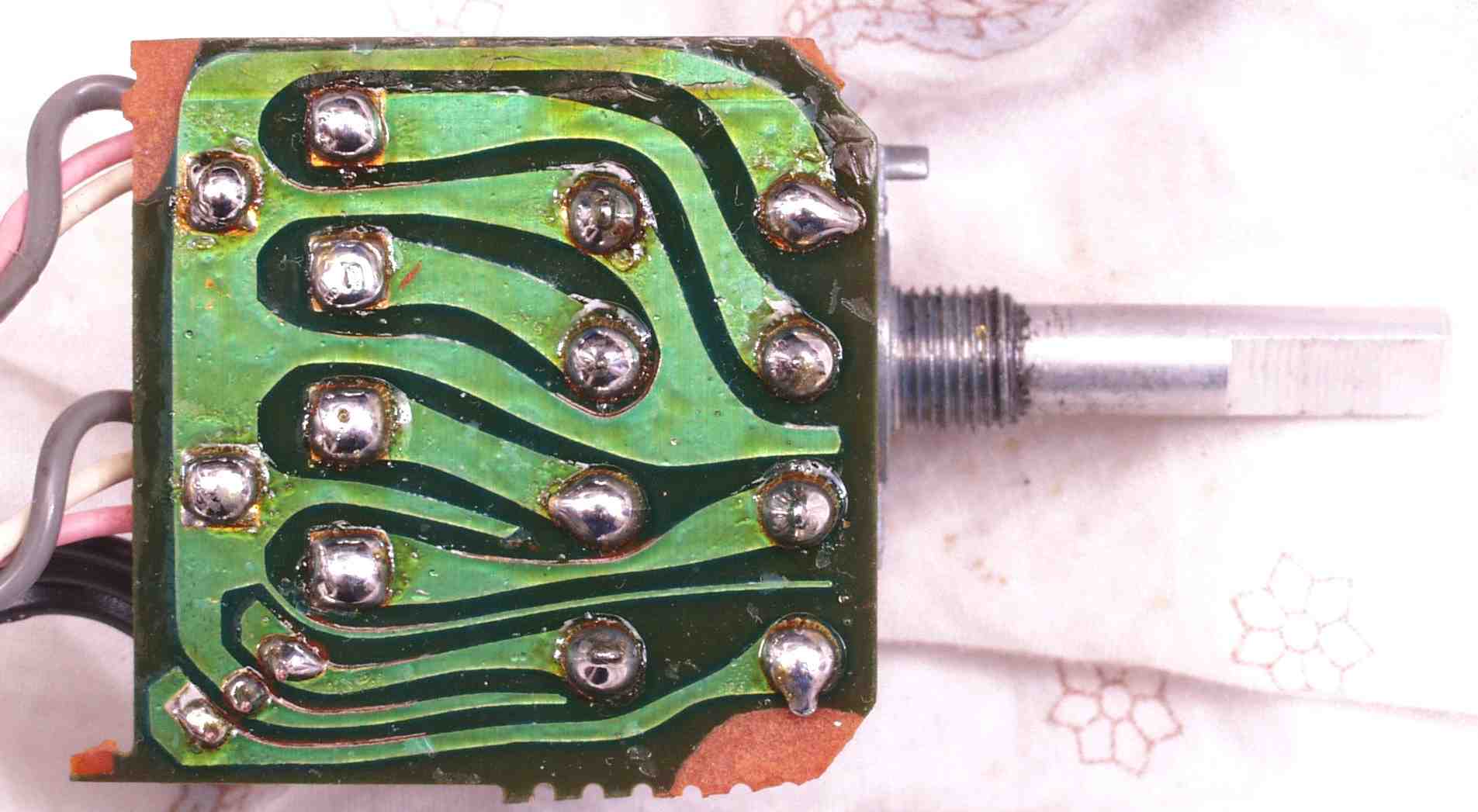

Ｃ９Ｄ．　修理（ハンダ補正）後　メインＶＲ基板裏

Ｃ９Ｅ．　完成メインＶＲ基板裏　洗浄後

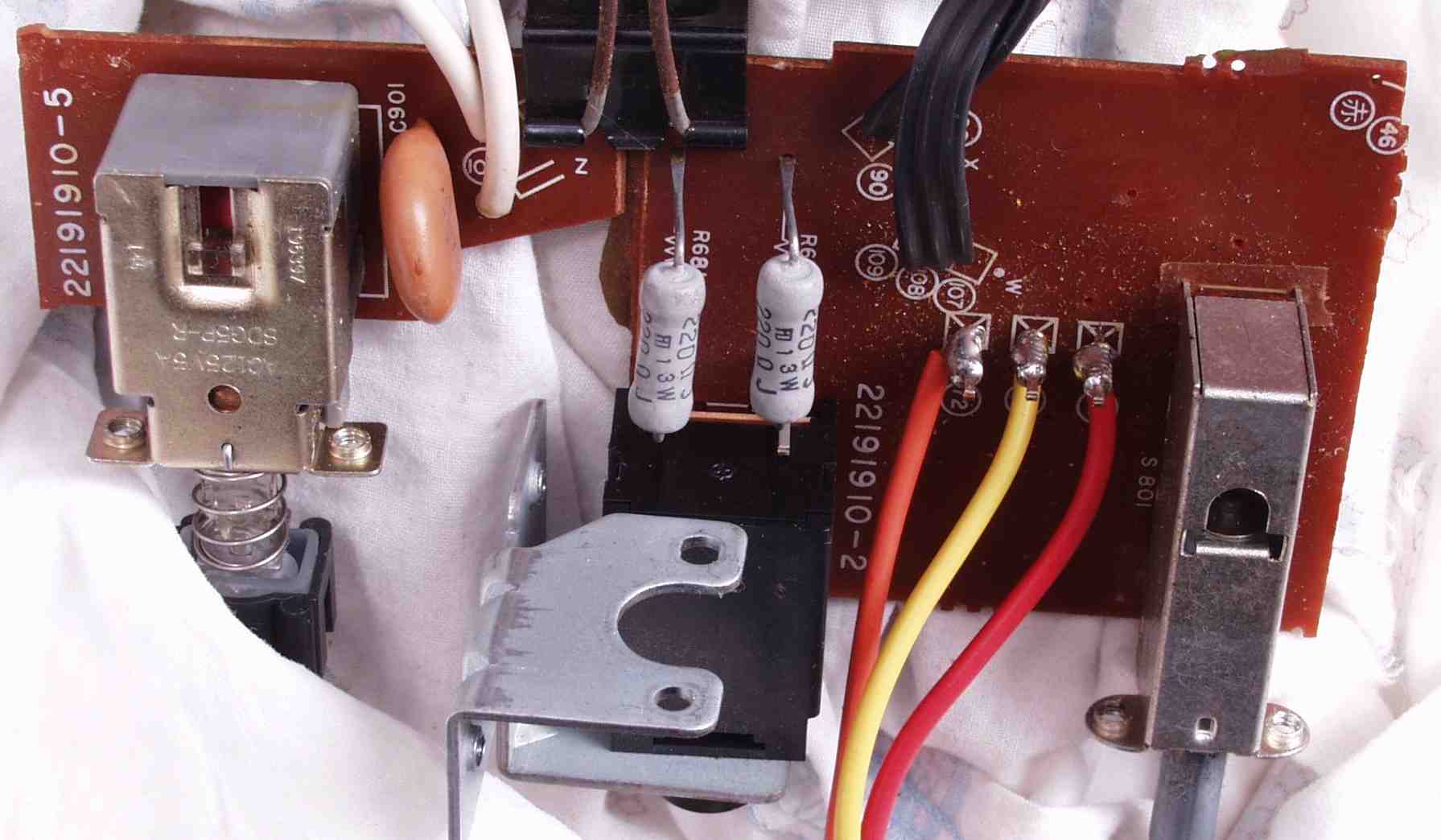

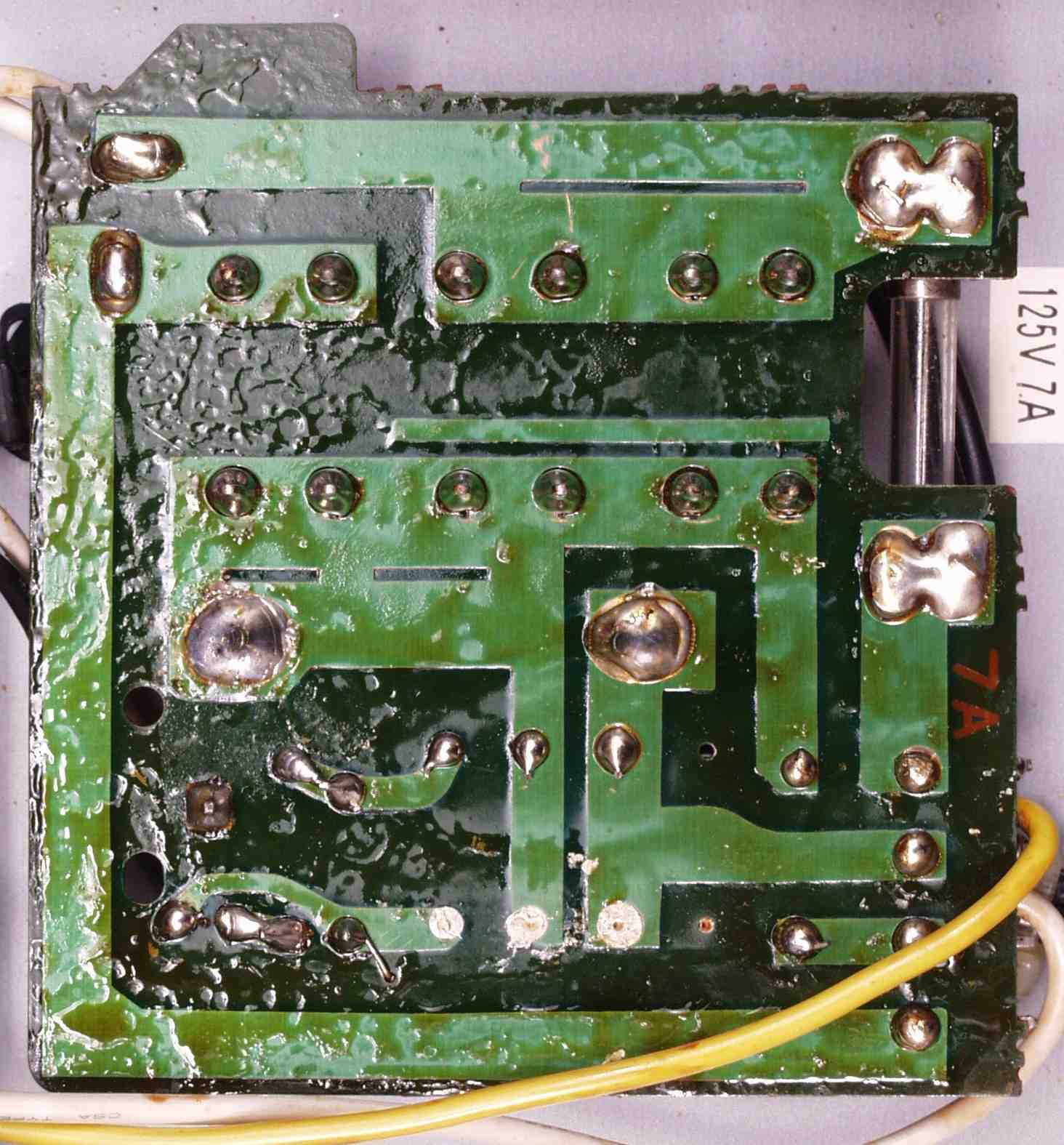

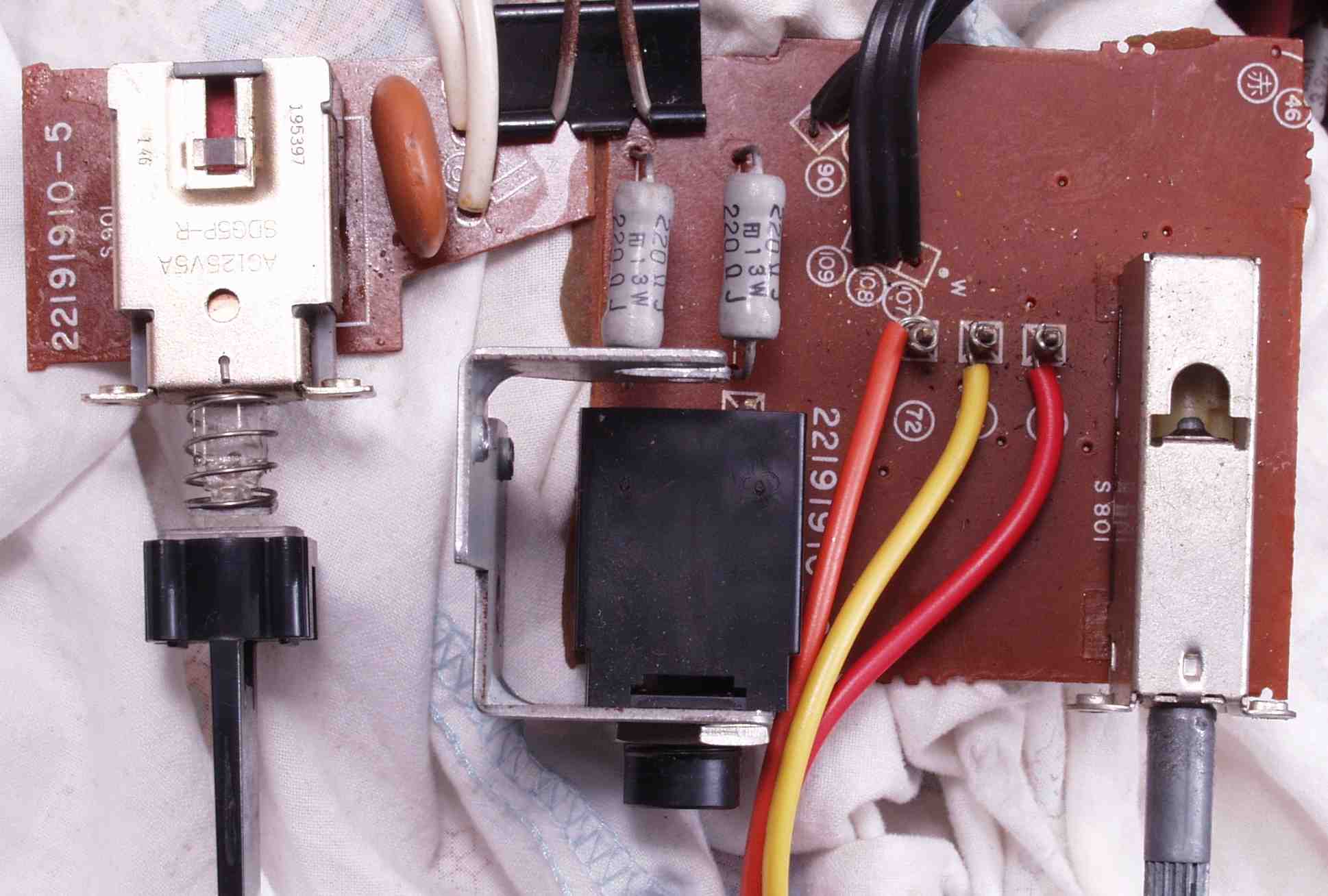

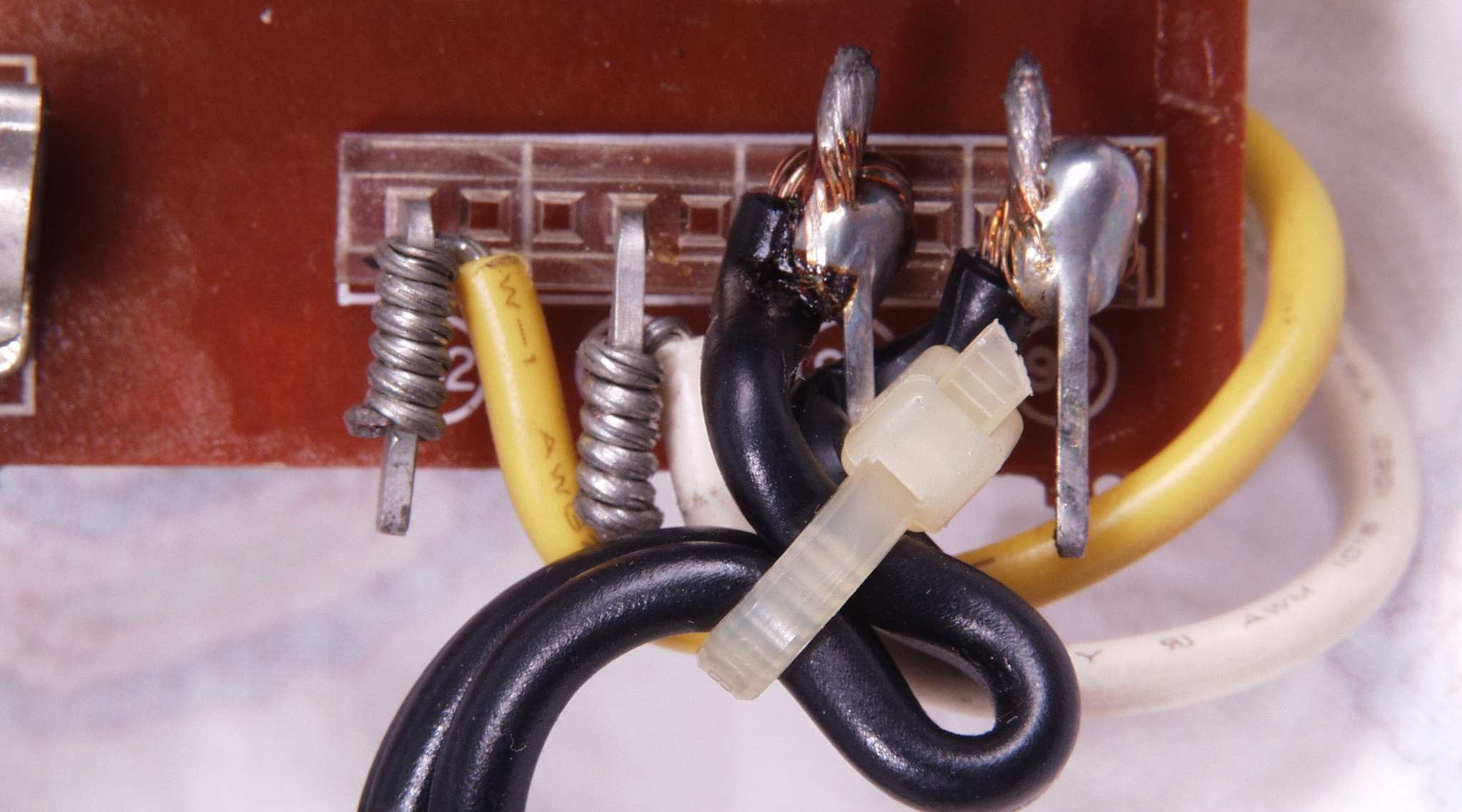

ＣＡＡ．　修理前　電源ＳＷ基板裏＋ＳＰ切り替えＳＷ基板

ＣＡＢ．　修理後　電源ＳＷ基板裏＋ＳＰ切り替えＳＷ基板ラッピング、ハンダを浸み込ませる

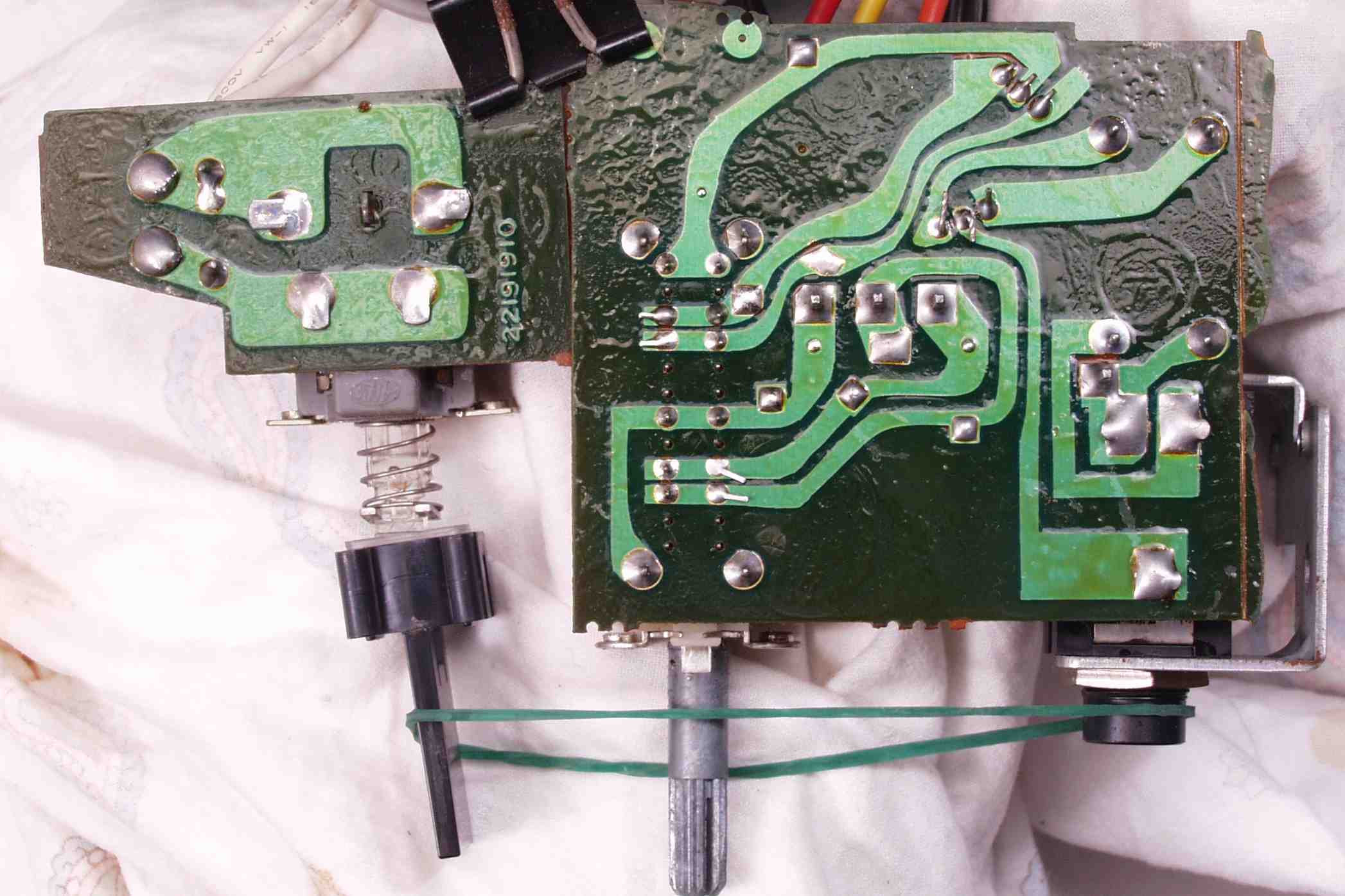

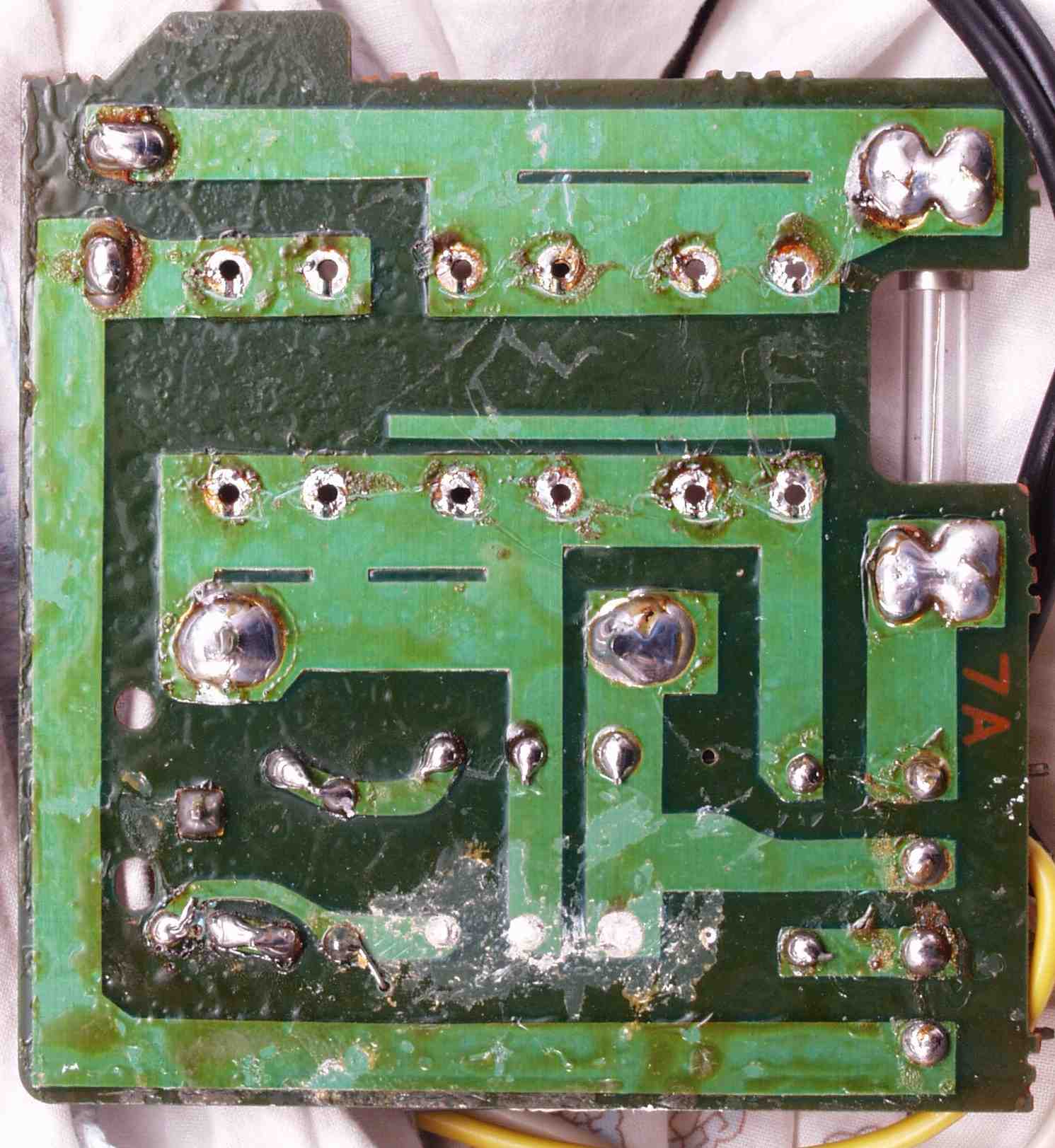

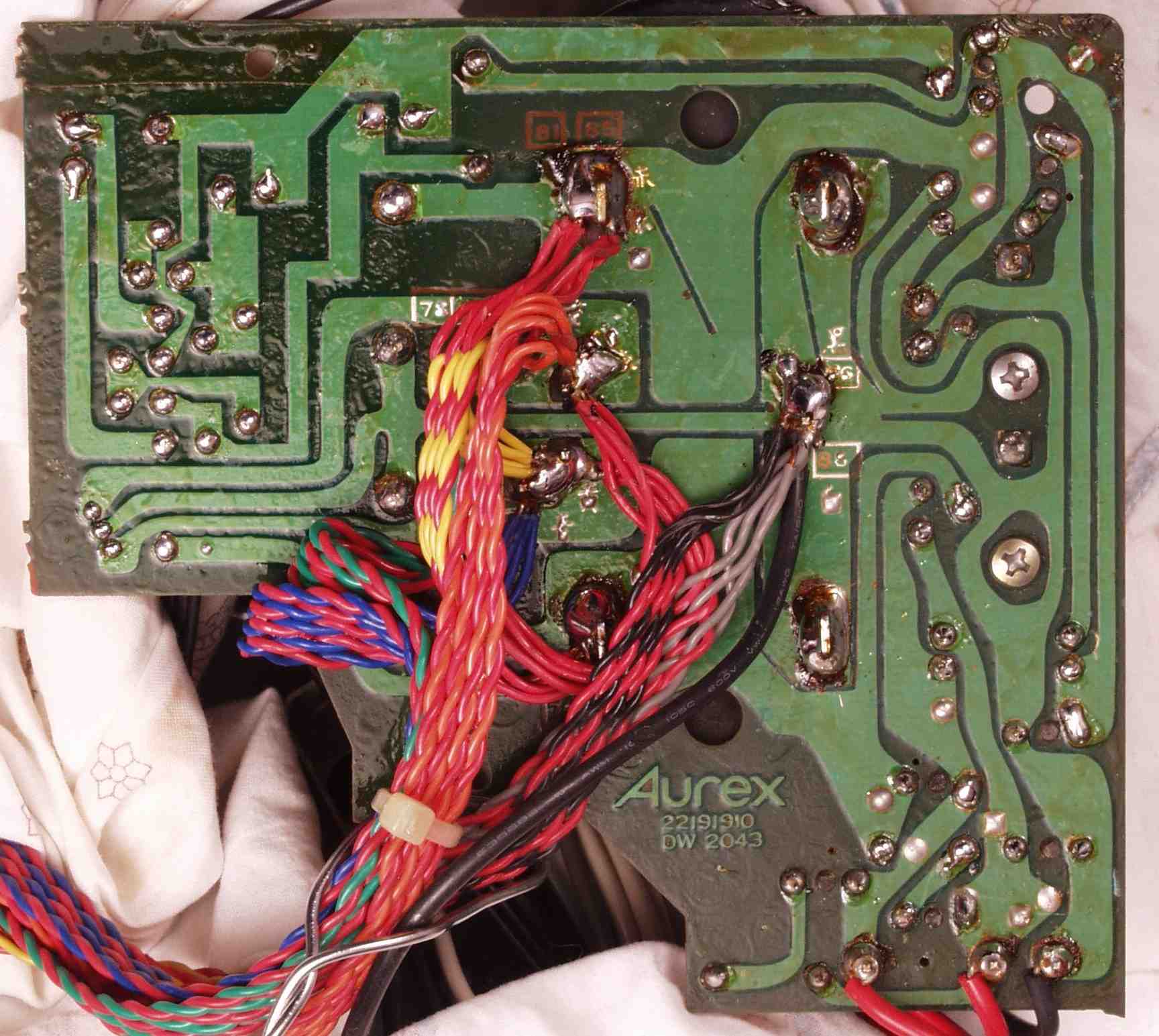

ＣＡＣ．　修理前　電源ＳＷ基板裏＋ＳＰ切り替えＳＷ基板裏

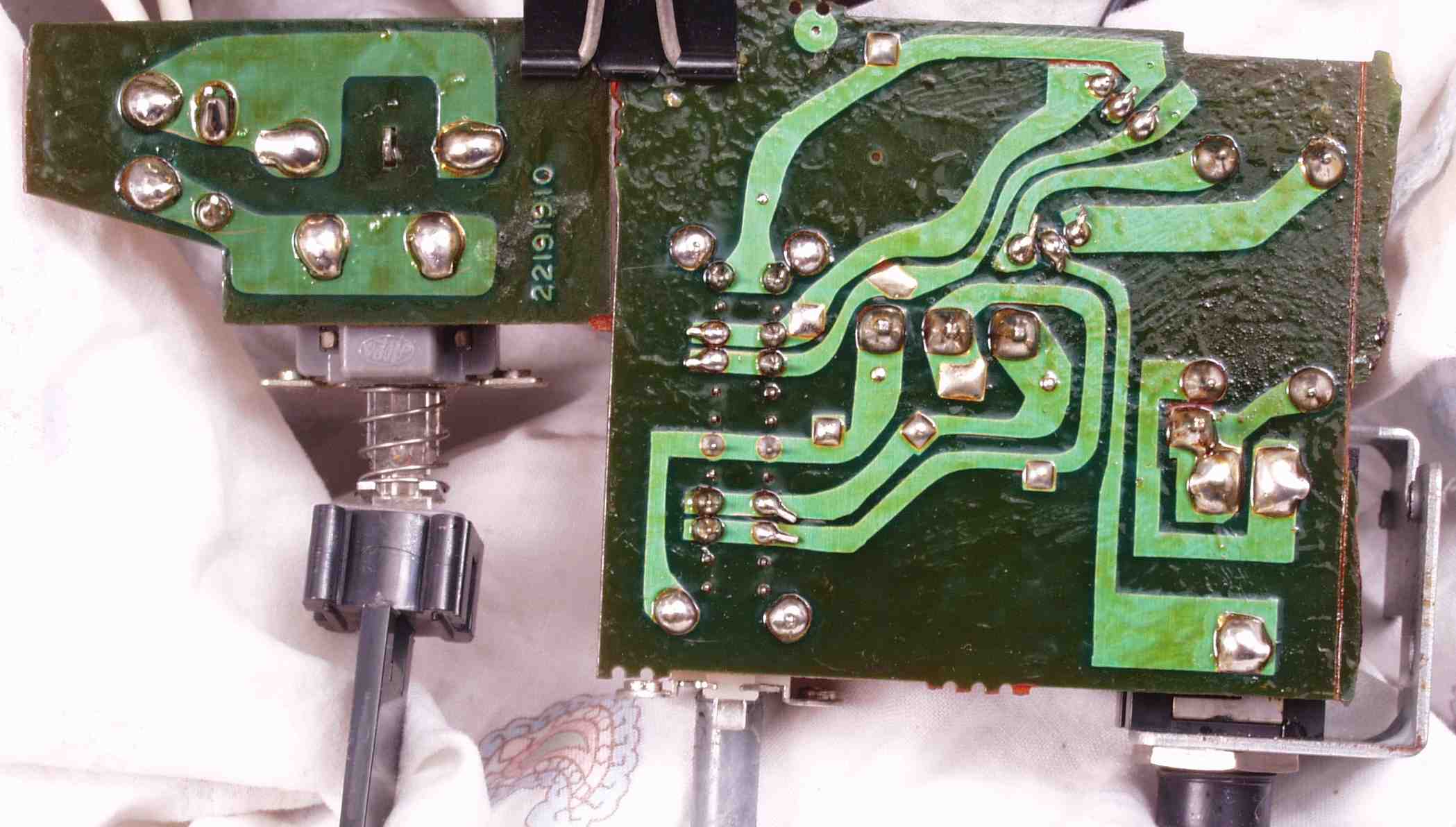

ＣＡＤ．　修理後　電源ＳＷ基板裏＋ＳＰ切り替えＳＷ基板裏

ＣＡＥ．　完成　電源ＳＷ基板裏＋ＳＰ切り替えＳＷ基板裏　洗浄後

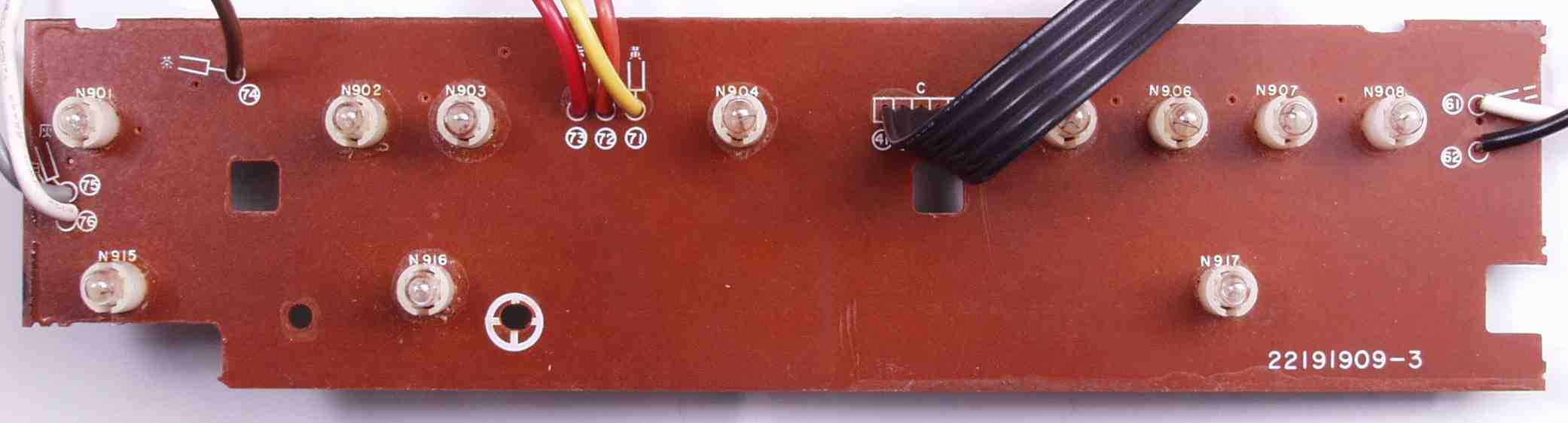

ＣＢＡ．　修理前　ランプ基板１

ＣＢＢ．　修理後　ランプ基板１、ランプ２個交換

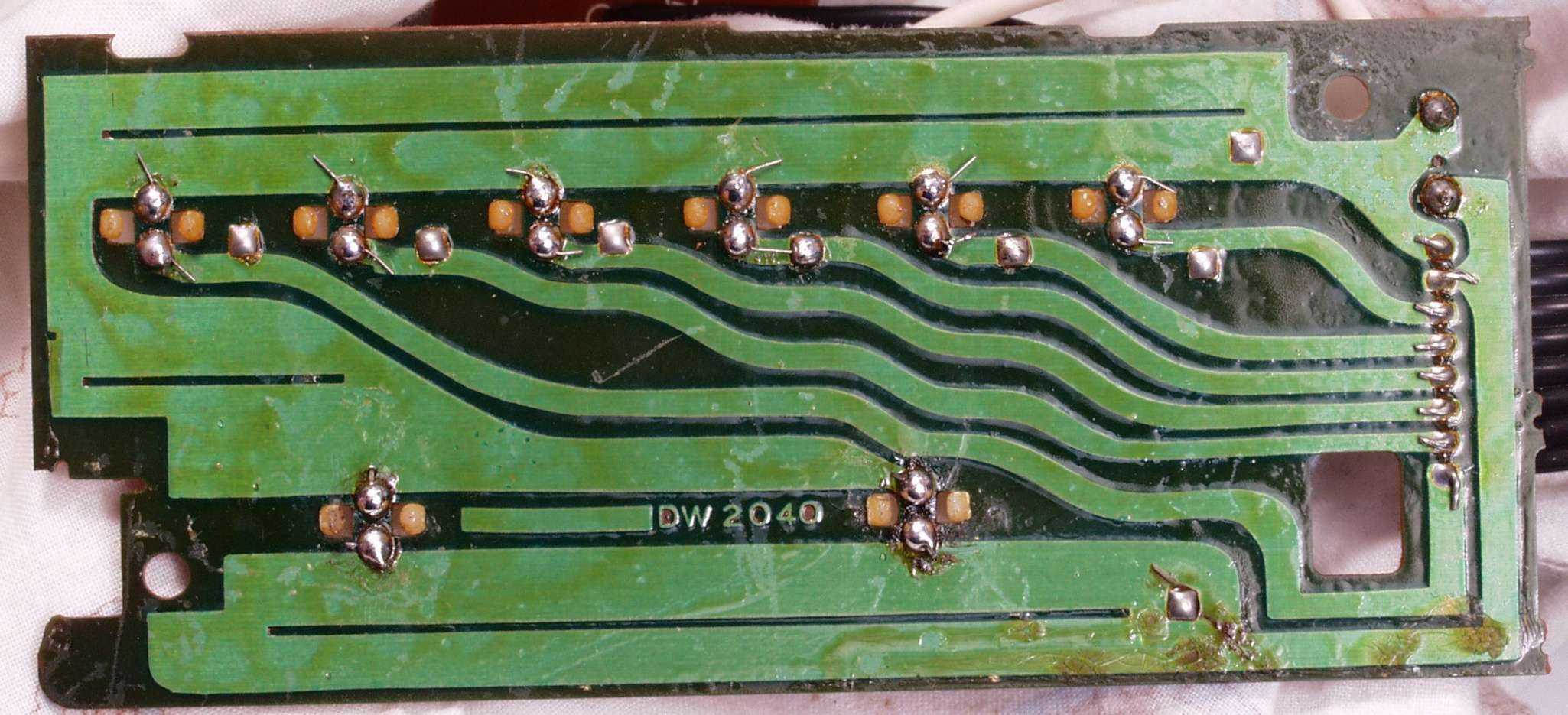

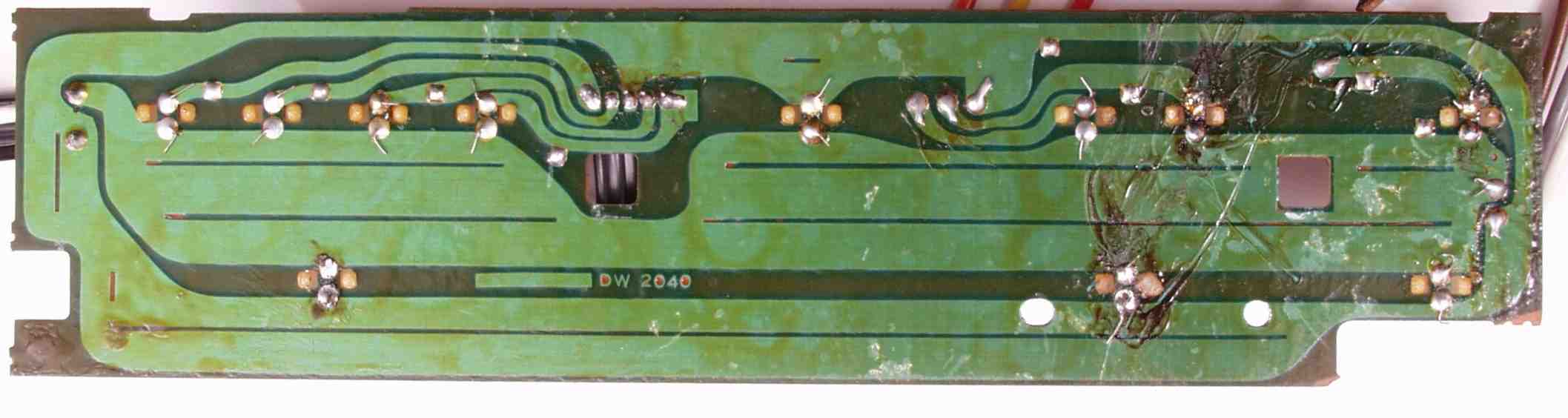

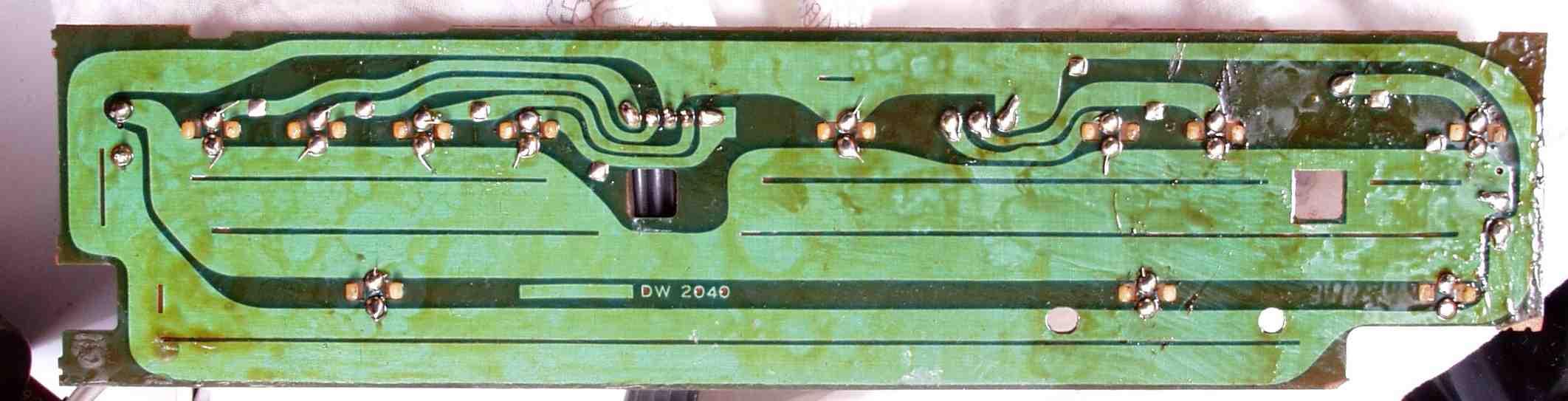

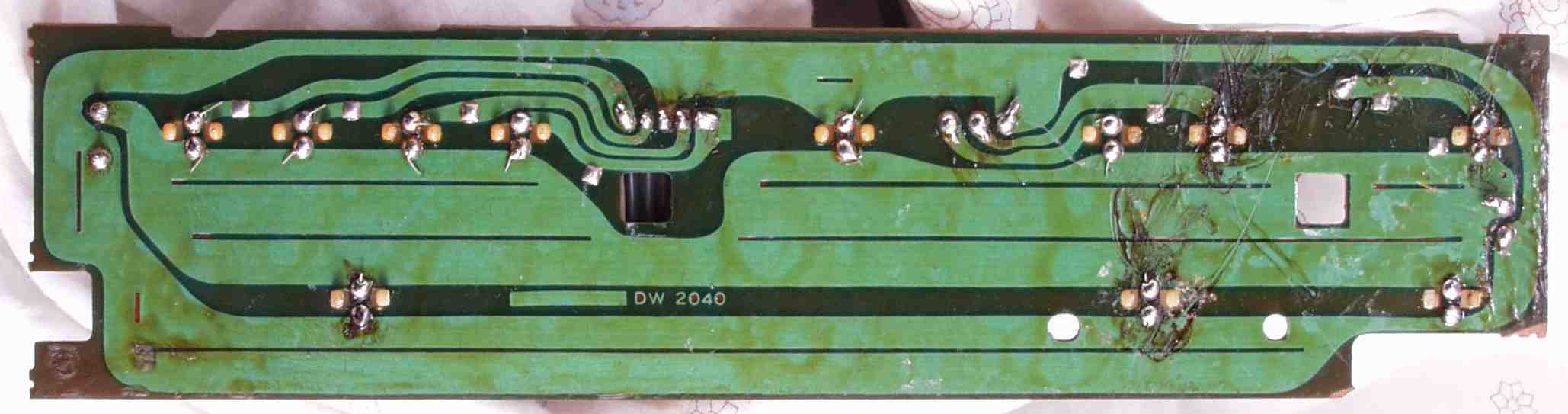

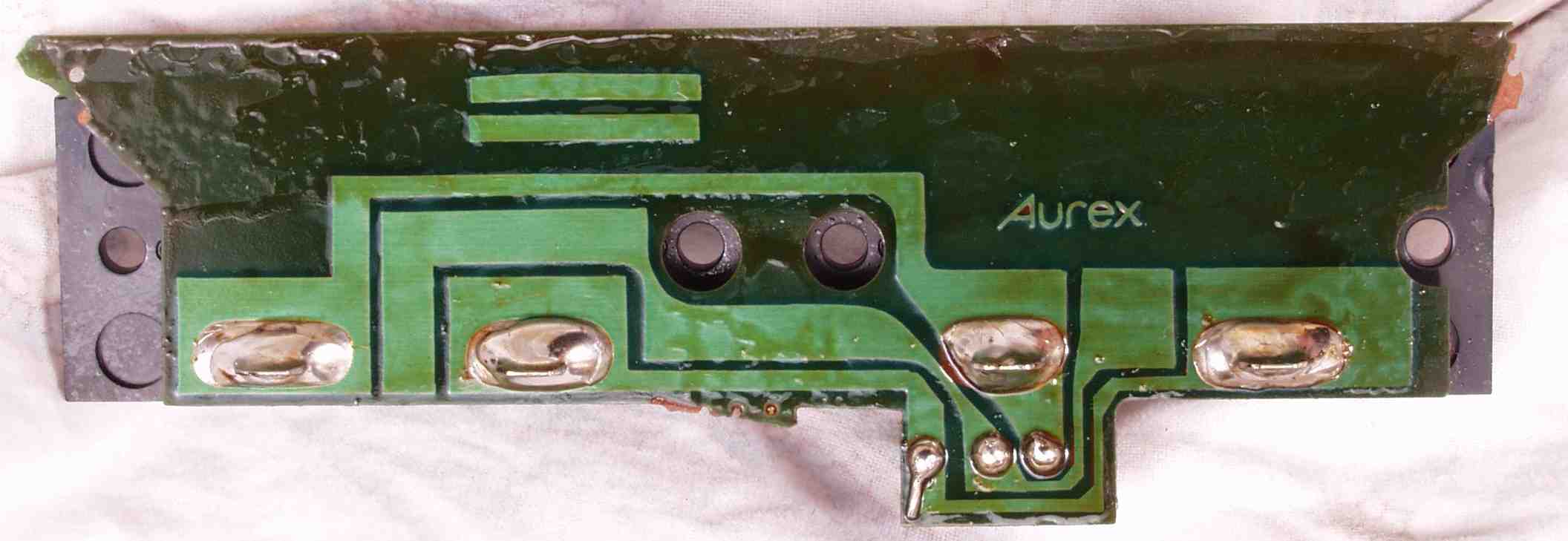

ＣＢＣ．　修理前　ランプ基板１裏

ＣＢＤ．　修理（ハンダ補正）後　ランプ基板１裏

ＣＢＥ．　完成ランプ基板１裏　洗浄後

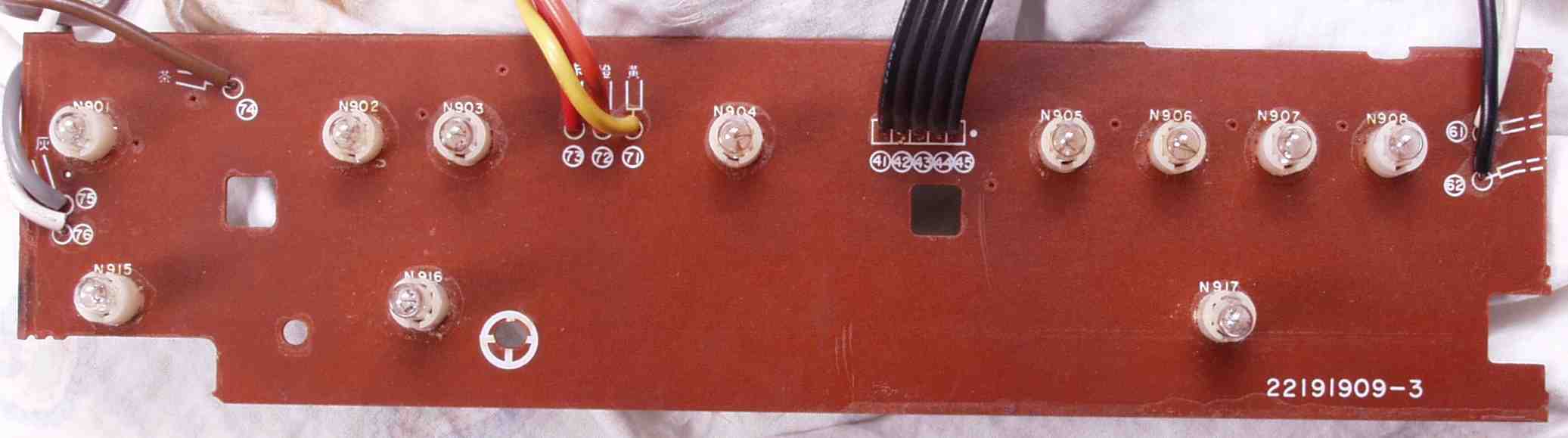

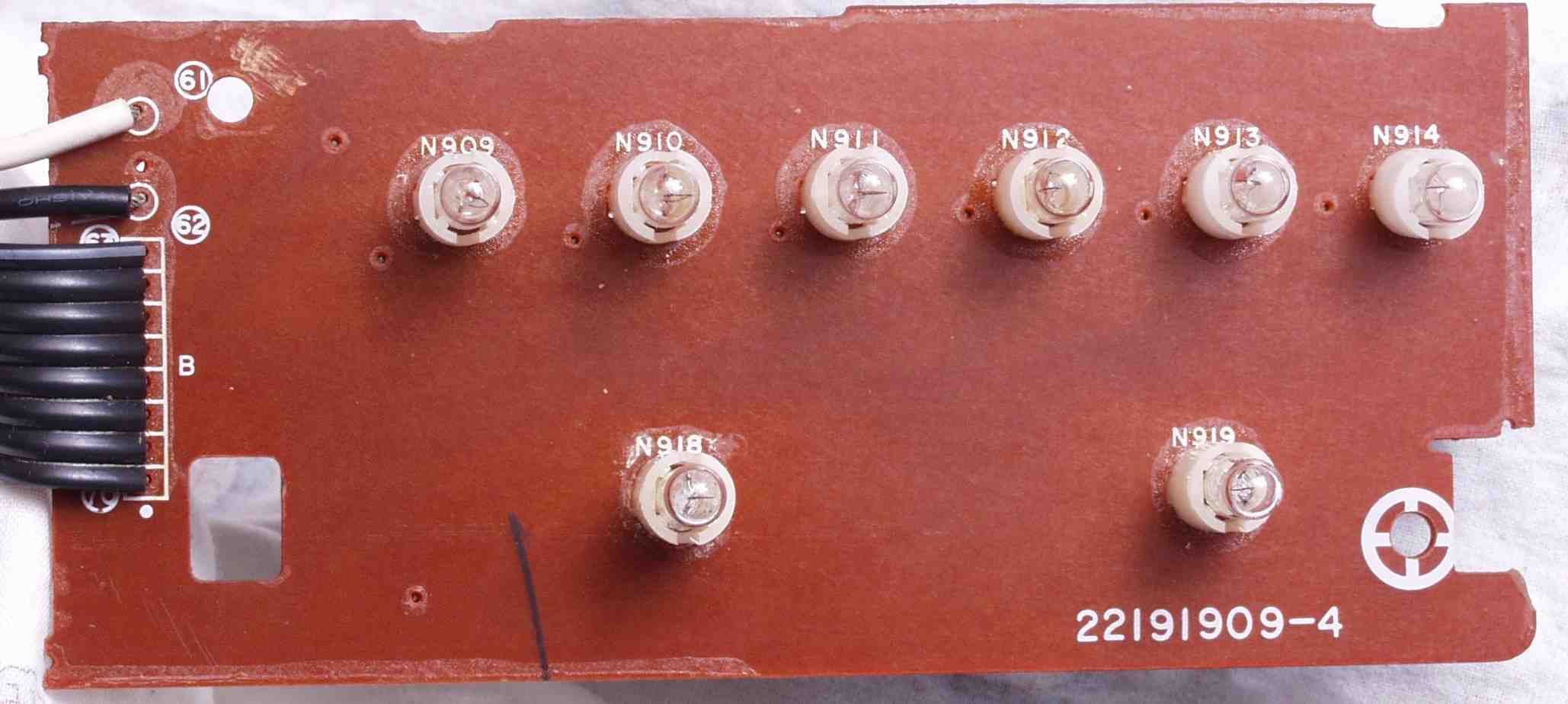

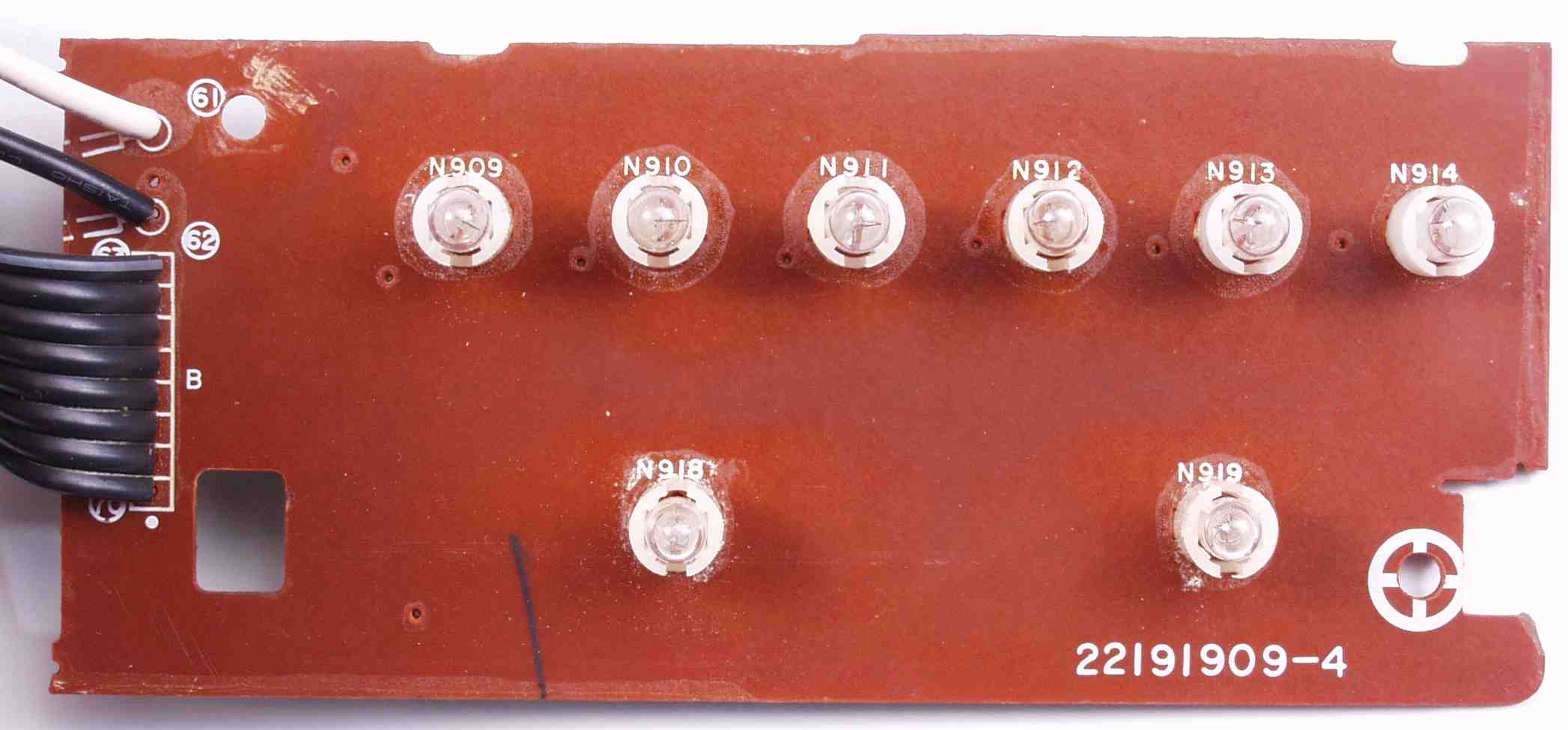

ＣＣＡ．　修理前　ランプ基板２

ＣＣＢ．　修理後　ランプ基板２、ランプ６個交換

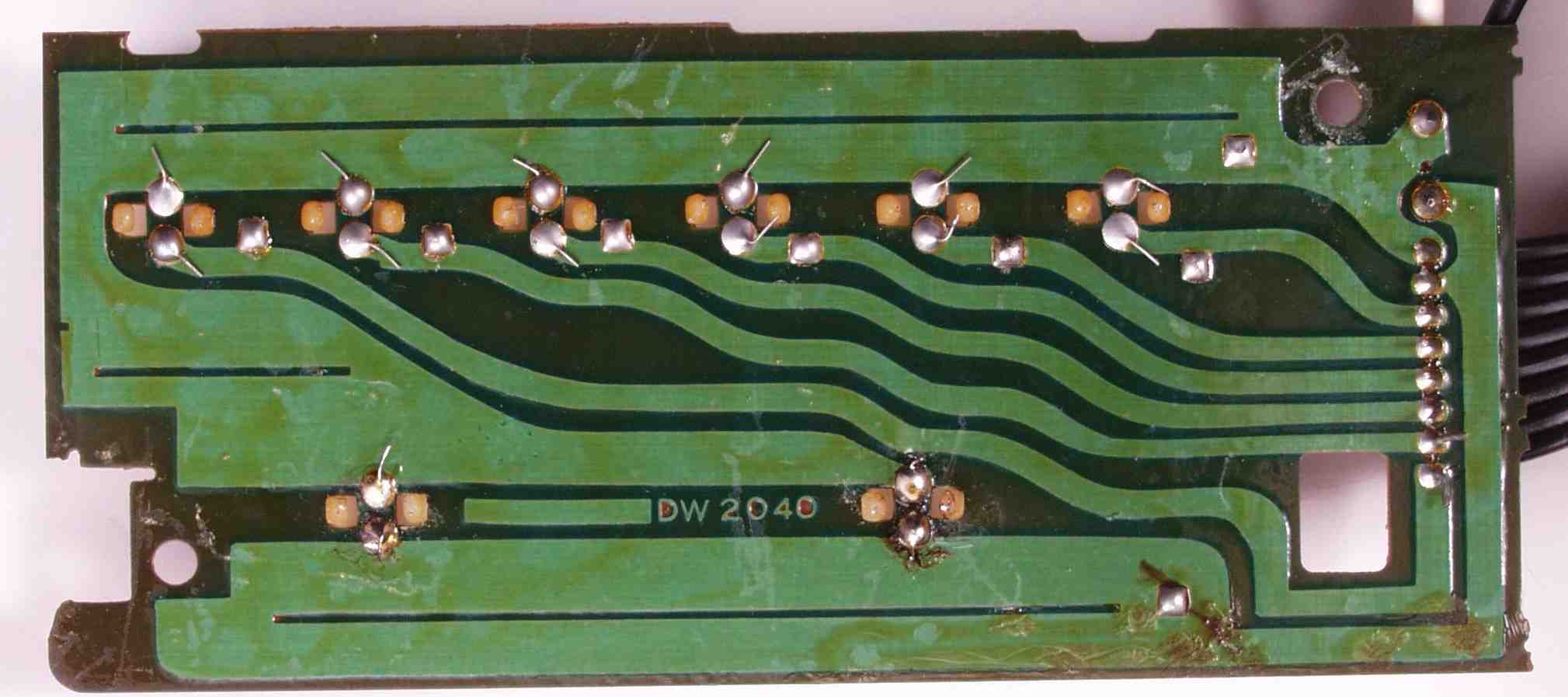

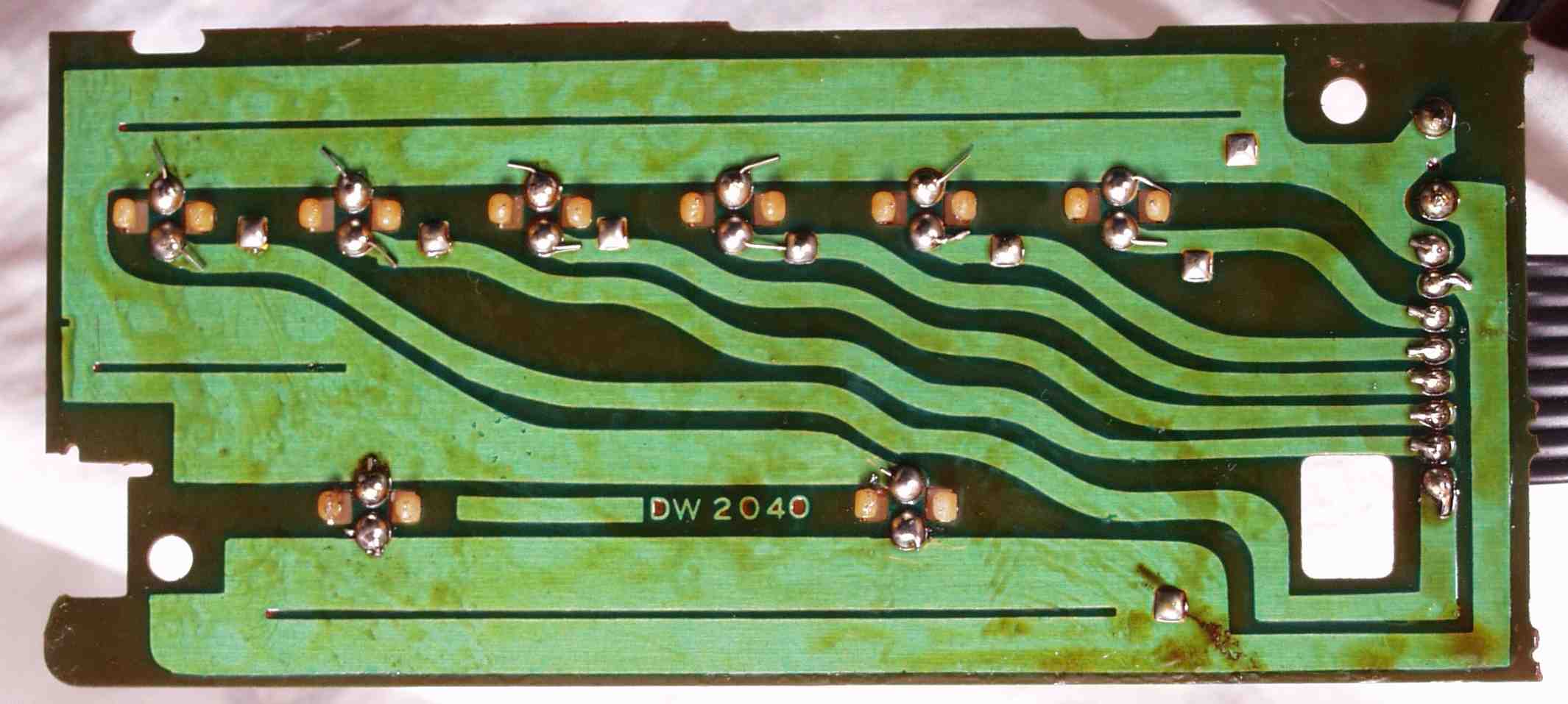

ＣＣＣ．　修理前　ランプ基板２裏

ＣＣＤ．　修理（ハンダ補正）後　ランプ基板２裏

ＣＣＥ．　完成ランプ基板２裏　洗浄後

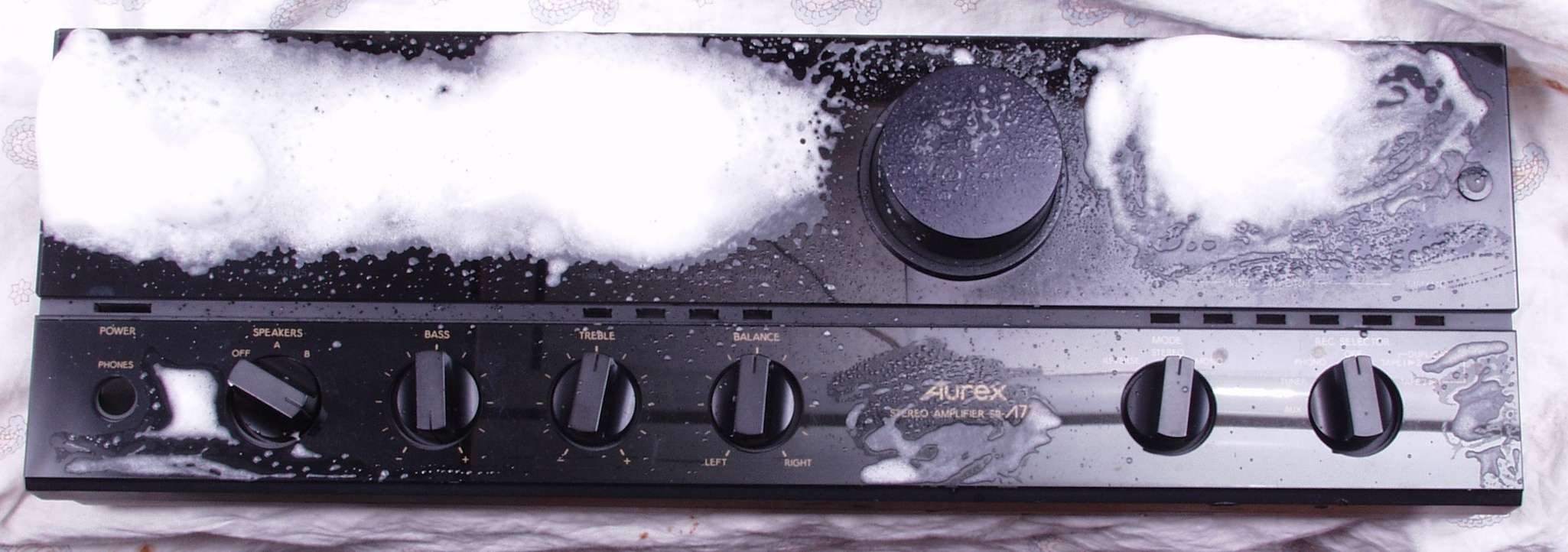

ＣＤＡ．　パネル清掃、合成なので浸み込みに注意する

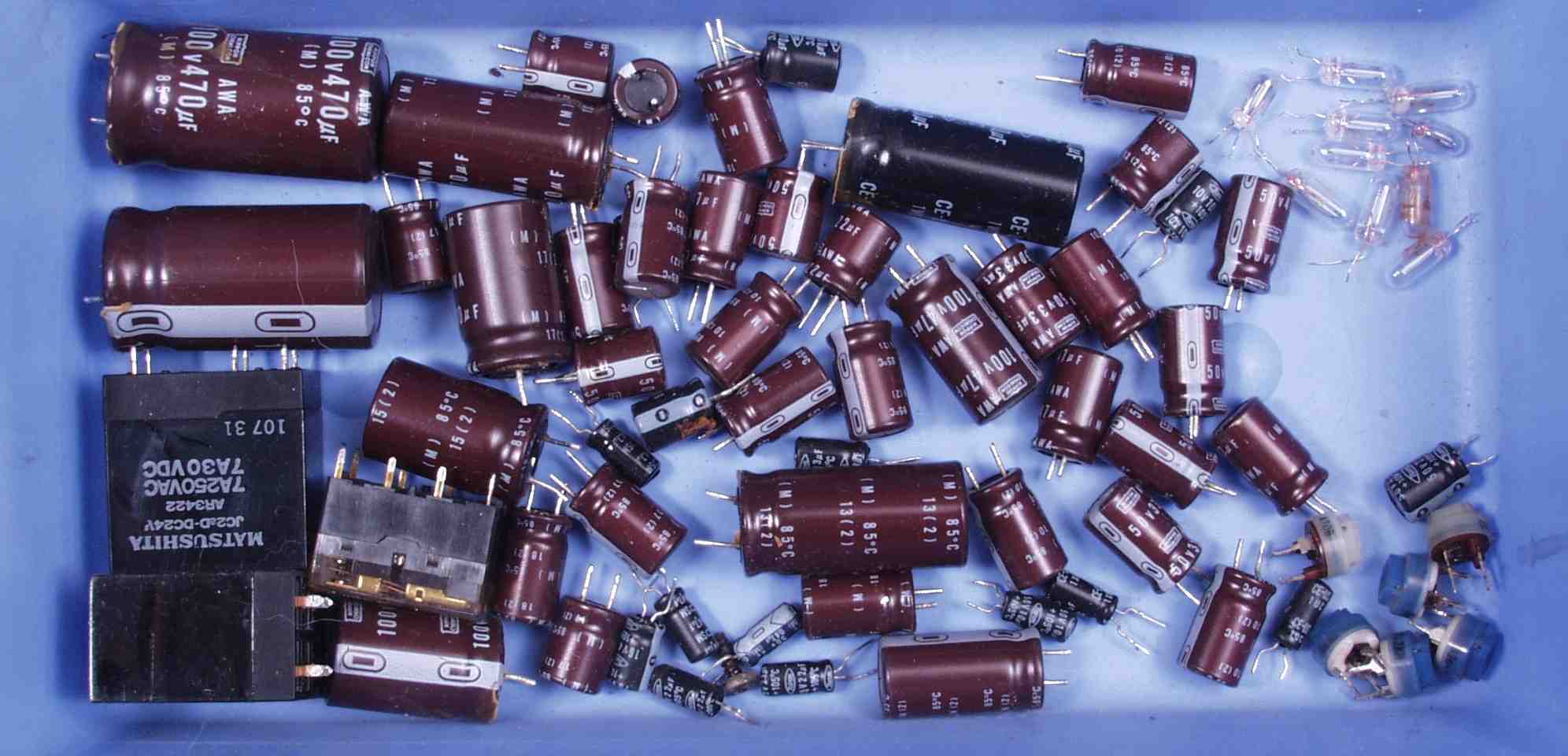

ＣＤＢ．　交換した部品

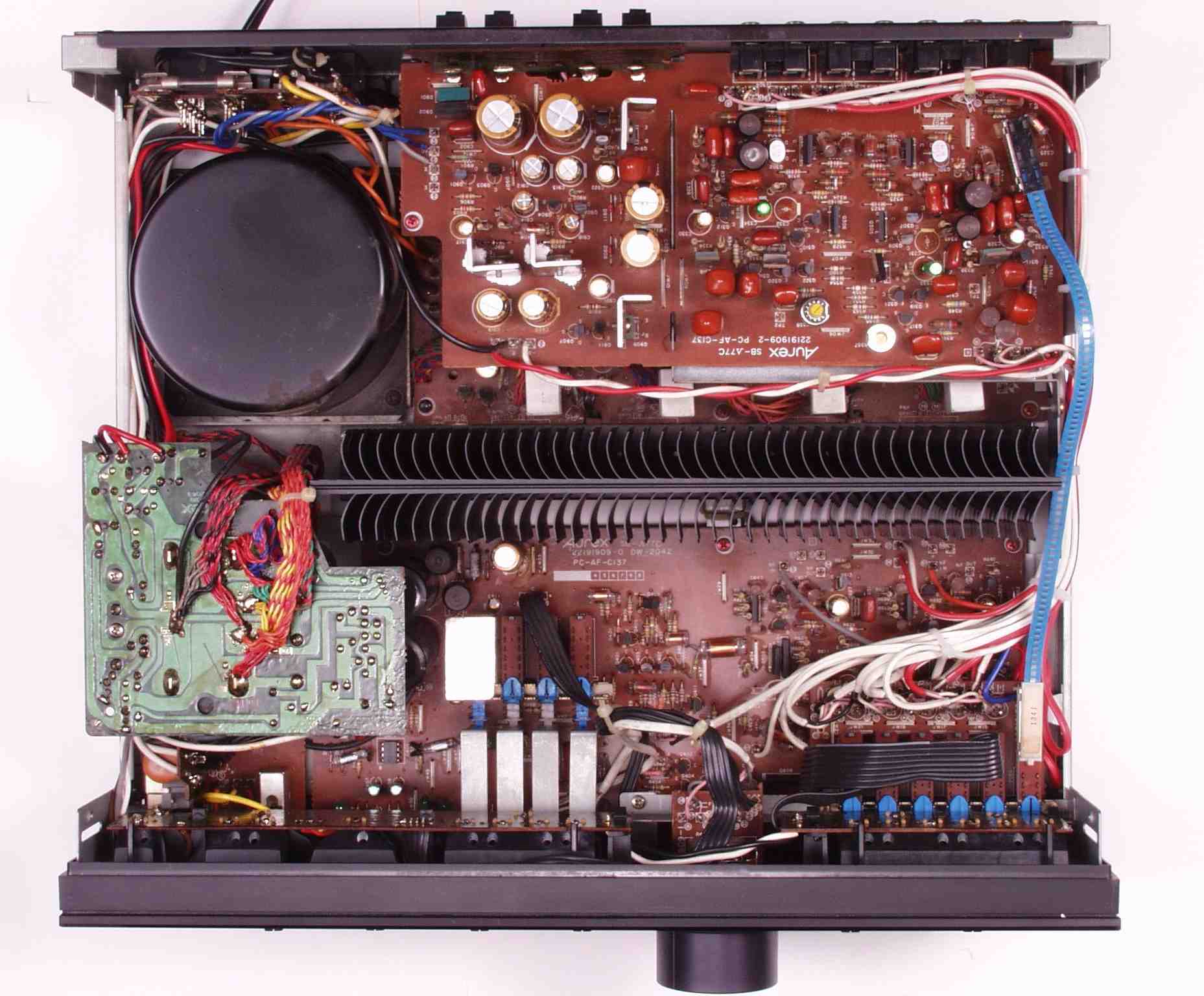

ＣＥＡ．　修理前　上から見る

ＣＥＢ．　修理後　上から見る

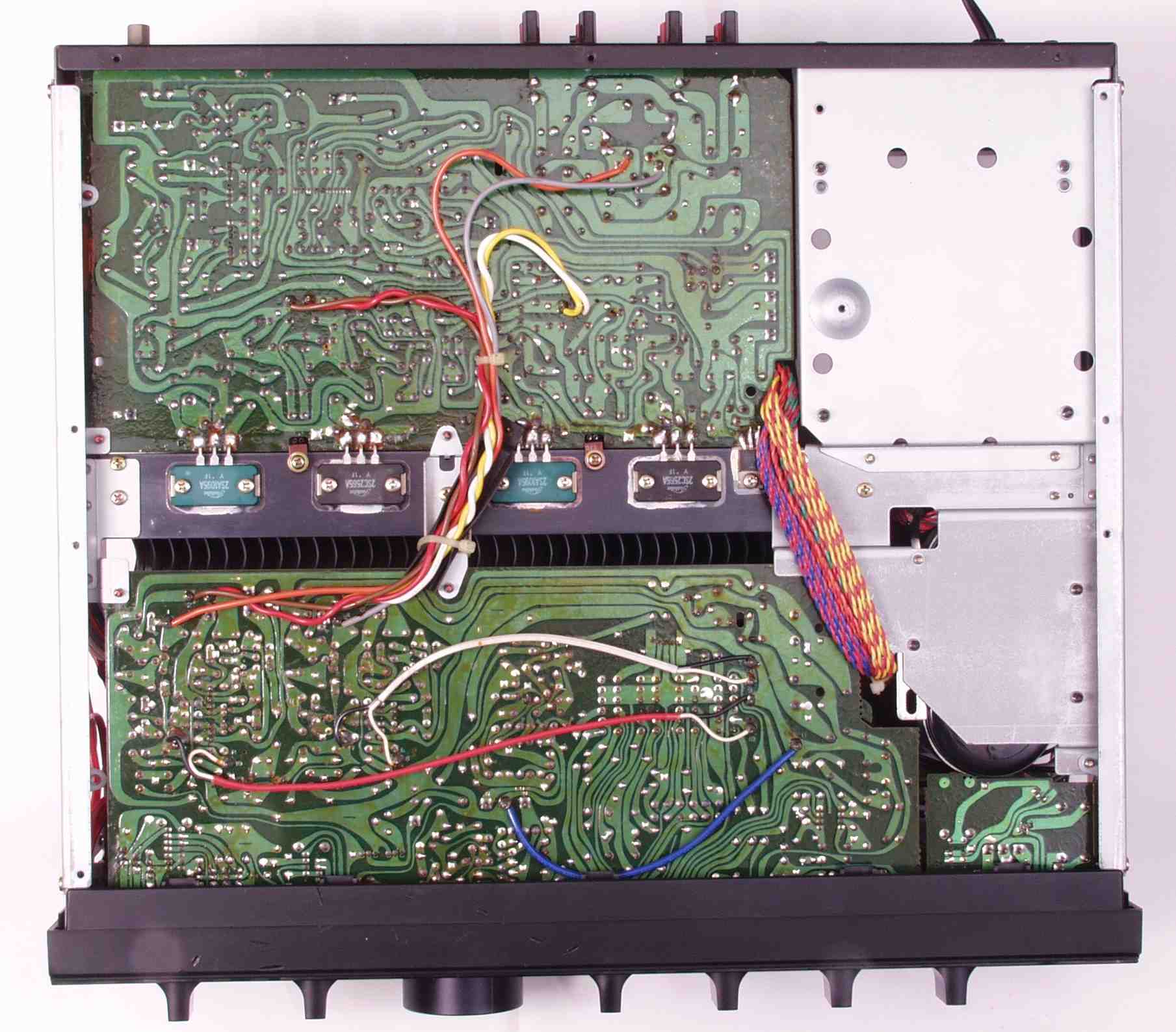

ＣＥＣ．　修理前　下から見る

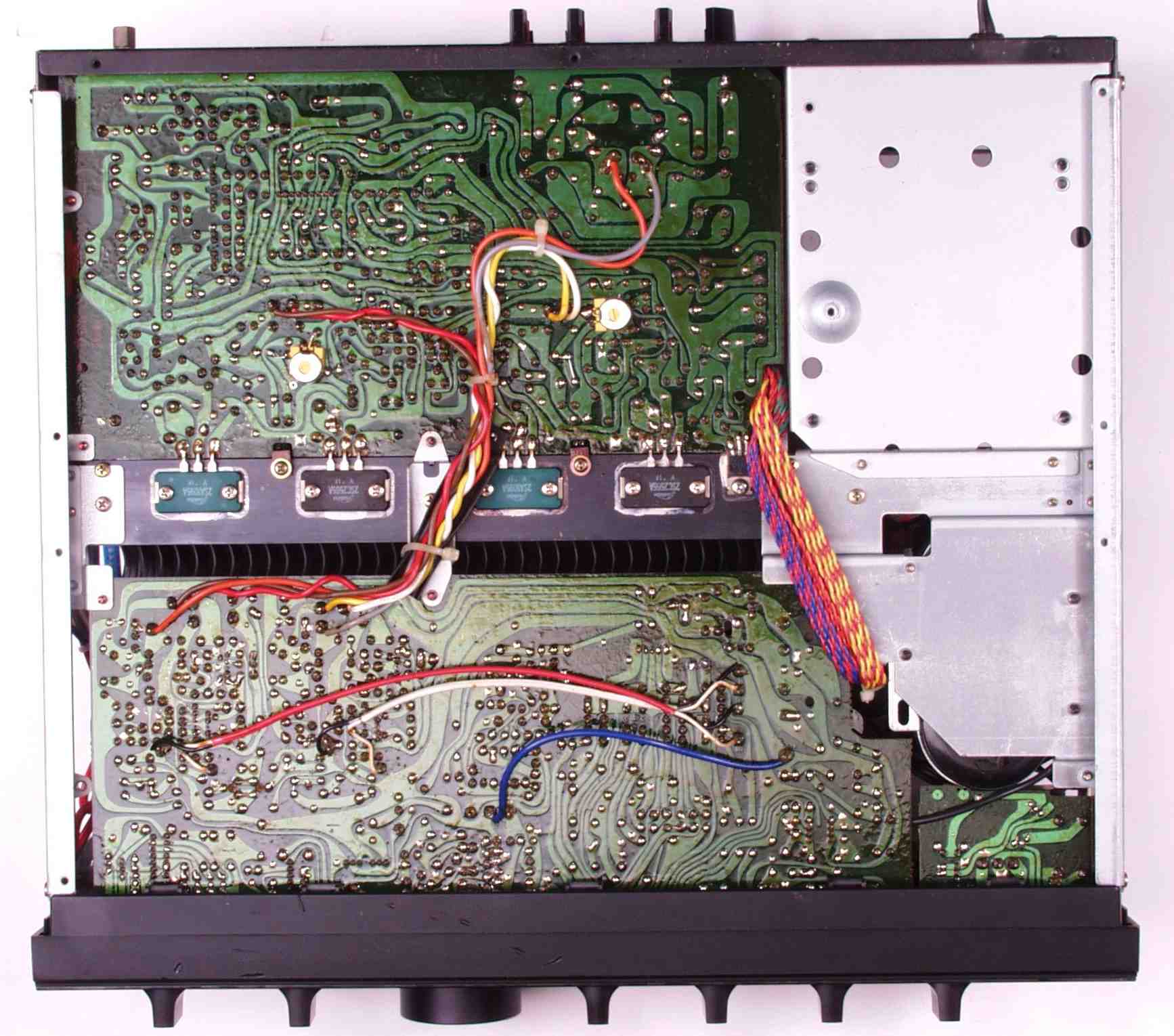

ＣＥD．　修理後　下から見る

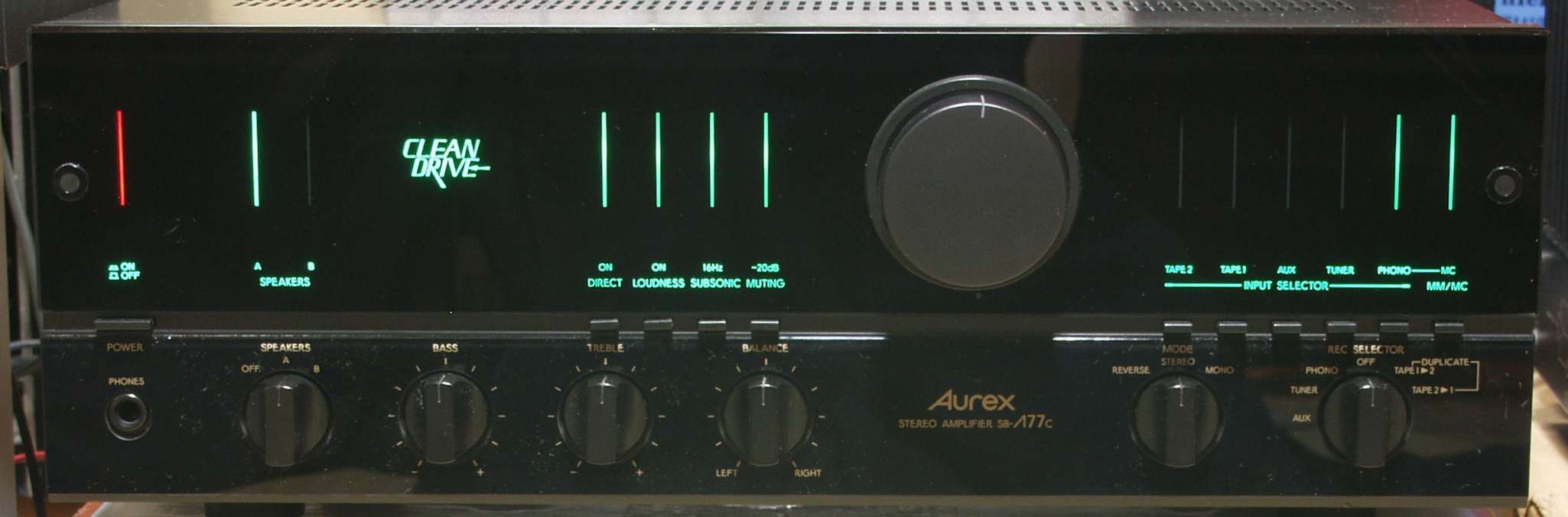

ＣＦ．　完成

Ｅ．　調整・測定

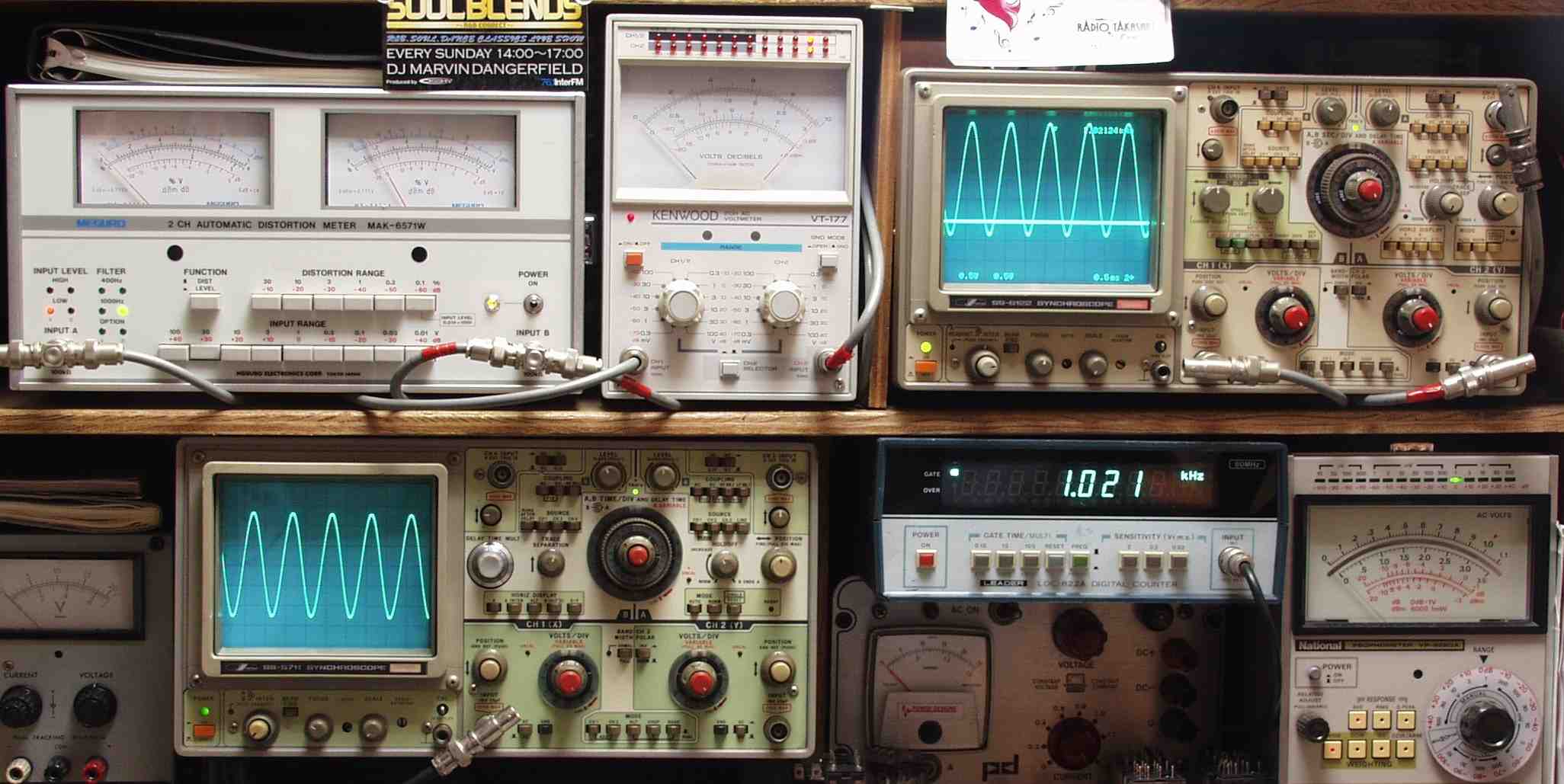

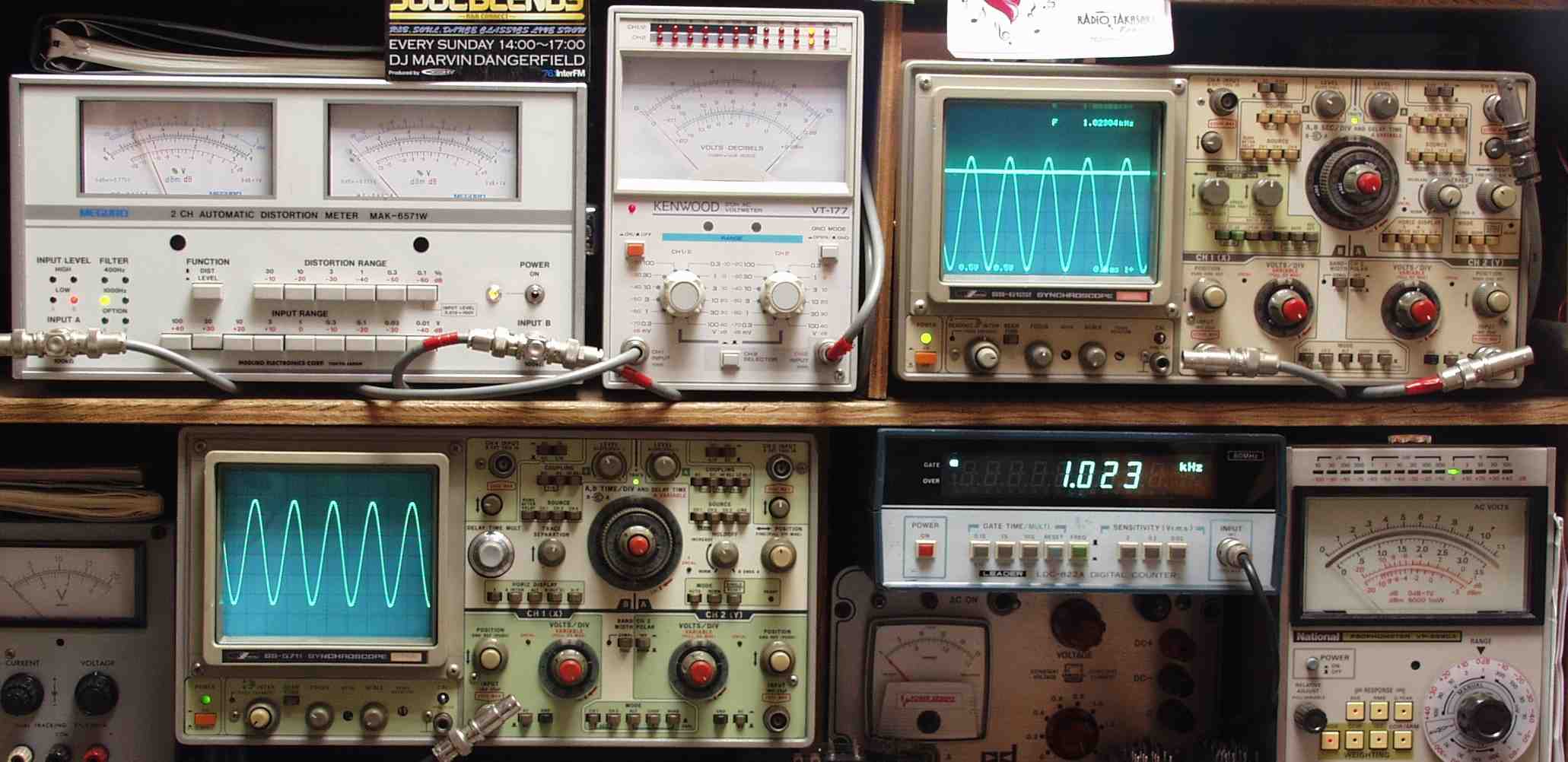

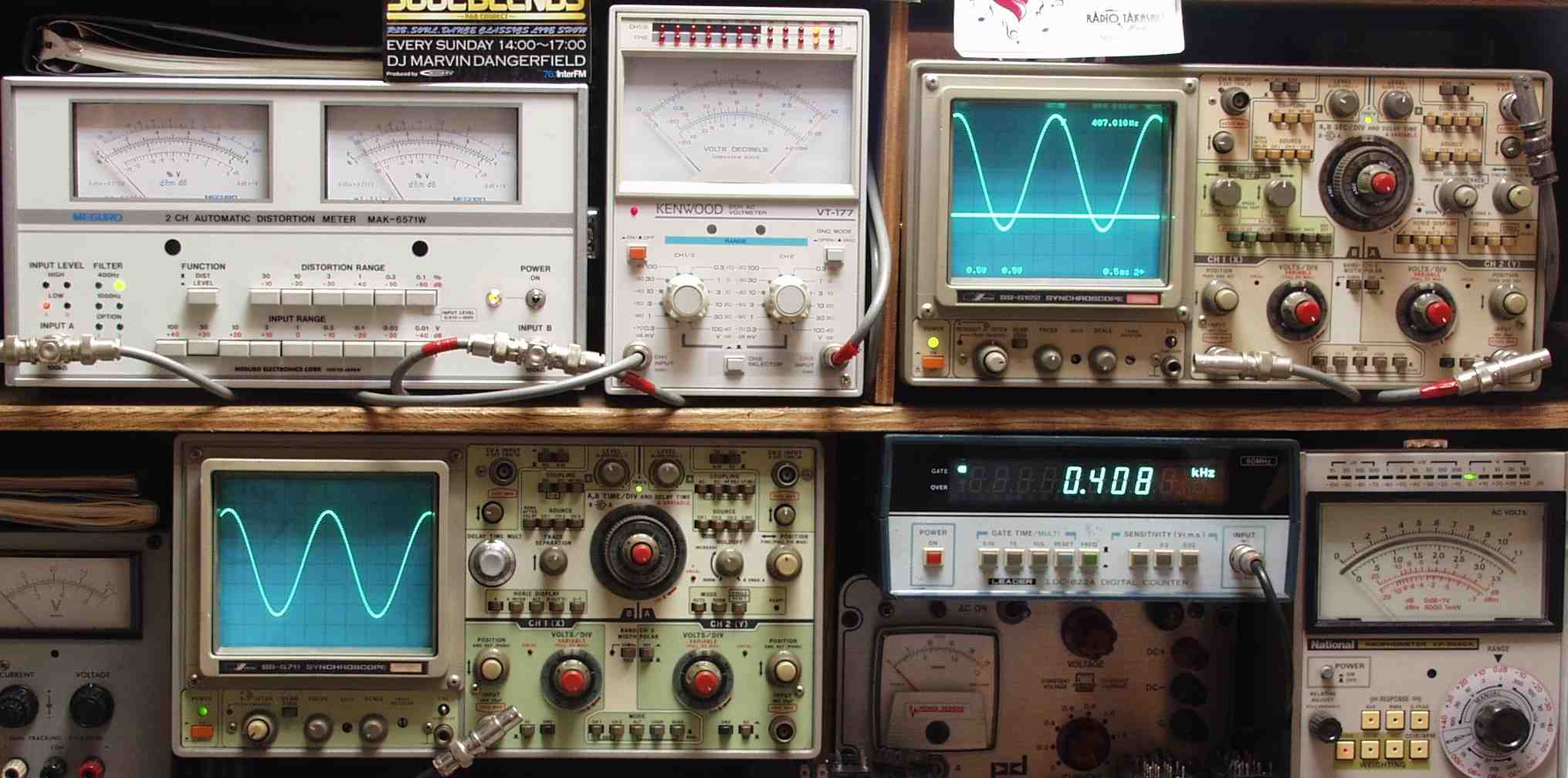

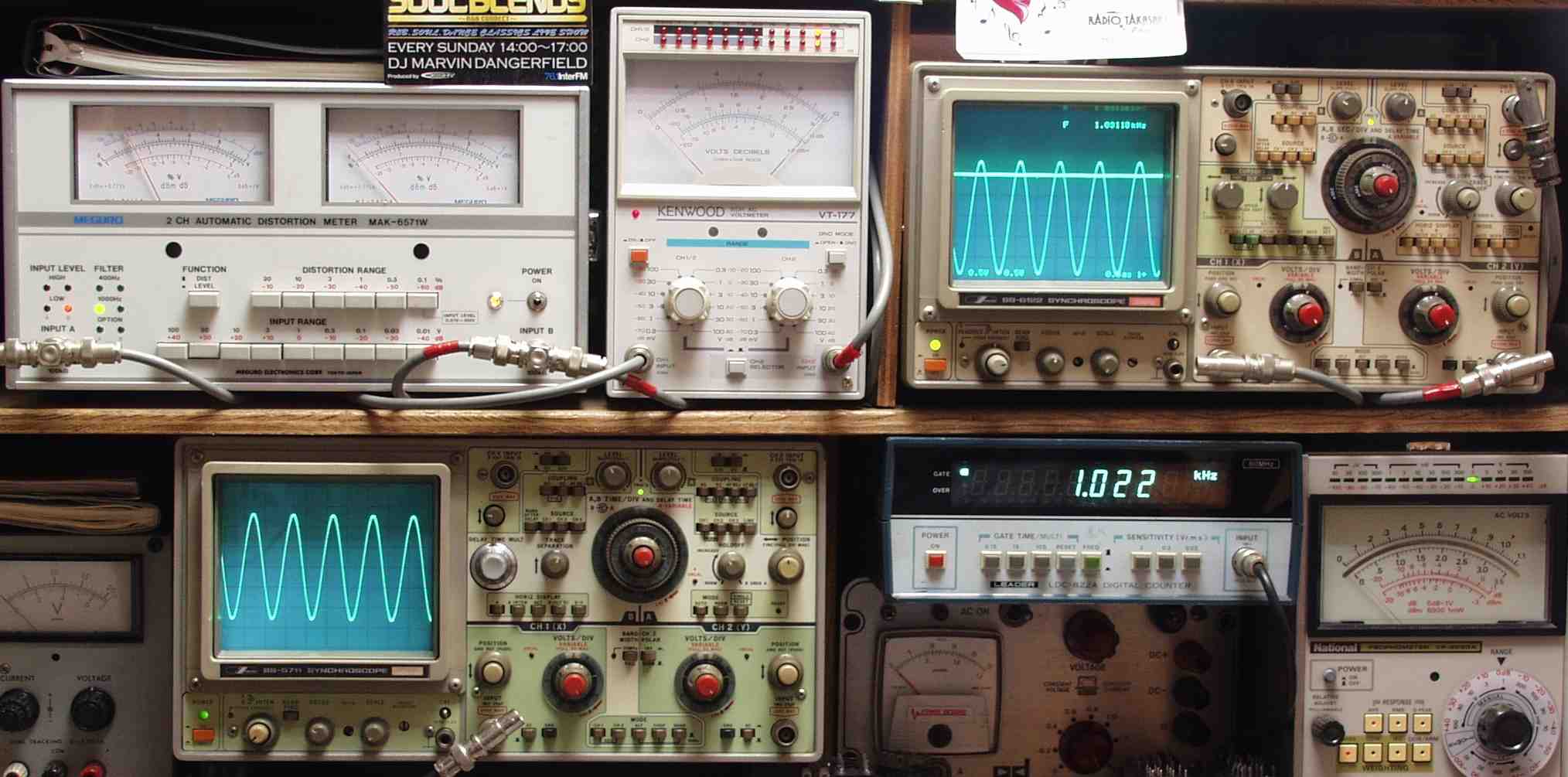

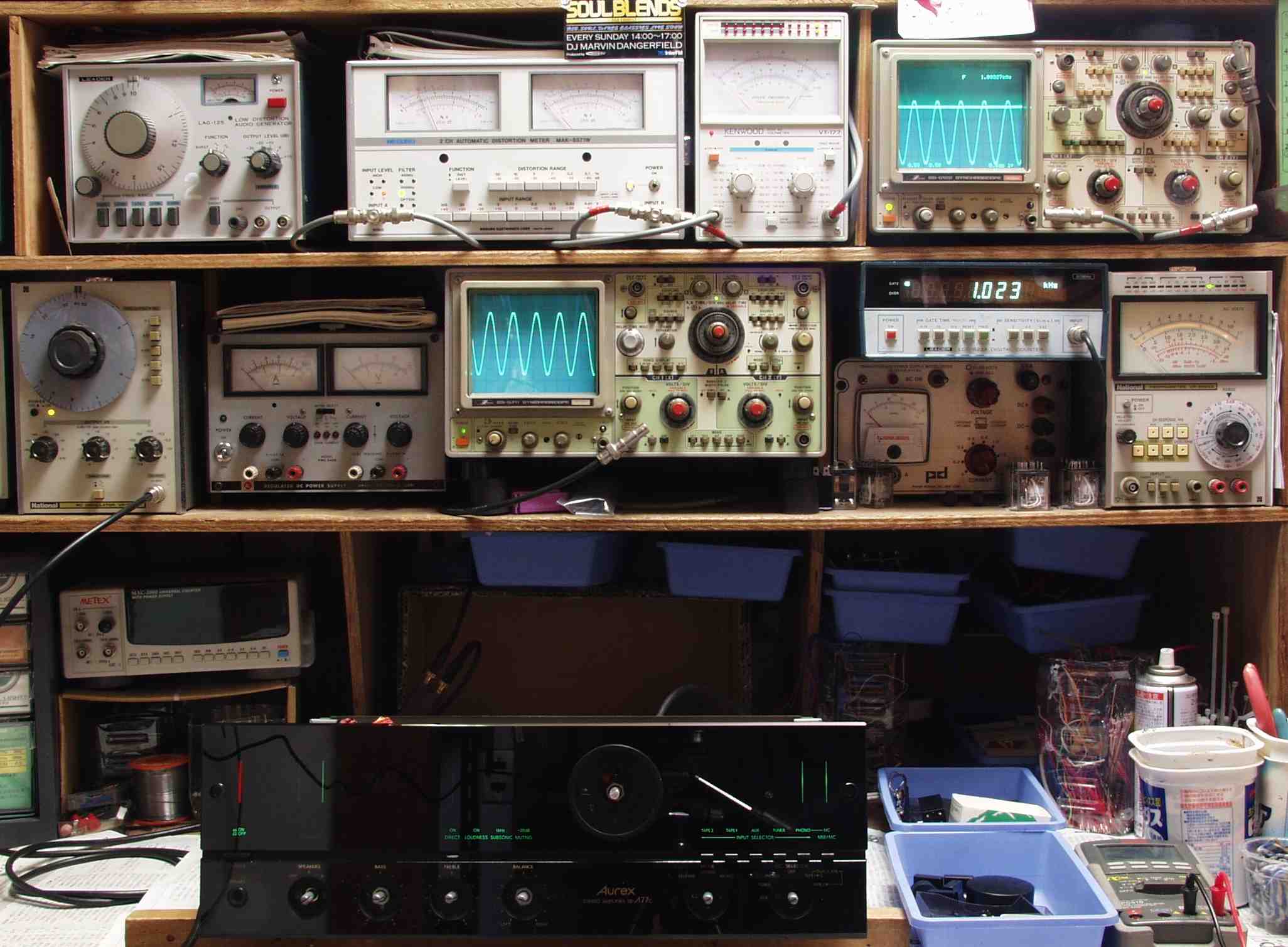

Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　　　下左端オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出す（歪み率＝約０．００３％）
　　　　　下中左オシロ＝入力波形（オーディオ発振器のＴＴＬレベル）　下中右周波数計
　　　　　上中左＝ＳＰ出力の歪み率測定　左メ－タ－＝Ｌ出力、右メ－タ－＝Ｒ出力
　　　　　上中右＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

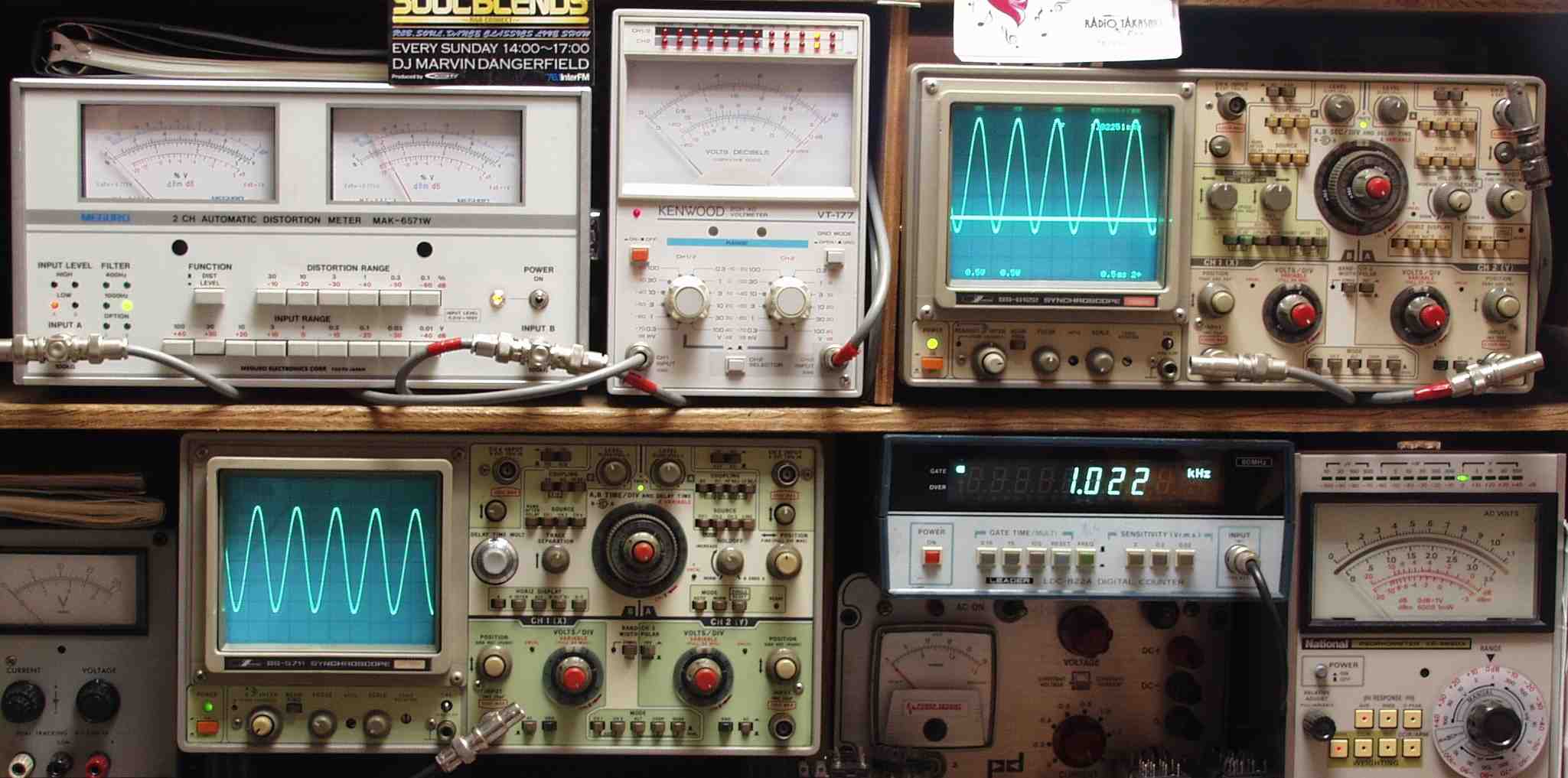

Ｅ２Ａ．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｂ．　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＡＵＸ入力　１０００ＨＺ

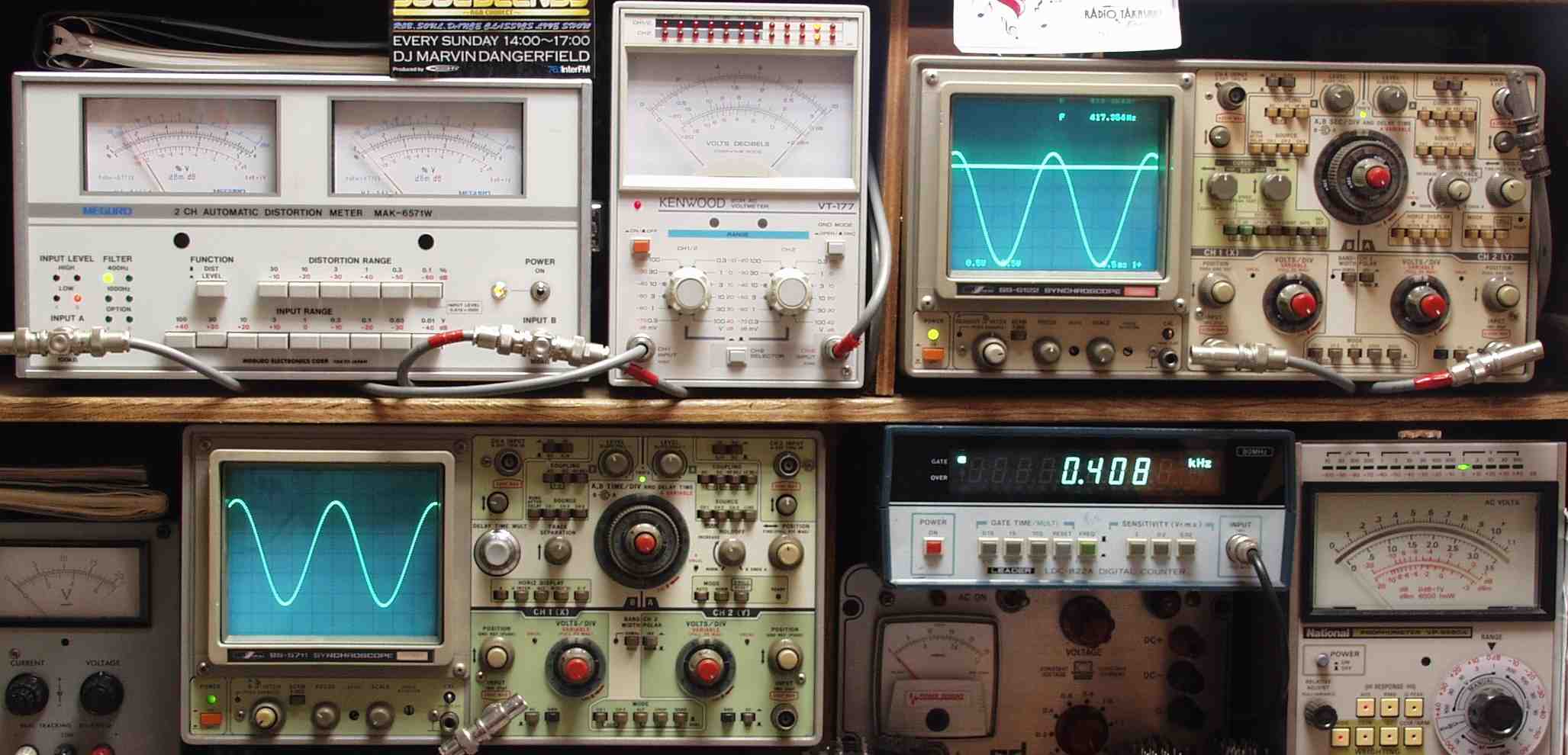

Ｅ２Ｃ．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｄ．　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＭ入力　１０００ＨＺ

Ｅ３Ｃ．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＭ入力　４００ＨＺ

Ｅ３Ｄ．　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＣ入力　１０００ＨＺ

Ｅ４Ｃ．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＣ入力　４００ＨＺ

Ｅ４Ｄ．　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　０．０２％歪み　ＭＣ入力　４００ＨＺ

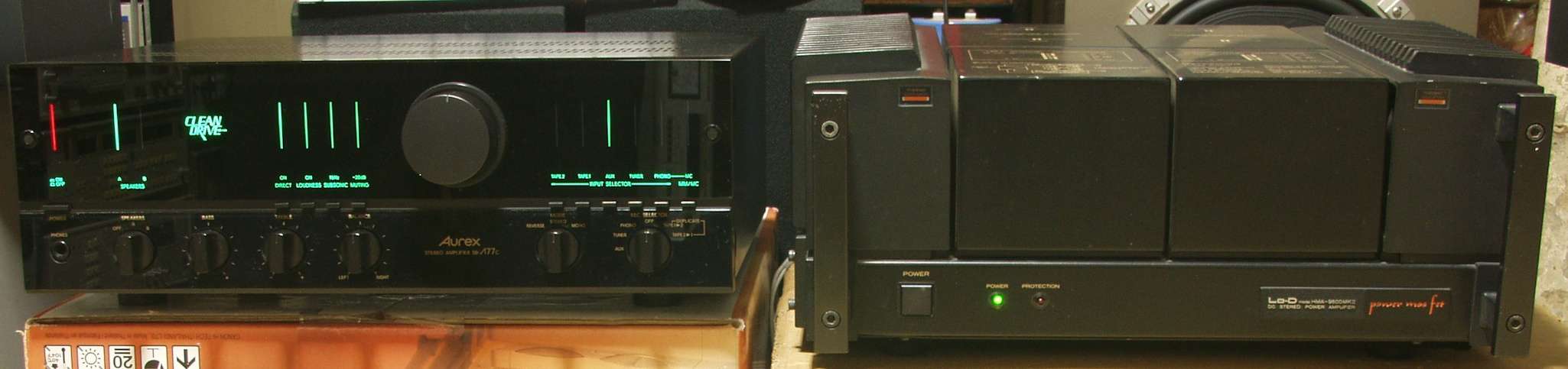

Ｅ５．　完成　　２４時間エージング。　右は　　ＨＭＡ－９５００ｍｋⅡ．　２８台目

Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＢ－Λ７７の仕様（マニアル・カタログより）

型式	プリメインアンプ Aurex SB-Λ77
パワーアンプ部
連続出力	100W＋100W（8Ω、20Hz～20kHz）、105W＋105W（8Ω、1kHz）
全高調波歪率	0.007％（定格出力時）
混変調歪率	0.007％（定格出力時）
周波数特性	DC～300kHz +0 -3dB
出力帯域幅（IHF、歪率0.05％）	5Hz～80kHz（8Ω、両ch駆動）
スピーカーインピーダンス	8Ω～16Ω
プリアンプ部
入力感度/インピーダンス	Phono MM＝2.5mV/47kΩ Phono MC＝0.25mV/100Ω Tuner、Aux、Tape play＝200mV/50kΩ
録音出力	200mV
周波数特性	DC～300kHz +0 -3dB
全高調波歪率	0.007％
トーンコントロール	Bass＝±8dB（100Hz）、Treble＝±8dB（10kHz）
サブソニックフィルター	16Hz、6dB/oct
ミューティング	-20dB
イコライザー偏差	20Hz～20kHz ±0.2dB
Phono最大許容入力（1kHz、歪率0.01％）	MM＝300mV、MC＝20mV
SN比（IHF-Aネットワーク、ショートサーキット）	Phono MM＝90dB Phono MC＝71dB Tuner、Aux、Tape play＝108dB
総合
使用半導体	トランジスタ＝80個、IC＝2個、ダイオード＝40個、FET＝18個
電源電圧	AC100V、50Hz/60Hz
消費電力	170W
外形寸法	幅420×高さ151×奥行399mm
重量	11.5kg
付属	クリーンドライブ歪検知用ケーブル（3.5m）×4
価格	\175,000、1980年頃
