ＹＡＭＡＨＡ　Ａ２０００修理記録
２０２１／１０／８持込　　２０２３／１２／９完成　
注意　このＡＭＰはシャーシにＳＰの線（アース側）を接続してはいけません。
　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
Ａ．　修理前の状況
  • オーバーホール修理をお願いします。
    当方のA2000は、今から４年前に、長野駅前のハードオフにて入手したものです。
    外観の状態はこれ以上ないくらい良く、長い間良品を探していた中で、よい買い物が でき、使用時はデスク用扇風機で送風しながら大切に使っております。 （長野駅前のハードオフ は、何故かよいコンディションのオーディオが多いです） そんな中、１年ほど前から少しずつ不具合が出てきまして、いよいよ修理しなければ ならない状況になってきました。
    • 電源スイッチオンしてからの流れで不具合を記載いたします。
    • 電源スイッチオンで、プロテクトが１分以上解除されない 。
      　※丸１日以上スイッチを入れないと上記症状が出ます。
    • 電源スイッチオンの後、ボツボツ、ブツブツと、ボリュームに関係なく音が出る。
      　※毎回発生する症状です、数分すると症状がおさまる場合が多い 。
      　工房注記＝これは初段から中段までのＴＲ（トランジスター）やＦＥＴ（電界効果トランジスター）の劣化です。
      　　　　　　　　耳では平均値で聴くので、音量が小さくても尖塔値が高く、終段素子を劣化させます。
    • ボリュームにガリがある。
      　※特に小音量の部分でガリが出ます。
    • 左チャンネルの音がビビる、割れる症状あり。
      　※症状が出る時出ない時あるのですが、最近は７〜８割の確率で発生。
      　※ここにきて、特に酷くなってきました。
    • 左右のチャンネルの音がこもってしまう。
      　※スピーカーに原因ありかとも思ったのですが、左右とも音がこもるのでアンプに問題があると感じました。
    • その他、FILTER、TURNOVER、RICHNESS、PHONOイコライザーがしっかり動作しているのか、専門家にチェックいただきたい 。
      　※特に不具合はないのですが、確認可能であればお願いしたく存じます。

    当方、主にレコードを聴くのですが、学生時代に使っていたA750も然り、この時代 のYAMAHAのプリメインアンプの音は、レコード本来のガッツのある音が出るので、 自分は、音楽を聴き続けられる限りこのアンプを使い続けたいと考えております。


Ｔ．　修理前点検測定

Ｂ．　原因・現状
  • 各部、経年劣化。


Ｃ．　修理状況

D．　使用部品
  • 電解コンデンサー　　　　　　　　　　４０個。
    フイルムコンデンサー　　　　　　　１２個。
    半固定ＶＲ　　　　　　　　　　　　　　６個。
    リレー　　　　　　　　　　　　　　　　　２個。
    複合FET(Field Effect Transistor)　　　２個。
    ＳＰ接続端子ＷＢＴ−０７０２　　１組４個。
    ３Pインレット　　　　　　　　　　　　１個、FURUTECH　FI-10(R) ロジウムメッキ。
    テフロン絶縁ＲＣＡ端子　　　１１組２２個。
    複合ＴＲ（トランジスター）　　　　２個。
    ＴＲ（トランジスター）　　　　　　　８個
    終段ＴＲ（トランジスター）　　２組８個。


Ｅ．　調整・測定

Ｇ．　修理費　　　　２６７，３００円　　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＹＡＭＡＨＡ　Ａ２０００　の仕様（カタログ、マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

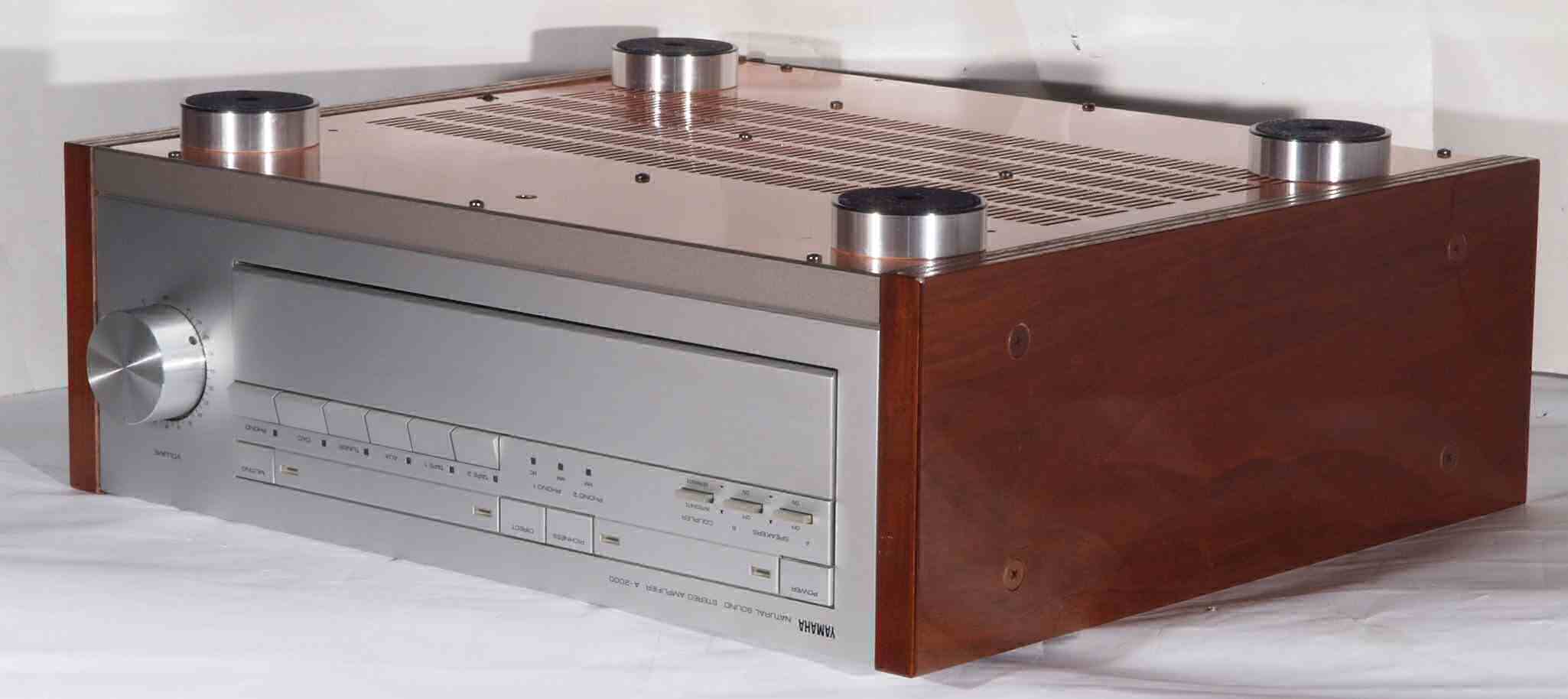

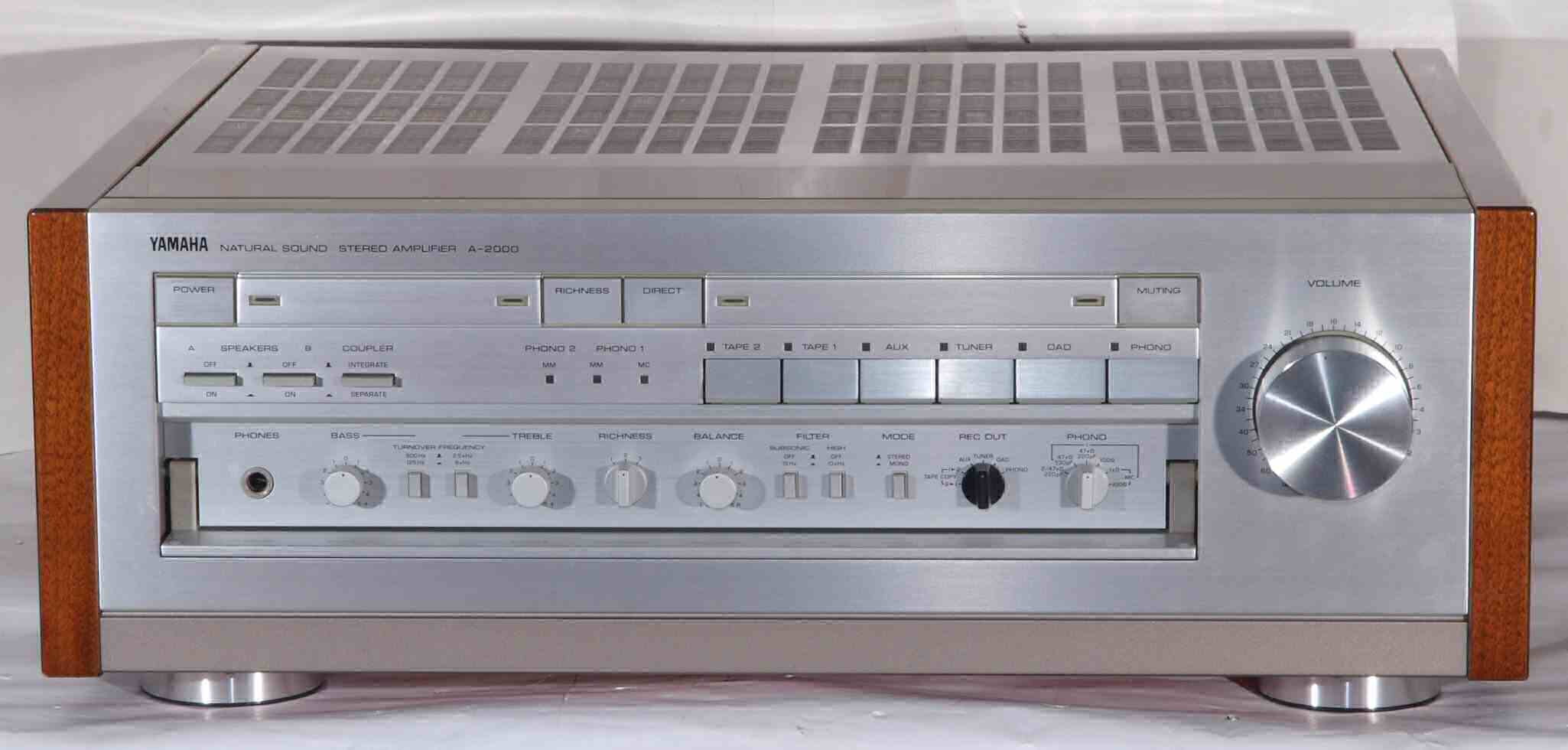

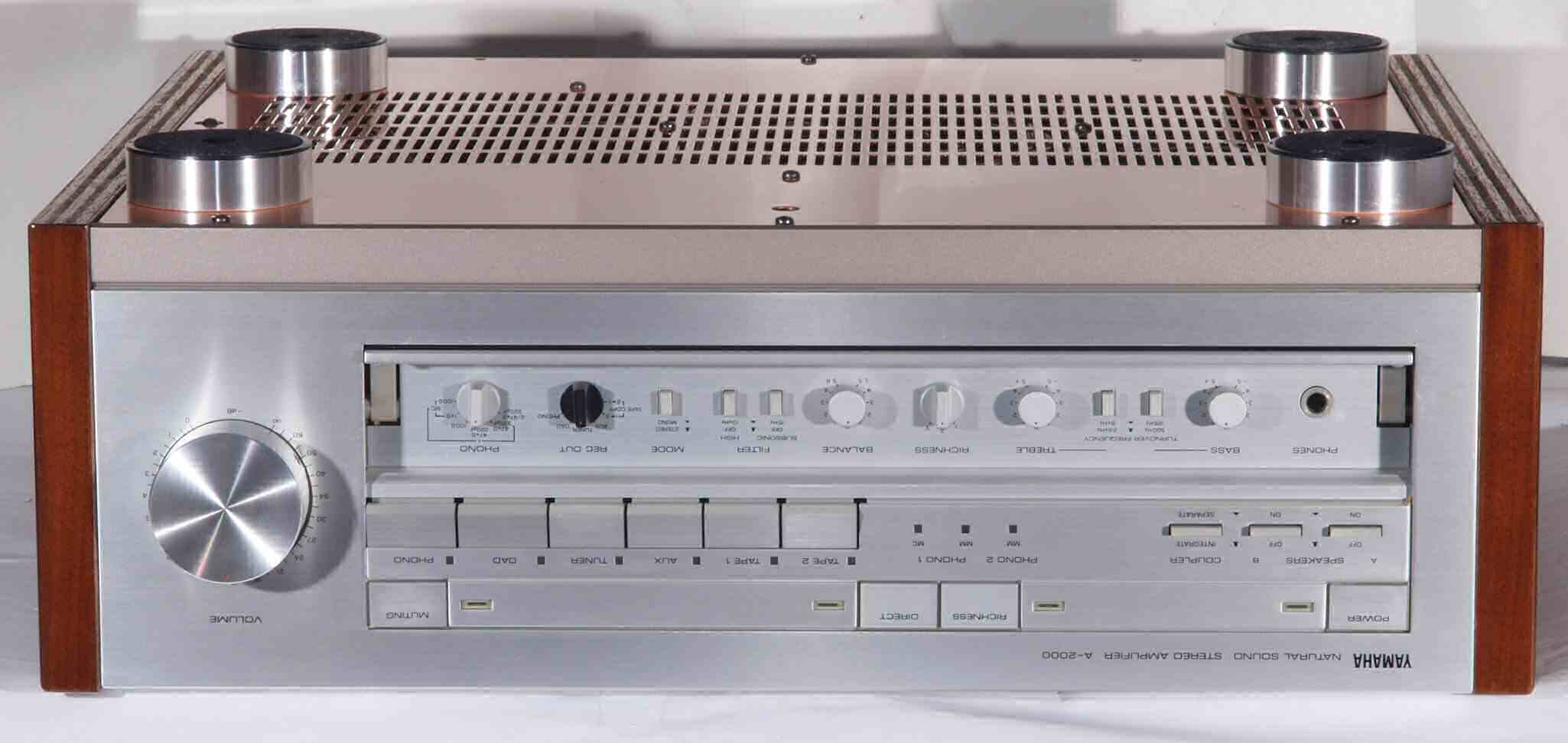

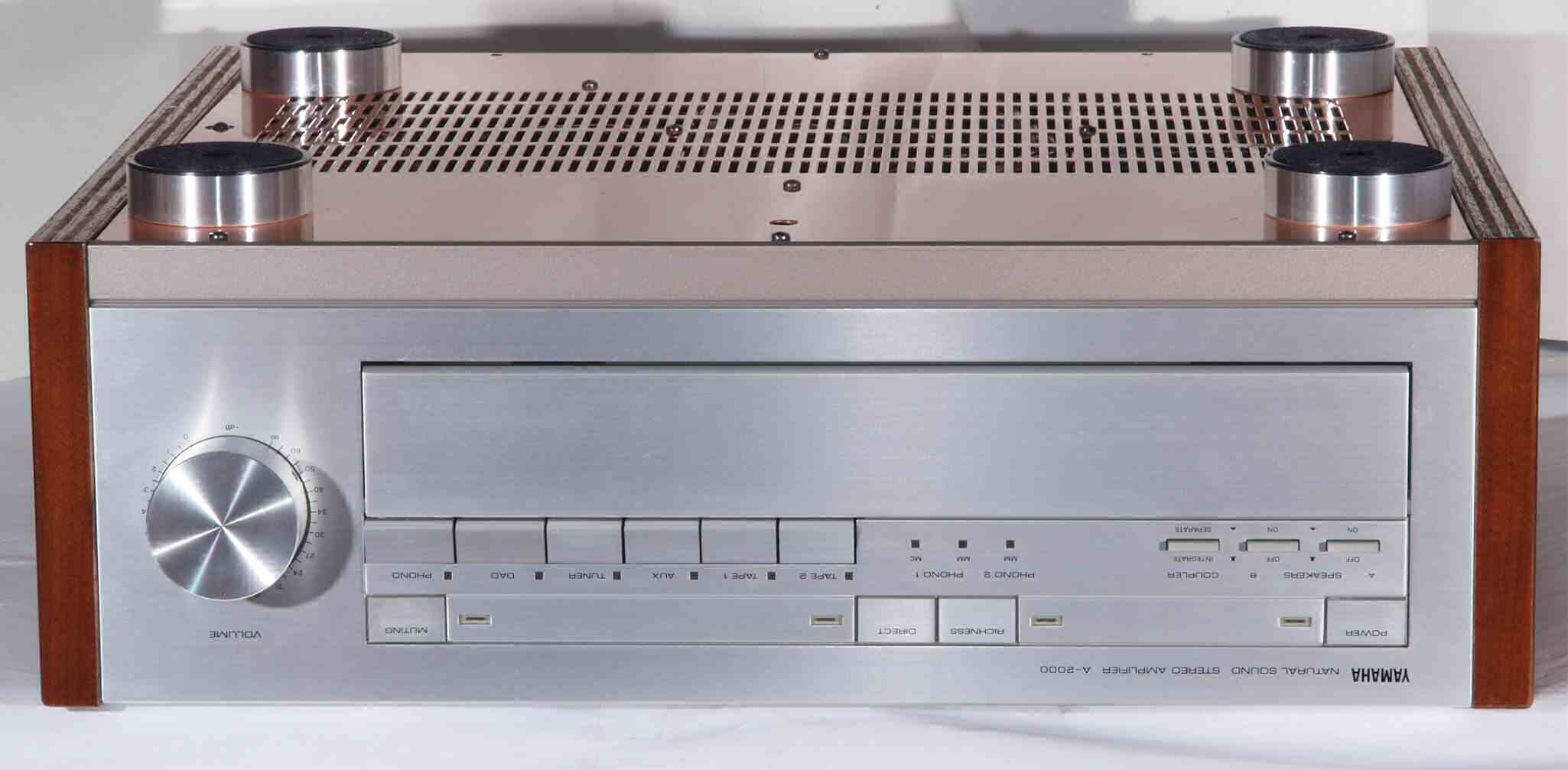

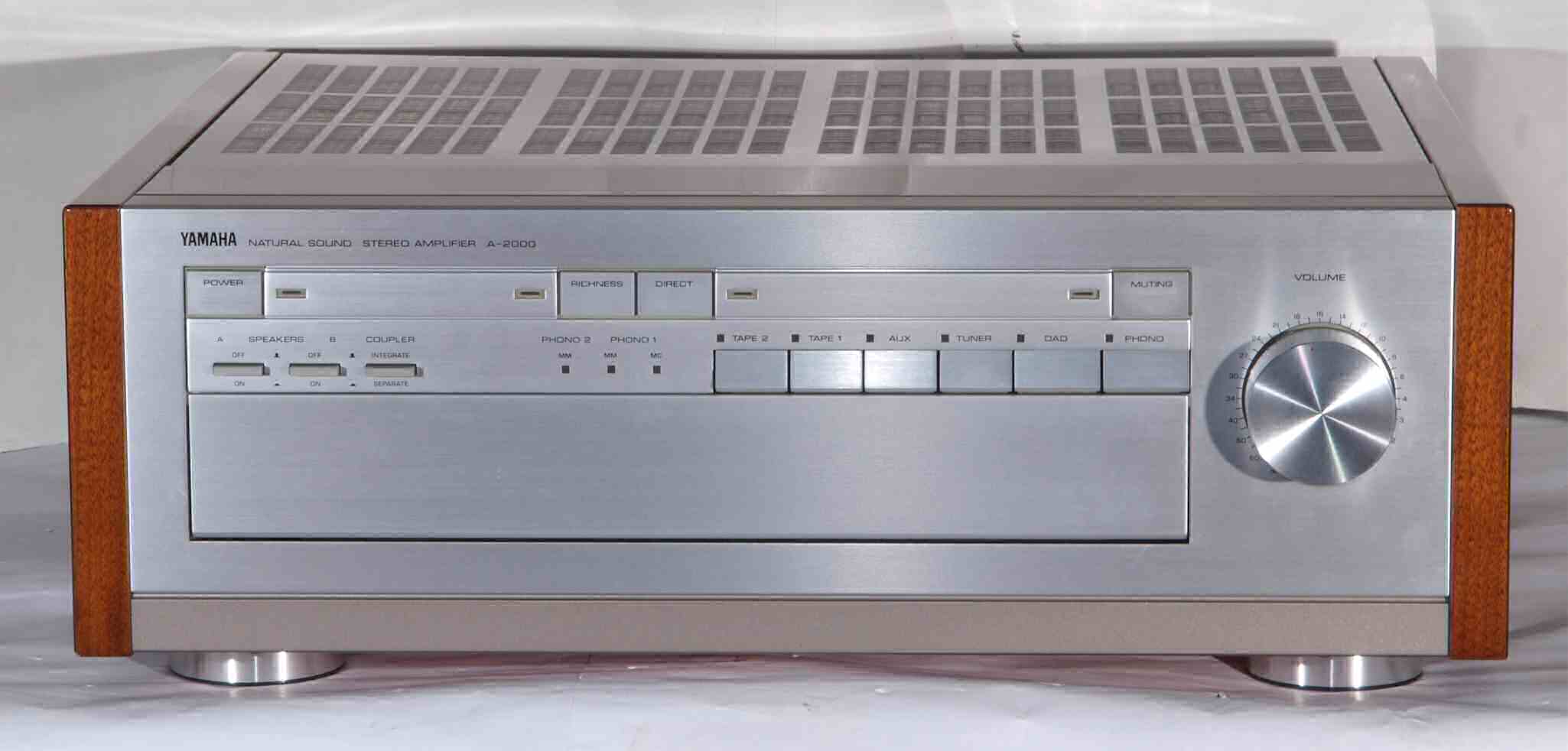

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　サブパネル開け、下前から見る。
Ａ１３．　点検中　前右から見る

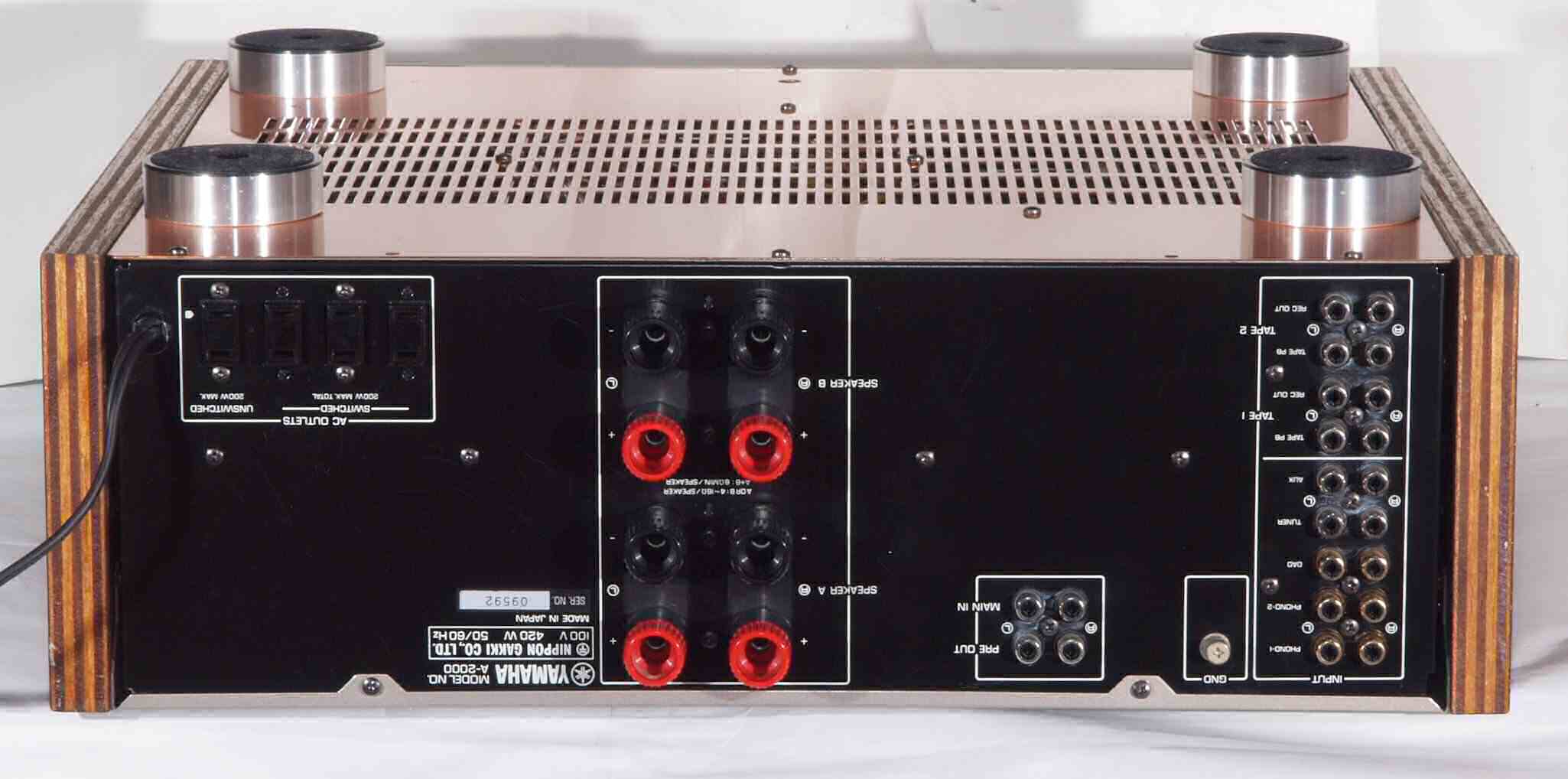

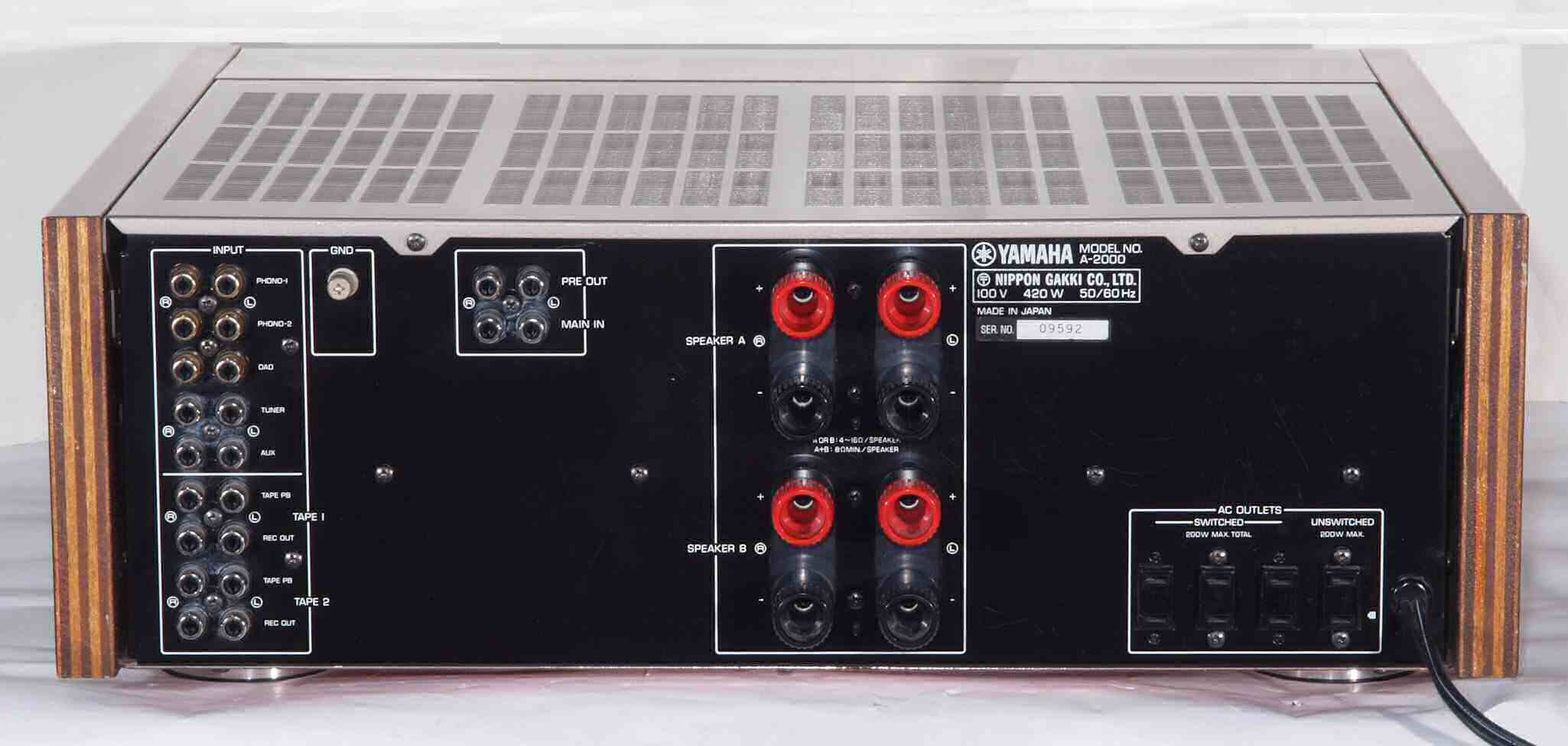

Ａ１４．　点検中　後から見る

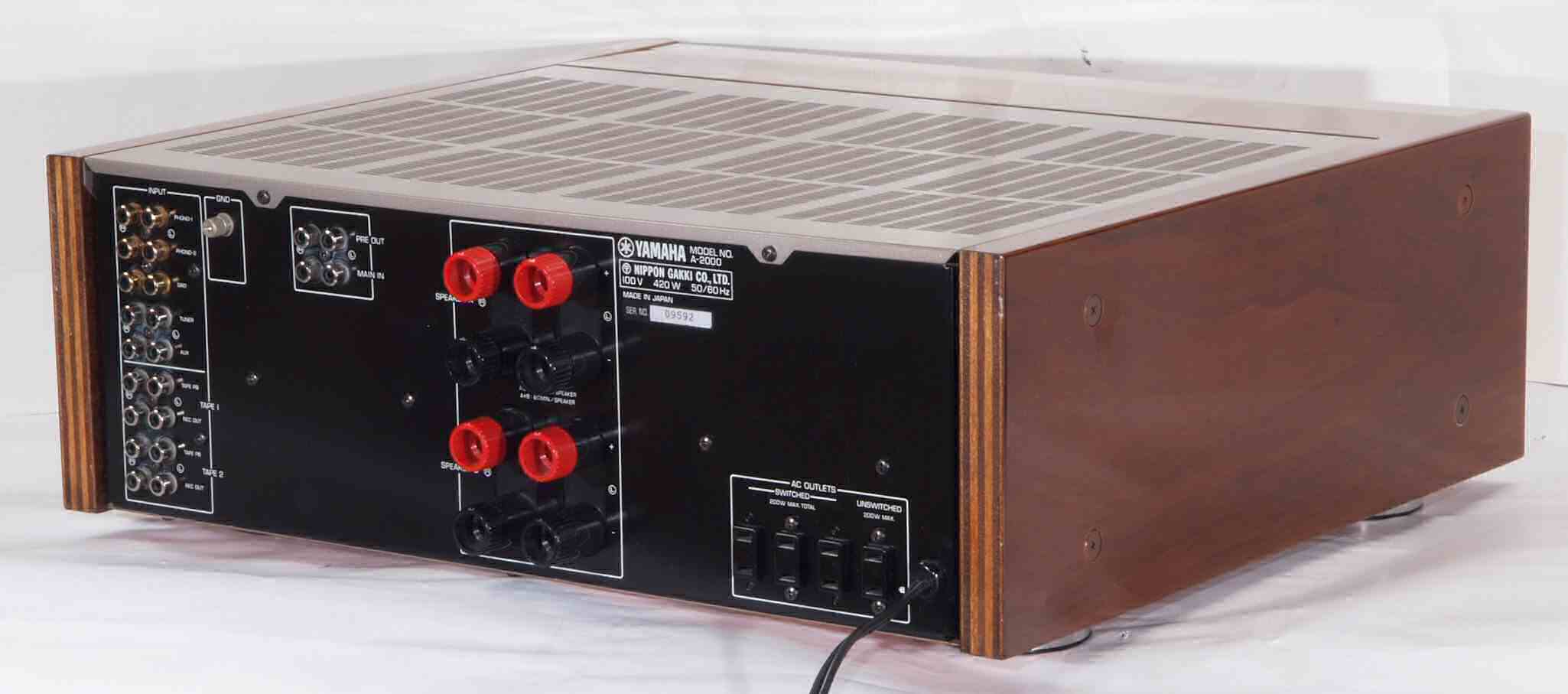

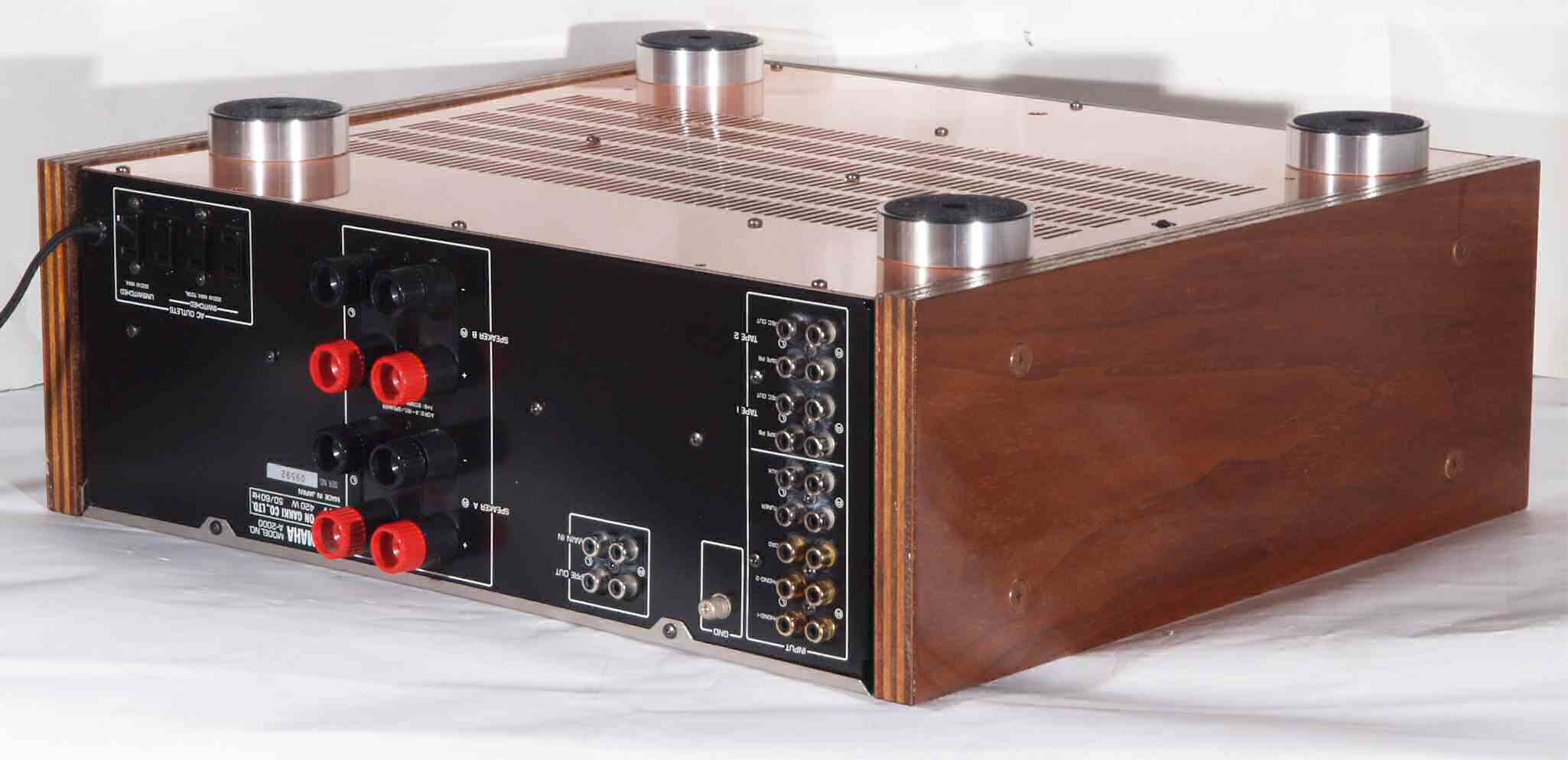

Ａ１５．　点検中　後左から見る
Ａ１６．　点検中　上から見る

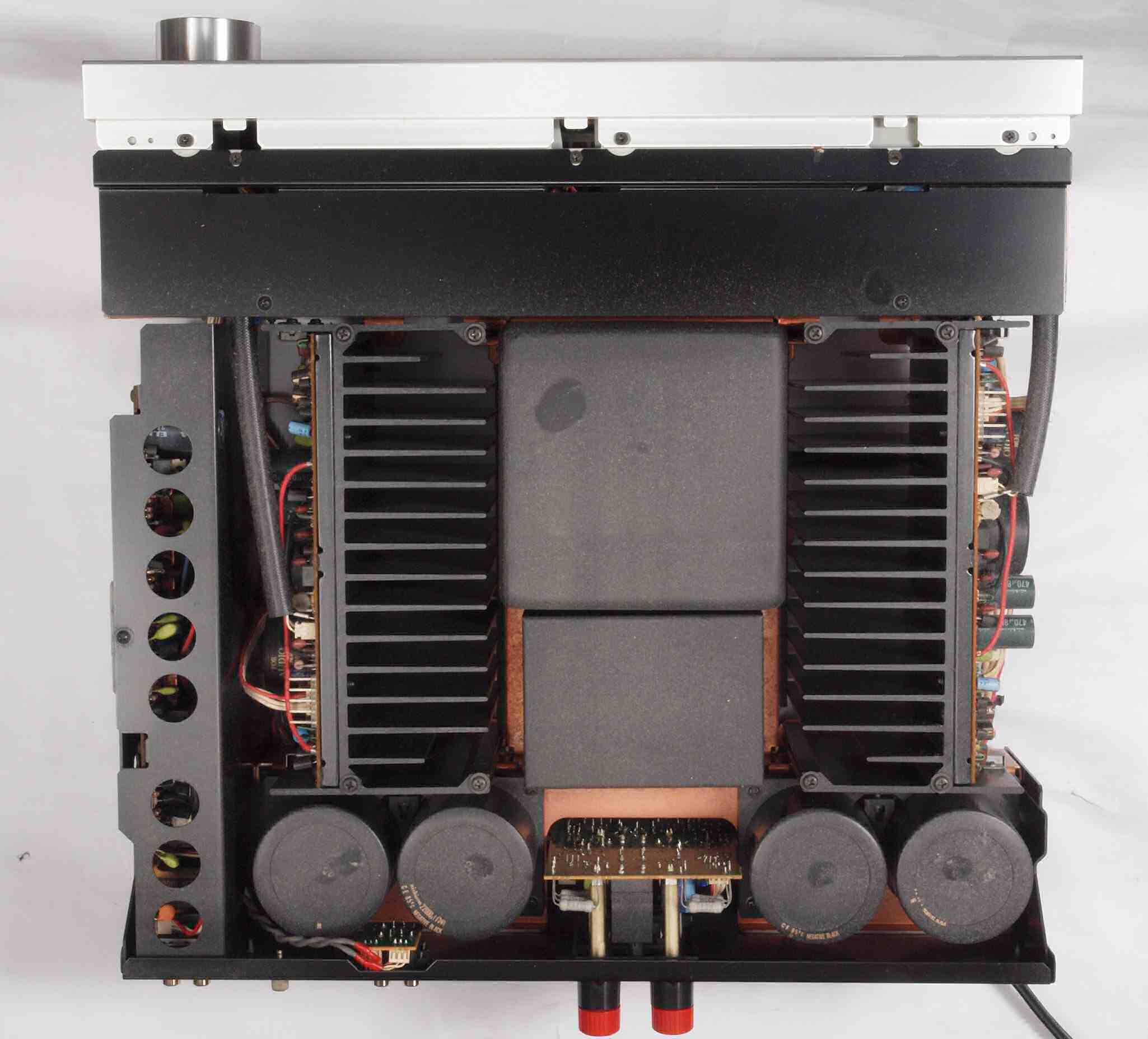

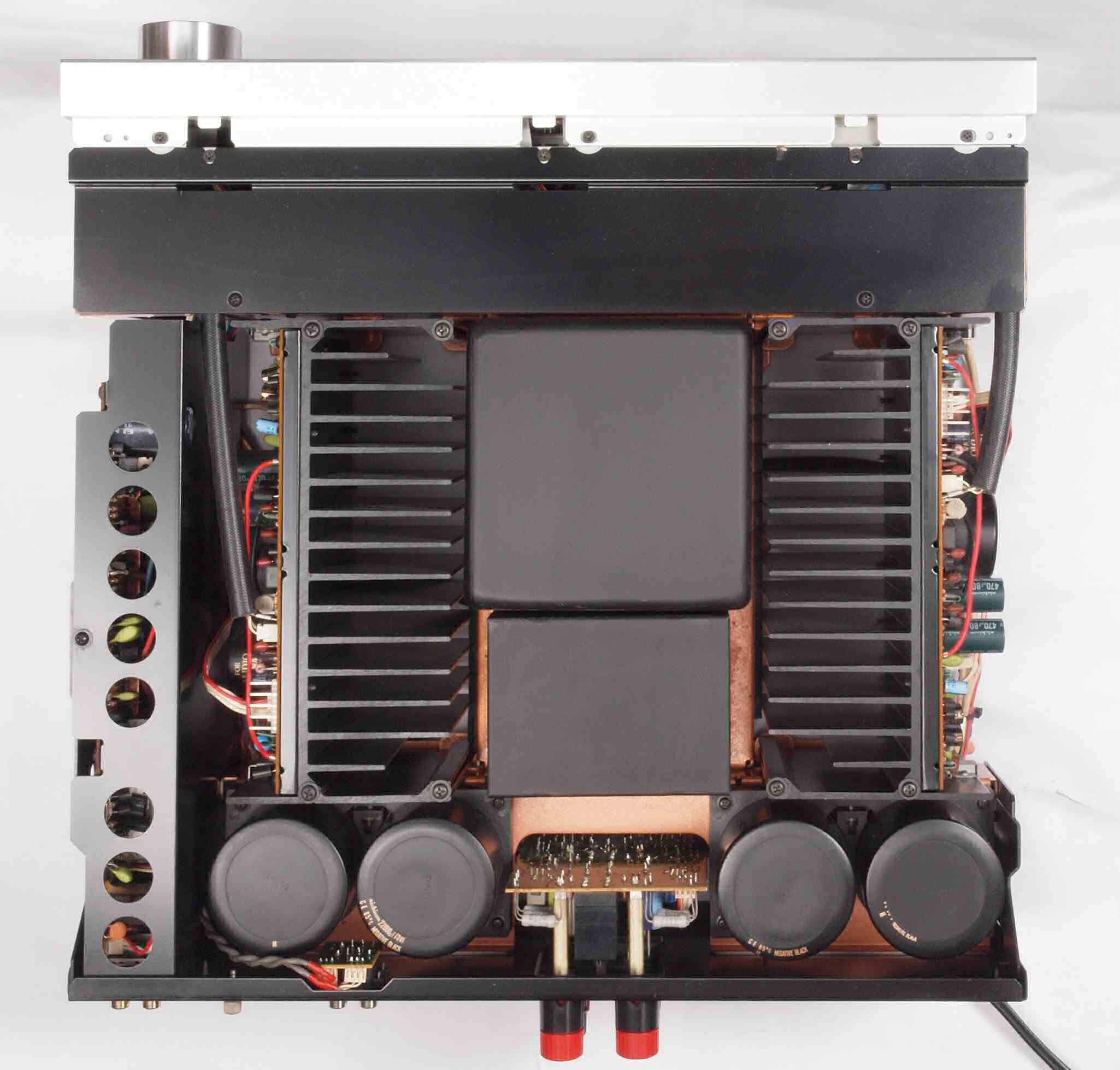

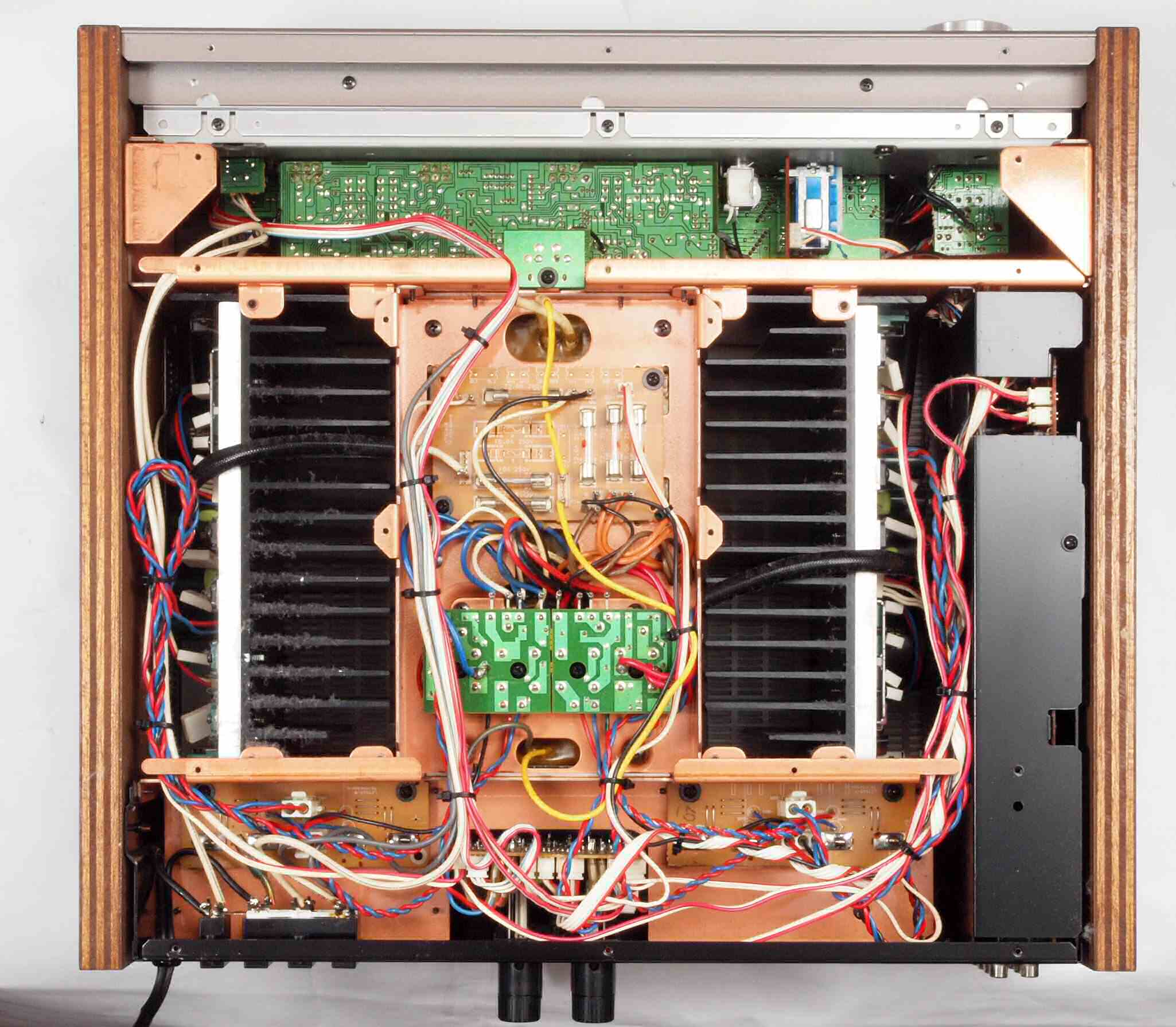

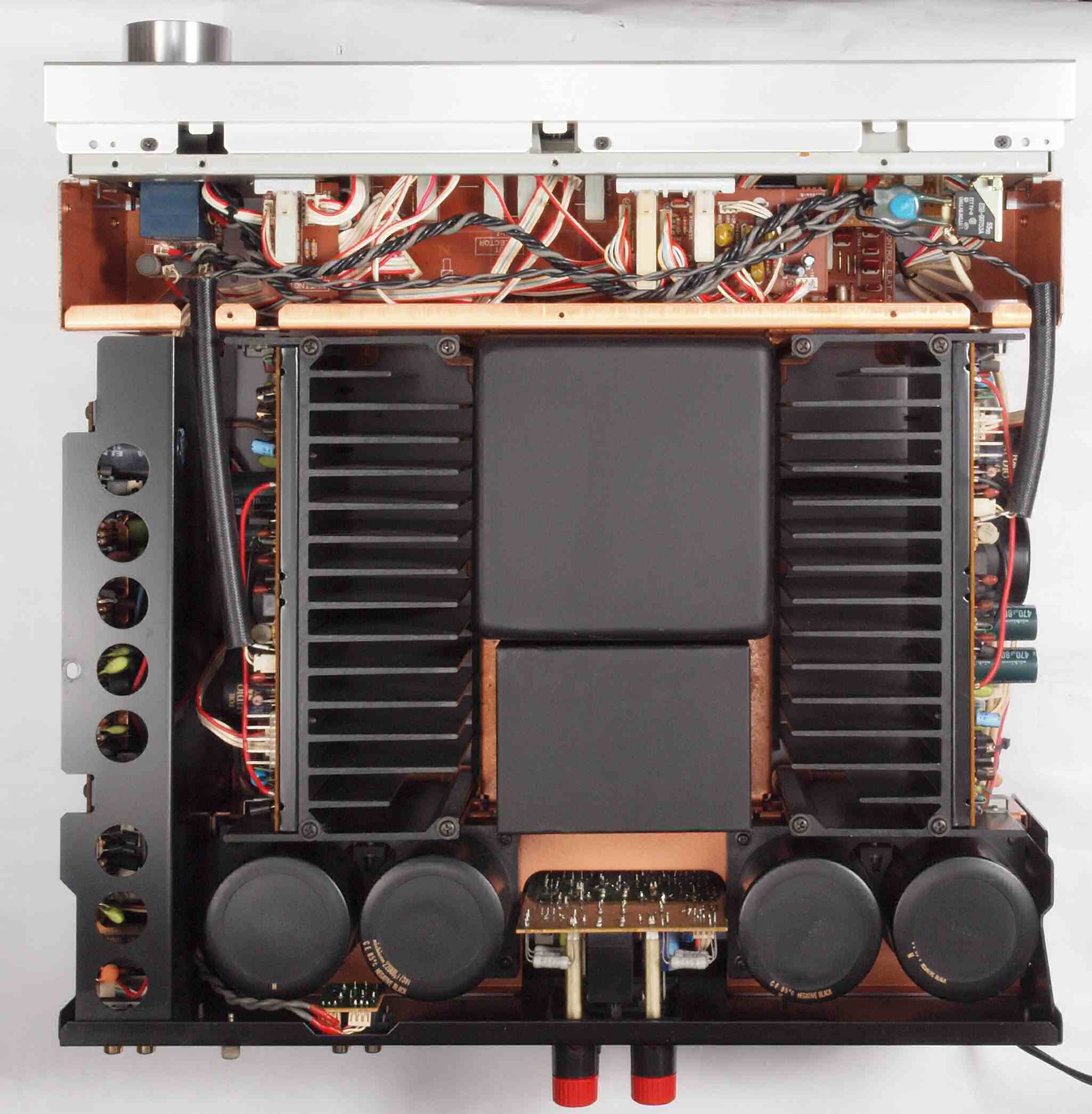

Ａ１７．　点検中　上下蓋、左右測板を取り、上から見る。
Ａ１８．　点検中　上下蓋、左右測板を取り、清掃後、上から見る。
Ａ１９．　点検中　上下蓋、左右測板を取り、清掃後、シールドを取り、上から見る。

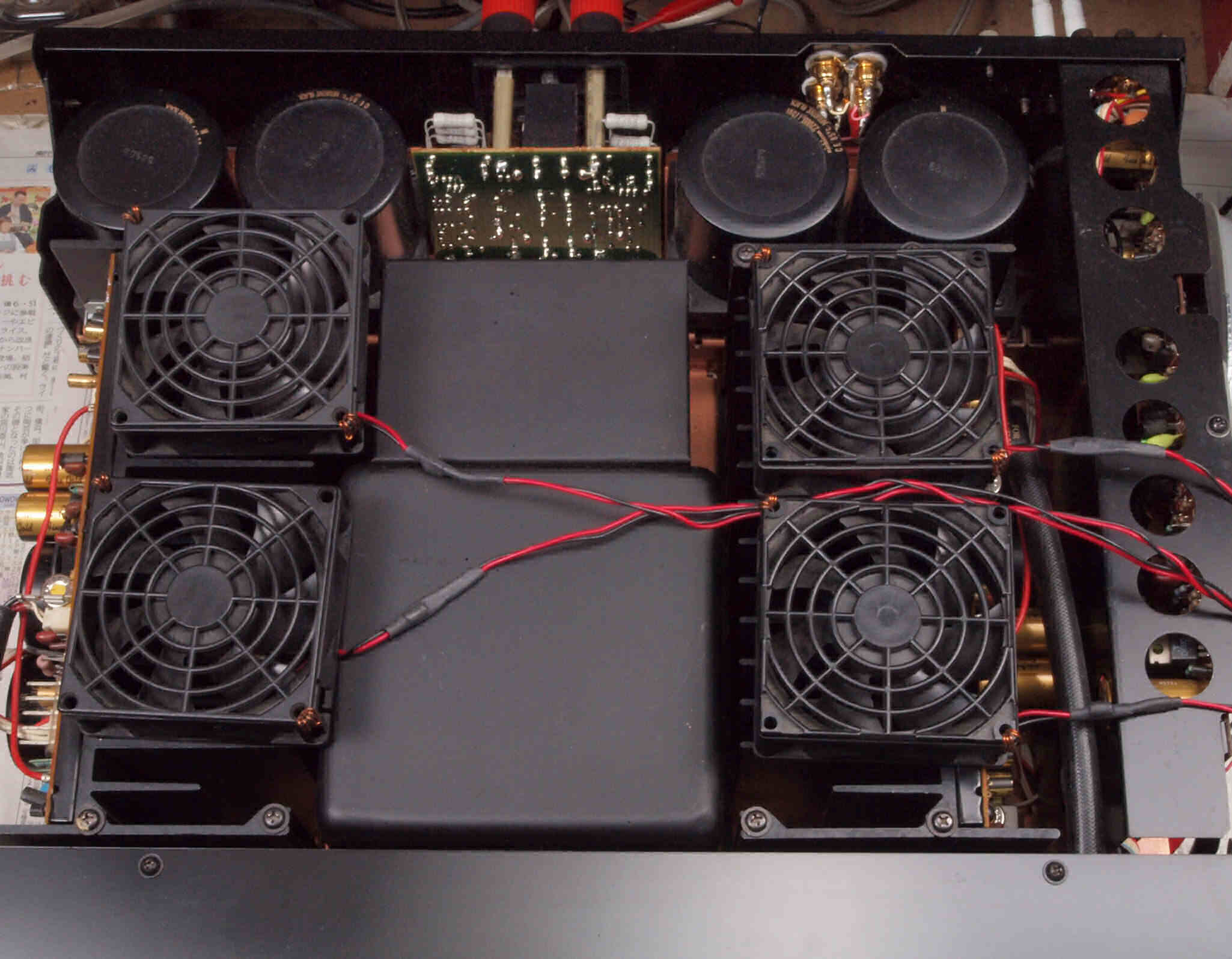

Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　サブパネル開け、下前から見る。
Ａ２３．　点検中　下前左から見る
Ａ２４．　点検中　下後から見る
Ａ２５．　点検中　下後右から見る

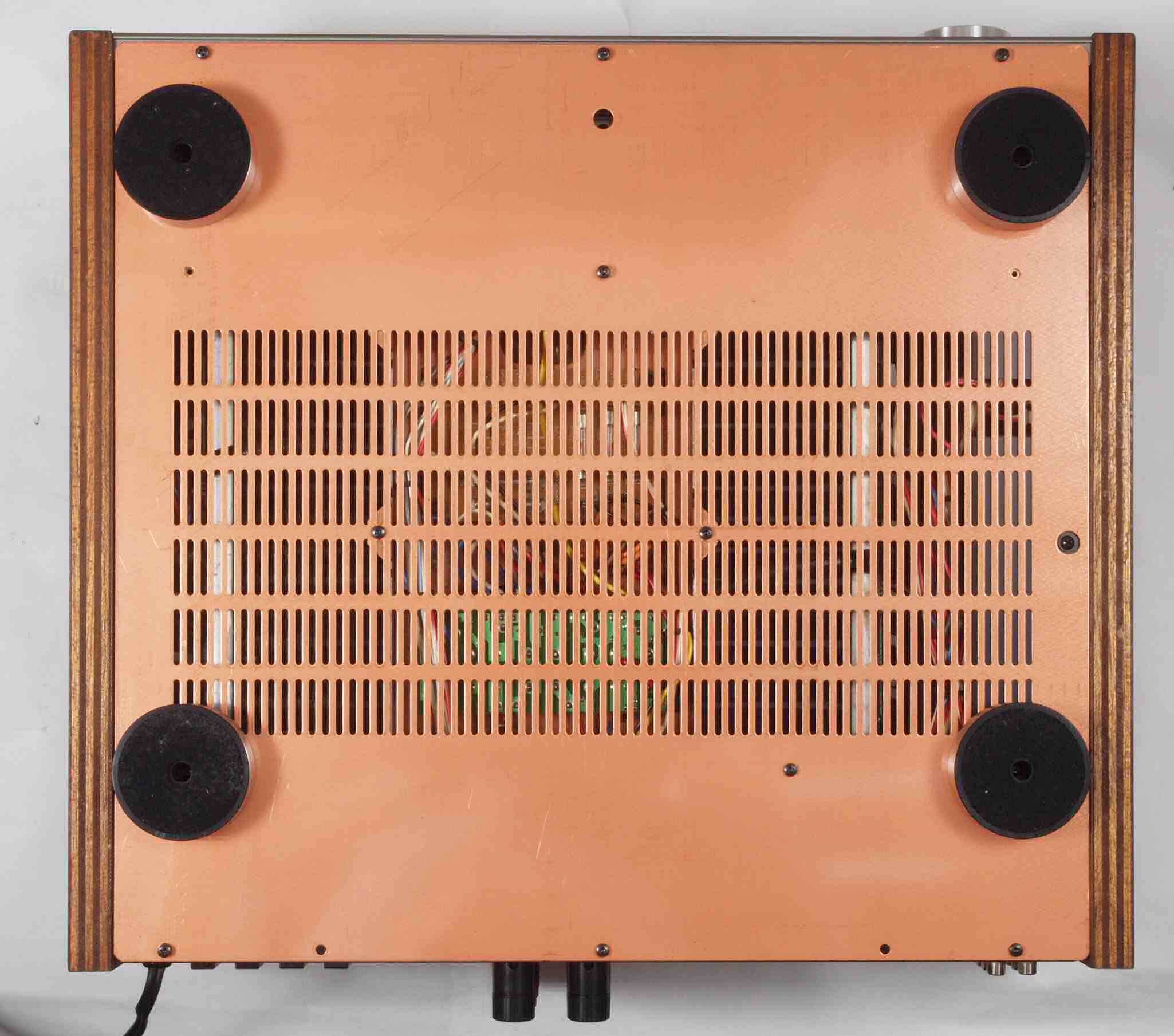

Ａ２６．　点検中　下から見る。

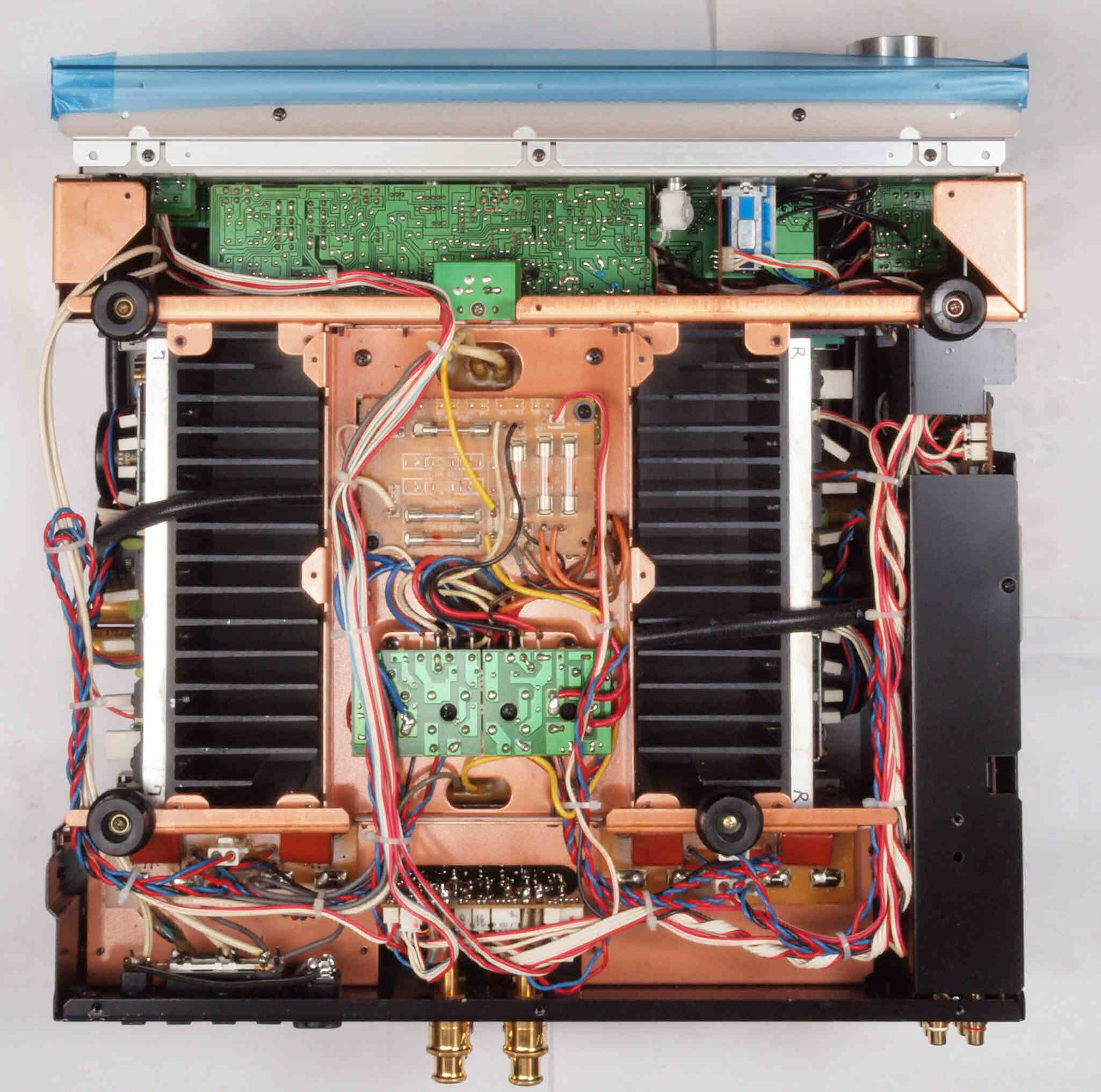

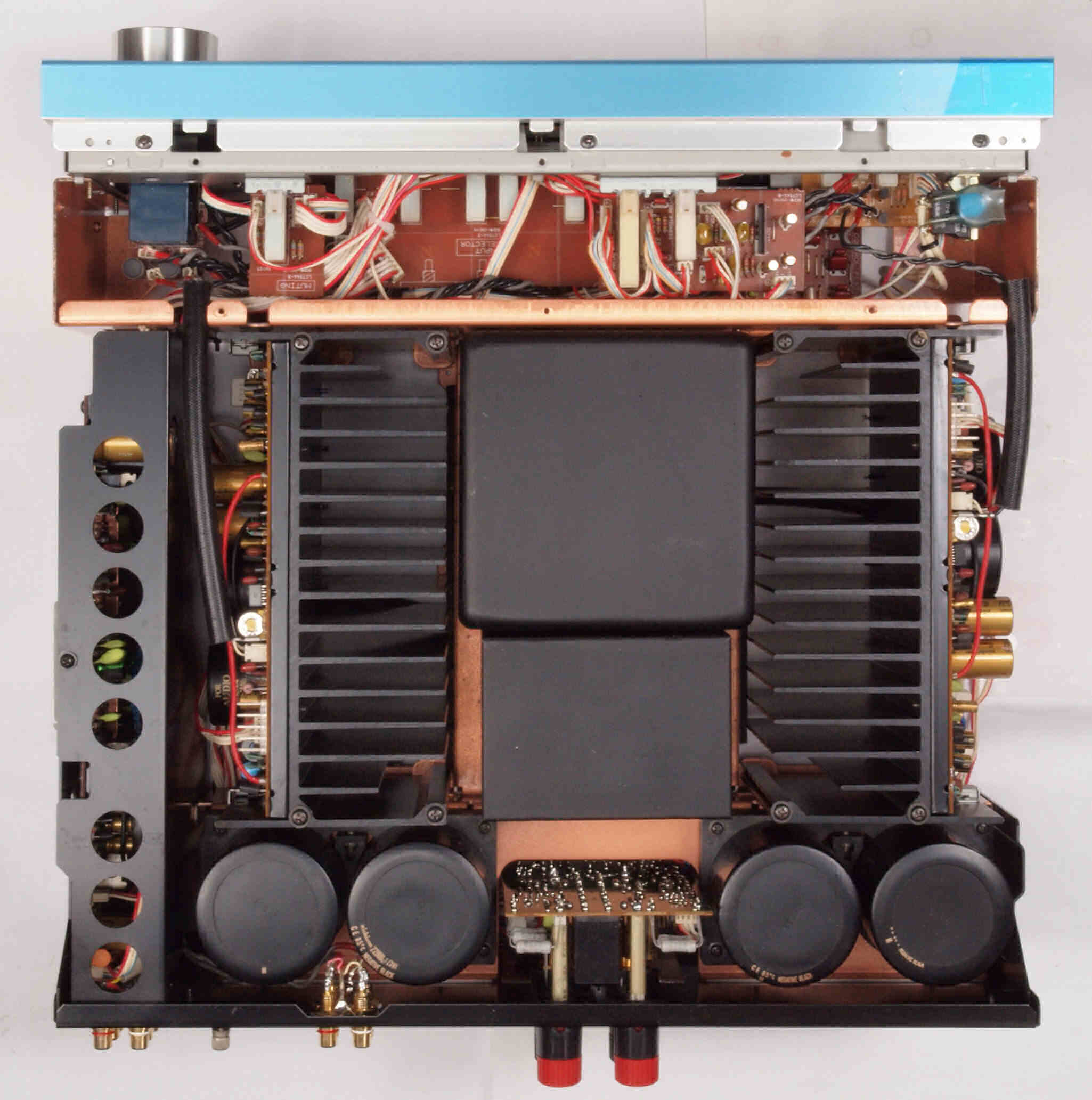

Ａ２７．　点検中　上下蓋を取り、下から見る。

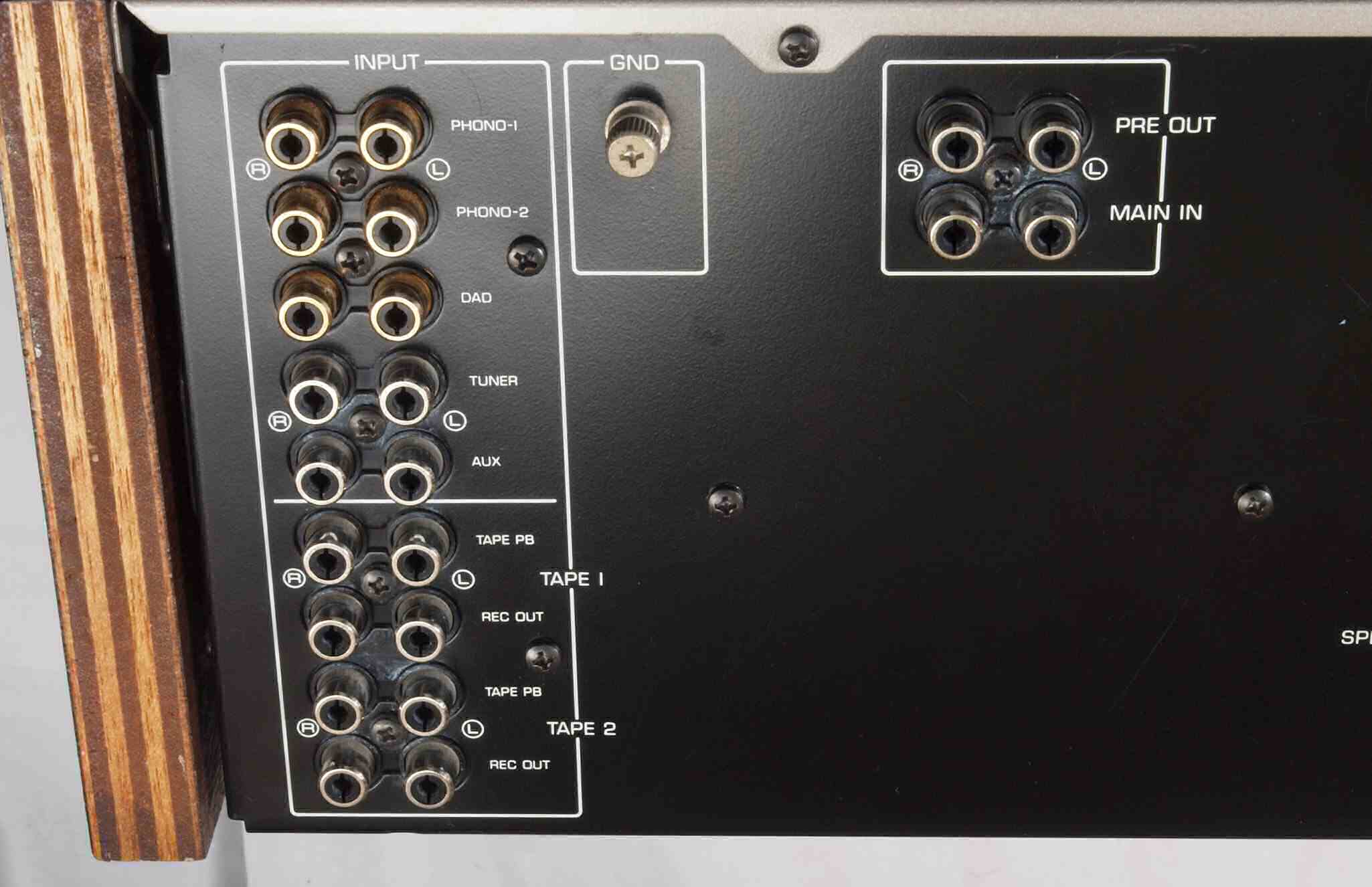

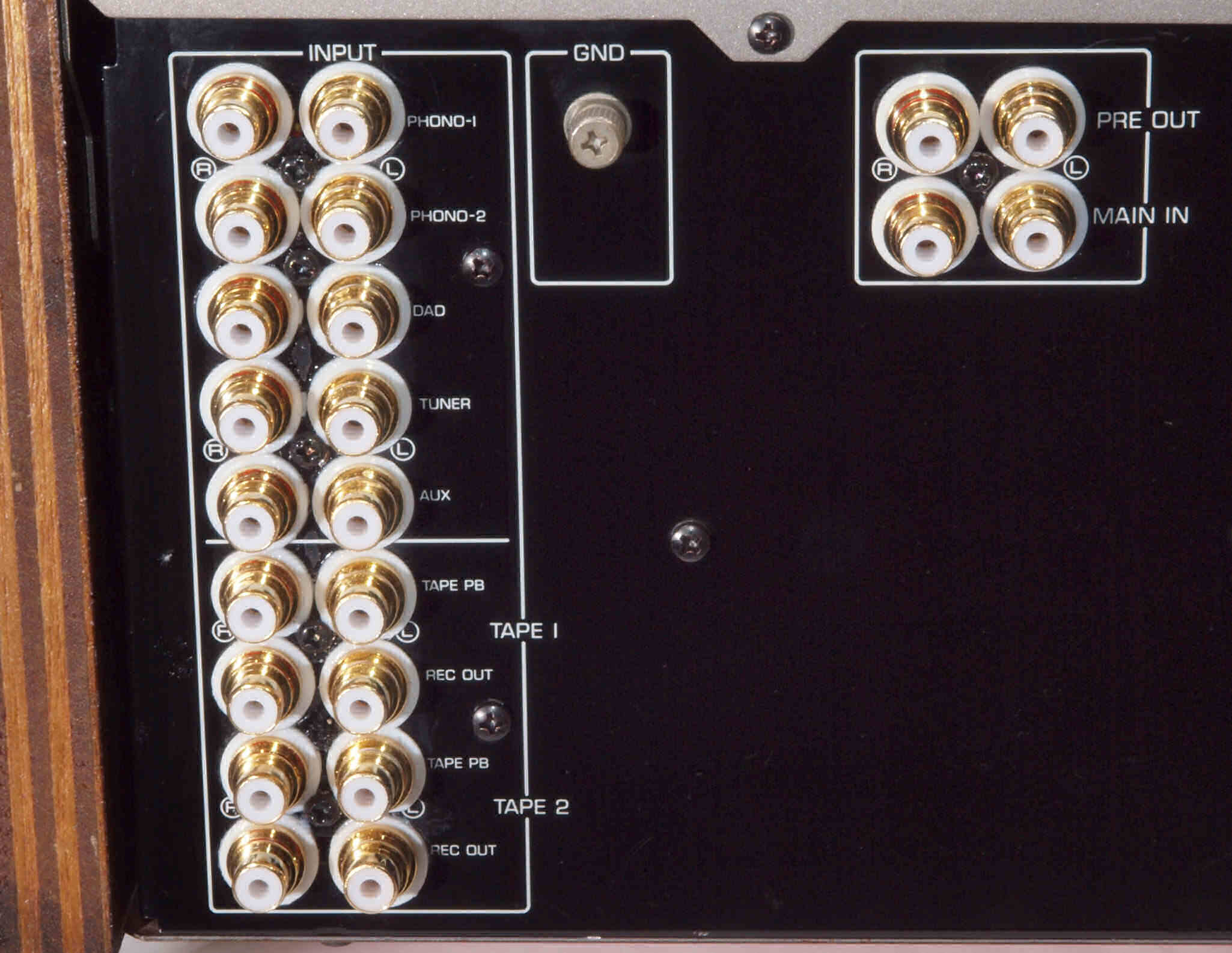

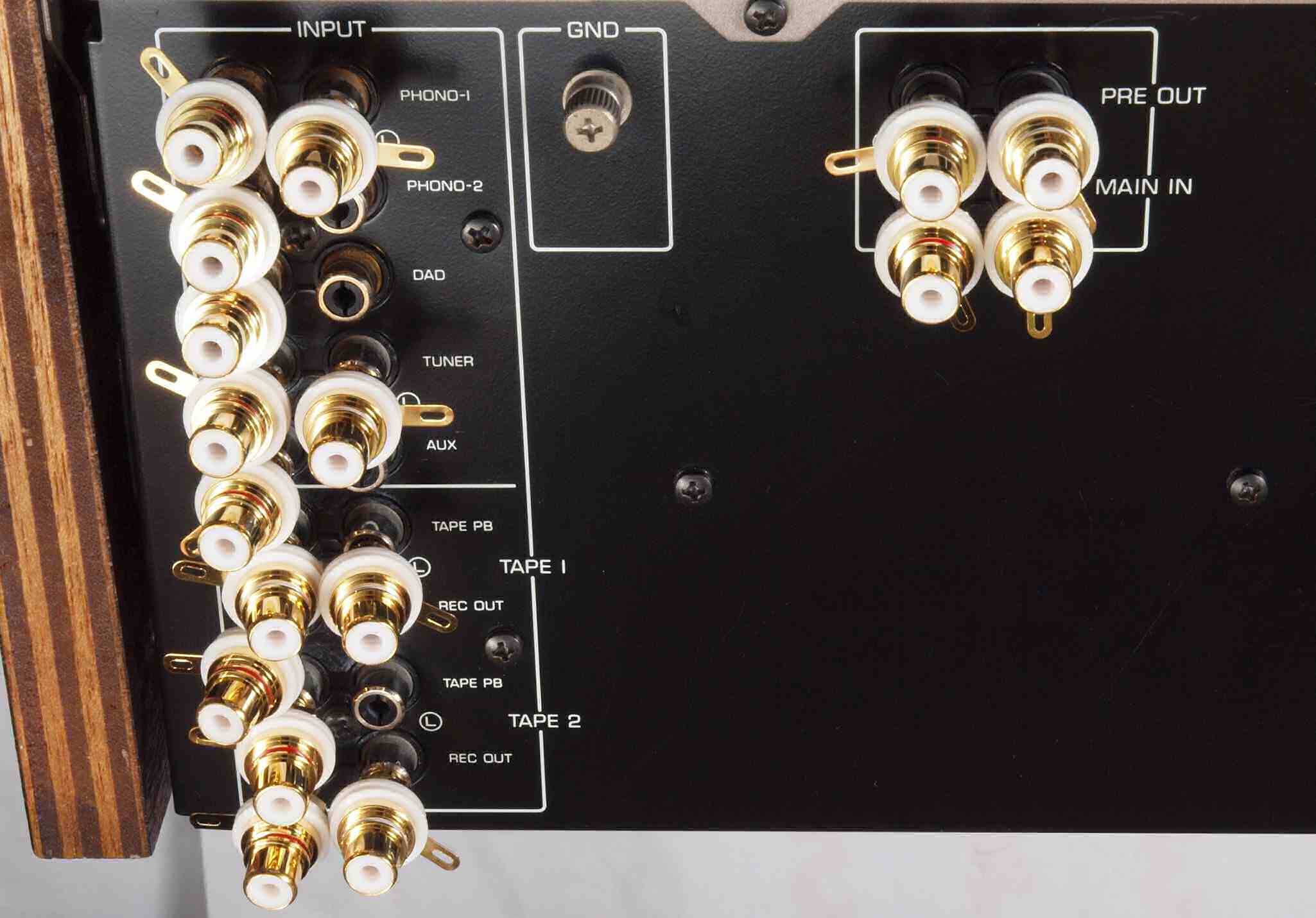

Ａ３１．　点検中　入出力ＲＣＡ端子。
Ａ３２．　点検中　入出力RCA端子。　テフロン絶縁ＲＣＡ端子に交換可能。　ＷＢＴ−０２０１は定価で工賃込み。
Ａ３３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ３４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ３５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

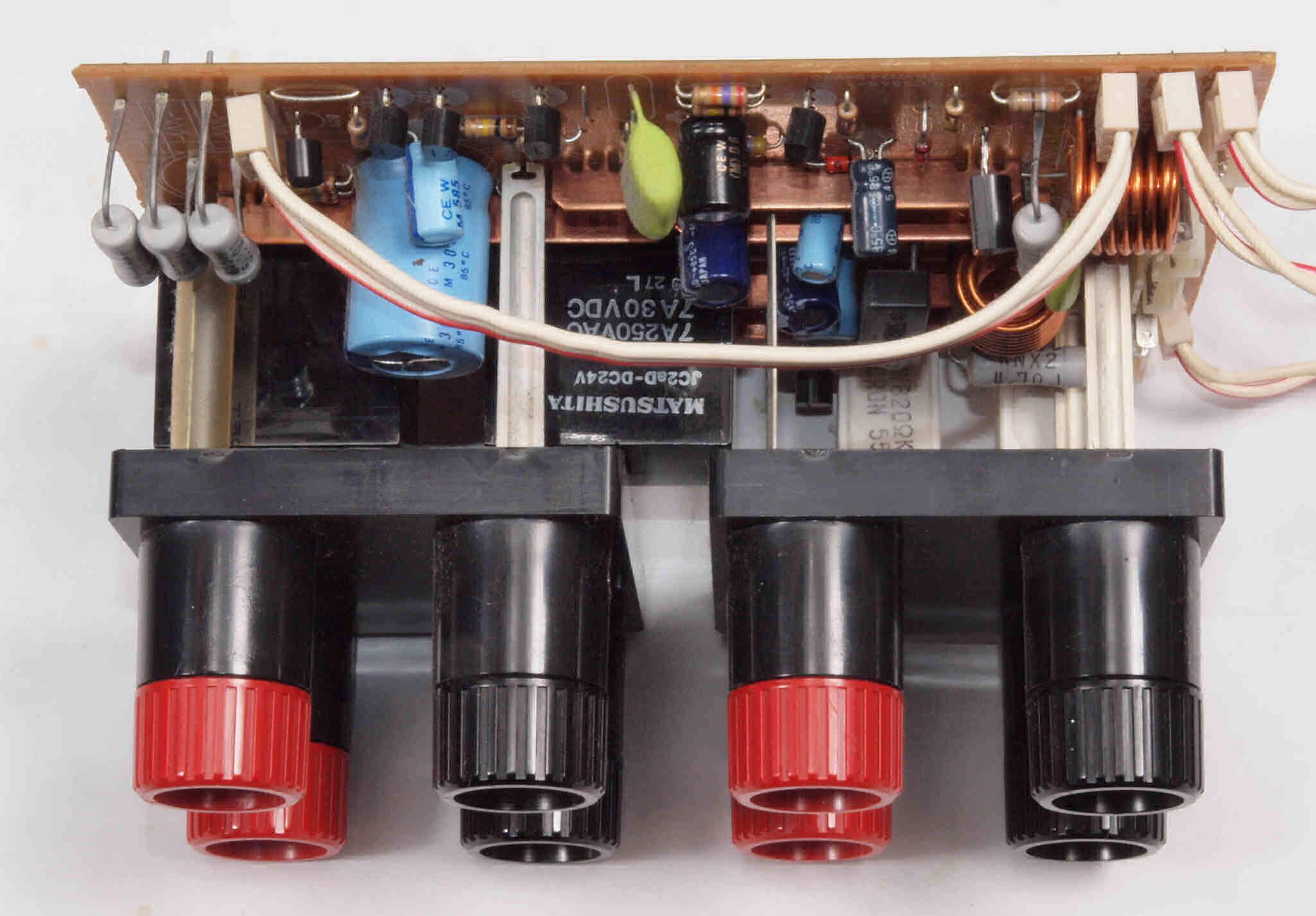

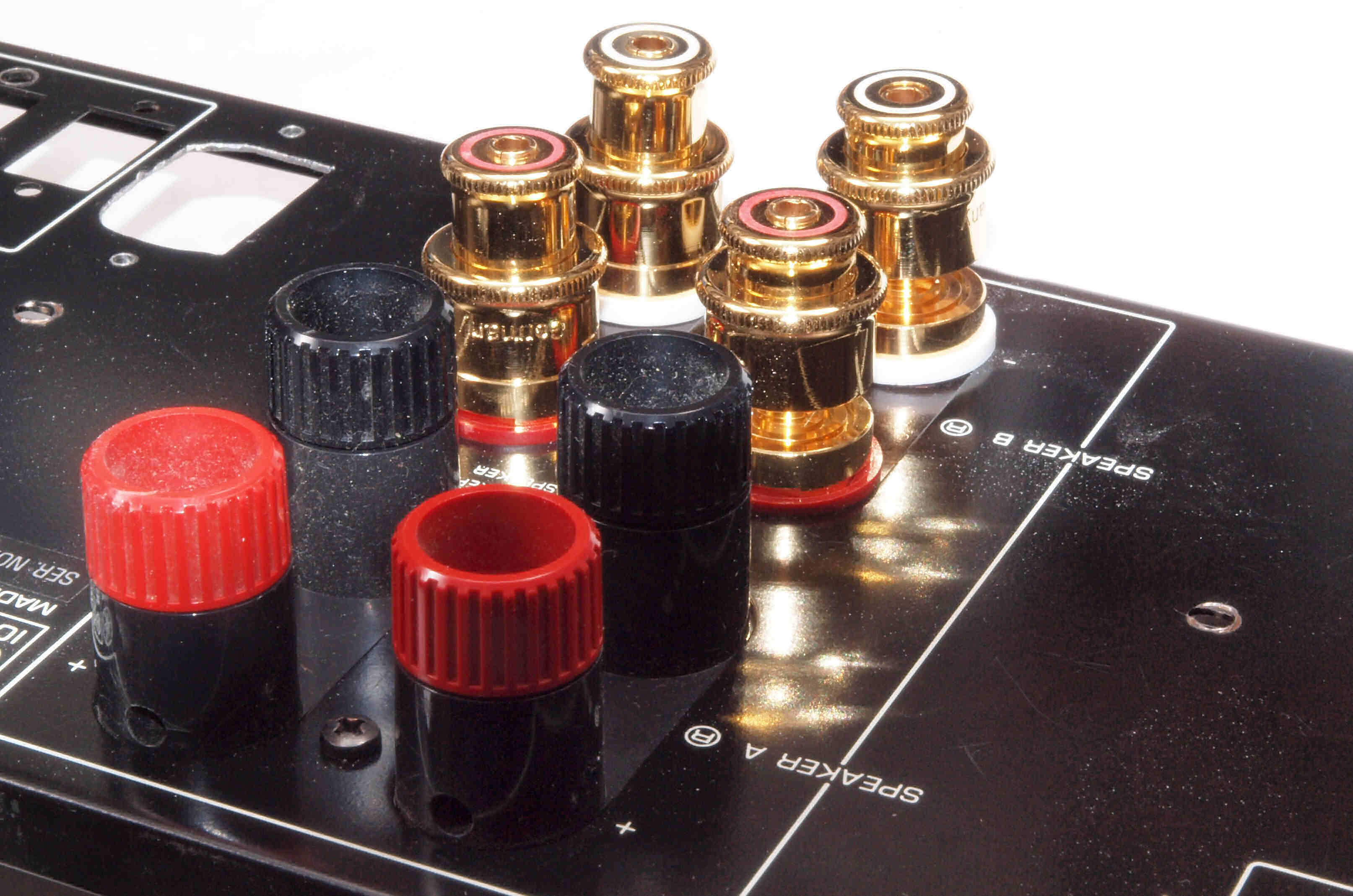

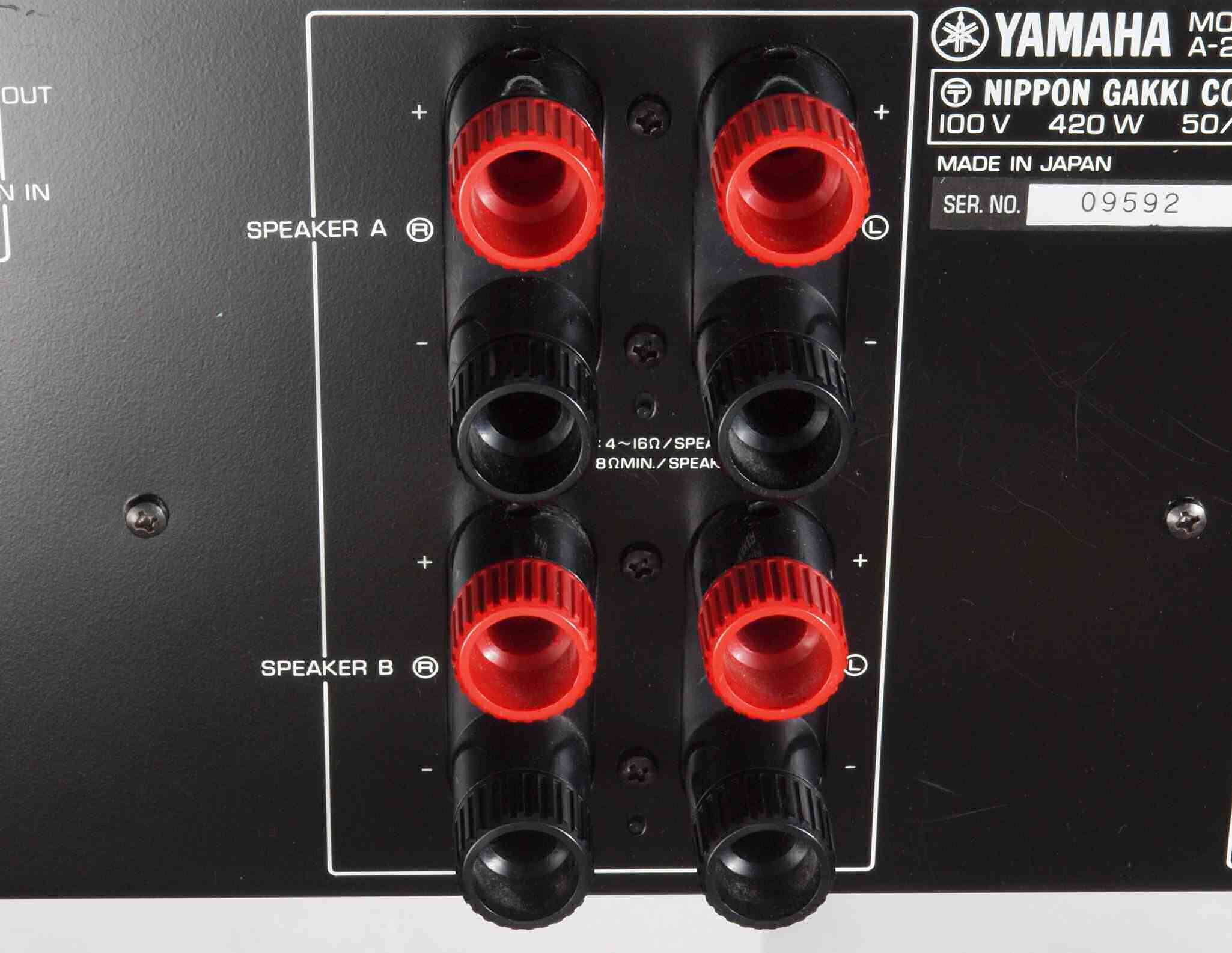

Ａ４１．　点検中　SP接続端子。

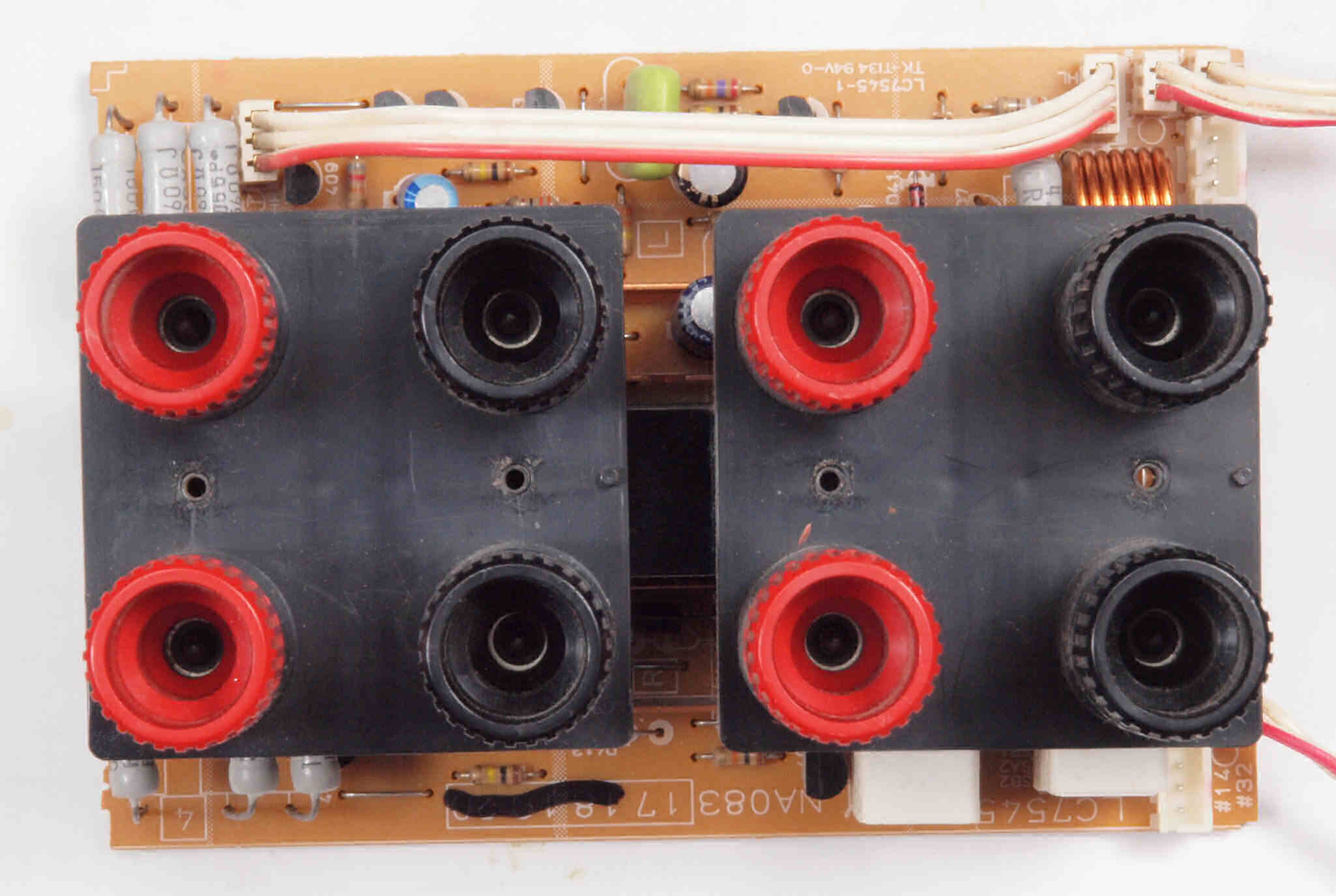

Ａ４２．　点検中　SP接続基板取り出し。

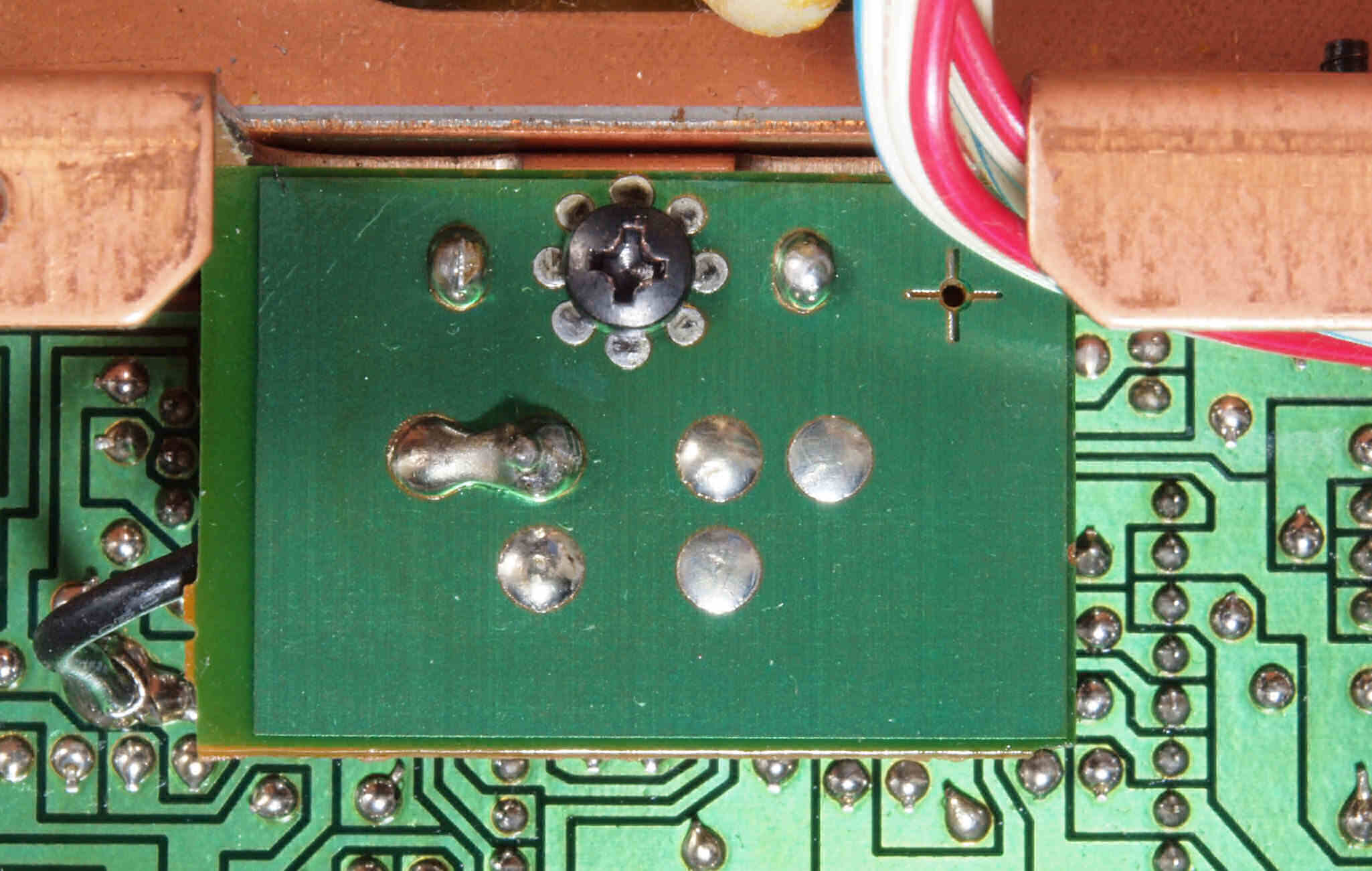

Ａ４３．　点検中　SP接続基板取り出し、上から見る。基板とＳＰ接続端子の間が狭い、下の方が空きがある。

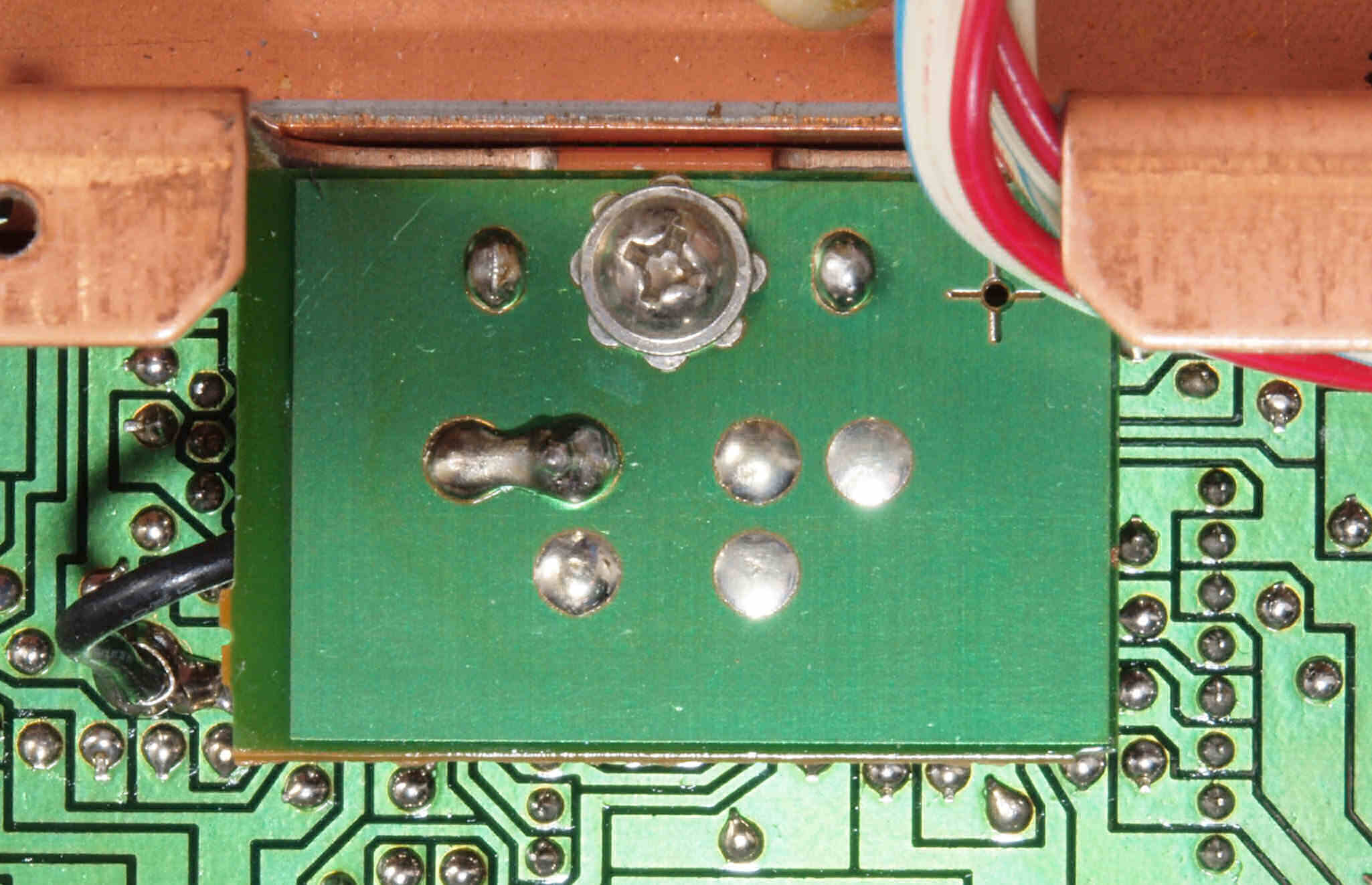

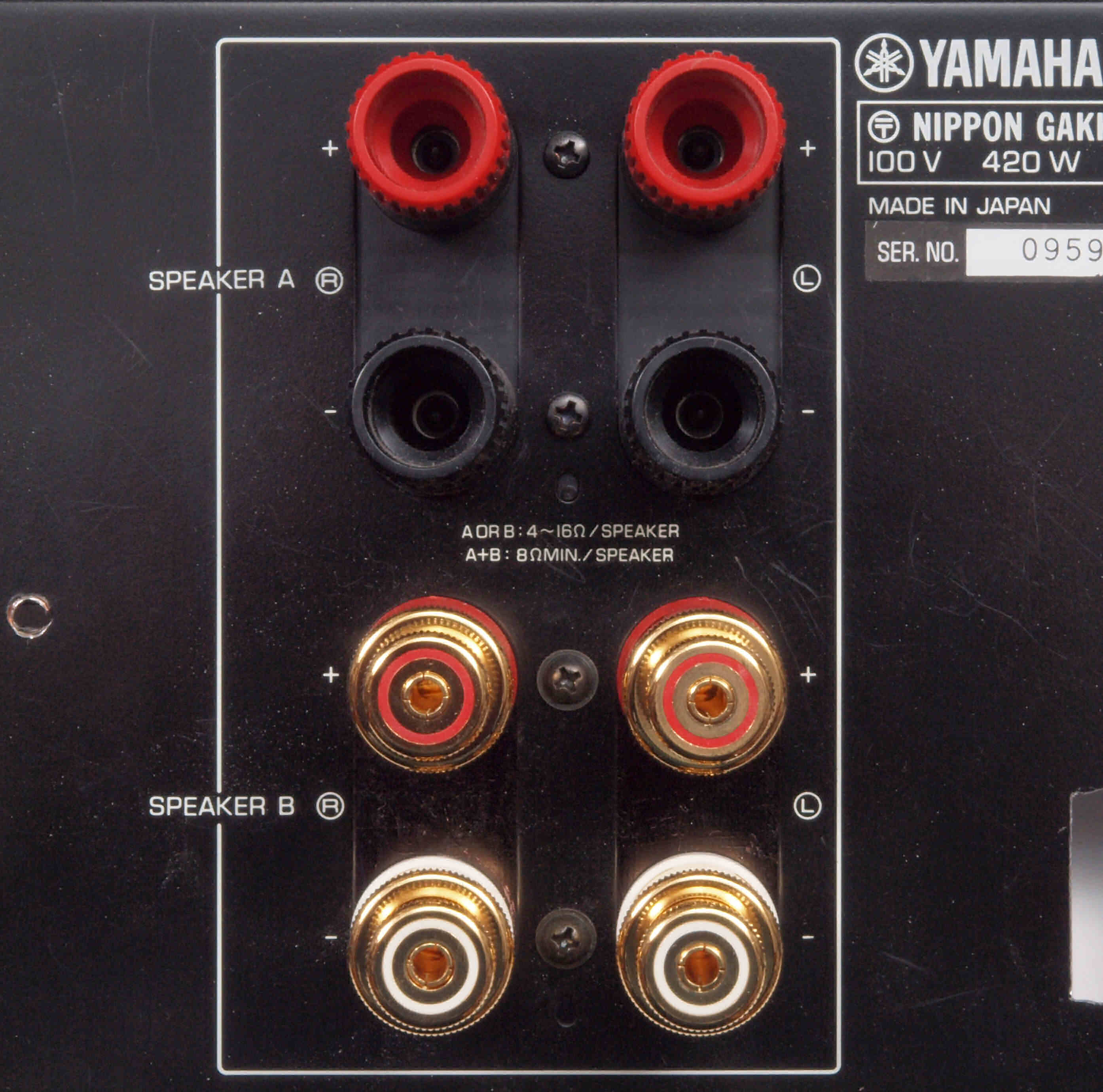

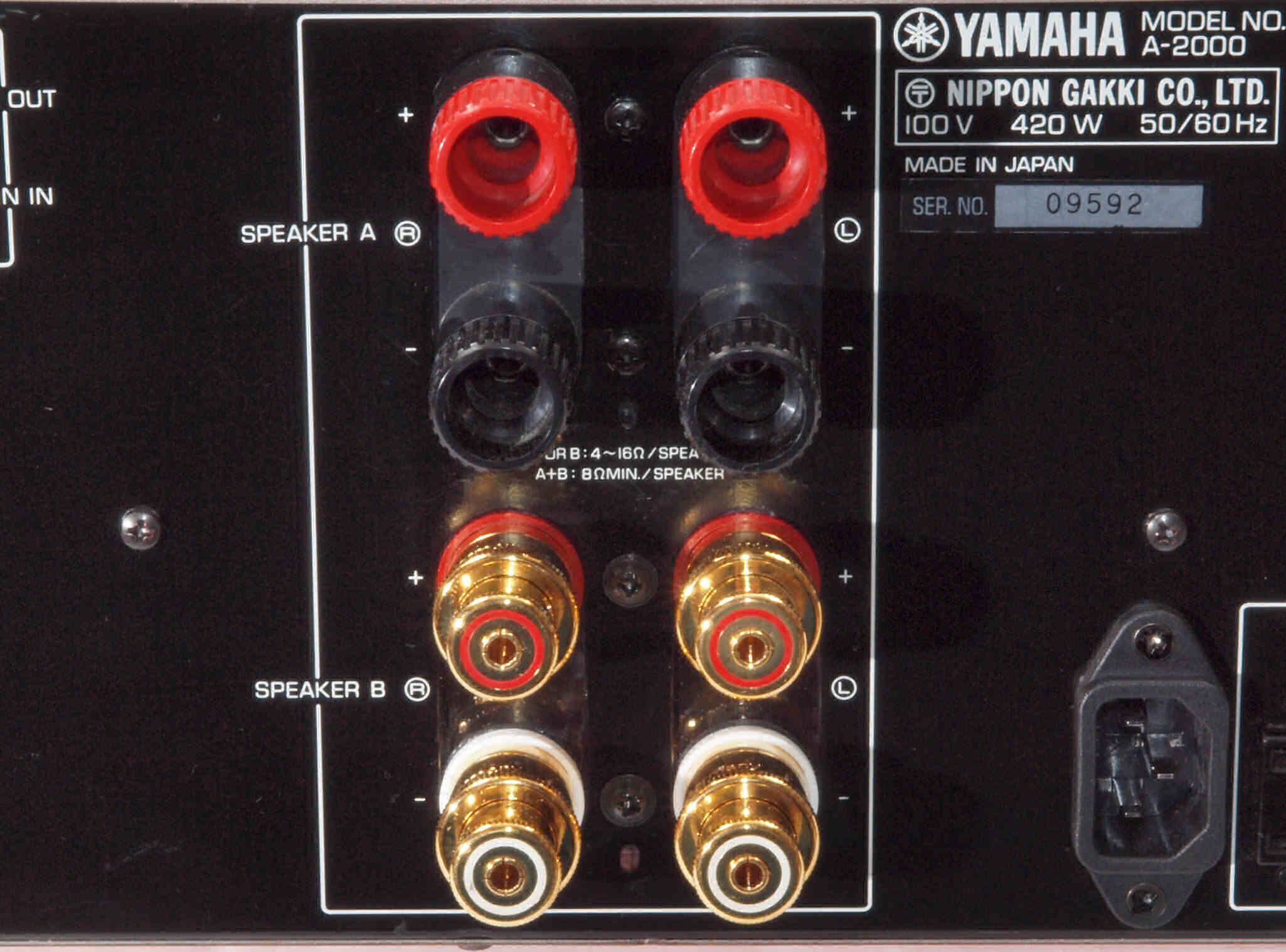

Ａ４４．　SP接続端子。ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。ＷＢＴ製品に交換可能。
　　　　　　　　ＷＢＴ−０７０２　に交換。
Ａ４５．　SP接続端子。ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。ＷＢＴ製品に交換可能。
　　　　　　　　ＷＢＴ−０７０２　に交換、線通し穴は横。

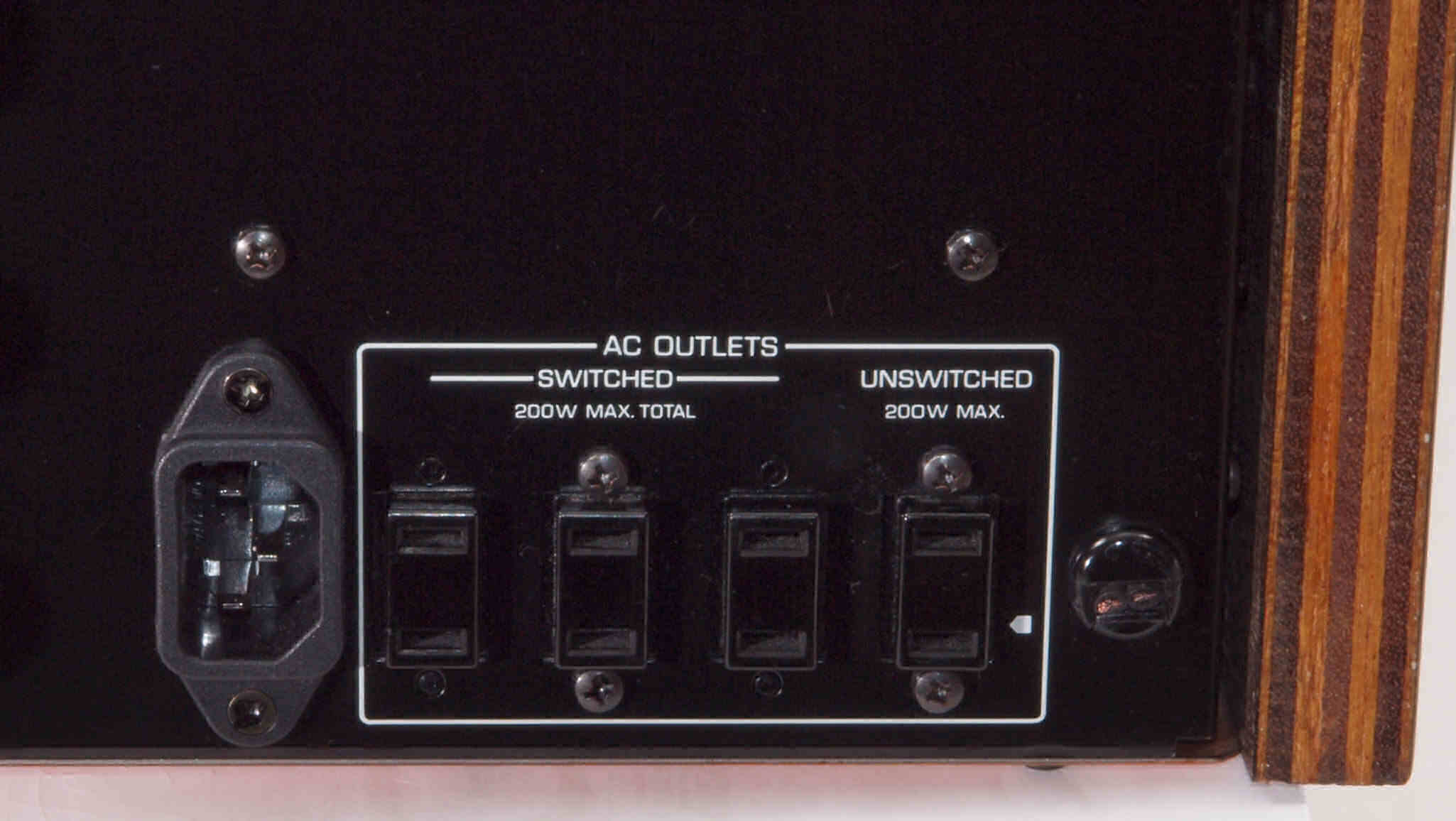

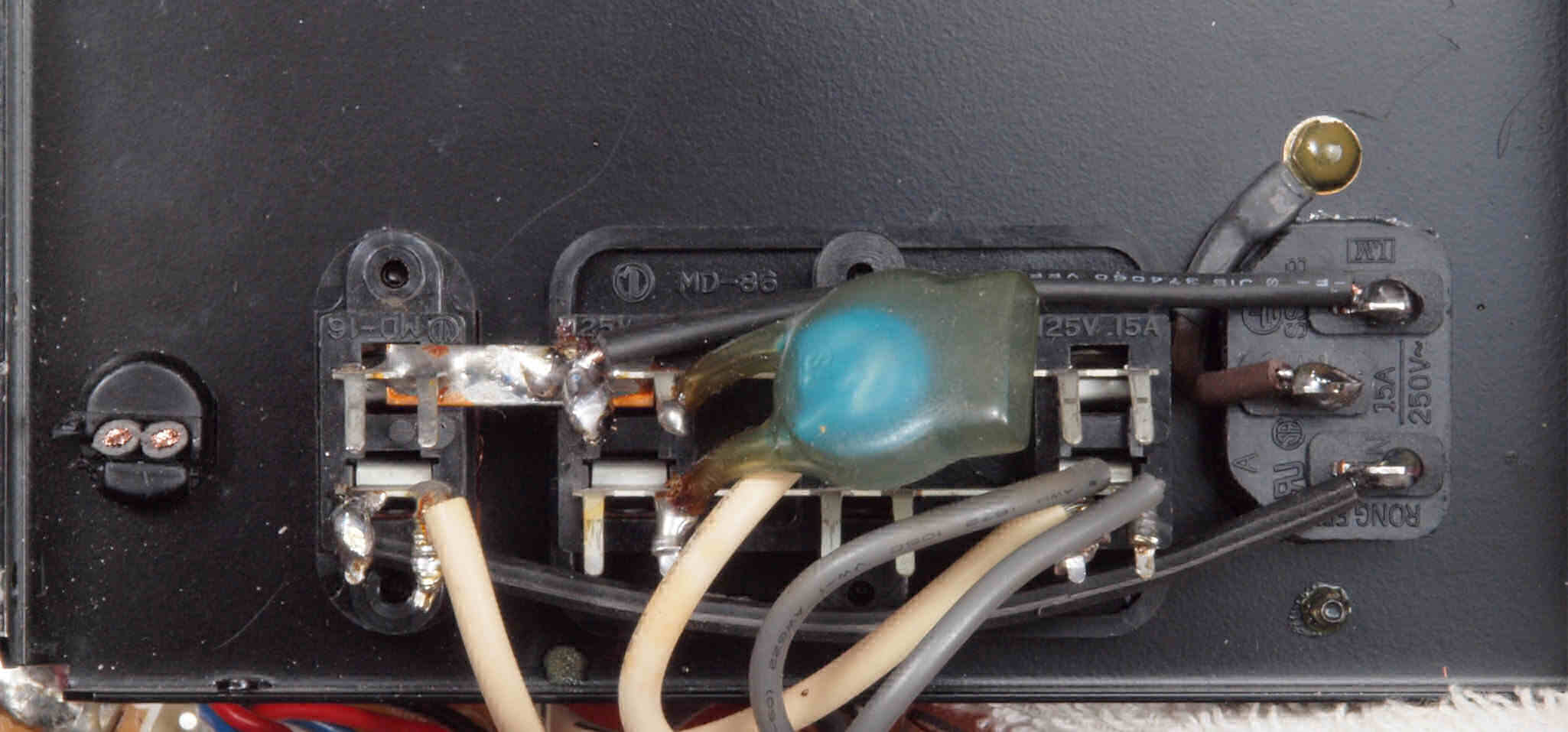

Ａ５１．　点検中　電源コード。

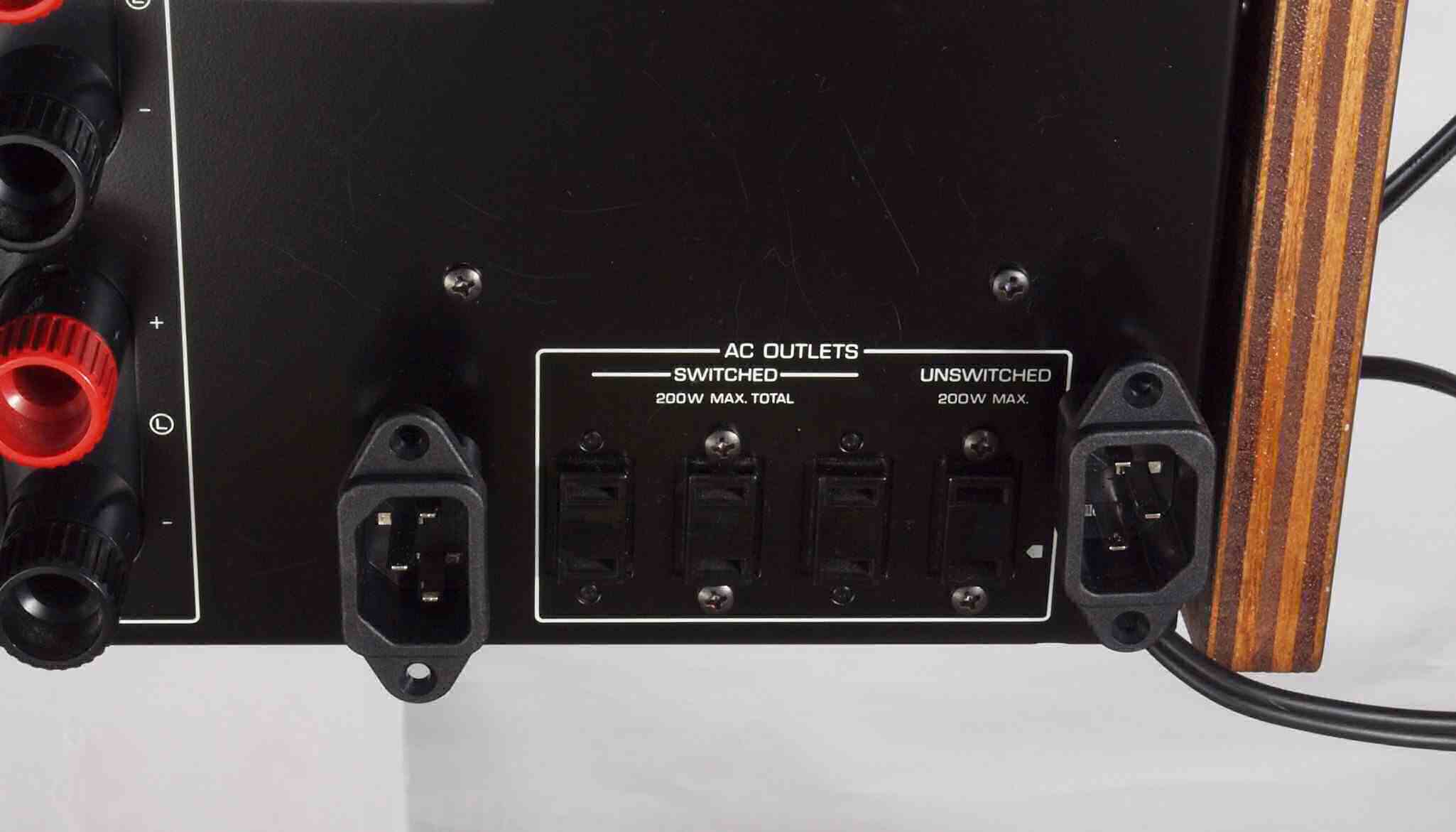

Ａ５２．　点検中　電源コードを取り、３Pインレットに交換可能、右側不可。　　FURUTECH　FI-10(R) ロジウムメッキ使用。

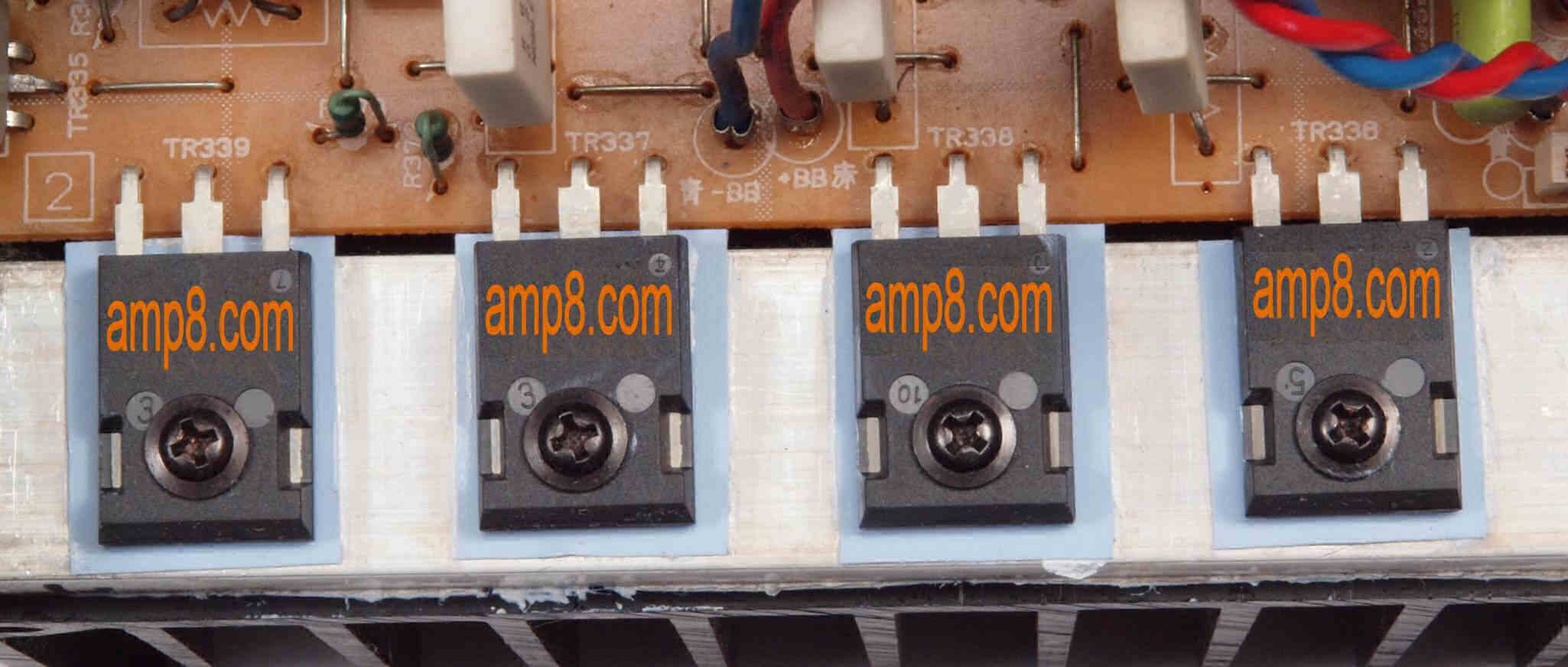

Ａ６１．　点検中　左右で終段ＴＲ（トランジスター）のメーカーが異なる。
　上写真＝Ｒ側サンケン製、　下写真＝Ｌ側東芝製。

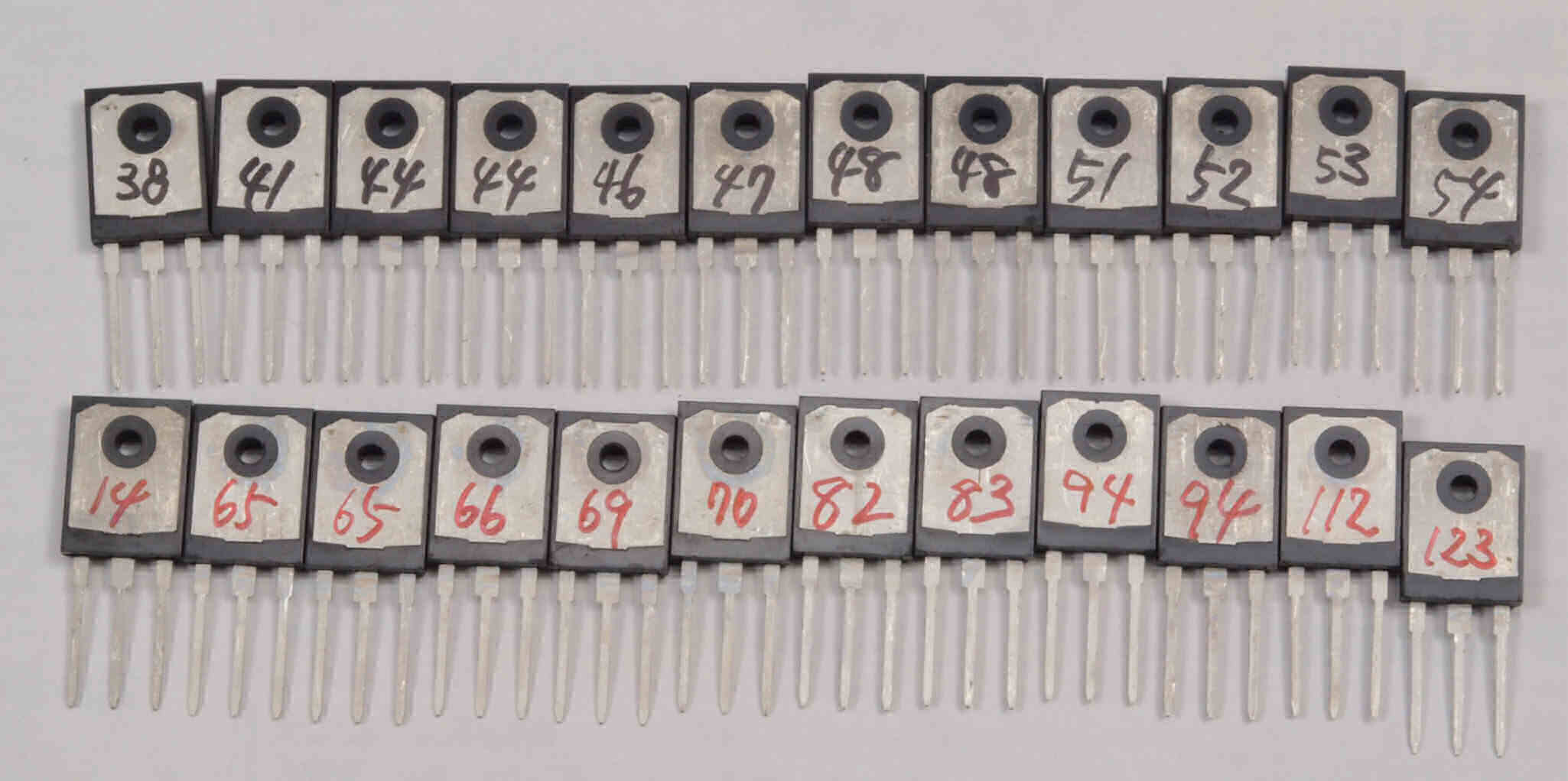

Ａ６２．　点検中　終段ＴＲ（トランジスター）の交換、後発の製品を在庫品から選別使用。　
Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ．　出力・歪み率測定・調整
　　　　「見方」。

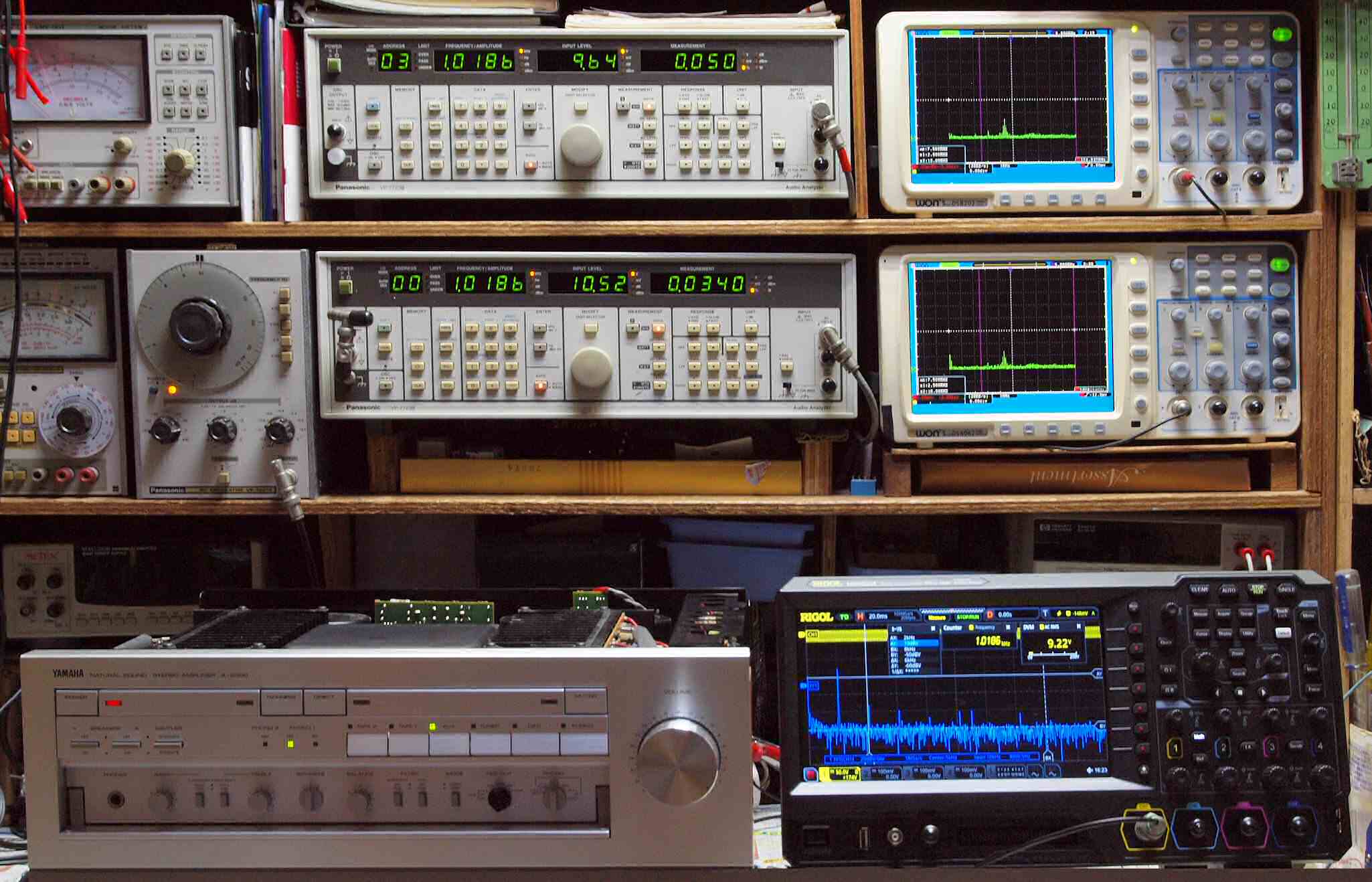

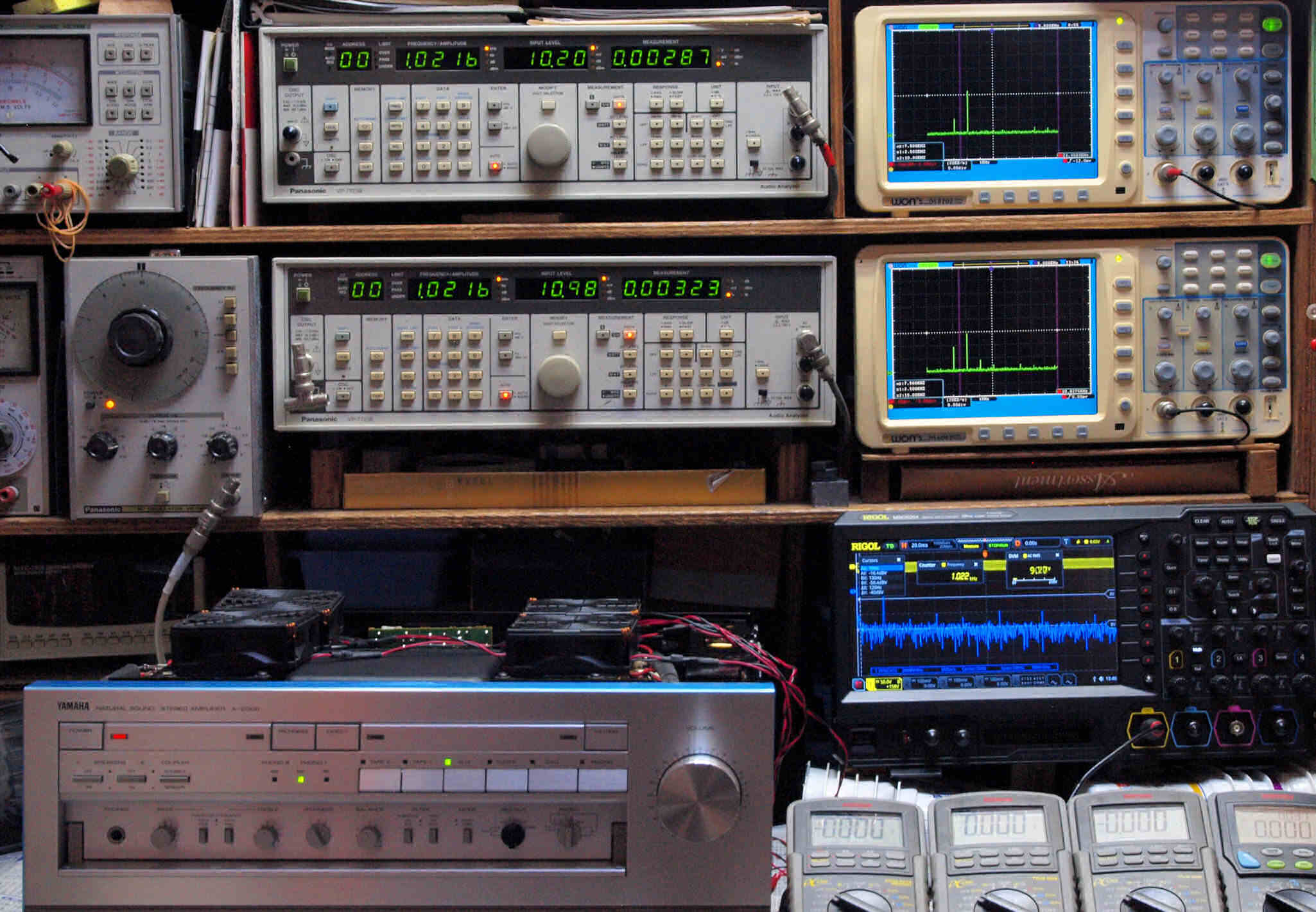

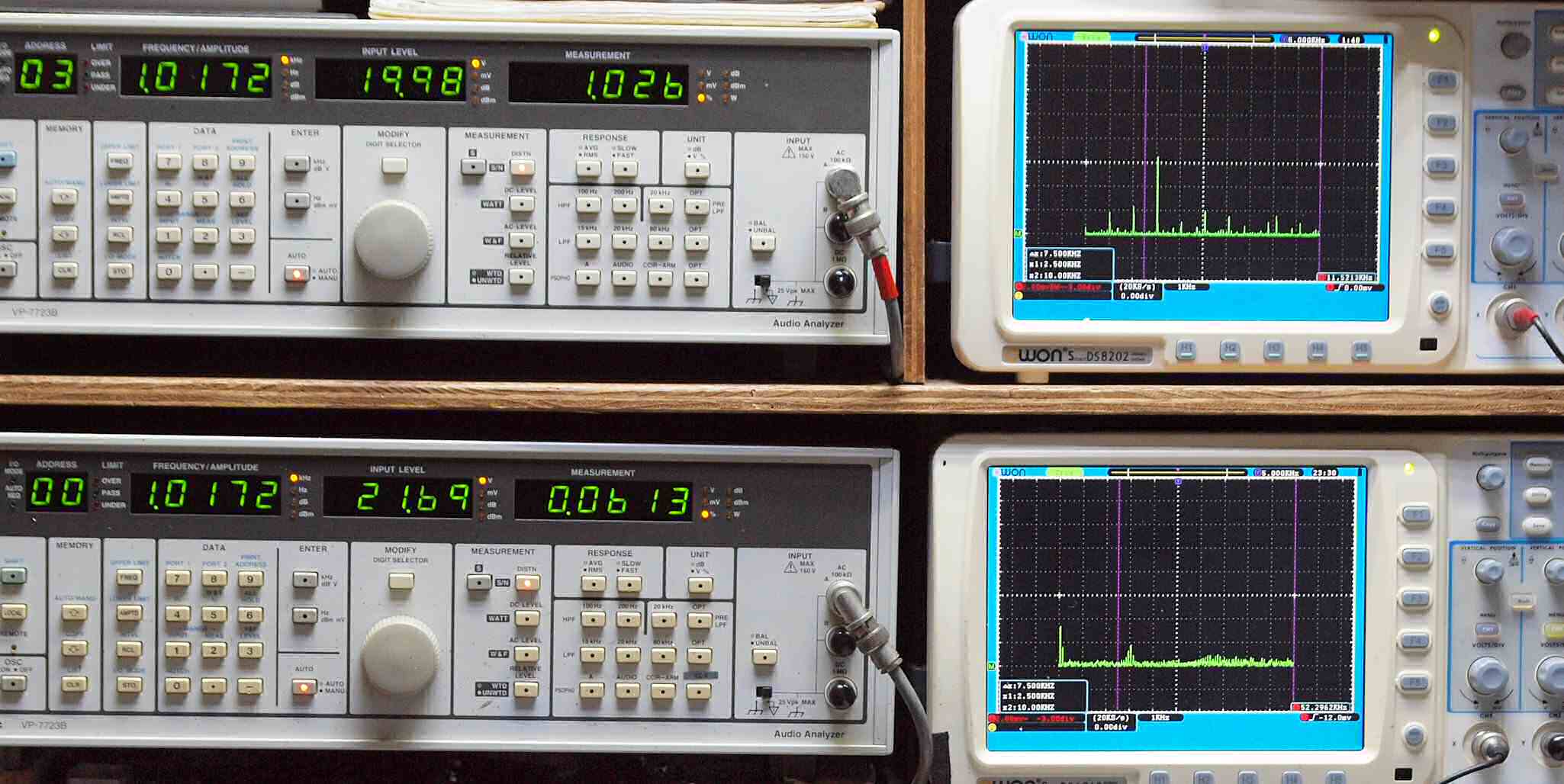

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｔ０．　デジタルオシロ　RIGOL　MSO5204による右側ＳＰ出力のＦＦＴ解析．．まだ研究模索中。
Ｔ１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　１．０２６％歪み。
　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０６１３％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ２．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　１．１０４％歪み。

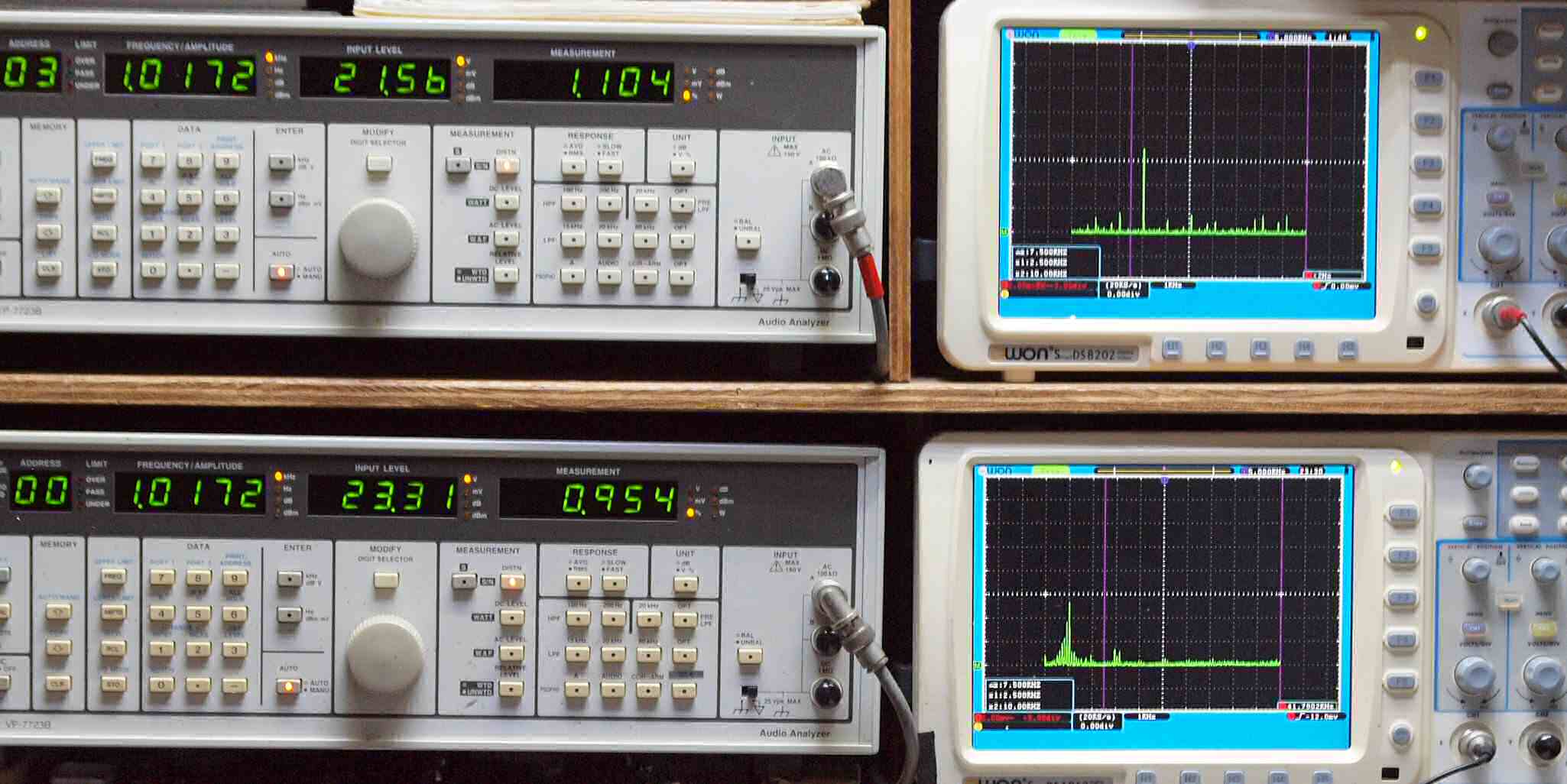

　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．９５４％歪み．．．発振が始まる。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

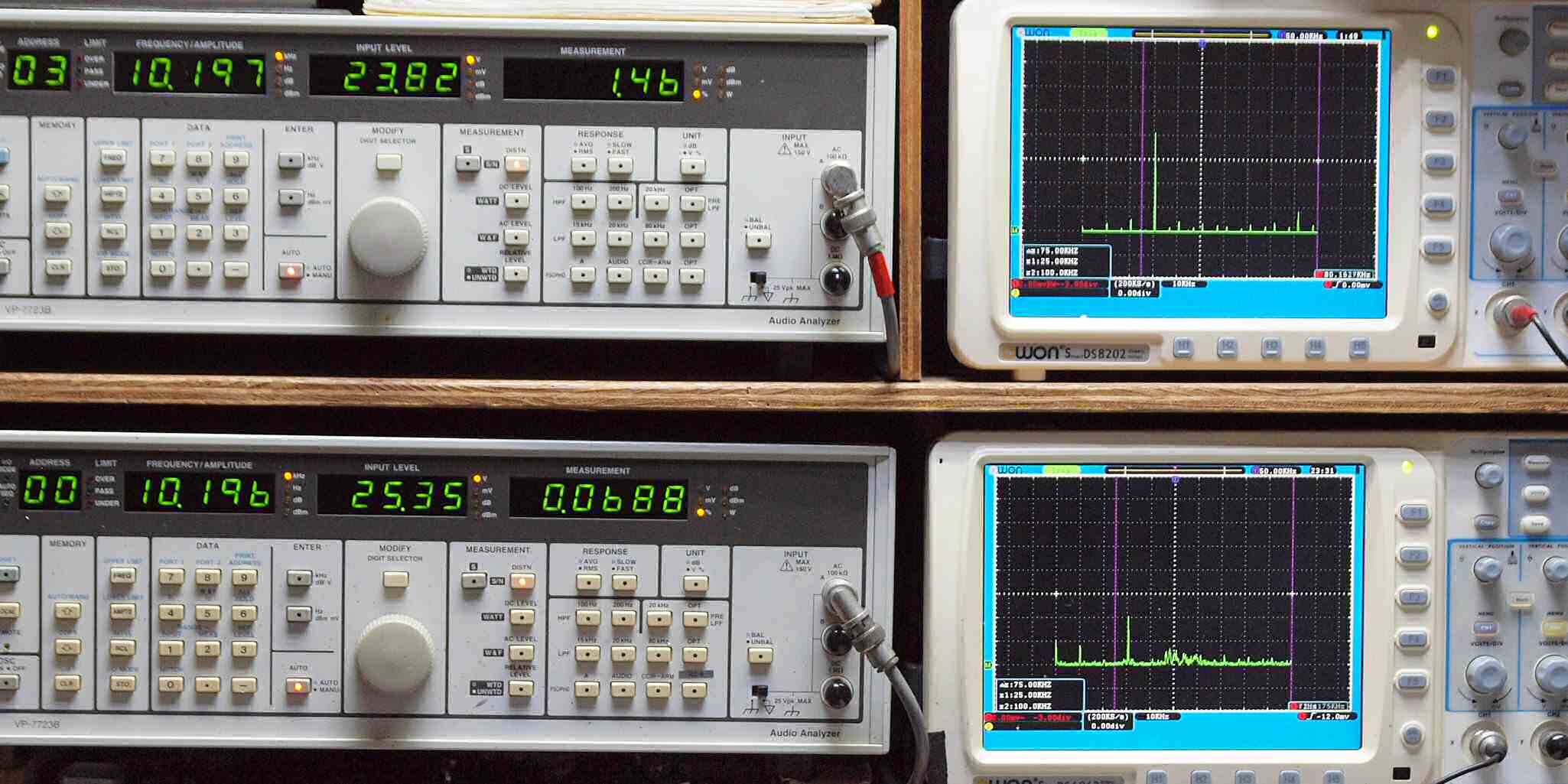

Ｔ３．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　１．４６％歪み。
　　　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．０６８８％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

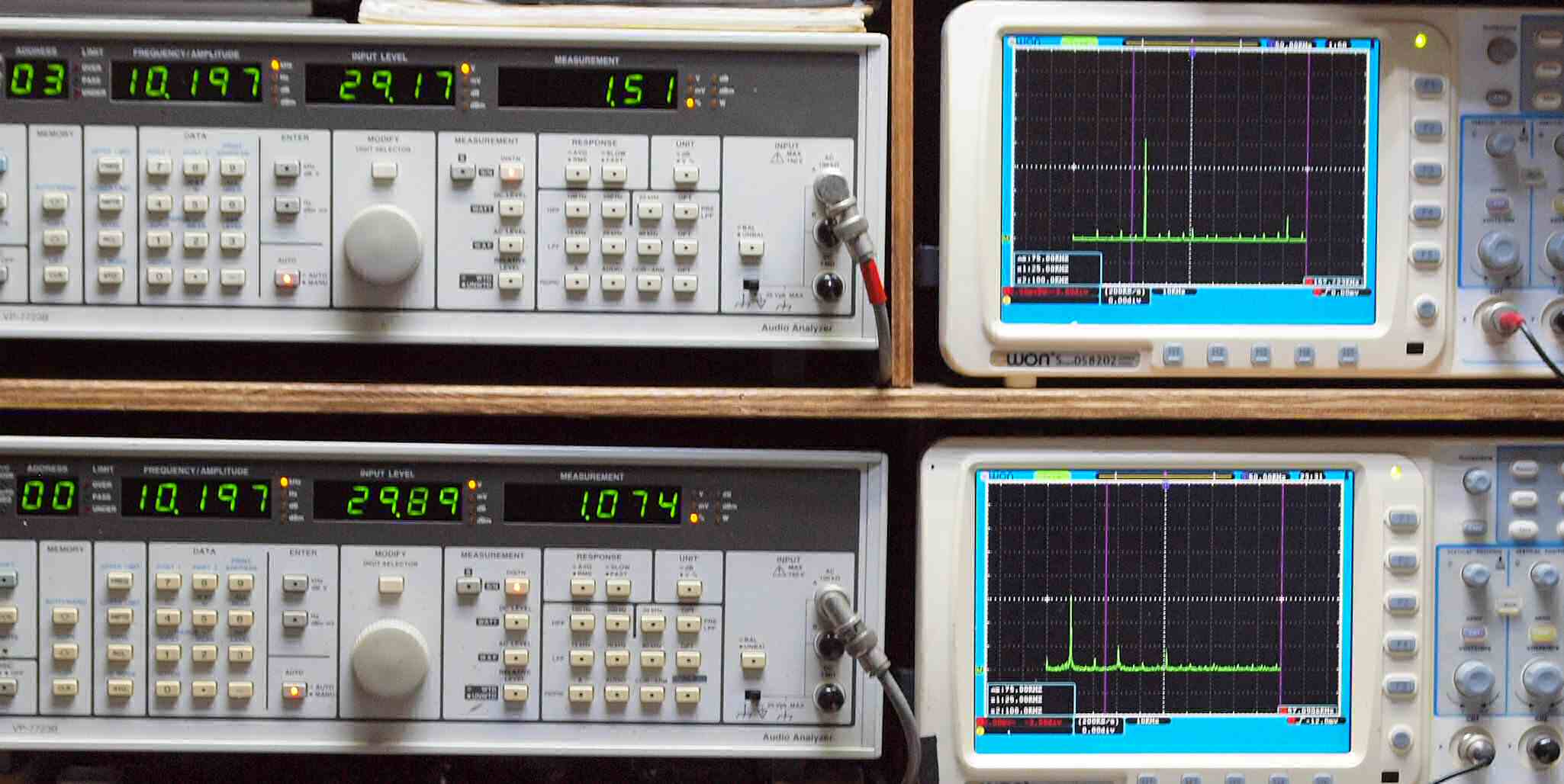

Ｔ４．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　１．５１％歪み。
　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　１．０７４％歪み．．．発振が始まる。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

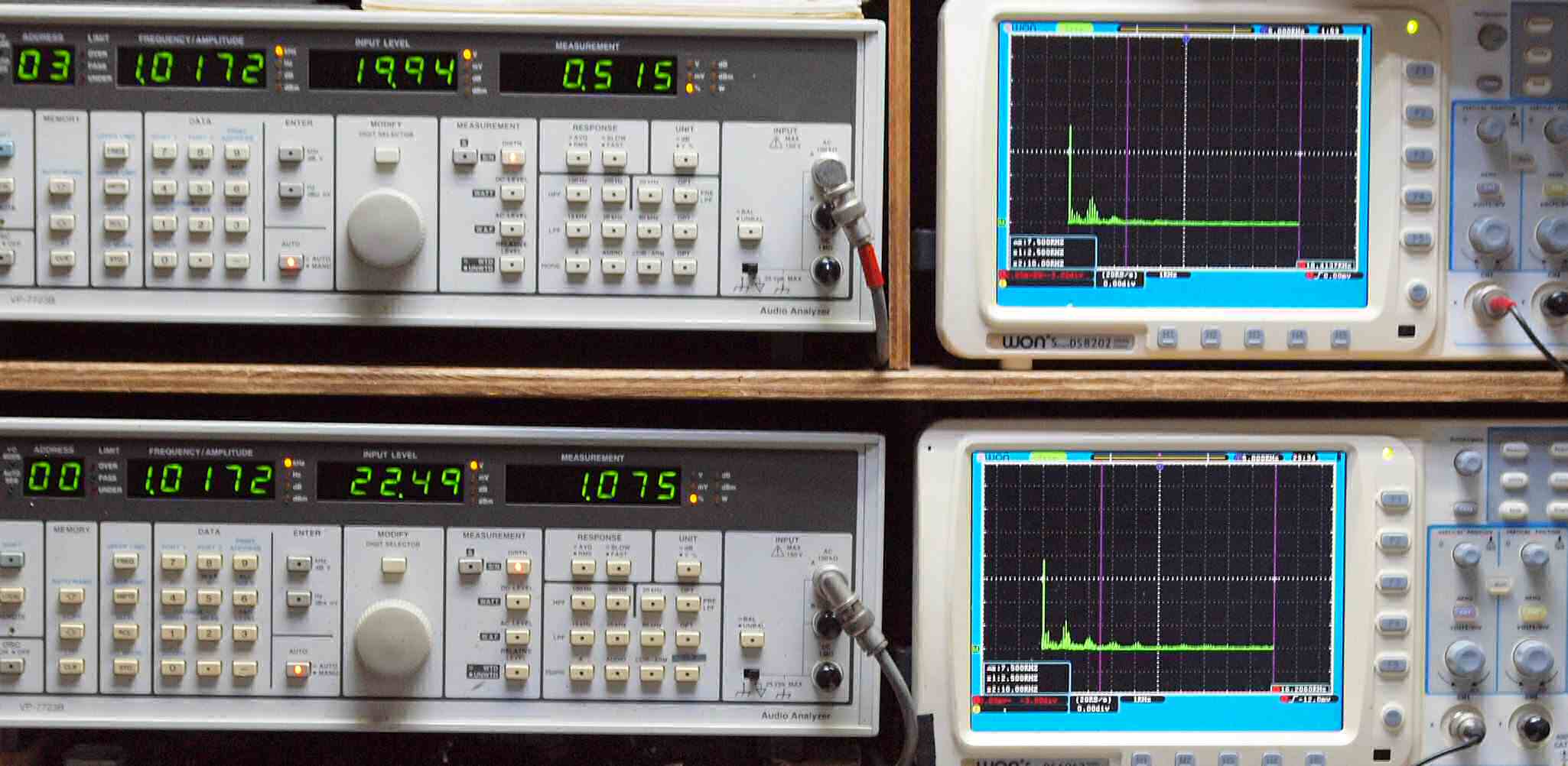

Ｔ５．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．５１５％歪み。
　　　　　　　　　　 　　　　 Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　１．０７５％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

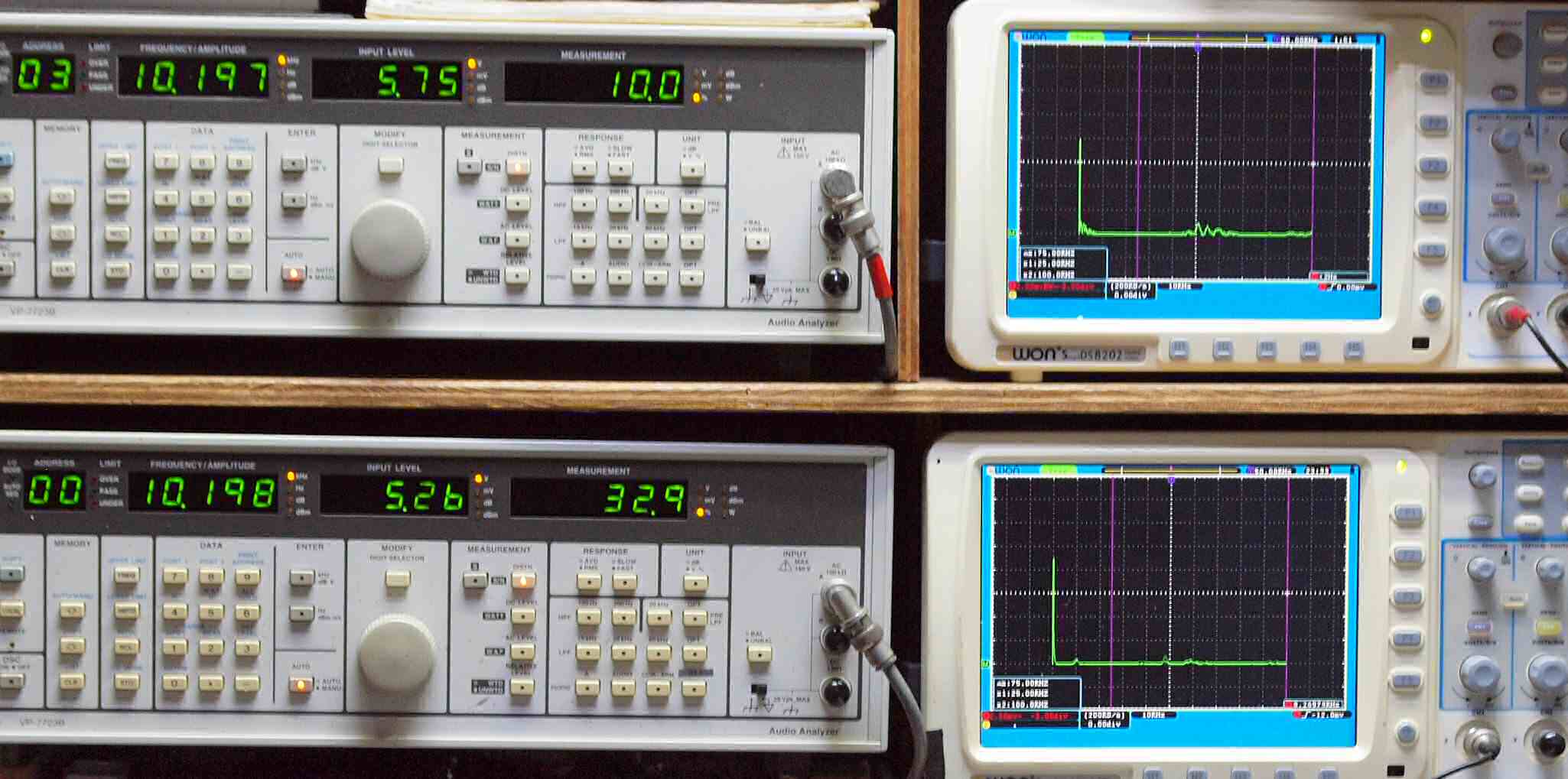

Ｔ６．　ＭＭ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧６Ｖ＝４．５Ｗ出力、　１０％歪み。
　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧５Ｖ＝３．１２５Ｗ出力、　３２．９％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

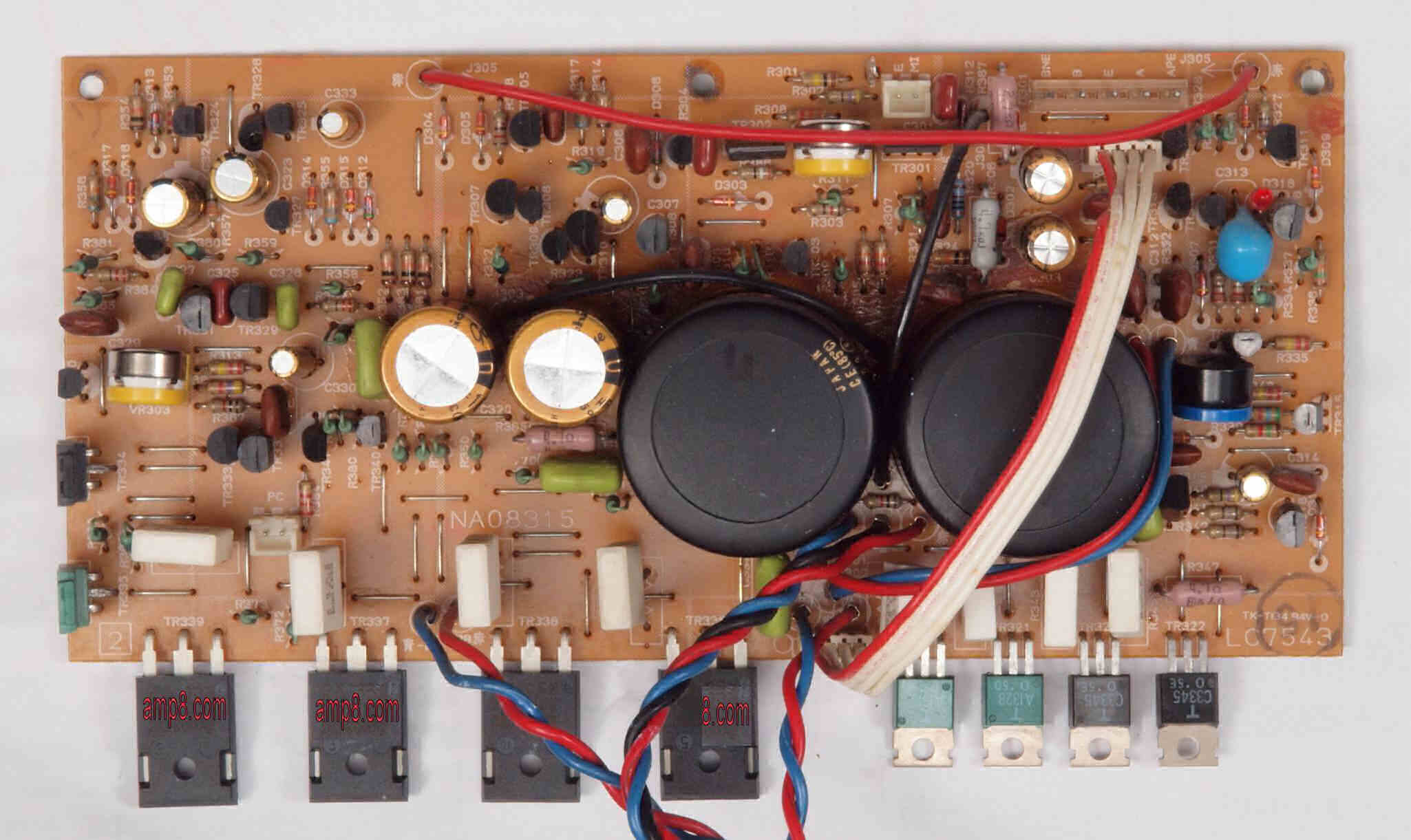

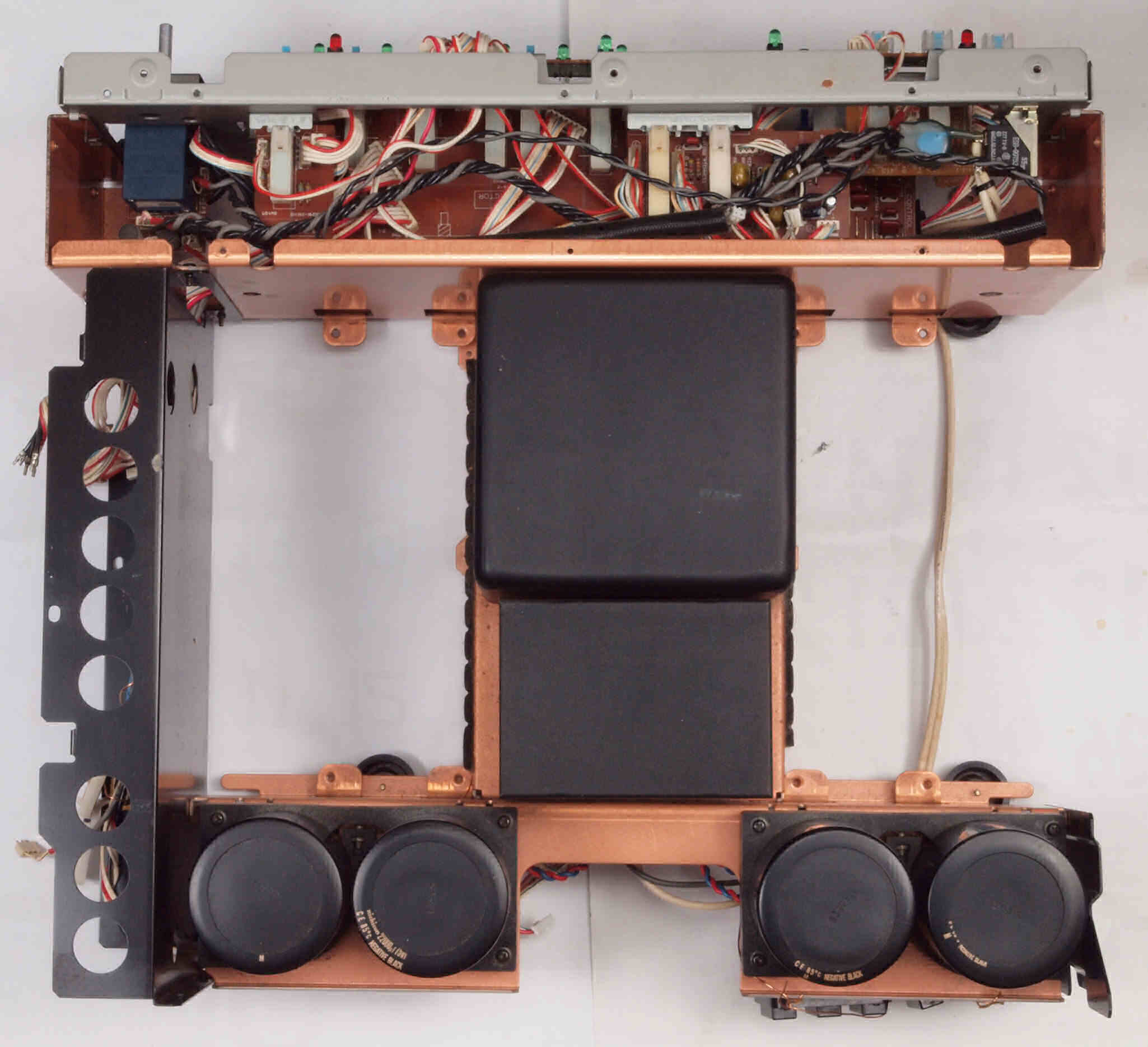

Ｃ０．　修理中　前後パネル、左右パネル、基板を外した所。　

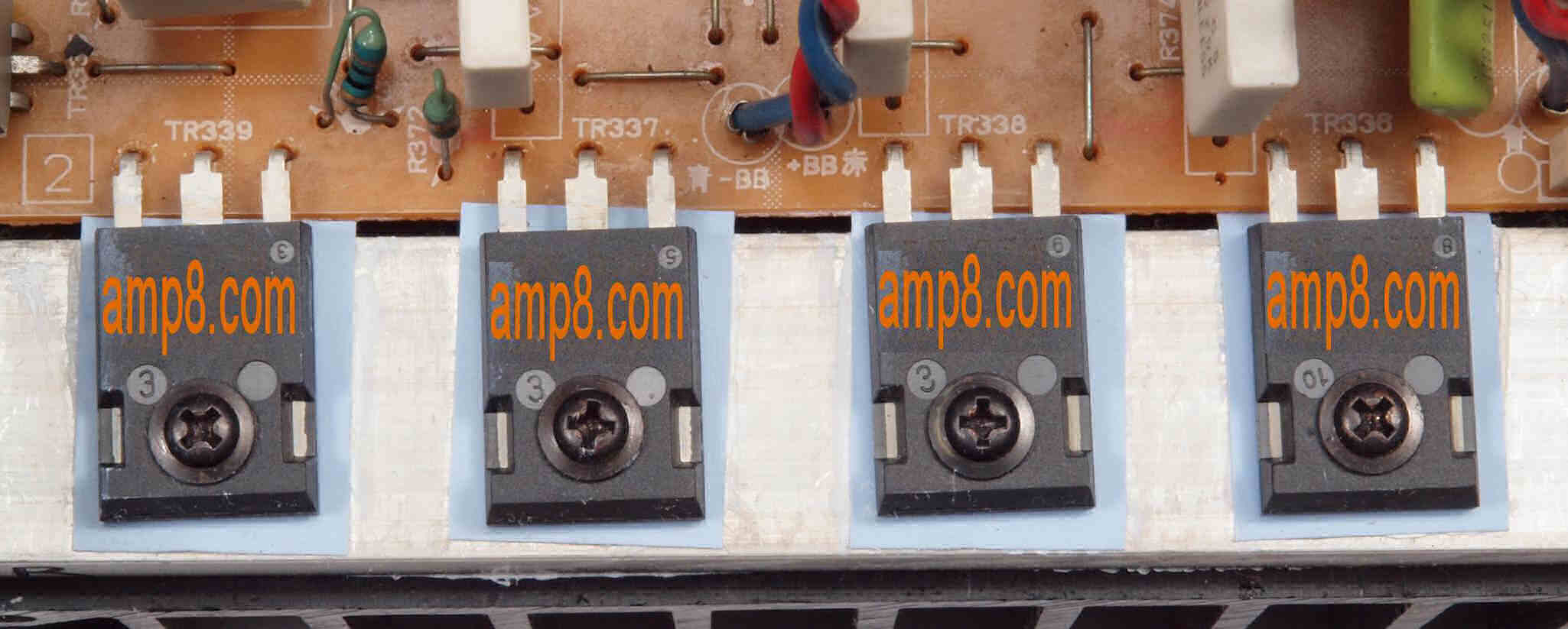

Ｃ１１．　修理前　Ｒ側終段ブロック。　終段ＴＲ（トランジスター）はサンケン製。
Ｃ１２．　修理後　Ｒ側終段ブロック。　
Ｃ１３．　修理後　Ｒ側終段ブロック。　終段ＴＲ（トランジスター）交換、熱伝導の良いテフロンシートに交換する。

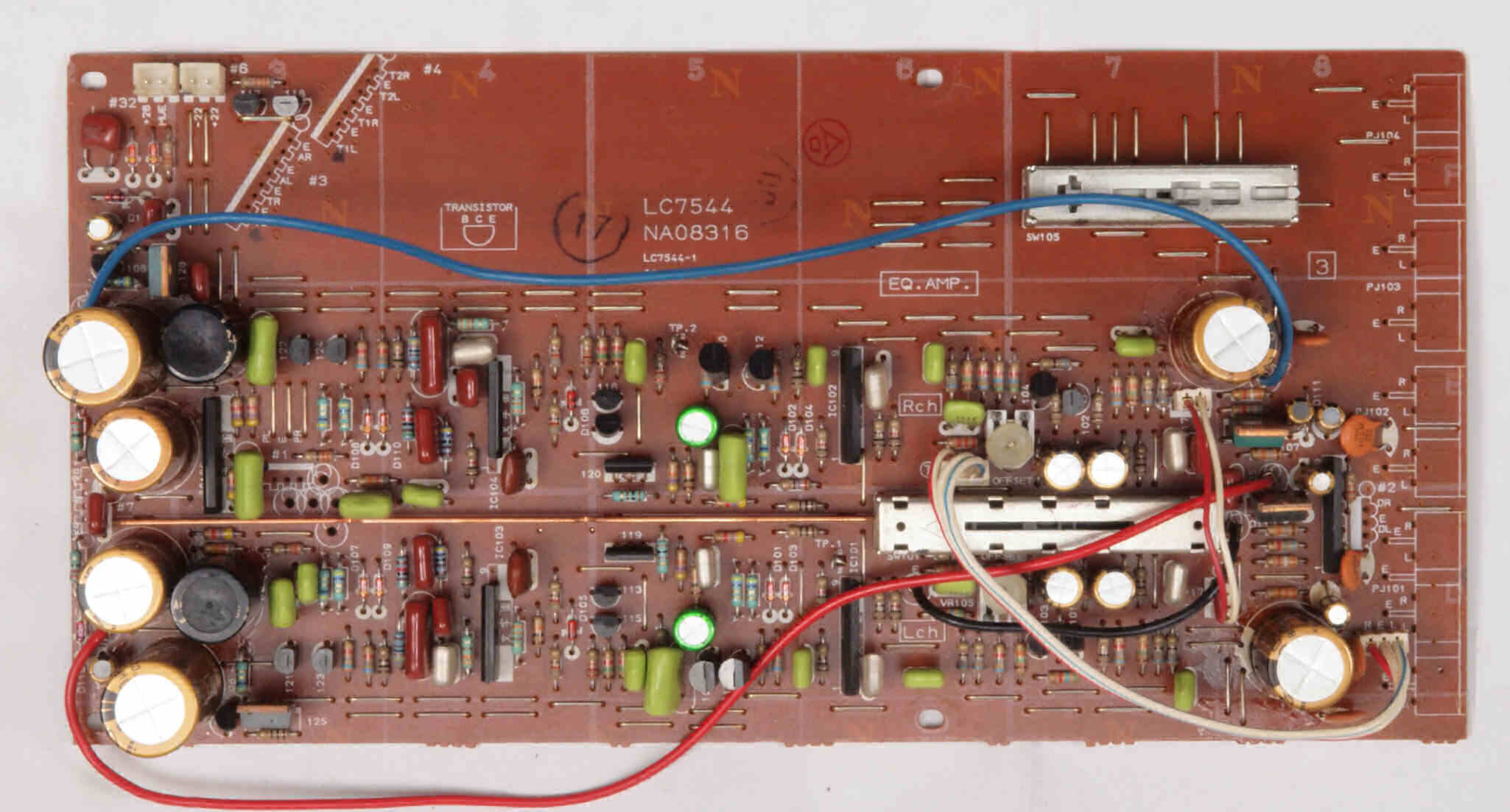

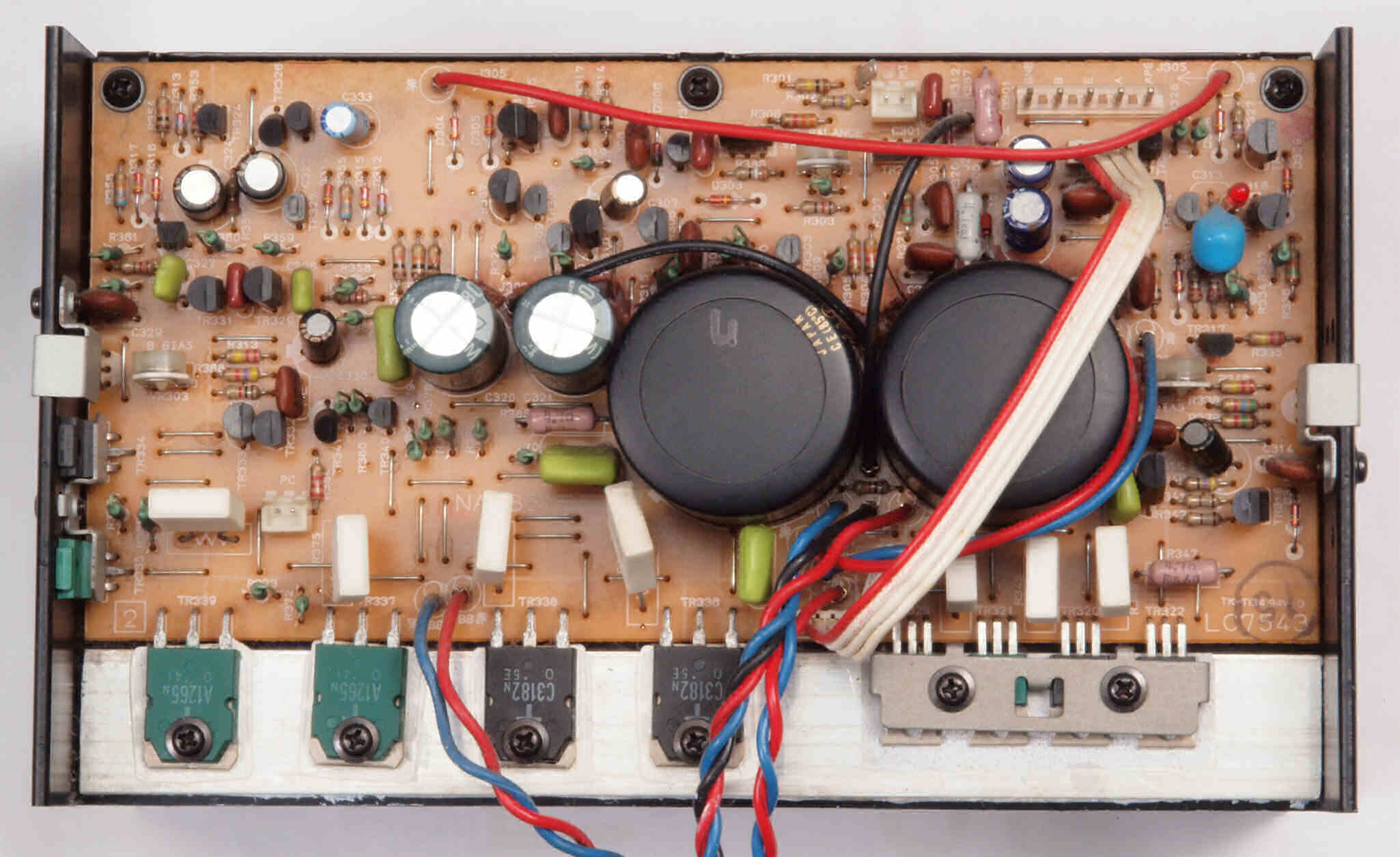

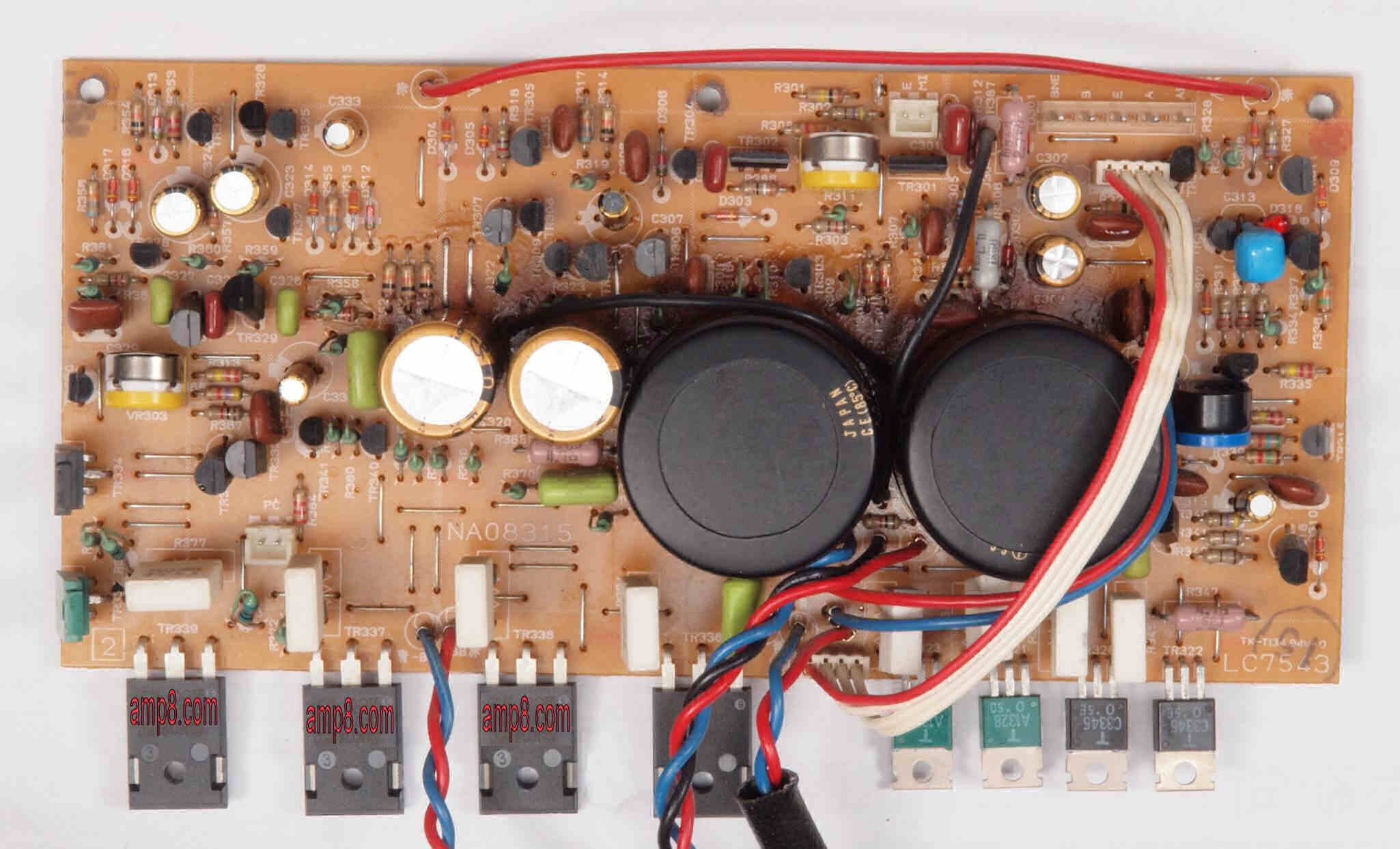

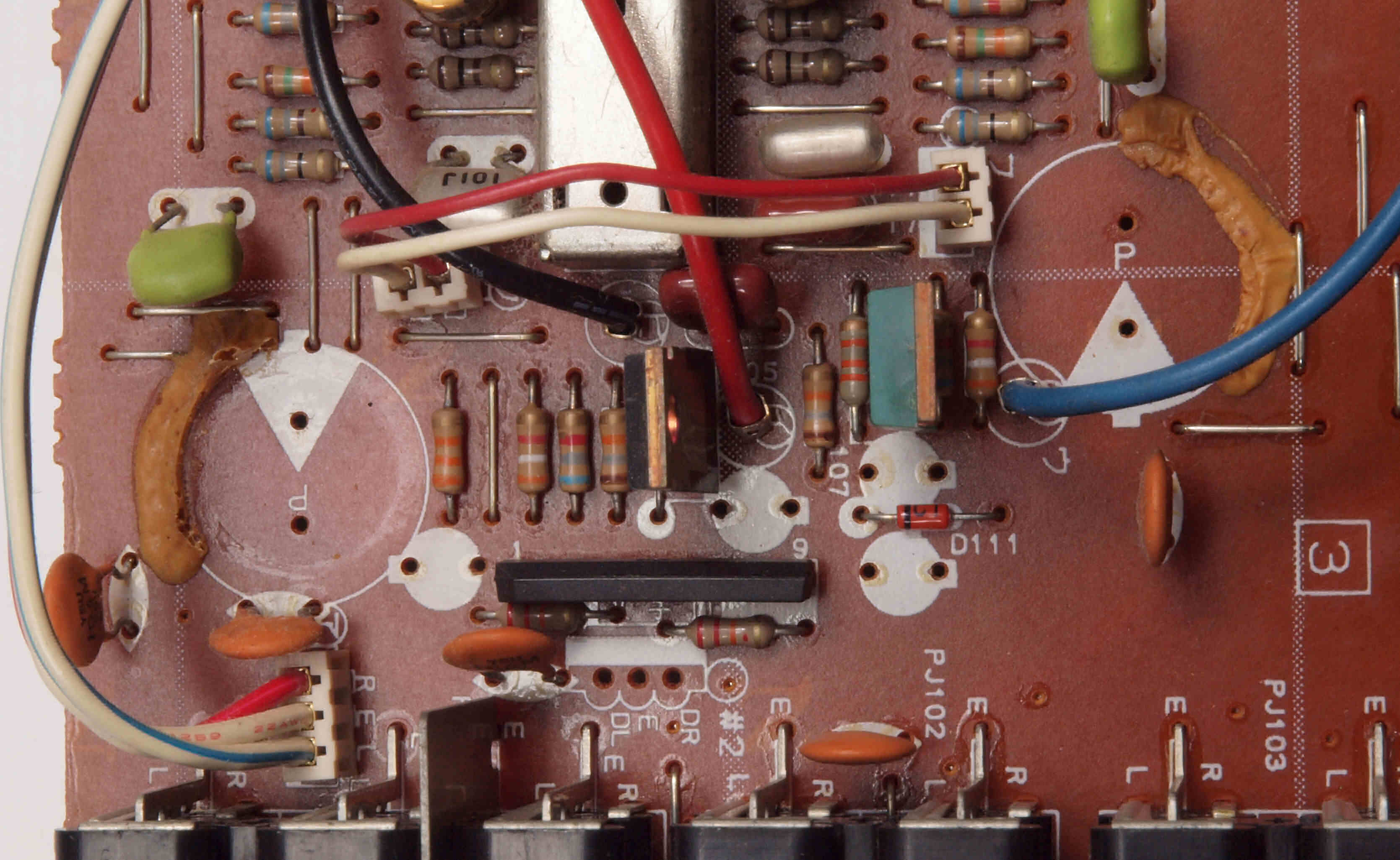

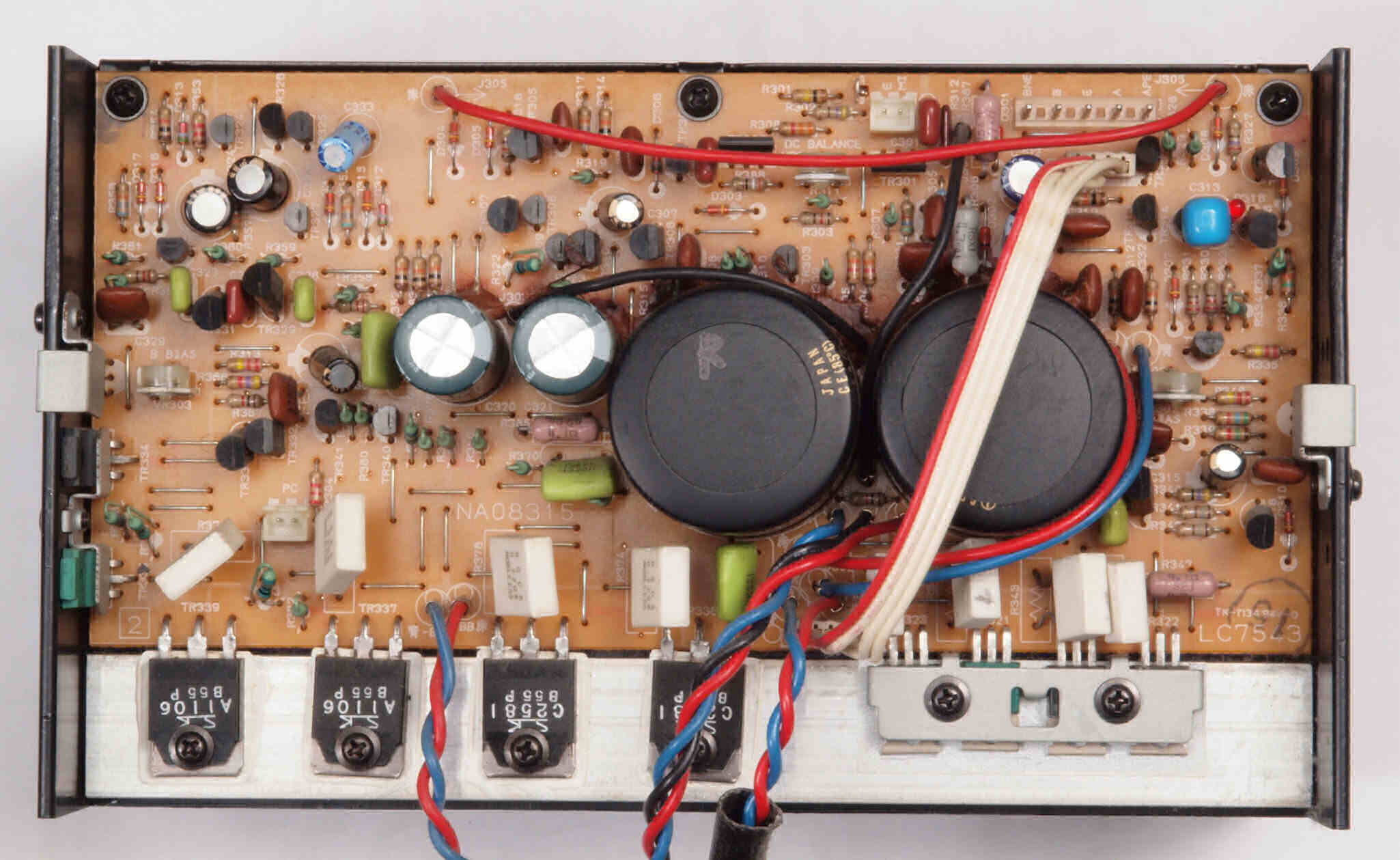

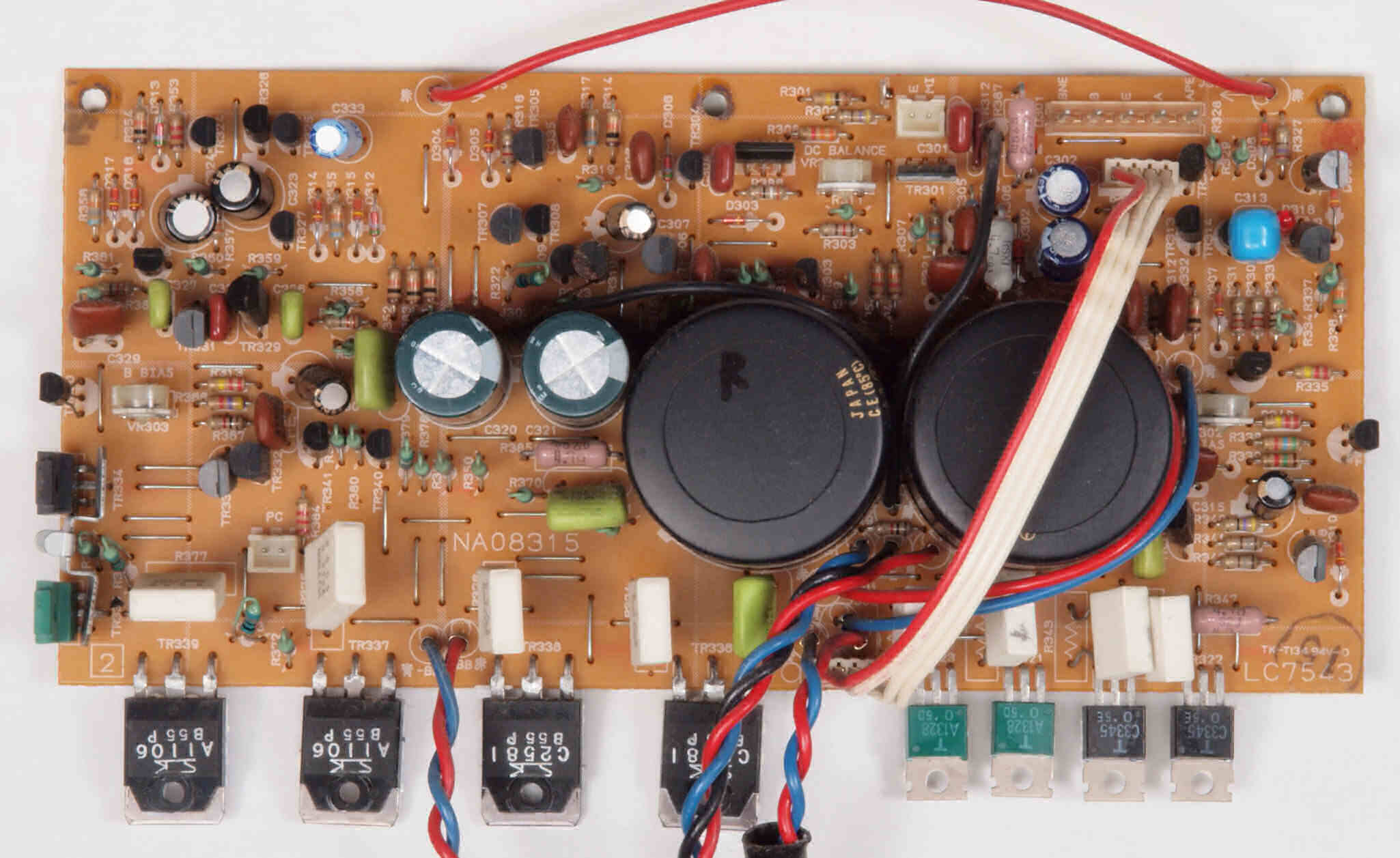

Ｃ２１．　修理中　Ｒ側アンプ基板。

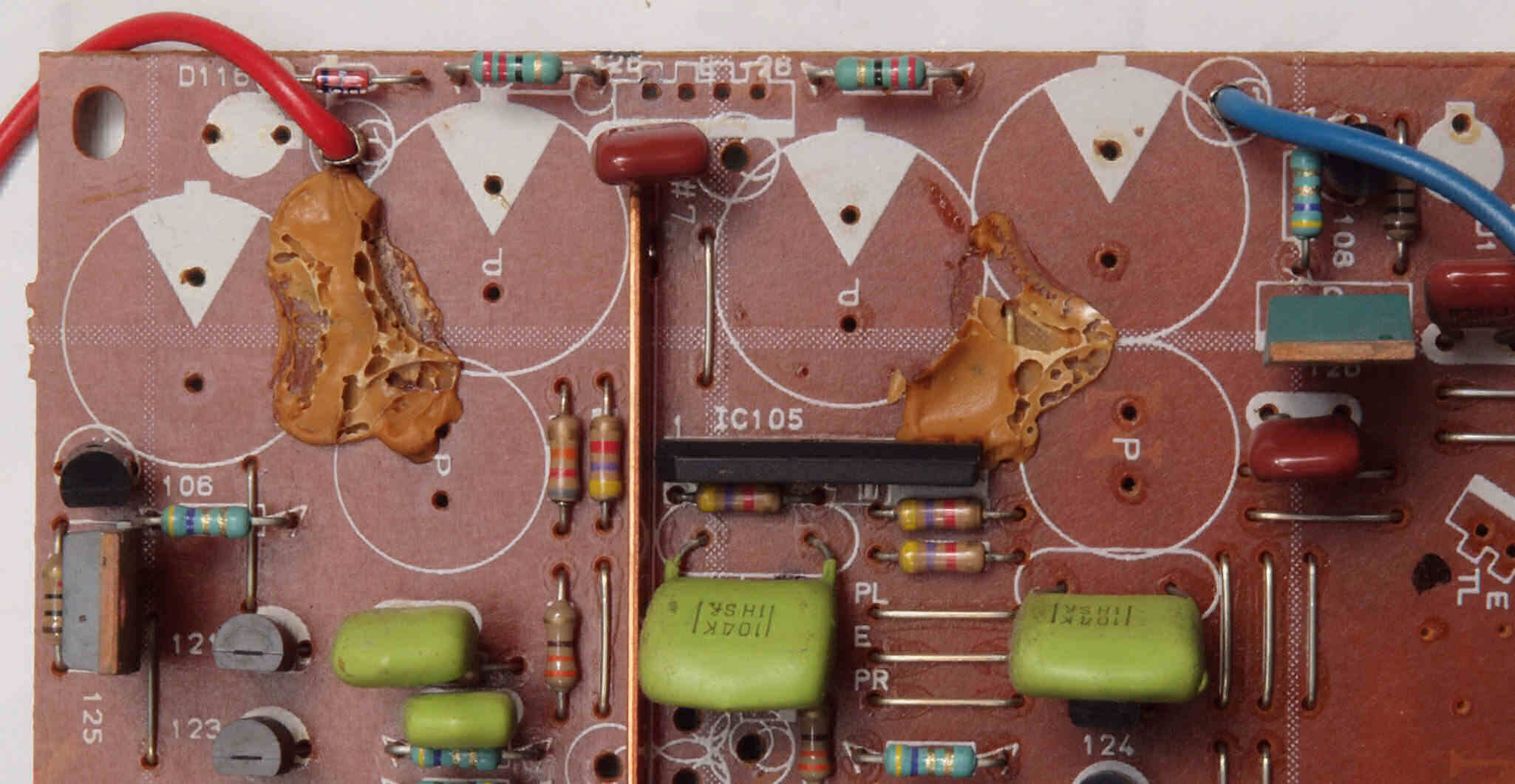

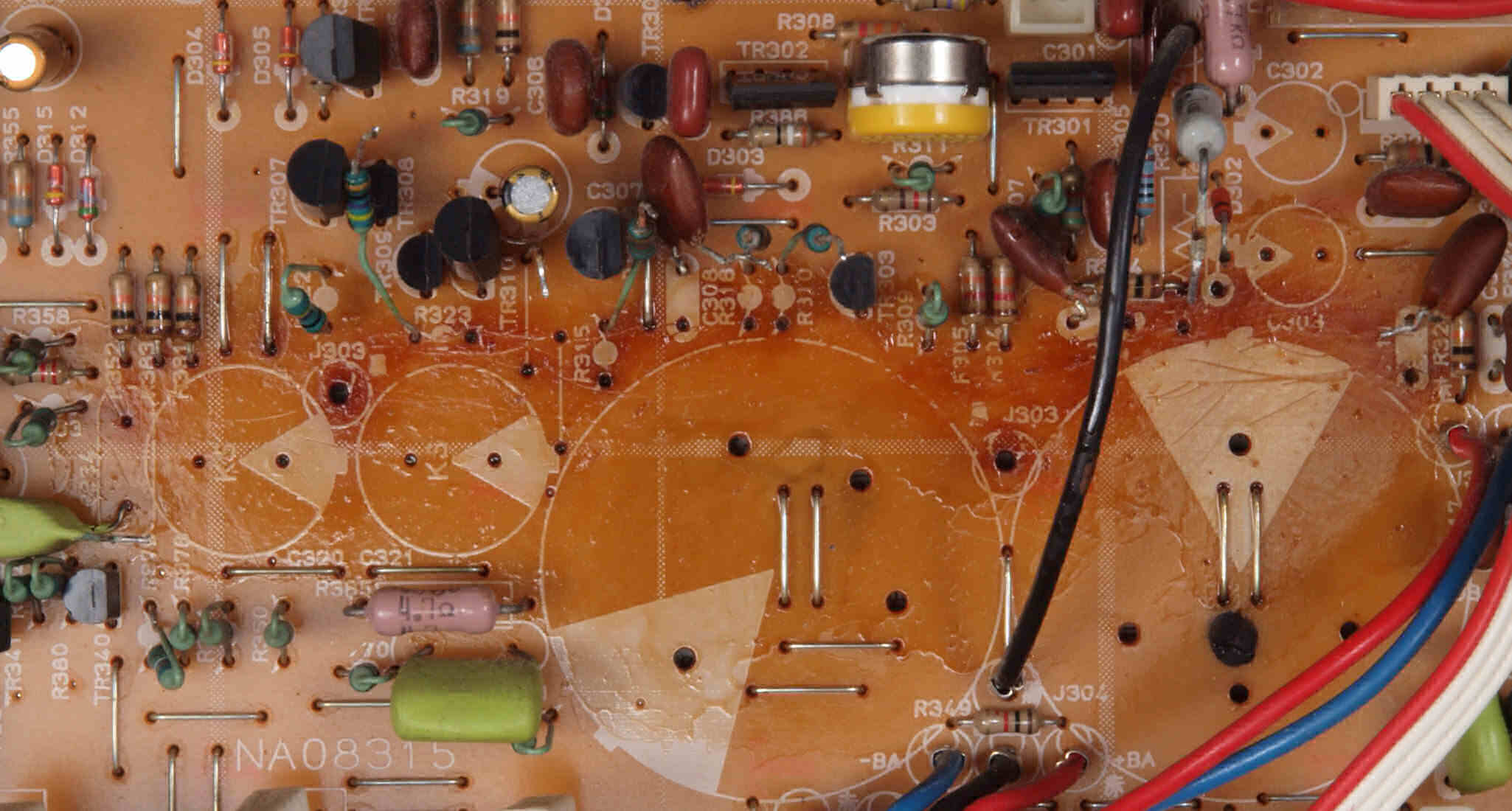

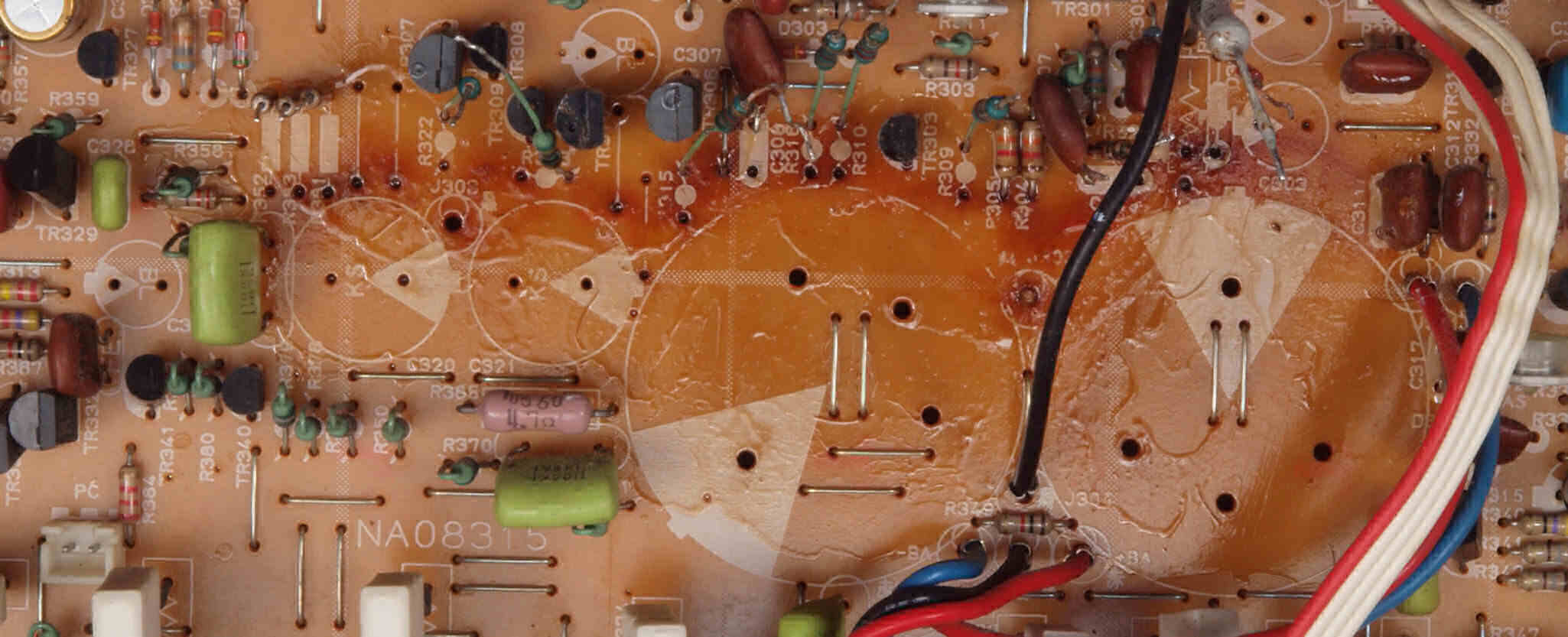

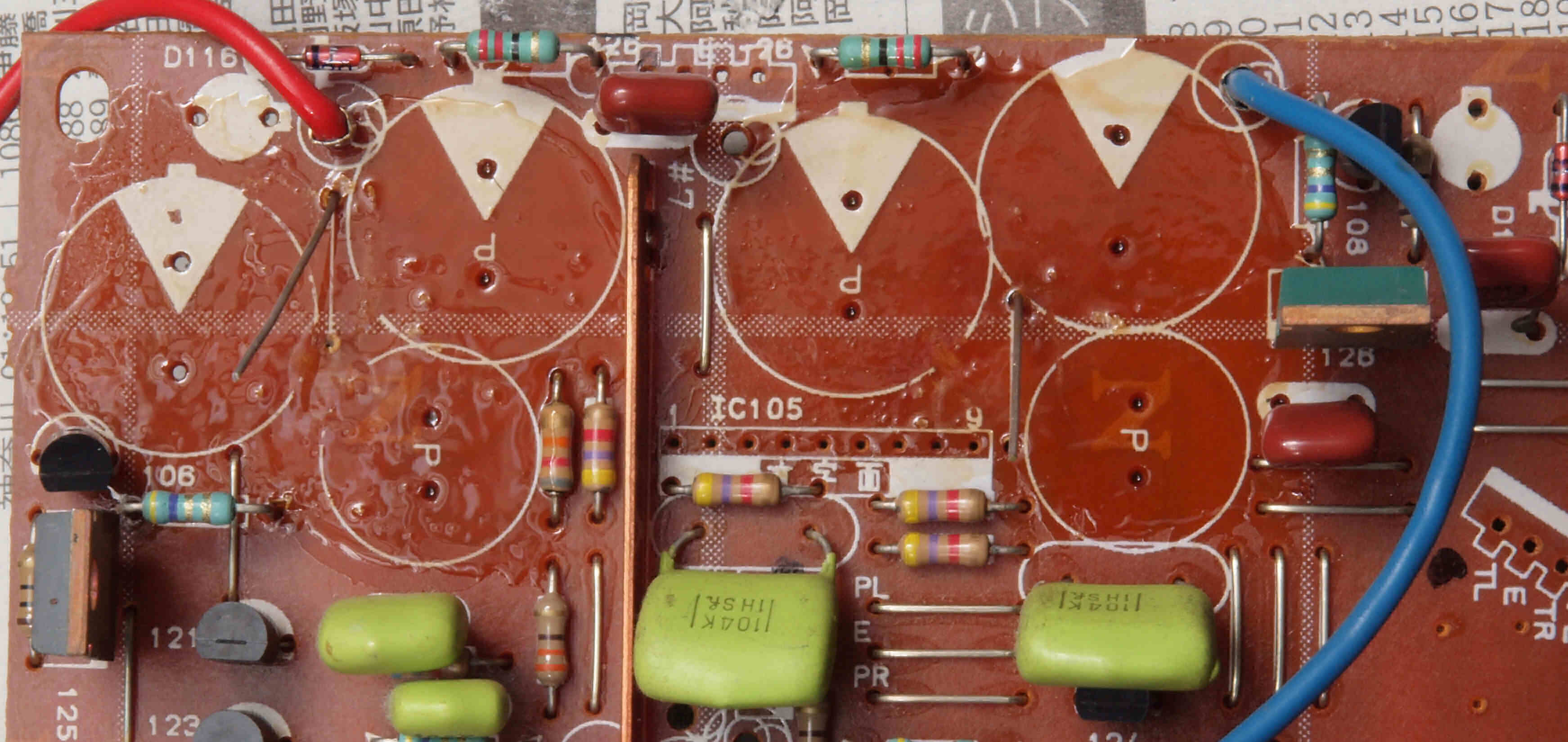

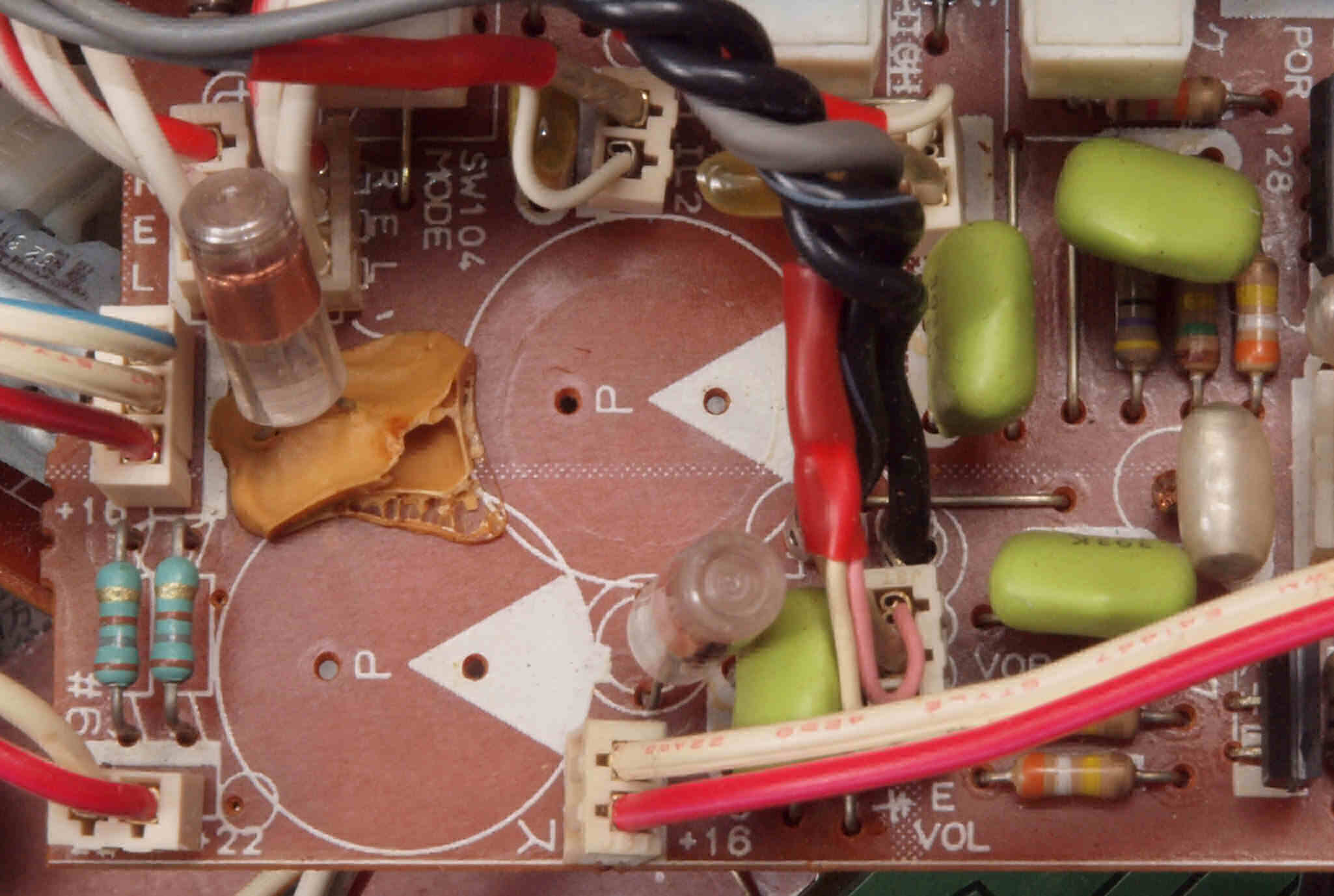

Ｃ２１２．　修理後　Ｒ側アンプ基板。　トルエン溶媒の接着剤。
Ｃ２１３．　修理後　Ｒ側アンプ基板。　トルエン溶媒の接着剤を取り去り、コート液を塗布後。

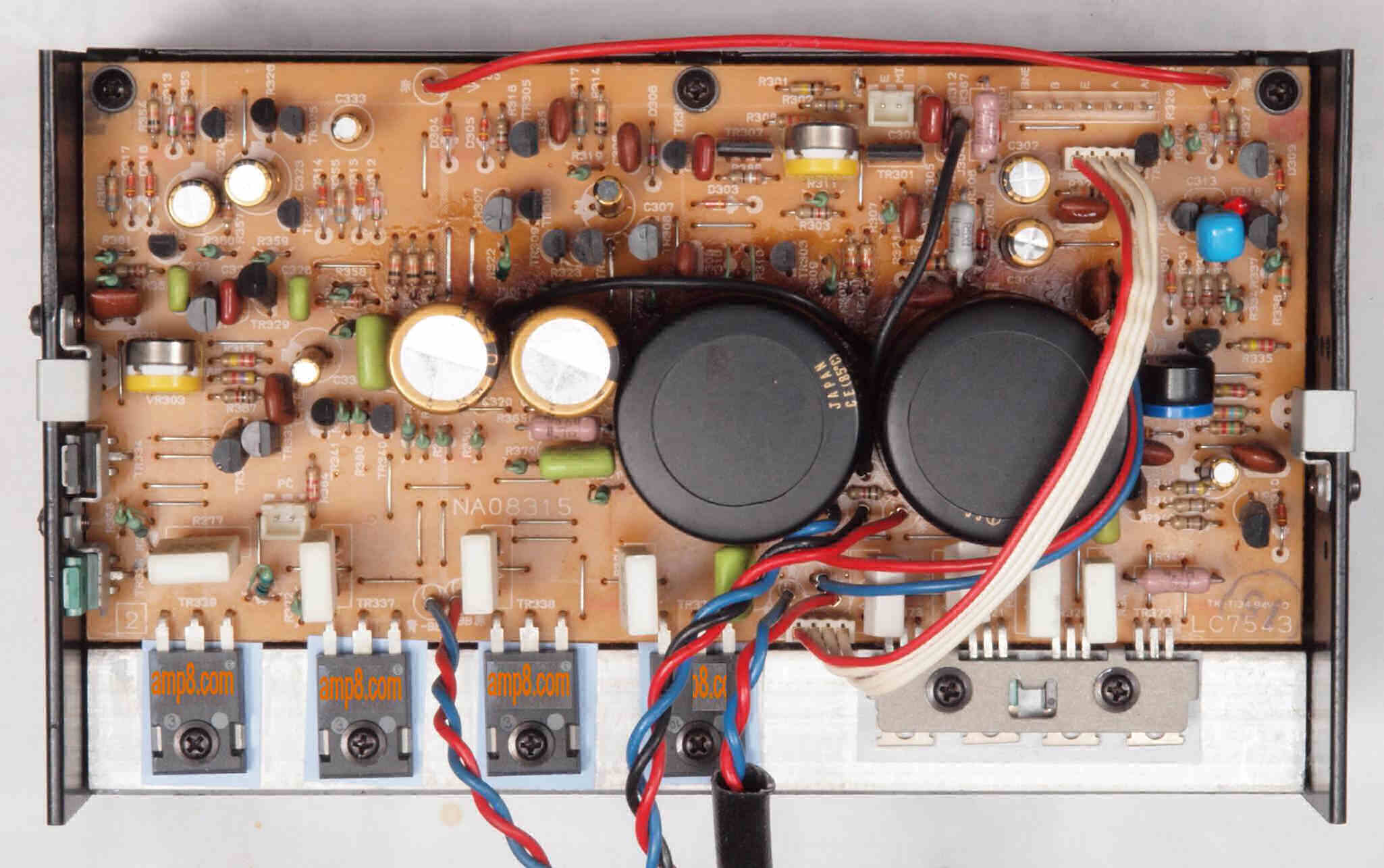

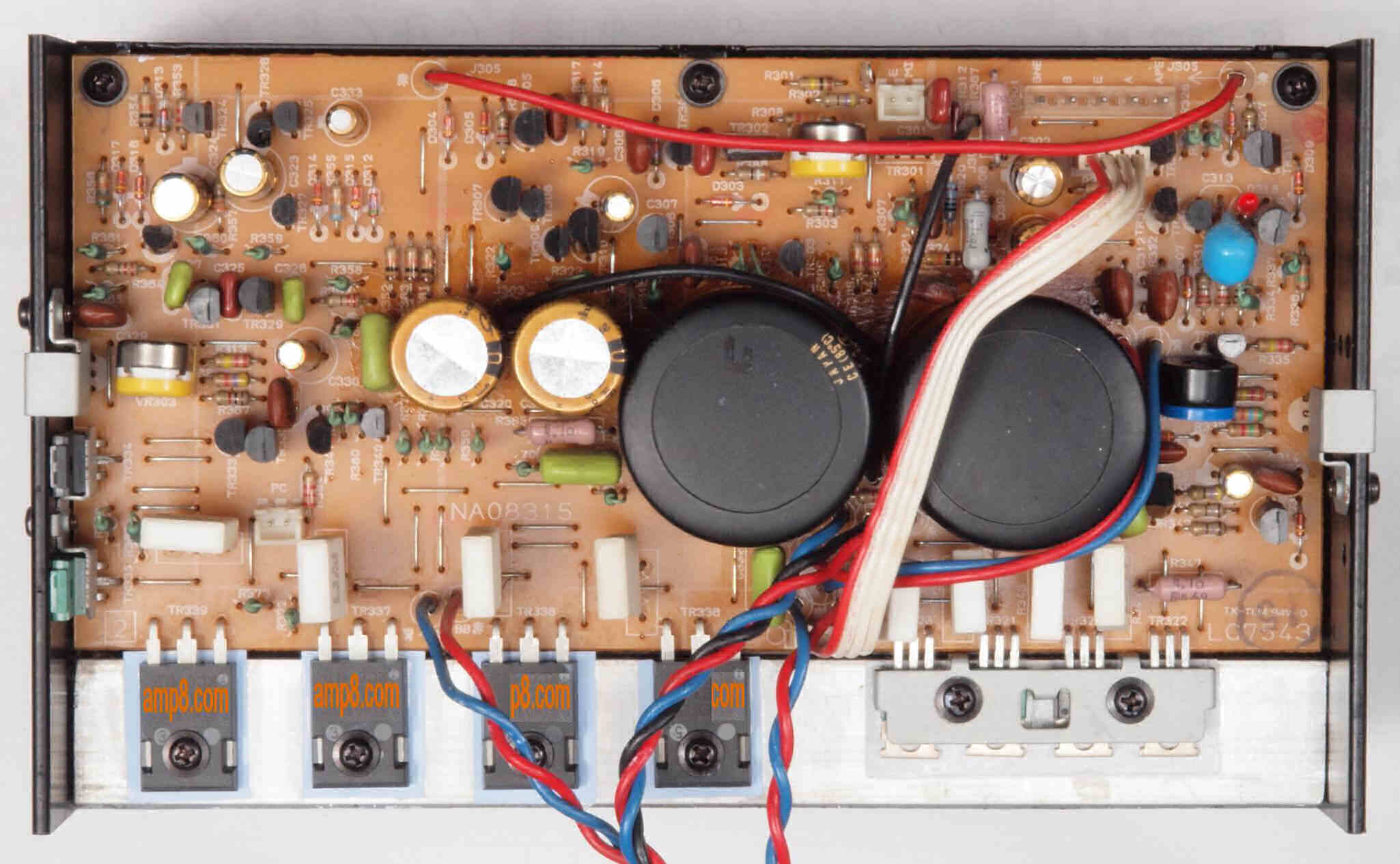

Ｃ２２．　修理後　Ｒ側アンプ基板。　終段ＴＲ（トランジスター）４個、半固定VR３個、電解コンデンサー１０個、複合FET(Field Effect Transistor)１個、複合ＴＲ（トランジスター）１個交換。

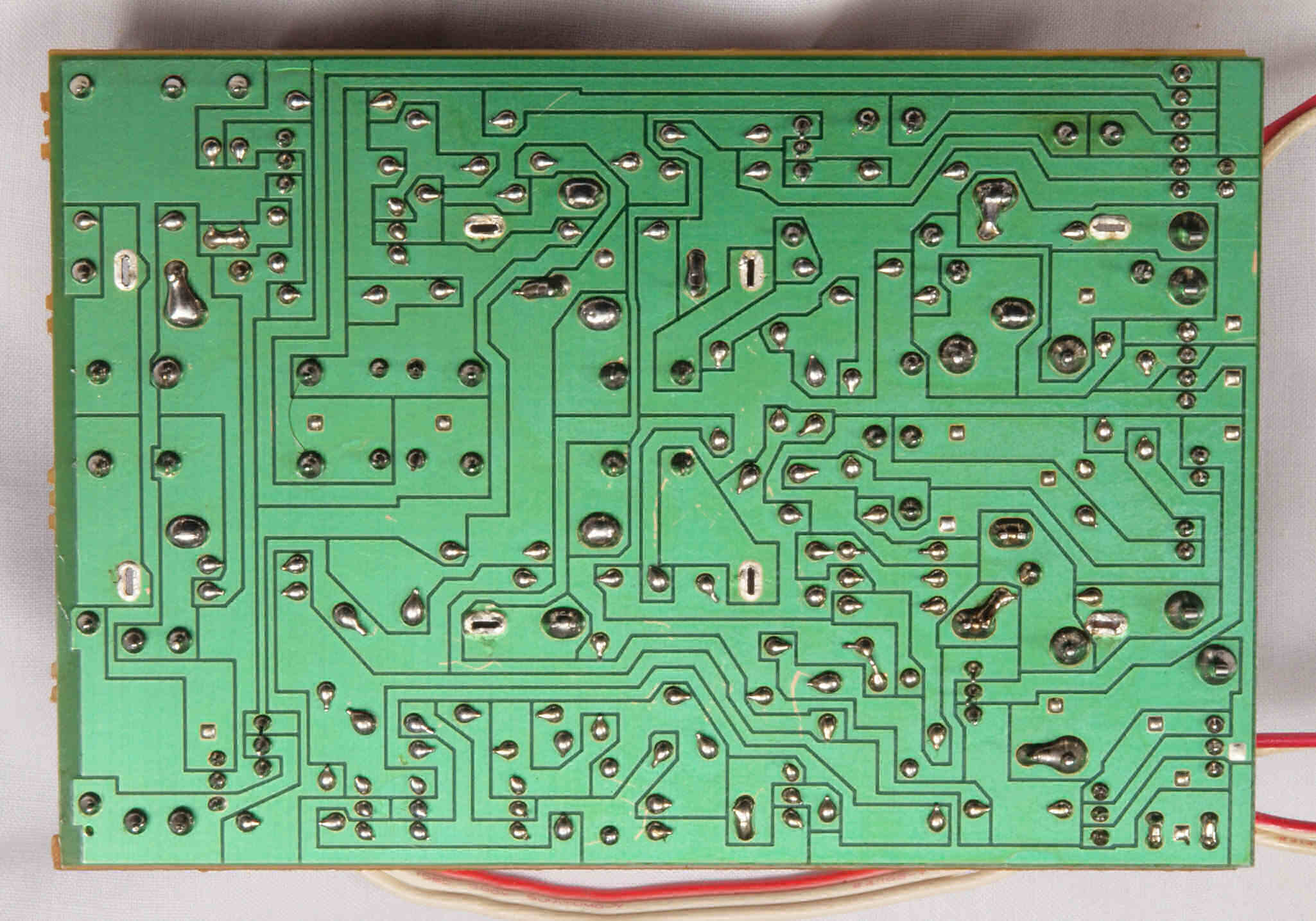

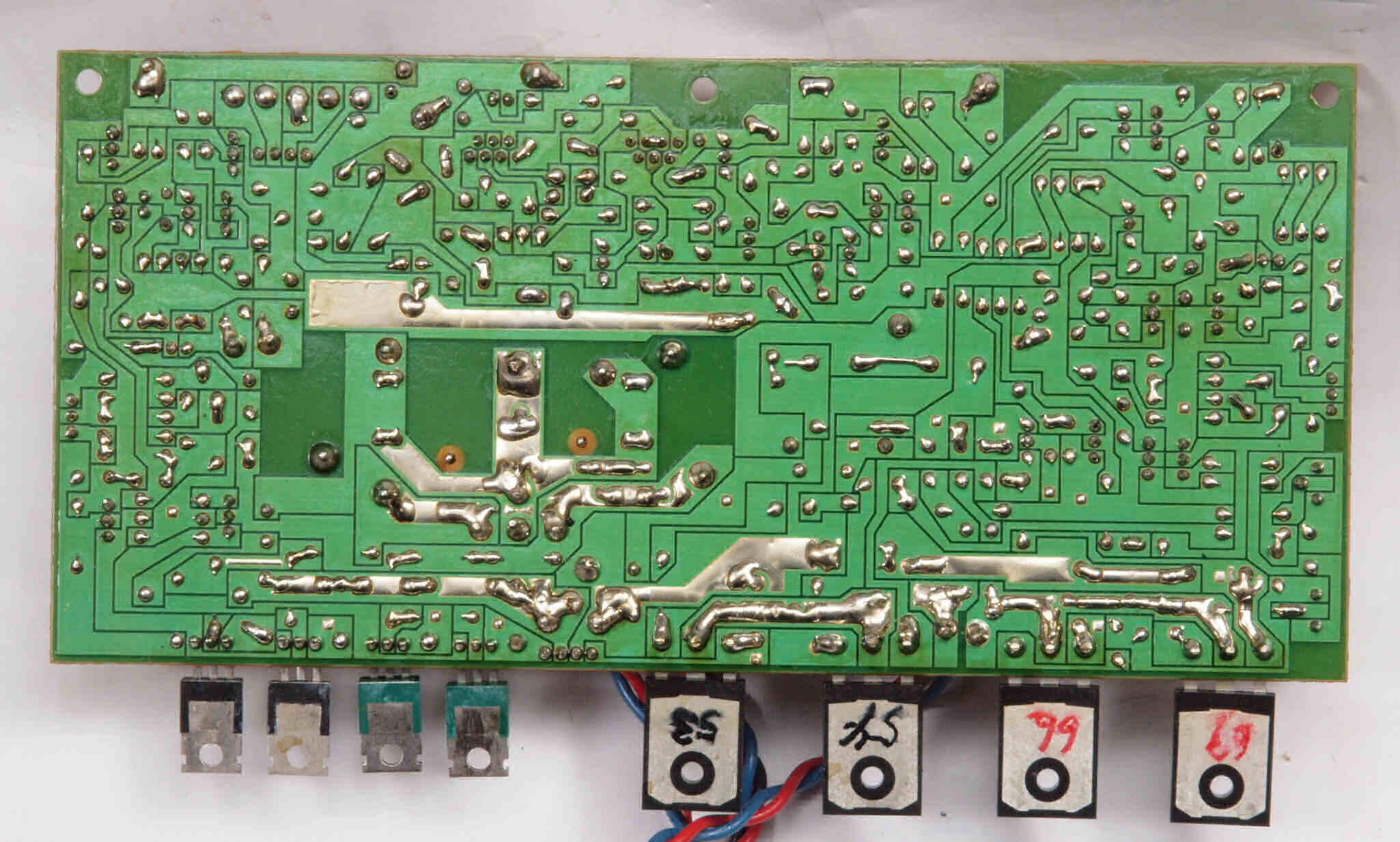

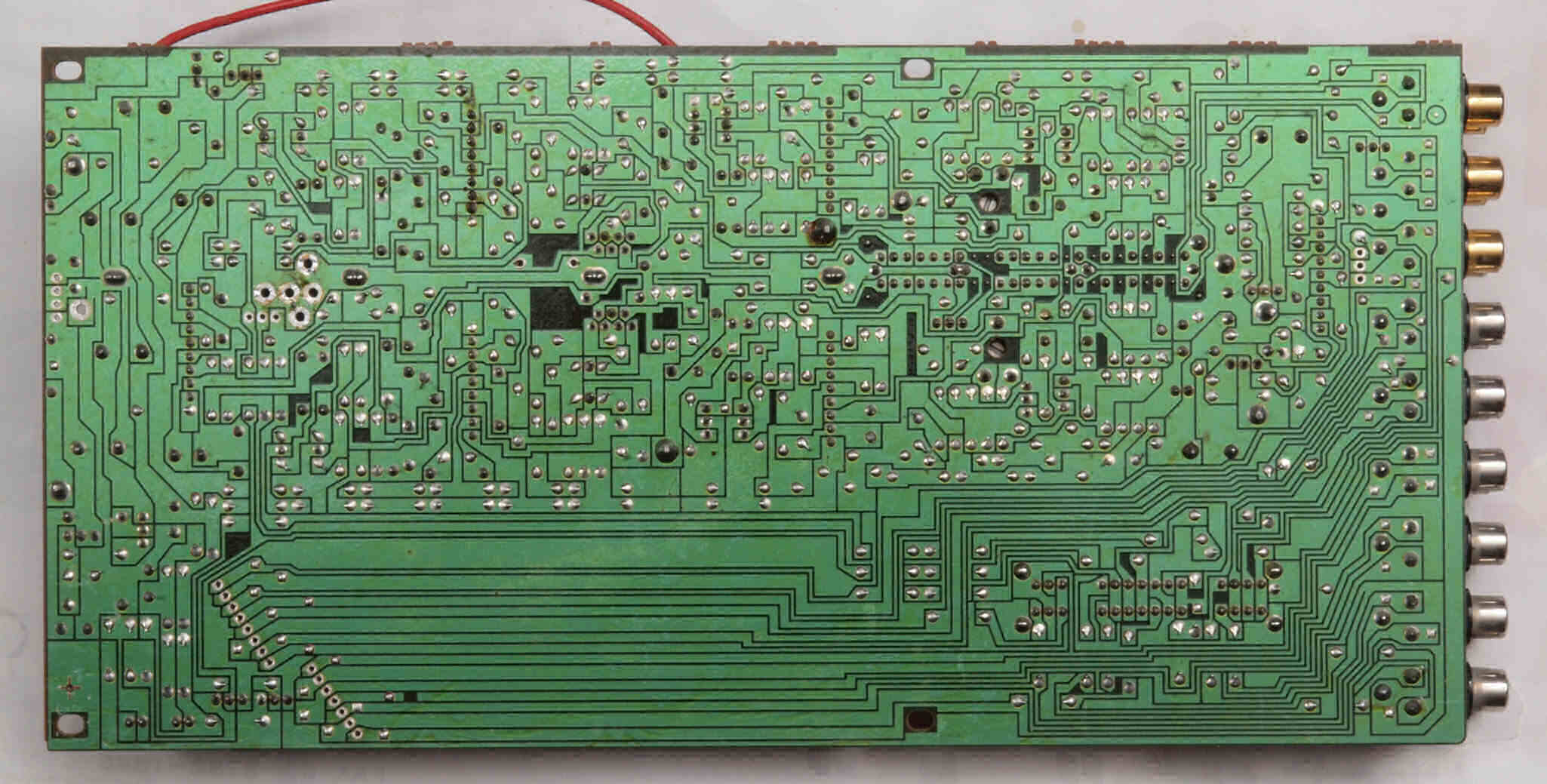

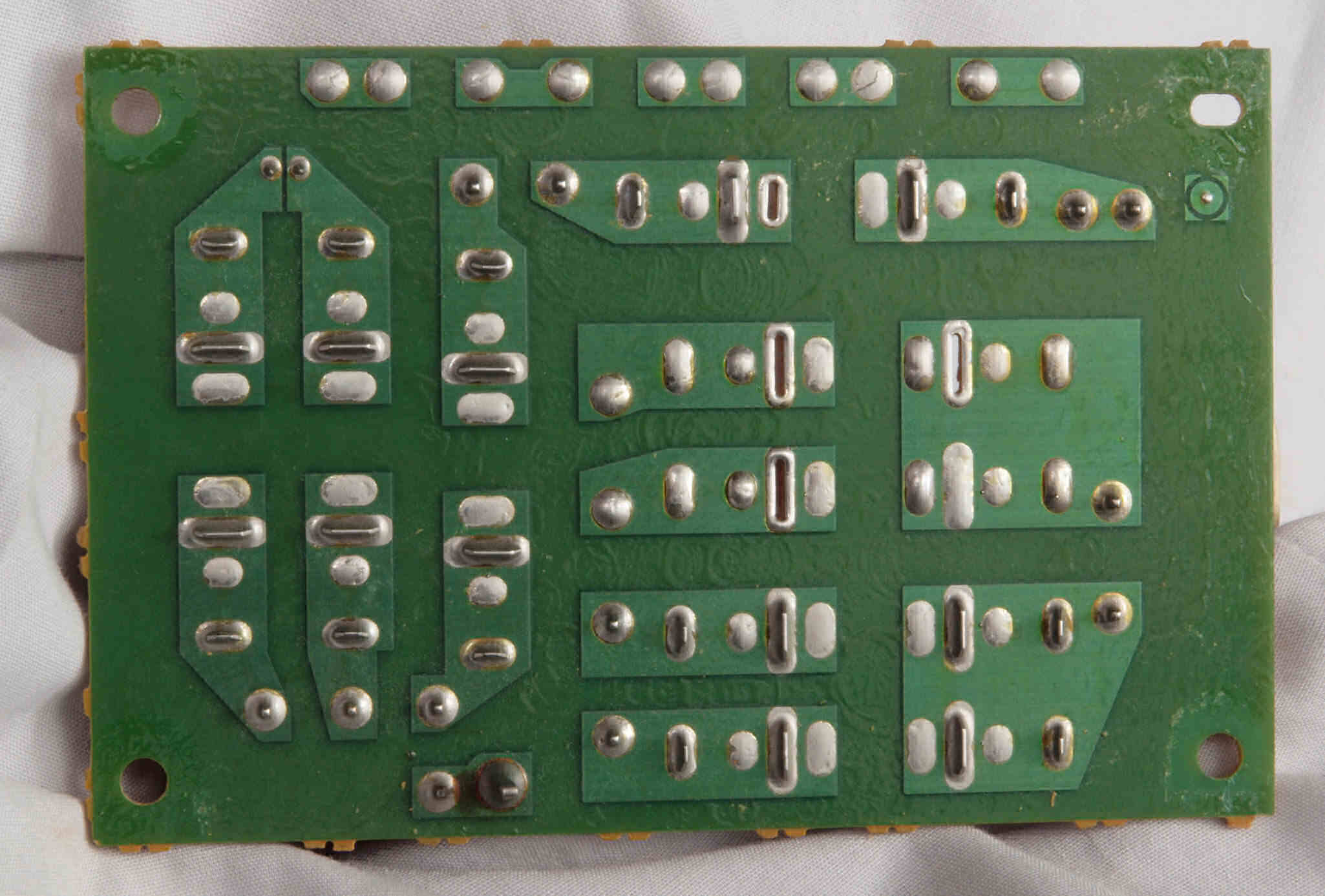

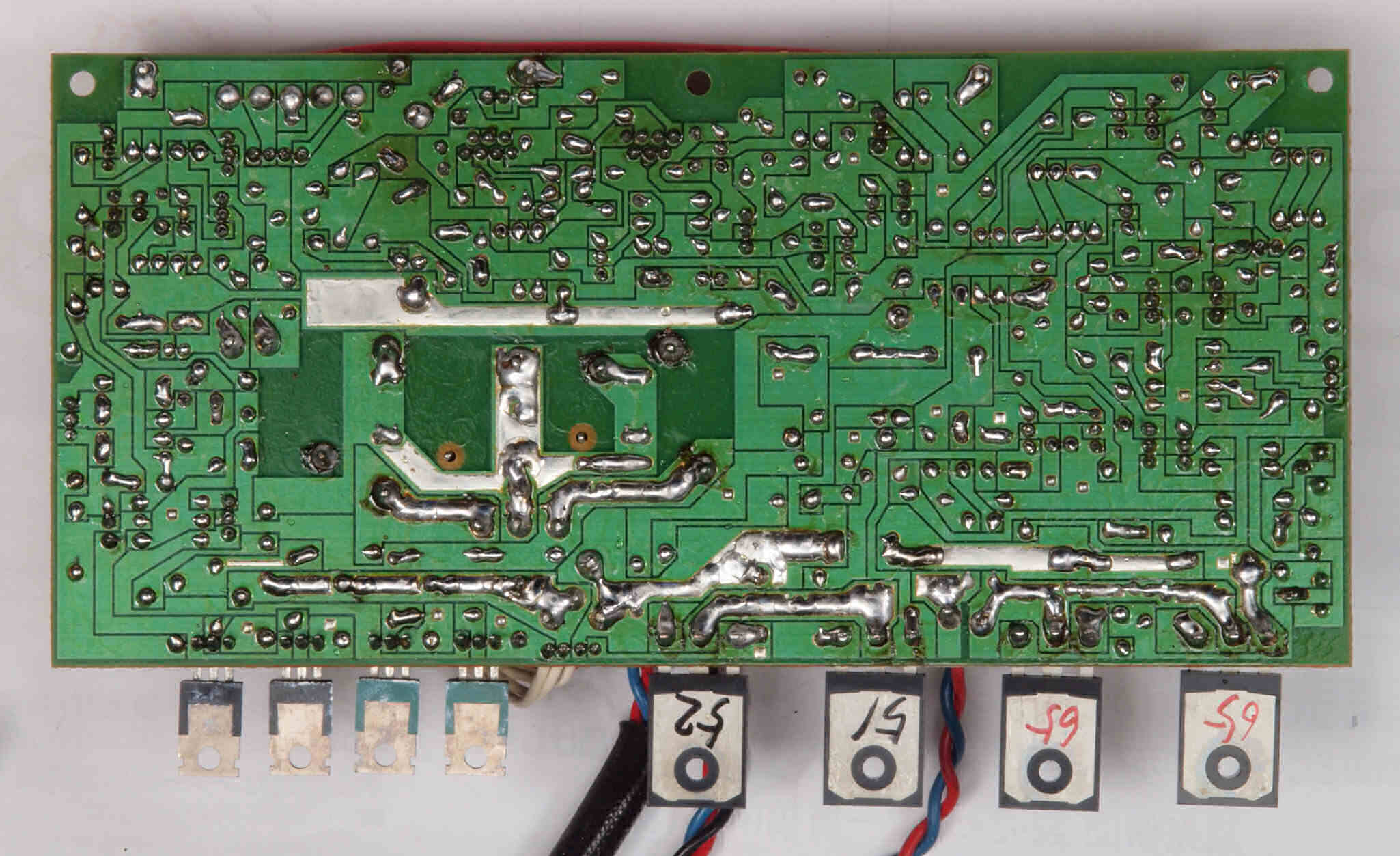

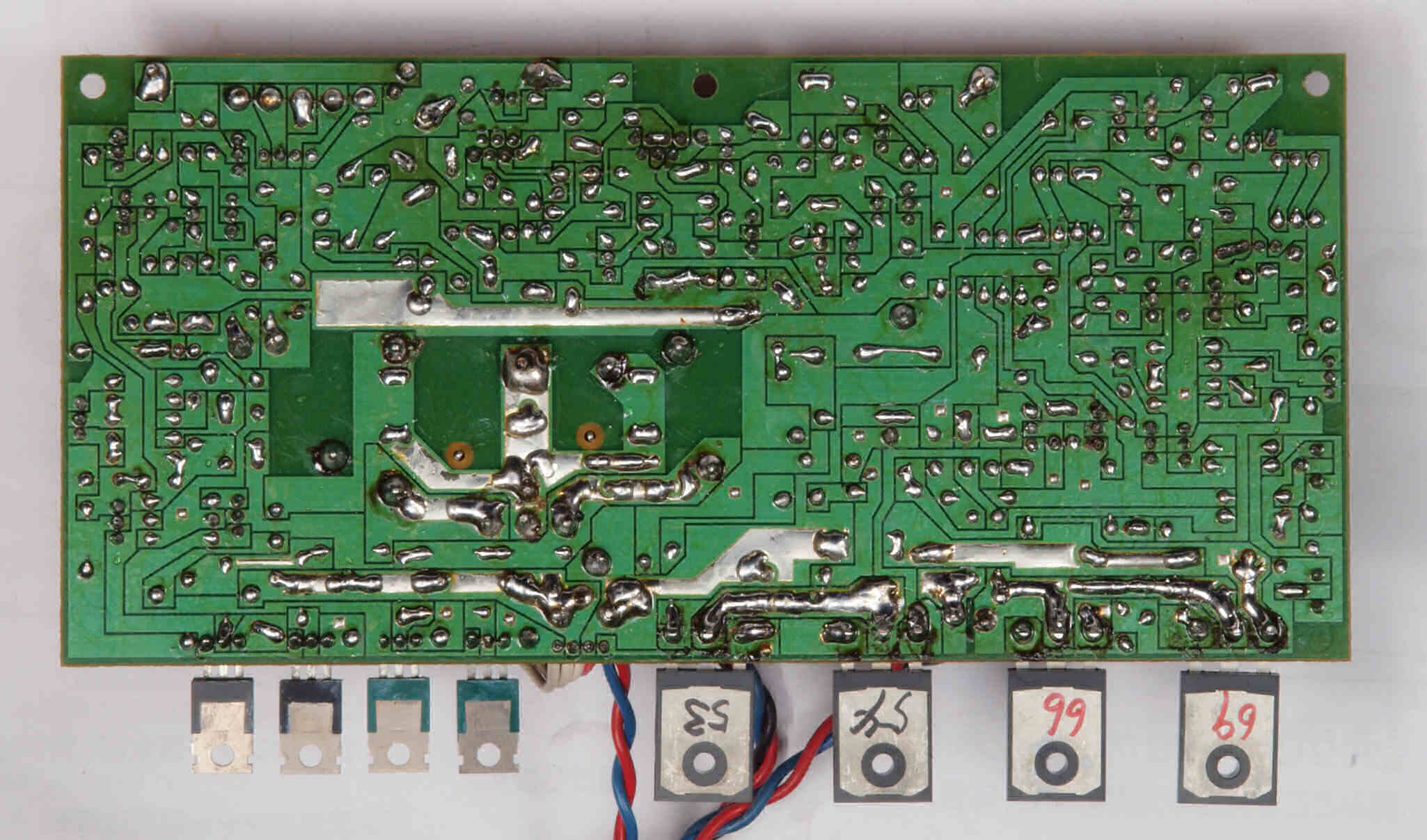

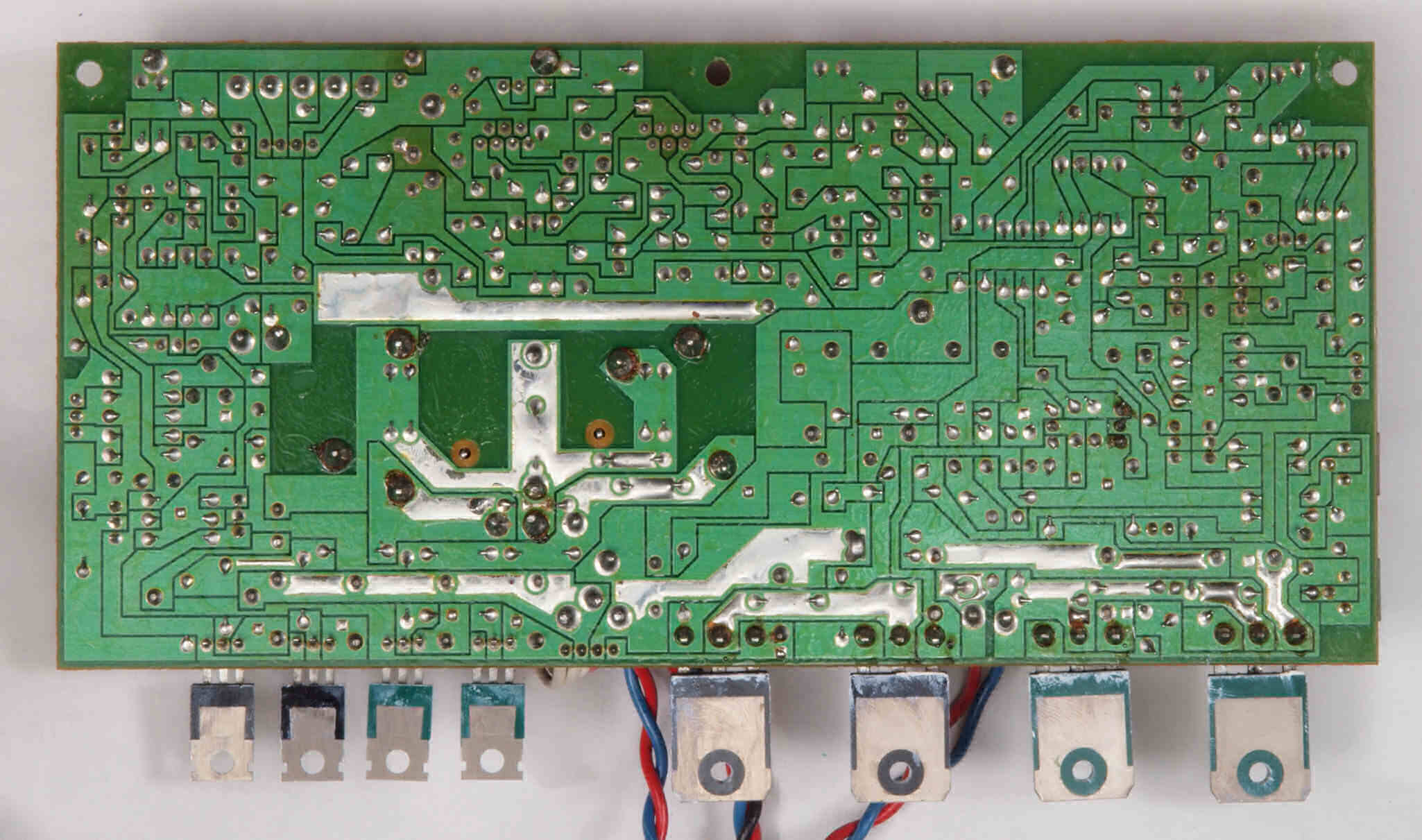

Ｃ２３．　修理前　Ｒ側アンプ基板裏　

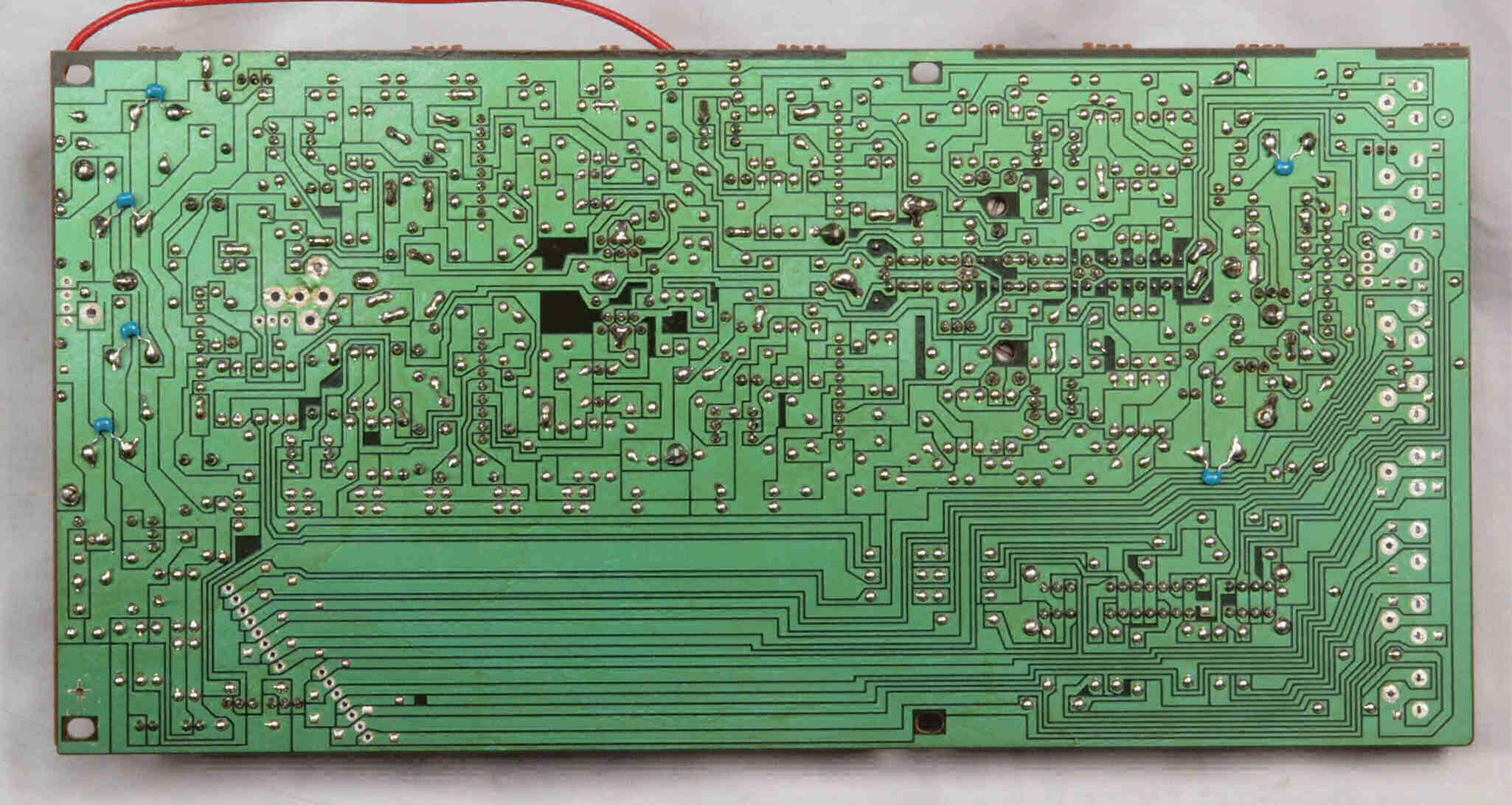

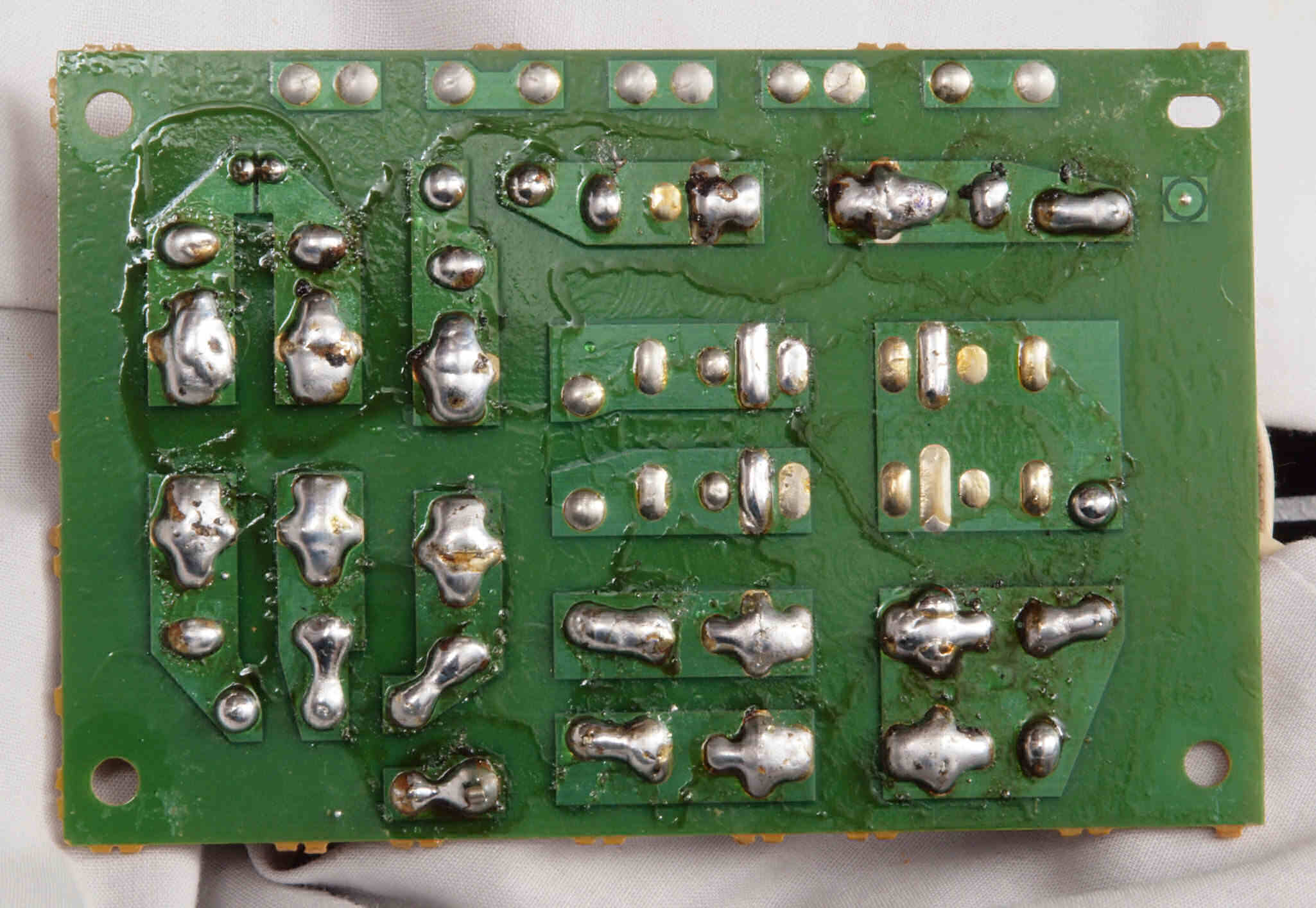

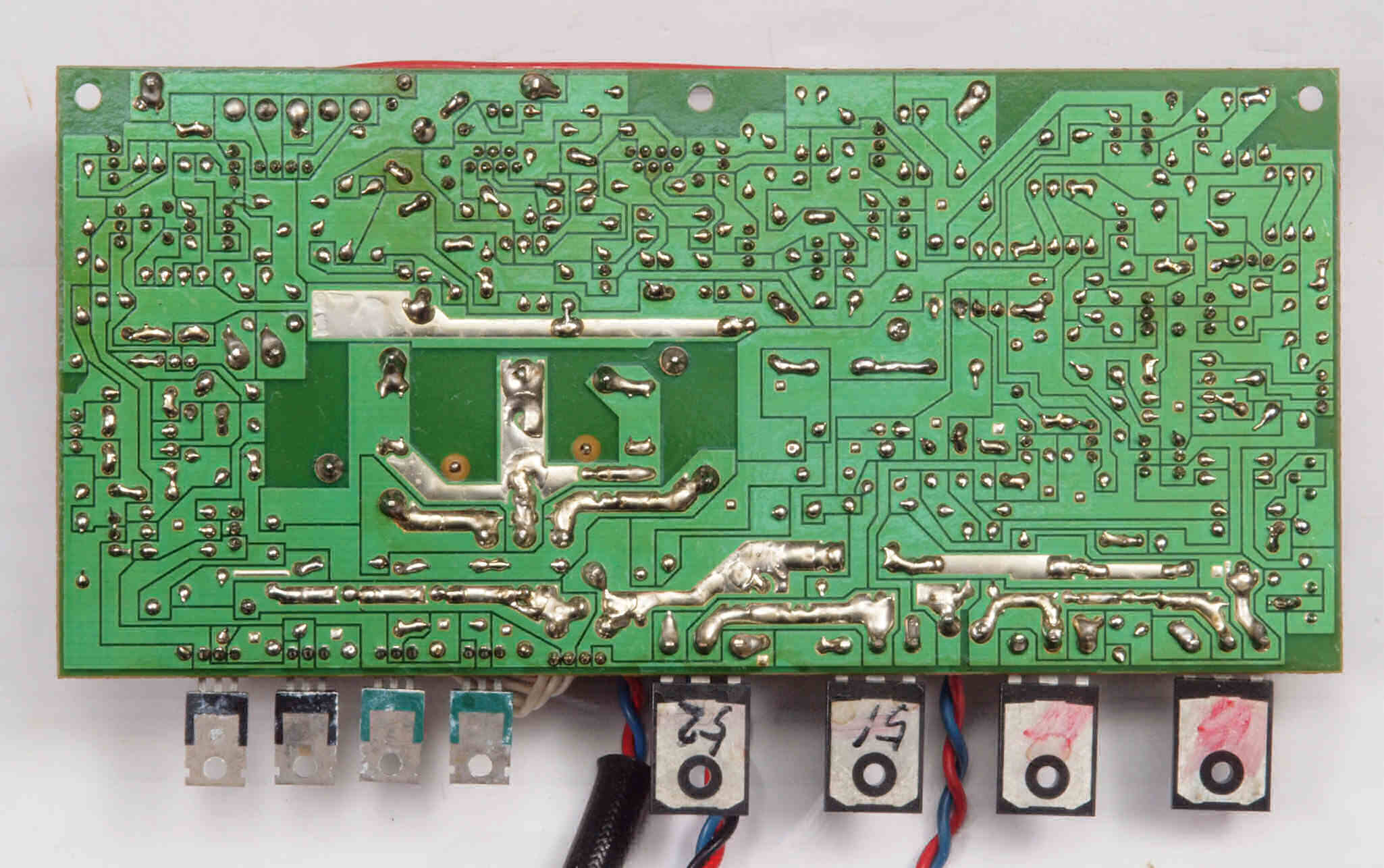

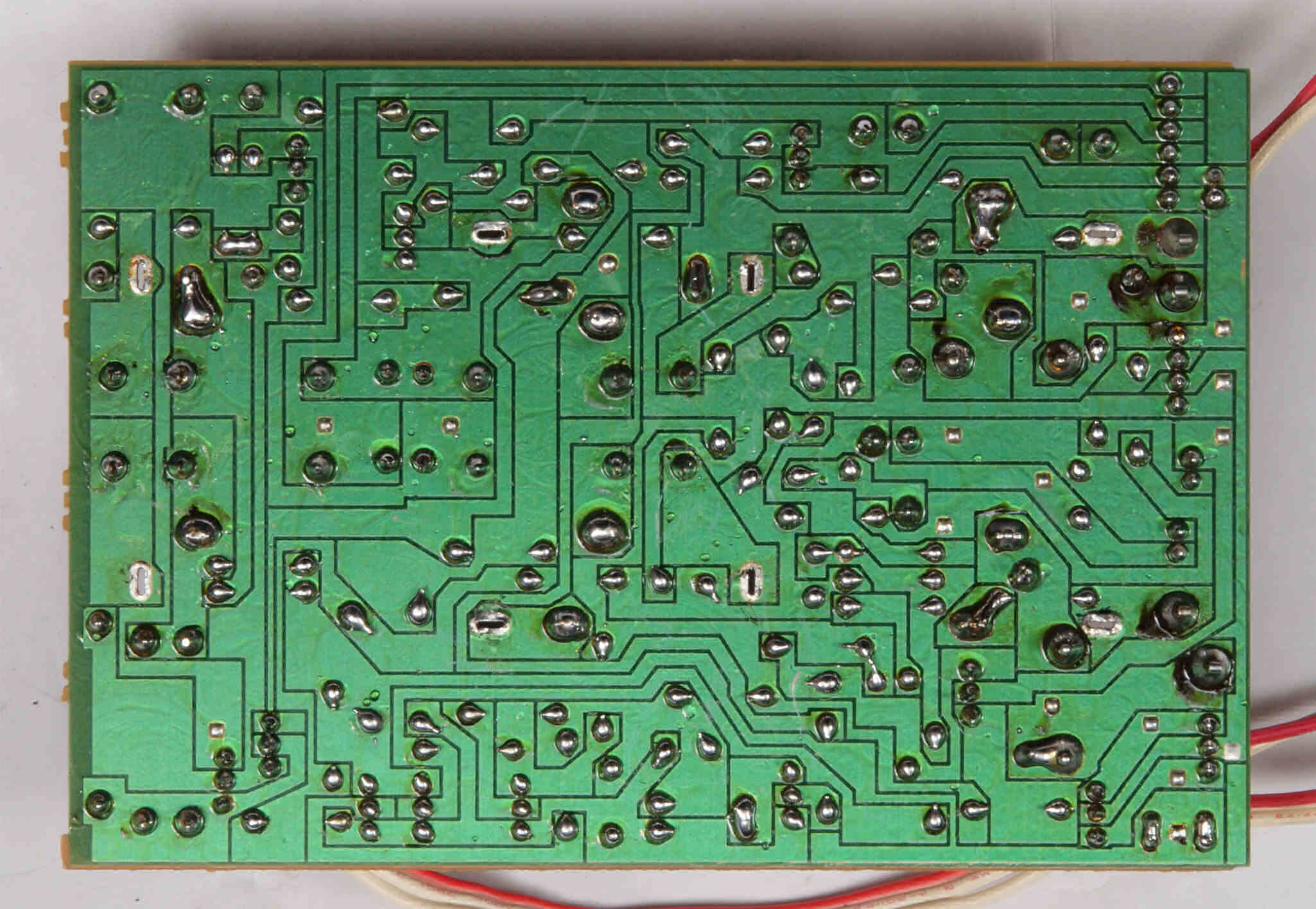

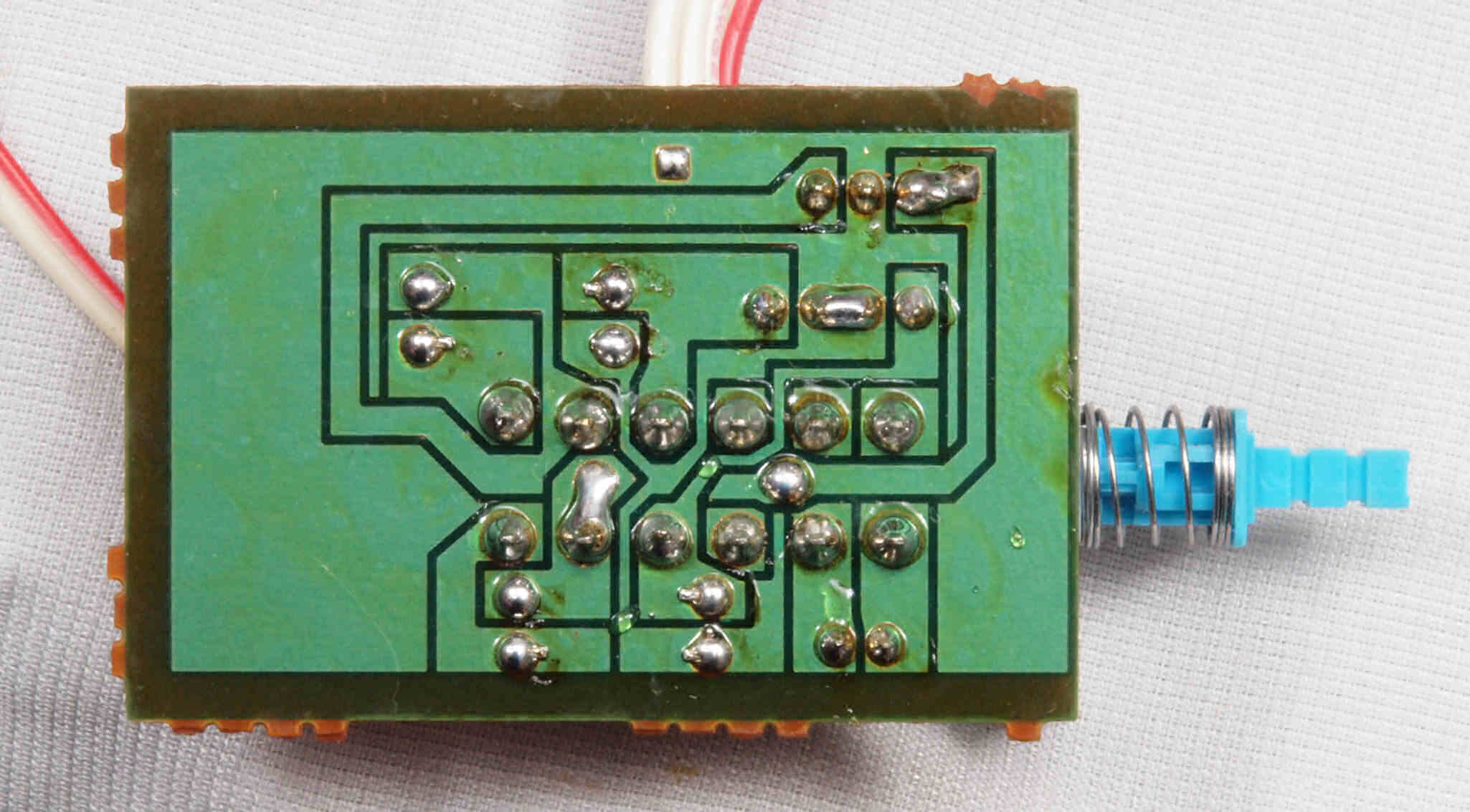

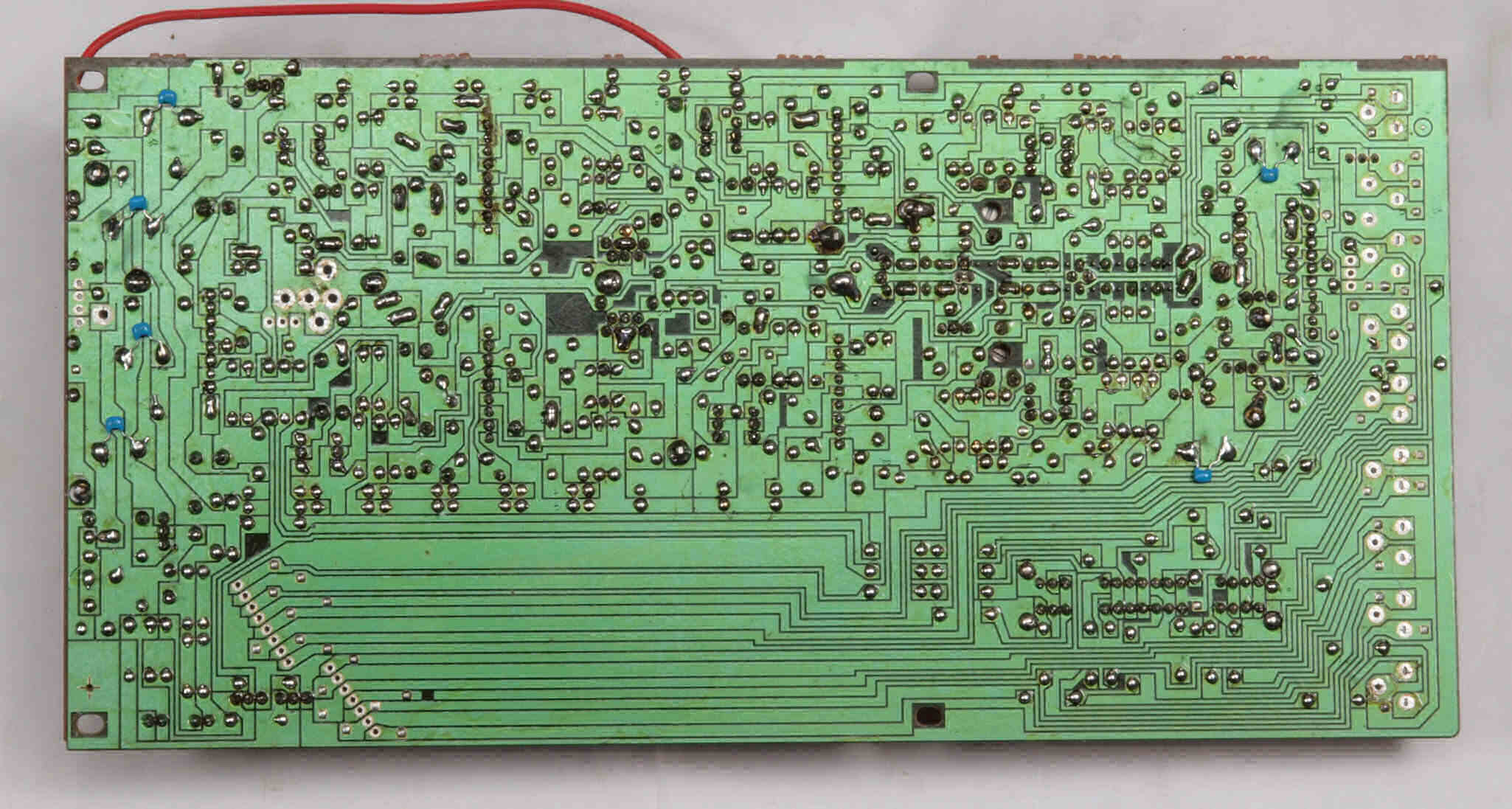

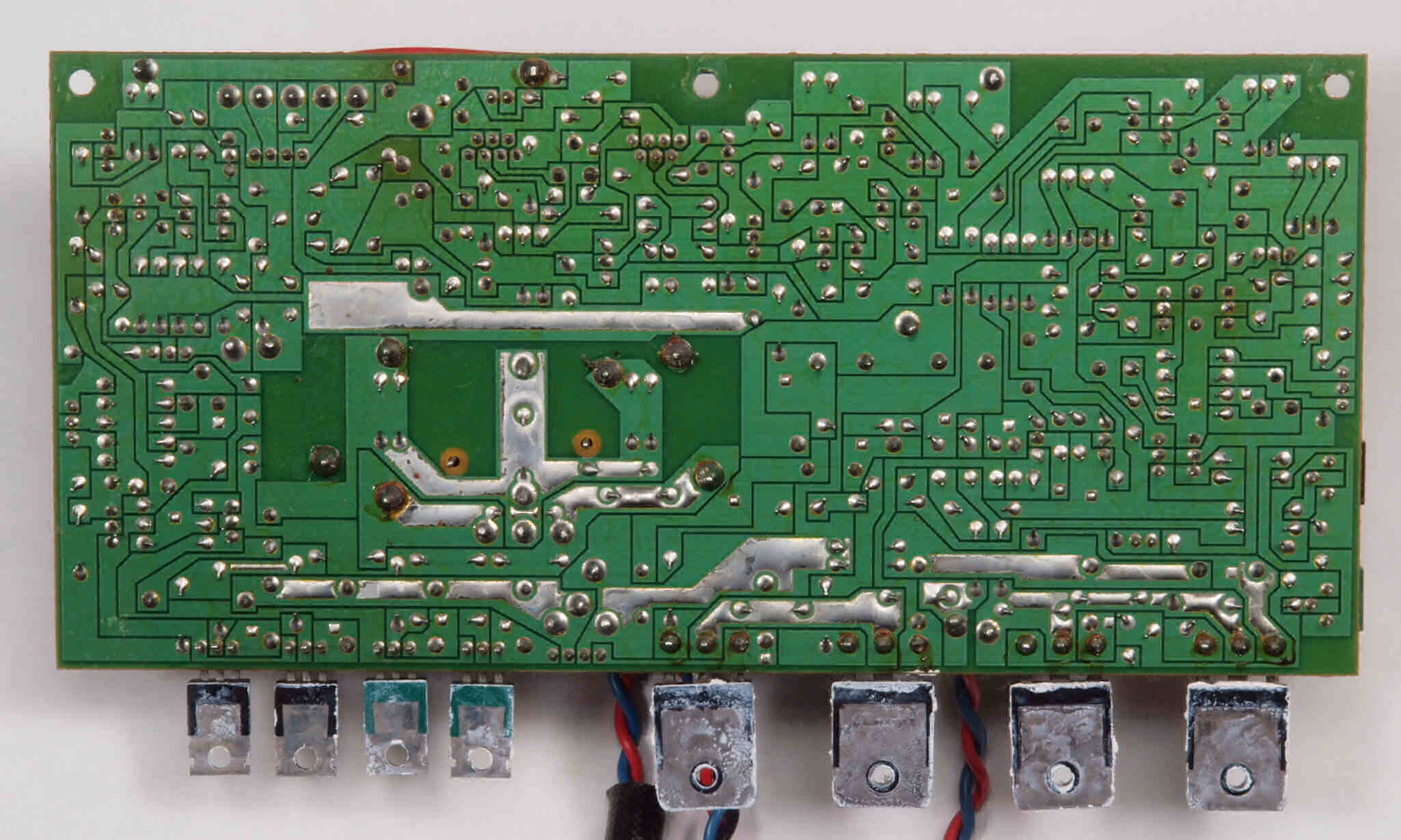

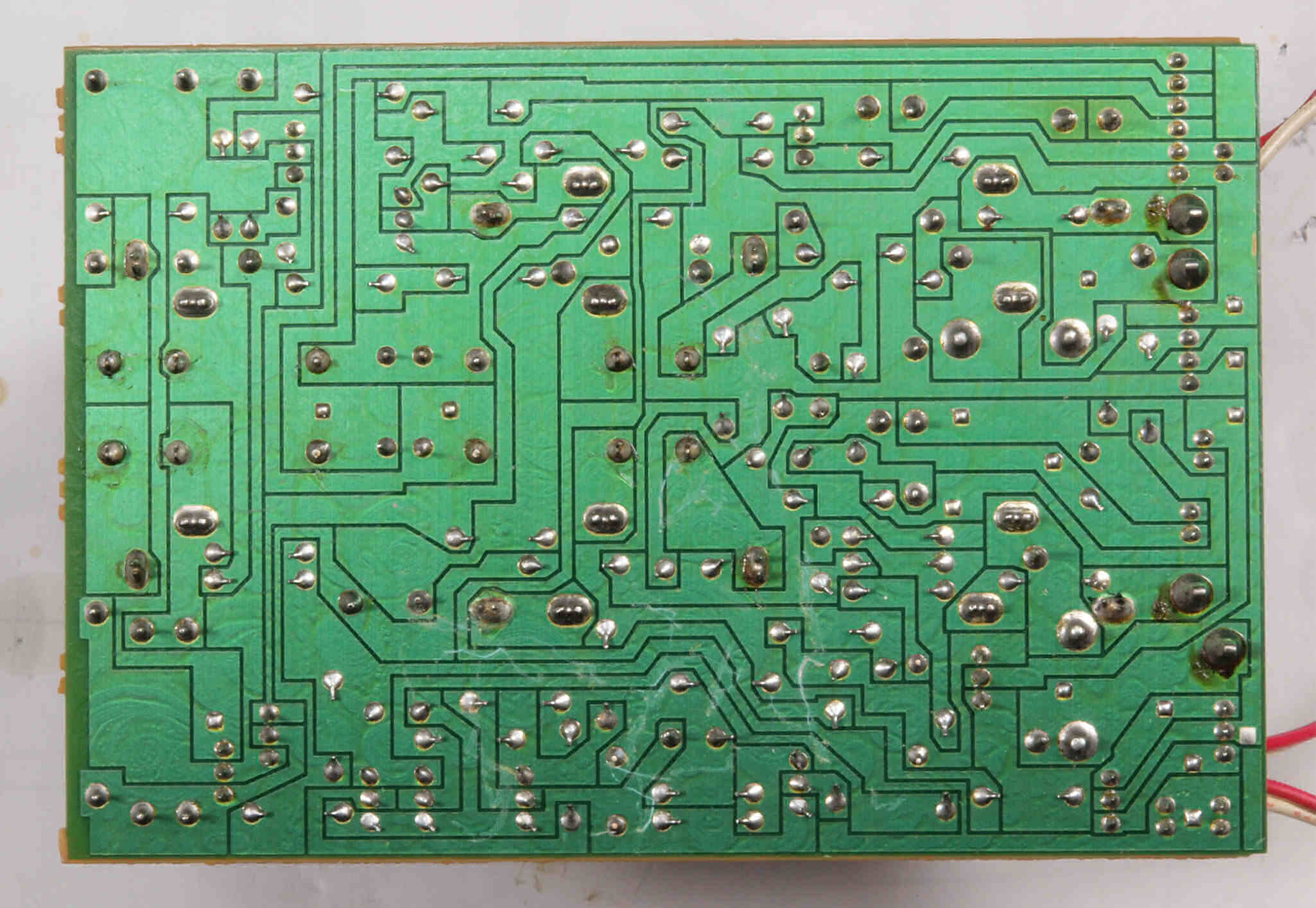

Ｃ２４．　修理（半田補正）後　Ｒ側アンプ基板裏。　全半田やり直しする。
Ｃ２５．　完成Ｒ側アンプ基板裏。　洗浄後、コート液を塗る。

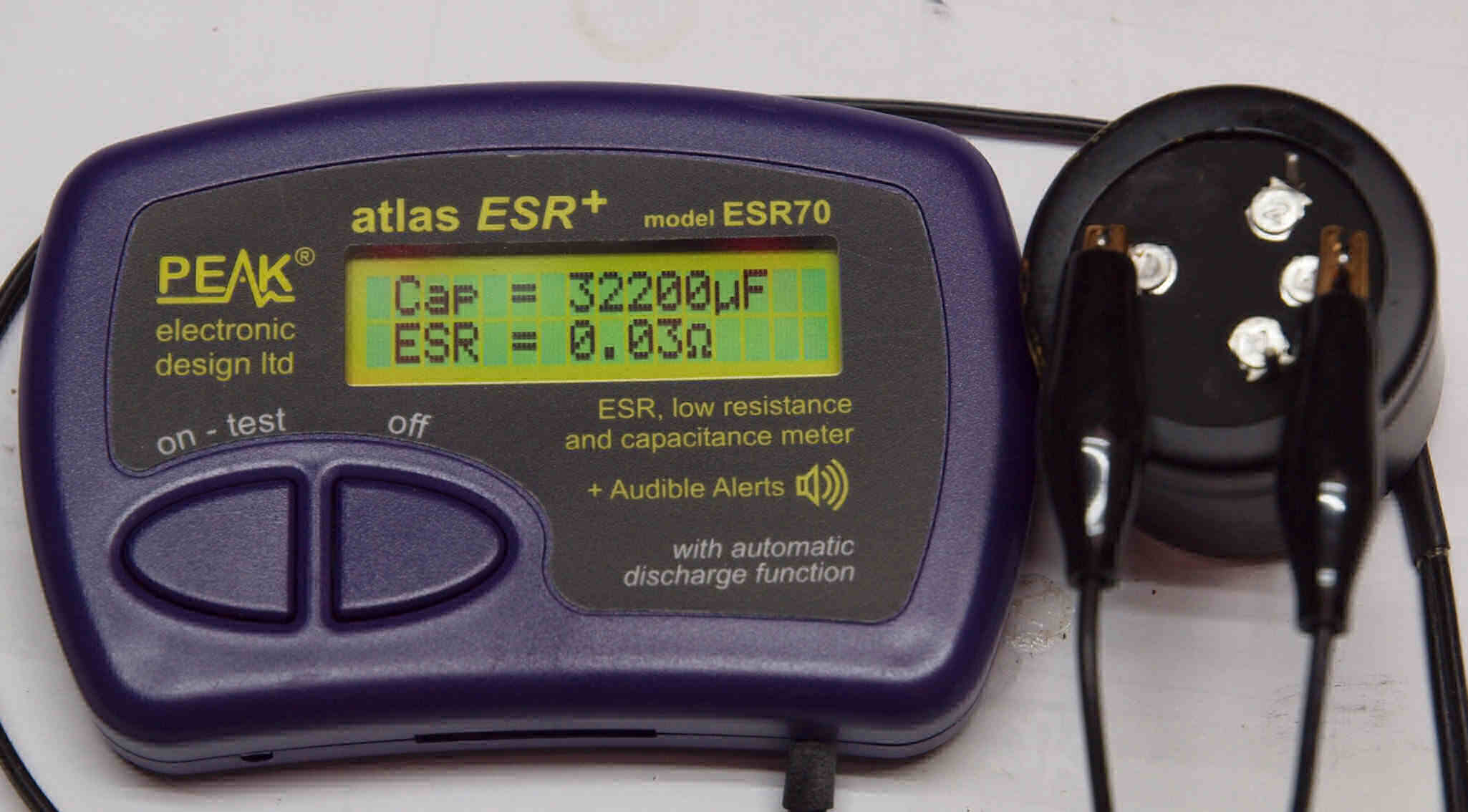

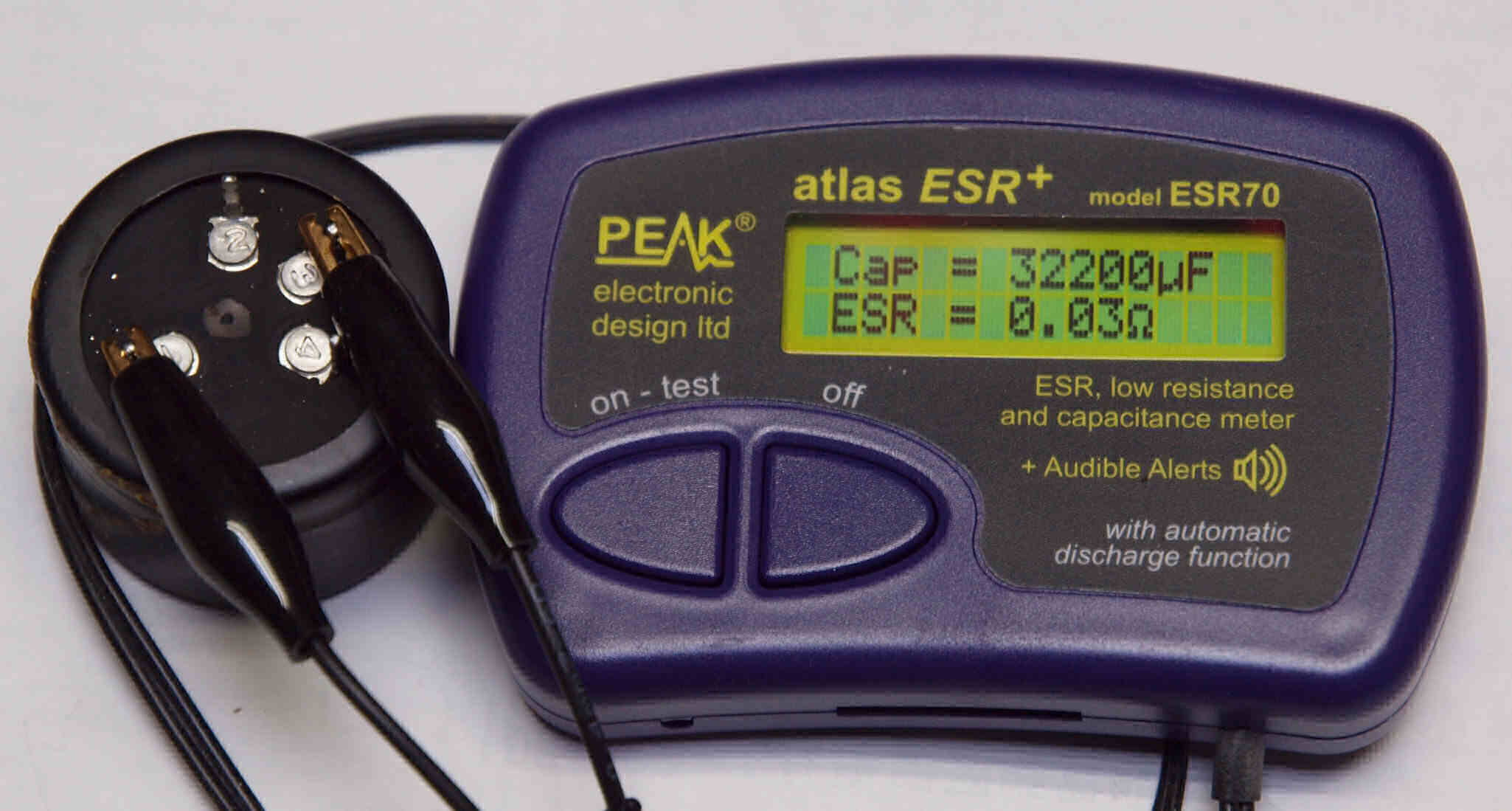

Ｃ２６．　修理中　Ｒ側アンプ基板。　＋側ブロック電解コンデンサー測定、３２２００μＦ、ＥＳＲ＝０．０３Ω。

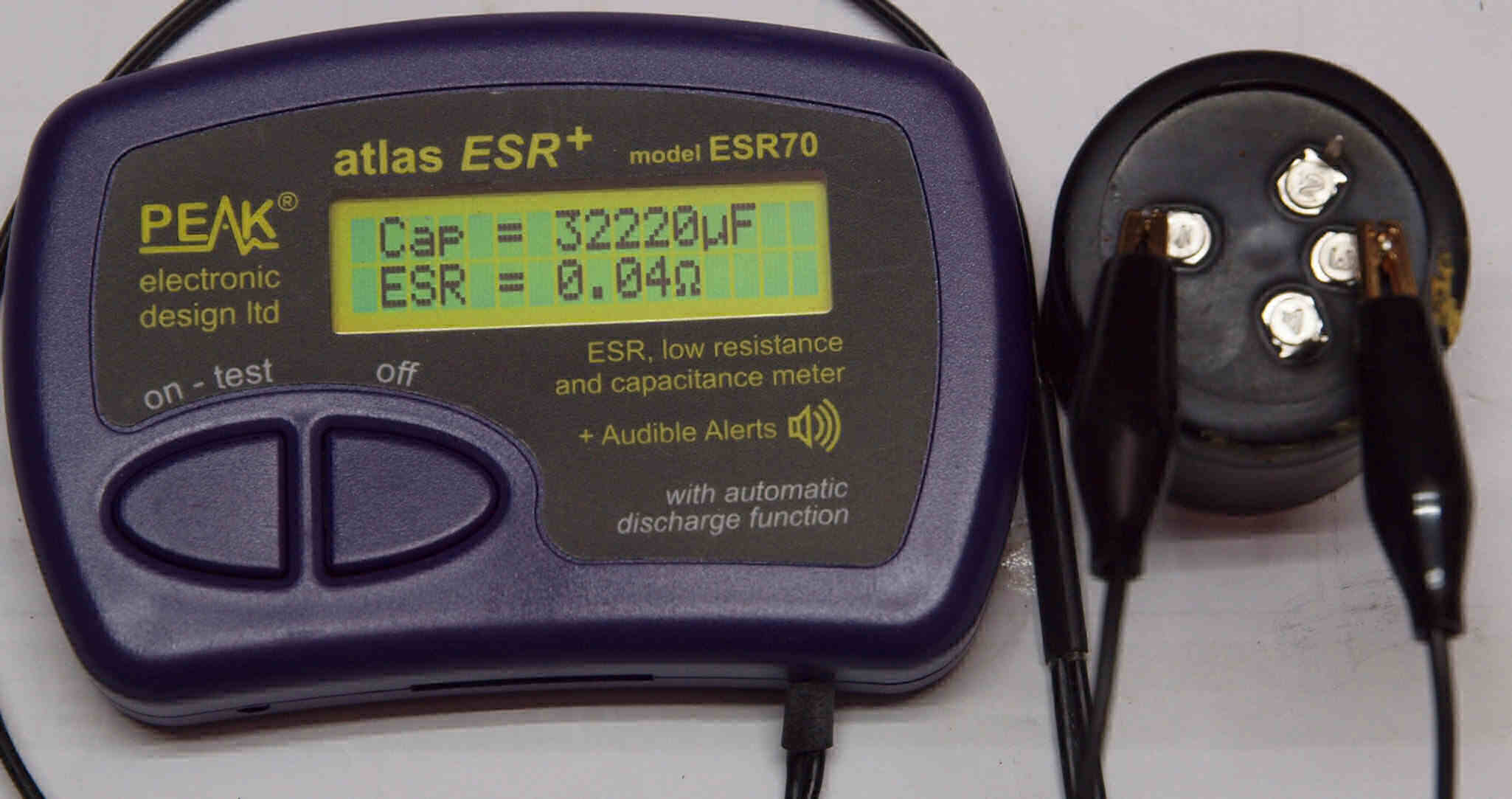

Ｃ２７．　修理中　Ｒ側アンプ基板。　−側ブロック電解コンデンサー測定、３２２２０μＦ、ＥＳＲ＝０．０４Ω。
Ｃ３１．　修理前　Ｌ側終段ブロック。　終段ＴＲ（トランジスター）は東芝製。
Ｃ３２．　修理前　Ｌ側終段ブロック。　
Ｃ３３．　修理後　Ｌ側終段ブロック。　終段ＴＲ（トランジスター）交換、熱伝導の良いテフロンシートに交換する。

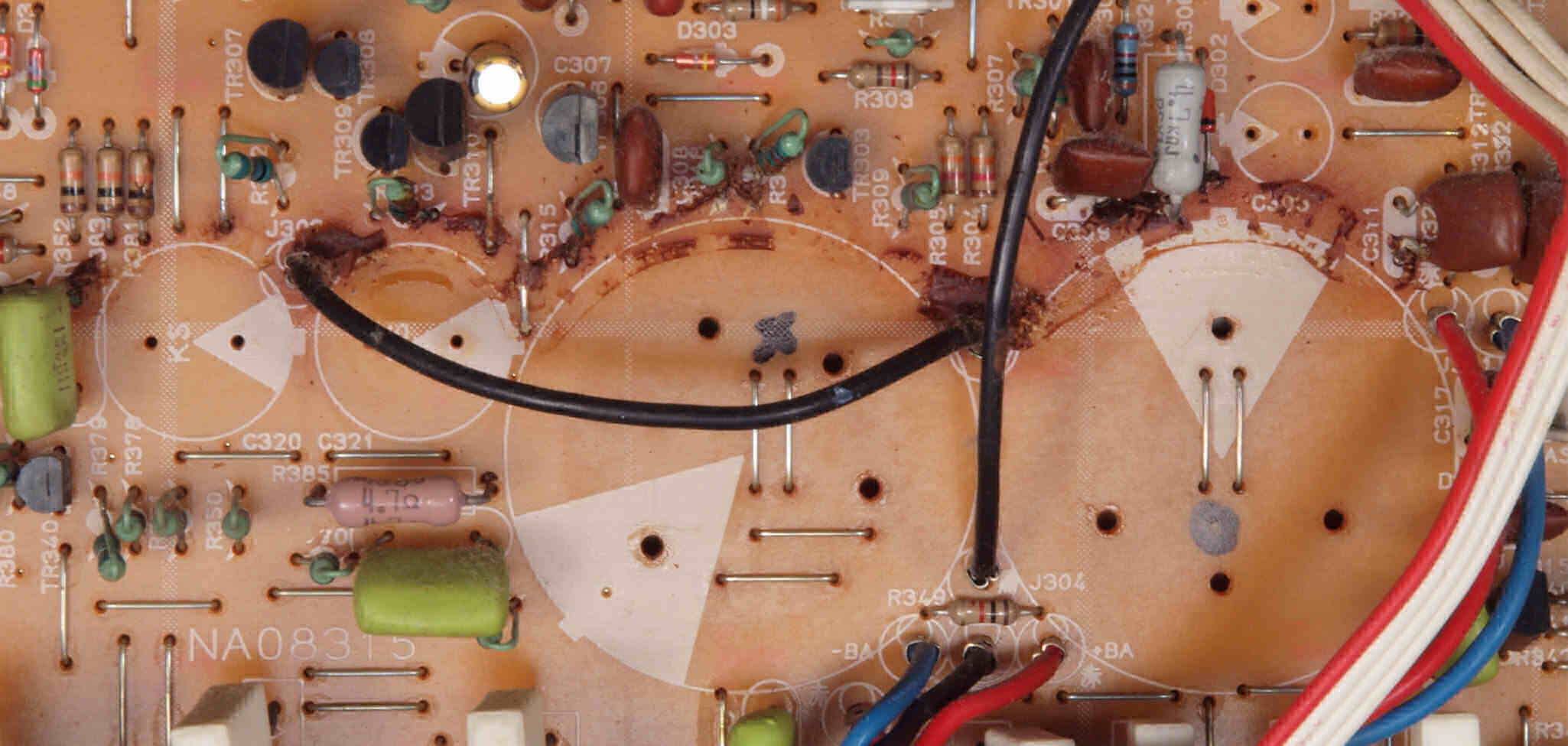

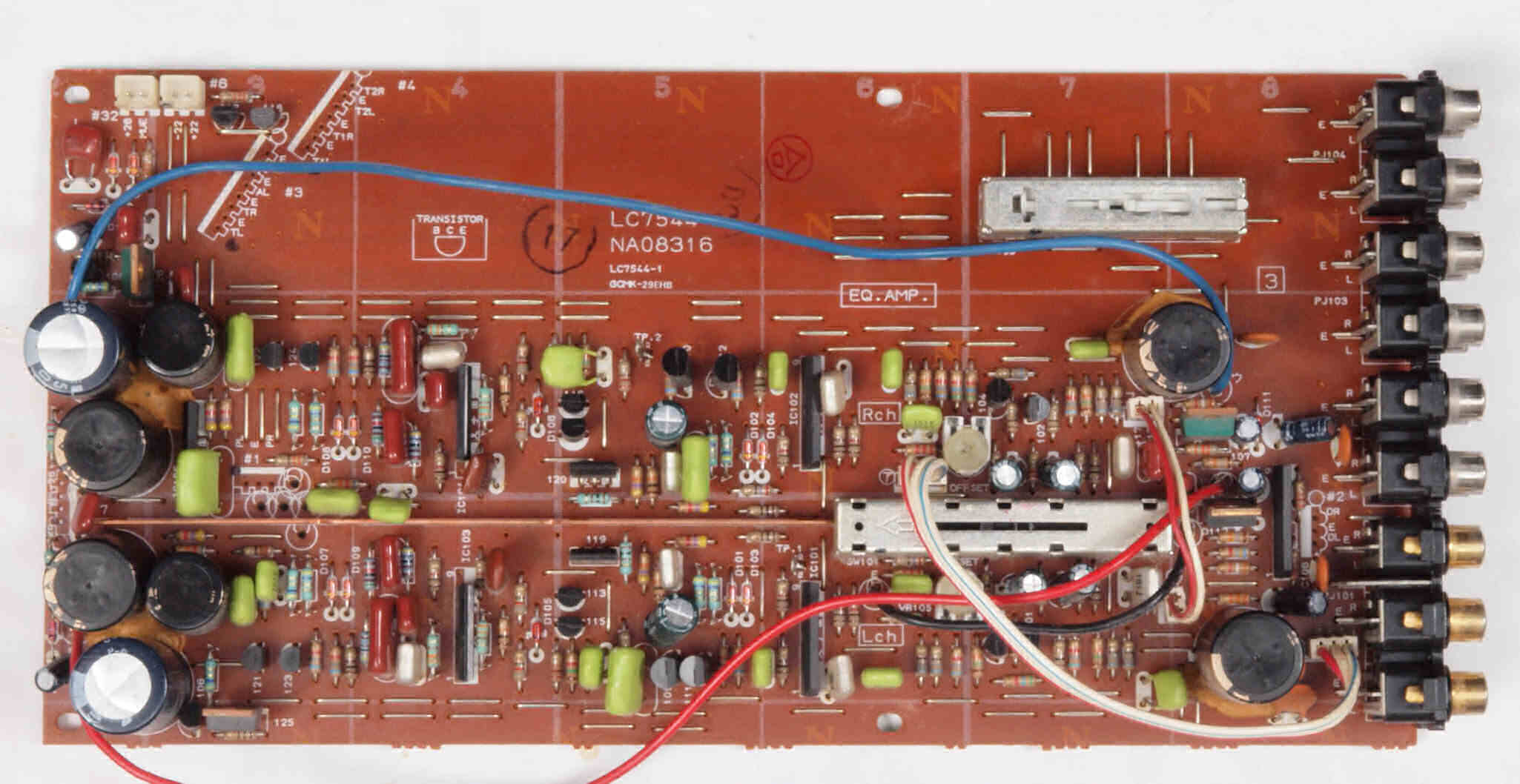

Ｃ４１．　修理前　Ｌ側アンプ基板
Ｃ４１２．　修理中　Ｌ側アンプ基板。　トルエン溶媒の接着剤。
Ｃ４１３．　修理後　Ｌ側アンプ基板。　トルエン溶媒の接着剤を取り去り、コート液を塗布後。
Ｃ４２．　修理後　Ｌ側アンプ基板。　終段ＴＲ（トランジスター）４個、半固定VR３個、電解コンデンサー１０個、複合FET(Field Effect Transistor)１個、複合ＴＲ（トランジスター）１個交換。
Ｃ４３．　修理前　Ｌ側アンプ基板裏　
Ｃ４４．　修理（半田補正）後　Ｌ側アンプ基板裏。　全半田やり直しする。
Ｃ４５．　完成Ｌ側アンプ基板裏。　洗浄後、コート液を塗る。
Ｃ４６．　修理中　Ｌ側アンプ基板。　＋側ブロック電解コンデンサー測定、３２２００μＦ、ＥＳＲ＝０．０３Ω。

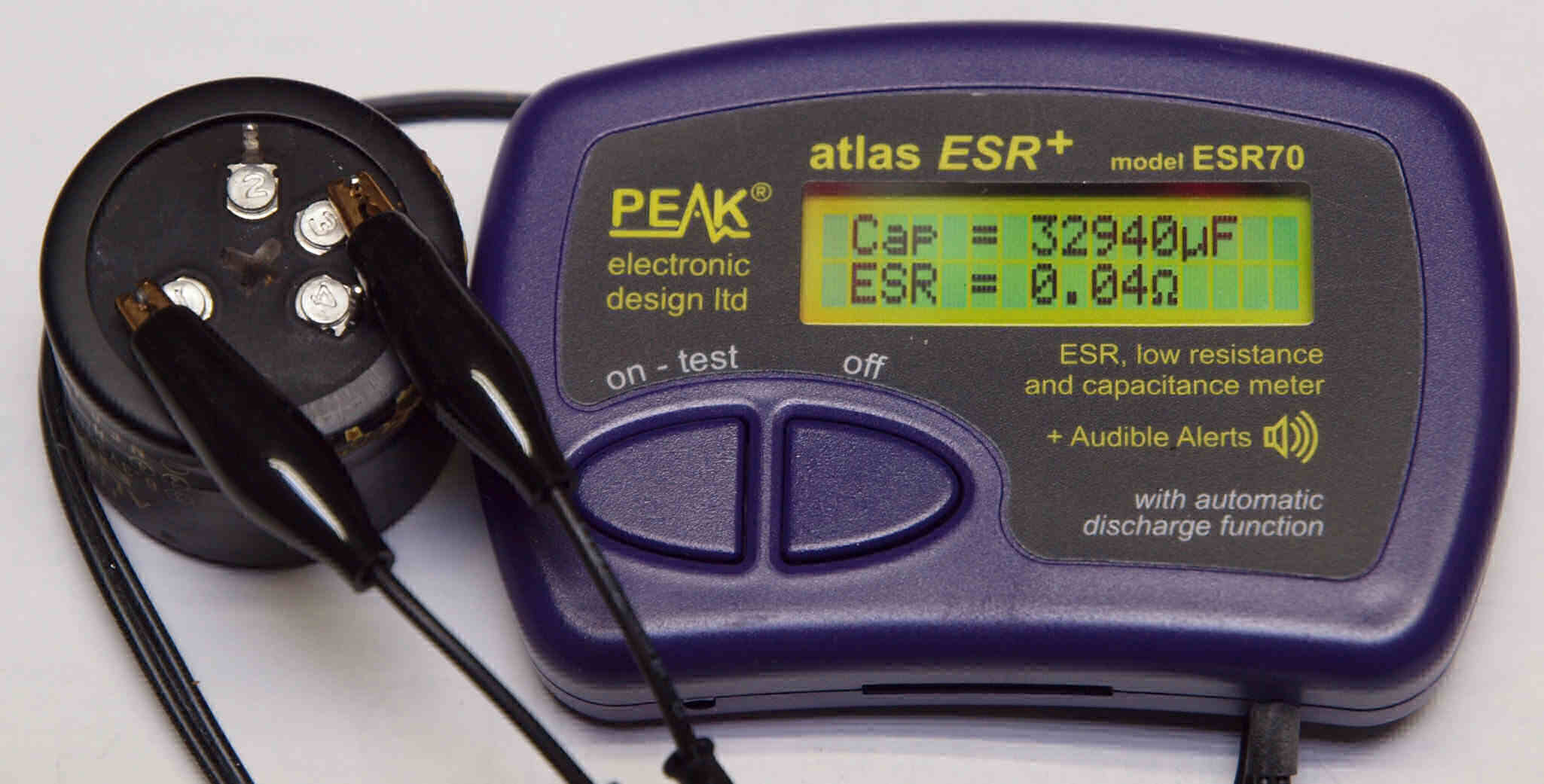

Ｃ４７．　修理中　Ｌ側アンプ基板。　−側ブロック電解コンデンサー測定、３２９４０μＦ、ＥＳＲ＝０．０４Ω。

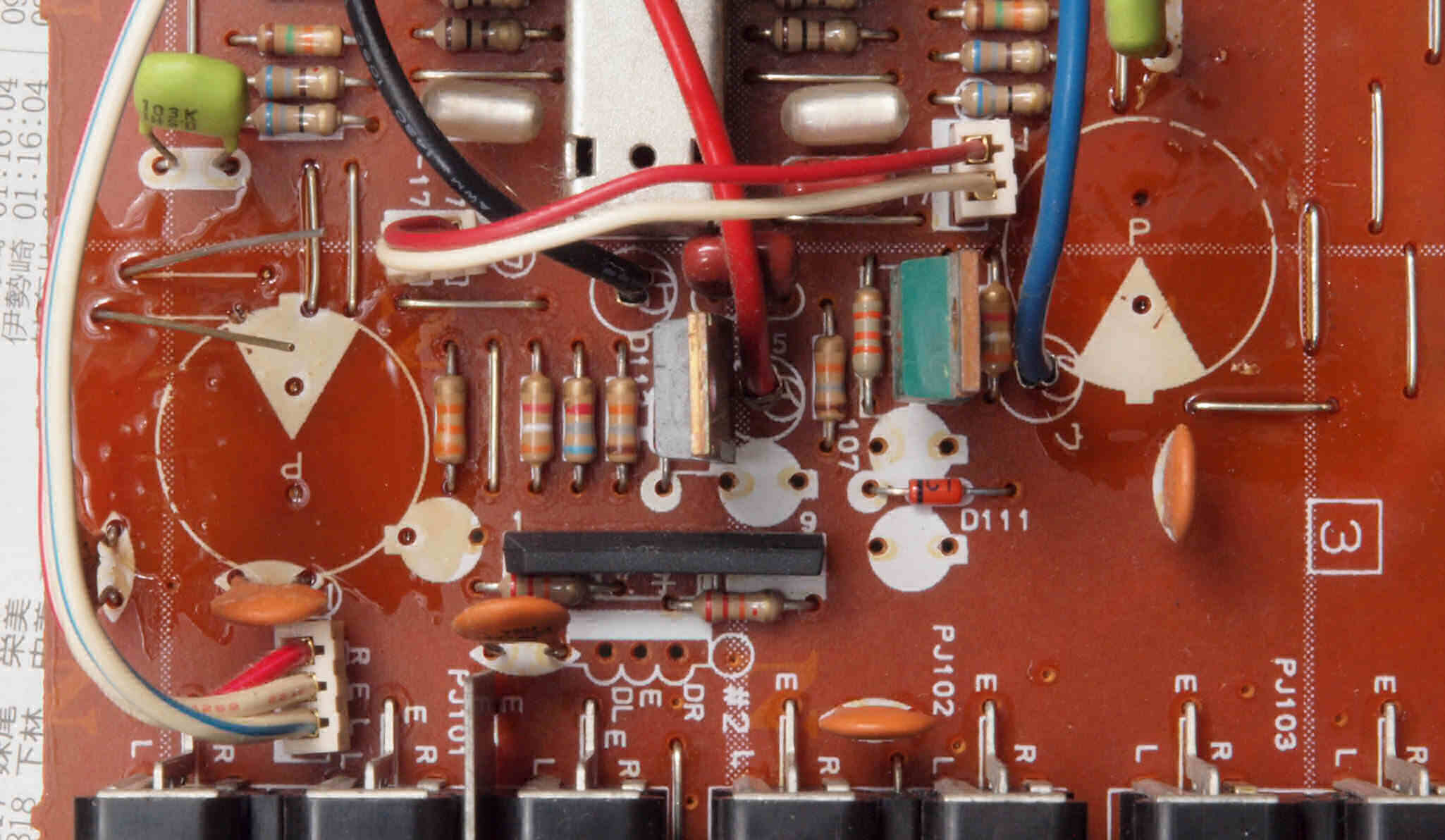

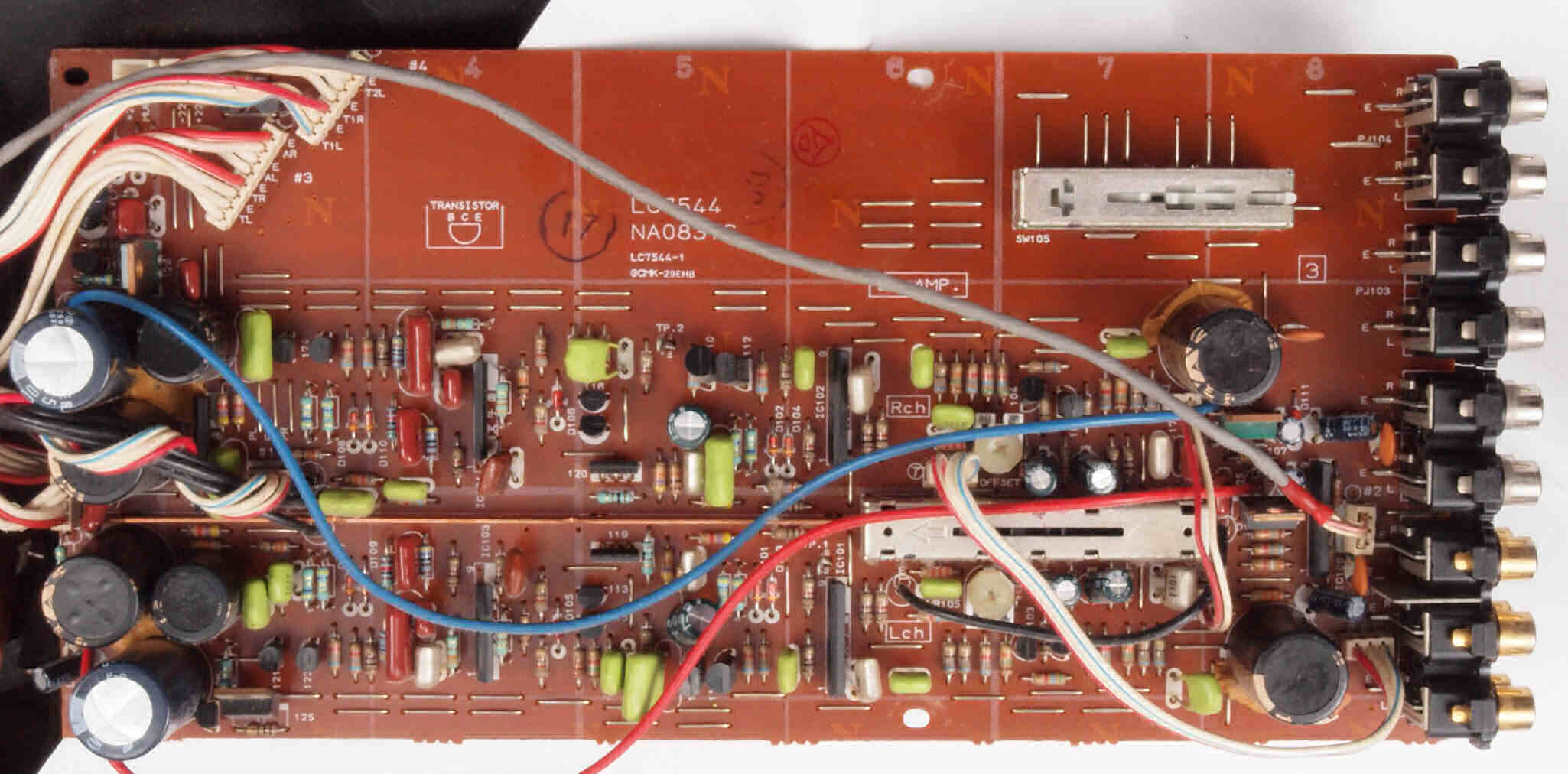

Ｃ５１．　修理前　ＥＱ基板、コネクター使用が無く直ずけ。
Ｃ５２．　修理中　ＥＱ基板、取り外し後。
Ｃ５３．　修理中　ＥＱ基板　　トルエン溶媒の接着剤。

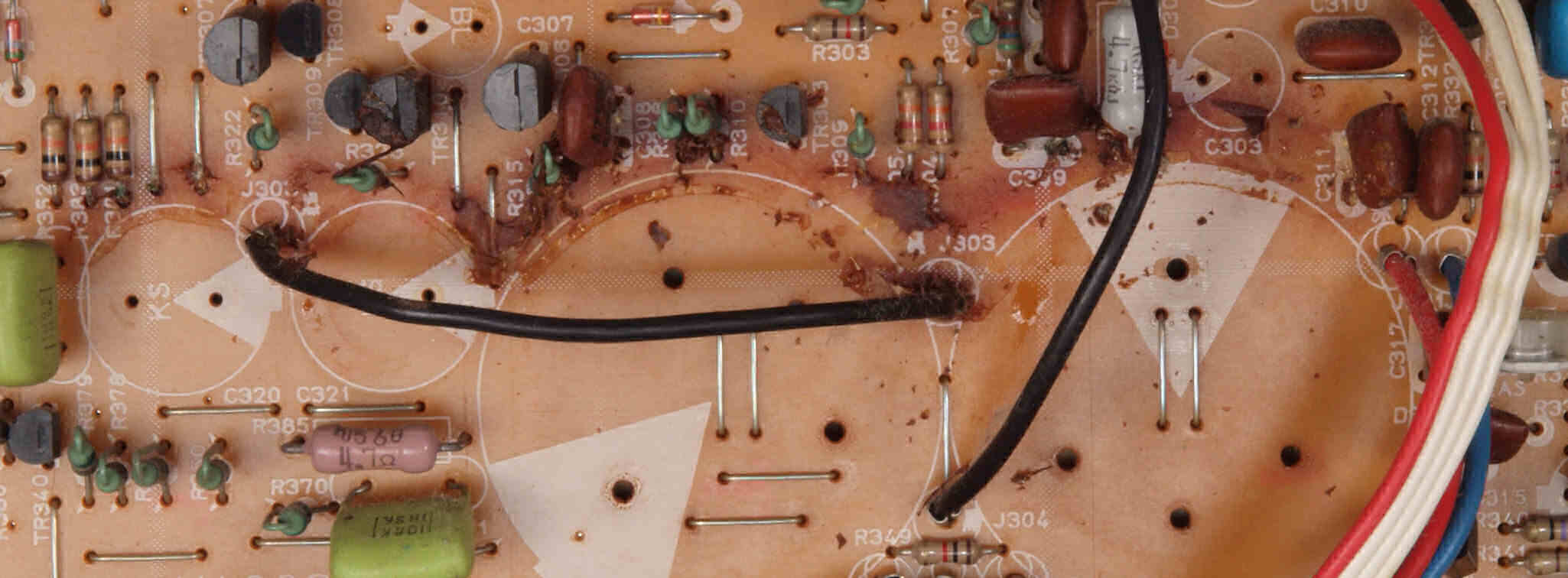

Ｃ５４．　修理後　ＥＱ基板　　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コート液を塗布後。
Ｃ５５．　修理中　ＥＱ基板　　トルエン溶媒の接着剤２。
Ｃ５６．　修理後　ＥＱ基板　　トルエン溶媒の接着剤２を取り去り、ジャンパー線を交換後、コート液を塗布後。
Ｃ５７．　修理後　ＥＱ基板　　電解コンデンサー１８個交換。
Ｃ５８．　修理前　ＥＱ基板裏
Ｃ５９．　修理（半田補正）後　ＥＱ基板裏。　全半田やり直しする。セラミックコンデンサー６個追加。
Ｃ５Ａ．　完成ＥＱ基板裏。　洗浄後、コート液を塗る。
Ｃ６１．　修理前　入出力ＲＣＡ端子。
Ｃ６２．　修理（交換）後　入出力ＲＣＡ端子。　６個の遊び（不要）ビス穴はビスで埋める。

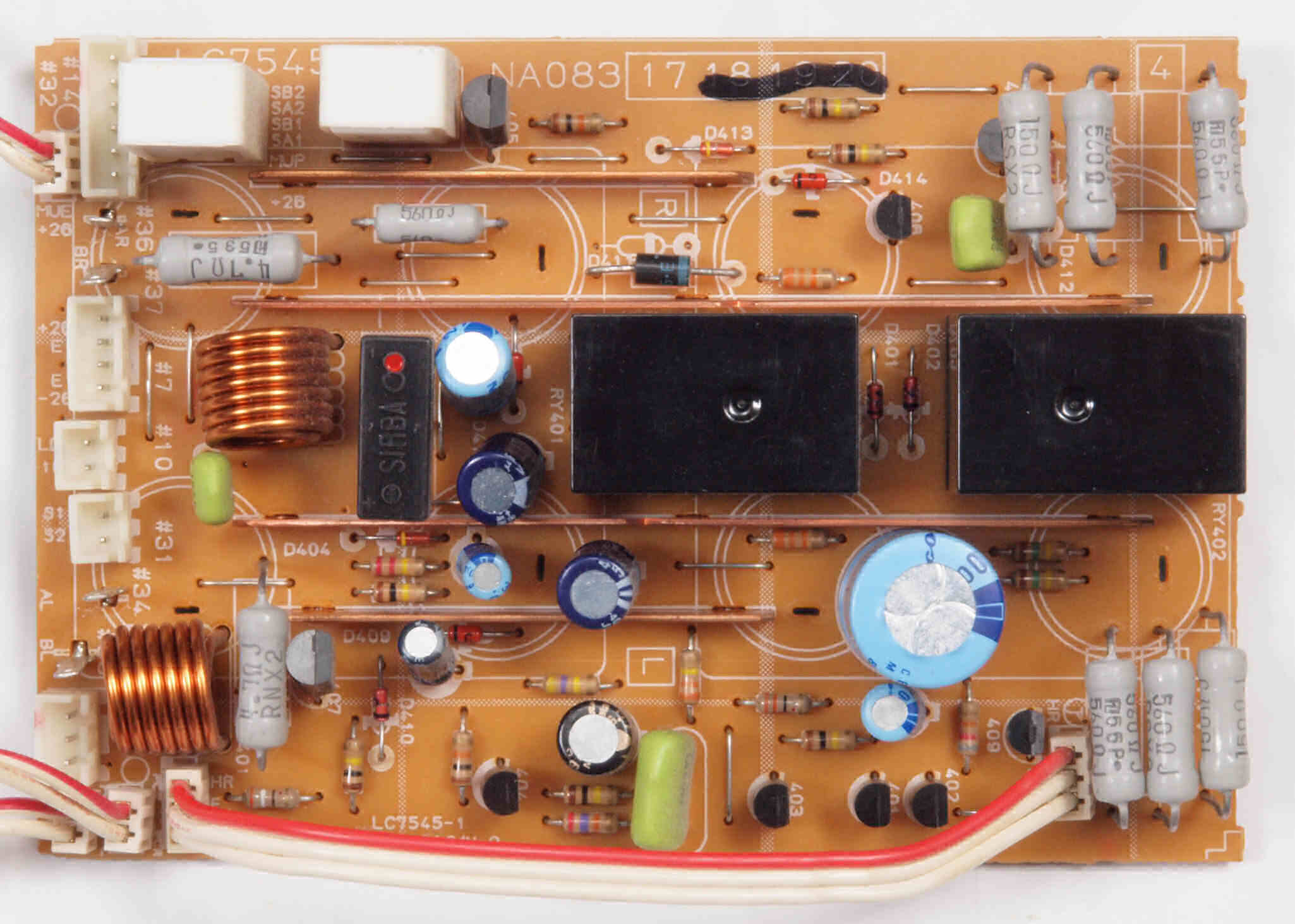

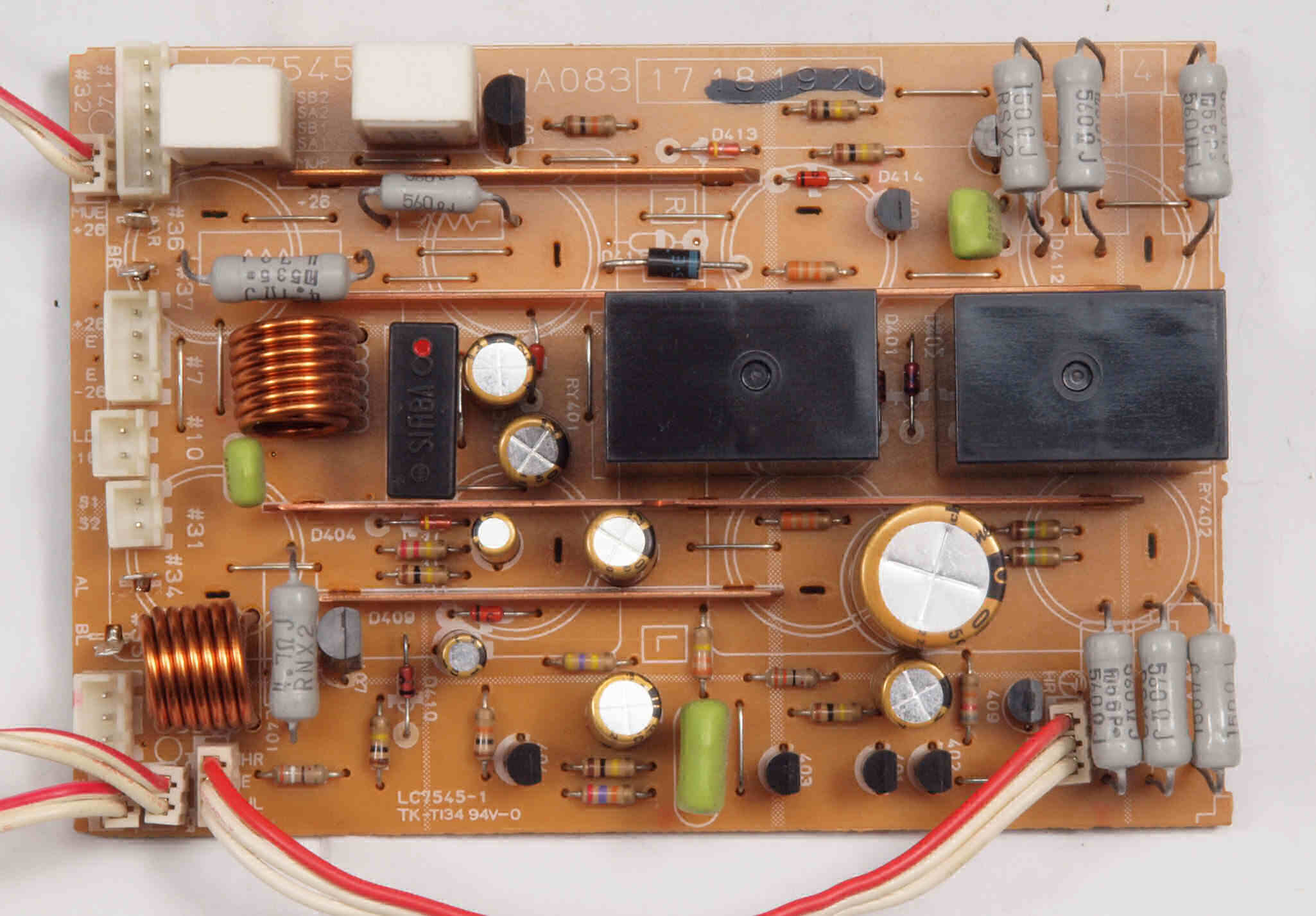

Ｃ７１．　修理前　ＳＰ接続基板。
Ｃ７２．　修理後　ＳＰ接続基板。リレー２個、電解コンデンサー８個交換。

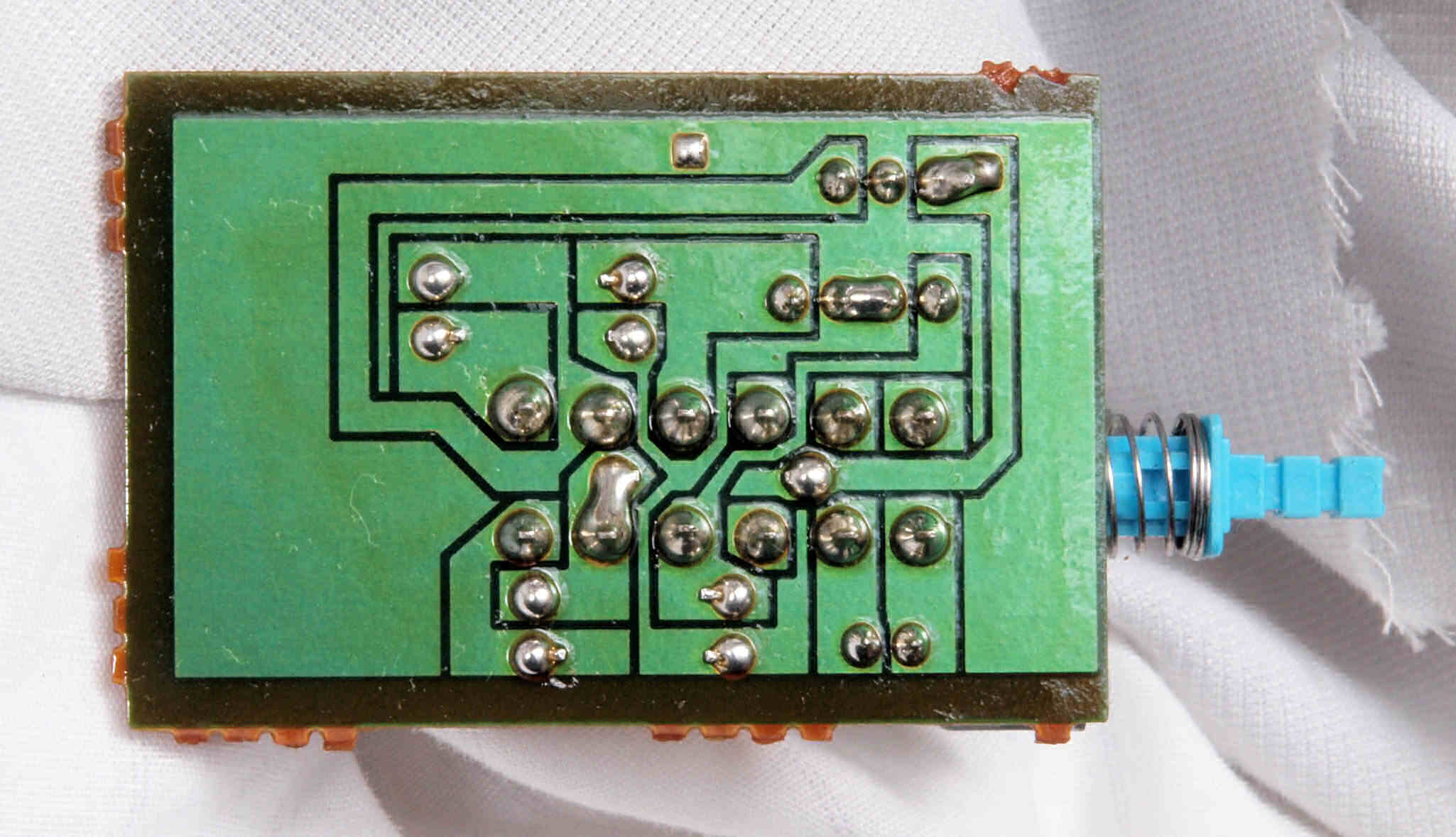

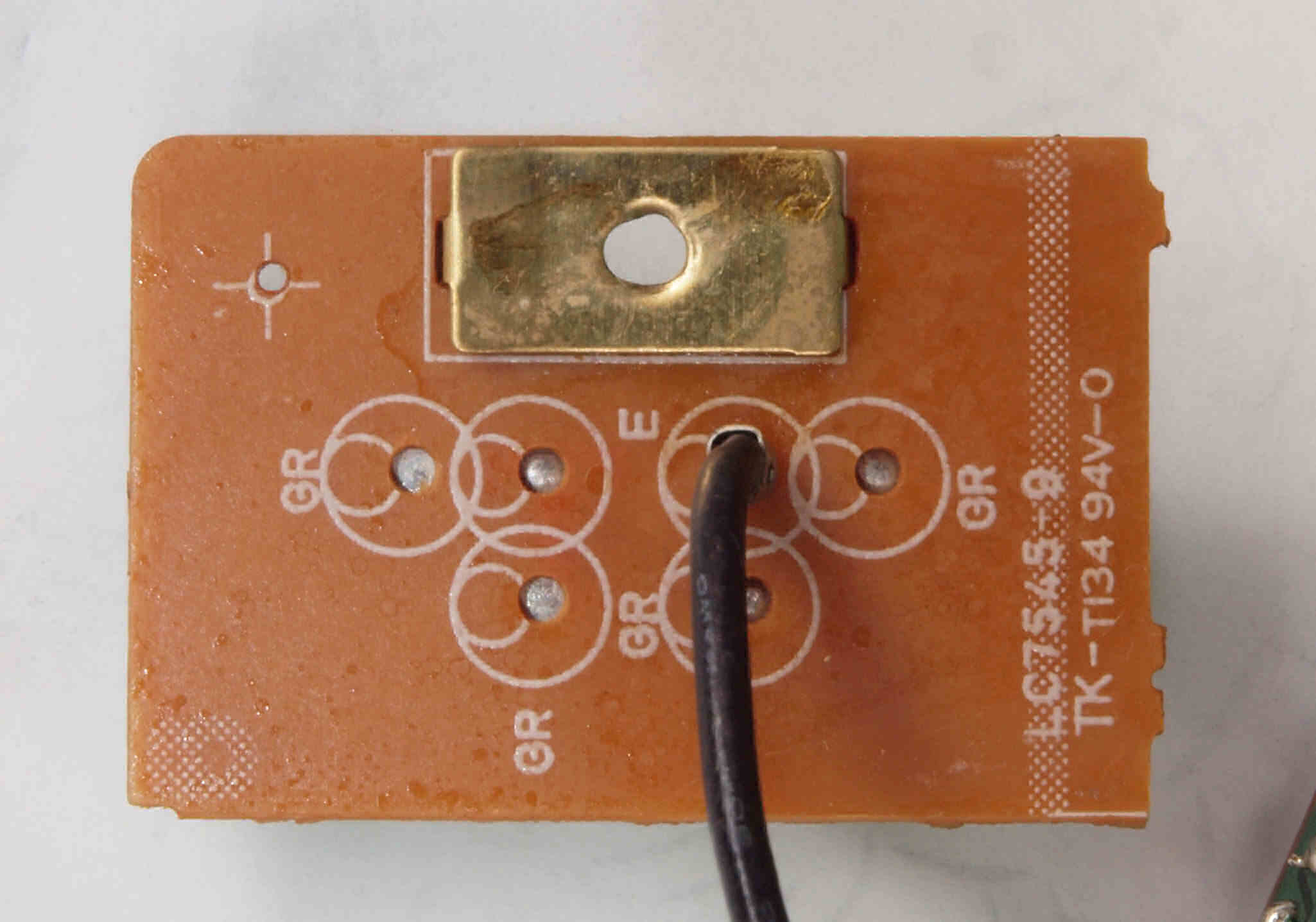

Ｃ７３．　修理前　ＳＰ接続基板裏。
Ｃ７４．　修理（半田補正）後　ＳＰ接続基板裏。　全半田やり直しする。
Ｃ７５．　完成ＳＰ接続基板裏。　洗浄後、コート液を塗る。

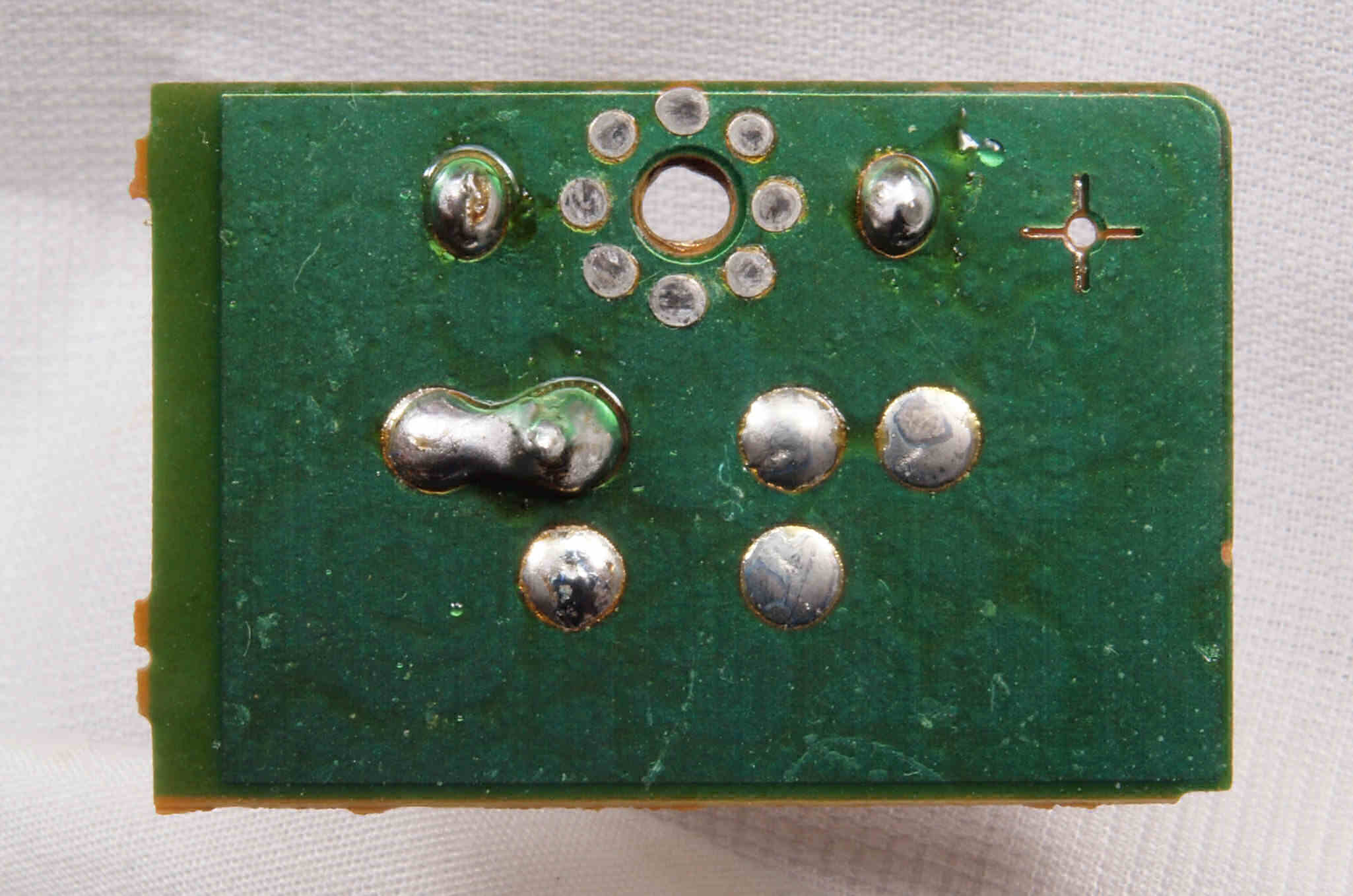

Ｃ８１．　修理前　ＳＰ接続端子

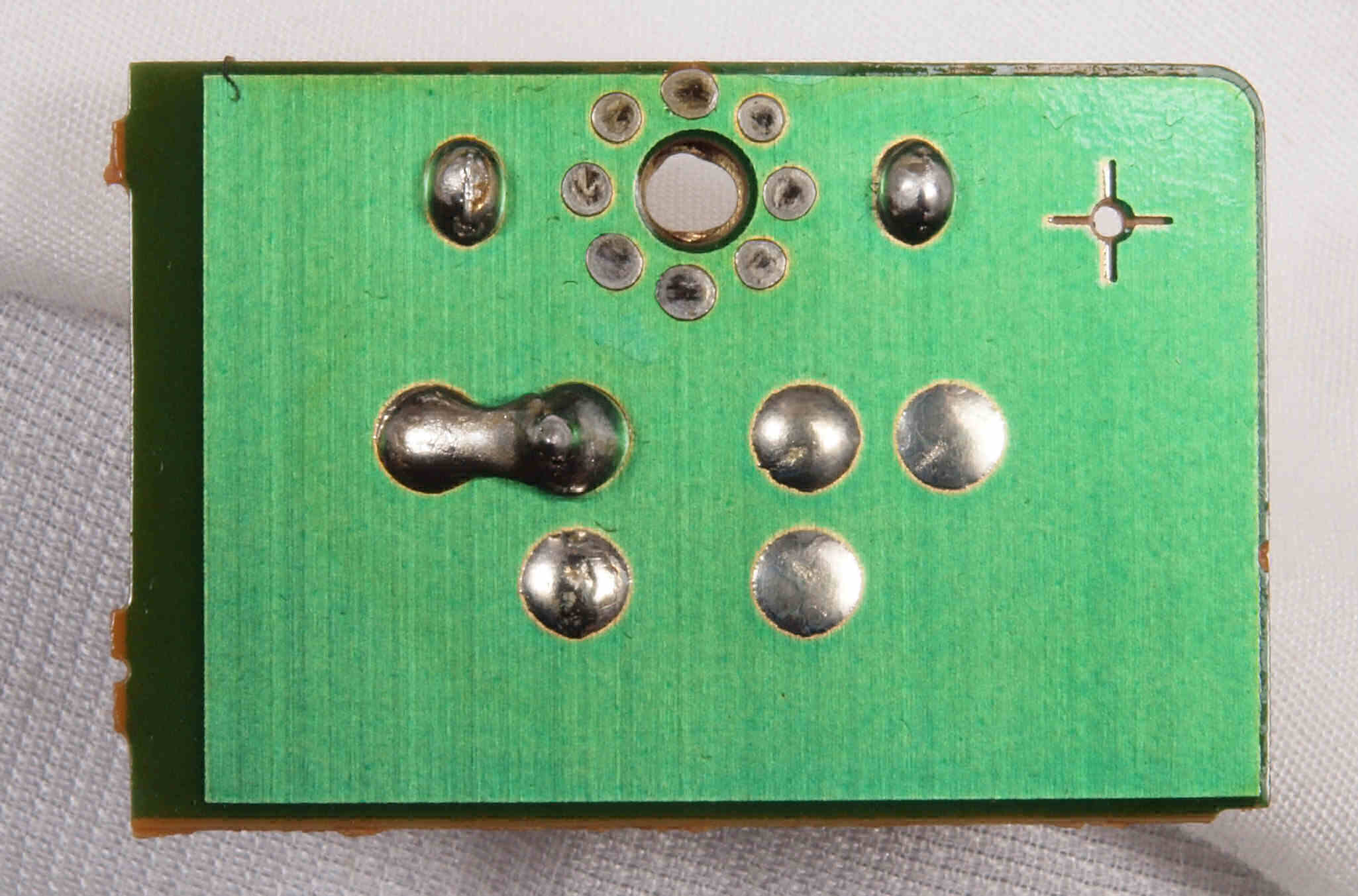

Ｃ８２．　修理後　ＳＰ接続端子。　ＷＢＴ−０７０２　に交換、線通し穴は横。
Ｃ９１．　修理前　電源コード取付け部。
Ｃ９２．　修理（交換）後　３Pインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ使用。
Ｃ９３．　修理（交換）後　３Pインレット裏配線。　アースはしっかり取付る。

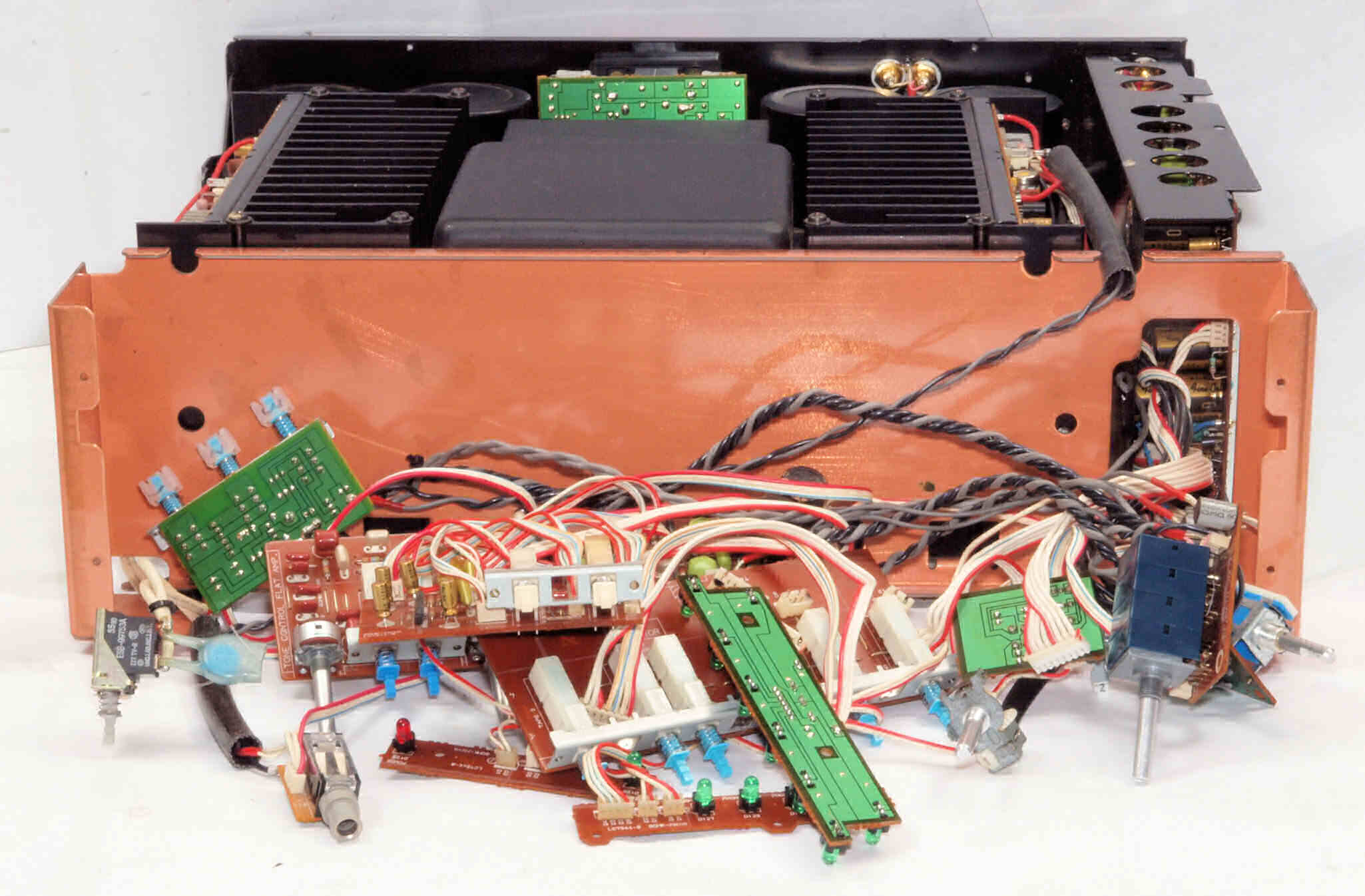

ＣＡ０．　修理中　前パネル＋前シャーシを取り修理中。

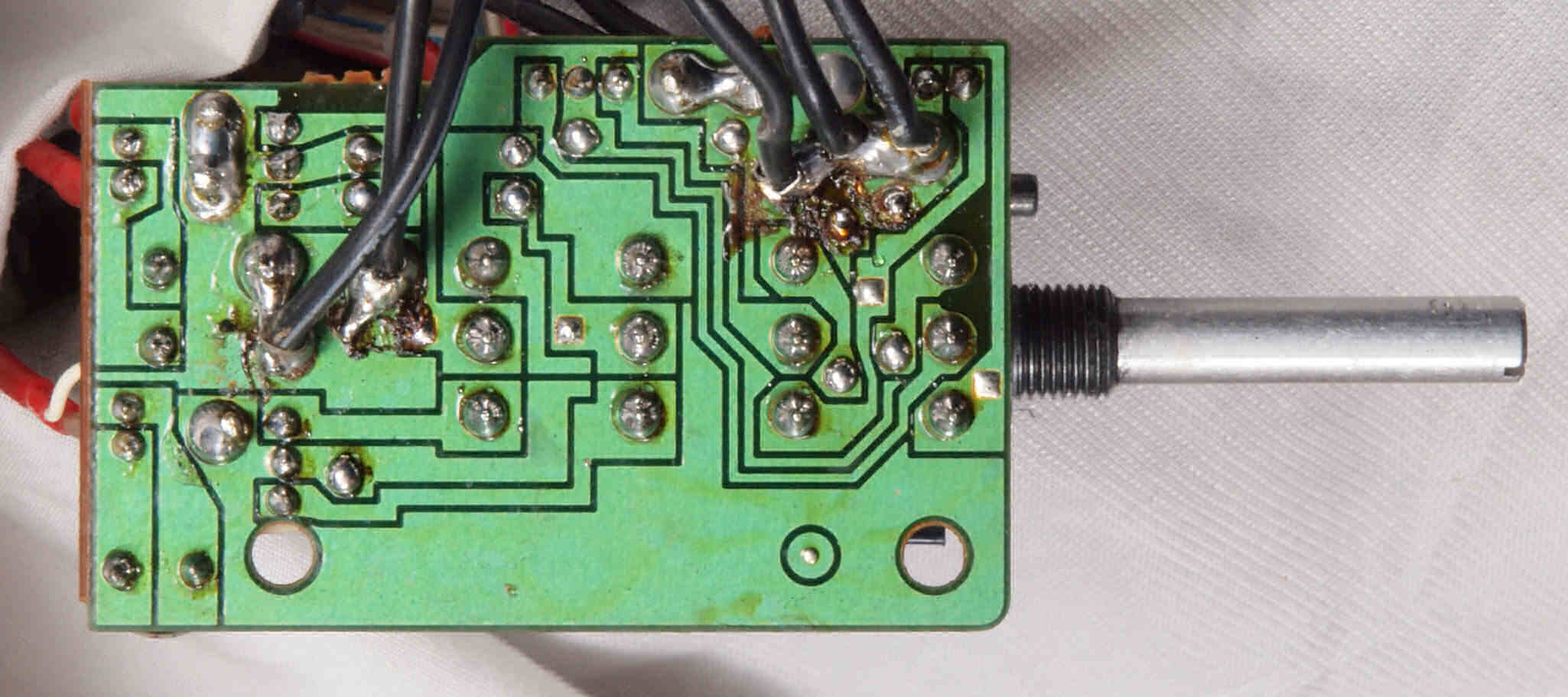

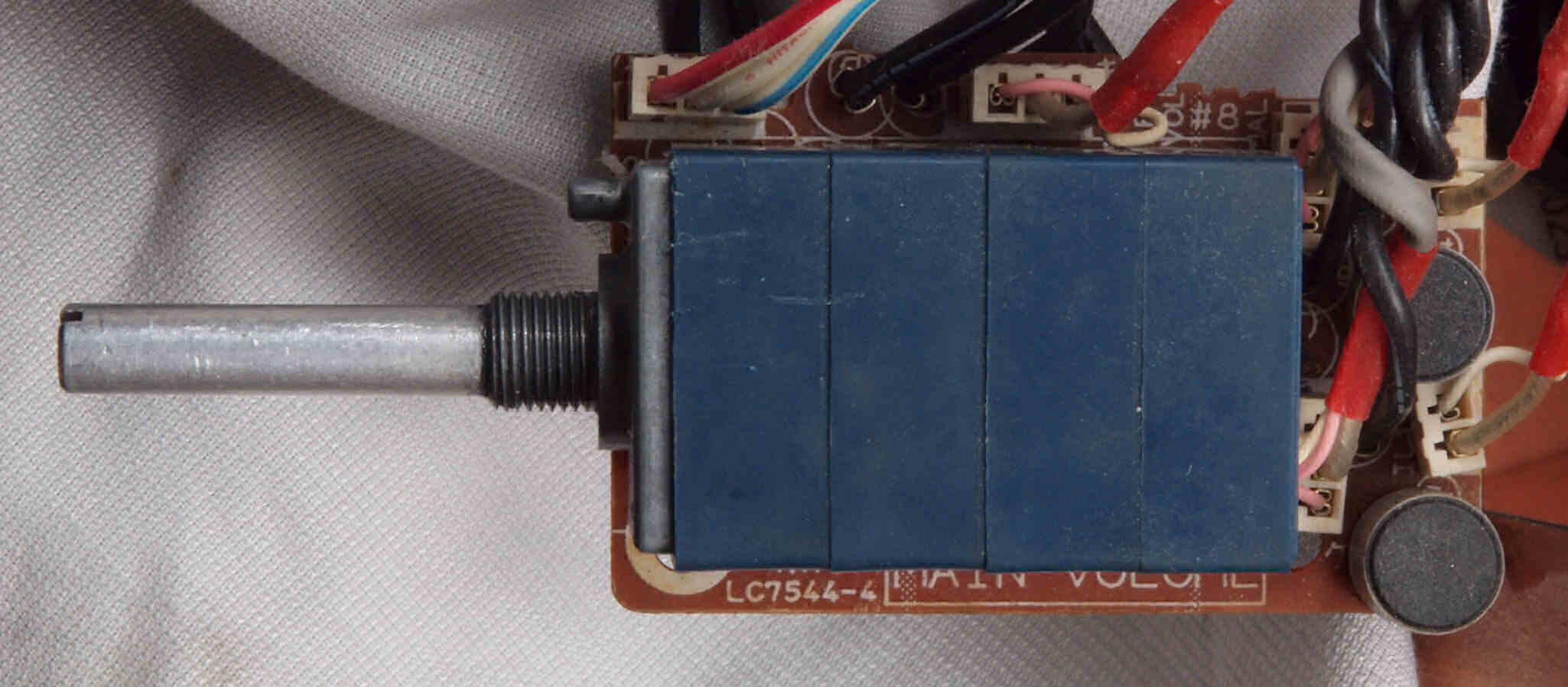

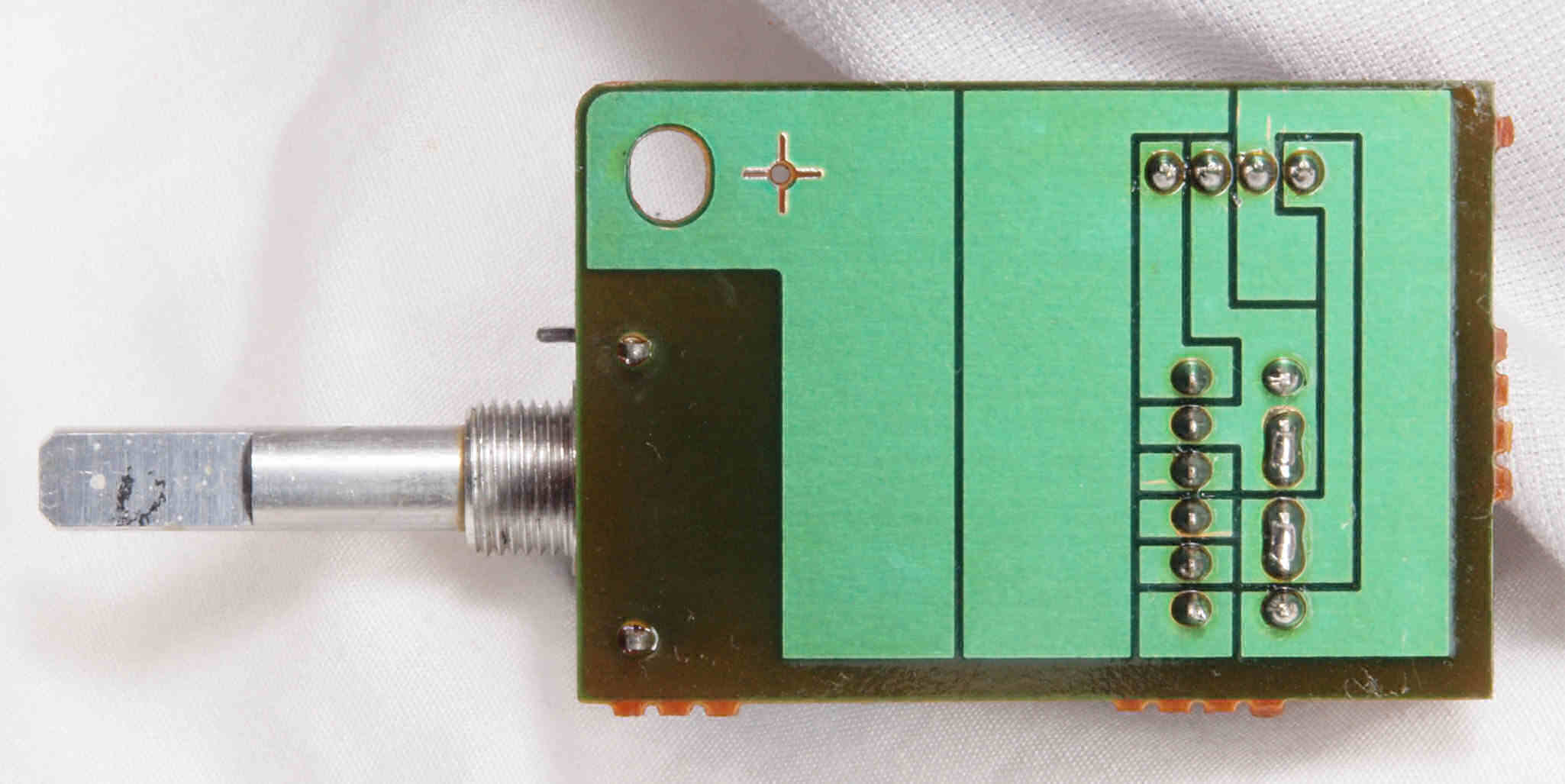

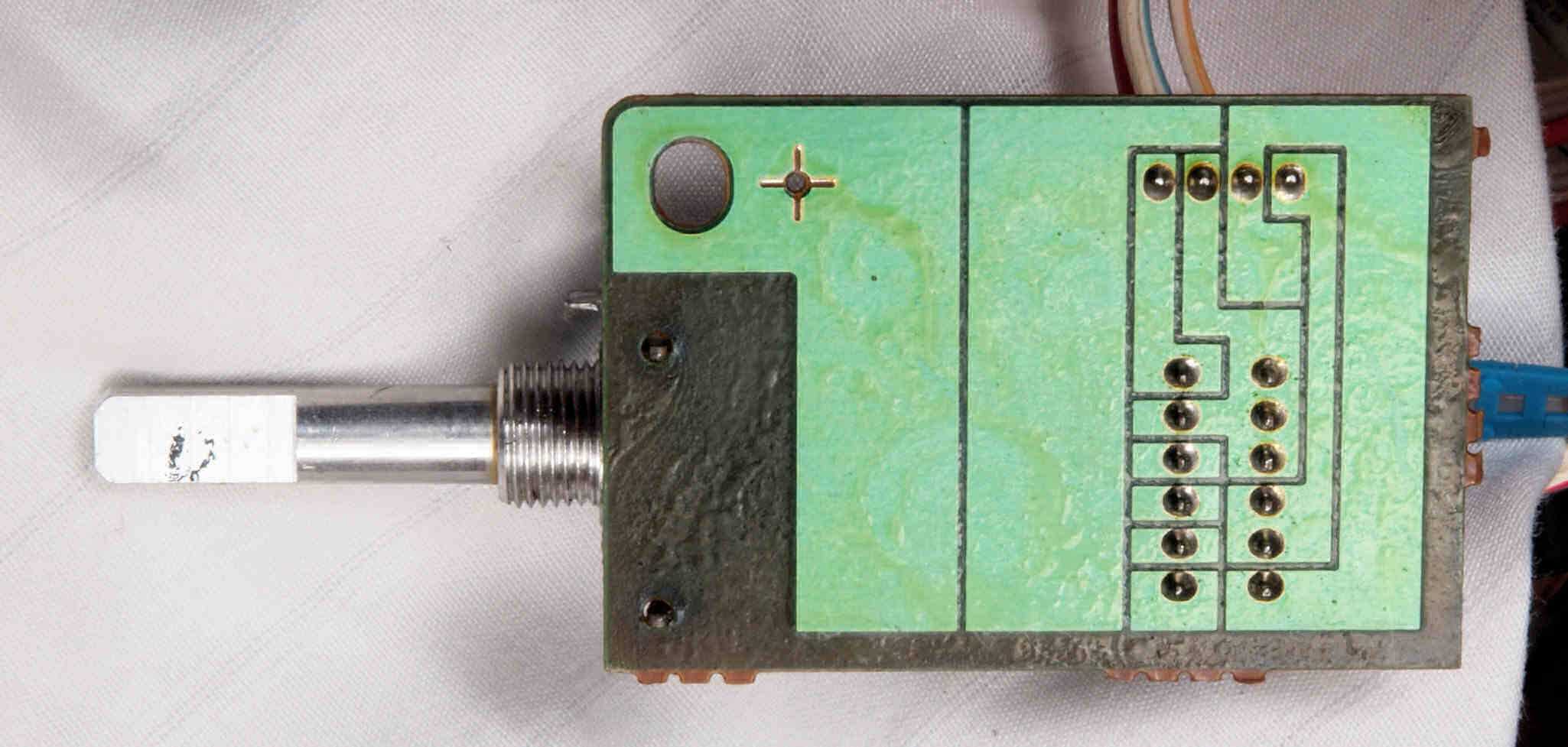

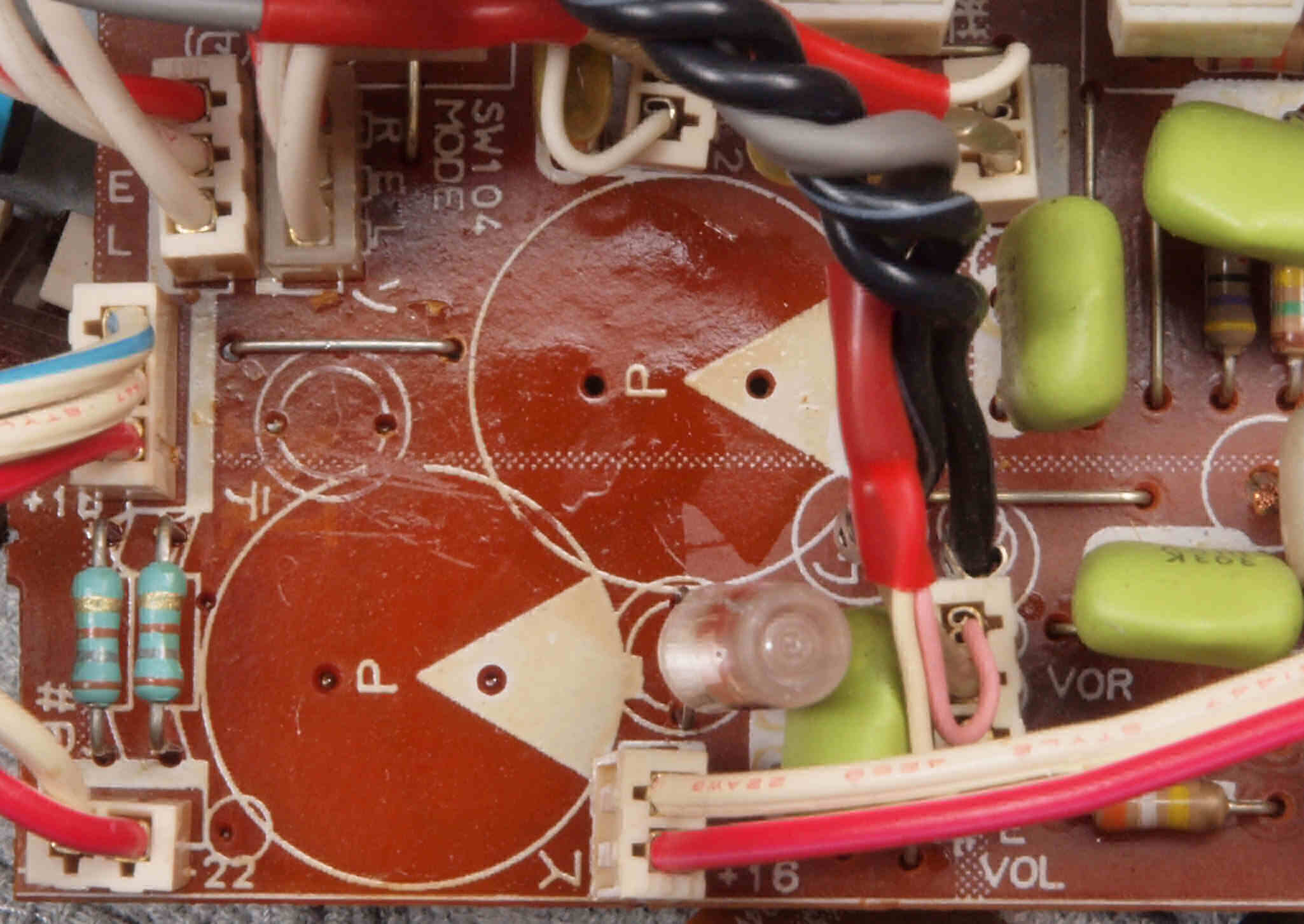

ＣＡ１．　修理前　メインＶＲ基板。
ＣＡ２．　修理前　メインＶＲ基板裏。　半田不良予備郡多数。
ＣＡ３．　修理（半田補正）後　メインＶＲ基板裏。　全半田やり直しする。
ＣＡ４．　完成メインＶＲ基板裏。　洗浄後、コート液を塗る。

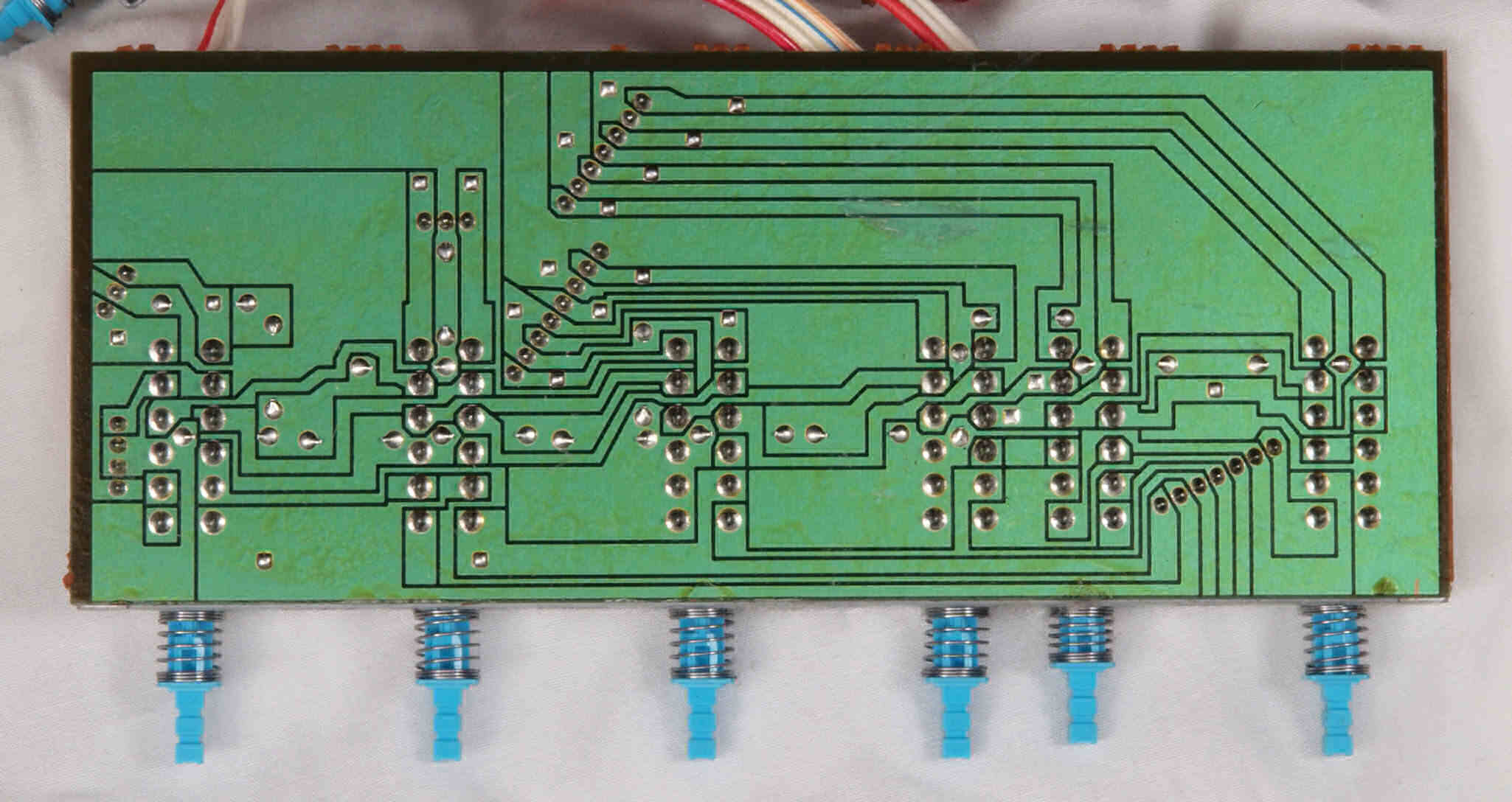

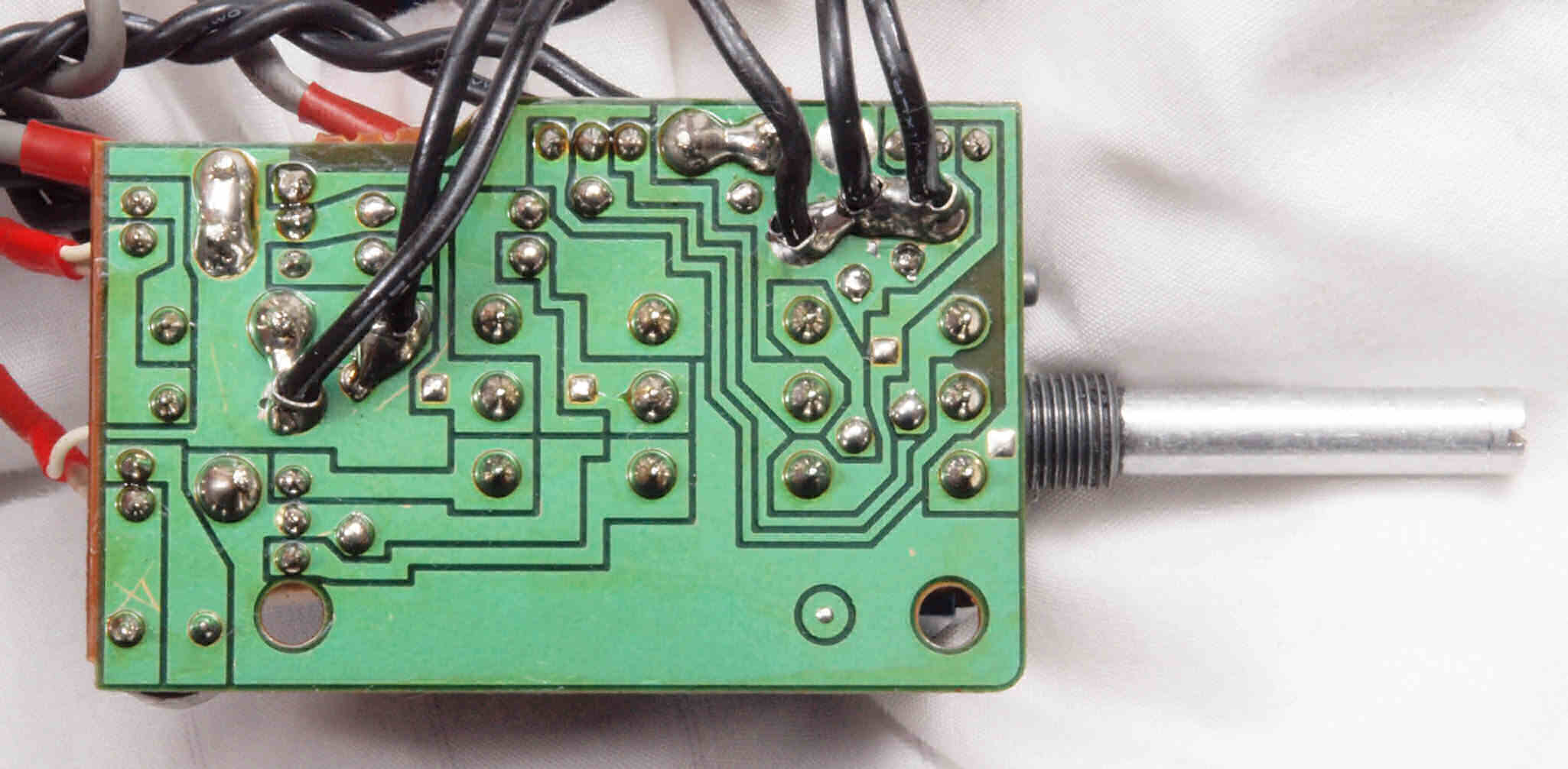

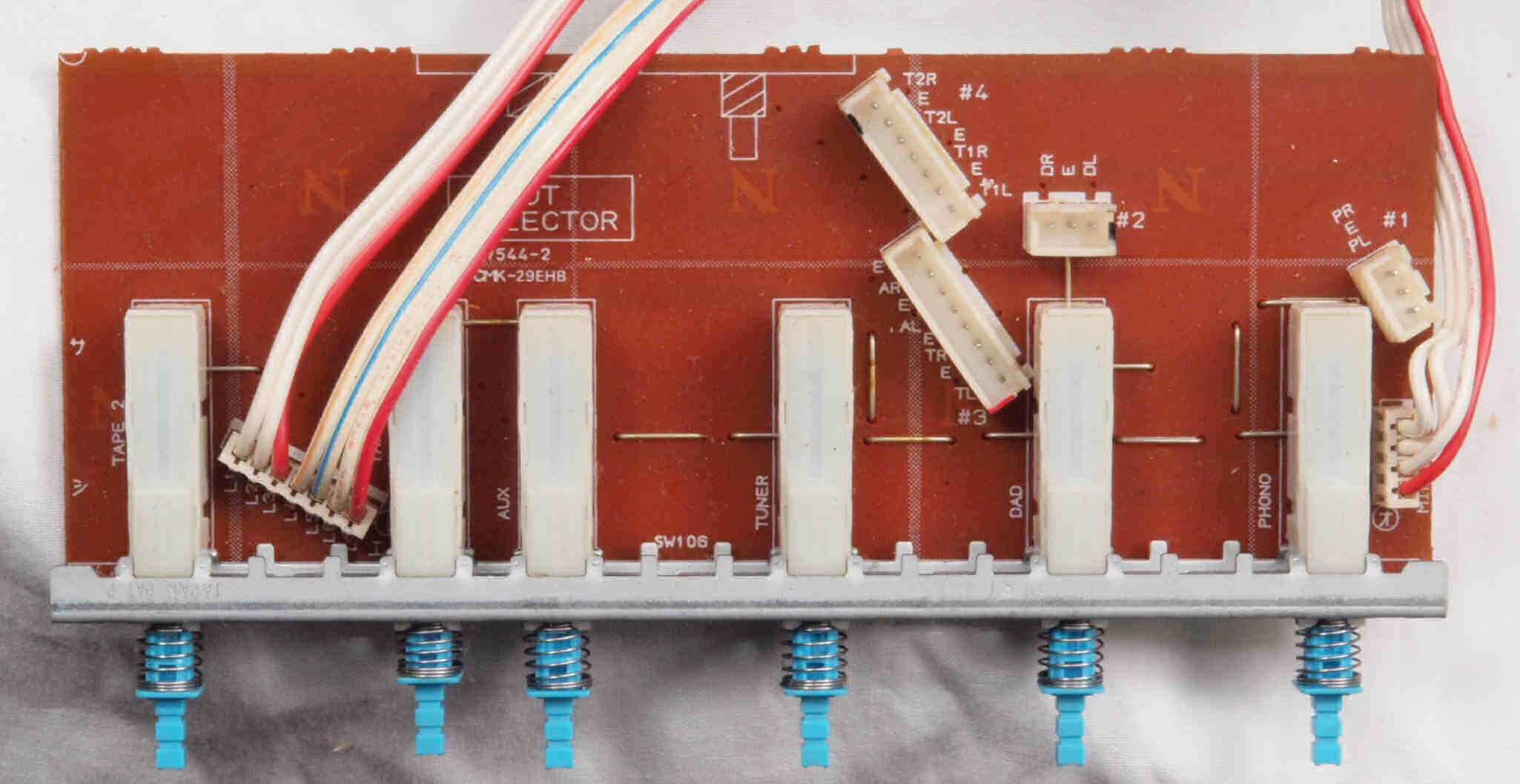

ＣＢ１．　修理前　入力選択ＳＷ基板。

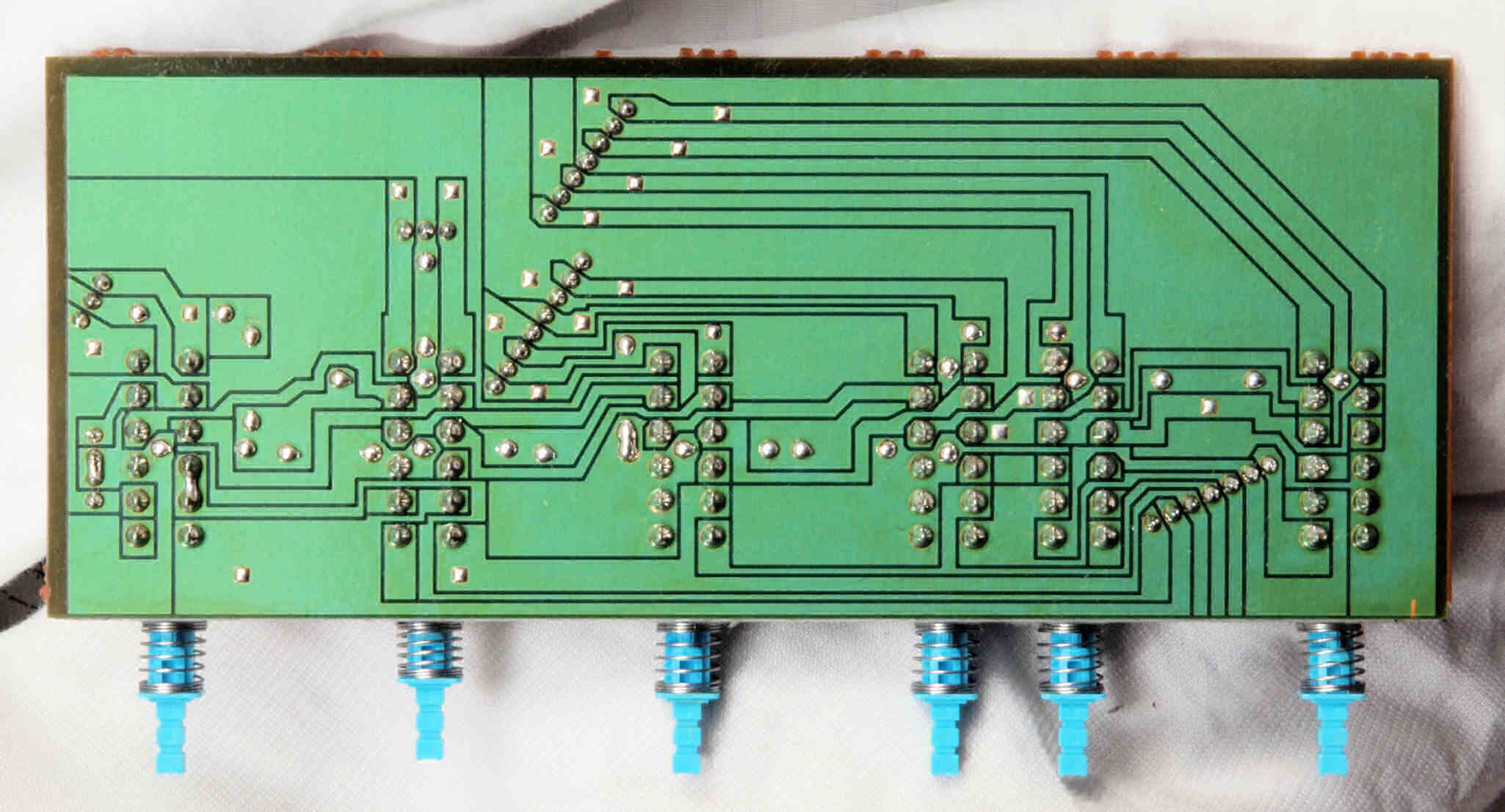

ＣＢ２．　修理前　入力選択ＳＷ基板裏。

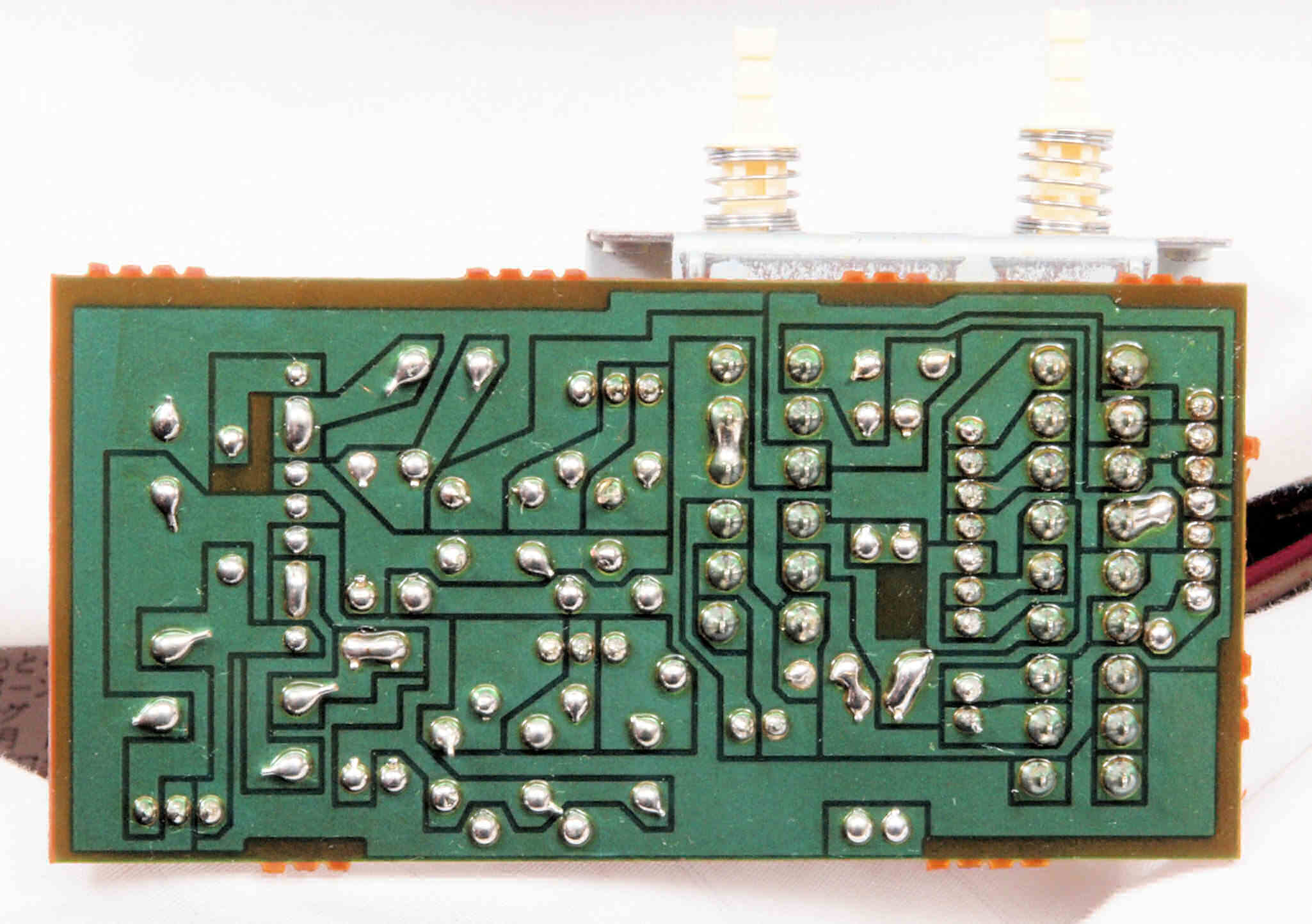

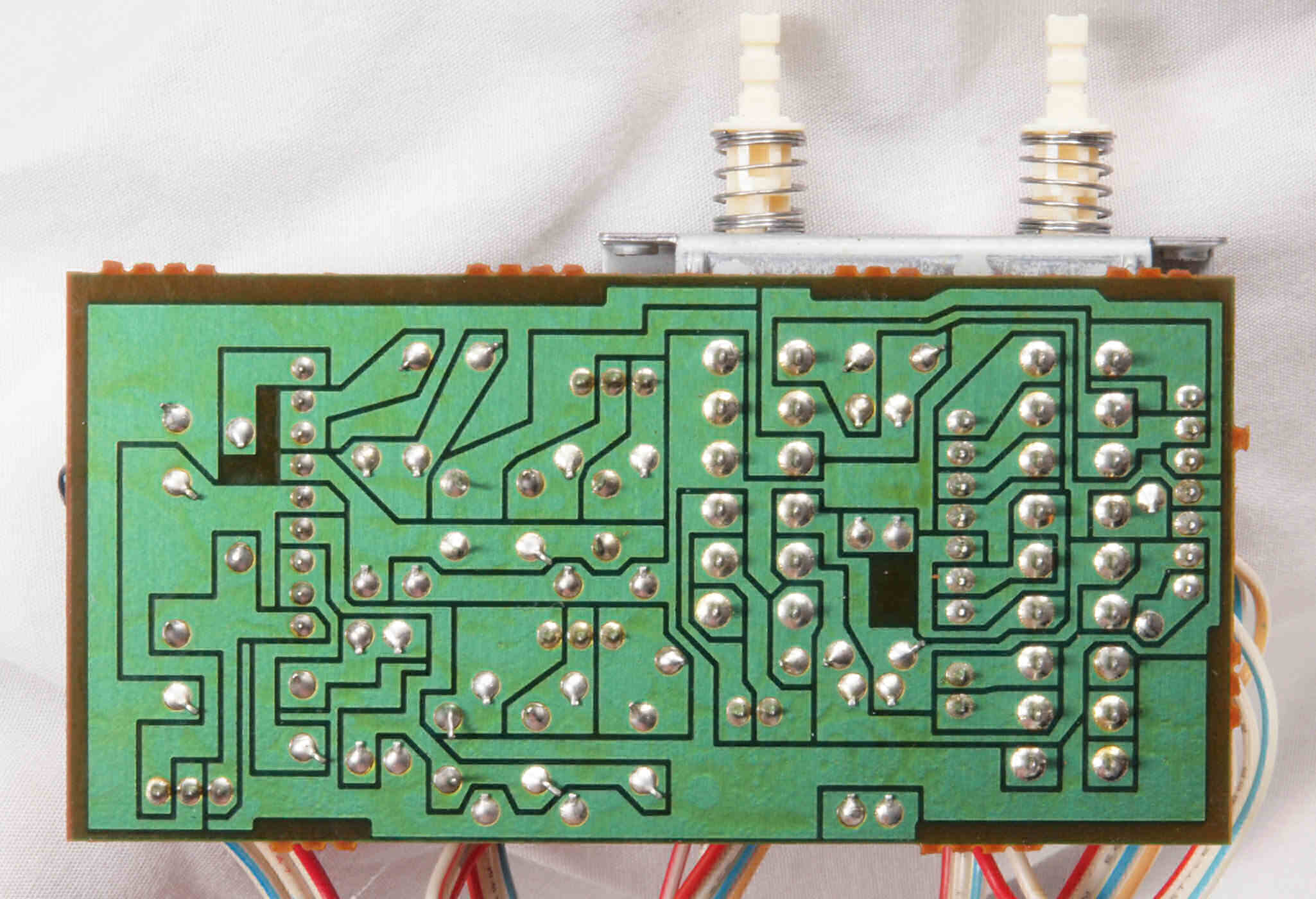

ＣＢ３．　修理（半田補正）後　入力選択ＳＷ基板裏。　全半田やり直しする。
　　　　　　　　　　　　　　　　　　写真紛失ん
ＣＢ４．　完成入力選択ＳＷ基板裏。　洗浄後、コート液を塗る。

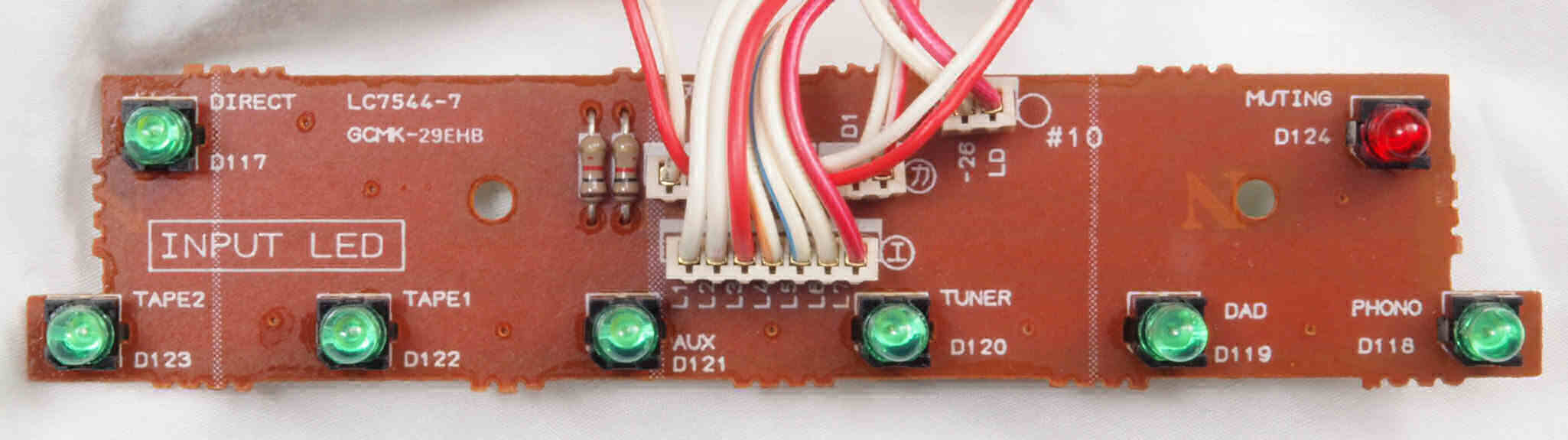

ＣＣ１．　修理前　入力選択表示ＬＥＤ基板。

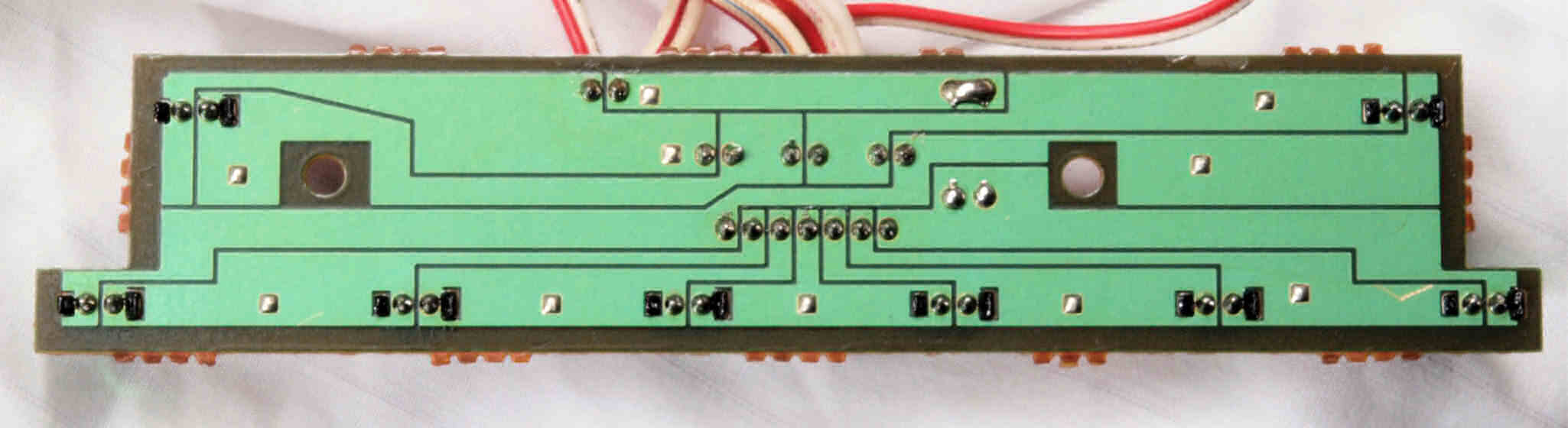

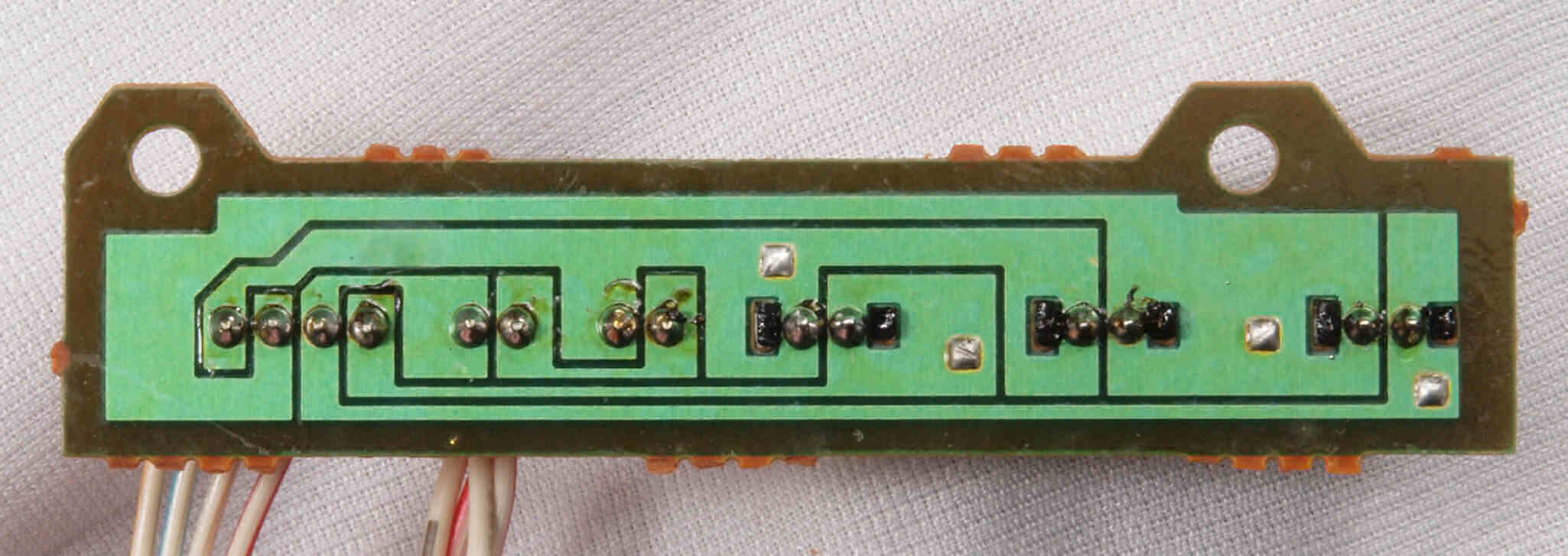

ＣＣ３．　修理前　入力選択表示ＬＥＤ基板裏。

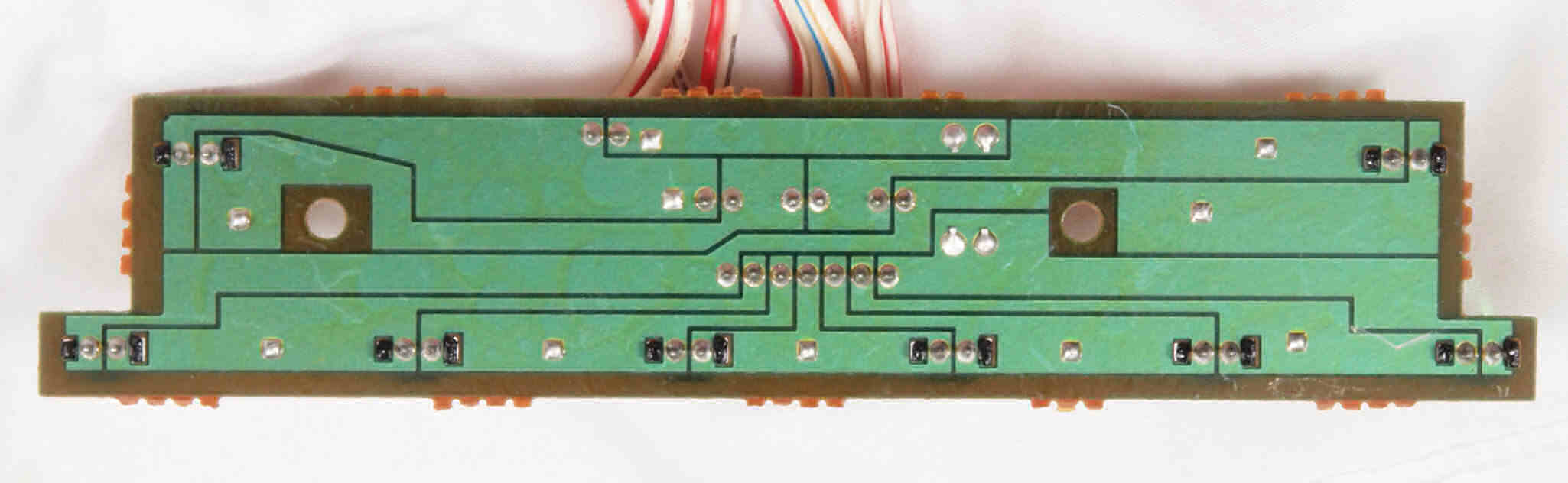

ＣＣ４．　修理（半田補正）後　入力選択表示ＬＥＤ基板裏。　全半田やり直しする。
ＣＣ５．　完成入力選択表示ＬＥＤ基板裏。　洗浄後、コート液を塗る。

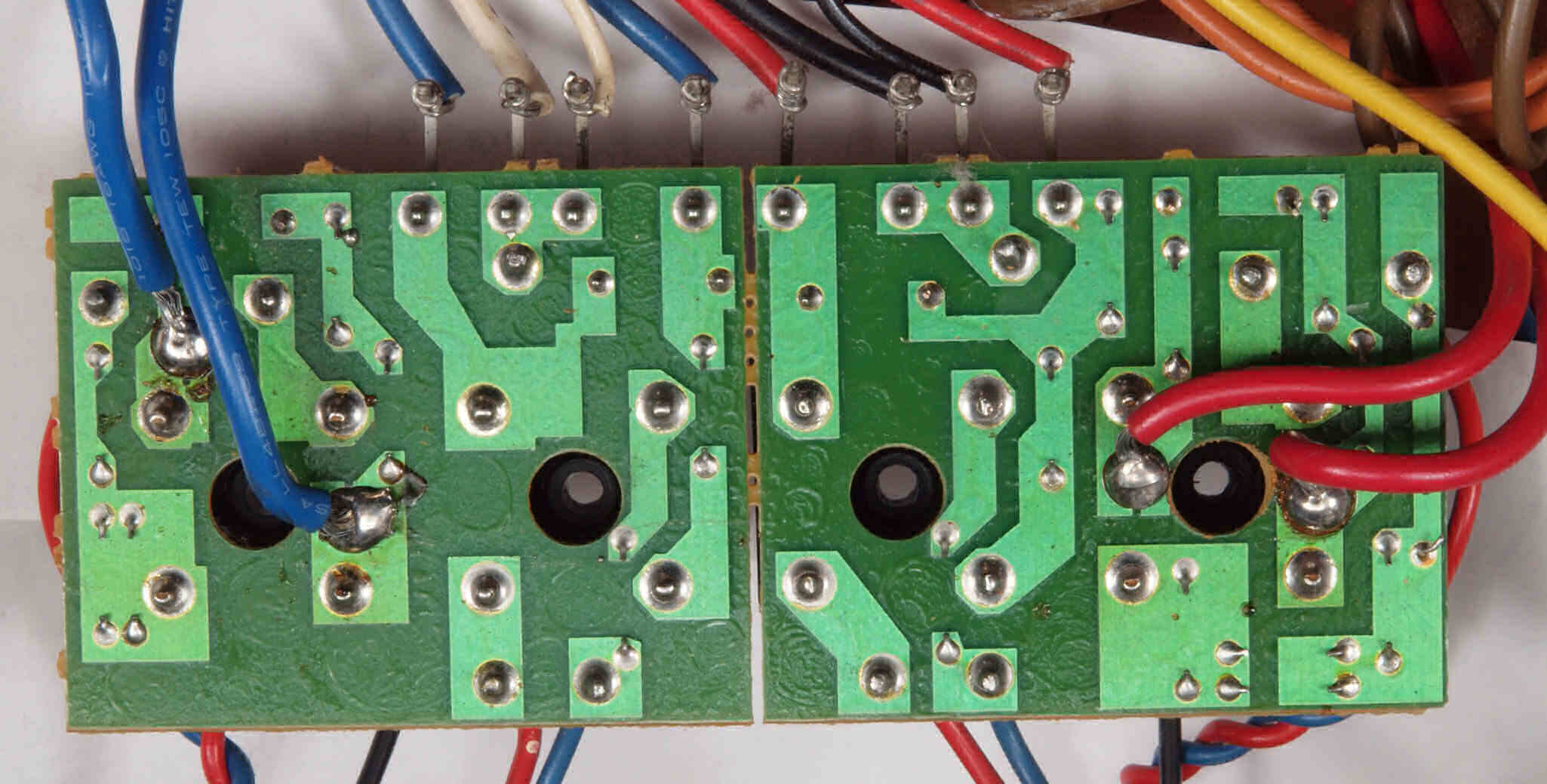

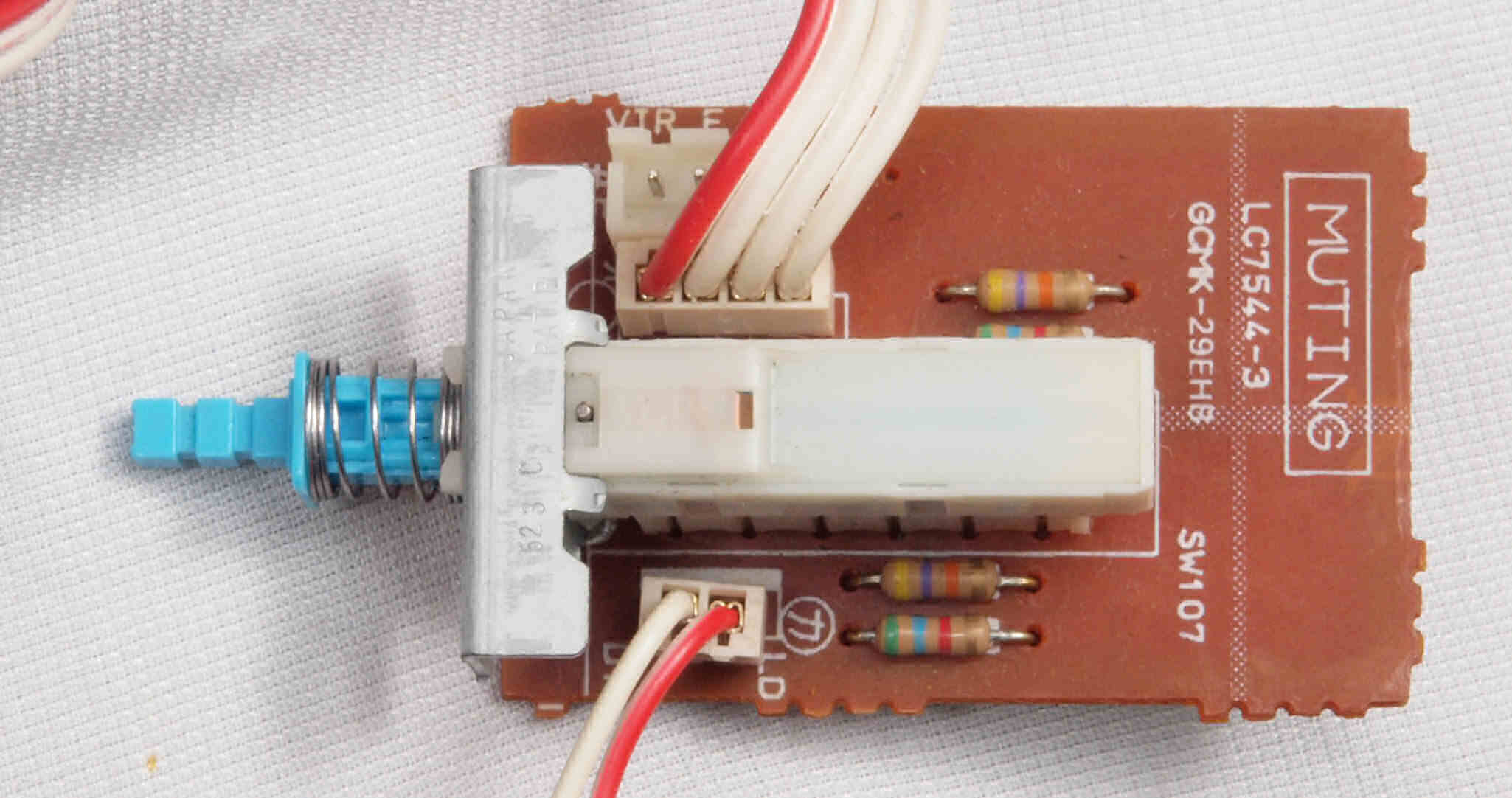

ＣＤ１．　修理前　ＭＵＴＩＮＧ−ＳＷ基板。

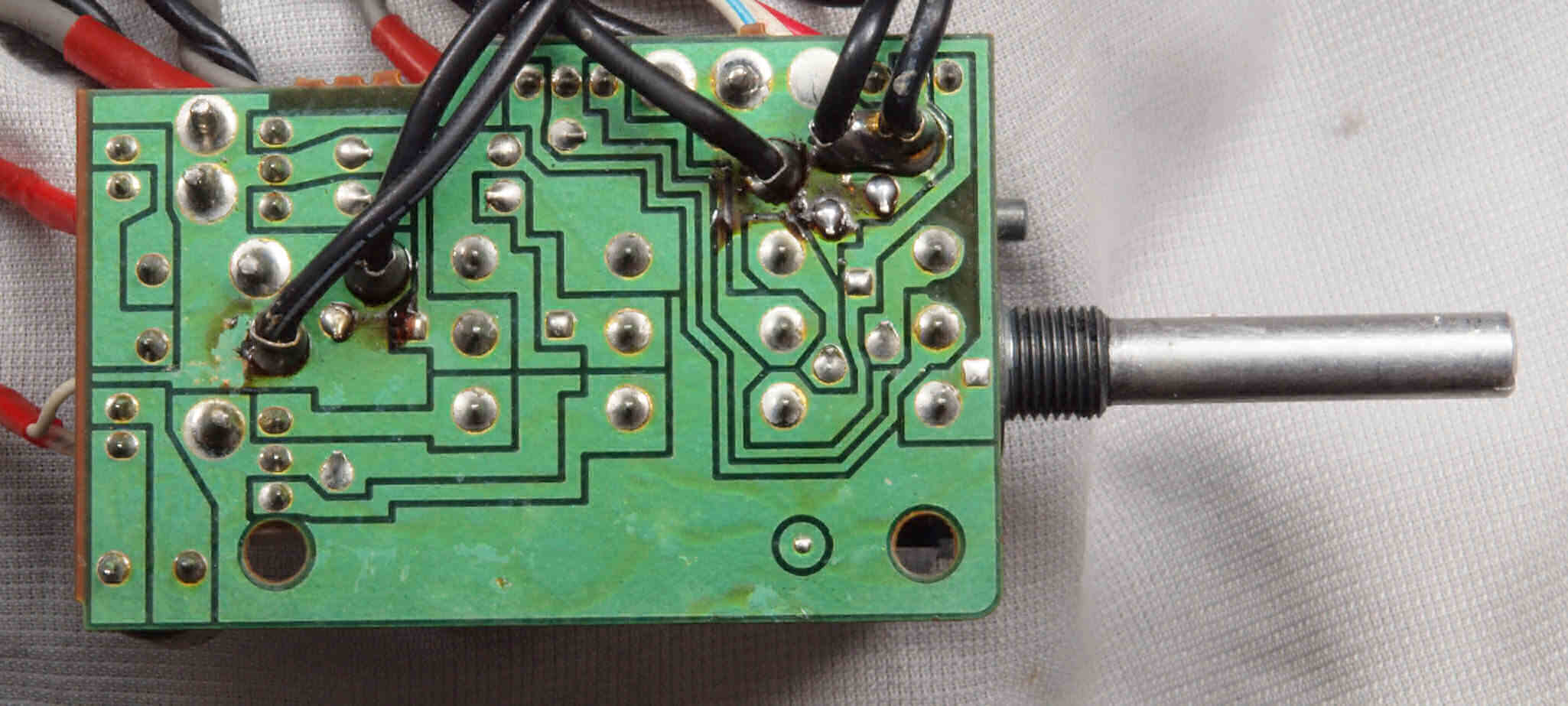

ＣＤ２．　修理前　ＭＵＴＩＮＧ−ＳＷ基板裏。ＳＷの足に半田不良予備郡が多い。
ＣＤ３．　修理（半田補正）後　ＭＵＴＩＮＧ−ＳＷ基板裏。　全半田やり直しする。
ＣＤ４．　完成ＭＵＴＩＮＧ−ＳＷ基板裏。　洗浄後、コート液を塗る。

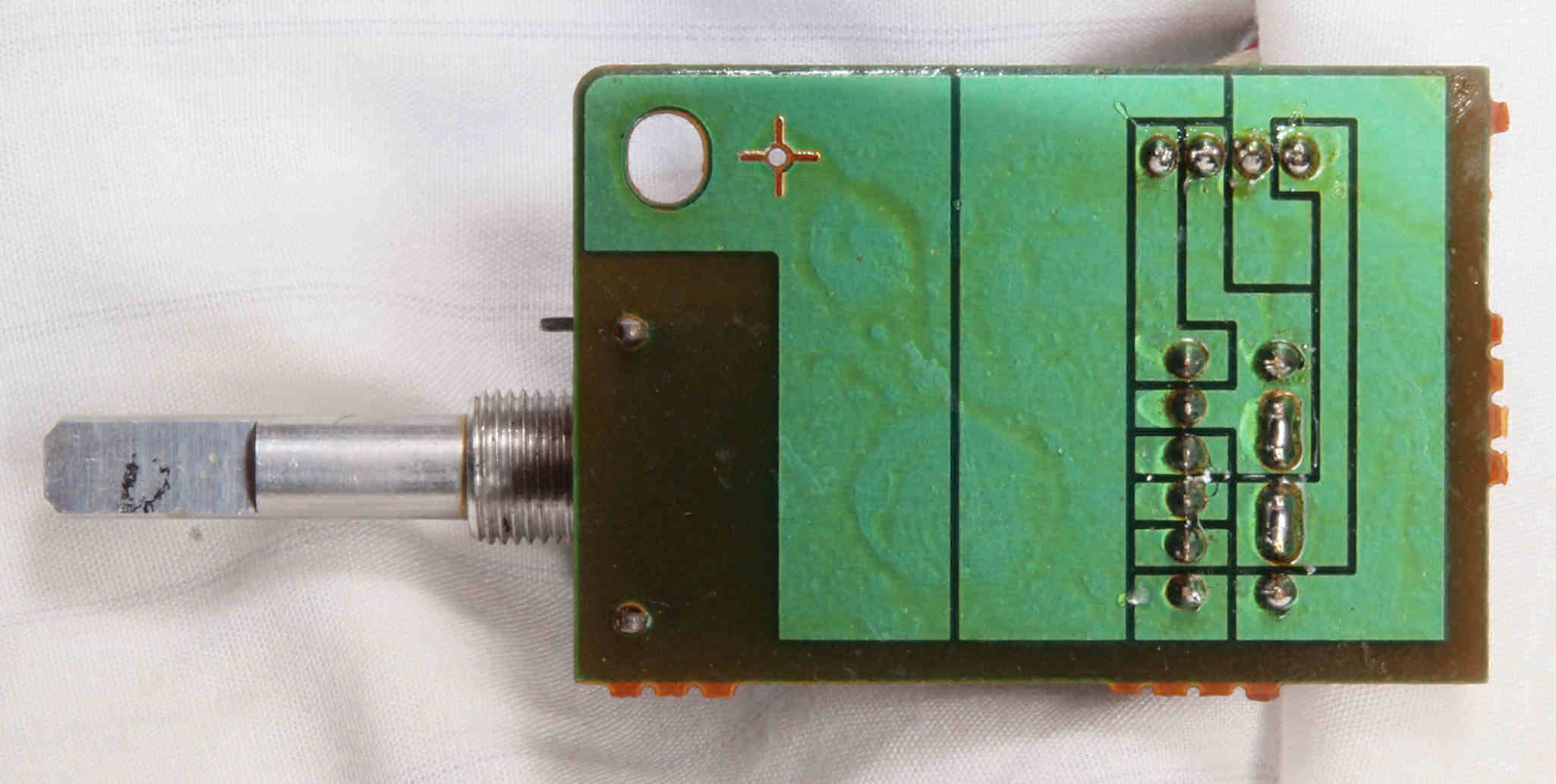

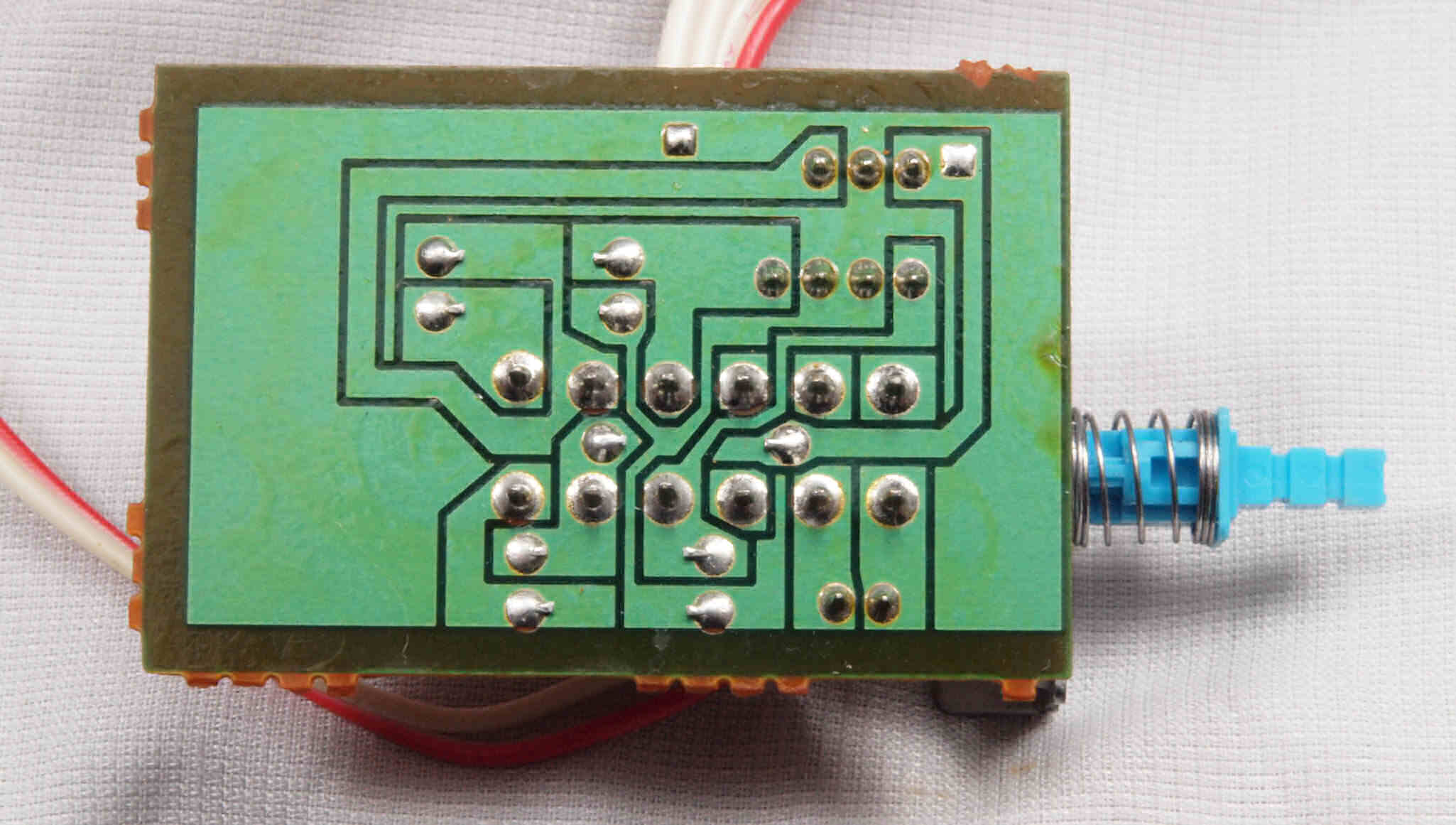

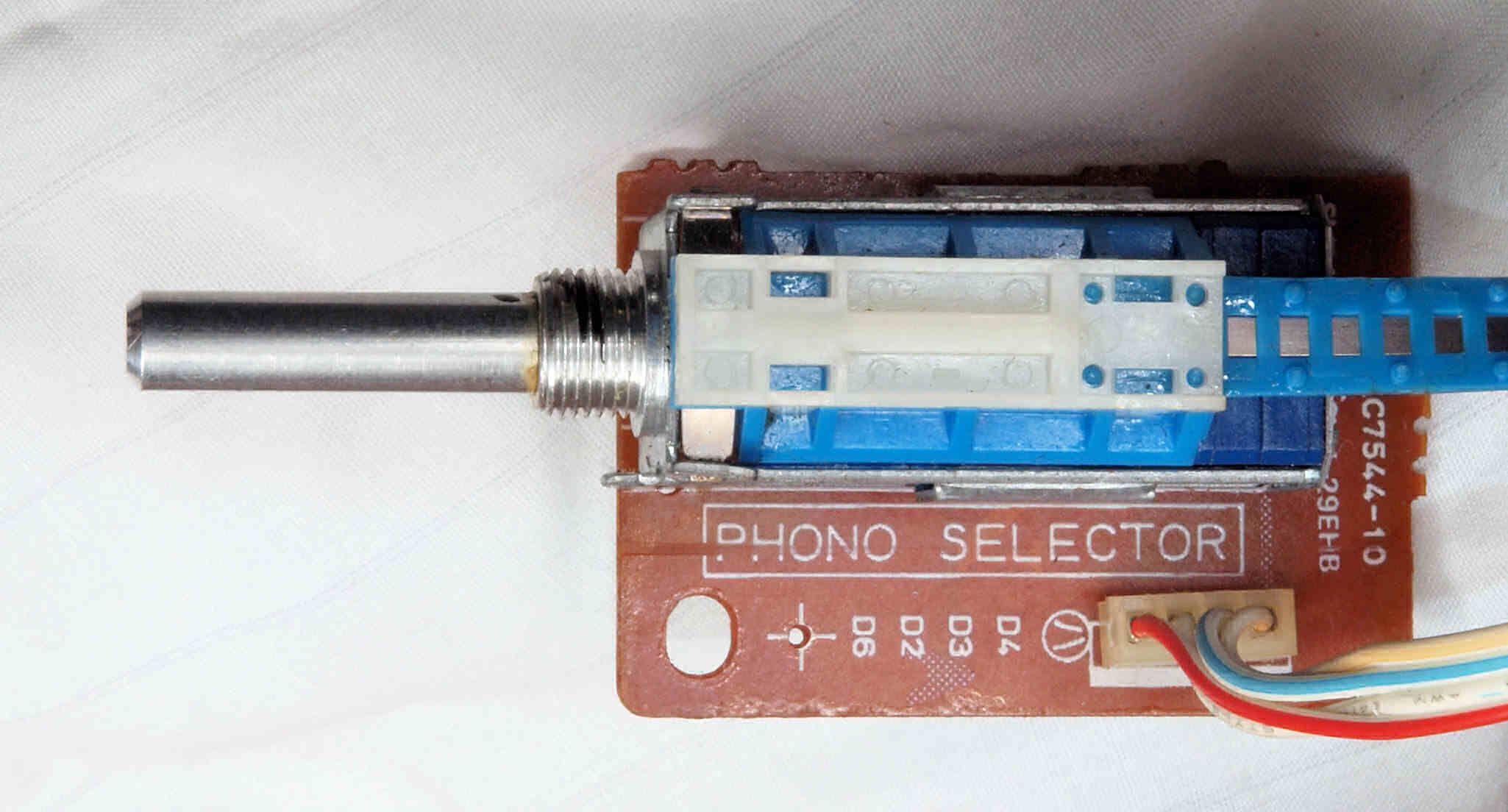

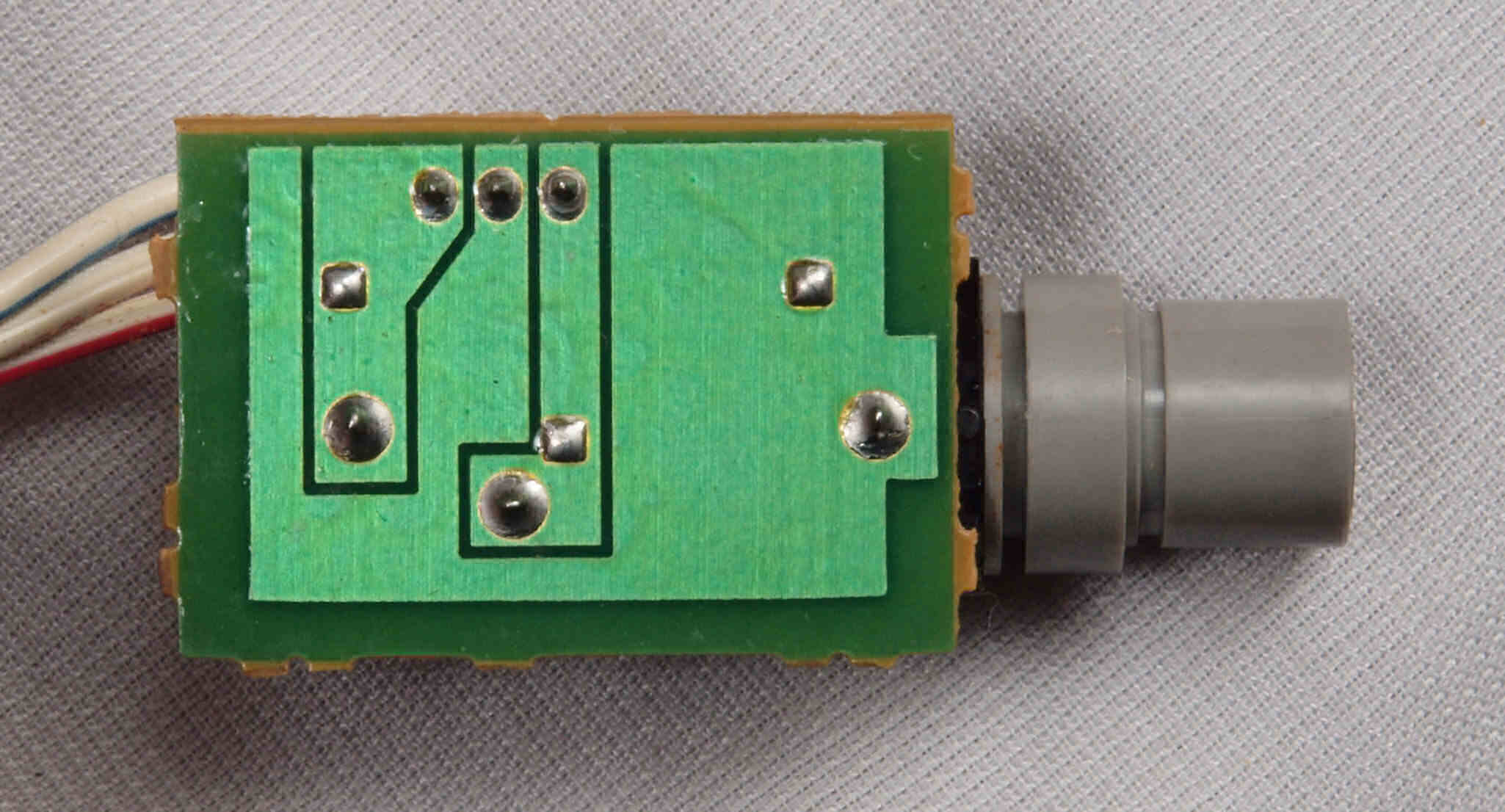

ＣＥ１．　修理前　ＰＨＯＮＯ−ＳＷ基板。
ＣＥ２．　修理前　ＰＨＯＮＯ−ＳＷ基板裏。

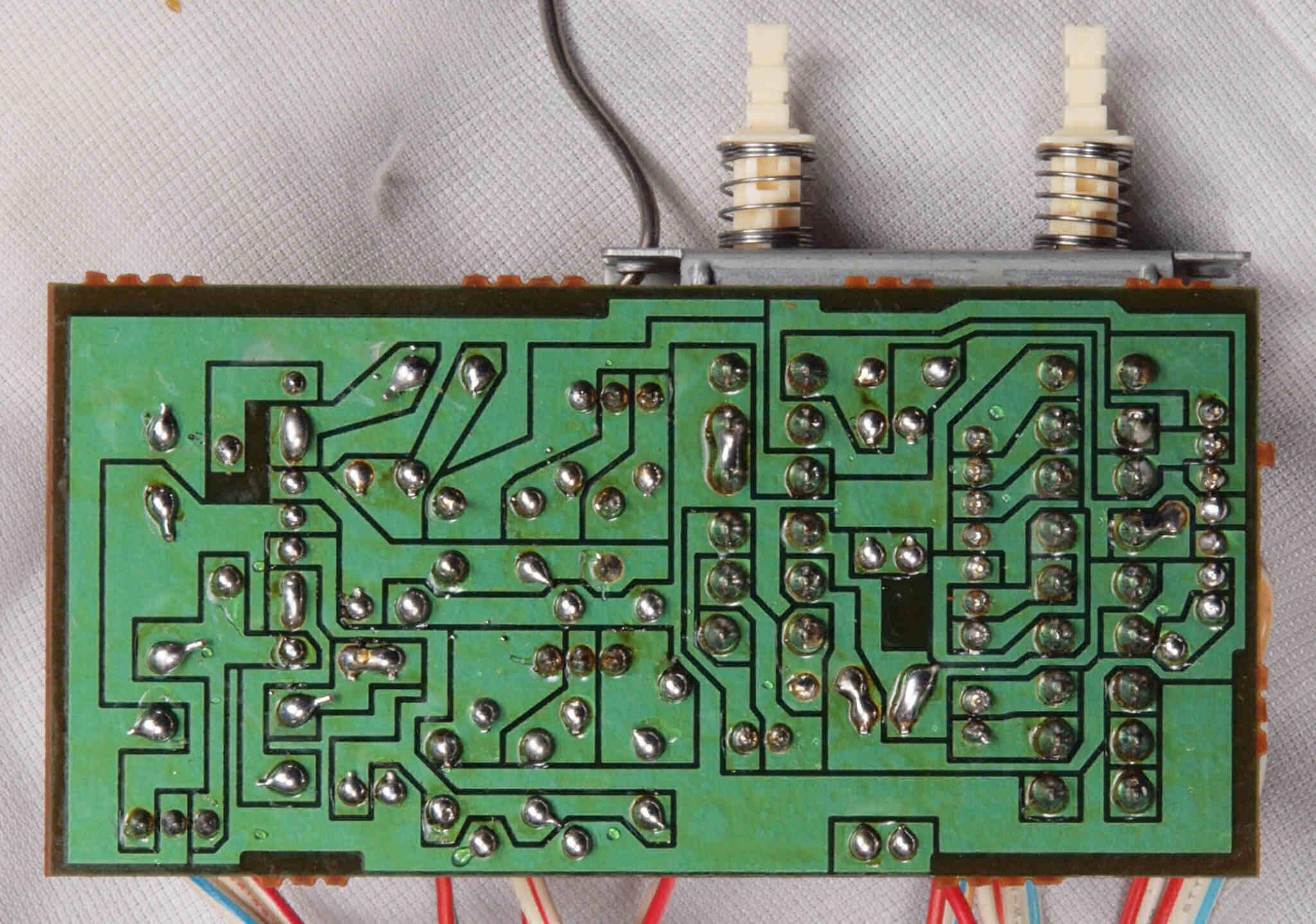

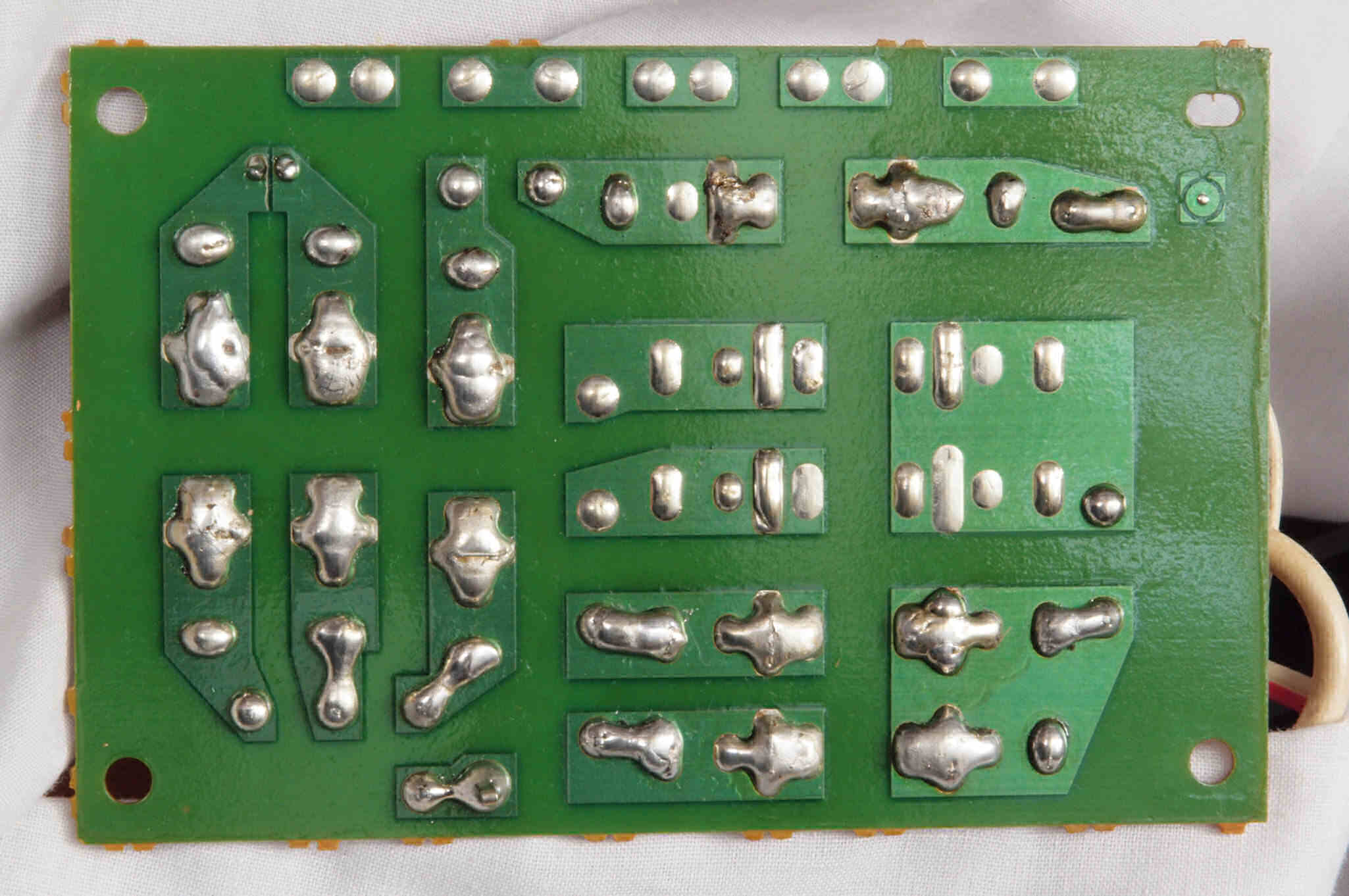

ＣＥ３．　修理（半田補正）後　ＰＨＯＮＯ−ＳＷ基板裏。　全半田やり直しする。
ＣＥ４．　完成ＰＨＯＮＯ−ＳＷ基板裏。　洗浄後、コート液を塗る。

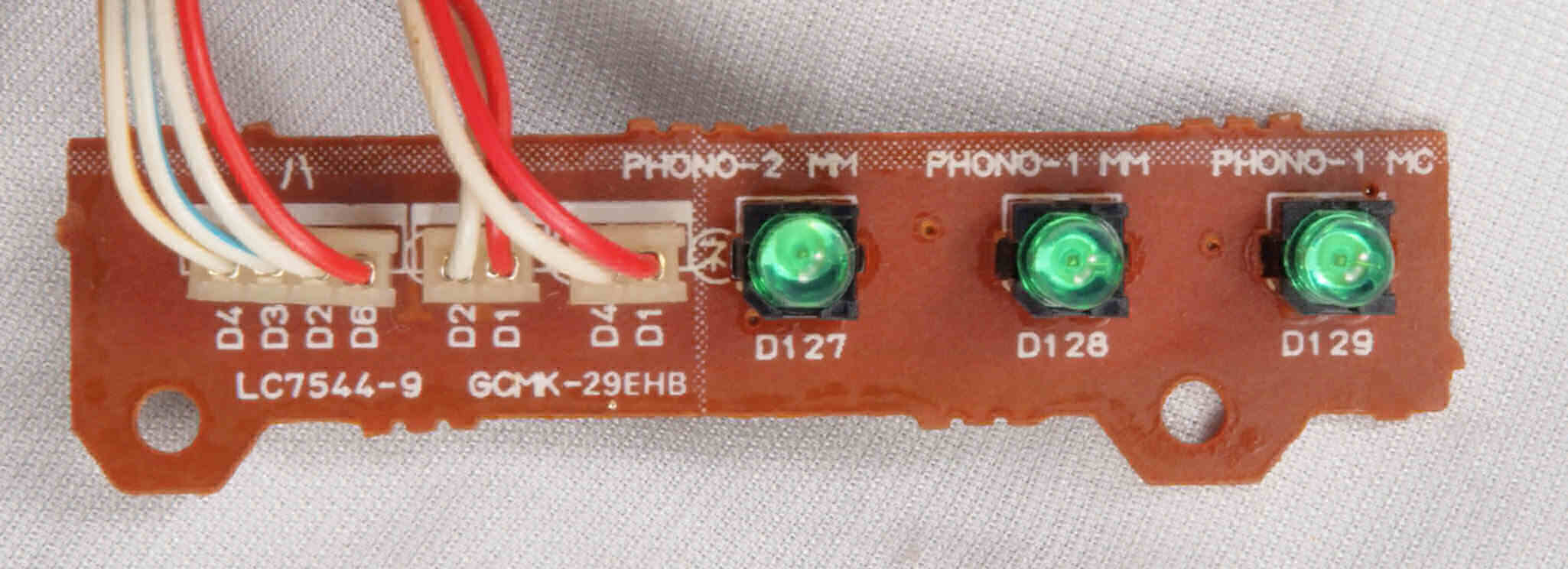

ＣＦ１．　修理前　ＰＨＯＮＯ選択表示ＬＥＤ基板。

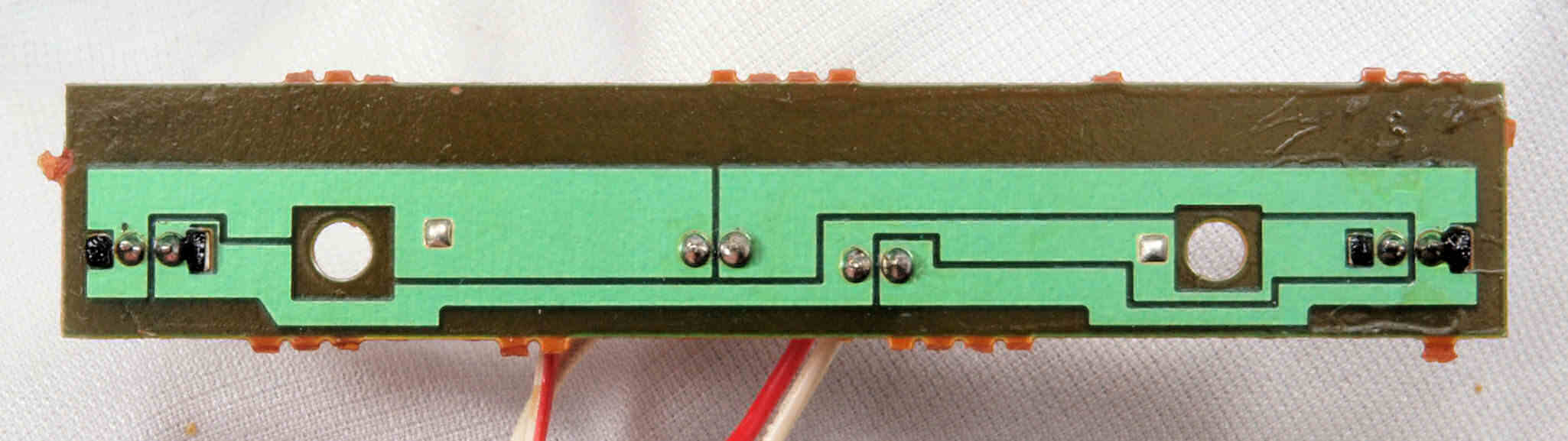

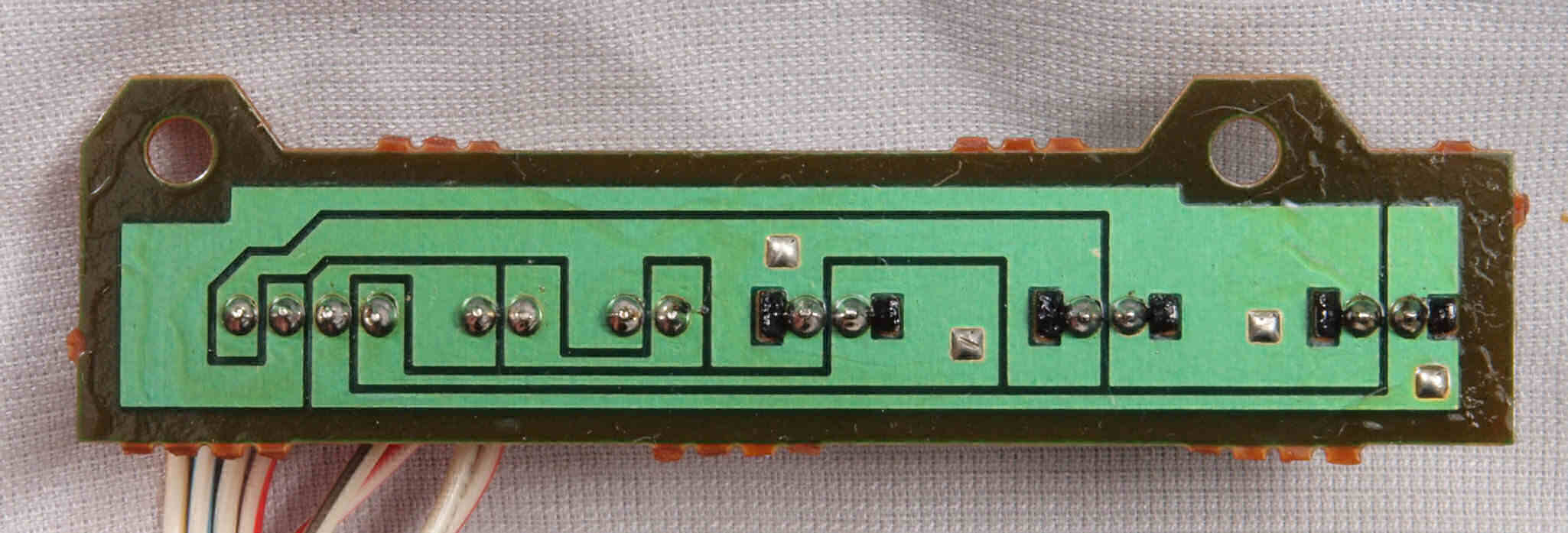

ＣＦ３．　修理前　ＰＨＯＮＯ選択表示ＬＥＤ基板裏。
ＣＦ４．　修理（半田補正）後　ＰＨＯＮＯ選択表示ＬＥＤ基板裏。　全半田やり直しする。
ＣＦ５．　完成ＰＨＯＮＯ選択表示ＬＥＤ基板裏。　洗浄後、コート液を塗る。

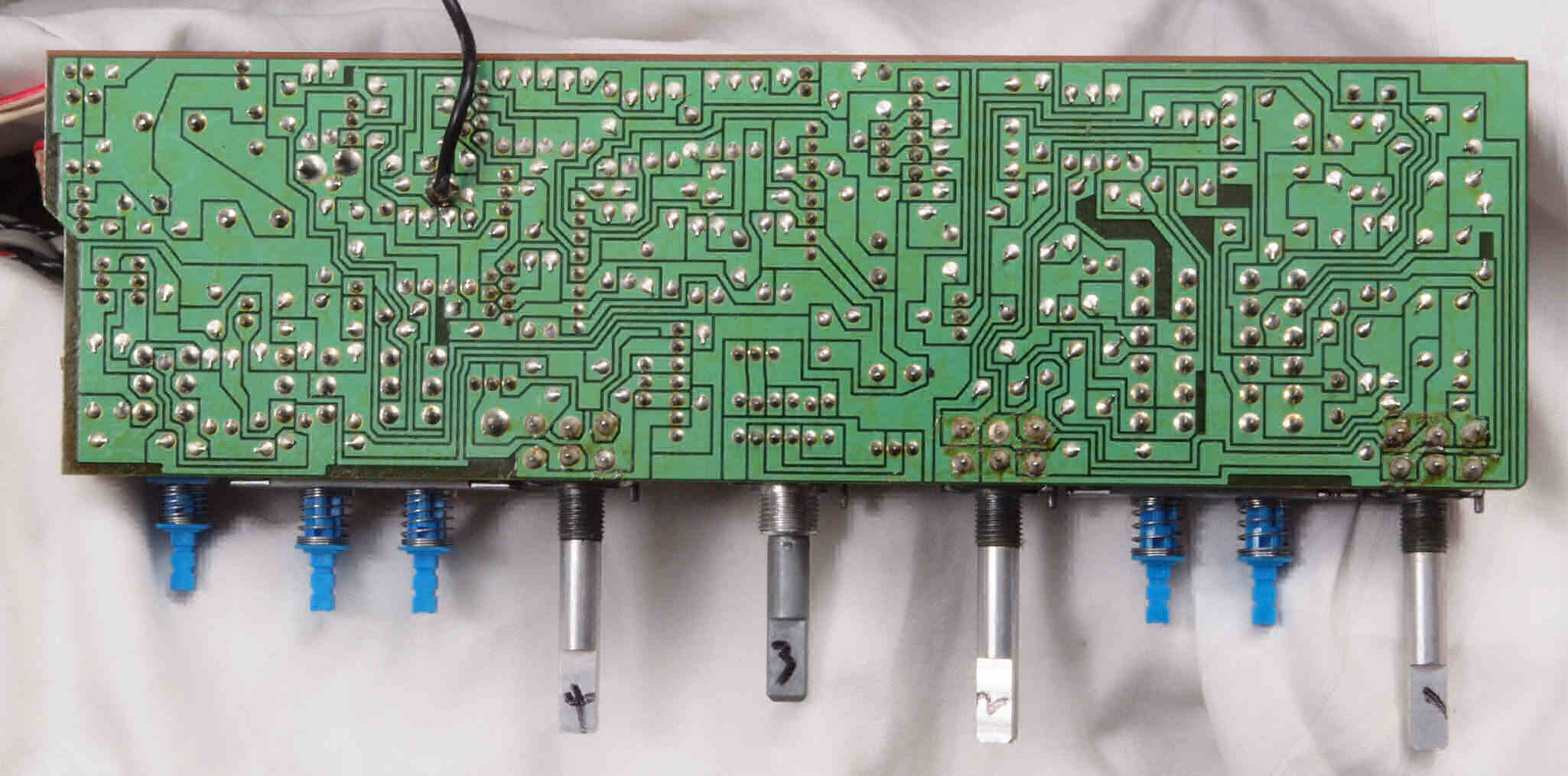

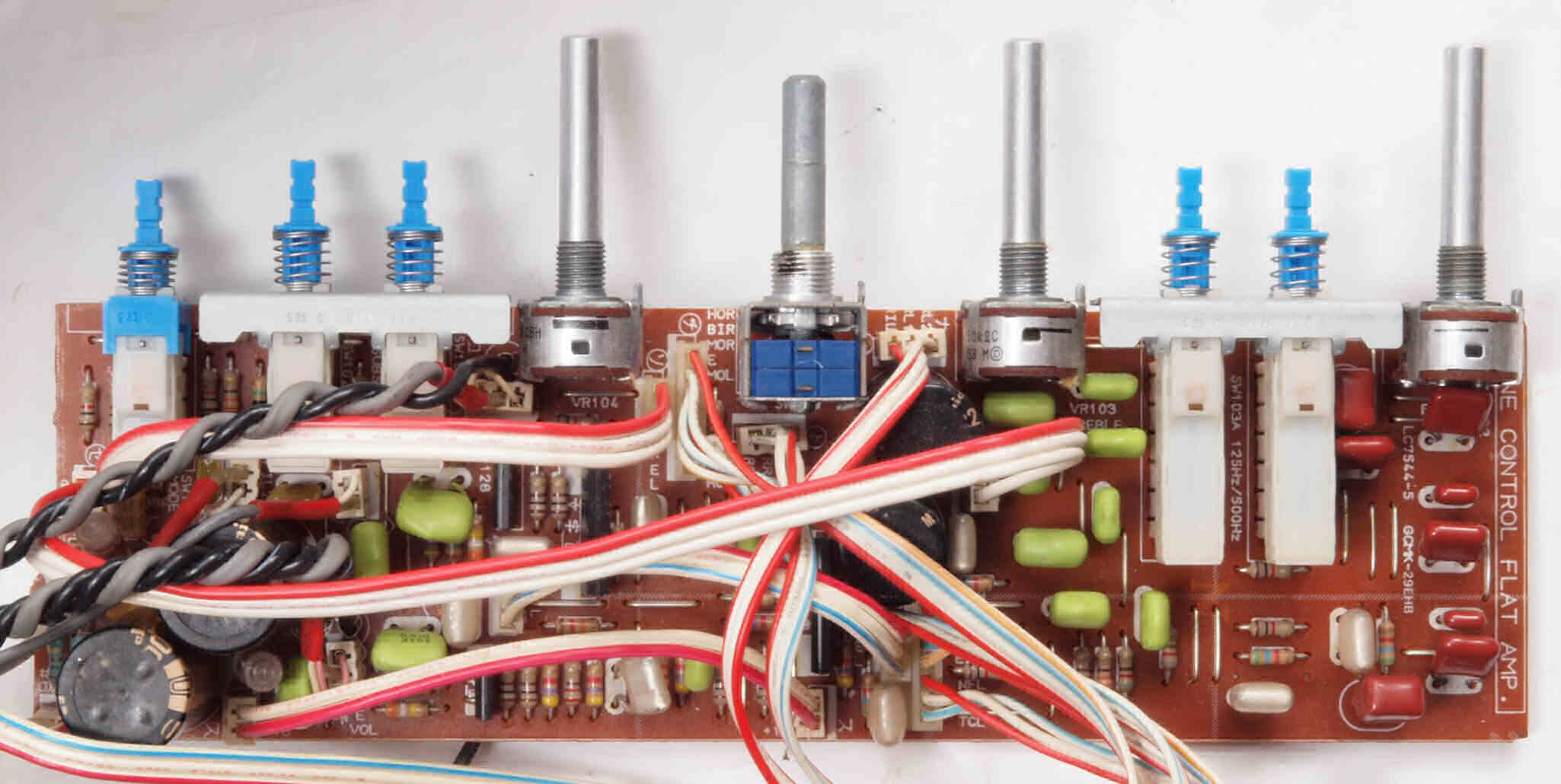

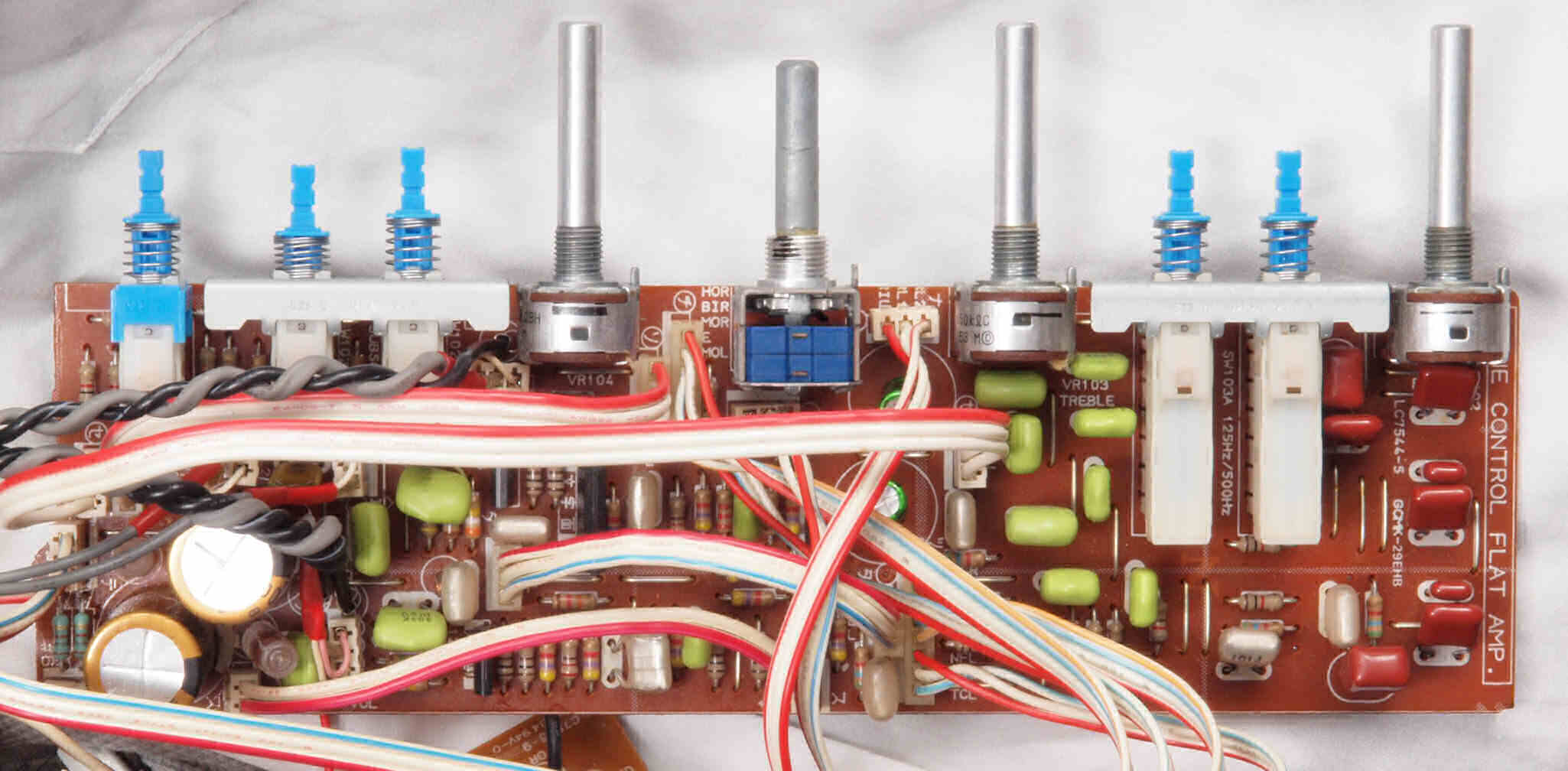

ＣＧ１．　修理前　ＴＯＮＥ　＆　ＦＬＡＴ　アンプ基板。
ＣＧ１２．　修理中　ＴＯＮＥ　＆　ＦＬＡＴ　アンプ基板。　トルエン溶媒の接着剤。
ＣＧ１３．　修理後　ＴＯＮＥ　＆　ＦＬＡＴ　アンプ基板。　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コート液を塗布後。
ＣＧ２．　修理後　ＴＯＮＥ　＆　ＦＬＡＴ　アンプ基板。　電解コンデンサー４個交換。

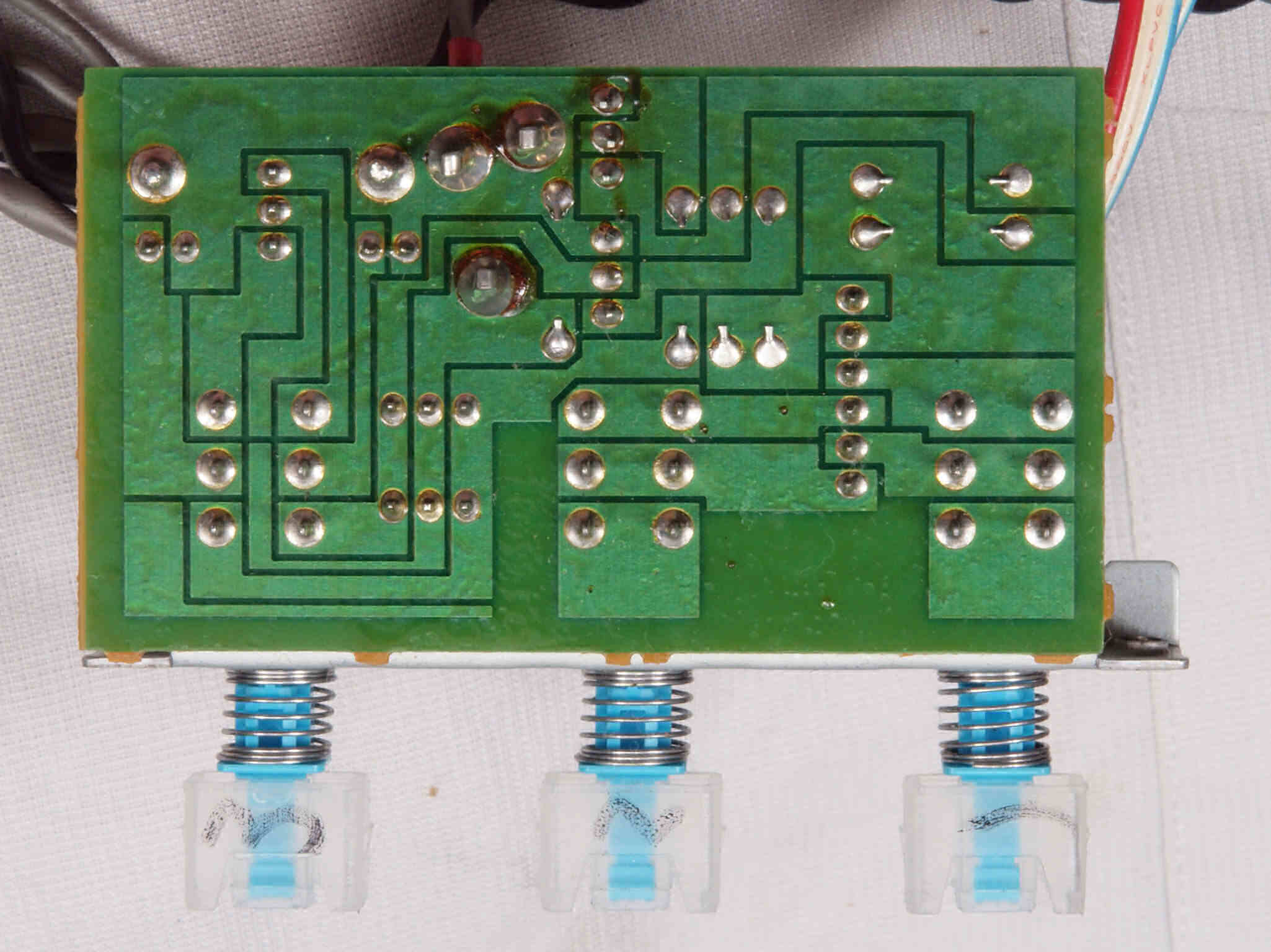

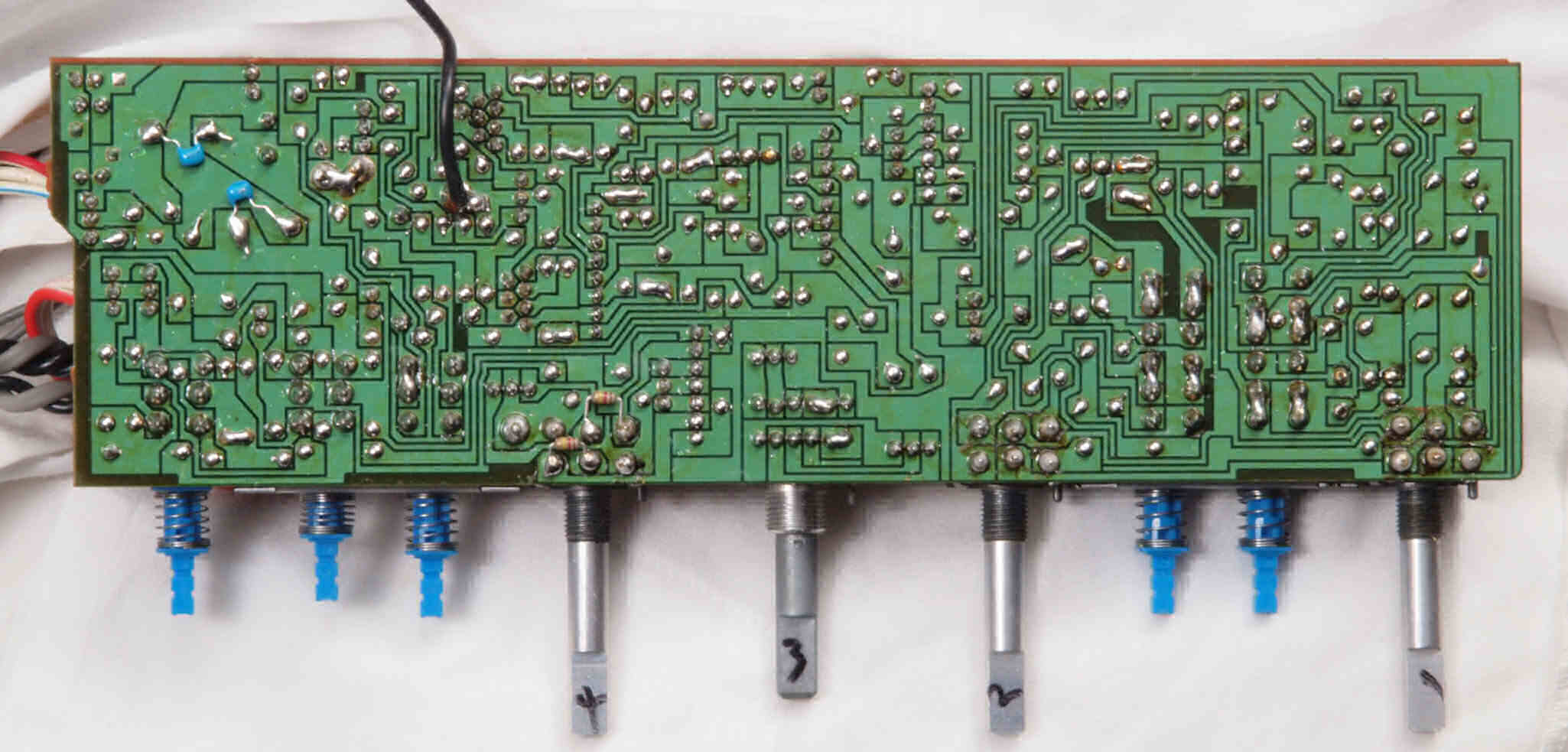

ＣＧ３．　修理前　ＴＯＮＥ　＆　ＦＬＡＴ　アンプ基板裏。
ＣＧ４．　修理（半田補正）後　ＴＯＮＥ　＆　ＦＬＡＴ　アンプ基板裏。全半田やり直しする。セラミックコンデンサー２個追加。
ＣＧ５．　完成基板ＴＯＮＥ　＆　ＦＬＡＴ　アンプ裏。　洗浄後、コート液を塗る。
ＣＧ６．　修理前　アース基板。
ＣＧ７．　修理前　アース基板裏。
ＣＧ８．　修理前　アース基板裏。　全半田やり直しする。
ＣＧ９．　完成アース基板裏。　洗浄後、コート液を塗る。
ＣＧＡ．　修理前　アース基板取り付け。
ＣＧＢ．　修理後　アース基板取り付け。　電導の良いメッキビスに交換。

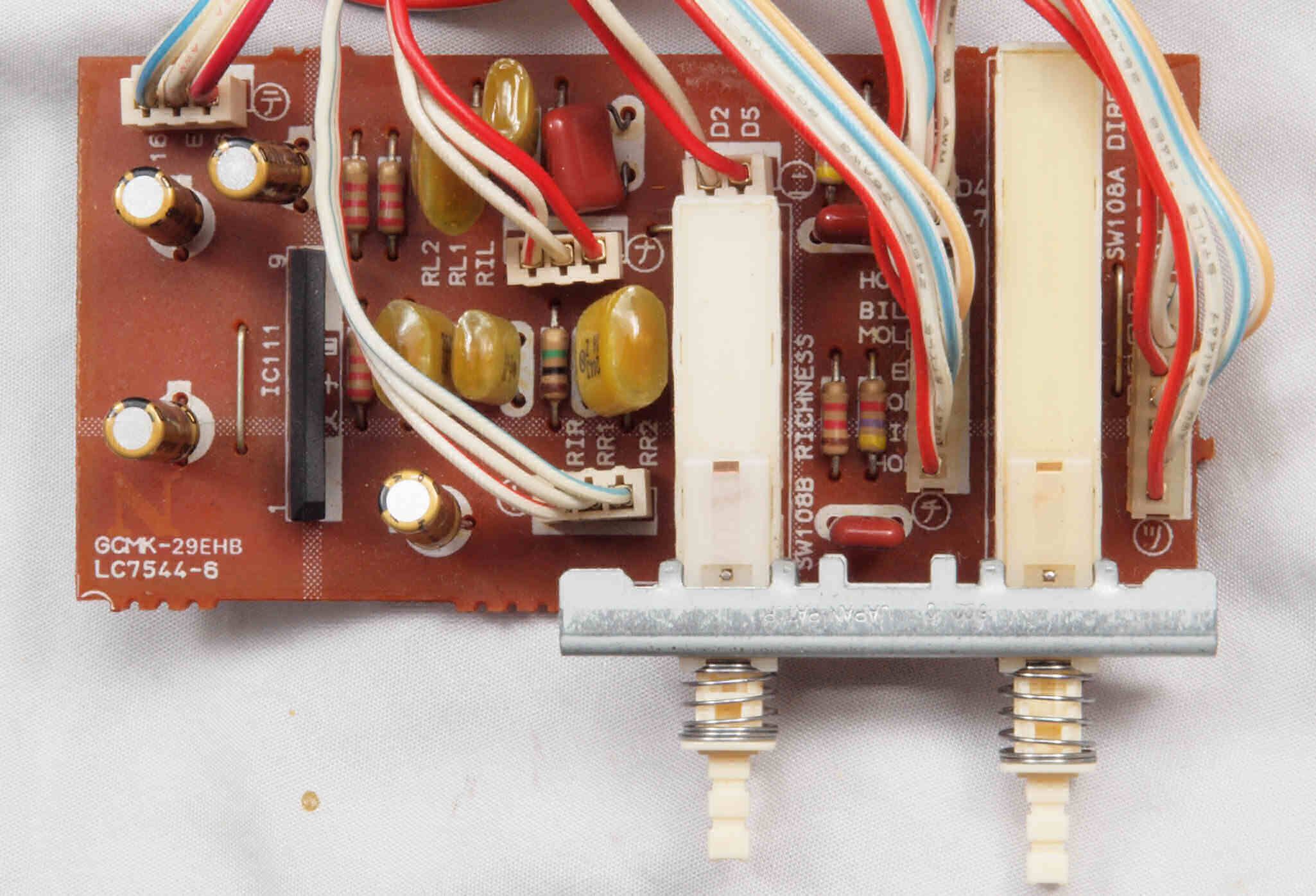

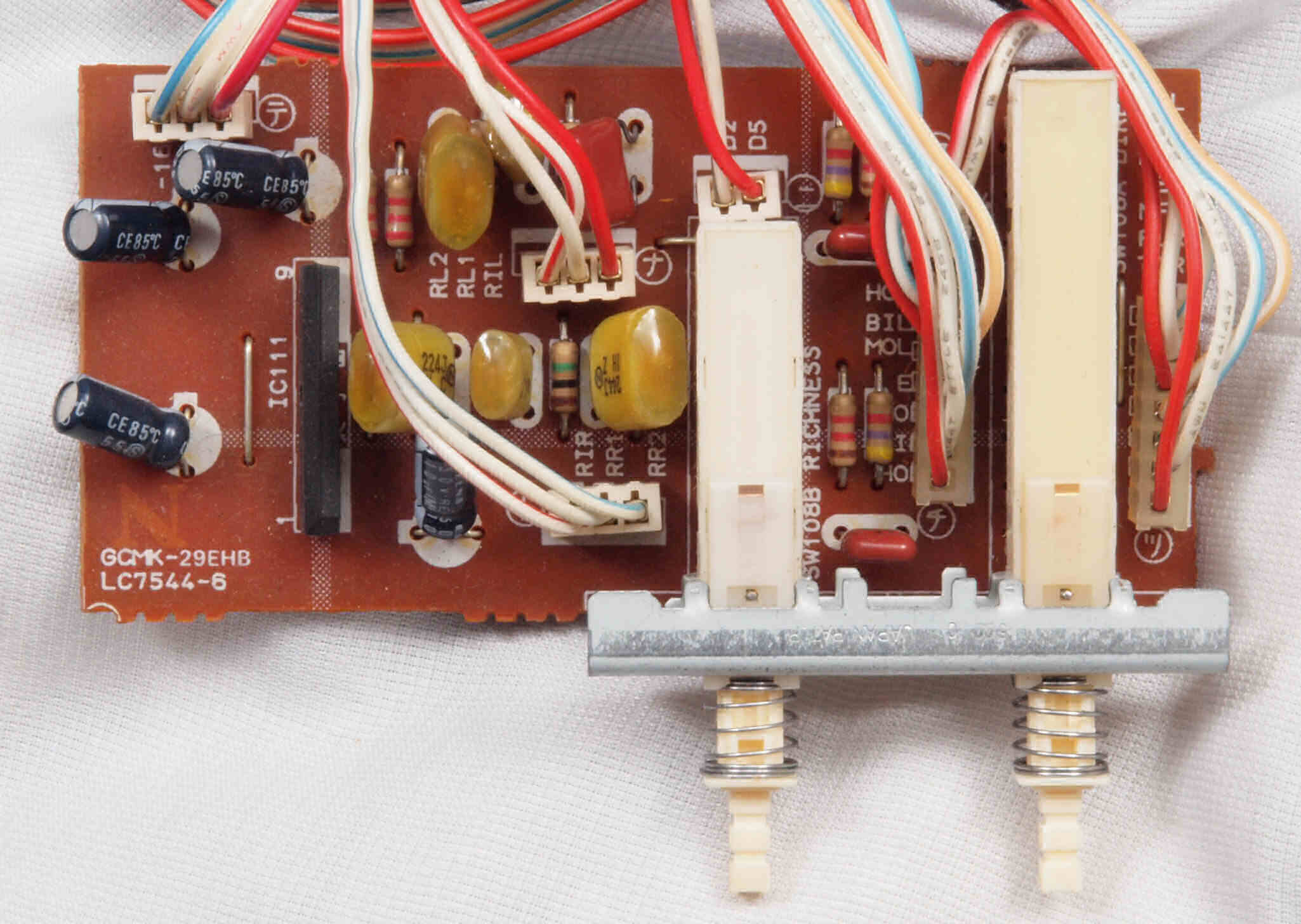

ＣＨ１．　修理前　ＲＩＣＨＮＥＳＳ　＆　ＤＩＲＥＣＴ　ＳＷ基板。
ＣＨ２．　修理後　ＲＩＣＨＮＥＳＳ　＆　ＤＩＲＥＣＴ　ＳＷ基板。　電解コンデンサー４個交換。

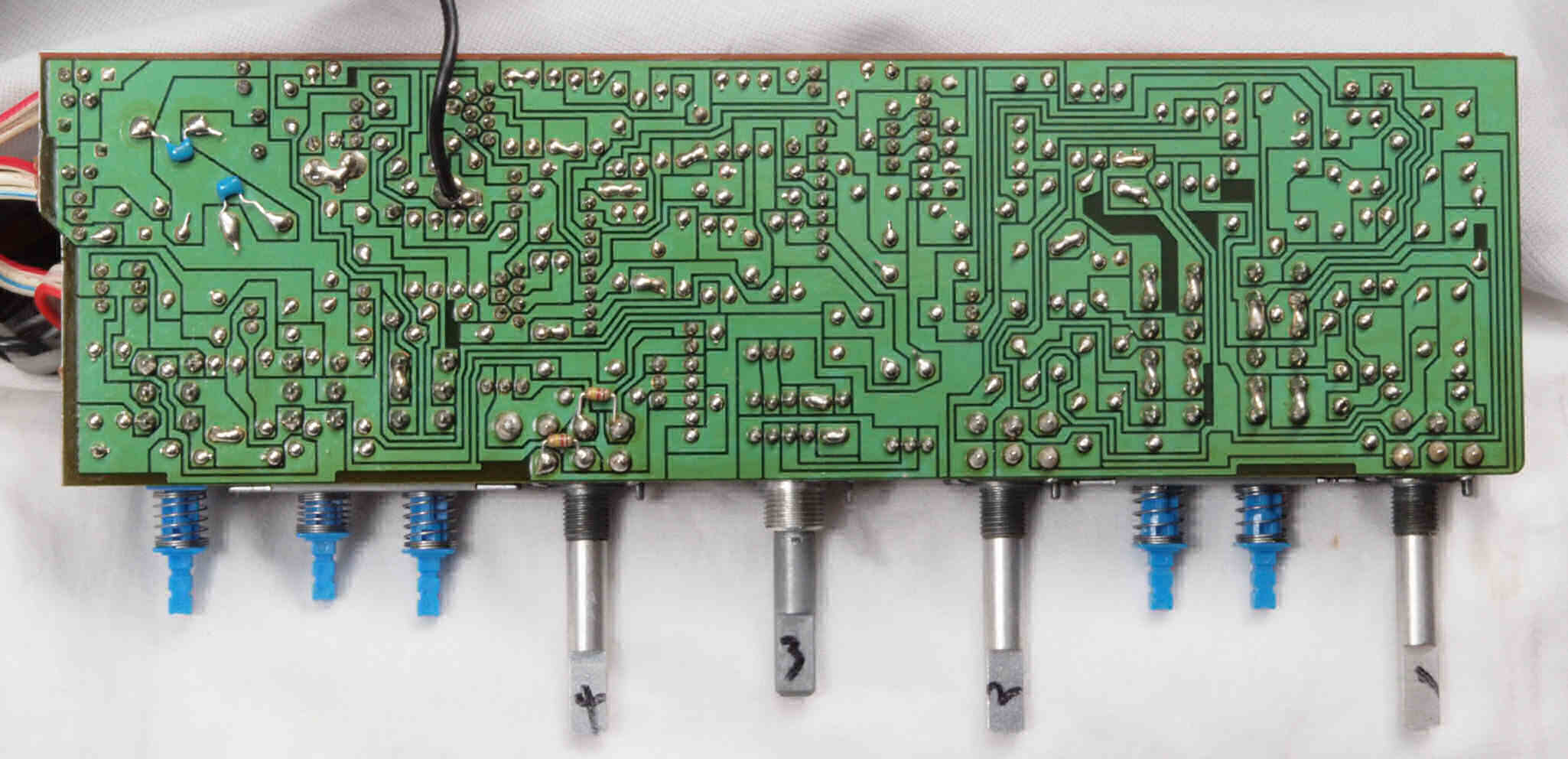

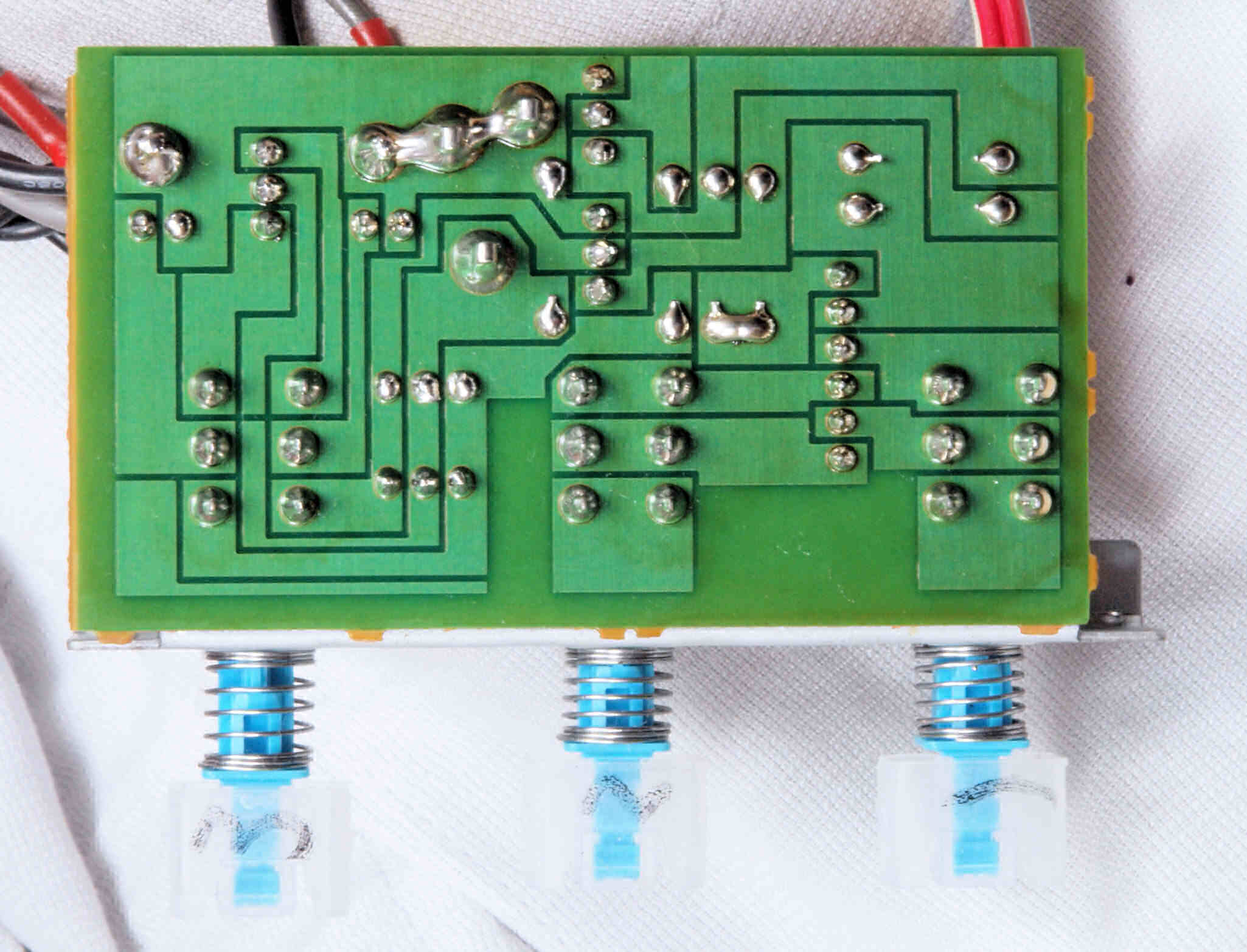

ＣＨ３．　修理前　ＲＩＣＨＮＥＳＳ　＆　ＤＩＲＥＣＴ　ＳＷ基板裏。
ＣＨ４．　修理（半田補正）後　ＲＩＣＨＮＥＳＳ　＆　ＤＩＲＥＣＴ　ＳＷ基板裏。　全半田やり直しする。
ＣＨ５．　完成ＲＩＣＨＮＥＳＳ　＆　ＤＩＲＥＣＴ　ＳＷ基板裏。　洗浄後、コート液を塗る。

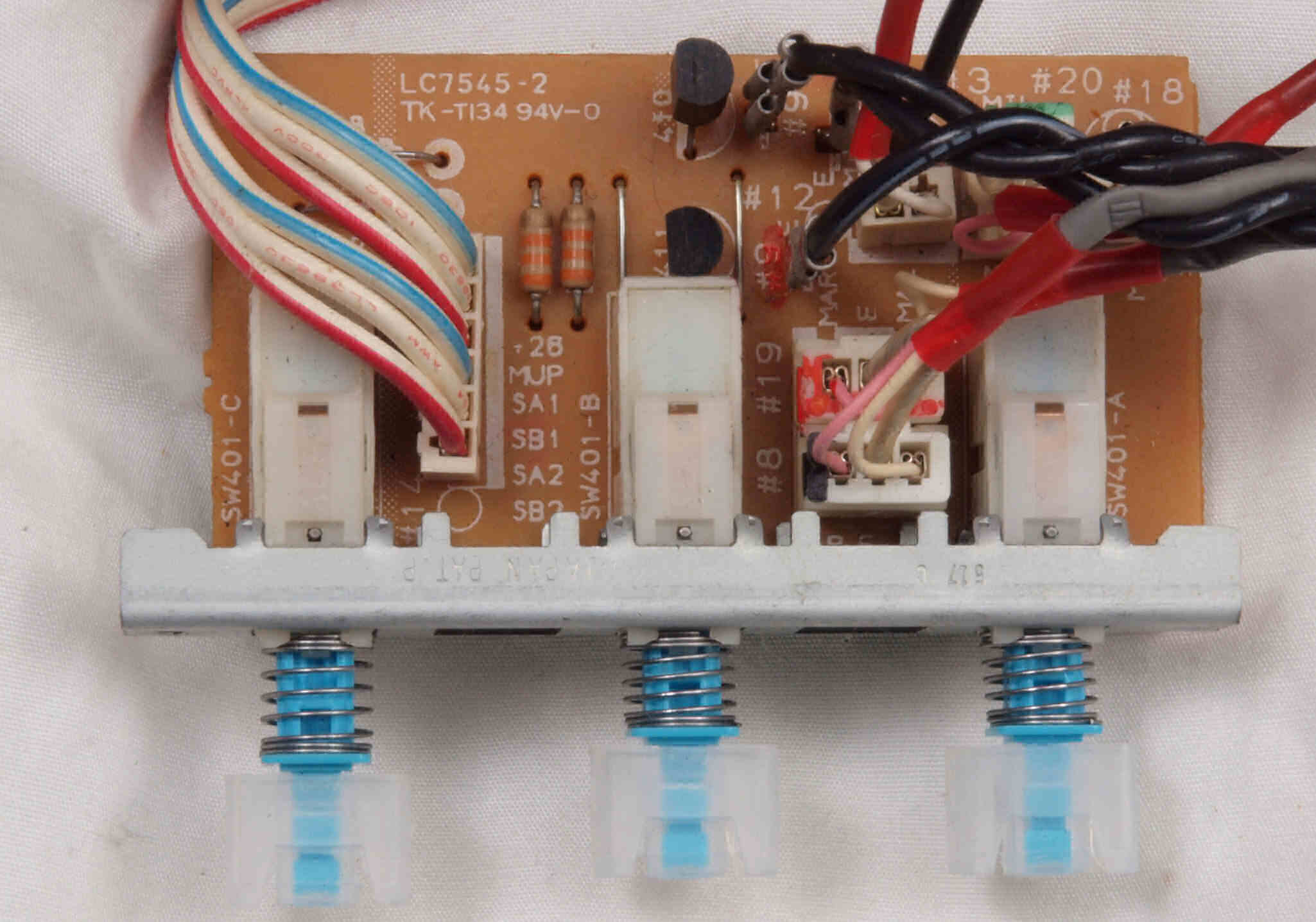

ＣＩ１．　修理前　ＳＰＥＡＫＥＲ　＆　ＣＯＵＰＬＥＲ　ＳＷ基板。

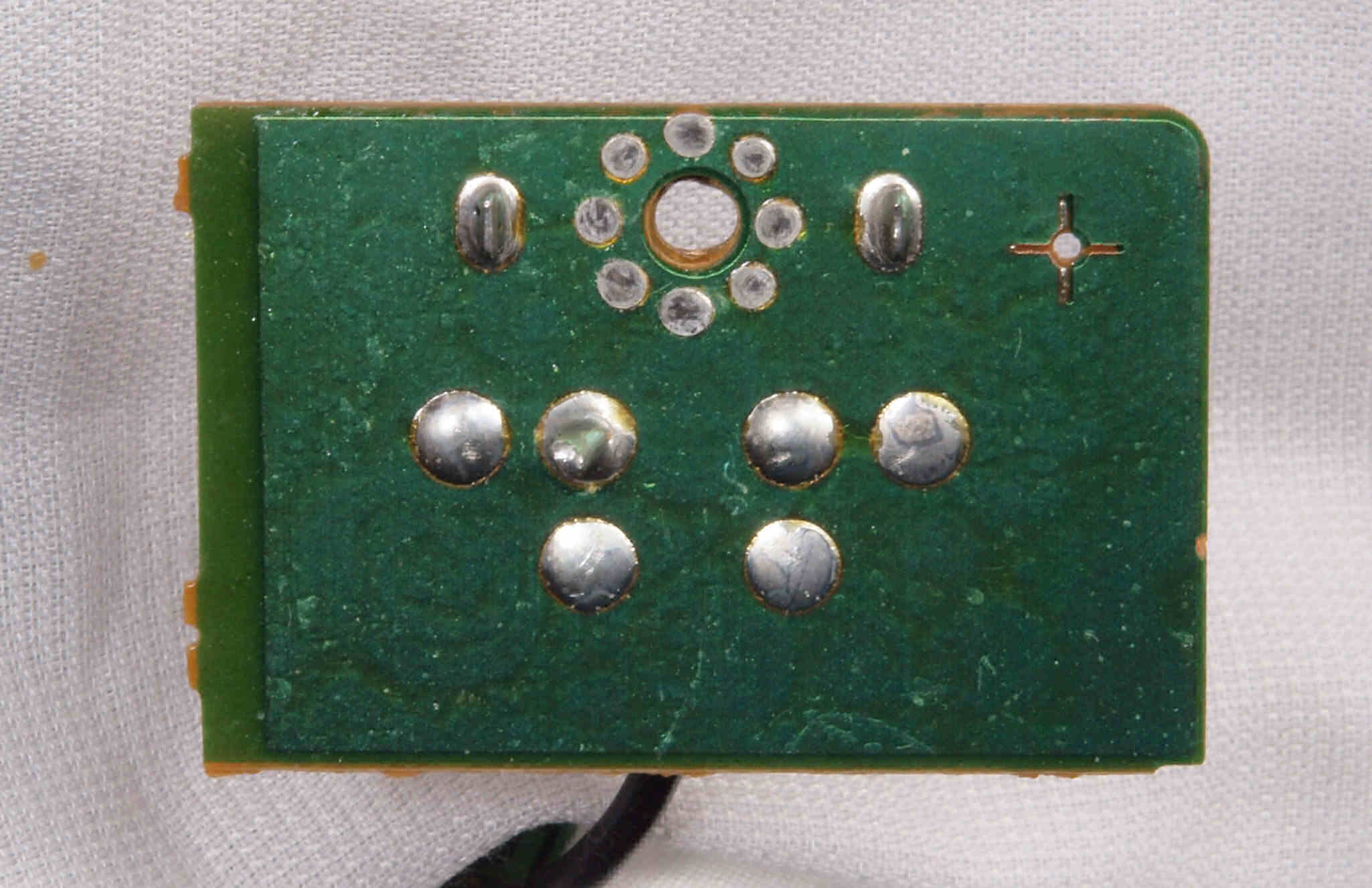

ＣＩ２．　修理前　ＳＰＥＡＫＥＲ　＆　ＣＯＵＰＬＥＲ　ＳＷ基板裏。
ＣＩ３．　修理（半田補正）後　ＳＰＥＡＫＥＲ　＆　ＣＯＵＰＬＥＲ　ＳＷ基板裏。　全半田やり直しする。
ＣＩ４．　完成ＳＰＥＡＫＥＲ　＆　ＣＯＵＰＬＥＲ　ＳＷ基板裏。　洗浄後、コート液を塗る。

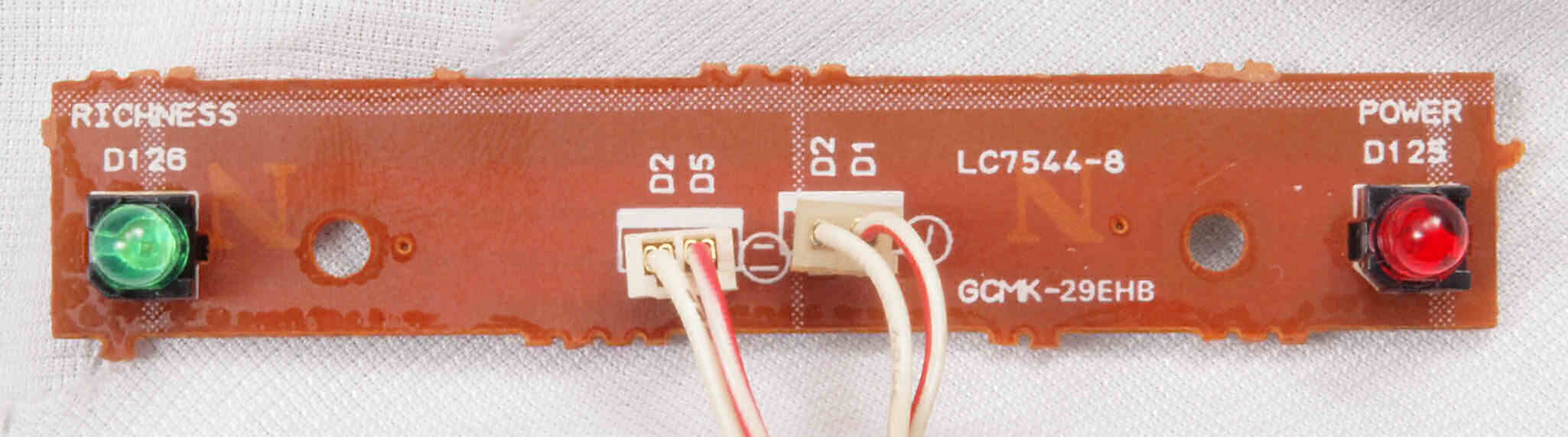

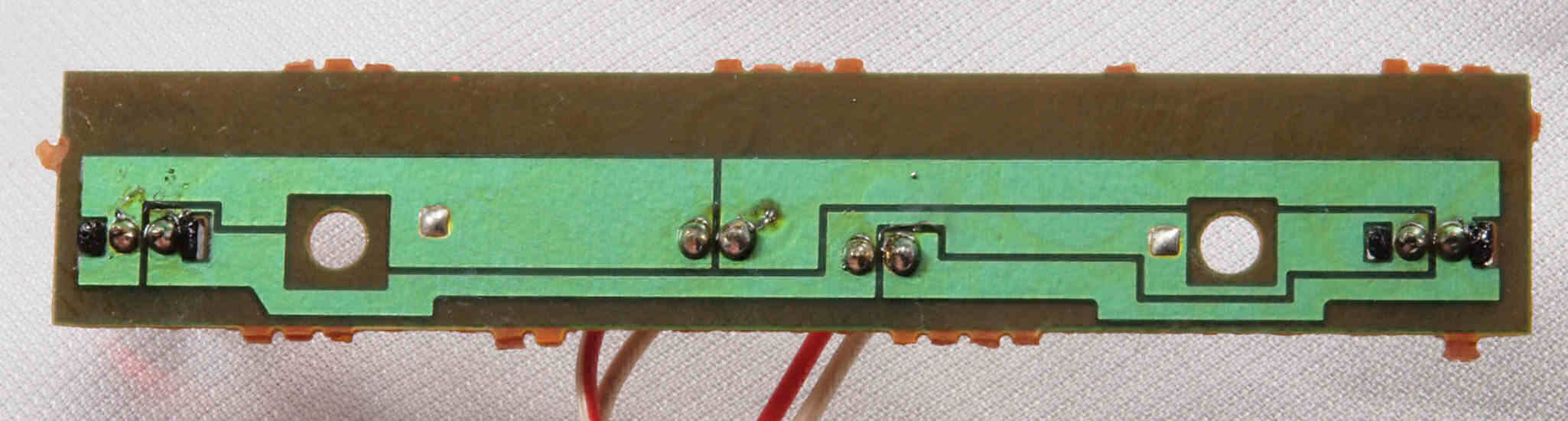

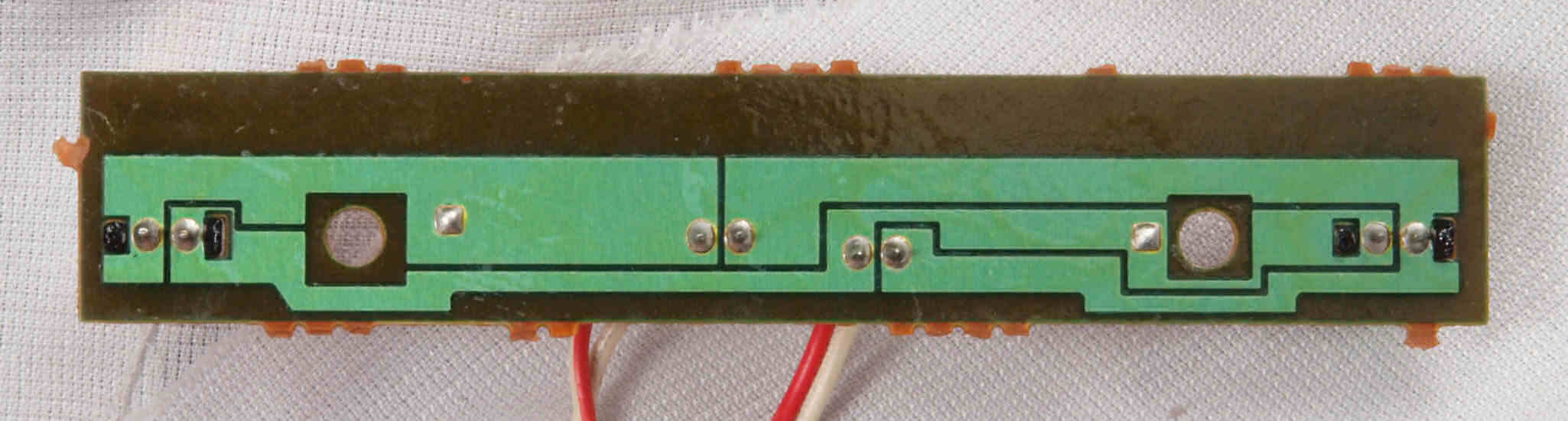

ＣＪ１．　修理前　ＲＩＣＨＮＥＳＳ　＆　ＰＯＷＥＲ　表示ＬＥＤ基板。
ＣＪ２．　修理前　ＰＯＷＥＲ　＆　ＲＩＣＨＮＥＳＳ表示ＬＥＤ基板裏。
ＣＢＪ３．　修理（半田補正）後　ＰＯＷＥＲ　＆　ＲＩＣＨＮＥＳＳ表示ＬＥＤ基板裏。　全半田やり直しする。
ＣＪ４．　完成ＰＯＷＥＲ　＆　ＲＩＣＨＮＥＳＳ表示ＬＥＤ基板裏。　洗浄後、コート液を塗る。

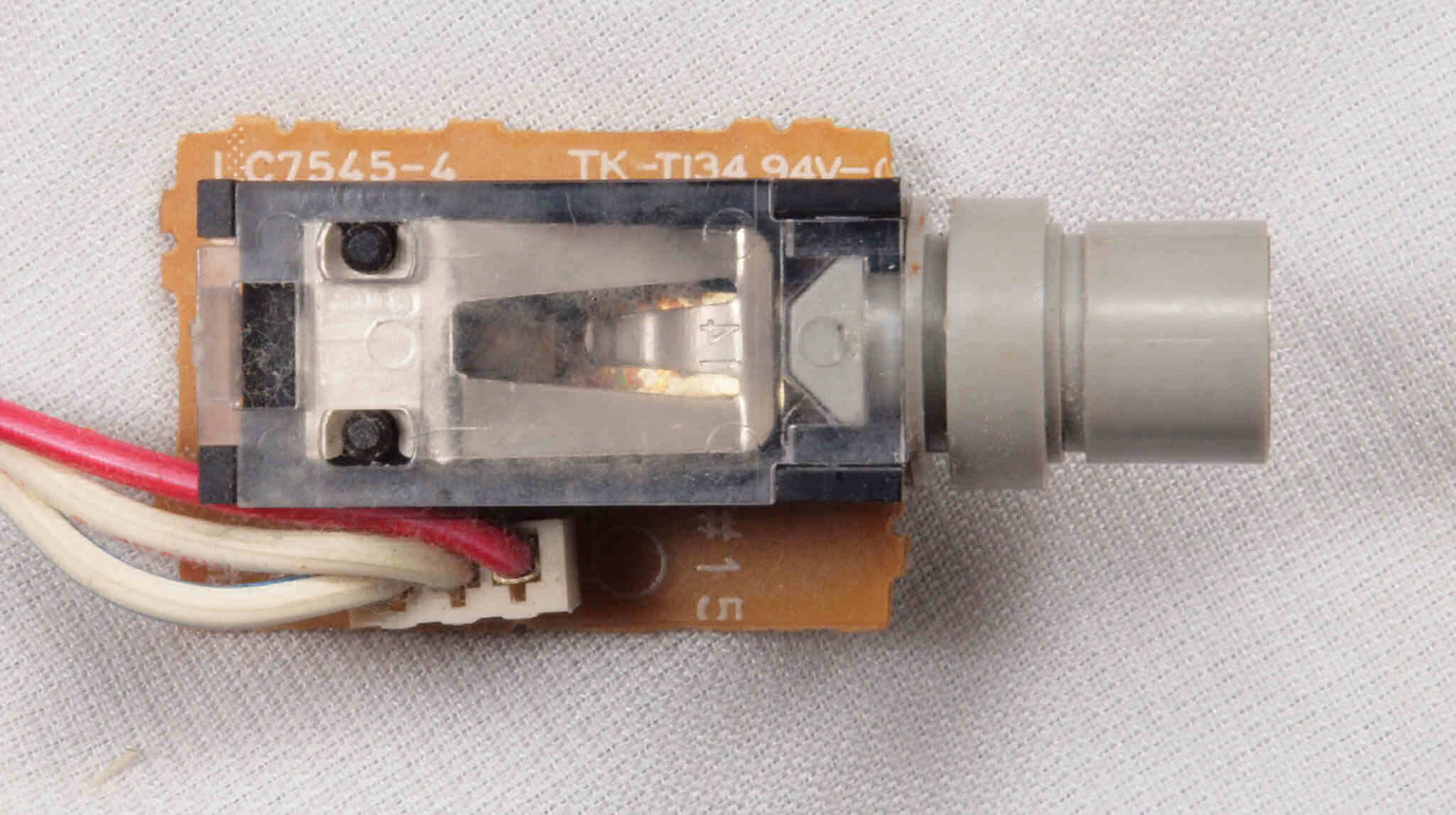

ＣＫ１．　修理前　ヘッドホーンジャック基板。
ＣＫ２．　修理前　ヘッドホーンジャック基板裏。　上の列半田不良予備郡。

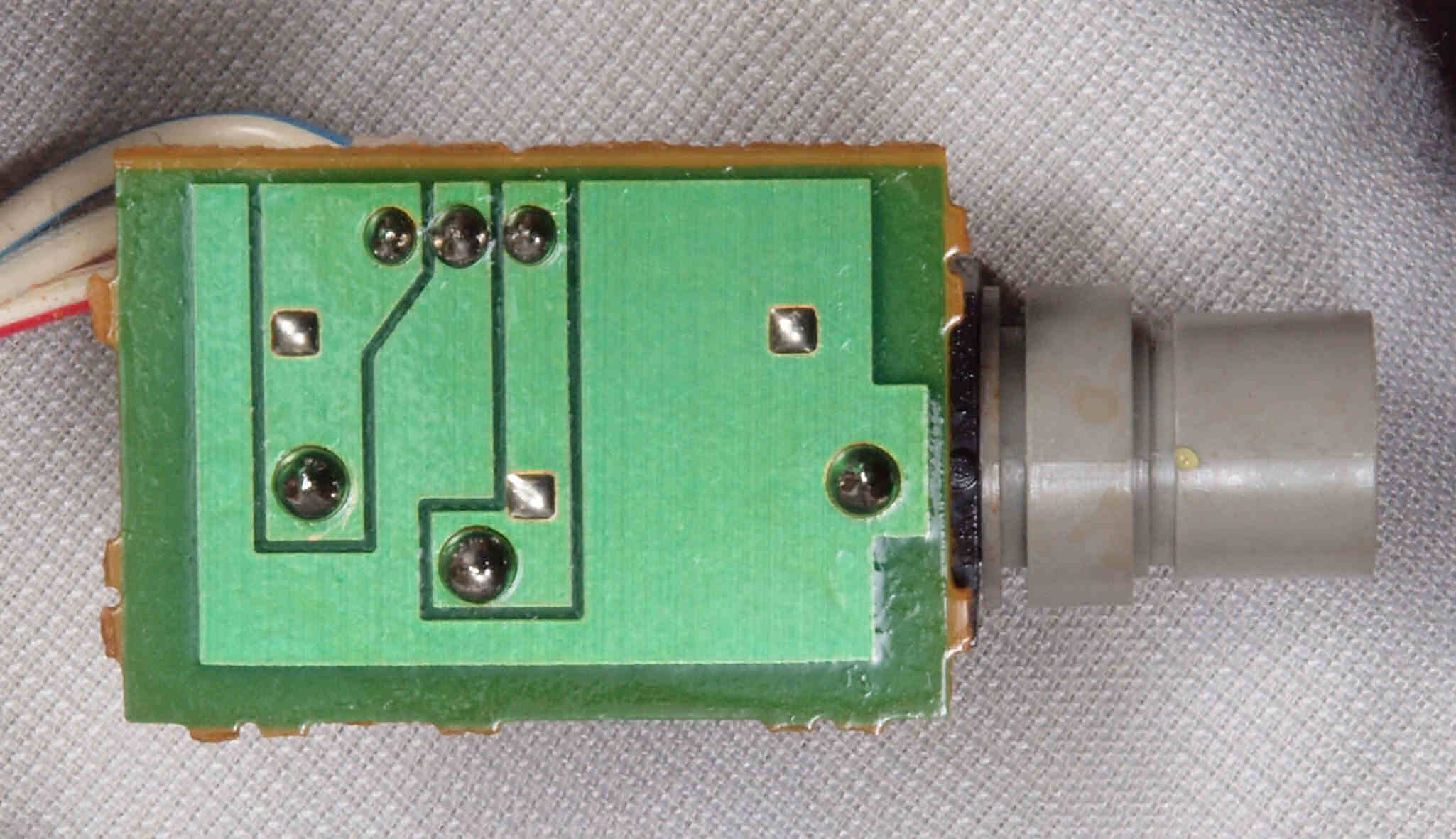

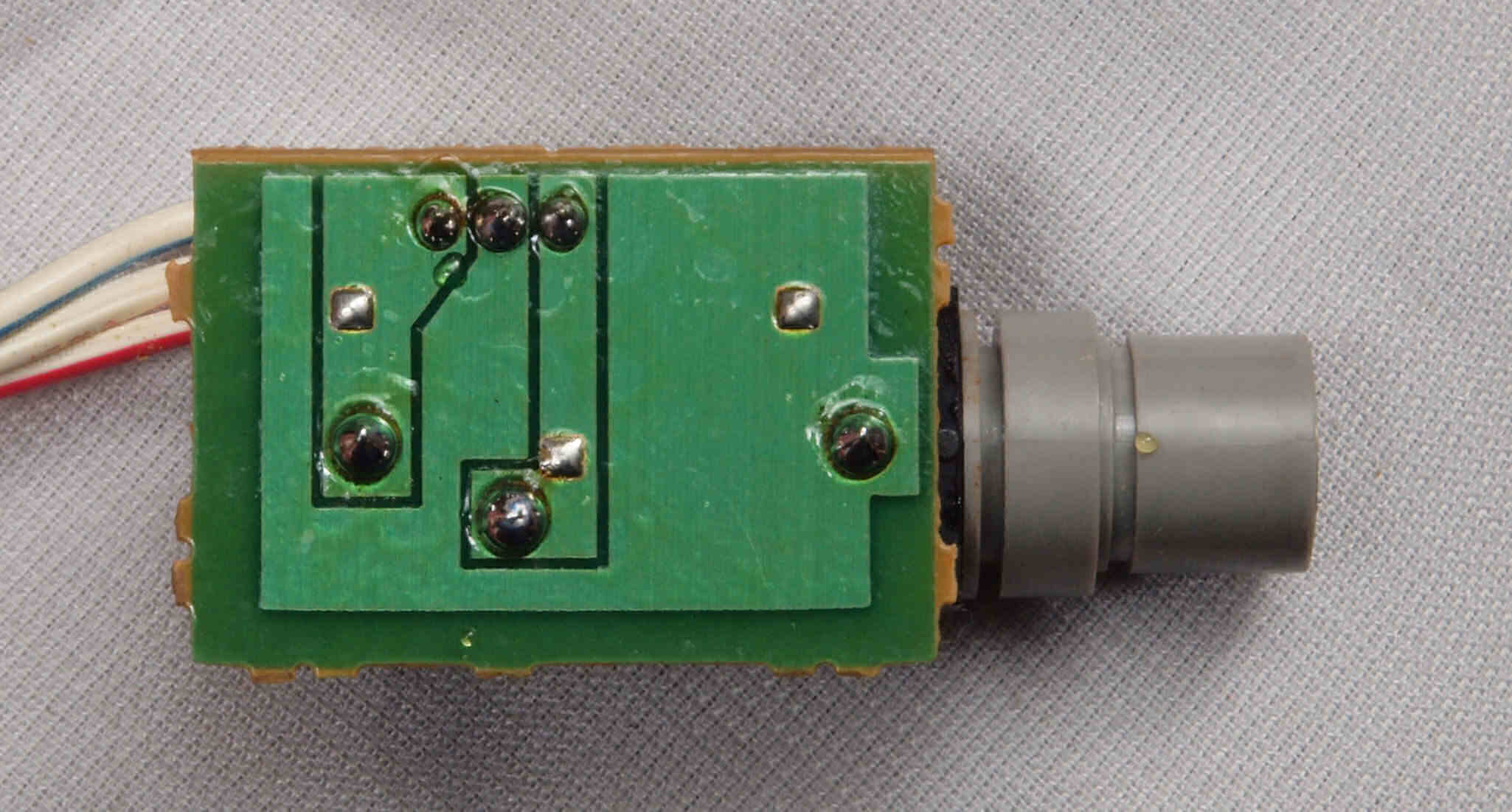

ＣＫ３．　修理（半田補正）後　ヘッドホーンジャック基板裏。　全半田やり直しする。
ＣＫ４．　完成ヘッドホーンジャック基板裏。　洗浄後、コート液を塗る。

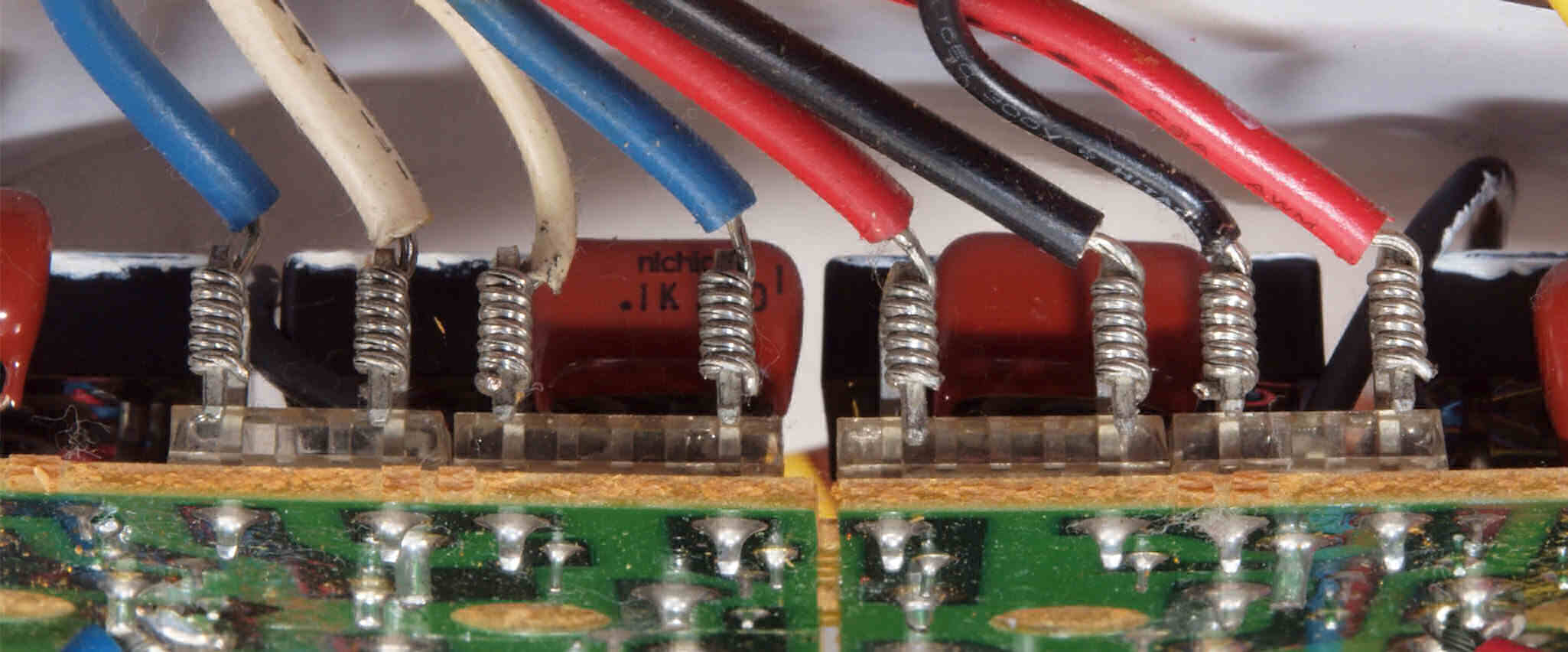

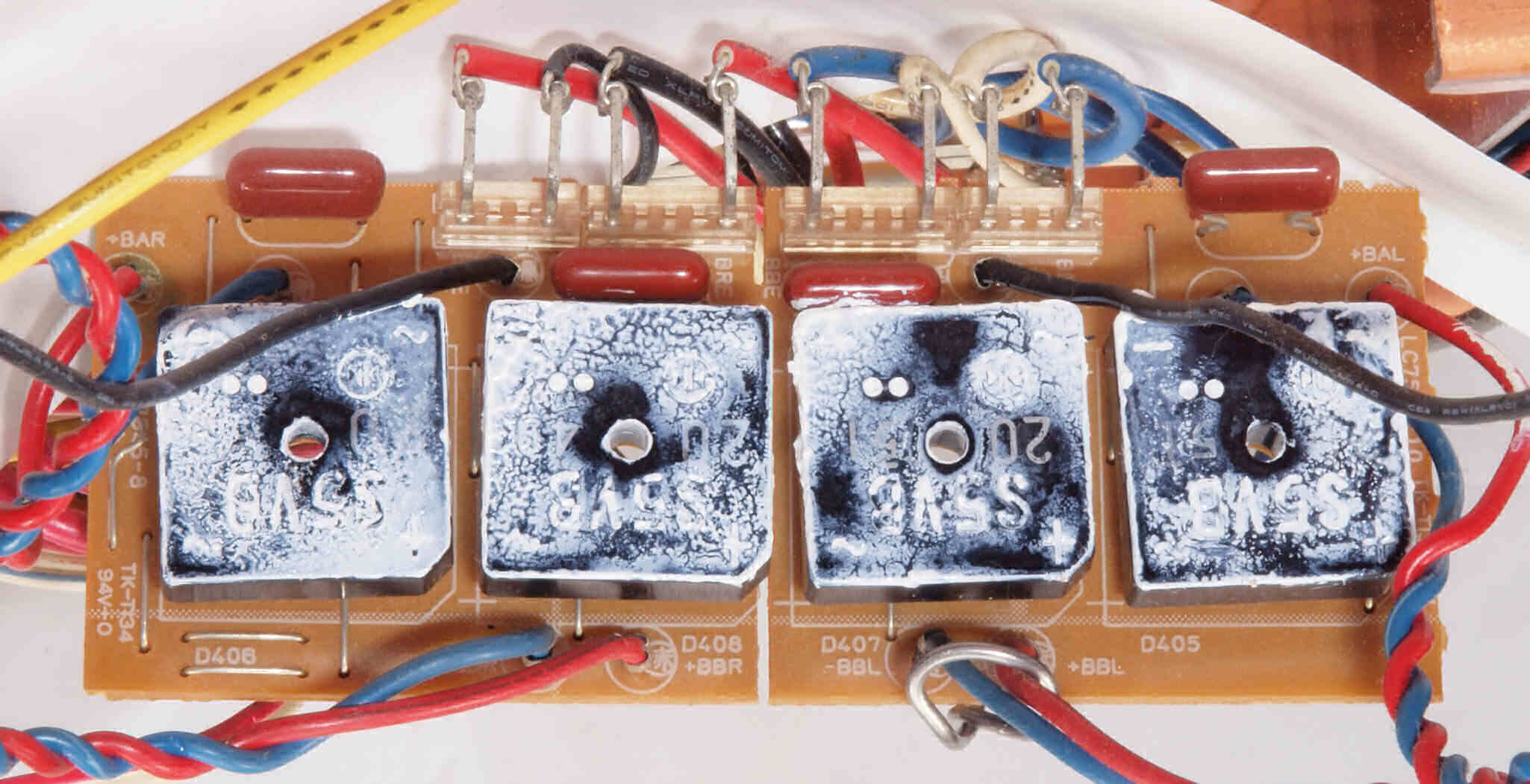

ＣＬ１．　修理前　整流基板。

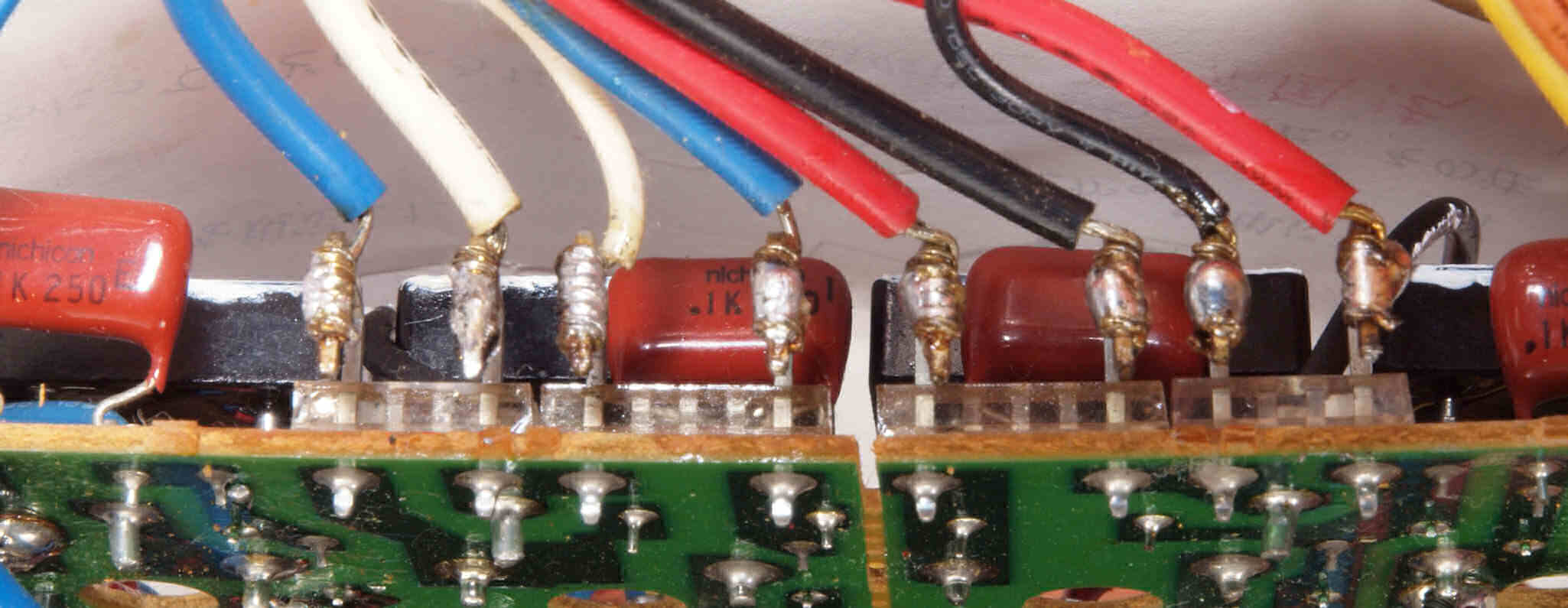

ＣＬ２．　修理中　整流基板。ラッピング。
ＣＬ３．　修理後　整流基板。ラッピング、ハンダを染み込ませる。

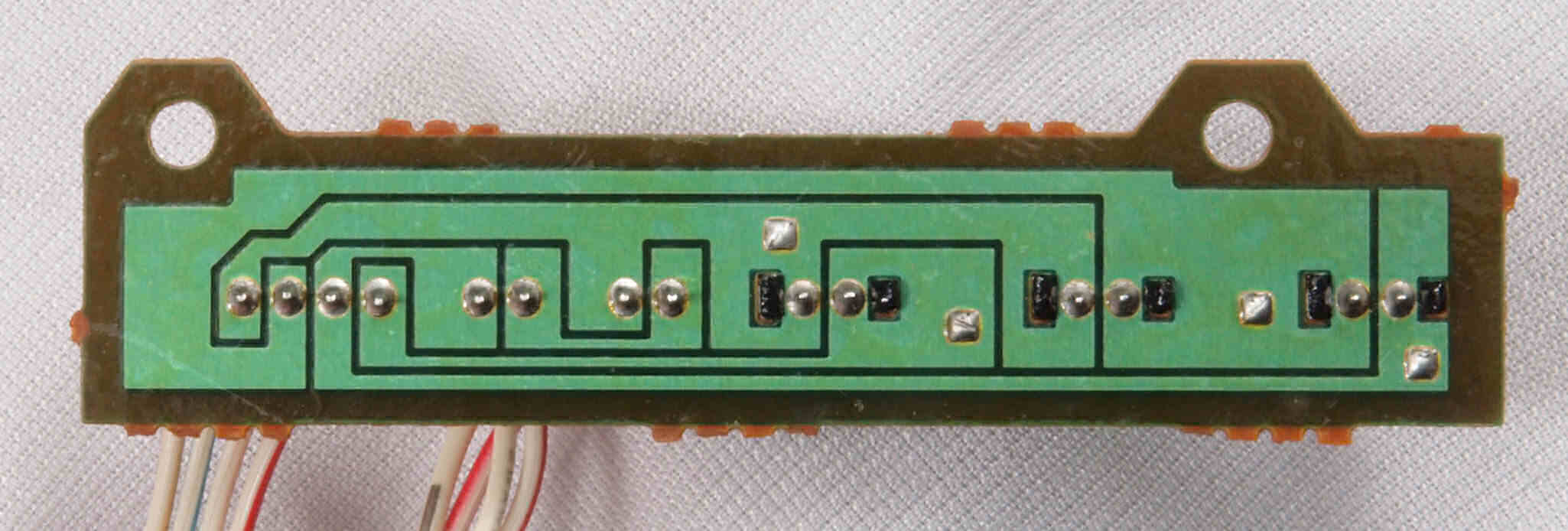

ＣＬ４．　修理前　整流基板裏。
ＣＬ５．　修理（半田補正）後　整流基板裏。　全半田やり直しする。
ＣＬ６．　完成整流基板裏。　洗浄後、コート液を塗る。

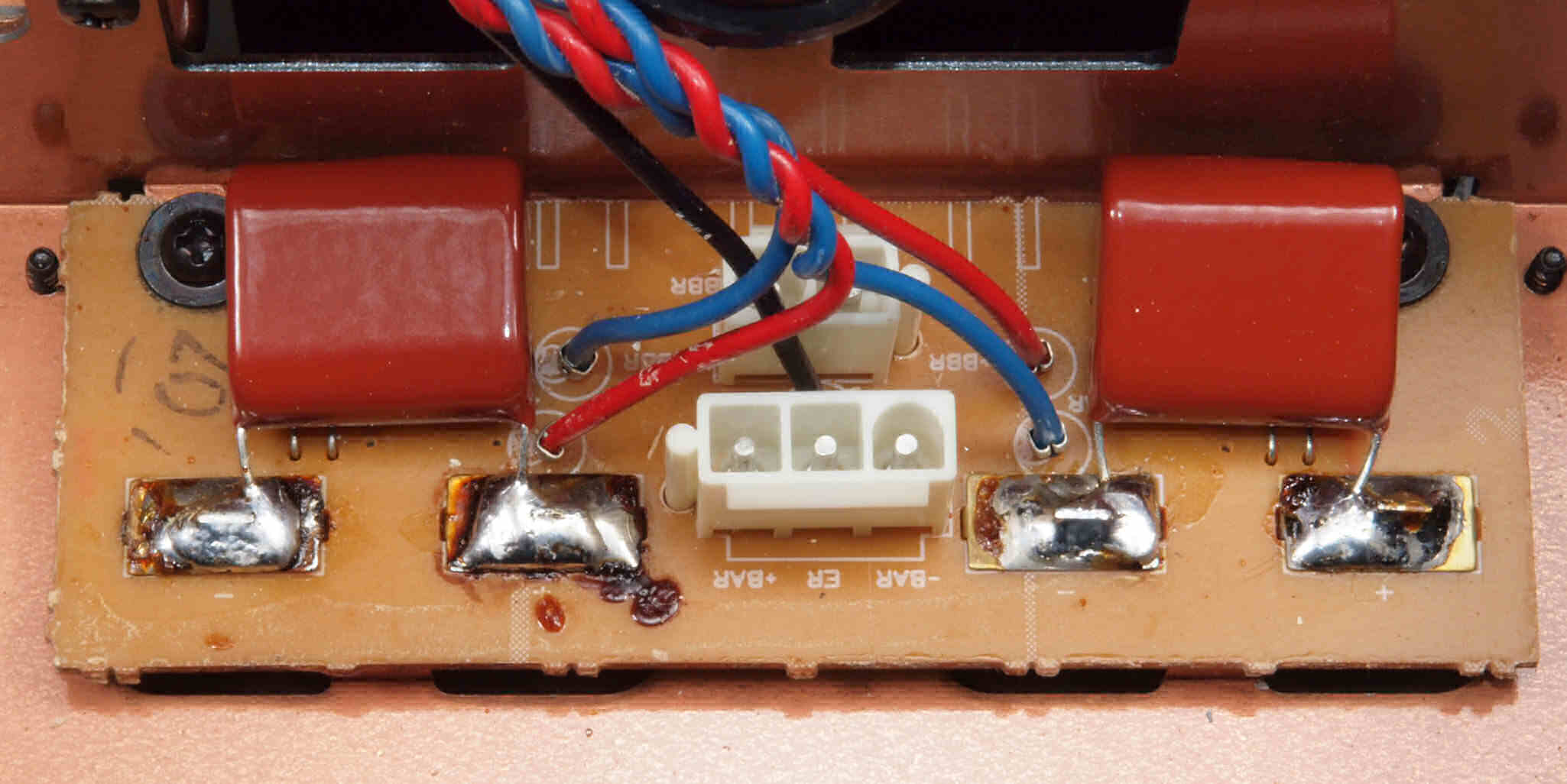

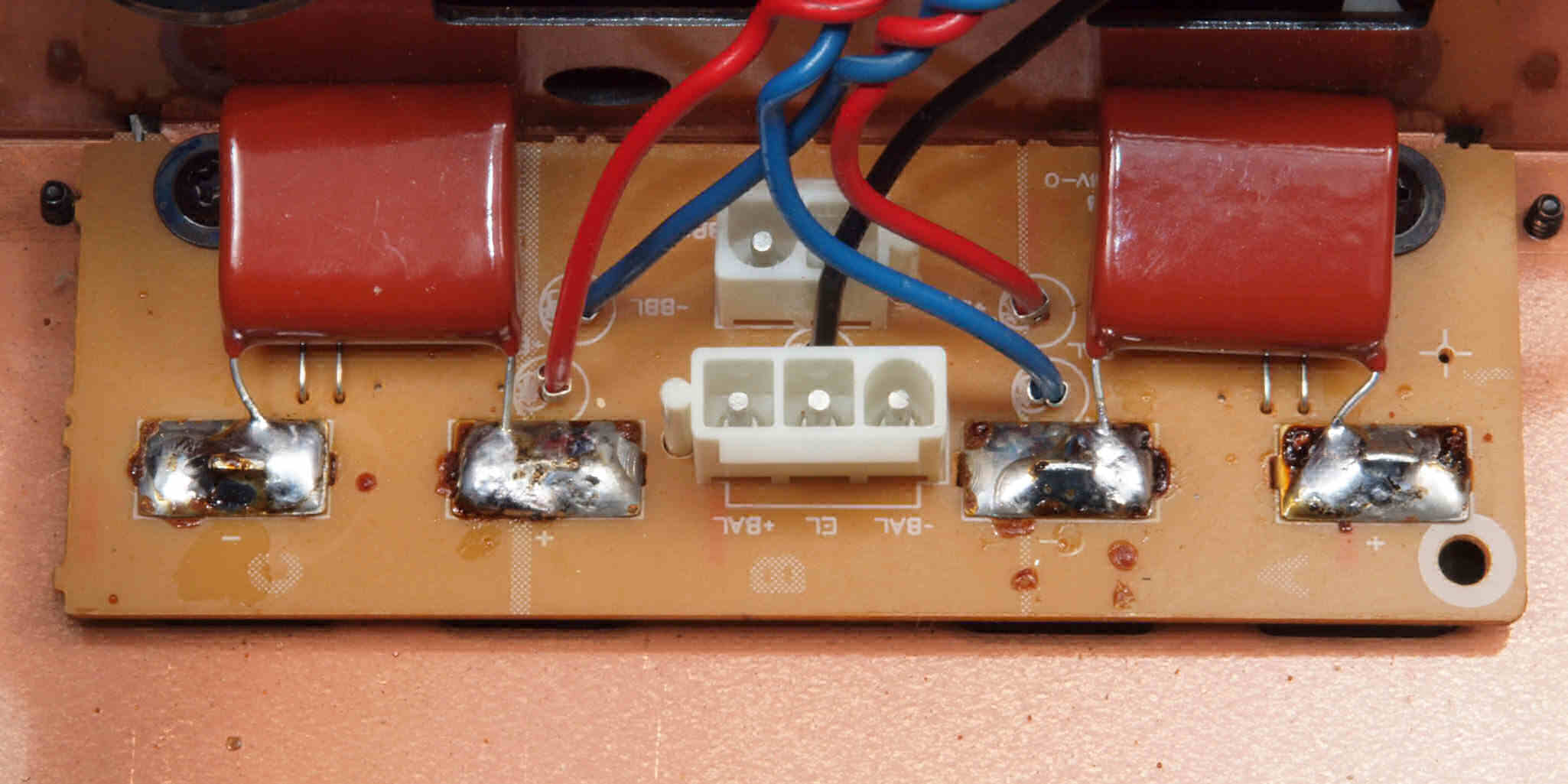

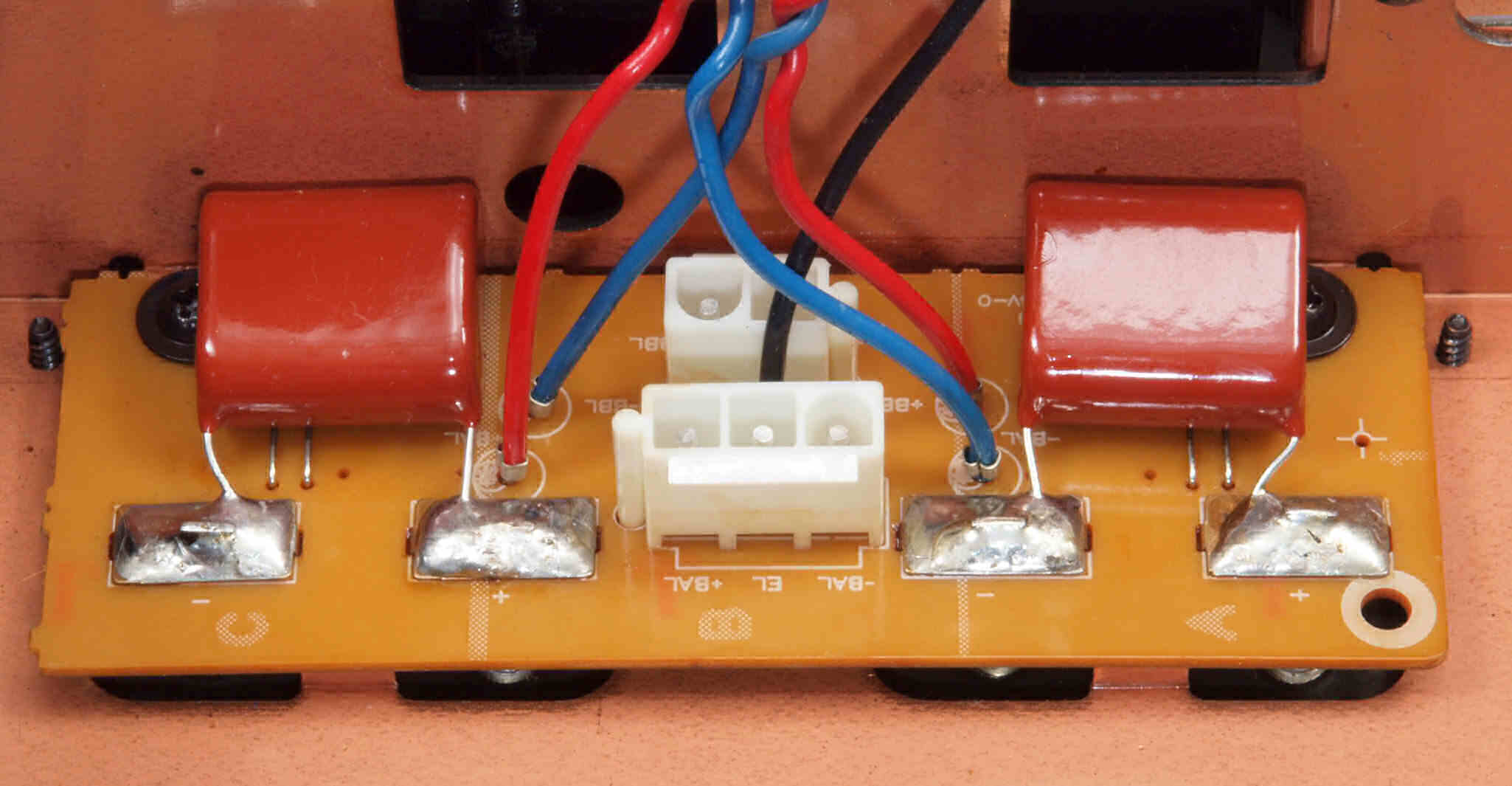

ＣＭ１．　修理前　右ブロック電解コンデンサー下基板。
ＣＭ２．　修理（半田補正）後　右ブロック電解コンデンサー下基板。　全半田やり直しする。フイルムコンデンサー２個追加。

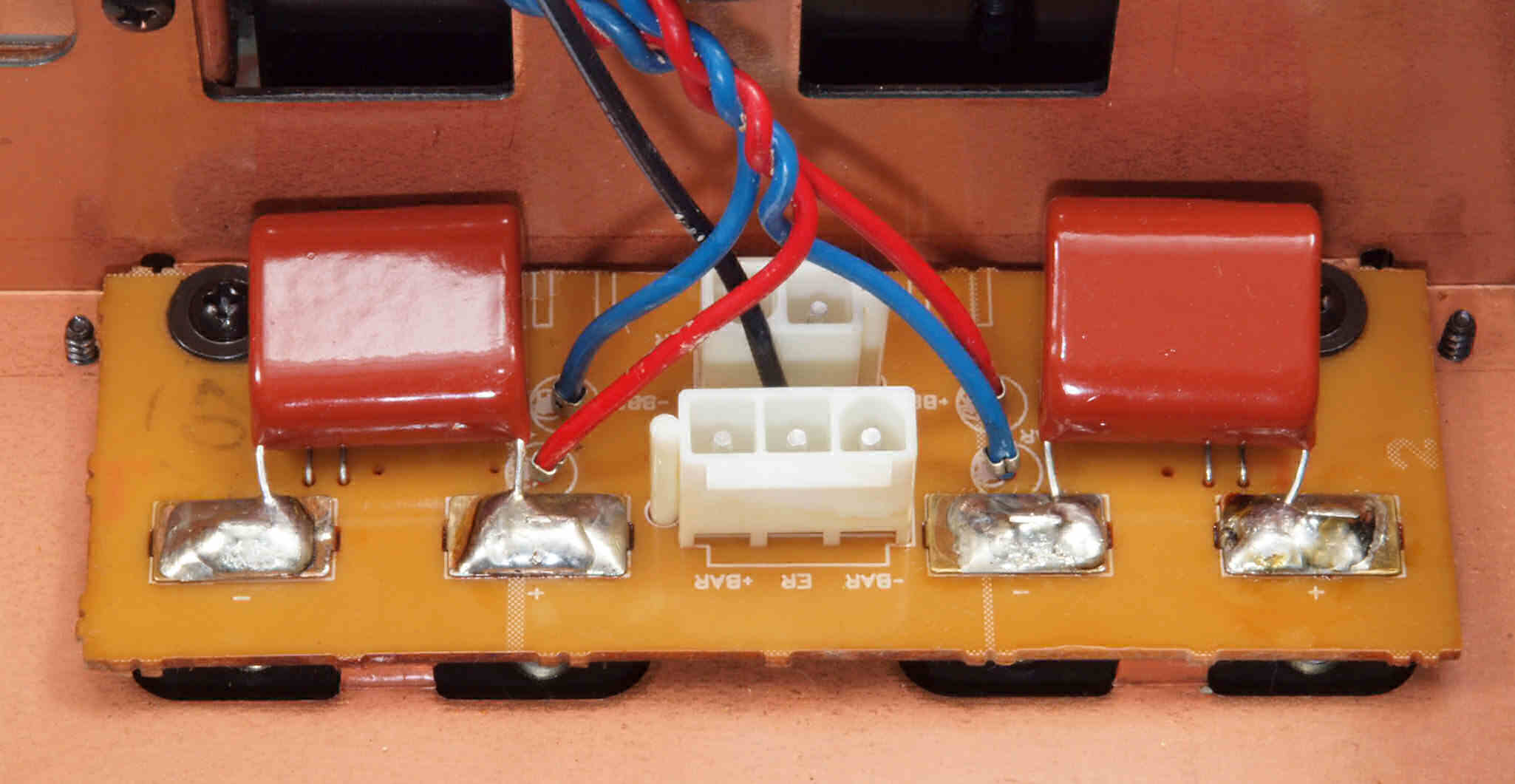

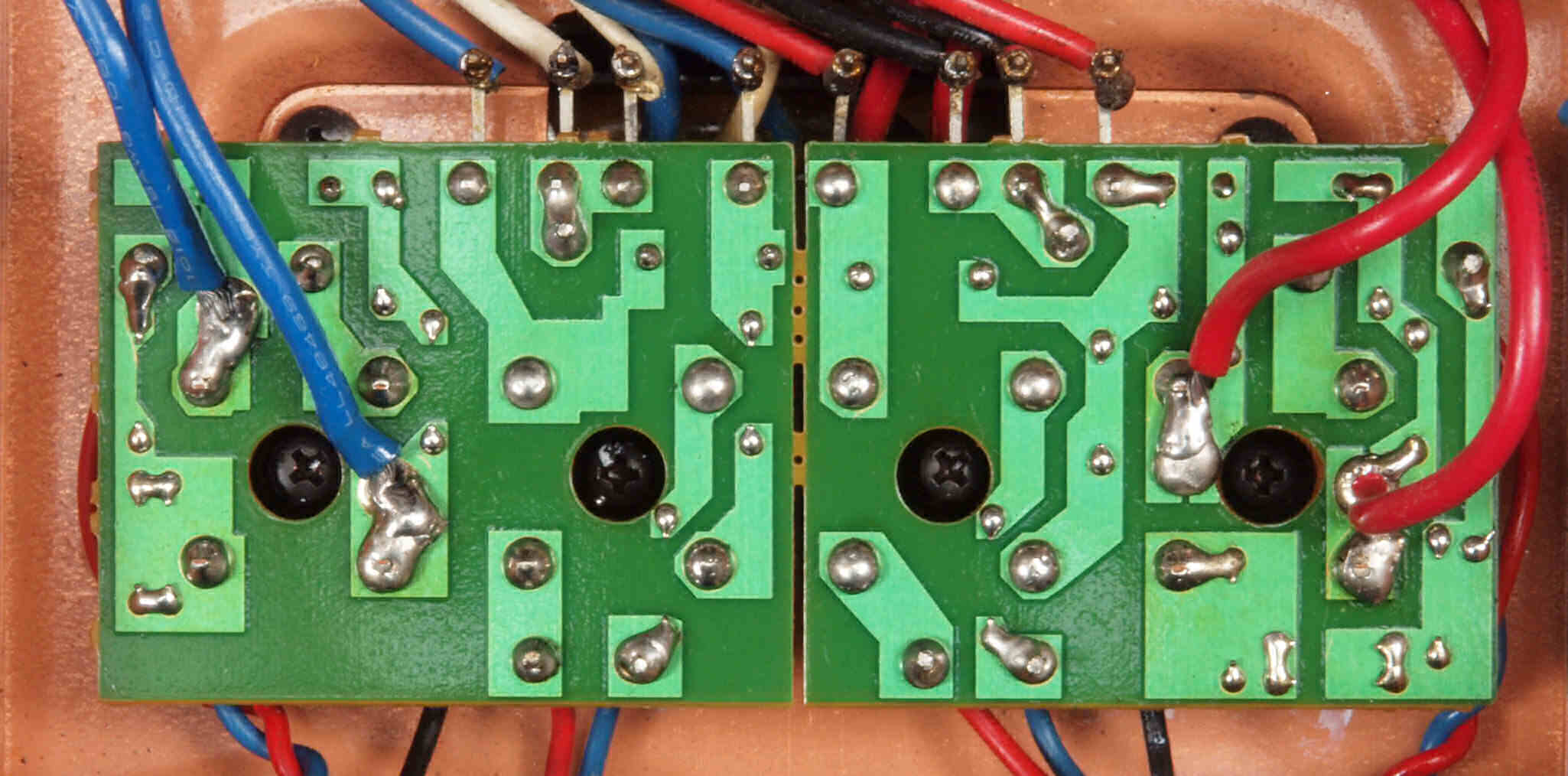

ＣＭ３．　完成右ブロック電解コンデンサー下基板。　洗浄後、コート液を塗る。
ＣＭ４．　修理前　左ブロック電解コンデンサー下基板。
ＣＭ５．　修理（半田補正）後　左ブロック電解コンデンサー下基板。　全半田やり直しする。フイルムコンデンサー２個追加。
ＣＭ６．　完成左ブロック電解コンデンサー下基板。　洗浄後、コート液を塗る。

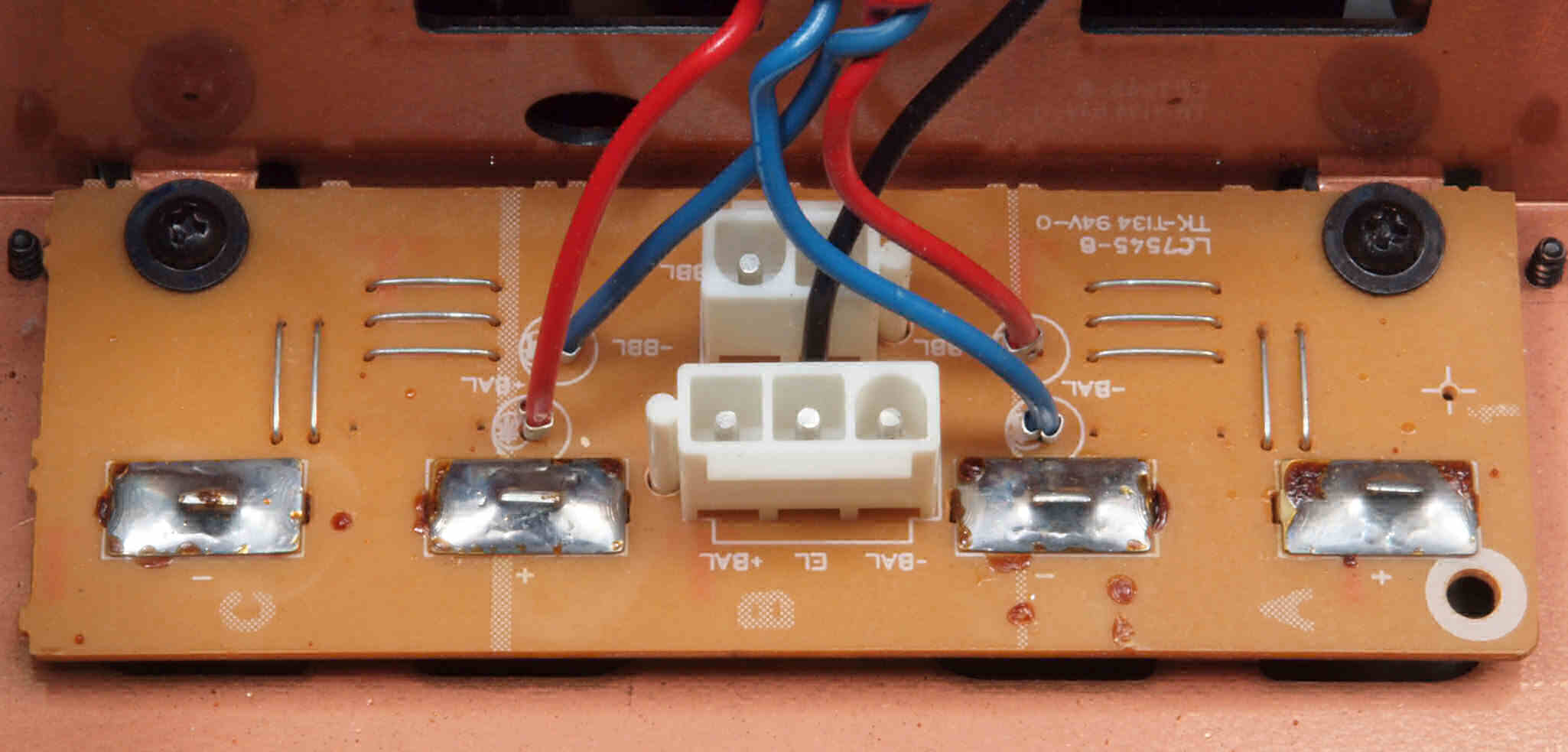

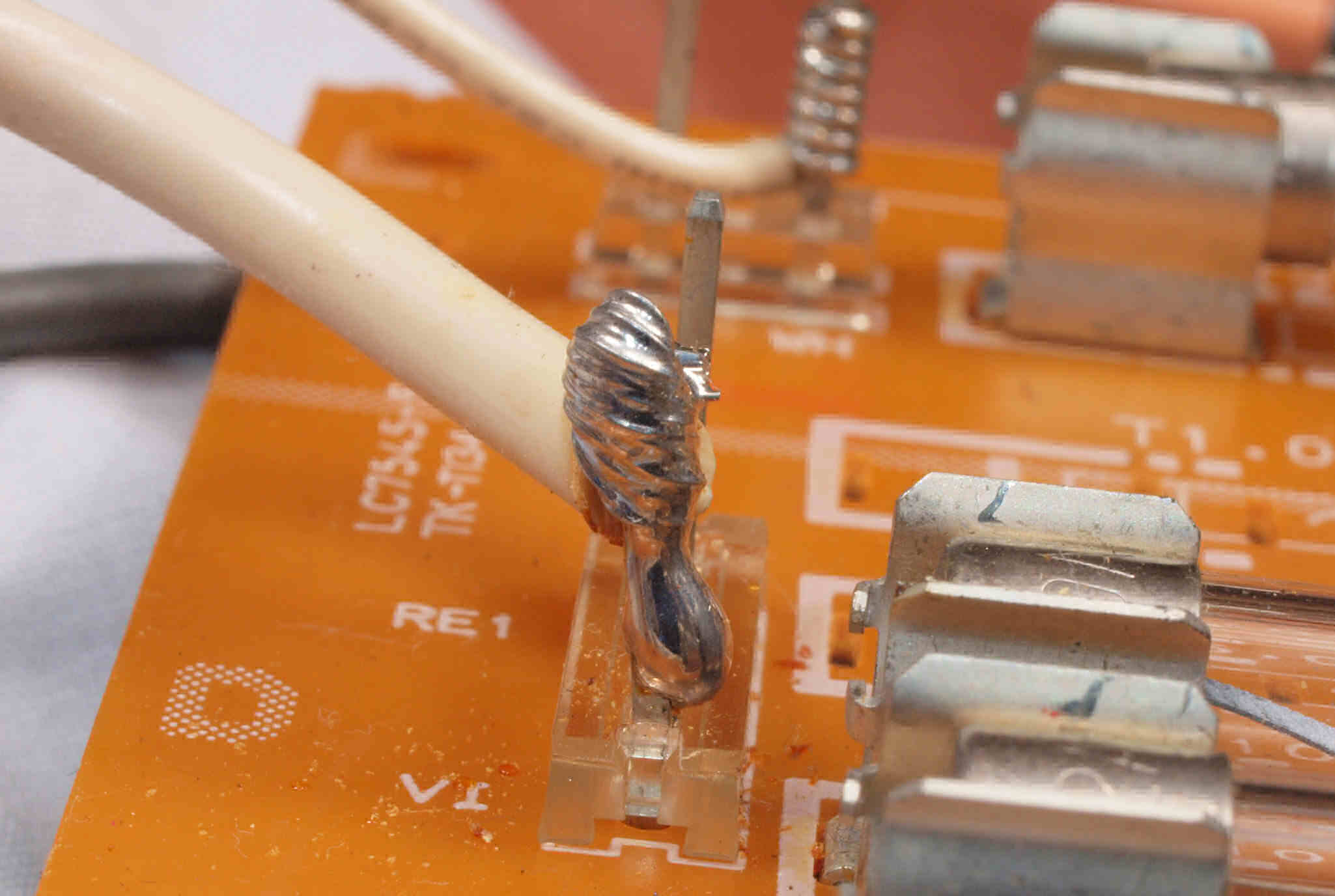

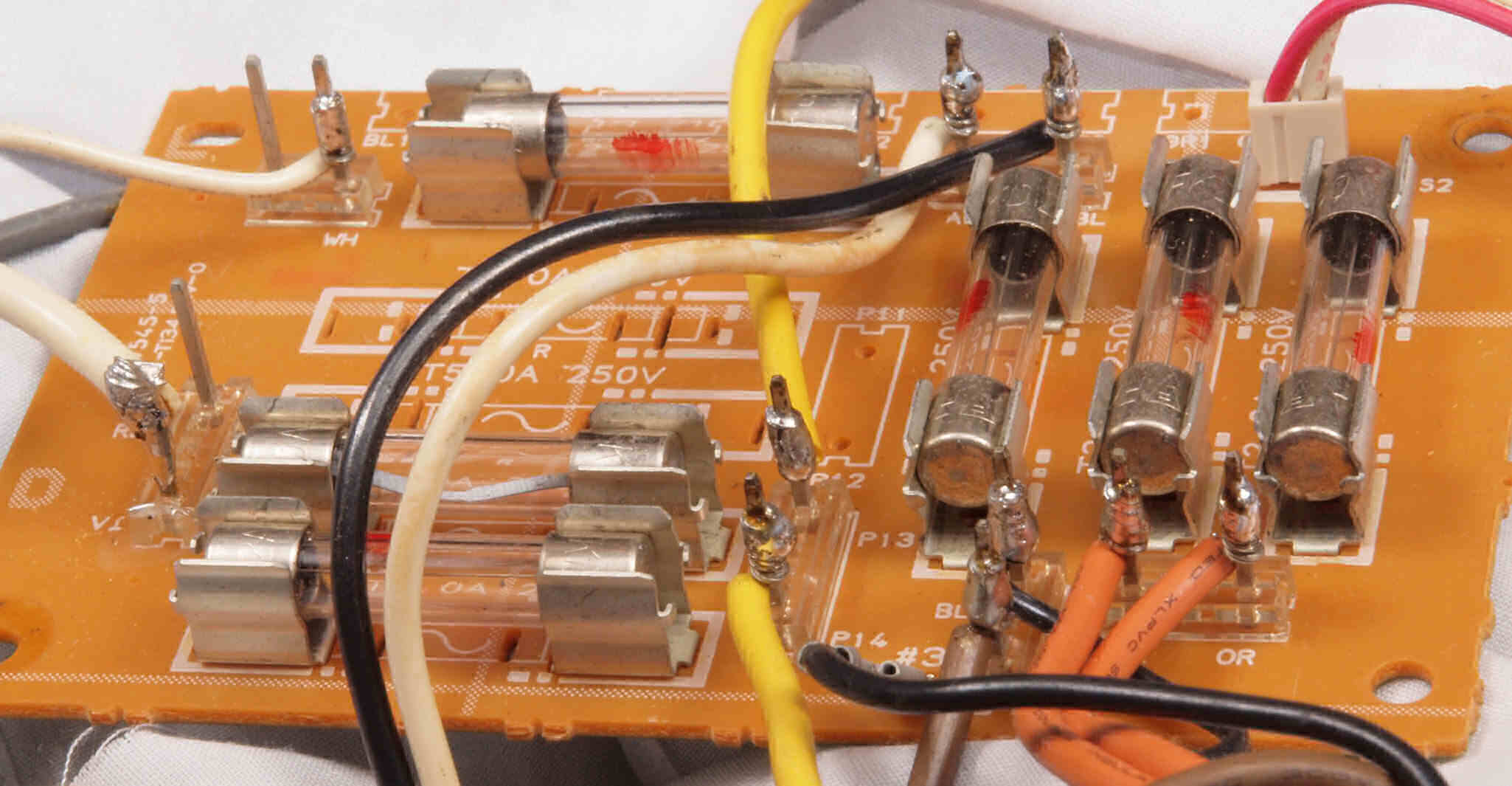

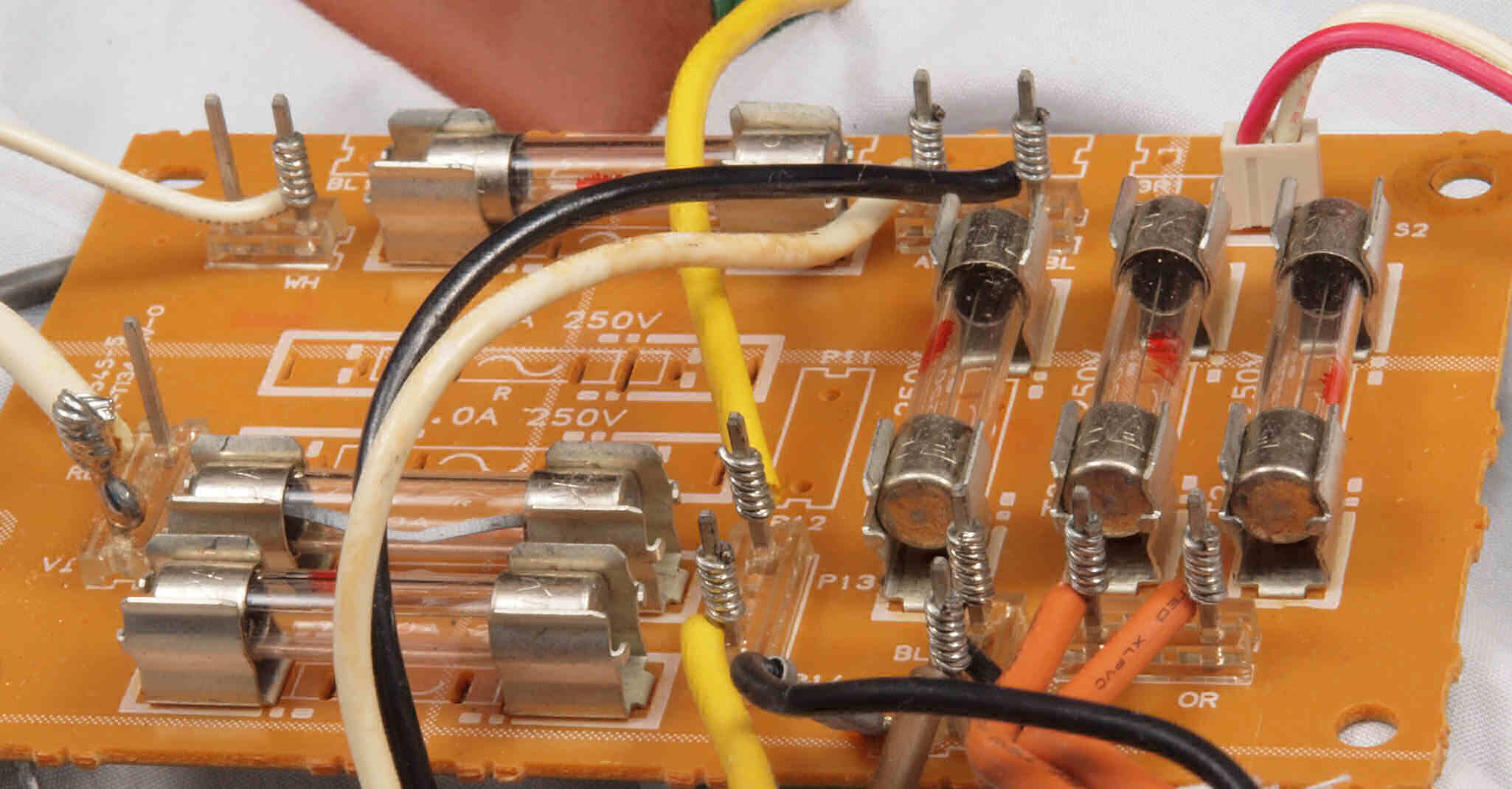

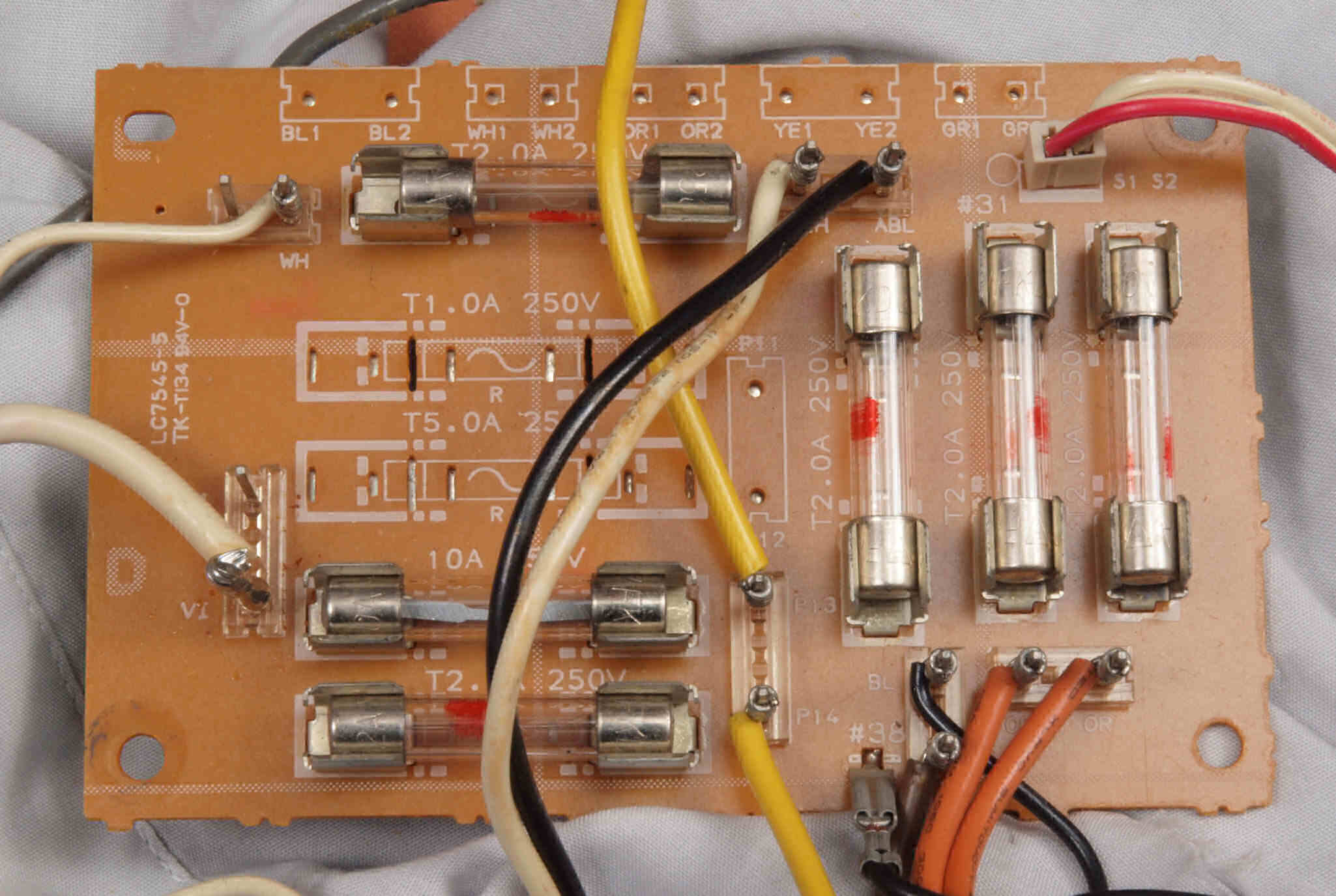

ＣＮ１．　修理前　ヒューズ基板
ＣＮ２．　修理中　ヒューズ基板。プロのタレハンダ。
ＣＮ３．　修理中　ヒューズ基板ラッピング。
ＣＮ４．　修理中　ヒューズ基板ラッピング。ハンダを染み込ませる。
ＣＮ５．　修理前　ヒューズ基板裏。

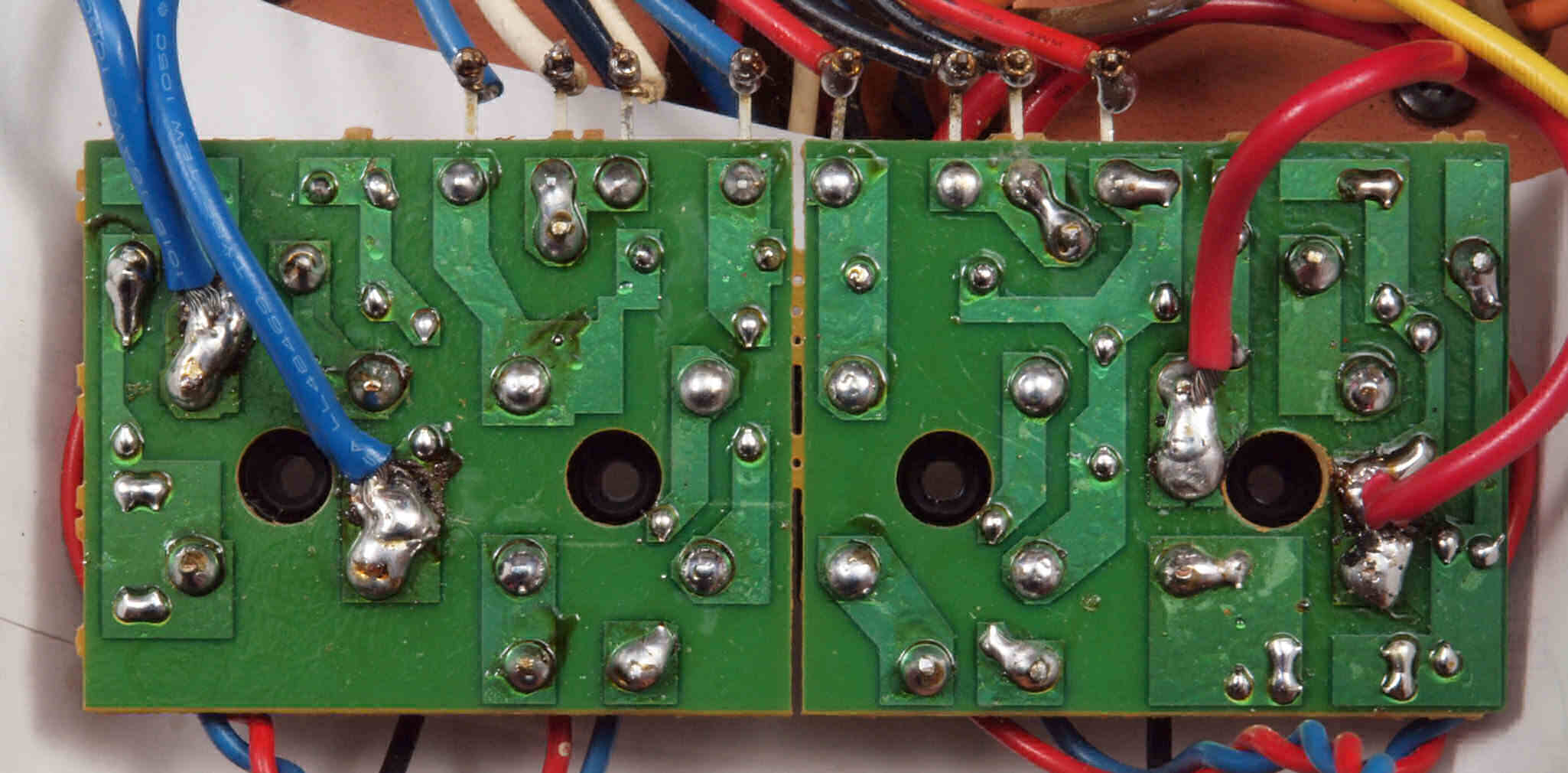

ＣＮ６．　修理（半田補正）後　ヒューズ基板裏。　全半田やり直しする。
ＣＮ７．　完成ヒューズ基板裏。　洗浄後、コート液を塗る。

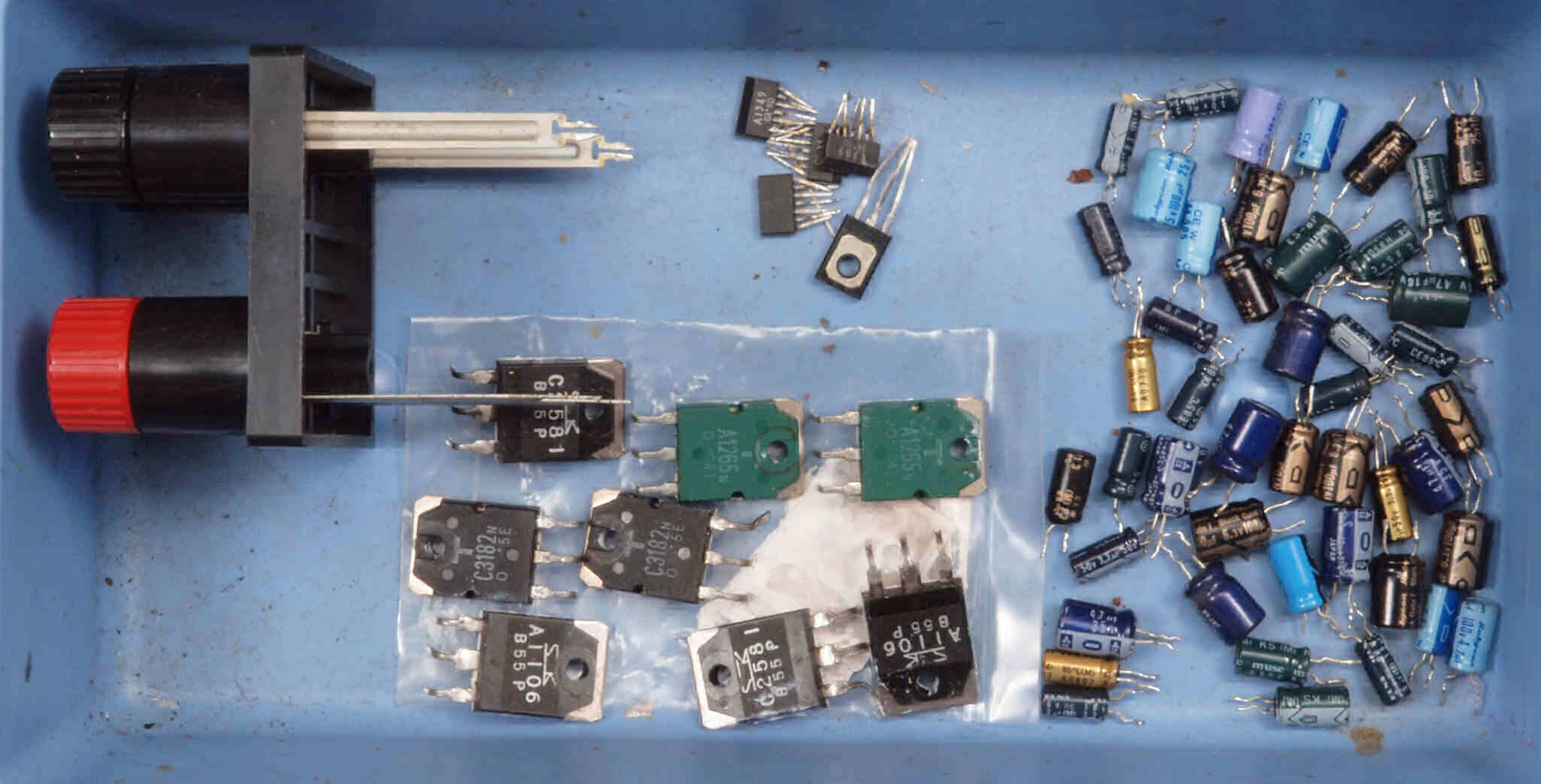

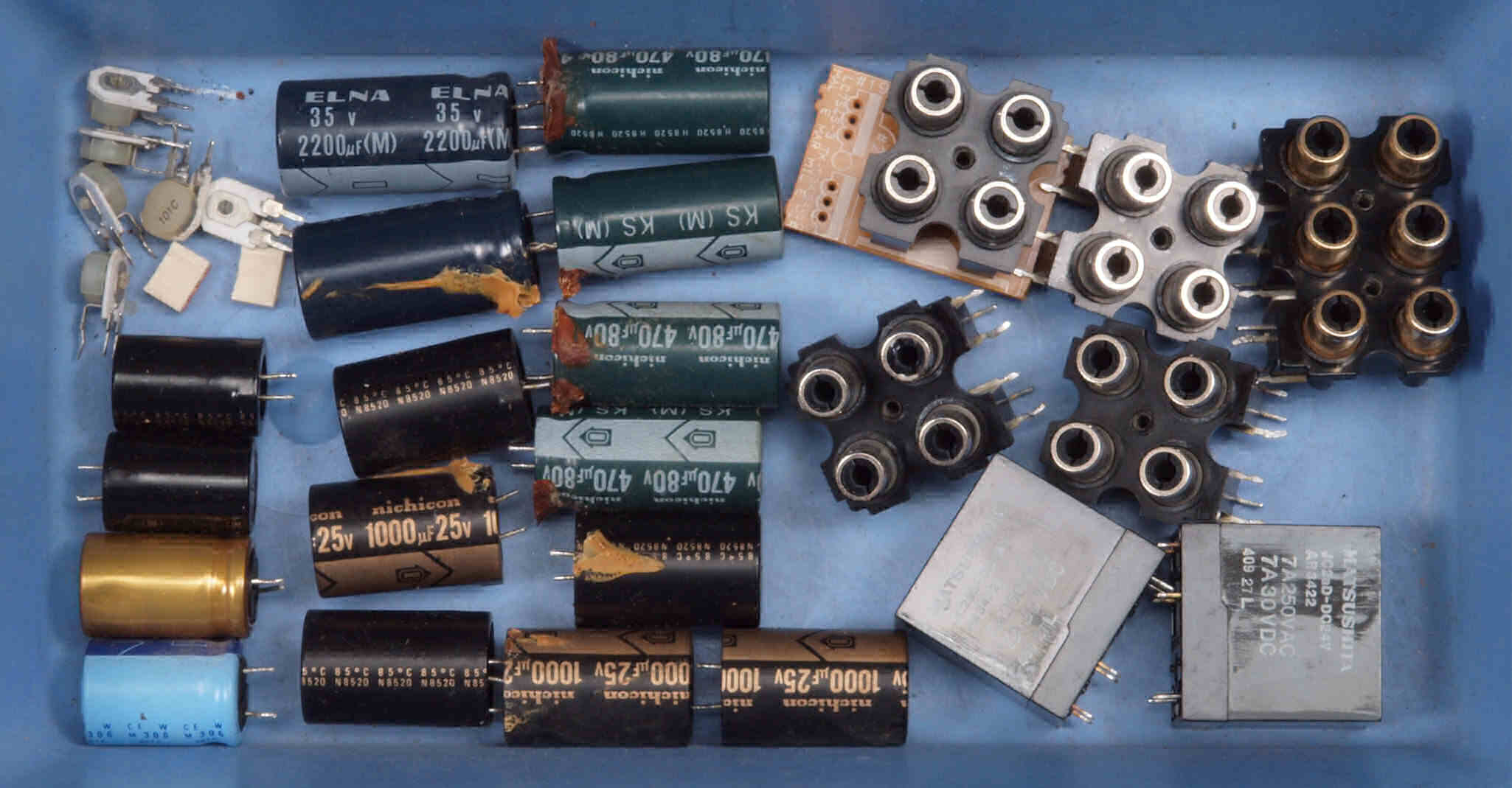

ＣＯ１．　交換部品
ＣＯ２．　交換部品、SP接続リレー比較。　左＝付いていた接点容量７Aのリレー、８Ω出力だと３９２Ｗ定格
　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０Aのリレー、８Ω出力だと８００Ｗ定格

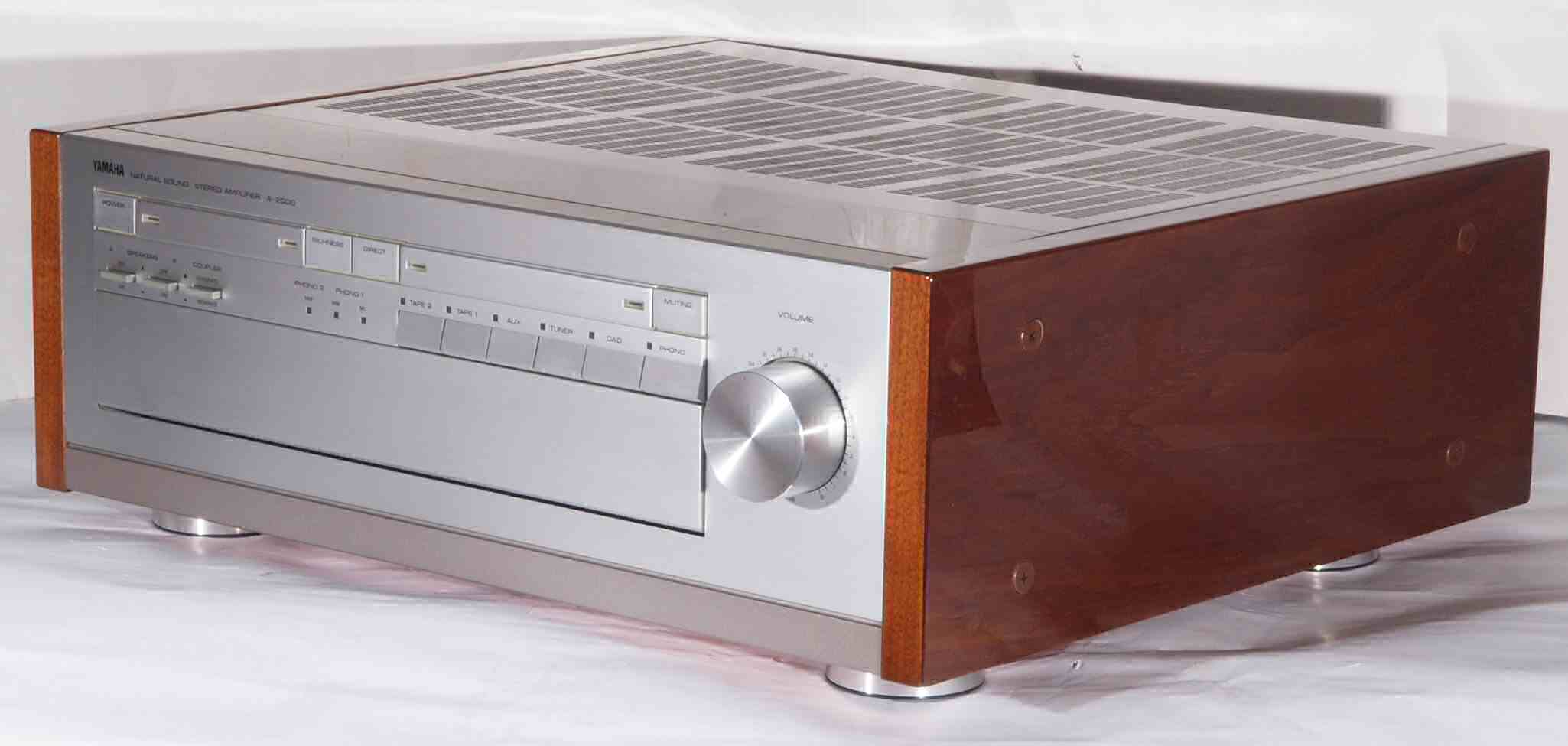

ＣＰ１．　修理前　上から見る
ＣＰ２．　修理後　上から見る
ＣＰ３．　修理前　下から見る
ＣＰ４．　修理後　下から見る

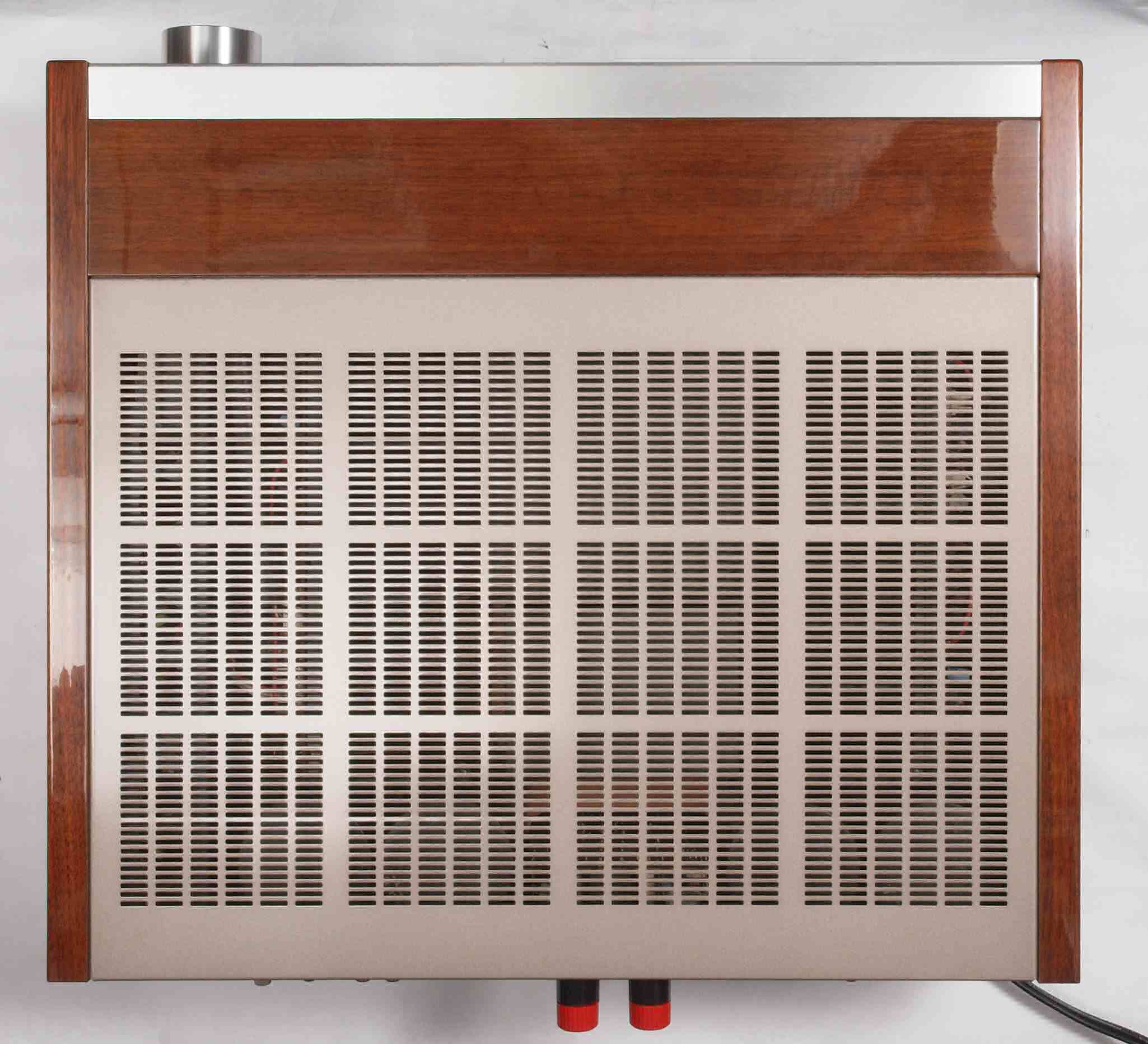

ＣＰ５．　修理前　後ろから見る。

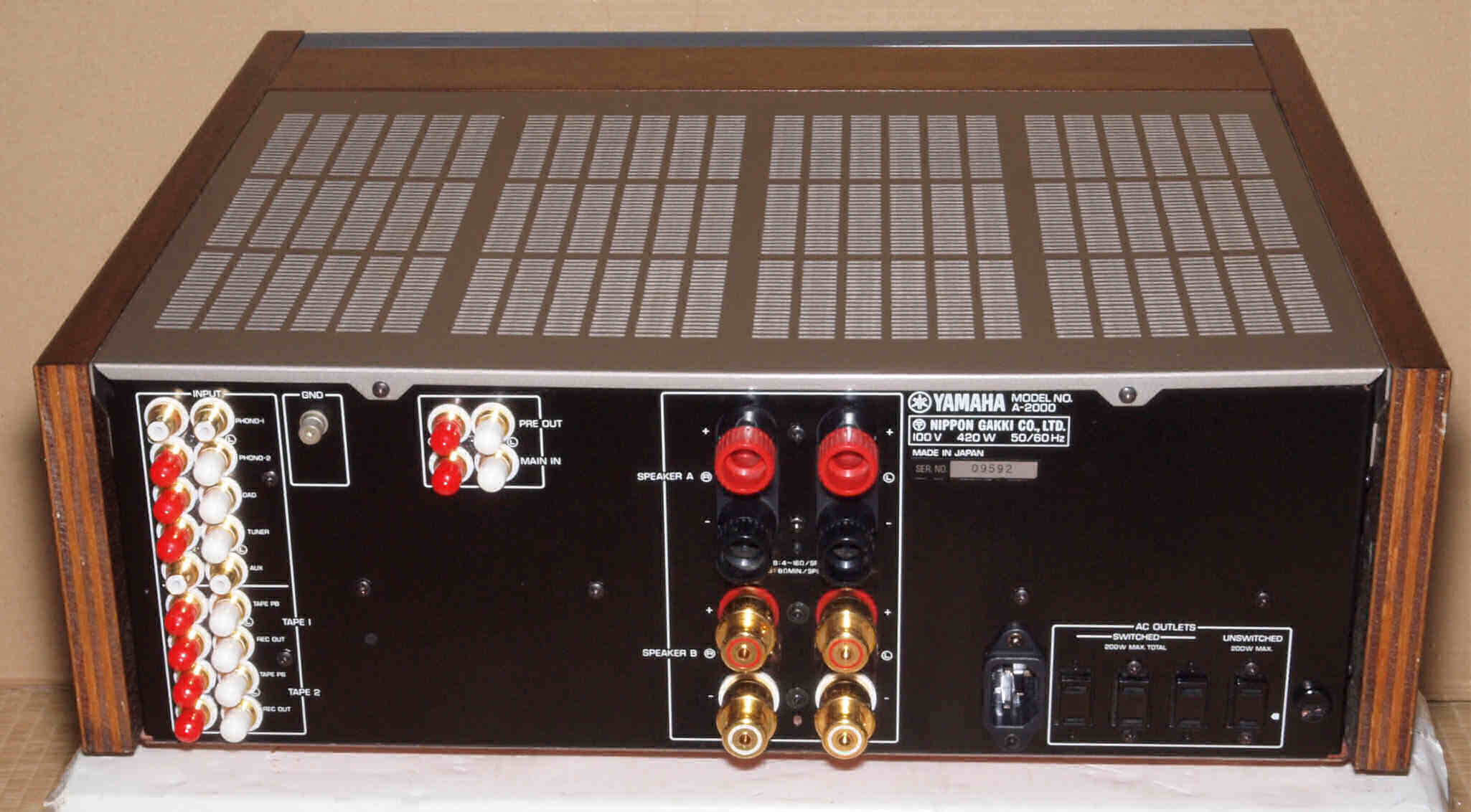

ＣＰ６．　修理後　後ろから見る。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ、　０．００１９４％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ、　０．００１９４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

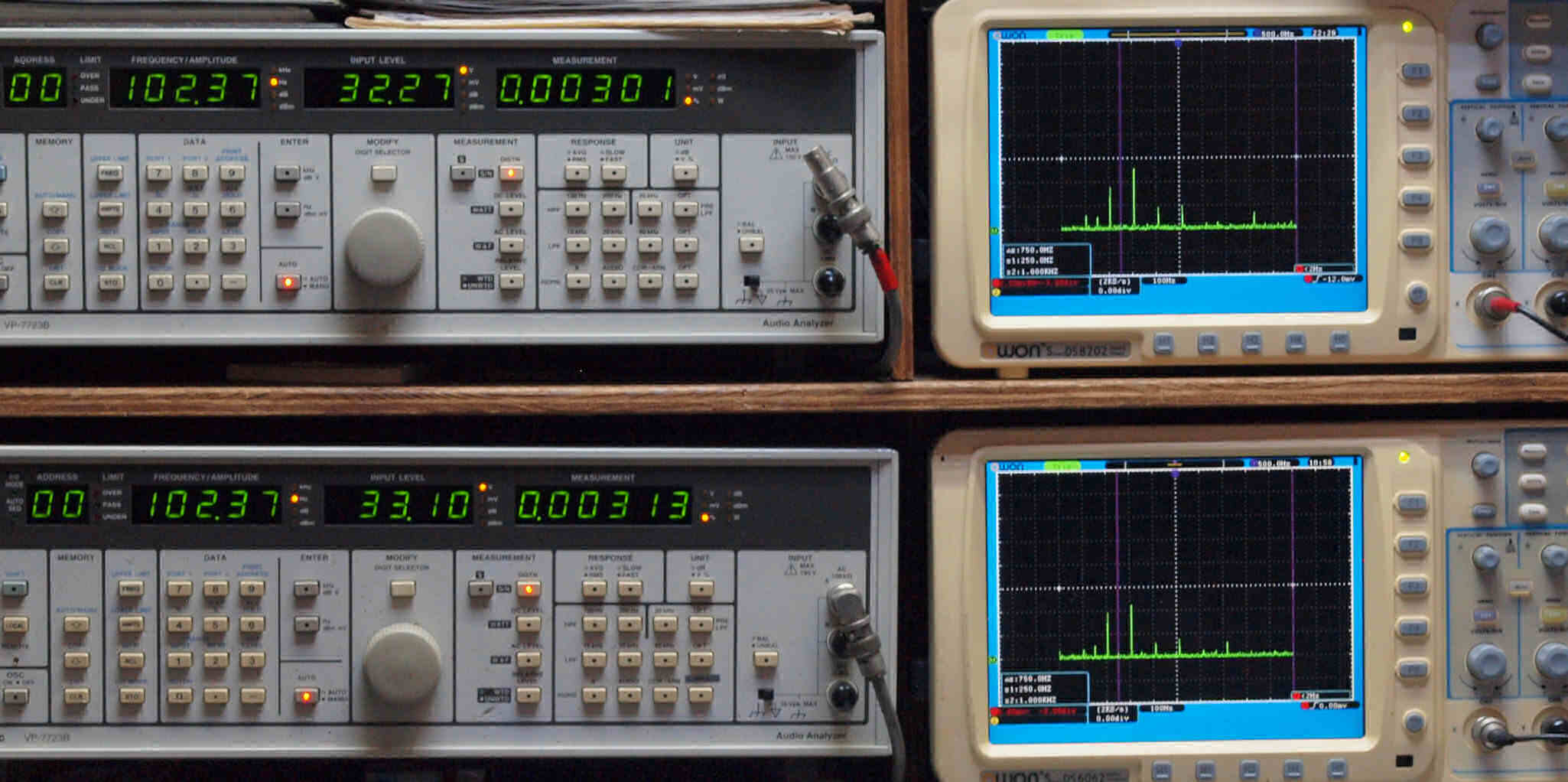

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００３０１％歪み。
　　　　　　　 　　　　　　　　 　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００３１３％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

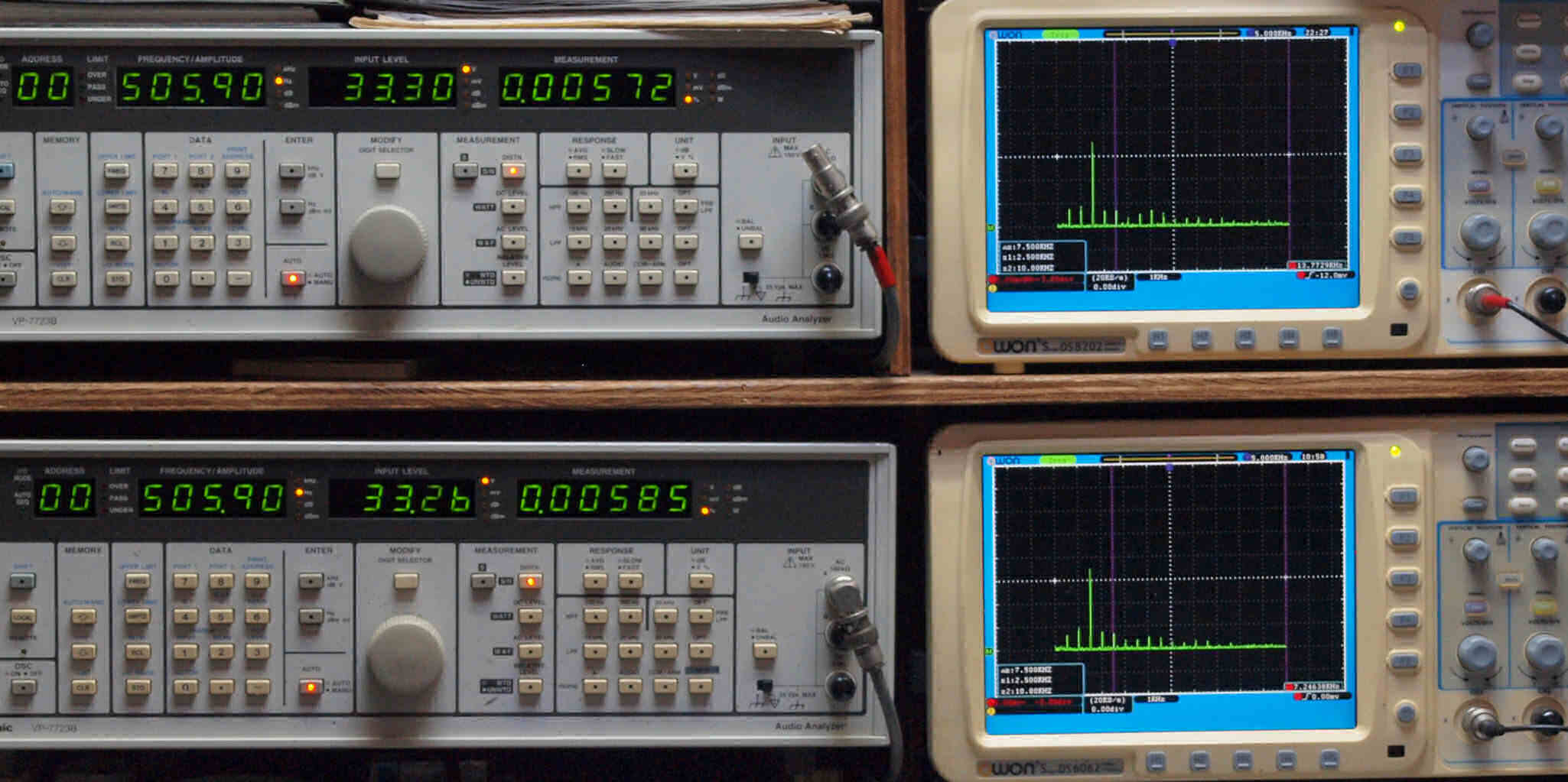

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００５７２％歪み。
　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００５８５％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９１９％歪み。
　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９３２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

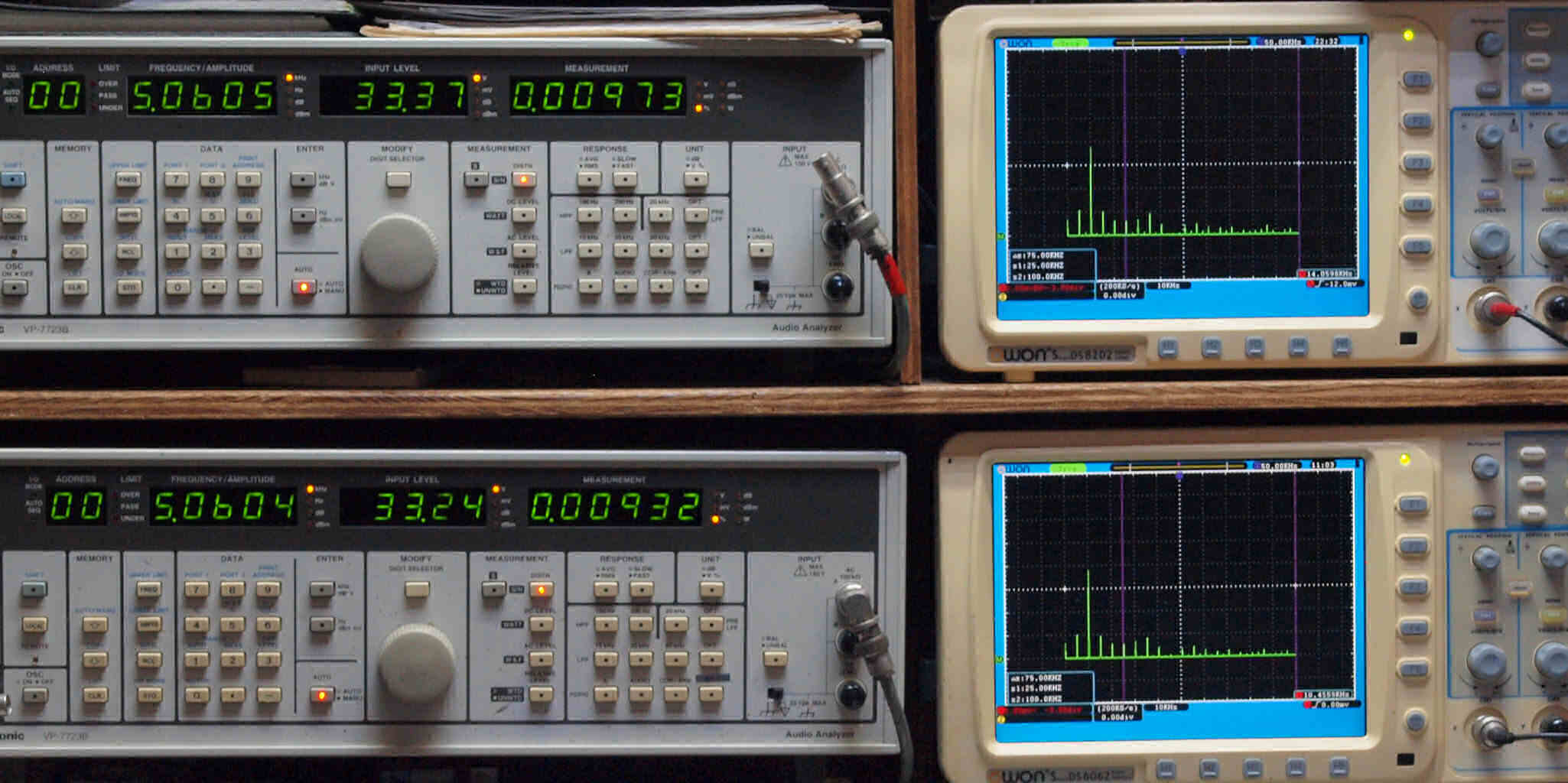

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９７３％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０９３２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００６８８％歪み。
　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００５５２％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

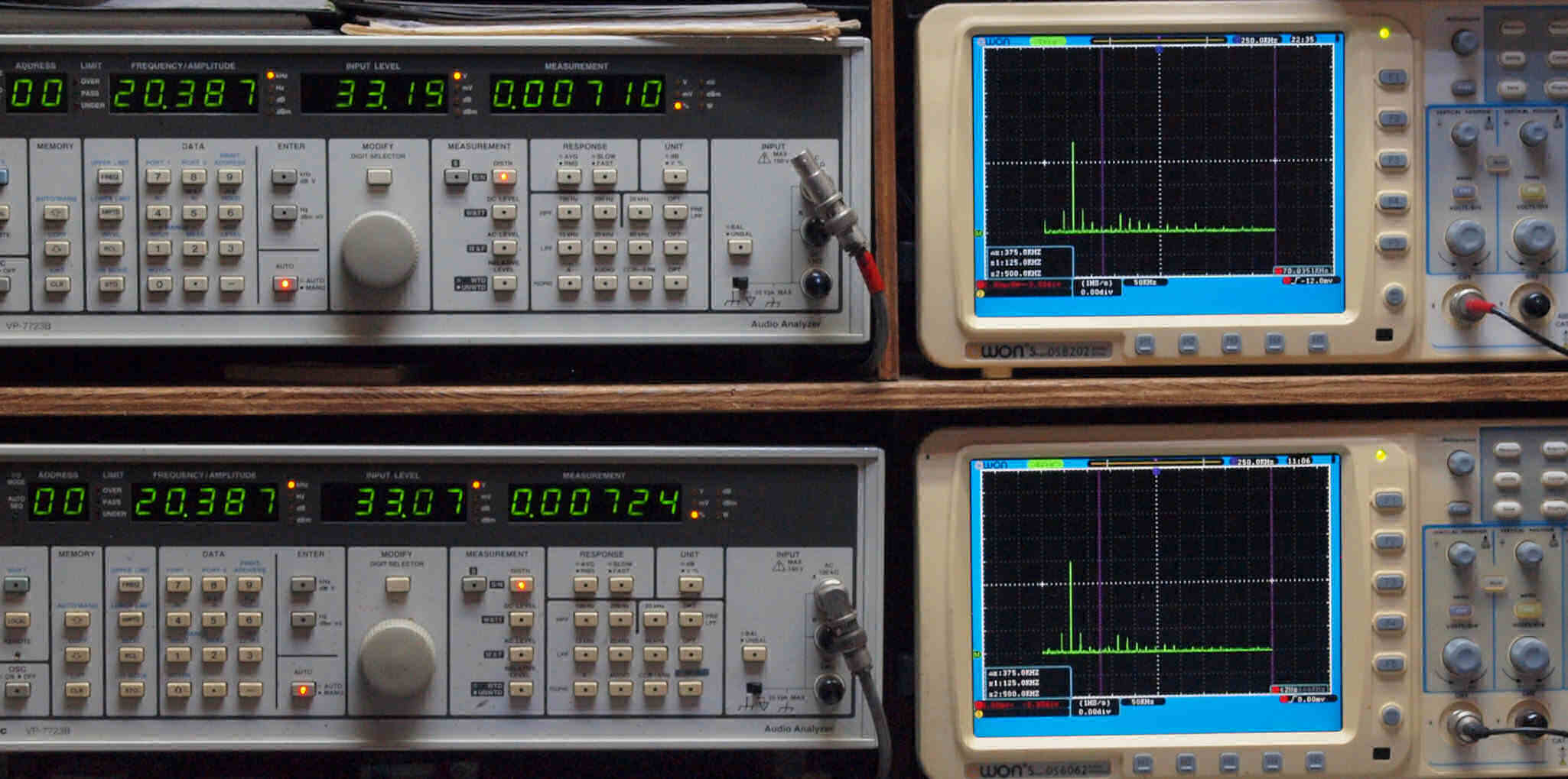

Ｅ１７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００７１０％歪み。
　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００７２４％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９８６％歪み。
　　　　　ＰＨＯＮＯ−２ 　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１０８２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

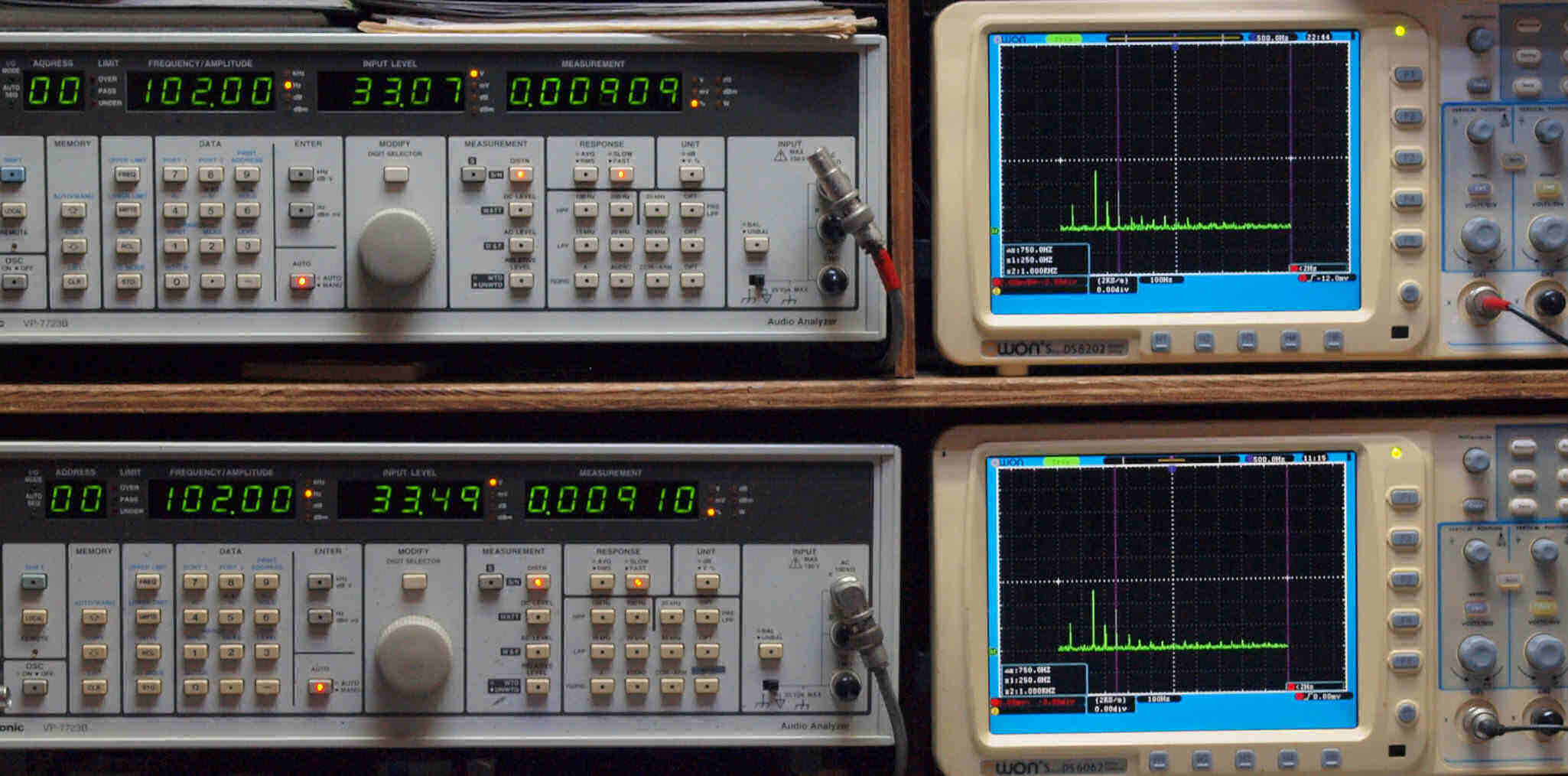

Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９０９％歪み。
　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９１０％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

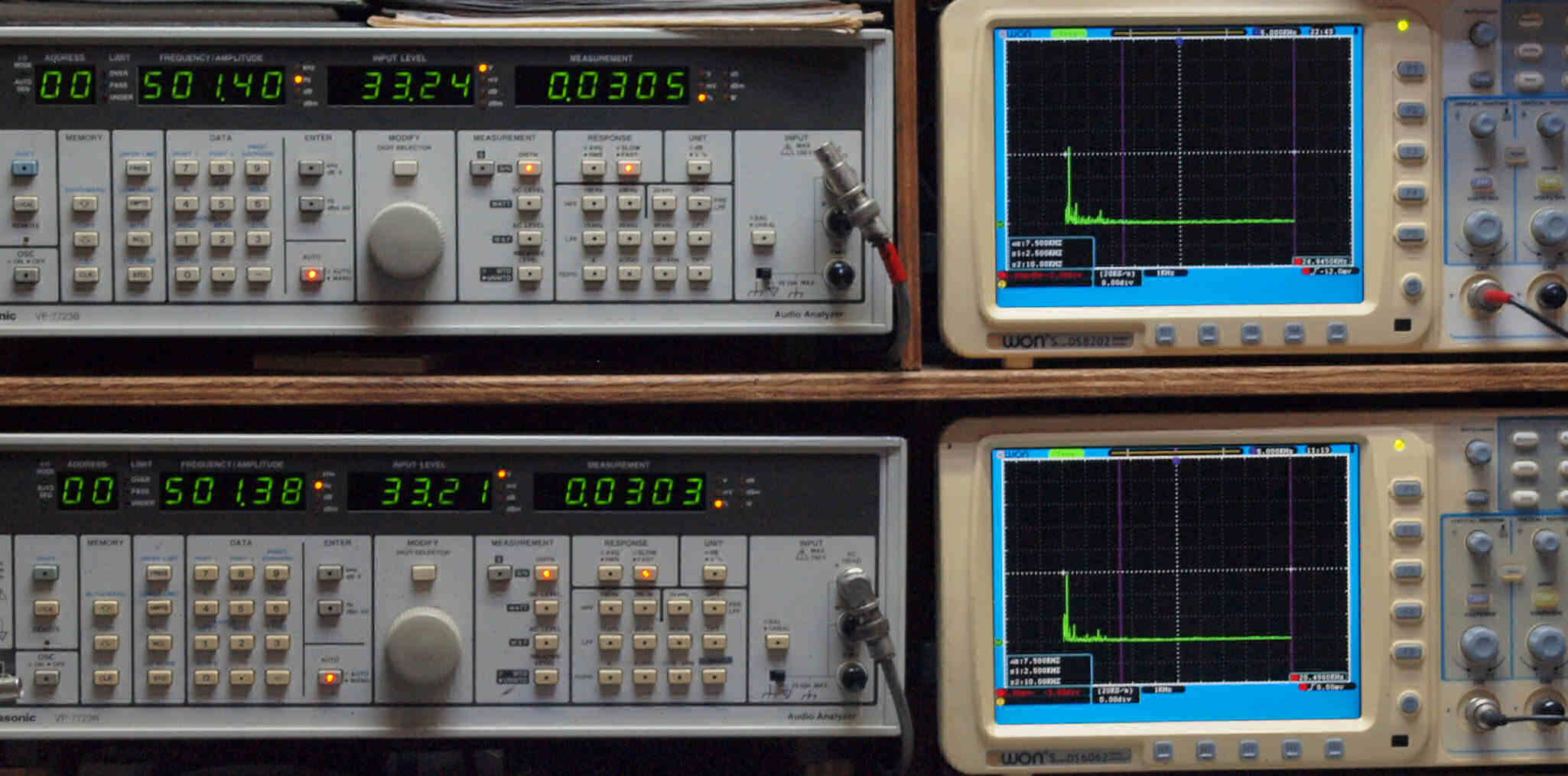

Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０３０５％歪み。
　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０３０３％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

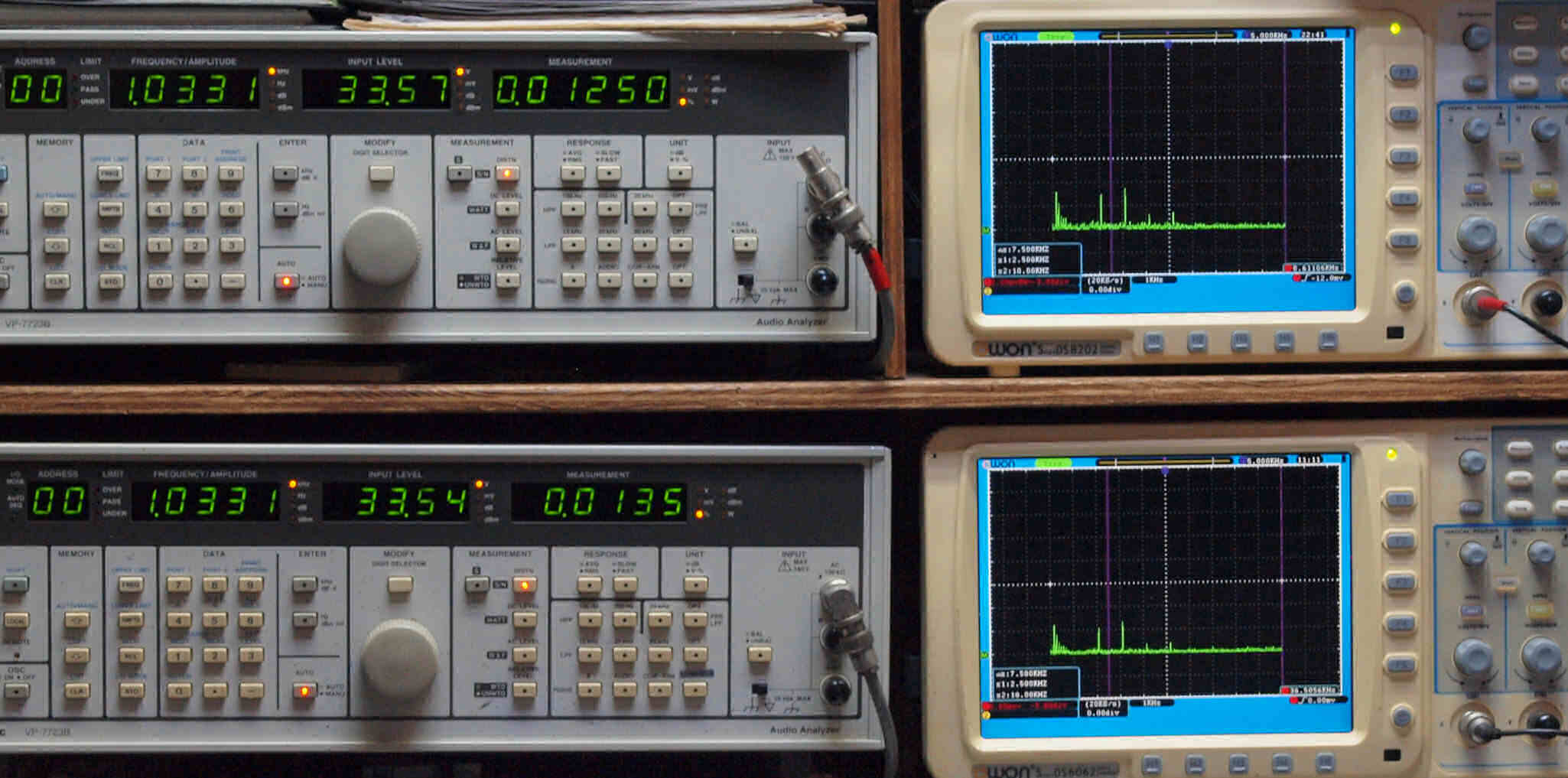

Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１２５０％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１３５％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１１４％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１５９％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

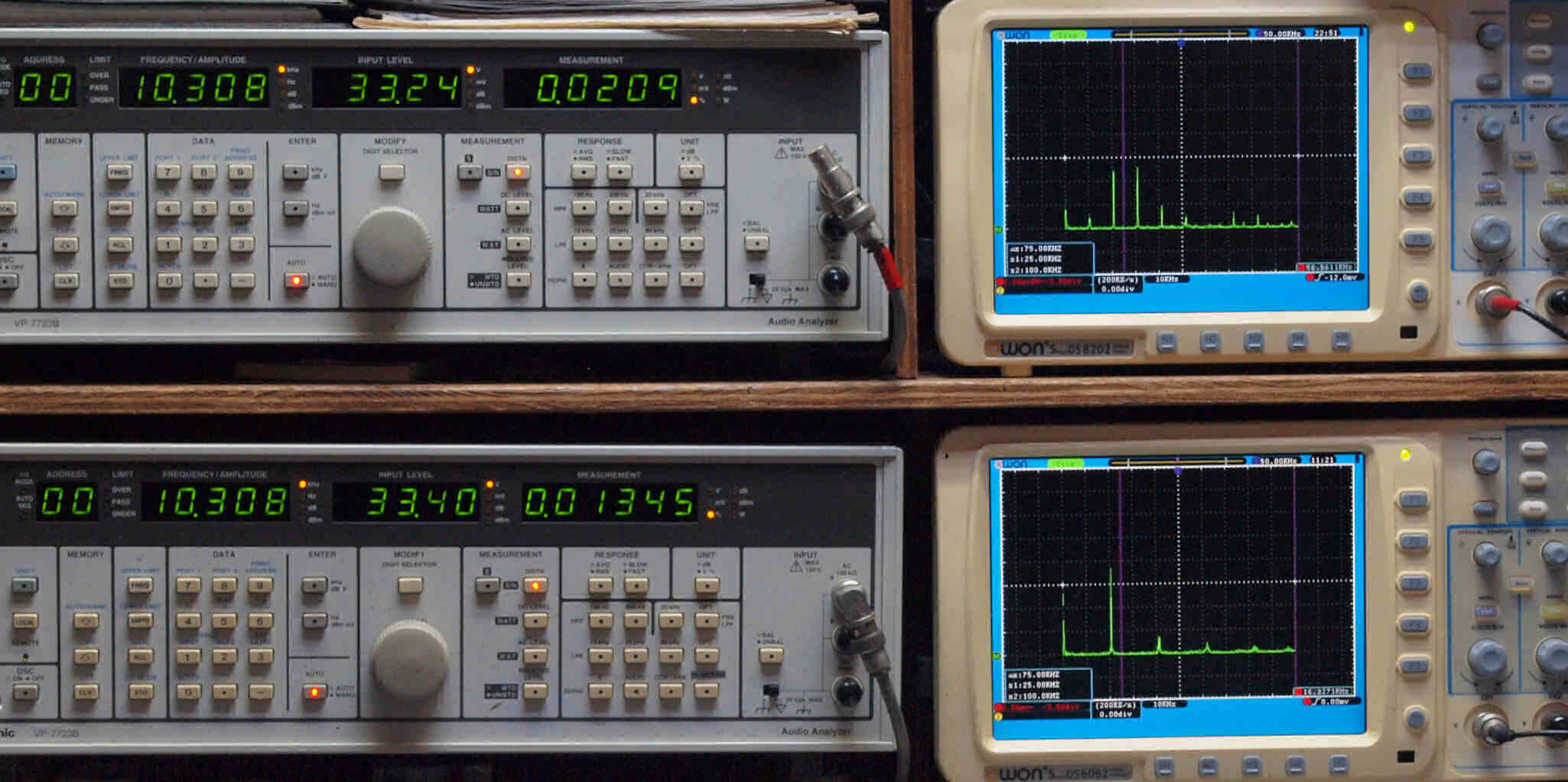

Ｅ２６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２０９％歪み。
　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１３４５％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

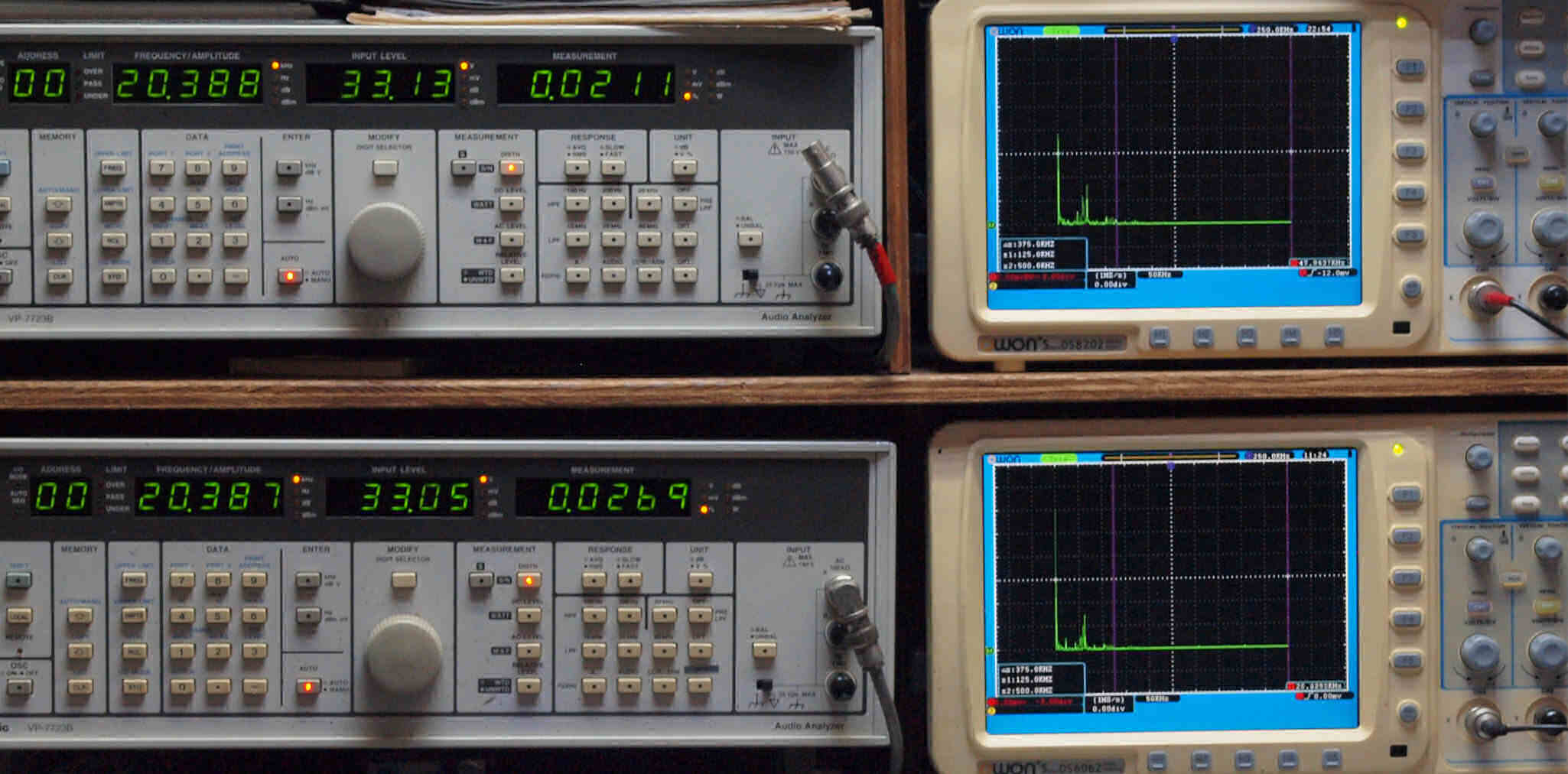

Ｅ２７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２１１％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２６９％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

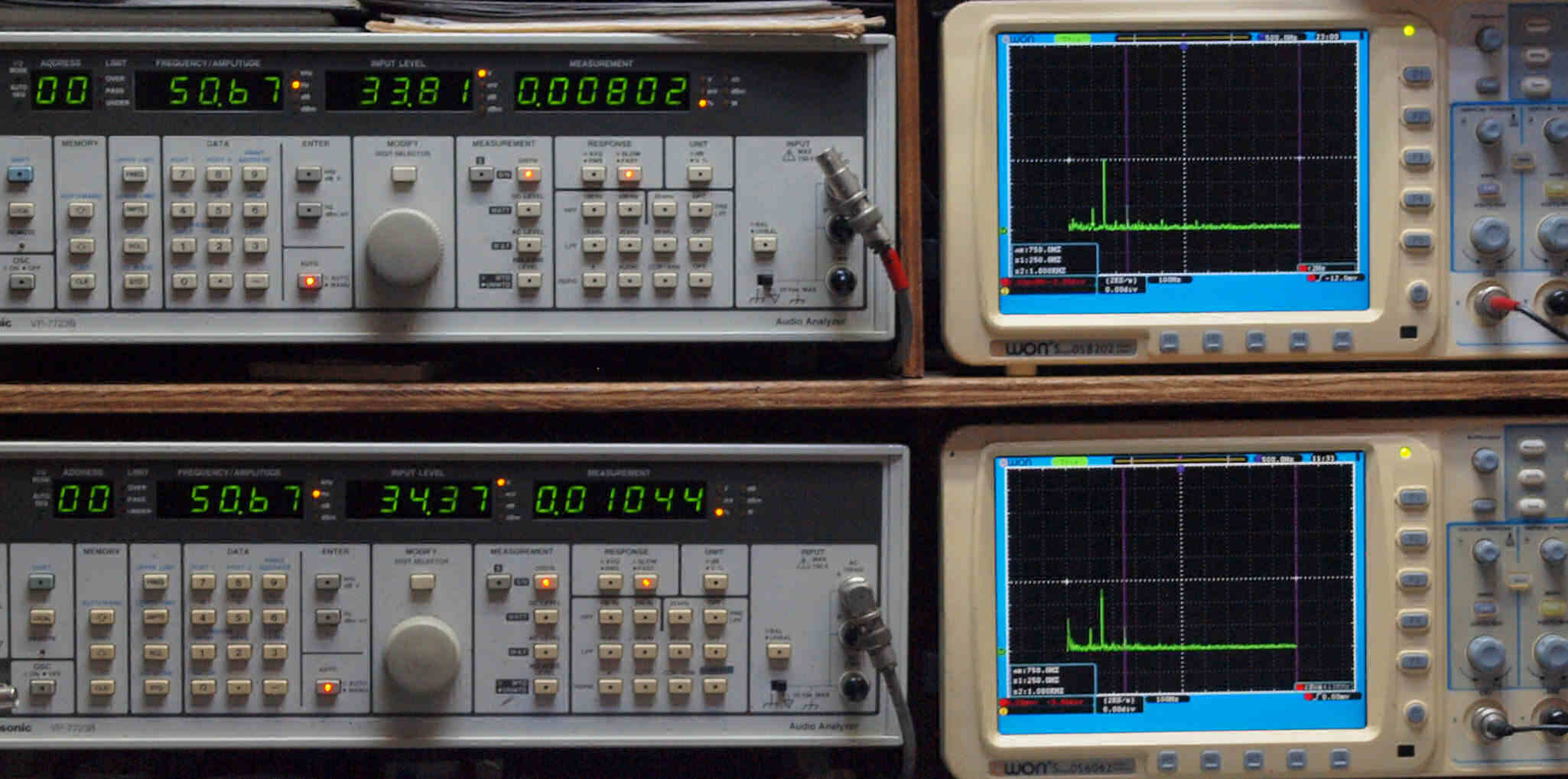

Ｅ３１．　MＣ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００８０２％歪み。
　　　　　ＰＨＯＮＯ−１ 　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１０４４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ３２．　MＣ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２０６％歪み。
　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２０６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

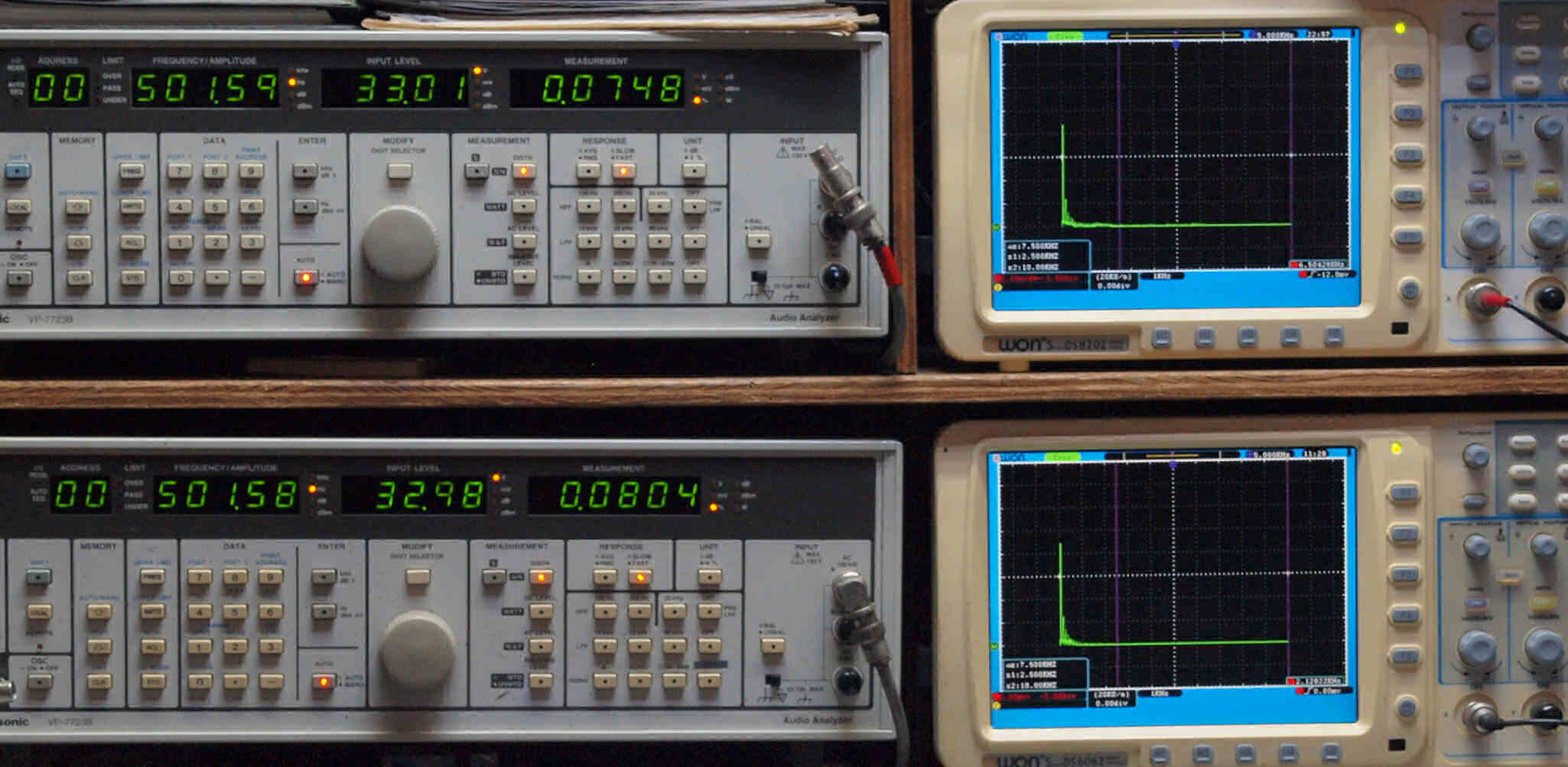

Ｅ３３．　MＣ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０７４８％歪み。
　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０８０４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ３４．　MＣ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０７４８％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０７４１％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

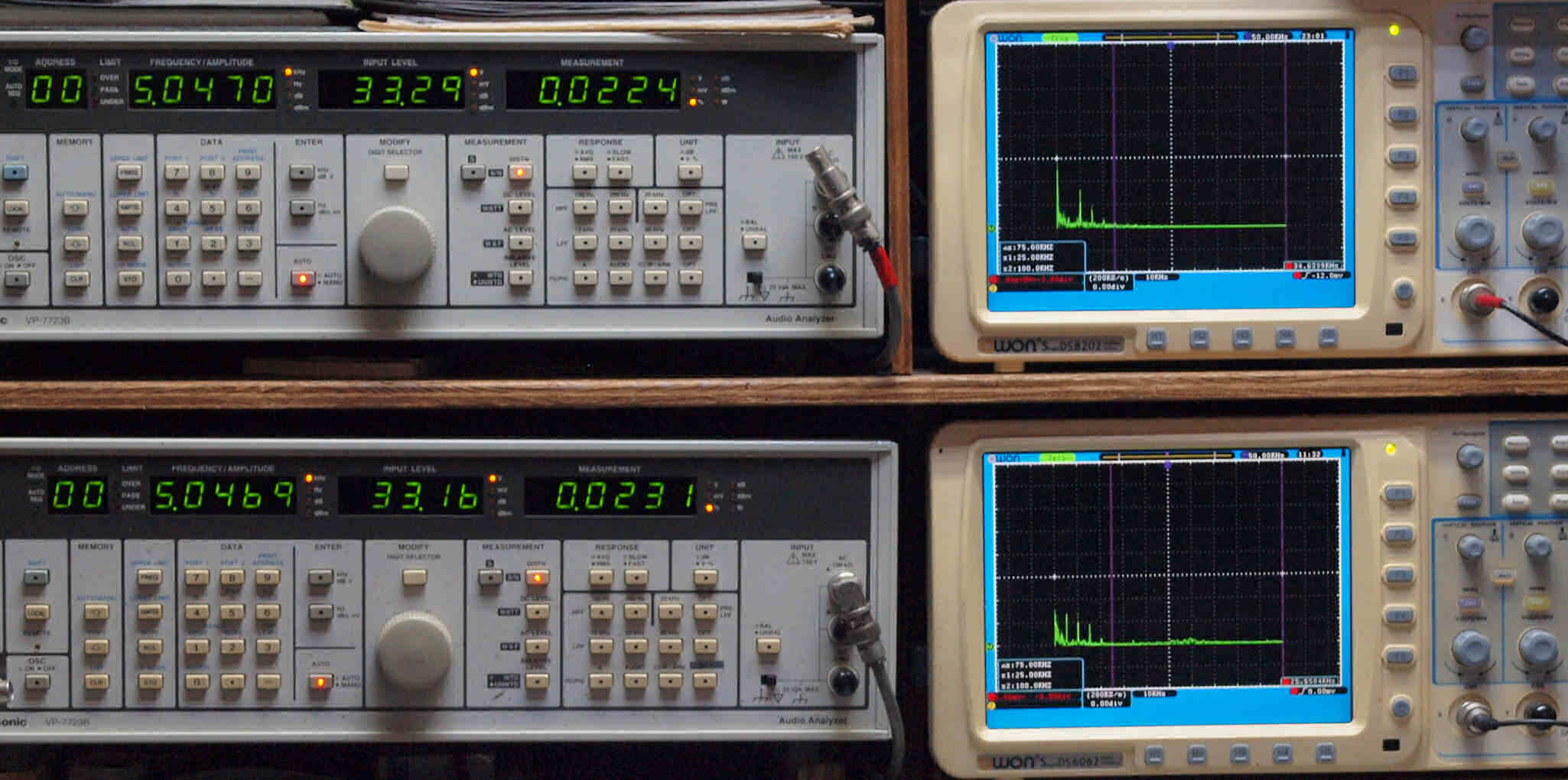

Ｅ３５．　MＣ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２２４％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２３１％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

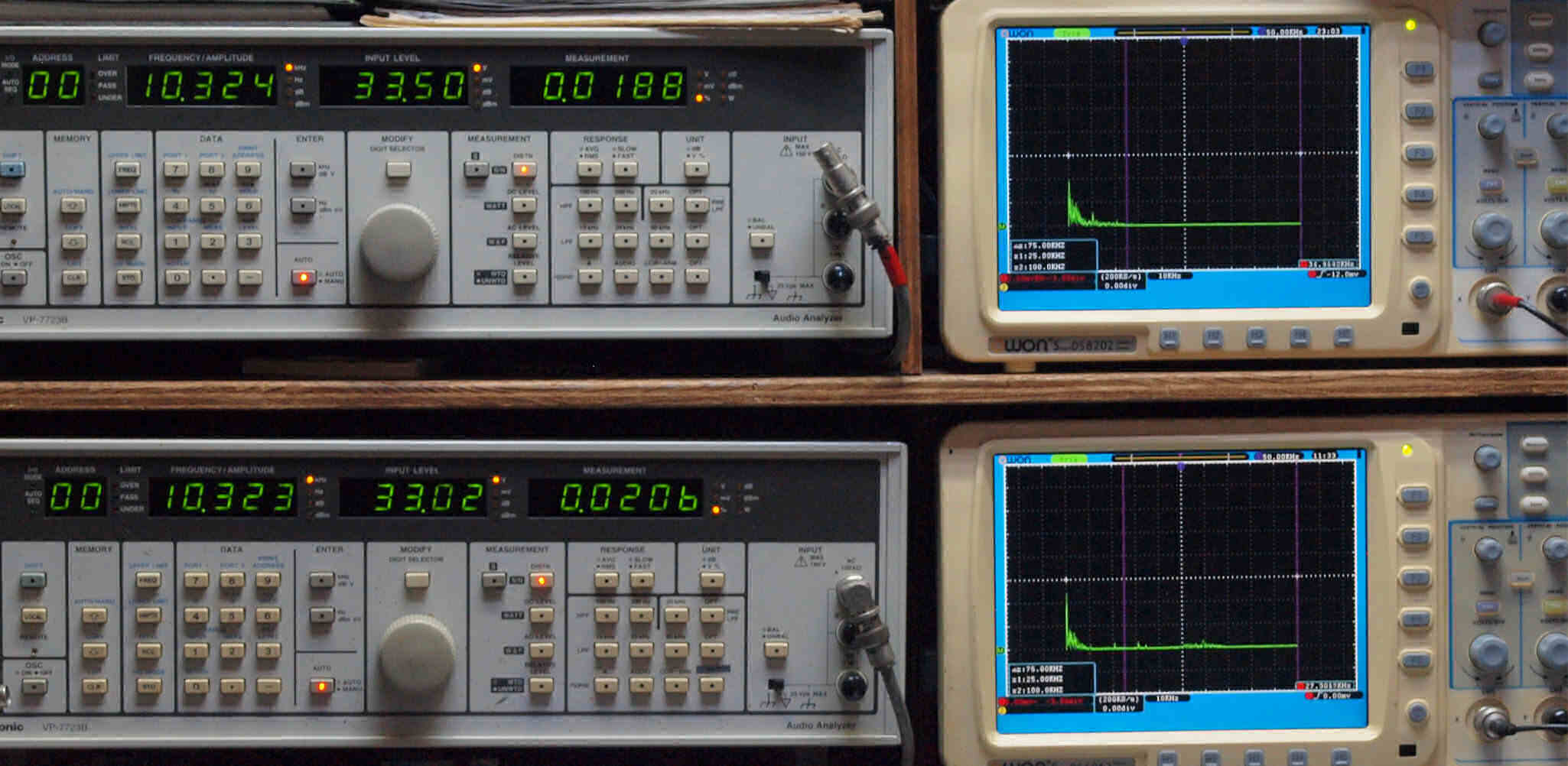

Ｅ３６．　MＣ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１８８％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２０６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

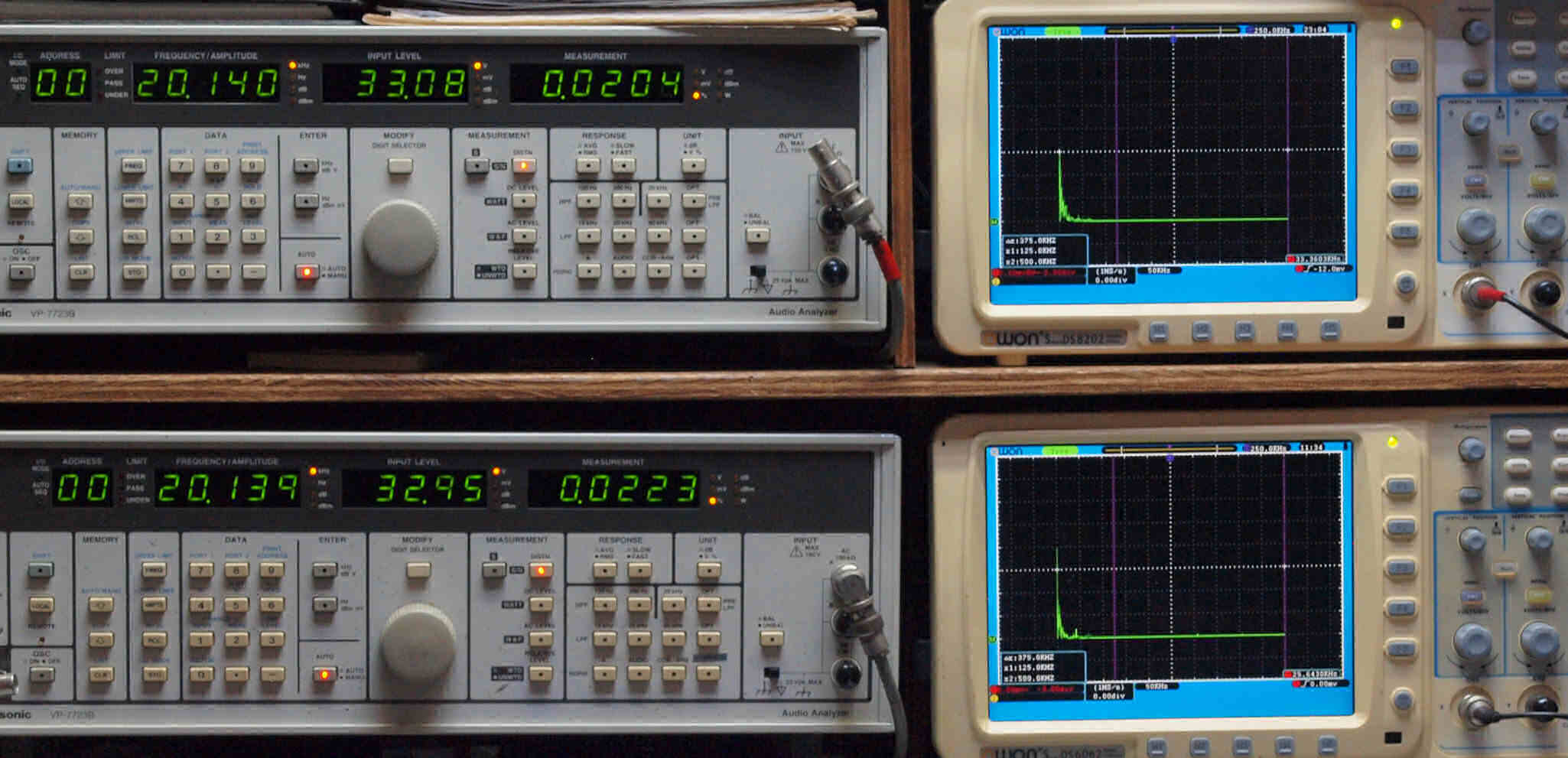

Ｅ３７．　MＣ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２０４％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２２３％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体正面から見る。
Ｓ．　ＹＡＭＡＨＡ　Ａ２０００　の仕様（カタログ、マニアルより）　
型式 ステレオパワーアンプ 　Ａ−２０００
定格出力、２０Ｈ〜２０ｋＨｚ １７０Ｗ＋１７０Ｗ（４Ω，０．００５％）
１５０Ｗ＋１５０Ｗ（６Ω，０．００３％）
１３０Ｗ＋１３０Ｗ（８Ω，０．００３％）
パワーバンド幅 １０Ｈｚ〜１００ｋＨｚ（歪０．０２％，６５Ｗ，８Ω）
ダンピングファクター ２００以上（１ｋＨｚ，８Ω）
入力感度／インピーダンス ＰＨＯＮＯ １＝ＭＣ：１００μＶ／１００Ω・１ｋΩ
　　　　　　　　 ＭＭ：２．５ｍＶ／４７ｋΩ（２２０ｐＦ，３３０ｐＦ）・１００Ω
ＰＨＯＮＯ ２＝ＭＭ：２．５ｍＶ／４７ｋΩ・２２０ｐＦ
ＡＵＸ＝１５０ｍＶ／４７ｋΩ
ＭＡＩＮ ＩＮ＝１Ｖ／１ＭΩ
最大許容入力（０．０１％、１ｋＨＺ）
ＰＨＯＮＯ ＭＣ／ＭＭ		 ８ｍＶ／１９０ｍＶ
出力電圧／出力インピーダンス ＲＥＣ　ＯＵＴ＝１５０ｍＶ／３３０Ω
ＰＲＥ　ＯＵＴ＝１Ｖ／２．５ｋΩ以下
ヘッドホーン（０．００３％）＝０．８６Ｖ／８Ω、６．４Ｖ／１００Ω
全高調波歪率（２０Ｈｚ〜２０ｋＨｚ） ０．００４％（ＭＣ→ＲＥＣ ＯＵＴ、３Ｖ）
０．００３％（ＭＭ→ＲＥＣ ＯＵＴ、３Ｖ）
０．００３％（ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ→ＳＰ ＯＵＴ ６５Ｗ／８Ω）
０．００２％（ＭＡＩＮ ＩＮ→ＳＰ ＯＵＴ ６５Ｗ／８Ω）
混変調歪率 ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ（定格出力／８Ω）＝０．００２％
（１Ｗ／８Ω）＝０．００２％
周波数特性（Ｄｉｒｅｃｔ　ＯＮ） ＋０，−０．５dB（２０Ｈｚ〜２０ｋＨｚ）ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ）
ＲＩＡＡ偏差 ±０．５dB（ＭＣ・ＭＭ １０Ｈｚ〜１００ｋＨｚ）
±０．２dB（ＭＣ・ＭＭ ２０Ｈｚ〜２０ｋＨｚ）
ＳＮ比（ＩＨＦ-Ａ、入力ショート） ８３dB（ＭＣ ２５０μＶ）
８８dB（ＭＭ ２．５ｍＶ）
１０６dB（ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ）
入力換算雑音（ＩＨＦ-Ａ、入力ショート） ＰＨＯＮＯ ＭＣ／ＭＭ＝−１５５ｄＢＶ／−１３８ｄＢＶ
チャネルセパレーション
（１ｋＨＺ、Ｖｏｌ．−３０ｄＢ、入力ショート）		 ＰＨＯＮＯ ＭＣ／ＭＭ＝７０ｄＢ
ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ＝７０ｄＢ
ト−ンコントロールＢＡＳＳ ターンオーバー周波数１２５Ｈｚ、５００Ｈｚ
＋−１０ｄＢ（２０Ｈｚ、Ｔ．Ｏ．Ｆ＝５００Ｈｚ）
ト−ンコントロールＴＲＥＢＬＥ ターンオーバー周波数２．５ｋＨｚ、８ｋＨｚ
＋−１０ｄＢ（２０ｋＨｚ、Ｔ．Ｏ．Ｆ＝２．５ｋＨｚ）
ＲＩＣＨＮＥＳＳ ポジション１　７．５dB／３０Ｈｚ（ＮＳ−２０００用）
ポジション２　７．５dB／４０Ｈｚ（ＮＳ−１０００Ｍ用）
ポジション３　７．５dB／５０Ｈｚ（汎用）
フイルター特性 ＳＵＢＳＯＮＩＣ　ＦＩＬＴＥＲ＝１５Ｈｚ、−１２ｄＢ／ｏｃｔ
ＨＩＧＨ　ＦＩＬＴＥＲ＝１０ｋＨｚ、−１２ｄＢ／ｏｃｔ
オーディオミューティング −２０ｄＢ
電源／周波数／消費電力 ＡＣ １００Ｖ／ ５０・６０Ｈｚ／４２０Ｗ

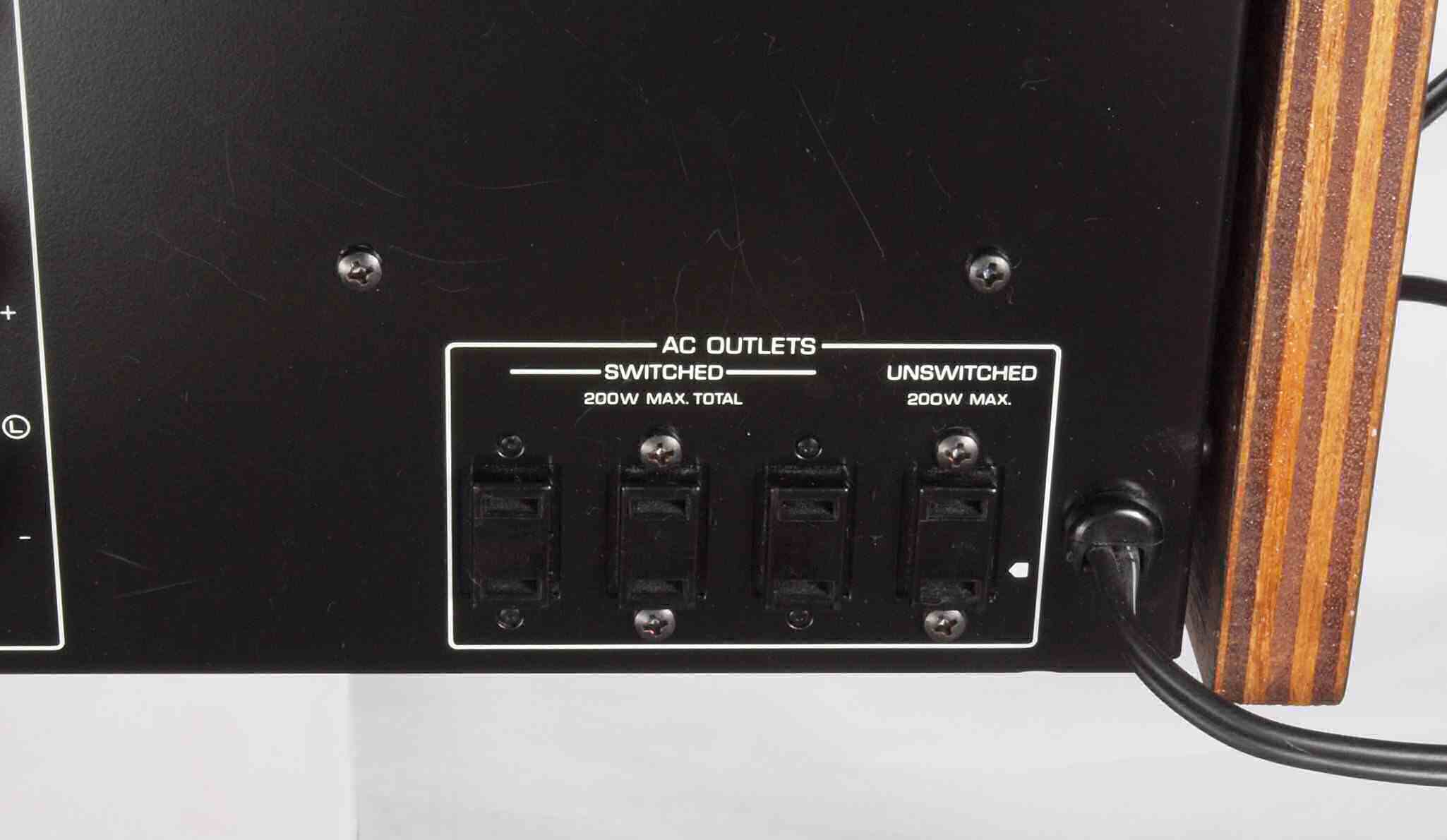

ＡＣアウトレット ＳＷＩＴＣＨＥＤ＝Ｔｏｔａｌ　２００Ｗ　Ｍａｘ、３個
ＵＮＳＷＩＴＣＨＥＤ＝２００Ｗ　Ｍａｘ、１個
寸法 ４７３Ｗ×１６９Ｈ×４６４Ｄmm
重量 ２６ｋｇ
付属品 六角レンチ２ｍｍ　×１
ポリッシングクロス　×１
価格 ￥１８９，０００
　　　 　　　　　　　　　　　　　　　　　　　　　a2000-142
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2023　Amp Repair Studio All right reserved.
