ＤＥＮＯＮ　ＰＲＡ−１０００Ｂ　修理記録

平成１９年２月１８日到着　　　３月５日完成

Ａ．　修理前の状況 　　　ＤＥＮＯＮ　ＰＲＡ−１０００Ｂを２５年来持っておりますが、ここ数年はラックの飾りになっておりました。 　　　オークションでメインが出品されておりプリと対になると思い、価格も安かったので買ってしまいましたが、 　　　 外観は中程度ですが、ノイズもなく一応ちゃんと動作はします。 　　　そこでプリを久しぶりにつないで見ましたが、「ガサガサ」ノイズ等が出ており、 天板を外して観察したところ、 　　　電源のケミコンからのリークなどがあり、電源基盤の部品コンデンサー類を購入し、 自分で交換を試みましたが、 　　　非常にメンテナンス性が悪く、基盤を取り外そうとしましたが、断念しました。 　　　 （このときに基盤の角を1センチほど欠損し、一部回路が切れてしまいました・・・） ＡＥ．　電源仮修理後測定 　　　　歪み多し Ｂ．　原因 　　　高圧供給されない 　　　ユーザーが修理試み、高圧ダイオード焼損 Ｃ．　修理状況 　　　基盤修理 　　　全真空管ソケット交換 　　　電解コンデンサ−増量交換 　　　フイルムコンデンサ−交換 　　　ＲＣＡ入力端子交換 　　　基盤・配線手直し、補強 　　　半固定ＶＲ交換 Ｄ．　使用部品 　　　整流ダイオ−ド　　　　　　　　　　　　　　　　　　４個 　　　フイルムコンデンサ−　　　　　　　　　　　　　１８個 　　　タイト製ＭＴソケット　　　　　　　　　　　　　　　１０個 　　　ＲＣＡ入力端子（テフロン絶縁）　　　　　　４組８個 　　　電解コンデンサ−　　　　　　　　　　　　　　　　３５個 　　　ブロック電解コンデンサ−　　　　　　　　　　　　２個 　　　フイルムコンデンサ−　　　　　　　　　　　　　１８個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　７個 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　１２０，０００円　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途支給です＞＞

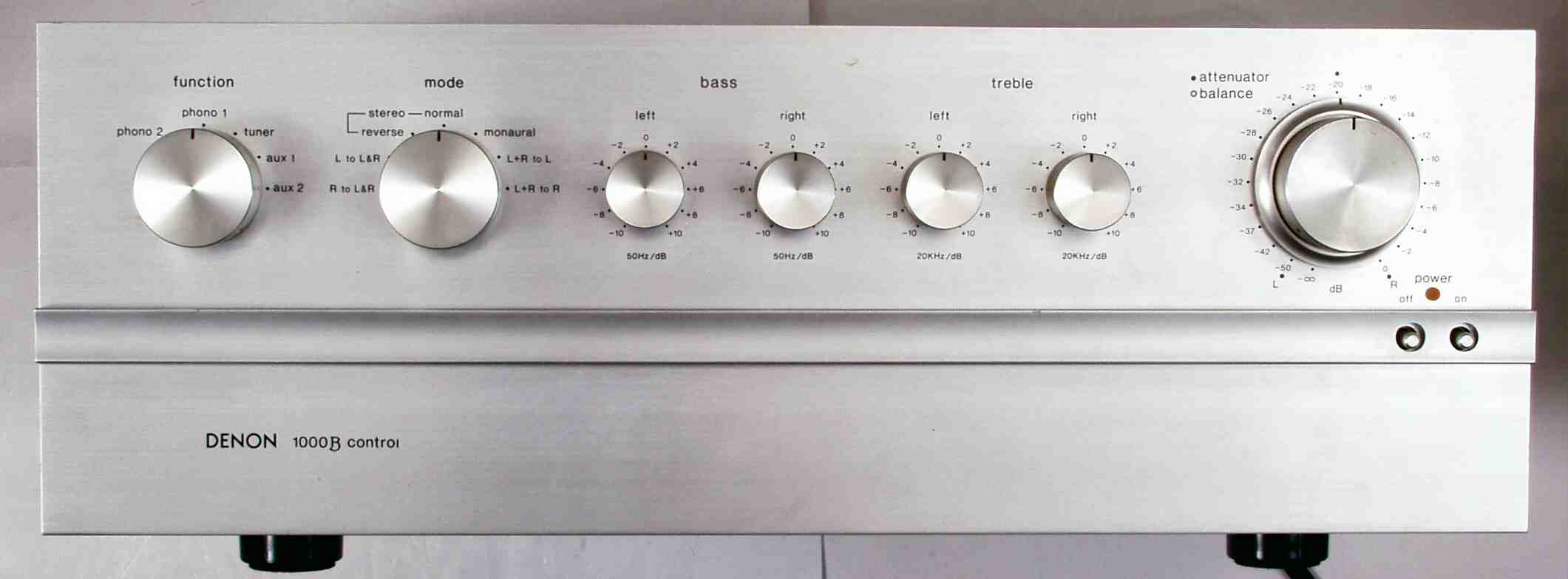

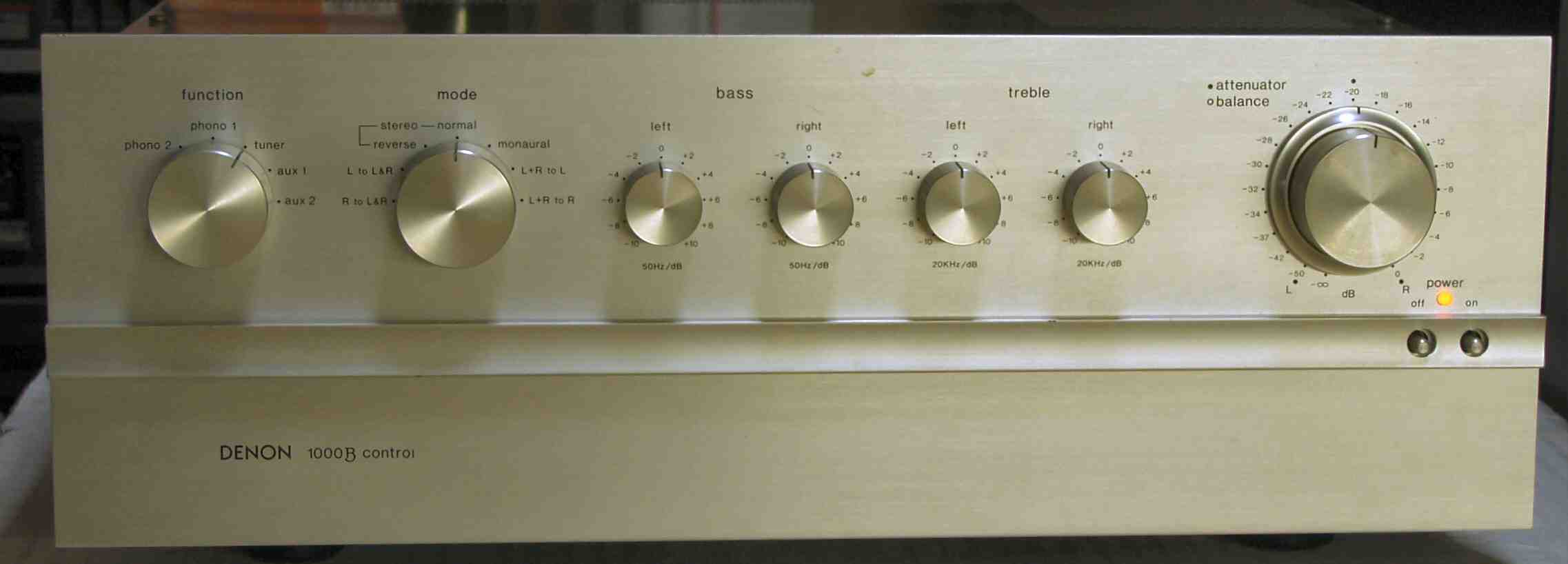

A．　修理前の状況 Ａ−１Ａ．　点検中　前から見る

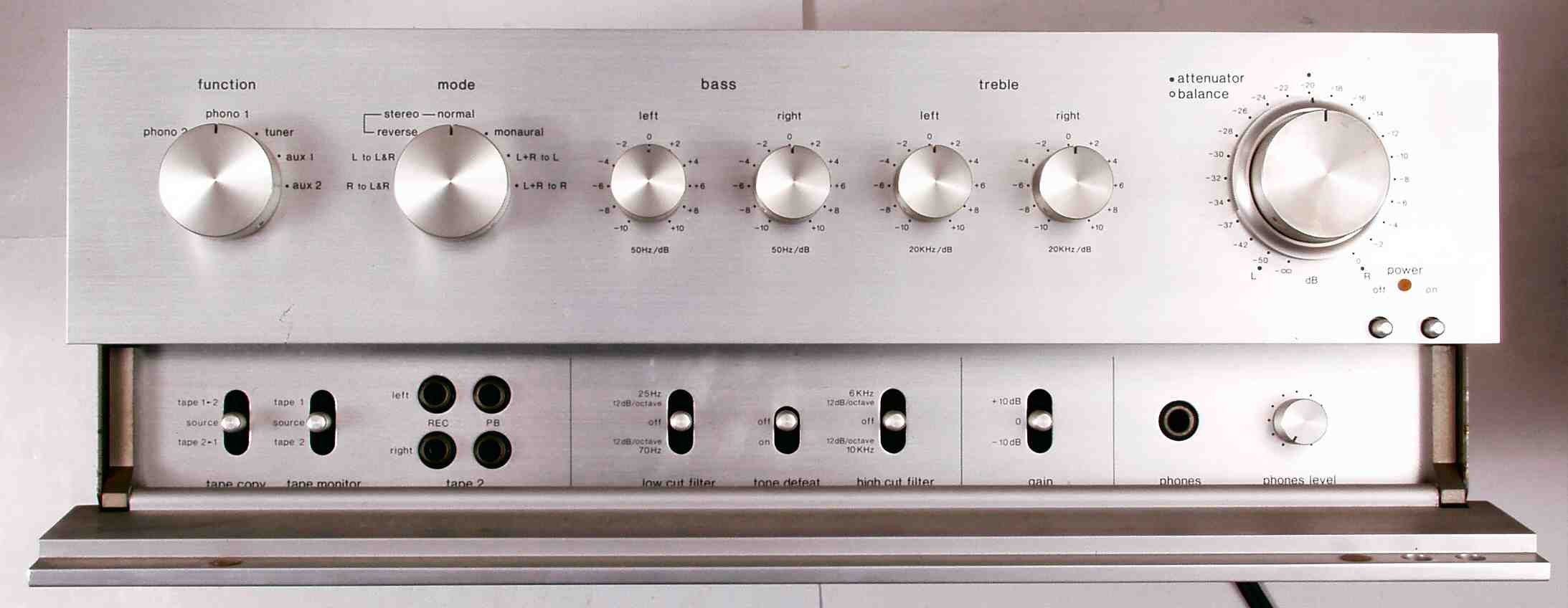

Ａ−１Ｂ．　点検中　　ポケットを開け、前から見る

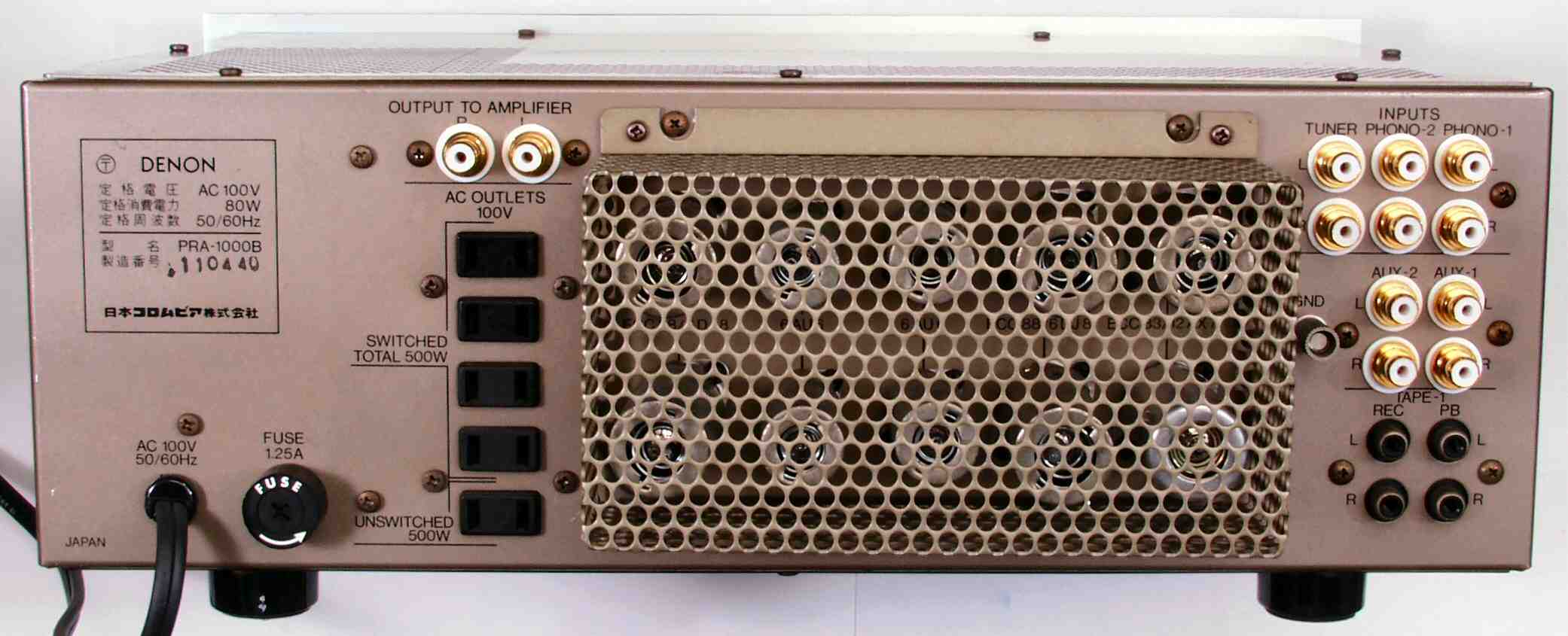

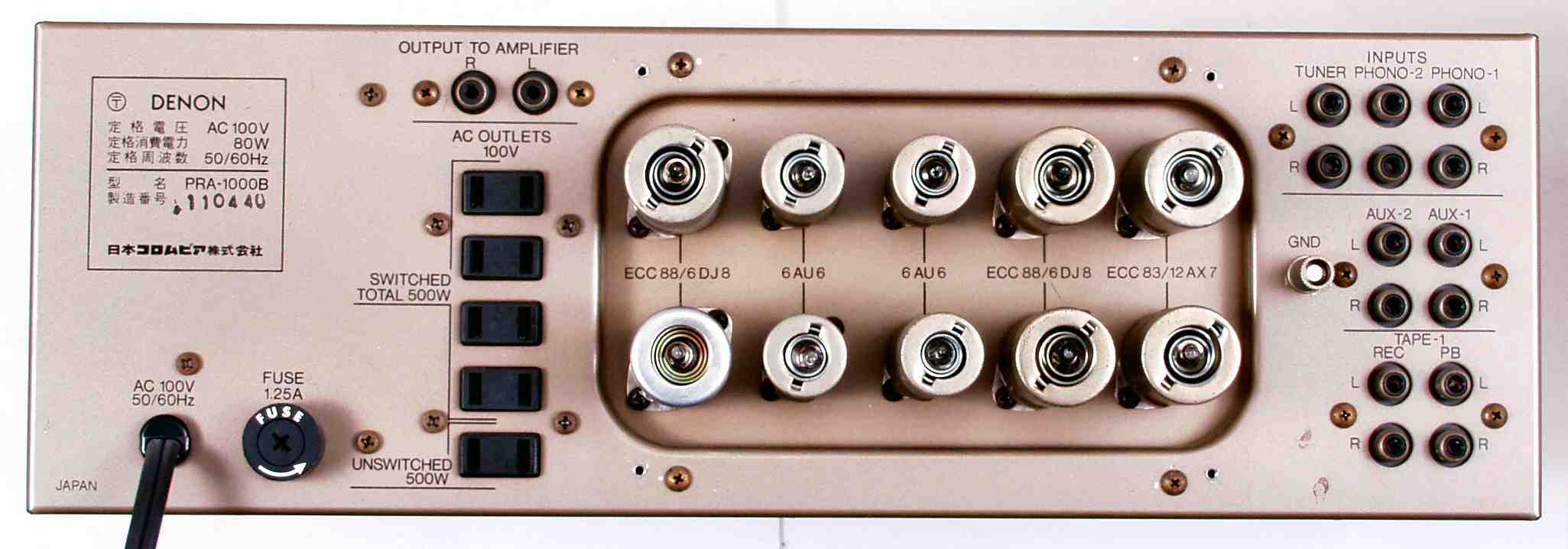

Ａ−１Ｃ．　点検中　後から見る

Ａ−１Ｄ．　点検中　真空管カバーを取り、後から見る

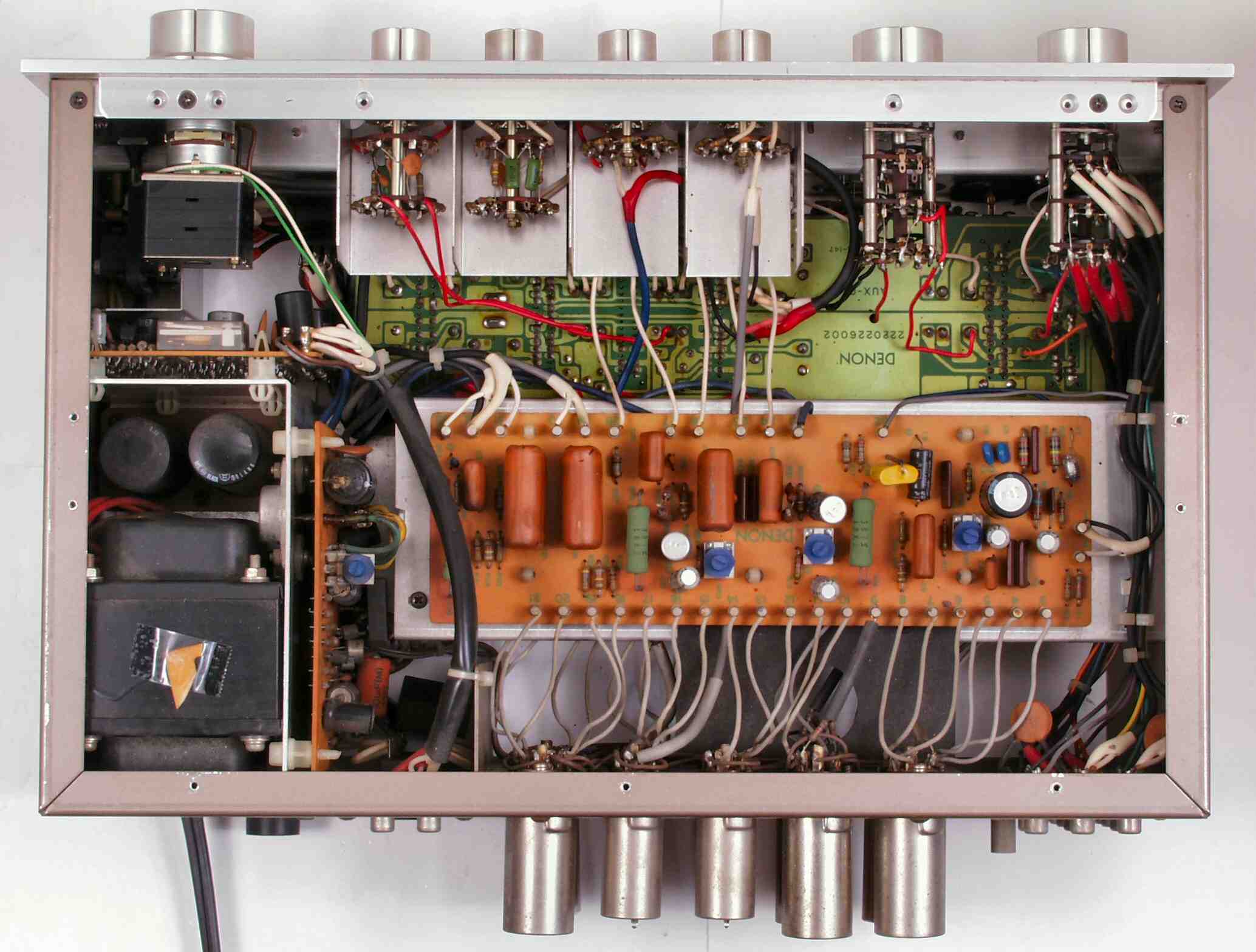

Ａ−２Ａ．　点検中　上から見る

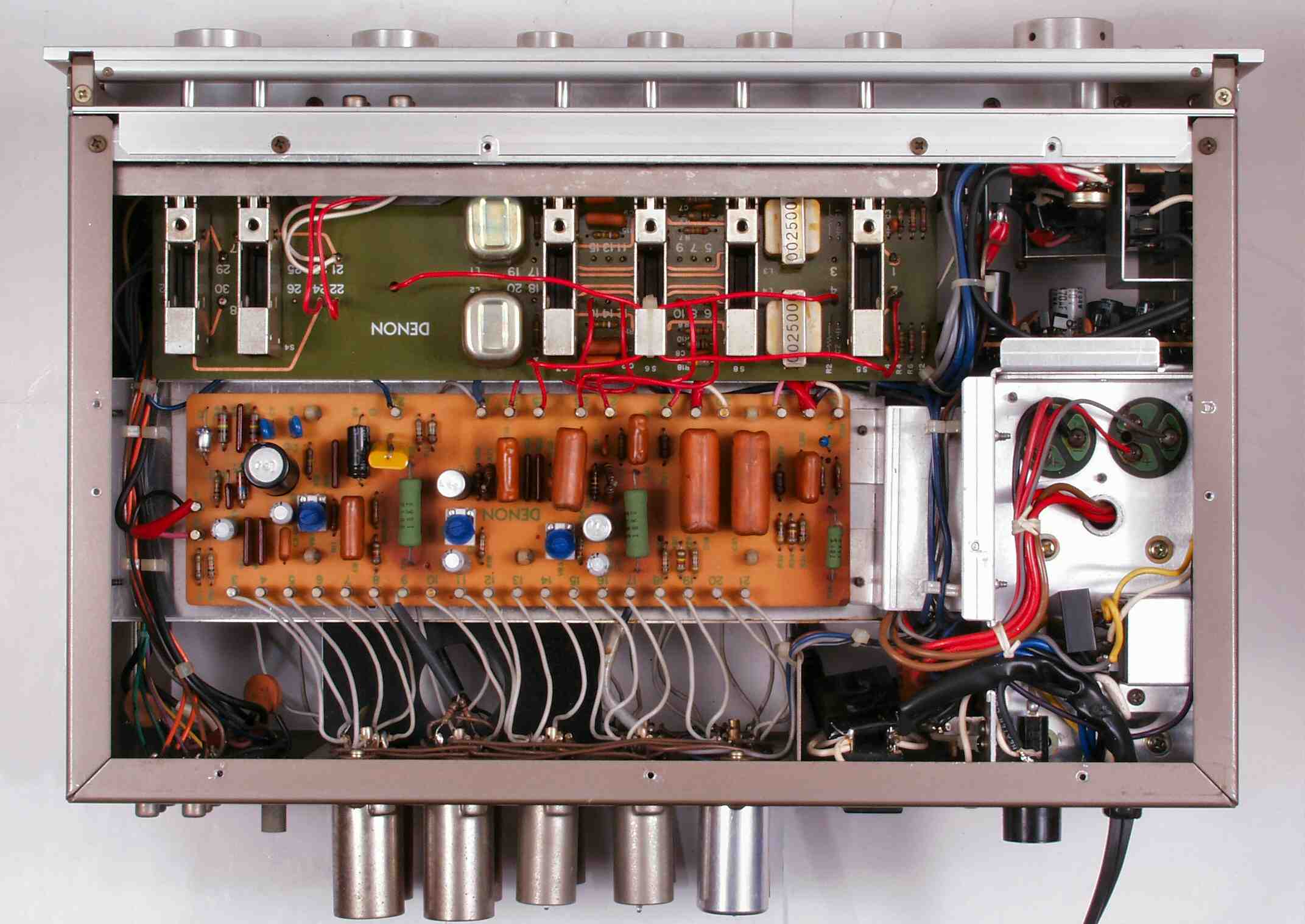

Ａ−２Ｂ．　点検中　下から見る

Ａ−３．　点検中　真空管ソケット

Ａ−４．　点検中　　電源基板の液漏れしている電解コンデンサー

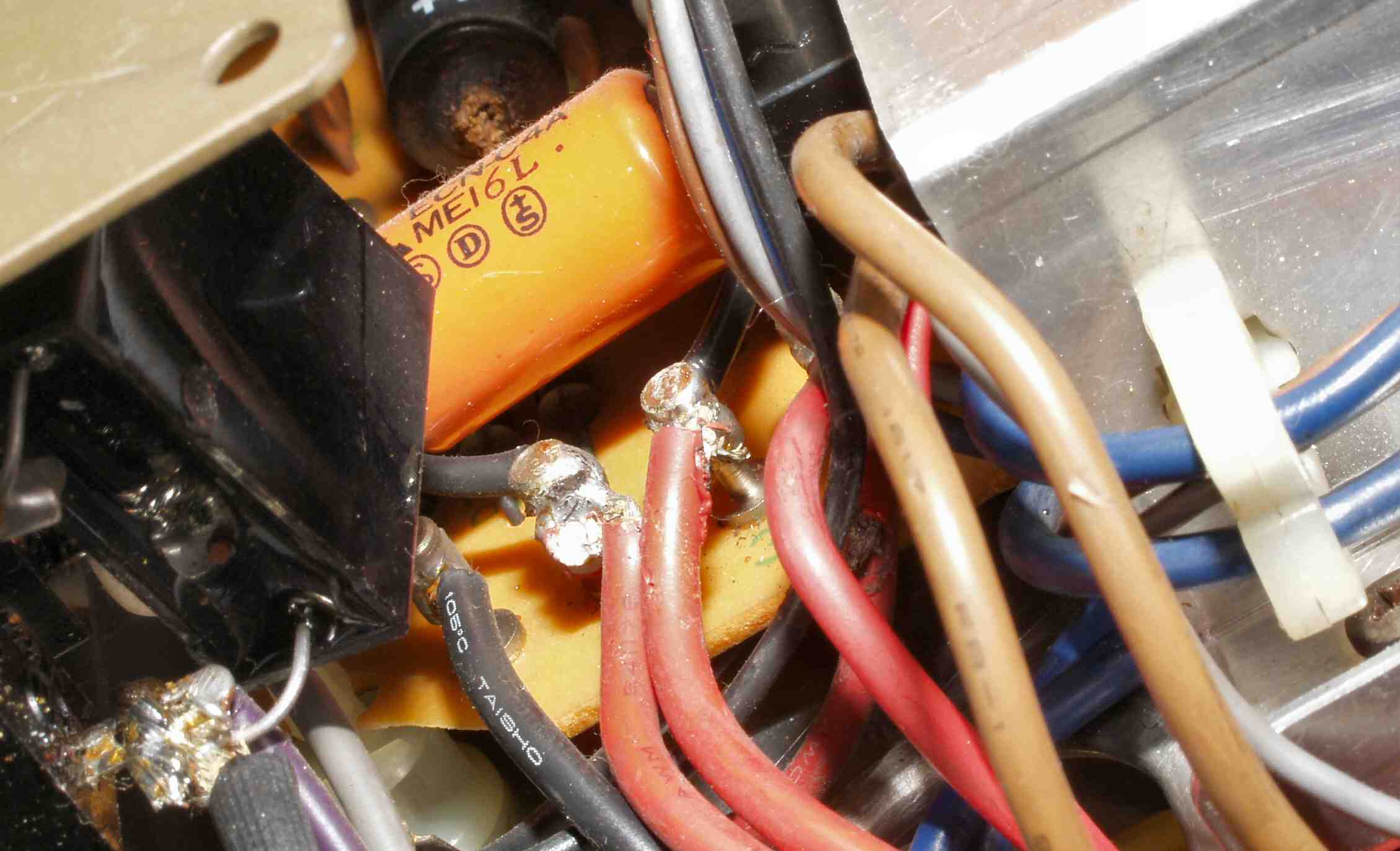

Ａ−５．点検中　ユーザーが修理に試みた所

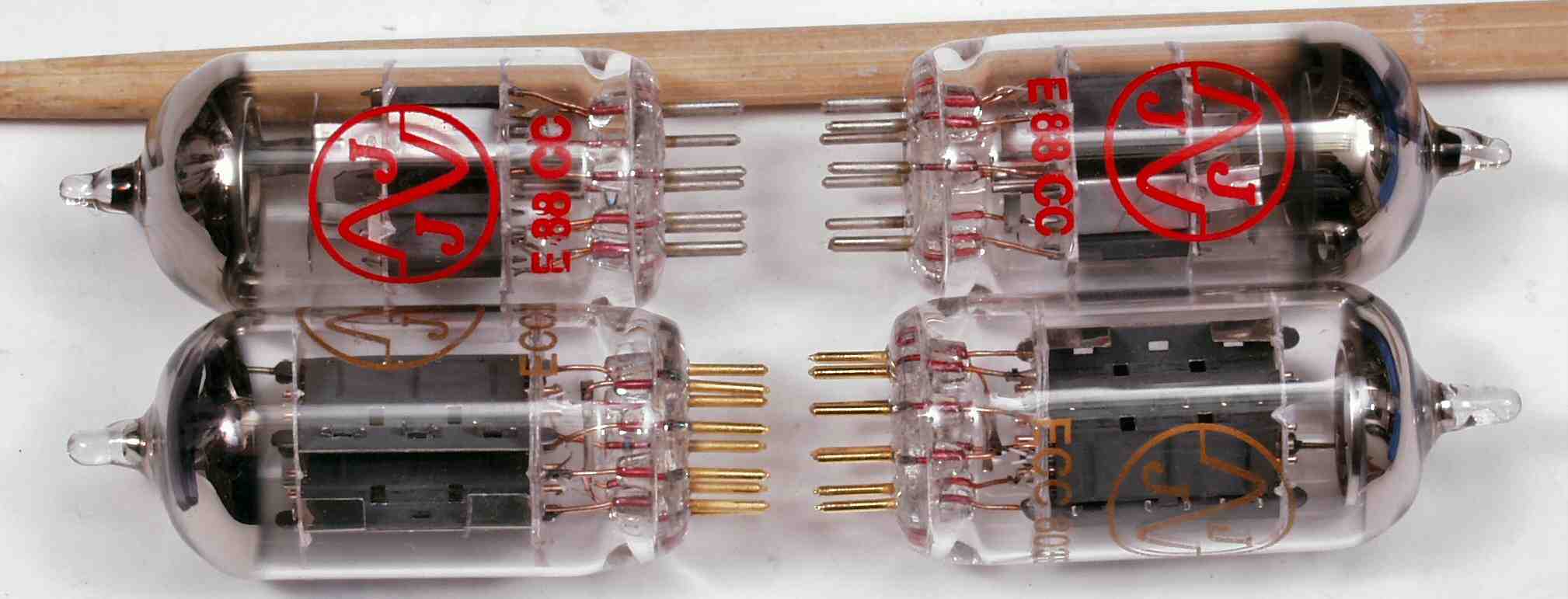

Ａ−６．点検中　最近の真空管の足は金メッキやニッケルメッキされたのが多いいので、ソケットを交換するのは効果が大きい

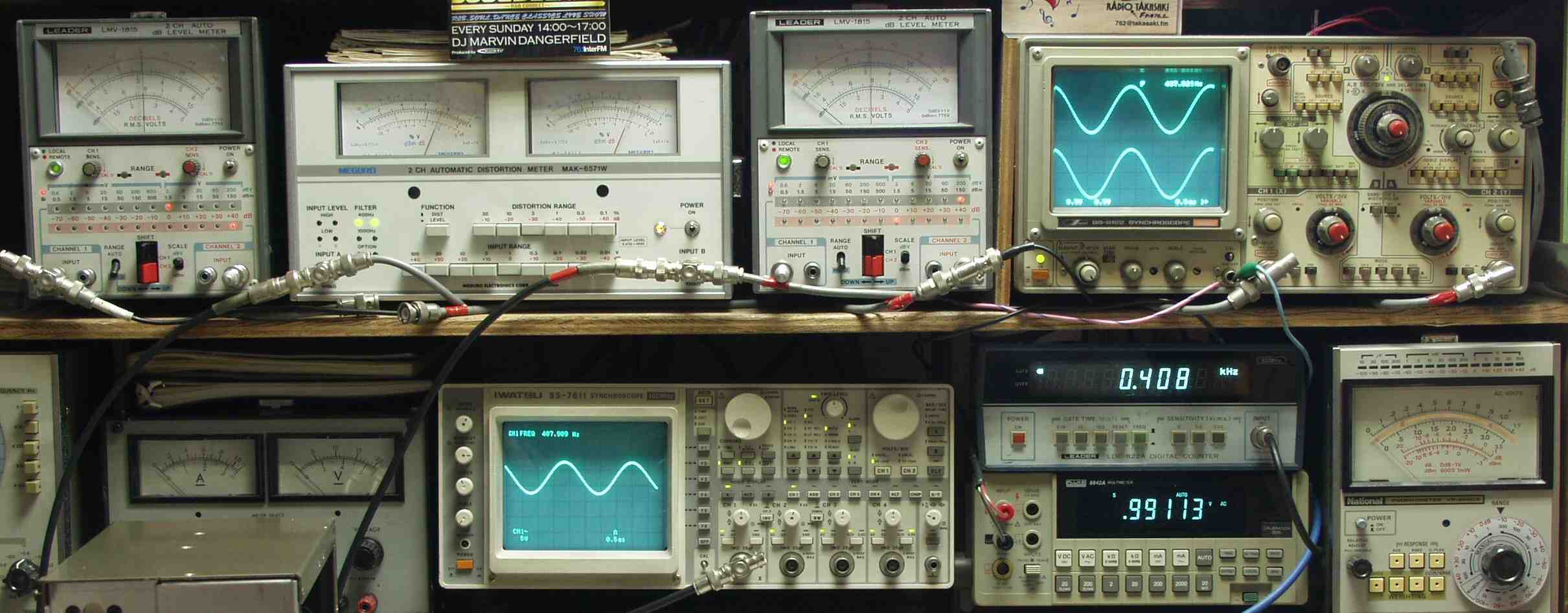

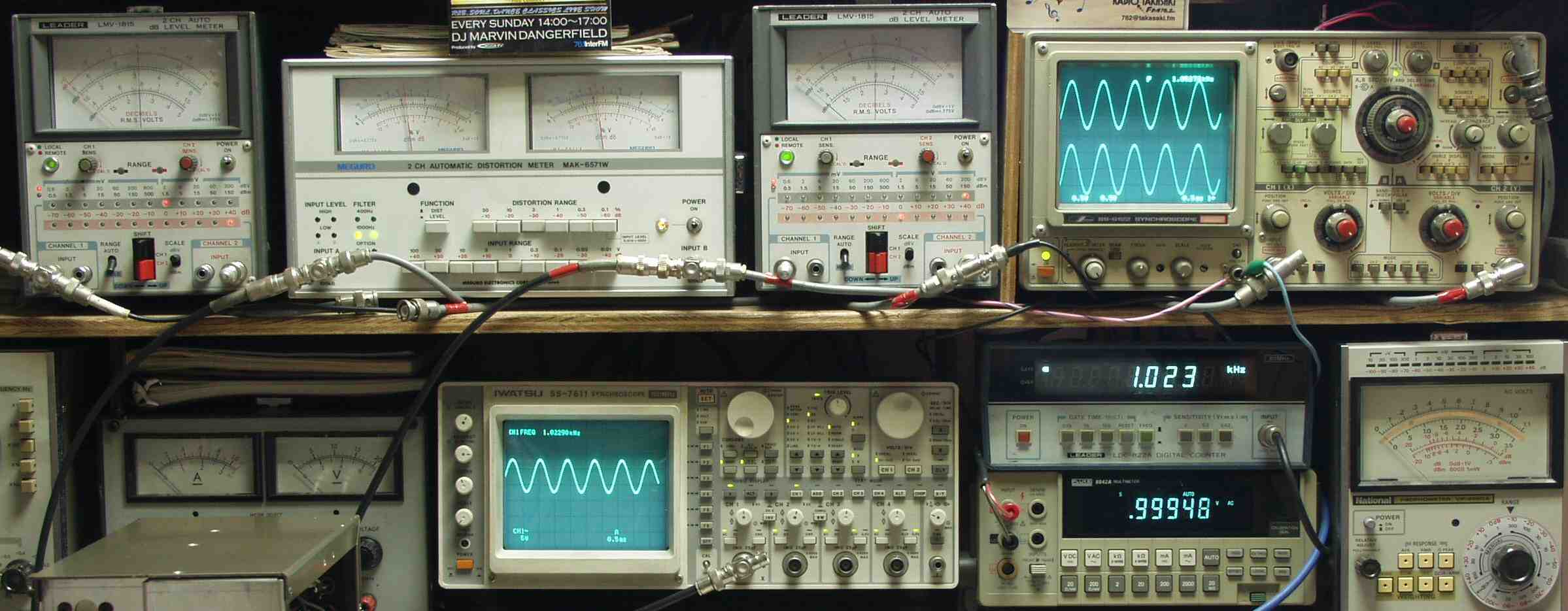

ＡＥ．　電源仮修理後測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のＴＴＬレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定 　　　下段左端　電圧計＝入力電圧測定

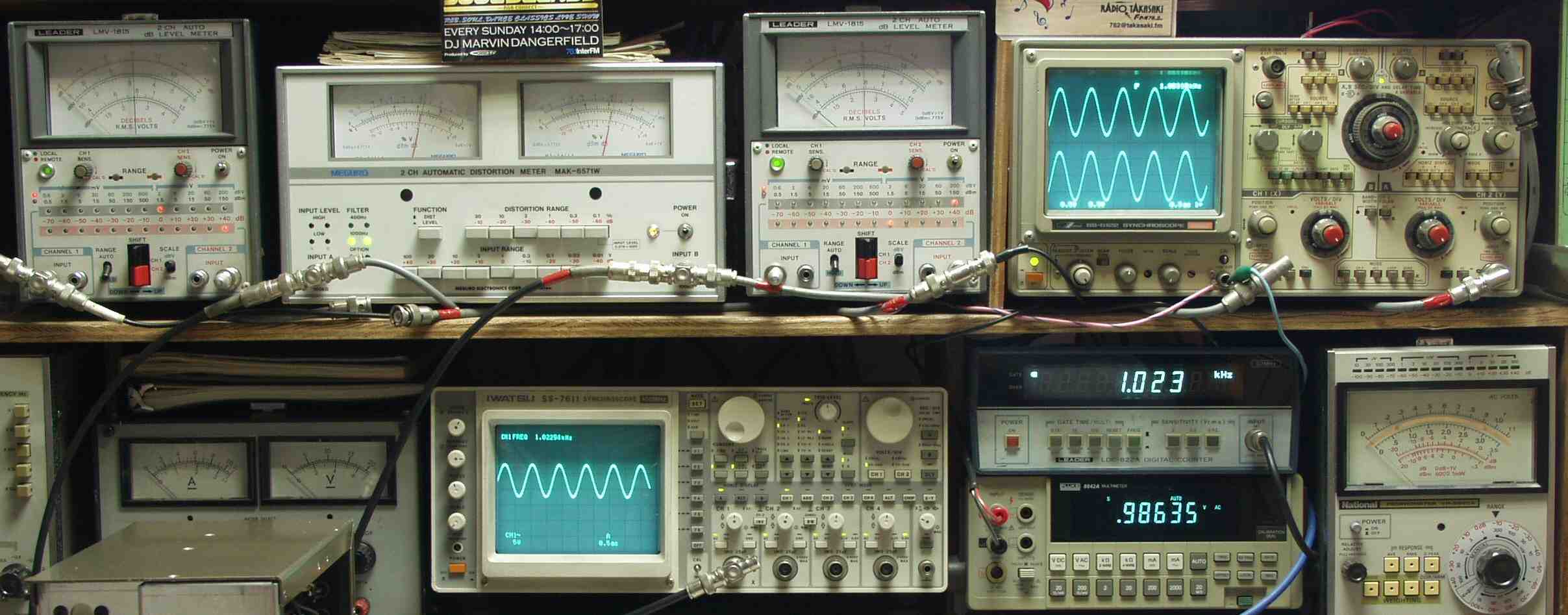

ＡＥ−２Ａ．　電源仮修理後歪率測定　出力電圧１Ｖ　歪み率＝１．５％　測定レンジ＝３％　ＡＵＸ入力１０００ＨＺ

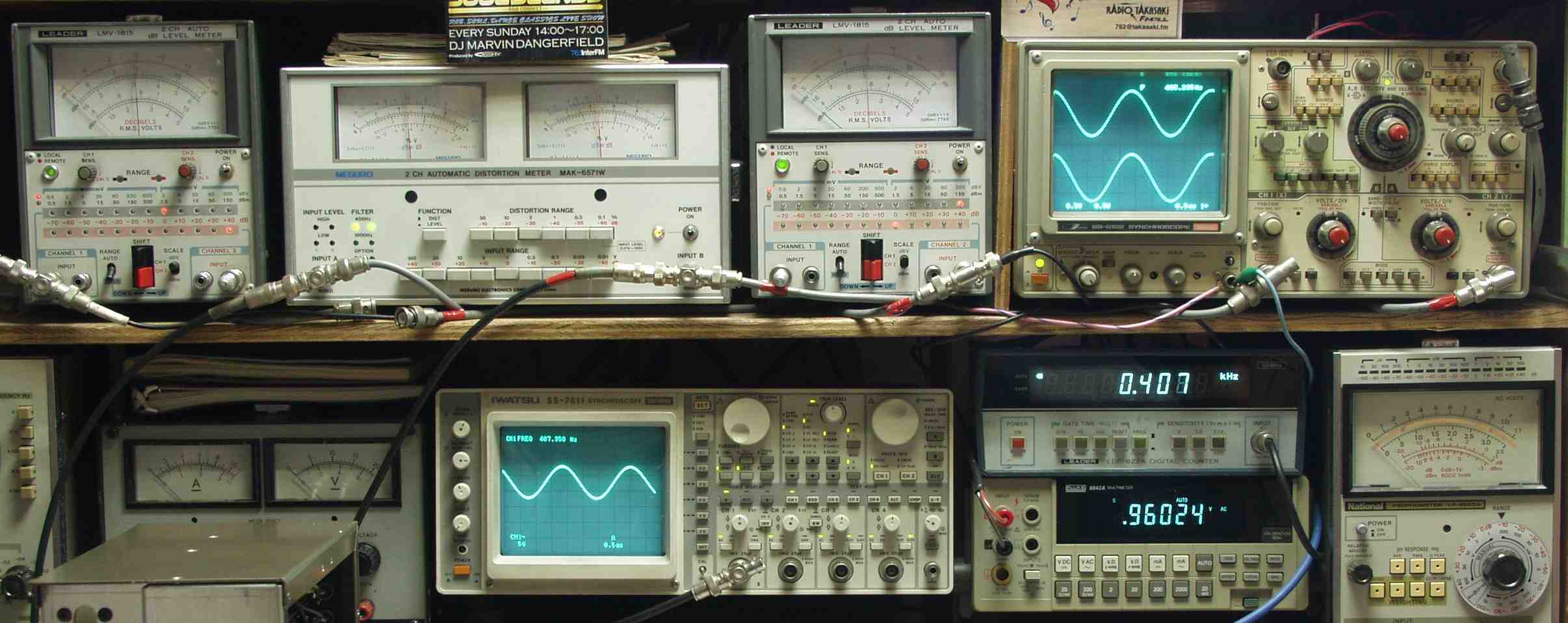

ＡＥ−２Ｂ．　電源仮修理後歪率測定　出力電圧１Ｖ　歪み率＝１．５％　測定レンジ＝３％　ＡＵＸ入力４００ＨＺ

ＡＥ−３Ａ．　電源仮修理後歪率測定　出力電圧１Ｖ　歪み率＝２％　測定レンジ＝３％　ＭＭ入力１０００ＨＺ

ＡＥ−３Ｂ．　電源仮修理後歪率測定　出力電圧１Ｖ　歪み率＝２％　測定レンジ＝３％　ＭＭ入力４００ＨＺ

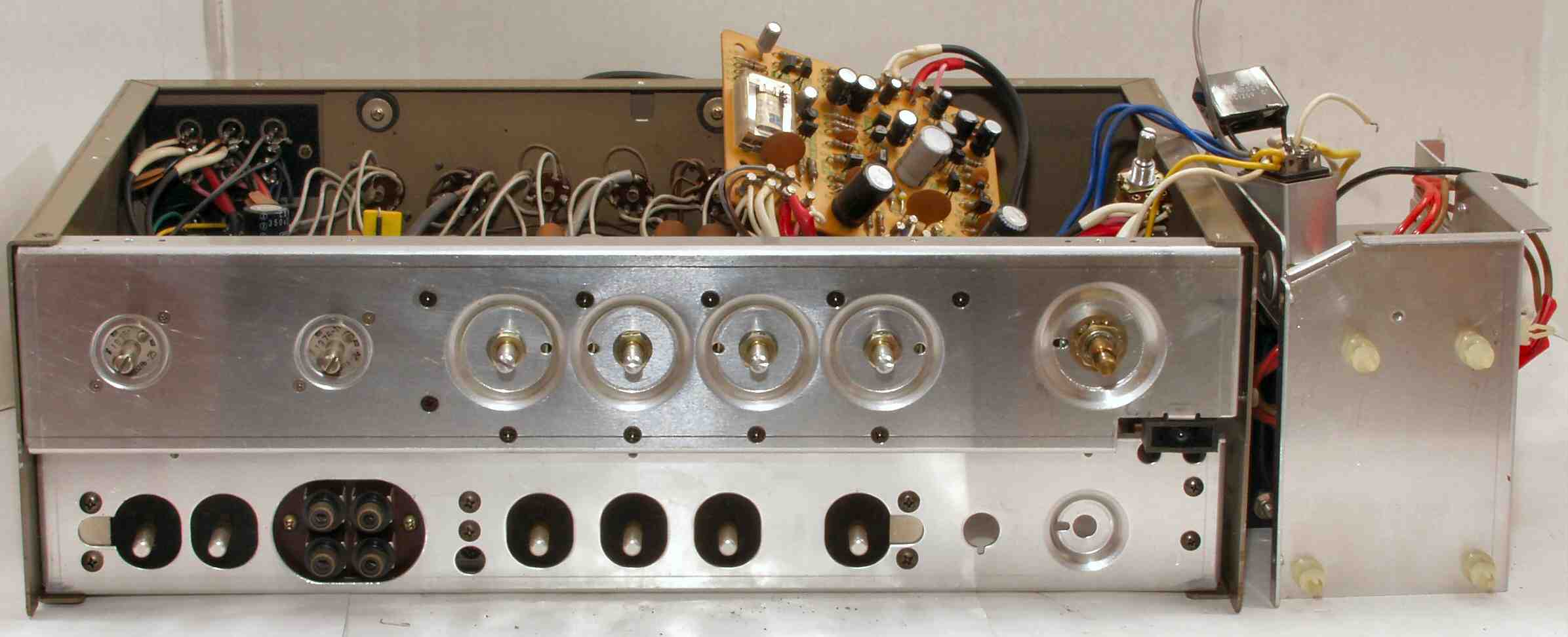

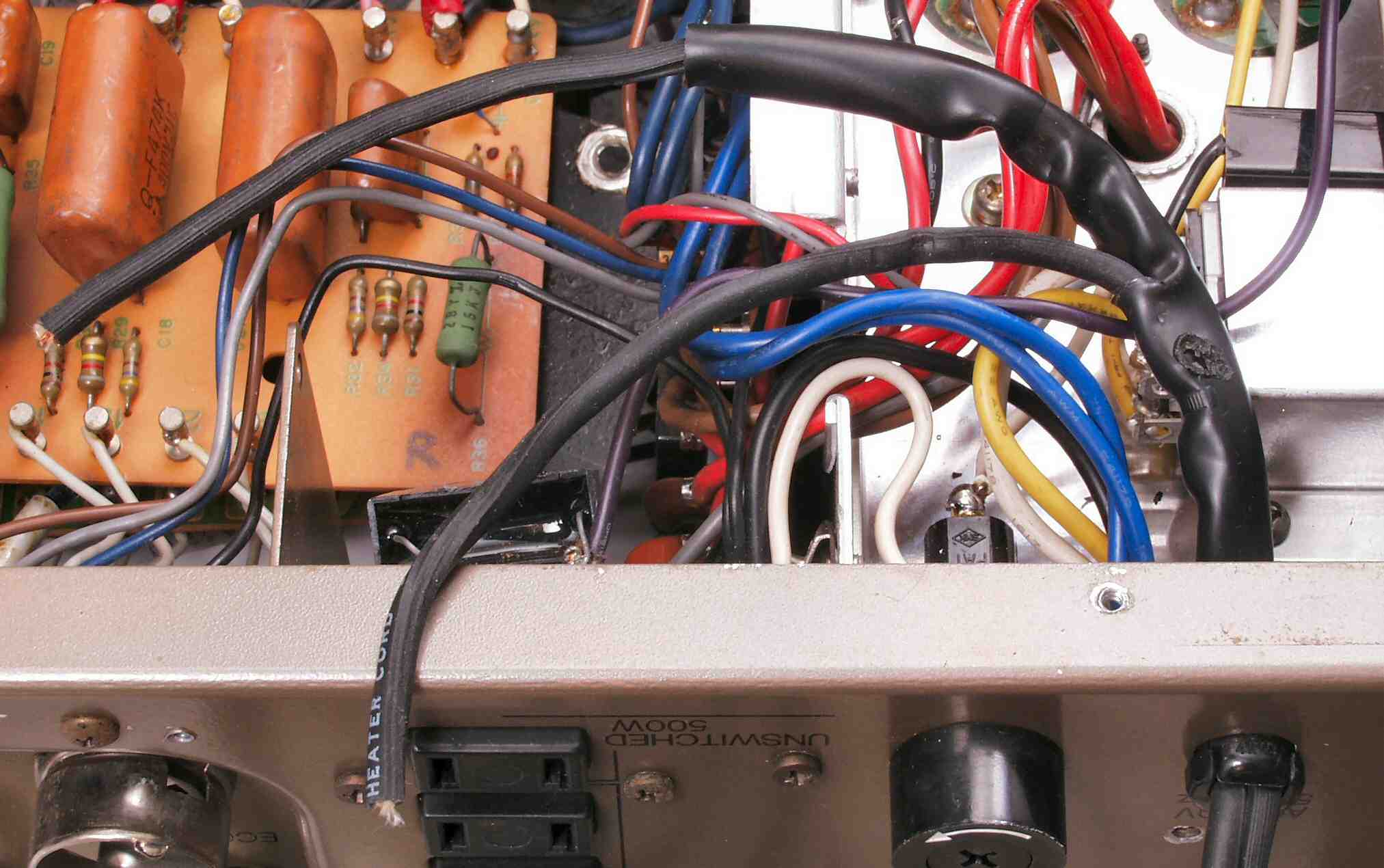

Ｃ．　修理状況 Ｃ−１．　修理中　　前面パネルを外し修理中、修理の事など全く考慮していない設計なので、修理は大変！

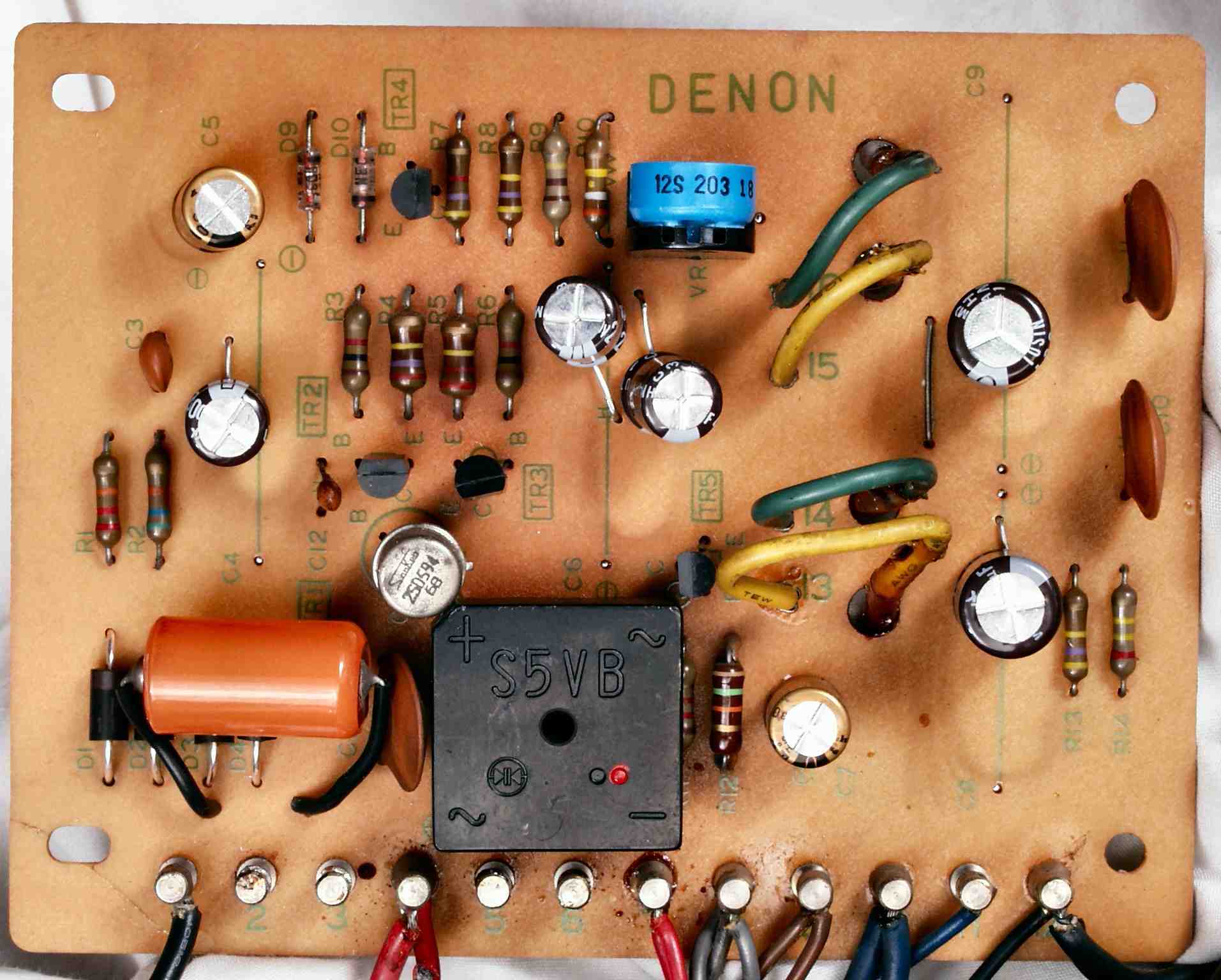

Ｃ−１Ａ．　修理前　　電源基板

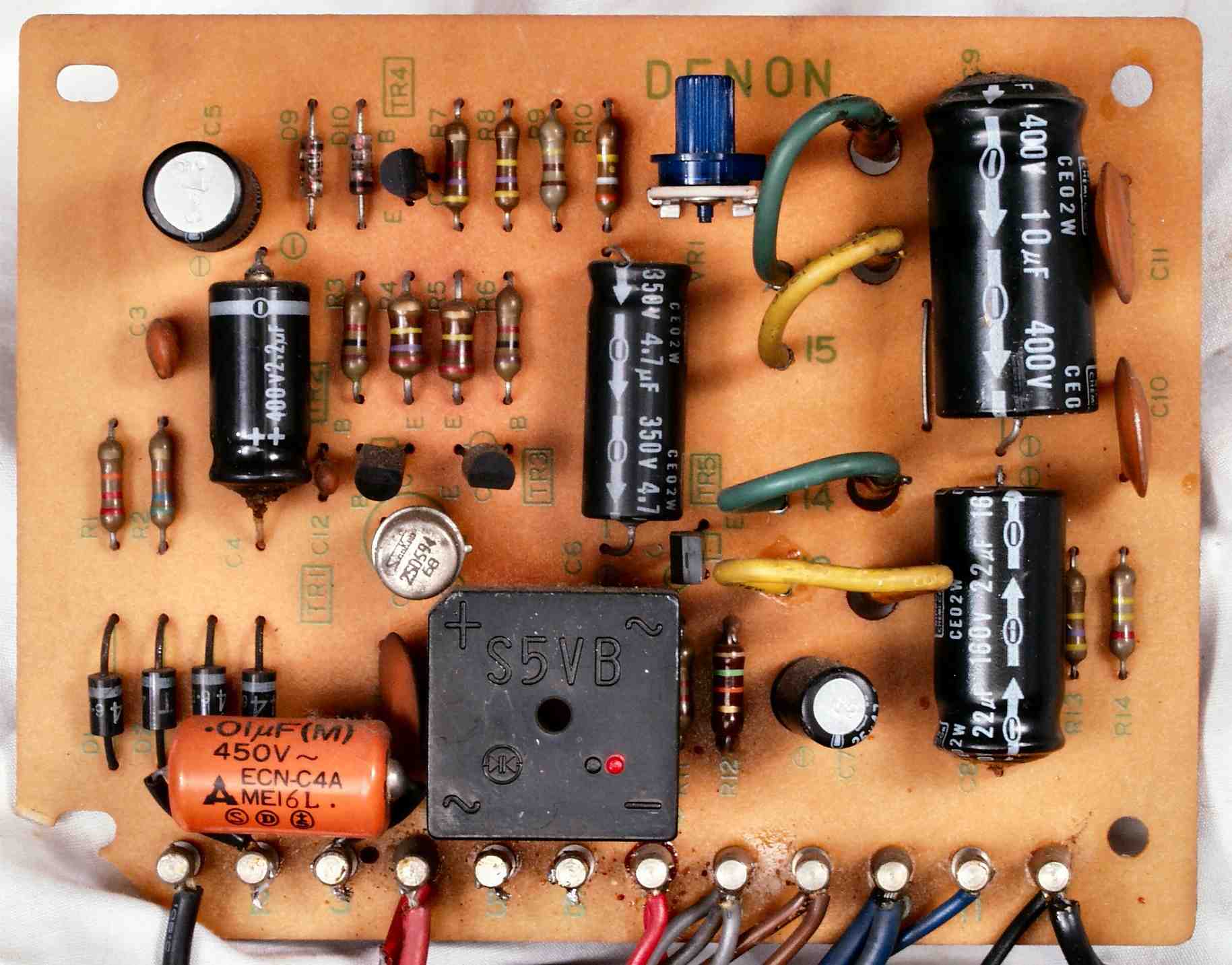

Ｃ−１Ｂ．　　修理後　　電源基板　半固定ＶＲ、ＴＲ（トランジスター）４個、電解コンデンサー６個、整流ダイオード４個交換

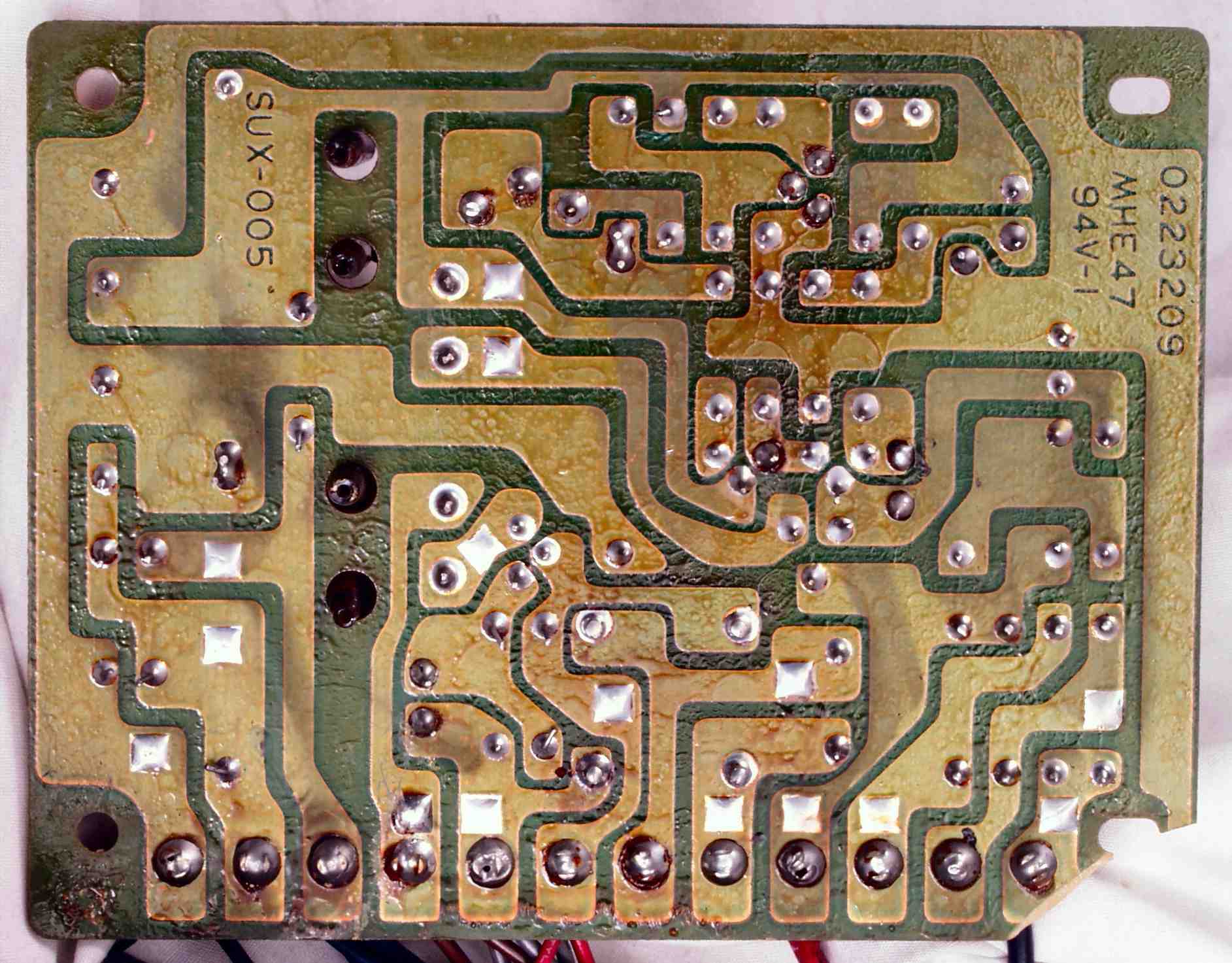

Ｃ−１Ｃ．　　修理前　　電源基板裏

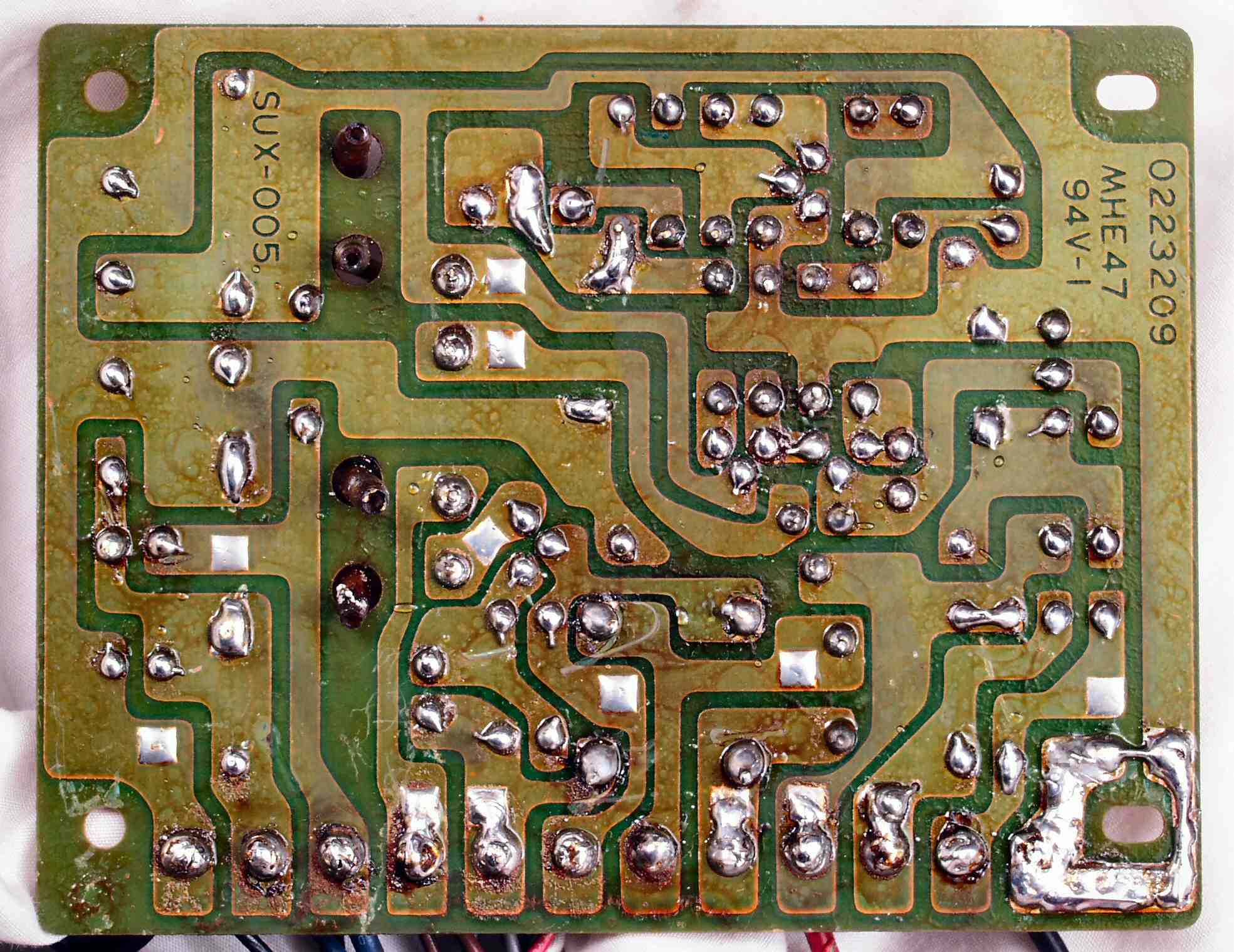

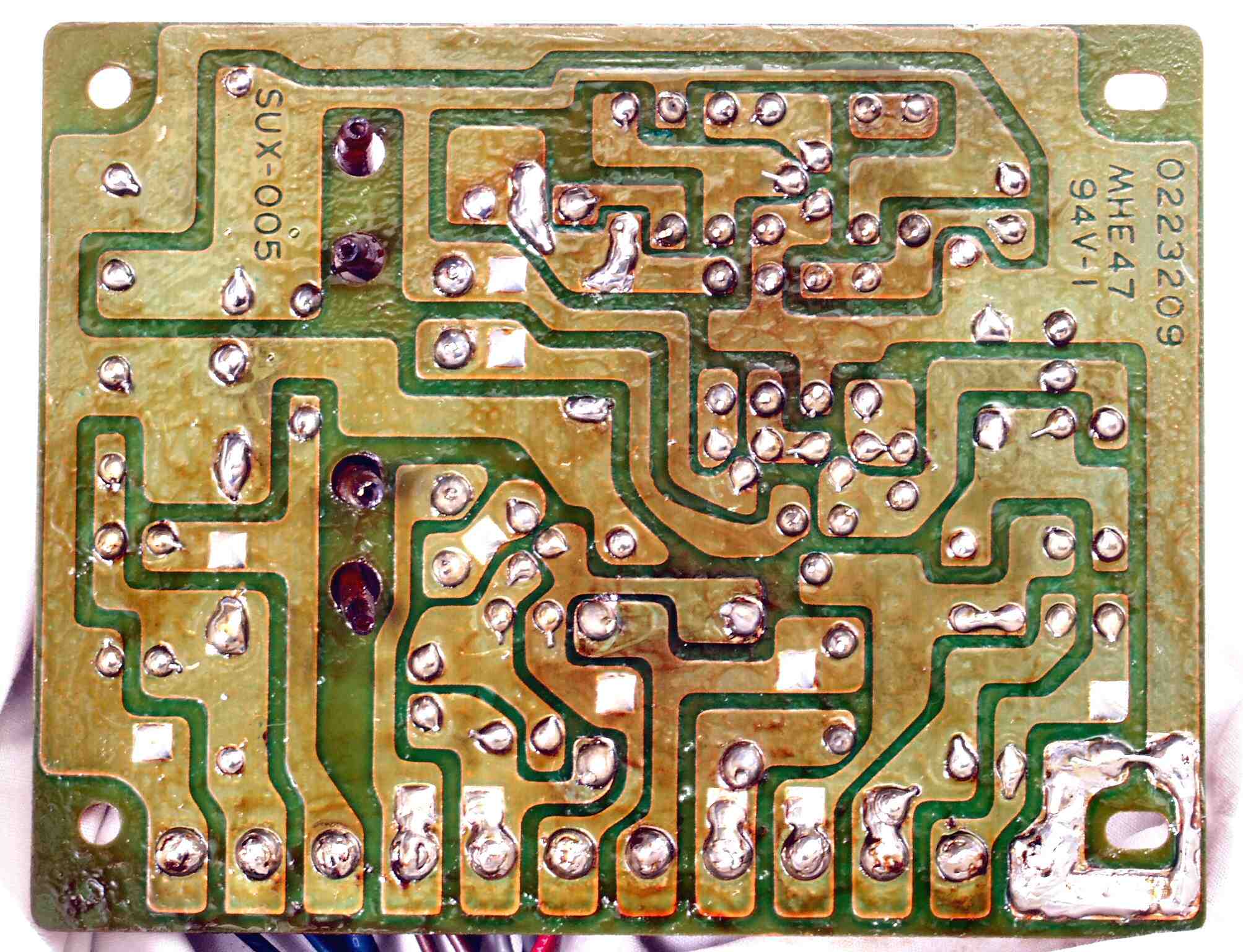

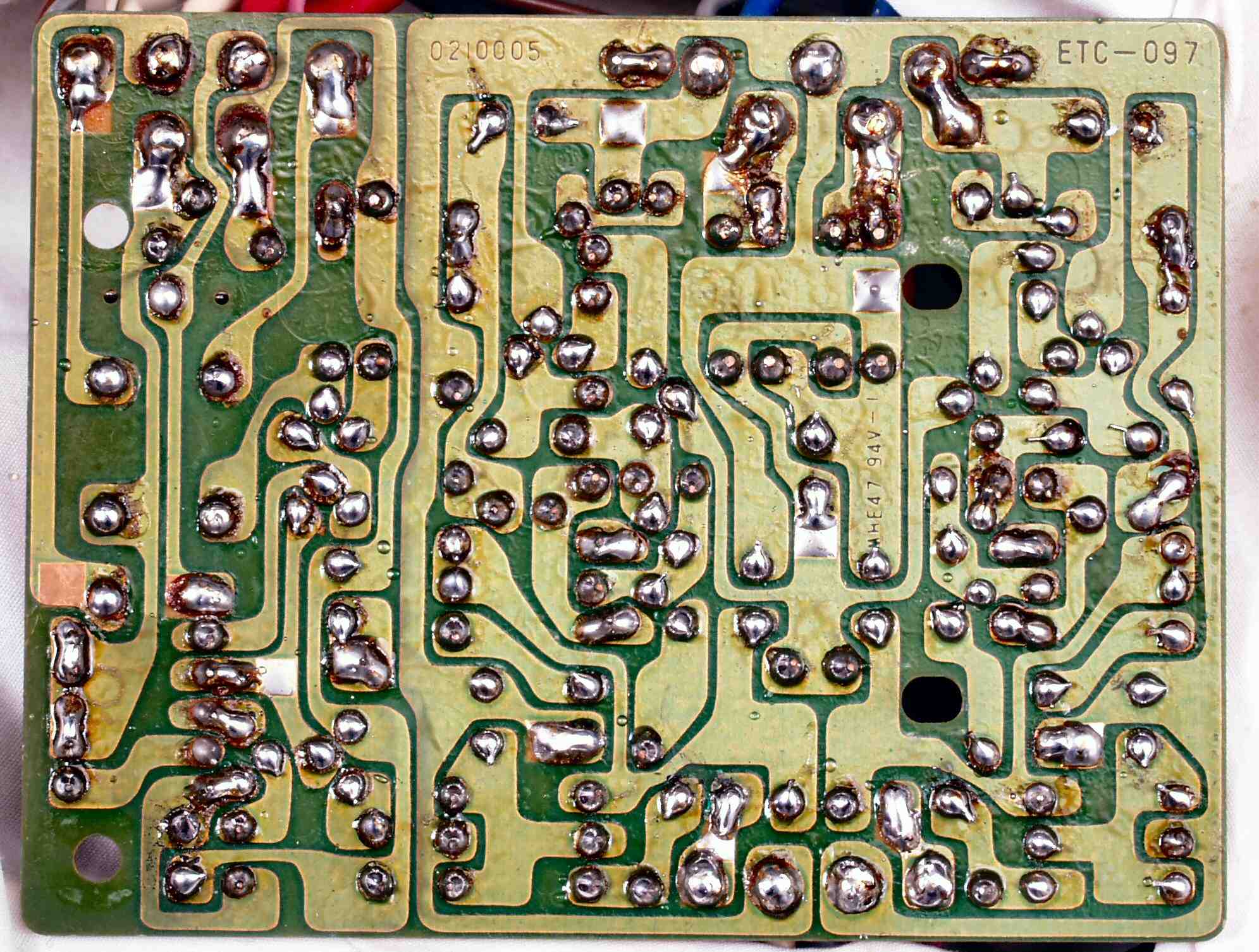

Ｃ−１Ｄ．　　修理（半田補正）後　　電源基板裏

Ｃ−１Ｅ．　　完成電源基板裏　洗浄後

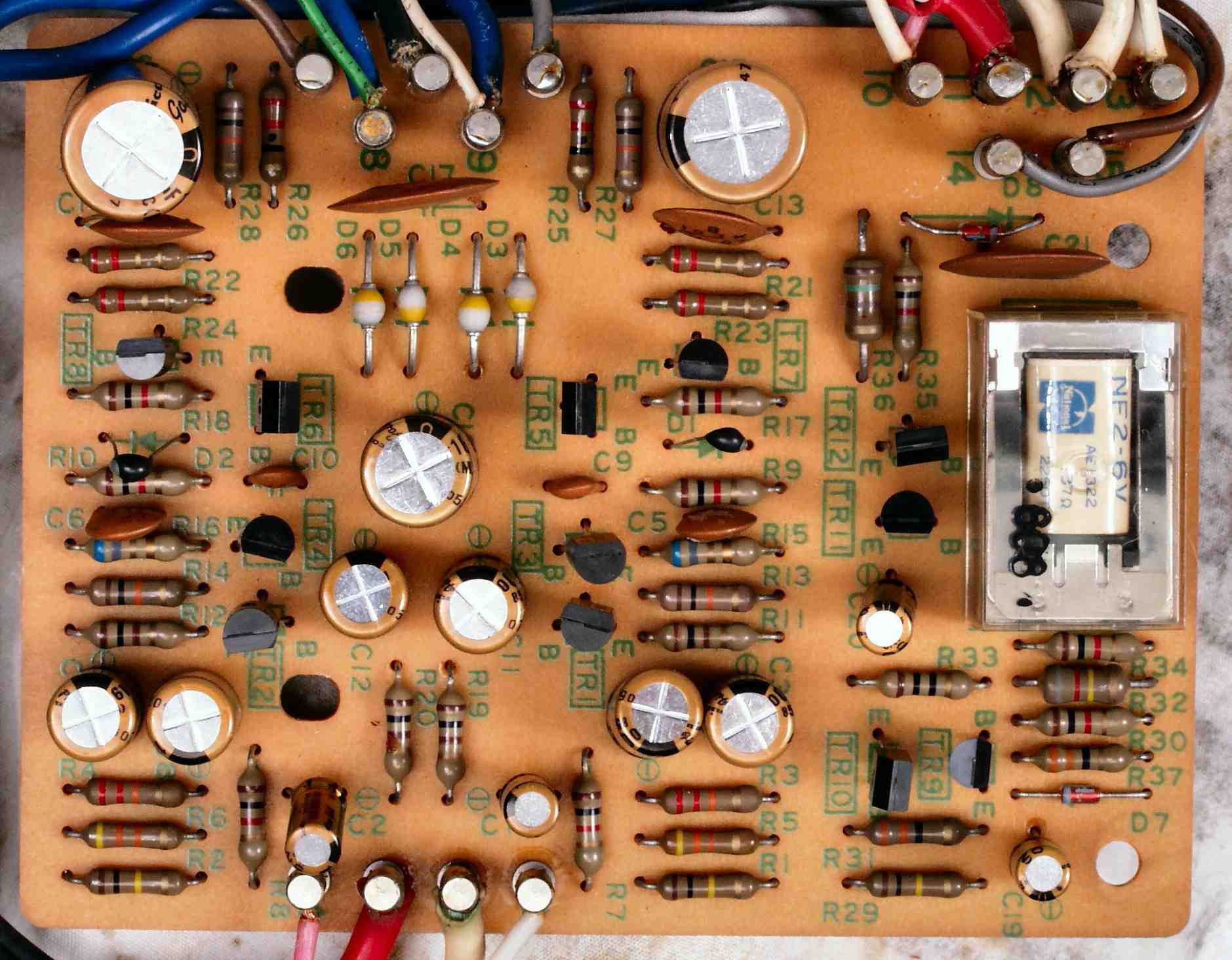

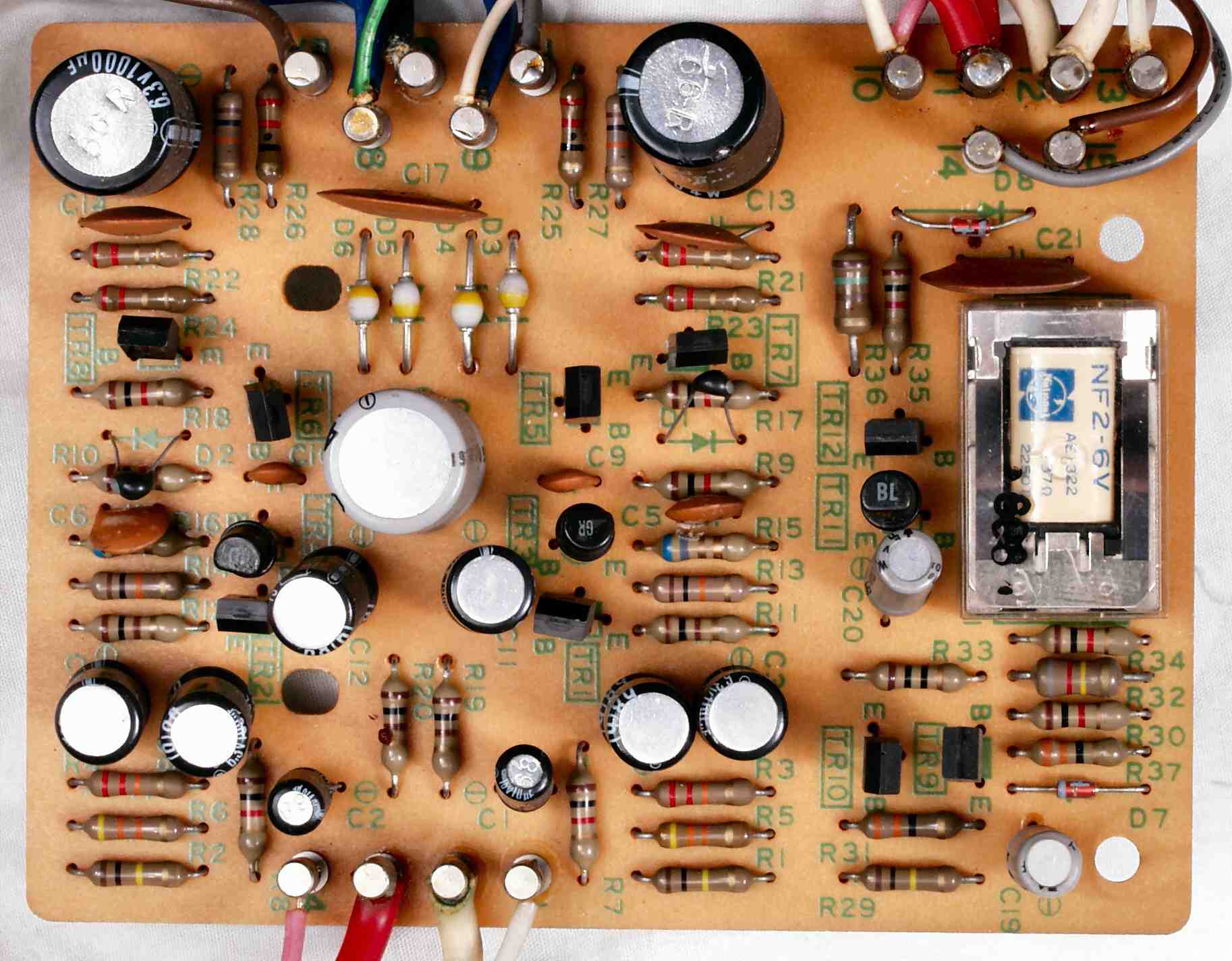

Ｃ−２Ａ．　修理前　　ヘッドホーンＡＭＰ・ディレイ基板。　ディレイのリレーは６Ｖとなので市場に無し。 　　　　　　　　　　　　　出力をアースするだけなので交換せず（接触不良になっても、性能に影響無し）

Ｃ−２Ｂ．　　修理後　　ヘッドホーンＡＭＰ・ディレイ基板基板　ＴＲ（トランジスター）１２個、電解コンデンサー１３個交換

Ｃ−２Ｃ．　　修理前　　ヘッドホーンＡＭＰ・ディレイ基板基板裏

Ｃ−２Ｄ．　　修理（半田補正）後　　ヘッドホーンＡＭＰ・ディレイ基板基板裏

Ｃ−２Ｅ．　　完成ヘッドホーンＡＭＰ・ディレイ基板基板裏　洗浄後

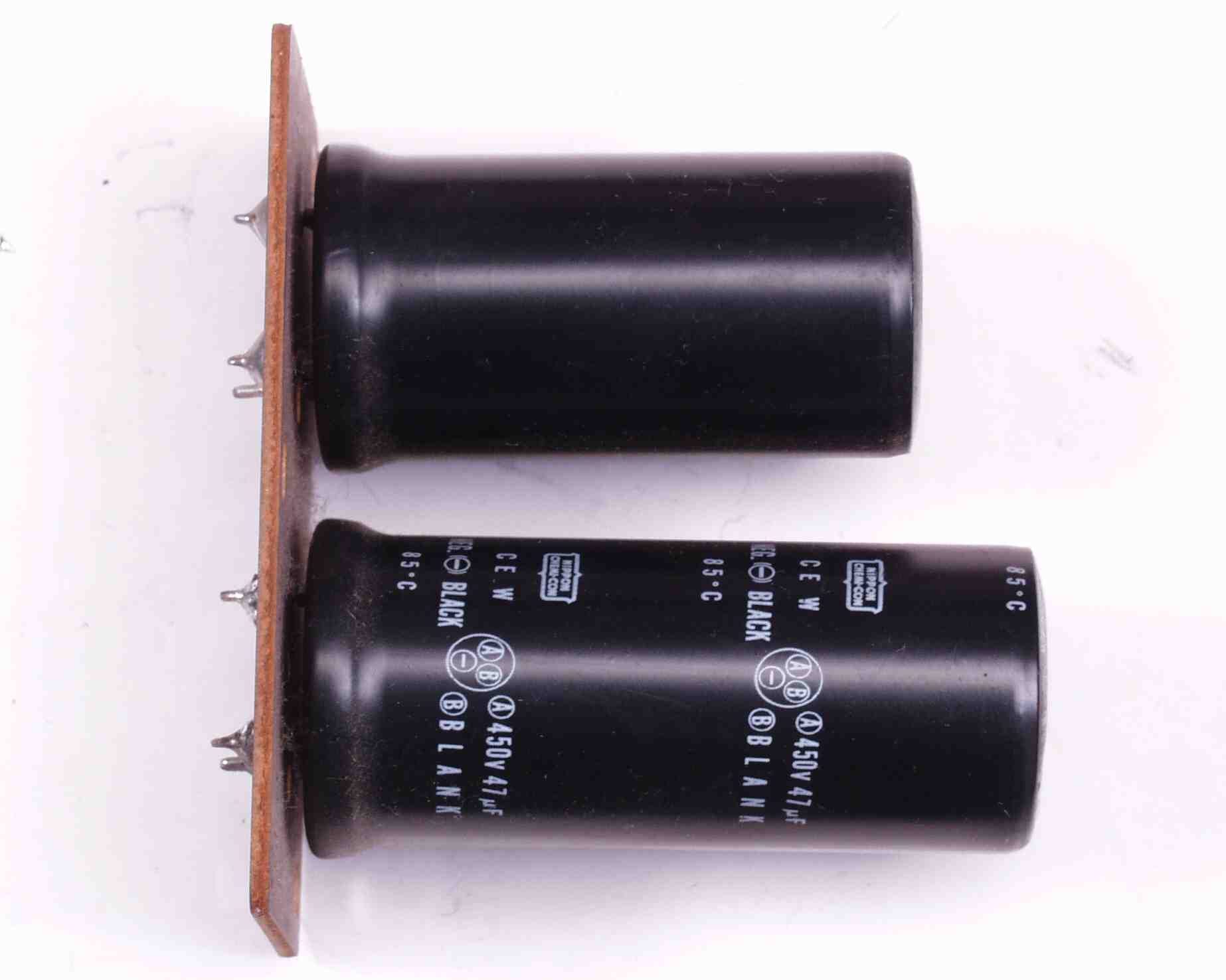

Ｃ−３Ａ．　修理前　　電源電解コンデンサー

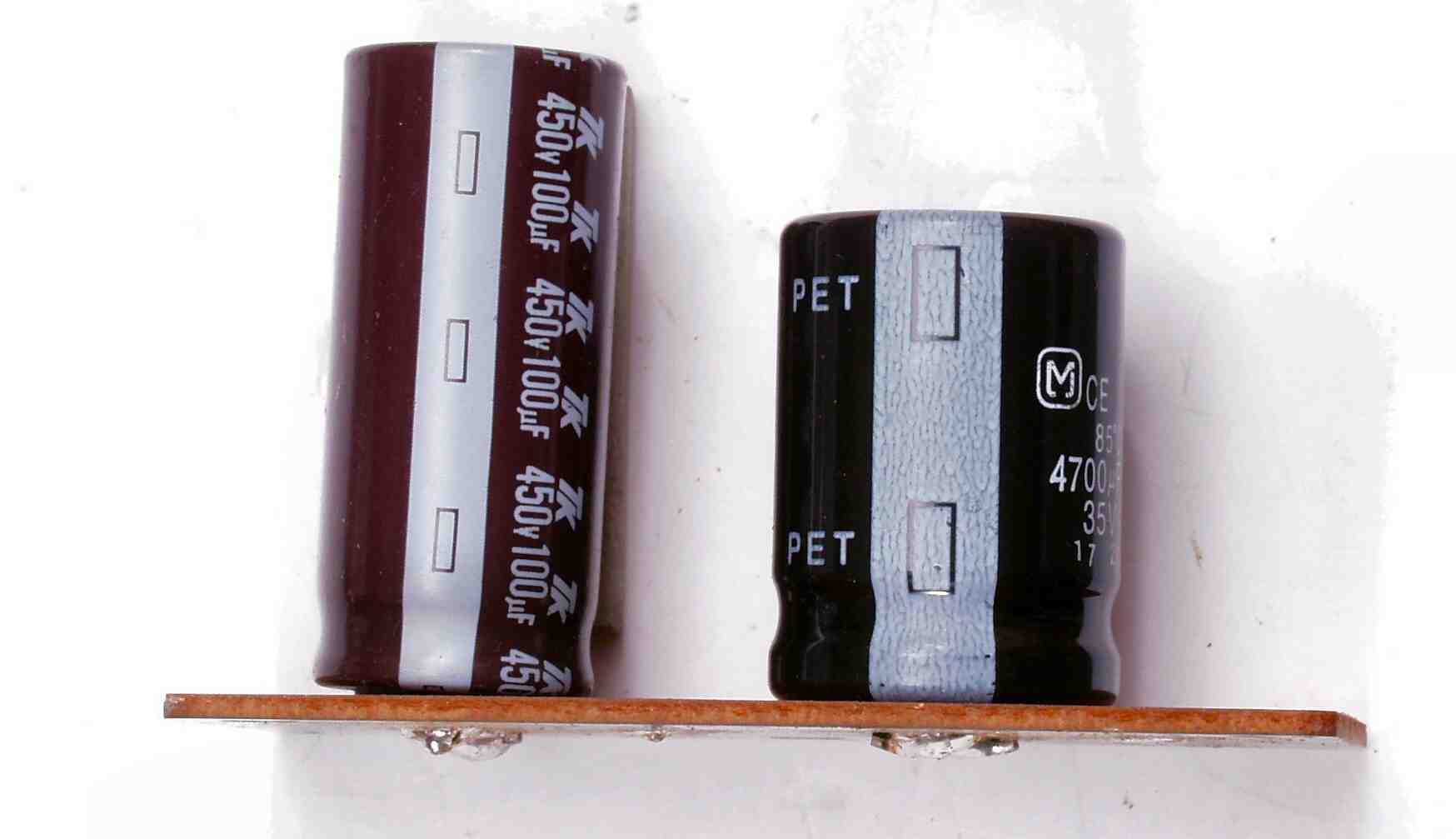

Ｃ−３Ｂ．　修理後　　電源電解コンデンサー、４７μＦ／４５０ＷＶ→１００μＦ／４５０ＷＶ大幅に増量

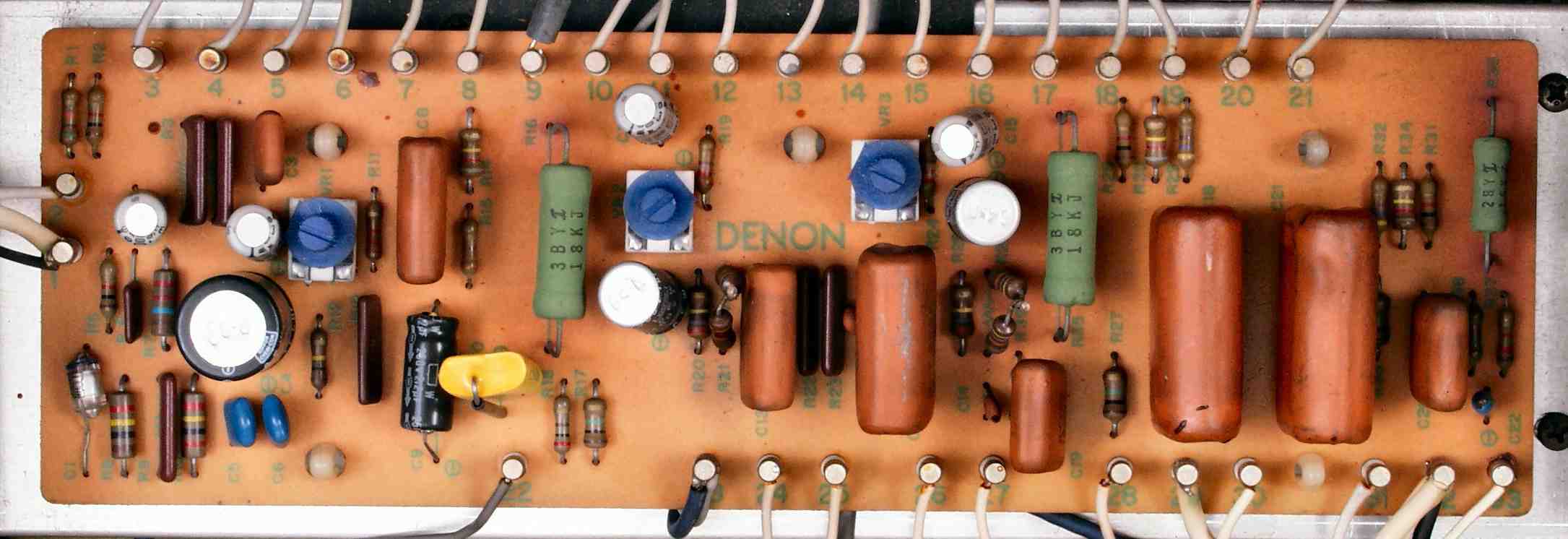

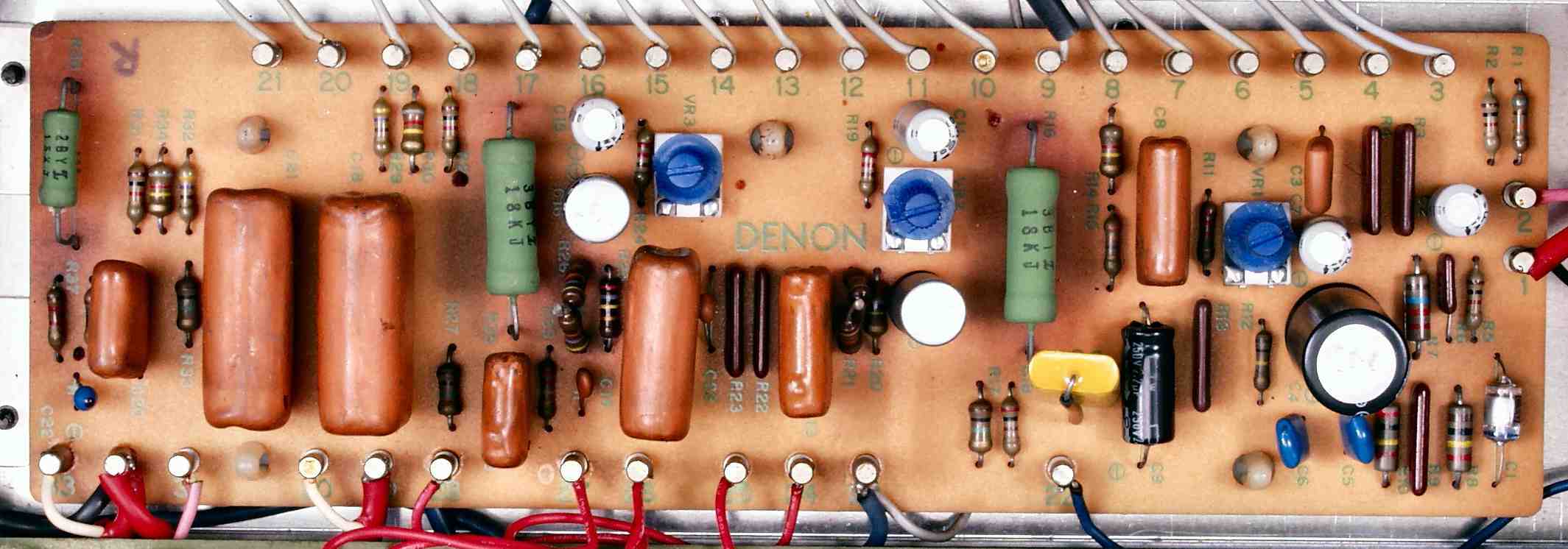

Ｃ−４Ａ．　修理前　　Ｒ側基板

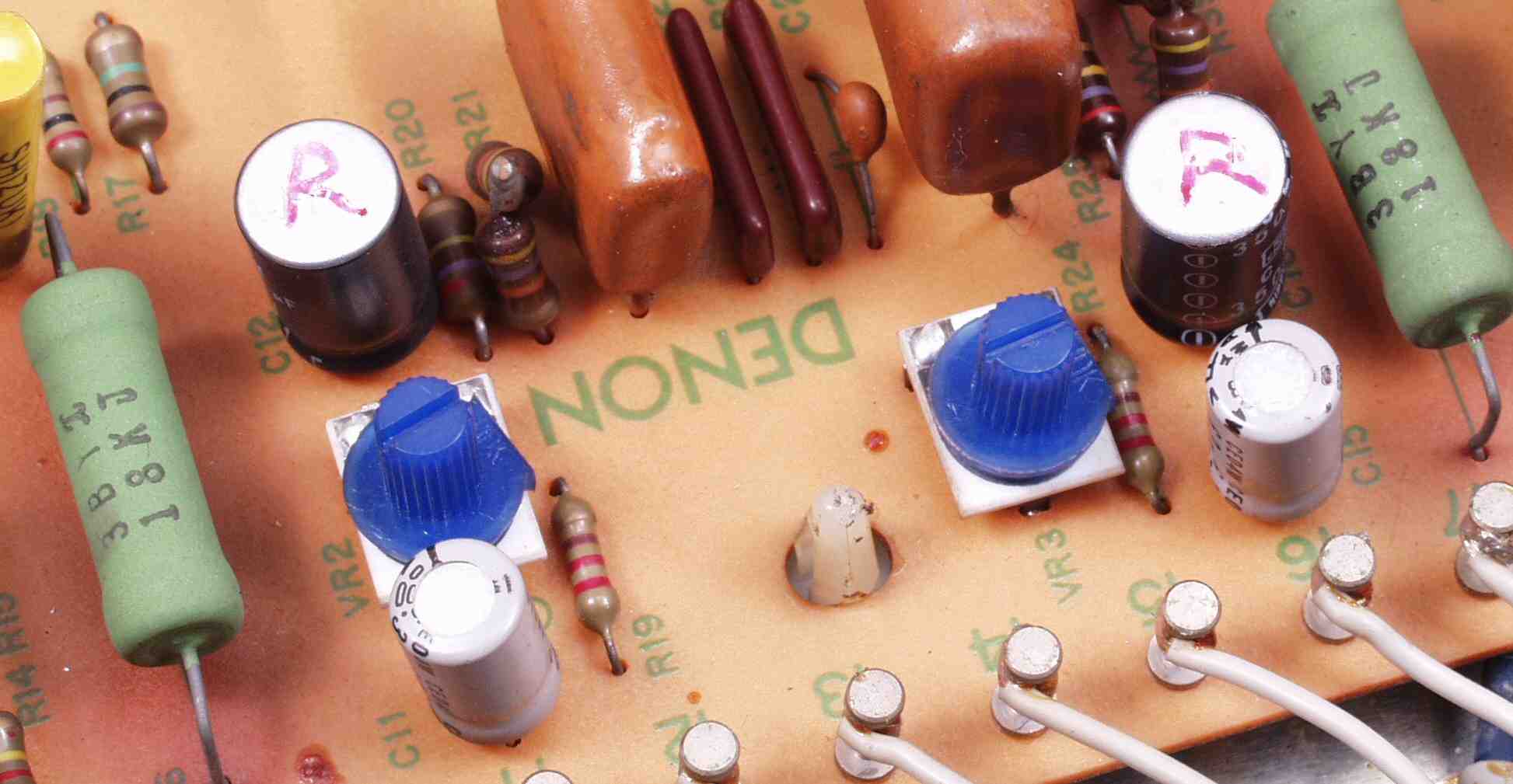

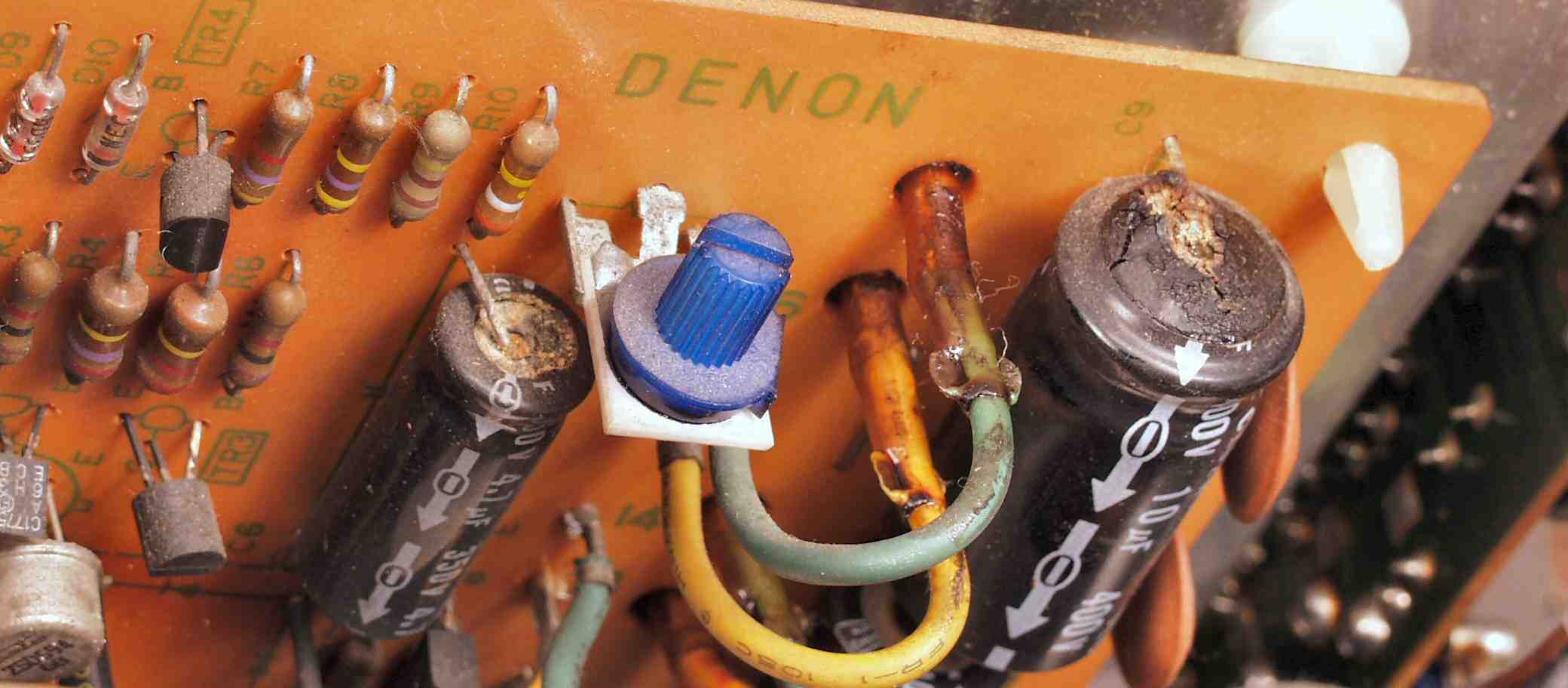

Ｃ−４Ａ−１．　修理前　　Ｒ側基板　熱の為、電解コンデンサーの頭がかなり剥けている

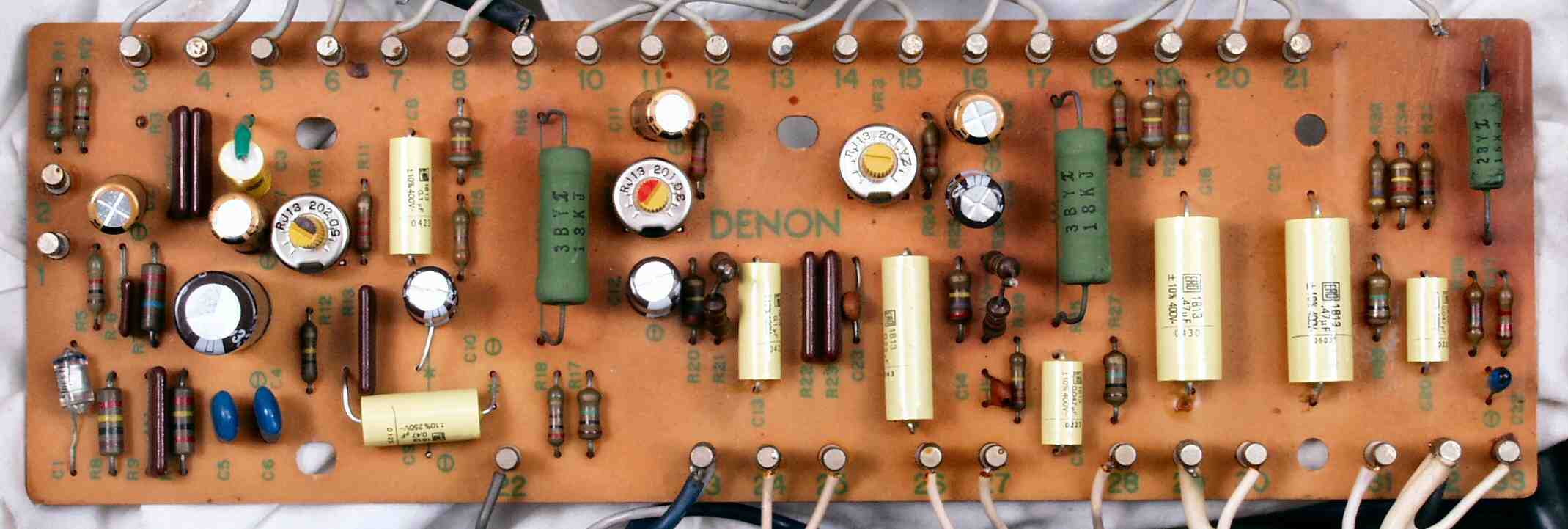

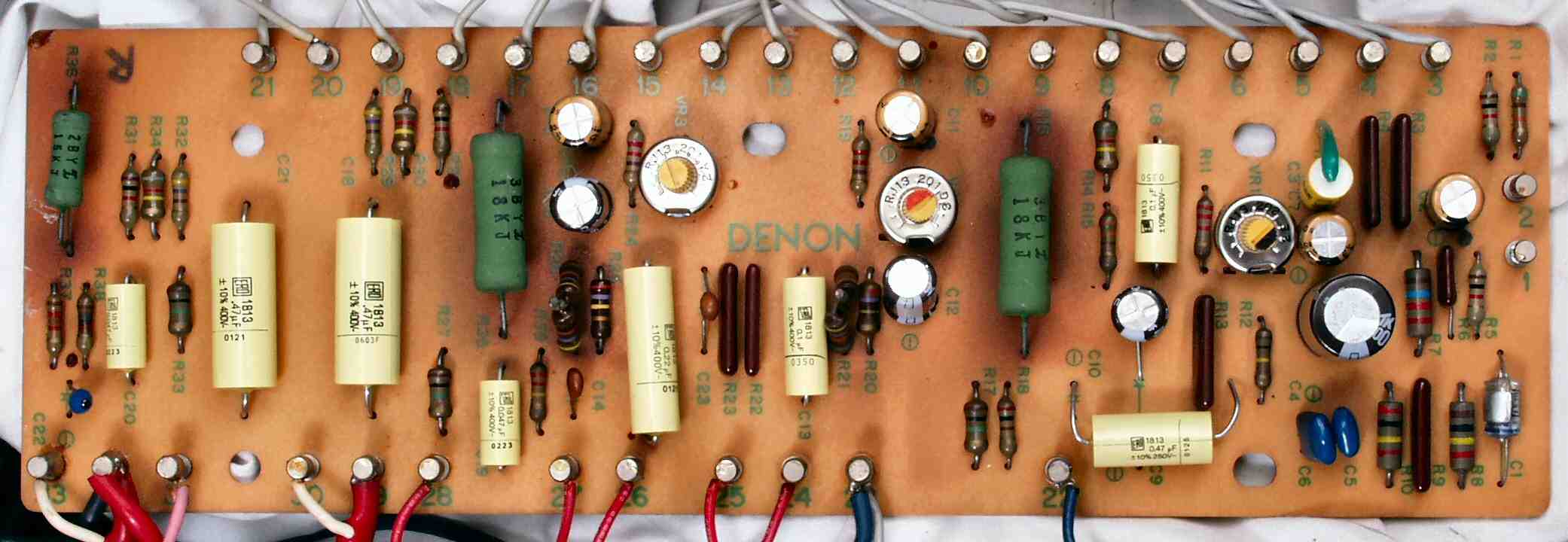

Ｃ−４Ｂ．　　修理後　　Ｒ側基板　半固定ＶＲ３個、フイルムコンデンサー９個、電解コンデンサー８個交換

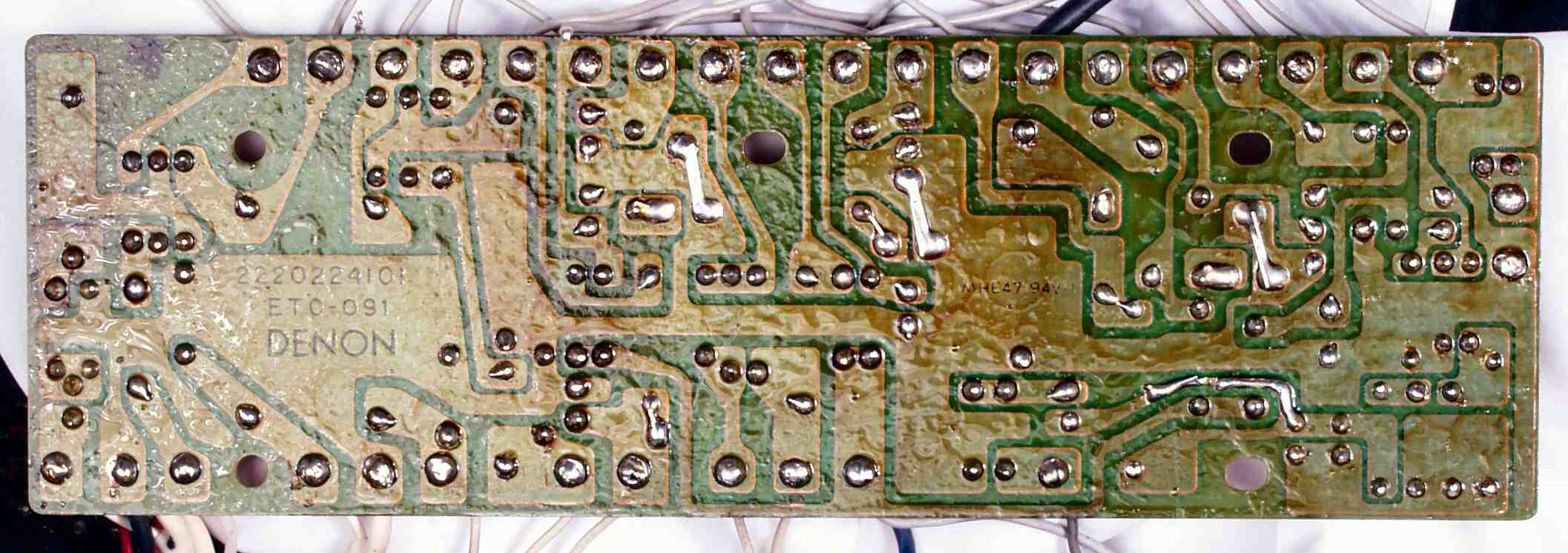

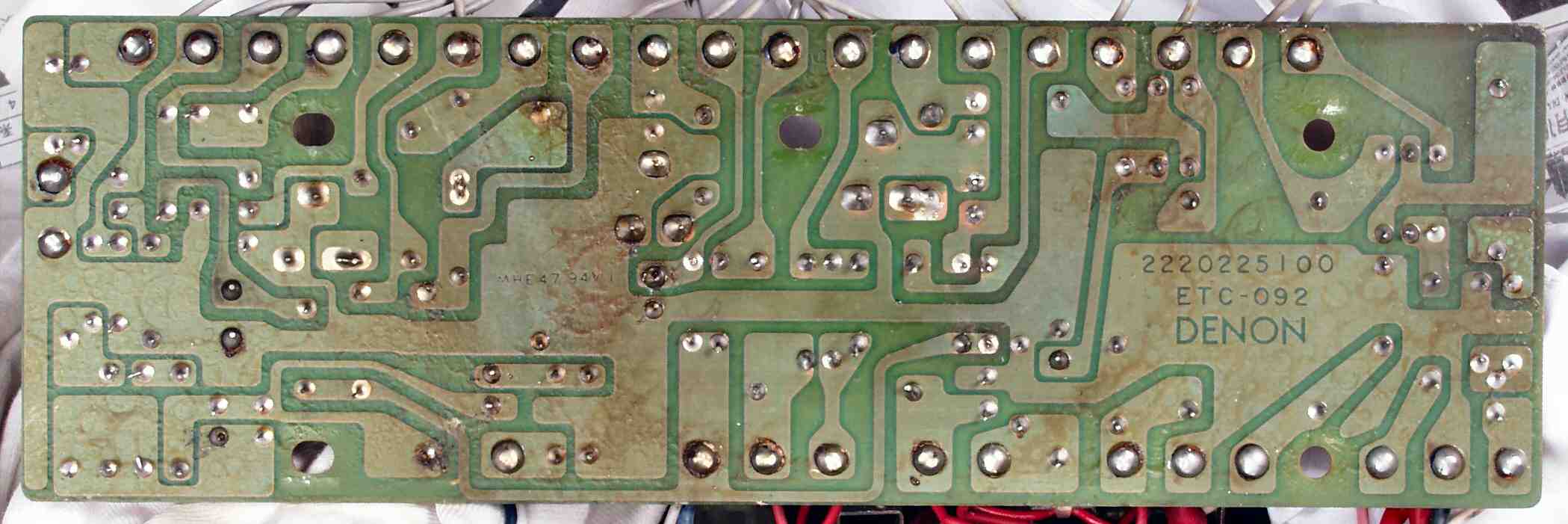

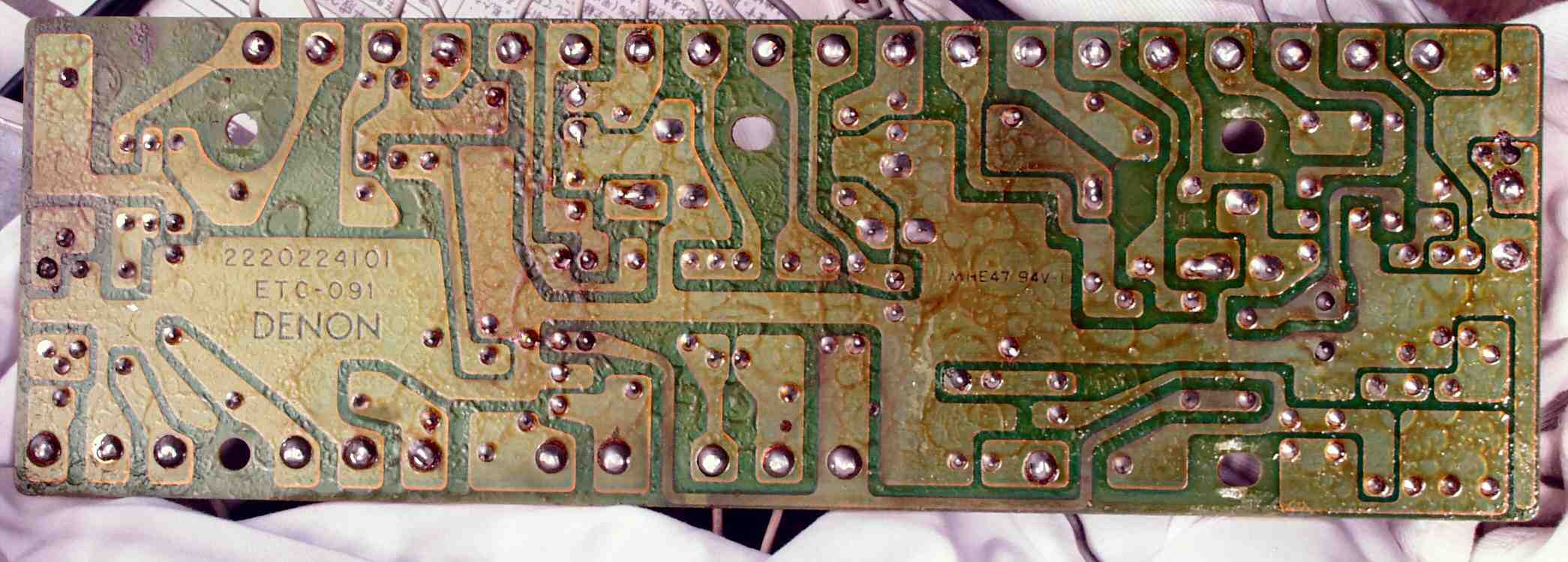

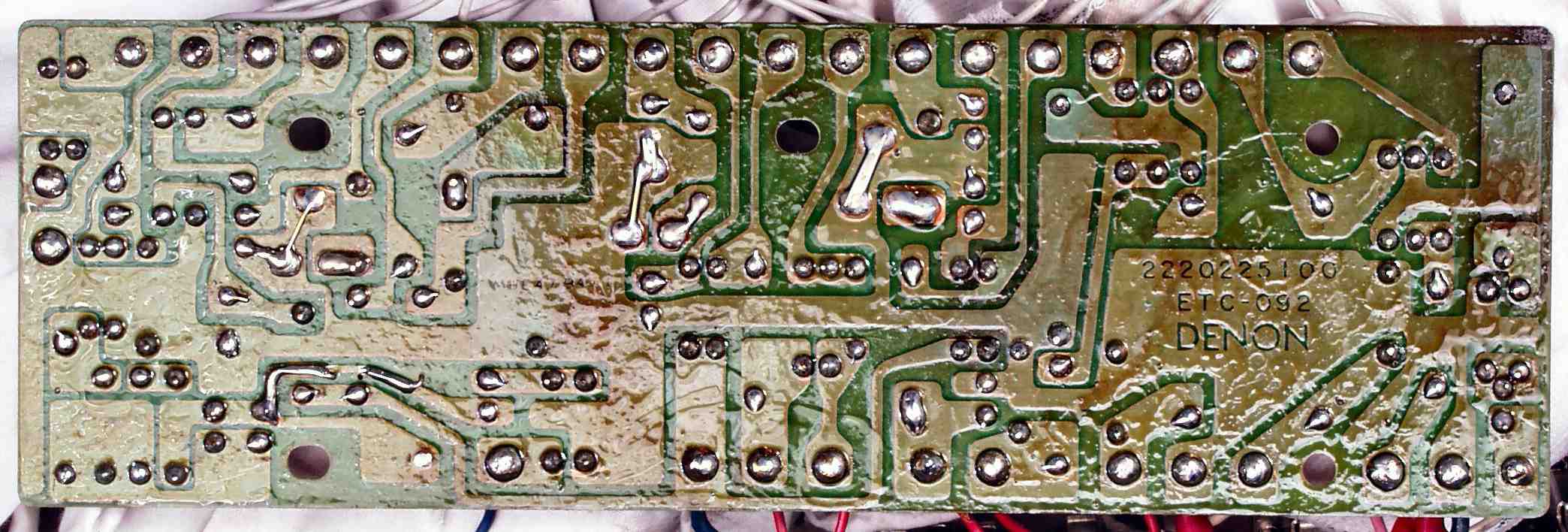

Ｃ−４Ｃ．　　修理前　　Ｒ側基板裏

Ｃ−４Ｄ．　　修理（半田補正）後　Ｒ側基板裏

Ｃ−４Ｅ．　　完成Ｒ側基板裏　洗浄後

Ｃ−５Ａ．　修理前　　Ｌ側基板

Ｃ−５Ｂ．　　修理後　　Ｌ側基板　半固定ＶＲ３個、フイルムコンデンサー９個、電解コンデンサー８個交換

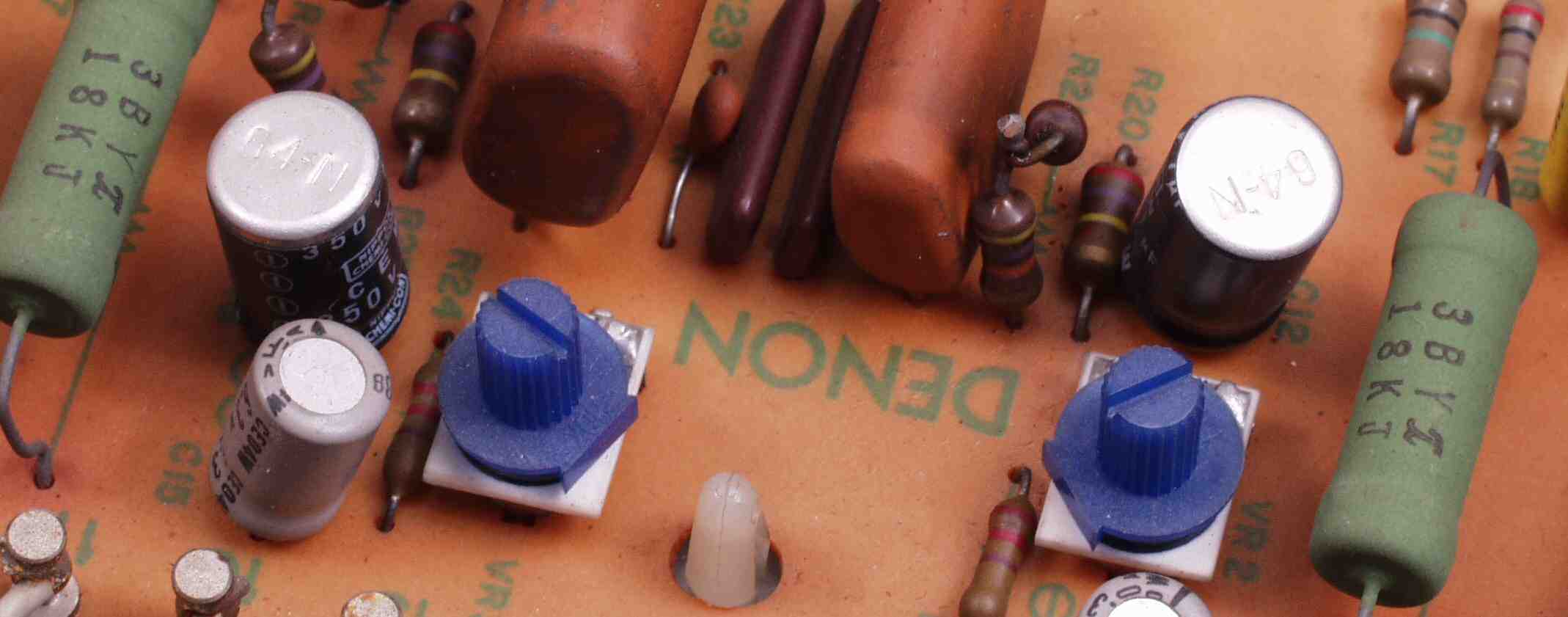

Ｃ−５Ｂ−１．　修理前　　Ｌ側基板　熱の為、電解コンデンサーの頭がかなり剥けている

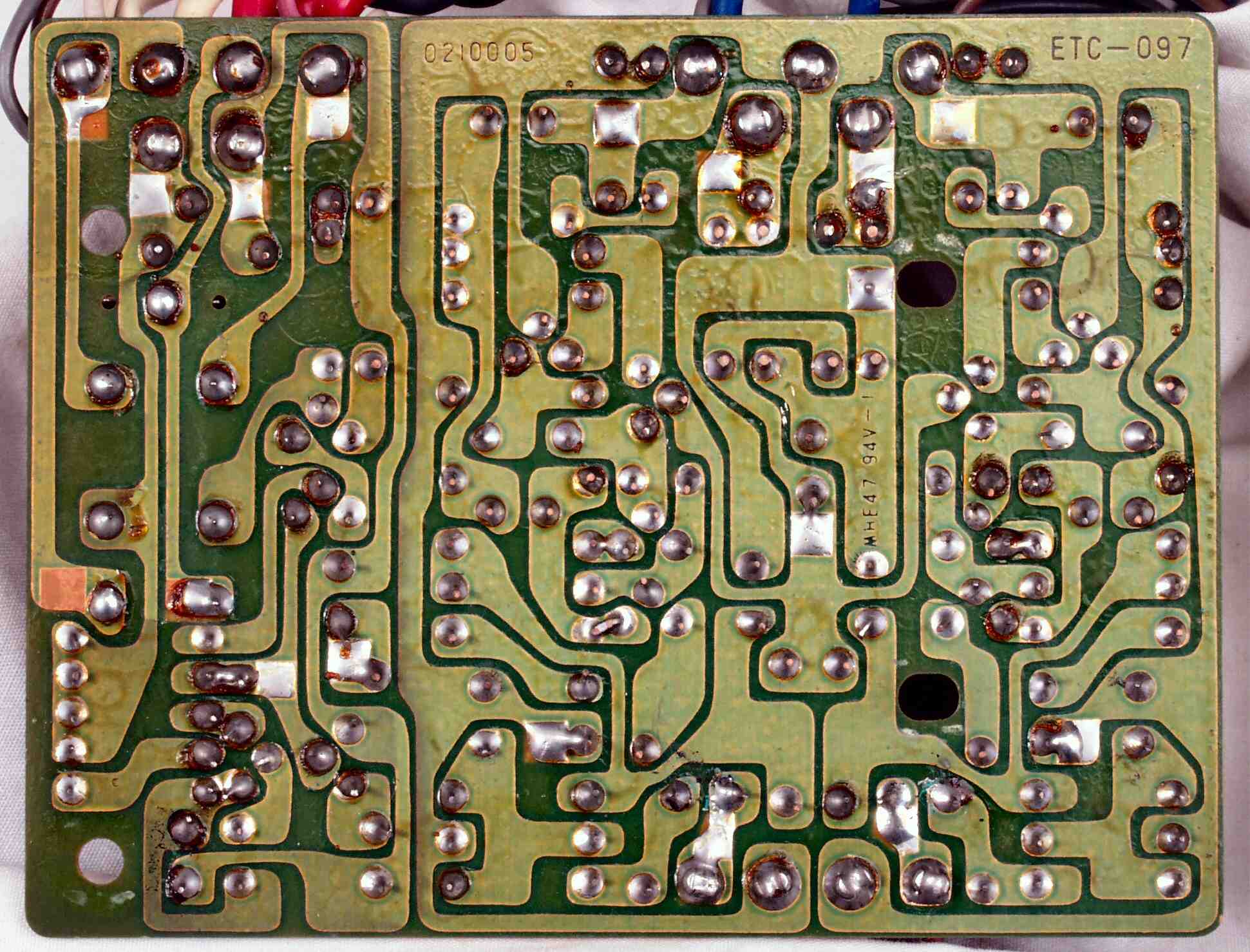

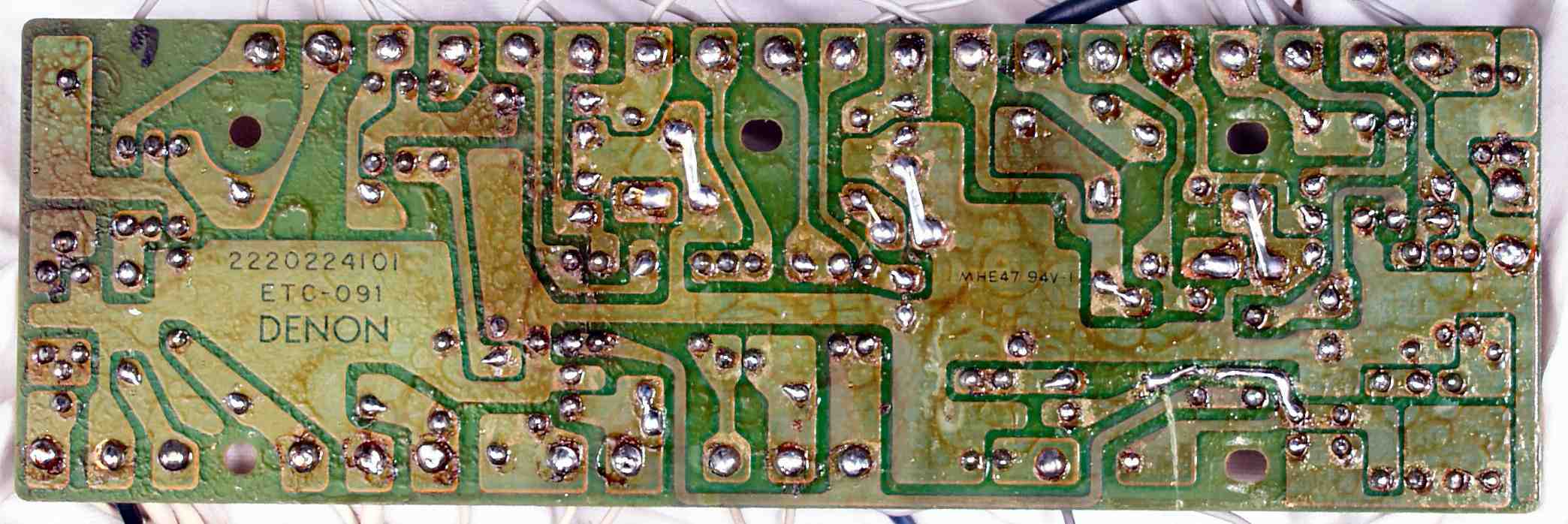

Ｃ−５Ｃ．　　修理前　　Ｌ側基板裏

Ｃ−５Ｄ．　　修理（半田補正）後　　Ｌ側基板裏

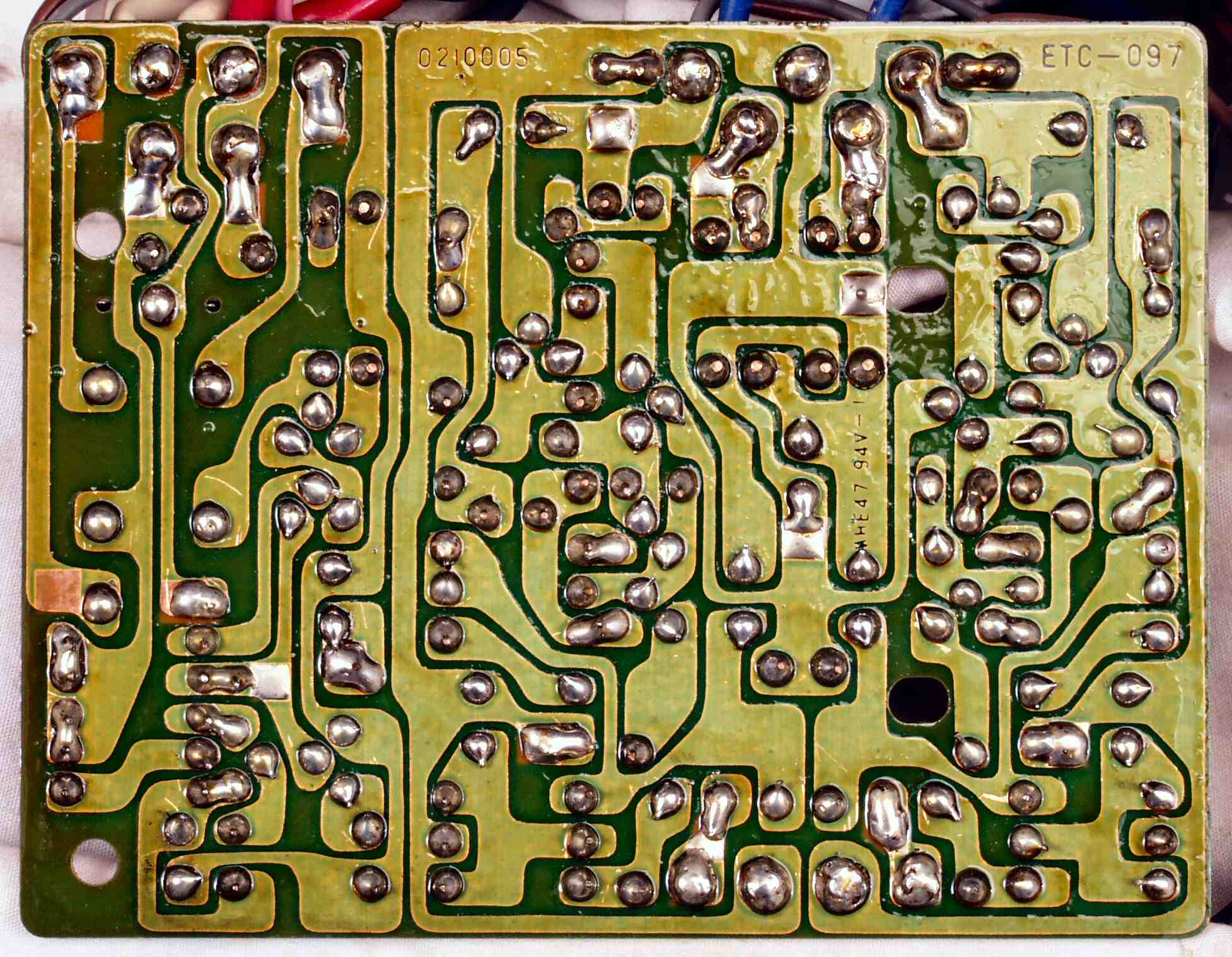

Ｃ−５Ｅ．　　完成Ｌ側基板裏　洗浄後

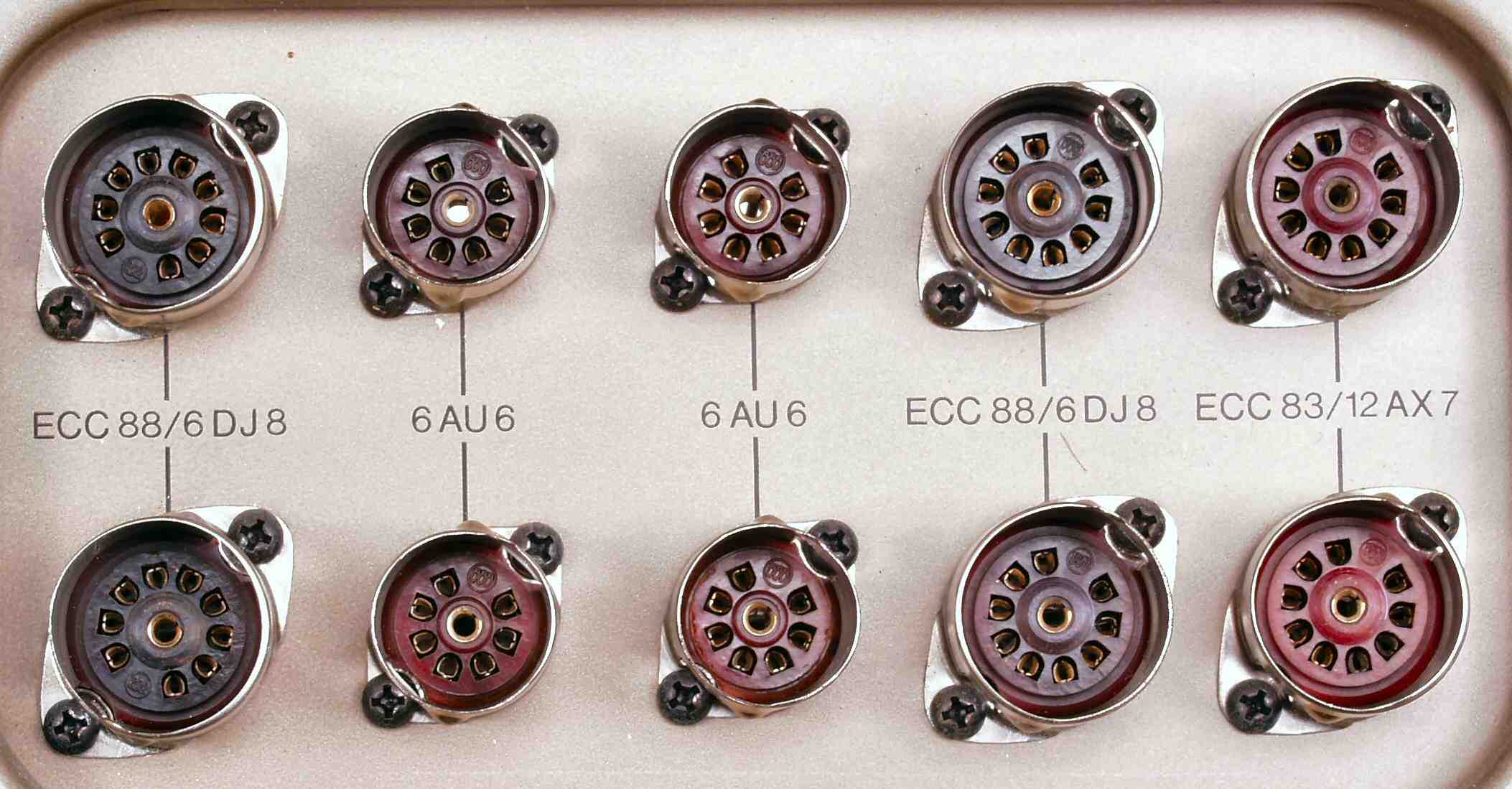

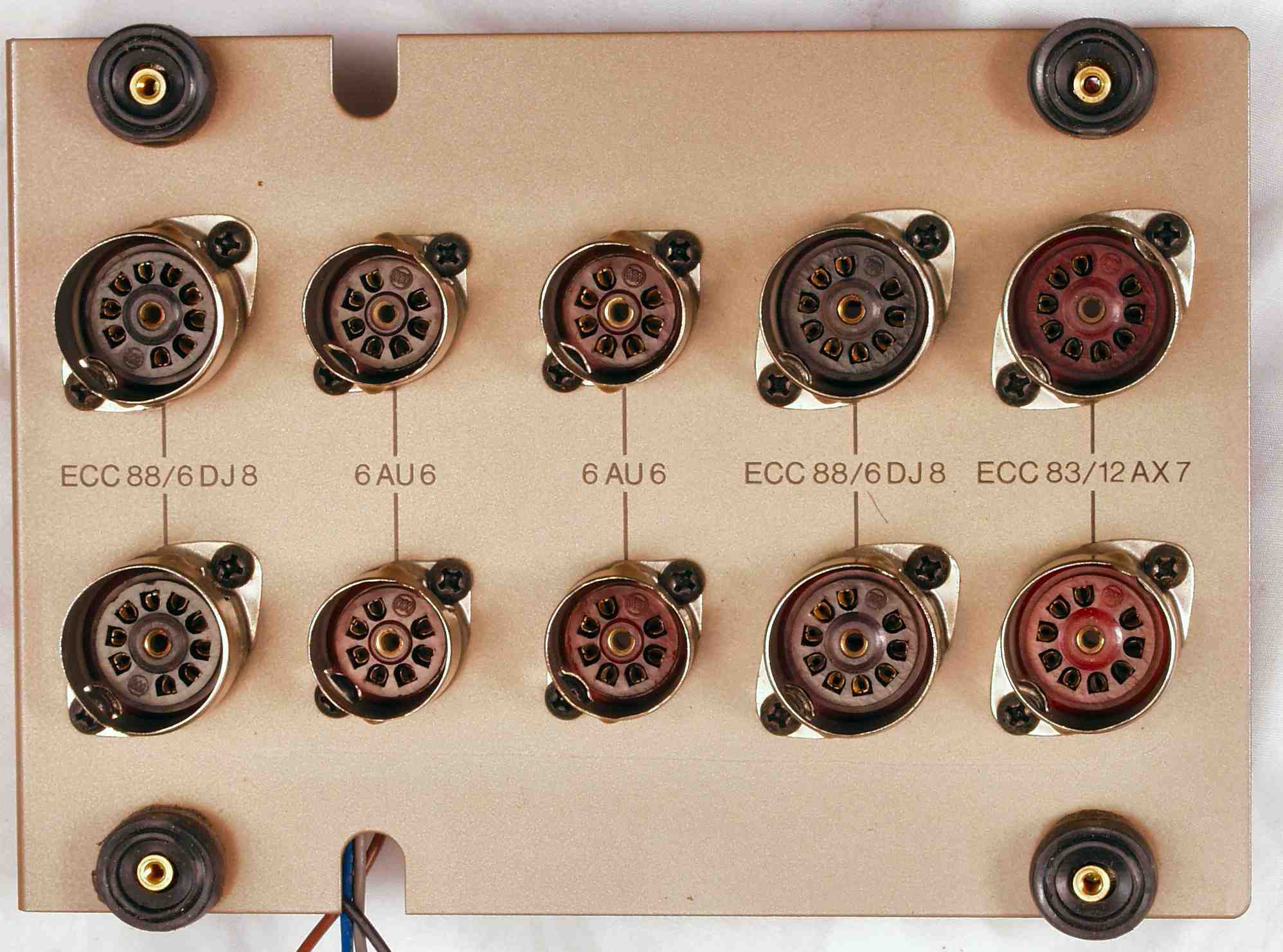

Ｃ−６Ａ．　　修理前　　真空管ソケット

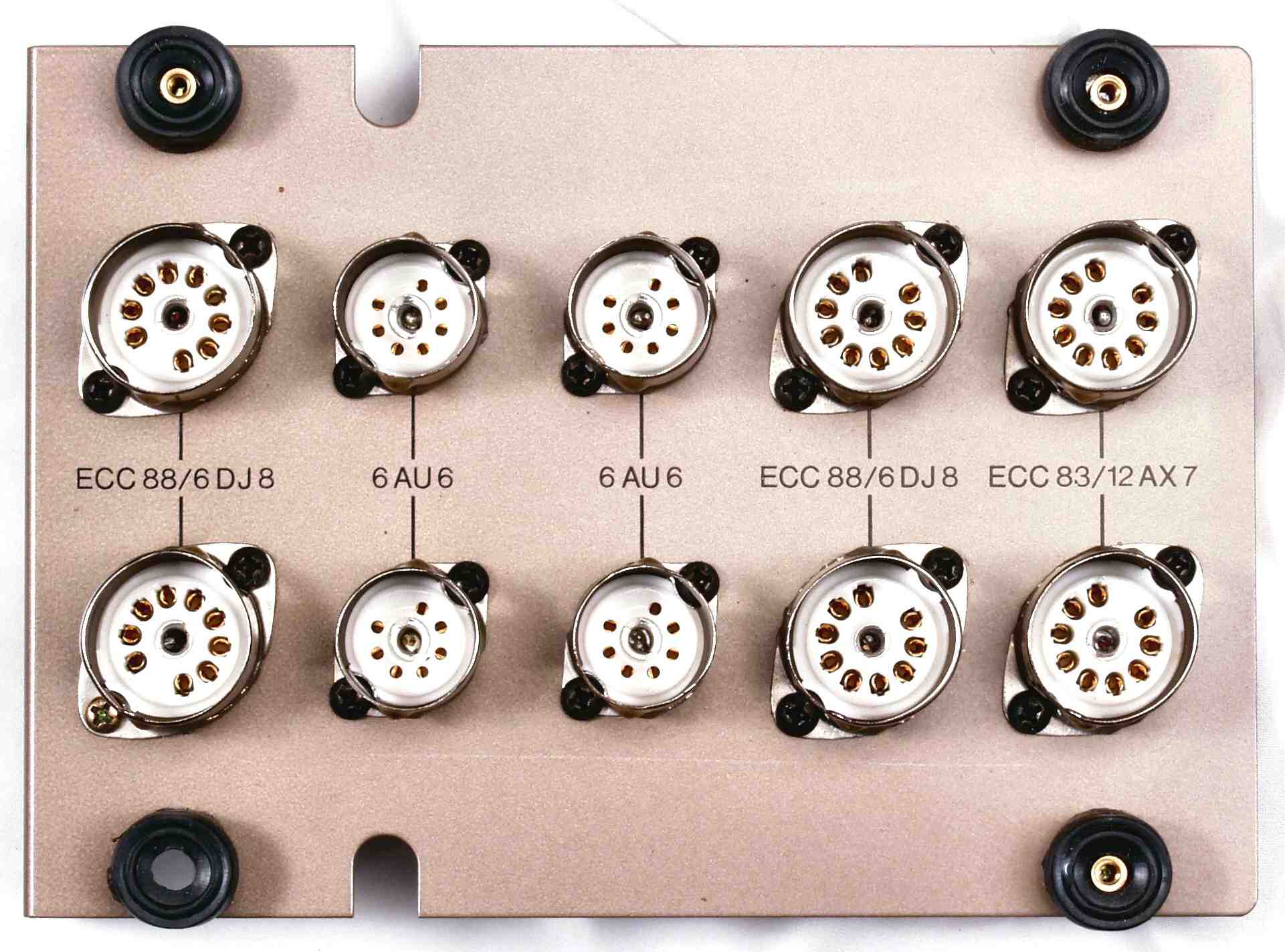

Ｃ−６Ｂ．　　修理後　　真空管ソケット、金メッキの足の真空管には、金メッキのソケットが身分相応です。

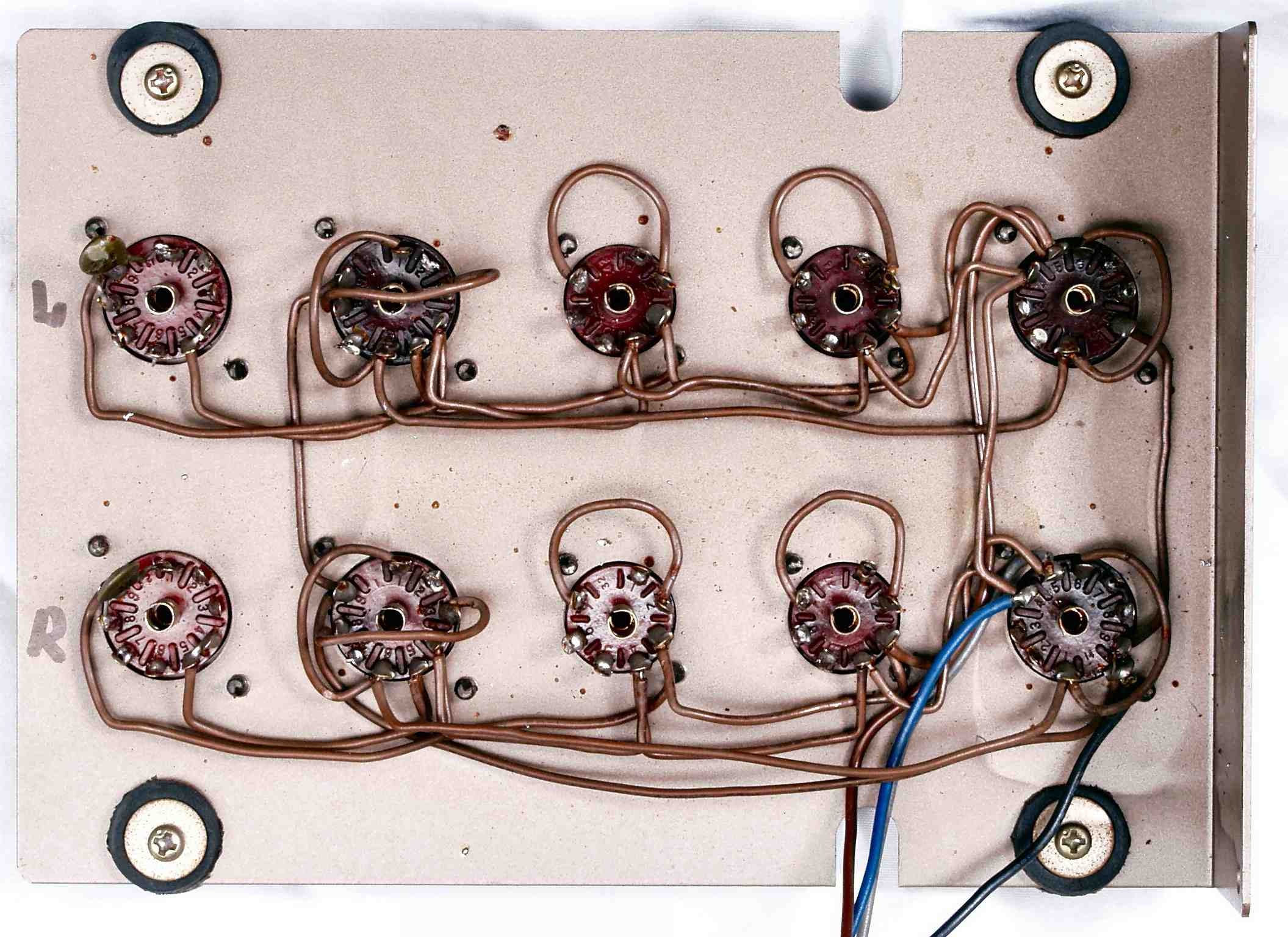

Ｃ−６Ｃ．　　修理前　　真空管ソケット裏

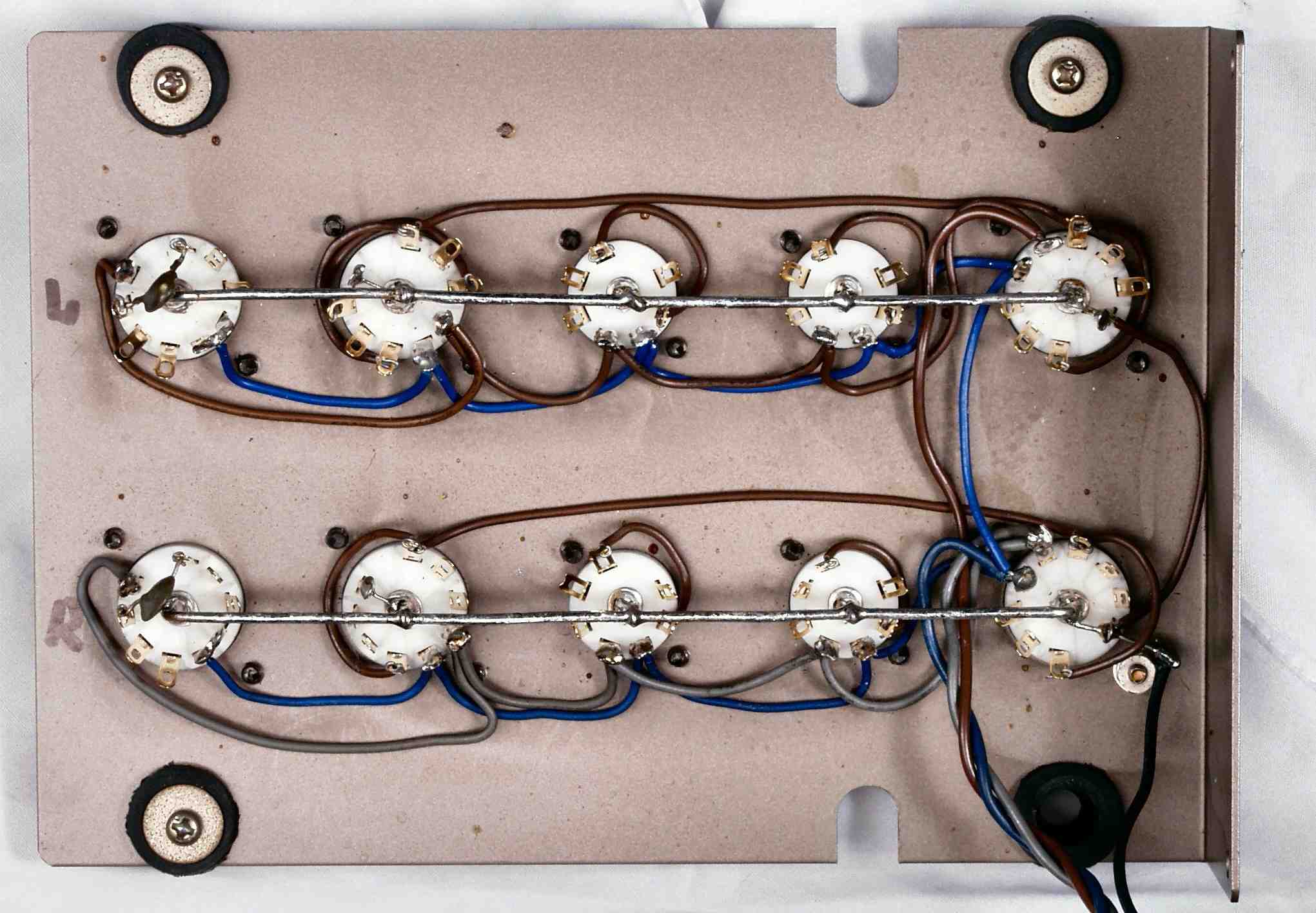

Ｃ−６Ｄ．　　修理裏　　真空管ソケット裏。　アースラインを設定。

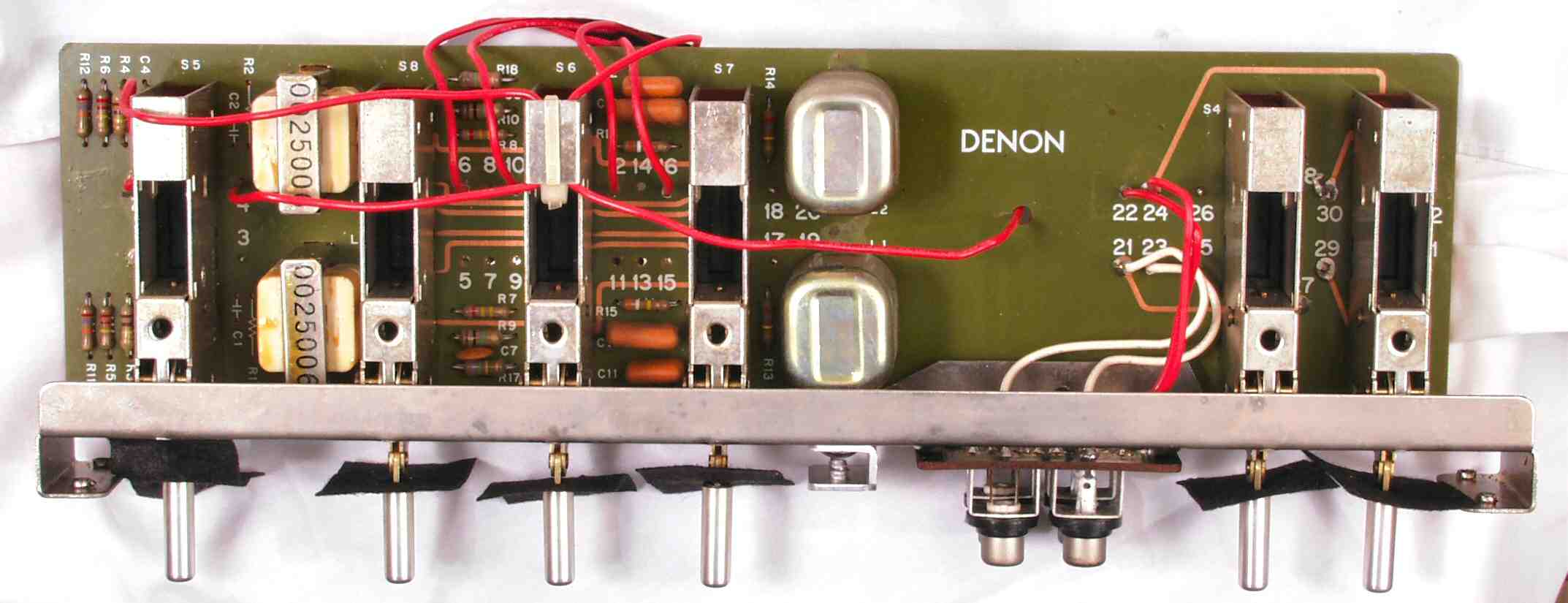

Ｃ−７Ａ．　修理前　　ＳＷ基板

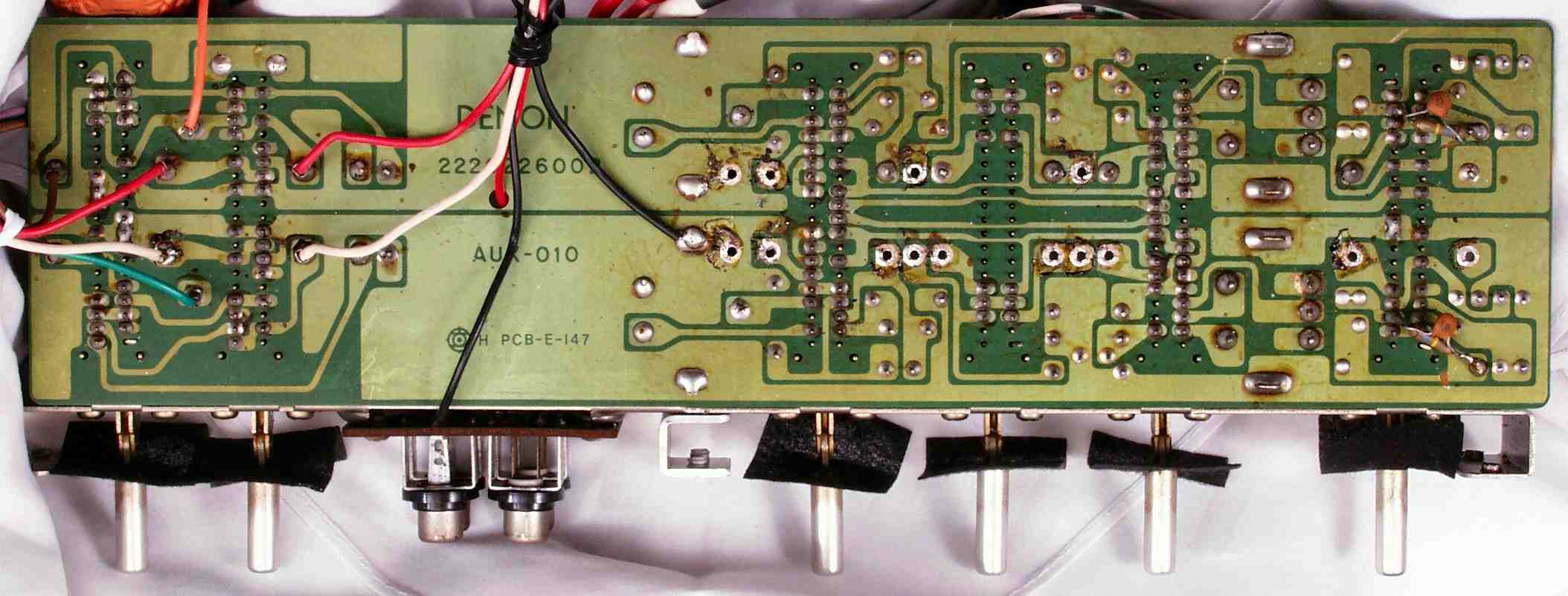

Ｃ−７Ｂ．　修理前　　ＳＷ基板裏。　日立のＯＥＭ製品か？

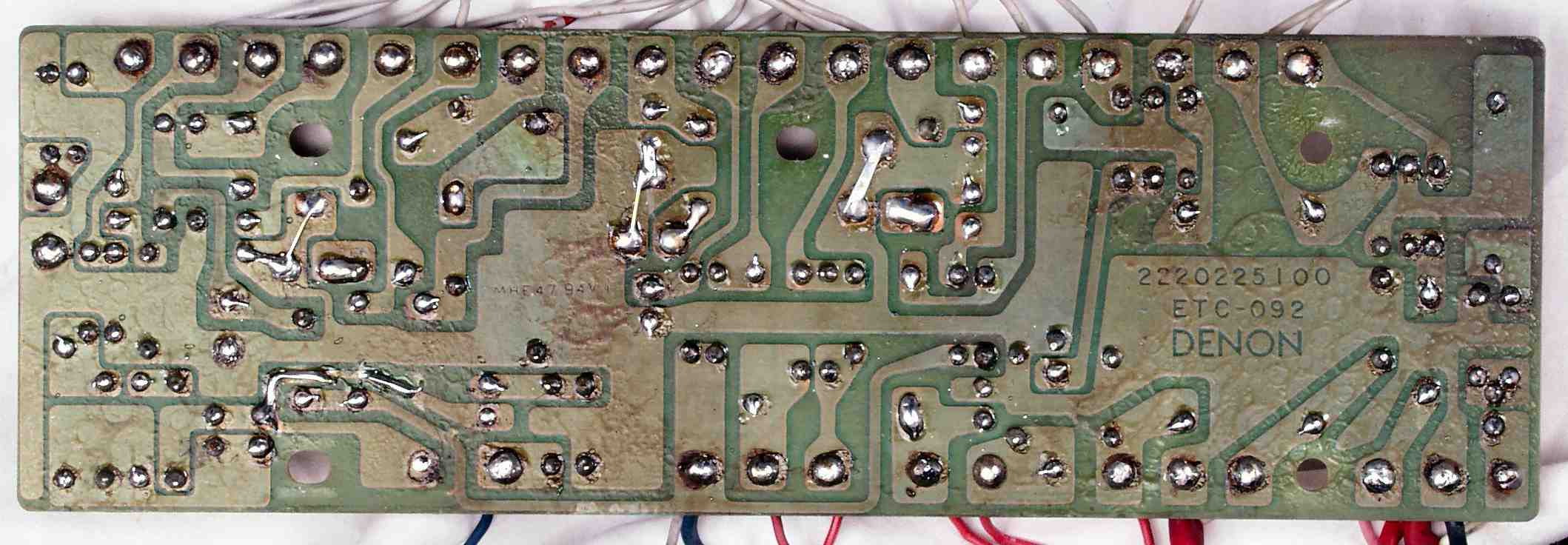

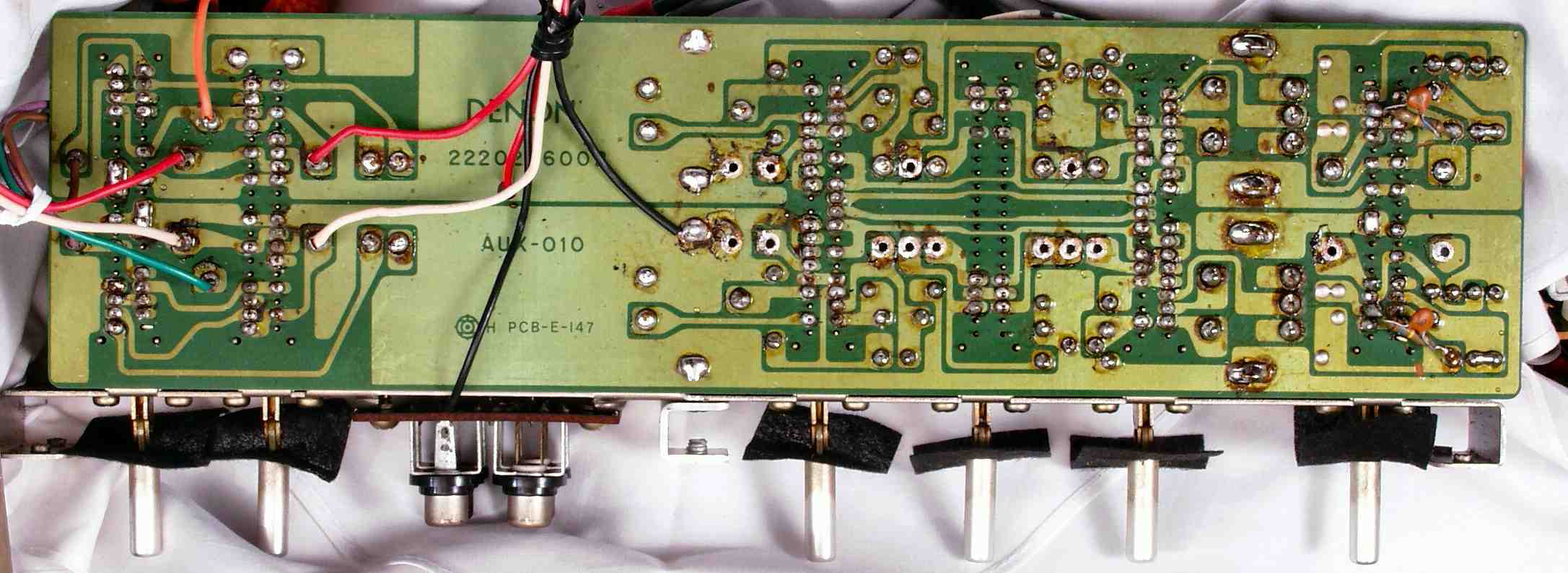

Ｃ−７Ｃ．　修理（半田補正）後　　ＳＷ基板裏

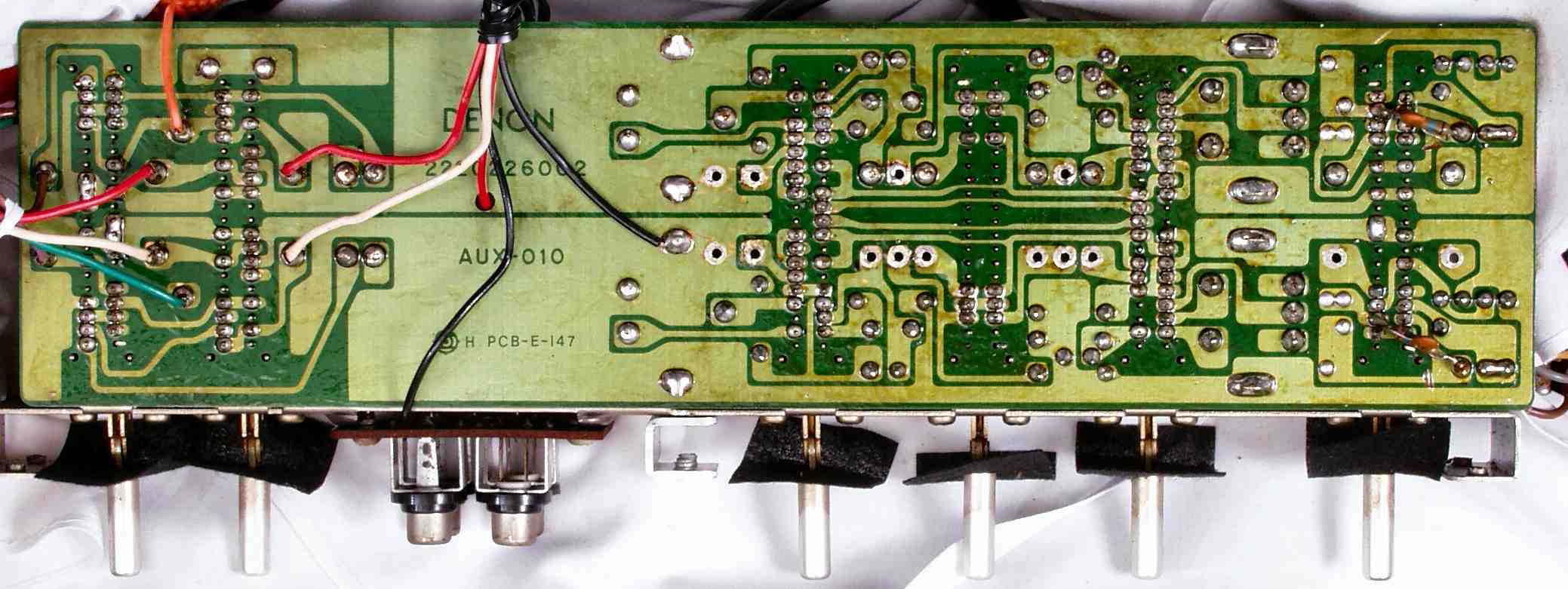

Ｃ−７Ｄ．　完成ＳＷ基板裏　洗浄後

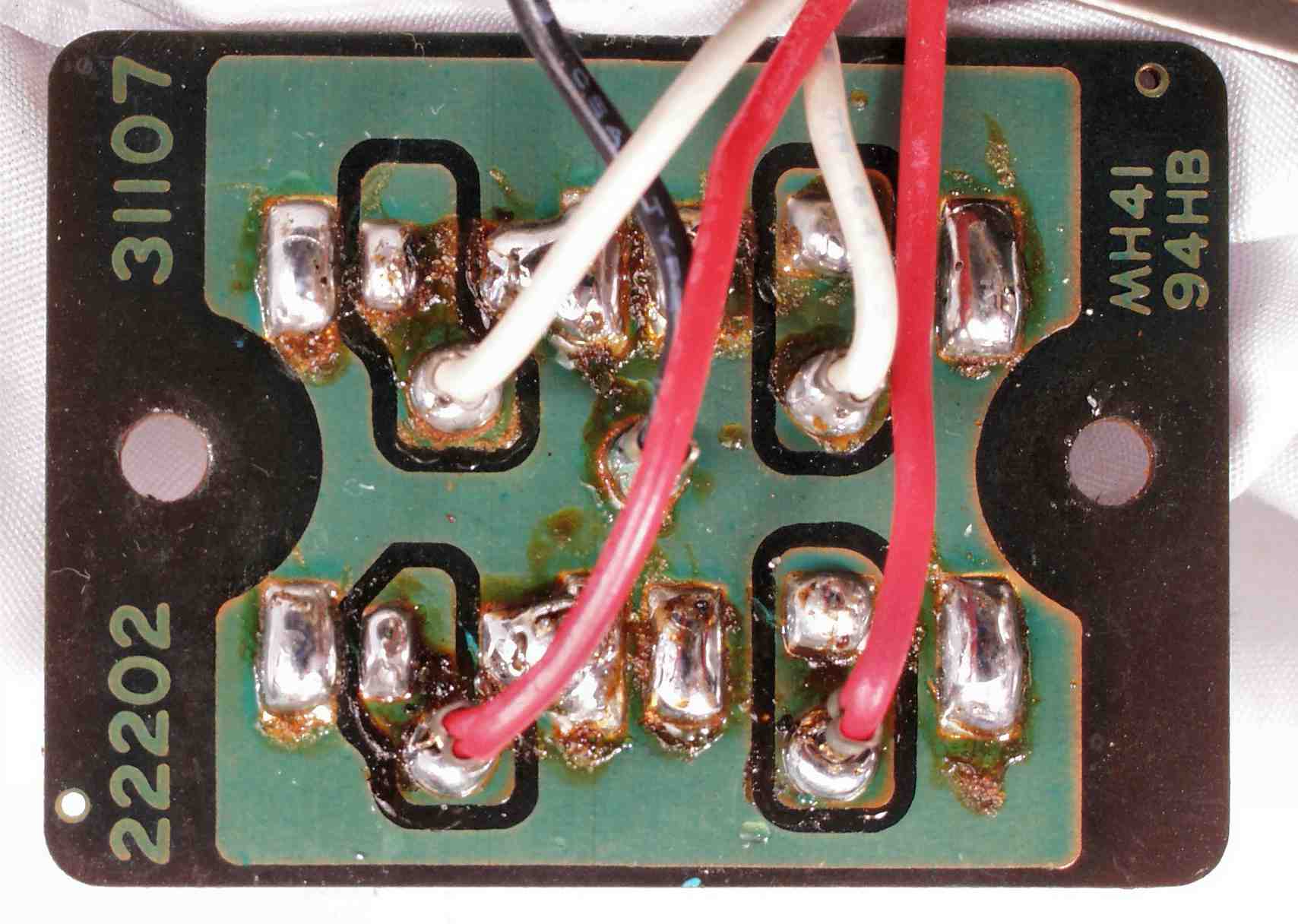

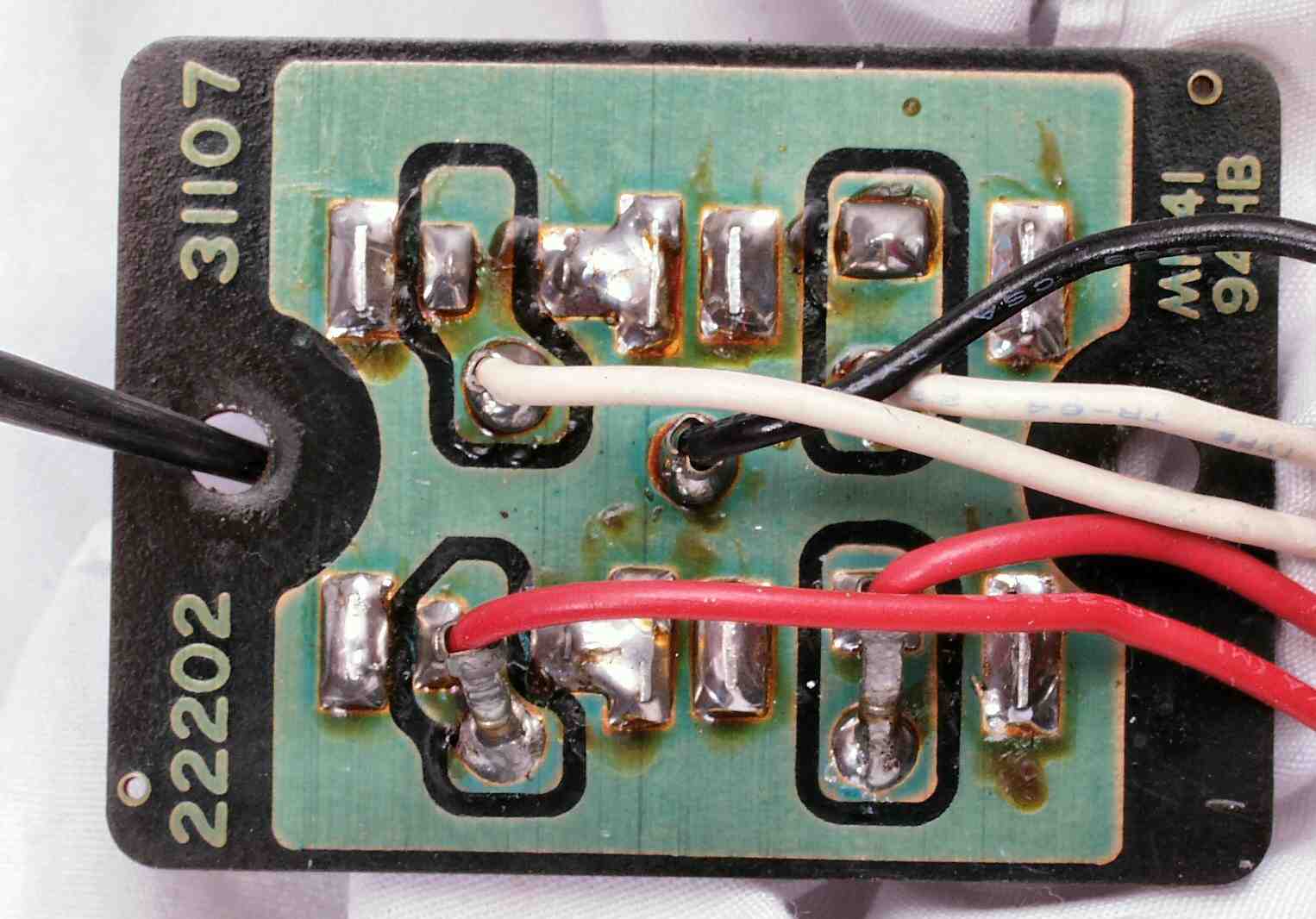

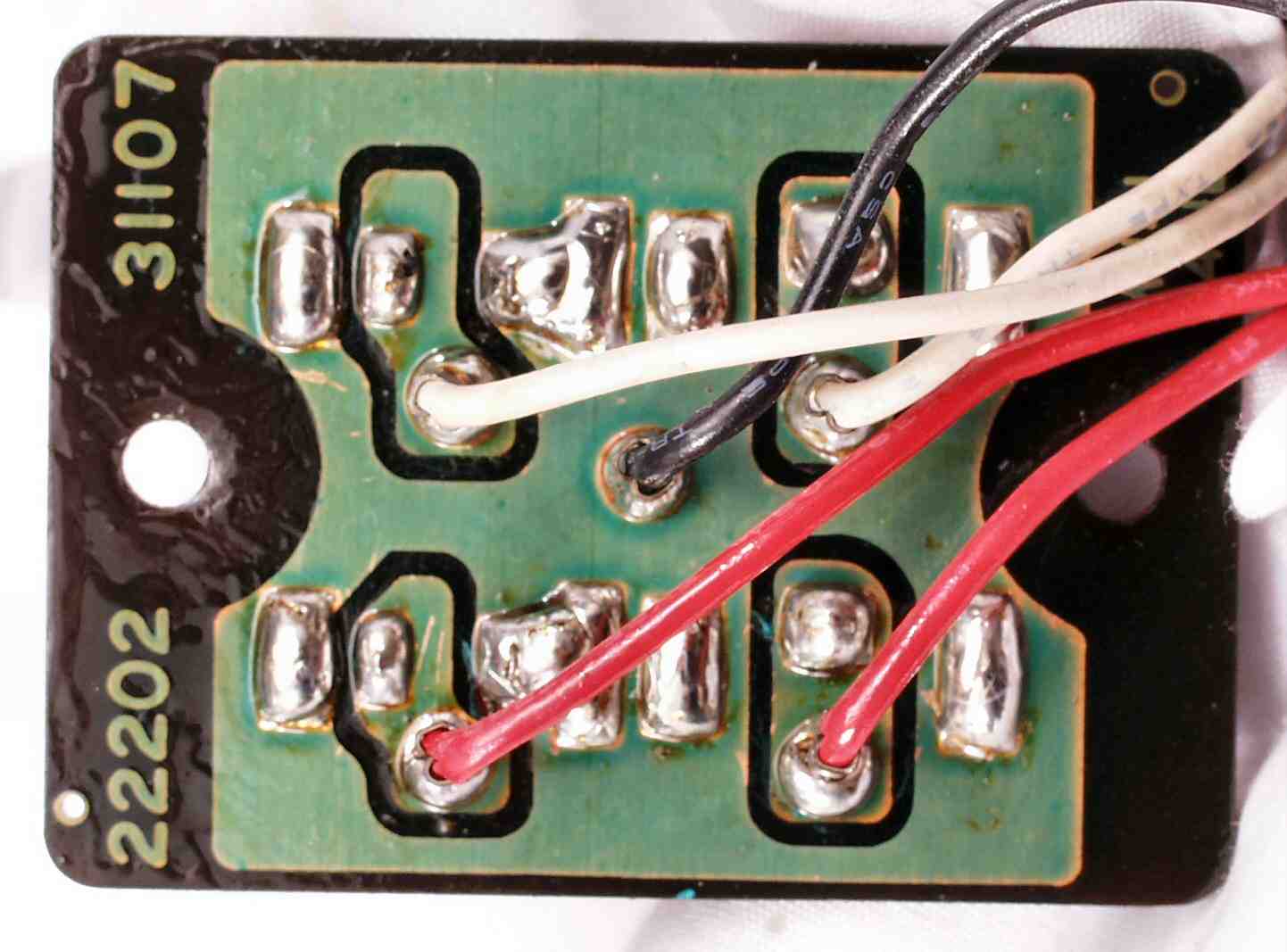

Ｃ−７Ｅ．　修理前　前部パネルＲＣＡ端子基板裏。　Ｒ側の２本の配線（赤色２本）端子が基板に挿入不十分

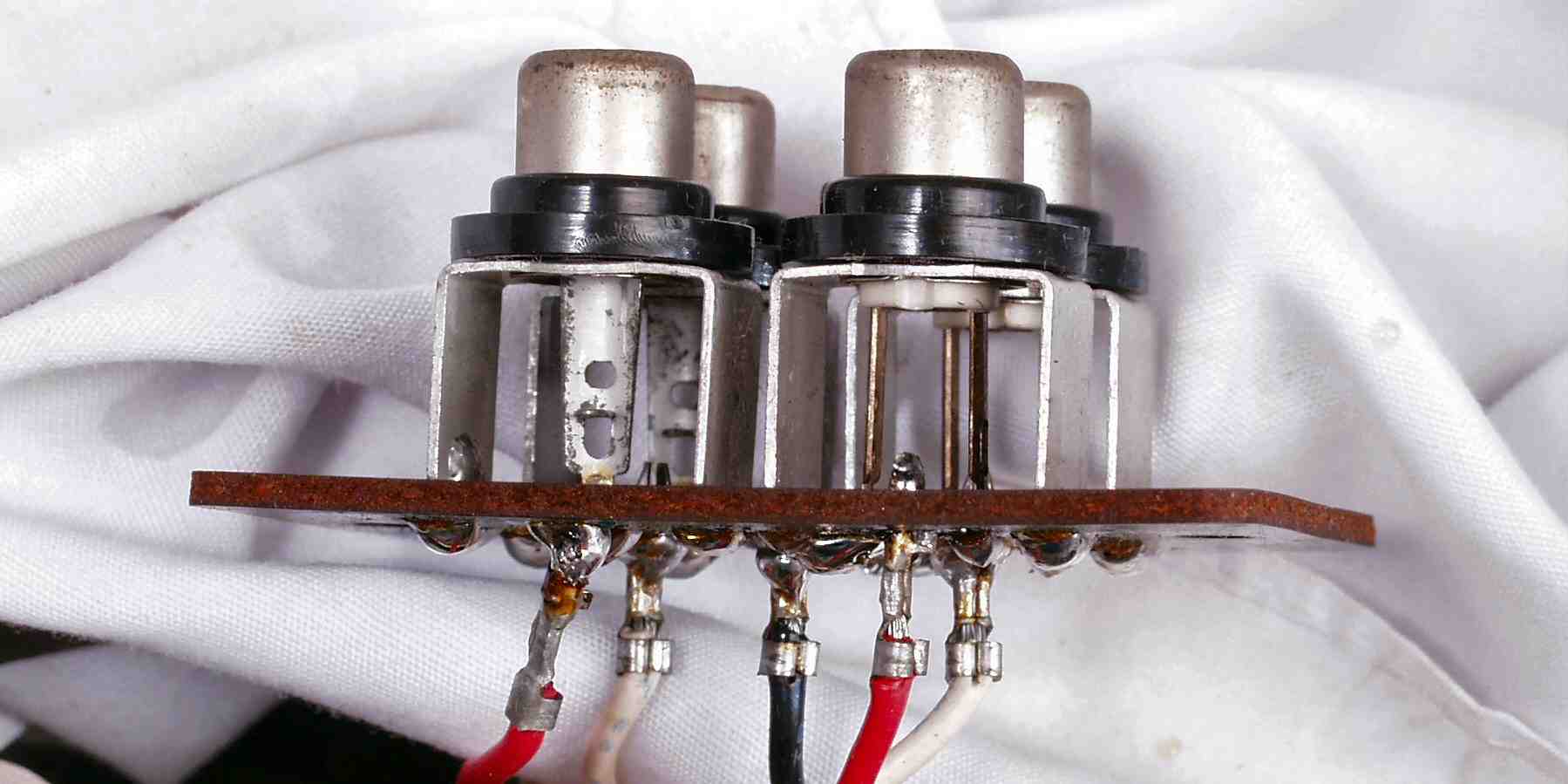

Ｃ−７Ｅ−１．　修理中　前部パネルＲＣＡ端子基板裏。　修理前＝左側赤色線、修理後＝右側赤色線

Ｃ−７Ｆ．　修理（半田補正）後　　前部パネルＲＣＡ端子基板裏

Ｃ−７Ｇ．　完成前部パネルＲＣＡ端子基板裏　洗浄後

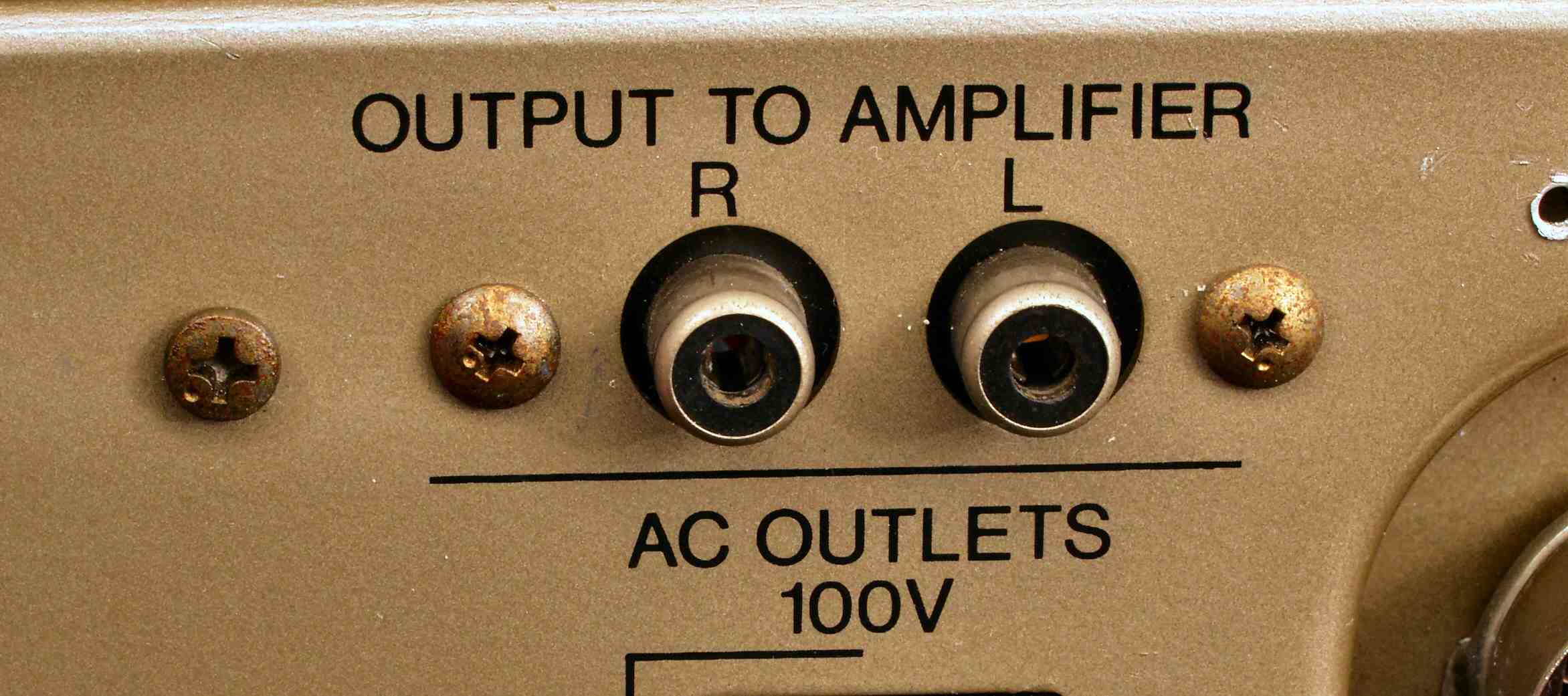

Ｃ−８Ａ．　修理前　　出力ＲＣＡ端子

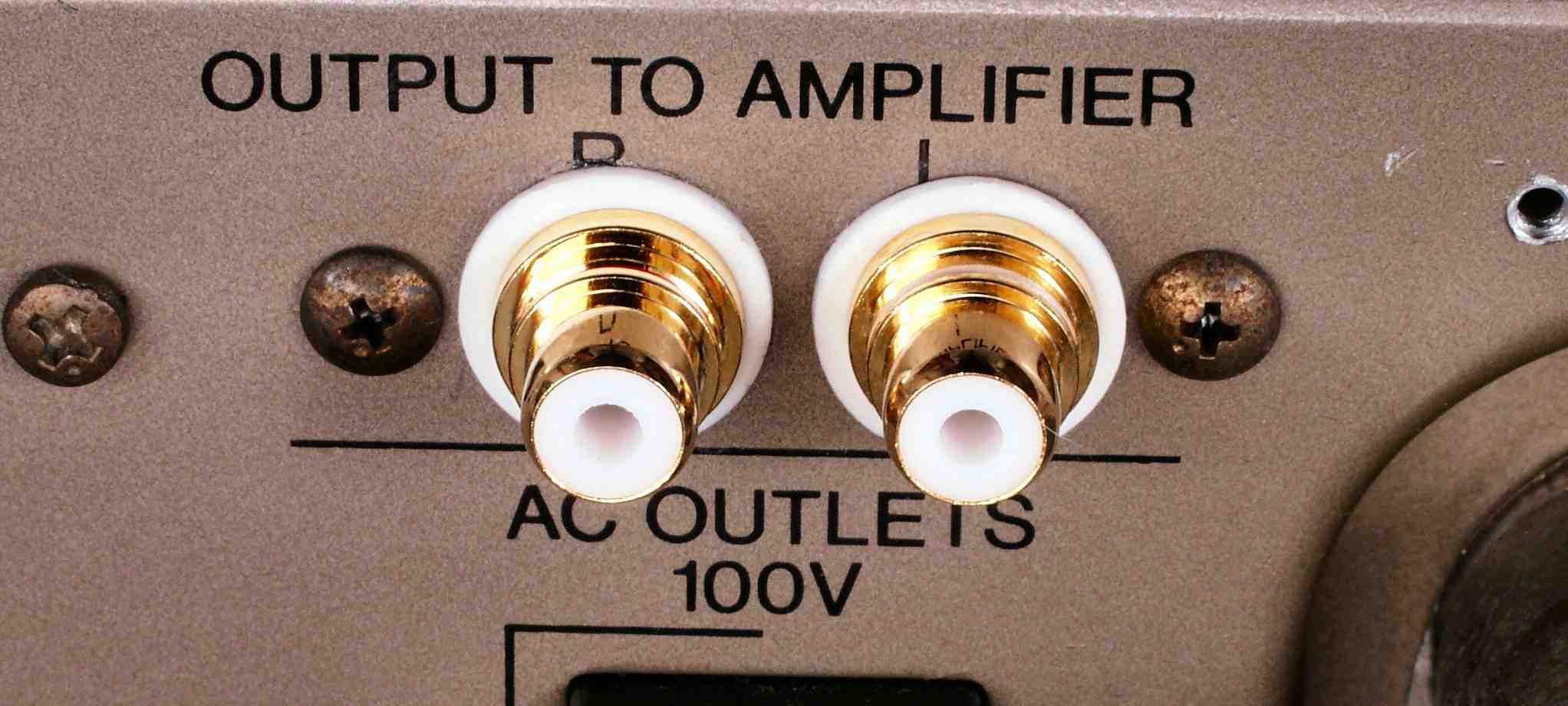

Ｃ−８Ｂ．　修理後　　出力ＲＣＡ端子

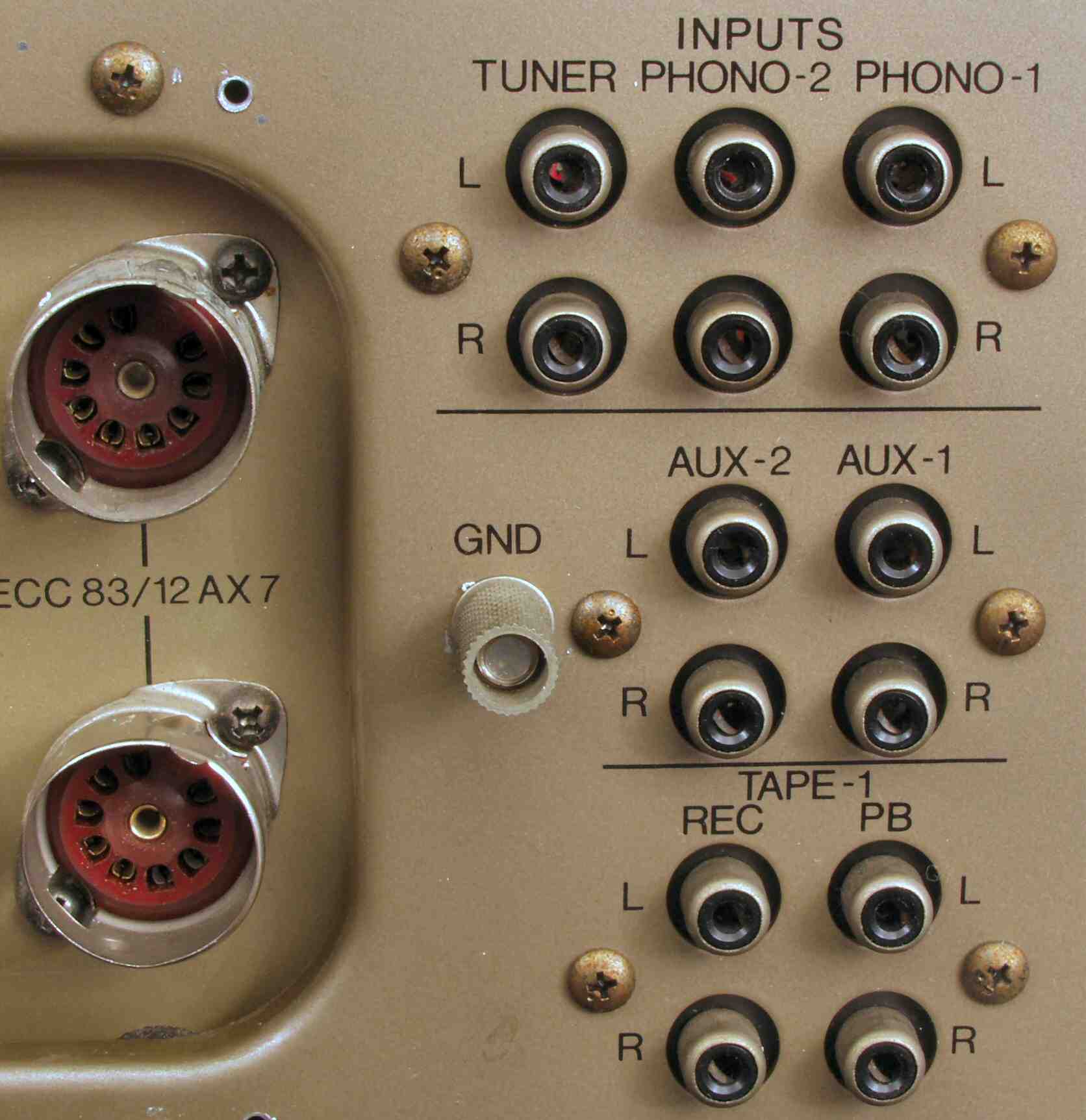

Ｃ−９Ａ．　修理前　　入力ＲＣＡ端子、ＴＵＮＥＲ・ＰＨＯＮＯ−１・ＯＮＯ−２・ＡＵＸ−１・ＡＵＸ−２交換する

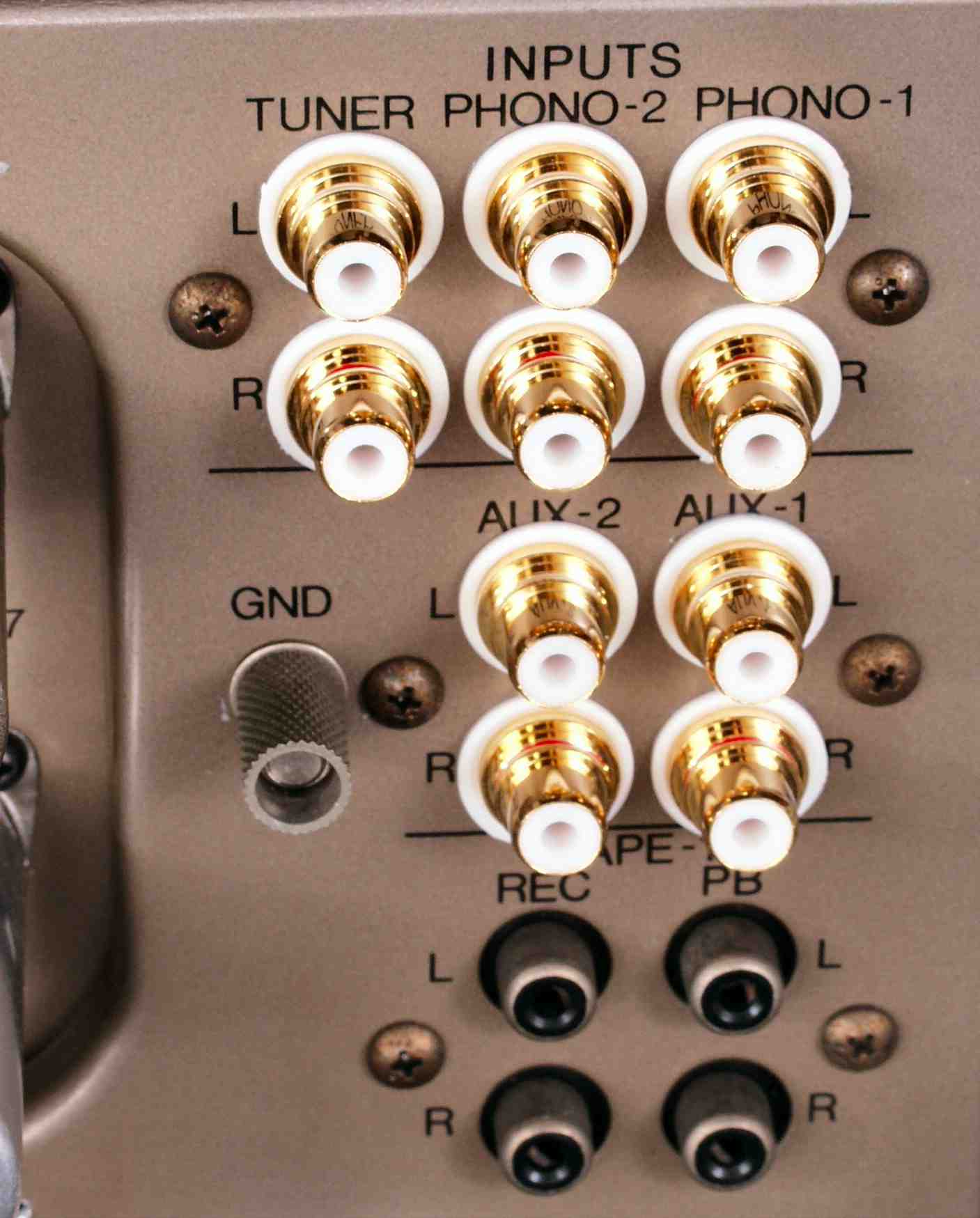

Ｃ−９Ｂ．　修理後　　入力ＲＣＡ端子

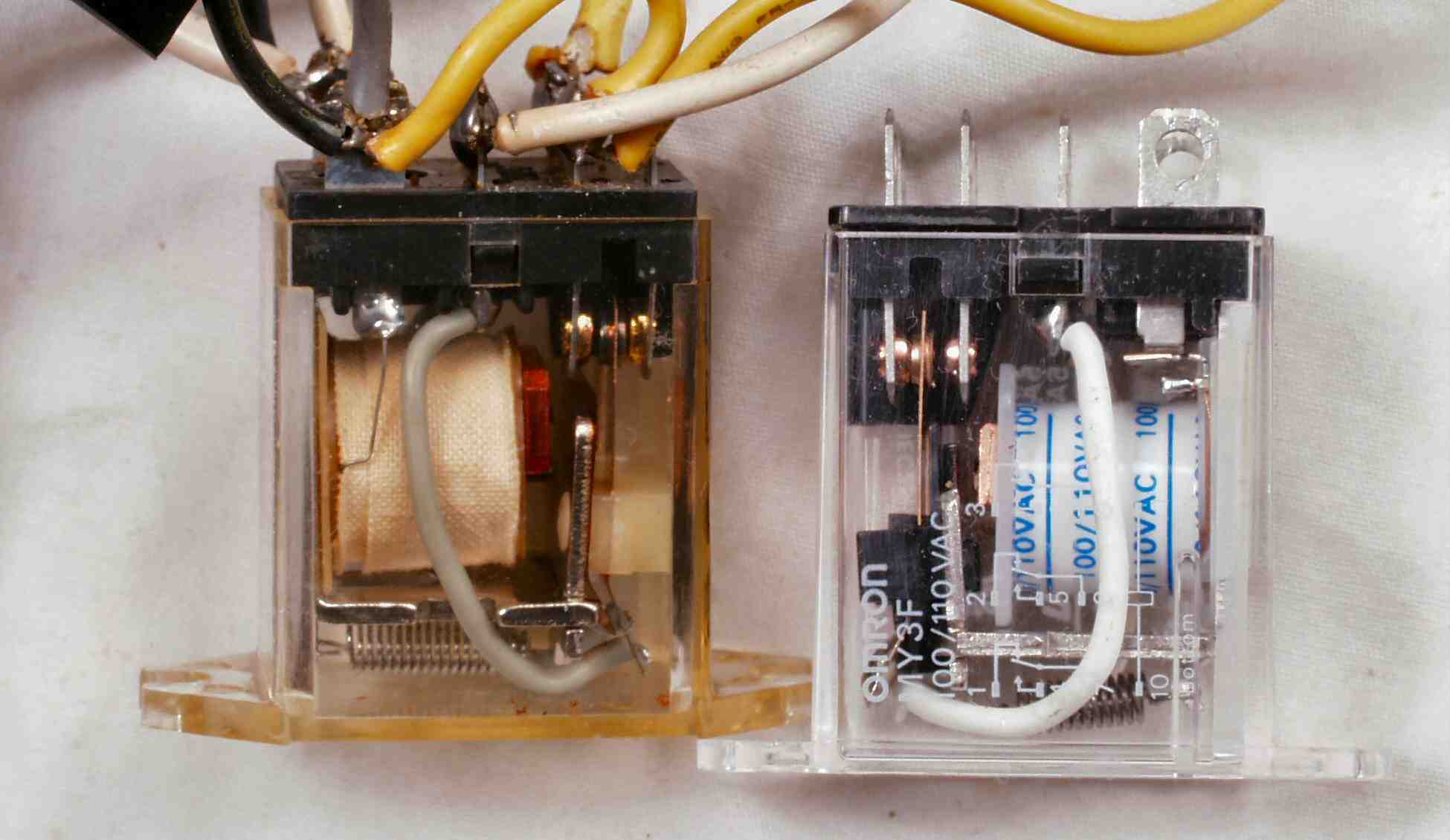

Ｃ−ＡＡ．　修理中　　電源投入リレー。　左＝付いている物、右＝新しい物。

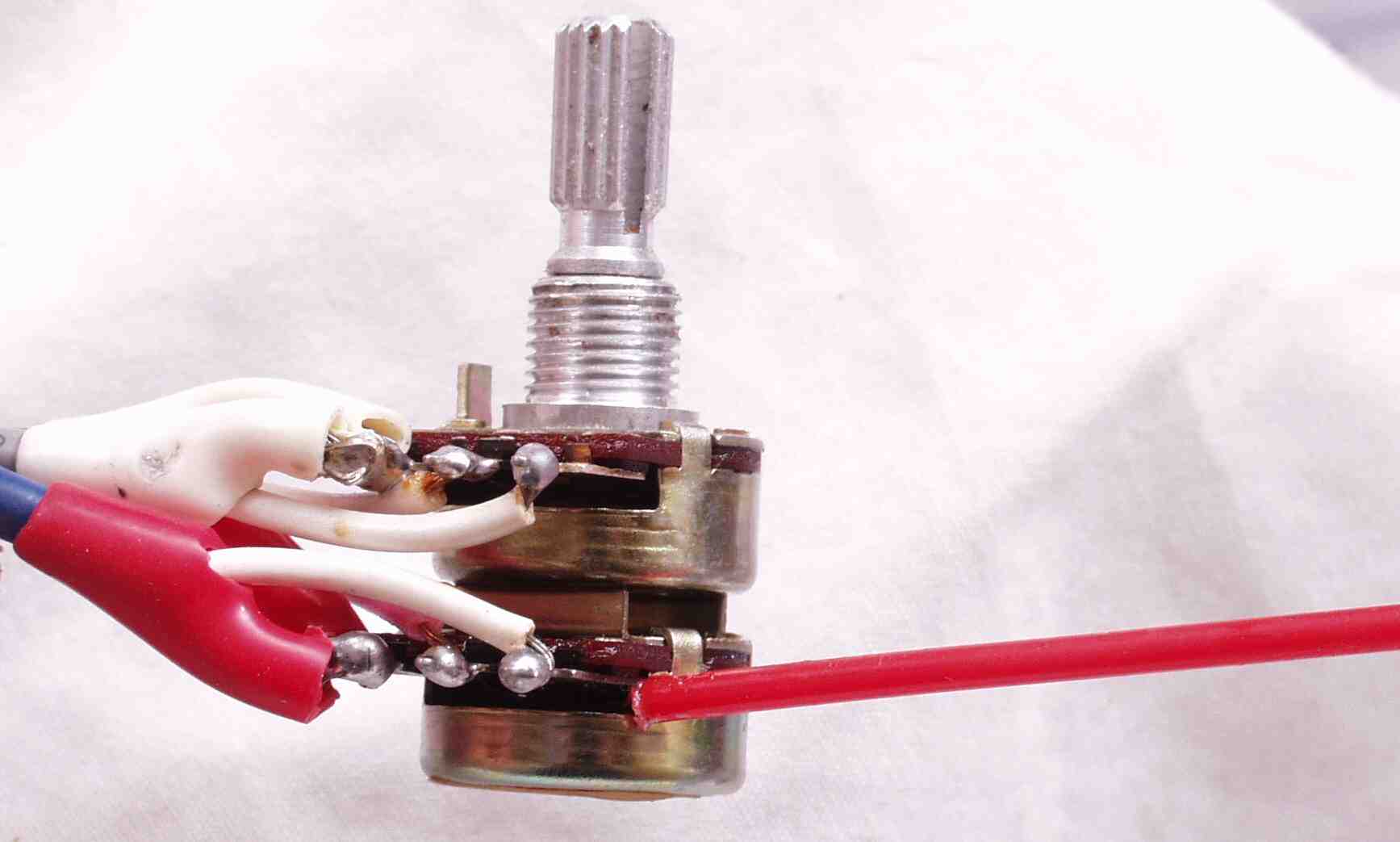

Ｃ−ＡＢ．　修理中　　ＶＲの洗浄。　軸のグリスが流れ出さない様に、向きを考慮し、少しずつ噴射する。

Ｃ−ＡＣ．　修理中　　電源コードの半田を付け換える。

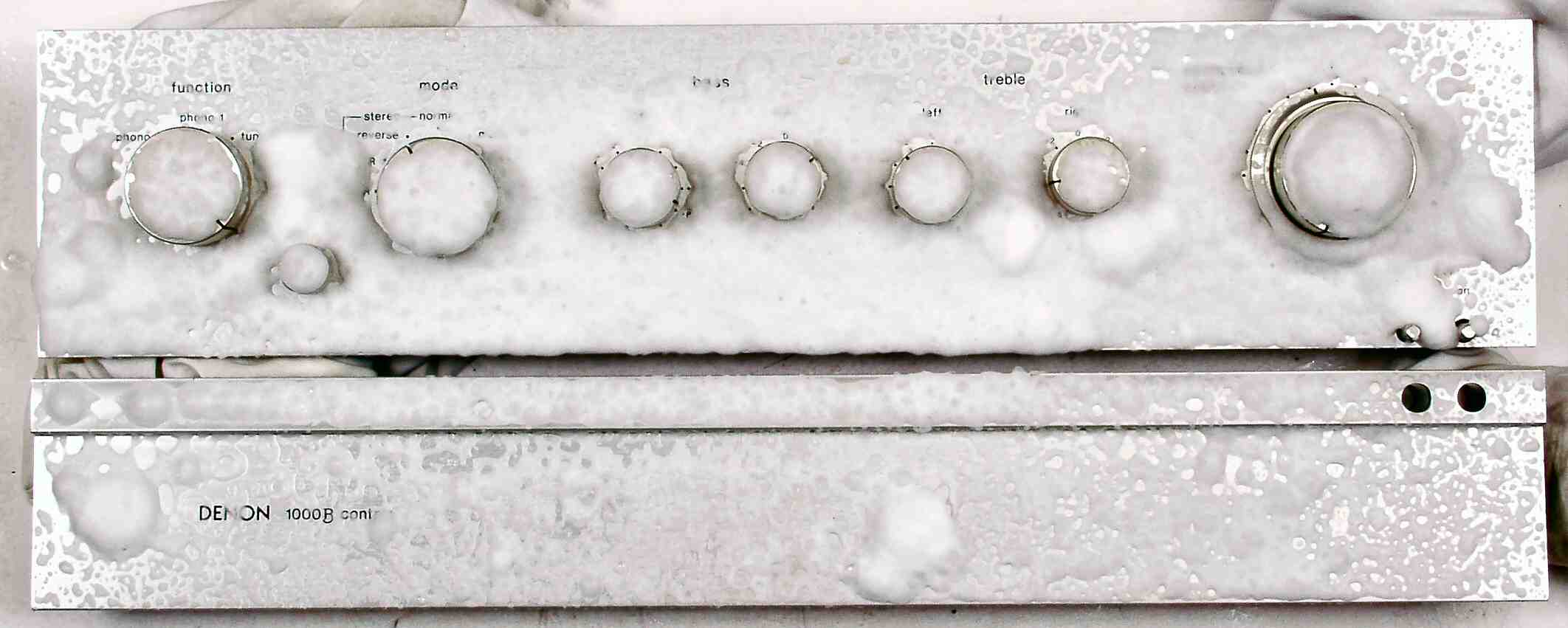

Ｃ−ＡＤ．　パネル清掃

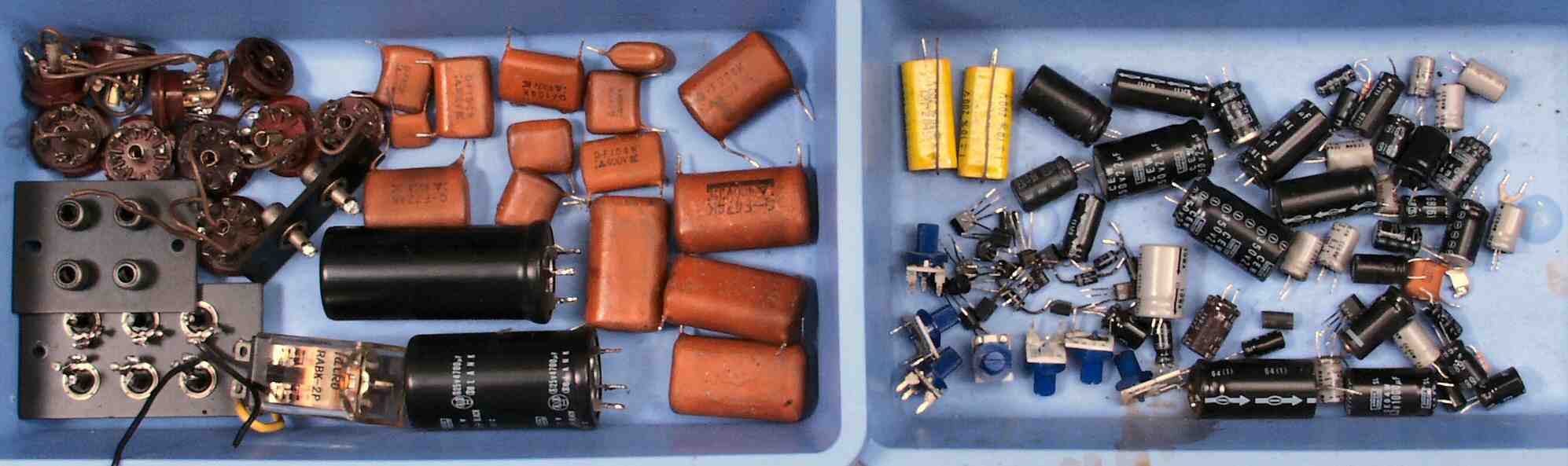

Ｃ−ＢＡ．　交換部品

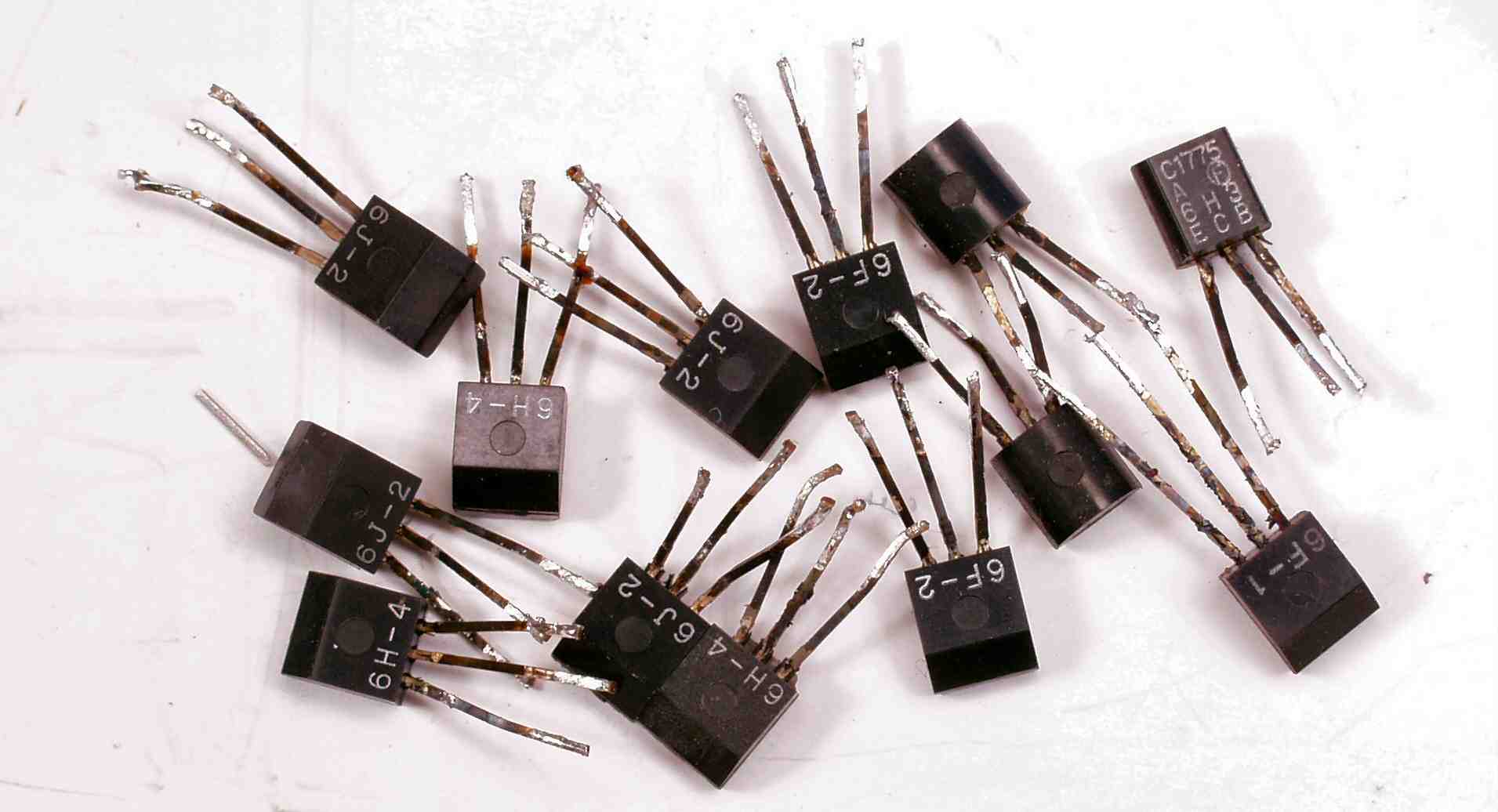

Ｃ−ＢＢ．　交換部品。　交換した足が真っ黒なＴＲ（トランジスター）

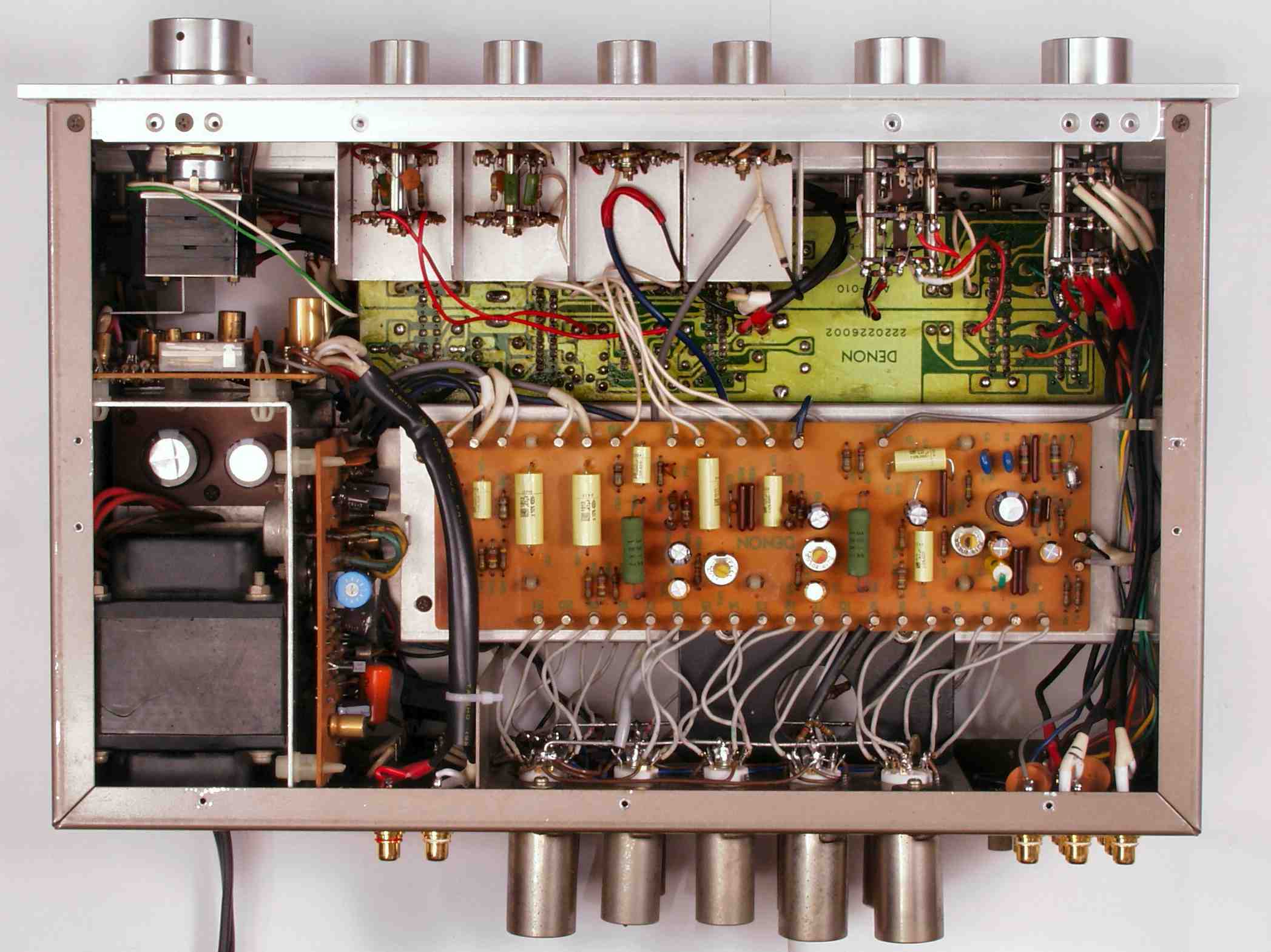

Ｃ−ＣＡ．　修理前　上から見る

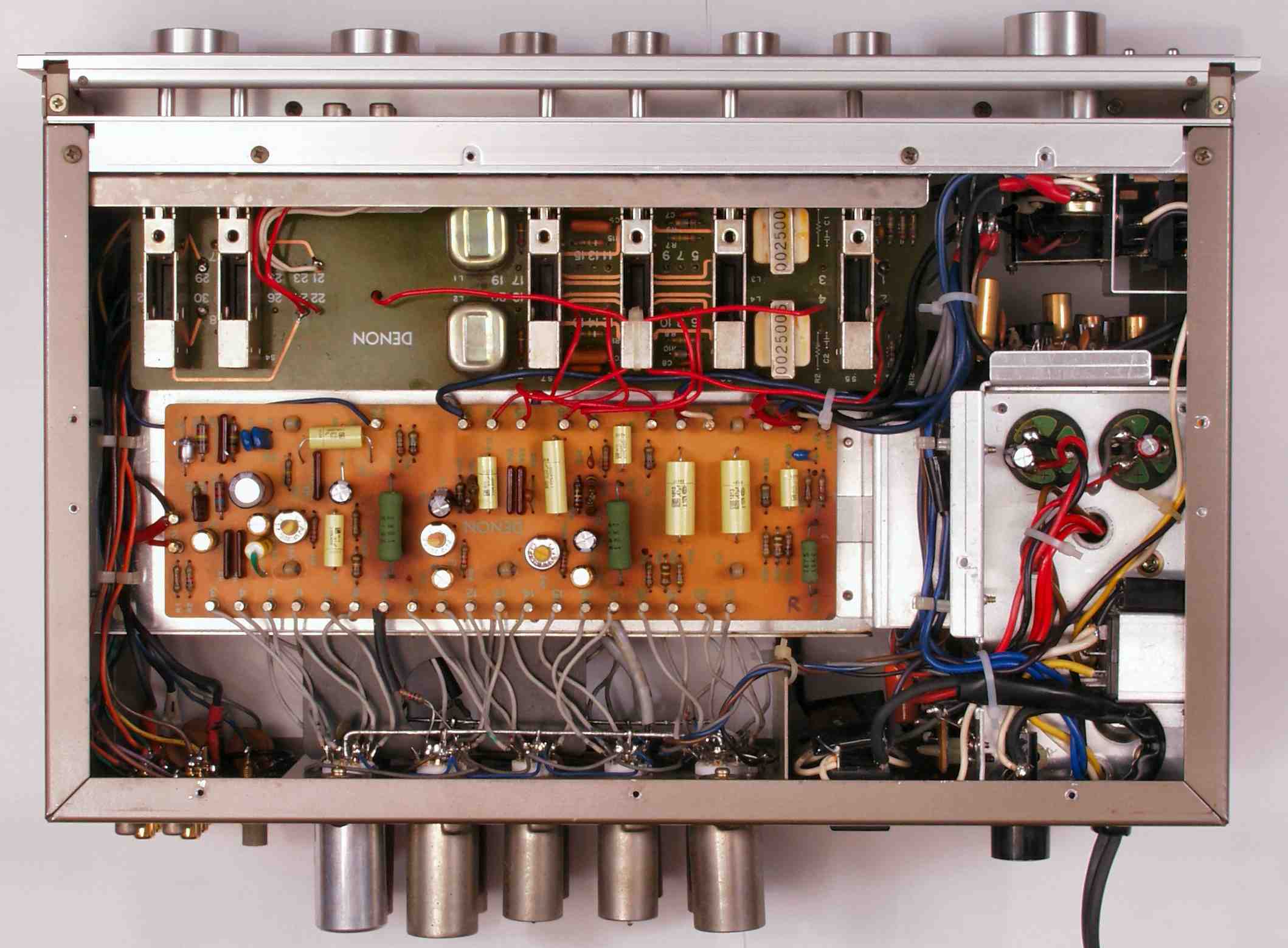

Ｃ−ＣＢ．　修理後　上から見る

Ｃ−ＣＣ．　修理前　下から見る

Ｃ−ＣＤ．　修理後　下から見る

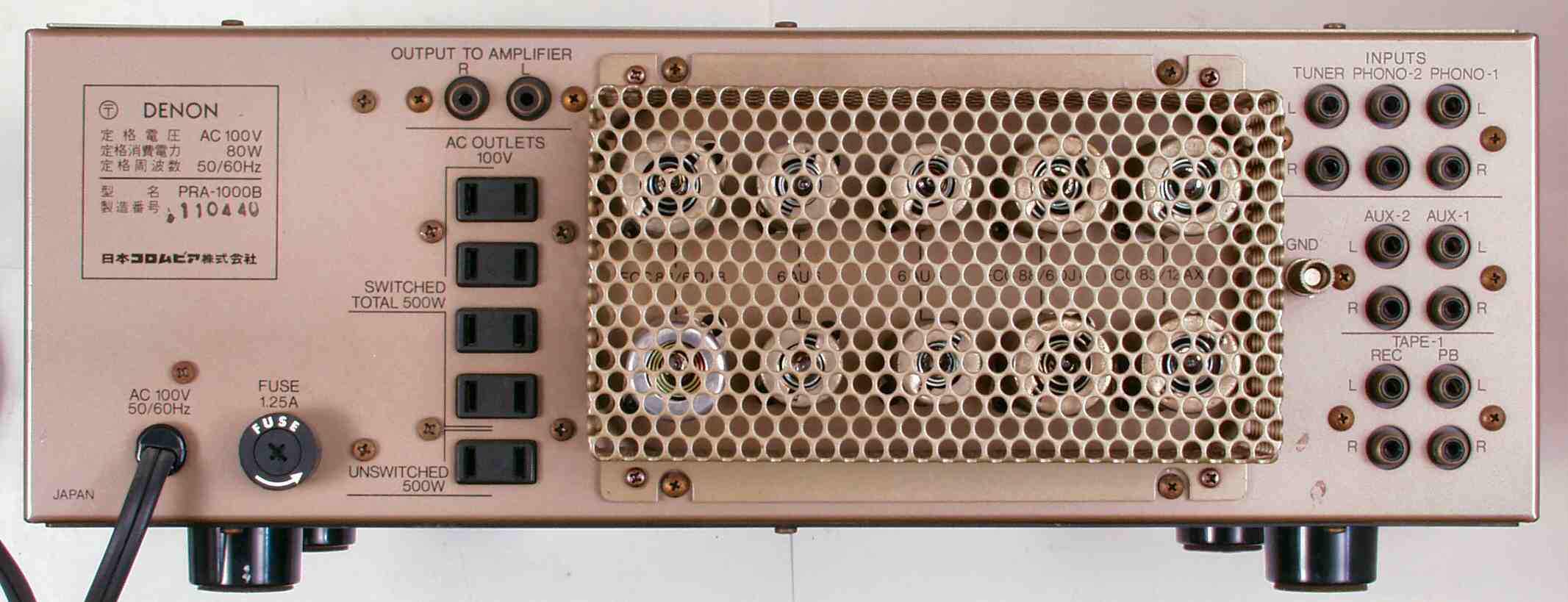

Ｃ−ＣＥ．　完成　綺麗なお尻で帰る。

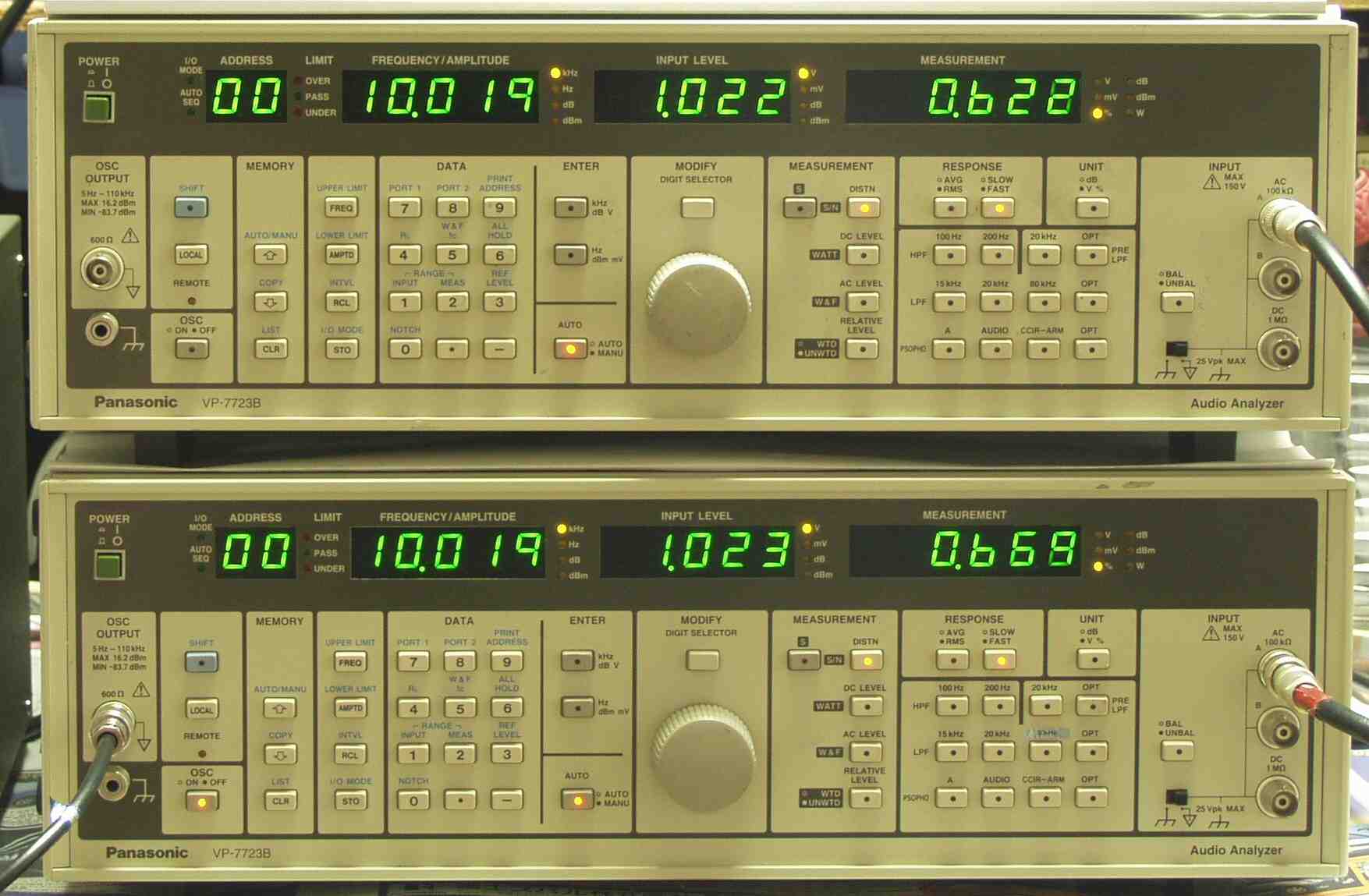

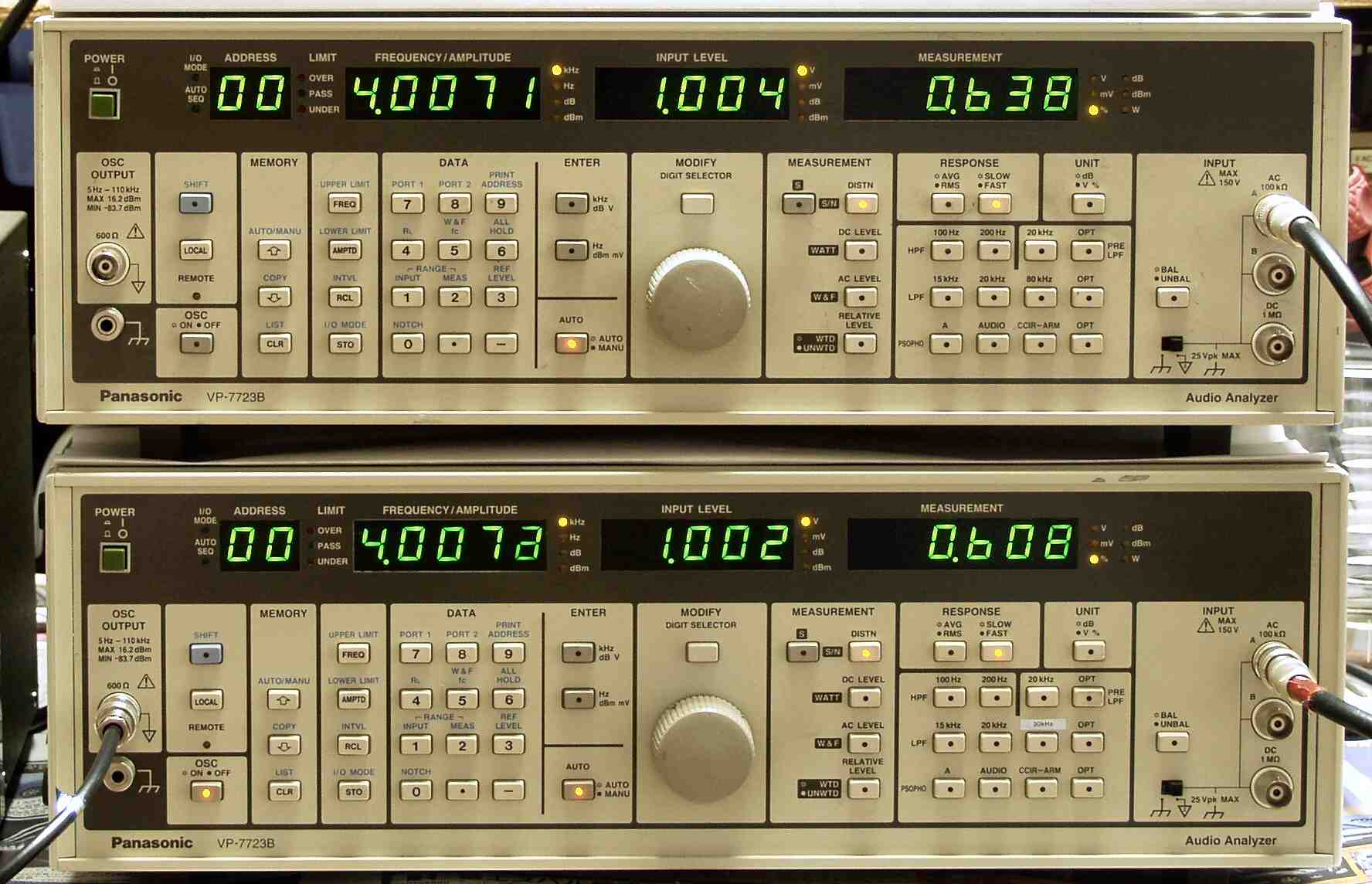

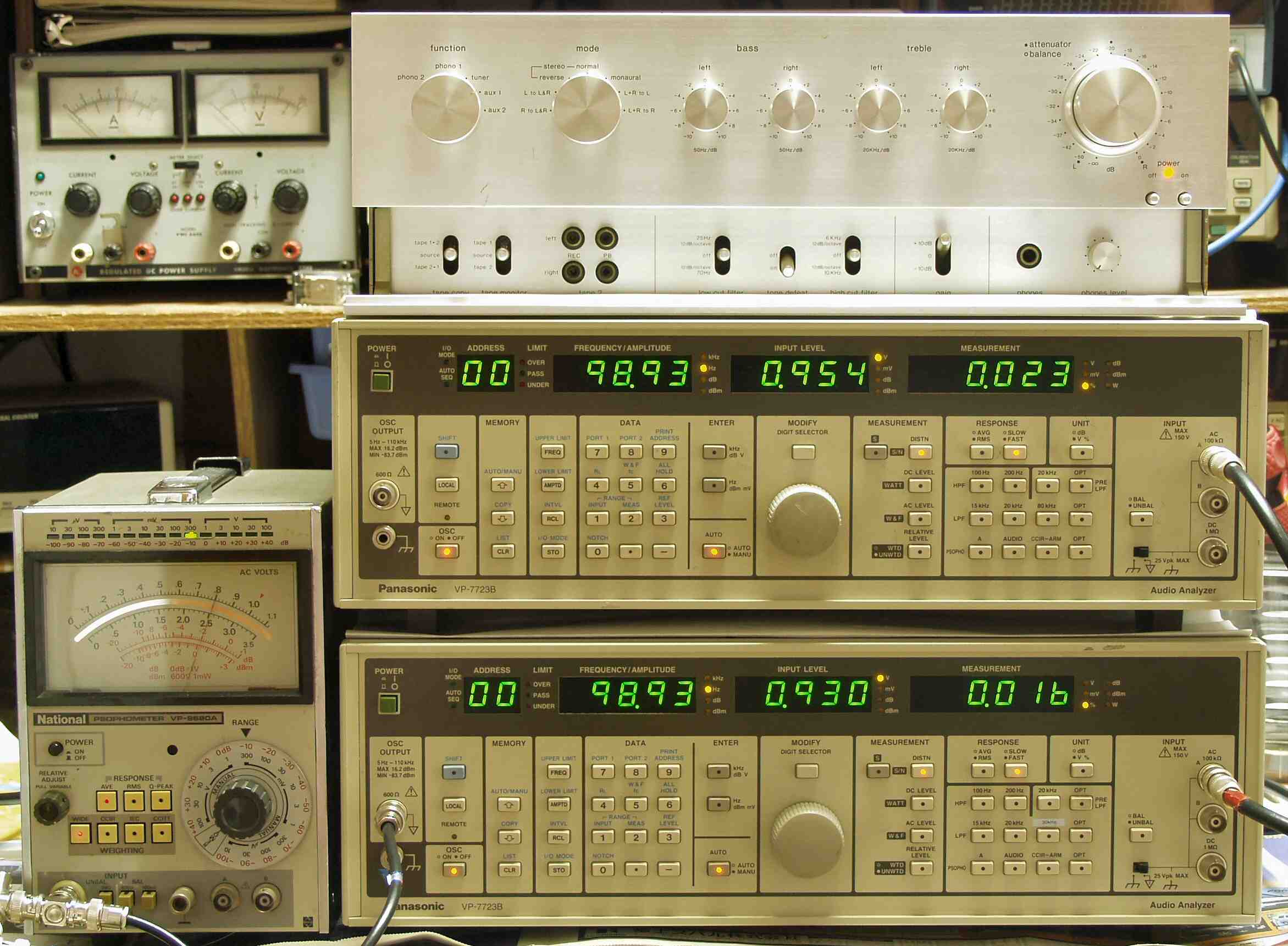

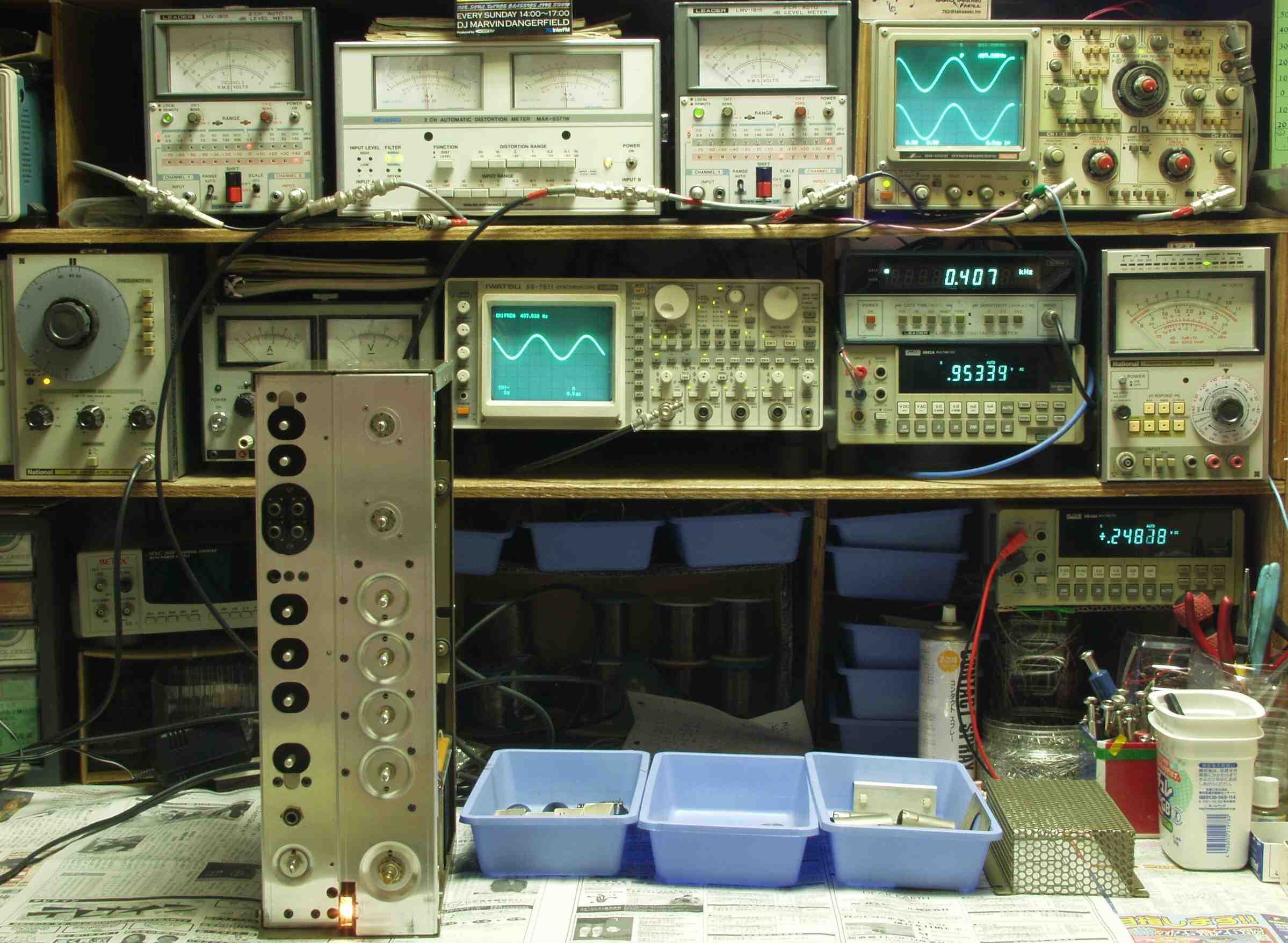

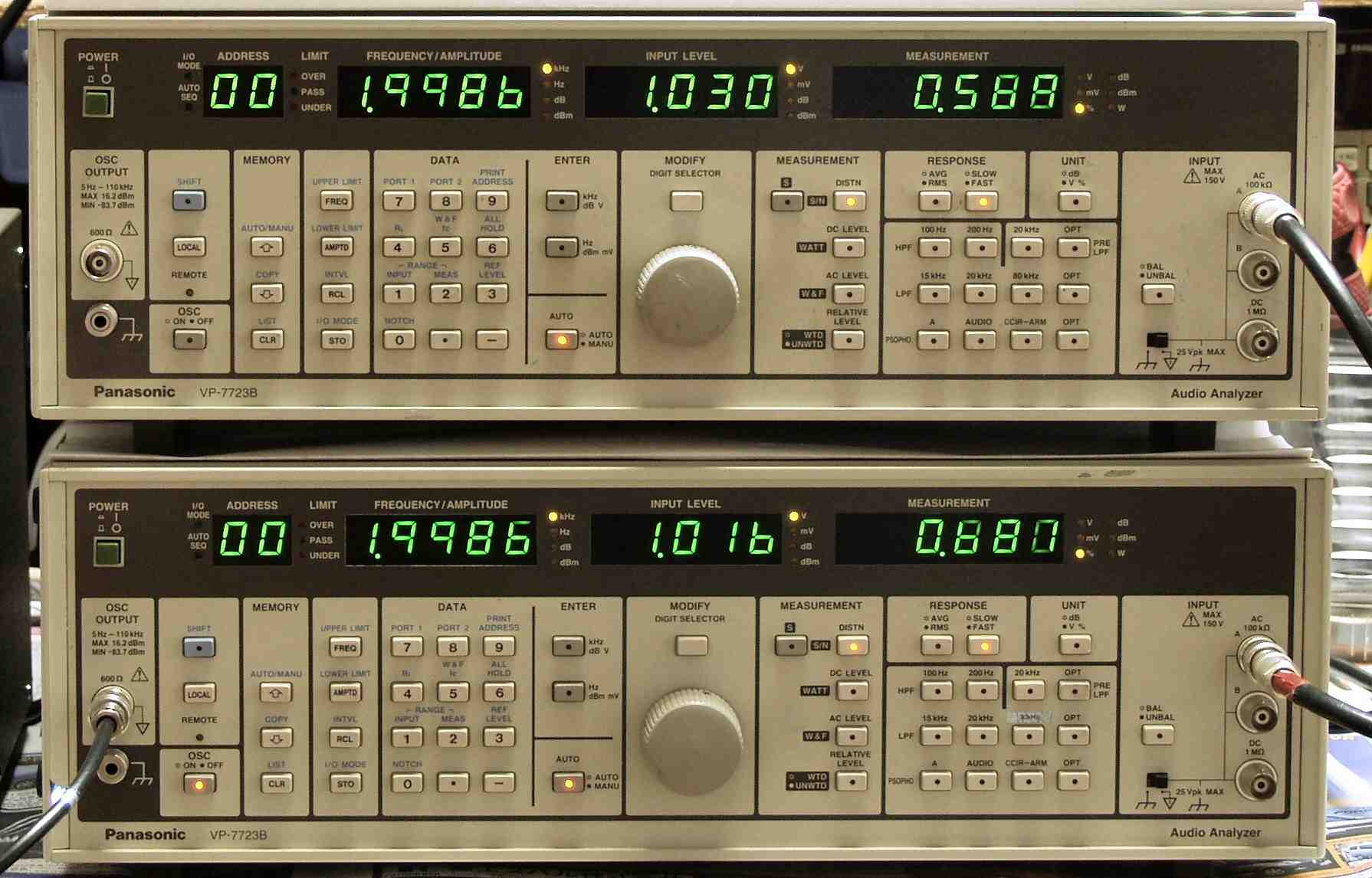

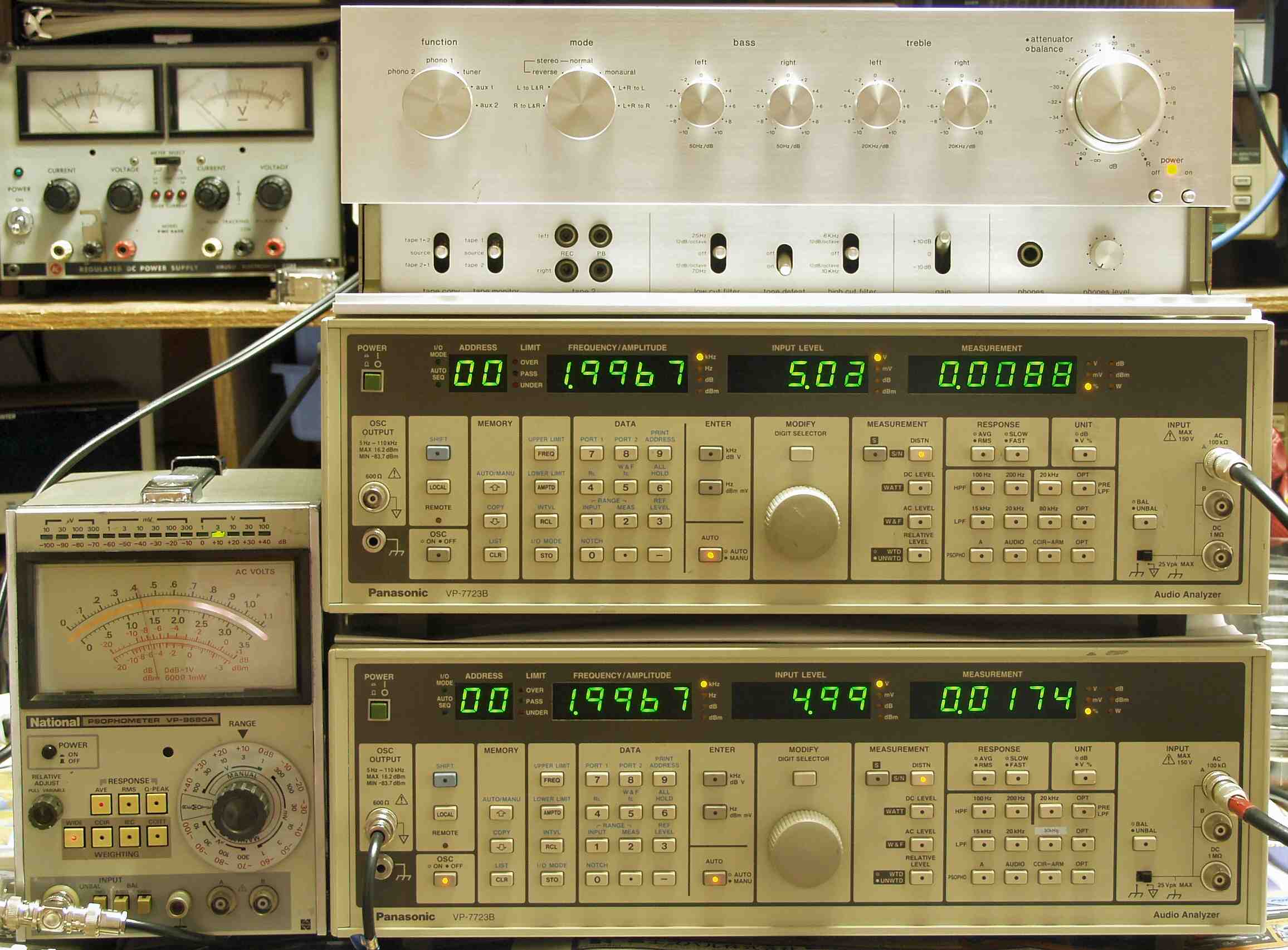

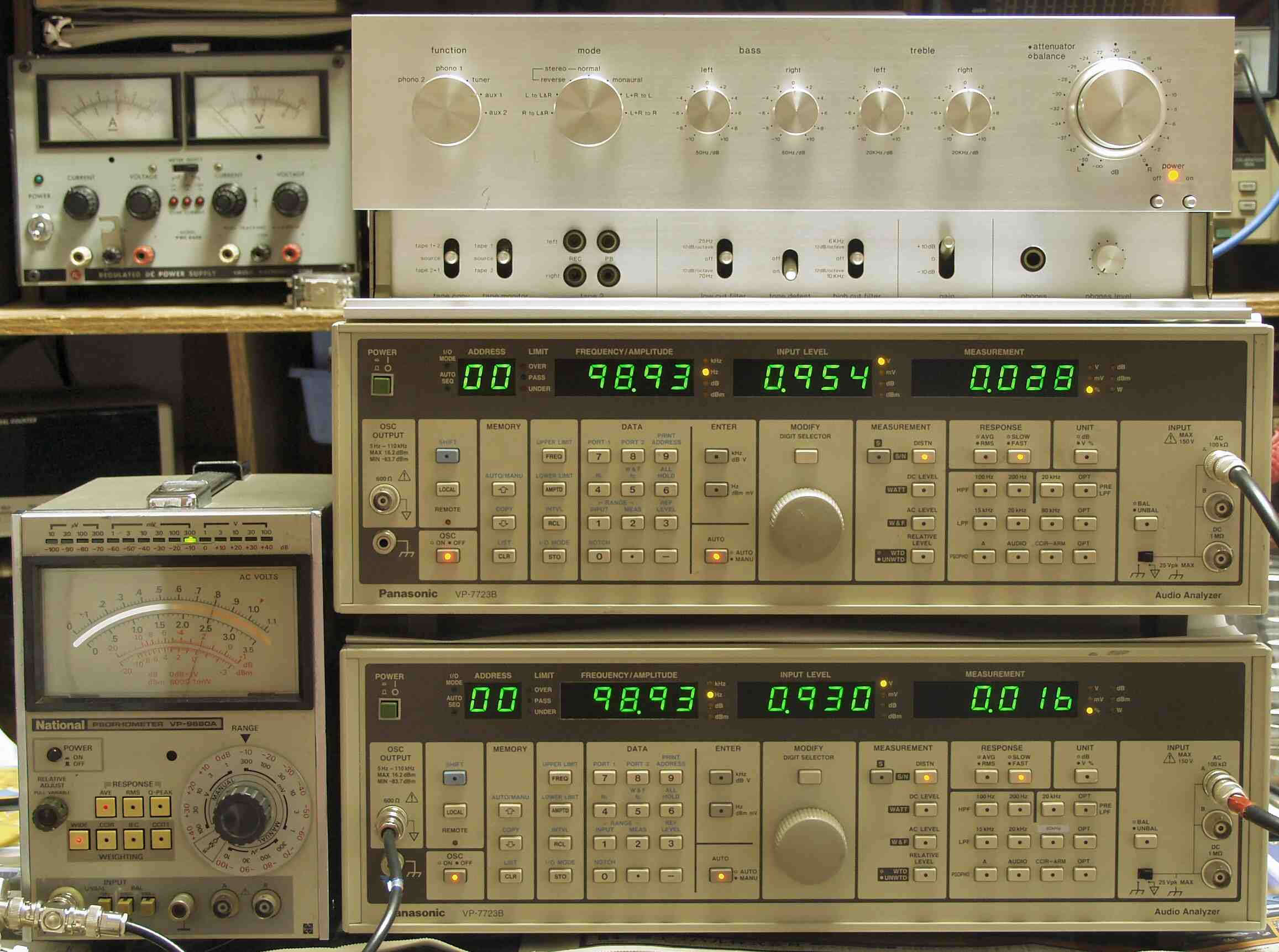

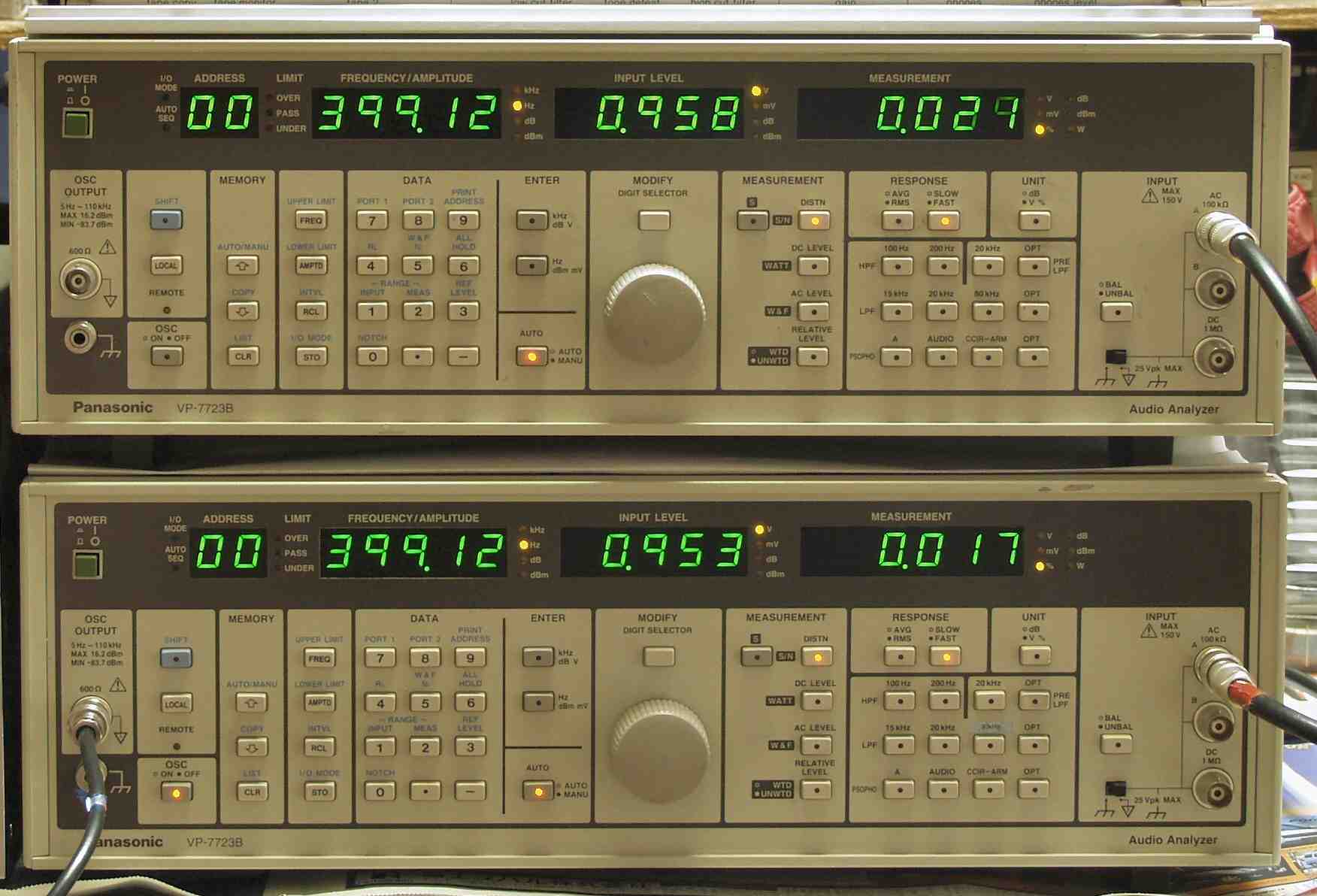

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下側オーディオアナライザーより１００ＨＺ・４００ＨＺ・１ＫＨＺ・２ＫＨＺの信号を出し（歪み率＝約０．０００６％）これをＡＭＰに入力し、出力を測定 　　　上段オーディオアナライザー（ＶＰ−７７２３Ｂ）＝Ｒ側ＡＭＰ測定。 　　　下段オーディオアナライザー（ＶＰ−７７２３Ｂ）＝Ｌ側ＡＭＰ測定。 　　　下段左端ノイズメータ（ＶＰ−９６８０Ａ）＝入力信号レベル測定。 　　　定格（カタログより） 　　　　　　　PHONO2　2.5mV／30KΩ 　　　　　　　TUNER　250mV／200KΩ。AUX1＆2　250mV／200KΩ。TAPE PB-1＆2　250mV／200KΩ 　　　　　　　定格出力 　1Vrms 　　　　　　　全高調波ひずみ率 　0.06％以下（出力5V・1KHz）

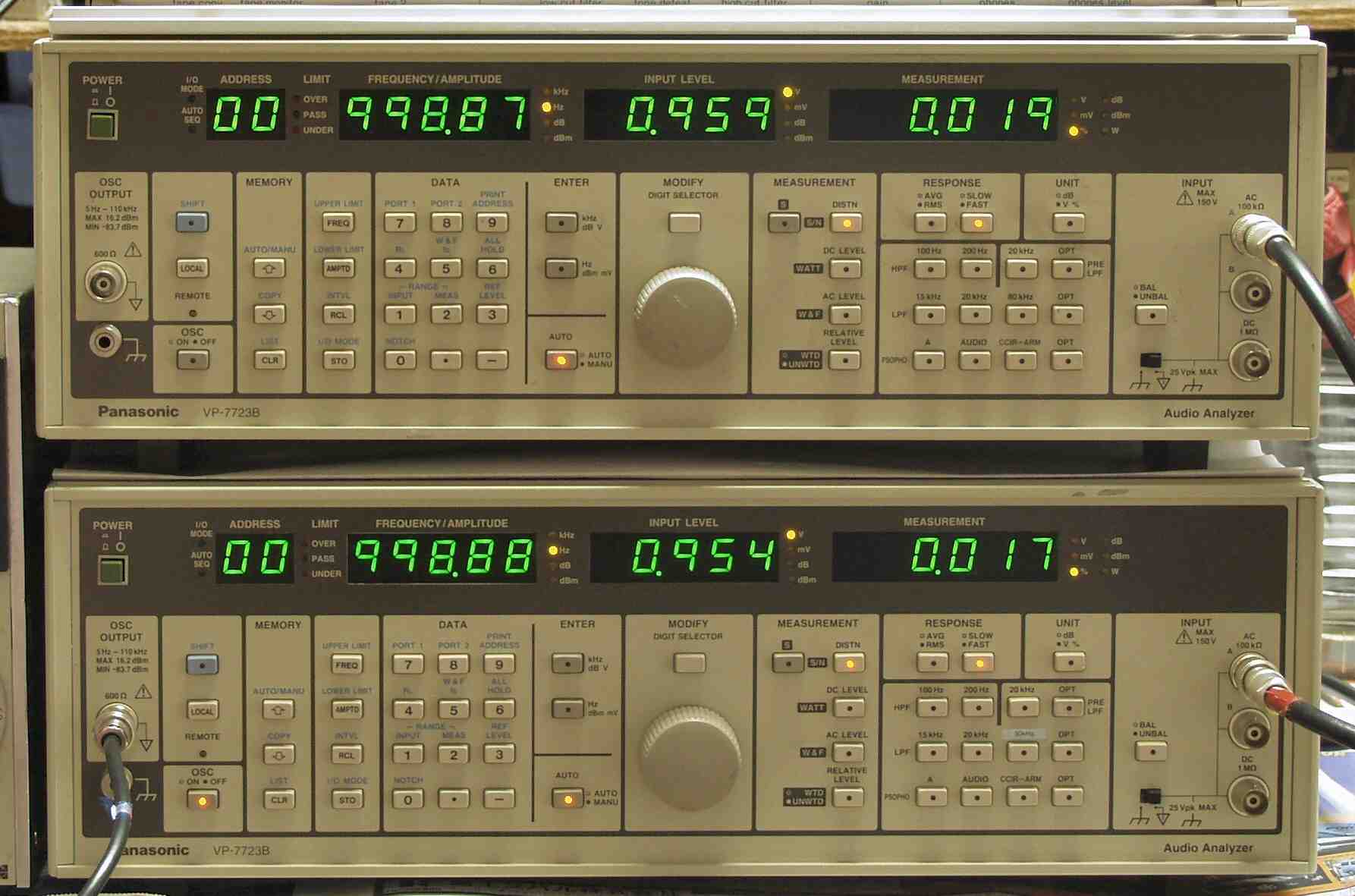

Ｅ−２Ａ．　ＡＵＸ入力端子に２５０ｍＶ・１００ＨＺを入力。　出力＝１Ｖ、歪み率＝０．０２％。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＶＲはＭａｘ位置。　上段＝Ｒ側ＡＭＰ測定。　下段＝Ｒ側ＡＭＰ測定。

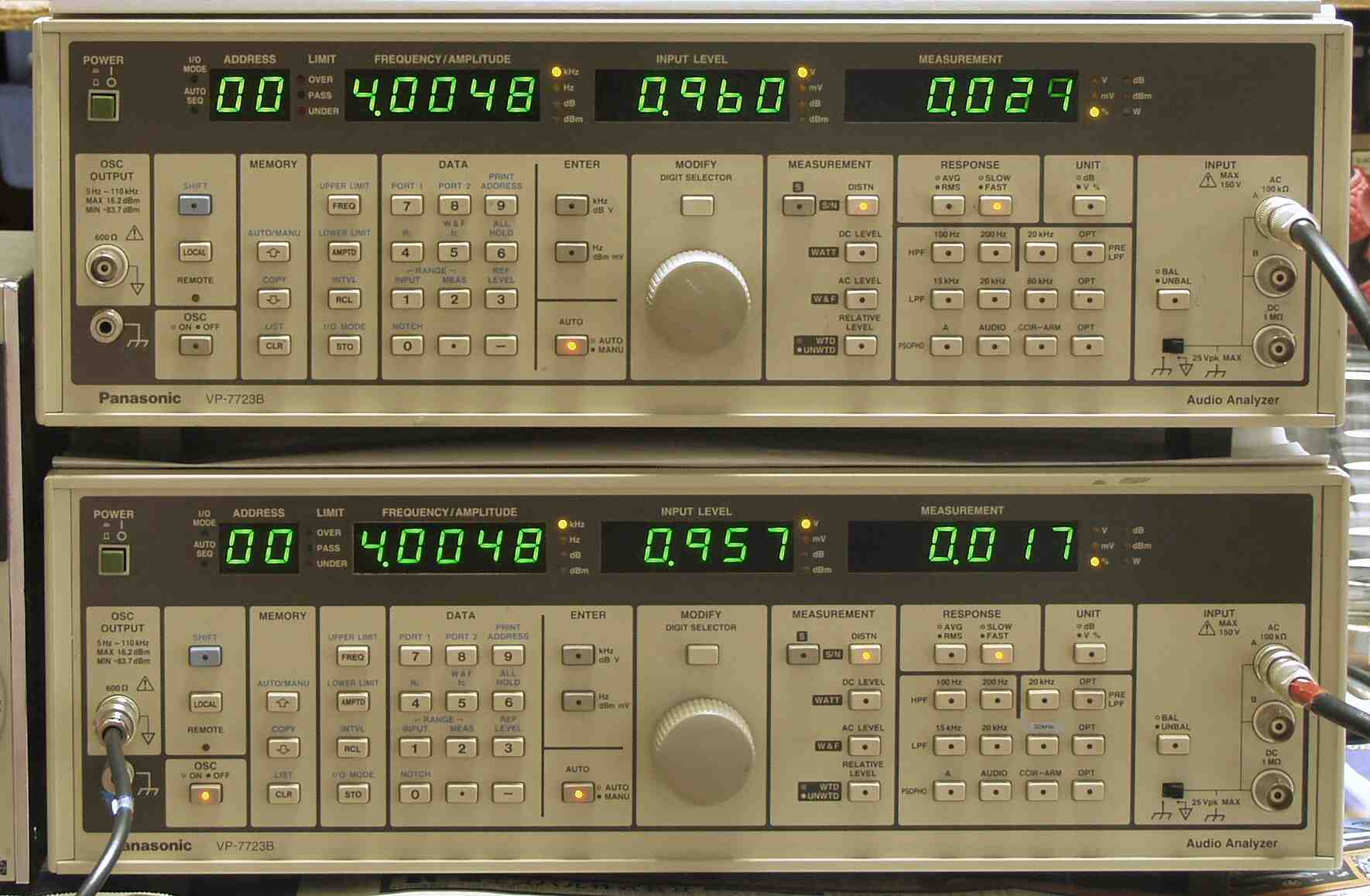

Ｅ−２Ｂ．　ＡＵＸ入力端子に２５０ｍＶ・４００ＨＺを入力。　出力＝１Ｖ、歪み率＝０．０２％。

Ｅ−２Ｃ．　ＡＵＸ入力端子に２５０ｍＶ・１ＫＨＺを入力。　出力＝１Ｖ、歪み率＝０．０２％。

Ｅ−２Ｄ．　ＡＵＸ入力端子に２５０ｍＶ・４ＫＨＺを入力。　出力＝１Ｖ、歪み率＝０．０２％。

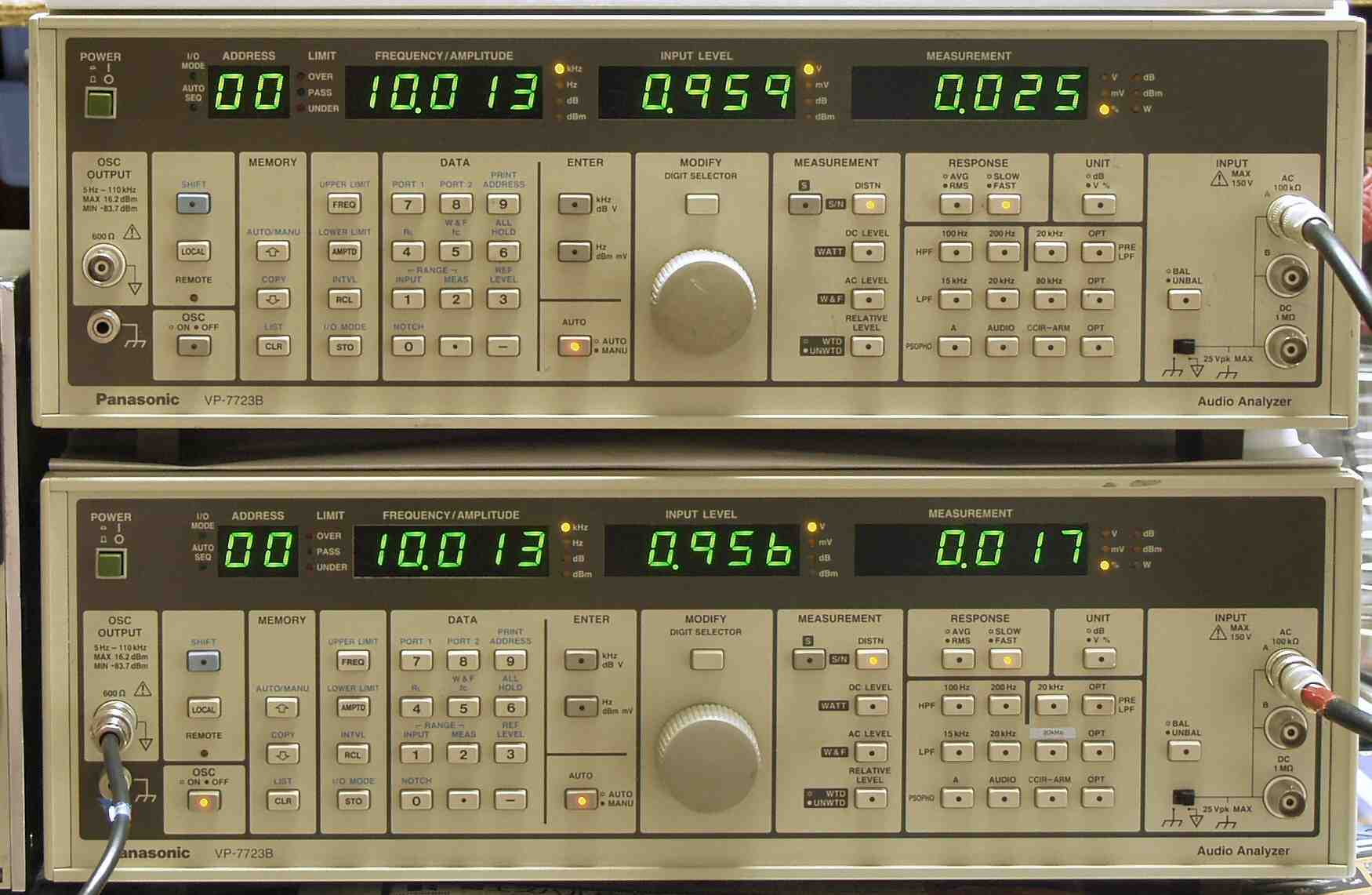

Ｅ−２Ｅ．　ＡＵＸ入力端子に２５０ｍＶ・１０ＫＨＺを入力。　出力＝１Ｖ、歪み率＝０．０２％。

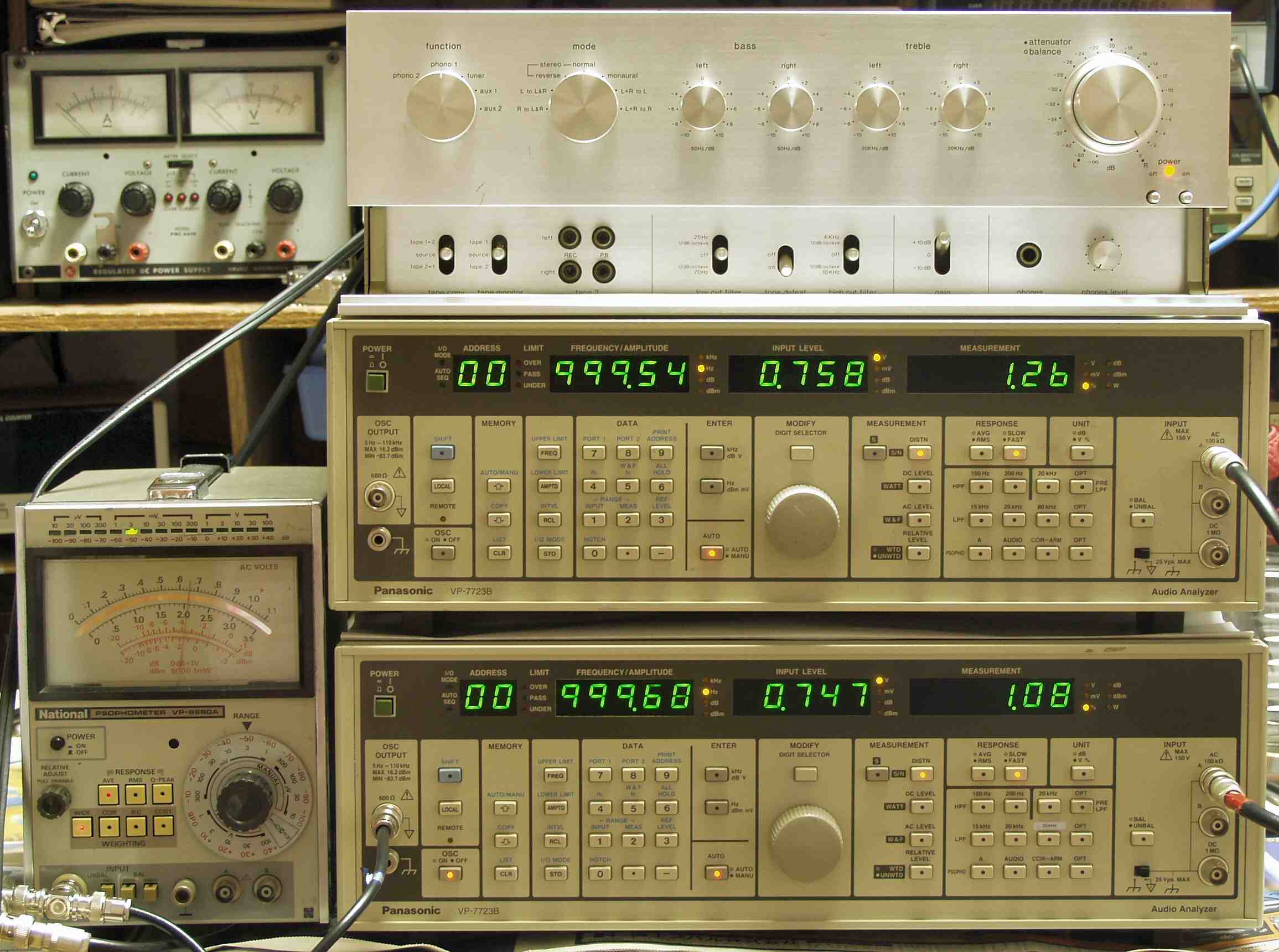

Ｅ−３Ａ．　ＰＨＯＮＯ入力端子に２．５ｍＶ・１ＫＨＺを入力。　出力＝０．８Ｖ、歪み率＝１．２％。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＶＲはＭａｘ位置。　上段＝Ｒ側ＡＭＰ測定。　下段＝Ｒ側ＡＭＰ測定。 　　　　　　　　　　　　　　　　　　　　　　　測定値が高いのは、上下のシールド（蓋）が無い為

Ｅ−３Ｂ．　ＰＨＯＮＯ入力端子に１００ＨＺを入力。　出力＝１Ｖ、歪み率＝０．６％。

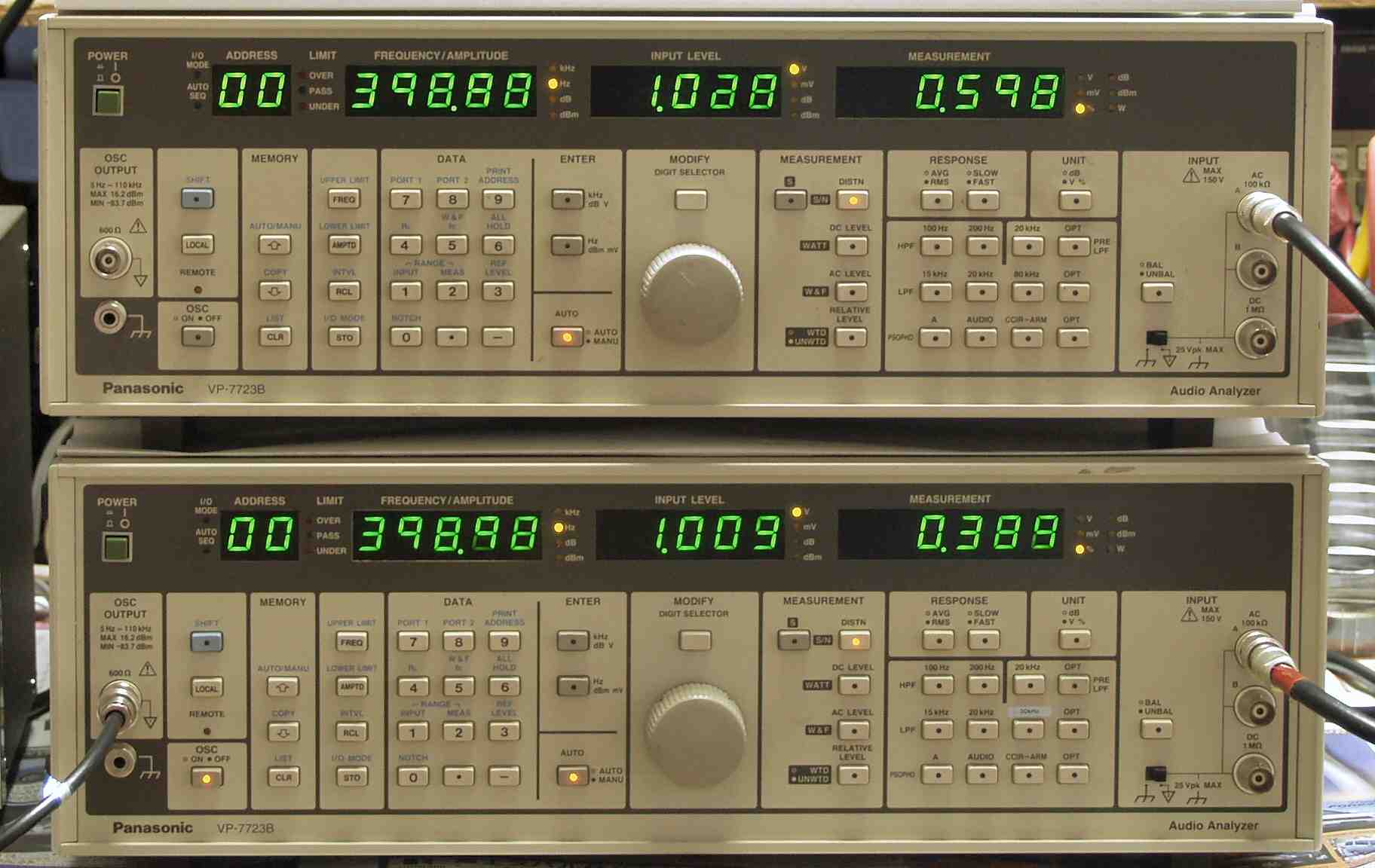

Ｅ−３Ｃ．　ＰＨＯＮＯ入力端子に４００ＨＺを入力。　出力＝０．８Ｖ、歪み率＝１．２％。

Ｅ−３Ｄ．　ＰＨＯＮＯ入力端子に２ＫＨＺを入力。　出力＝１Ｖ、歪み率＝０．７％。

Ｅ−３Ｅ．　ＰＨＯＮＯ入力端子に４ＫＨＺを入力。　出力＝１Ｖ、歪み率＝０．７％。

Ｅ−３Ｆ．　ＰＨＯＮＯ入力端子に１０ＫＨＺを入力。　出力＝１Ｖ、歪み率＝０．７％。

Ｅ−４．　ＡＵＸ入力端子に入力。　出力＝５Ｖ、歪み率＝０．０８％。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＶＲはＭａｘ位置。　上段＝Ｒ側ＡＭＰ測定。　下段＝Ｒ側ＡＭＰ測定。

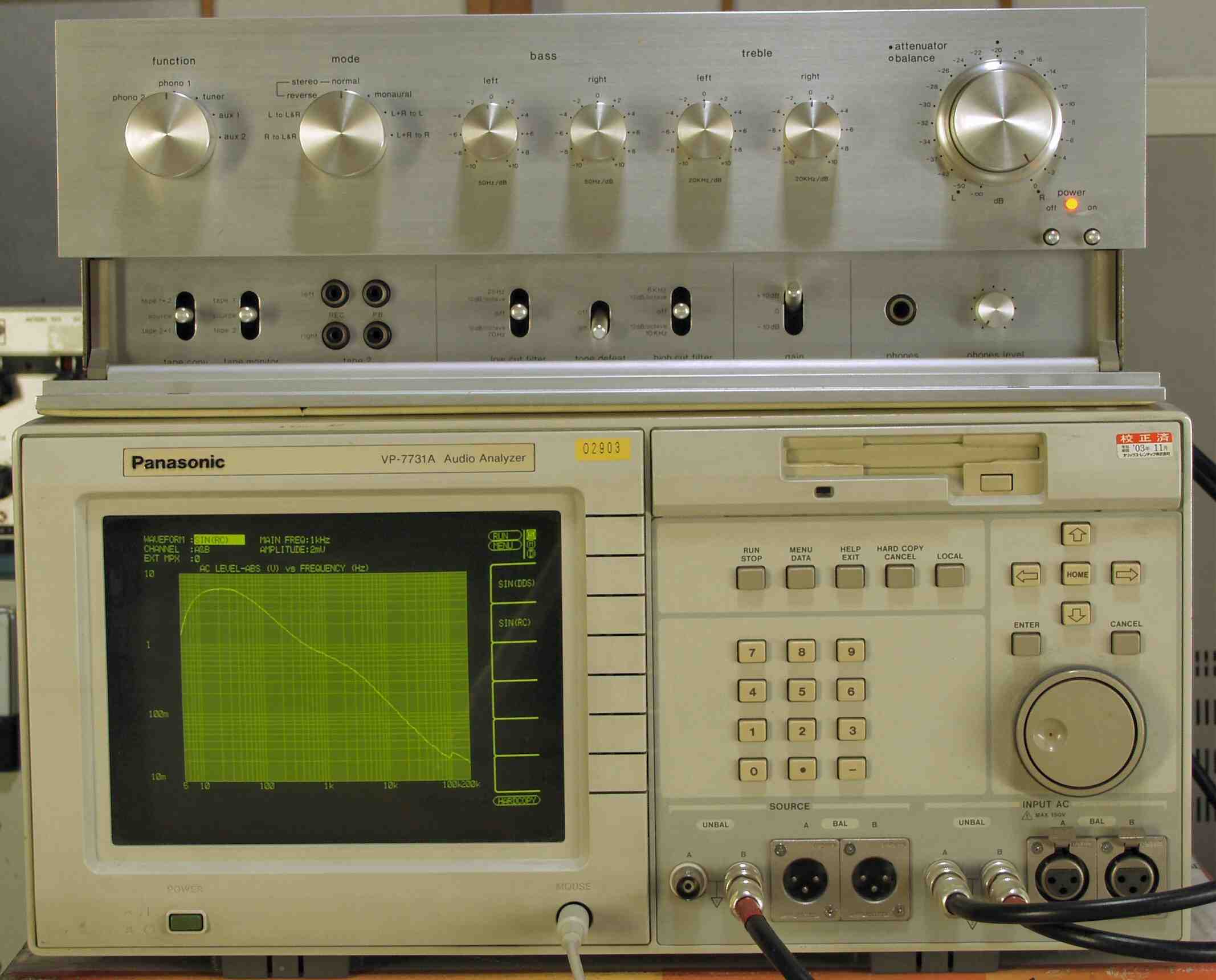

Ｆ．　上位測定機器での調整・測定 Ｆ−１．　上位測定器で調整・測定。完成後の検査なので、上記より良いはず（シールド・ケースが完備）

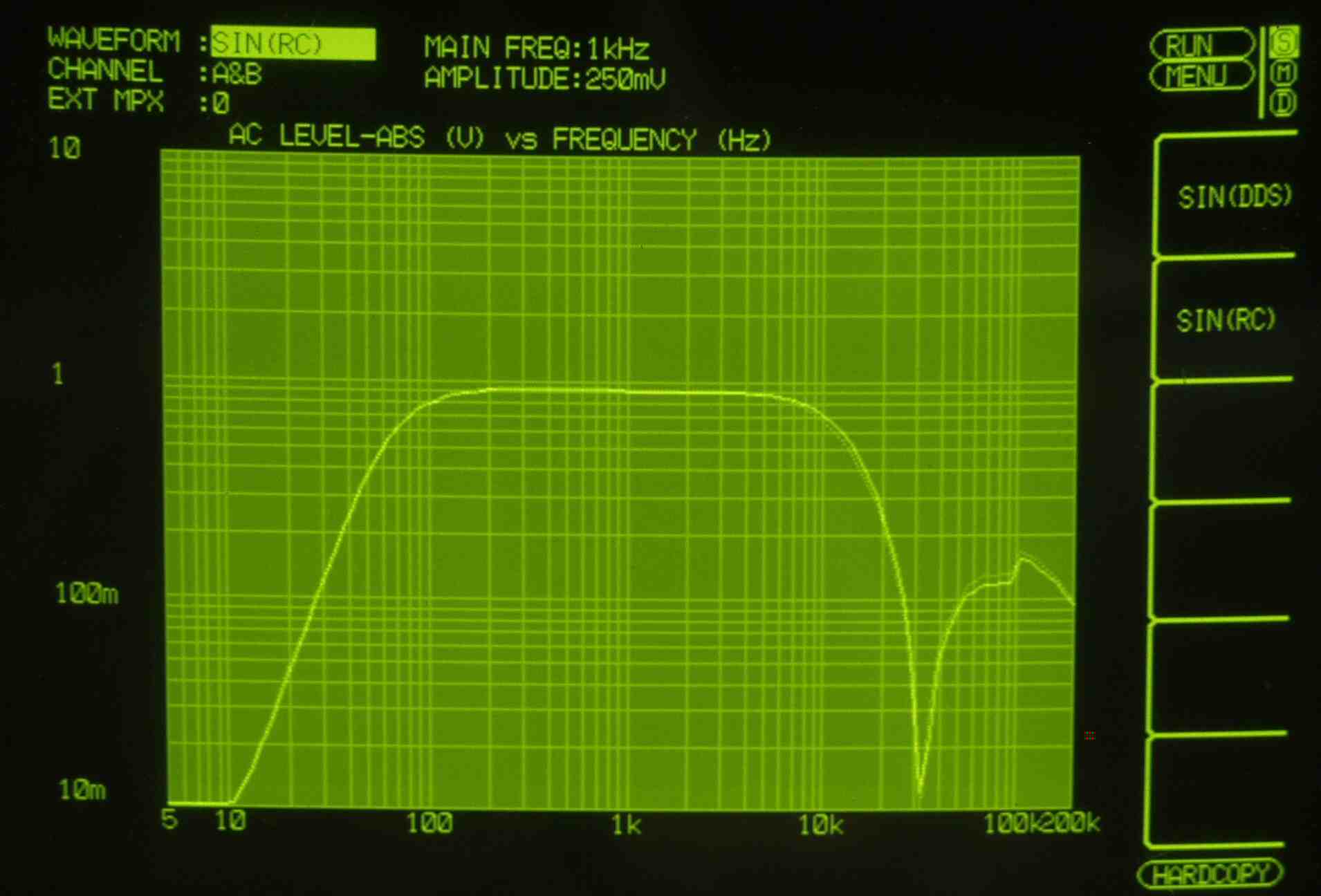

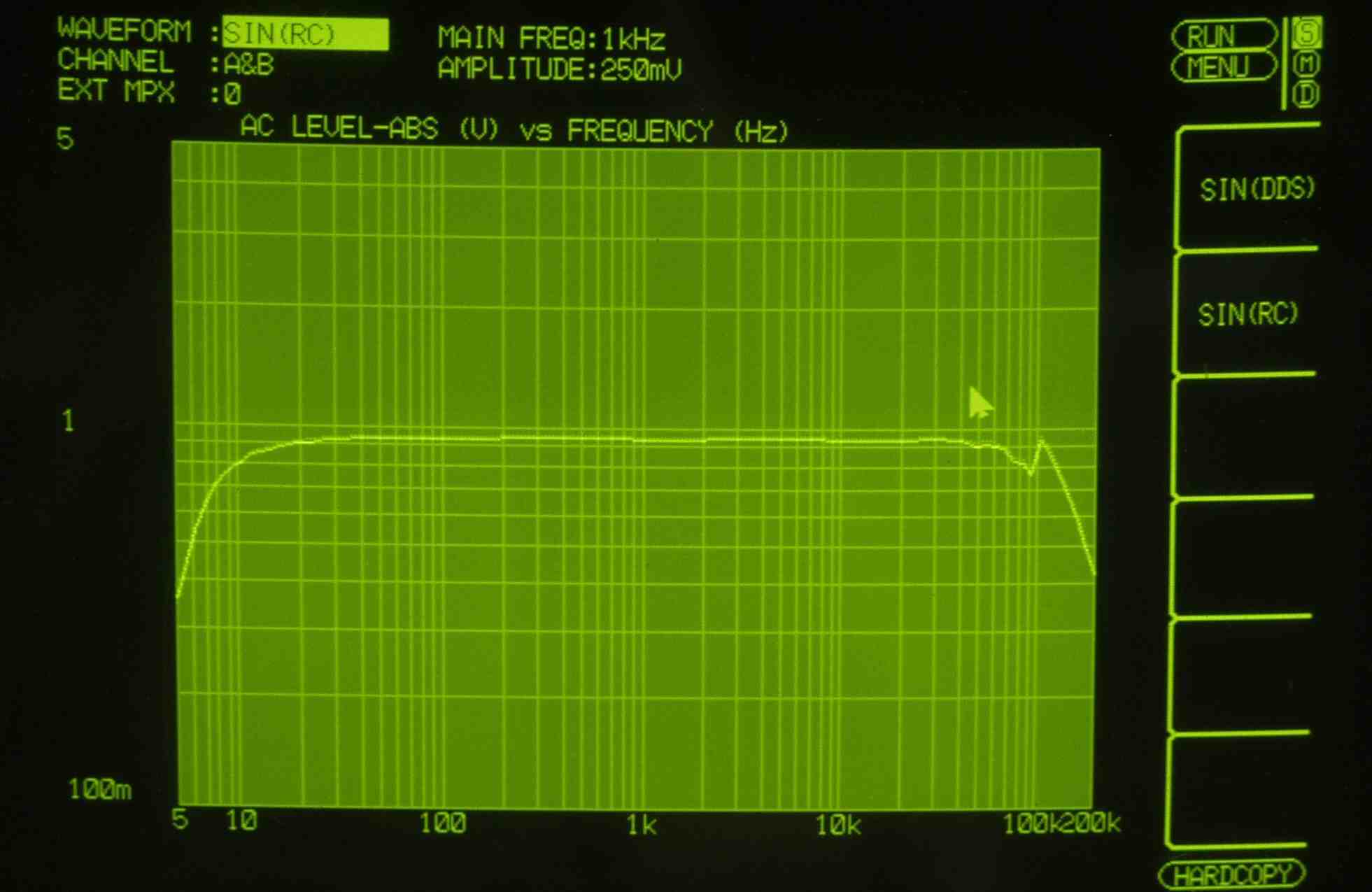

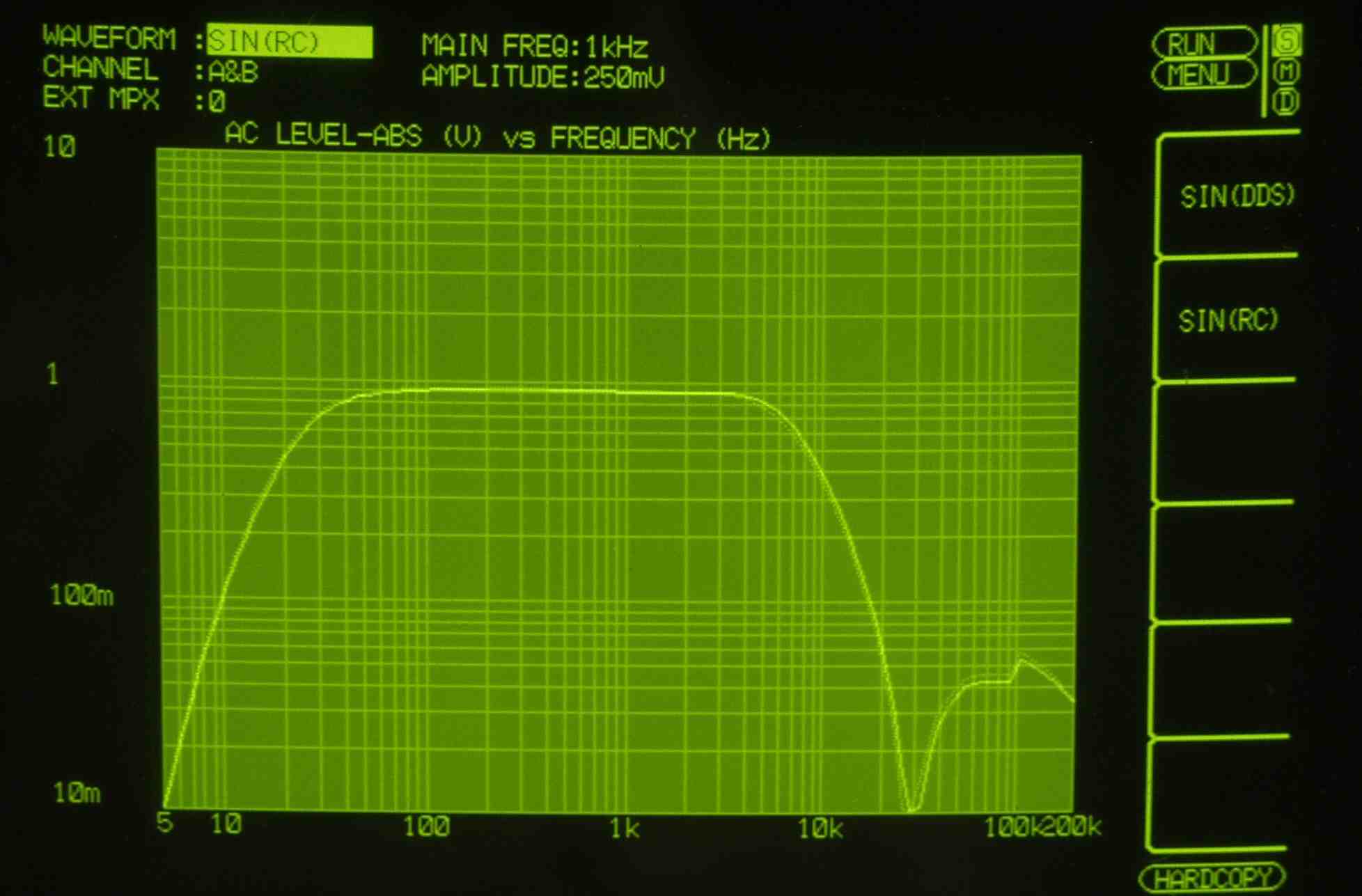

Ｆ−２Ａ．　入出力特性測定。　ＡＵＸ入力端子に２５０ｍＶを入力。　　出力＝１Ｖ。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

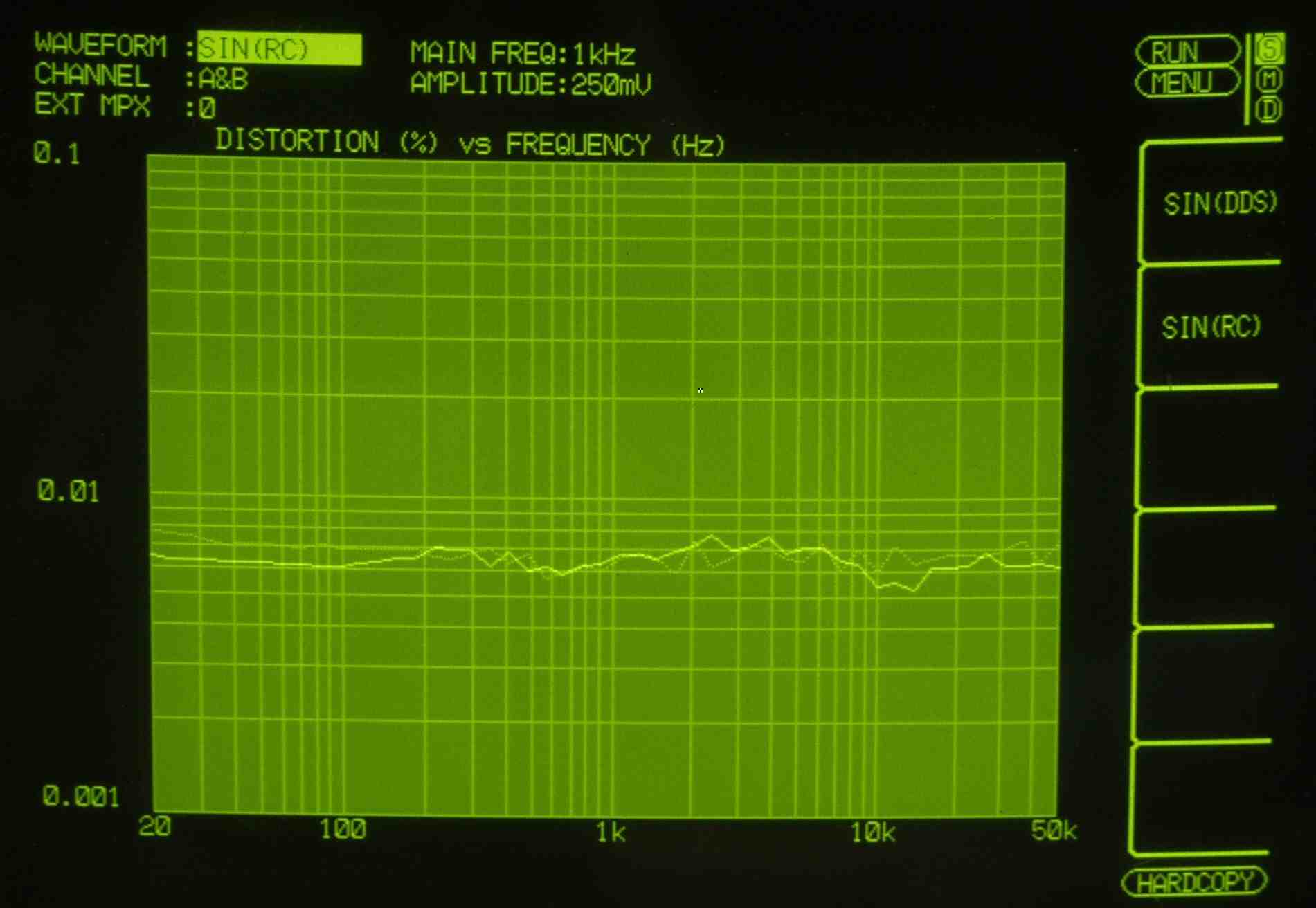

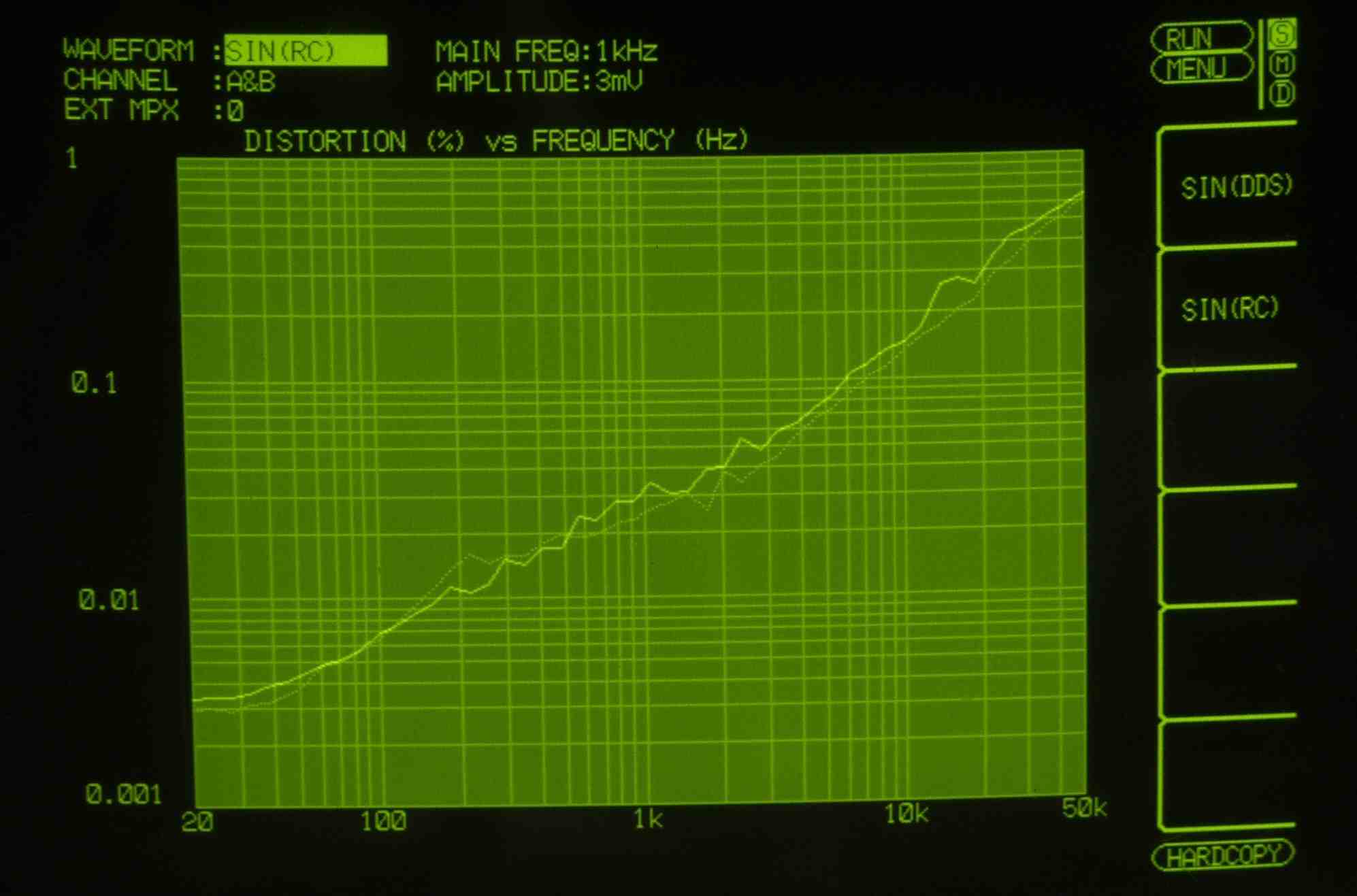

Ｆ−２Ｂ．　入出力歪み測定。　ＡＵＸ入力端子に２５０ｍＶを入力。　ＶＲはＭａｘ位置。

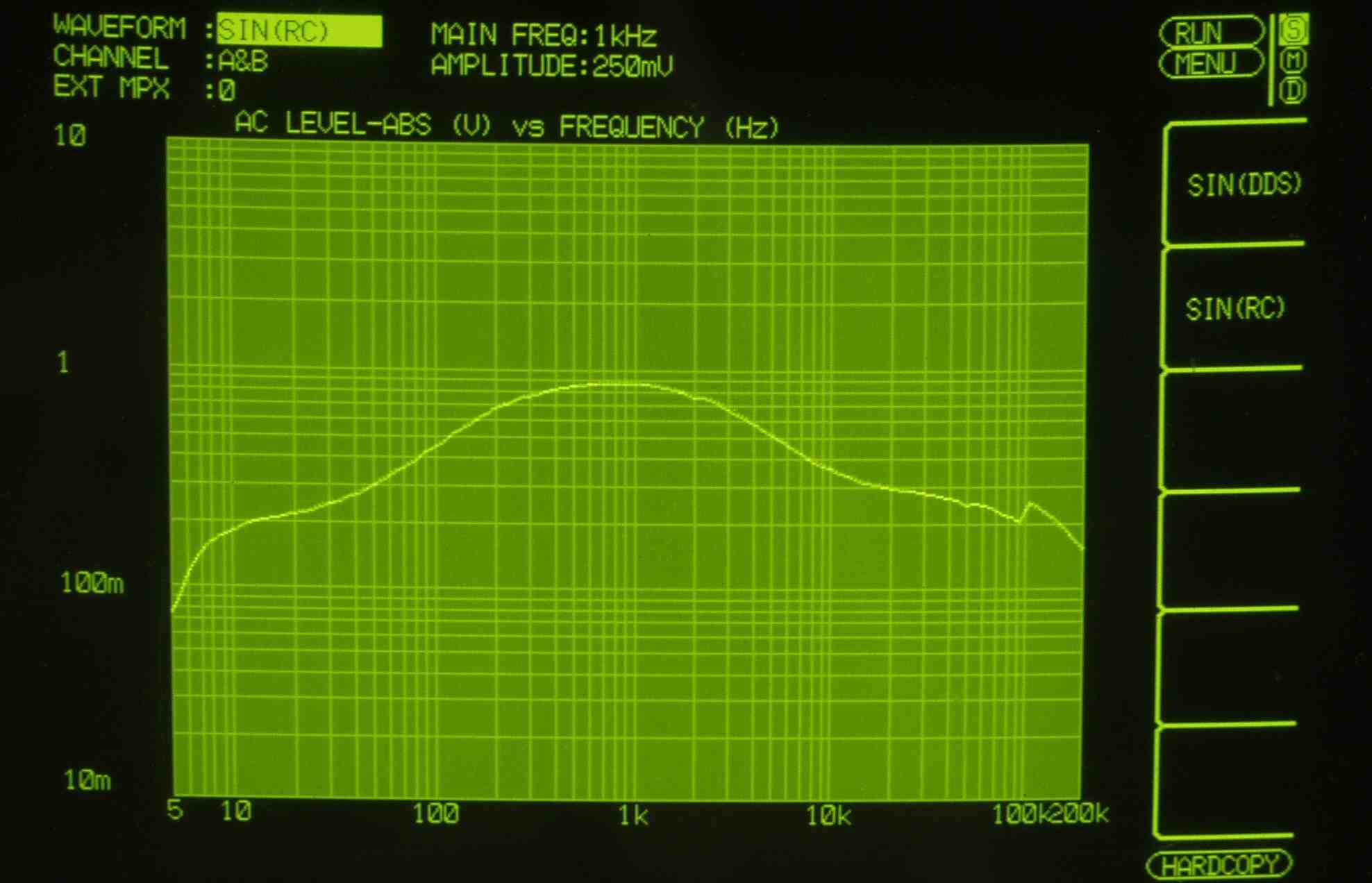

Ｆ−３Ａ．　入出力特性測定。　ＡＵＸ入力端子に２５０ｍＶを入力。　ＢＡＳＳ＿ＶＲ＿Ｍａｘ　＆　ＴＲＥＢＬＥ＿ＶＲ＿Ｍａｘ。

Ｆ−３Ｂ．　入出力特性測定。　ＡＵＸ入力端子に２５０ｍＶを入力。　ＢＡＳＳ＿ＶＲ＿Ｍｉｎ　＆　ＴＲＥＢＬＥ＿ＶＲ＿Ｍｉｎ。

Ｆ−４Ａ．　入出力特性測定。　ＡＵＸ入力端子に２５０ｍＶを入力。　２５ＨＺ＿ＬｏｗＣｕｔFilter＿On　＆　６KＨＺ＿HiＣｕｔFilter＿On

Ｆ−４B．　入出力特性測定。　ＡＵＸ入力端子に２５０ｍＶを入力。　７０ＨＺ＿ＬｏｗＣｕｔFilter＿On　＆　１０KＨＺ＿HiＣｕｔFilter＿On

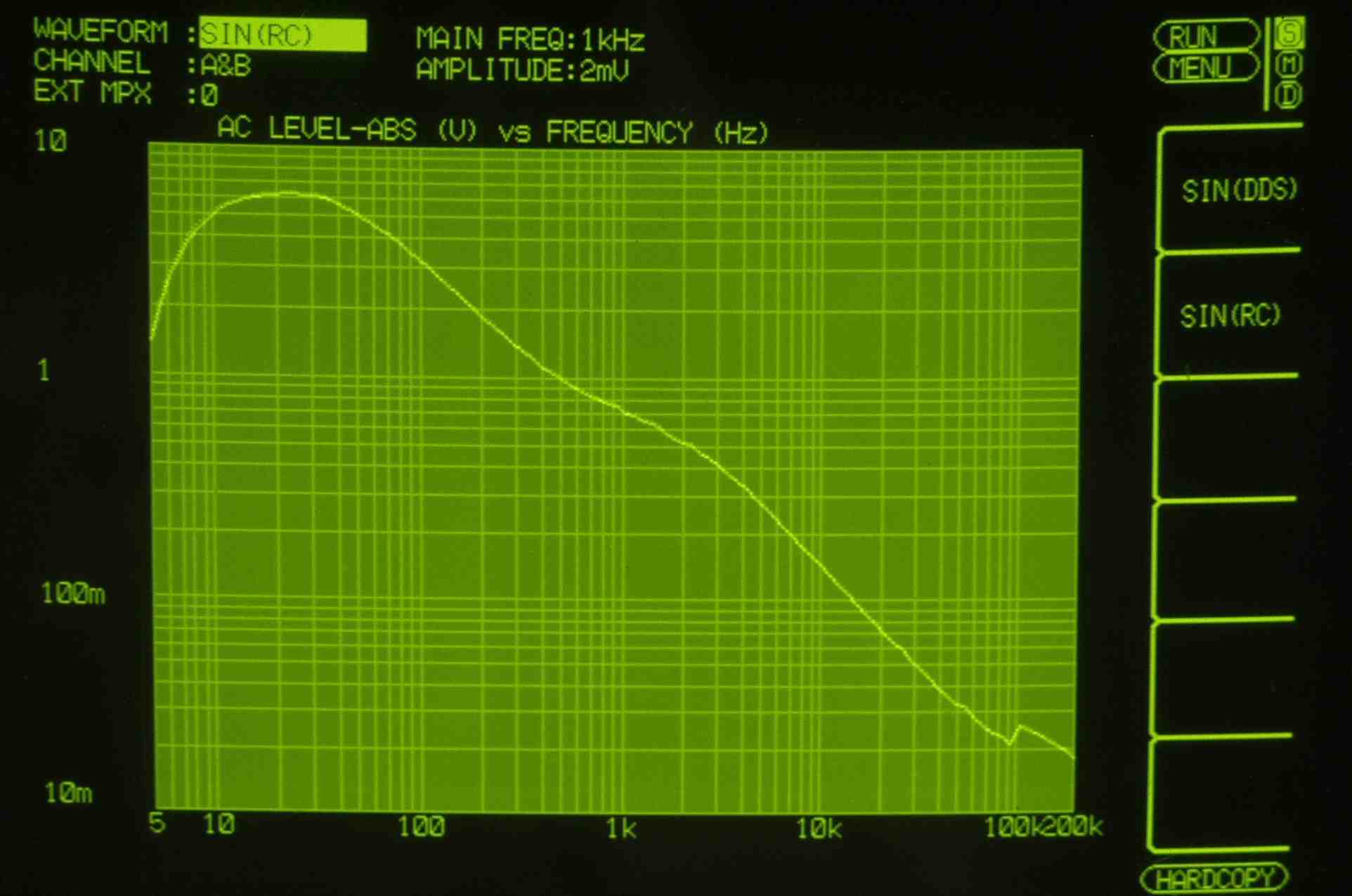

Ｆ−６Ａ．　　入出力特性測定。　ＰＨＯＮＯ入力端子に２ｍＶを入力。　ＶＲはＭａｘ位置。

Ｆ−６Ａ．　　入出力歪み測定。　ＰＨＯＮＯ入力端子に２ｍＶを入力。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　１０ＫＨＺ辺りから悪くなるのは、レベルが足らない為。

Ｅ−５．　２４時間エージング中。
