| Ｍｃｉｎｔｏｓｈ Ｃ−２０ 修理記録 |
| 平成１８年８月２８日到着 平成１９年１月４日完成 |
|

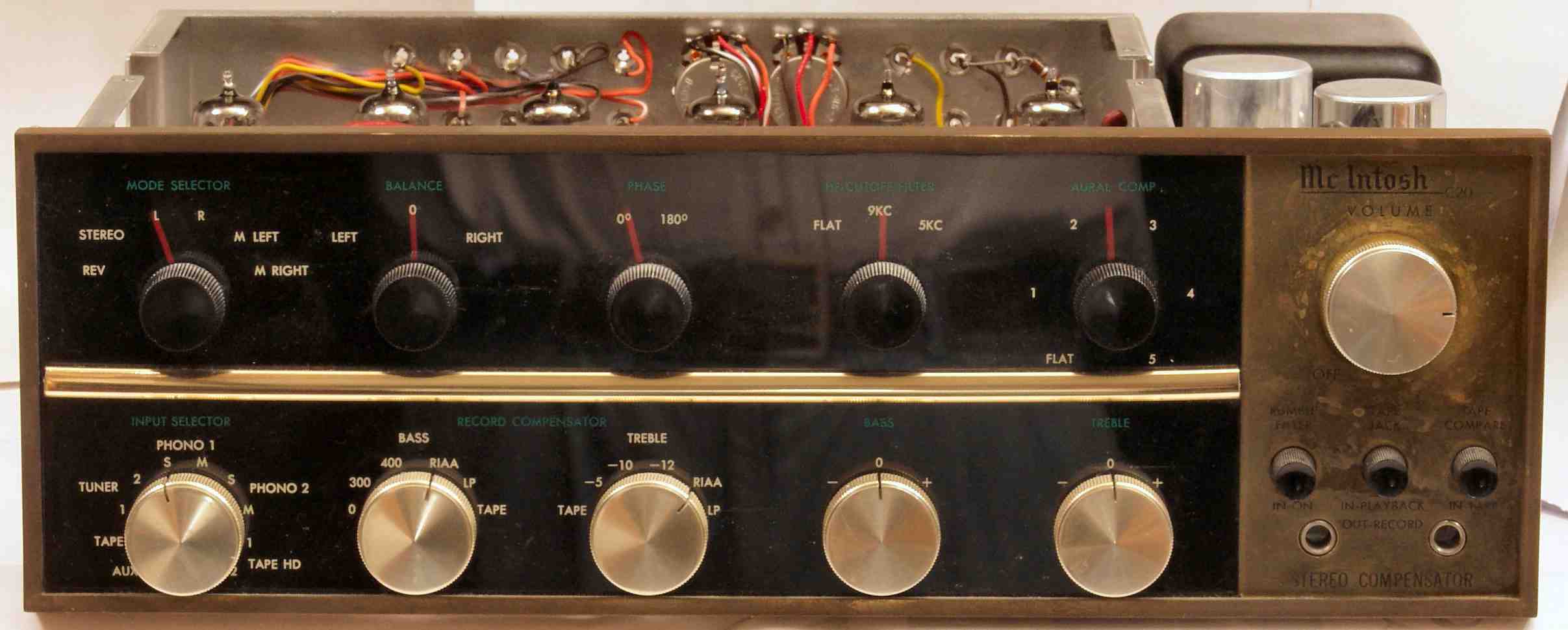

| Ａ． 修理前の点検・見積中 Ａ−１Ａ． 点検中 前から見る |
 |

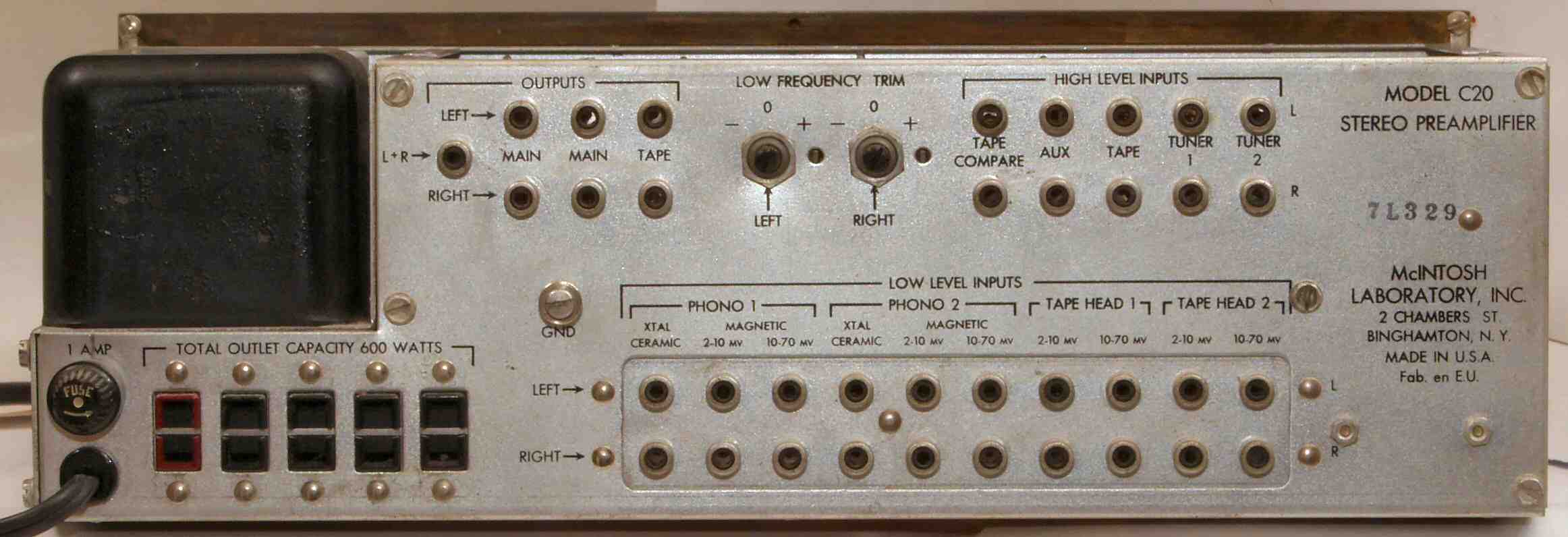

| Ａ−１Ｂ． 点検中 後から見る。 今は「ＴａｐｅＨｅａｄの入力」は不要でしょう |
 |
| Ａ−２Ａ． 点検中 上から見る |
 |
| Ａ−２Ｂ． 点検中 下から見る |
 |

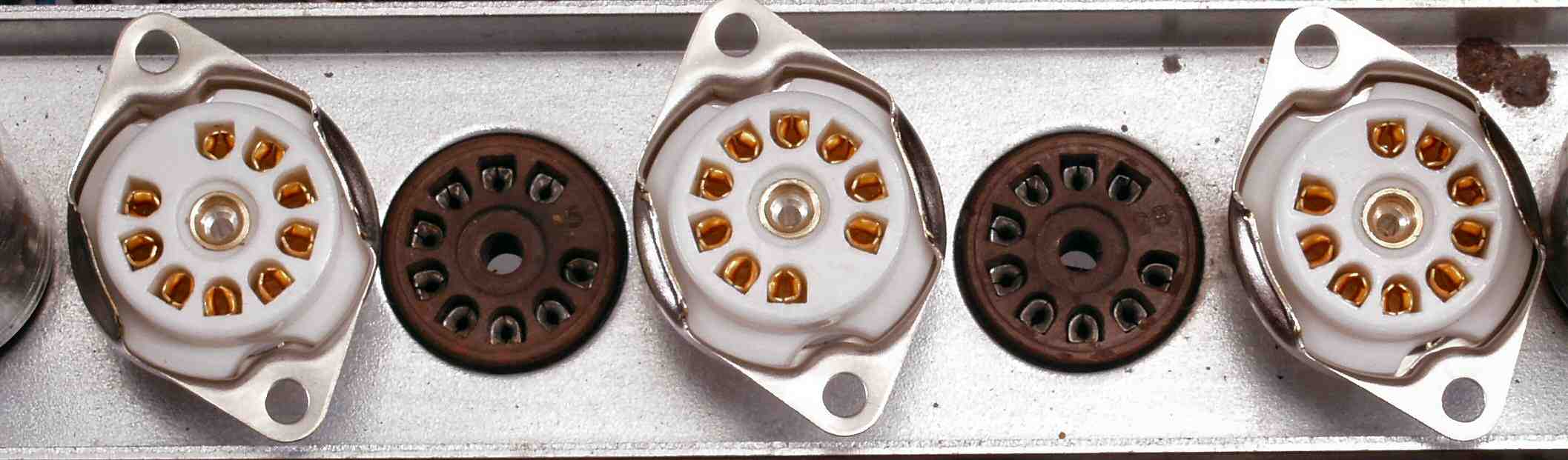

| Ａ−３Ａ． 点検中 交換するソケットとの比較 |
 |

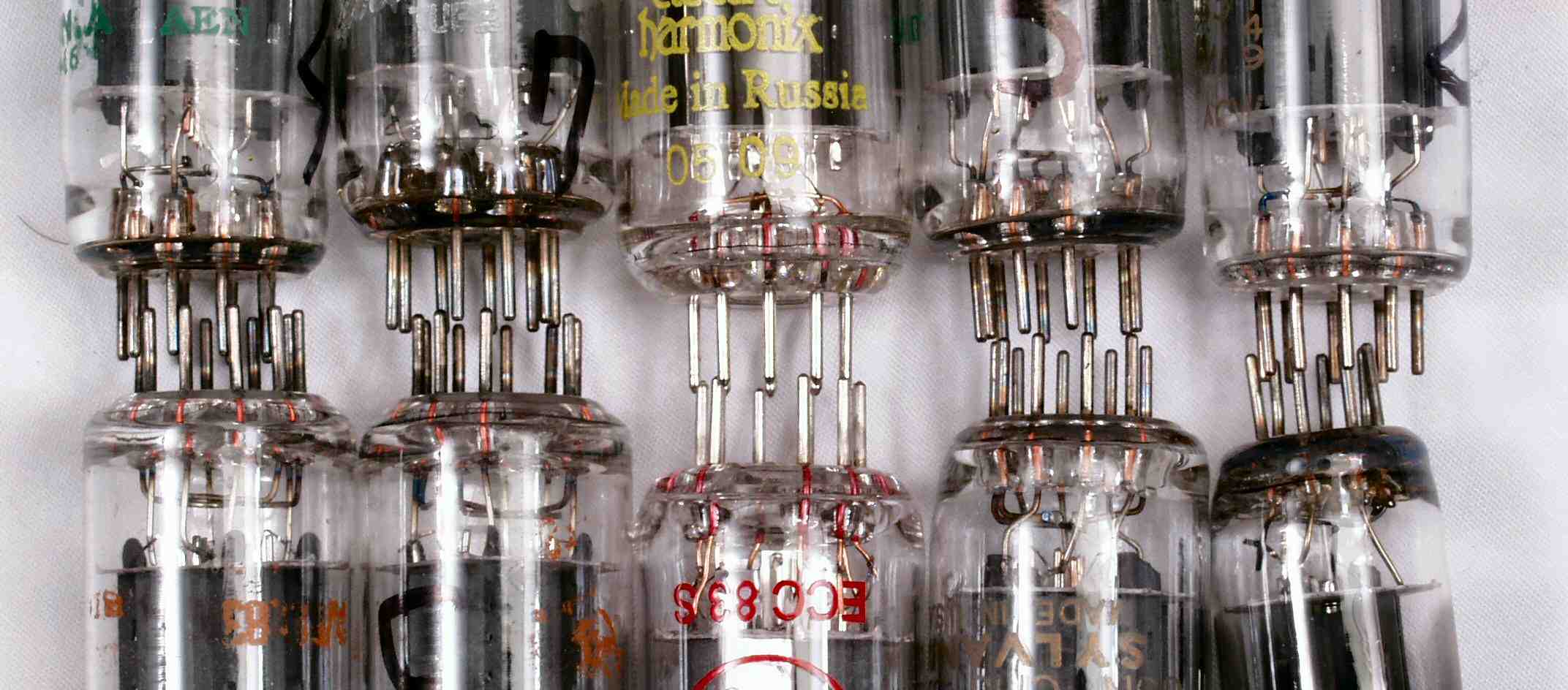

| Ａ−３Ｂ． 点検中 真空管の比較、真ん中の上下２本が手持ち新品。 足（ピン）の腐食とその上の袴の部分の黒ずみで、使用時間が推測できる |
 |

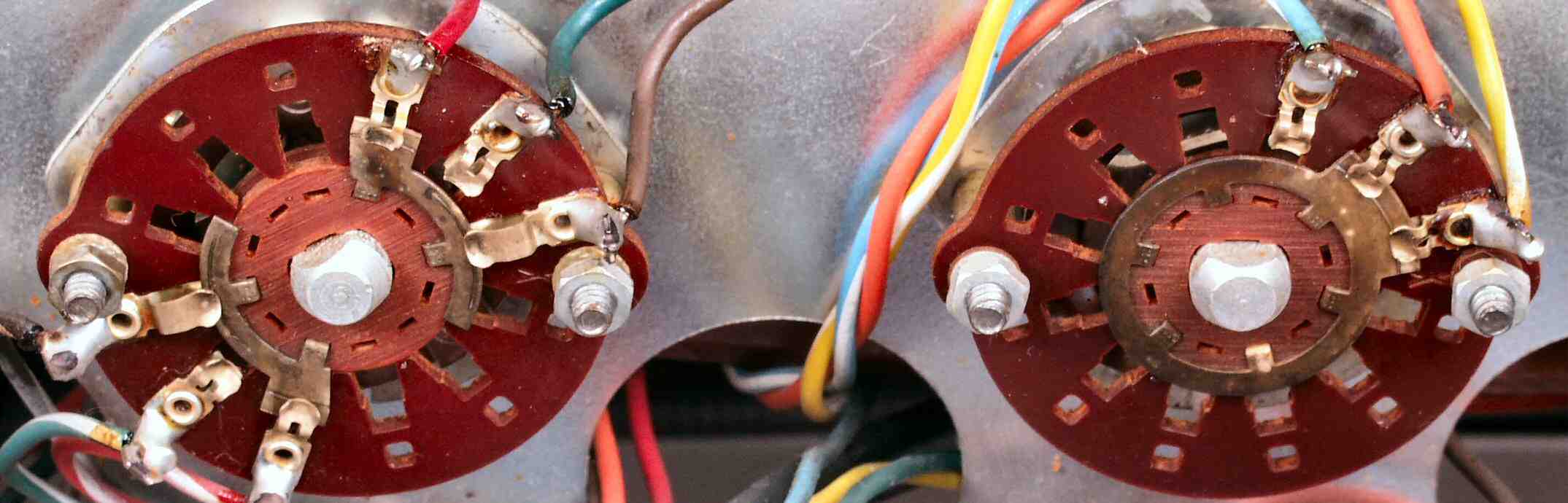

| Ａ−４Ａ． 点検中 ＰＨａｓｅ ＆ ＨＦ−Ｆｉｌｔｅｒ ＳＷ |
 |
| Ａ−４Ｂ． 点検中 Ｂａｓｓ ＆ Ｔｒｉｂｌｅ ＳＷ |
 |
| Ａ−５． 点検中 メインＶＲの電源ＳＷのシールドケースの半田が取れている |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｌ側ＡＭＰ基板、コンデンサーの交換が１部してある |
 |
| Ｃ−１B． 修理中 Ｌ側ＡＭＰ基板、取り替えにくい奥の古い電解コンデンサーは交換されていない |
 |

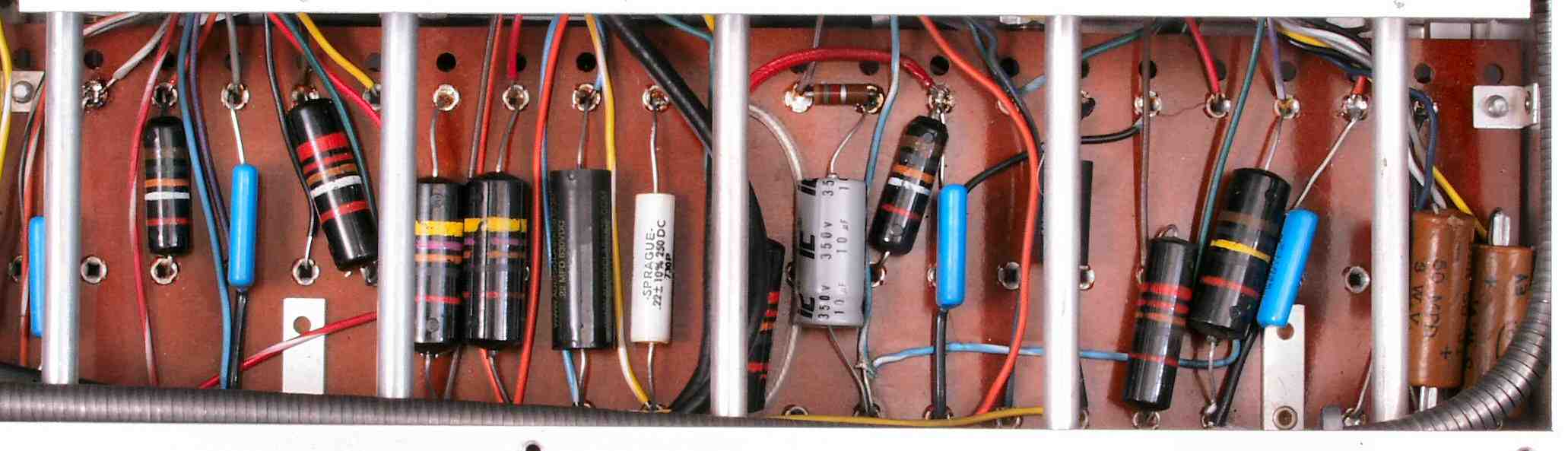

| Ｃ−１Ｃ． 修理後 Ｌ側ＡＭＰ基板、電解コンデンサー３個、フイルムコンデンサー６個交換 |
 |

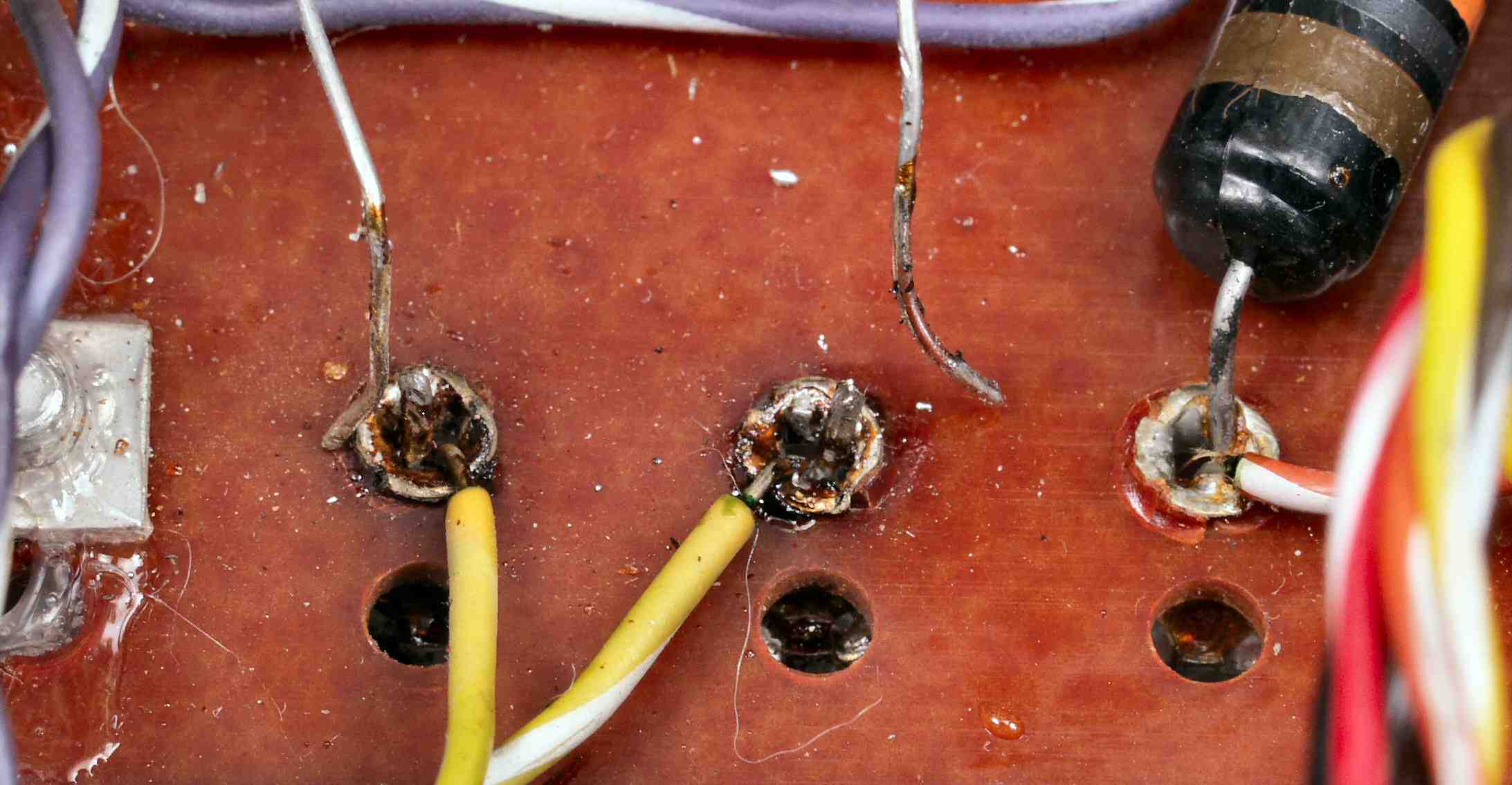

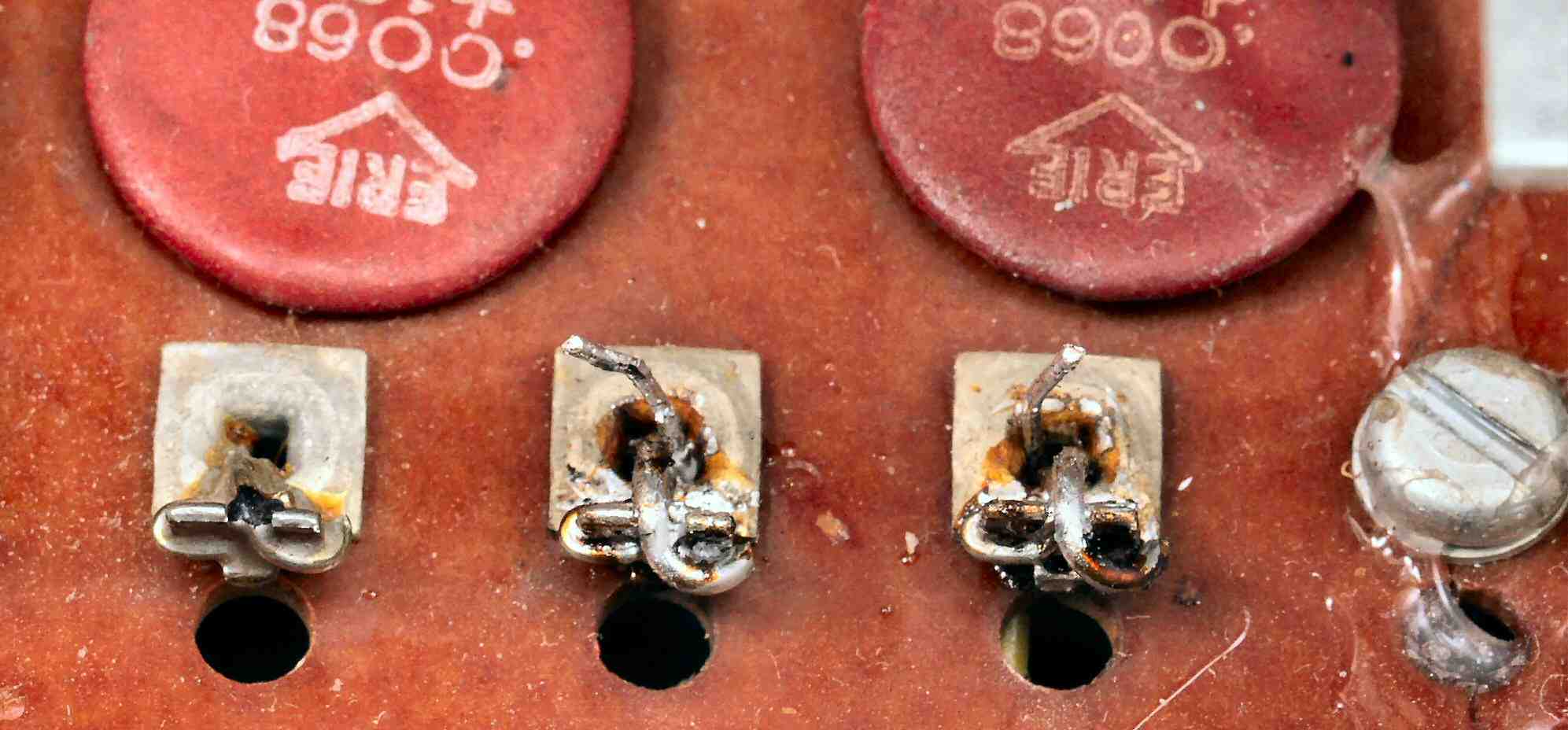

| Ｃ−２Ａ． 修理中 Ｌ側ＡＭＰ基板、前回の修理で取り外したコンデンサーの線が取り外していない（基板裏から見る） |
 |
| Ｃ−２Ｂ． 修理中 Ｌ側ＡＭＰ基板、前回の修理で取り外したコンデンサーの線が取り外していない（基板表から見る） 取り付けたコンデンサーの配線も絡げていない？ |
 |
| Ｃ−２Ｃ． 修理中 Ｌ側ＡＭＰ基板、前回の修理で取り外したコンデンサーの線が取り外していない（基板裏から見る） |
 |
| Ｃ−２Ｄ． 修理中 Ｌ側ＡＭＰ基板、前回の修理で取り外したコンデンサーの線が取り外している所、他の配線も外さないと取れない |
 |

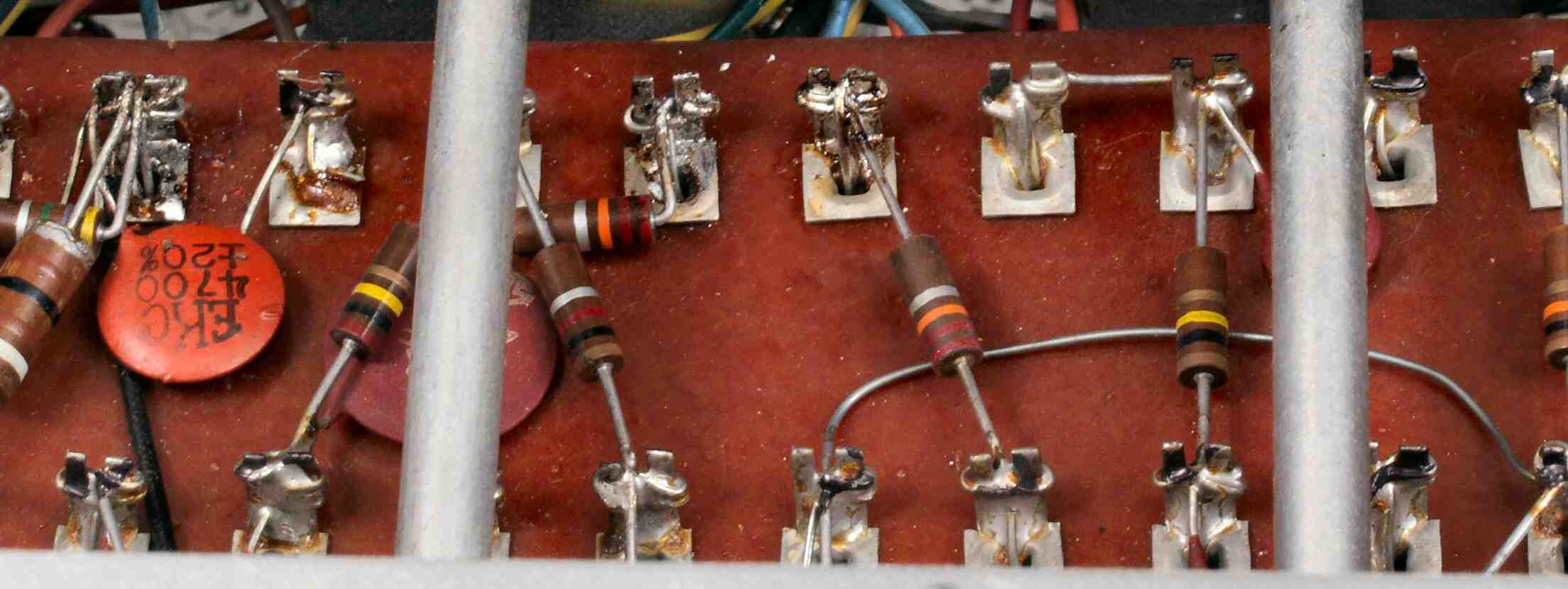

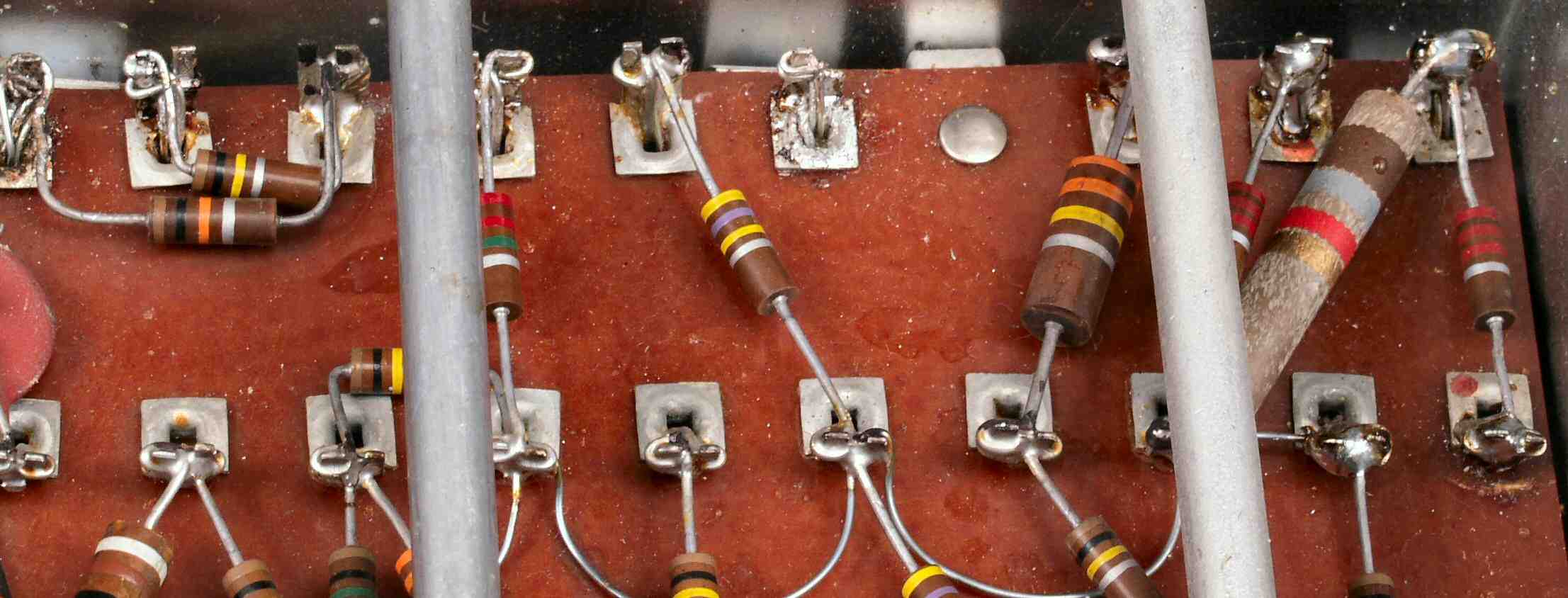

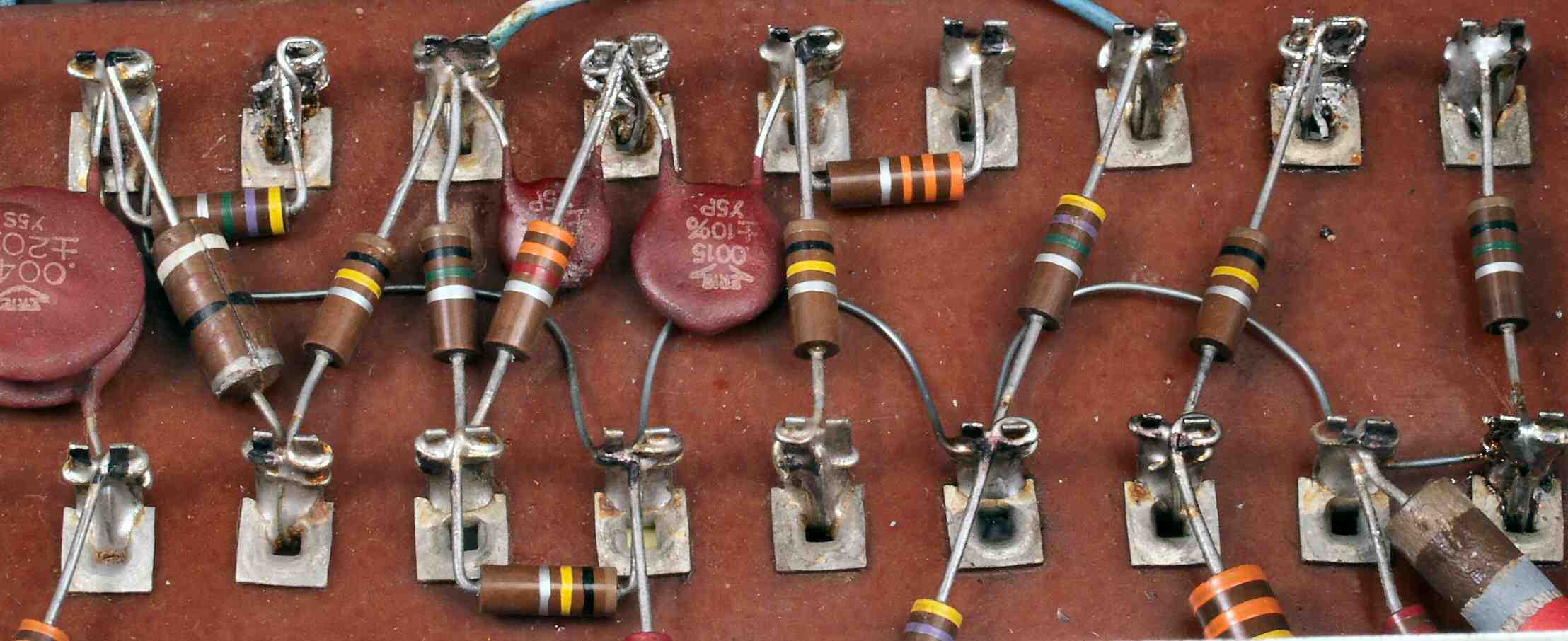

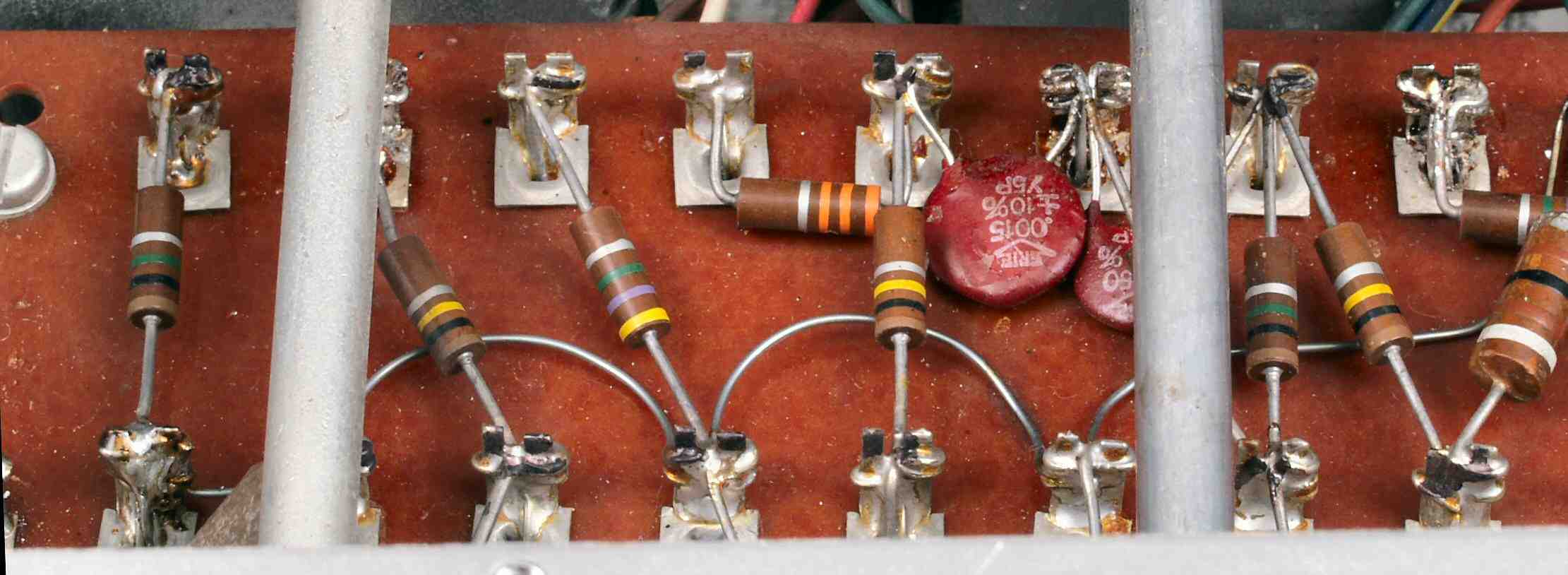

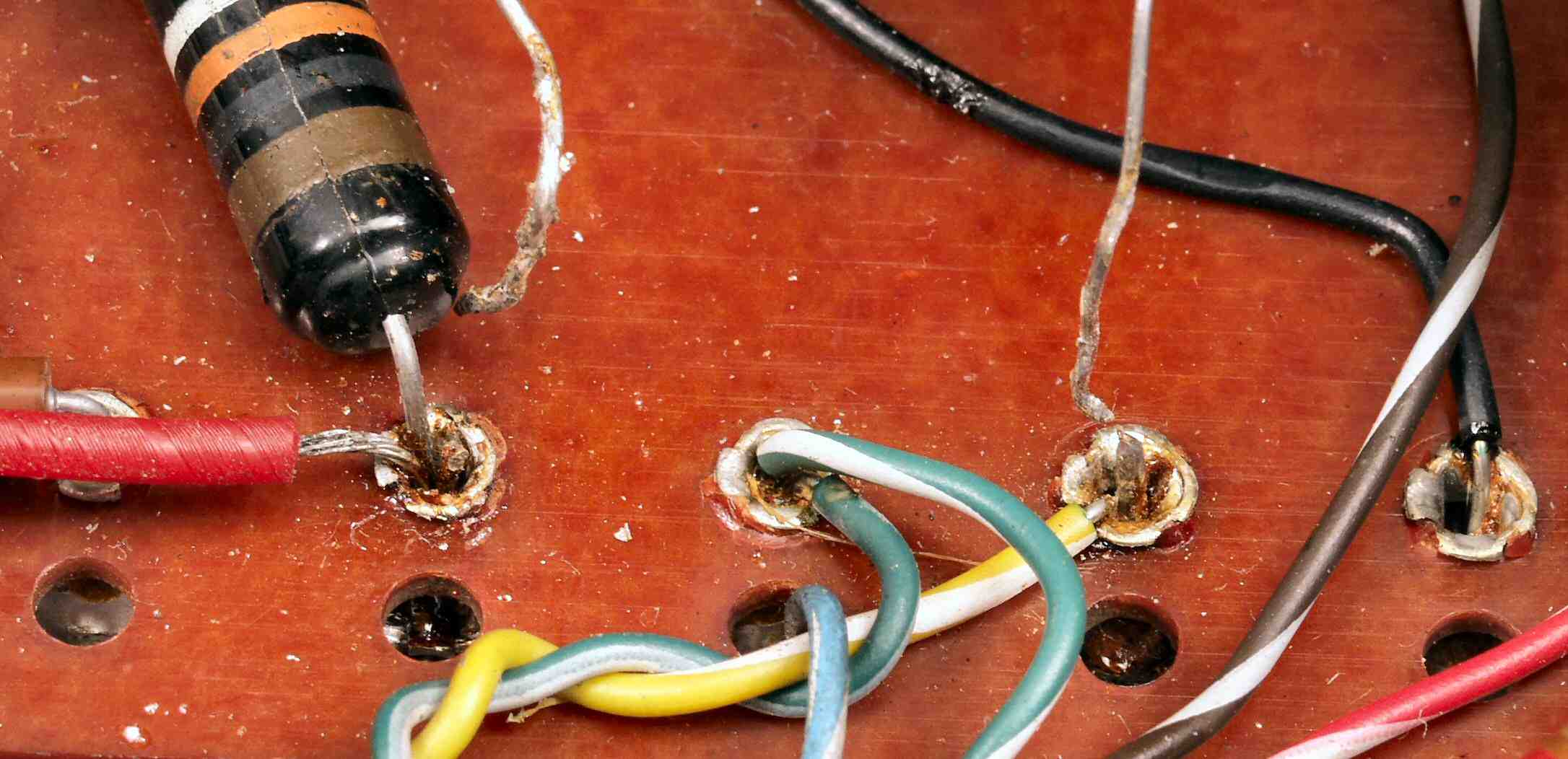

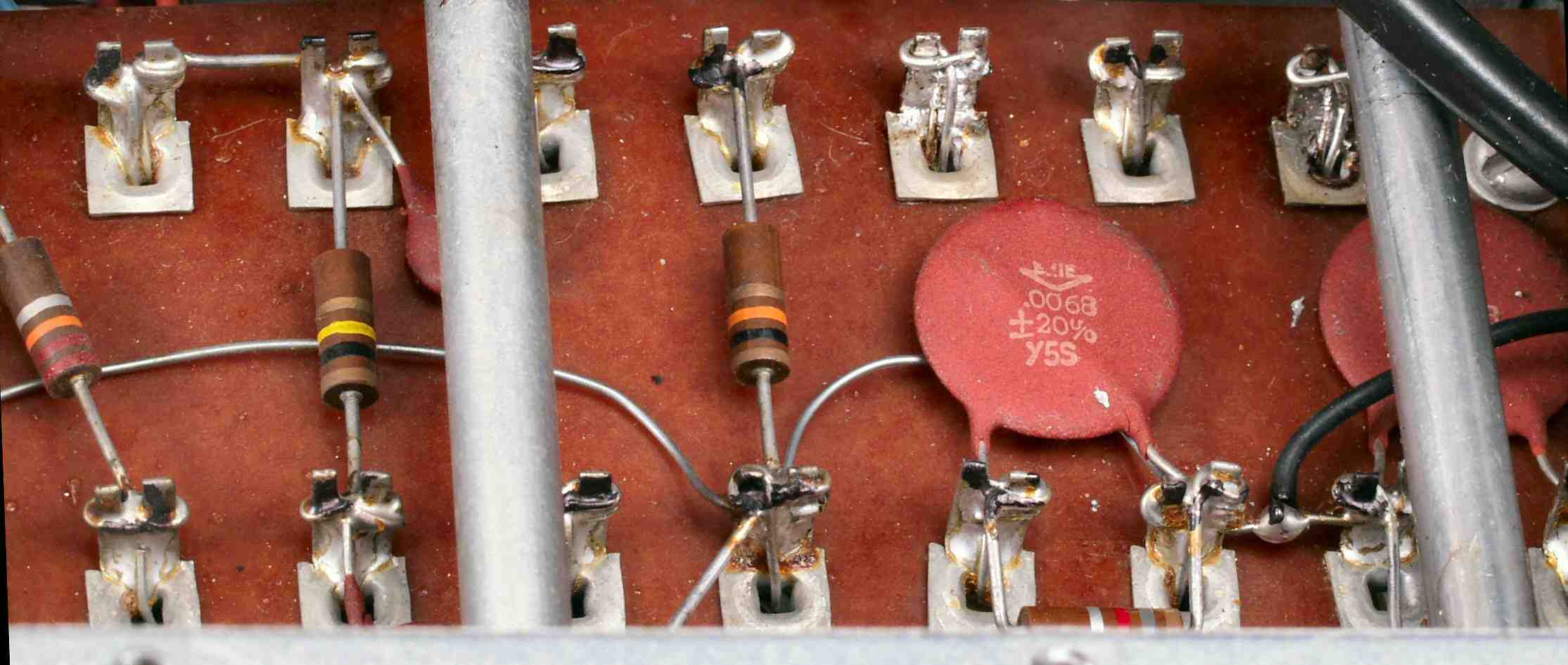

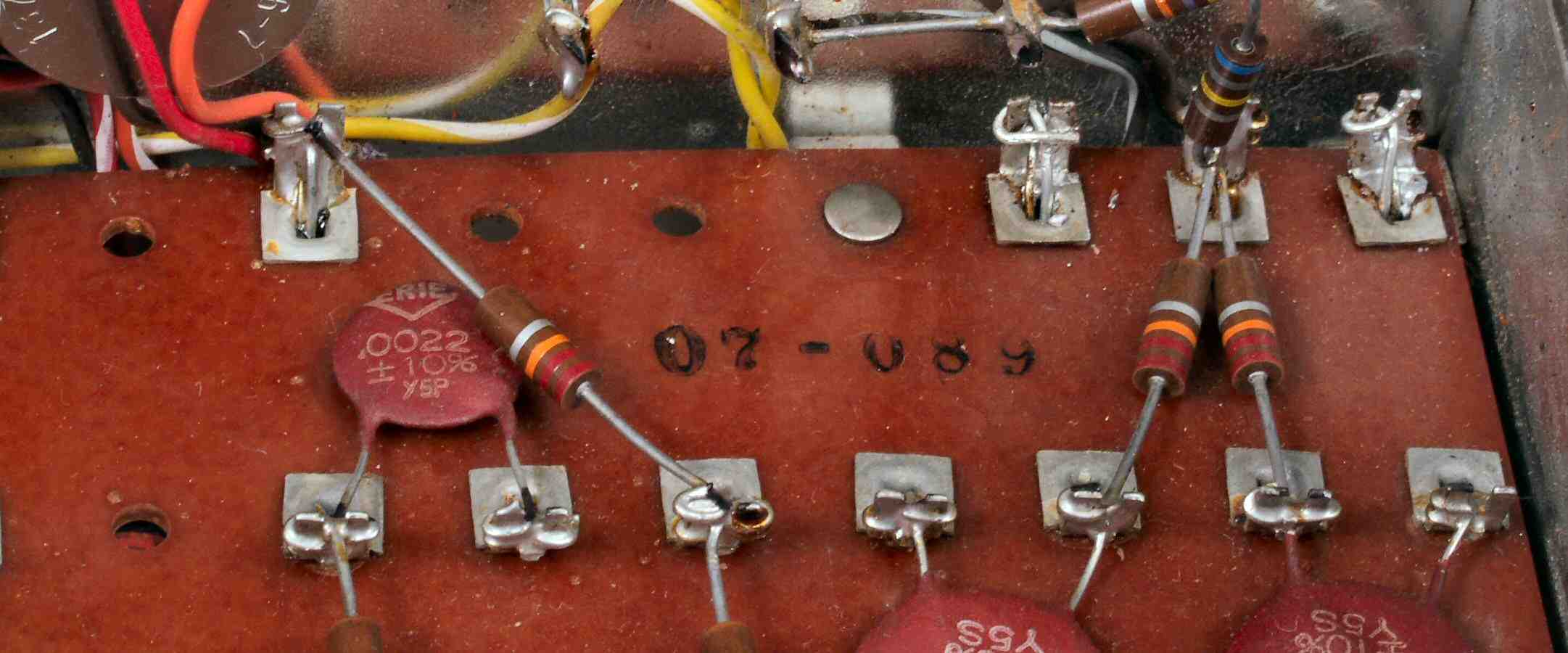

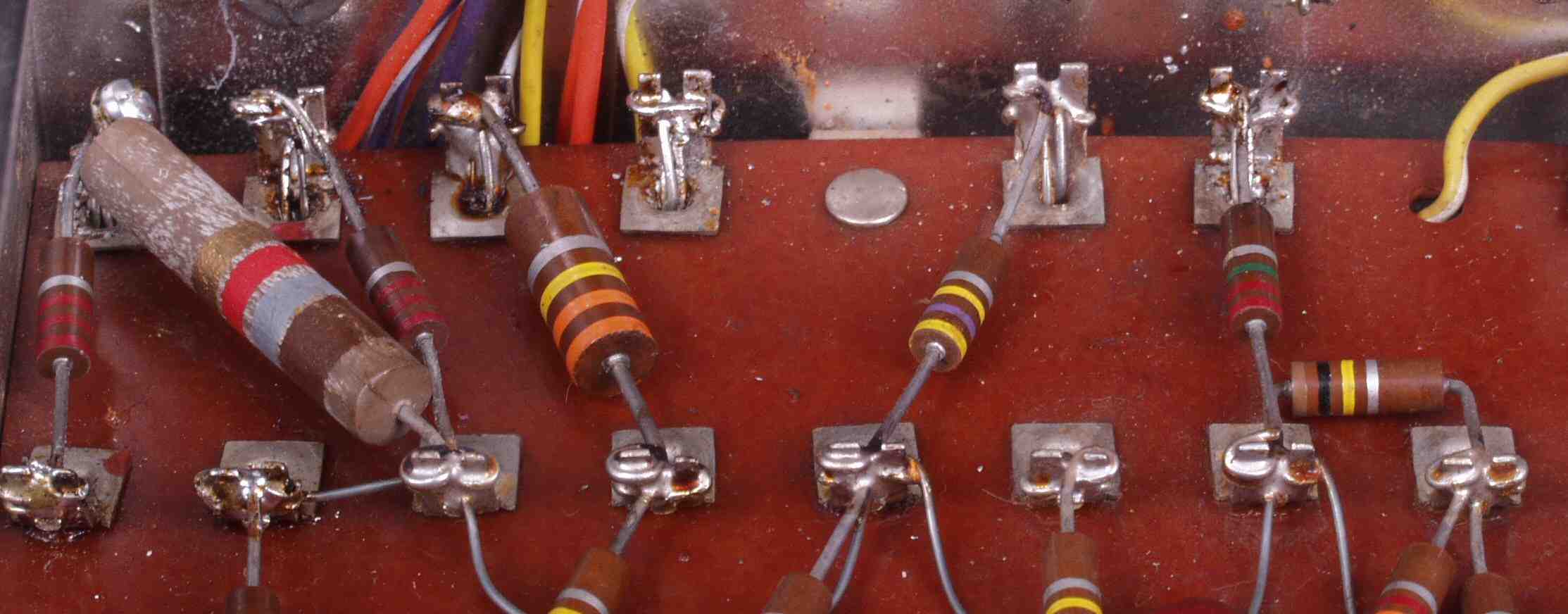

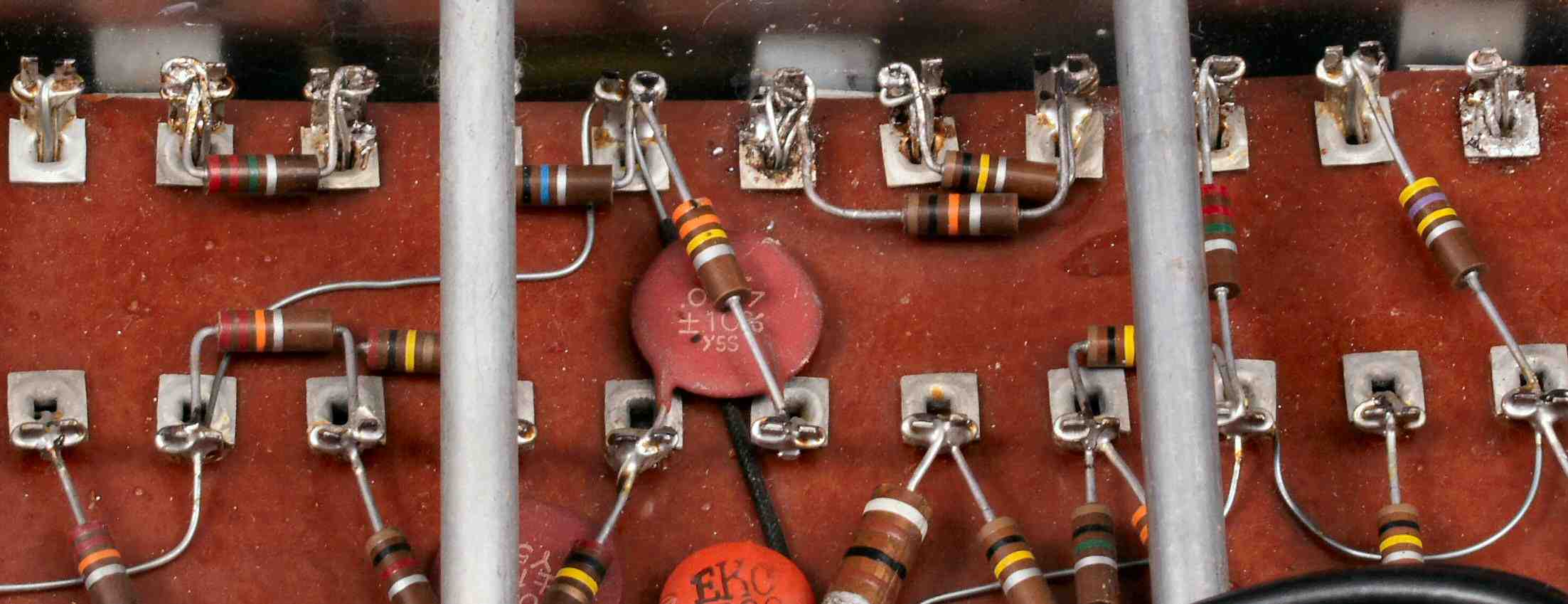

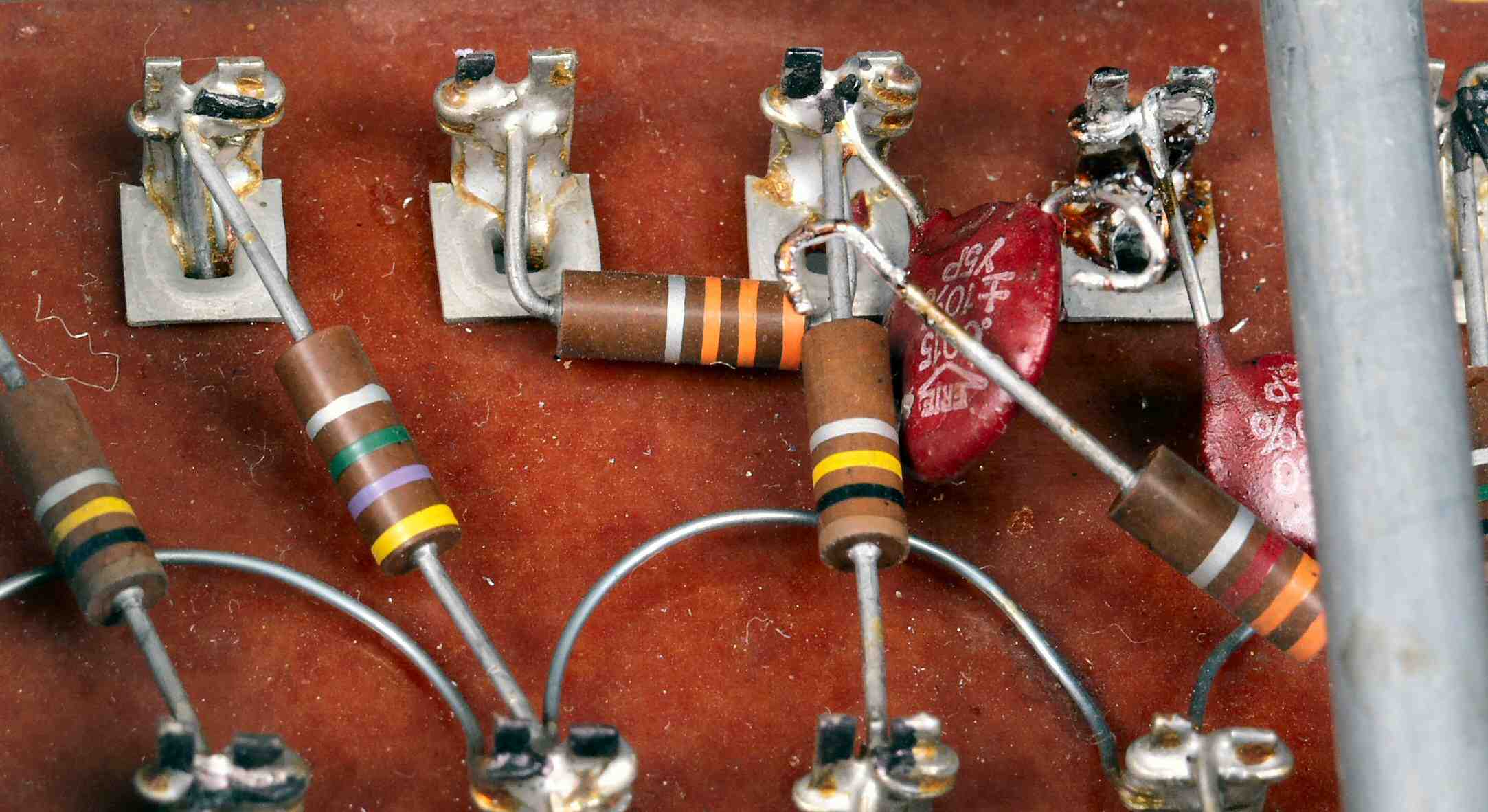

| Ｃ−２Ｅ． 修理中 Ｌ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−２Ｆ． 修理中 Ｌ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−２Ｇ． 修理中 Ｌ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−２Ｈ． 修理中 Ｌ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−２Ｉ． 修理中 Ｌ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−２Ｊ． 修理中 Ｌ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−３Ａ． 修理前 Ｒ側ＡＭＰ基板、１部のコンデンサーの交換がある |
 |

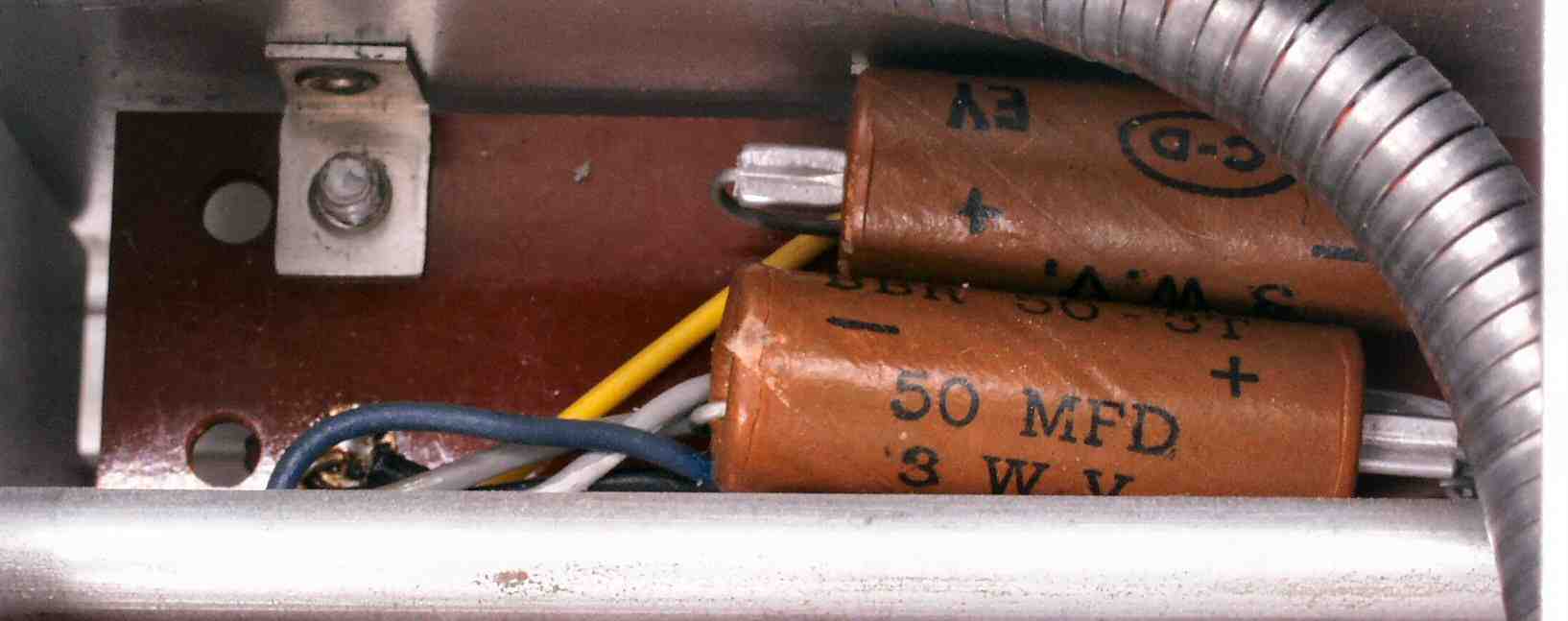

| Ｃ−３Ｂ． 修理中 取り替えにくい奥の古い電解コンデンサーは交換されていない |
 |

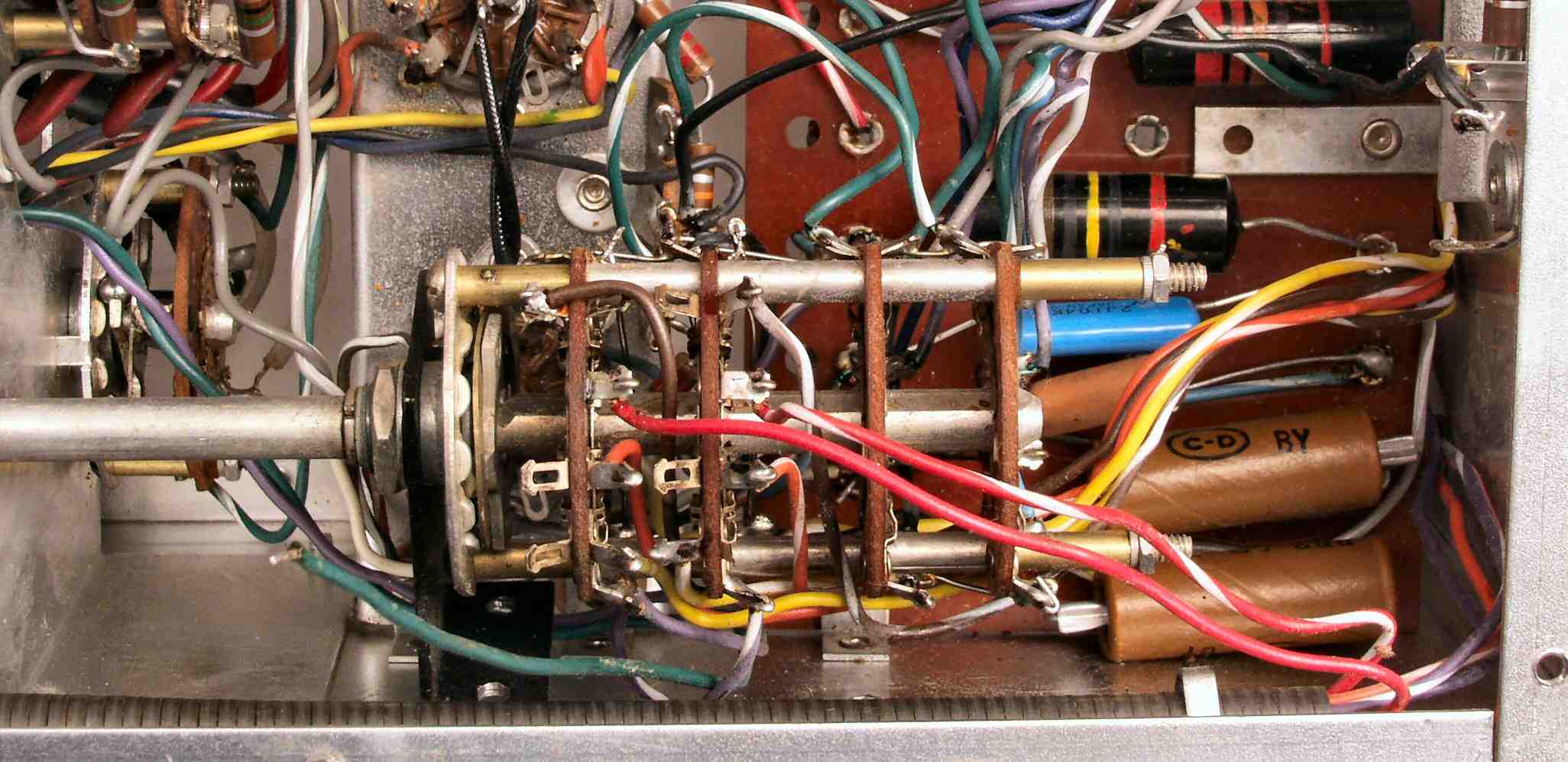

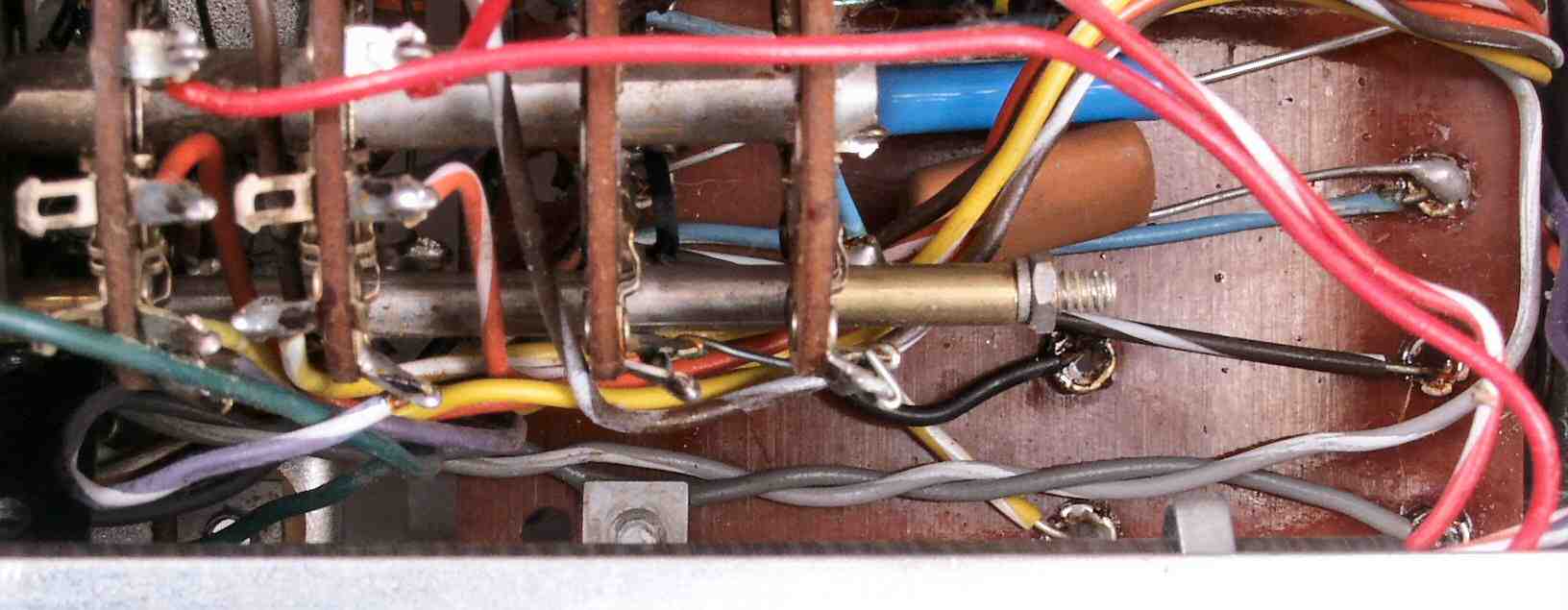

| Ｃ−３Ｃ． 修理中 入力選択ＳＷを外し、移動する |
 |

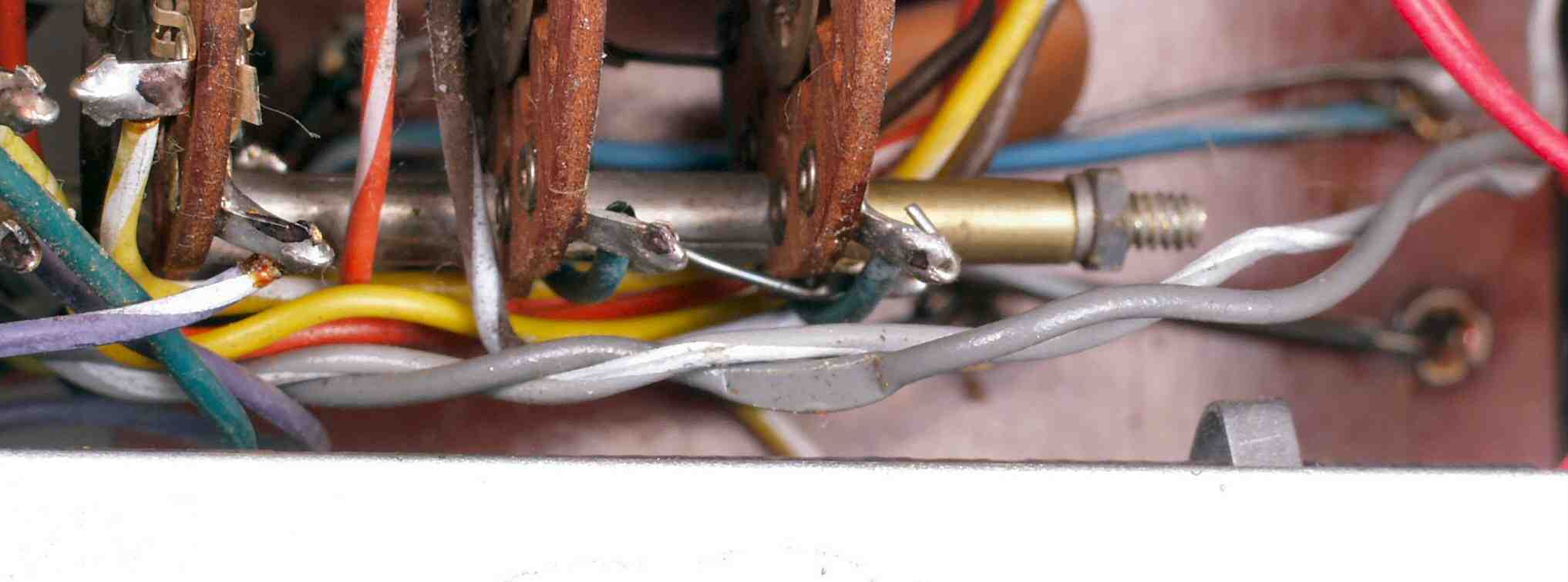

| Ｃ−３Ｄ． 修理中 基板止め金具に配線を噛んでいる！！ |
 |
| Ｃ−３Ｅ． 修理中 紙一重でセーフ！！ |
 |

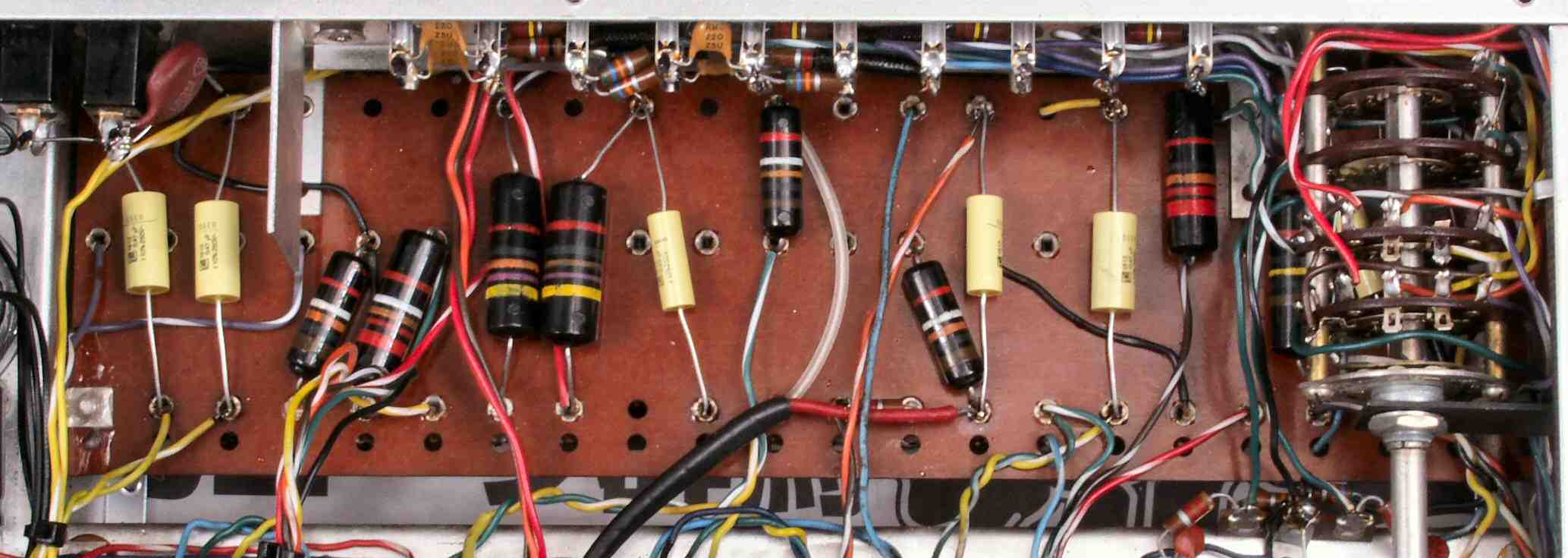

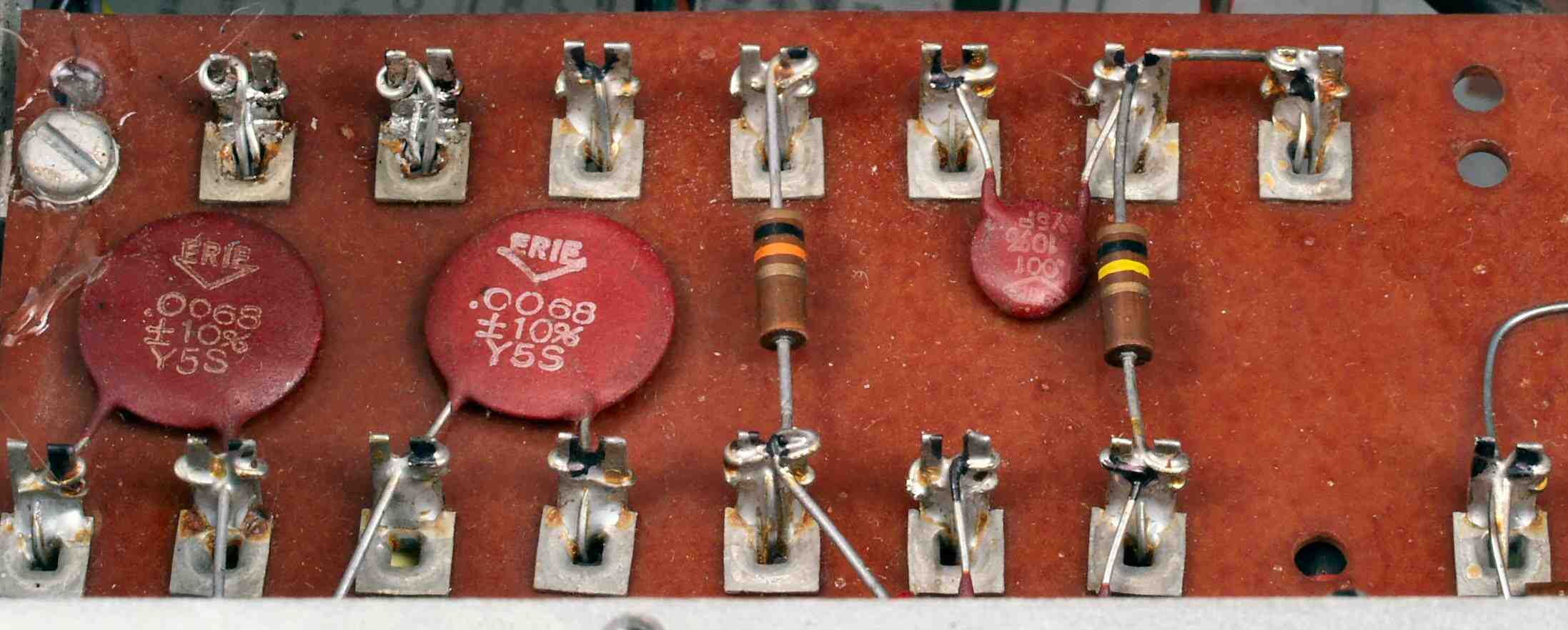

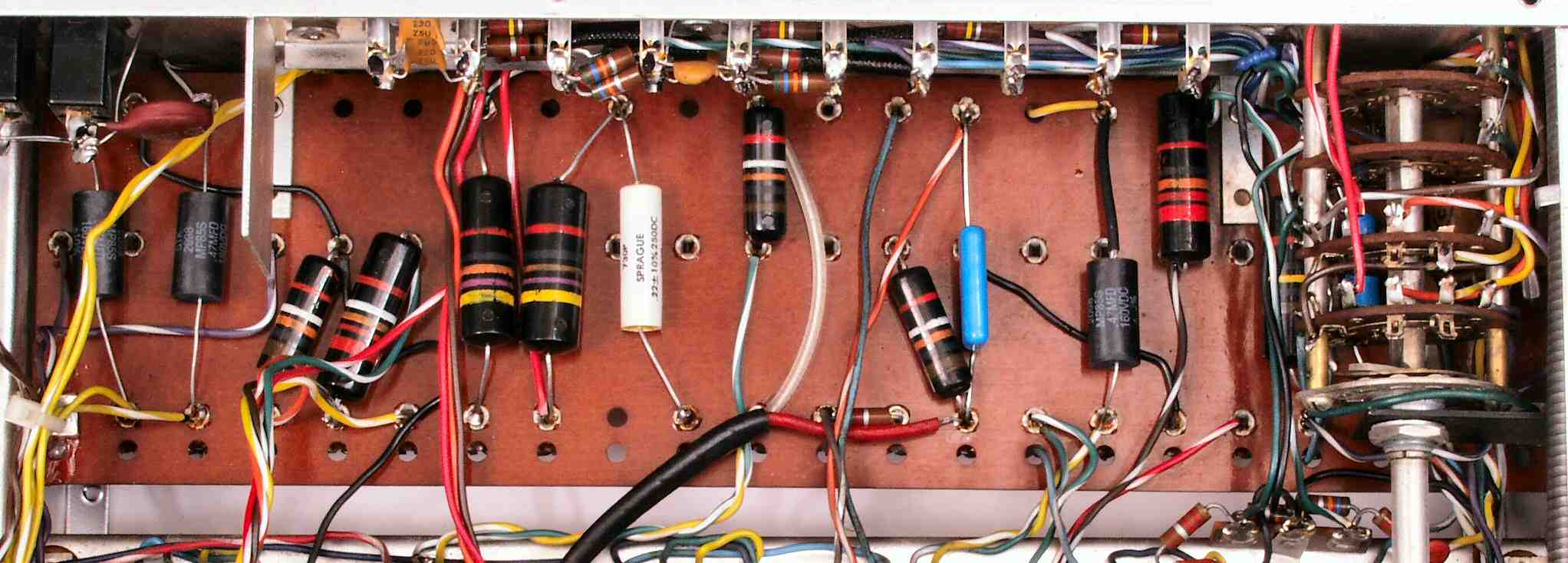

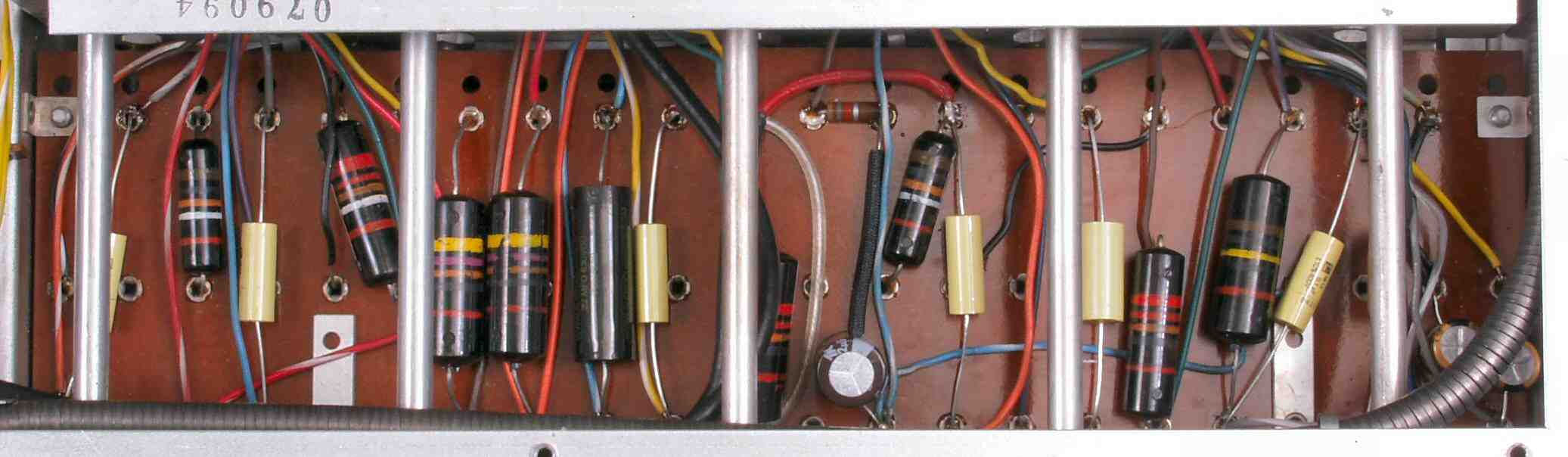

| Ｃ−３Ｆ． 修理後 Ｒ側ＡＭＰ基板、フイルムコンデンサー６個交換 |
 |

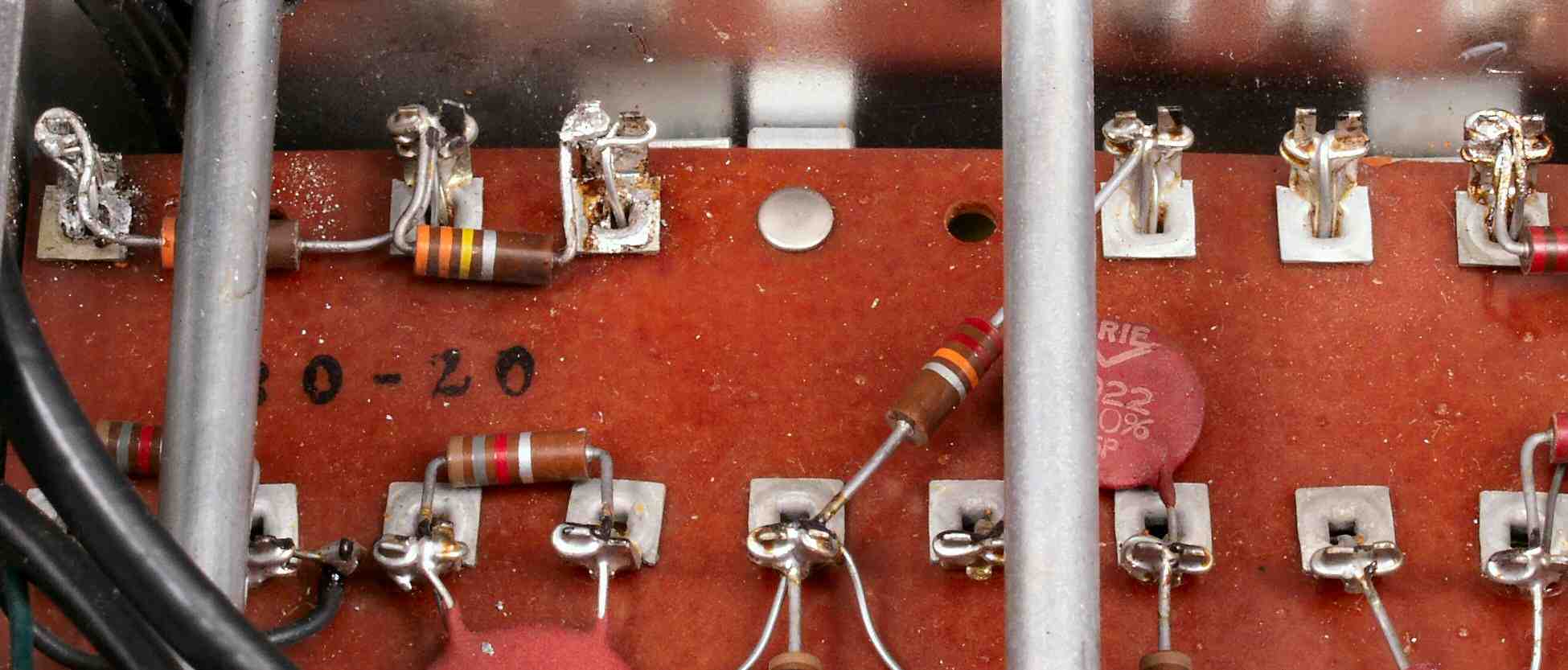

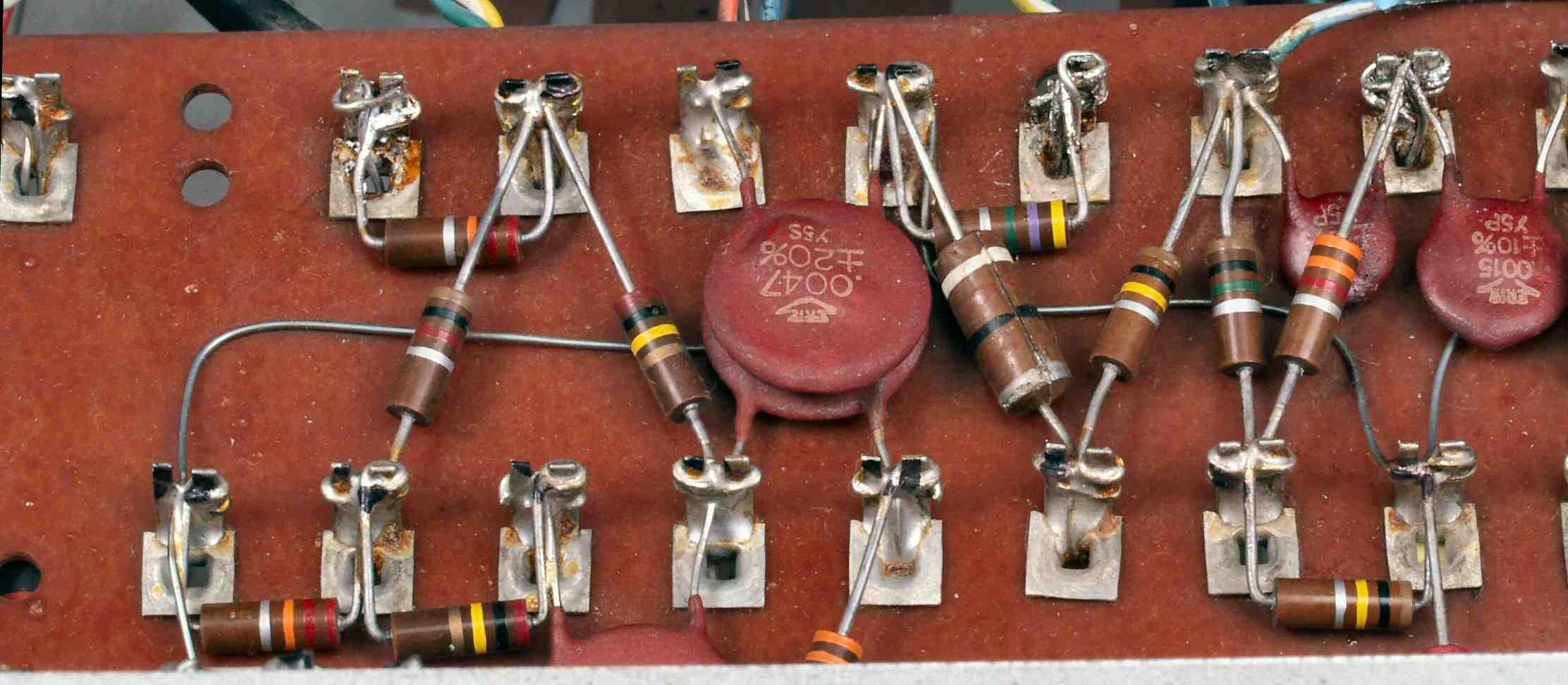

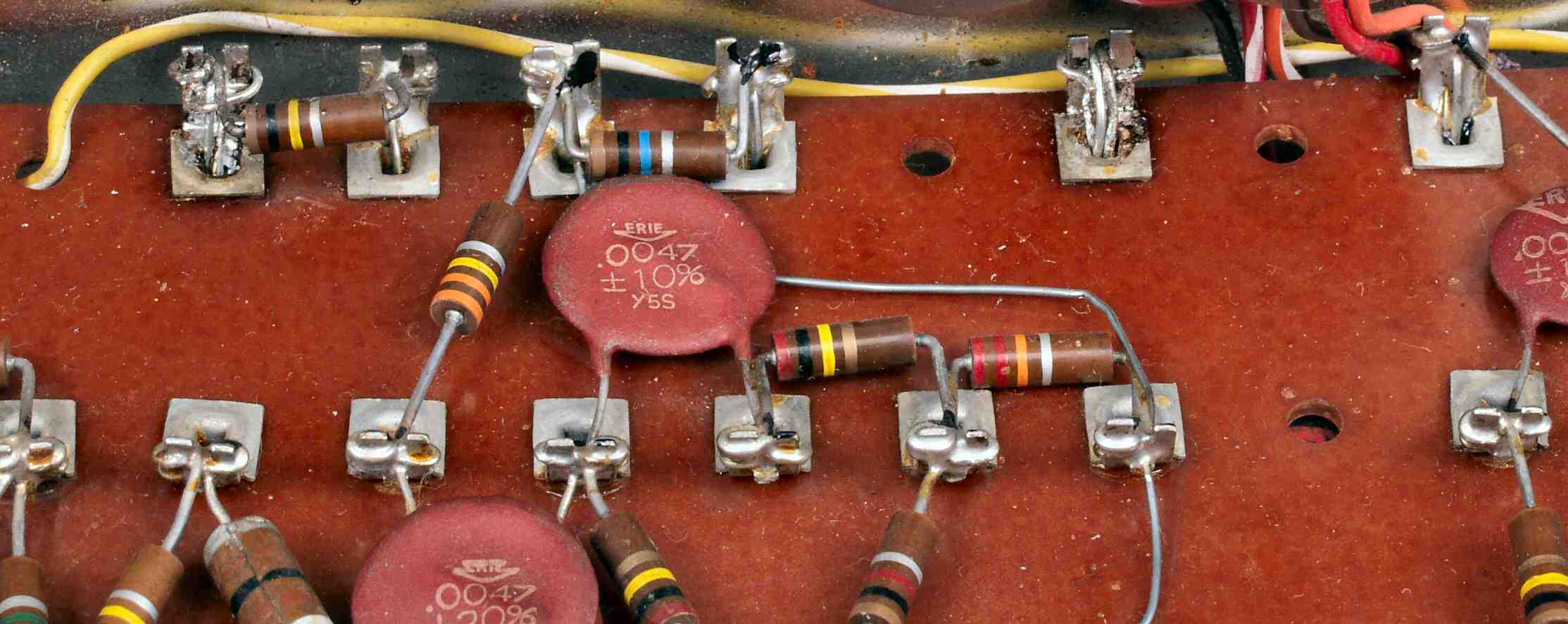

| Ｃ−３Ｇ． 修理中 Ｒ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−３Ｈ． 修理中 Ｒ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−３Ｉ． 修理中 Ｒ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−３Ｊ． 修理中 Ｒ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−３Ｋ． 修理中 Ｒ側ＡＭＰ基板、配線は必ず絡げる |
 |
| Ｃ−３Ｌ． 修理中 Ｒ側ＡＭＰ基板、配線は必ず絡げる |
 |

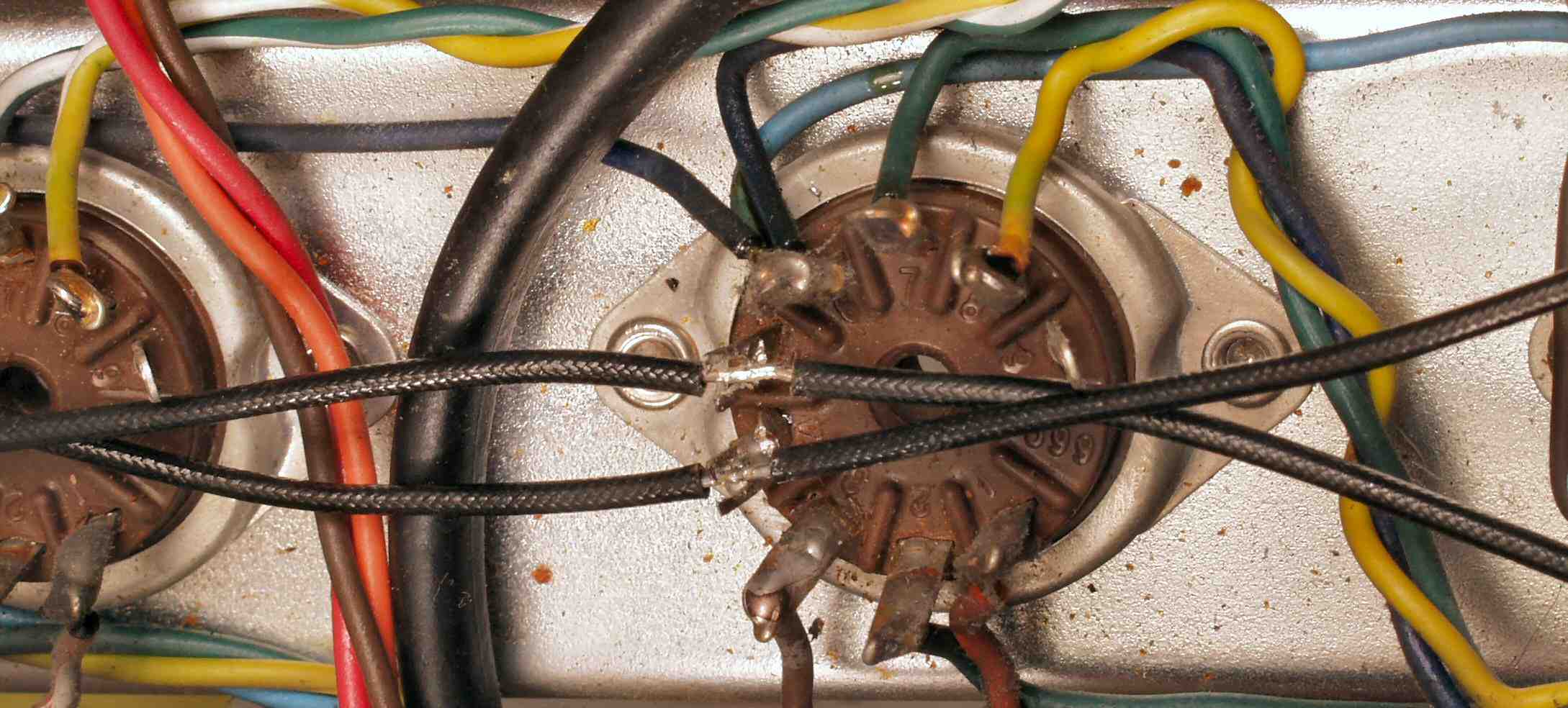

| Ｃ−４Ａ． 修理前 真空管ＭＴ９ピンソケット交換、ヒータ配線は、ＭＴソケットのピンを割って線をはめ込んでいる |
 |

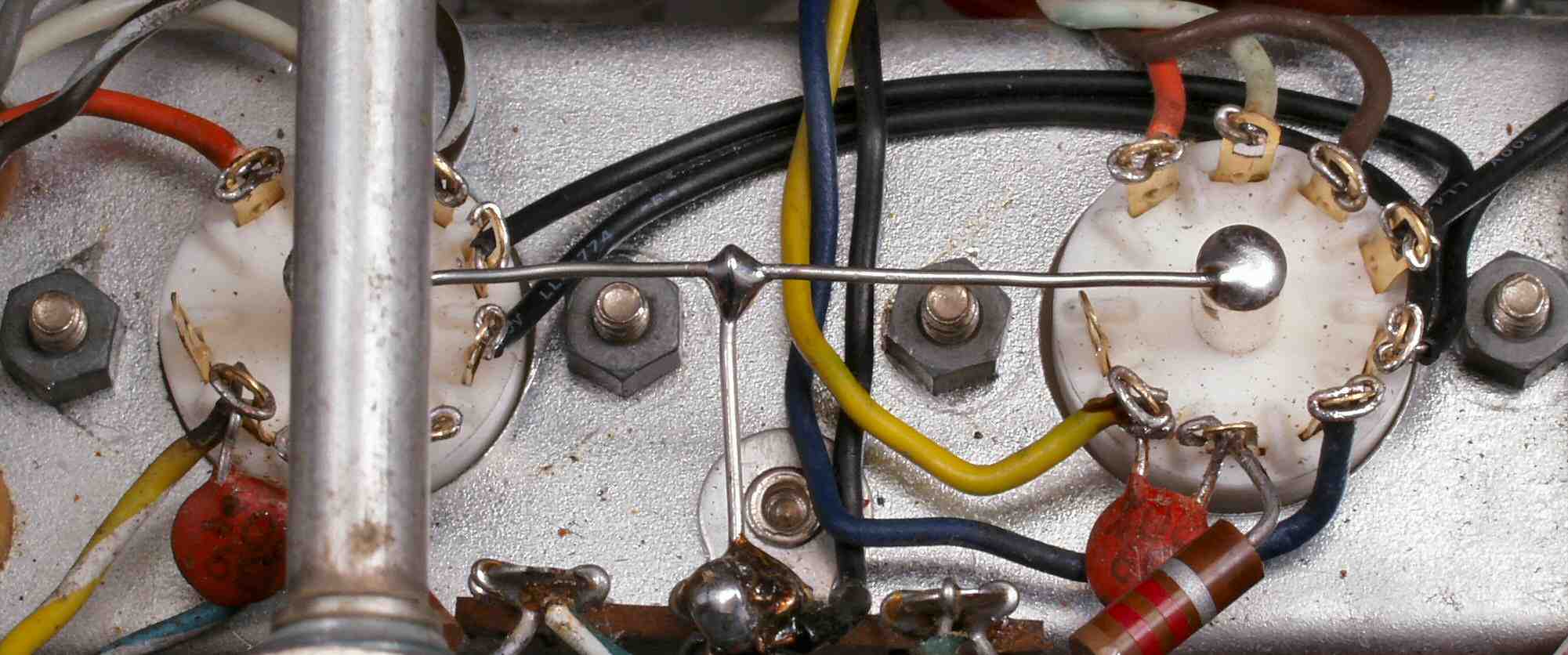

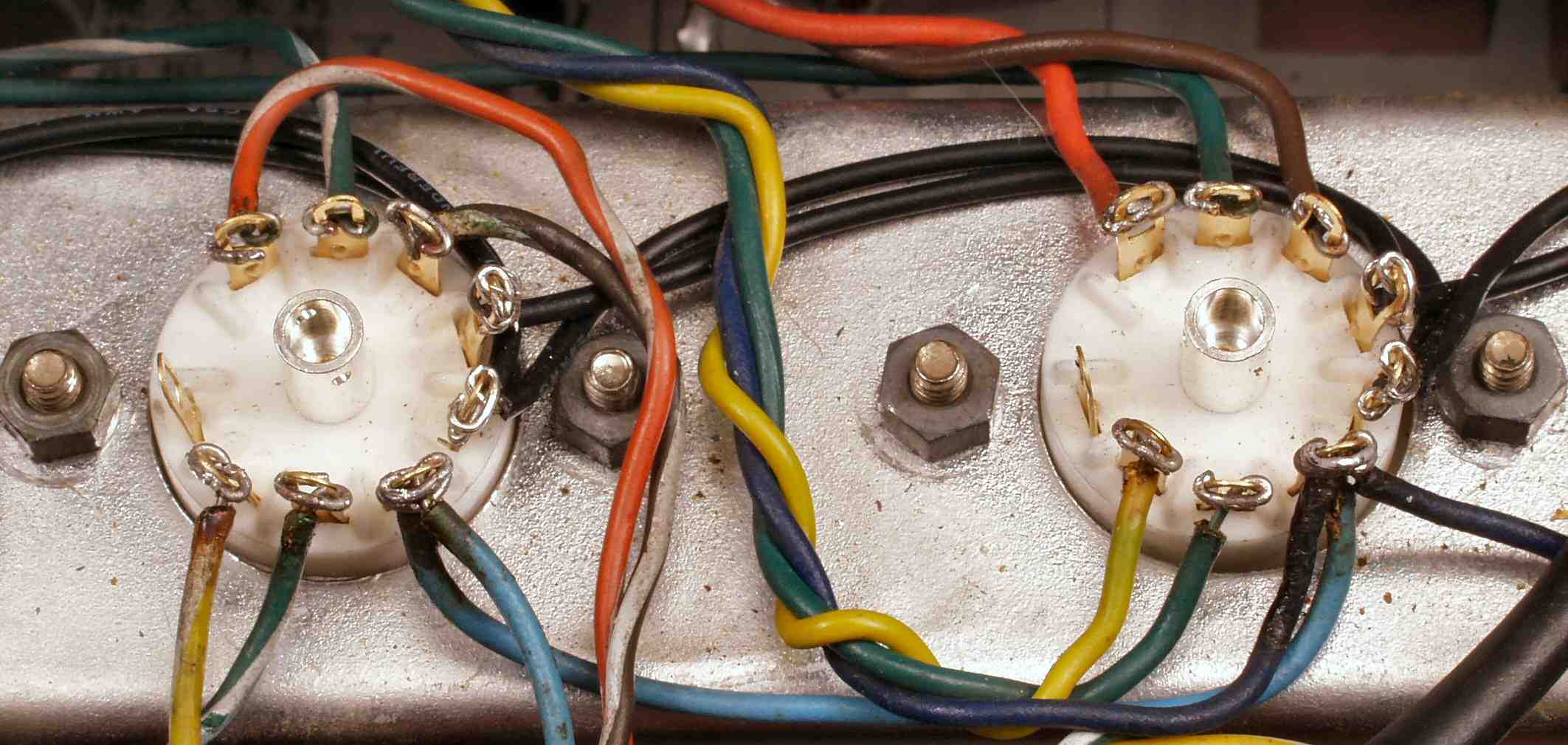

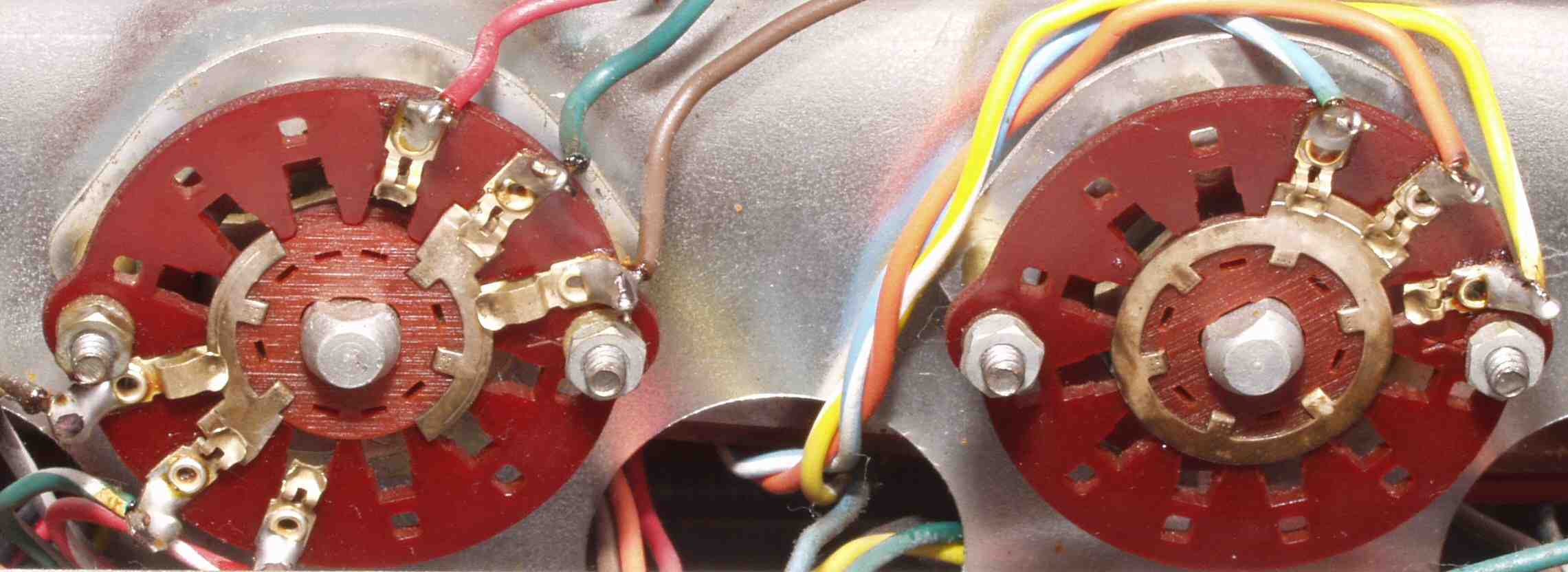

| Ｃ−４Ｂ． 修理中 ソケット交換（ＥＱ−ＡＭＰ）、配線は絡める |
 |
| Ｃ−４Ｃ． 修理中 ソケット交換（コントロール−ＡＭＰ）、配線は絡める |
 |
| Ｃ−４Ｄ． 修理中 ソケット交換（フイルター−ＡＭＰ）、配線は絡める |
 |

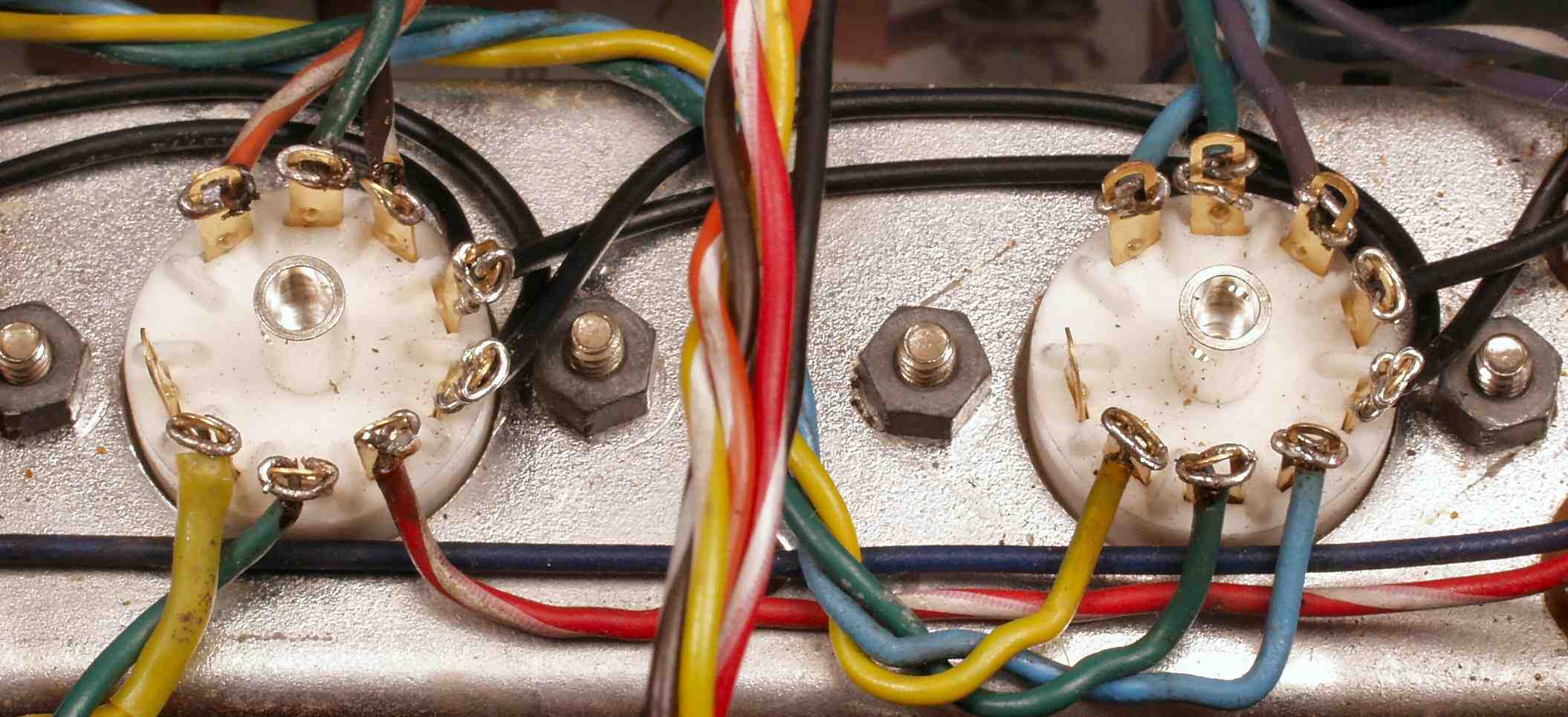

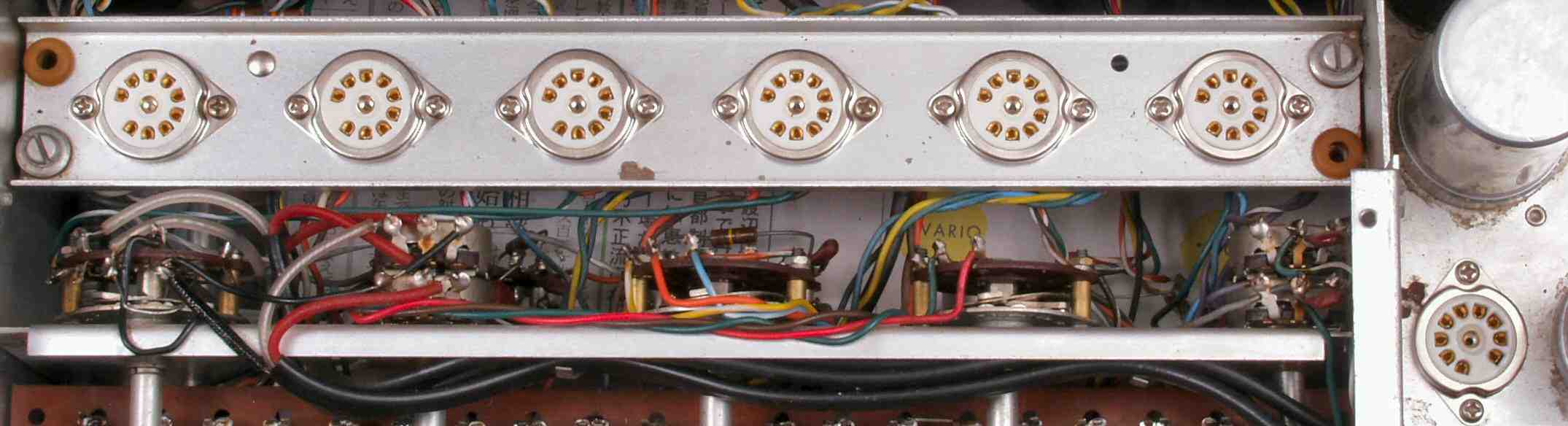

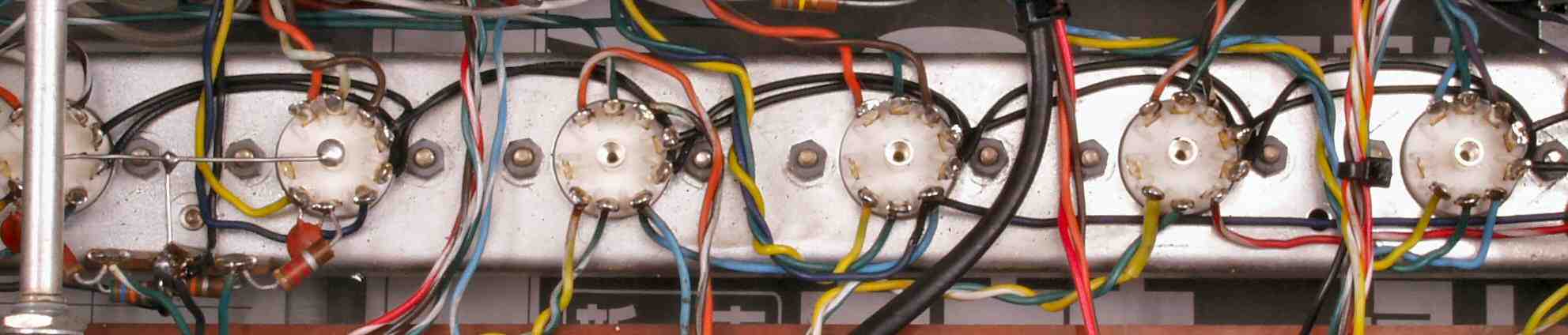

| Ｃ−４Ｅ． 修理後 真空管ＭＴ９ピンソケット交換 |
 |
| Ｃ−４Ｆ． 修理後 真空管ＭＴ９ピンソケット交換、表から見る |
 |

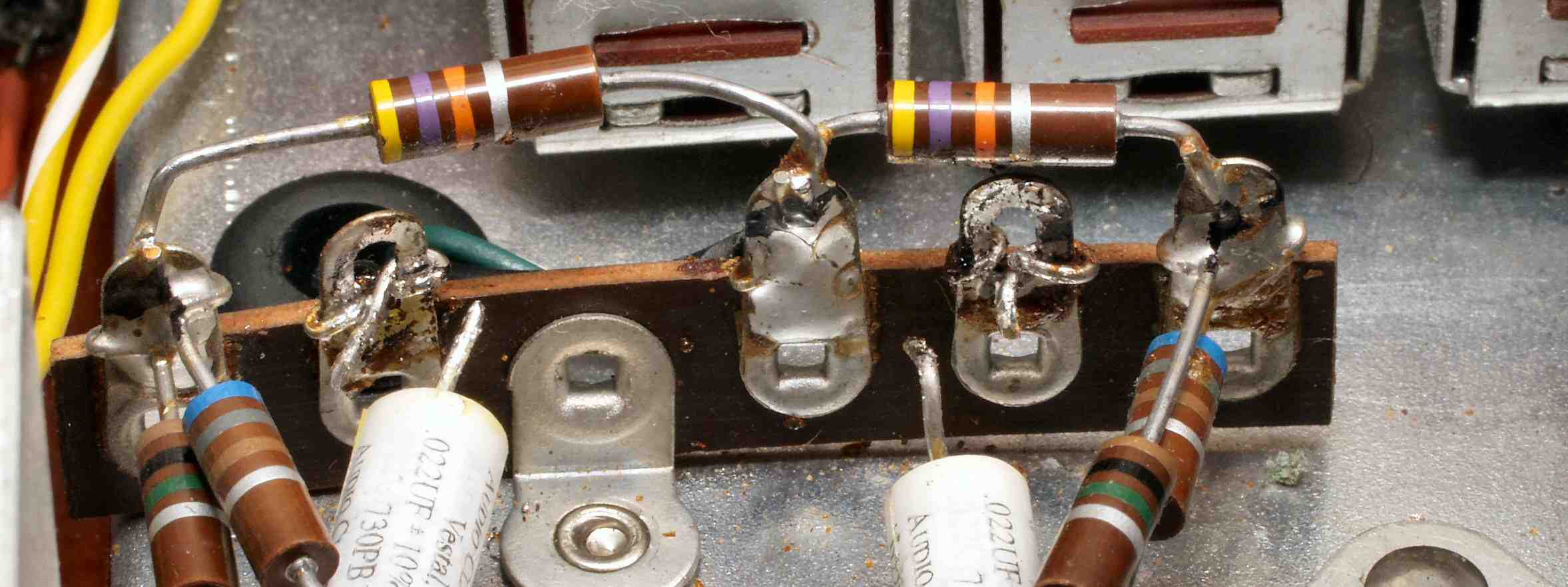

| Ｃ−５Ａ． 修理前 バッファーＡＭＰ、古い配線が外されていない、交換したコンデンサーの足は、差し込んだだけ！ |
 |
| Ｃ−６Ａ． 修理前 電源部 ヒーター用電解コンデンサーが交換されている |
 |

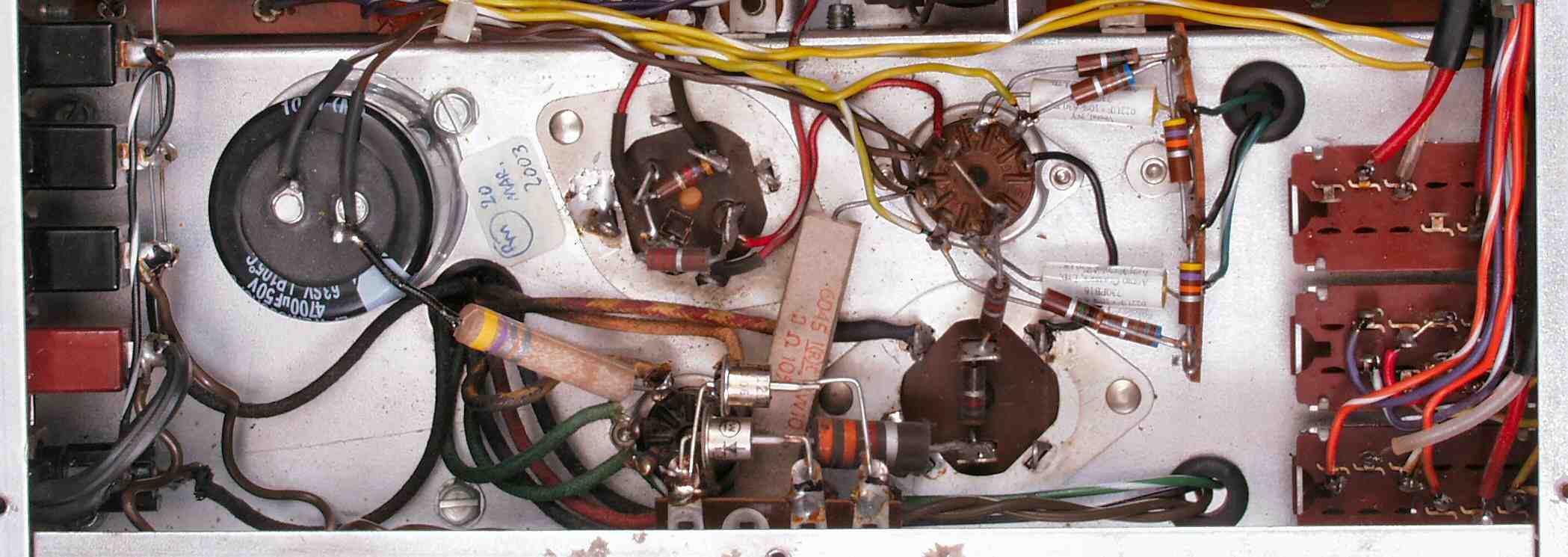

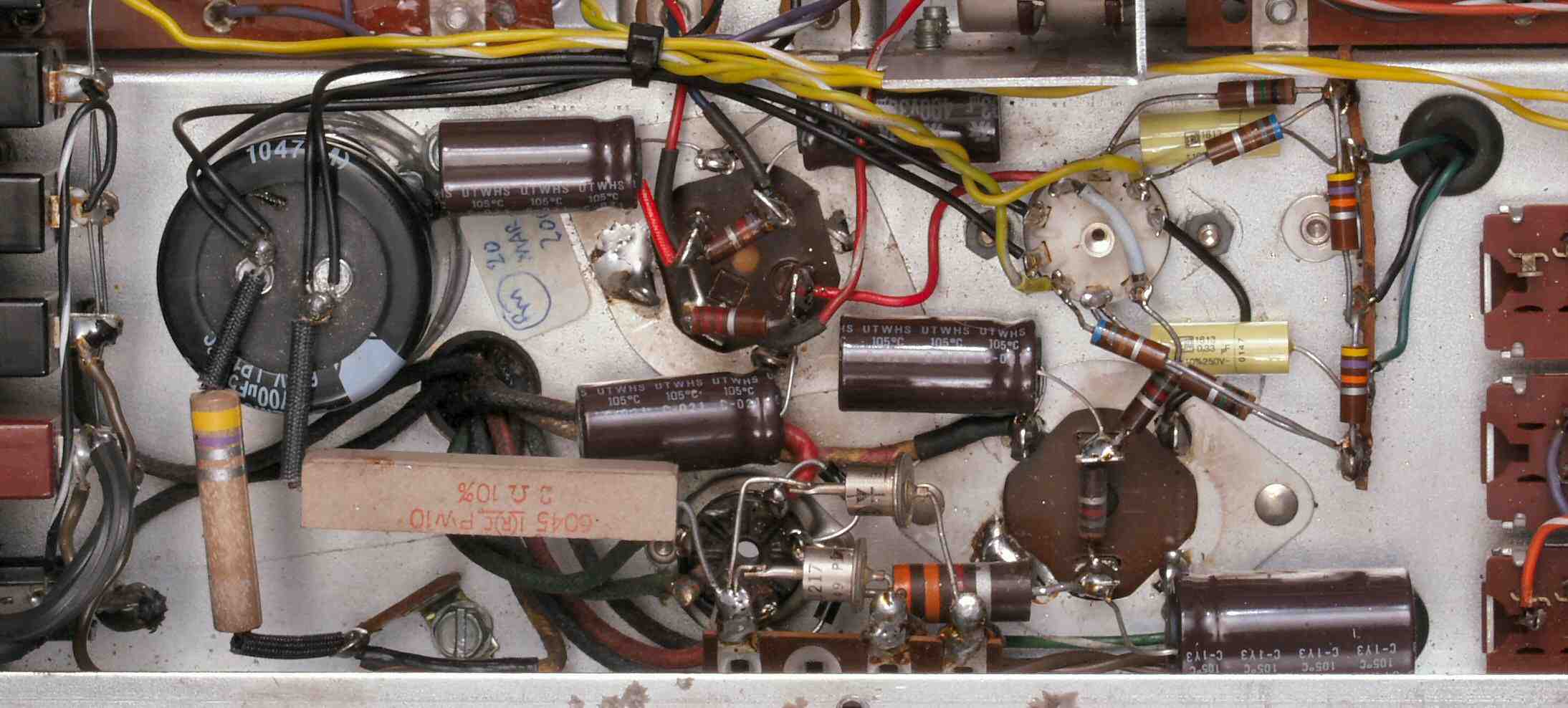

| Ｃ−６Ｂ． 修理後 電源部 ブロック電解コンデンサーが交換されているので、増量した。 電解コンデンサー５個、フイルムコンデンサー２個交換。整流ダイオード２個追加。 |
 |

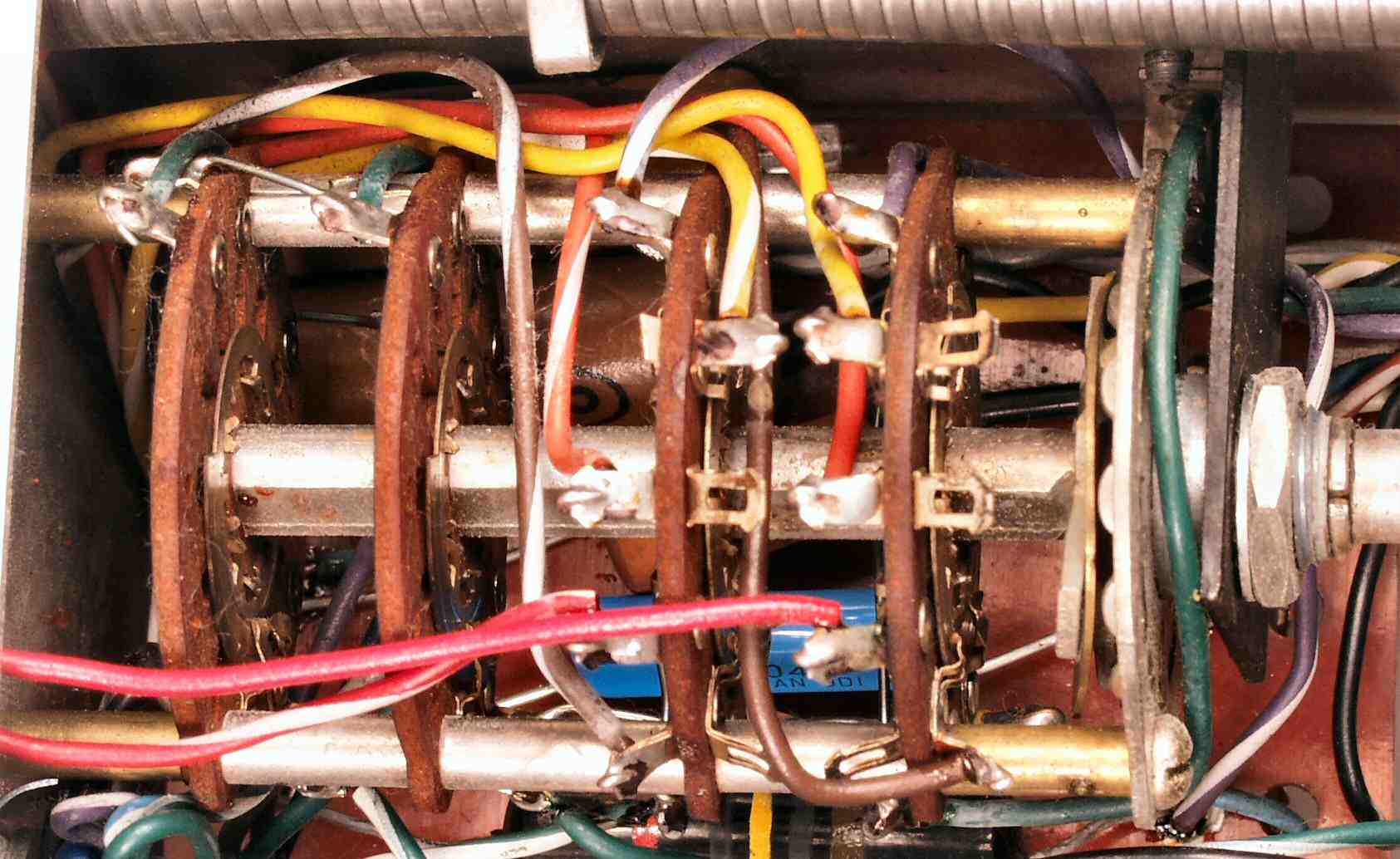

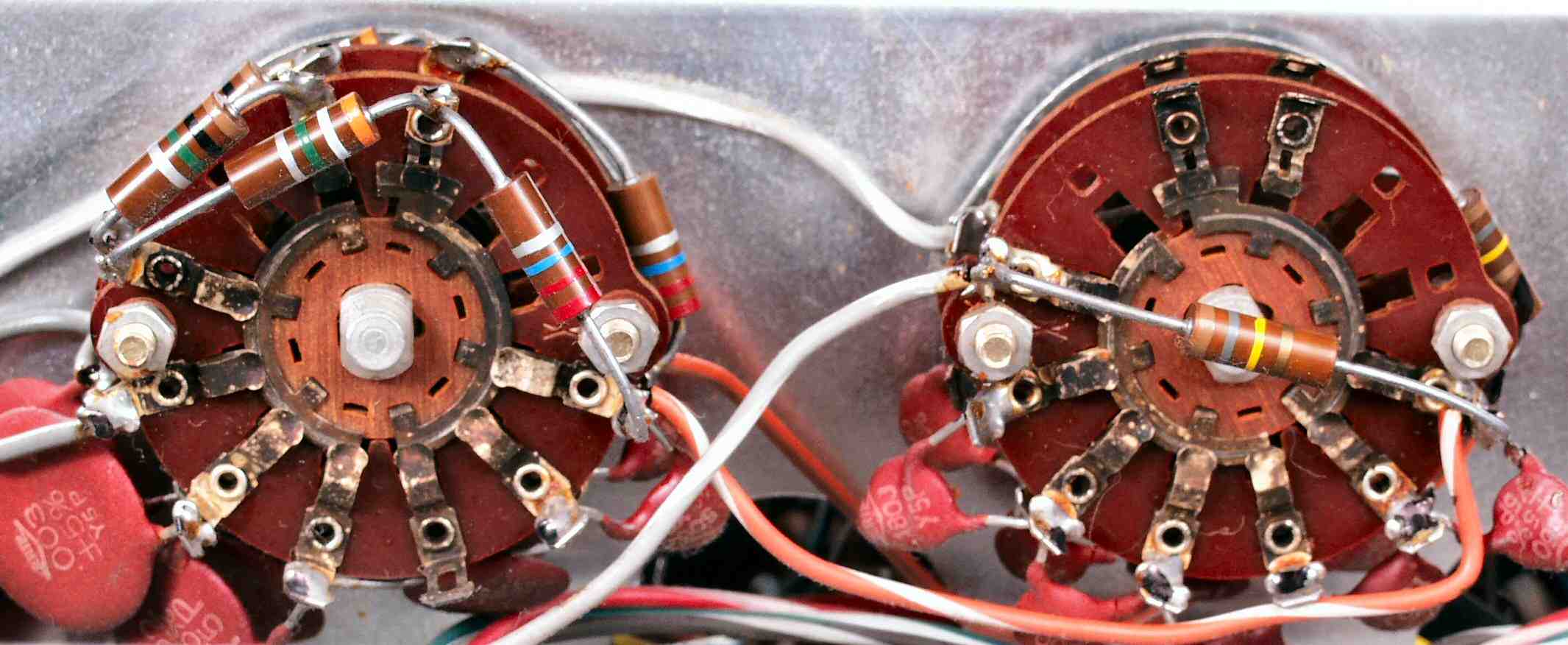

| Ｃ−７Ａ． 修理前 ＰＨａｓｅ ＆ ＨＦ−Ｆｉｌｔｅｒ ＳＷ |
|

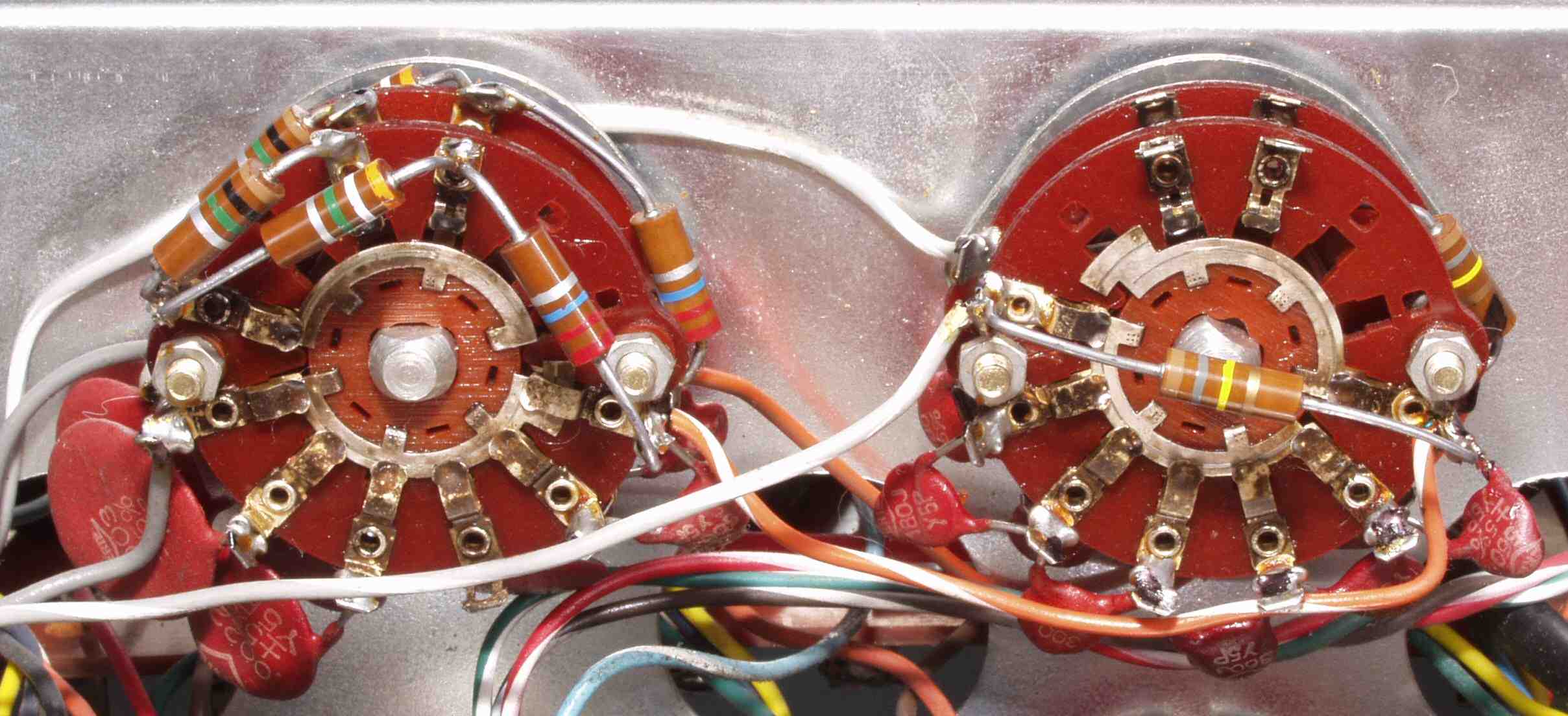

| Ｃ−７Ｂ． 修理（清掃）後 ＰＨａｓｅ ＆ ＨＦ−Ｆｉｌｔｅｒ ＳＷ |
 |
| Ｃ−７Ｃ． 修理前 Ｂａｓｓ ＆ Ｔｒｉｂｌｅ ＳＷ |
|
| Ｃ−７Ｄ． 修理（清掃）後 Ｂａｓｓ ＆ Ｔｒｉｂｌｅ ＳＷ |
 |

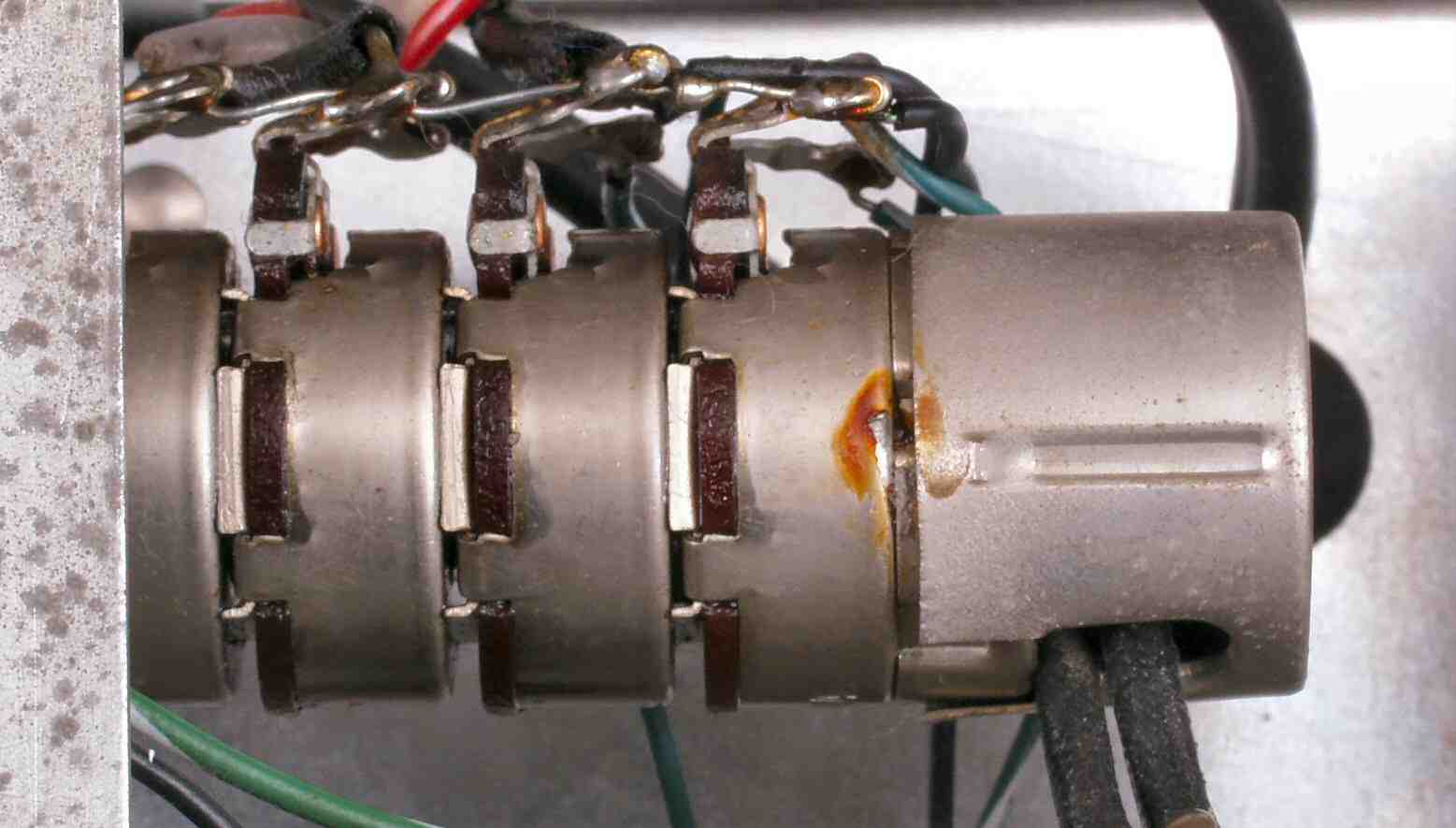

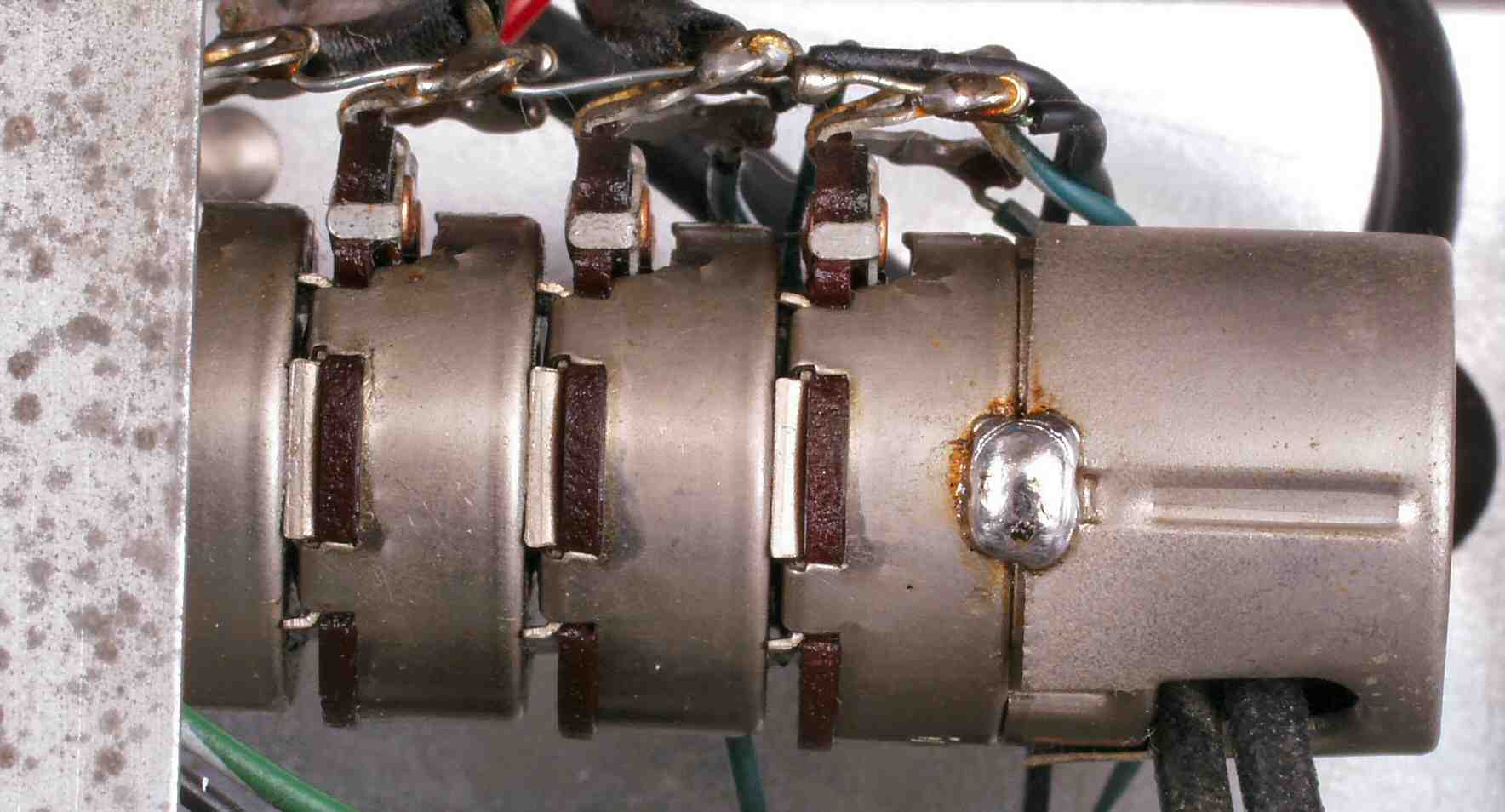

| Ｃ−８Ａ． 修理前 メインＶＲの電源ＳＷのシールドケースの半田が取れている |
|
| Ｃ−８Ｂ． 修理後 メインＶＲの電源ＳＷのシールドケース |
 |

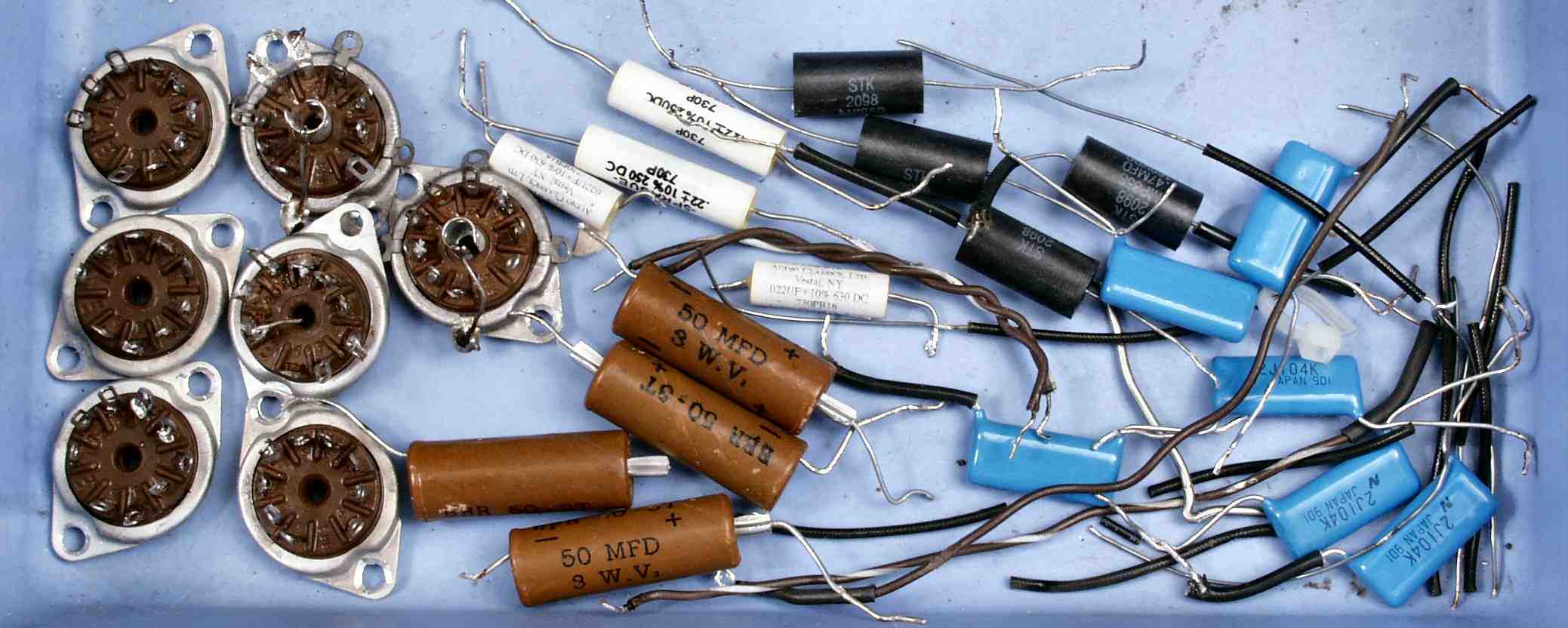

| Ｃ−９Ａ． 交換部品 |
 |

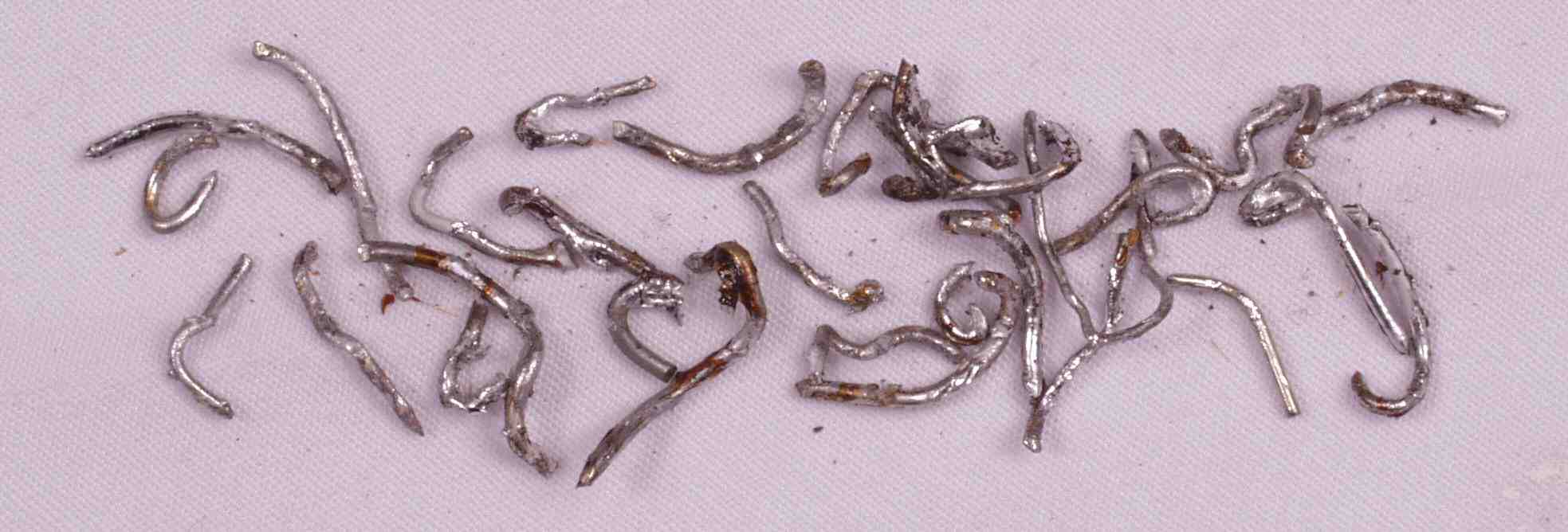

| Ｃ−９Ｂ． 前回の修理で取り外したコンデンサーの線が取り外していない物 |
 |
| Ｃ−ＡＡ． 修理前 上から |
|
| Ｃ−ＡＢ． 修理後 上から |
 |

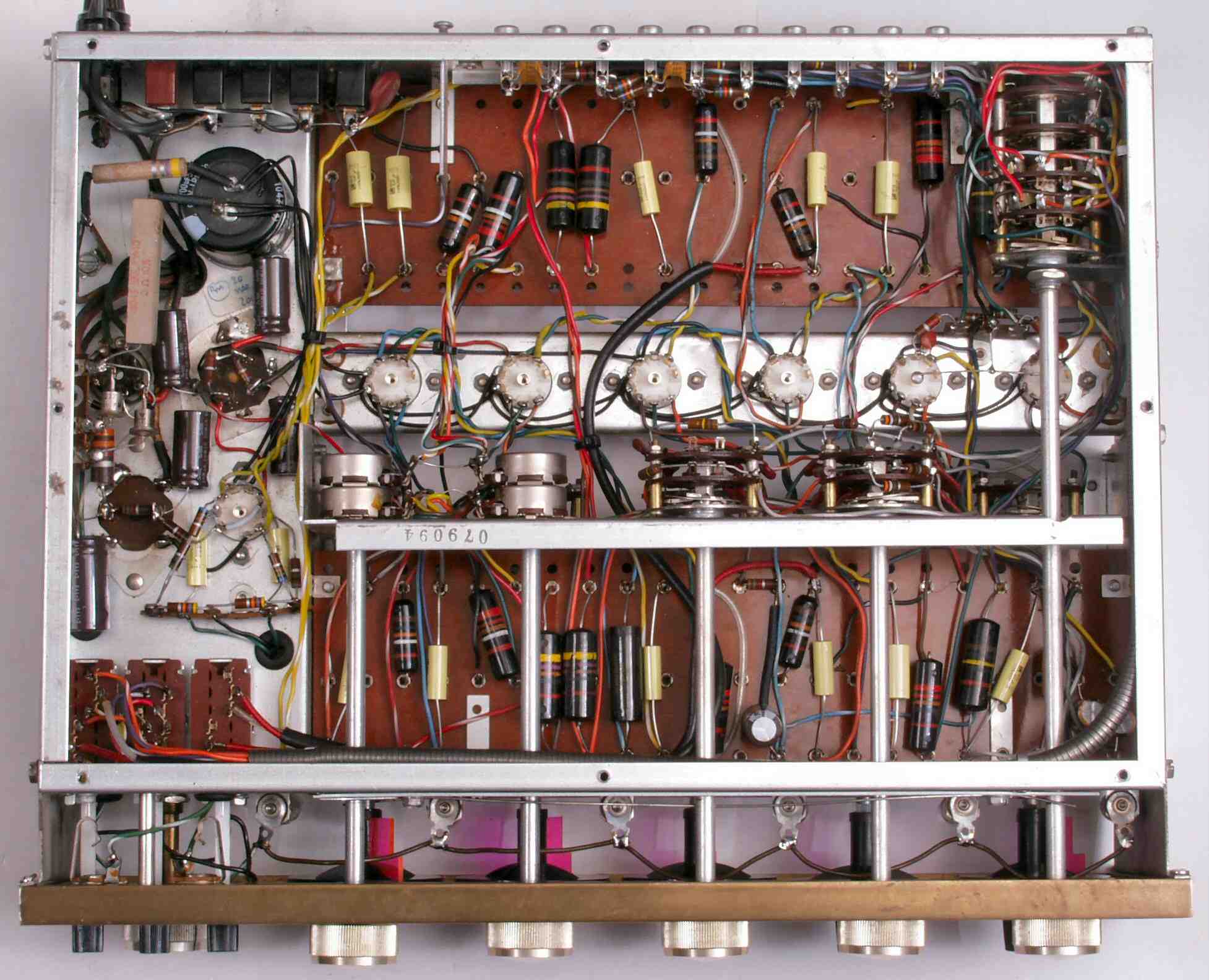

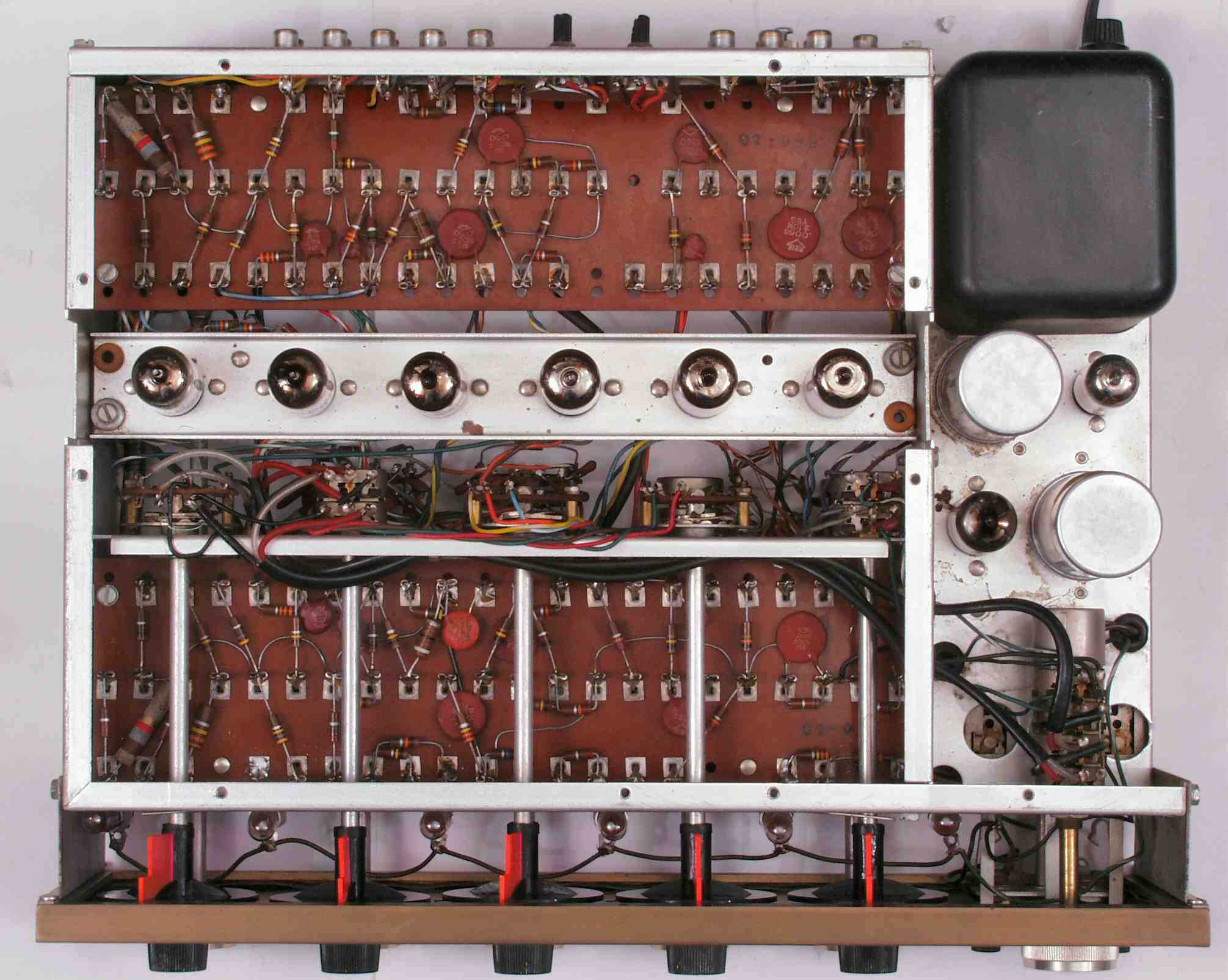

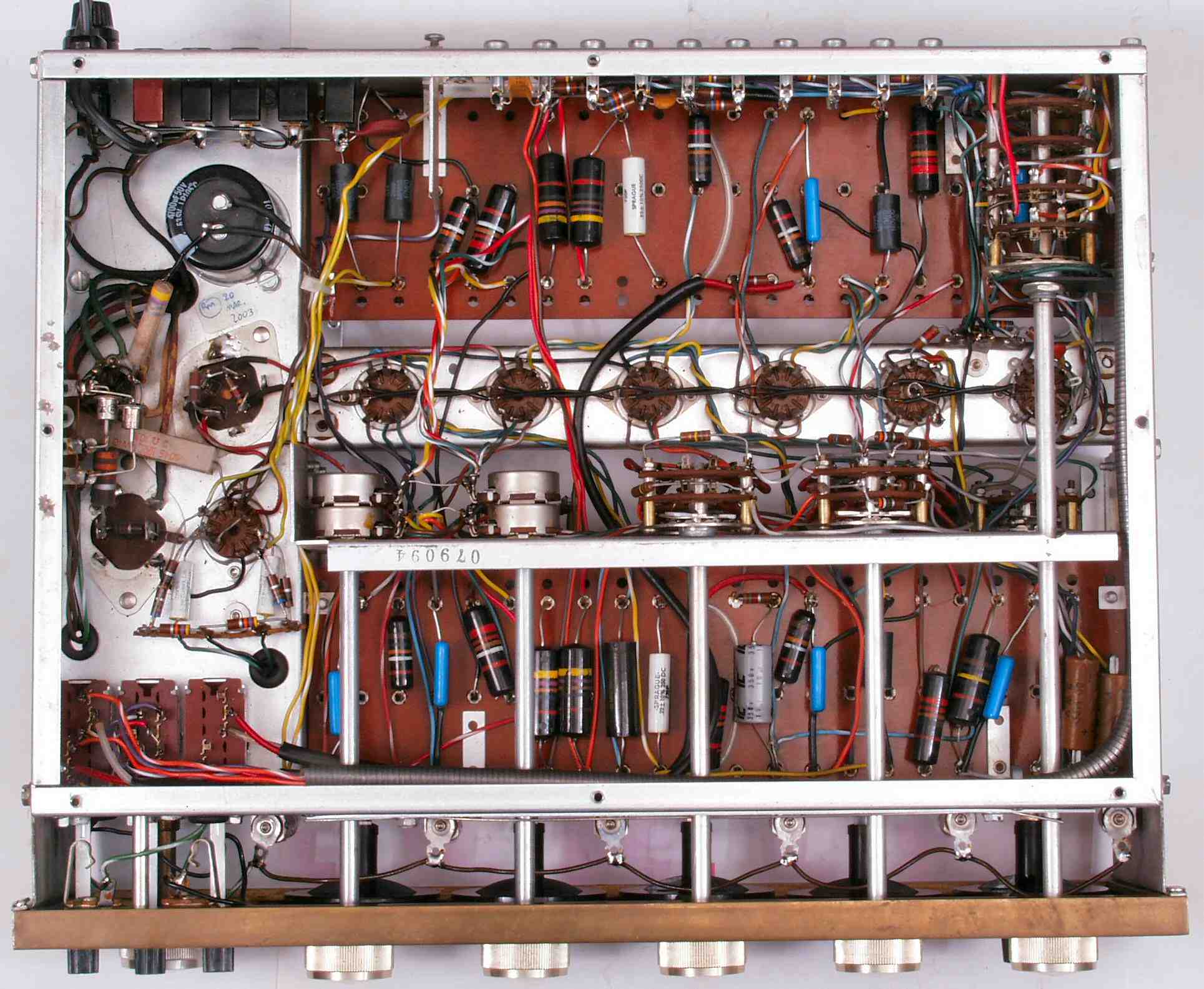

| Ｃ−ＡＣ． 修理前 下から |
|

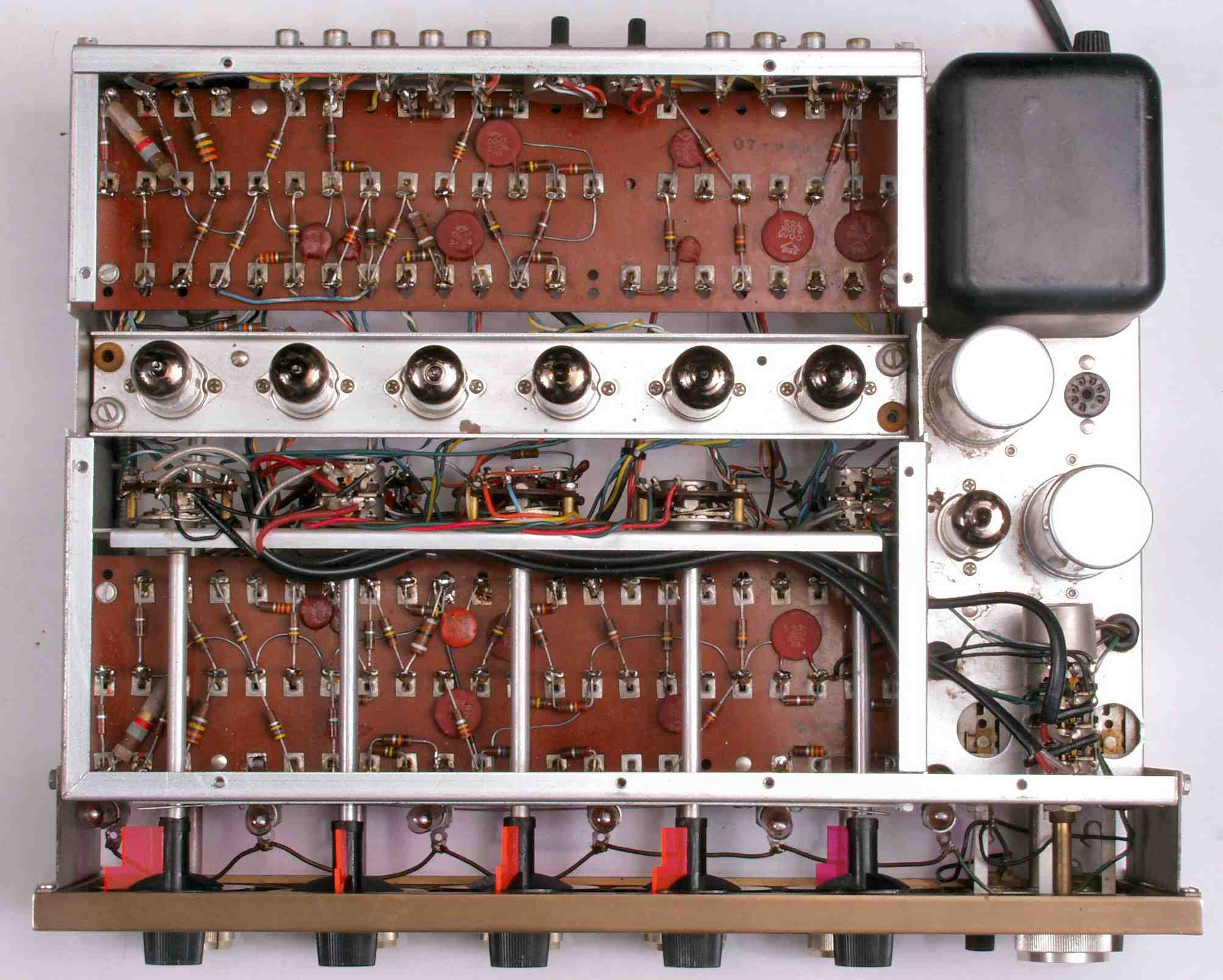

| Ｃ−ＡＤ． 修理後 下から |
 |

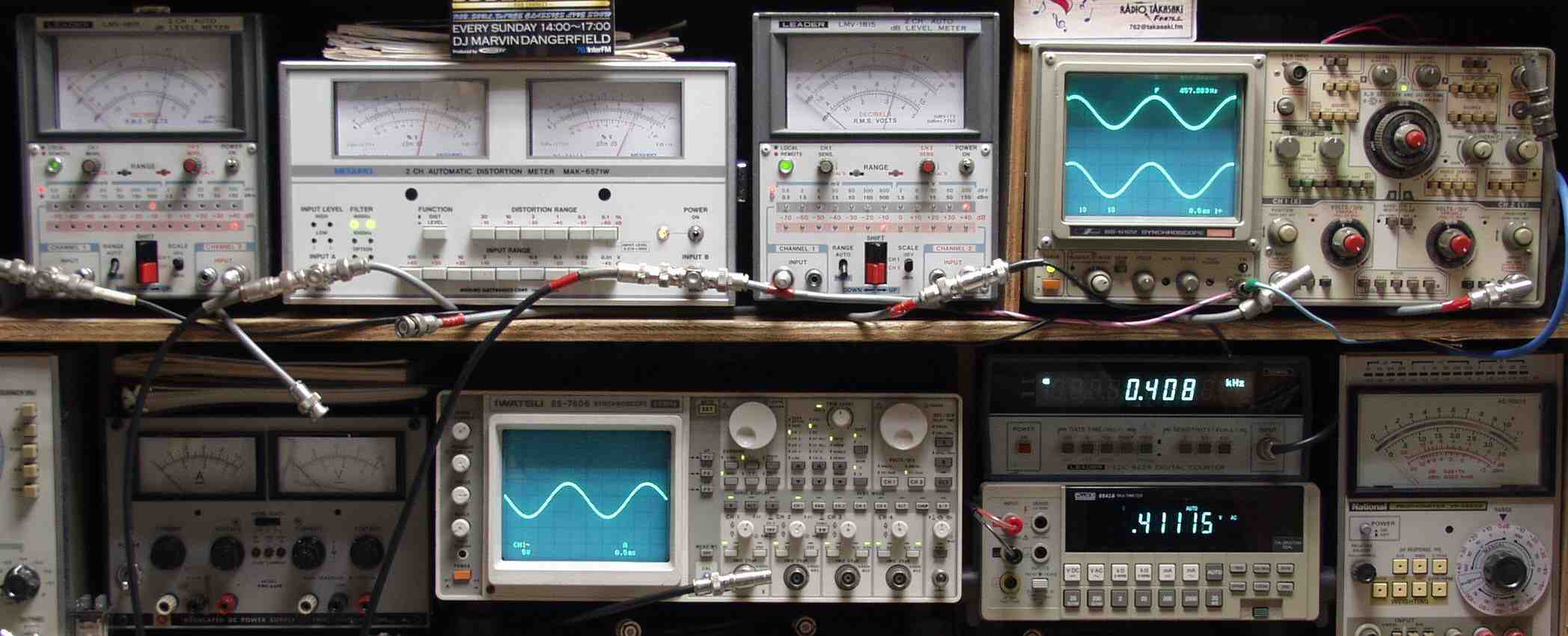

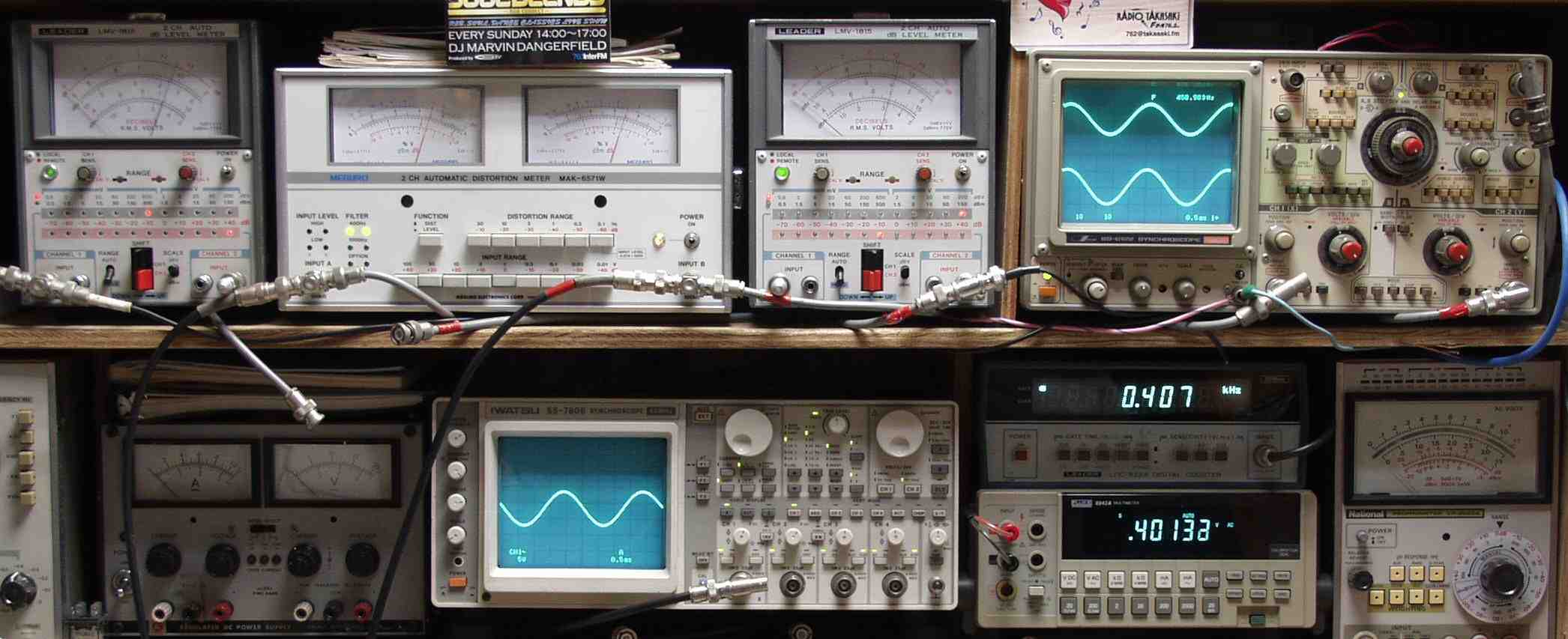

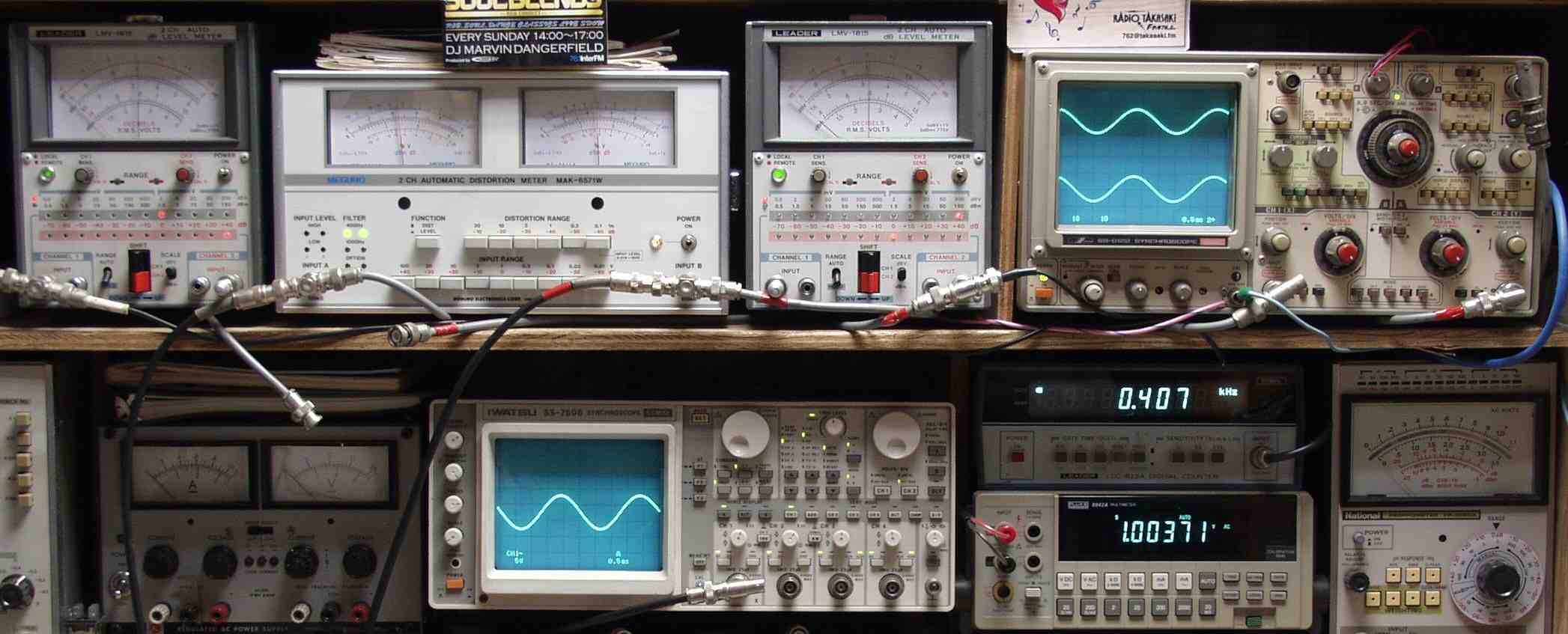

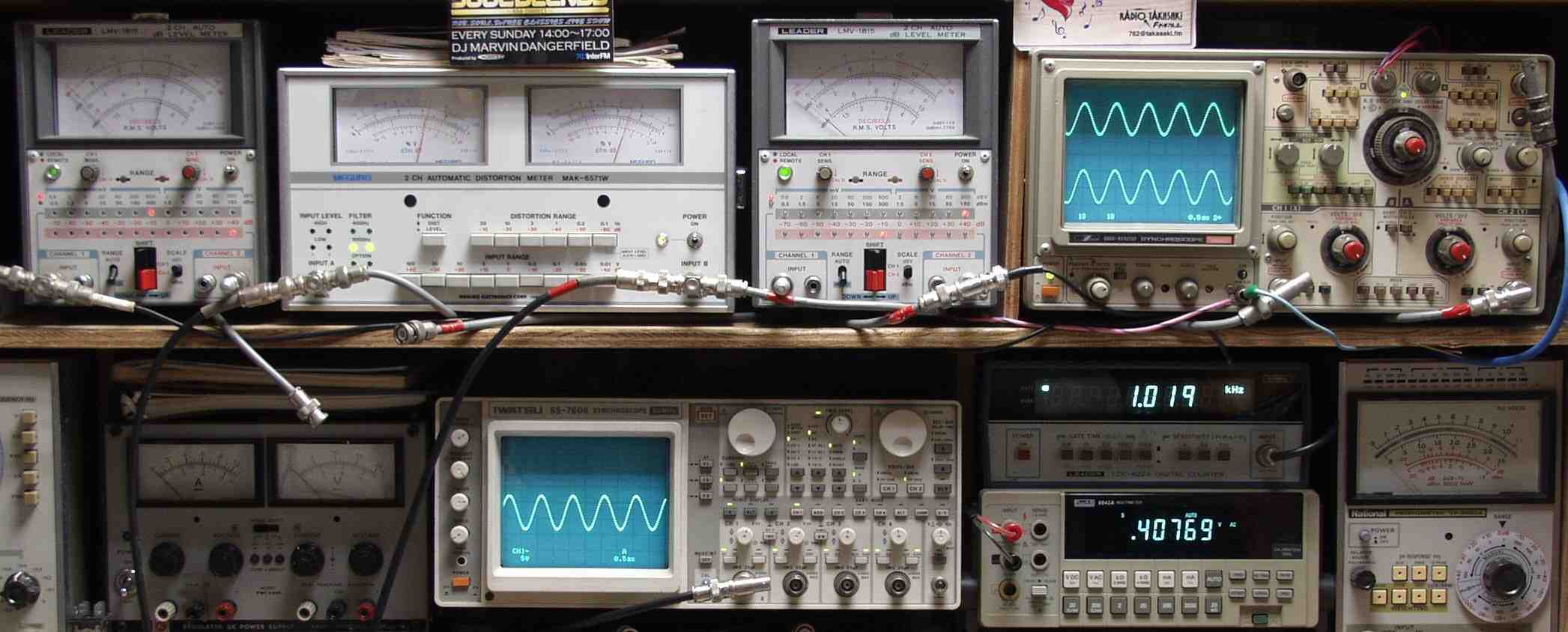

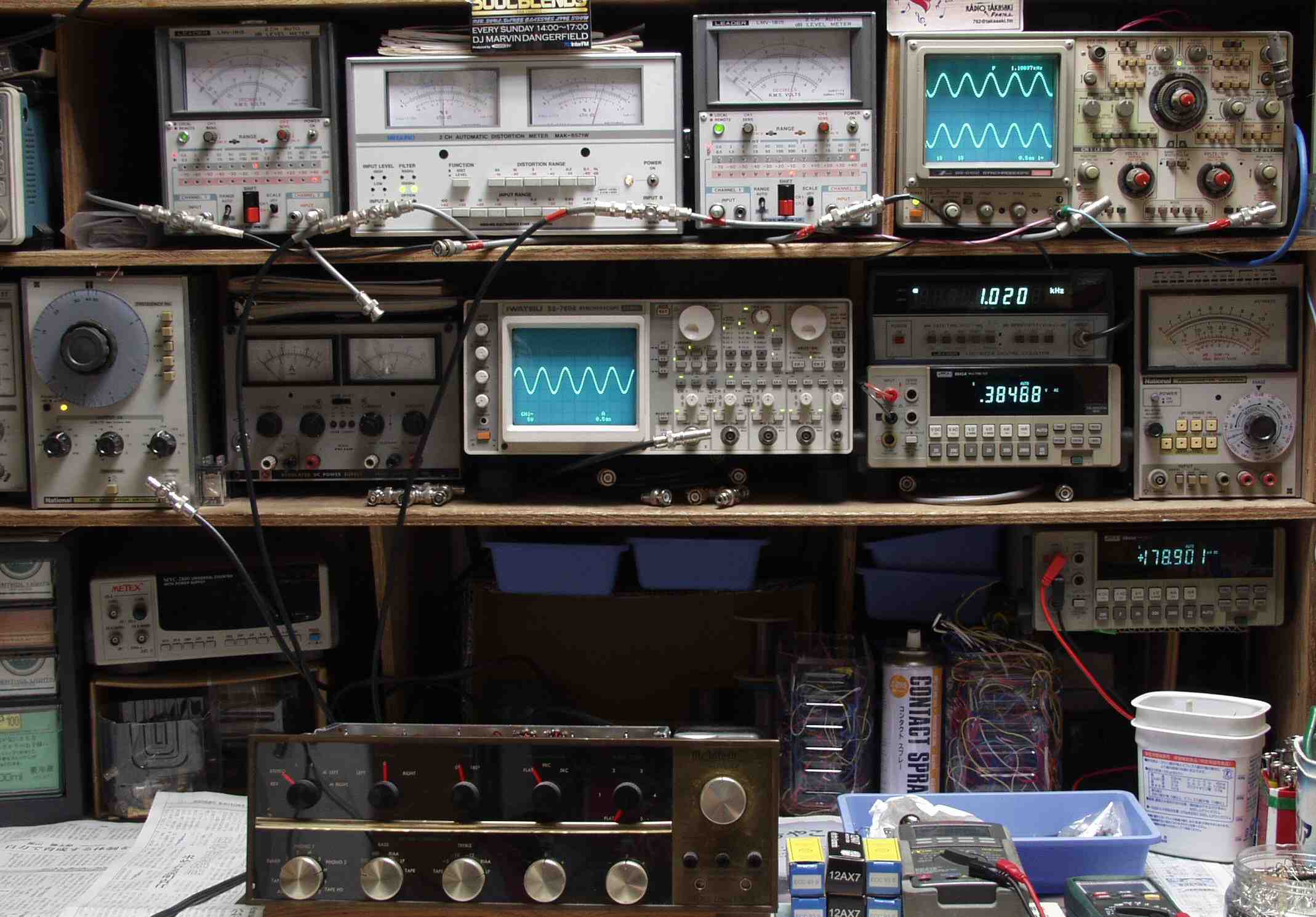

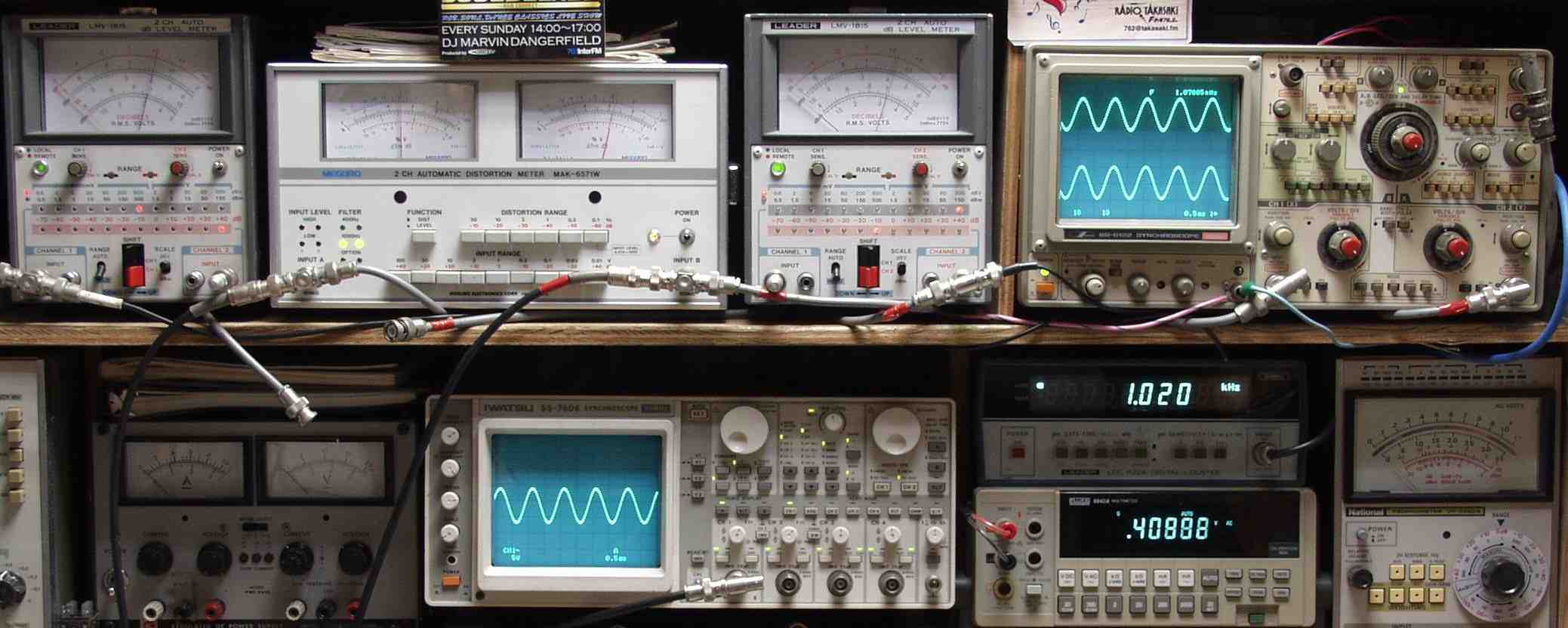

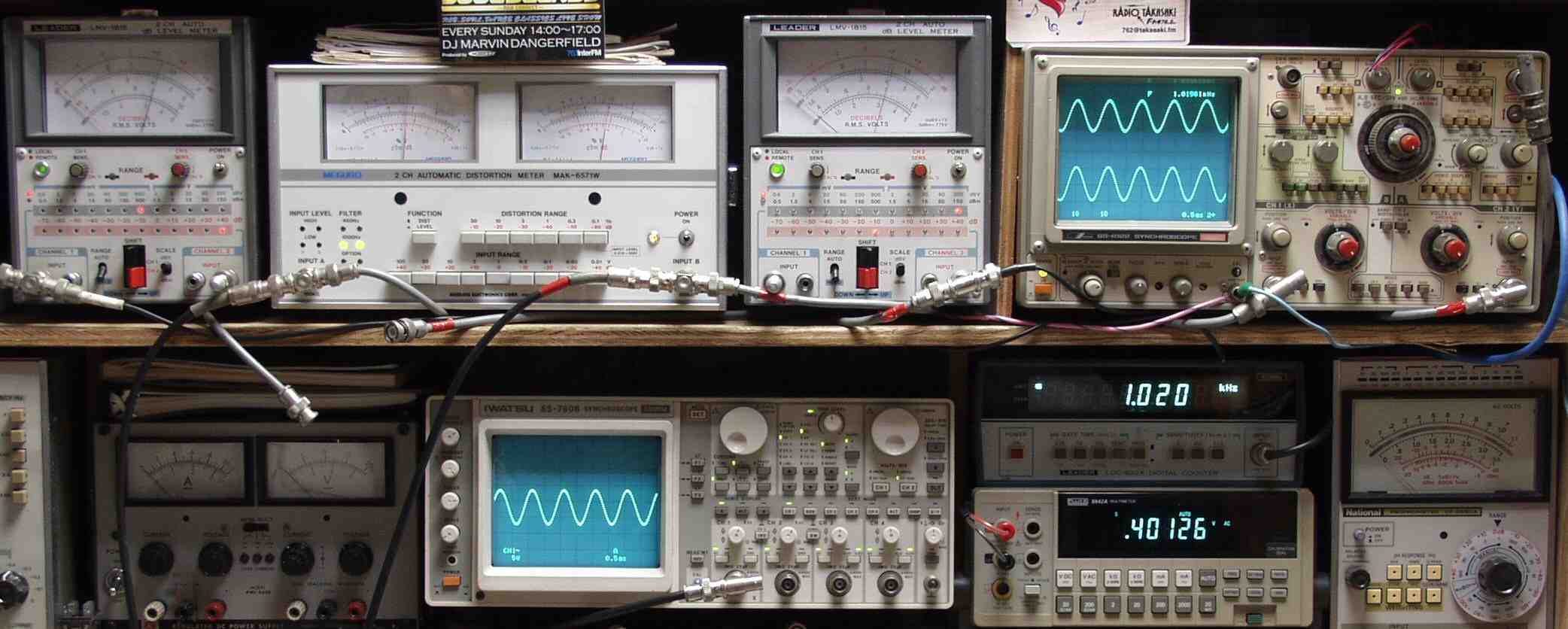

| Ｅ． 測定・調整 Ｅ−１． 出力・歪み率測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 下中オシロ＝入力波形（オーディオ発振器のTTLレベル） 下中右上＝周波数計 下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 上中左歪み率計＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 上右端オシロ＝ＳＰ出力波形 上＝Ｒ出力、下＝Ｌ出力 |
 |
| Ｅ−２Ａ． 出力＝０．４Ｖ、０．０７％歪み、ＡＵＸ１０００ＨＺ入力 |
 |
| Ｅ−２Ｂ． 出力＝０．４Ｖ、０．０９％歪み、ＡＵＸ４００ＨＺ入力 |
 |
| Ｅ−２Ｃ． 出力＝１Ｖ、０．１５％歪み、ＡＵＸ１０００ＨＺ入力 |
 |
| Ｅ−２Ｄ． 出力＝１Ｖ、０．２％歪み、ＡＵＸ１０００ＨＺ入力 |
 |
| Ｅ−３Ａ． 出力＝０．４Ｖ、０．０７％歪み、ＭＭ１、１０００ＨＺ入力 |
 |
| Ｅ−３Ｂ． 出力＝０．４Ｖ、０．０９％歪み、ＭＭ１、４００ＨＺ入力 |
 |
| Ｅ−４Ａ． 出力＝０．４Ｖ、０．０７％歪み、ＭＭ２、１０００ＨＺ入力 |
 |
| Ｅ−４Ｂ． 出力＝０．４Ｖ、０．０７％歪み、ＭＭ２、４００ＨＺ入力 |
 |

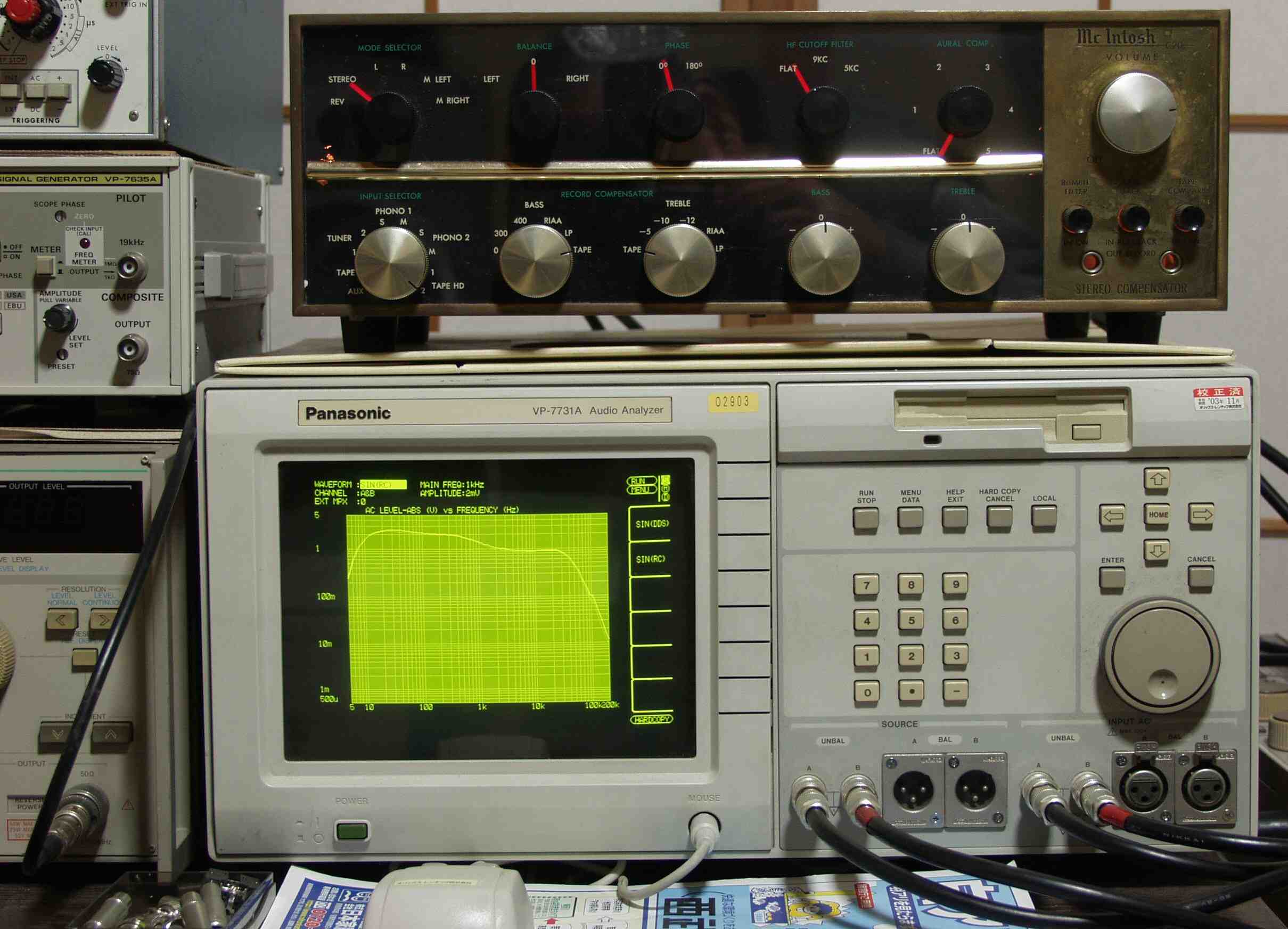

| ＥＥ． 上位測定器による 調整・測定 ＥＥ−１． 入出力特性測定中 |
 |

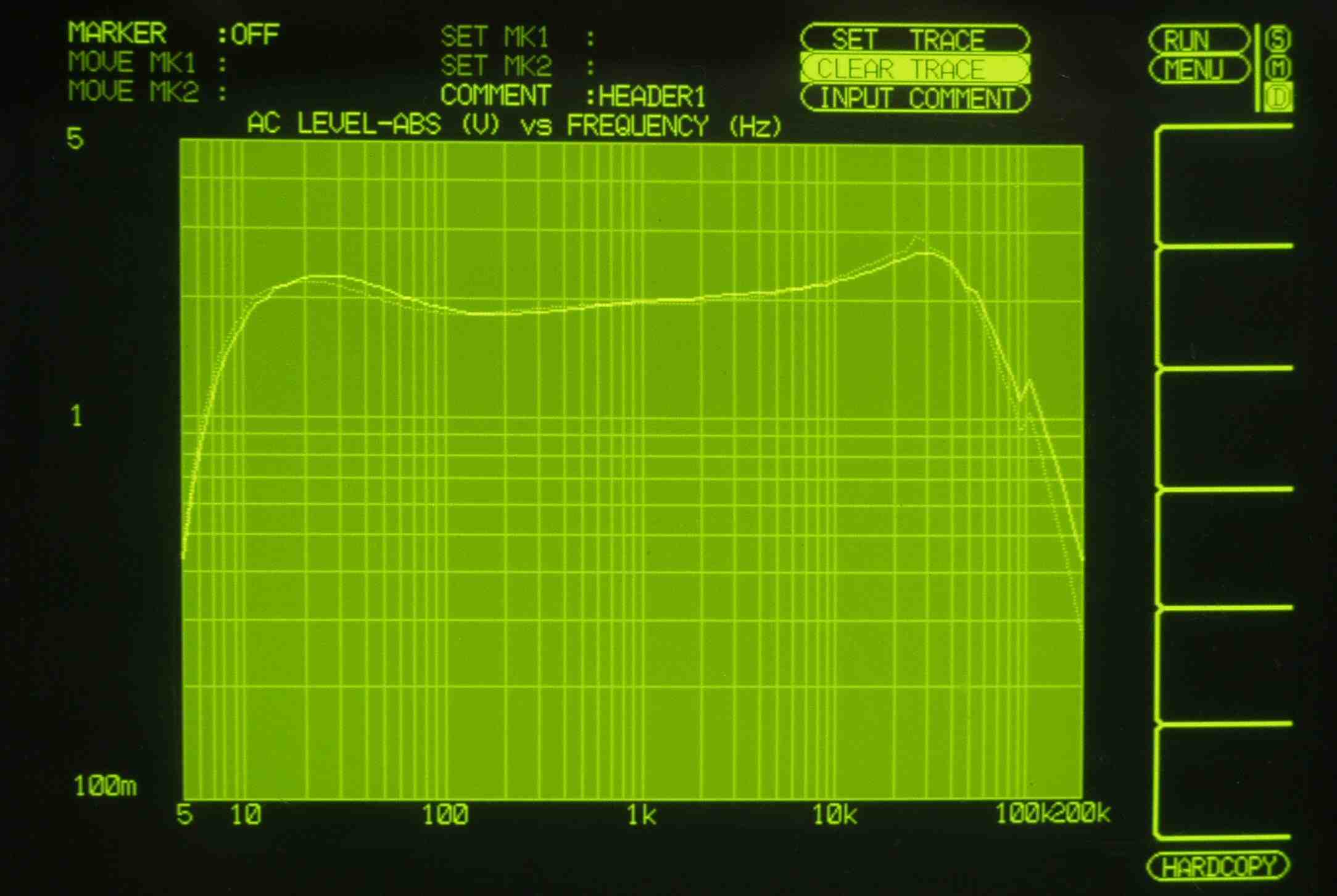

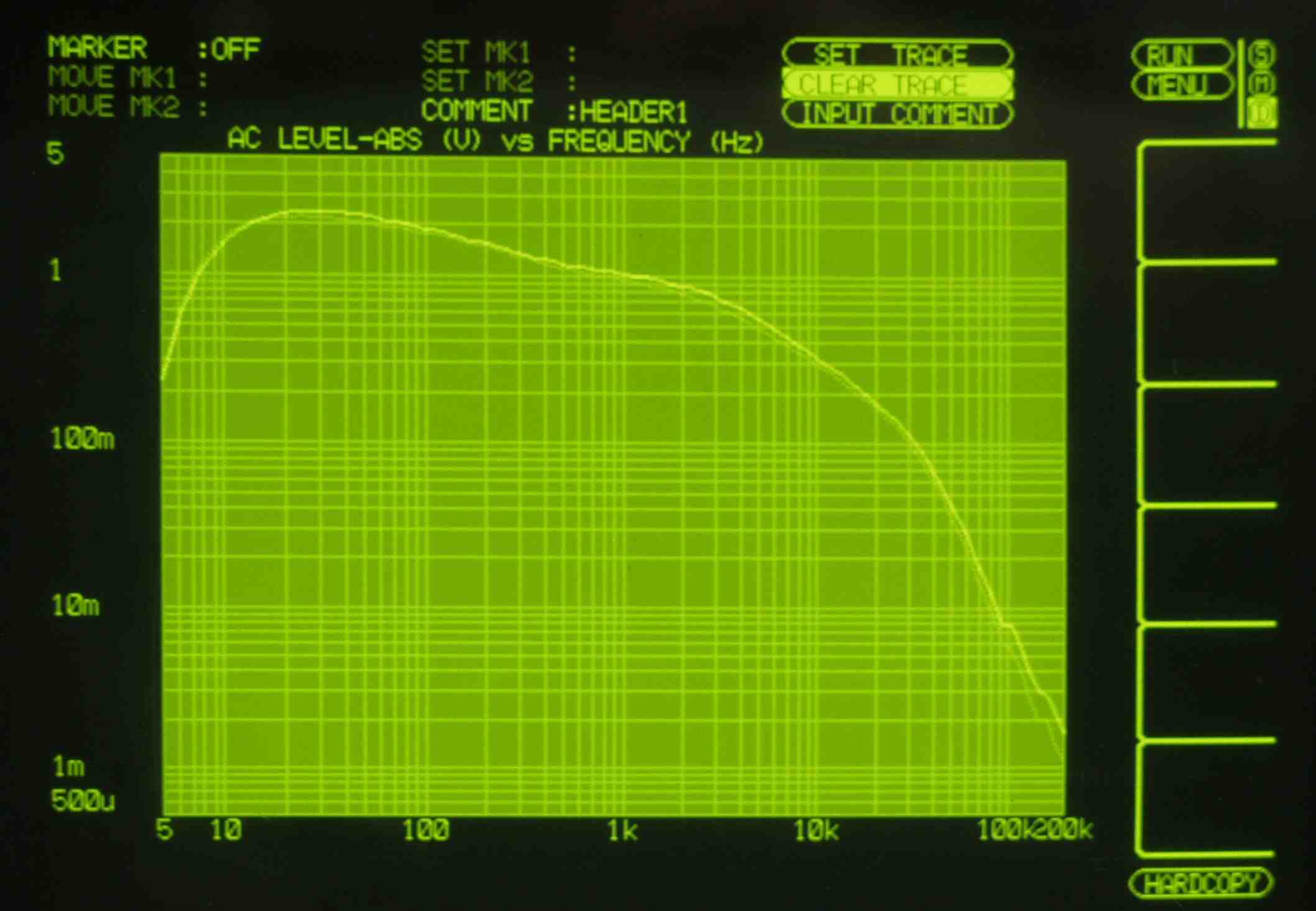

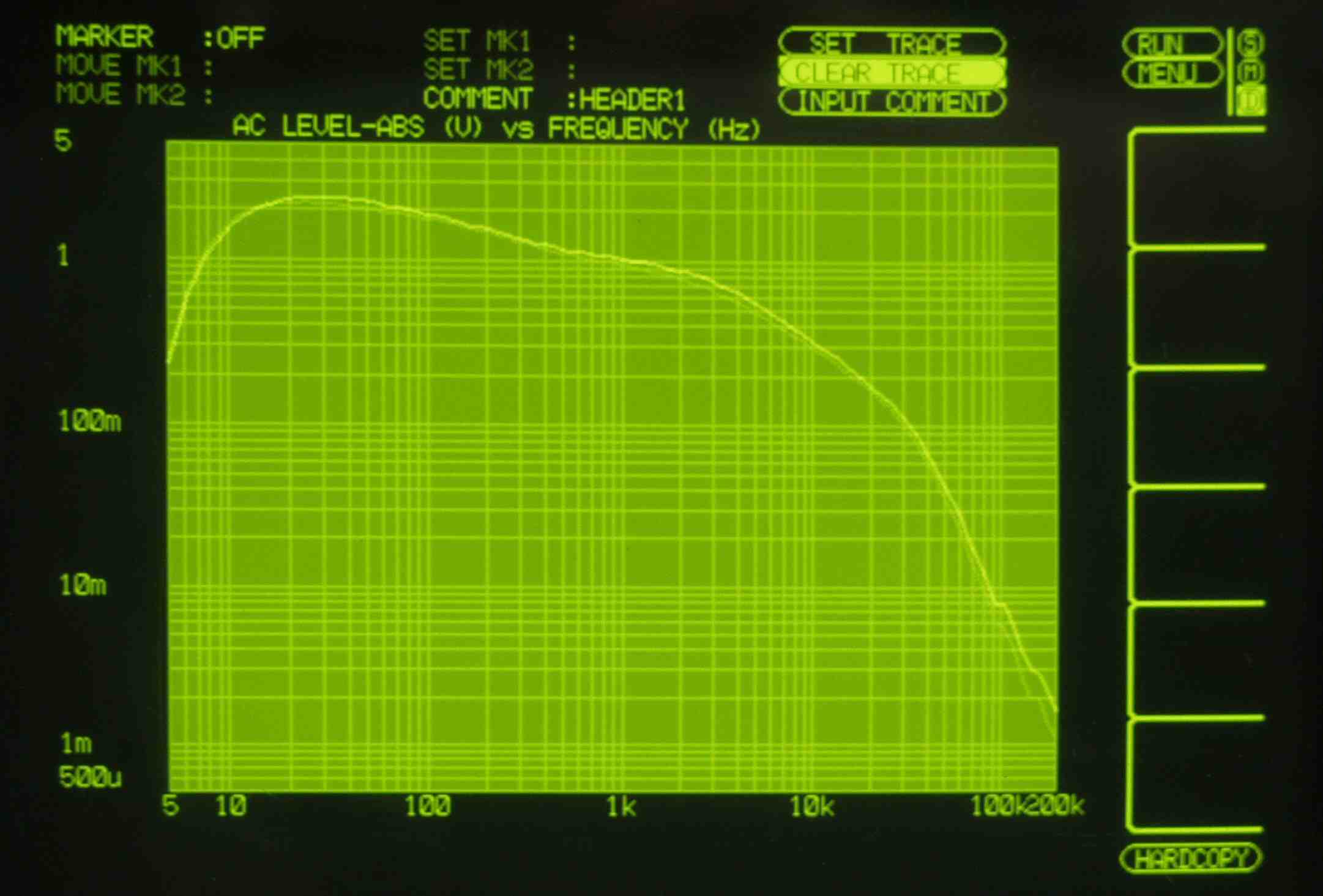

| ＥＥ−２Ａ． 入出力特性測定（AUX１００ｍＶ入力） メインＶＲはｍａｘ 平均で２Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

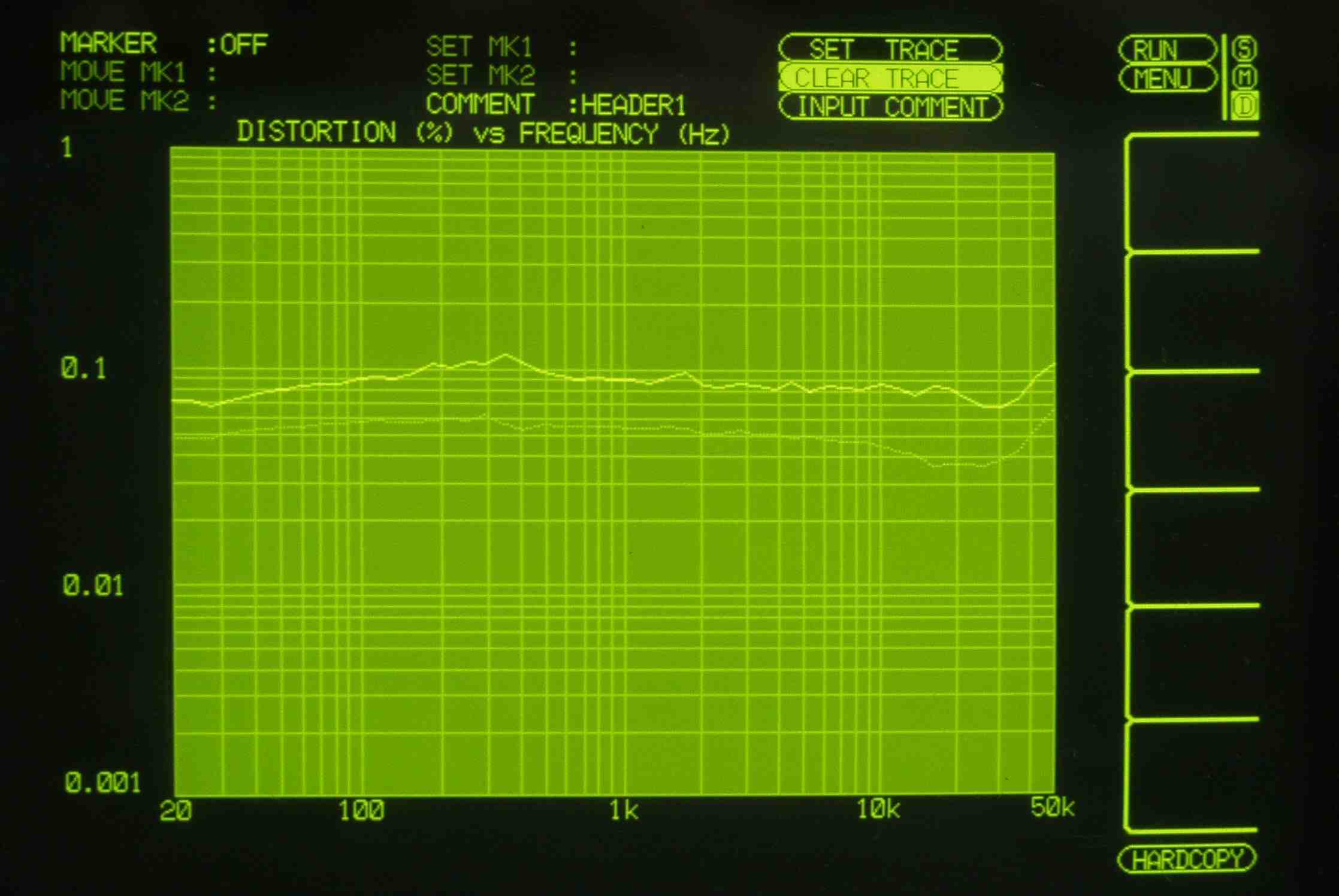

| ＥＥ−２Ｂ． 歪み率測定（AUX１００ｍＶ入力） 左出力＝薄（細い）色 右出力＝濃い（太い）色 レベルは測定器任せの全自動、メインＶＲはｍａｘ |
 |

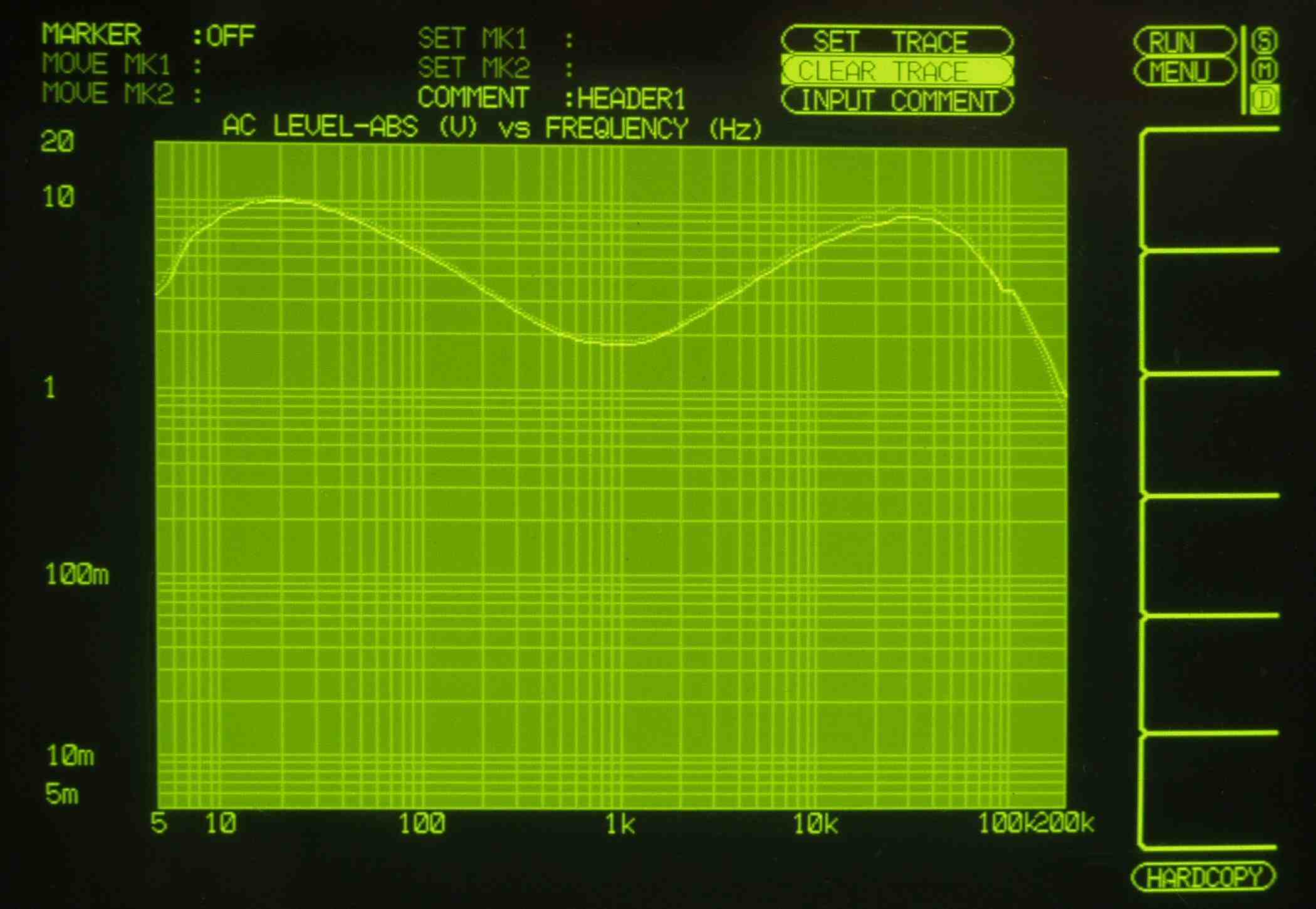

| ＥＥ−２Ｃ． 入出力特性測定（AUX８０ｍＶ入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

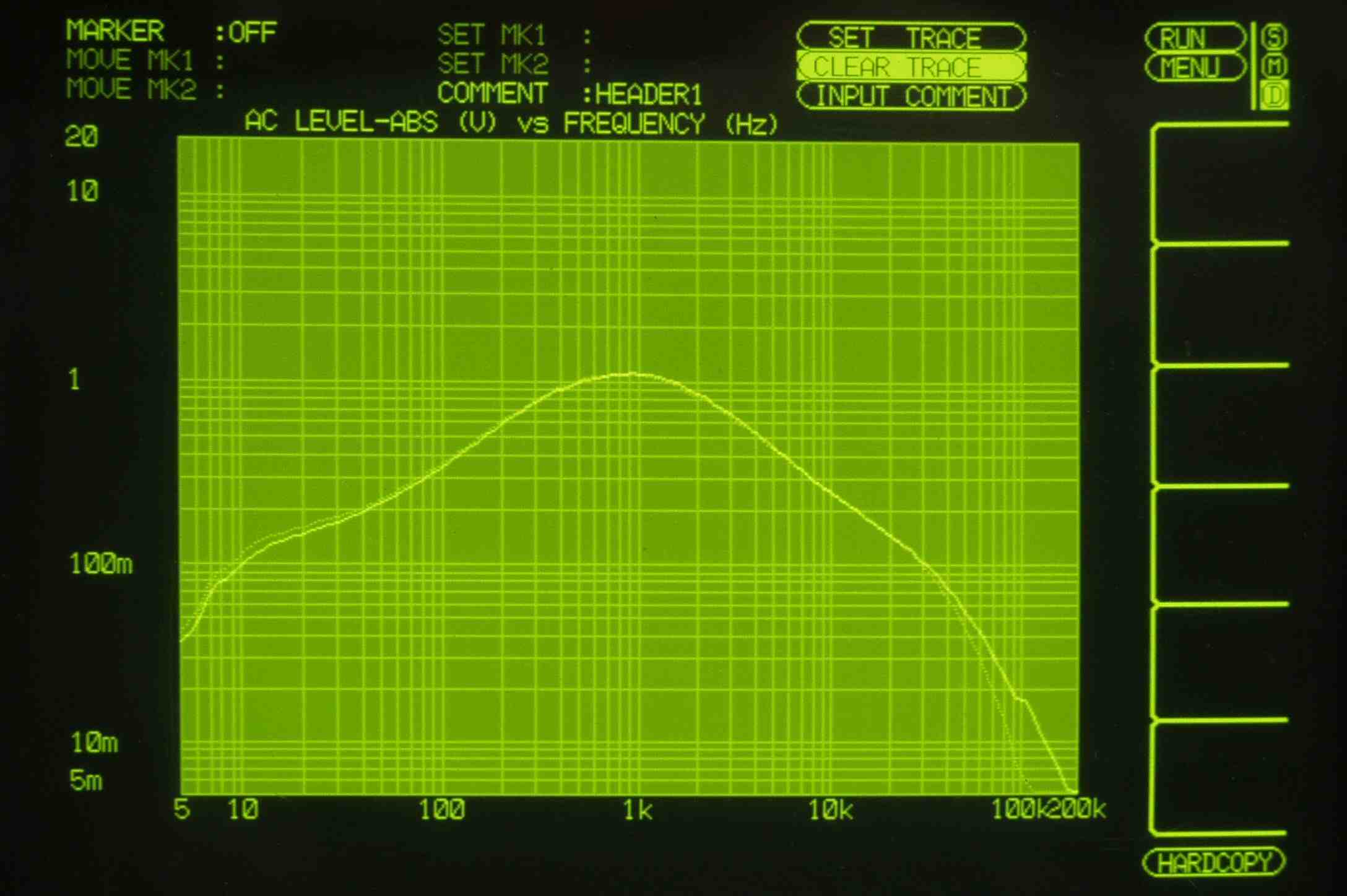

| ＥＥ−２Ｄ． 入出力特性測定（AUX８０ｍＶ入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ ＶＲはｍｉｎ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

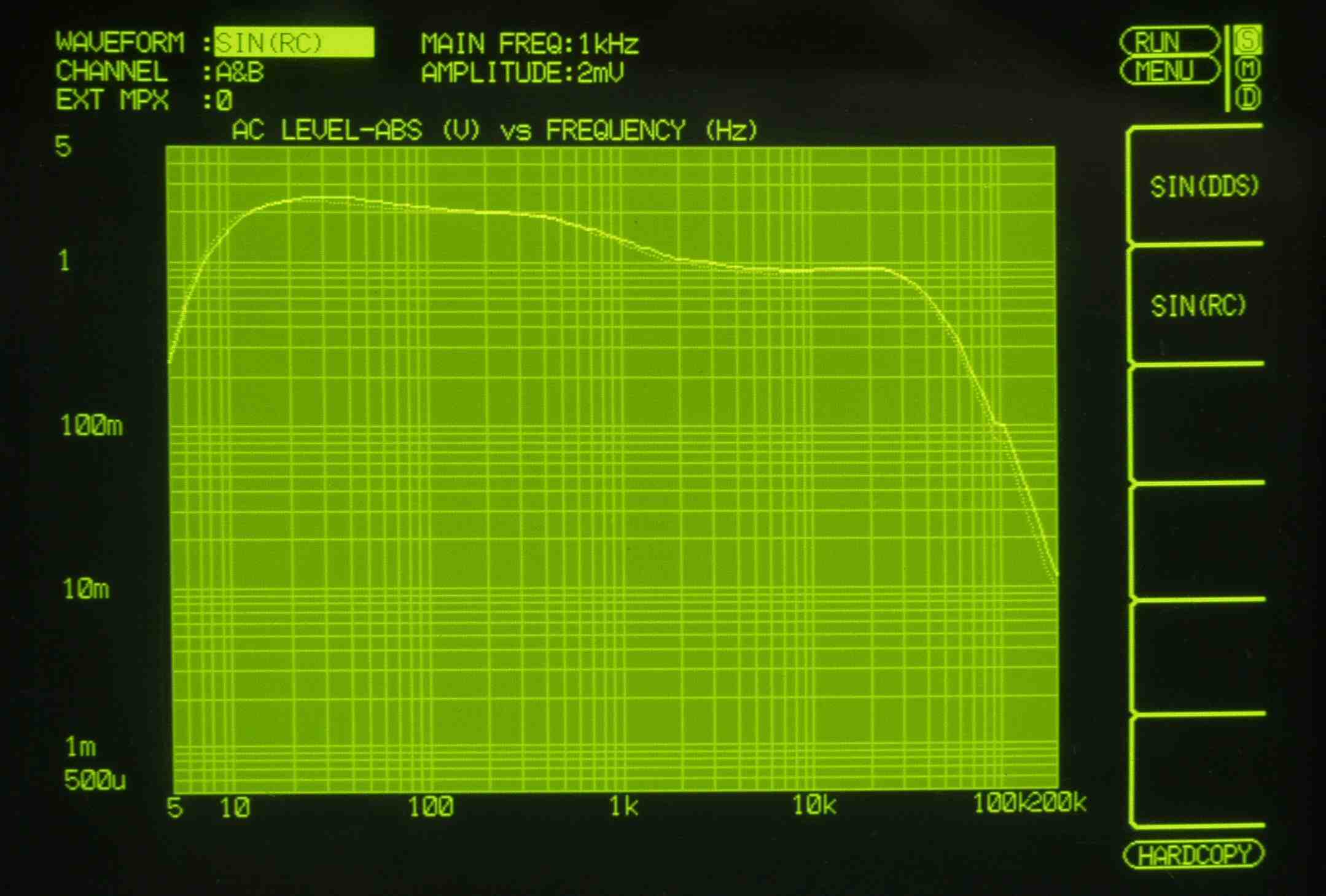

| ＥＥ−３Ａ． 入出力特性測定（MM−１入力） ＭＭ入力 入力電圧＝２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 ５０ＫＨＺ当たりのばらつきは真空管の特性差 |
 |
| ＥＥ−３Ｂ． 入出力特性測定（MM−２入力） ＭＭ入力 入力電圧＝２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 ５０ＫＨＺ当たりのばらつきは真空管の特性差 |
 |
| ＥＥ−４Ａ． 入出力特性測定（ＴＡＰＥ−ＨＥＡＤ入力） 入力電圧＝２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

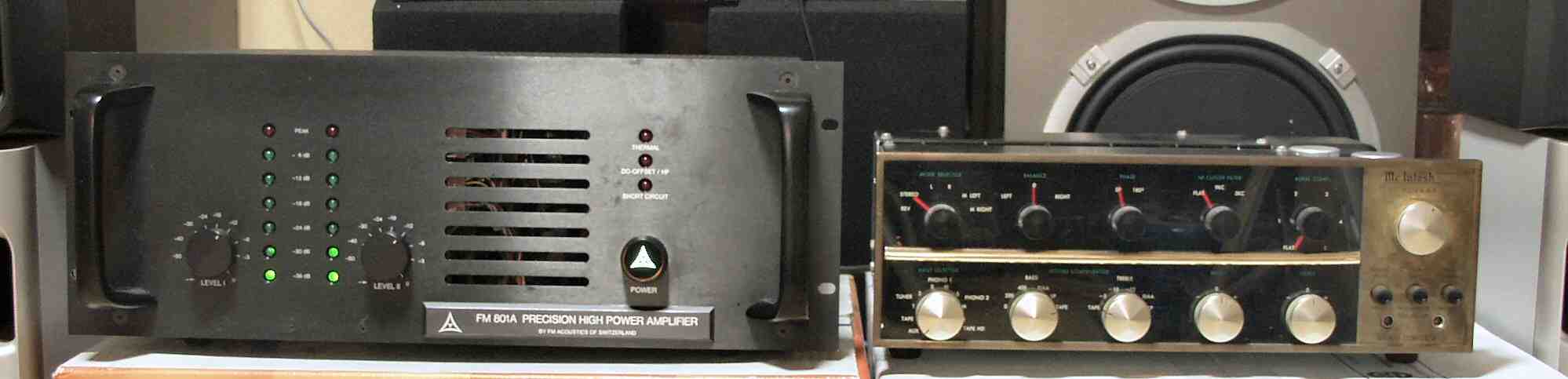

| Ｅ−５． 完成 ２４時間エージング |
 |
