Ｍｃｉｎｔｏｓｈ　ＭＣ６０．　３台目修理記録

＜＜４台目とペアーです＞＞　　　　　　　　平成１９年８月２８日持込　　　１１月１９日完成

Ａ．　修理前の状況 　　　静粛無音時若干のノイズが出る。 　　　オーバーホール。 ＡＥ．　修理前の測定 Ｂ．　原因 　　　経年変化 　 Ｃ．　修理状況 　　　整流管（５Ｕ４）ソケット．．．．ユーザーの希望で残す 　　　終段（ＫＴ−８８）ソケット交換 　　　前段ＭＴ管ソケット交換 　　　ブロックコンを除く電解コンデンサー交換 　　　フイルムコンデンサー交換 　　　配線手直し、補強 Ｄ．　使用部品／１台分 　　　タイト製ＵＳソケット　　　　　　　　　　　　４個 　　　タイト製ＭＴソケット　　　　　　　　　　　　４個 　　　電解コンデンサー　　　　　　　　　　　　　個 　　　フイルムコンデンサー　　　　　　　　　　　個 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　個 Ｅ．　調整・測定 Ｆ．　修理費　　　５０，０００円　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途＞＞ このクラスのＫＴ−８８は良質な物を選択すること。 又、前段１２ＡX７／ＥＣＣ８３と直結なので、こちらも同様の配慮が必要。

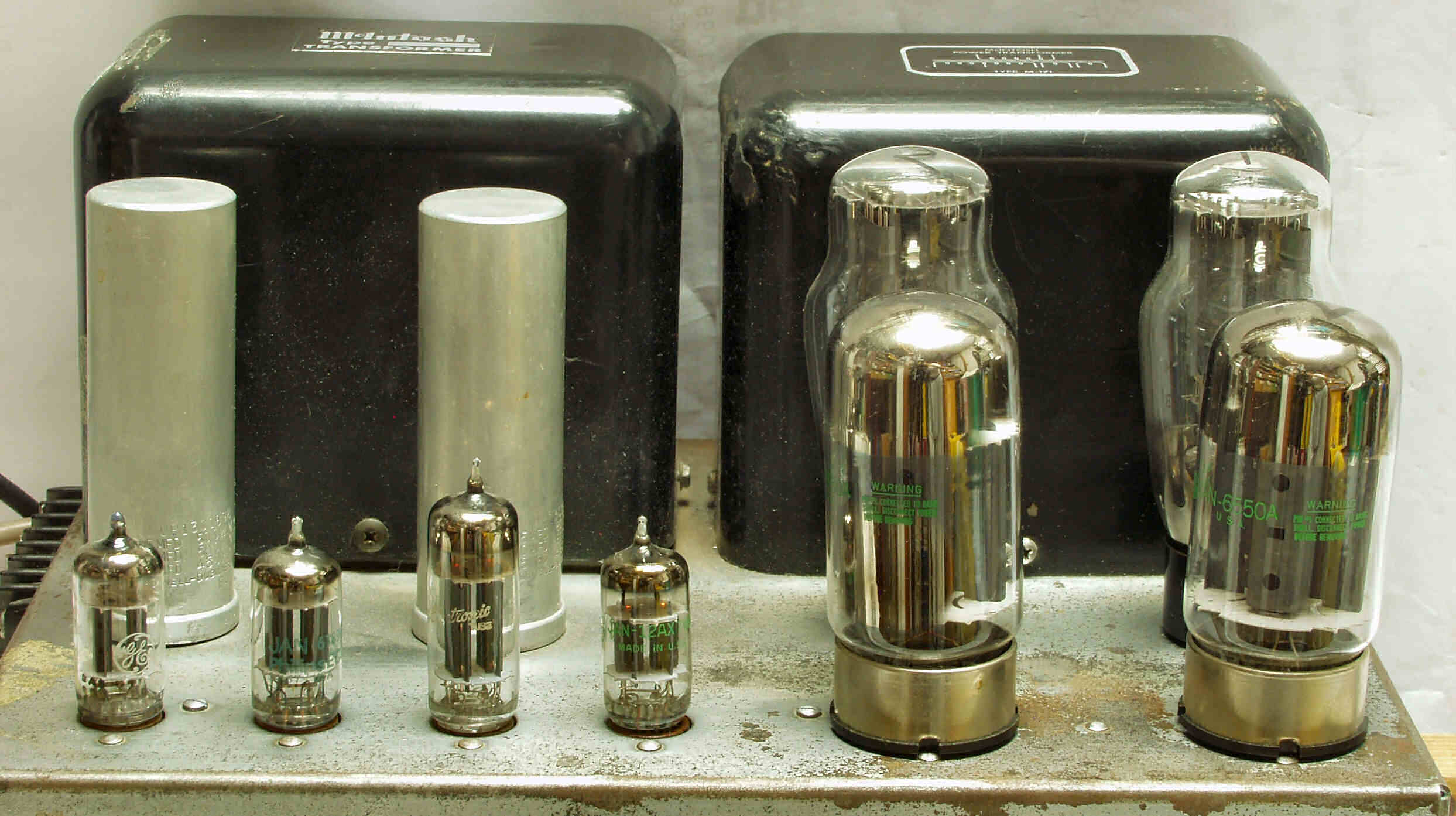

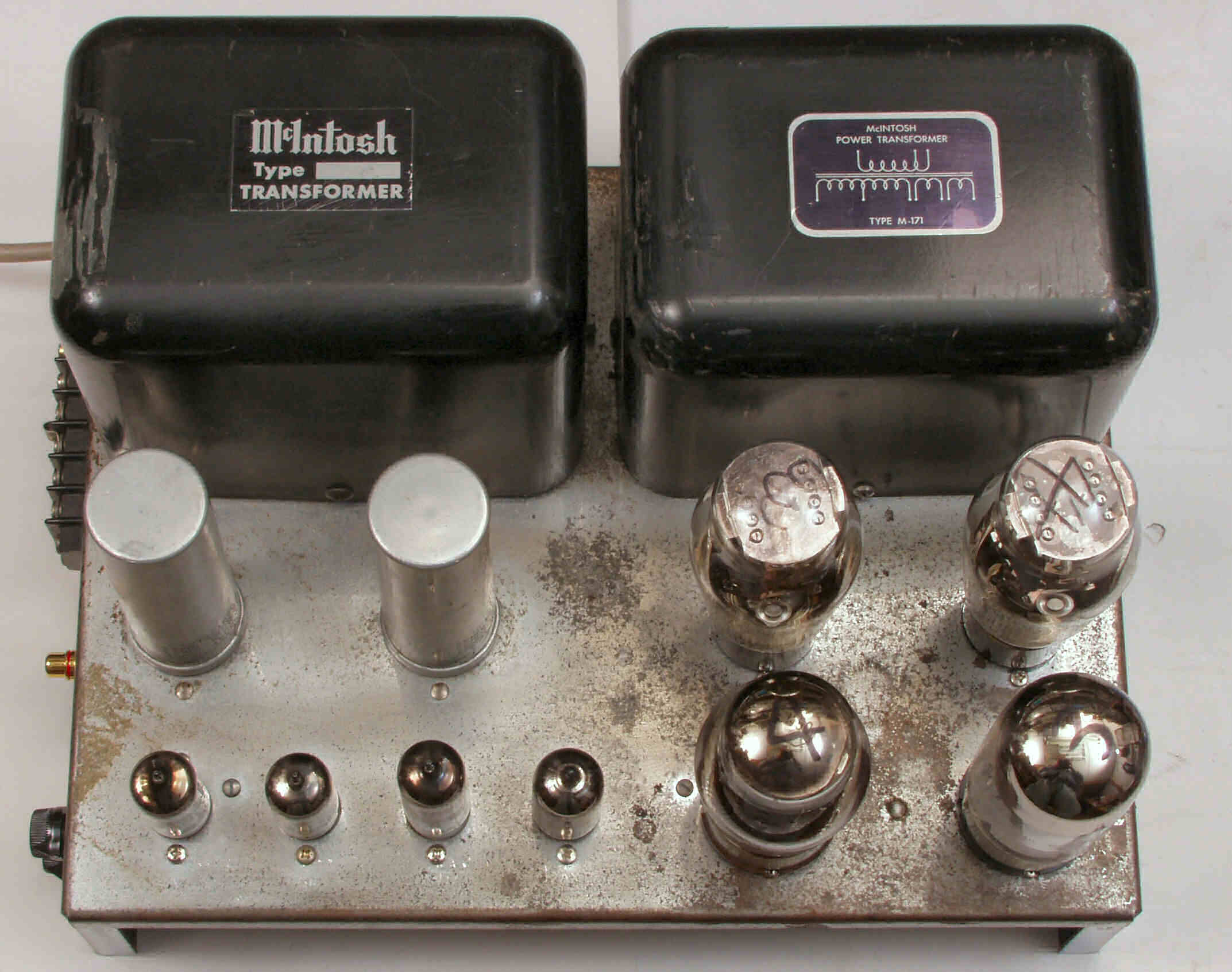

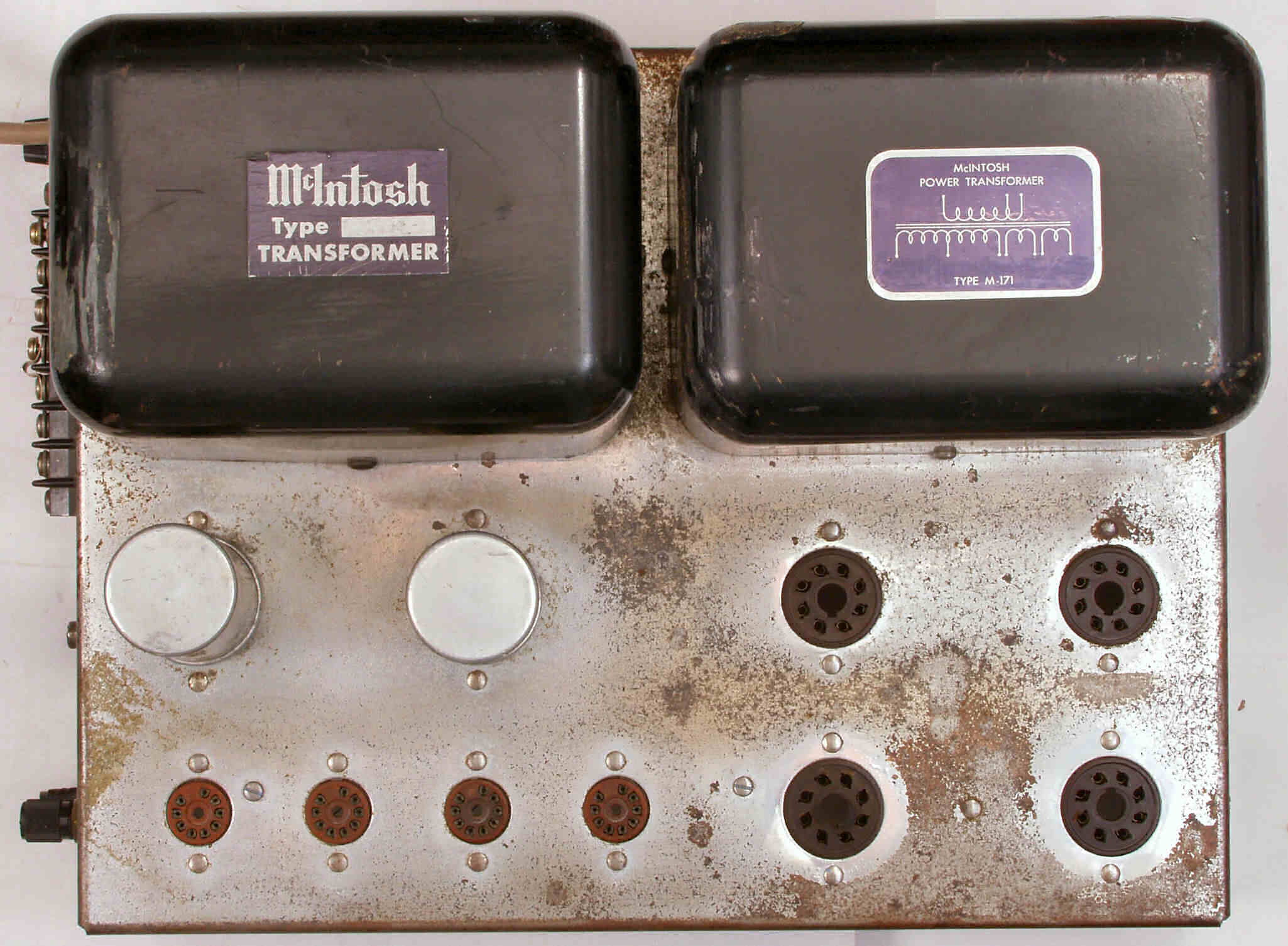

A．　修理前の状況 Ａ−１Ａ．　点検中　上から見る

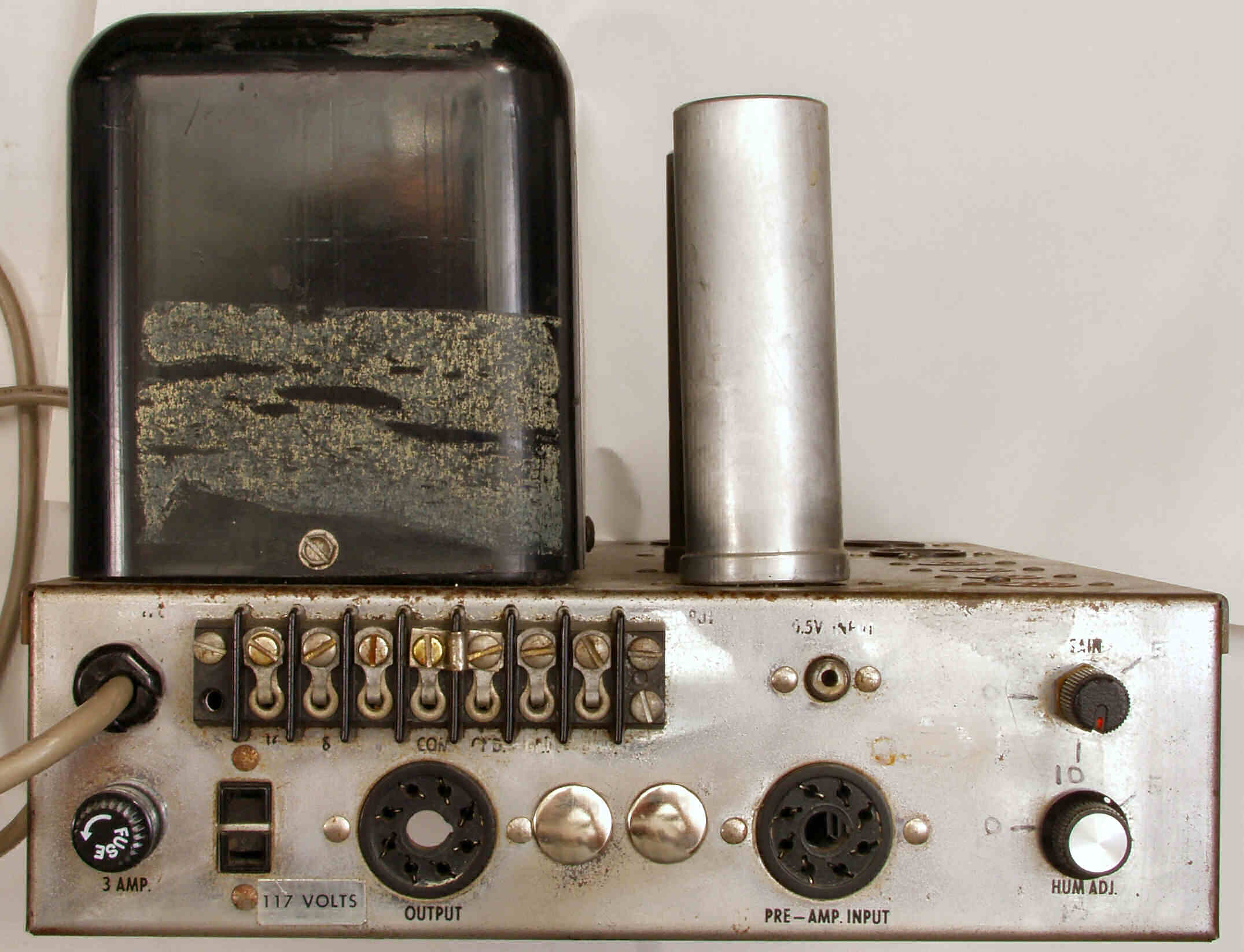

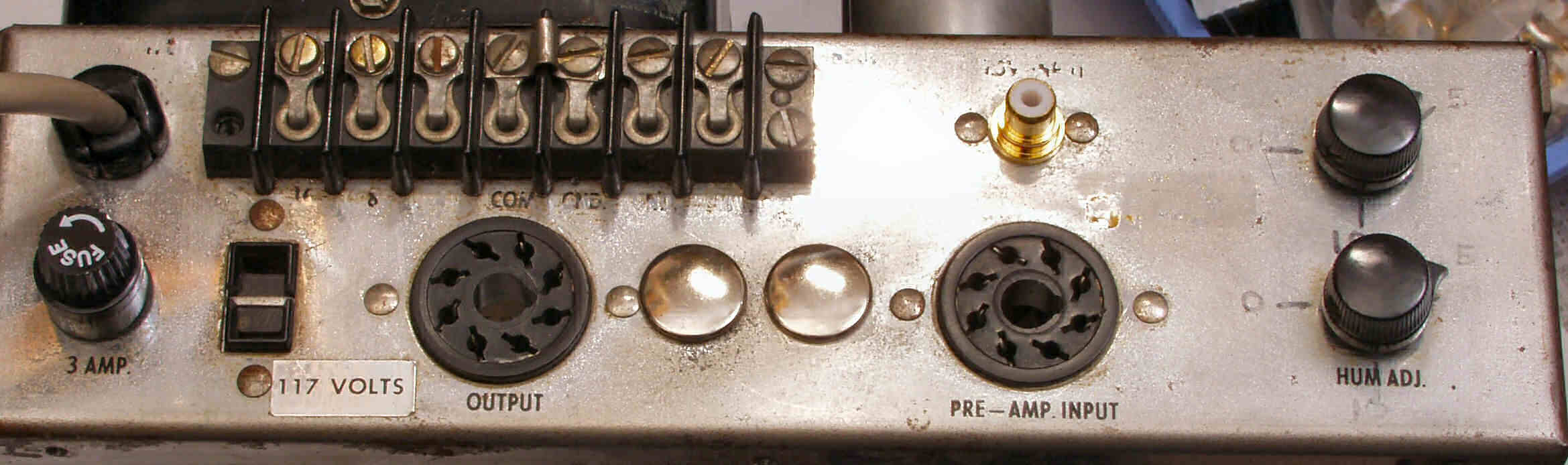

Ａ−１Ｂ．　点検中　左「入出力端子」側から見る

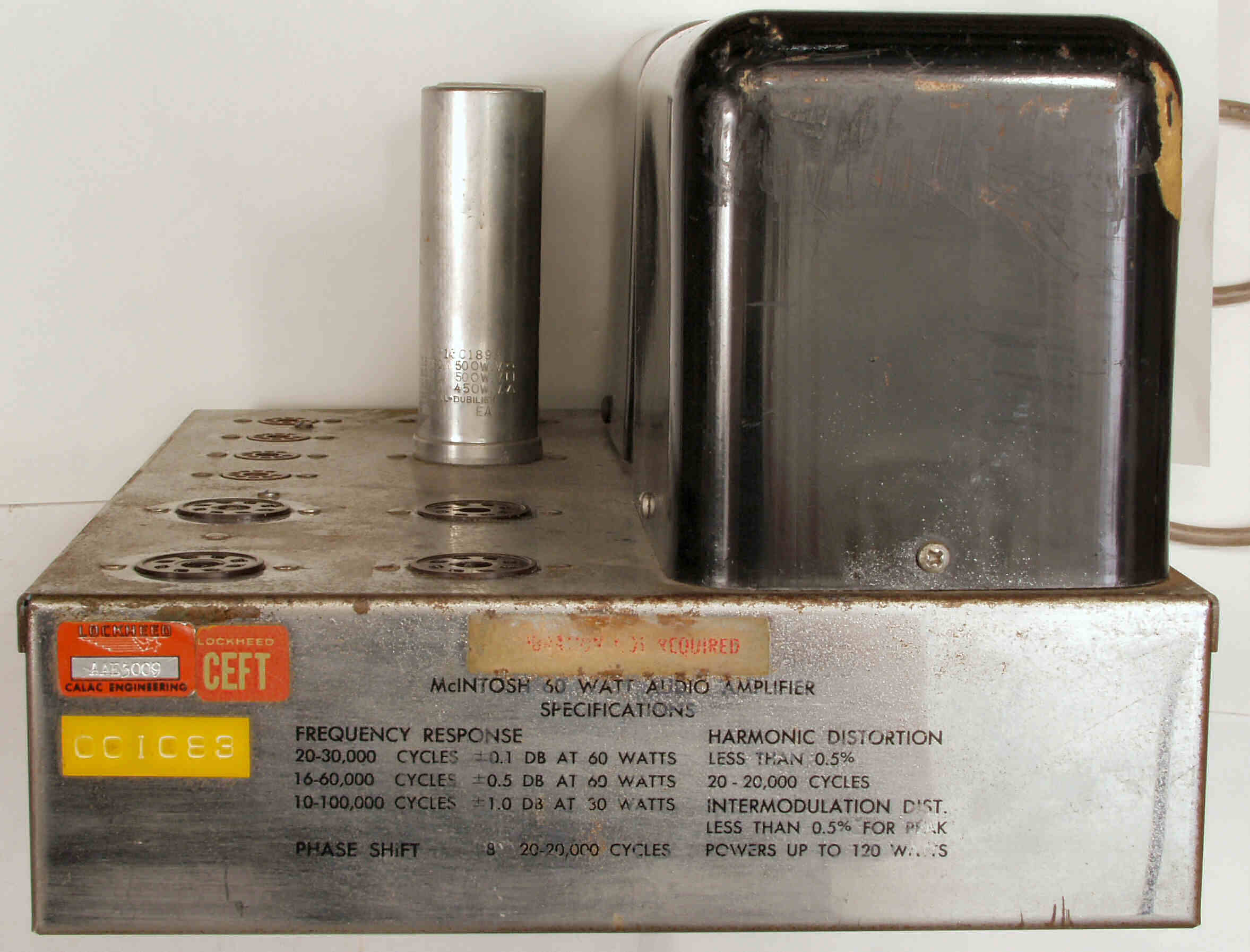

Ａ−１Ｃ．　点検中　右側から見る

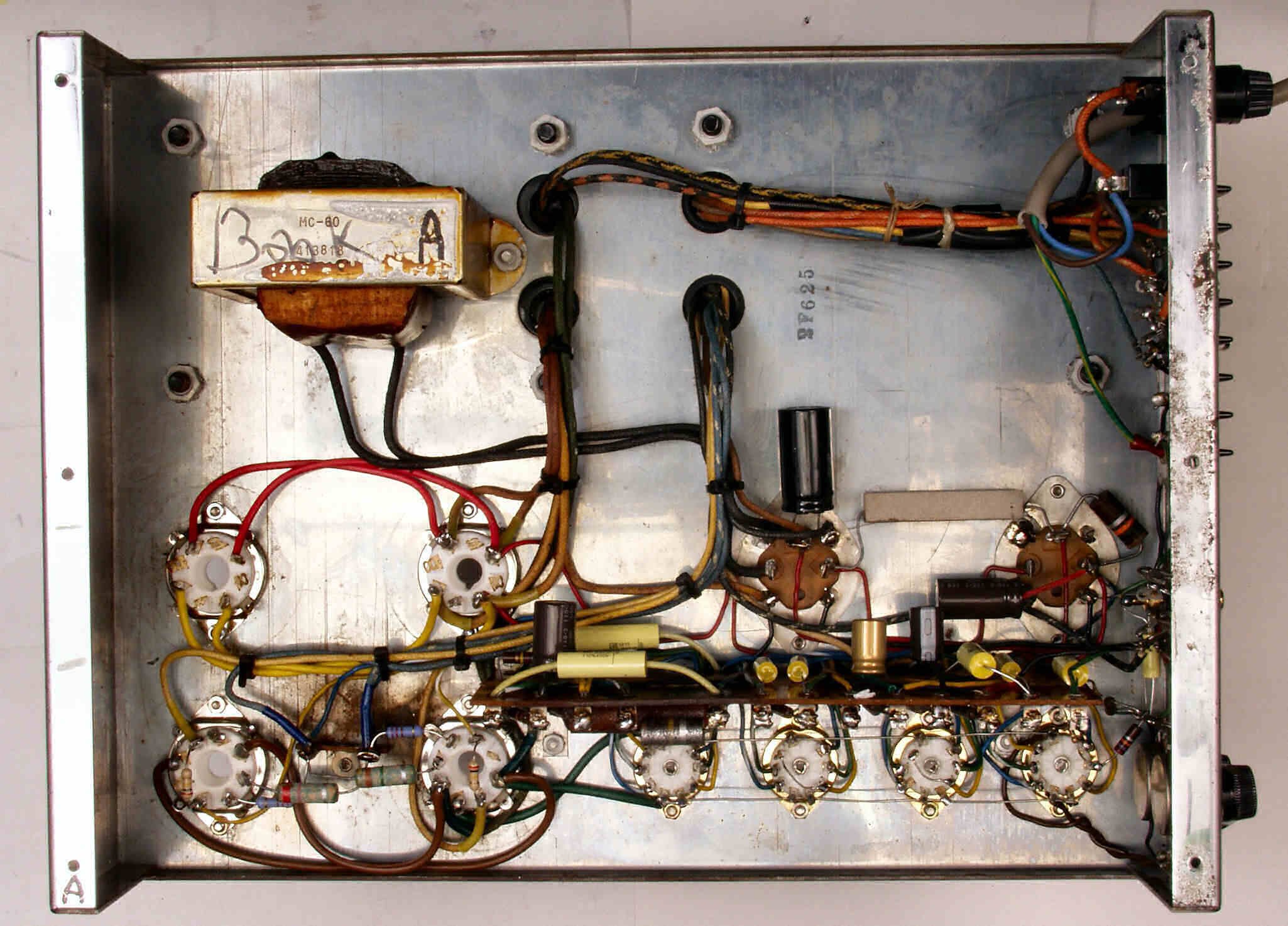

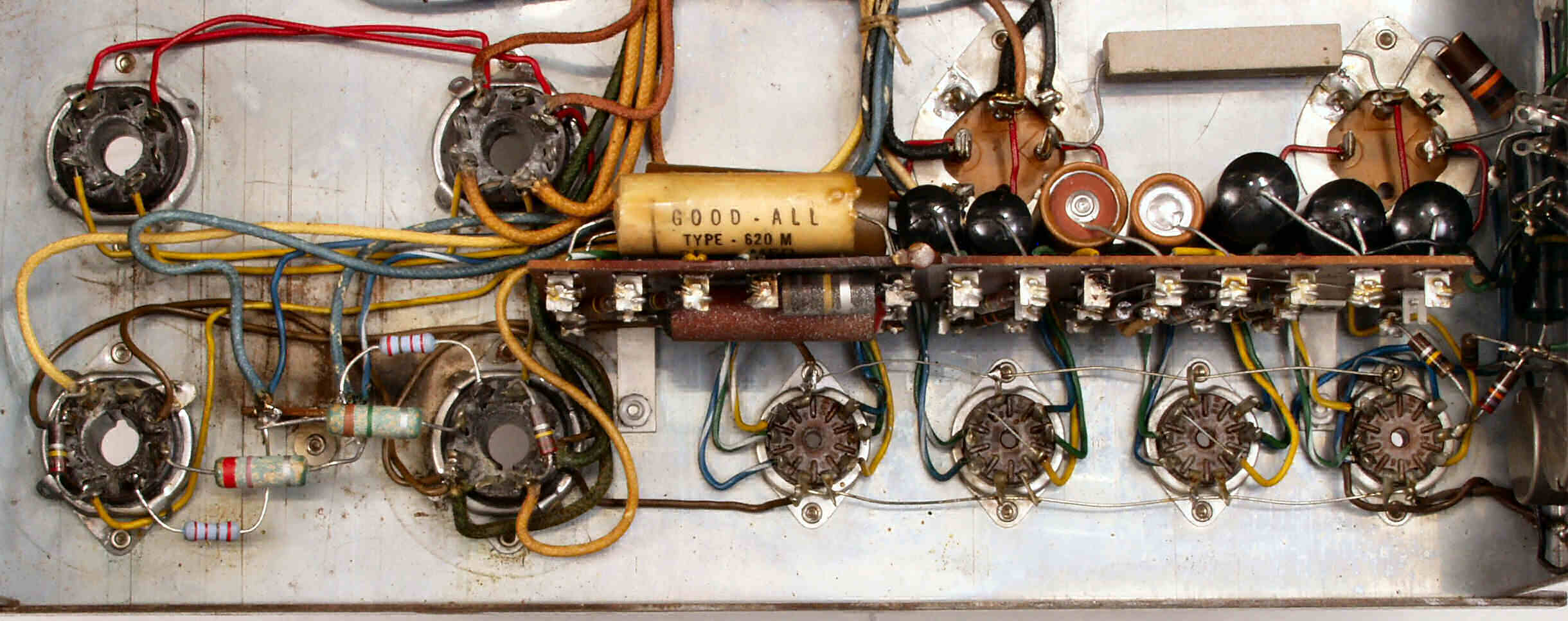

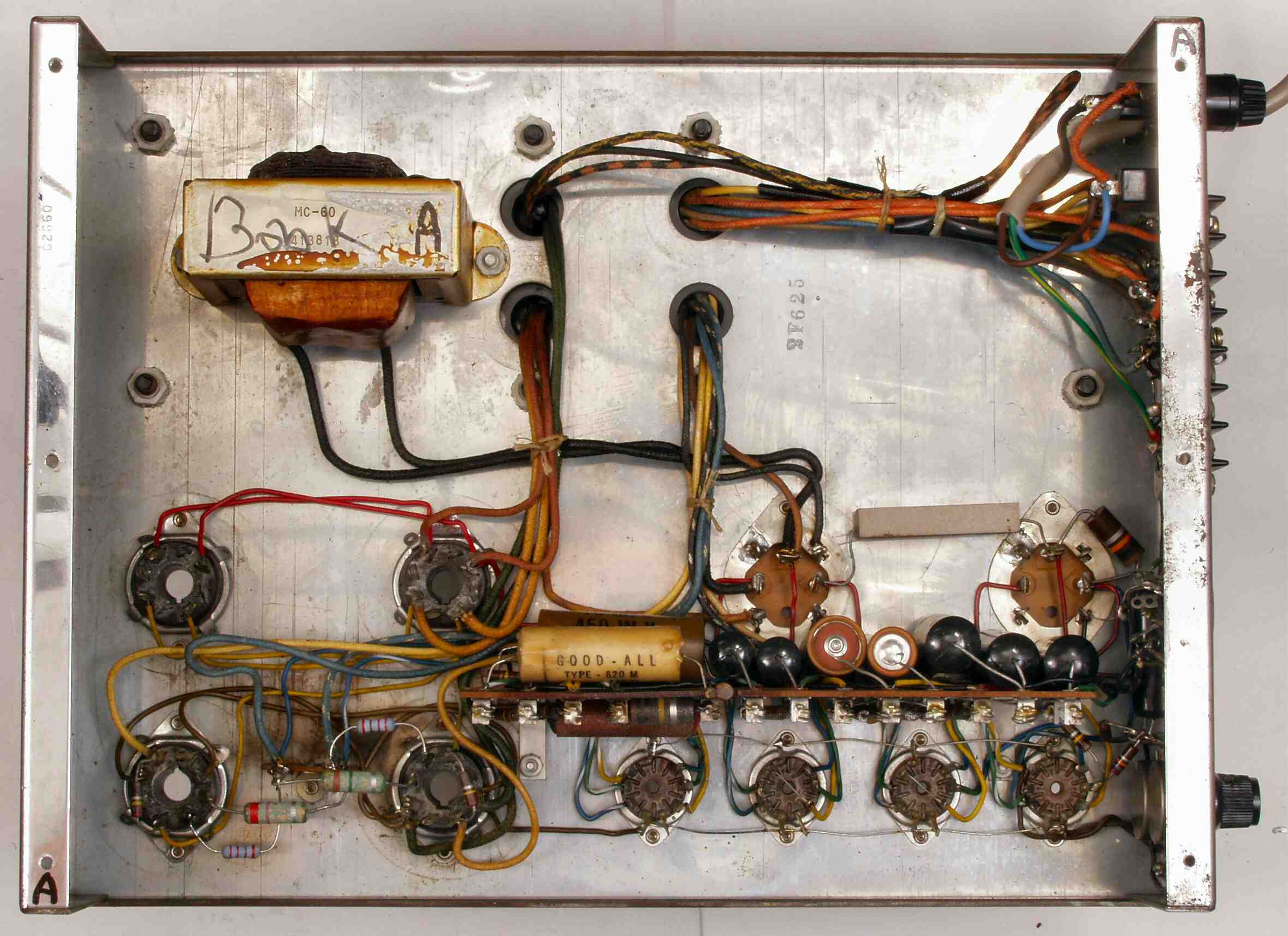

Ａ−１Ｄ．　点検中　下から見る

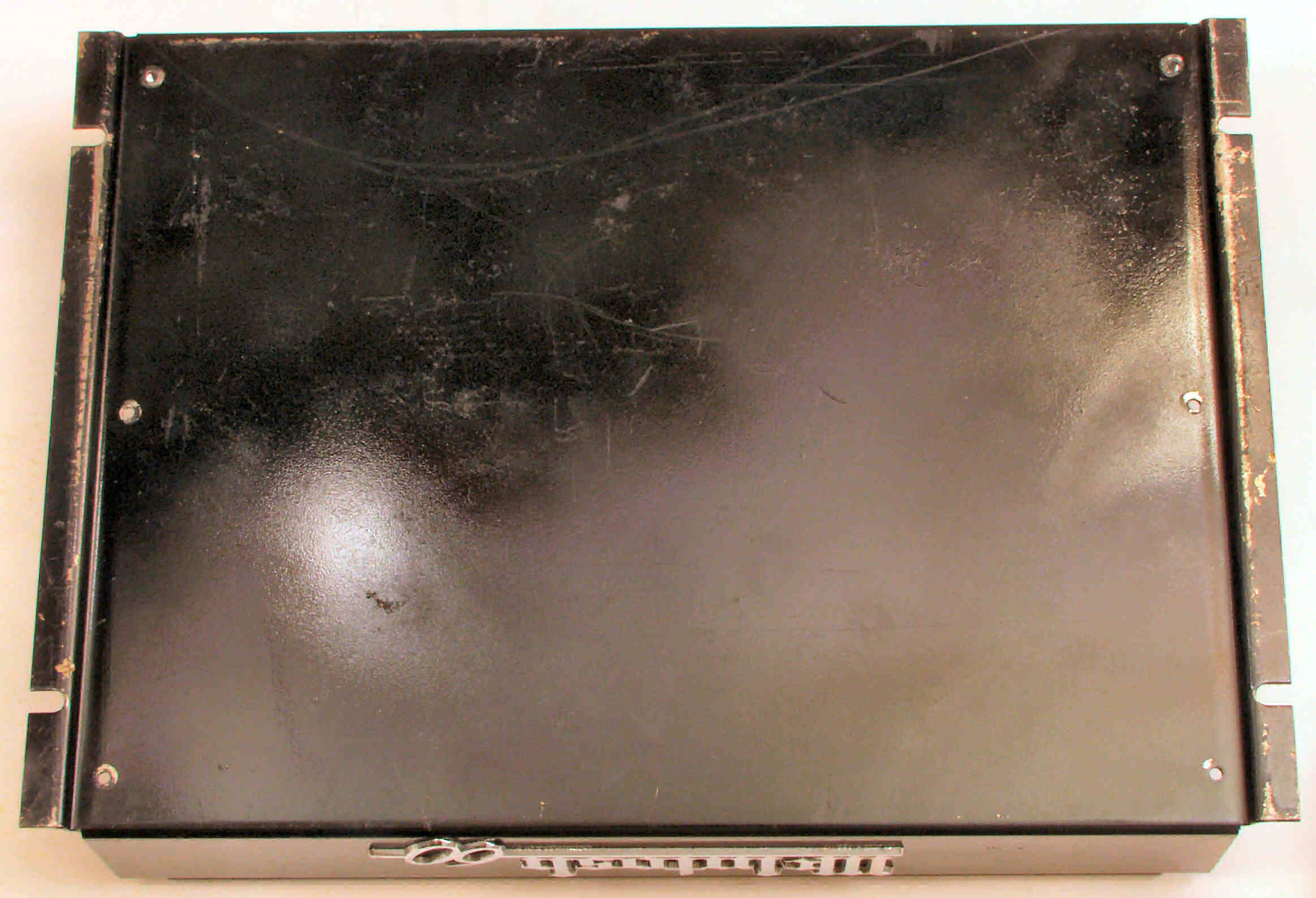

Ａ−２Ａ．　点検中　下蓋を見る、　塗装されている

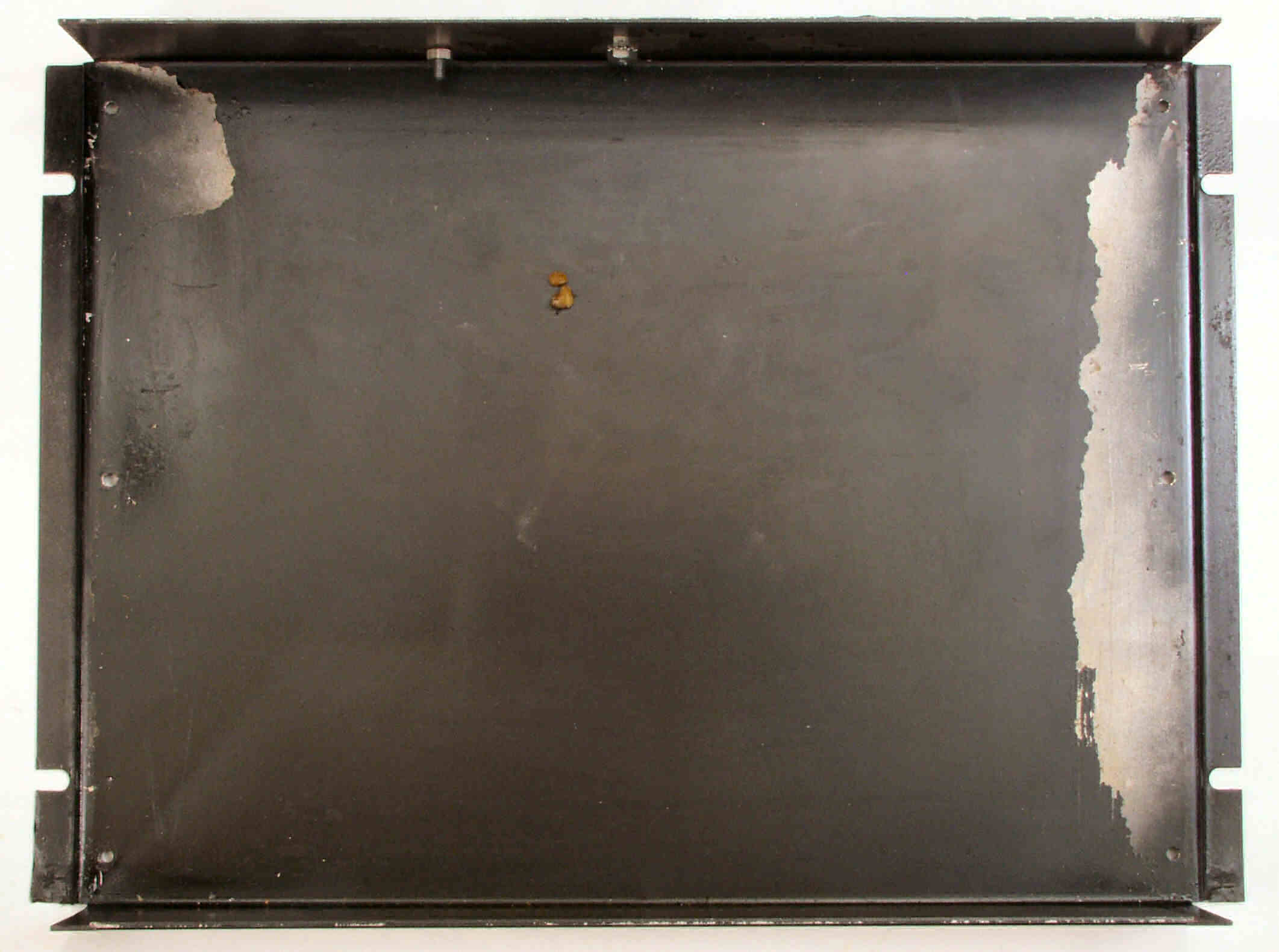

Ａ−２Ｂ．　点検中　下蓋内側を見る

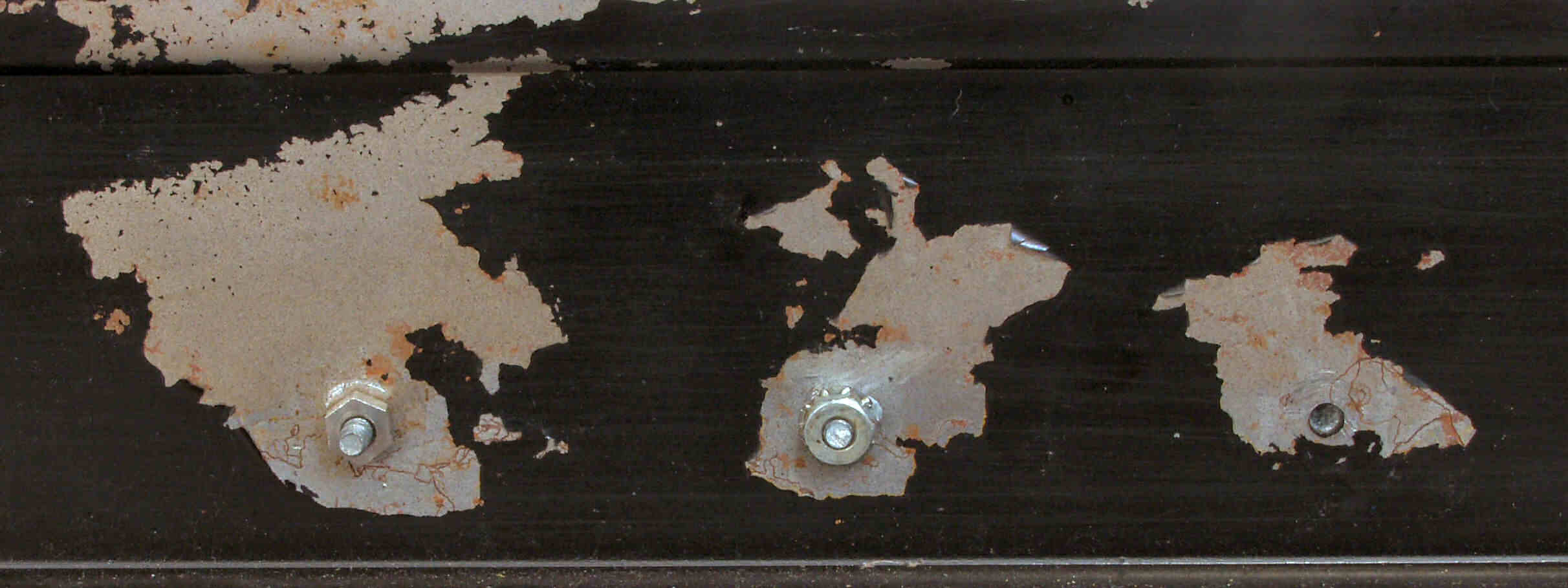

Ａ−２Ｂ．　点検中　下蓋内側を見る、ＭｃＩｎｔｏｓｈのネームプレート止めネジが１個破損

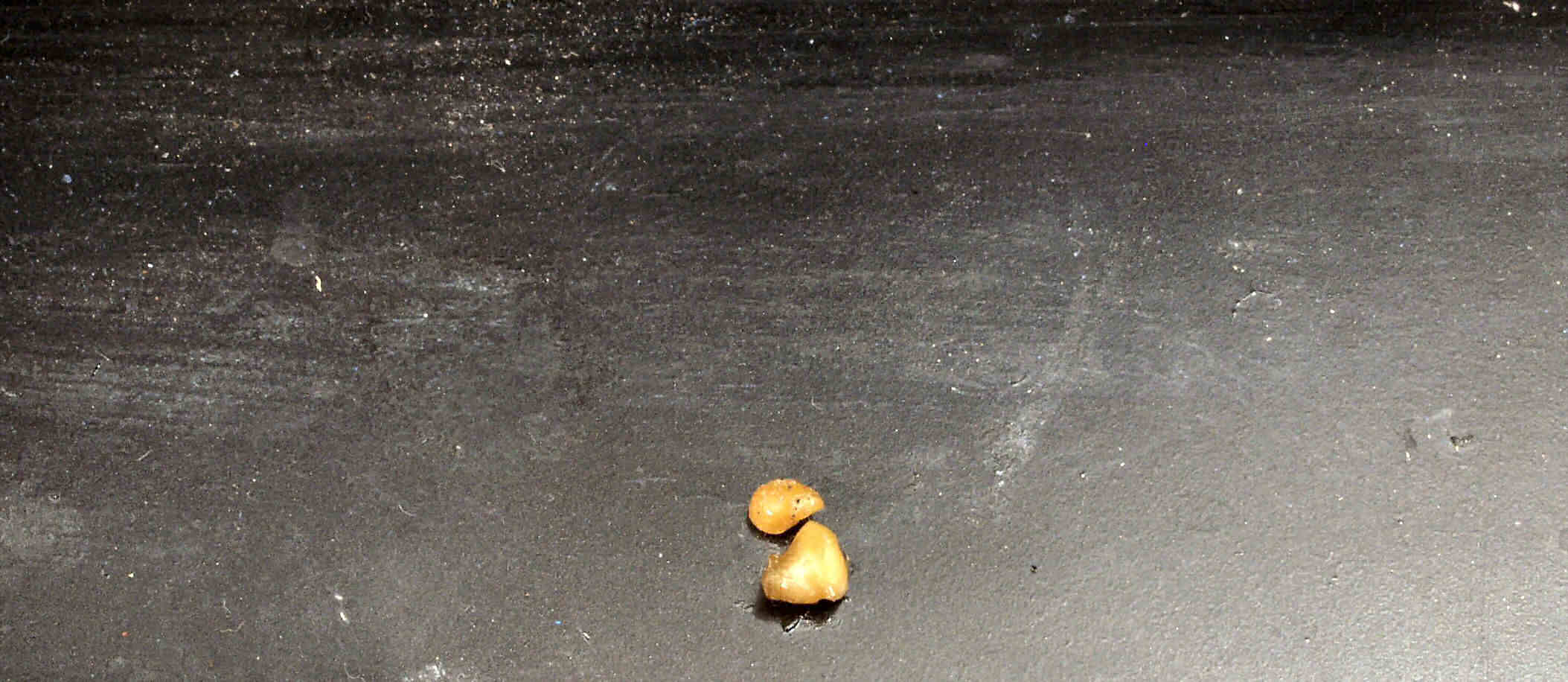

Ａ−２Ｃ．　点検中　下蓋内側を見る、コンデンサーのパラフィンが溶け出している

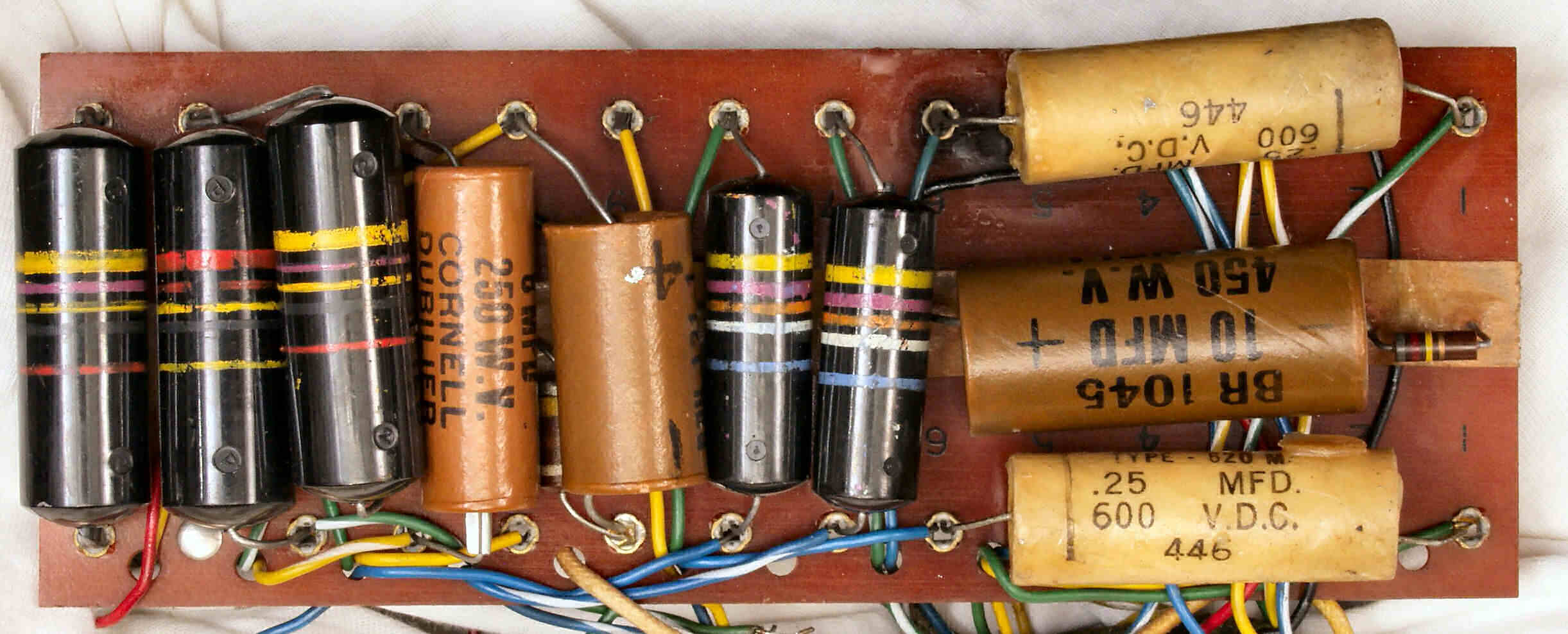

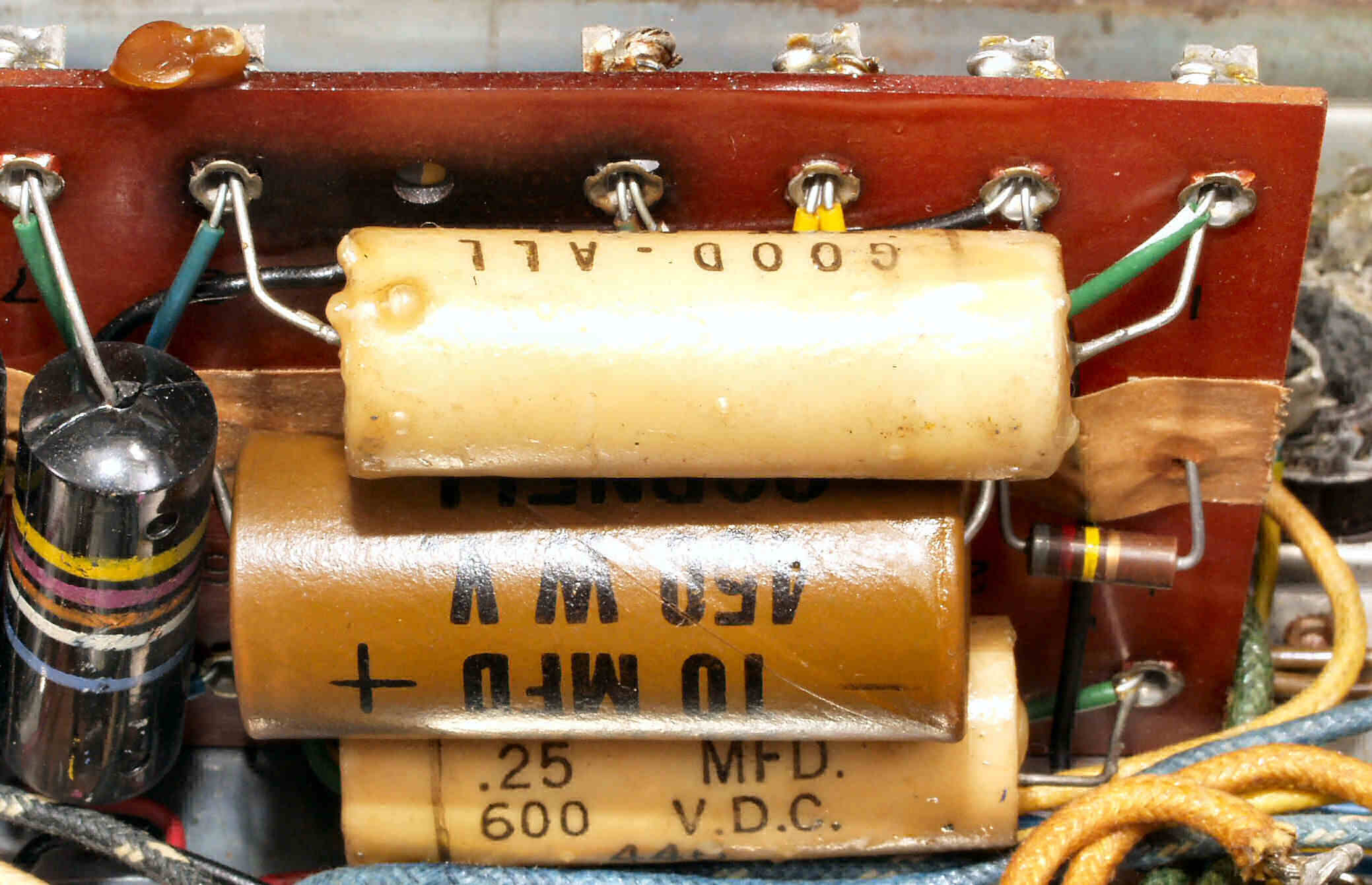

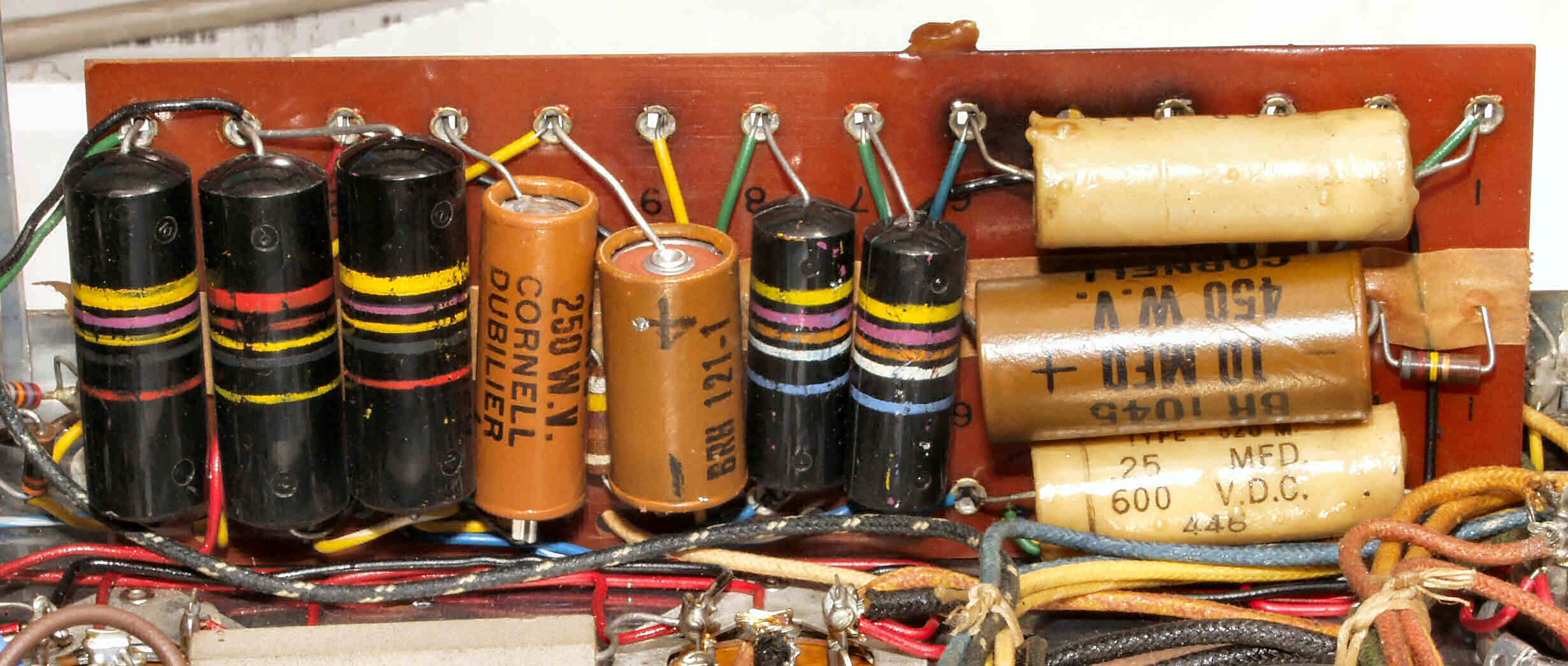

Ａ−２Ｄ．　点検中　基板見る、パラフィンが溶け出したコンデンサー、やがて容量抜けが始まり、最終的には短絡する

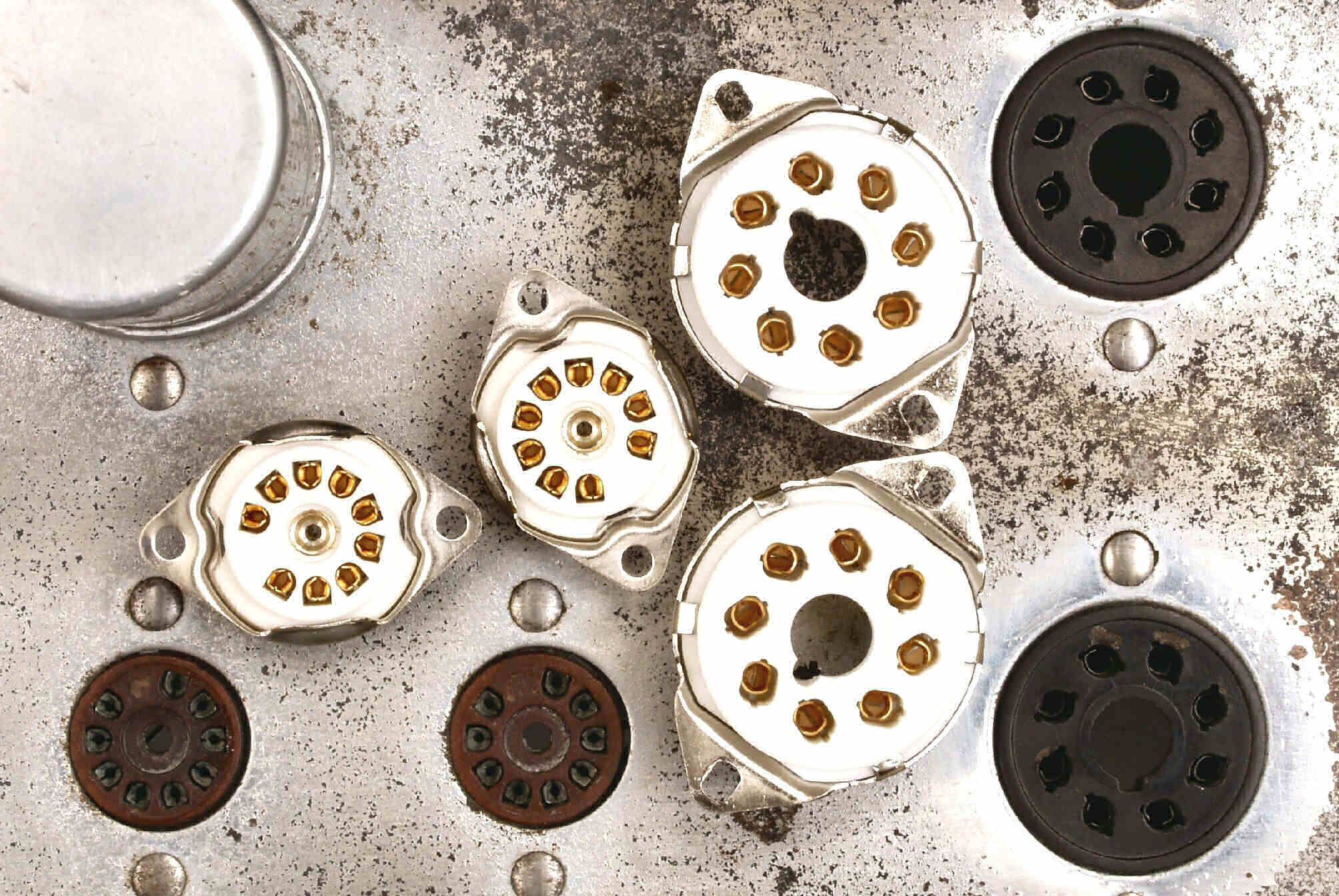

Ａ−３Ａ．　点検中　交換するＵＳソケット、ＭＴ９ピンソケットの比較

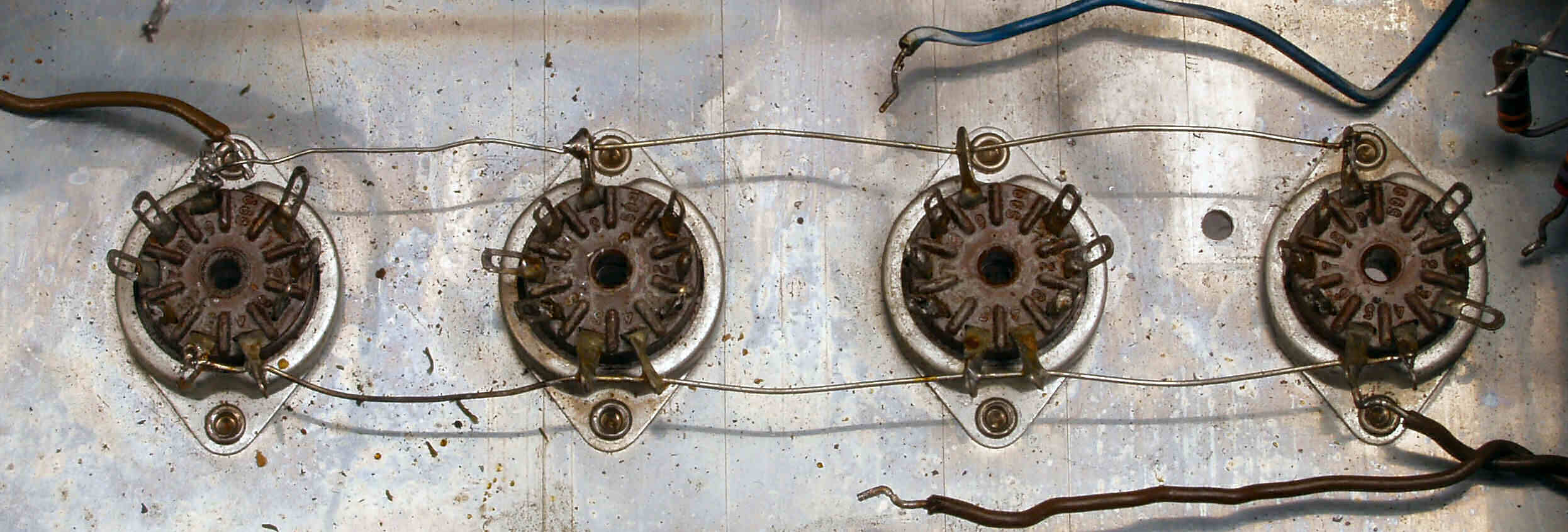

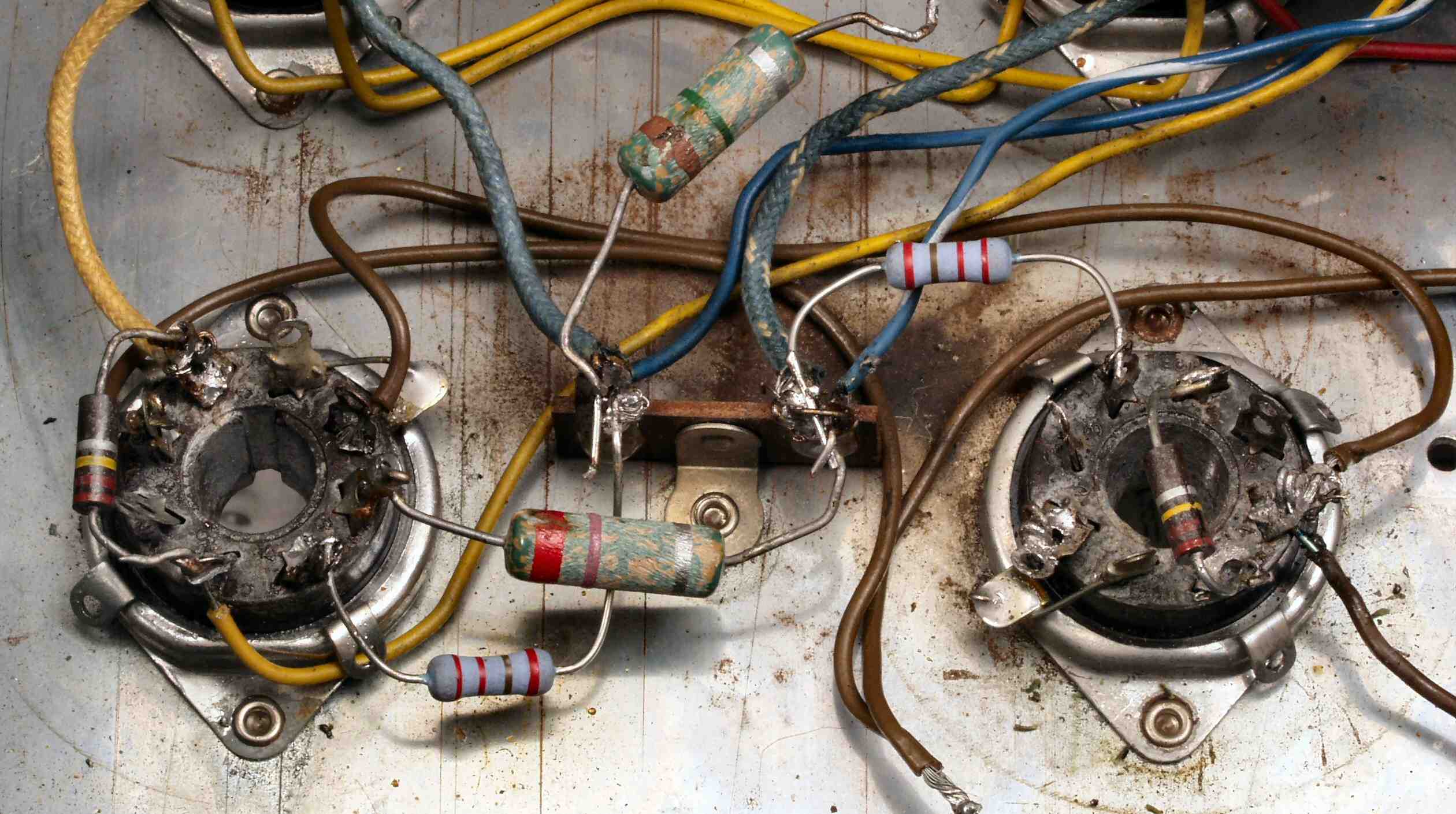

Ａ−３Ｂ．　点検中　真空管ソケット下配線

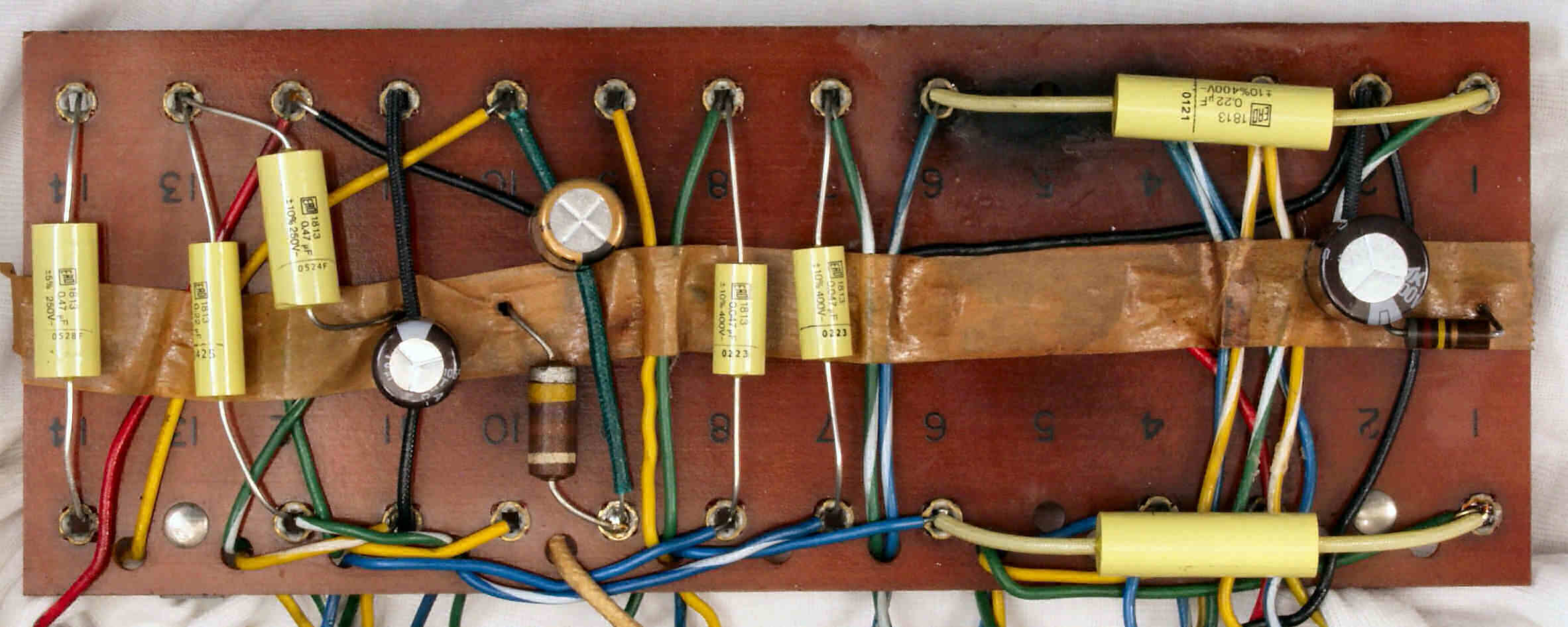

Ａ−４Ａ．　点検中　基板

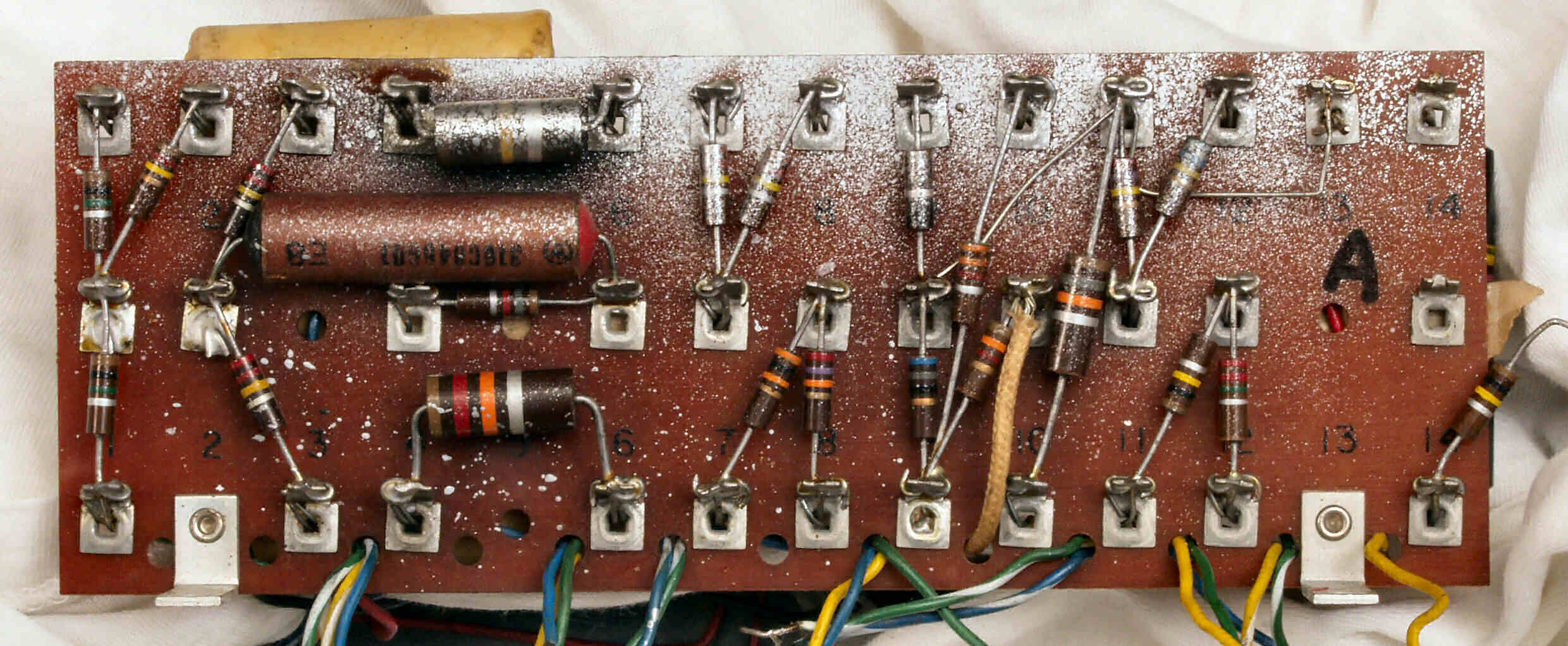

Ａ−４Ｂ．　点検中　　基板裏、銀粉がすこし掛かっている

Ａ−５Ａ．　点検中　整流管５Ｚ４　４本

Ａ−５Ｂ．　点検中　出力管６５５０　４本

Ａ−５Ｃ．　点検中　点検中　出力管６５５０　の比較、左端は新品の６５５０、右端は新品のＫＴ８８

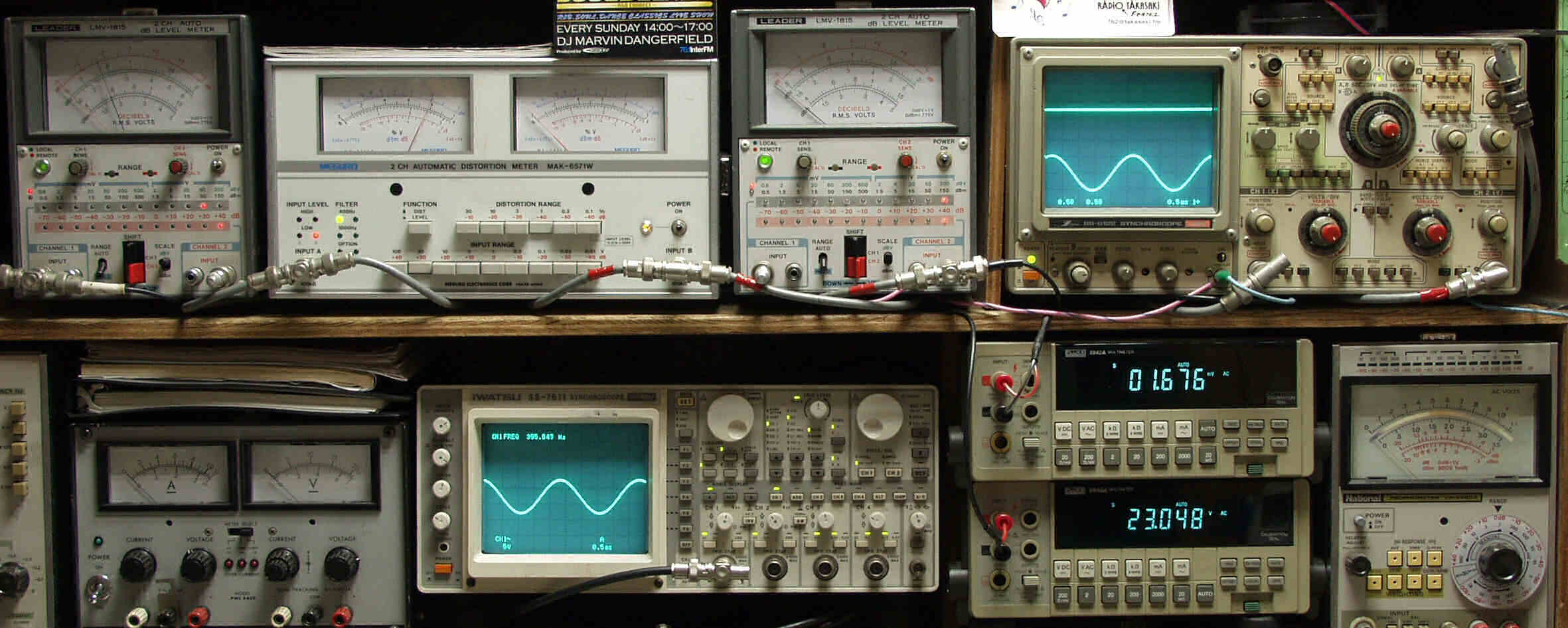

ＡＥ．　修理前の測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

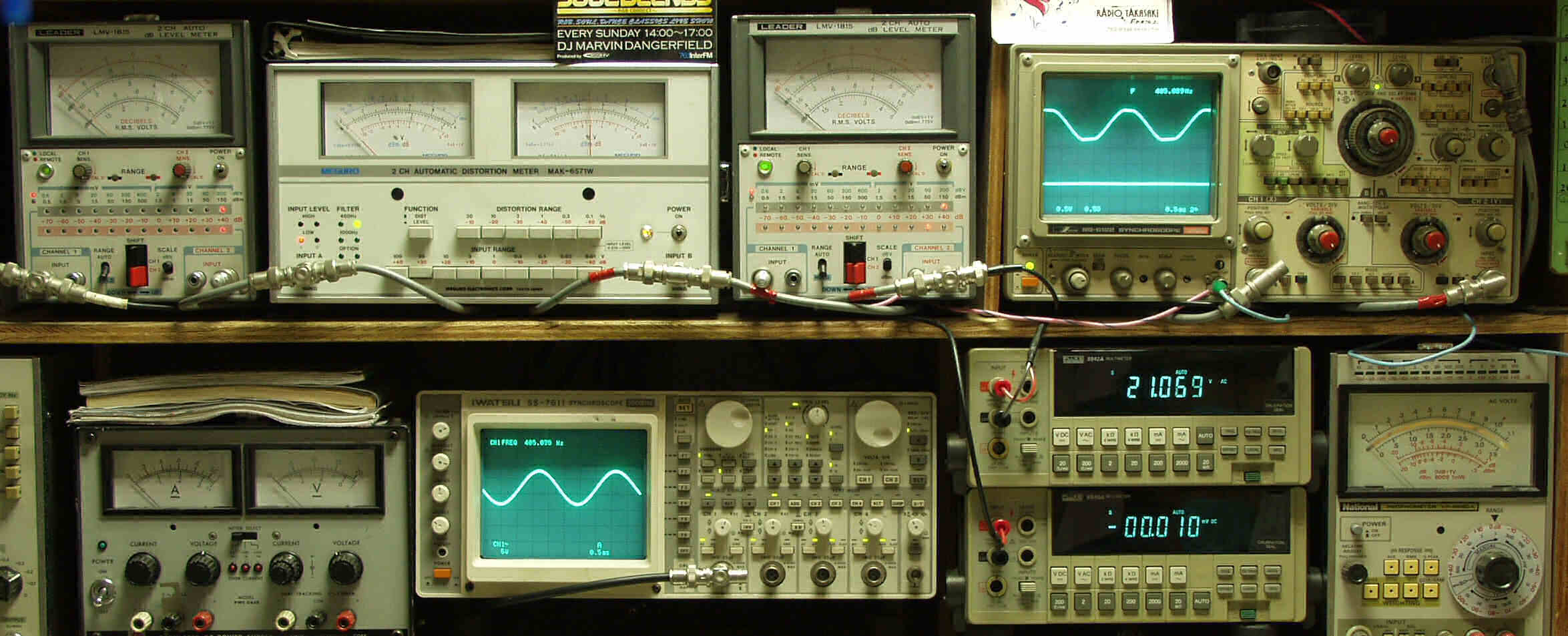

ＡＥ−２Ａ．　ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝３％　　１０００ＨＺ

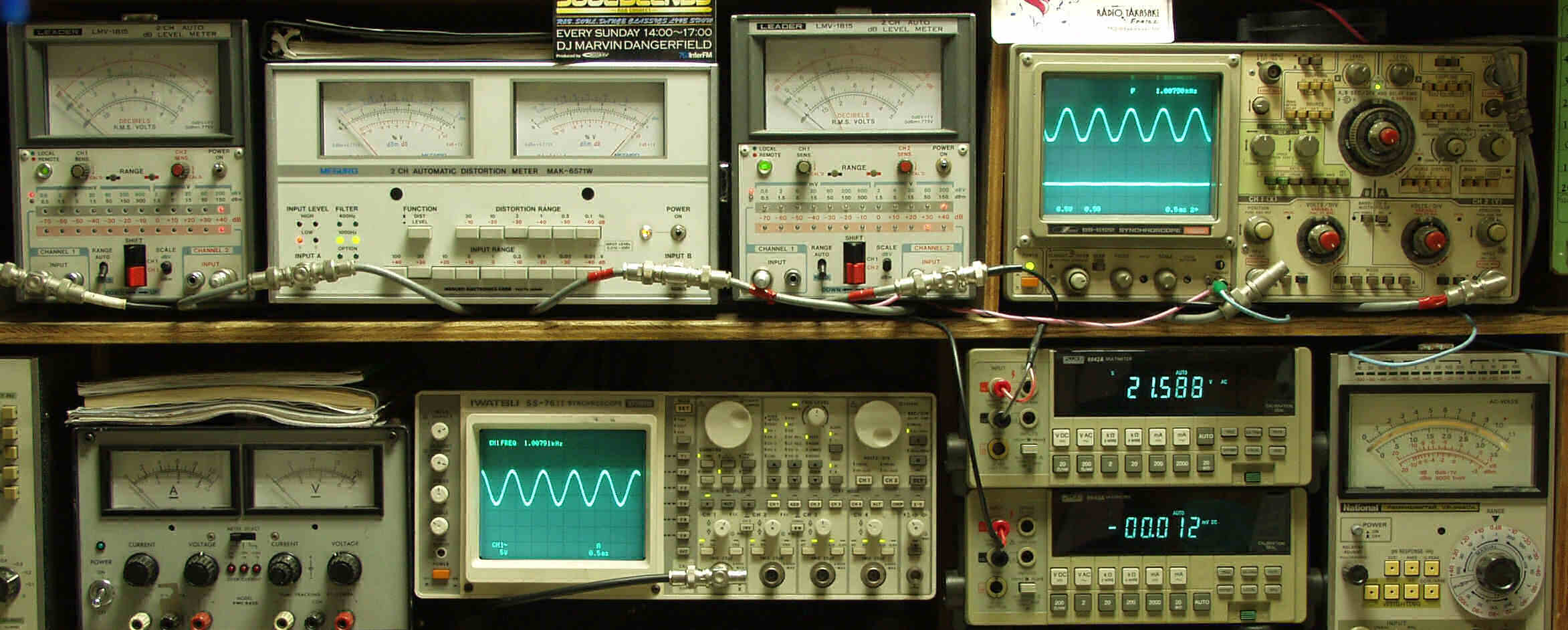

ＡＥ−２Ｂ．　ＳＰ出力２１Ｖ＝５５Ｗ　歪み率＝５％　　４００ＨＺ

ＡＥ−３．　使用真空管

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ソケット回り配線

Ｃ−１Ｂ．　修理中　ＫＴ−８８回りの配線を外す、前回の修理で交換した抵抗の足が取り外していない、又、配線は突っ込み。

Ｃ−１Ｃ．　修理中　前段１２ＡＸ７／１２ＢＨ７ソケット回りの配線を外す。

Ｃ−２Ａ．　修理前　基板

Ｃ−２Ｂ．　修理後　基板、左端未半田は渡りが有る為

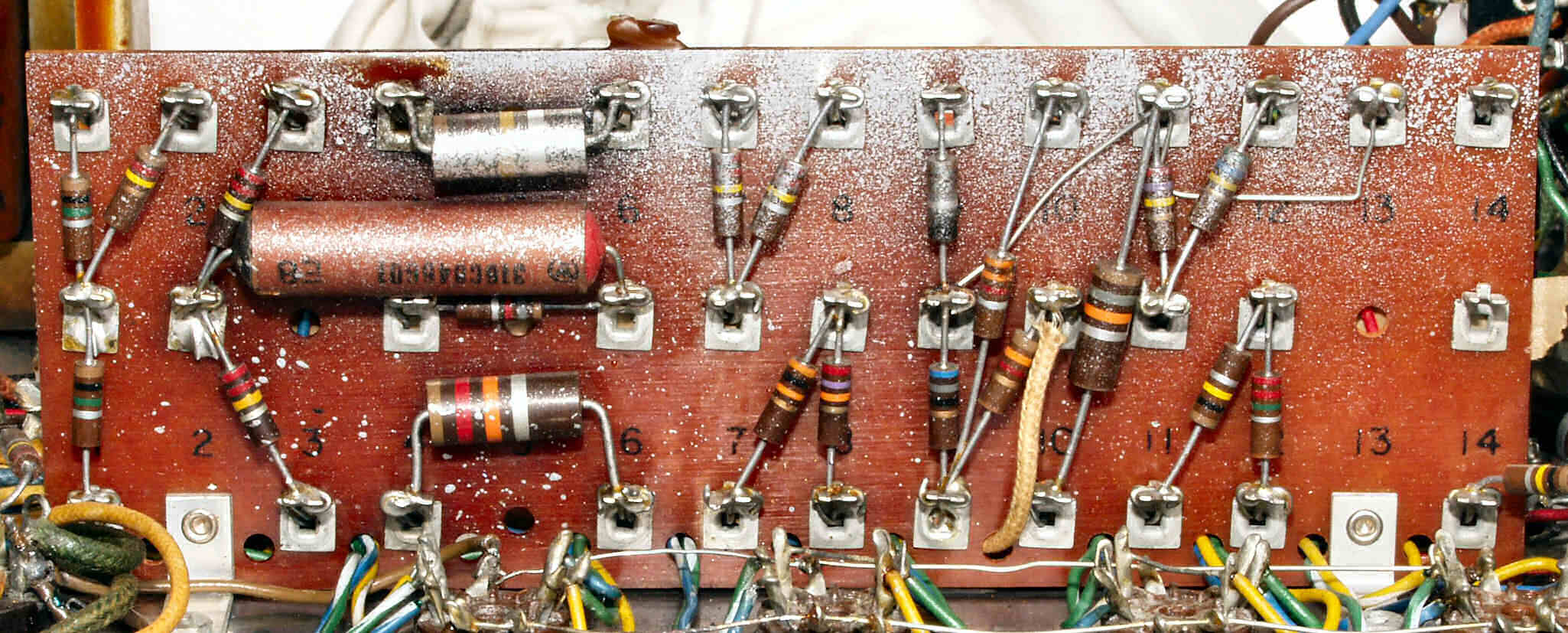

Ｃ−２Ｃ．　修理前　　基板裏

Ｃ−２Ｄ．　修理（ハンダ補正）後　　基板裏、右端未半田は渡りが有る為

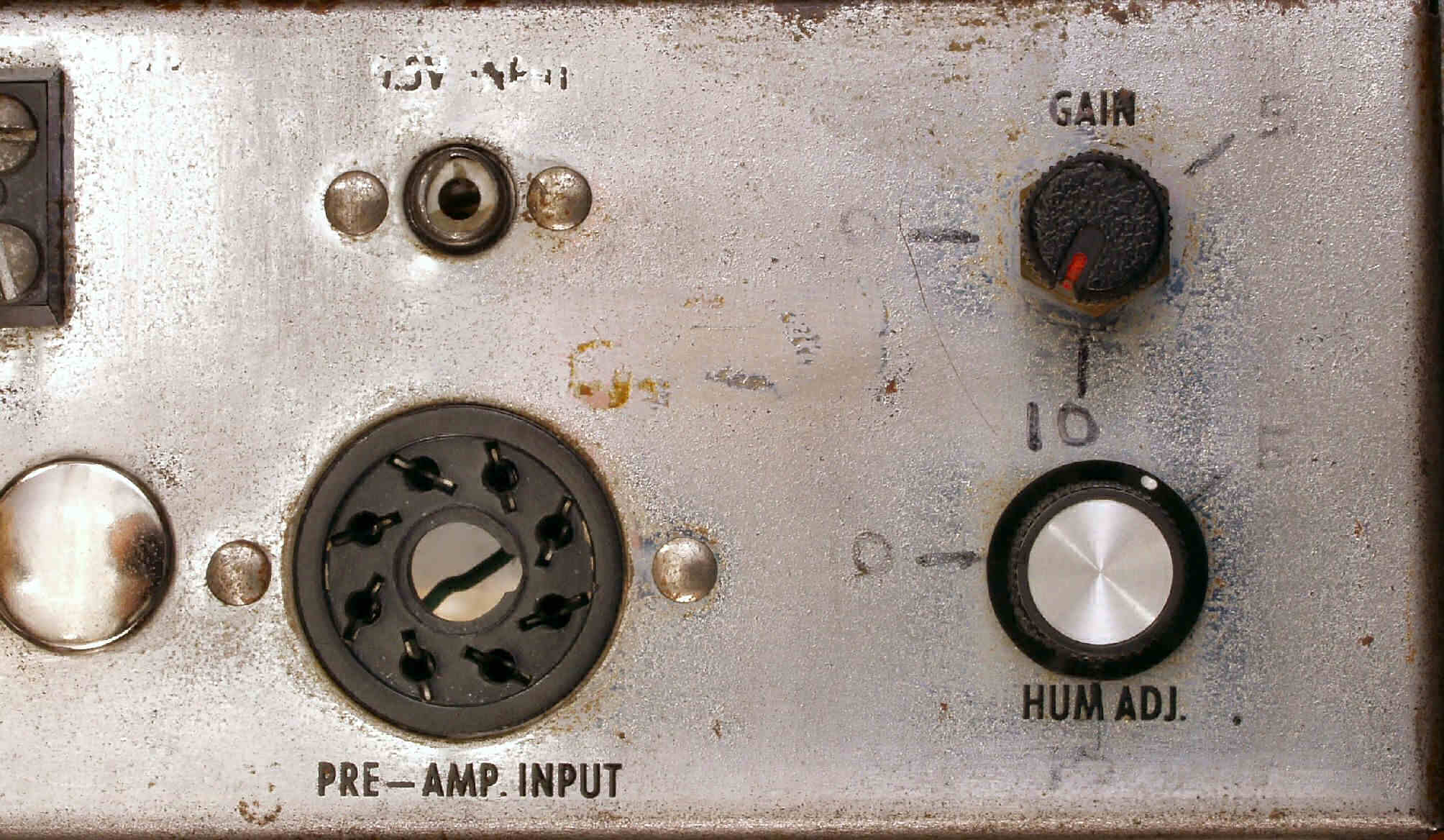

Ｃ−３Ａ．　修理前　RCA端子、絶縁が割れている

Ｃ−３Ｂ．　修理後　RCA端子、RCA端子交換、ツマミ交換（支給品）

Ｃ−４Ａ．　修理前　ソケット回り配線

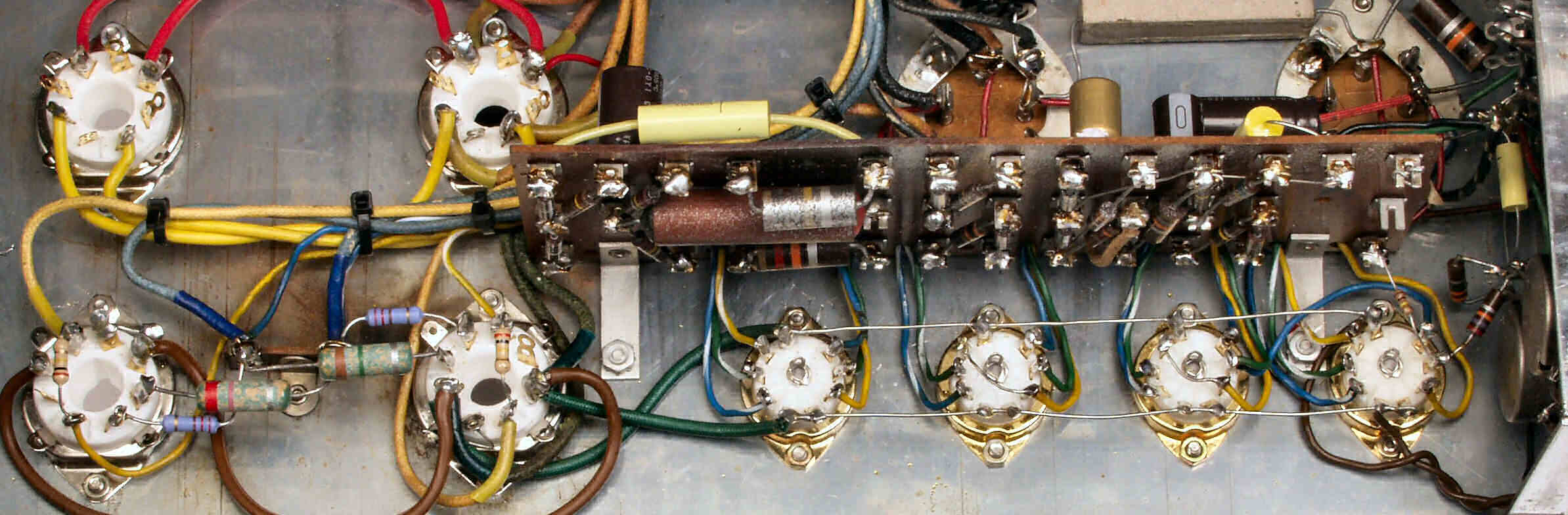

Ｃ−４Ｂ．　修理後　ソケット回り配線

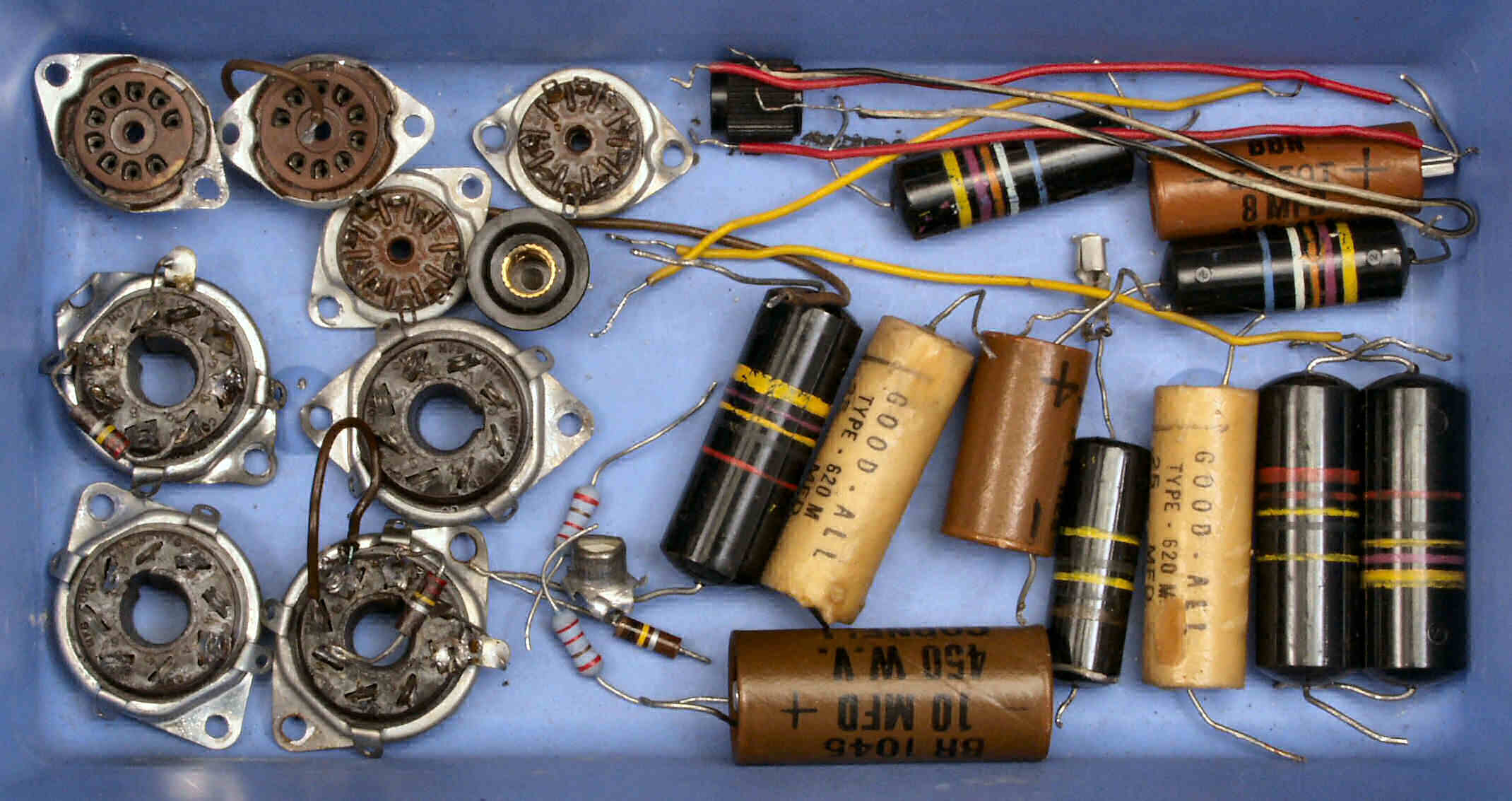

C−５．　交換部品

Ｃ−６Ａ．　修理前　上から

Ｃ−６Ｂ．　修理後　上から

Ｃ−６Ｃ．　修理前　下から

Ｃ−６Ｄ．　修理後　下から

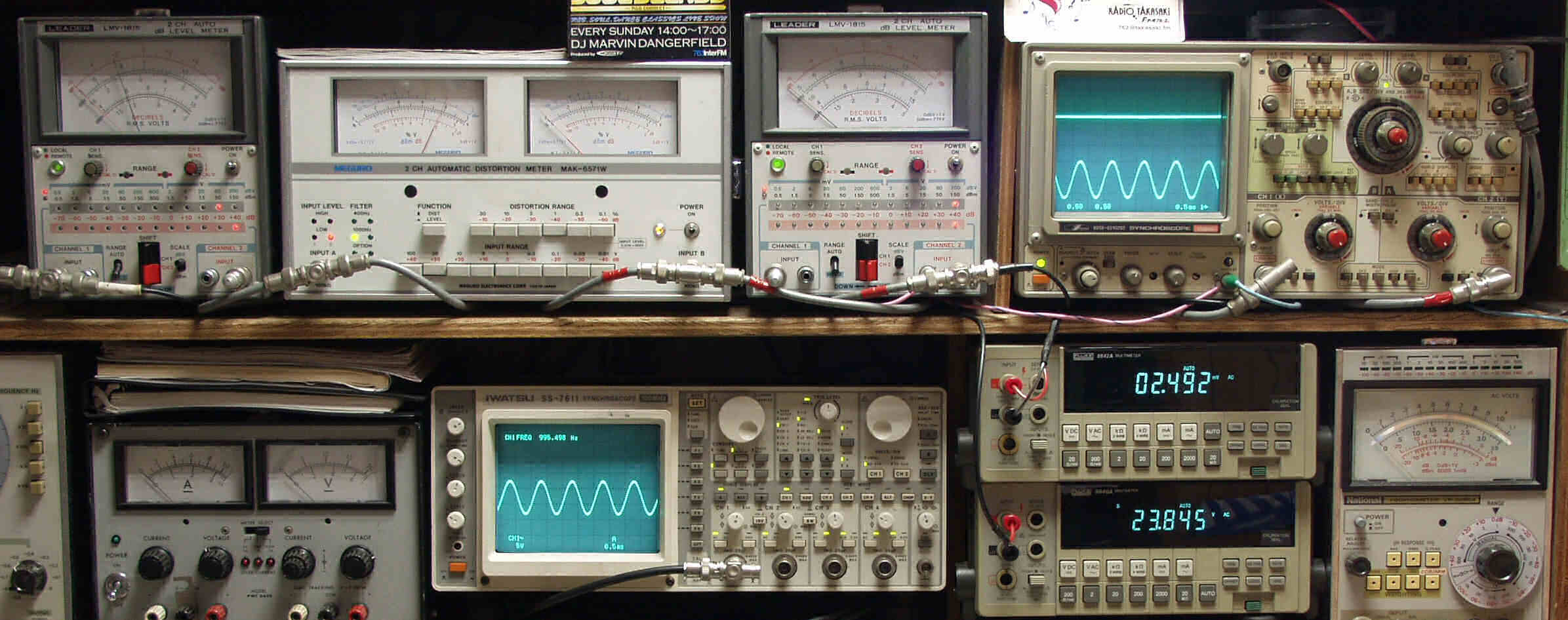

Ｅ．　調整・測定 Ｅ−１．　調整・出力測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

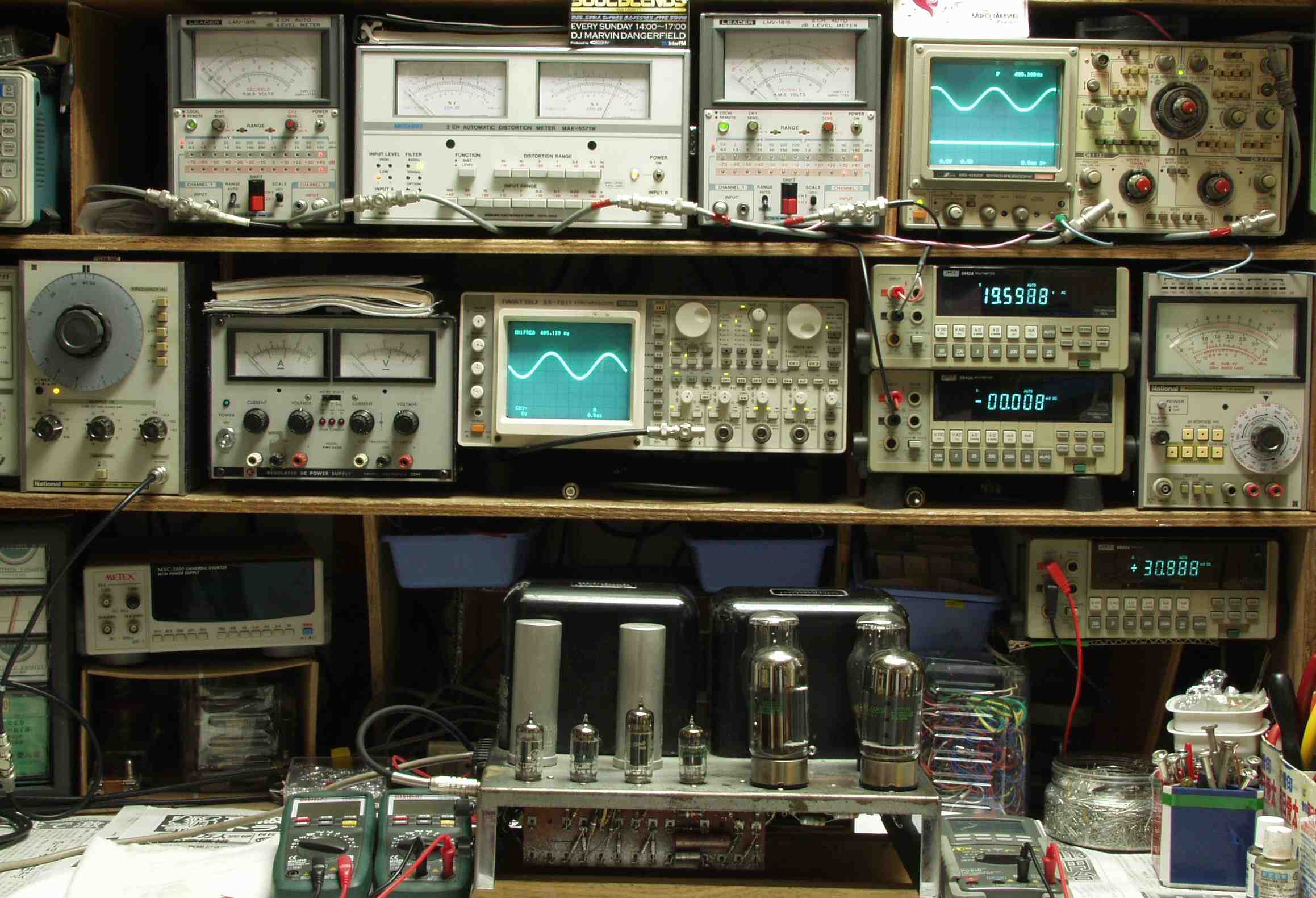

Ｅ−２．　ＳＰ出力２３Ｖ＝６６Ｗ　歪み率＝０．８％　　１０００ＨＺ

Ｅ−３．　ＳＰ出力２３Ｖ＝６６Ｗ　歪み率＝０．８％　　４００ＨＺ

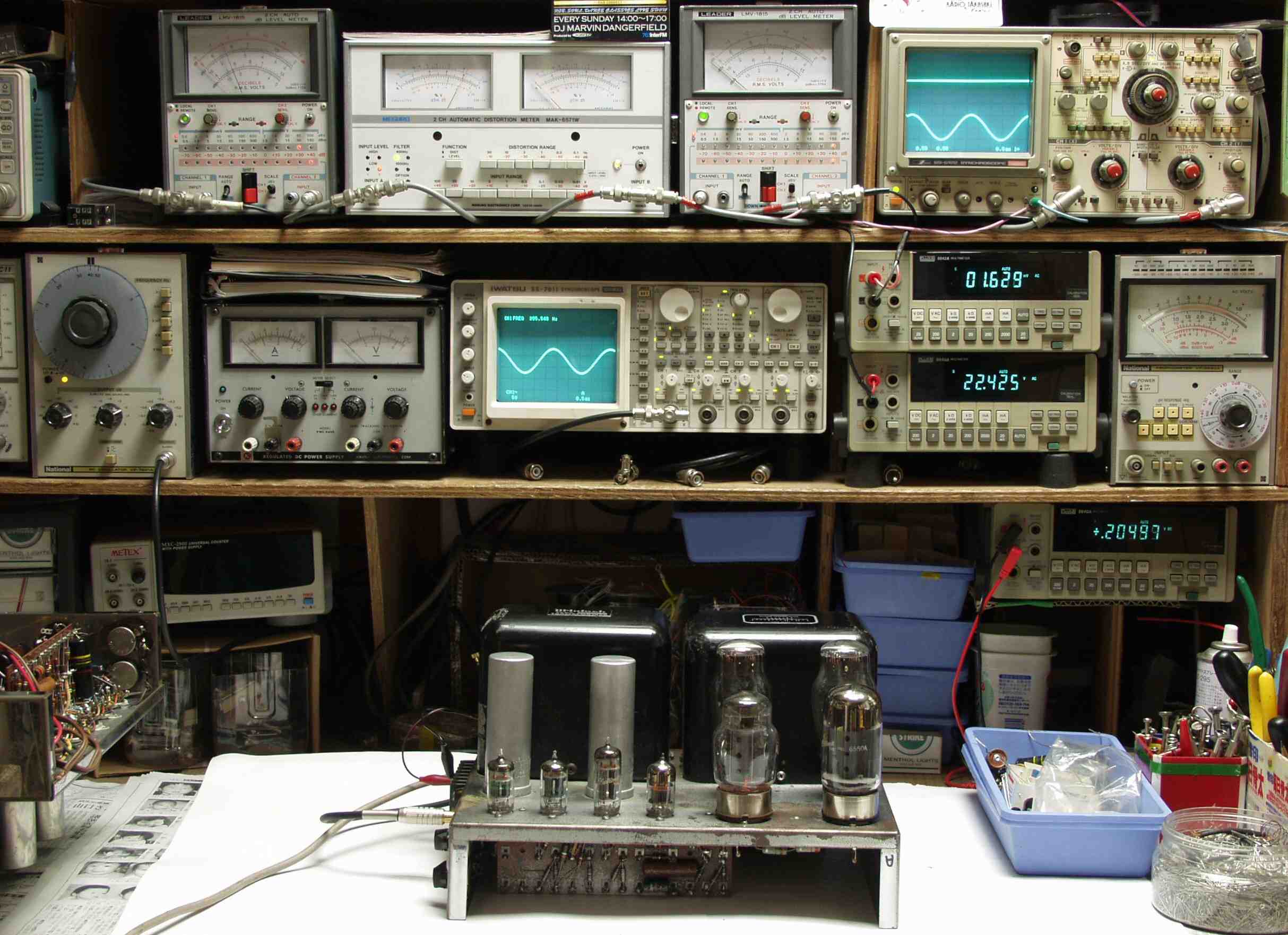

Ｅ−４．　２４時間エージング中

Ｅ−５．　整流管の比較、両サイドが５Ｕ４Ｇ、真ん中の二つが５ＡＲ４　で左がＨｉＦｉ用で袴が金属製 　　　　　　　　　　　　　　　　５ＡＲ４は傍熱型でヒーター電流が１．９Ａと少ない、５Ｕ４は３Ａ。
