ＭｕｓｉｃＲｅｆｅｒｅｎｃｅ　ＲＭ−５　修理記録

同時修理　「ＭｕｓｉｃＲｅｆeｒｅｎｃｅ　ＲＭ−９」　はこちら　　平成２１年７月１日到着　　７月３１日完成

A．　修理前の状況 日曜日の実験では真空管交換すると、まともに鳴っていました。（ＣＤのみの実験） しかし、リレーはやはりおかしな作動しています。 前々から、電源を投入してもリレーが繋がりっぱなしで、左チャンネルから「モゾモゾ」と音が鳴っておりましたが、 別段、気にせず使っていました。 パワースイッチが悪いのかと思い、５年ほど前に自分で新品に交換しましたが、 直らなかったっので、そのまま使用しておりました。 B．　原因 プロテクト回路故障。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定 Ｅ８８ＣＣ（６ＤＪ８）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる購入真空管測定　購入先 ６９２２（６ＤＪ８）　Ｇｍ、ＩＰ測定。 Ｃ．　修理状況 真空管ソケット交換 電解コンデンサー交換（オーディオコンデンサー使用） フイルムコンデンサー交換 配線手直し、補強 電源コード取り付け修理 プロテクト回路修理 Ｄ．　使用部品 ＭＴ−９ピン真空管ソケット　　　　　　　　　　　　　　　　　　　　　　　　　３個 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　　　１２個 フイルムコンデンサー交換　　　　　　　　　　　　　　　　　　　　　　　　１２個 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　８０，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　ＭｕｓｉｃＲｅｆｅｒｅｎｃｅ　ＲＭ−５　の仕様（カタログ・マニアルより）

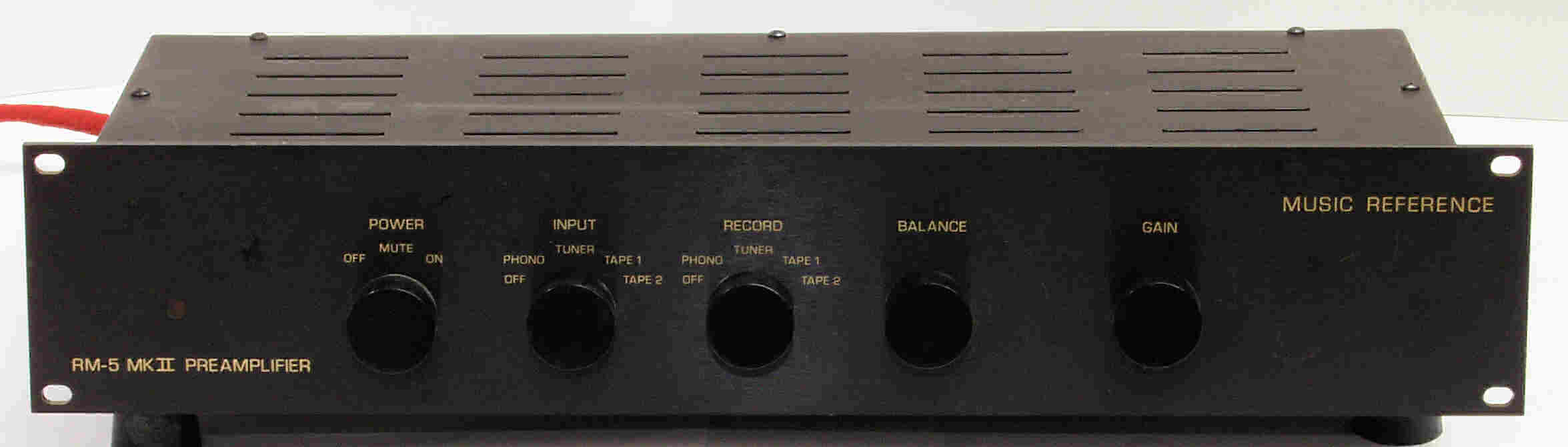

Ａ．　点検中 Ａ１１．　点検中　前から見る

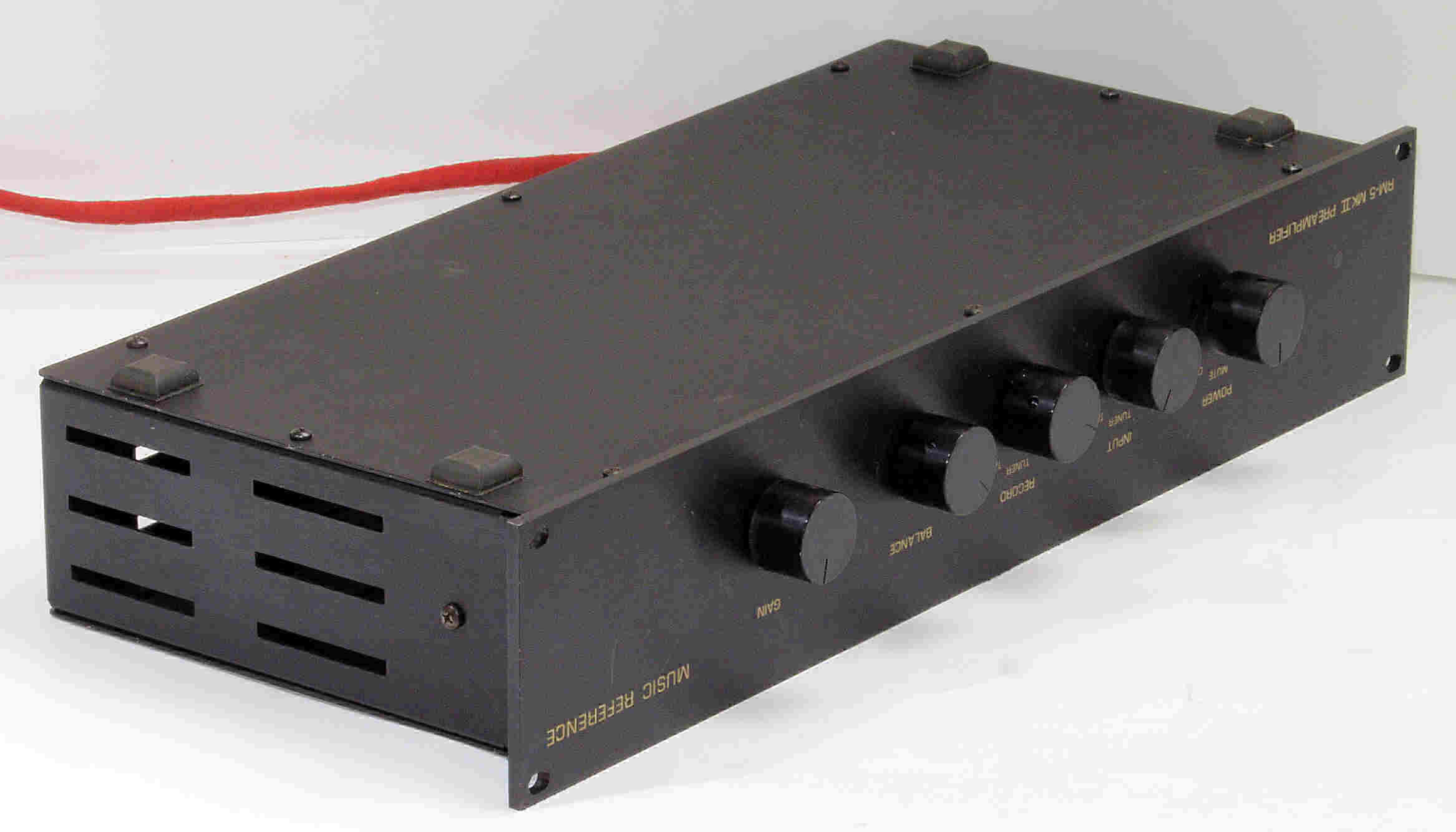

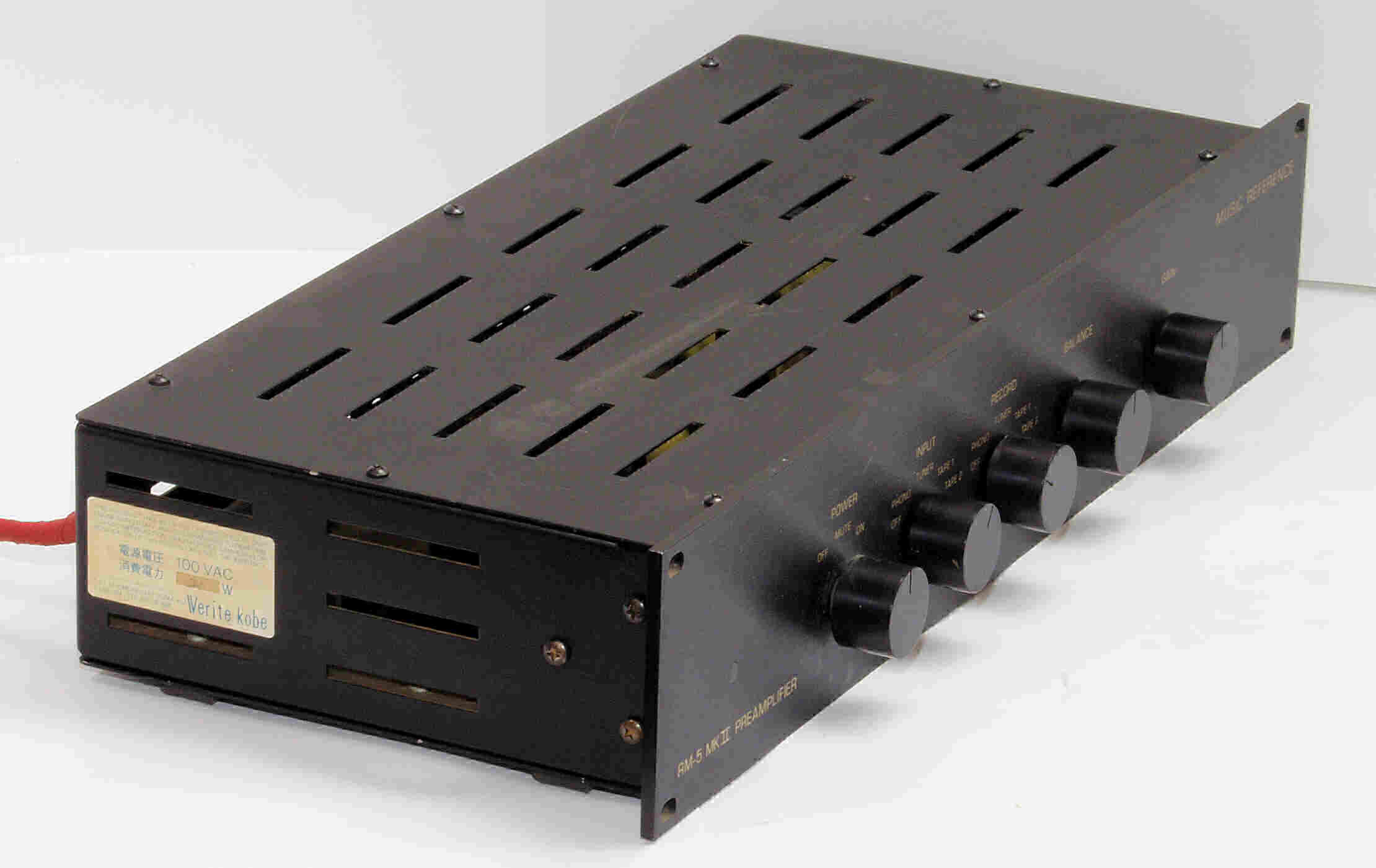

Ａ１２．　点検中　前左から見る

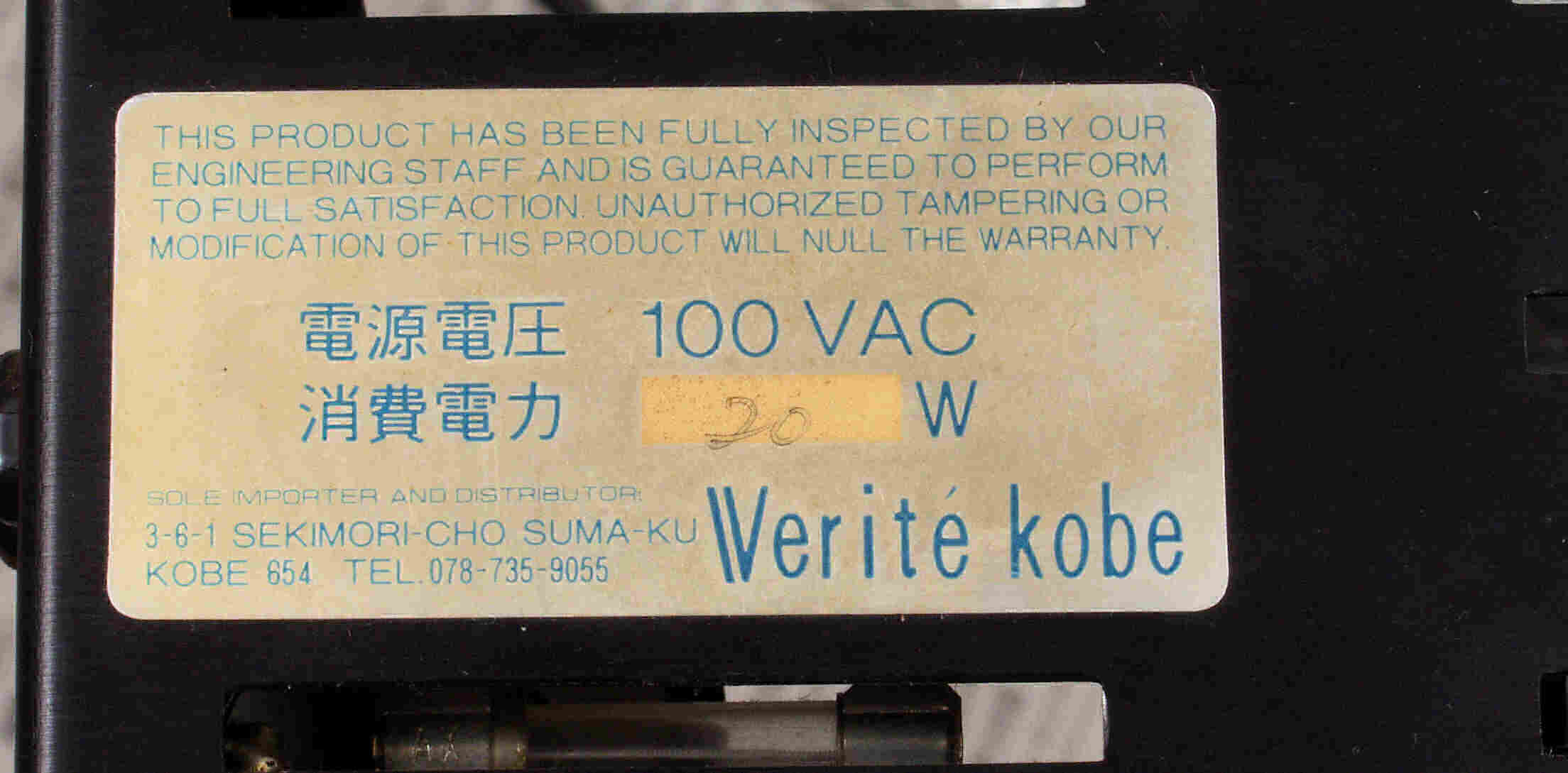

Ａ１３．　点検中　輸入業者商標ラベル

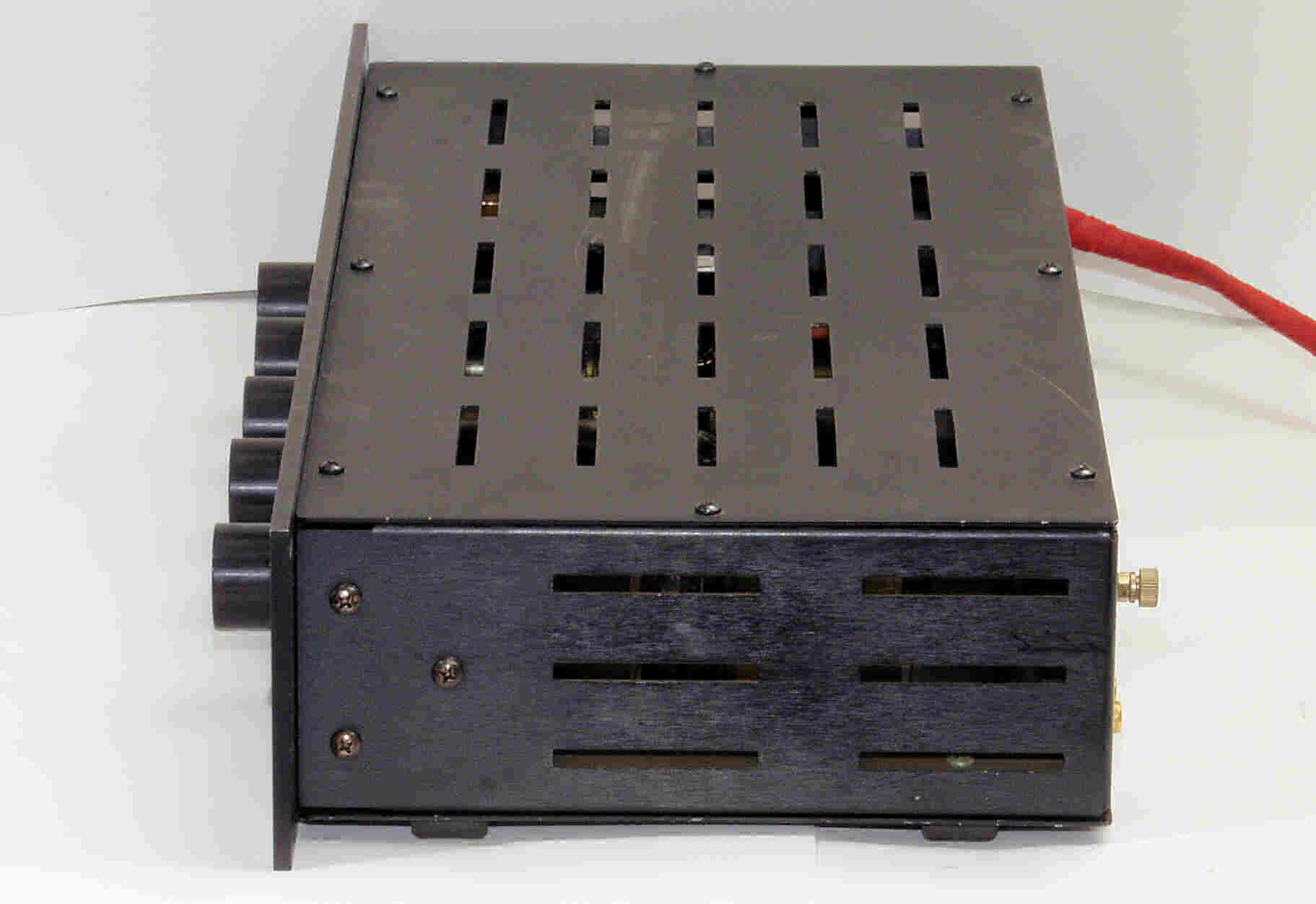

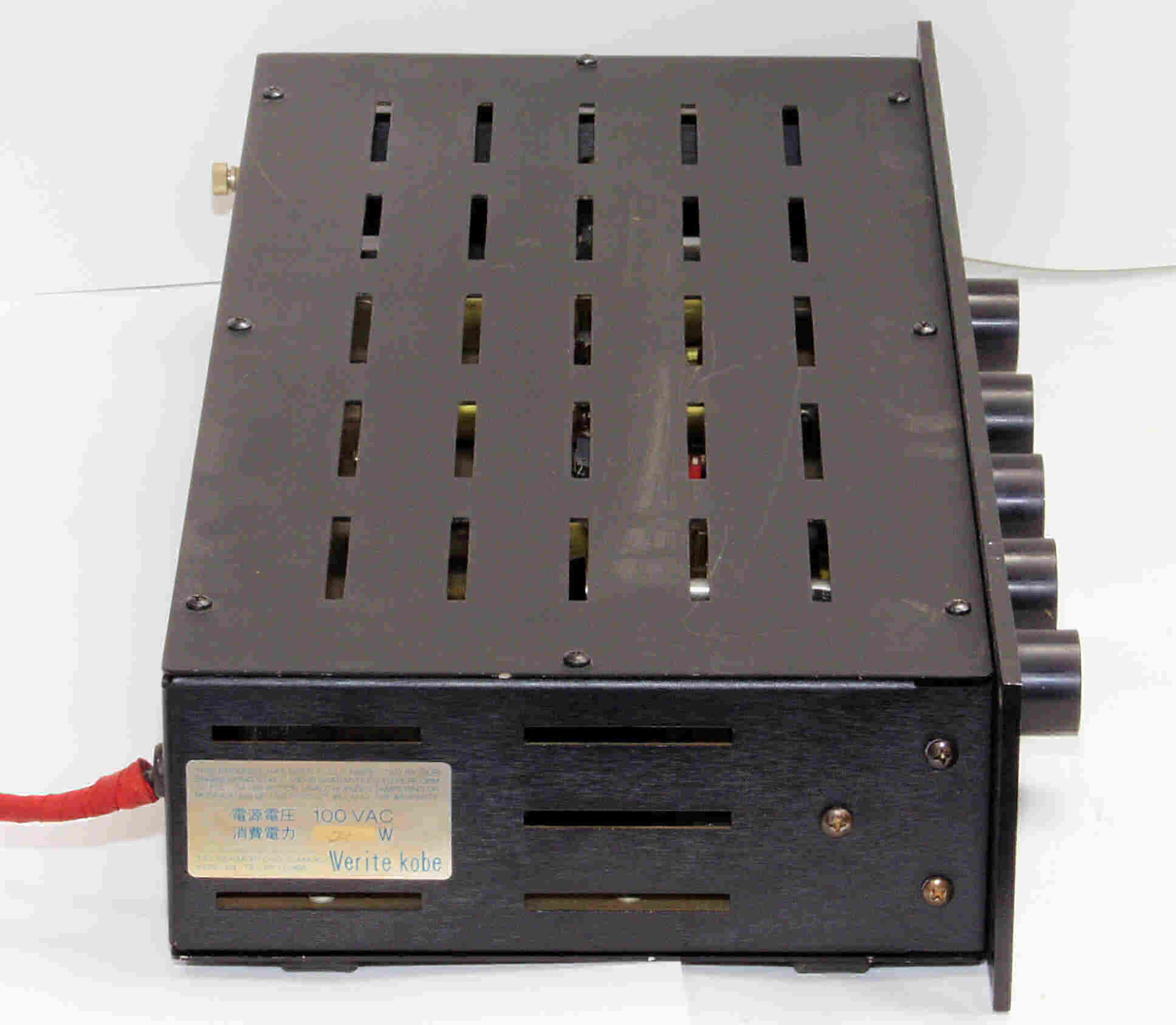

Ａ１４．　点検中　左から見る

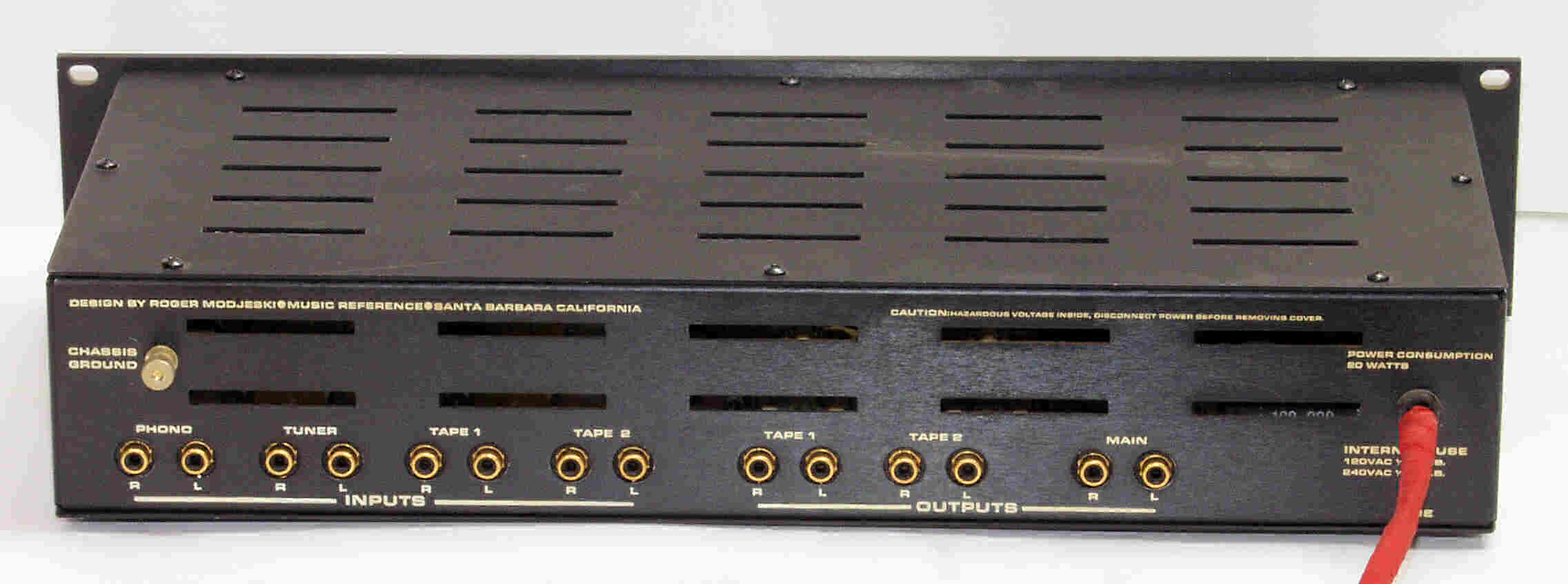

Ａ１５．　点検中　後から見る

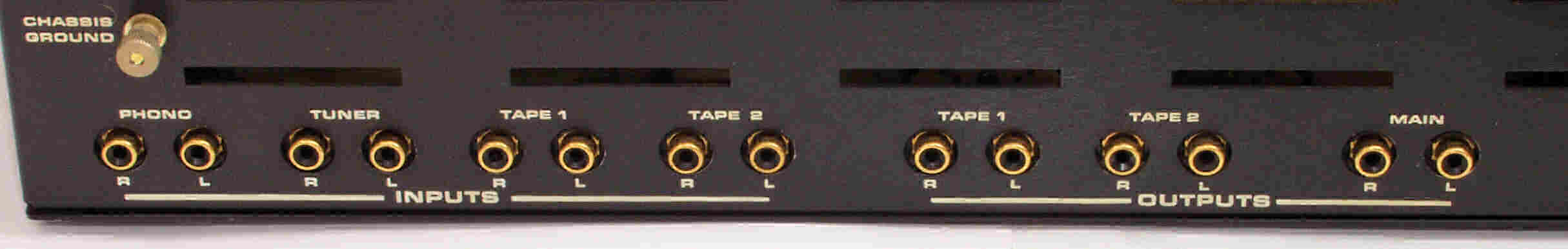

Ａ１６．　点検中　後から接続端子郡を見る

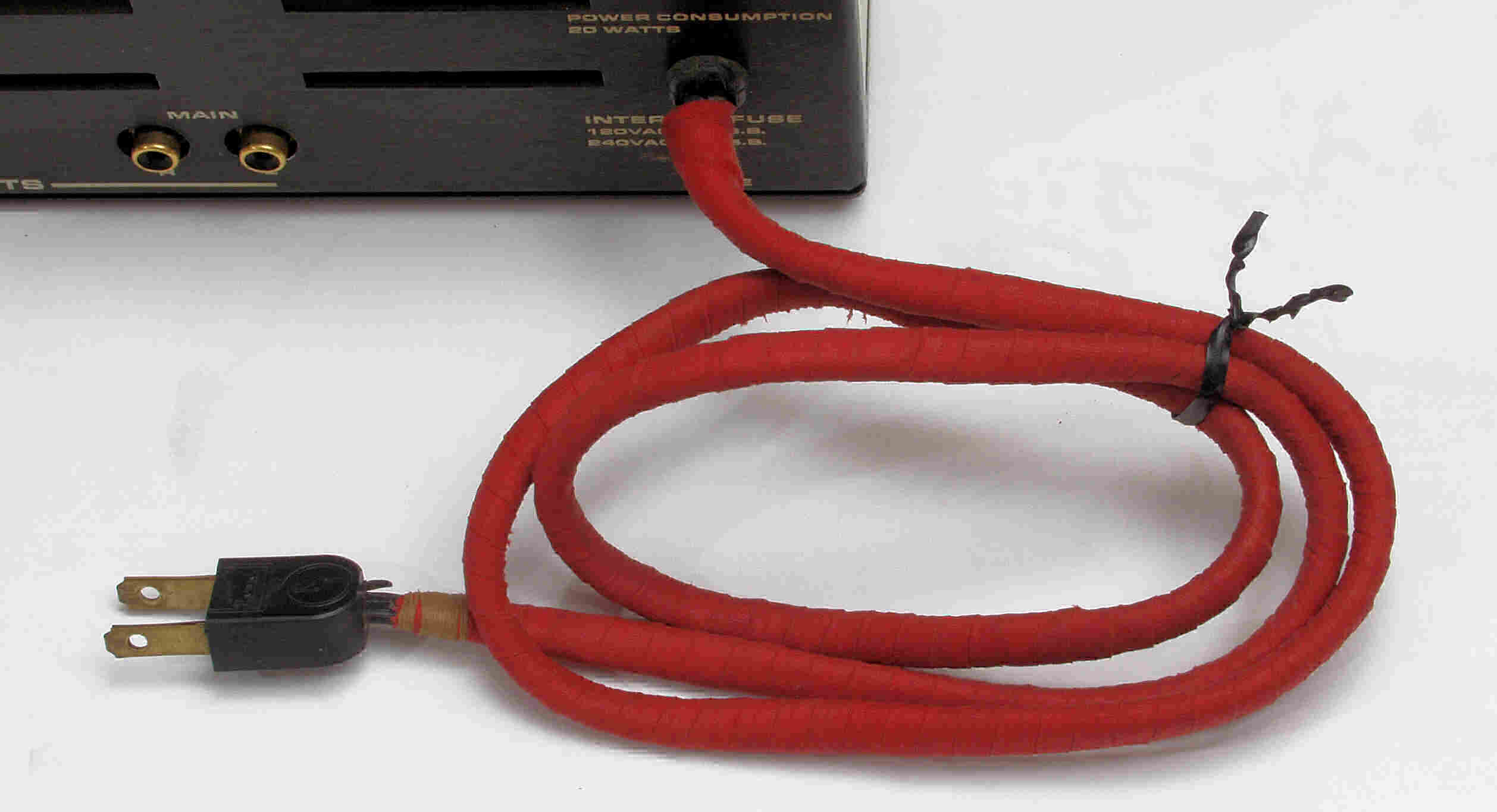

Ａ１７．　点検中　電源コード

Ａ１８．　点検中　後右から見る

Ａ１９．　点検中　右から見る

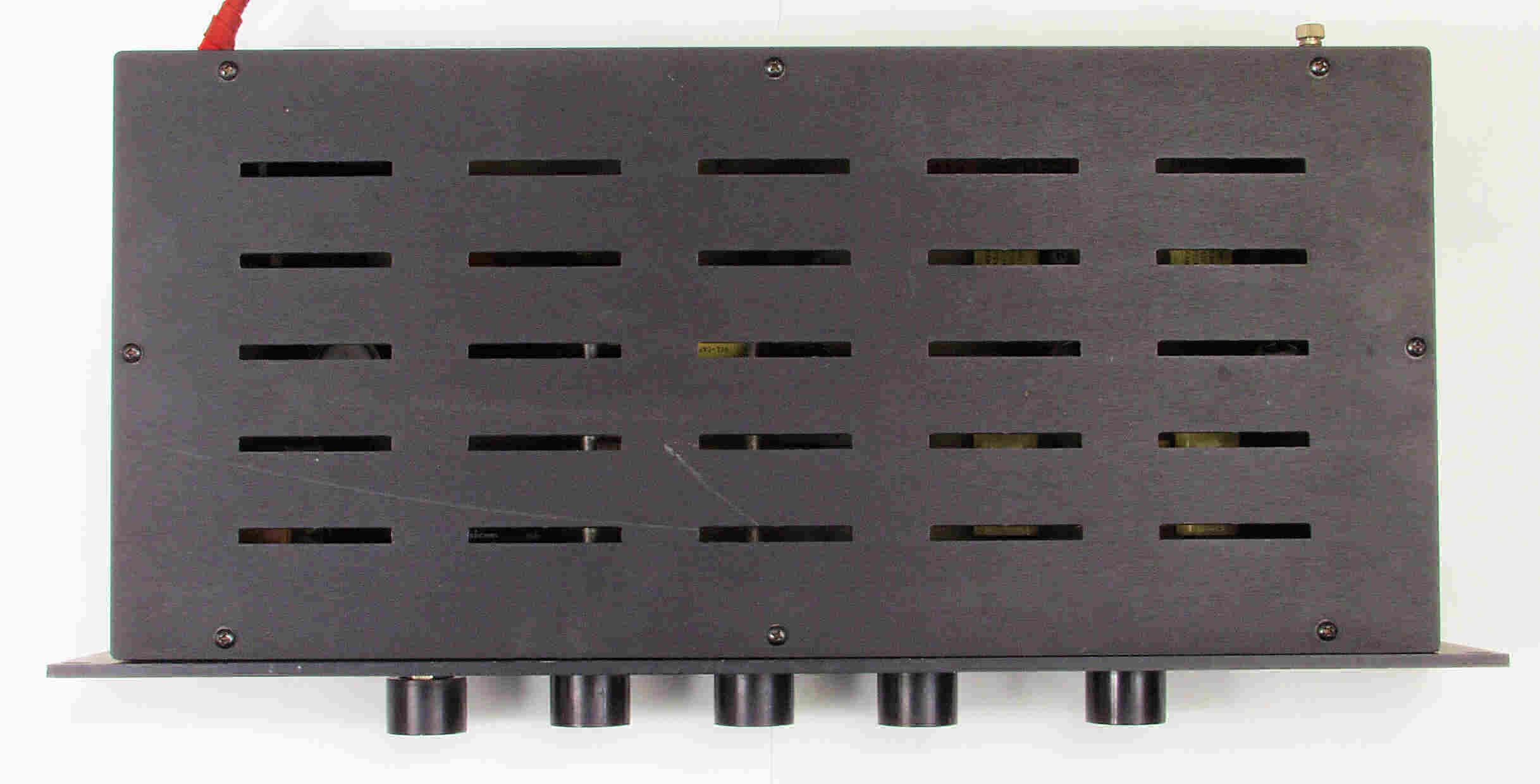

Ａ２１．　点検中　上から見る

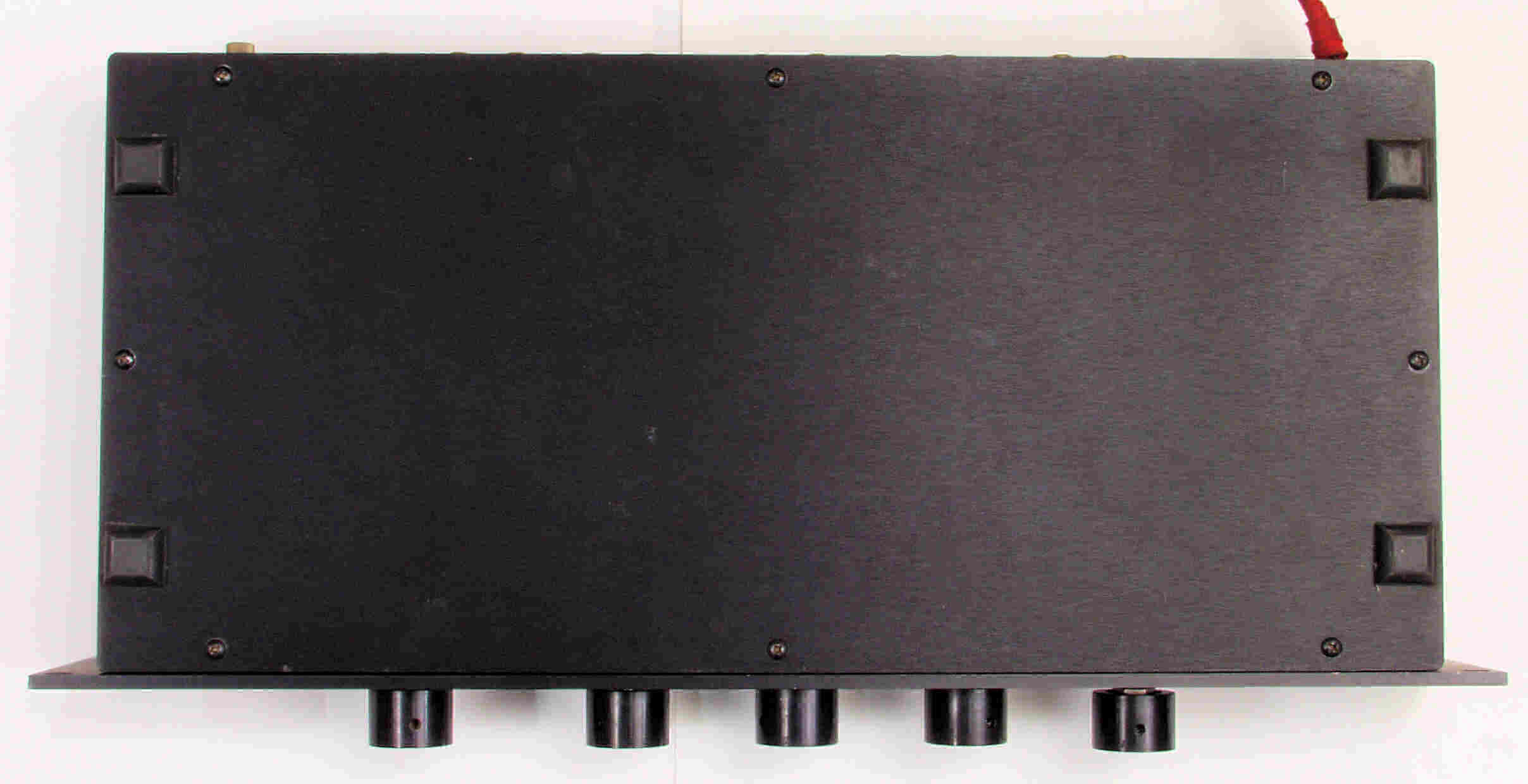

Ａ２２．　点検中　下から見る

Ａ２３．　点検中　下前から見る

Ａ２４．　点検中　下前右から見る

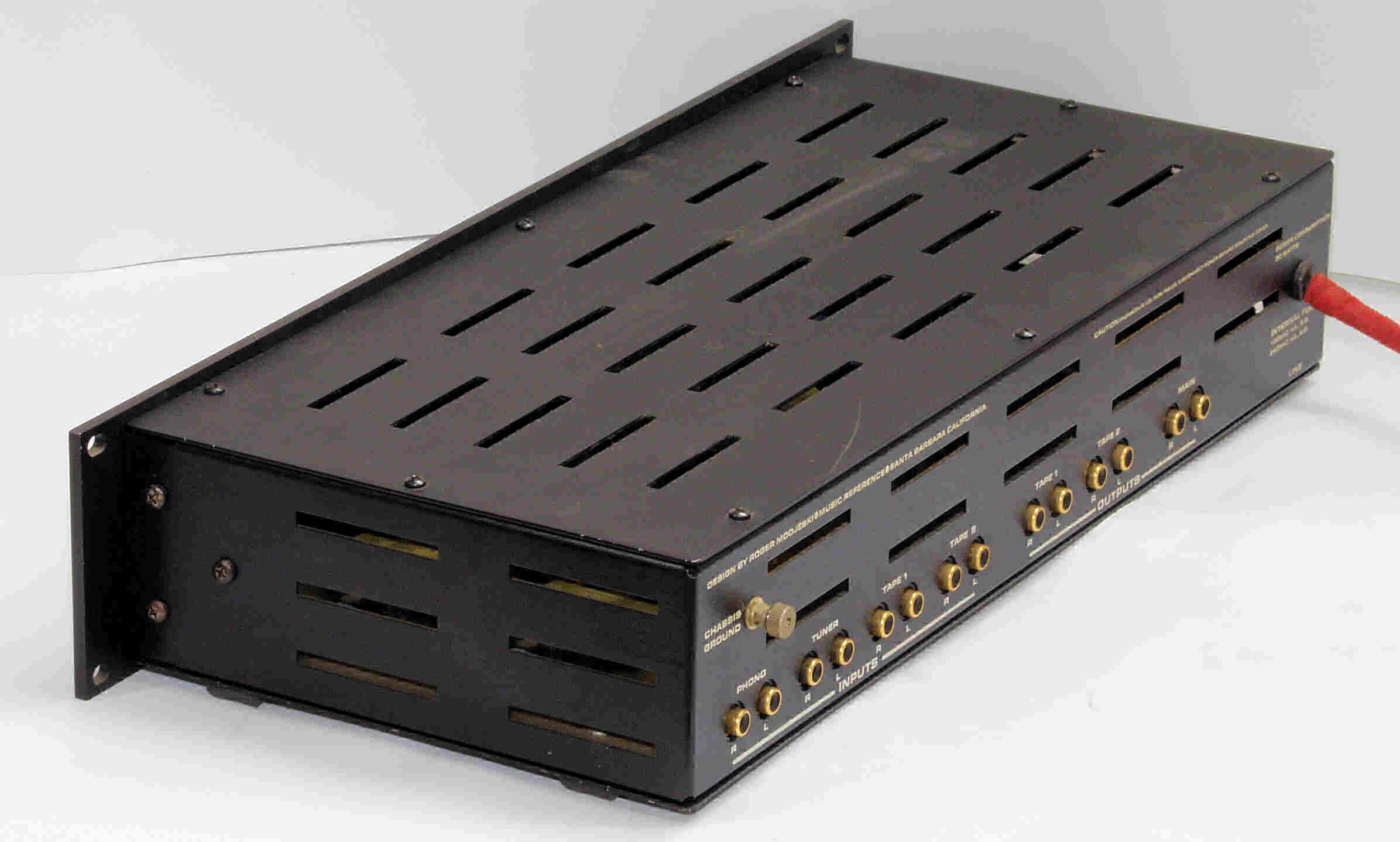

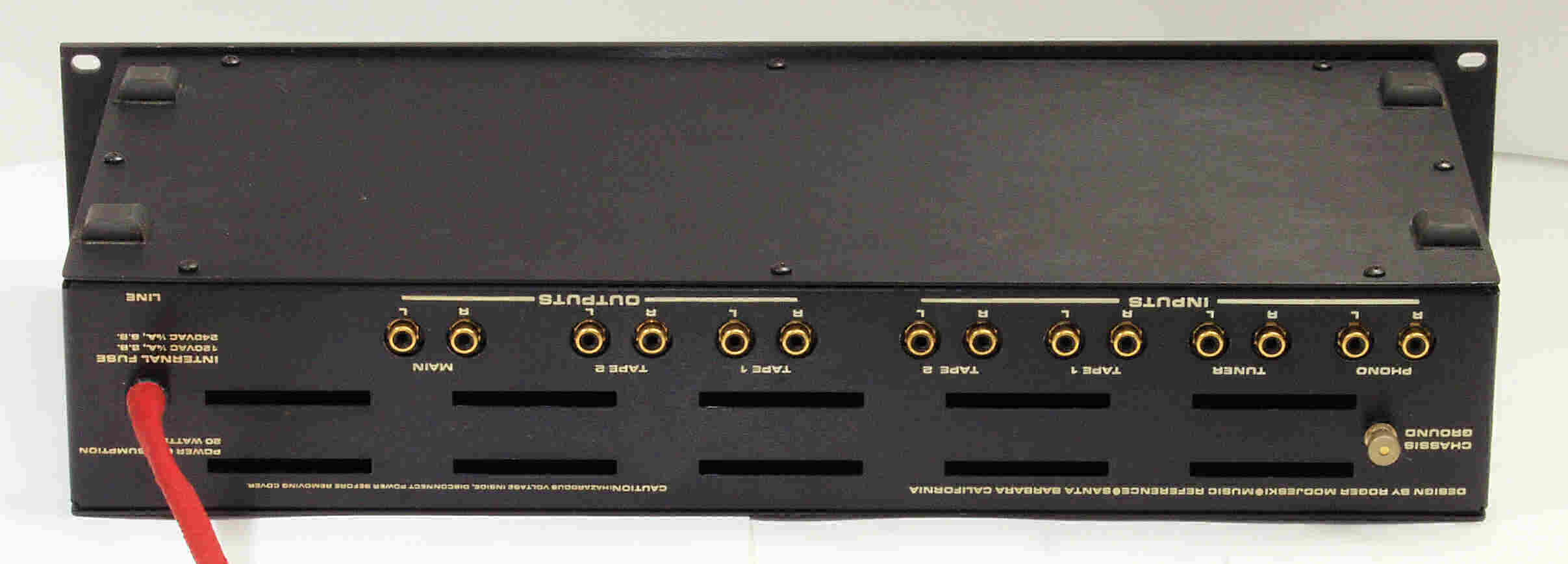

Ａ２５．　点検中　下後から見る

Ａ２６．　点検中　下後左から見る

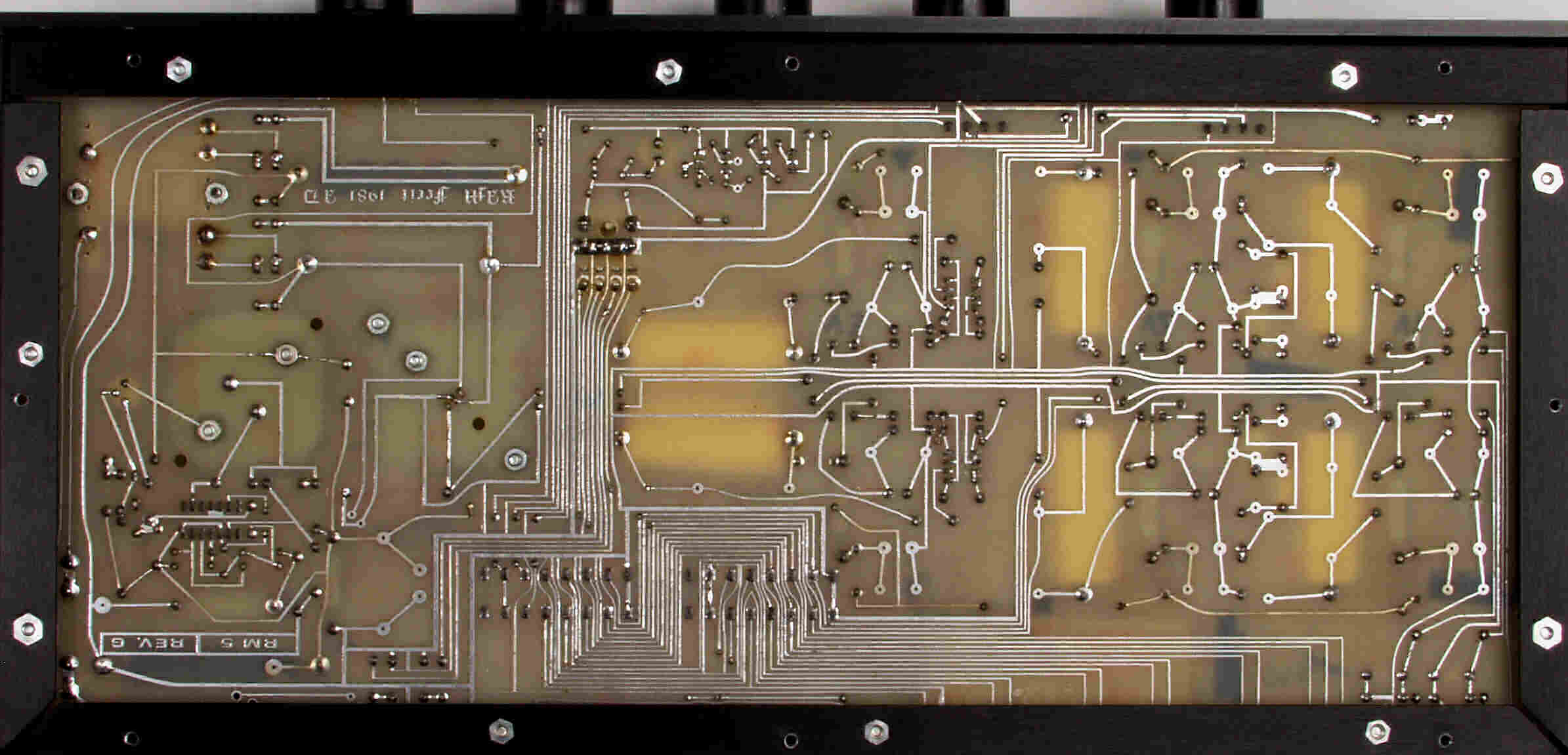

Ａ３１．　点検中　下蓋を取り、下から見る。

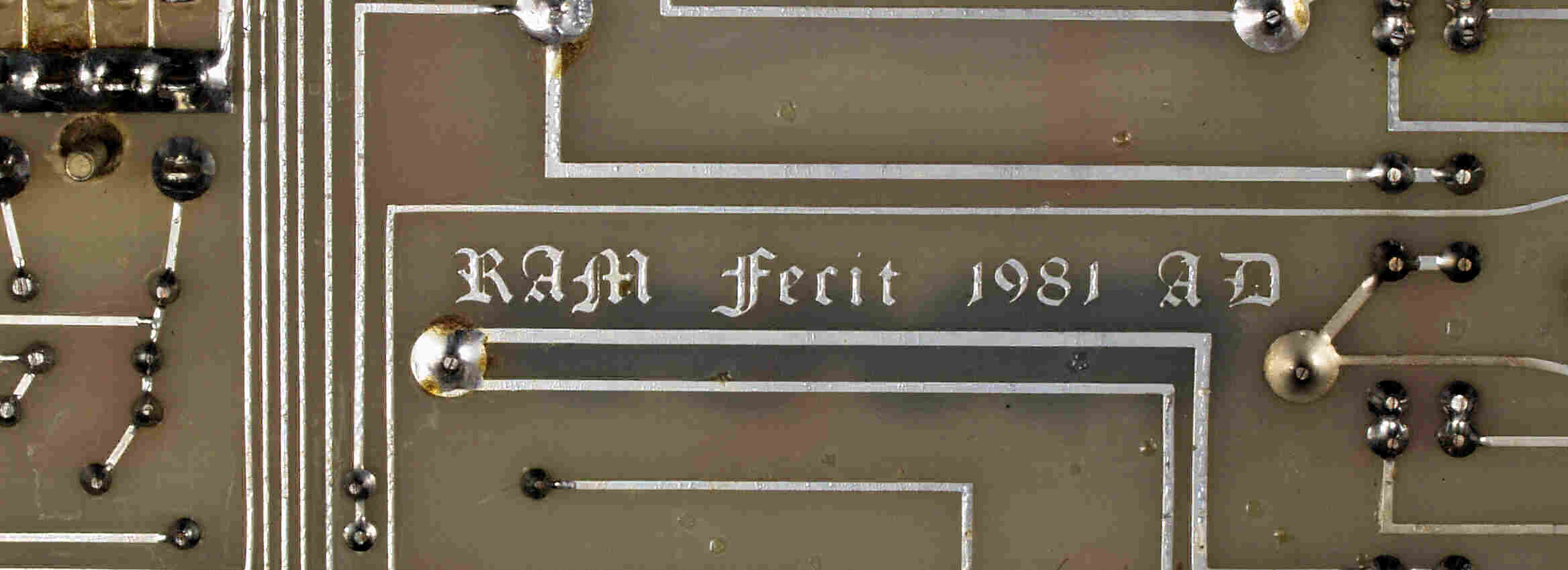

Ａ３２．　点検中　１９８１年製

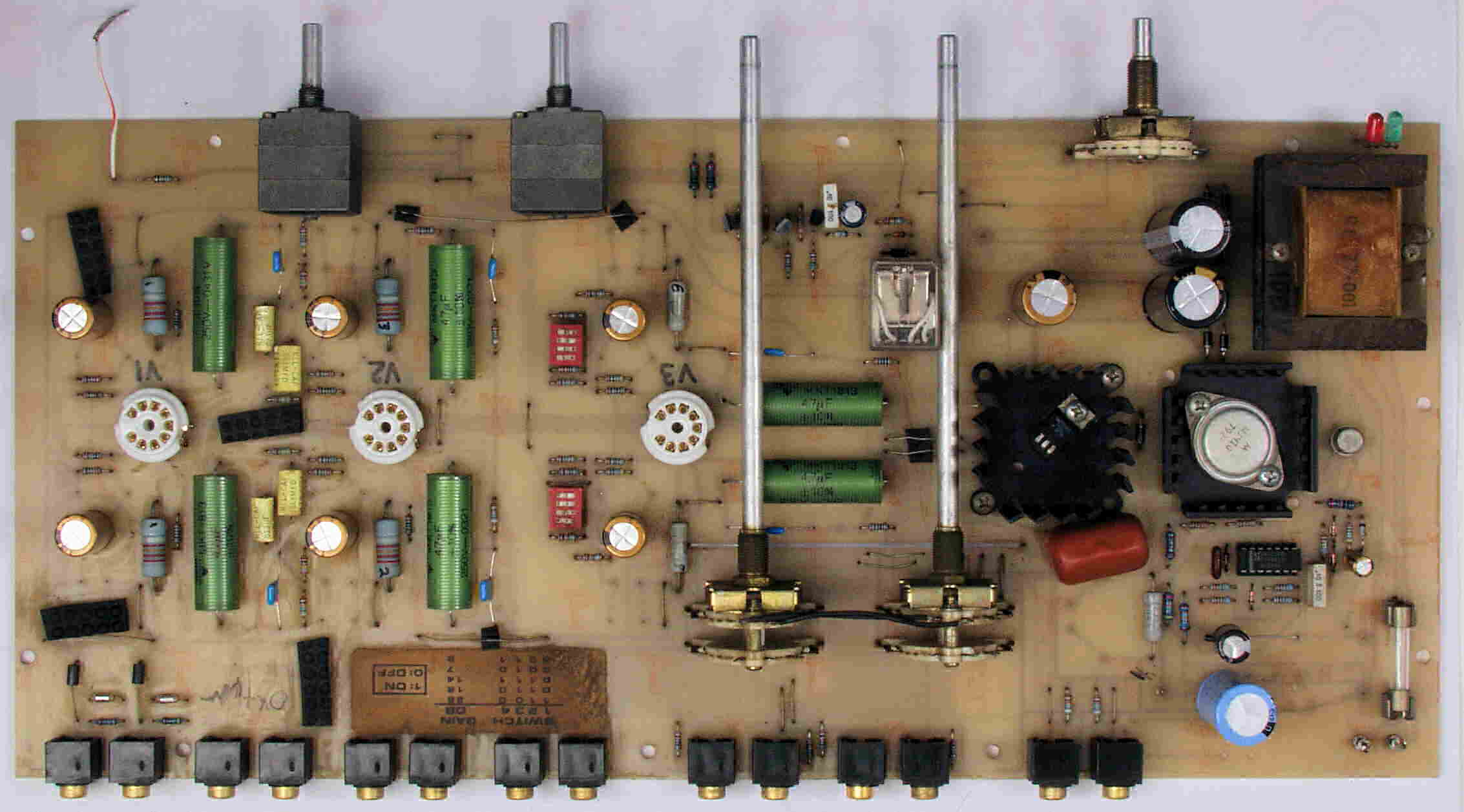

Ａ４１．　点検中　上蓋を取り、上から見る。

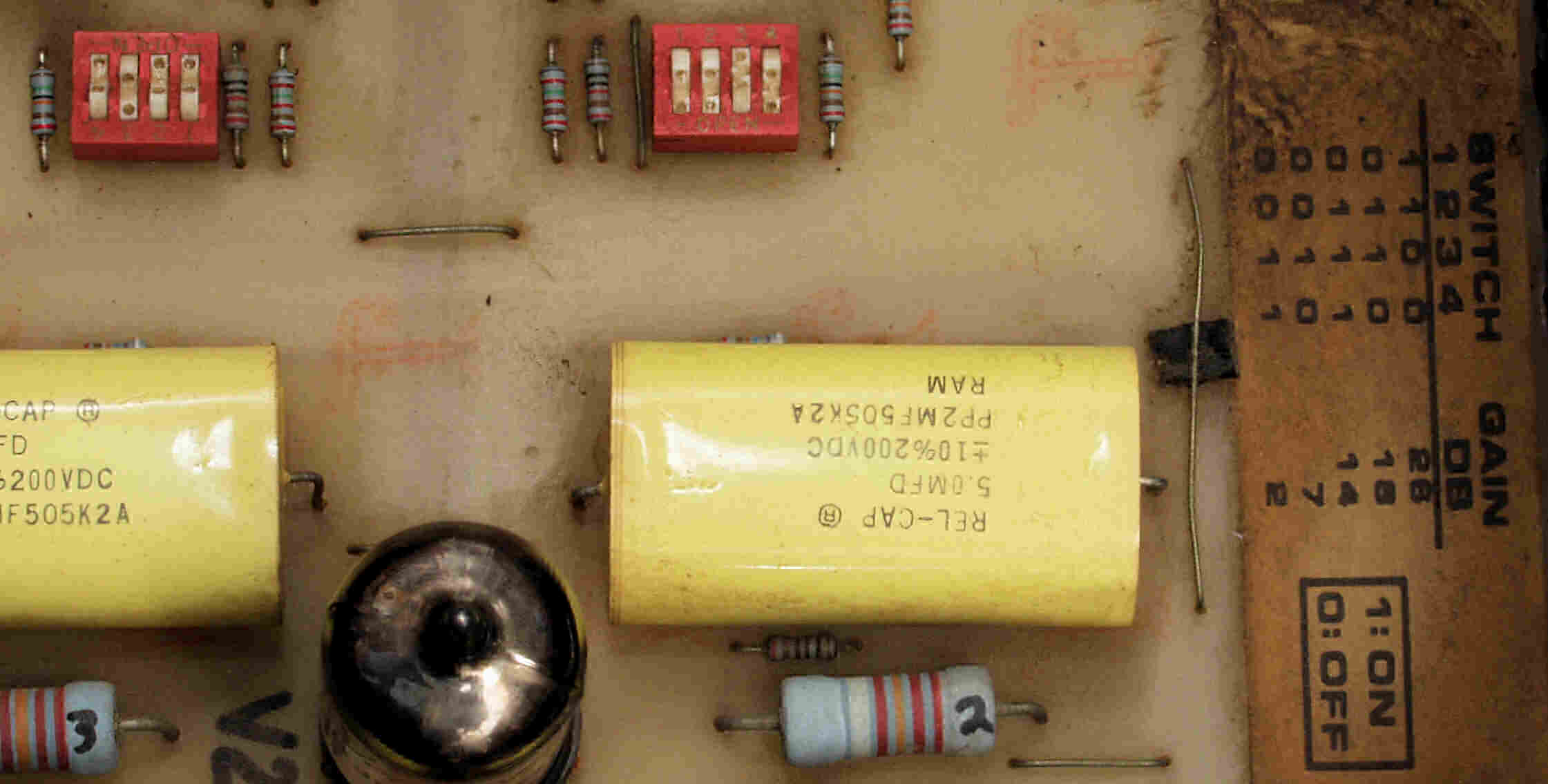

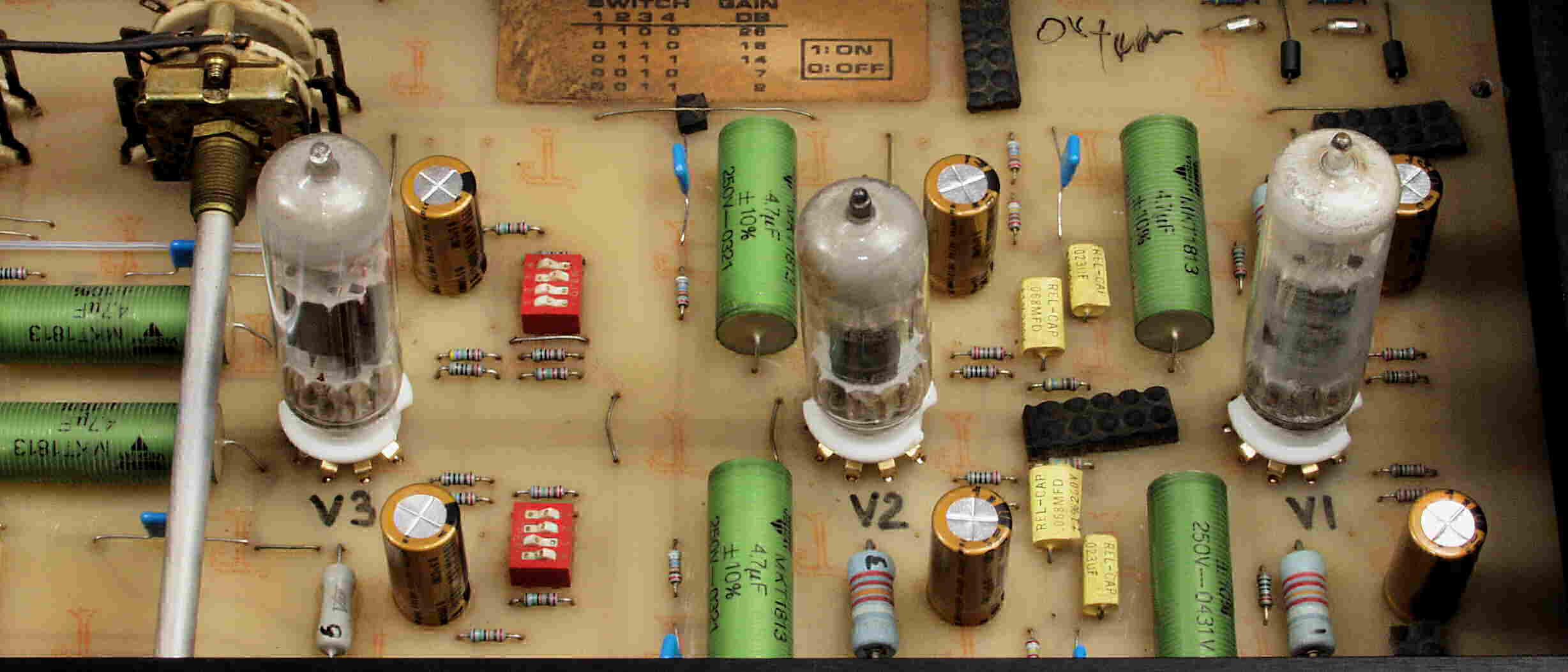

Ａ４２．　点検中　出力はＤｉｐＳＷで設定出来る。

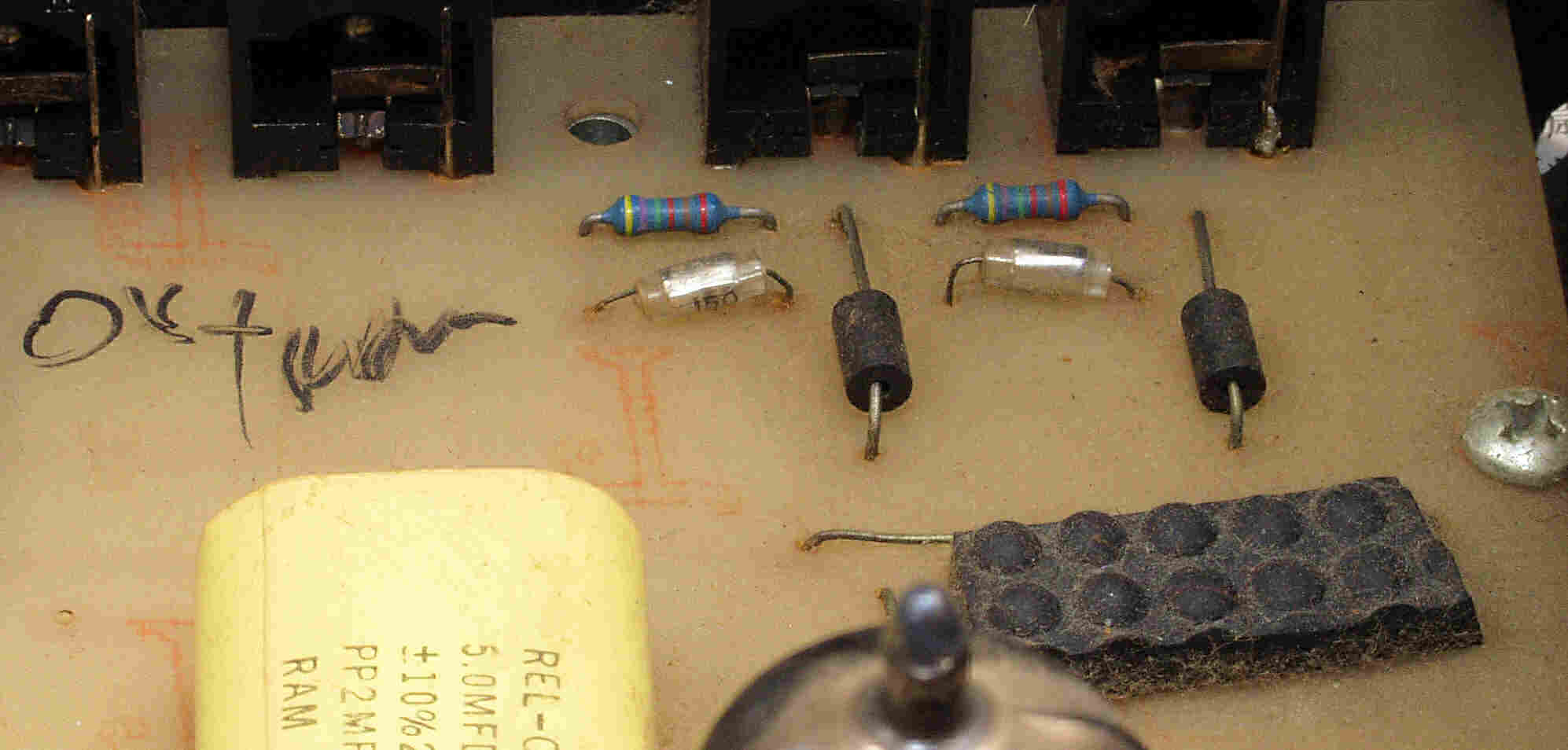

Ａ４３．　点検中　設計者は頭が柔らかく、ＭＭ入力入り口にフェライトビーズを挿入。

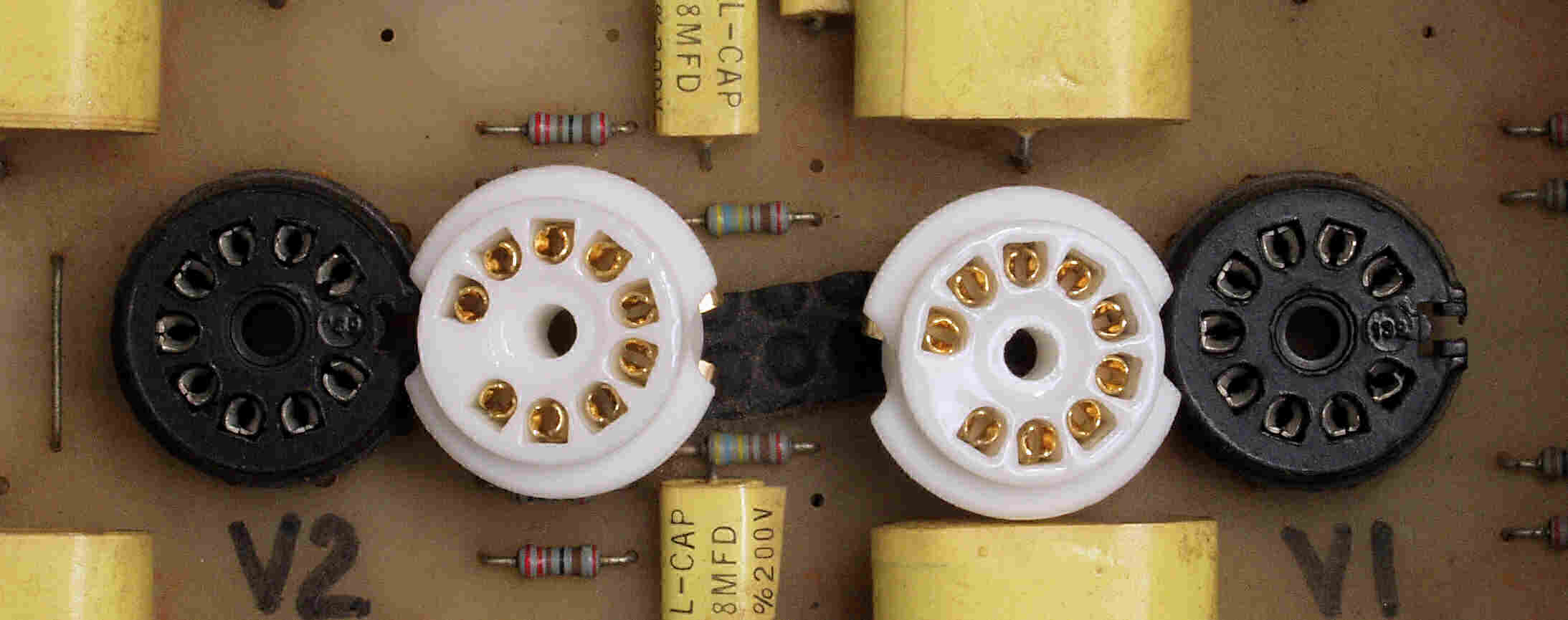

Ａ５１．　点検中　ＭＴ−９ピンソケットの比較。

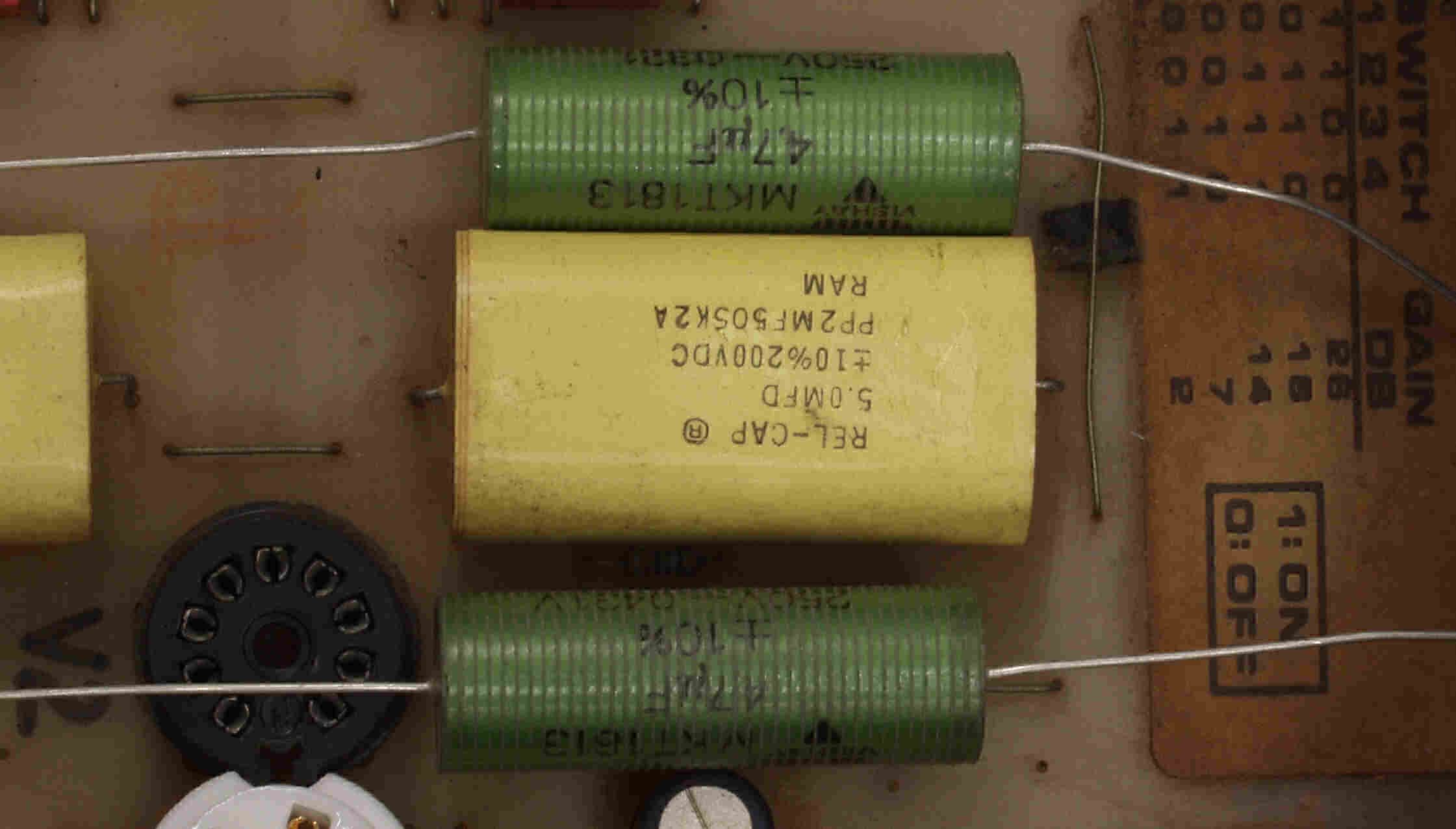

Ａ５２．　点検中　カップリングコンデンサー比較、交換するのはＶＩＳＨＡＹ　ＭＴＫ１８１３　シリーズ。

Ｃ．修理状況。 Ｃ１１．　修理中　真空管ソケットの端子を半田中、ピン固定の為、不良真空管を挿しておく。

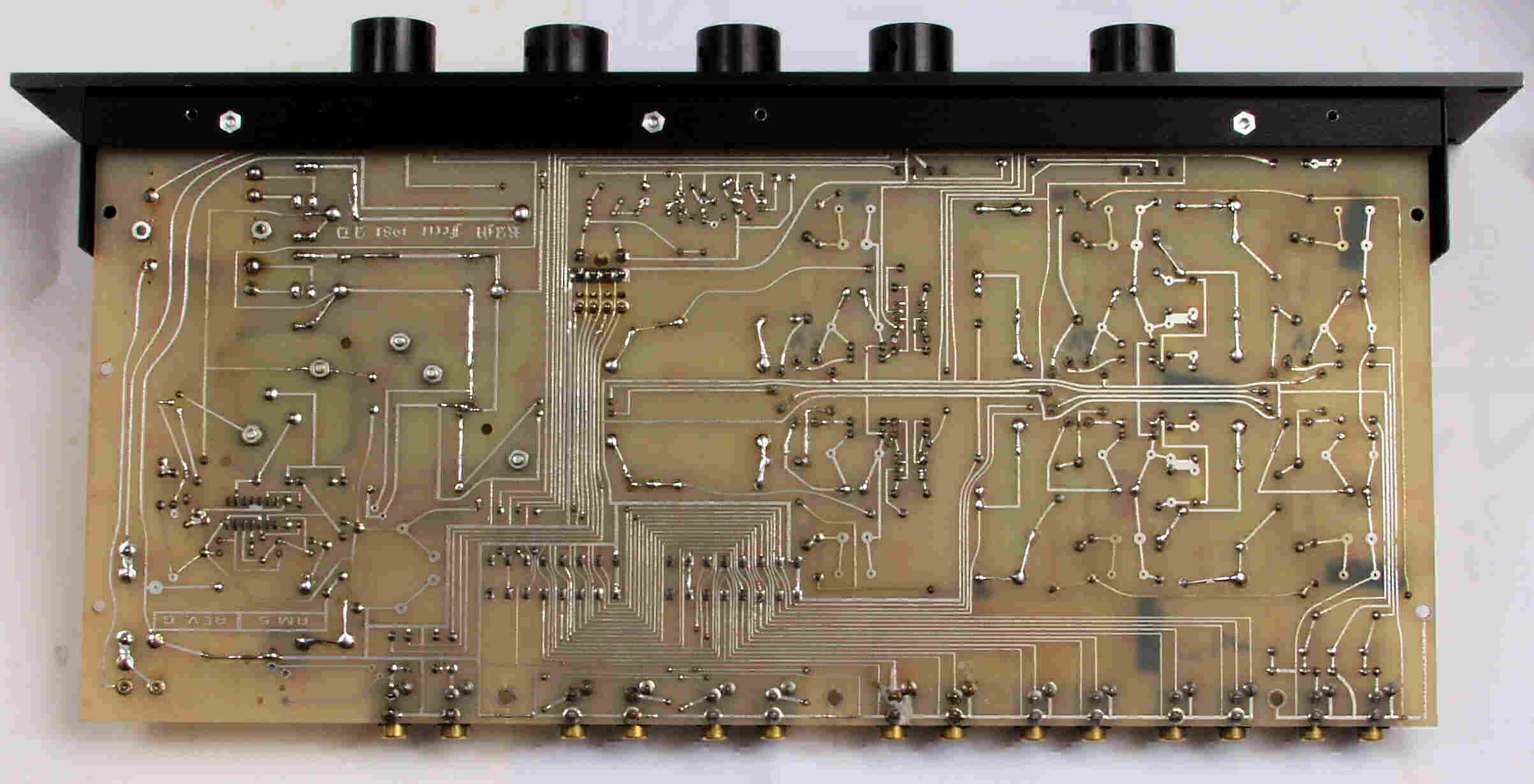

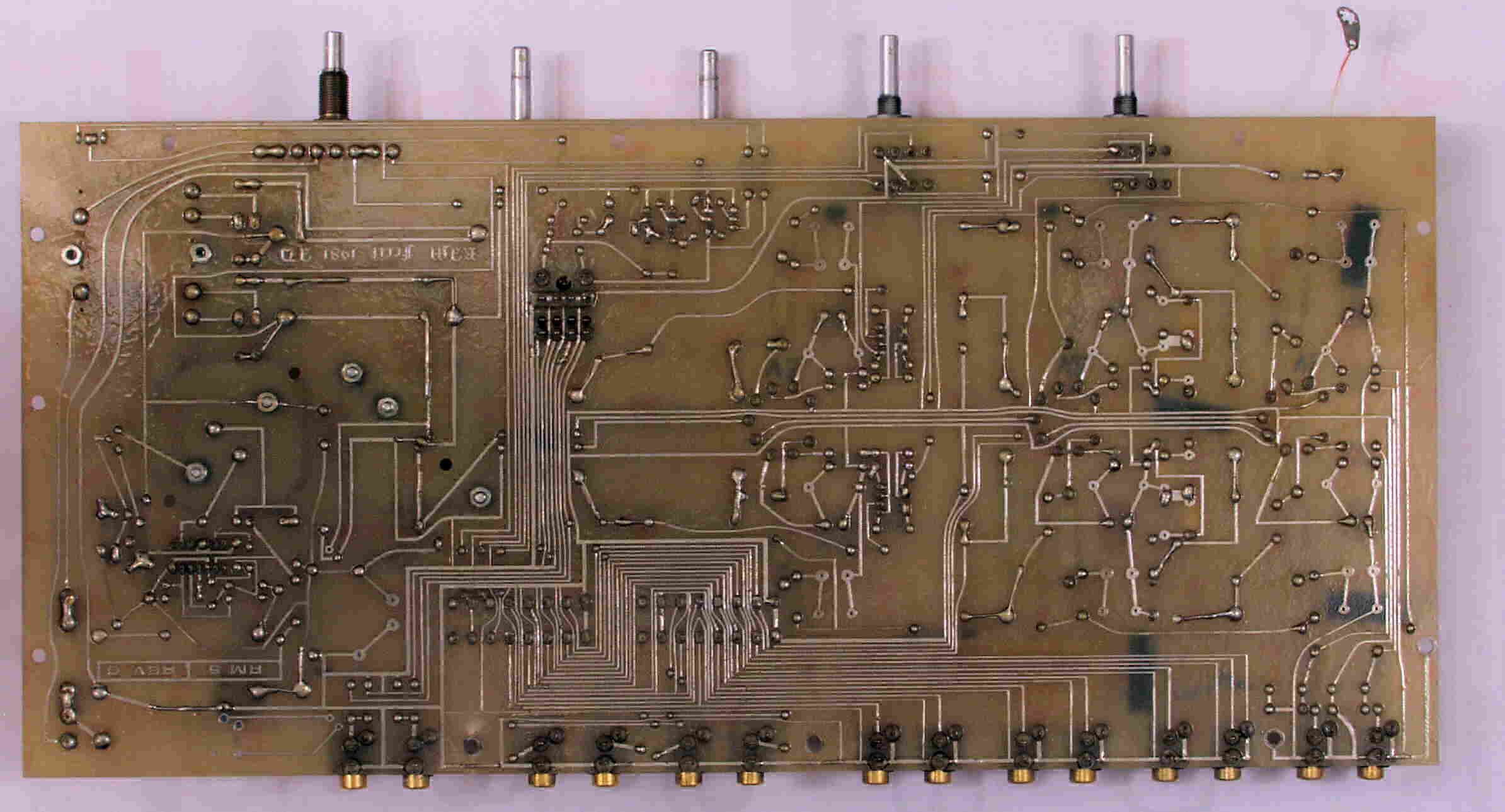

Ｃ１２．　修理後　基板裏

Ｃ２１．　修理中　基板裏の半田補正

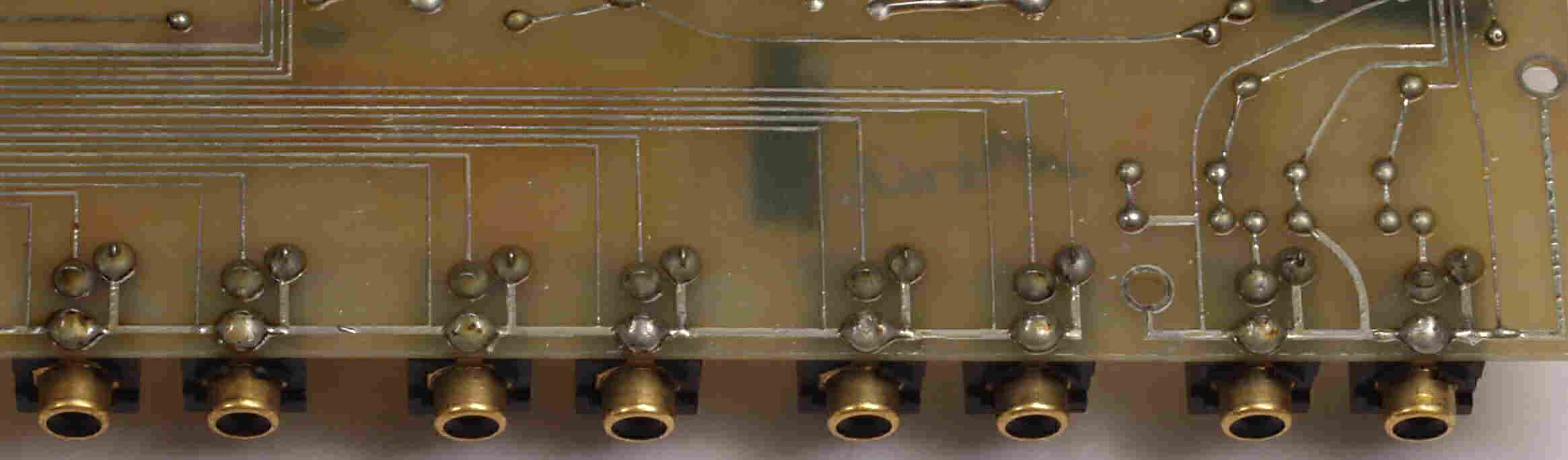

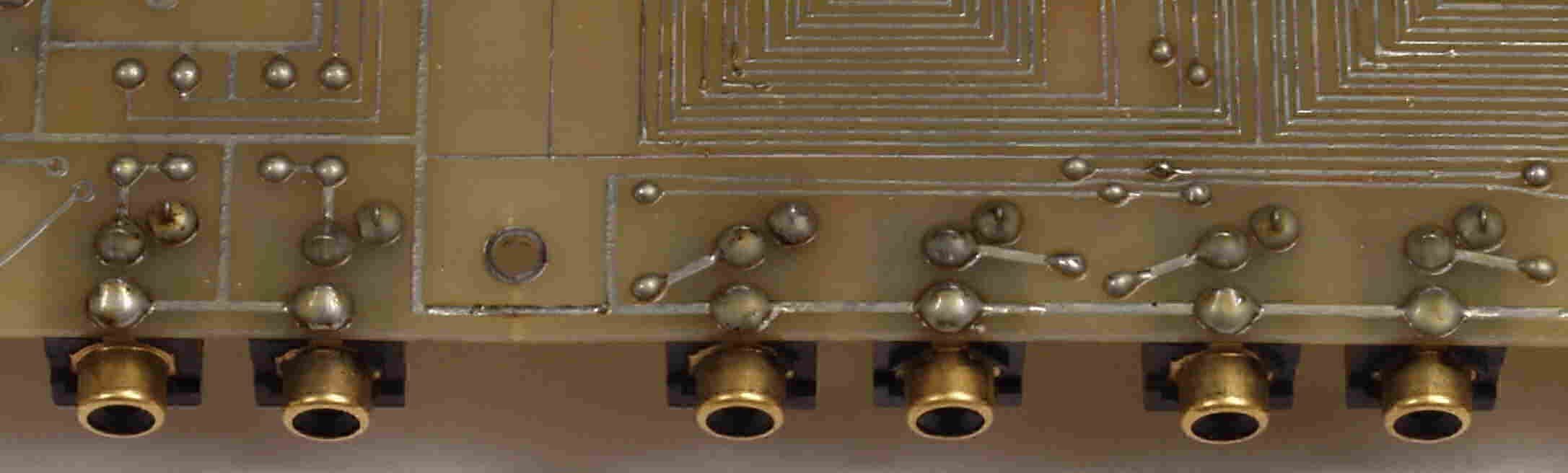

Ｃ２２．　修理前　ＲＣＡ端子の半田

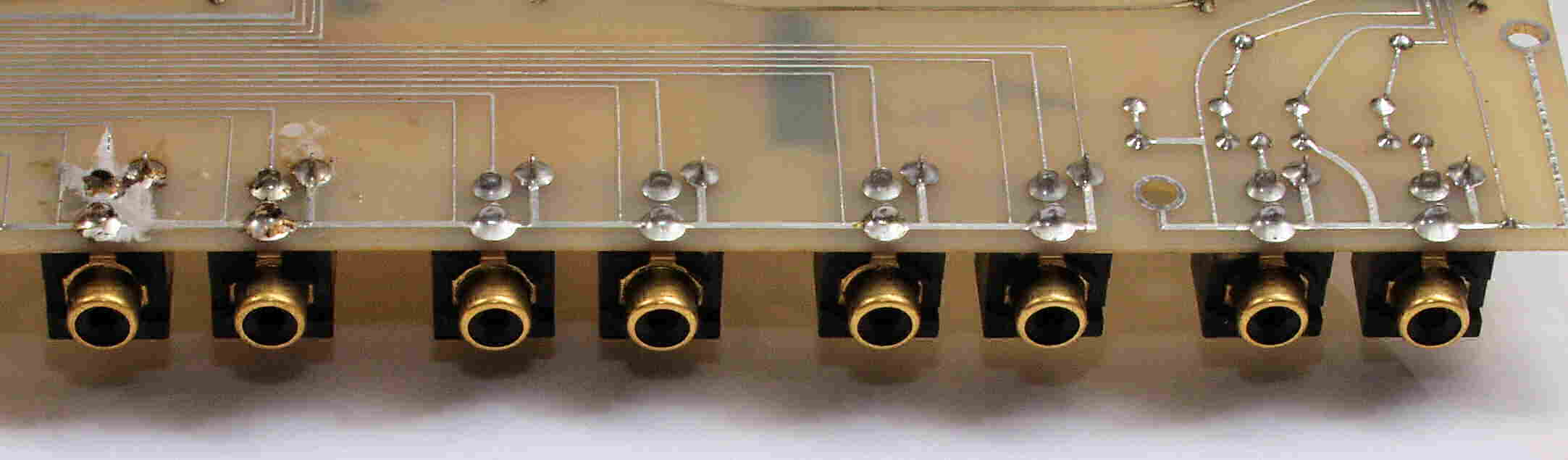

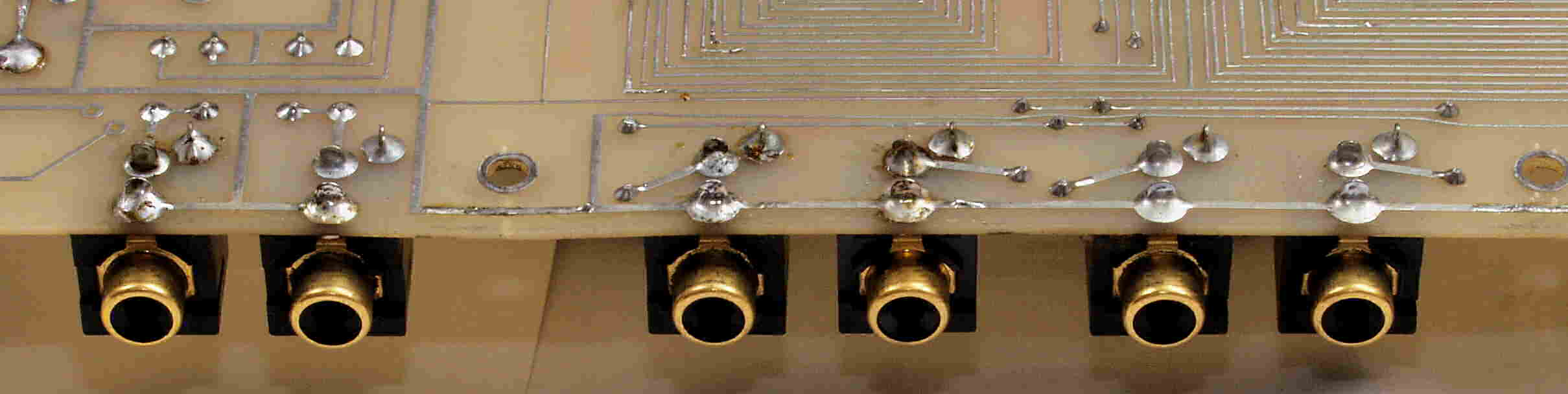

Ｃ２３．　修理後　ＲＣＡ端子の半田補正後

Ｃ２４．　修理前　ＲＣＡ端子の半田２

Ｃ２５．　修理後　ＲＣＡ端子の半田補正後

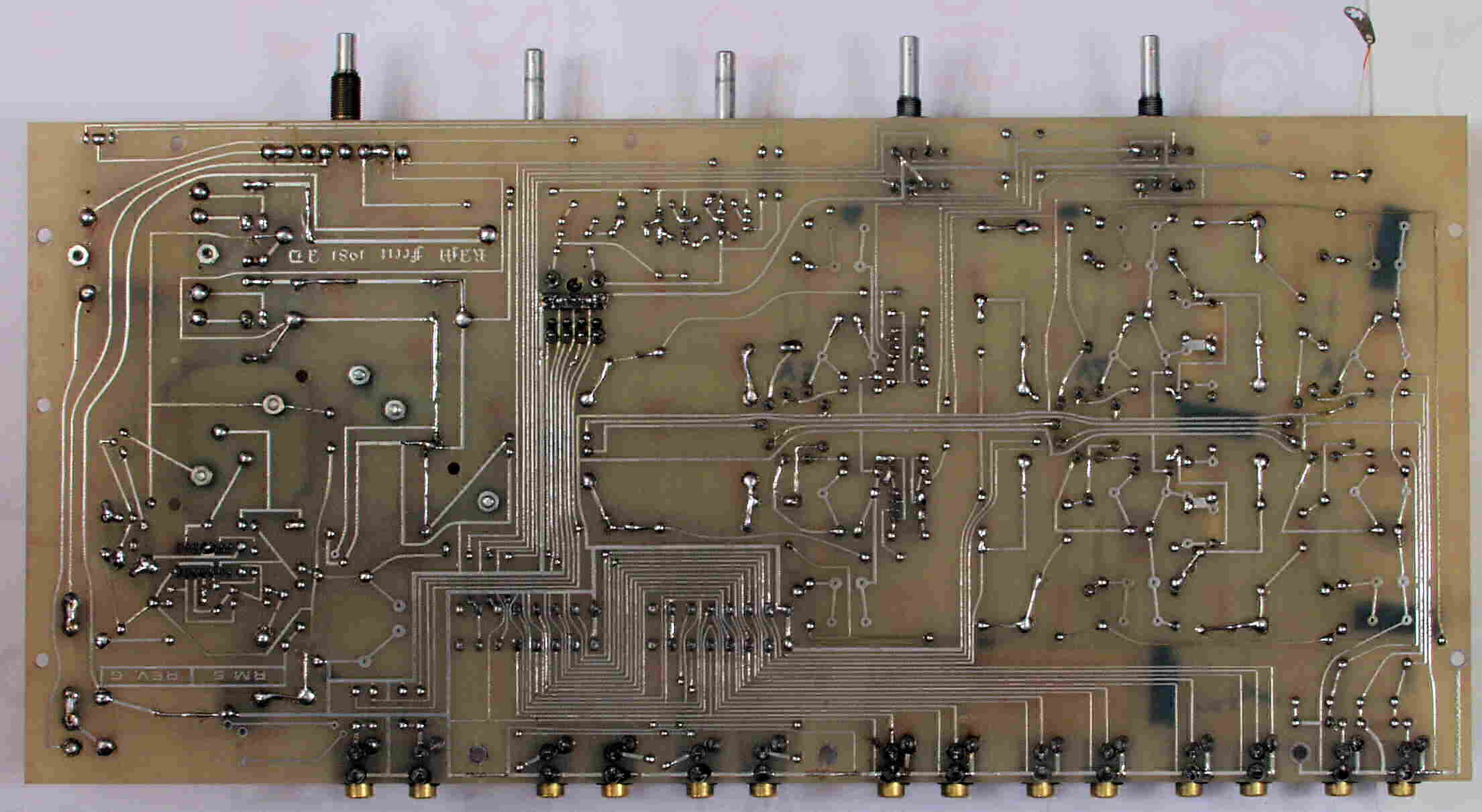

Ｃ２６．　修理後　基板裏

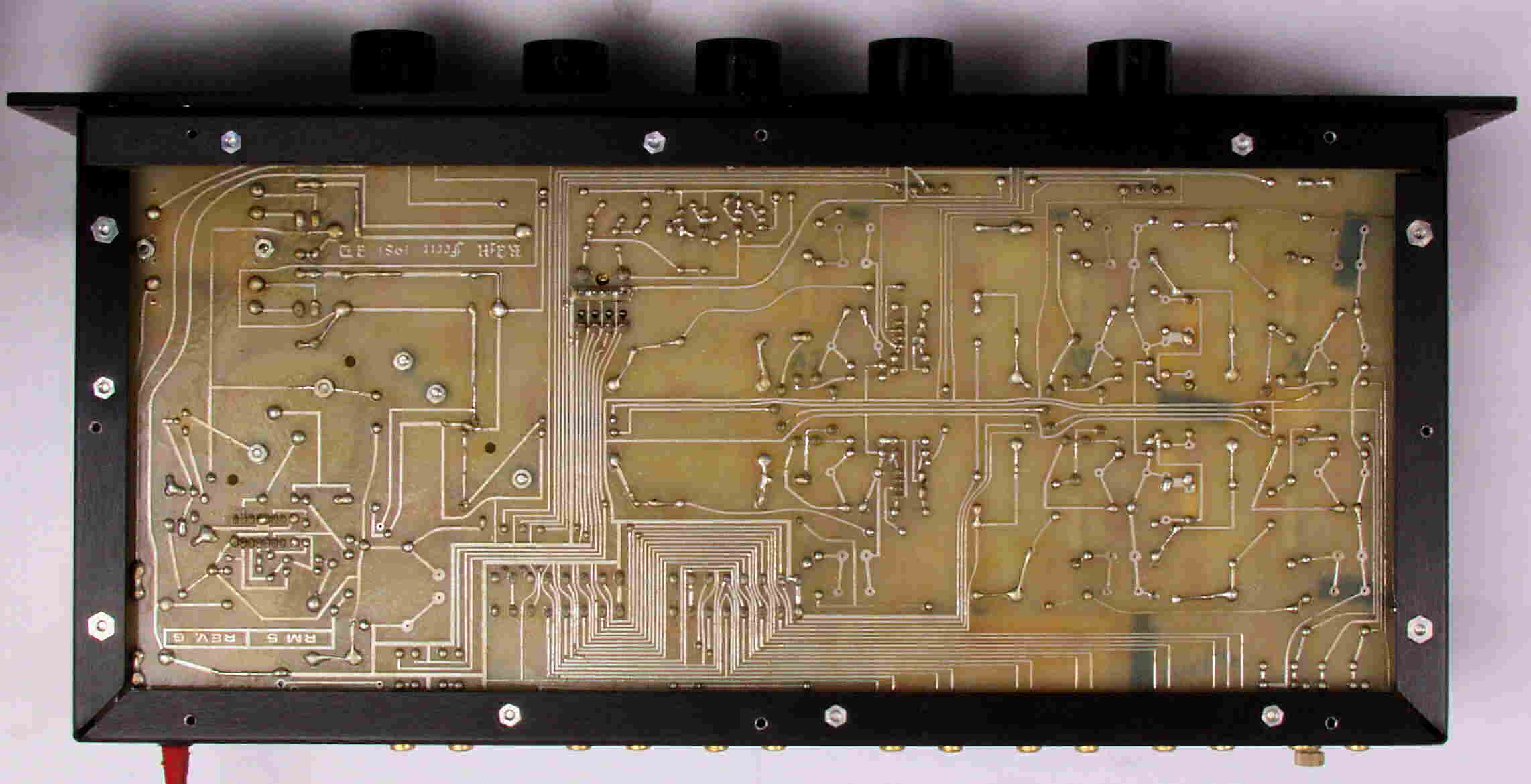

Ｃ２７．　完成基板裏

Ｃ３１．　修理前　電源コード

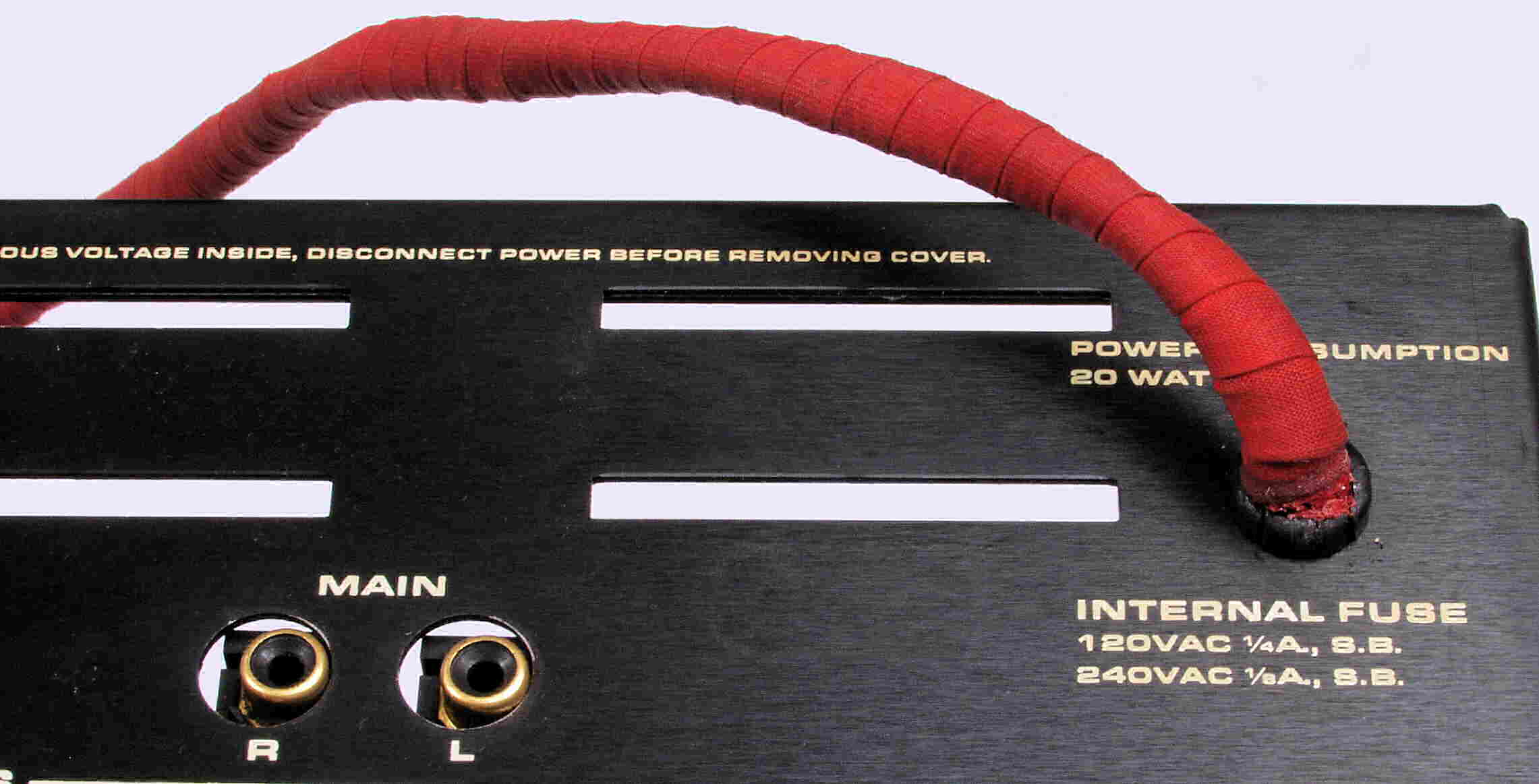

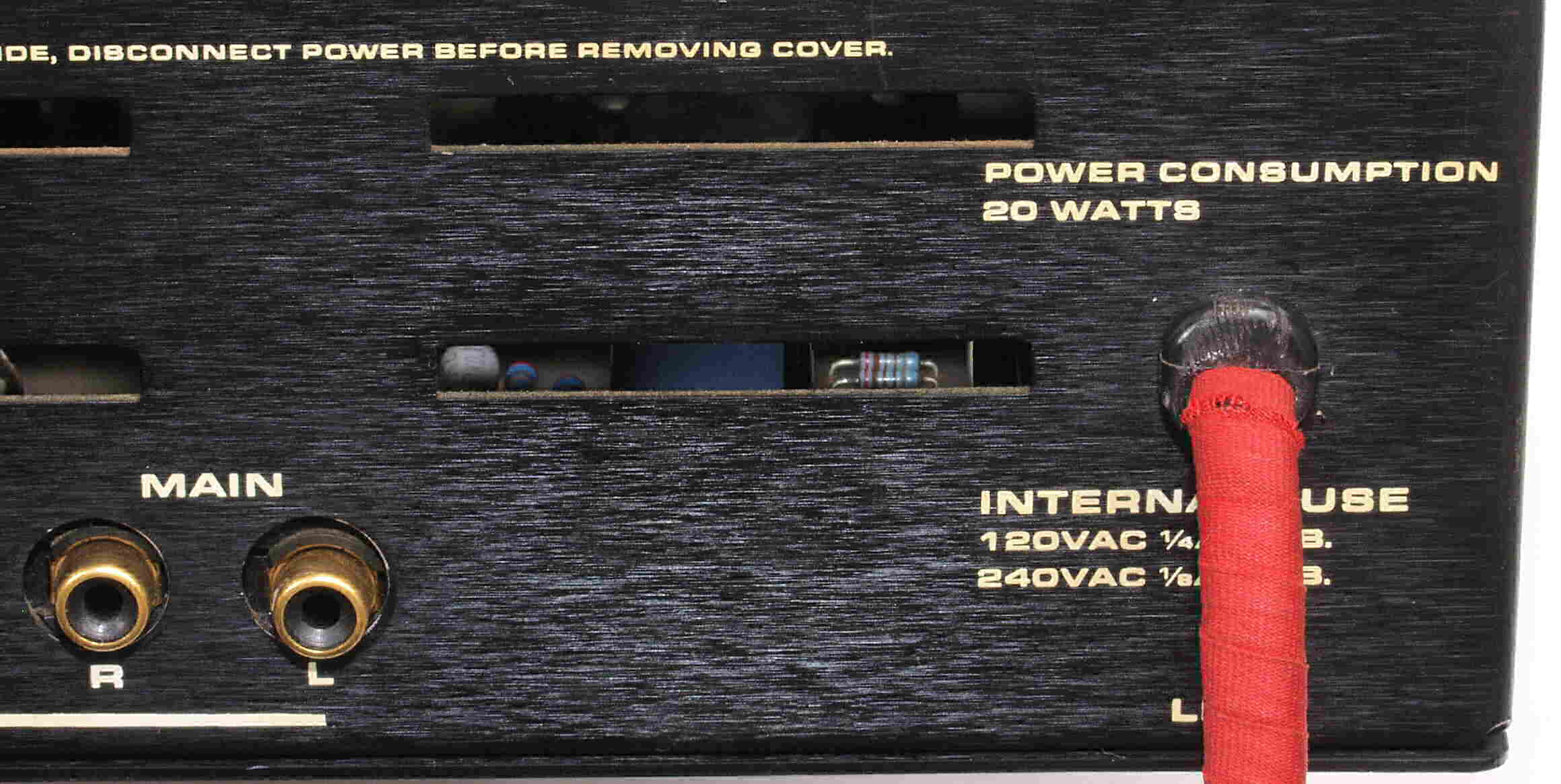

Ｃ３２．　修理後　電源コード、布巻き部分まで、鳩目に入れる。

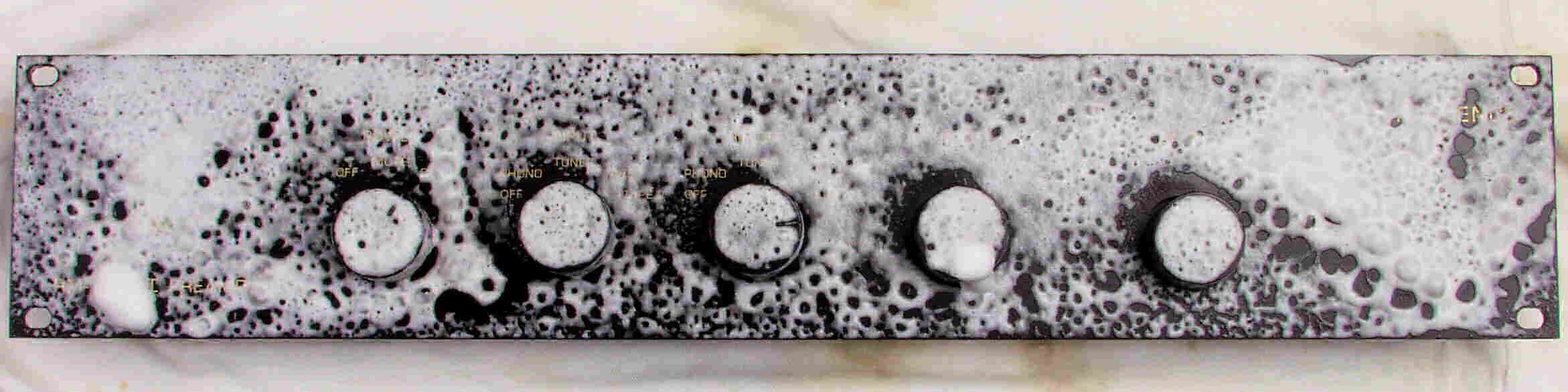

Ｃ４．　修理中　パネル清掃

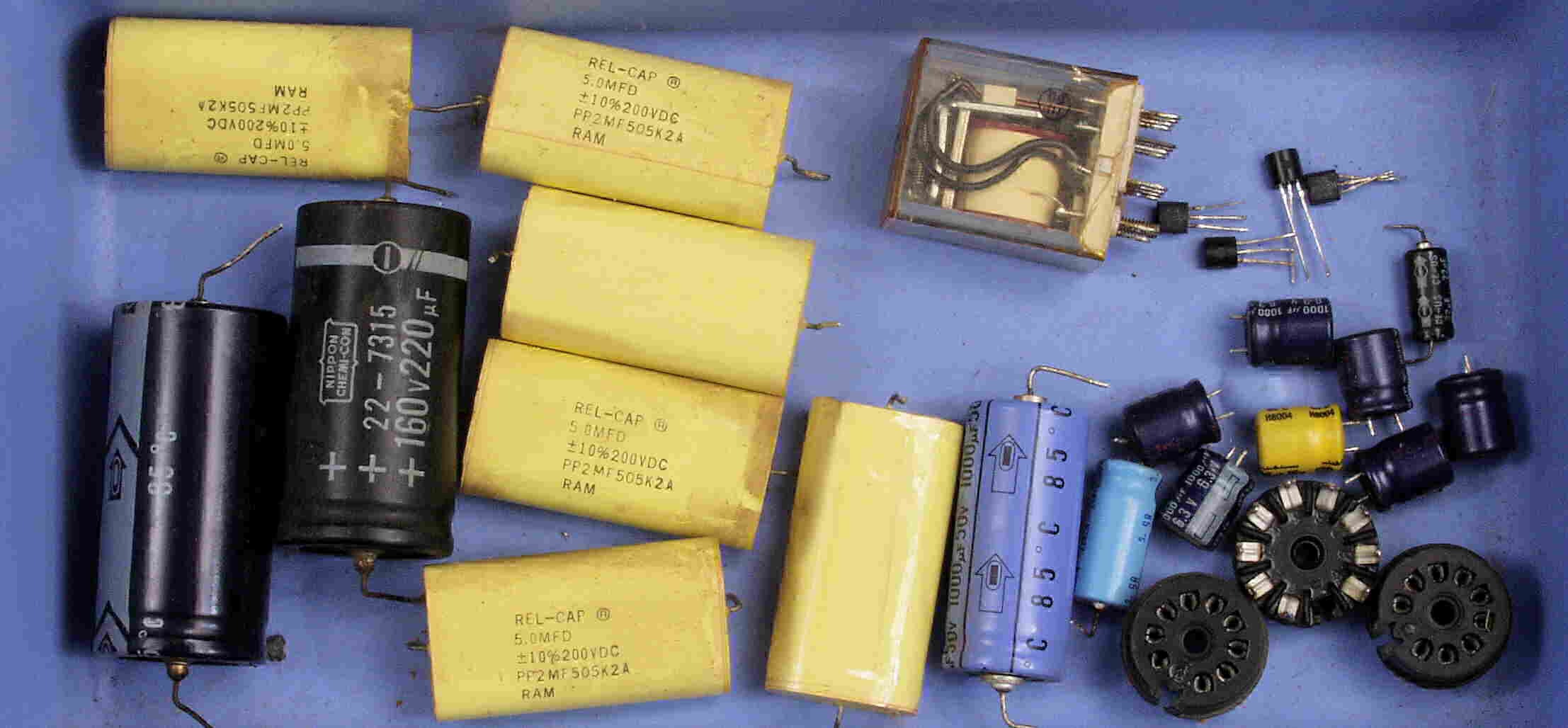

Ｃ５．　交換部品

Ｃ６１．　修理前　上から見る

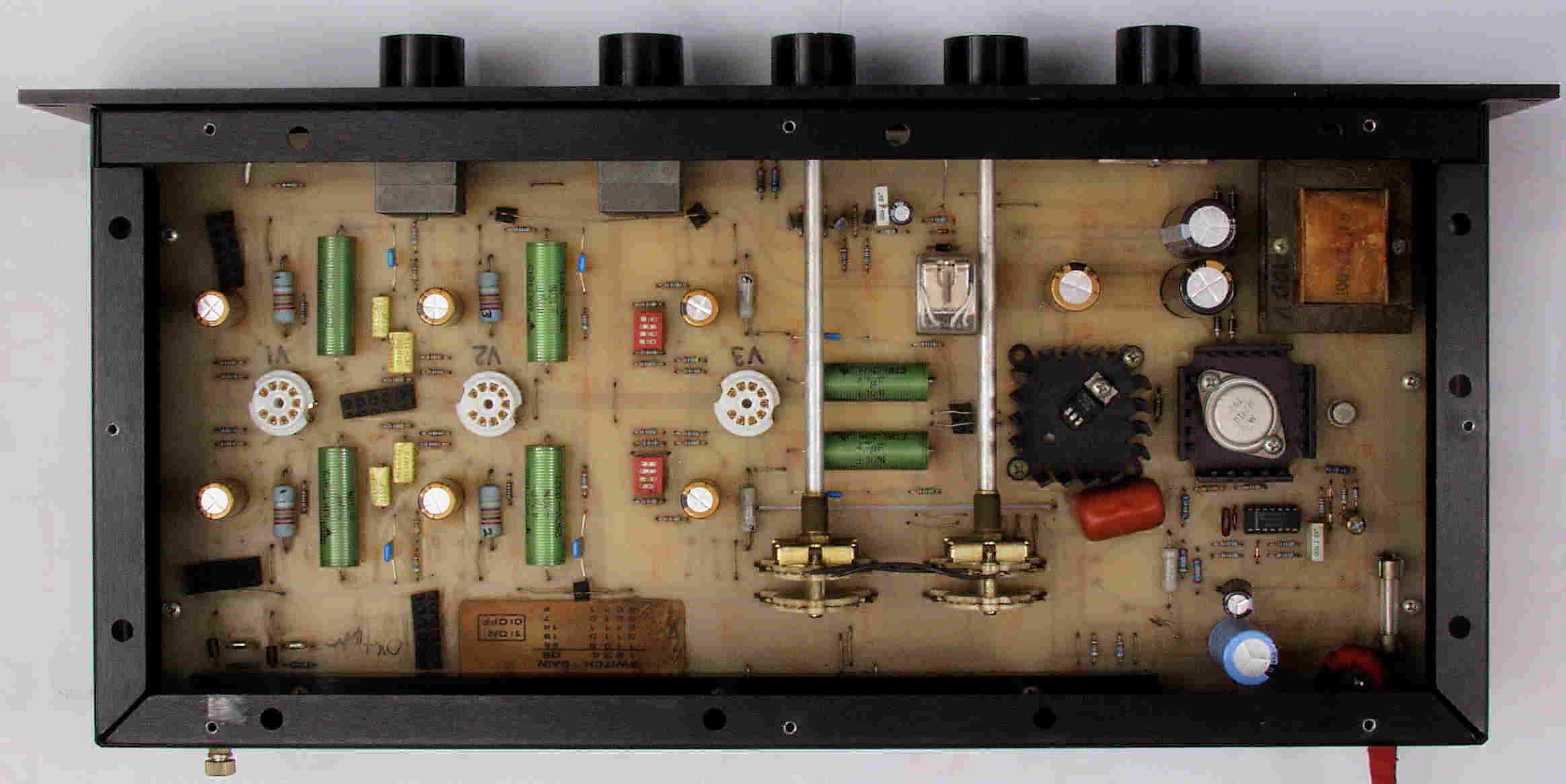

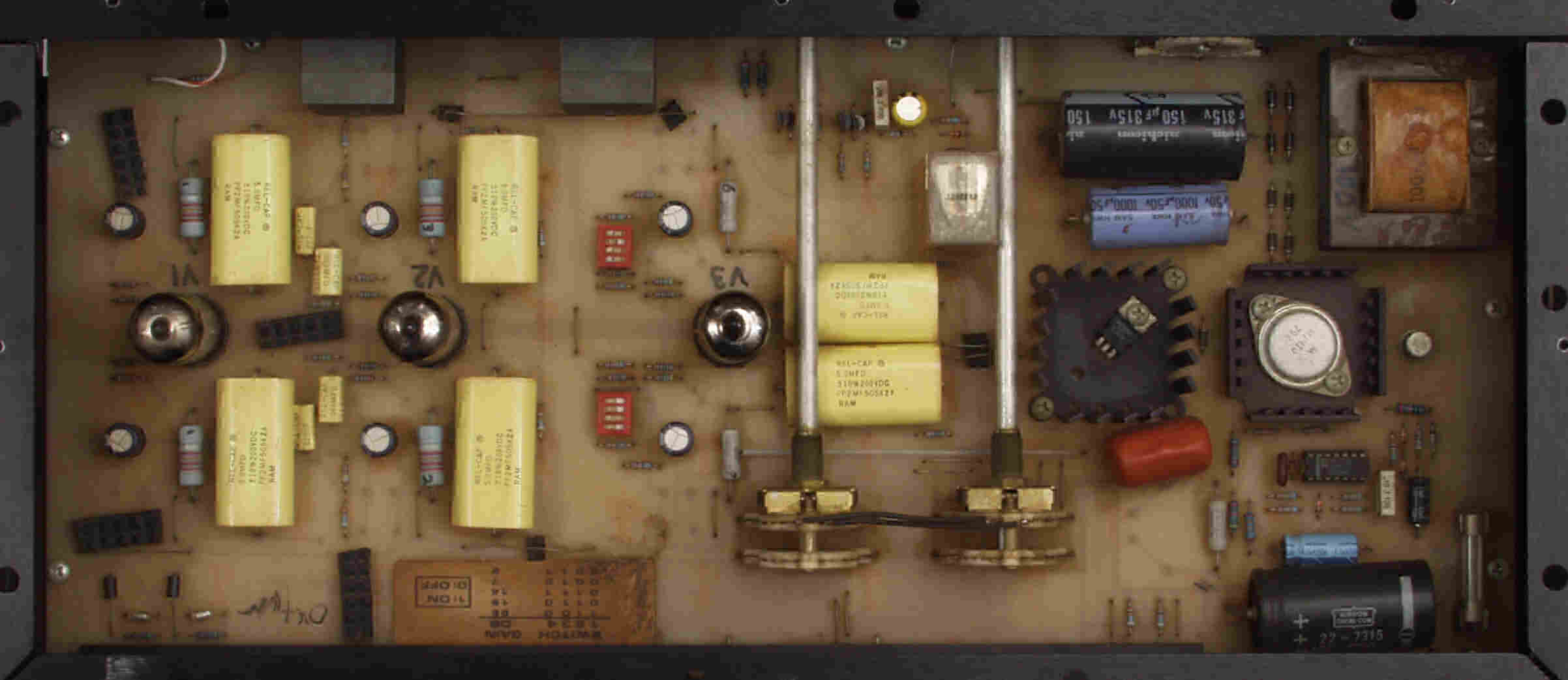

Ｃ６２．　修理後　上から見る

Ｃ６３．　修理前　下から見る

Ｃ６４．　修理後　下から見る

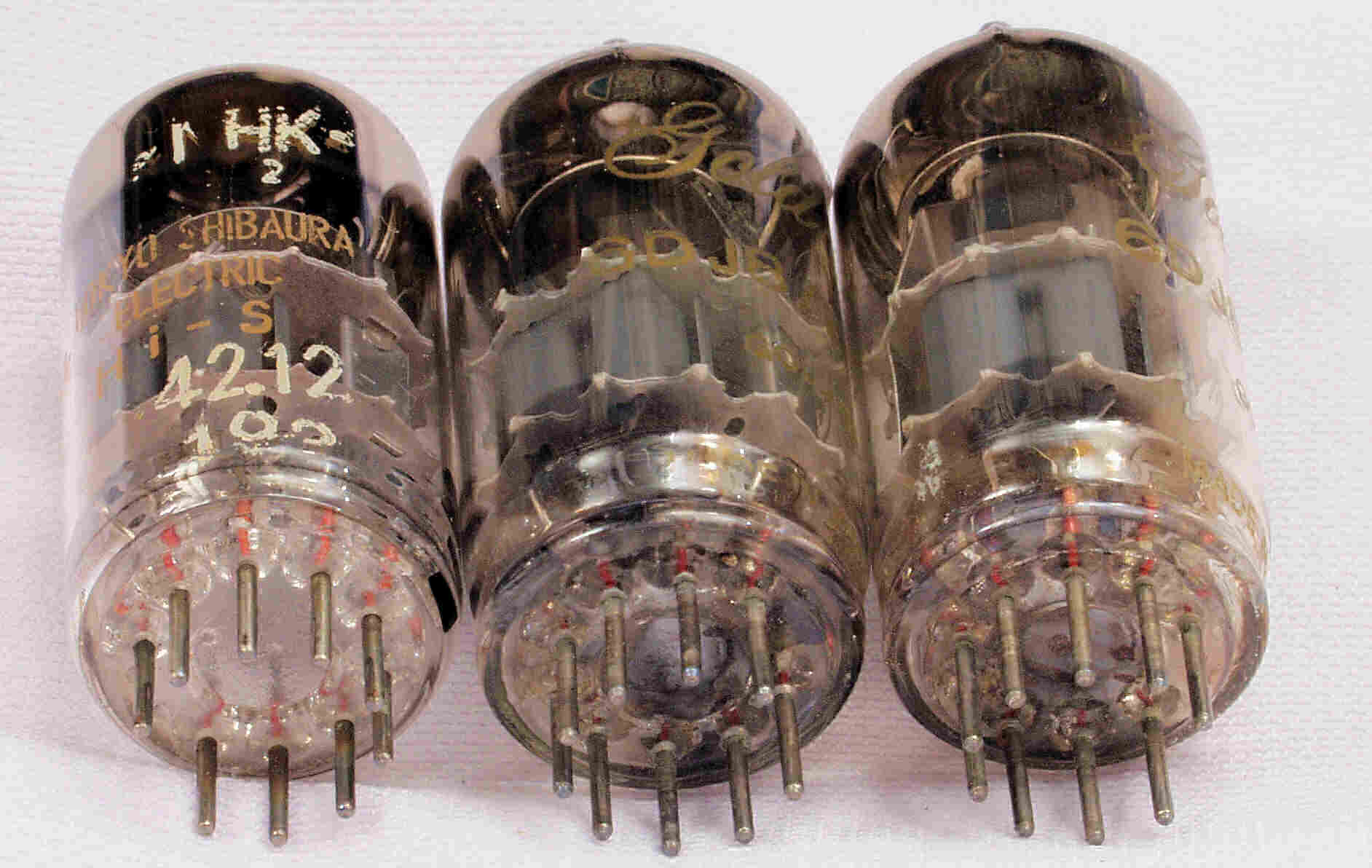

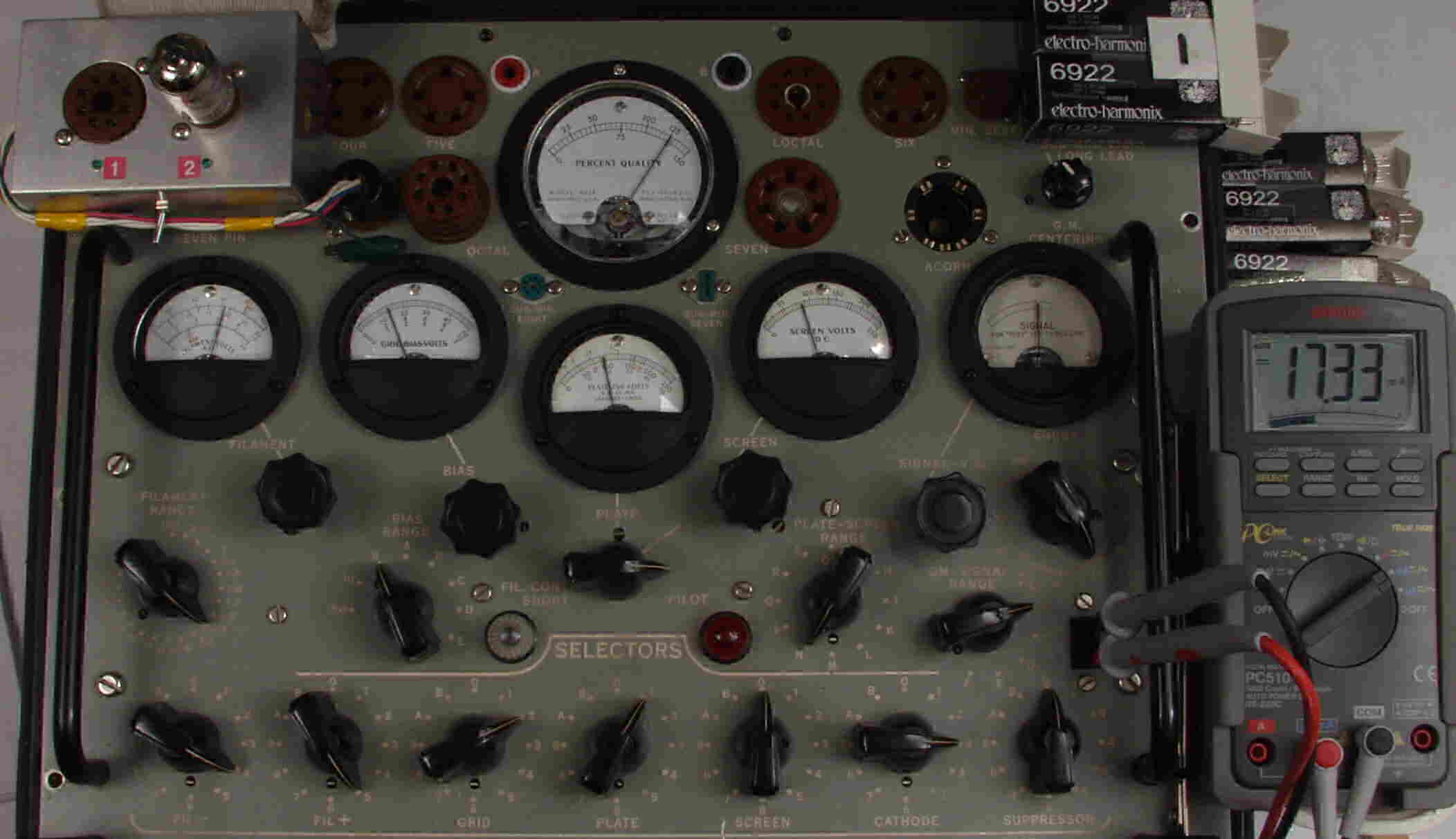

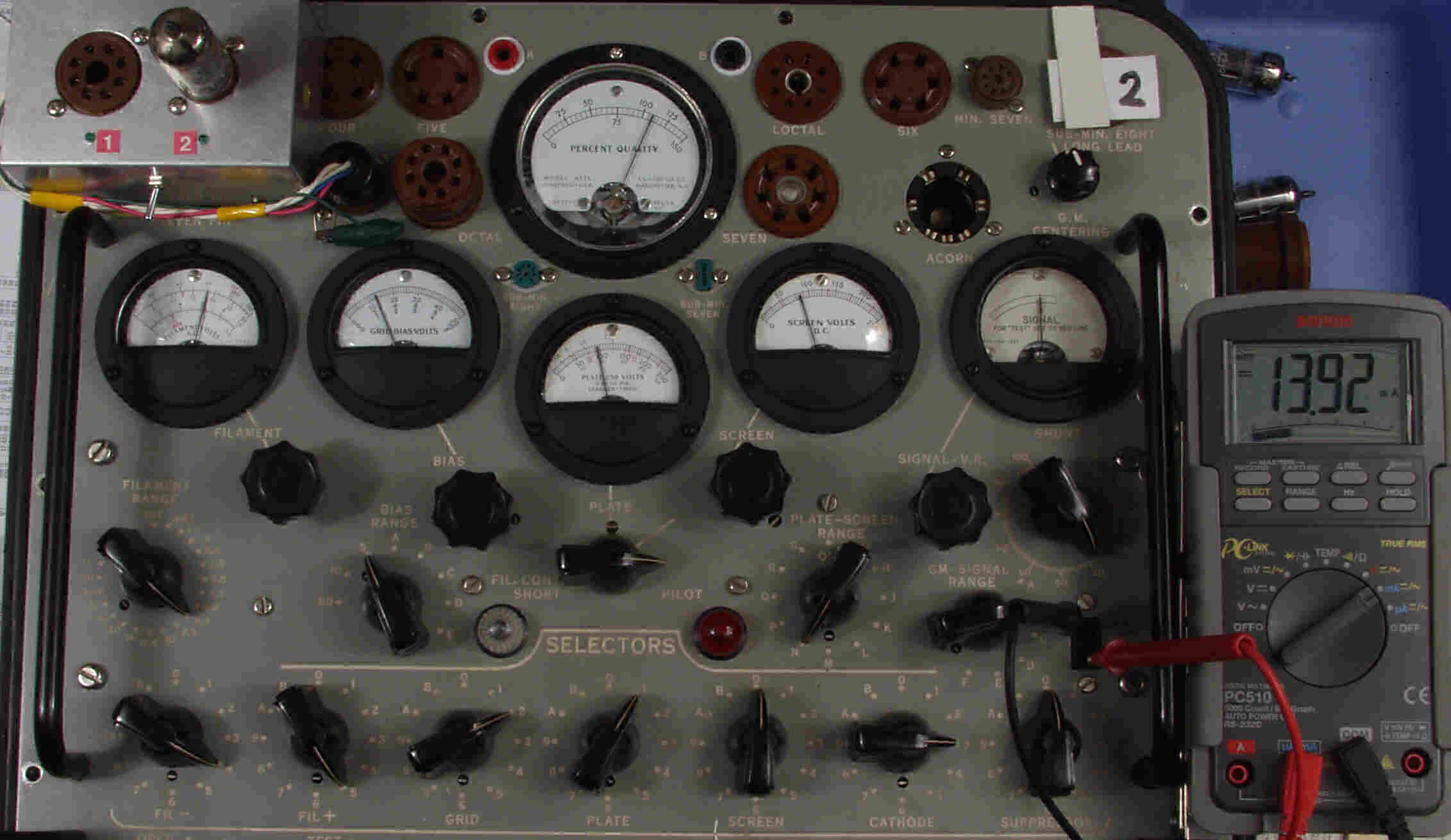

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定 。 ＵＡ．　付属出力真空管６ＤＪ８（ＥＣＣ８８）。　左からＶ１．Ｖ２．Ｖ３。 　　　　真空管ハンドブック（規格表）の、 　　　　６ＤＪ８（ＥＣＣ８８）相互コンダクタンス＝１２２５０μmho、「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

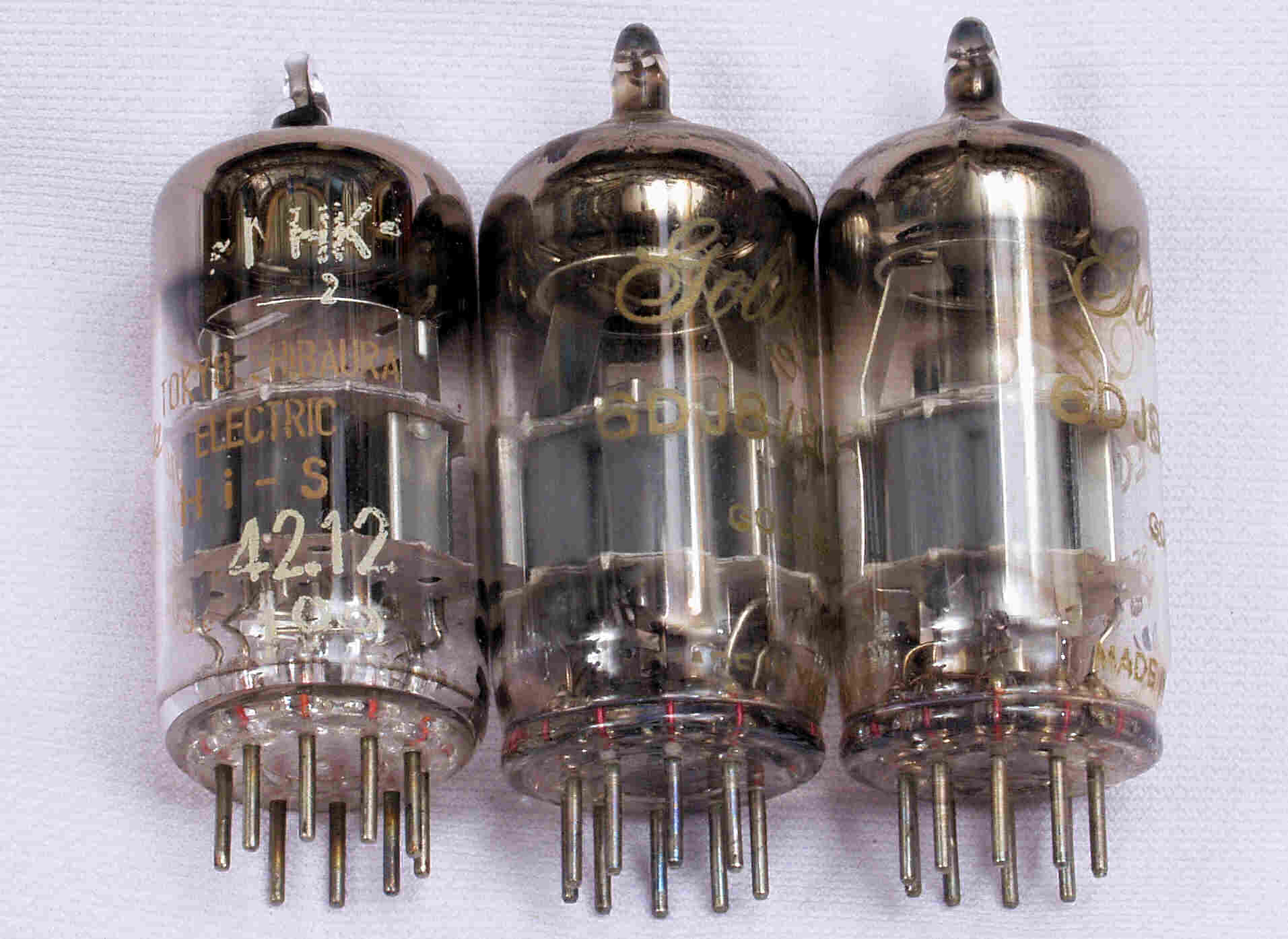

ＵＢ．　付属出力真空管６ＤＪ８（ＥＣＣ８８）。

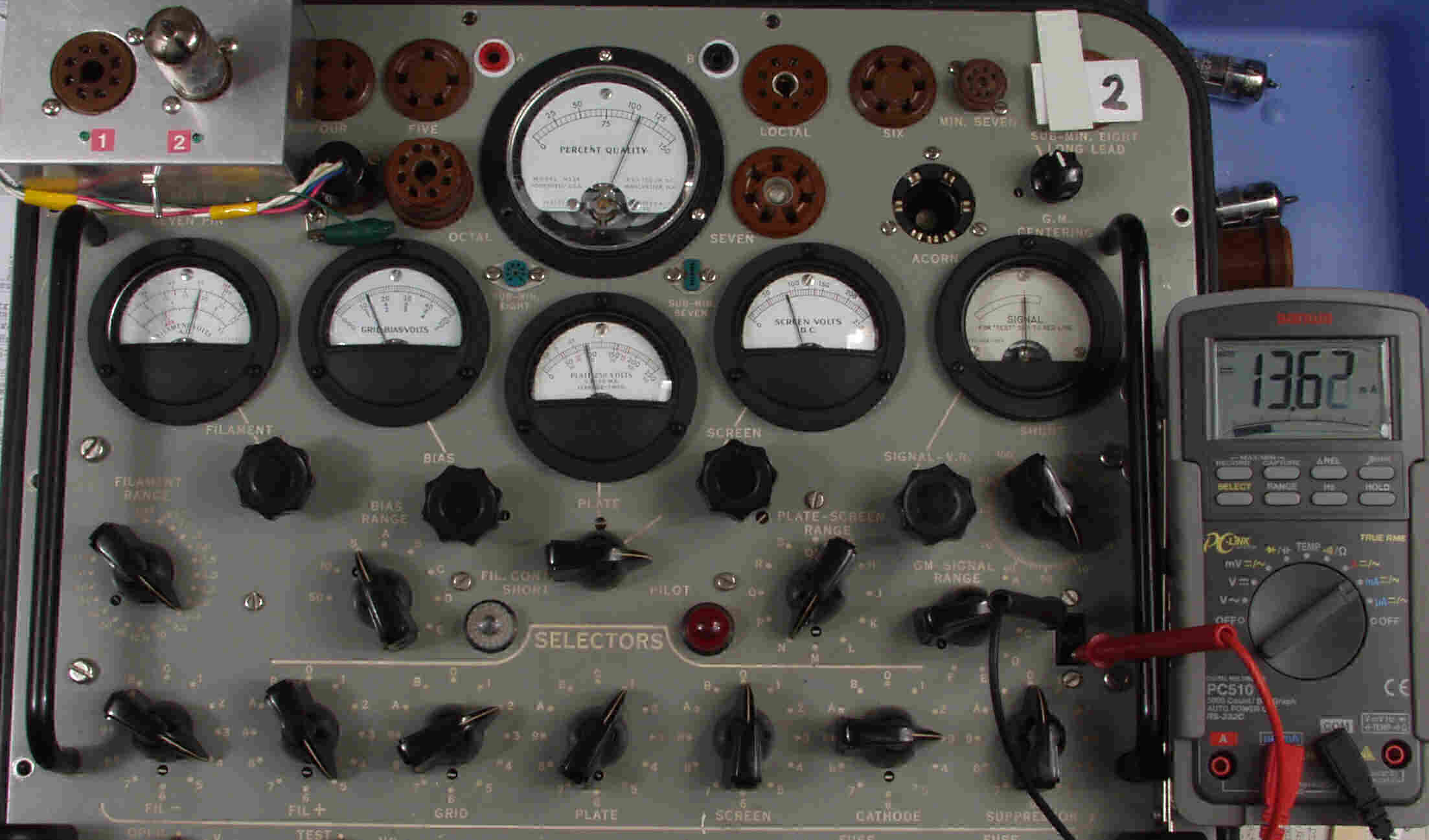

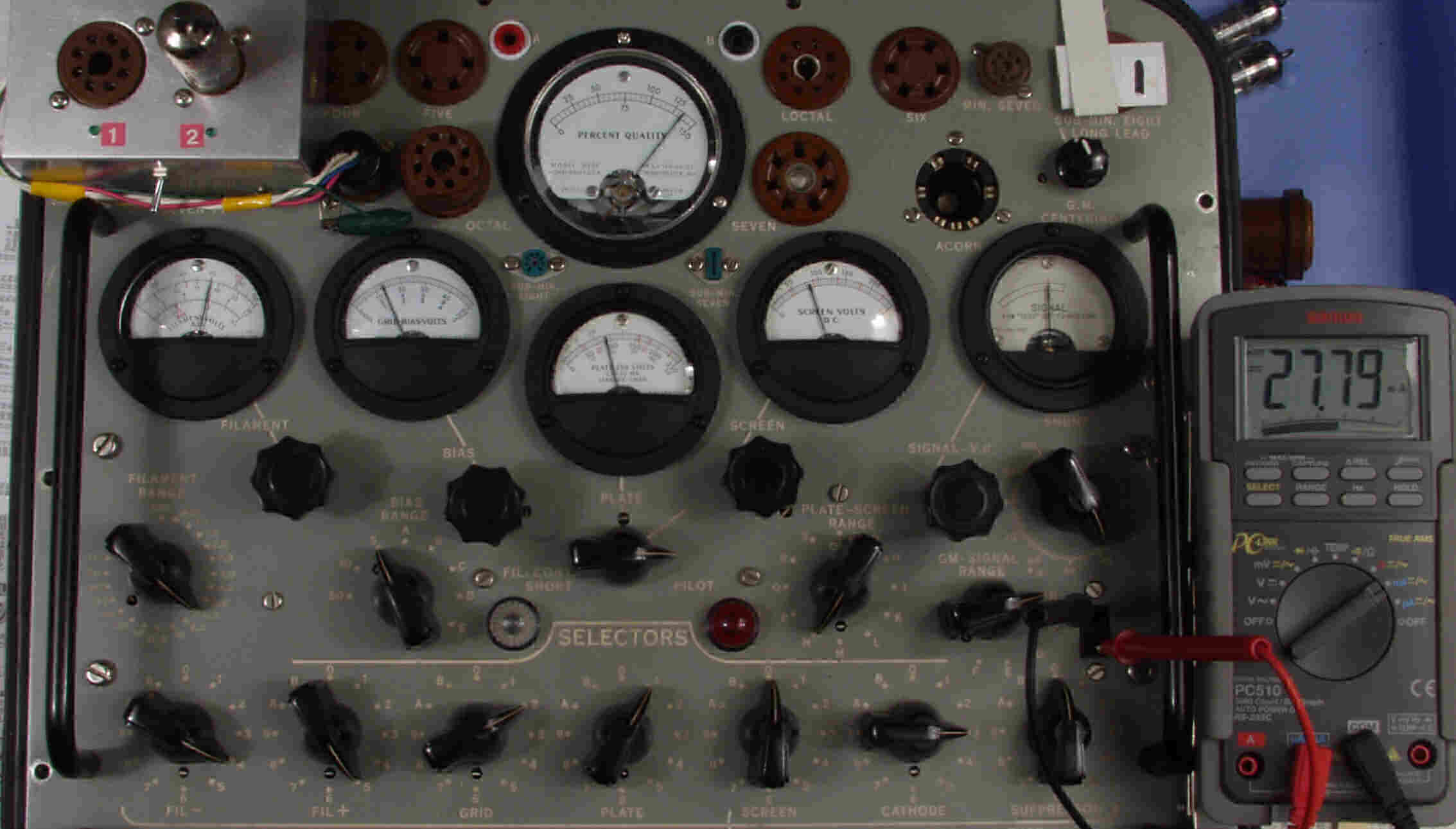

Ｕ１１．　６ＤＪ８（ＥＣＣ８８）Ｖ１、ユニット１測定。　Ｇｍ＝１３５００μmho、ＩＰ＝２７．８ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。

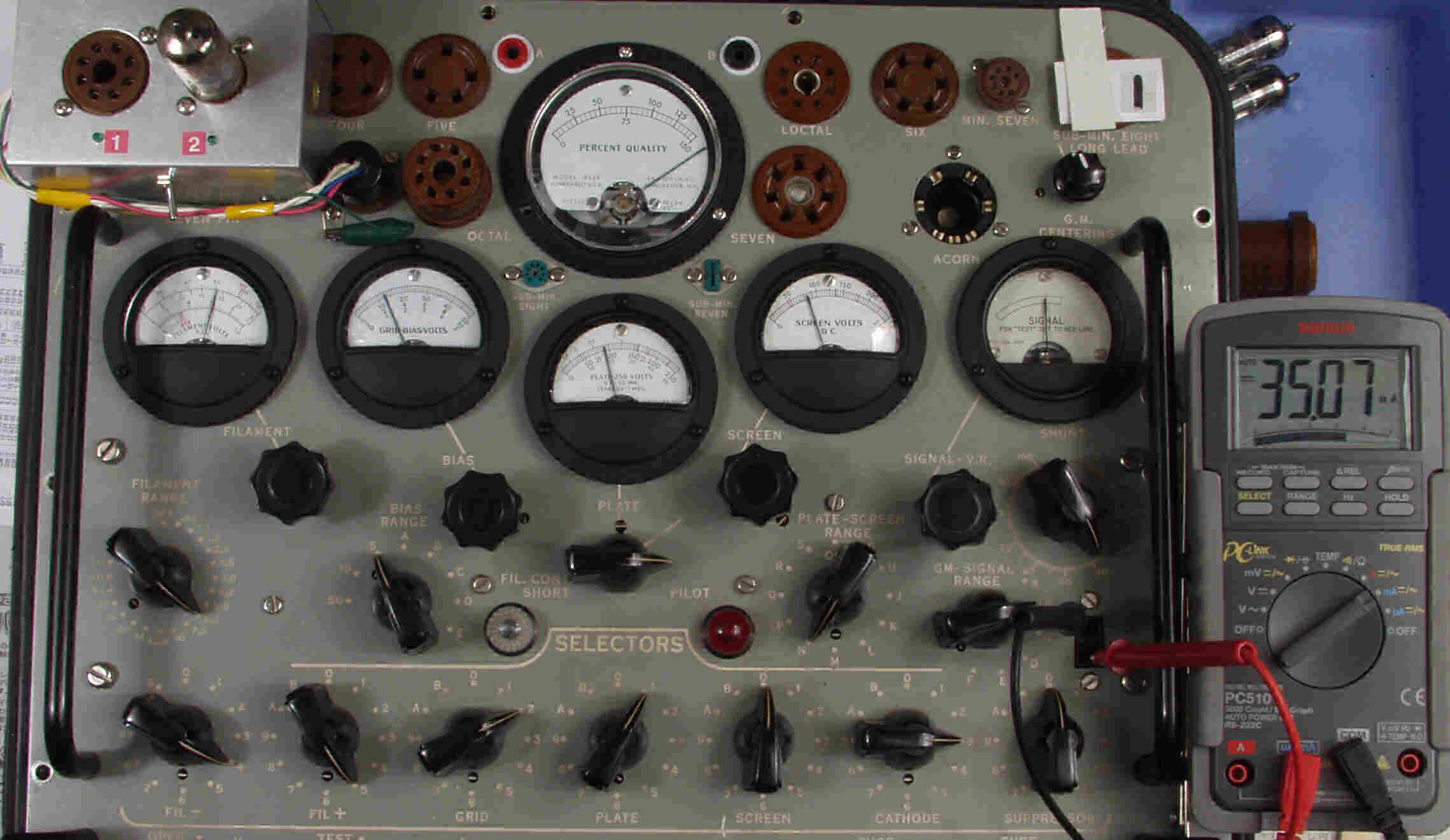

Ｕ１２．　６ＤＪ８（ＥＣＣ８８）Ｖ１、ユニット２測定。　Ｇｍ＝−−μmho、ＩＰ＝３５ｍＡ。ガスが入ってきた不良球！

Ｕ２１．　６ＤＪ８（ＥＣＣ８８）Ｖ２、ユニット１測定。　Ｇｍ＝１１０００μmho、ＩＰ＝１３．９ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。

Ｕ２２．　６ＤＪ８（ＥＣＣ８８）Ｖ２、ユニット２測定。　Ｇｍ＝１１０００μmho、ＩＰ＝１３．６ｍＡ。

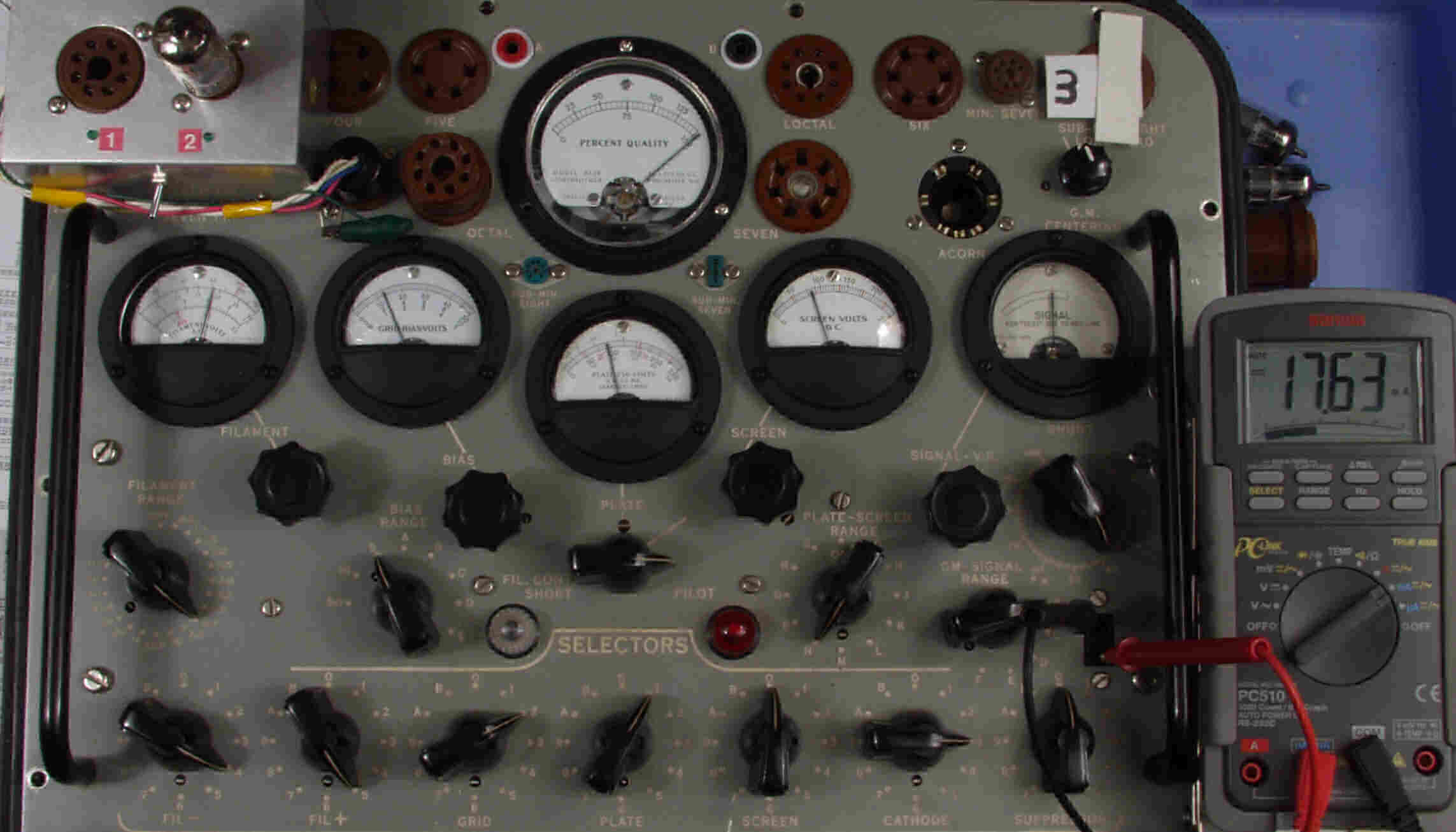

Ｕ３１．　６ＤＪ８（ＥＣＣ８８）Ｖ３、ユニット１測定。　Ｇｍ＝１５０００μmho、ＩＰ＝１７．６ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。

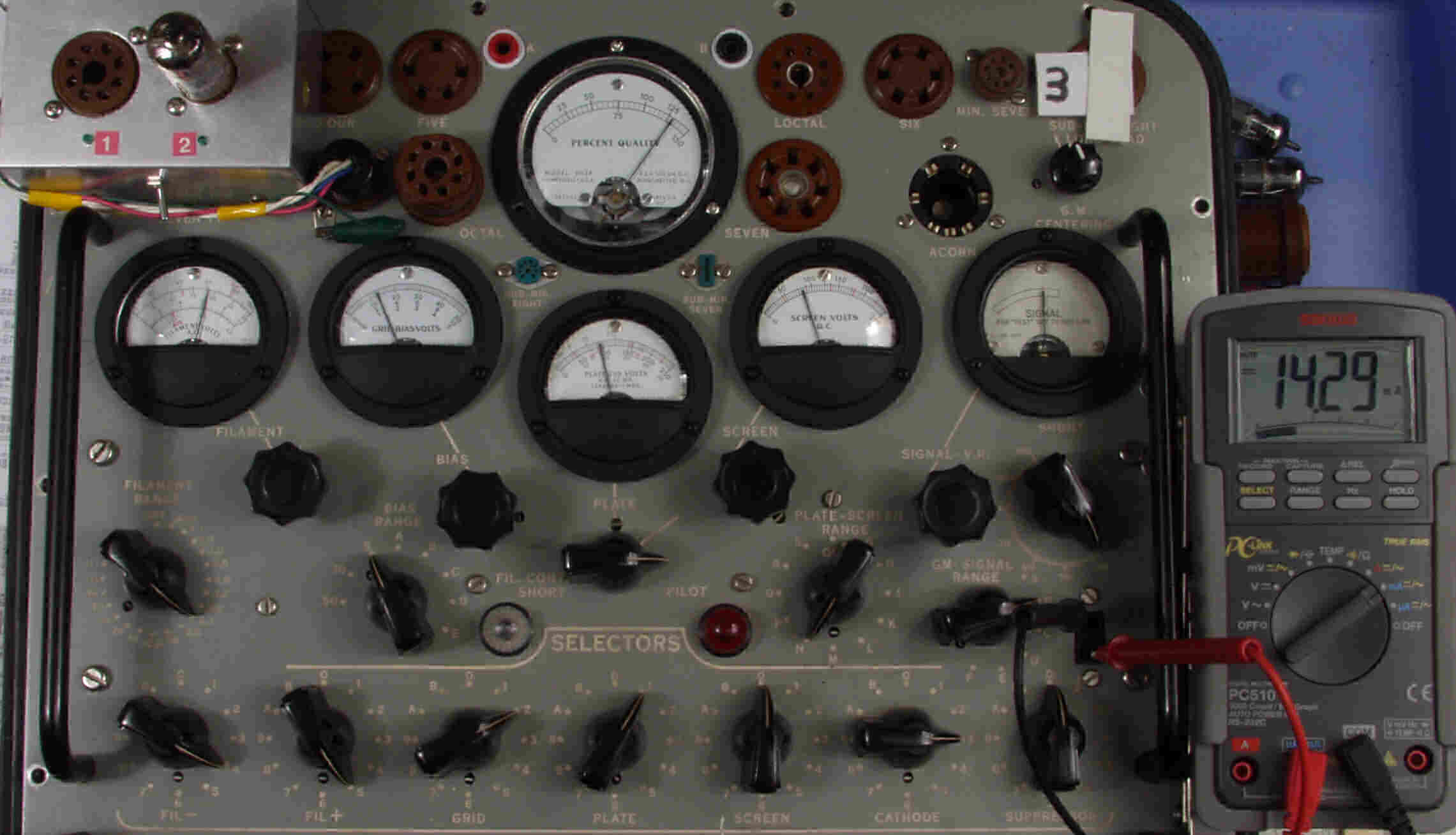

Ｕ３２．　６ＤＪ８（ＥＣＣ８８）Ｖ３、ユニット２測定。　Ｇｍ＝１３０００μmho、ＩＰ＝１４．３ｍＡ。

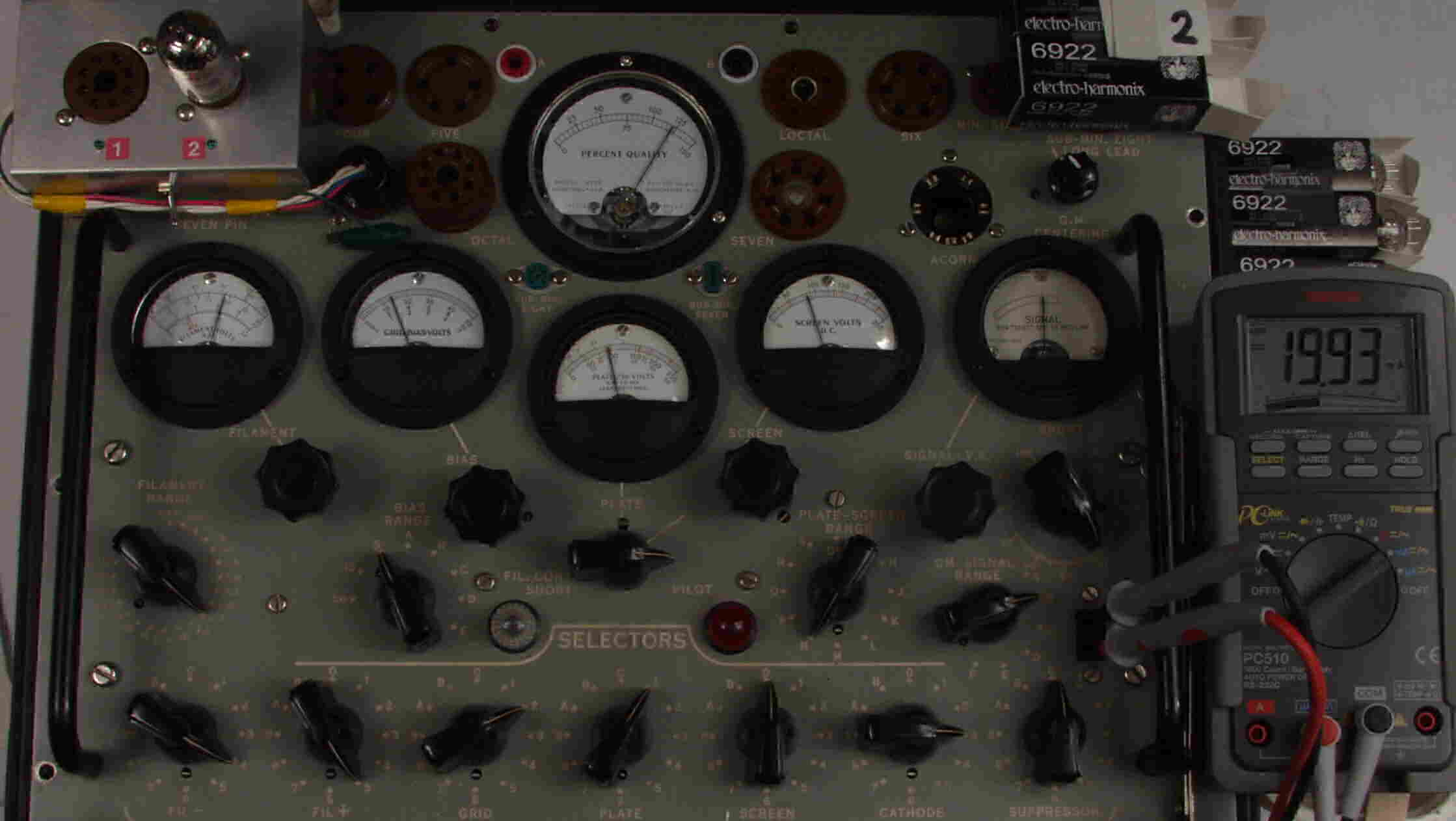

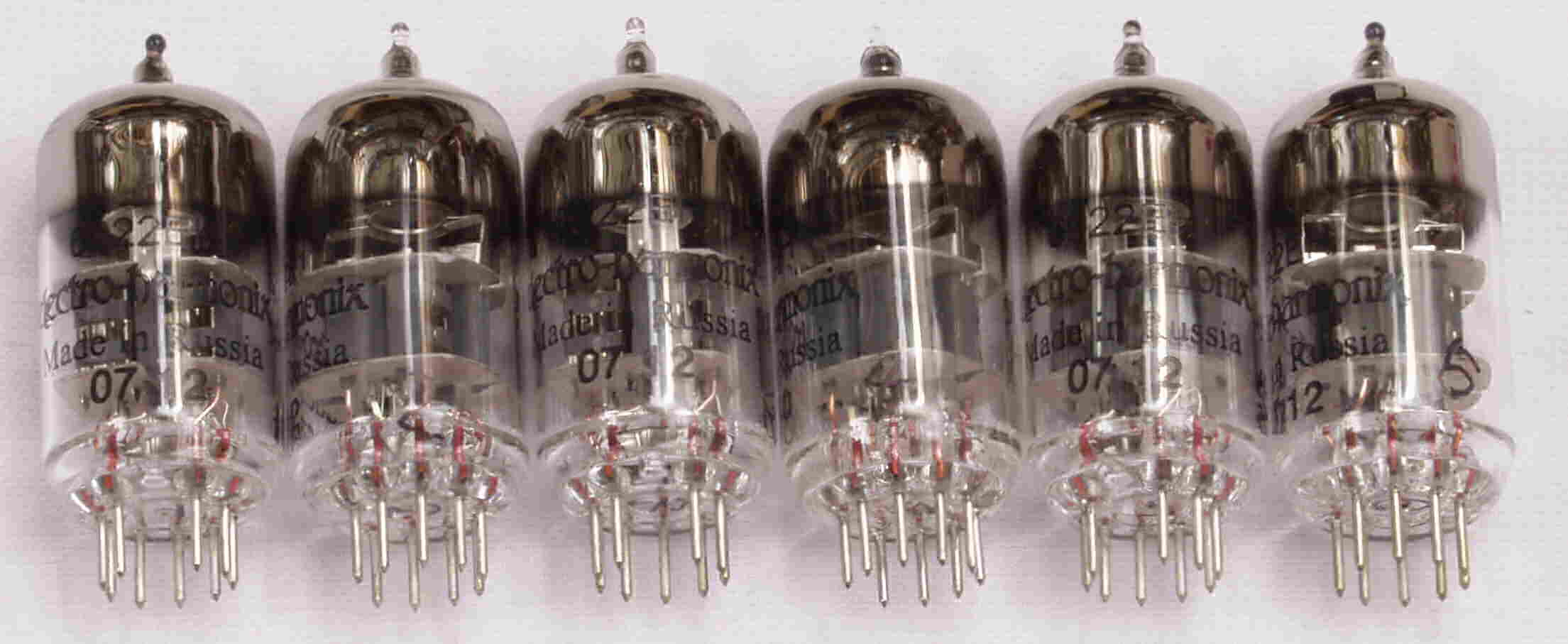

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる新品購入真空管測定 。 Ｖ１Ａ．　新品購入真空管６９２２（６ＤＪ８）。　左から１本目．２本目。 　　　　　真空管ハンドブック（規格表）の、 　　　　　６９２２（６ＤＪ８）相互コンダクタンス＝１２２５０μmho、「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

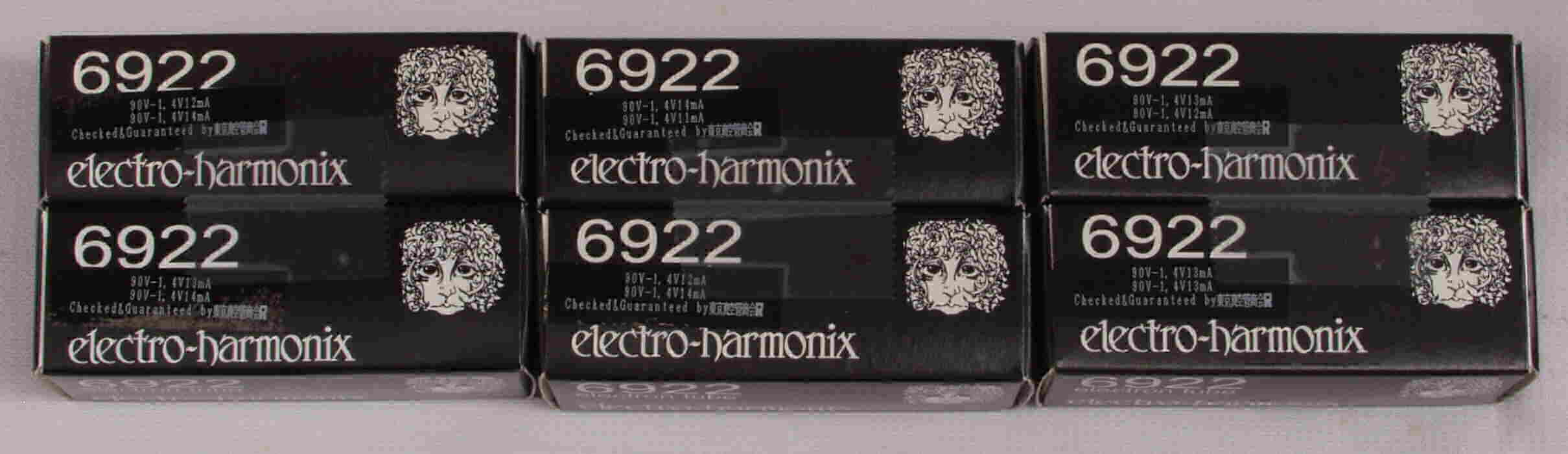

Ｖ１Ｂ．　新品購入真空管６９２２（６ＤＪ８）の箱。　左上から１本目．左した２本目．　購入先はこちら

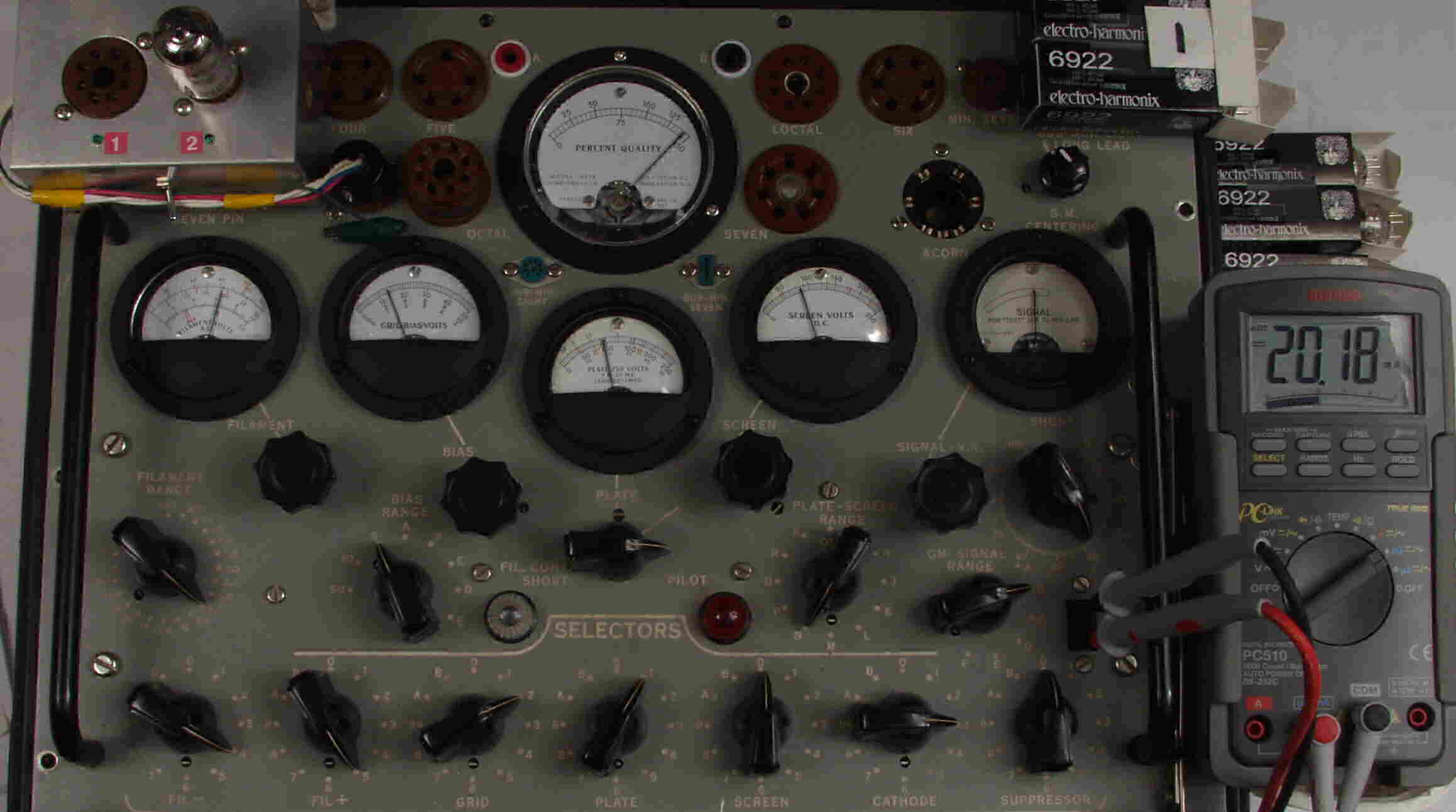

Ｕ３１１．　６９２２（６ＤＪ８）１本目、ユニット１測定。　Ｇｍ＝１２５００μmho、ＩＰ＝１７．３ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。

Ｕ３１２．　６９２２（６ＤＪ８）１本目、ユニット２測定。　Ｇｍ＝１４３００μmho、ＩＰ＝２０．２ｍＡ。

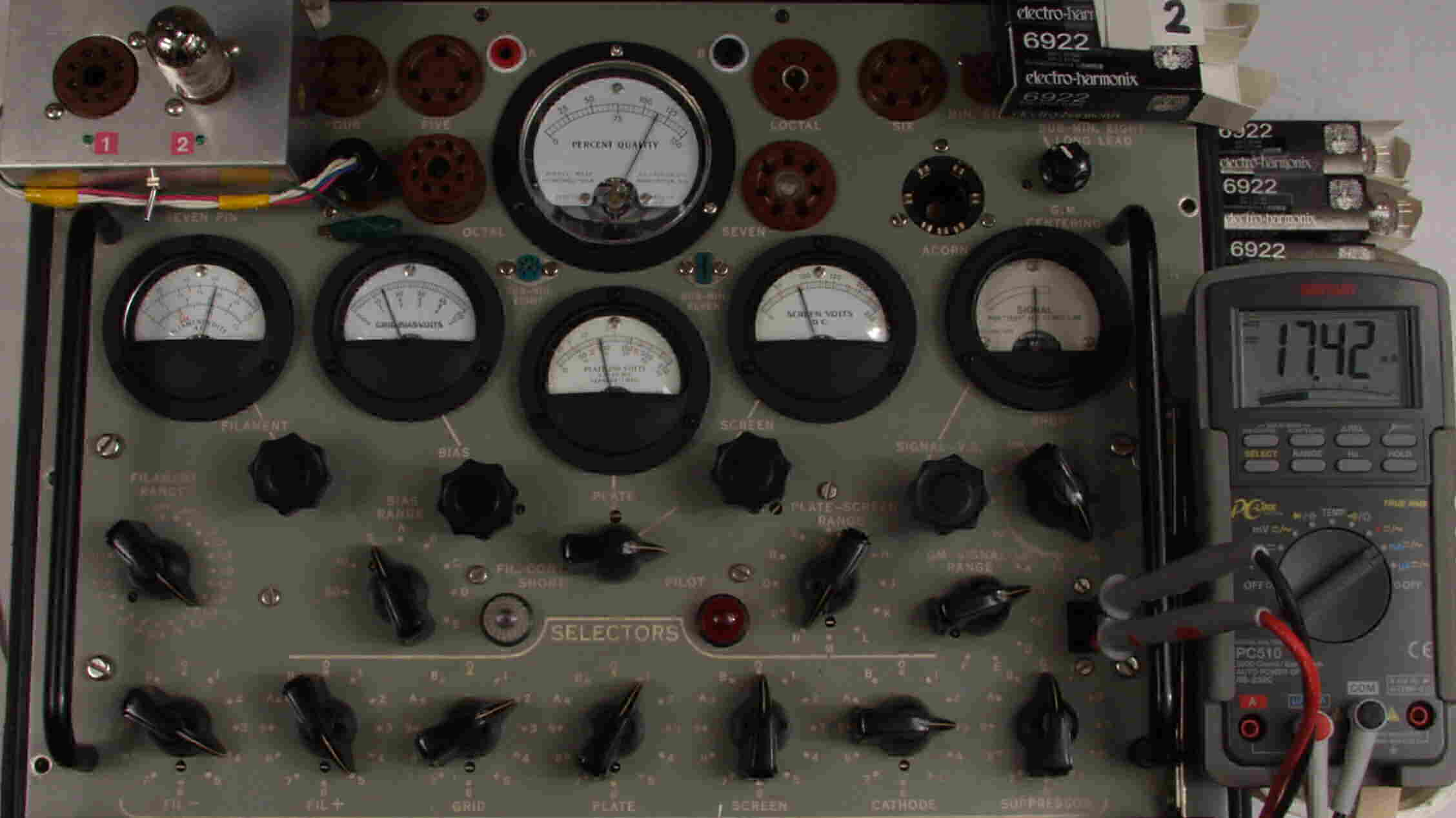

Ｕ３２１．　６９２２（６ＤＪ８）２本目、ユニット１測定。　Ｇｍ＝１１５００μmho、ＩＰ＝１７．４ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」。

Ｕ３２２．　６９２２（６ＤＪ８）２本目、ユニット２測定。　Ｇｍ＝１２０００μmho、ＩＰ＝２０．０ｍＡ。

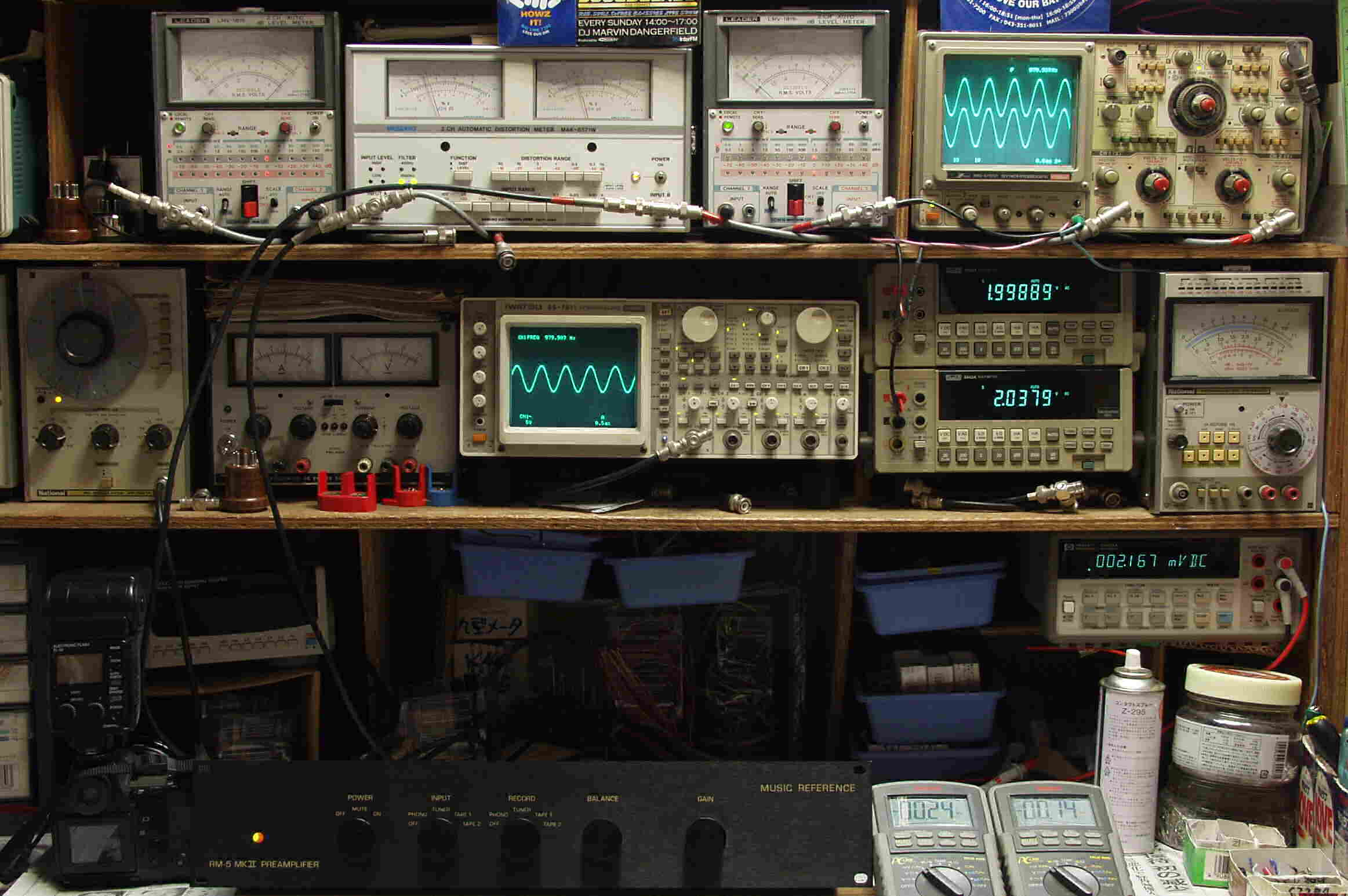

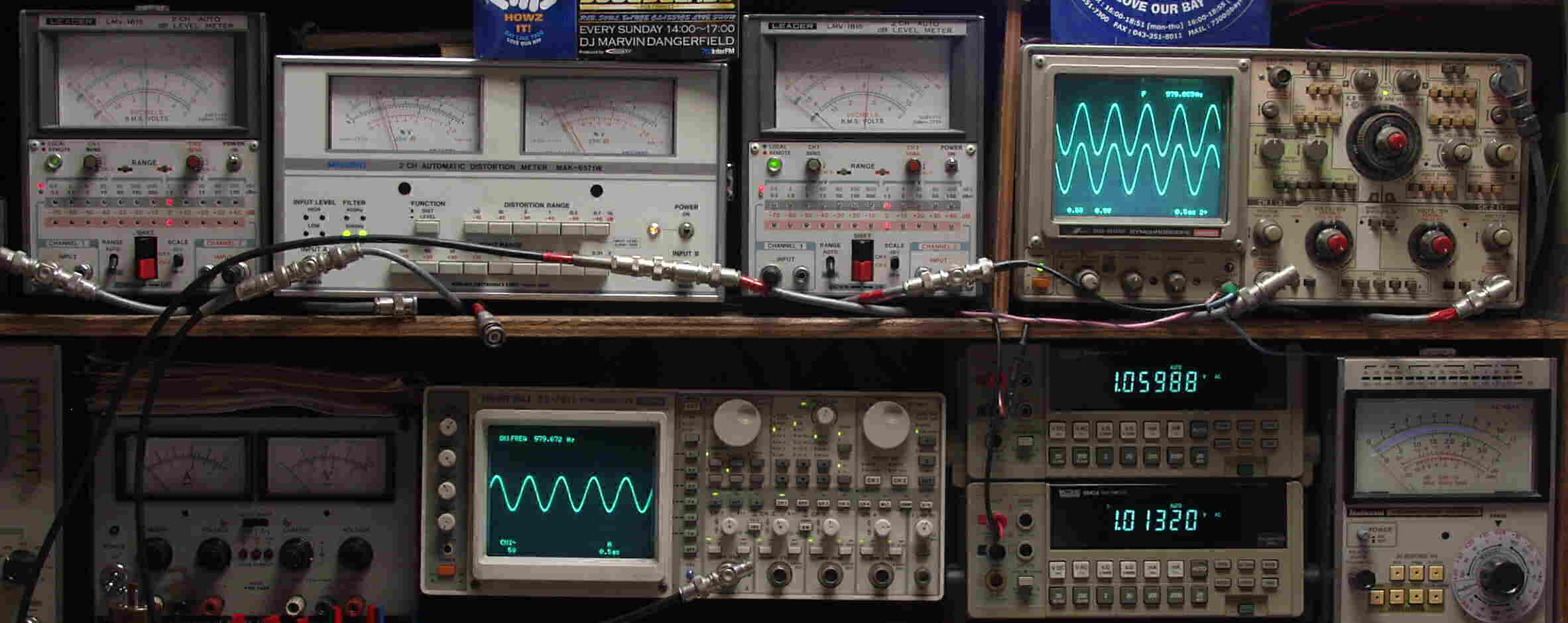

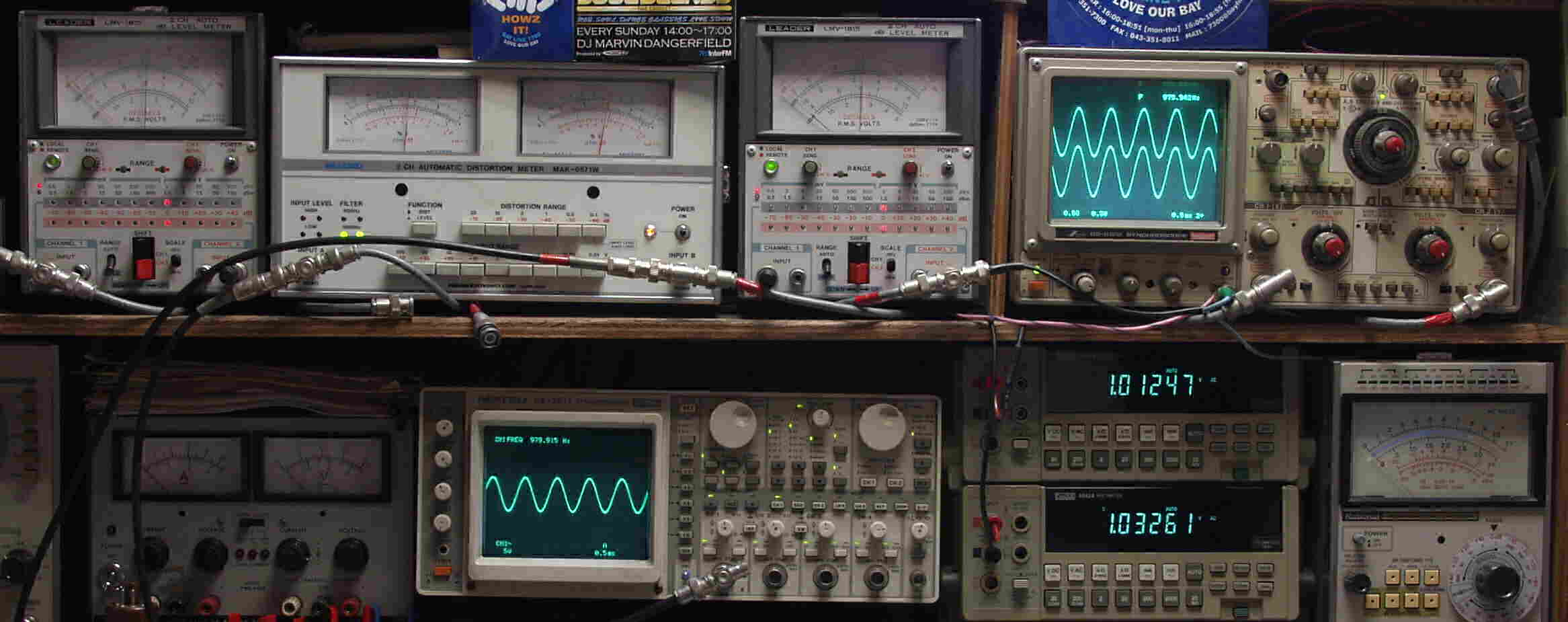

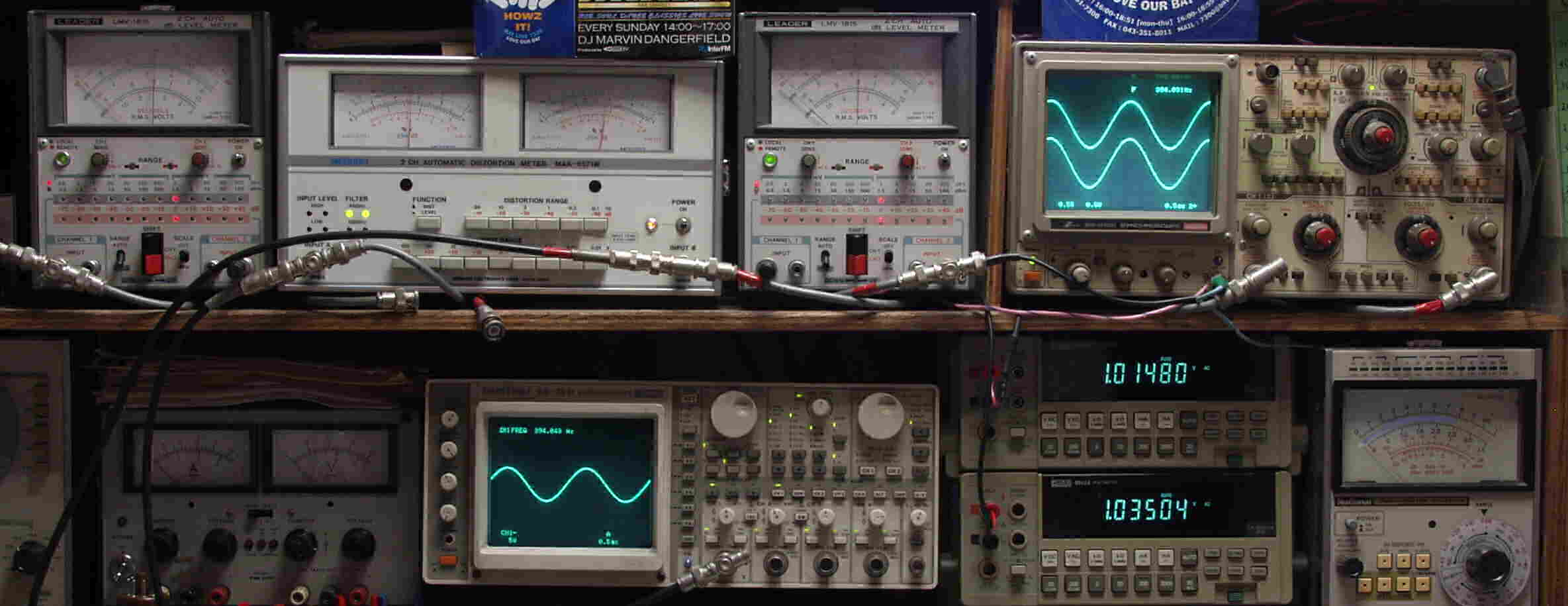

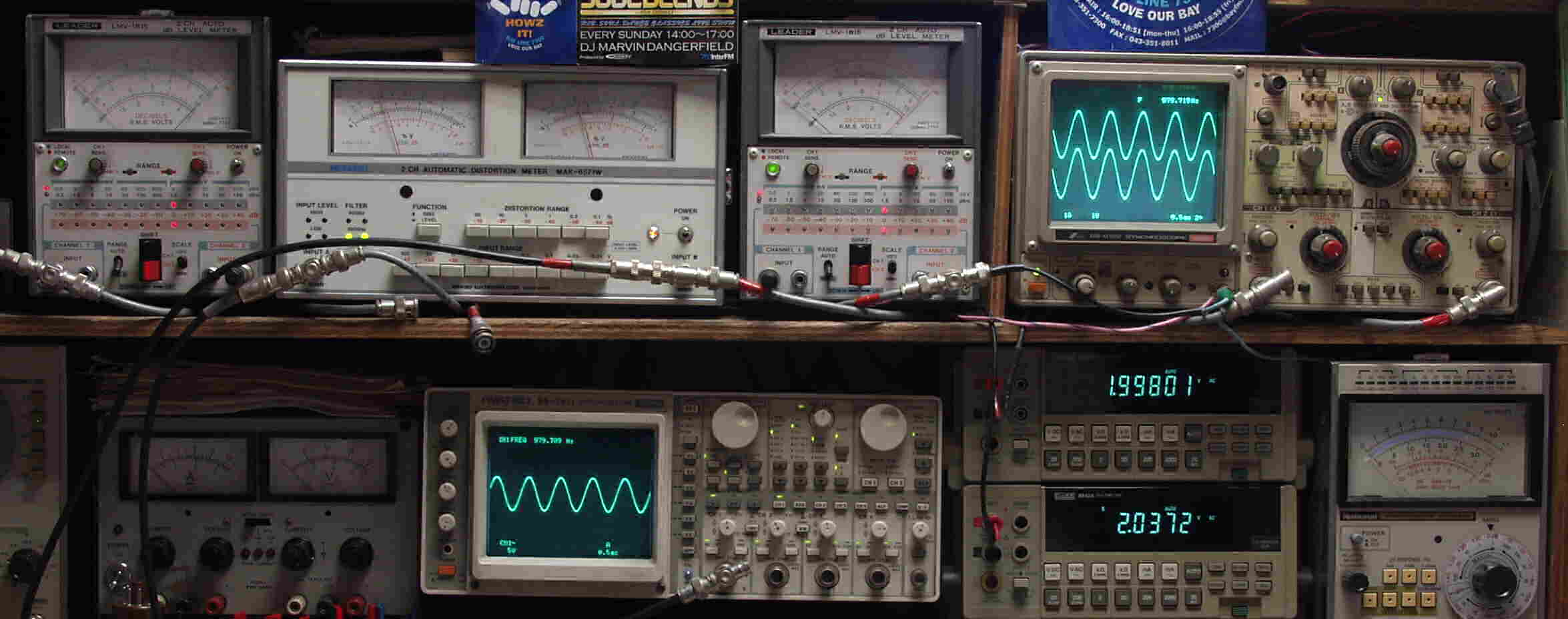

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　出力電圧＝１Ｖ、　０．０３％歪み率（０．１％レンジ）、　ＡＵＸ入力、　１０００ＨＺ。

Ｅ２２．　出力電圧＝１Ｖ、　０．０３％歪み率（０．１％レンジ）、　ＡＵＸ入力、　４００ＨＺ。

Ｅ３１．　出力電圧＝１Ｖ、　０．０６％歪み率（０．１％レンジ）、　ＭＭ入力、　４００ＨＺ。　この当たりからだらだらと飽和が始まる。

Ｅ３２．　出力電圧＝１Ｖ、　０．０６％歪み率（０．１％レンジ）、　ＭＭ入力、　４００ＨＺ。　この当たりからだらだらと飽和が始まる。

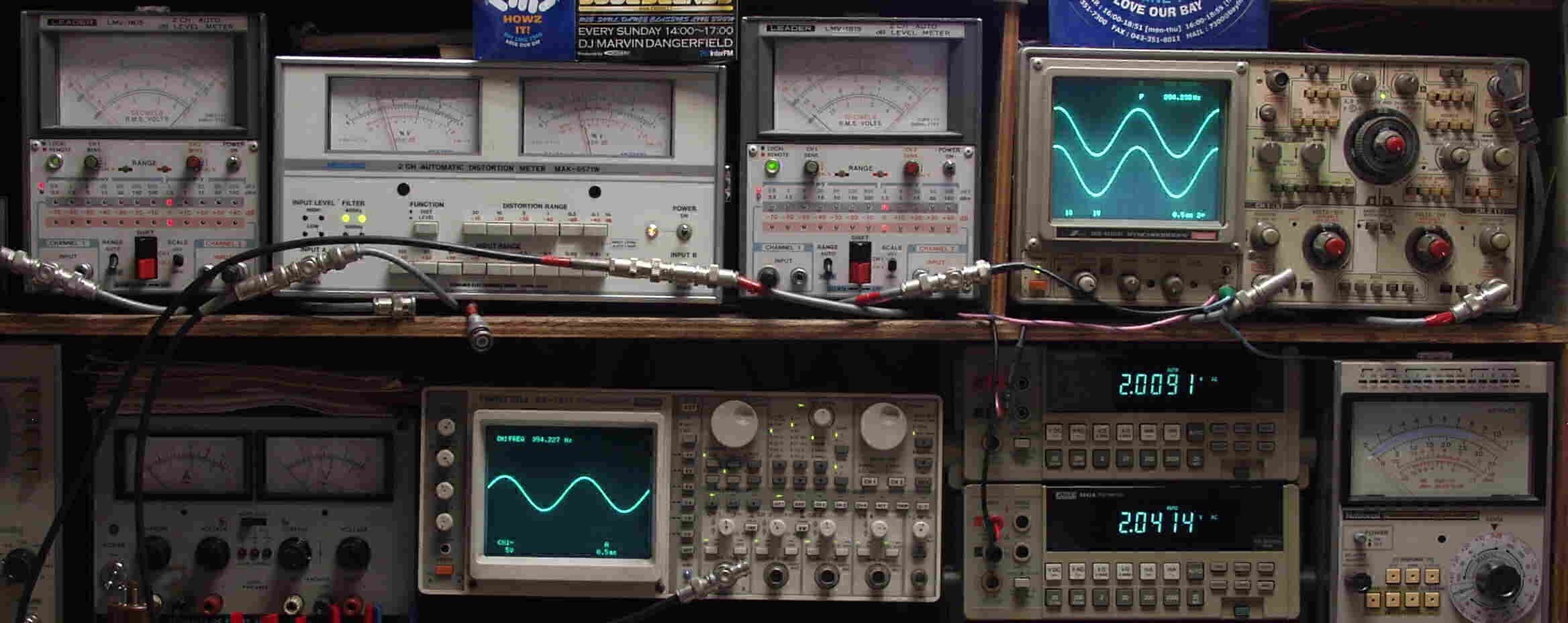

Ｅ４１．　出力電圧＝２Ｖ、　０．１２％歪み率（０．３％レンジ）、　ＭＭ入力、　４００ＨＺ。

Ｅ４２．　出力電圧＝２Ｖ、　０．１２％歪み率（０．３％レンジ）、　ＭＭ入力、　４００ＨＺ。

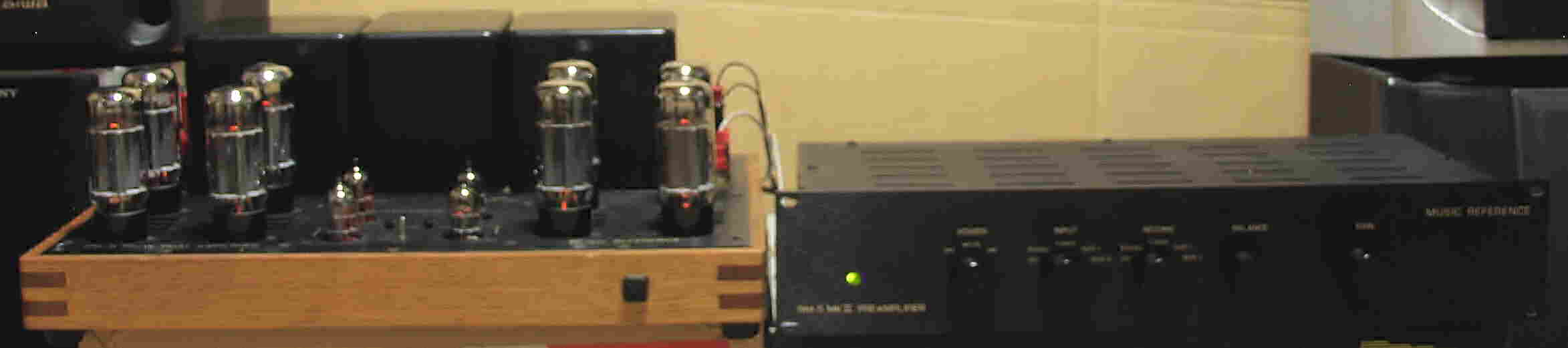

Ｅ５．　２４時間エ−ジング中。 　左は　ＲＭ−９

Ｓ．　ＭｕｓｉｃＲｅｆｅｒｅｎｃｅ　ＲＭ−５　の仕様（カタログ・マニアルより）

型式 コントロールアンプ 最大出力 40V/50kΩ負荷 ダイナミックレンジ 120dB 入力インピーダンス Phono＝47kΩ。　Tuner、Aux、Tape＝25kΩ 出力インピーダンス 800Ω 利得 Phono＝36dB(1kHz)。　Line＝0〜26dB、約6dBステップ S/N比 Phono＝87dB。　Line＝96dB 全高調波歪率 Phono＝0.15%以下(0.5V出力、20Hz〜20kHz)。　Line＝0.07%以下(1V出力、利得14dB) 出力帯域幅 Phono＝0.72Hz〜60kHz -3dB。　Line＝0.17Hz〜350kHz -3dB RIAA偏差 10Hz〜20kHz +0 -0.2dB Phono入力許容値 600mV(1kHz) チャンネルセパレーション -70dB(20kHz) 使用真空管 6DJ8(6922、ECC88、E88CC)3本 電源 AC100V、50Hz/60Hz 消費電力 20W 外形寸法 幅480x高さ89x奥行210mm 重量 8.2kg 価格 不明　1983年発売
