Technics ３０A（ＳＵ−３０Ａ）．　３台目修理記録

同時修理　ＵＥＳＵＧＩ　Ｕ−ＢＲＯＳ−１　　　　　　　　　　平成２８年６月２２日持込　　平成２９年２月１５日完成

Ａ．　修理前の状況 オーバーホール修理依頼。 平成２９年２月１０日ユーザーの要望で通常修理に変更。 B．　原因 経年変化による劣化。 Ｔ．　修理前点検測定 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　９個。 １２ＡＸ７　　　　　　　　　　　　　　　　　　　　　　　　　　　２本。 ６Ｘ４　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１本 Ｅ．　調整・測定 Ｇ．　修理費　　　　　　　　　　　　販売店経由なので非表示。 　　　　　　　　　　　　　　　　　　　　通常修理。 Ｓ．　Technics Ａ３０　の仕様（マニアル・カタログより）

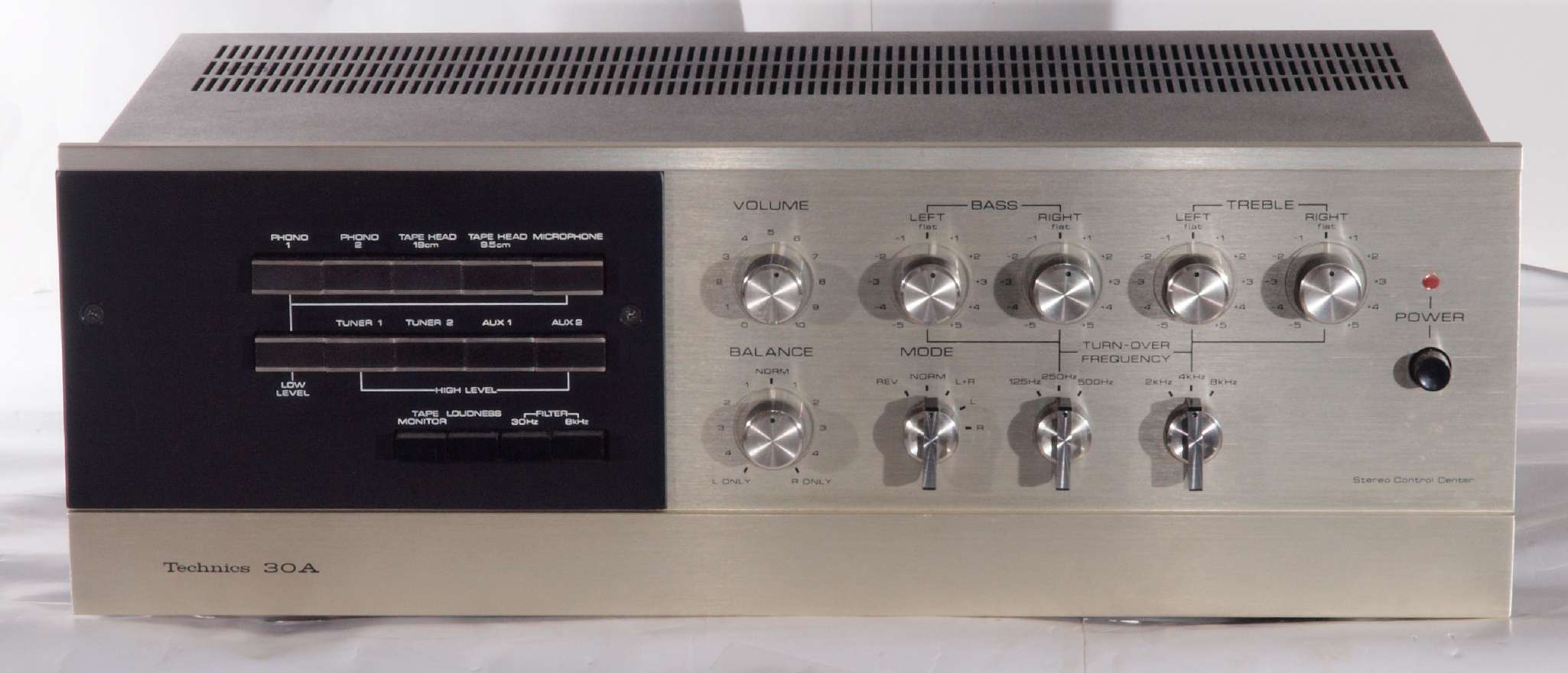

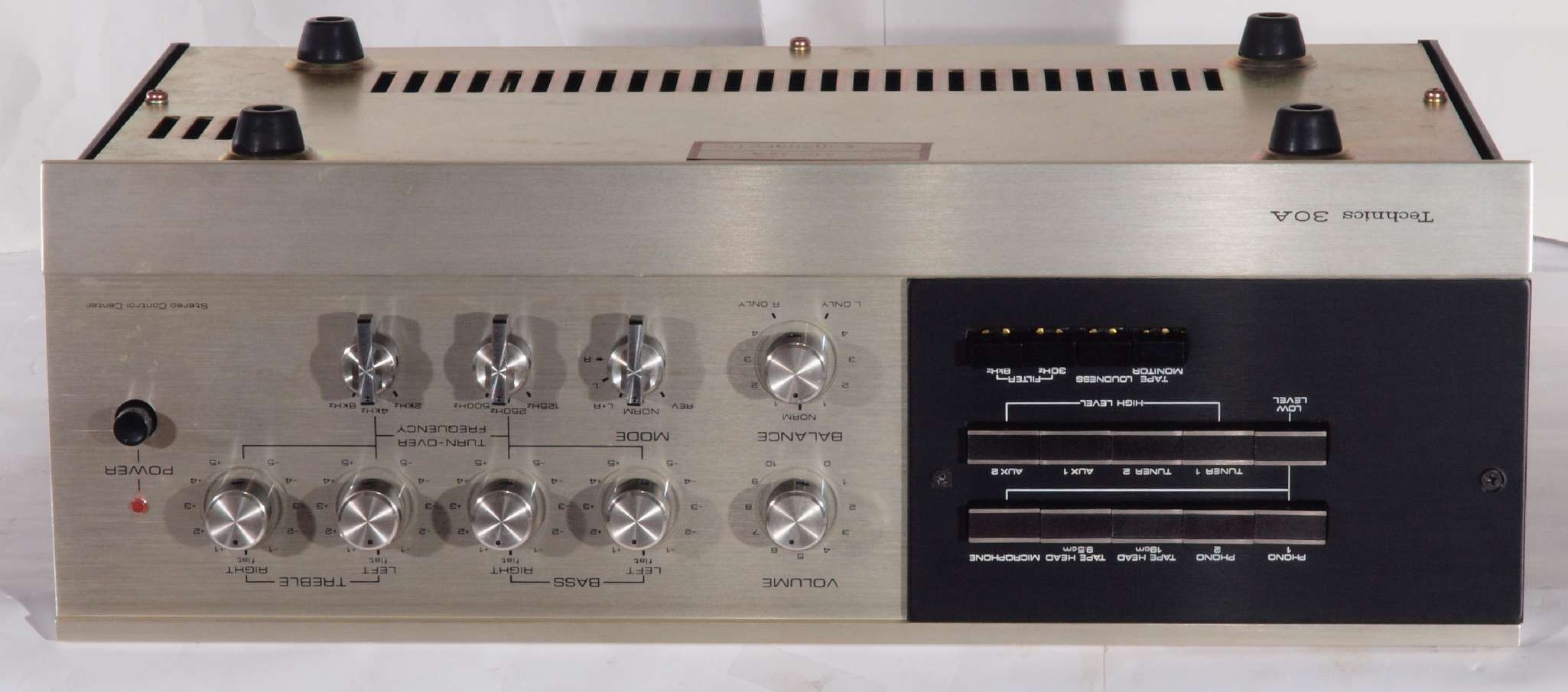

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

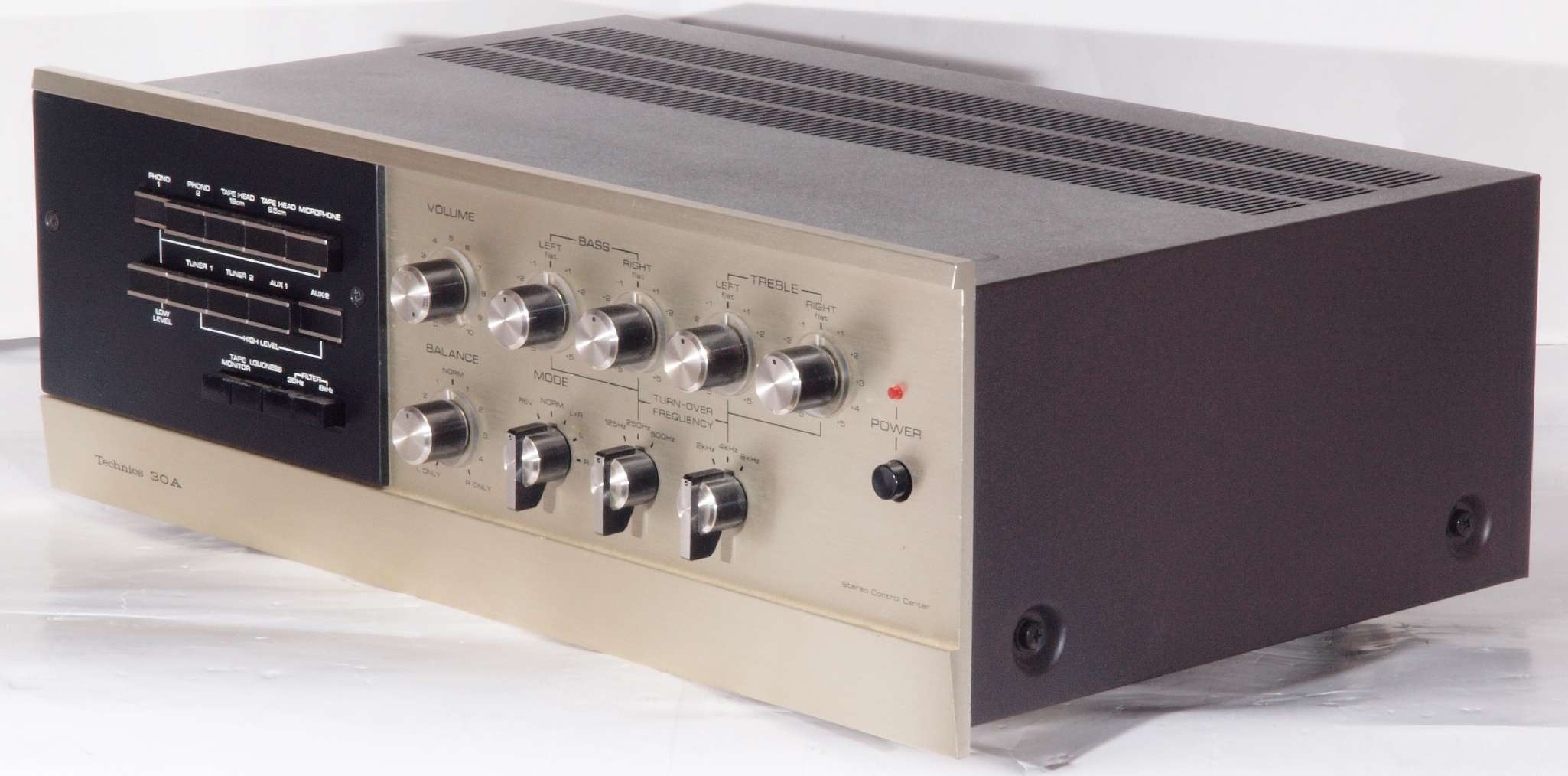

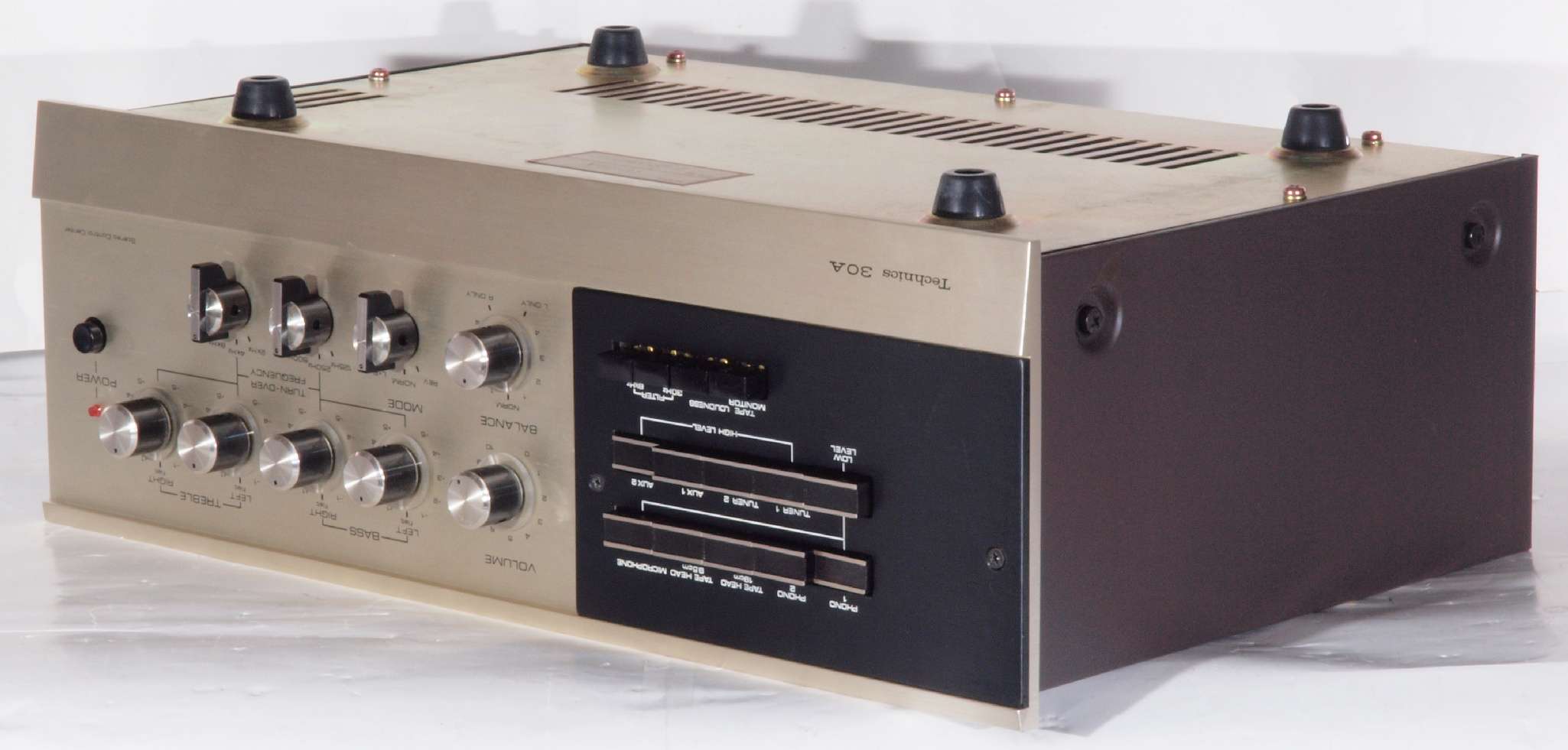

Ａ１２．　点検中　前右から見る

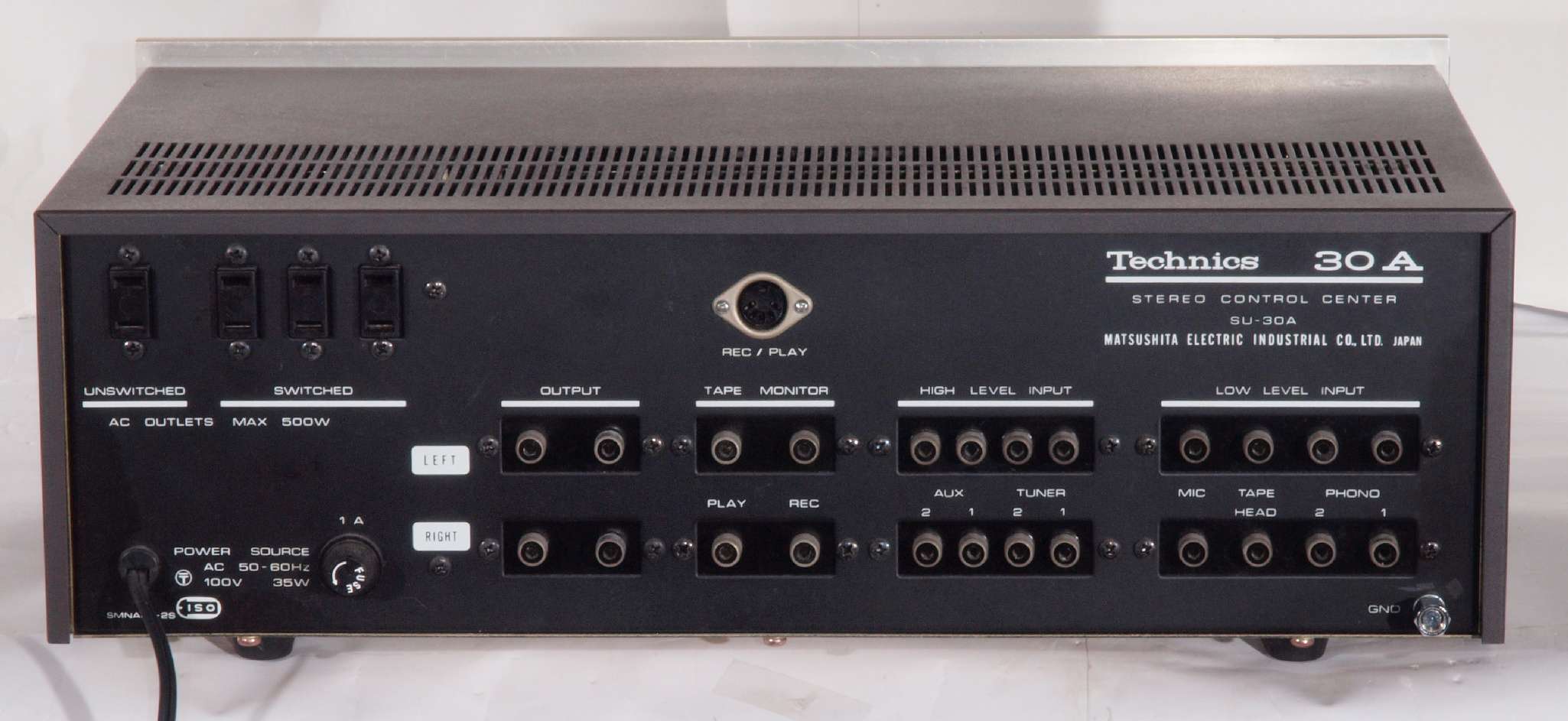

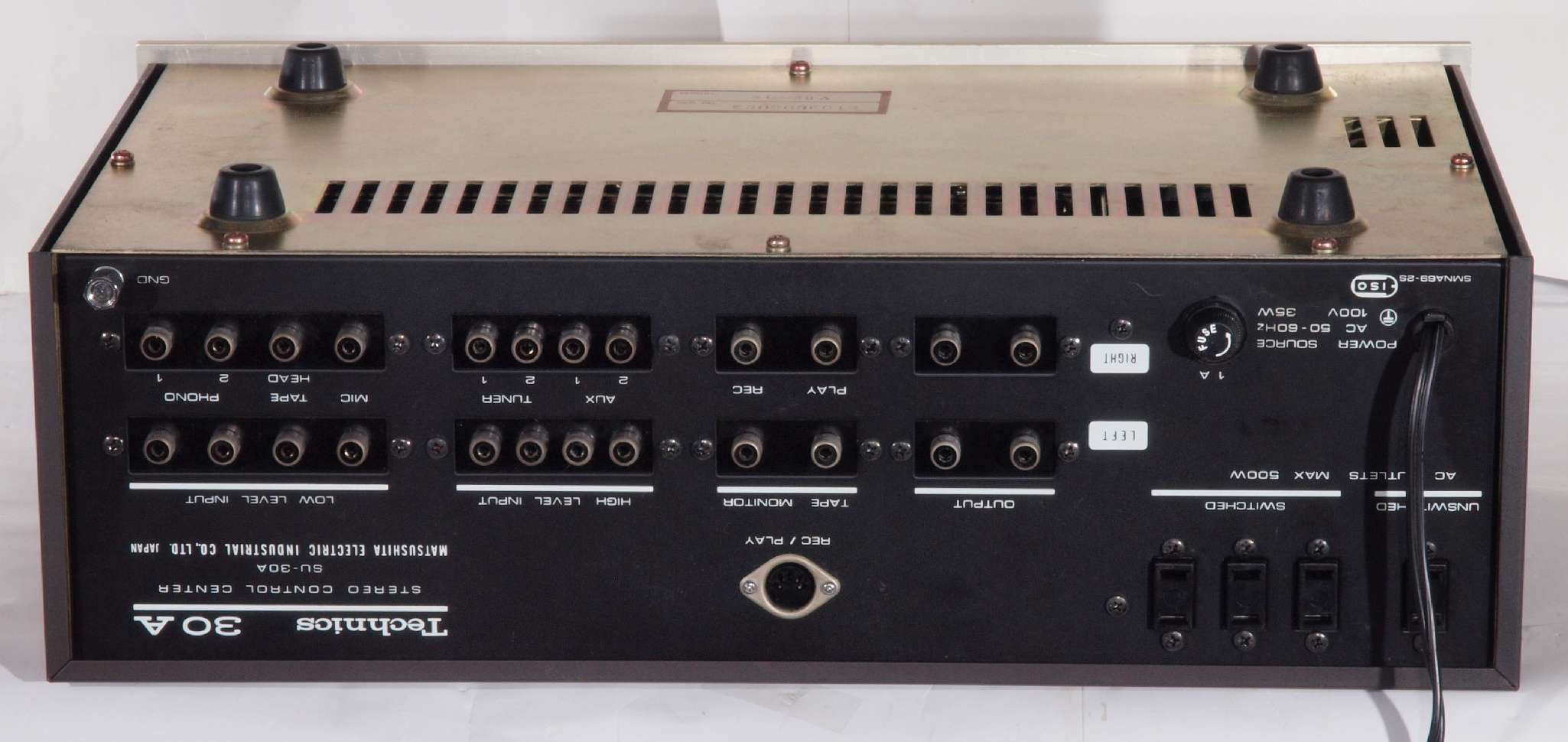

Ａ１３．　点検中　後から見る

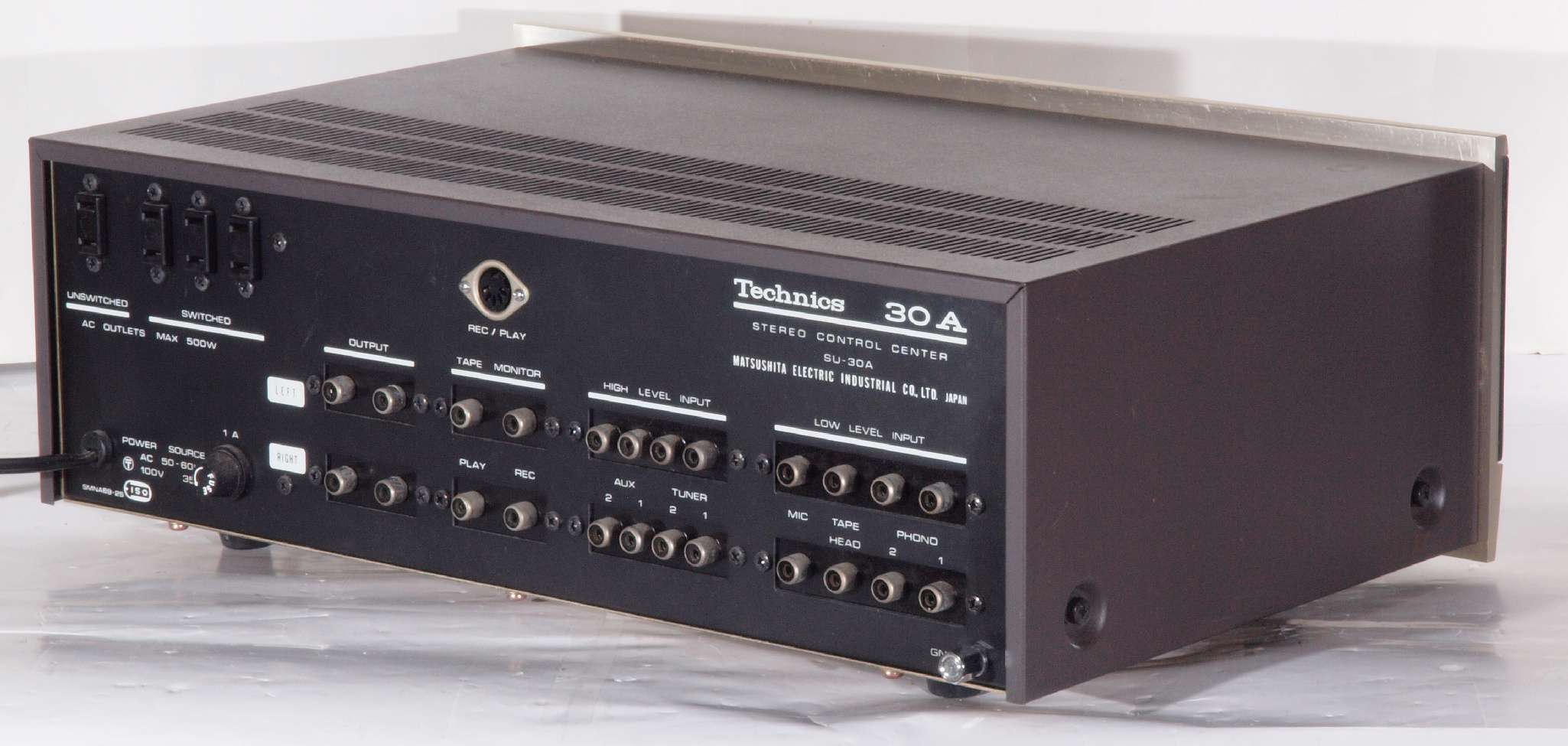

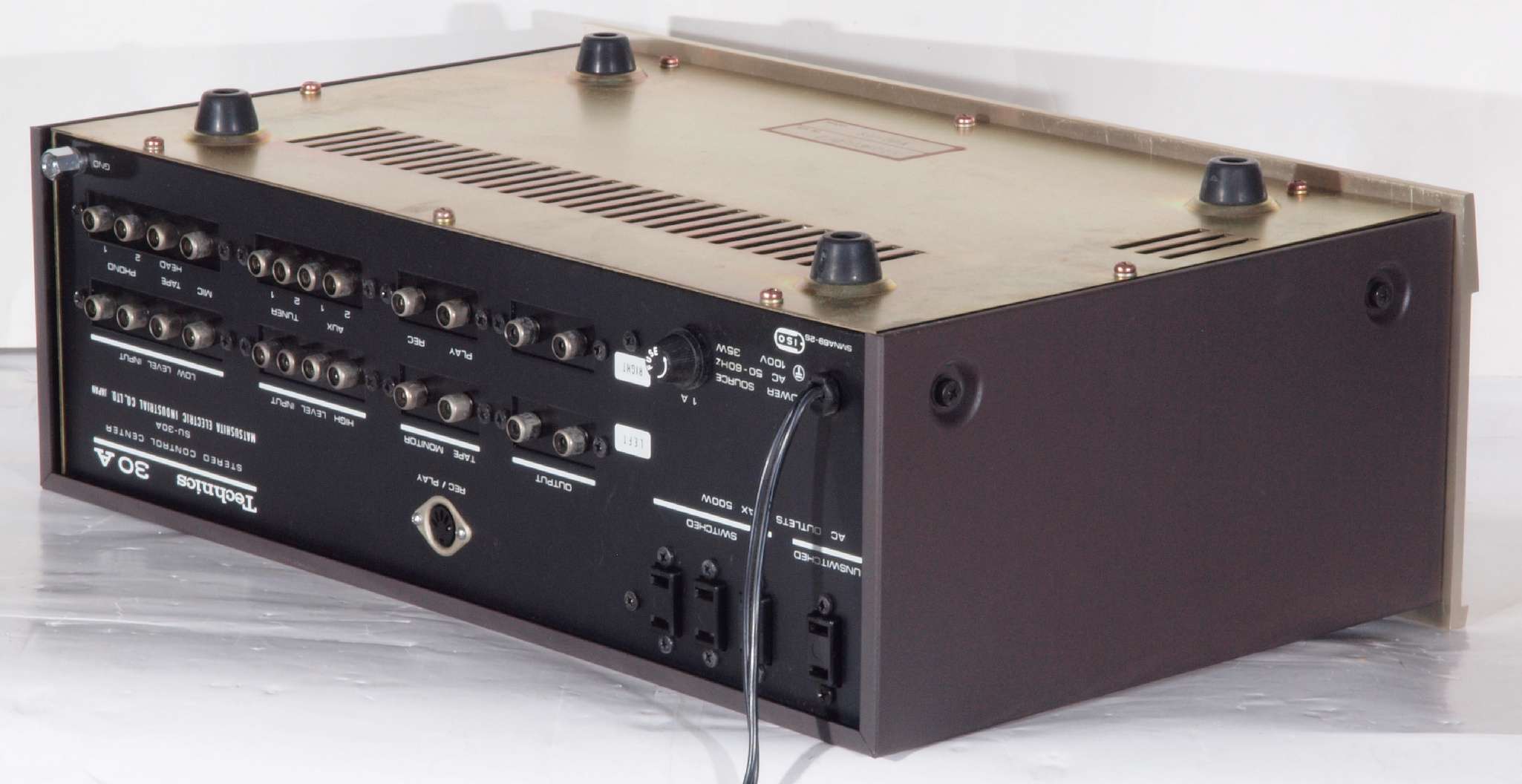

Ａ１４．　点検中　後左から見る

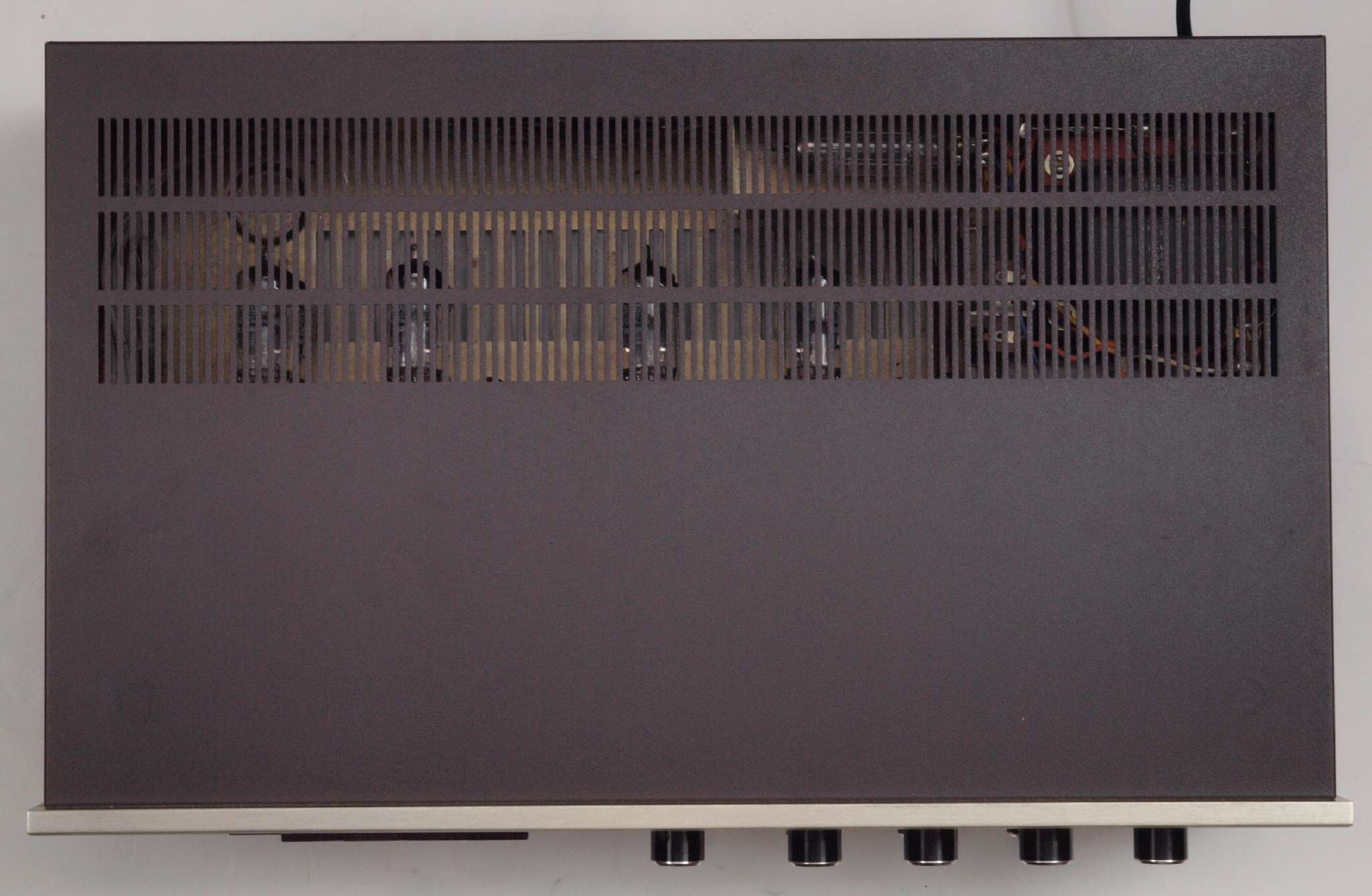

Ａ１５．　点検中　上から見る

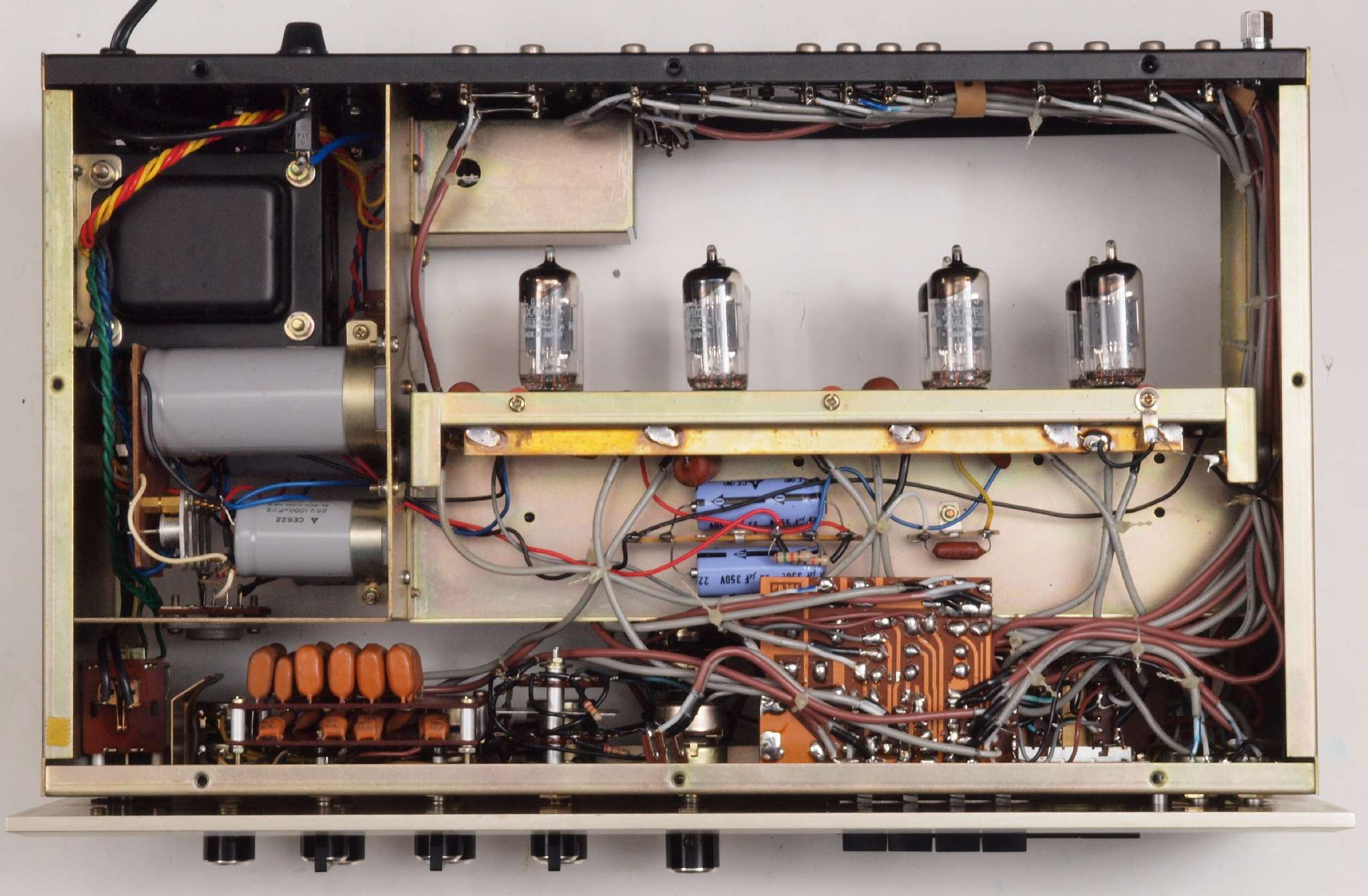

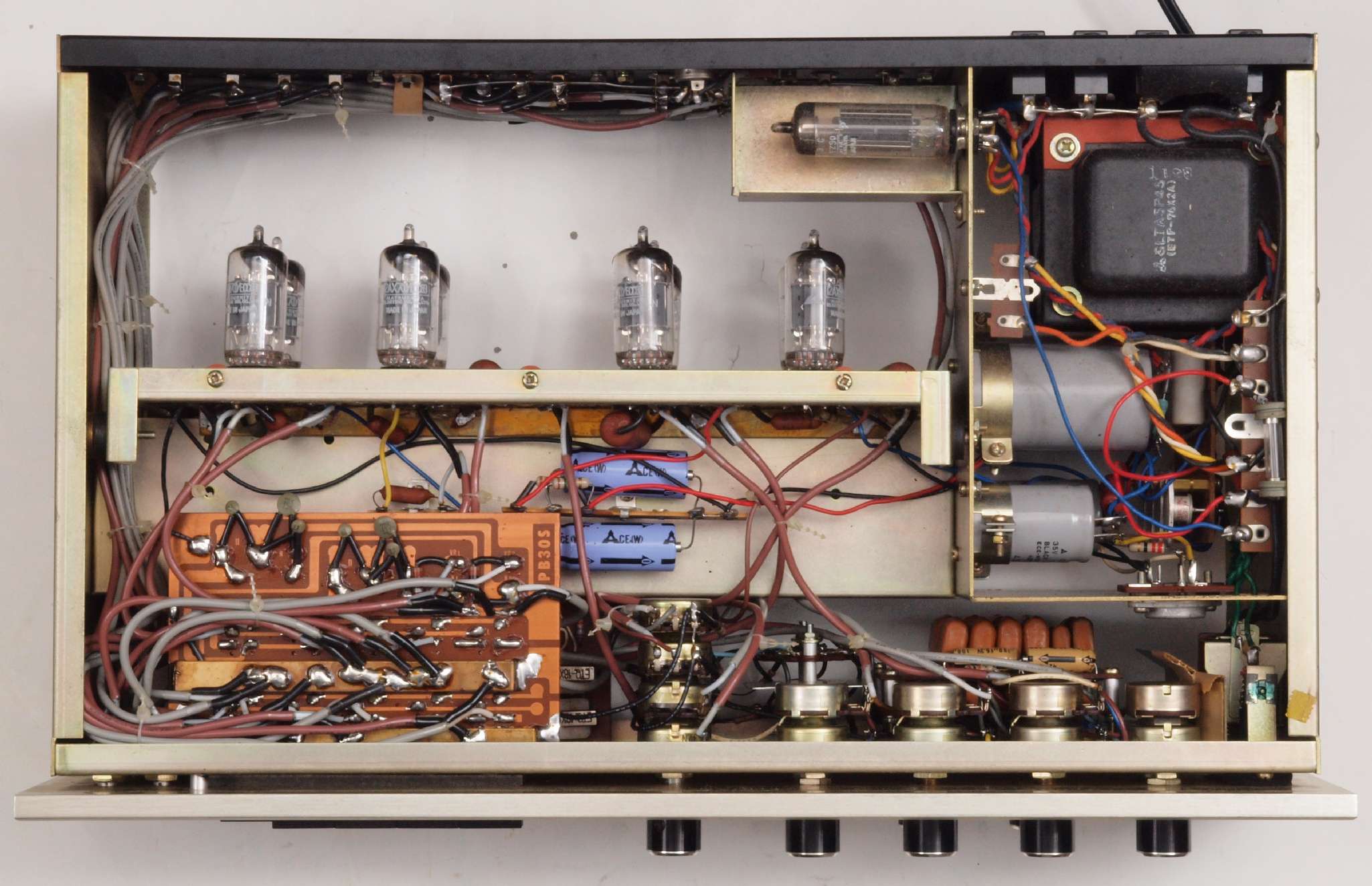

Ａ１６．　点検中　上下パネルを取り、上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

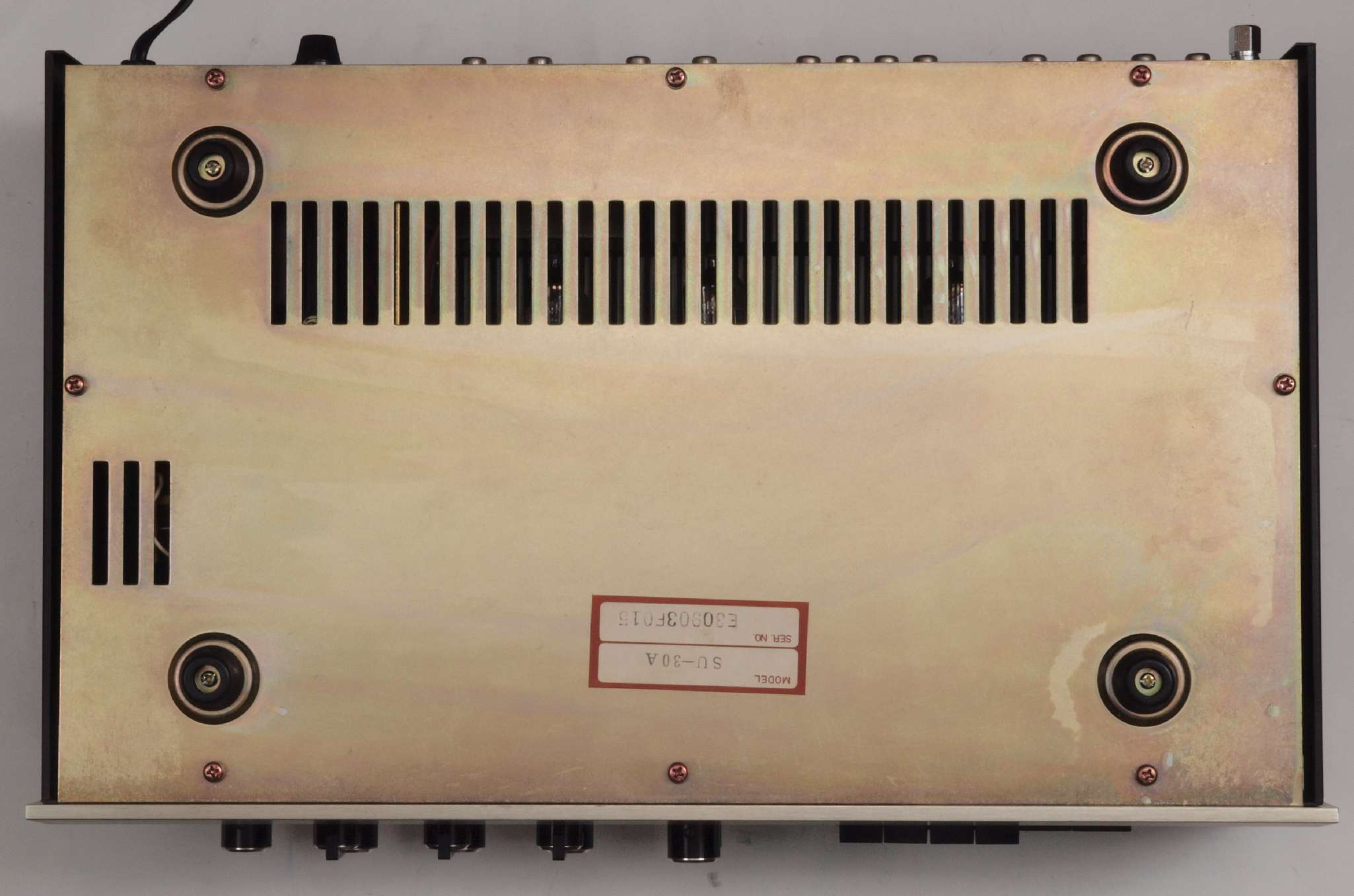

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　上下パネルを取り、下から見る。

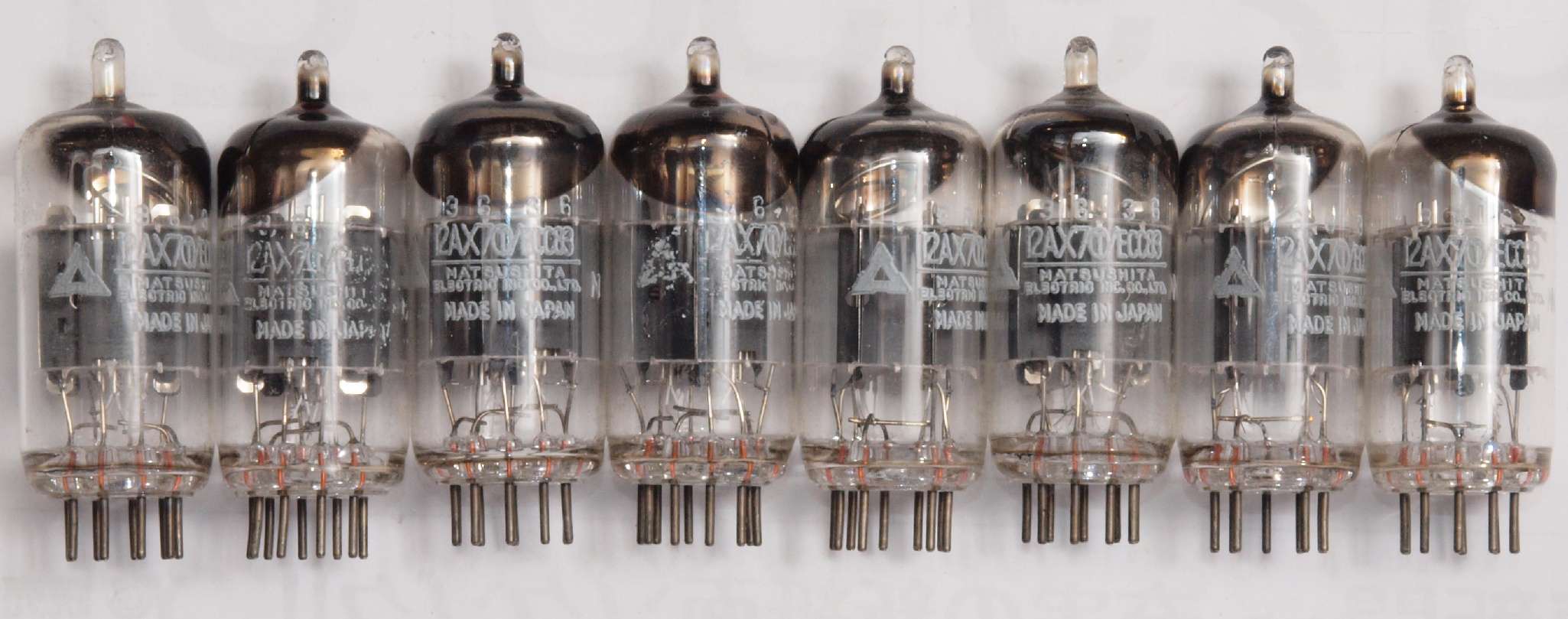

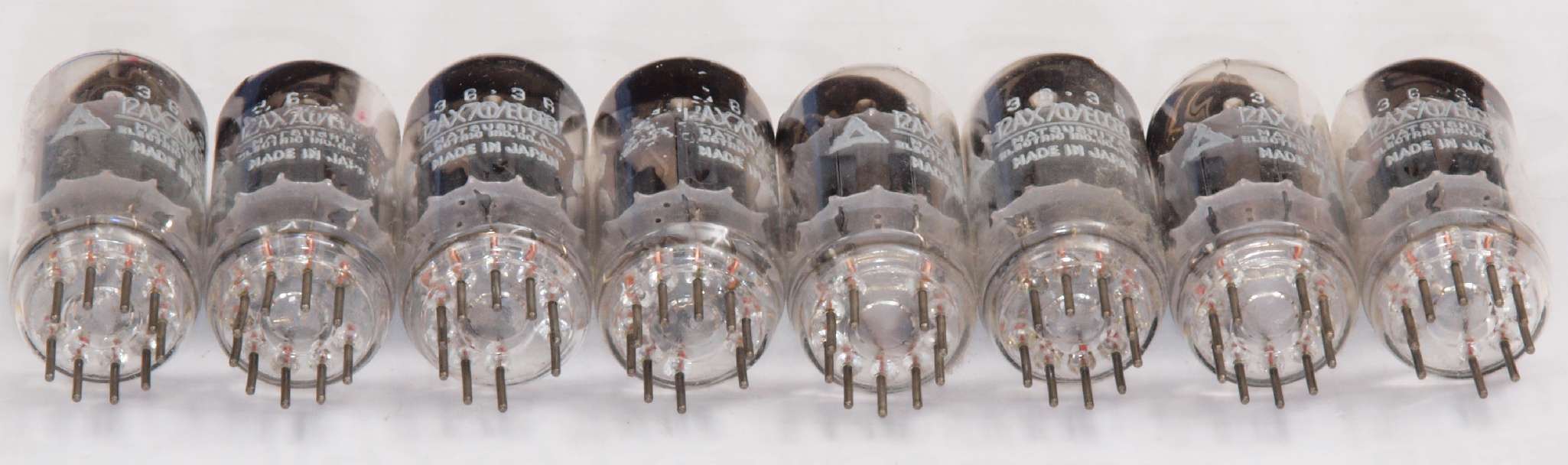

Ａ８１．　点検中　付属真空管「ＥＣＣ８３」。　右から１番目、２番目、、、、８番目。

Ａ８２．　点検中　付属真空管、足から見る

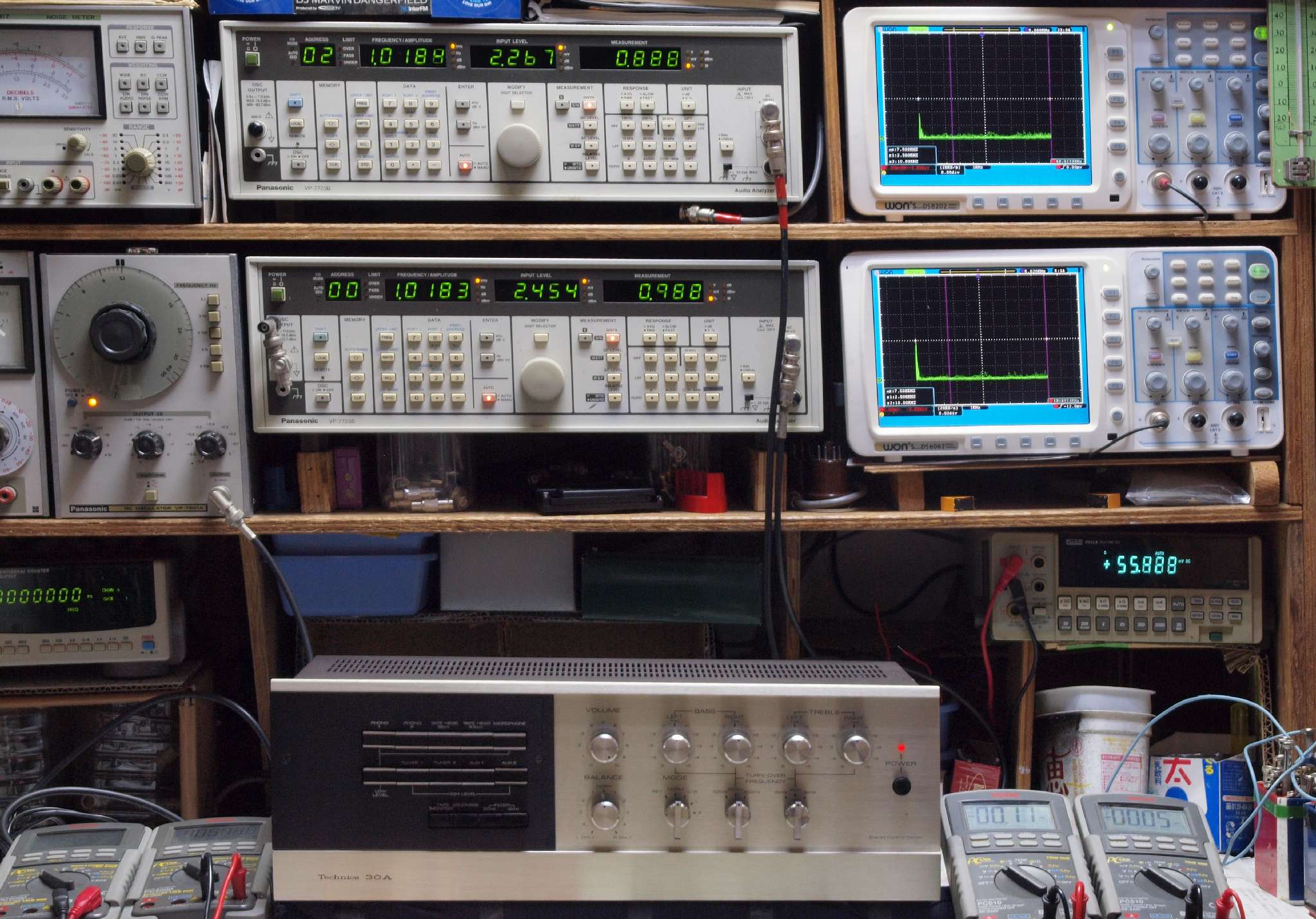

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

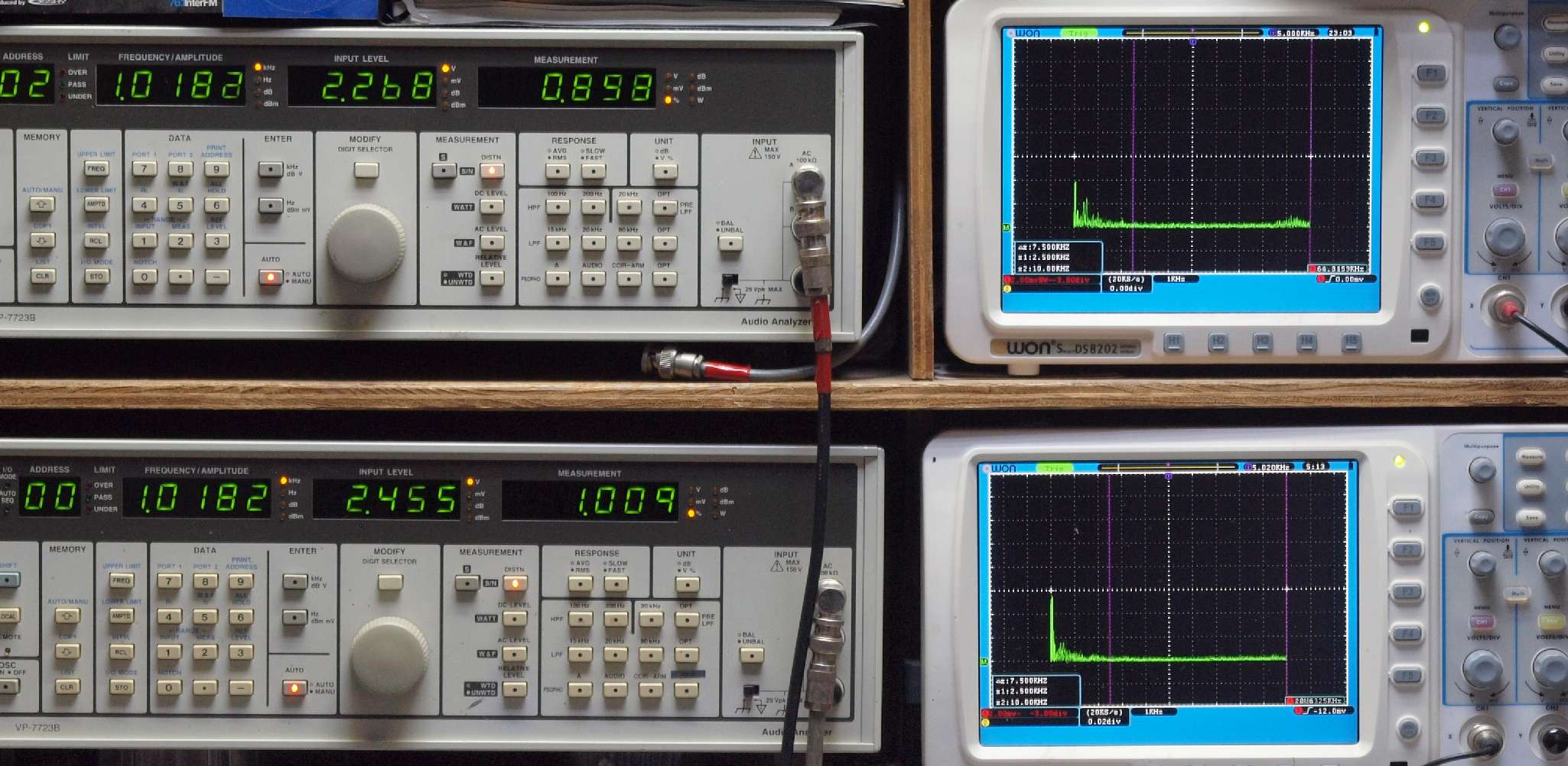

Ｔ２．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．８９８％歪み。 　　　　　　　　　　　　　　 　 Ｌ側出力電圧＝２Ｖ、　１．００９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．９８８％歪み。 　　　　　　　　　　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．８５５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

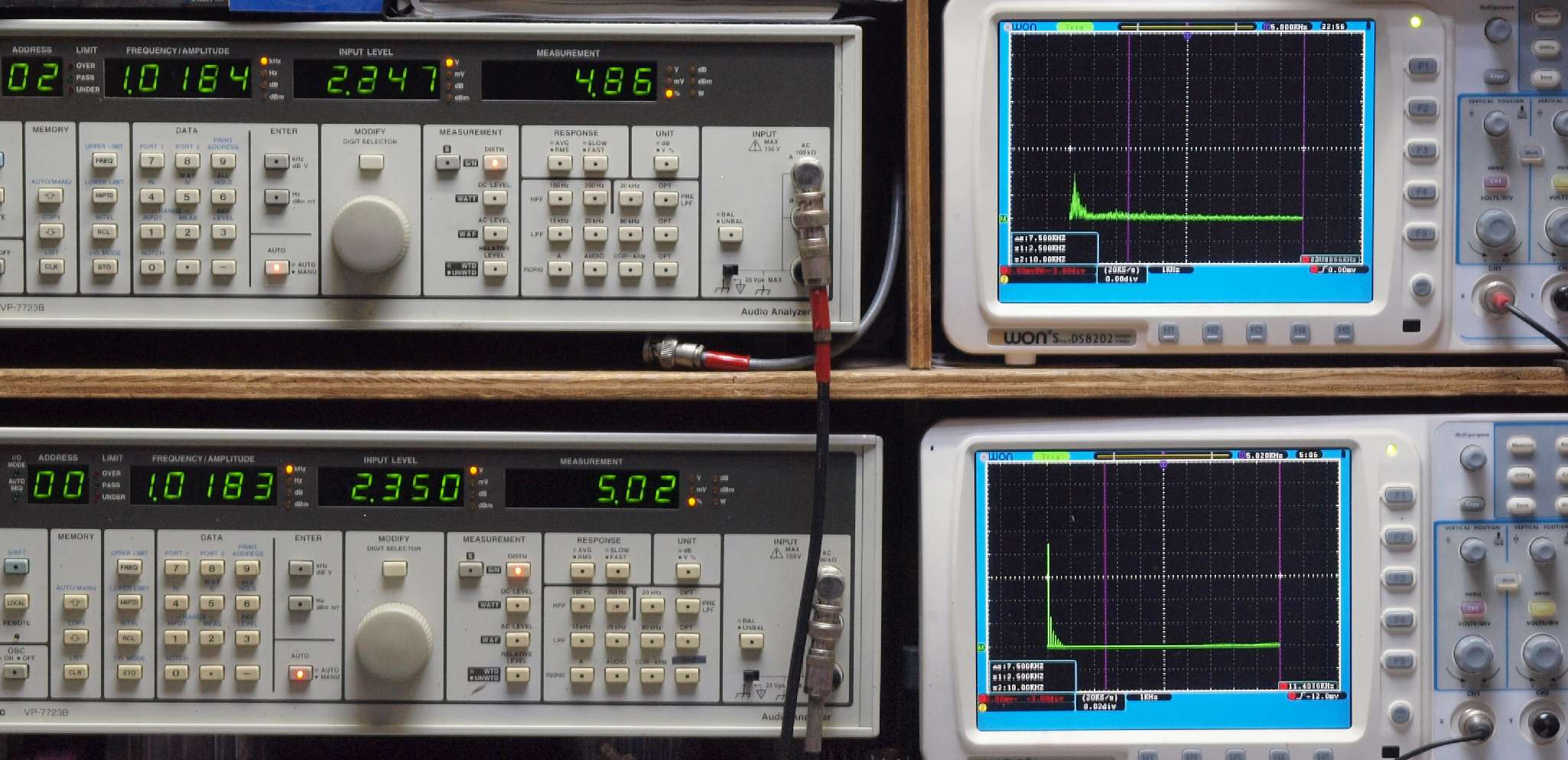

Ｔ４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　４．８６％歪み。 　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　５．０２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

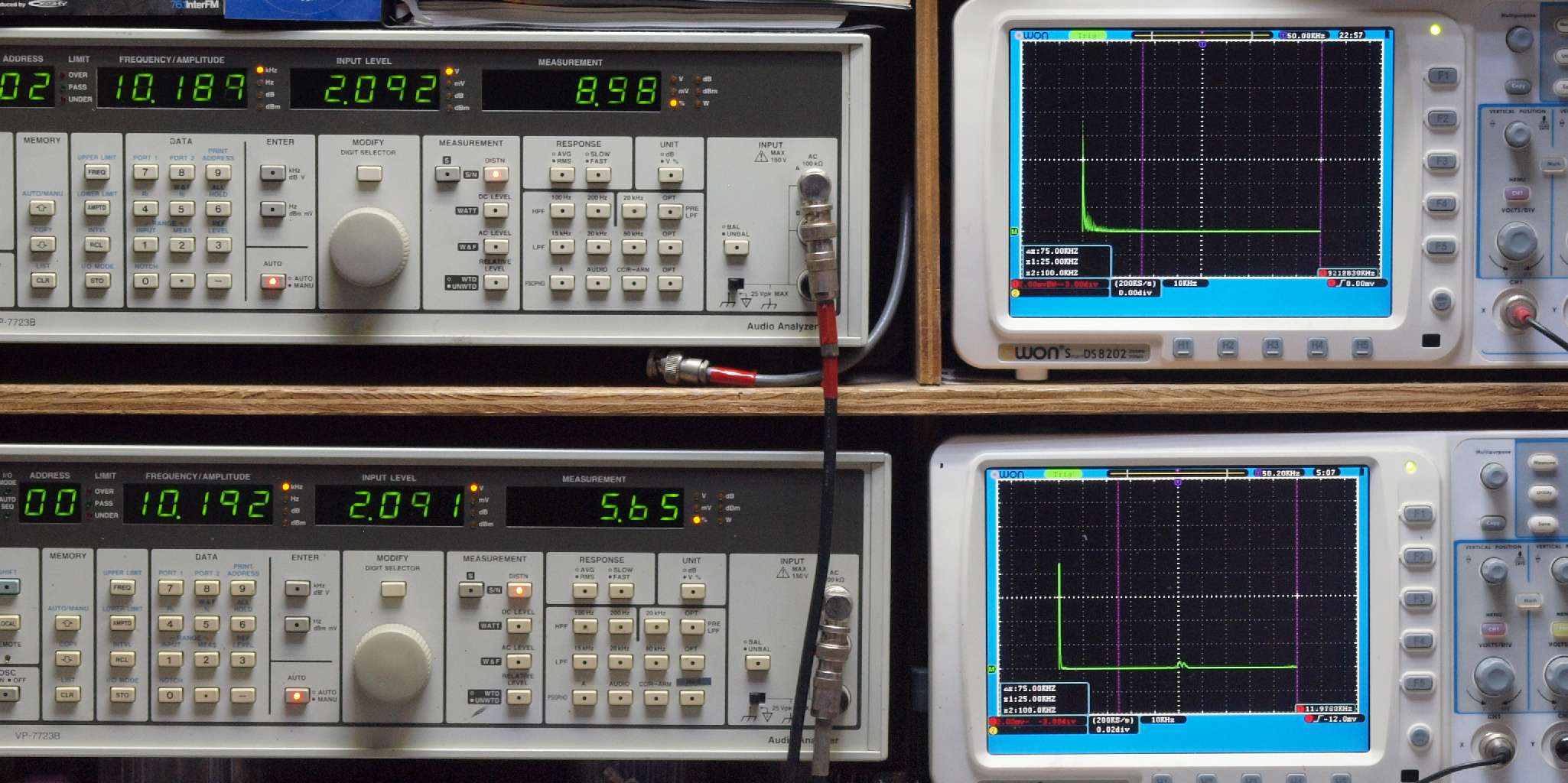

Ｔ５．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　８．９８％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　５．６５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

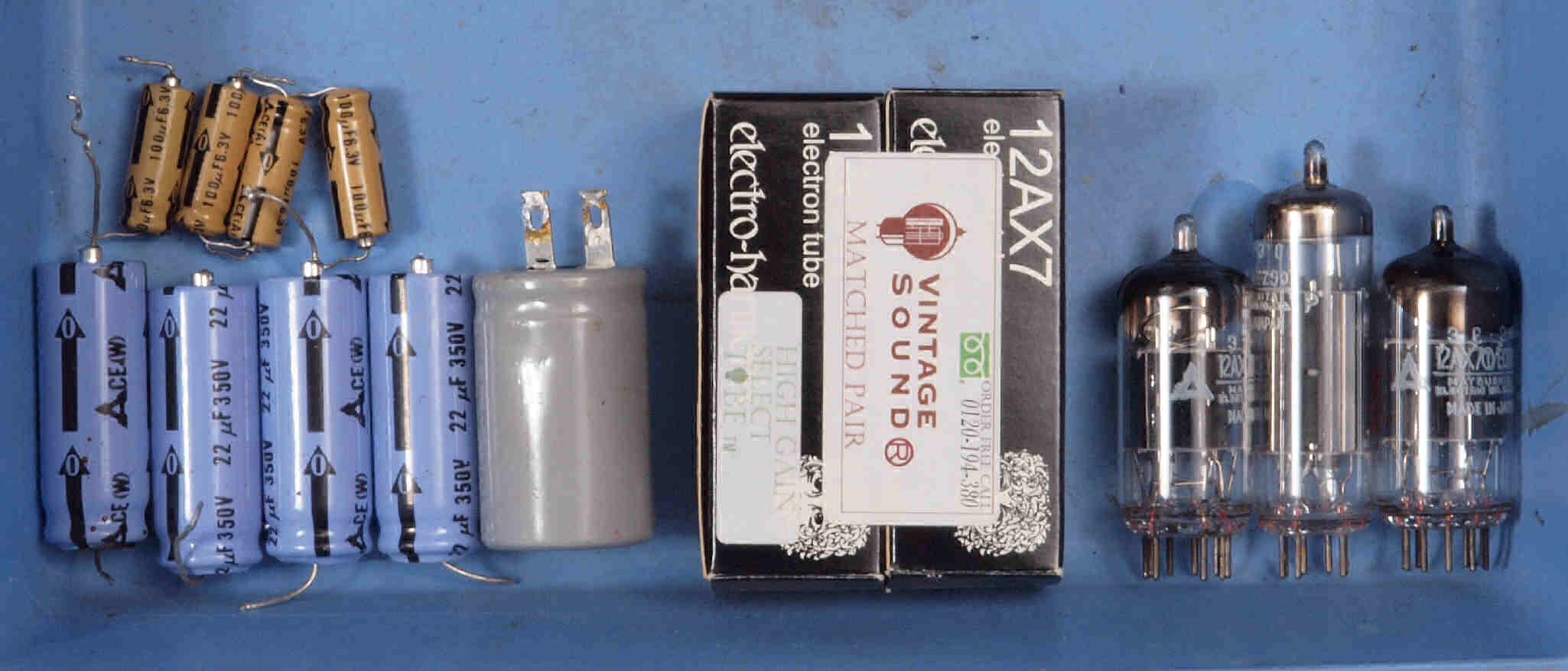

Ｃ１．　交換部品。

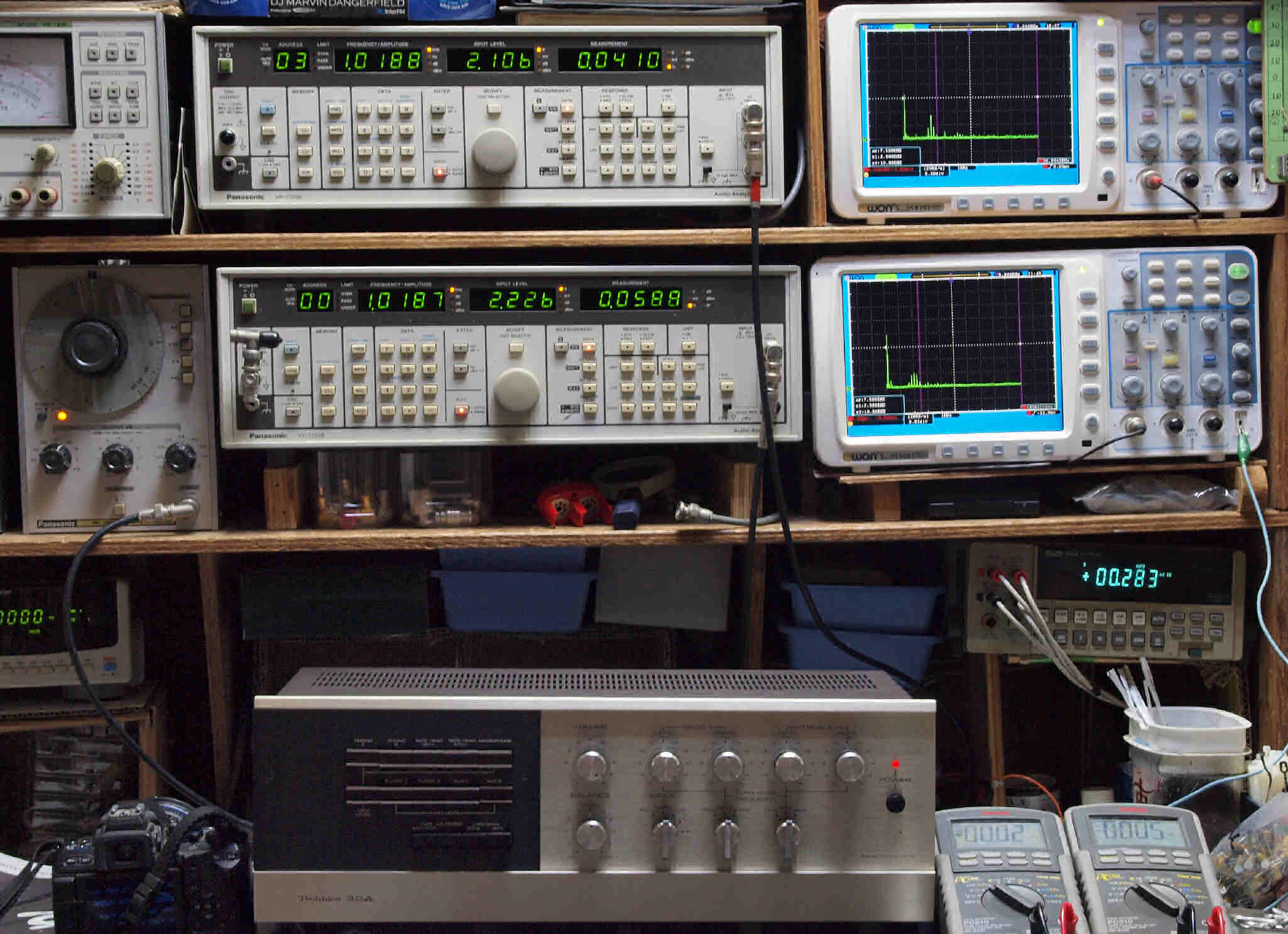

Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８０４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４５３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

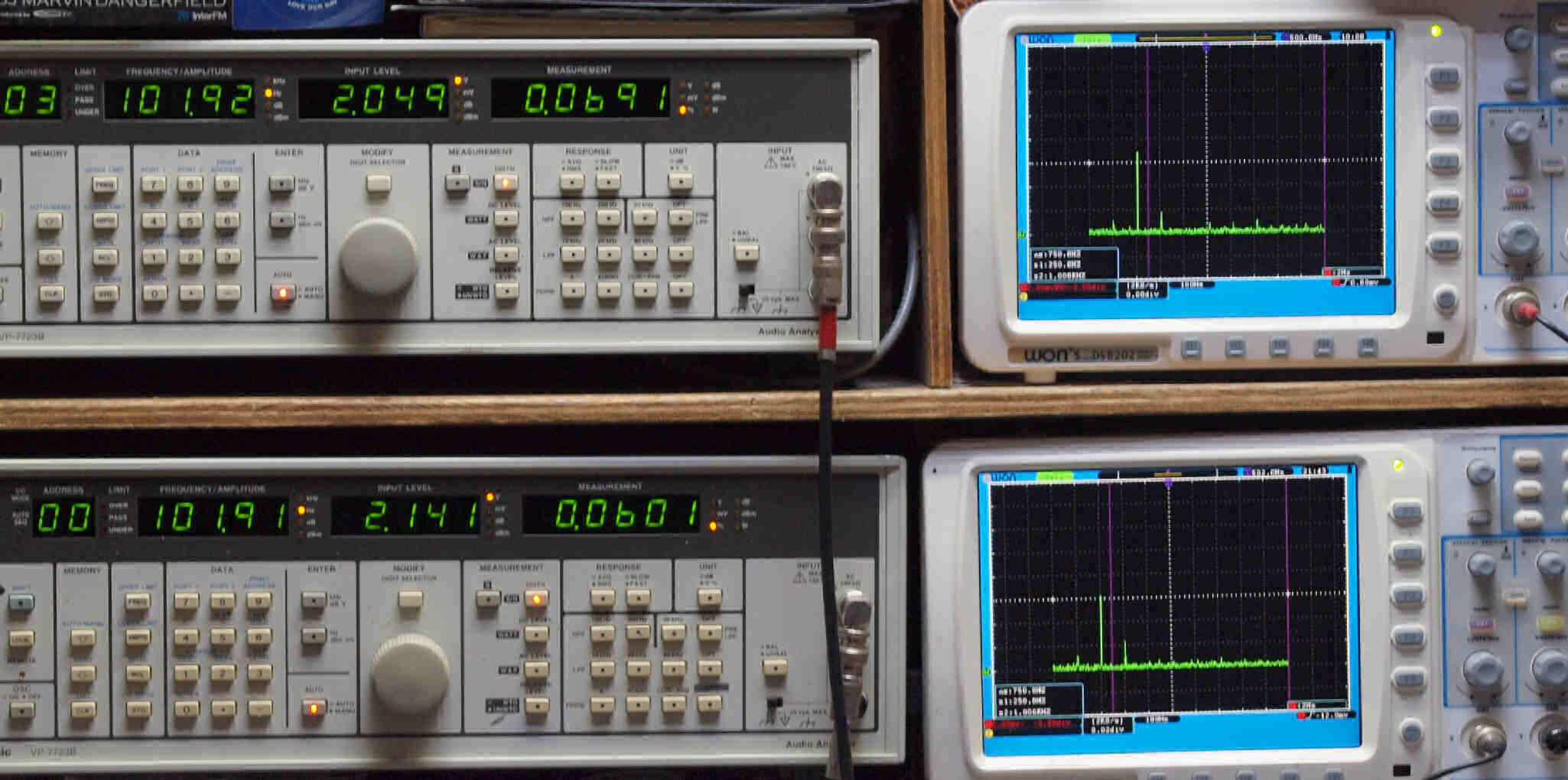

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６９１％歪み。 　　　　　　　 　　　　　　 　　 　　Ｌ側出力電圧＝２Ｖ、　０．０６０１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６３７％歪み。 　　　　　 　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．０６１３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６２８％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側出力電圧＝２Ｖ、　０．０６３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．６１６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６０５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

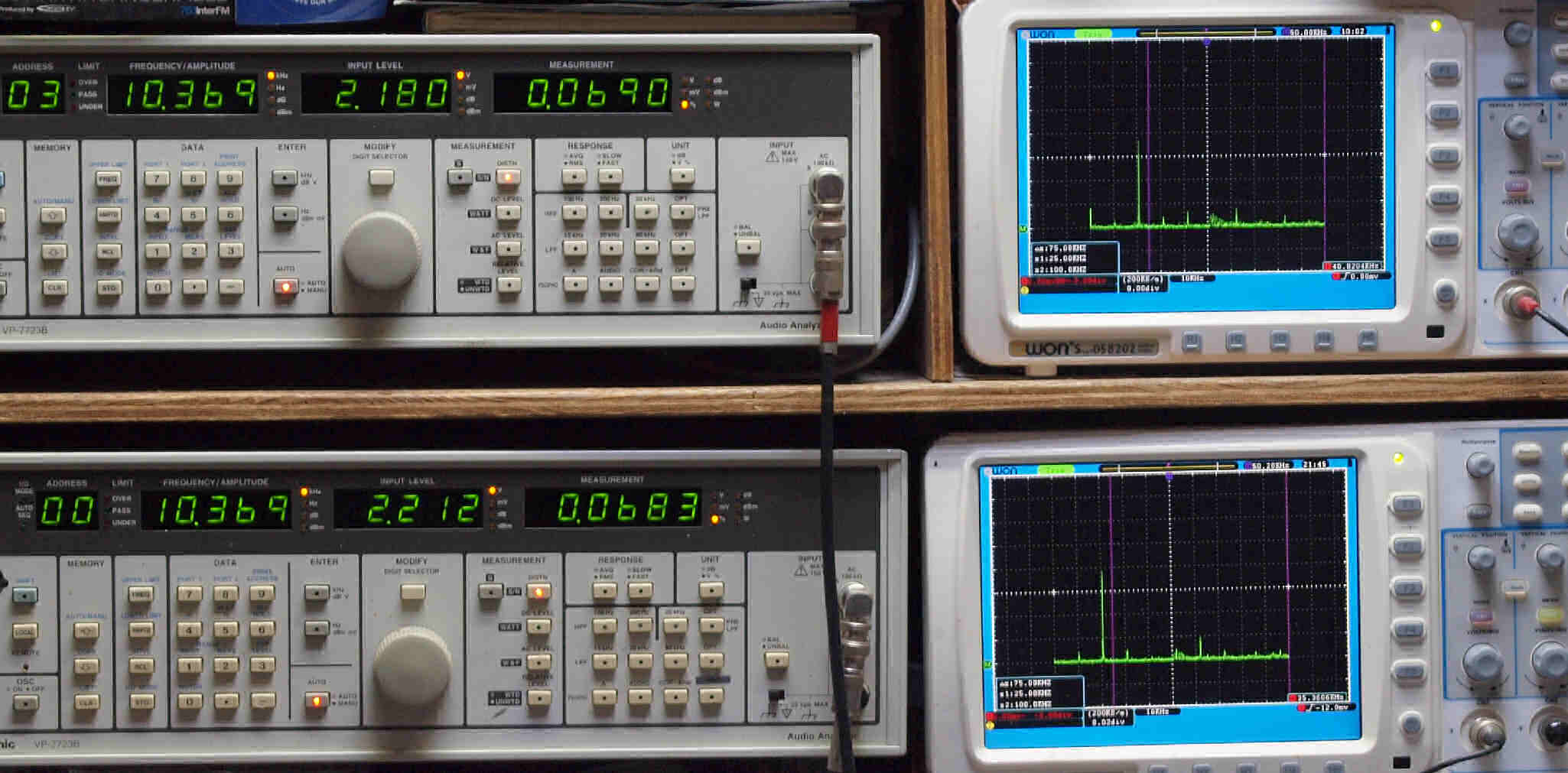

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６９０％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０６８３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

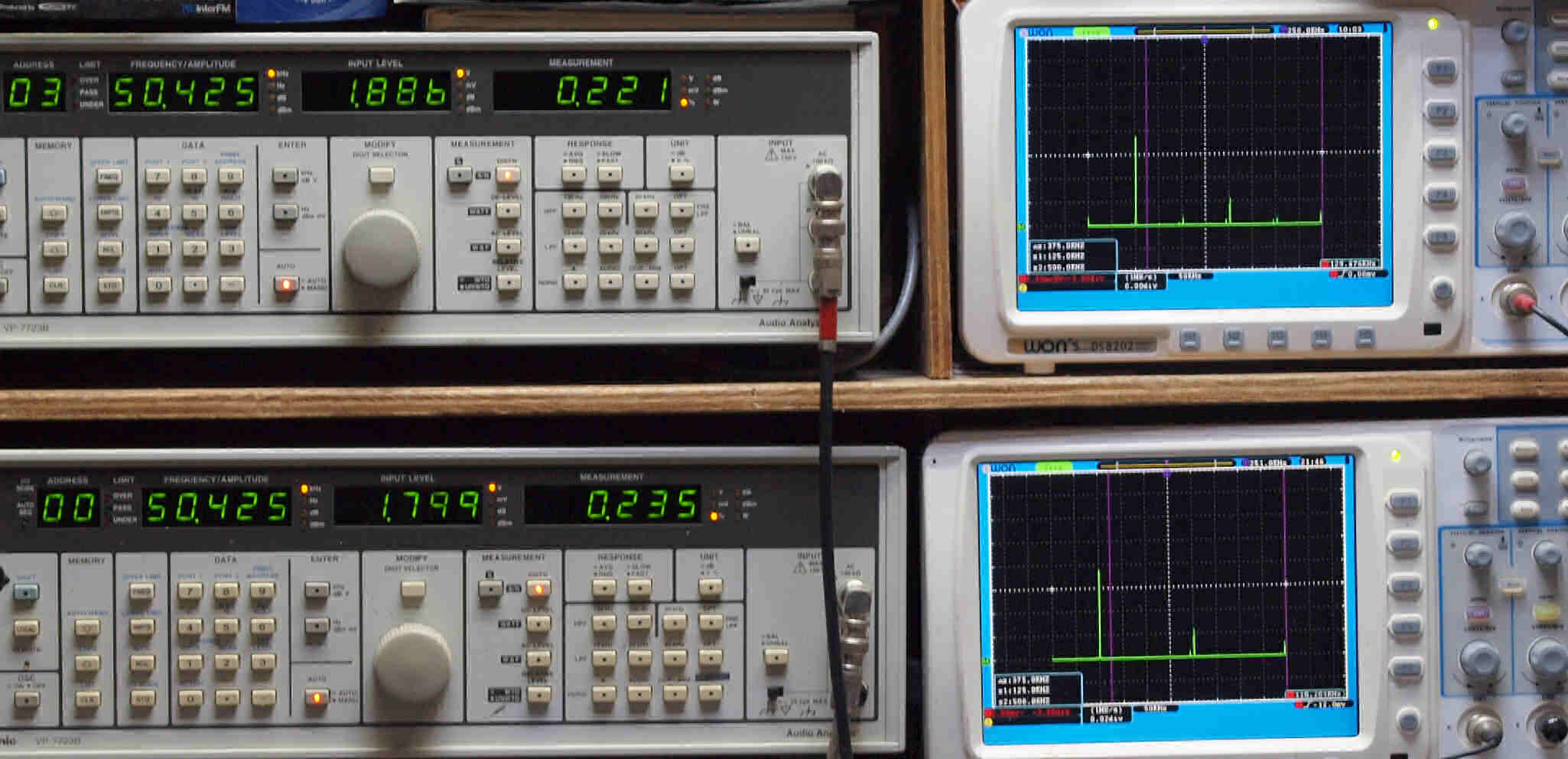

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝１．９Ｖ、　０．２２１％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側出力電圧＝１．８Ｖ、　０．２３５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

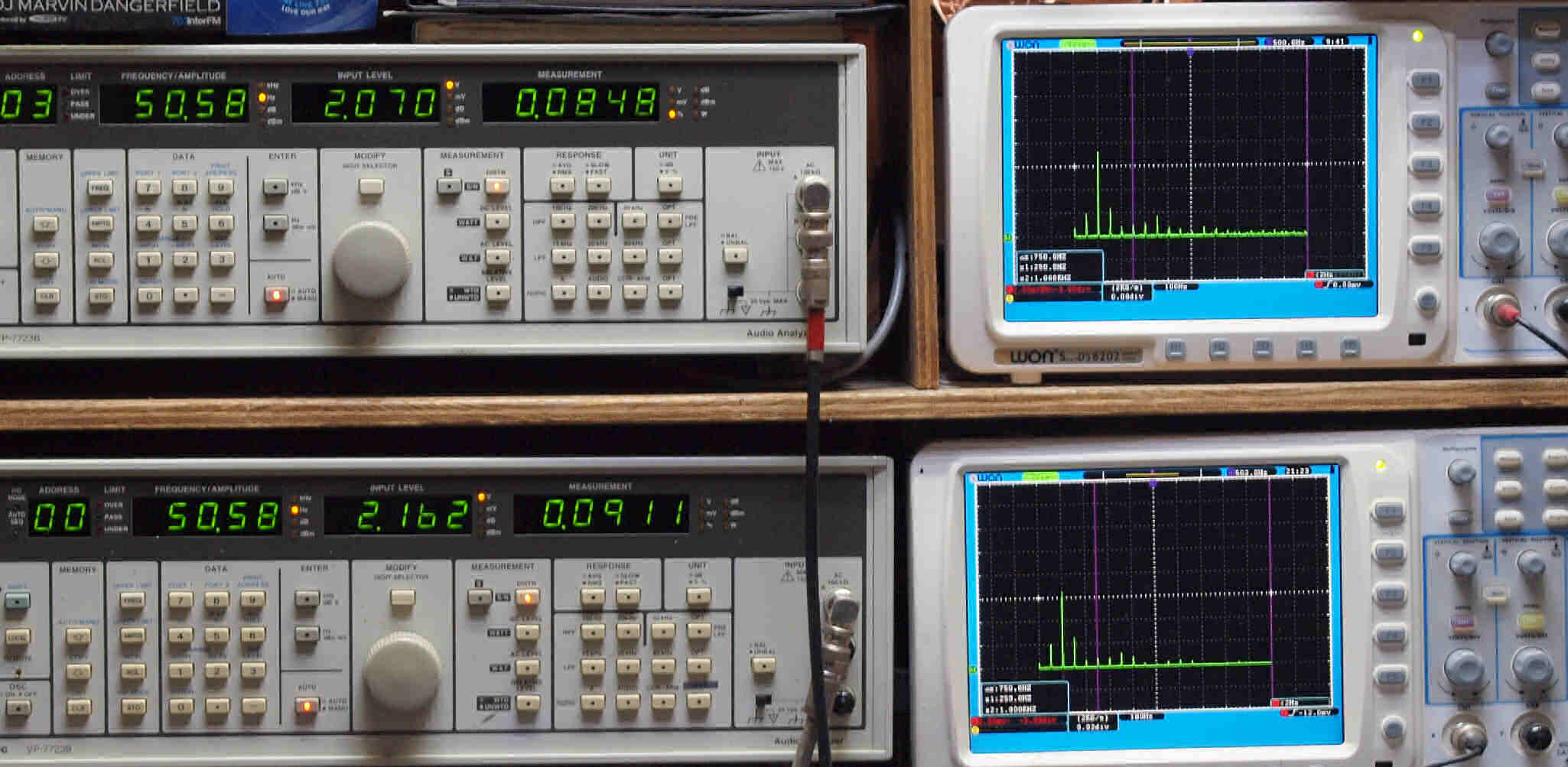

Ｅ３１．　ＭＭ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８４８％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０９１１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

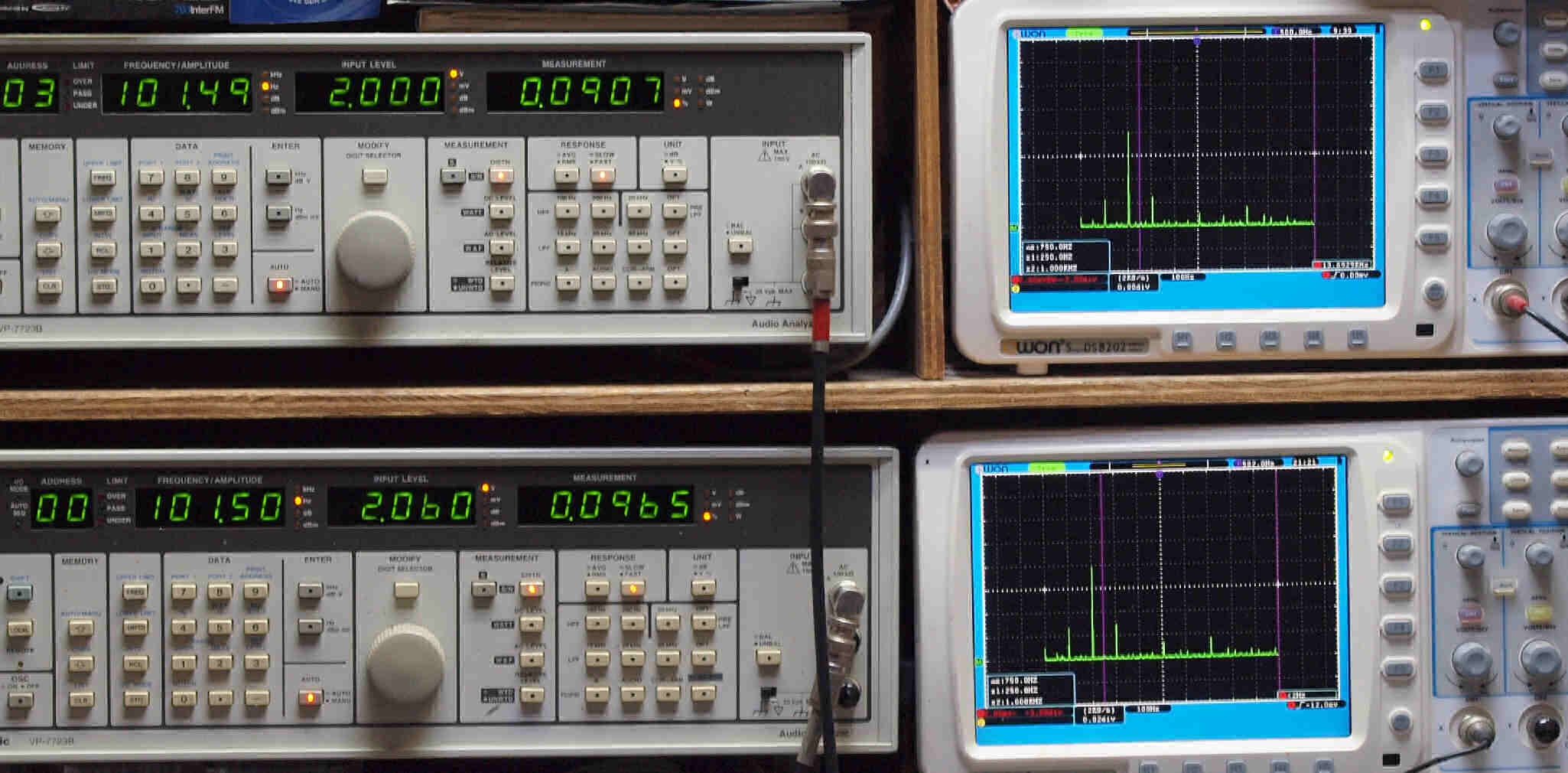

Ｅ３２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０９０７％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０９６５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

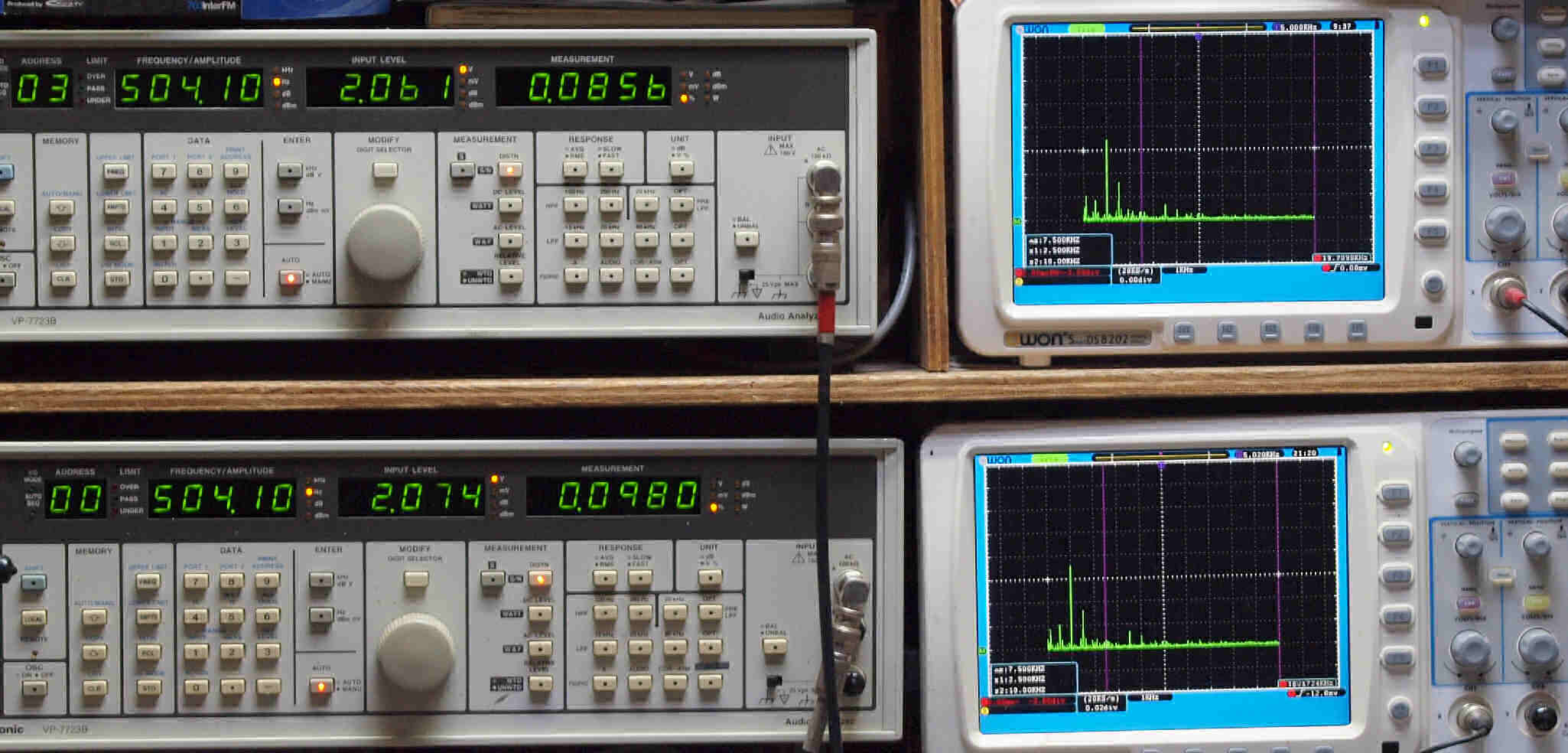

Ｅ３３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８５６％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０９８０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８２１％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０９１３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

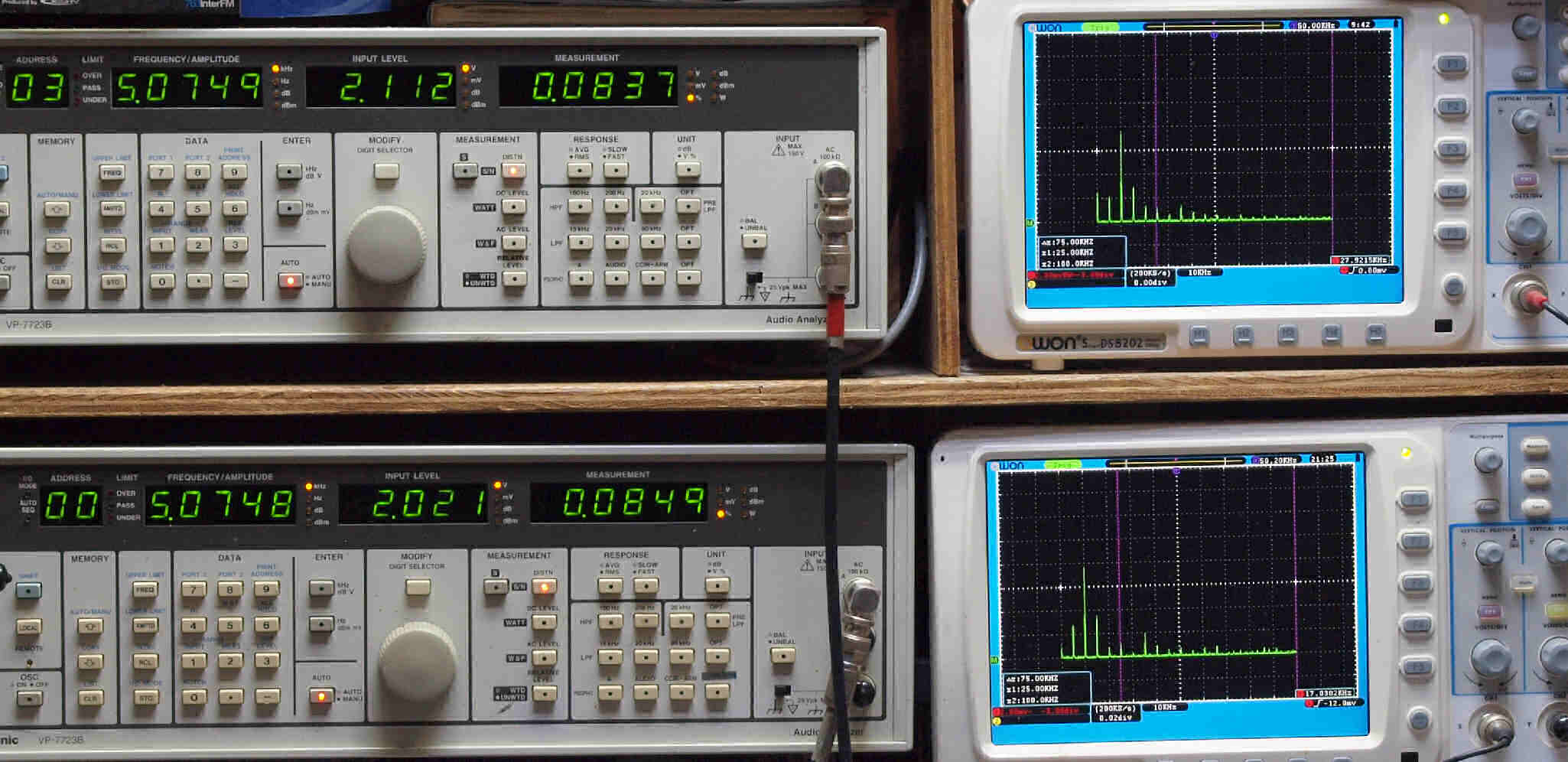

Ｅ３５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８３７％歪み。 　　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０８４９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０９１２％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０９４１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２Ｖ＝３６Ｗ出力、　０．０９３１％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２Ｖ＝３６Ｗ出力、　０．０９３９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１．　付属真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．．．７本目．８本目 　　　　　　真空管ハンドブック（規格表）の、 　　　　 　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管１２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．．．７本目．８本目 　　　　　　　　　　　　　Ｌ側初段１本目．．．４本目、Ｒ側初段５本目．．．８本目。 付属１本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４１ｍＡ。 付属１本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。 付属２本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝３．２６ｍＡ。 付属２本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。 付属３本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。 付属３本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６７ｍＡ。 付属３本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６７ｍＡ。 付属４本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．７１ｍＡ。 付属４本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。 付属５本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５０ｍＡ。 付属５本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５９ｍＡ。 付属６本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．３８ｍＡ。 付属６本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．６５ｍＡ。 付属７本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．３３ｍＡ。 付属７本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４１ｍＡ。 付属８本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４５ｍＡ。 付属８本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４２ｍＡ。

Ｕ１１．　付属１本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４１ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

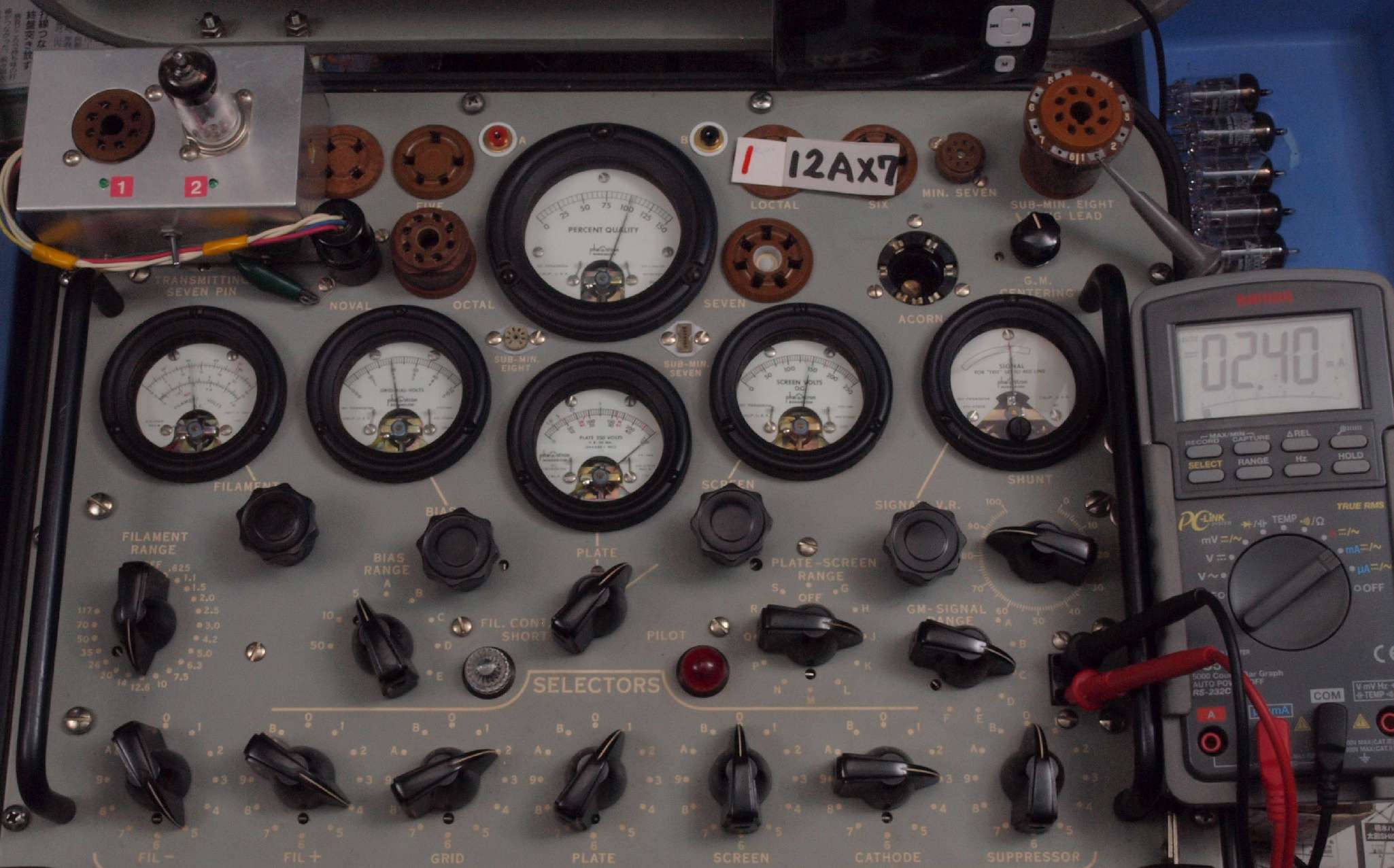

Ｕ１２．　付属１本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。

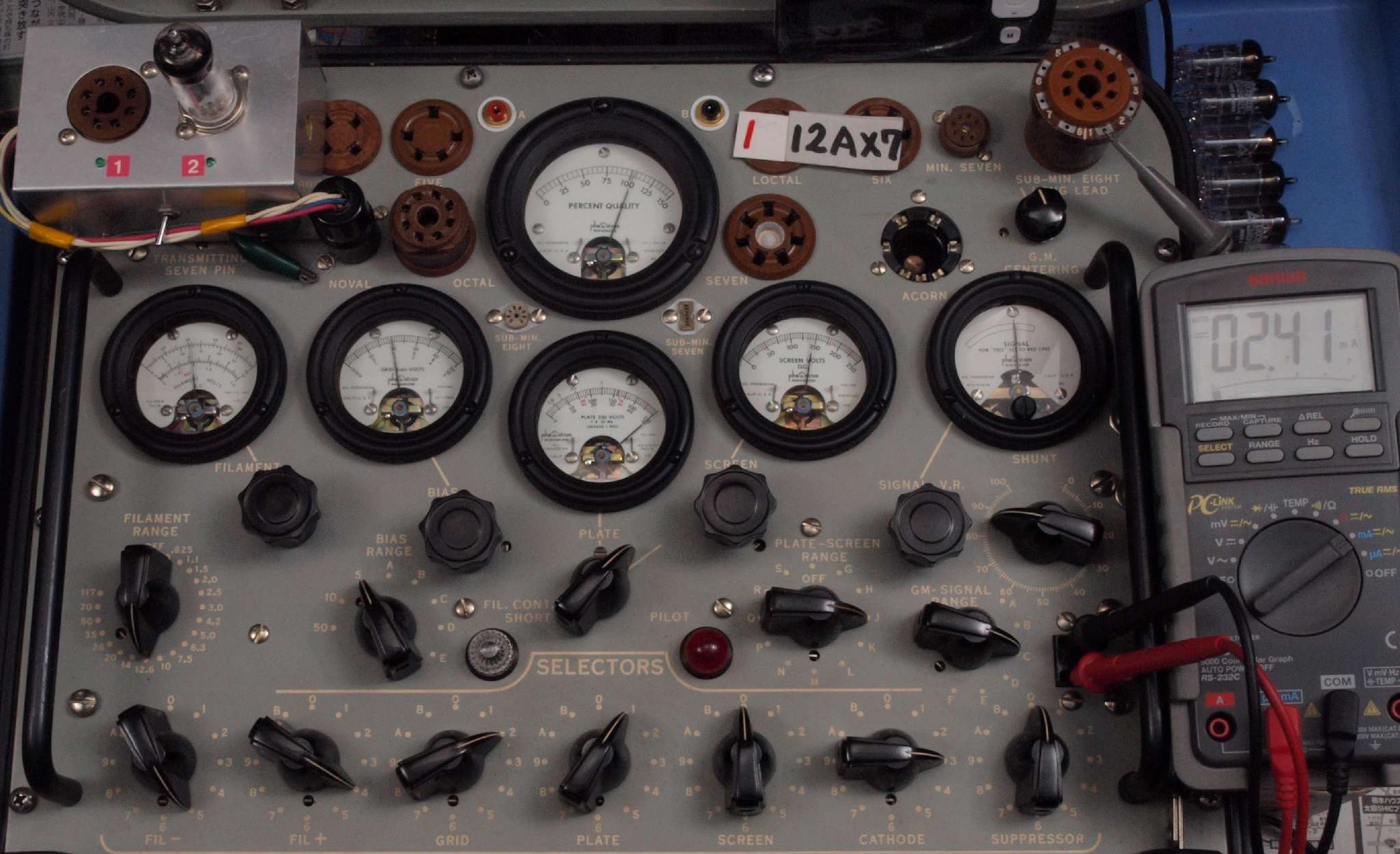

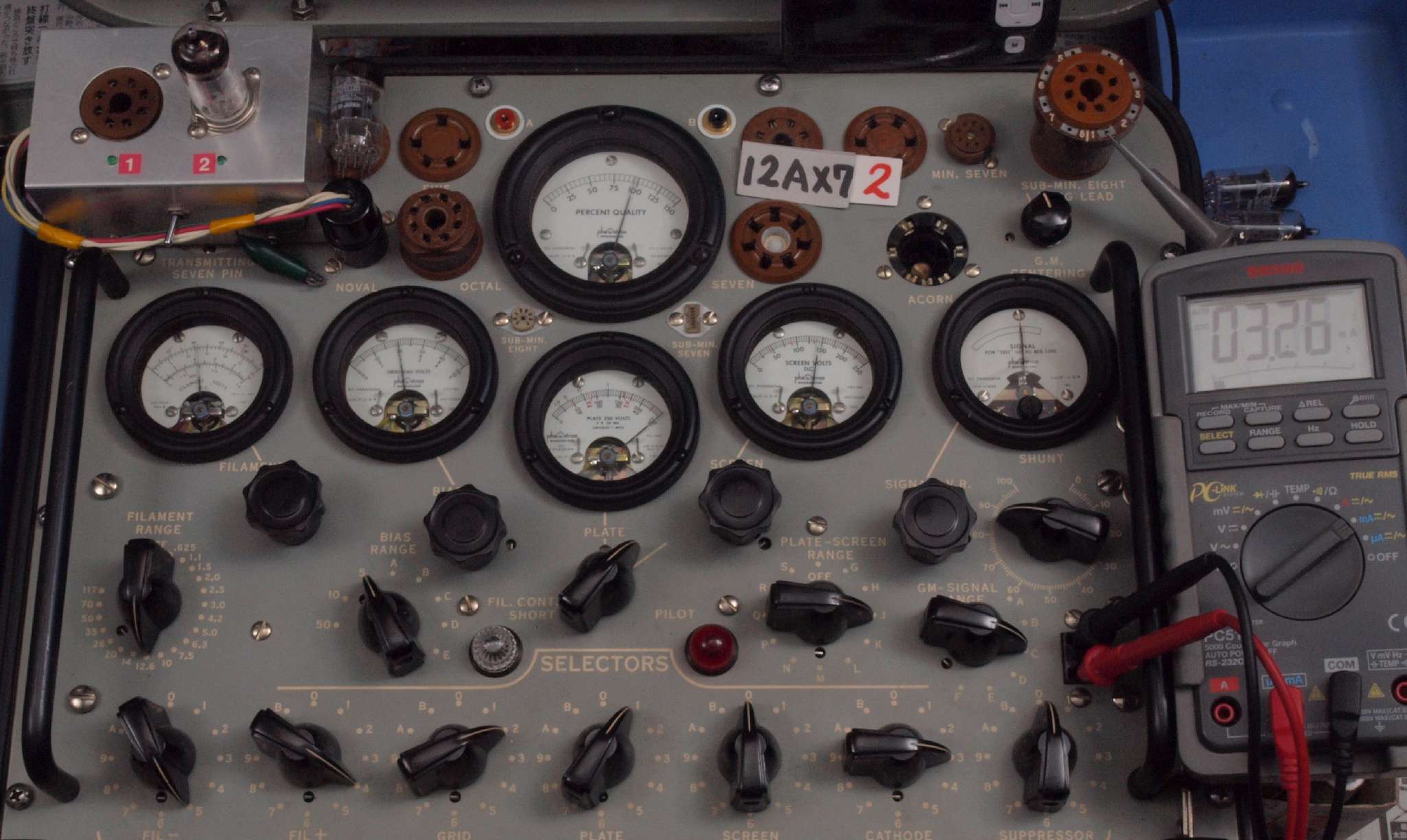

Ｕ２１．　付属２本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝３．２６ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

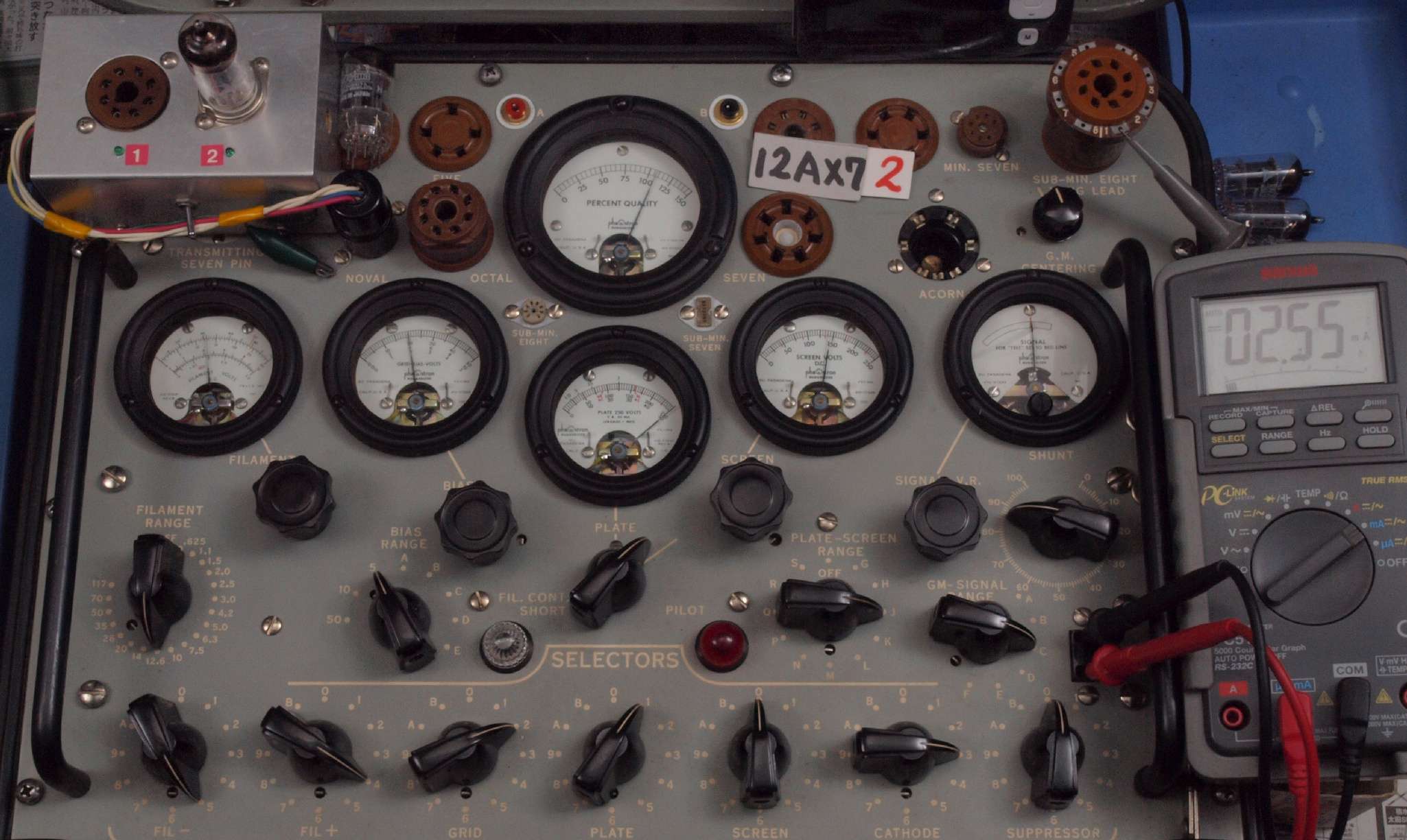

Ｕ２２．　付属２本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。

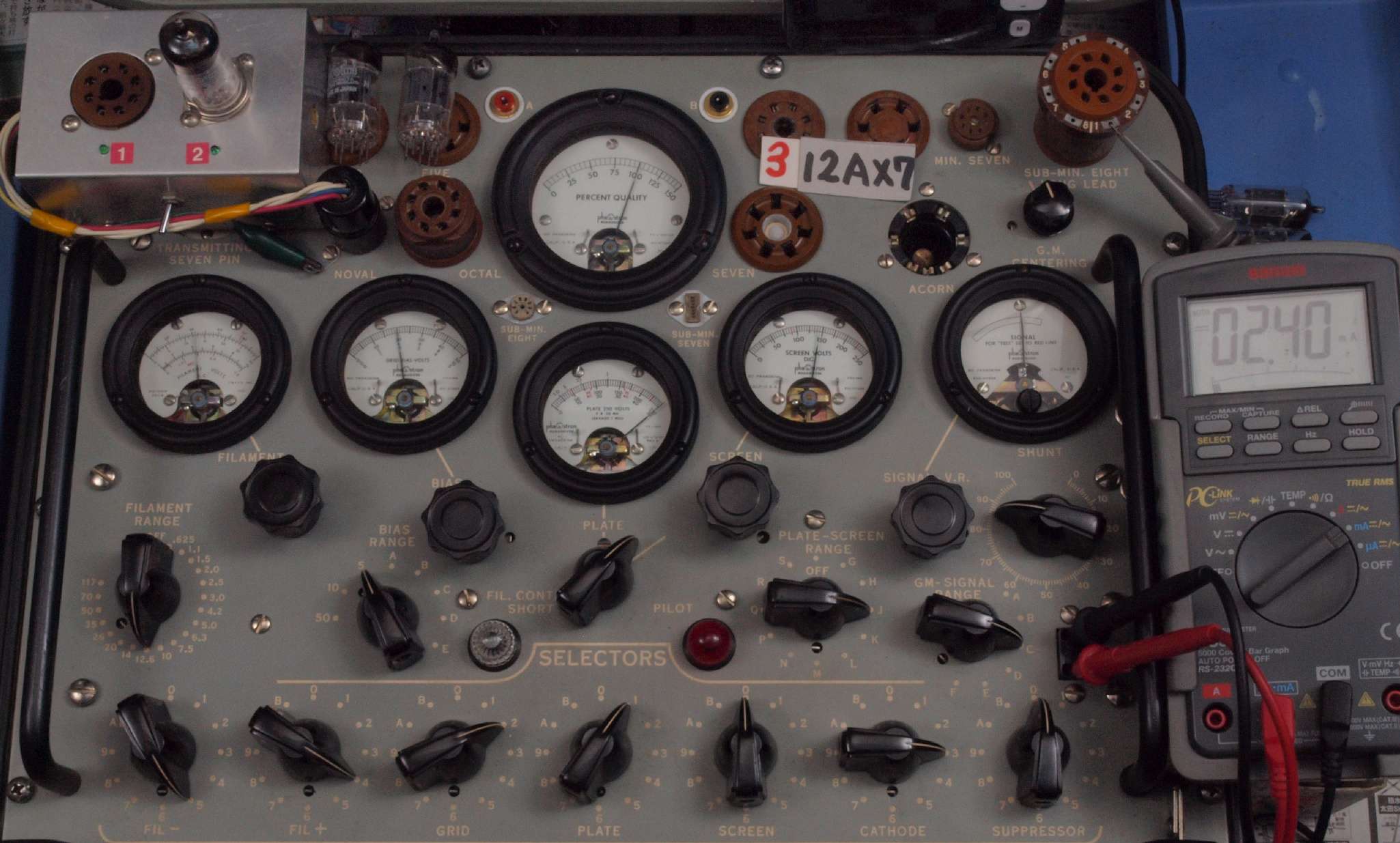

Ｕ３１．　付属３本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４０ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

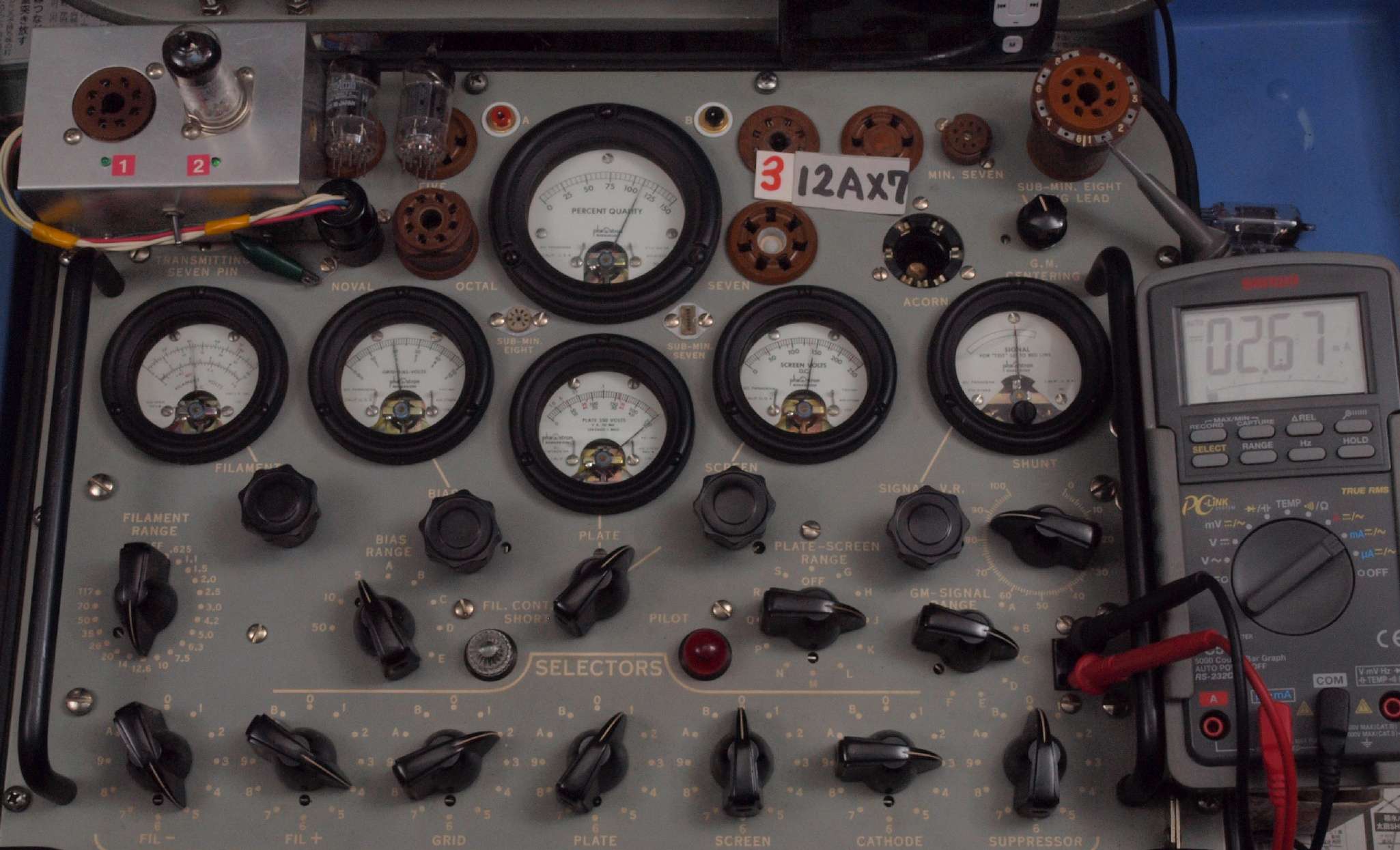

Ｕ３２．　付属３本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６７ｍＡ。

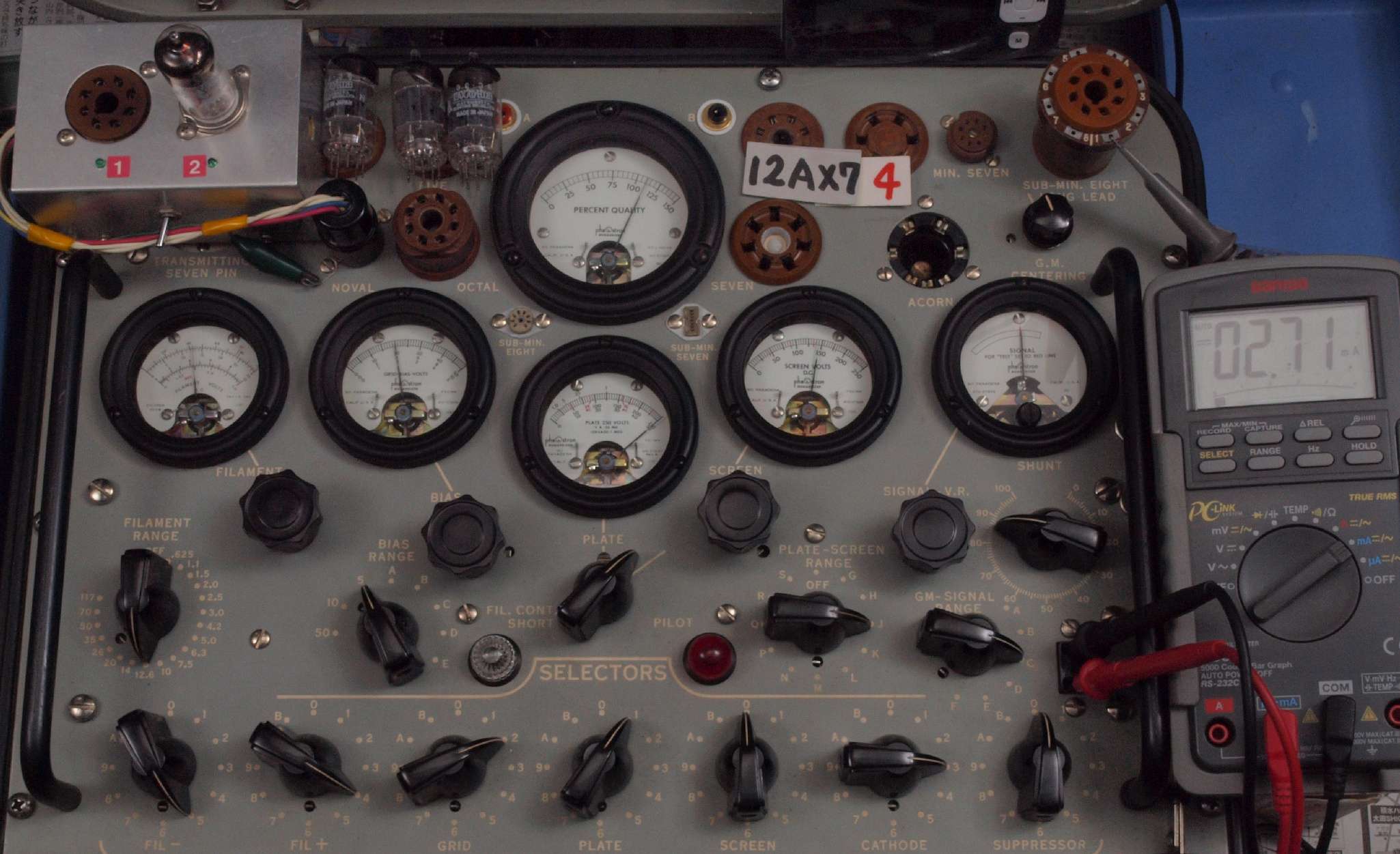

Ｕ４１．　付属４本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．７１ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

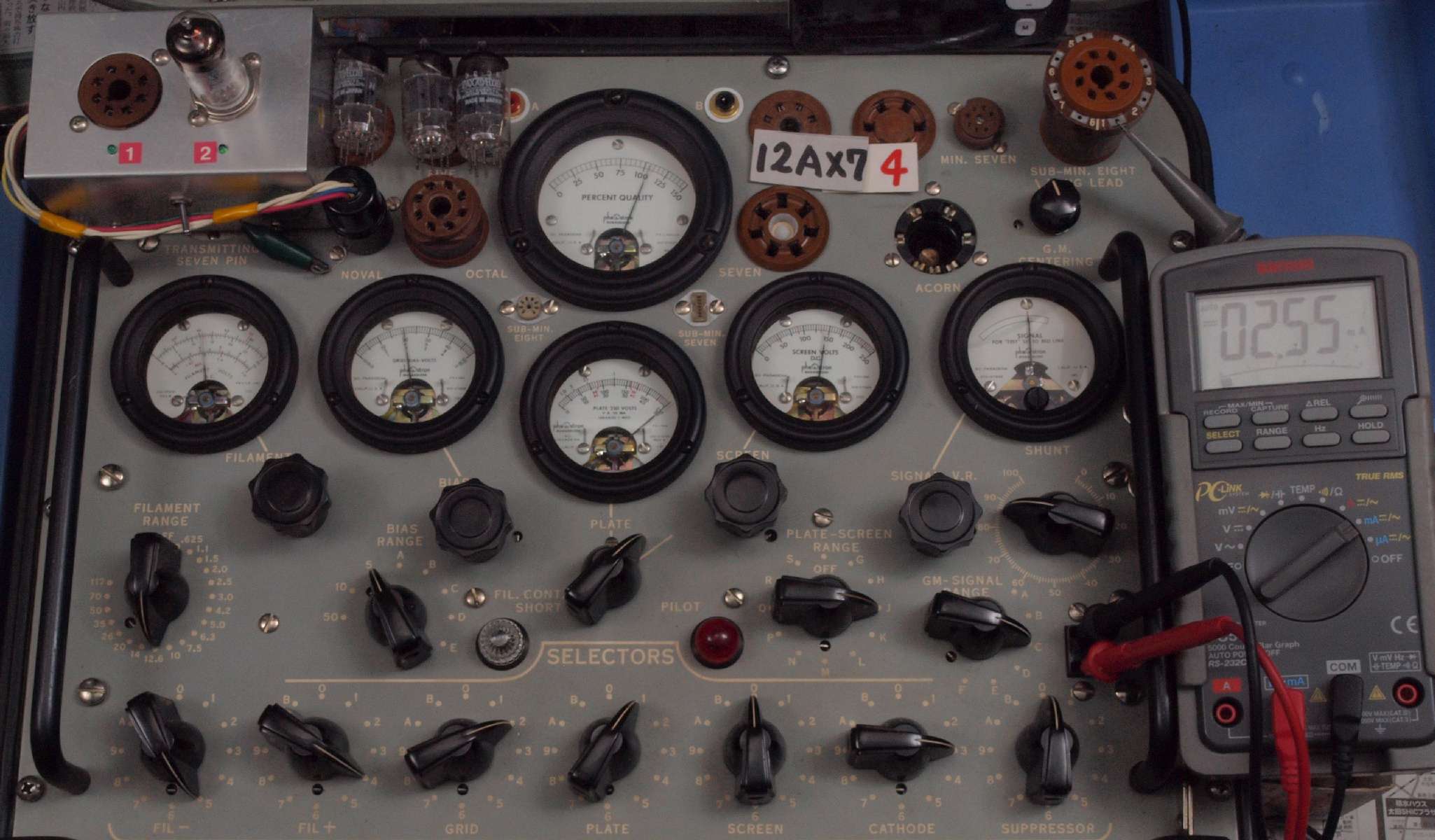

Ｕ４２．　付属４本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５５ｍＡ。

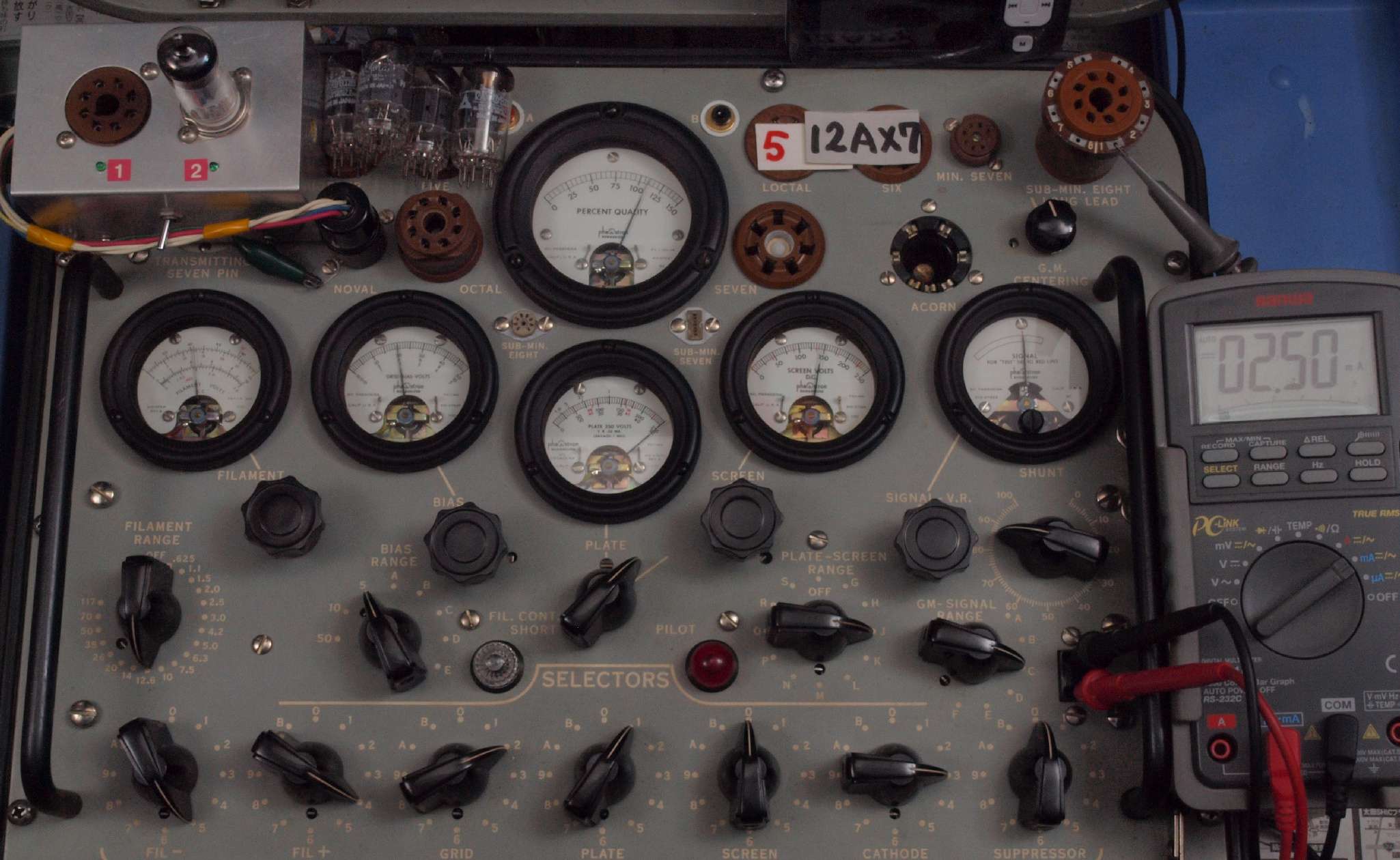

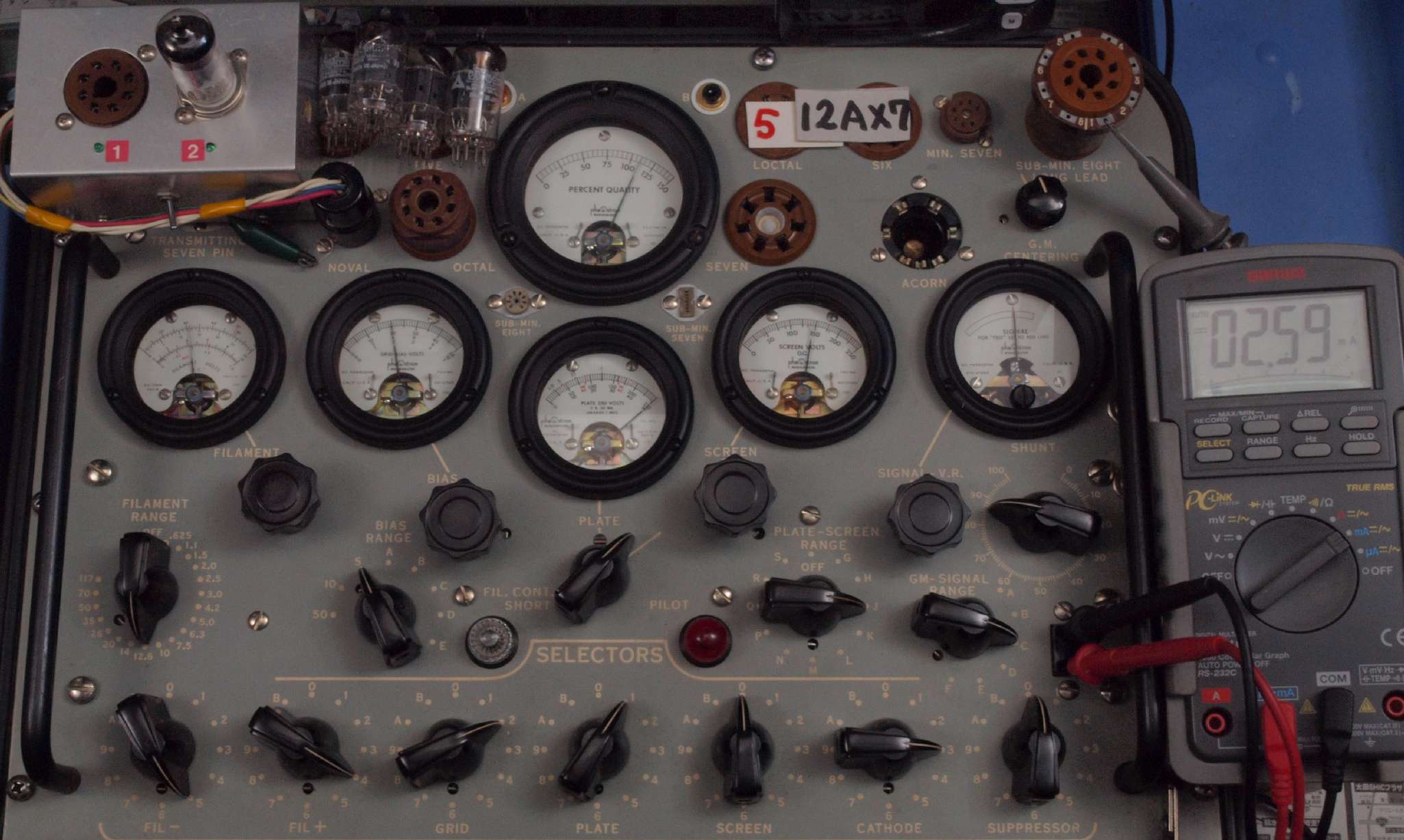

Ｕ５１．　付属５本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５０ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ５２．　付属５本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．５９ｍＡ。

Ｕ６１．　付属６本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．３８ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

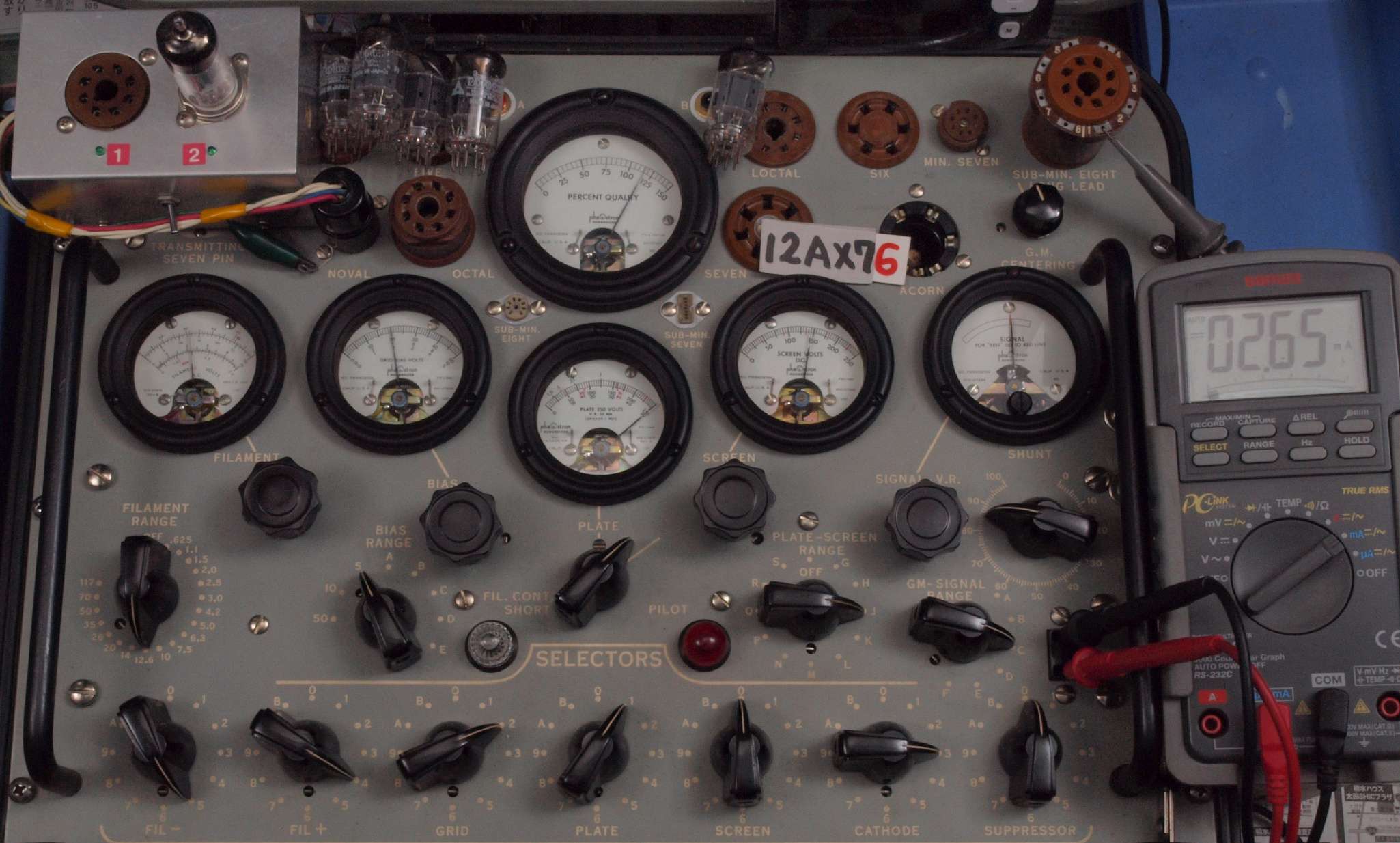

Ｕ６２．　付属６本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．６５ｍＡ。

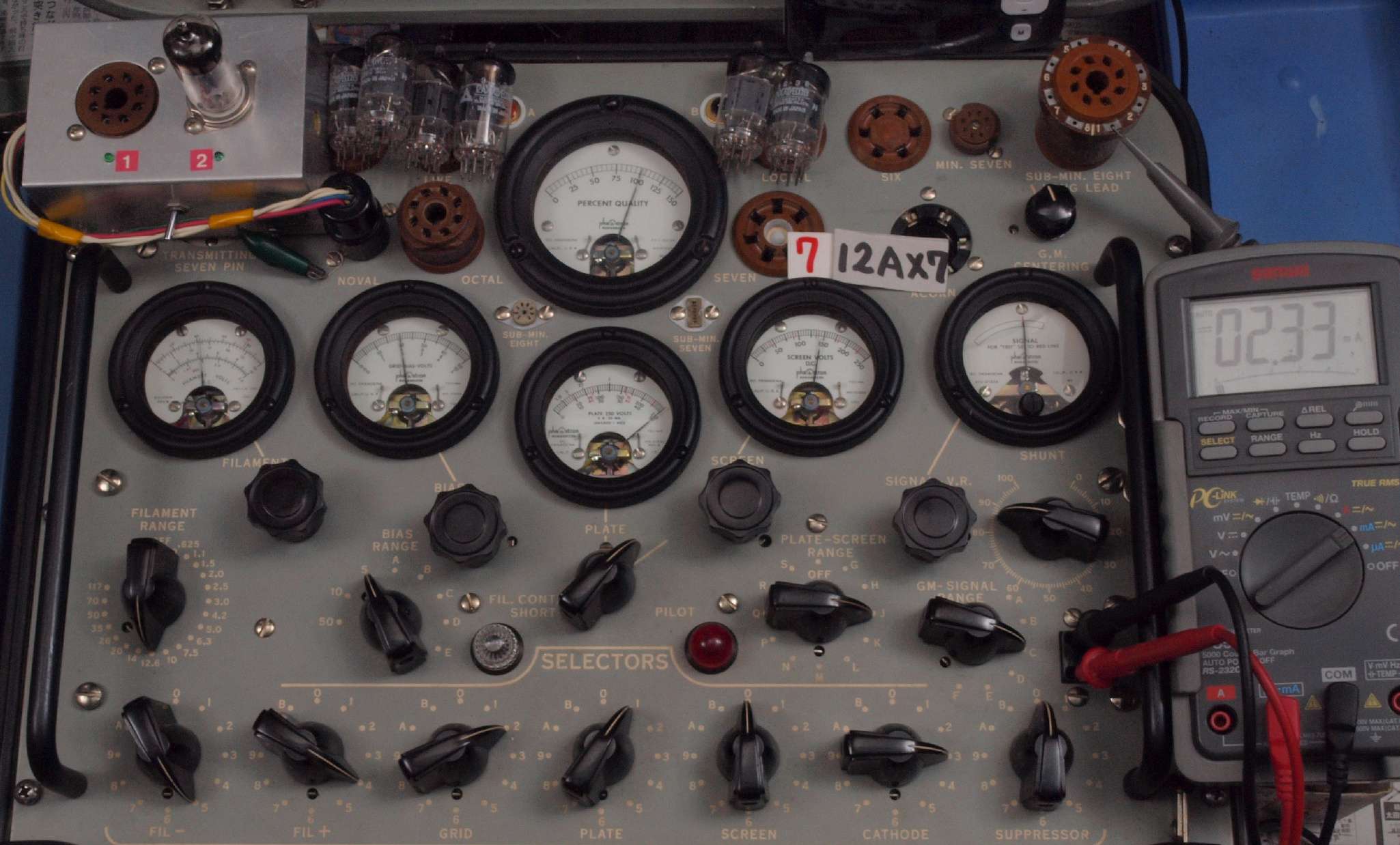

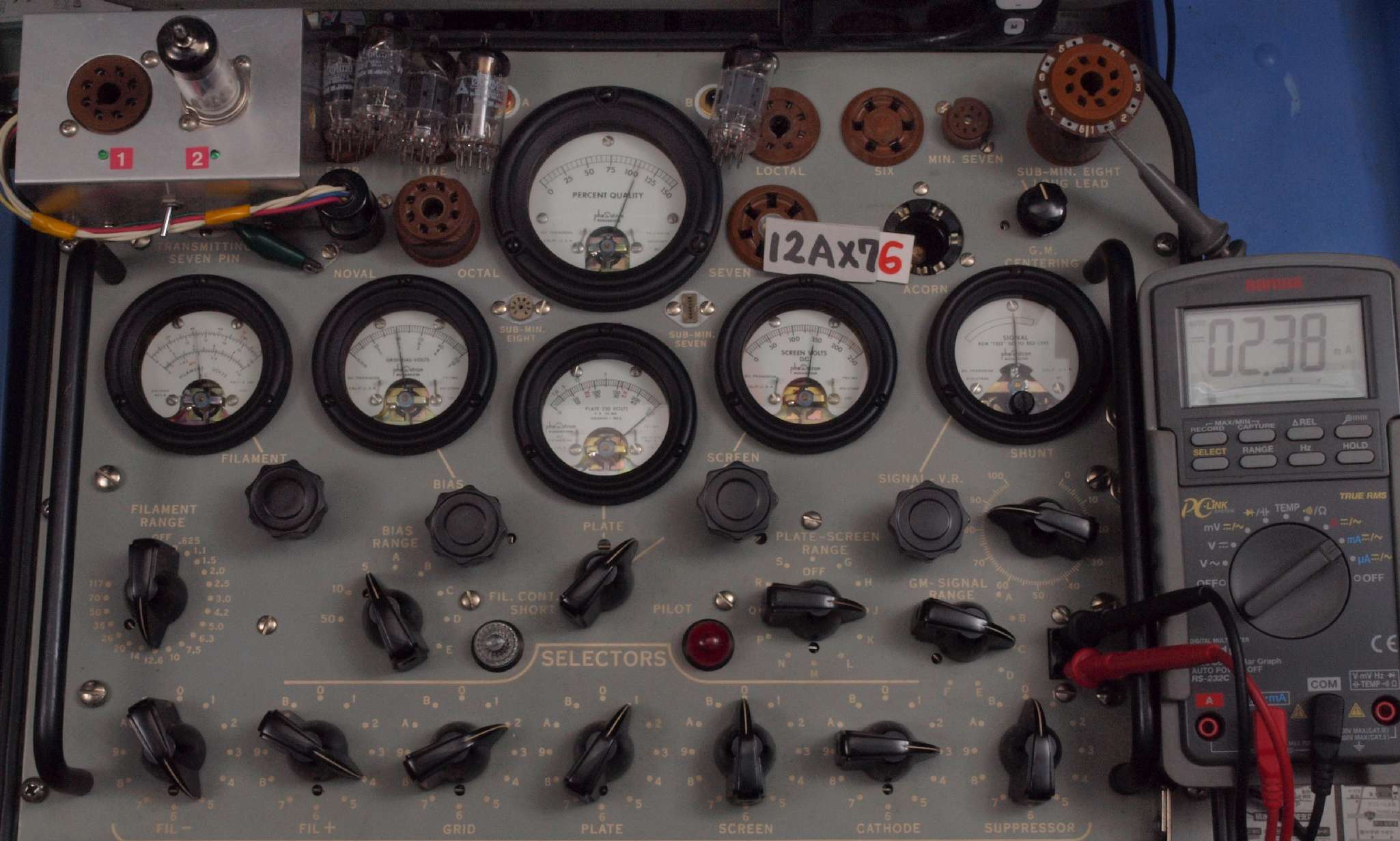

Ｕ７１．　付属７本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．３３ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

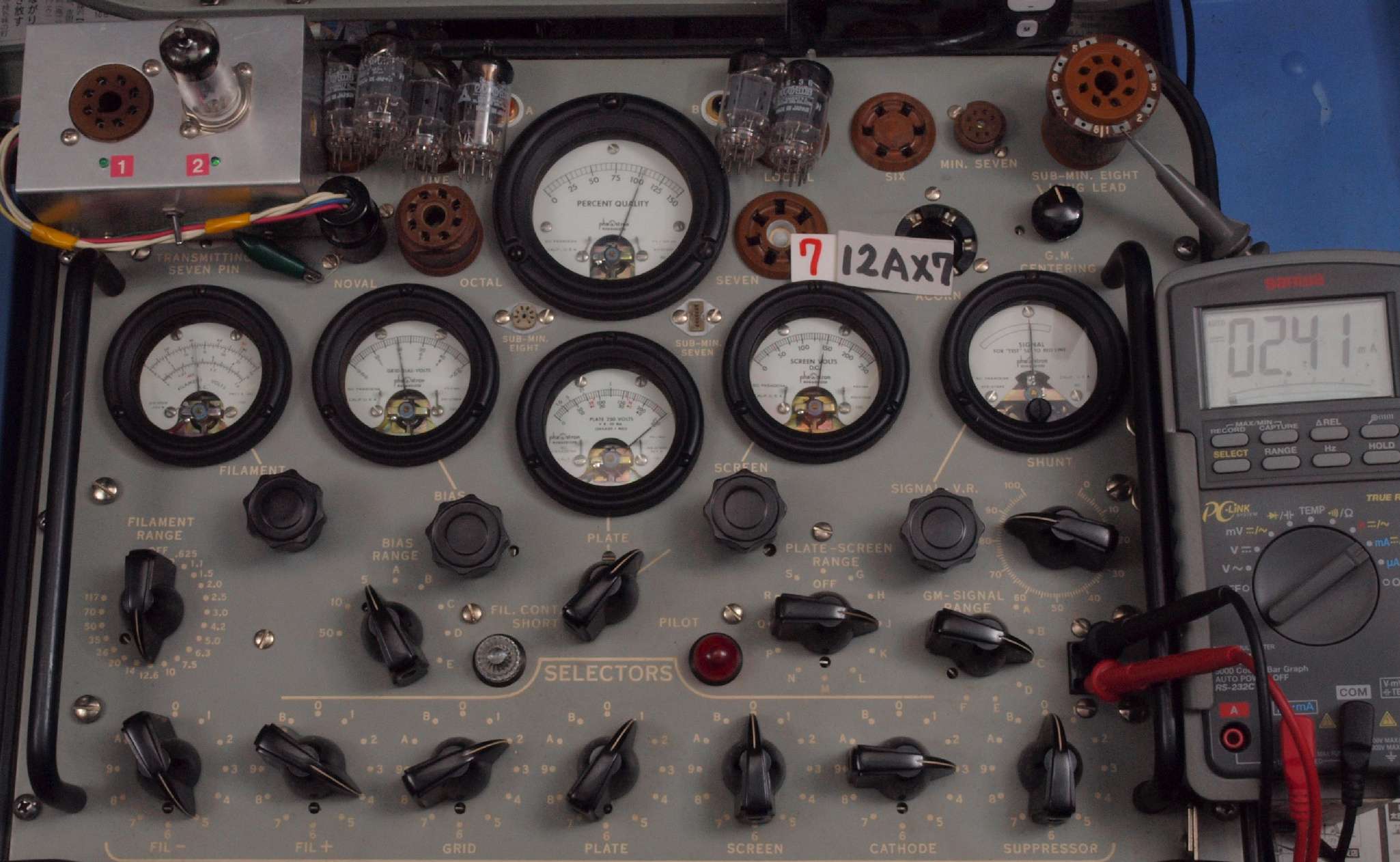

Ｕ７２．　付属７本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４１ｍＡ。

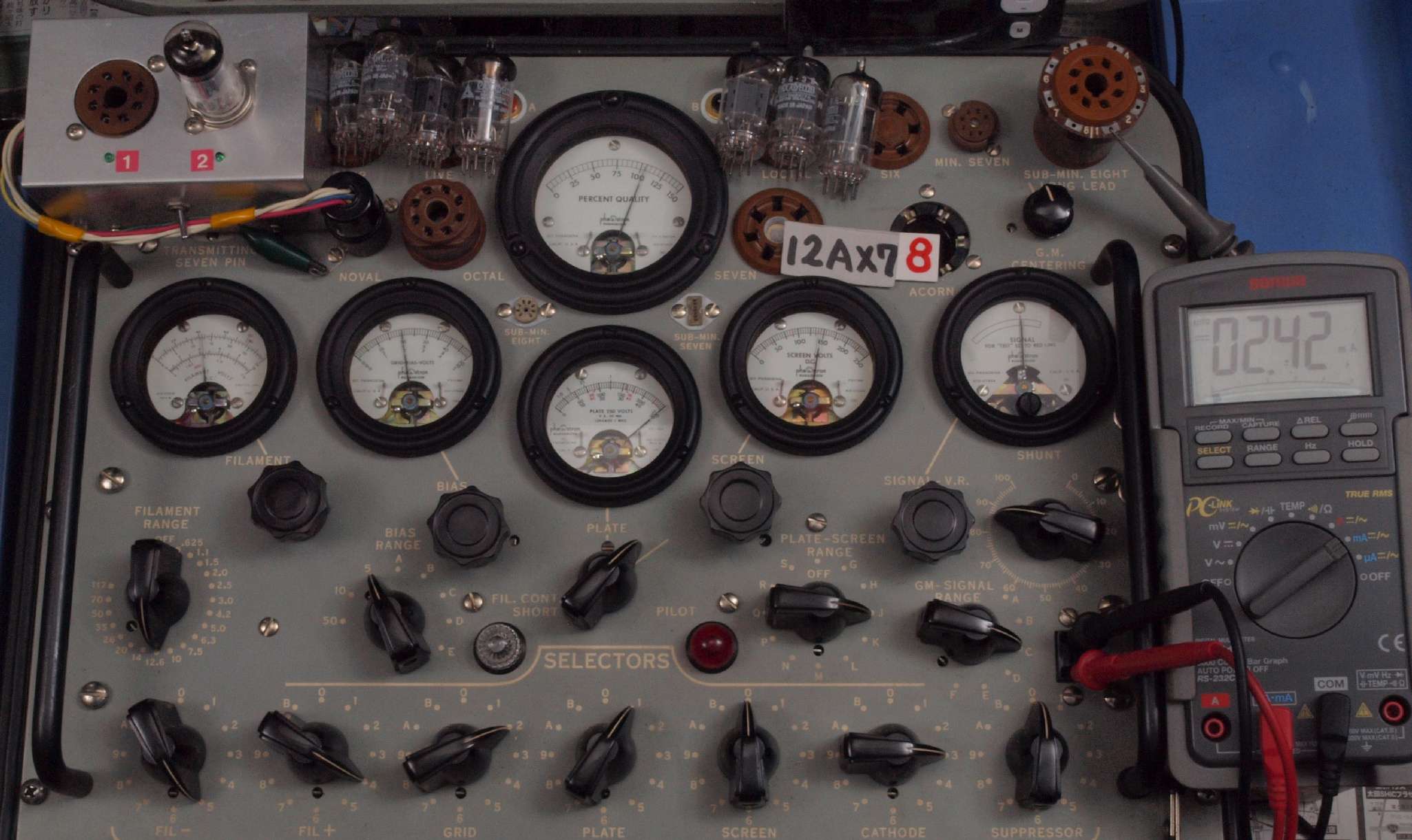

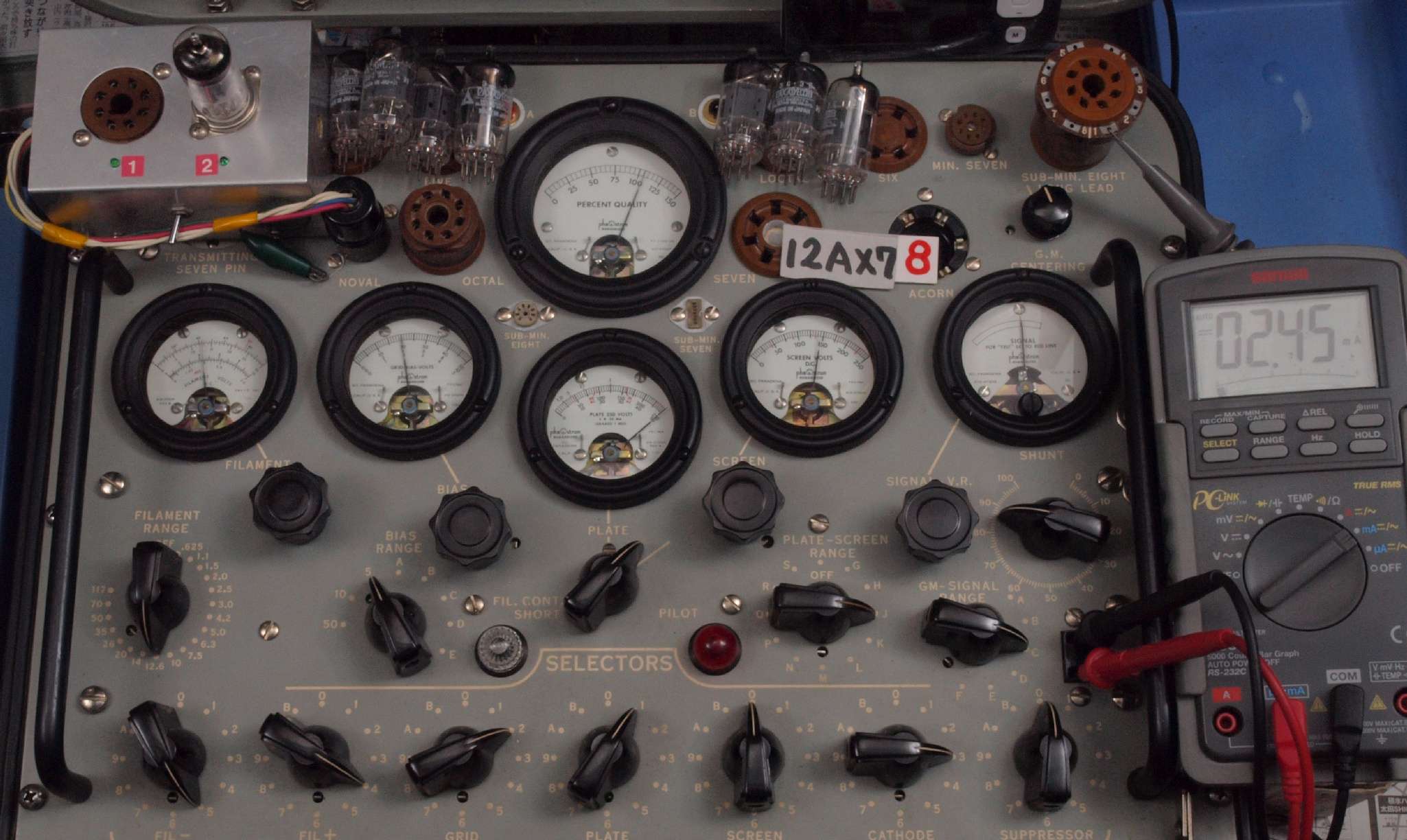

Ｕ８１．　付属８本目１２ＡＸ７ ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４５ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ８２．　付属８本目１２ＡＸ７ ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．４２ｍＡ。

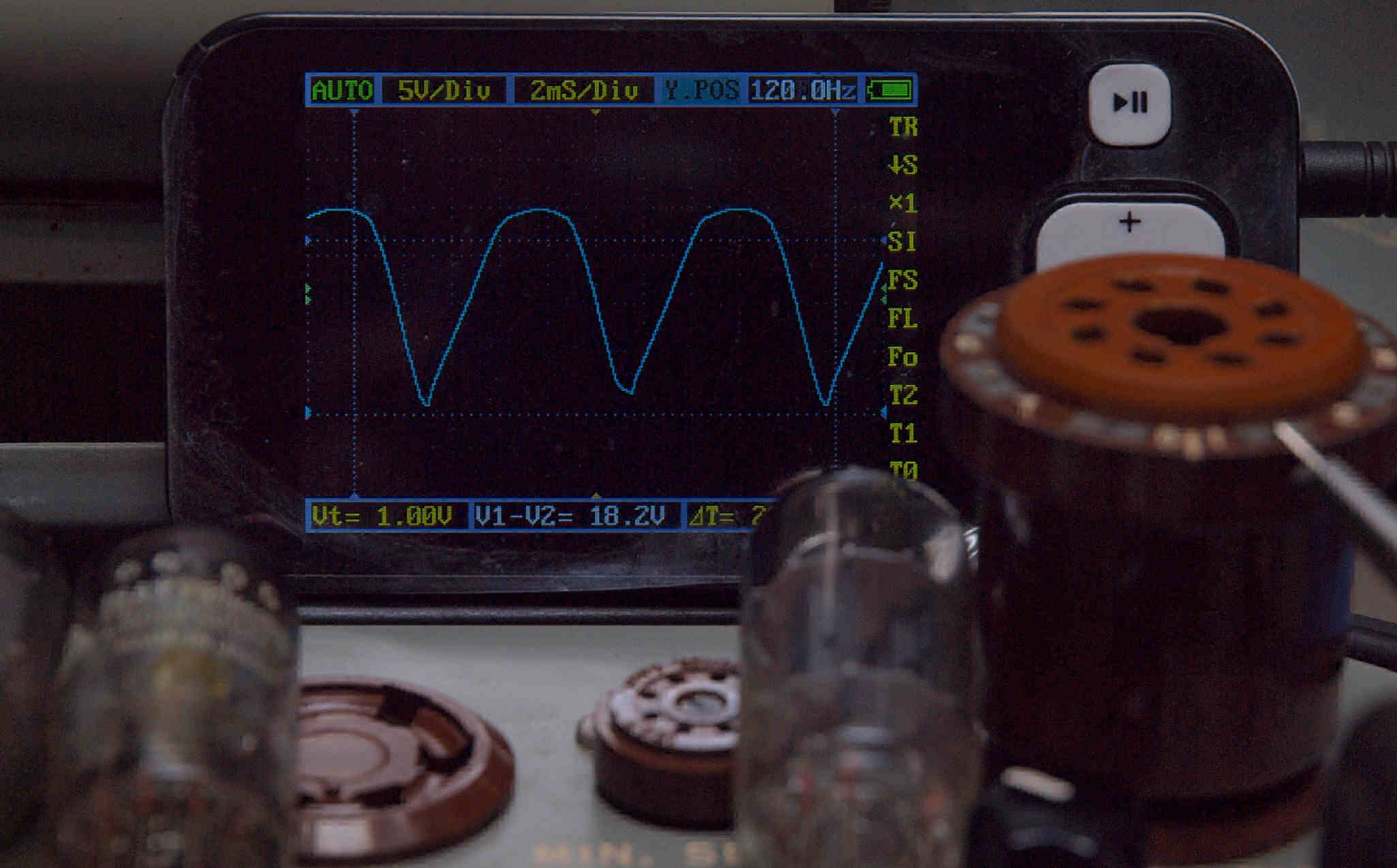

プレート波形を観測しながら測定する。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｓ．　Technics ３０Ａ　の仕様（マニアル・カタログより）

型式 管球式プリアンプ　EAA-2008→SU-2008→SU-30A→Technics 30A 入力感度/インピーダンス Phono1、2=1.2mV/47kΩ Tuner1、2=70mV/150kΩ AUX1=0〜70mV調整可能/70kΩ AUX2=70mV/150kΩ Tape Head 9.5cm、19cm=1.6mV/470kΩ MIC=1.4mV/47kΩ 最大許容入力 （1kHz、歪率0.1％） Phono1、2=400mV Tuner1、2=50V AUX1、2=50V Tape Head 9.5cm、19cm=500mV MIC=400mV テープモニター（定格出力時） Rec out=70mV/500Ω Playback=70mV/150kΩ Rec/Play（DIN）=70mV/90kΩ、150kΩ 出力レベル/インピーダンス 15V/500Ω（最大出力） SN比（IHF、Aネットワーク） 　　　　　　　入力ショート／入力オープン Phono1、2=64dB以上／58dB以上 Tuner1、2=75dB以上／70dB以上 AUX1、2=75dB以上／70dB以上 Tape Head 9.5cm=63dB以上／50dB以上 Tape Head 19cm=63dB以上／51dB以上 MIC=63dB以上／55dB以上 全高調波歪率（1kHz） 0.1％以下 周波数特性 Phono1、2=RIAA標準カーブからの偏差±0.3dB以内 Tuner1、2=5Hz〜50kHz、±0.5dB AUX1、2=5Hz〜50kHz、±0.5dB Tape Head 9.5cm=NAB9.5cmカーブからの偏差±0.5dB（調整可能） Tape Head 19cm=NABカーブ19cmからの偏差±0.5dB MIC=10Hz〜50kHz、+0 -1dB 使用半導体 トランジスタ=2SB126=1個 真空管．　12AX7=8個、6X4=1個 ダイオード．　SW-1-01=4個 ＴＲ（トランジスター）．　2SB126=1個 電源 AC100V、50/60Hz 消費電力 35VA 外形寸法 幅420×高さ150×奥行250mm 重量 7.6kg 価格 \74,000（1968年3月発売）、 \79,500（1970年頃）
