| Ｓａｎｓｕｉ Ｃ−２３０１． ２台目修理記録 |
| 平成１７年８月２３日到着 平成１８年１月８日完了 |
|

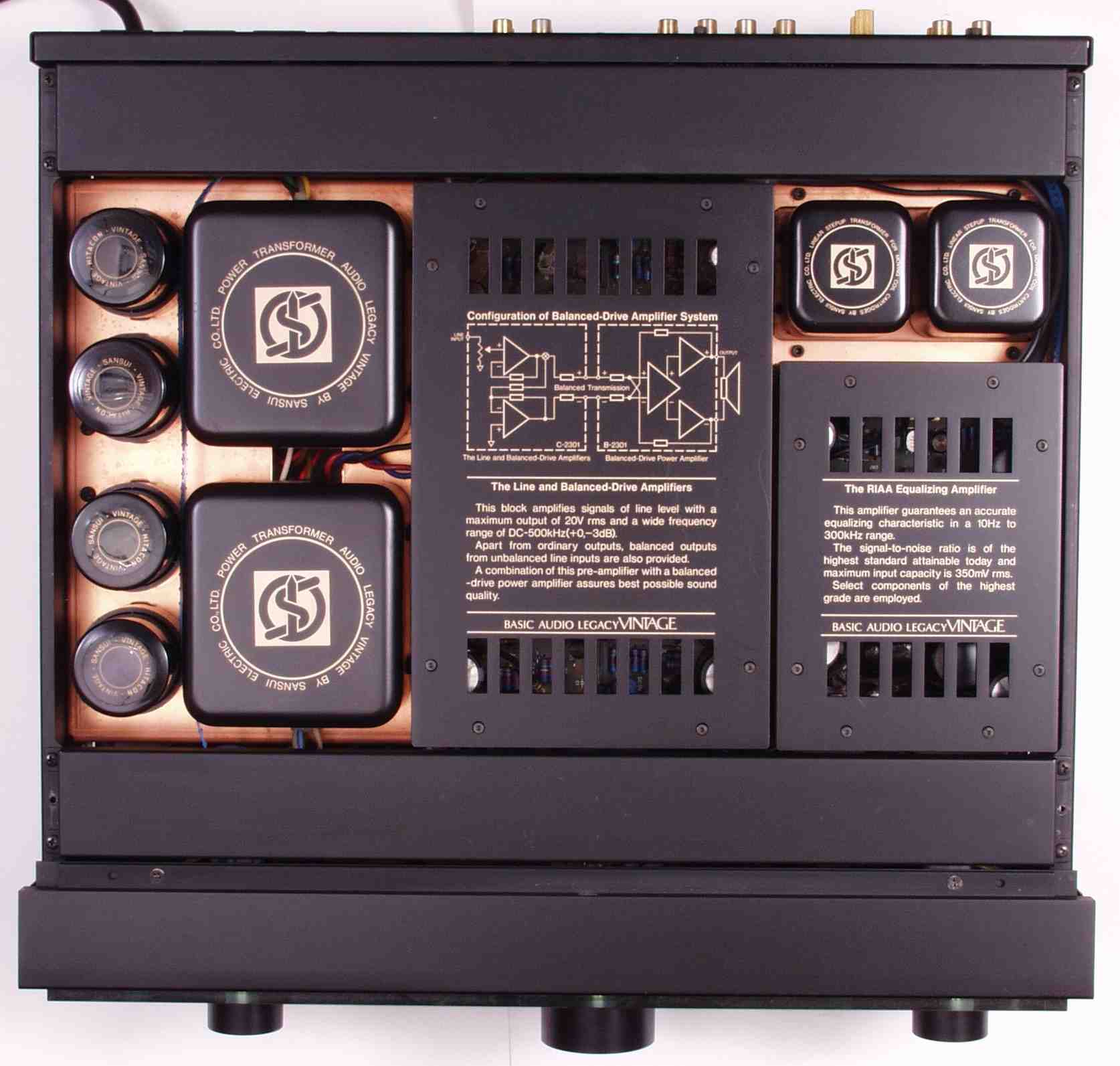

| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 上から見る |
 |
| Ａ−１Ｂ． 点検中 シールドを外し、上から見る |
 |
| Ａ−２Ａ． 点検中 下から見る |
 |
| Ａ−２Ｂ． 点検中 シールドを外し、下から見る |
 |

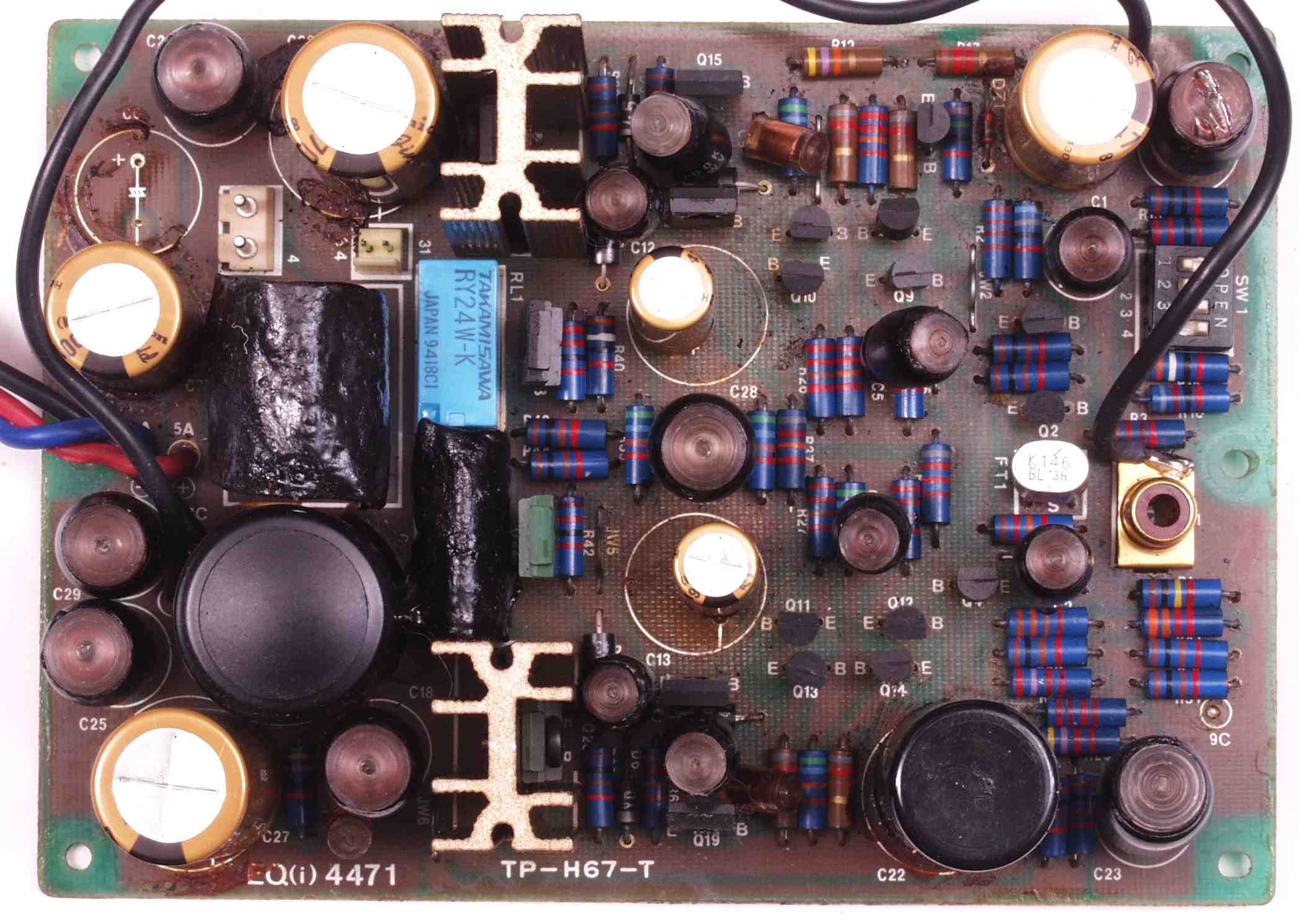

| Ａ−３Ａ． 点検中 Ｌ側ＥＱ−ＡＭＰ基板、シールドの蓋が接点復活材？で濡れている |
 |
| Ａ−３Ｂ． 点検中 Ｌ側ＥＱ−ＡＭＰ基板、膨らんだフイルム・コンデンサー |
 |
| Ａ−３Ｃ． 点検中 Ｒ側ＥＱ−ＡＭＰ基板、こちらのフイルム・コンデンサーと比較すると良く解る |
 |

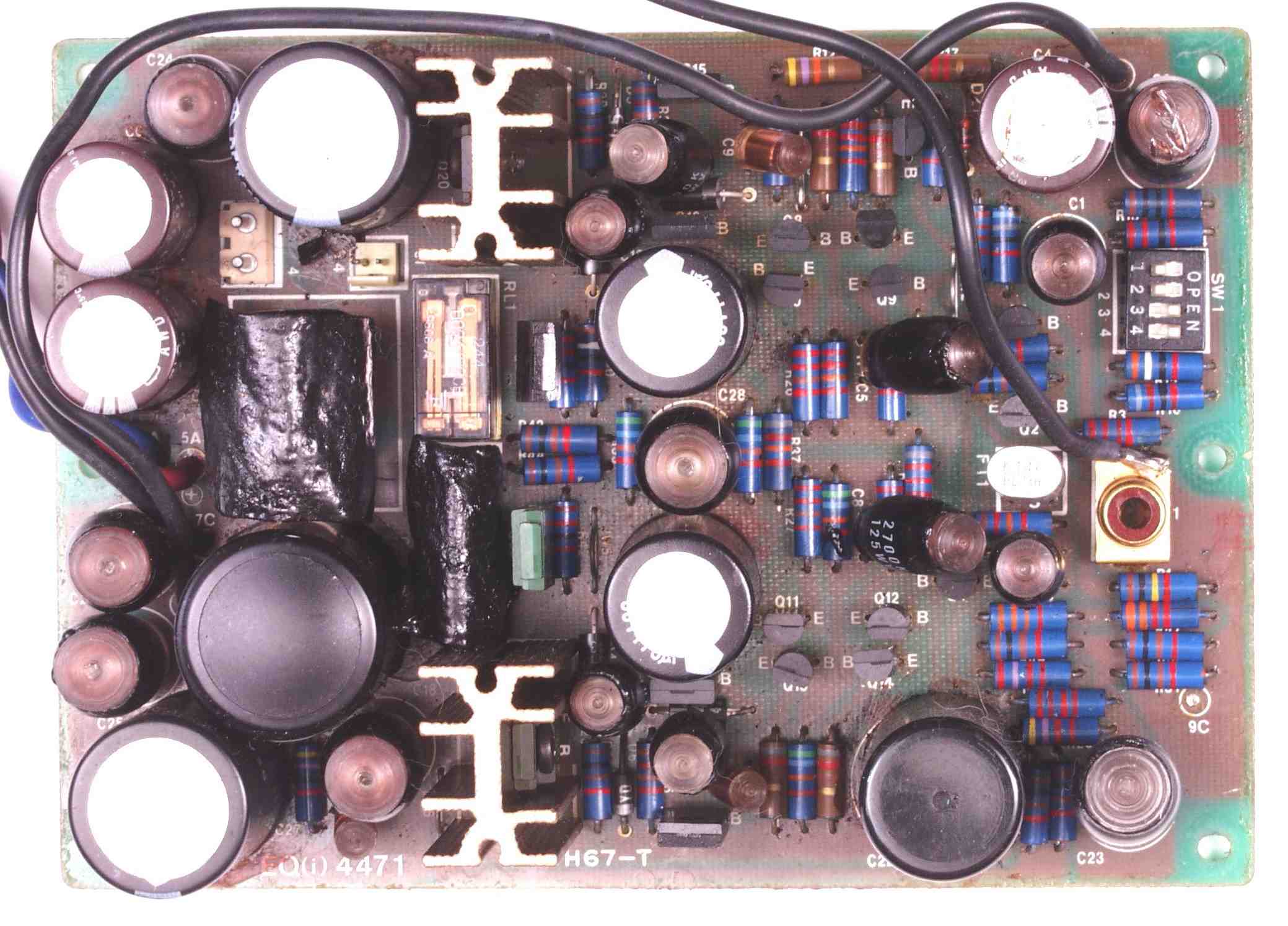

| Ａ−３Ｄ． 点検中 Ｌ側ＥＱ−ＡＭＰ基板、何か吹き付けて有る |
 |
| Ａ−３Ｅ． 点検中 Ｒ側ＥＱ−ＡＭＰ基板、何か吹き付けて有る |
 |

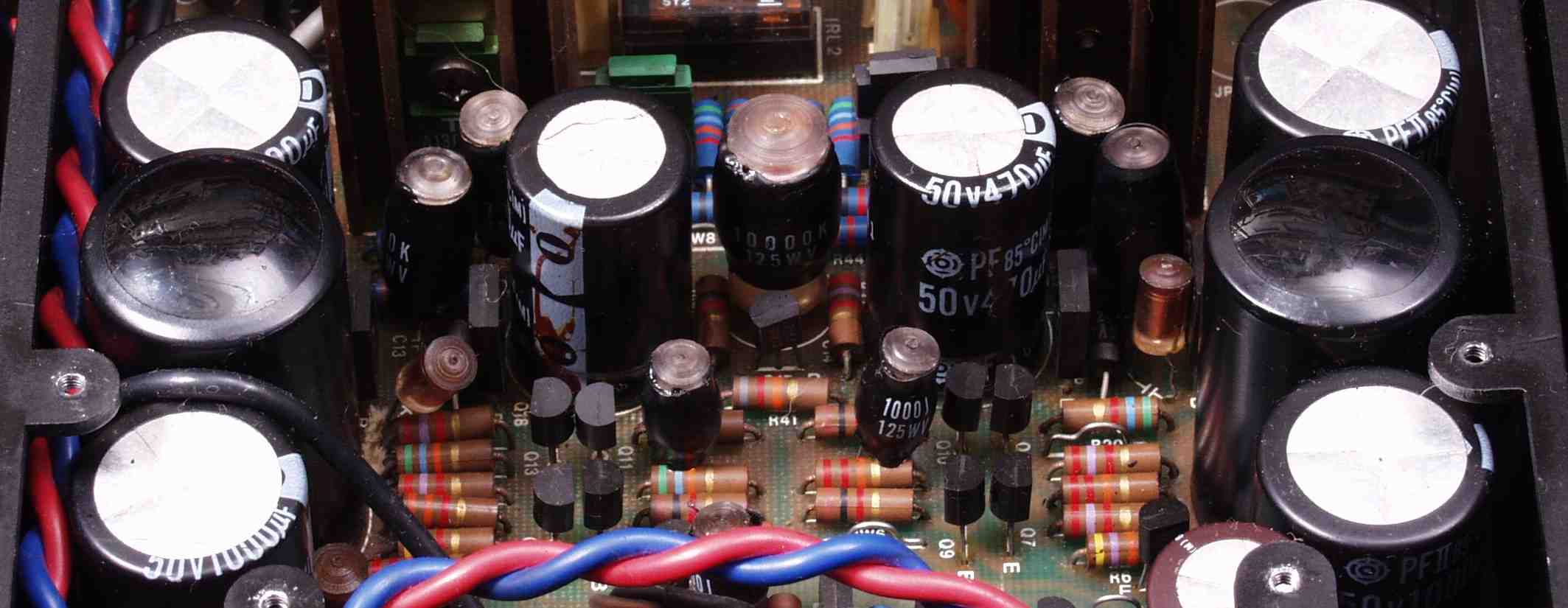

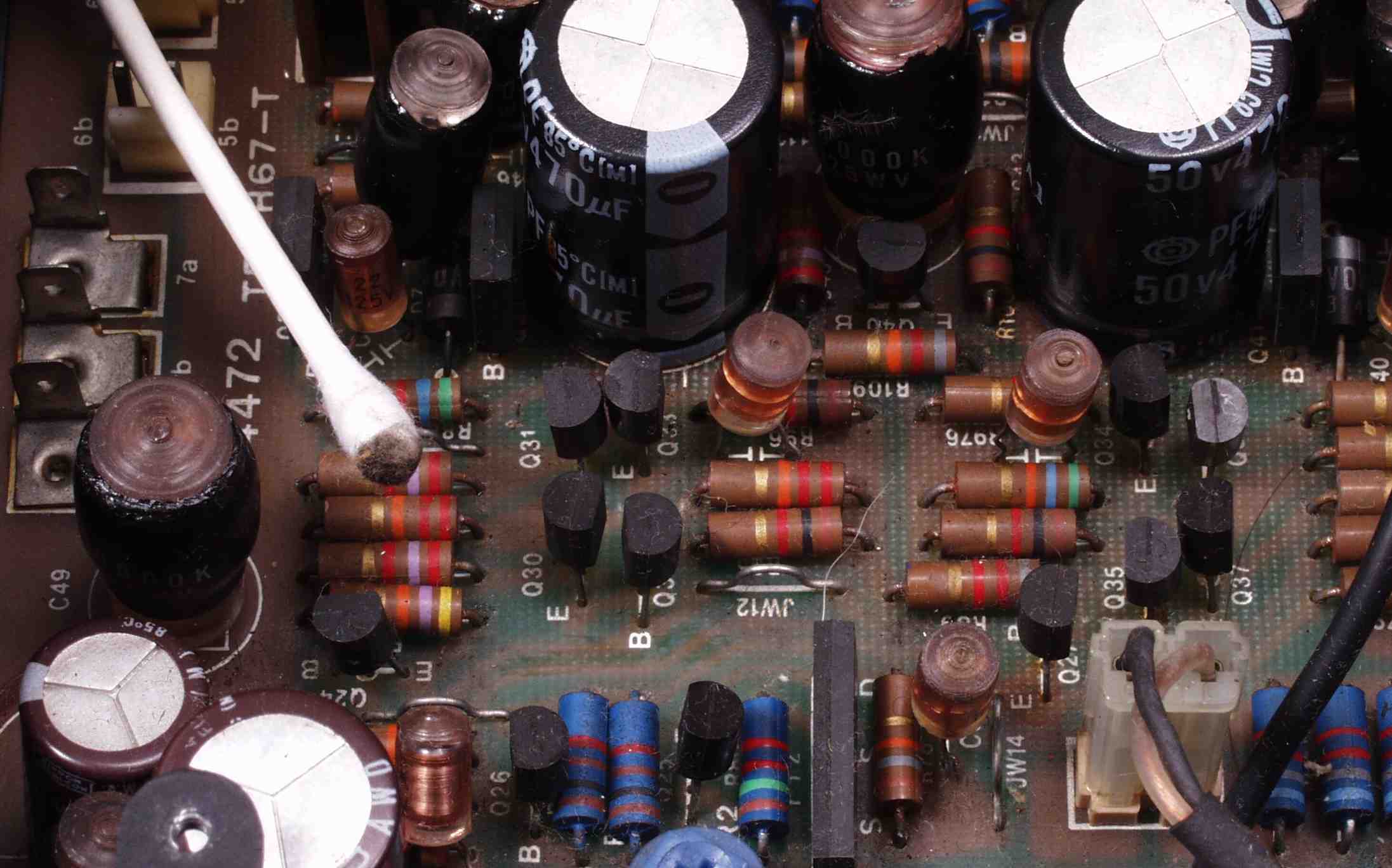

| Ａ−４Ａ． 点検中 Ｌ側ＡＭＰ基板、膨らんだフイルム・コンデンサー |
 |
| Ａ−４Ｂ． 点検中 Ｒ側ＡＭＰ基板、こちらは片方のみ |
 |

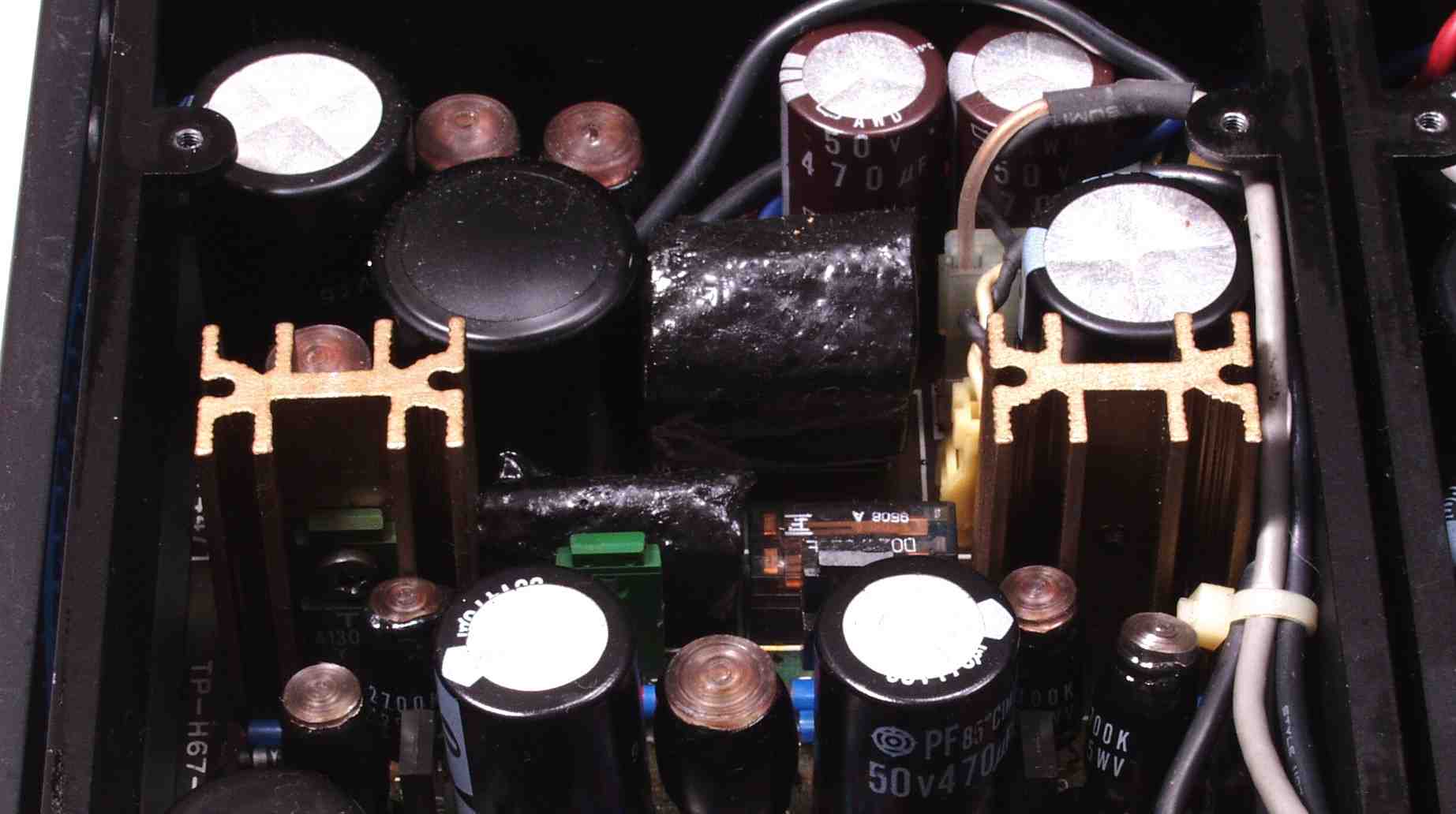

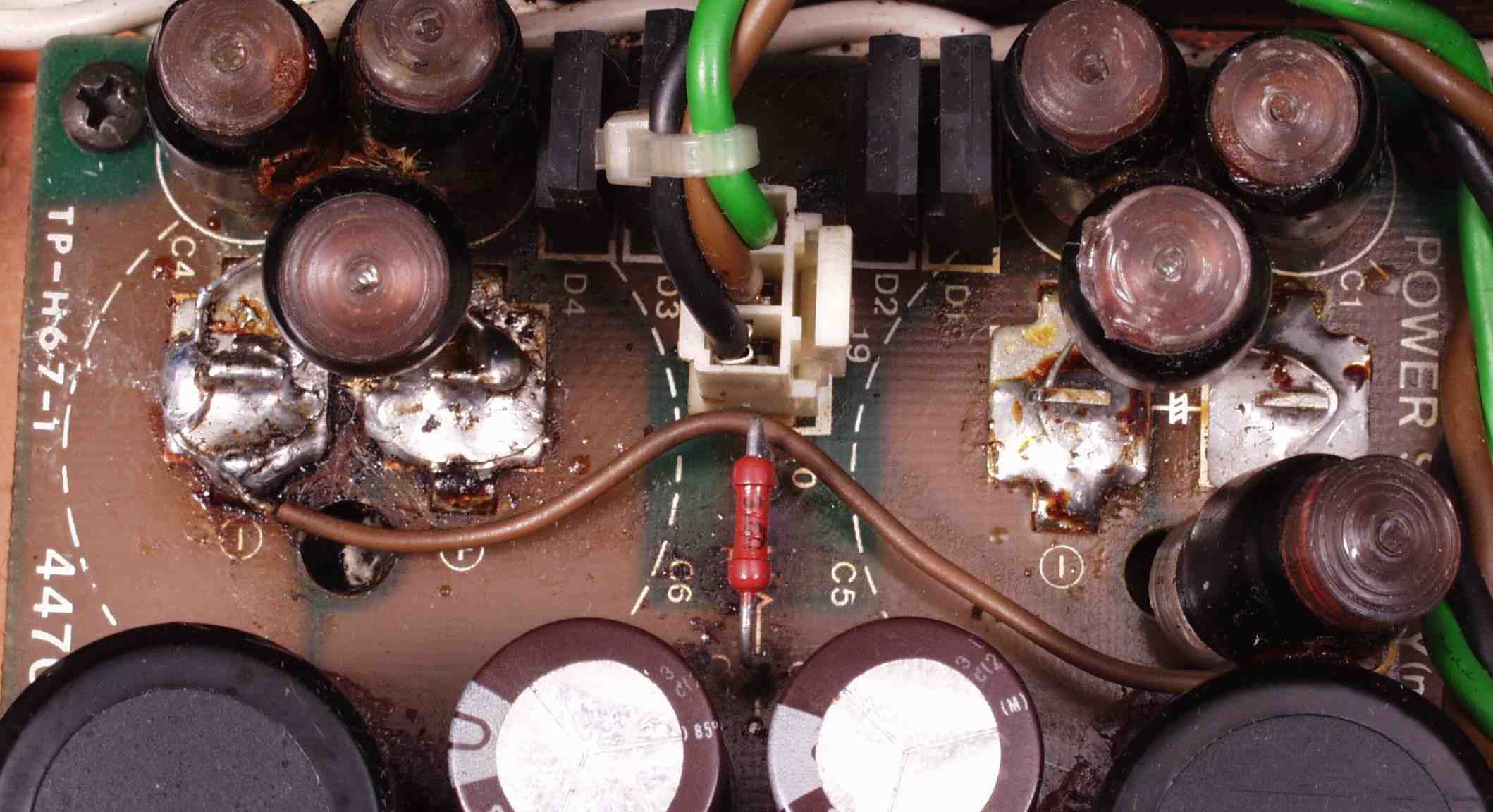

| Ａ−５Ａ． 点検中 Ｌ側電源基板、修理履歴あり、リケノームが普通の抵抗に交換されている |
 |
| Ａ−５Ｂ． 点検中 Ｒ側電源基板、修理履歴あり |
 |

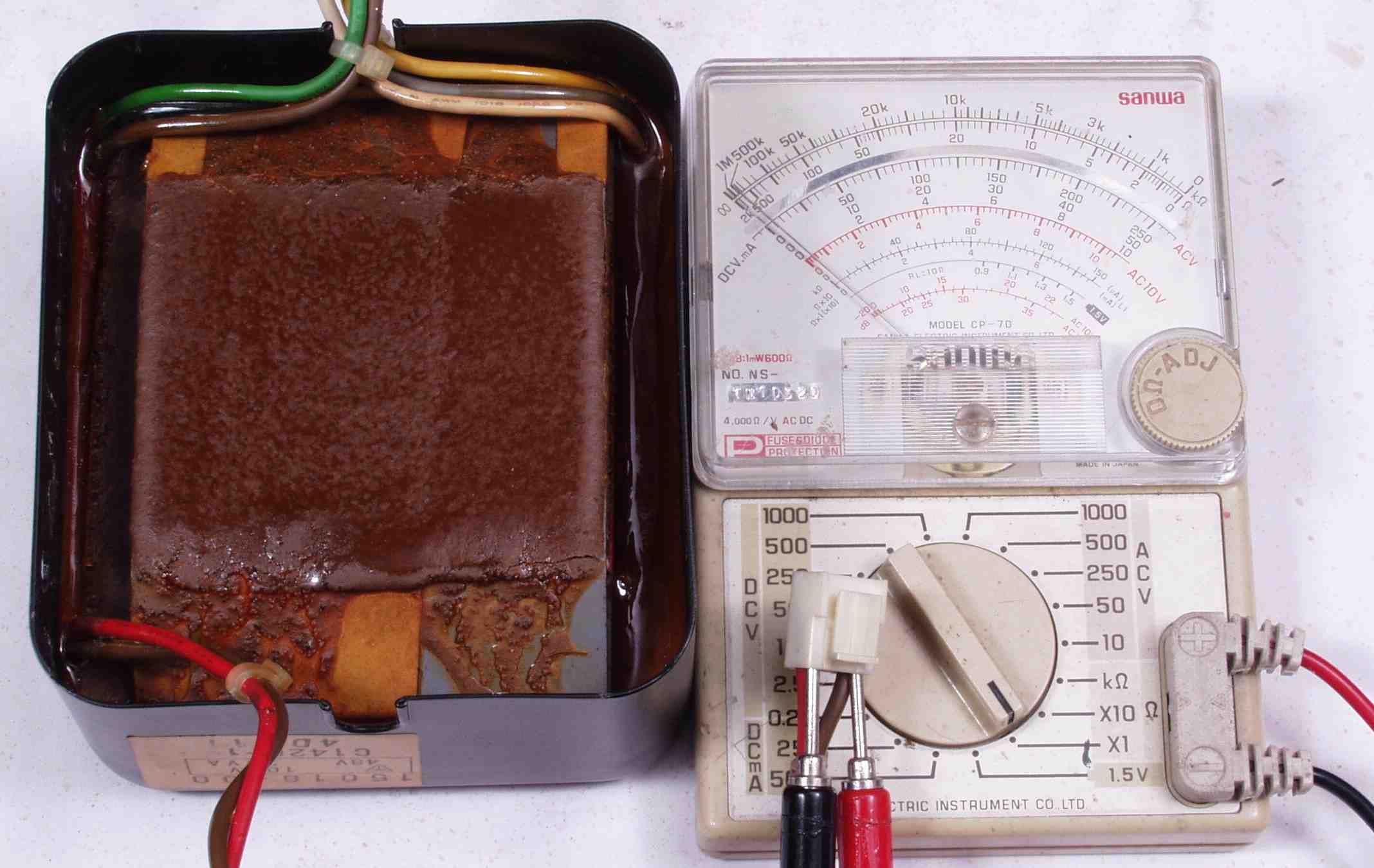

| Ａ−６Ａ． 点検中 焼き切れた電源トランス、充填材の変色を見るとうなずける ＜＜こちらと比較＞＞ |
 |

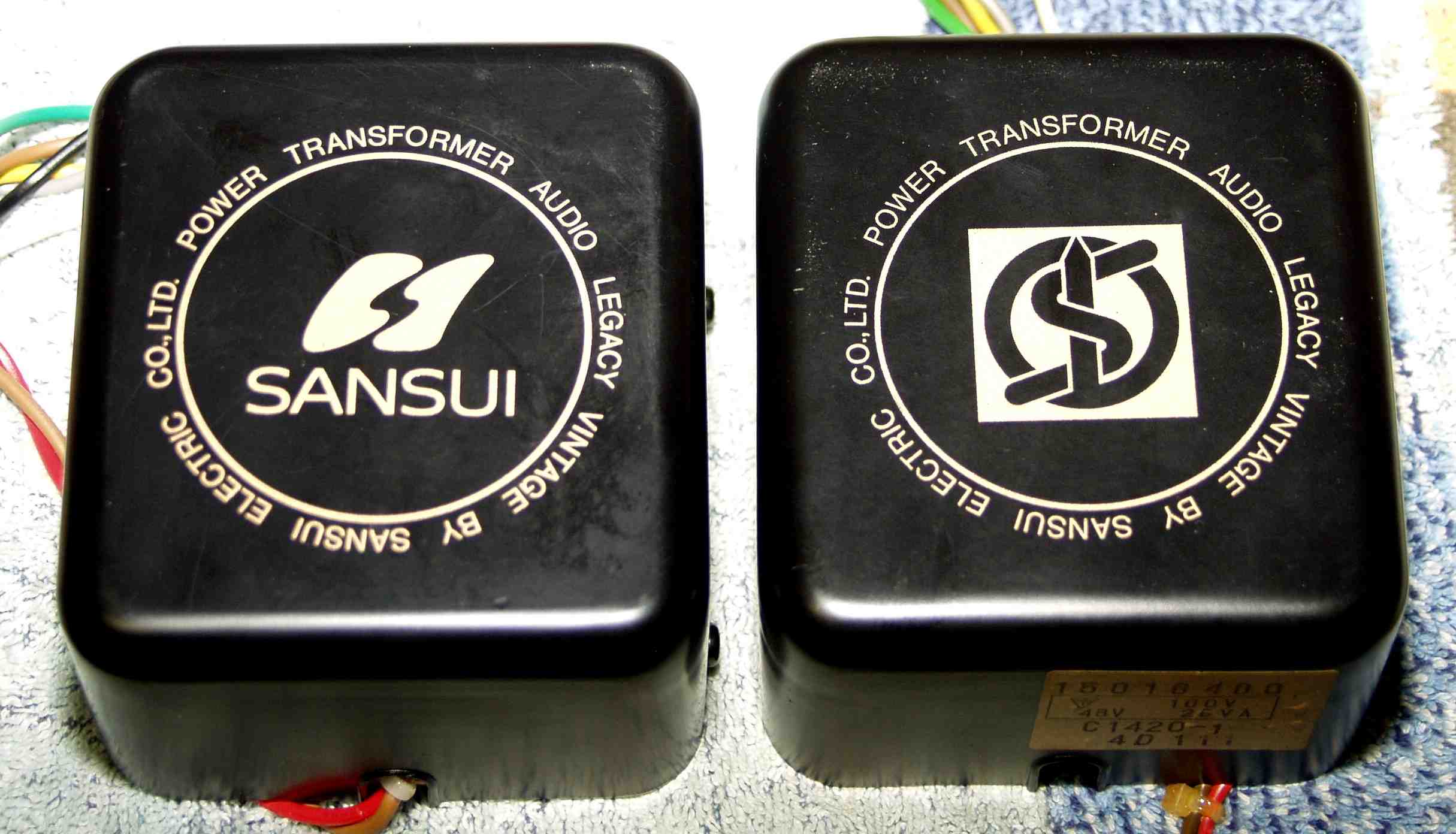

| Ａ−６Ｂ． 点検中 トランスの比較 左＝交換する新しい物 右＝焼けた物 |
 |

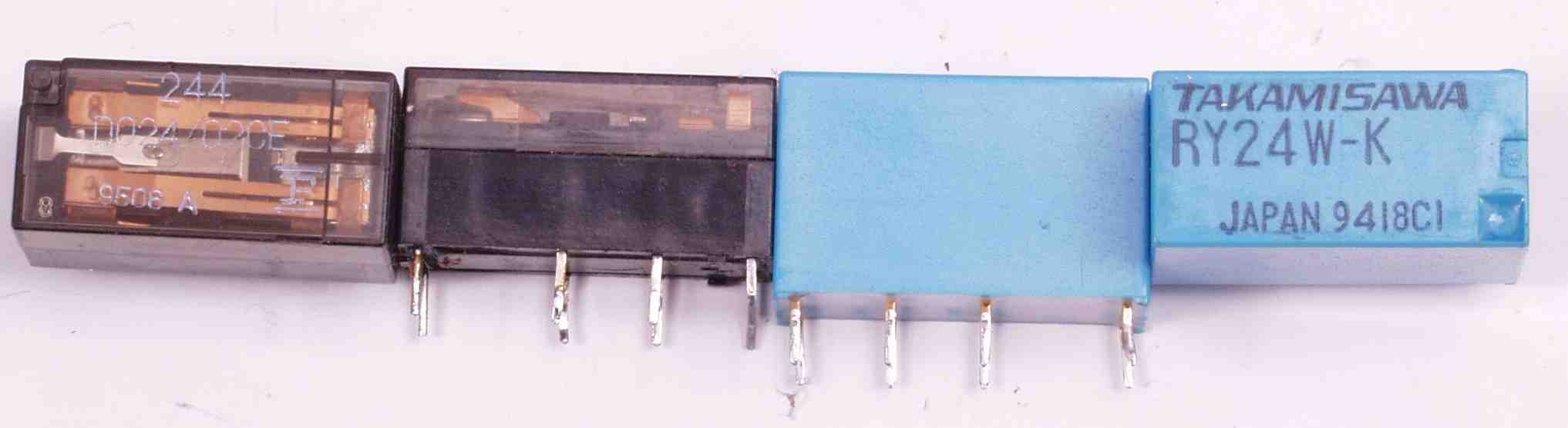

| Ａ−７． 点検中 使用するリレー比較 左＝付いていた開放型 右＝交換する新しい密閉型で接点の腐食が少ない |
 |

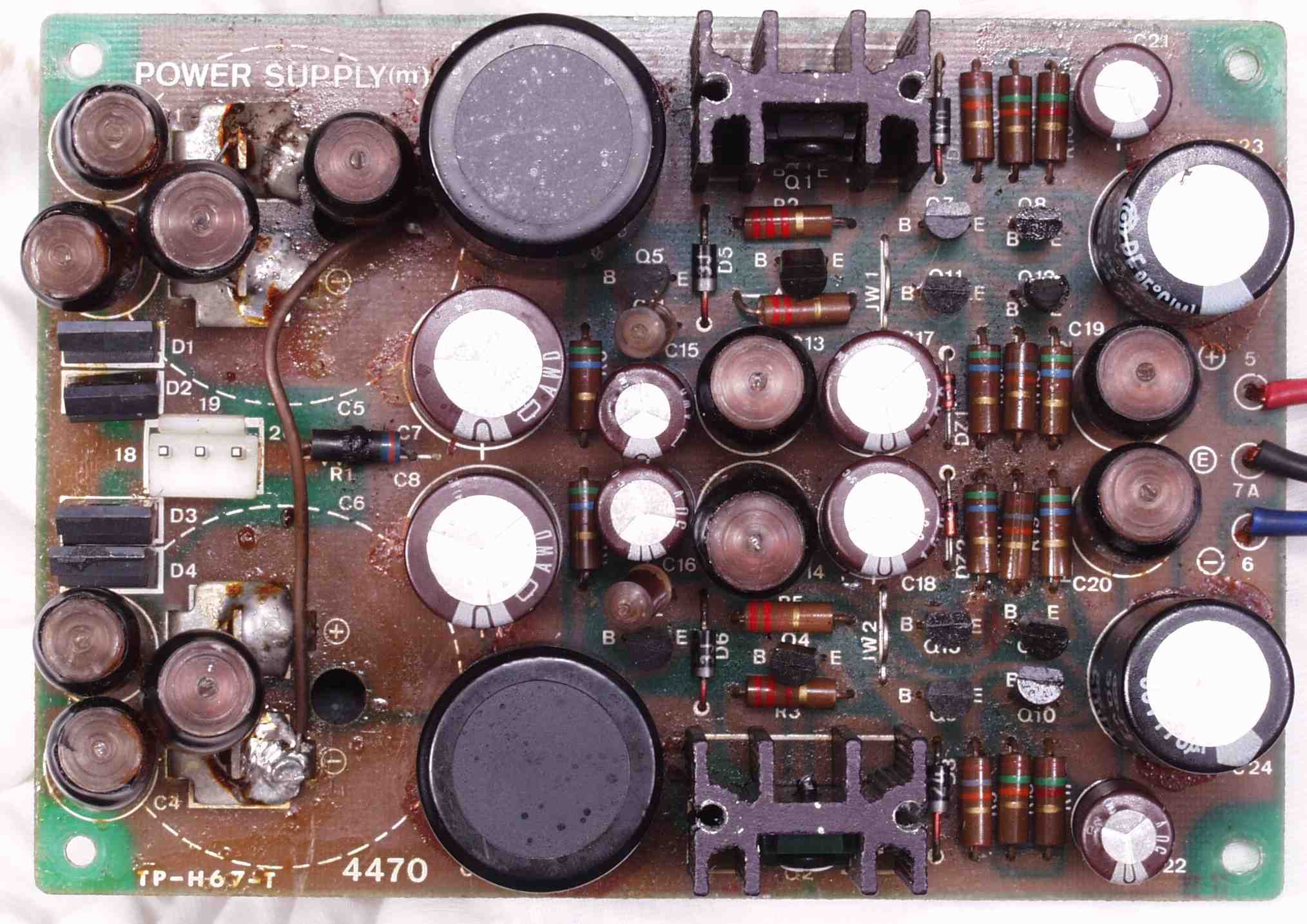

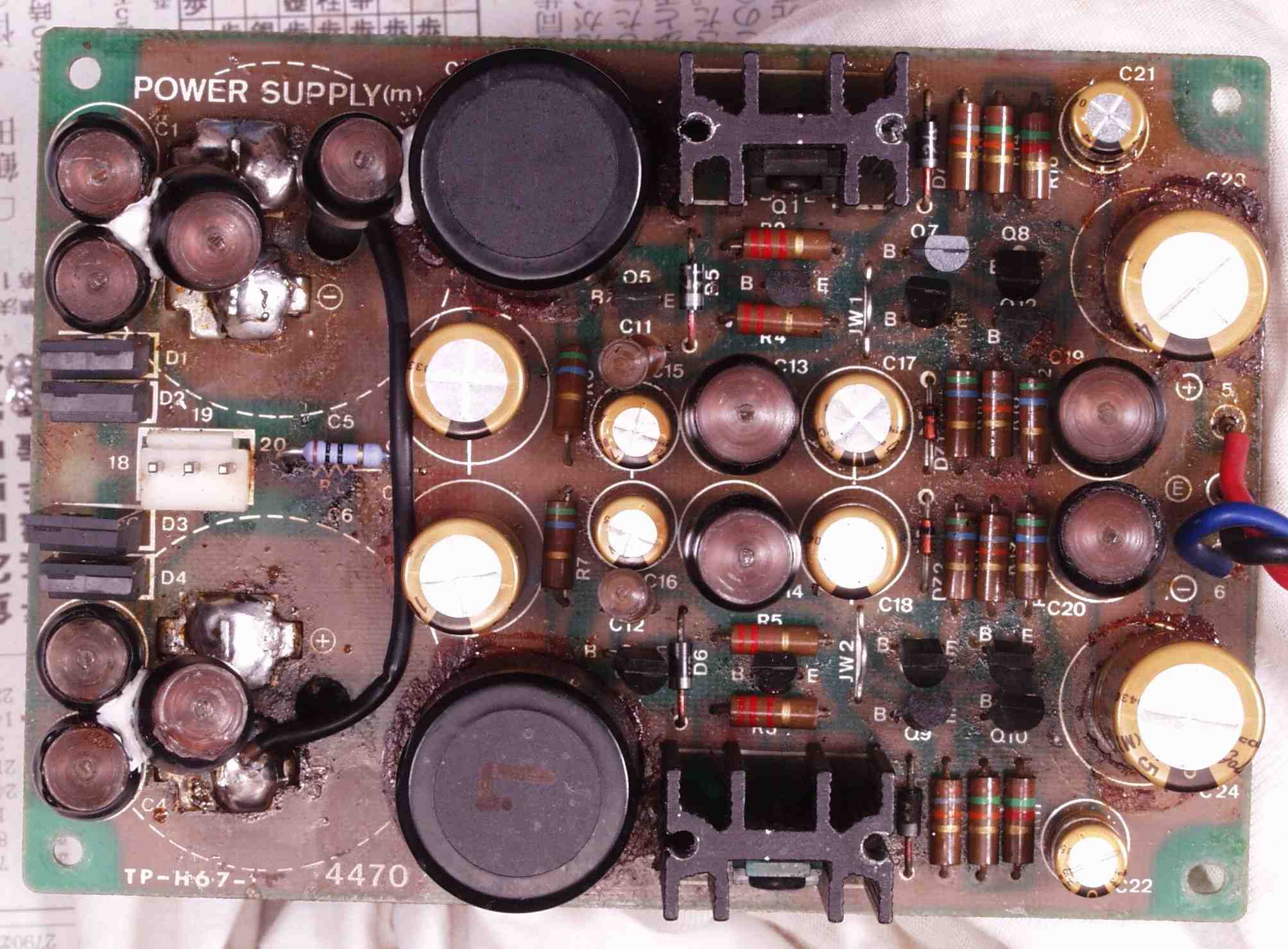

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ側電源基板 |
 |

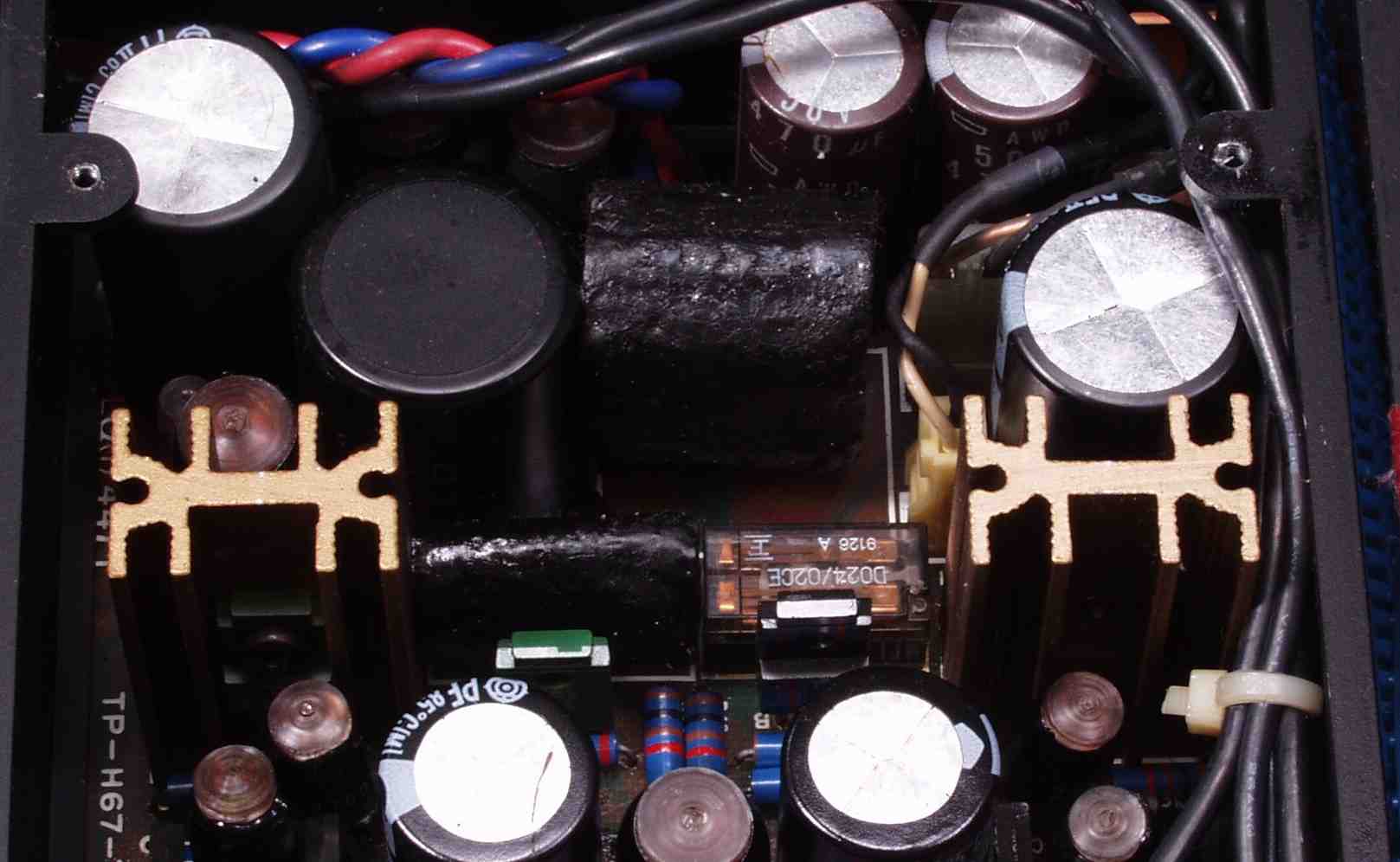

| Ｃ−１Ｂ． 修理後 Ｒ側電源基板 ＴＲ（トランジスター）２個、電解コンデンサー１０個、抵抗１個、フイルムコンデンサー１個交換 |
 |

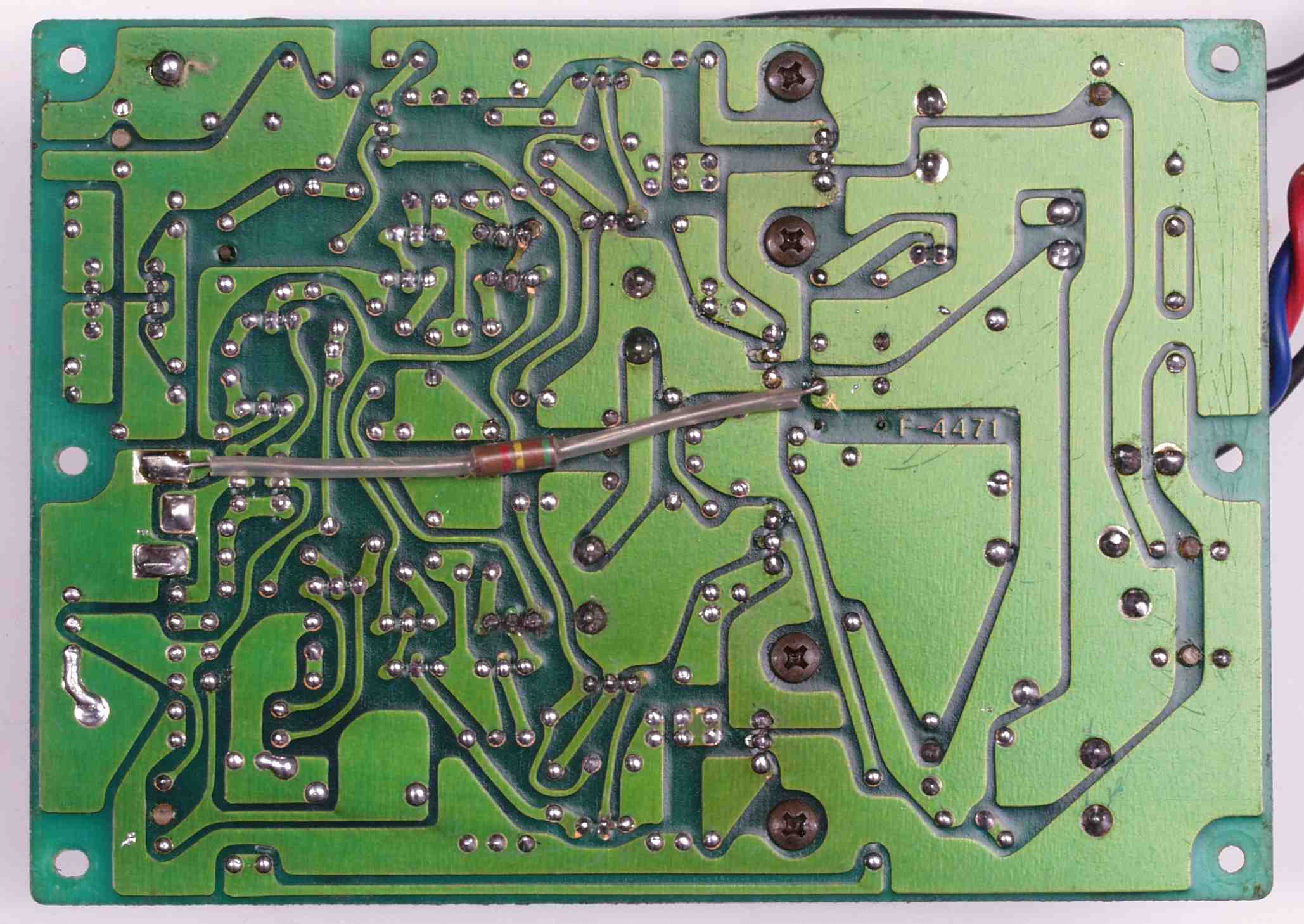

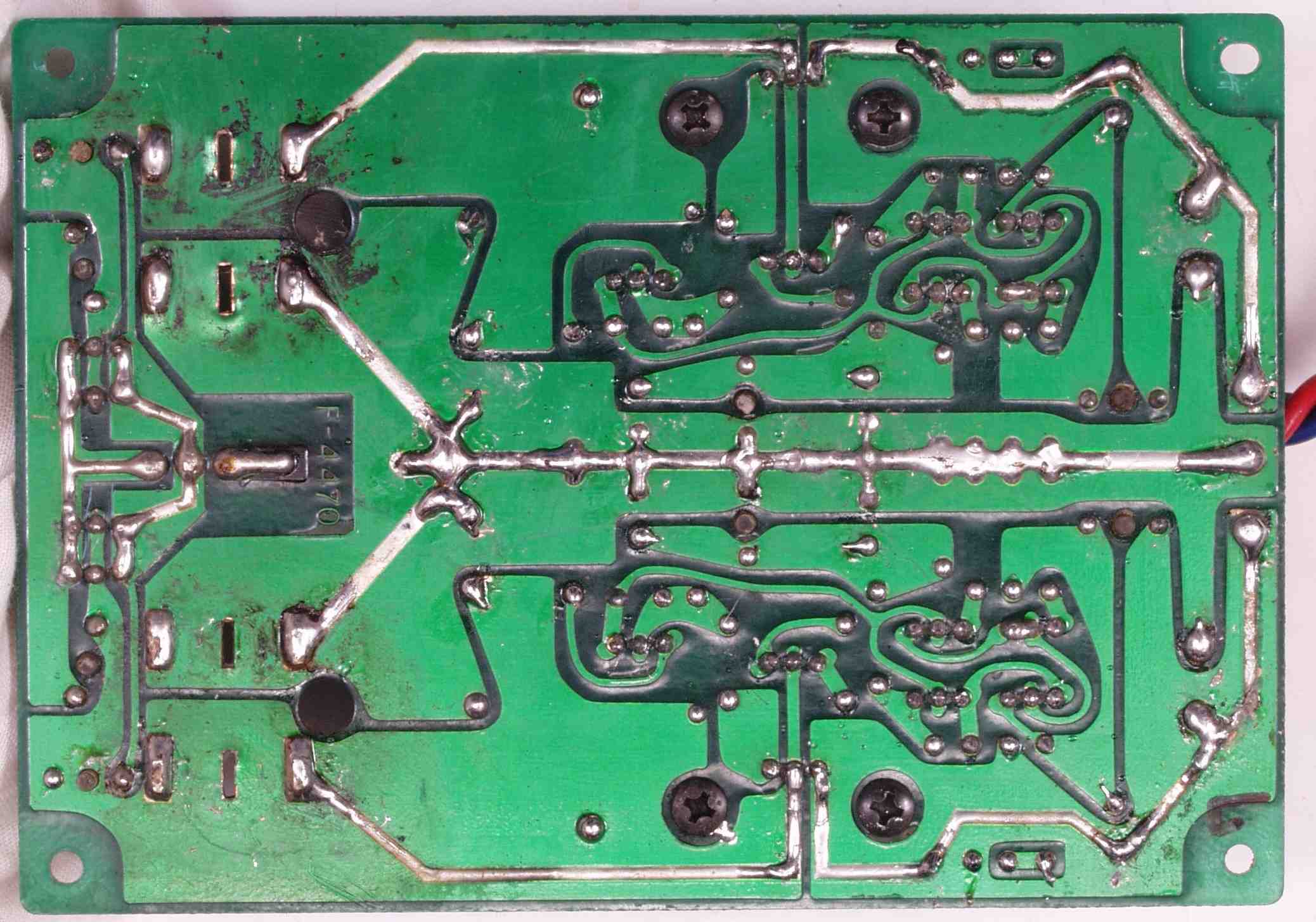

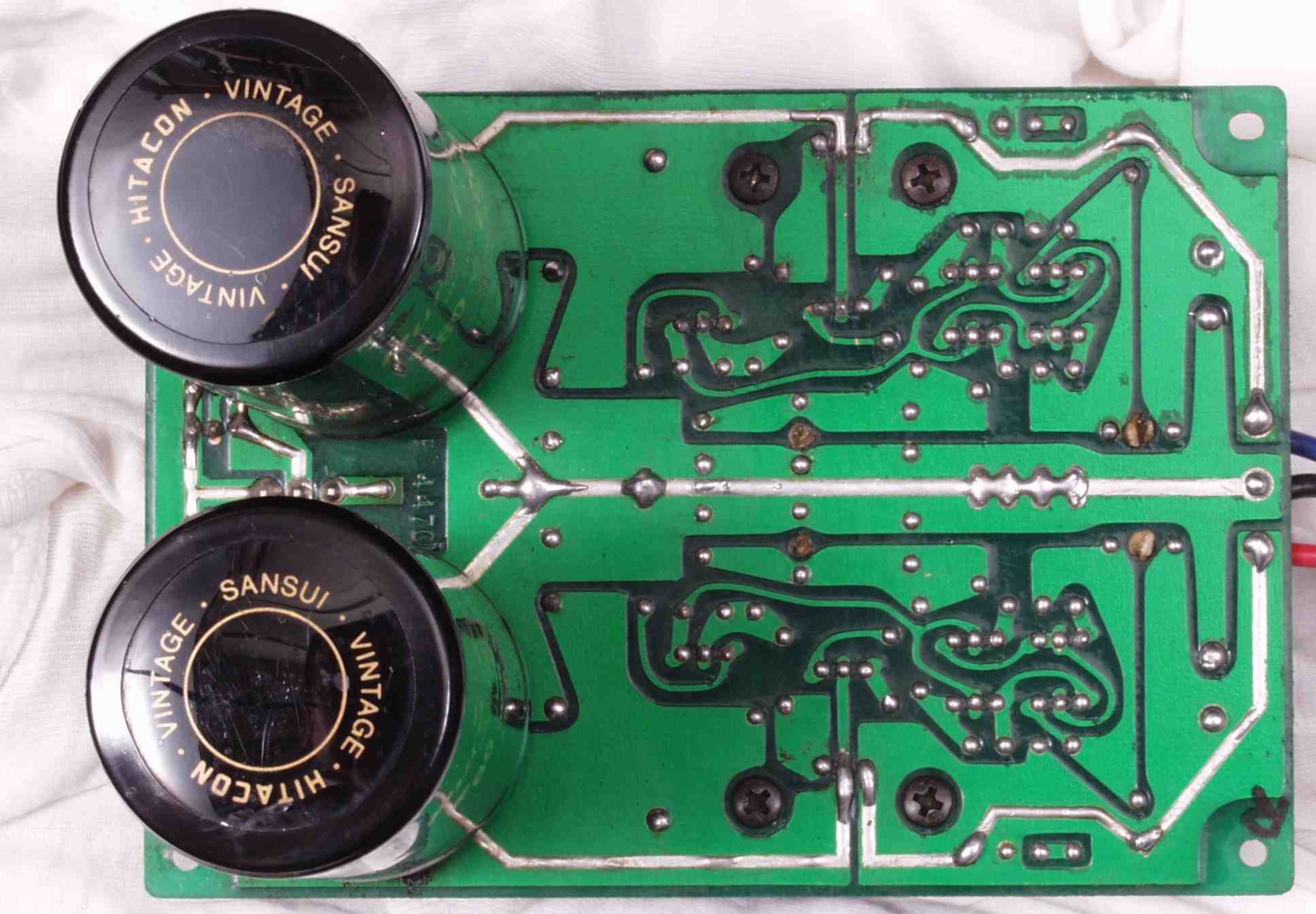

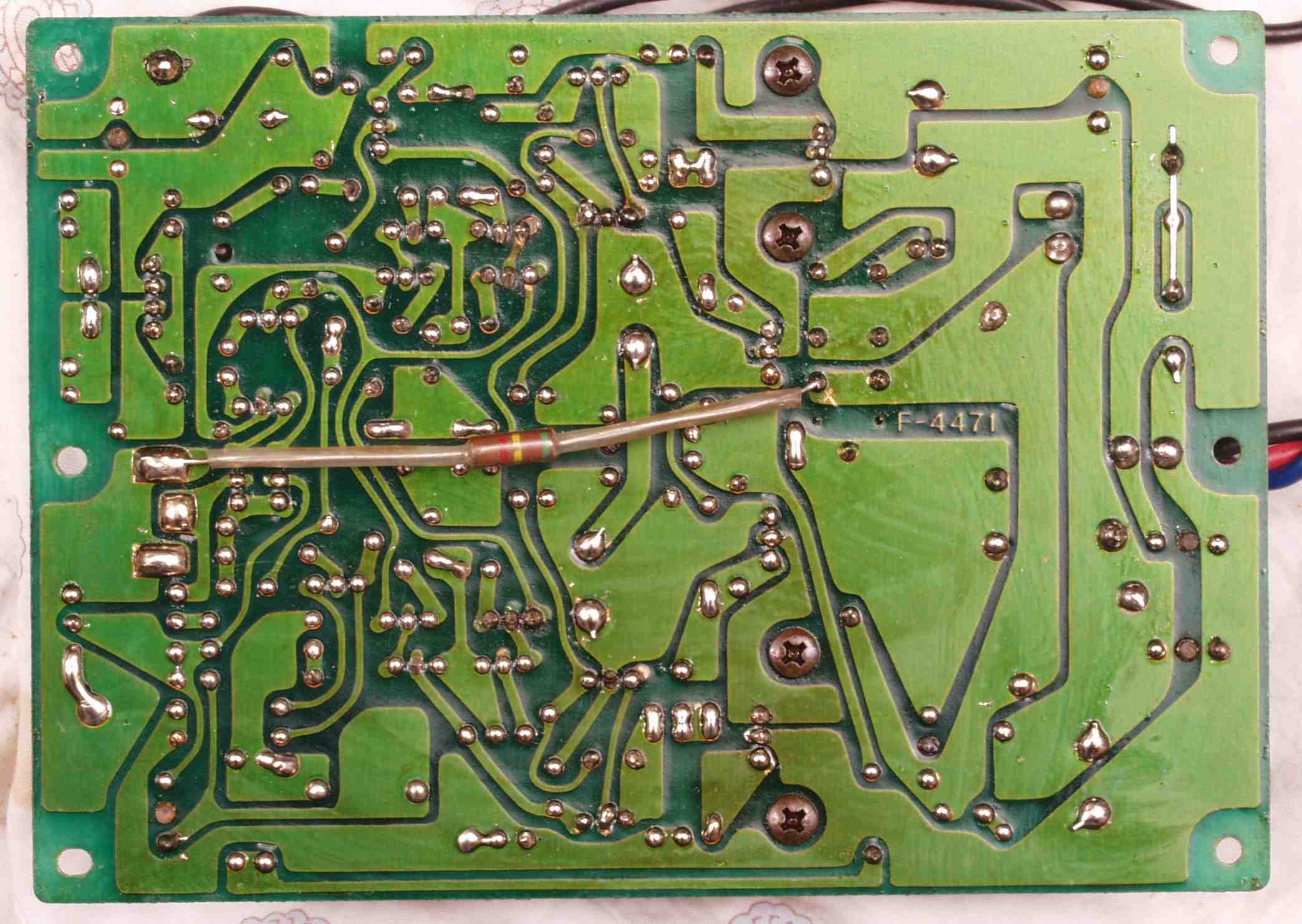

| Ｃ−１Ｃ． 修理前 Ｒ側電源基板裏 |
 |

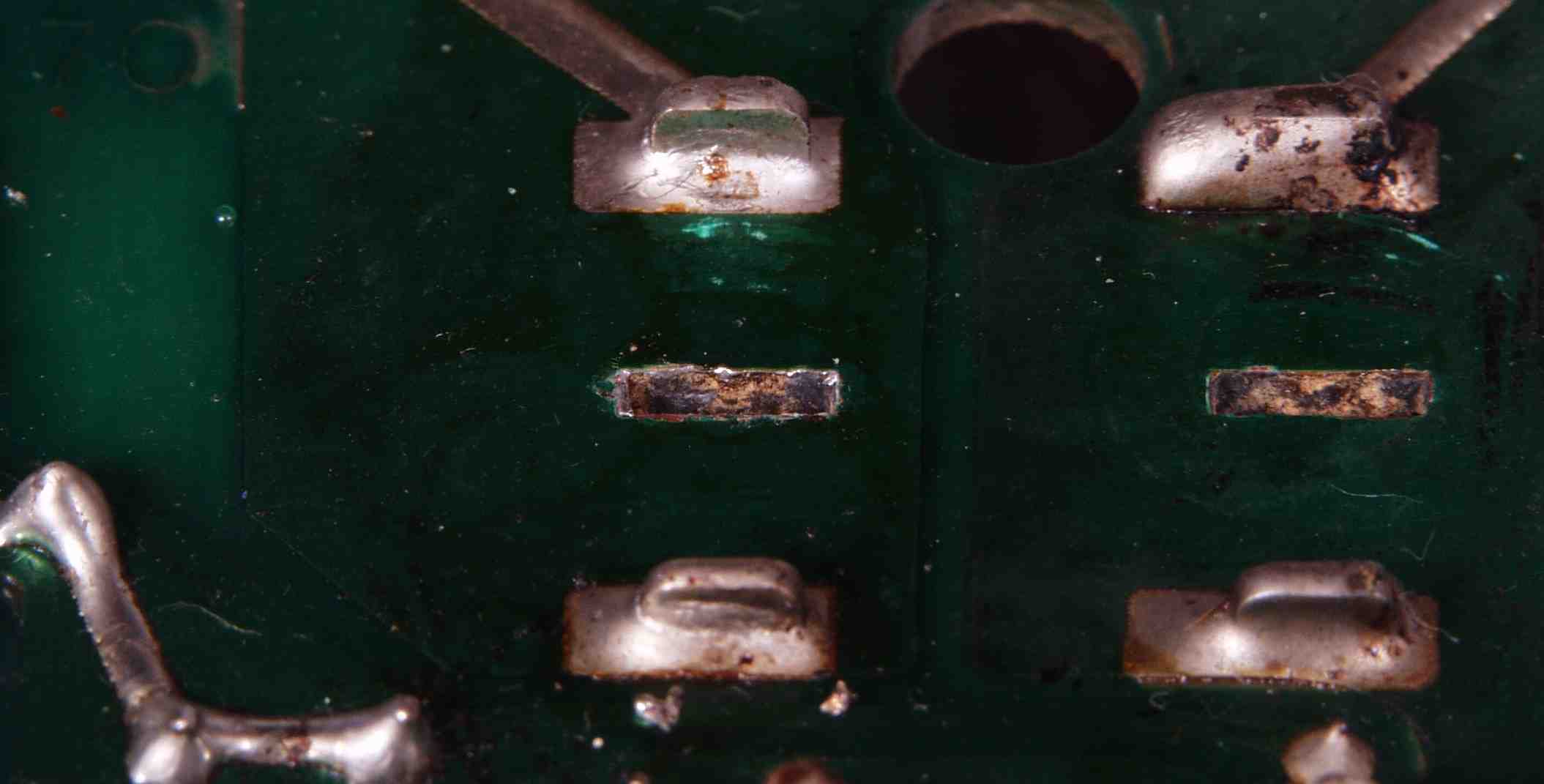

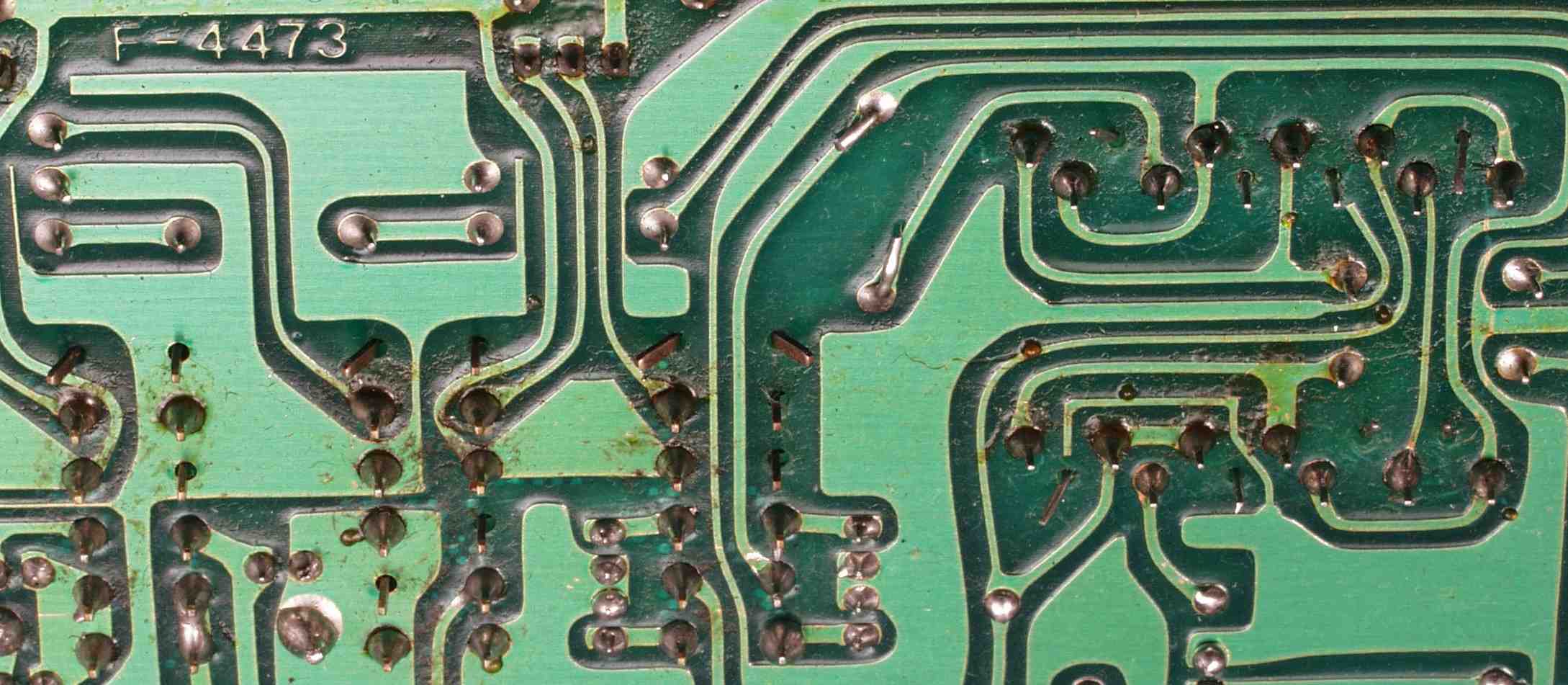

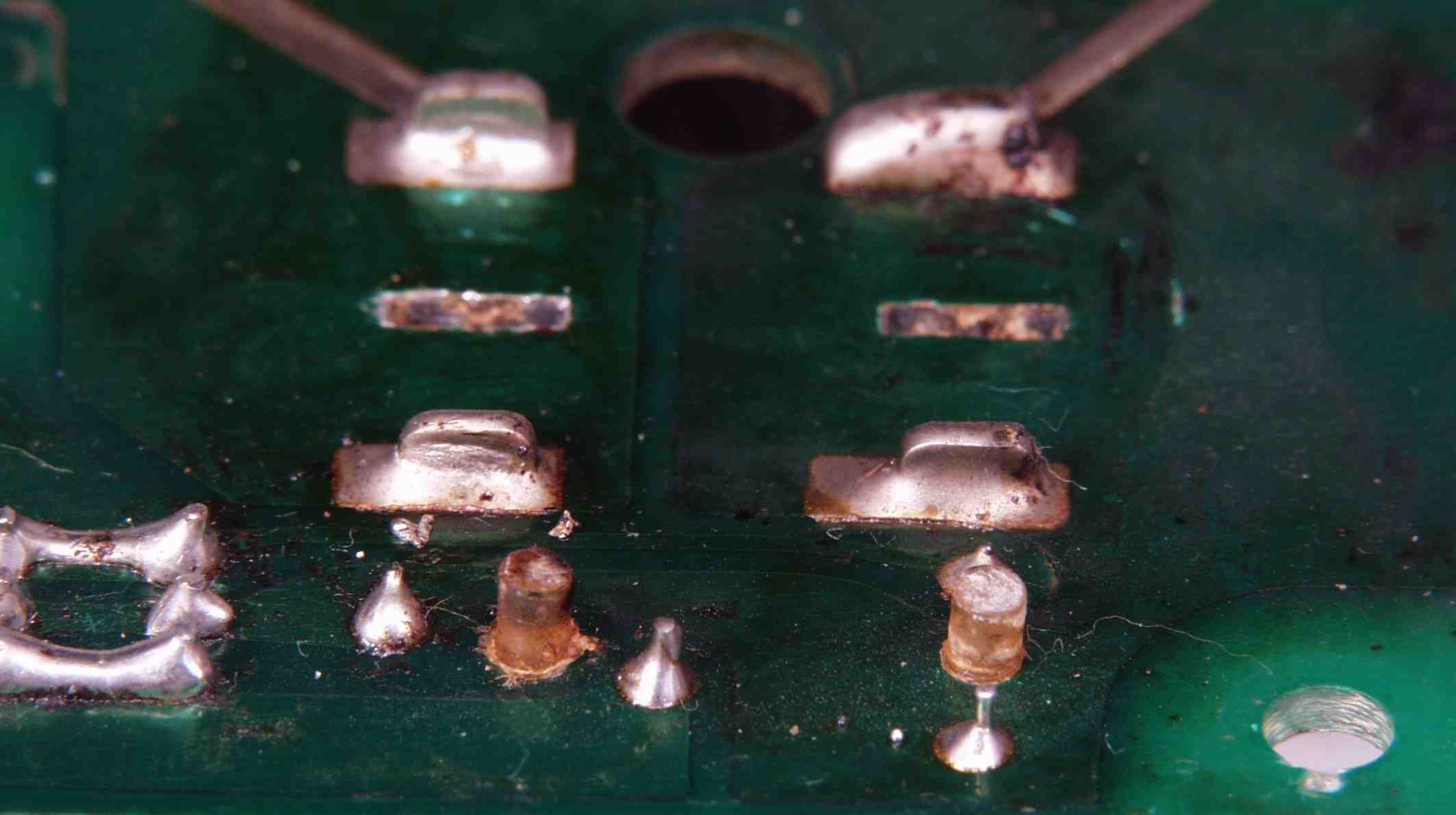

| Ｃ−１Ｃ−１． 修理中 Ｒ側電源基板裏 電解コンデンサーの下の電極の半田不良予備軍 |
 |
| Ｃ−１Ｃ−２． 修理中 Ｒ側電源基板裏 電解コンデンサーの下の電極の半田不良予備軍 |
 |

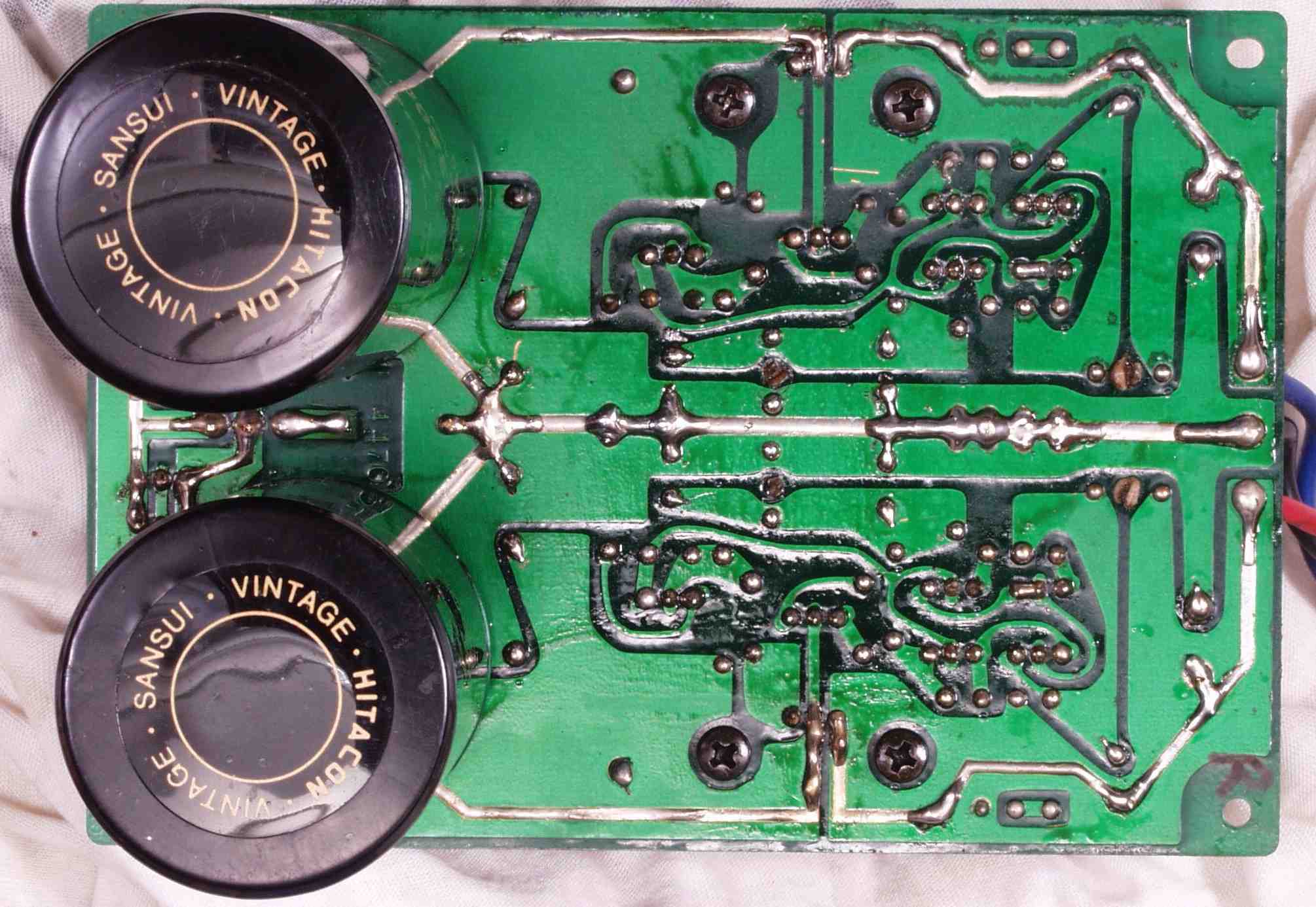

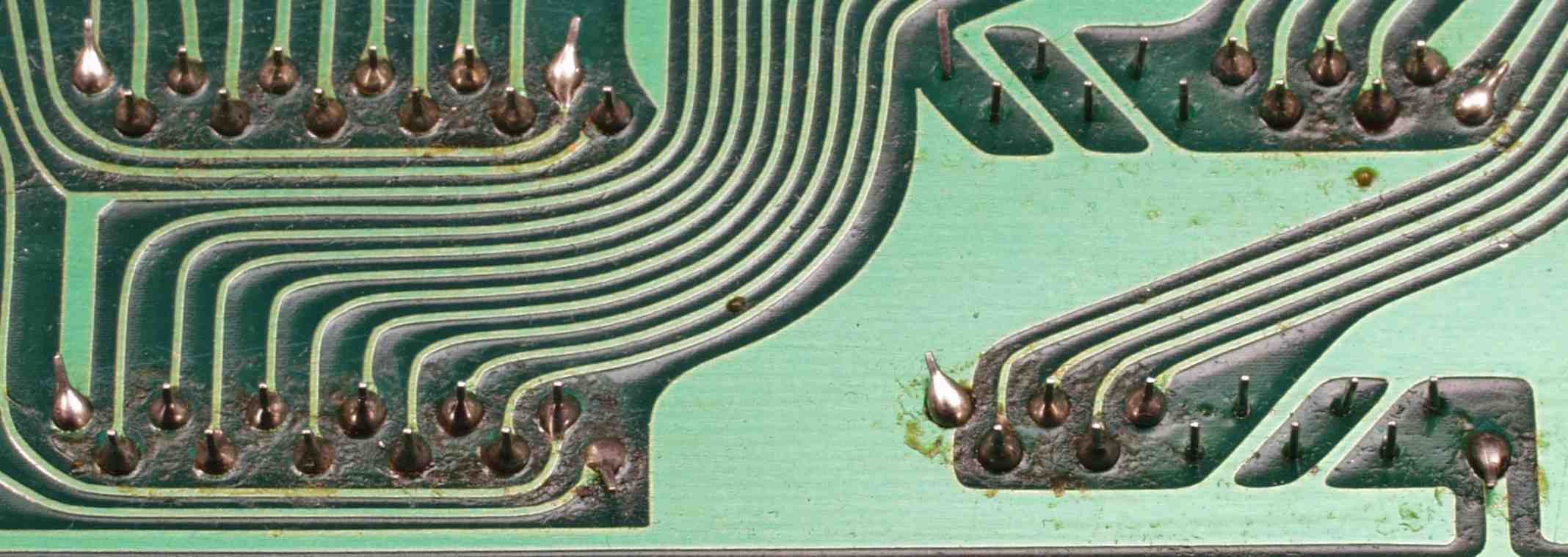

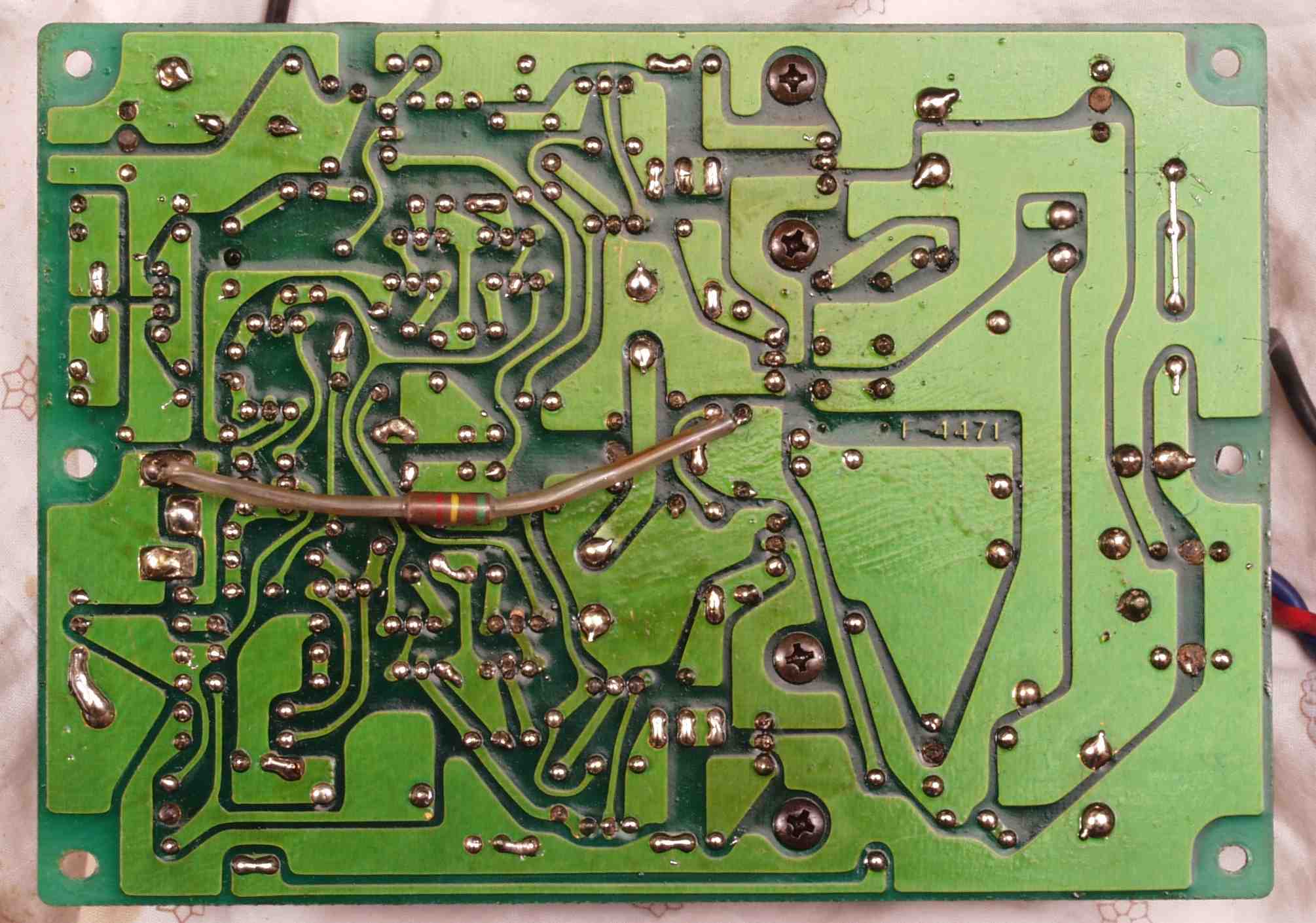

| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ側電源基板裏 全ての半田をやり直す |
 |
| Ｃ−１Ｅ． 完成Ｒ側電源基板 洗浄後 |
 |

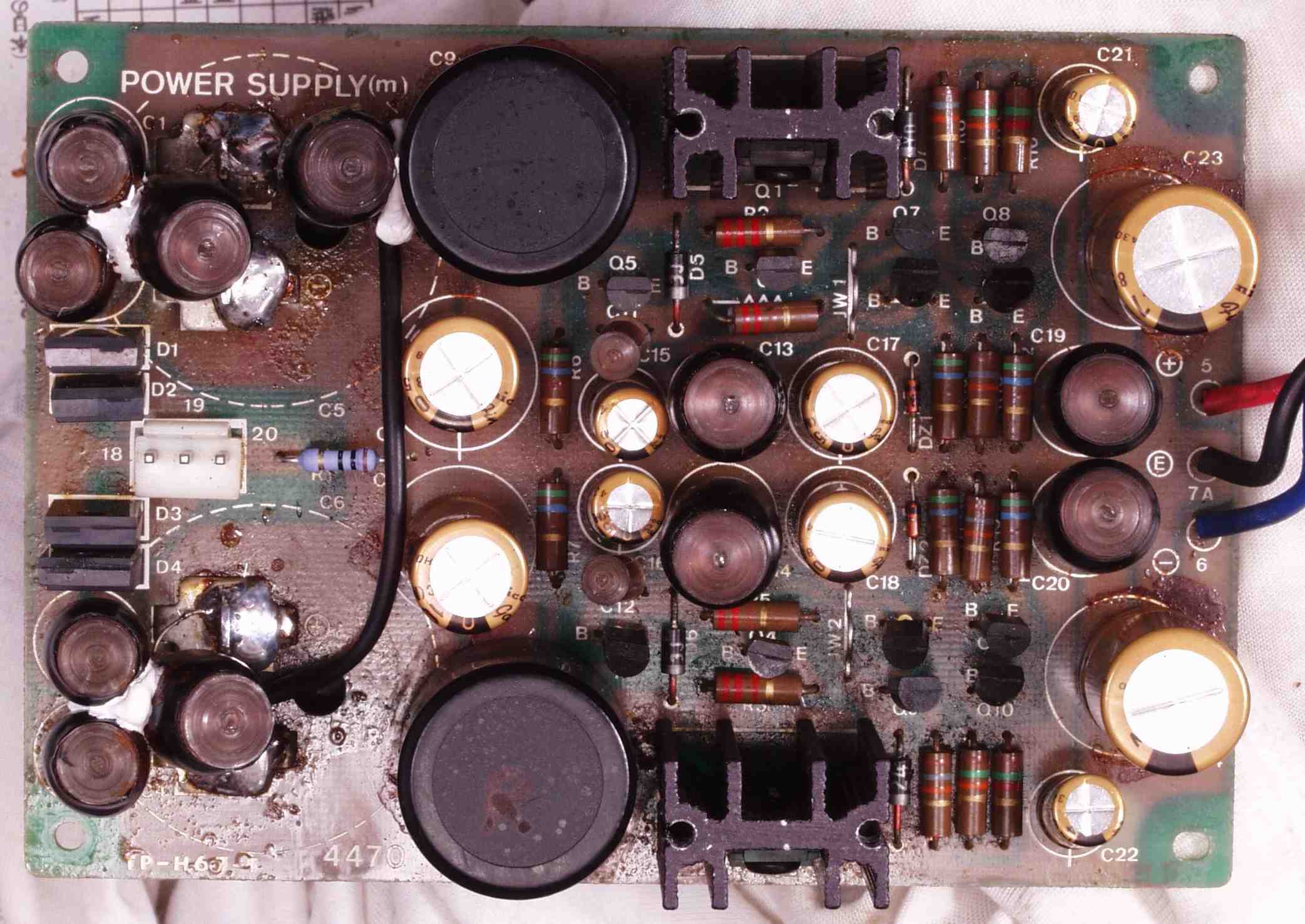

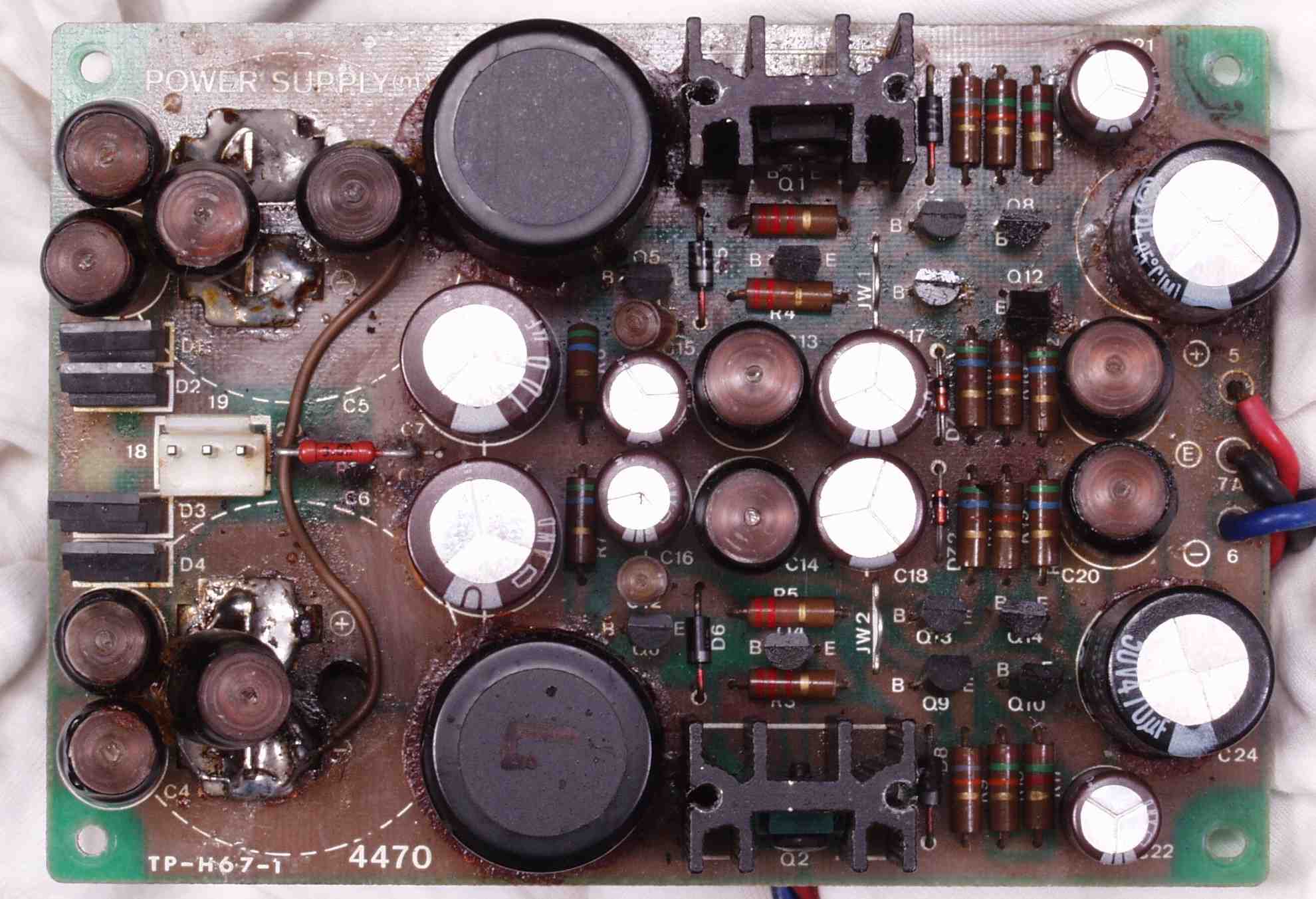

| Ｃ−２Ａ． 修理前 Ｌ側電源基板 |
 |
| Ｃ−２Ｂ． 修理後 Ｌ側電源基板 ＴＲ（トランジスター）２個、電解コンデンサー１０個、抵抗１個、フイルムコンデンサー１個交換 |
 |

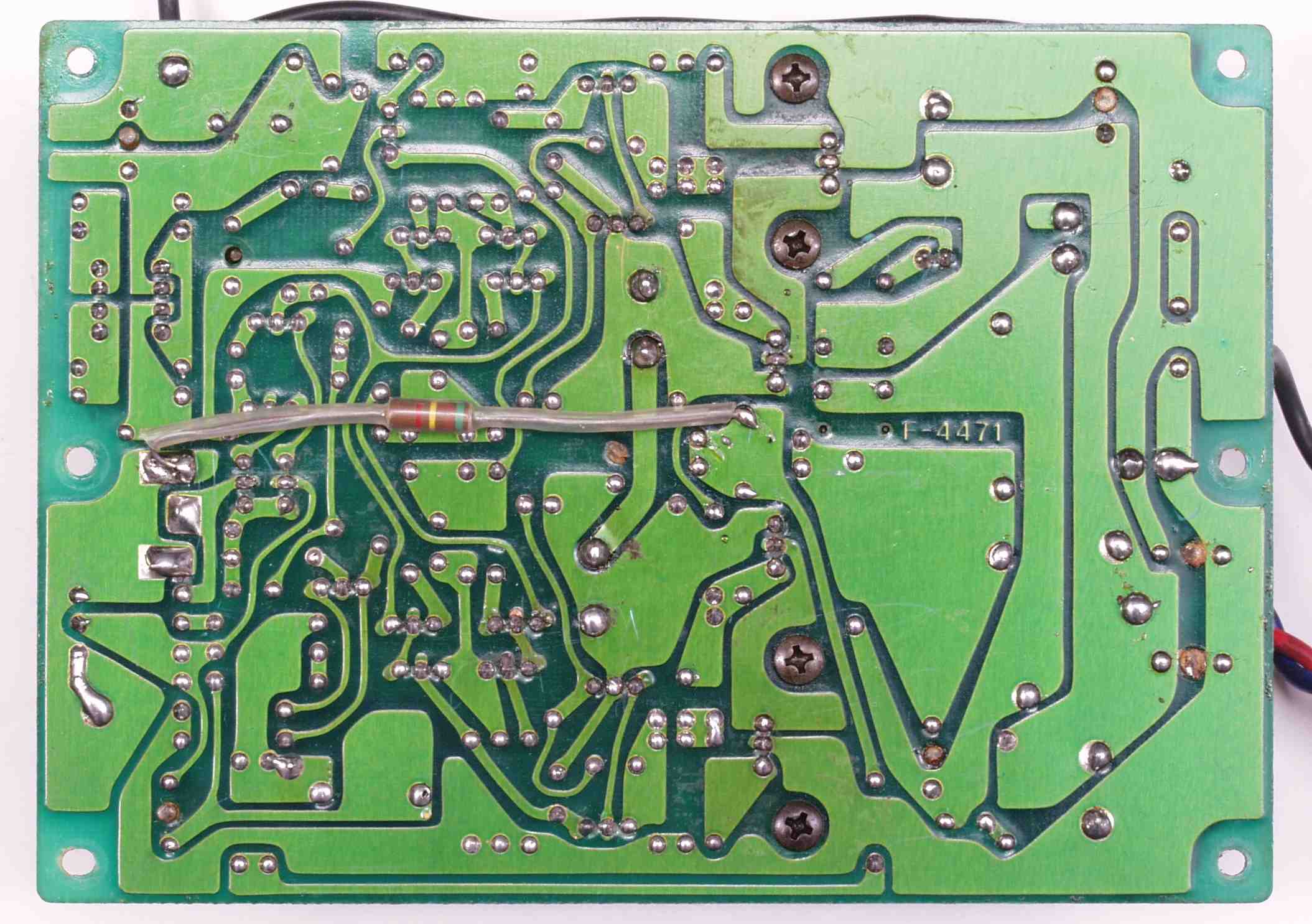

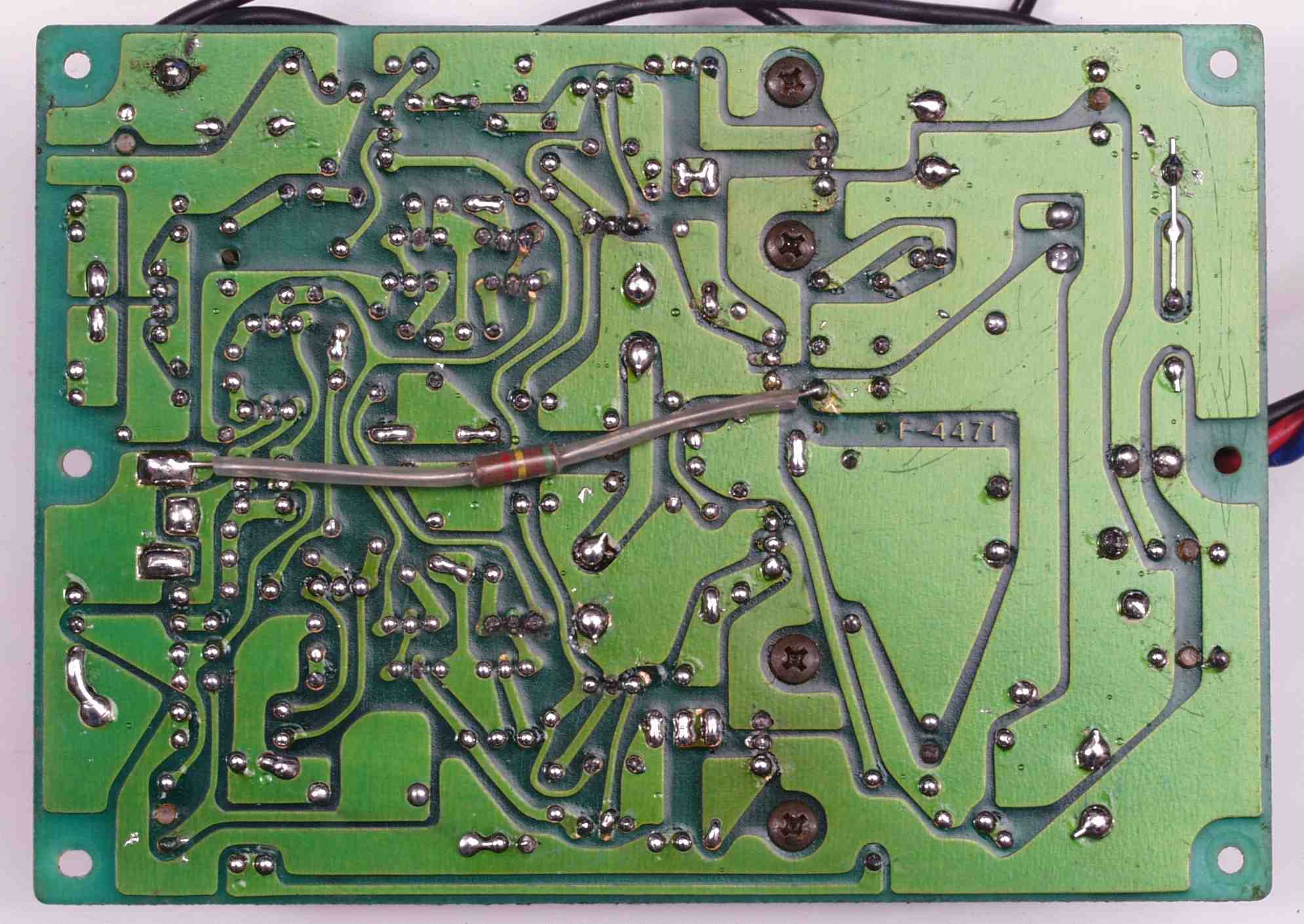

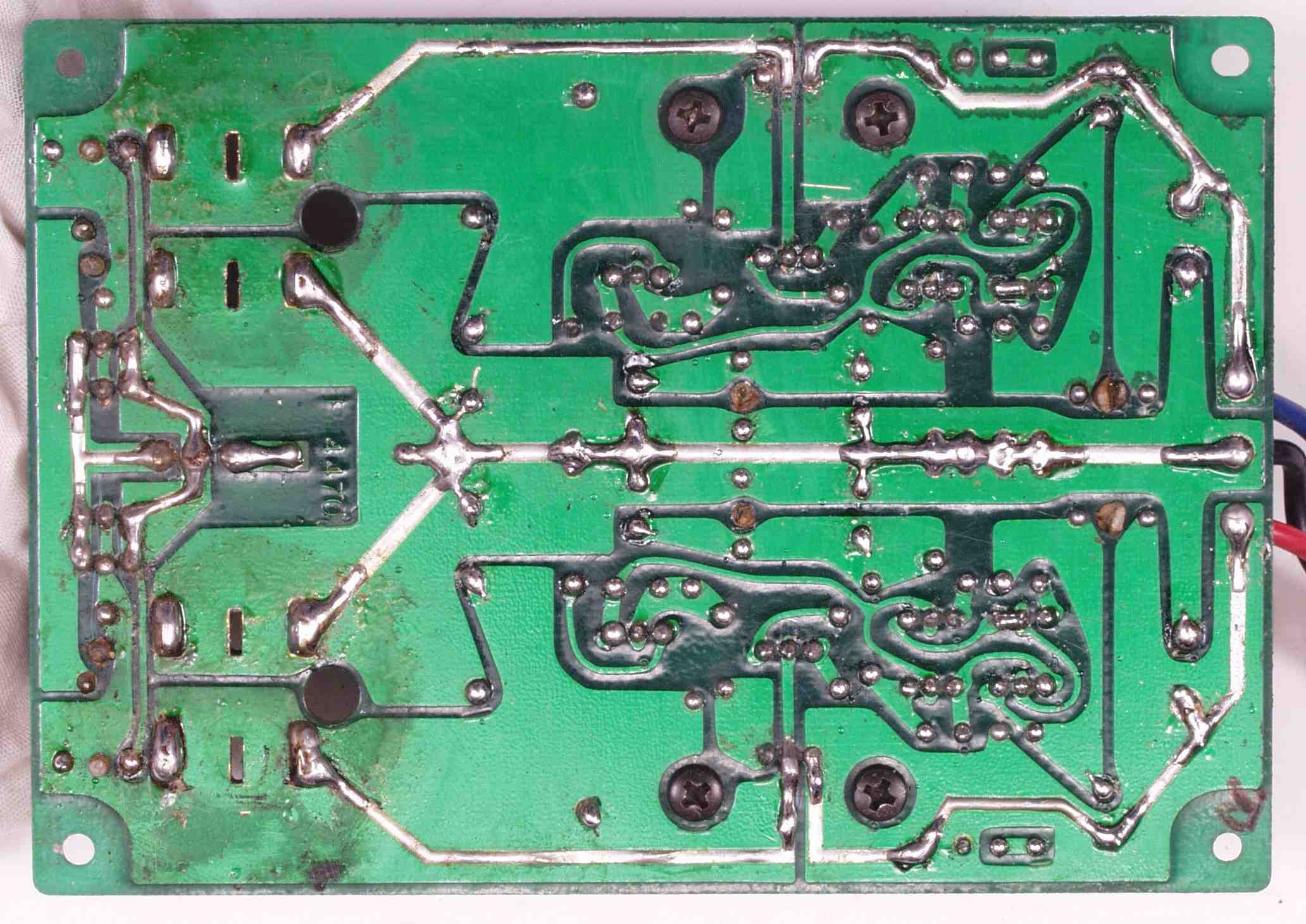

| Ｃ−２Ｃ． 修理前 Ｌ側電源基板裏 |
 |

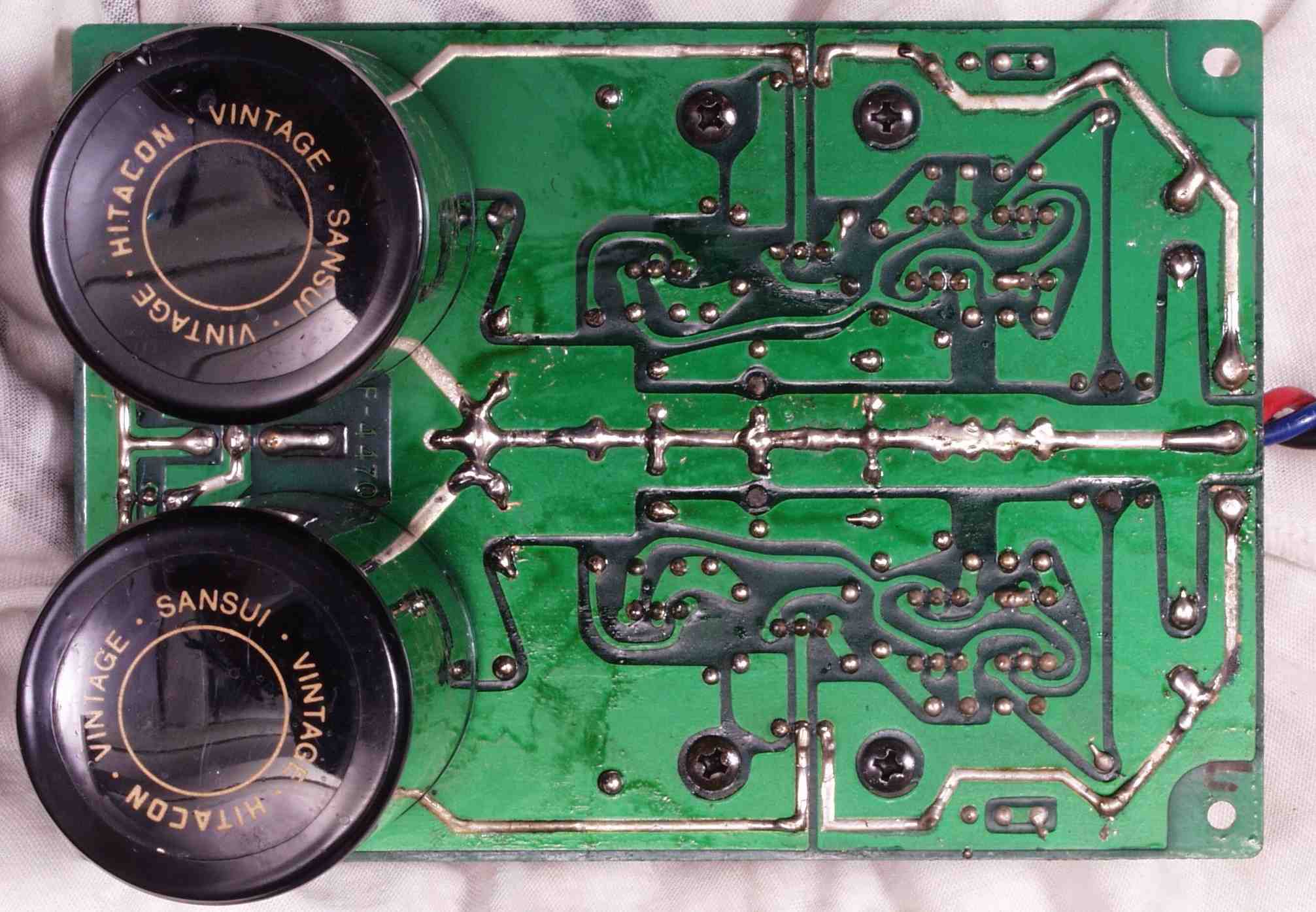

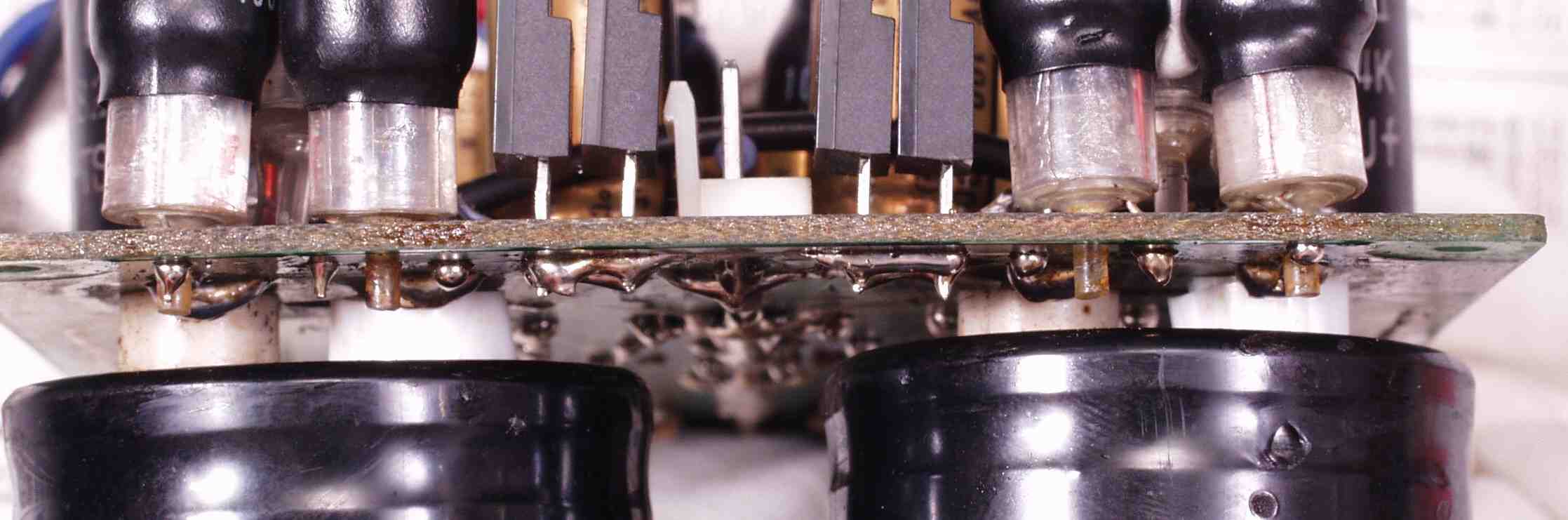

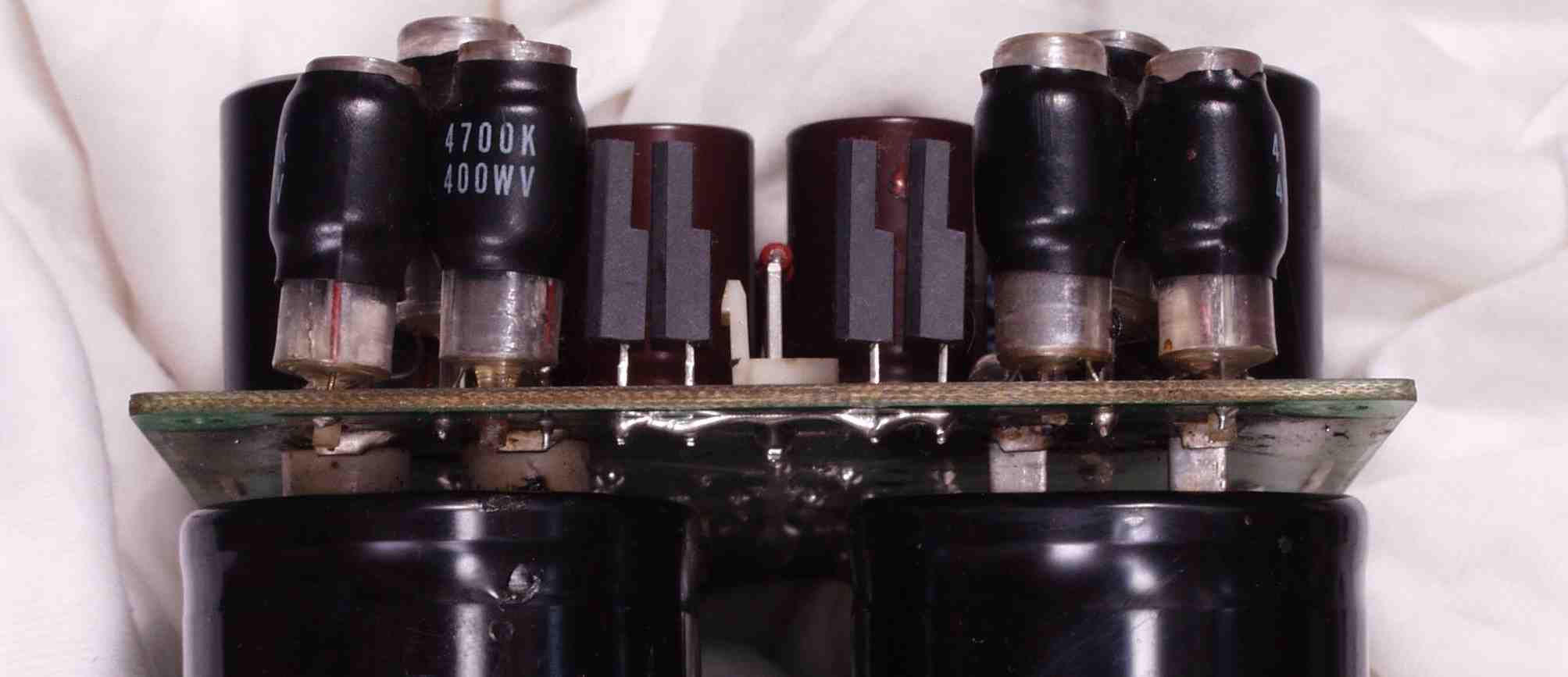

| Ｃ−２Ｃ−１． 修理前 Ｌ側電源基板裏 前回の修理で、ブロックコンデンサーが交換するとき、スペーサーを入れ忘れた |
 |
| Ｃ−２Ｃ−２． 修理前 Ｌ側電源基板裏 ブロックコンデンサーは両方交換するのが常識 |
 |

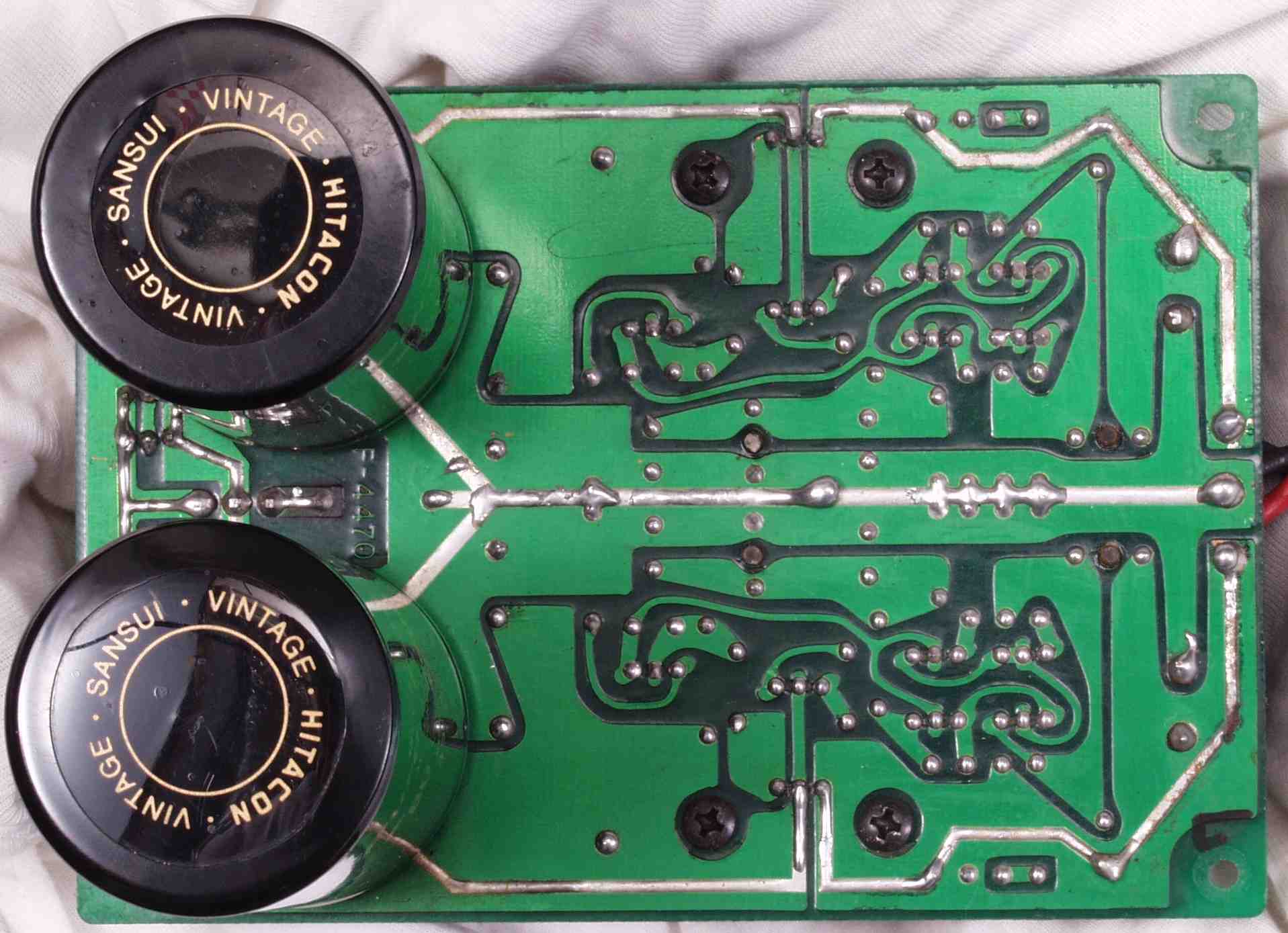

| Ｃ−２Ｃ−３． 修理後 Ｌ側電源基板裏 スペーサーを入れる |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ側電源基板裏 全ての半田をやり直す |
 |
| Ｃ−２Ｅ． 完成Ｌ側電源基板 洗浄後 |
 |

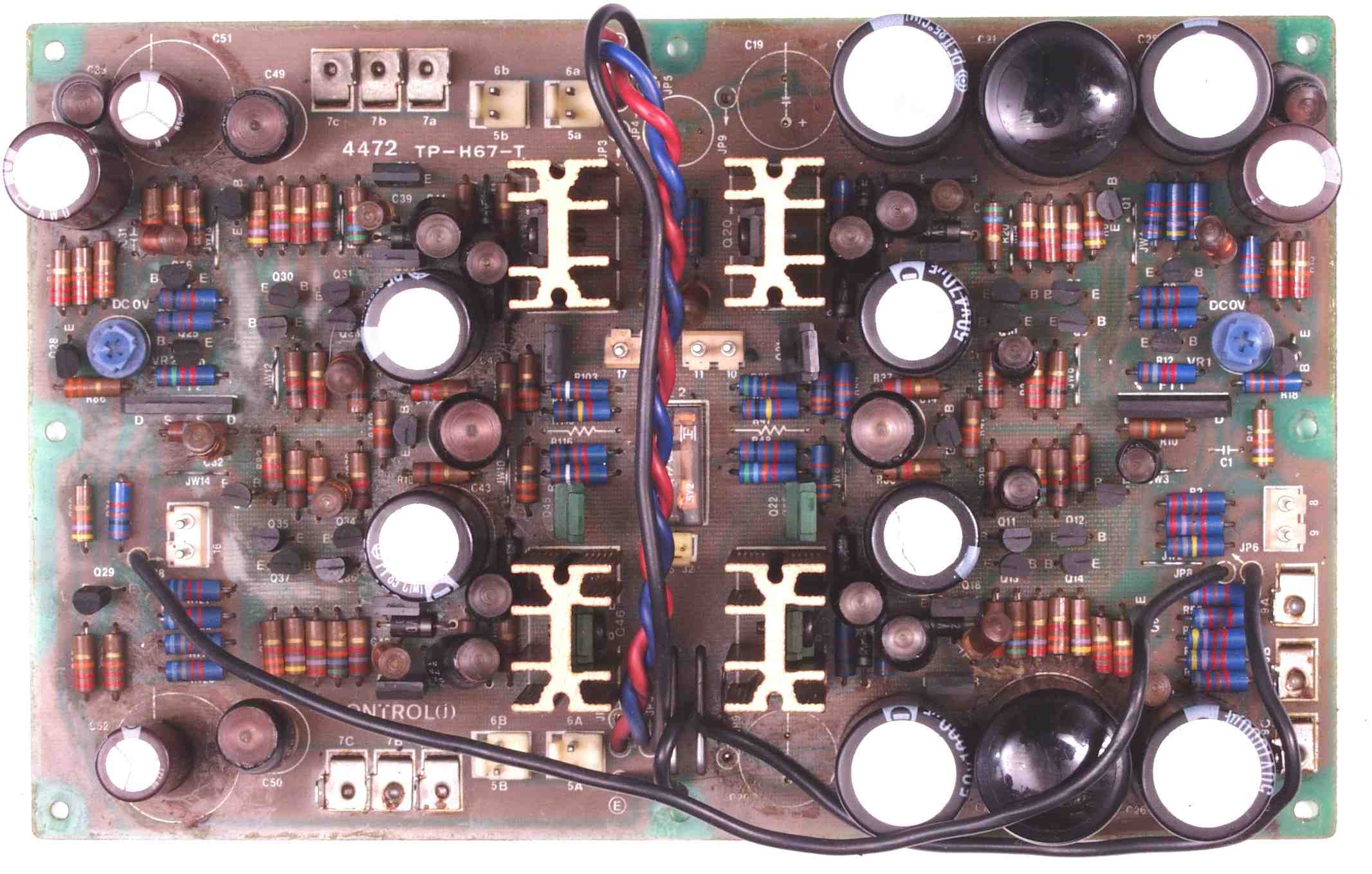

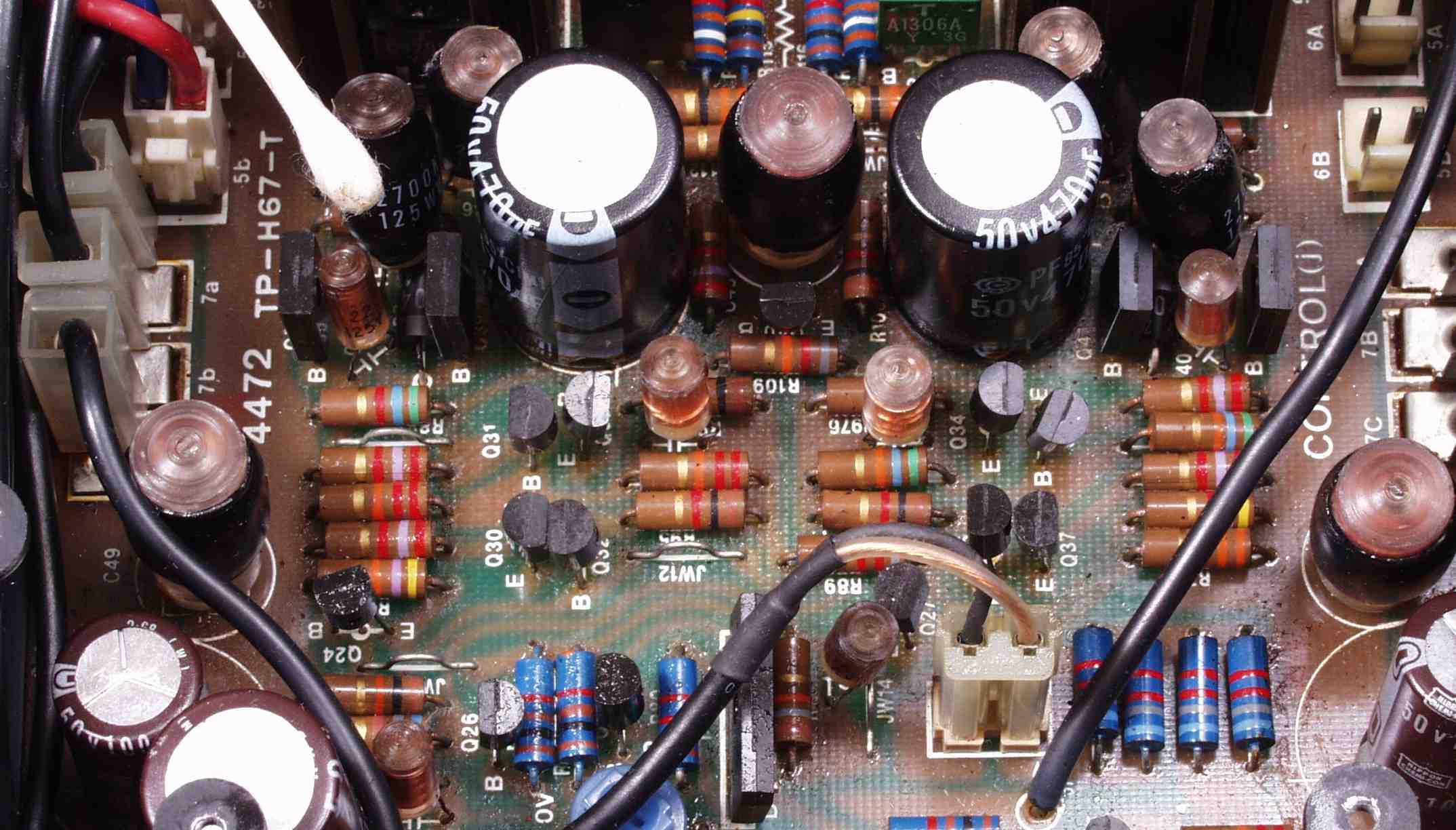

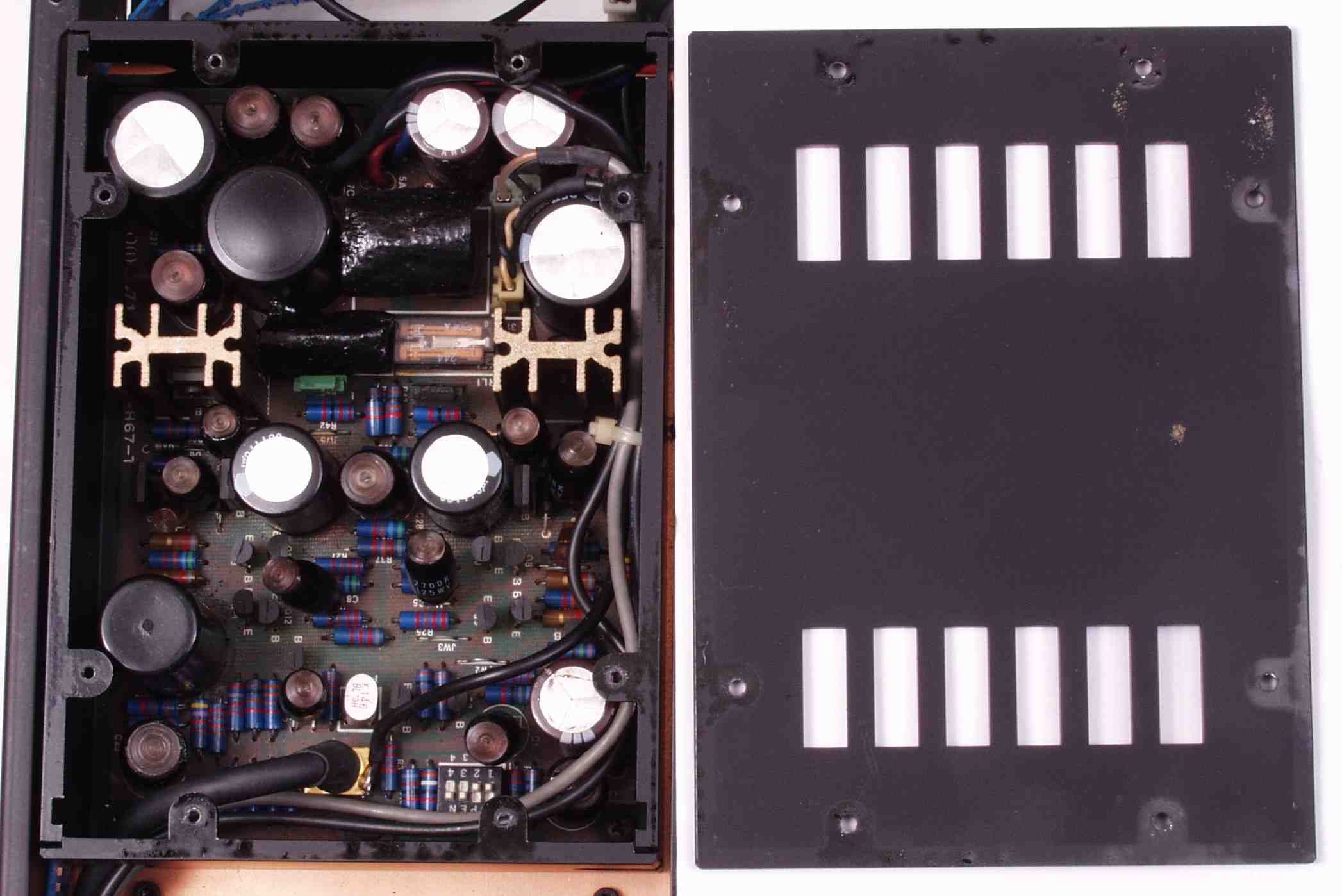

| Ｃ−３Ａ． 修理前 Ｒ側ＡＭＰ基板 |
 |

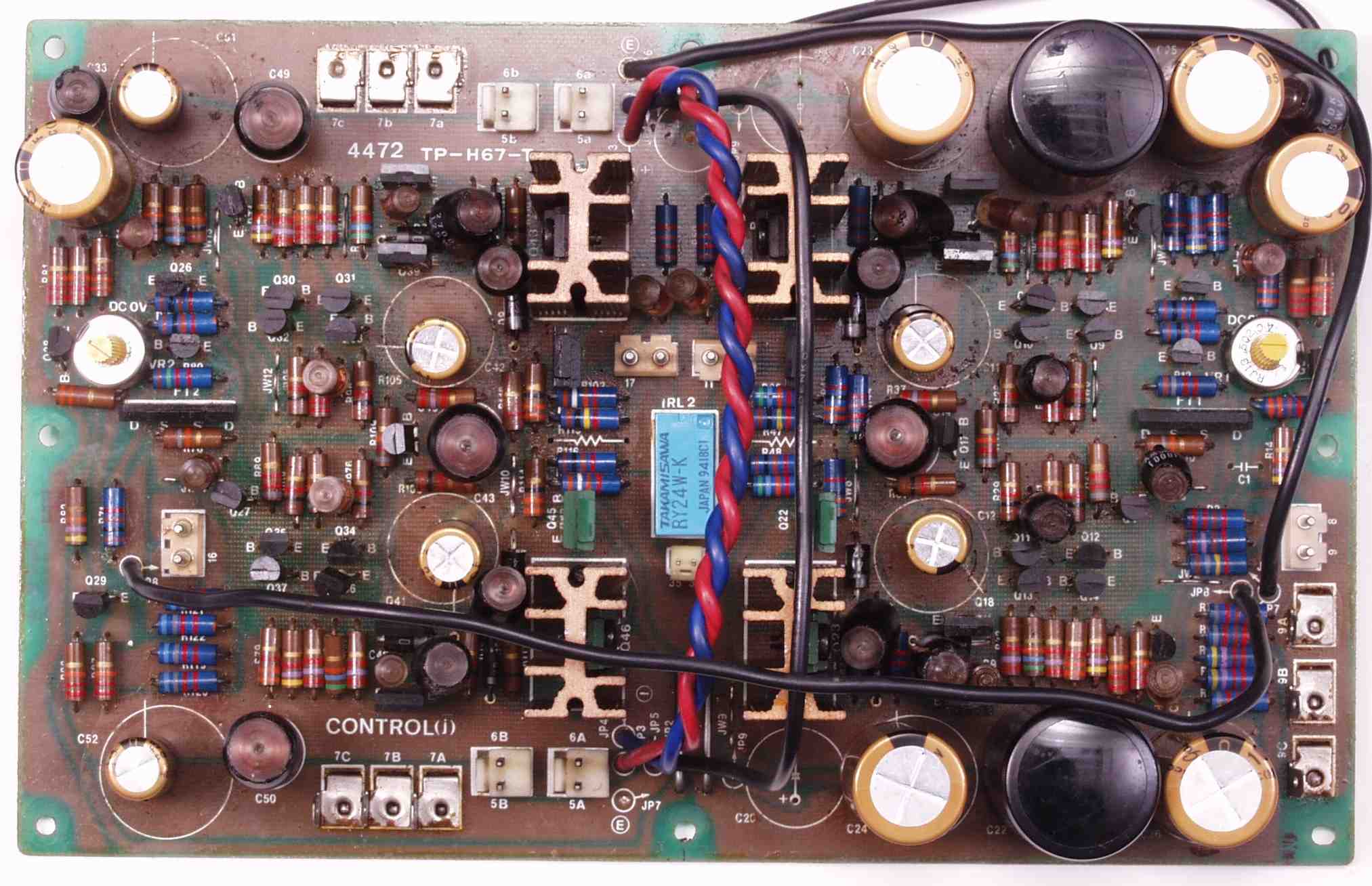

| Ｃ−３Ｂ． 修理後 Ｒ側ＡＭＰ基板 初段ＦＥＴ２個、半固定ＶＲ２個、電解コンデンサー１２個、リレー１個交換 |
 |

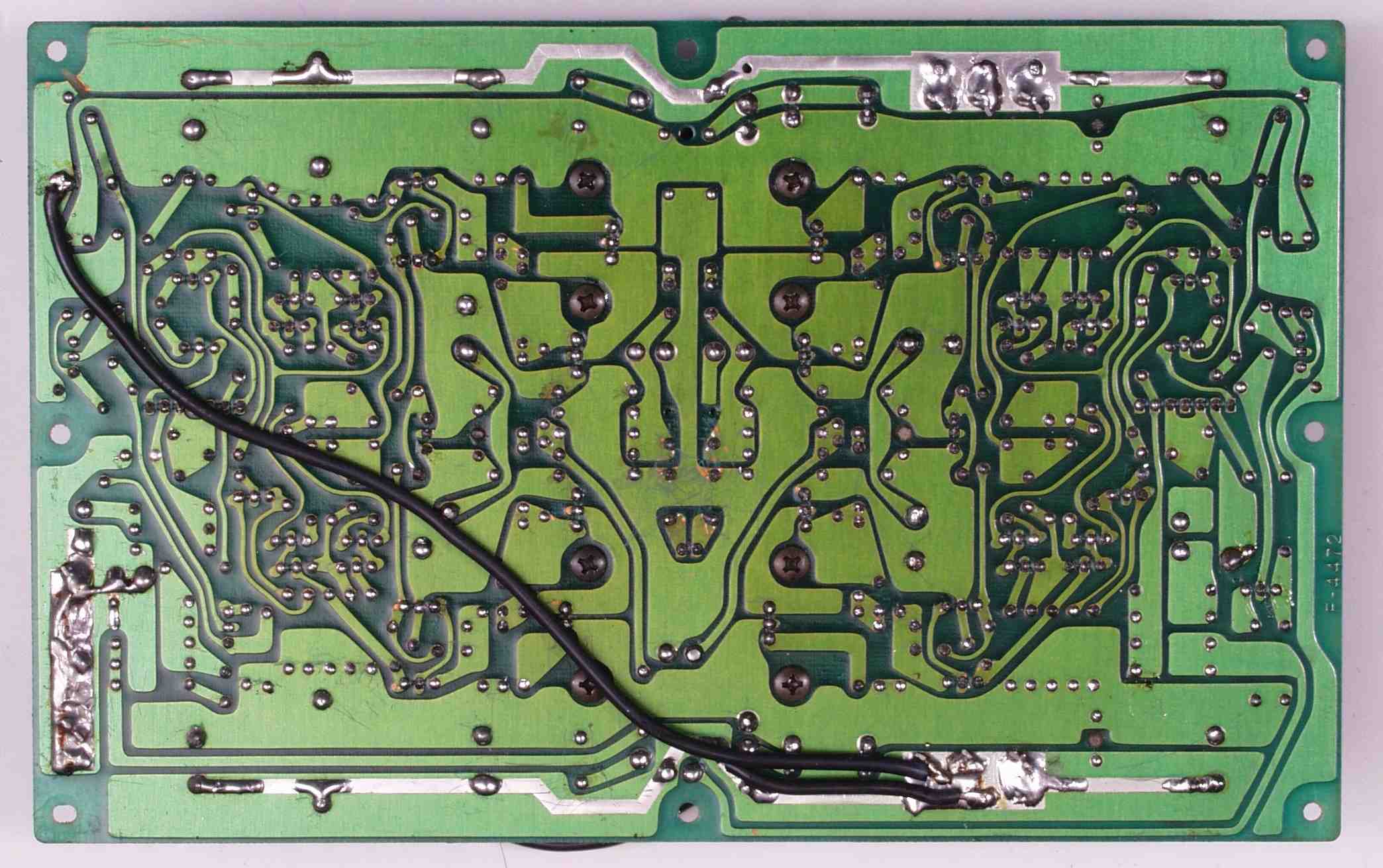

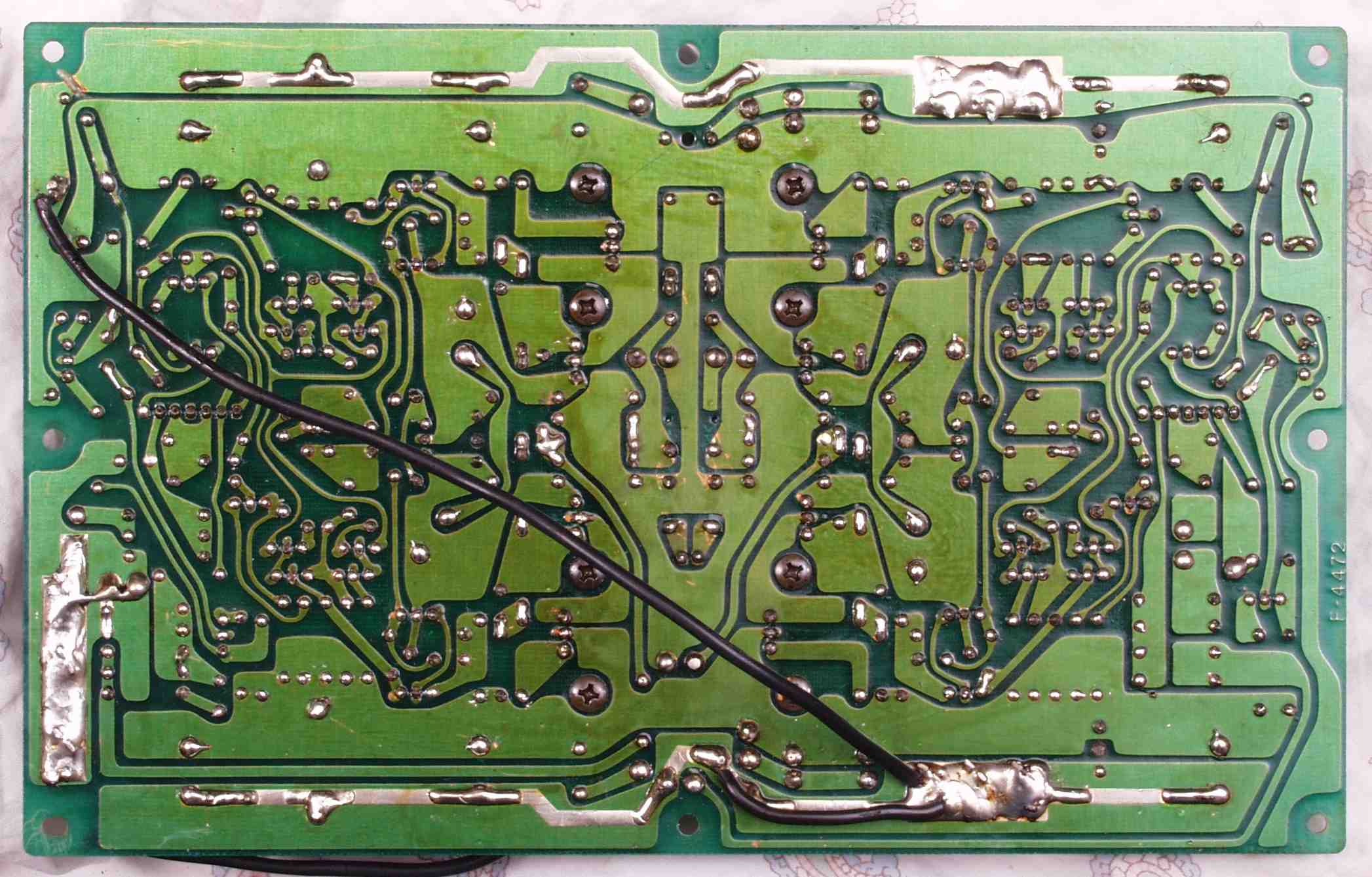

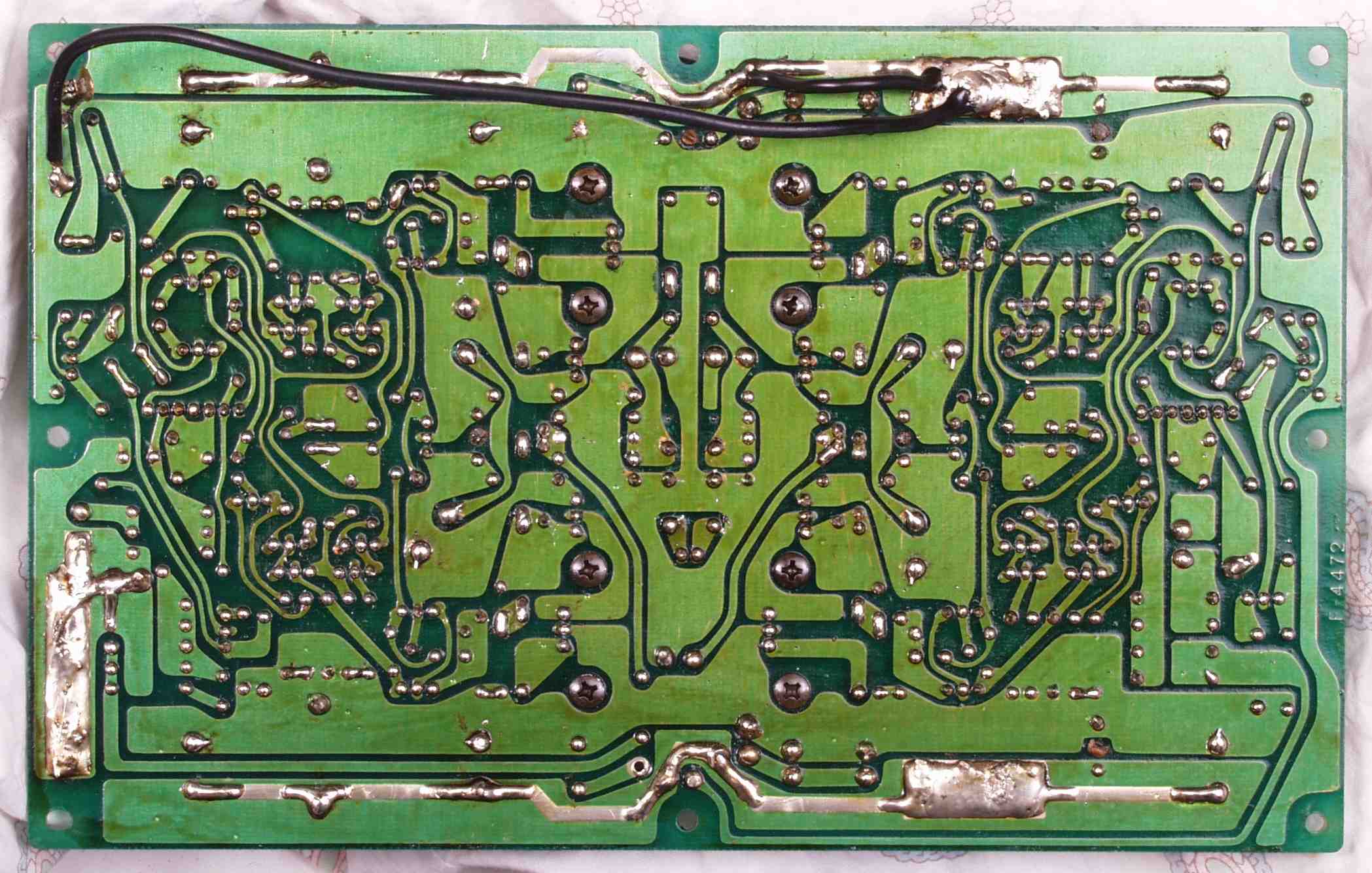

| Ｃ−３Ｃ． 修理前 Ｒ側ＡＭＰ基板裏 |
 |

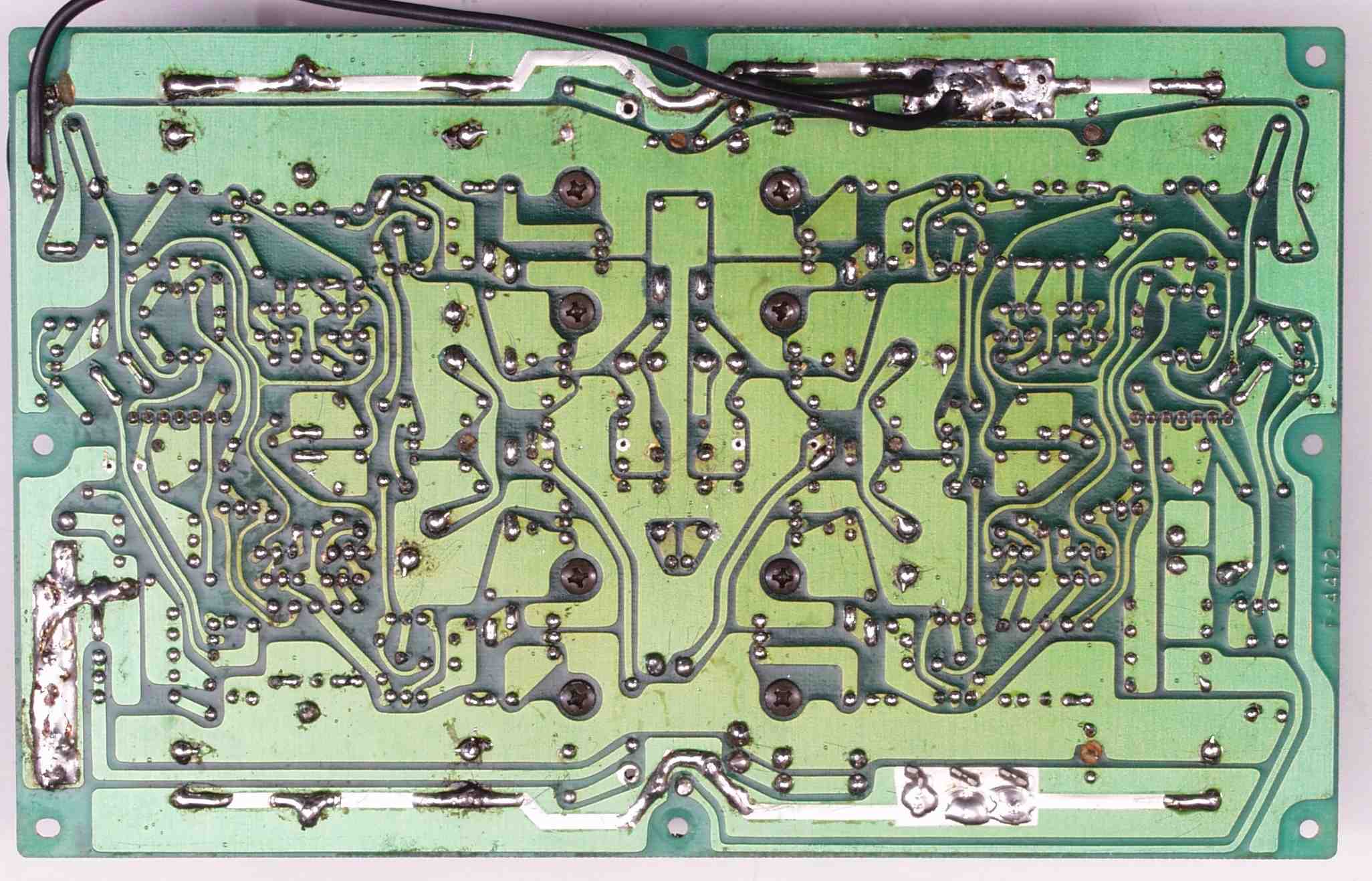

| Ｃ−３Ｄ． 修理（半田補正）後 Ｒ側ＡＭＰ基板裏 全ての半田をやり直す |
 |
| Ｃ−３Ｅ． 完成Ｒ側ＡＭＰ基板 洗浄後 |
 |

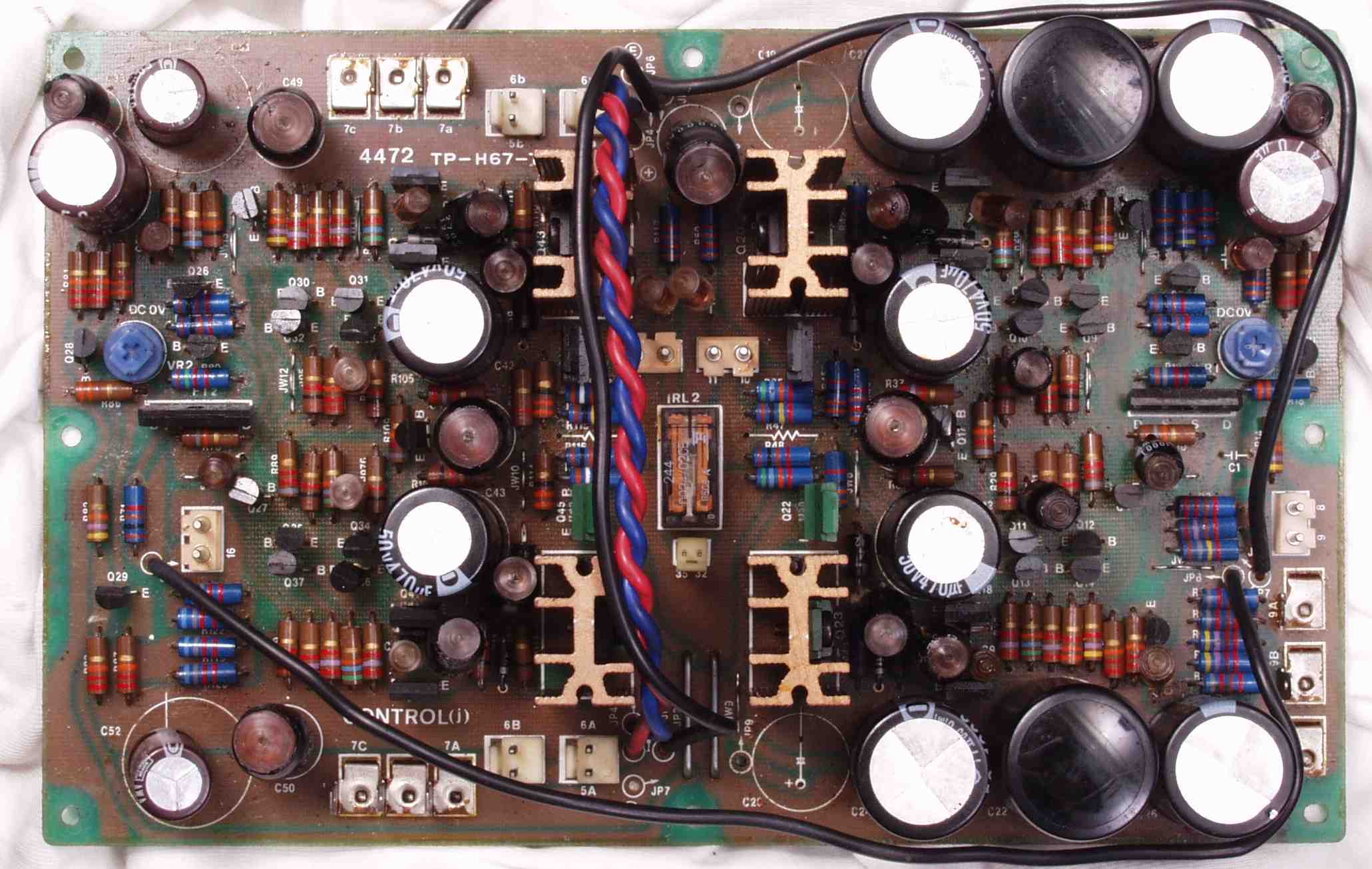

| Ｃ−４Ａ． 修理前 Ｌ側ＡＭＰ基板 |
 |
| Ｃ−４Ｂ． 修理後 Ｌ側ＡＭＰ基板 初段ＦＥＴ２個、半固定ＶＲ２個、電解コンデンサー１３個、リレー１個交換 |
 |
| Ｃ−４Ｃ． 修理前 Ｌ側ＡＭＰ基板裏 |
 |

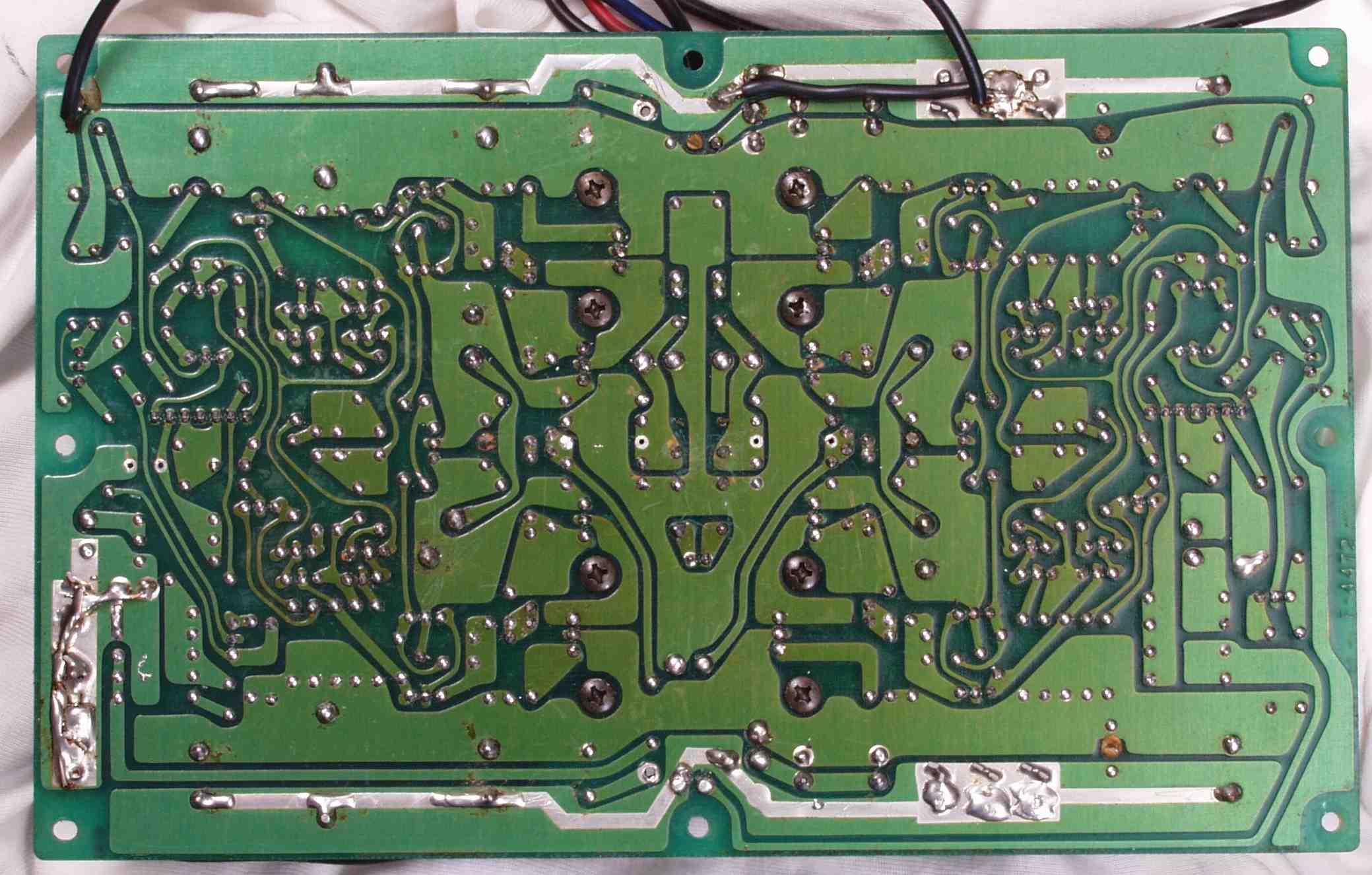

| Ｃ−４Ｄ． 修理（半田補正）後 Ｌ側ＡＭＰ基板裏 全ての半田をやり直す |
 |

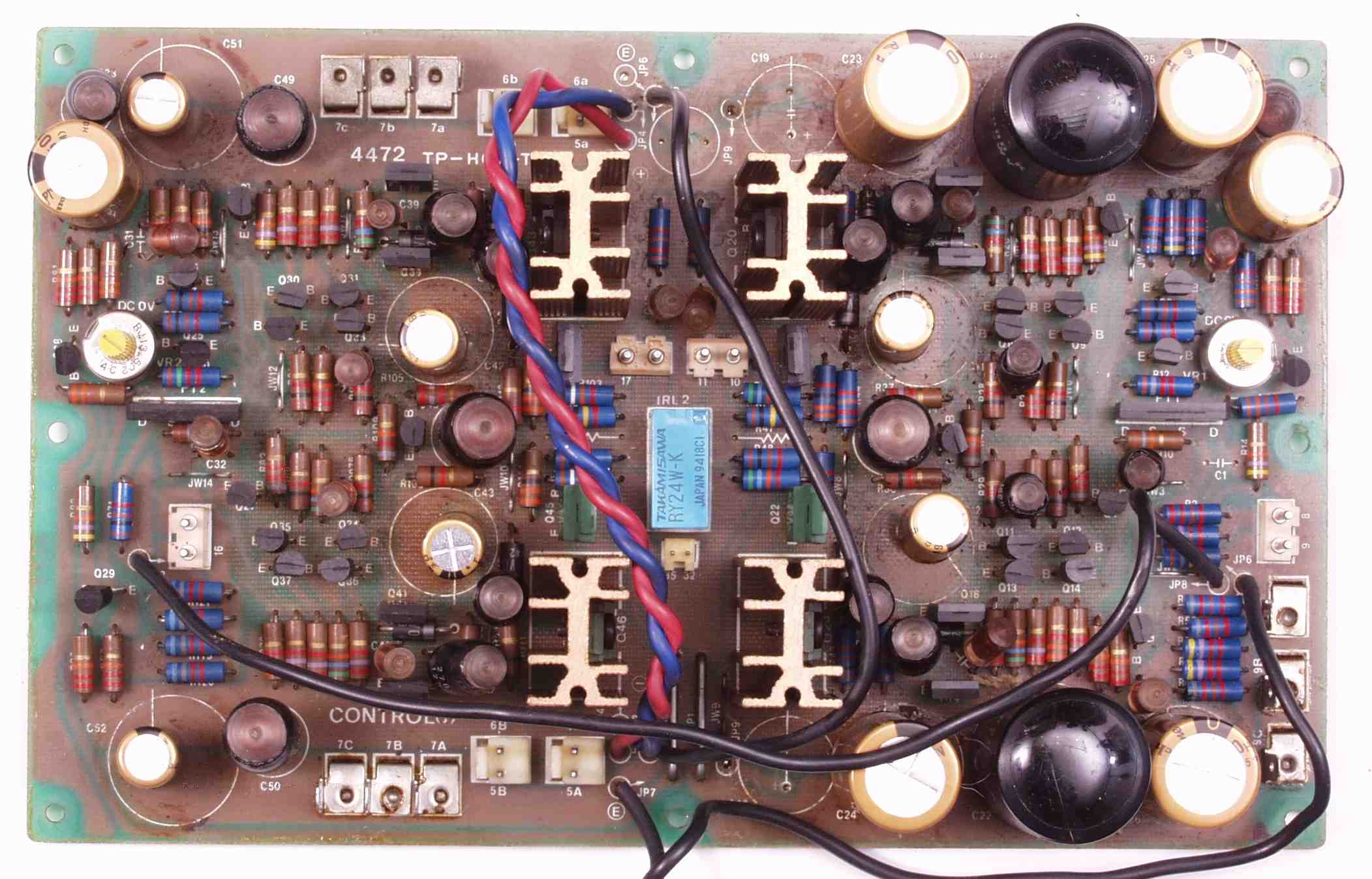

| Ｃ−４Ｅ． 完成Ｌ側ＡＭＰ基板 洗浄後 |
 |

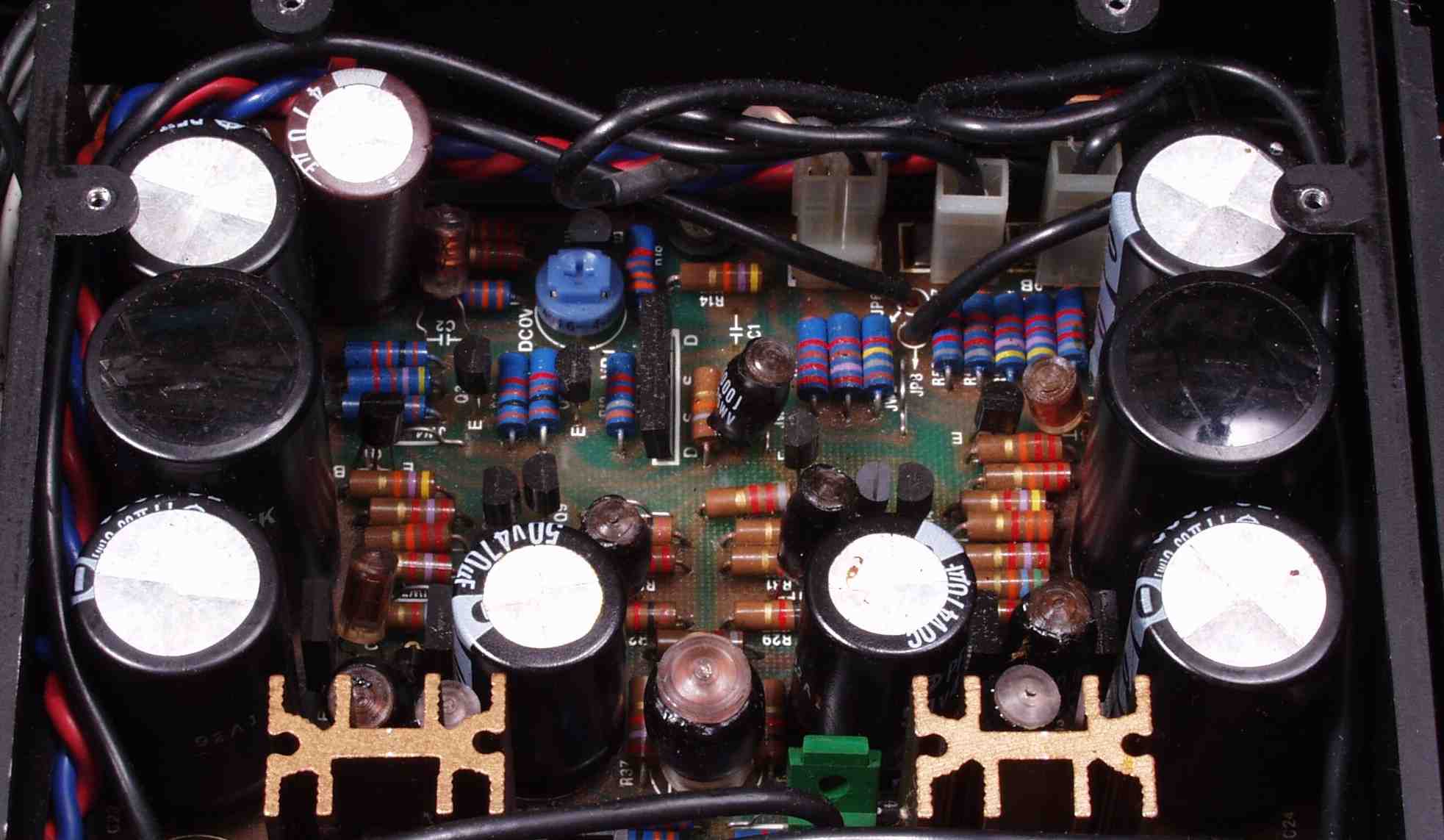

| Ｃ−５Ａ． 修理前 Ｒ側ＥＱ−ＡＭＰ |
 |
| Ｃ−５Ｂ． 修理後 Ｒ側ＥＱ−ＡＭＰ 電解コンデンサー７個、リレー１個交換 |
 |

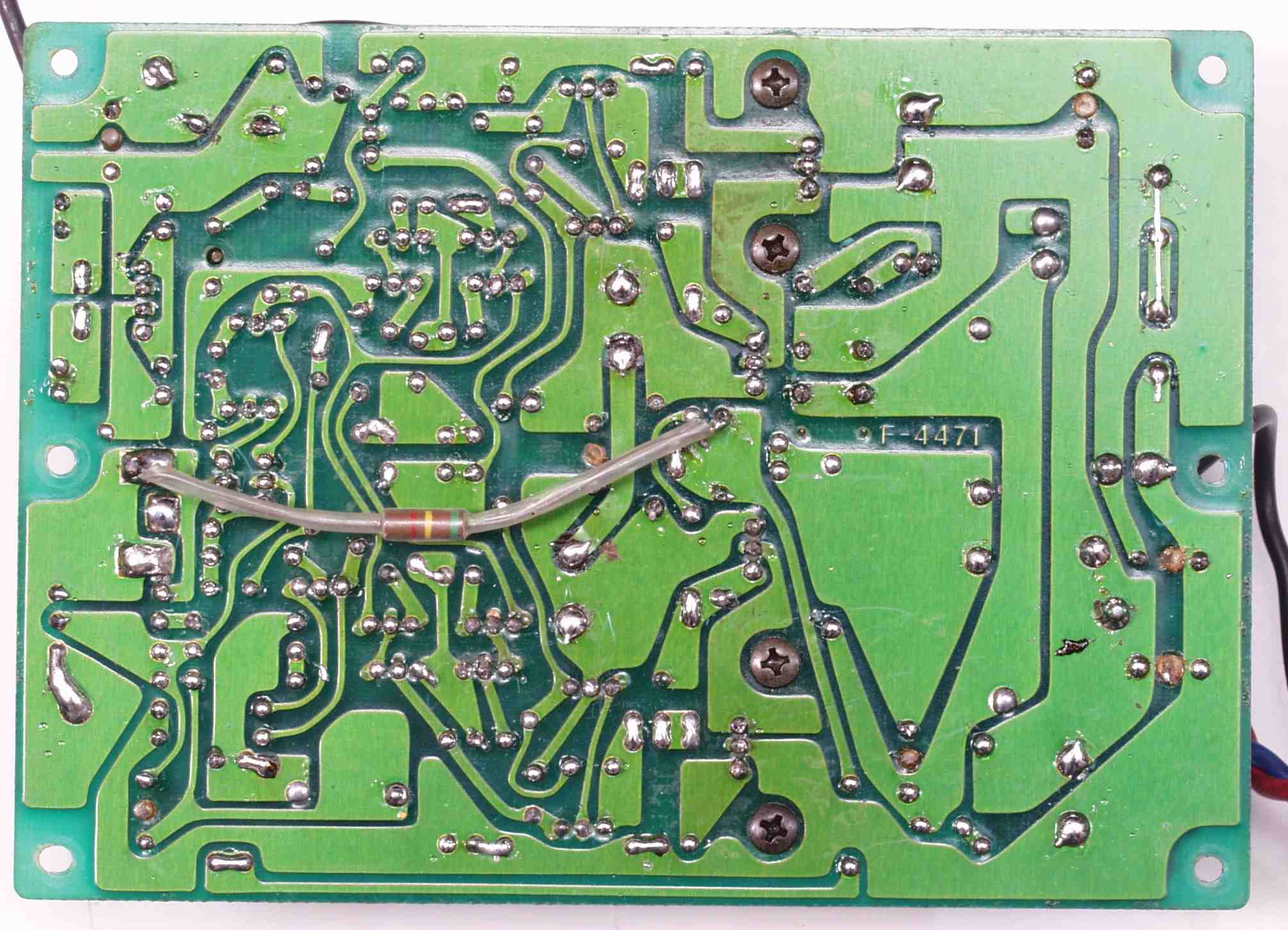

| Ｃ−５Ｃ． 修理前 Ｒ側ＥＱ−ＡＭＰ裏 |
 |
| Ｃ−５Ｄ． 修理（半田補正）後 Ｒ側ＥＱ−ＡＭＰ裏 全ての半田をやり直す |
 |
| Ｃ−５Ｅ． 完成Ｒ側ＥＱ−ＡＭＰ裏 洗浄後 |
 |
| Ｃ−６Ａ． 修理前 Ｌ側ＥＱ−ＡＭＰ |
 |

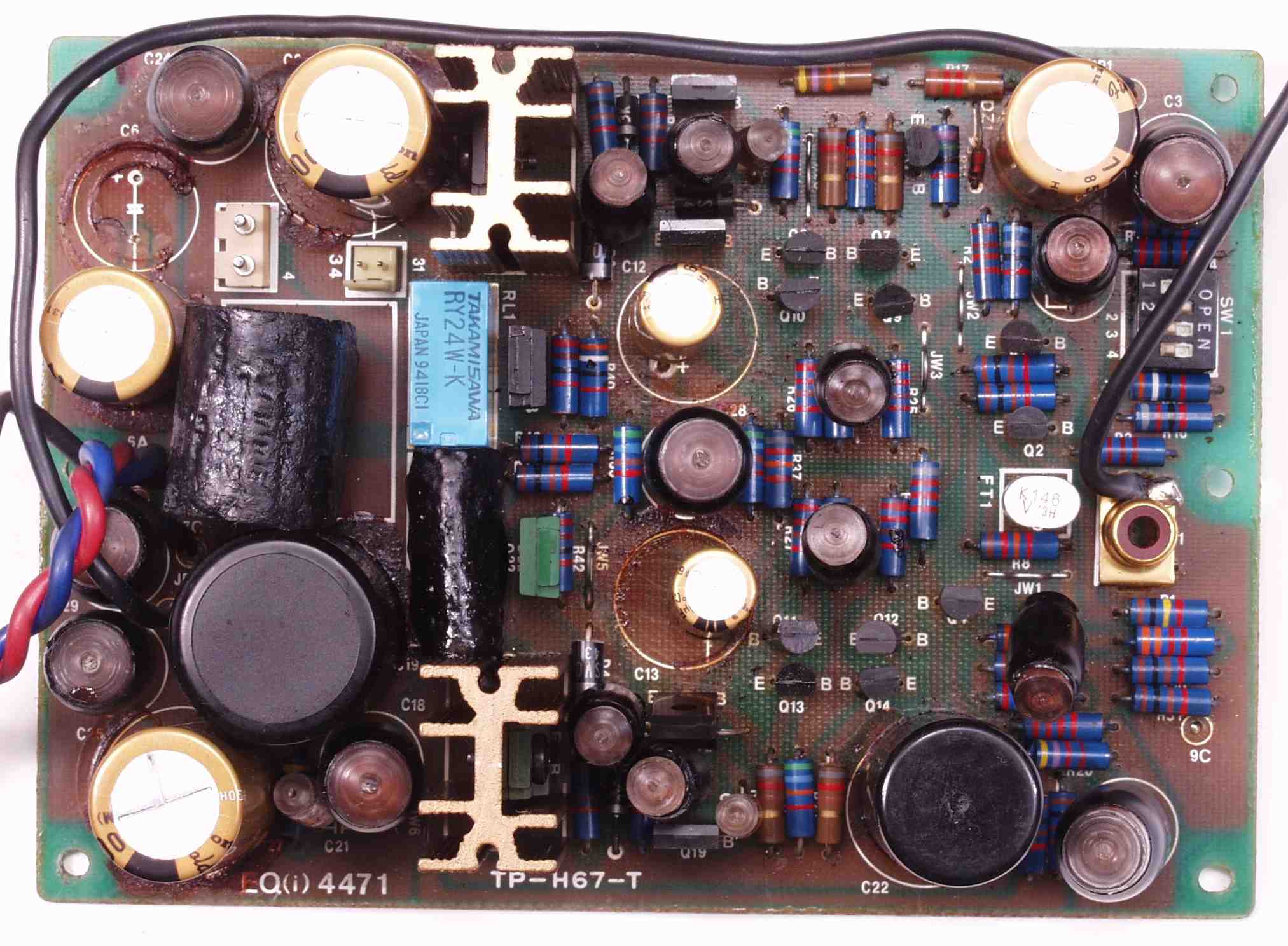

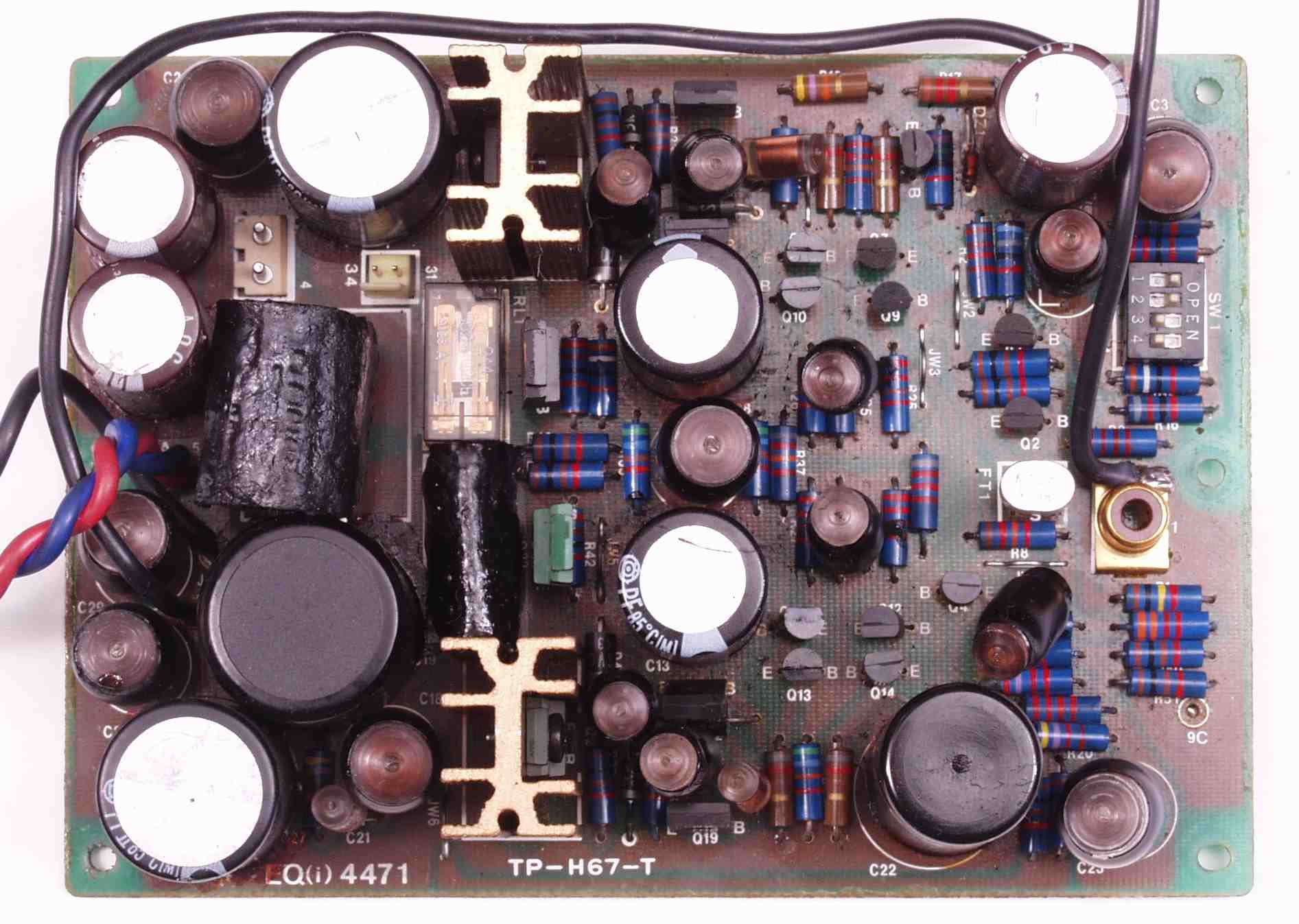

| Ｃ−６Ｂ． 修理後 Ｌ側ＥＱ−ＡＭＰ 電解コンデンサー７個、リレー１個交換 |
 |
| Ｃ−６Ｃ． 修理前 Ｌ側ＥＱ−ＡＭＰ裏 |
 |
| Ｃ−６Ｄ． 修理（半田補正）後 Ｌ側ＥＱ−ＡＭＰ裏 全ての半田をやり直す |
 |
| Ｃ−６Ｅ． 完成Ｌ側ＥＱ−ＡＭＰ裏 洗浄後 |
 |

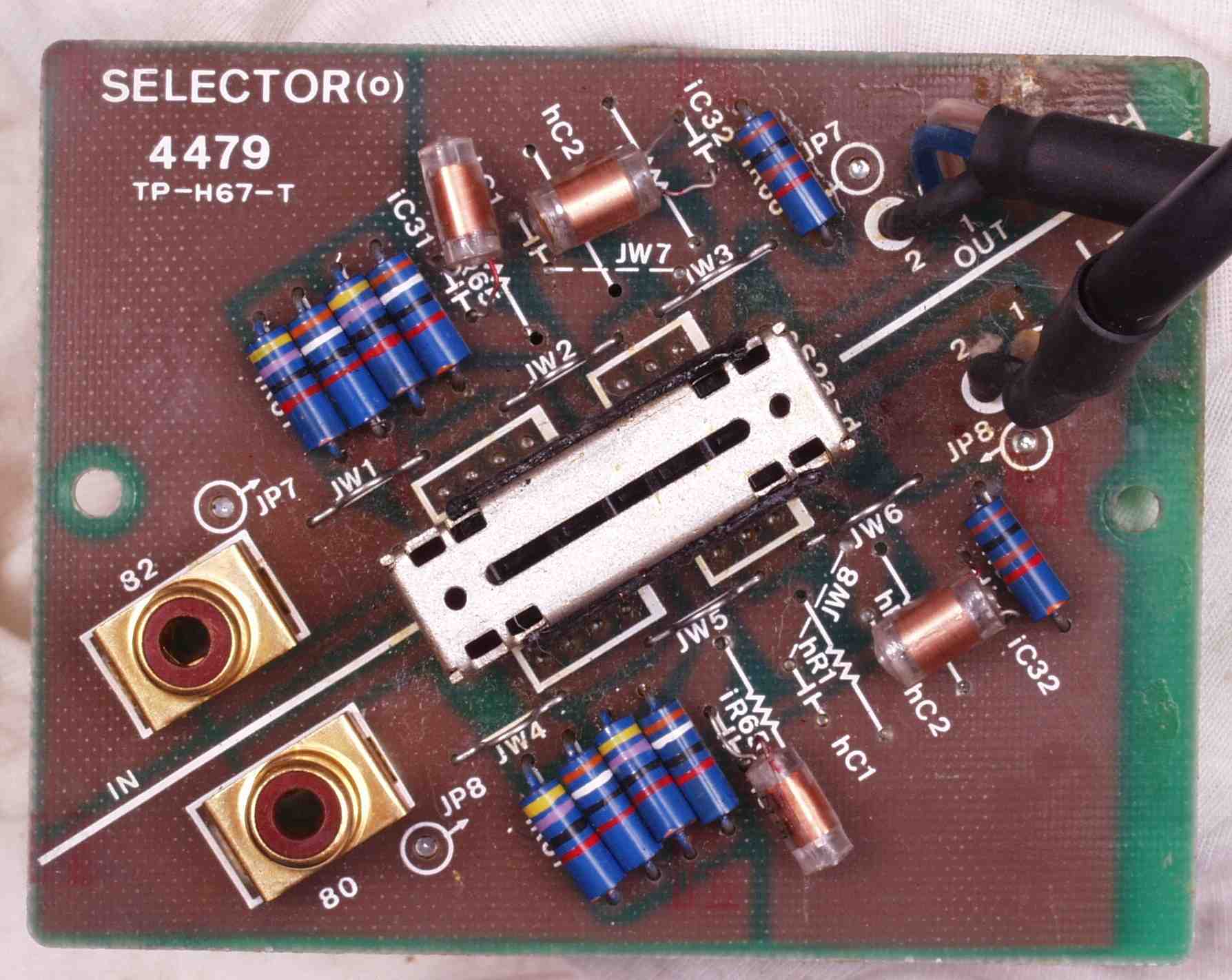

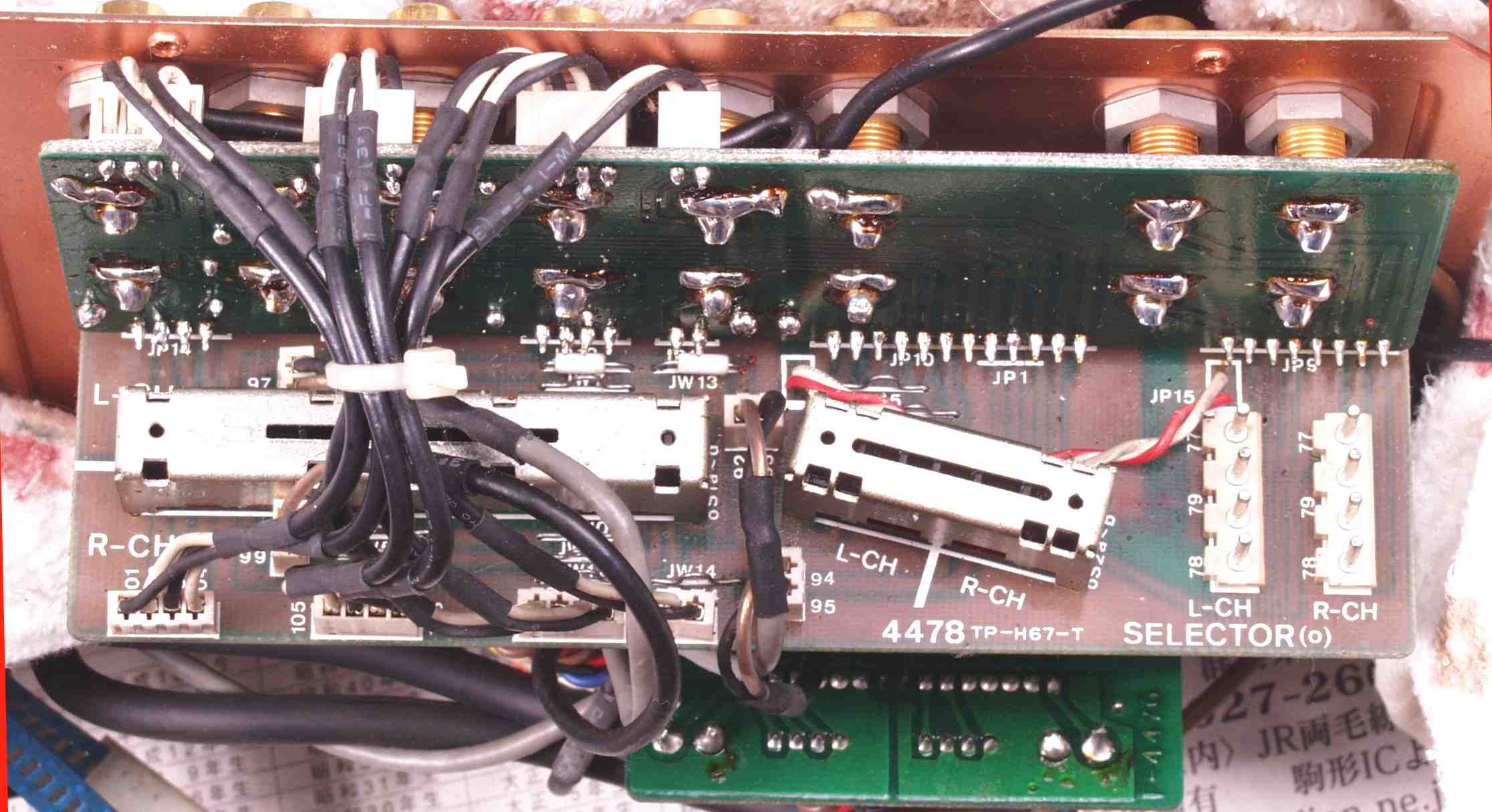

| Ｃ−７Ａ． 修理前 ＭＭ／ＭＣ切り替えＳＷ基板 |
 |
| Ｃ−７Ｃ． 修理前 ＭＭ／ＭＣ切り替えＳＷ基板裏 |
 |
| Ｃ−７Ｄ． 修理（半田補正）後 ＭＭ／ＭＣ切り替えＳＷ基板裏 全ての半田をやり直す |
 |
| Ｃ−７Ｅ． 完成プロテクト基板裏 洗浄後 |
 |

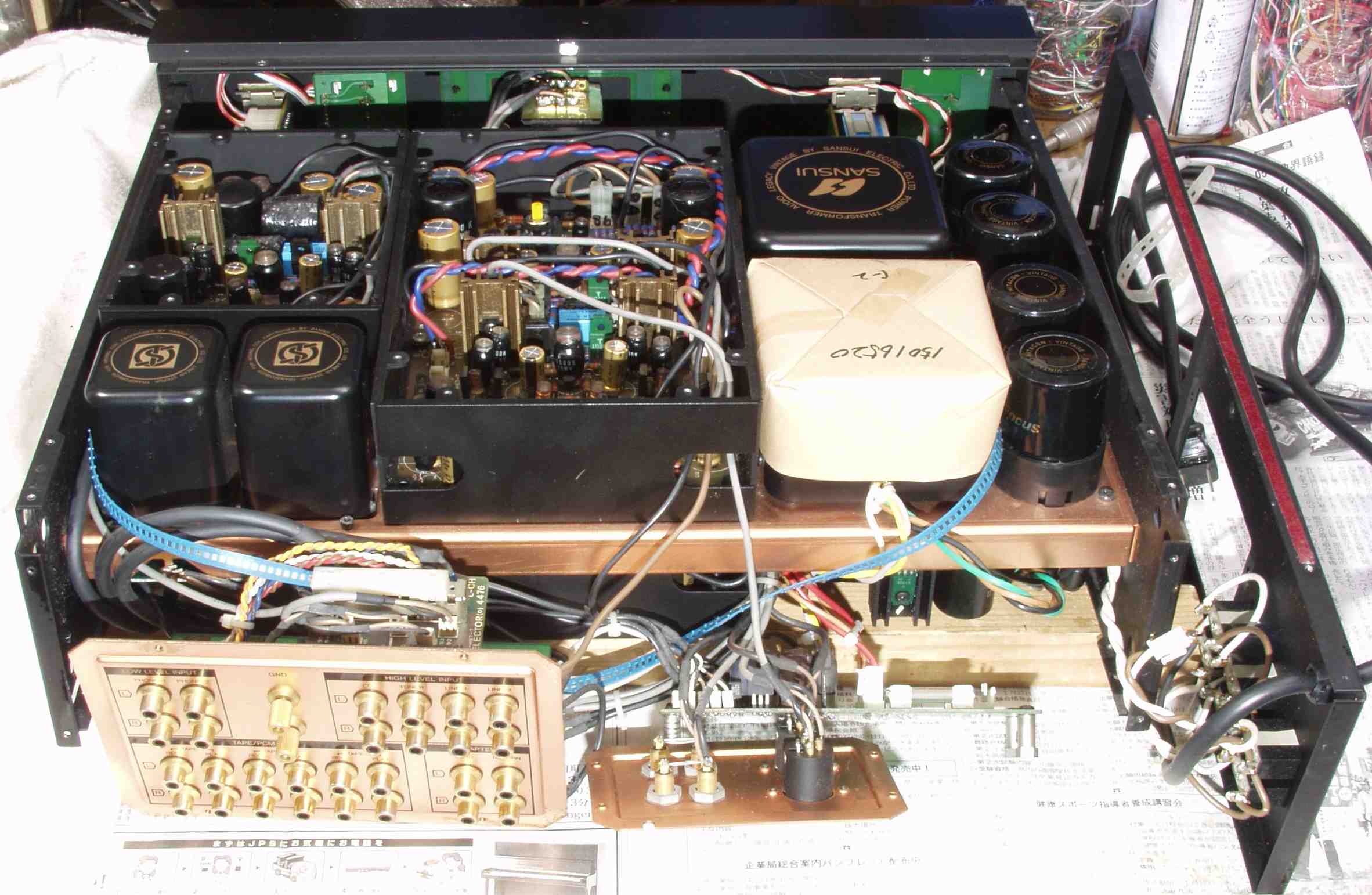

| Ｃ−８． 後パネルを外して修理中 |
 |

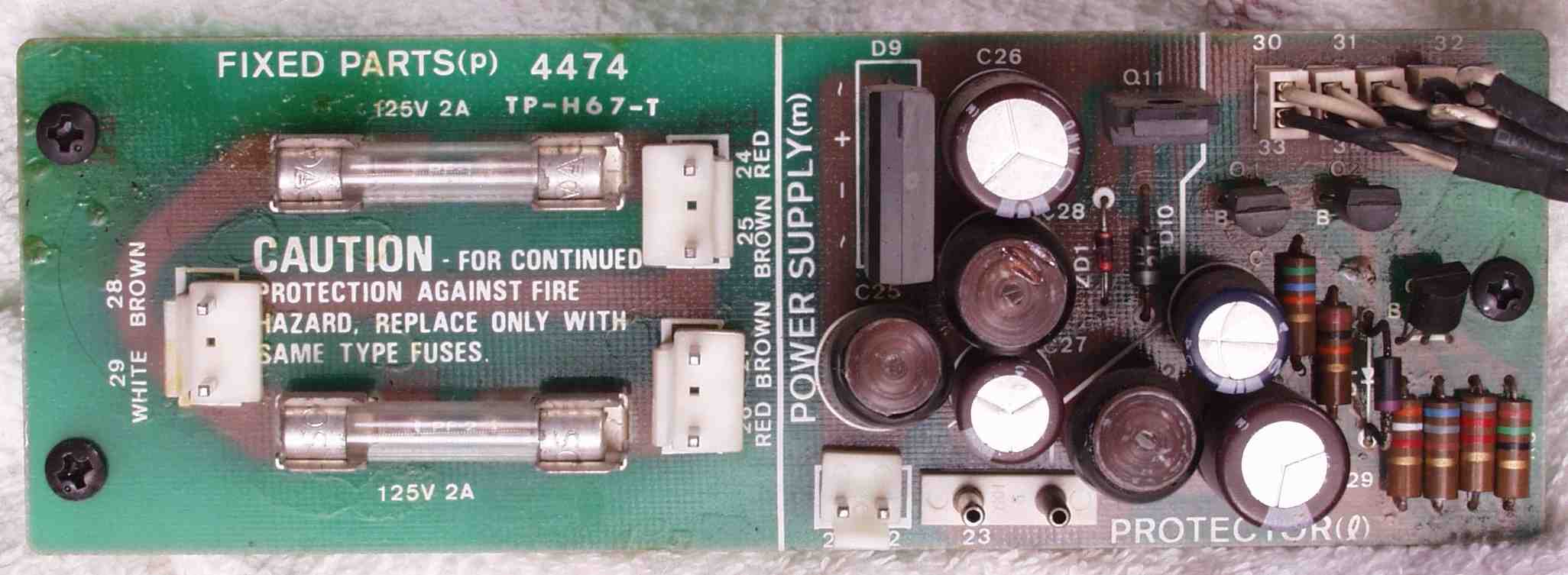

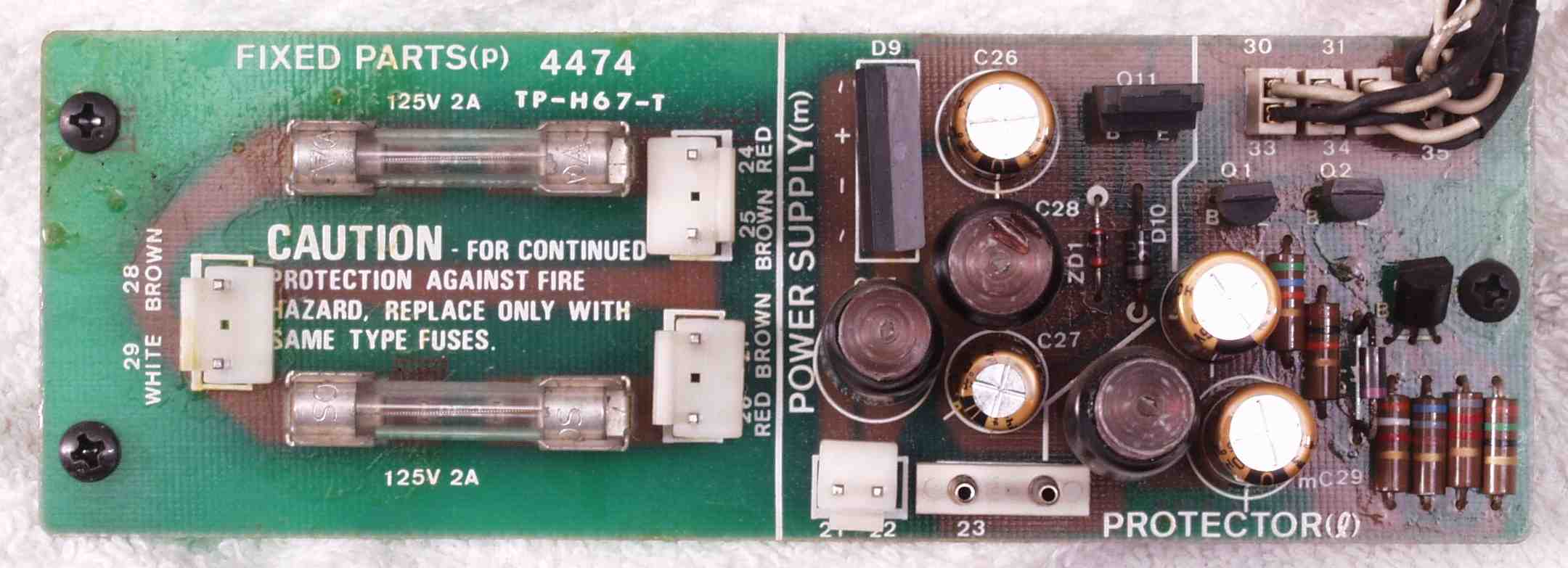

| Ｃ−８Ａ． 修理前 プロテクト基板 |
 |
| Ｃ−８Ｂ． 修理後 プロテクト基板 電解コンデンサー４個交換 |
 |

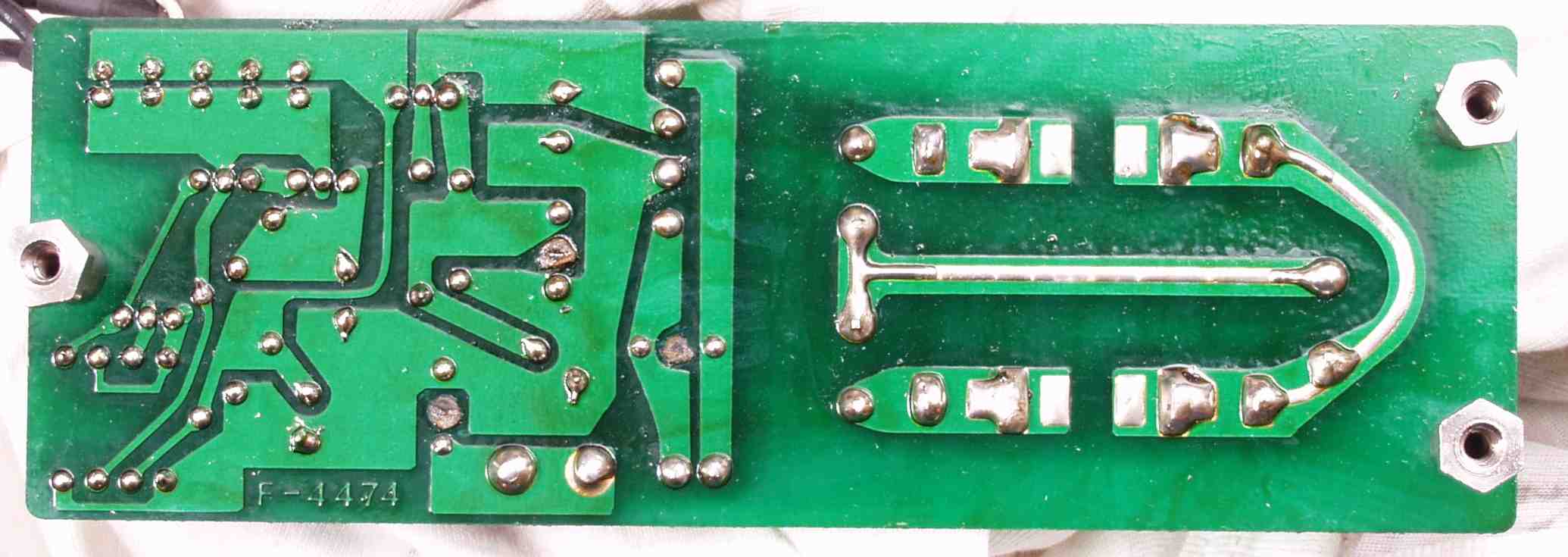

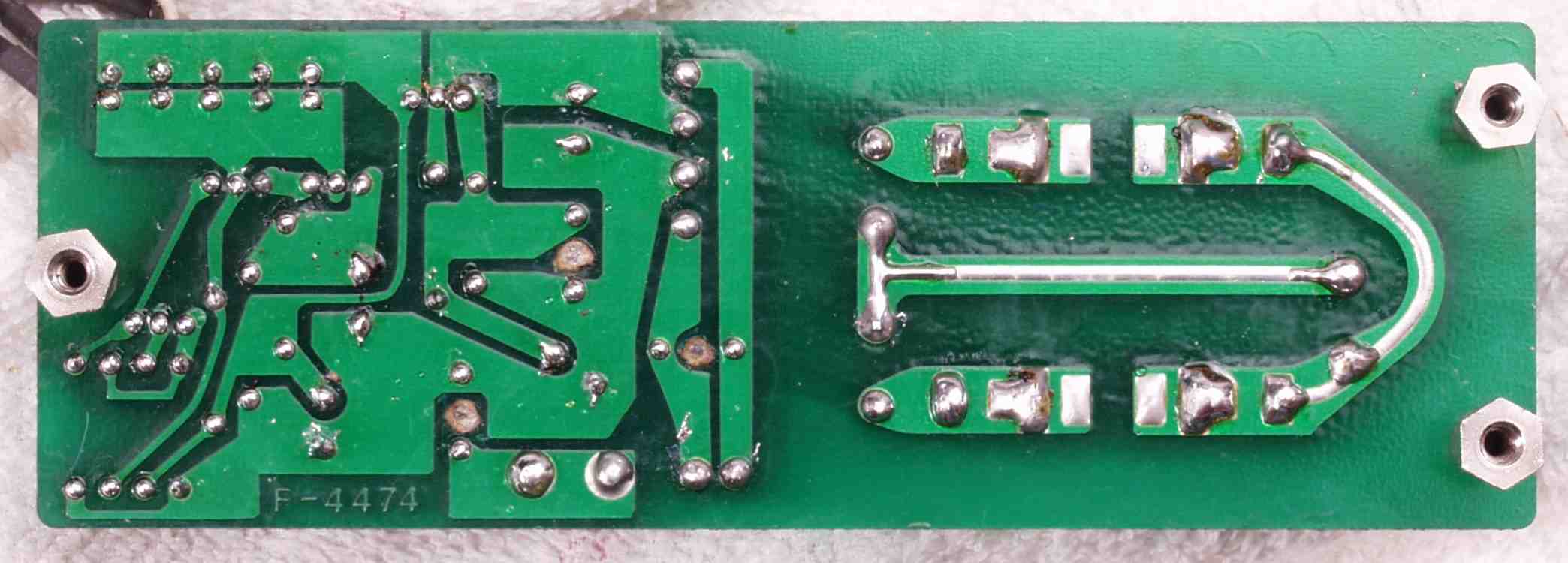

| Ｃ−８Ｃ． 修理前 プロテクト基板裏 |
 |
| Ｃ−８Ｄ． 修理（半田補正）後 プロテクト基板裏 全ての半田をやり直す |
 |

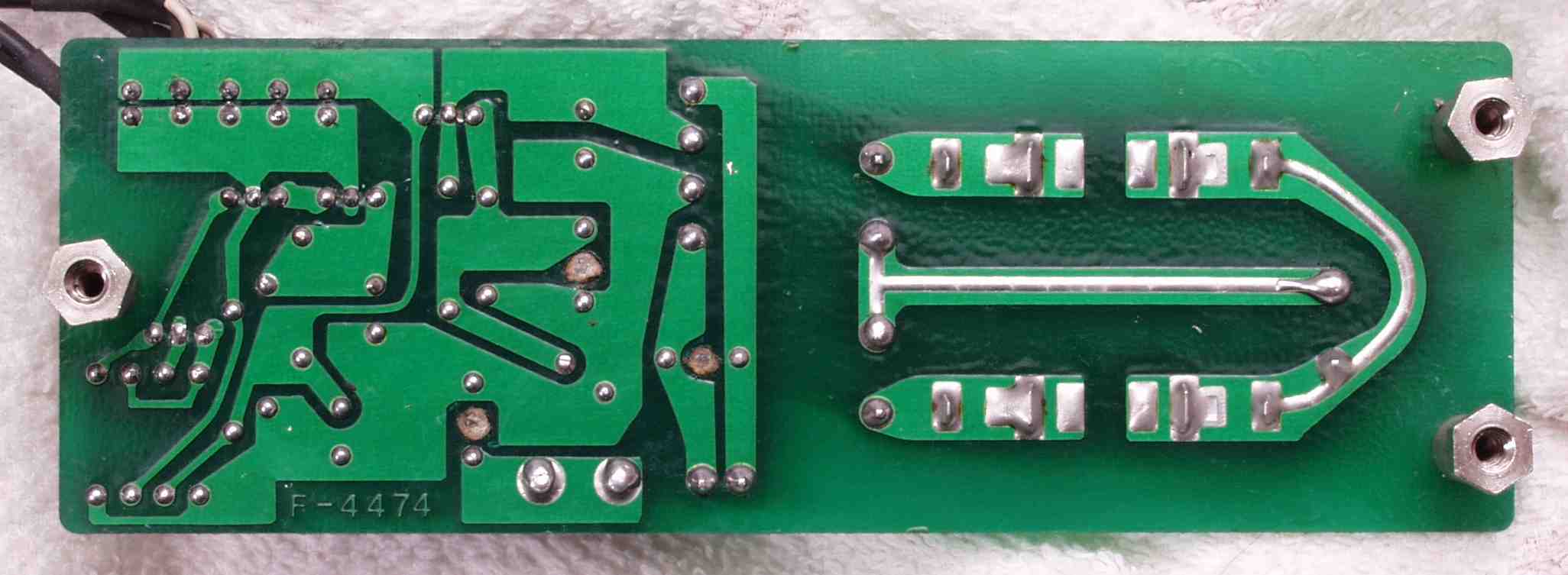

| Ｃ−８Ｅ． 完成プロテクト基板裏 洗浄後 |
 |

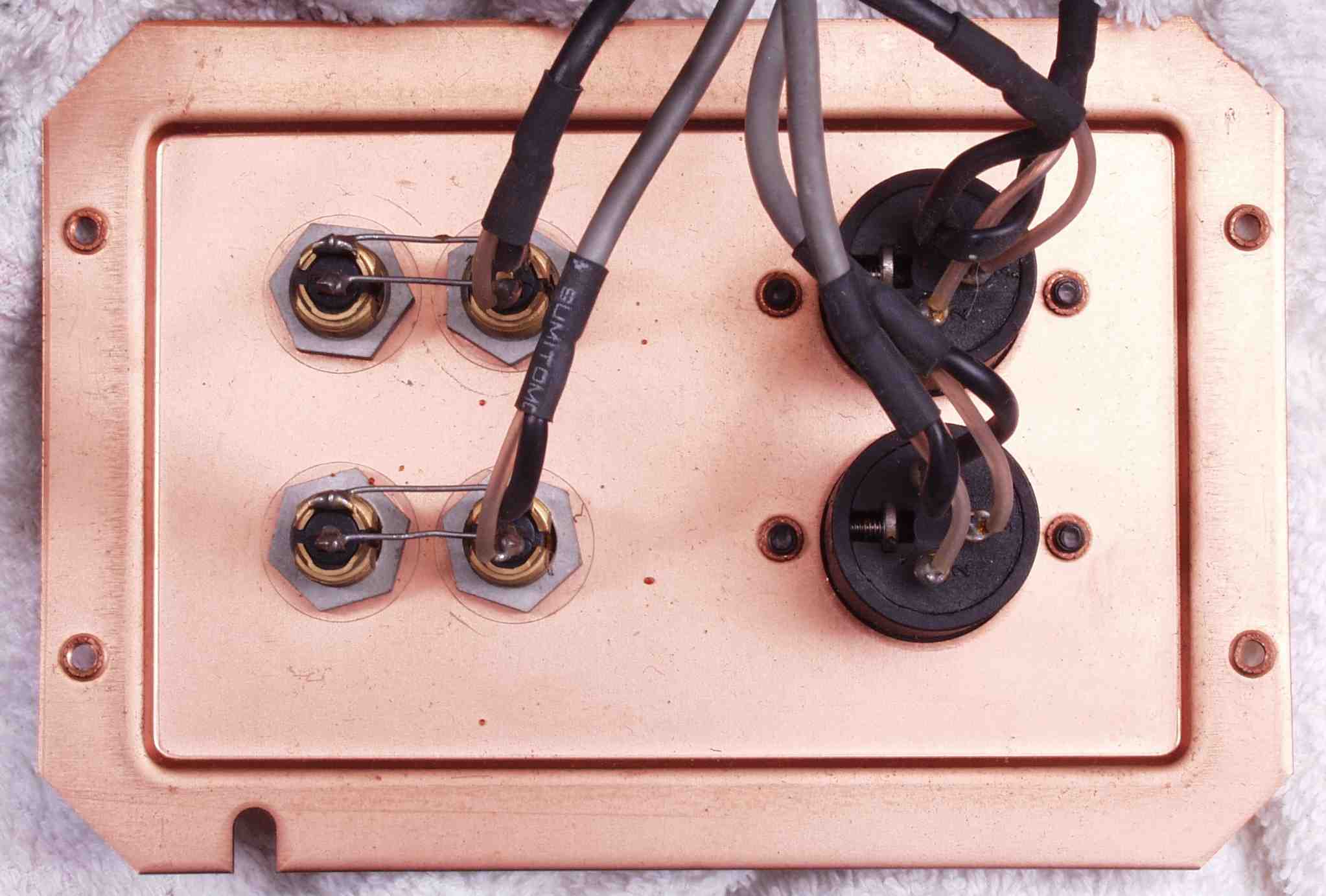

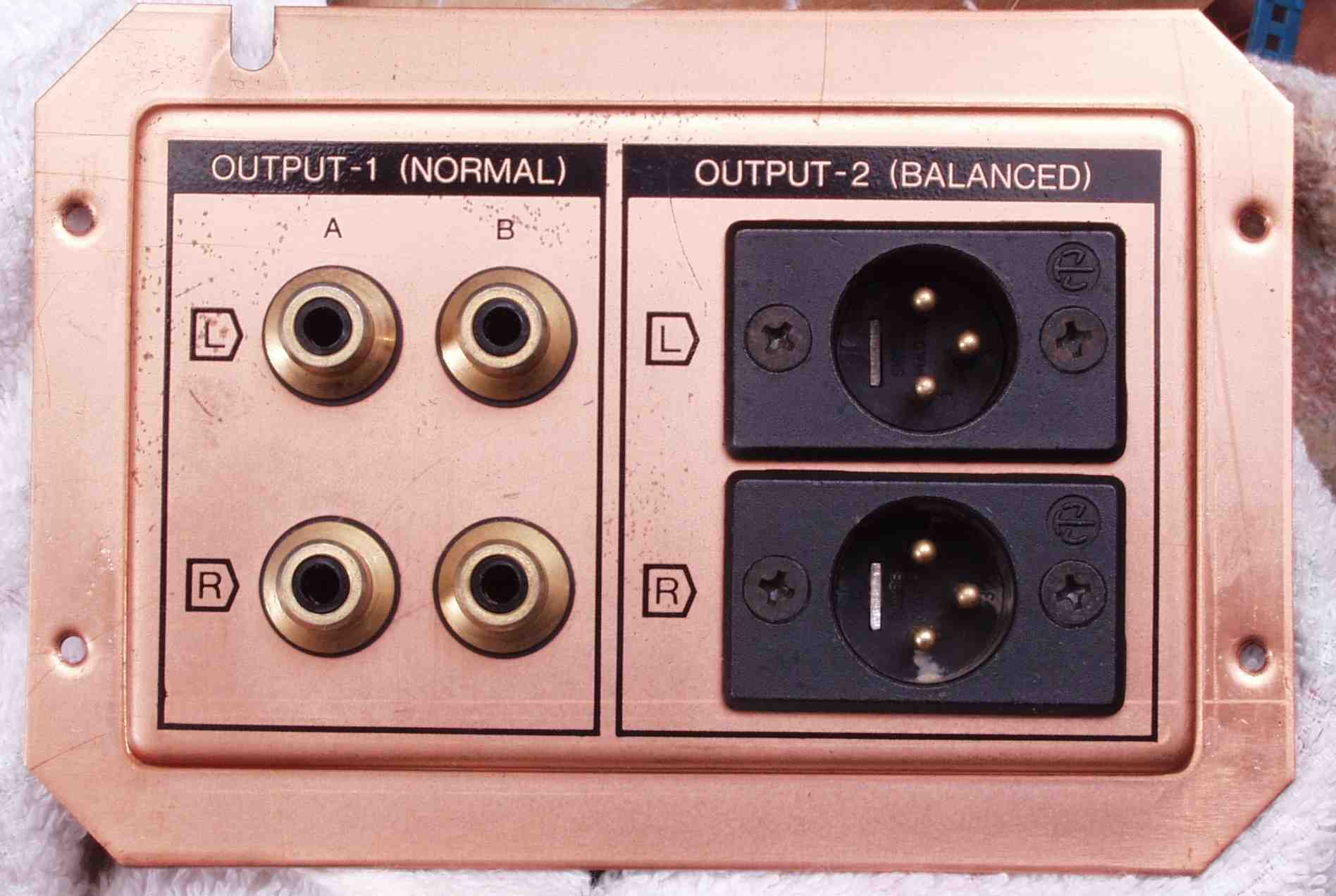

| Ｃ−９Ａ． 修理前 出力端子板、折角バランス出力があるのだから使用したい、但し、メインＡＭＰの対応が必要 |
 |

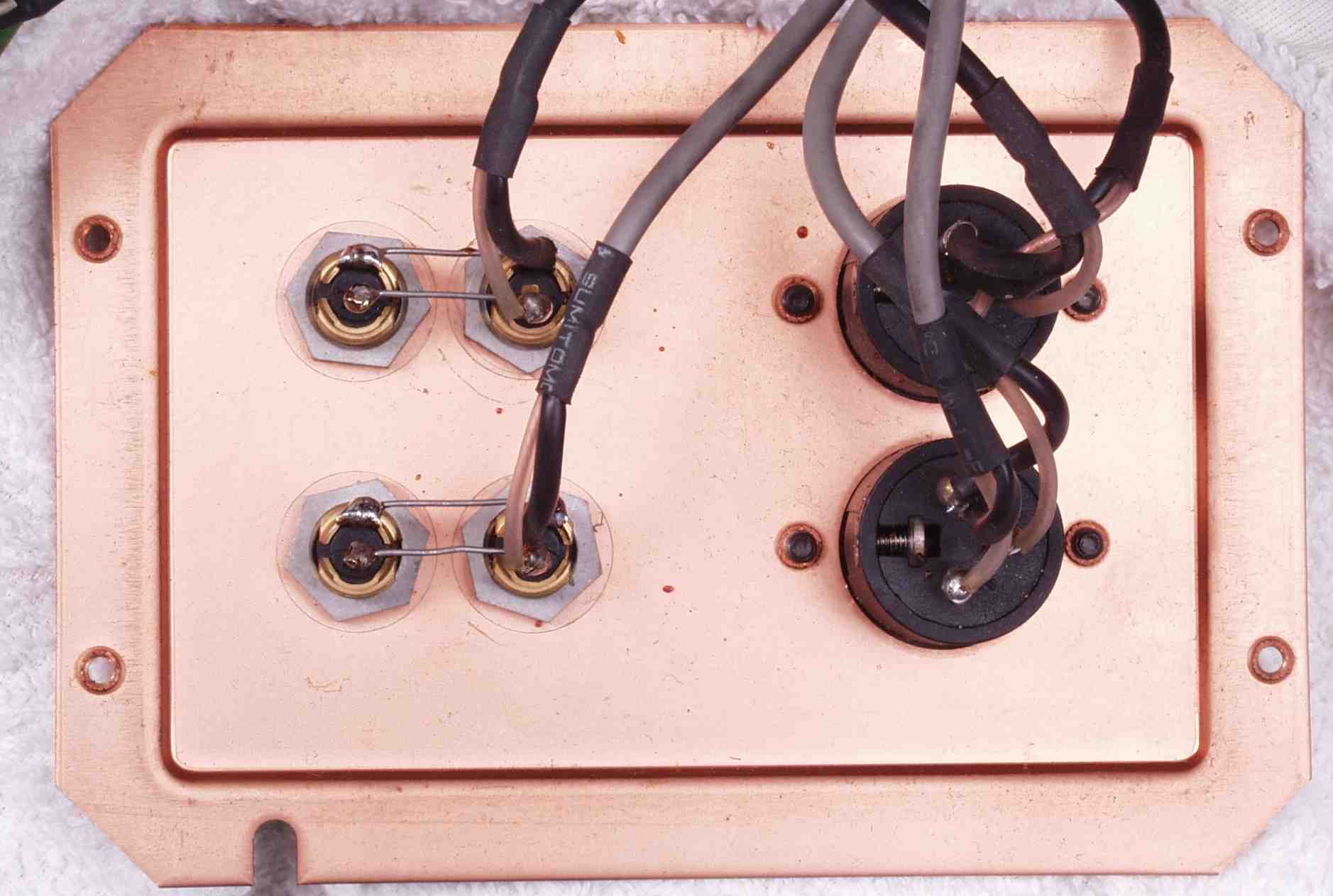

| Ｃ−９Ｃ． 修理前 出力端子板裏 |
 |
| Ｃ−９Ｄ． 修理（半田補正）後 出力端子板裏 全ての半田をやり直す |
 |

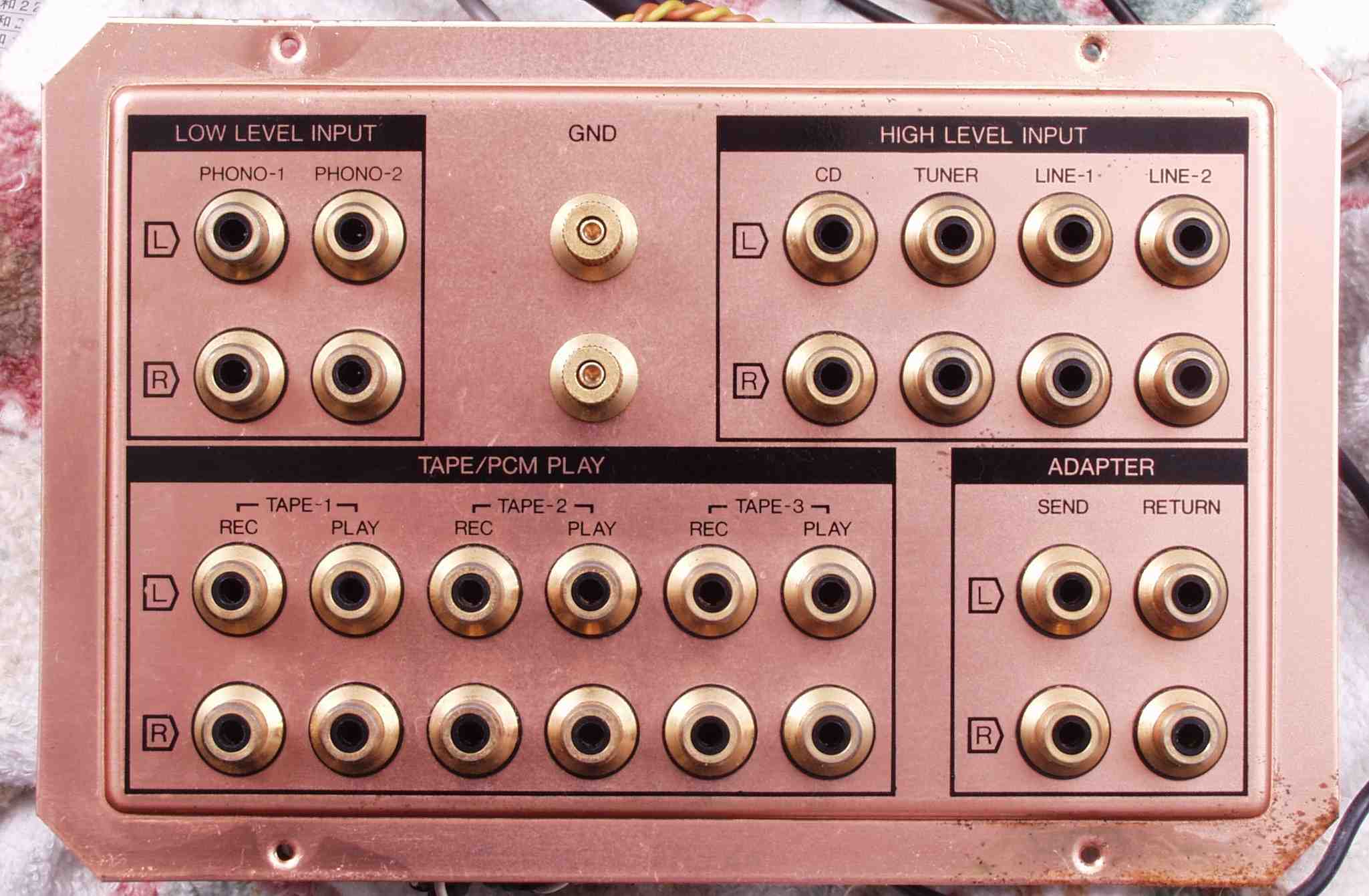

| Ｃ−ＡＡ． 修理前 入力端子板 |
 |

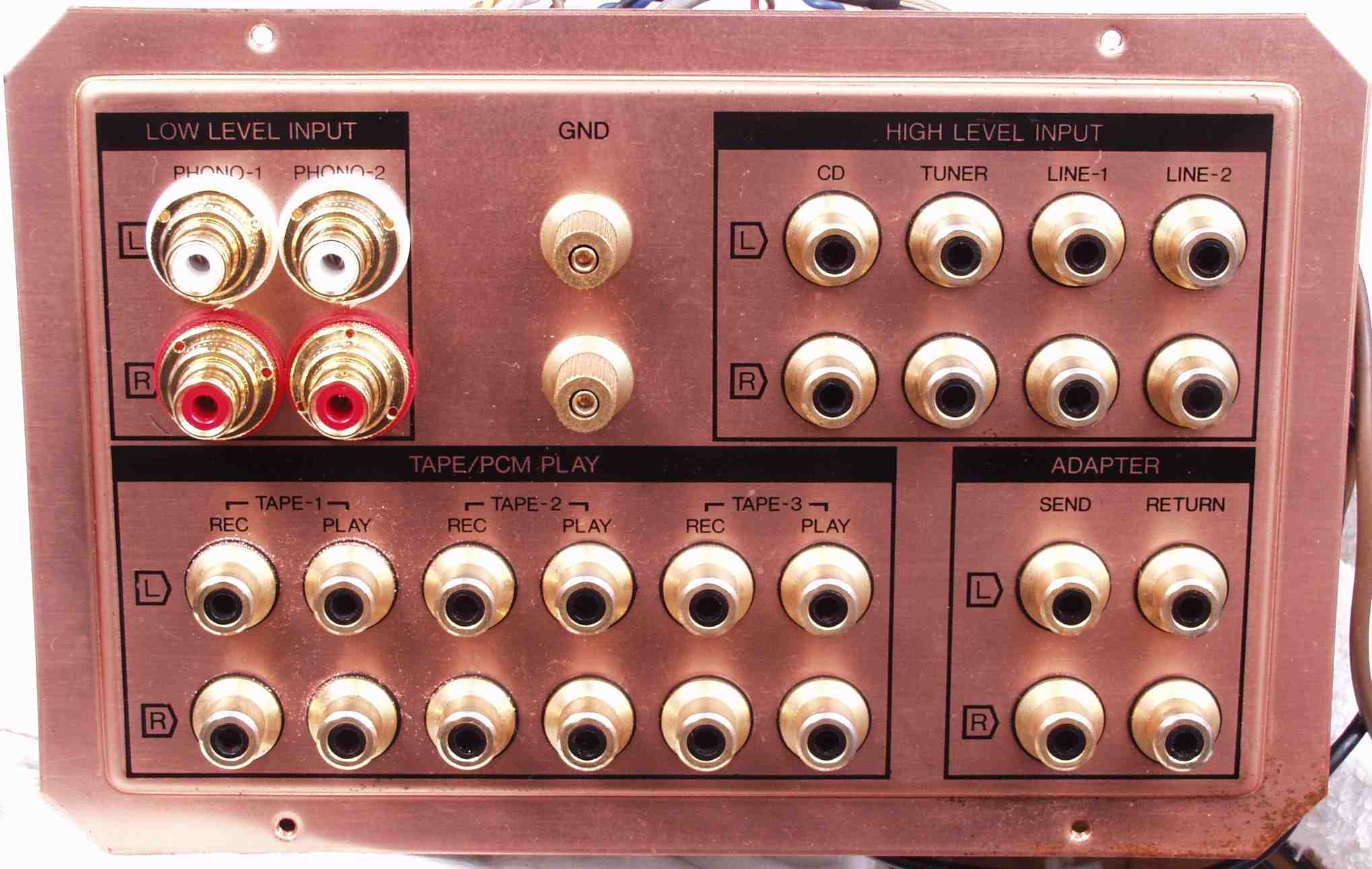

| Ｃ−ＡＢ． 修理後 入力端子、ＰＨＯＮＯ端子をＷＢＴ ＲＣＡ端子 ＷＢＴ−０２０１に交換 |
 |

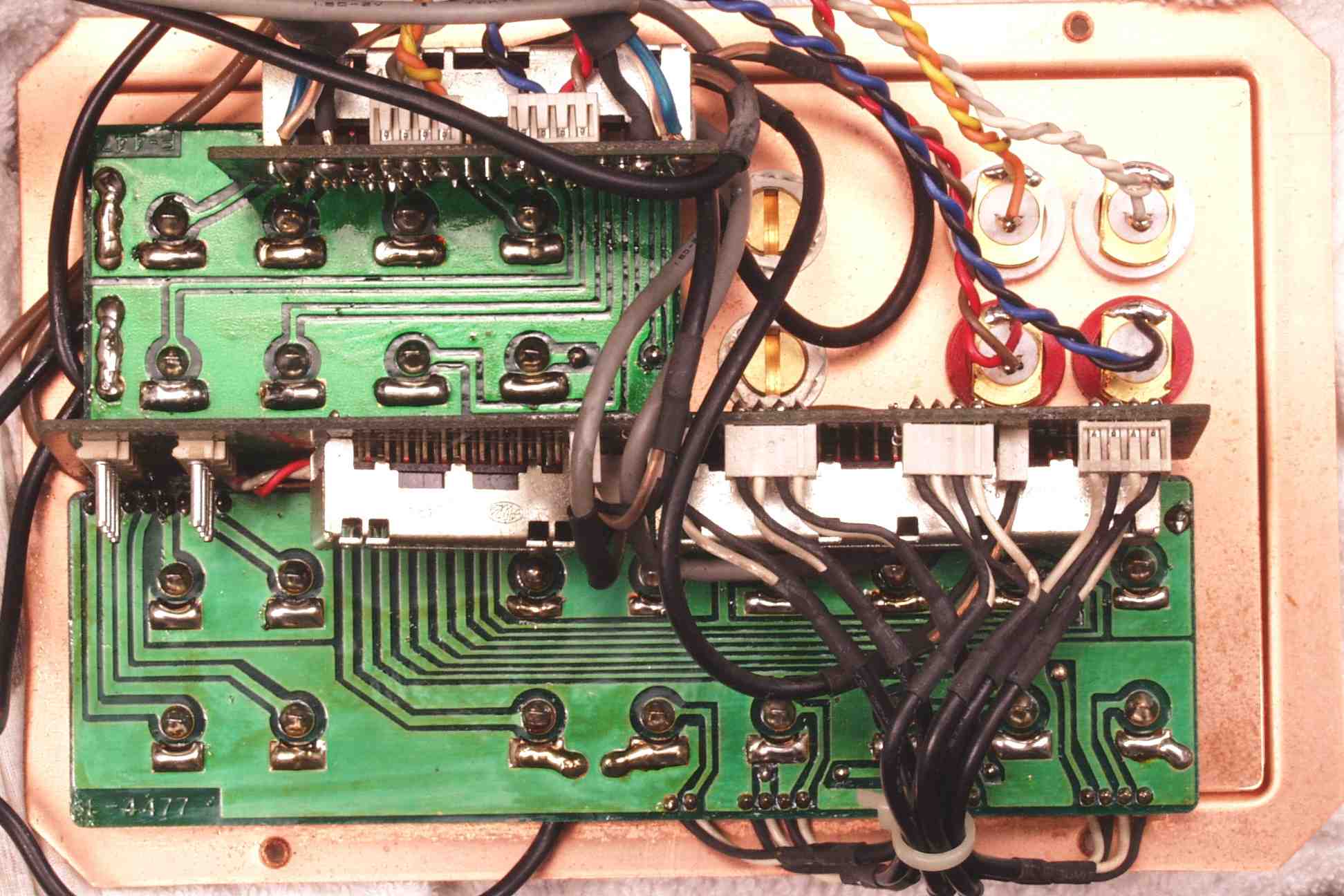

| Ｃ−ＡＣ． 修理前 入力端子裏 |
 |
| Ｃ−ＡＤ． 修理後 入力端子裏 洗浄後 |
 |

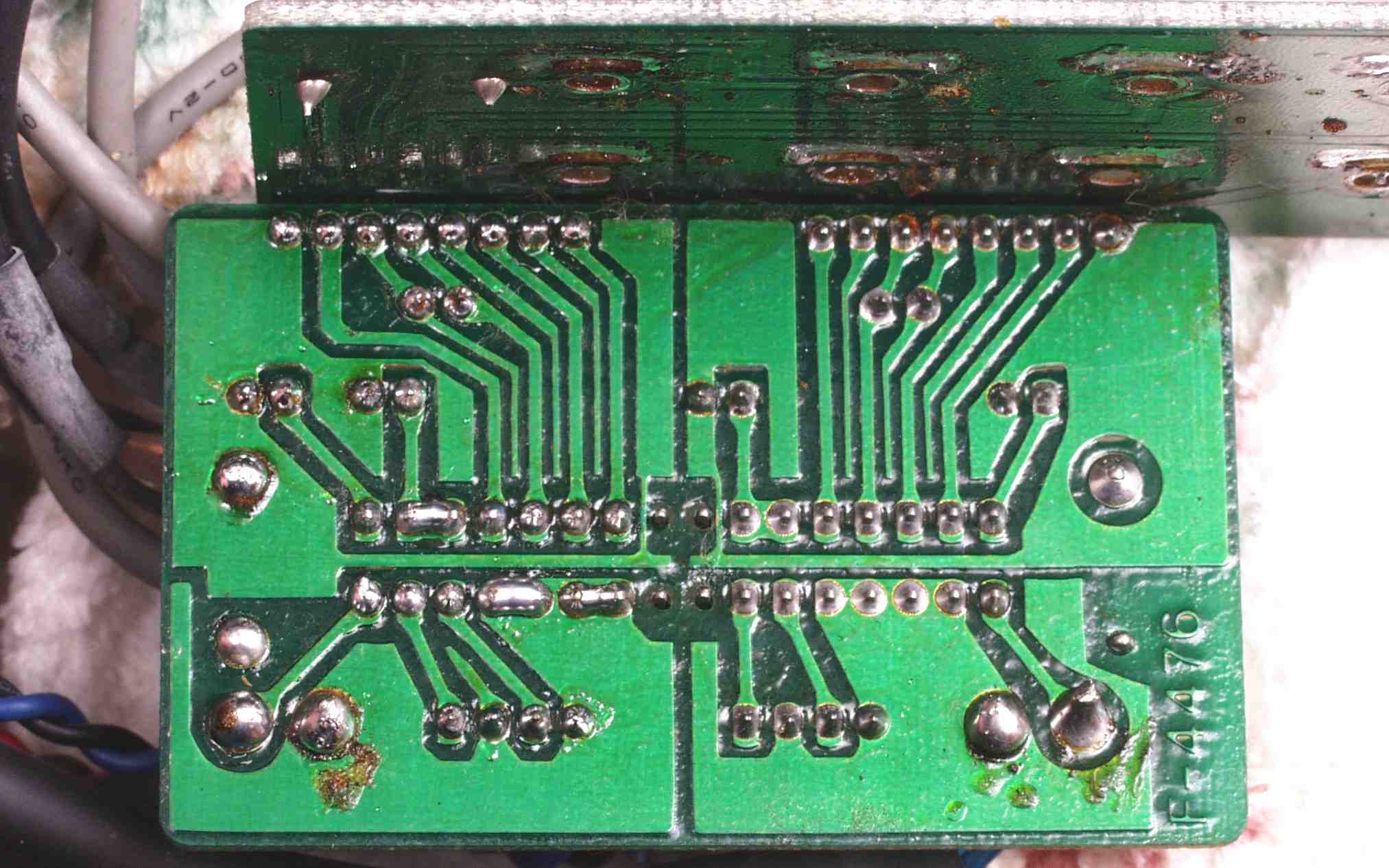

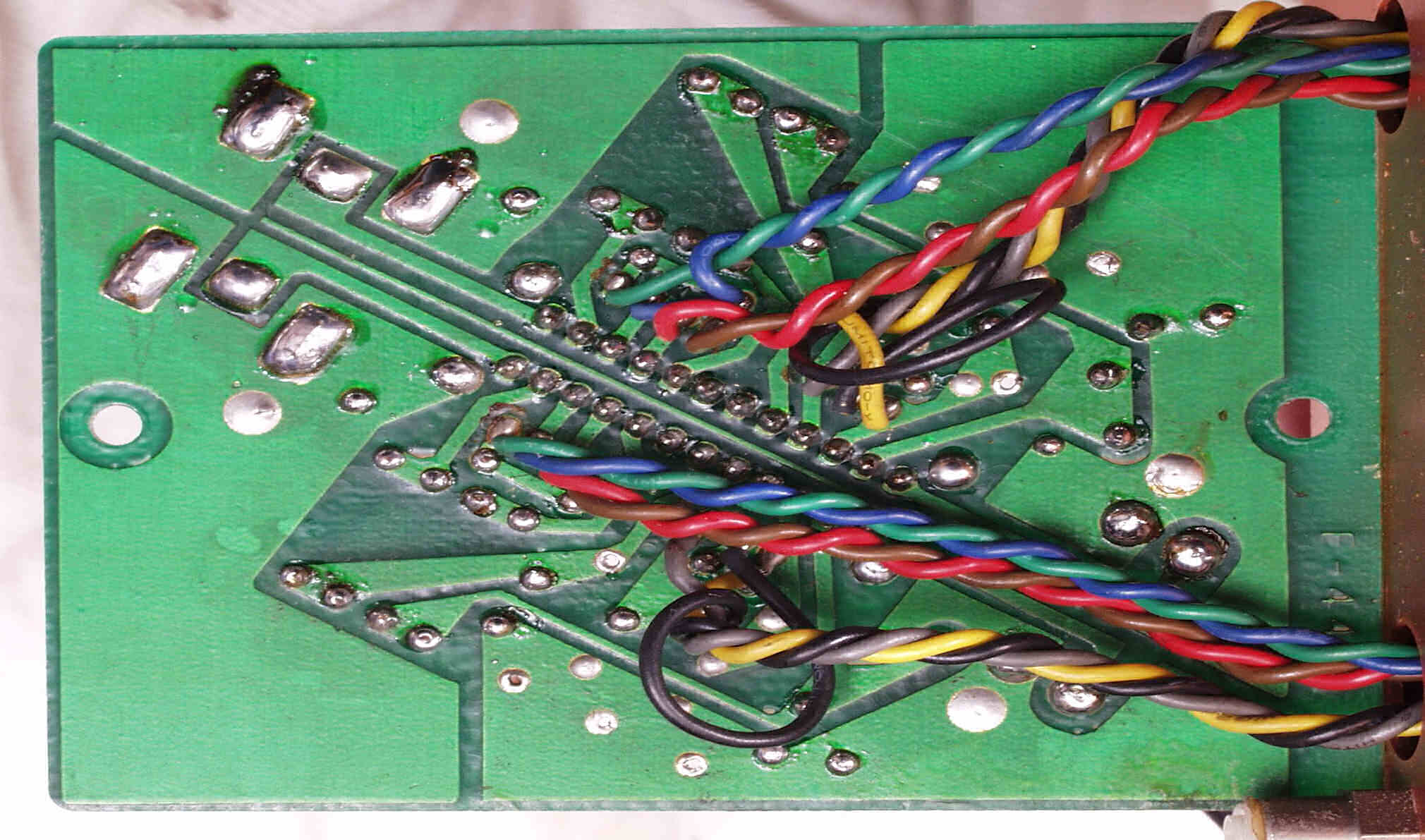

| Ｃ−ＡＥ． 修理（半田補正）中 入力端子裏の基板、比較の為、右下のみ未補正 |
 |

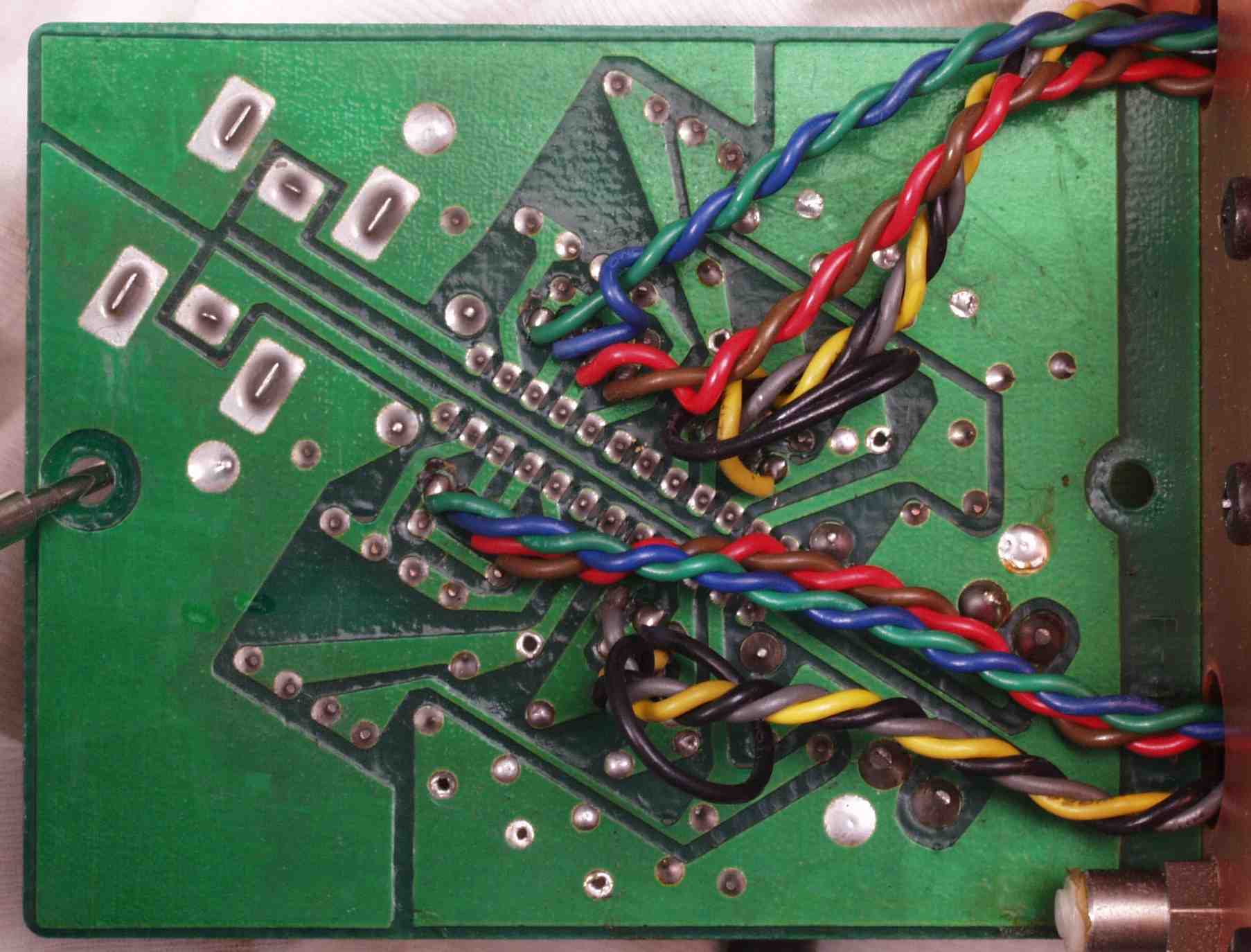

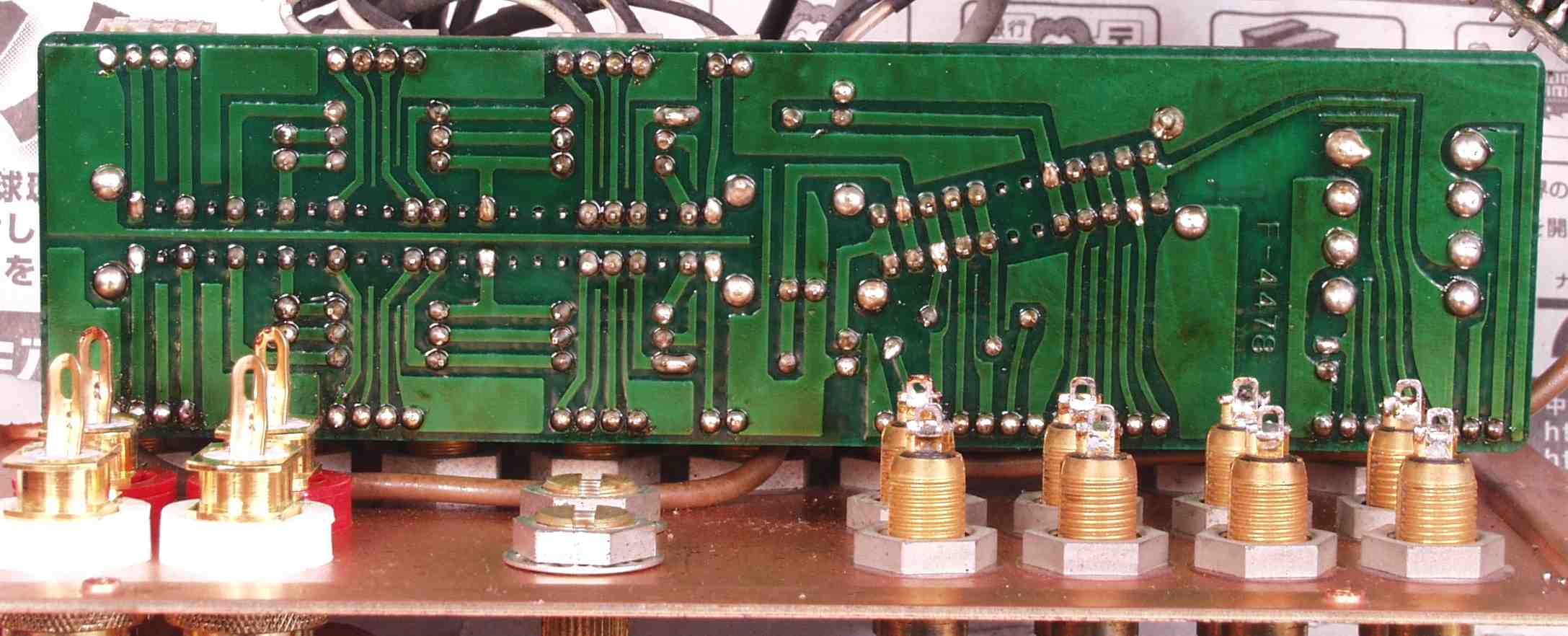

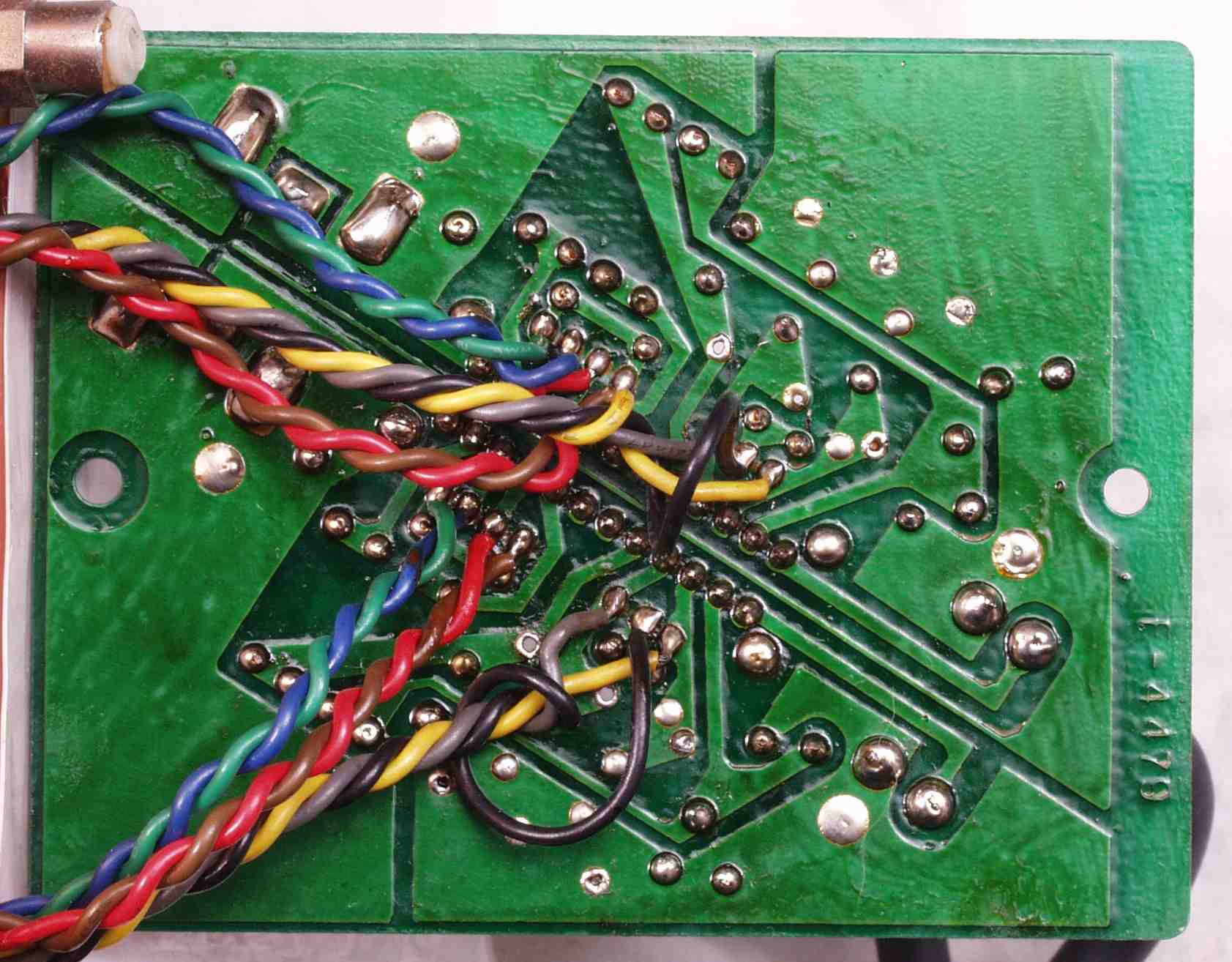

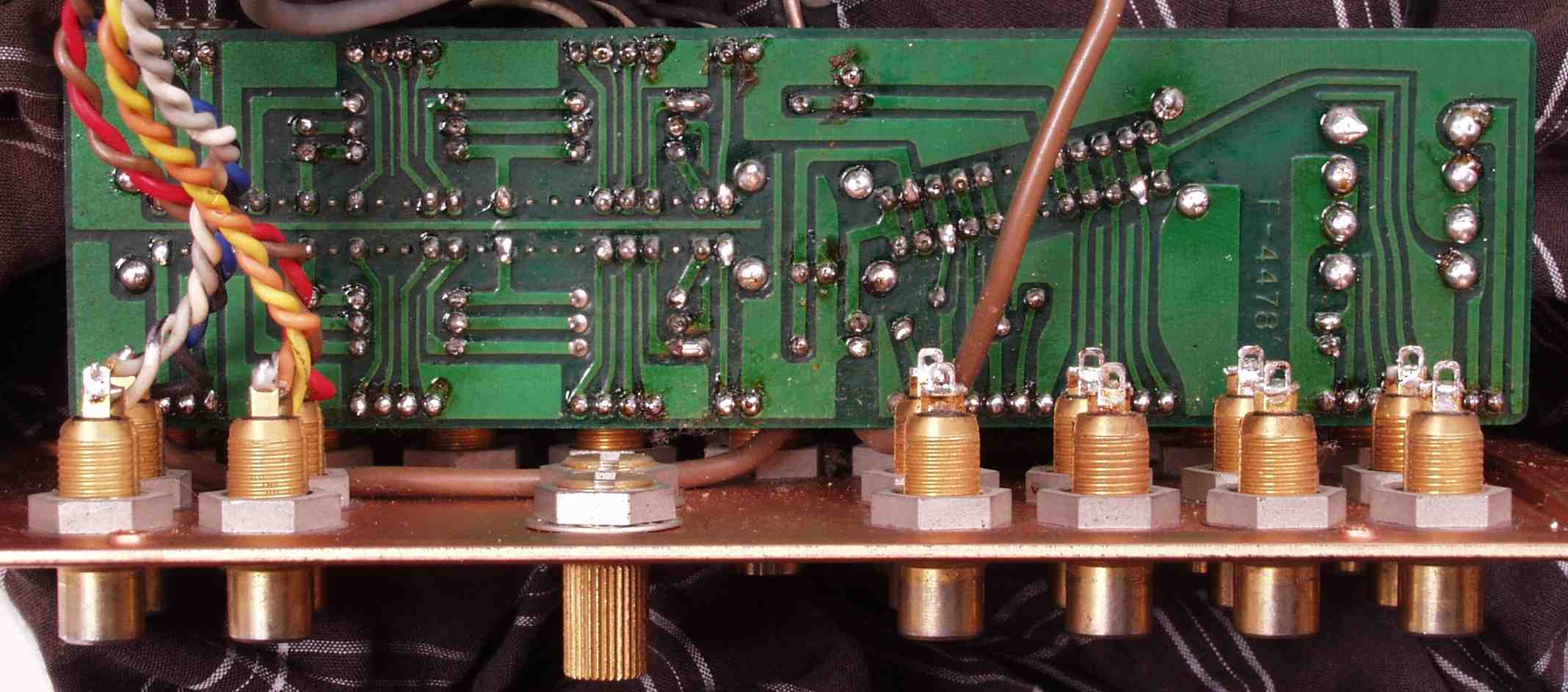

| Ｃ−ＡＦ． 修理（半田補正）中 入力端子裏のＳＷ基板裏 全ての半田をやり直す |
 |
| Ｃ−ＡＧ．完成入力端子裏のＳＷ基板裏 洗浄後 |
 |

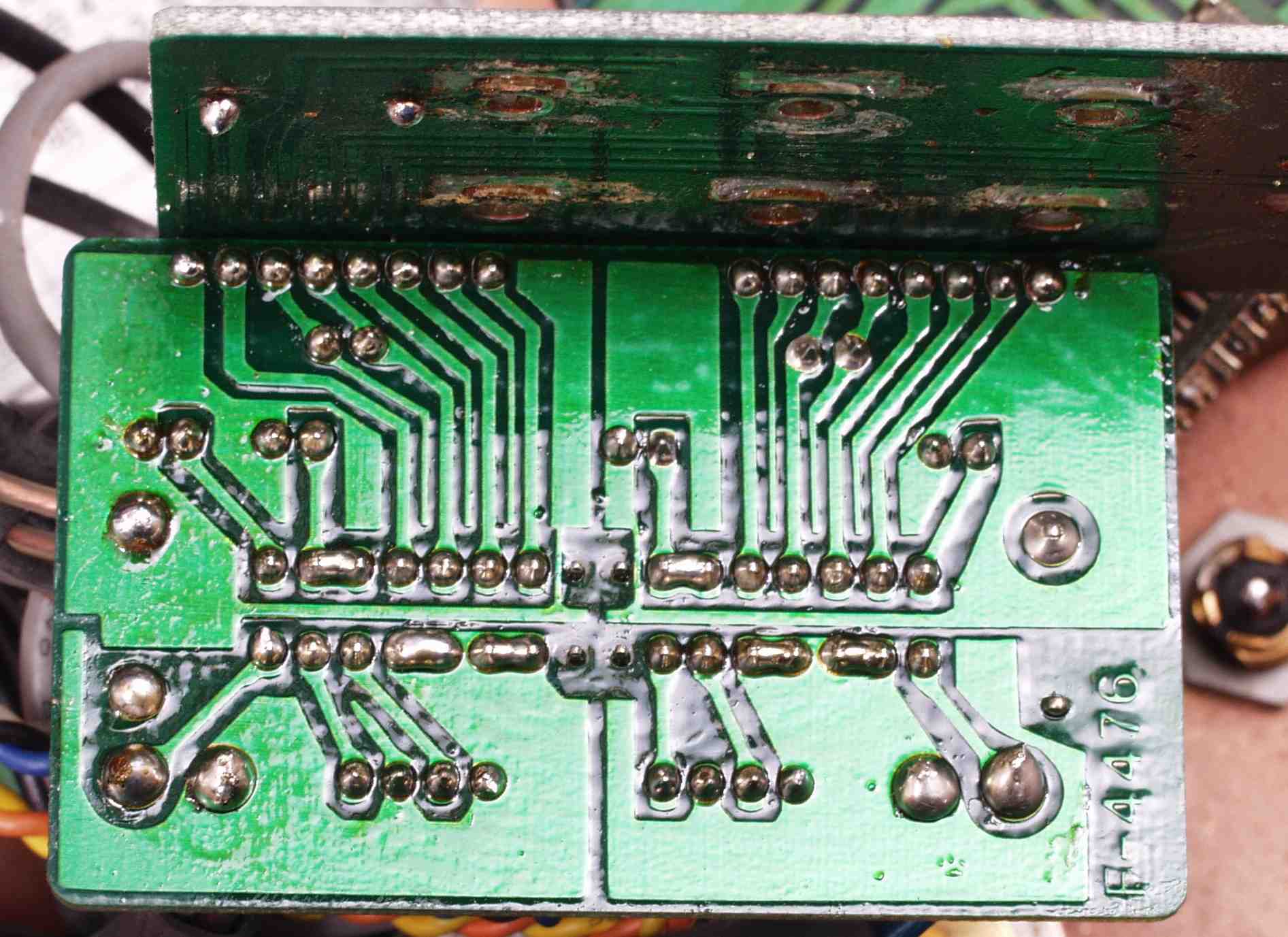

| Ｃ−ＡＨ． 修理（半田補正）中 入力端子裏のＳＷ２基板裏、比較の為、右半分未補正 |
 |
| Ｃ−ＡＩ． 完成入力端子裏のＳＷ２基板裏 洗浄後 |
 |

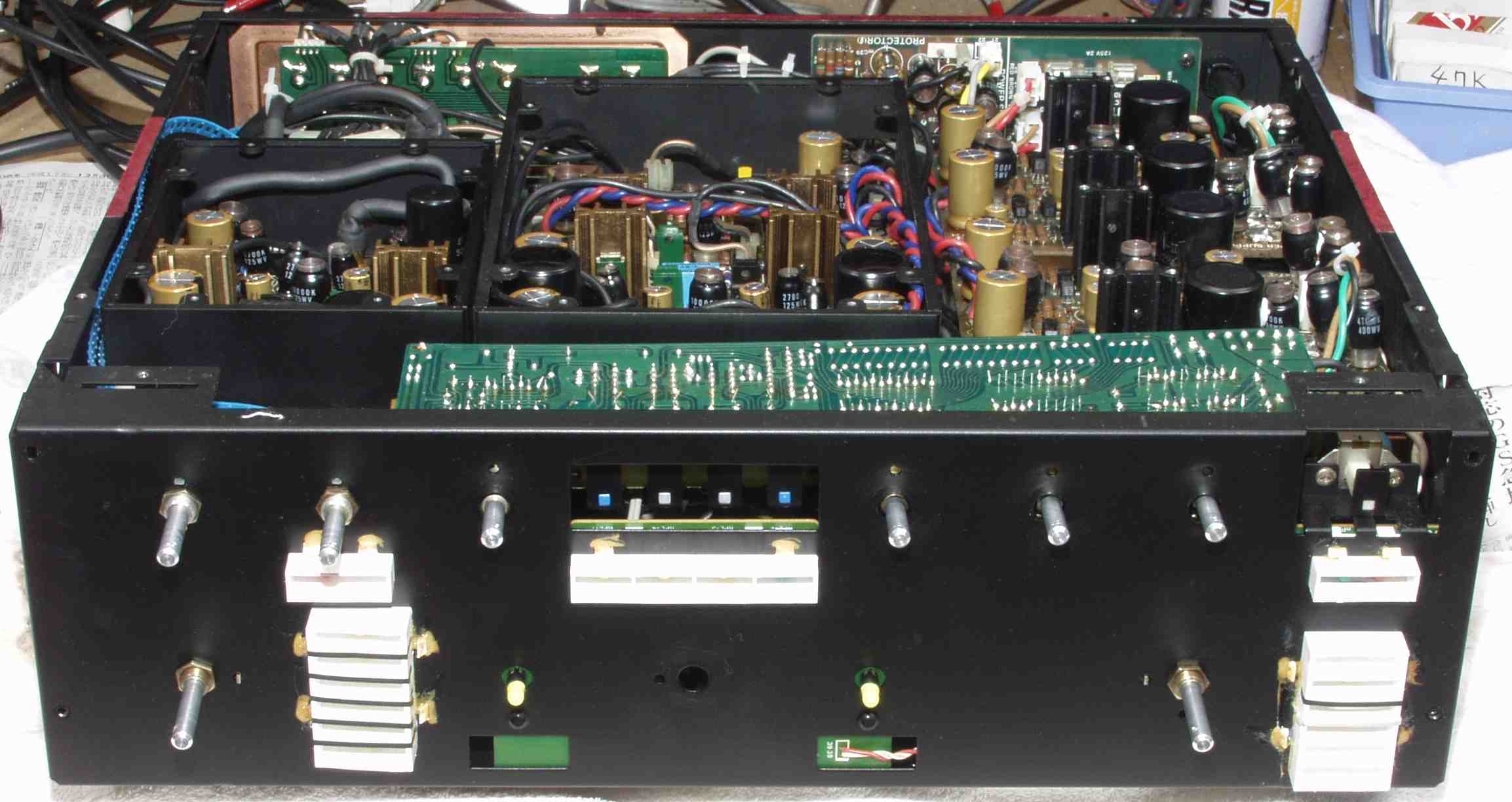

| Ｃ−Ｂ． 前パネルを外して修理中 |
 |

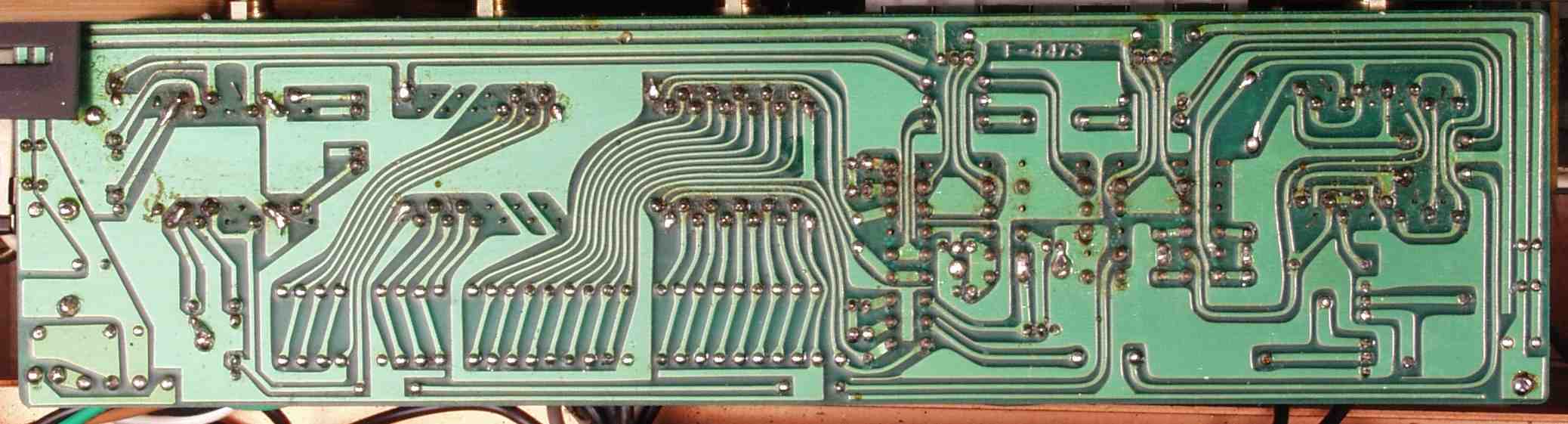

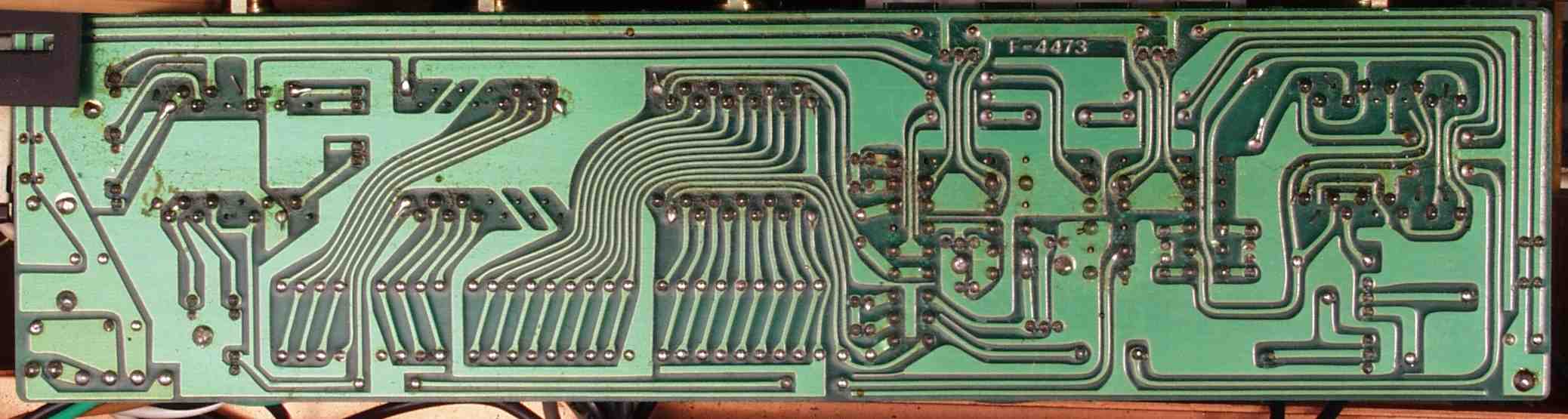

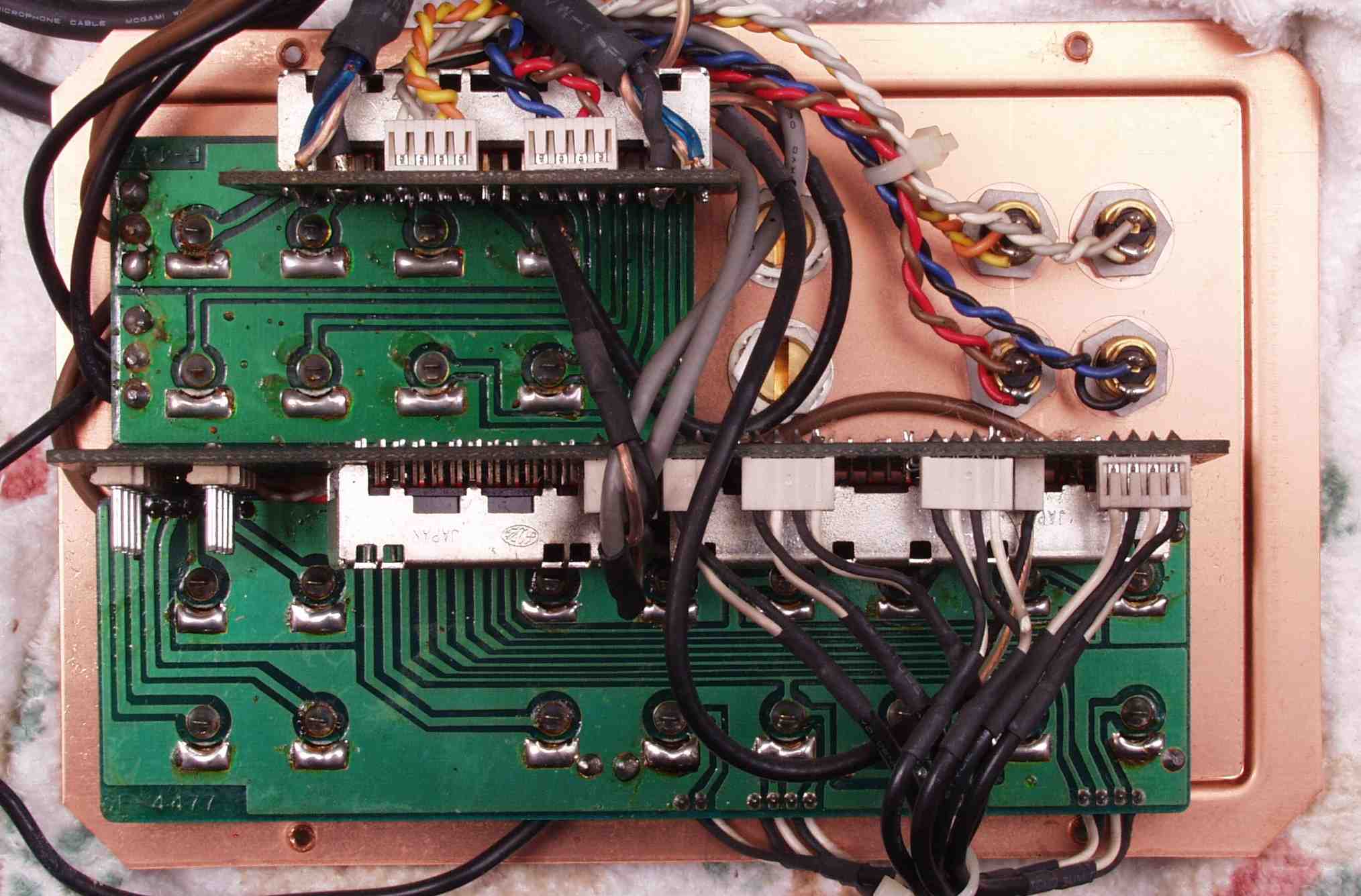

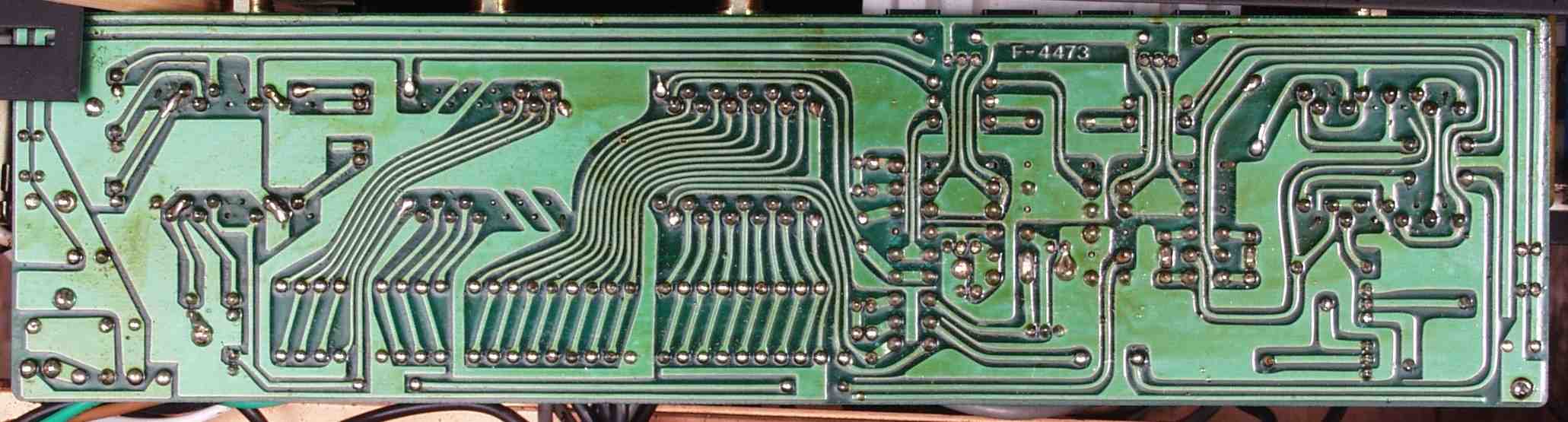

| Ｃ−ＢＡ． 修理前 ＳＷ基板裏 |
 |
| Ｃ−ＢＢ． 修理中 ＳＷ流基板裏のＳＷ裏側、接点復活材の使用で「ビチャビチャ」 |
 |
| Ｃ−ＢＣ． 修理中 ＳＷ流基板裏のＳＷ２裏側、接点復活材の使用で「ビチャビチャ」 |
 |

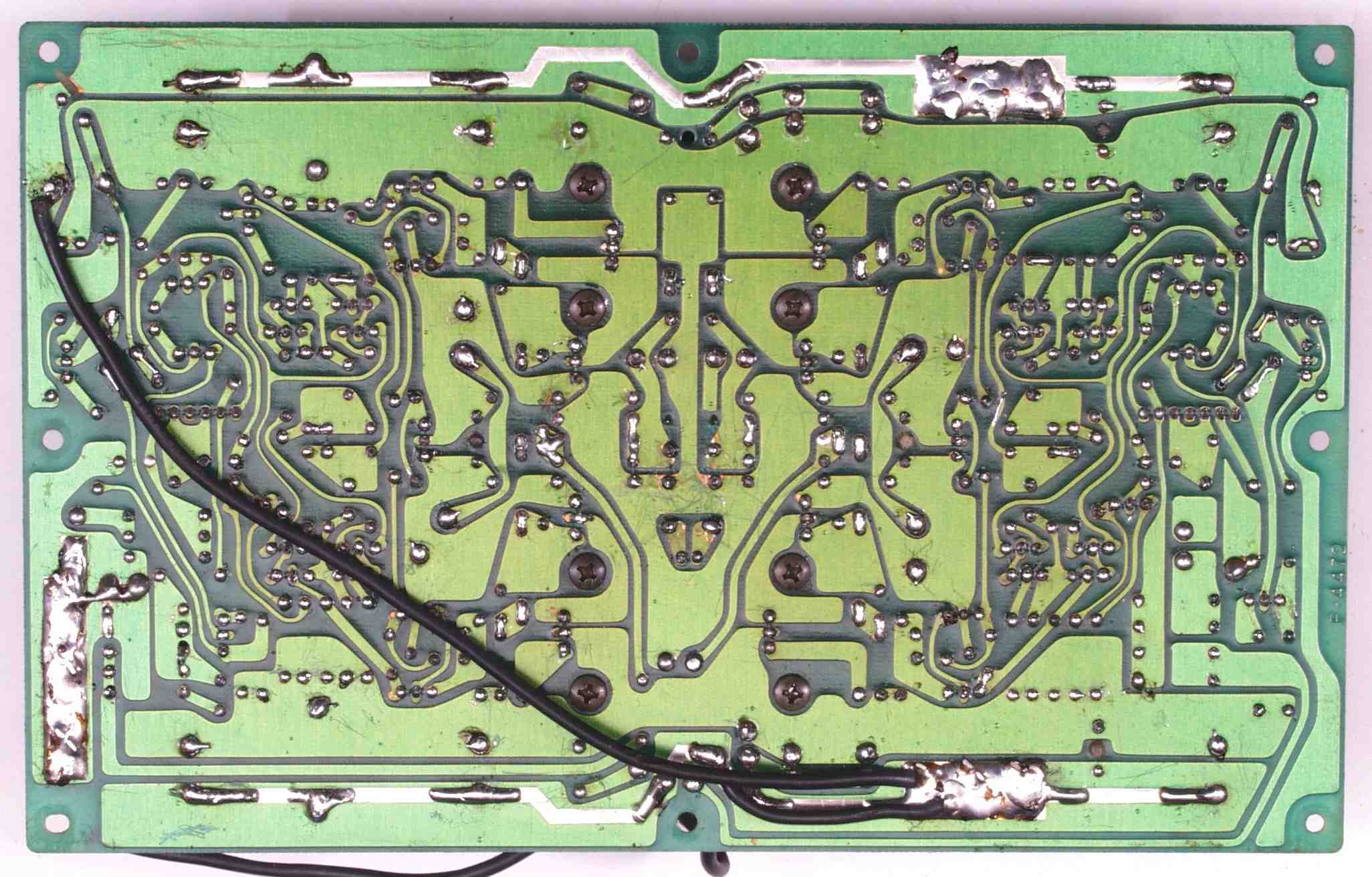

| Ｃ−ＢＤ． 修理（半田補正）後 ＳＷ基板裏 全ての半田をやり直す |
 |
| Ｃ−ＢＥ． 完成ＳＷ基板裏 洗浄後 |
 |

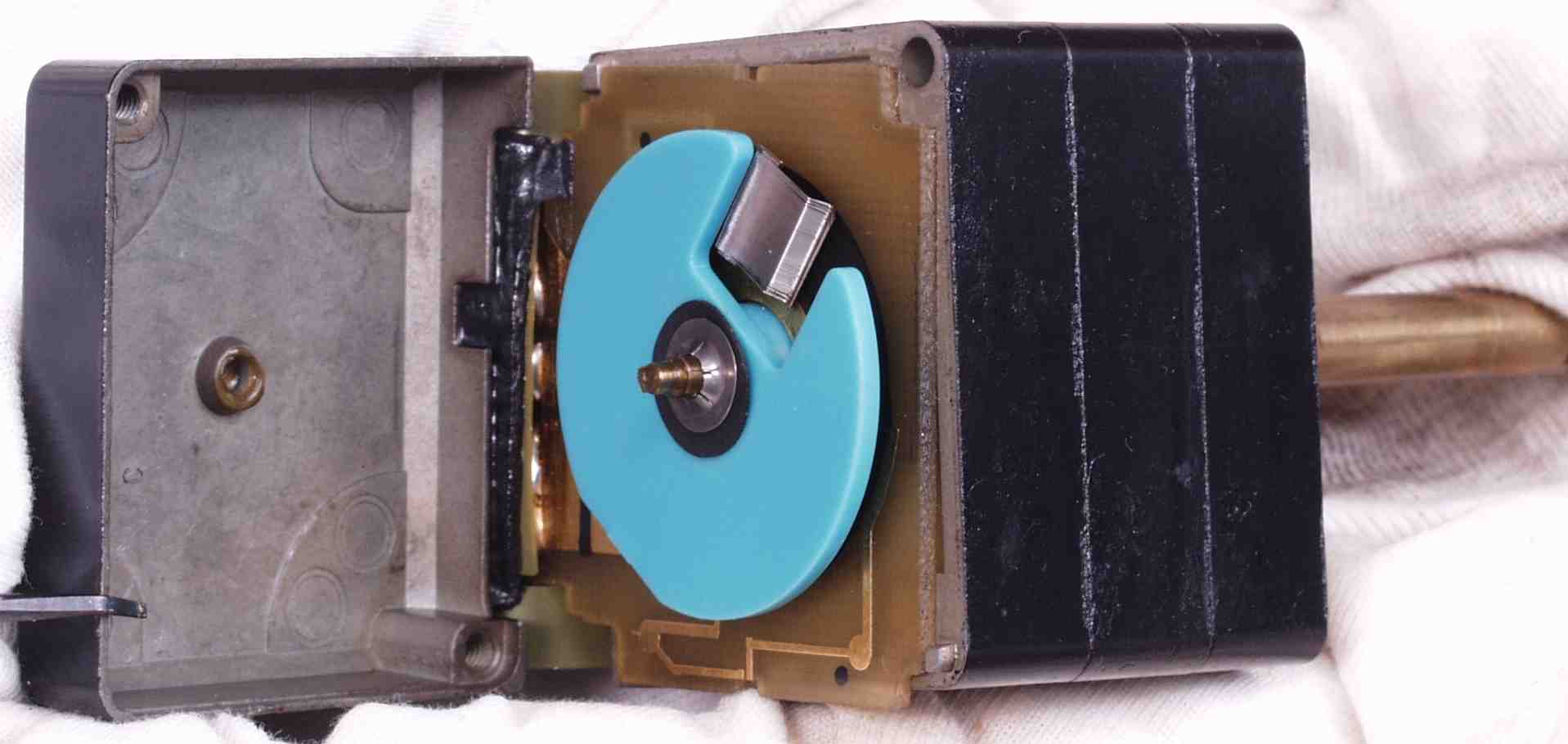

| Ｃ−Ｃ． 修理中 メインＶＲ点検、カシメ構造なのでここまで、接点復活材の使用で「ビチャビチャ」 |
 |

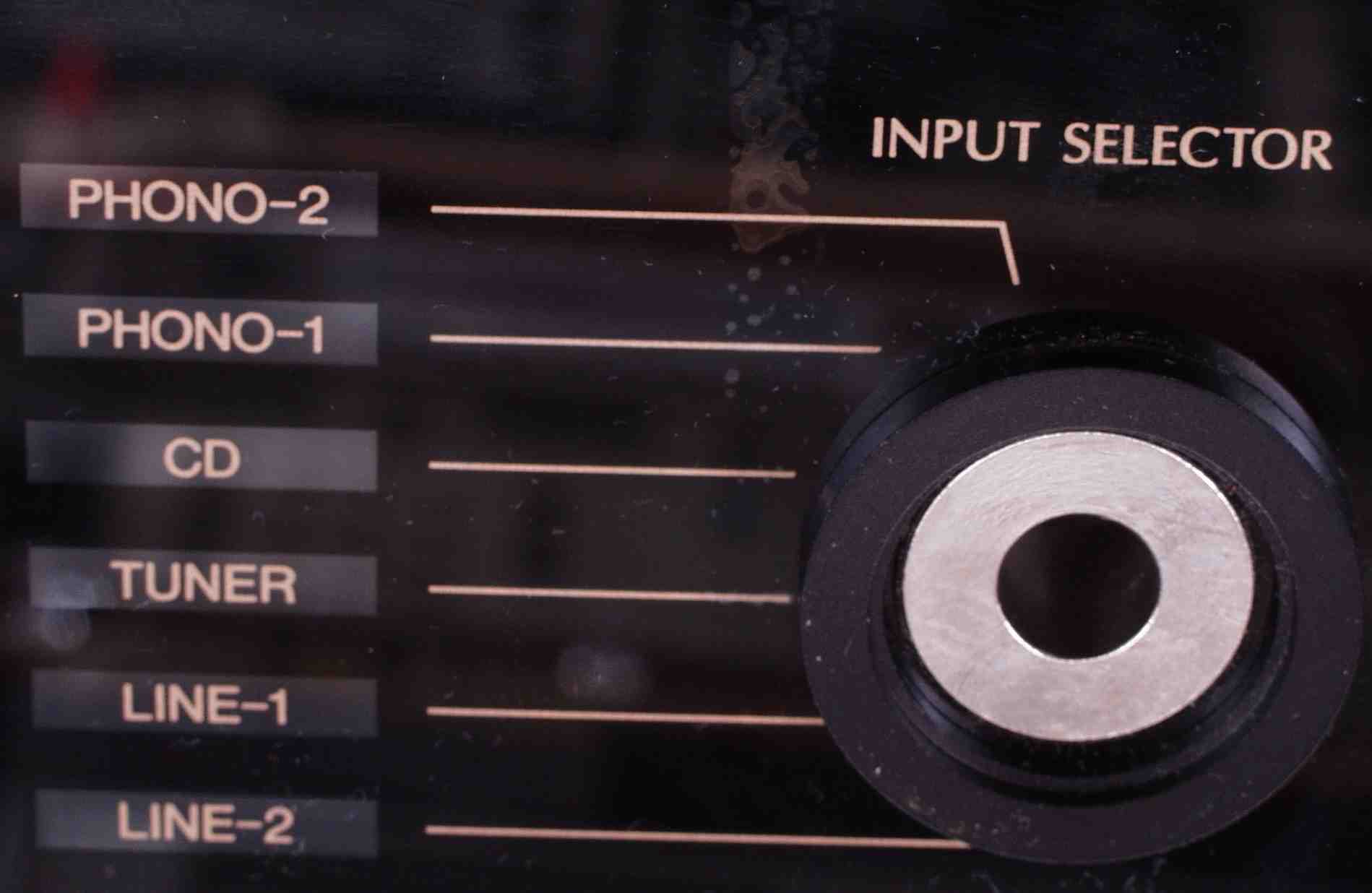

| Ｃ−ＤＡ． パネル清掃、接点復活材が染み込んだ跡 |
 |

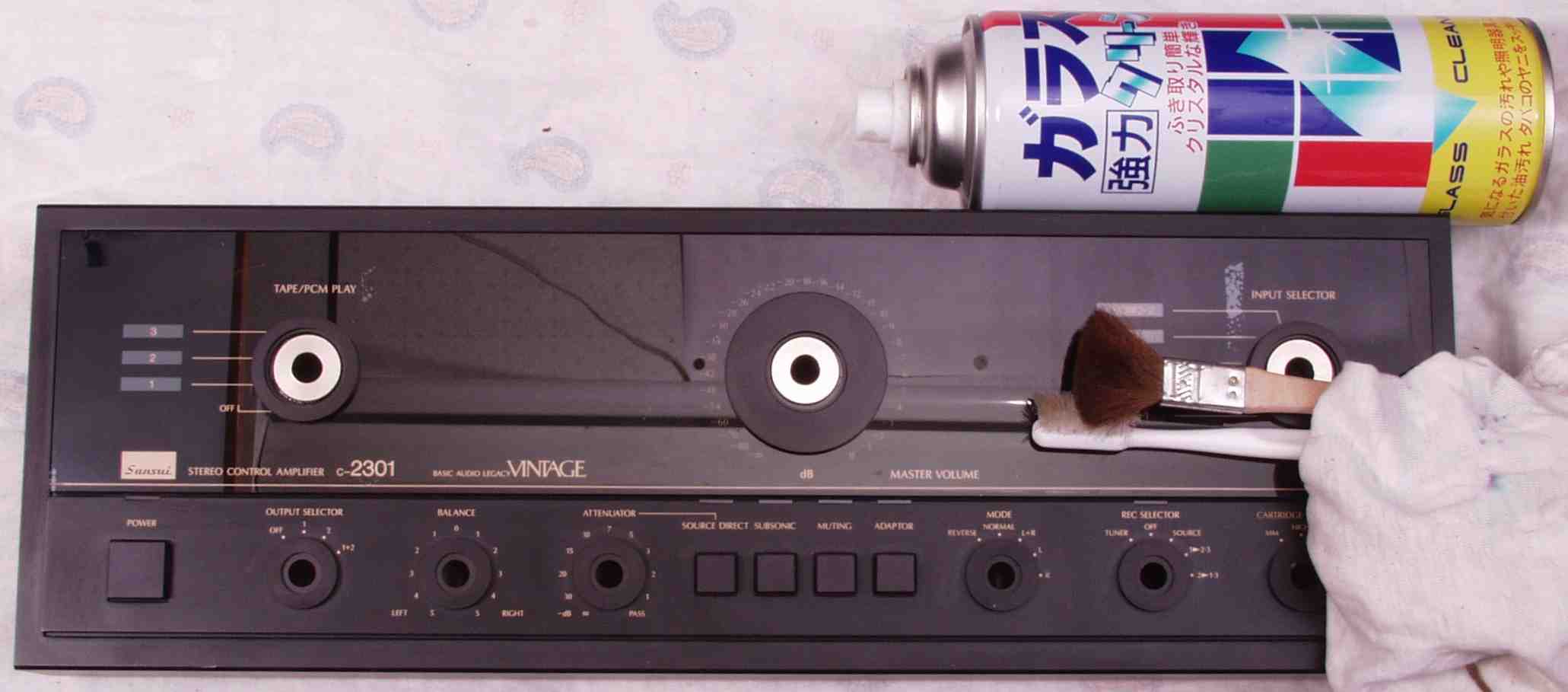

| Ｃ−ＤＢ． パネル清掃、合わせパネルは、布にガラスクリーナを付けて拭く |
 |

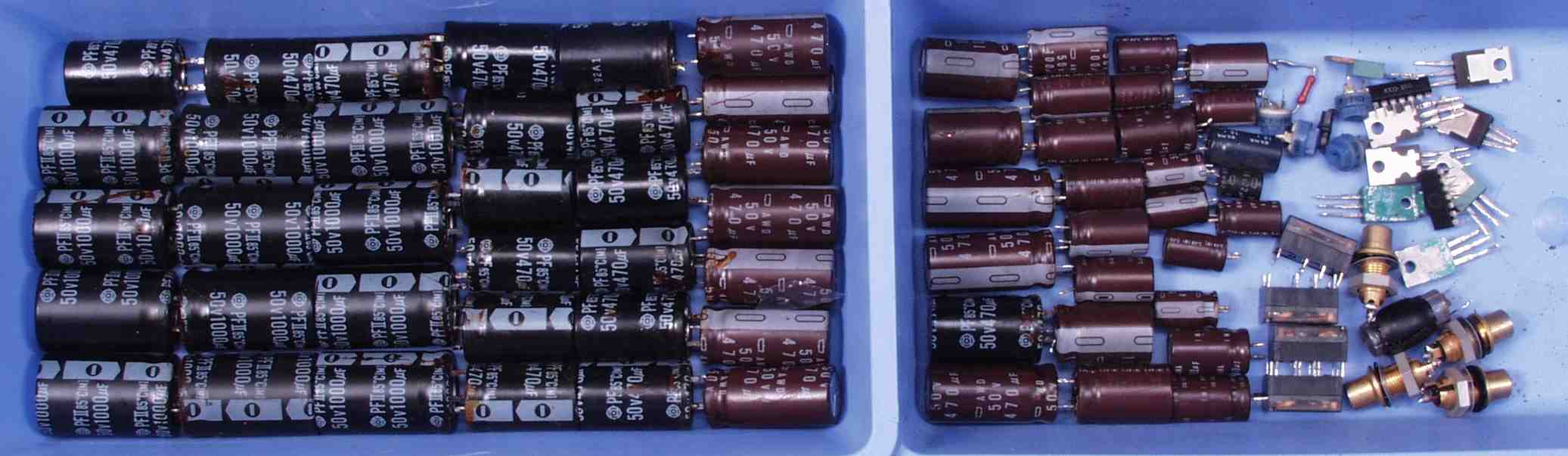

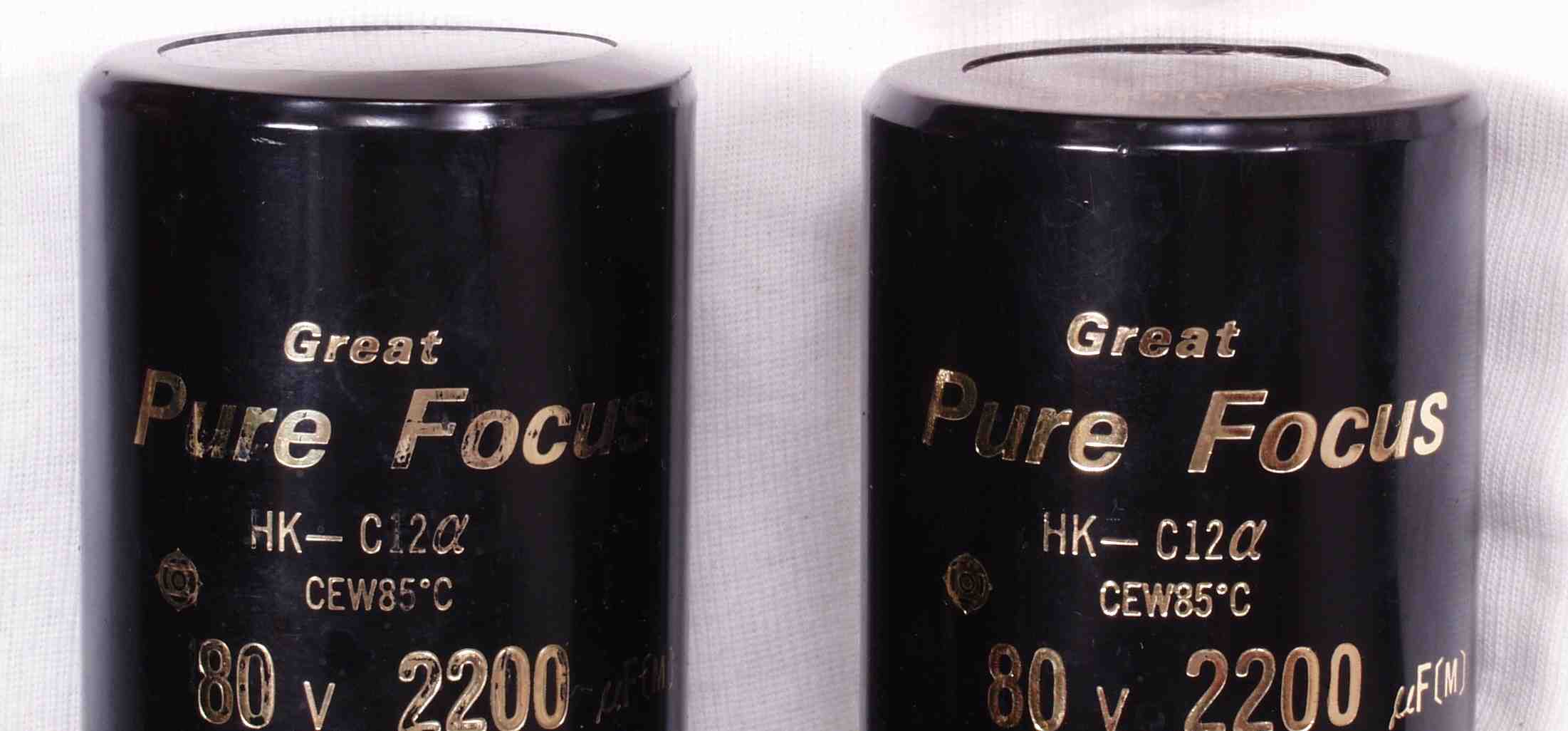

| Ｃ−Ｅ． 交換部品 |
 |

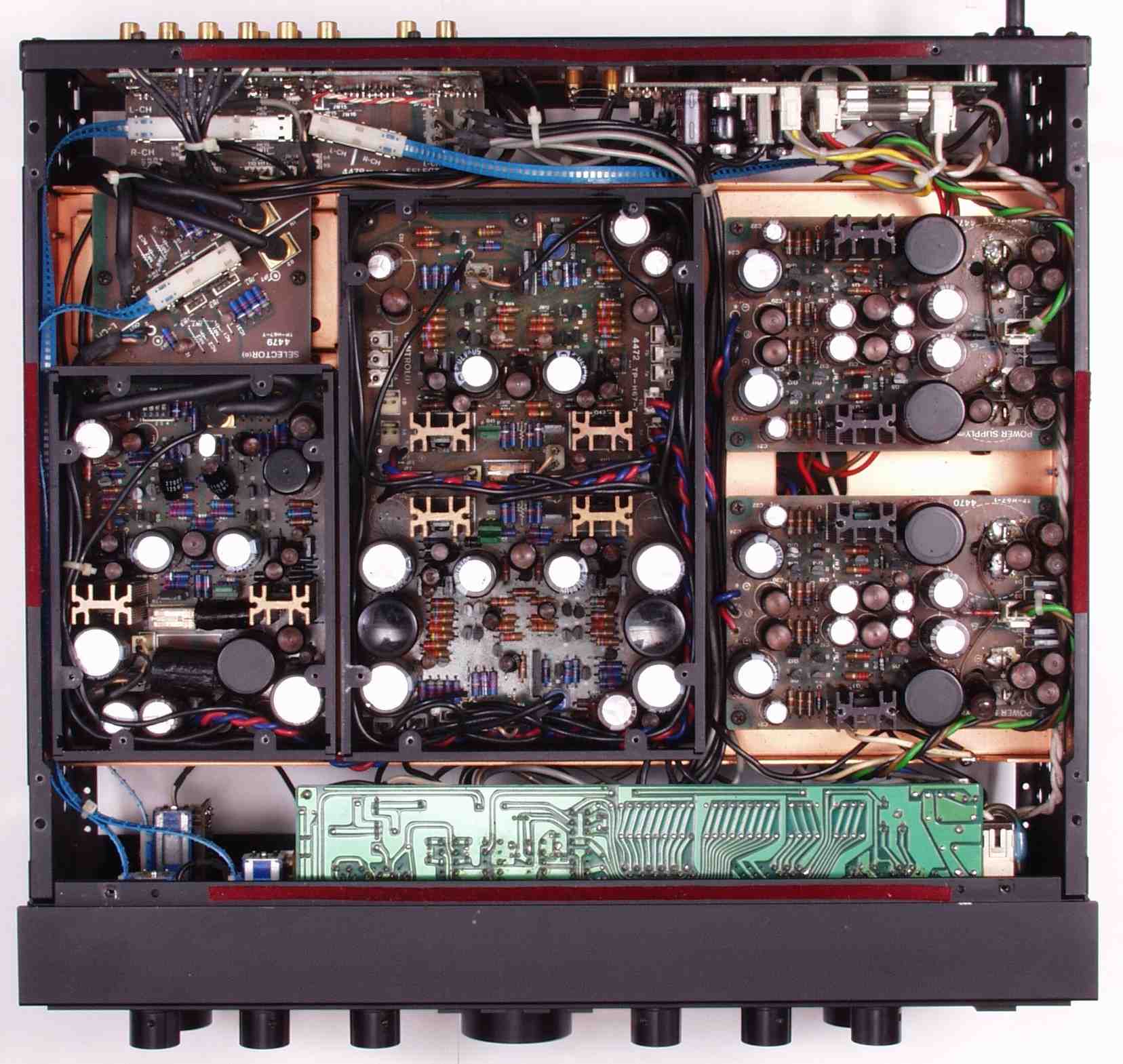

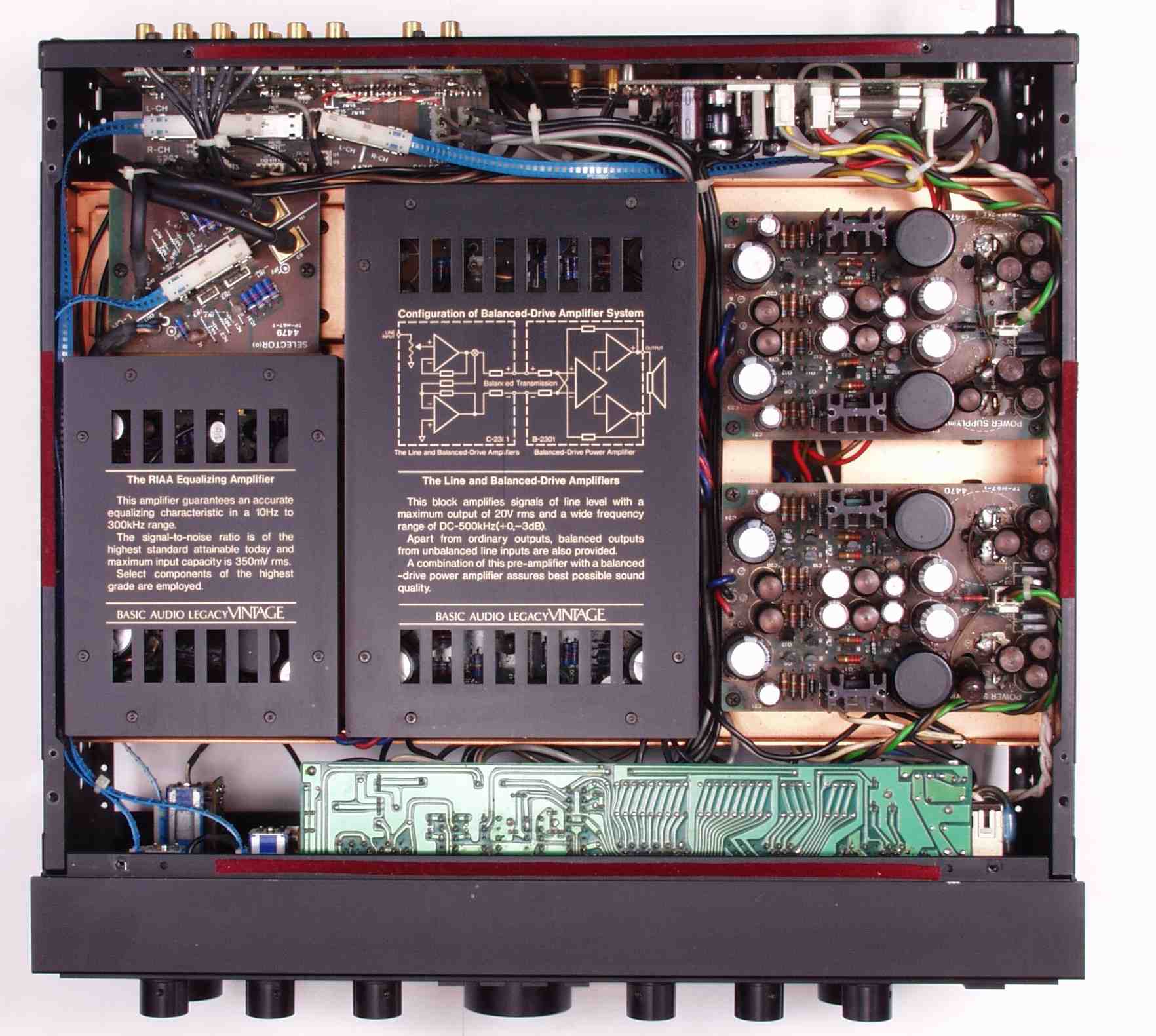

| Ｃ−ＦＡ． 修理前 シールドを外し、上から見る |
|

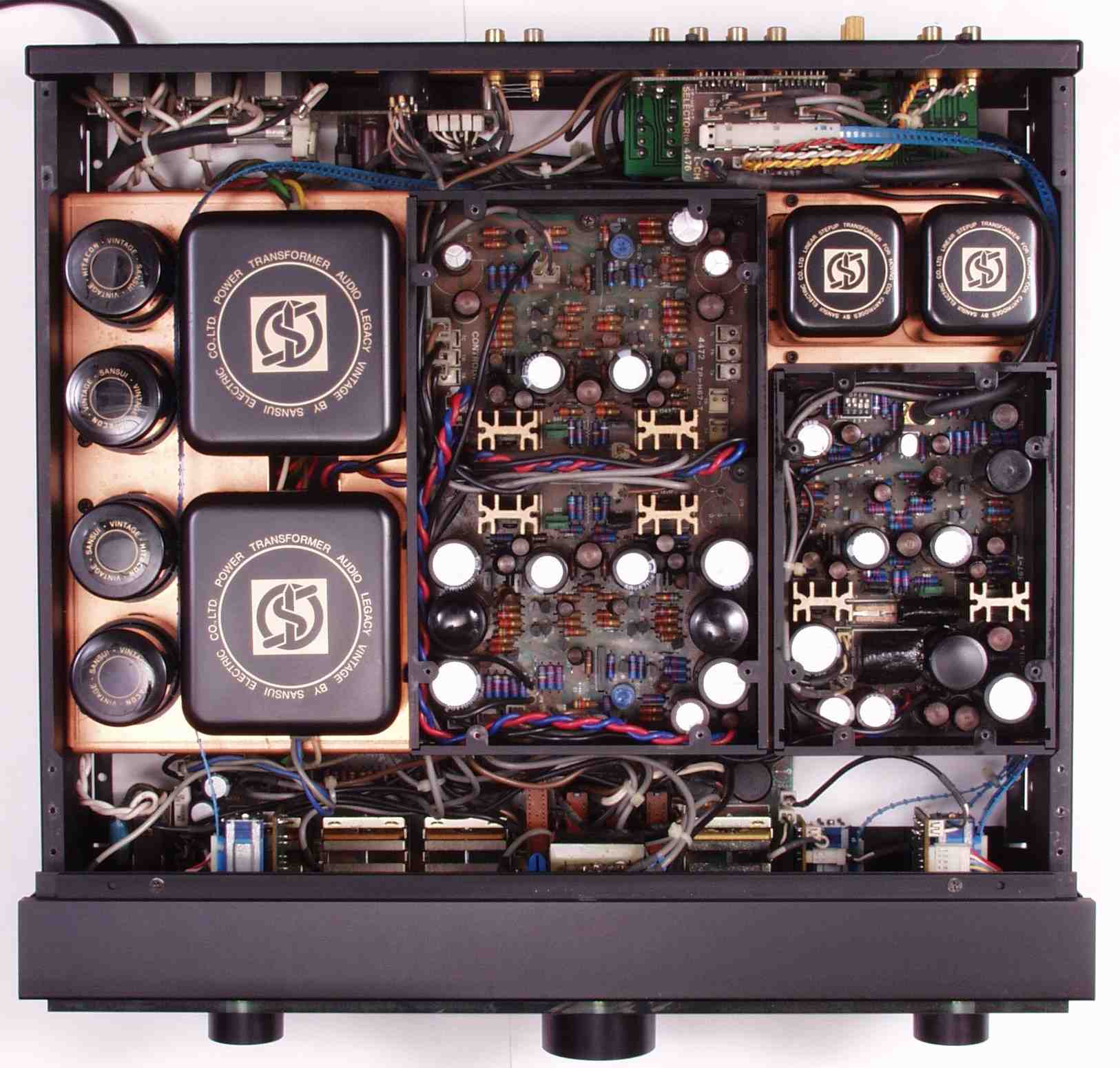

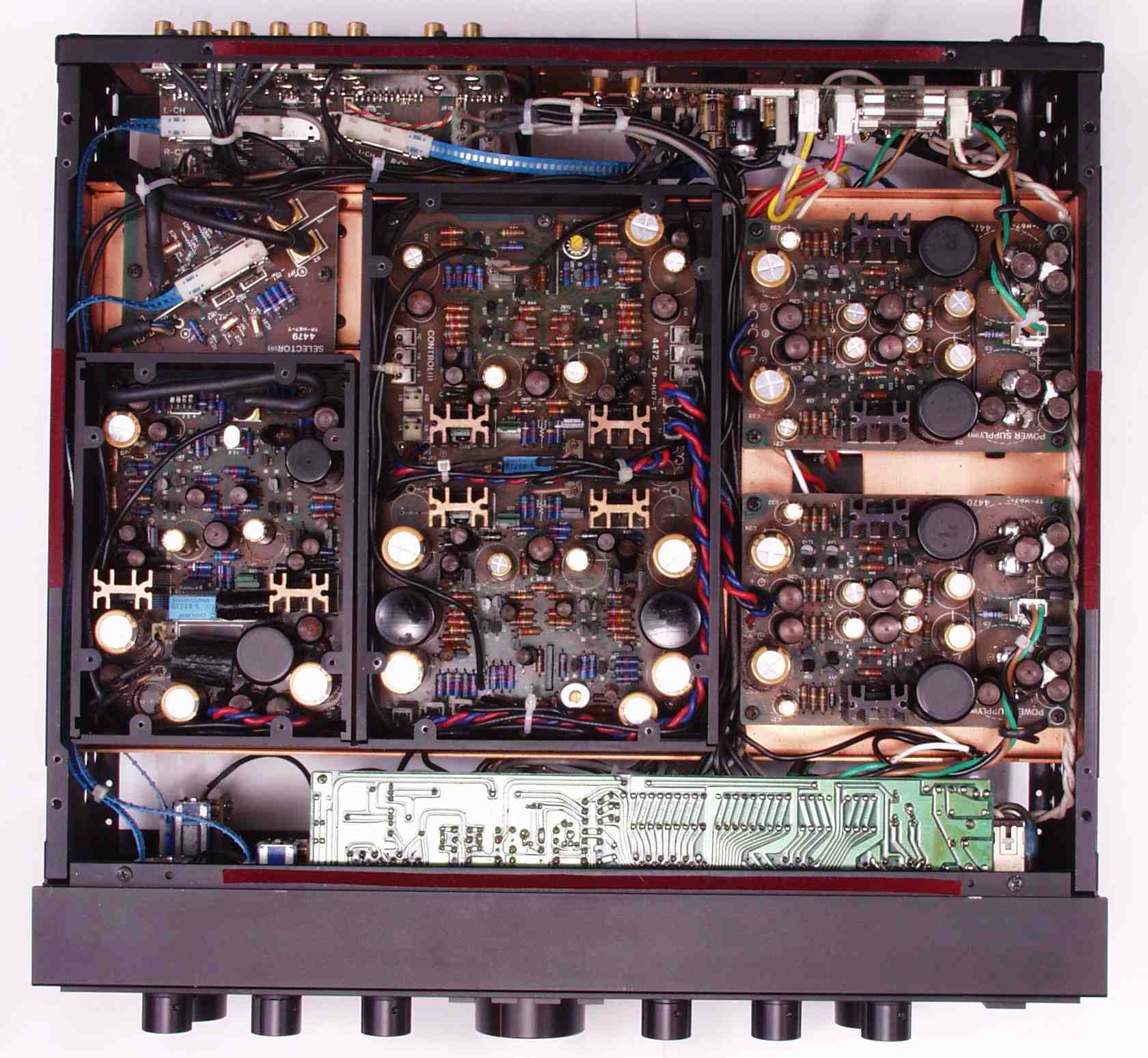

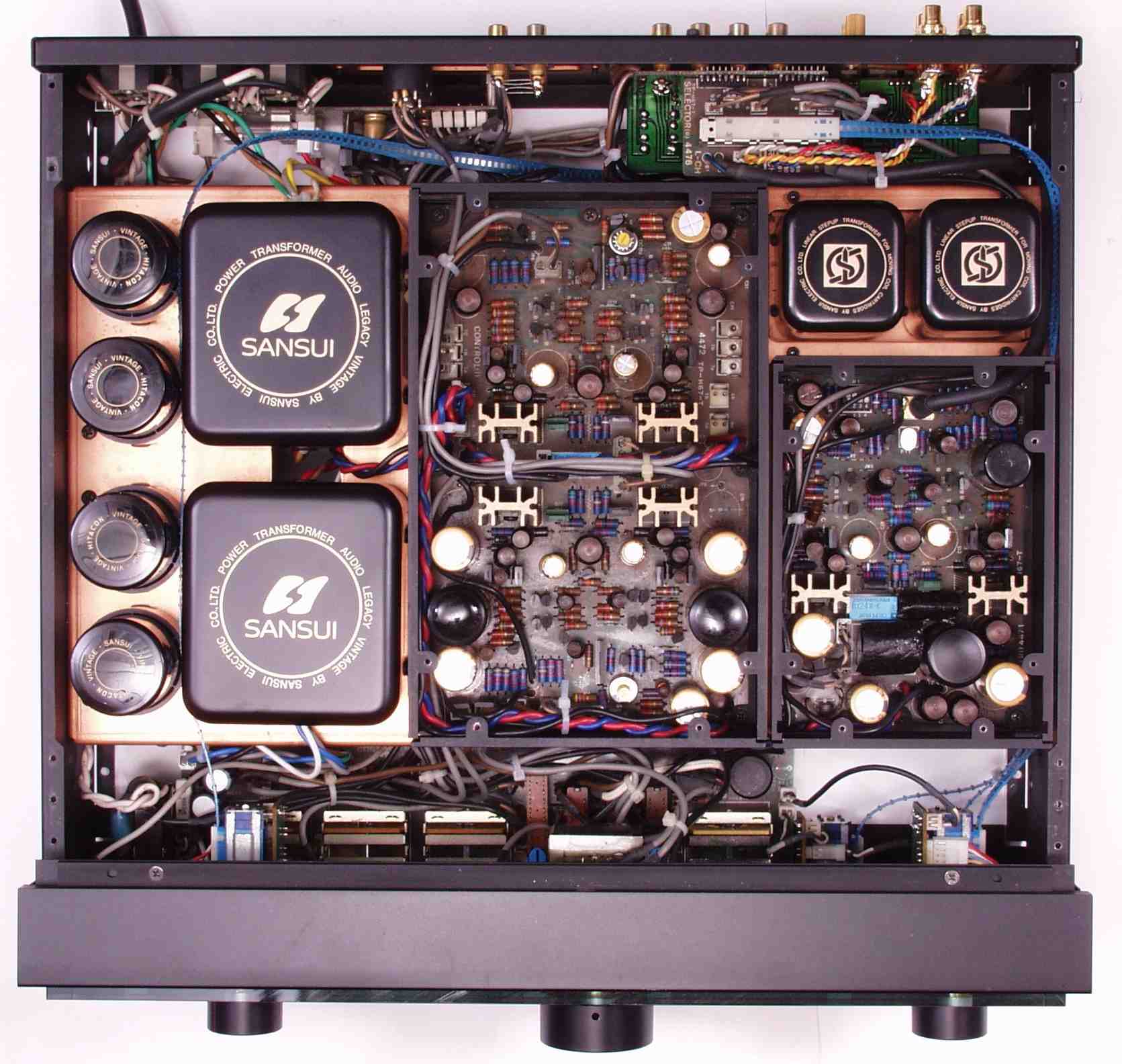

| Ｃ−ＦＢ． 修理後 シールドを外し、上から見る |
 |
| Ｃ−ＦＣ． 修理前 シールドを外し、下から見る |
|
| Ｃ−ＦＤ． 修理後 シールドを外し、下から見る |
 |

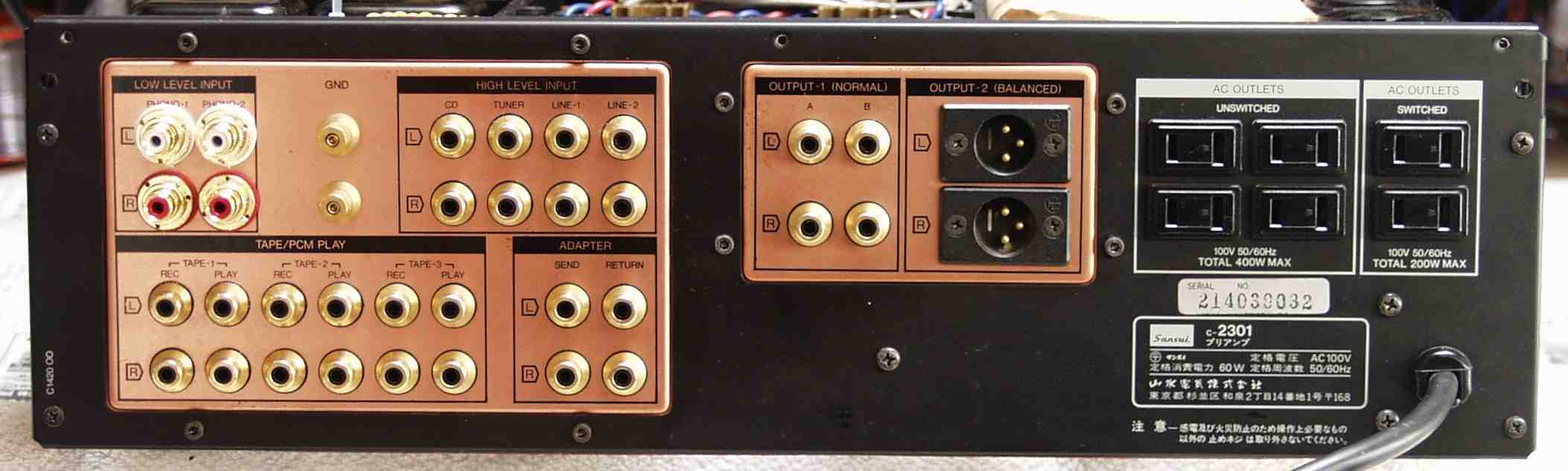

| Ｃ−ＦＥ． 完成後ろから見る |
 |

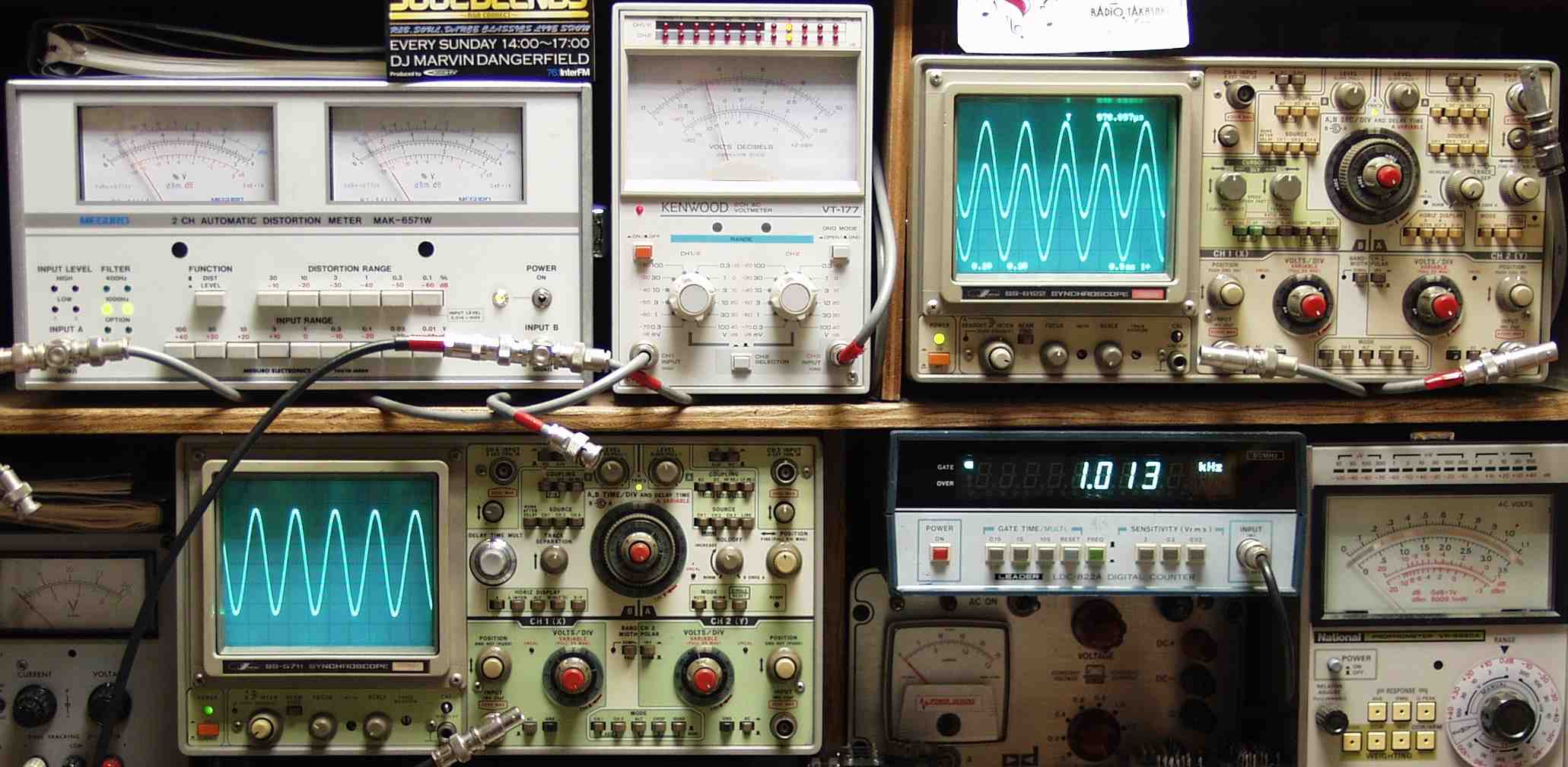

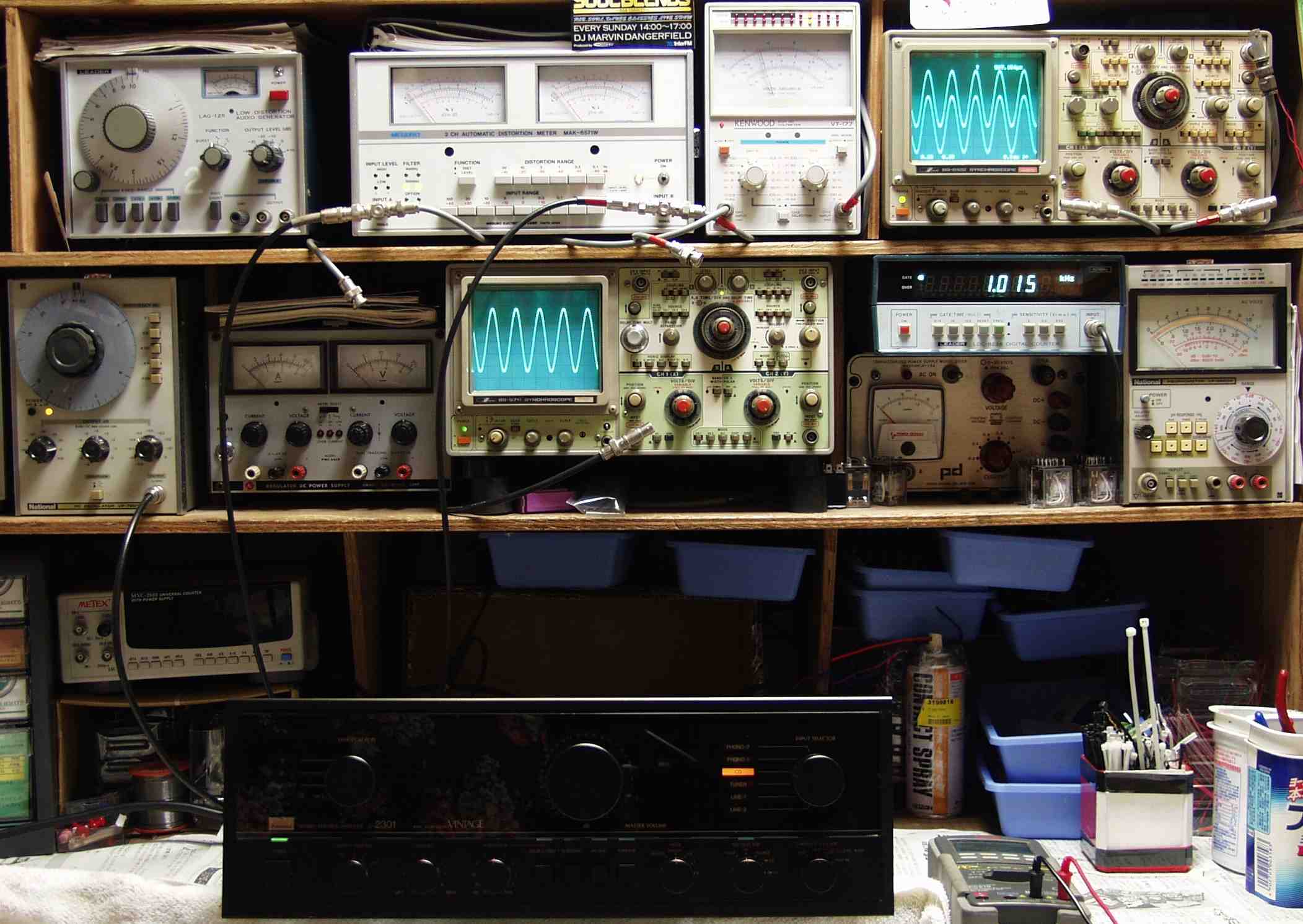

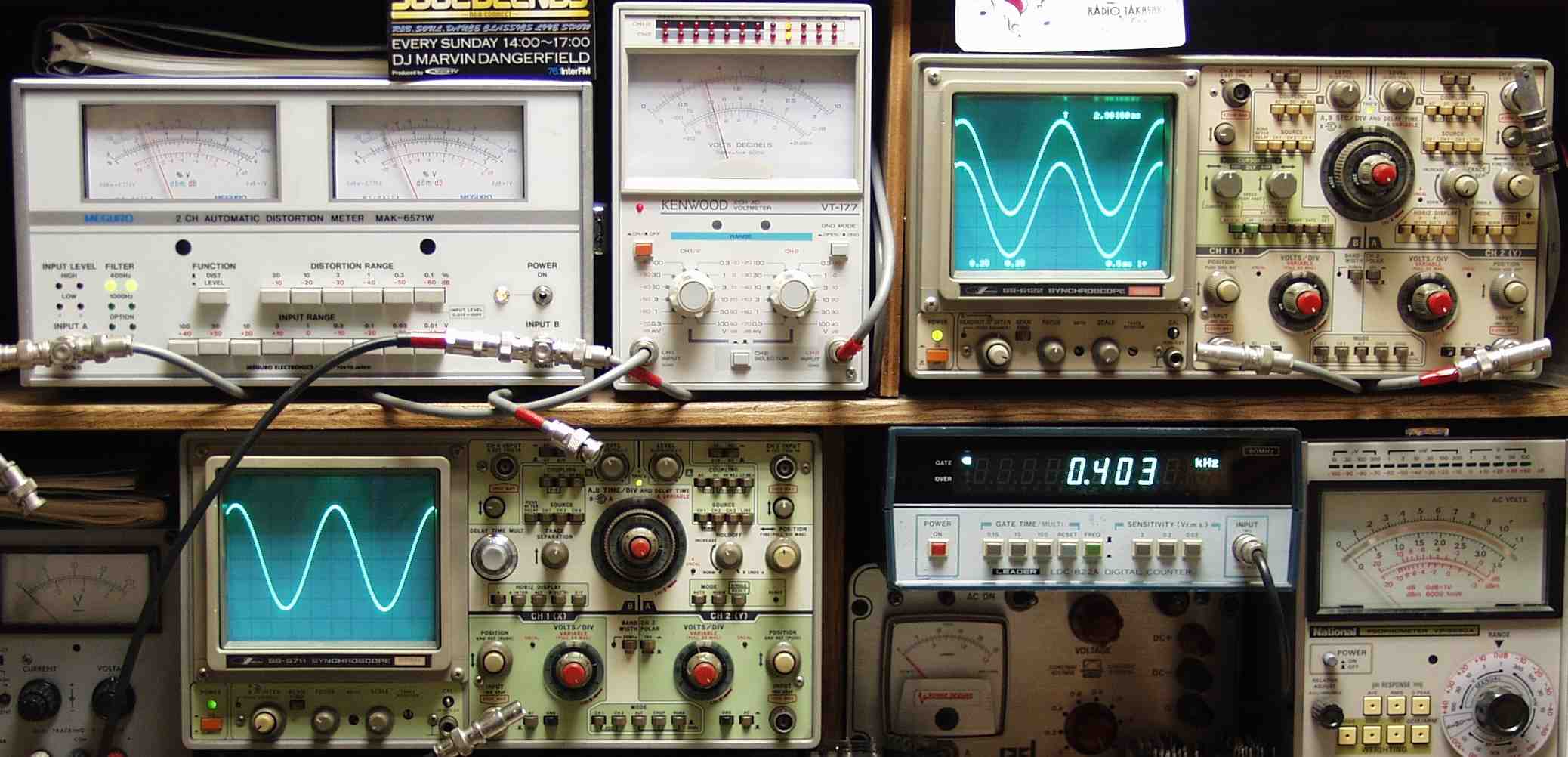

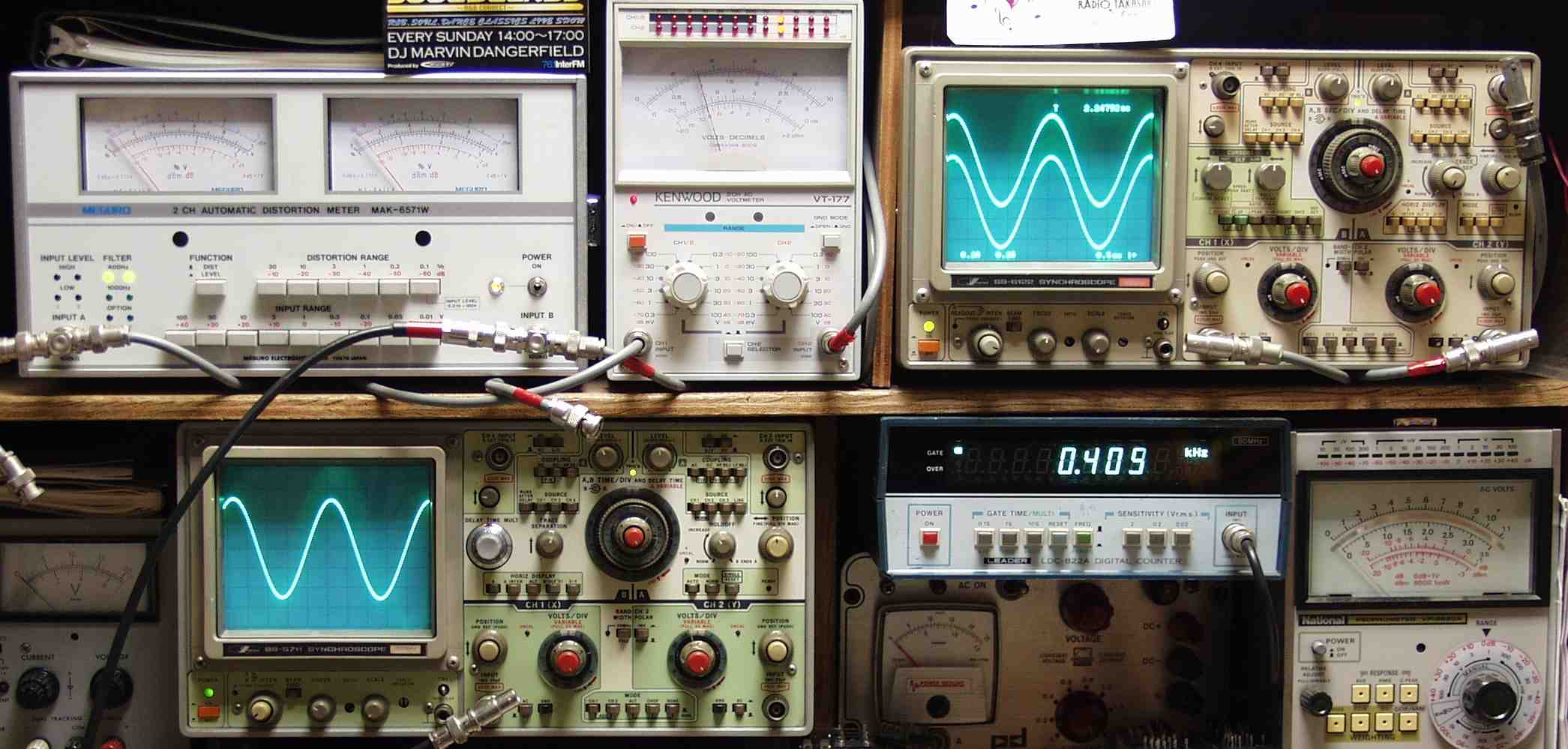

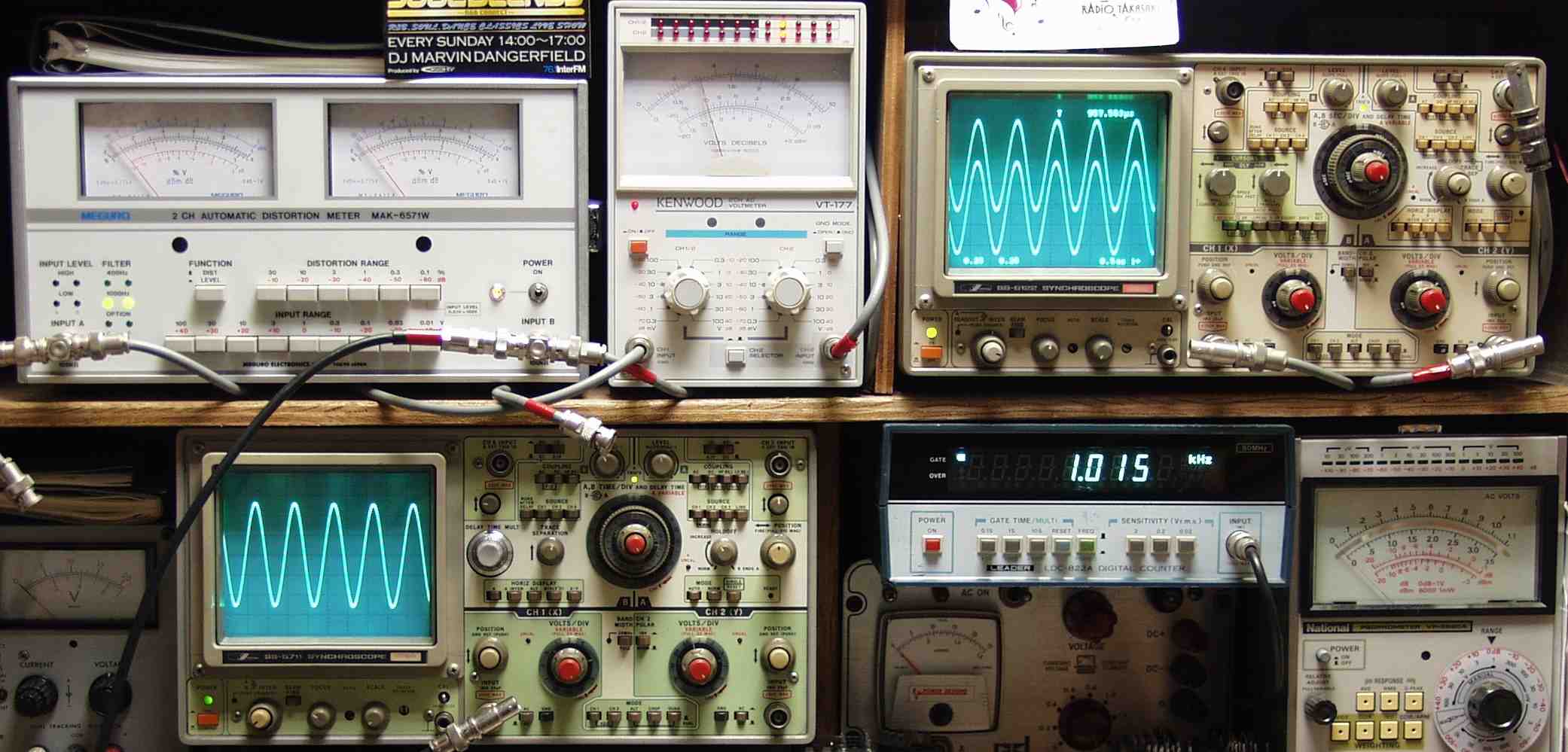

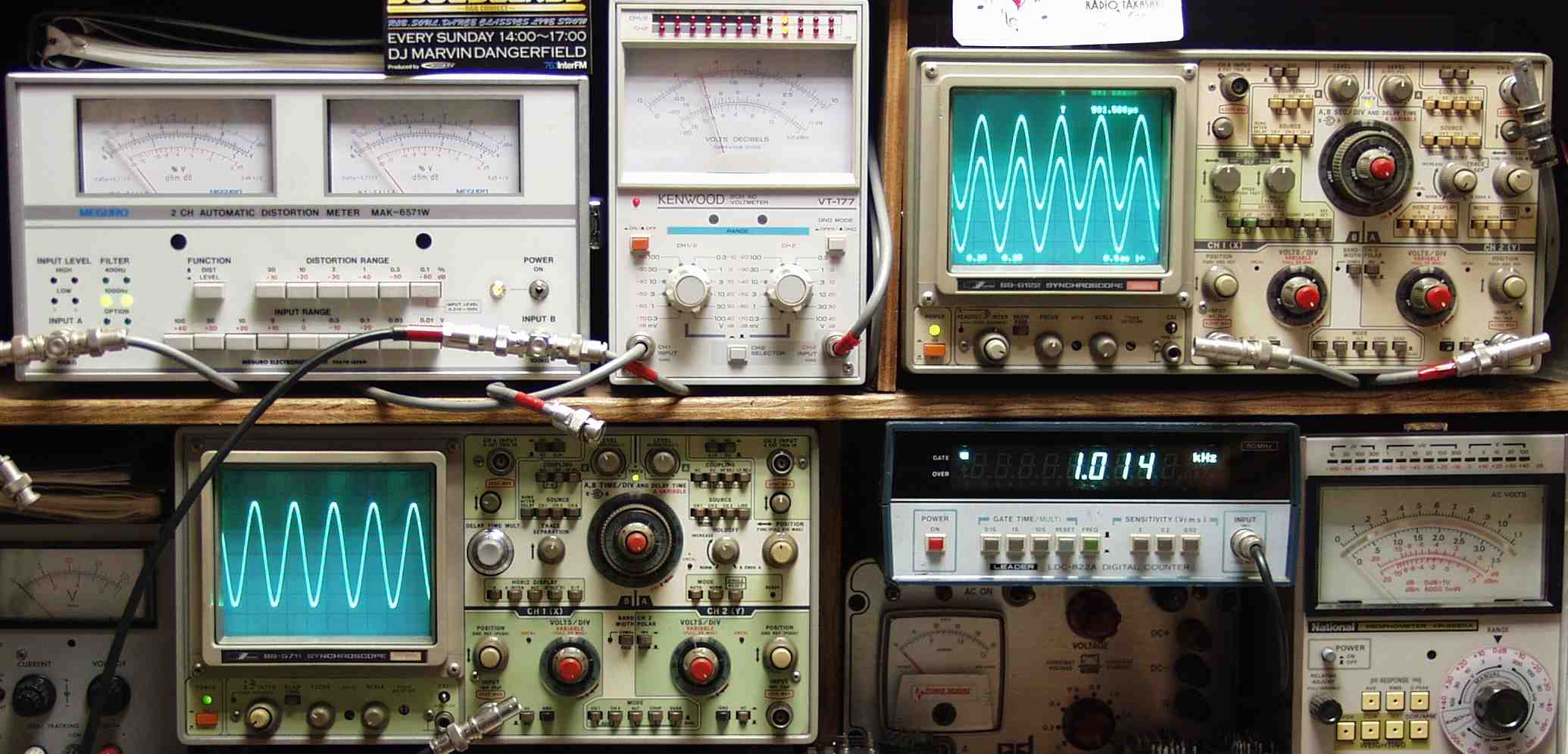

| Ｅ． 測定・調整 Ｅ−１． 出力／歪み率測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ−１Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 １０００ＨＺ 未ケース、未シールドなので、ハムが回り込み、少し悪いです |
 |
| Ｅ−１Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−２Ａ． 出力電圧１Ｖ 歪み率＝０．０２％ 測定レンジ＝０．１％ ＭＣ（トランス）入力 １０００ＨＺ |
 |
| Ｅ−２Ｂ． 出力電圧１Ｖ 歪み率＝０．０３％ 測定レンジ＝０．１％ ＭＣ（トランス）入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． 出力電圧１Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＭＭ入力 ４００ＨＺ |
 |

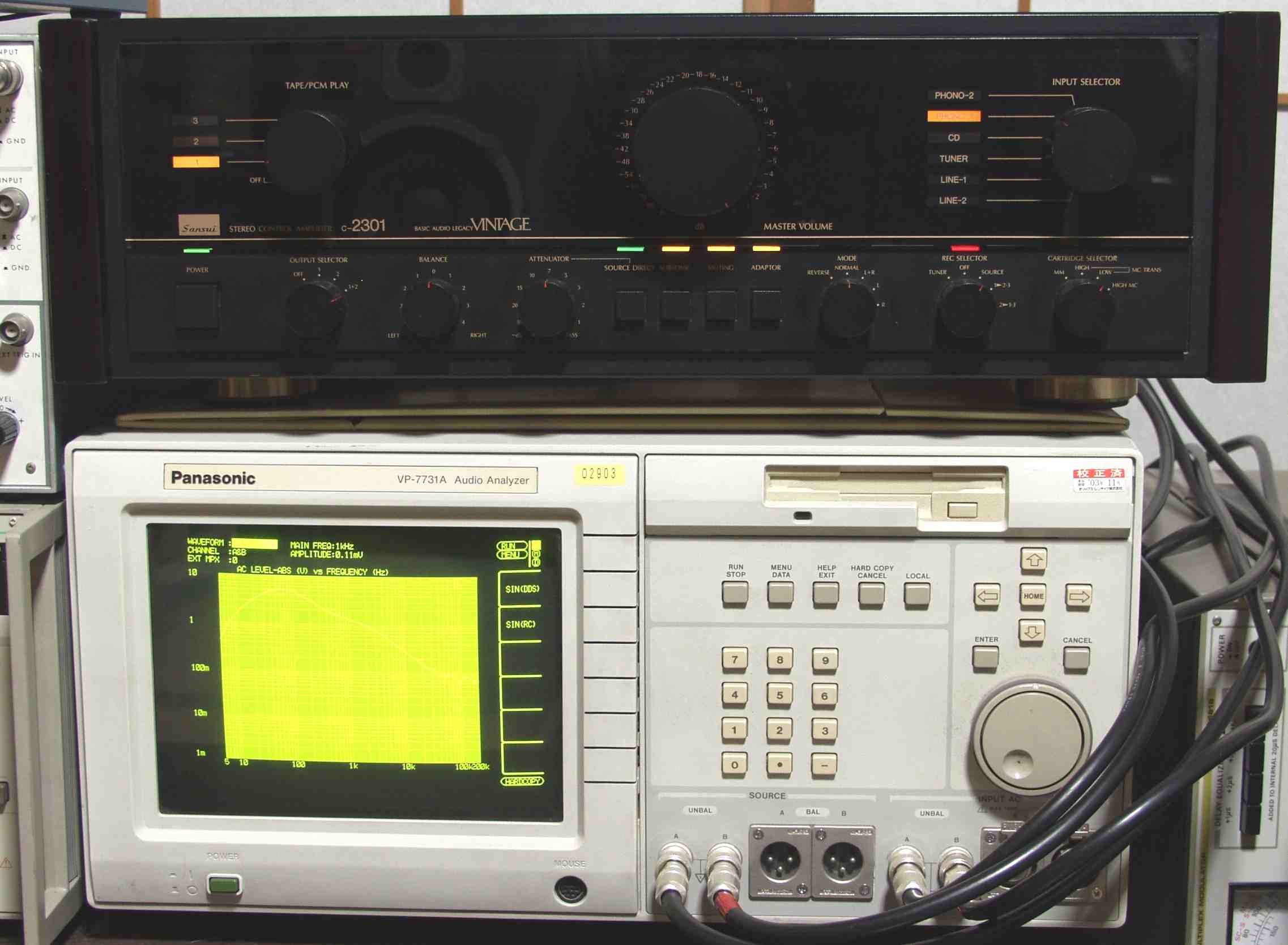

| ＥＥ． 上位測定器による 調整・測定 ＥＥ−１． シールドもしっかりしているので上記よりも当然良い結果が出る、使用するケーブルも異なる＜＜詳しくはこちら＞＞ |
 |

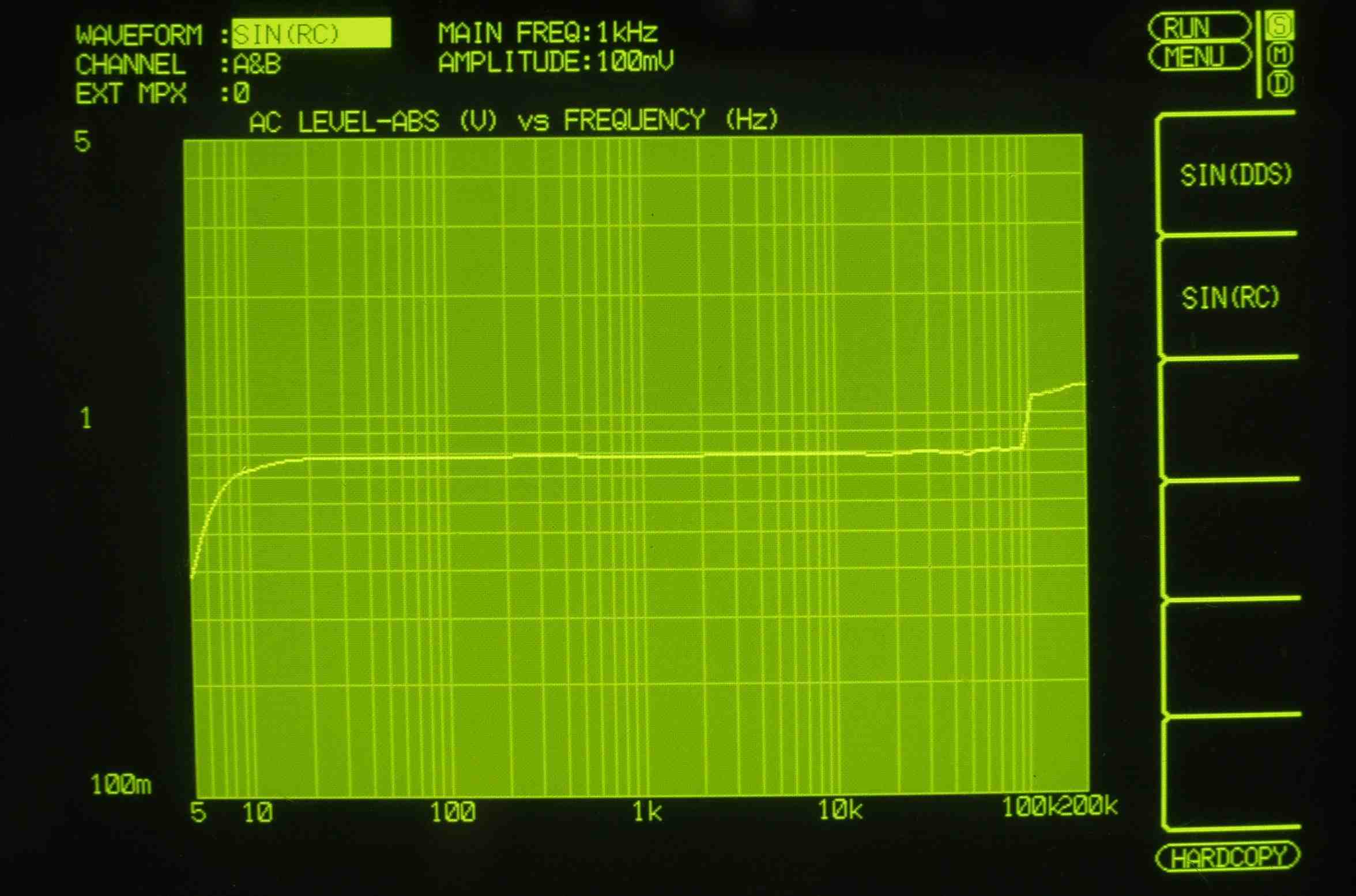

| ＥＥ−１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 平均で０．８Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ−１Ｂ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最大 ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 平均で０．８Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

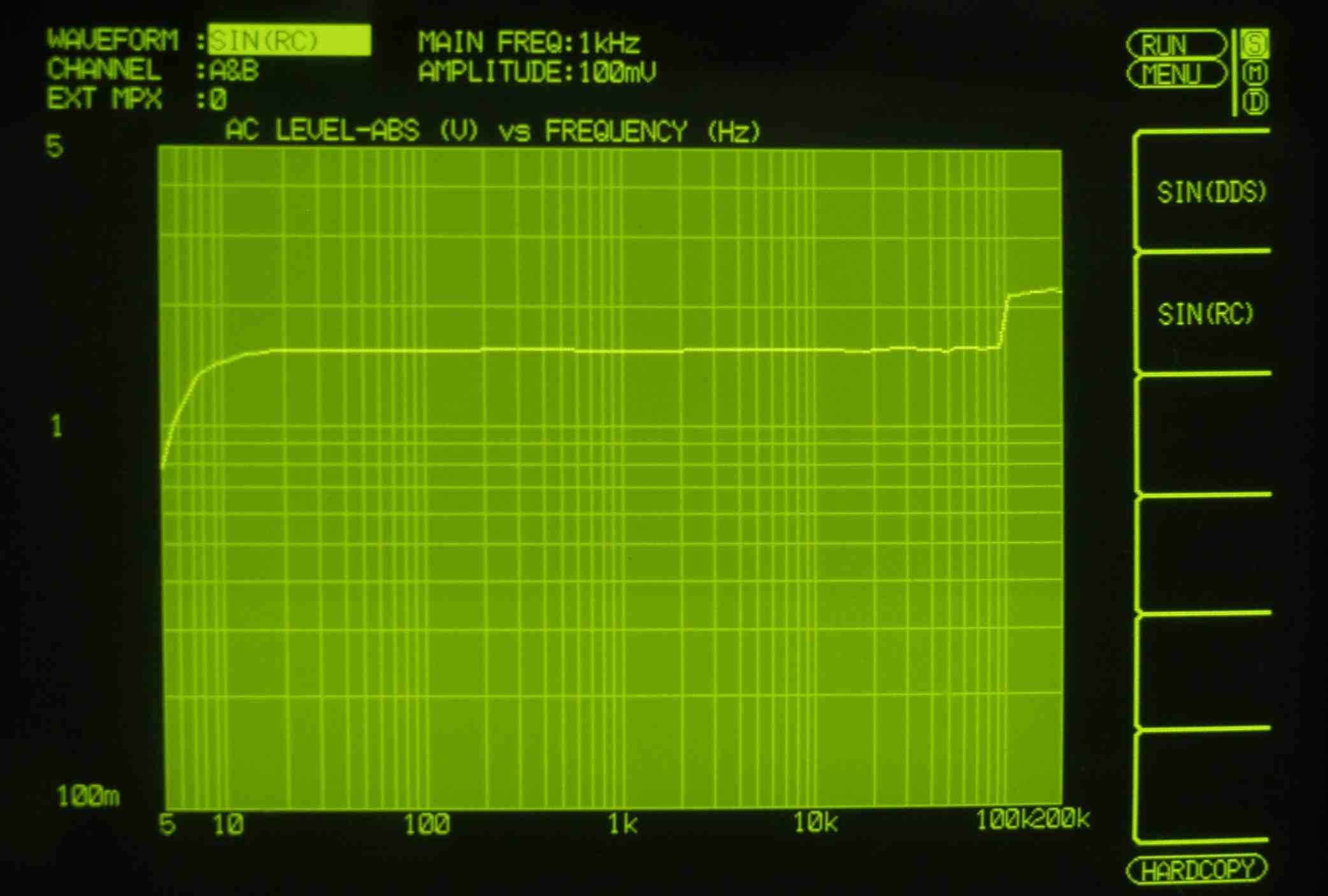

| ＥＥ−２A． 入出力特性測定（AUX入力） バランス出力で測定 ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

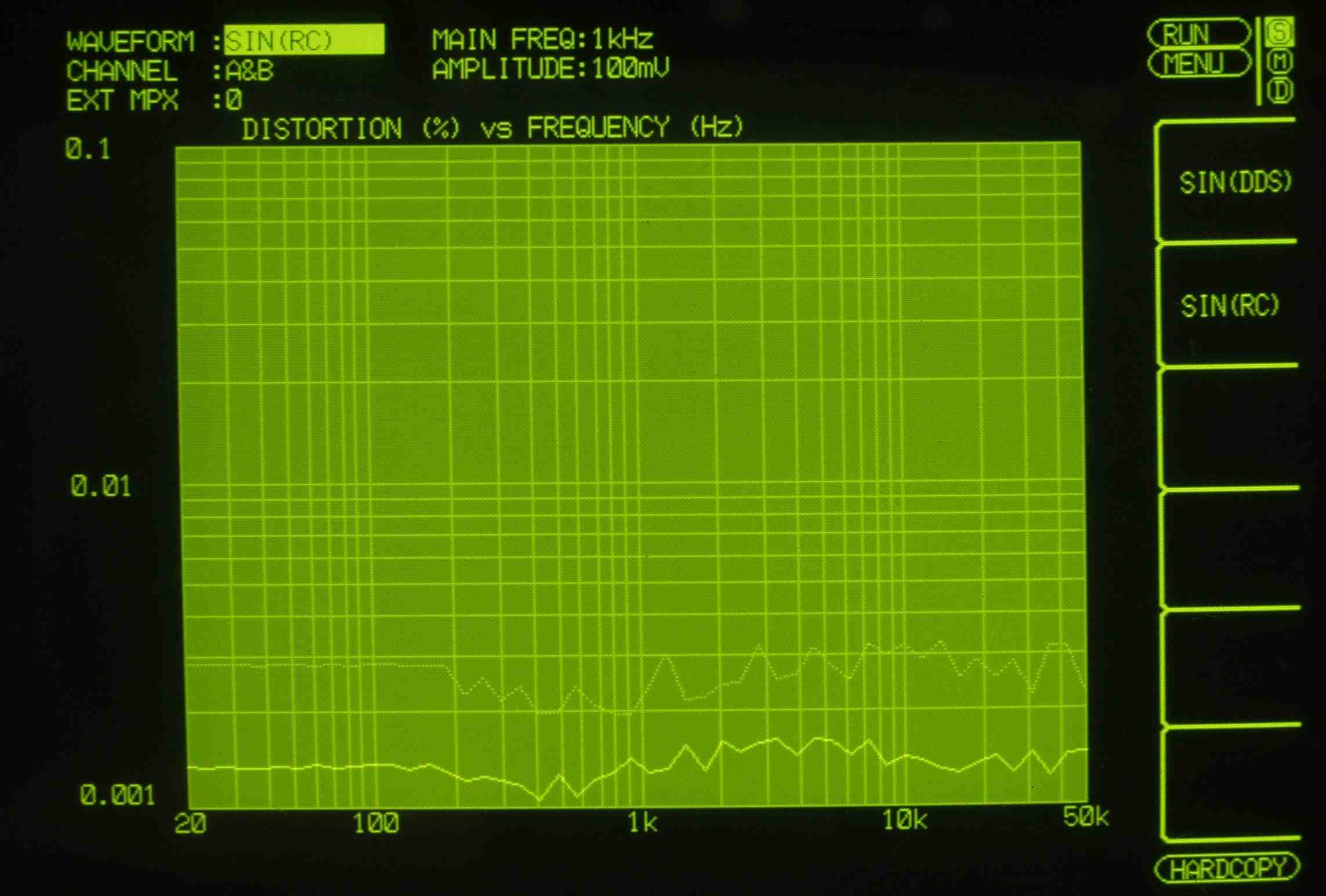

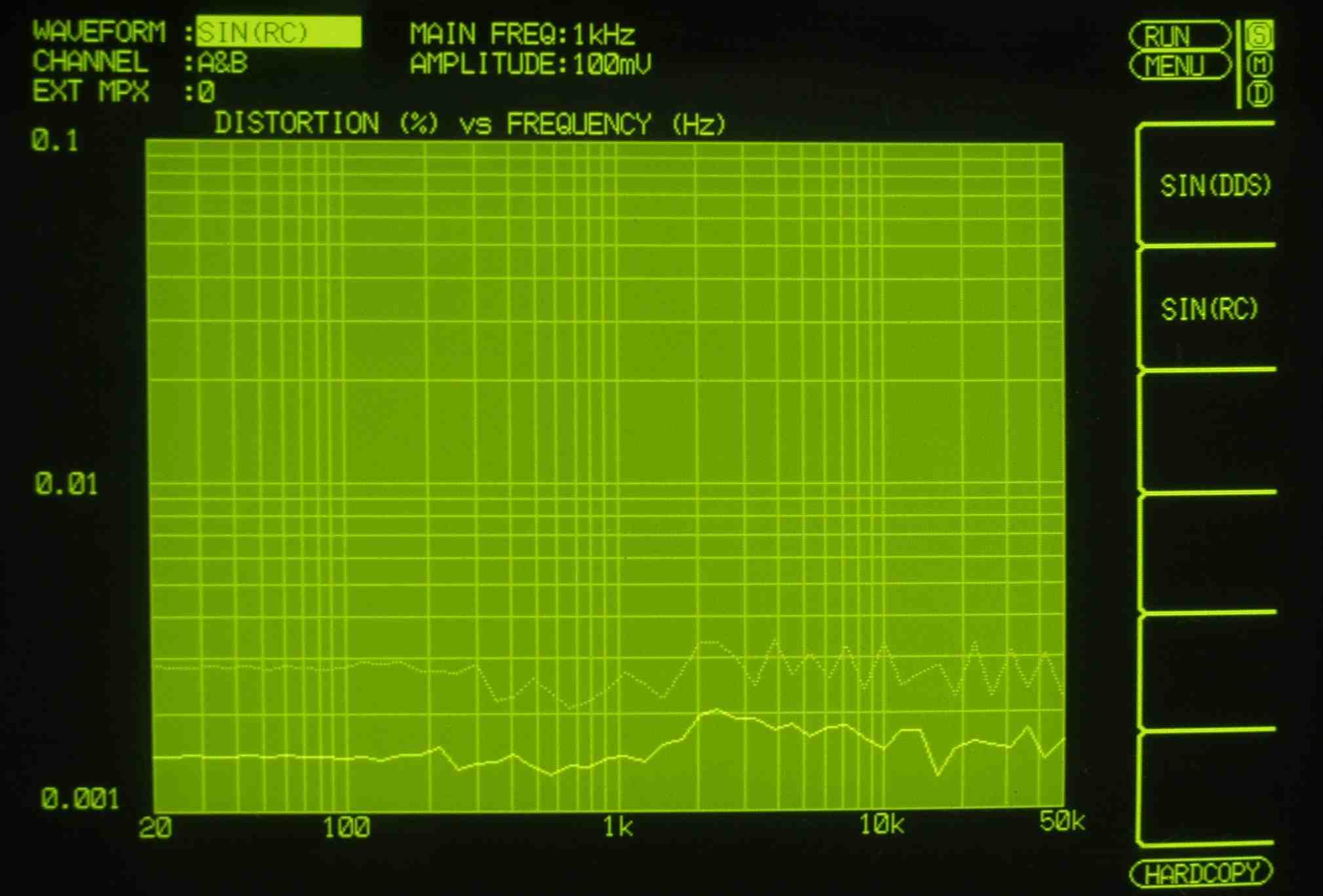

| ＥＥ−２Ｂ． 歪み率特性測定（AUX入力） バランス出力で測定 ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

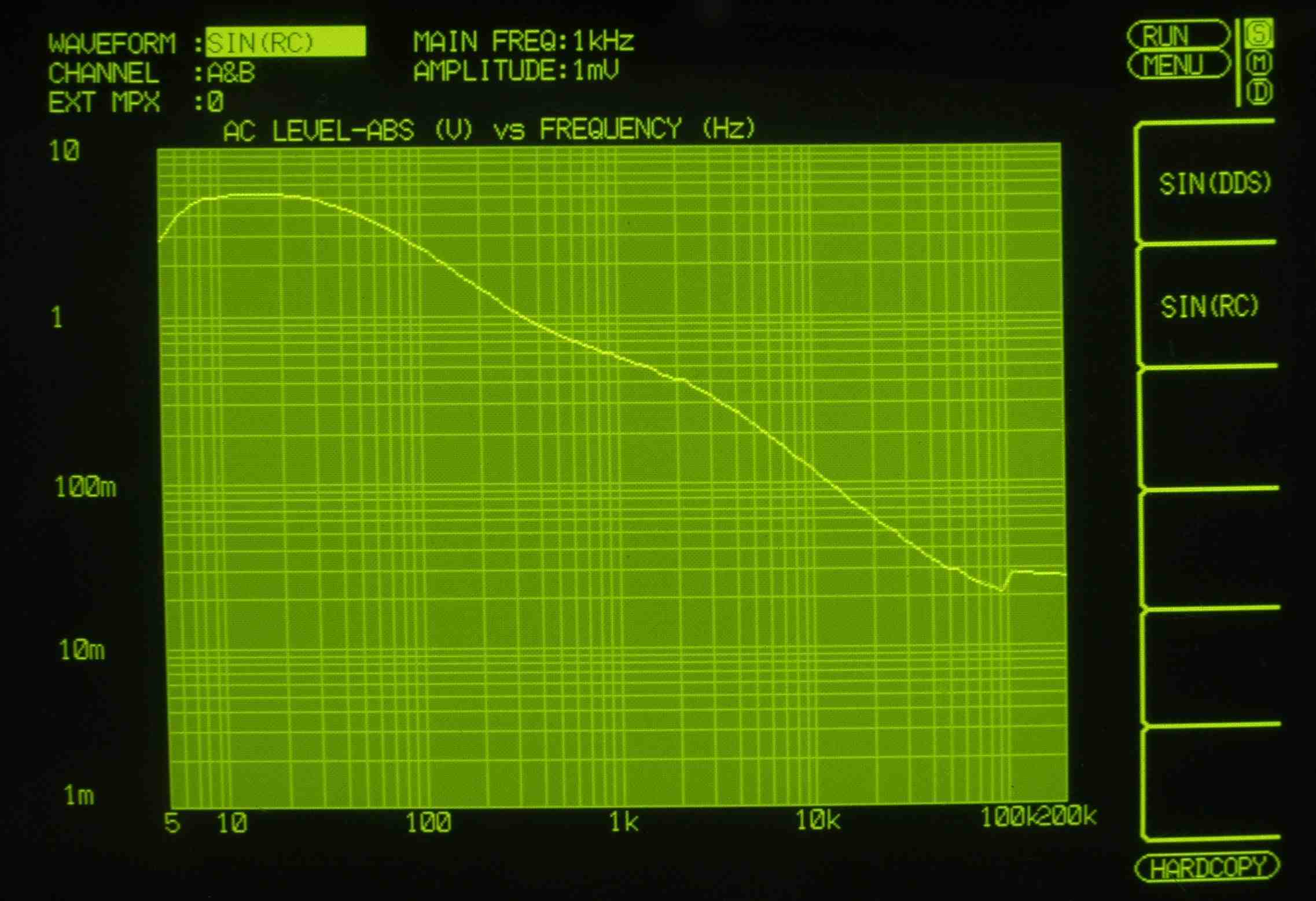

| ＥＥ−３． 入出力特性測定（MM入力） ＭＭ入力 入力電圧＝１２ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

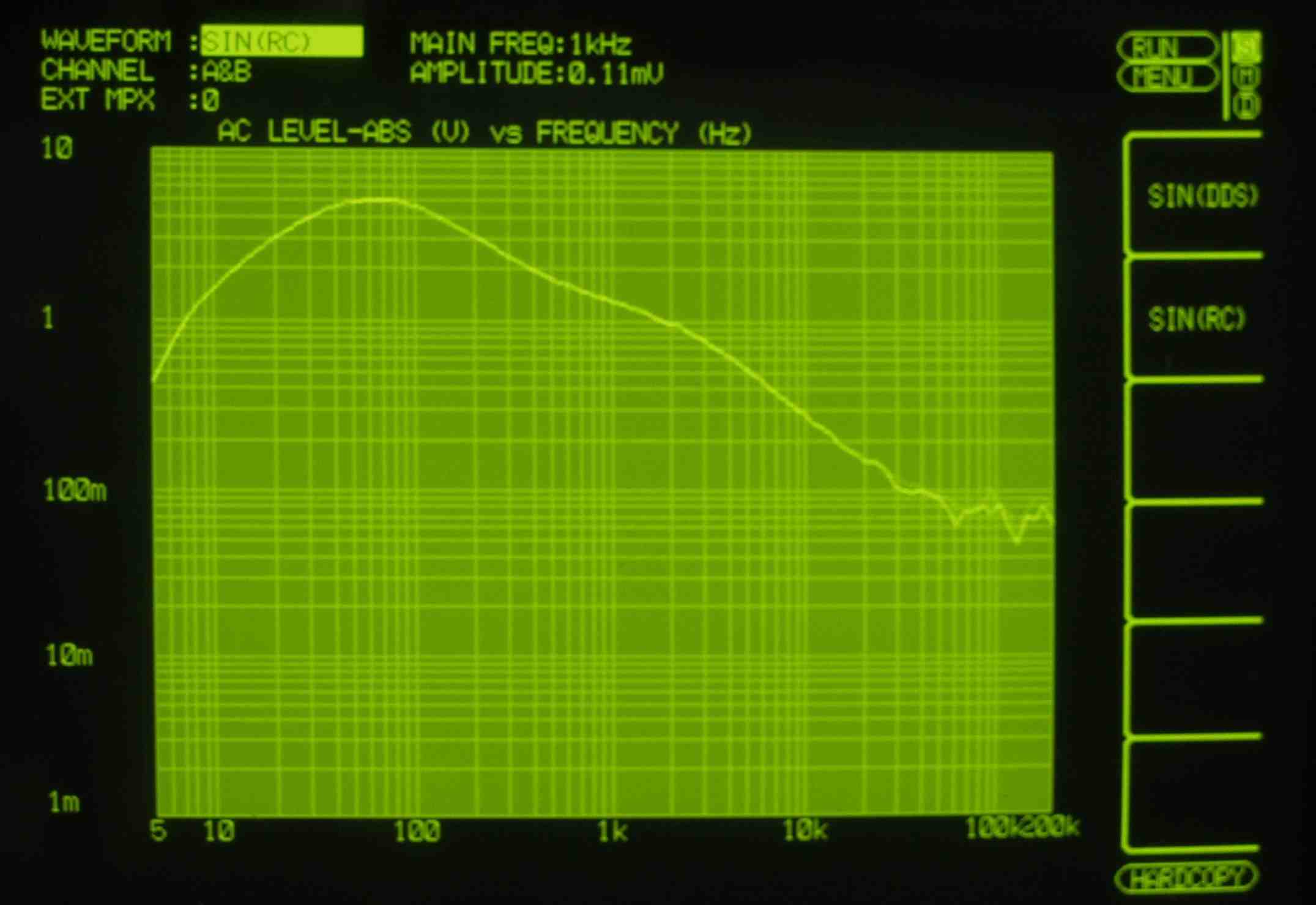

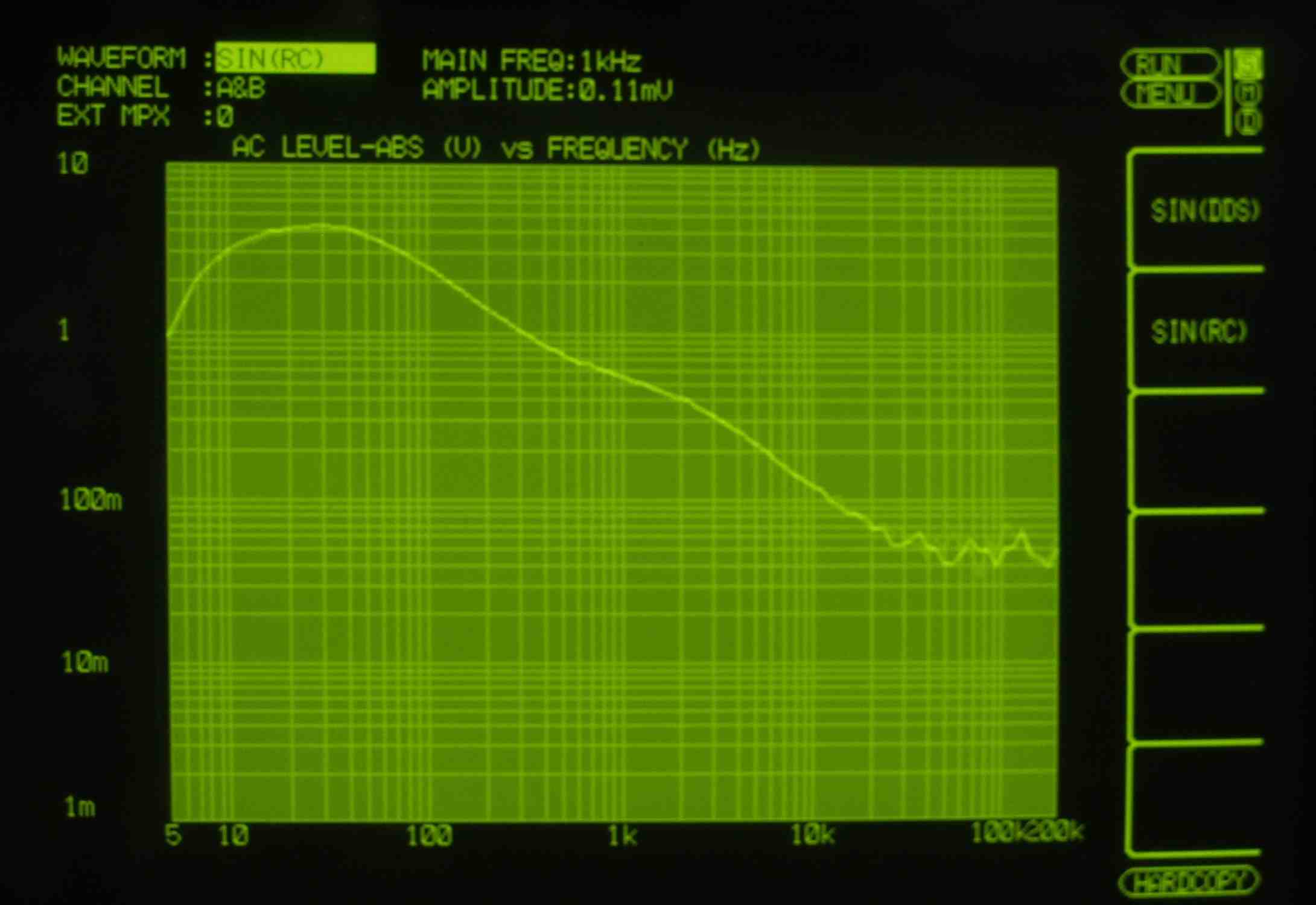

| ＥＥ−４． 入出力特性測定（ＨＩ−ＭＣ入力）トランス使用 ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

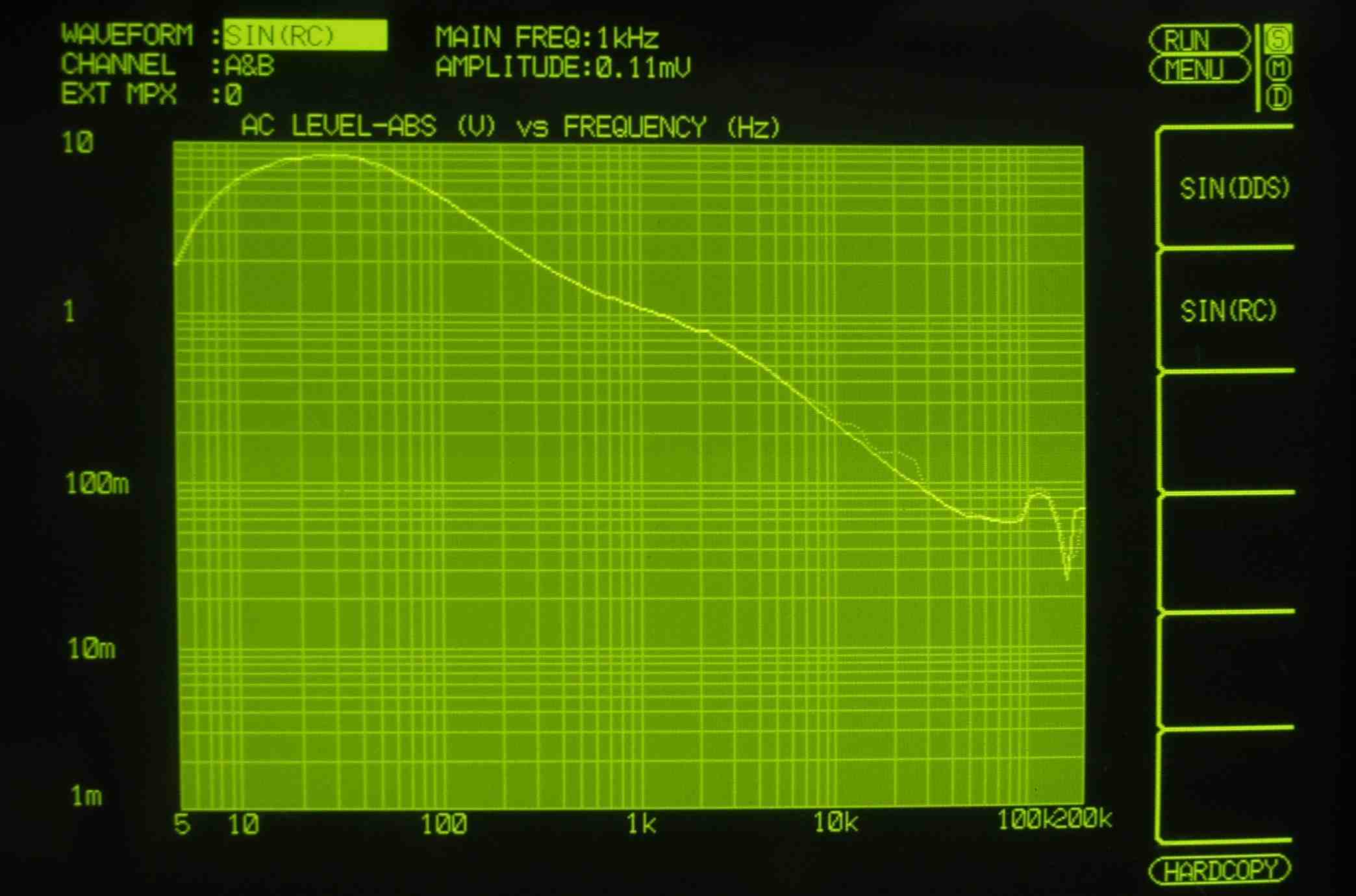

| ＥＥ−５． 入出力特性測定（ＬＯＷ−ＭＣ入力）トランス使用 ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ |
 |
| ＥＥ−６． 入出力特性測定（ＬＯＷ−ＭＣ入力）トランス使用 バランス出力で測定 ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ |
 |
| Ｅ−５． 引き続き２４時間エージング |
 |
