CounterPoint SA−12. 2台目修理
平成16年6月21日到着  7月19日
*B−2301L. 6台目*C−2301L. 2台目*E−06*QUAD 44. 7台目*SA−12. 2台目*SA−5.1*SY−Λ88U. 3台目*TA−D88ユーザ
  • A.修理前の状況
     S/Nが悪い
     時折見られる発振現象

  • B.原因
      各部劣化

  • C.修理状況
      真空管ソケット交換
      電解コンデンサー交換
      バランス、バイアス半固定VR交換
      結合コンデンサ−交換
      配線手直し、補強
      経年劣化による各部ハンダ補正
      高圧ブロック電解コンデンサー交換

  • D.使用部品
      真空管ソケット                4個
      電解コンデンサー              6個
      半固定VR                  4個
      結合コンデンサ−              8個
      高圧電解コンデンサー           6個
  • E.調整・測定

  • F.修理費              85,000円
                         <<3台目からの、お馴染みさん価格>>

A.修理前の状況

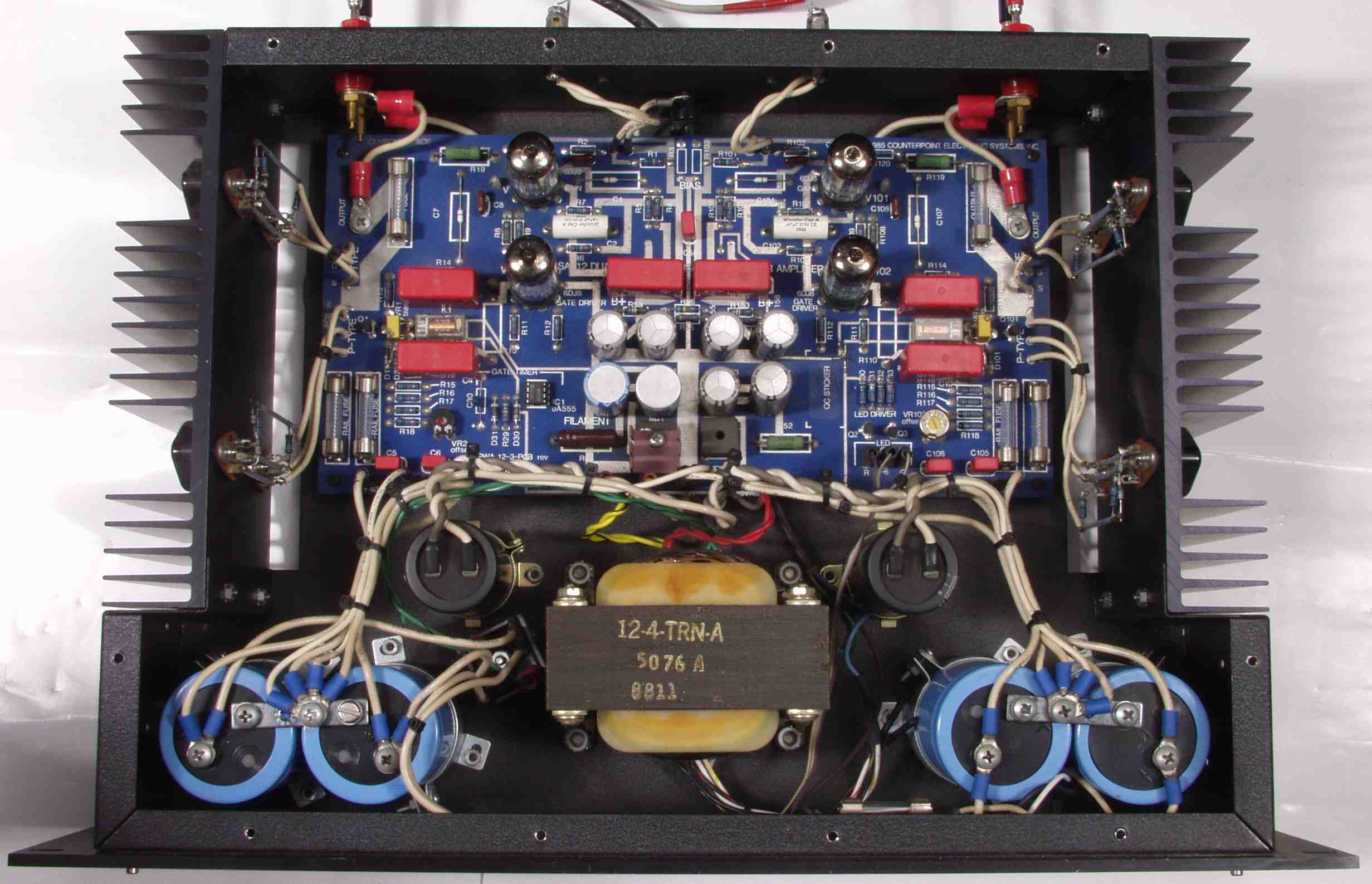

A−1.点検中 上から見る

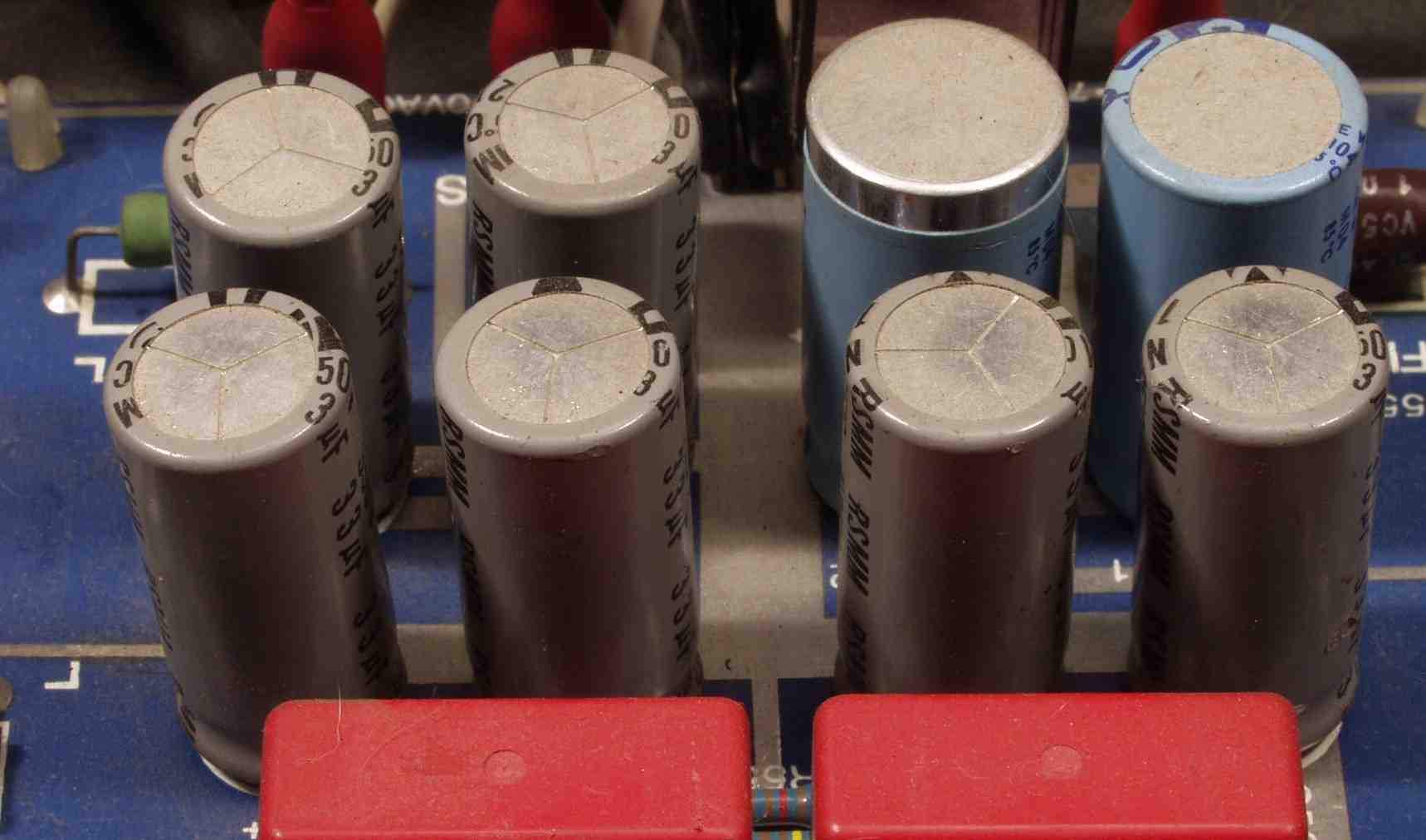

A−2.点検中 頭が剥けた電解コンデンサー

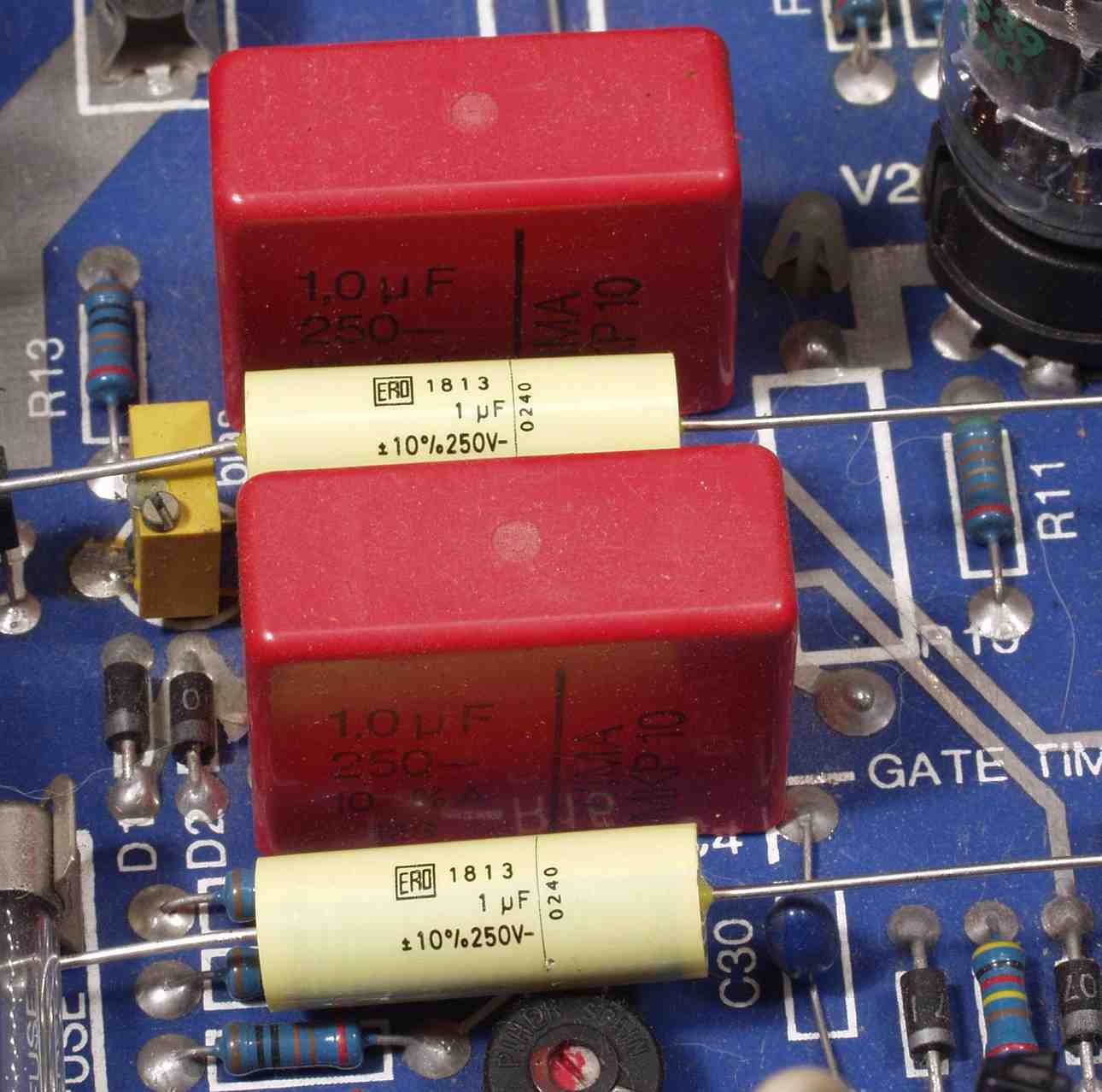

A−3.点検中 交換する結合コンデンサー比較

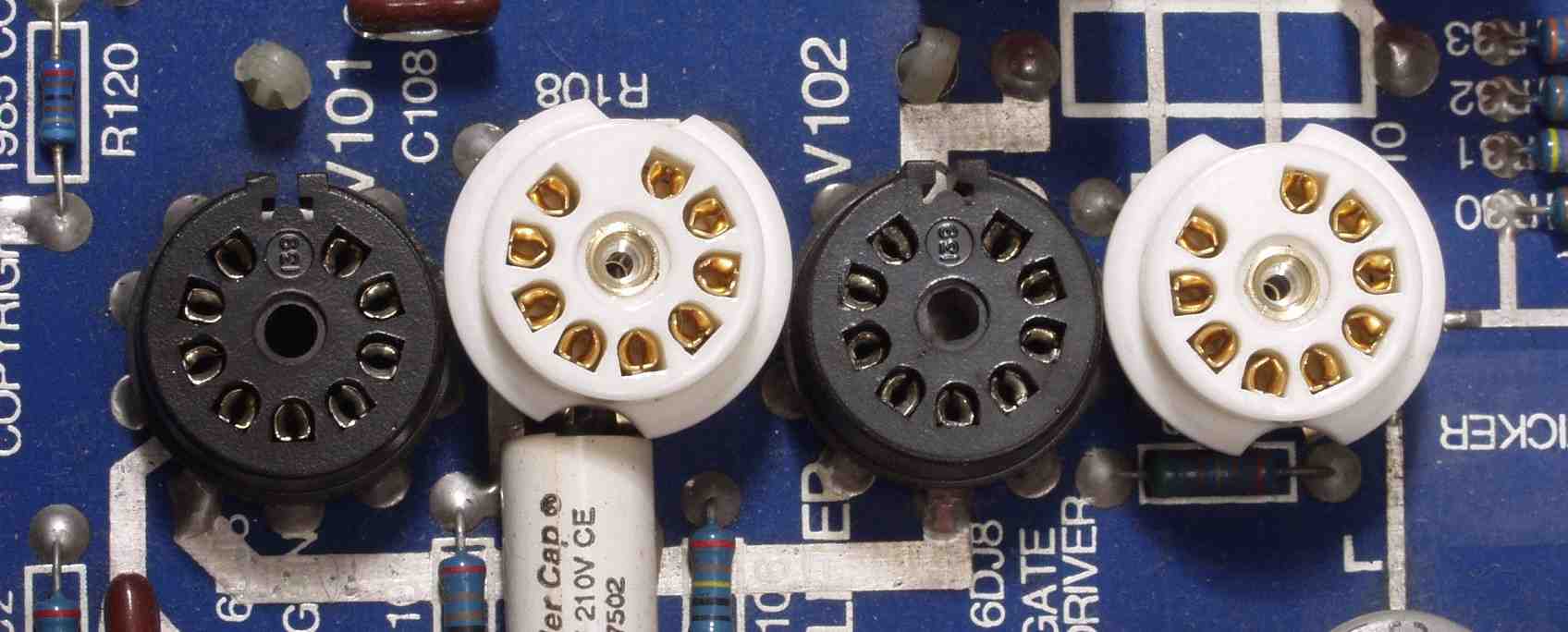

A−3.点検中 交換する真空管ソケット比較
C.修理状況

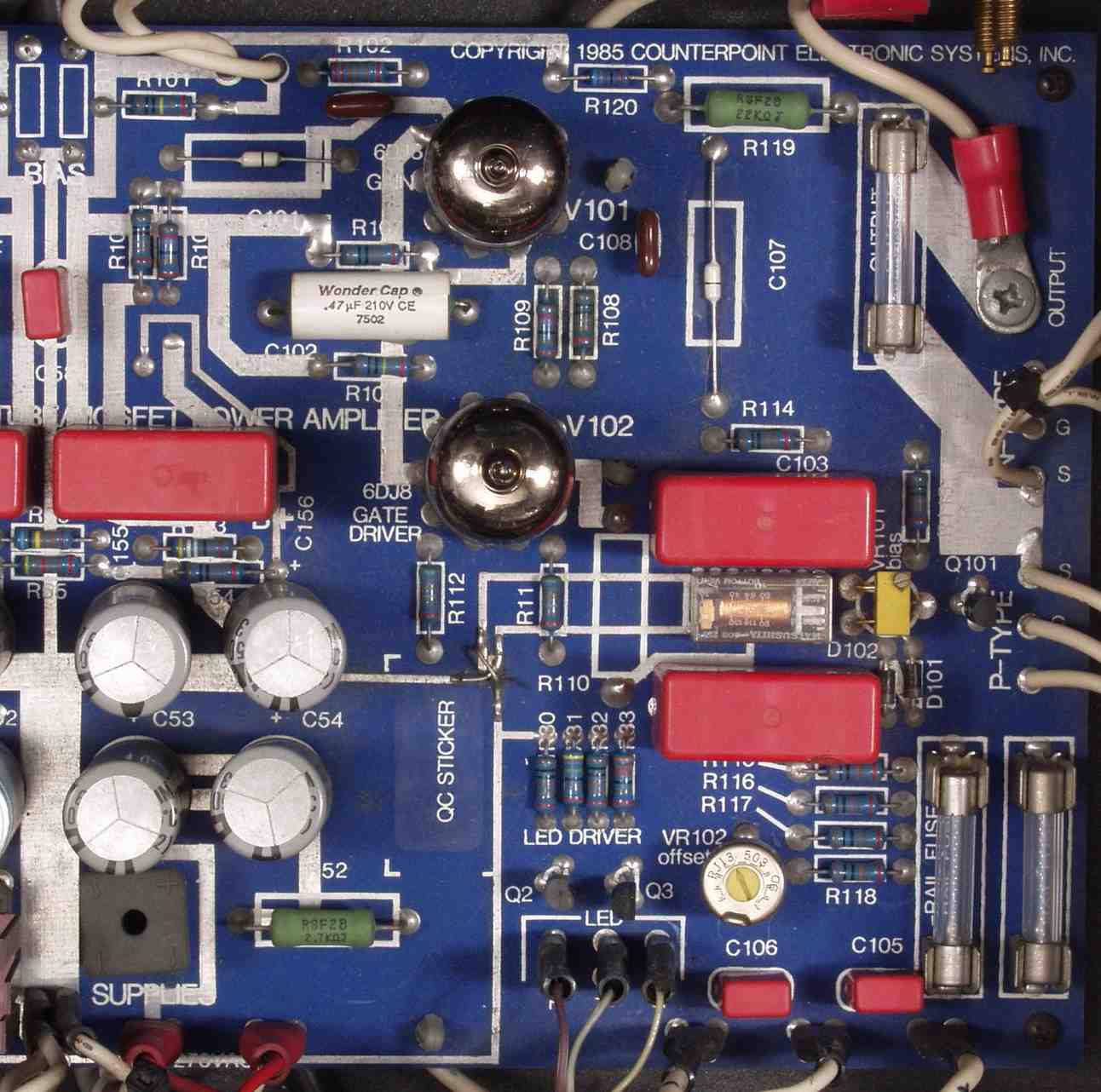

C−1A−1.修理前 R−AMP基板
C−1A−2.修理前 L−AMP基板

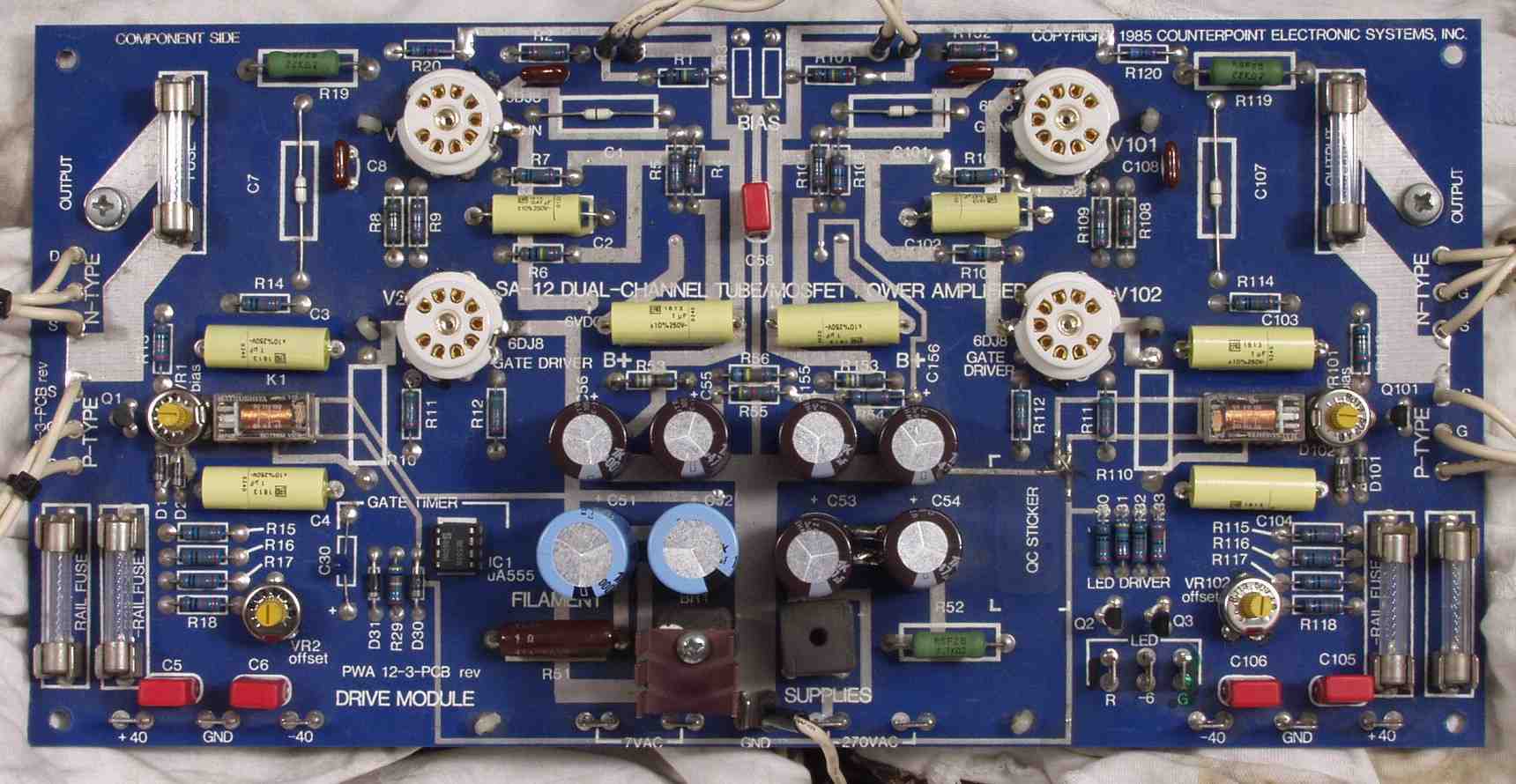

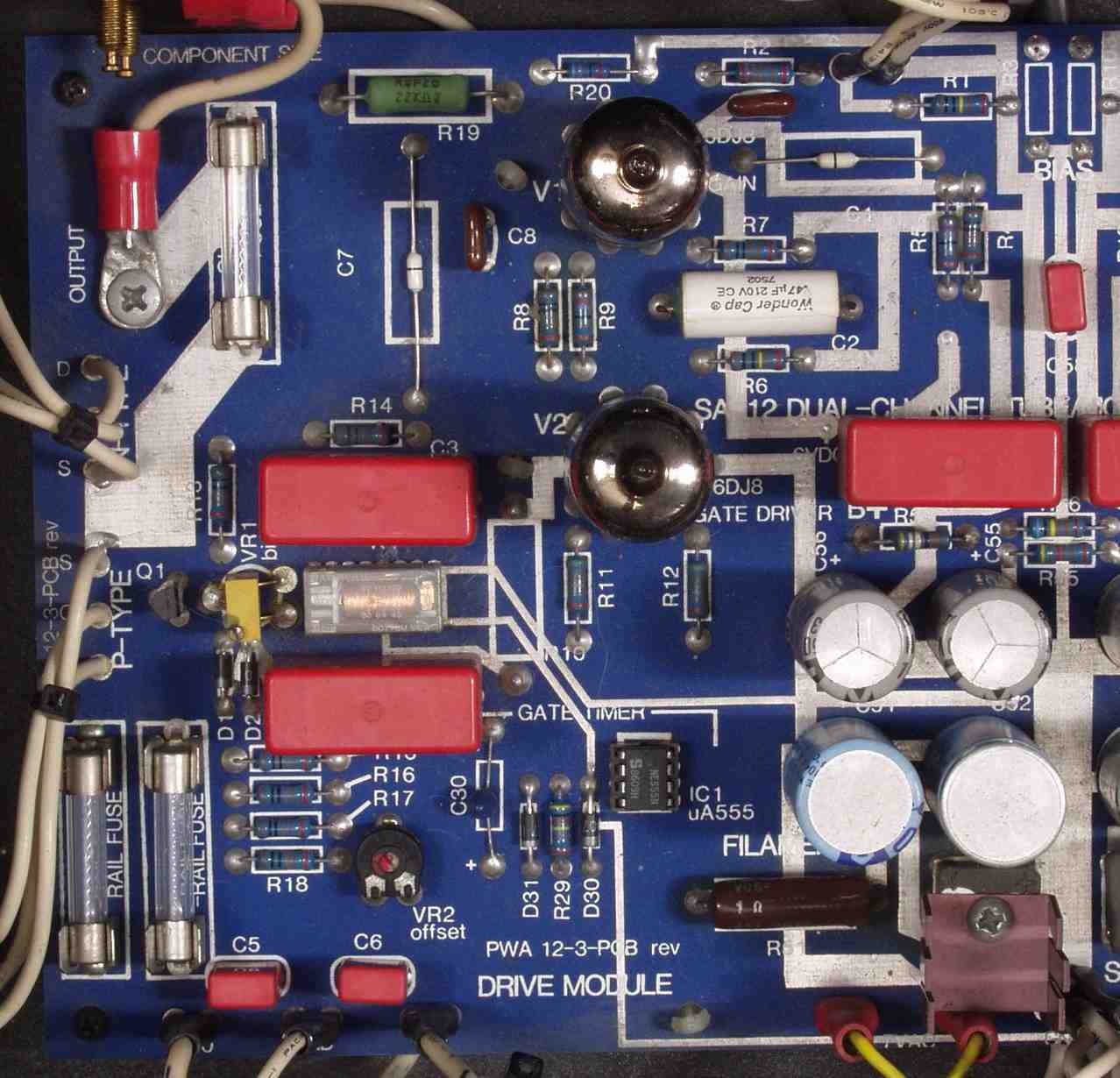

C−1B.修理後 R−AMP基板 真空管ソケット4個、バランス・バイアス調整用半固定VR4個、電解コンデンサー8個、
                      フイルムコンデンサー8個交換

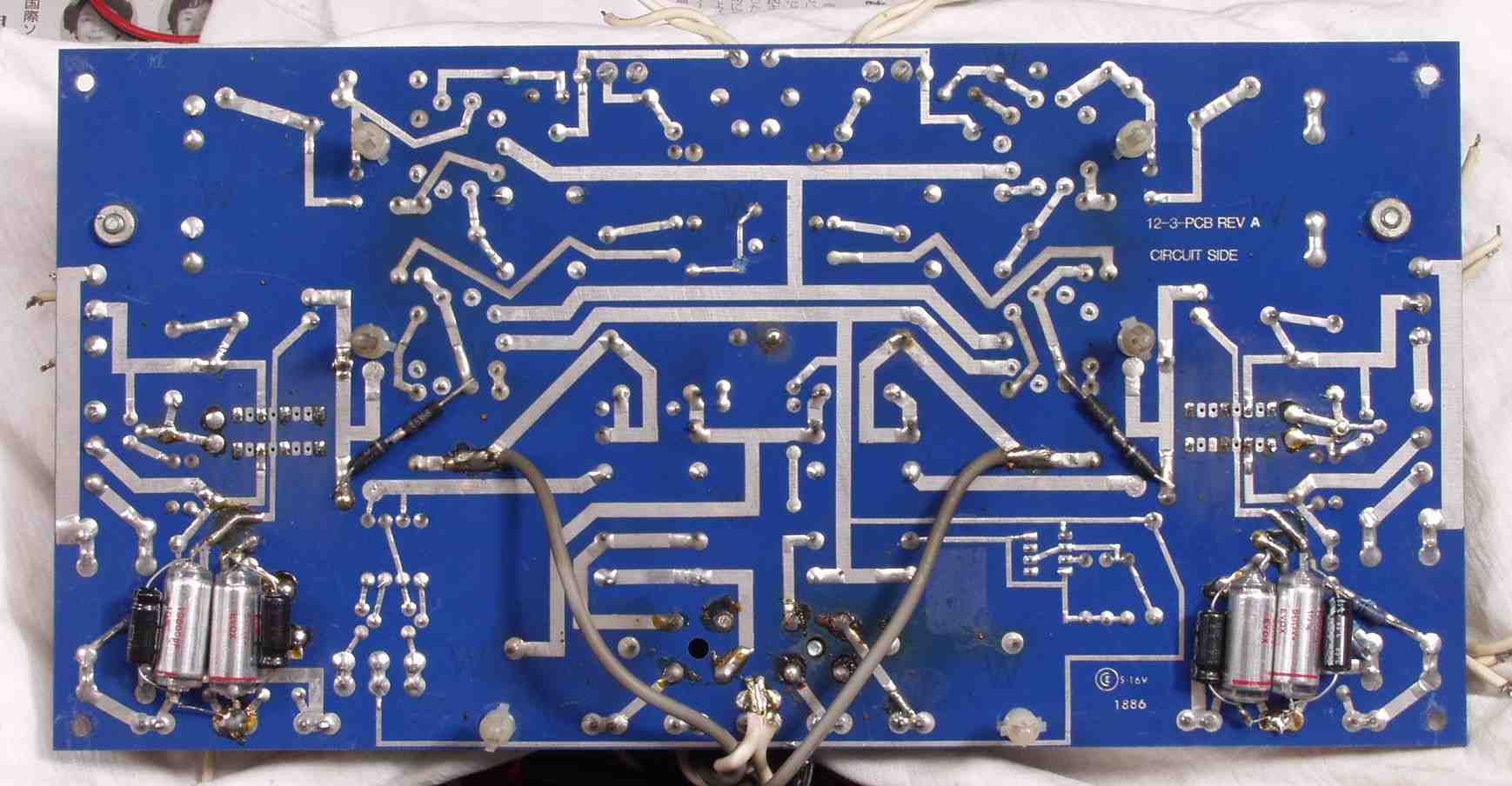

C−2A.修理前 L−AMP基板裏

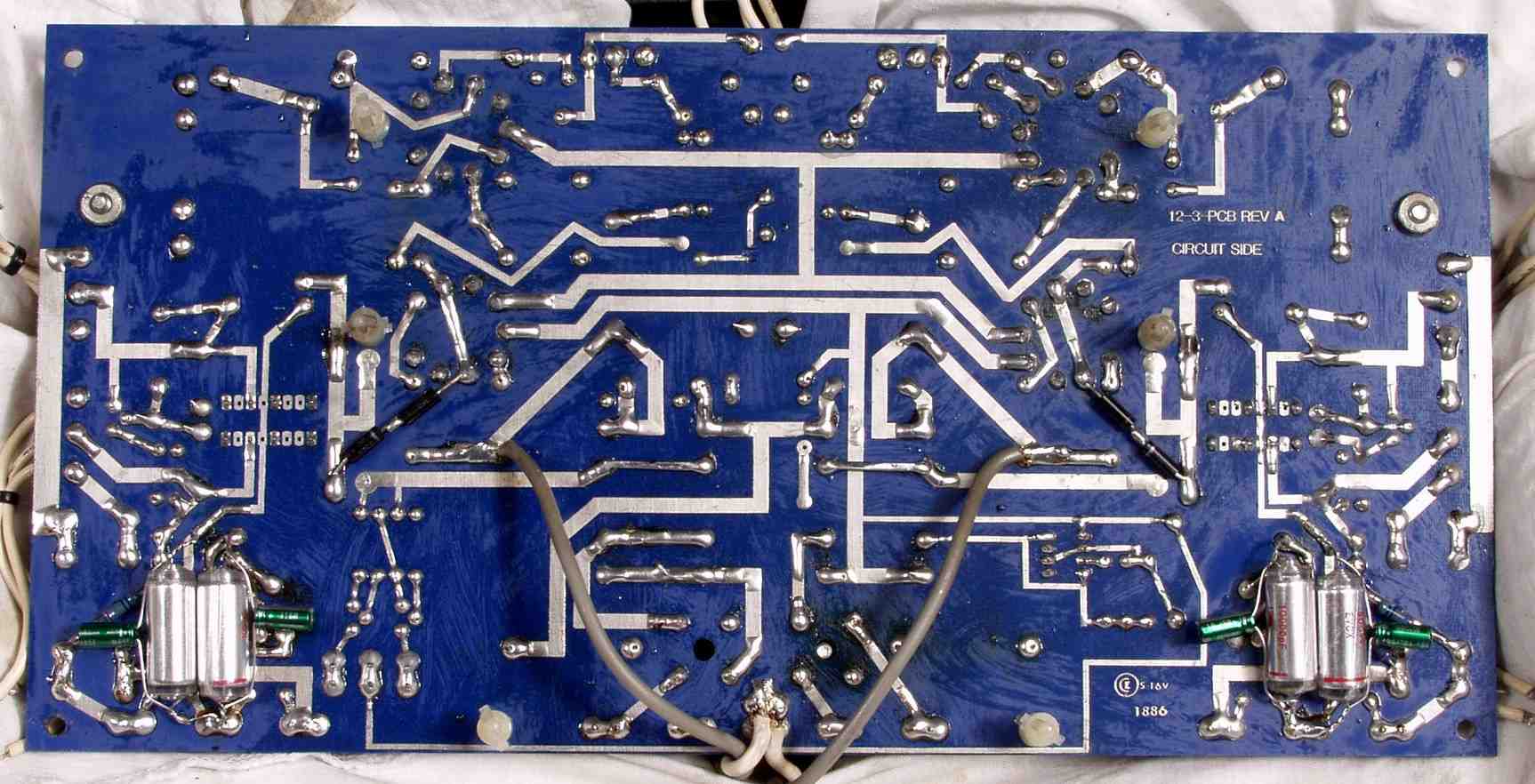

C−2B.修理(半田補正)後 L−AMP基板裏 半田を全部やり直す+洗浄後、電解コンデンサー4個交換

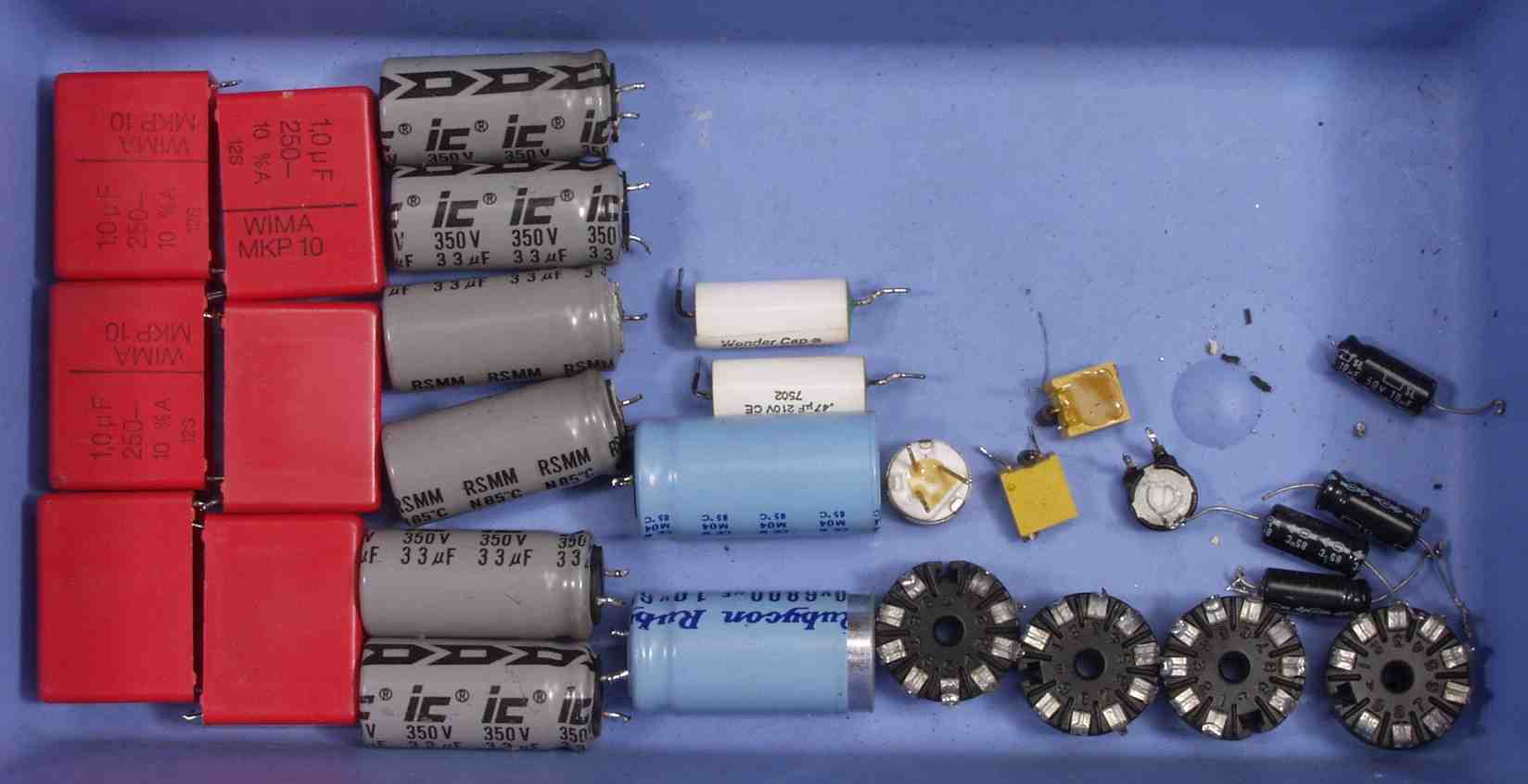

C−3.交換部品

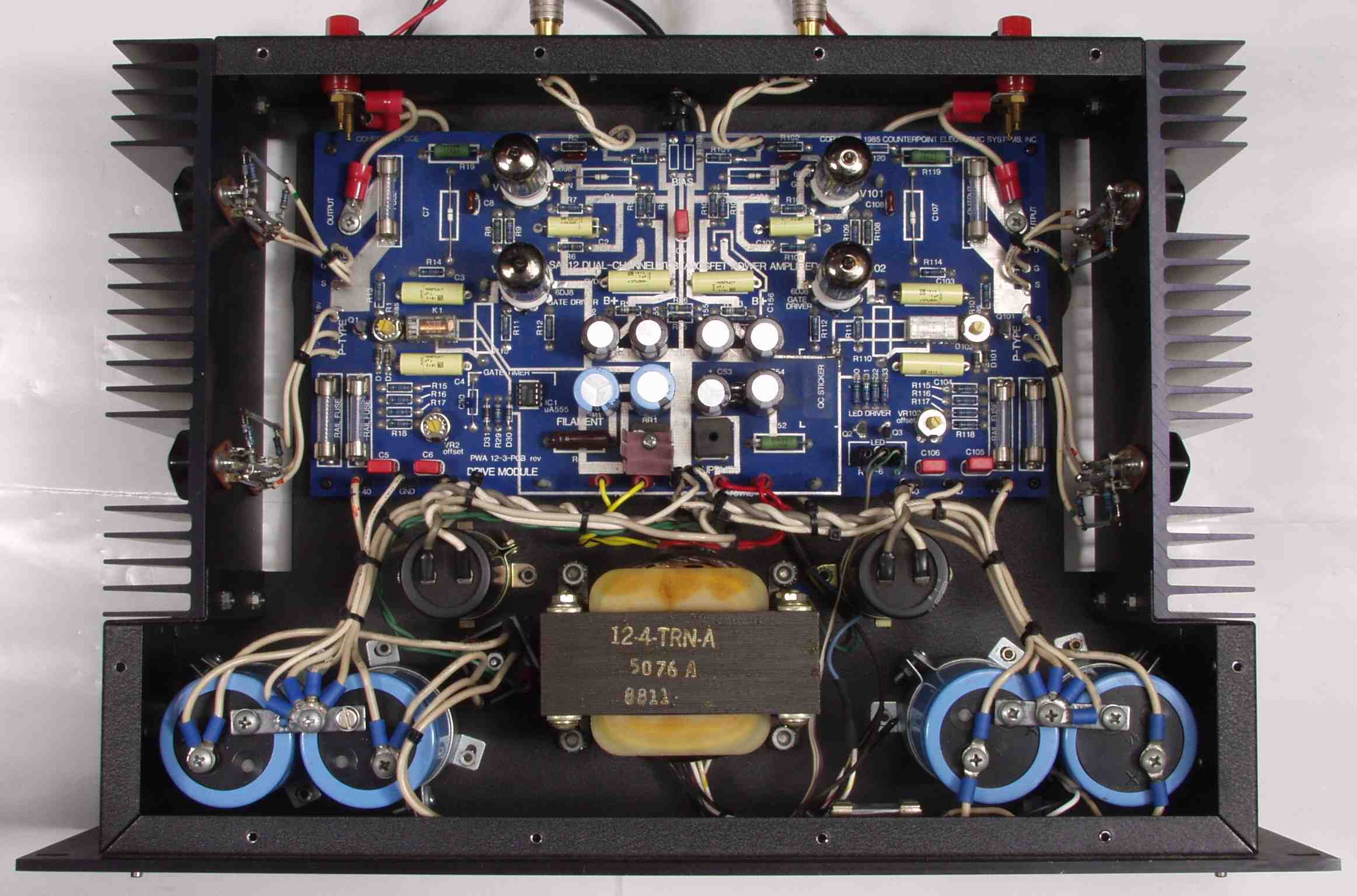

C−4A.修理前上から見る
C−4B.修理後上から見る
E.調整・測定

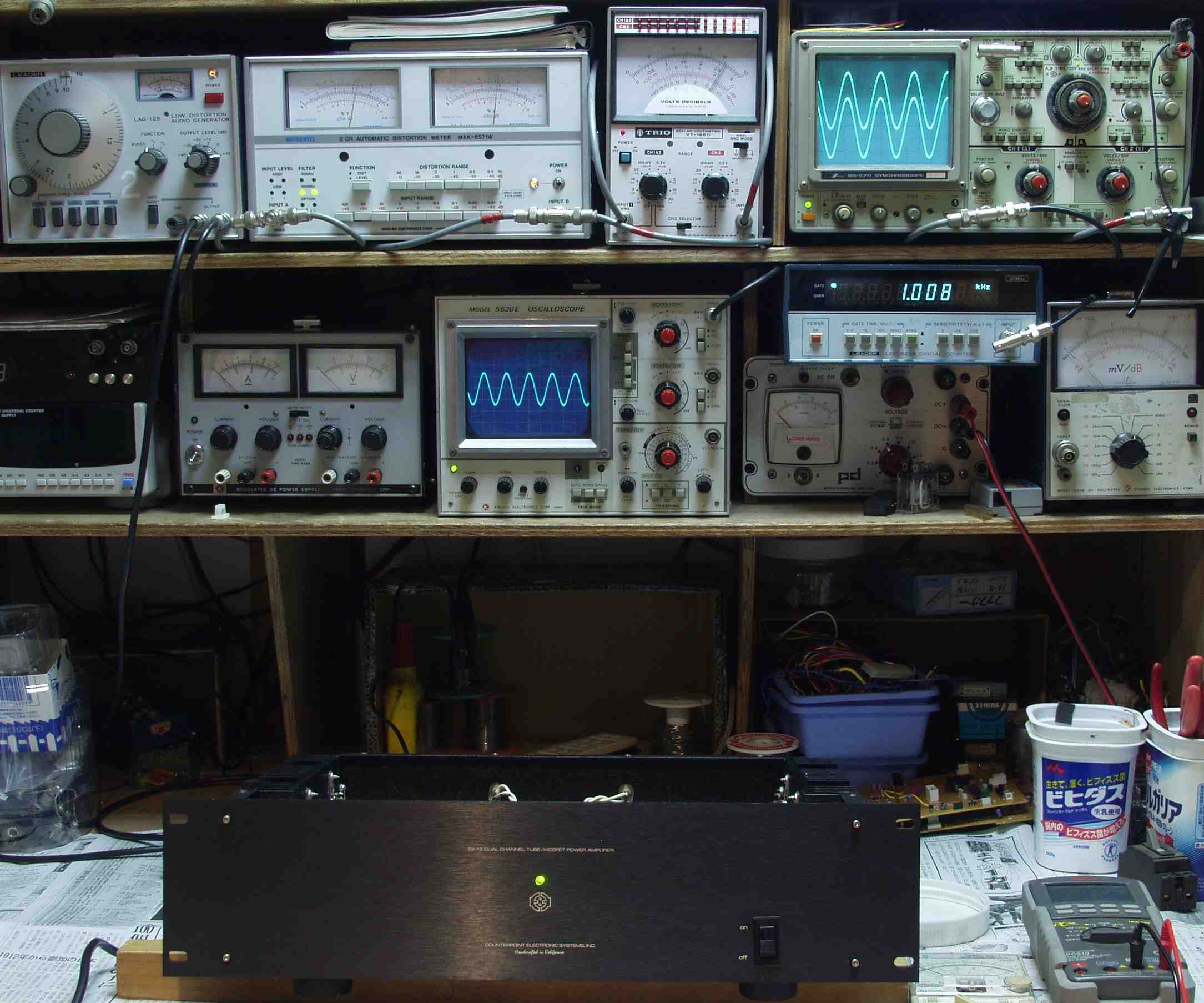

E−1.出力/歪み率測定・調整

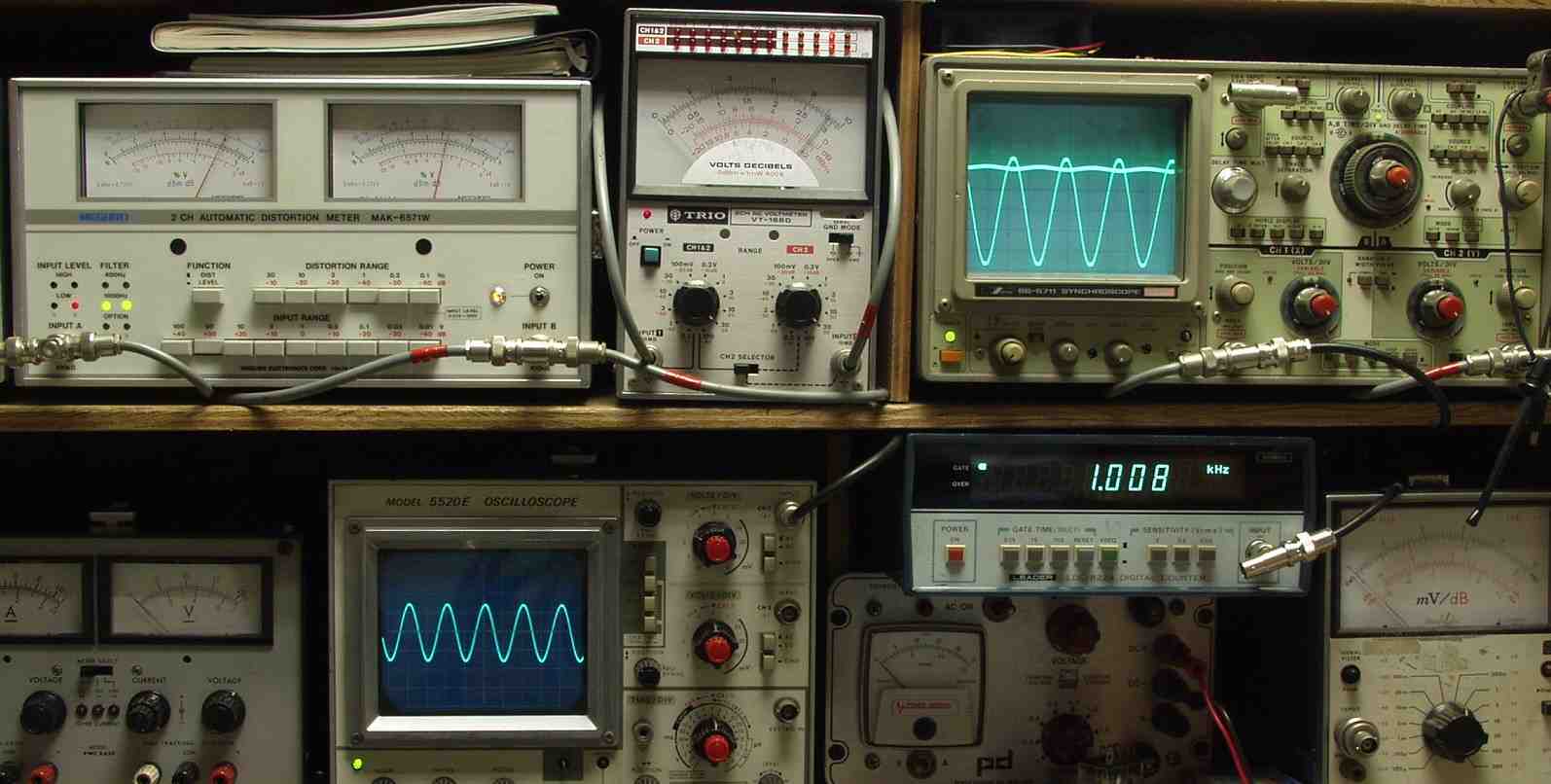

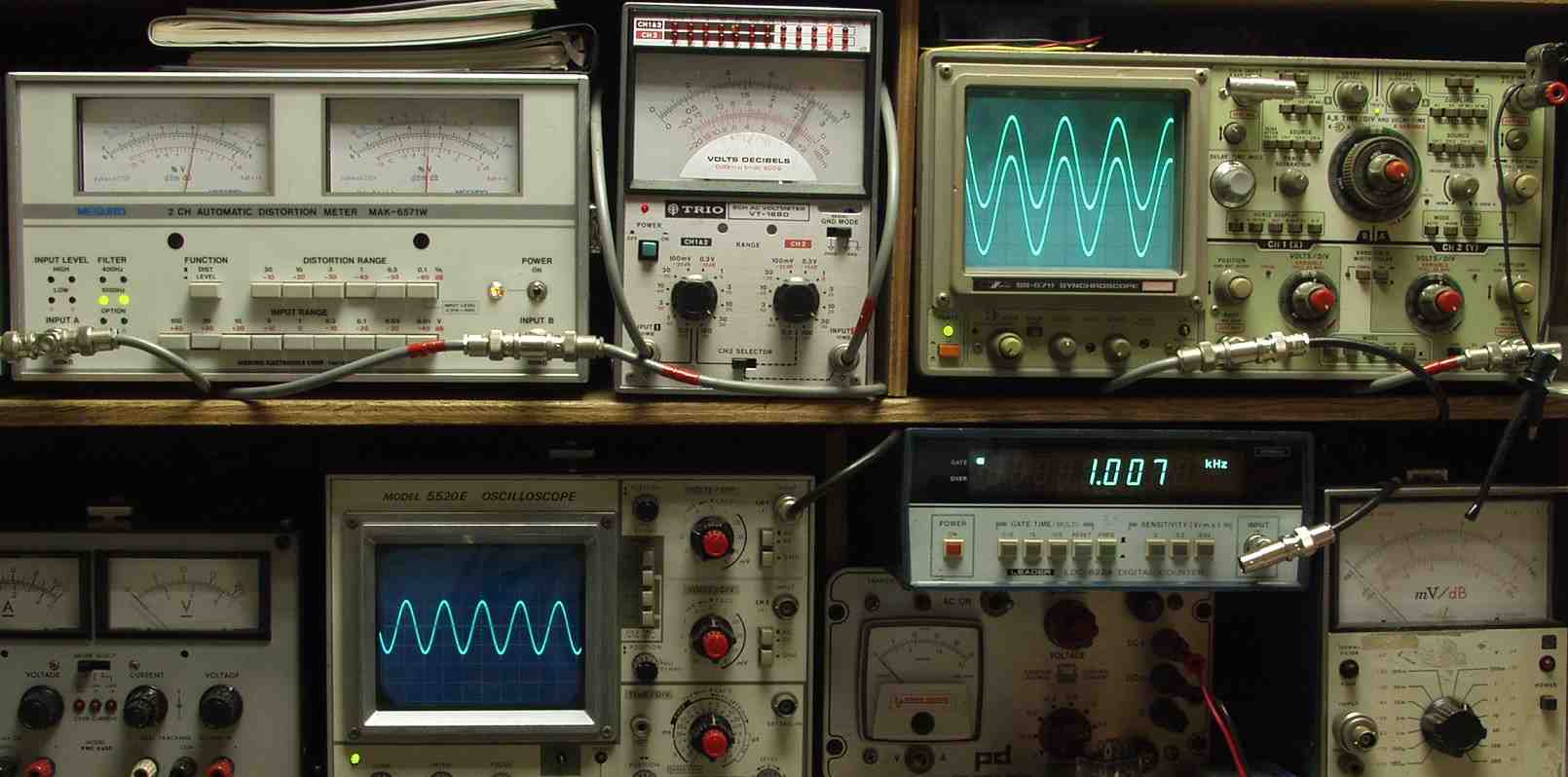

E−2A.SP出力26V=84.5W 0.6%歪み 1000HZ

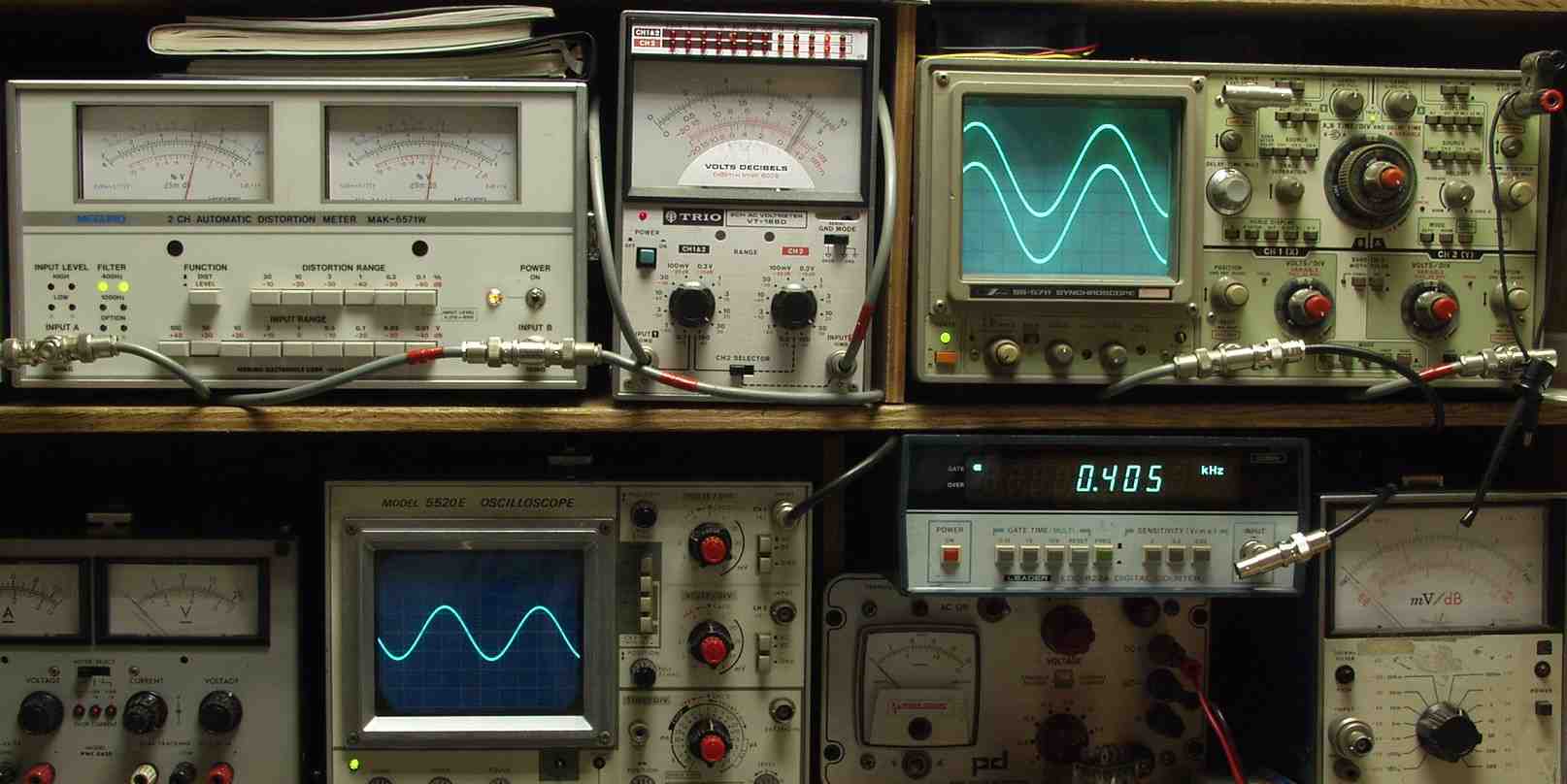

E−2B.SP出力26V=84.5W 0.6%歪み 400HZ
E−2C.L側ののみ使用 L−SP出力28V=98W 0.8%歪み 1000HZ

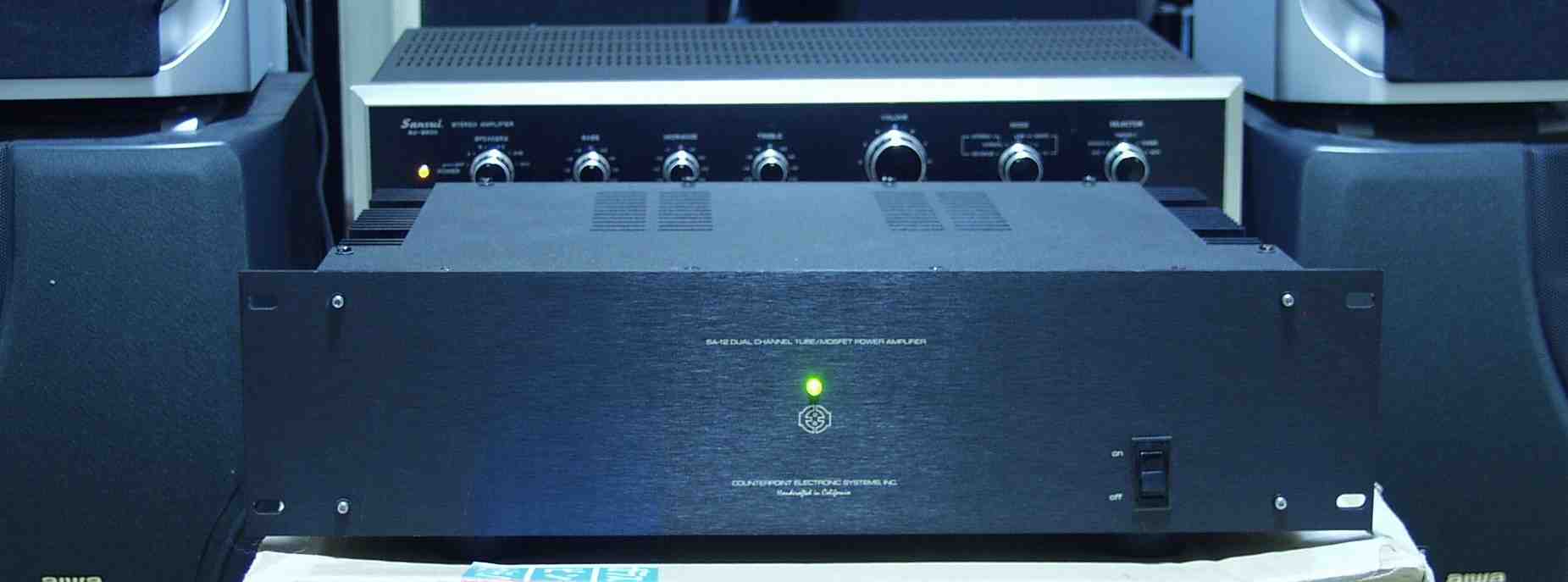

E−3.完成  24時間エ−ジング
