ＭｃＩｎｔｏｓｈ　Ｃ３４Ｖ　修理記録

MICROSEIKI　ＳＸ−８０００�U　ユーザー　　　　　　　　　　　　２０２０／６／１０持込　　１０／５完成

Ａ．　修理前の状況 C-34V、マッキントッシュのプリアンプです。 何度か片チャンネルしか音が出なくなって、その都度修理してもらっていましたが、 今度も右チャンネルの音が出なくなりました。 単なる修理だけでなく　オーバーホールをして下さい。 Ｂ．　原因 経年変化による劣化で少し歪み多し。 Ｃ．　修理状況 １部ＯＰ−ＡＭＰ（オペアンプ）交換。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 前パネル照明ランプ交換。 電源投入リレー交換。 電源コードを取、３Ｐインレット取付。 Ｄ．　使用部品 ＯＰ−ＡＭＰ　　　　　　　　　　　　　5個。 電解コンデンサ−　　　　　　　　　８３個（ミューズ使用）。 フイルムコンデンサー　　　　　　　２４個。 ランプ（麦球）　　　　　　　　　　　　５個。 リレー　　　　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　２本。 半固定ＶＲ　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１５５，０００円　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ３４Ｖ　の仕様（マニアル・カタログより）

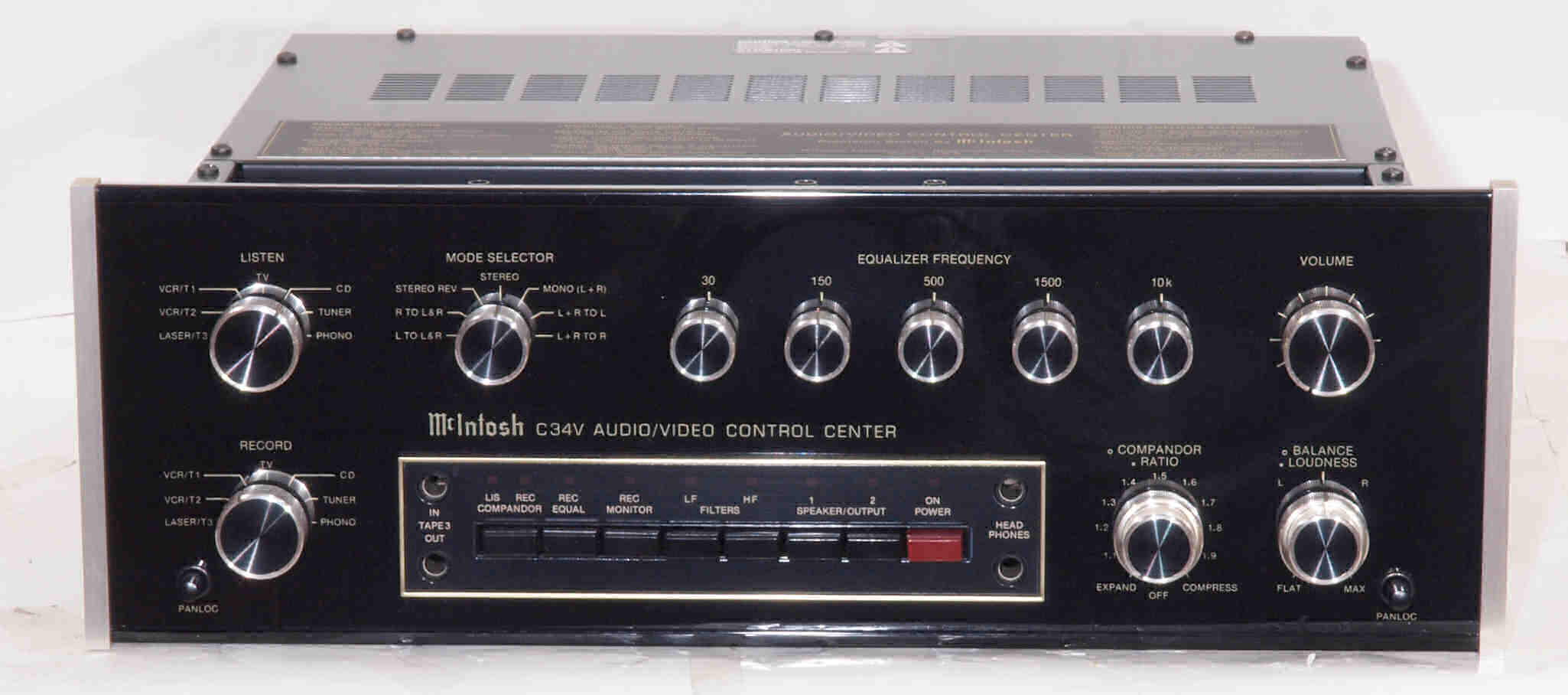

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

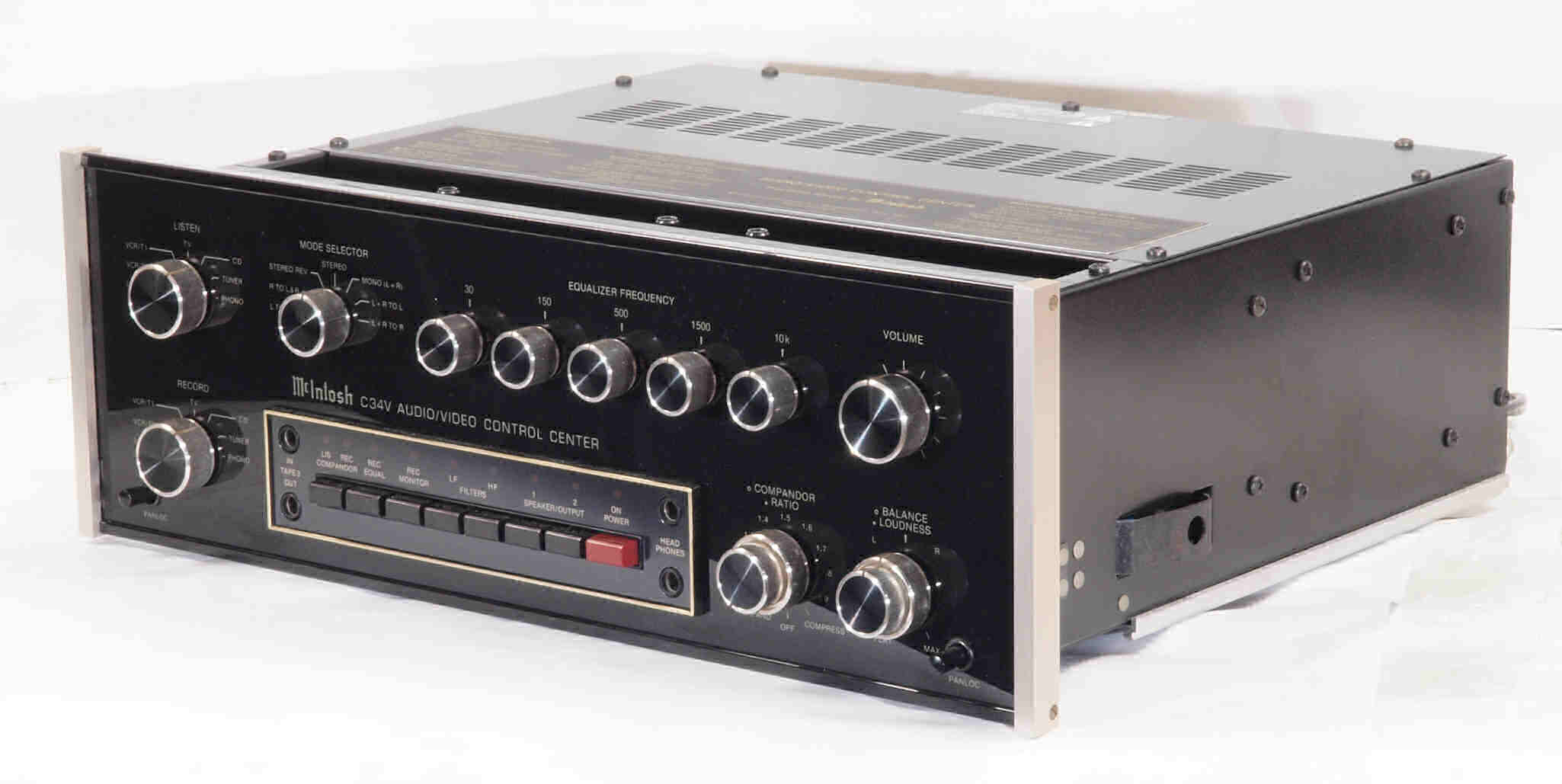

Ａ１２．　点検中、　前右から見る。

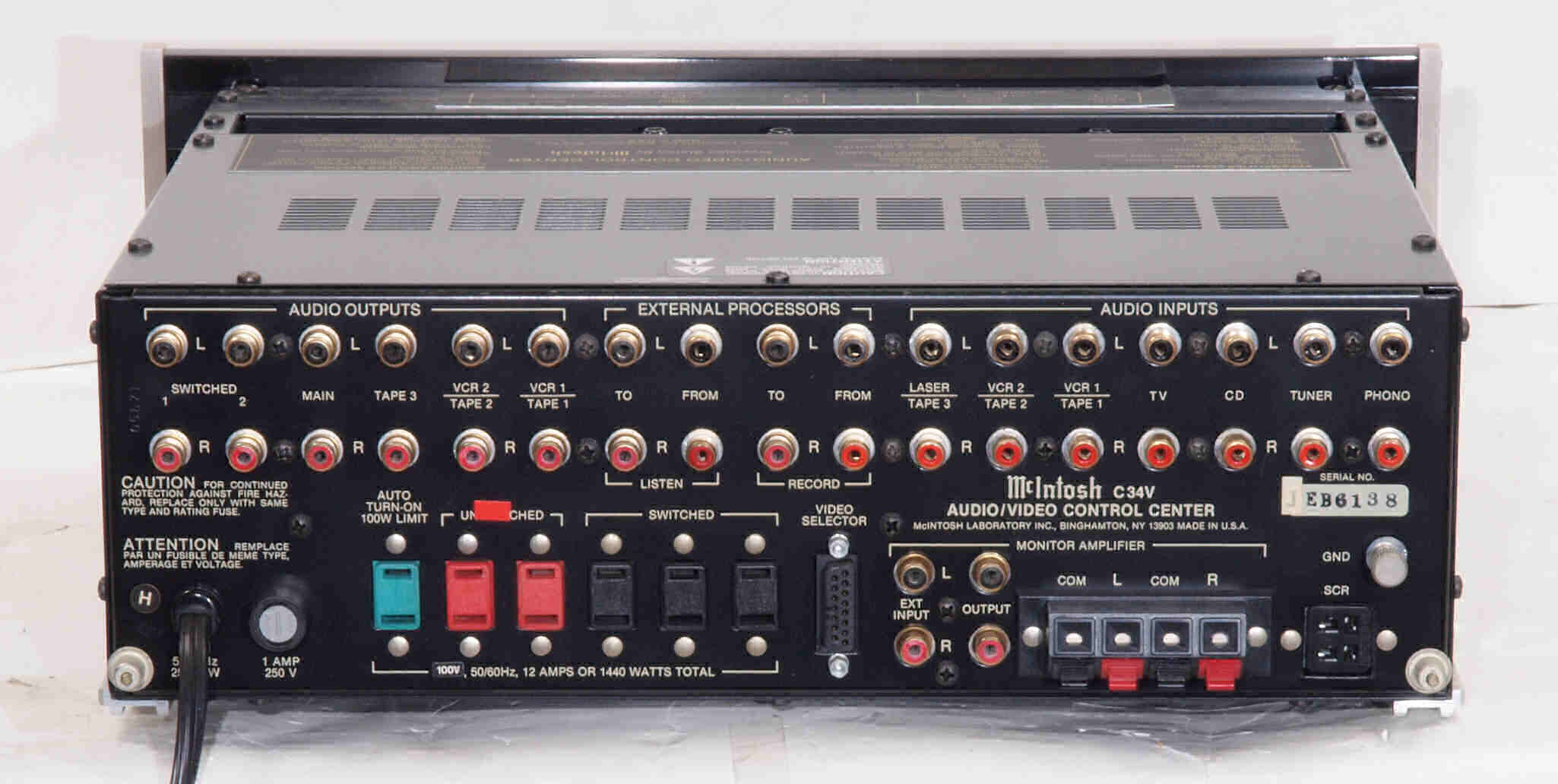

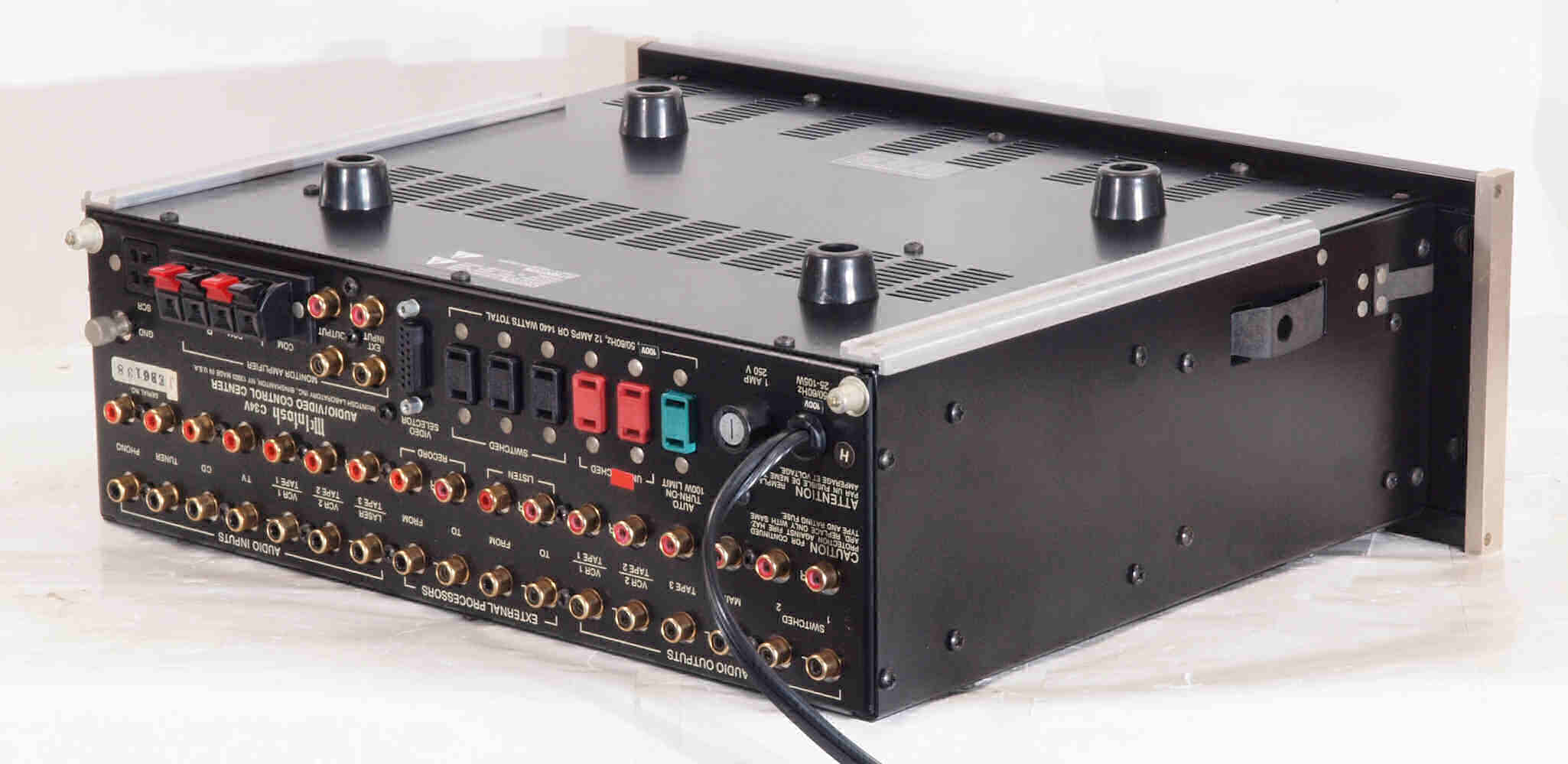

Ａ１３．　点検中　後から見る

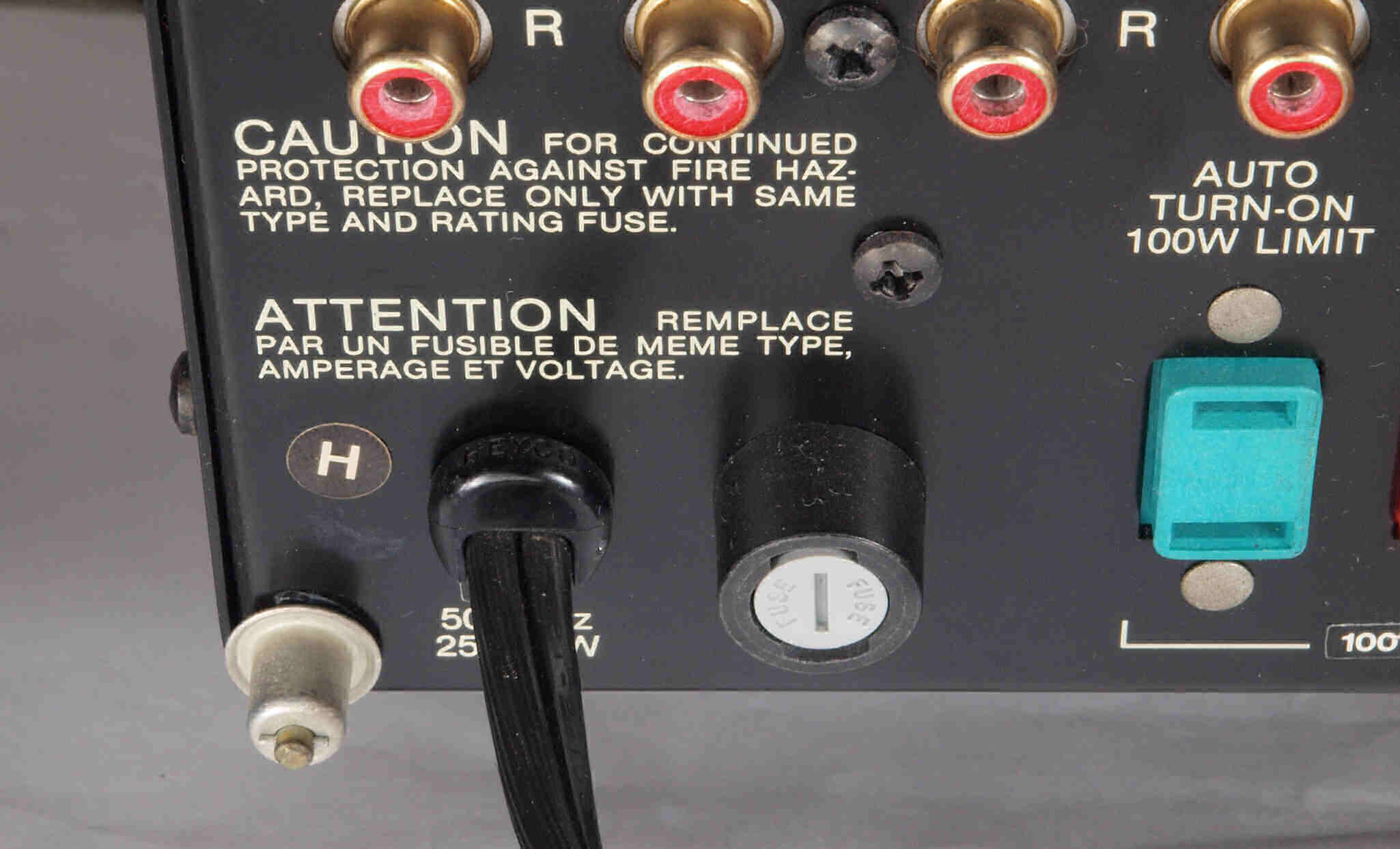

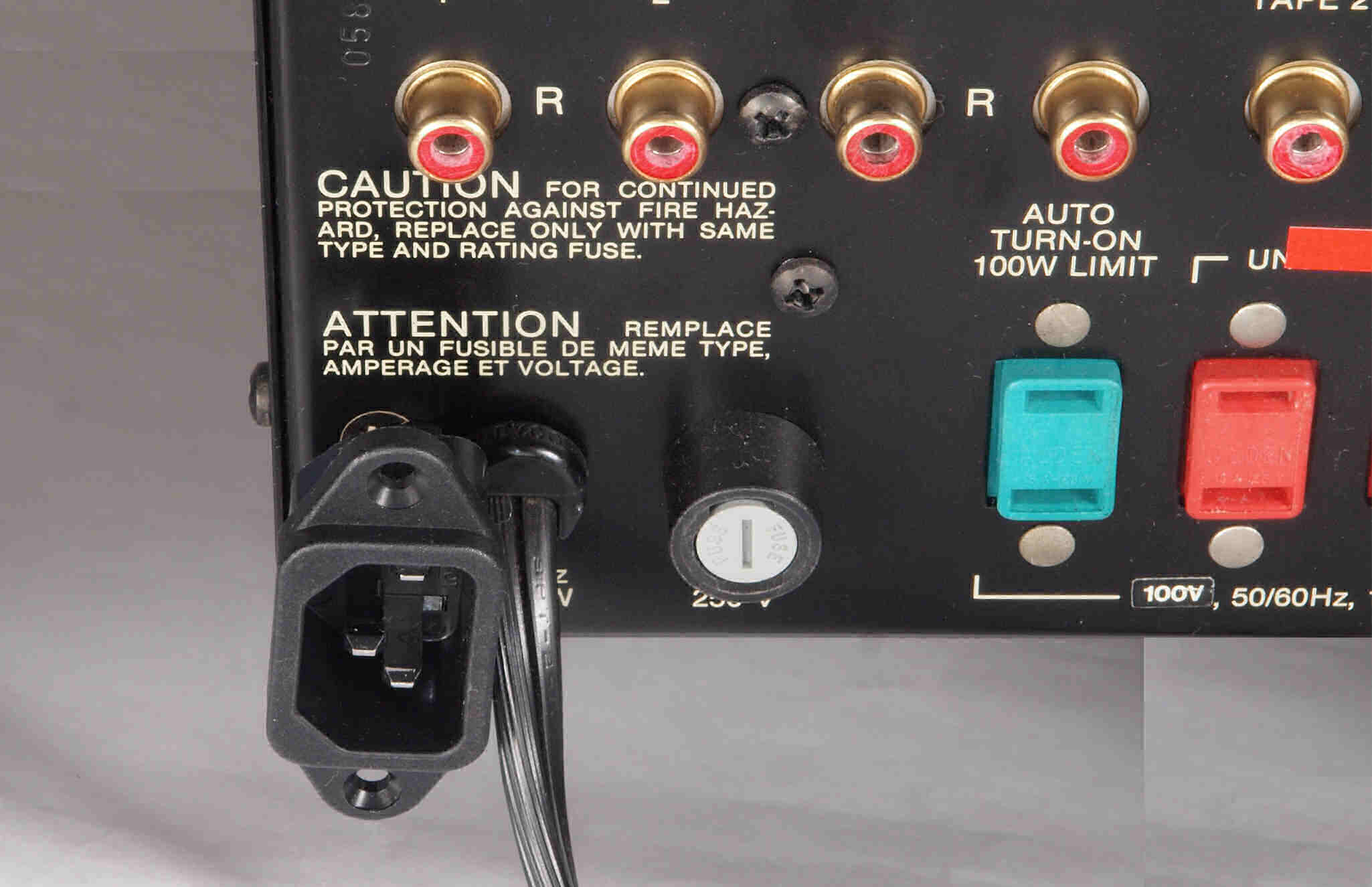

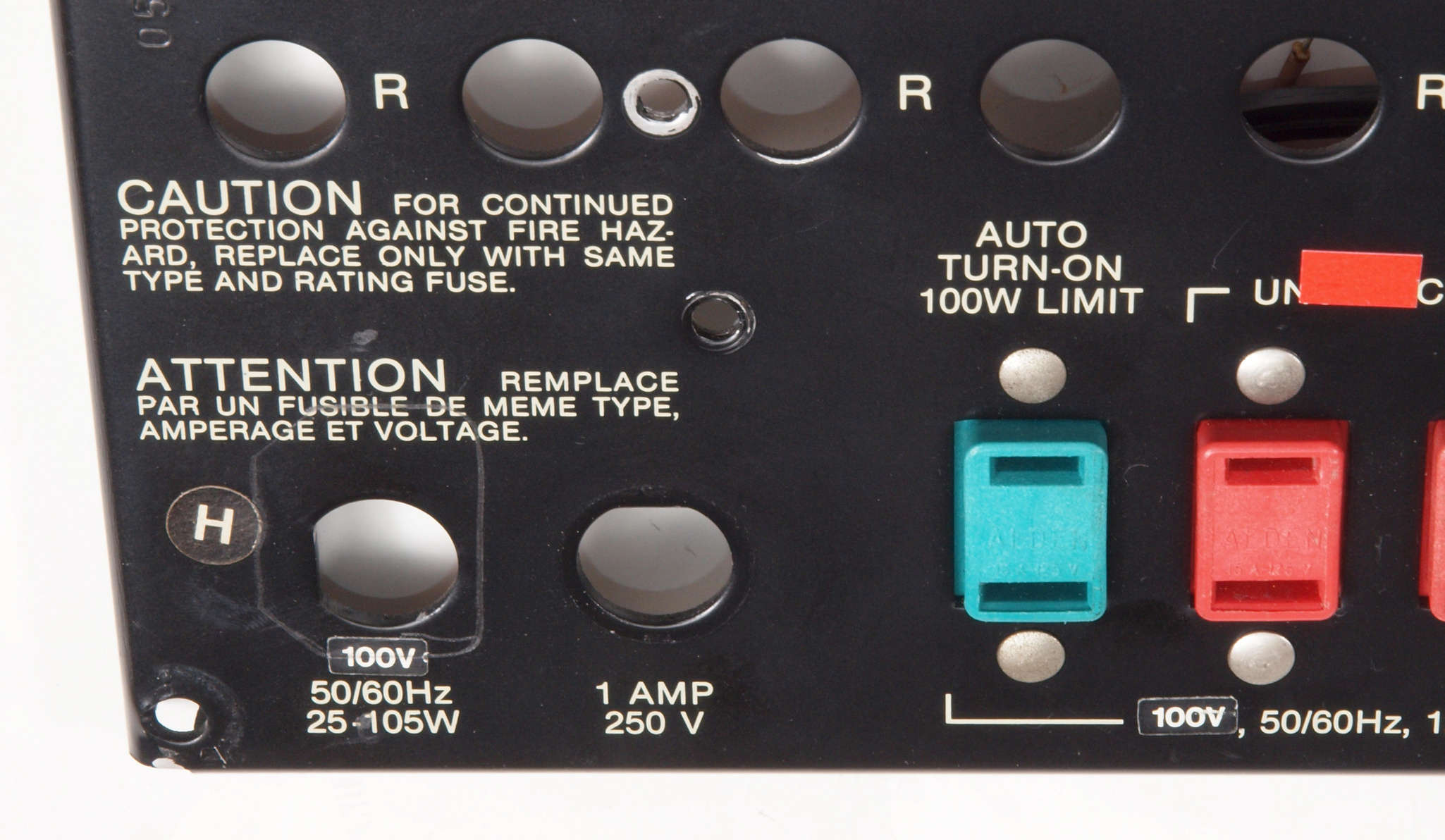

Ａ１４．　点検中　電源コード取り付け部。

Ａ１５．　点検中　電源コード取り付け部。　３Pインレットに交換可能。木ケースのストッパが使用がやりずらいかも？

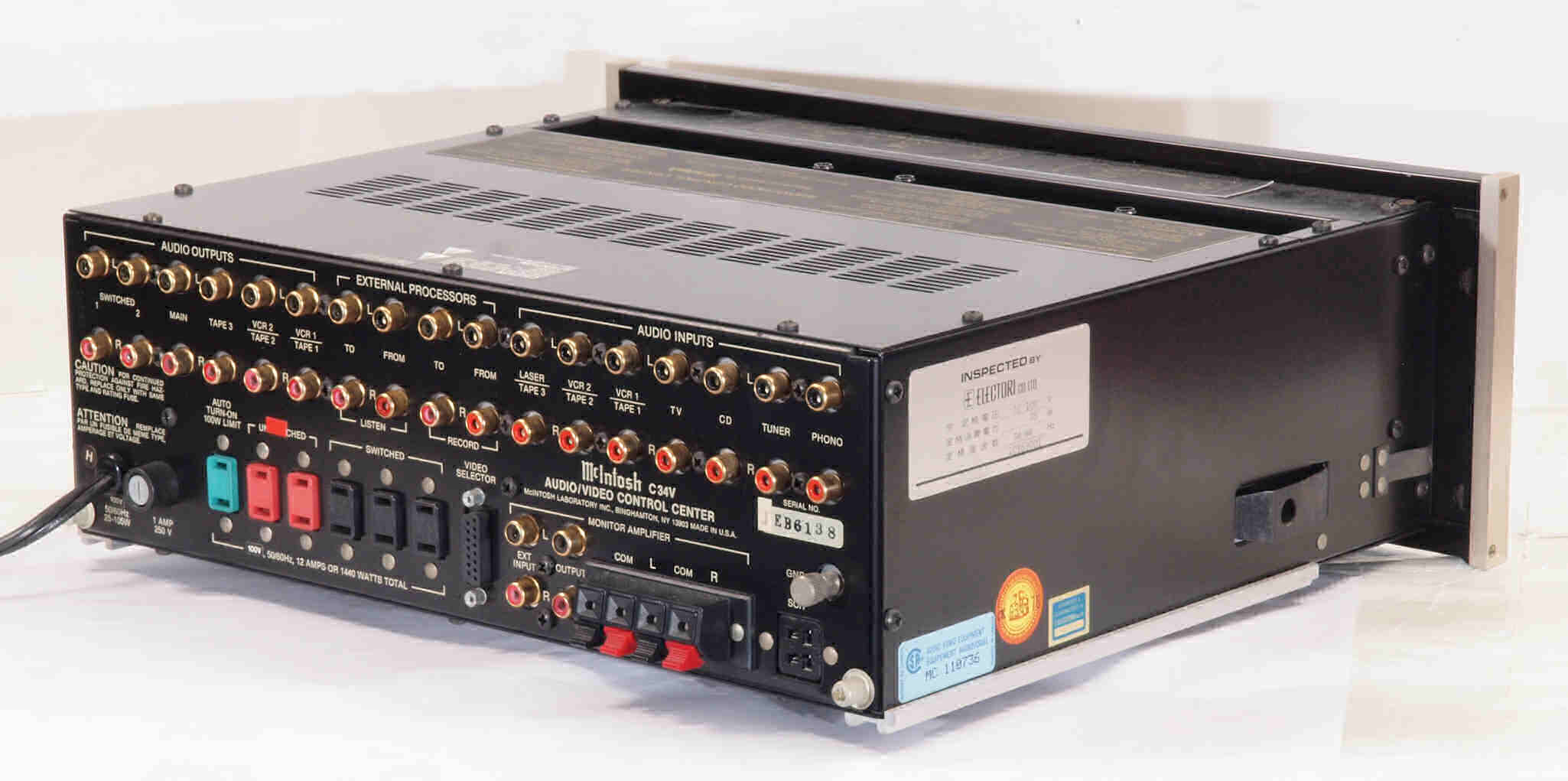

Ａ１６．　点検中、　後左から見る。

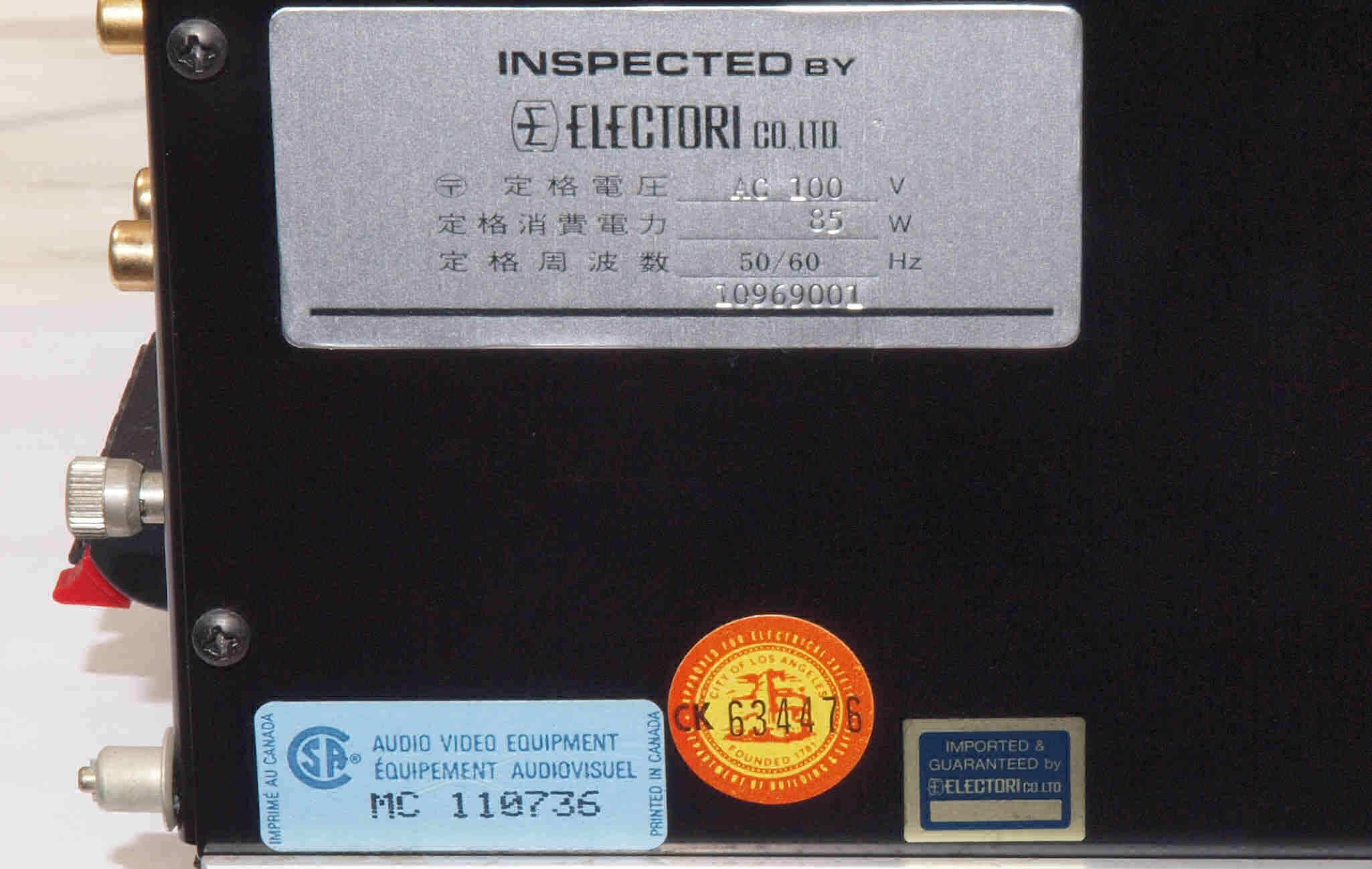

Ａ１７．　点検中、　正規輸入品の商標。

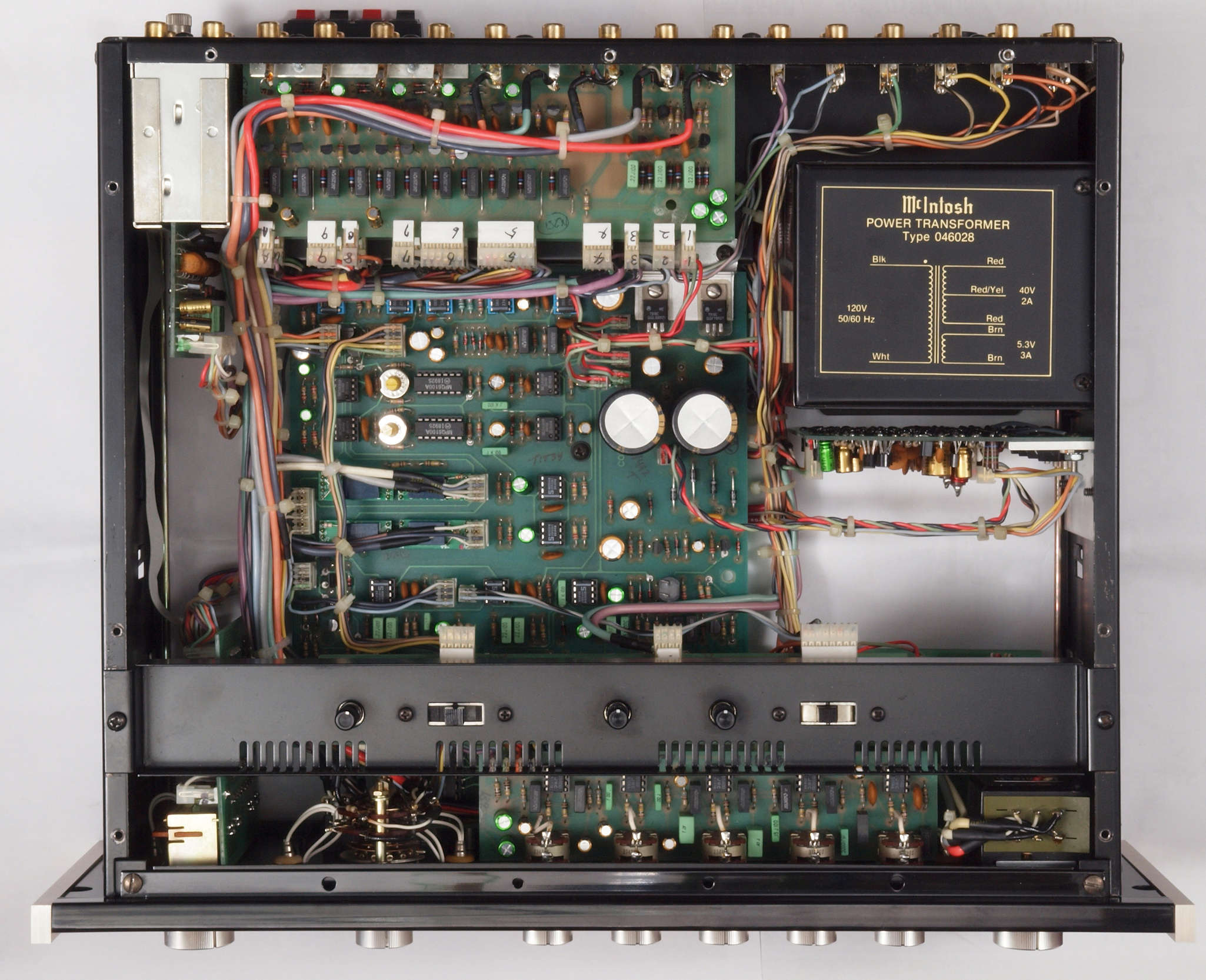

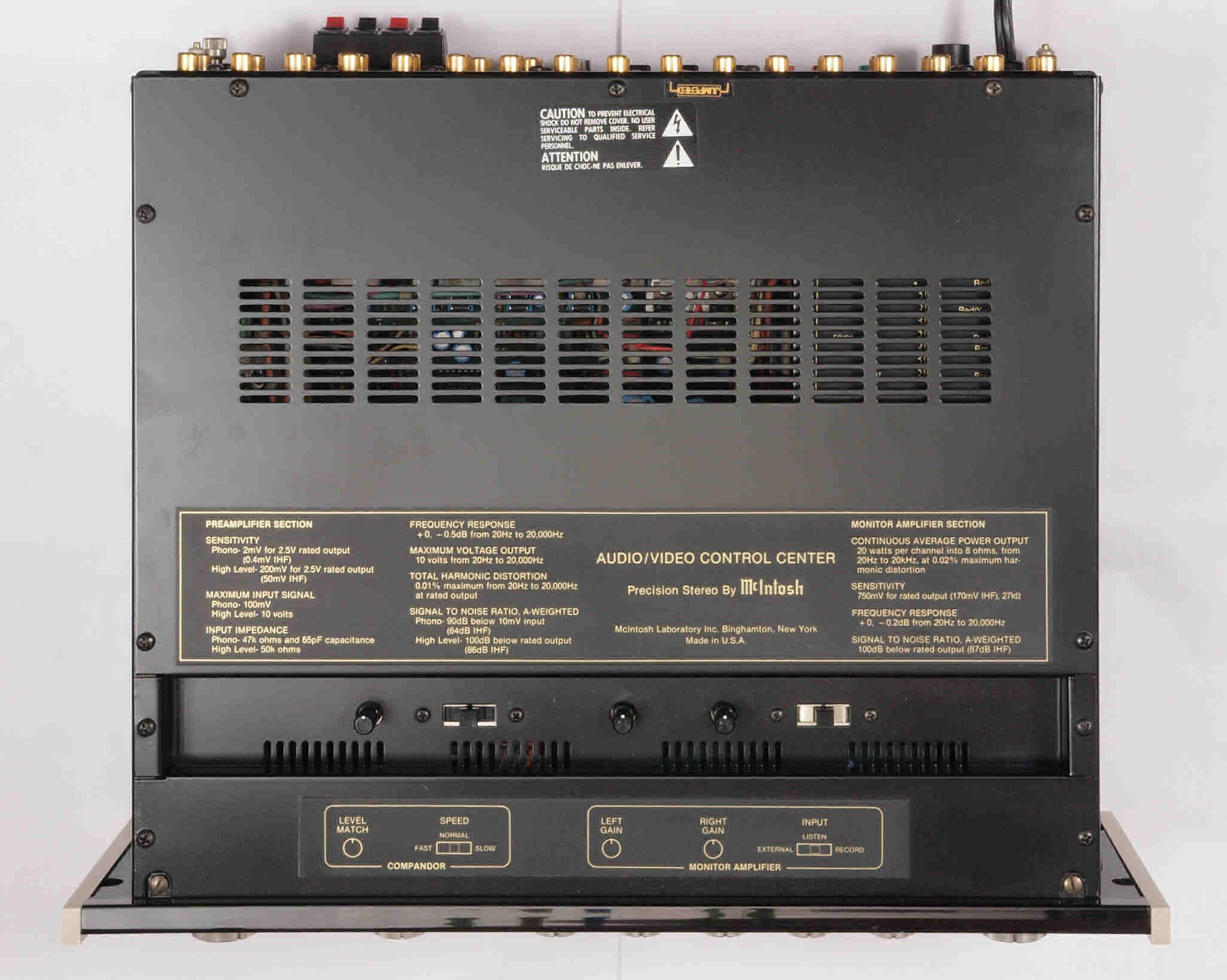

Ａ２１．　点検中、　上から見る

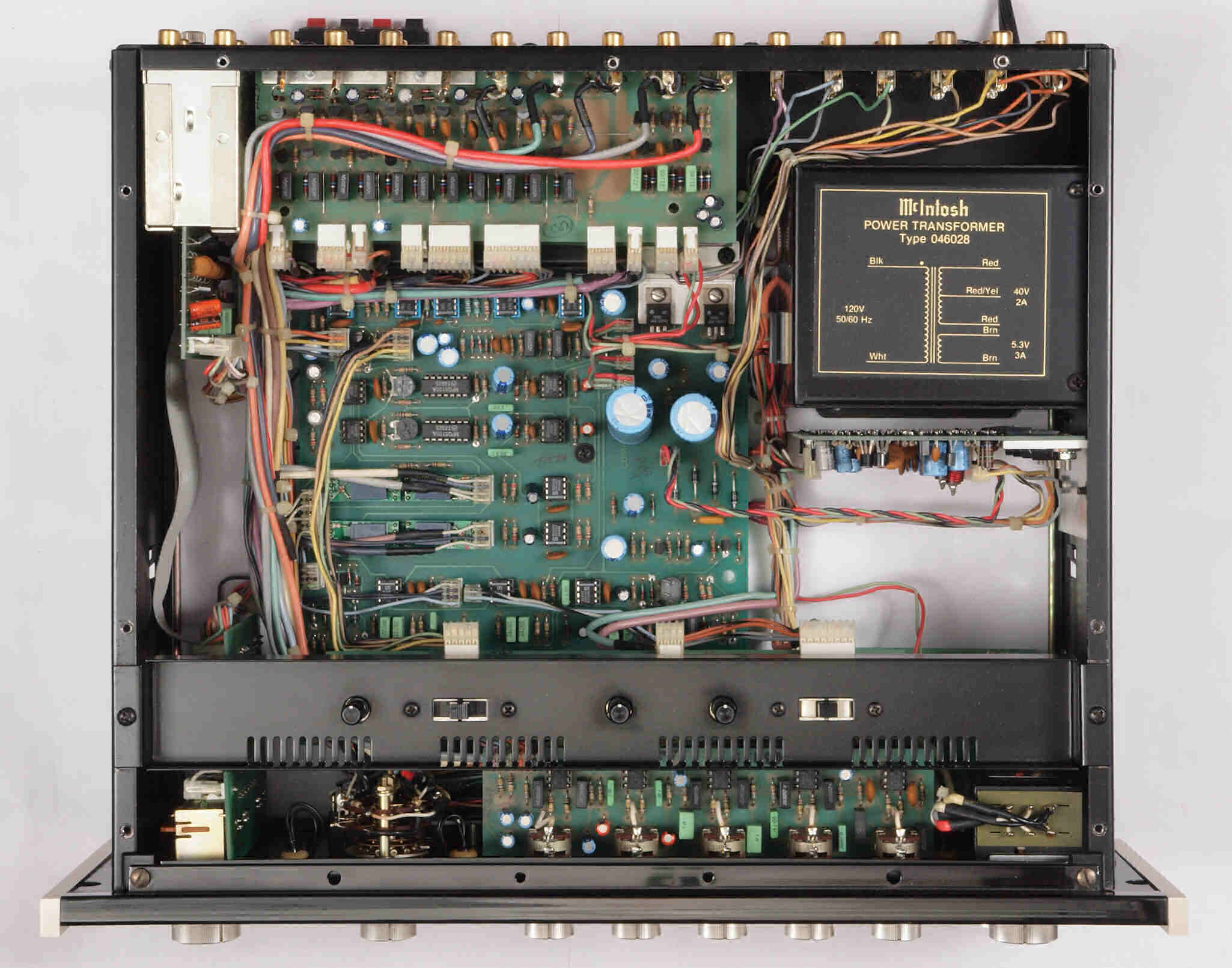

Ａ２２．　点検中　上蓋・シールドを取り、上から見る

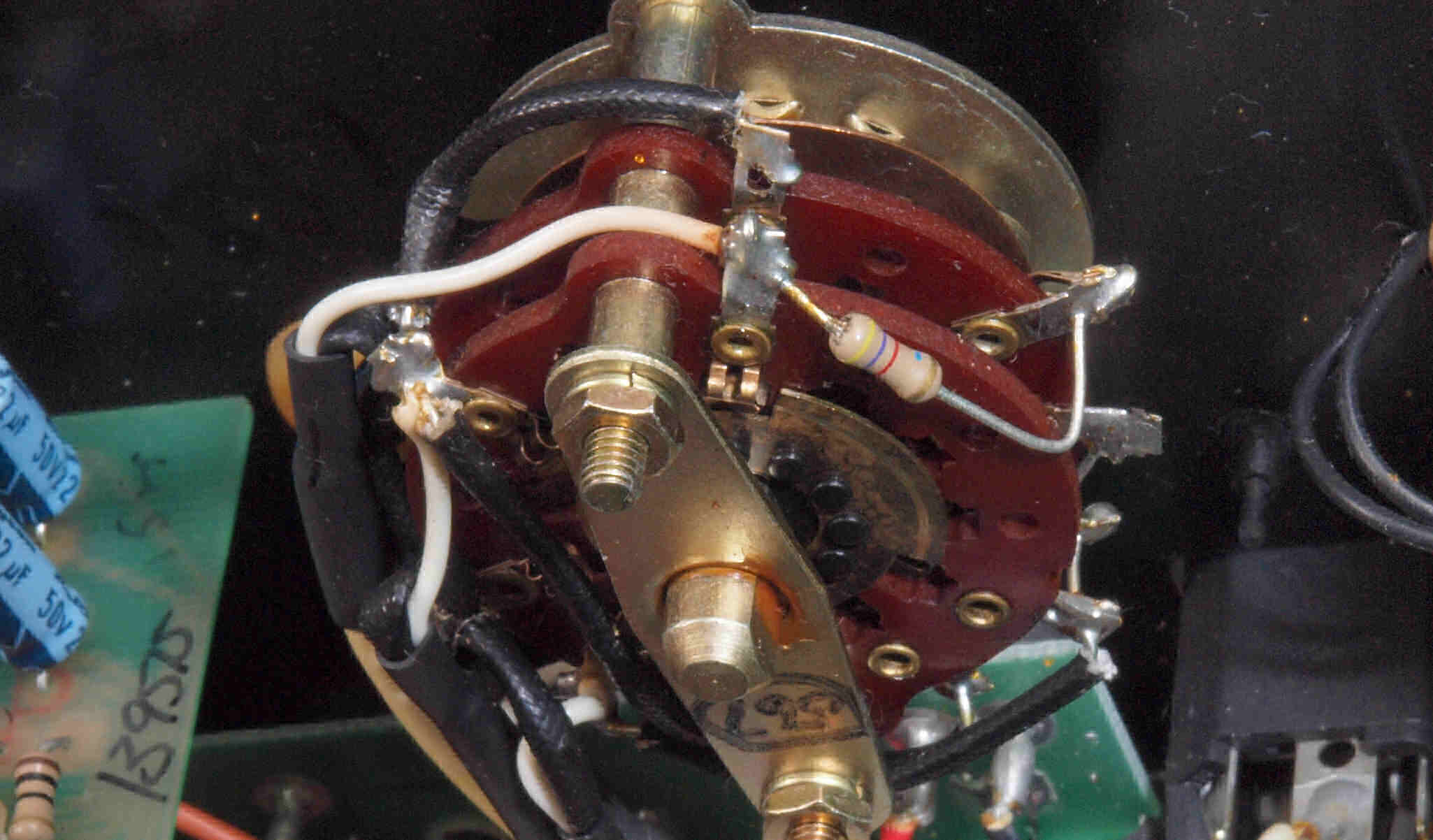

Ａ２３．　点検中　上蓋・シールドを取り、上から見る。　Ｍｏｄｅ Ｓｅｌｅｃｔｏｒ ＳＷ。

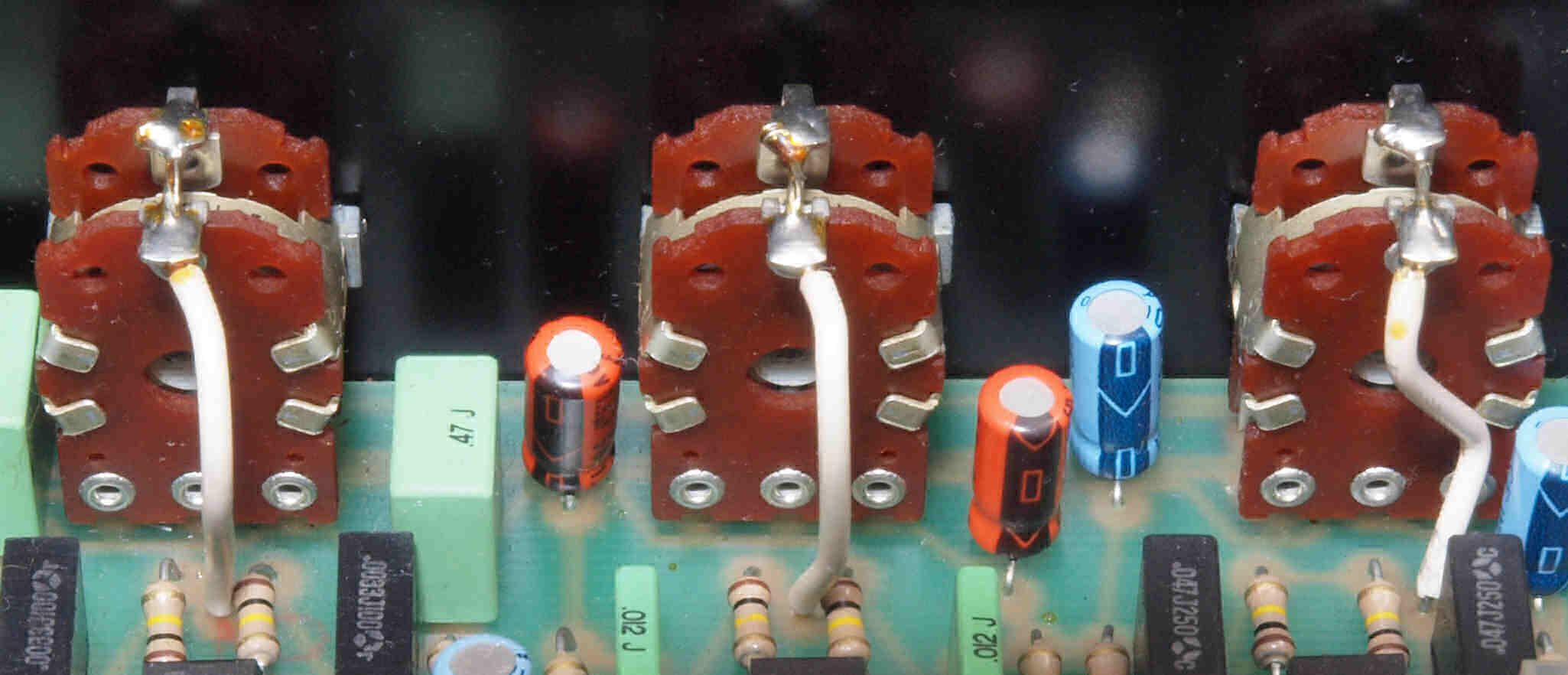

Ａ２４．　点検中　上蓋・シールドを取り、上から見る。　ボリュームは接点復活材が使用されている。

Ａ３１．　点検中、　下前から見る。

Ａ３２．　点検中、　下前左から見る。

Ａ３３．　点検中、　下後から見る。

Ａ３４．　点検中、　下後右から見る。

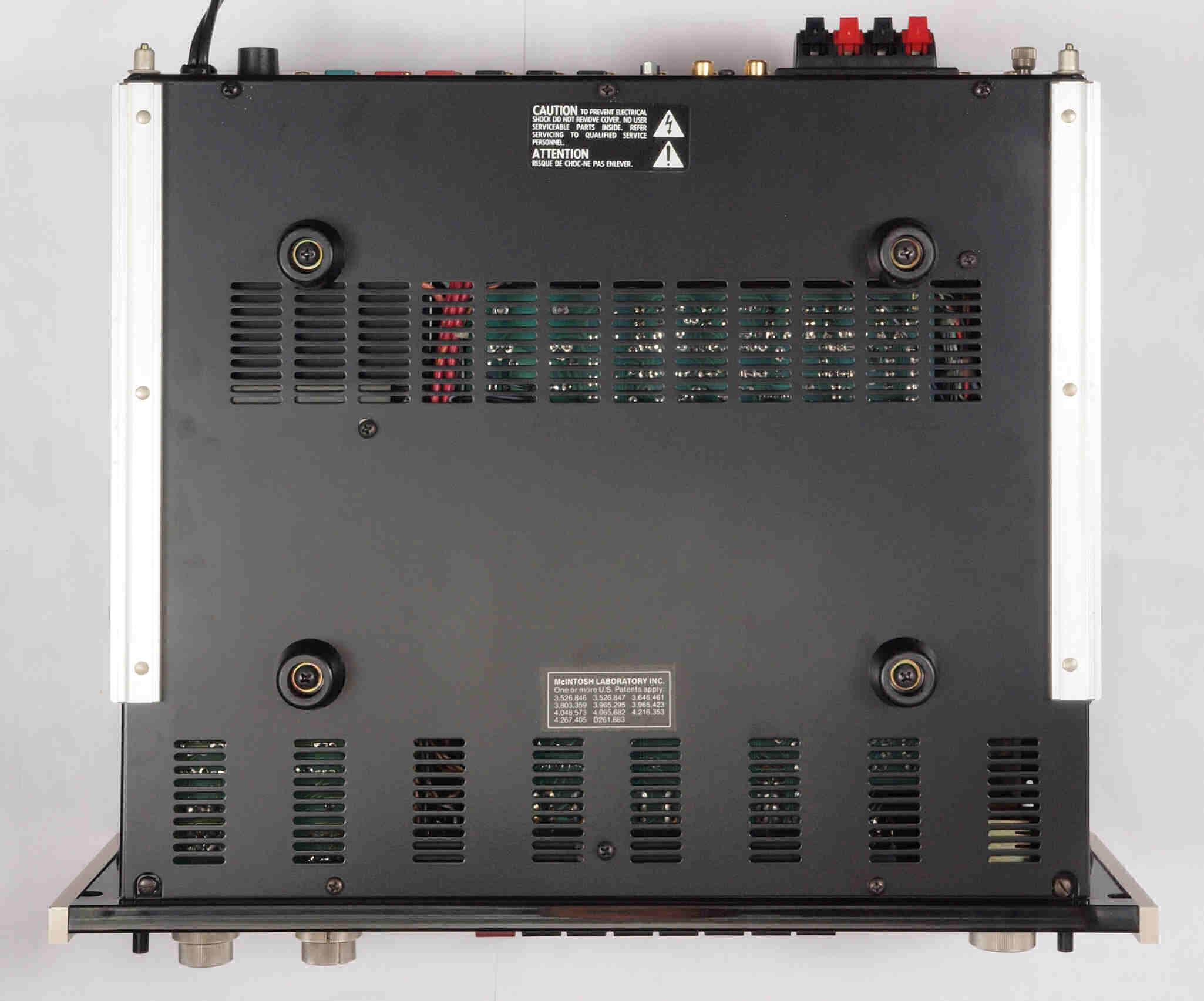

Ａ４１．　点検中、　下から見る。

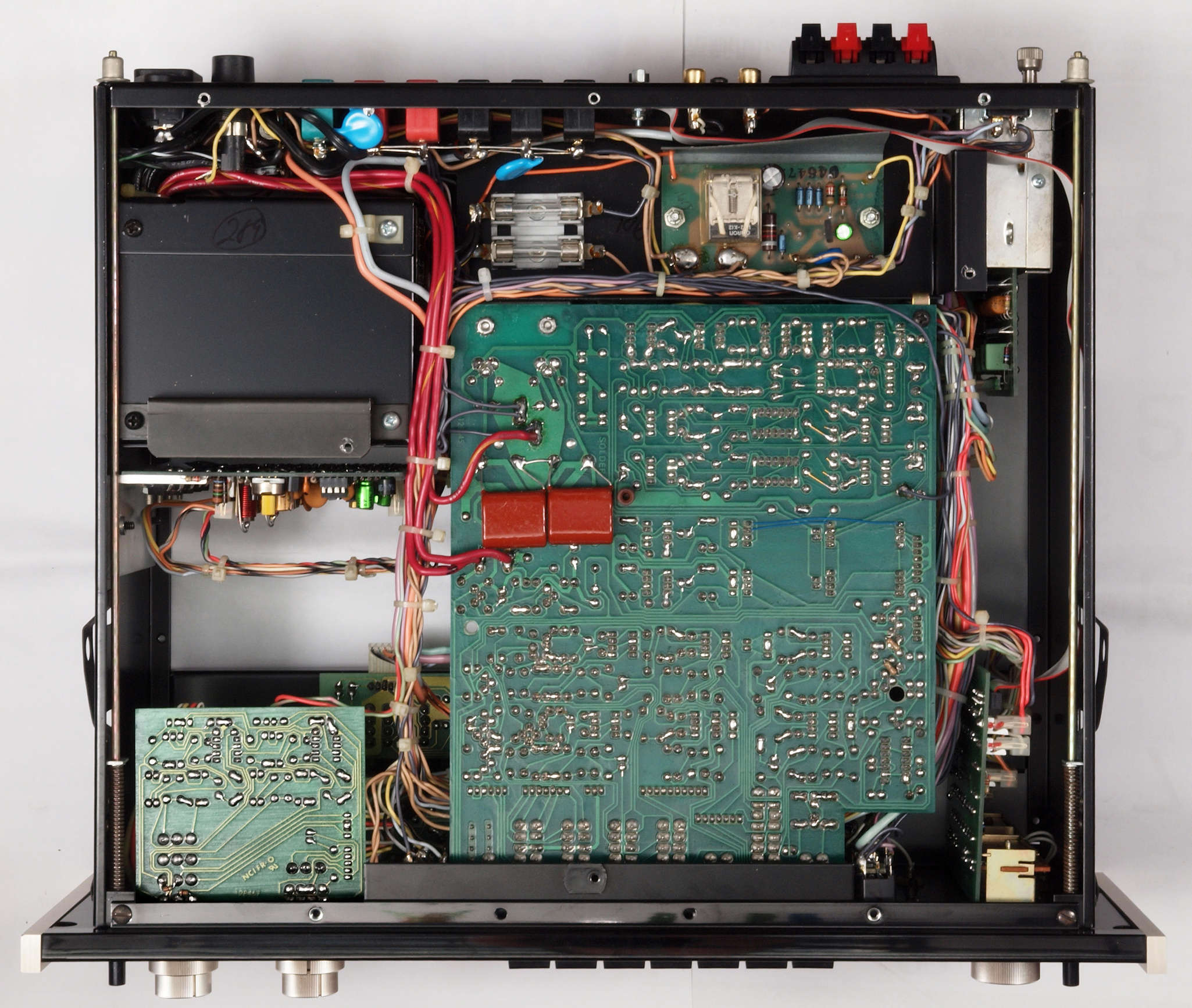

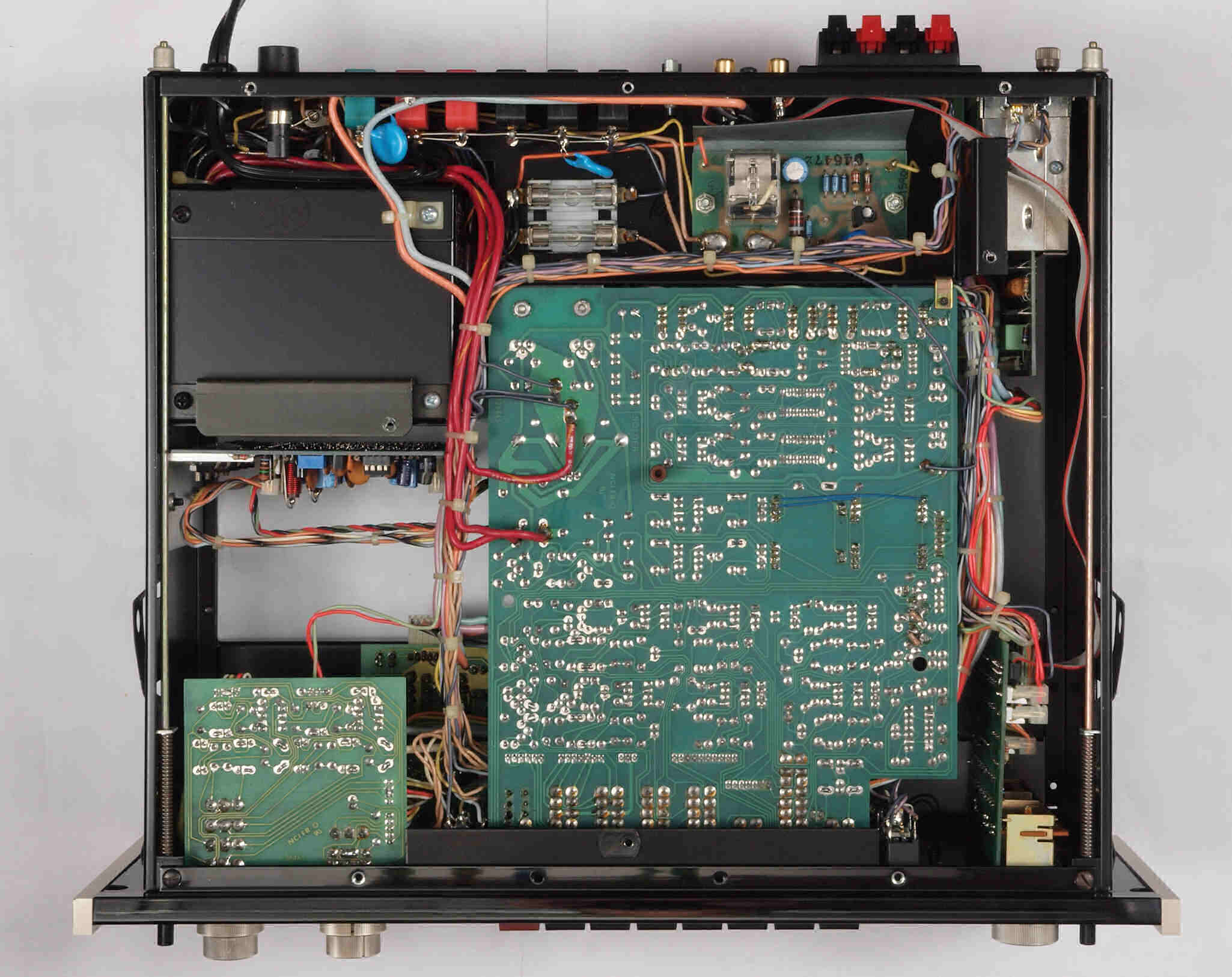

Ａ４２．　点検中　下蓋を取り、下から見る

Ａ５１．　点検中　交換するＯＰ−ＡＭＰ。　ＪＲＣ・新日本無線(株)のロット買い（１０００個）を使用。

Ａ７１．　点検中　電源ブロック電解コンデンサー比較。　左＝交換する１００００μ／５０Ｖ、右＝付いていた４７００μ／３５Ｖ。

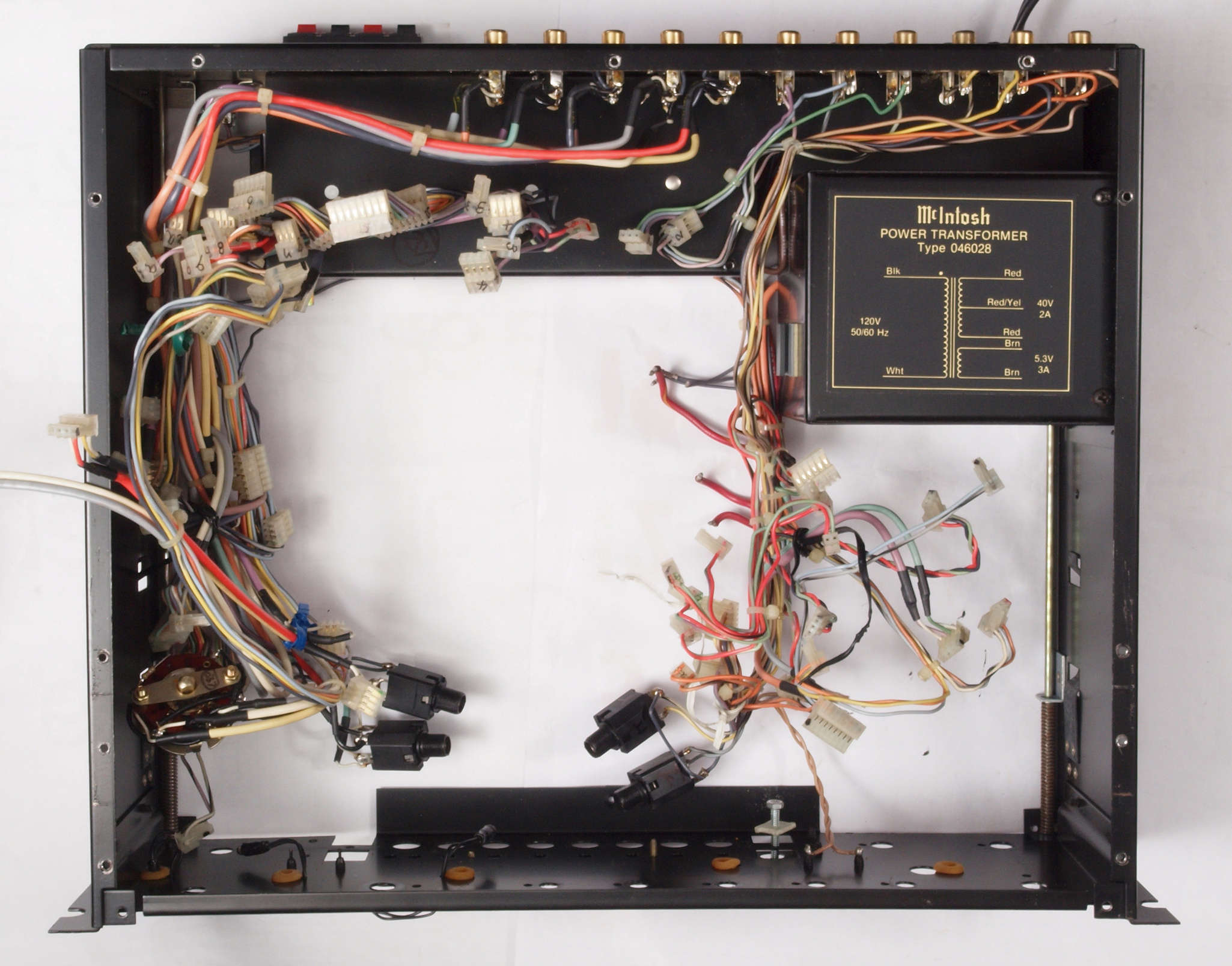

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　前パネル・基板を取り去り修理中、上から見る。

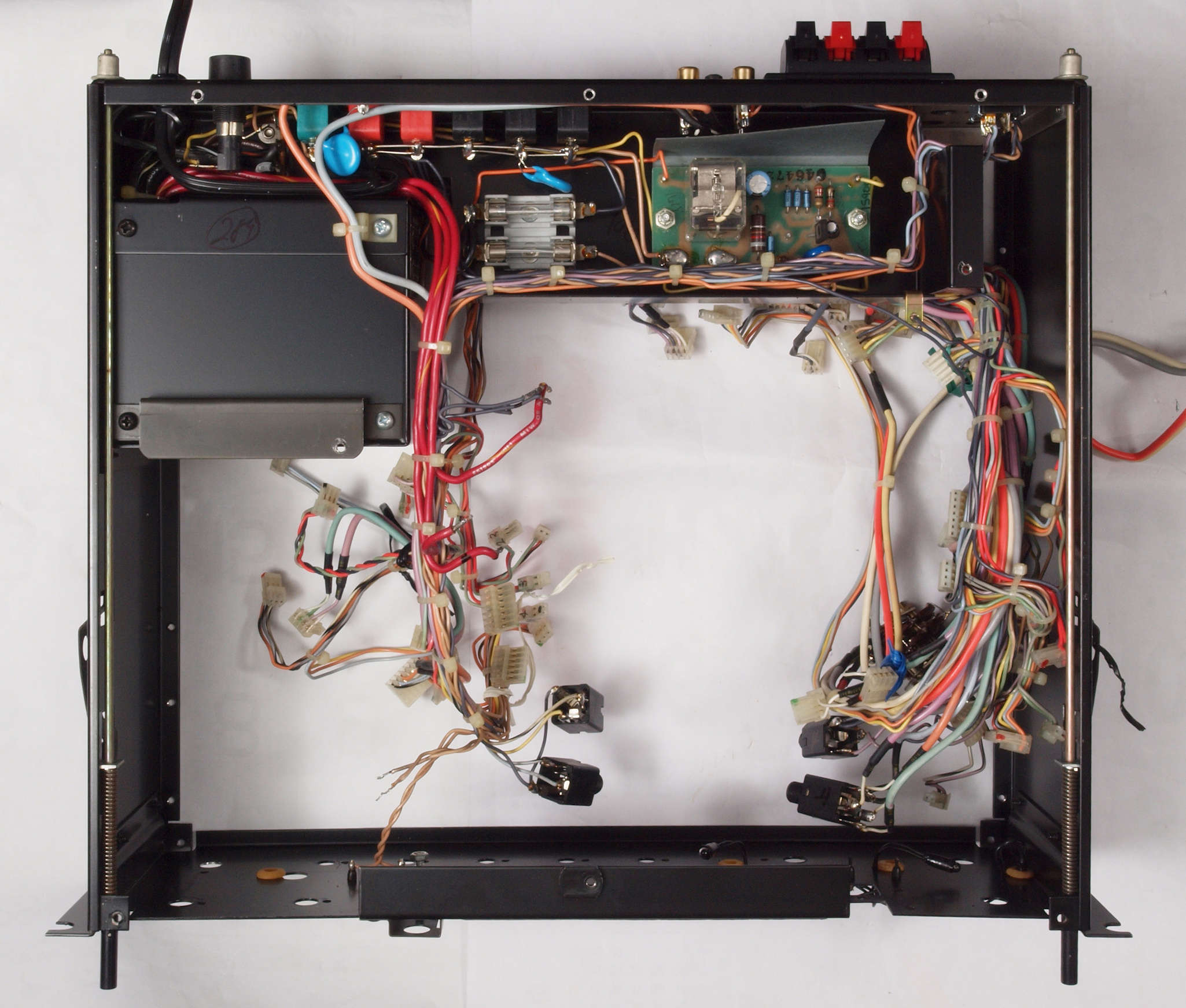

Ｃ２．　修理中　前パネル・基板を取り去り修理中、下から見る。

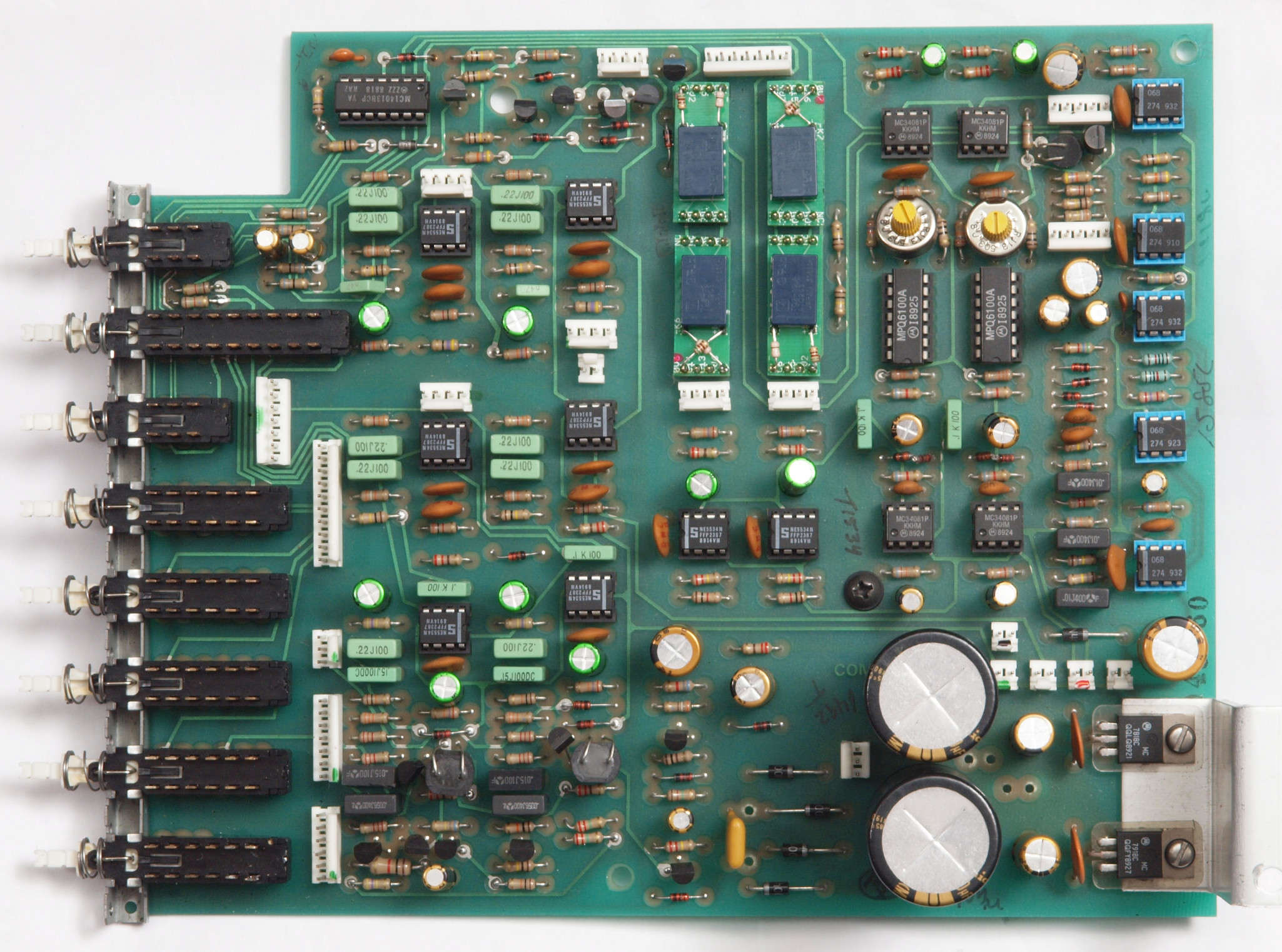

Ｃ１１．　修理前　メイン基板。

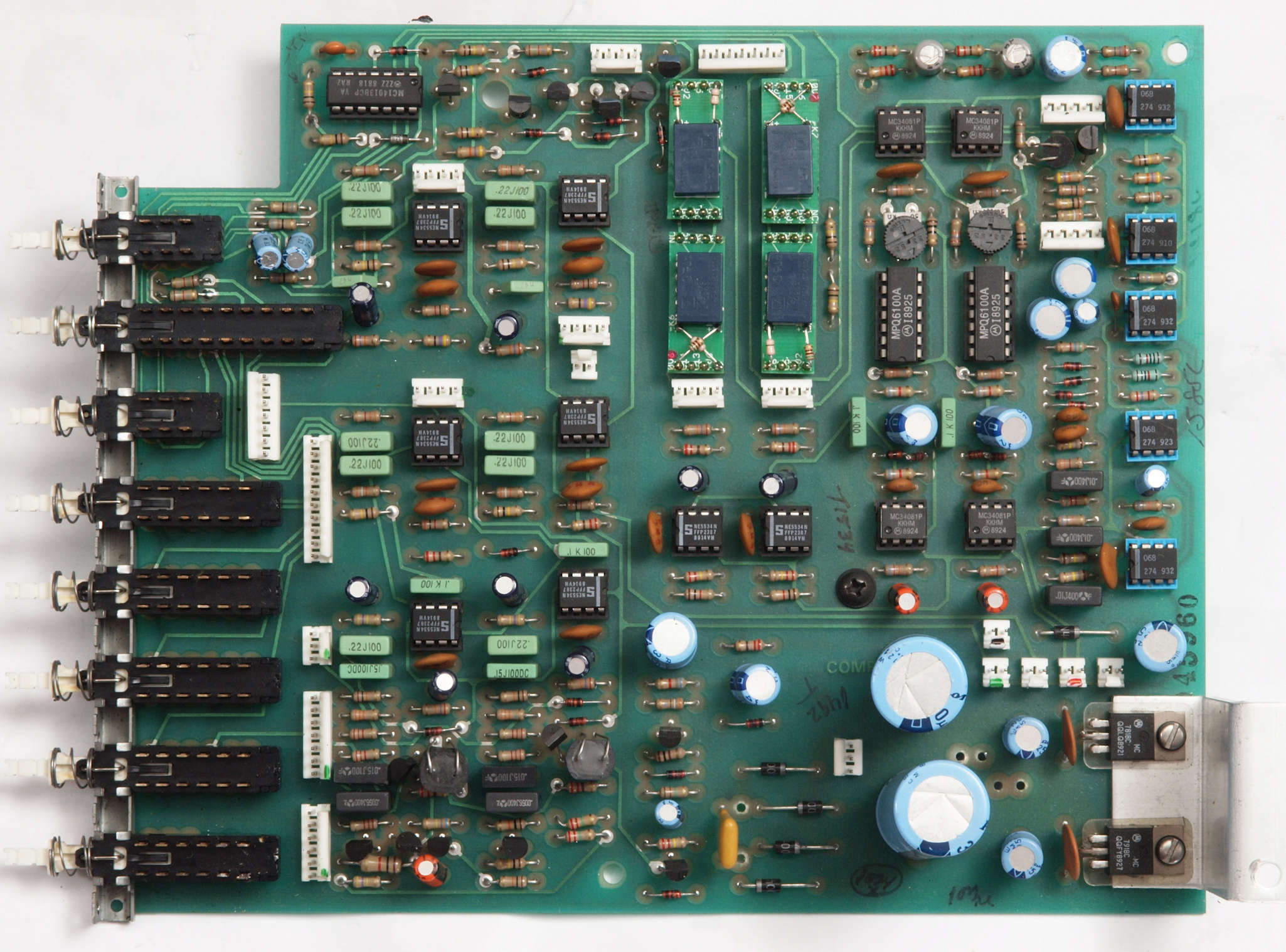

Ｃ１２．　修理後　メイン基板。　電解コンデンサ−２９個、半固定ＶＲ２個。

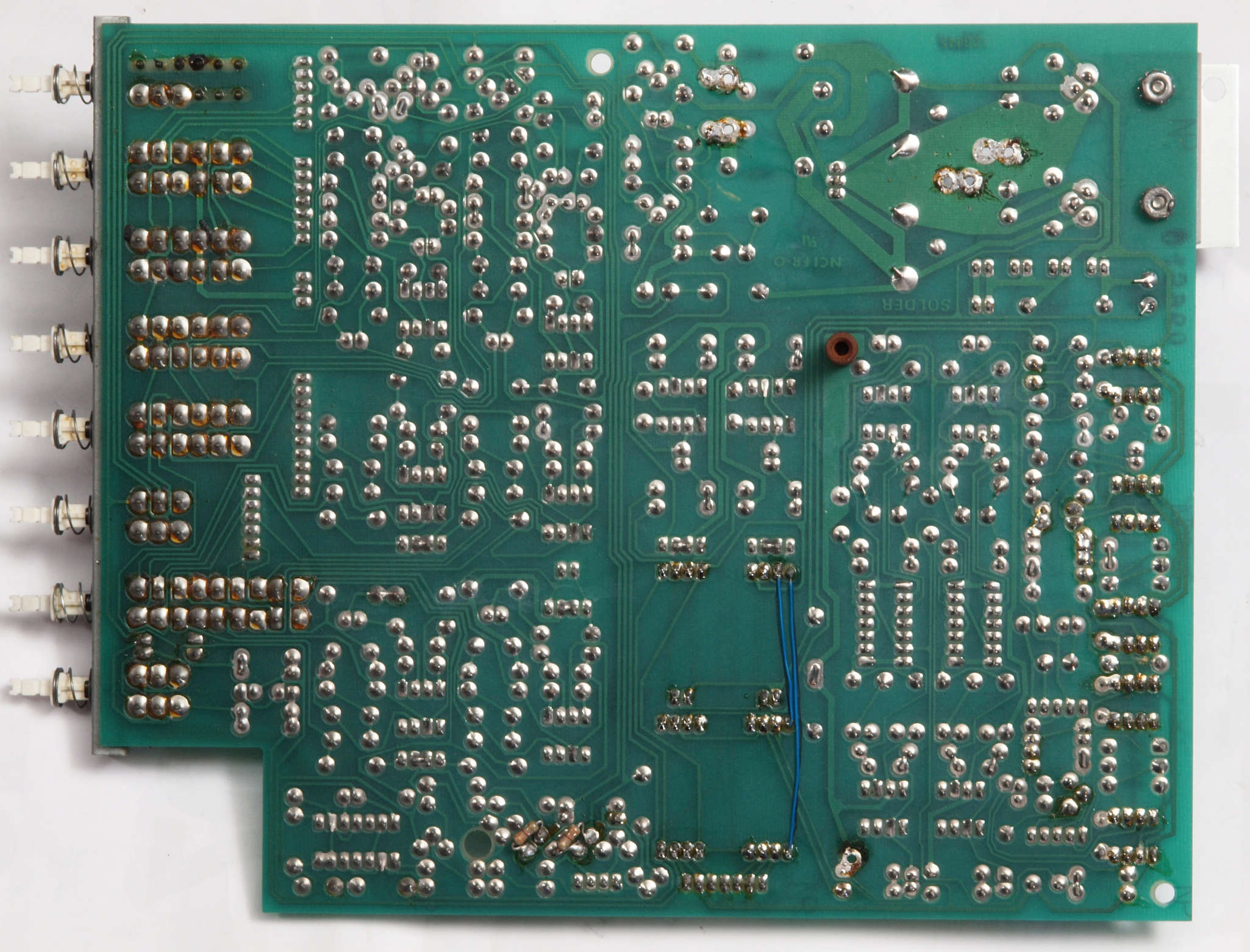

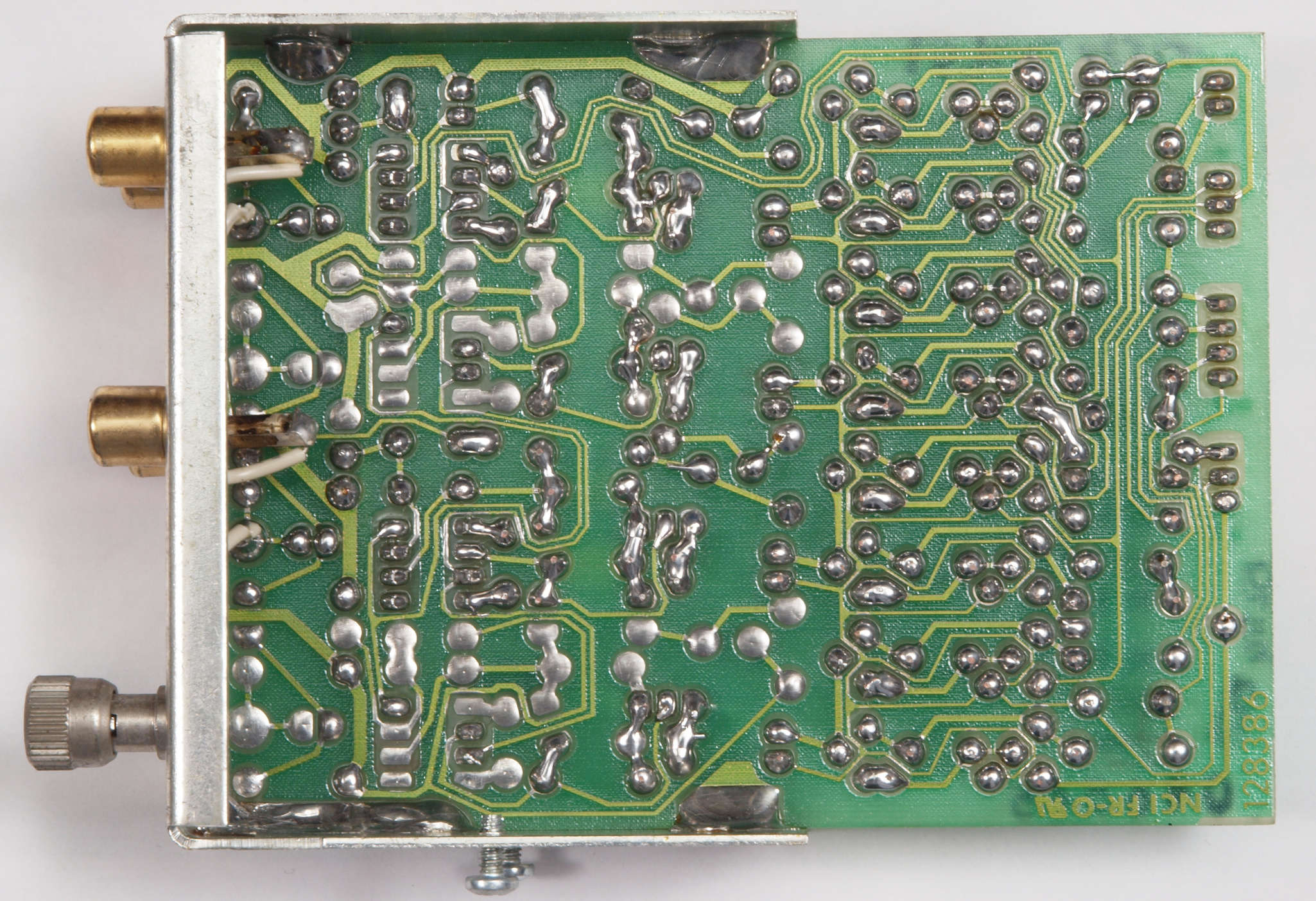

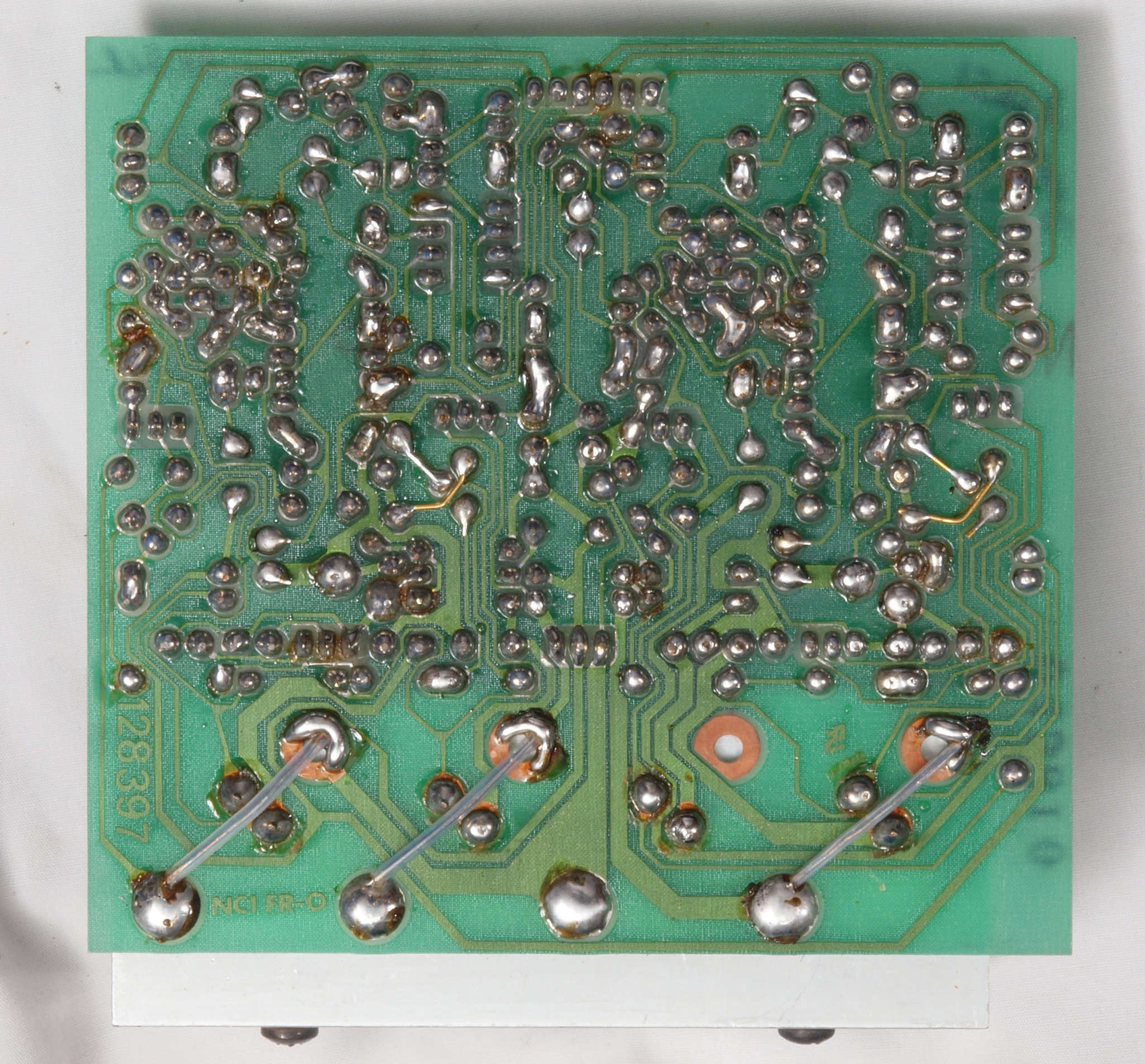

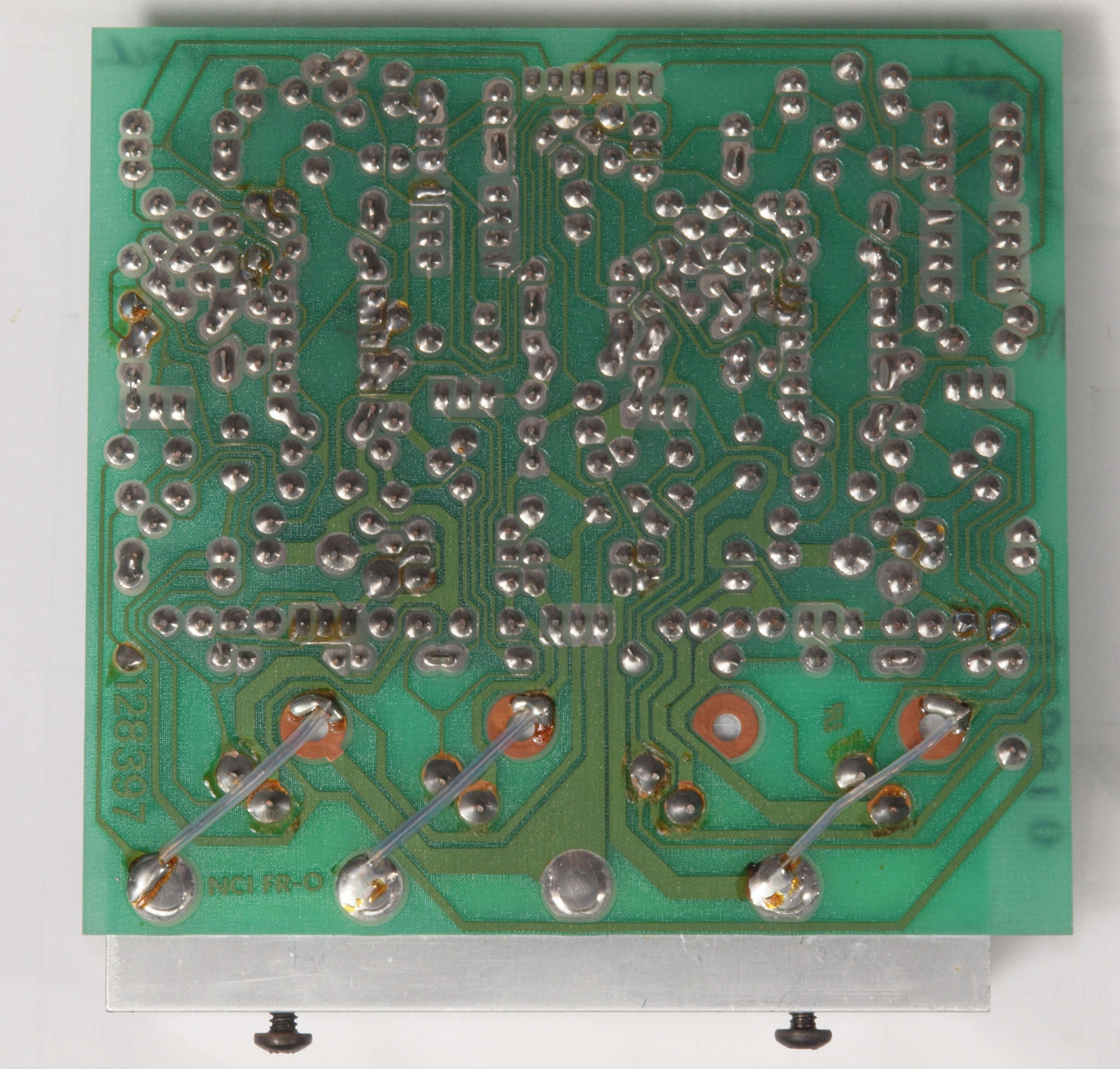

Ｃ１３．　修理前　メイン基板裏。

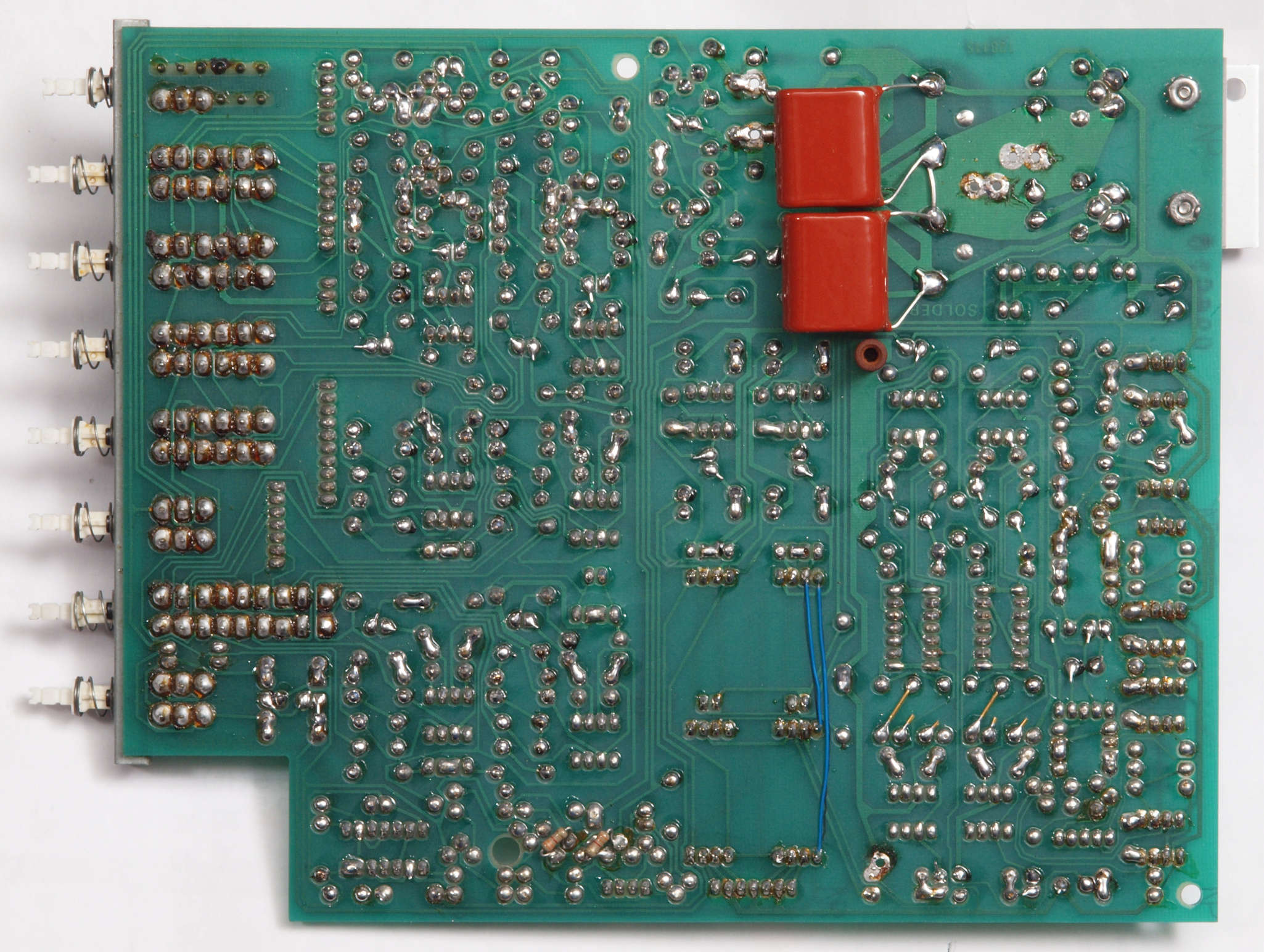

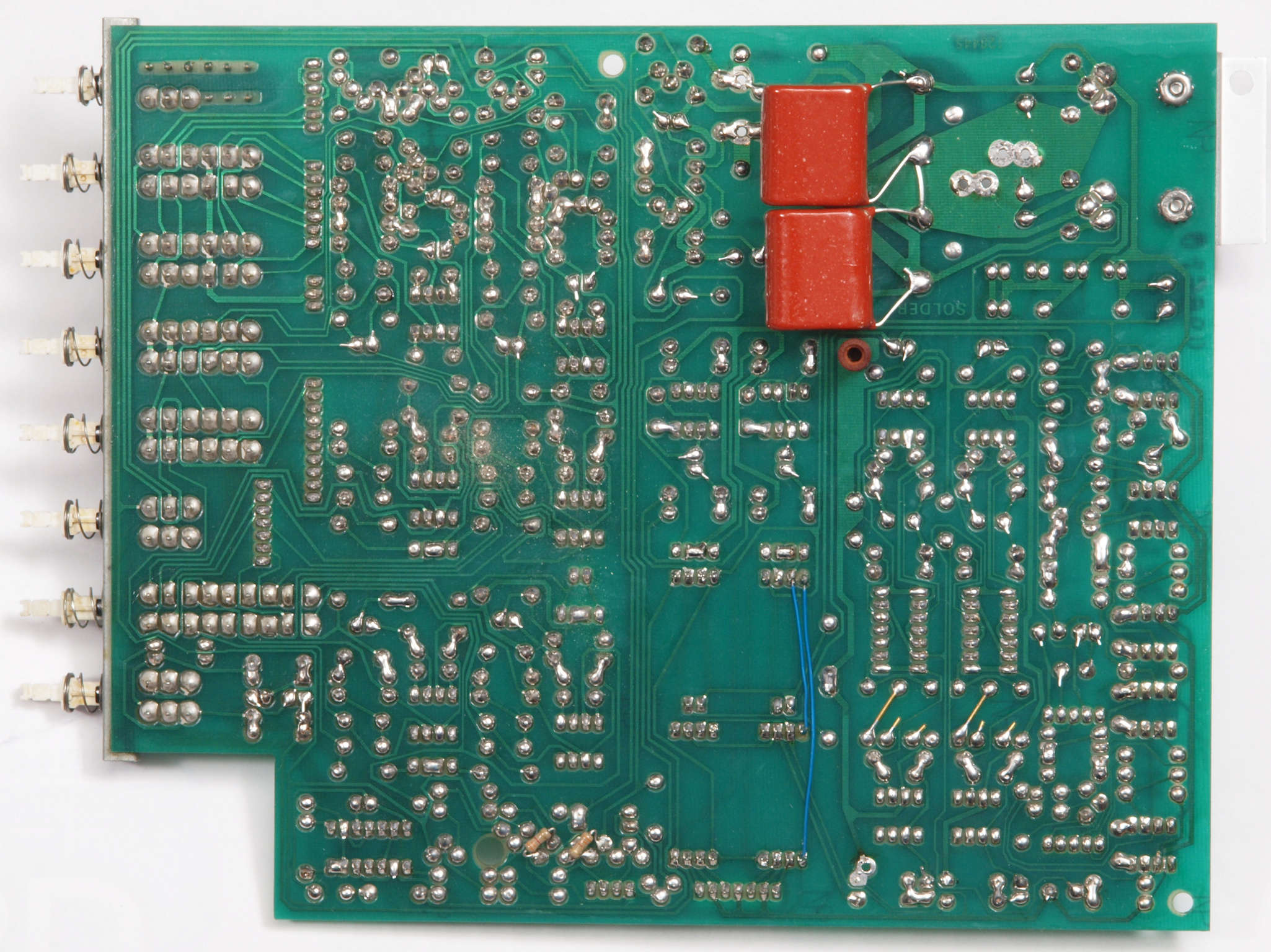

Ｃ１４．　修理（半田補正）後　　メイン基板裏。　半田を全部やり直す。　フイルムコンデンサー２個追加。

Ｃ１５．　完成メイン基板裏。　絶縁コーテング材を塗る。

Ｃ２１．　修理前　ＰｈｏｎｏＰｒｅＡＭＰ／ＳＷ基板。

Ｃ２２．　修理後　ＰｈｏｎｏＰｒｅＡＭＰ／ＳＷ基板。　電解コンデンサー８個交換。

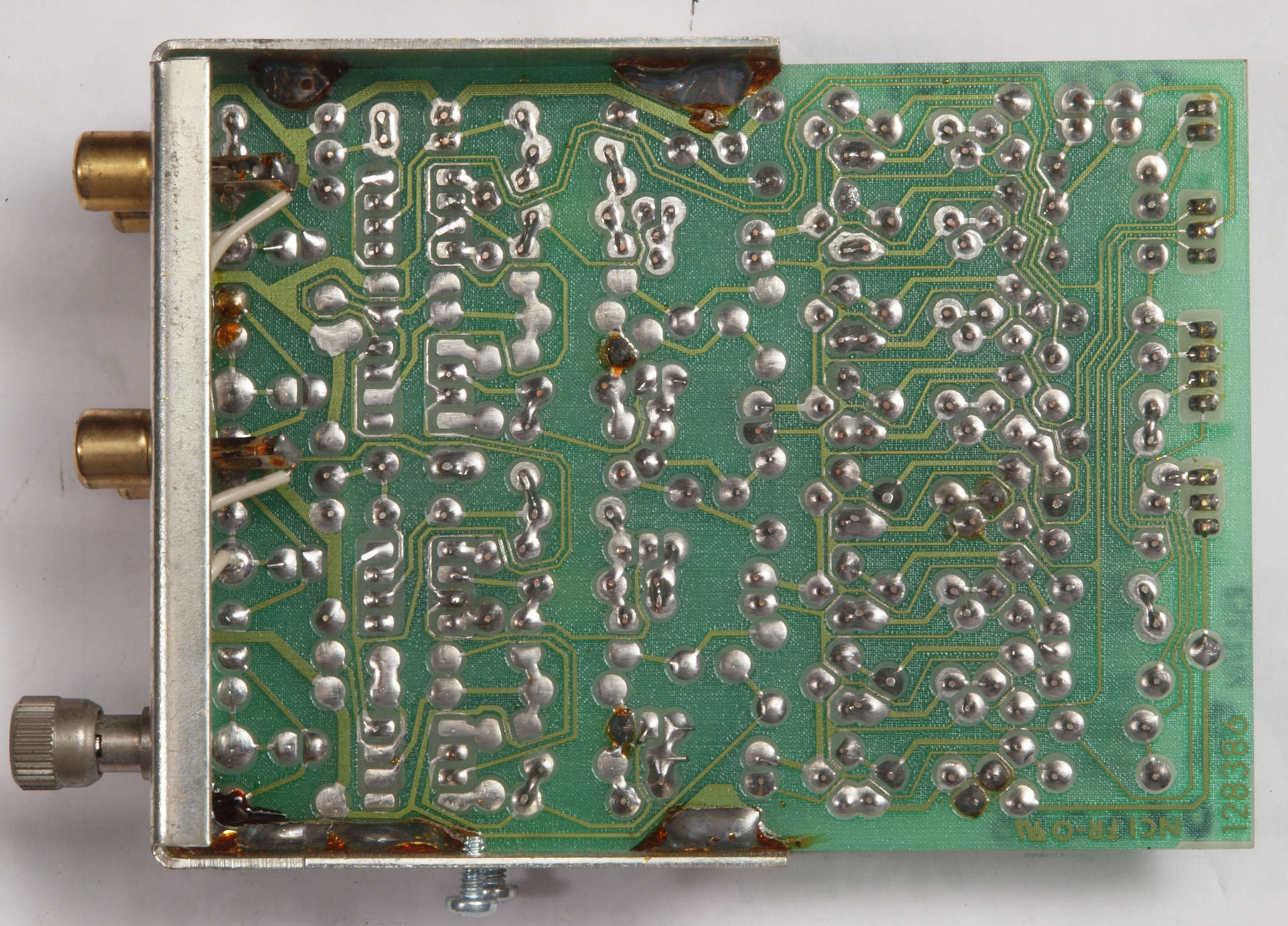

Ｃ２３．　修理前　ＰｈｏｎｏＰｒｅＡＭＰ／ＳＷ基板裏。

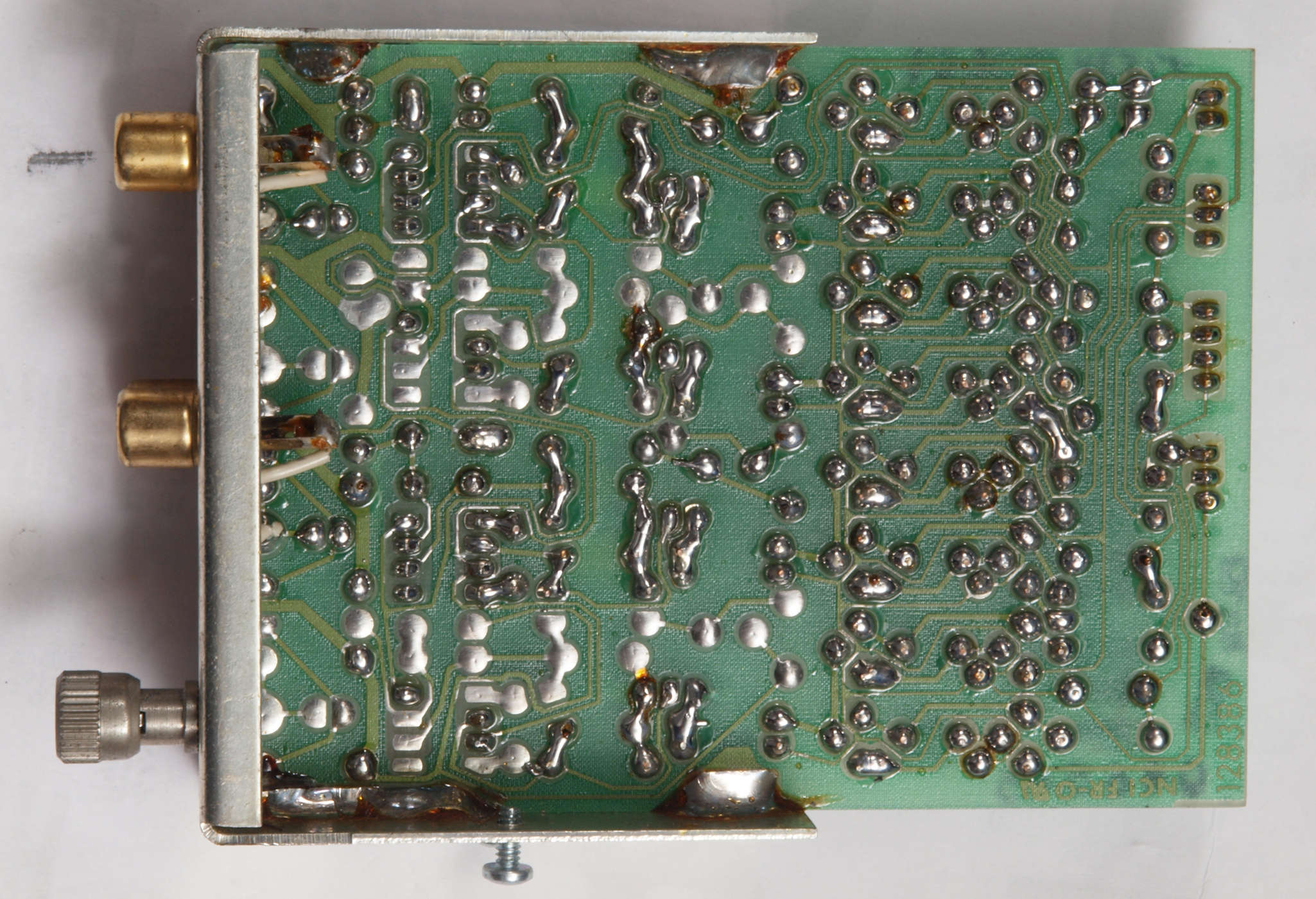

Ｃ２４．　修理（半田補正）後　ＰｈｏｎｏＰｒｅＡＭＰ／ＳＷ基板裏。　半田を全部やり直す。

Ｃ２５．　完成ＰｈｏｎｏＰｒｅＡＭＰ／ＳＷ基板裏。　洗浄後＋絶縁コーテング材を塗る。

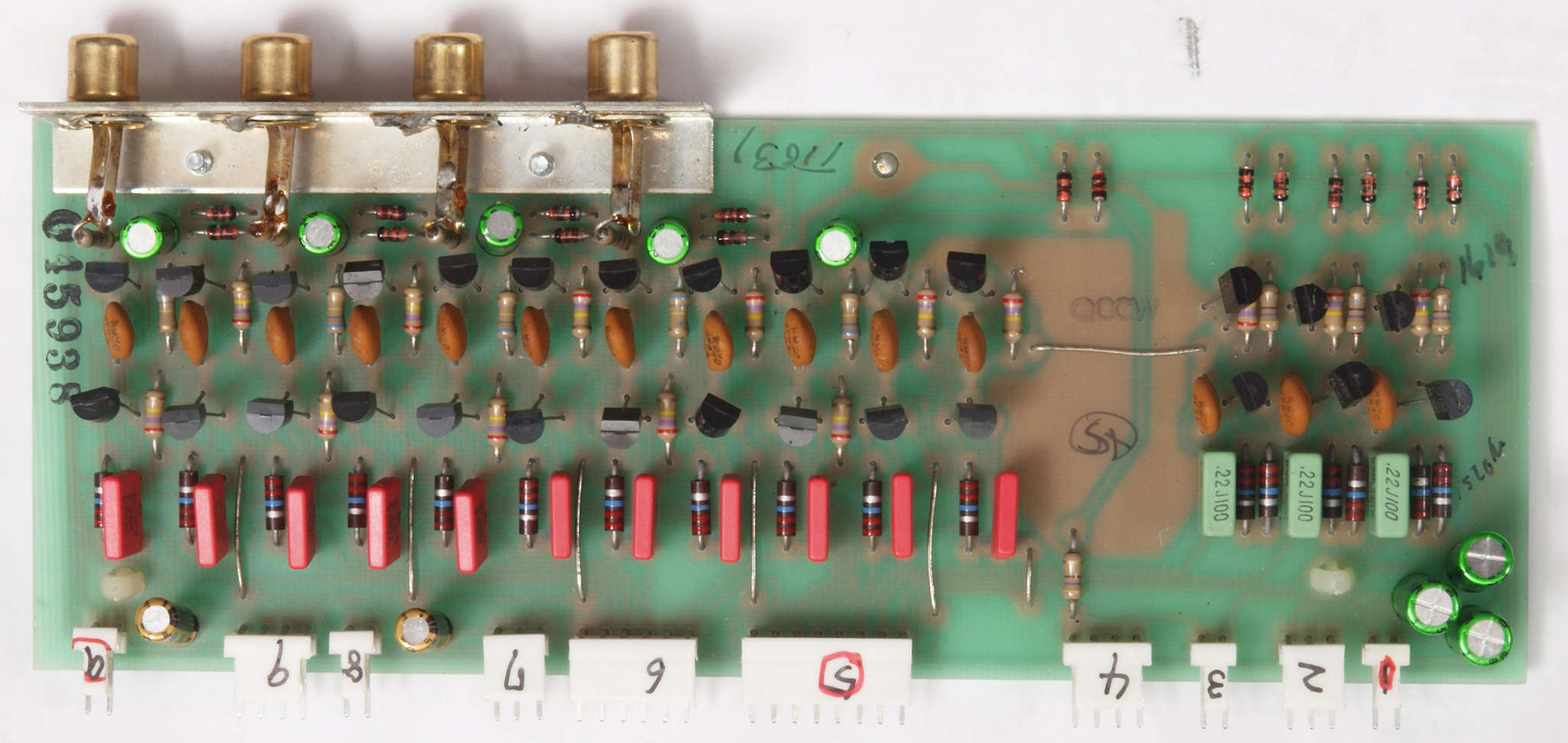

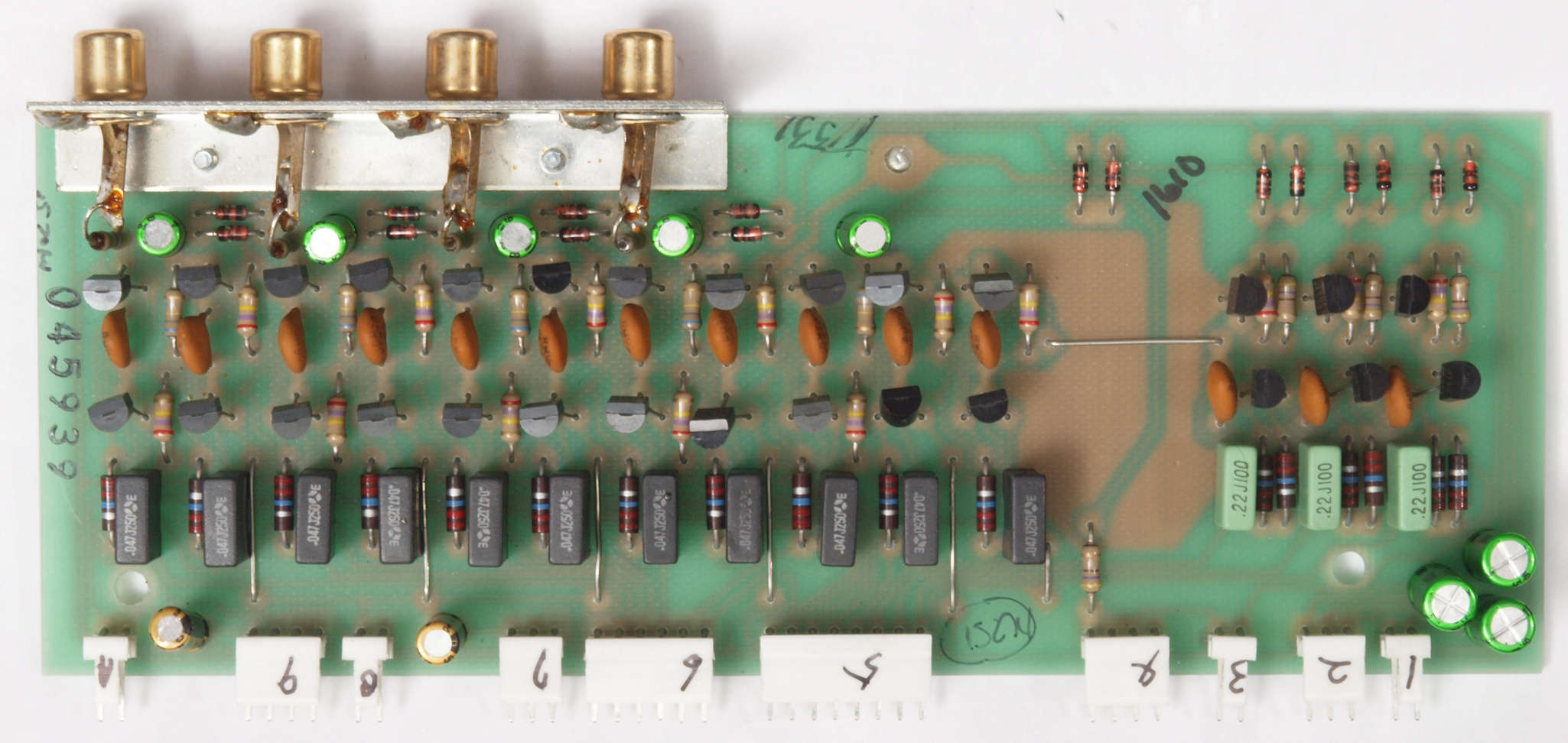

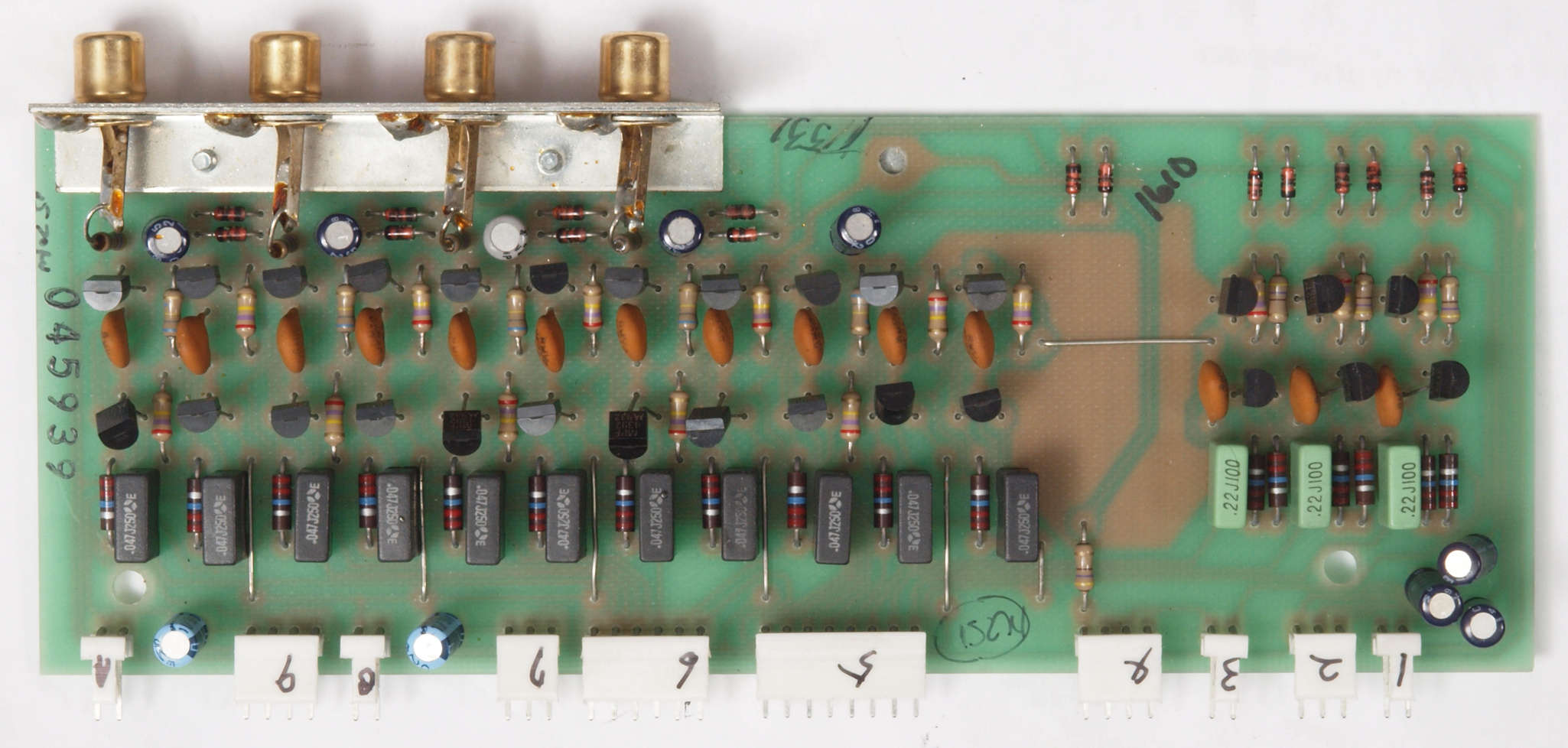

Ｃ３１．　修理前　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−右基板。　左基板と異なりフイルムコンデンサー１１個少ない。

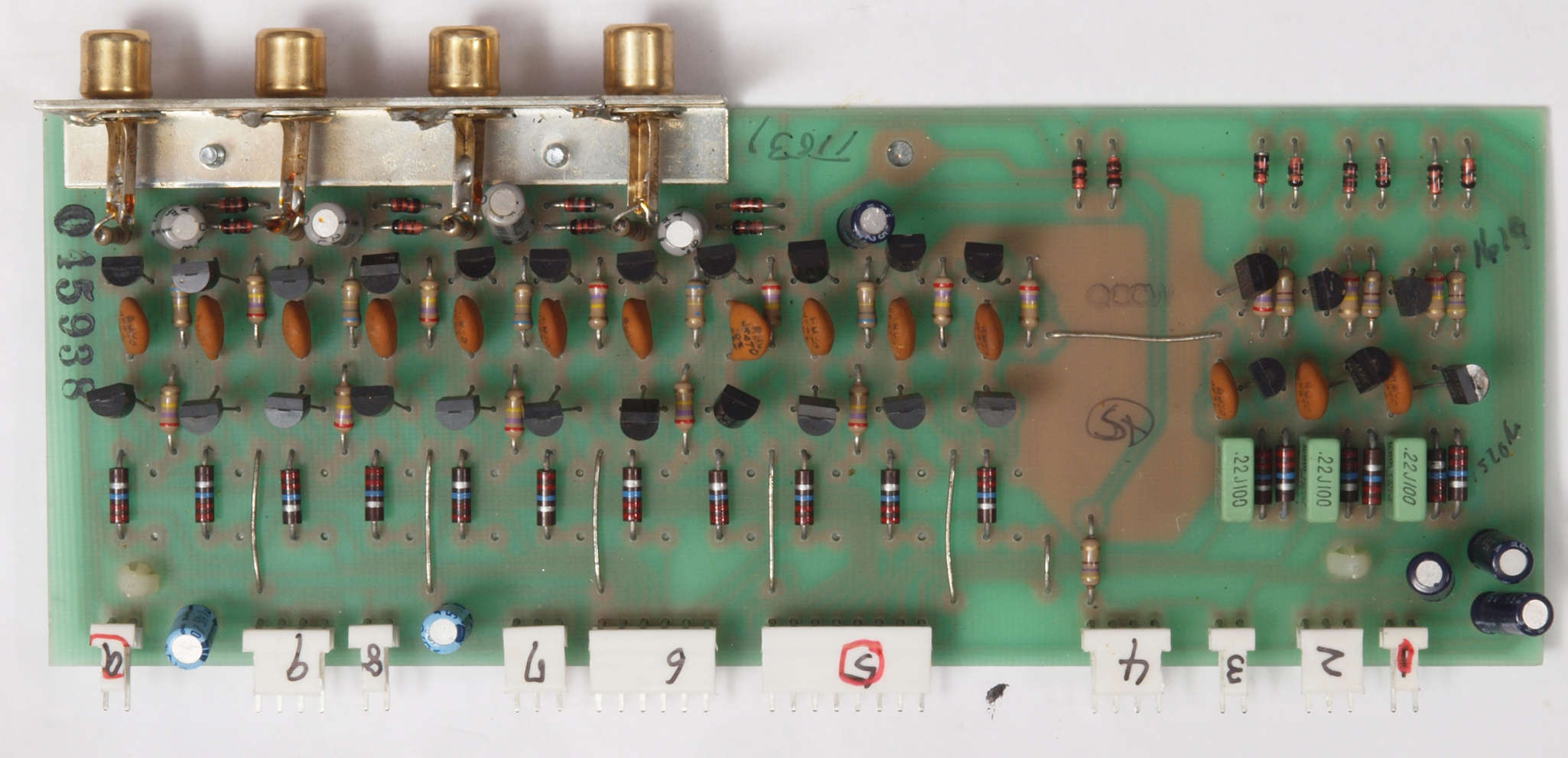

Ｃ３２．　修理後　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−右基板。　電解コンデンサー１０個交換。フイルムコンデンサー１１個追加。

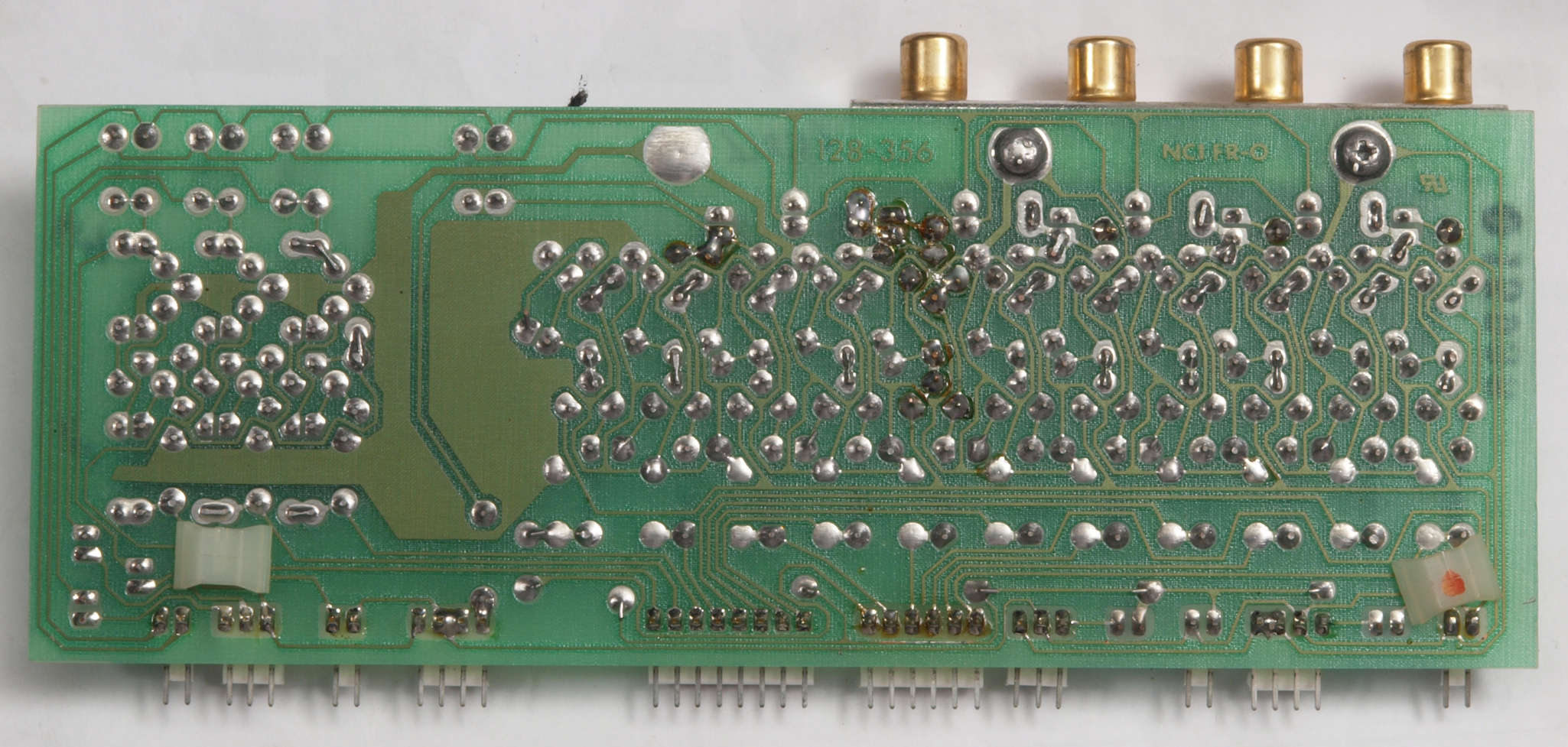

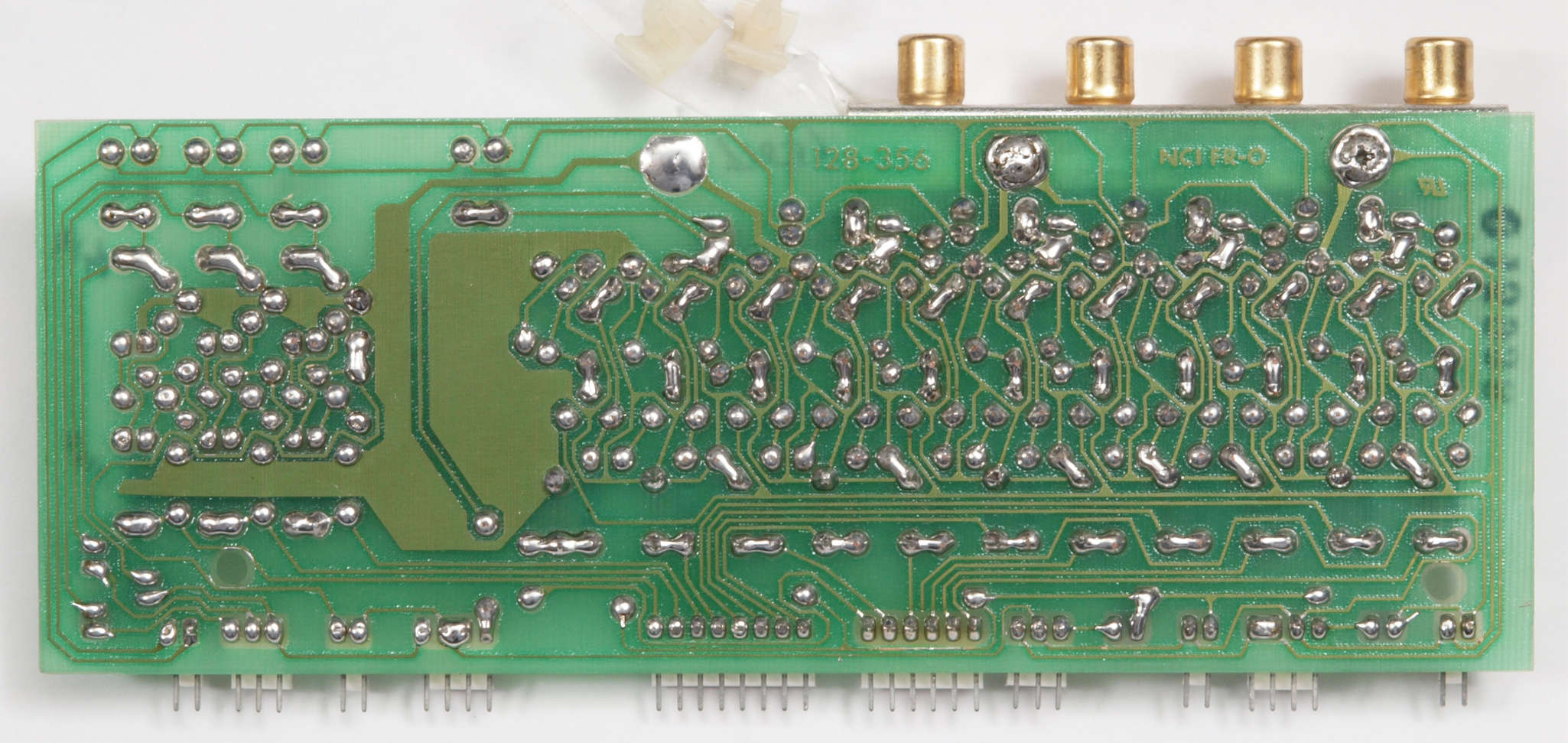

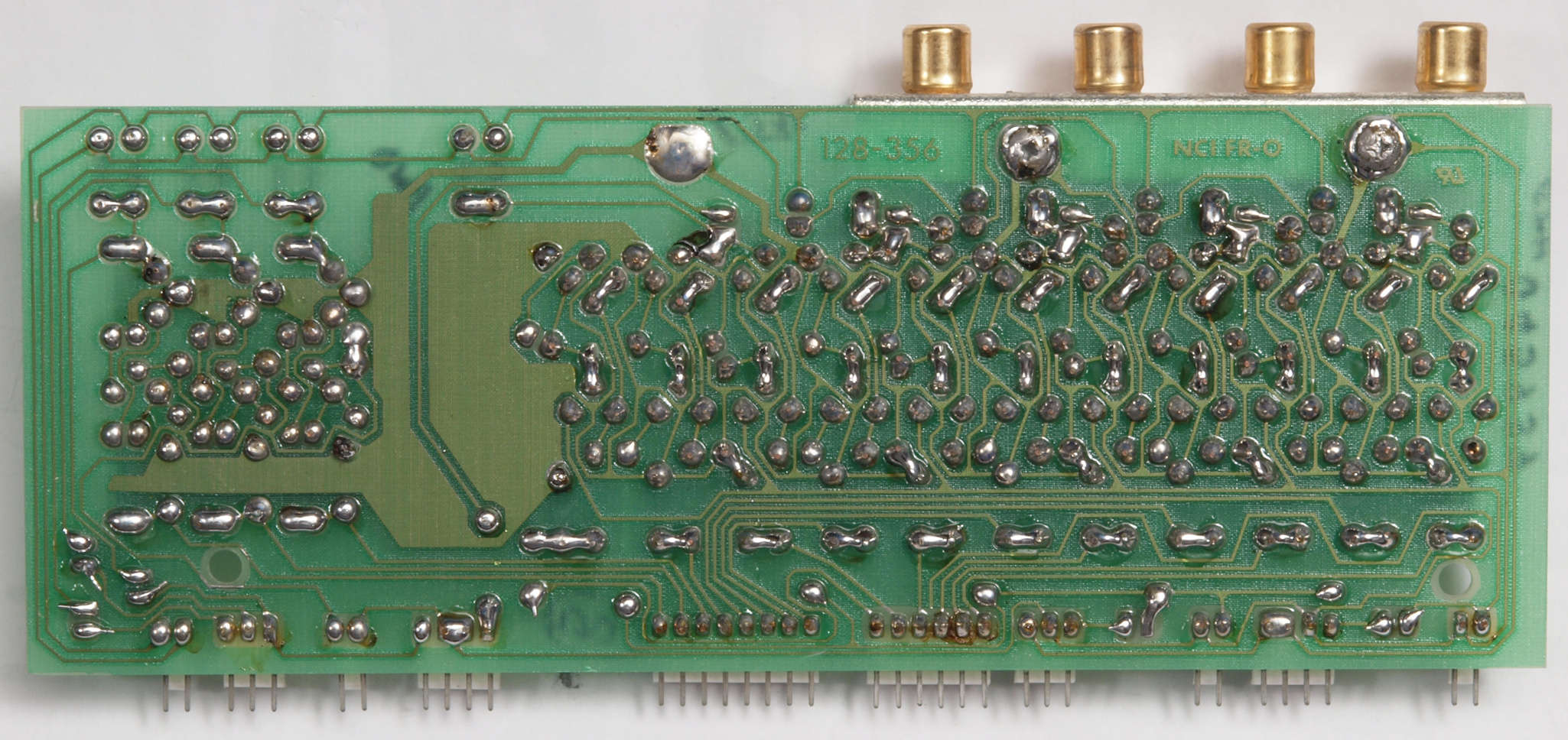

Ｃ３３．　修理前　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−右基板裏。

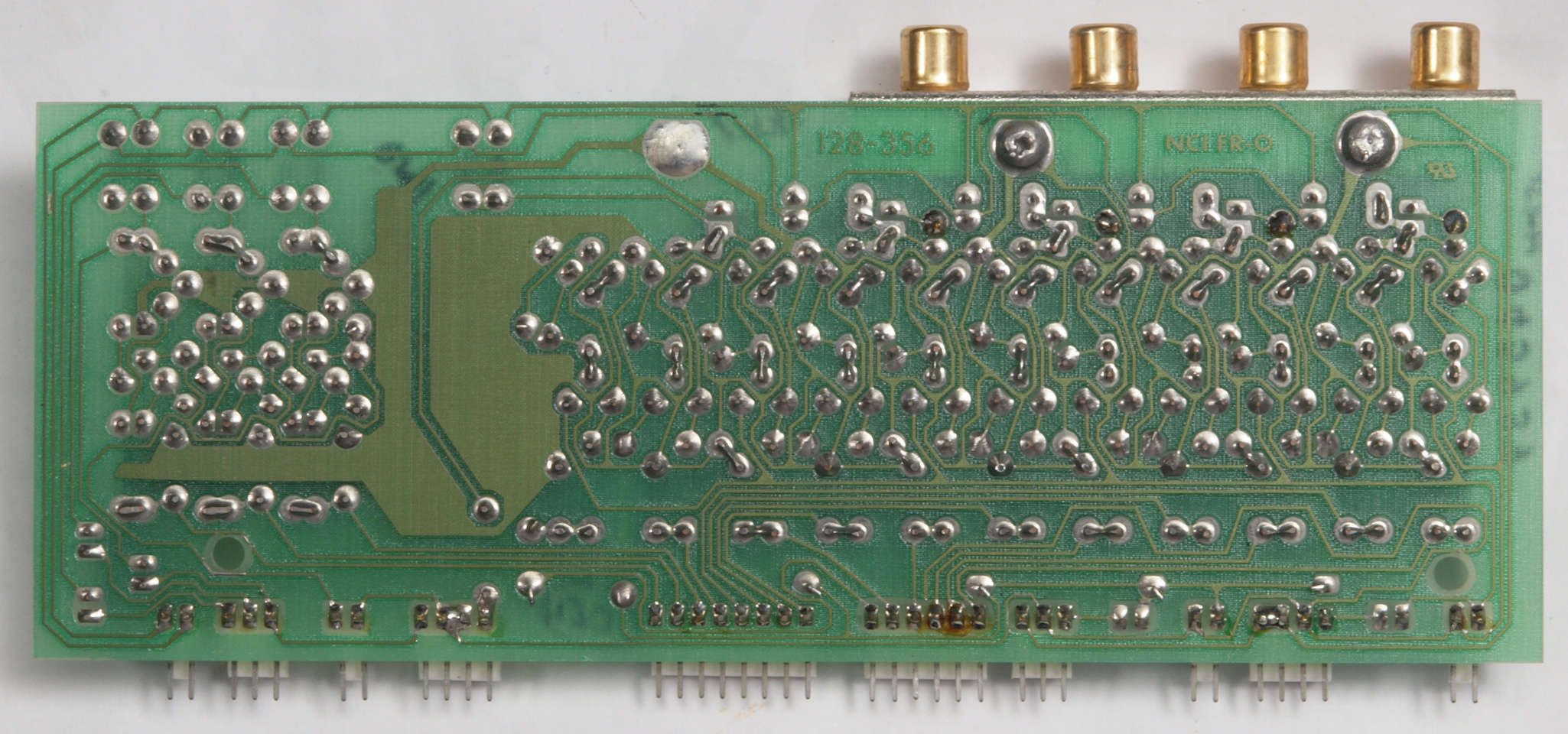

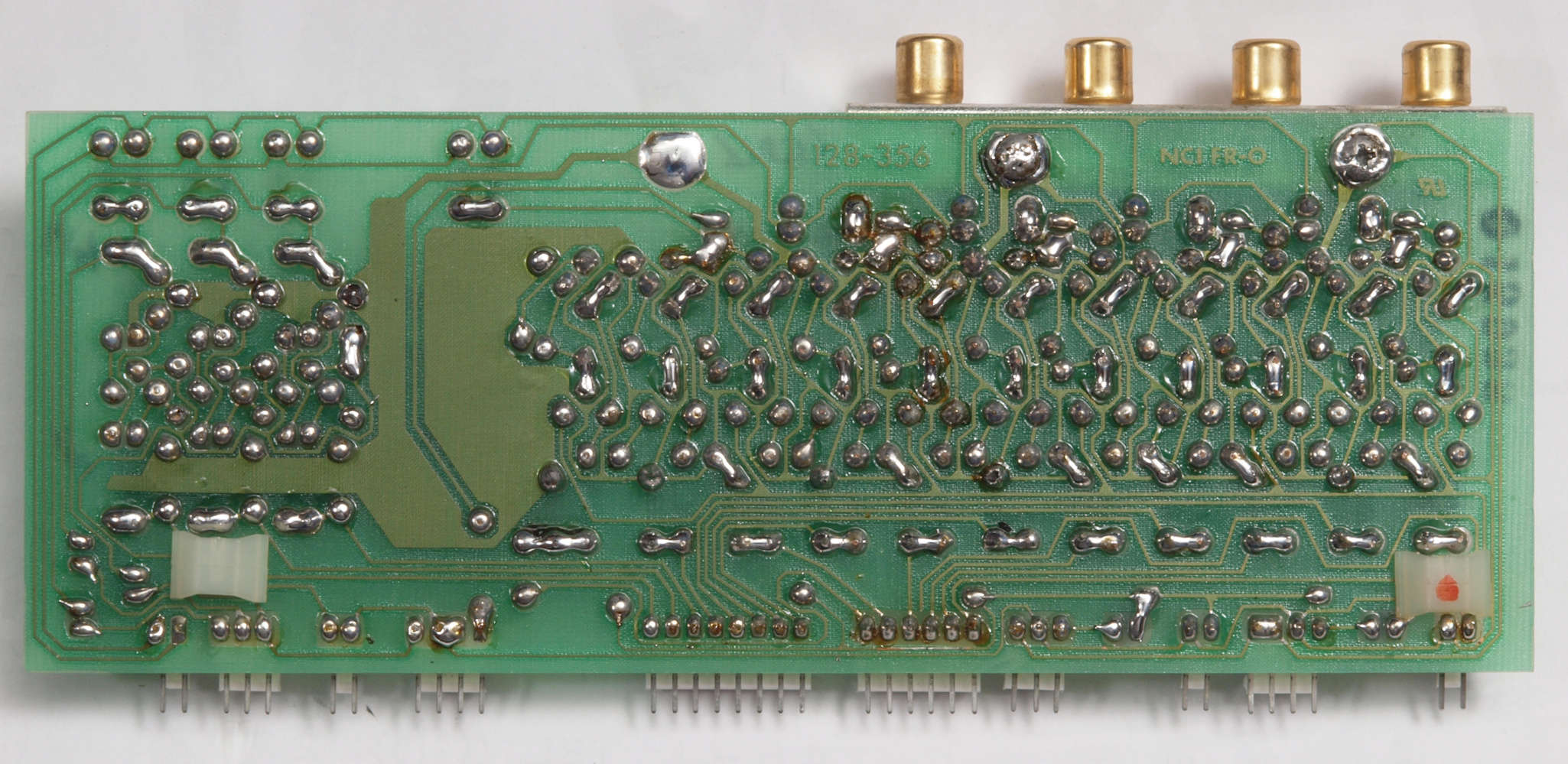

Ｃ３４．　修理（半田補正）後　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−右基板裏。　半田を全部やり直す。

Ｃ３５．　完成ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−右基板裏。　洗浄後＋絶縁コーテング材を塗る。

Ｃ４１．　修理前　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−左基板。

Ｃ４２．　修理後　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−左基板。　電解コンデンサー１０個交換。

Ｃ４３．　修理前　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−左基板裏。

Ｃ４４．　修理（半田補正）後　ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−左基板裏。　半田を全部やり直す。

Ｃ４５．　完成ＨｉｇｈＬｅｖｅｌＩｎｐｕｔ　ＴａｐｅＯｕｔＳＷ−左基板裏。　洗浄後＋絶縁コーテング材を塗る。

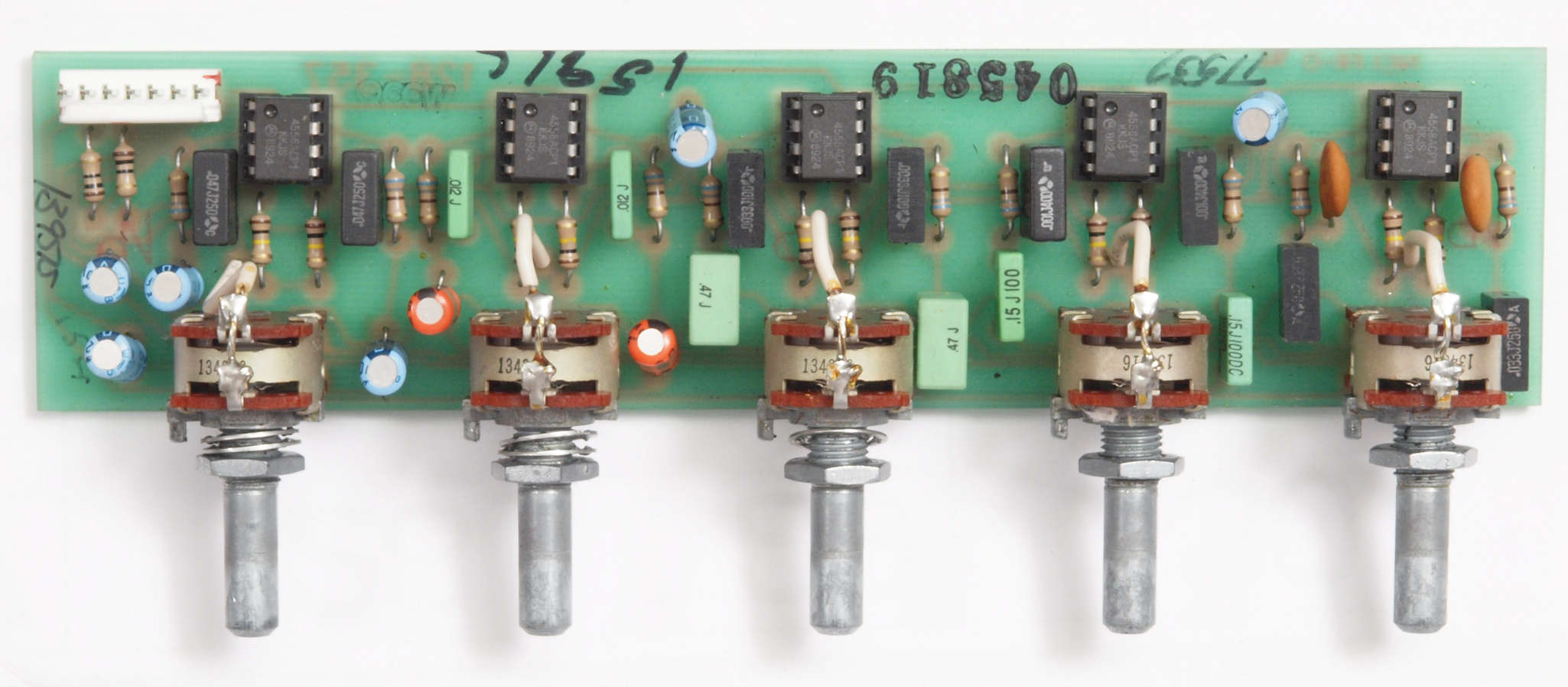

Ｃ５１．　修理前　Ｅｑｕａｌｉｚｅｒ基板

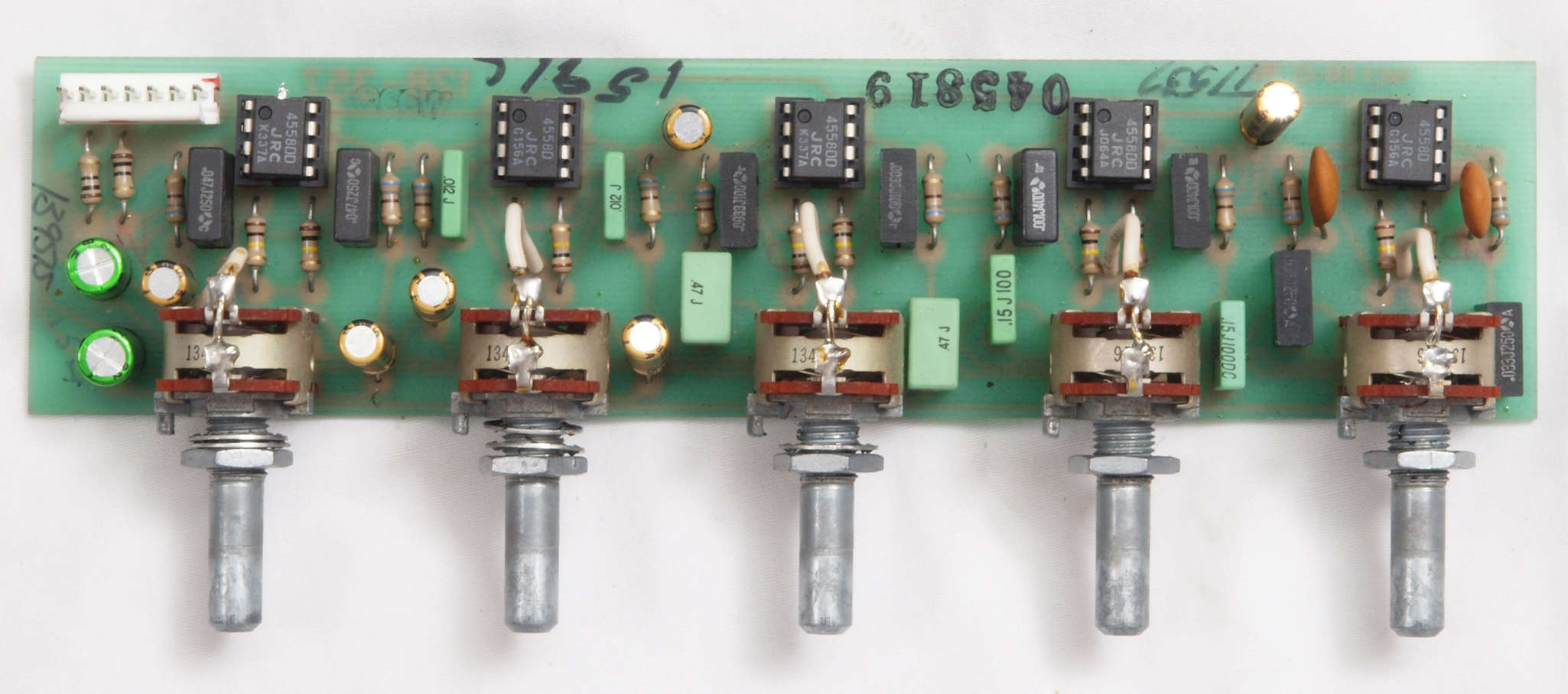

Ｃ５２．　修理後　Ｅｑｕａｌｉｚｅｒ。　電解コンデンサー８個、ＯＰ-ＡＭＰ５個交換。

Ｃ５３．　修理前　Ｅｑｕａｌｉｚｅｒ基板裏

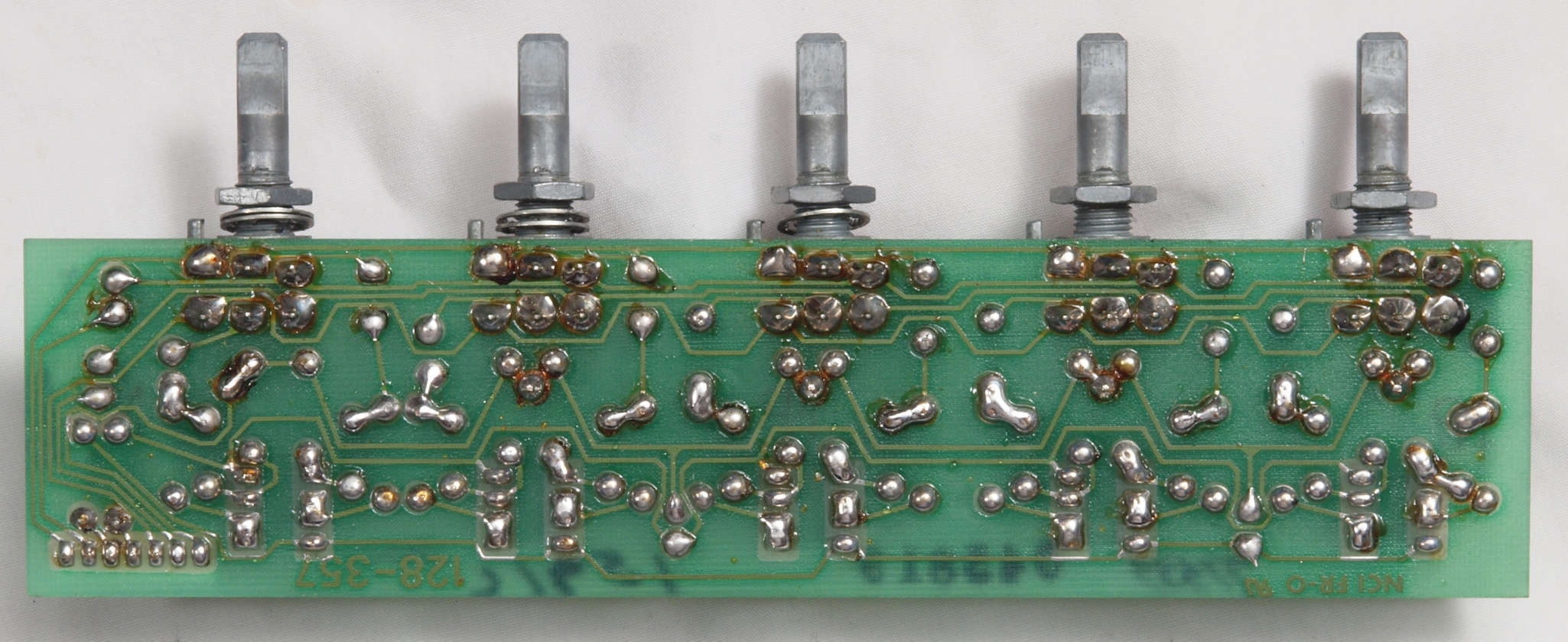

Ｃ５４．　修理（半田補正）後　Ｅｑｕａｌｉｚｅｒ基板裏。　半田を全部やり直す。

Ｃ５５．　完成Ｅｑｕａｌｉｚｅｒ基板裏　洗浄後＋絶縁コーテング材を塗る

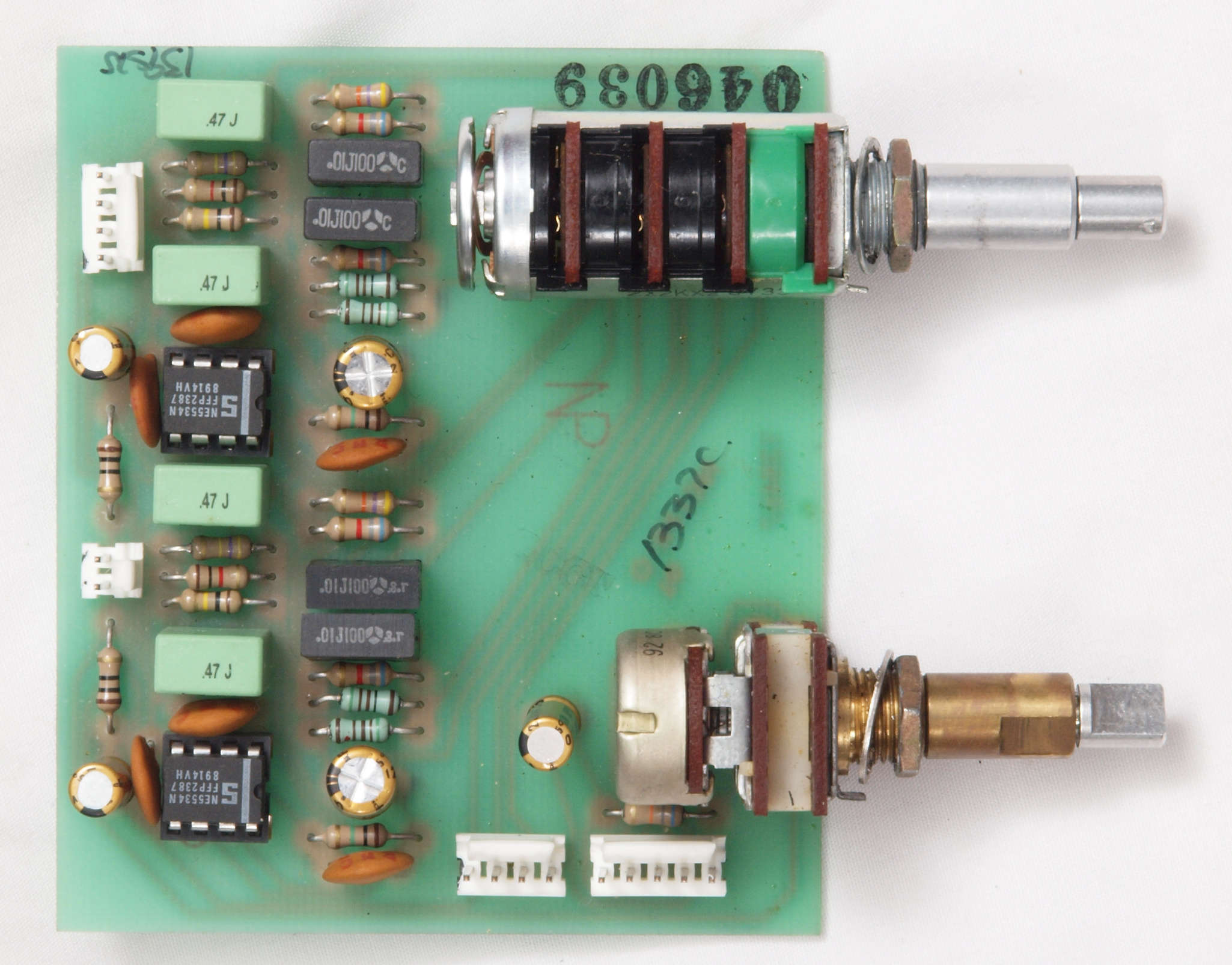

Ｃ６１．　修理前　Ｌｏｕｄｎｅｓｓ ＆ Ｂａｌａｎｃｅ基板。

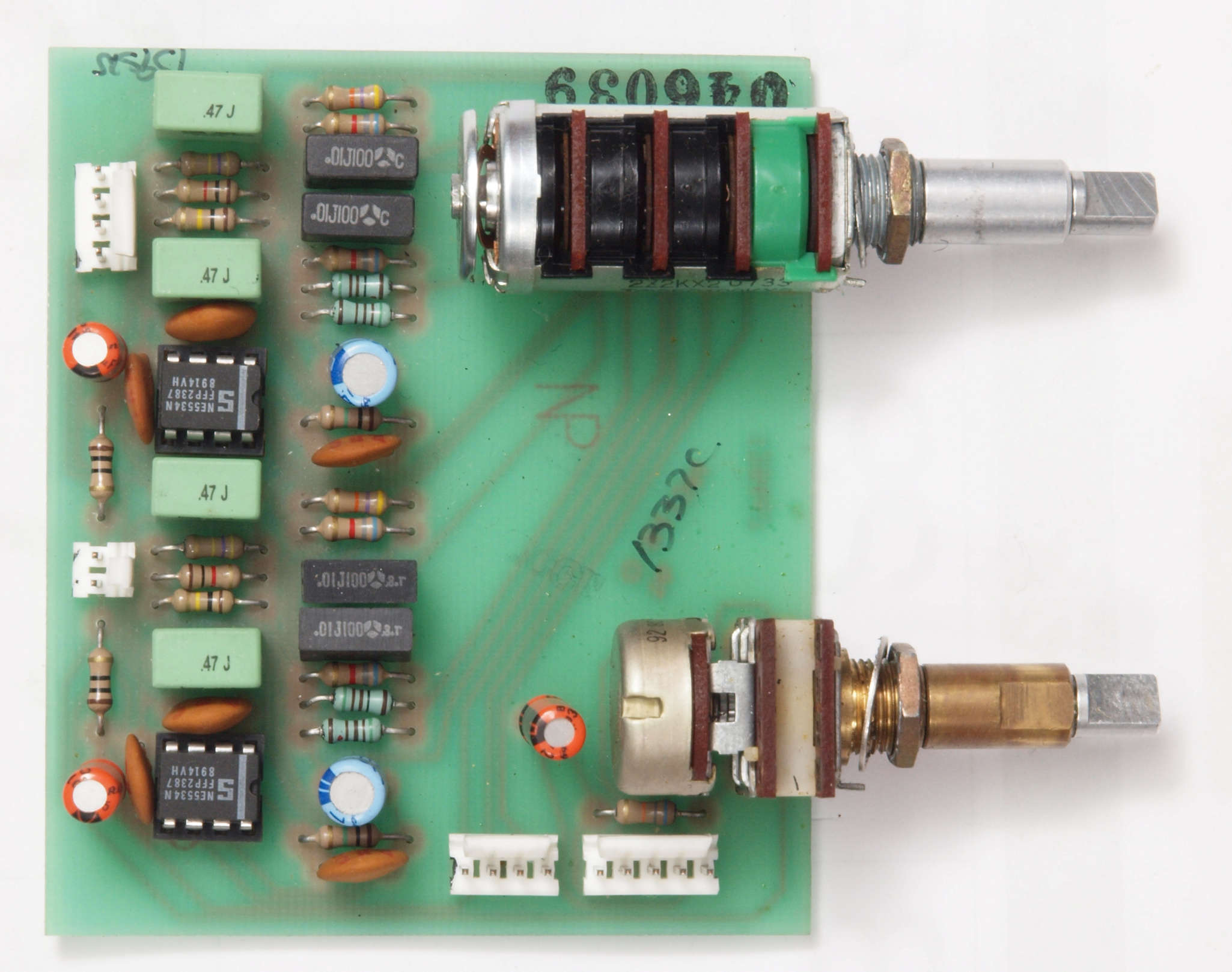

Ｃ６2．　修理後　Ｌｏｕｄｎｅｓｓ ＆ Ｂａｌａｎｃｅ基板。　電解コンデンサー５個交換。

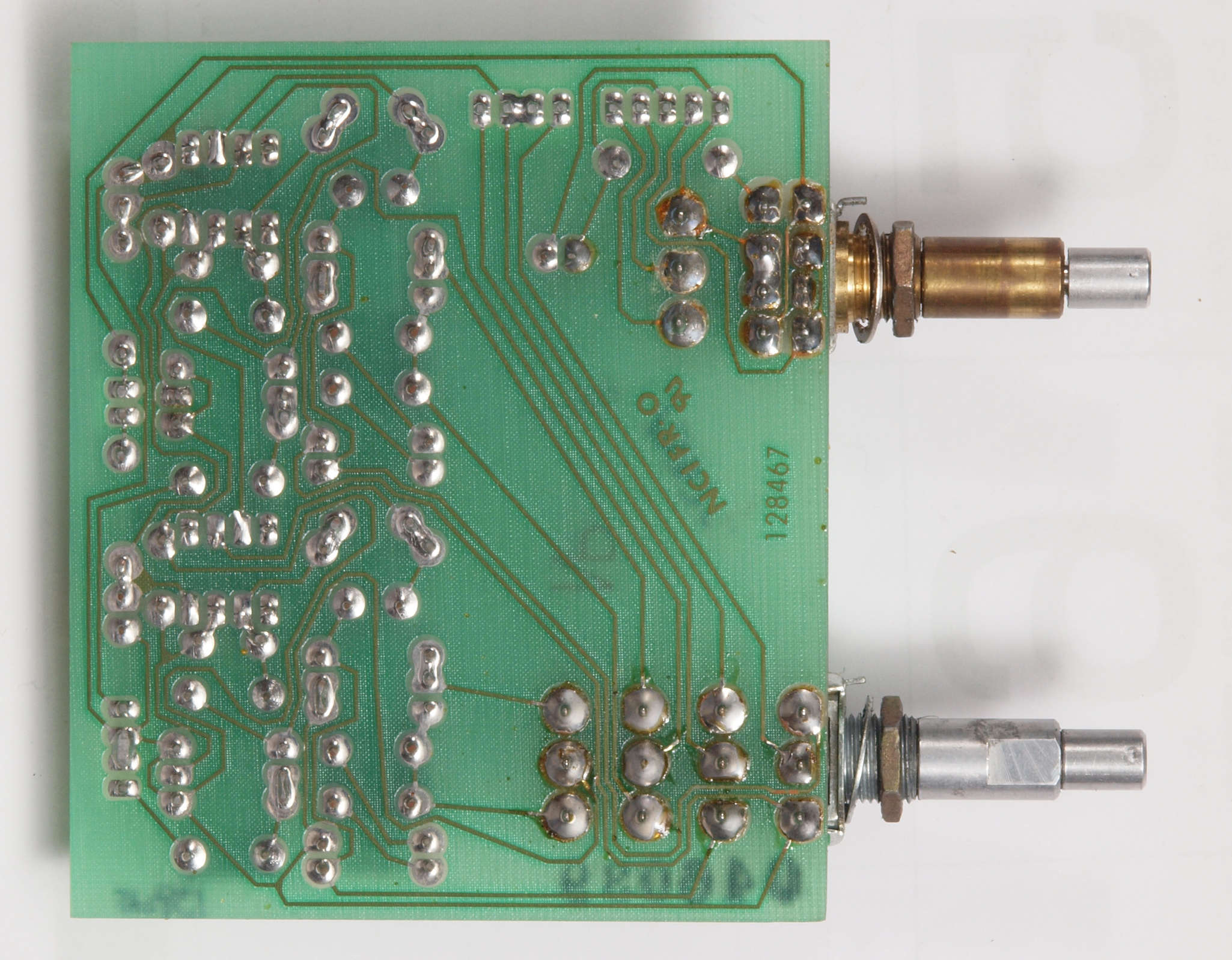

Ｃ６３．　修理前　Ｌｏｕｄｎｅｓｓ ＆ Ｂａｌａｎｃｅ基板裏。

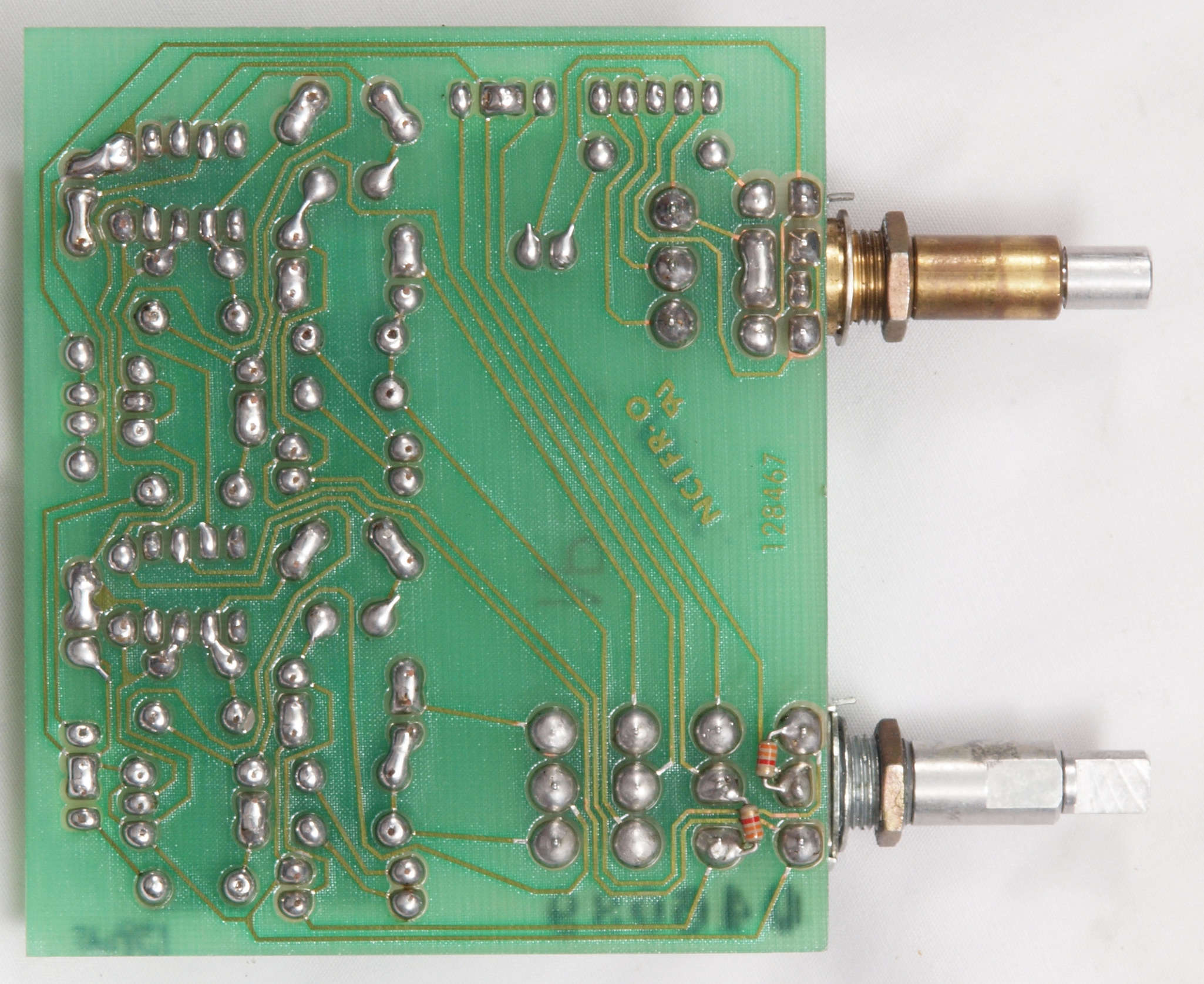

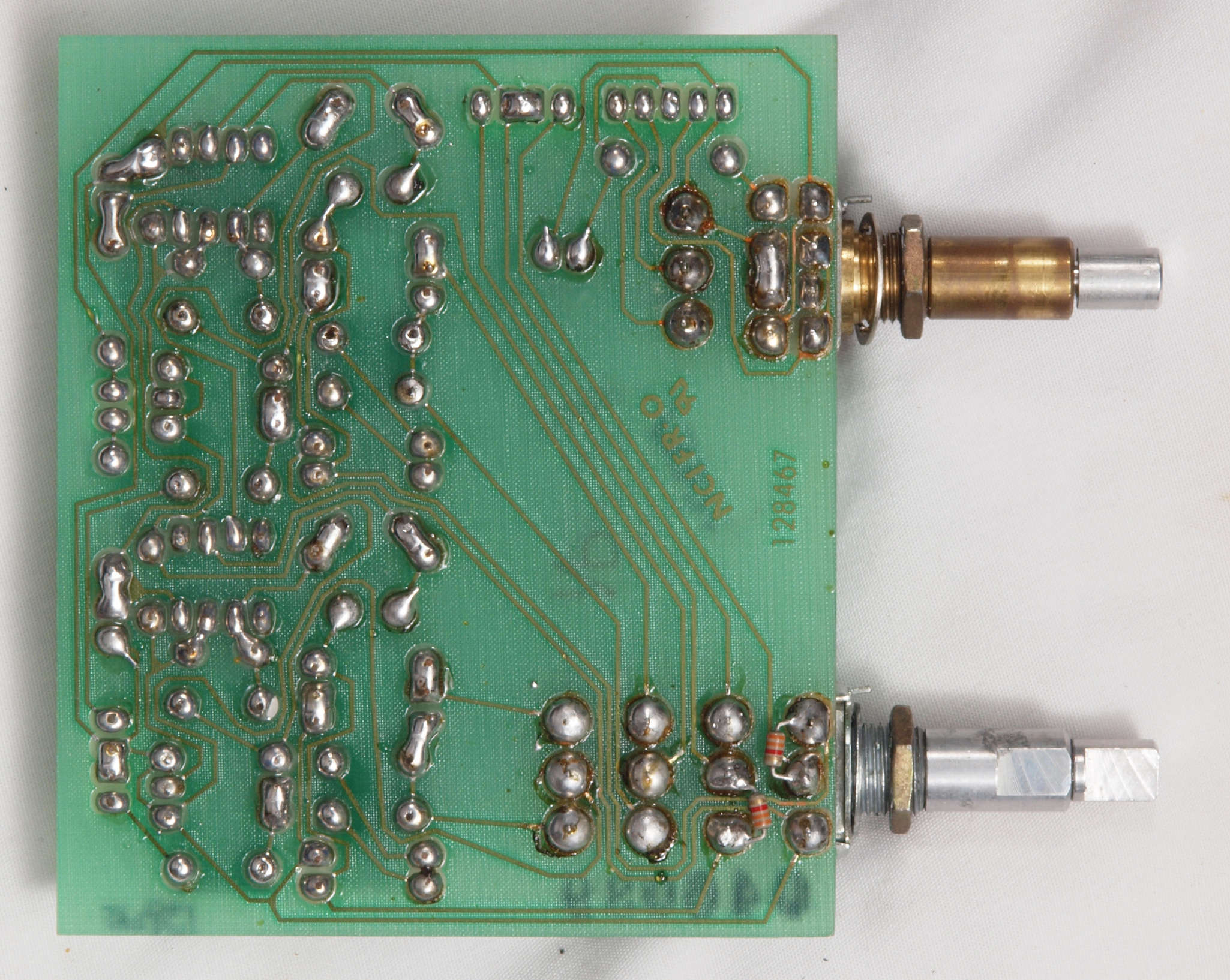

Ｃ６４．　修理修理（半田補正）後　Ｌｏｕｄｎｅｓｓ ＆ Ｂａｌａｎｃｅ基板裏。　半田を全部やり直す。抵抗２個追加。

Ｃ６５．　完成Ｌｏｕｄｎｅｓｓ ＆ Ｂａｌａｎｃｅ基板裏。　洗浄後＋絶縁コーテング材を塗る。

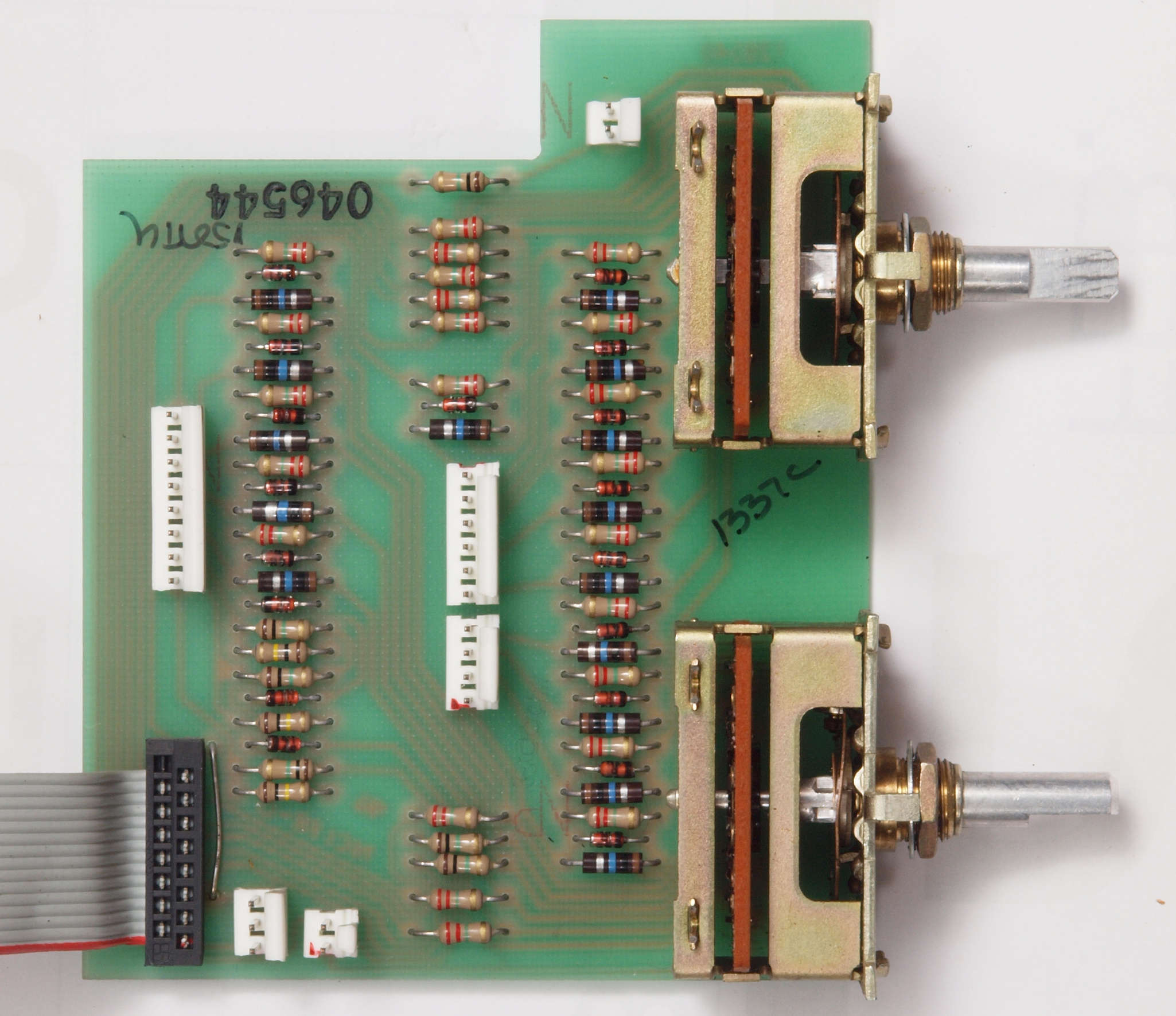

Ｃ７１．　修理前　Ｌｉｓｔｅｎ/Ｒｅｃｏｒｄ Ｓｅｌｅｃｔｏｒｓ基板

Ｃ７２．　修理前　Ｌｉｓｔｅｎ/Ｒｅｃｏｒｄ Ｓｅｌｅｃｔｏｒｓ基板裏

Ｃ７３．　修理修理（半田補正）後　Ｌｉｓｔｅｎ/Ｒｅｃｏｒｄ Ｓｅｌｅｃｔｏｒｓ基板裏。　半田を全部やり直す。

Ｃ７４．　完成Ｌｉｓｔｅｎ/Ｒｅｃｏｒｄ Ｓｅｌｅｃｔｏｒｓ基板裏。　洗浄後＋絶縁コーテング材を塗る。

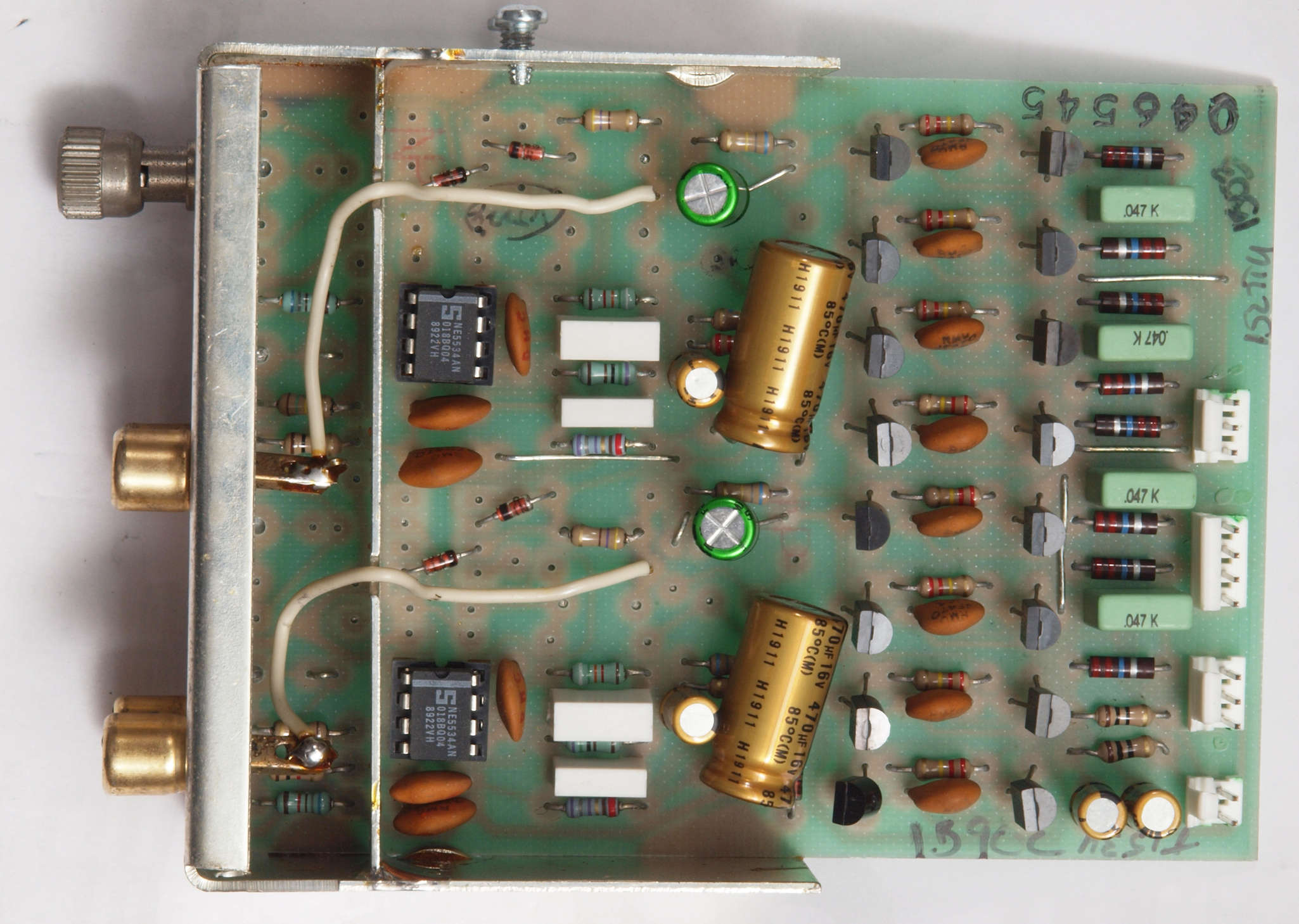

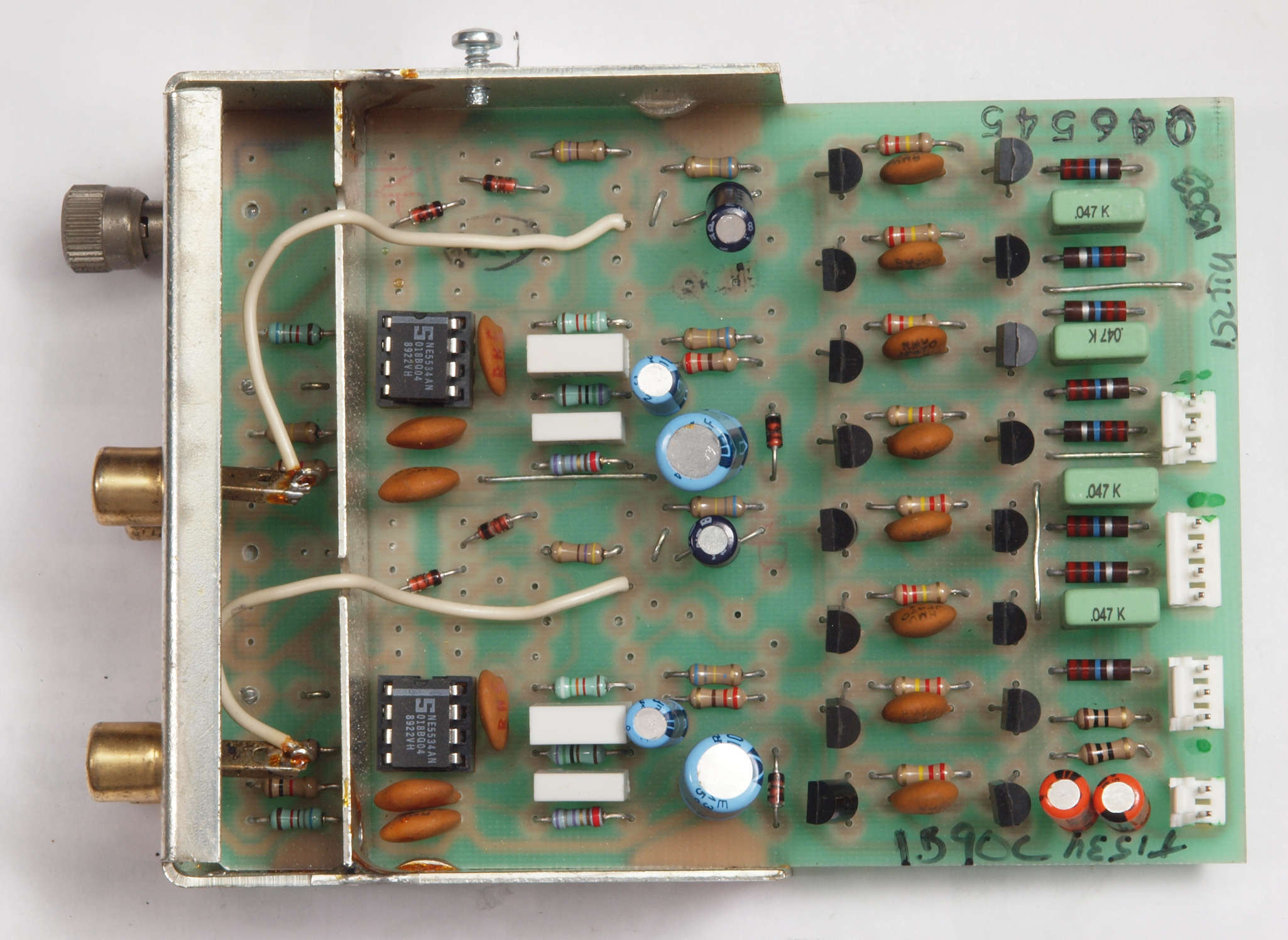

Ｃ８１．　修理前　Ｍｏｎｉｔｏｒ ＡＭＰ基板

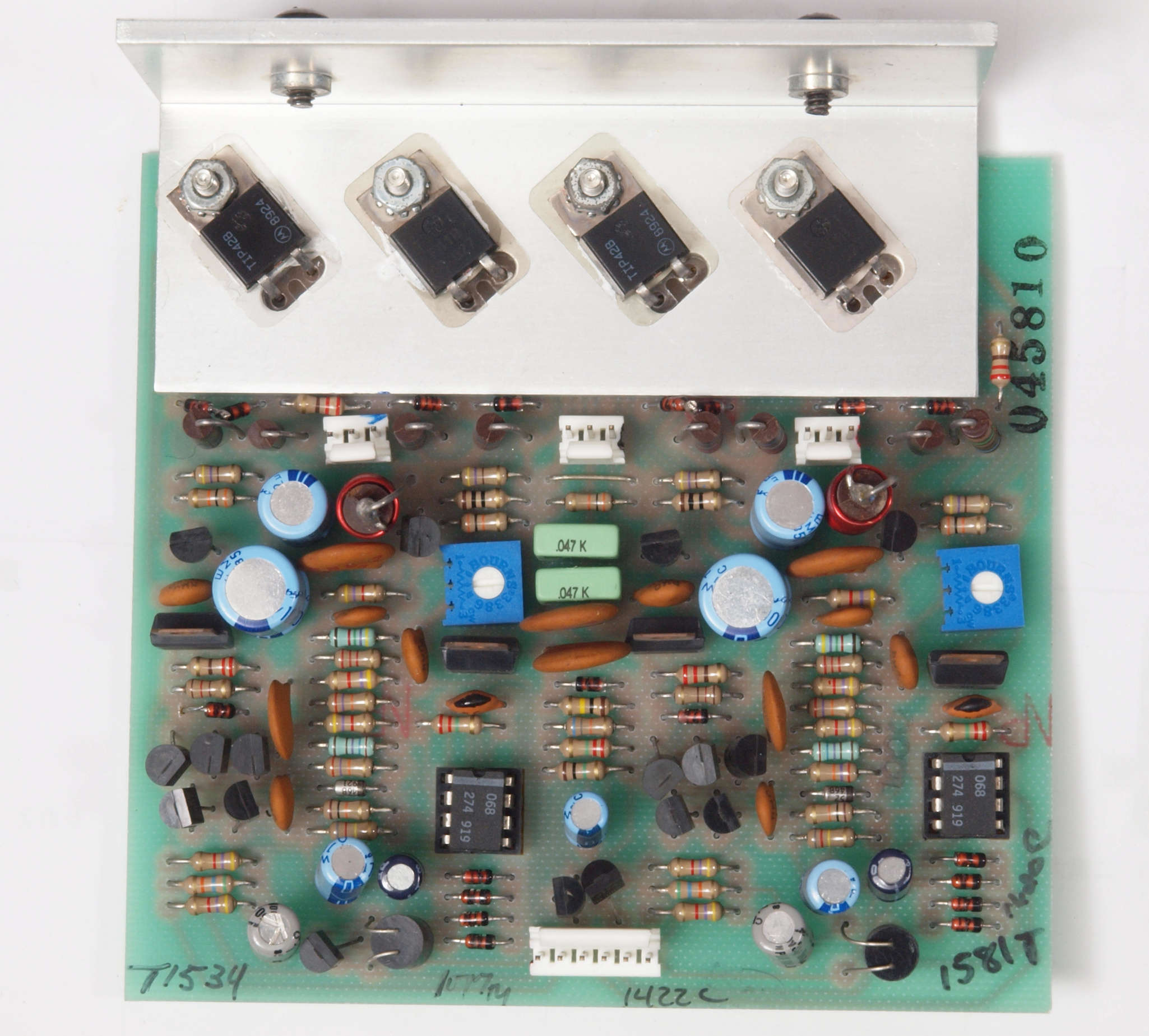

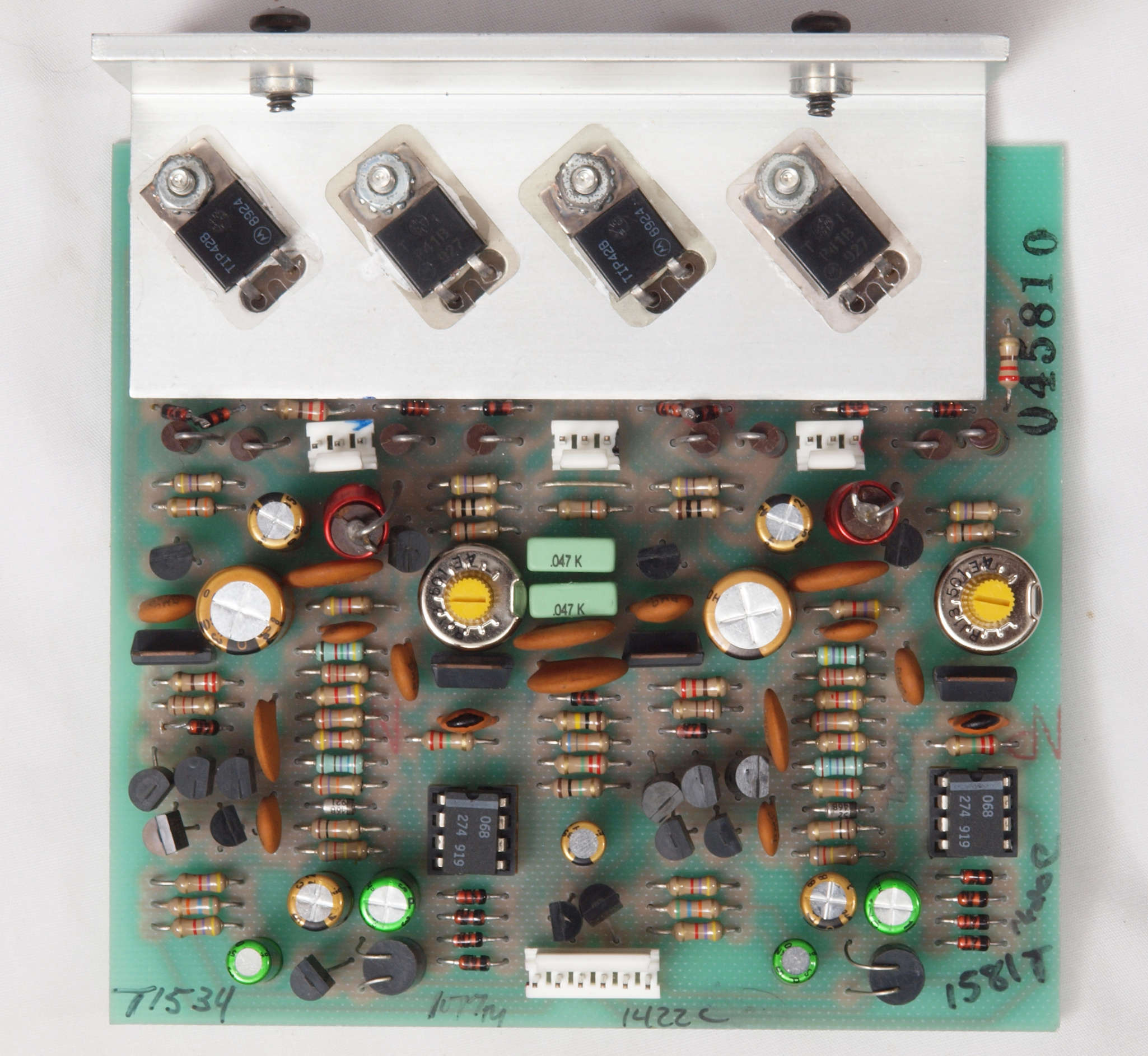

Ｃ８２．　修理後　Ｍｏｎｉｔｏｒ ＡＭＰ基板。　電解コンデンサ−１１個、半固定ＶＲ２個交換。

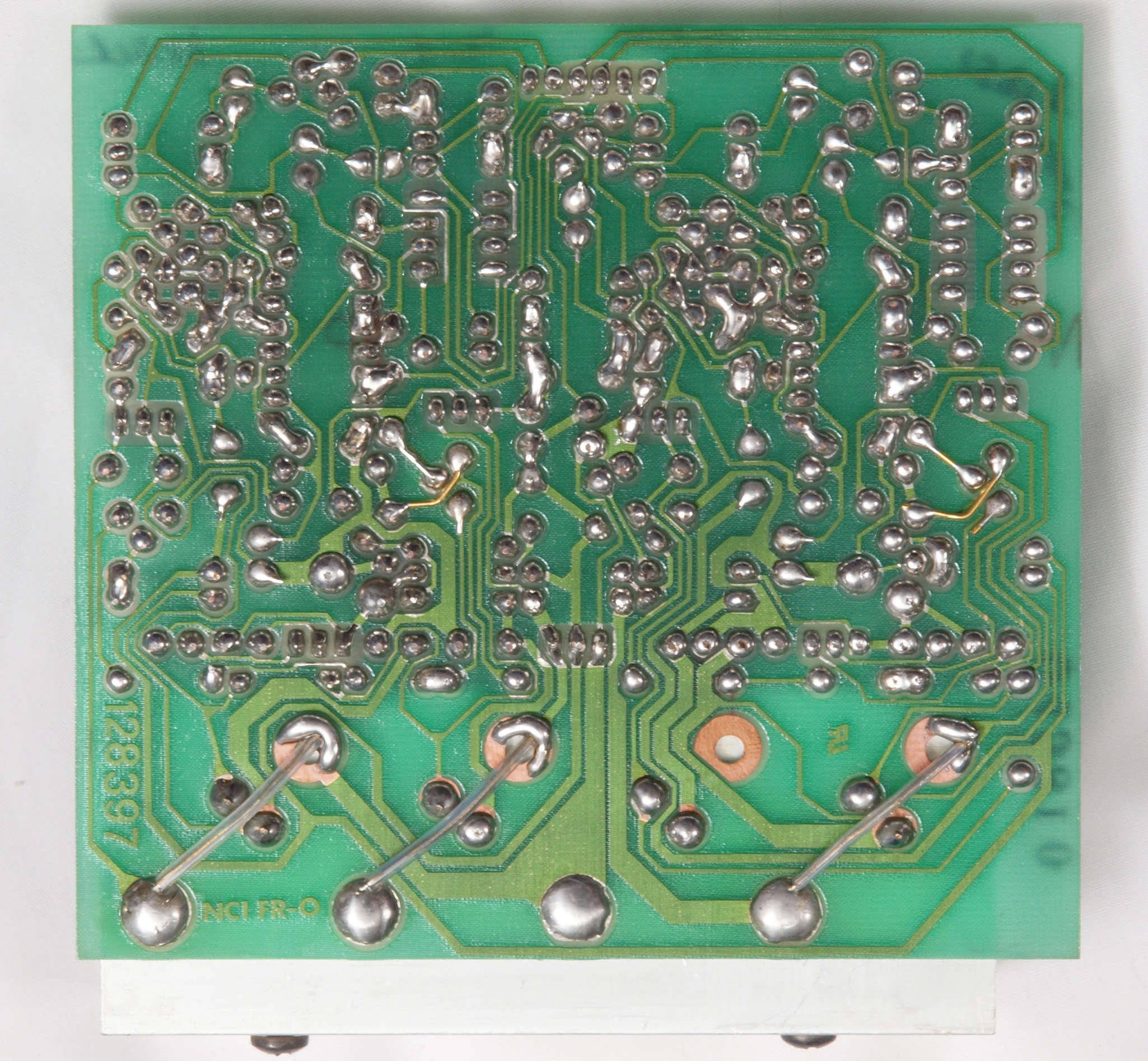

Ｃ８３．　修理前　Ｍｏｎｉｔｏｒ ＡＭＰ基板裏

Ｃ８４．　修理修理（半田補正）後　Ｍｏｎｉｔｏｒ ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ８５．　完成Ｍｏｎｉｔｏ ｒＡＭＰ基板裏。　洗浄後絶縁コーテング材を塗る。

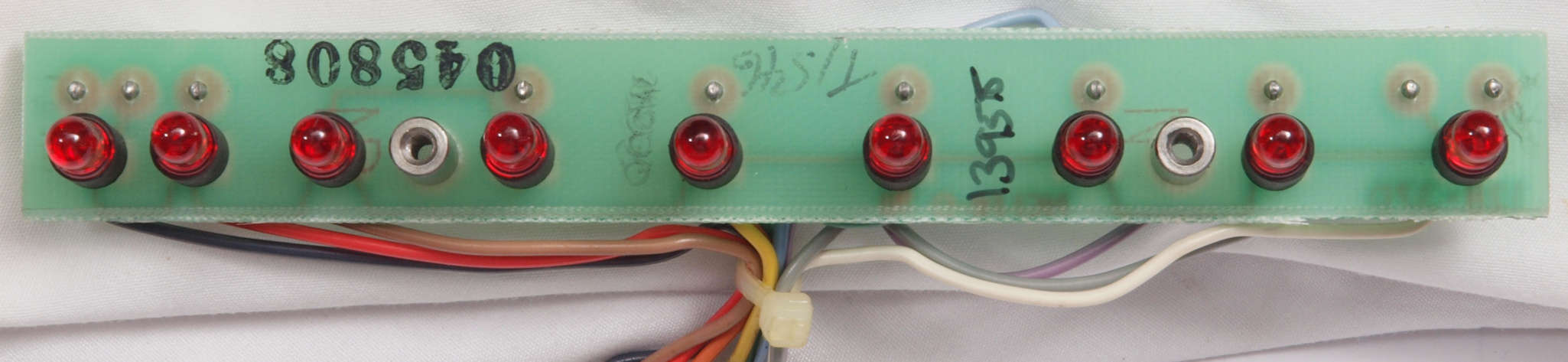

Ｃ９１．　修理前　ＰｕｓｈＢｕｔｔｏｎ Ｉｎｄｉｃａｔｅ基板

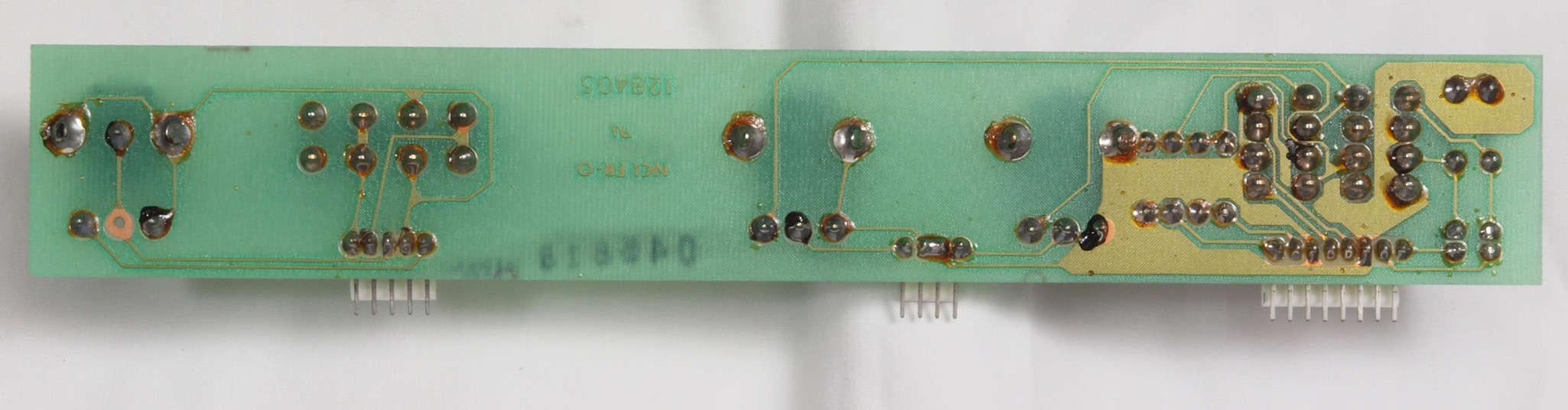

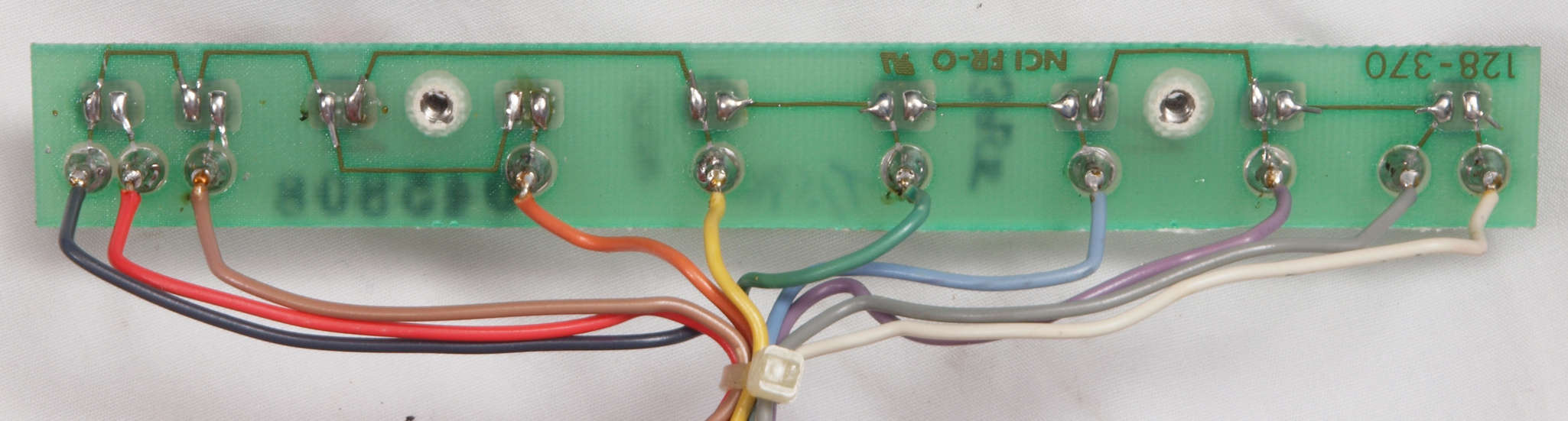

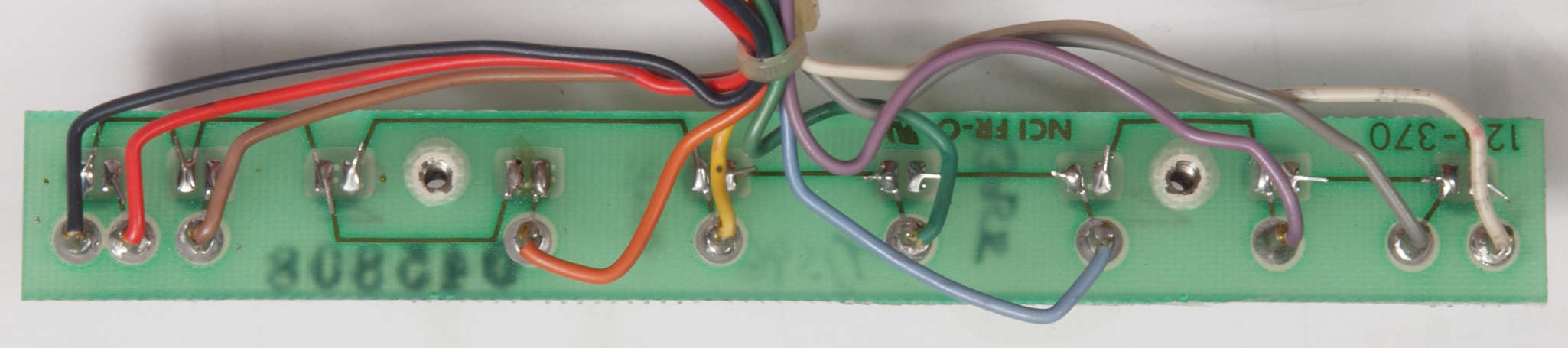

Ｃ９２．　修理前　ＰｕｓｈＢｕｔｔｏｎ Ｉｎｄｉｃａｔｅ基板裏

Ｃ９3．　修理（半田補正）後　ＰｕｓｈＢｕｔｔｏｎ Ｉｎｄｉｃａｔｅ基板裏。　半田を全部やり直す。

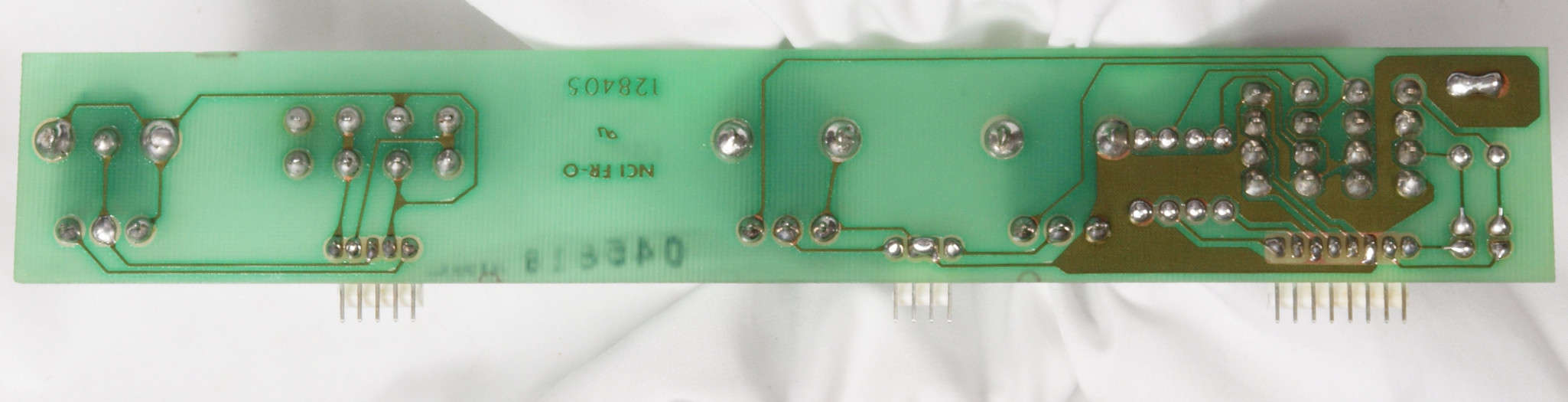

Ｃ９4．　完成ＰｕｓｈＢｕｔｔｏｎ Ｉｎｄｉｃａｔｅ基板裏　洗浄後＋絶縁コーテング材を塗る

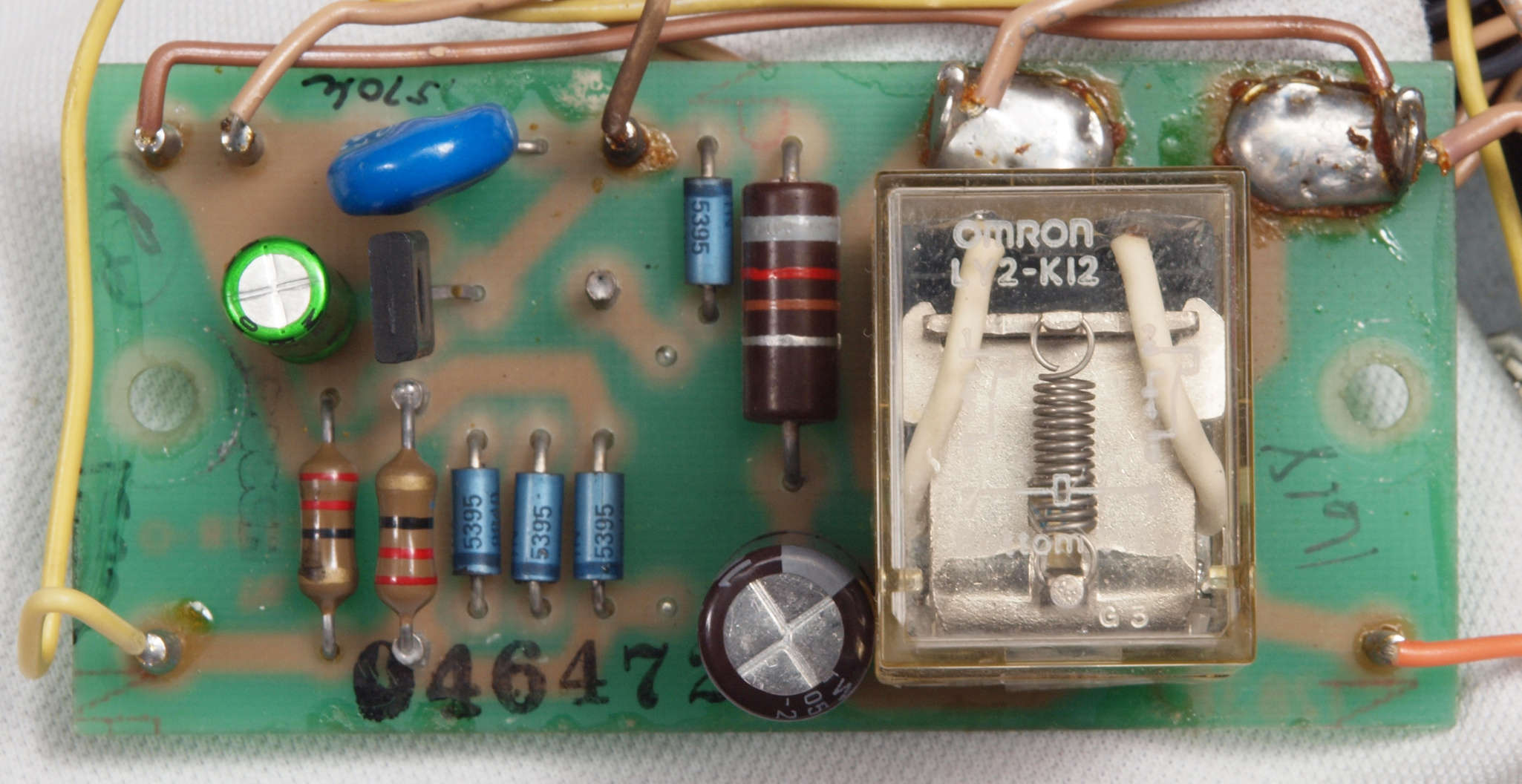

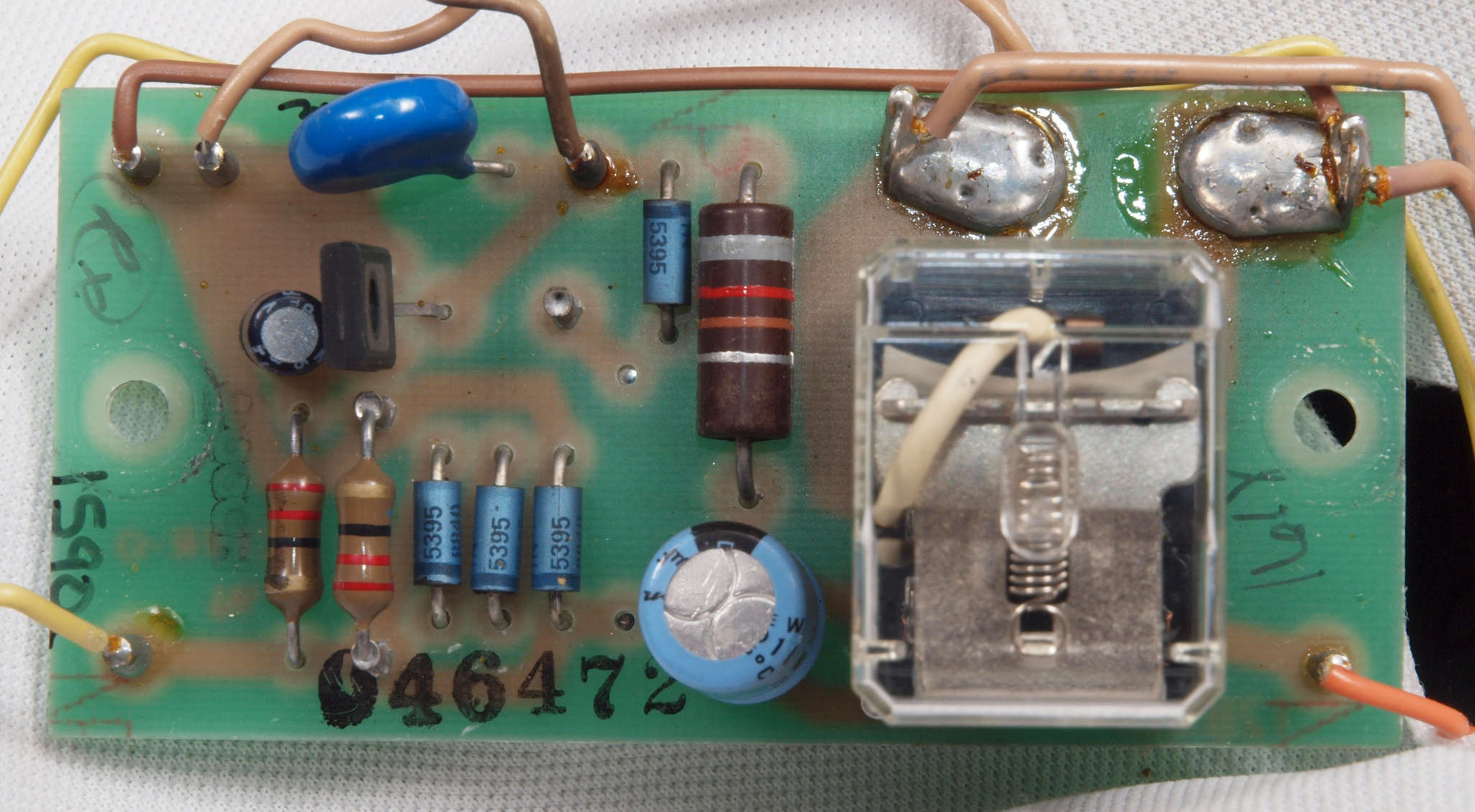

ＣＡ１．　修理前　電源投入リレー基板。

ＣＡ２．　修理後　電源投入リレー基板。　電解コンデンサー２個、リレー１個交換。

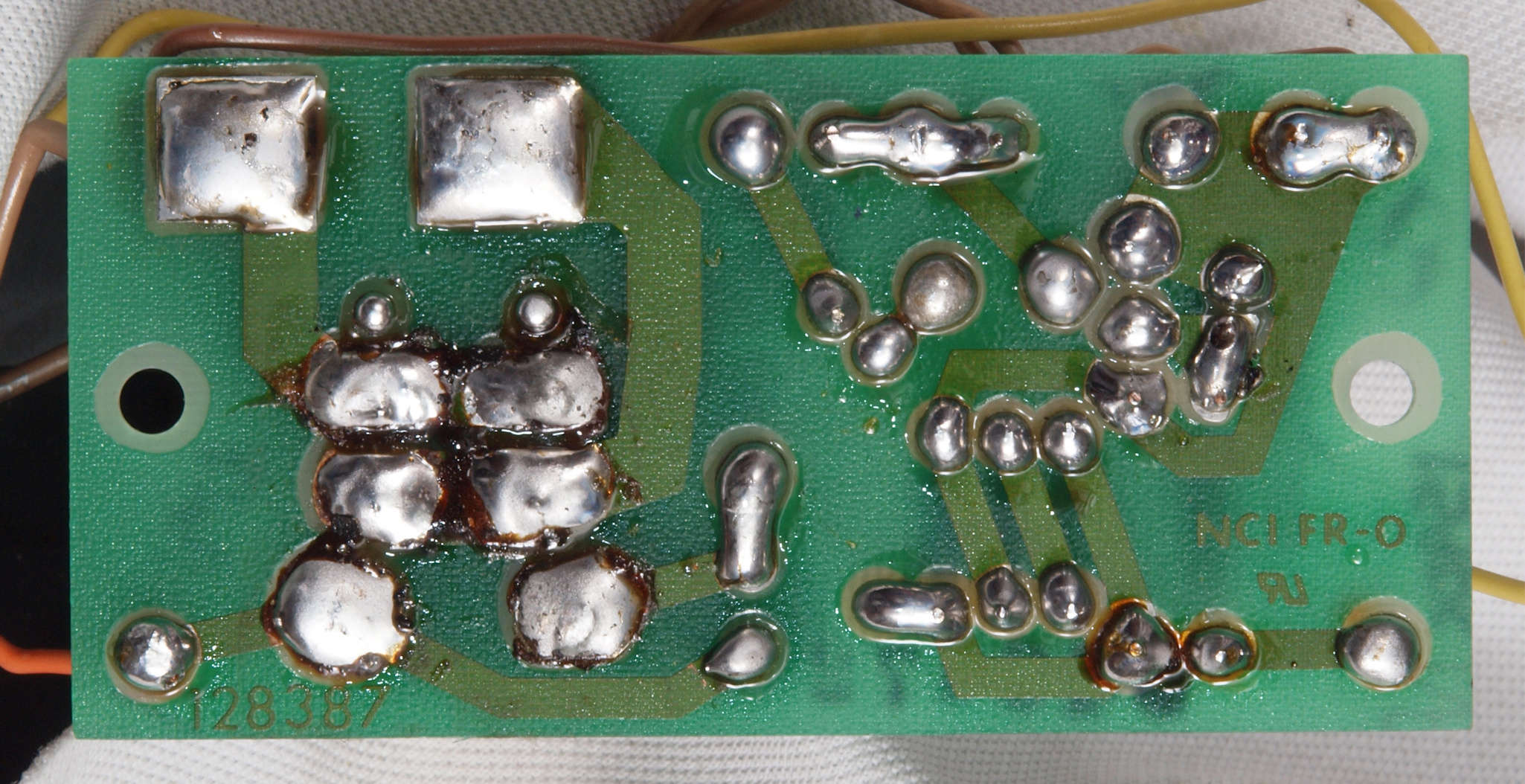

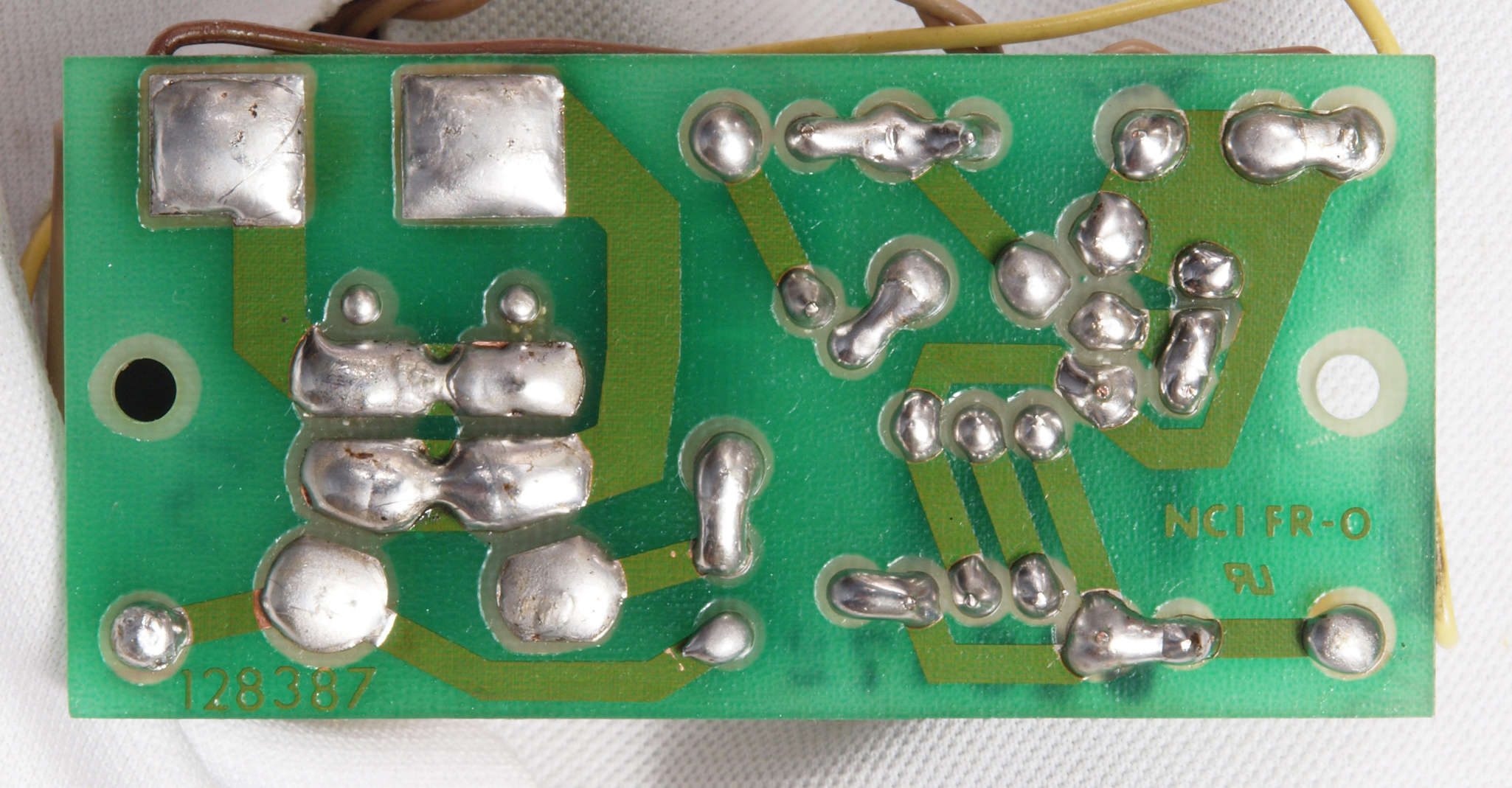

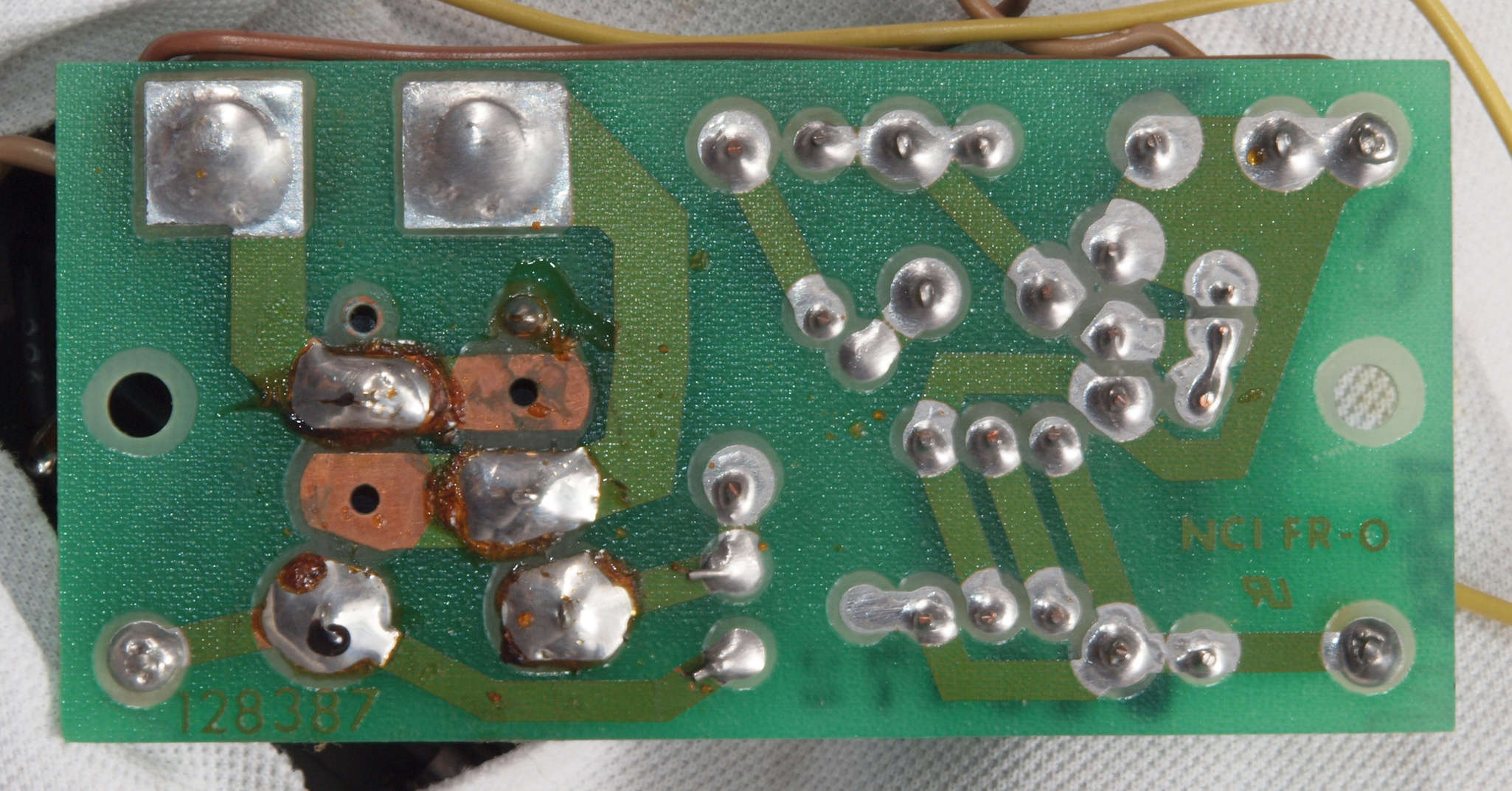

ＣＡ３．　修理前　電源投入リレー基板裏。リレーは１回路。

ＣＡ４．　修理（半田補正）後　電源投入リレー基板裏。　半田を全部やり直す。リレーは２回路。

ＣＡ５．　完成電源投入リレー基板裏。　洗浄後＋絶縁コーテング材を塗る

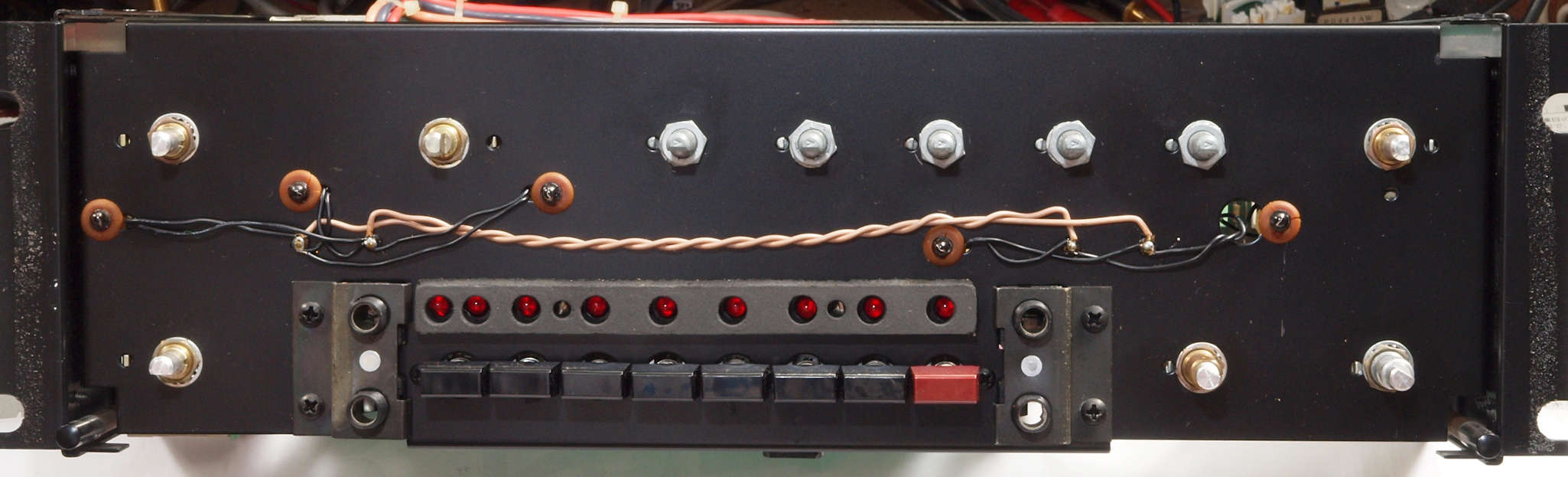

ＣＢ１．　前面パネルを取り修理中。

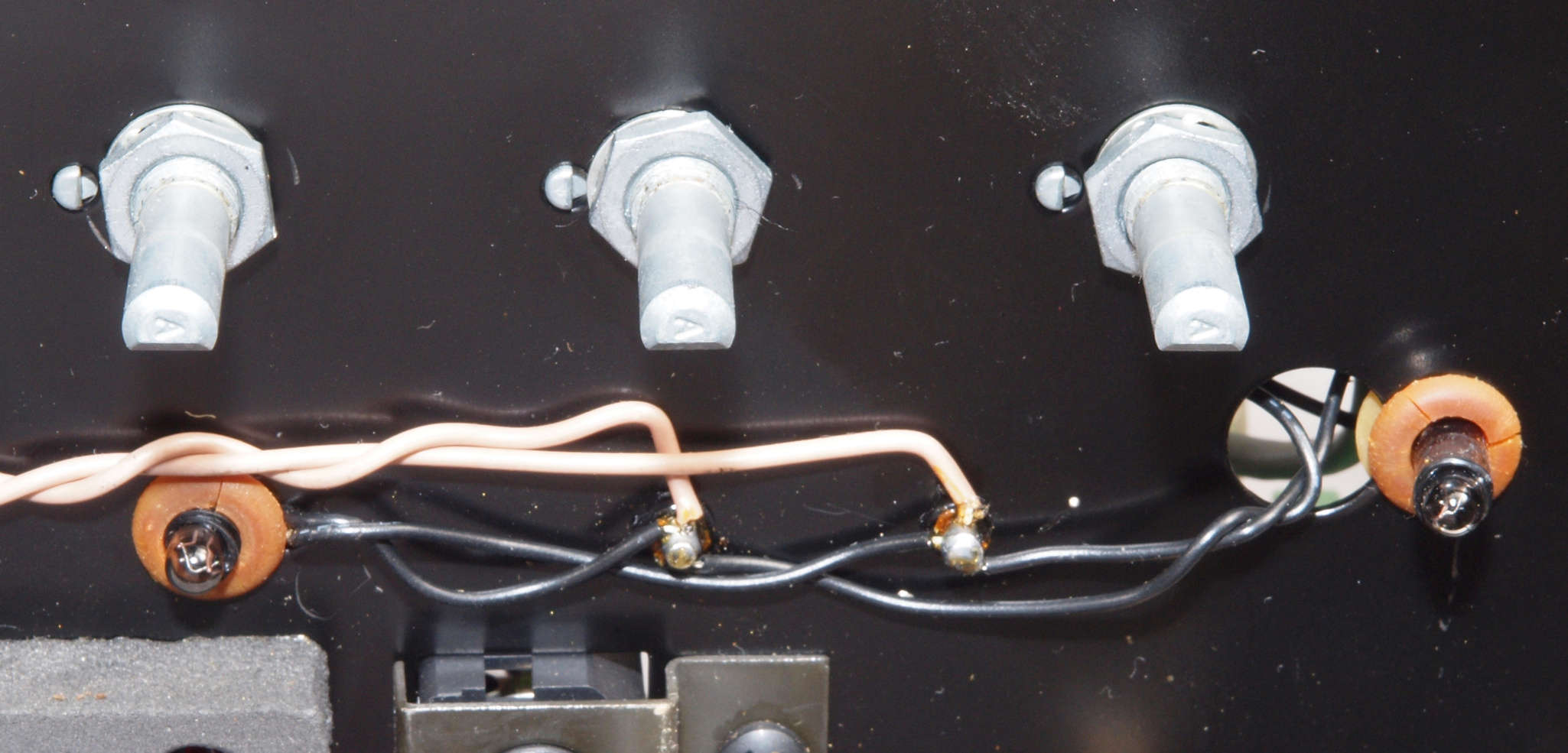

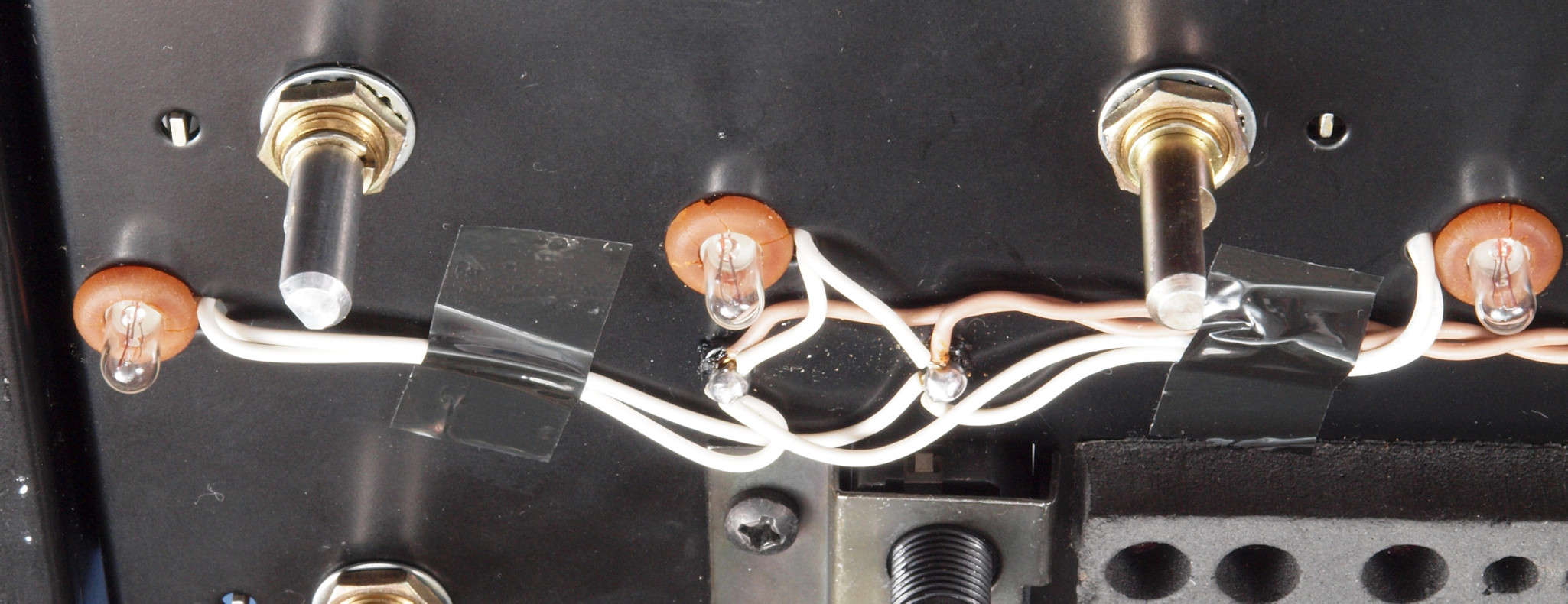

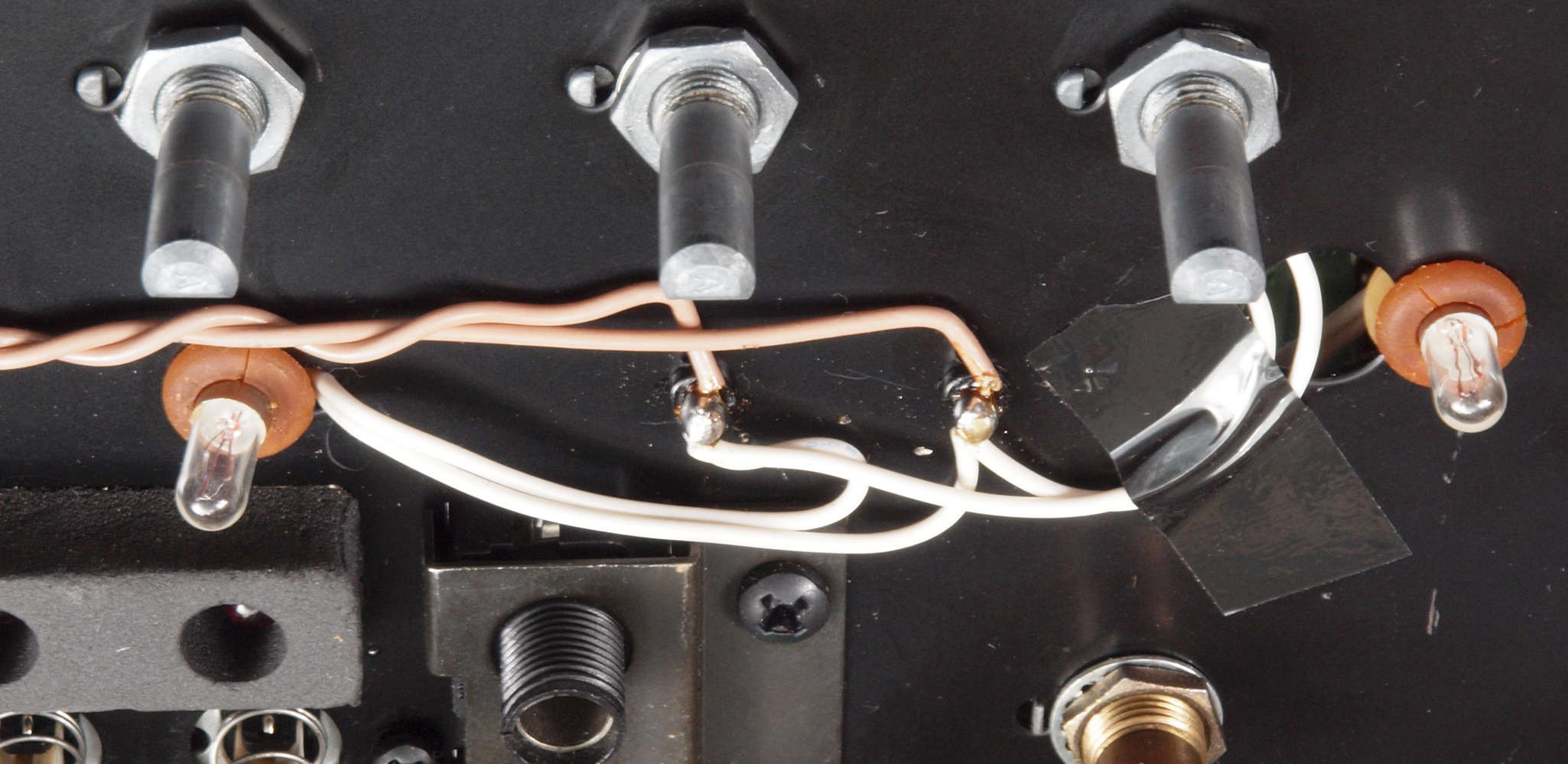

ＣＢ２．　前面パネルを取り修理中。　左側パネル表示ランプ、経年劣化で真っ黒。

ＣＢ３．　前面パネルを取り修理中。　左側パネル表示ランプ３個交換後。

ＣＢ４．　修理中　前面パネルを取り修理中。　右側パネル表示ランプ、経年劣化で真っ黒。

ＣＢ５．　前面パネルを取り修理中。　右側パネル表示ランプ２個交換後。

ＣＣ１．　修理前　ＳＷ基板の電源ＳＷ。

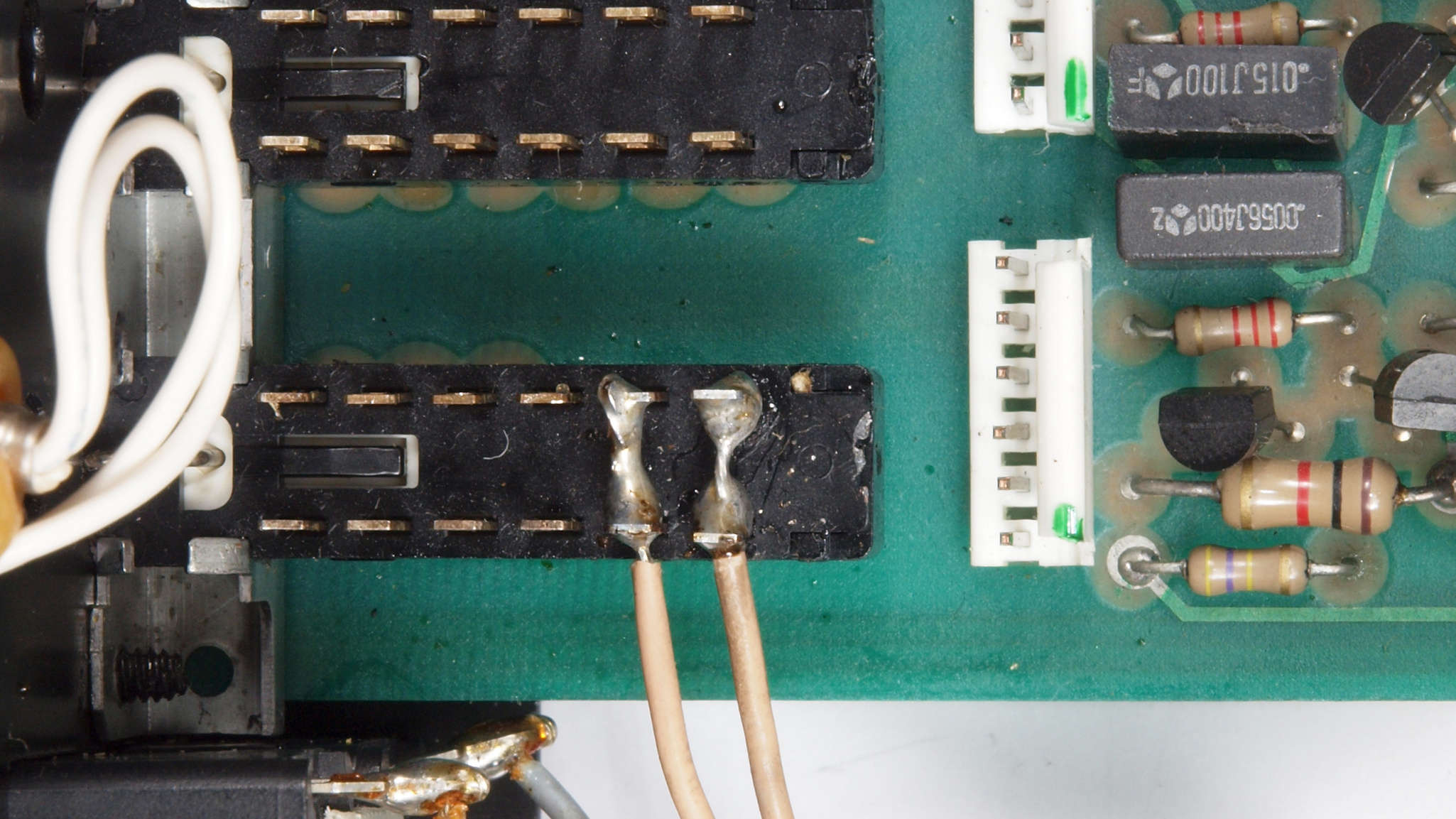

ＣＣ２．　修理後　ＳＷ基板の電源ＳＷ、Ｗ接点にする。

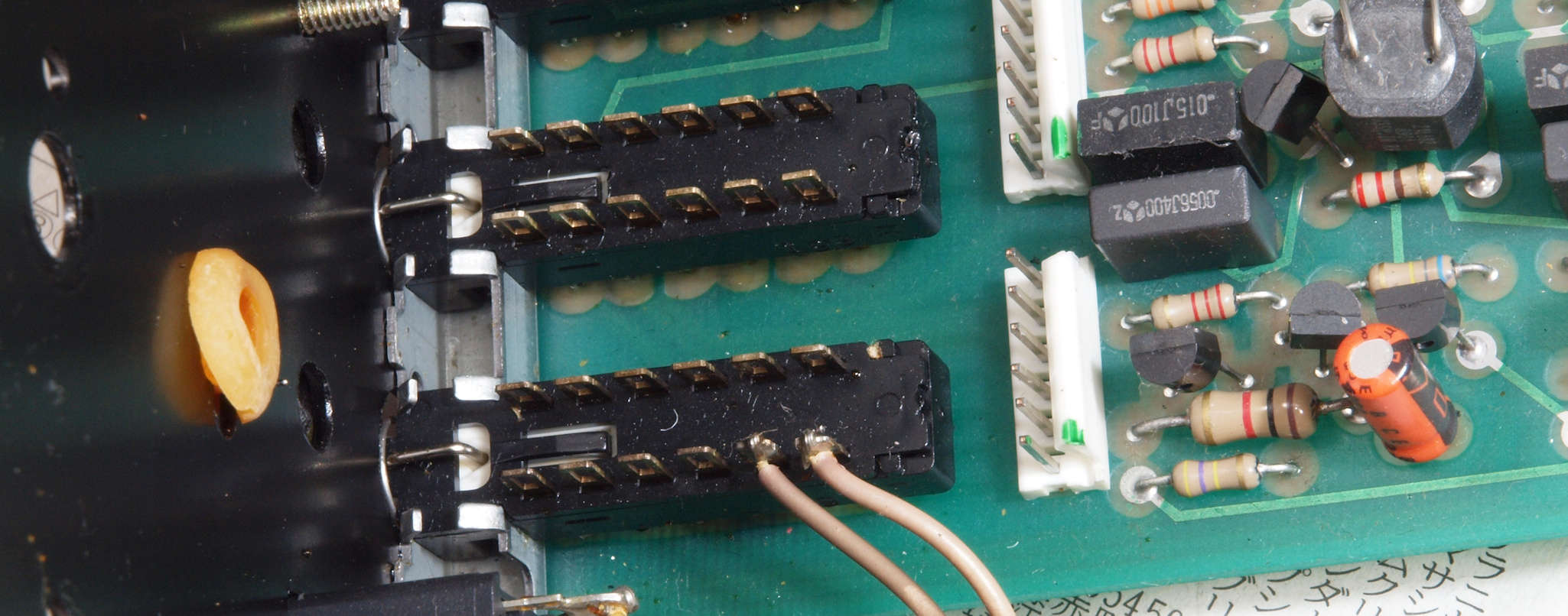

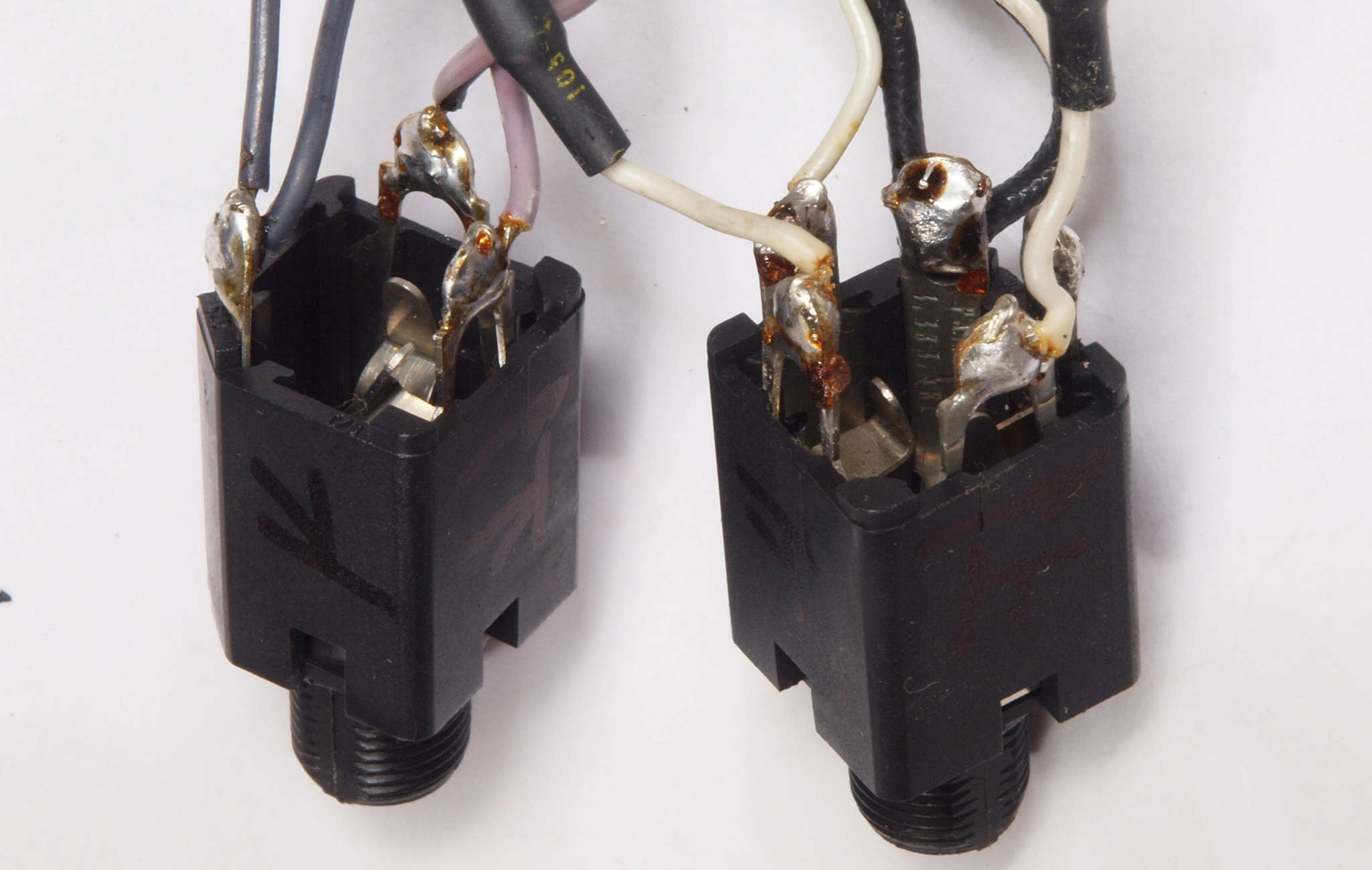

ＣＤ１．　修理前　ＴＡＰＥ＿３入出力ジャック端子半田

ＣＤ２．　修理（半田補正）後　ＴＡＰＥ＿３入出力ジャック端子半田

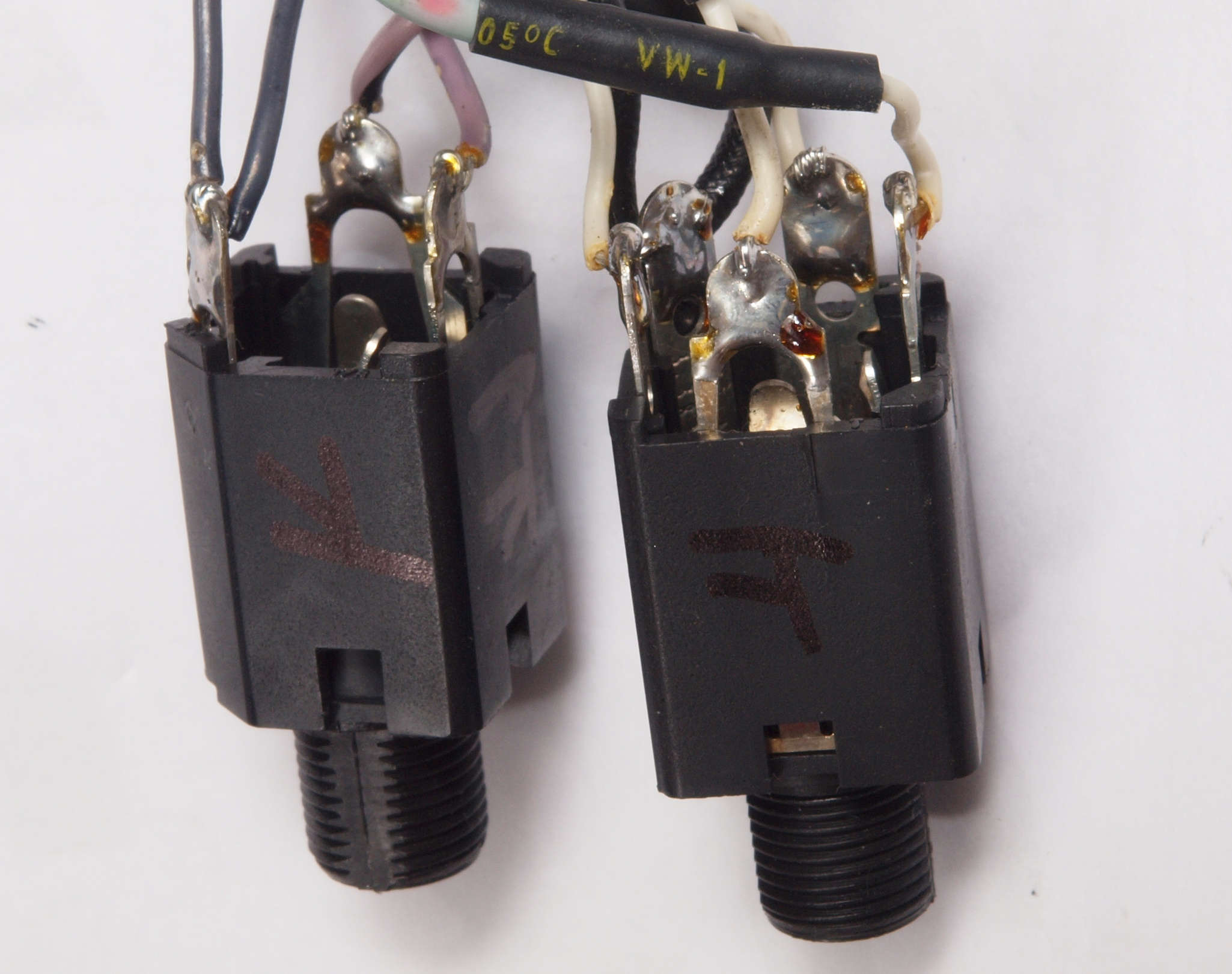

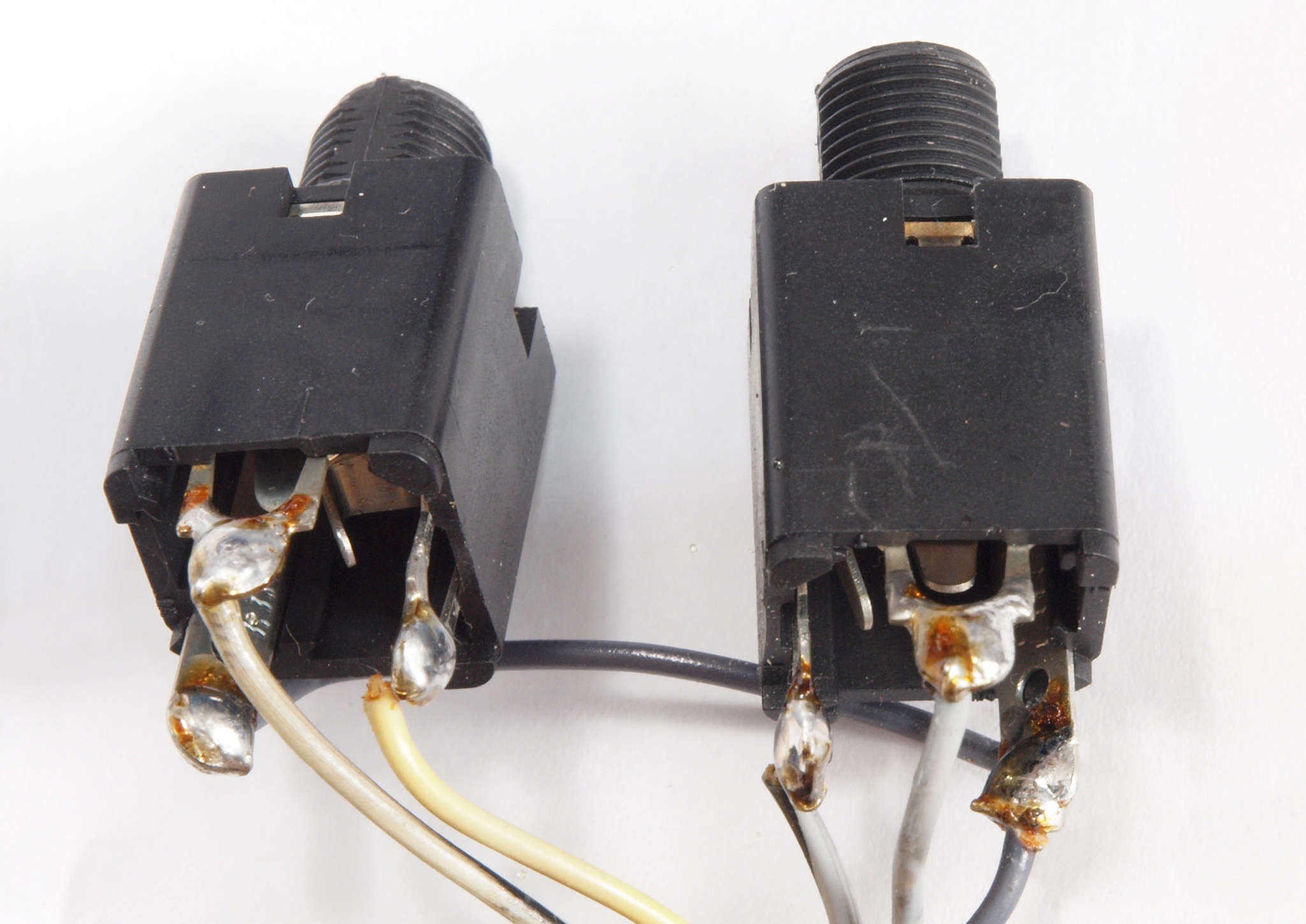

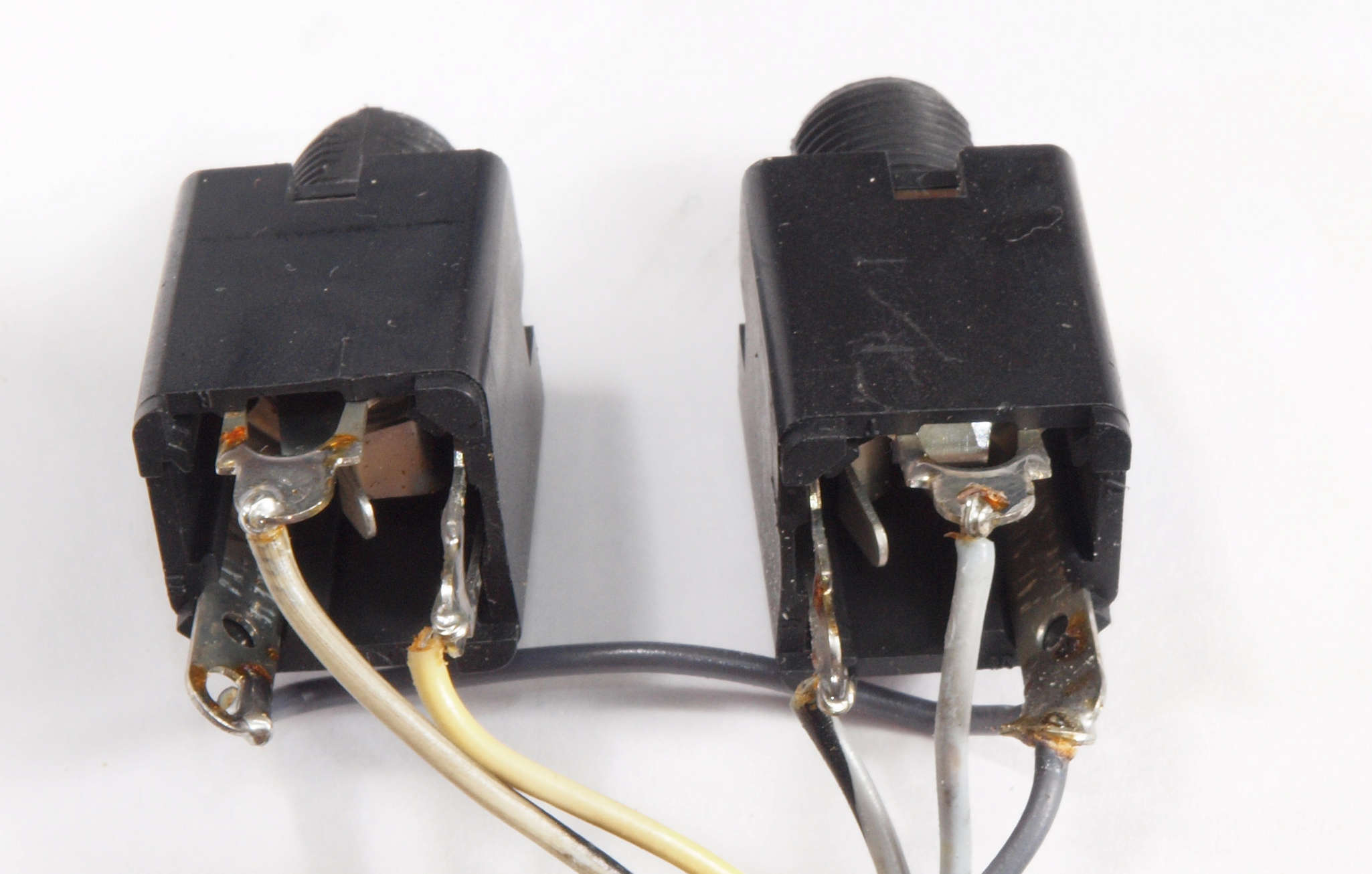

ＣＥ１．　修理前　　ＨｅａｄＰｈｏｎｅｓジャック出力端子半田

ＣＥ２．　修理（半田補正）後　　ＨｅａｄＰｈｏｎｅｓジャック出力端子半田

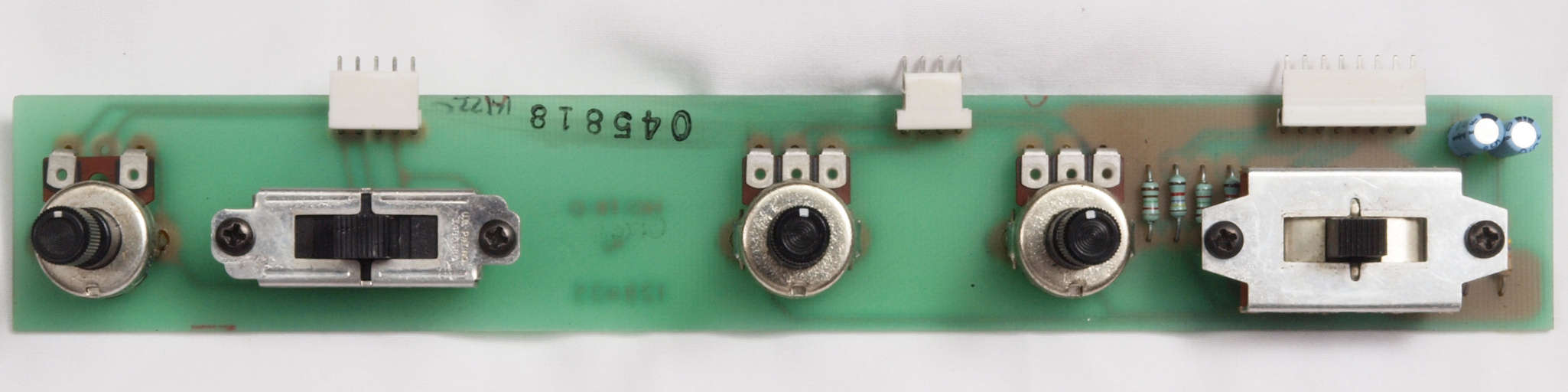

ＣＦ１．　修理前　Ｔｏｐ Ｃｏｖｅｒ Ｃｏｎｔｏｒｏｌ基板。

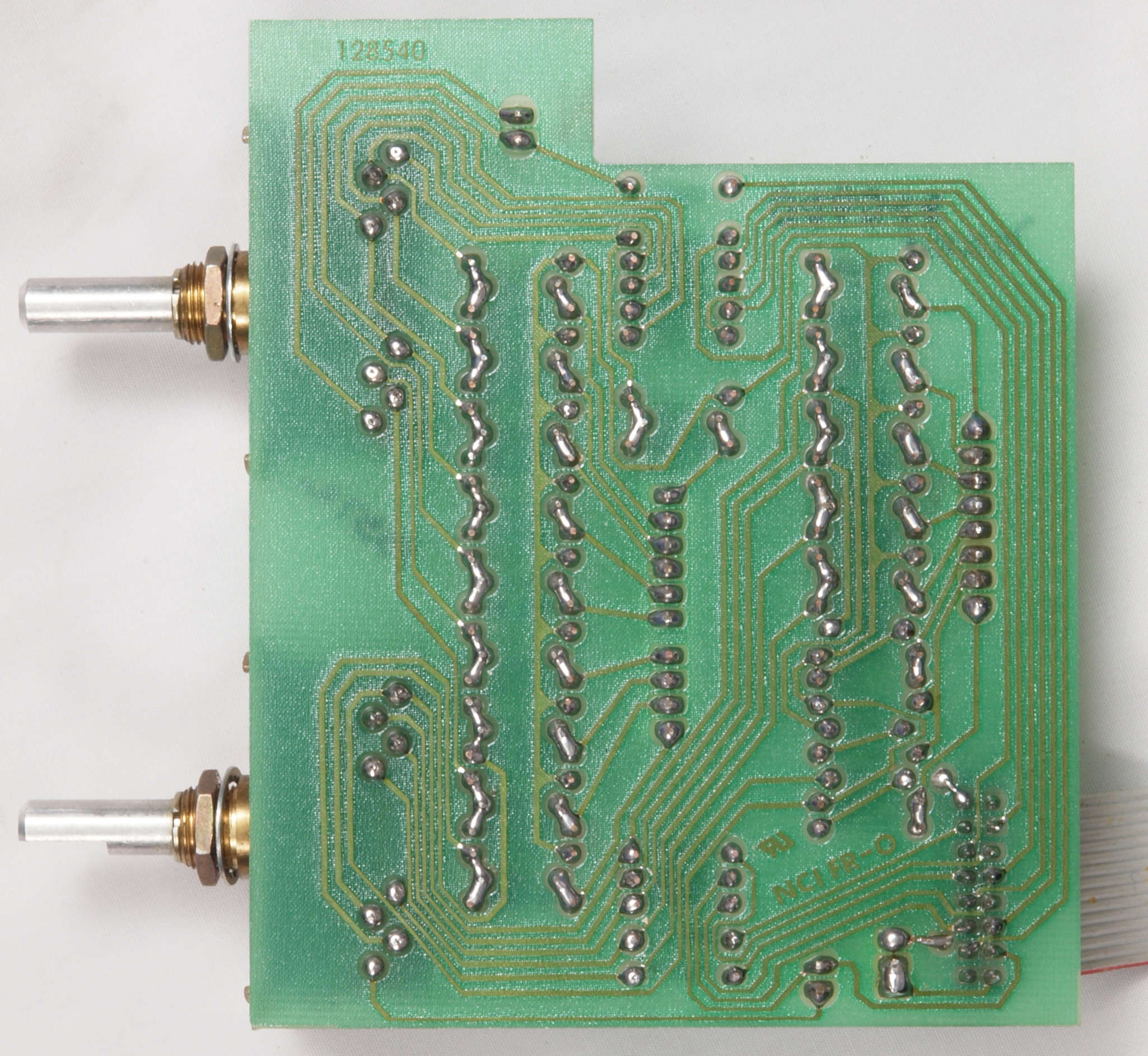

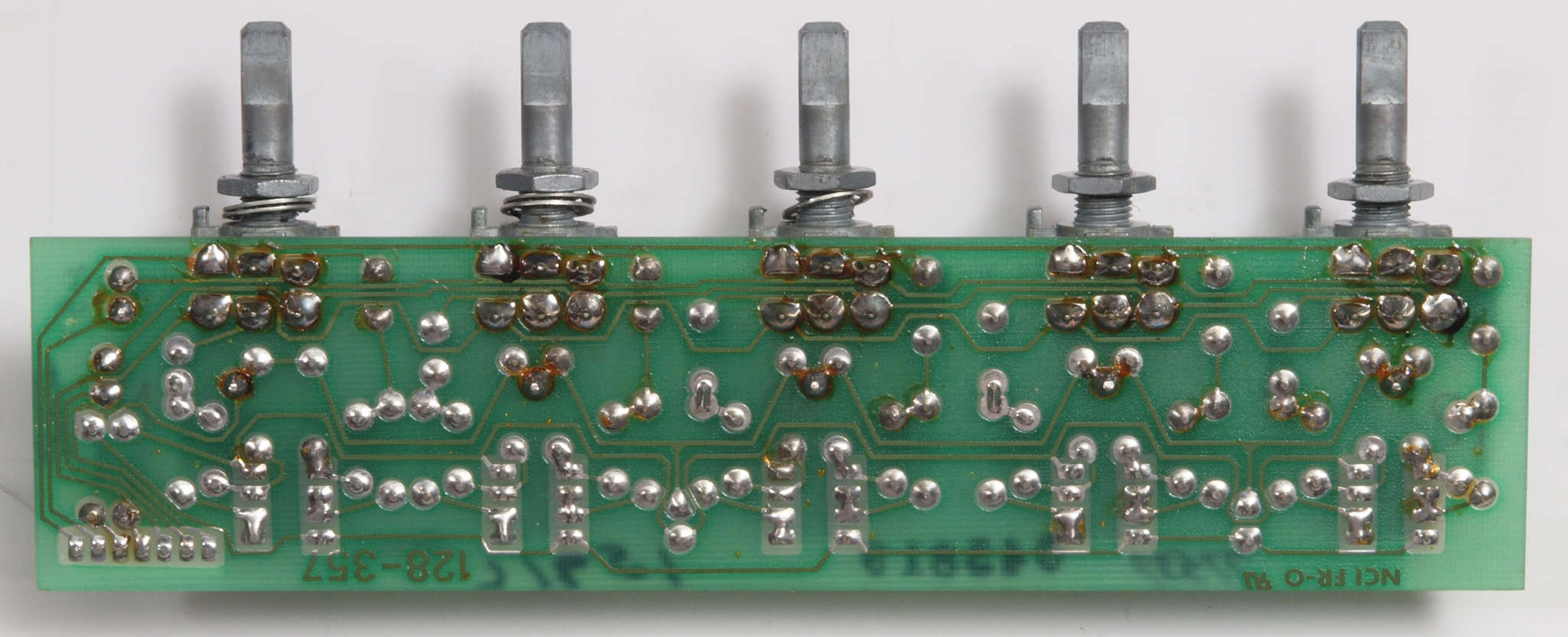

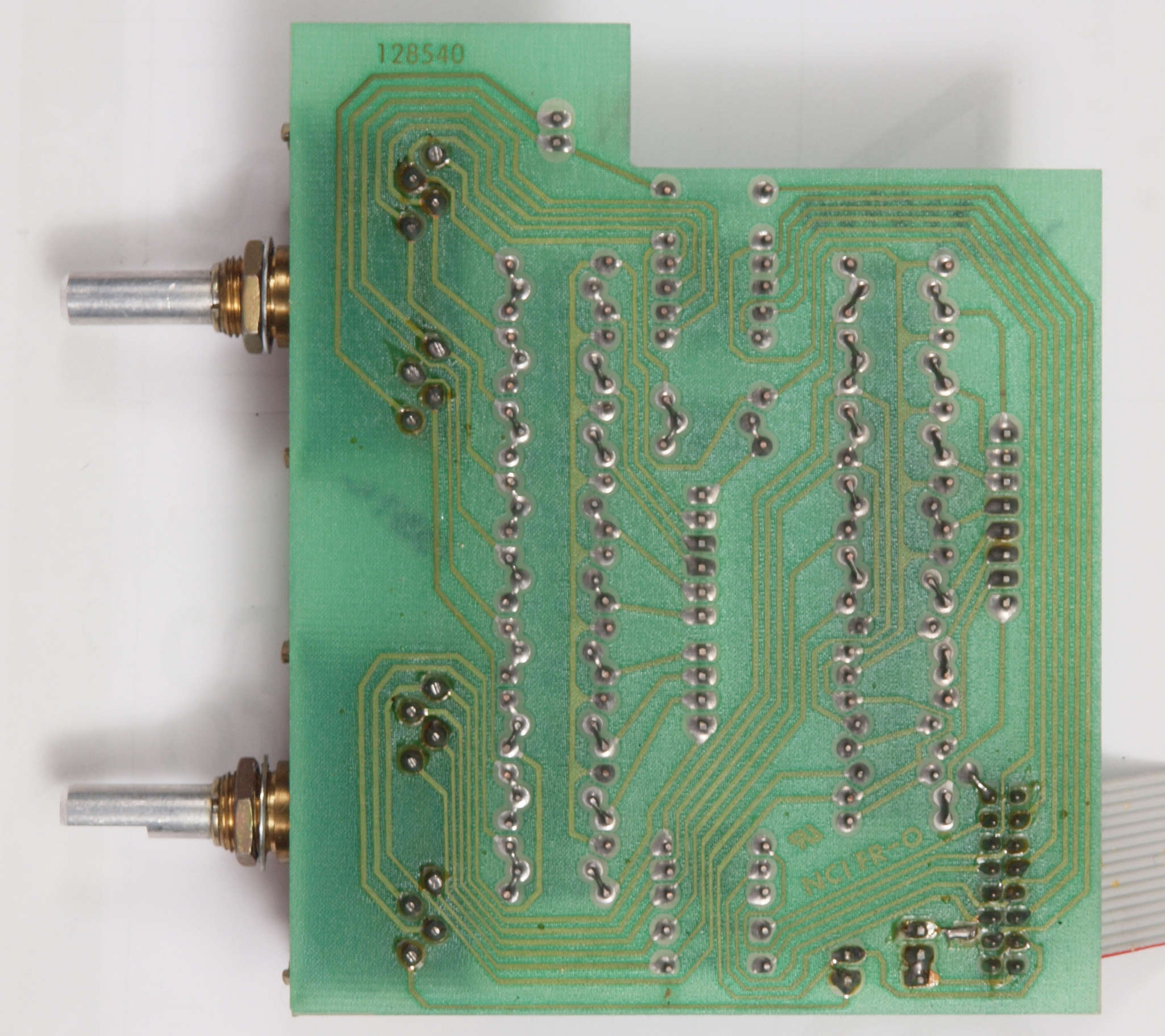

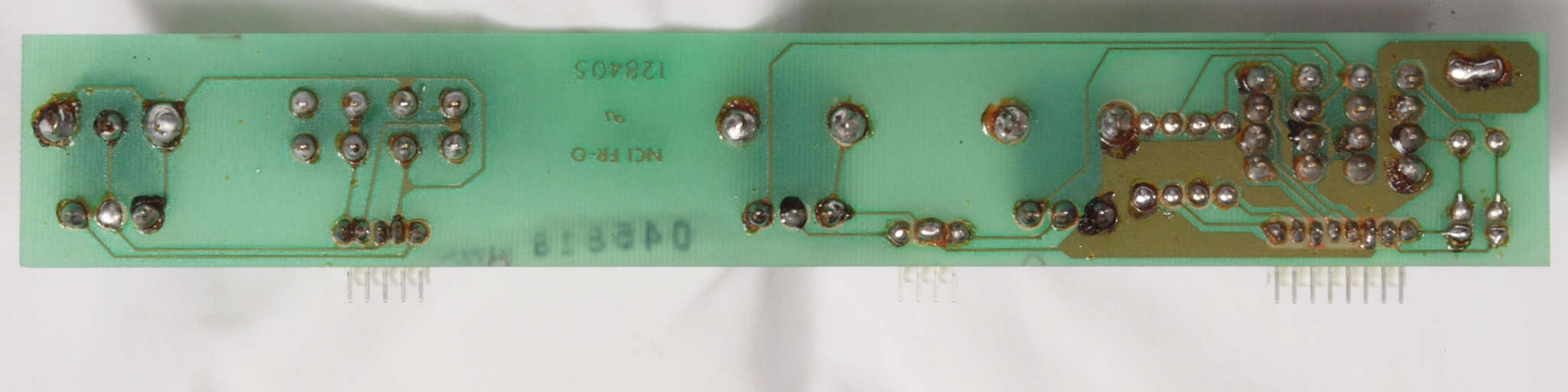

ＣＦ２．　修理前　Ｔｏｐ Ｃｏｖｅｒ Ｃｏｎｔｏｒｏｌ基板裏。

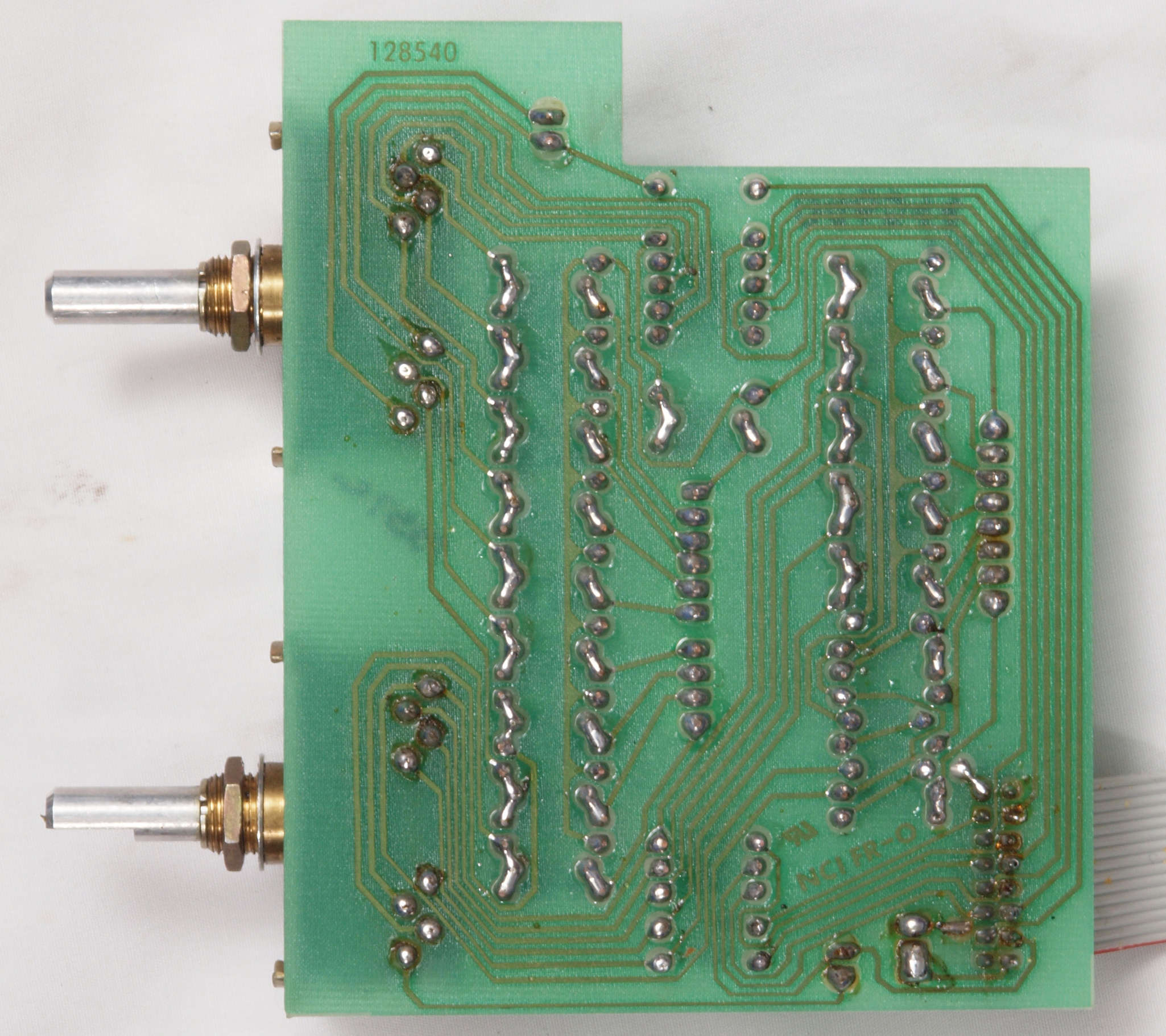

ＣＦ３．　修理（半田補正）後　Ｔｏｐ Ｃｏｖｅｒ Ｃｏｎｔｏｒｏｌ基板裏。　半田を全部やり直す。

ＣＦ４．　完成Ｔｏｐ Ｃｏｖｅｒ Ｃｏｎｔｏｒｏ基板裏。　洗浄後＋絶縁コーテング材を塗る。

ＣＧ１．　修理前　Ｍｏｄｅ Ｓｅｌｅｃｔｏｒ ＳＷ。

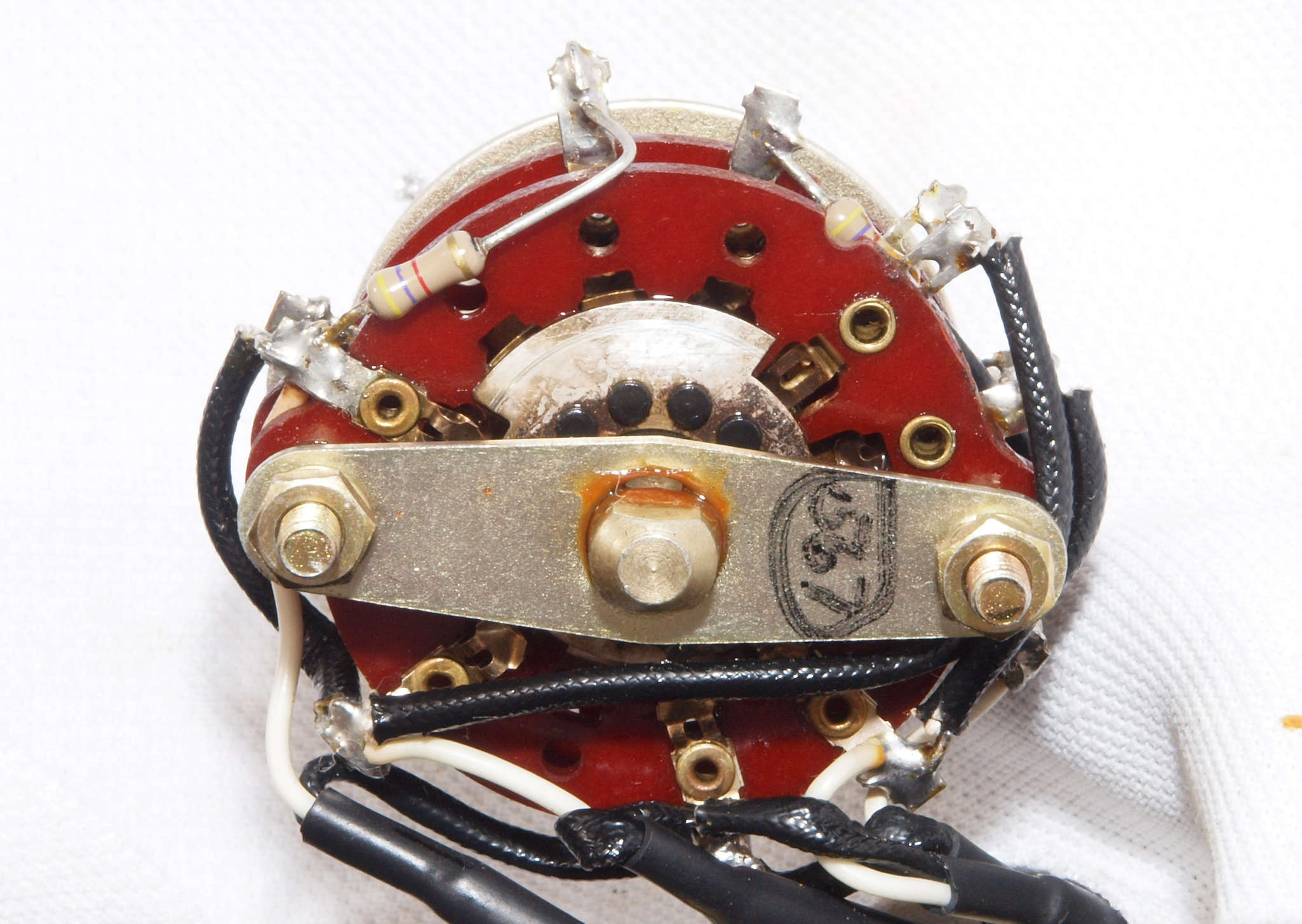

ＣＧ２．　修理（清掃）後　Ｍｏｄｅ Ｓｅｌｅｃｔｏｒ ＳＷ。

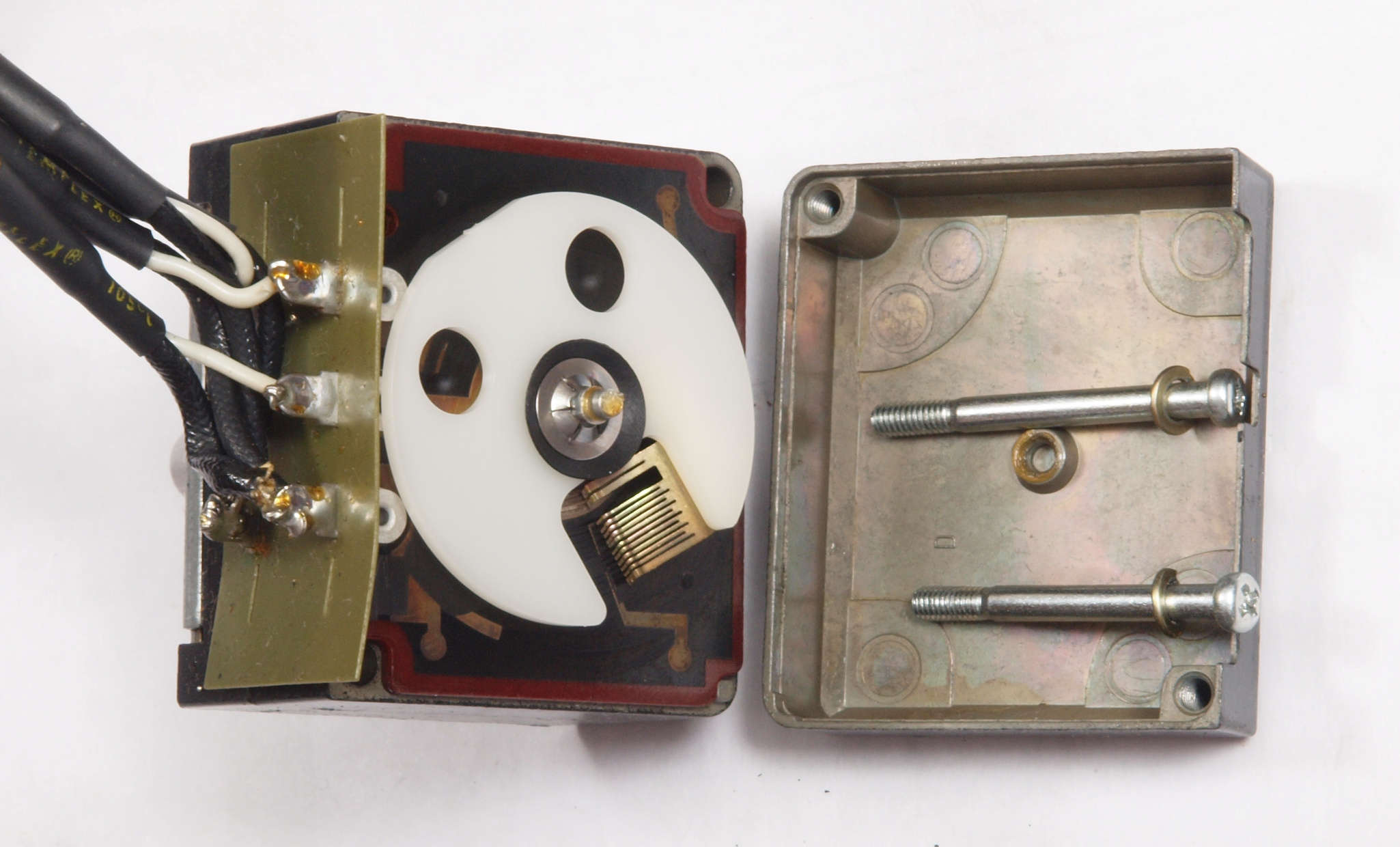

ＣＨ１．　修理中　メインＶＲ分解清掃。　カシメ構造なのでこれまで。

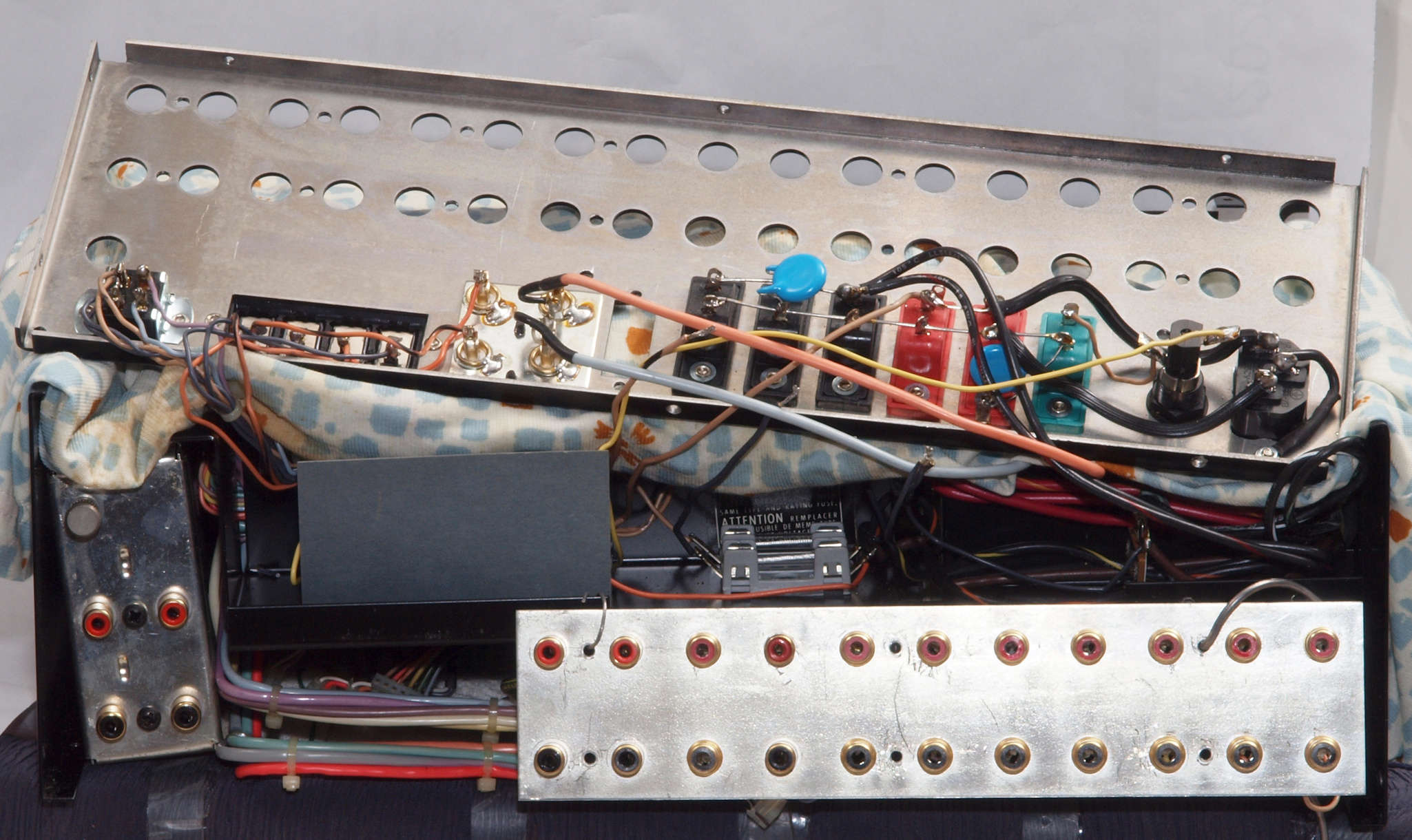

ＣＩ１．　後パネルを外し、修理中。

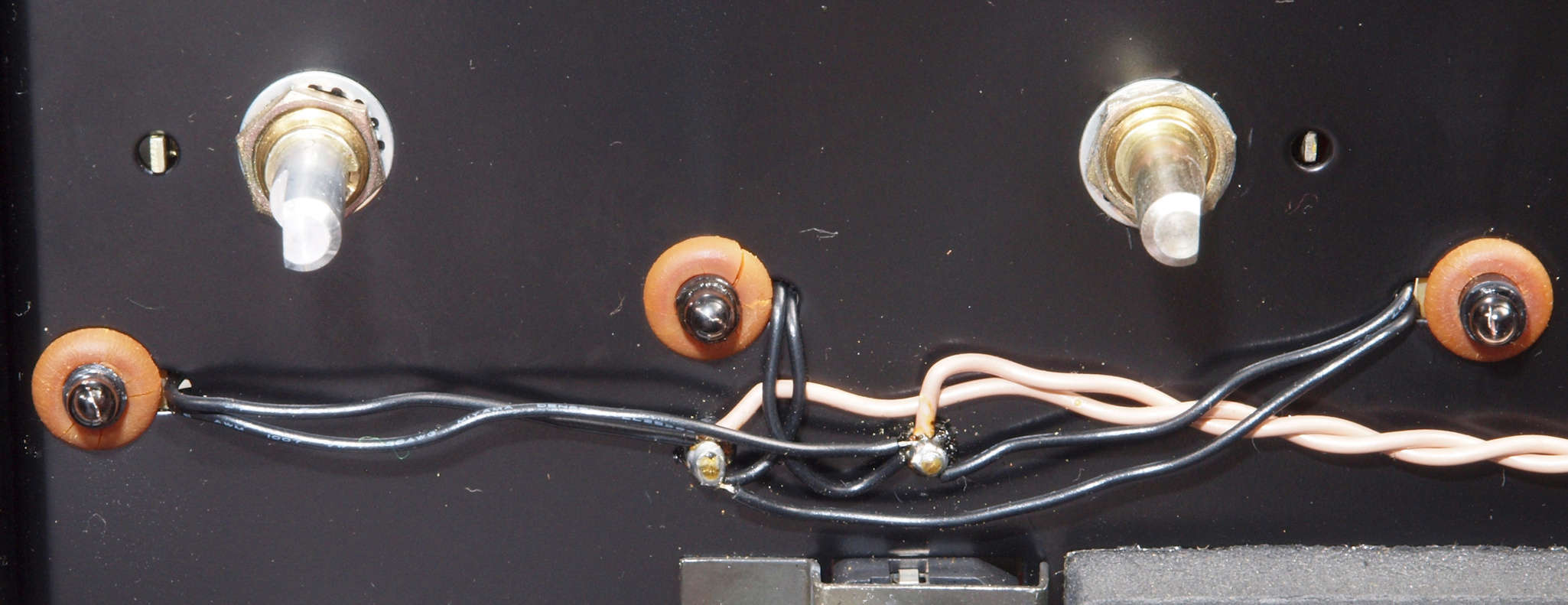

ＣＪ１．　修理前　電源ケーブル挿入部。

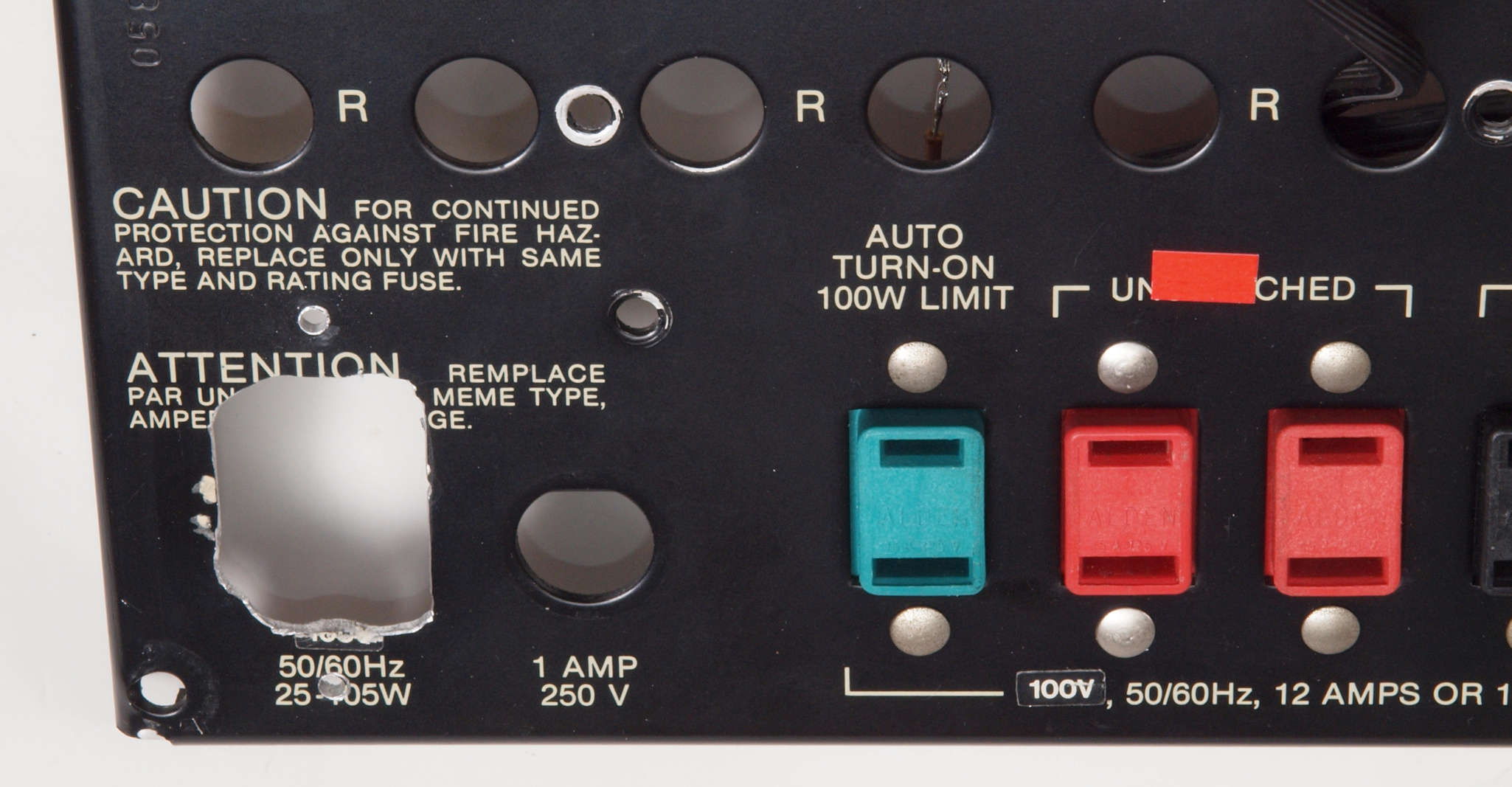

ＣＪ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける所。

ＣＪ３．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

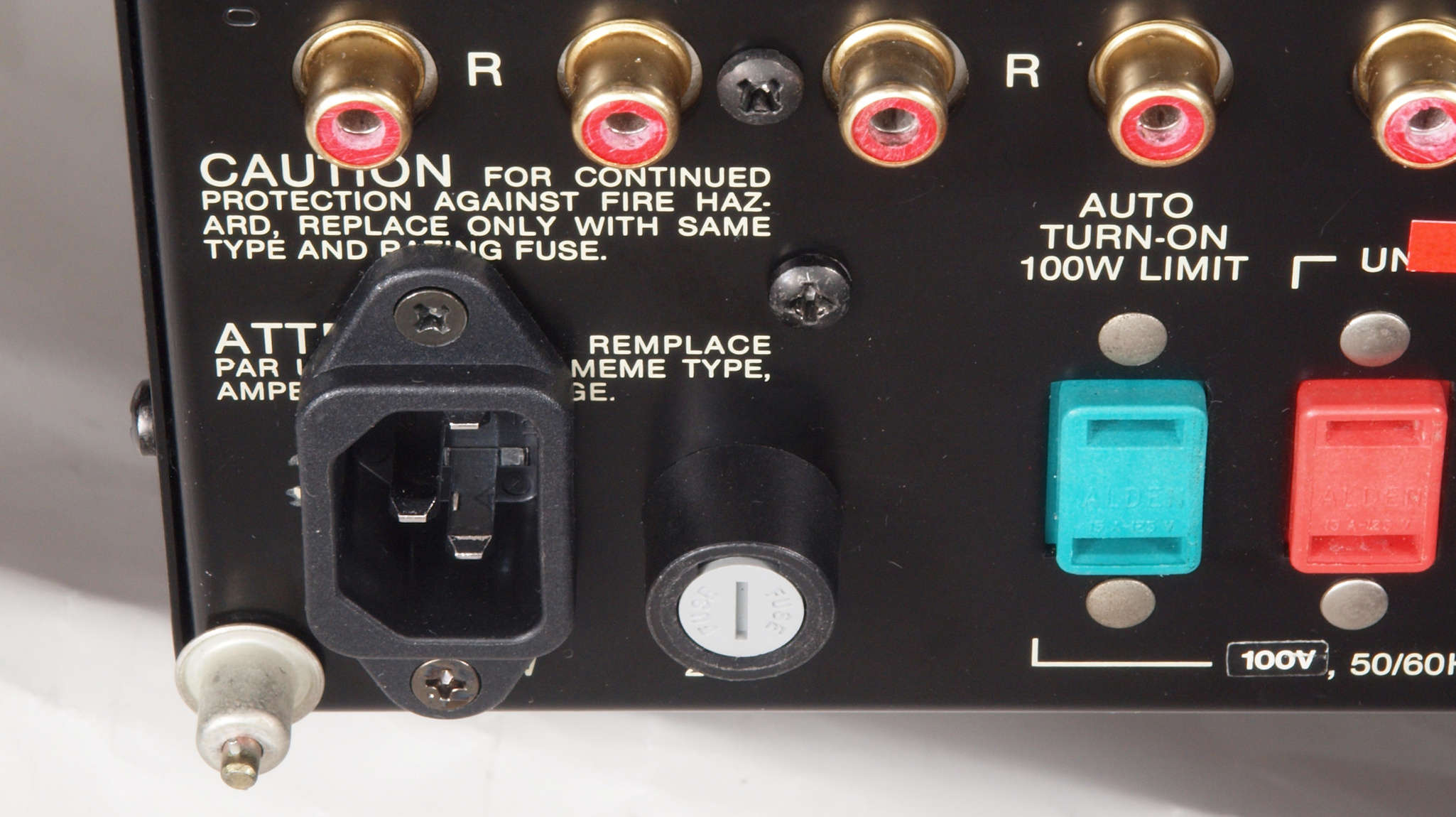

ＣＪ４．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ

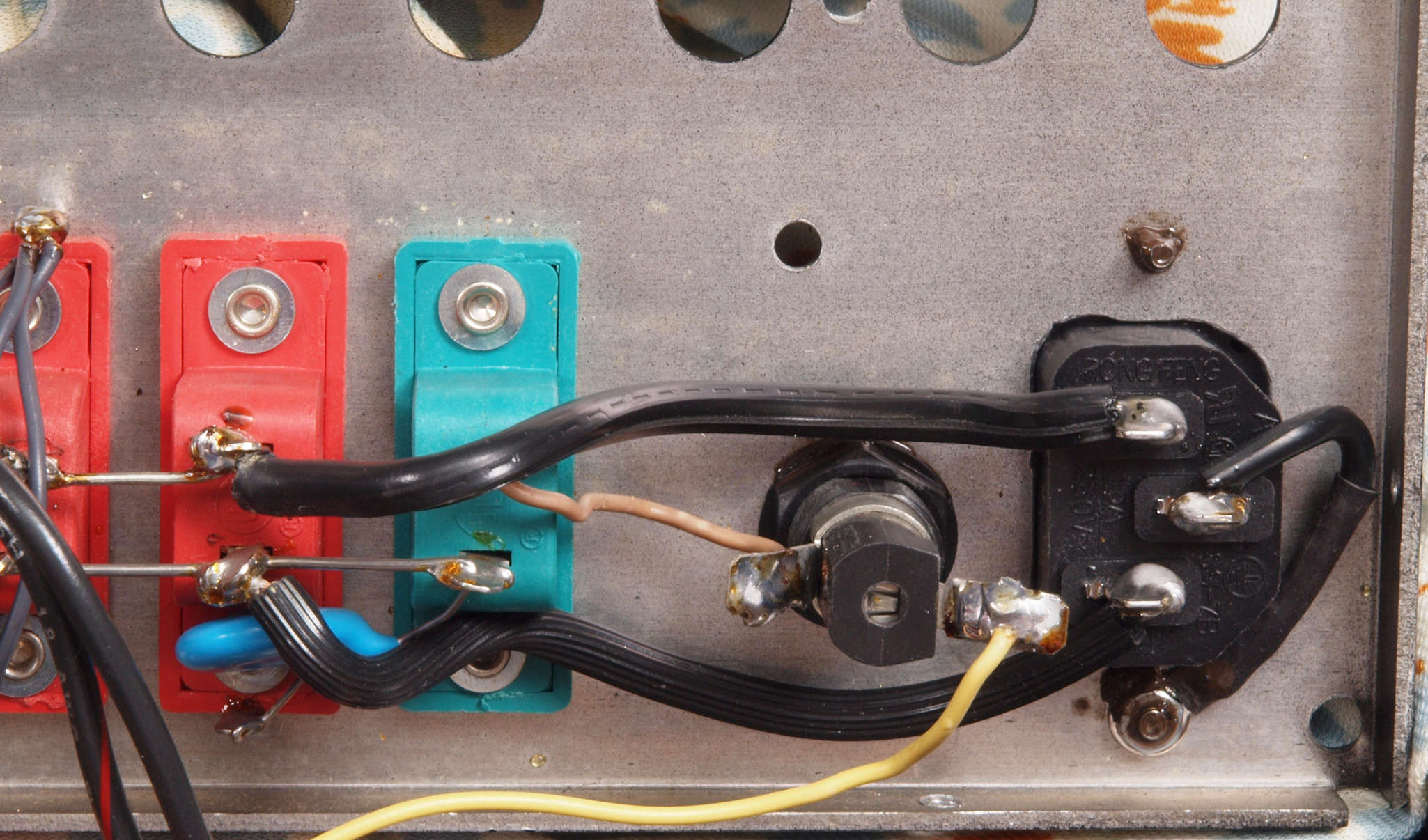

ＣＪ５．　修理後　３Ｐインレット裏の配線。　アースはしっかりと取る。

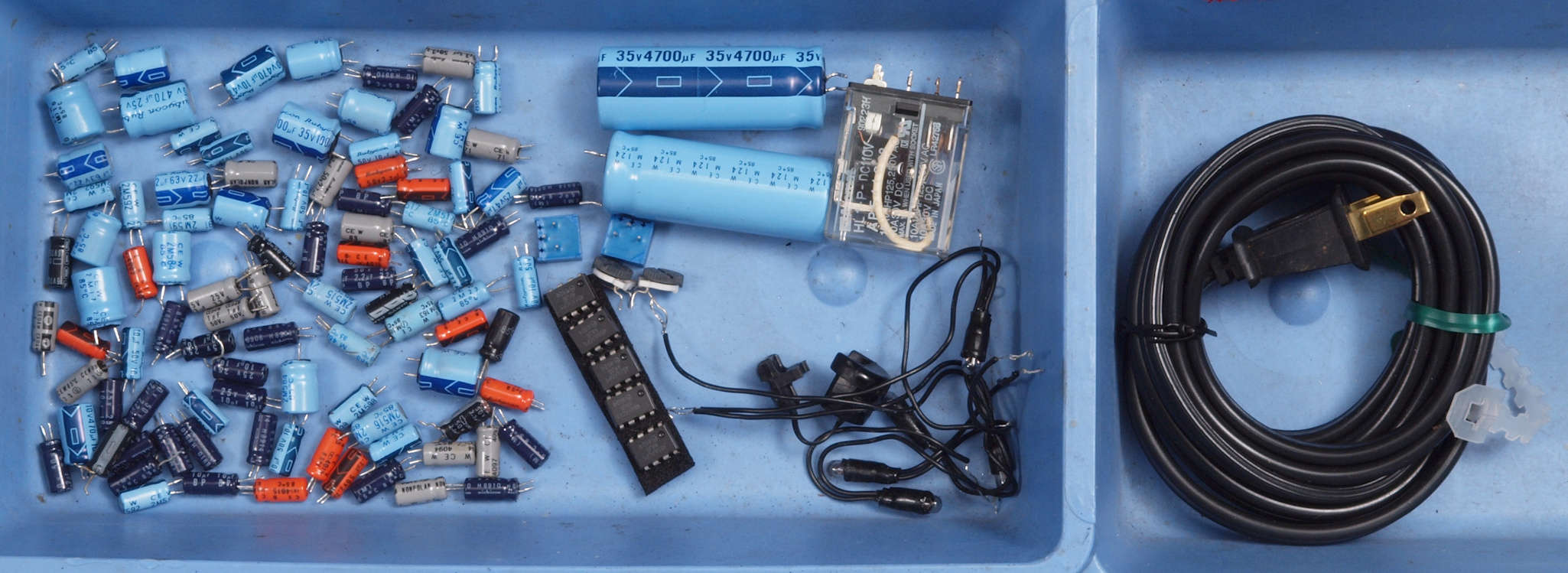

ＣＫ．　交換部品

ＣＬ１．　修理前　上から見る

ＣＬ２．　修理後　上から見る

ＣＬ３．　修理前　下から見る

ＣＬ４．　修理後　下から見る

ＣＬ５．　完成　綺麗なお尻で帰ります！

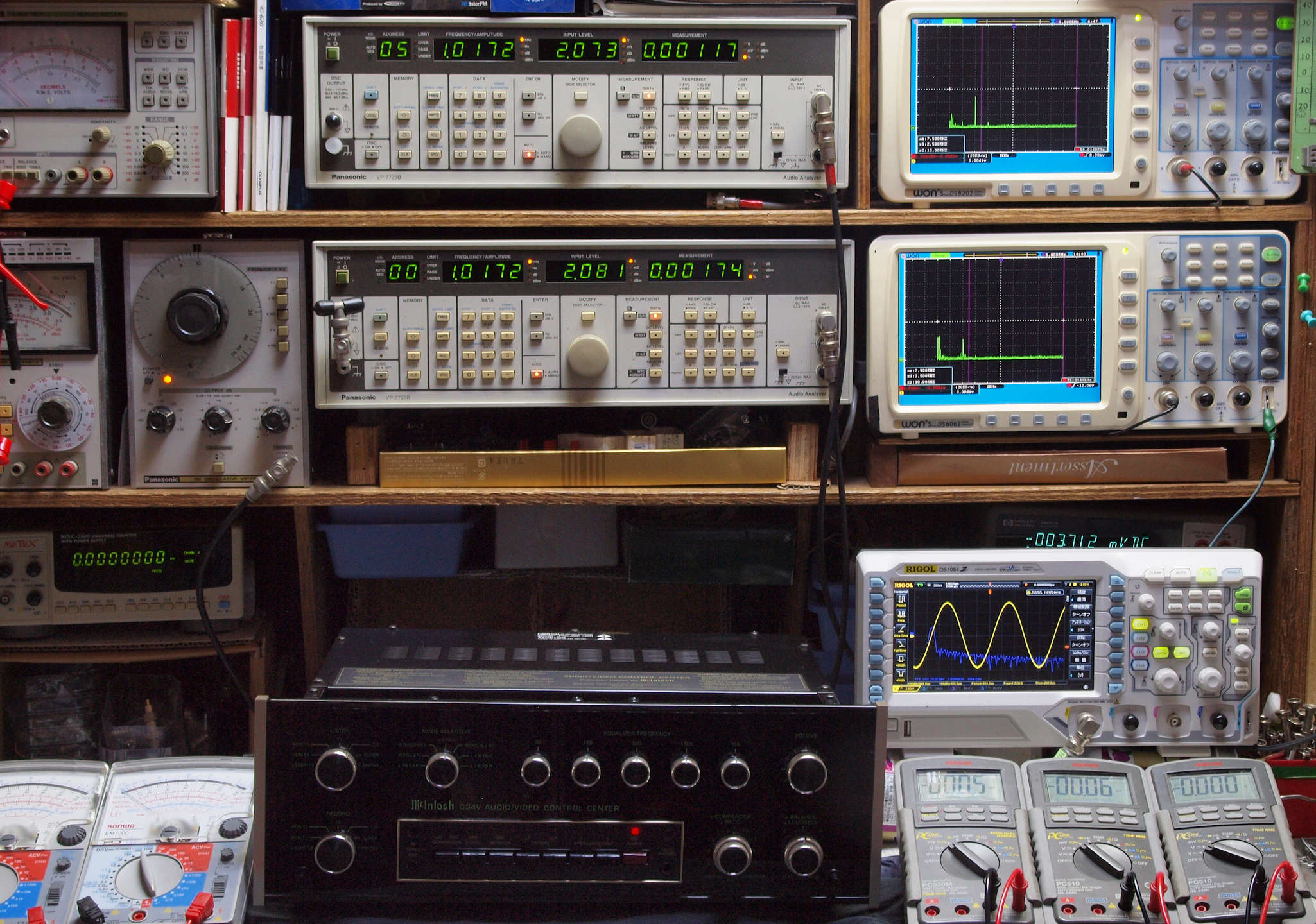

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、「電源電圧は５０ＨＺ　１００Ｖ」。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

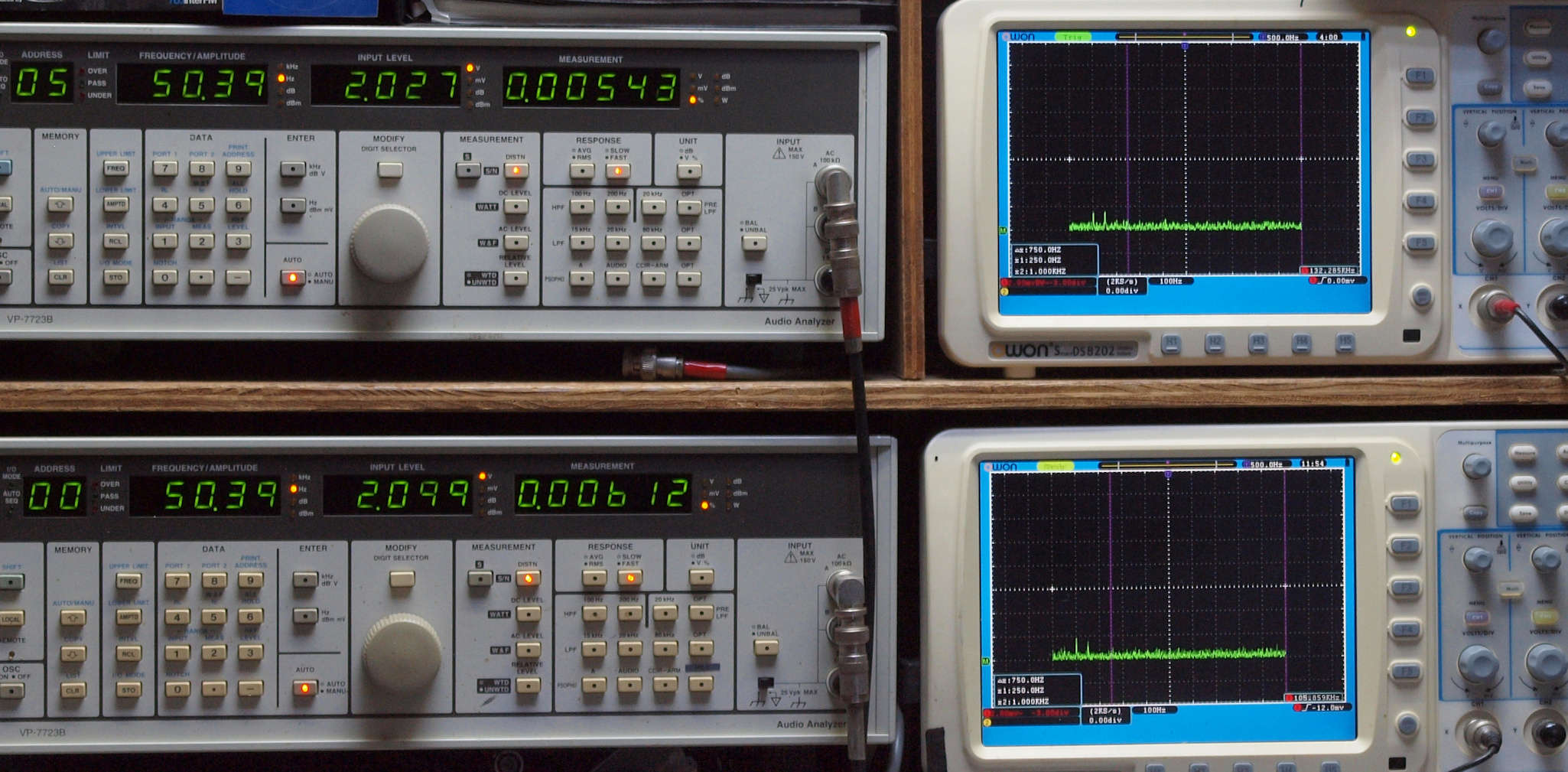

Ｅ１１．　CD　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５４３％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６１２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

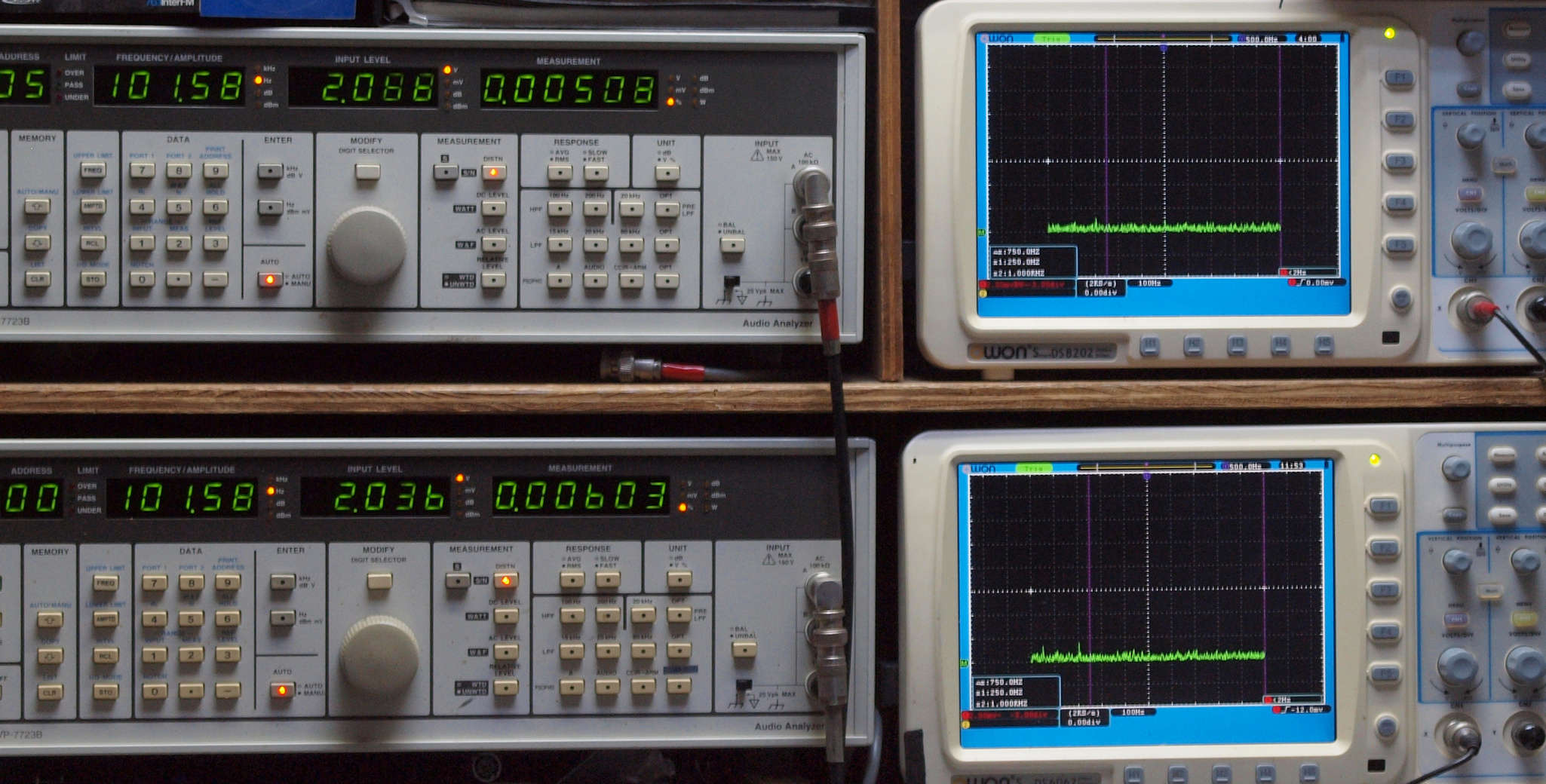

Ｅ１２．　CD　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５０８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６０３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

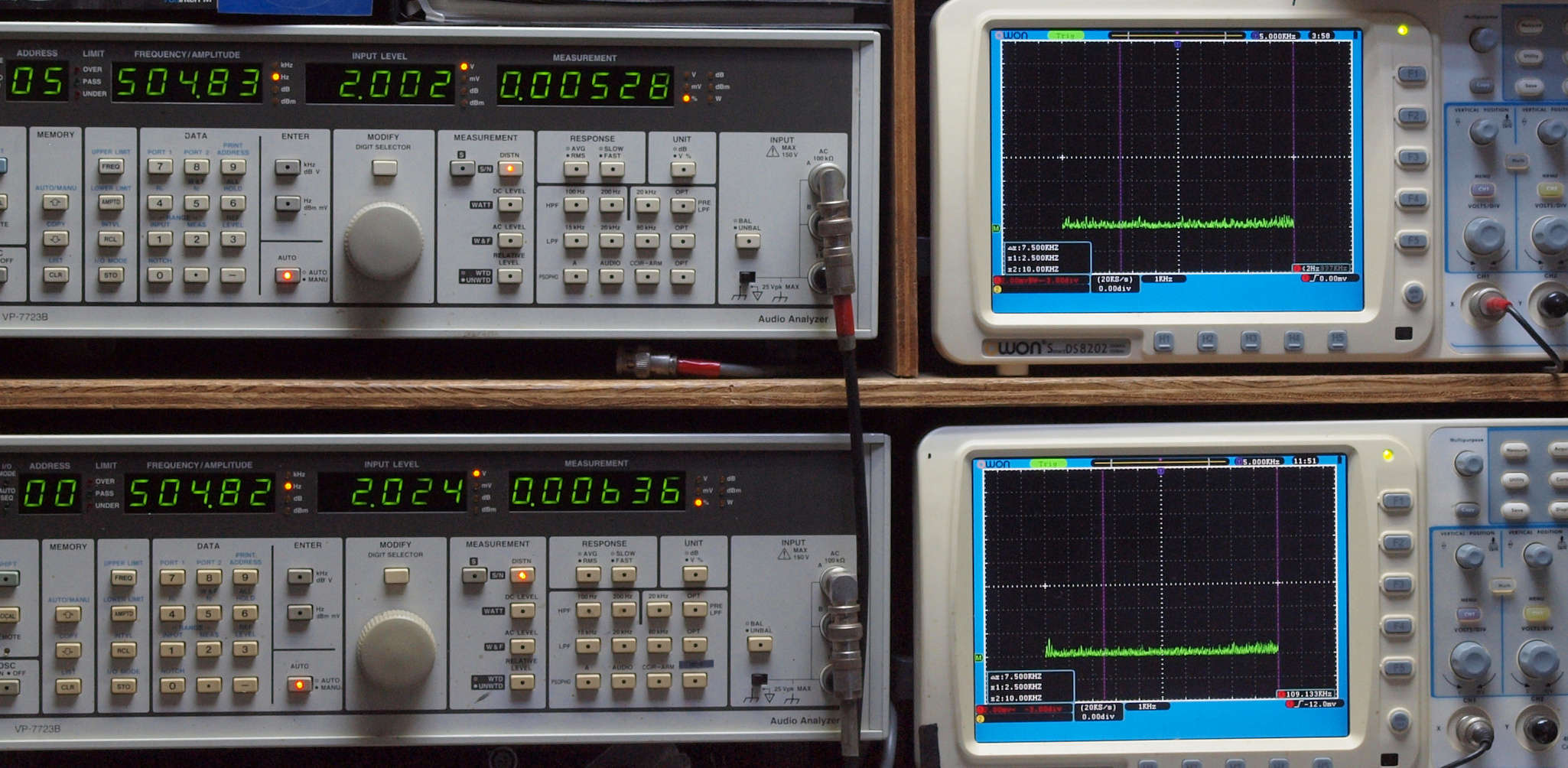

Ｅ１３．　CD　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５２８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６３６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

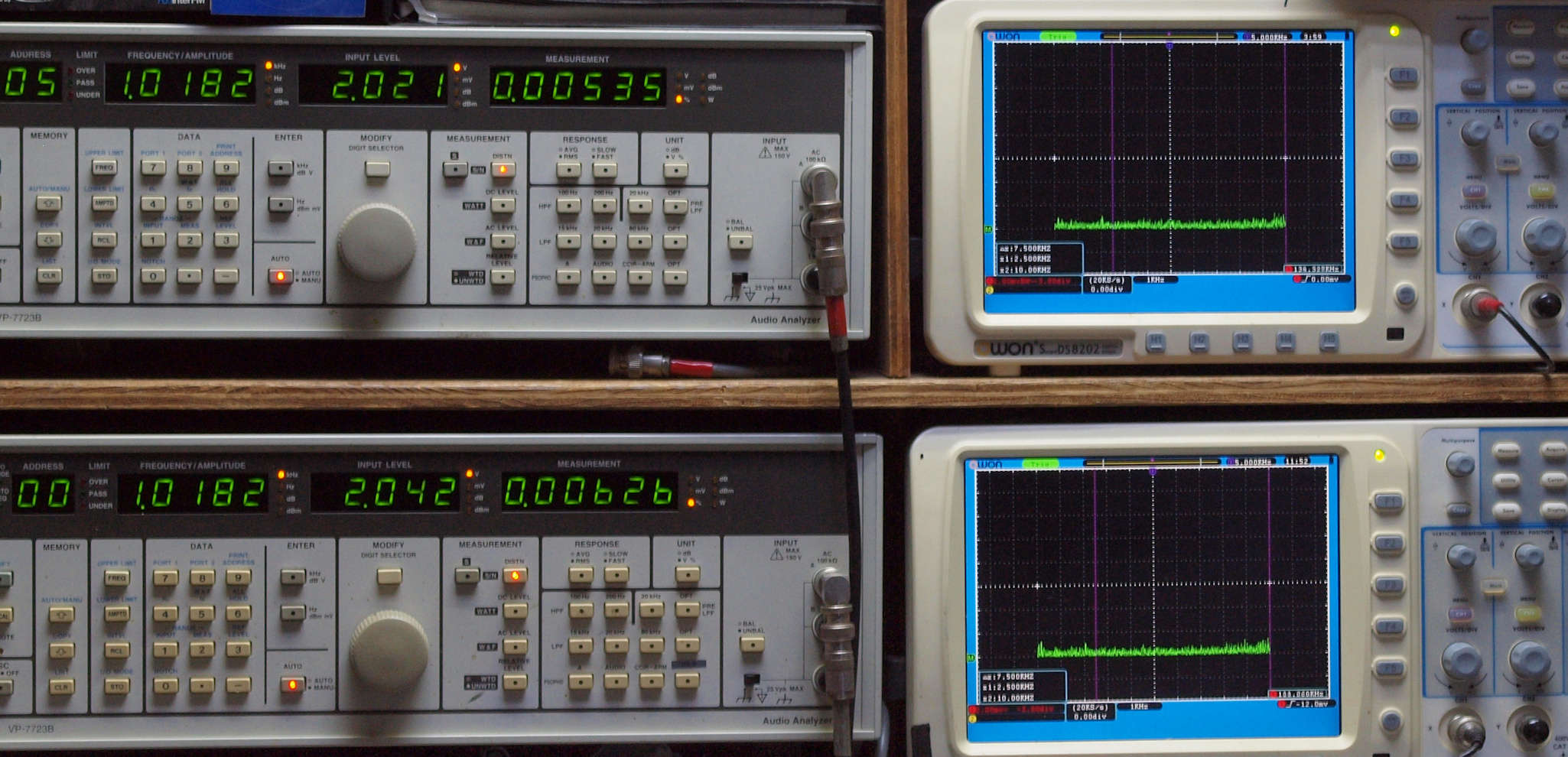

Ｅ１４．　CD　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５３５％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６２６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　CD　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６３７％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

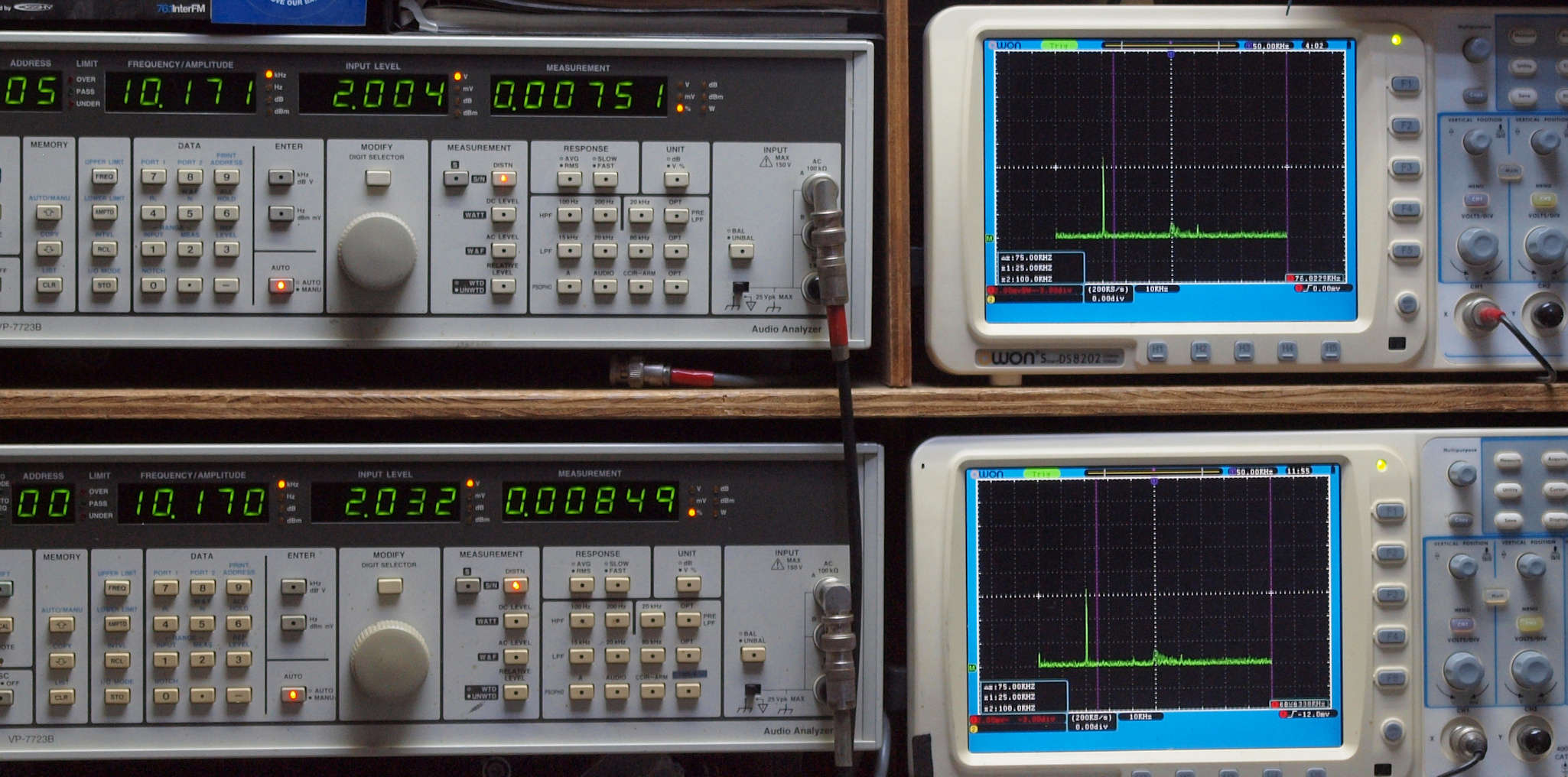

Ｅ１６．　CD　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７５１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８４９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　CD　５０ｋＨｚ入力、Ｒ側出力電圧＝１．３Ｖ、　０．００６６０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．９Ｖ、　０．００６２５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　真空管ＡＭＰの組み合わせの為か、この下の周波数（３０ｋＨｚ）からフイルターが効いている。

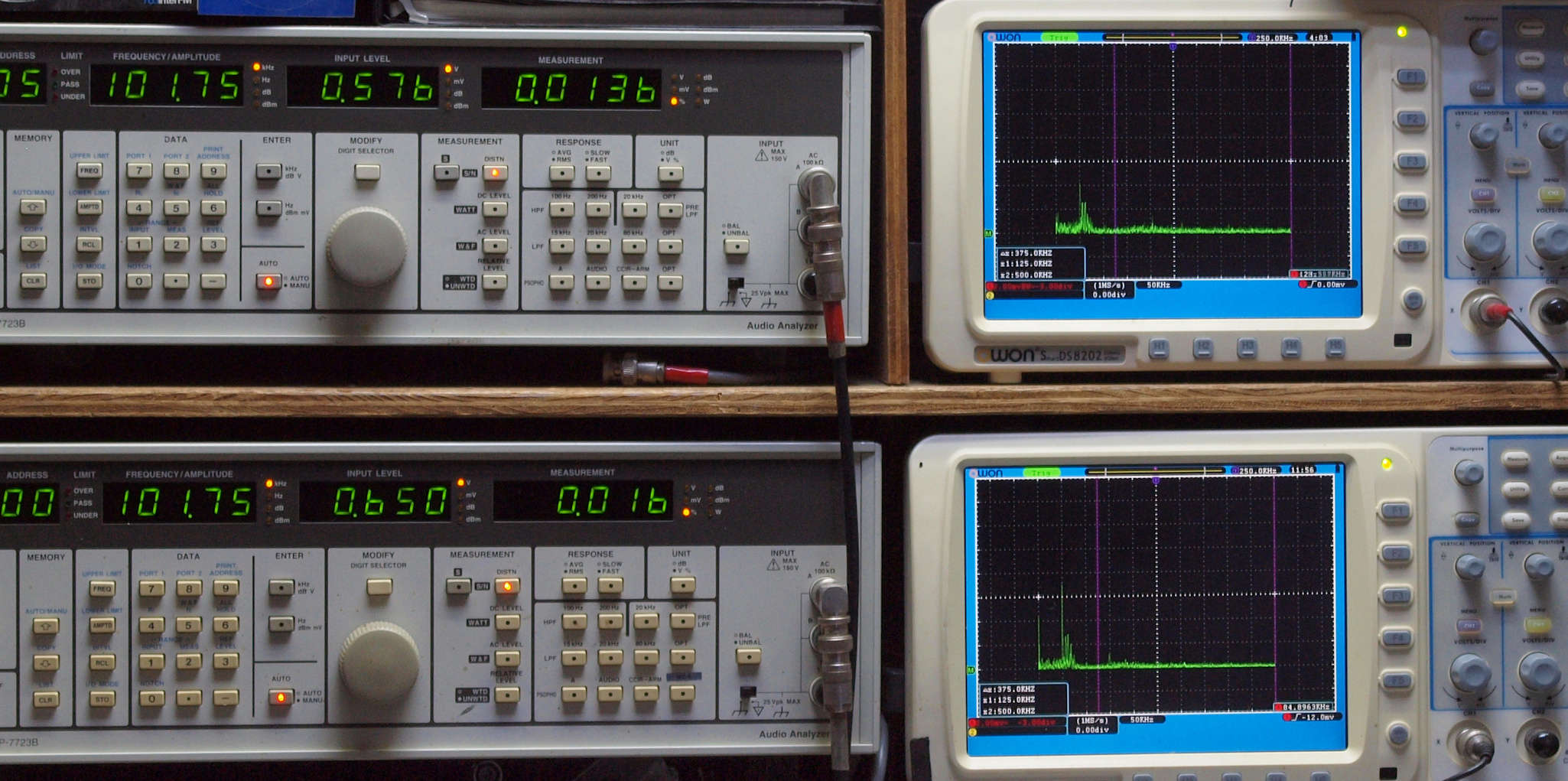

Ｅ１８．　CD　１００ｋＨｚ入力、Ｒ側出力電圧＝０．６Ｖ、　０．０１３６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．６Ｖ、　０．０１６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

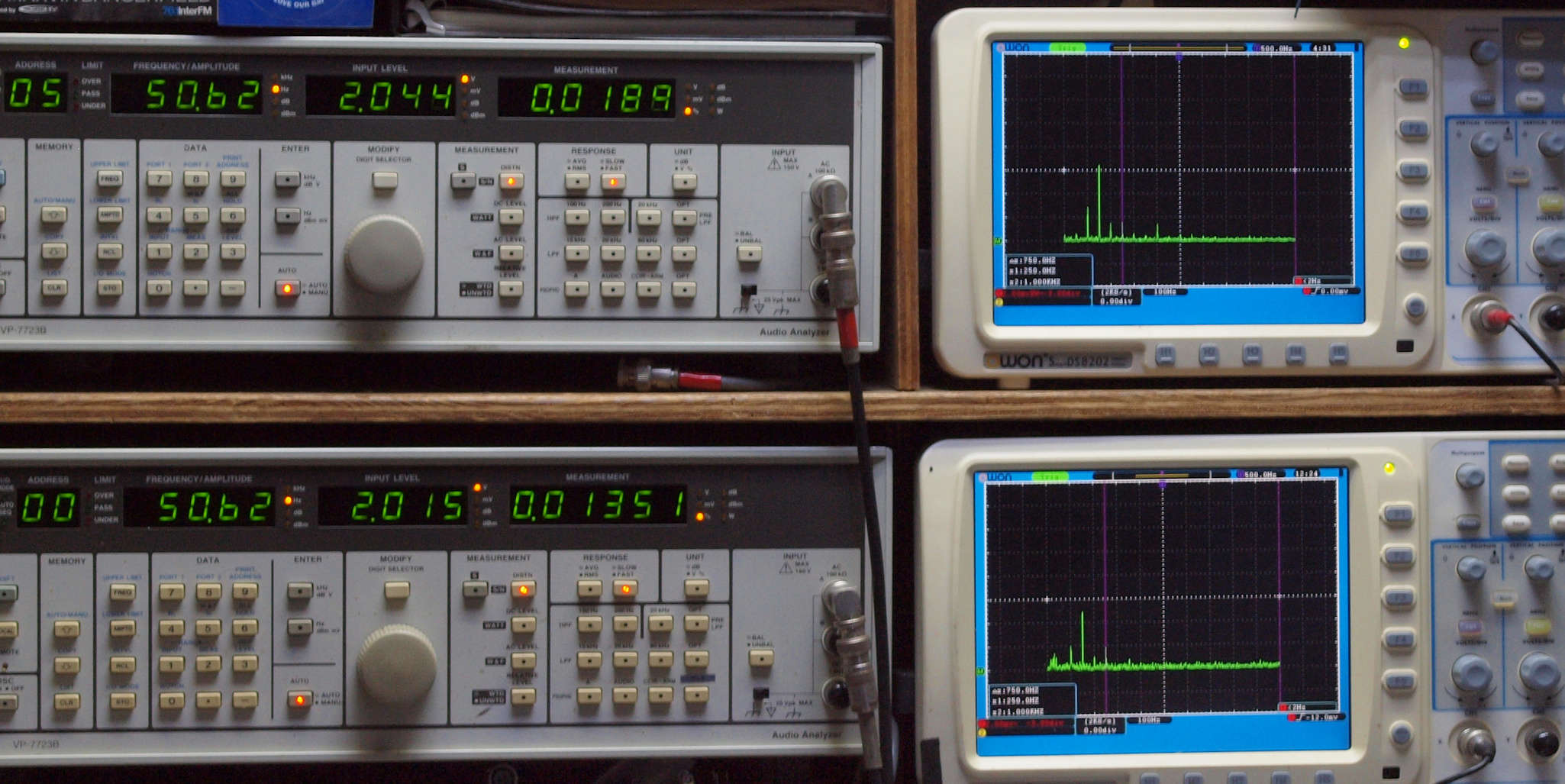

Ｅ２１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１８９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１３５１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２９９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３３７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

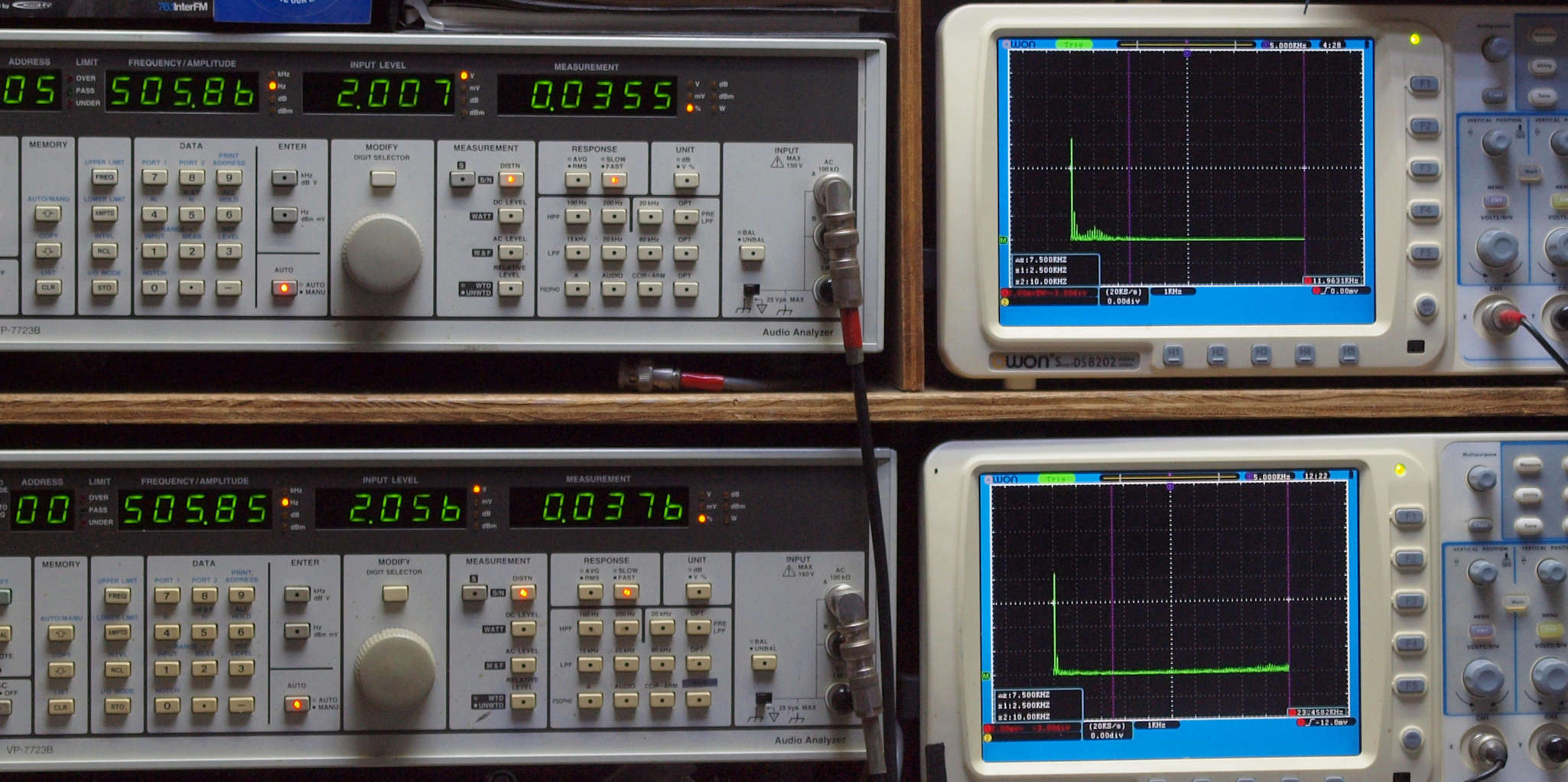

Ｅ２３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３５５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３７６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

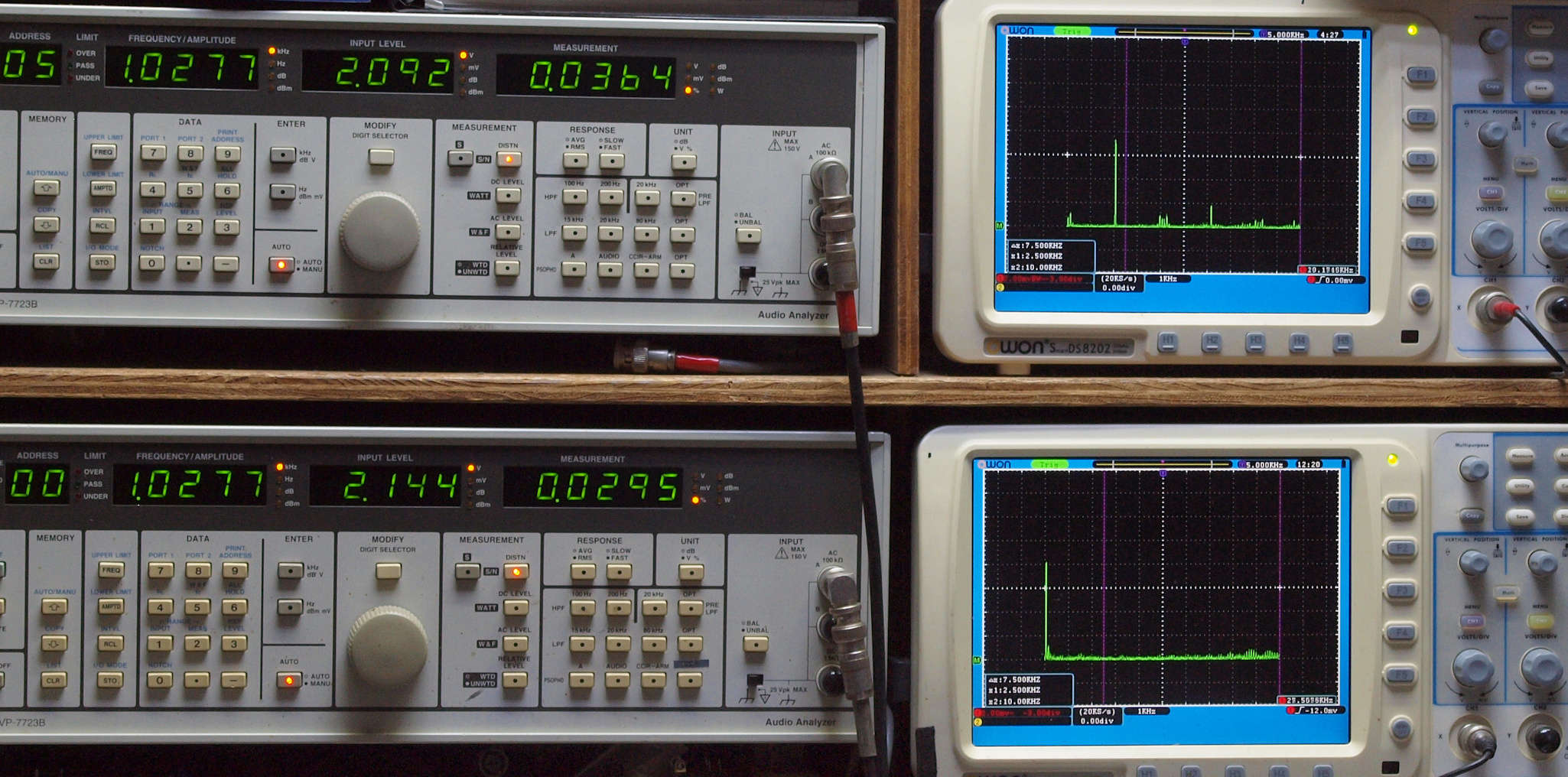

Ｅ２４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３６４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２９５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

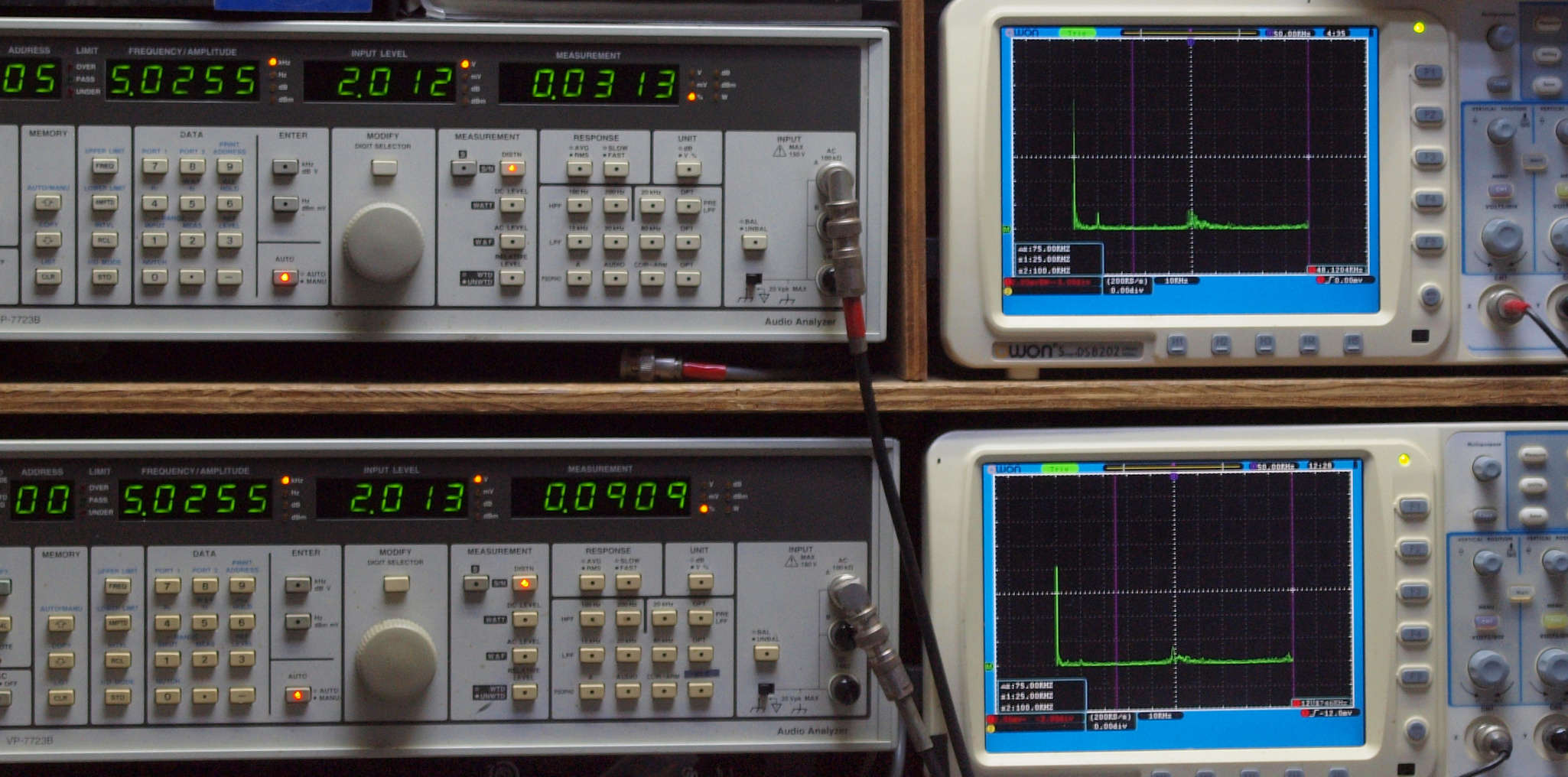

Ｅ２５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３１３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０９０９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

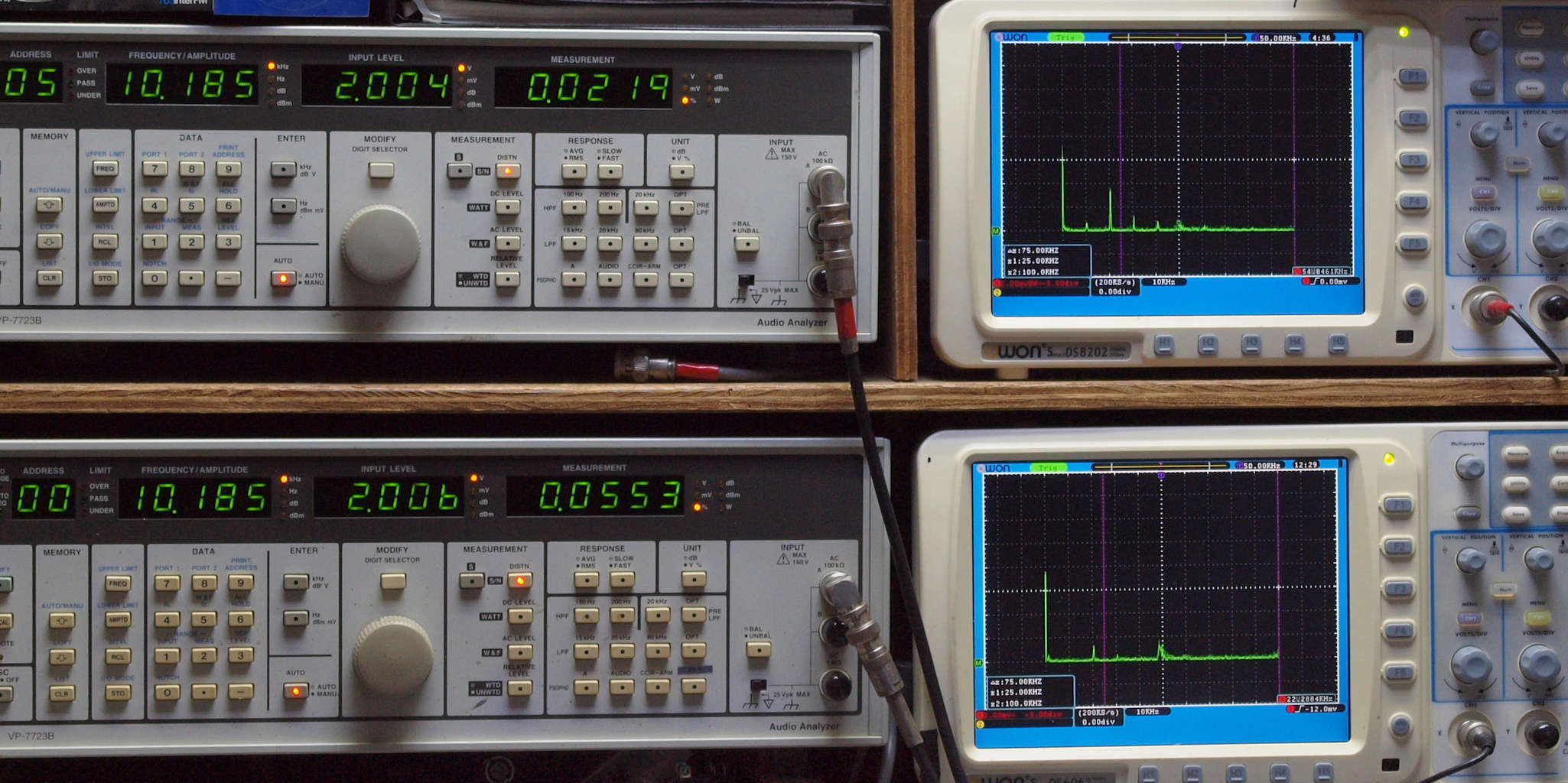

Ｅ２６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２１９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０５５３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

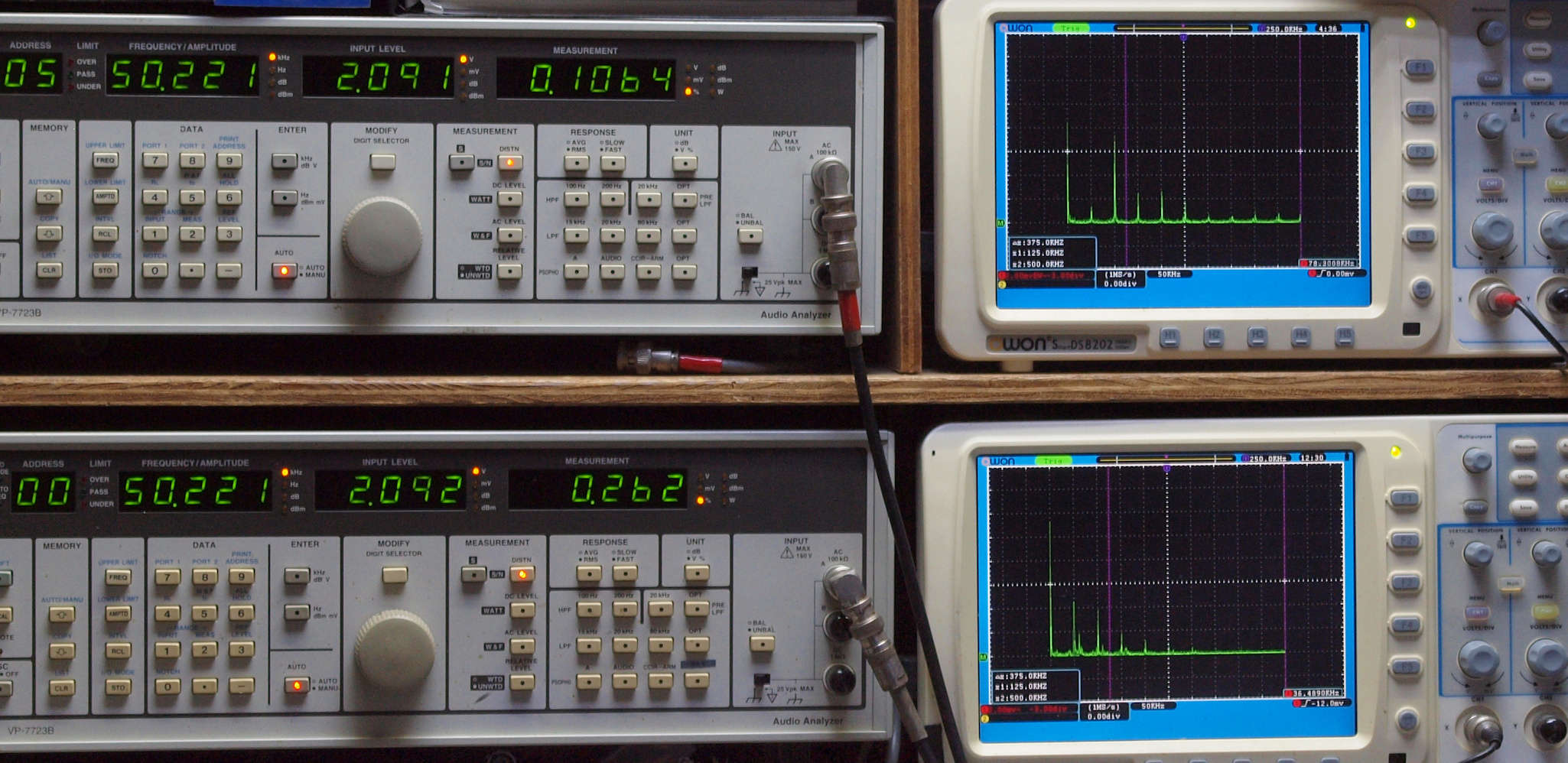

Ｅ２７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１０６４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．２６２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。　　「電源電圧は５０ＨＺ　１００Ｖ」

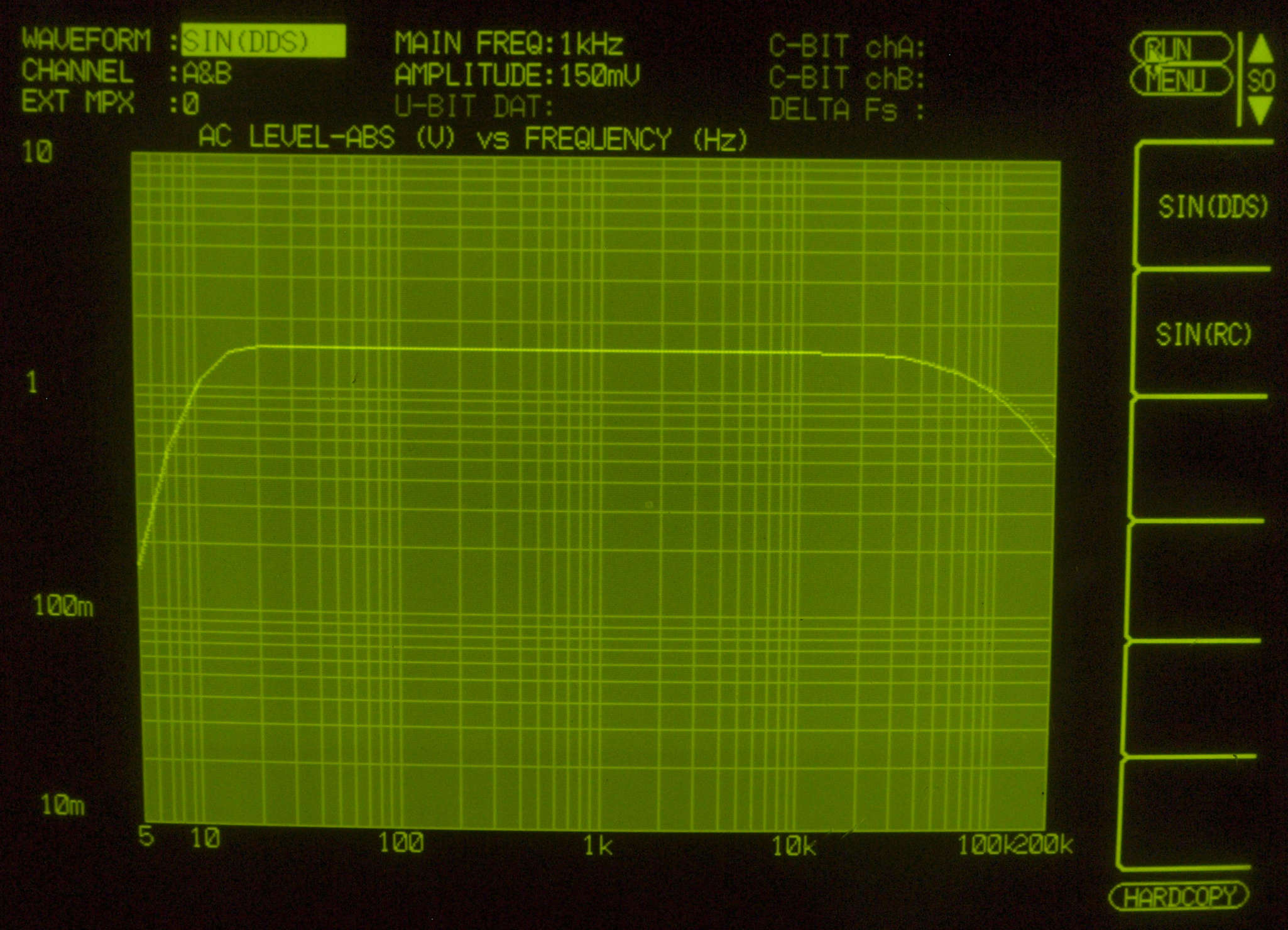

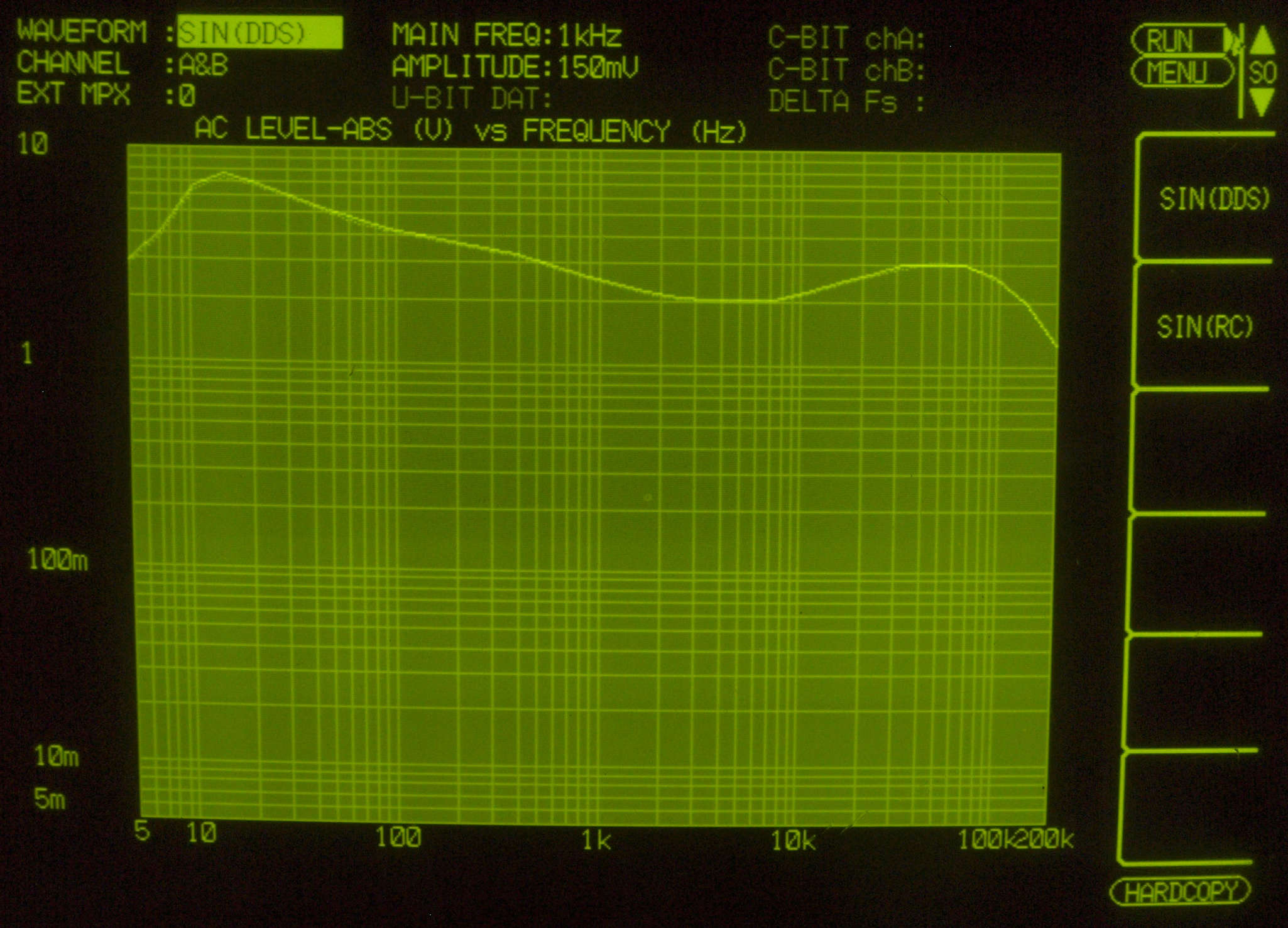

Ｆ１1．　入出力特性測定（CD入力） 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１．７Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

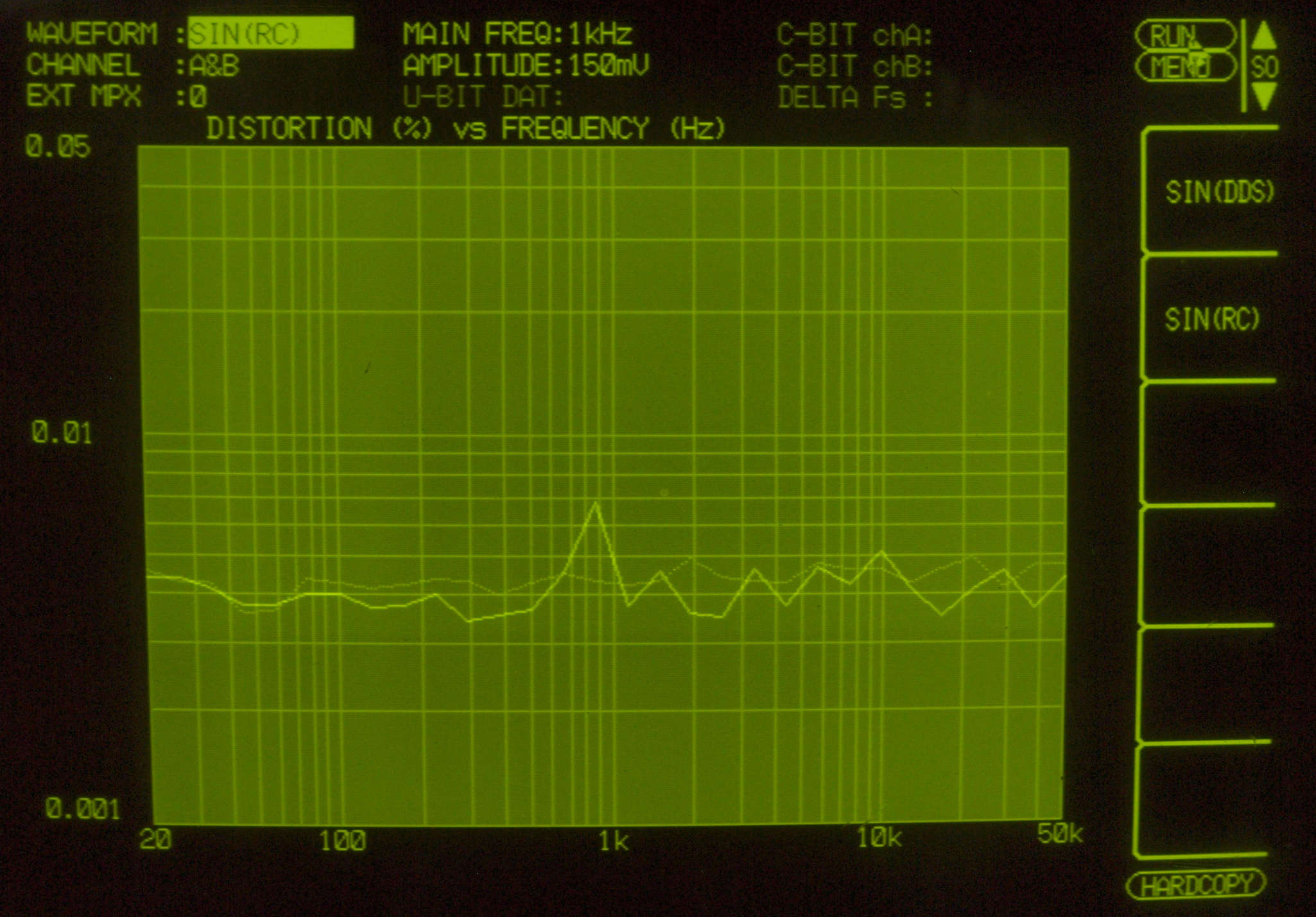

Ｆ１２．　歪み率特性測定（CD入力） 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

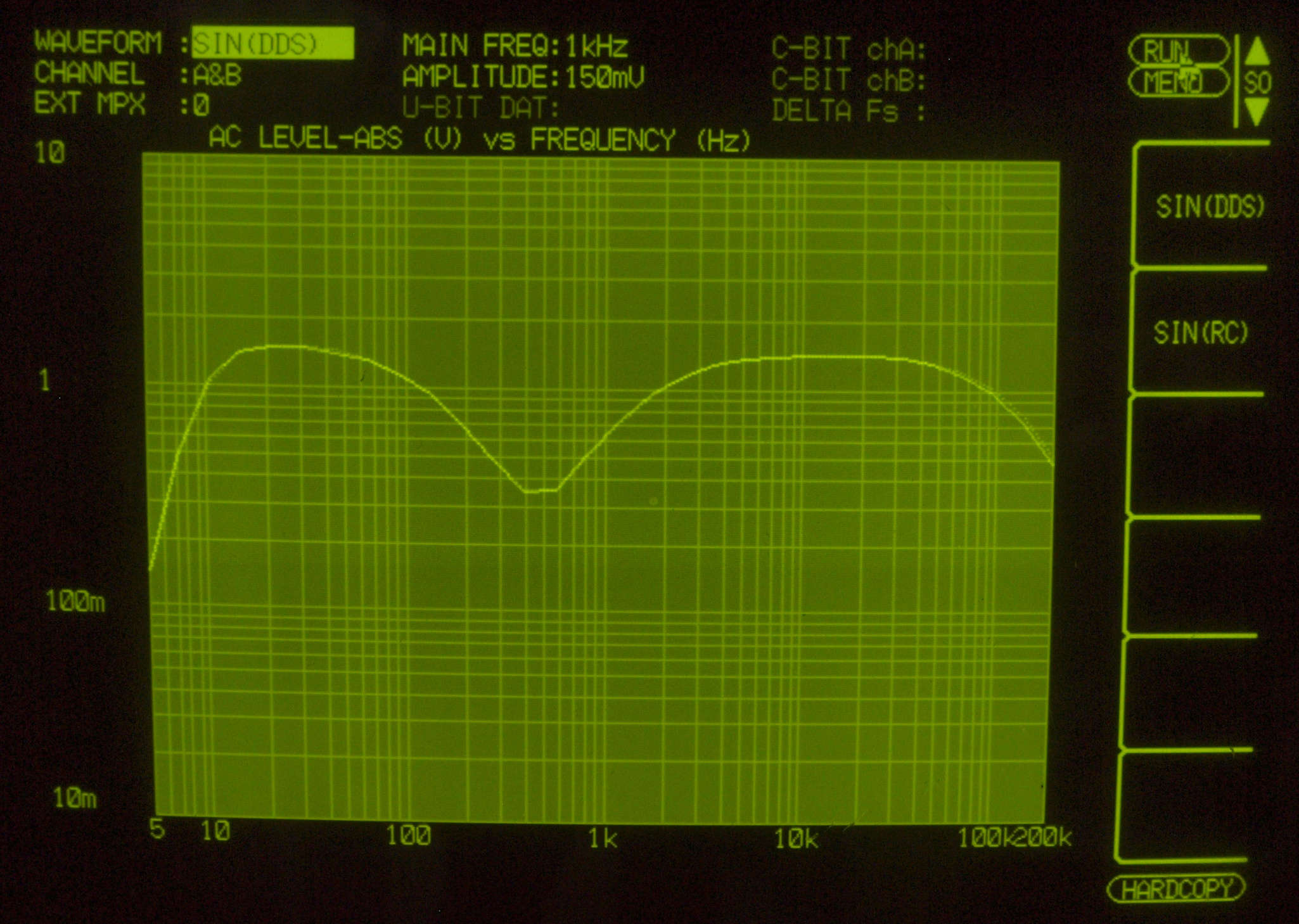

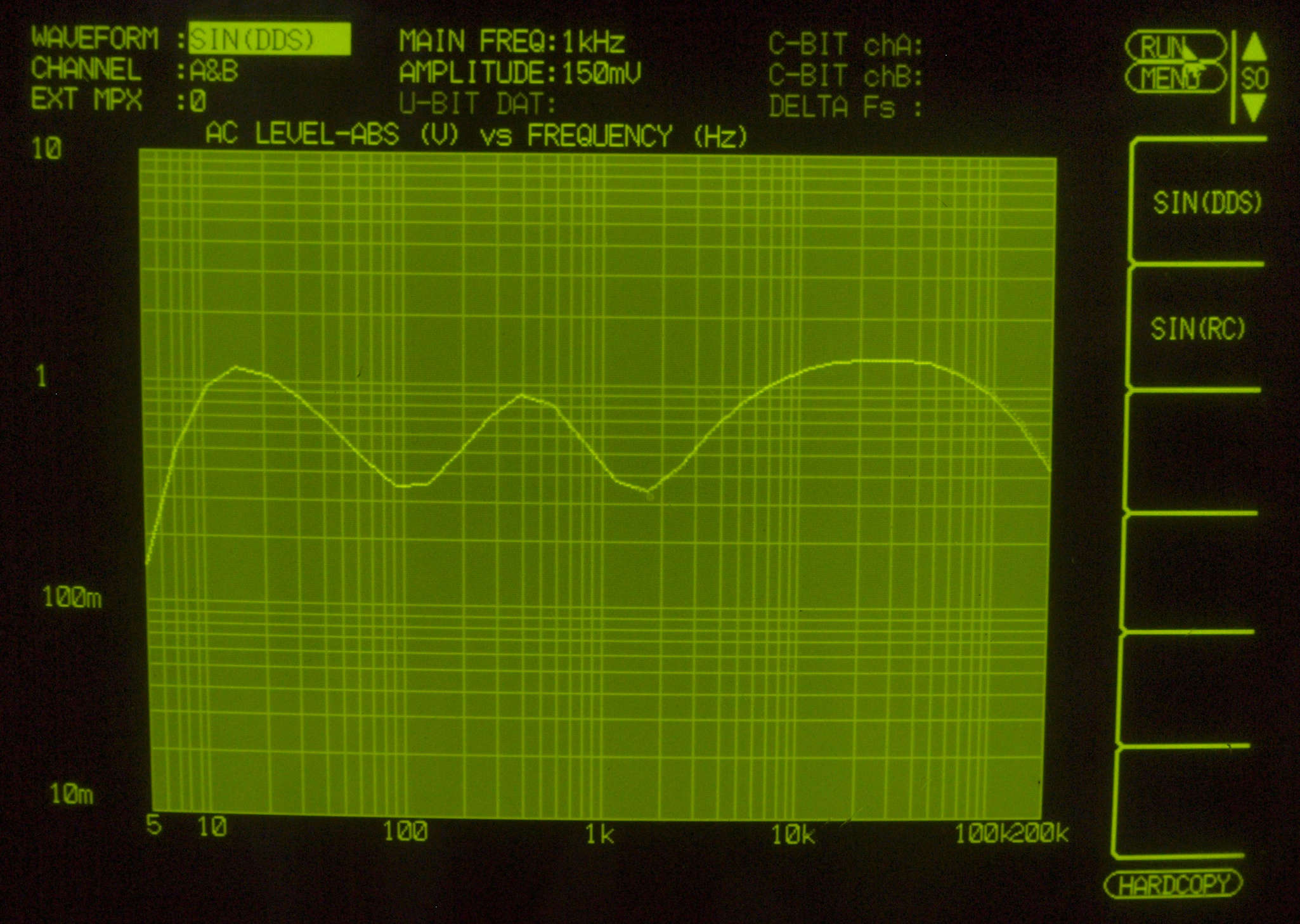

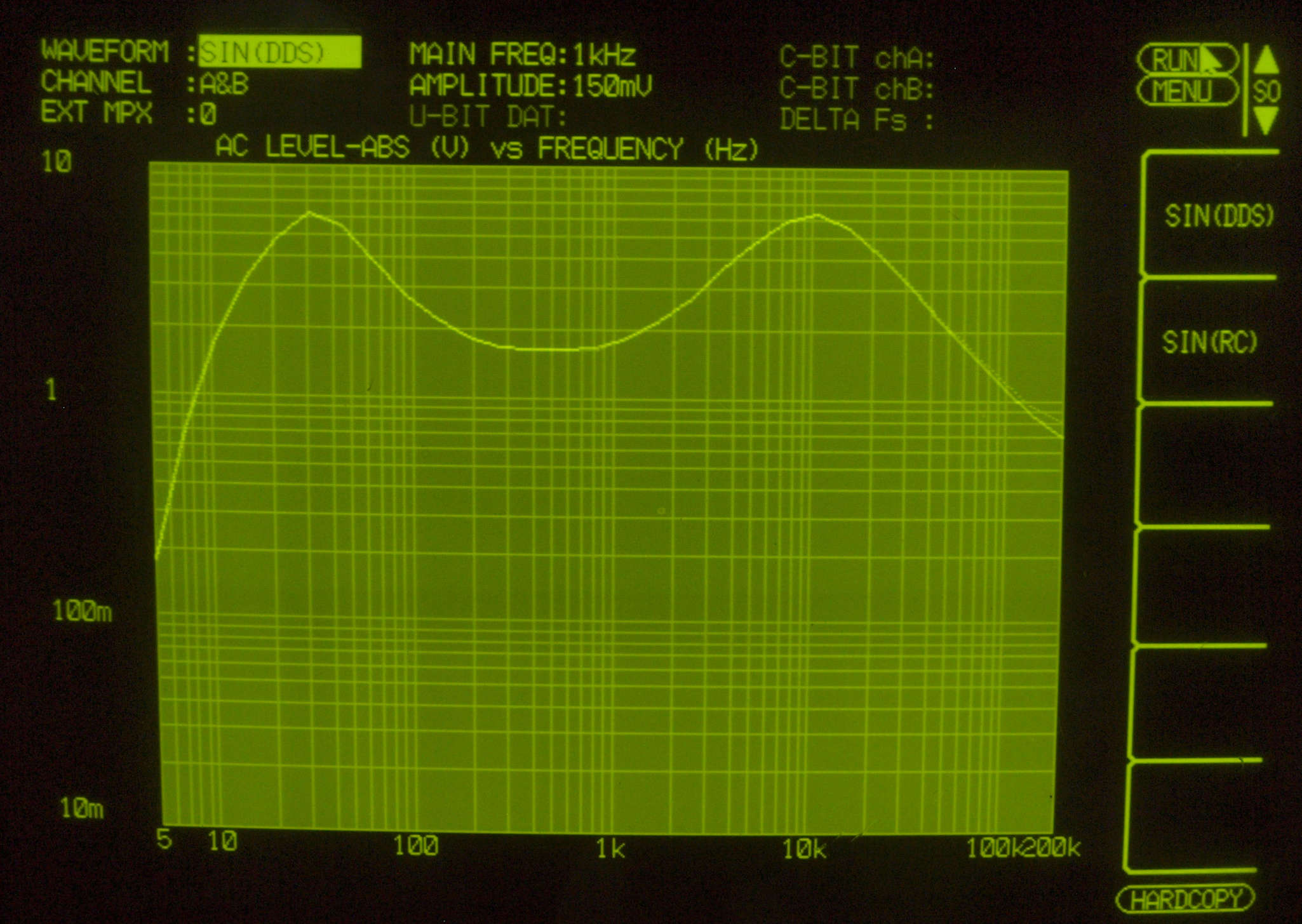

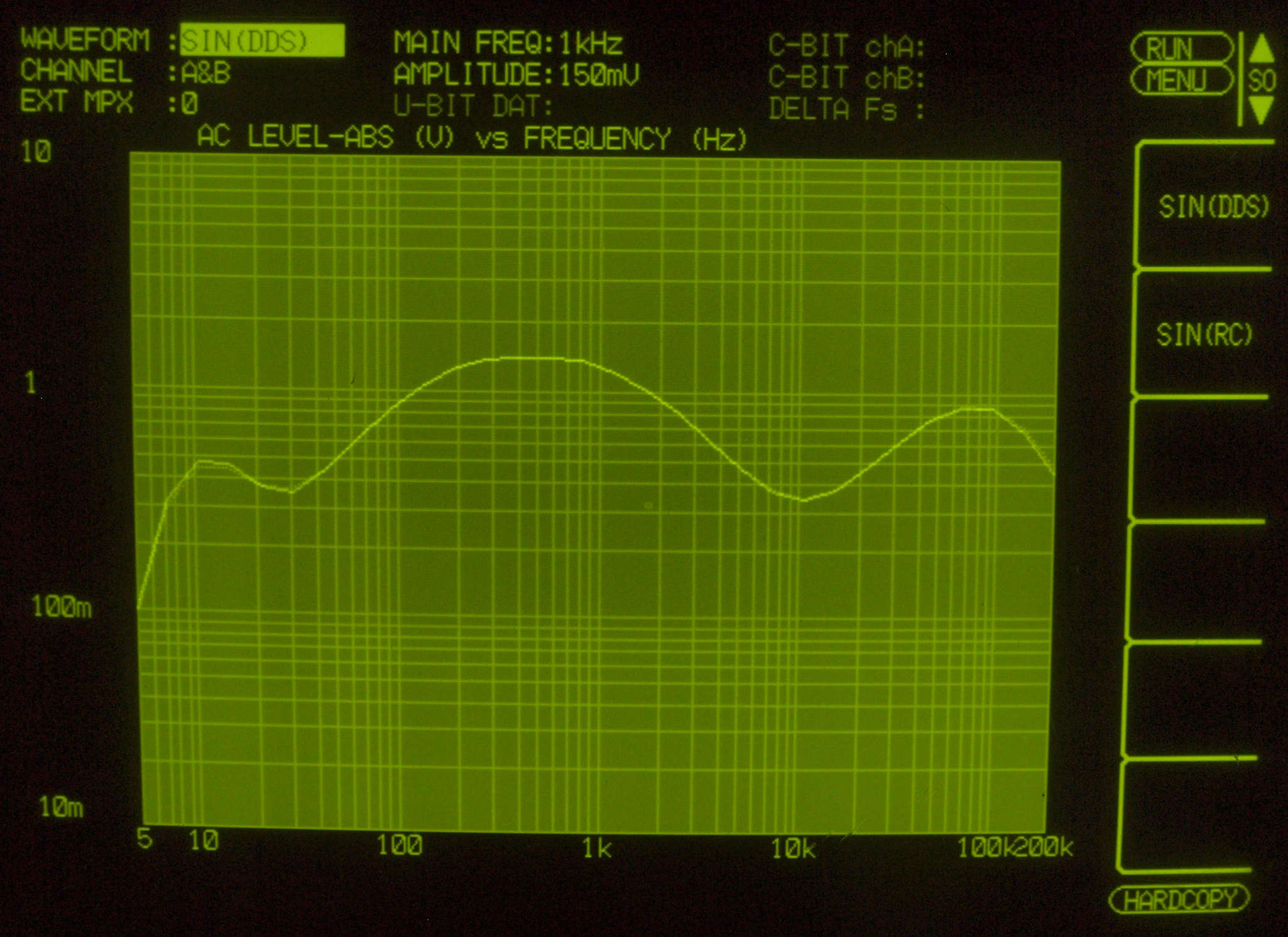

Ｆ１３．　入出力特性測定（CD入力）　ＢＡＳＳ（３０Ｈｚ）　＆　ＴＲＥＢＬＥ（１０ｋＨｚ）　最大 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１４.　入出力特性測定（CD入力）　ＢＡＳＳ（３０Ｈｚ）　＆　ＴＲＥＢＬＥ（１０ｋＨｚ）　最小 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１５.　入出力特性測定（CD入力）　ＢＡＳＳ（１５０Ｈｚ）　＆　ＴＲＥＢＬＥ（１５００ｋＨｚ）　最大 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１６.　入出力特性測定（CD入力）　ＢＡＳＳ（１５０Ｈｚ）　＆　ＴＲＥＢＬＥ（１５００ｋＨｚ）　最小 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

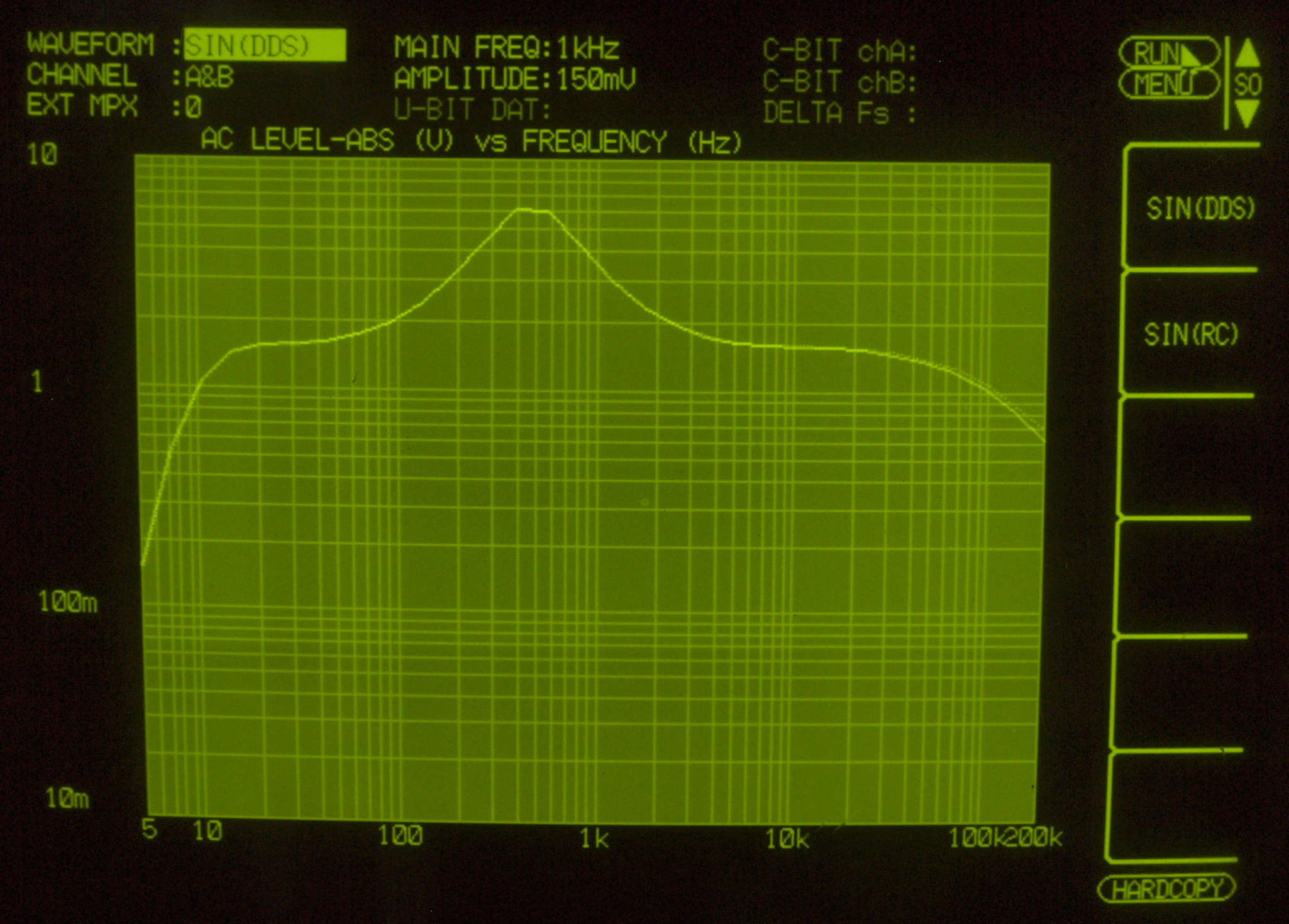

Ｆ１７.　入出力特性測定（CD入力）　ＢＡＳＳ（５００ｋＨｚ）　最大 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１８.　入出力特性測定（CD入力）　ＢＡＳＳ（５００ｋＨｚ）　最小 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

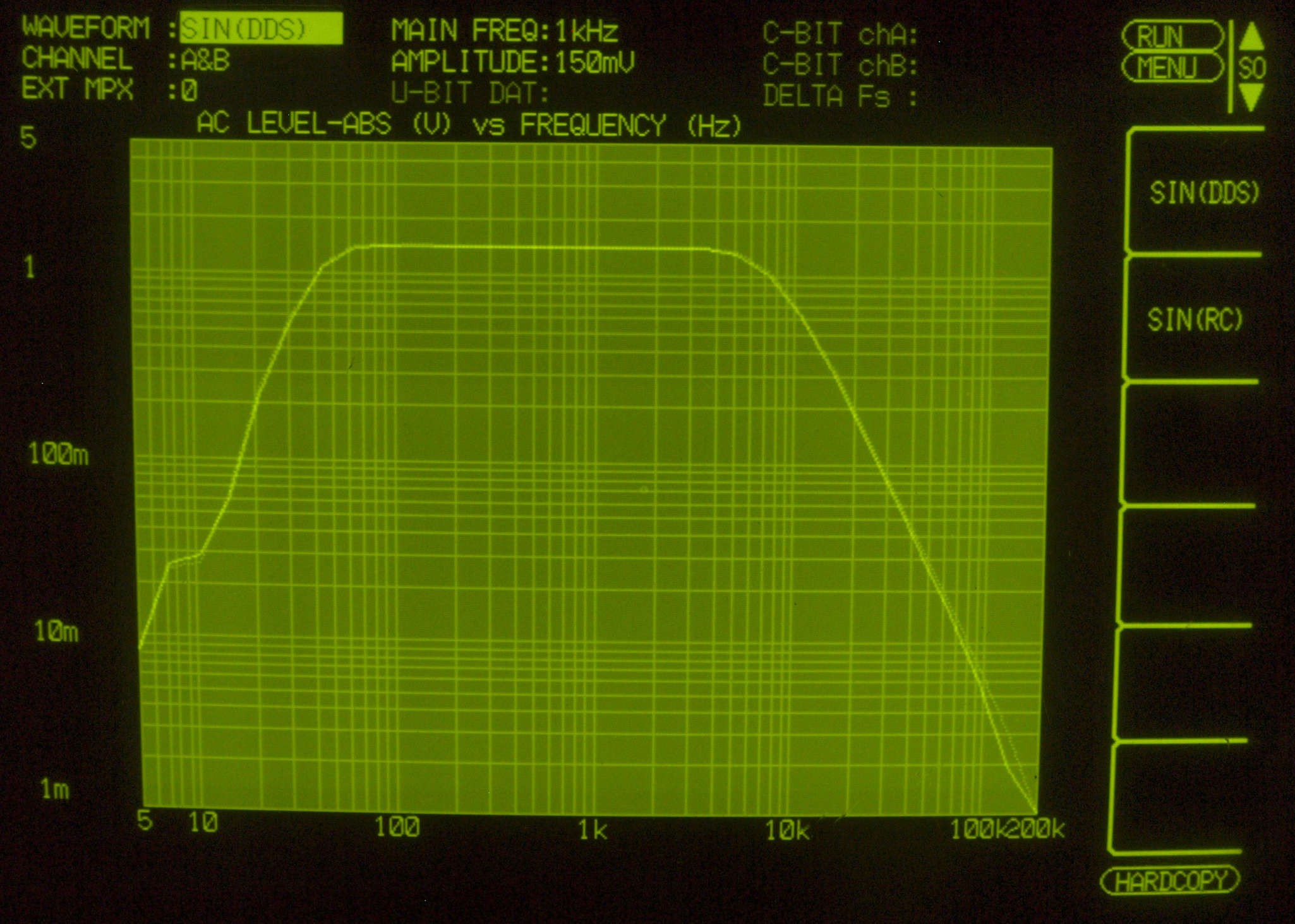

Ｆ１９．　入出力特性測定（CD入力）　ＬＦ＋ＨＦ　Ｆｉｌｔｅｒ　ＯＮ 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１Ｂ．　入出力特性測定（CD入力）　Loud　ＯＮ 　　　　　　　　CD入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１Ｃ．　入出力特性測定（CD入力）　ＥＸｐａｎｄ最大

Ｆ１Ｄ．　入出力特性測定（CD入力）　Ｃｏｍｐｒｅｓｓ最大

Ｆ２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ 　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

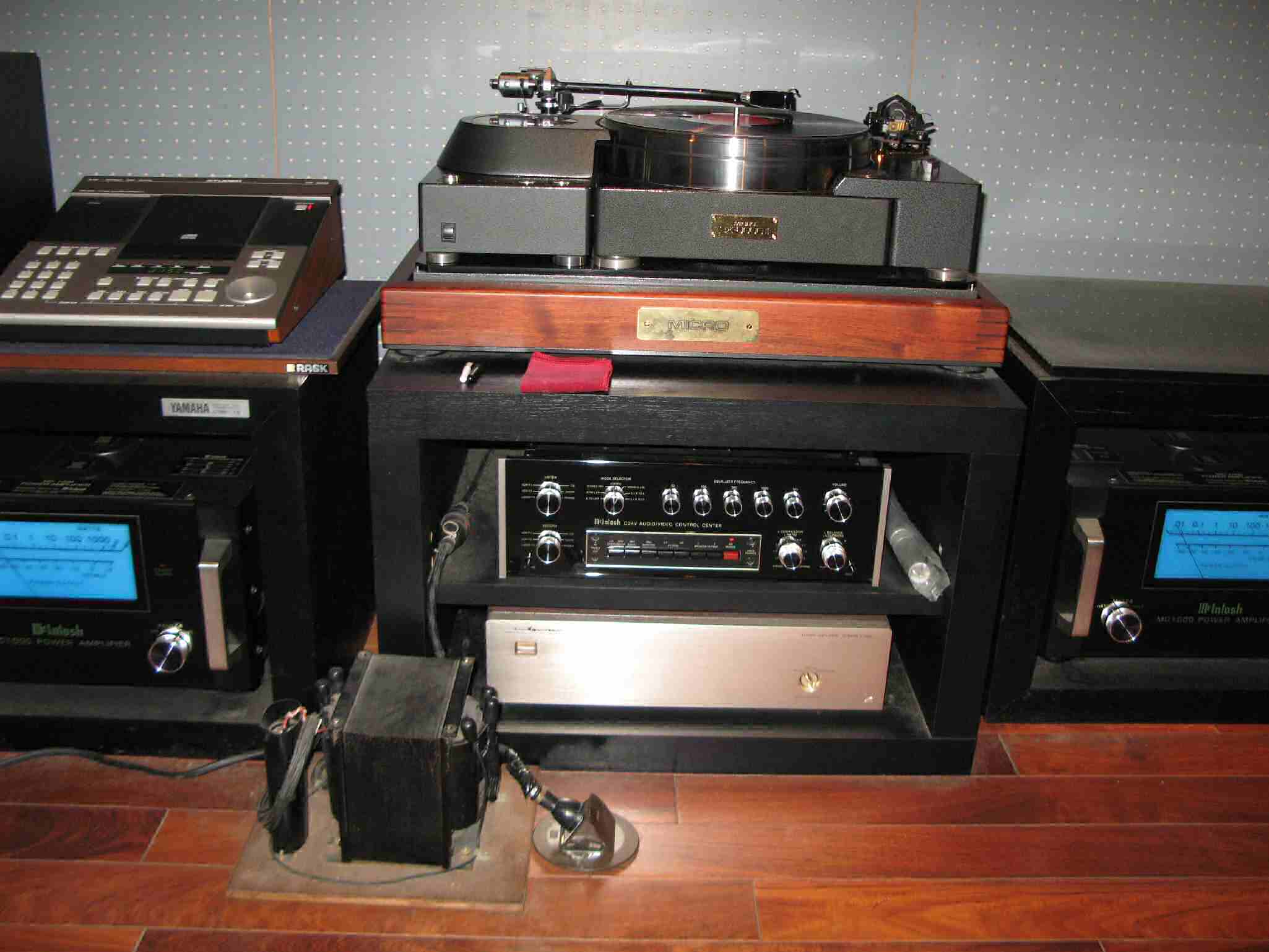

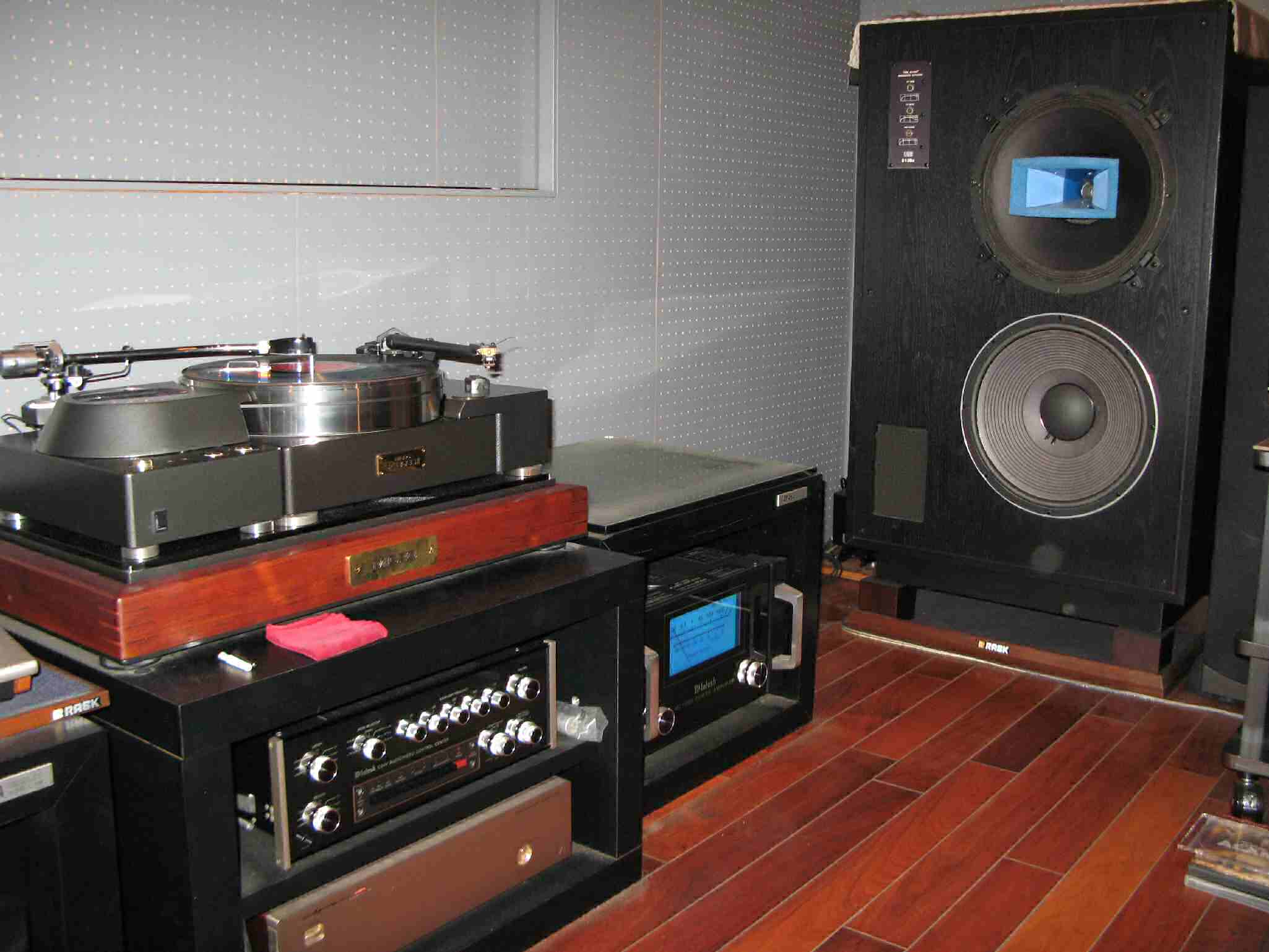

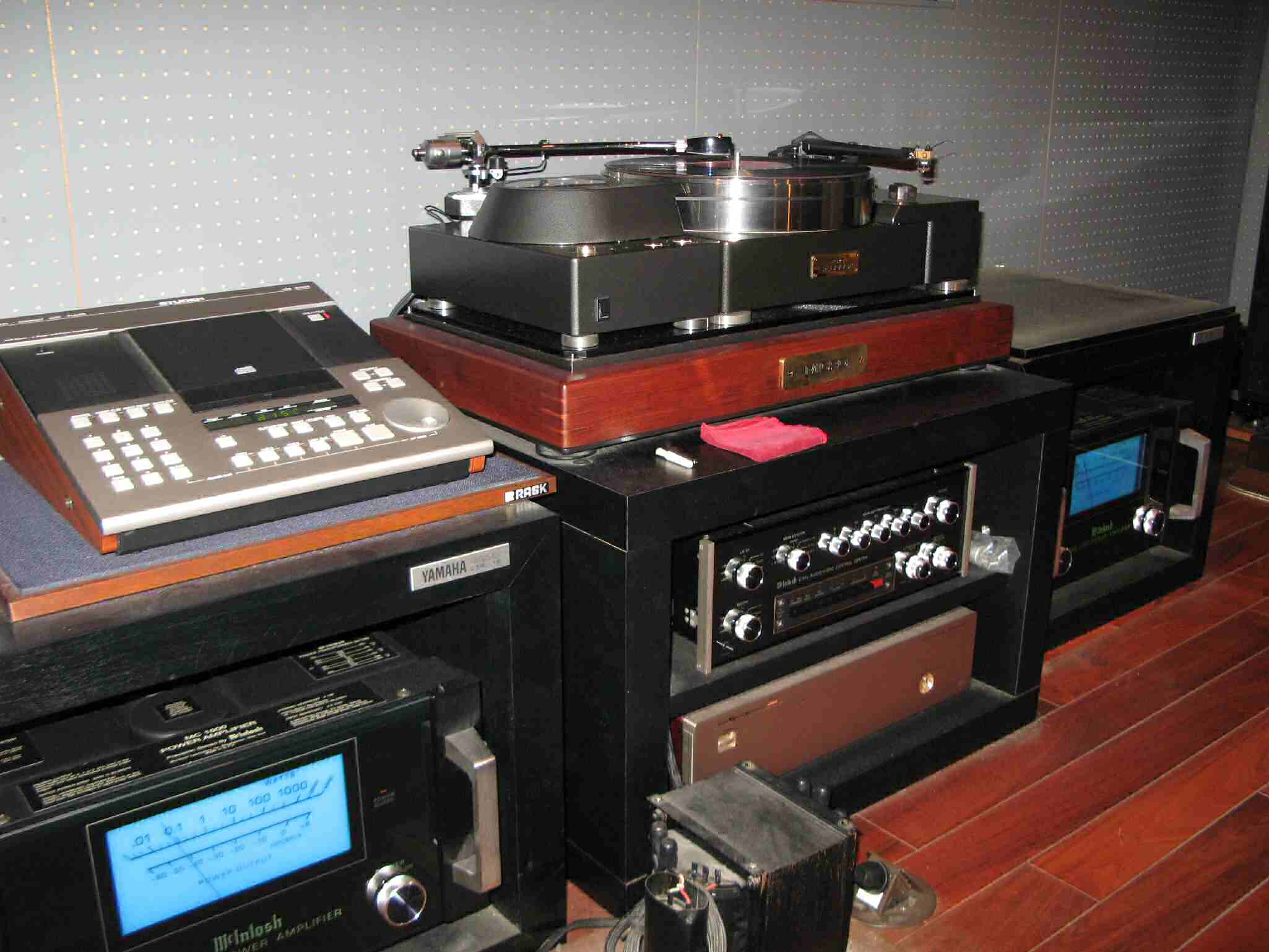

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体を見る。

Ｓ．ＭｃＩｎｔｏｓｈ　Ｃ３４Ｖ　の仕様（マニアル・カタログより）

型式 AVコントロールセンター　Ｃ３４Ｖ プリアンプ部 周波数特性 20Hz〜20kHz +0 -0.5dB 最大出力電圧 10V(20Hz〜20kHz) 全高調波歪率 0.01%以下(20Hz〜20kHz) 入力感度 Phono=2mV(2.5V出力時、IHF0.4mV) ハイレベル=250mV(2.5V出力時、IHF50mV) SN比 Phono=90dB以上(入力10mV、IHF84dB) ハイレベル=100dB以上(2.5V出力時、IHF86dB) 最大許容入力 Phono=100mV ハイレベル=10V 入力インピーダンス Phono=47kΩ、容量65pF ハイレベル=50kΩ イコライザー ±12dB(中心周波数=30Hz、150Hz、500Hz、1.5kHz、10kHz) コンパンダー・レシオ 2=1圧縮〜1=2伸張 LF、HFフィルター 12dB/oct(ロール・オフ50Hz、7kHz) ラウドネスコントロール 連続可変 モニターアンプ部 定格出力 20W+20W(8Ω、20Hz〜20kHz) 周波数特性 20Hz〜20kHz +0 -0.2dB 入力感度 750mV(27kΩ、IHF170mV) SN比 100dB(IHF170mV) 総　　合 ACアウトレット ターンテーブル連動(100W、緑)=1系統 パワースイッチ連動(黒)=3系統 パワースイッチ非連動(赤)=2系統 電源 AC100V、50Hz/60Hz 外形寸法 幅406x高さ138x奥行330mm 重量 11.8kg 価格 ￥680,000(1986年10月発売)
