ＱＵＡＤ　３４　修理記録

平成１９年２月１３日到着　　　２月１７日完成

Ａ．　修理前の状況 １．　オーバーホール ２．　プリアンプからの出力を16デシベル程度減らす。 アンプ修理工房さんのサイトに載っていた、「Ｔ型アッテネーター」を 試しに作ってメインアンプとの間に入れて16デシベル減衰てみま した。通常使用するボリューム位置が4〜6/21ぐらいから、 8〜12/21ぐらいになり、小音量時でも調節がしやすくなりまし た。そこで、オーバーホールのついでに、プリアンプの出力をあらかじ め下げておきたいのです。 ＜回答＞ 出力を下げる事はできますが、SNの観点からは、メインAMPで下げるのが最良です。 メインAMPに入力VRが内場合は、上記のアッテネータで、入り口で落とします。 ２．　電源を入れたときのセレクターの位置をＣＤに変更する。 電源を入れたとき、セレクターが「ラジオ」になるよう設定されていま す。通常は、ＣＤしか使わないので、電源を入れたときの初期設定をＣ Ｄに変更できればと思います。 ＡＥ．　修理前の測定 B．　原因 電解コンデンサー劣化 Ｃ．　修理状況 電解コンデンサー交換 ＯＰ−ＡＭＰ交換 初期入力変更 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２２個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１２個 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　　７２，０００円

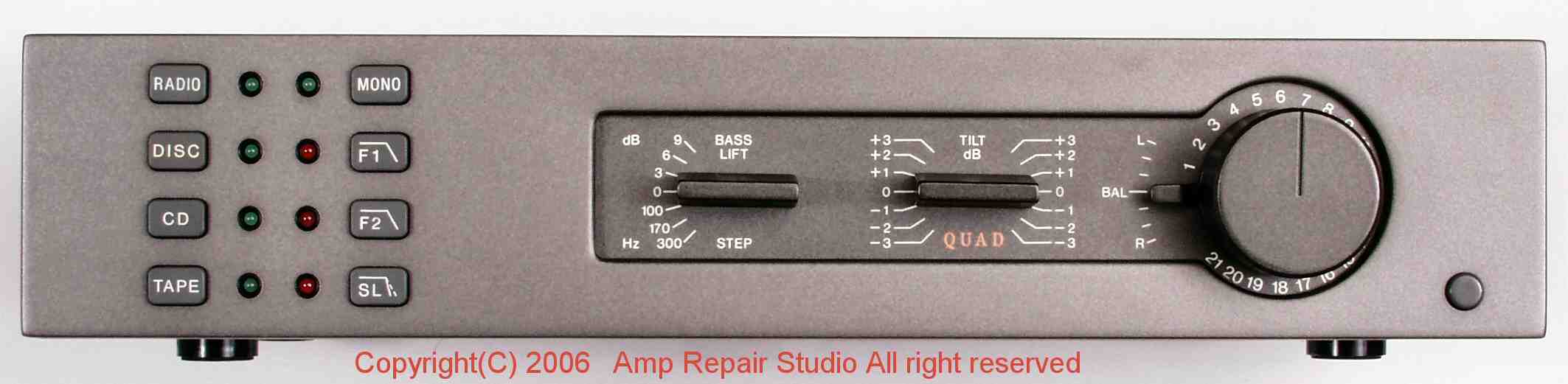

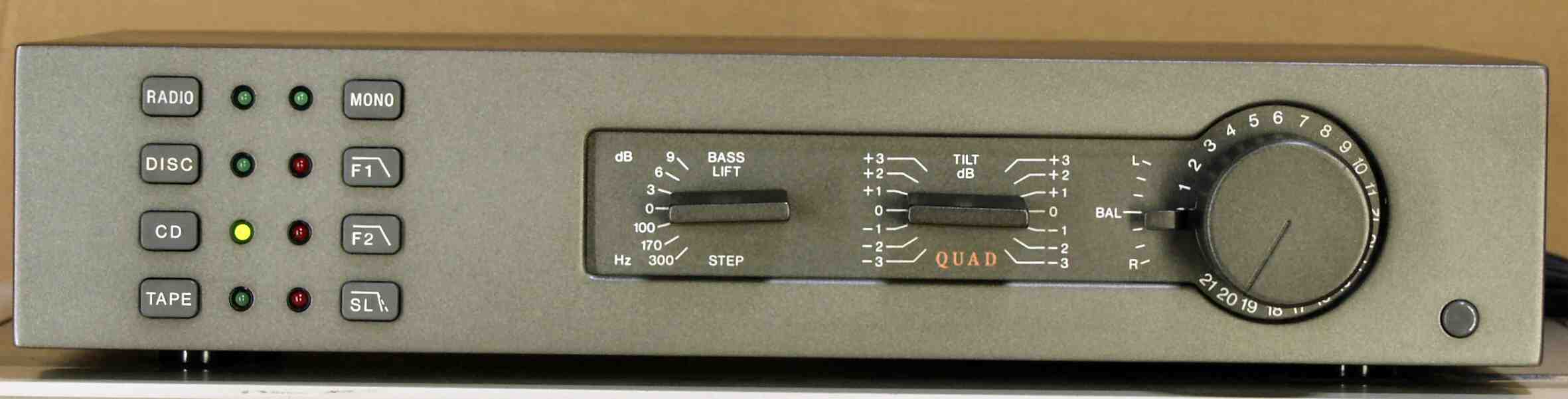

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　前から見る

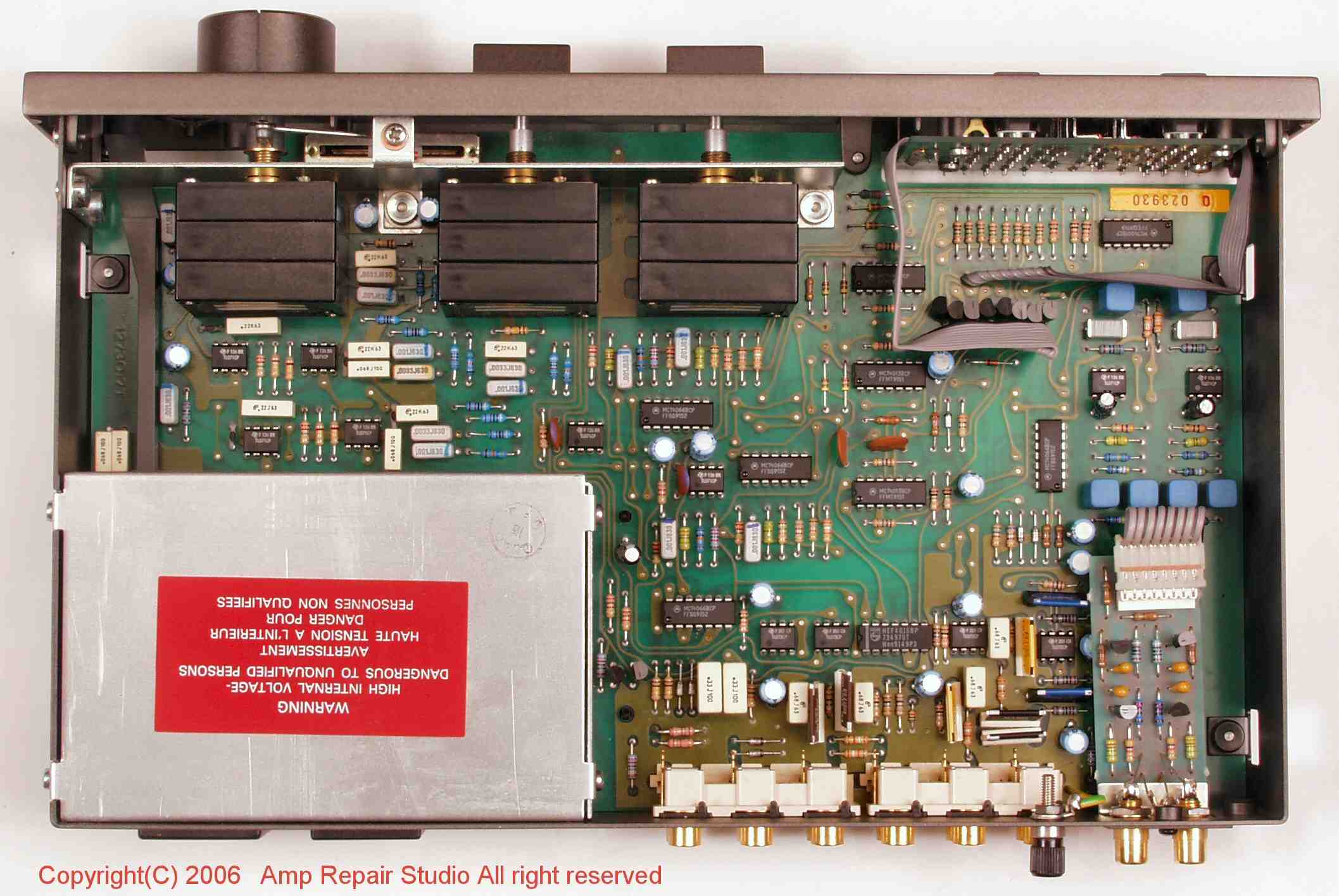

Ａ−１Ｂ．　点検中　上から見る

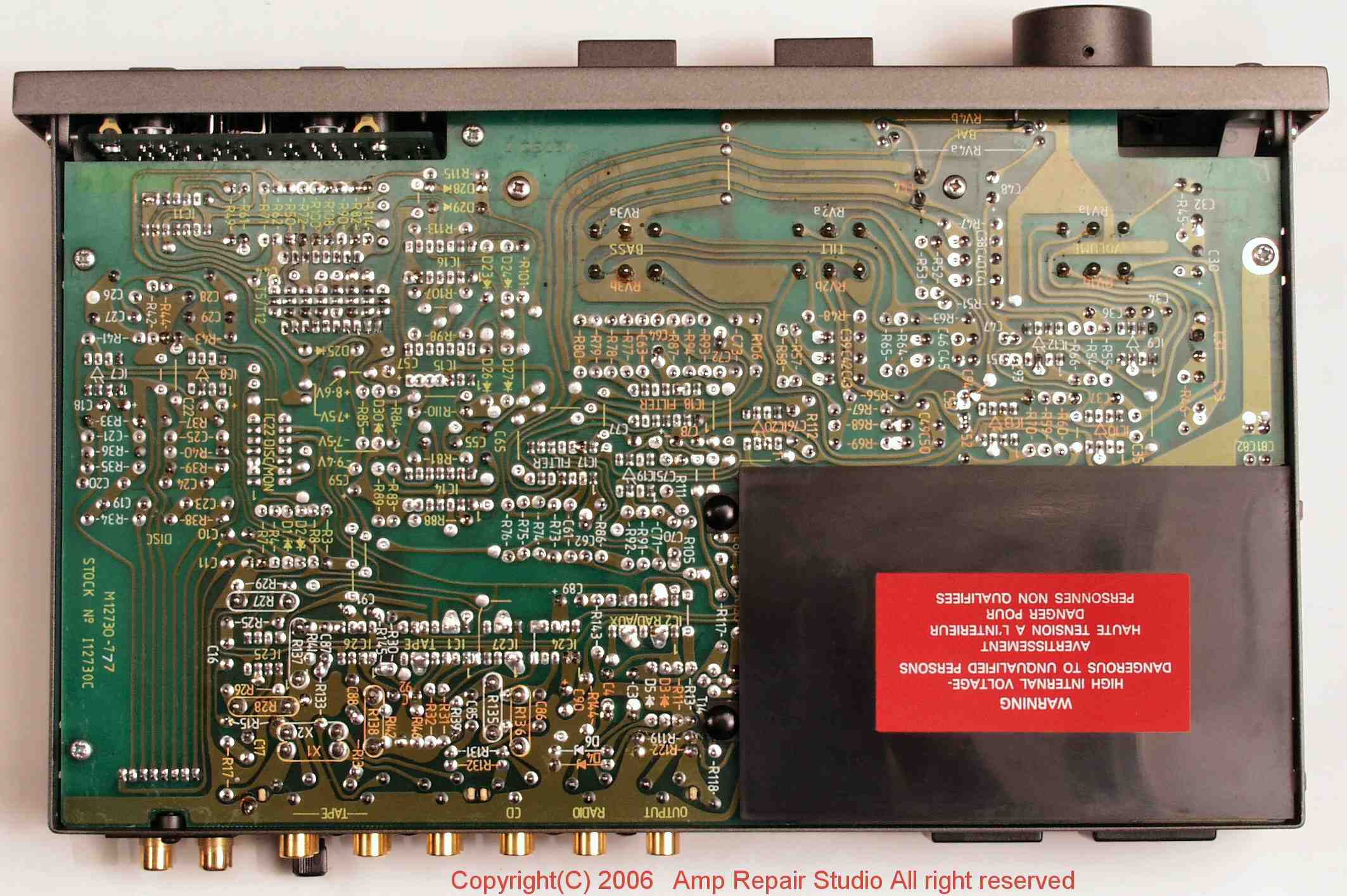

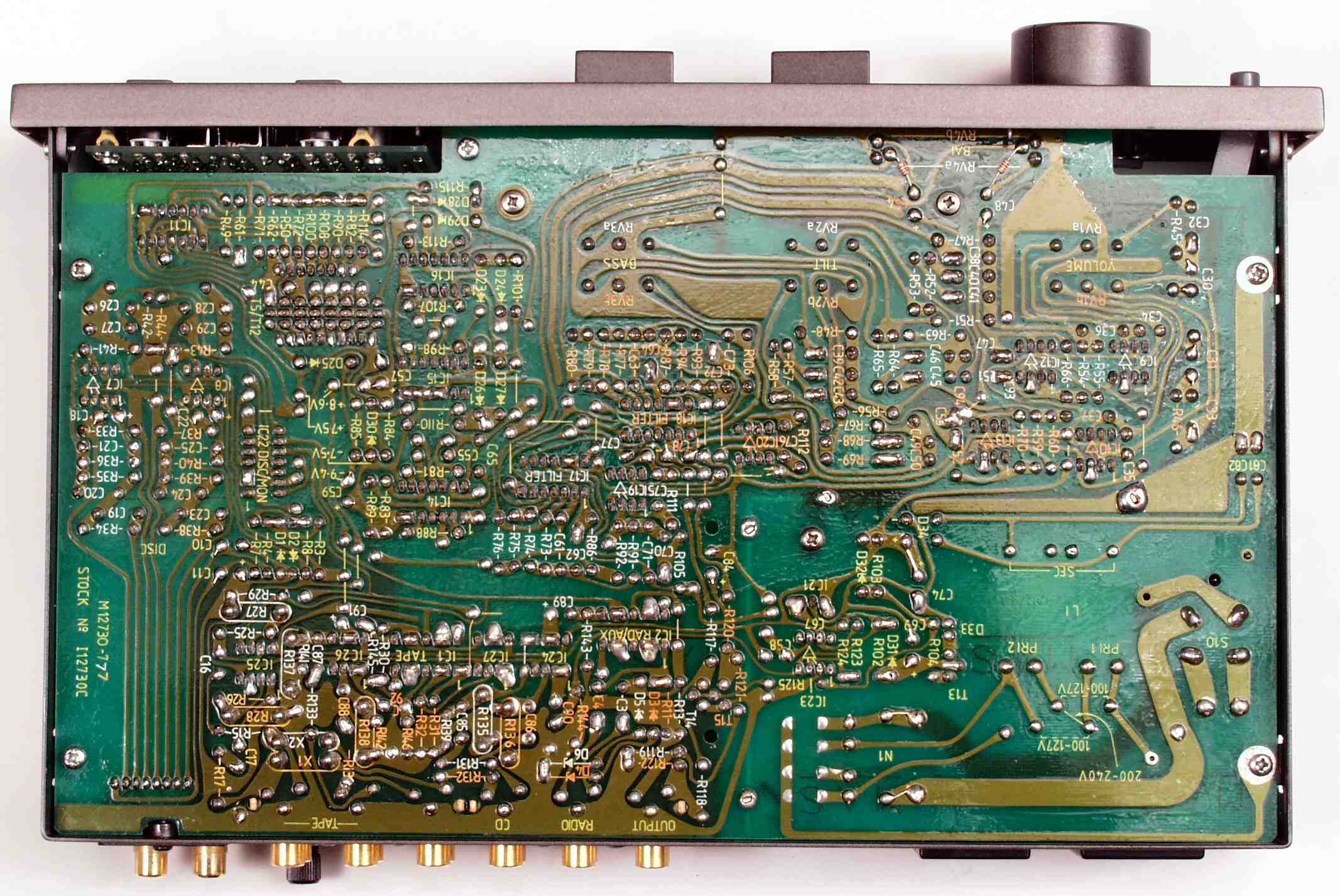

Ａ−１Ｃ．　点検中　下から見る

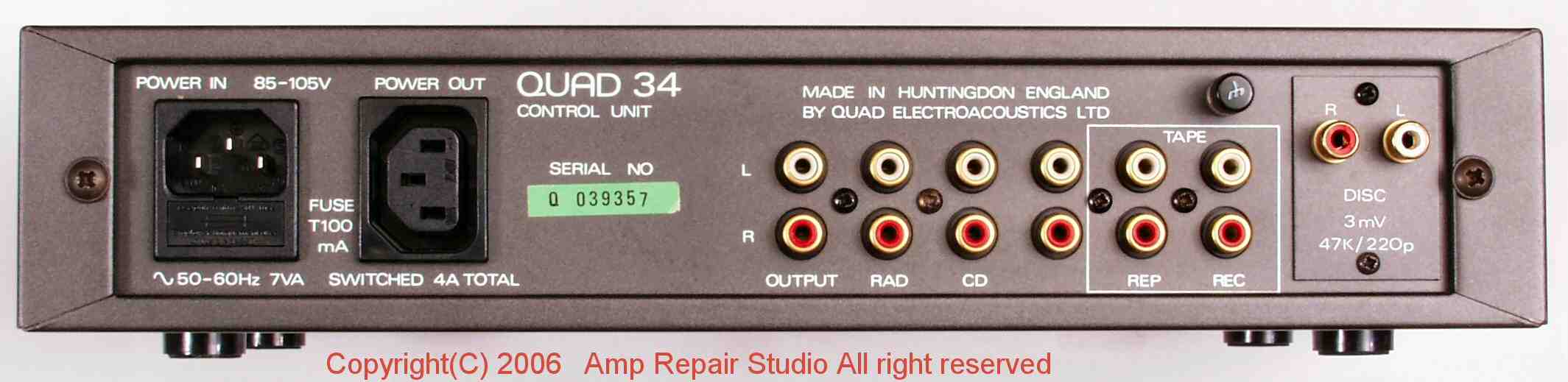

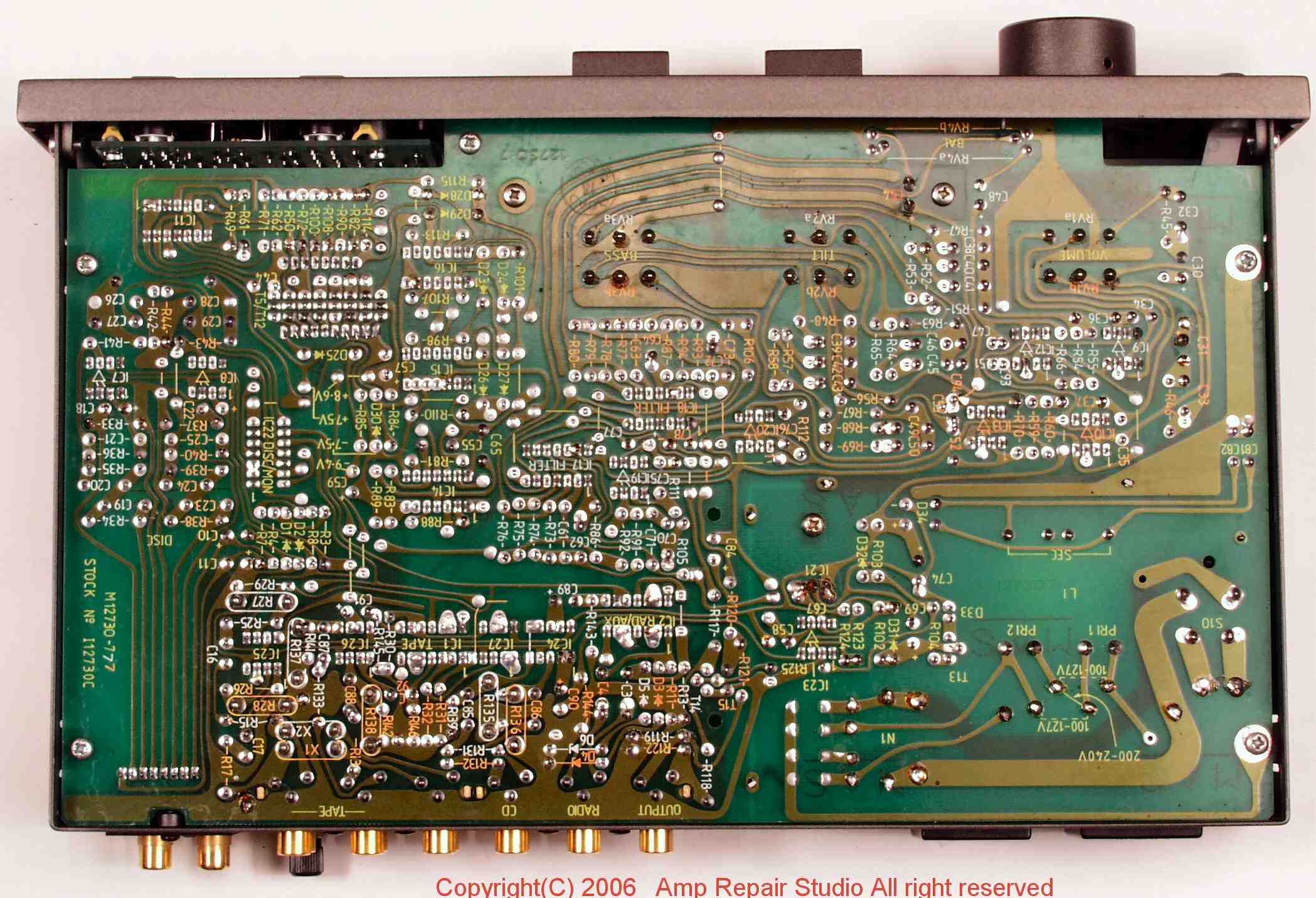

Ａ−１Ｄ．　点検中　後ろから見る　ＤＩＮ端子が主で、ＲＣＡ端子が少ない

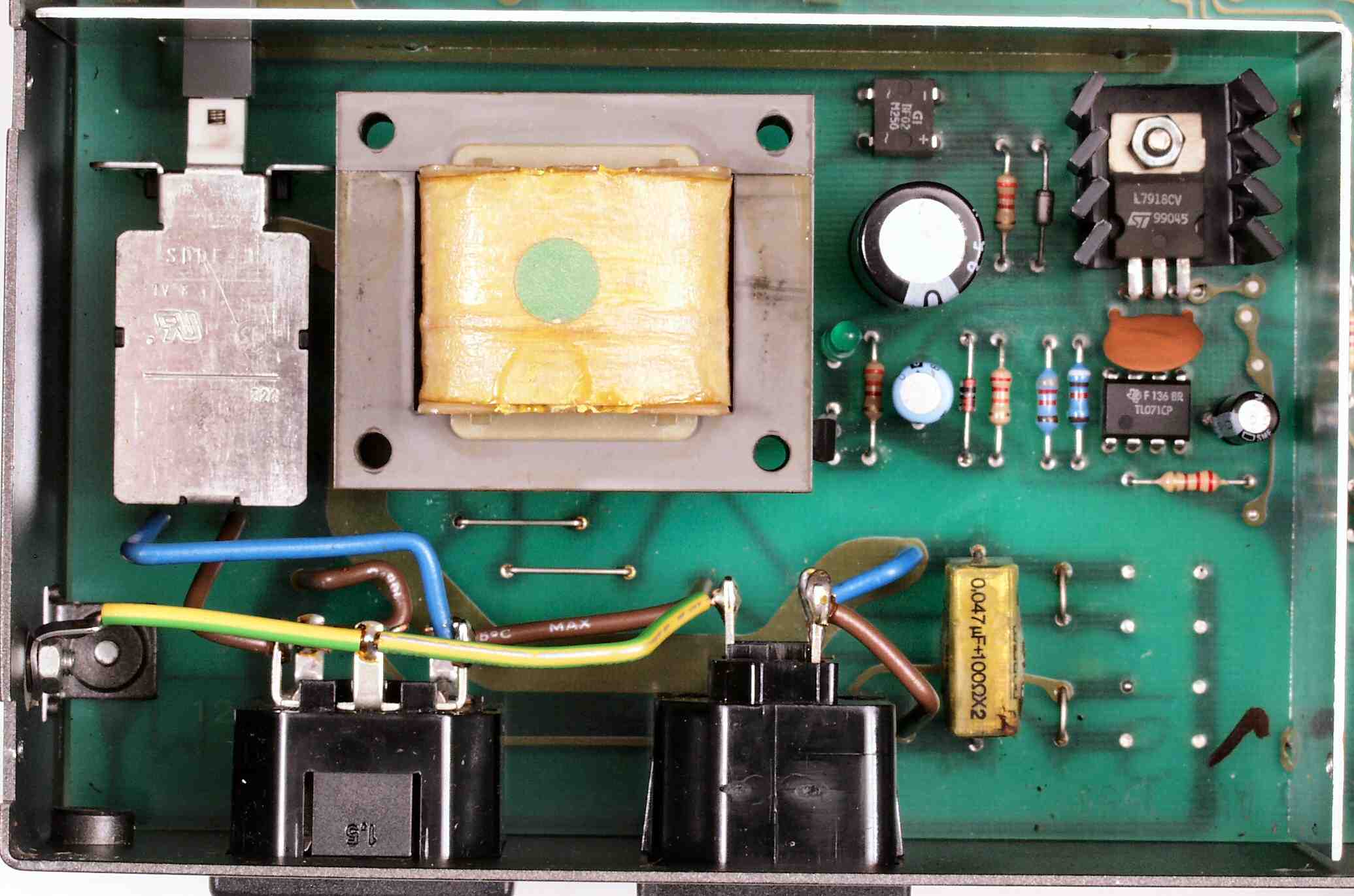

Ａ−２Ａ．　点検中　電源シールドを取り上から見る

Ａ−２Ｂ．　点検中　電源シールドを取り下から見る

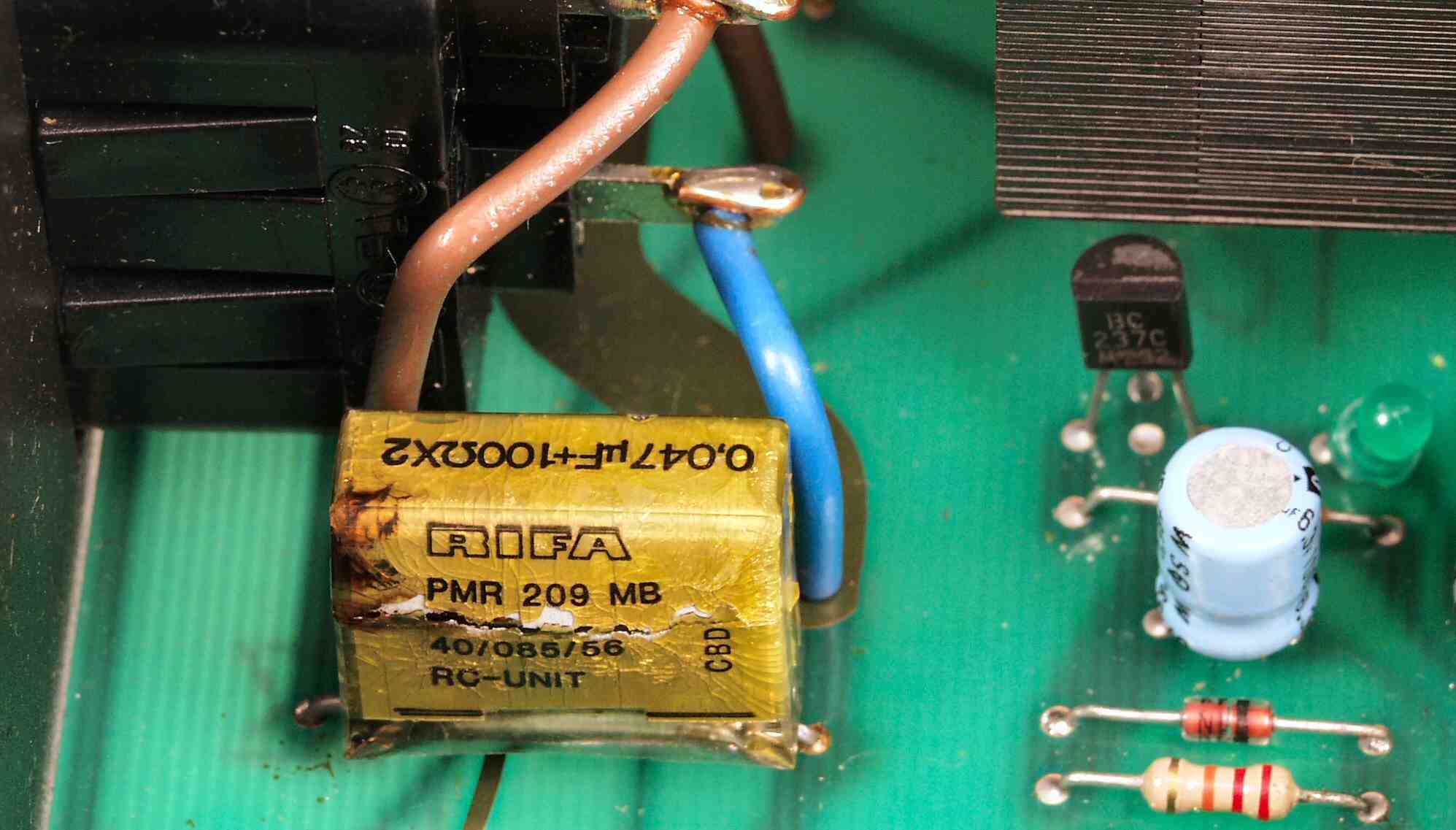

Ａ−３．　点検中　膨らみ、ヒビの入った雑音防止コンデンサー

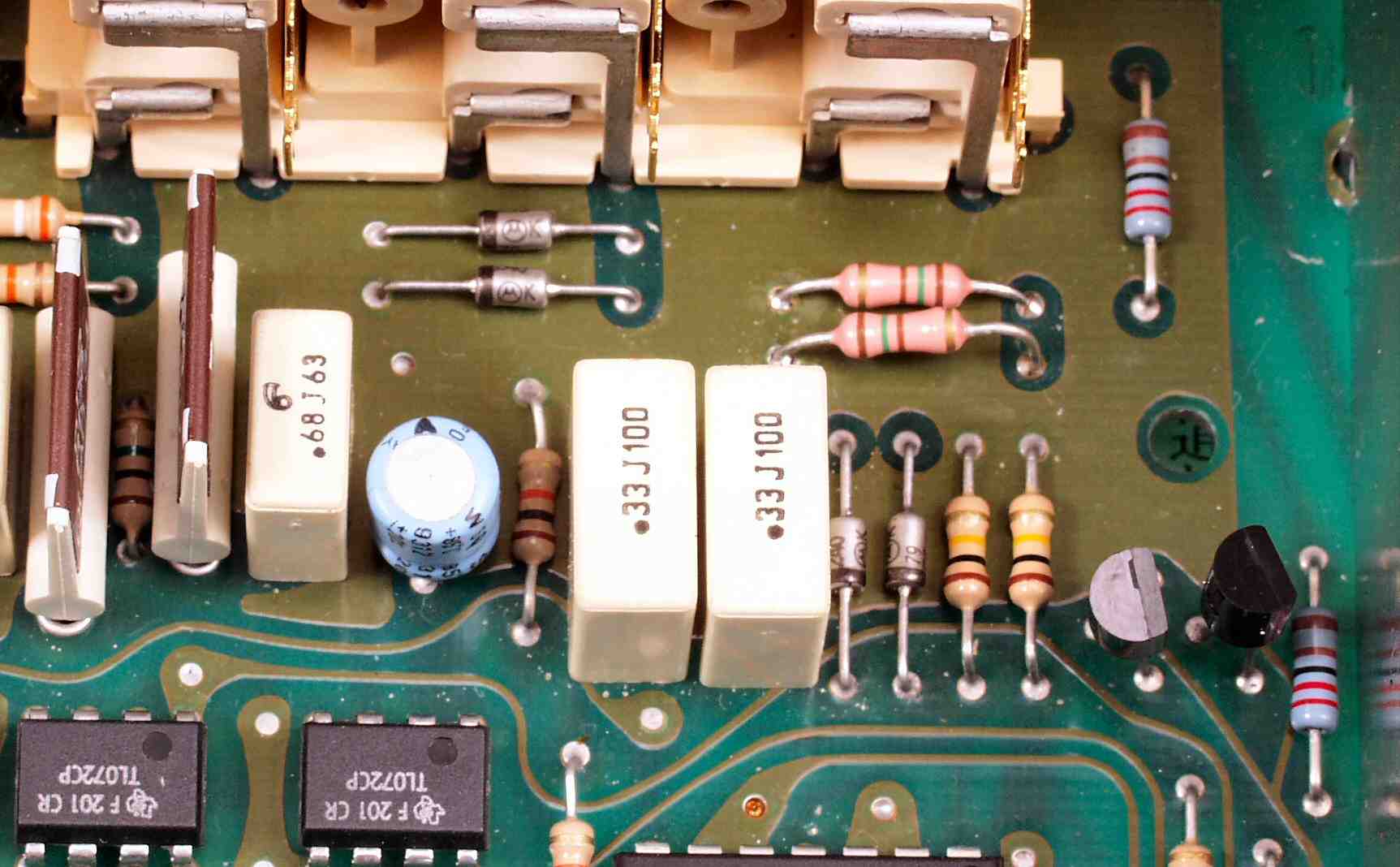

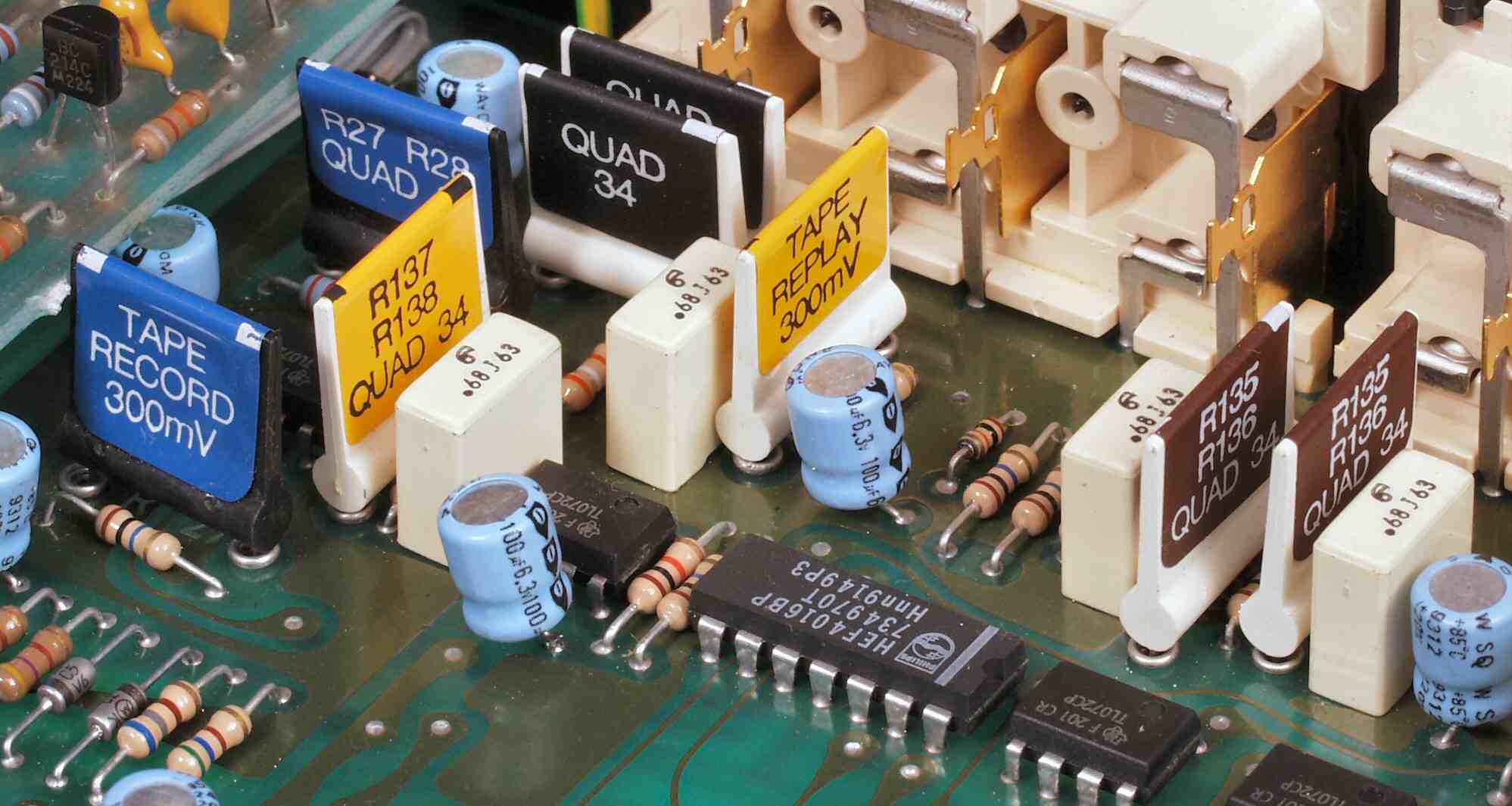

Ａ−４．　点検中　入力インピーダンス変更用の抵抗、カラフルで解りやすい

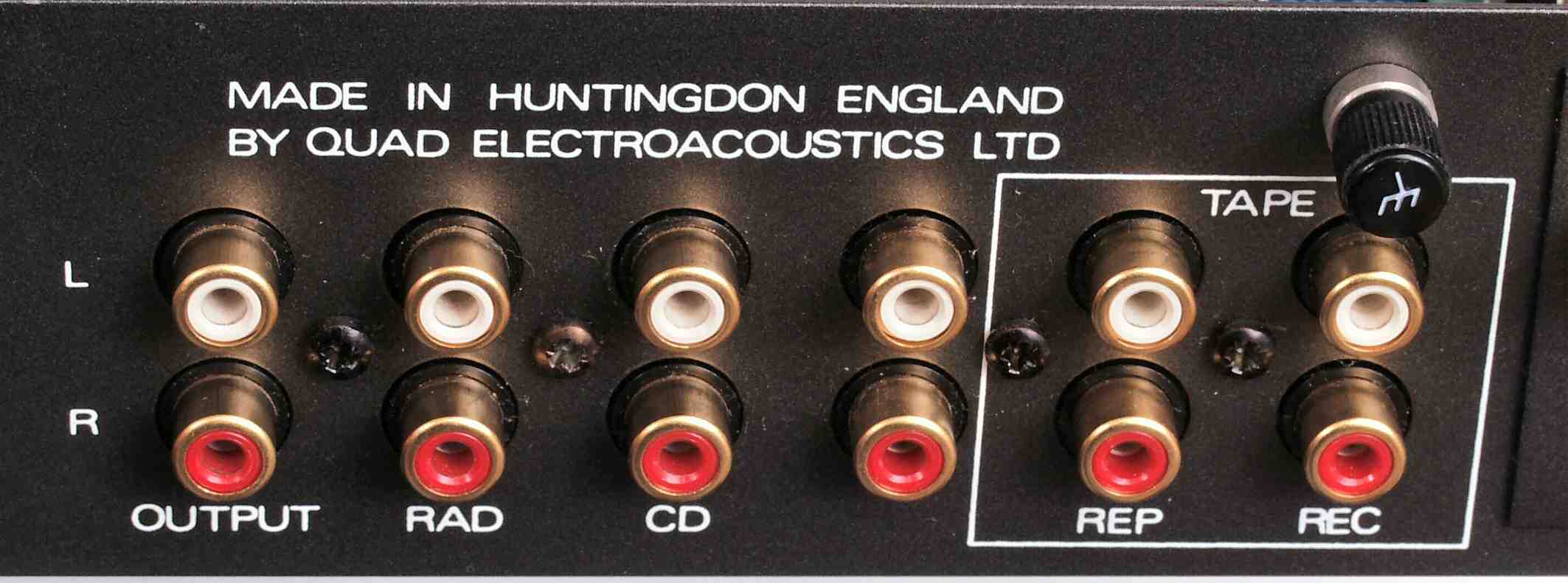

Ａ−５．　点検中　入出力RCA端子、この写真の右端にDISK入力RCA端子がある

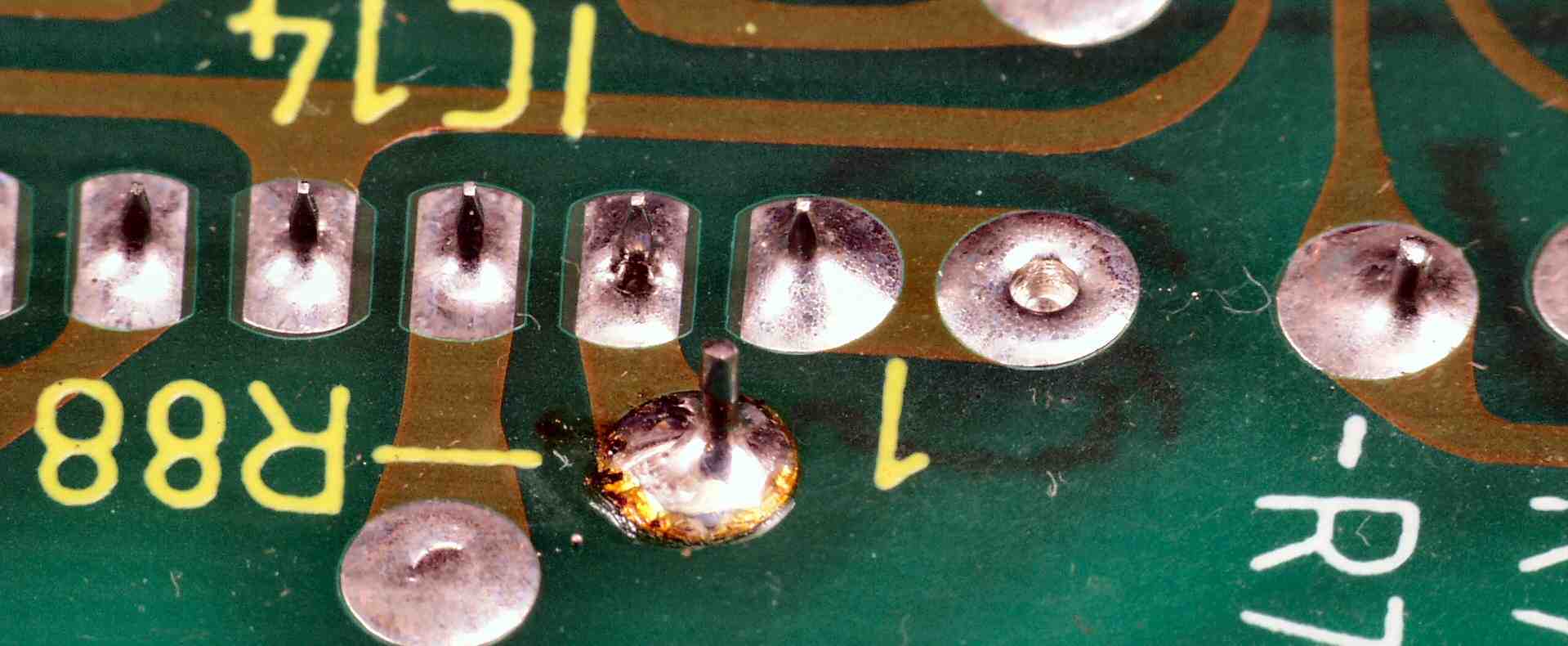

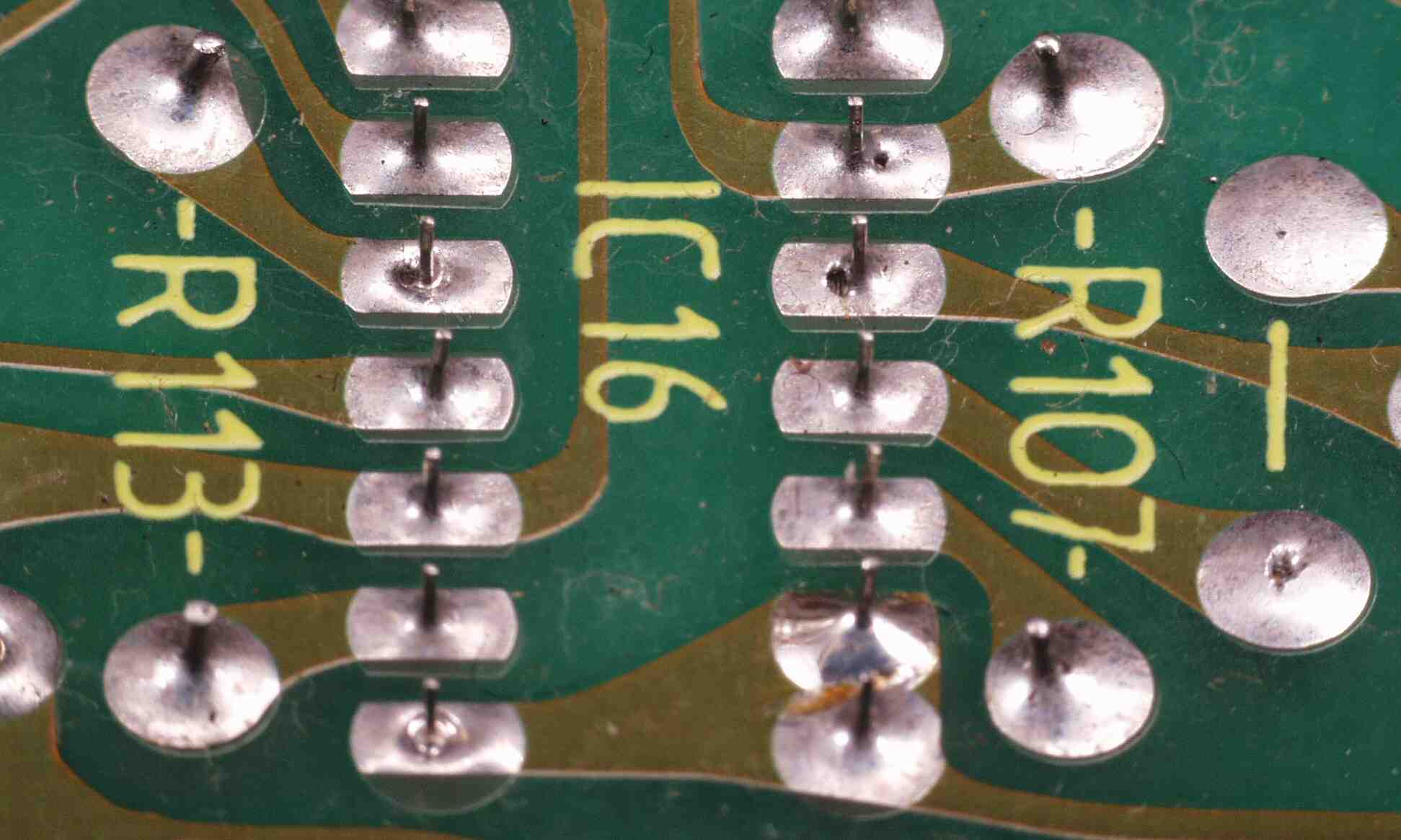

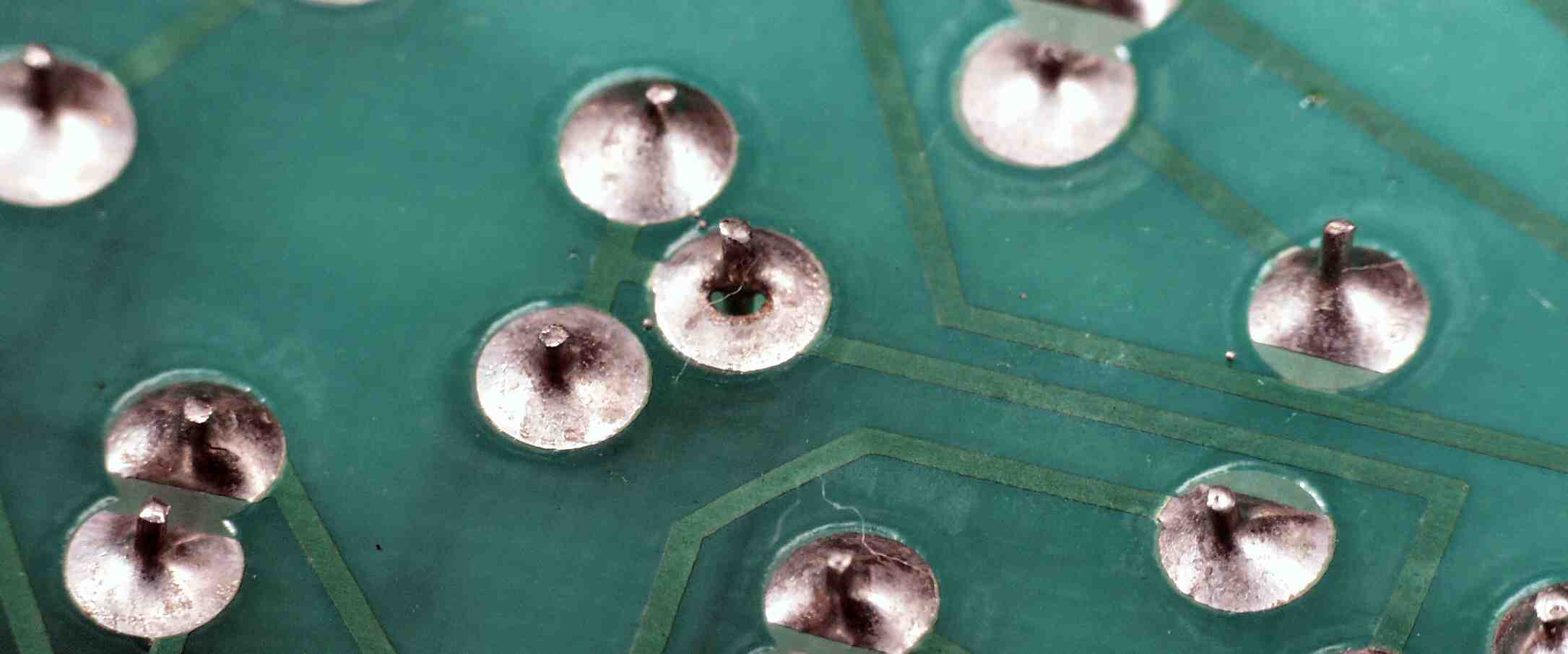

Ａ−６Ａ．　点検中　半田不良予備軍　その１。　幾らスルホール基板でも、もう少し半田の盛りが欲しい

Ａ−６Ｂ．　点検中　半田不良予備軍　その２。

Ａ−６Ｃ．　点検中　半田不良予備軍　その３。

Ａ−６Ｄ．　点検中　半田不良予備軍　その４。

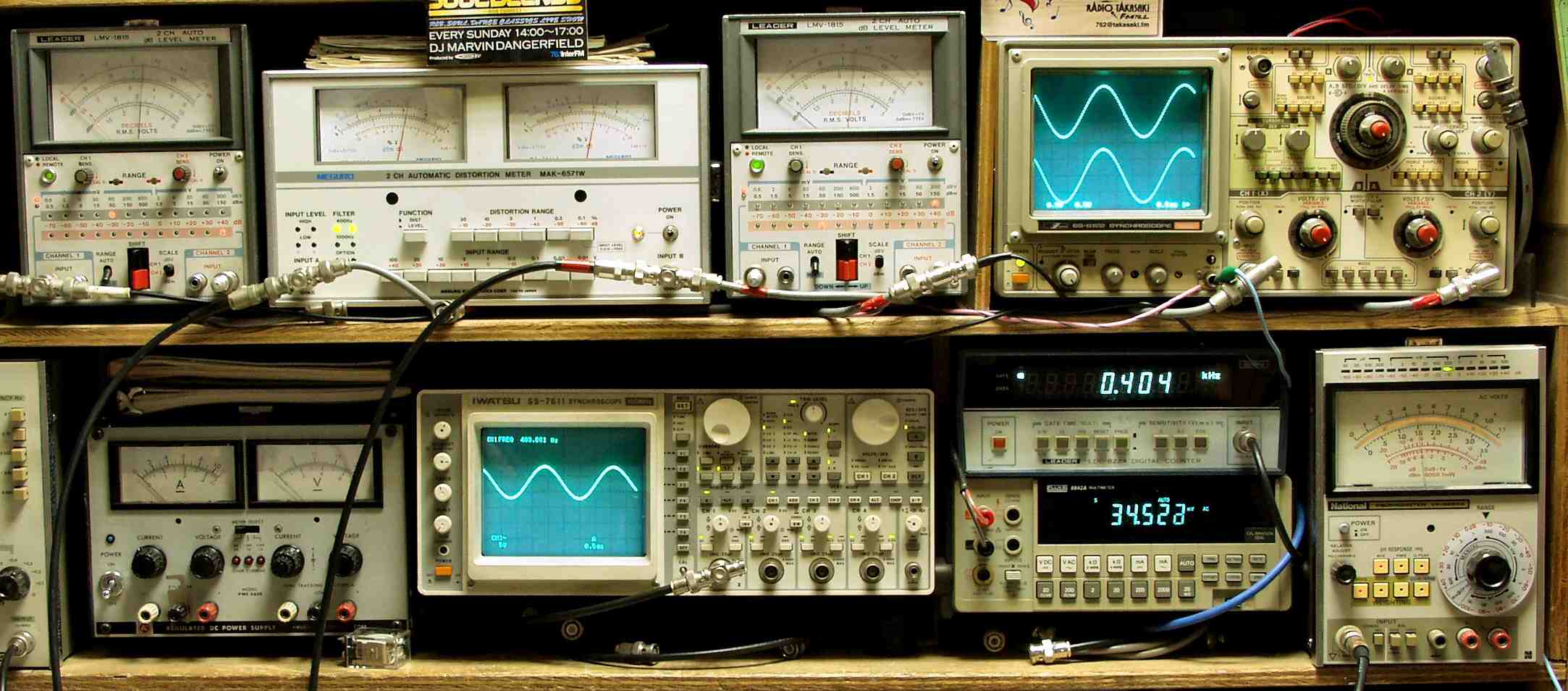

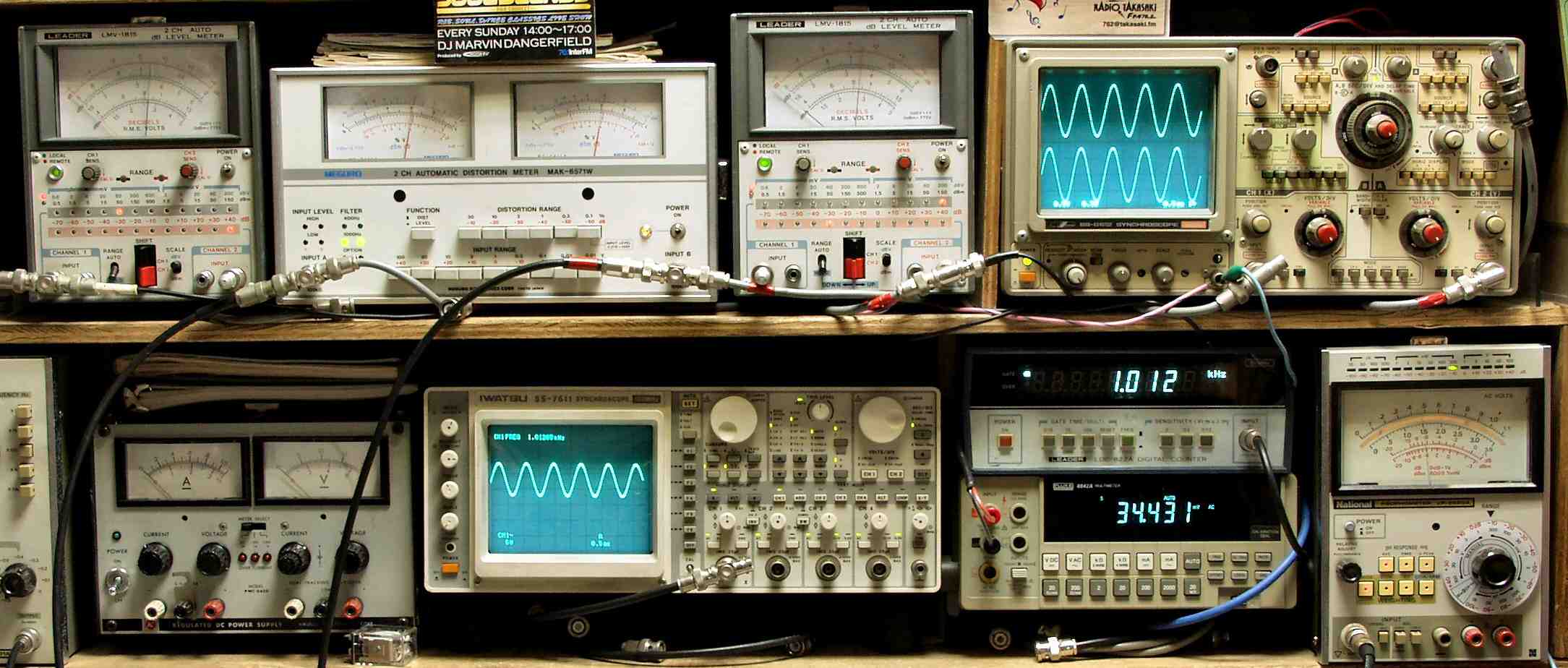

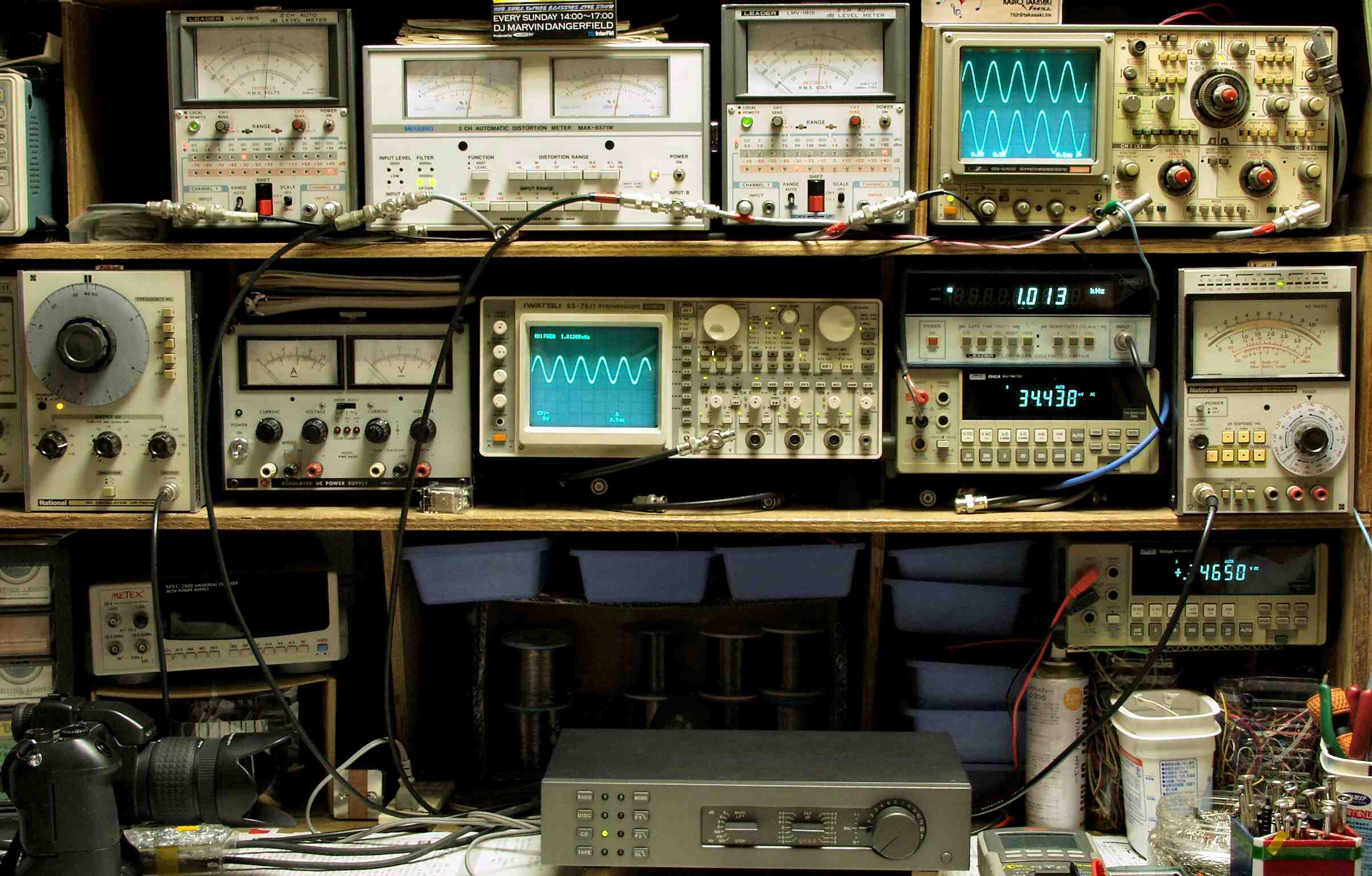

ＡＥ．　修理前の測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定 　　　下段左端　電圧計＝入力電圧測定

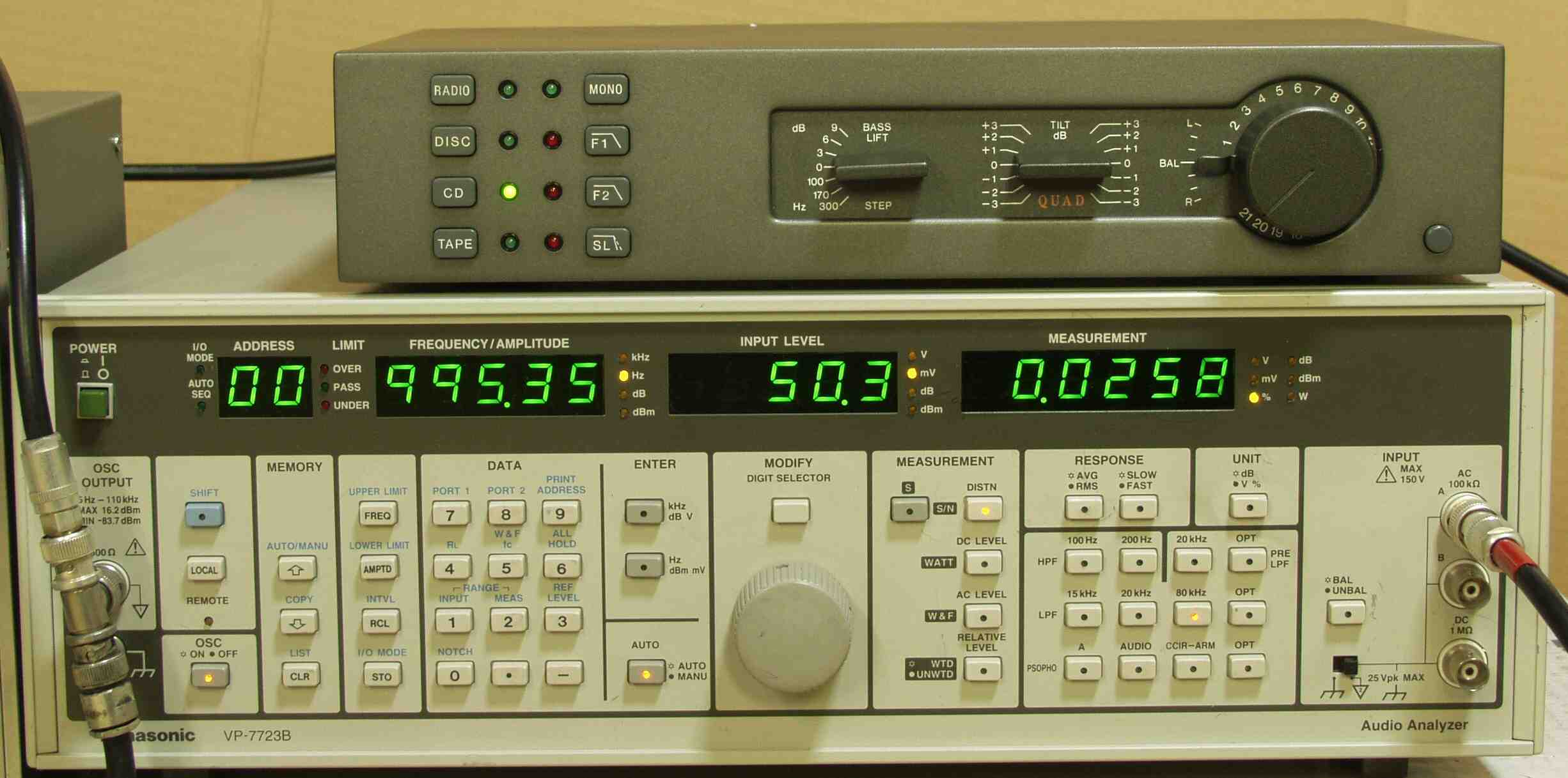

ＡＥ−２Ａ．　修理前歪み率測定　出力電圧３５ｍＶ　歪み率＝０．２％　測定レンジ＝０．３％　１０００ＨＺ１５０ｍＶ入力

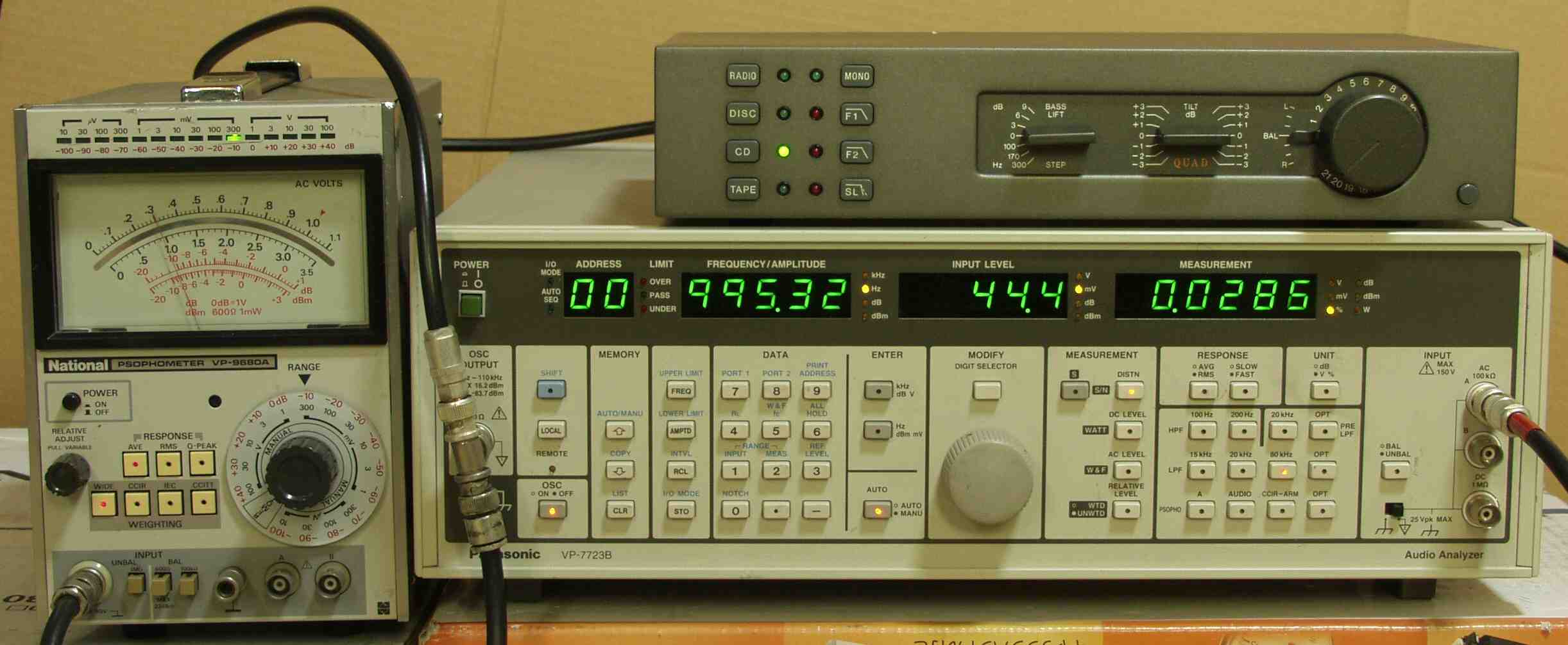

ＡＥ−２Ｂ．　修理前歪み率測定　出力電圧３５ｍＶ　歪み率＝０．２％　測定レンジ＝０．３％　４００ＨＺ１５０ｍＶ入力

ＡＥ−３．　上記の歪みが多い１つの原因は、ユーザーが出力電圧を下げる目的で、回路変更したのが適切で無い為！

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　電源

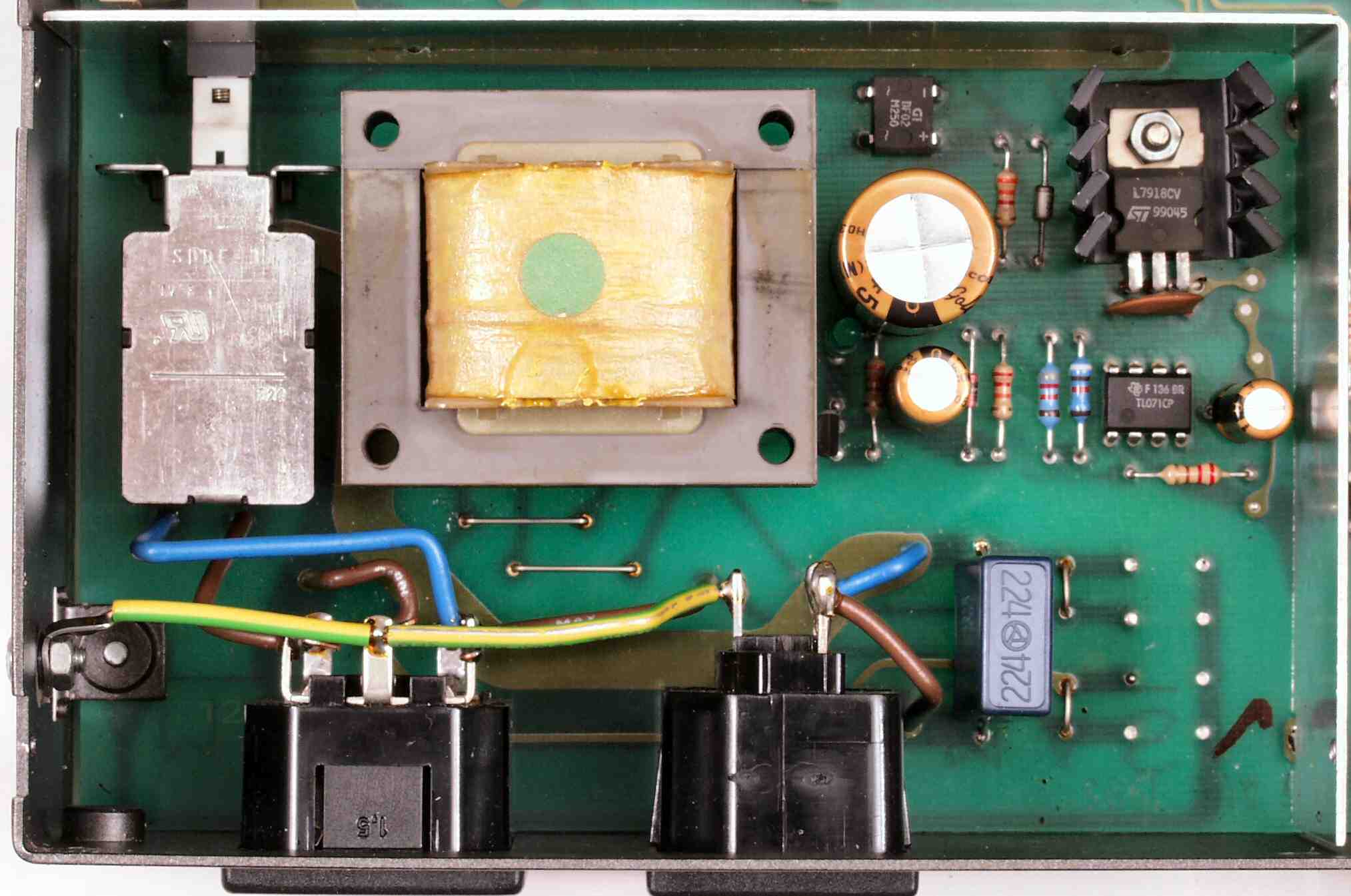

Ｃ−１Ｂ．　修理後　　電源　フイルムコンデンサー、電解コンデンサー３個交換

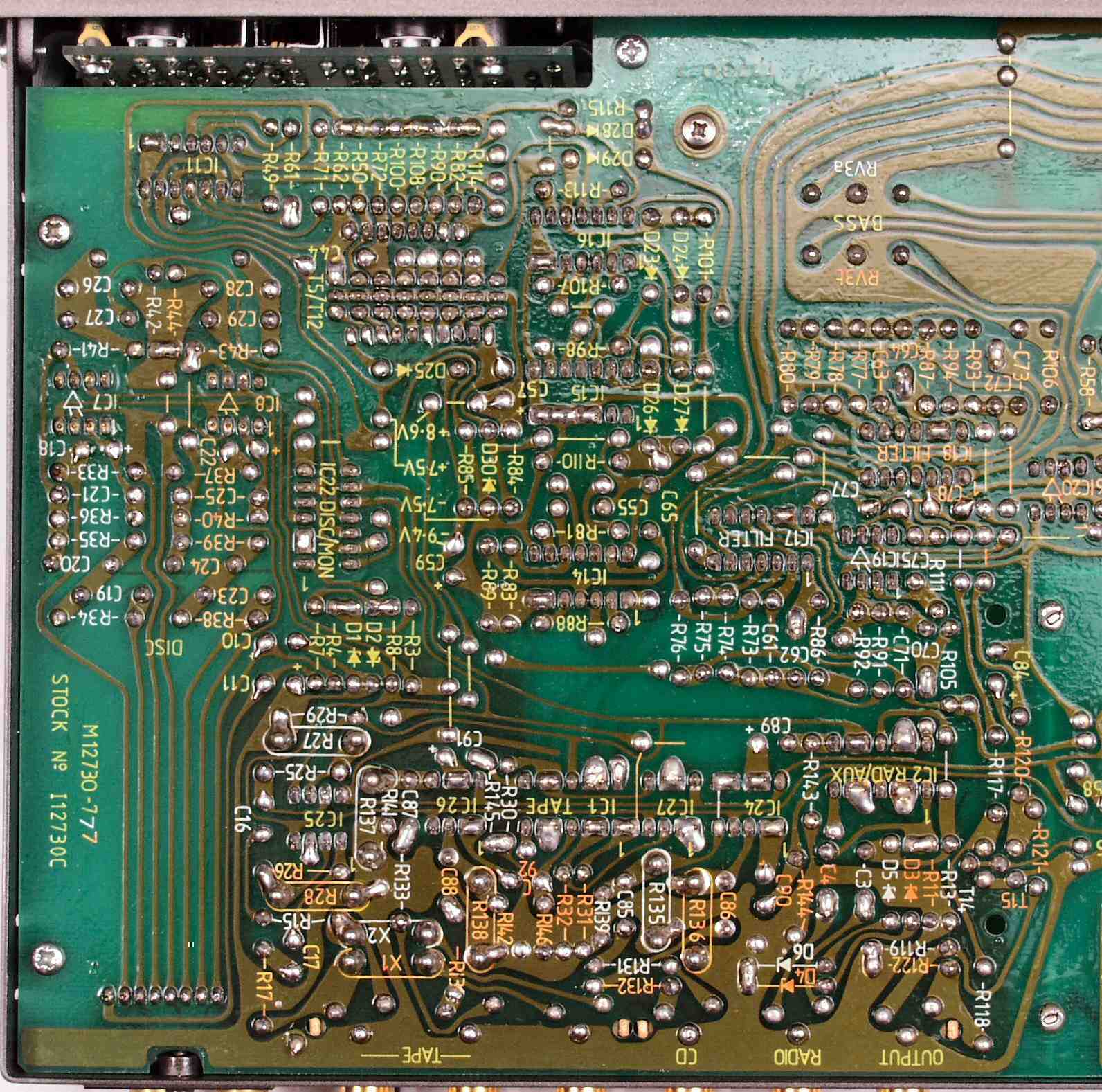

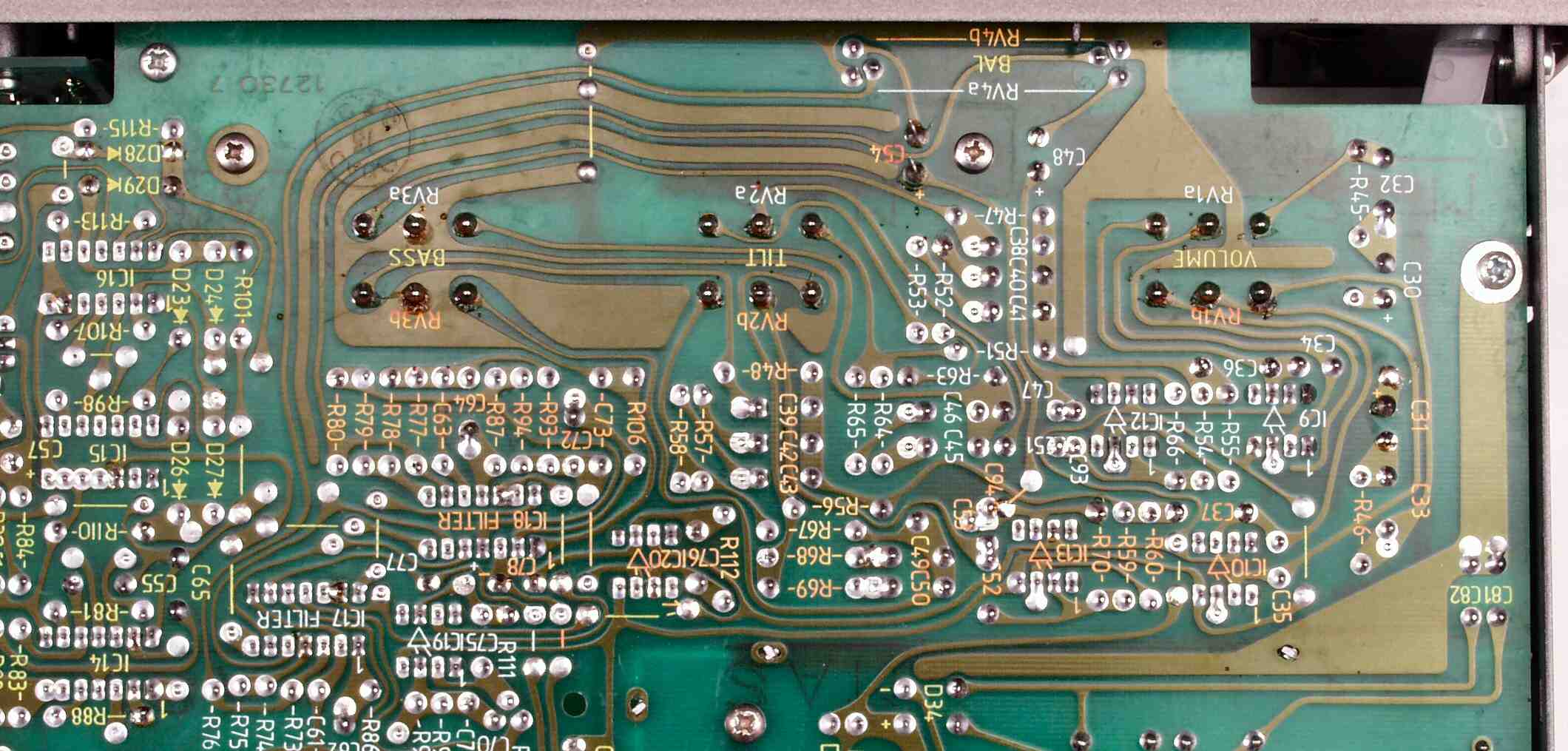

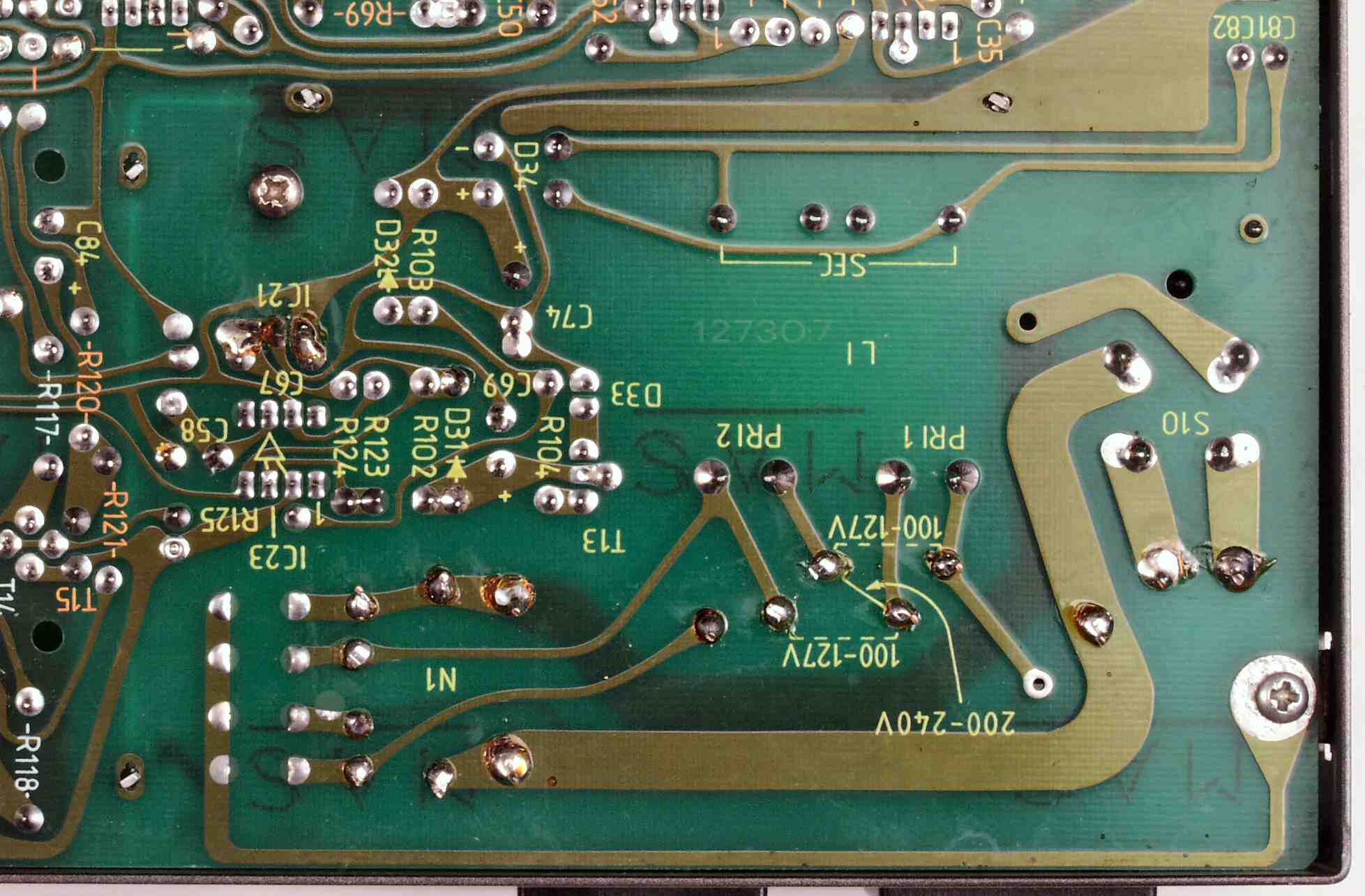

Ｃ−１Ｃ．　修理前　　電源基板裏

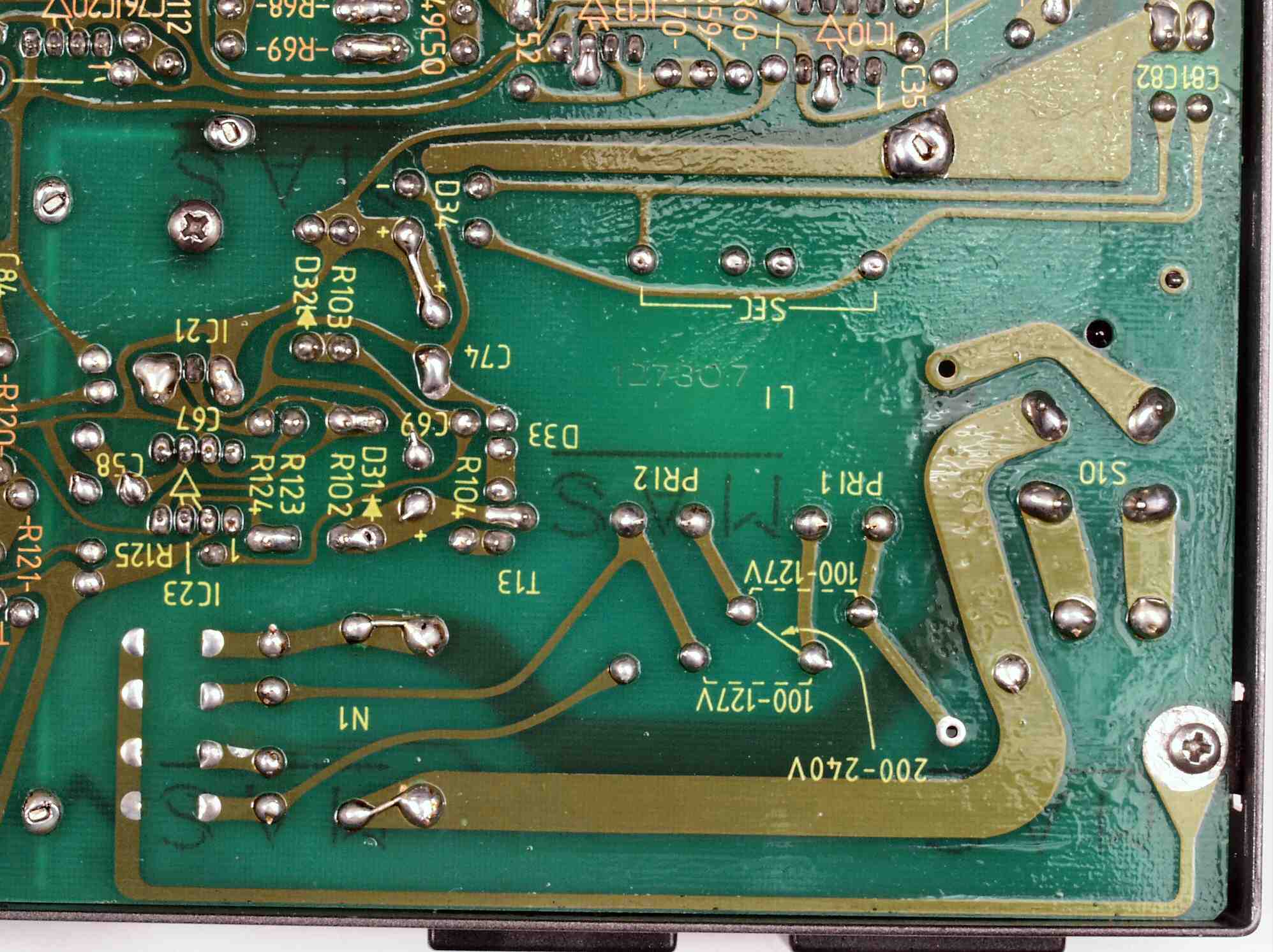

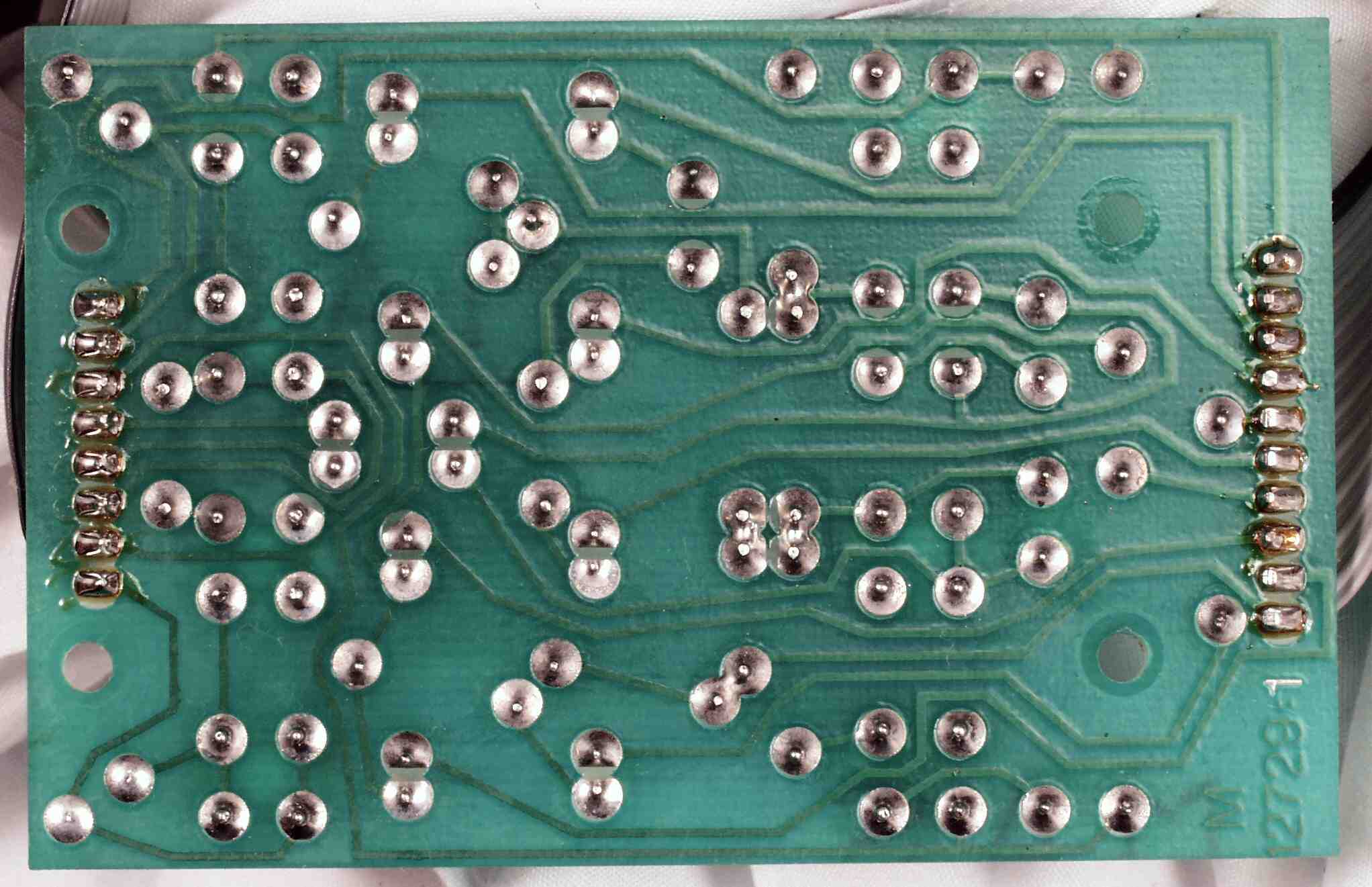

Ｃ−１Ｅ．　完成電源基板裏　全半田やり直し（半田補正）＋洗浄後

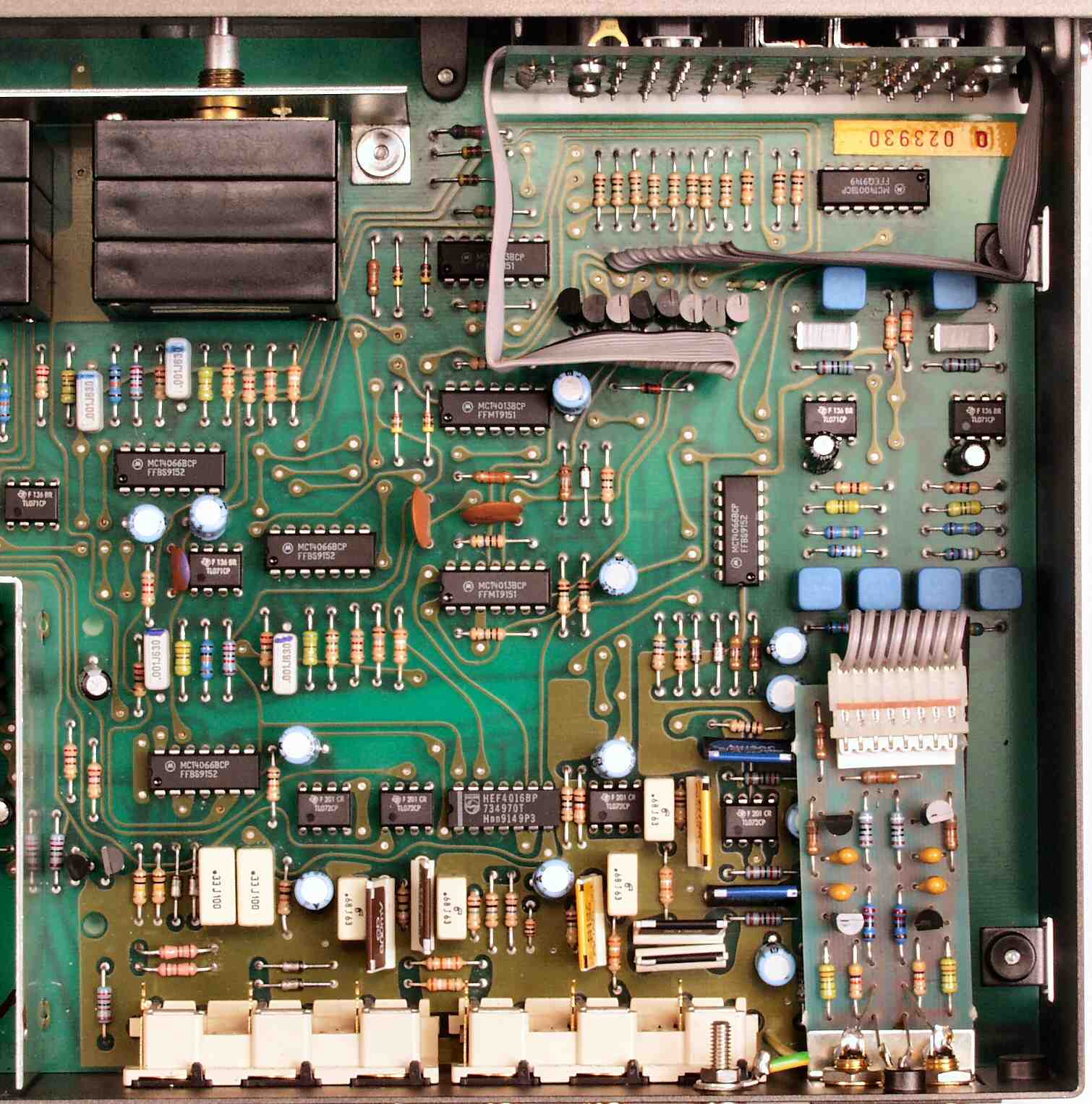

Ｃ−２Ａ．　修理前　　コントロール基板

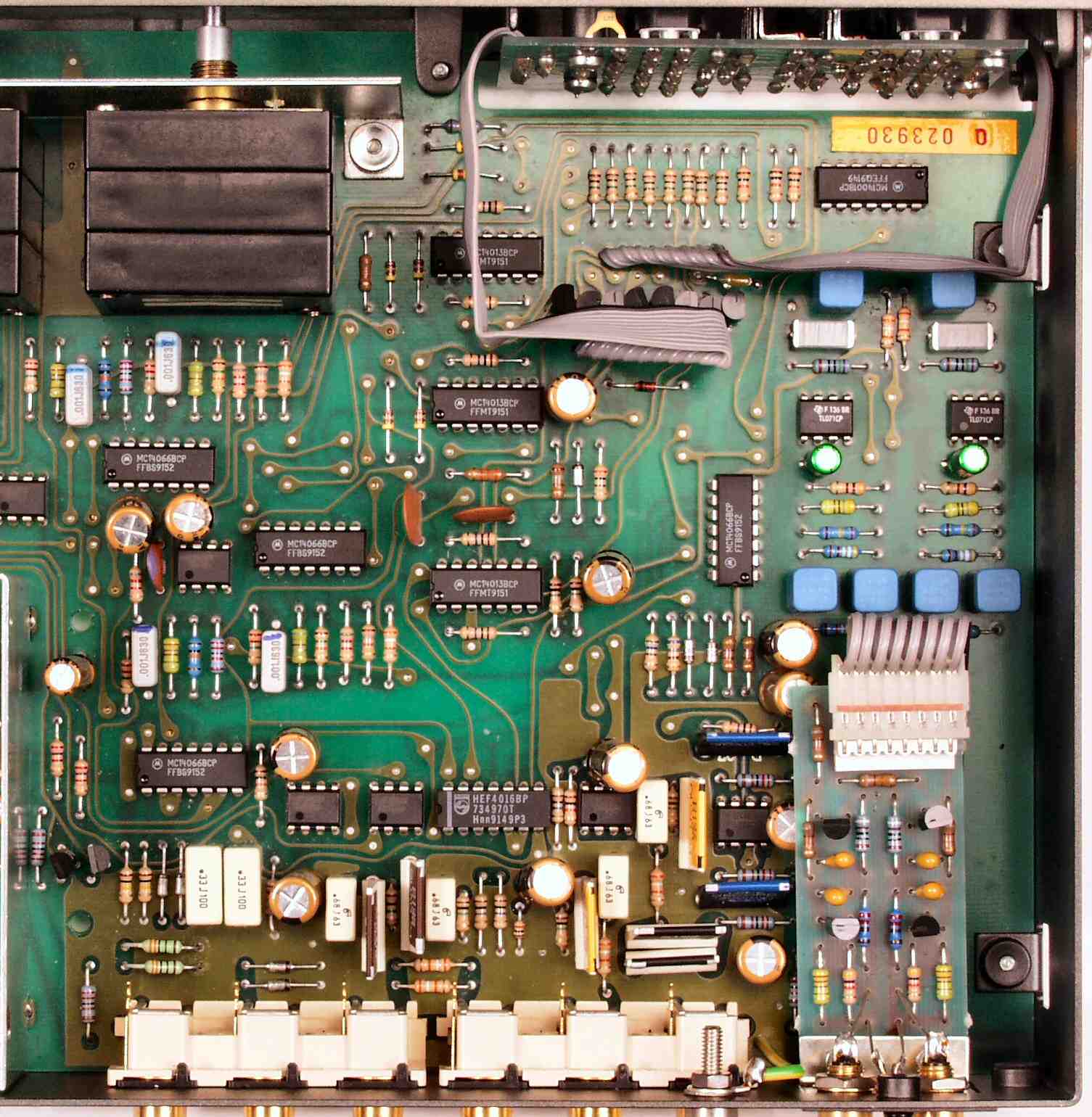

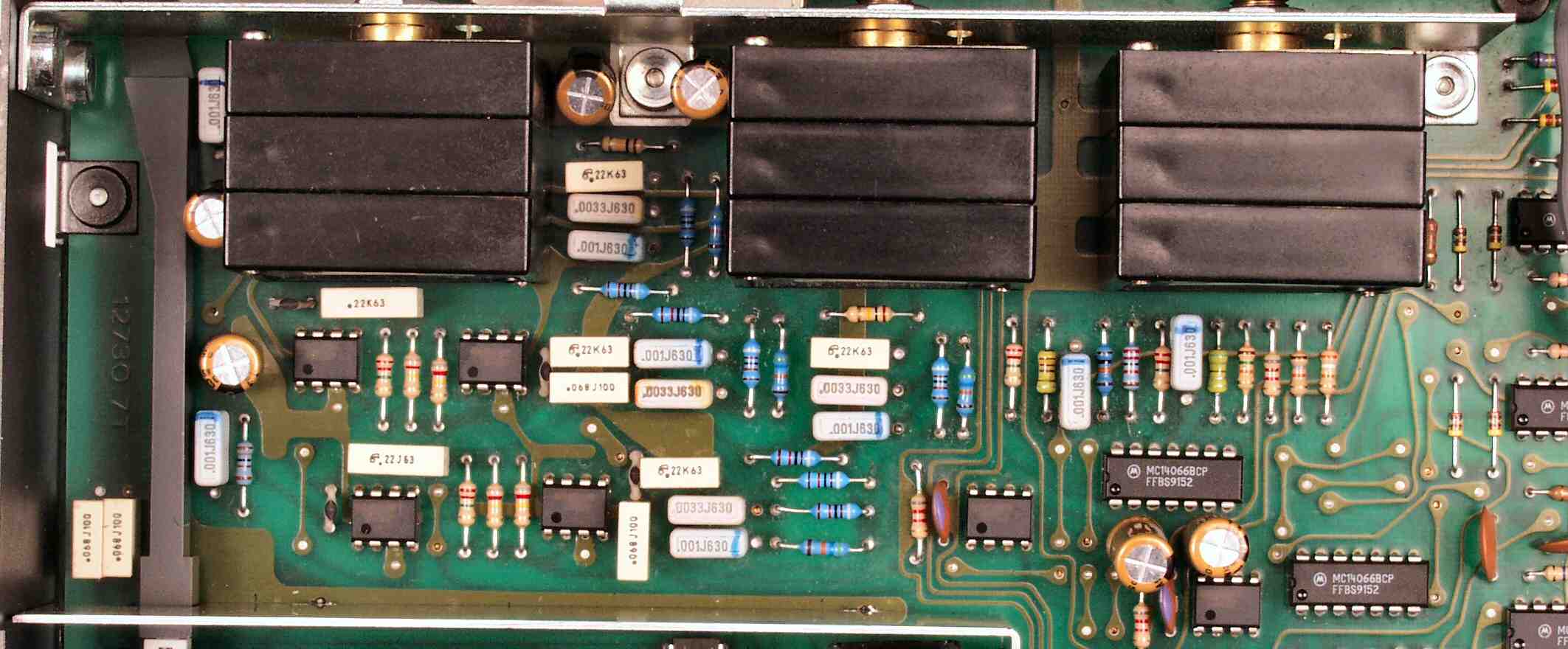

Ｃ−２Ｂ．　修理後　コントロール基板　OP-AMP個、電解コンデンサー６個交換

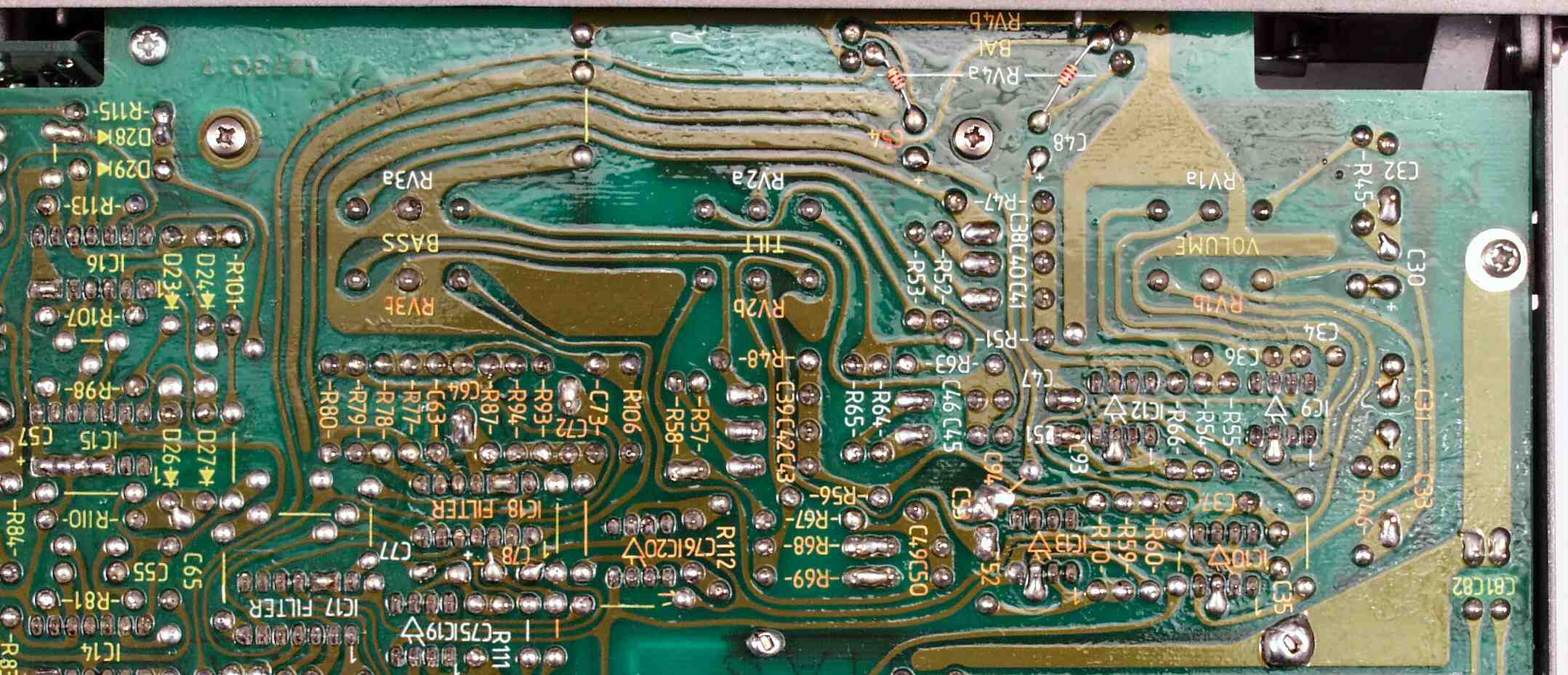

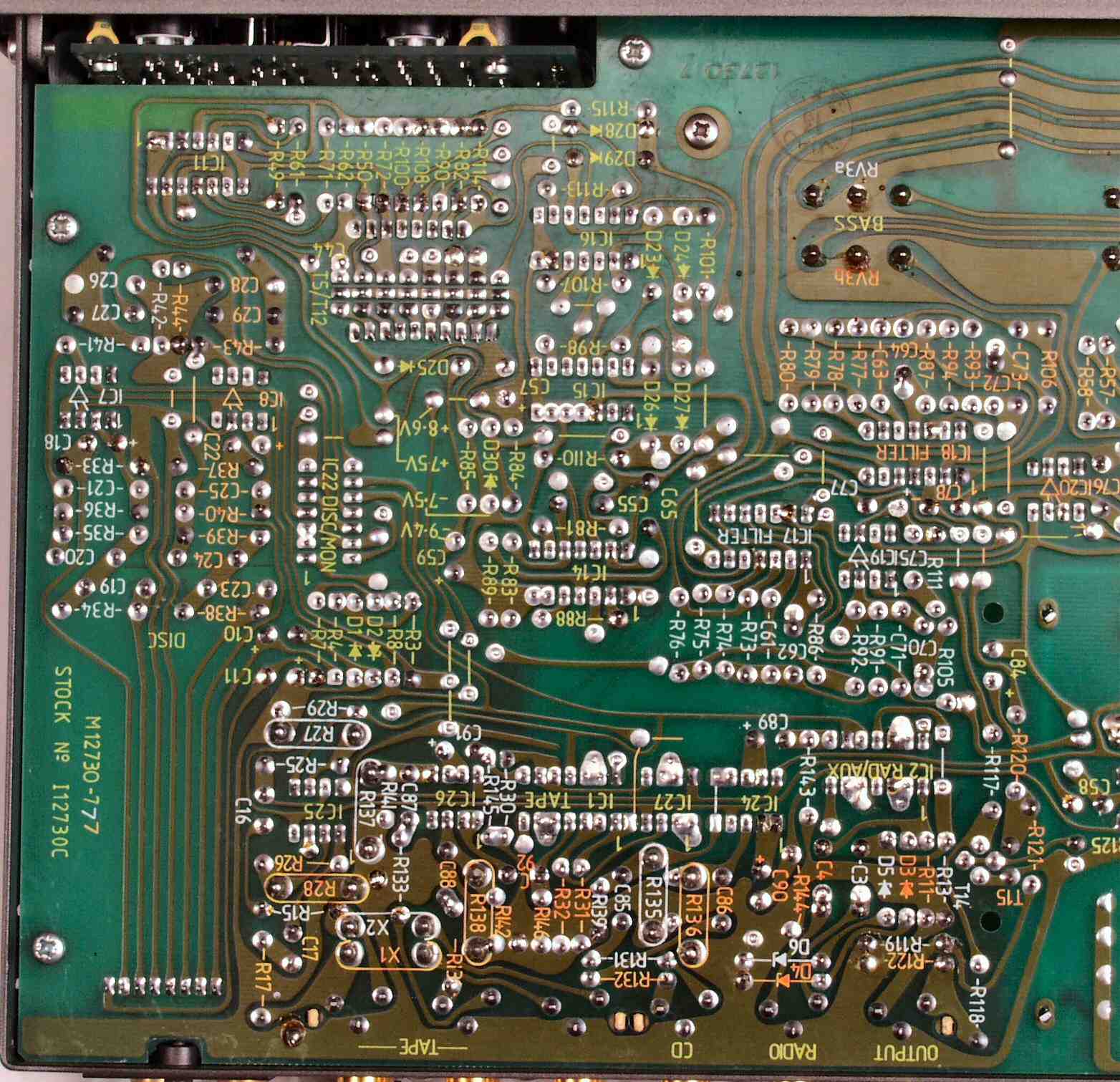

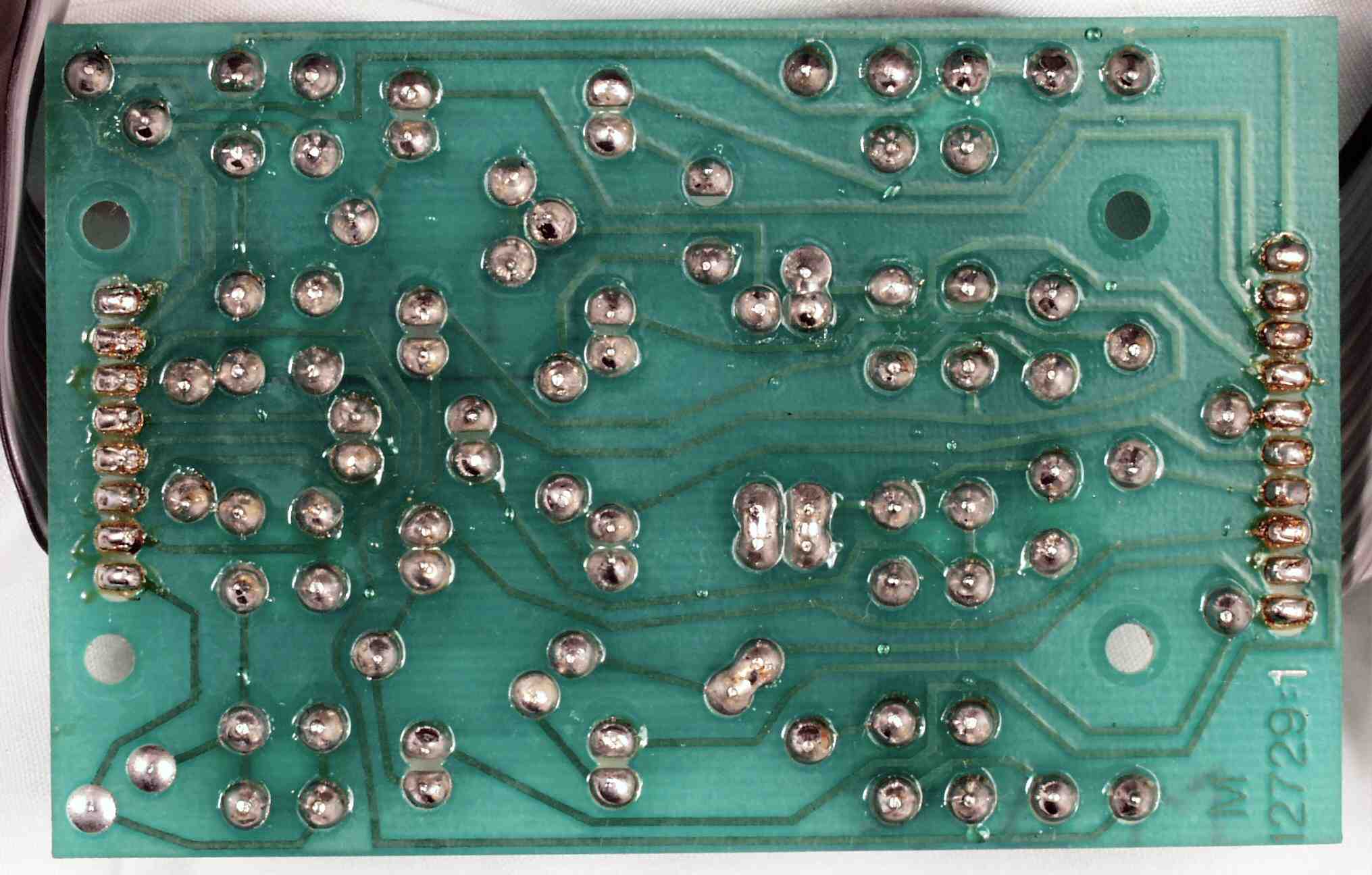

Ｃ−２Ｃ．　修理前　　コントロール基板裏

Ｃ−２Ｅ．　完成コントロール基板裏　全半田やり直し（半田補正）＋洗浄後

Ｃ−３Ａ．　修理前　　入力AMP基板

Ｃ−３Ｂ．　修理後　　入力AMP基板　OP-AMP個、電解コンデンサー１３個交換。

Ｃ−３Ｃ．　修理前　　入力AMP基板裏

Ｃ−３Ｅ．　完成入力AMP基板裏　全半田やり直し（半田補正）＋洗浄後

Ｃ−４Ａ．　修理前　　ＬＥＤ表示基板裏

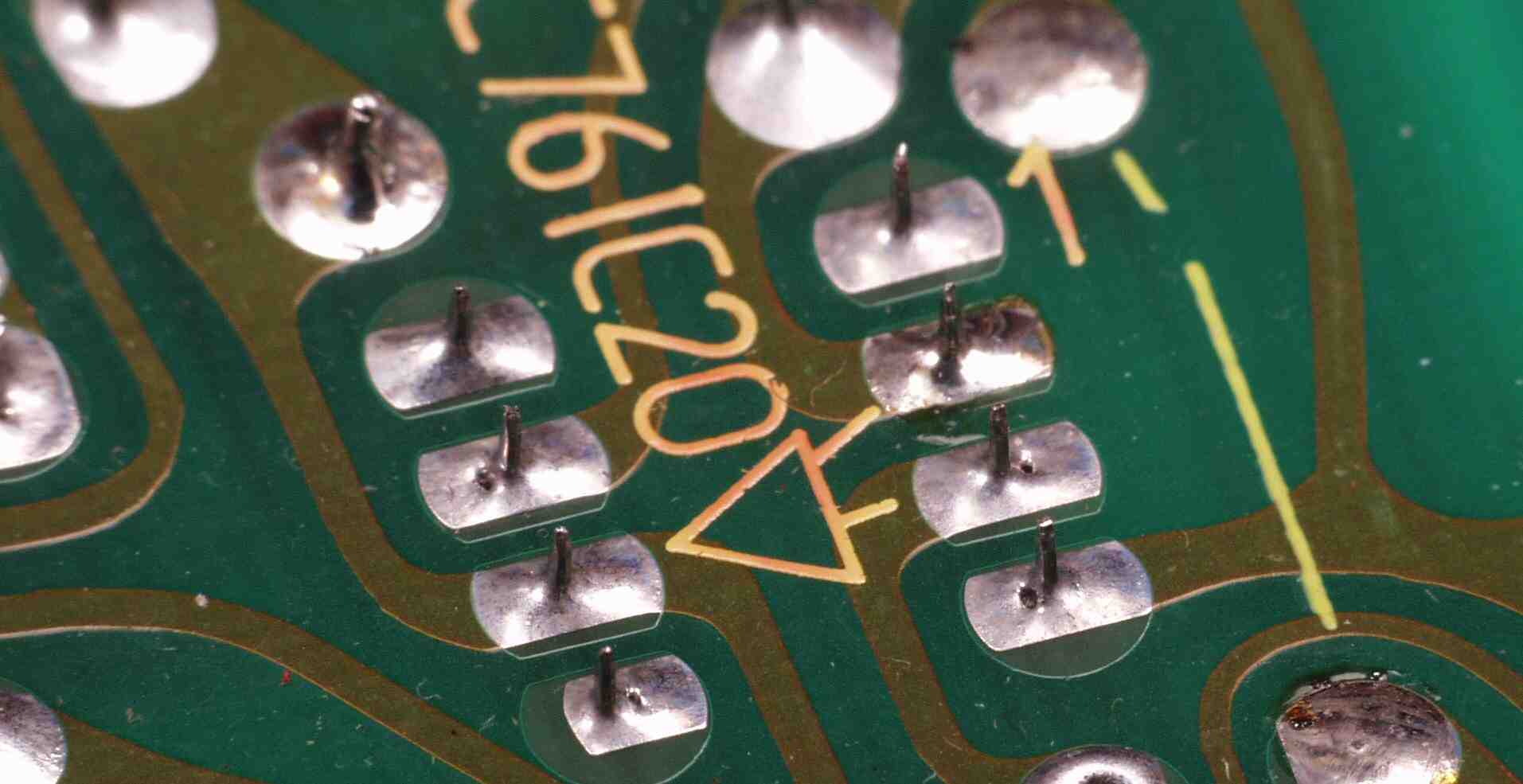

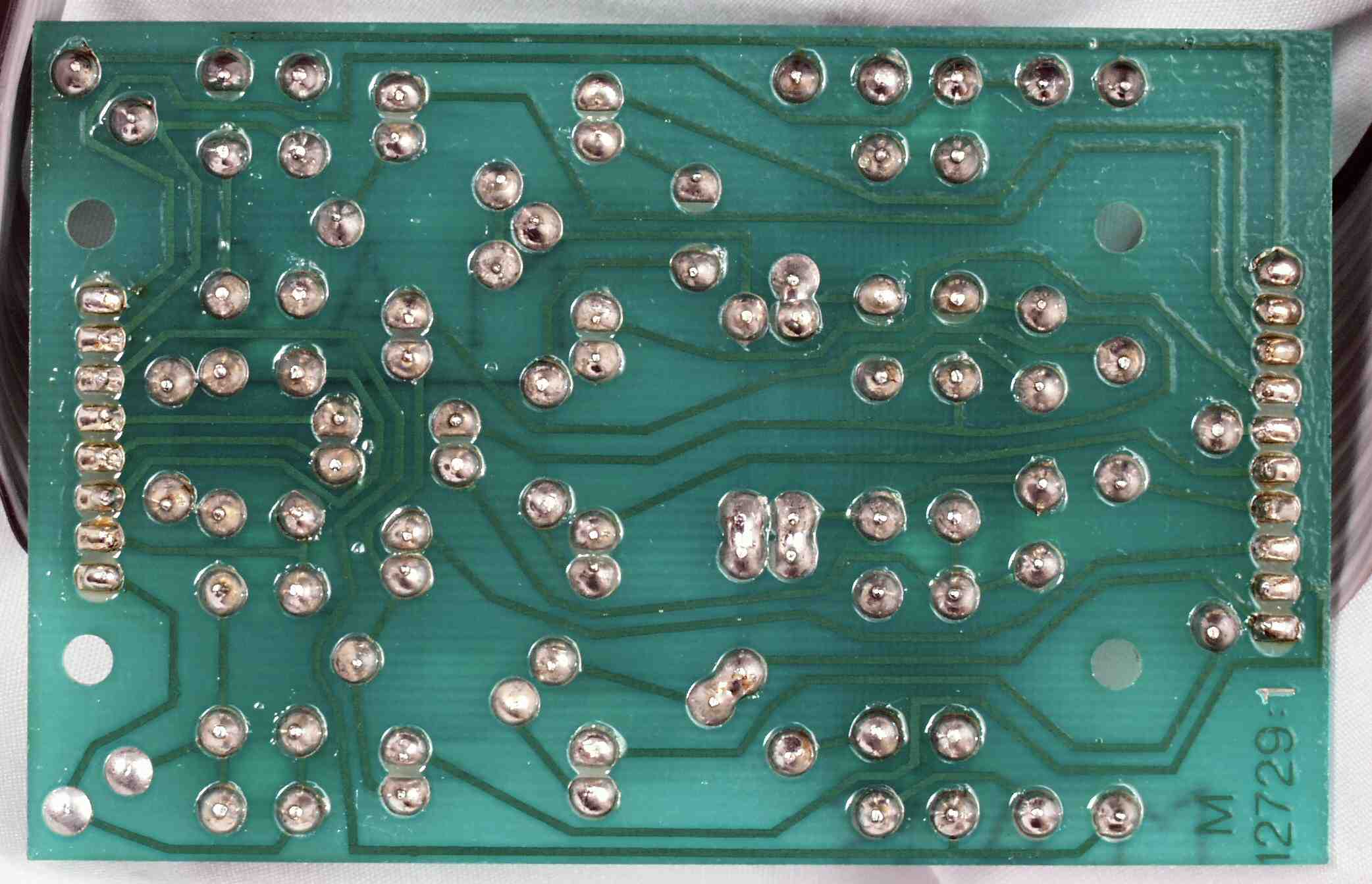

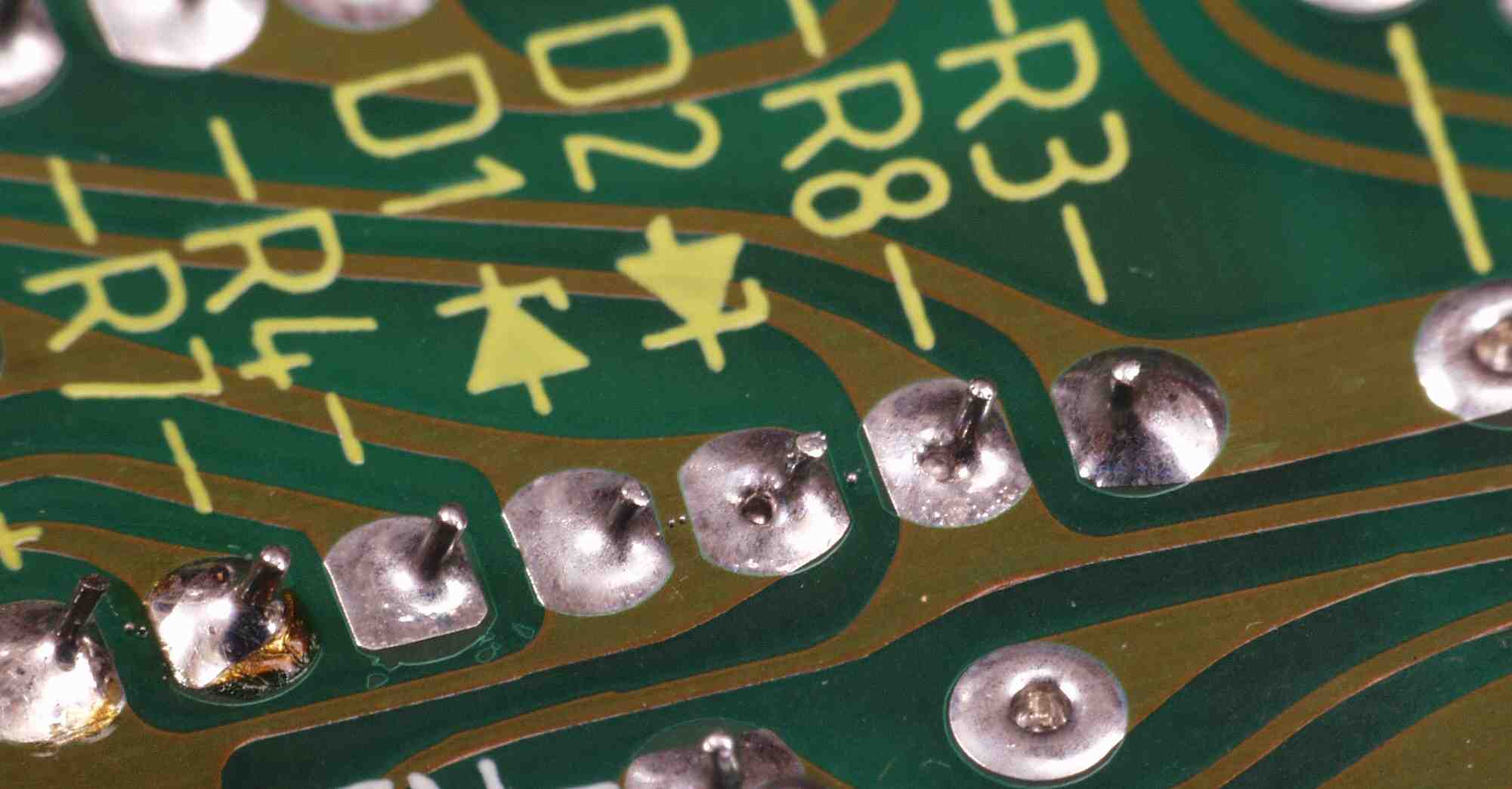

Ｃ−４Ａ−１．　修理中　　ＬＥＤ表示基板裏、半田不良予備軍、この基板はスルホール基板では無い

Ｃ−４Ｂ．　修理（半田補正）後　　ＬＥＤ表示基板裏

Ｃ−４Ｃ．　完成ＬＥＤ表示基板裏　洗浄後

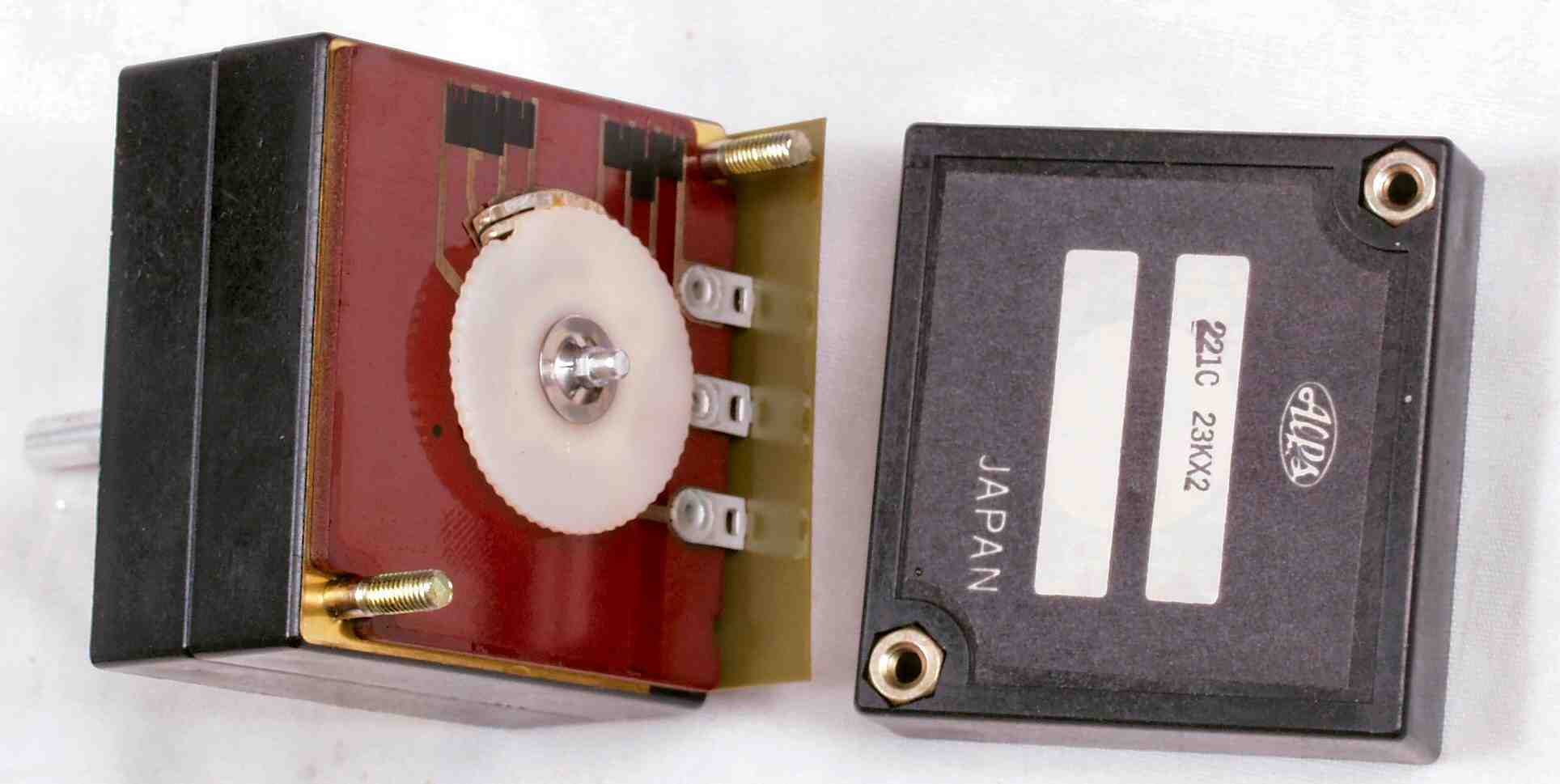

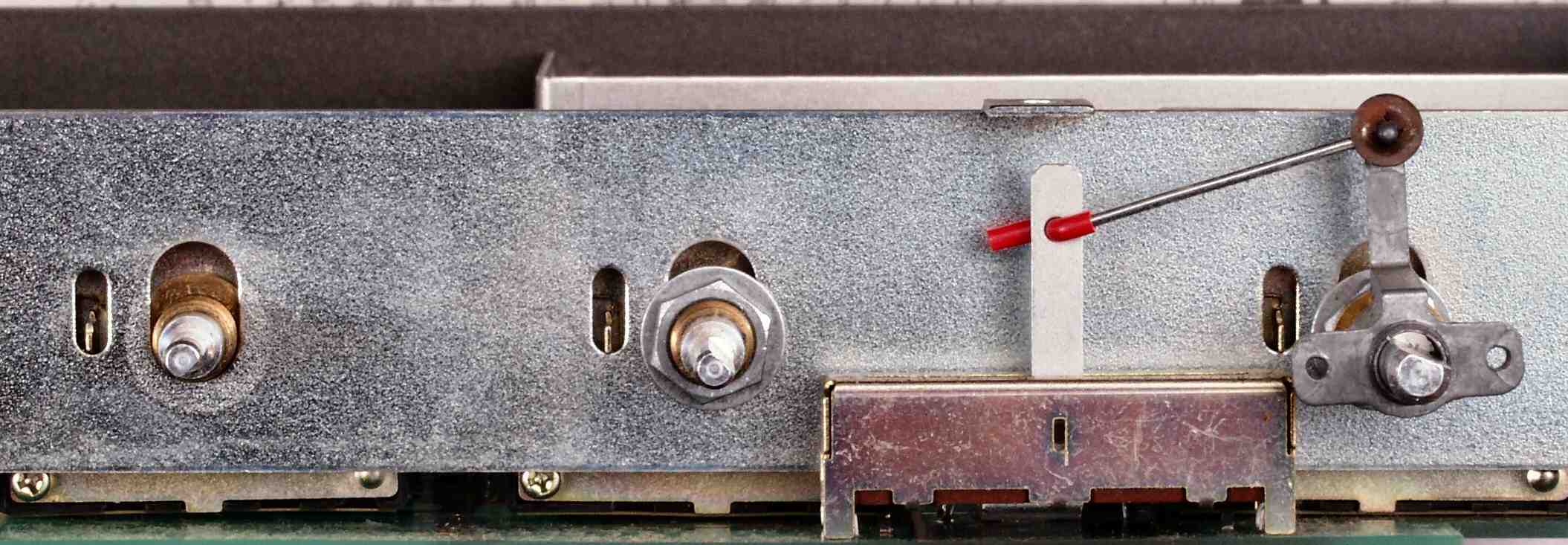

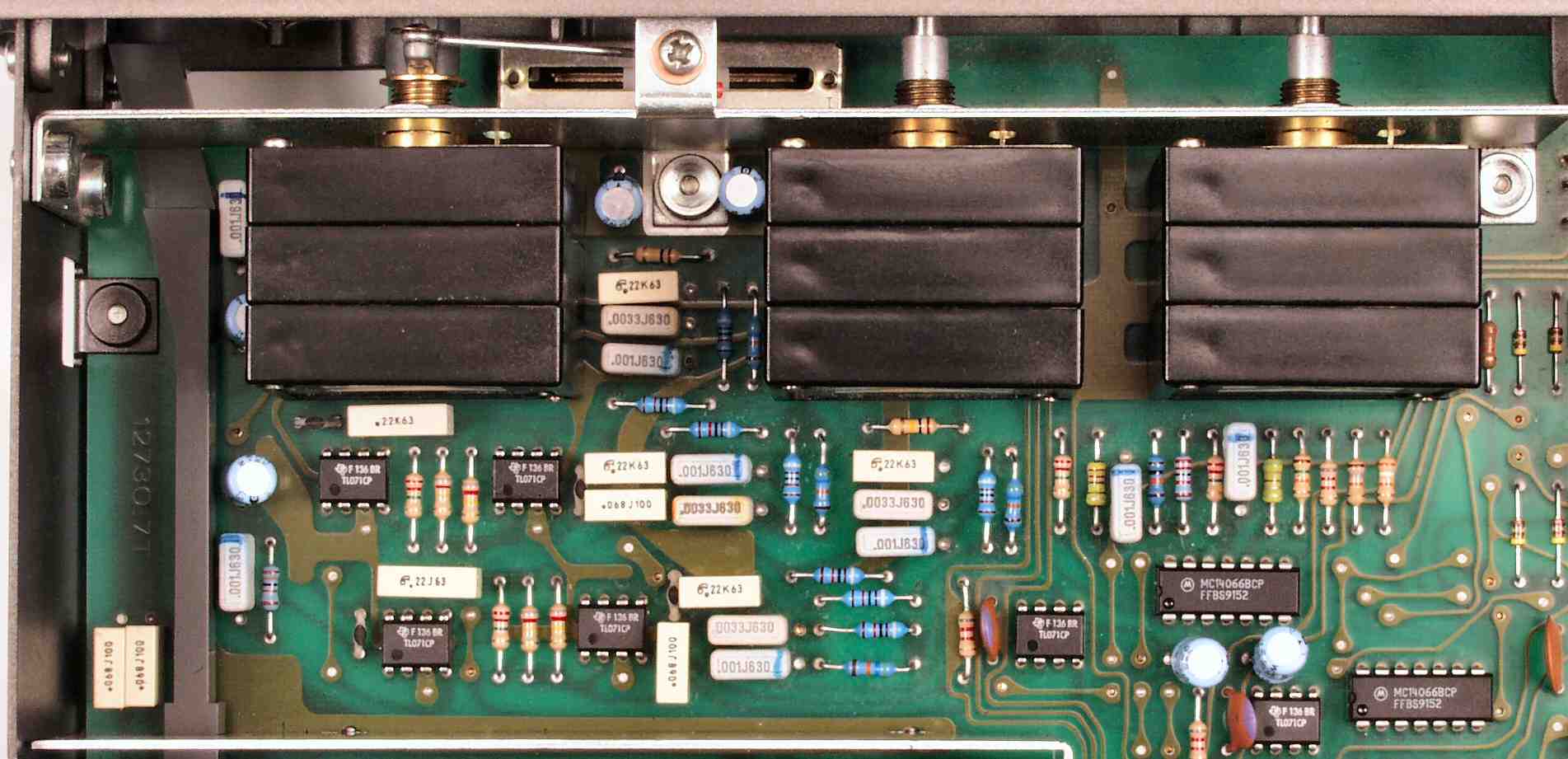

Ｃ−５Ａ．　修理中　　ＶＲ点検、カシメ構造なのでこれまで

Ｃ−５Ｂ．　修理中　　ＶＲ取り付け穴は長穴になっていて、取り外しが楽

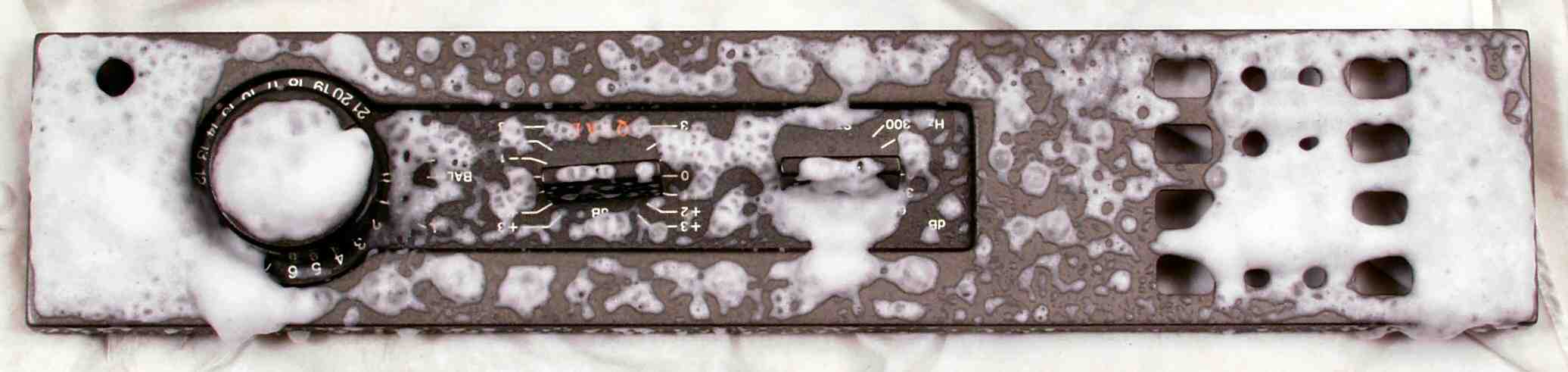

Ｃ−６．　パネル洗浄中

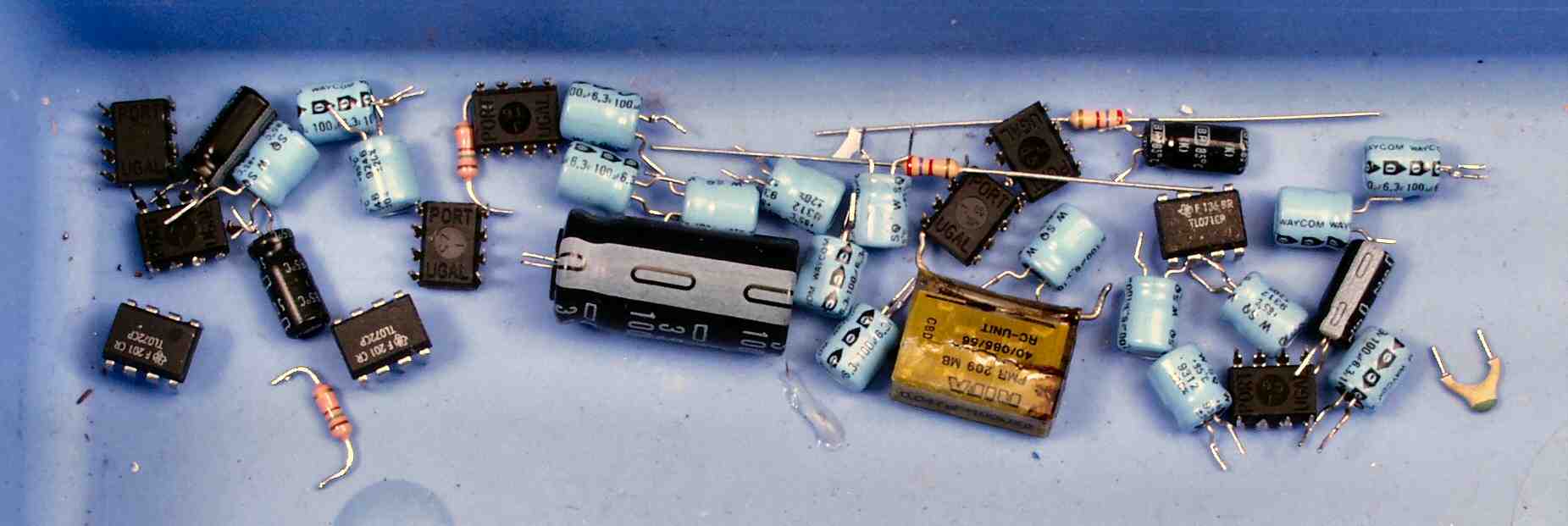

Ｃ−７．　交換部品

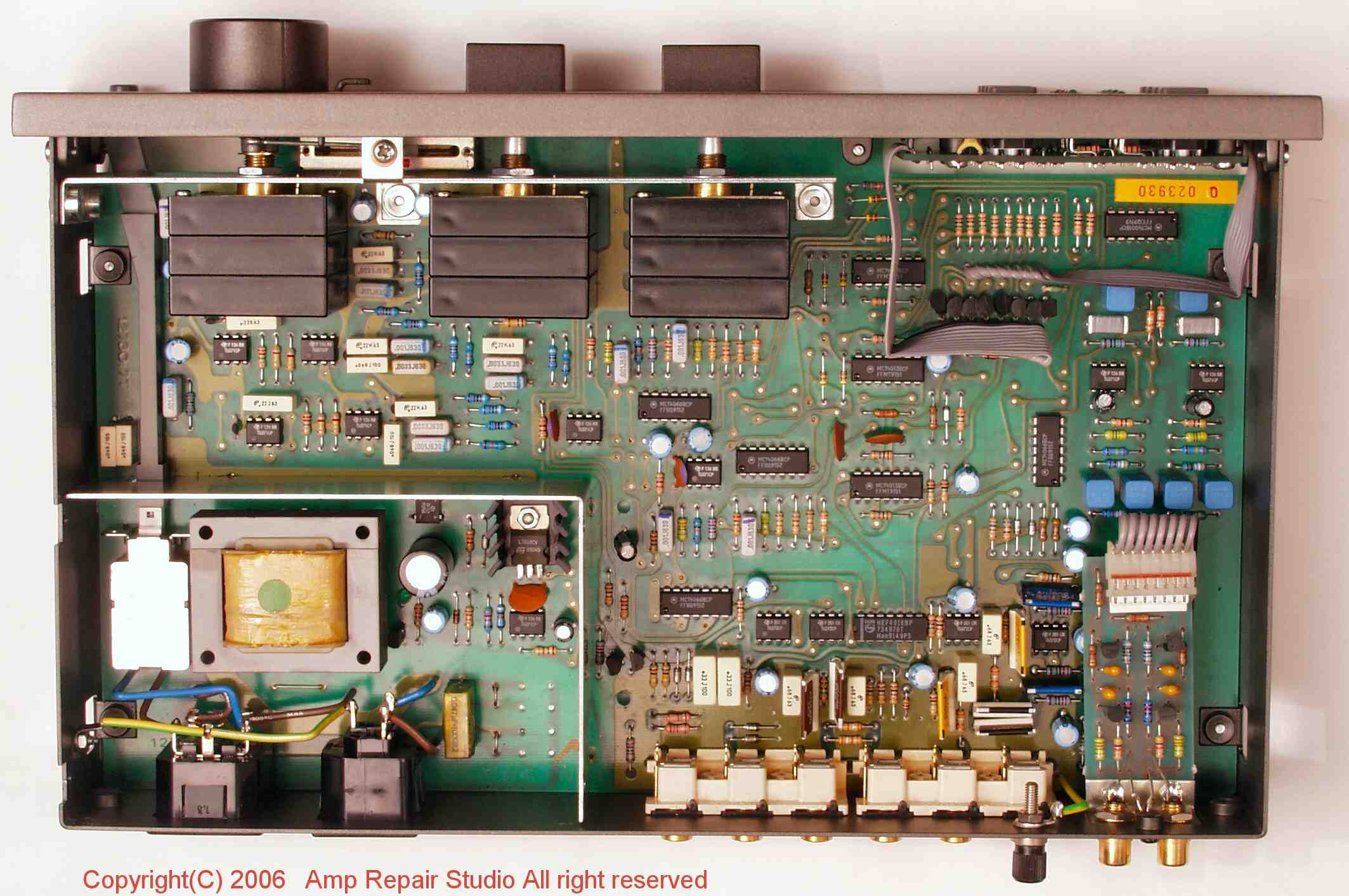

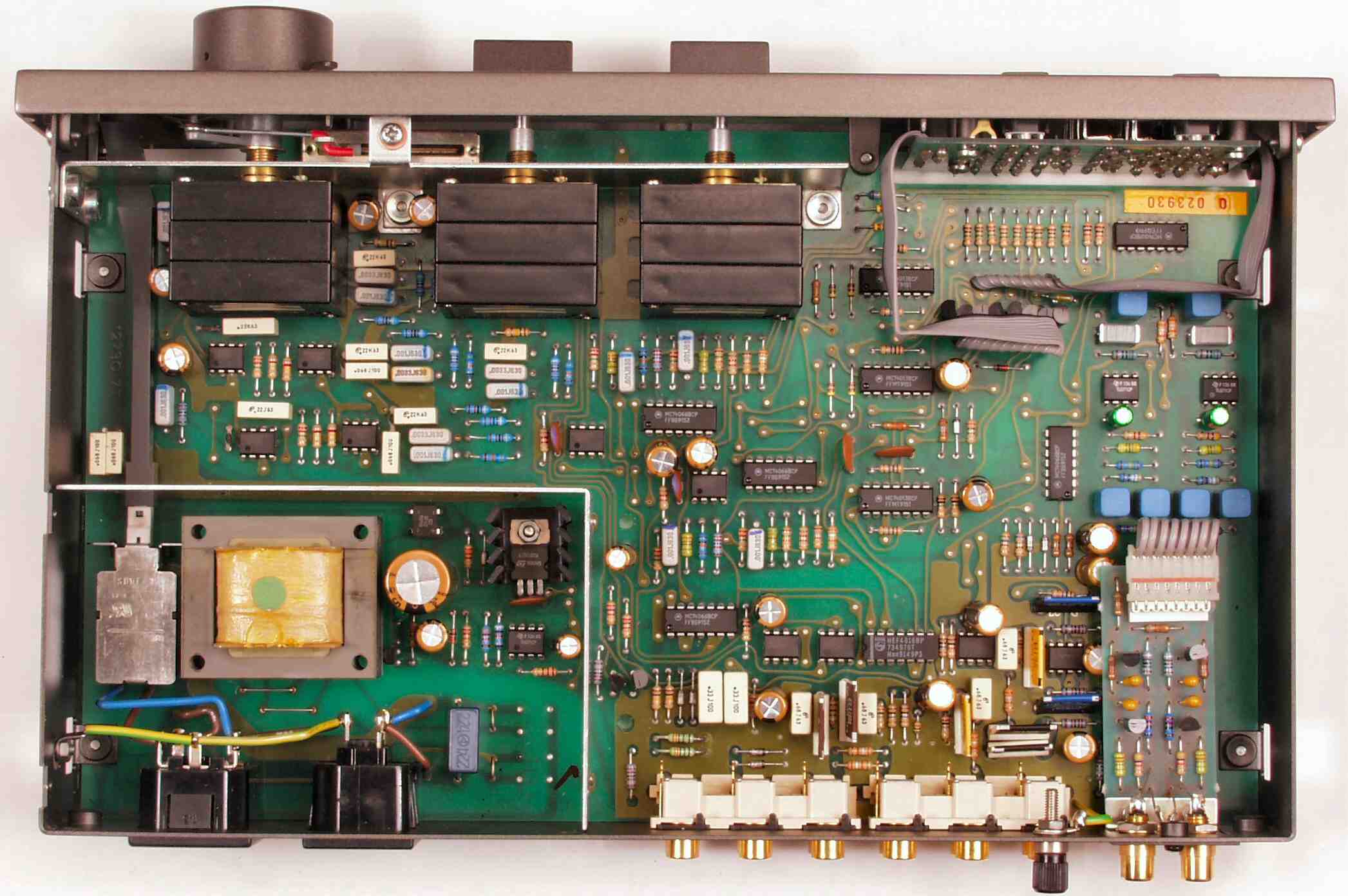

Ｃ−８Ａ．　修理前　上から見る

Ｃ−８Ｂ．　修理後　上から見る

Ｃ−８Ｃ．　修理前　下から見る

Ｃ−８Ｄ．　修理後　下から見る

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下右オーディオアナライザーより１００ＨＺ・４００ＨＺ・１ＫＨＺ・２ＫＨＺの信号を出し（歪み率＝約０．０００６％）これをＡＭＰに入力し、出力を測定 　　　左端電圧計＝入力電圧測定

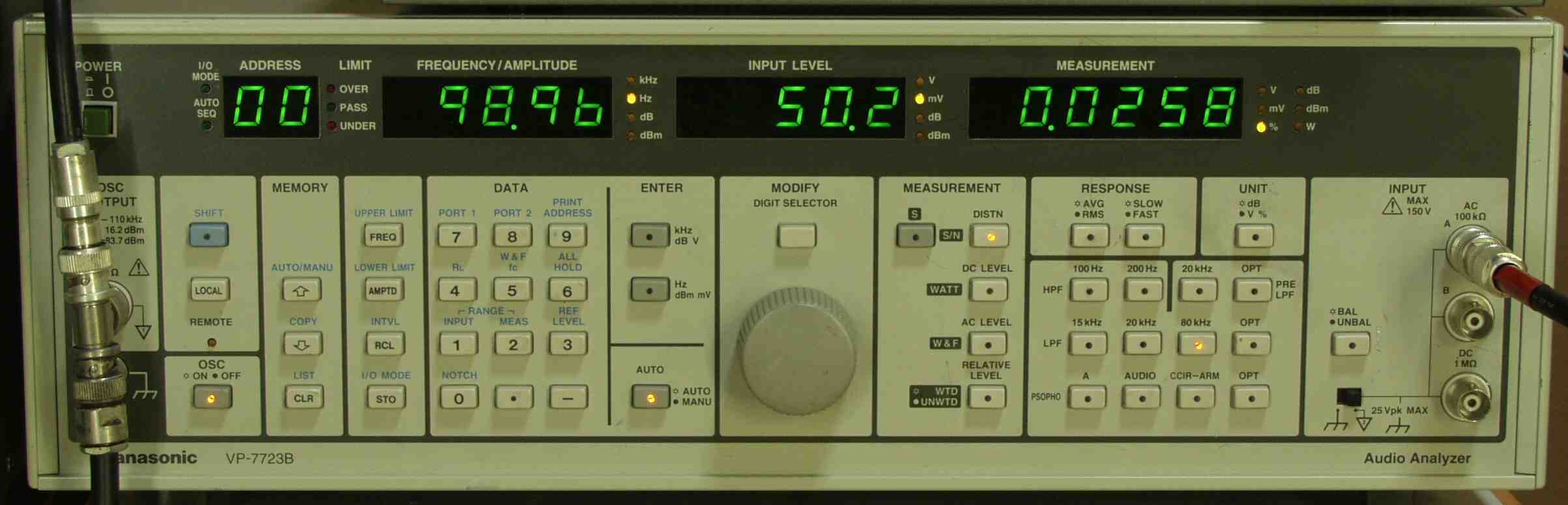

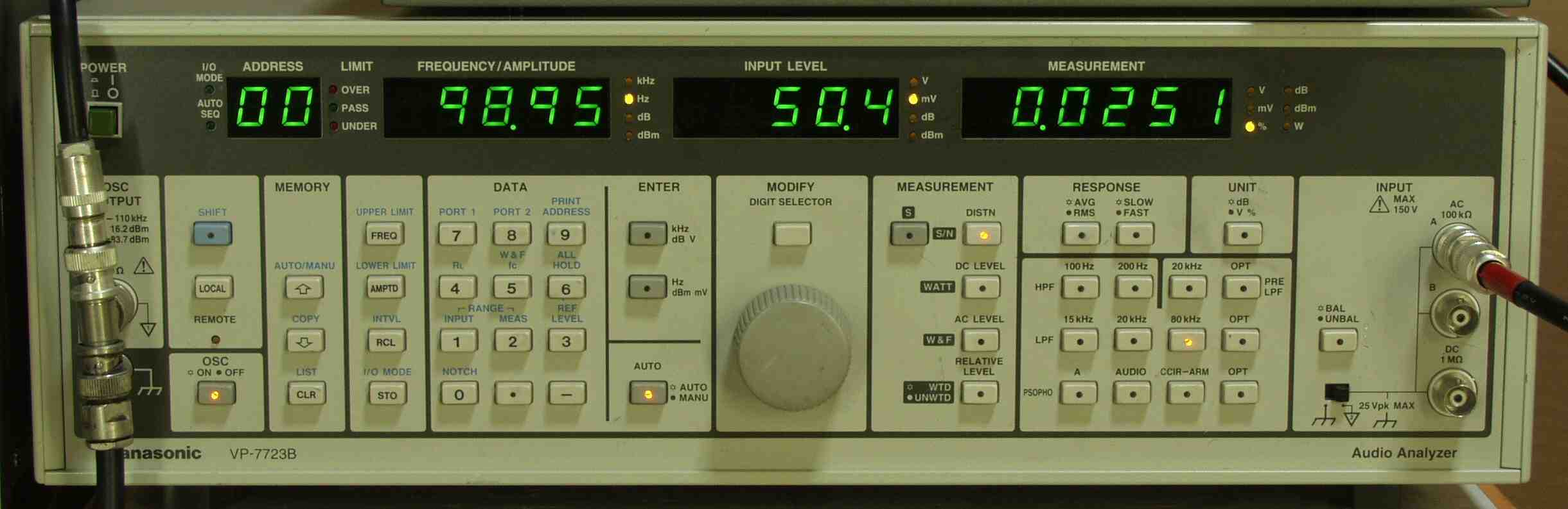

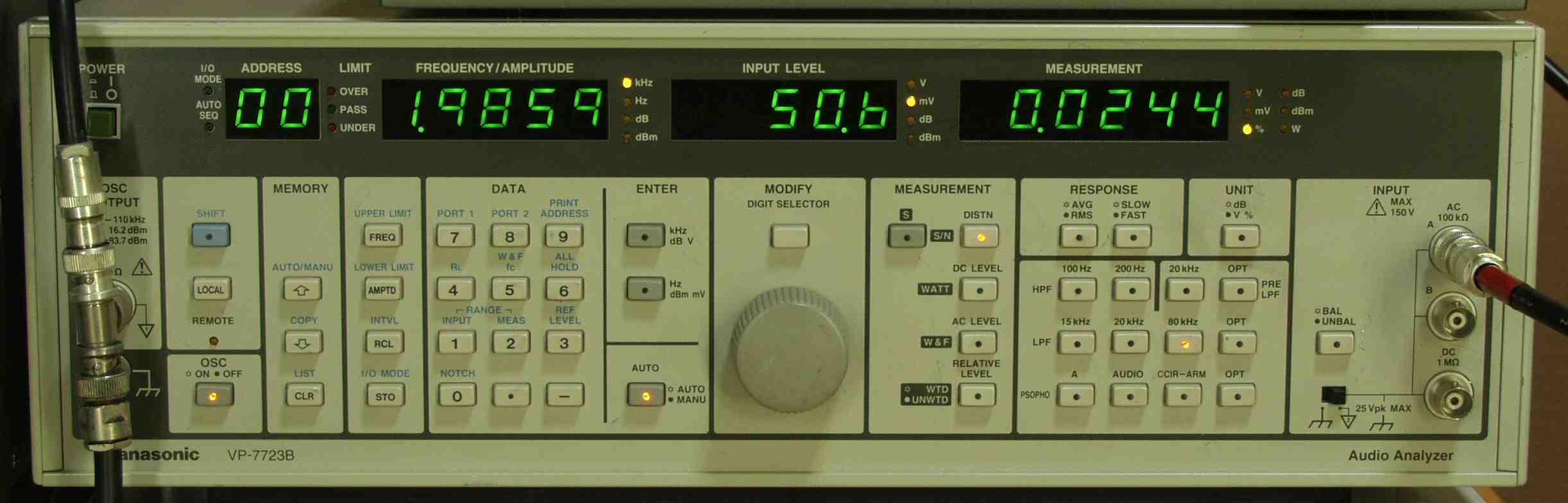

Ｅ−２Ａ．　Ｒ側ＣＤ入力端子に１００ｍＶ・１００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

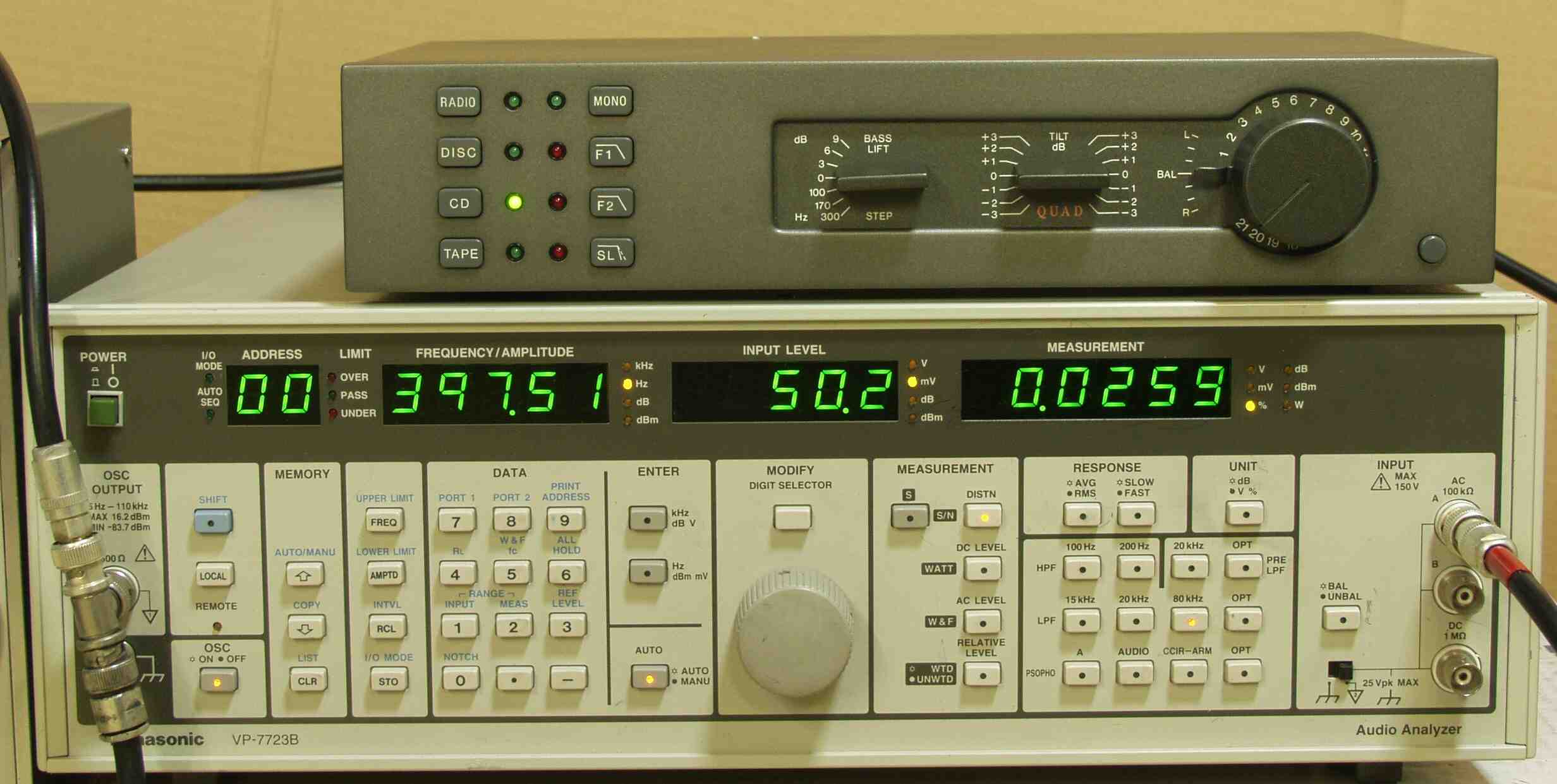

Ｅ−２Ｂ．　Ｒ側ＣＤ入力端子に１００ｍＶ・４００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

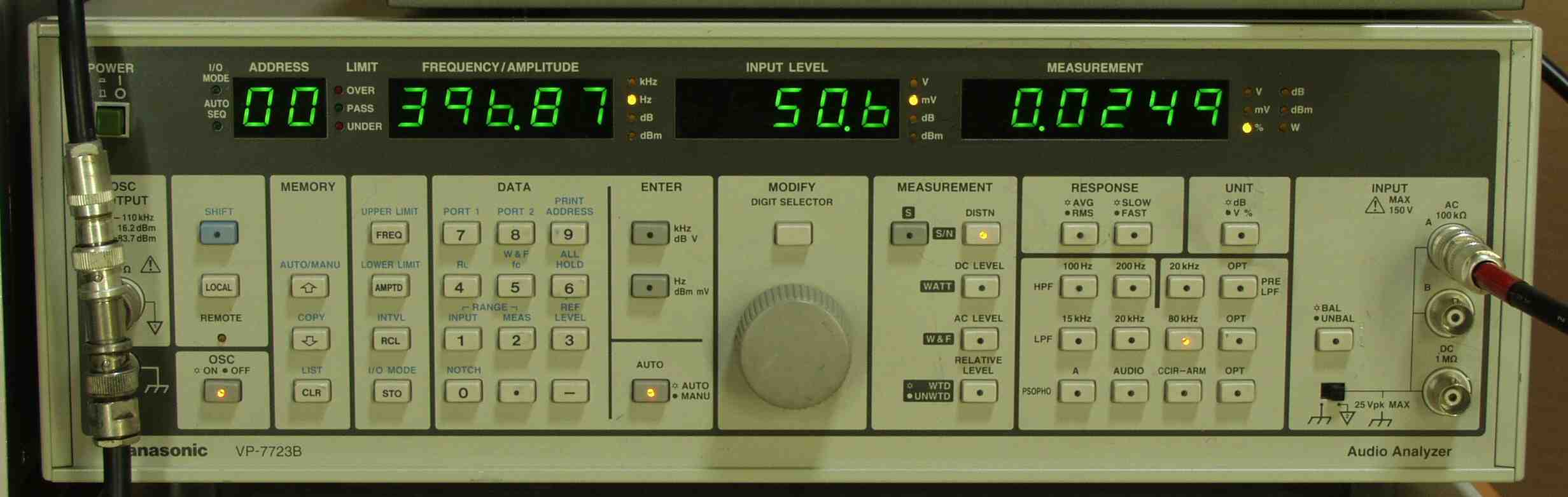

Ｅ−２Ｃ．　Ｒ側ＣＤ入力端子に１００ｍＶ・１０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ−２Ｄ．　Ｒ側ＣＤ入力端子に１００ｍＶ・２０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ−３Ａ．　Ｌ側ＣＤ入力端子に１００ｍＶ・１００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ−３Ｂ．　Ｌ側ＣＤ入力端子に１００ｍＶ・４００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ−３Ｃ．　Ｌ側ＣＤ入力端子に１００ｍＶ・１０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ−３Ｄ．　Ｌ側ＣＤ入力端子に１００ｍＶ・２０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｆ．　上位測定機器での調整・測定 Ｆ−１．　上位測定器で調整・測定

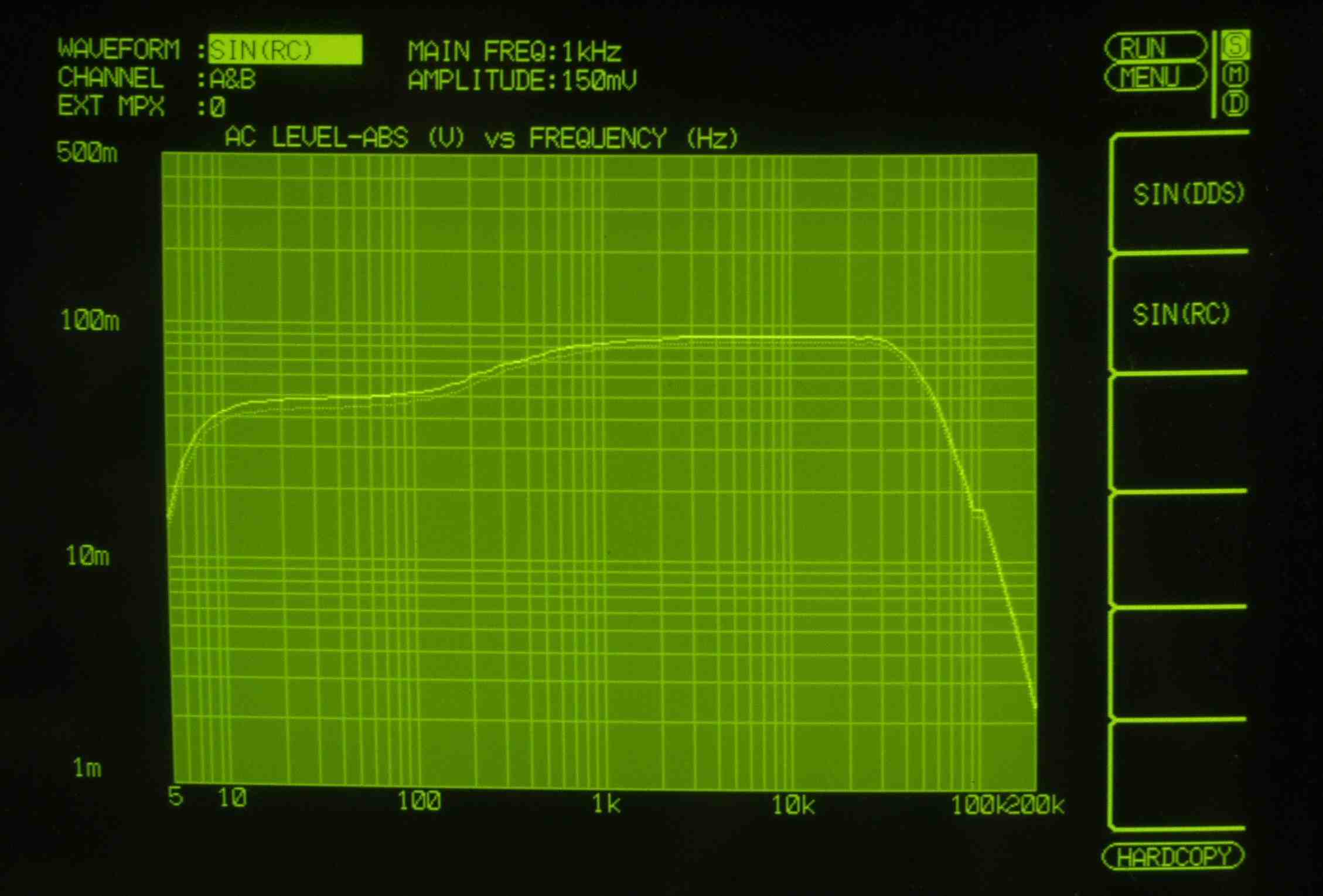

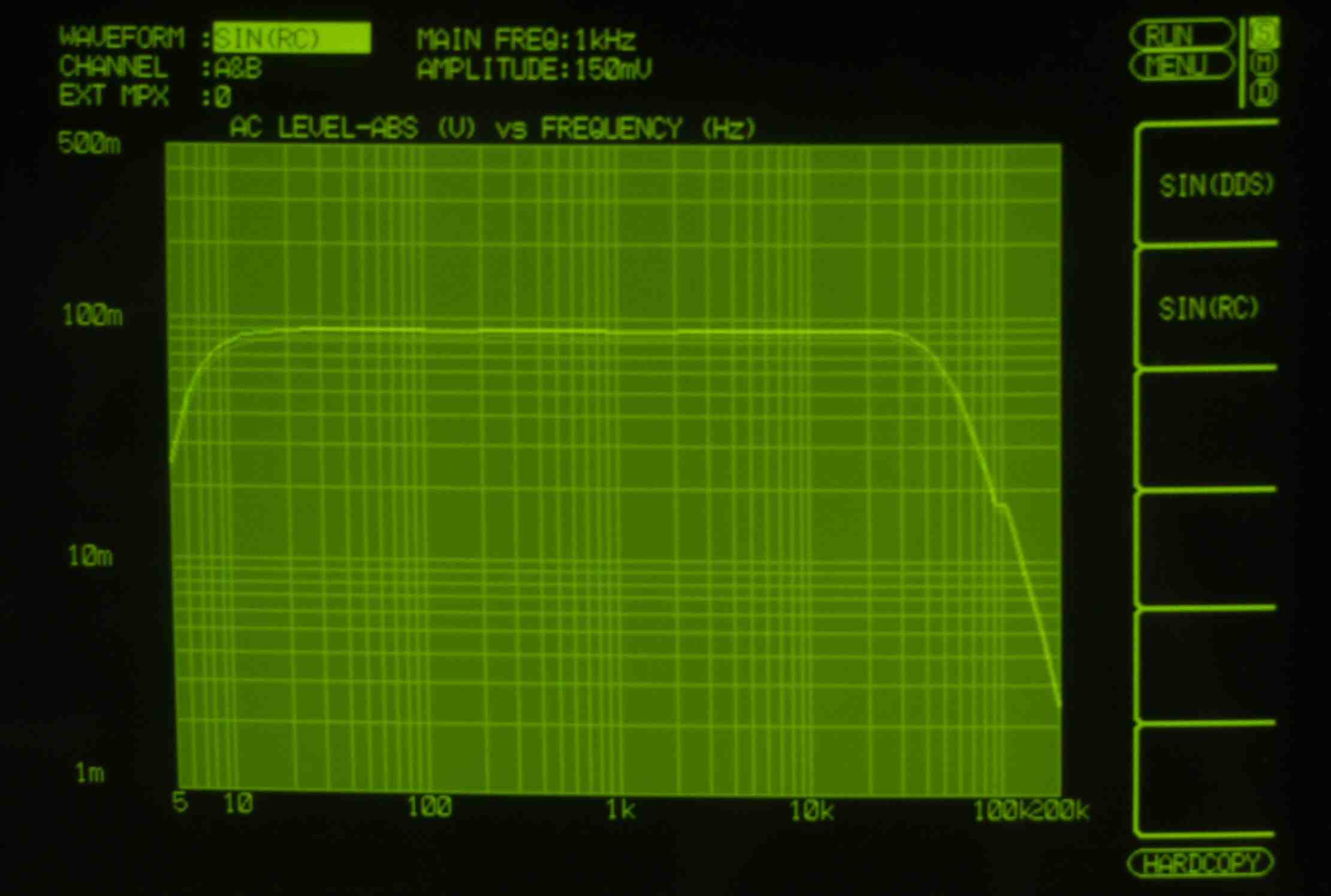

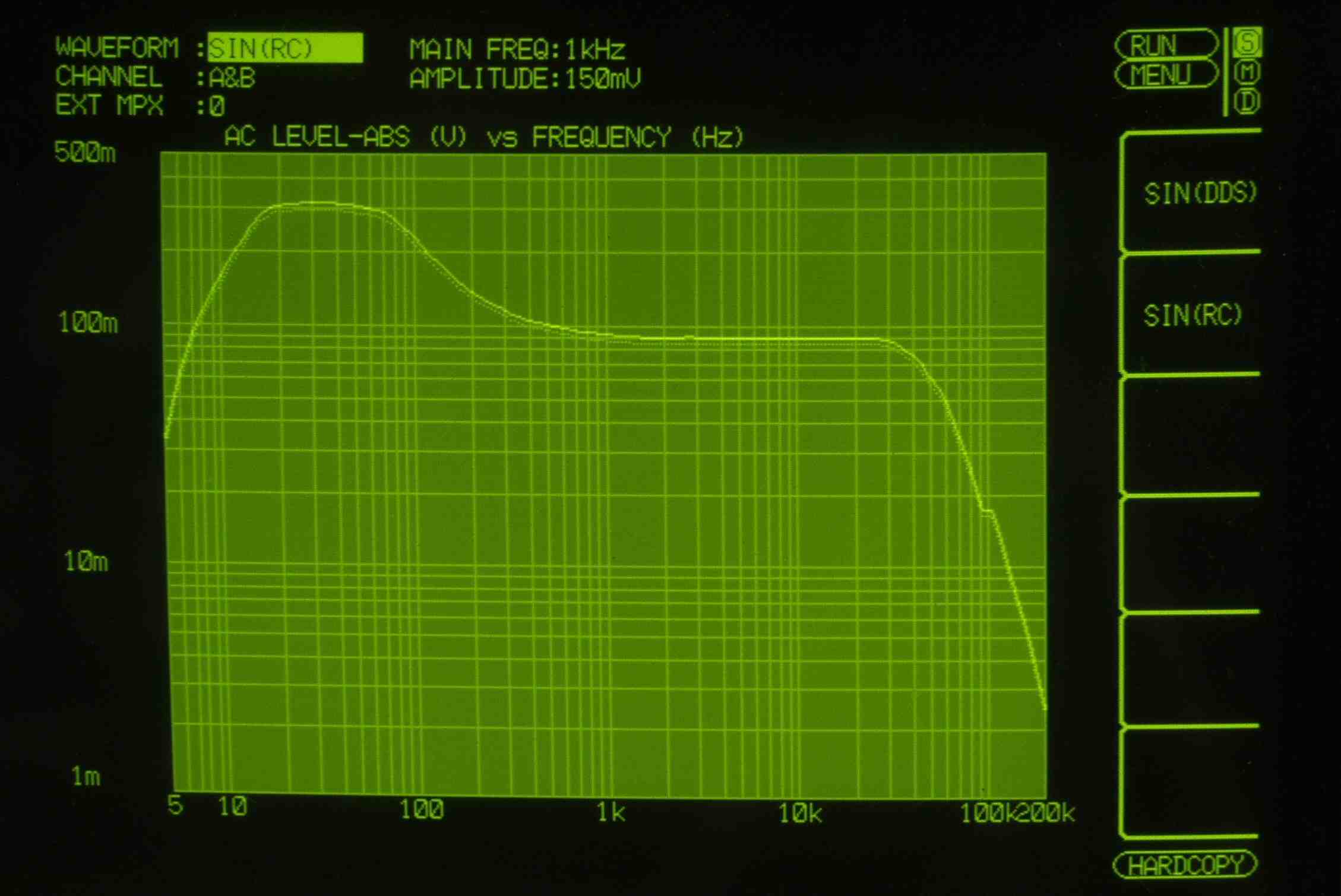

Ｆ−２Ａ．　入出力特性測定（ＣＤ入力）。　ＣＤ入力端子に１５０ｍＶを入力。　出力＝９０ｍＶ。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

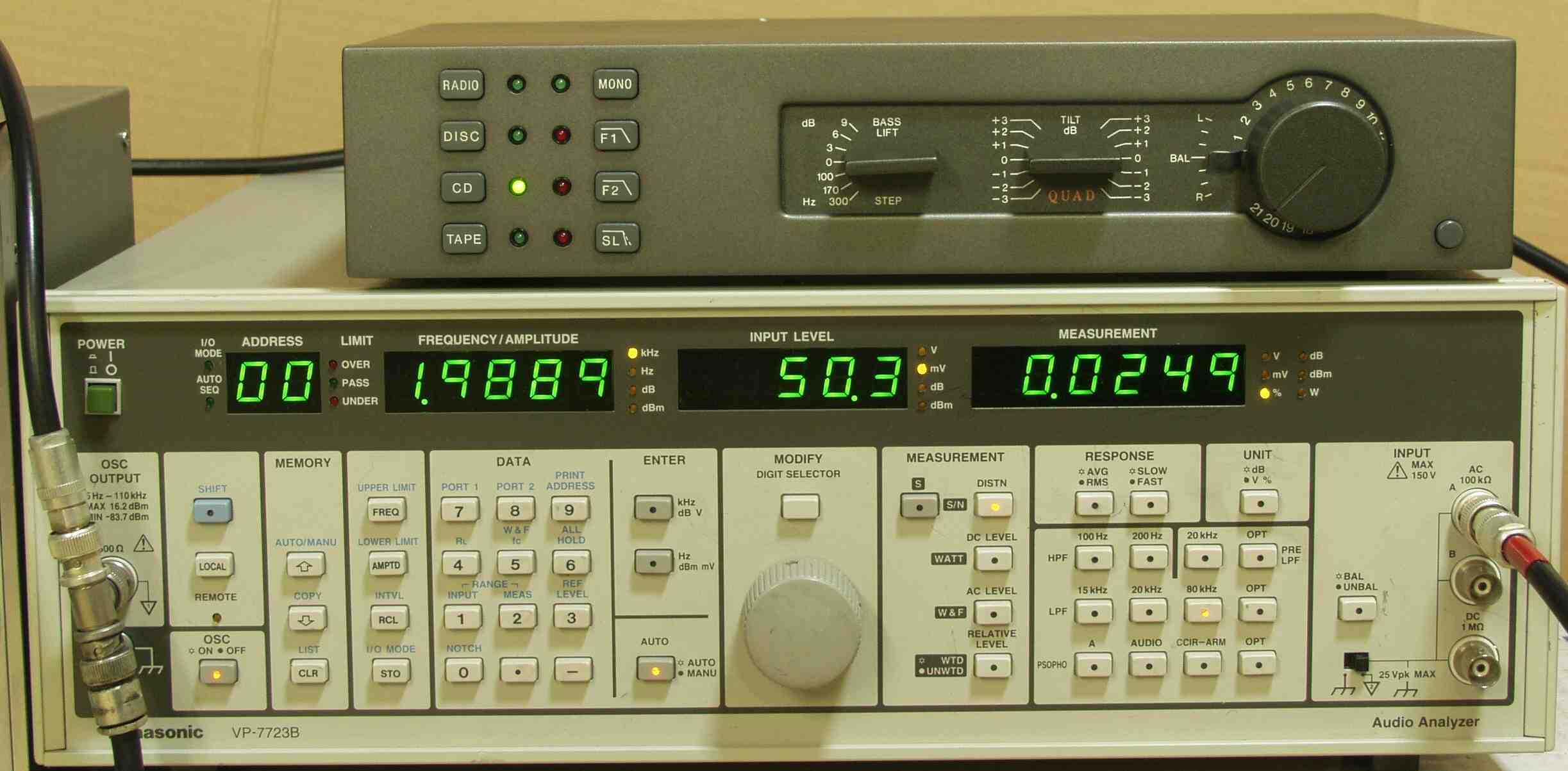

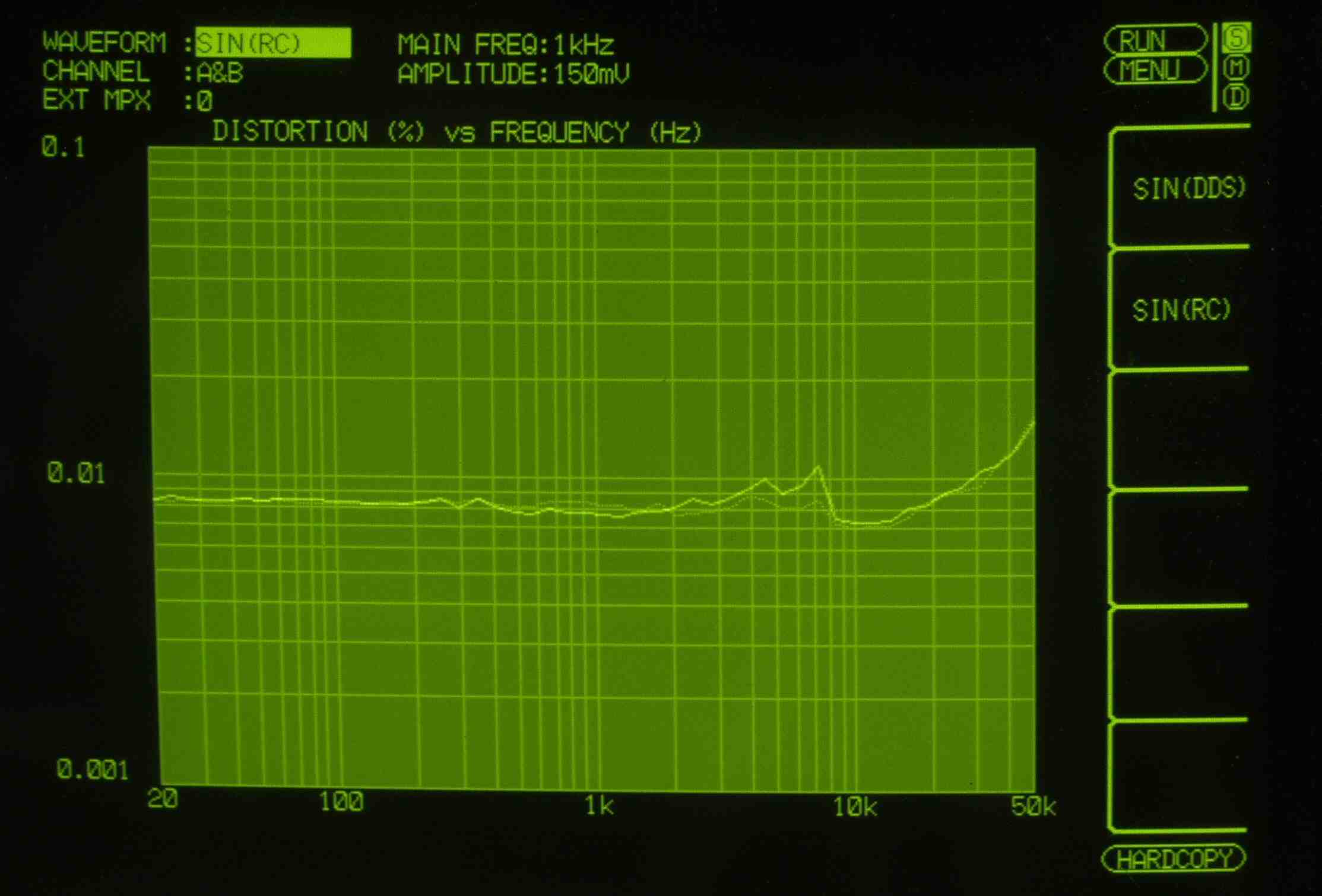

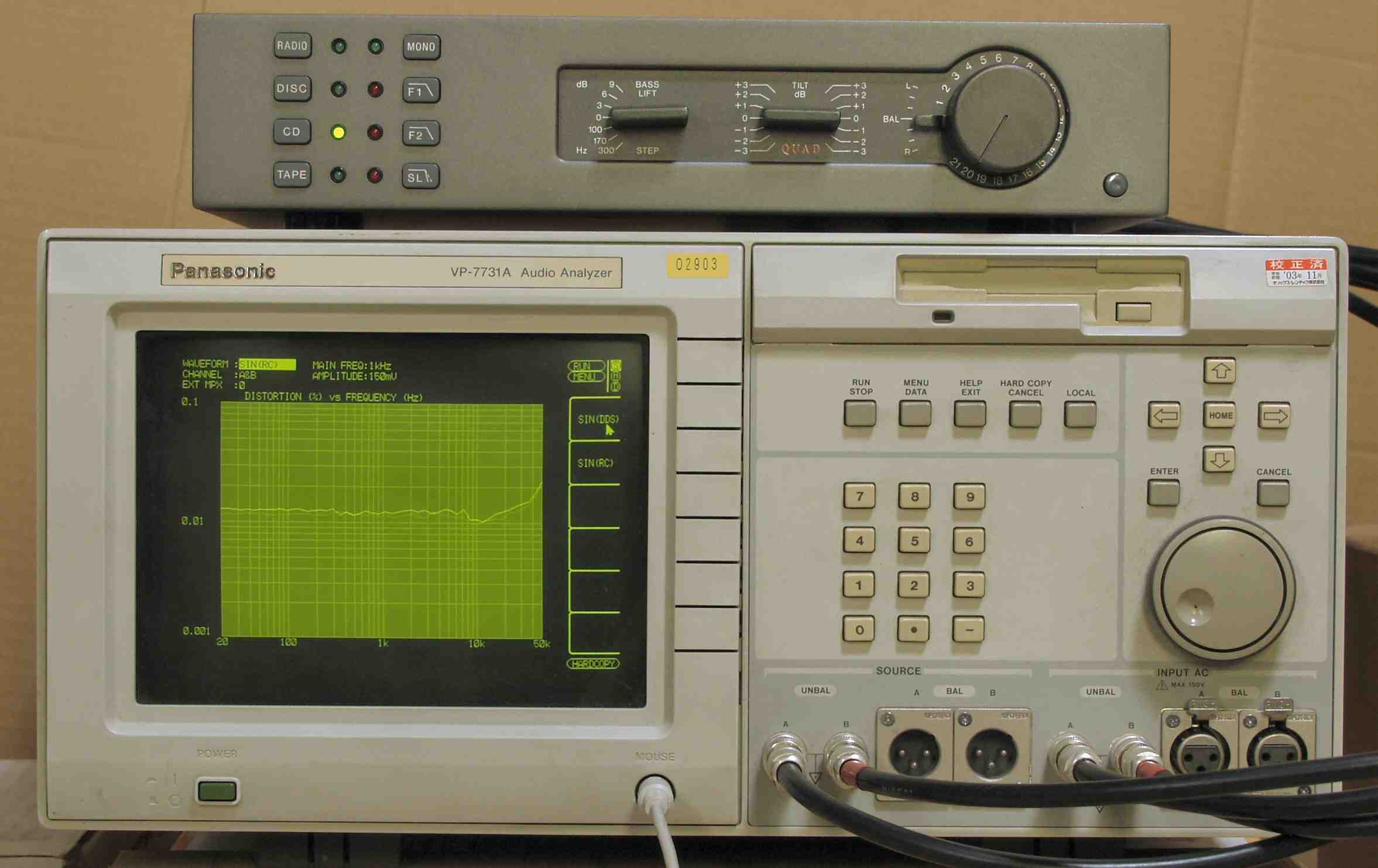

Ｆ−２Ｂ．　入出力歪み測定。ＣＤ入力端子に１５０ｍＶを入力。　ＶＲはＭａｘ位置。

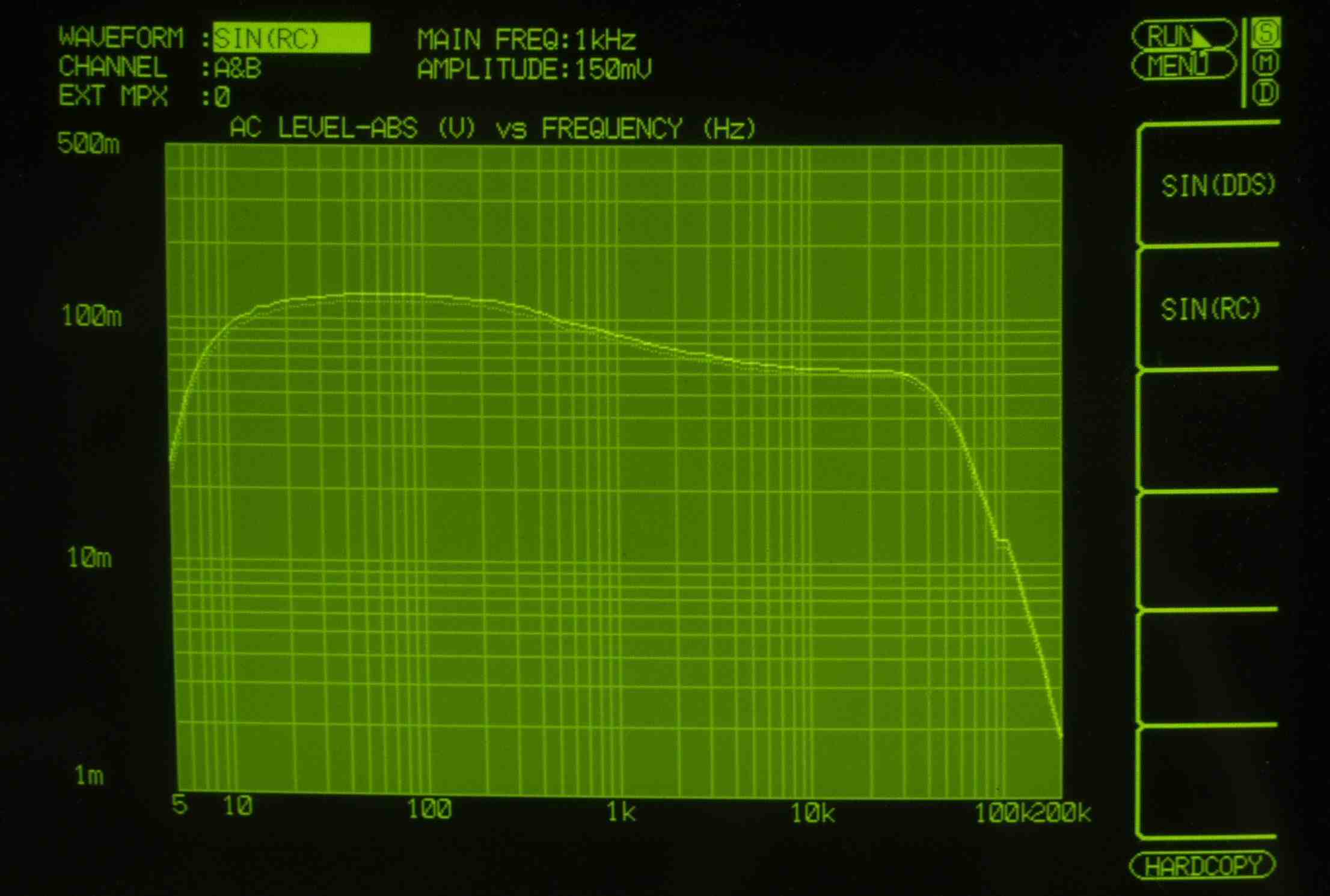

Ｆ−３Ａ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ。　ＶＲはＭａｘ位置。

Ｆ−３Ｂ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＳＴＥＰ＝３００ＨＺ。　ＶＲはＭａｘ位置。

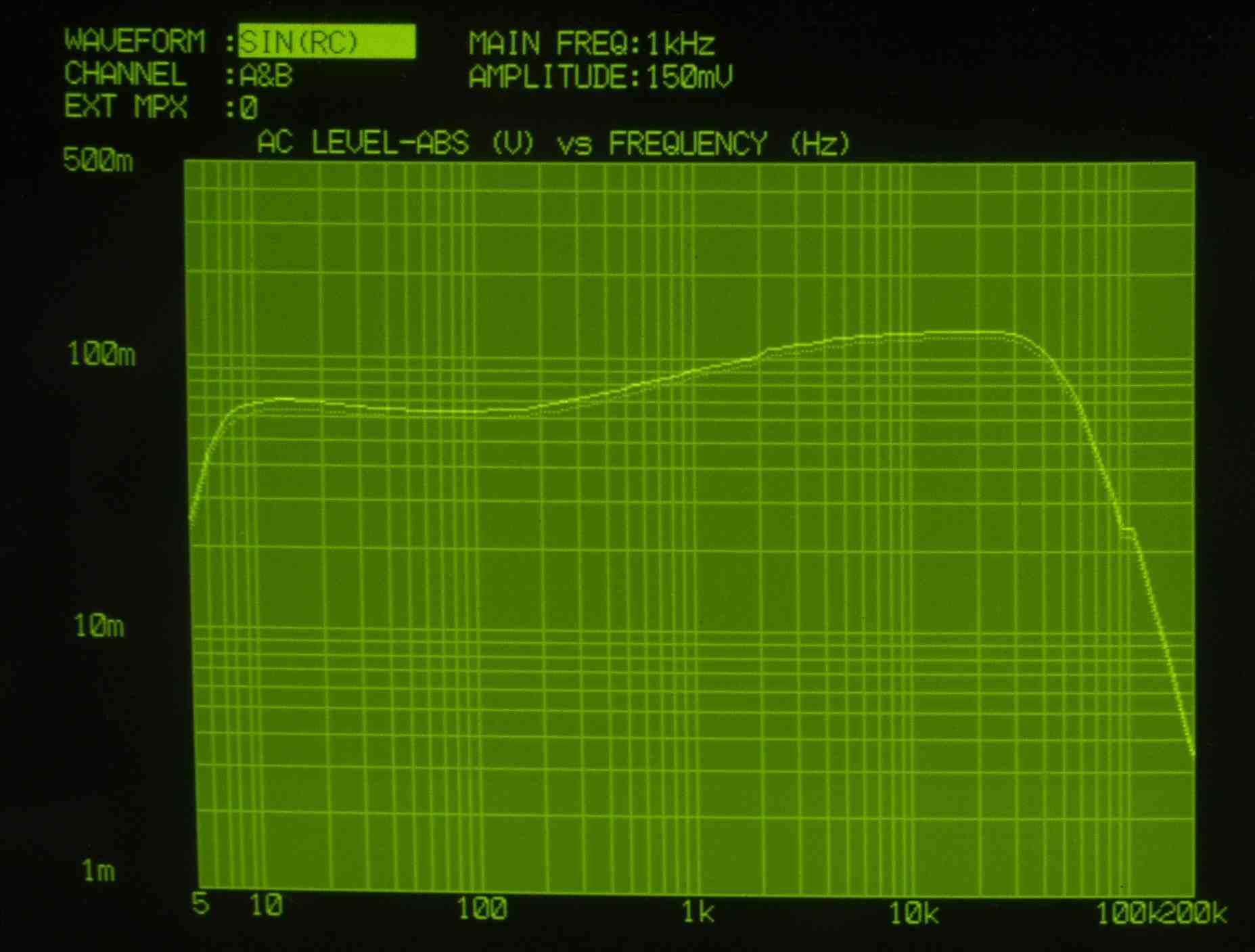

Ｆ−４Ａ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＴＩＬＴ　低域＝−３ｄＢ、高域＝＋３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ−４Ｂ．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＴＩＬＴ　低域＝＋３ｄＢ、高域＝−３ｄＢ。　ＶＲはＭａｘ位置。

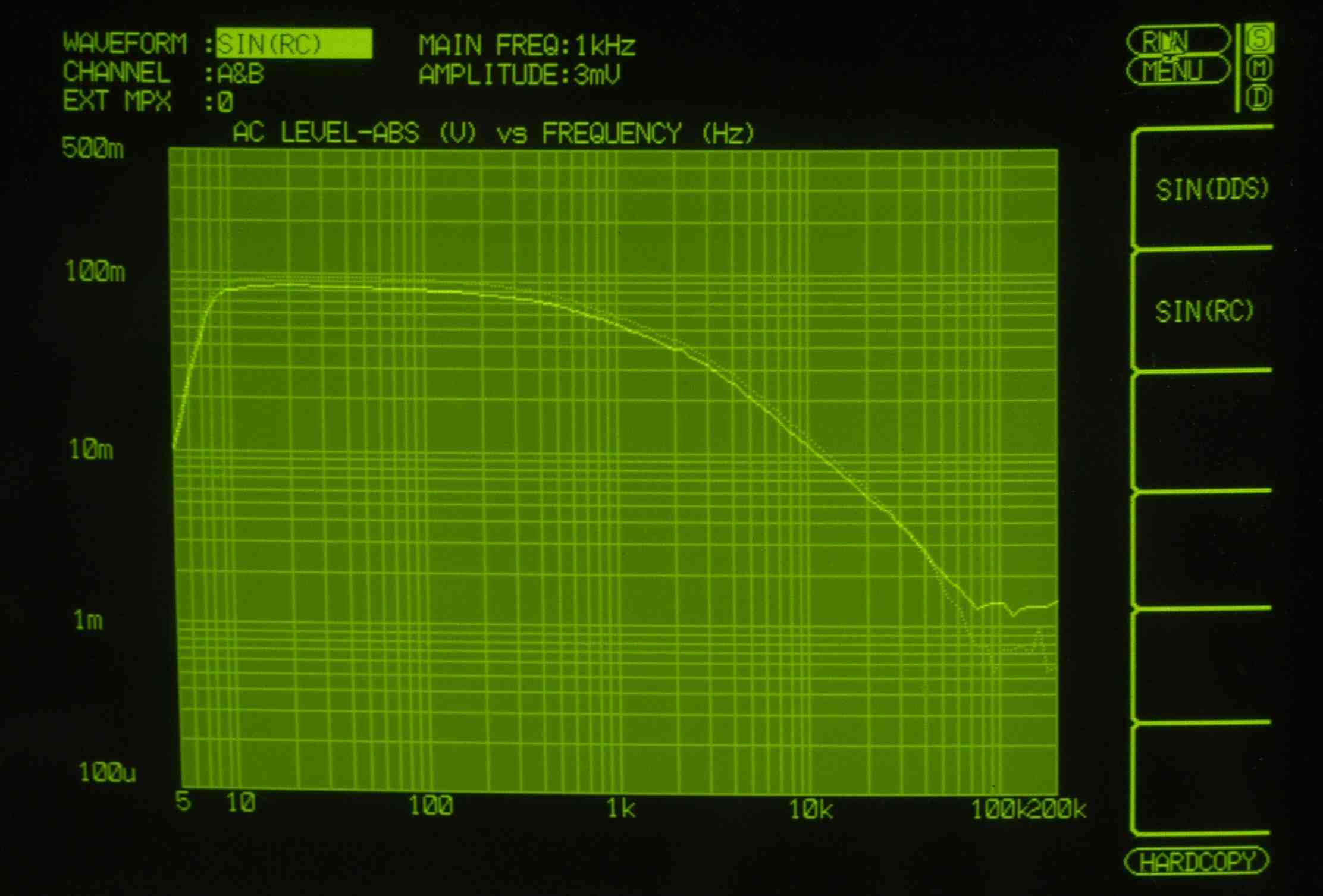

Ｆ−５．　入出力特性測定（ＭＭ入力）。　３ｍＶを入力。　ＶＲはＭａｘ位置。　ユーザーの希望で修理範囲外。

Ｅ−５．　２４時間エージング。　電源投入時の初期入力設定はＣＤ。
