Sharp SM-SX200

Ｓｈａｒｐ　ＳＭ－ＳＸ２００．　２台目修理記録

２０１９／２／５到着　　　　３／６完成

注意
　　　　シャーシにＳＰ出力の線（アース側も）を接続してはいけません。
　　　　左右ＳＰ出力のアース側も接続（共通にする）してもいけません。

Ａ．　修理前の状況

いきなり電源入らずになり、技術力の有るシャープエンジニアリング(株)に行き、数ヶ月後、修理不可で返ってきた。
２００４年、ＳＭ－ＳＸ３００が出た際にサンプリング周波数を１１．２Ｍｈｚにバージョンアップしています。
シャープにて５．６Ｍｈｚ→１１．２ＭＨｚのＶｅｒＵＰ器。

B．　原因

１ビットアンプ故障、終段ＦＥＴ（電界効果トランジスター）焼損。
　ＤＣ－ＤＣ電源モジュール２個焼損。
シャープの過去修理時は４０，５００円／１個で交換費３万円で合計１１１，０００円の修理費。
ＳＭ－ＳＸ２００／ＳＭ－ＳＸ３００にはＶＩＣＯＲ社の旧製品が使われていて、現在は購入不可。
ＶＩＣＯＲ社の最新現製品に置き換えをします。

Ｃ．　修理状況

通常修理なので、非公開。

Ｅ．　調整・測定

Ｆ．　修理費　　　　販売店経由なので表示せず。通常修理ですが特別にHP製作。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｓｈａｒｐ　ＳＭ－ＳＸ２００　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ０．　点検中　修理不能で返されて来た梱包箱で来る。　シャープエンジニアリング(株)が光ります。現在はシャープビジネスソリューション株式会社。

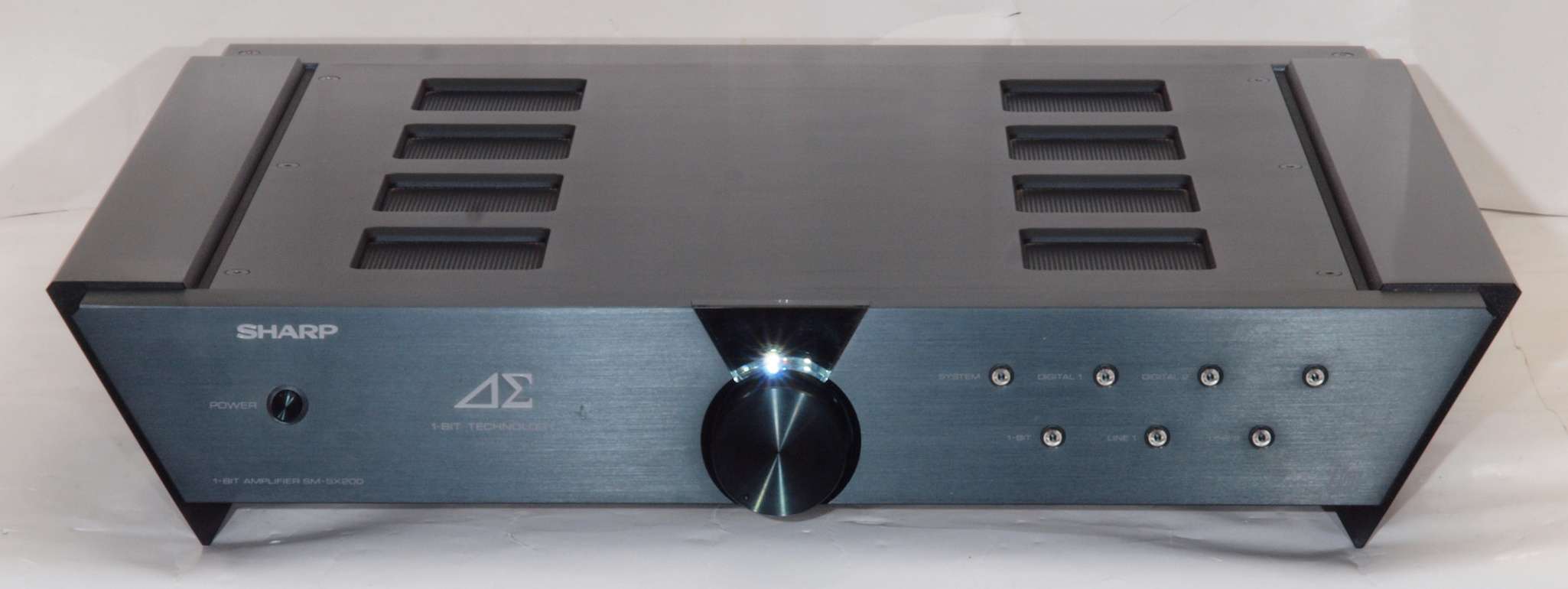

Ａ１１．　点検中　前から見る

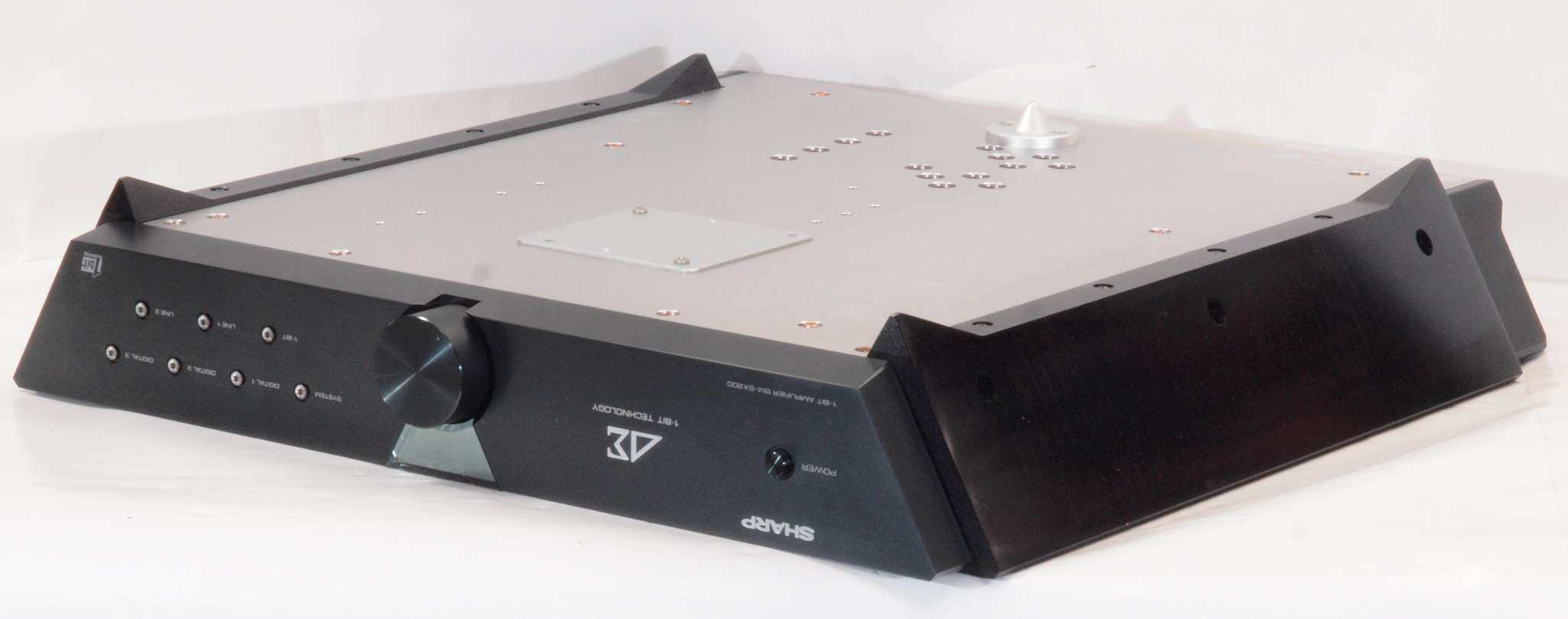

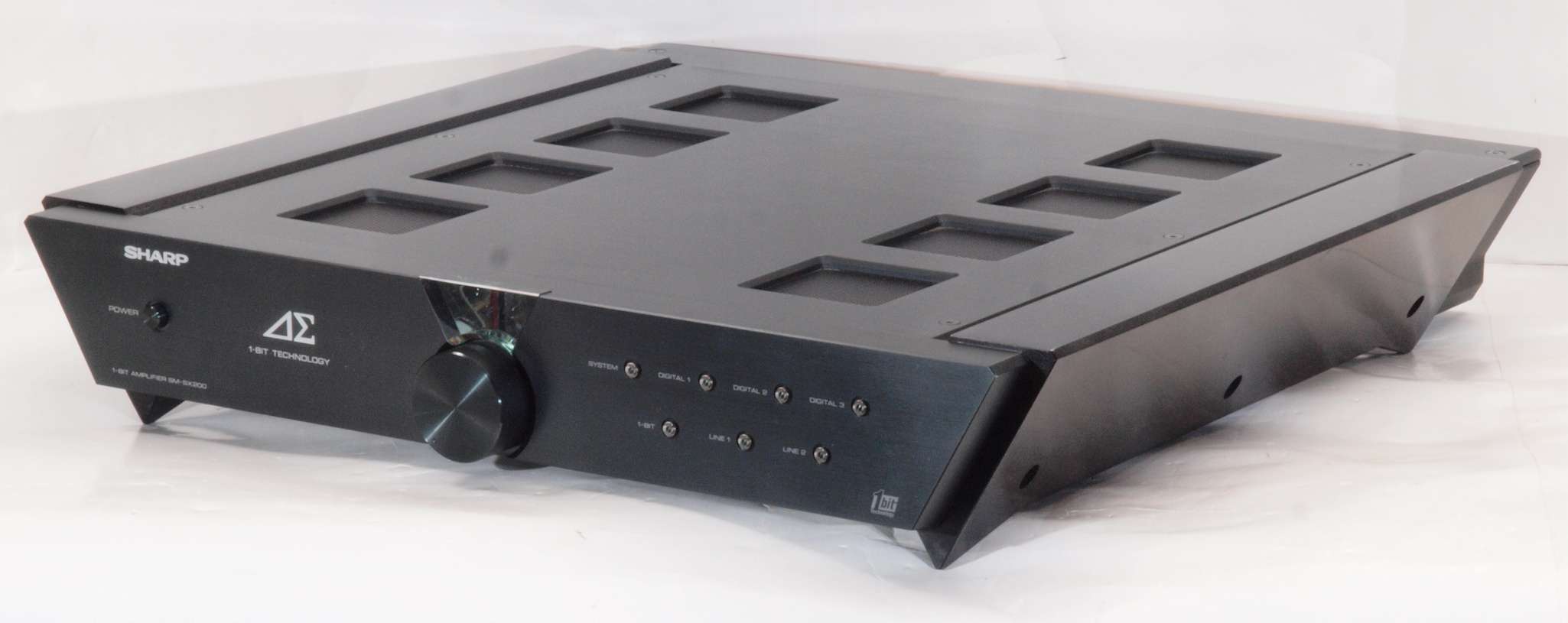

Ａ１２．　点検中　前右から見る

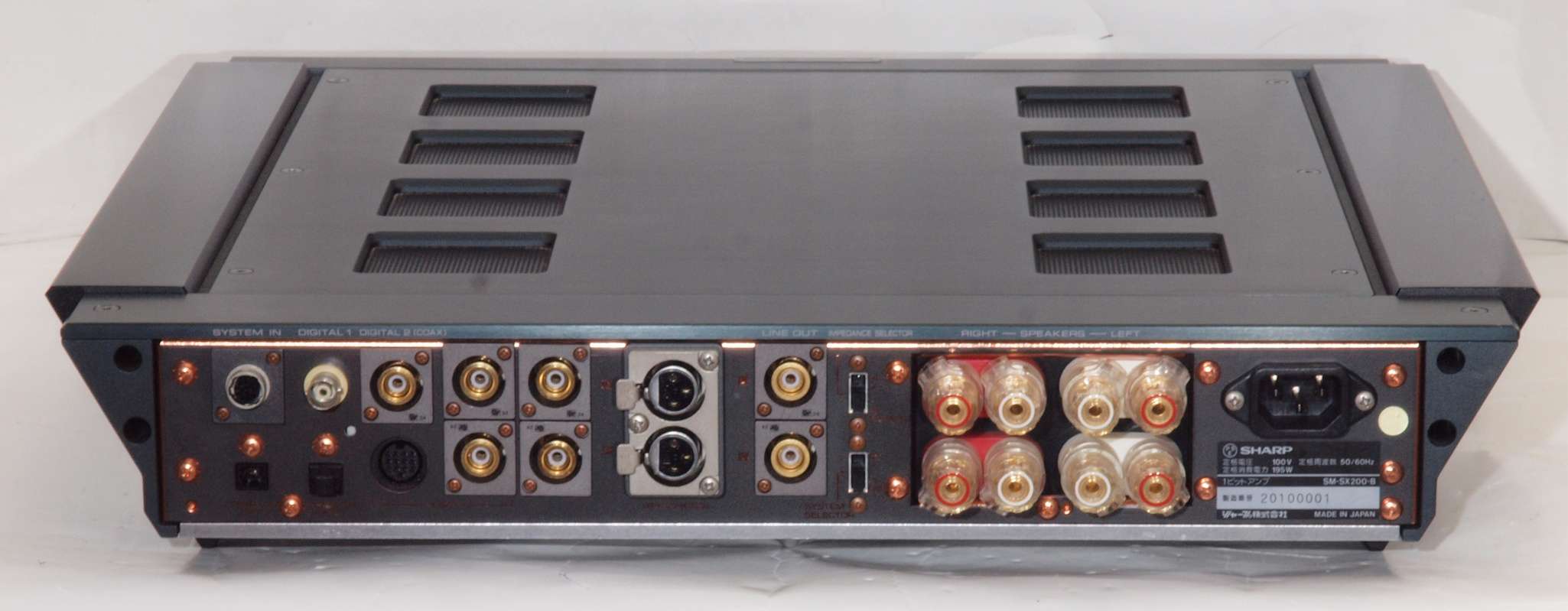

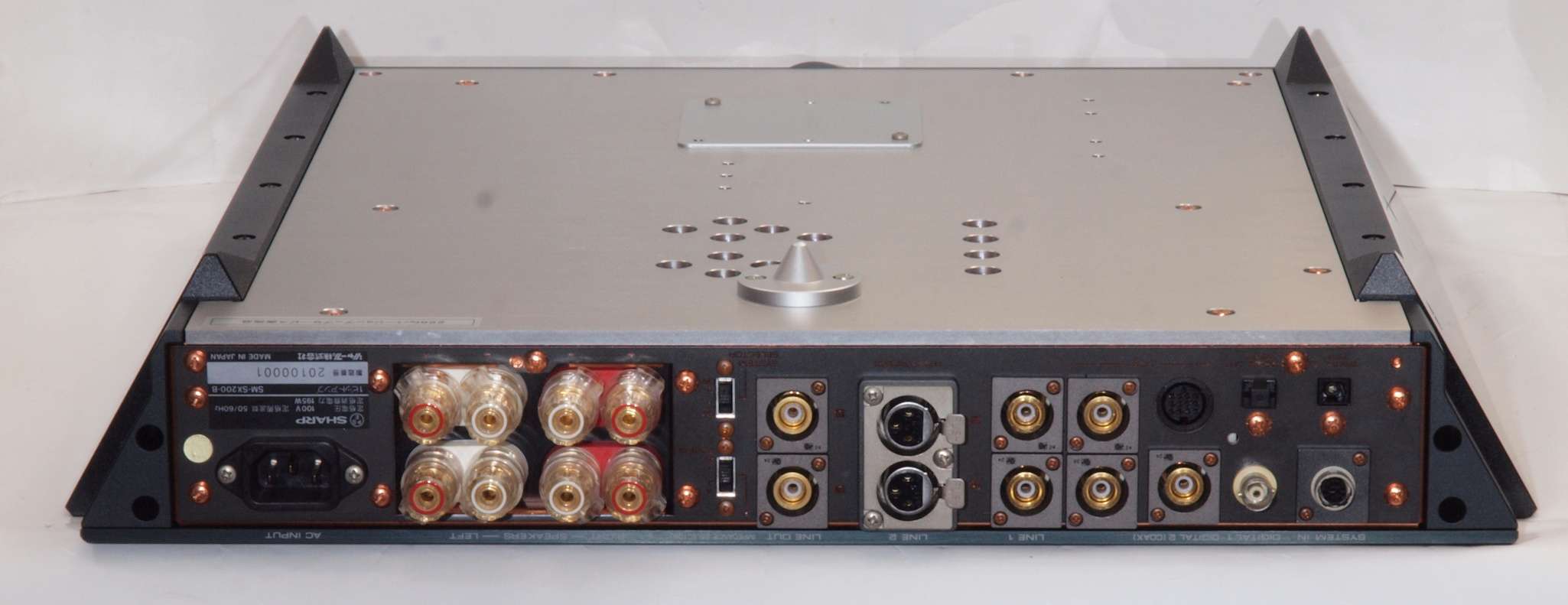

Ａ１３．　点検中　後から見る。１号器？

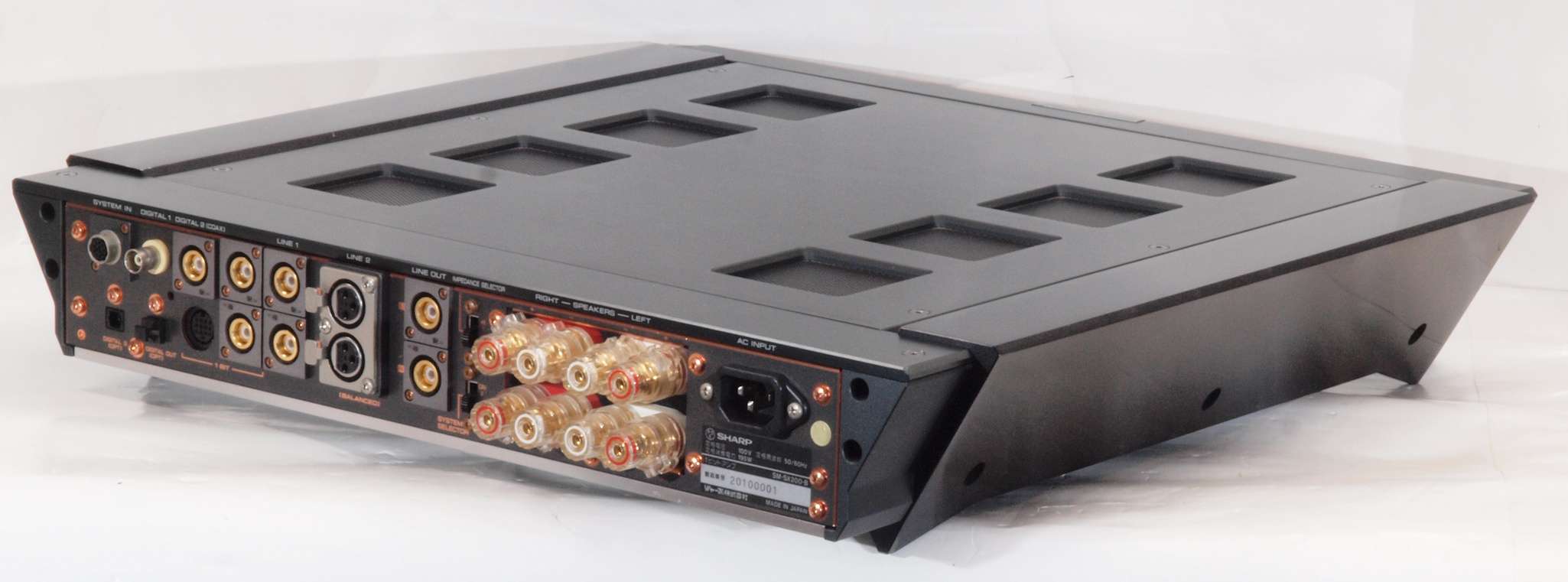

Ａ１４．　点検中　後左から見る

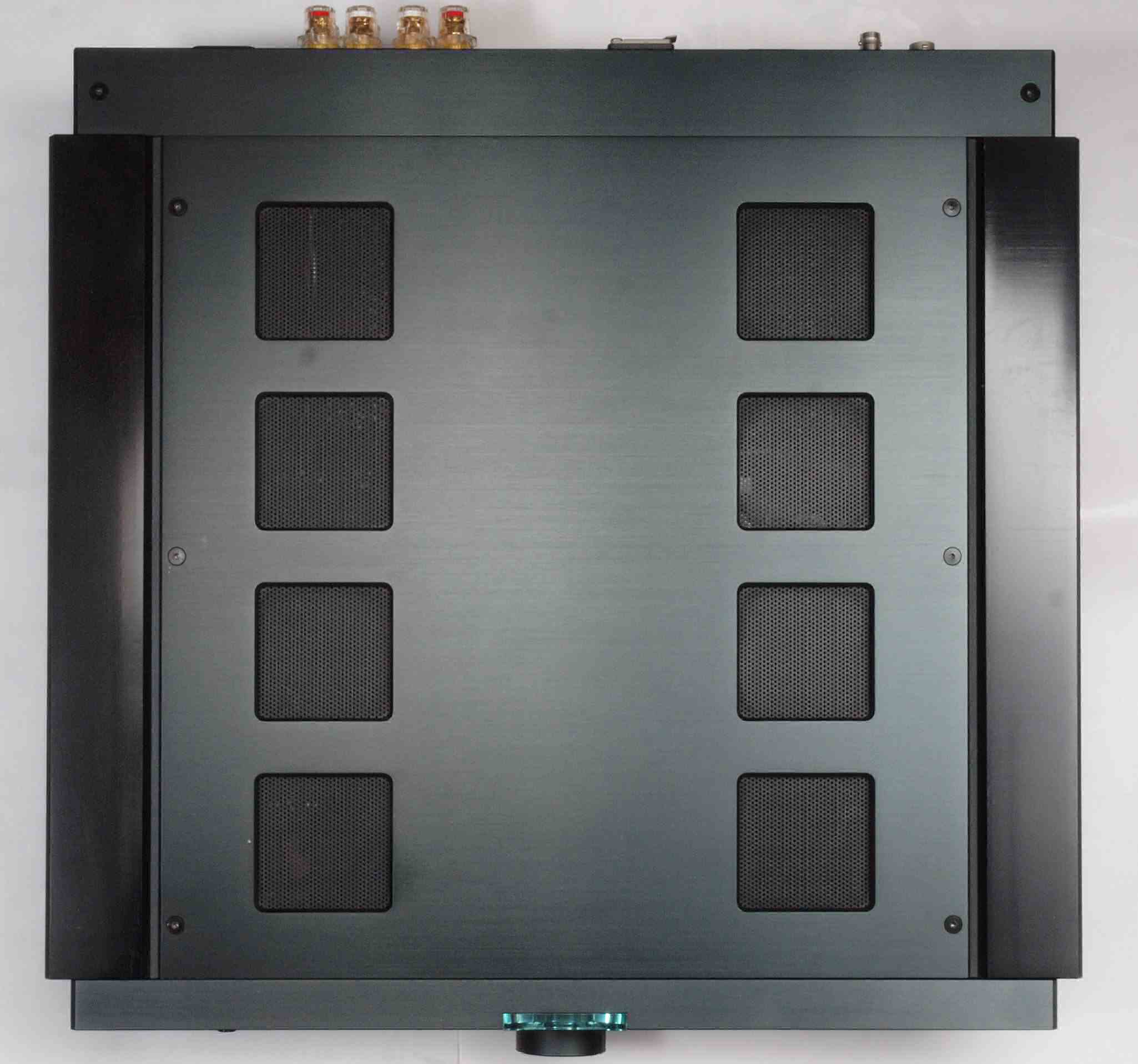

Ａ１５．　点検中　上から見る

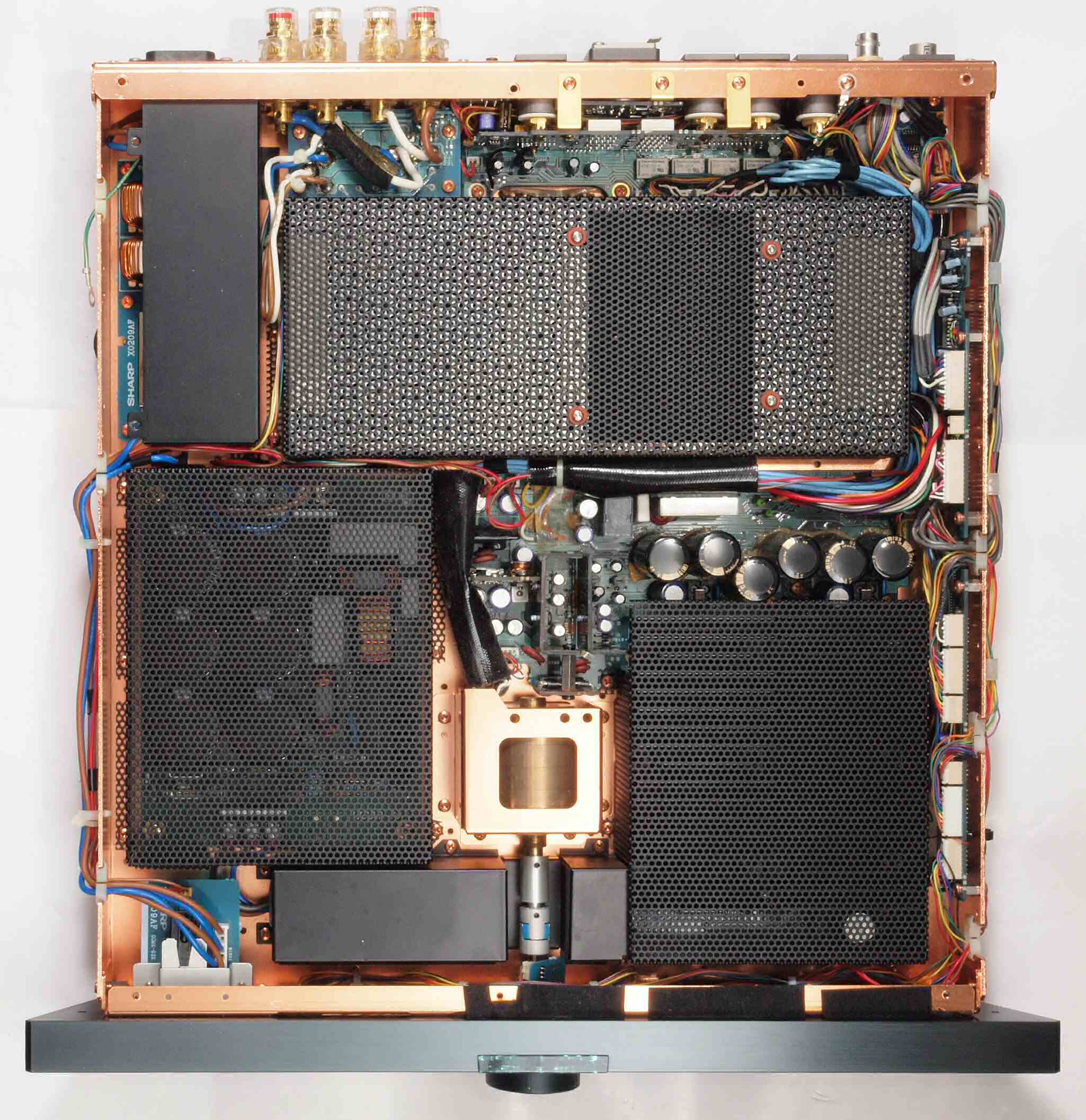

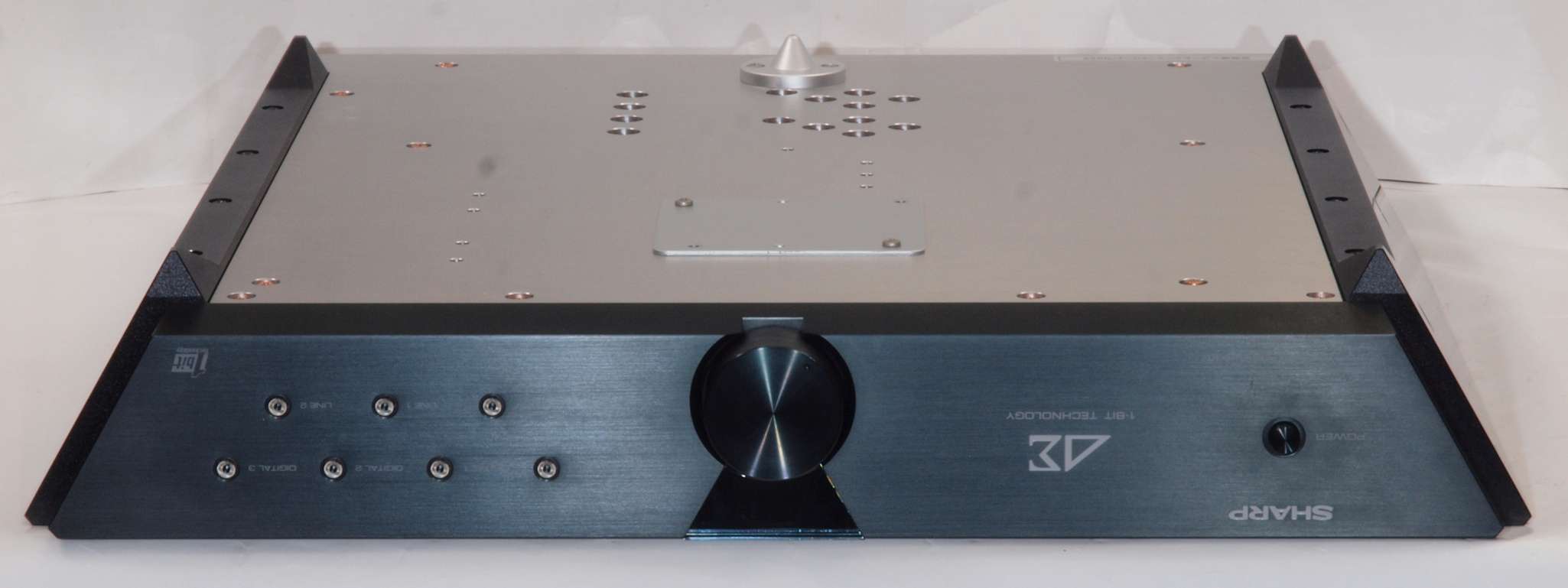

Ａ１６．　点検中　上下蓋・左右パネル押さえ・センターブースを取り、上から見る。

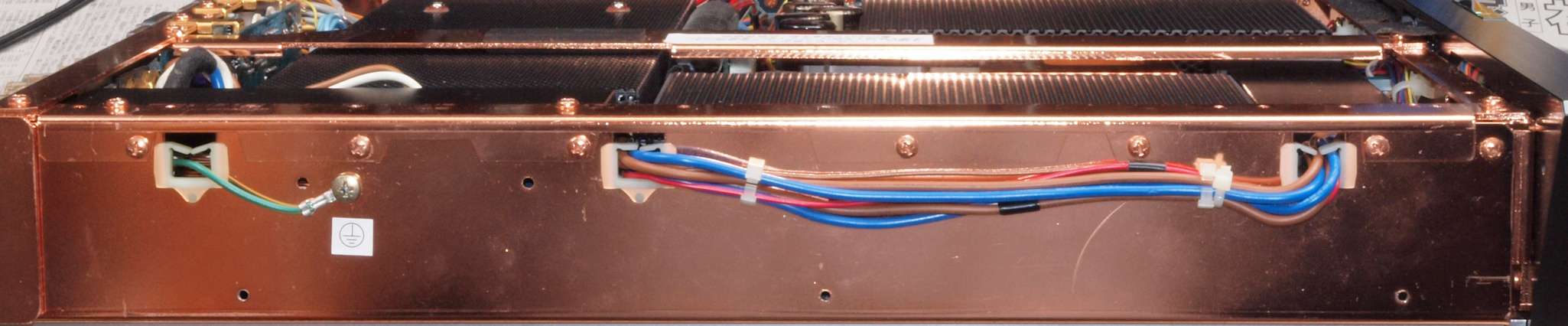

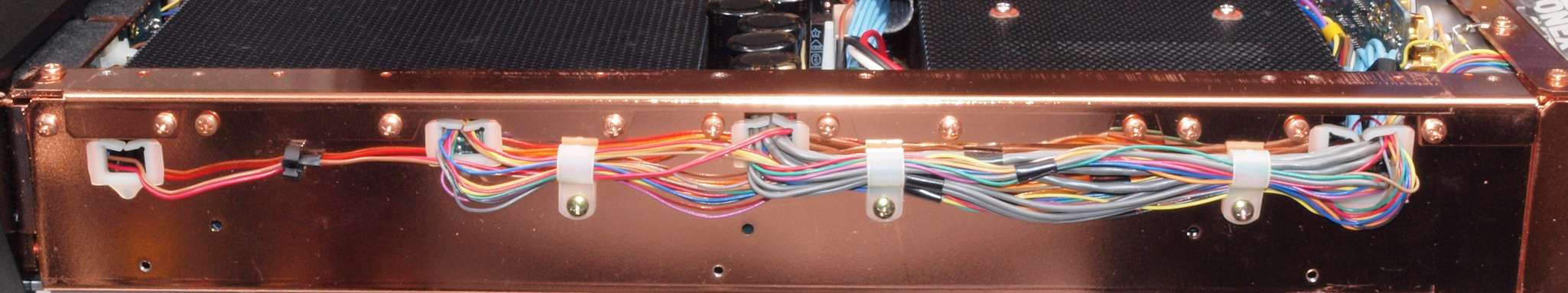

Ａ１７．　点検中　上下蓋・センターブースを取り、右横から見る。　前回の修理で右パネル押さえ止ビスを３本忘れ！　他の止めビスも長く放置されたせいか？　銅メッキがくすんでいます。

Ａ１８．　点検中　上下蓋・センターブースを取り、左横から見る。前回の修理で左パネル押さえ止ビスを３本忘れ！！　他の止めビスも長く放置されたせいか？　銅メッキがくすんでいます。

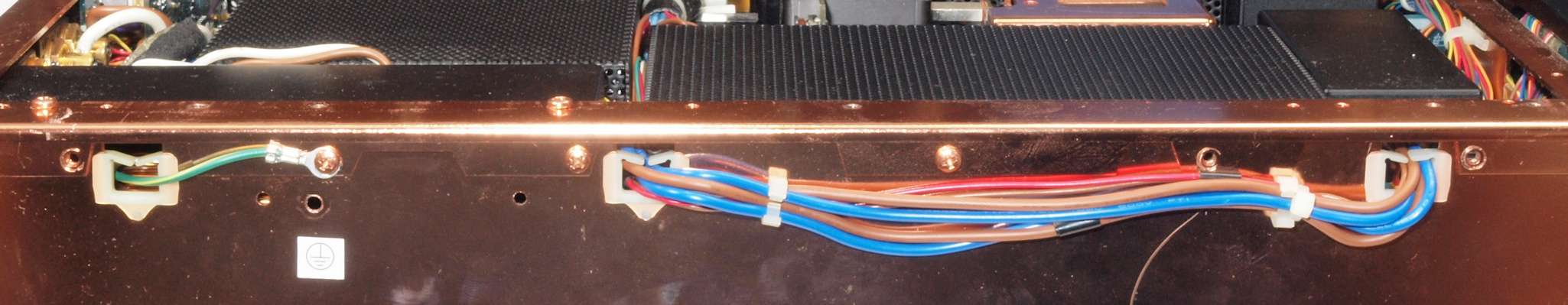

Ａ１９．　点検中　上下蓋・センターブースを取り、左横から見る。前回の修理で電源アース線の取り付け位置違い、ビスも小さい！

Ａ１Ａ．　点検中　ＳＰ接続基板の配線。

Ａ１B．　点検中　入力ＲＣＡ端子の止めビスが緩み、口が開いている！

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

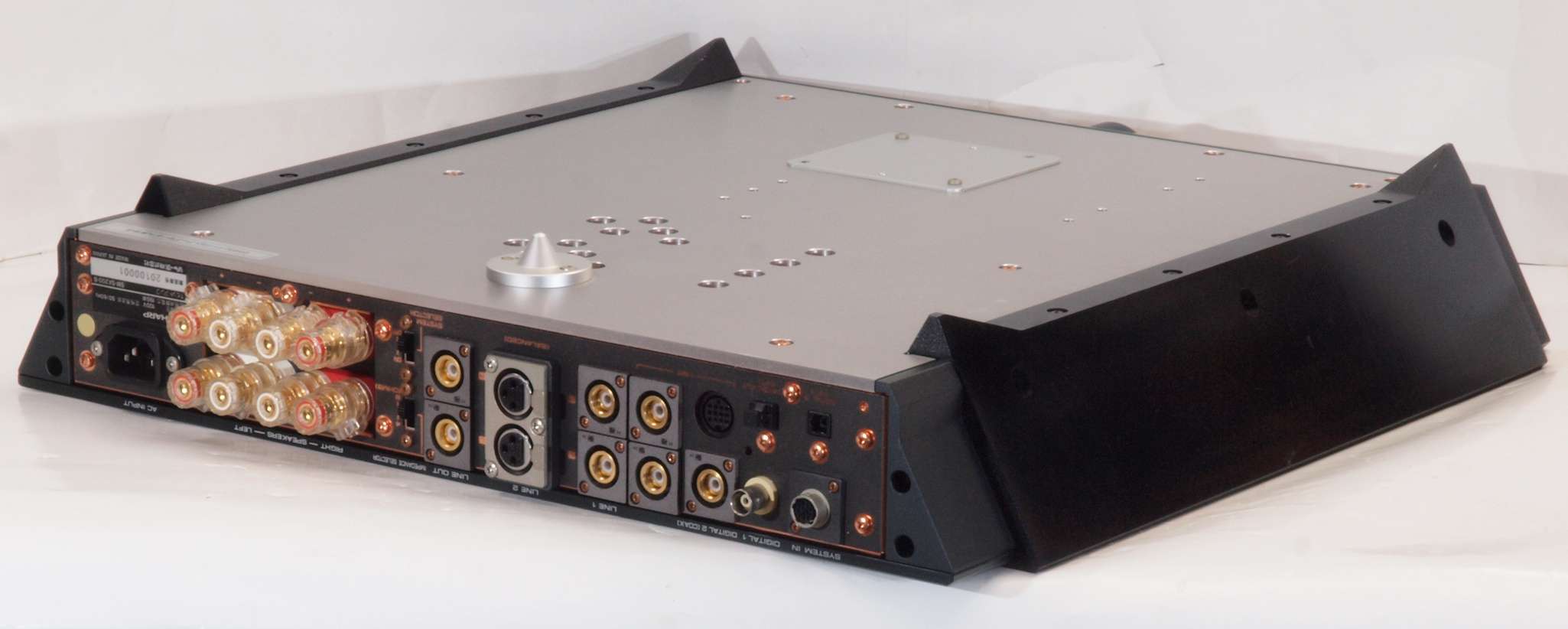

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

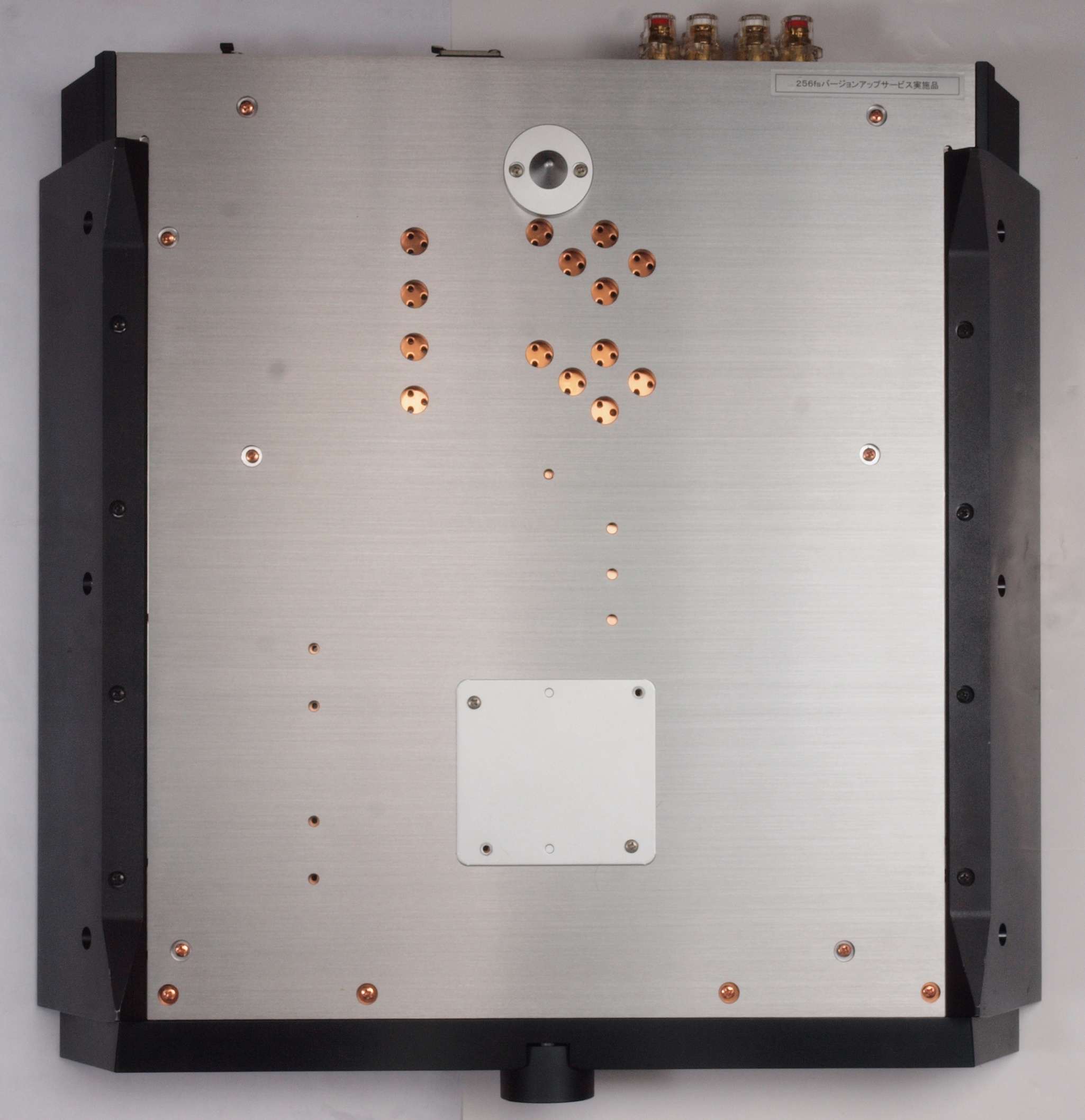

Ａ２５．　点検中　下から見る。

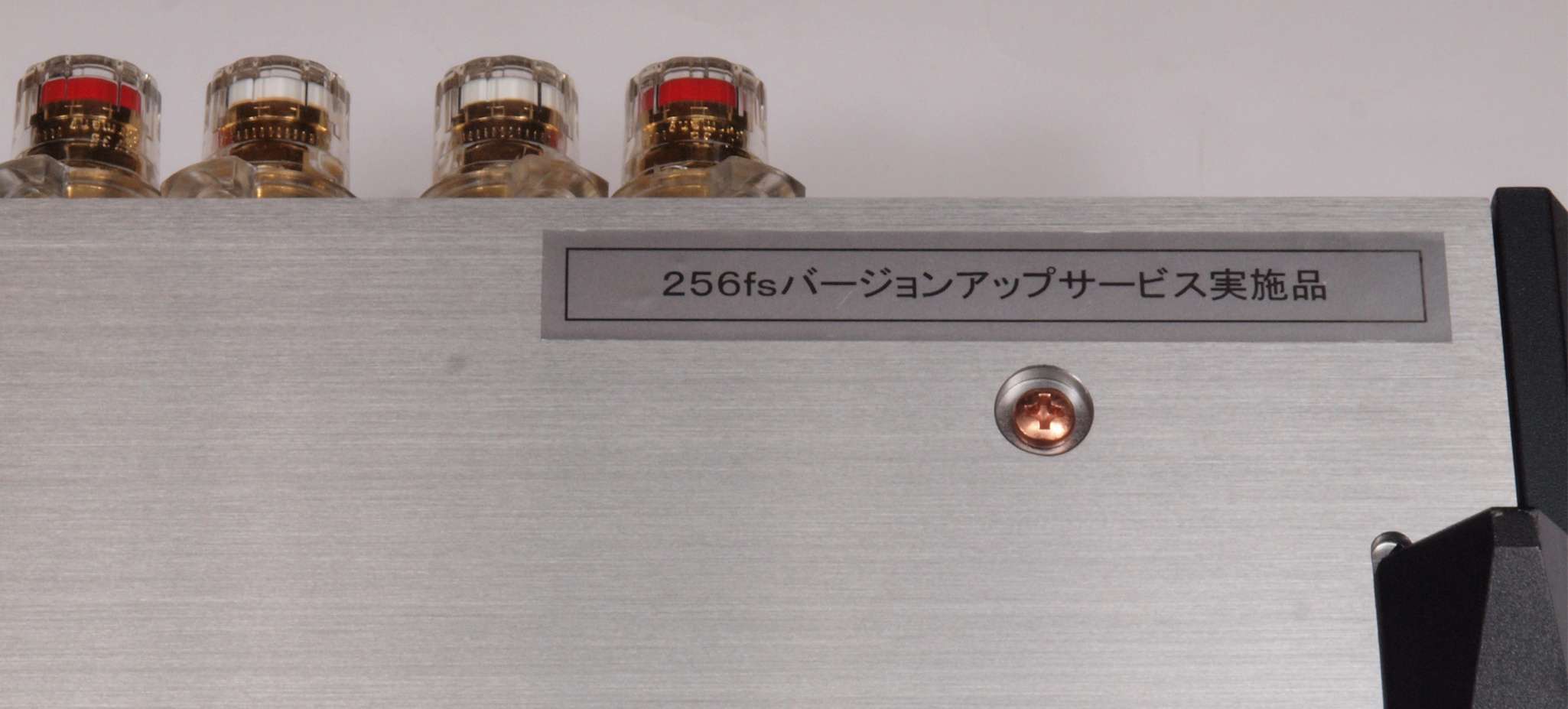

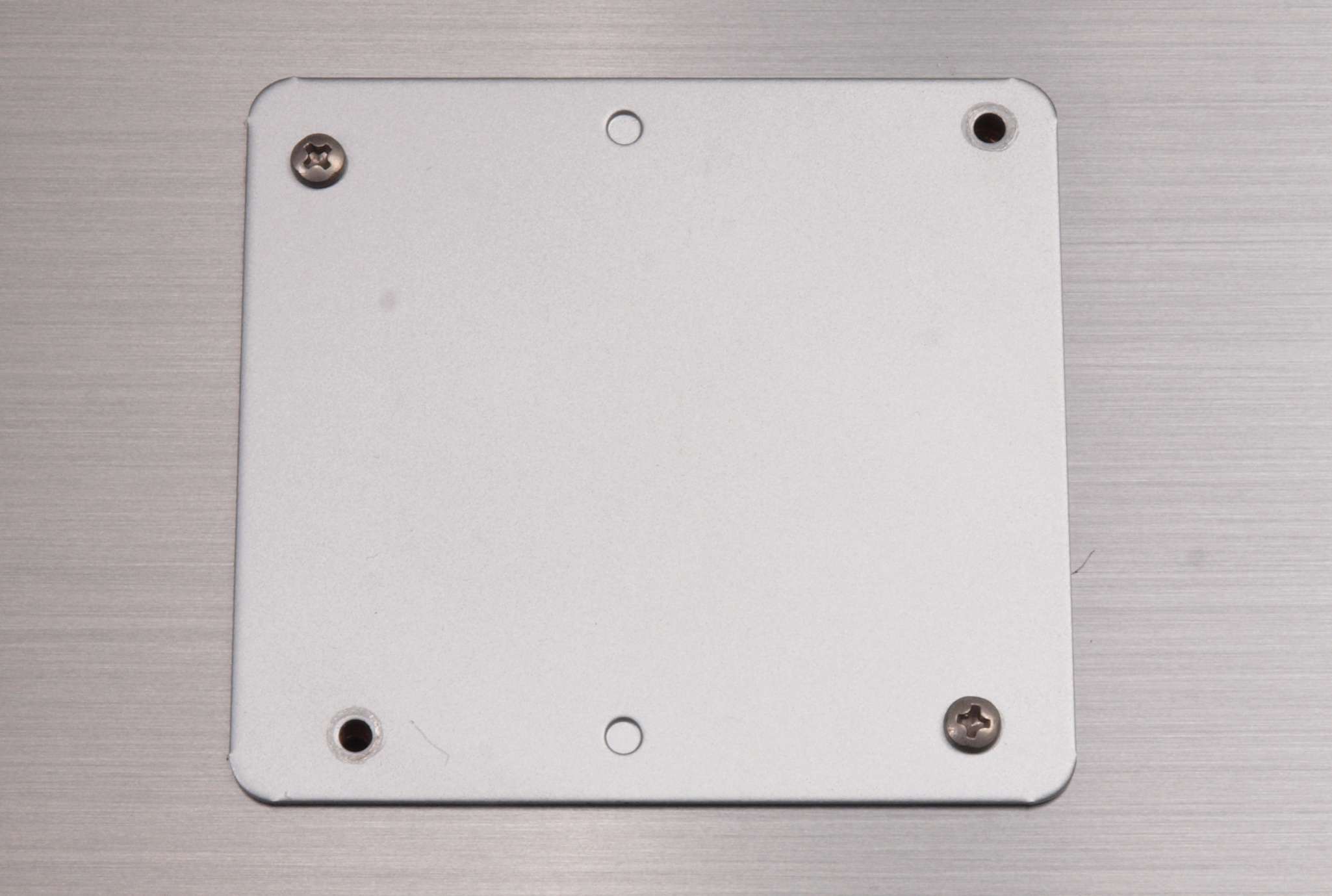

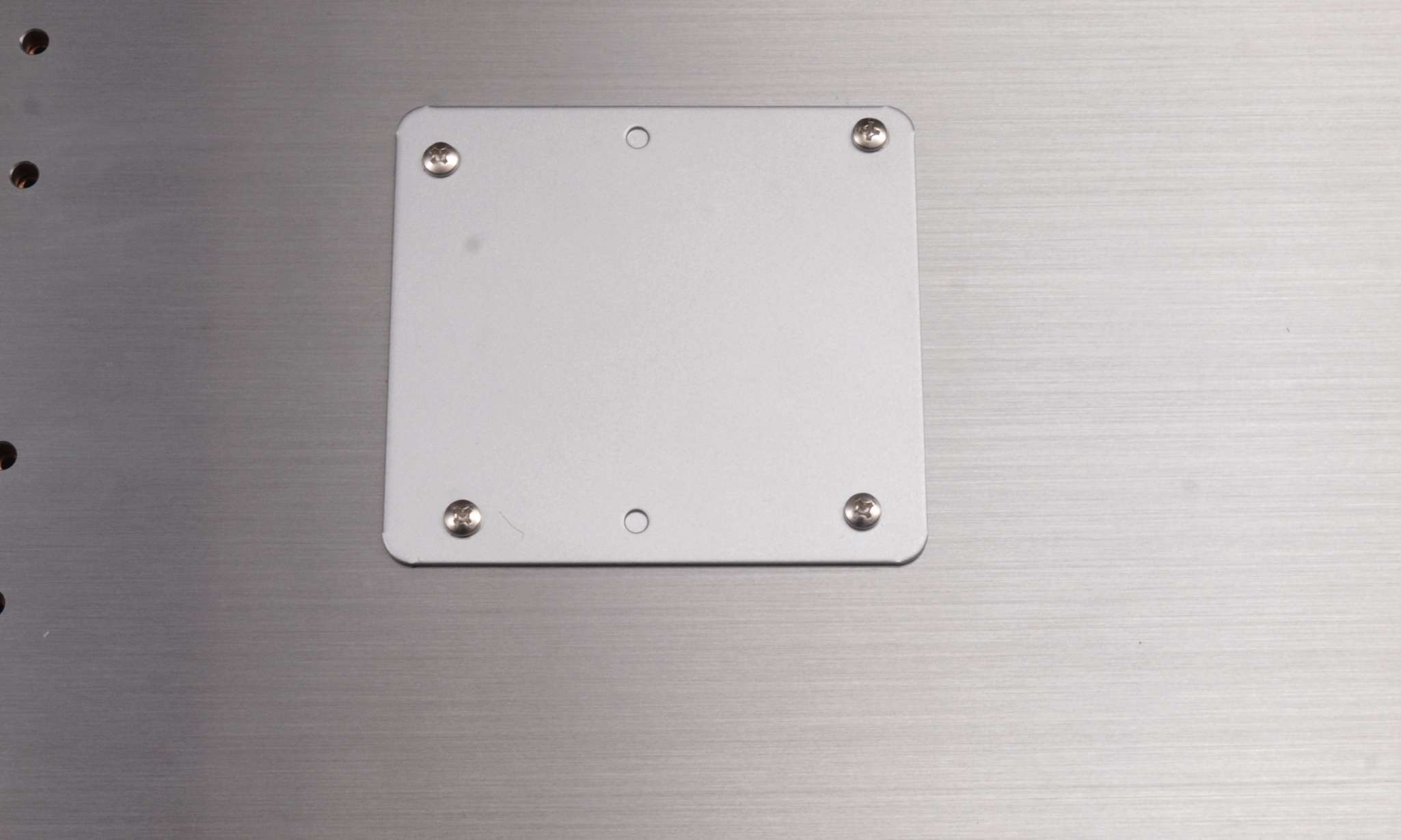

Ａ２６．　点検中　下から見る。　ＶｅｒＵＰ表示。

Ａ２７．　点検中　上から見る。前回の修理でメインＶＲ押さえパネル止ビスを２本取り付け忘れ！

Ａ２８．　点検中　前パネル裏の止ビス忘れ！

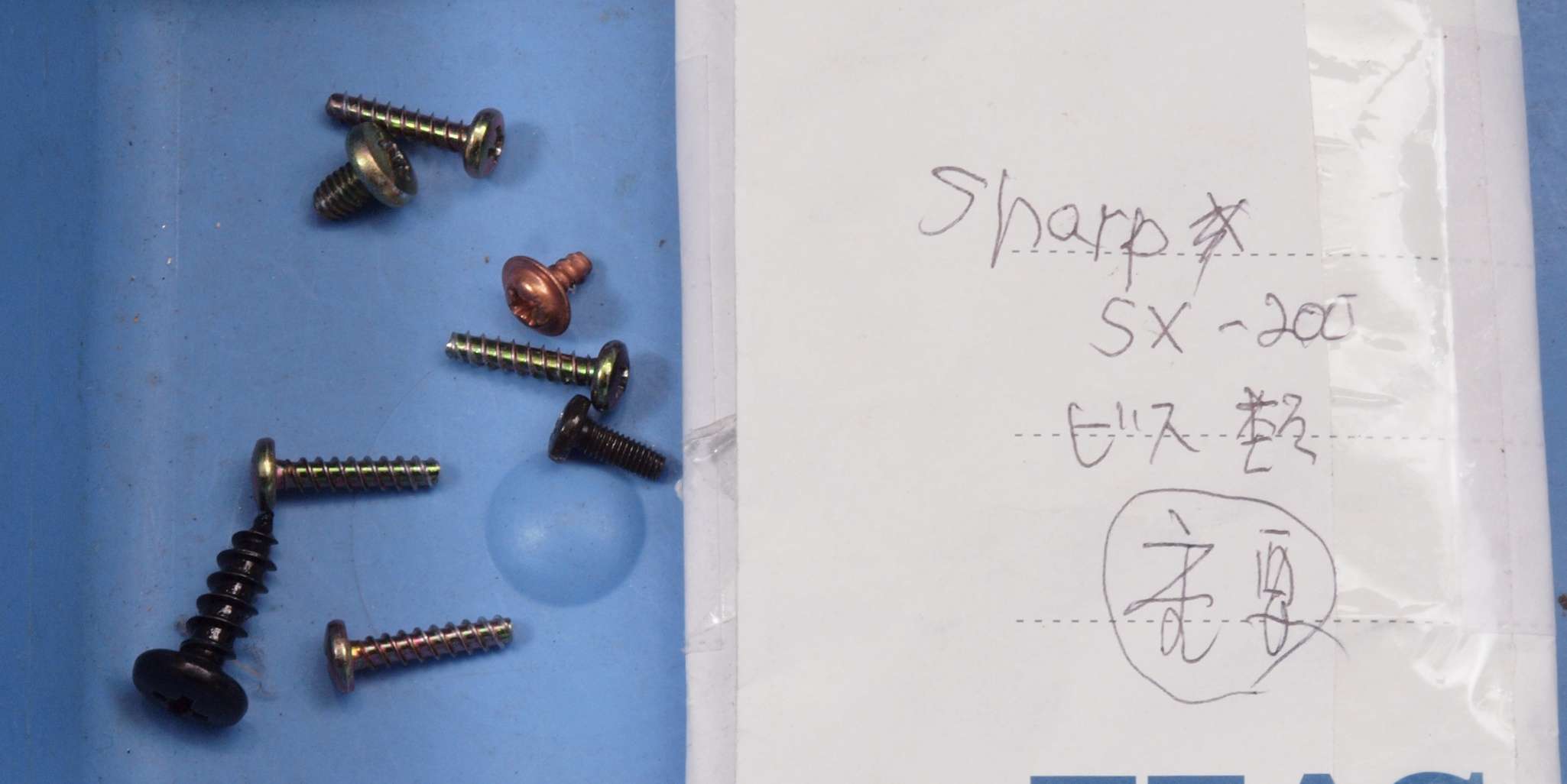

Ａ２９．　点検中　梱包内にあったビスを入れた封筒と中身。１本のみで、他は関係無い！

Ａ３１．　点検中　購入終段ＦＥＴ（電界効果トランジスター）。Ｉｄ＝２．５ｍＡ時のＶｇｓ測定結果。工場出荷の１レーンを購入したので誤差が少ない。

Ａ３２．　点検中　Ｉｄ＝２．５ｍＡ時のＶｇｓ測定中

Ａ３３．　点検中　さらにもう１レーン購入した終段ＦＥＴ（電界効果トランジスター）。上の小さい列はドライブＩＣ。
　　　　　　　　　　　中の黒いのは後発のＦＥＴ（電界効果トランジスター）。

Ａ４１．　点検中　ハーフピッチＩＣの交換には拡大鏡が必要。

Ａ４２．　点検中　さらに点検はズーム型実体顕微鏡で行う。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

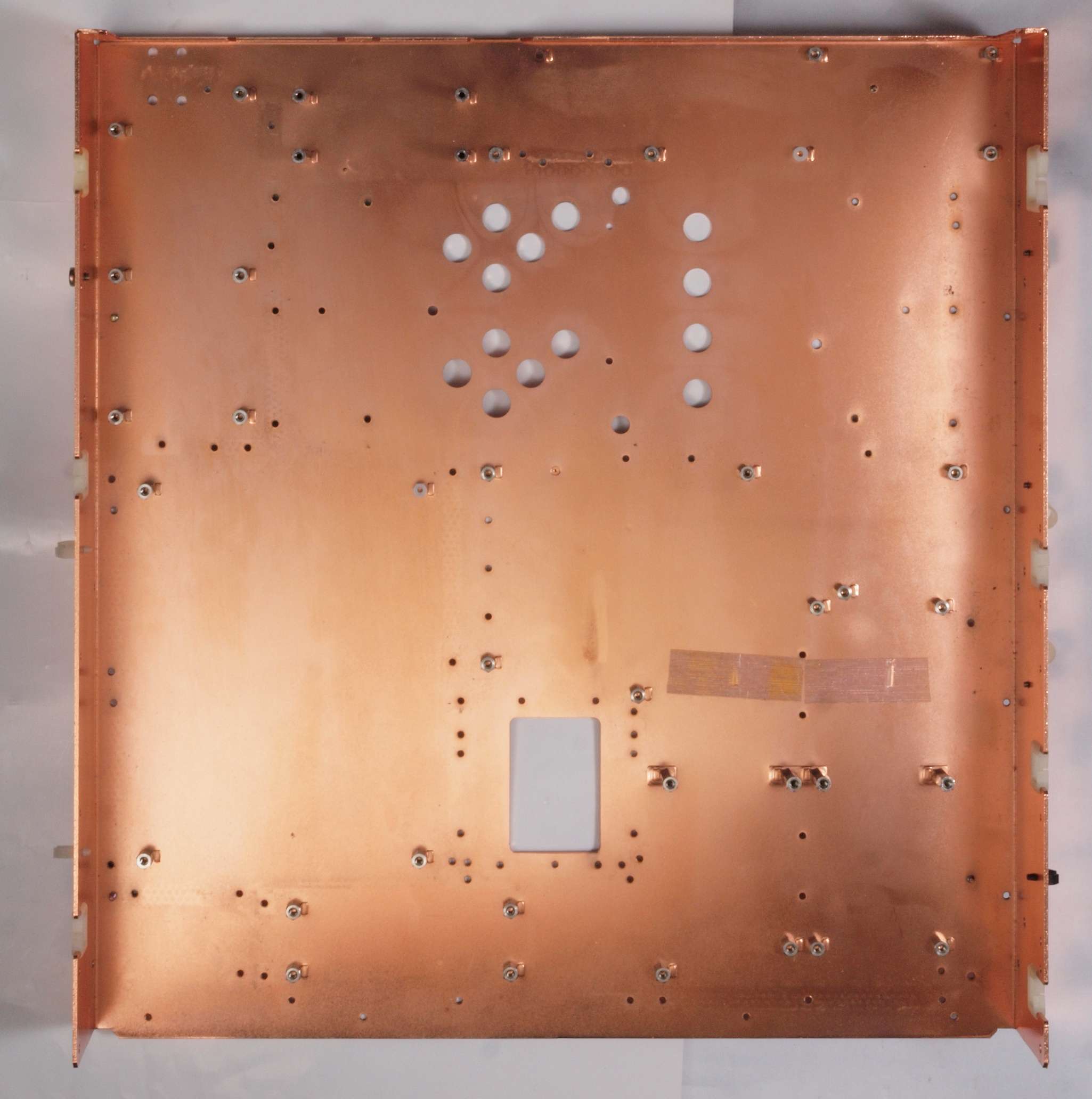

Ｃ０．　修理中　部品・基板を取り去ったシャーシ。

Ｃ１１．　修理中　１ビットＡＭＰP。

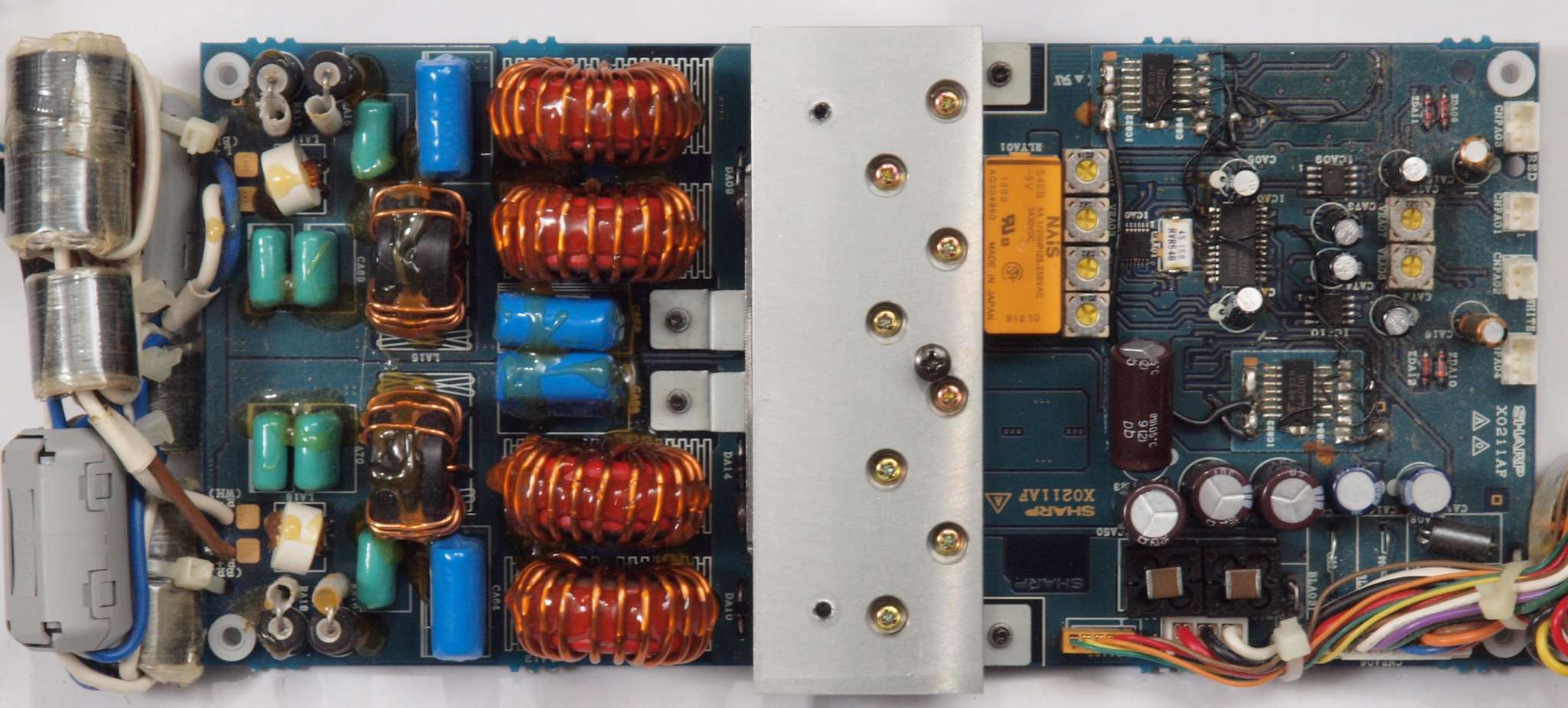

Ｃ１２．　修理中　１ビットＡＭＰP基板。

Ｃ１３．　修理中　１ビットＡＭＰP基板裏。

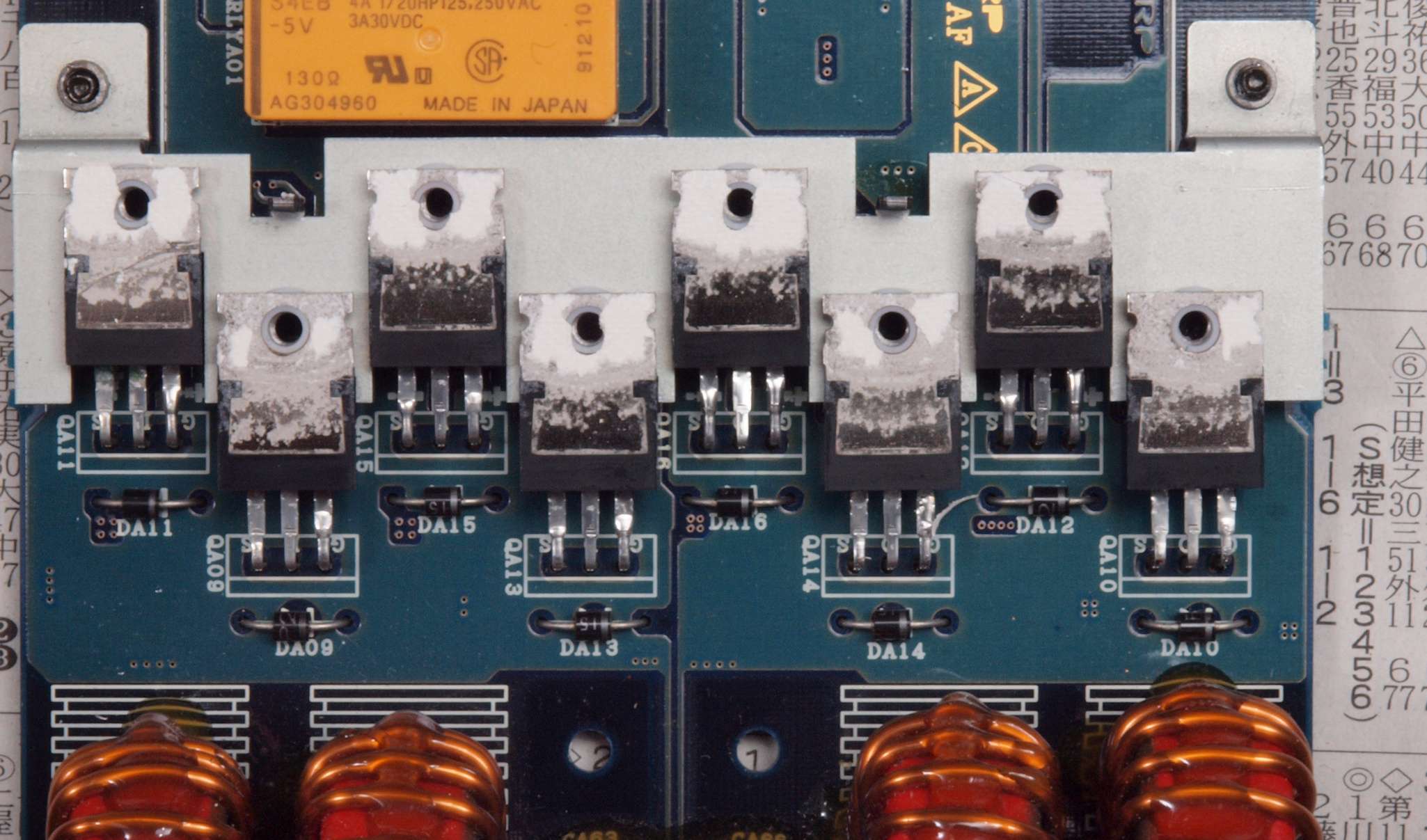

Ｃ１４．　修理中　１ビットＡＭＰP基板。　焼損した終段ＦＥＴ（電界効果トランジスター）。

Ｃ１５．　修理中　ドライバーＩＣの交換には拡大鏡が必要。

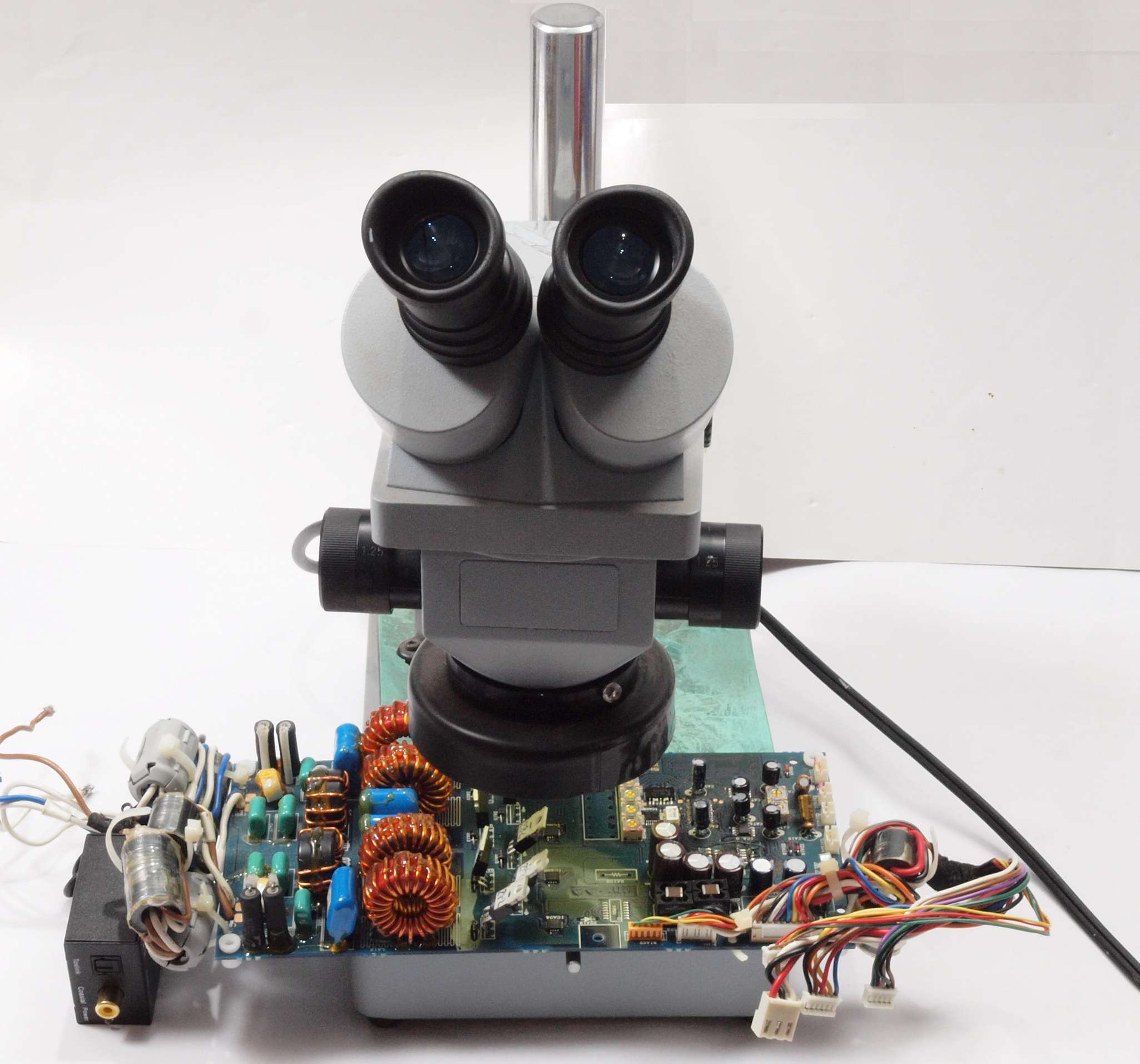

Ｃ１６．　修理中　さらに点検はズーム型実体顕微鏡で行う。

Ｃ２１．　修理中　ＡＣ－ＤＣコンバーター基板。　出力＝２５０ＶＤＣ。

Ｃ２２．　修理中　ＡＣ－ＤＣコンバーター基板裏。　出力＝２５０ＶＤＣ。

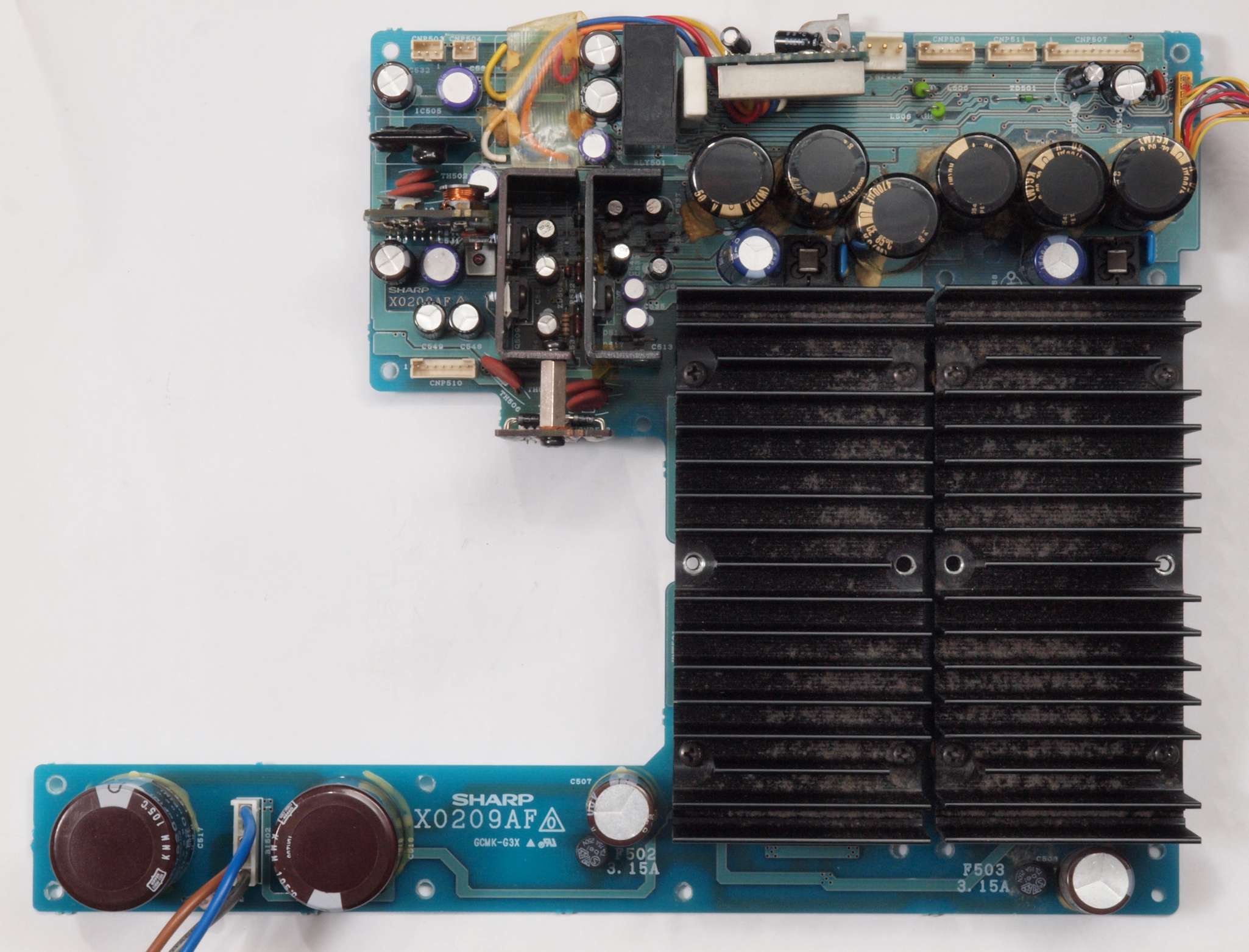

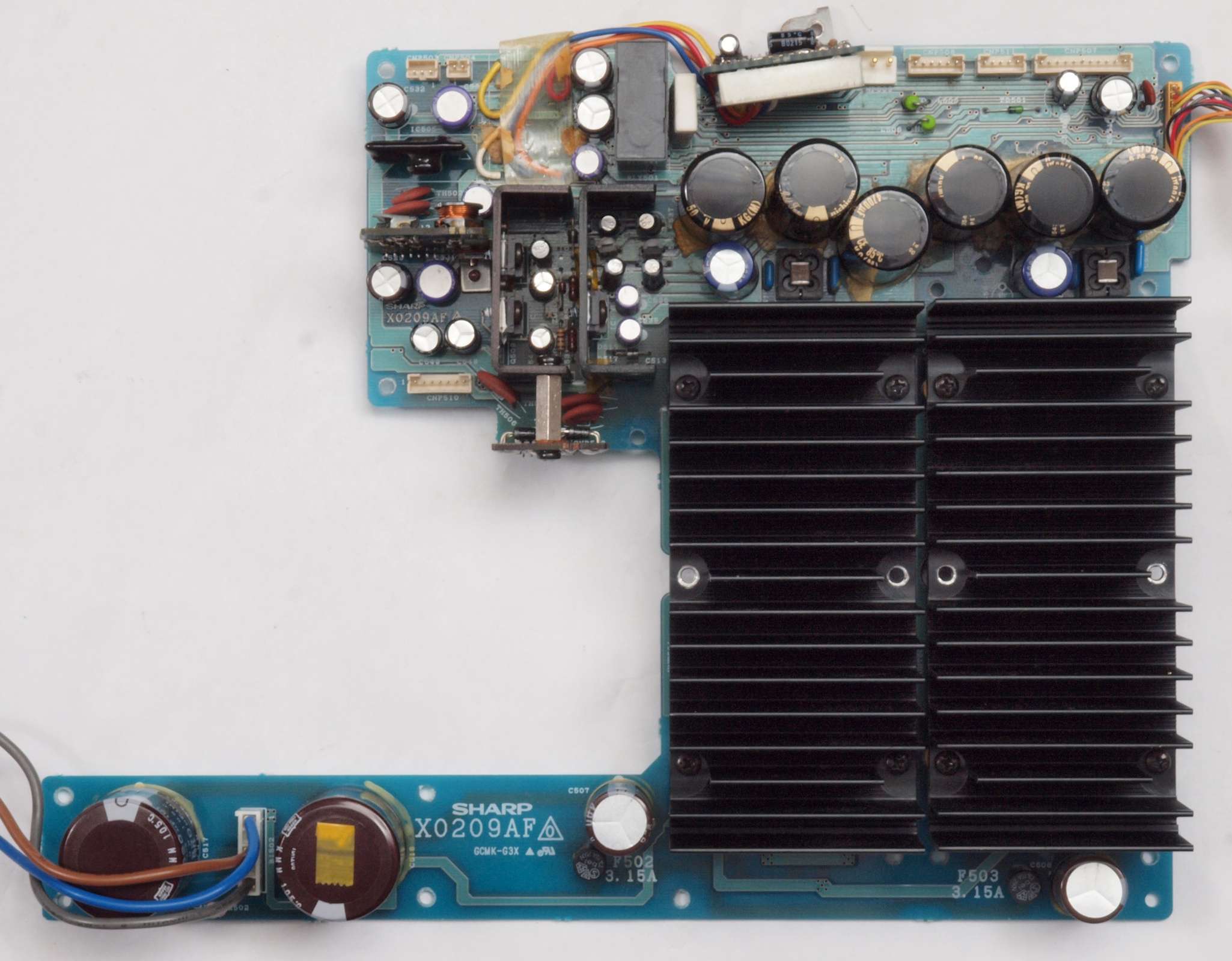

Ｃ３１．　修理中　ＤＣ－ＤＣコンバーター基板。

Ｃ３２．　修理後　ＤＣ－ＤＣコンバーター基板。ＤＣ－ＤＣコンバーター２個交換。

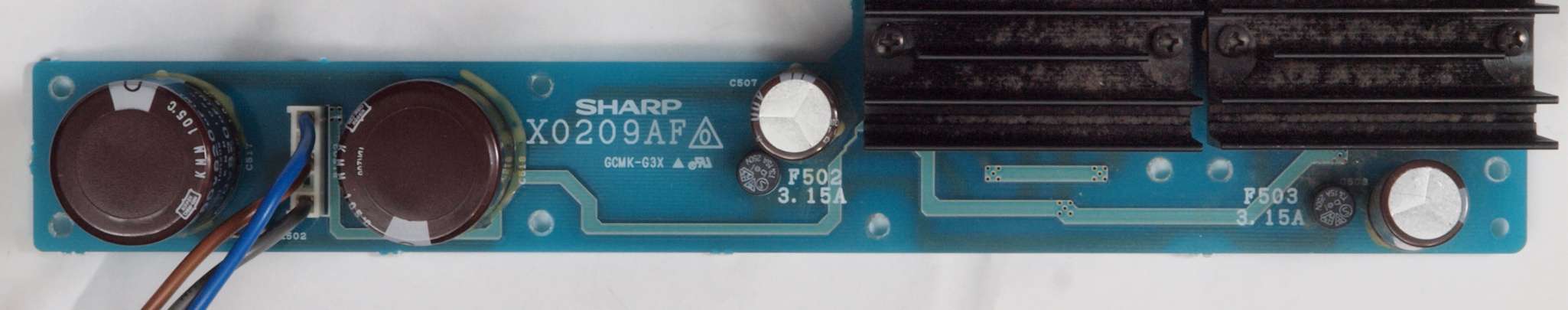

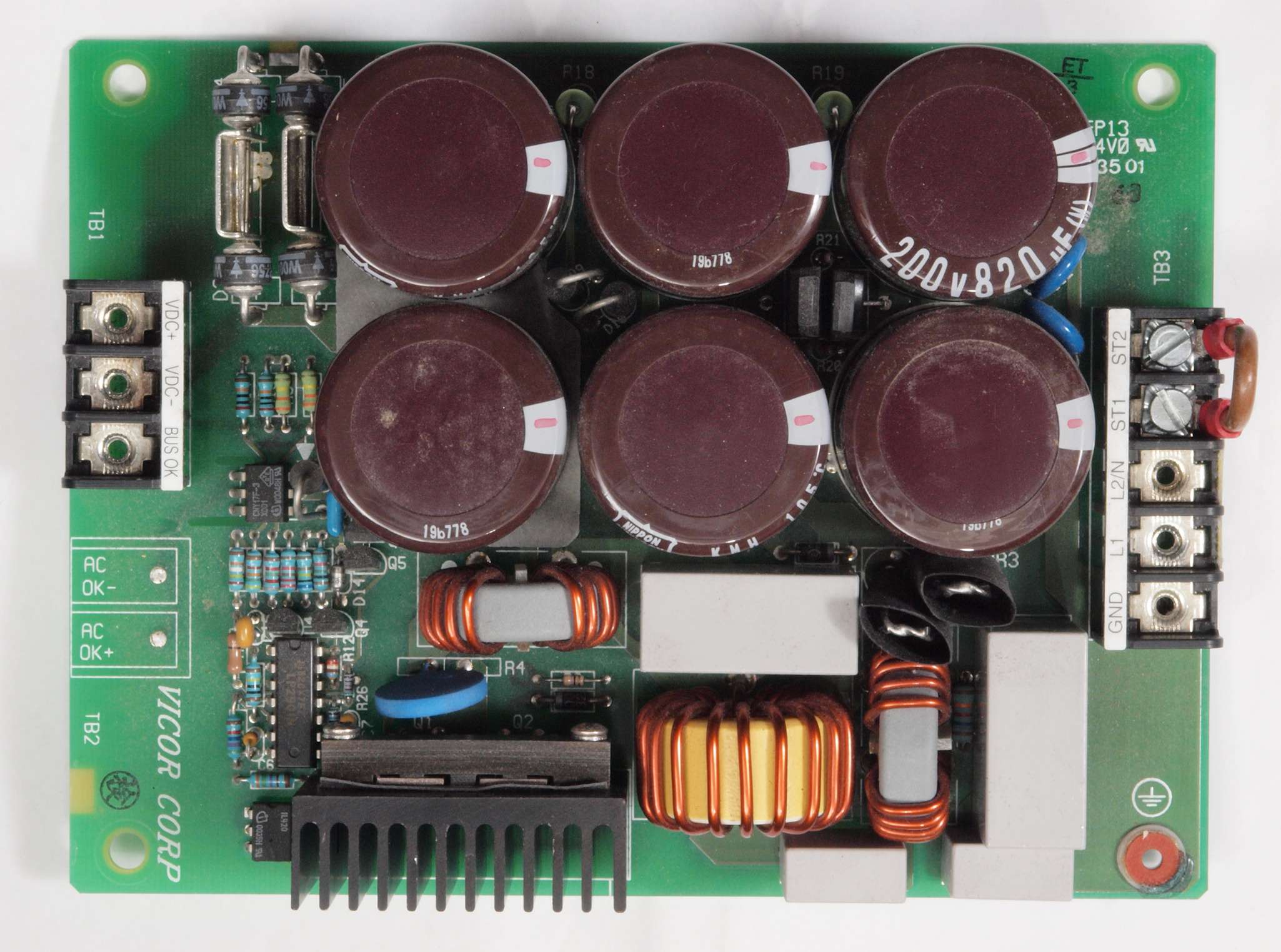

Ｃ３３．　修理中　ＤＣ－ＤＣコンバーター基板、入力フイルター。　３．１５Ａヒューズ２本が交換され飛んでいる。

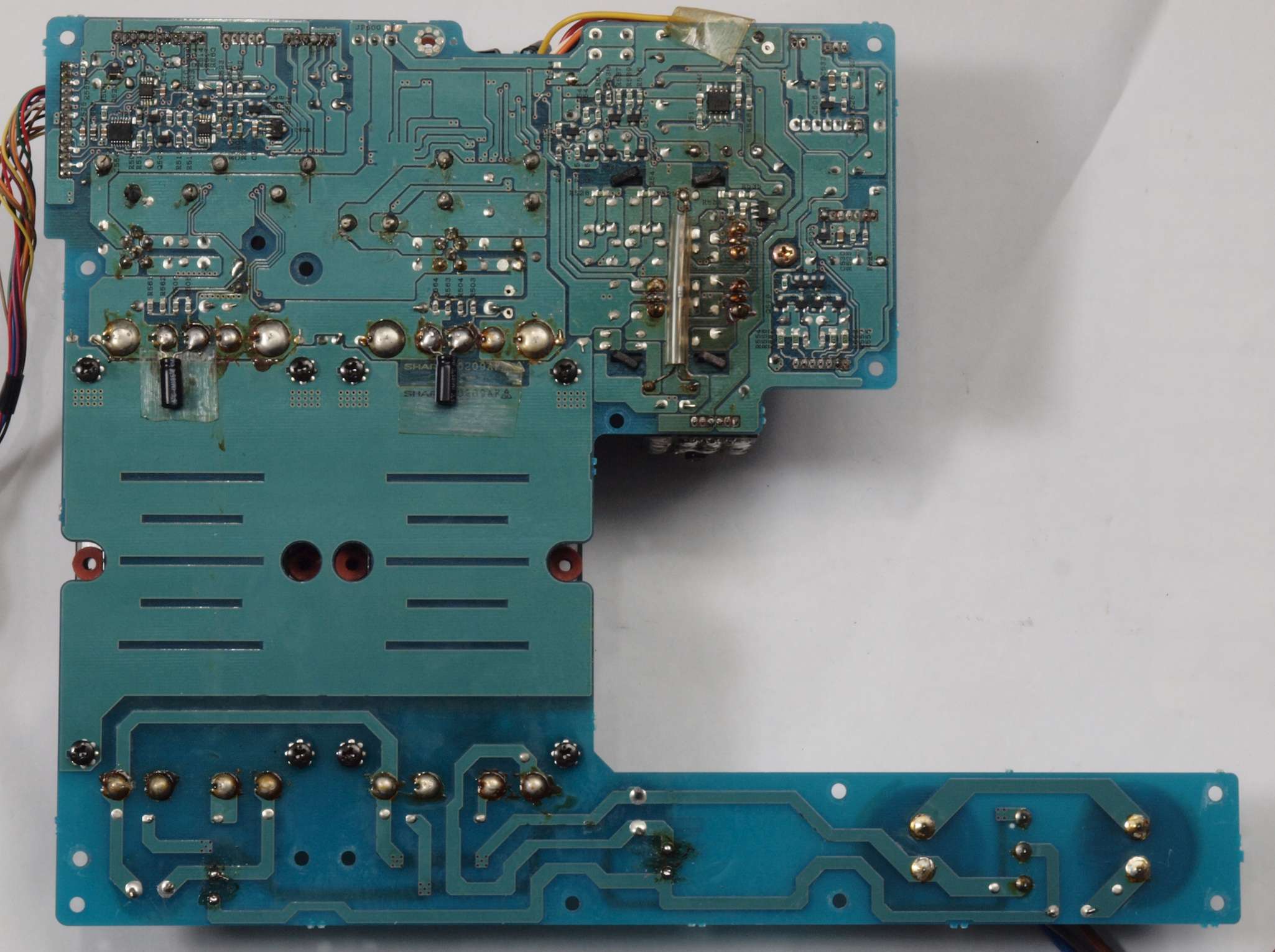

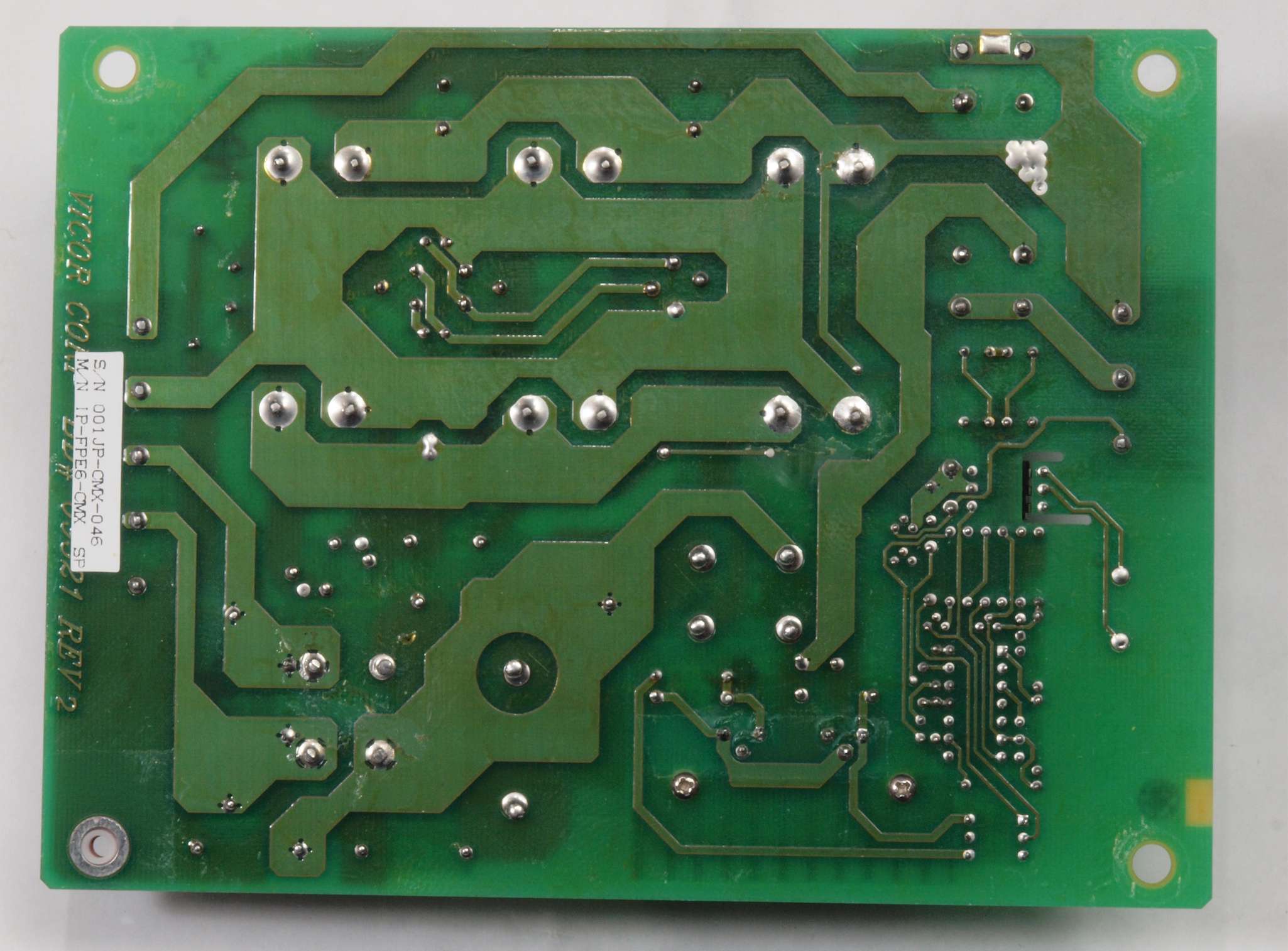

Ｃ３４．　修理中　ＤＣ－ＤＣコンバーター基板裏。

Ｃ３５．　修理中　ＤＣ－ＤＣコンバーター基板裏。

Ｃ３６．　修理中　ＤＣ－ＤＣコンバーター基板裏、入力フイルター基板裏。　３．１５Ａヒューズ２本が交換され飛んでいる。

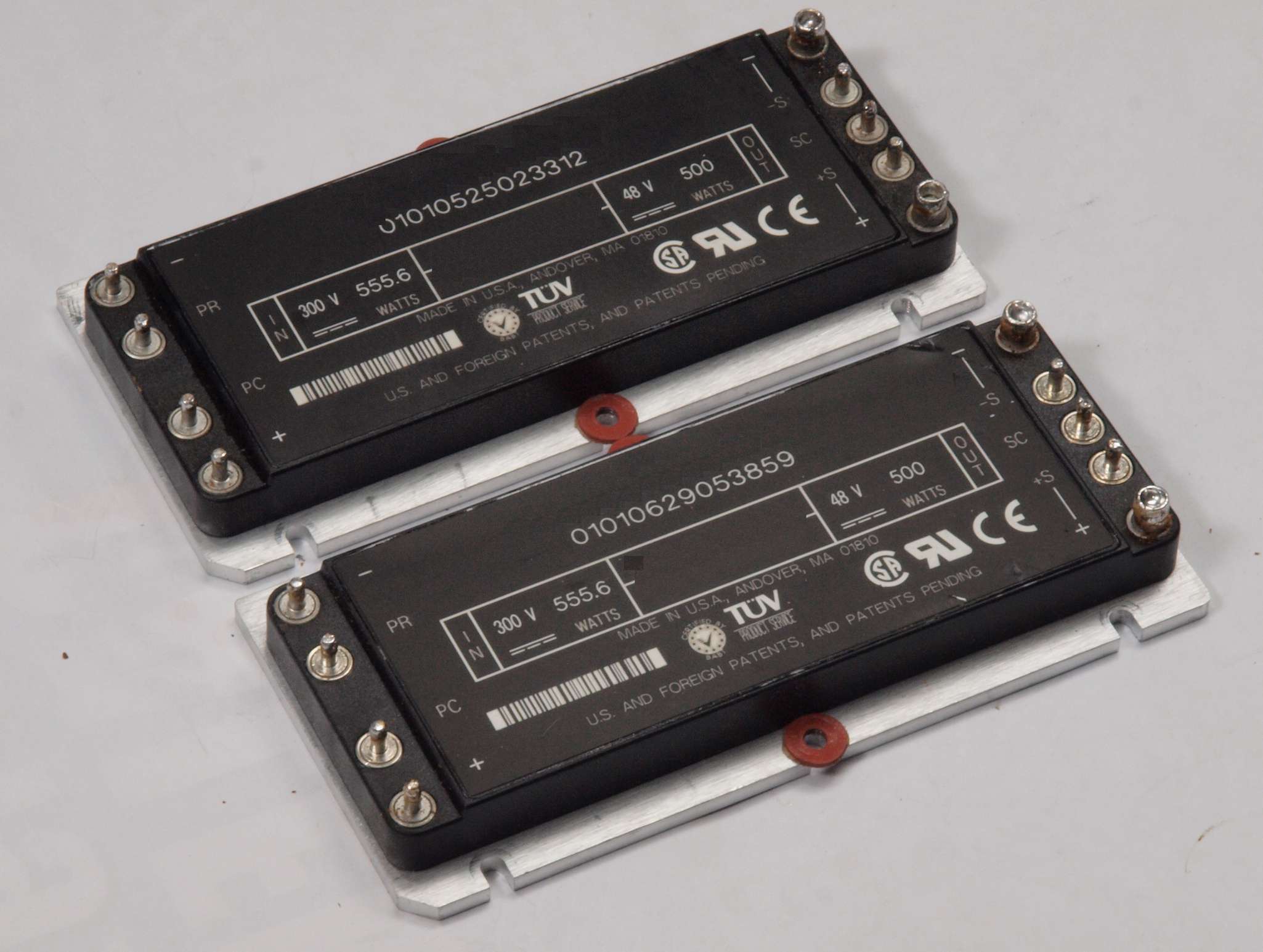

Ｃ３７．　修理中　焼損したＤＣ－ＤＣコンバーターユニット２個。　ラベルの表示から入力は５５５．６Ｗ。　挿入されているヒューズは３．１５Ａ。

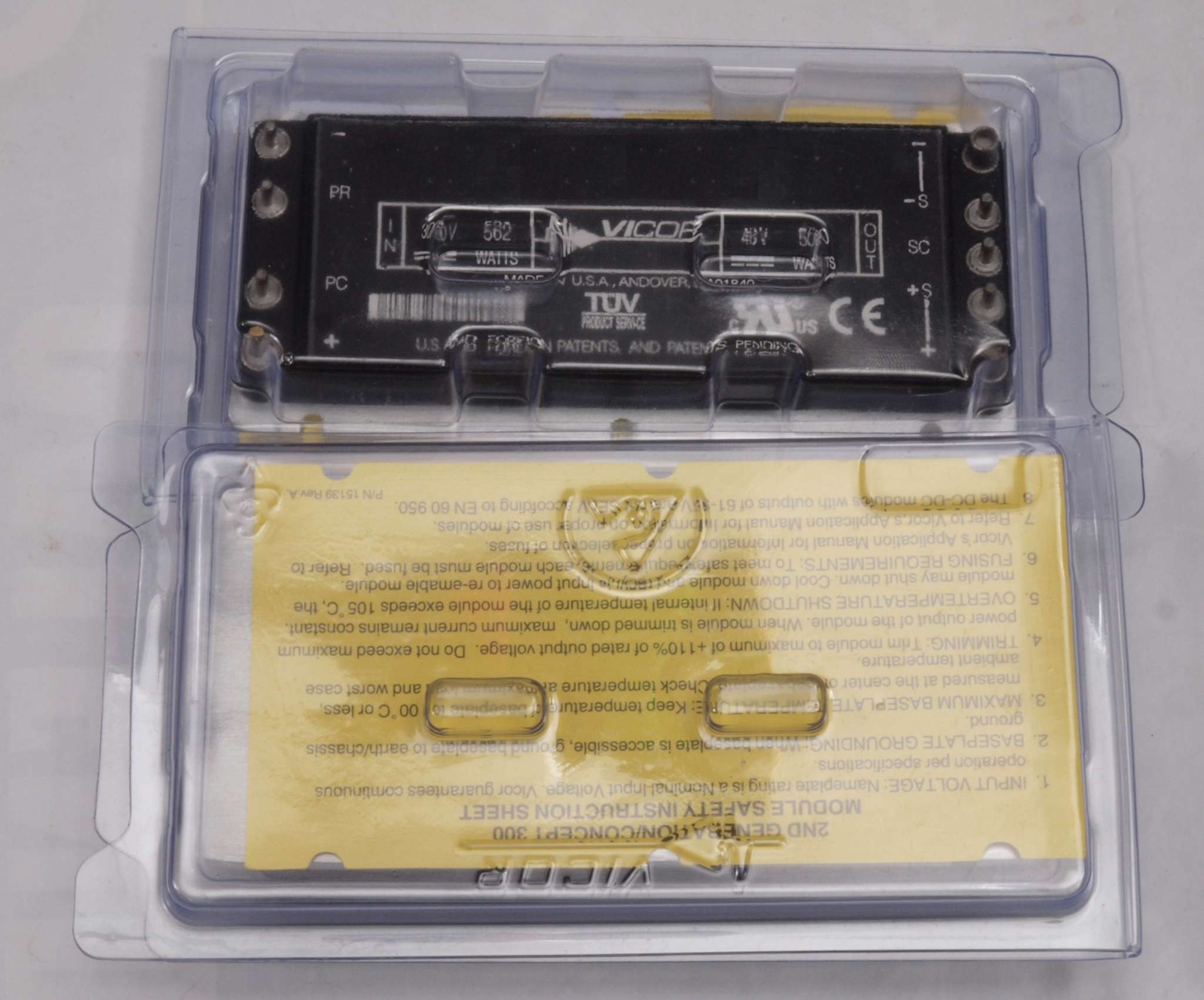

Ｃ３８．　修理中　交換する最新ＤＣ－ＤＣコンバーターユニット２個。　ラベルの表示から入力は５６２Ｗ。

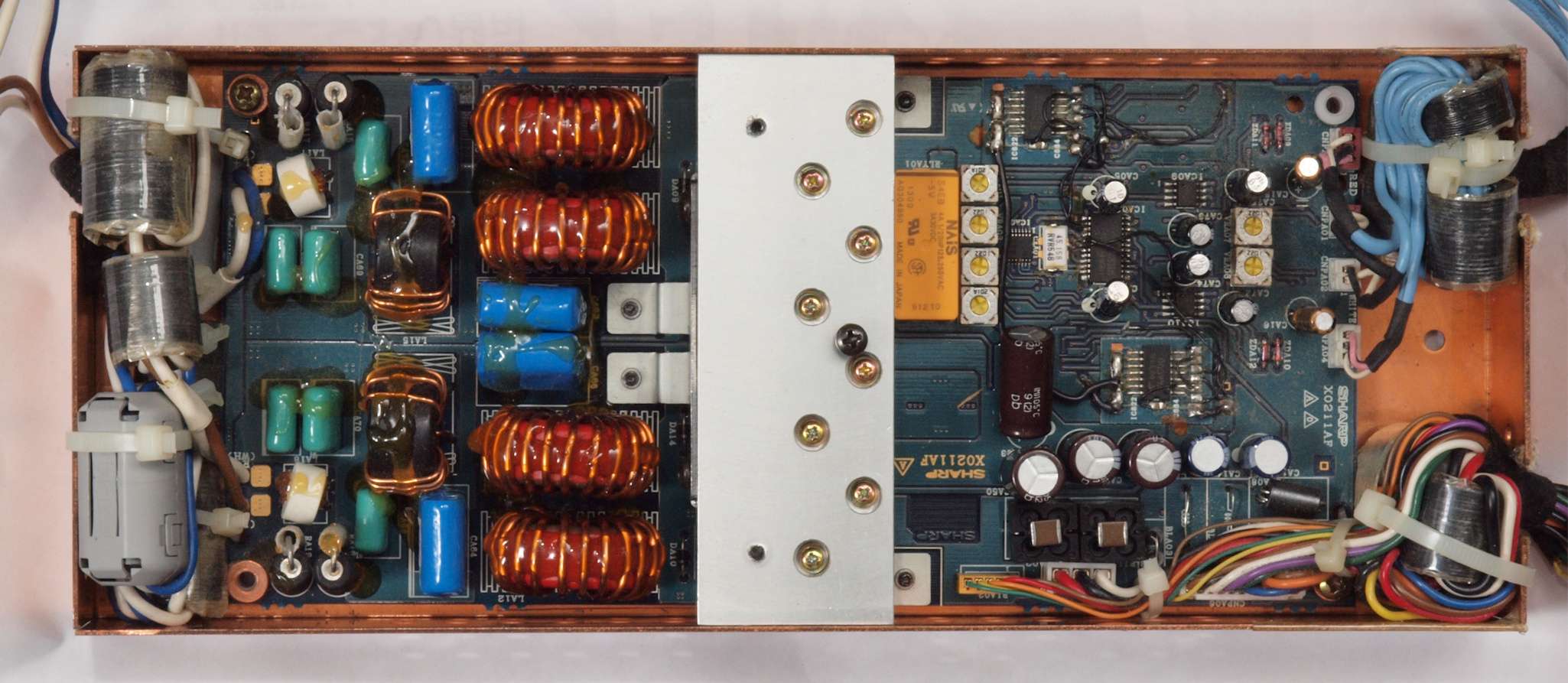

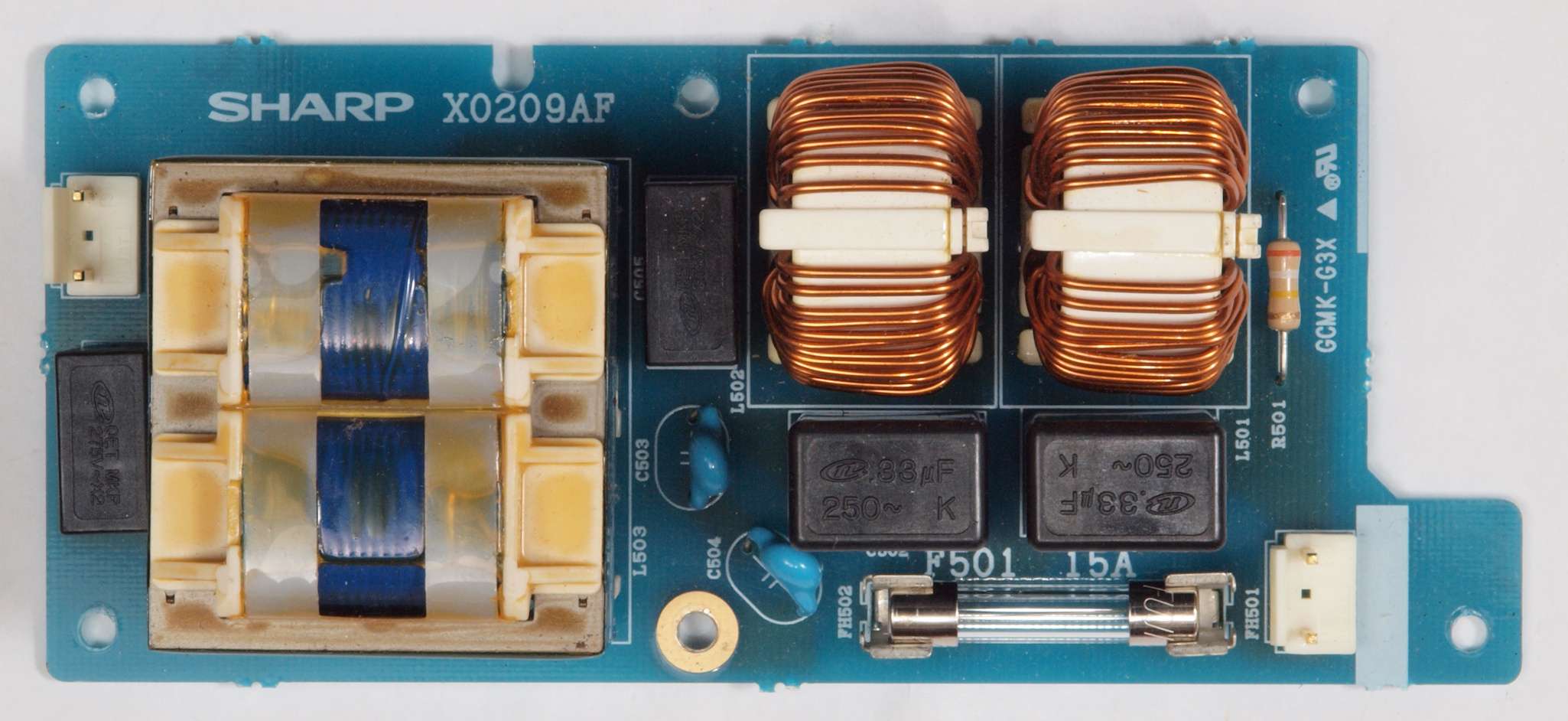

Ｃ４１．　修理中　電源フイルター基板。　電源ヒューズは１５Ａ、　１００Ｖ×１５Ａ＝１．５ＫＶＡ。

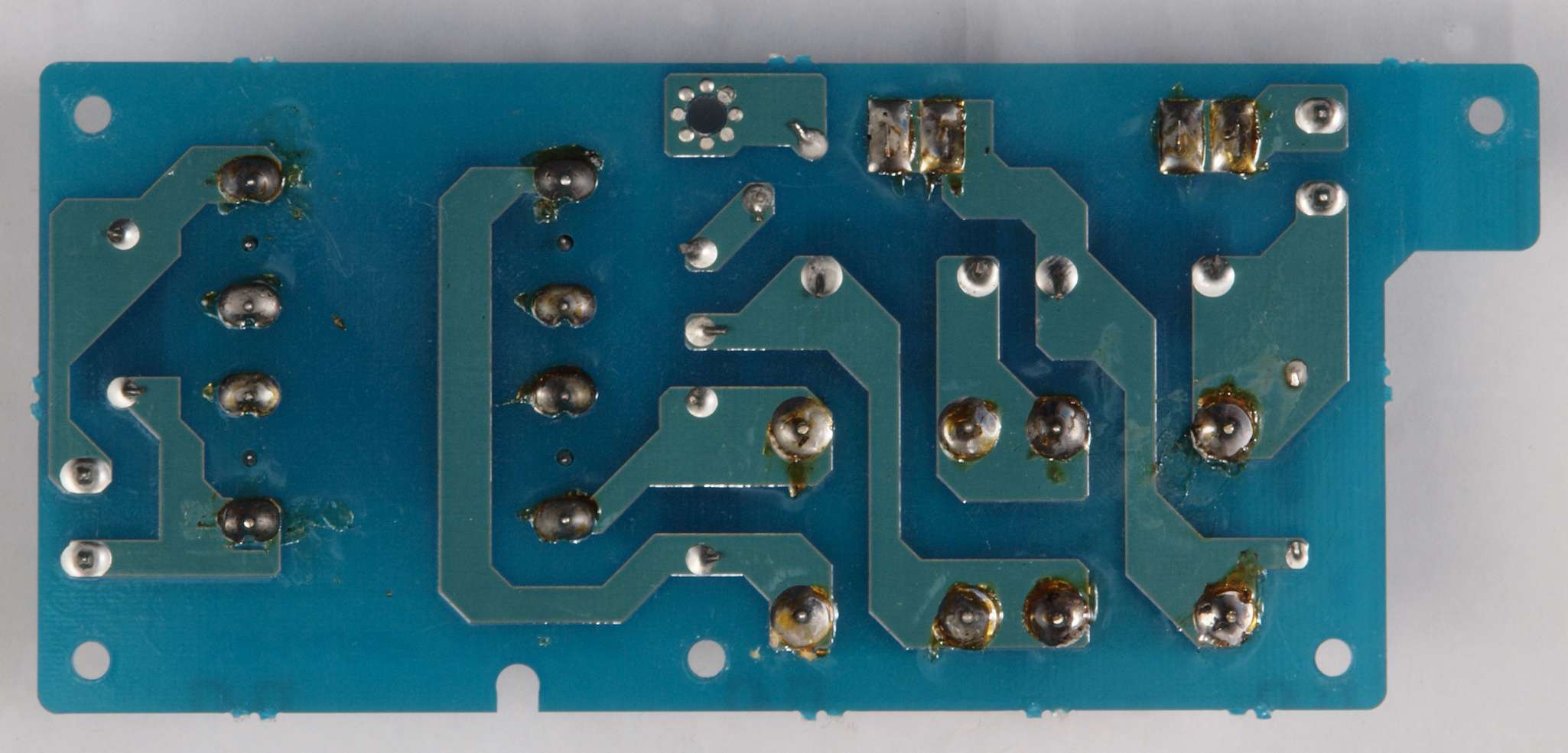

Ｃ４２．　修理中　電源フイルター基板裏。

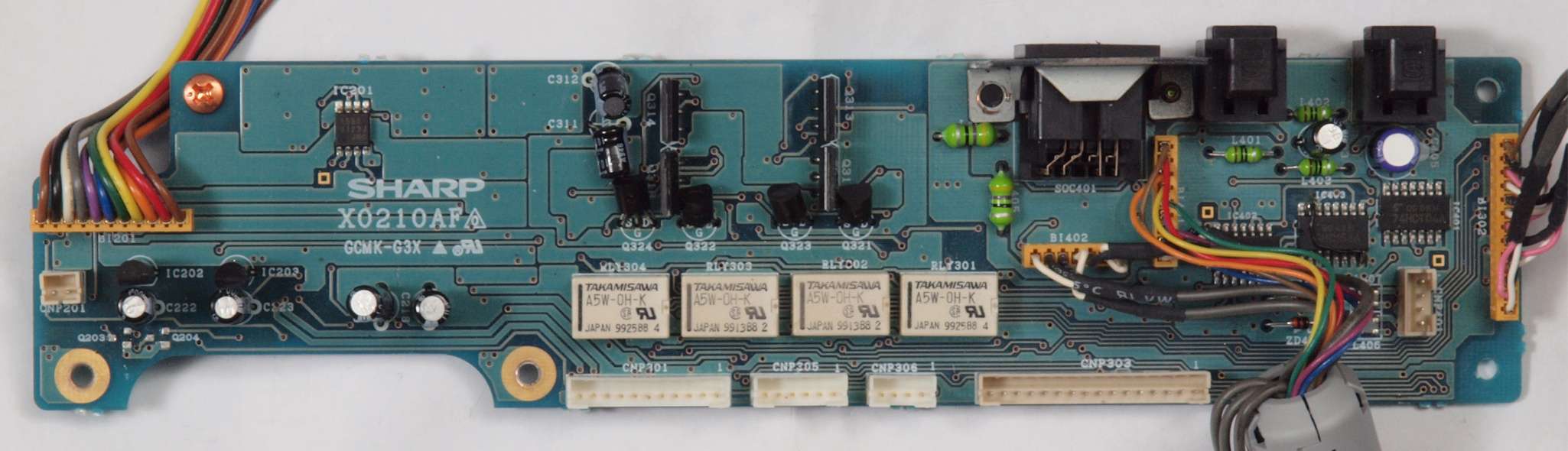

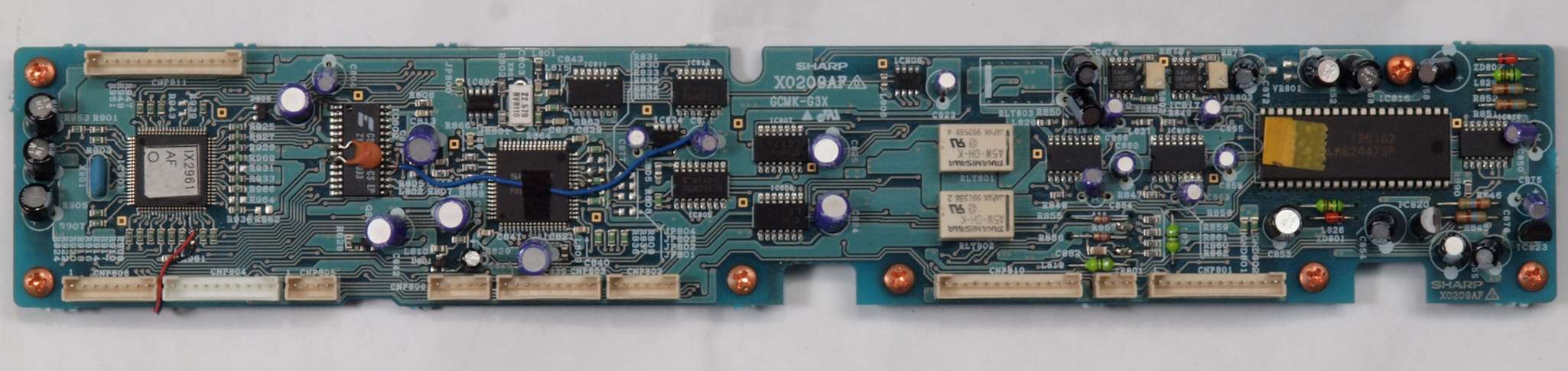

Ｃ５１．　修理中　制御基板。

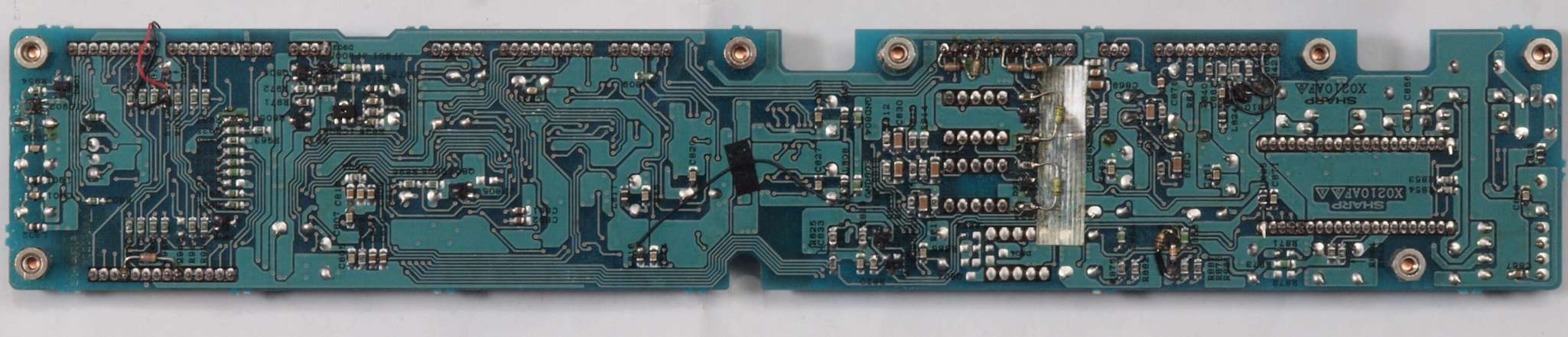

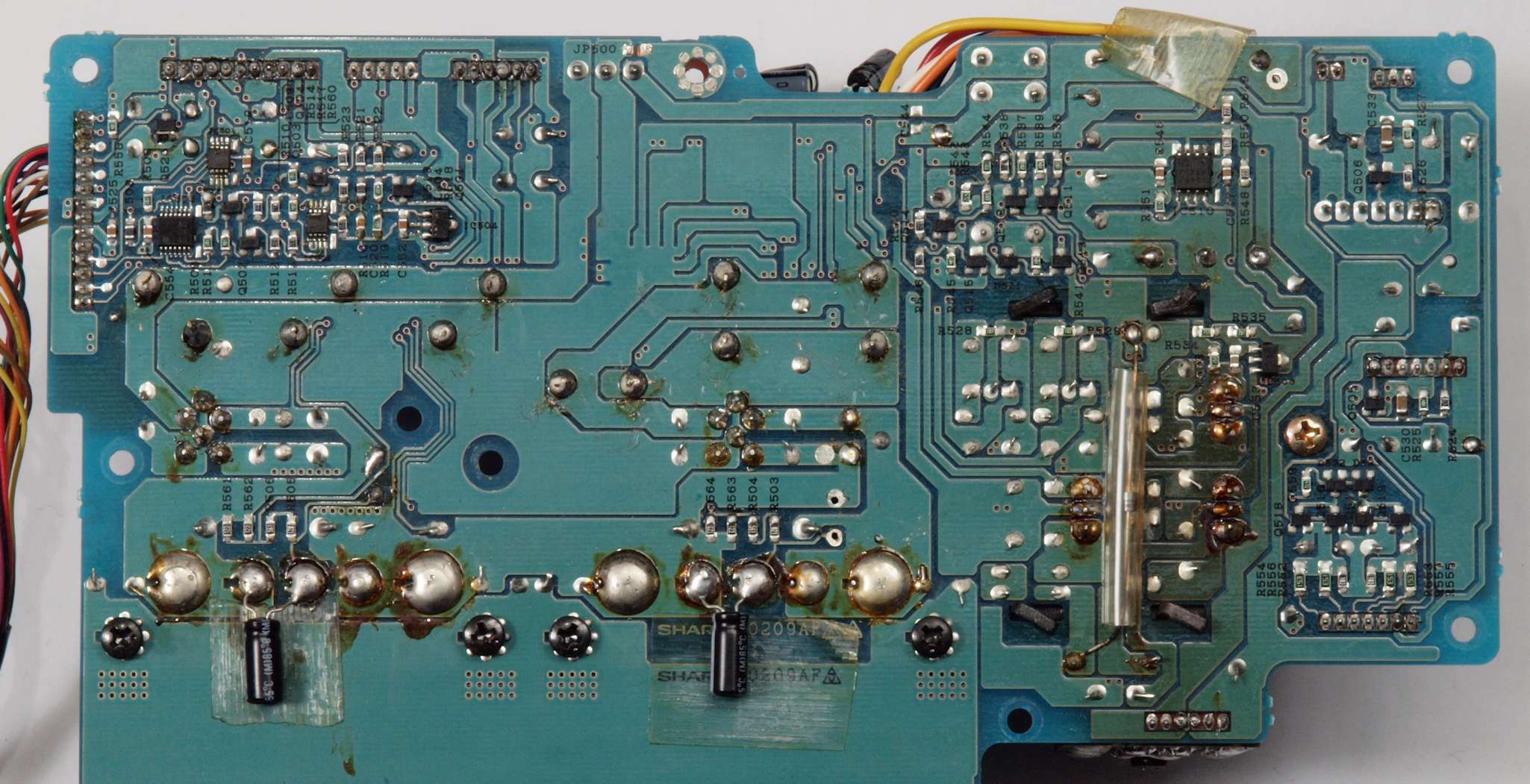

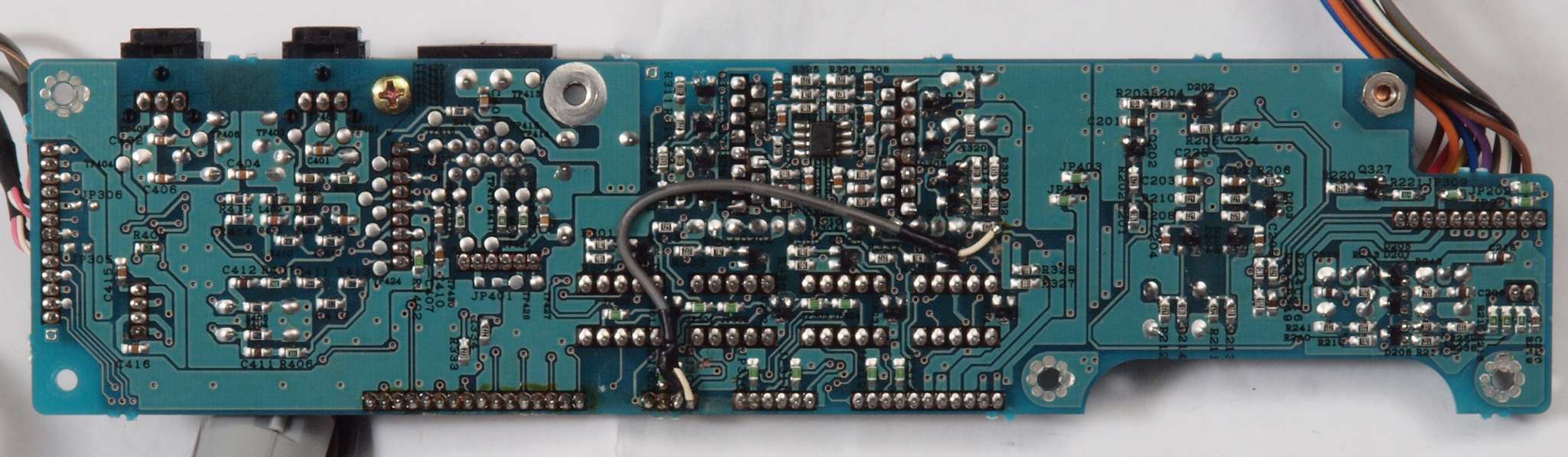

Ｃ５２．　修理中　制御基板裏。

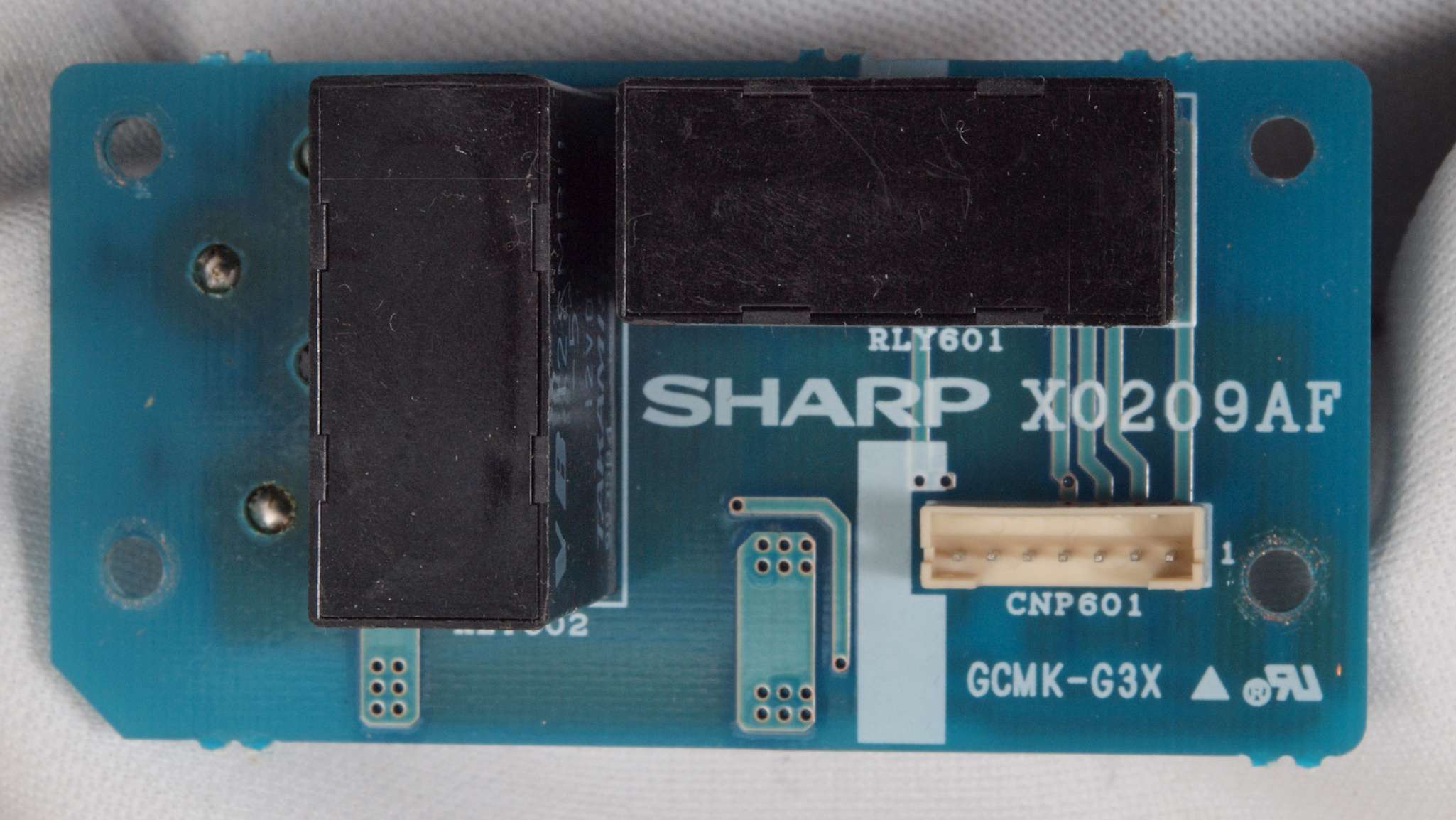

Ｃ６１．　修理中　ＳＰ接続リレー基板。　リレー定格電流５Ａなので、５Ａ×５Ａ×４Ω＝２００Ｗ。４オーム出力の時はバイワイヤーが良い。

Ｃ６２．　修理中　ＳＰ接続リレー基板裏。

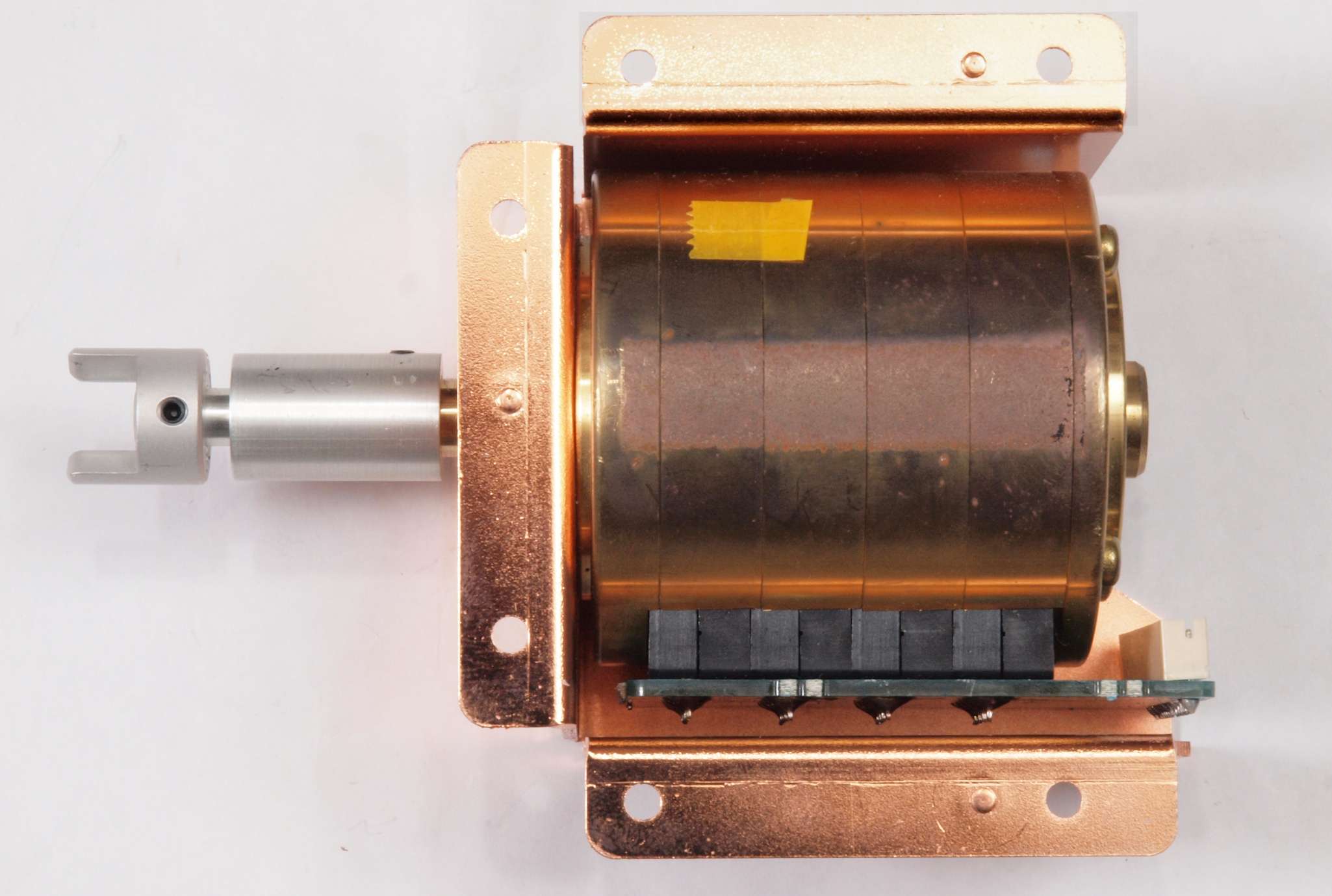

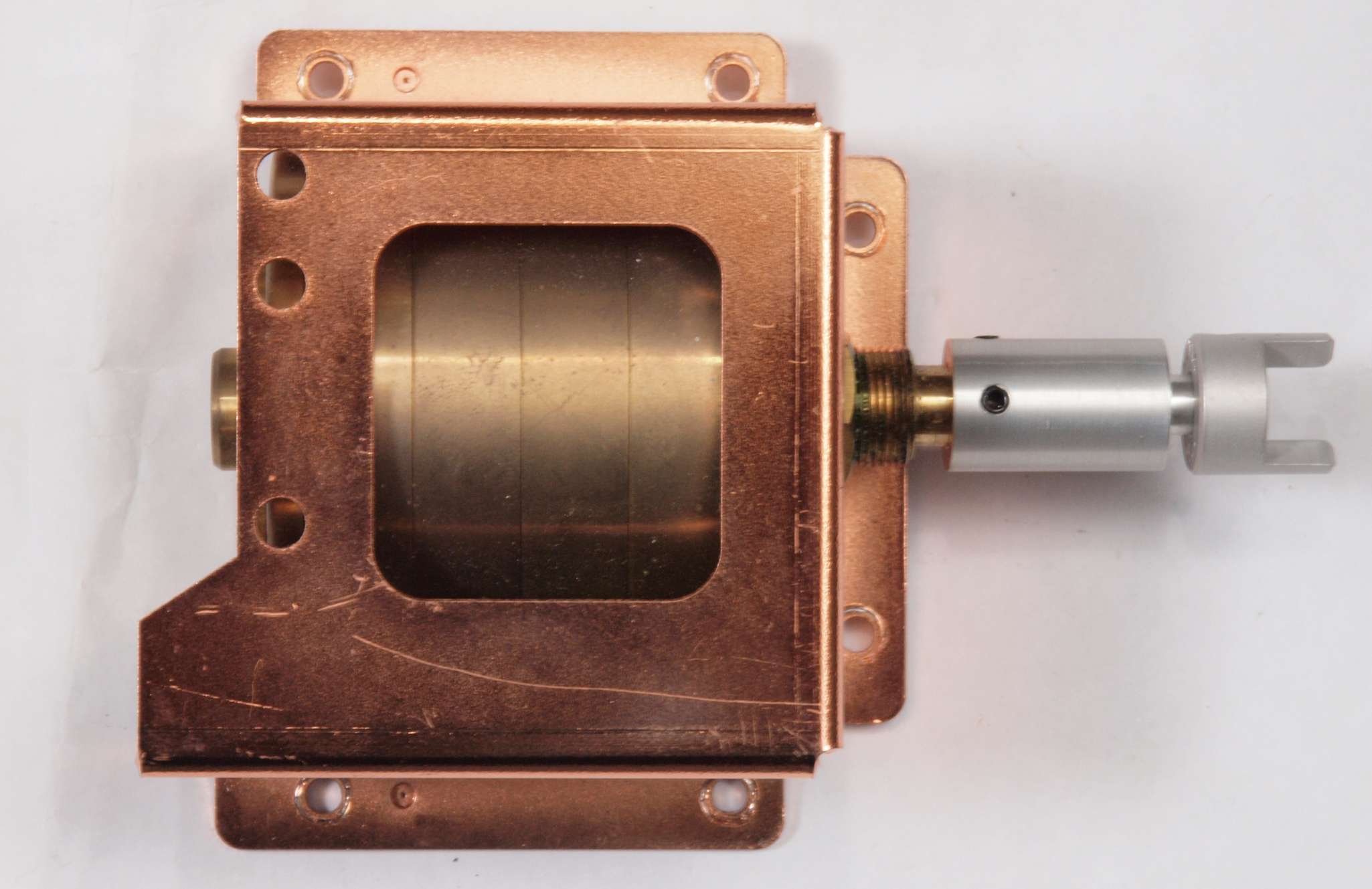

Ｃ７１．　修理中　４連メインＶＲ基板。

Ｃ７２．　修理中　４連メインＶＲ基板裏。

Ｃ８１．　修理中　アナログ・デジタル入力制御基板。

Ｃ８２．　修理中　アナログ・デジタル入力制御基板裏。

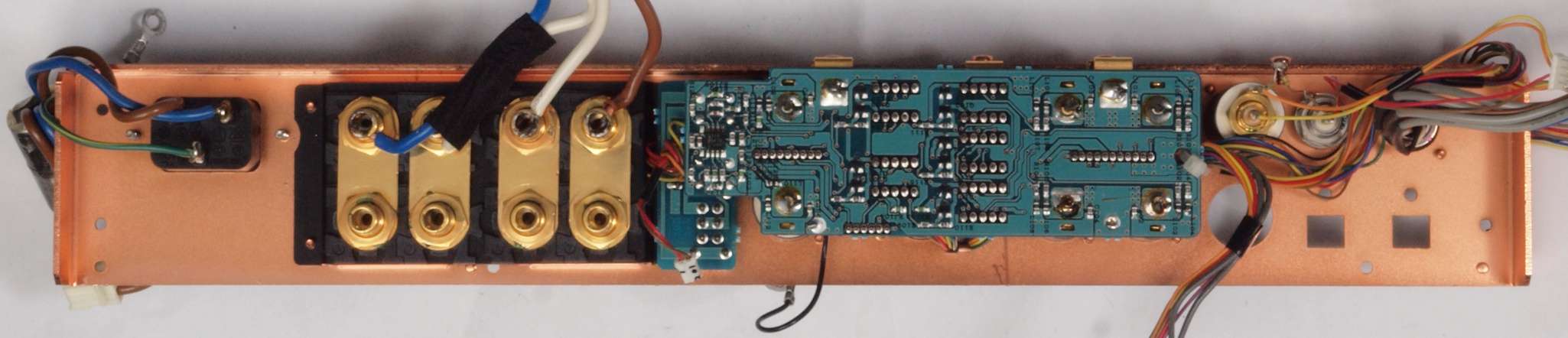

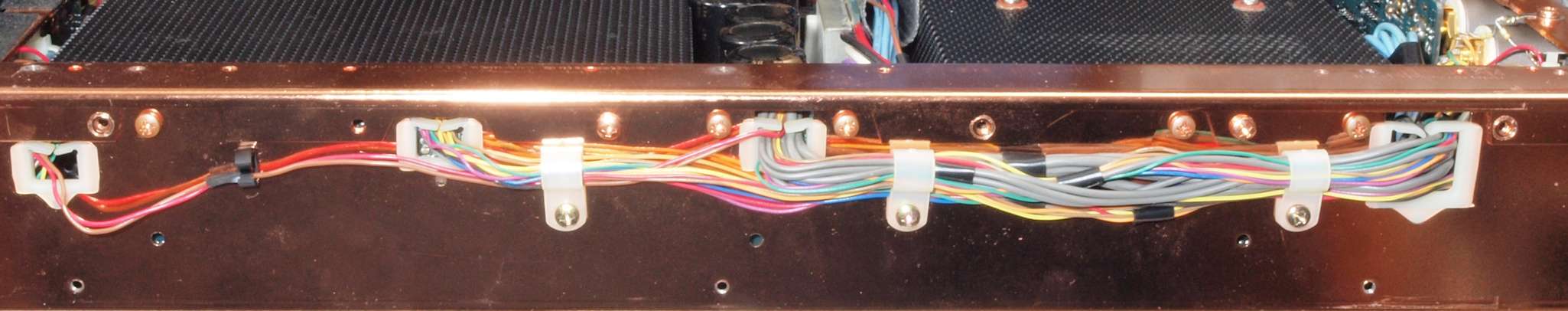

Ｃ９１．　修理中　後パネル裏。

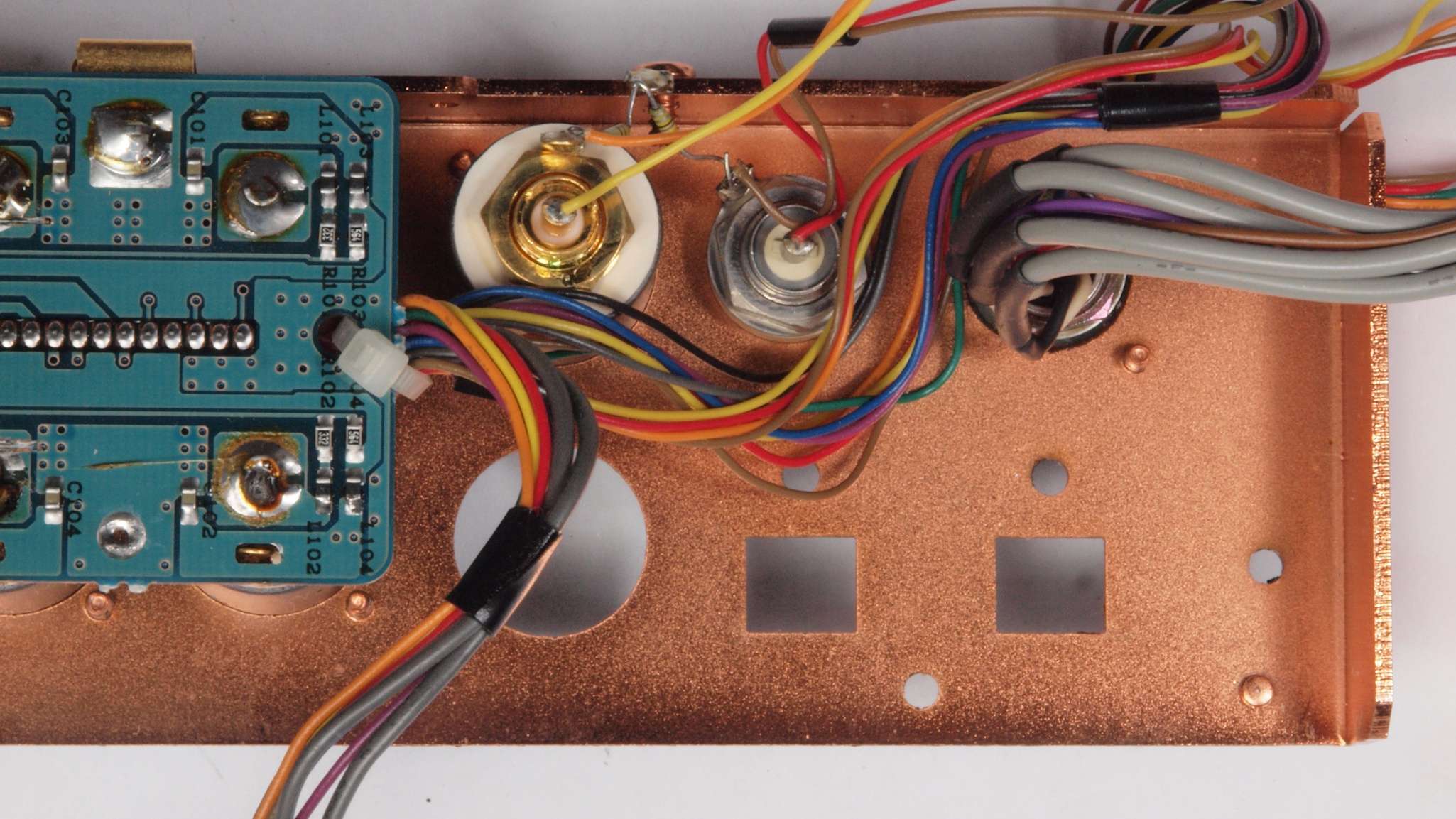

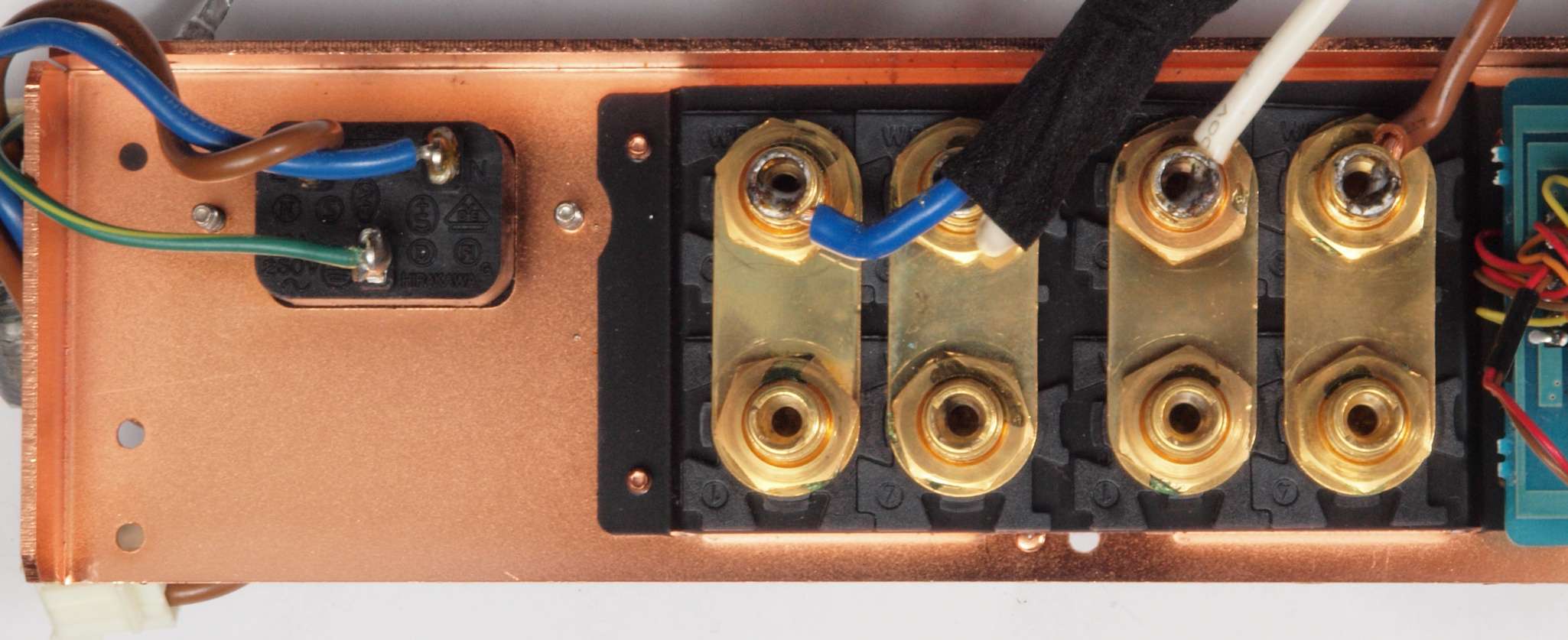

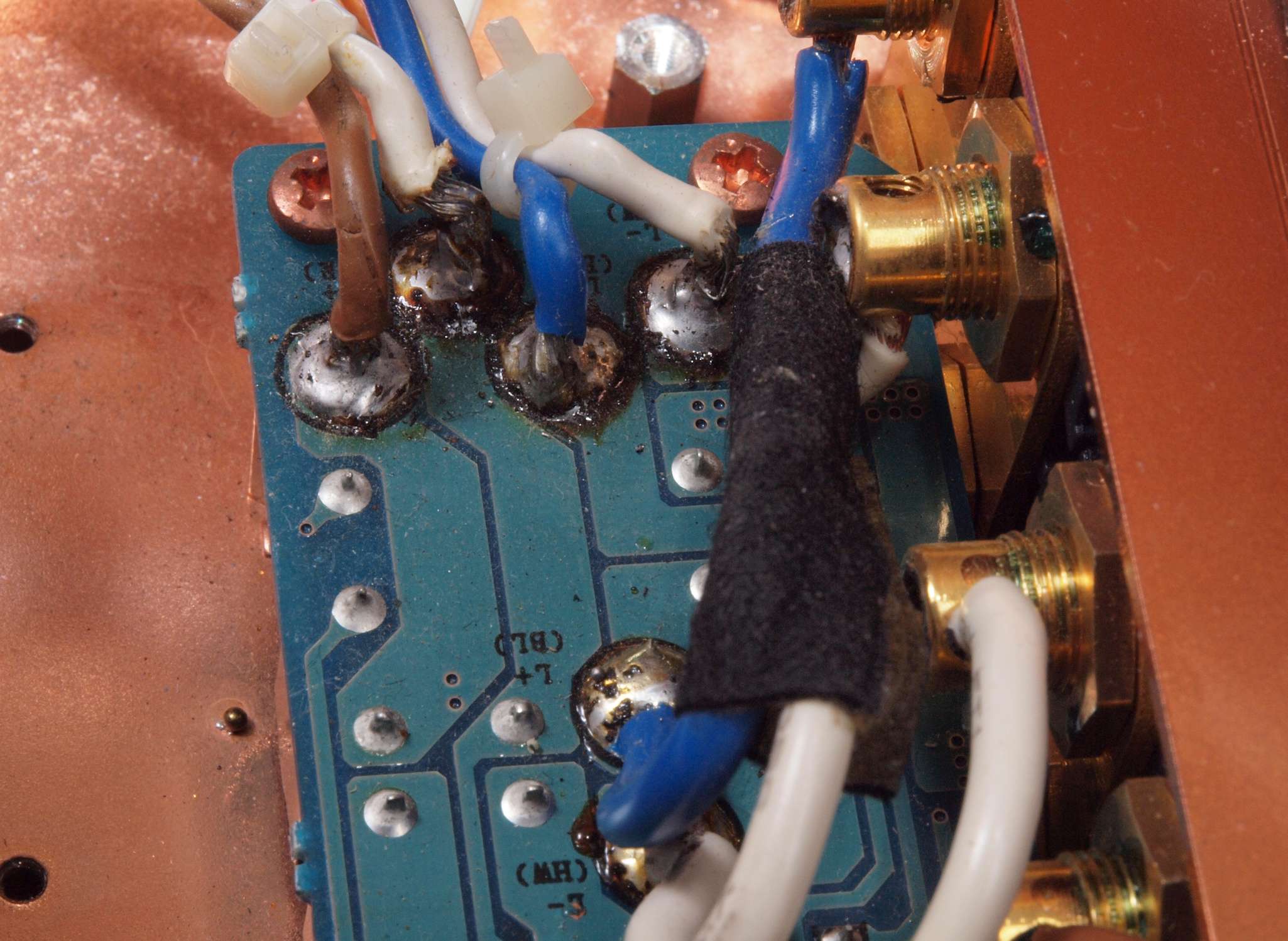

Ｃ９２．　修理中　３Ｐインレット、ＳＰ出力接続端子裏。

Ｃ９３．　修理中　アナログ・デジタル入力制御基板２裏。

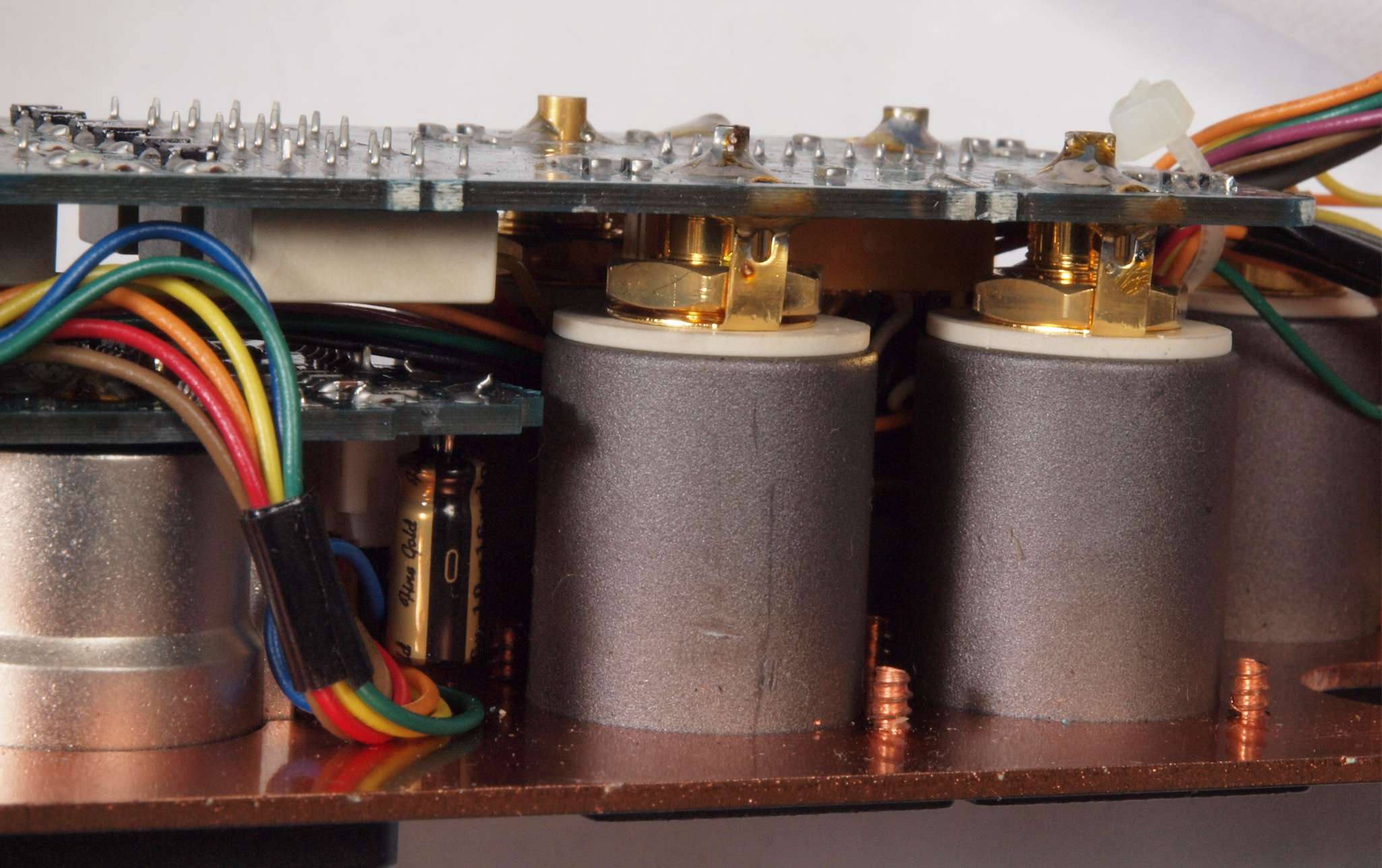

Ｃ９４．　修理中　デジタル入力端子裏。

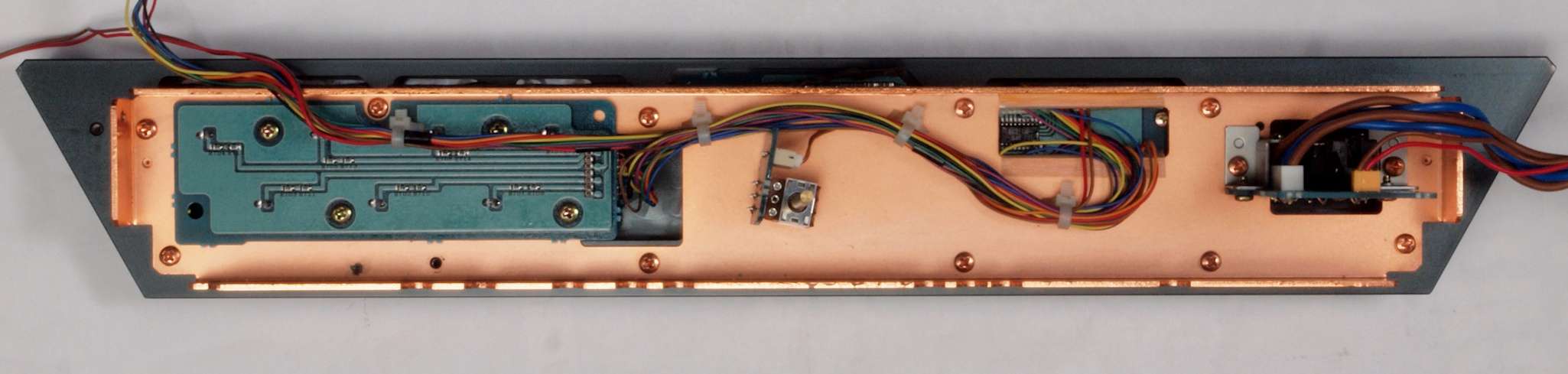

ＣＡ１．　修理中　前パネル裏。

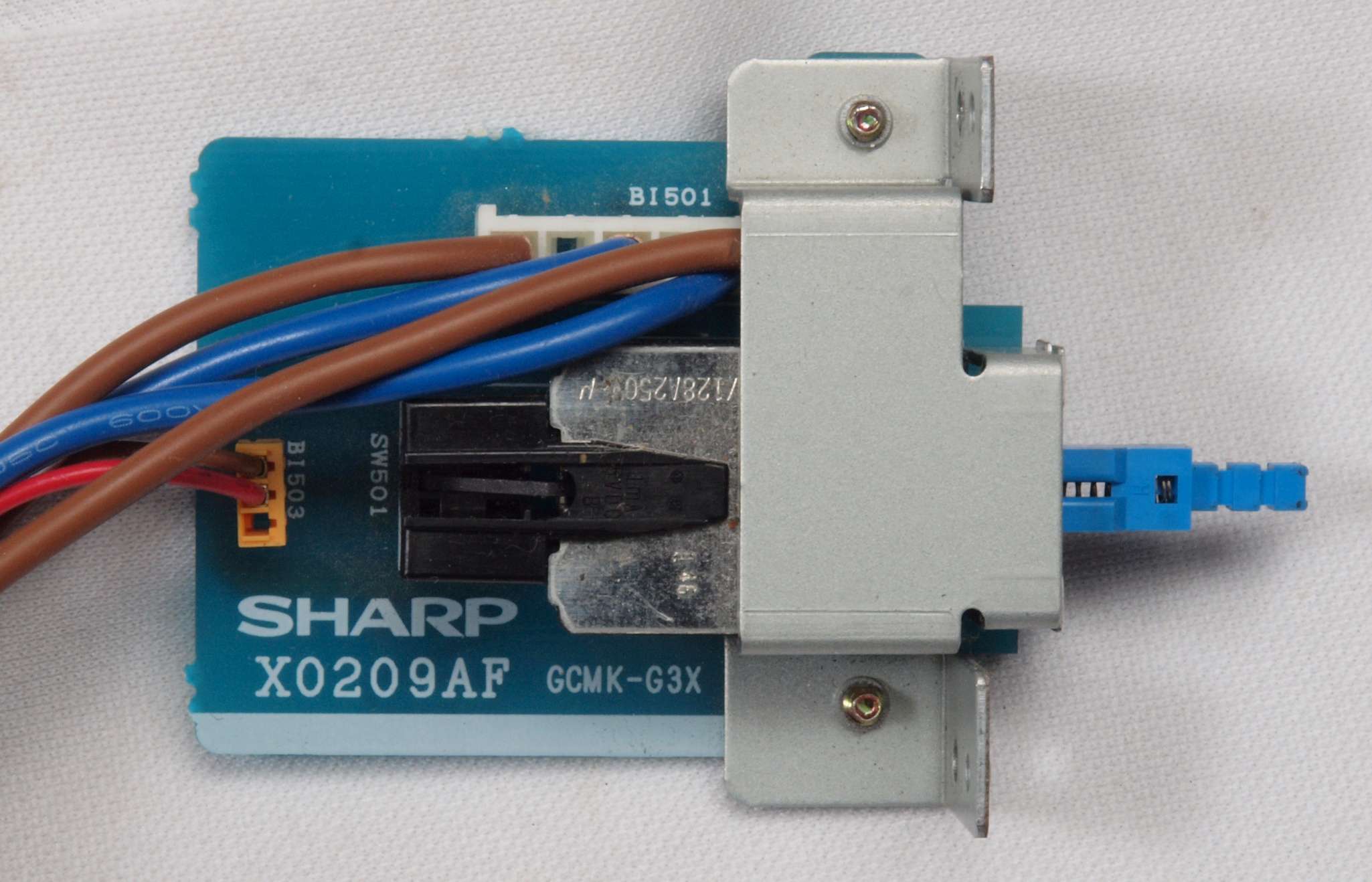

ＣＡ２．　修理中　電源ＳＷ。両切り仕様。

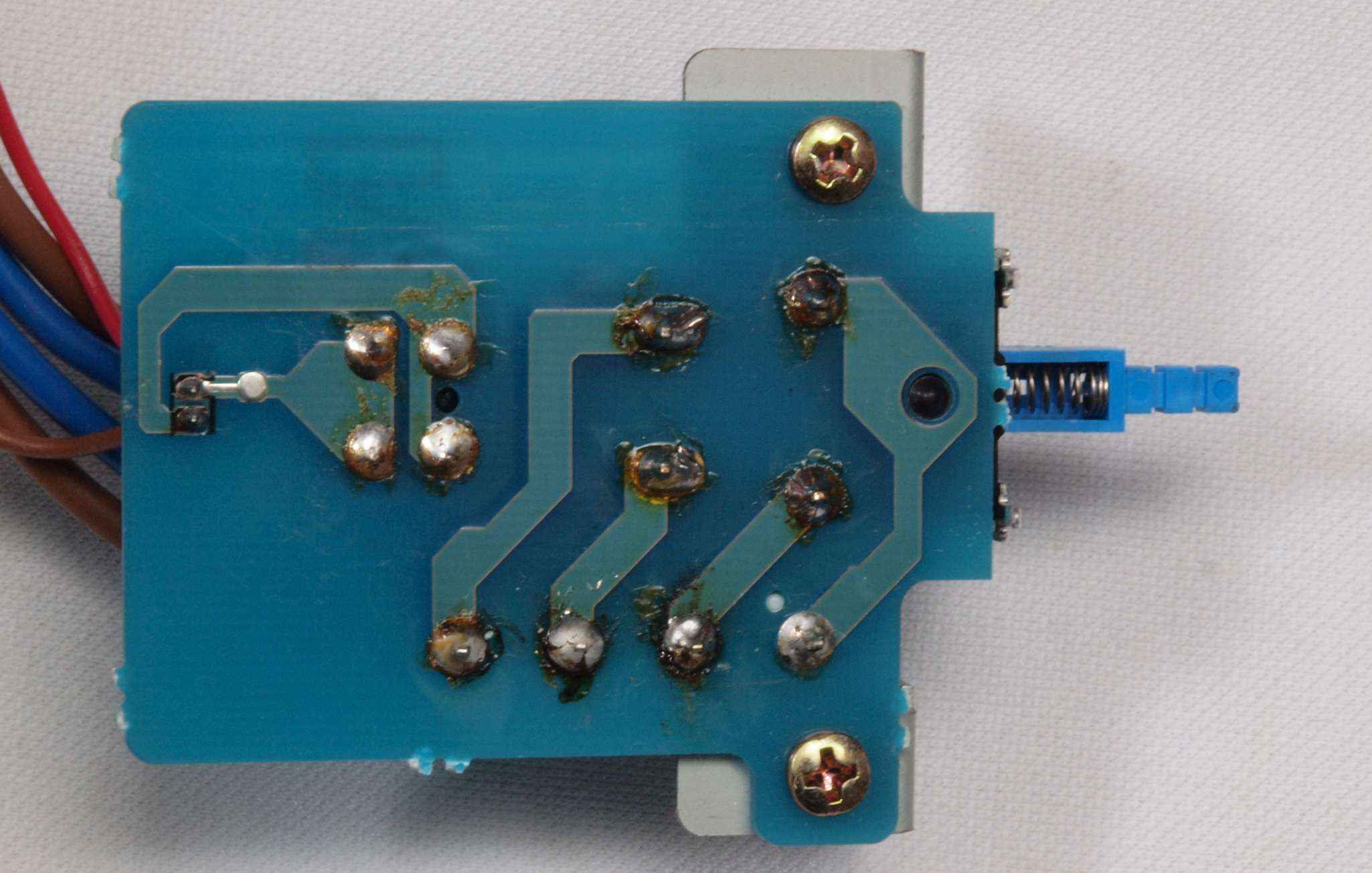

ＣＡ３．　修理中　電源ＳＷ裏。

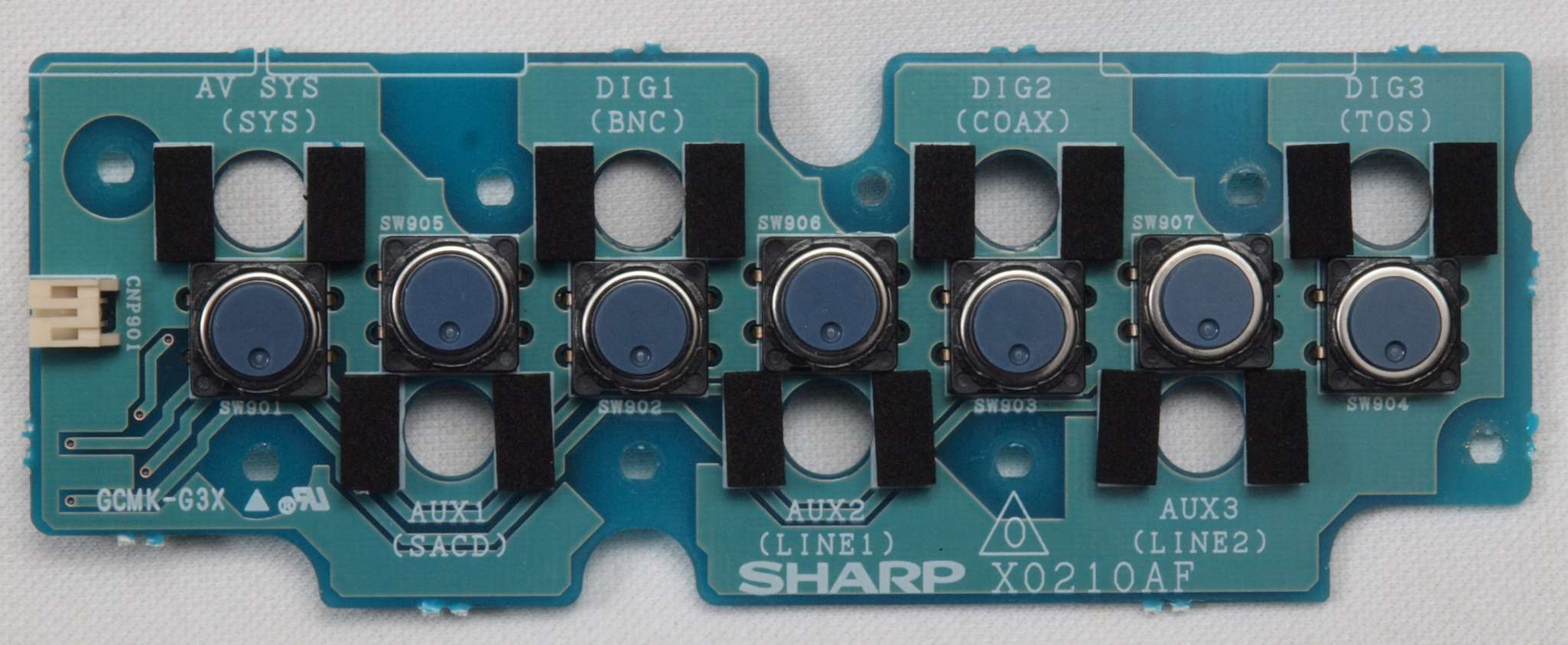

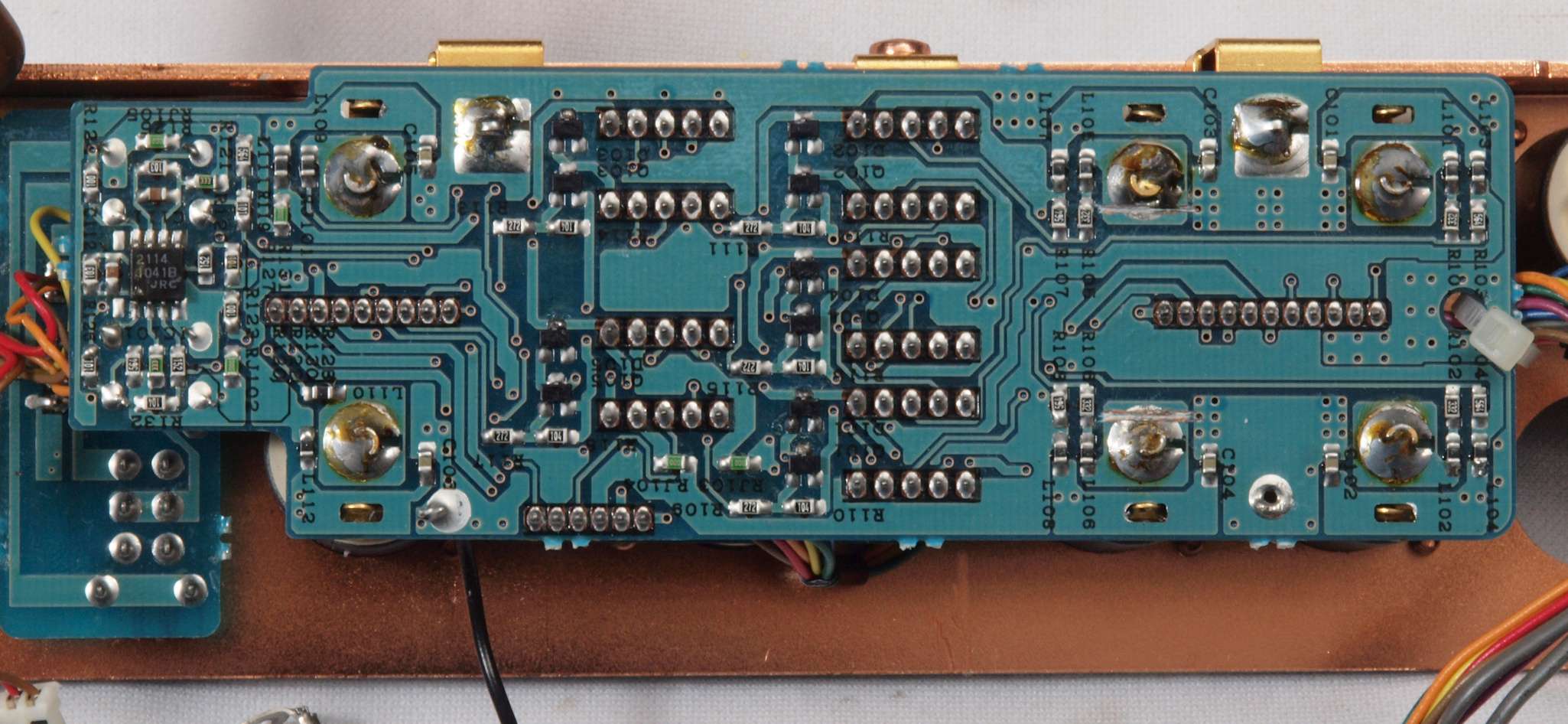

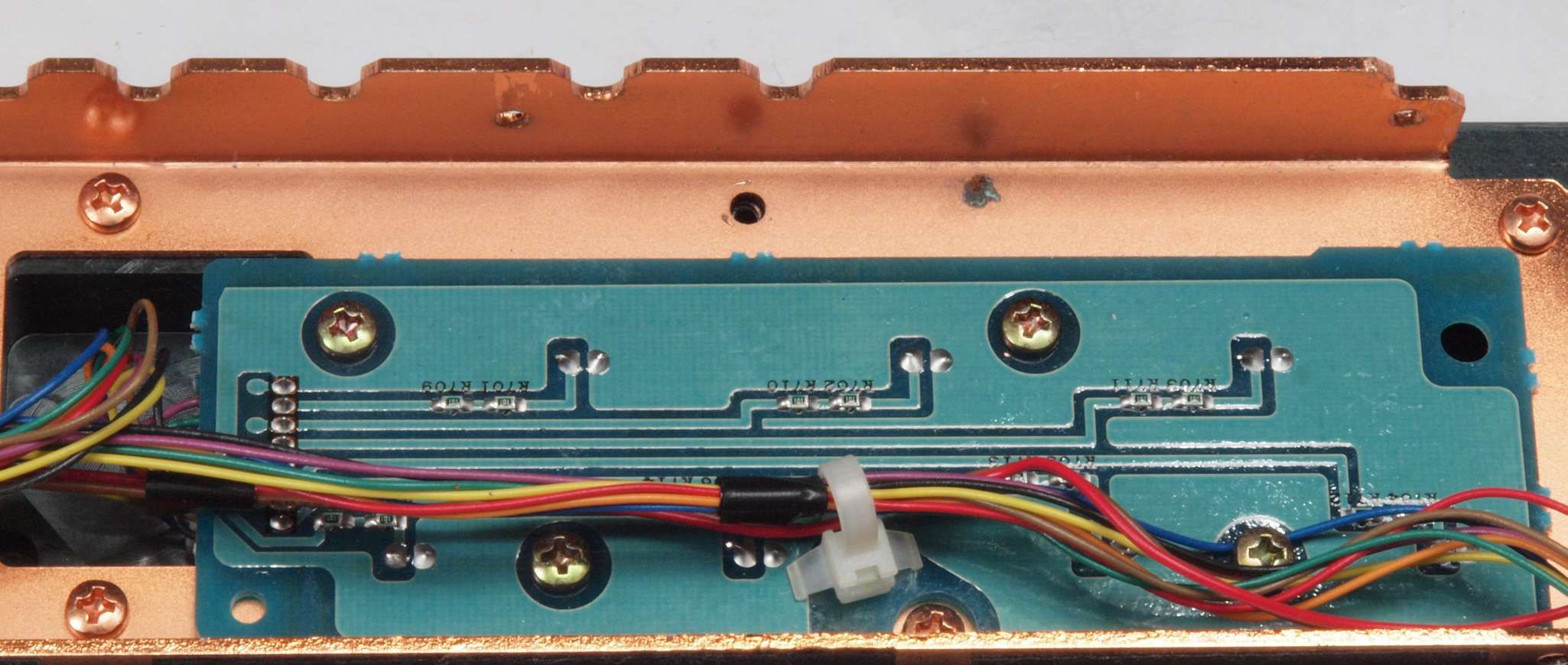

ＣＡ４．　修理中　操作ＳＷ基板。

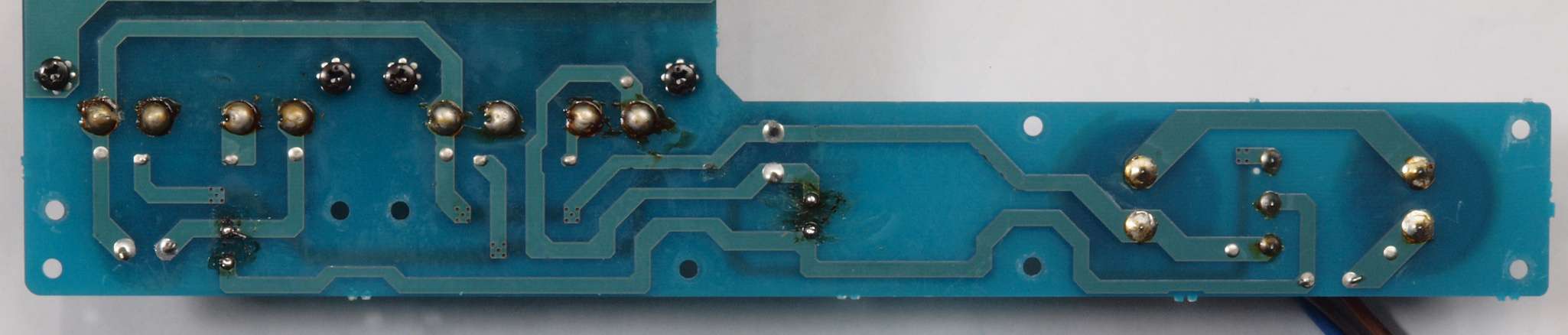

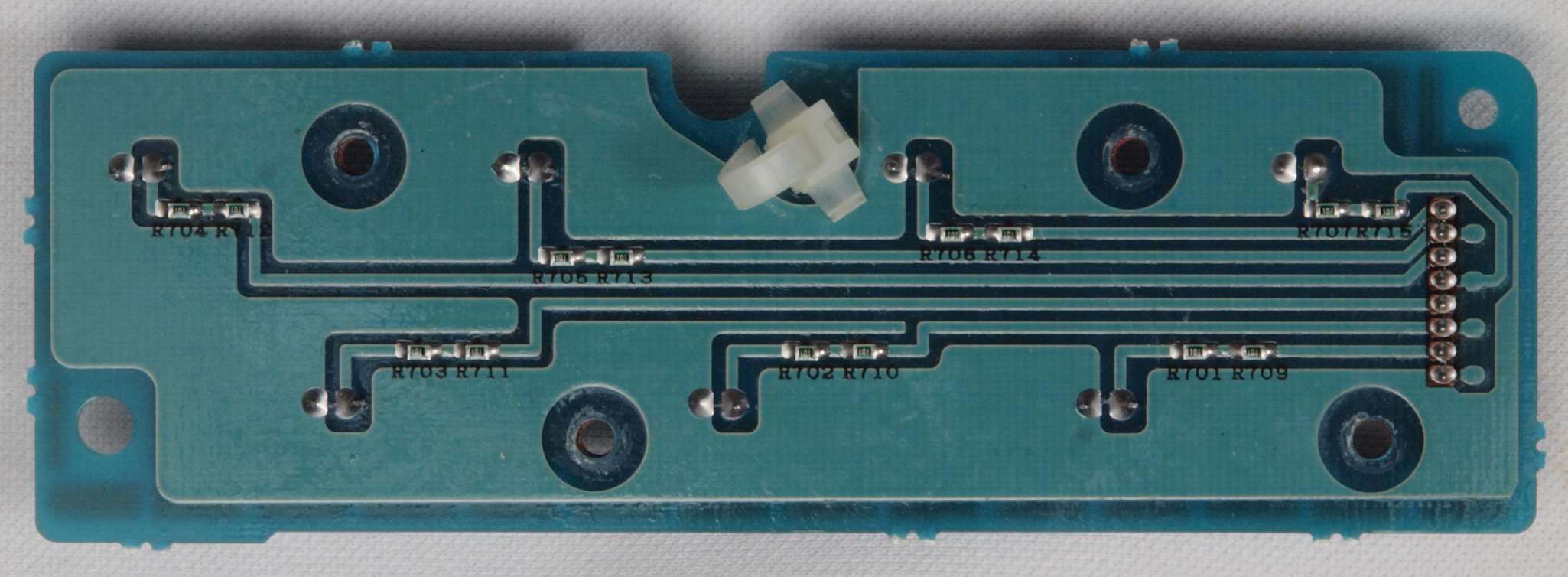

ＣＡ５．　修理中　操作ＳＷ基板裏。

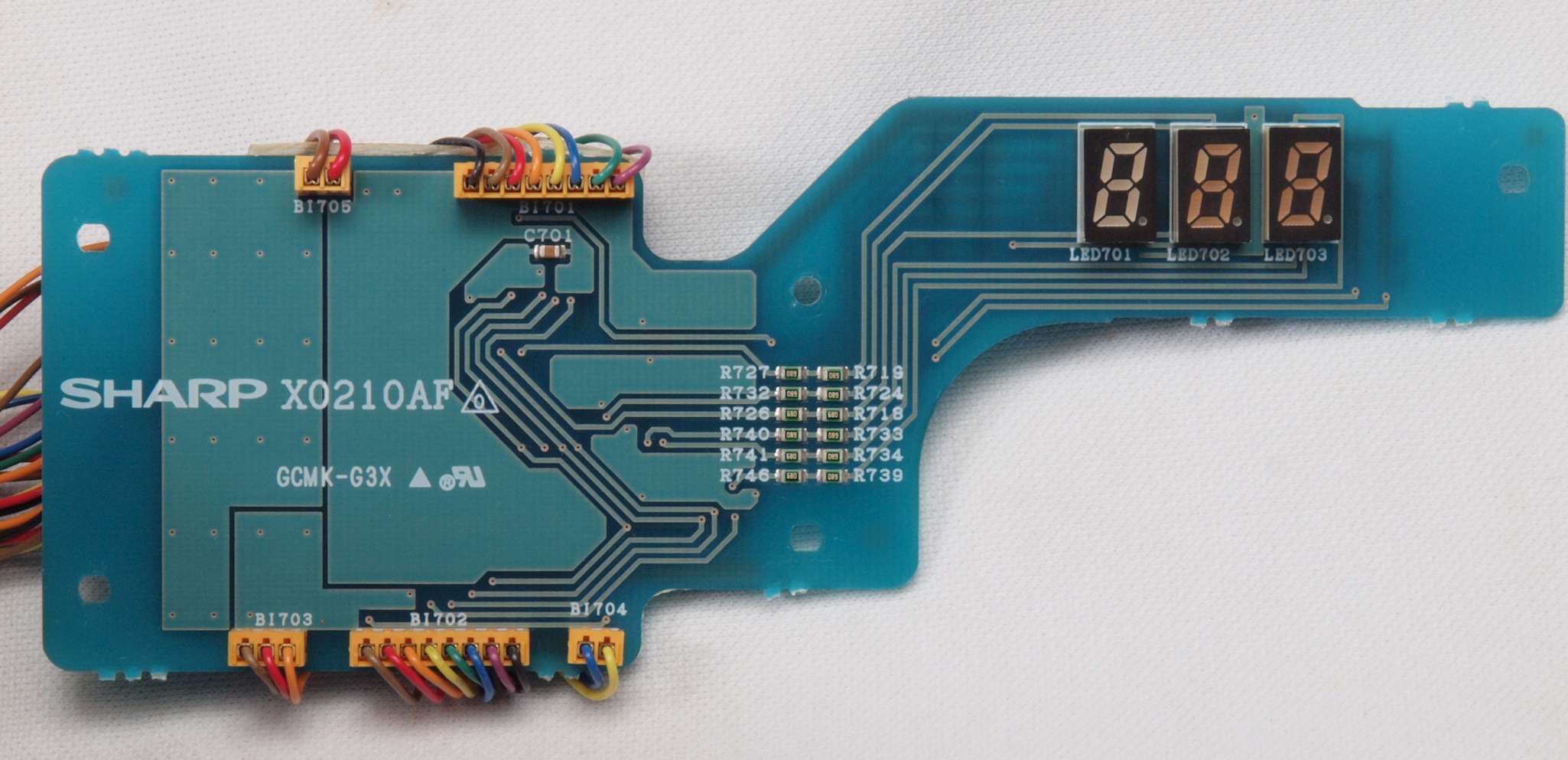

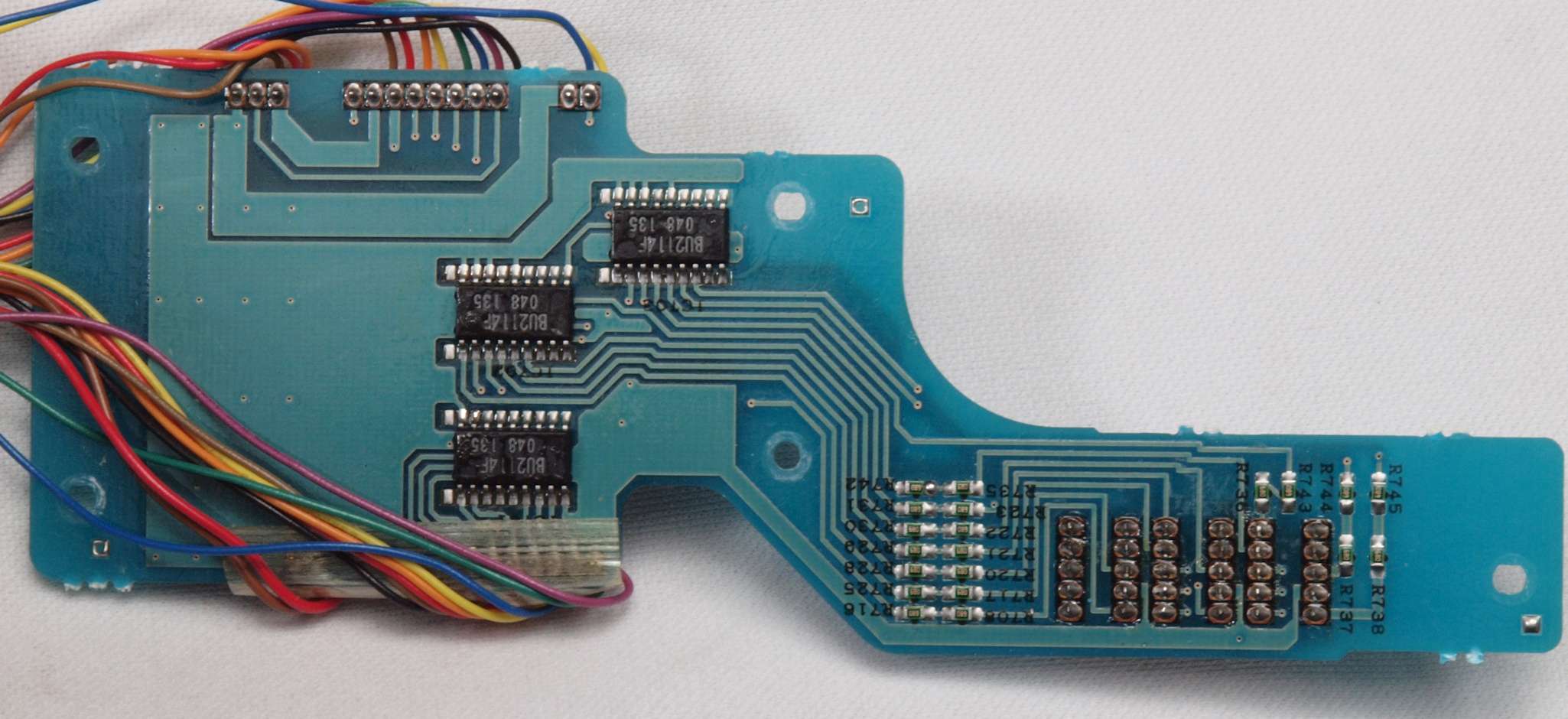

ＣＡ６．　修理中　ＬＥＤ表示基板。

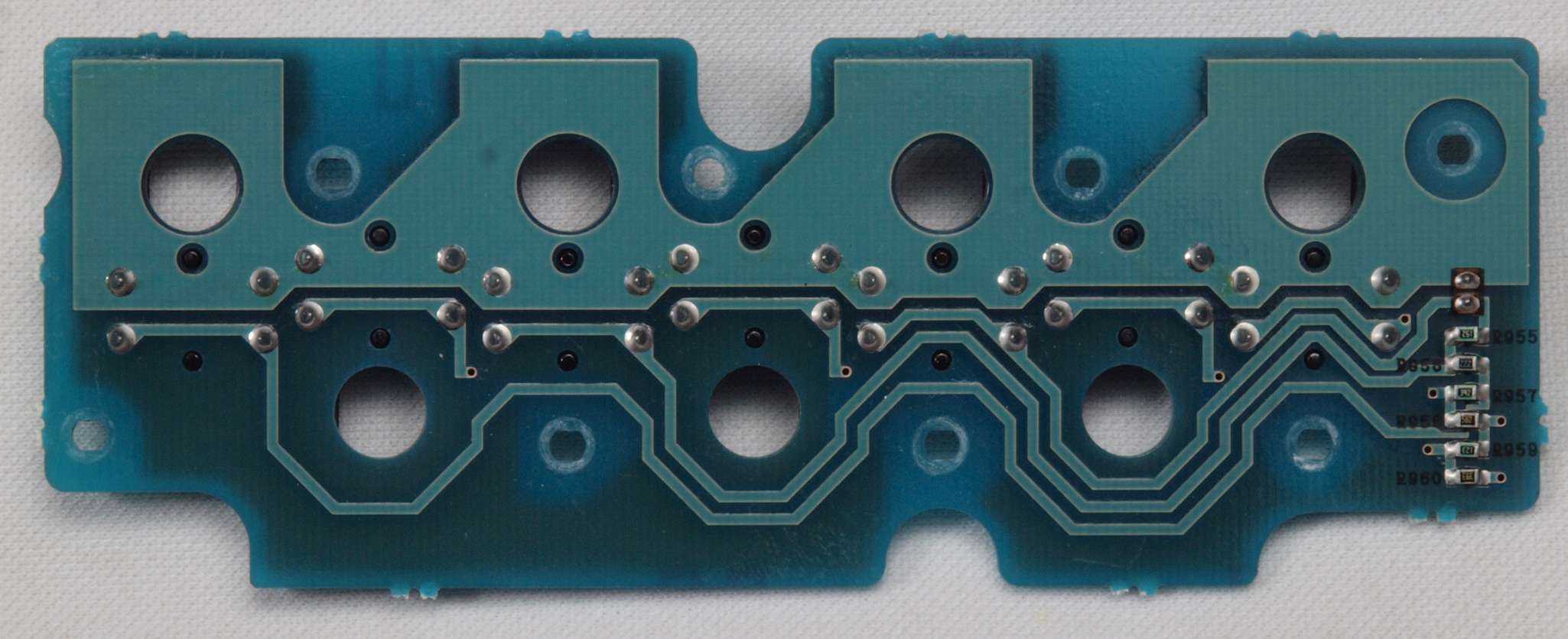

ＣＡ７．　修理中　ＬＥＤ表示基板裏。

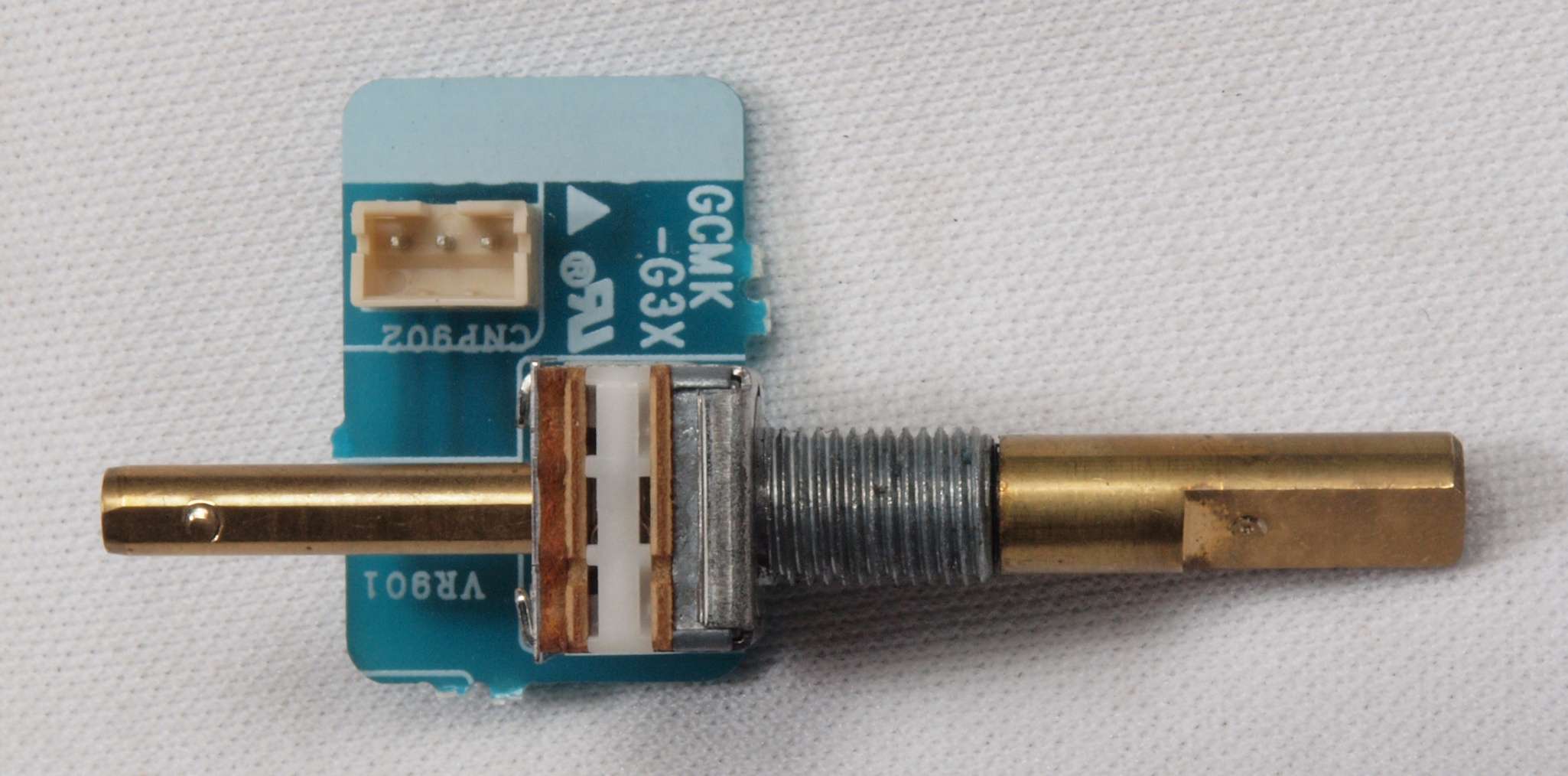

ＣＡ８．　修理中　音量表示ＶＲ基板。

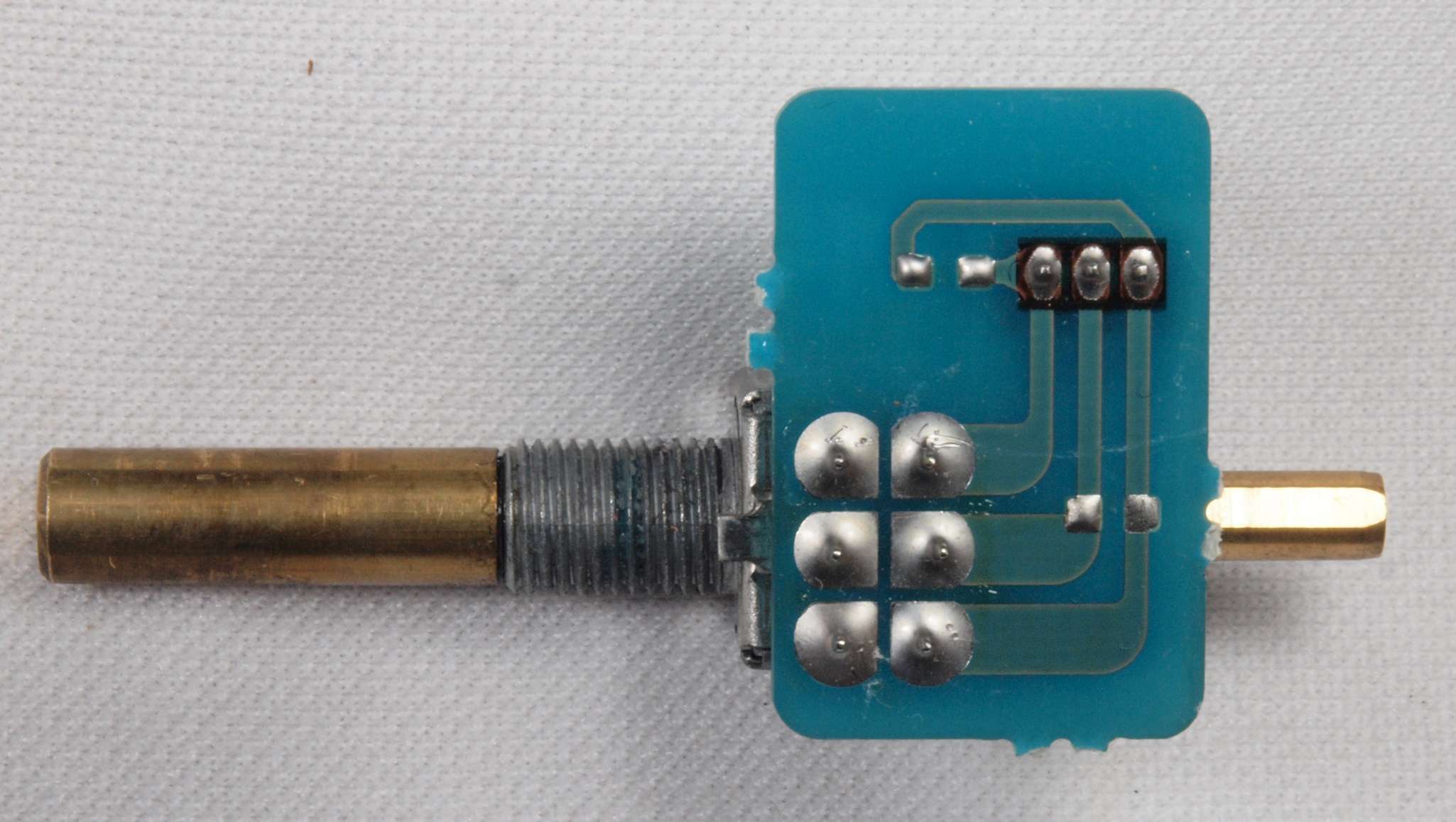

ＣＡ９．　修理中　音量表示ＶＲ基板裏。

ＣＡＡ．　修理中　音量表示ＬＥＤ基板。

ＣＡＢ．　修理中　音量表示ＬＥＤ基板裏。

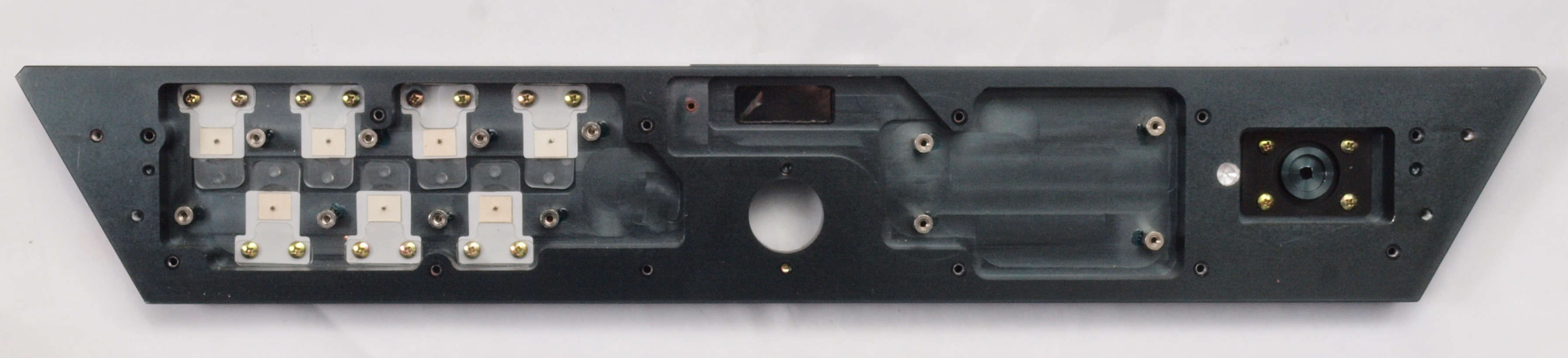

ＣＡＣ．　修理中　基板等を取り除いた、前パネル裏。

ＣＢ１．　修理前　前回の修理で右パネル押さえ止ビスを３本忘れ！

ＣＢ２．　修理後　右パネル押さえ止ビス。　全ビス取り付け。

ＣＢ３．　修理前　前回の修理で左パネル押さえ止ビスを３本忘れ！

ＣＢ４．　修理後　左パネル押さえ止ビス。　全ビス取り付け。

ＣＢ５．　修理前　前回の修理で電源アース線の取り付け位置違い、ビスも小さい！

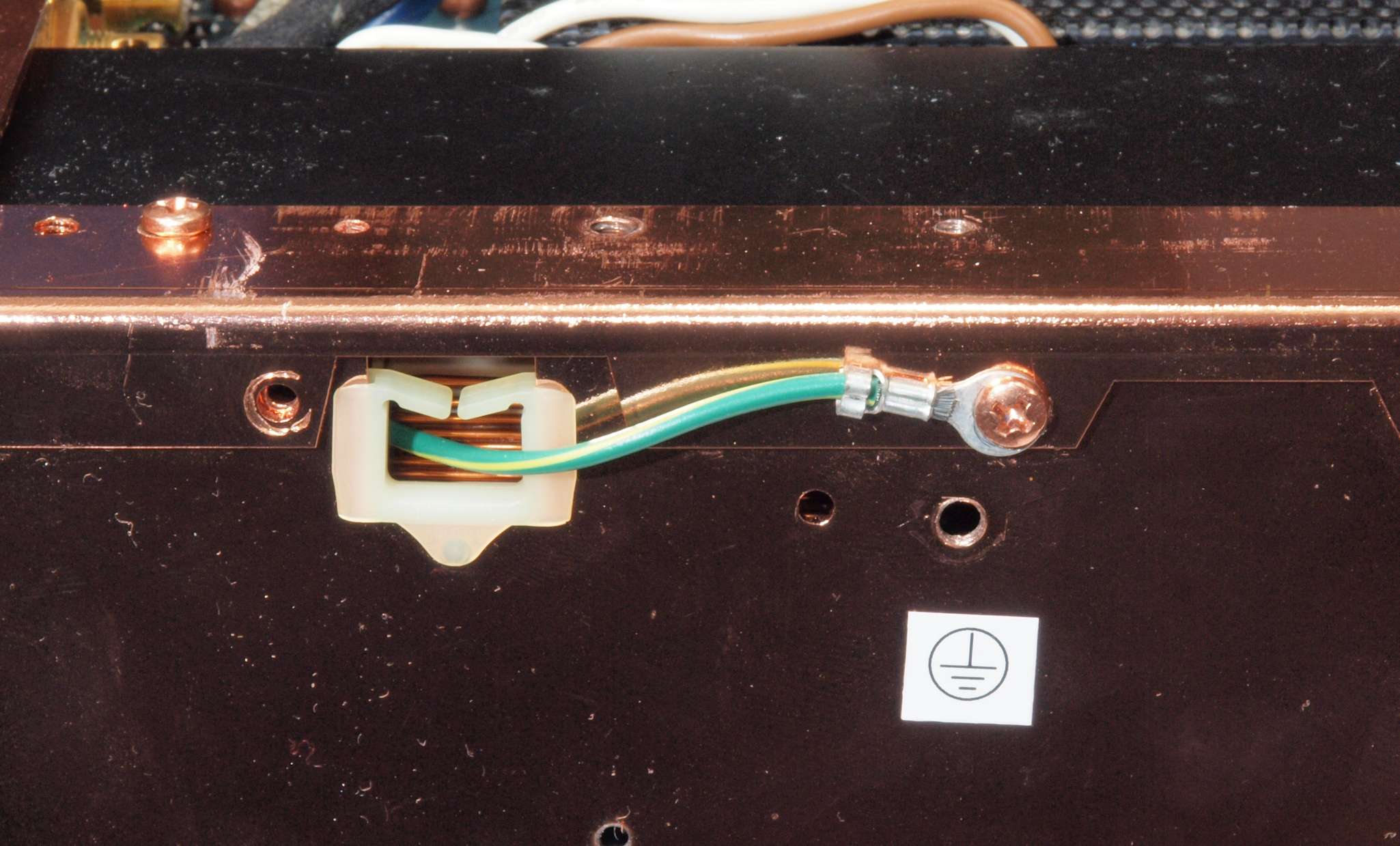

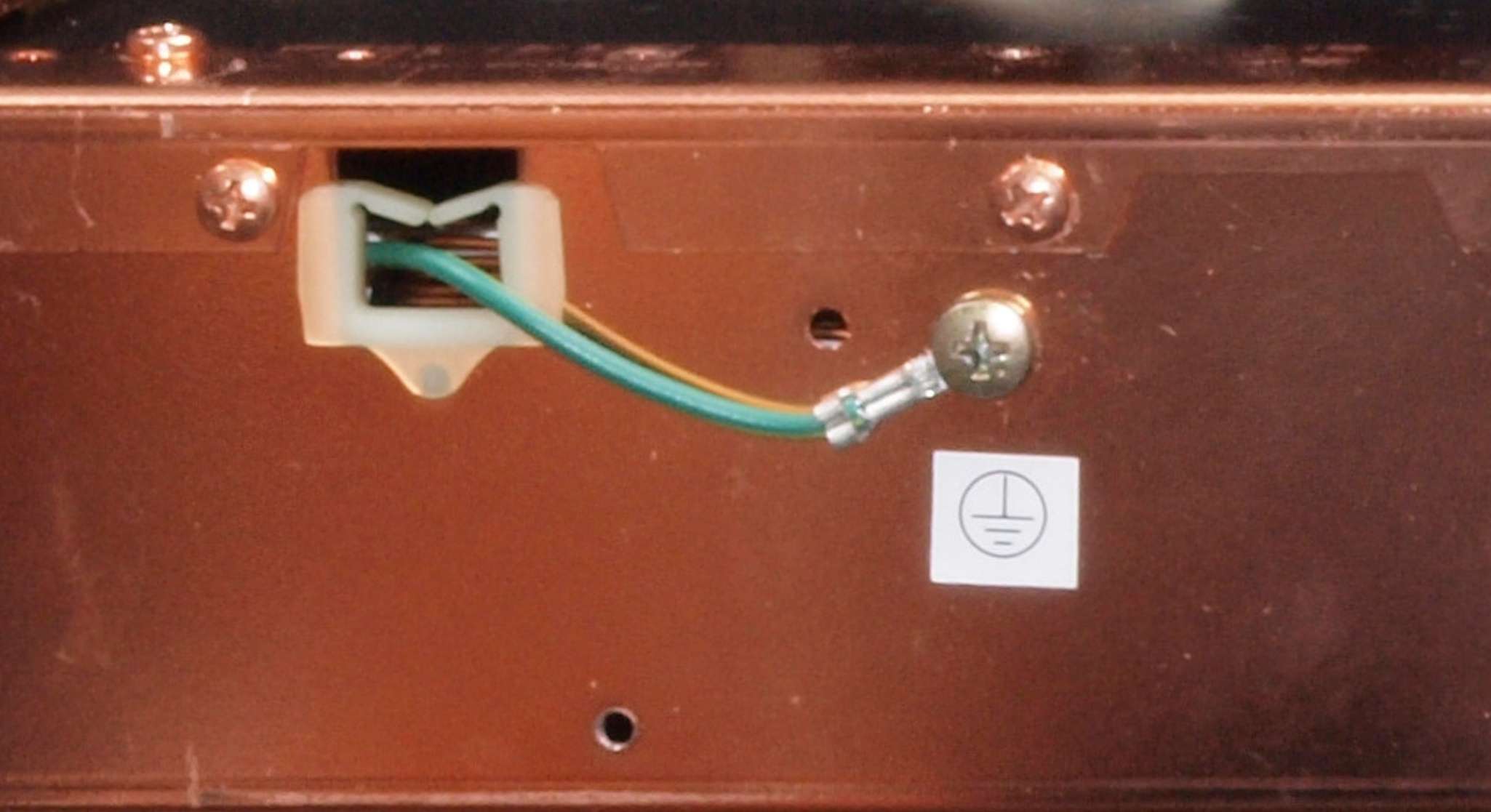

ＣＢ６．　修理後　電源アース線の取り付け。　４ｍｍビスで、定位置に取り付け。

ＣＢ７．　修理前　メインＶＲ押さえパネル止ビスを２本忘れ！

ＣＢ８．　修理後　メインＶＲ押さえパネル止ビス。　全ビス取り付け。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

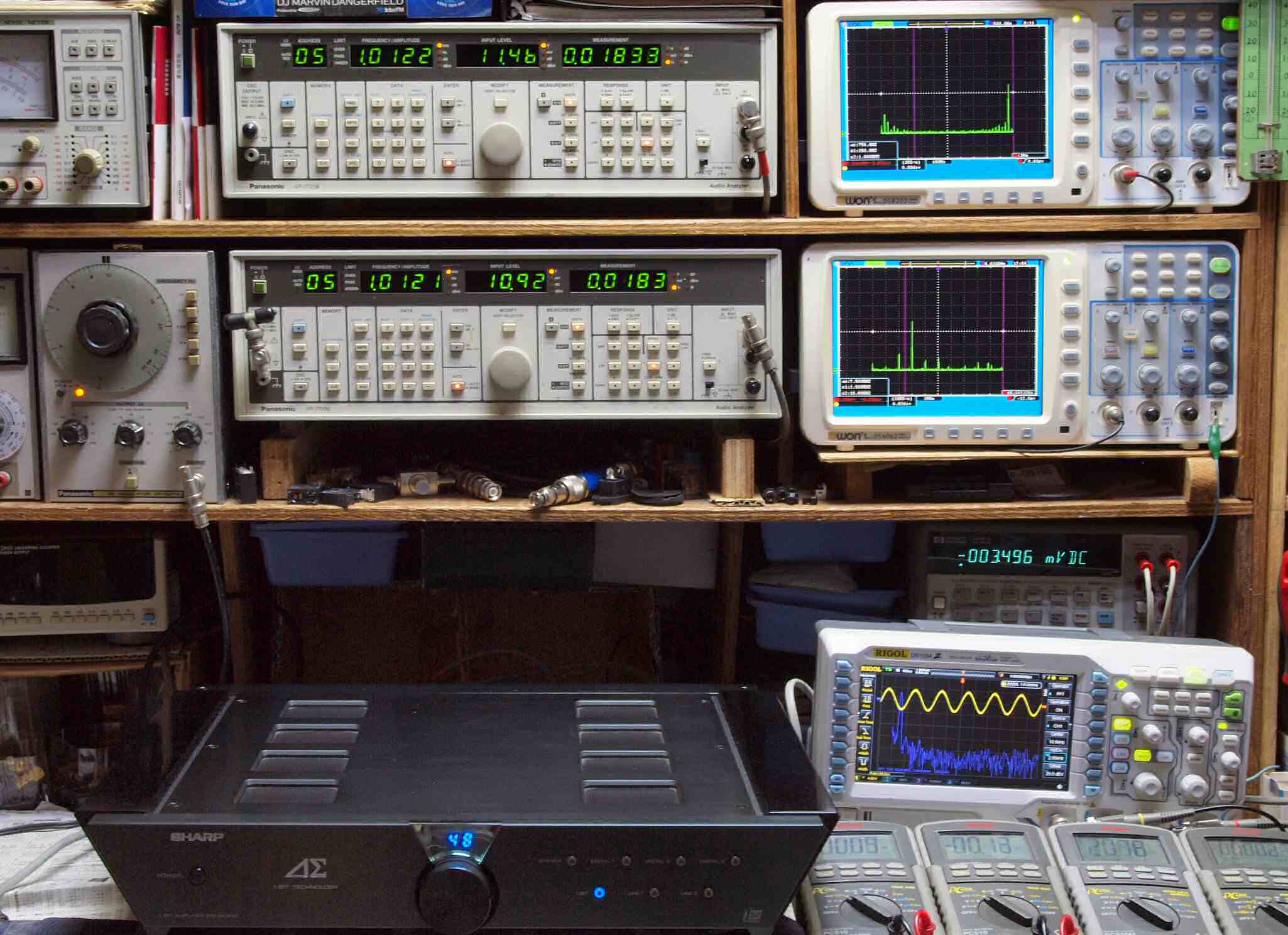

Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。
入出力点検確認。
ライン１のアナログ入力、ライン２のバランス入力、ライン出力点検確認済み。
デジタルNo１のST入力、デジタルNo２のＢＮＣケーブル入力、デジタルNo３のＲＣＡケーブル入力点検確認済み。
デジタルNo４の光ケーブル入力、デジタルNo５のSACD／１ビット入力（RCA入力）点検確認済み。
80kHz前後にクロック漏れが200mVPP(10mVrms)位あり、80kHzのローパスフイルターを挿入して測定。
仕様では、0.05％（1kHz、1W出力時）

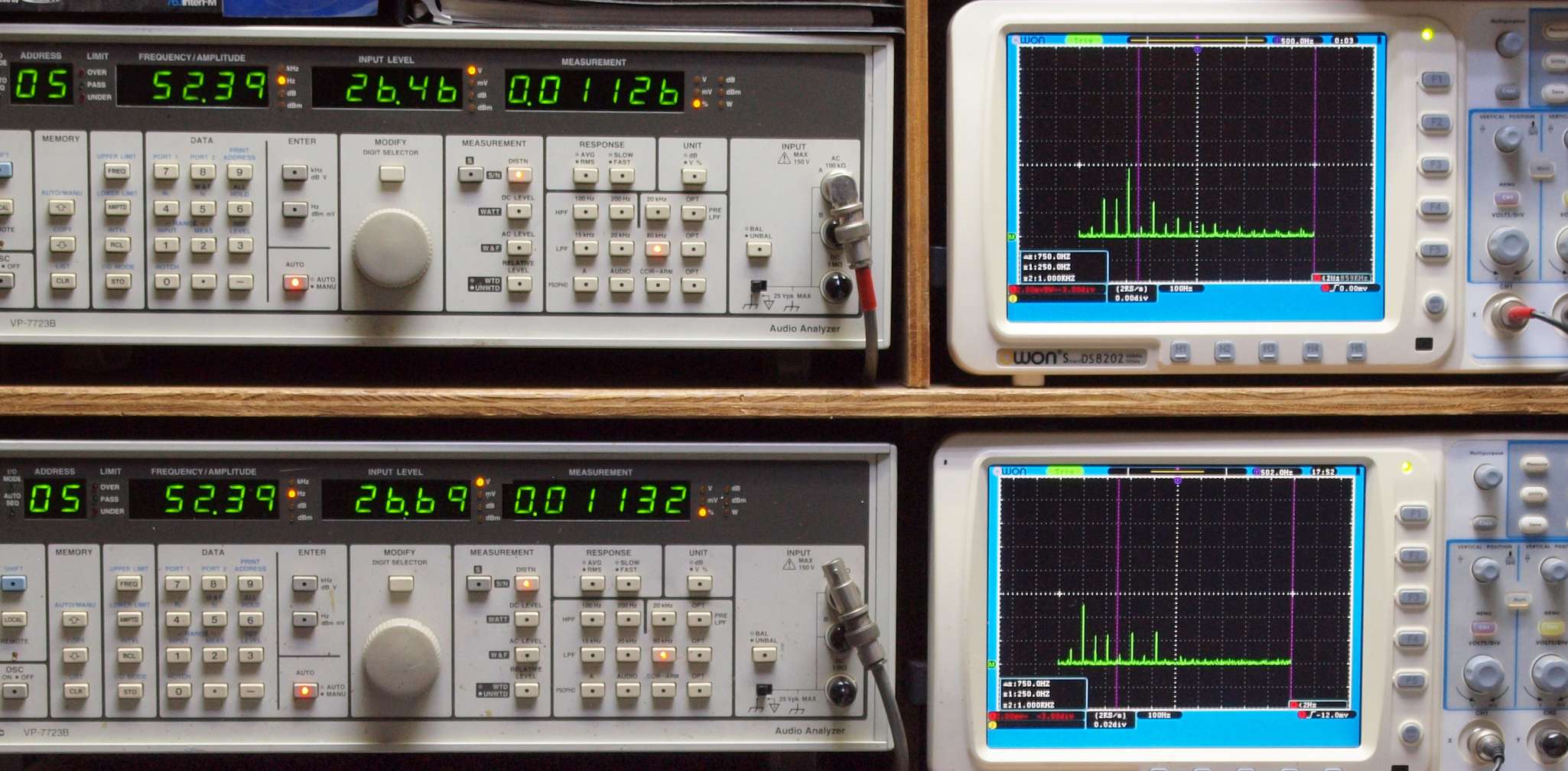

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１１２６％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１１３２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
　　　　　　仕様によると「5Hz～100kHz +1 -3dB」なので、「５００Ｈｚ～１０ｋＨｚ」入力レベルでは順当でしょう。

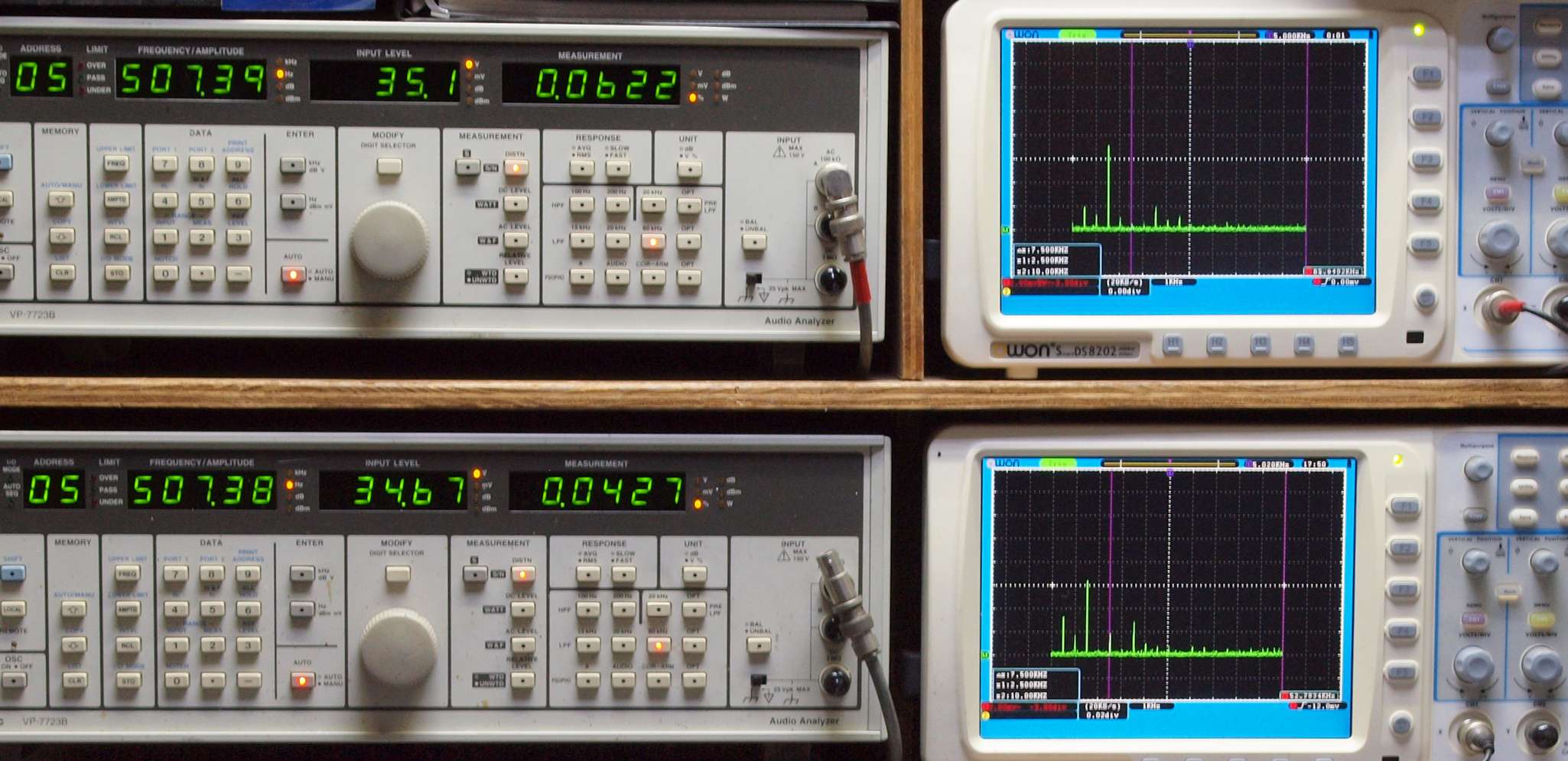

Ｅ２．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０６２２歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０４２７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

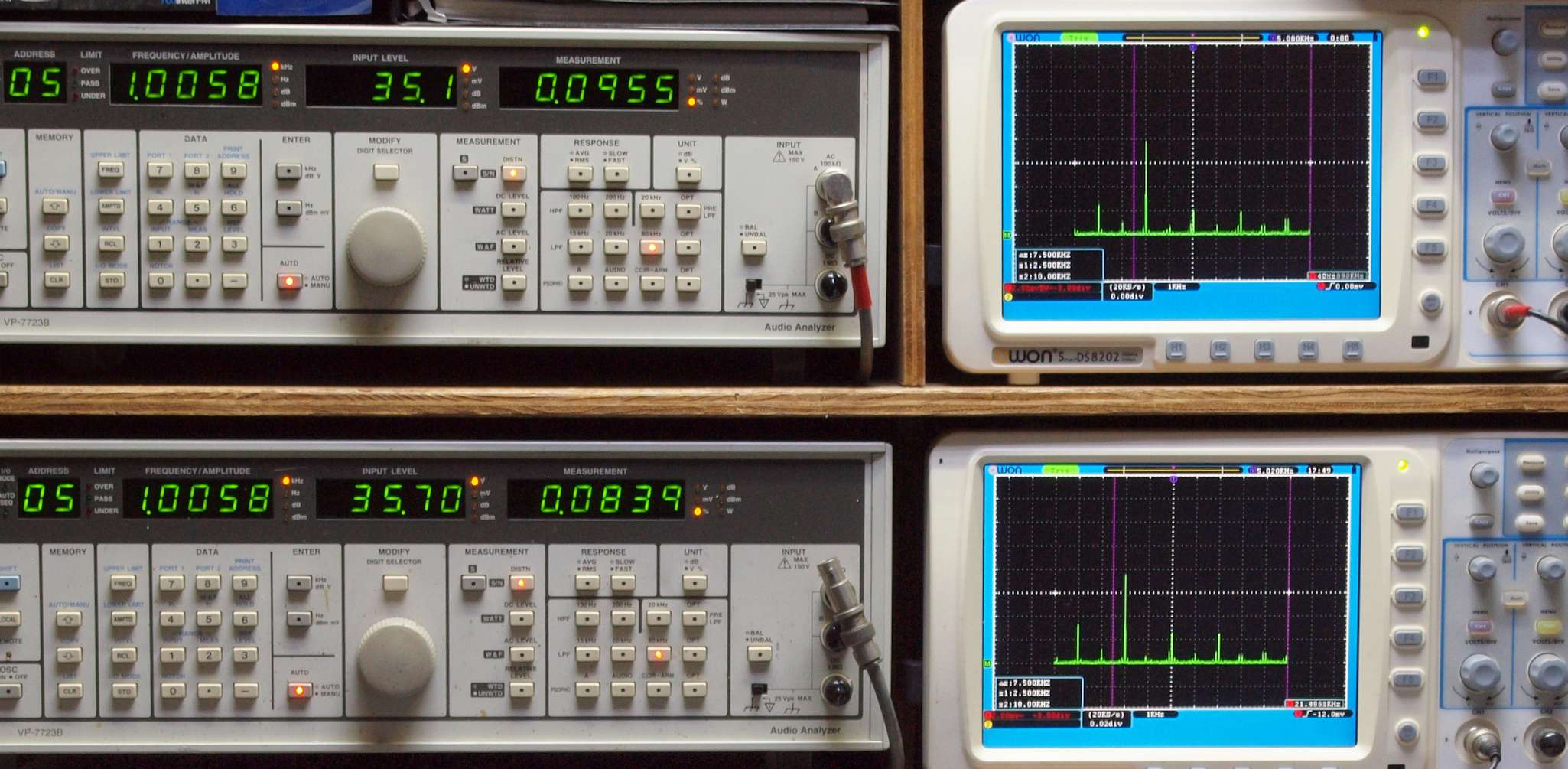

Ｅ３．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０９５５歪み。
　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０８３９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

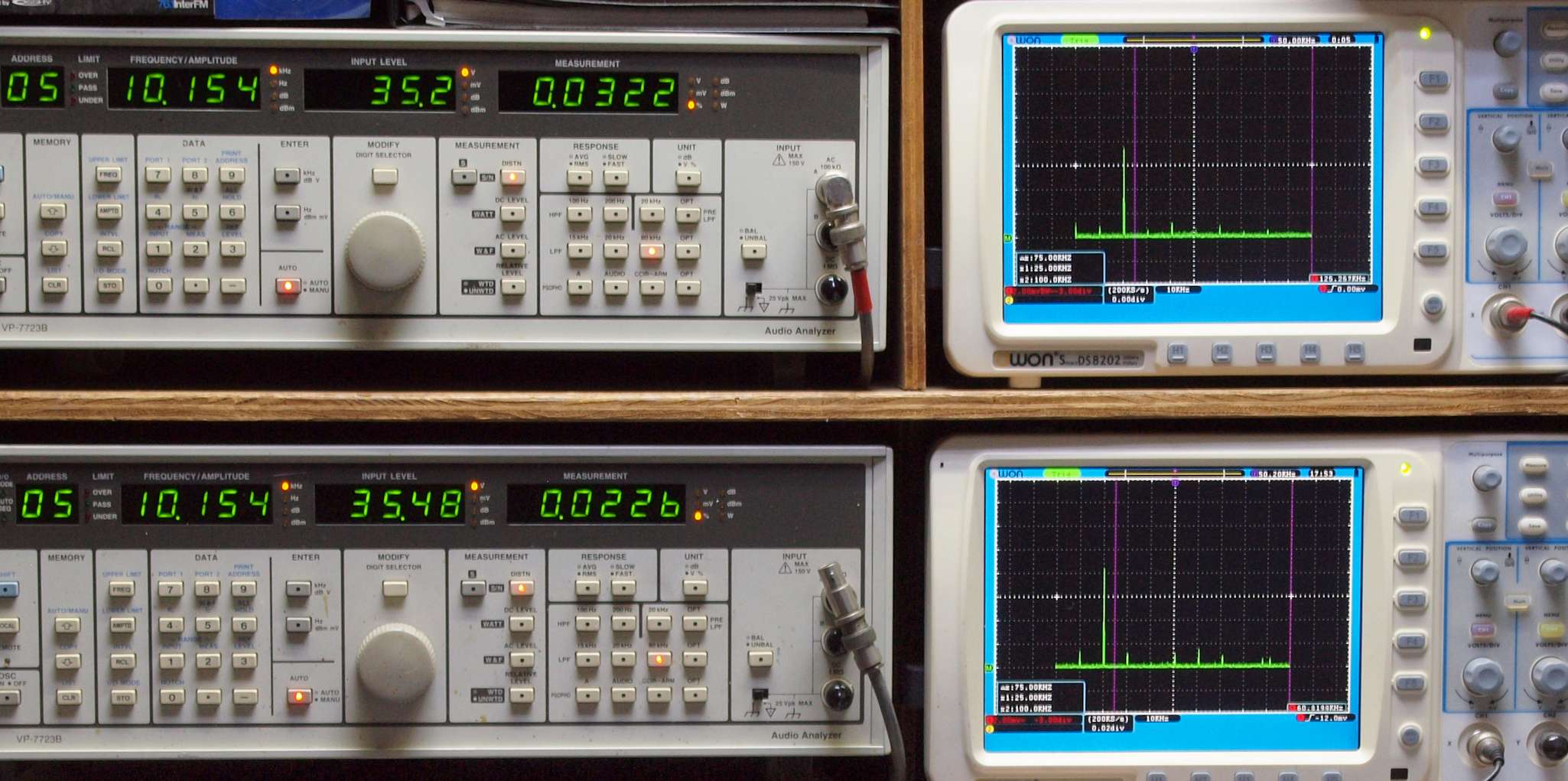

Ｅ４．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０３２２％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２２６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ５．　完成　引き続き２４時間エージング。　左はＨＩＴＡＣＨＩ　Lo-D　ＨＭＡ－９５００ｍｋⅡ．　６７台目　

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

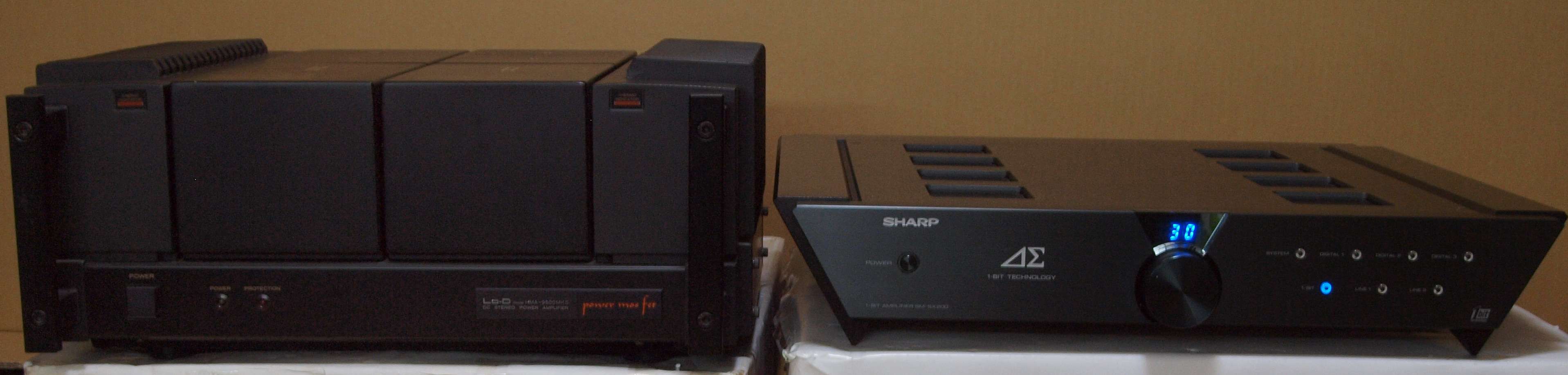

Ｙ１．　設置状況.

Ｓ．　Ｓｈａｒｐ　ＳＭ－ＳＸ２００　の仕様（マニアル・カタログより）

型式	1ビットアンプ　ＳＭ－ＳＸ２００
定格出力（1kHz）	200W＋200W（4Ω）、150W+150W(8Ω)
周波数特性	5Hz～100kHz +1 -3dB
全高調波歪率	0.05％（1kHz、1W出力時）
ダイナミックレンジ	105dB
サンプリング周波数	約5.6MHz(64fs、fs＝44.1kHz)
A/Dノイズシェーピング	7次⊿Σ変調ノイズシェーピング
入力端子	1ビットデジタル入力専用端子:1系統 BNC同軸デジタル入力:1系統 RCA同軸デジタル入力:1系統角型光デジタル入力:1系統 RCAアナログ入力:2系統 XLRアナログ・バランス入力:1系統 1ビットシステム専用入力端子:1系統
出力端子	角型光デジタル出力=1系統 RCAアナログ出力=1系統
電源	AC100V、50Hz/60Hz
定格消費電力	195W(200W+200W出力電圧設定時、4Ω)
最大外形寸法	幅472×高さ89×奥行480mm（つまみ・突起部含む）
重量	約19kg
付属品	電源ケーブル×1、取扱説明書×1、保証書×1、フロント用台座×2、リア用台座×2
価格	※受注生産品 \1,500,000税抜価格（2001年12月発売）
Ｓｈａｒｐ　ＳＭ－ＳＸ１００　サービスマニアルよりのＳＰ出力ノイズ特性。
