Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＰ−Ｘ　修理記録

再再修理（２０２３／８／２２）　　再修理（平成１５年２月１０日）　　　　　　　平成１５年１月８日到着　　　１月２８日完成

Ａ．　修理前の状況 １０年程前まではTVA-1と共 に同じメーカーのプリアンプTVP-Xで聞いていましたが、故障しました。 このプリアンプは購入後数ヶ月で故障し、保証内でダイナミックオーディオ経由して 輸入代理店で一度修理した経緯があります。 B．　原因 経年変化より、コンデンサーの容量抜け。 Ｃ．　修理状況 電源部整流器交換。 電源部電解コンデンサー増量・交換。 ＡＭＰ部真空管ソケット交換。 ＡＭＰ電解コンデンサー増量・交換。 出力リレー交換。 配線手直し、補強。 Ｄ．　使用部品 整流ダイオード（電源部）　　　　　　　　　　　４個。 電解コンデンサー（電源部）　　　　　　　　１４個。 電解コンデンサー　　　　　　　　　　　　　　１６個。 ＭＴ真空管ソケット　　　　　　　　　　　　　　１２個。 メタライズド・フイルムコンデンサー　　　　２０個。 出力制御リレー　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　９９，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　 　但し、真空管は別途です。 Ｇ．　再修理（平成１５年２月１０日） Ｈ．　再再修理（２０２３／８／２２） Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＰ−Ｘ　の仕様（マニアル・カタログより）

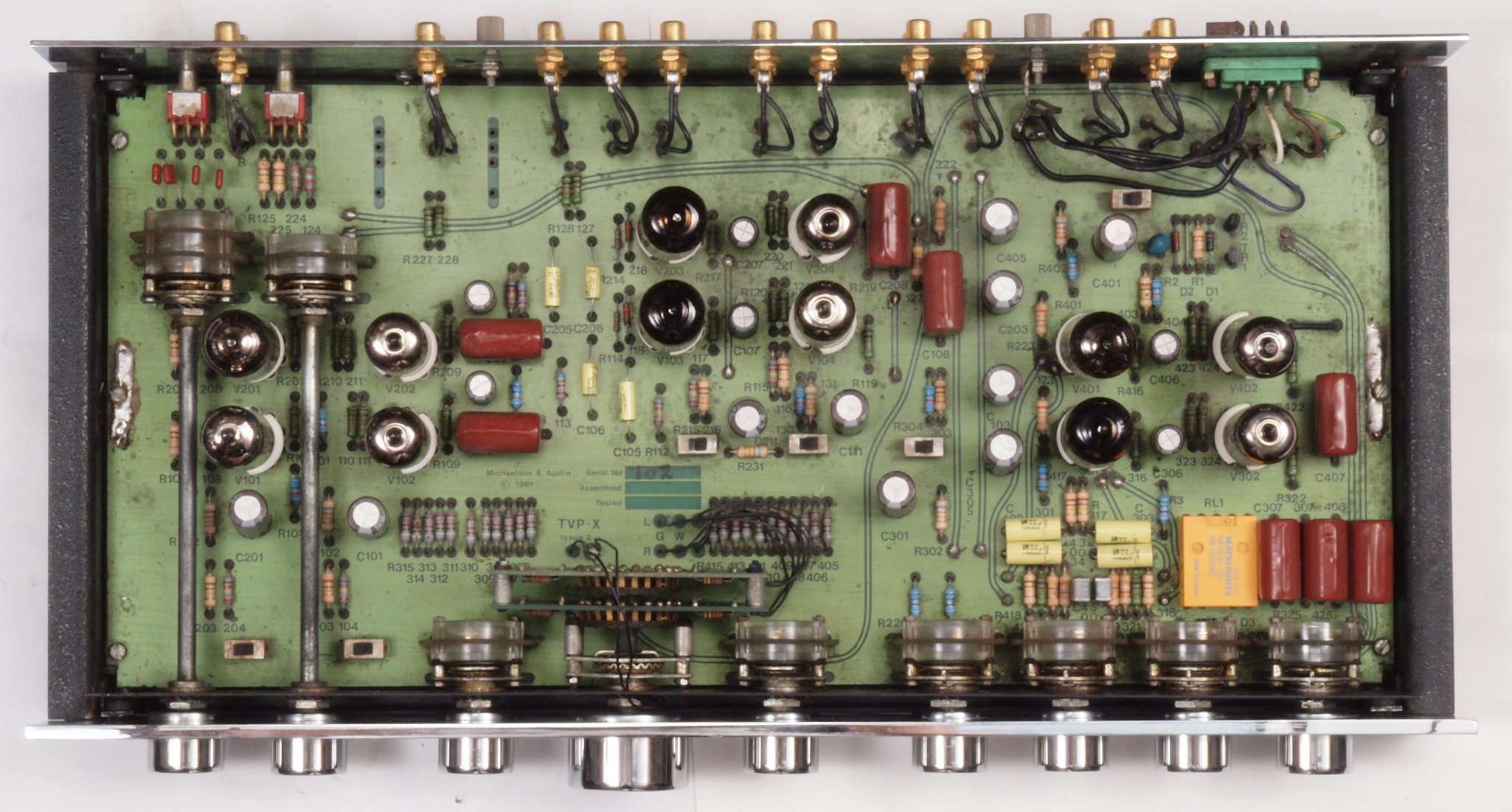

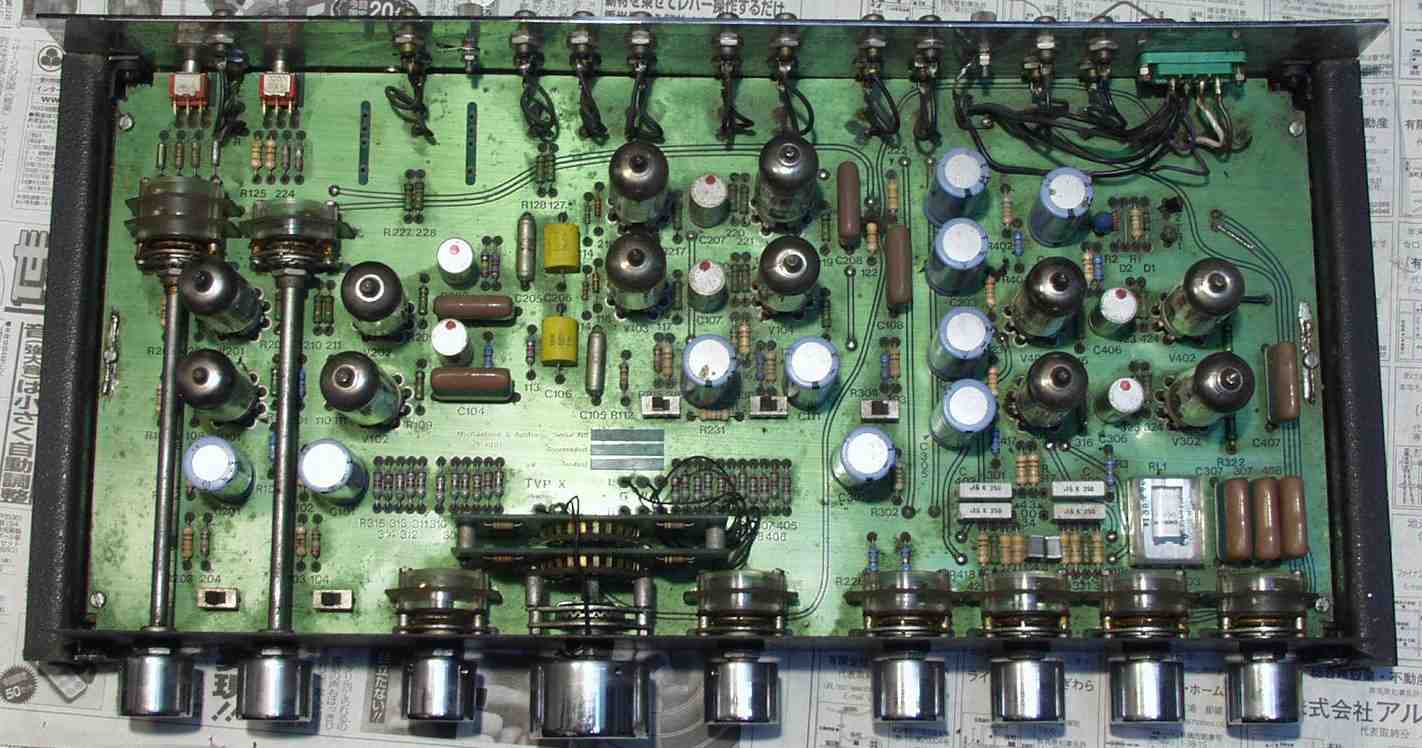

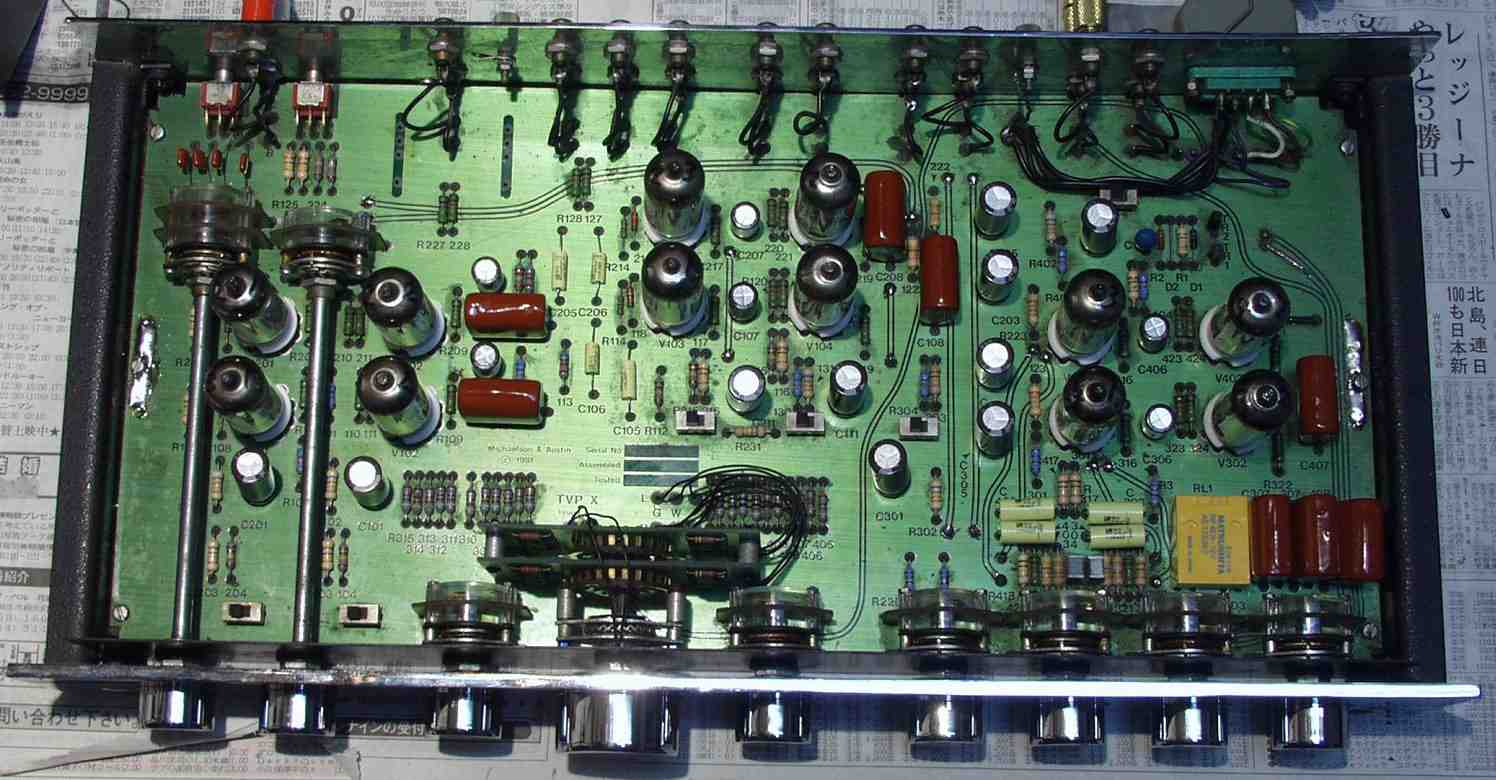

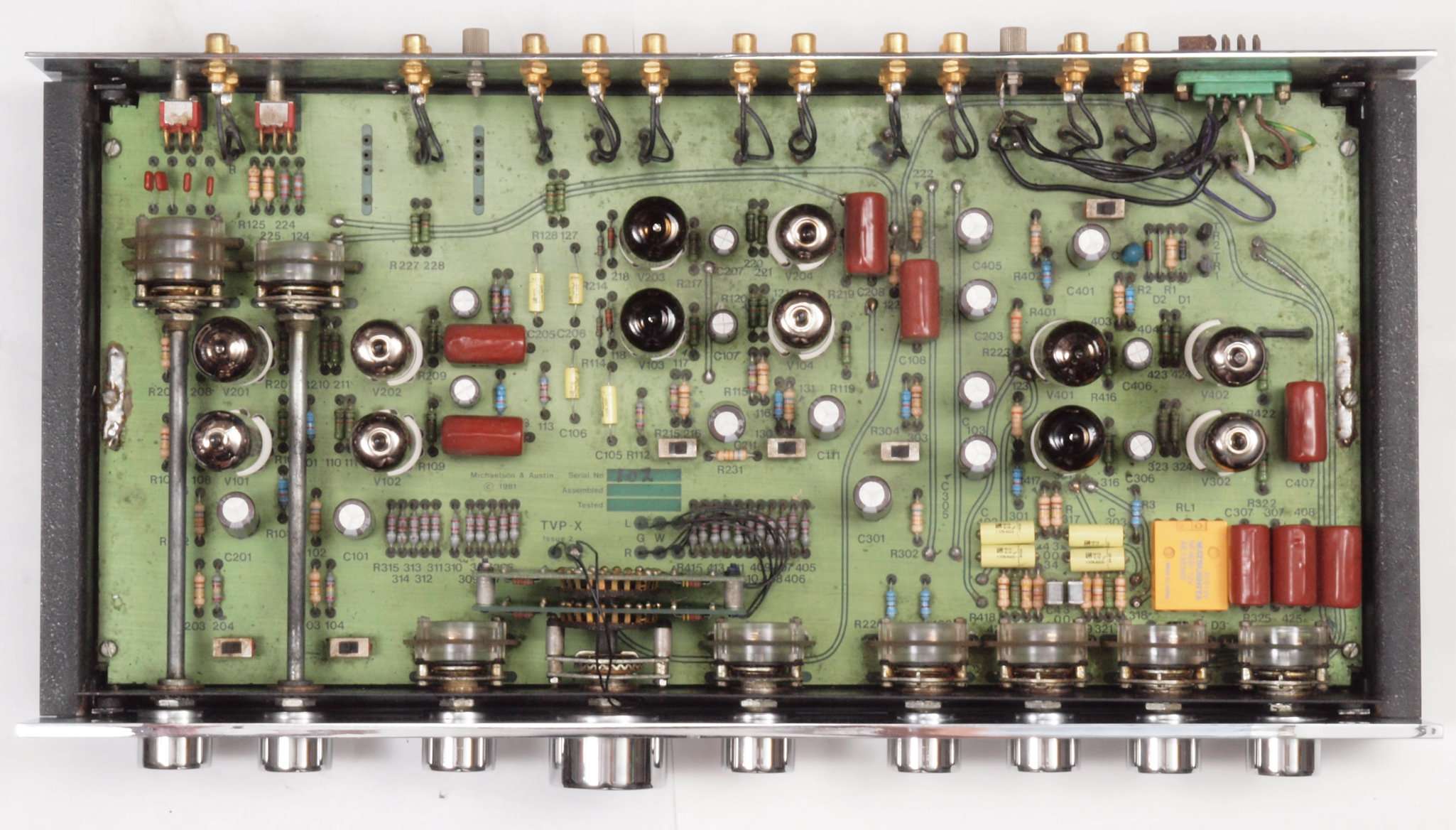

Ａ．　修理前の状況 Ａ１．　修理前　AMP部　上から見る。 　　　　　両面基盤を使用した立派な物、　真ん中＝メインＶＲは抵抗切り替え式、切り替えＳＷは金メッキ使用。 　　　　　右下出力リレー　真空管は１２ＡＸ７−１２ＡＴ７　の定番構成。

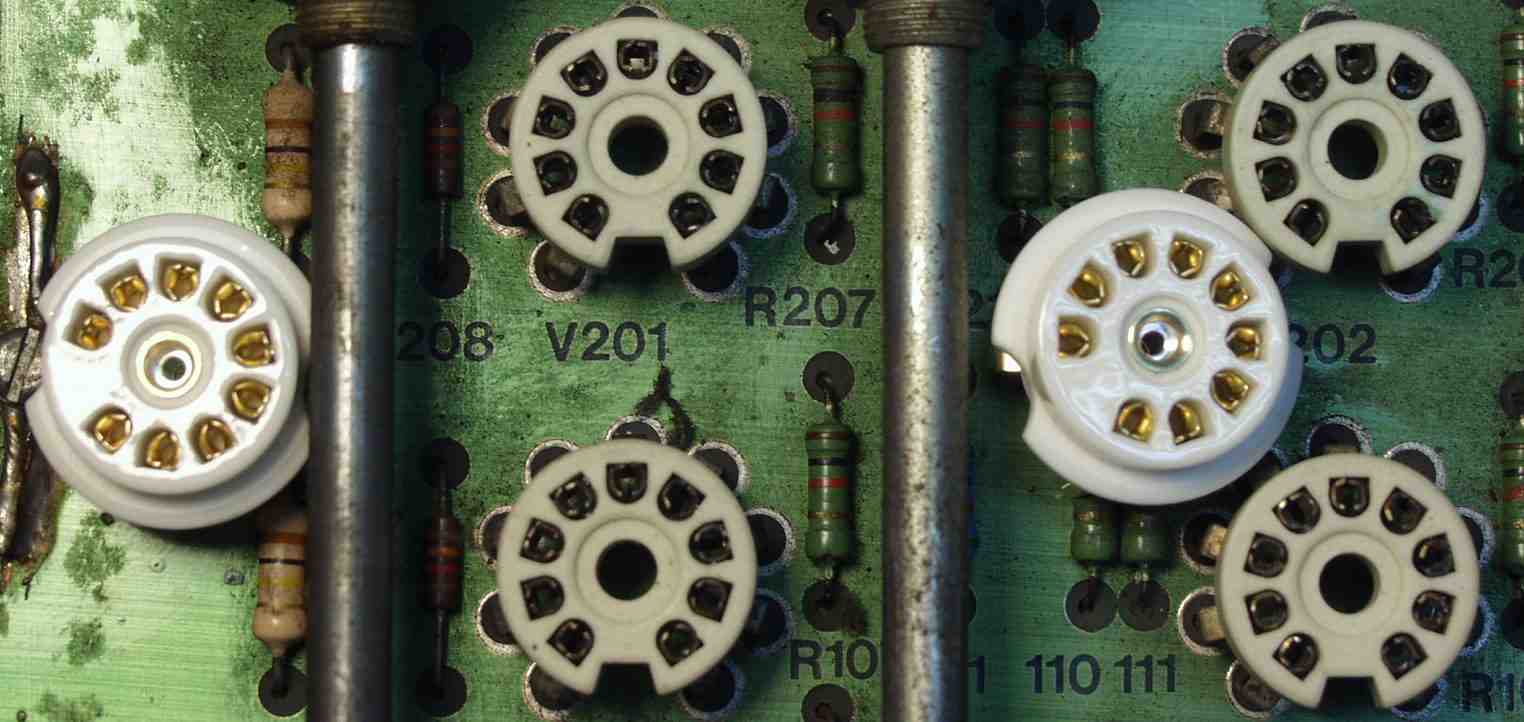

Ａ２．　修理前　AMP部　交換するソケットとの比較

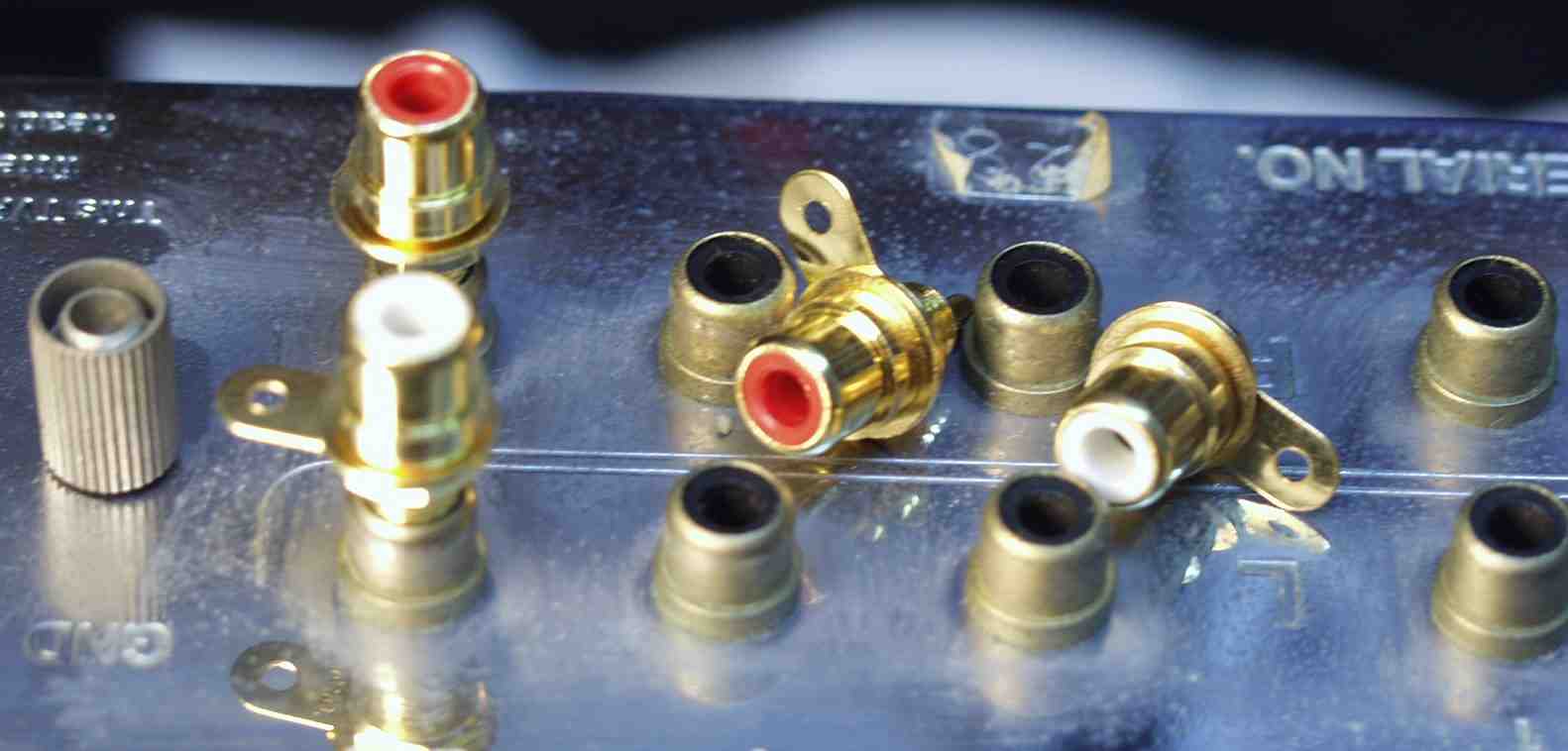

Ａ３．　修理前　AMP部　交換するＲＣＡジャック比較。 　　　　　　　　　　最近の国産に比べ、外側の径がほんの少し小さく、面取りが大きいので、ア−ス側の接触が良くない。

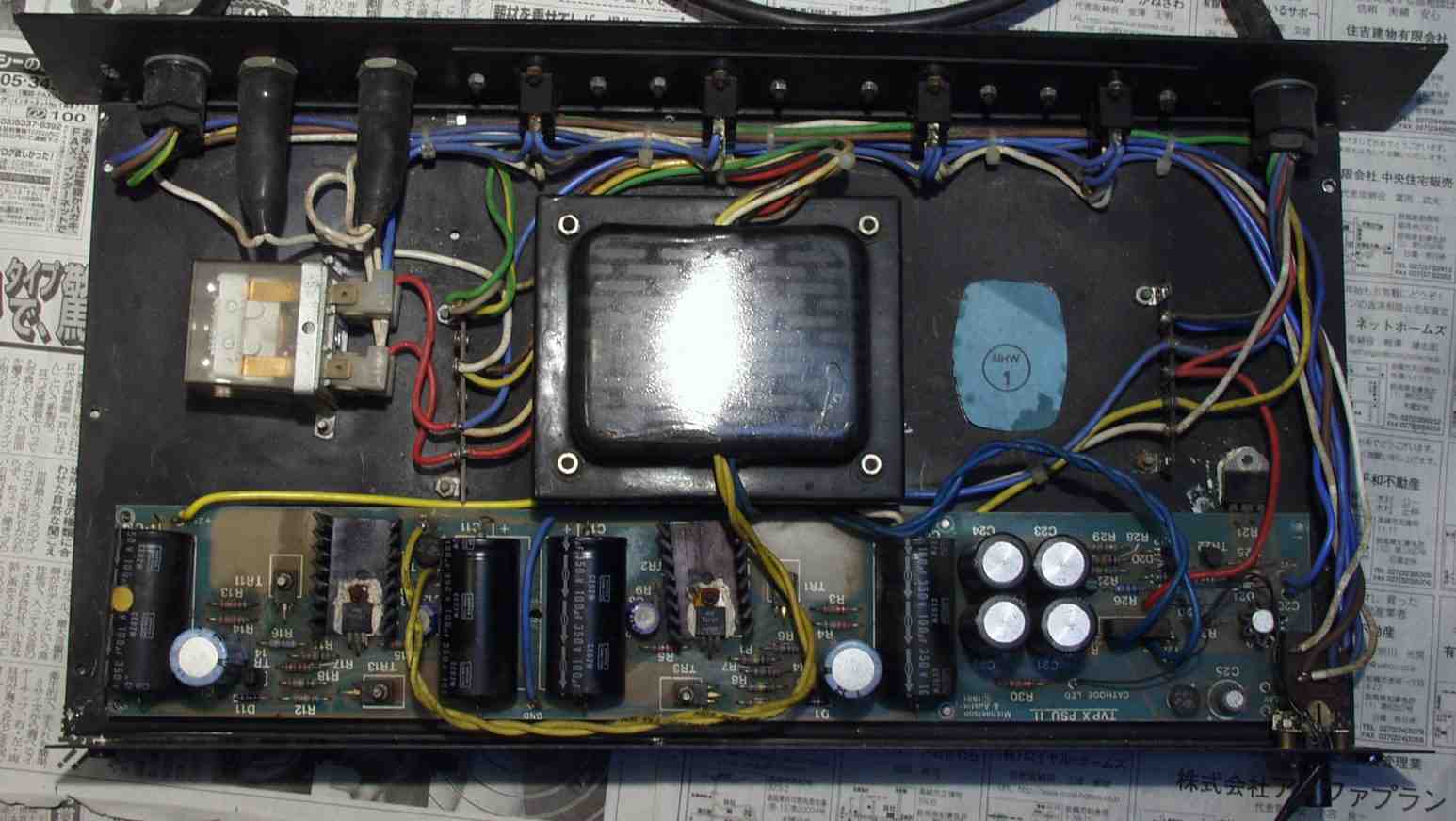

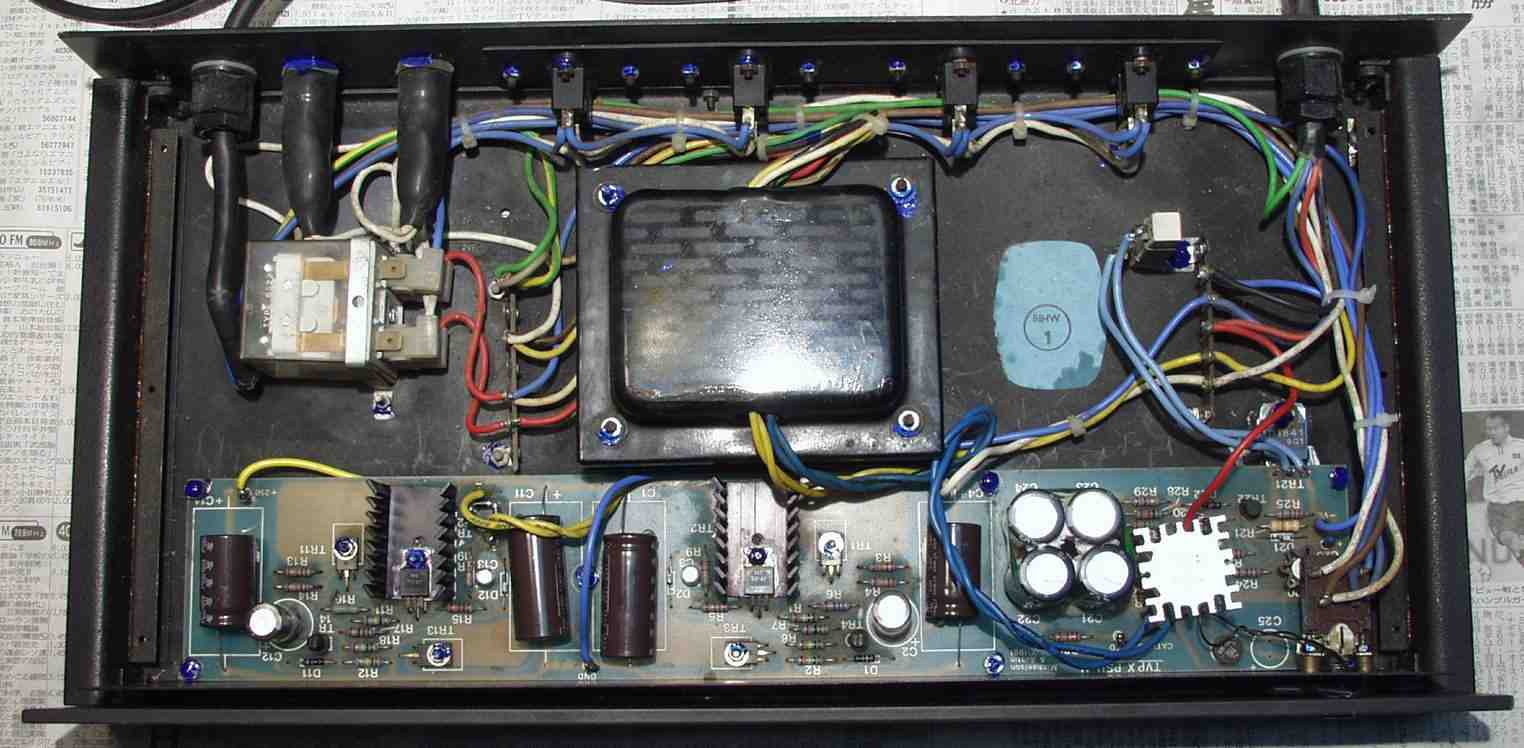

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源基盤

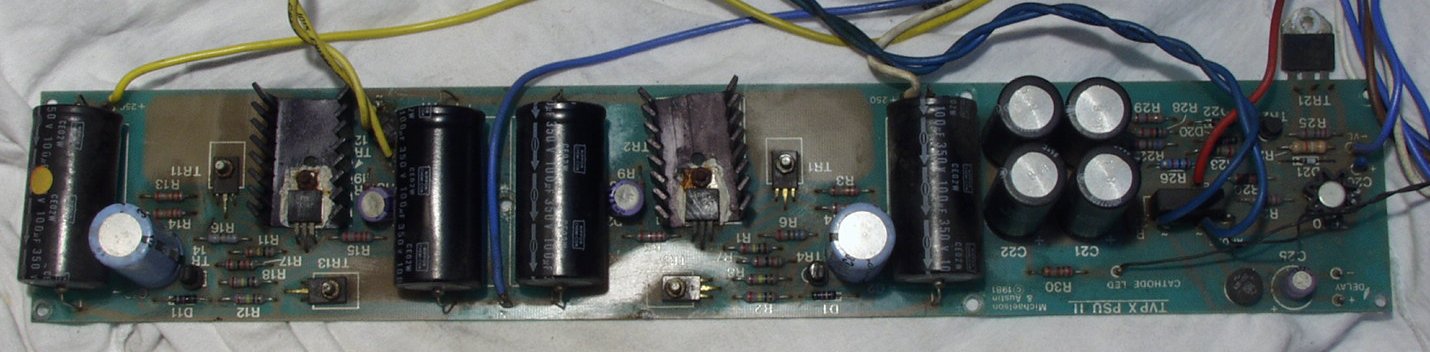

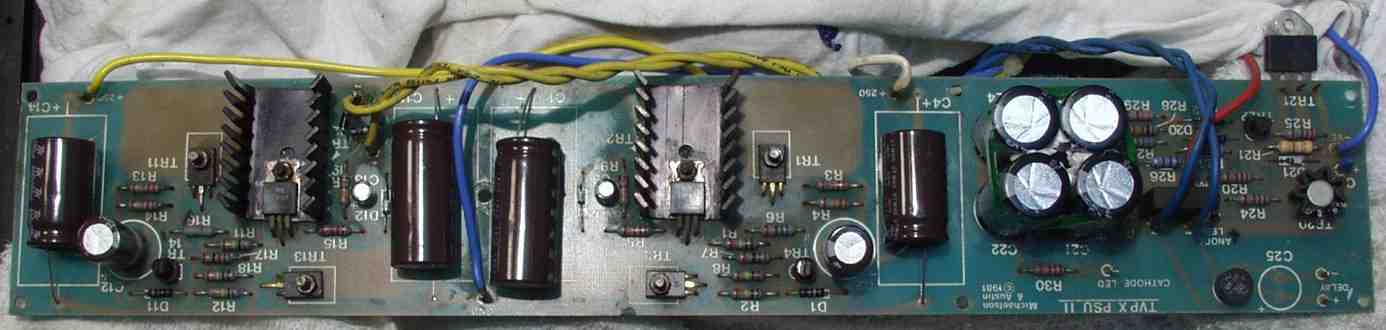

Ｃ１Ｂ．　修理後　電源基盤　整流ダイオ−ド４個、全電解コンデンサー１４個交換。 　　　　　　　　　　　耐圧＝旧３５０WV→４００WV　容量＝１００μ→１５０μ　２２００μ→３３００μに増強する。

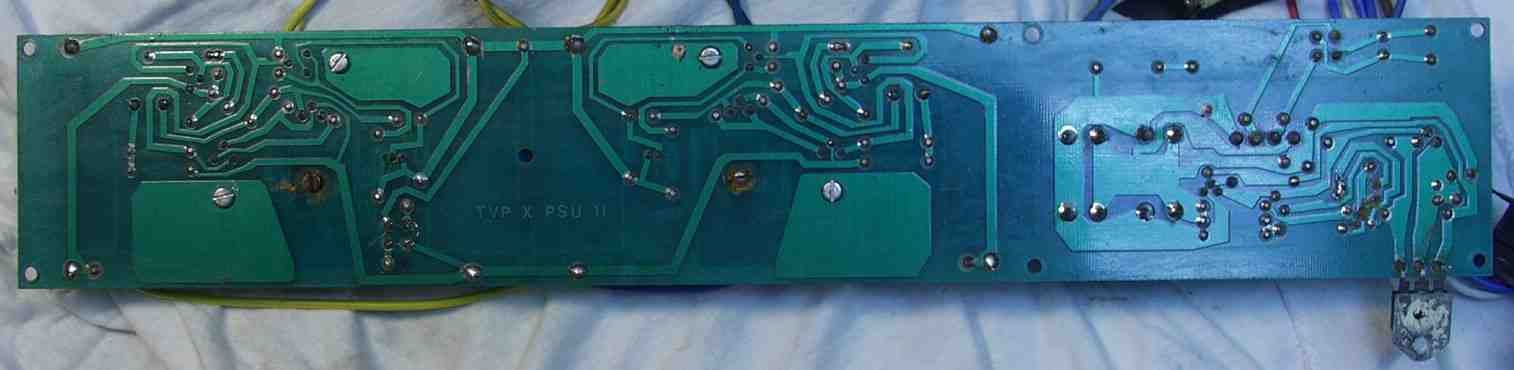

Ｃ１Ｃ．　修理前　電源基盤裏

Ｃ１Ｄ．　修理（半田補正）後　電源基盤裏　全部の半田をやり直す

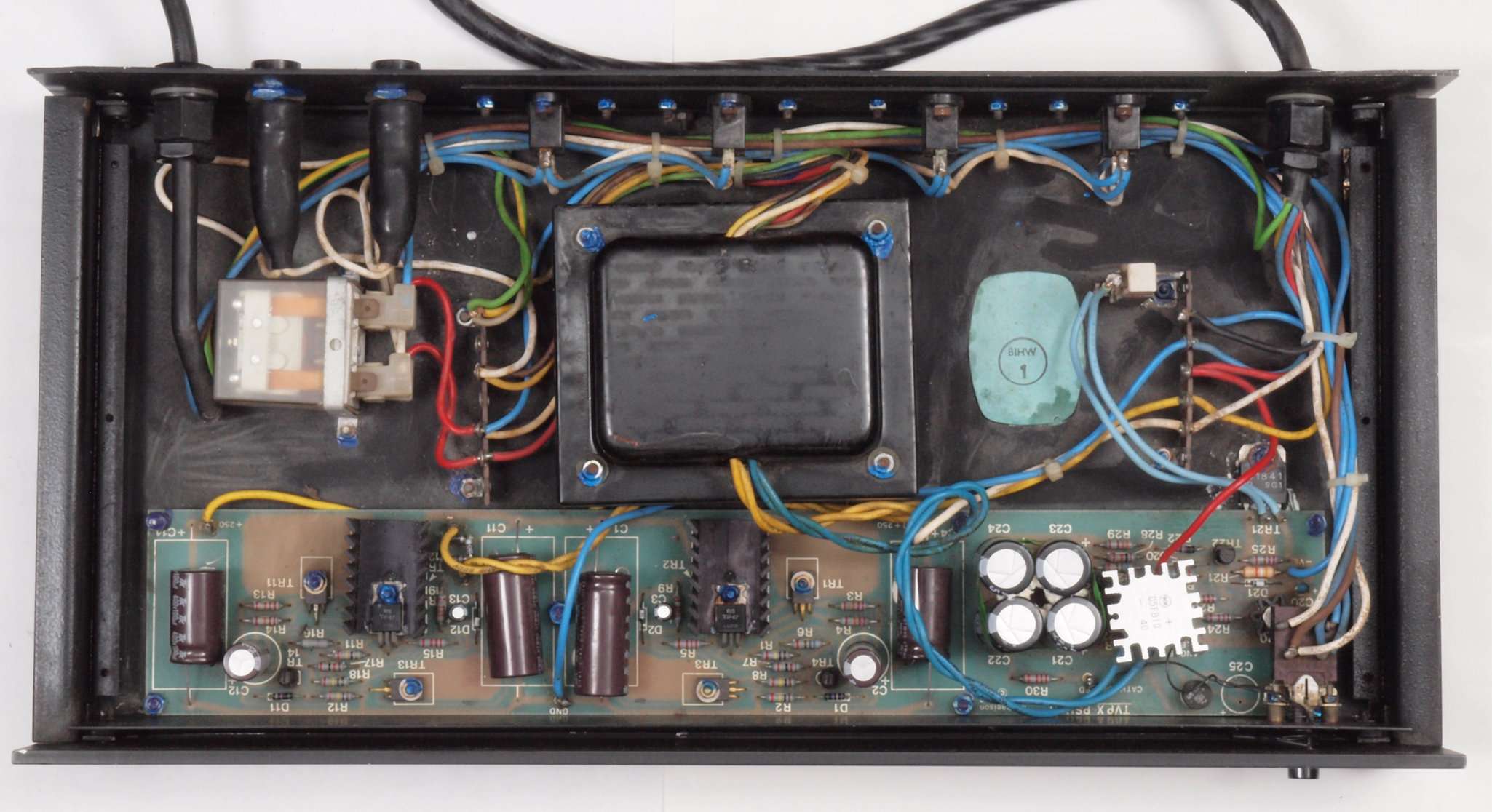

Ｃ１Ｅ．　修理前　電源部　左中＝外部機器（Ｓｗｉｃｈｅｄ）の為に大きなリレーを使用。

Ｃ１Ｆ．　修理後　電源部　コ−ドも少し引き込んで置く

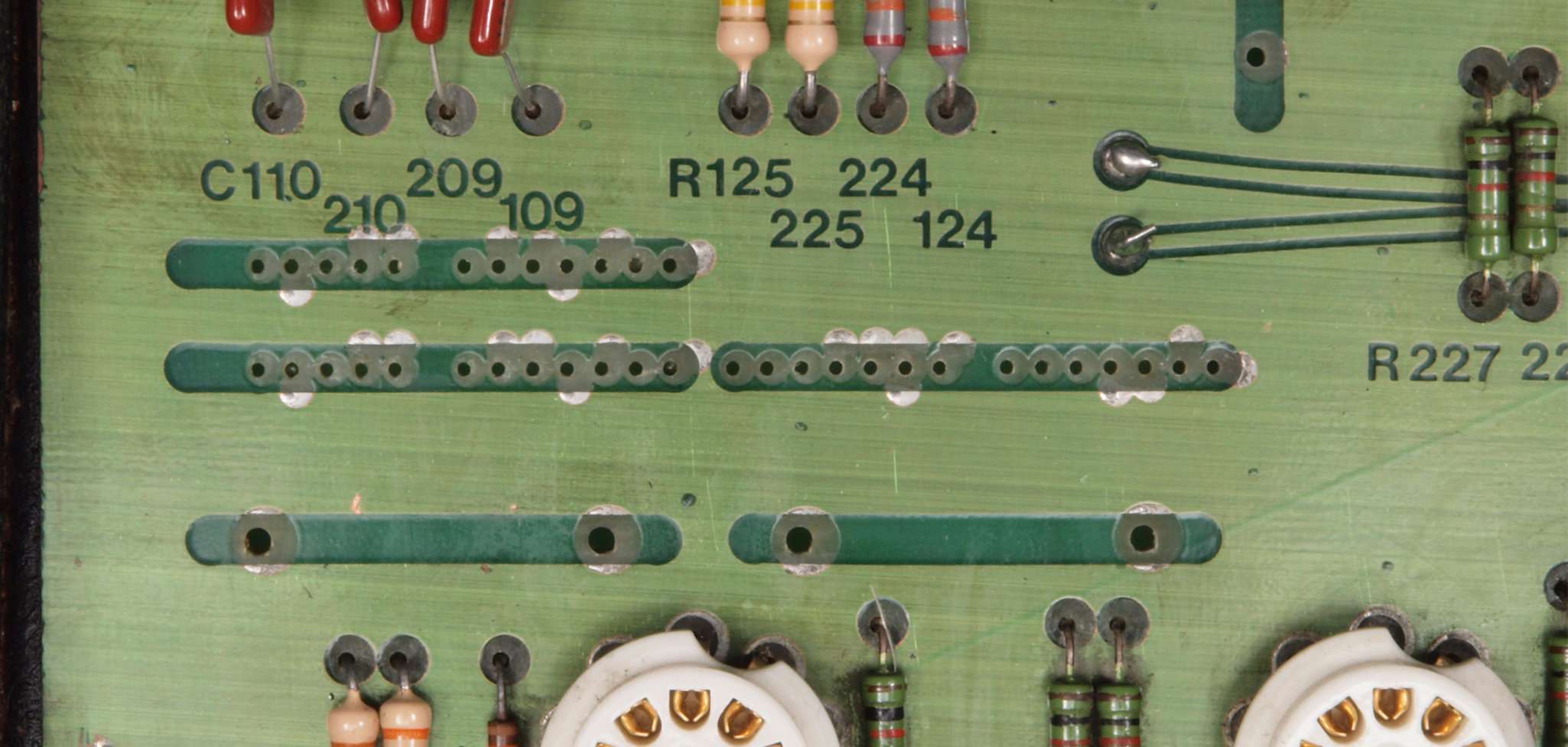

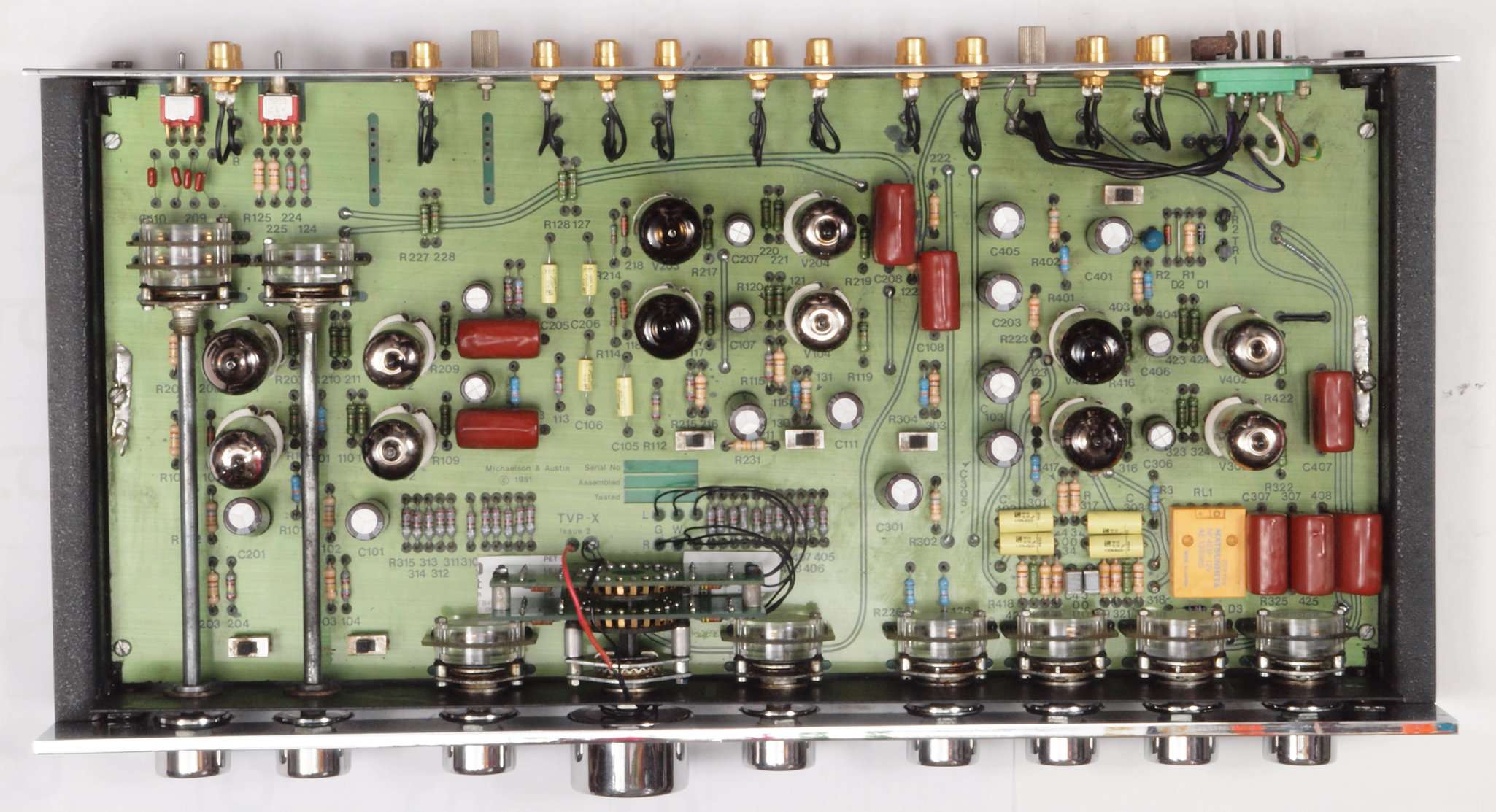

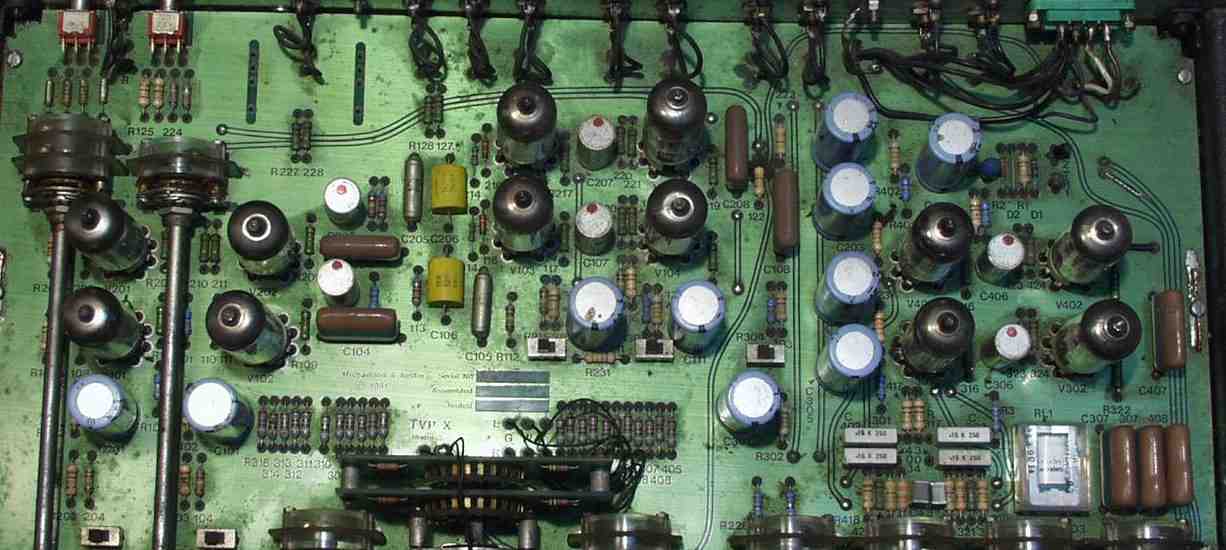

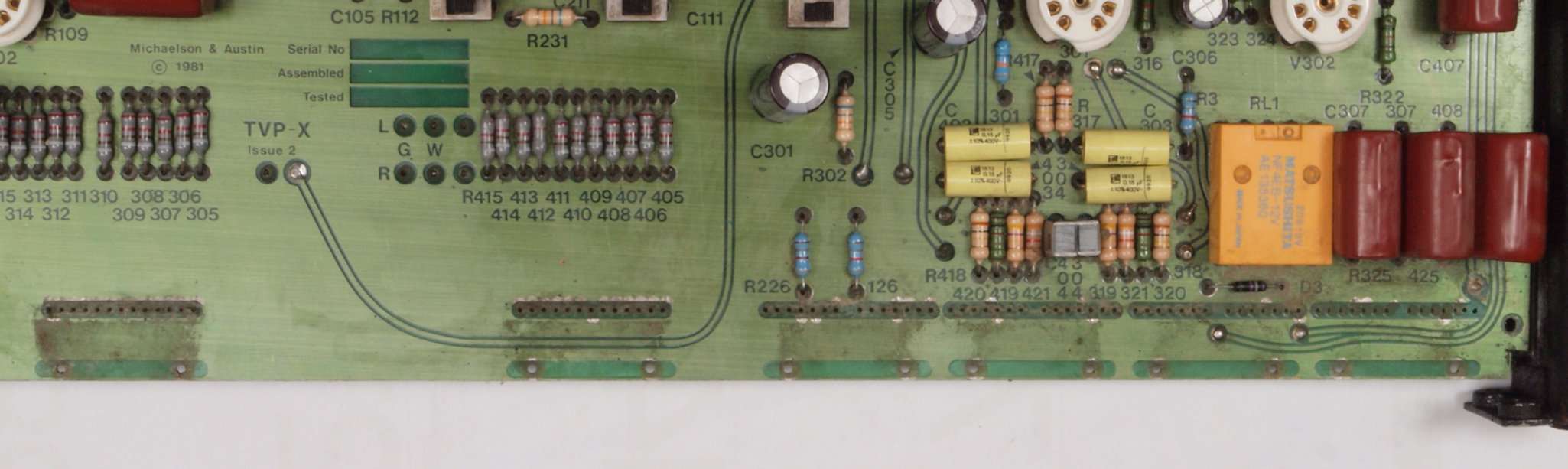

Ｃ２A．　修理前　AMP基盤

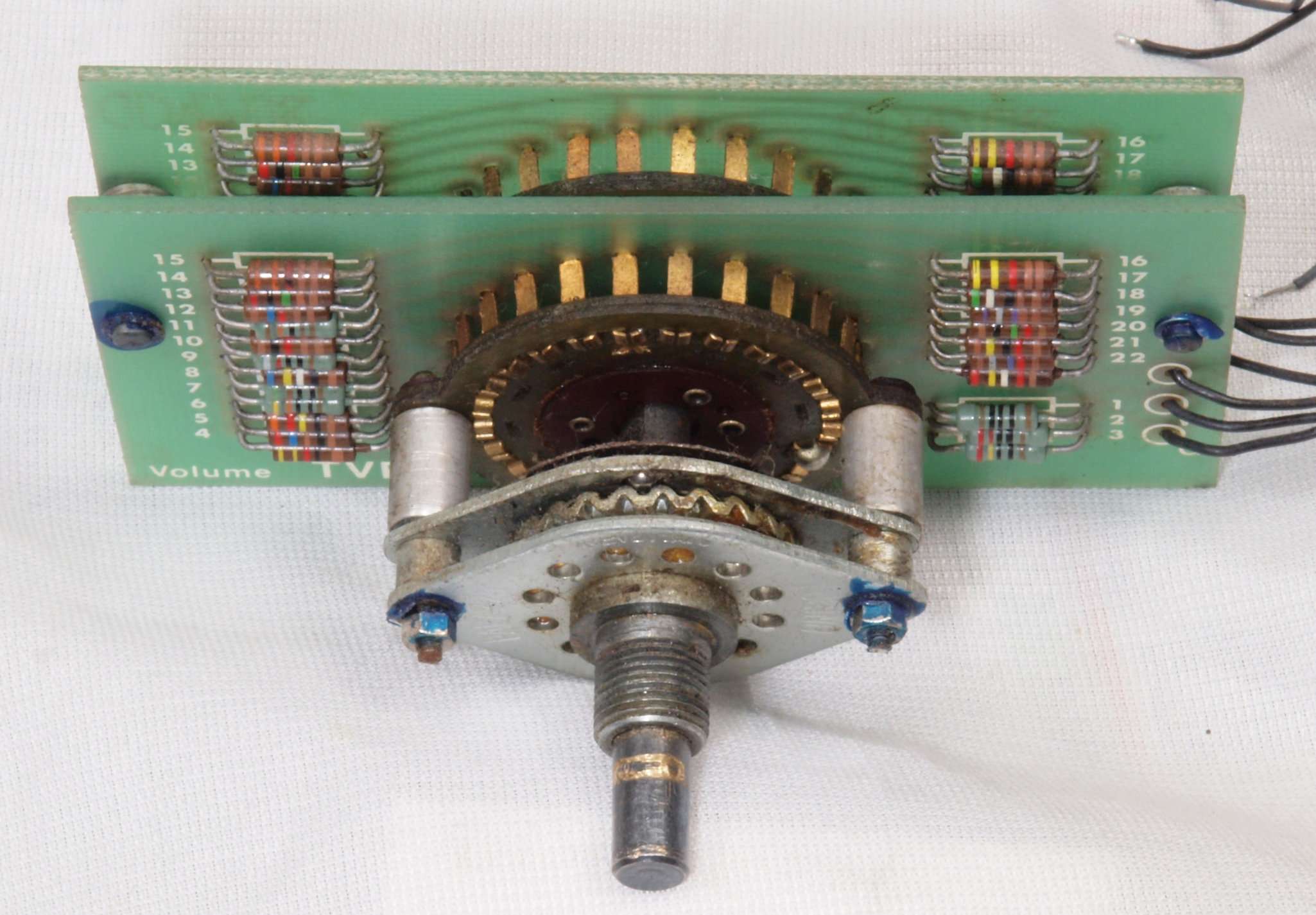

Ｃ２B．　修理中　VR

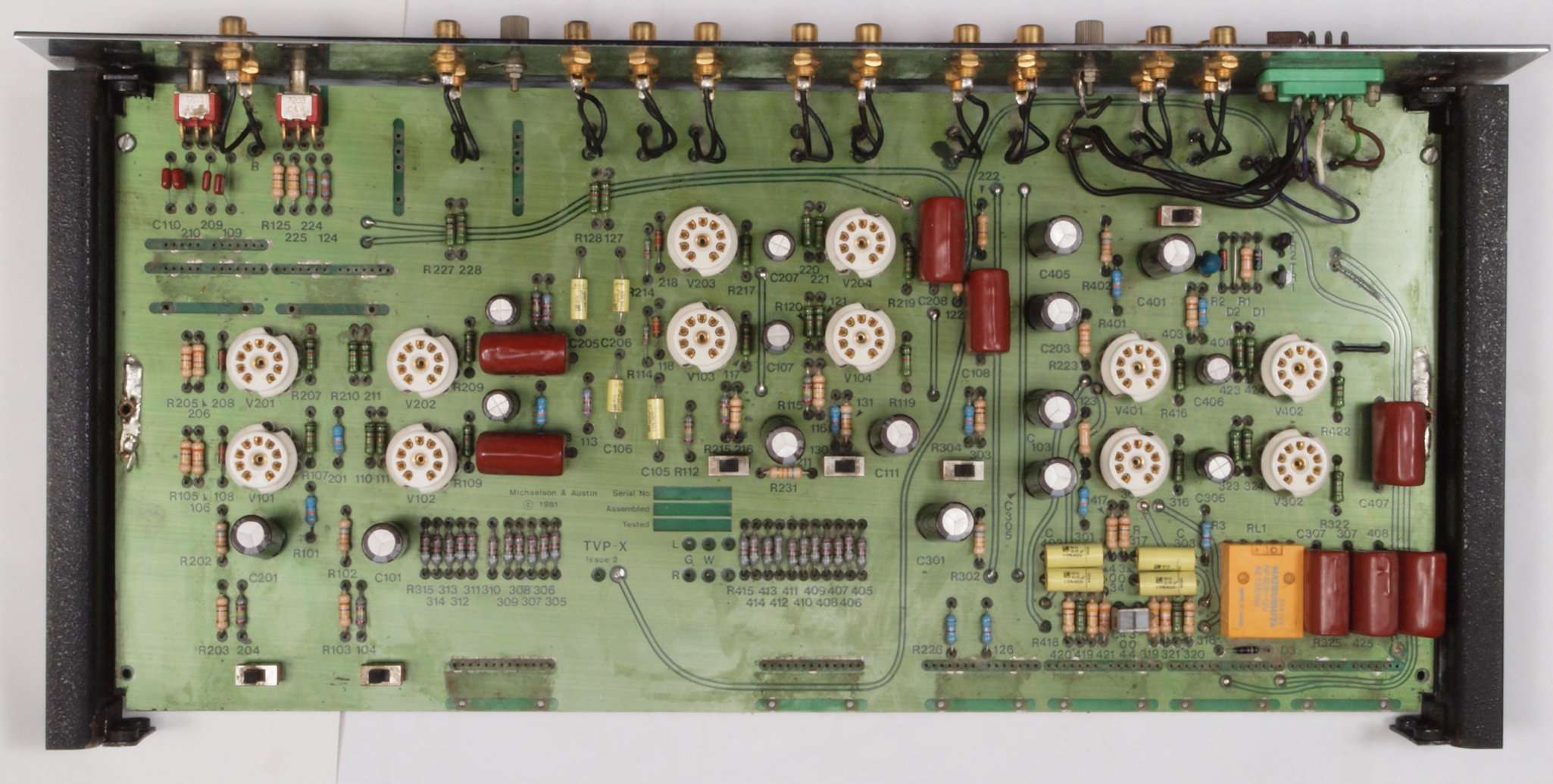

Ｃ２C．　修理後　AMP基盤　出力制御リレー、ソケット１２個、電解コンデンサー１６個、フィルムコンデンサー２０個交換

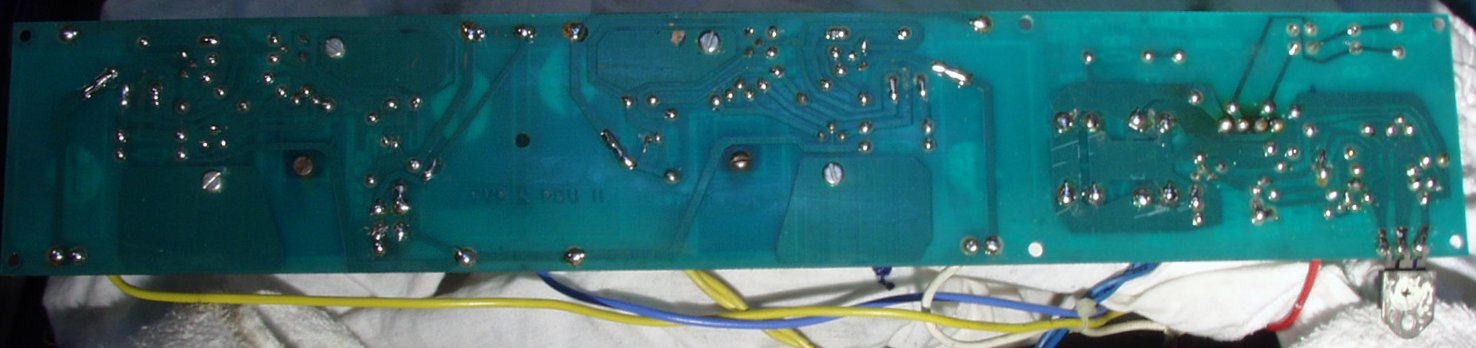

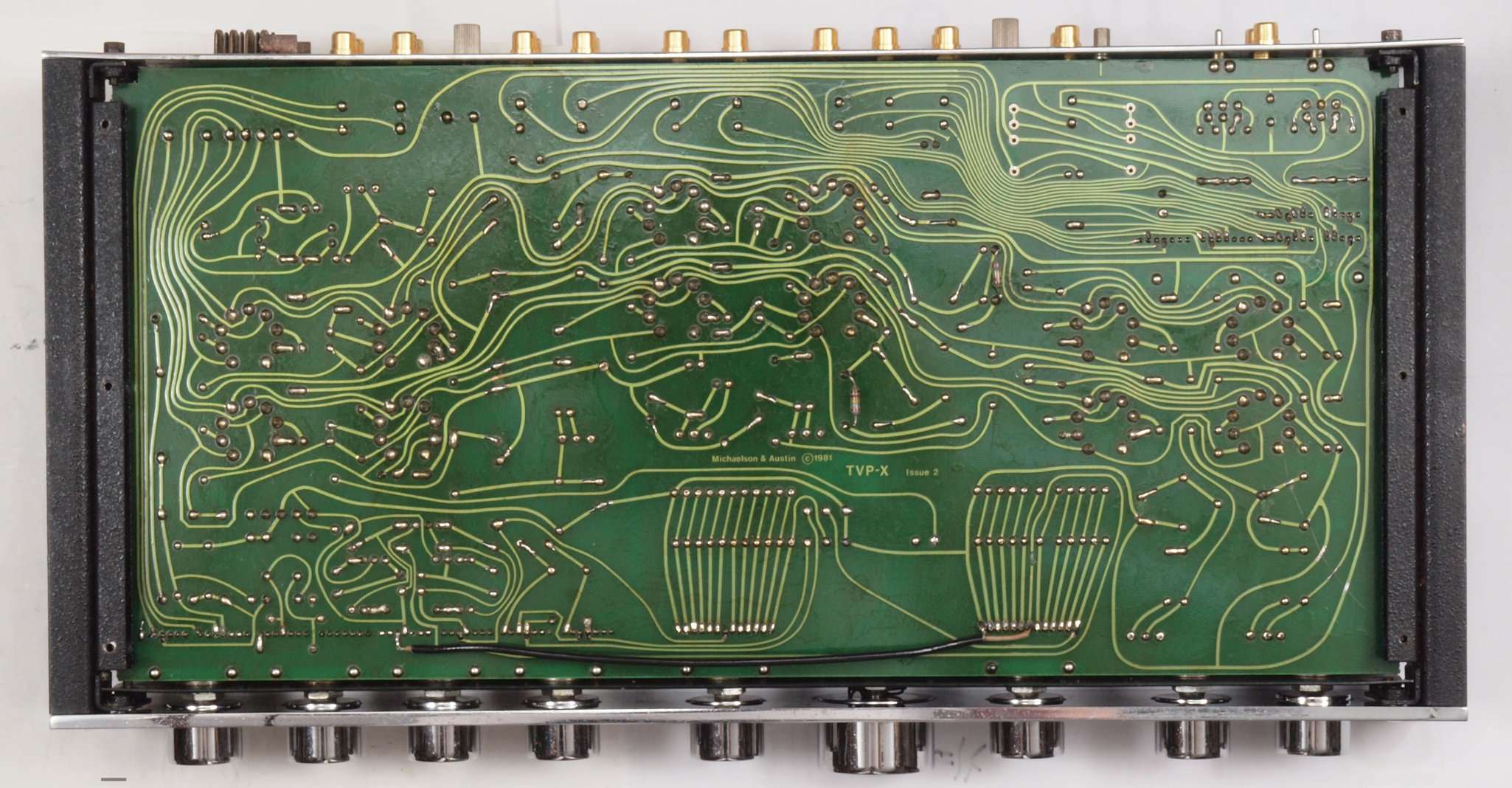

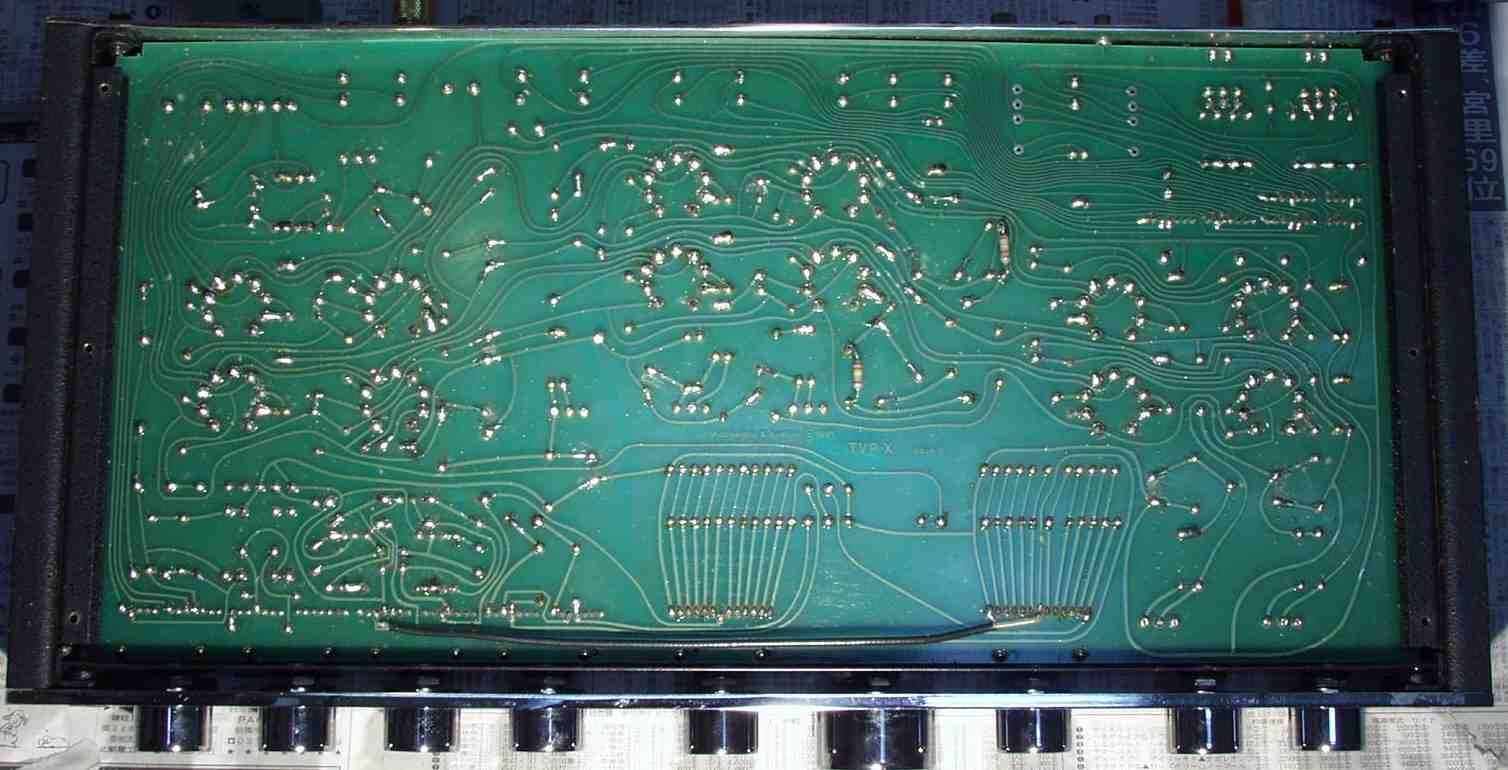

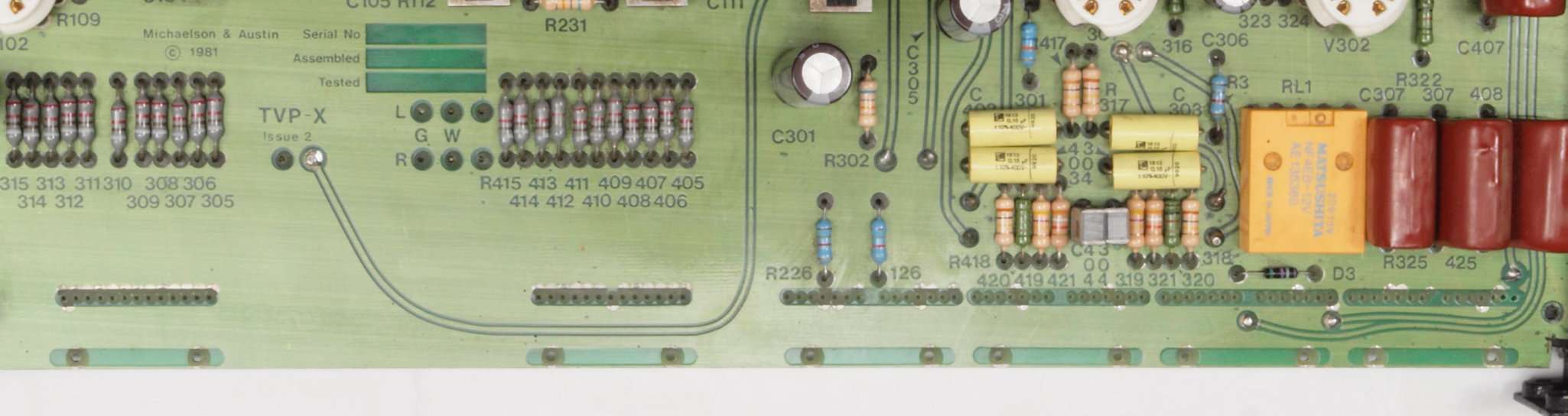

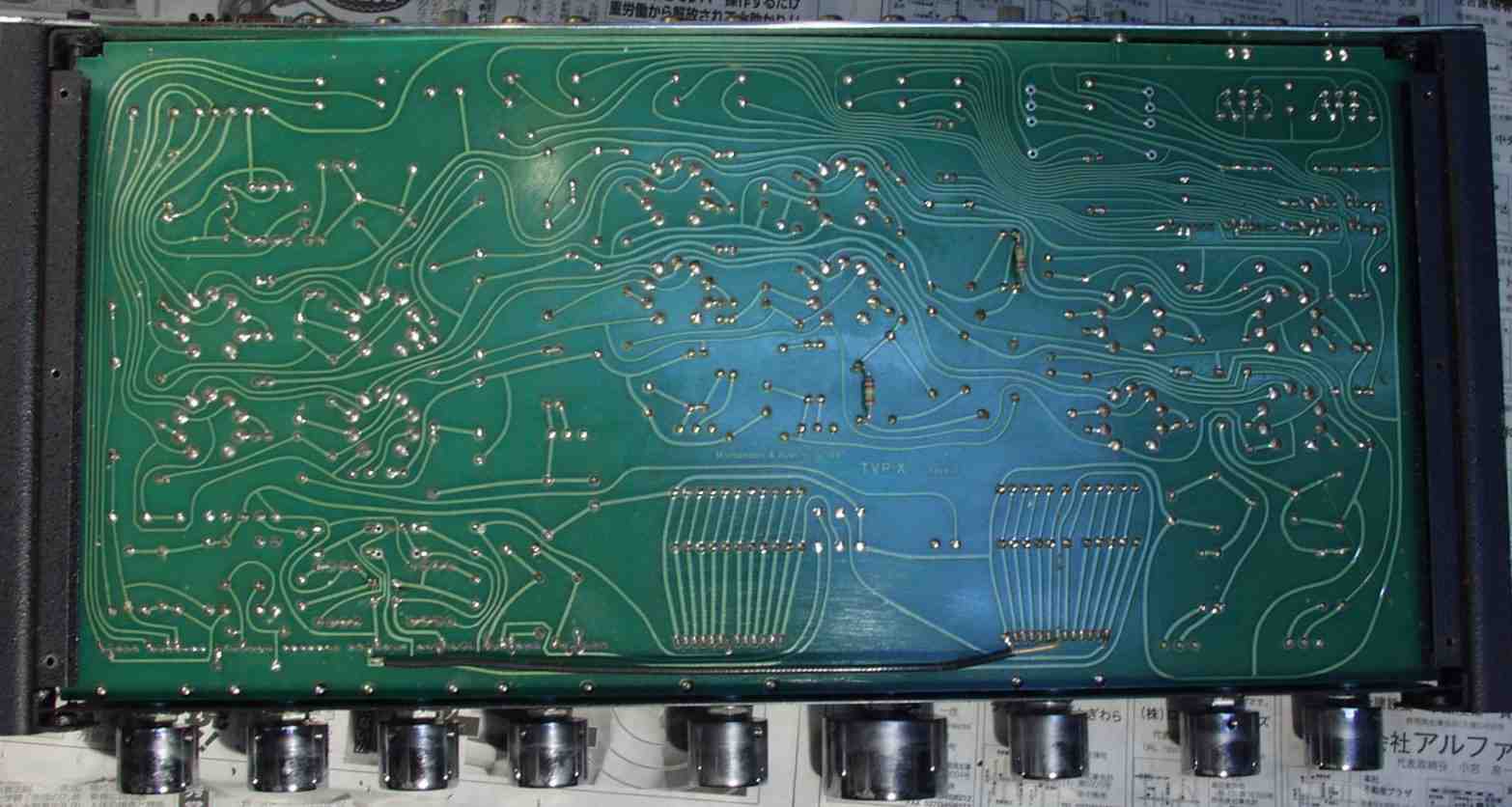

Ｃ２D．　修理前　AMP基盤裏

Ｃ２E８．　修理（半田補正）後　AMP基盤裏　全部の半田をやり直す

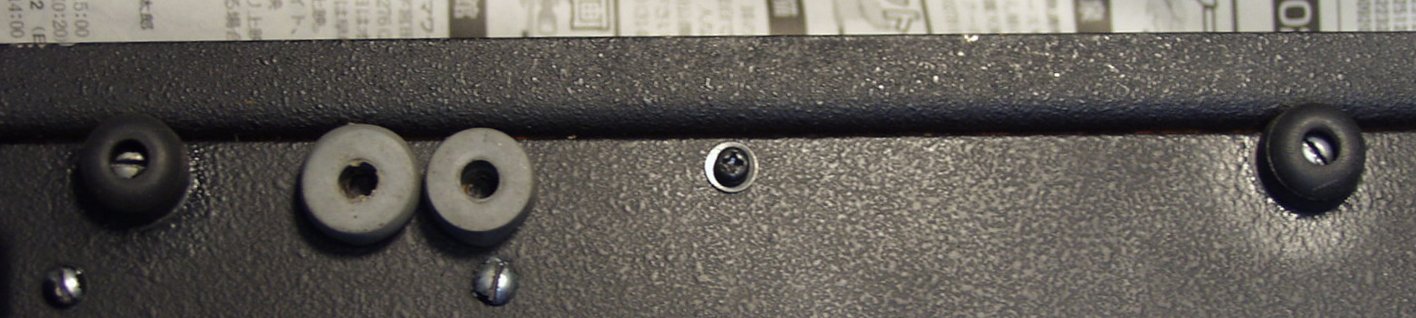

Ｃ３．　ゴム足交換

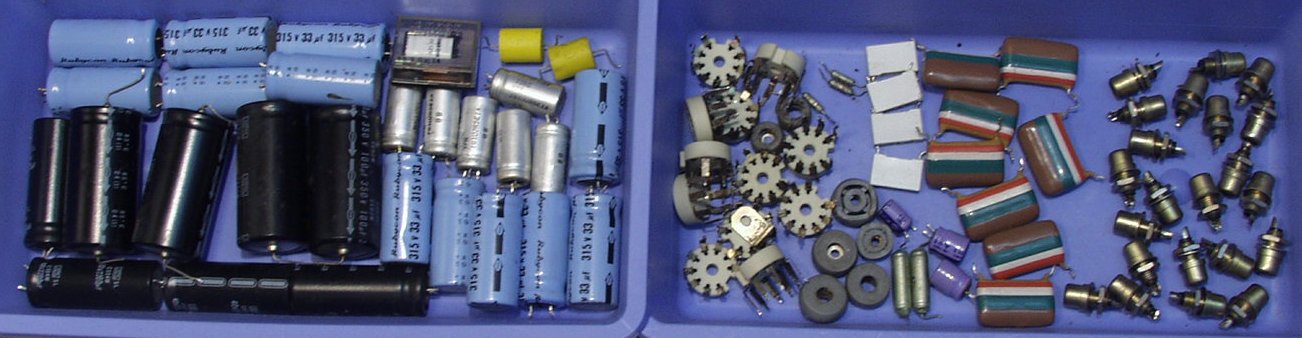

Ｃ４．　交換部品

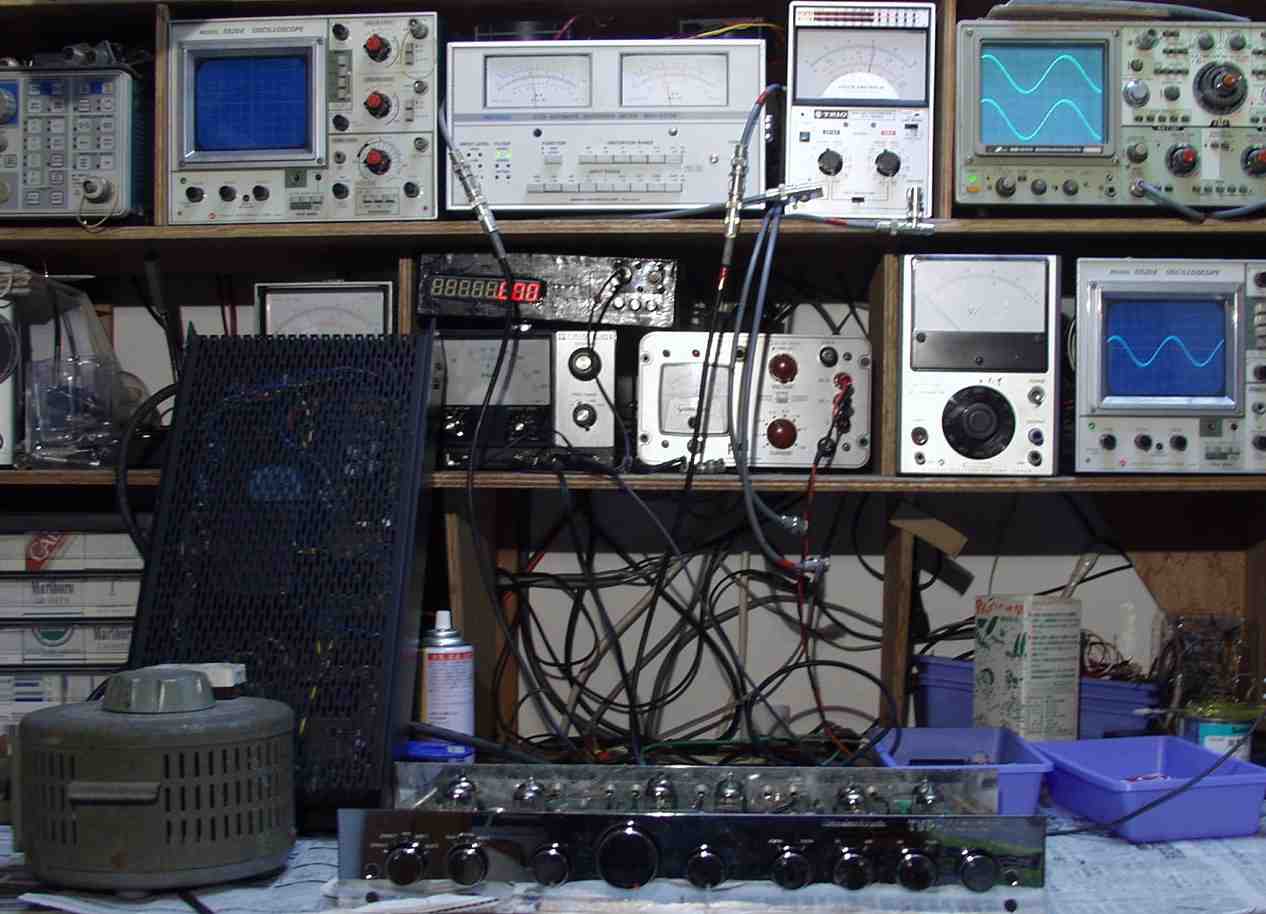

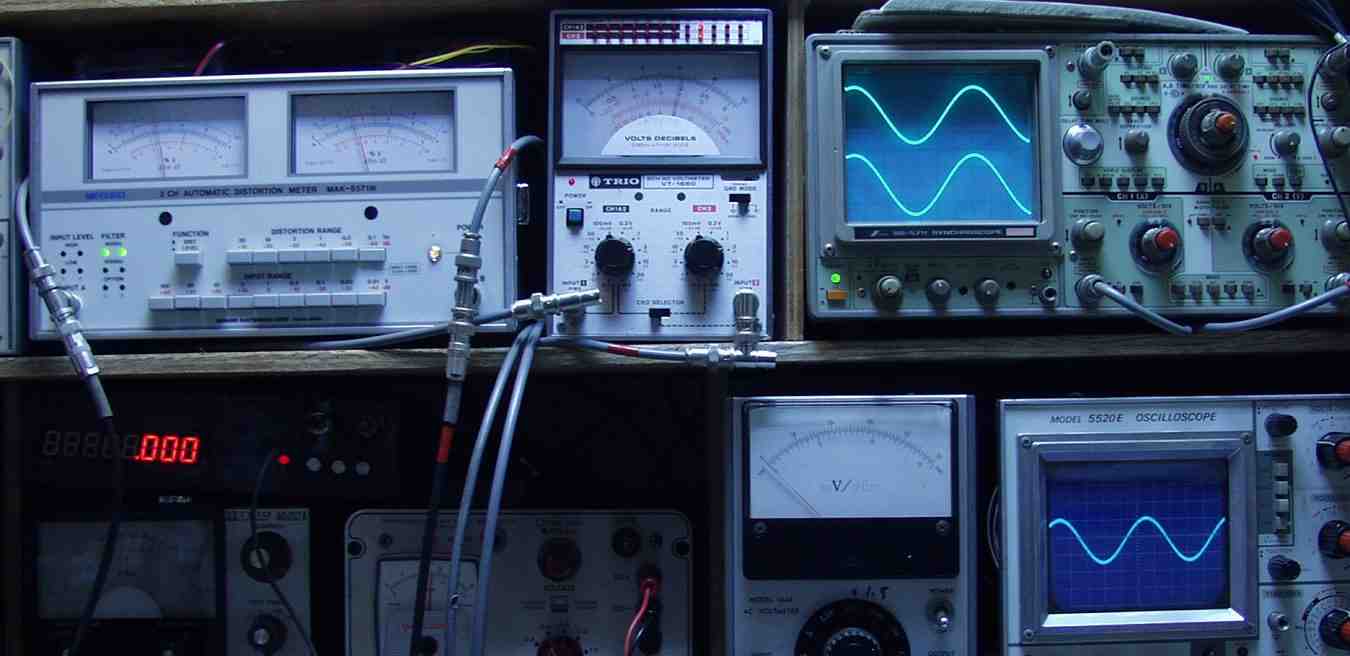

Ｅ．　調整・測定 Ｅ１．調整・出力測定　スライダックで１１５Vに昇圧している

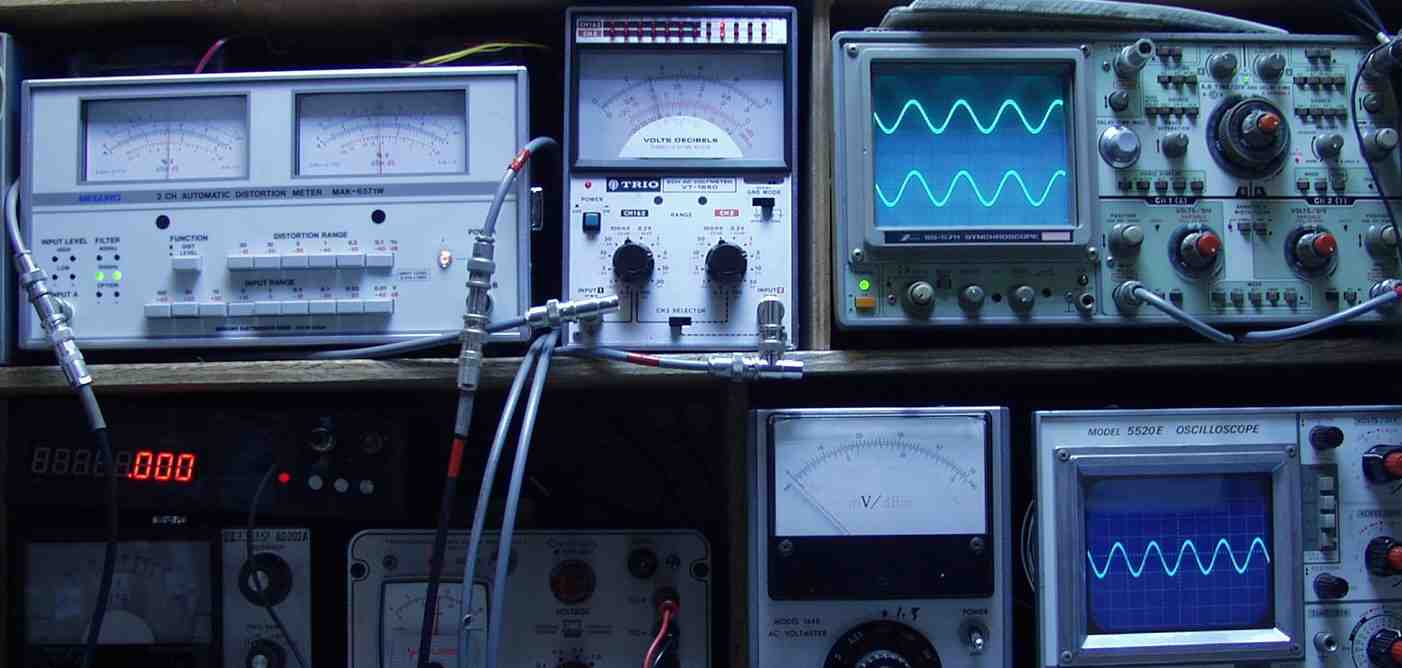

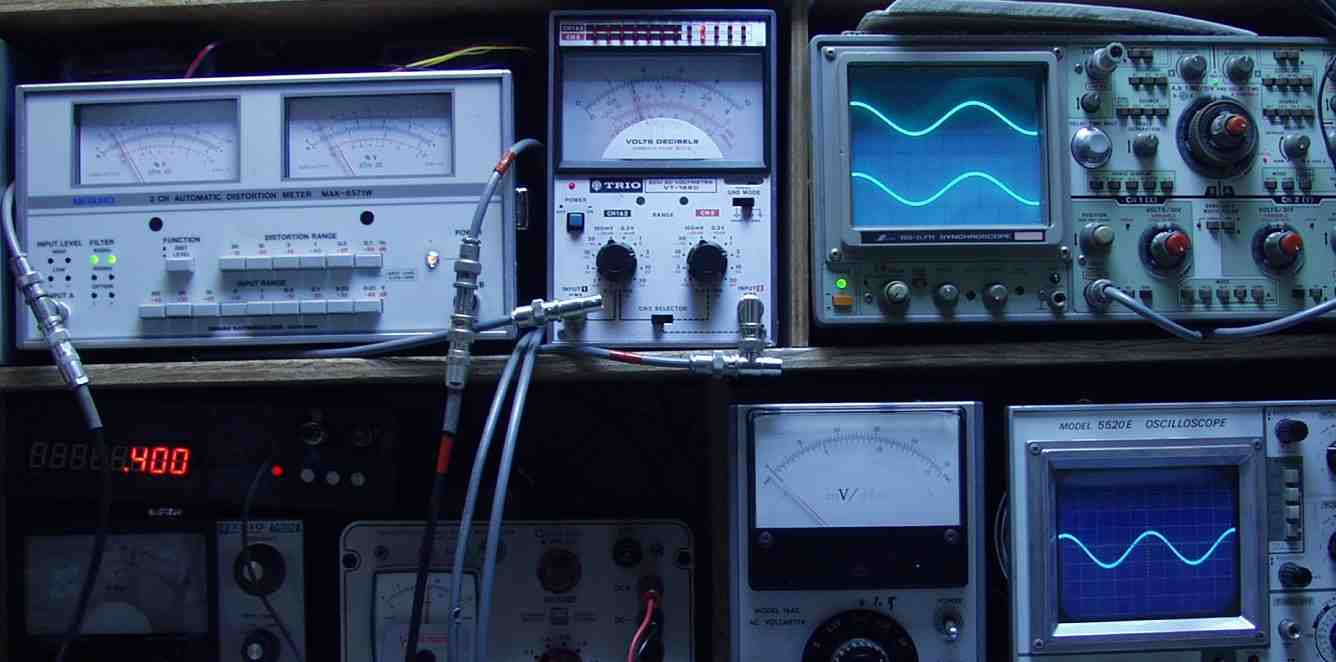

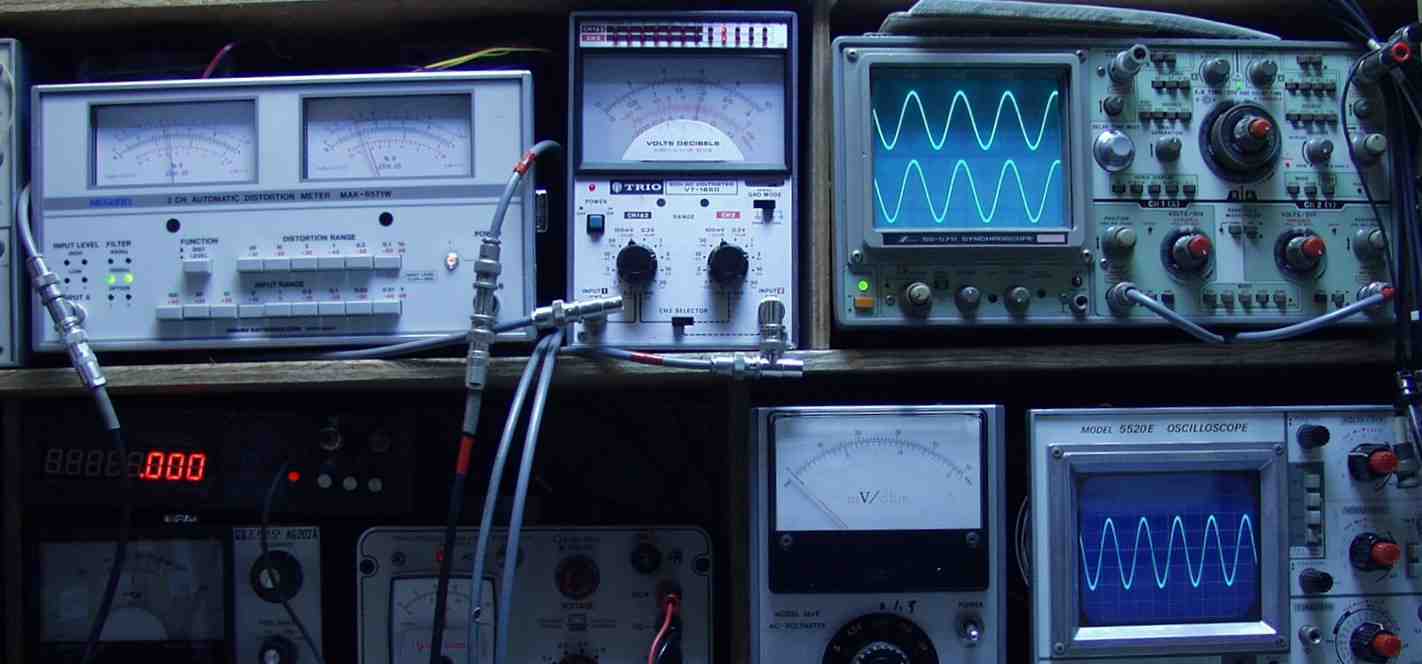

Ｅ２Ａ．　出力１Ｖ　ＡＵＸ　入力１０００ＨＺ　歪み率＝０．０２％

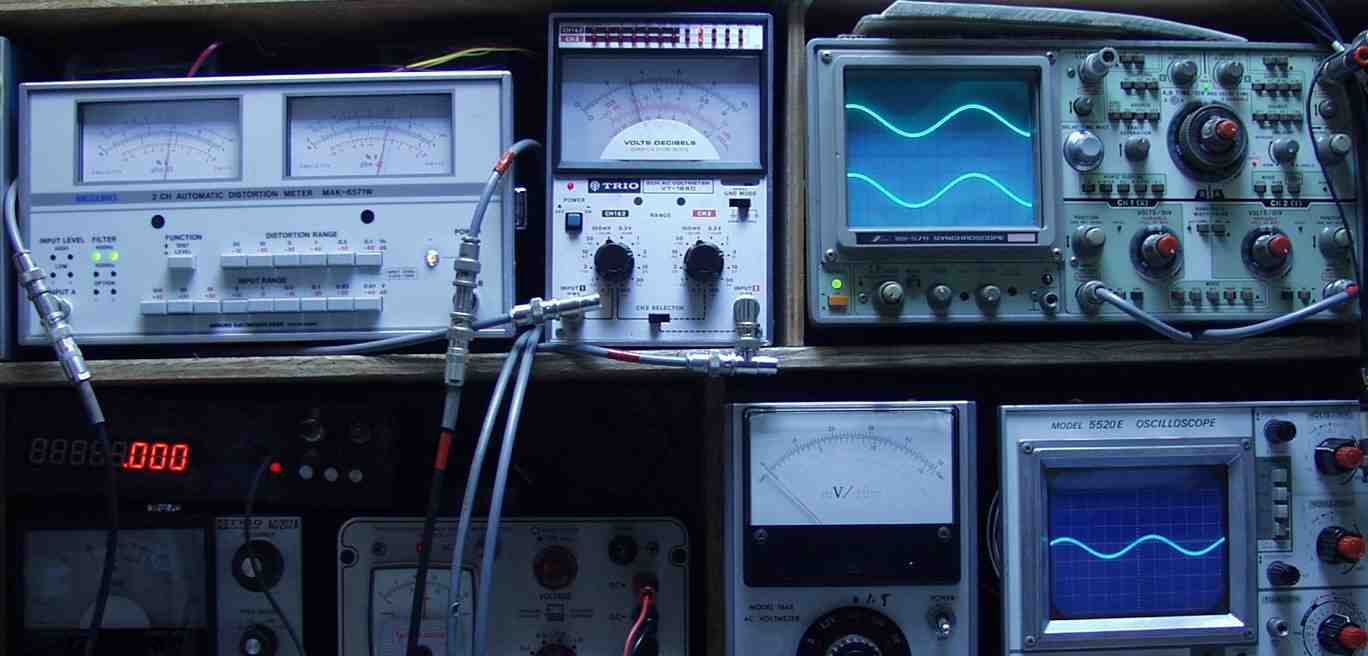

Ｅ２Ｂ．　出力１Ｖ　ＡＵＸ入力　４００ＨＺ　歪み率＝０．０２％

Ｅ２Ｃ．　出力１Ｖ　ＭＭ入力（ＭＭ−１）　１０００ＨＺ　歪み率＝０．０５％

Ｅ２Ｄ．　出力１Ｖ　ＭＭ入力（ＭＭ−１）　４００ＨＺ　歪み率＝０．０５％

Ｅ２E．　出力２Ｖ　ＭＭ入力（ＭＭ−２）　１０００ＨＺ　歪み率＝０．０３％

Ｅ２F．　出力２Ｖ　ＭＭ入力（ＭＭ−２）　４００ＨＺ　歪み率＝０．０２％

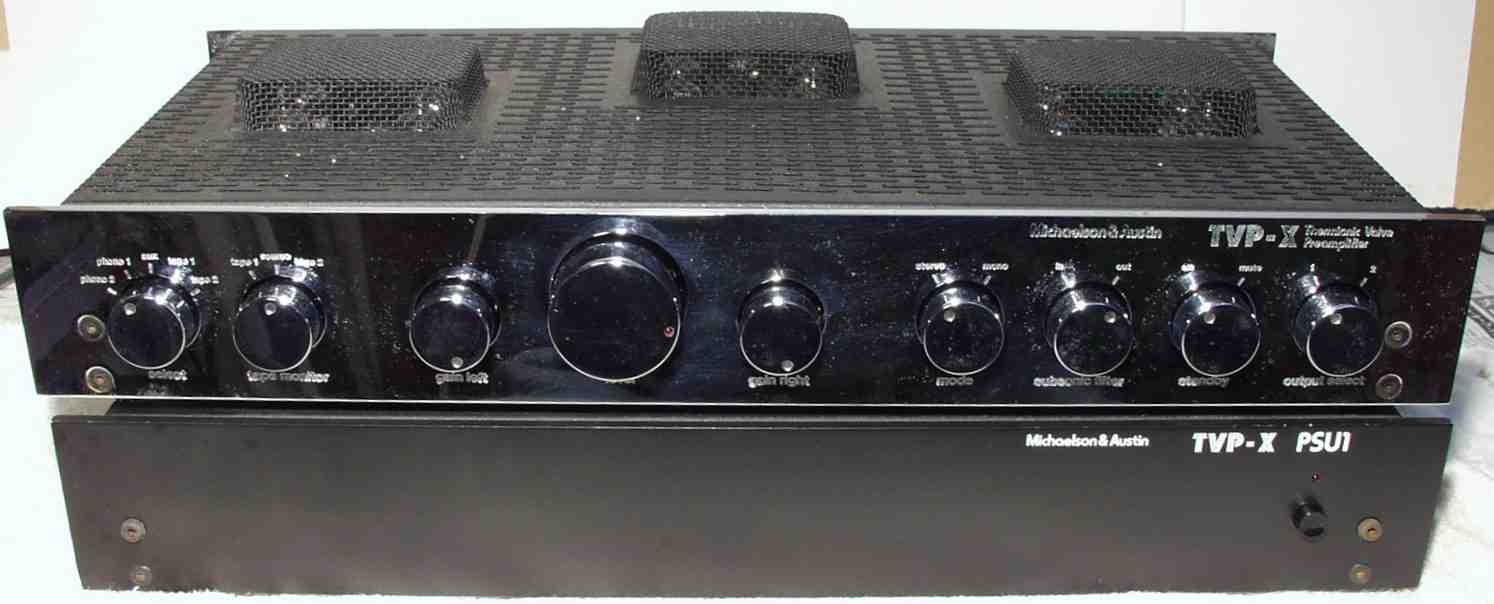

Ｅ３Ａ．　完成　前から見る

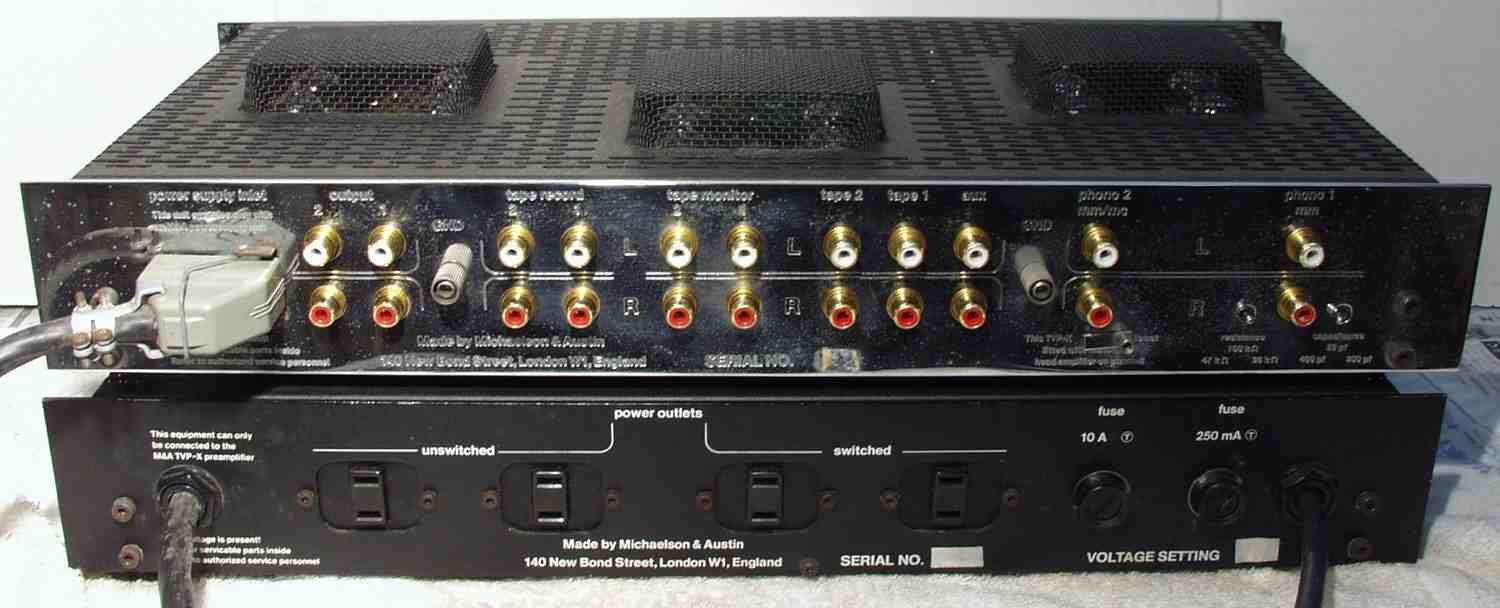

Ｅ３Ｂ．　完成　後ろから見る

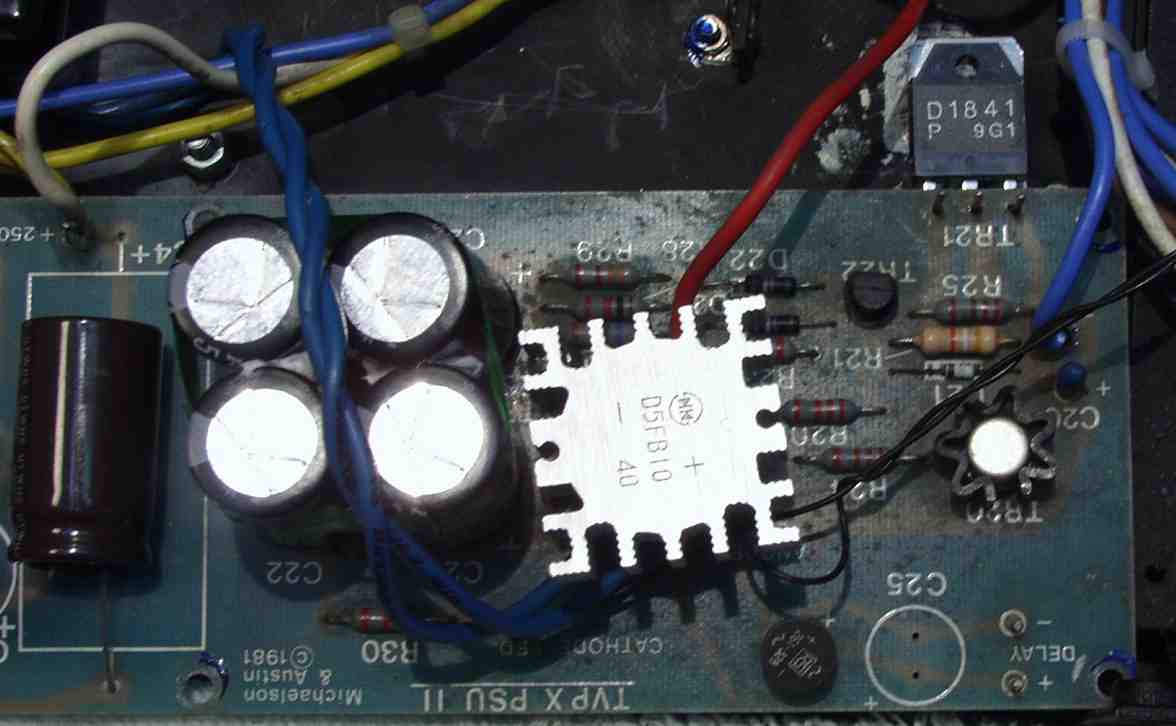

Ｇ．　再修理 Ｇ１．　再修理後　ヒーター点火用整流器とＴＲ（トランジスター）を交換

Ｇ２．　再修理後　上から見る

Ｈ．　再再修理２０２３／８／２２〜９／２２ ＨＡ．　修理前の状況 20年近く前に終了していただいたミカエルソン&オースチンのTVP-1の修理をお願いしたくメールいたします。 久しぶりにこのプリアンプを持ち出して音楽を聞こうとしたら、スピーカーからバチバチと言う音がして、だましだまし聞きましたが、基本的には改善できませんでした。 真空管も取り替えてみましたが、やはりだめでした。 再び修理をお願いしたいと思います ＨB．　原因 各種ＳＷ類の接触不良。 ＨＣ．　修理状況 メインＶＲ　分解・清掃。 メインＶＲ−ＬＥＤ交換。 ＲＬ−ＶＲ　分解・清掃。 サブソニック・フイルター切替ＳＷ、モード切替ＳＷ　分解・清掃。 出力切替ＳＷ、スタンバイＳＷ　分解・清掃。 ＨＥ．　調整・測定 ＨＦ．　上位測定機器での調整・測定 ＨＧ．　修理費　　８０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　 　但し、真空管は別途です。 ＨＹ．　ユーザー宅の設置状況

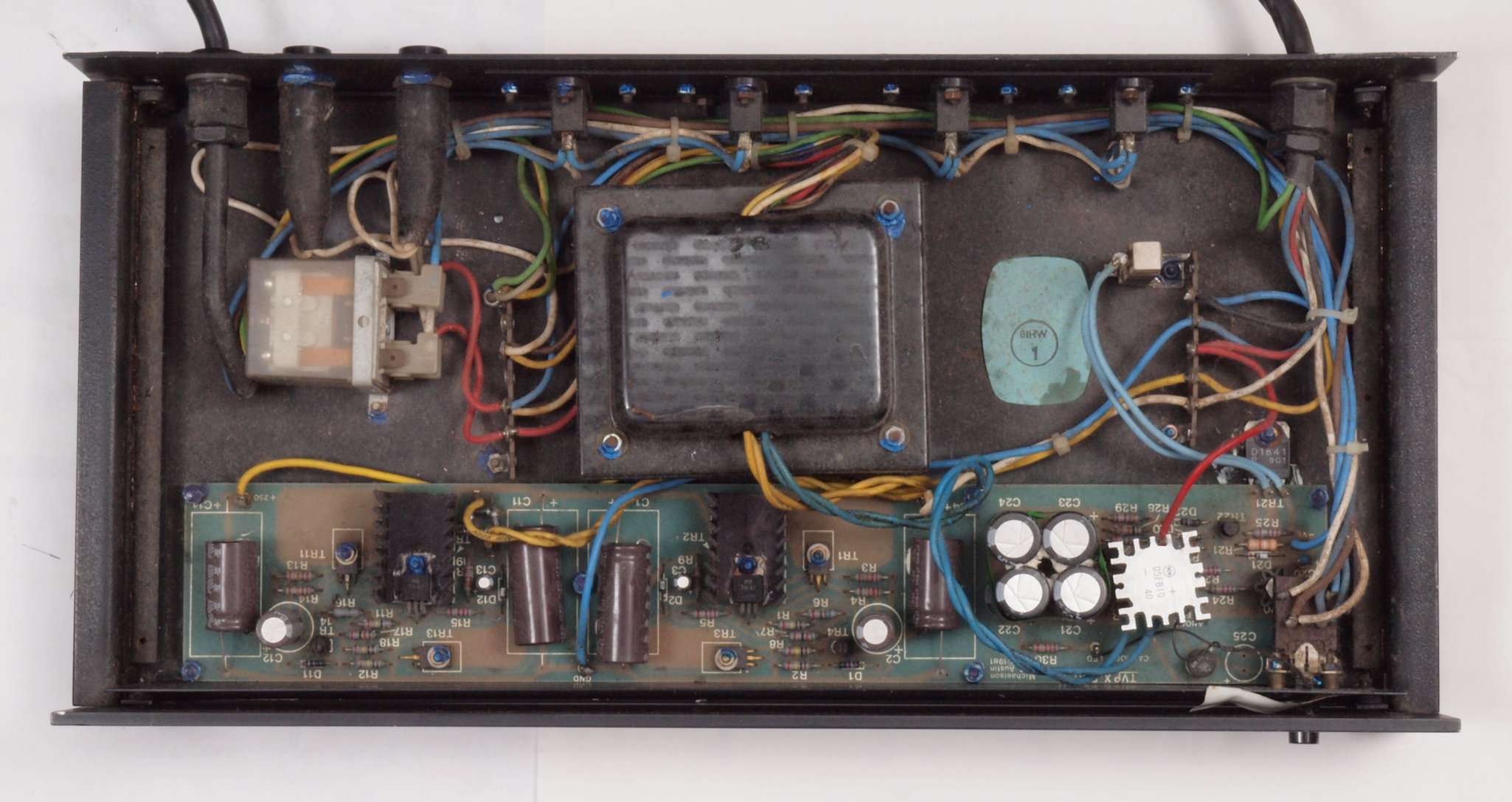

Ｈ１．　修理前　電源部。

Ｈ２．　修理（清掃）後　電源部。　２０年間の埃を落とす。

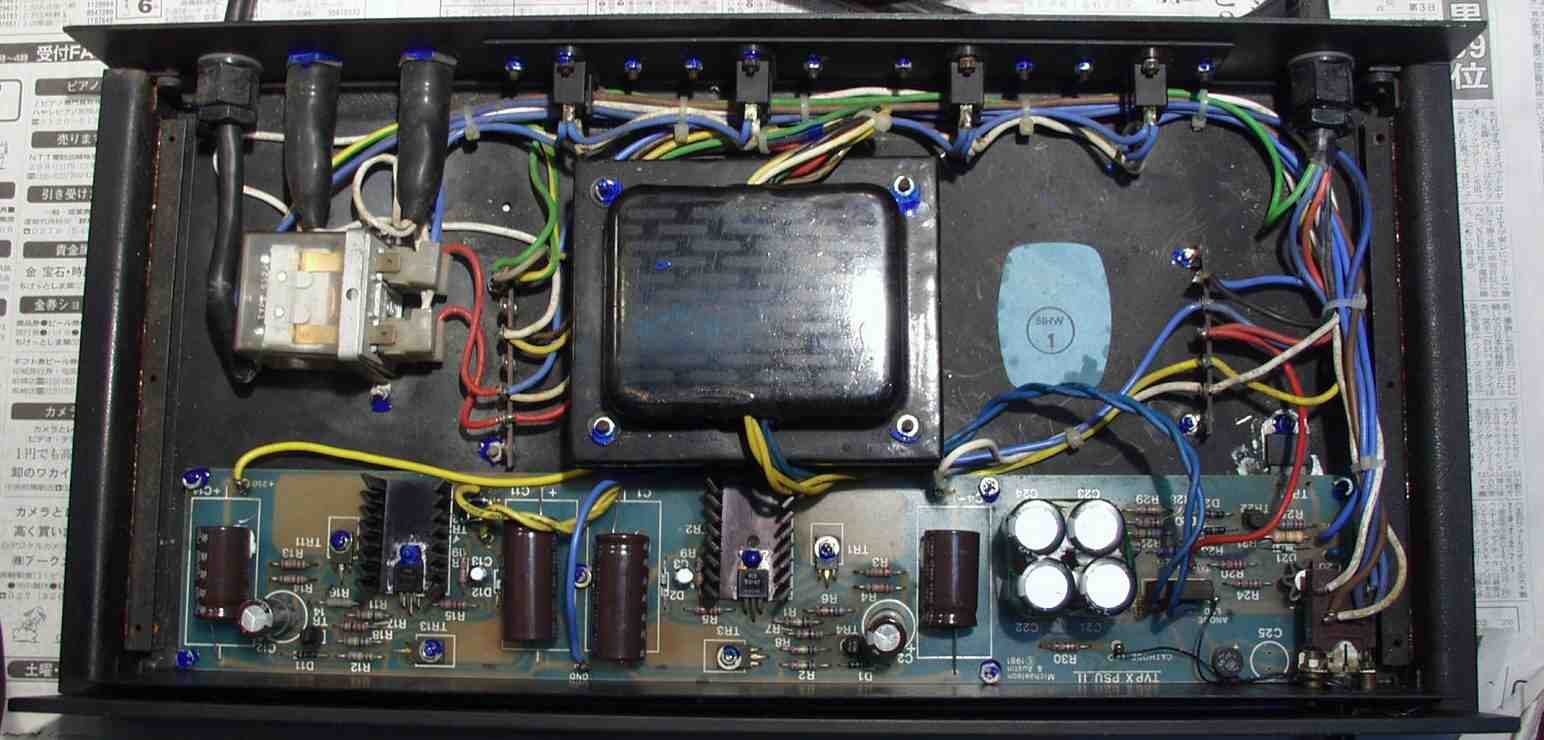

Ｈ３．　修理前　アンプ部。

Ｈ４．　修理（清掃）後　アンプ部。　２０年間の埃を落とす。

Ｈ１０．　修理中　各ＳＷ（ＶＲ）類を外した所。

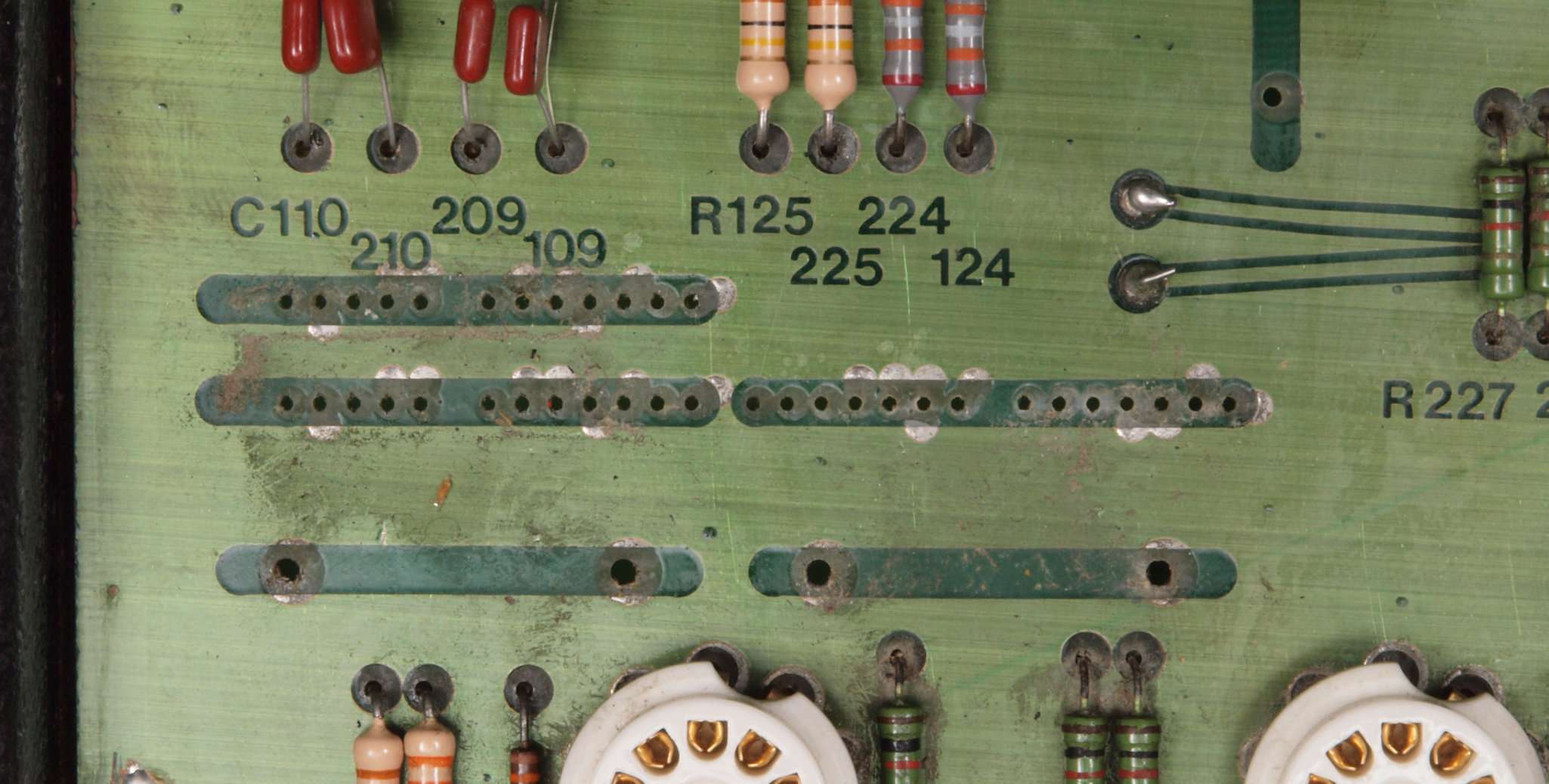

Ｈ１０２．　修理中　各ＳＷ（ＶＲ）類を外した所、端子跡。

Ｈ１０３．　修理（清掃）後　各ＳＷ（ＶＲ）類を外した所、端子跡。

Ｈ１０４．　修理中　入力切替ＳＷ、モニター切替ＳＷ、端子跡。

Ｈ１０５．　修理（清掃）後　入力切替ＳＷ、モニター切替ＳＷ、端子跡。

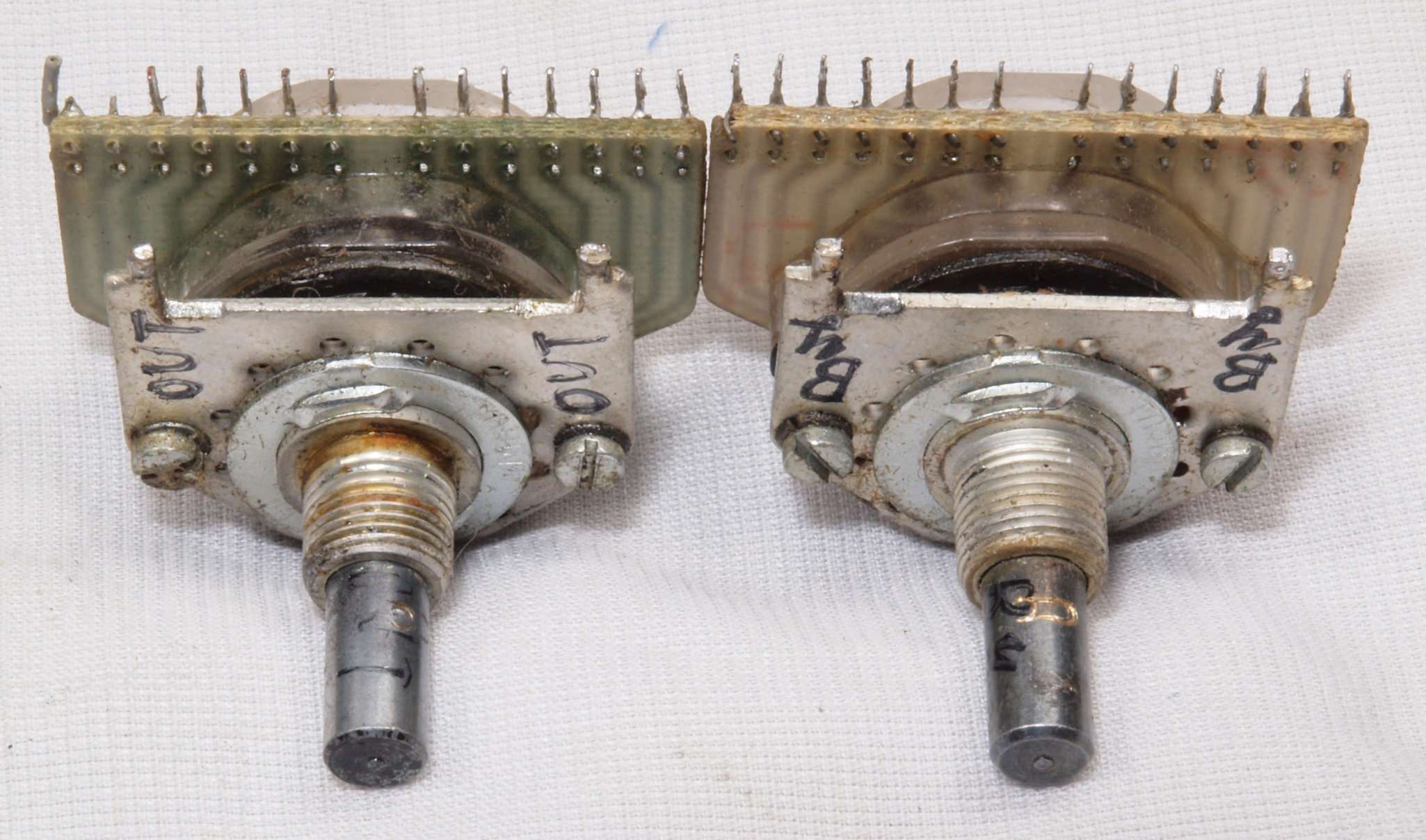

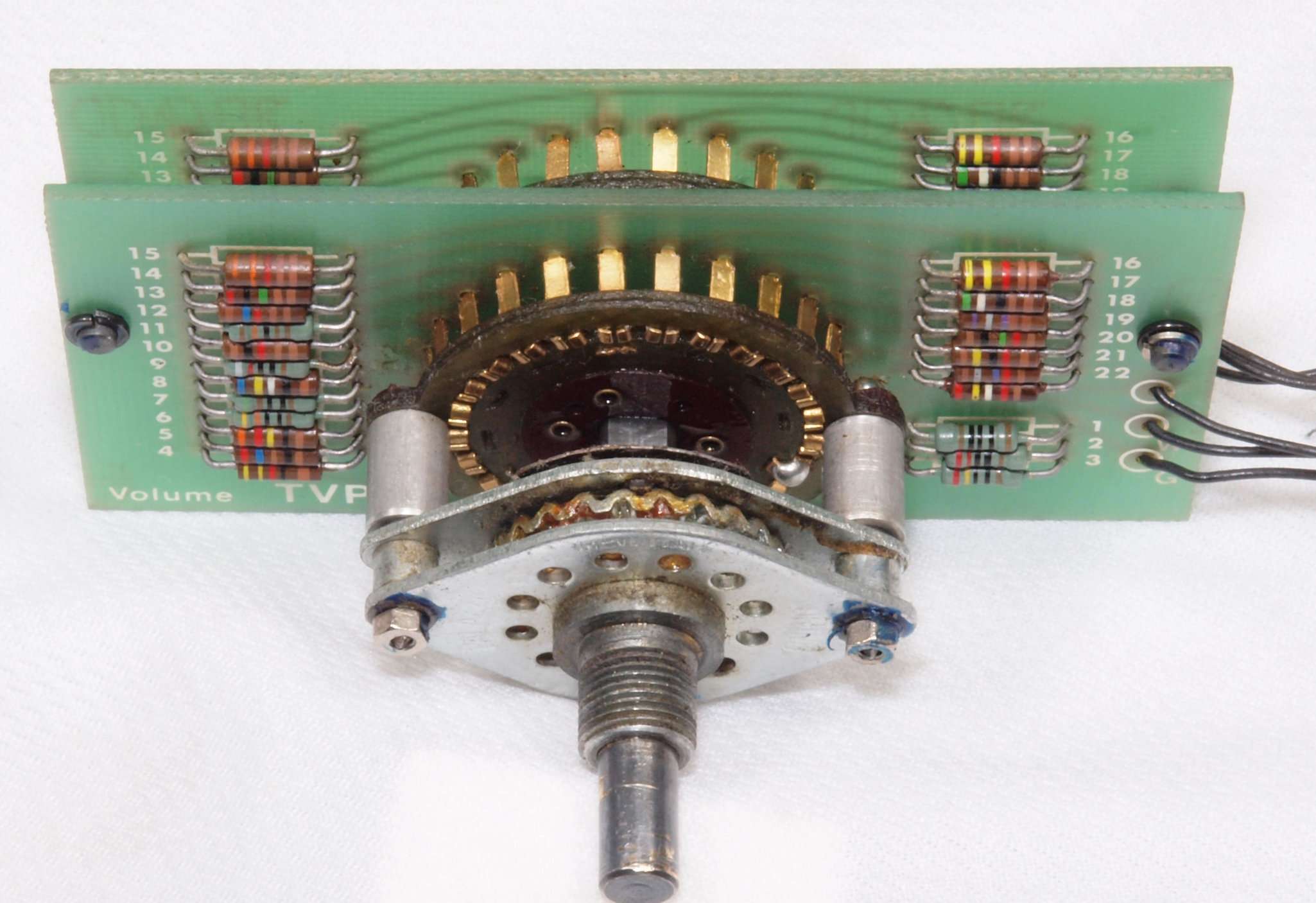

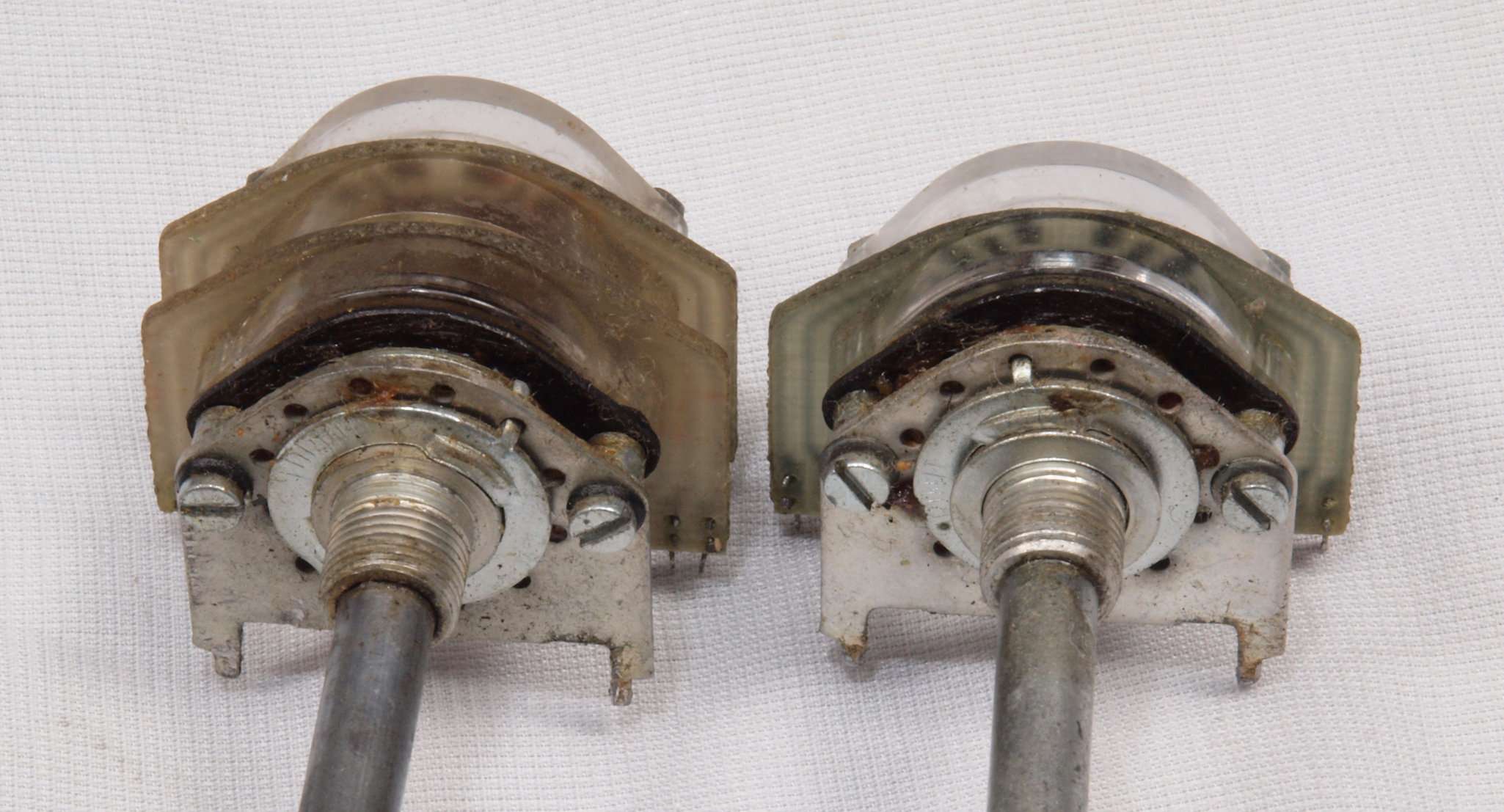

Ｈ１１．　修理前　メインＶＲ前上。

Ｈ１２．　修理（分解・清掃）後　メインＶＲ前上。

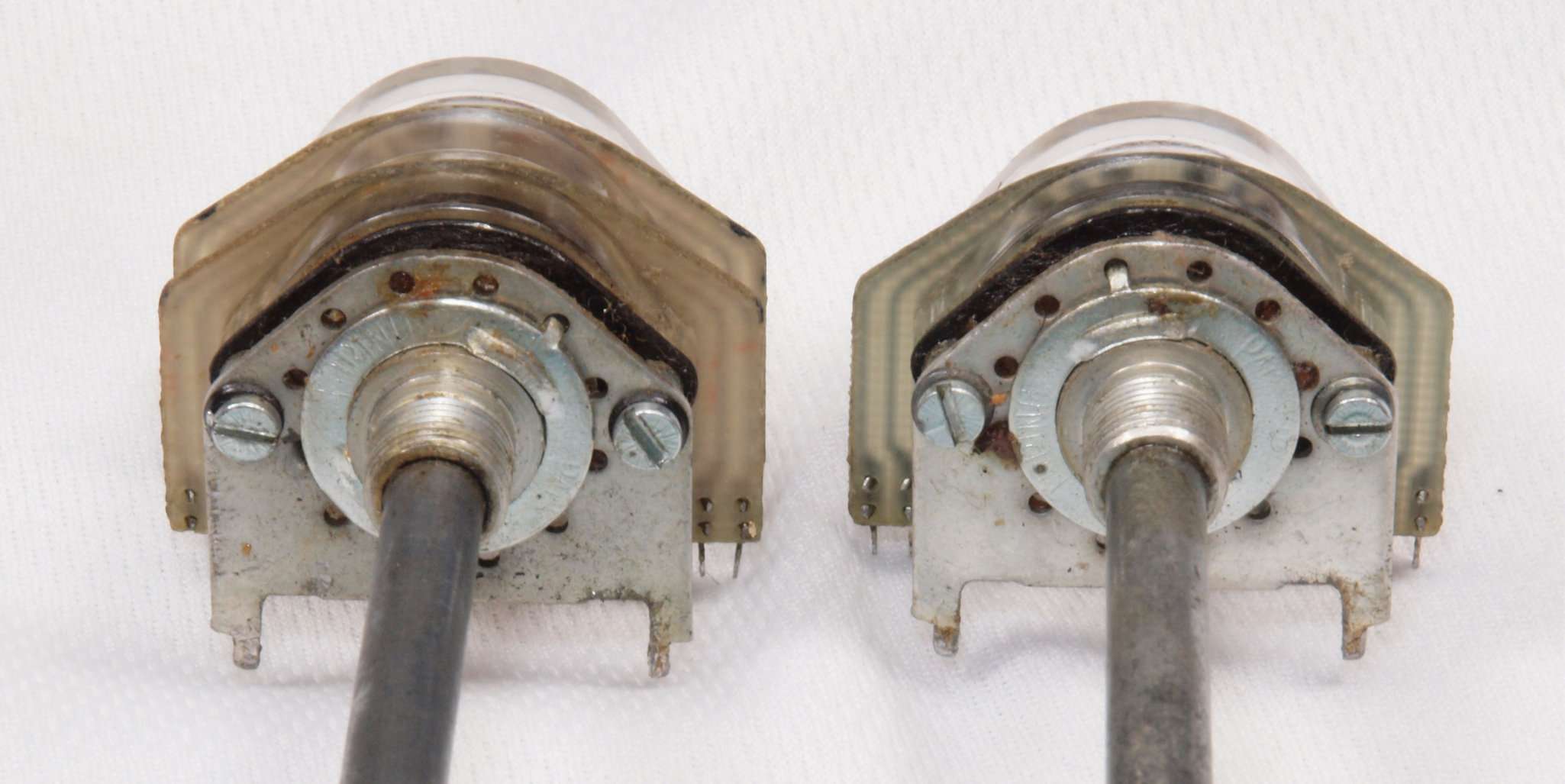

Ｈ１３．　修理前　メインＶＲ後。

Ｈ１４．　修理（分解・清掃）後　メインＶＲ後。

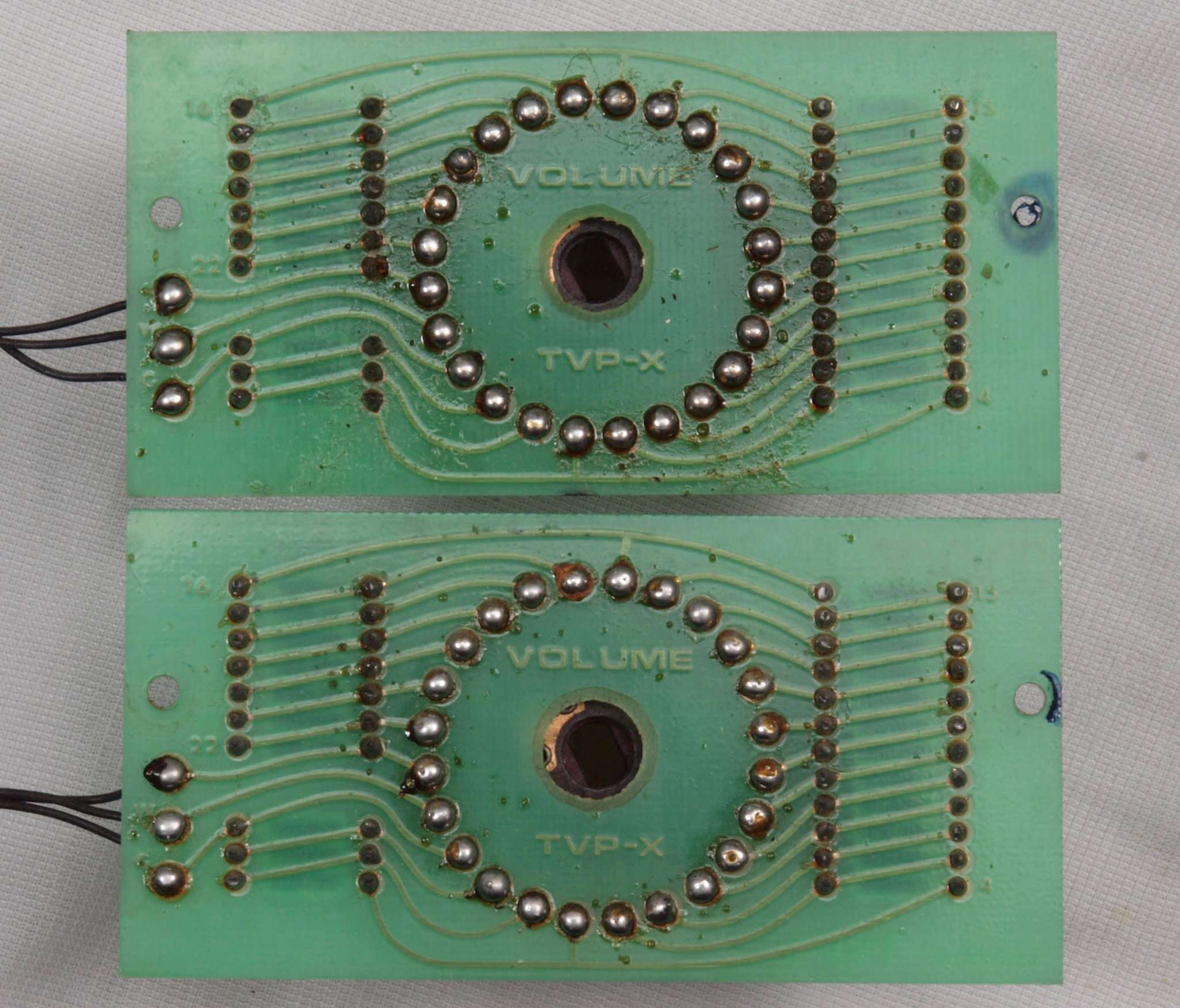

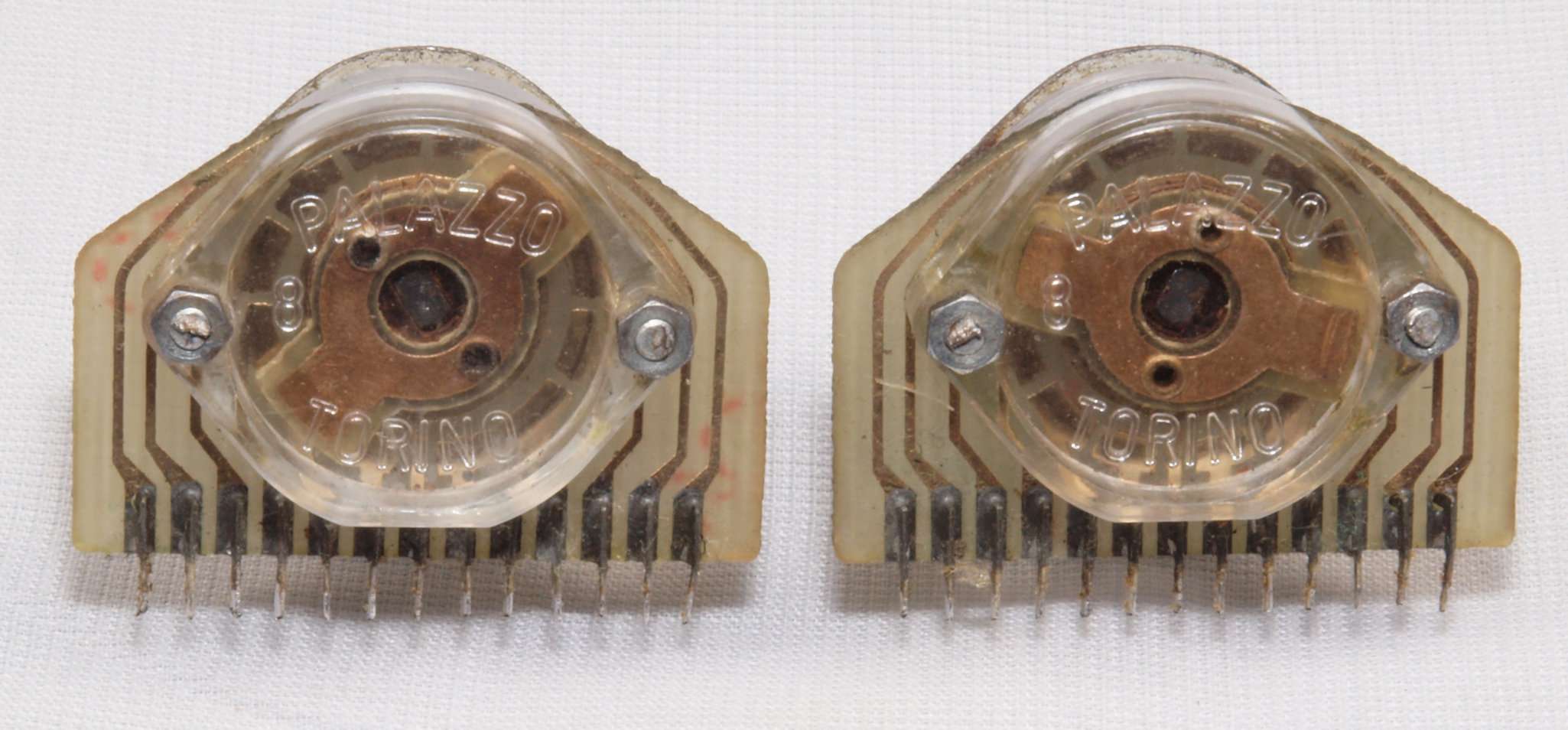

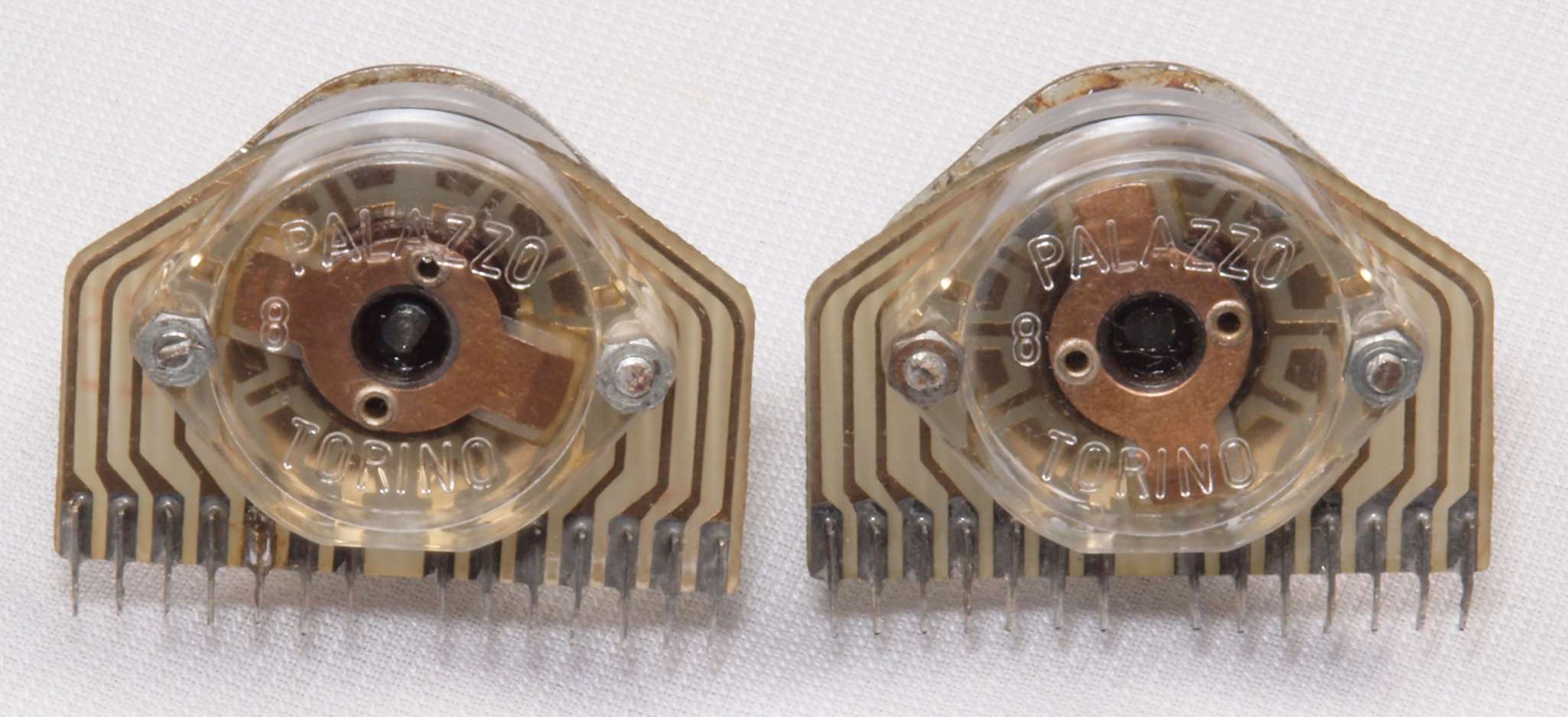

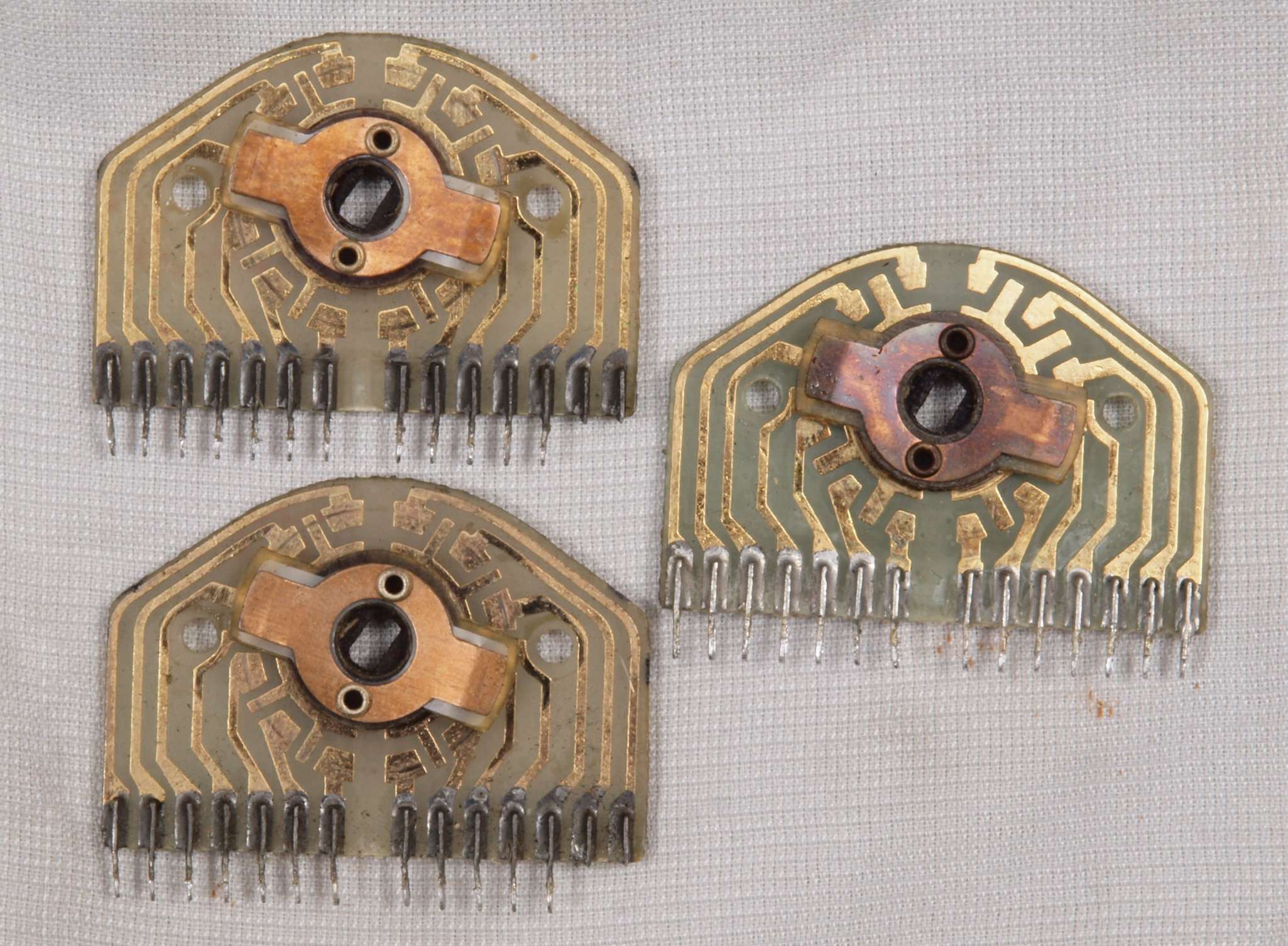

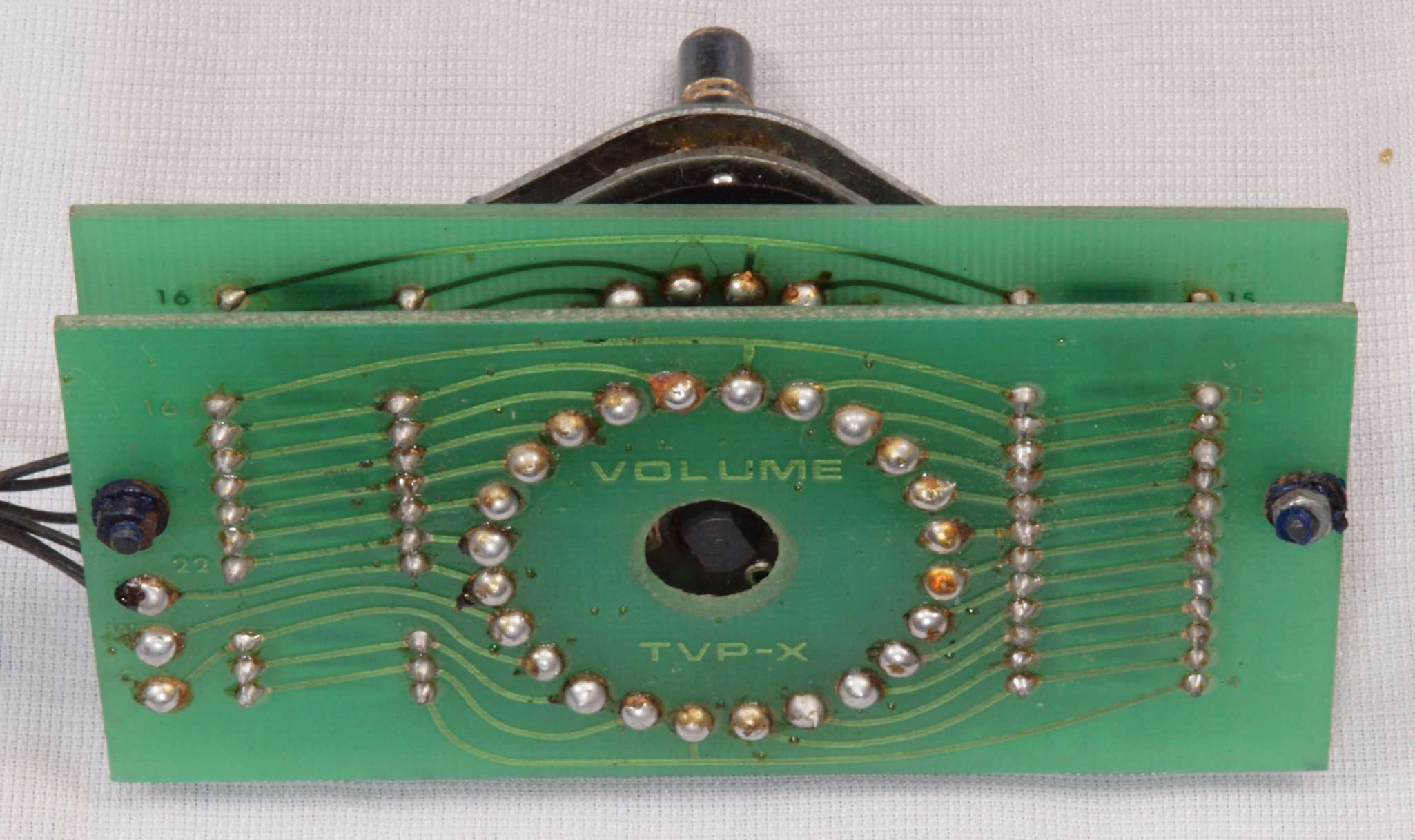

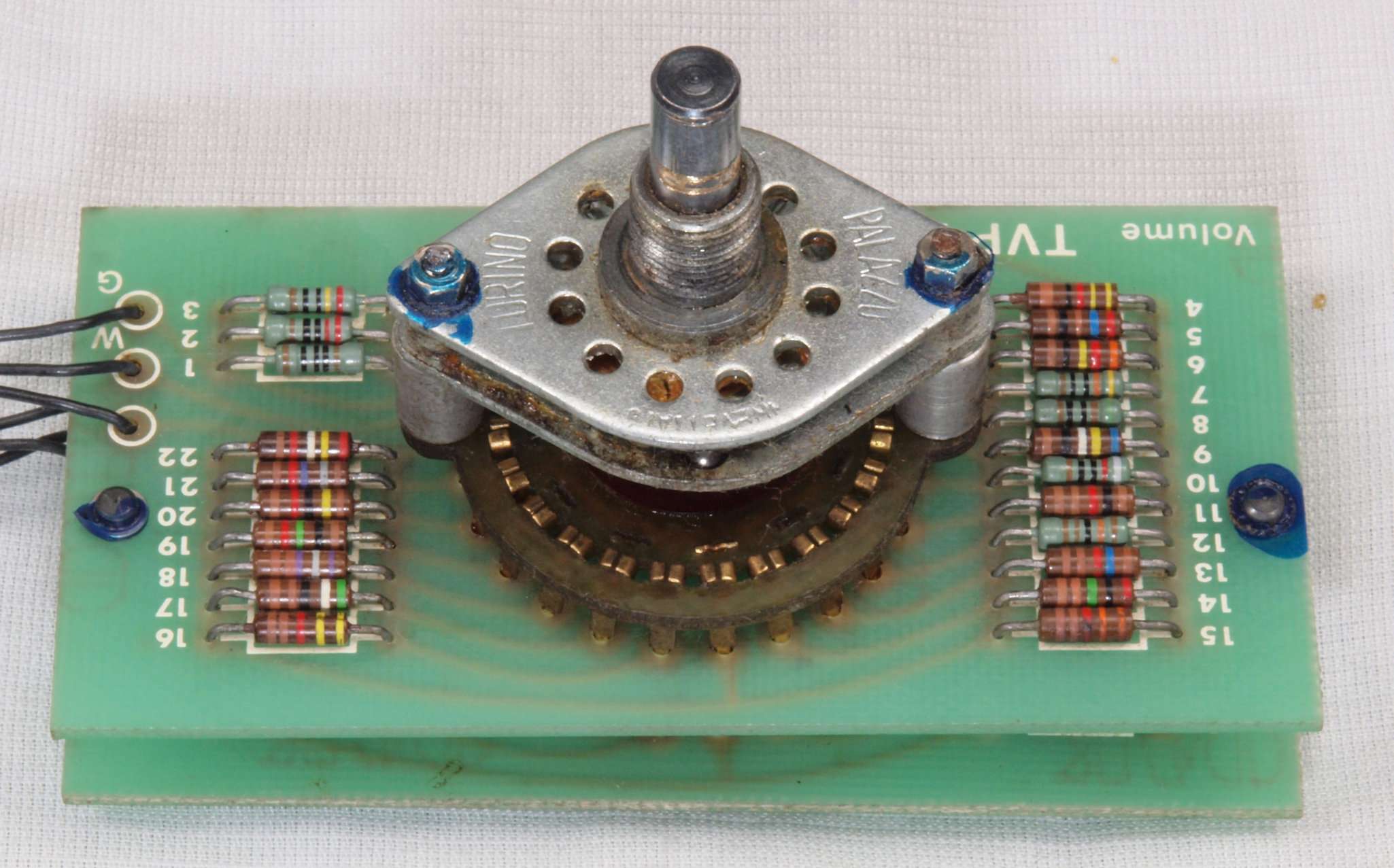

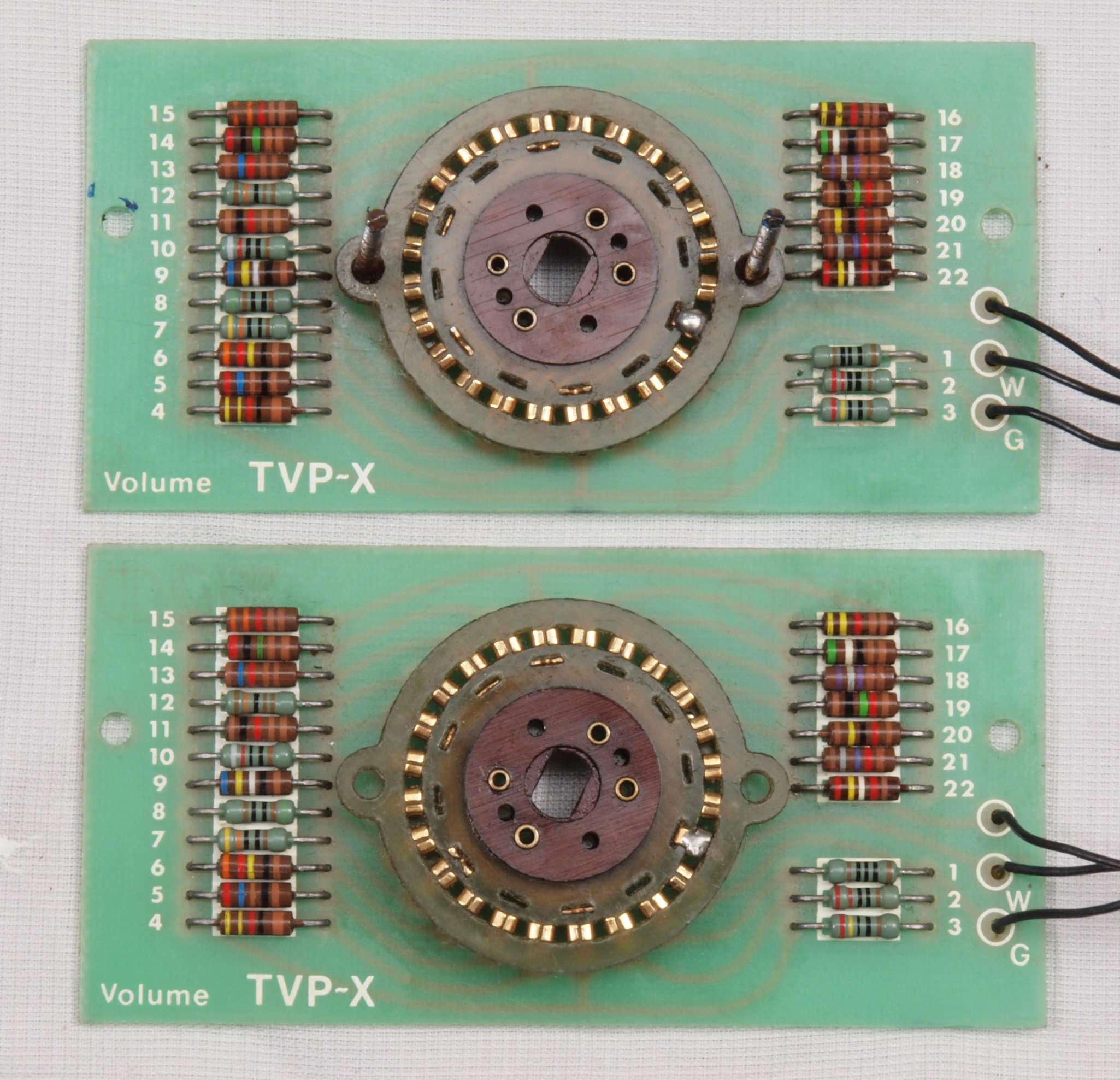

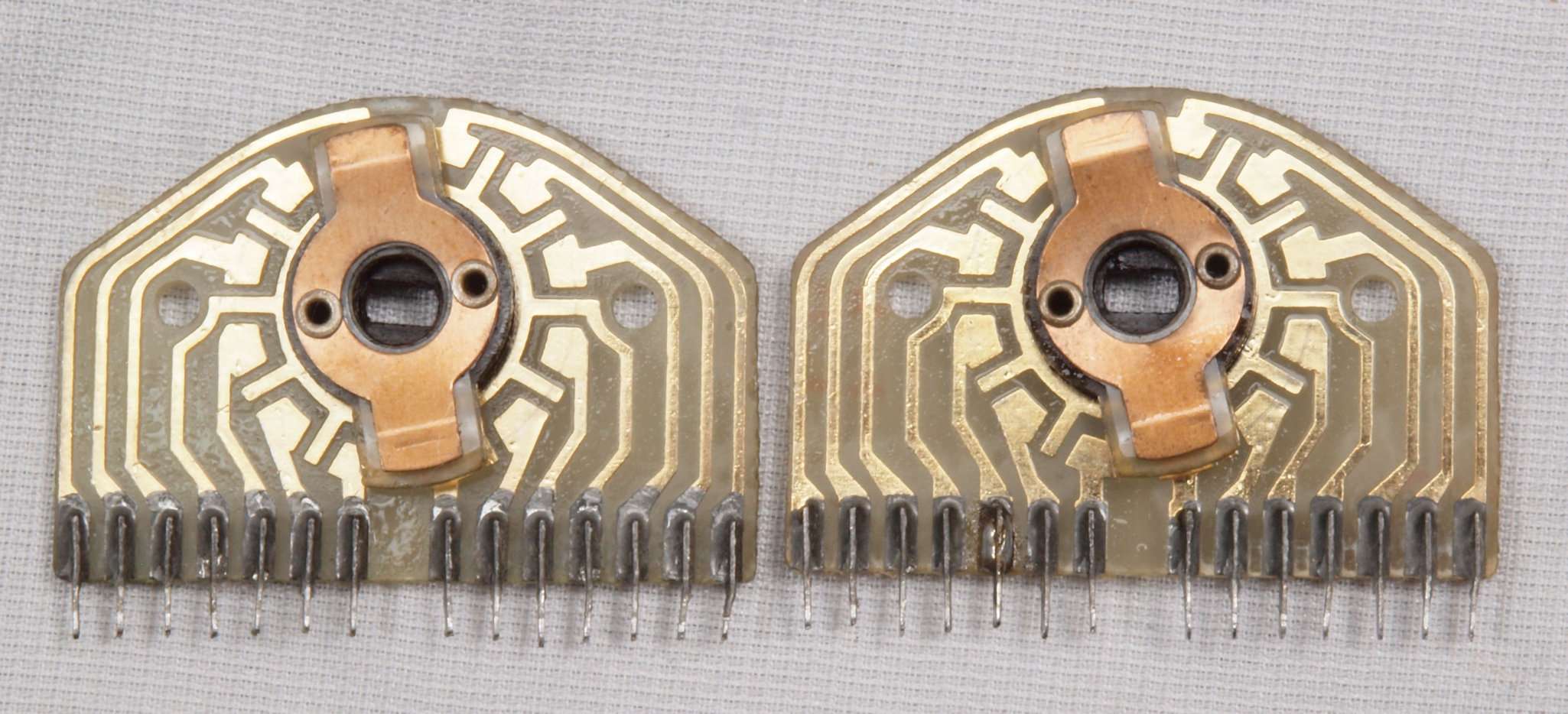

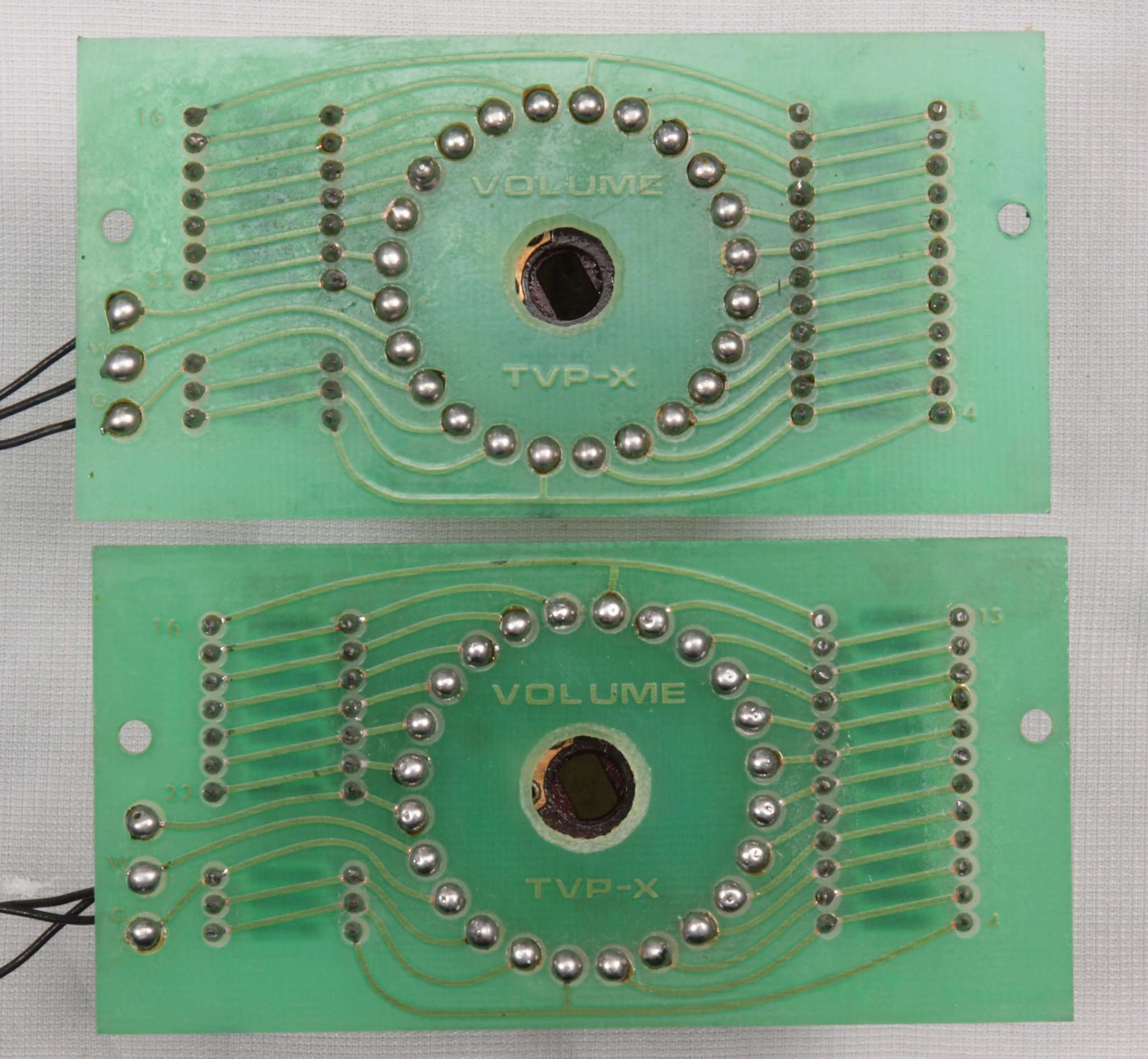

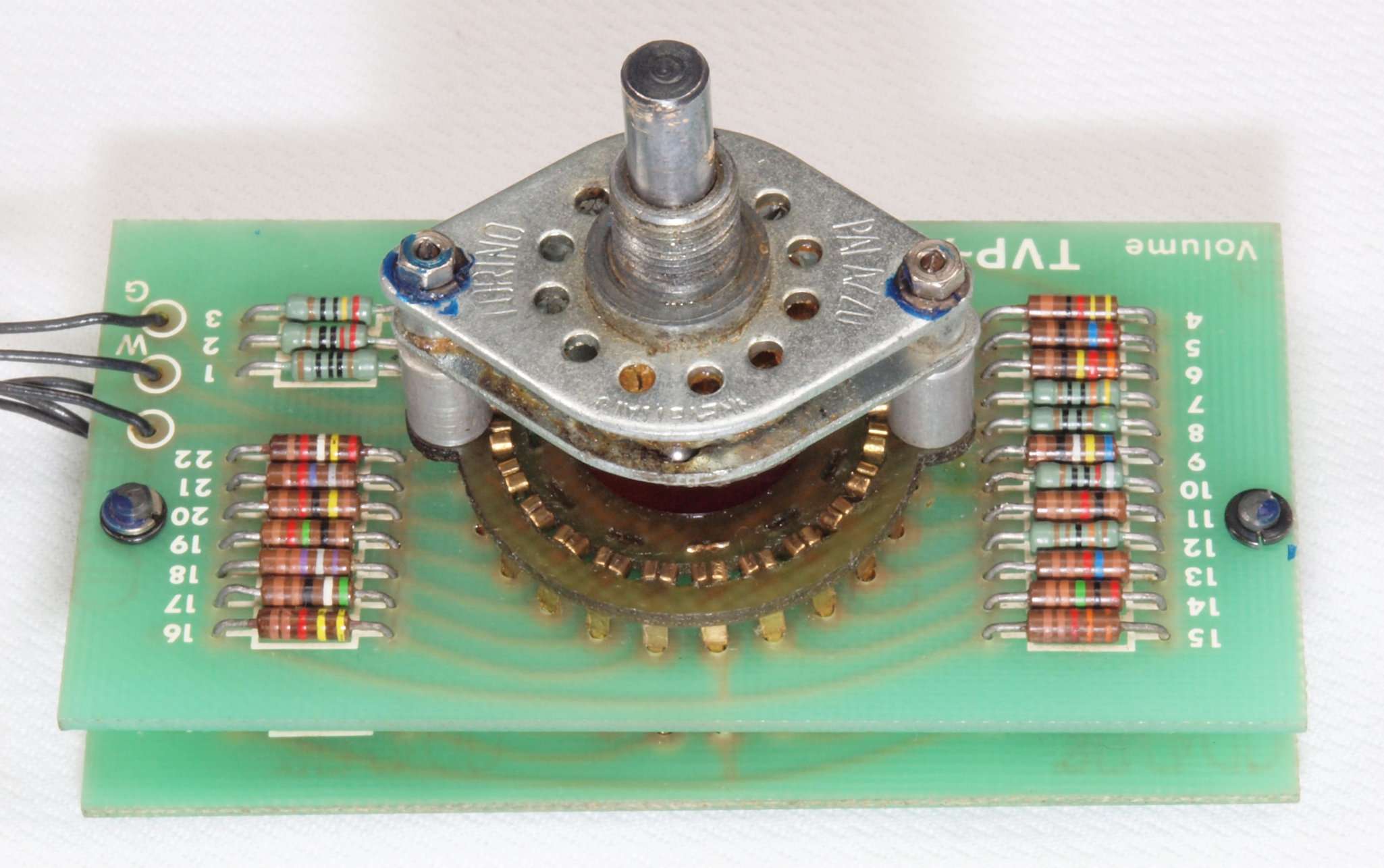

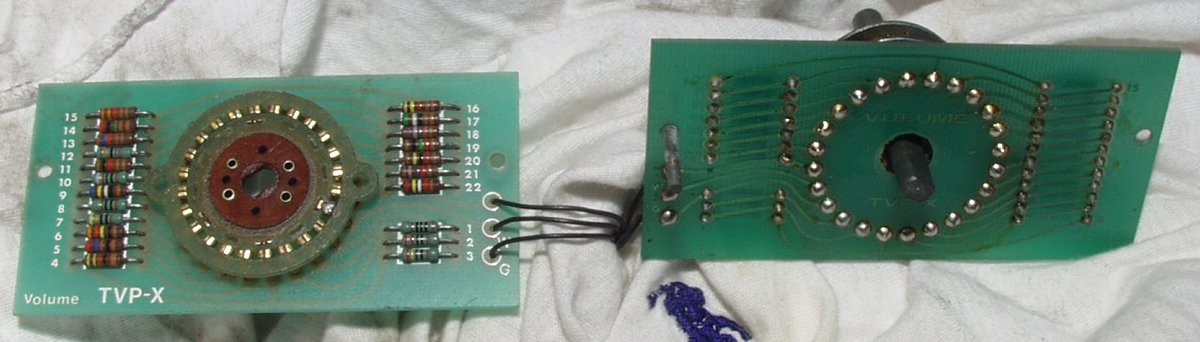

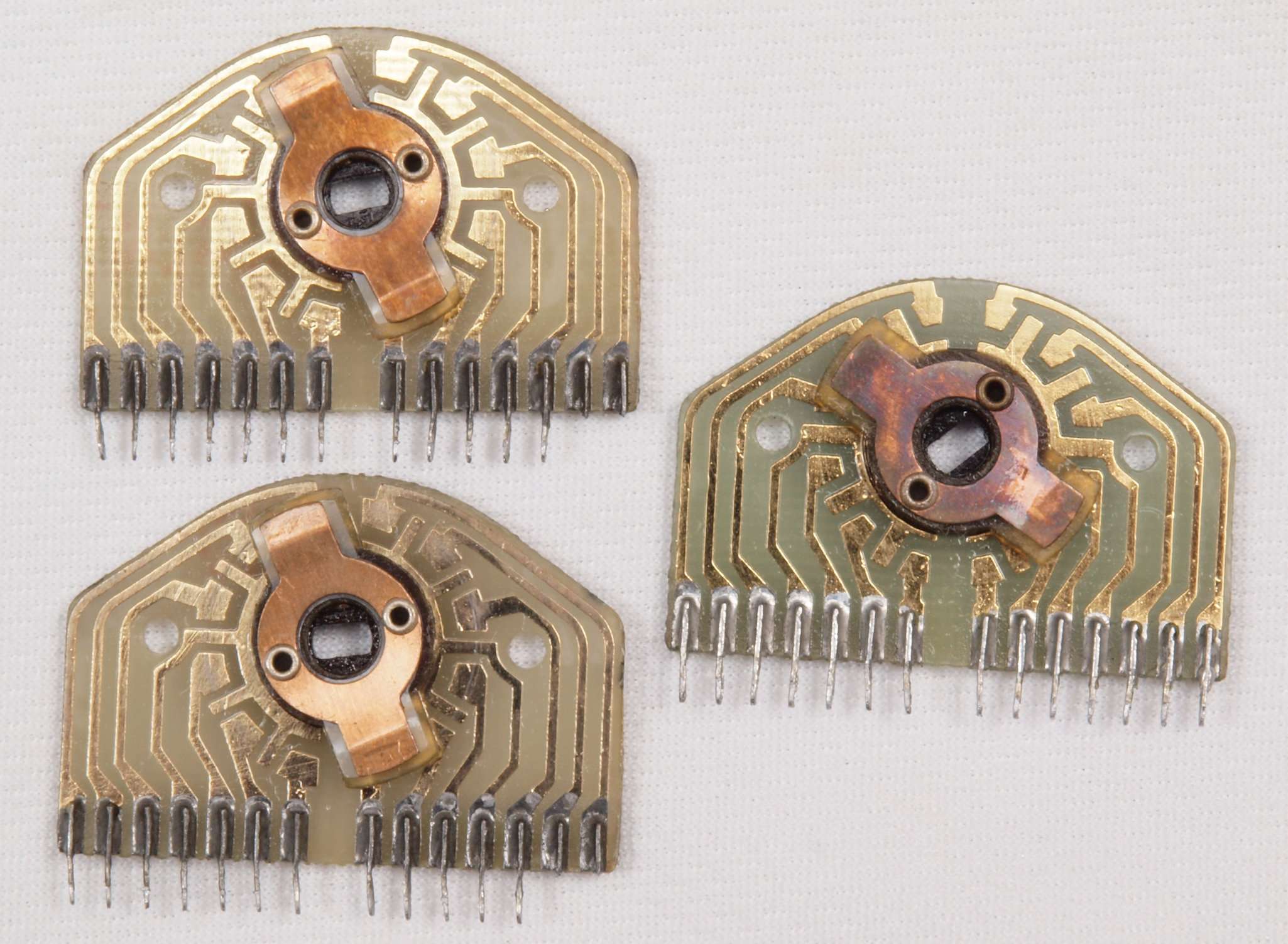

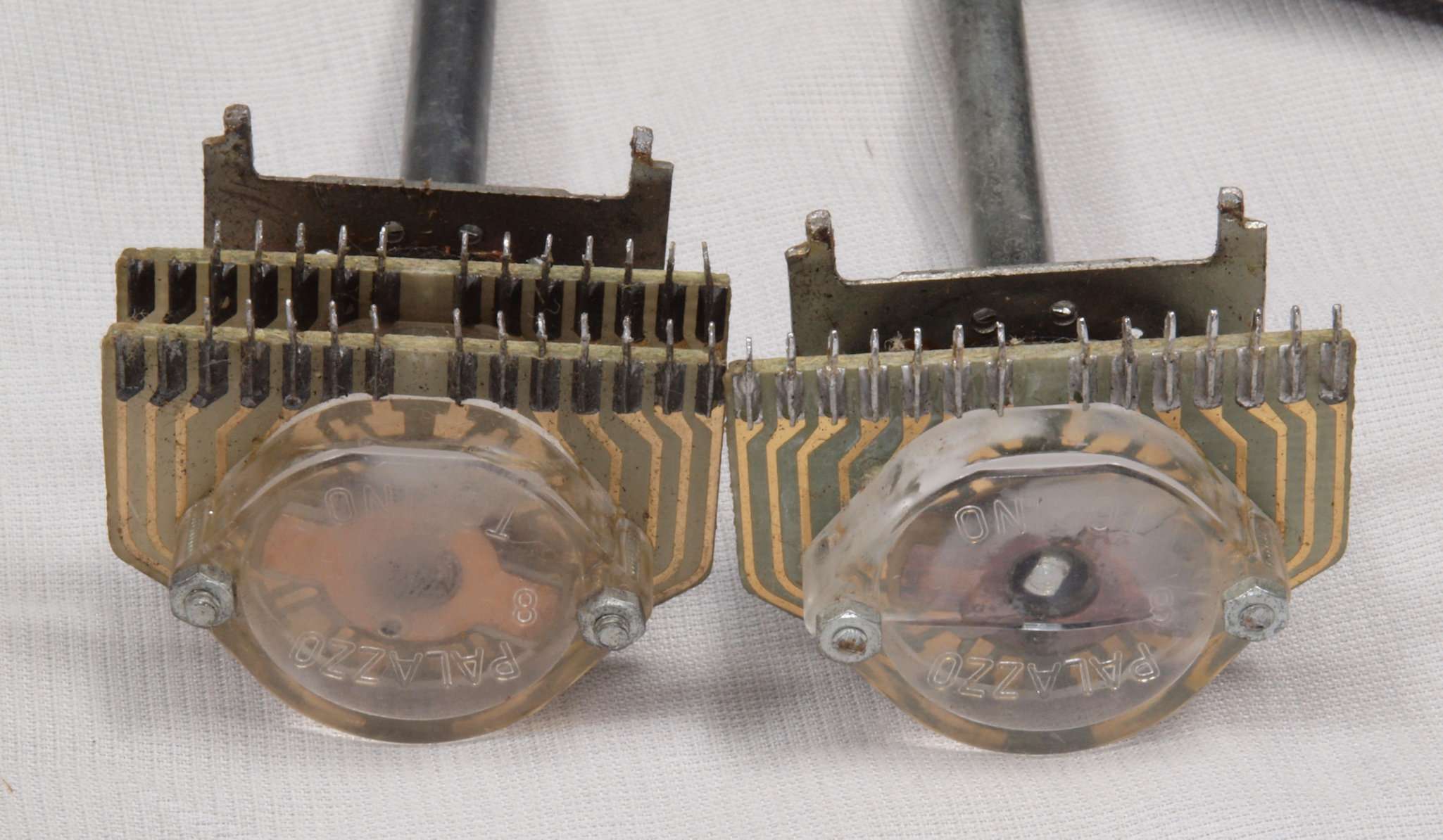

Ｈ１５．　修理前　メインＶＲ基板。

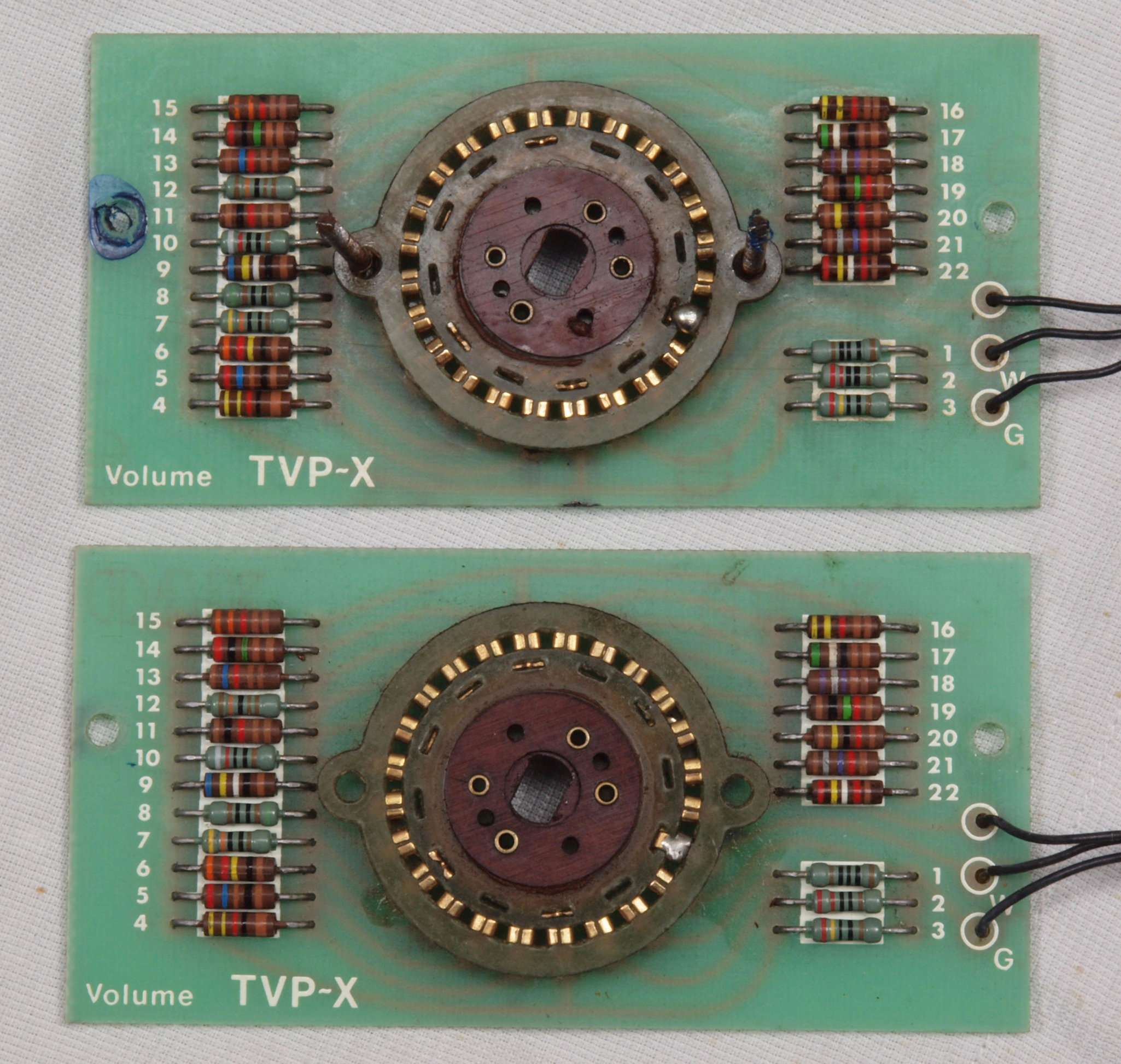

Ｈ１６．　修理（分解・清掃）後　メインＶＲ基板。

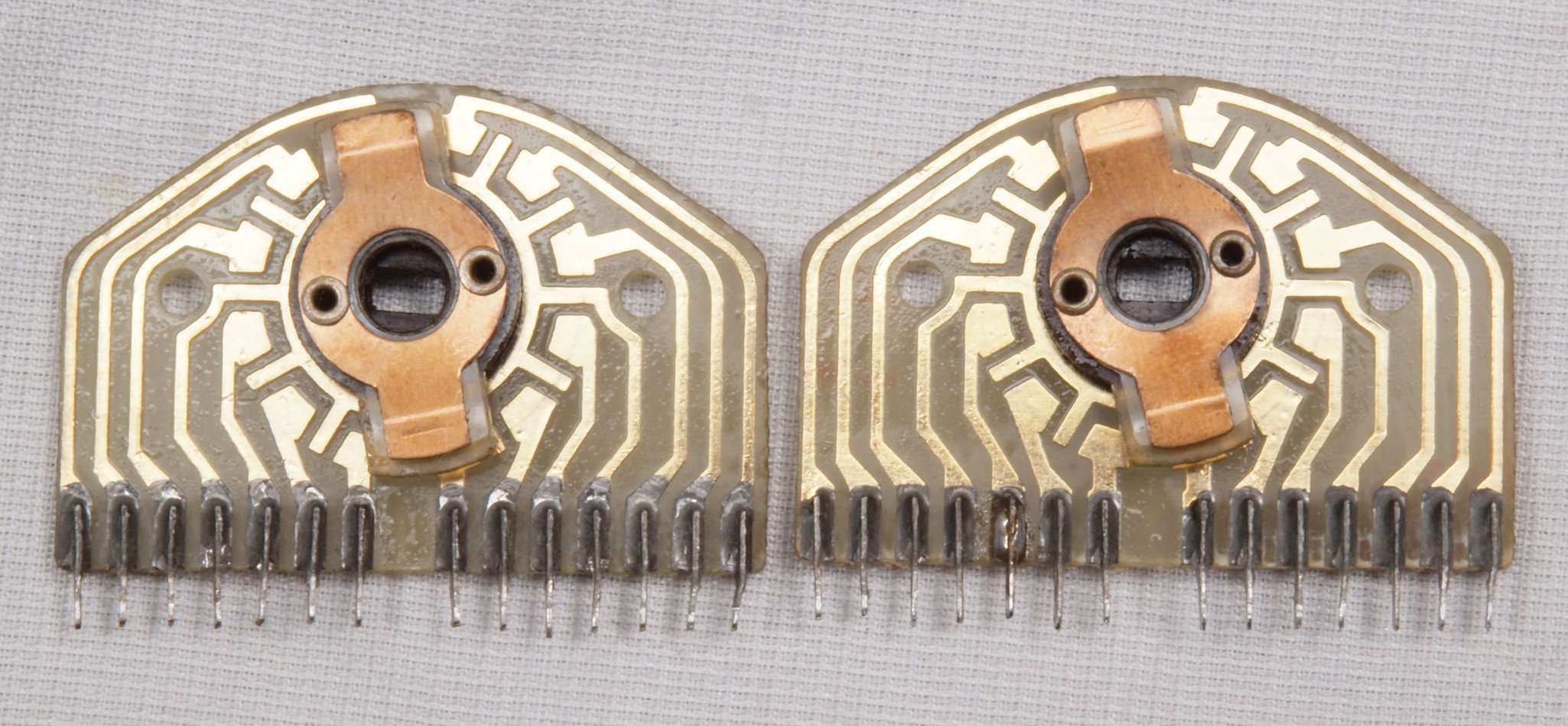

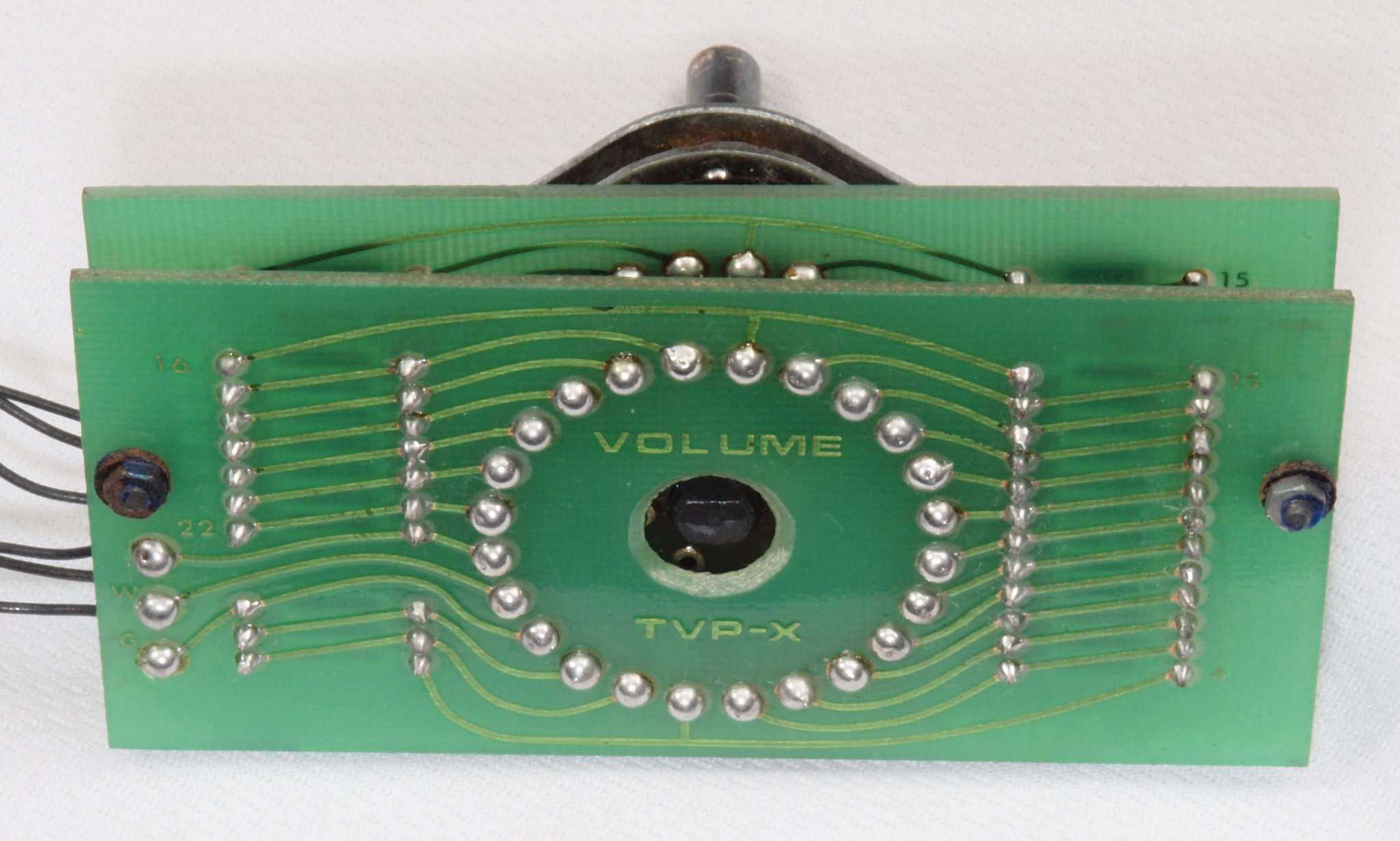

Ｈ１７．　修理前　メインＶＲ基板裏。

Ｈ１８．　修理（分解・清掃）後　メインＶＲ基板裏。

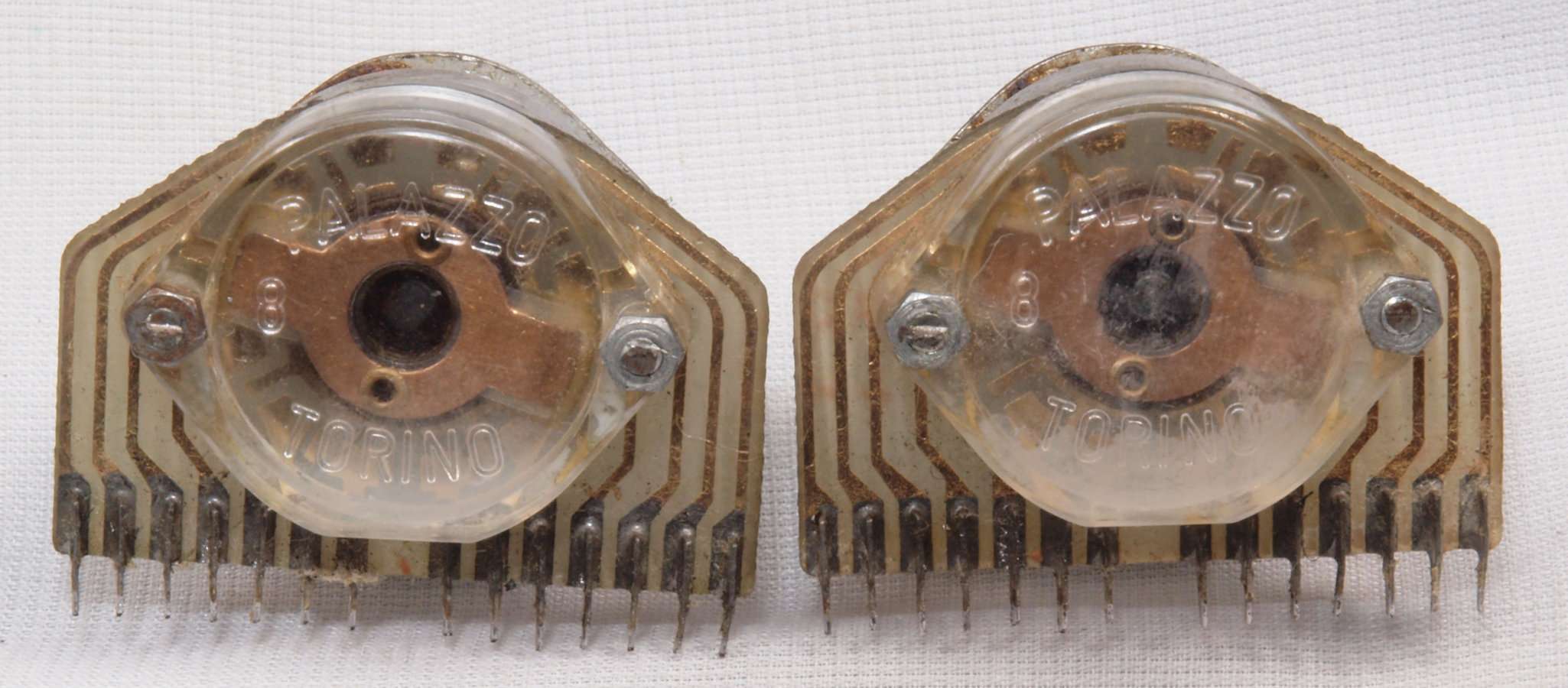

Ｈ２１．　修理前　ＲＬ−ＶＲ。

Ｈ２２．　修理（分解・清掃）後　ＲＬ−ＶＲ。

Ｈ２３．　修理前　ＲＬ−ＶＲ後。

Ｈ２４．　修理（分解・清掃）後　ＲＬ−ＶＲ後。

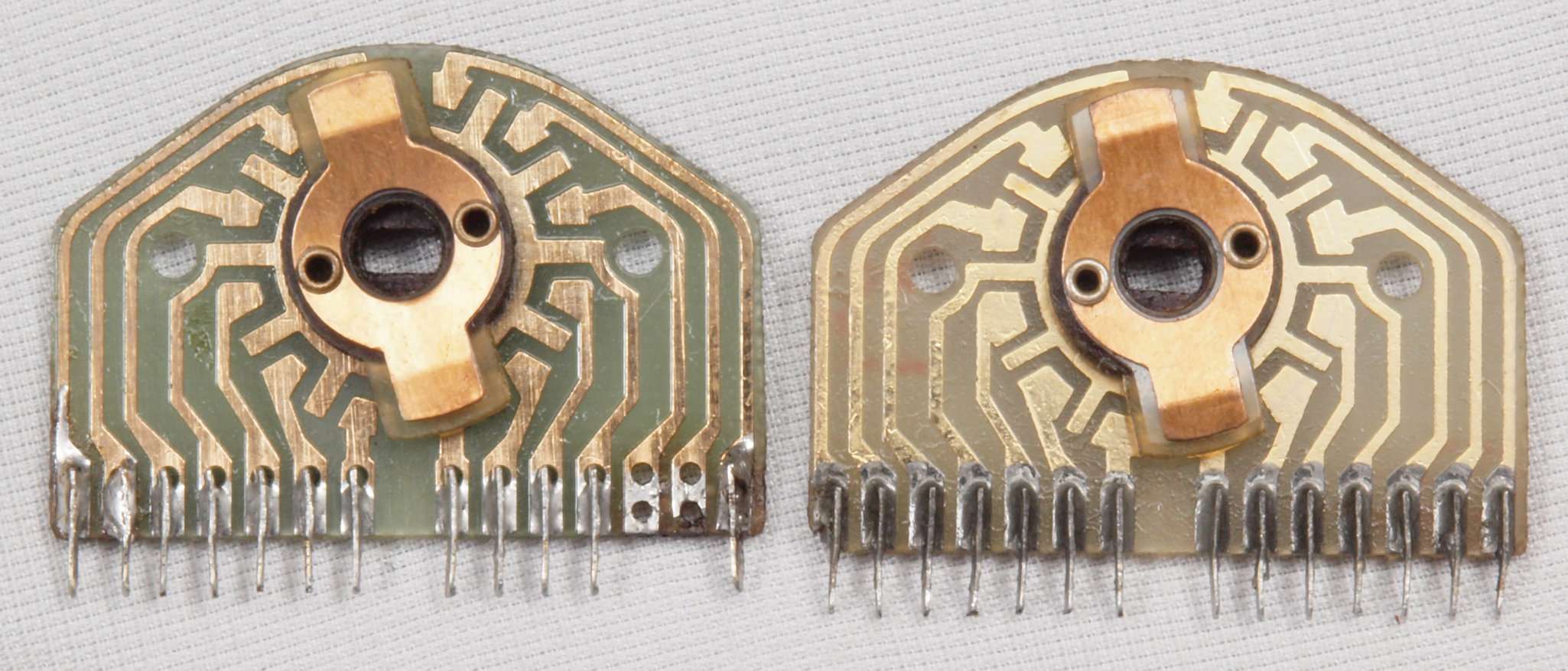

Ｈ２５．　修理前　ＲＬ−ＶＲ基板。

Ｈ２６．　修理（分解・清掃）後　ＲＬ−ＶＲ基板。

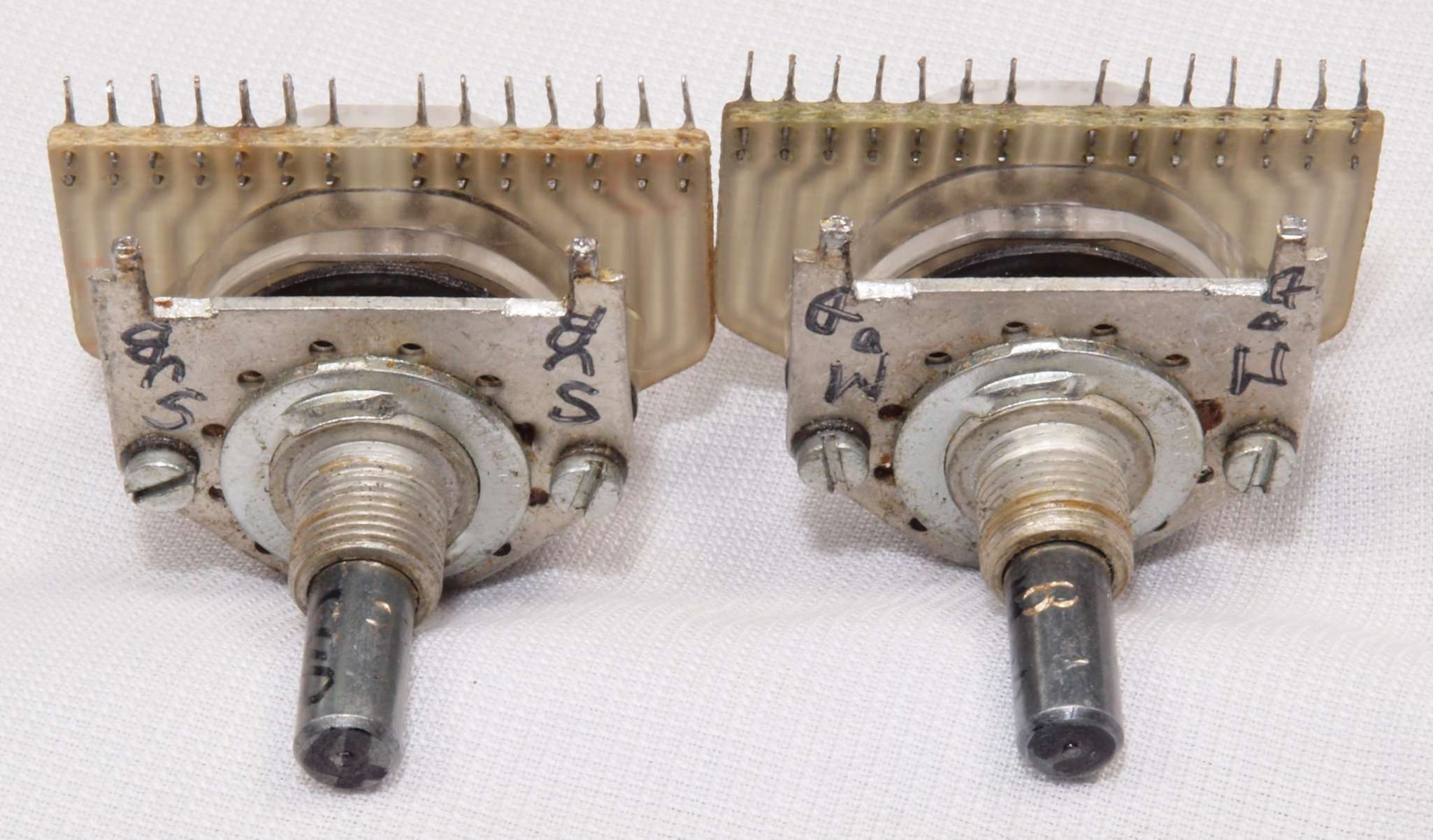

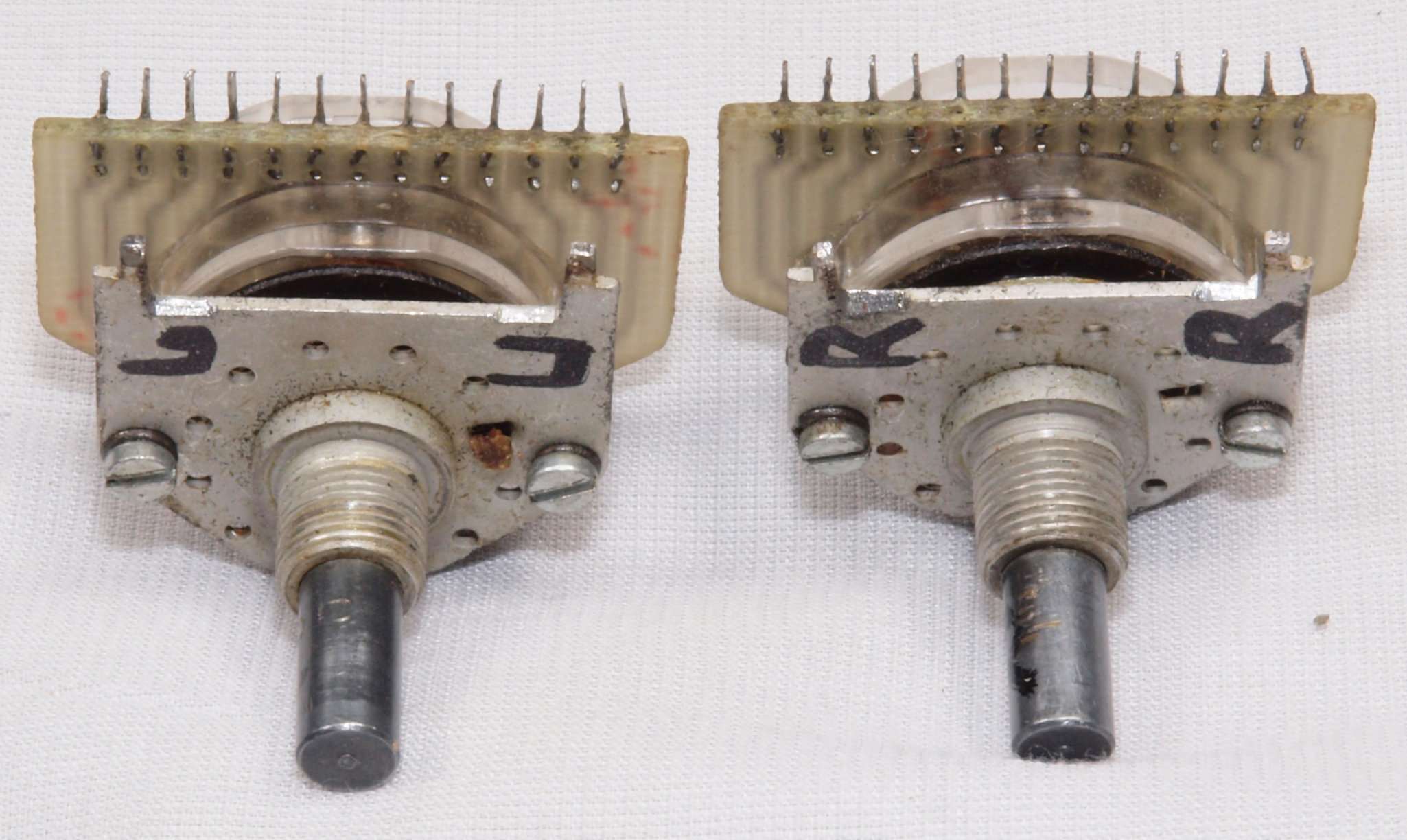

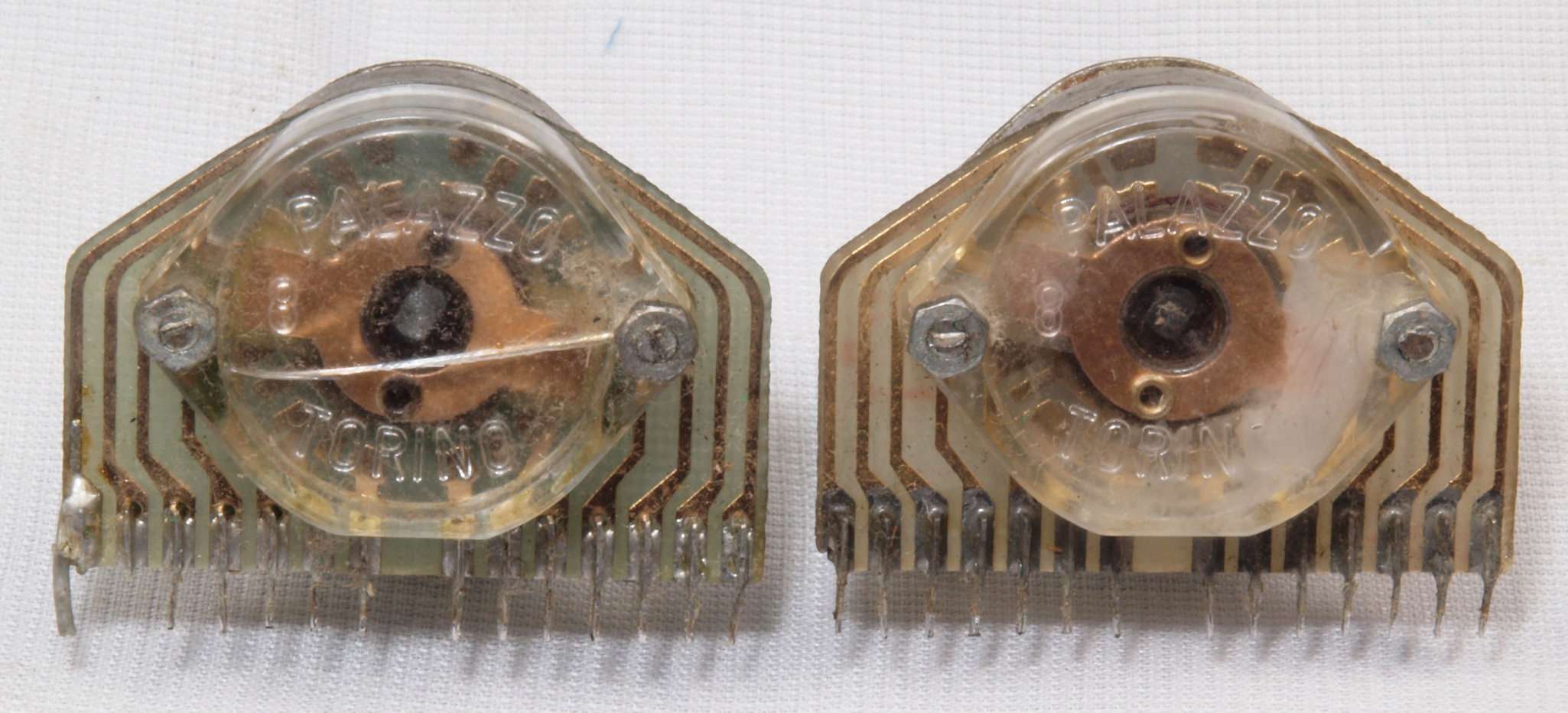

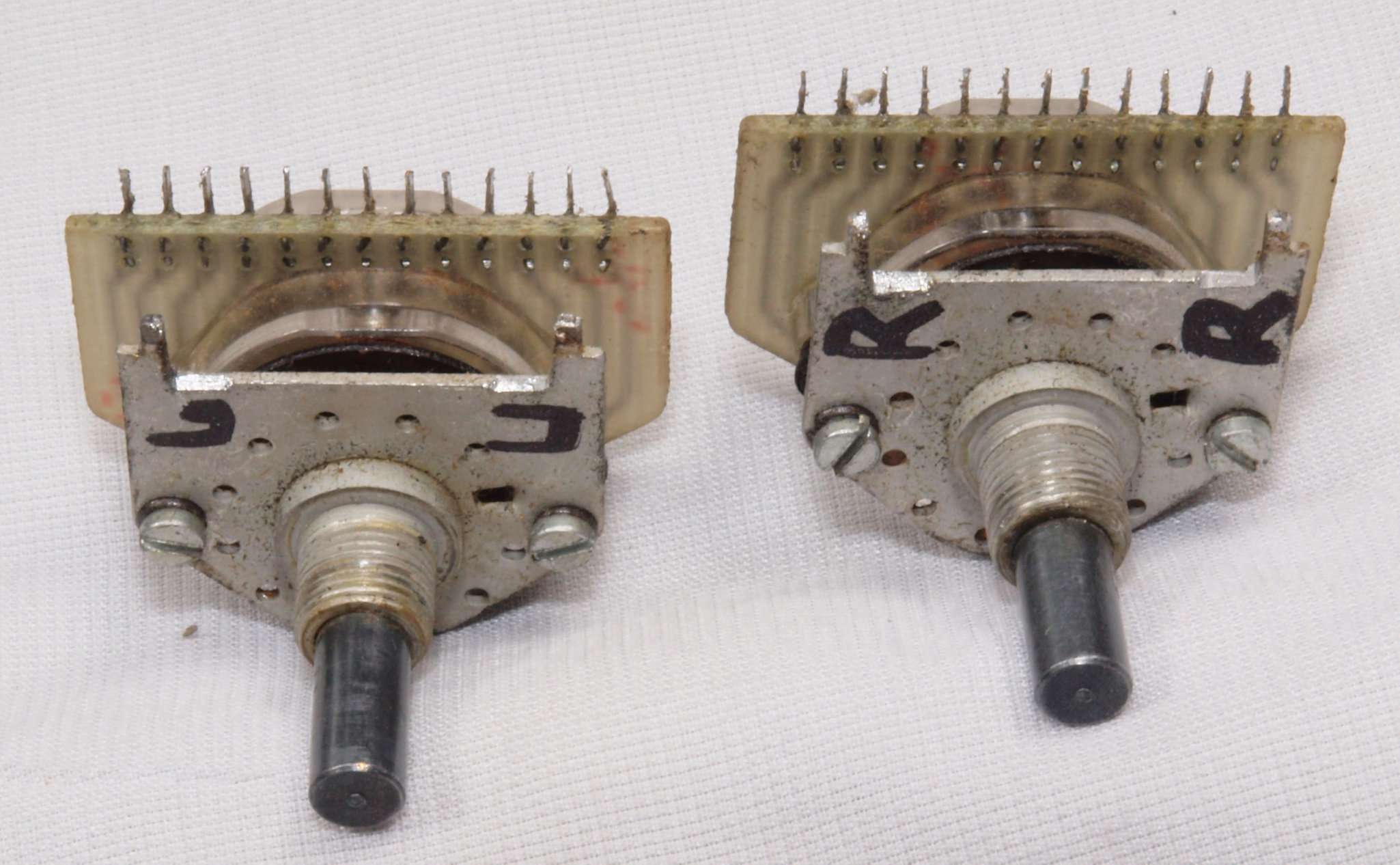

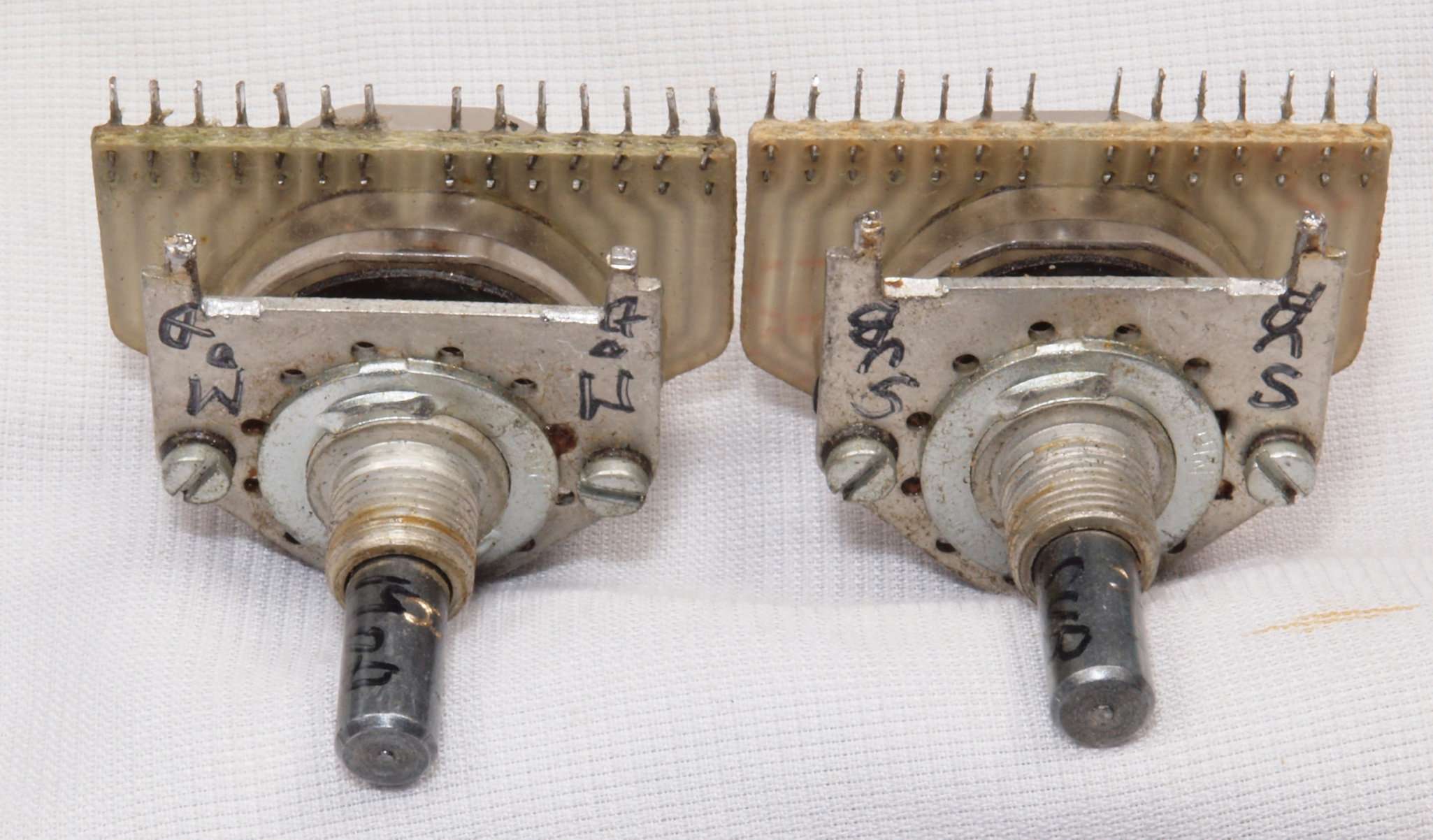

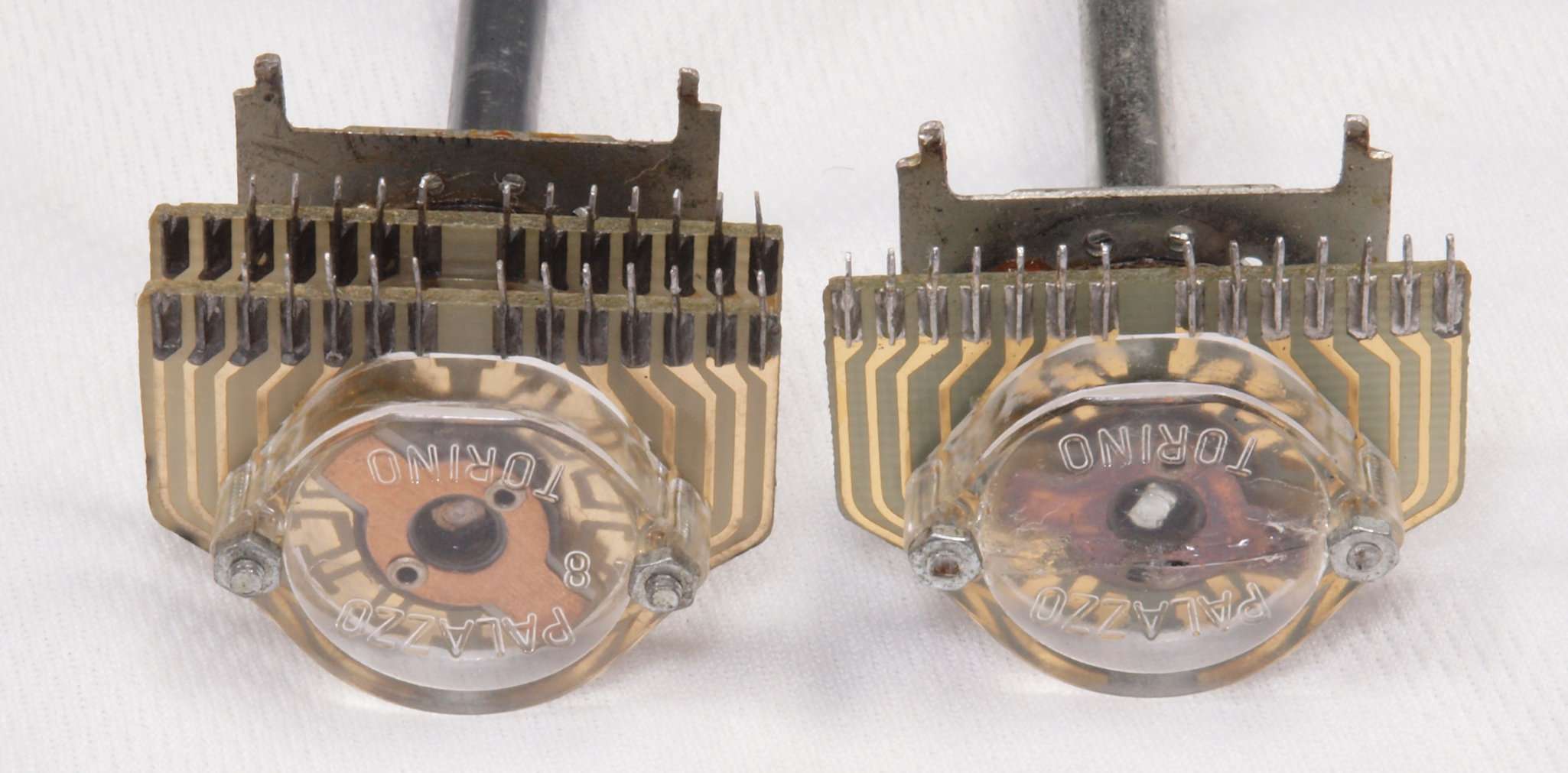

Ｈ３１．　修理前　サブソニック・フイルター切替ＳＷ、モード切替ＳＷ。

Ｈ３２．　修理（分解・清掃）後　サブソニック・フイルター切替ＳＷ、モード切替ＳＷ。

Ｈ３３．　修理前　サブソニック・フイルター切替ＳＷ後、モード切替ＳＷ後。

Ｈ３４．　修理（分解・清掃）後　サブソニック・フイルター切替ＳＷ後、モード切替ＳＷ後。

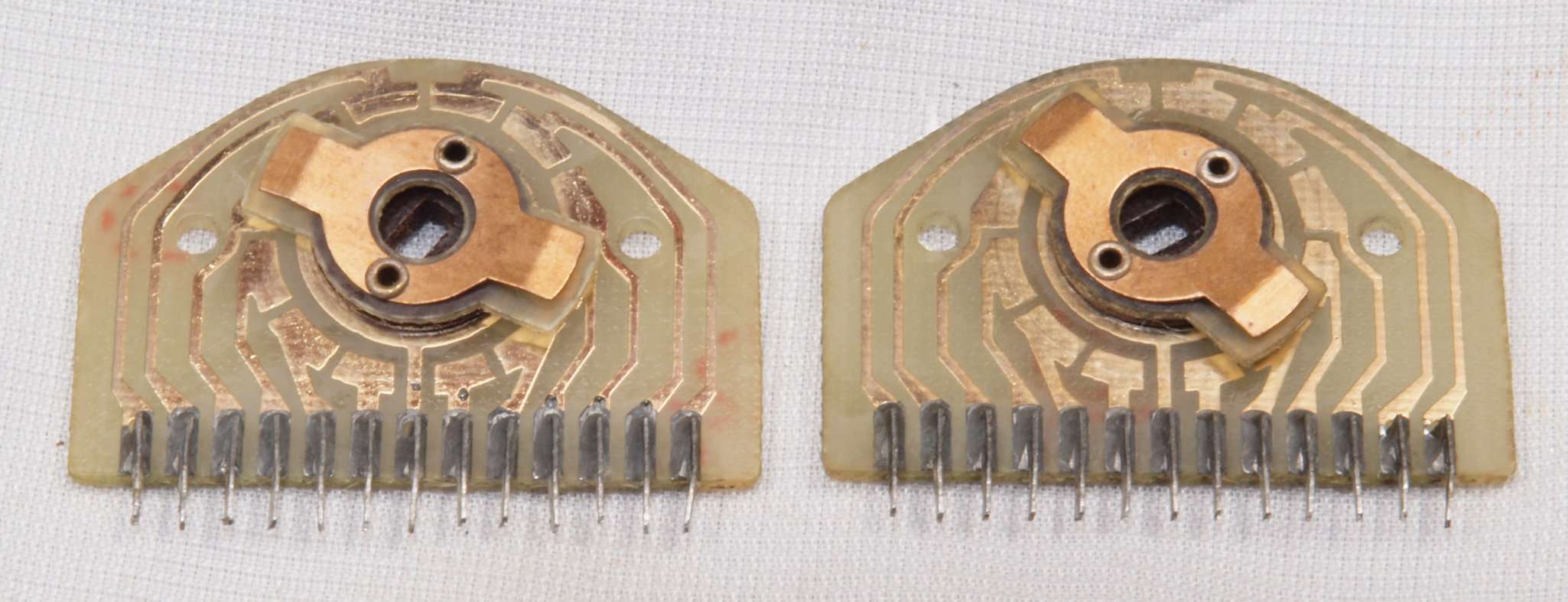

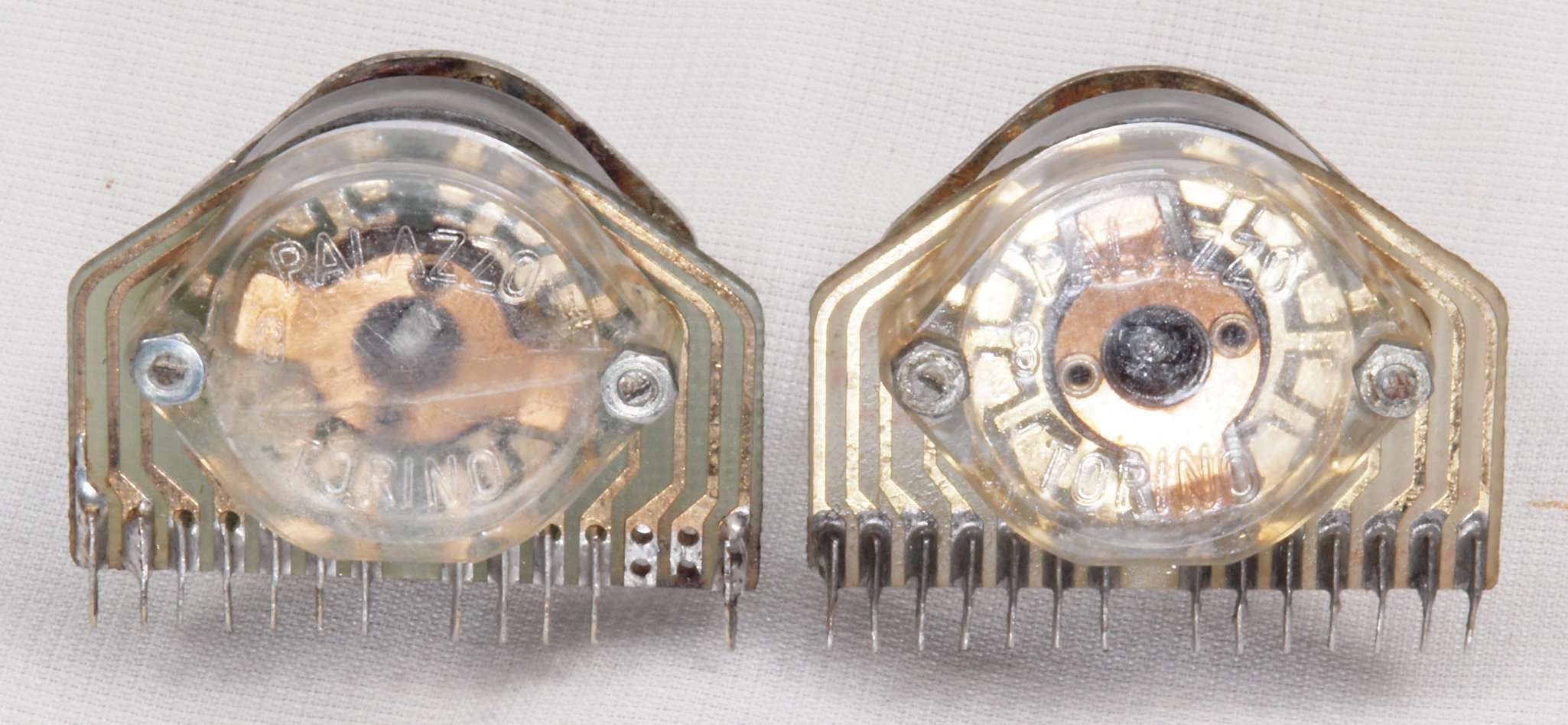

Ｈ３５．　修理前　サブソニック・フイルター切替ＳＷ基板、モード切替ＳＷ基板。

Ｈ３６．　修理（分解・清掃）後　サブソニック・フイルター切替ＳＷ基板、モード切替ＳＷ基板。

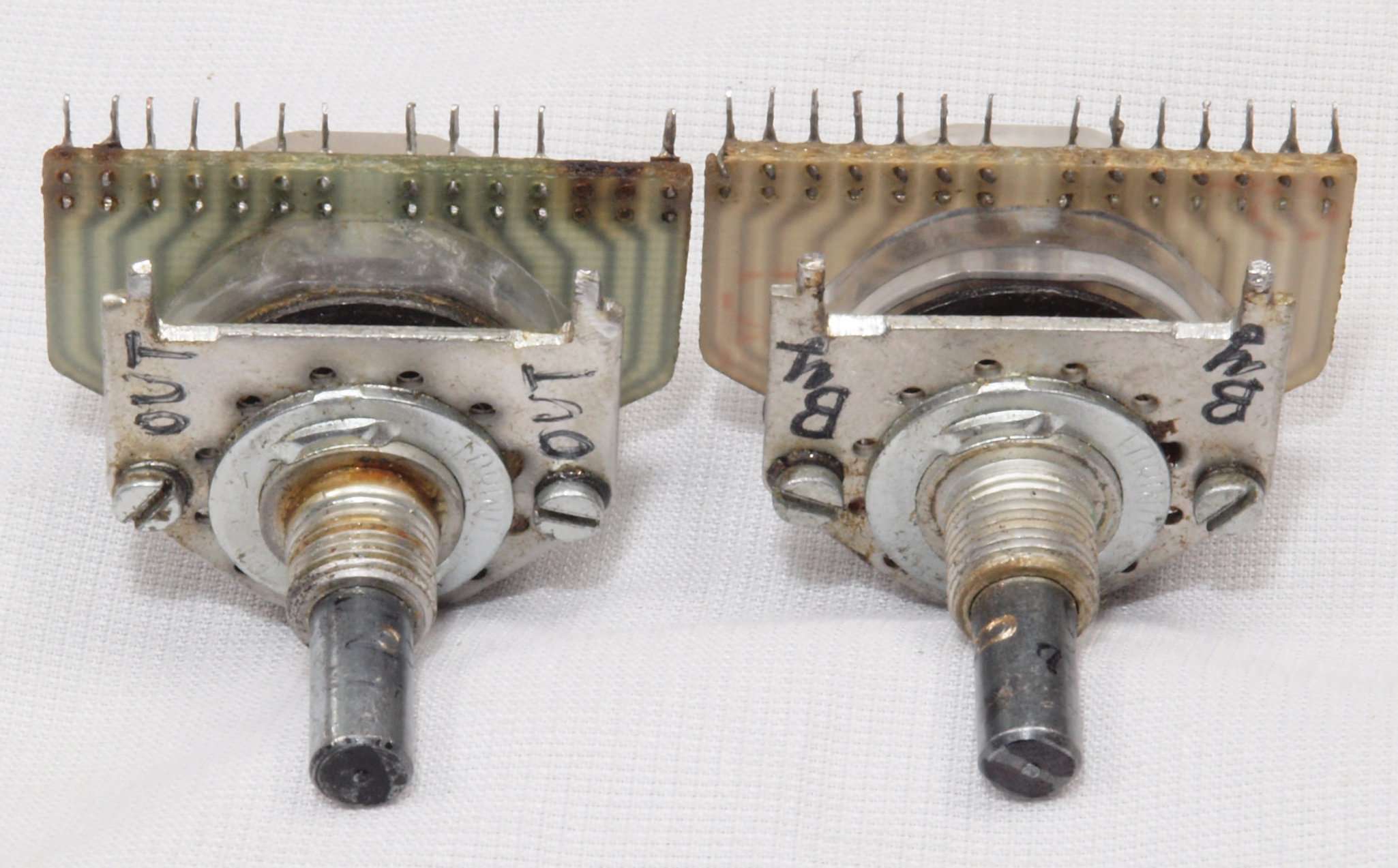

Ｈ４１．　修理前　出力切替ＳＷ、スタンバイＳＷ。

Ｈ４２．　修理（分解・清掃）後　出力切替ＳＷ、スタンバイＳＷ。

Ｈ４３．　修理前　出力切替ＳＷ後、スタンバイＳＷ後。

Ｈ４４．　修理（分解・清掃）後　出力切替ＳＷ後、スタンバイＳＷ後。出力切替ＳＷのプラカバーの割れは接着する。

Ｈ４５．　修理前　出力切替ＳＷ基板、スタンバイＳＷ基板。

Ｈ４６．　修理（分解・清掃）後　出力切替ＳＷ基板、スタンバイＳＷ基板。出力切替ＳＷ基板のピンは空きピンから移植する。

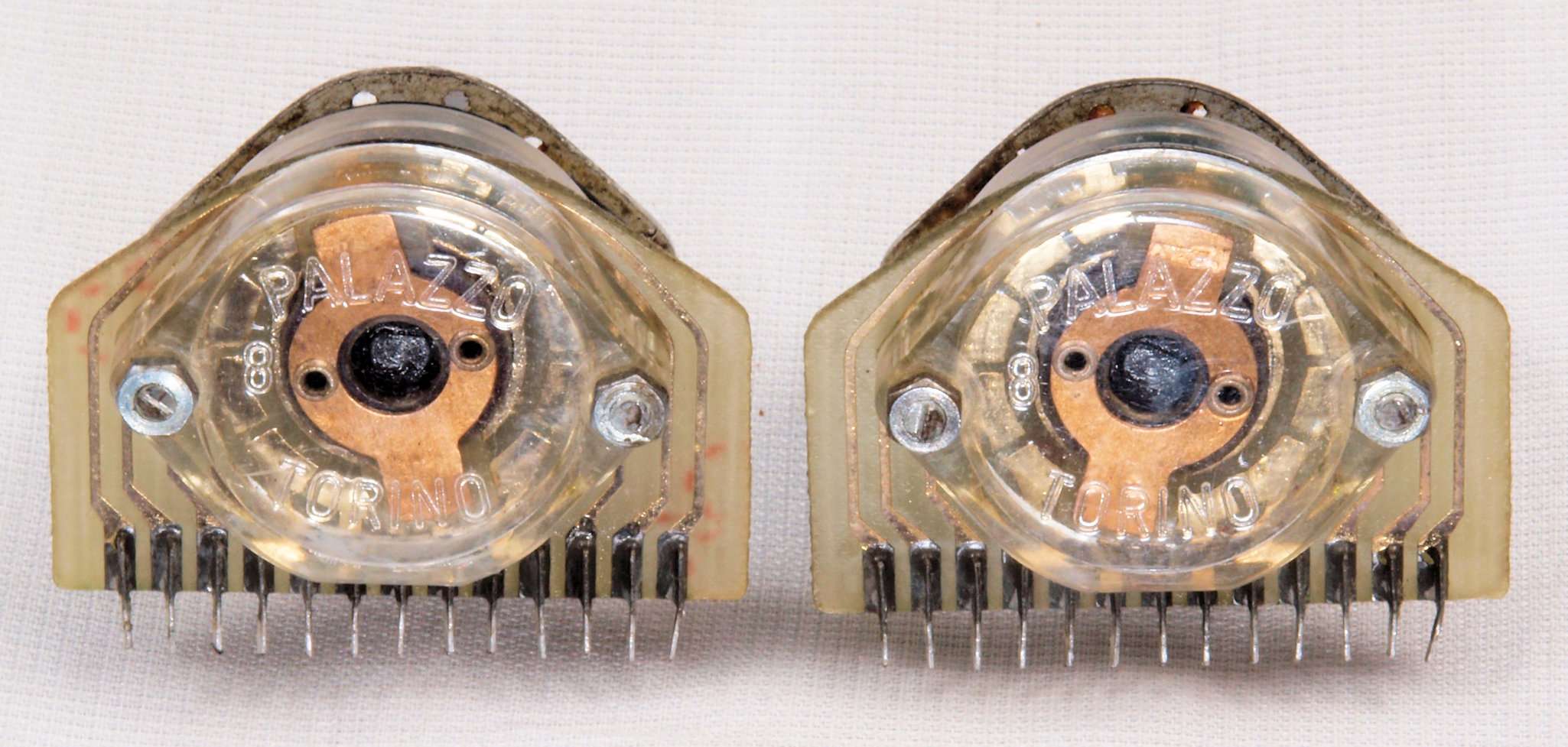

Ｈ５１．　修理前　入力切替ＳＷ、テープ、モニター切替ＳＷ。

Ｈ５２．　修理（分解・清掃）後　入力切替ＳＷ、モニター切替ＳＷ。

Ｈ５３．　修理前　入力切替ＳＷ後、テープモニター切替ＳＷ後。

Ｈ５４．　修理（分解・清掃）後　　入力切替ＳＷ後、テープモニター切替ＳＷ後。

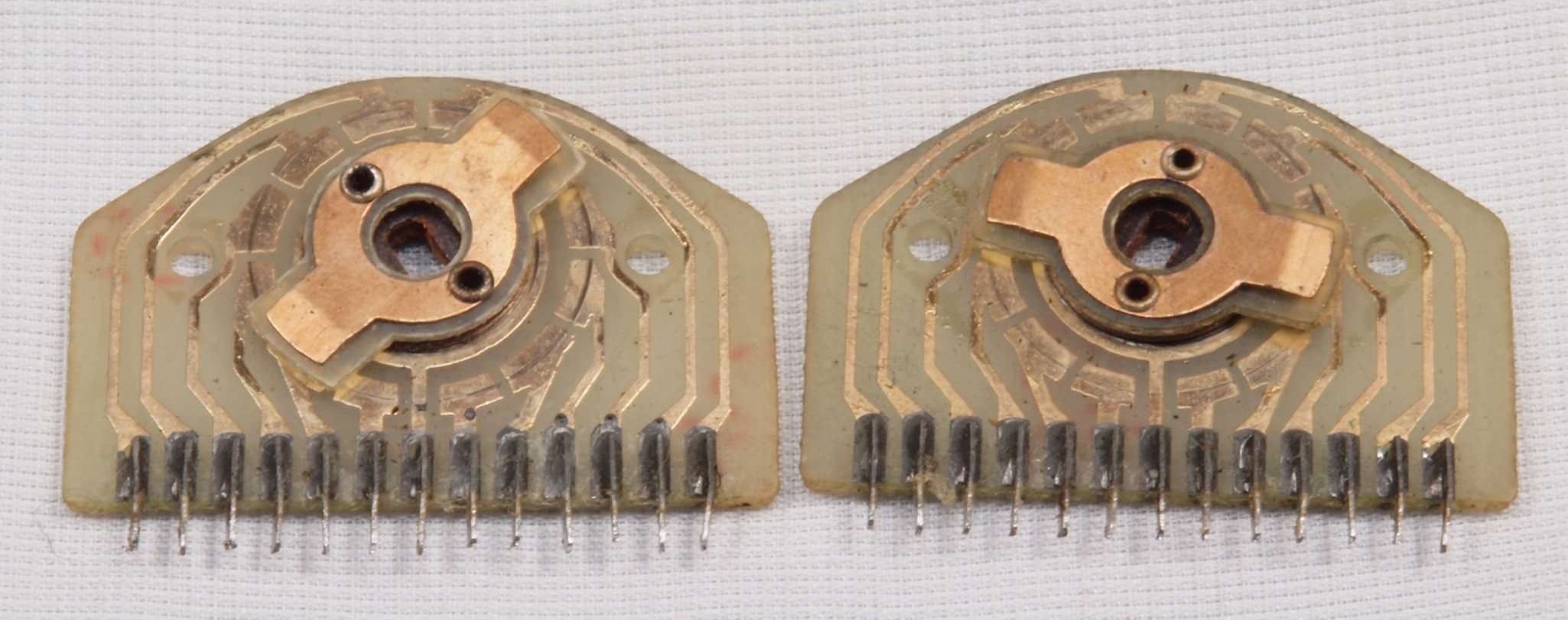

Ｈ５４．　修理前　　入力切替ＳＷ基板、テープモニター切替ＳＷ基板。

Ｈ５５．　修理（分解・清掃）後　　入力切替ＳＷ基板、テープモニター切替ＳＷ基板。

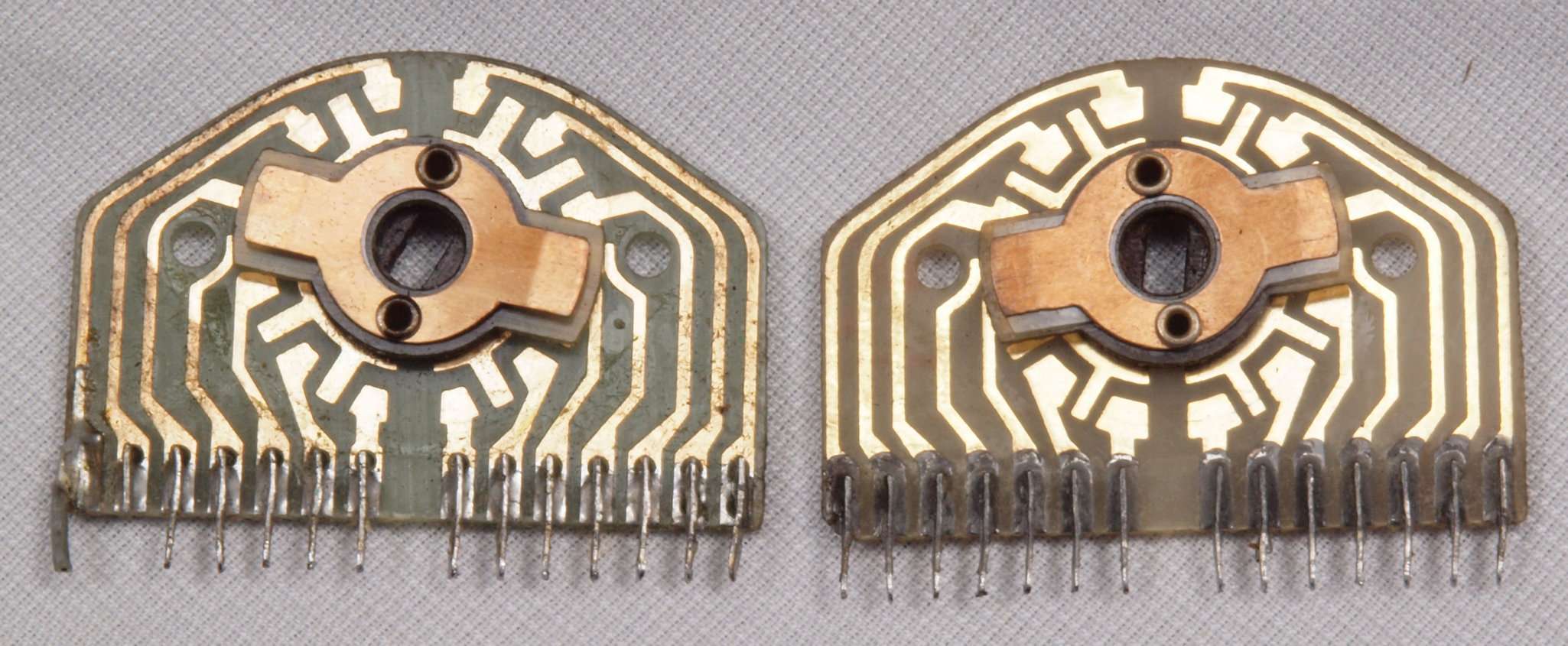

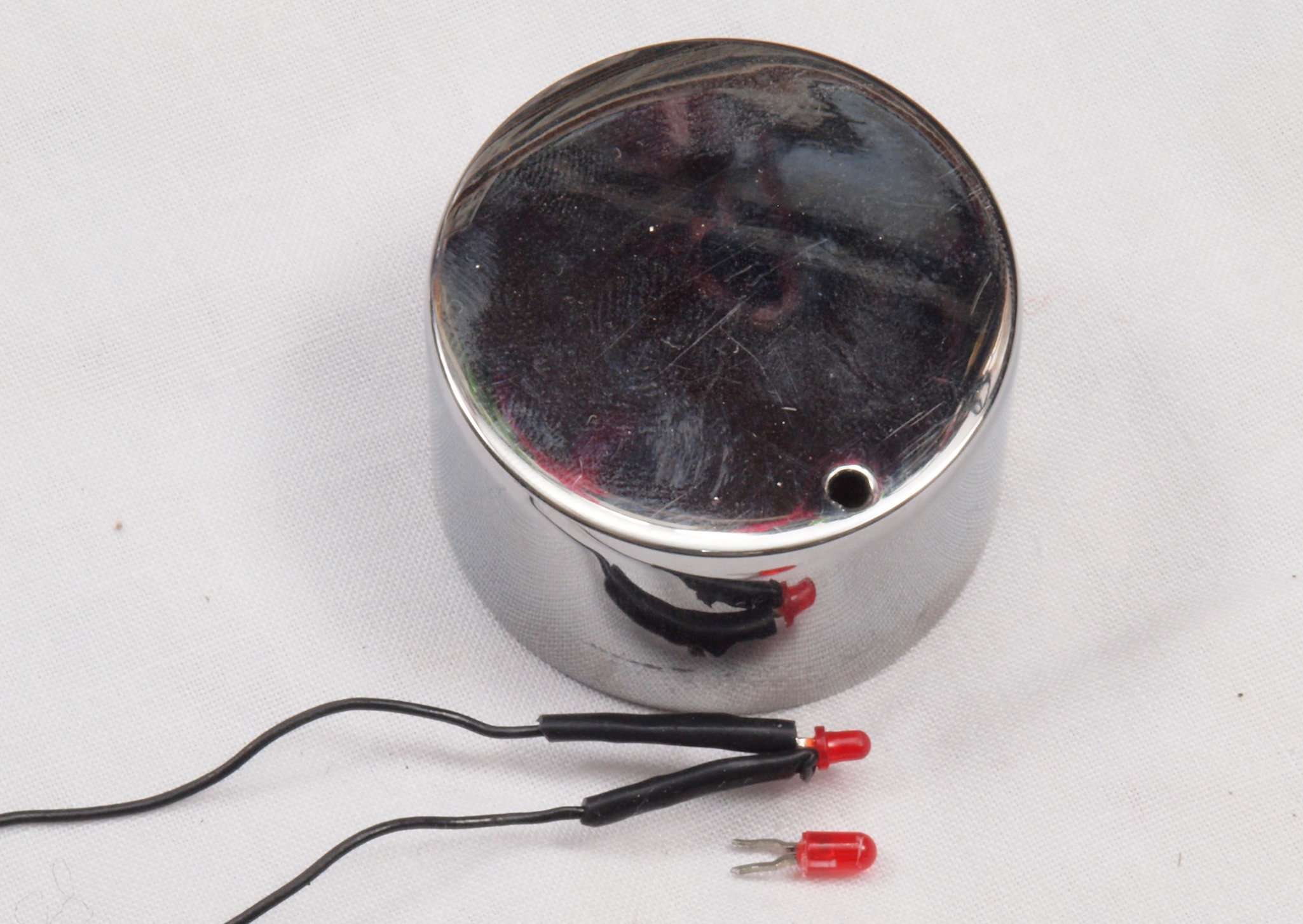

Ｈ６１．　修理中　メインＶＲ−ＬＥＤ交換、小さい？？

Ｈ６２．　修理（交換）後　メインＶＲ−ＬＥＤ。

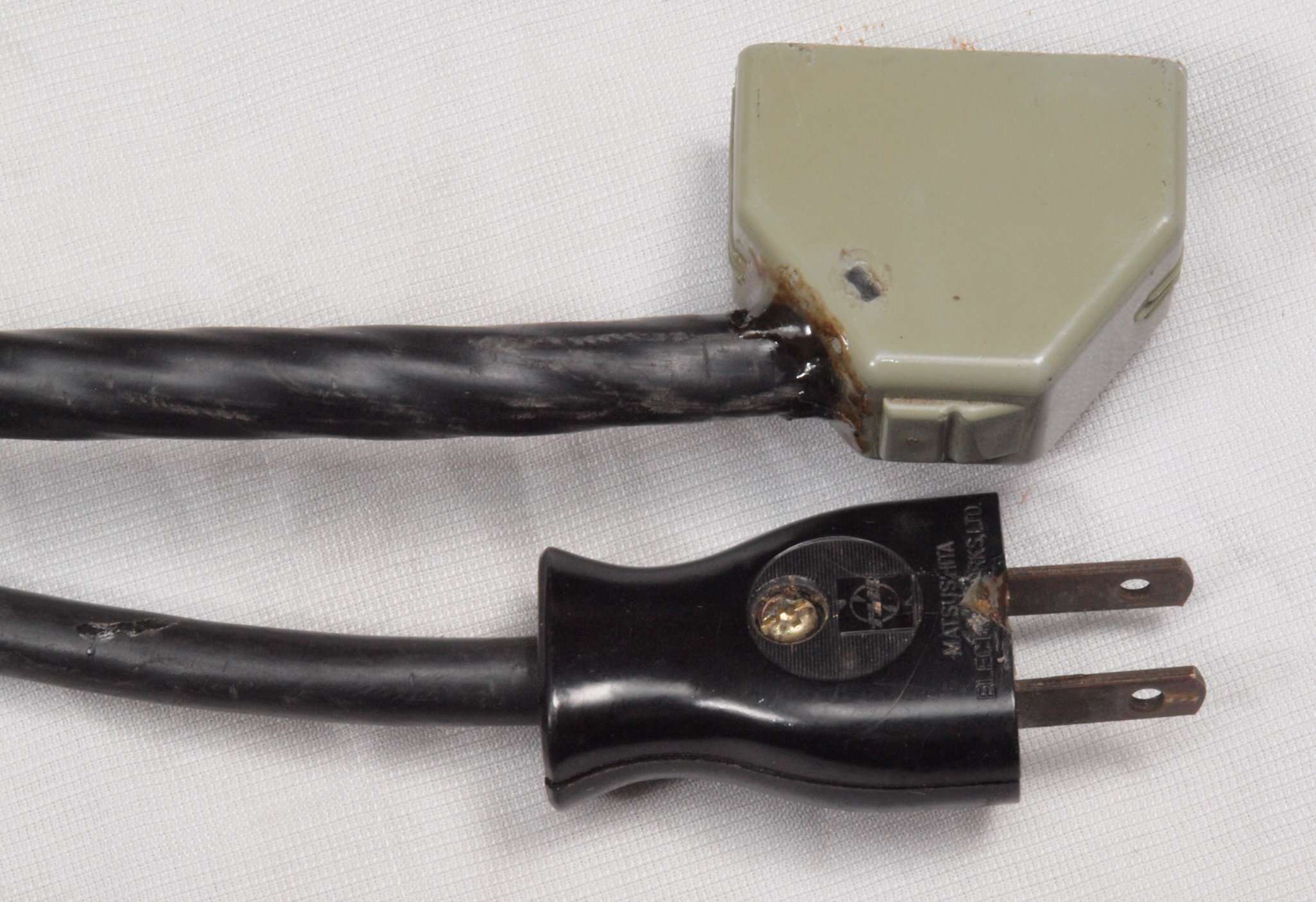

Ｈ７１．　修理中　電源コネクター修理。

Ｈ７８．　完成上から。

Ｈ７８．　完成下から。

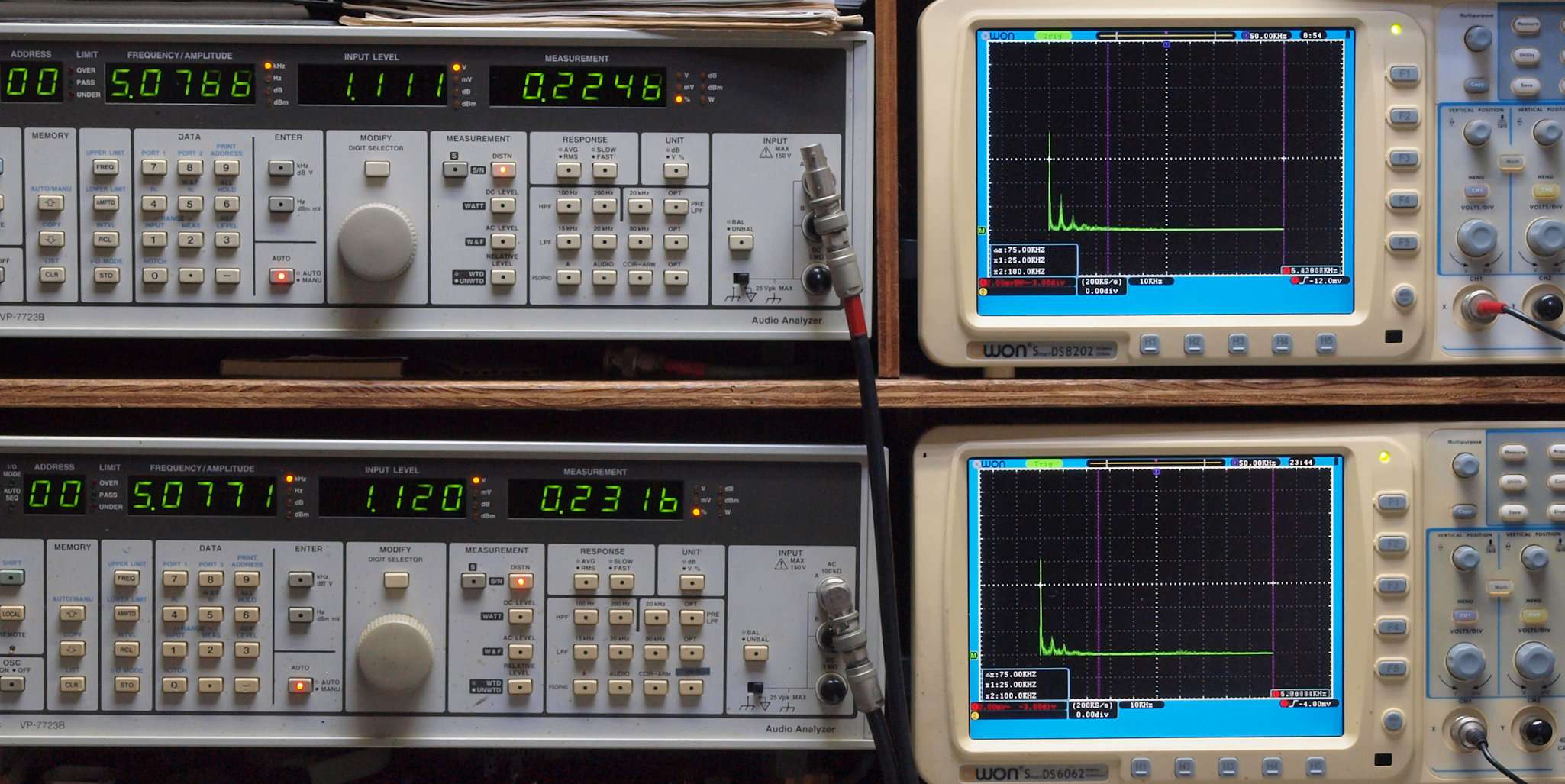

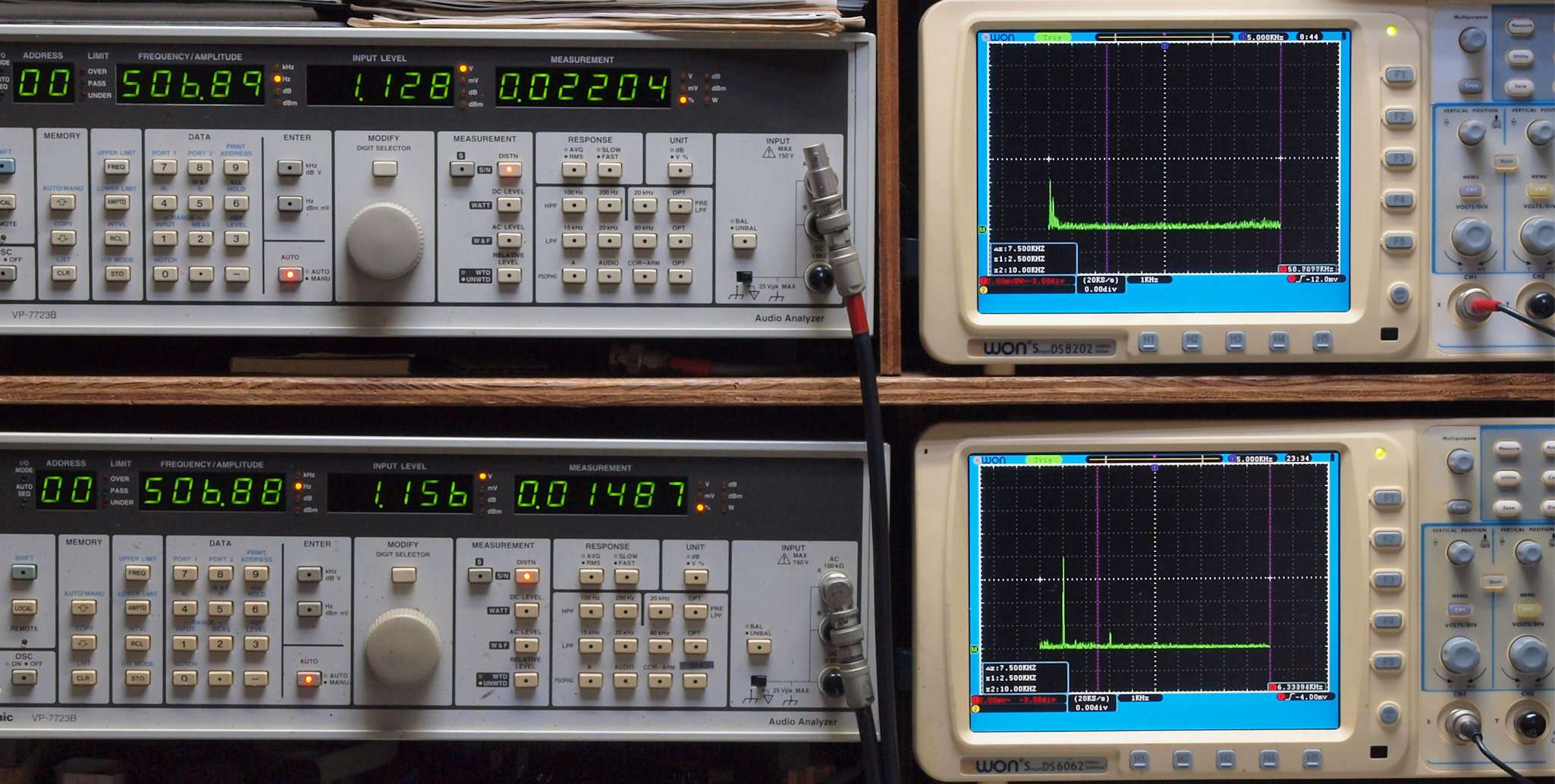

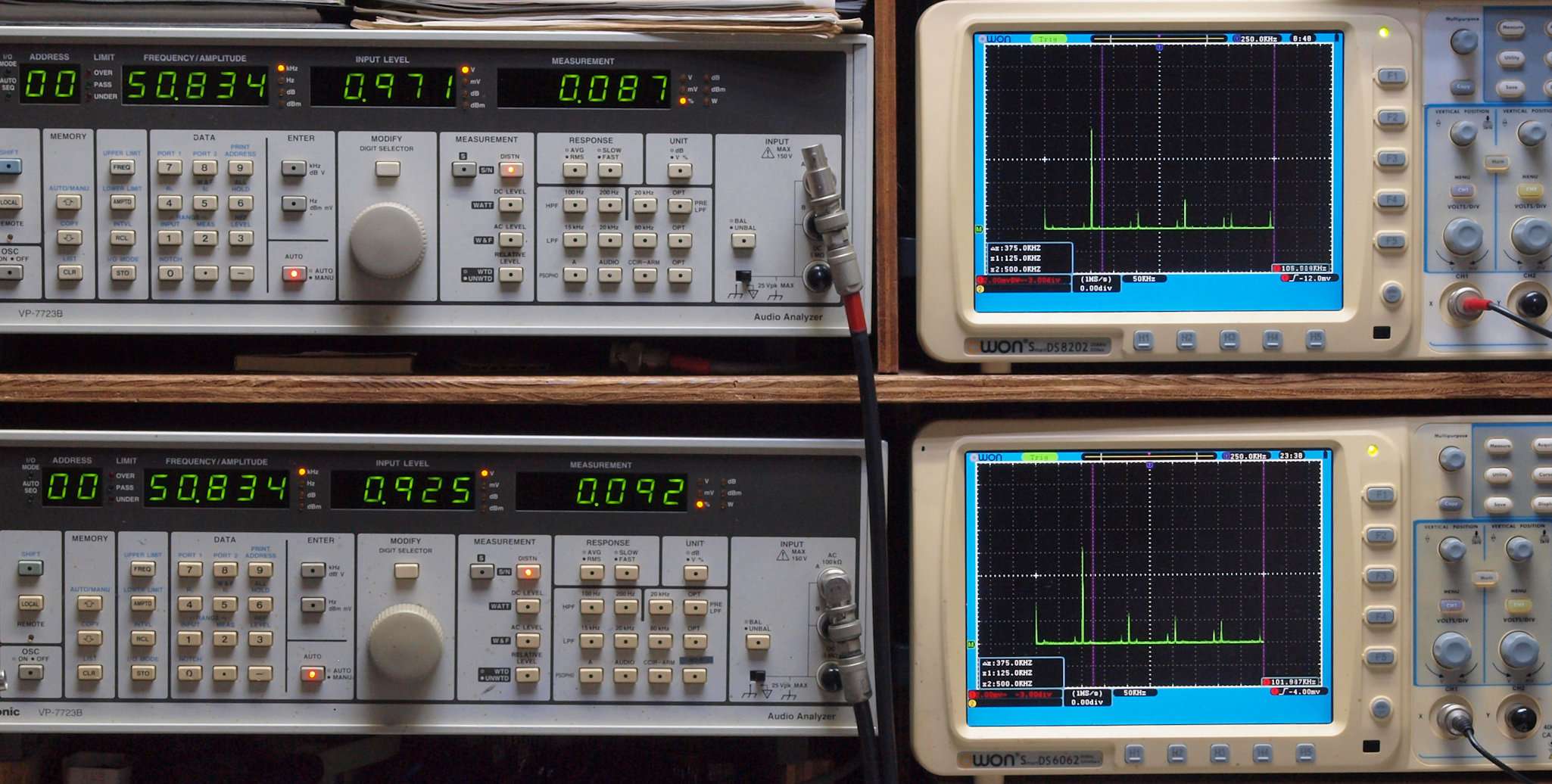

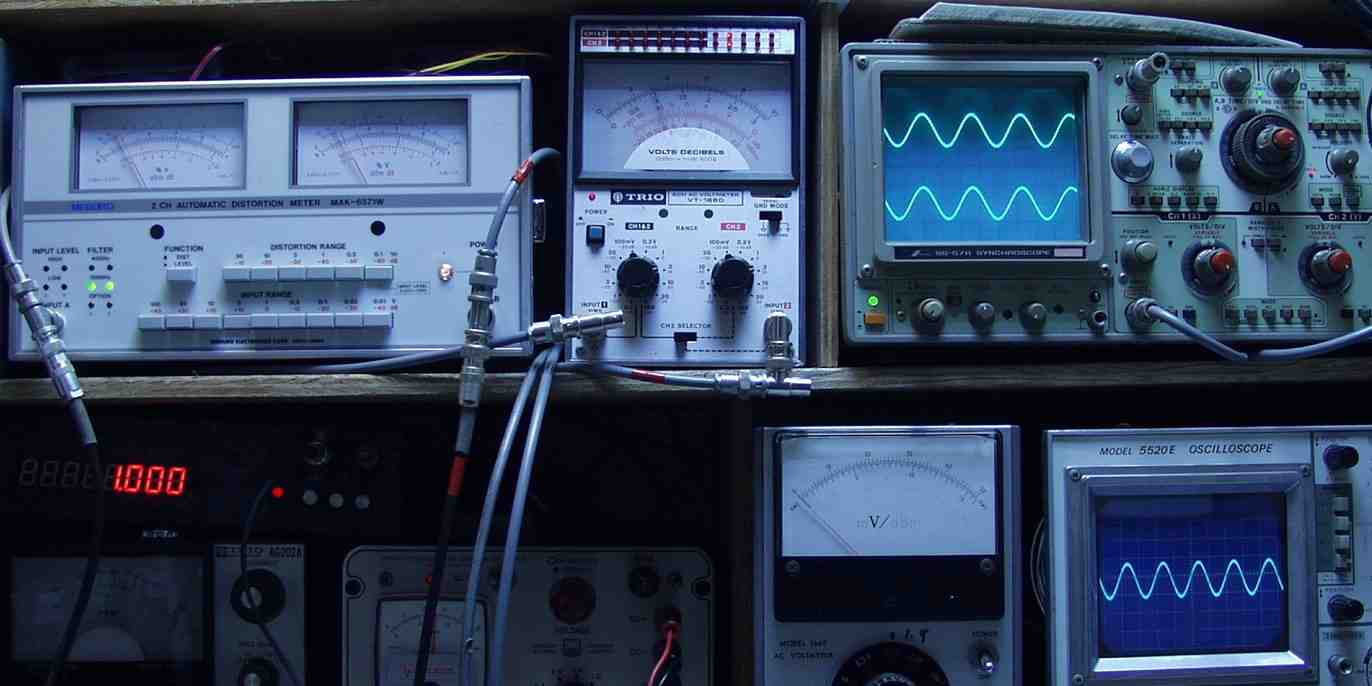

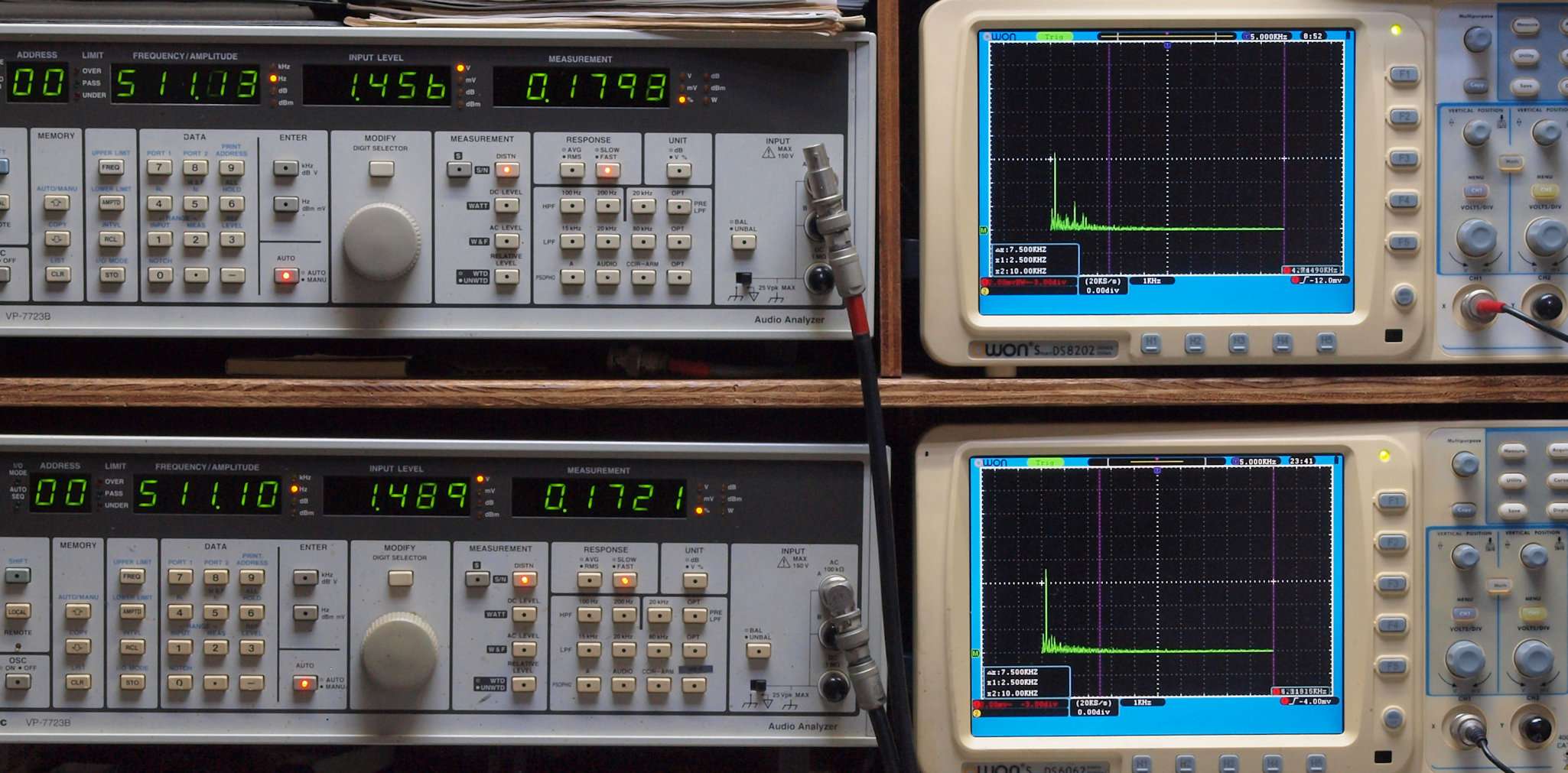

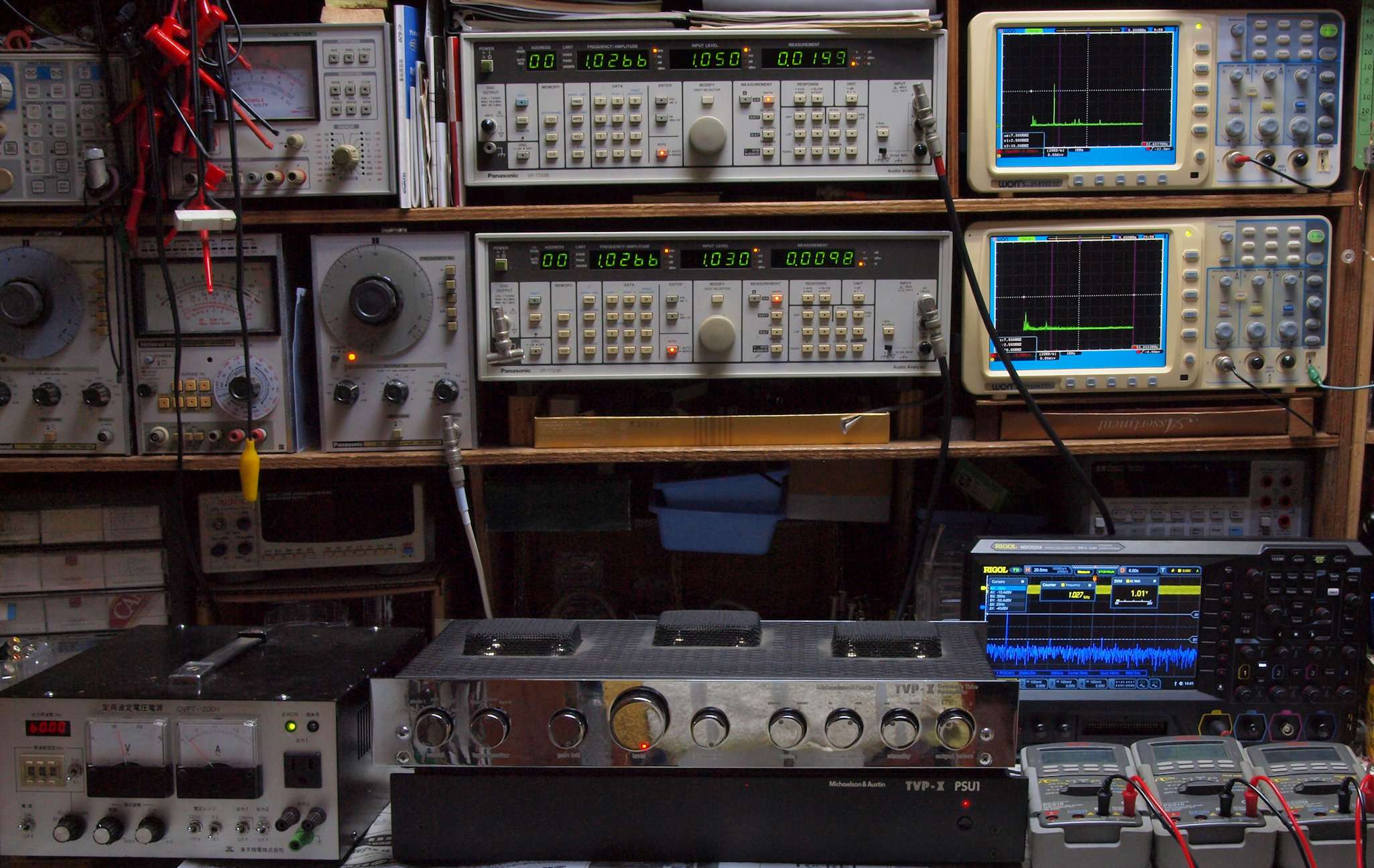

ＨＥ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 ＨＥ０．　出力、歪み調整・測定、電源電圧は１００Ｖにて測定 　　　　「見方」。 　　　上段中　右側５Ｖ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側５Ｖ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

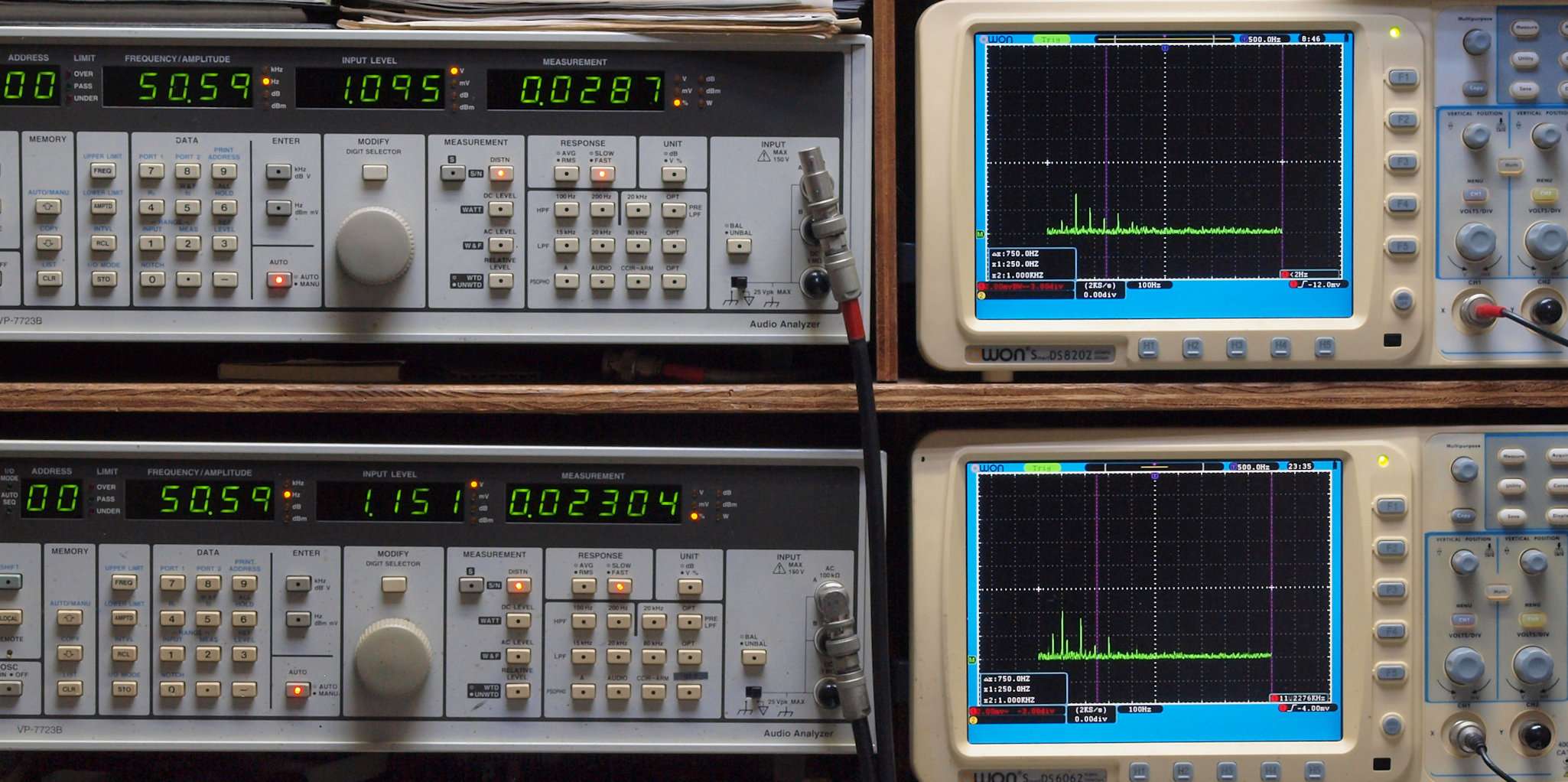

ＨＥ１１．　ＡＵＸ入力、５０Ｈｚ、Ｒ側出力電圧１Ｖ、　０．０２８７％歪み。 　　　　　　　　　　 　　　　　　　 Ｌ側出力電圧１Ｖ、　０．０２３０４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

ＨＥ１２．　ＡＵＸ入力、１００Ｈｚ、Ｒ側出力電圧１Ｖ、　０．０３７８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．０３６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

ＨＥ１３．　ＡＵＸ入力、５００Ｈｚ、Ｒ側出力電圧１Ｖ、　０．０２２０４％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．０１４８７％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

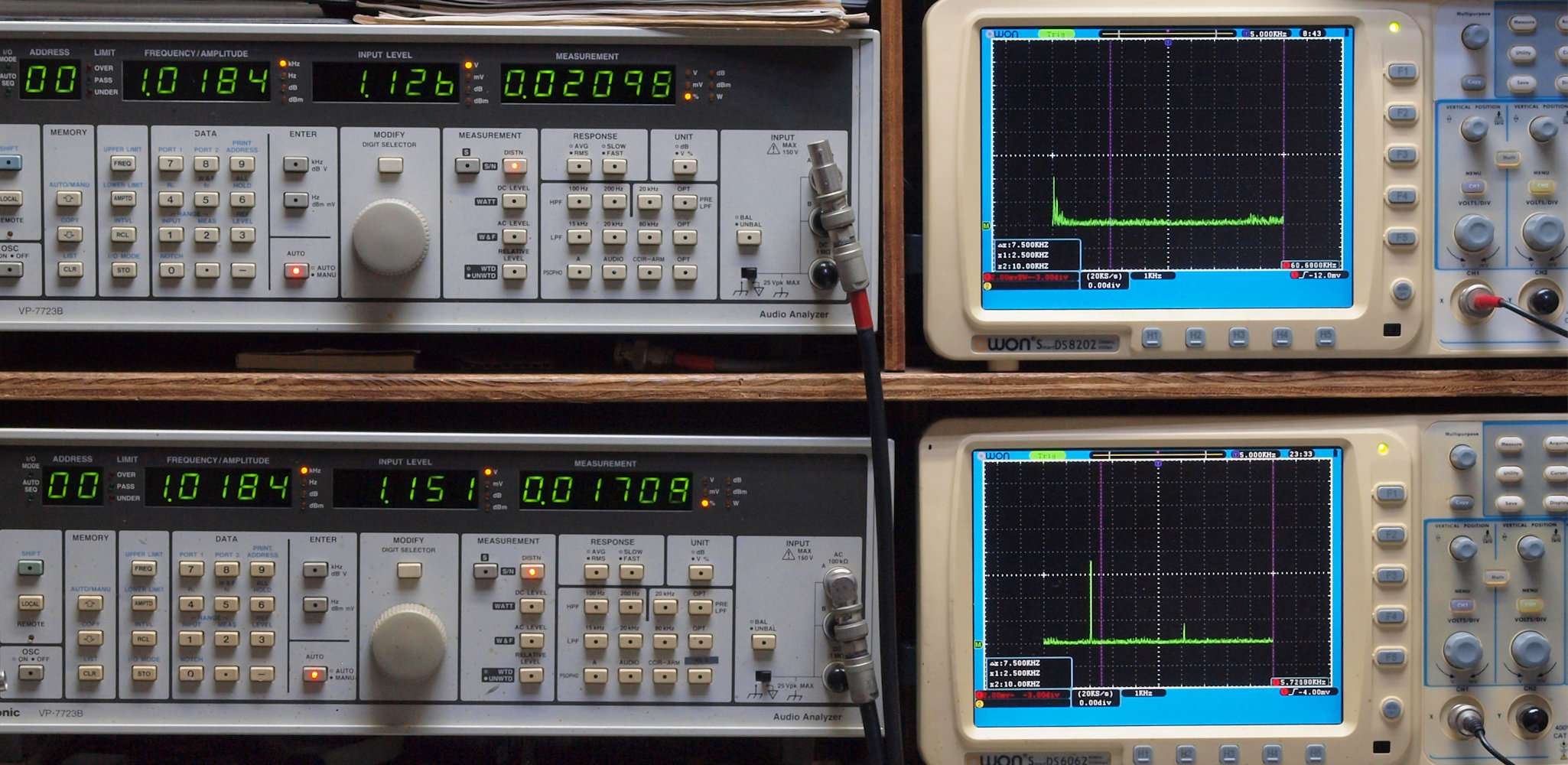

ＨＥ１４．　ＡＵＸ入力、１ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．０２０９５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．０１７０９％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

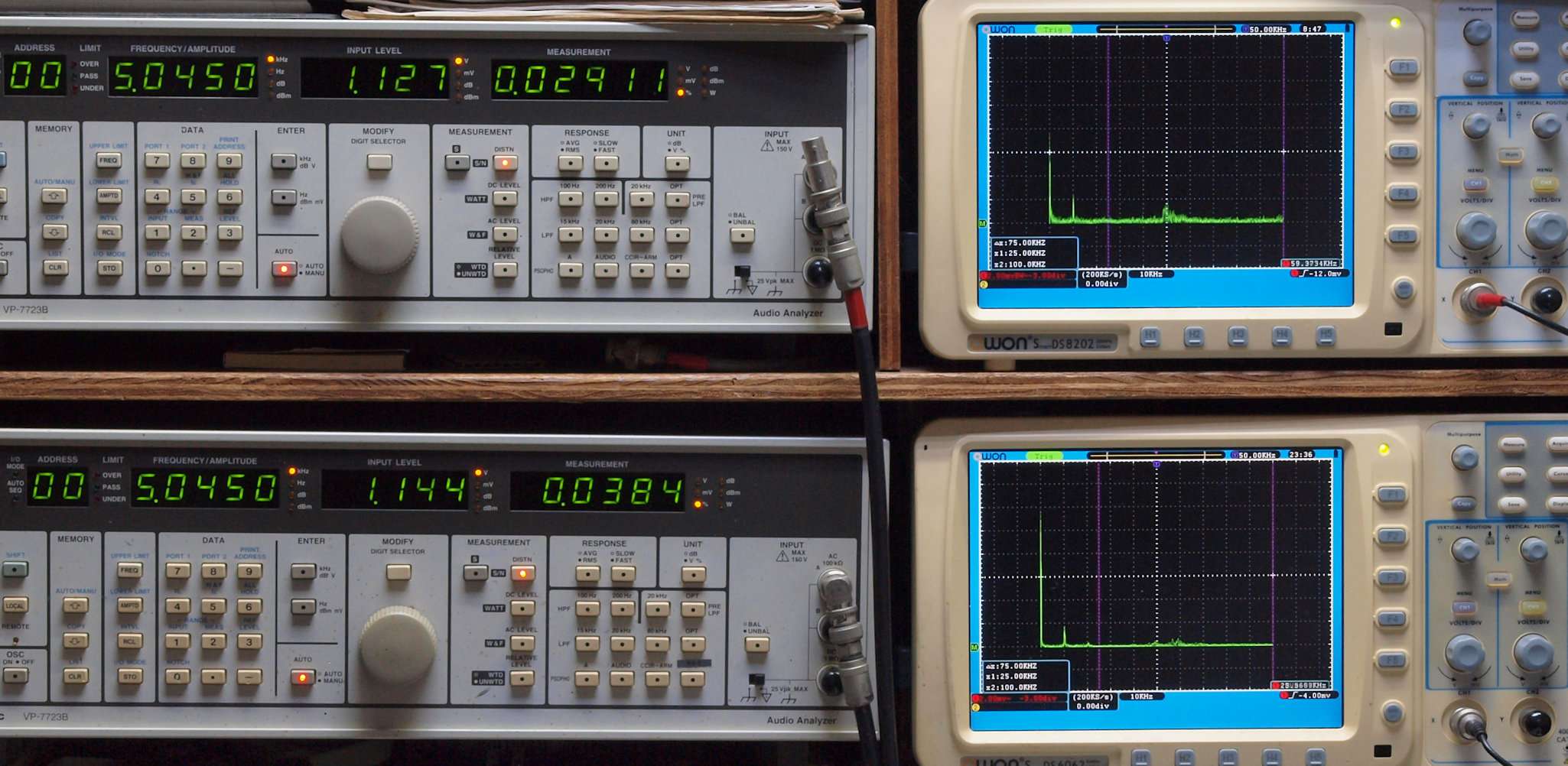

ＨＥ１５．　ＡＵＸ入力、５ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．０２９１１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．０３８４％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

ＨＥ１６．　ＡＵＸ入力、１０ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．０２６５８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．０３８１％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

ＨＥ１７．　ＡＵＸ入力、５０ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．０８７％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．０９２％歪み。 　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

ＨＥ２１．　ＭＭ入力、５０Ｈｚ、Ｒ側出力電圧１Ｖ、　０．２３１２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．２７４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

ＨＥ２２．　MＭ入力、１００Ｈｚ、Ｒ側出力電圧１Ｖ、　０．２６１％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．２６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

ＨＥ２３．　ＭＭ入力、５００Ｈｚ、Ｒ側出力電圧１Ｖ、　０．１７９３％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．１７２１％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

ＨＥ２４．　ＭＭ入力、１ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．１８４７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．２２９２％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

ＨＥ２５．　ＭＭ入力、５ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．２２４６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．２３１６％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

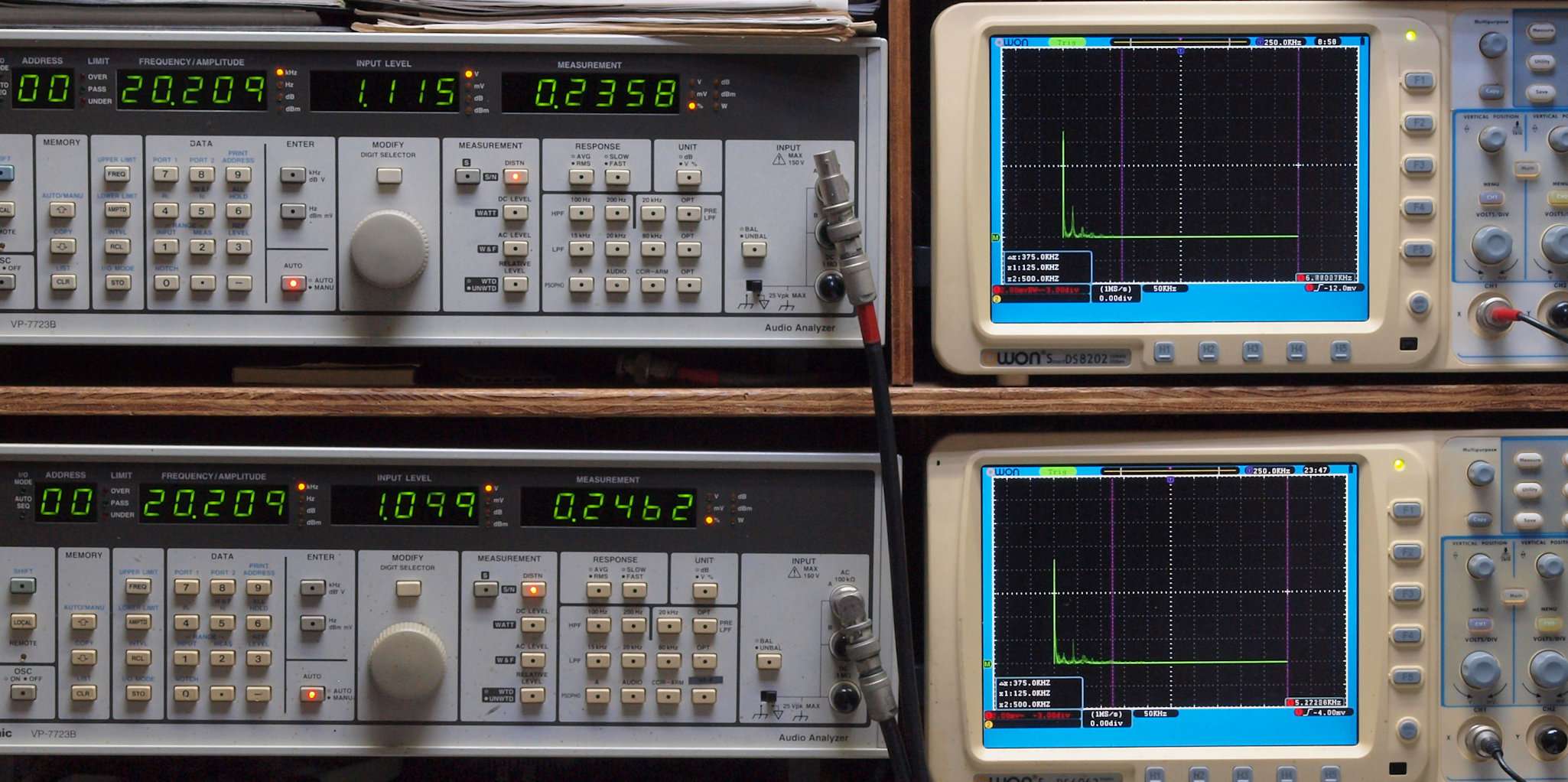

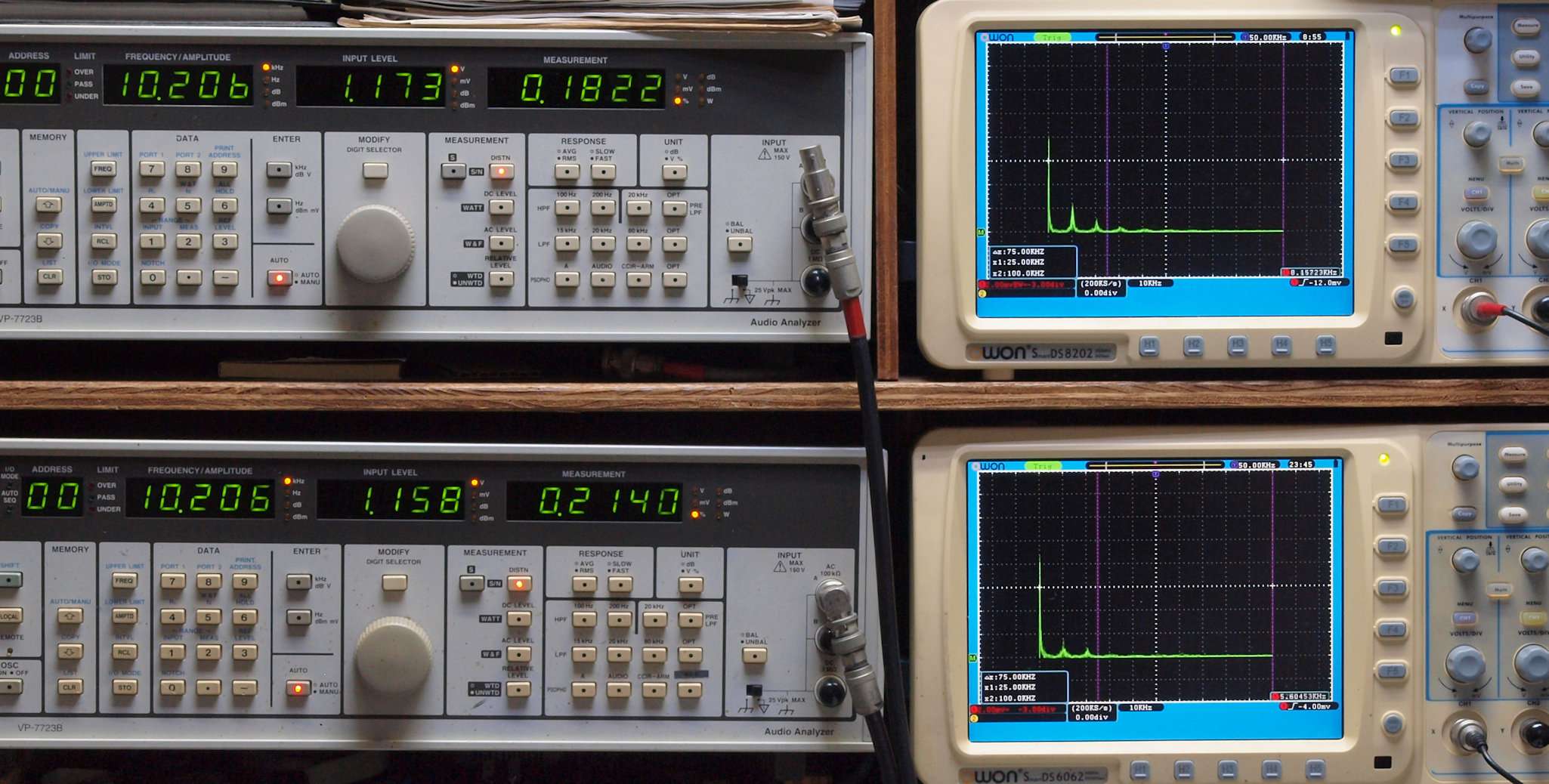

ＨＥ２６．　ＭＭ入力、１０ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．１８２２％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．２１４０％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

ＨＥ２７．　ＭＭ入力、２０ｋＨｚ、Ｒ側出力電圧１Ｖ、　０．２３５８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　０．２４６２％歪み。 　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

ＨＦ．　上位測定機器での調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 ＨＦ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

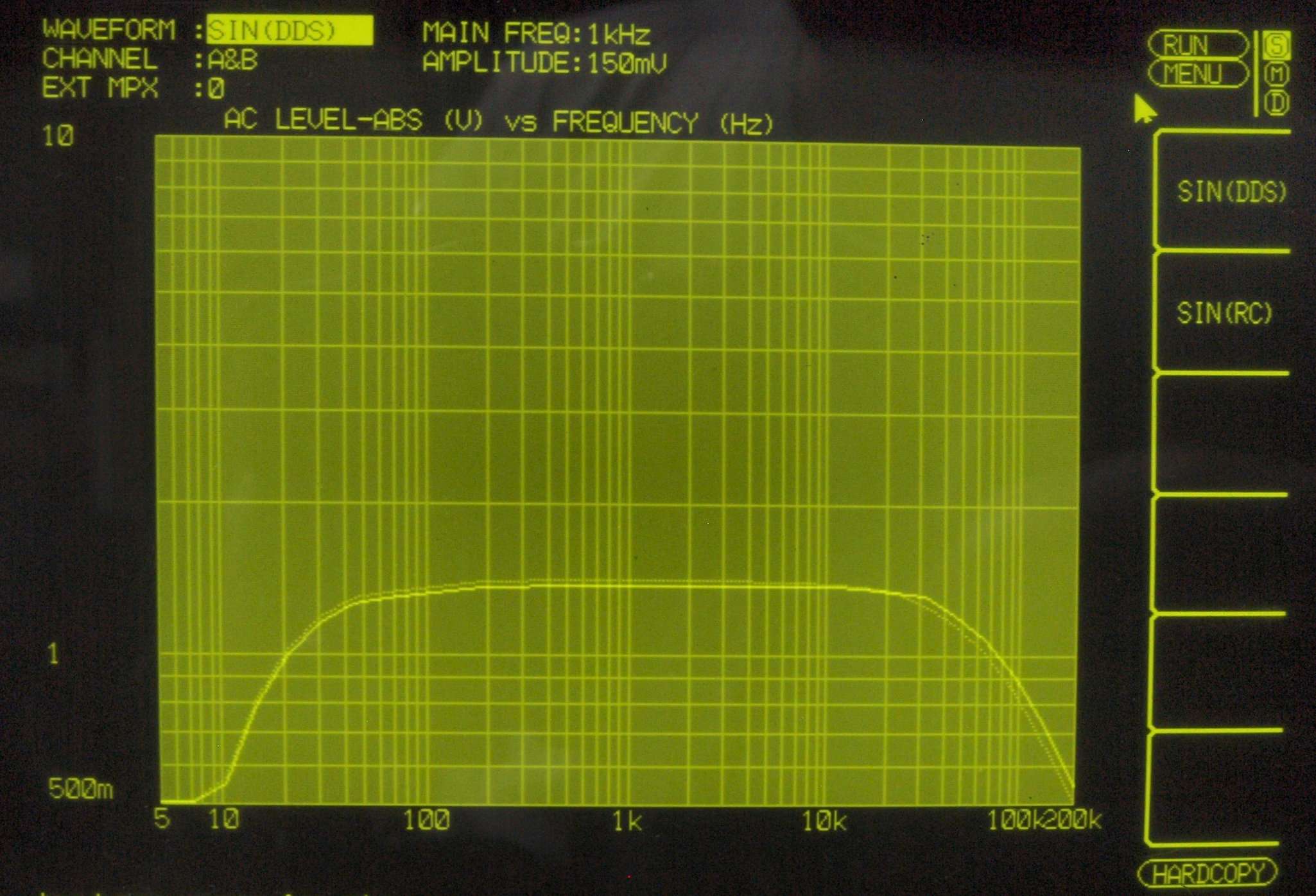

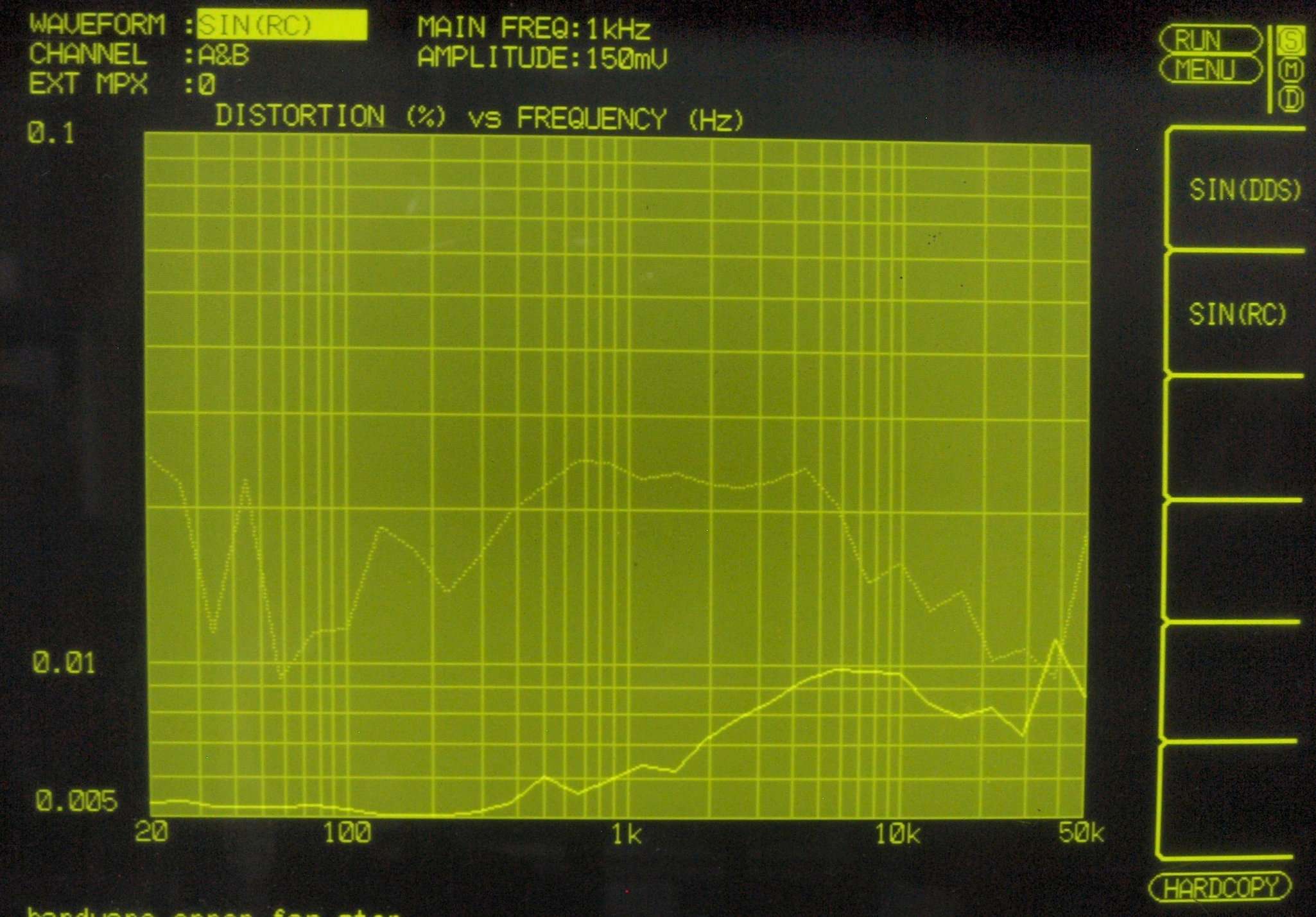

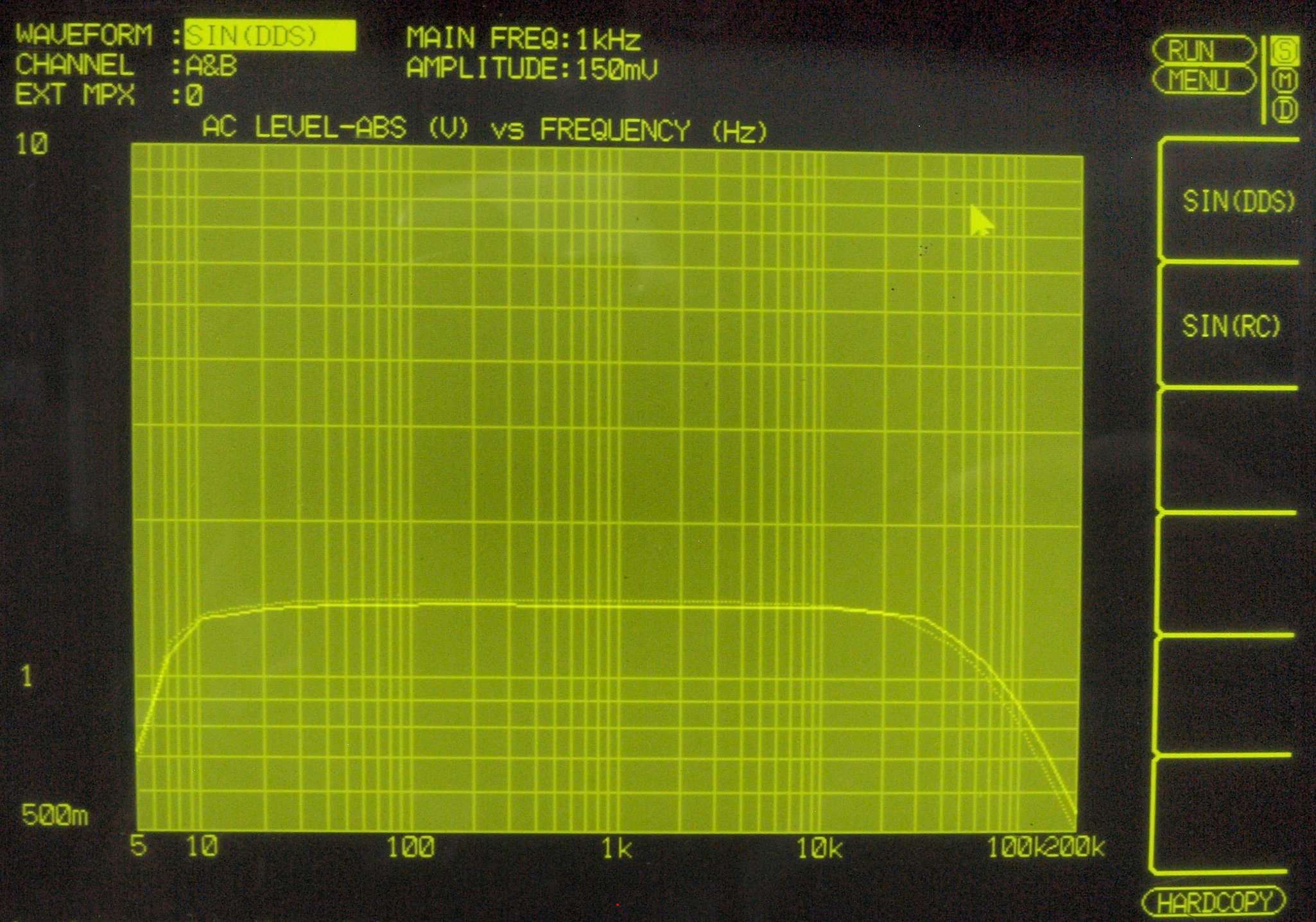

ＨＦ１１．　入出力特性測定（ＡＵＸ入力）。　ＡＵＸ入力端子に１５０ｍＶを入力。出力＝１Ｖ。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

ＨＦ１２．　入出力歪み測定。ＡＵＸ入力端子に１５０ｍＶを入力。　ＶＲはＭａｘ位置。

ＨＦ２１．　入出力特性測定（ＡＵＸ入力）。　１５０ｍＶを入力。　サブソニック・フイルタＯｎ　ＶＲはＭａｘ位置。

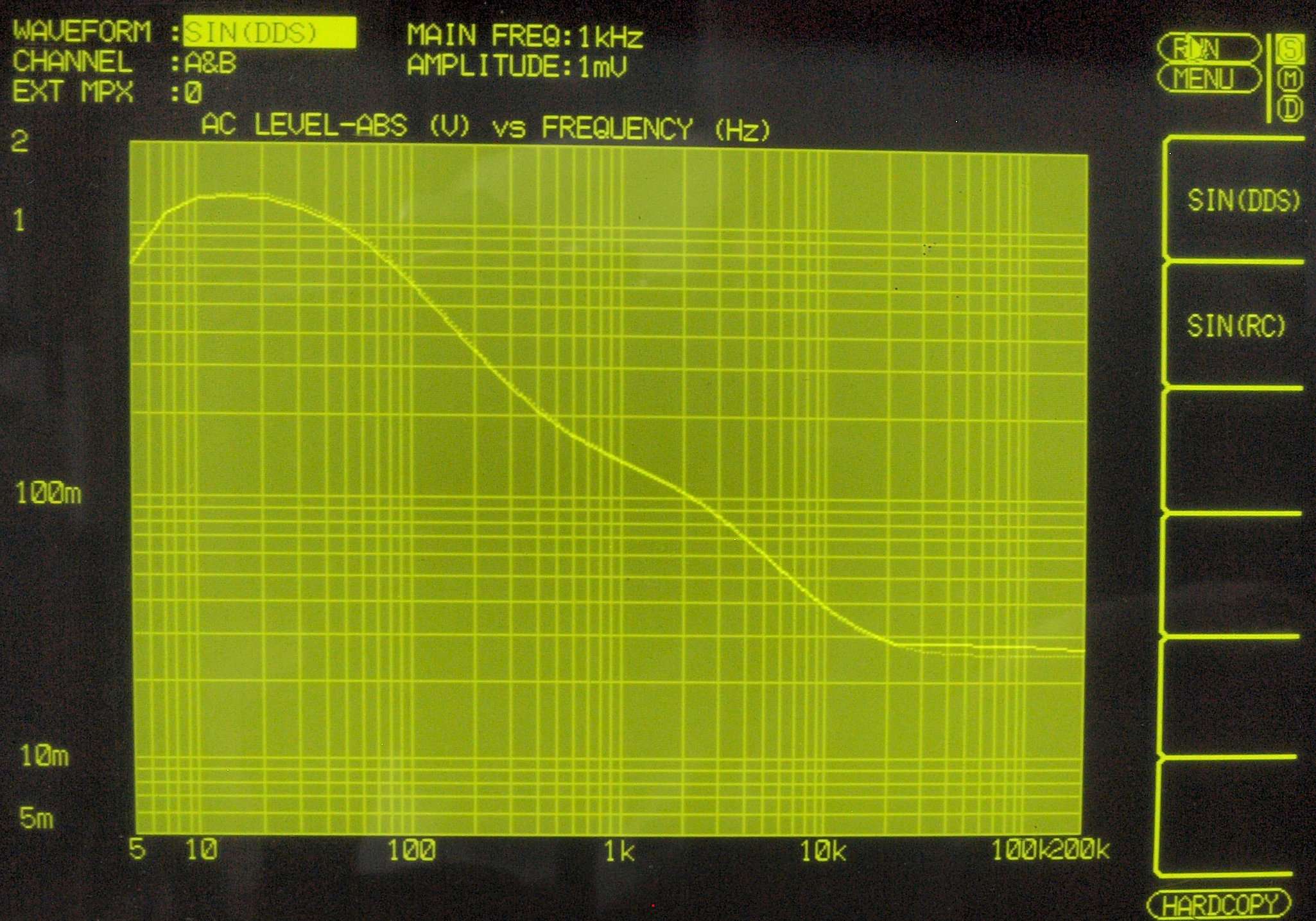

ＨＦ３１．　入出力特性測定（ＭＭ入力）。　１ｍＶを入力。　ＶＲはＭａｘ位置。

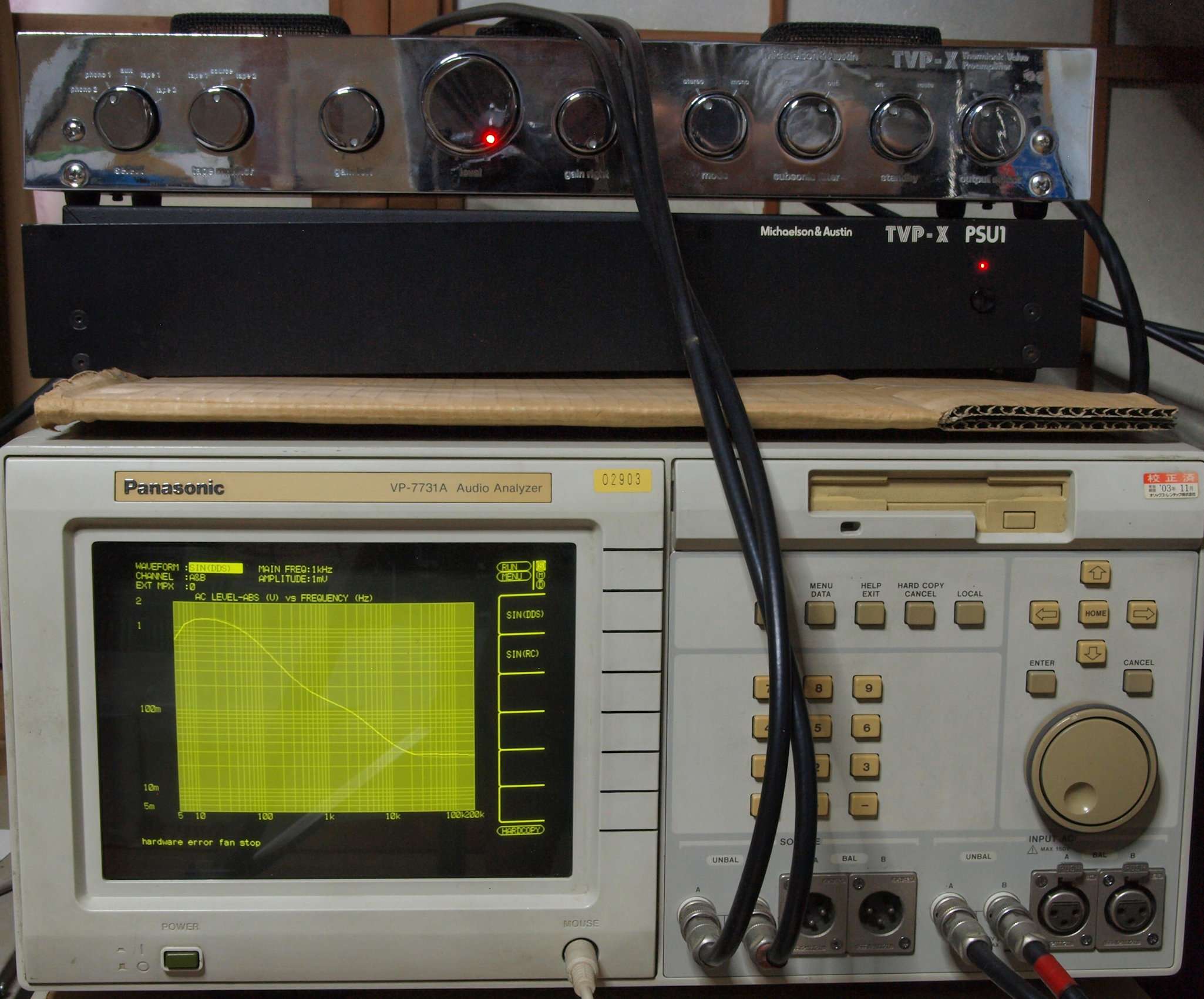

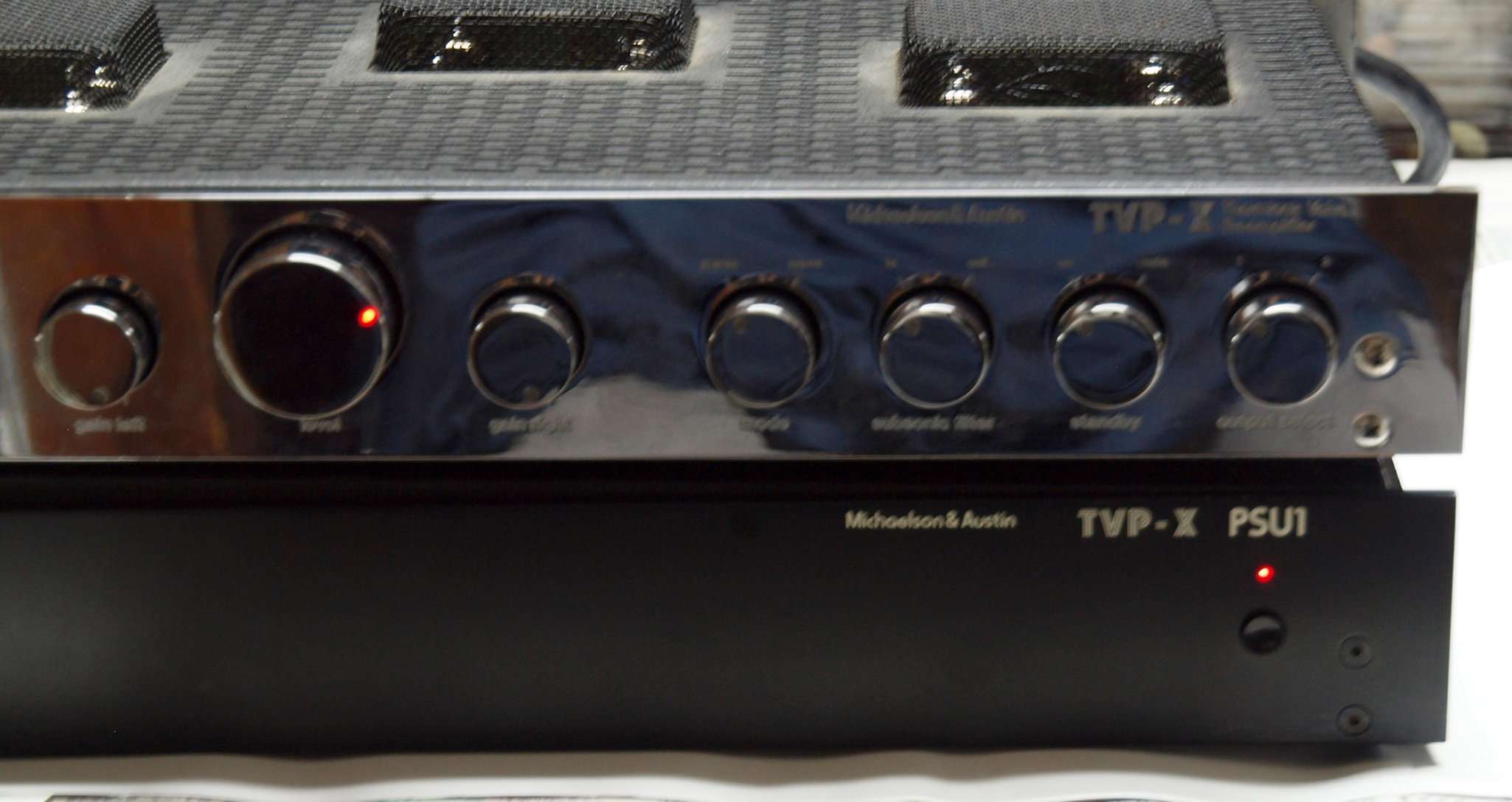

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＰ−Ｘ　の仕様（マニアル・カタログより）

型式 コントロールプリアンプ　ＴＶＰ−Ｘ 入力感度 Phono：2mV Aux：150mV Phono　最大許容入力 400mV（1kHz） 全高調波歪率 0.05％ 出力 1V 最大出力 2.5Vr.m.s RIAA偏差 20Hz〜20kHz ±3dB 周波数特性 5Hz〜55kHz +0 -1dB SN比 -70dB 使用真空管 12 tubes (6 x 12 AX7, 6 x 12AT7). 電源 AC117V、50Hz/60Hz 外形寸法 本体サイズW460×H88×D230mm 電源部サイズW460×H70×D230mm 重量 本体重量10.6kg 電源部重量5.4k 価格 ？
