CounterPoint SA−4.2台目修理記録
他の修理機器SA−4 SA−12 POA−1000B. 2台目 PRA−1000B. 2台目
 識別は赤テープ 2019/4/15到着   7/24完成
A. 修理前の状況
  • Counterpoint SA-4を2000年頃、中古で2台SETで購入しました。
    購入時、片方の電源SWが壊れていたので、点検を兼ねてまずNOAH(ノア)に修理に出しました。
    その後、20005〜6年ころに使用中にスタンバイモードになり使えなくなって修理に出しました。
    2度目の時は修理完了で返送されたのですが、2〜3時間でまた同じ状態になり、
    結局NOAH(ノア)手持ちの(多分ジャンクのSA−4から取り外した)前段の基盤を交換して修復されました。
    最後はメンテ打ち切り前に連絡があったので、2台共点検に出し、基板上の一部の電解コンと抵抗を交換。
  • 現在、2台の内、片方が鳴るのですが、高音・低域ともレンジが狭くラジオのような音質になっています。
    結構トラブルが多く、上記の様にNOAH(ノア)に修理に出していましたが、
    3〜4年前についに修理対象外になりました、入手難の出力6LF6等、1台分の真空管を保有しています。


B. 原因
  • 各部経年劣化。
    真空管AMPの基板やソケットに、接点復活材の多量使用は禁止です。
    但し、綿棒に付け、真空管の足を磨く等はOK、使用後は良く拭き取る。


C. 修理状況

U. TubeTester HickokTV−2B/Uによる付属・予備真空管測定..別ファイルが開きます。
D. 使用部品
  • フイルムコンデンサ−               個。
    電解コンデンサ−                 30個。
    タイト製金メッキMT7ピンソケット        2個。
    タイト製金メッキMT9ピンソケット        1個。
    タイト製銀メッキ・コンパクトロン12ピンソケット  8個。
    タイト製6LF6プレートキャップ           8個。
    半固定VR                      3個。
    抵抗                         8個。
    RCA端子 WBT−0201       1組(定価で工賃込み)。
    SP接続端子 WBT−0735    1組(定価で工賃込み)。
    44ピン・カードエッジコネクター         2個(同等品が無で加工が必要)。
    OP-AMPソケット               5個

E. 調整・測定

G. 修理費  190,000円
  「オーバーホール修理」
                       「但し、真空管は別途」

S. CounterPoint SA−4 の仕様(カタログ・マニアルより)

Y. ユーザー宅の設置状況

A. 修理前の状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

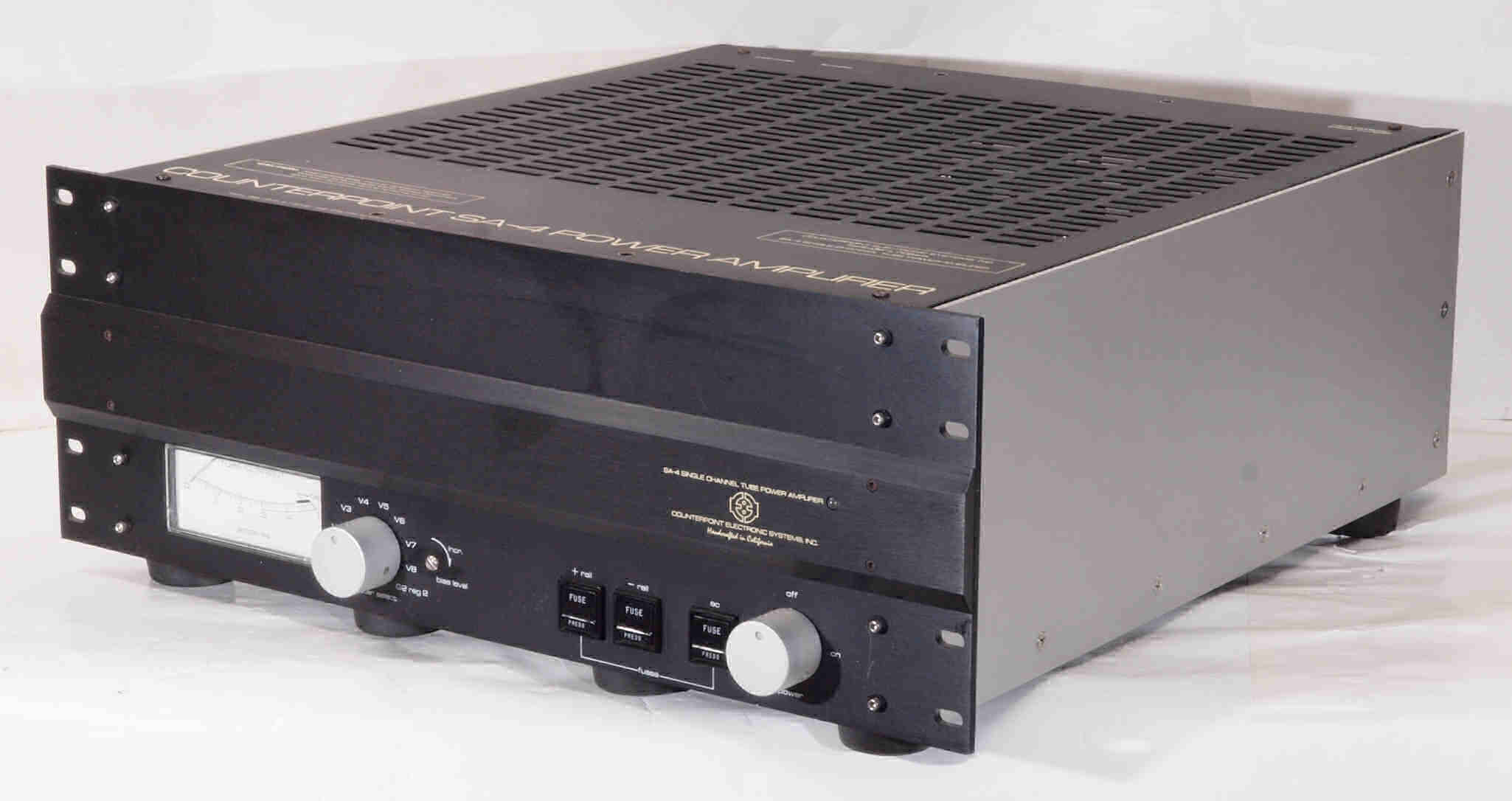

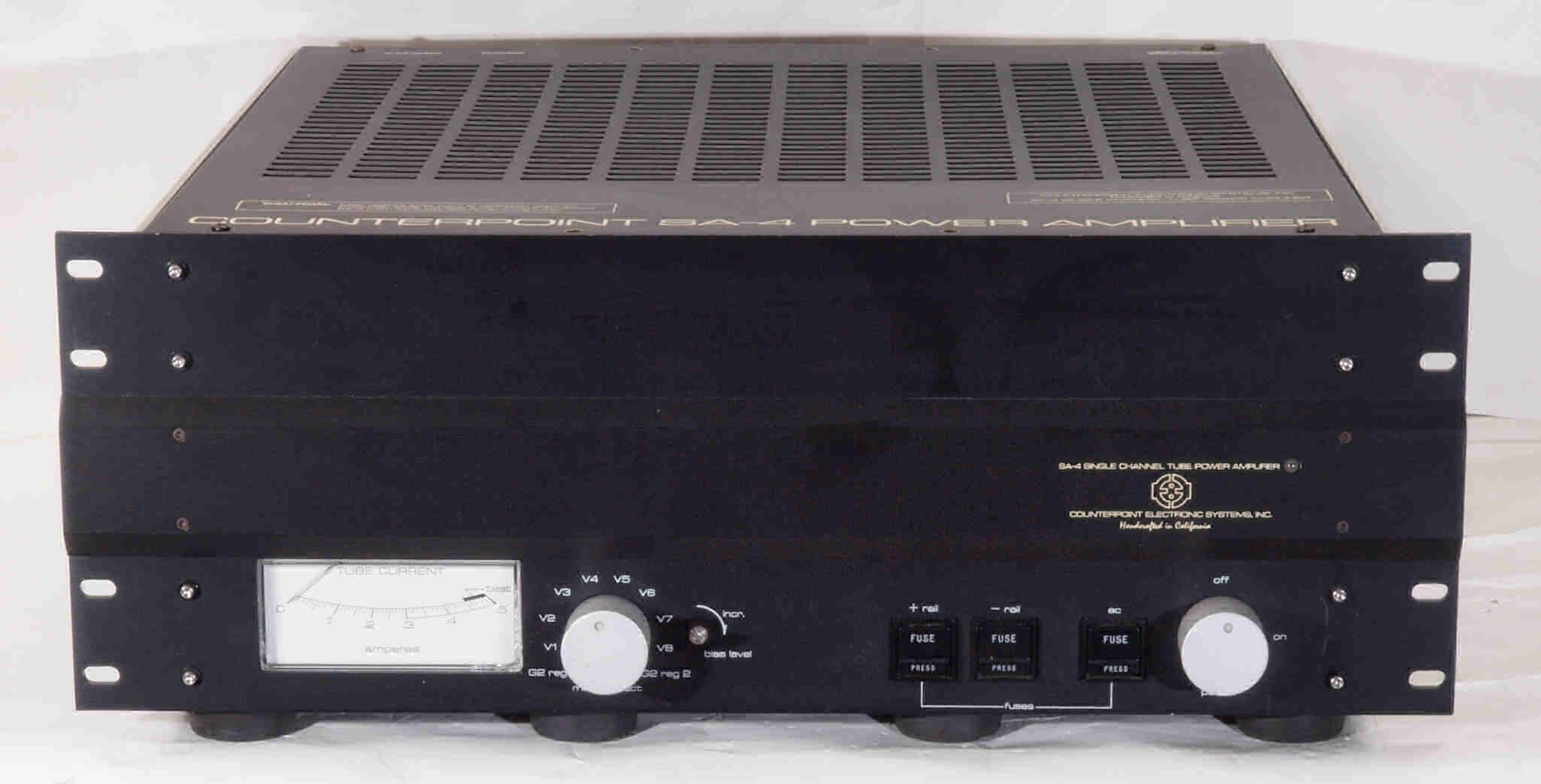

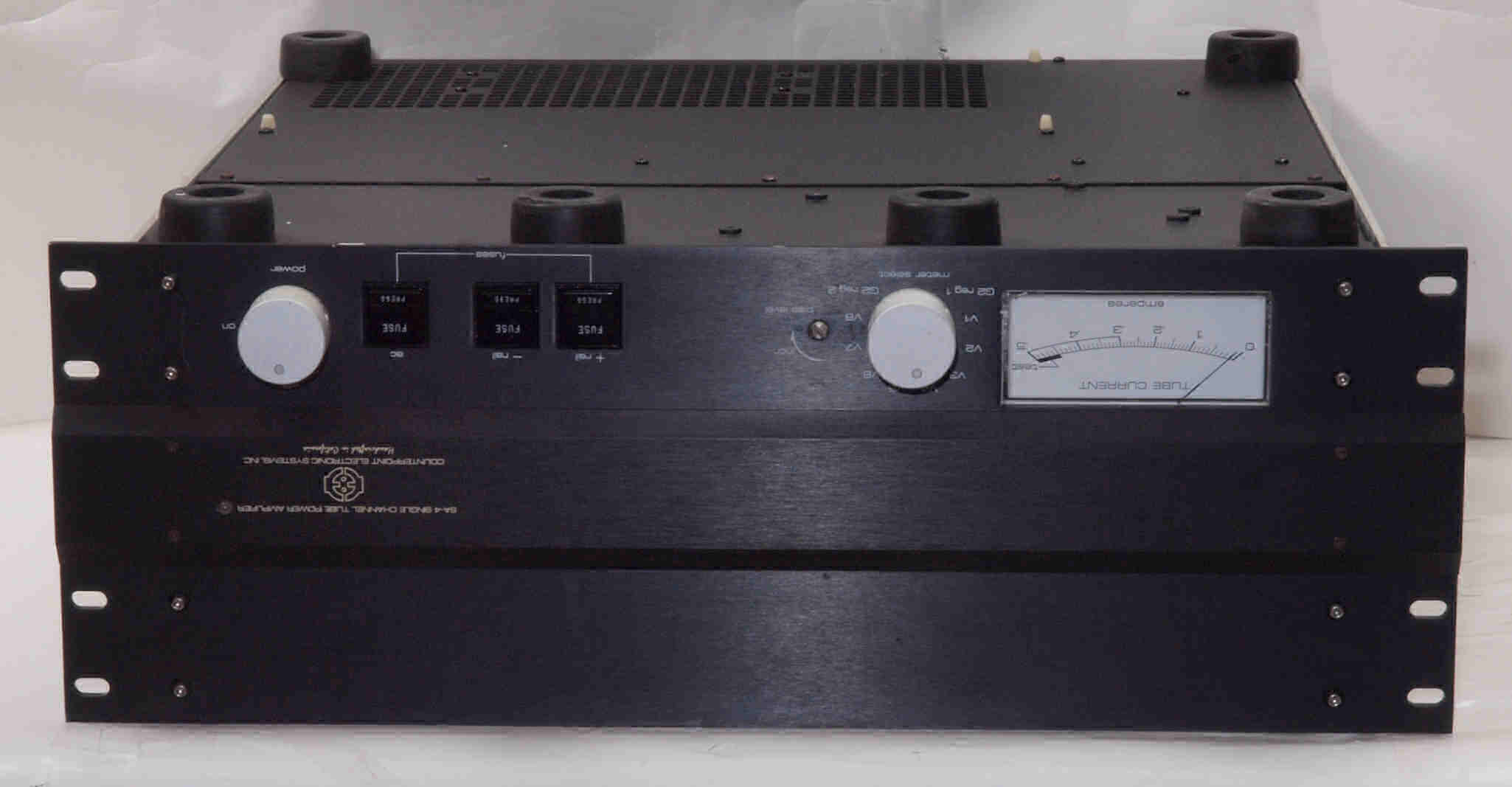

A11. 点検中 前から見る

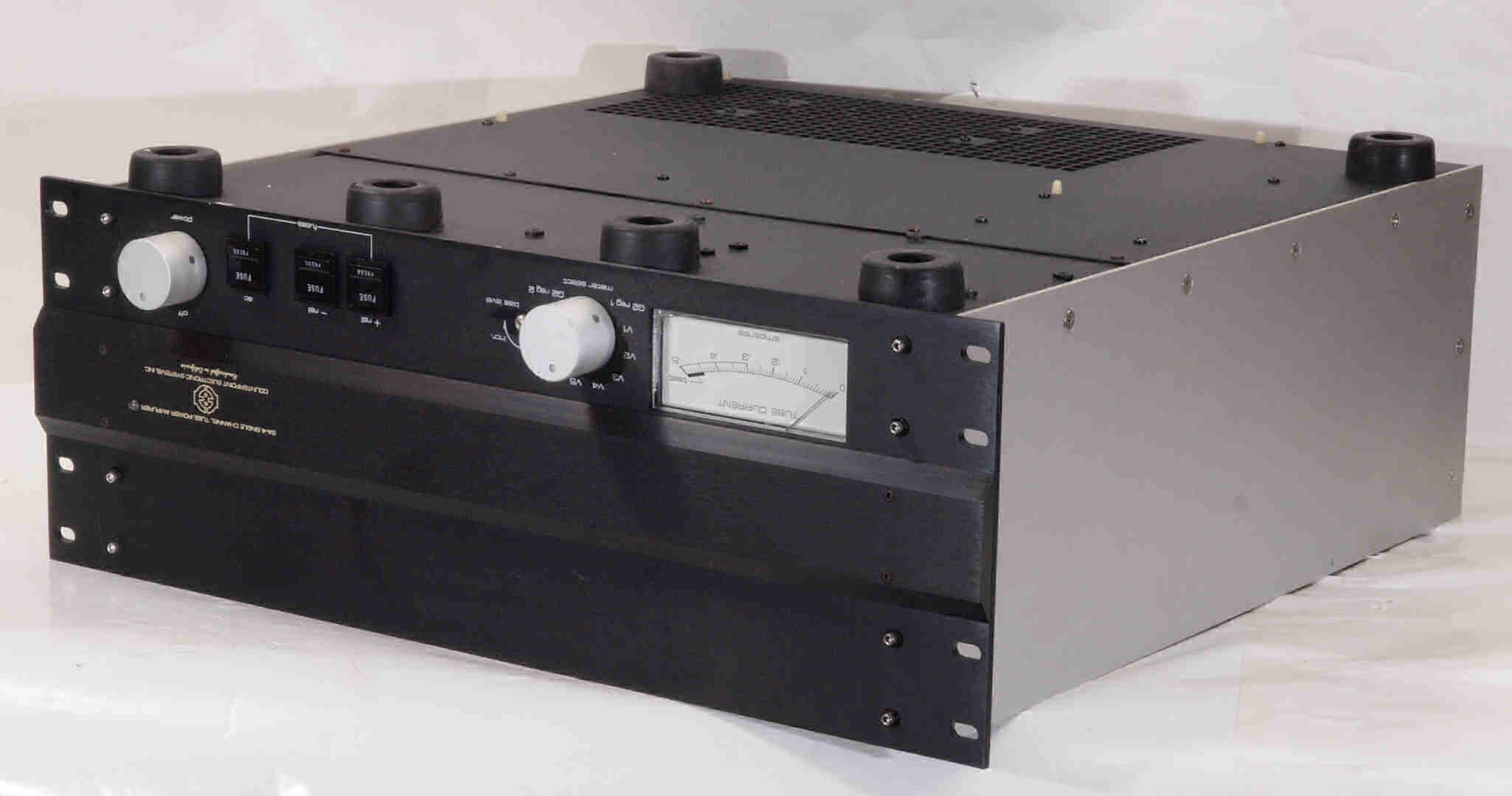

A12. 点検中 前右から見る

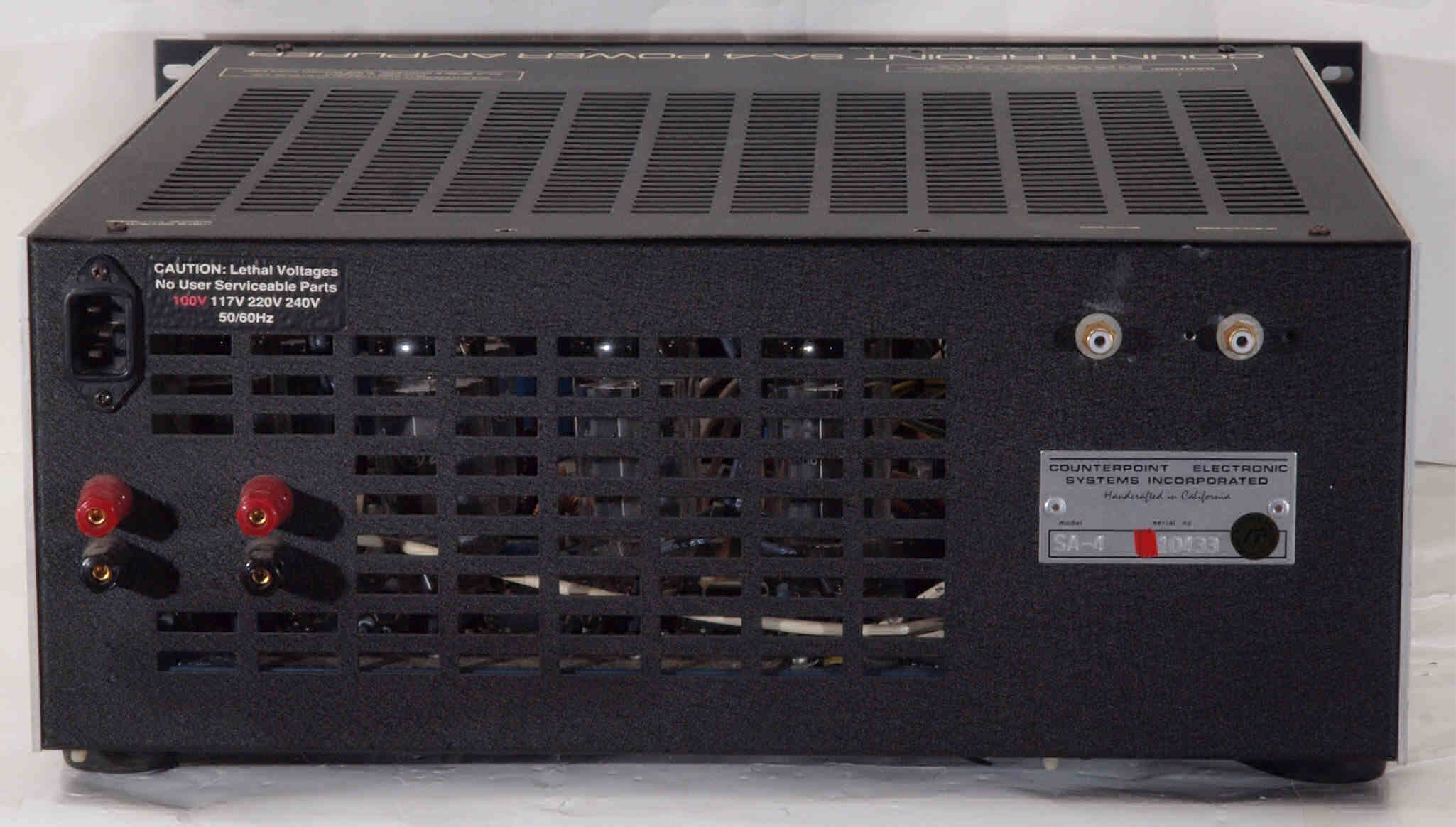

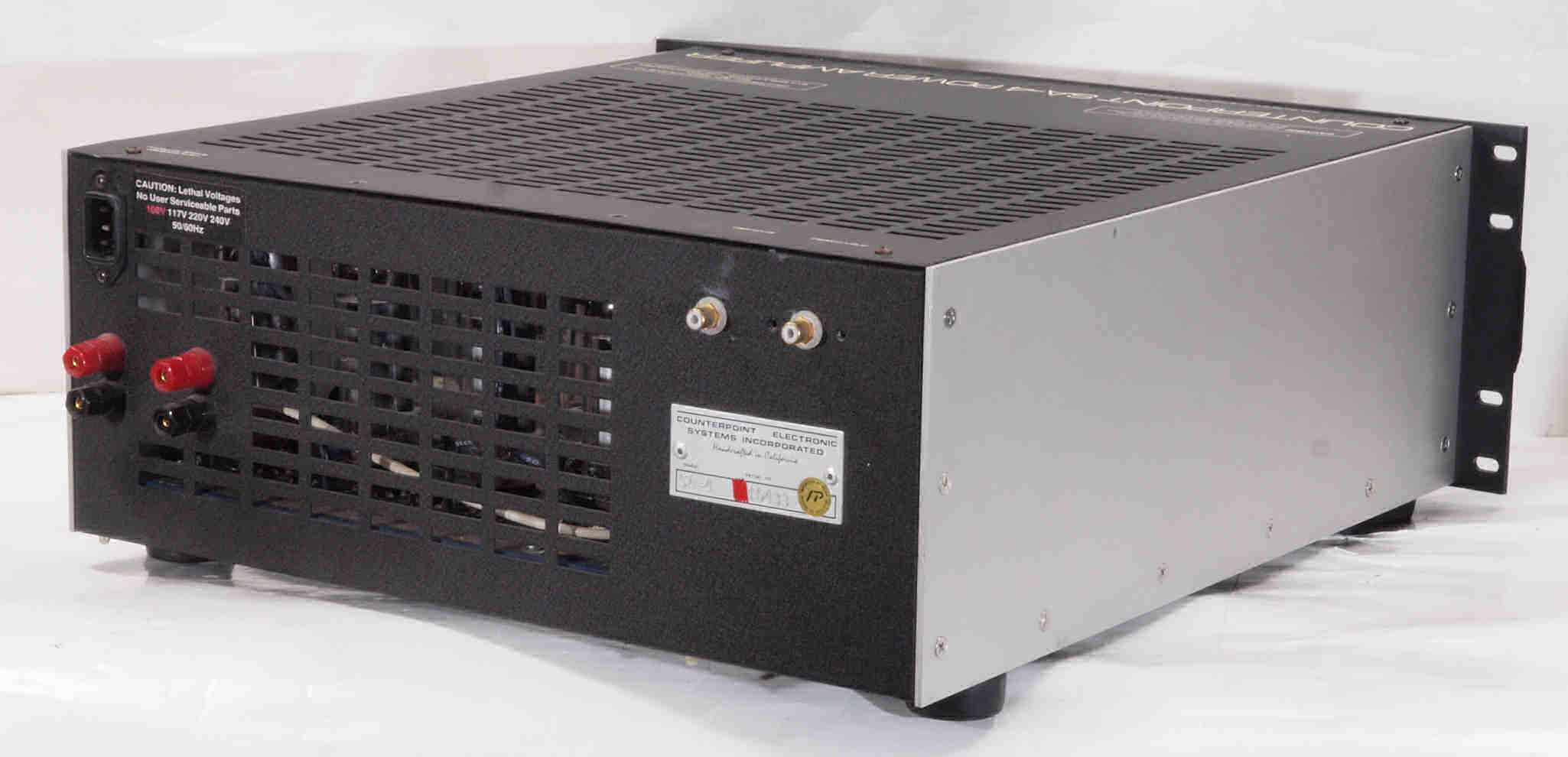

A13. 点検中 後から見る。 正規輸入商標「ノア」が見える。

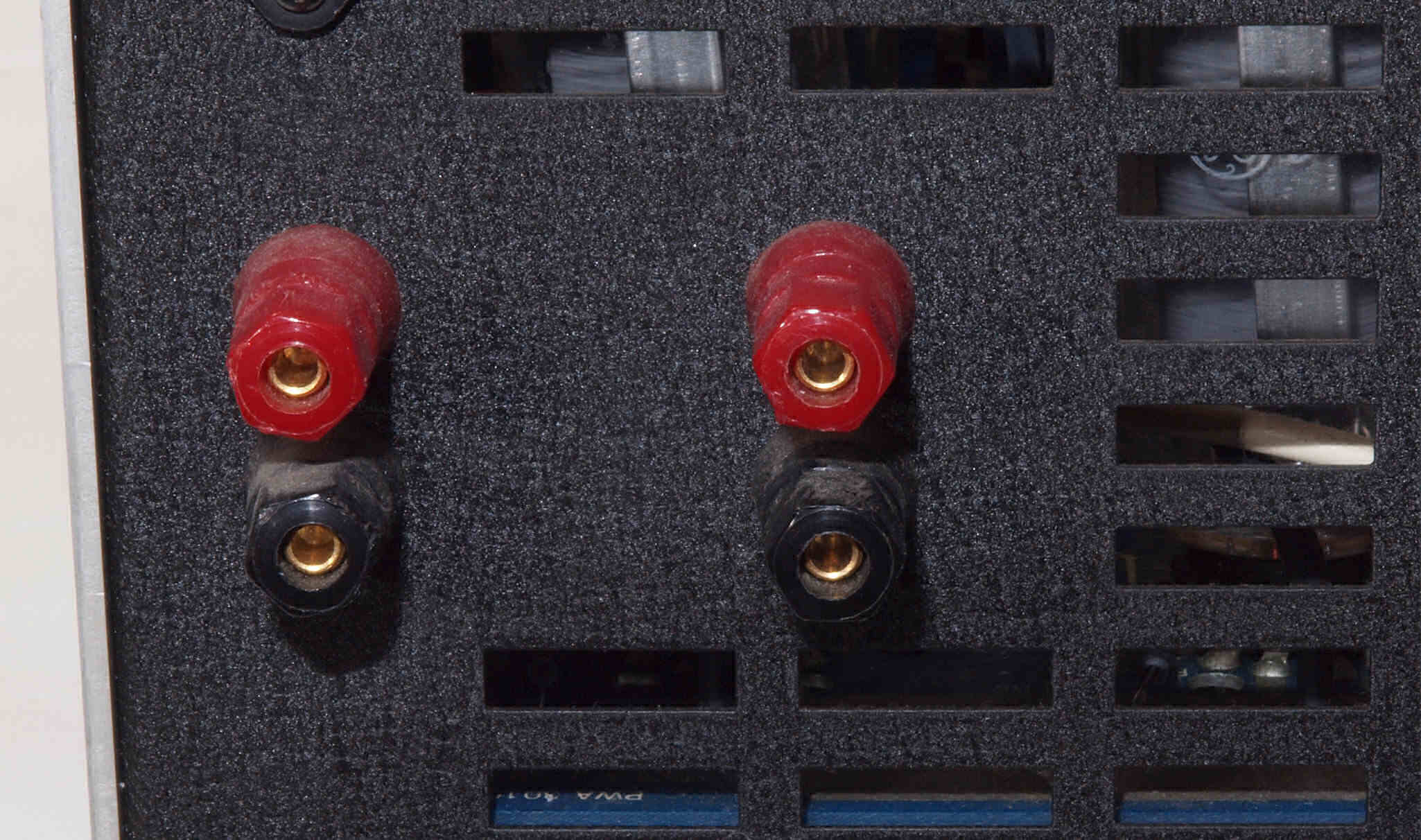

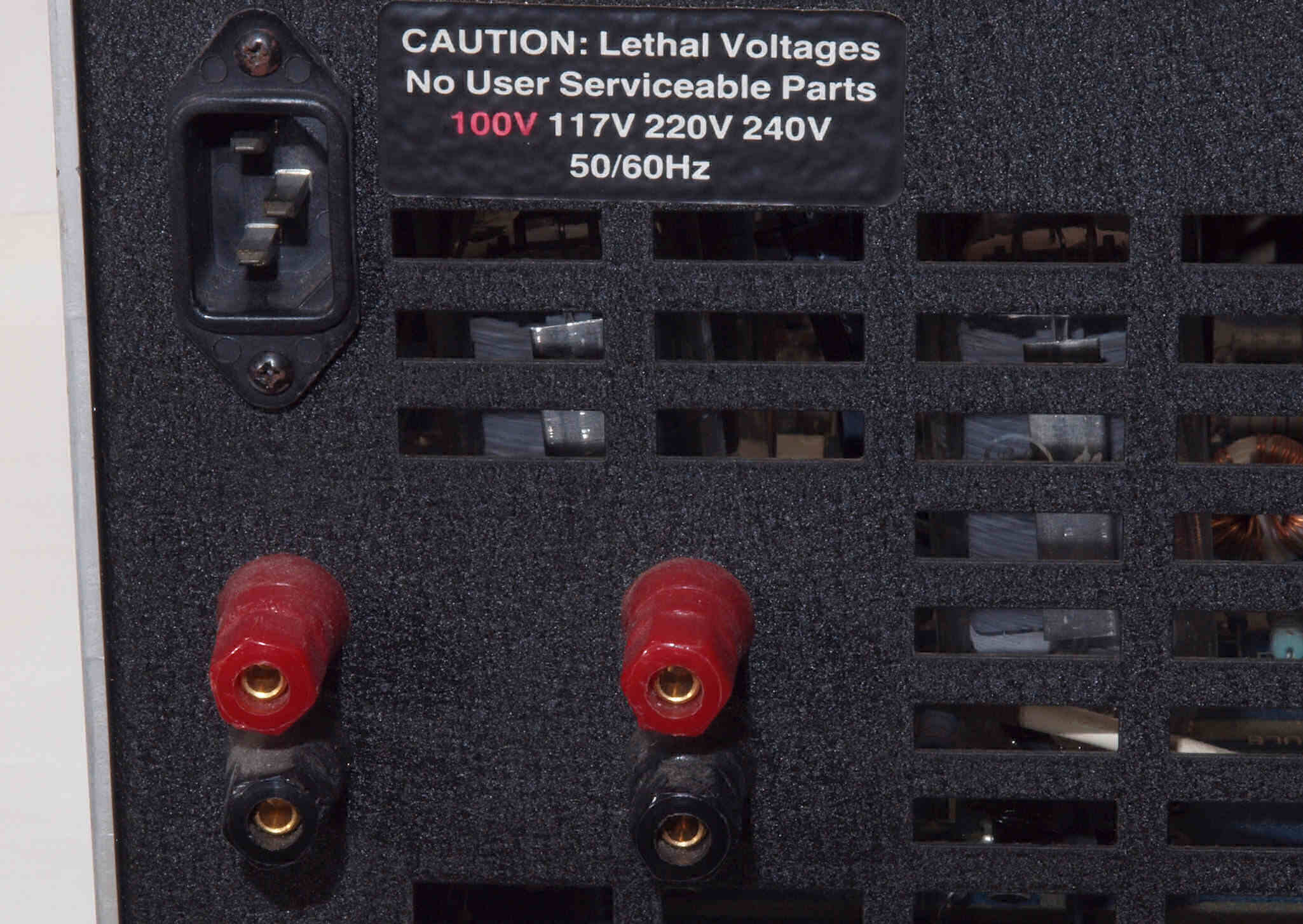

A132. 点検中 後から見る。SP接続端子。
A133. 点検中 後から見る。SP接続端子+3Pインレットの部分が凹んでいる。
A134. 点検中 後から見る。入力RCA端子。
A14. 点検中 後左から見る

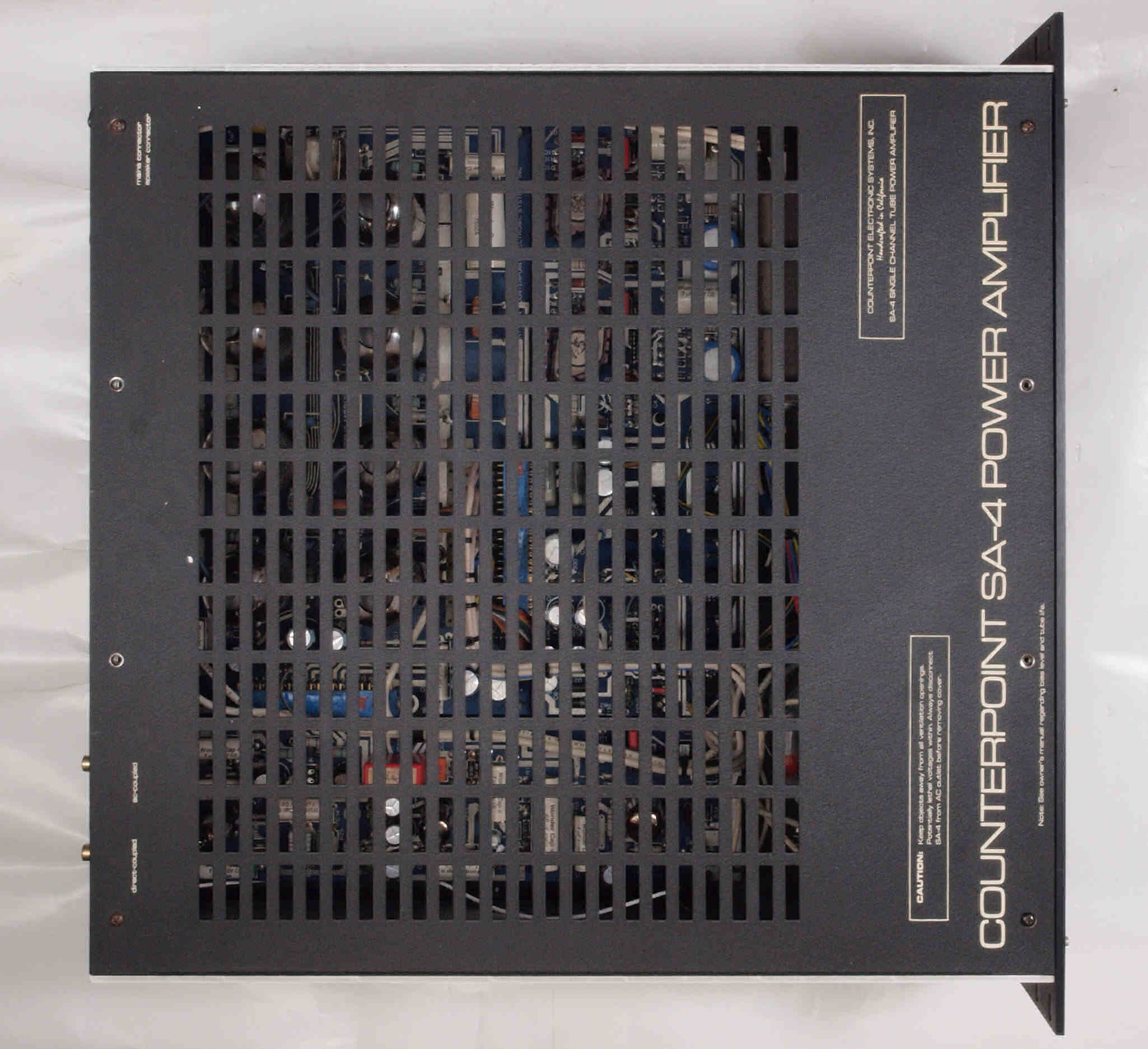

A15. 点検中 上から見る

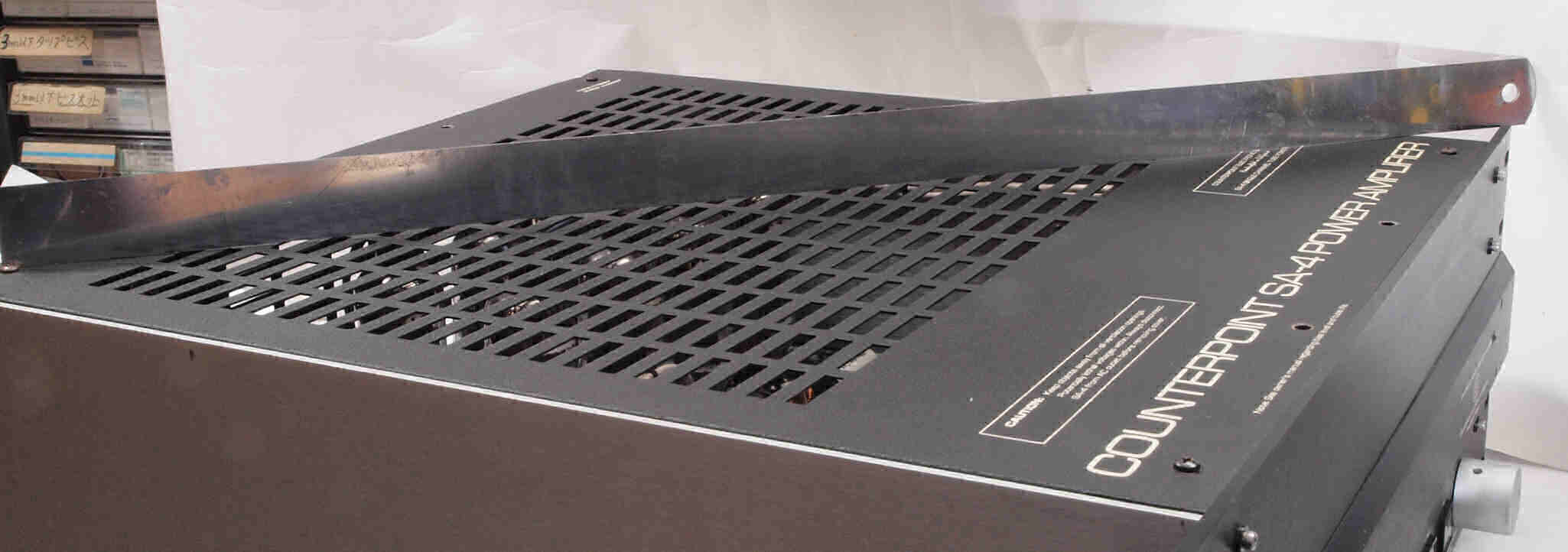

A16. 点検中 上から見る。 上蓋の凹み。
A21. 点検中 下前から見る
A22. 点検中 下前左から見る

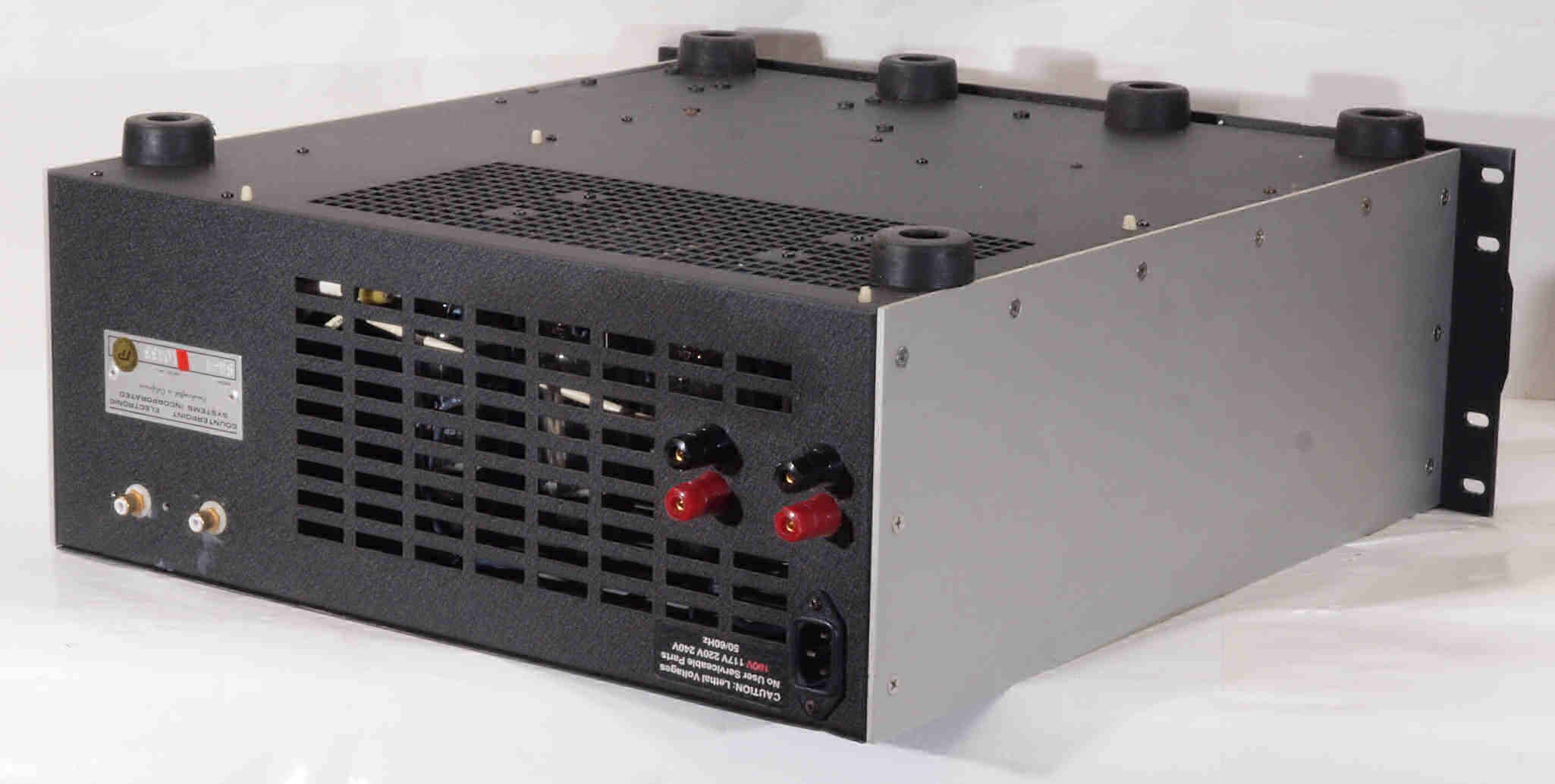

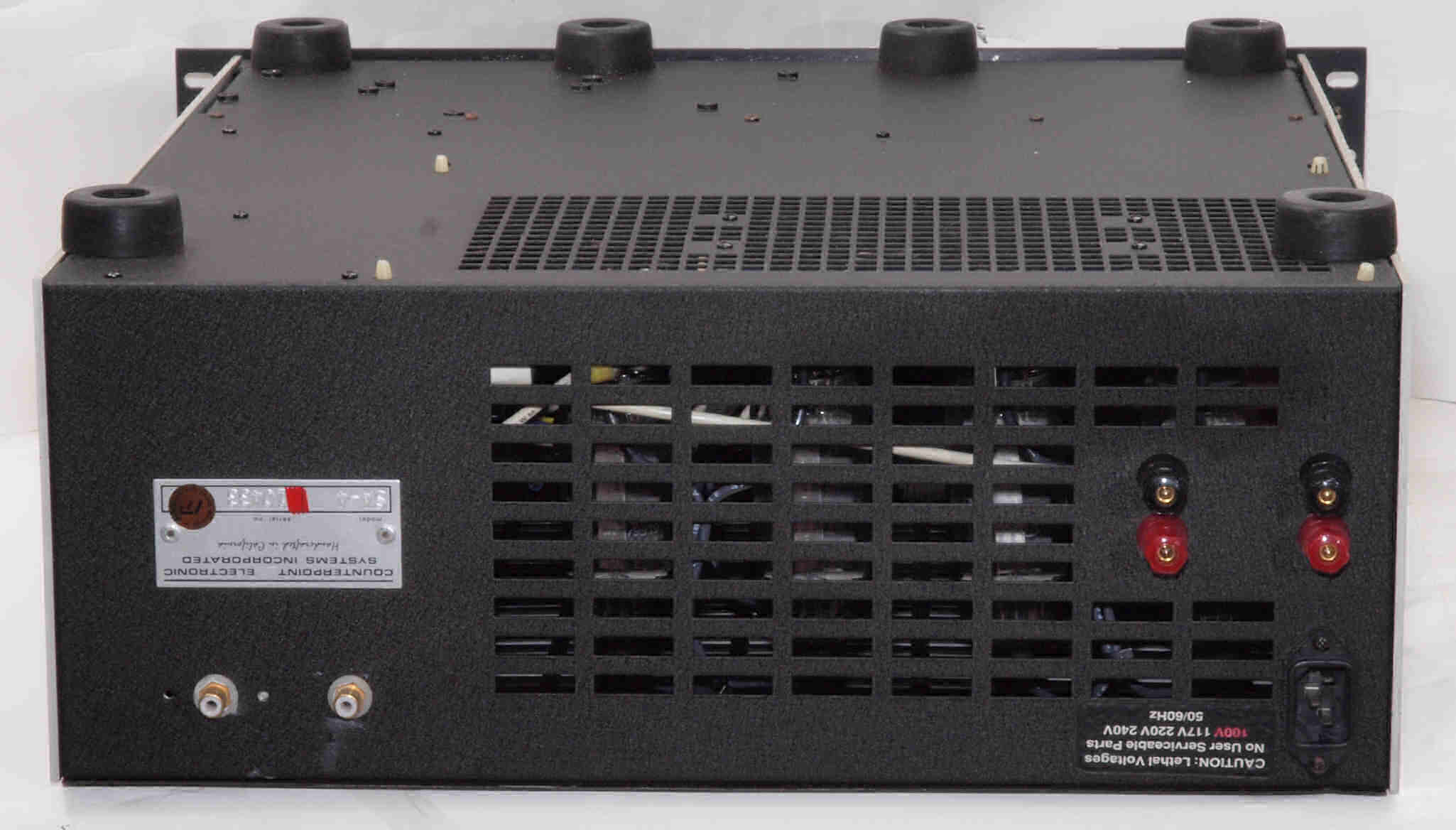

A23. 点検中 下後から見る
A24. 点検中 下後右から見る

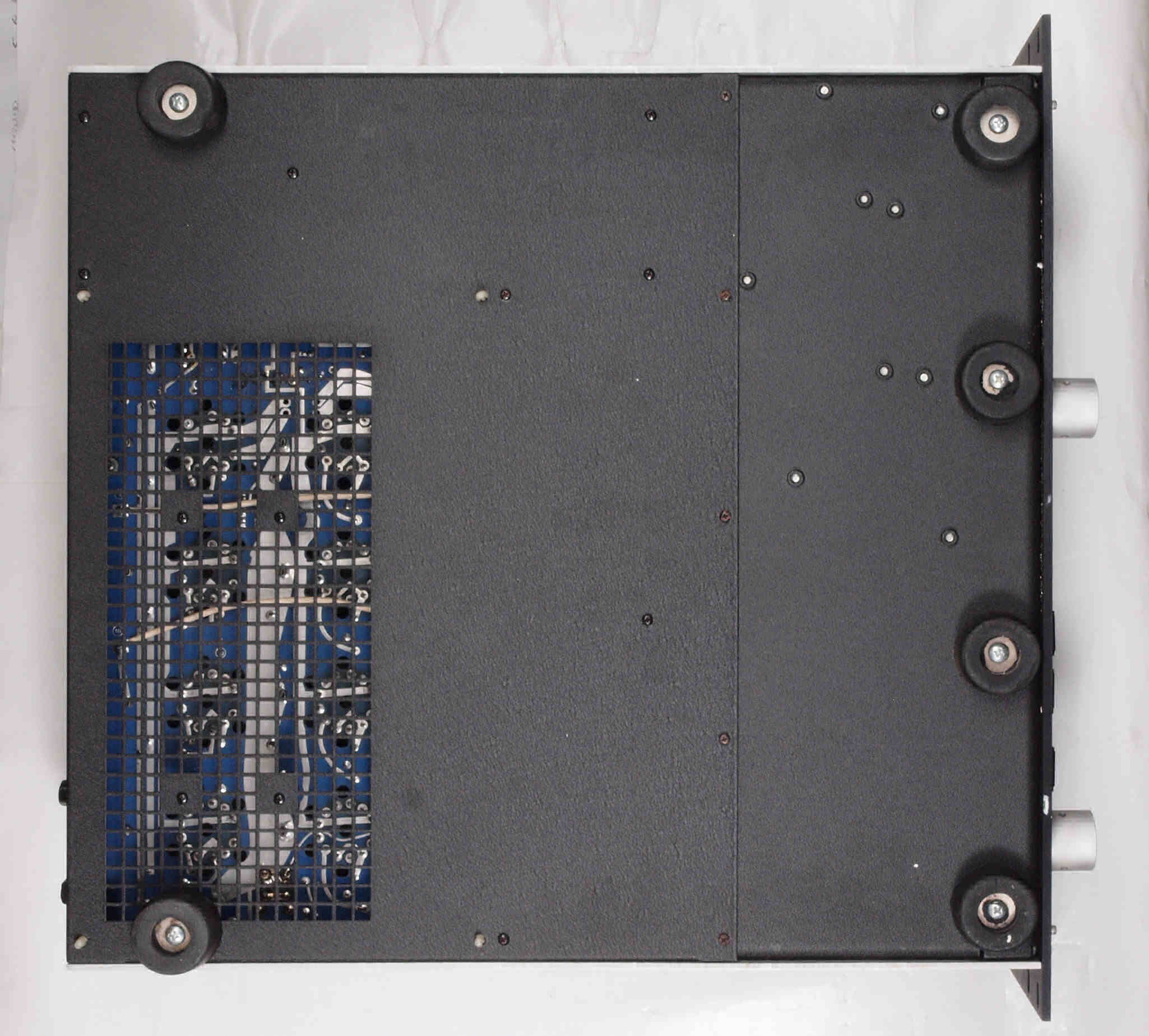

A25. 点検中 下から見る。

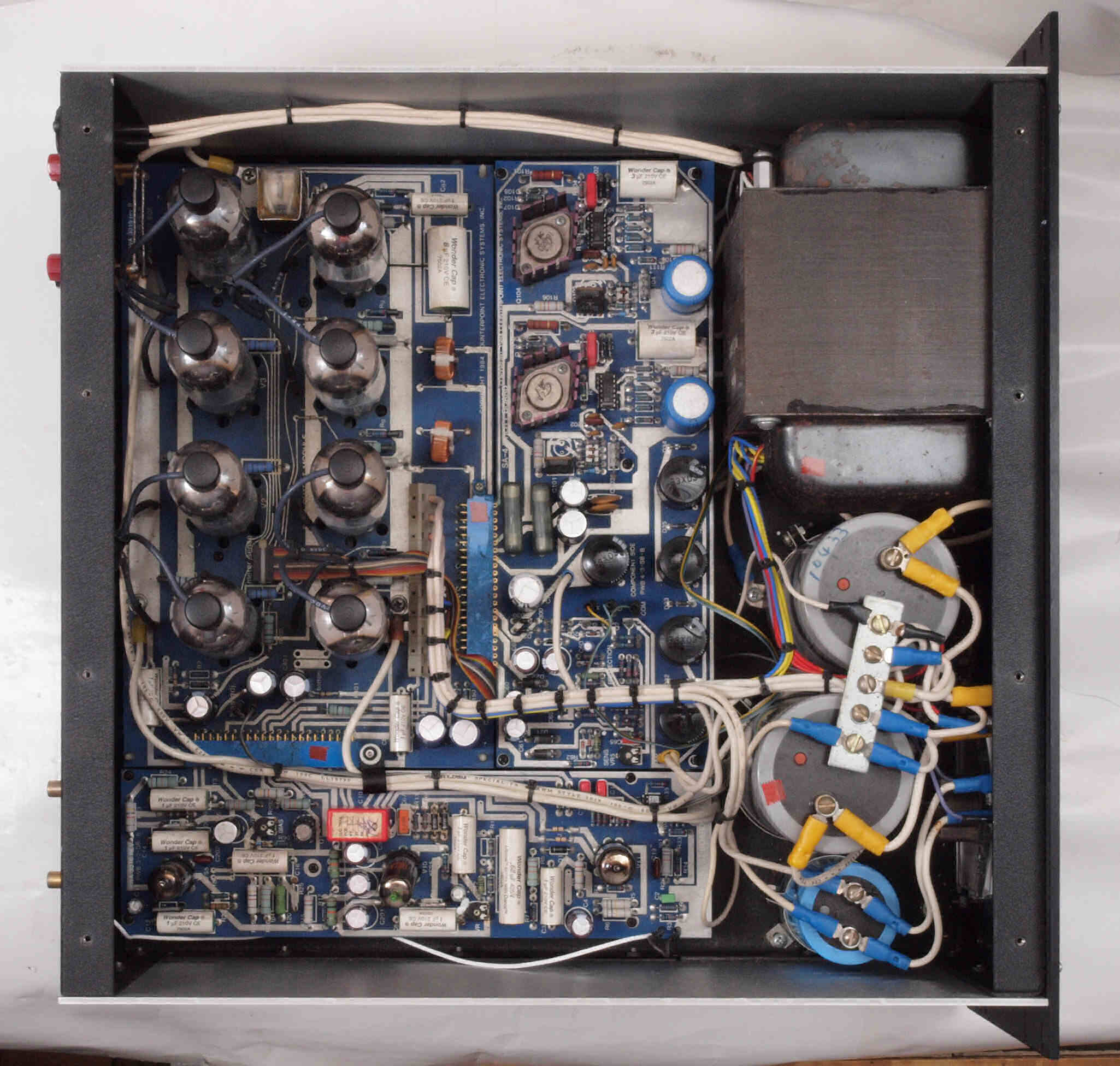

A31. 点検中 上蓋を取り軽く清掃後、上から見る。

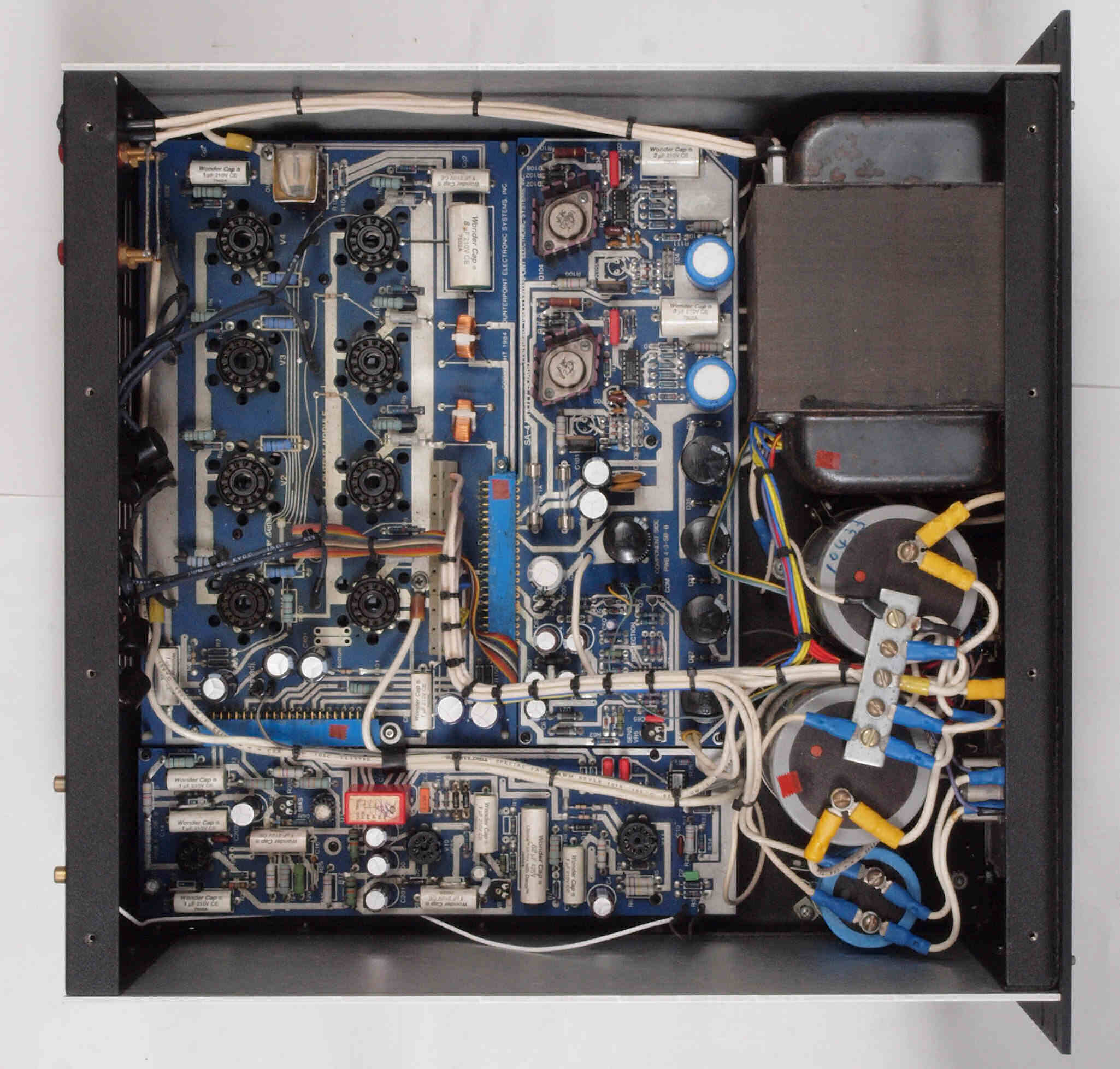

A32. 点検中 上蓋を取り、真空管を抜いて、上から見る。

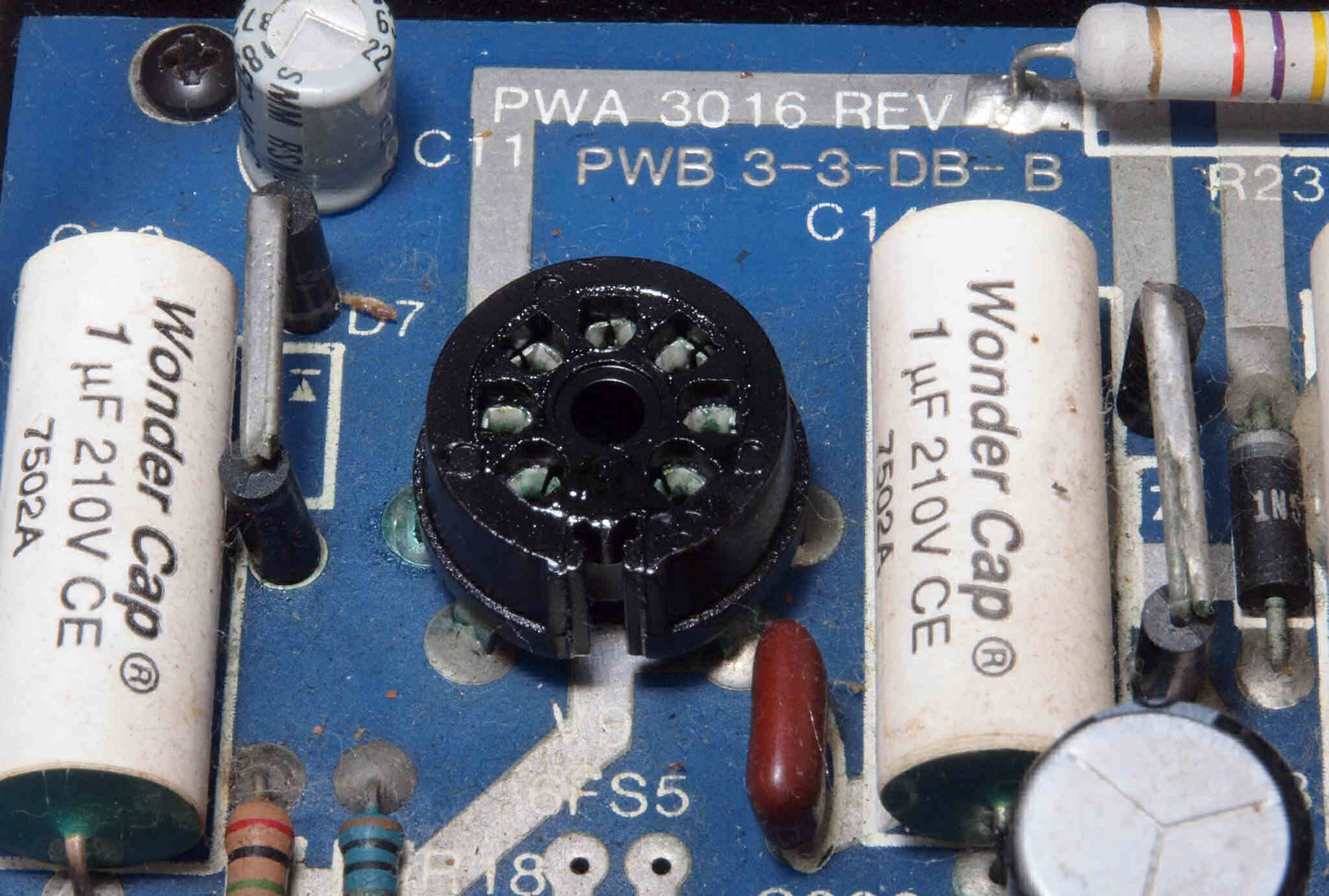

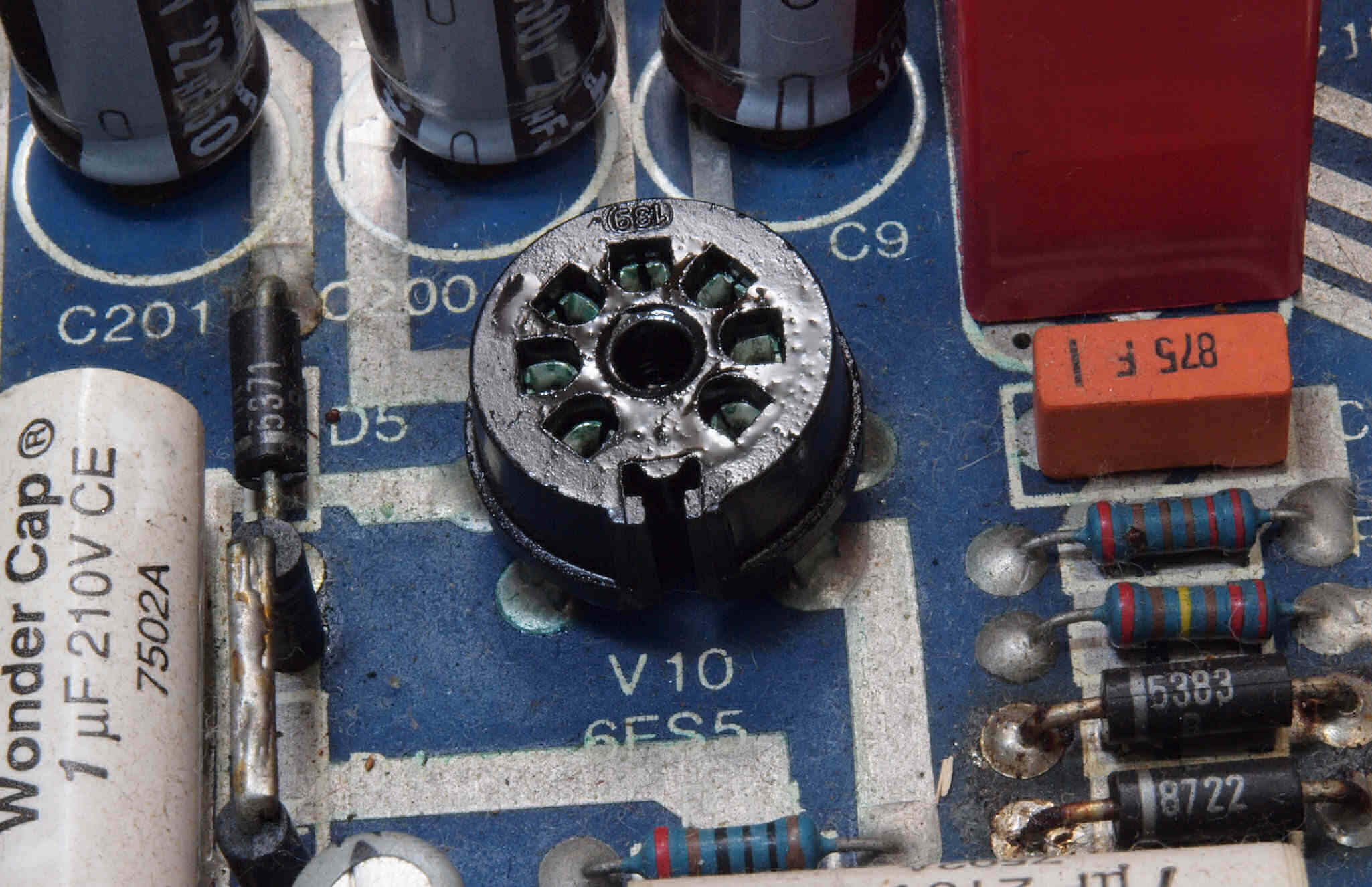

A33. 点検中 接点復活材がたっぷりの6FS5真空管ソケット。 端子に緑青が発生。
A34. 点検中 接点復活材がたっぷりの6FS52段目真空管ソケット。 端子に緑青が発生。
A35. 点検中 接点復活材がたっぷりのECC83真空管ソケット。 端子に緑青が発生。
A36. 点検中 接点復活材が使用されたと思われる6LF6真空管ソケット。 端子に緑青が発生。

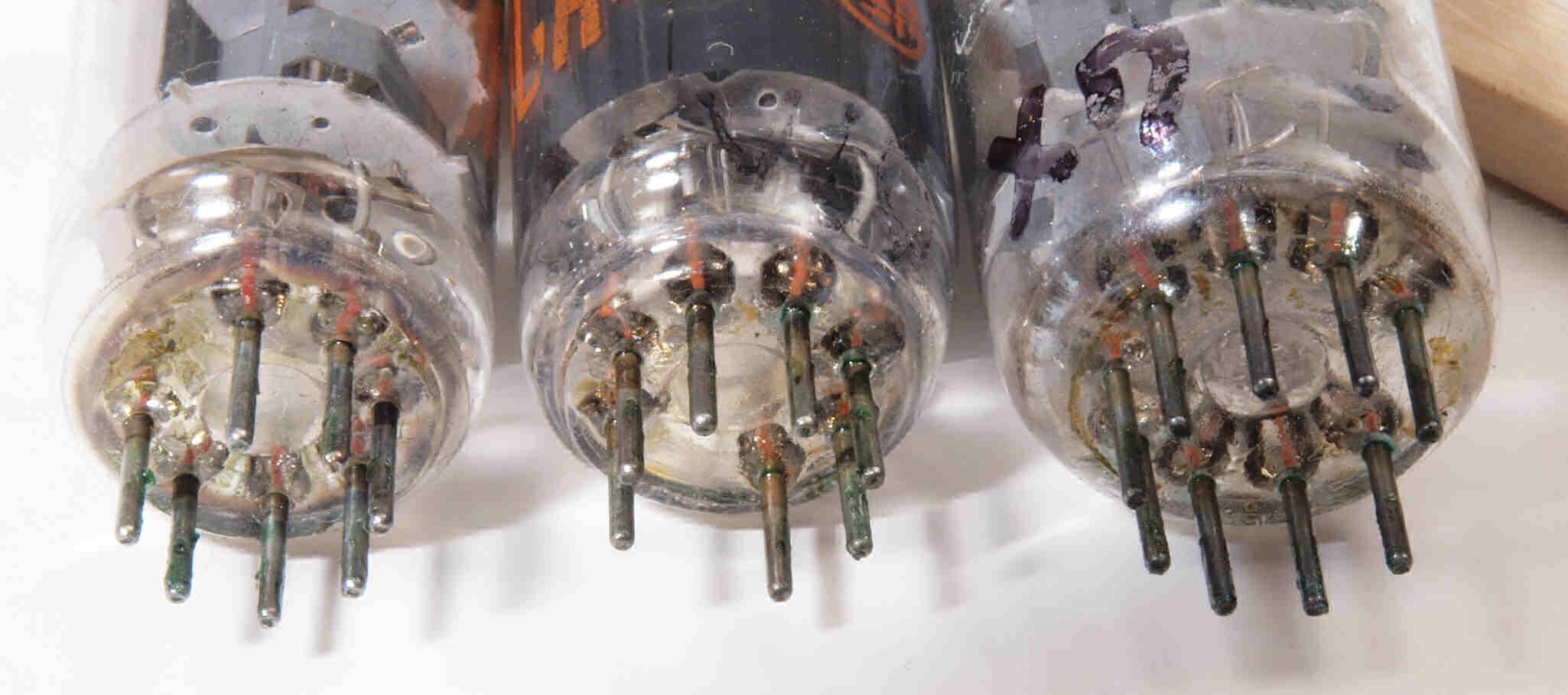

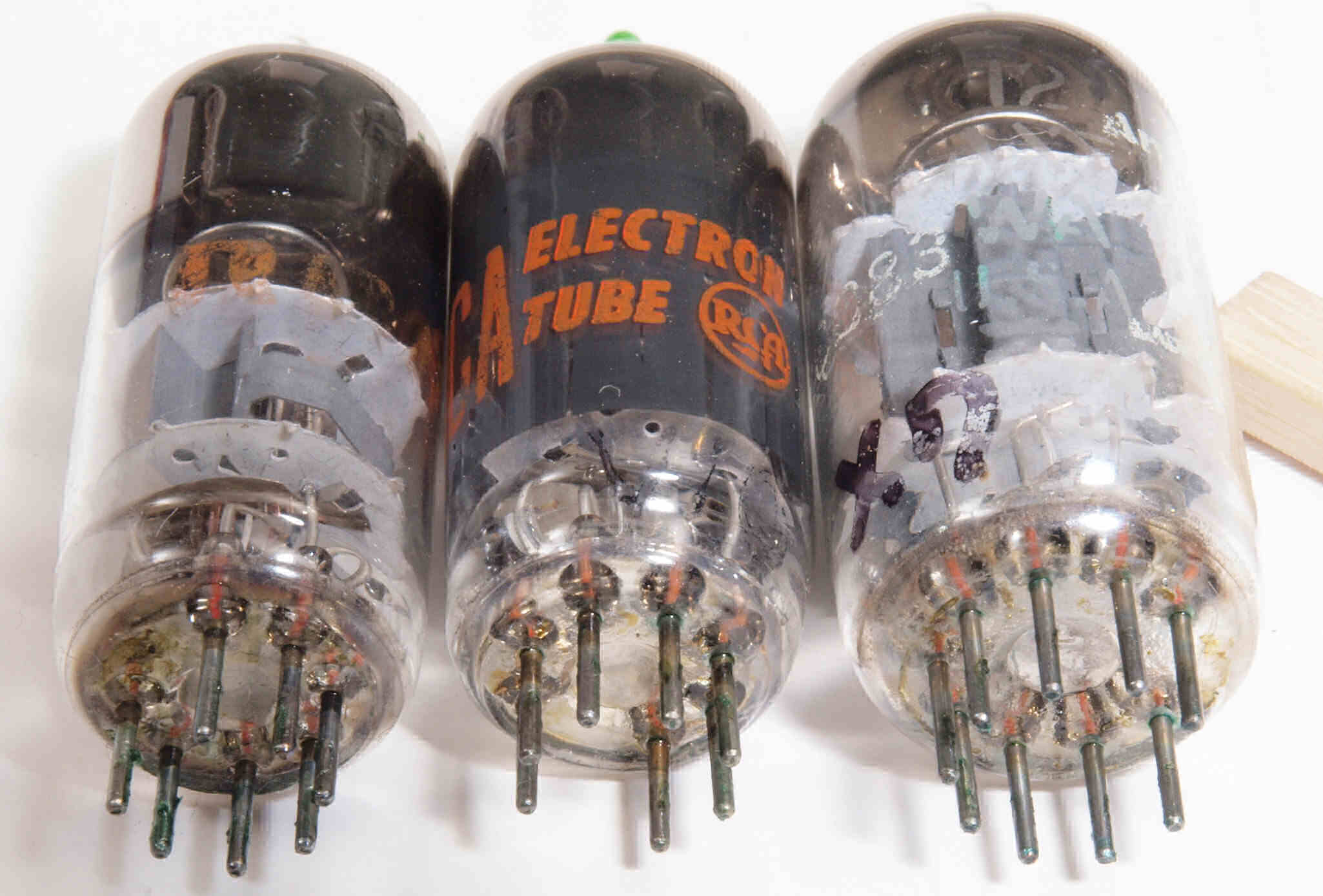

A41. 点検中 強力な接点復活材を使用したので真空管足に緑青が発生。左からECC83、6FS5 2本。
A42. 点検中 強力な接点復活材を使用したので真空管足に緑青が発生、拡大。左からECC83、6FS5 2本。

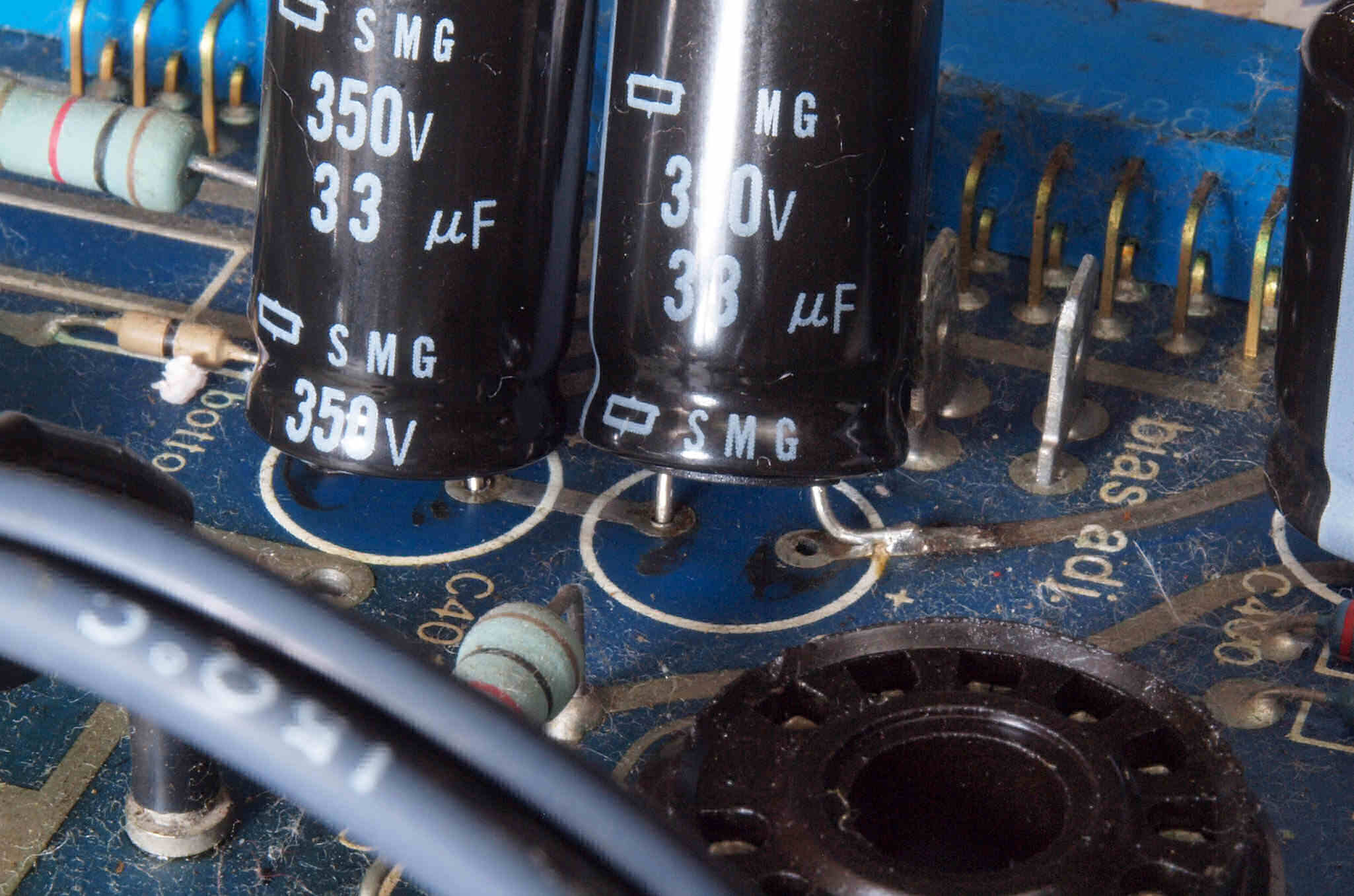

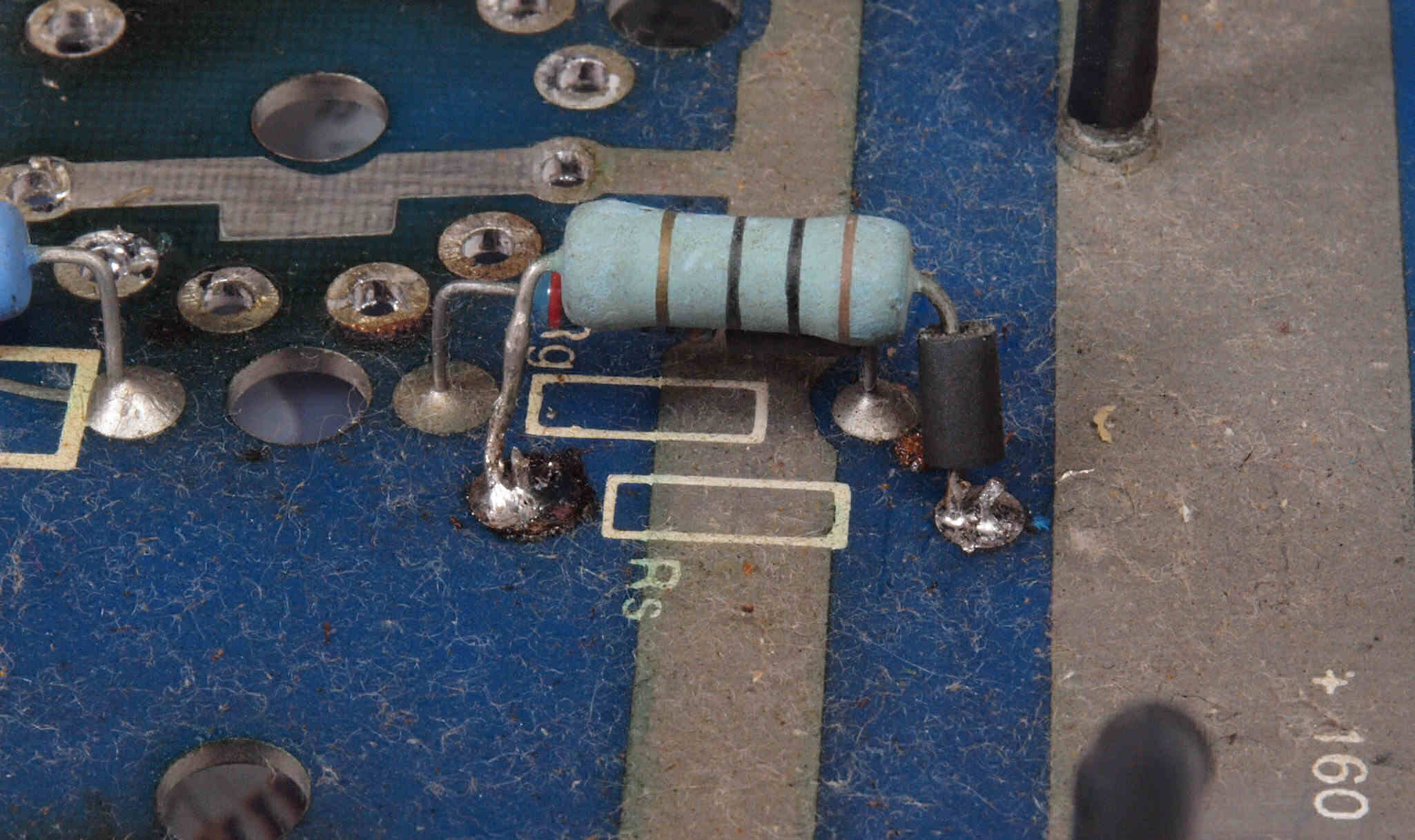

A51. 点検中 接点復活材の跡かベトベトしている基板! +−160V電源フイルター回り。 間の綺麗な所は清掃後。
A61. 点検中 排気フアンを上部設置する場合。
  • 1.終段6LF6の真上が良い。
    2.風向きは、吸い出しとする、よってAMPの上方向は15cm以上空ける。
    3.上蓋がアルミ製で薄く弱いので、L字棒で裏から補強する。
    4.フアンの左側、フアンの手前のガラリは、前の2〜4列ぐらいを残して、塞ぎます。
    5.AMPの後ガラリは、下の1〜2列ぐらいを残して、塞ぎます。
    6.温度制御をする場合、サーミスターは終段6LF6の近くに設置する。
    7.使用するフアンは12〜14Cmで厚み35mmで低速が良い、写真は12Cmで厚み25mm。
    8.安全の為、フアンガードは取り付ける事。

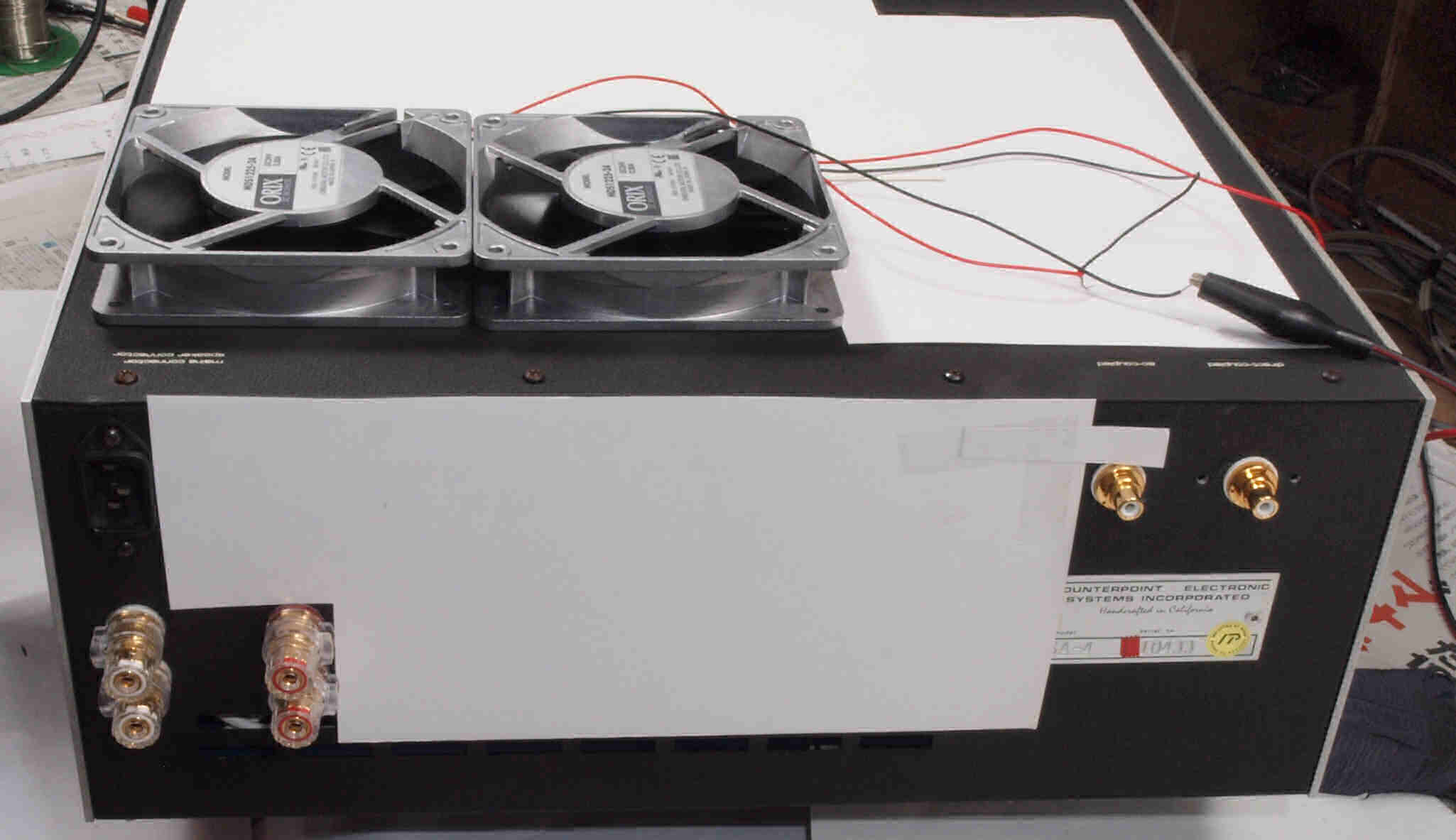

A62. 点検中 排気フアンを後設置する場合。
  • 1.4本の6LF6をカバーする、2個並べるのも良い。
    2.風向きは、吸い出しとする、よってAMPの後方向は15cm以上空ける。
    3.上蓋のガラリは、前の2〜4列ぐらいを残して、塞ぎます。
    4.フアンの左右ガラリは、塞ぎます。
    5.温度制御をする場合、サーミスターは終段6LF6の近くに設置する。
    6.使用するフアンは12〜14Cmで厚み35mmで低速が良い、写真は12Cmで厚み25mm。
    7.安全の為、フアンガードは取り付ける事。

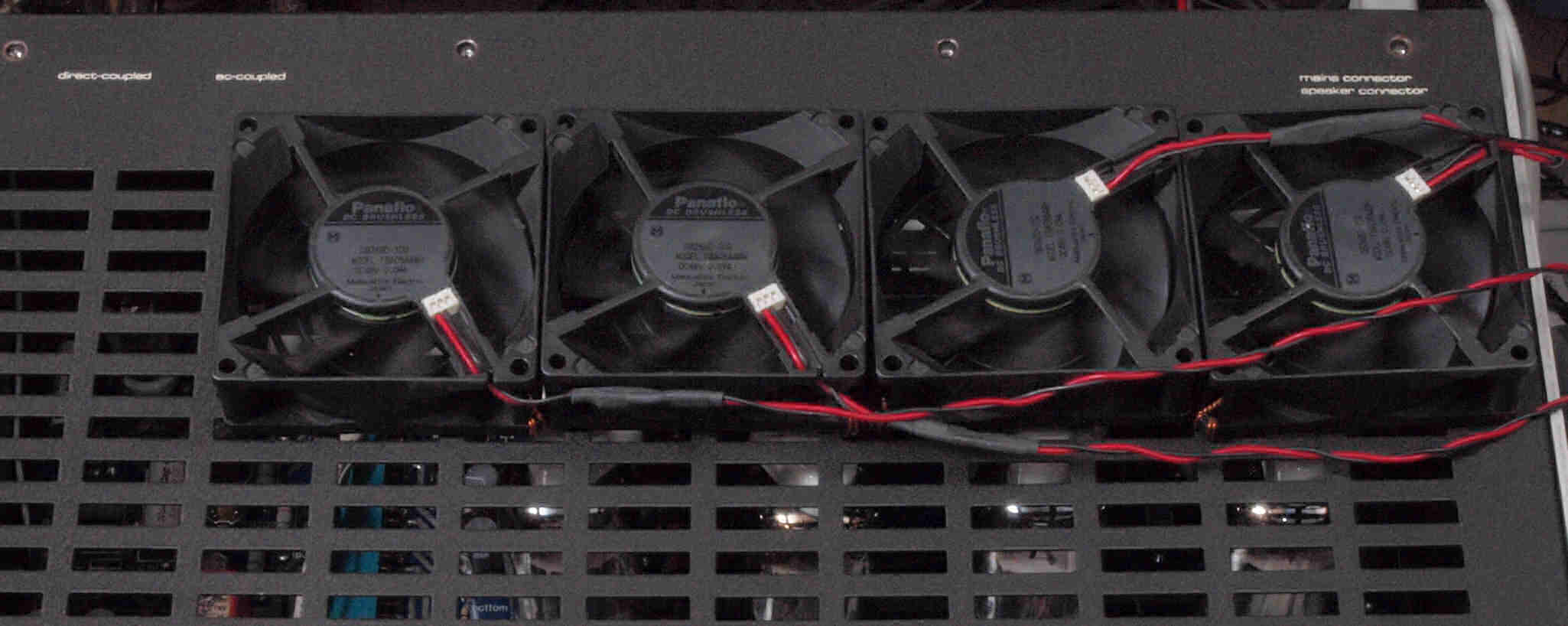

A63. 点検中 推薦する排気フアン設置。上から見る。
A64. 点検中 推薦する排気フアン設置。後から見る。
A65. 点検中 120mm×120mm排気フアンの比較。やはり真ん中の35mm厚が1番良い。
C. 修理状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

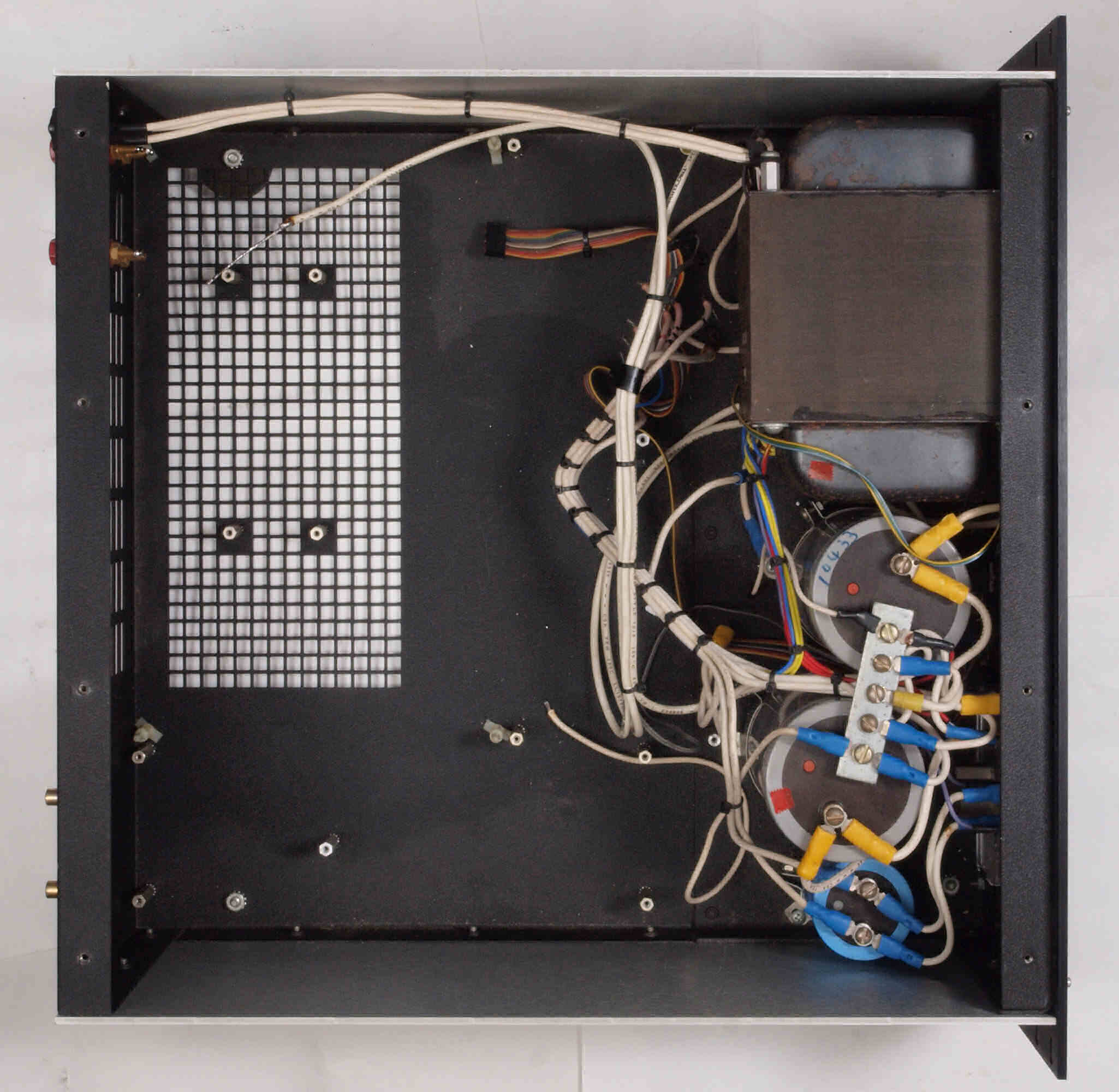

C1. 修理中 基板を取り外したシャシ。

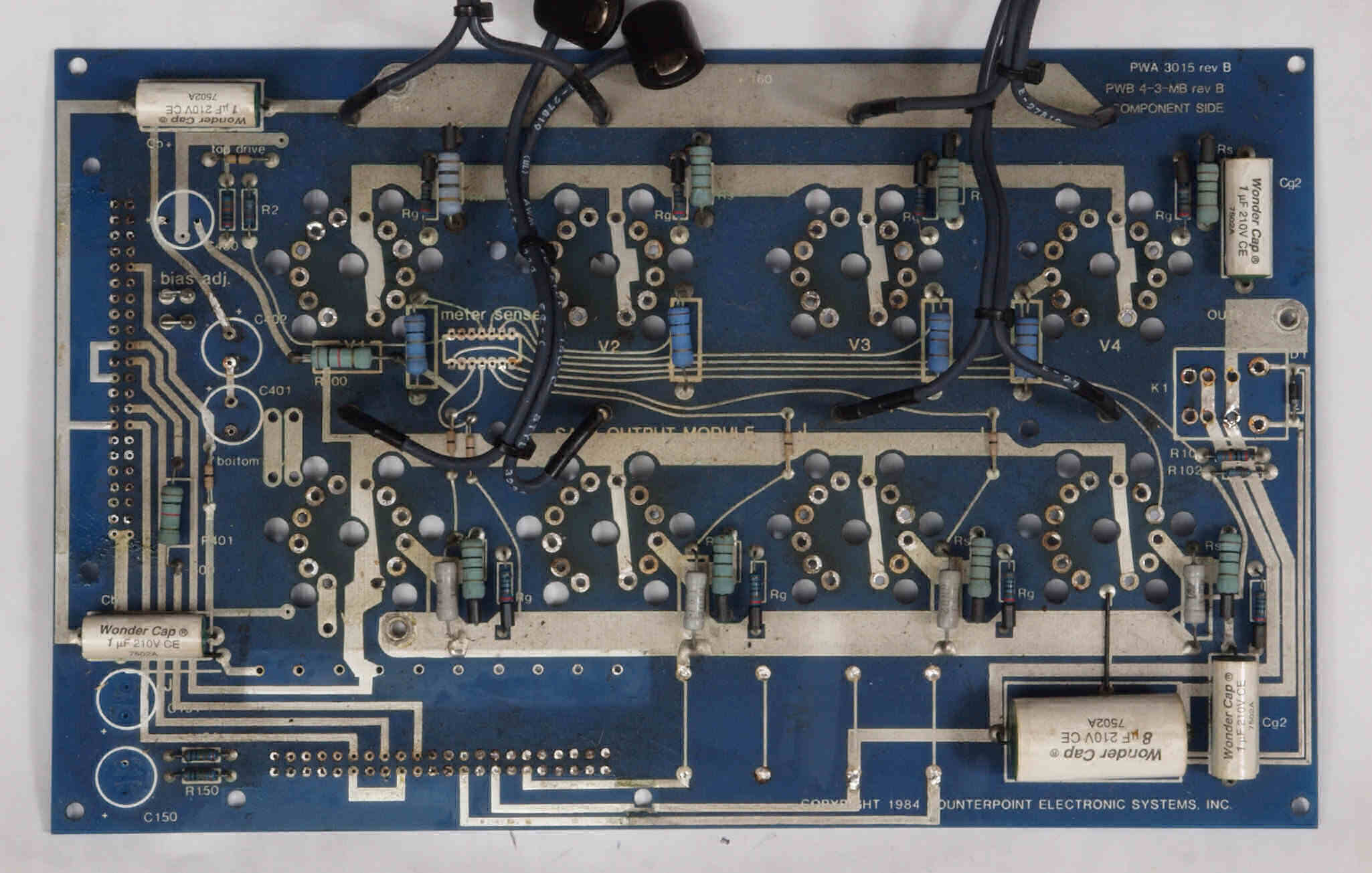

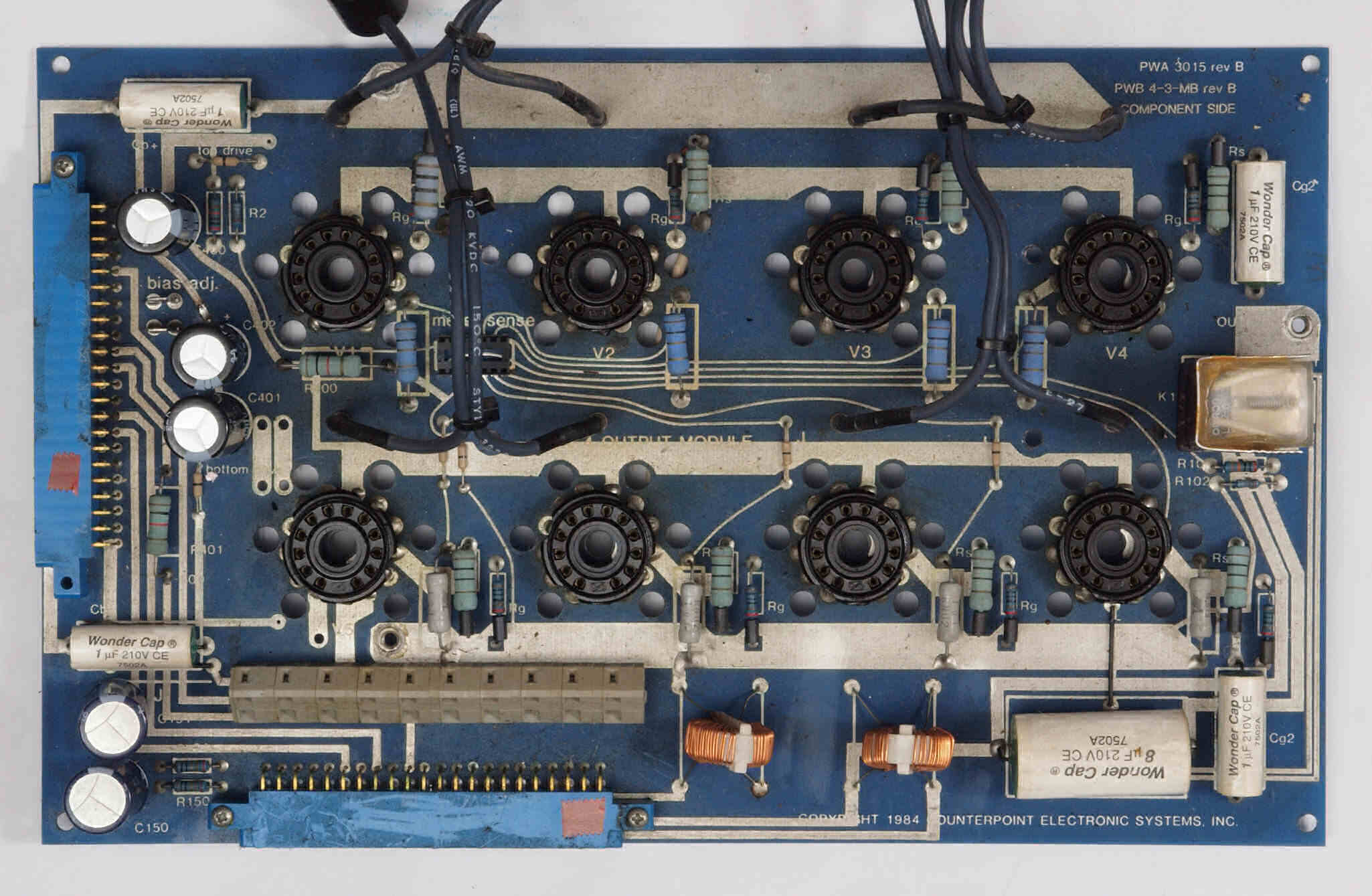

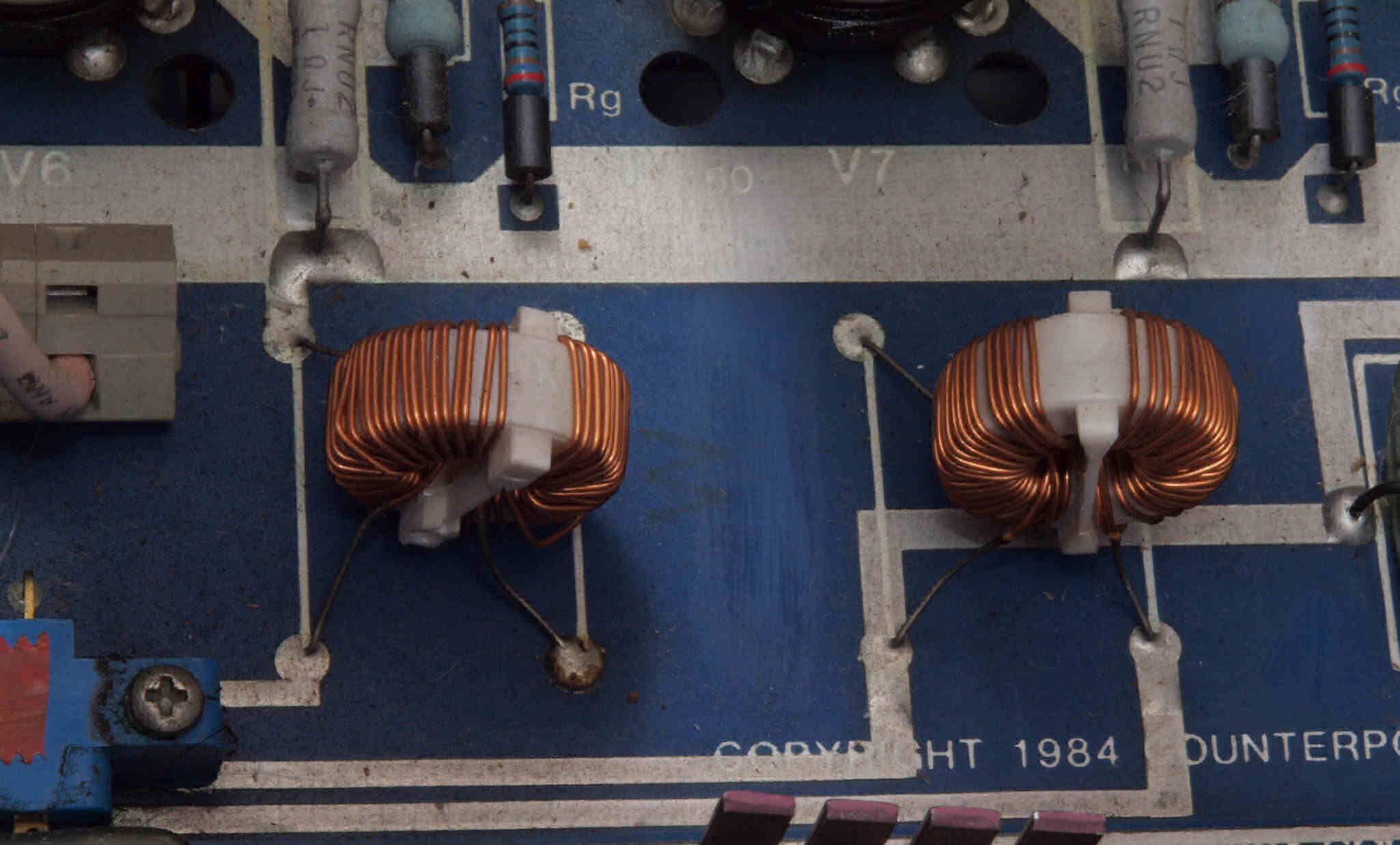

C11. 修理前 終段6LF6基板。

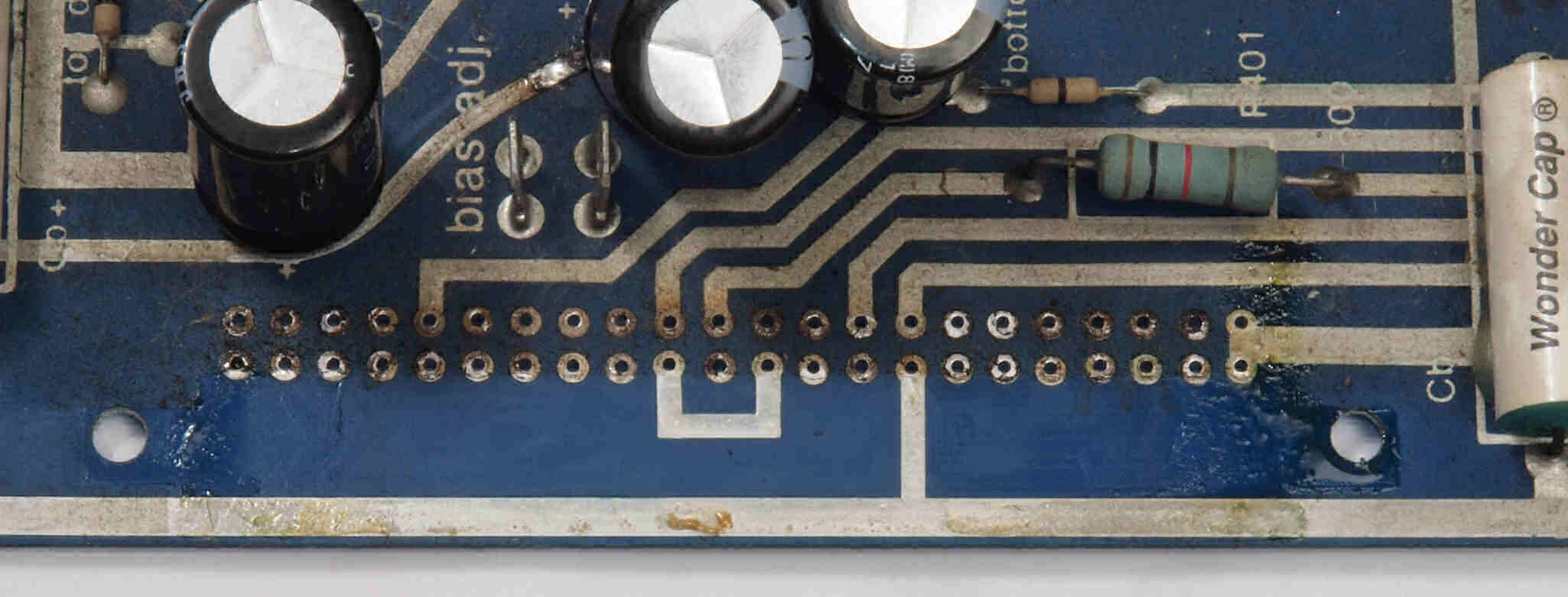

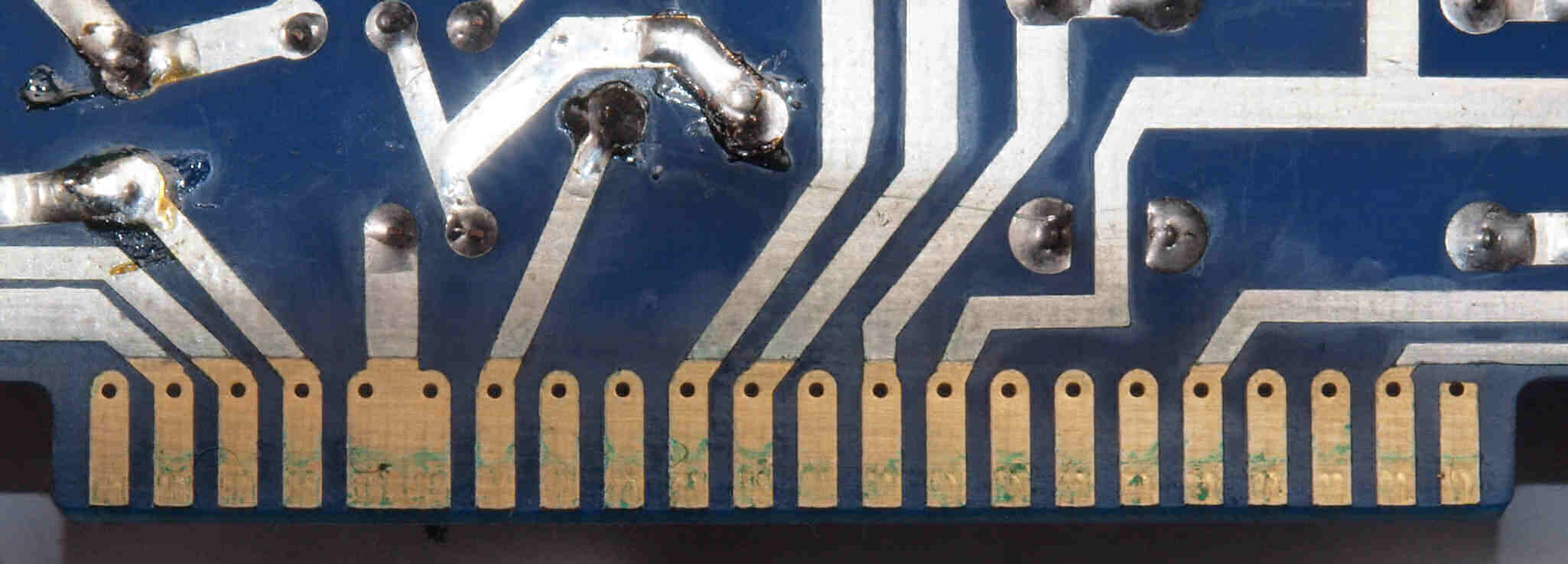

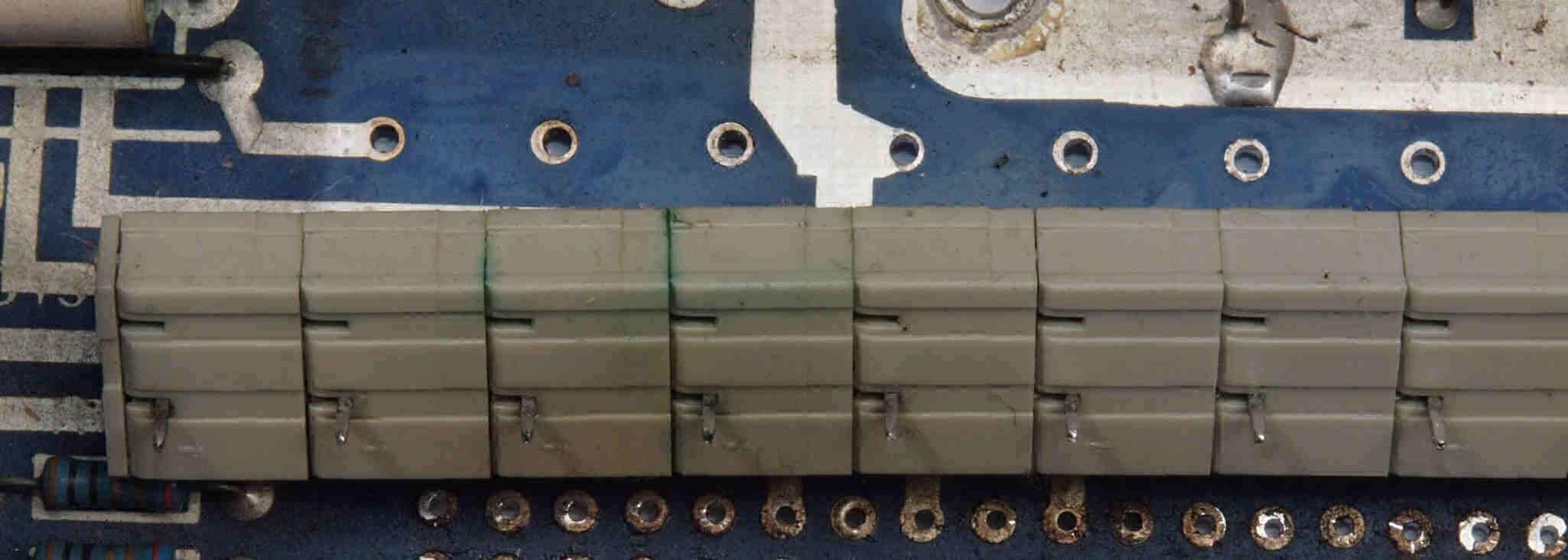

C112. 修理中 終段6LF6基板。エッジコネクター端子取り付け部の接点復活材跡、1部緑青が発生している。
C113. 修理中 終段6LF6基板。エッジコネクター端子取り付け部の接点復活材跡、1部緑青が発生している。

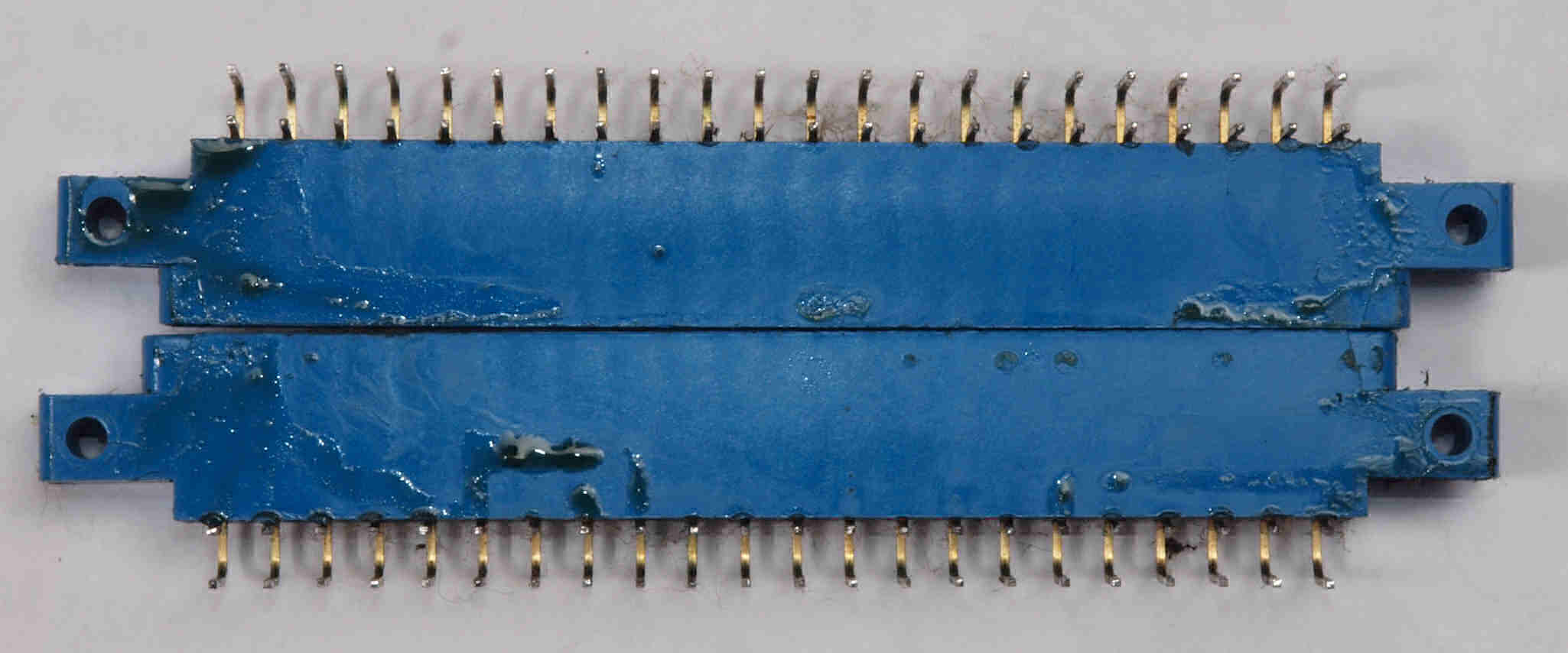

C114. 修理中 終段6LF6基板。エッジコネクターの裏の接点復活材跡

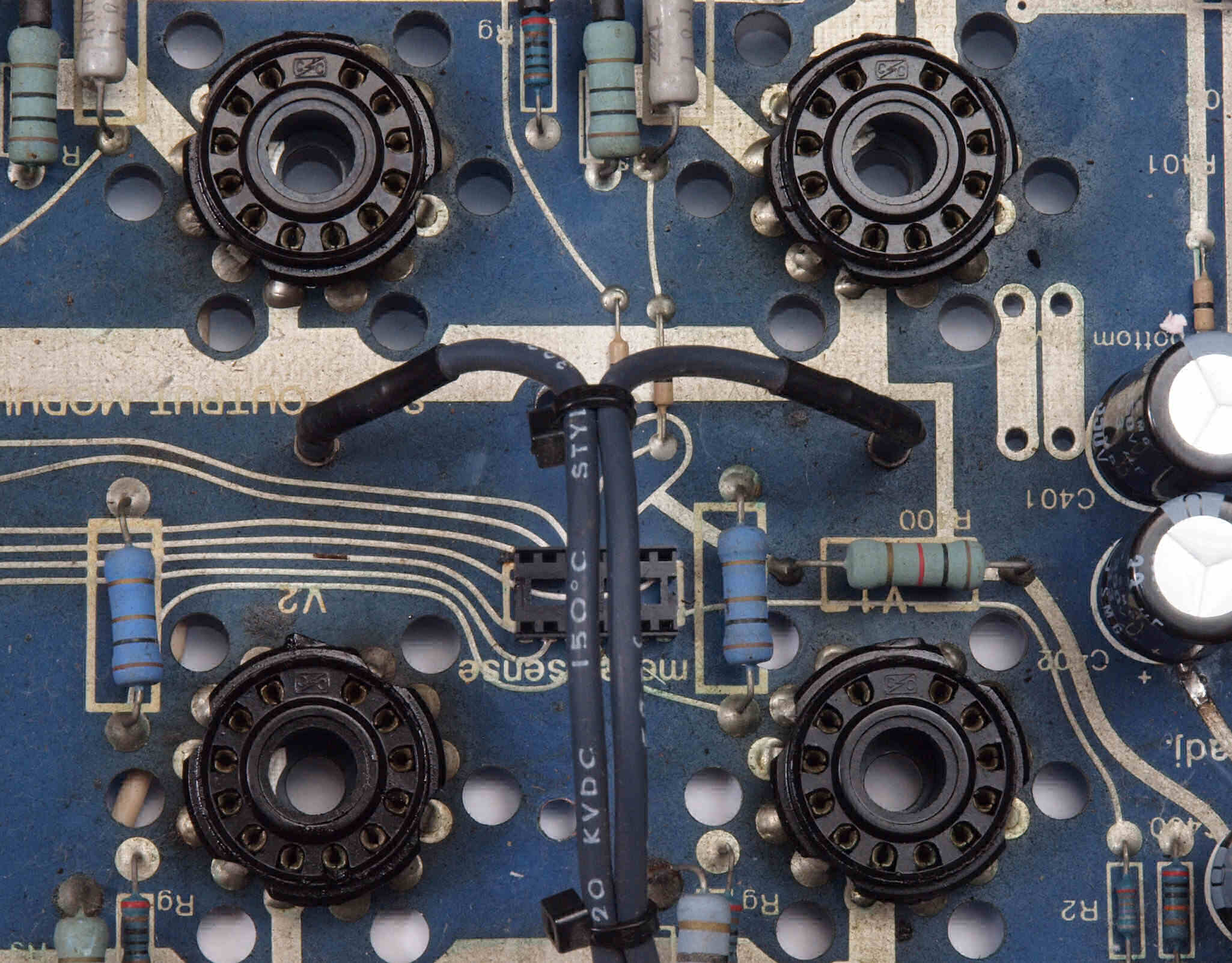

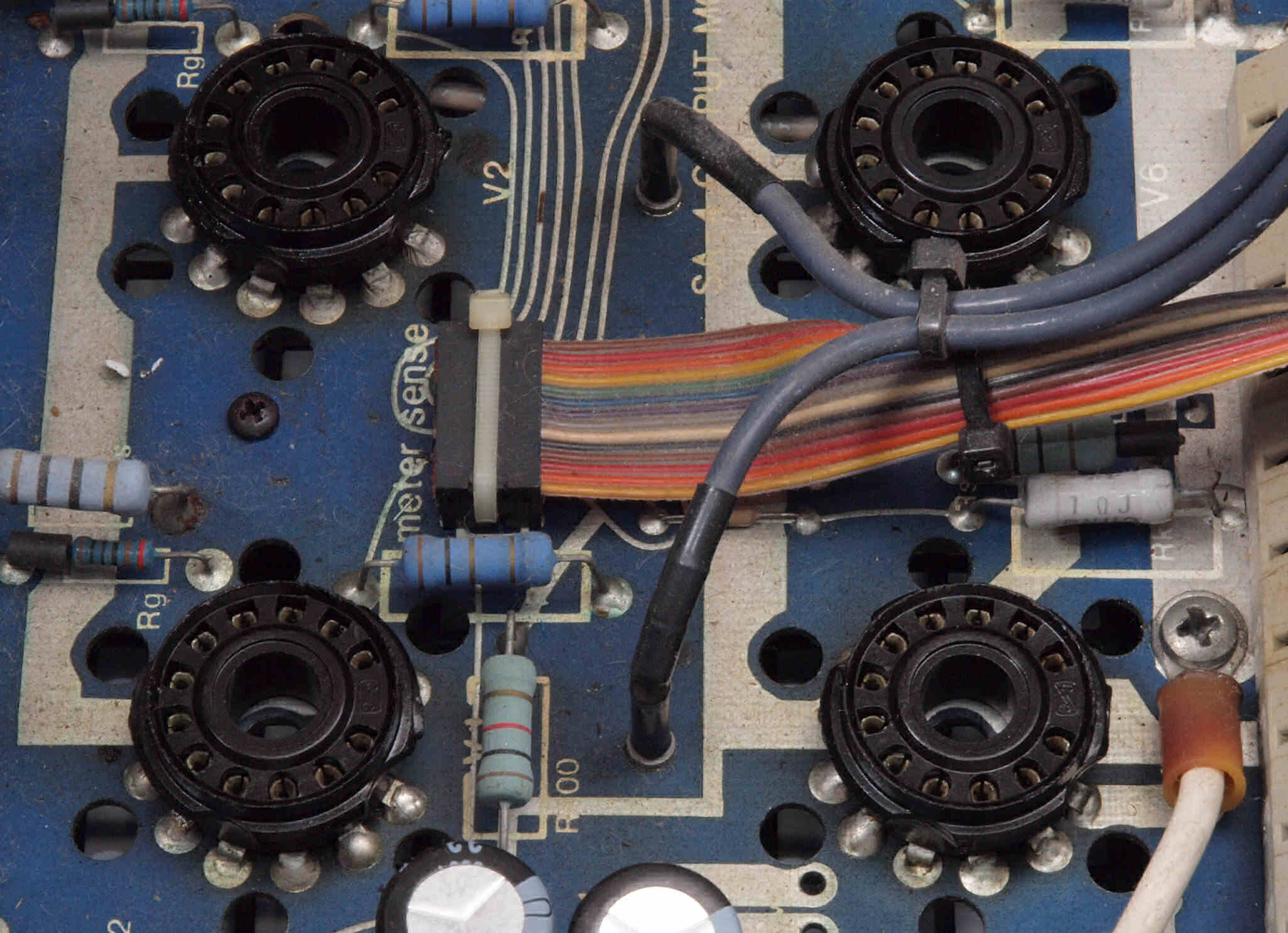

C115. 修理中 終段6LF6基板。6LF6ソケットのピンに緑青が発生している。
C116. 修理中 終段6LF6基板。6LF6ソケットのピンに緑青が発生している、その2。
C117. 修理中 終段6LF6基板。電源トランスとの接続端子。 ピンに緑青が発生している。
C118. 修理中 終段6LF6基板。電源トランスとの接続端子。 ピンに緑青が発生している。
C12. 修理中 終段6LF6基板。 交換部品を取除。
C122. 修理中 終段6LF6基板。基板を取り外すのが大変なので、表から交換した、元の部品の足が付いている。
C123. 修理中 終段6LF6基板。基板を取り外すのが大変なので、表から交換した、元の部品の足が付いている。
C13. 修理中 終段6LF6基板。 洗浄後、真空管ソケット・部品を取付け中。
                       真空管ソケットの固定(半田付け)は、ジャンク真空管をしっかり挿入して行う。
C132. 修理中 終段6LF6基板。 洗浄後、真空管ソケット・部品を取付け中。
                       真空管ソケットの固定(半田付け)は、ジャンク真空管をしっかり挿入して行う。

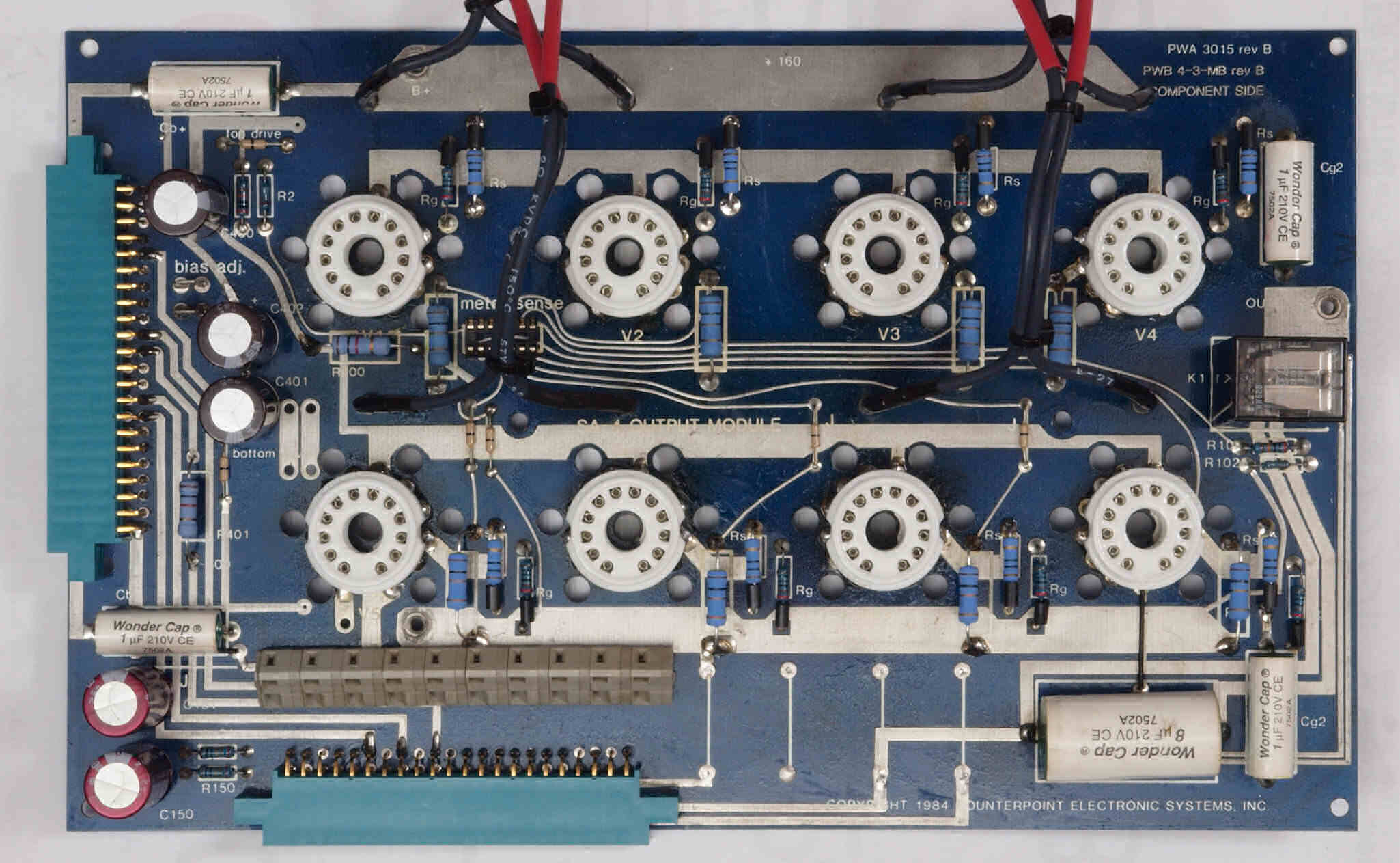

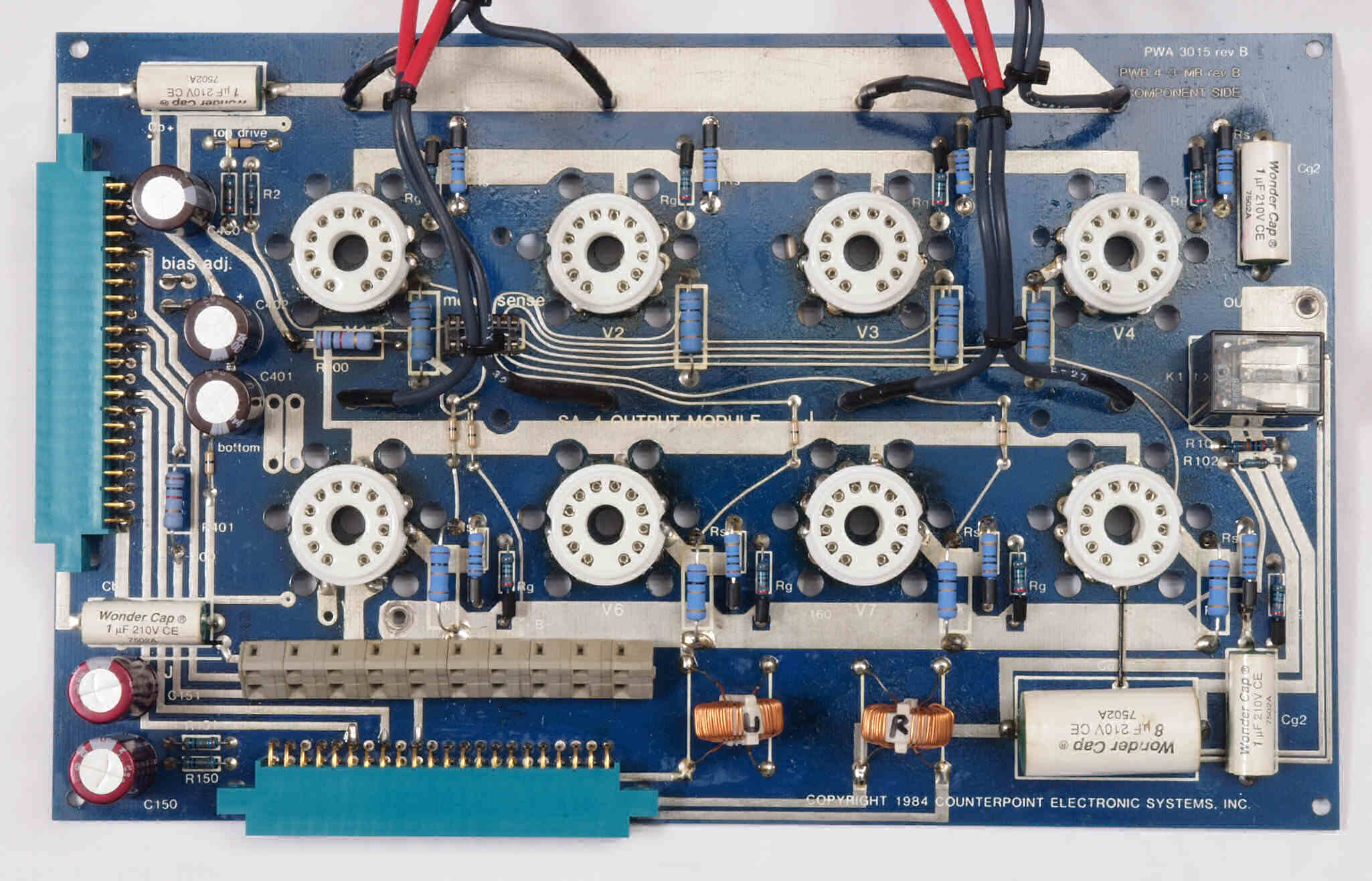

C14. 修理後 終段6LF6基板。 電解コンデンサー5個、タイト製コンパクトロン12ピンソケット8個、抵抗14個、リレー1個、OP-AMPソケット1個、カードエッジコネクター2個交換。
  • 真空管の熱の発散は次の3通り。
    • 1.プレート等からの「熱放射(輻射)」....シールドは黒く塗る。
    • 2.管壁・ソケットからの「対流熱伝達」...ソケットの周りに通気口を開ける等。
    • 3.真空管足からの「熱伝導」 ........ソケットに熱伝導良い物を使う。
        熱伝導はベークライト製=0.23w/m・k <テフロン製=0.25w/m・k <ステアタイト製=2.5w/m・k の順です。

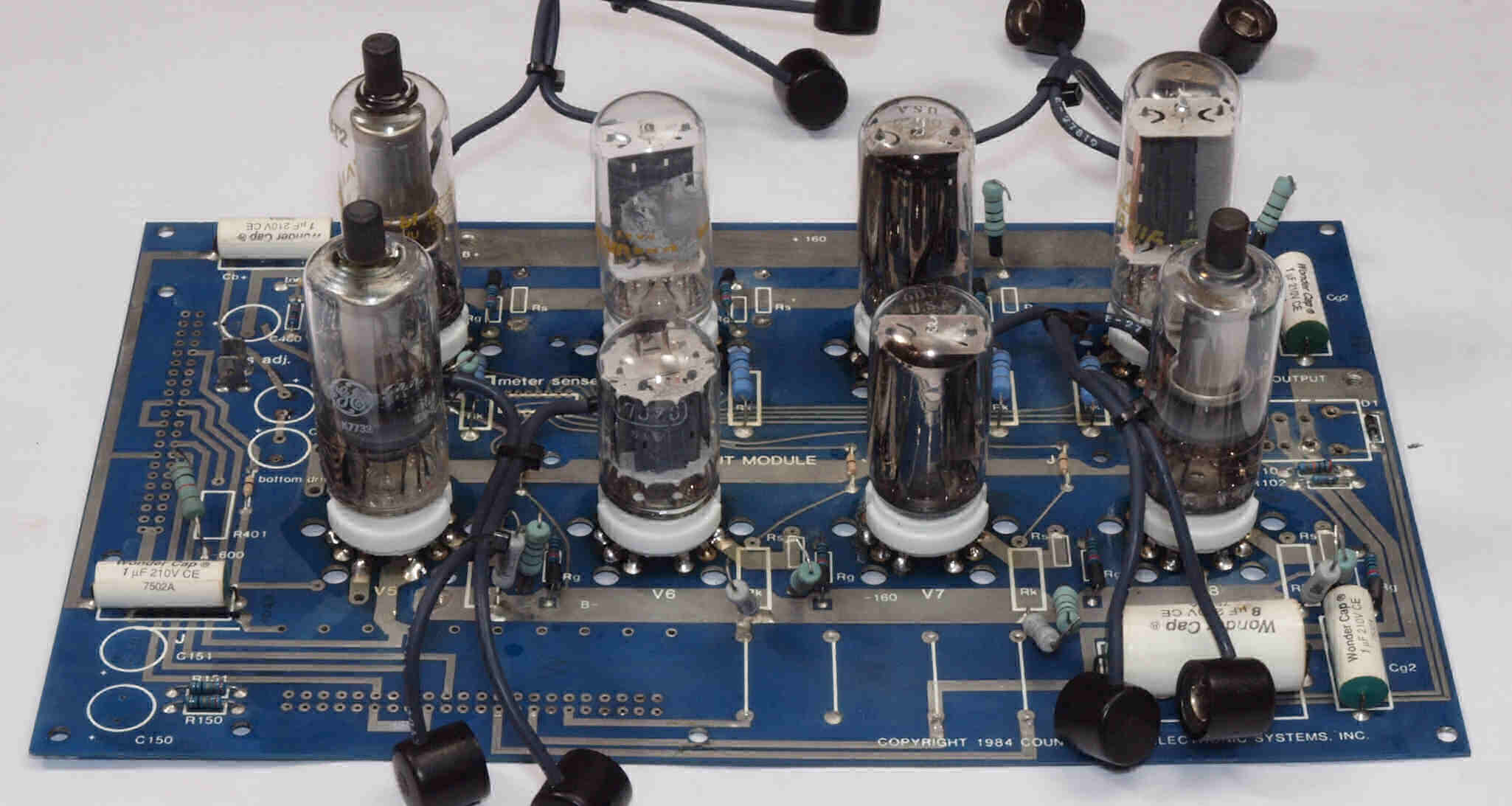

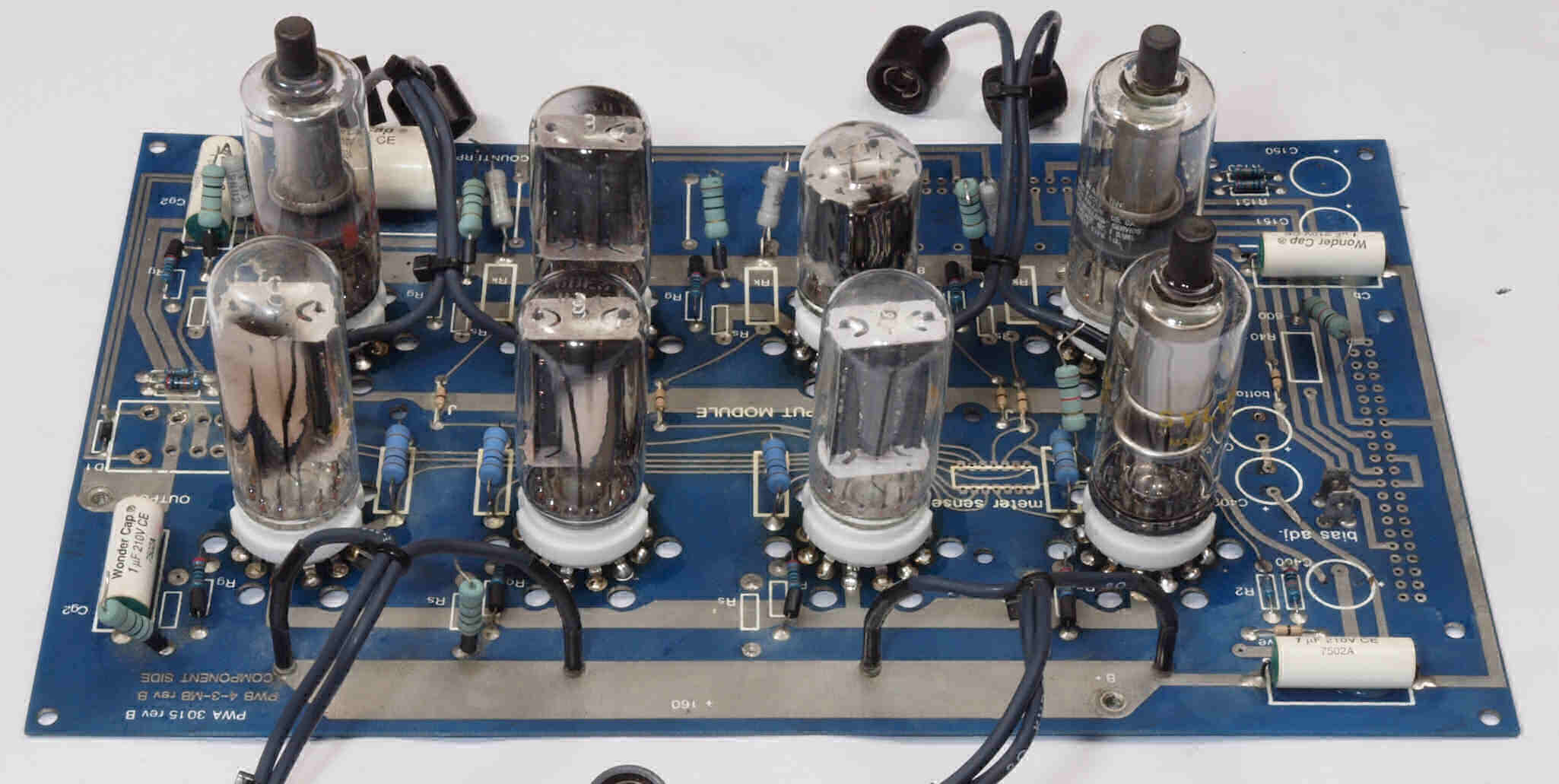

C15. 完成終段6LF6基板。  洗浄後、コートを塗布。

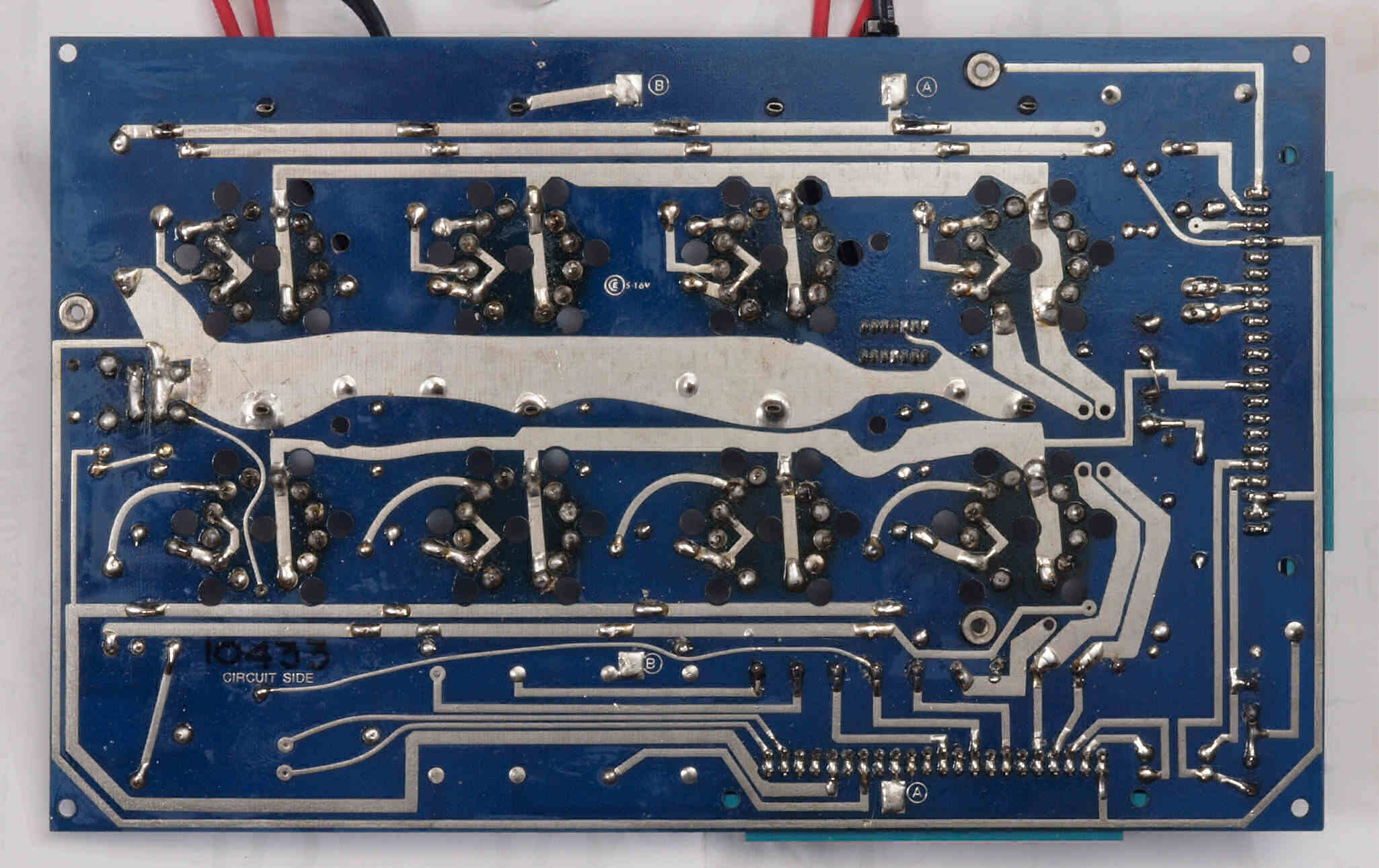

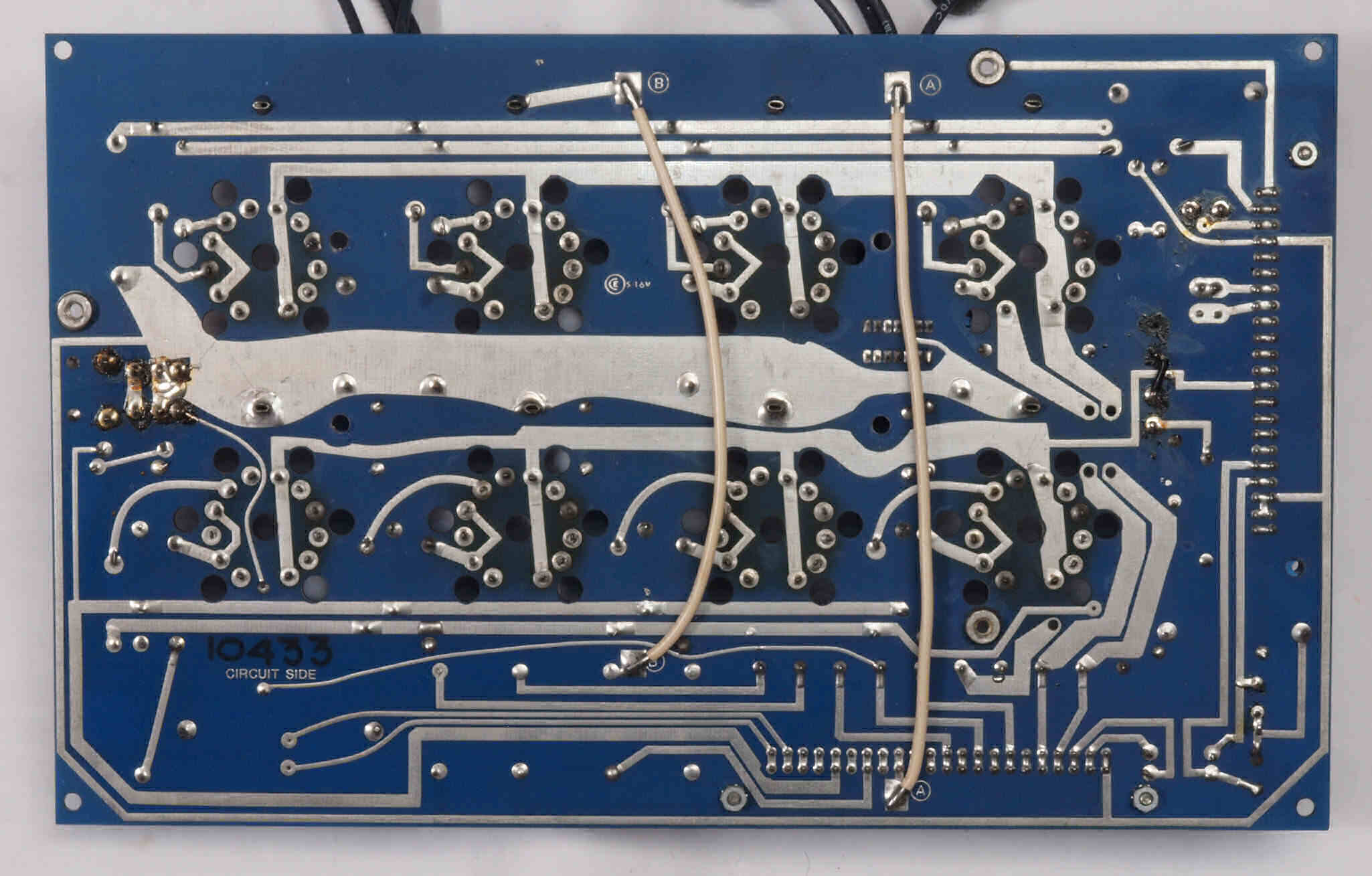

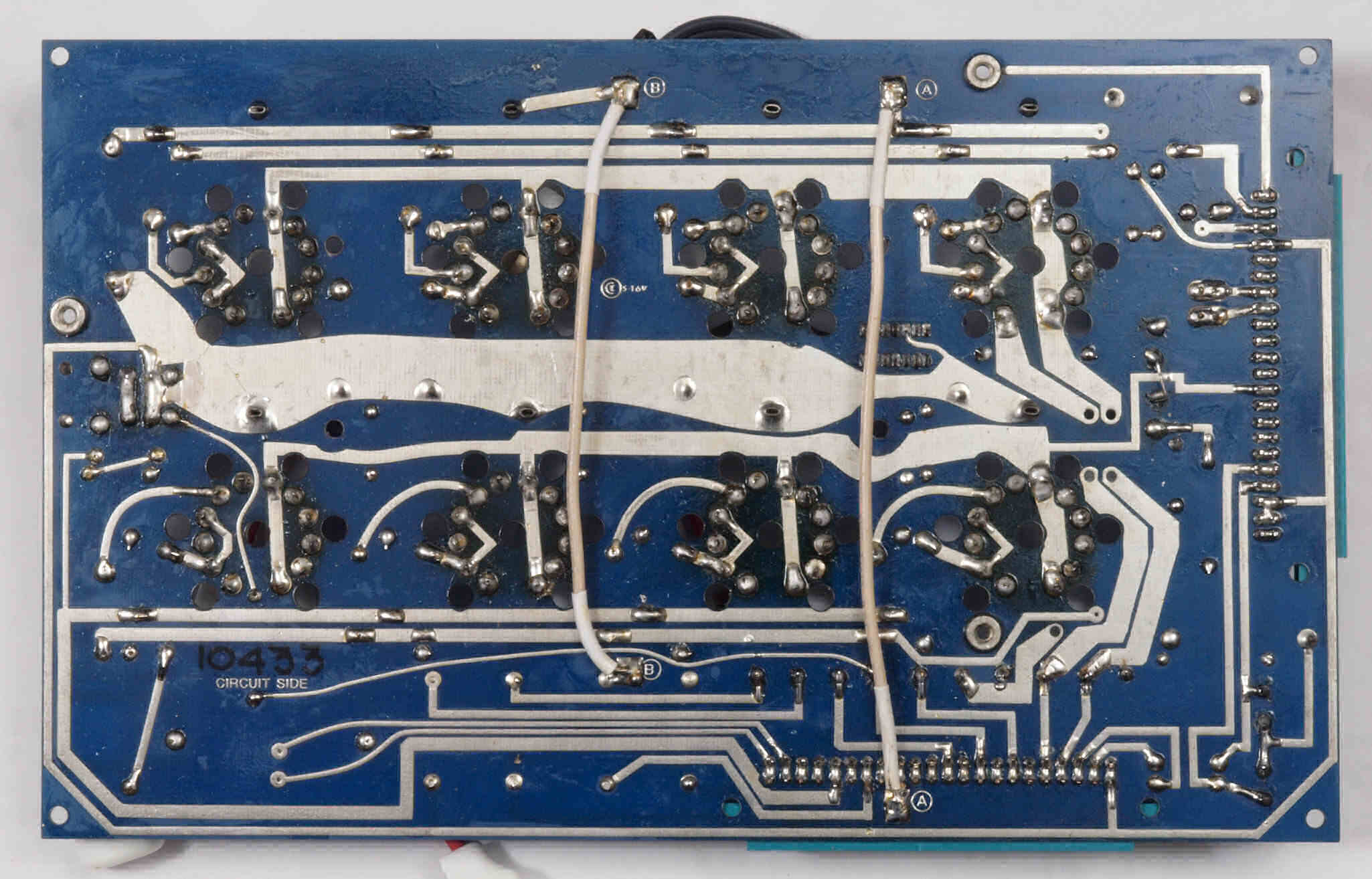

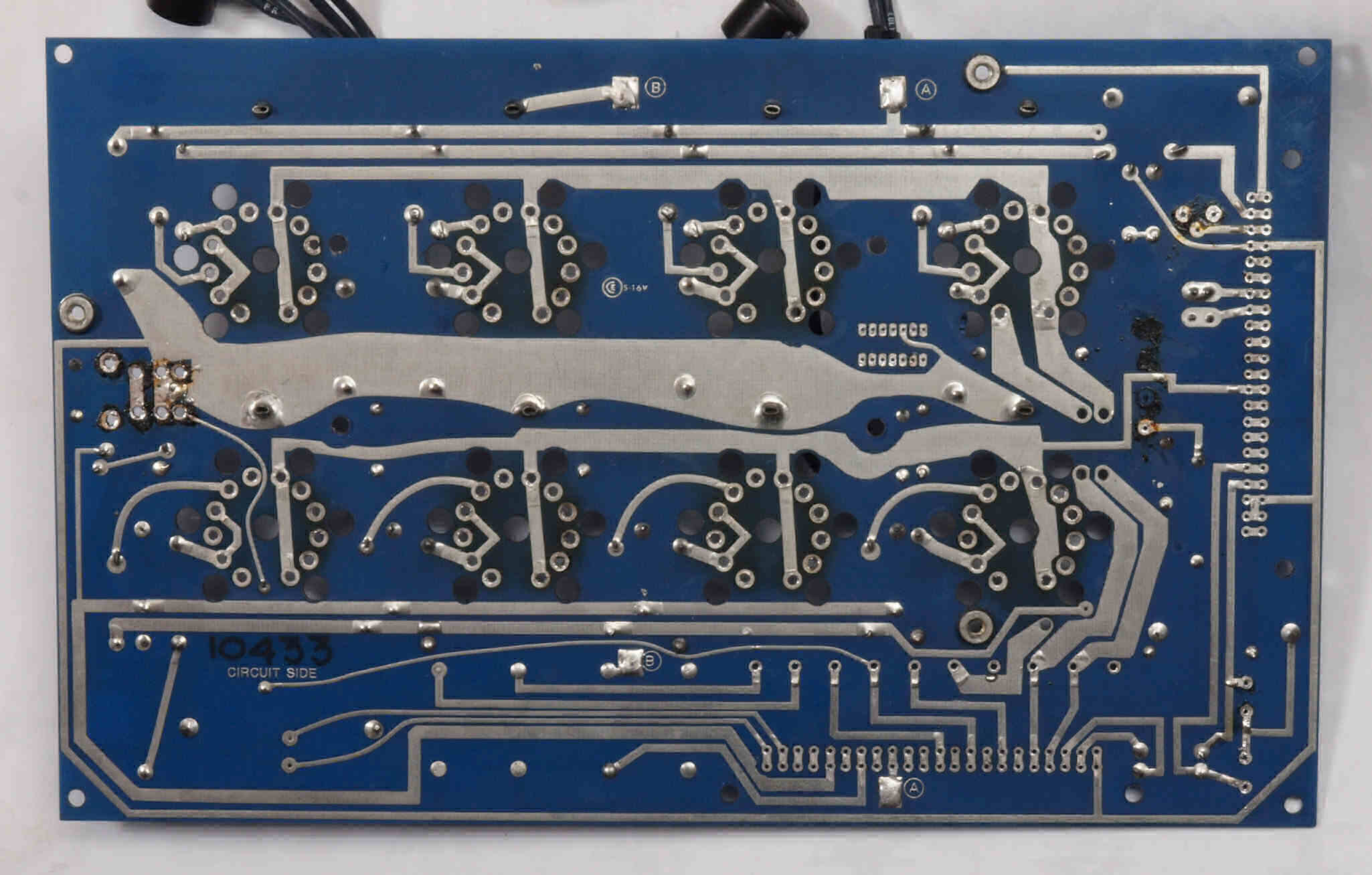

C16. 修理前 終段6LF6基板裏。

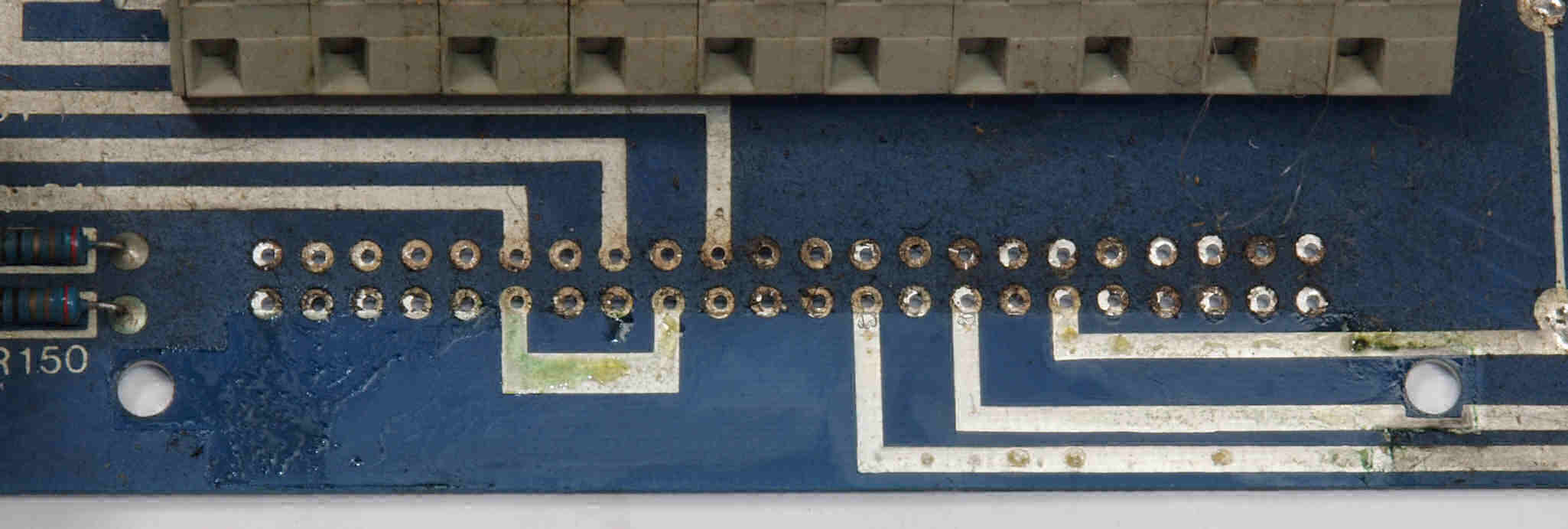

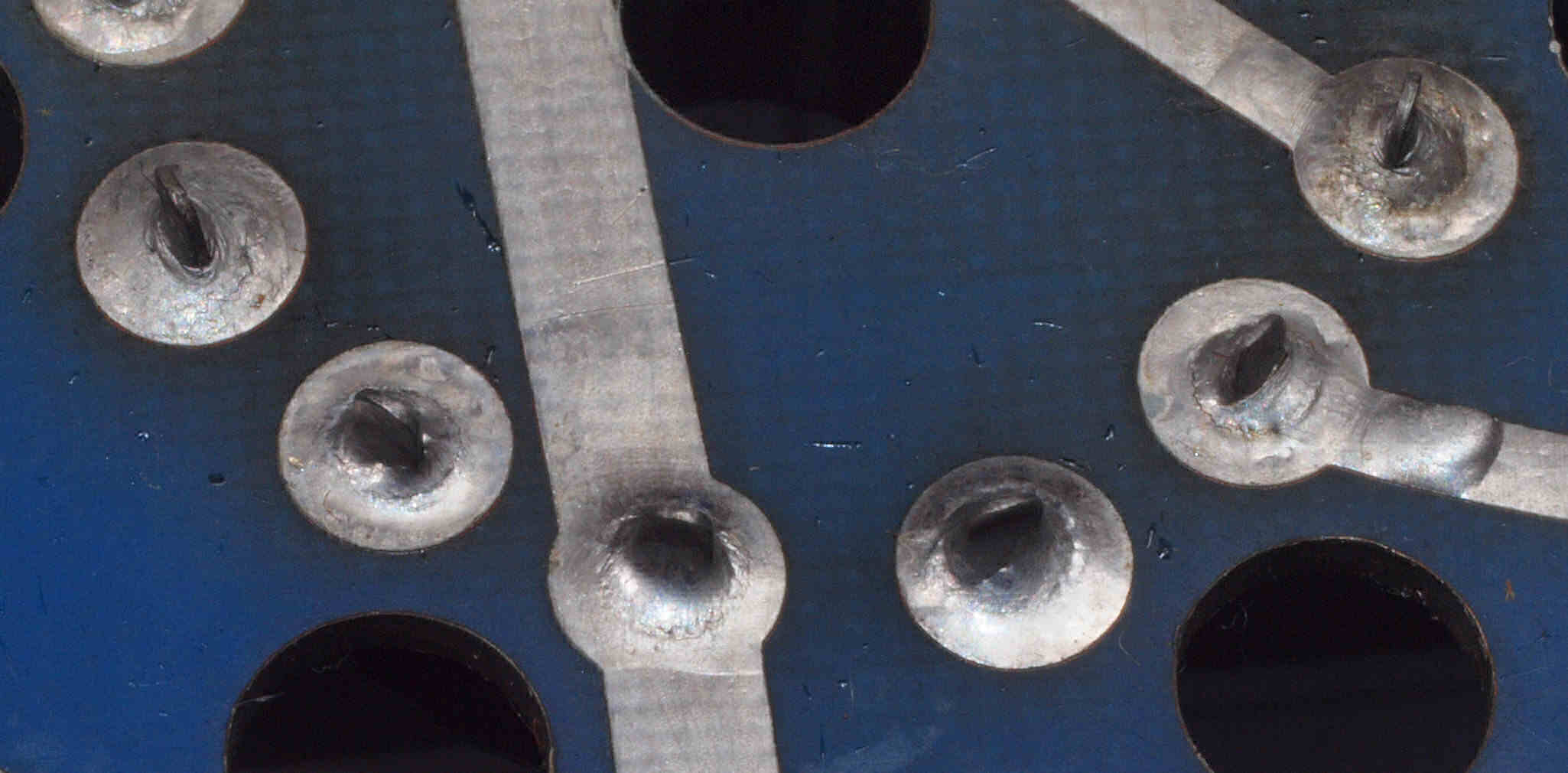

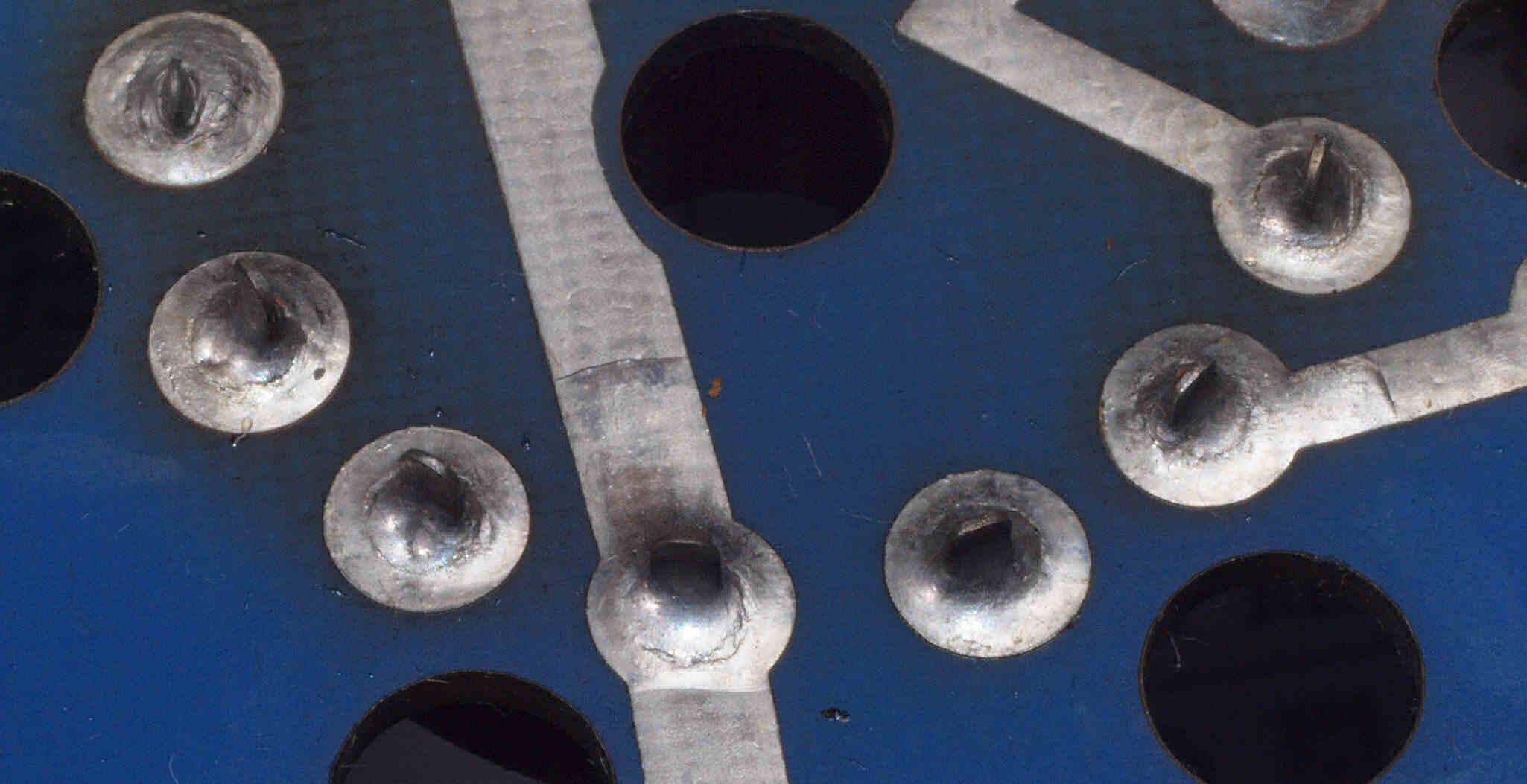

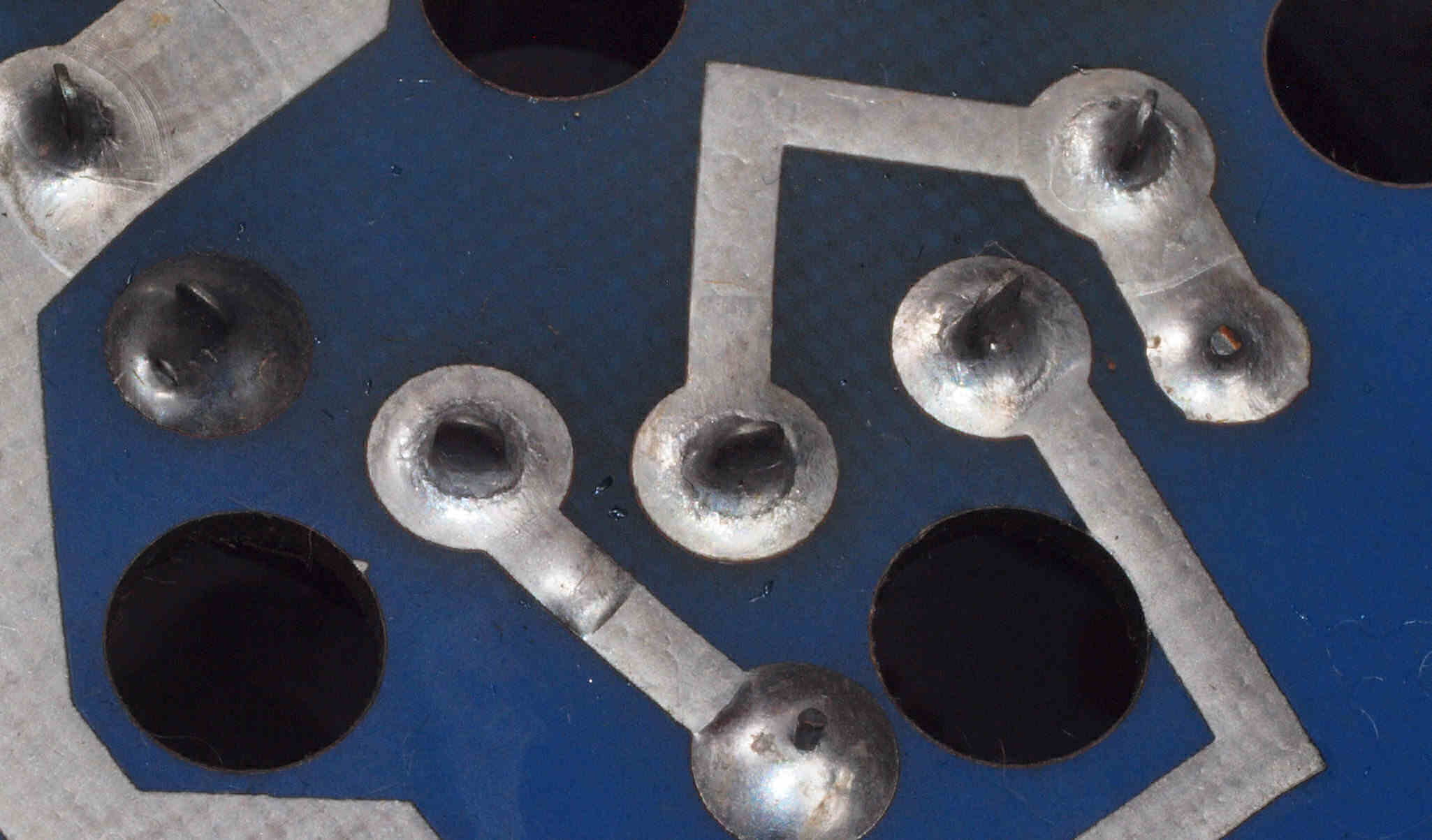

C162. 修理中 終段6LF6基板裏。6LF6ソケットの足ピンの半田不良予備郡。
C163. 修理中 終段6LF6基板裏。6LF6ソケットの足ピンの半田不良予備郡、その2。
C164. 修理中 終段6LF6基板裏。6LF6ソケットの足ピンの半田不良予備郡、その3。
C165. 修理中 終段6LF6基板裏。6LF6ソケットの足ピンの半田不良予備郡、その4。
C17. 修理中 終段6LF6基板裏。 交換部品を取除。
C19. 修理(半田補正)後 終段6LF6基板裏。
C1A. 完成終段6LF6基板裏。  洗浄後、コートを塗布。

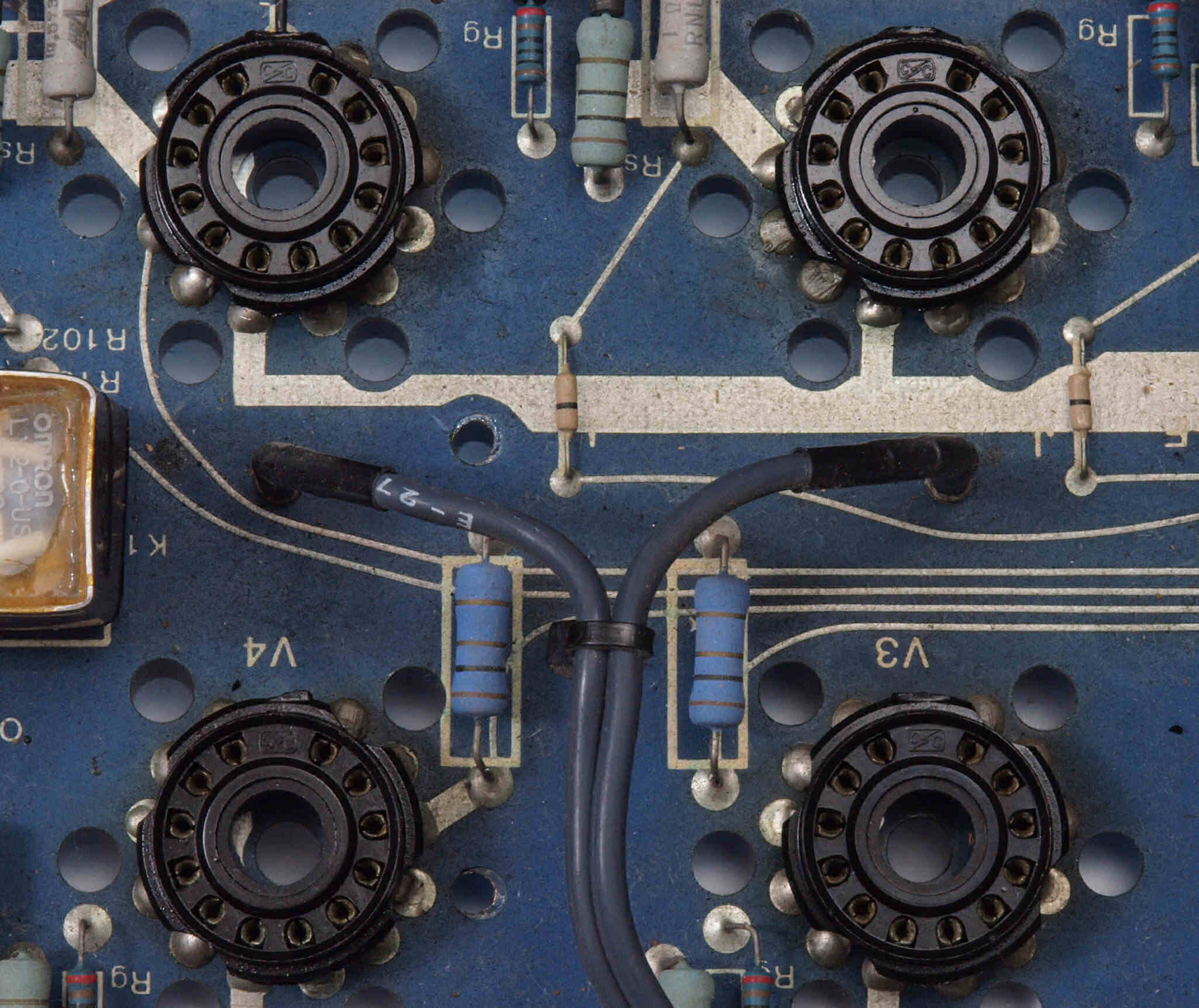

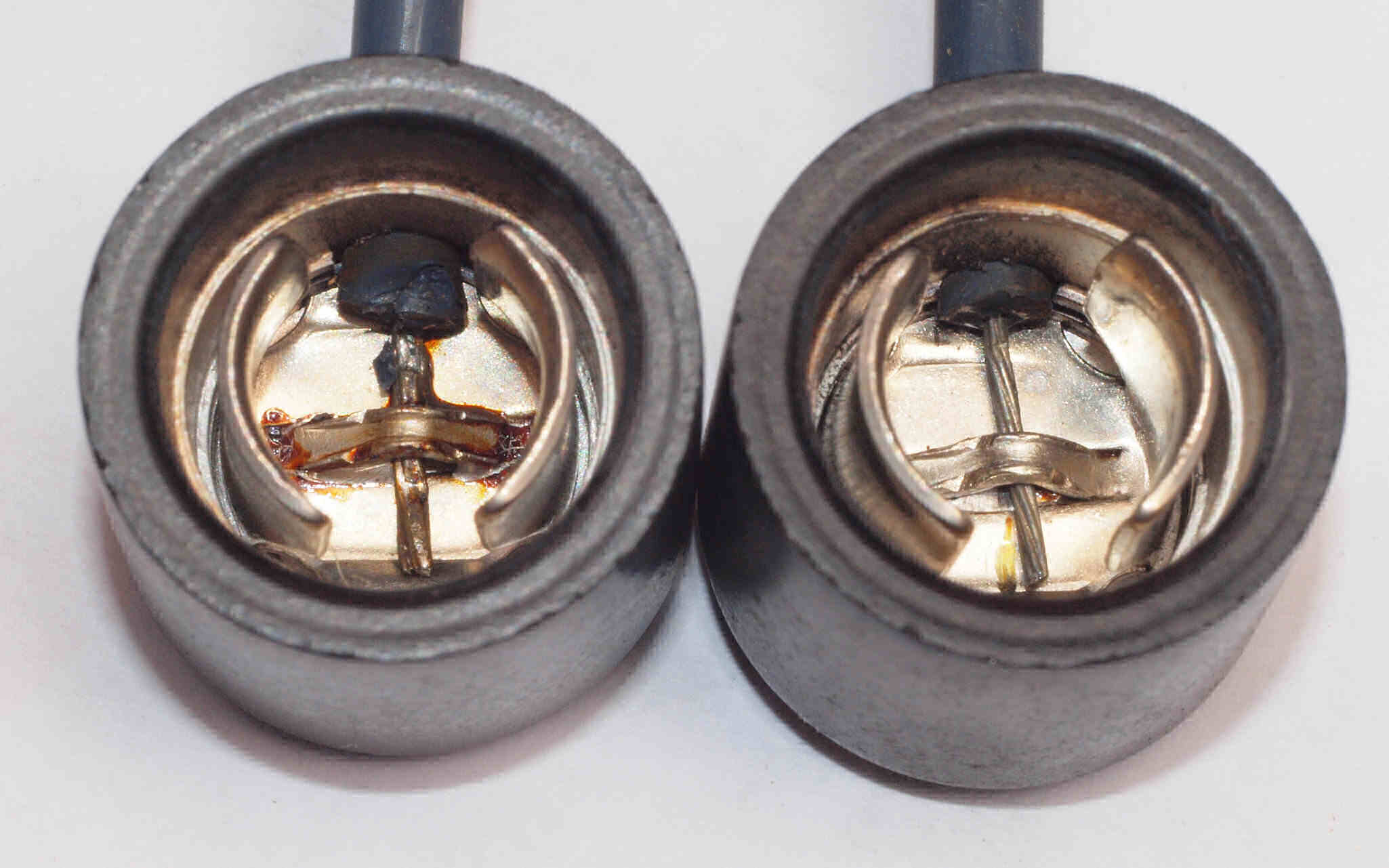

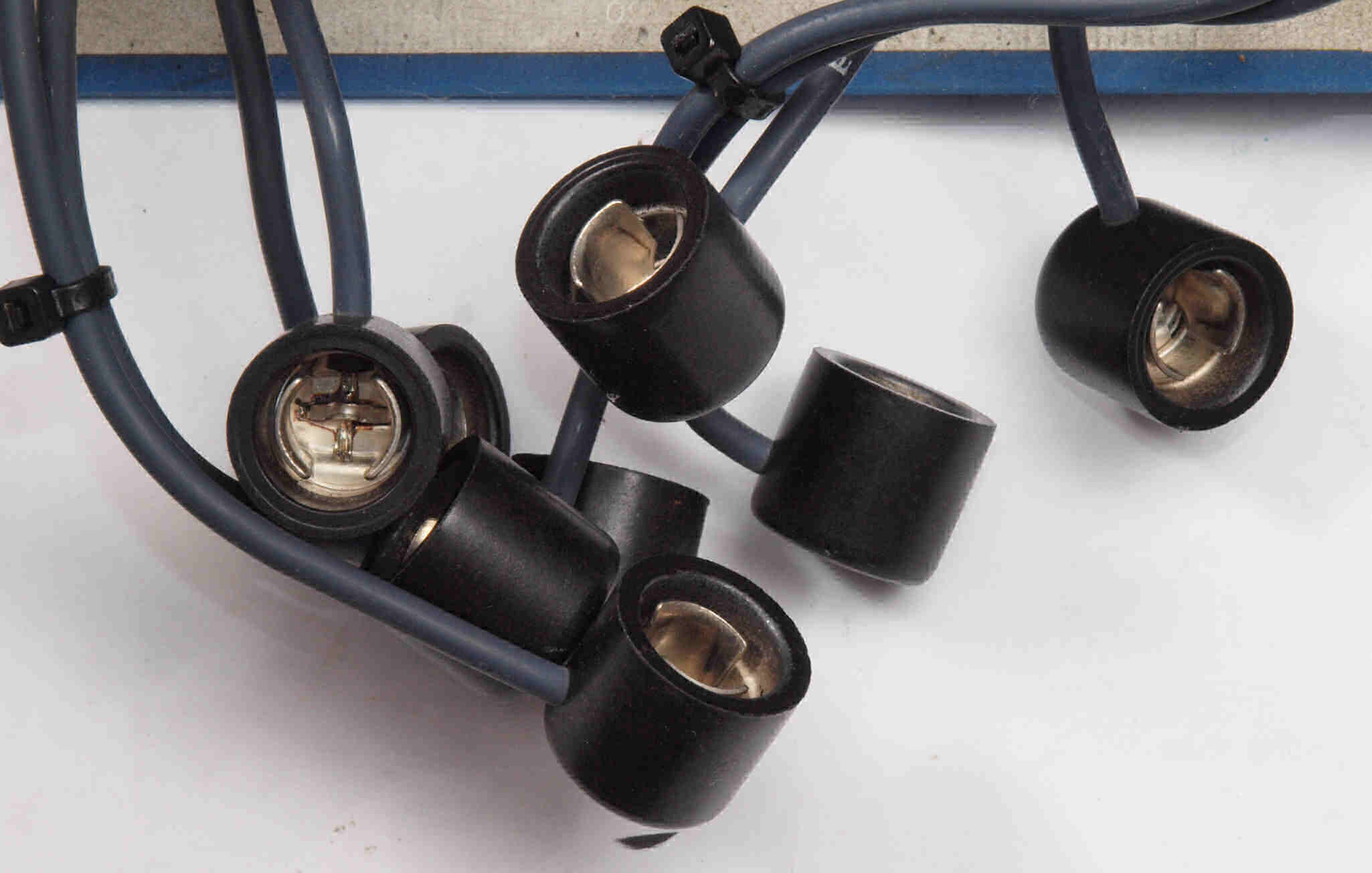

C1B. 修理中 終段6LF6基板。6LF6のプレートキャップ。

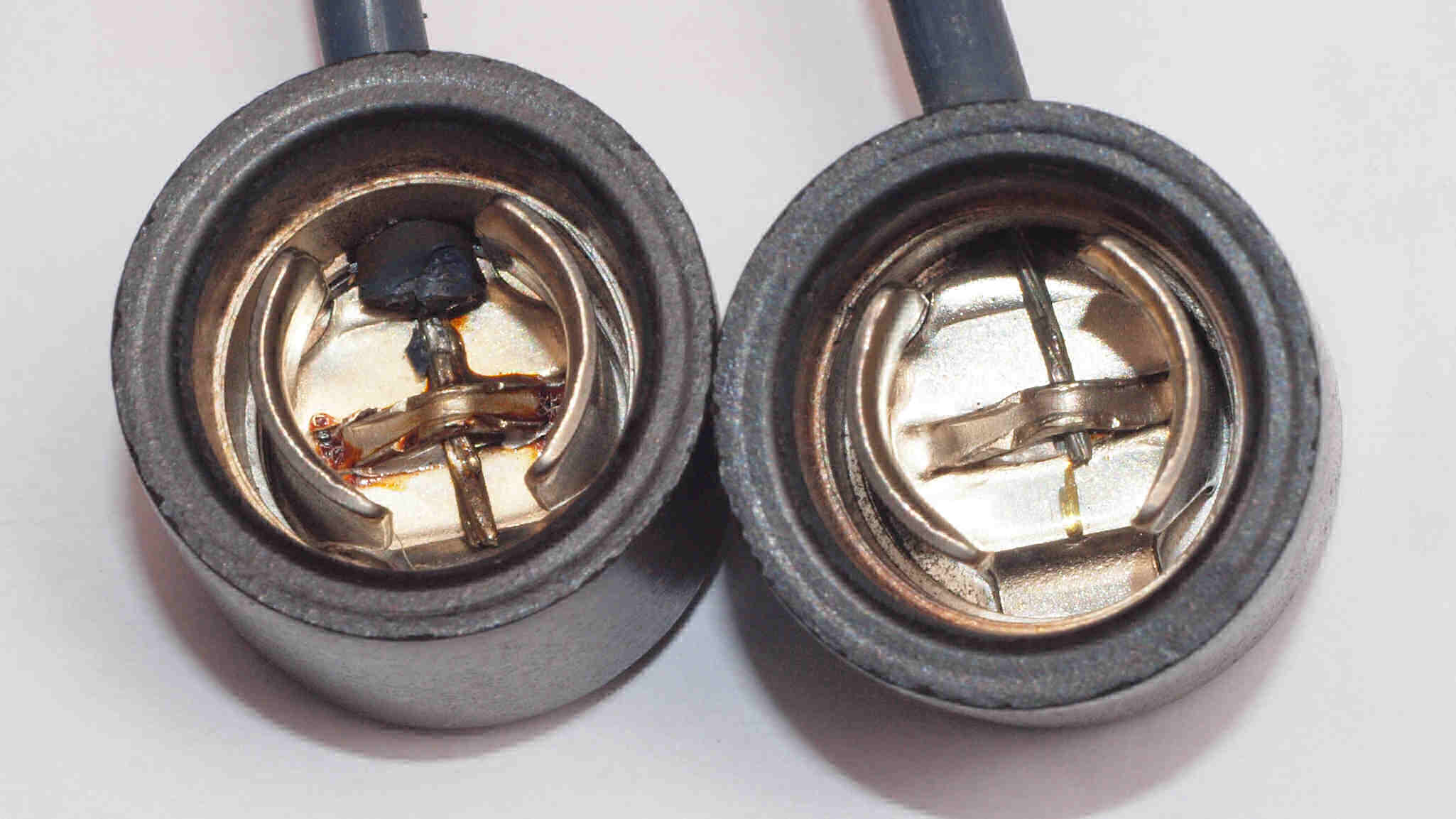

C1B2. 修理中 終段6LF6基板。6LF6のプレートキャップ。半田の乗りが少ない?

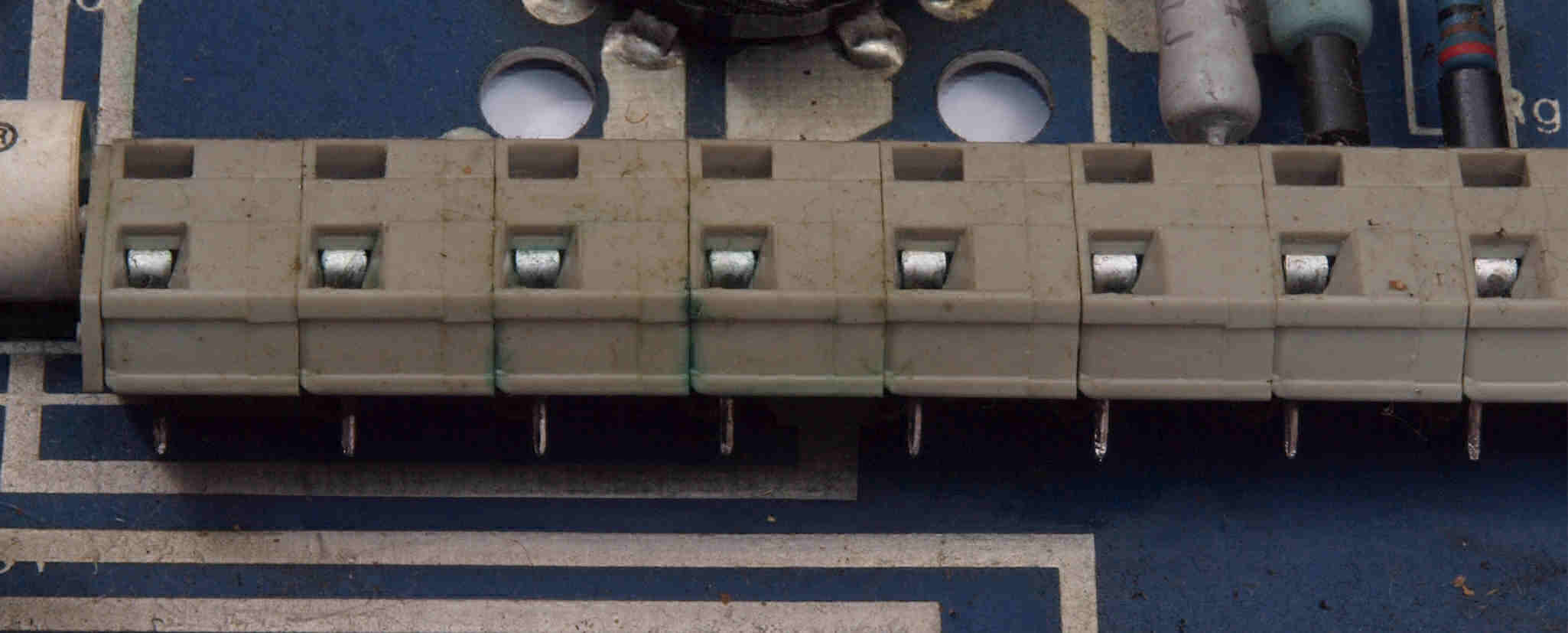

C1B3. 修理中 終段6LF6基板。6LF6のプレートキャップ。線を引っ張ったら抜けた!

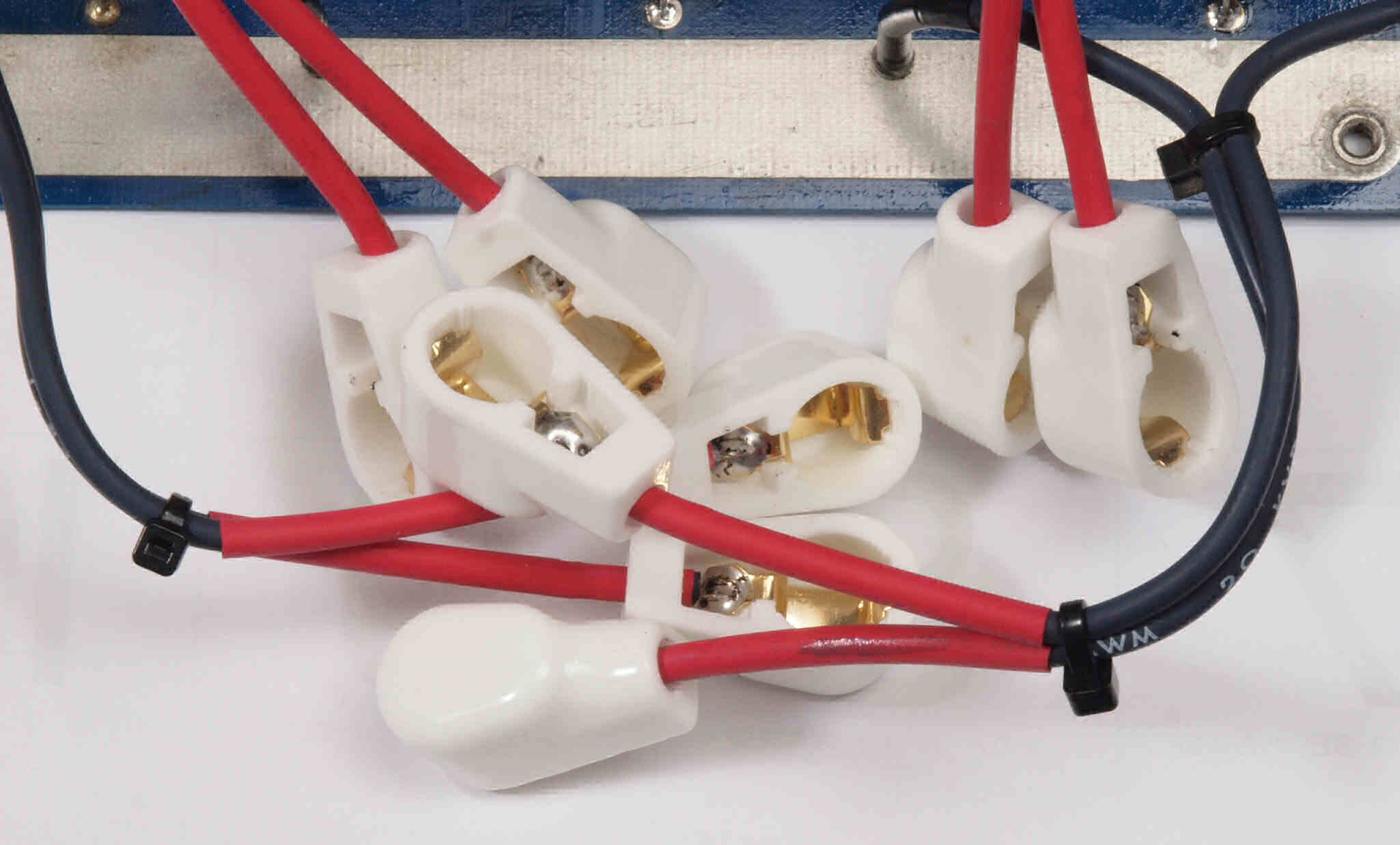

C1C. 修理(交換)後 終段6LF6基板。 6LF6のプレートキャップをステヤタイト製に交換。

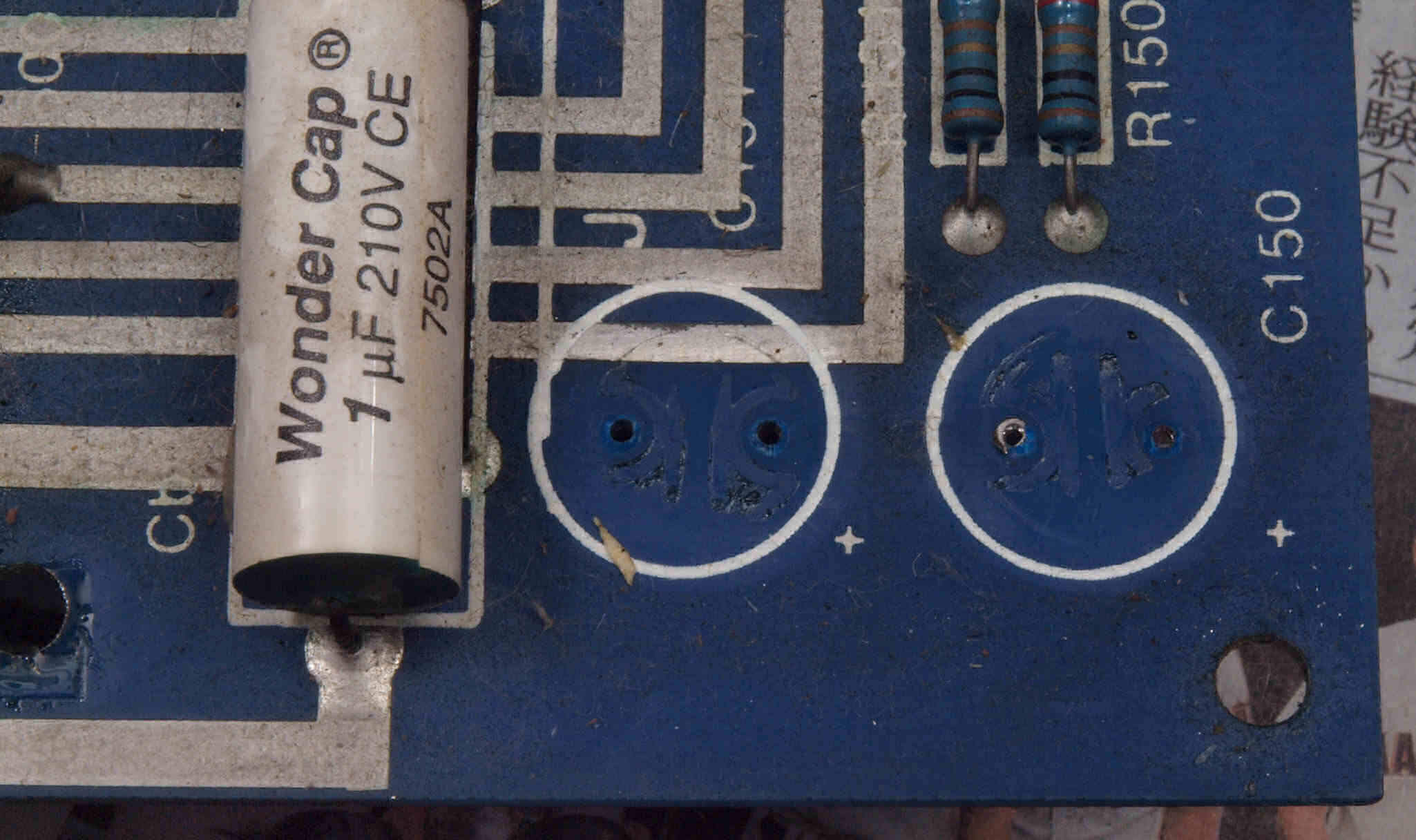

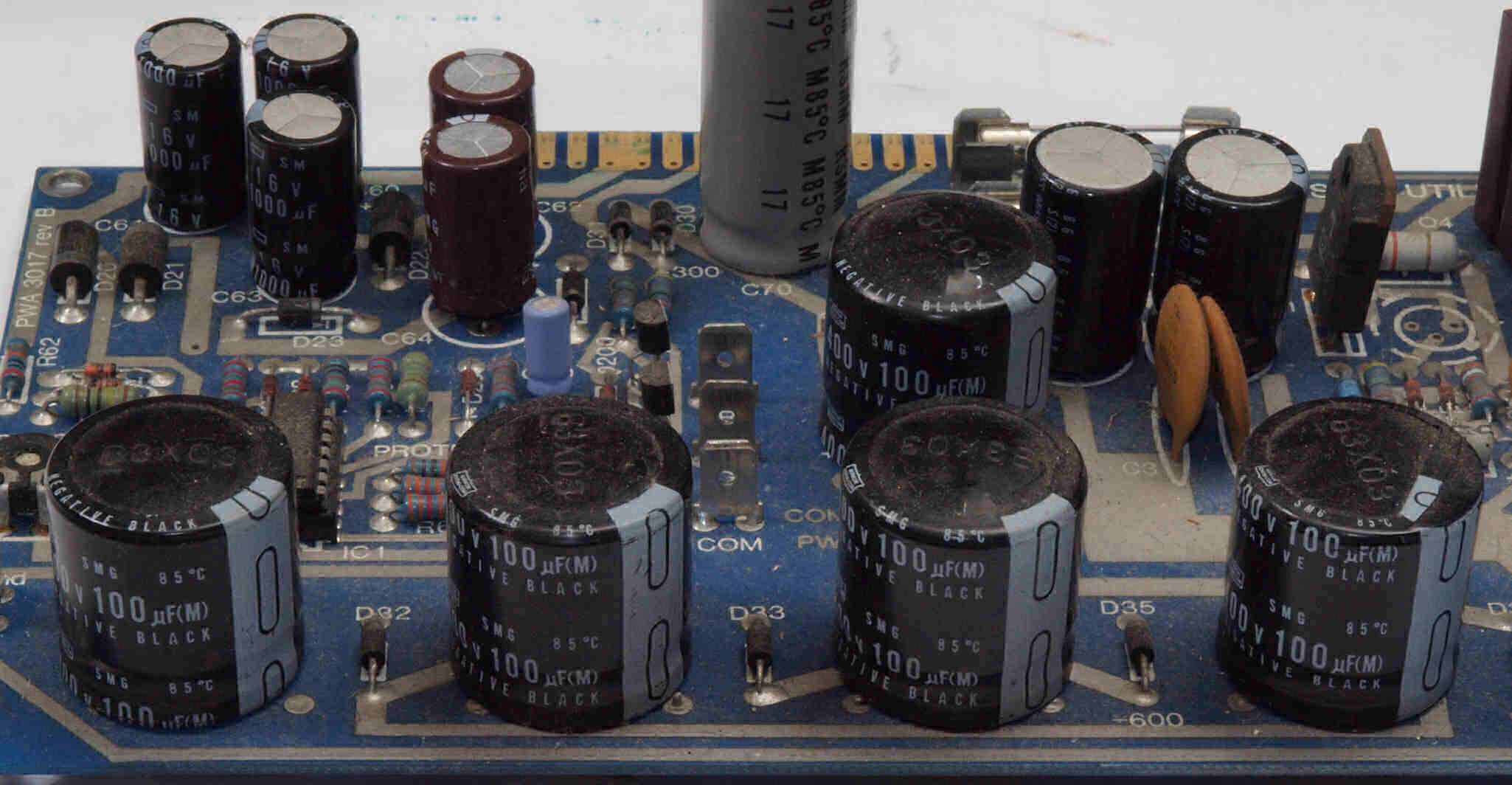

C1D1. 修理中 終段6LF6基板の銅箔はく離。 電解コンデンサーの交換。

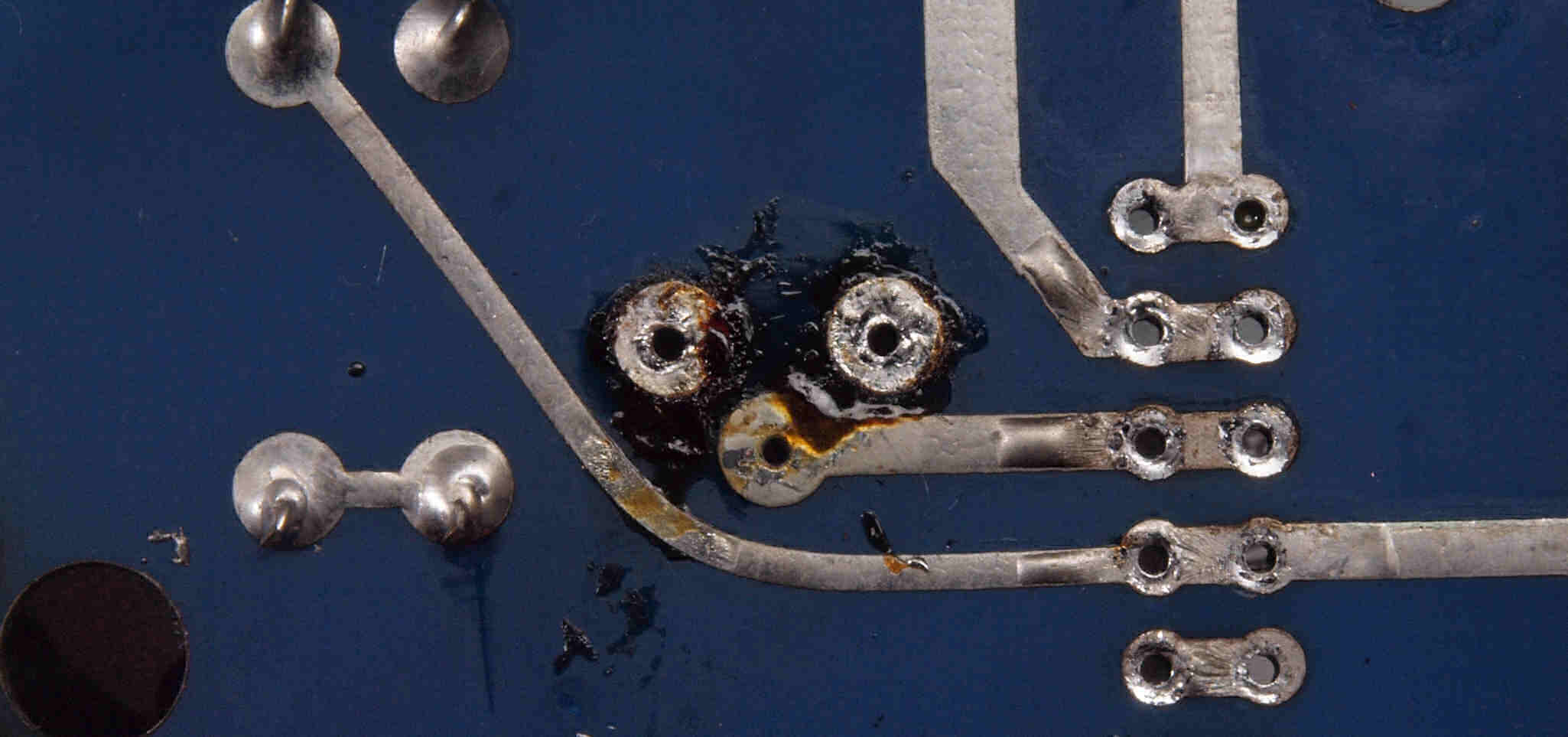

C1D2. 修理中 終段6LF6基板裏の銅箔はく離。 裏の様子。

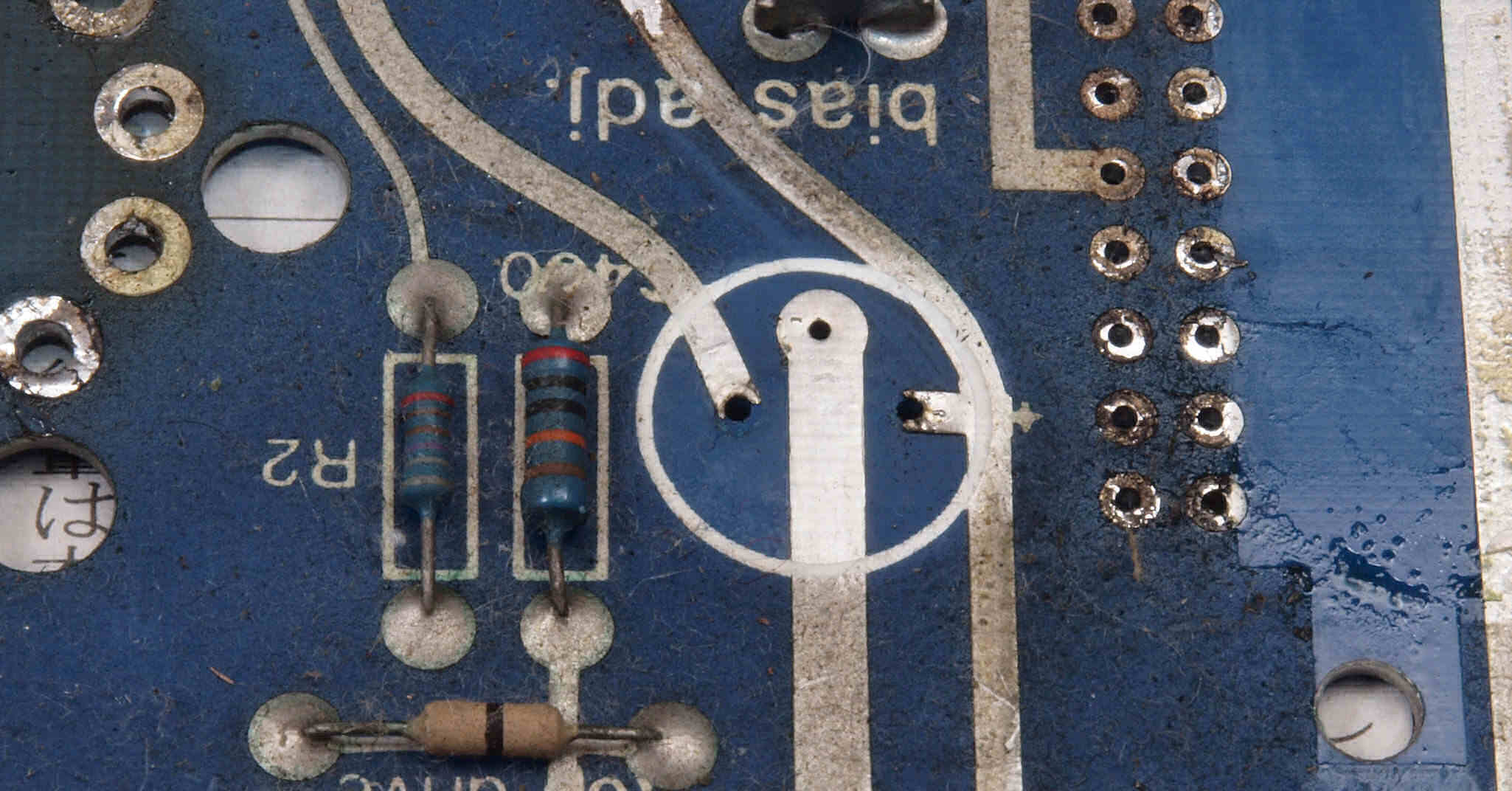

C1E1. 修理中 終段6LF6基板の銅箔はく離。

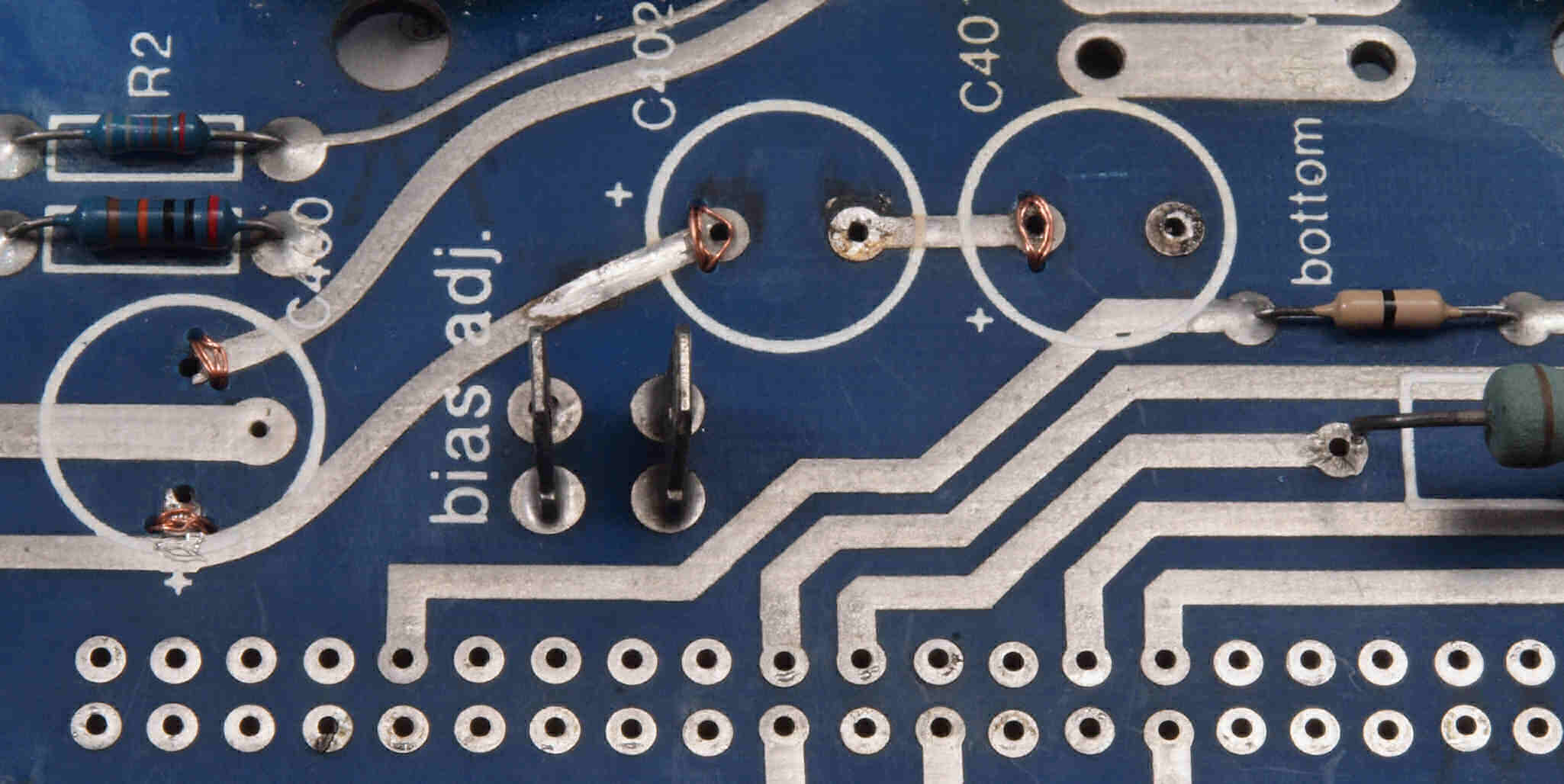

C1E2. 修理中 終段6LF6基板裏の銅箔はく離。
C1F1. 修理中 終段6LF6基板の銅箔はく離。
C1F2. 修理中 終段6LF6基板裏の銅箔はく離。
C1G1. 修理中 終段6LF6基板の銅箔はく離。
C1G2. 修理中 終段6LF6基板裏の銅箔はく離。
C1H. 修理中 古スルホール基板の修理には半田吸取器も吸取り穴径の異なるのが必要。

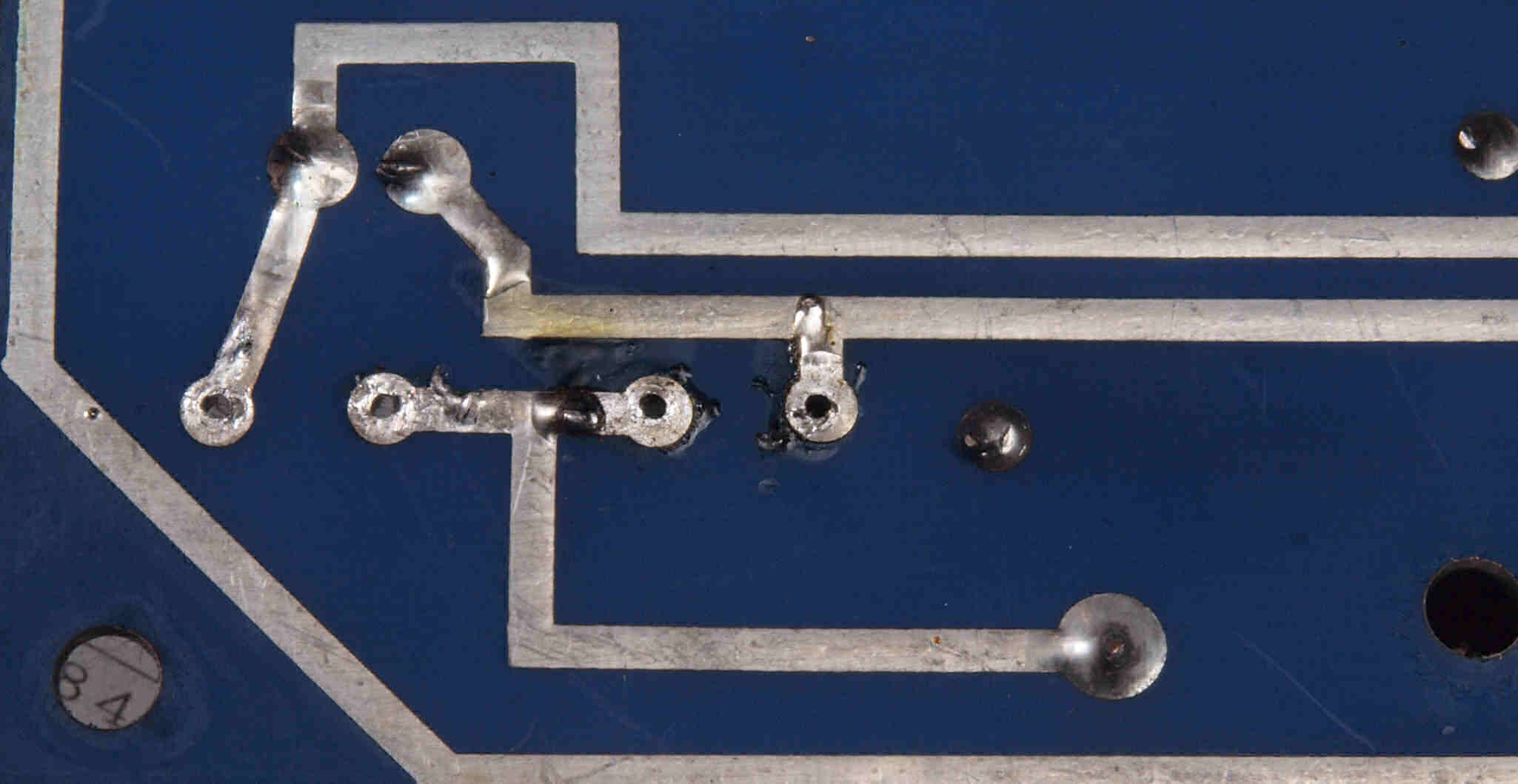

C1I1. 修理中 終段6LF6基板の銅箔はく離。 スルホール修復。

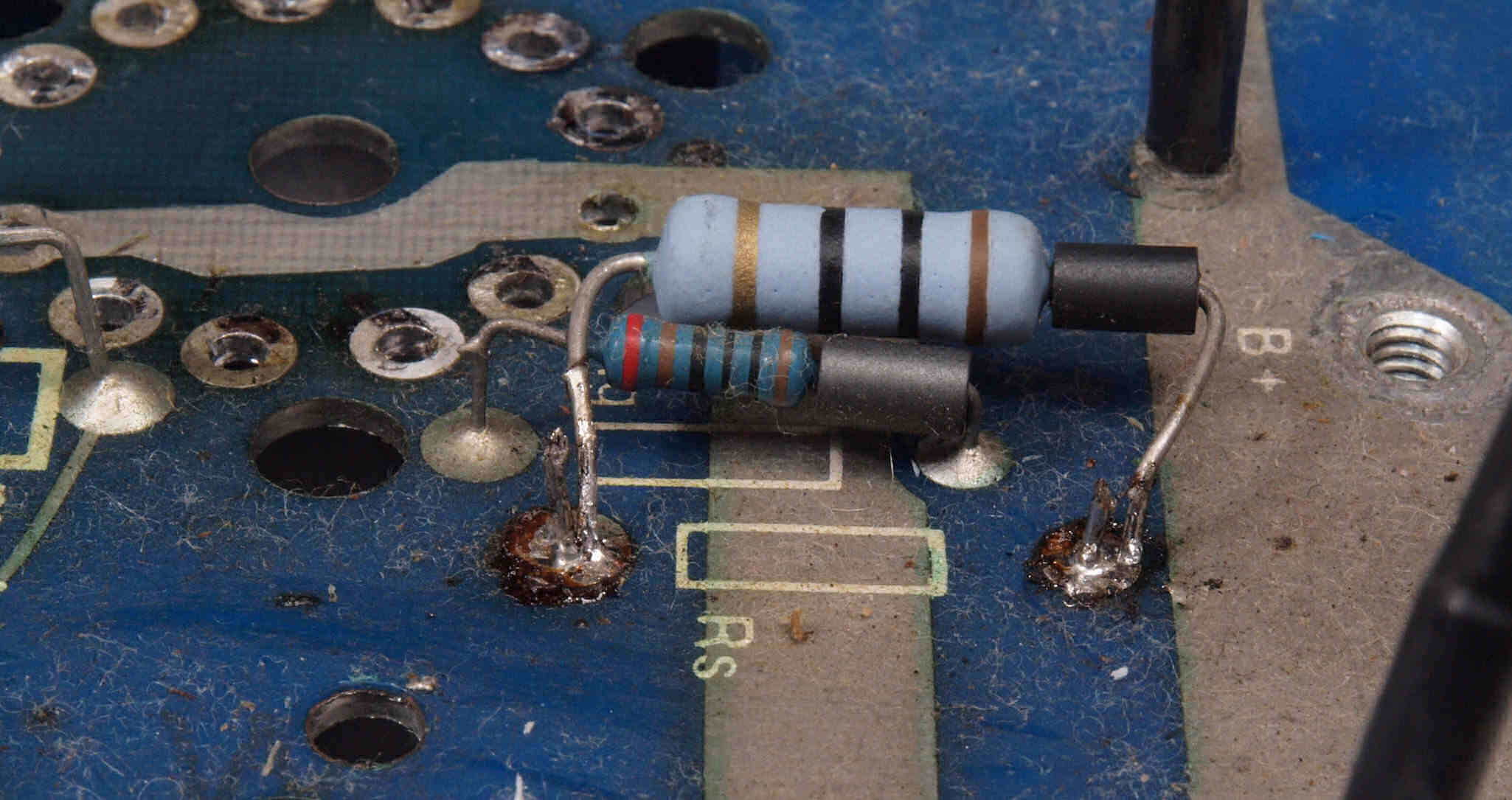

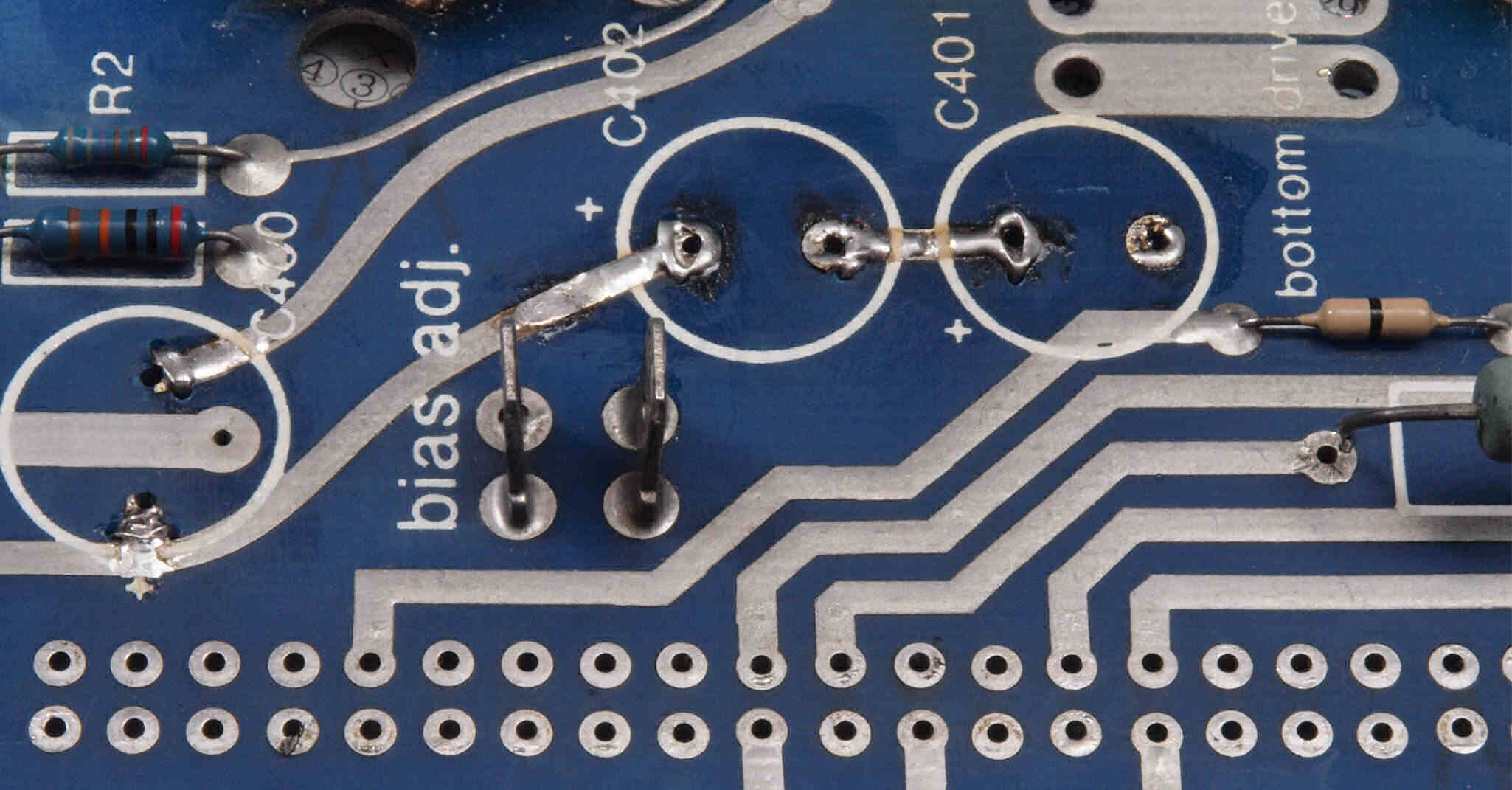

C1I2. 修理中 終段6LF6基板の銅箔はく離。 スルホール修復、更に半田付け。1ヶ所増えてます。

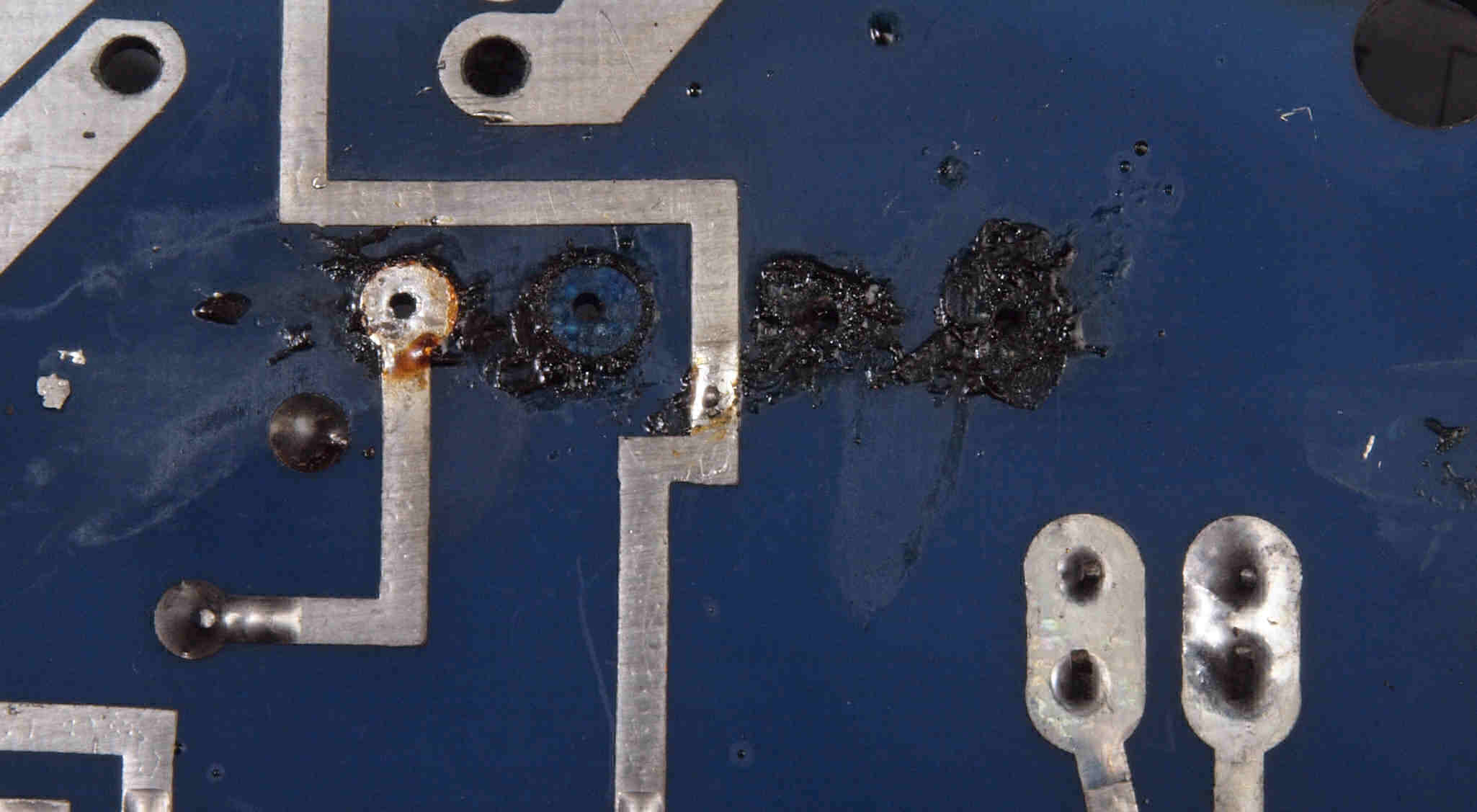

C1I3. 修理中 終段6LF6基板裏の銅箔はく離。 スルホール修復。

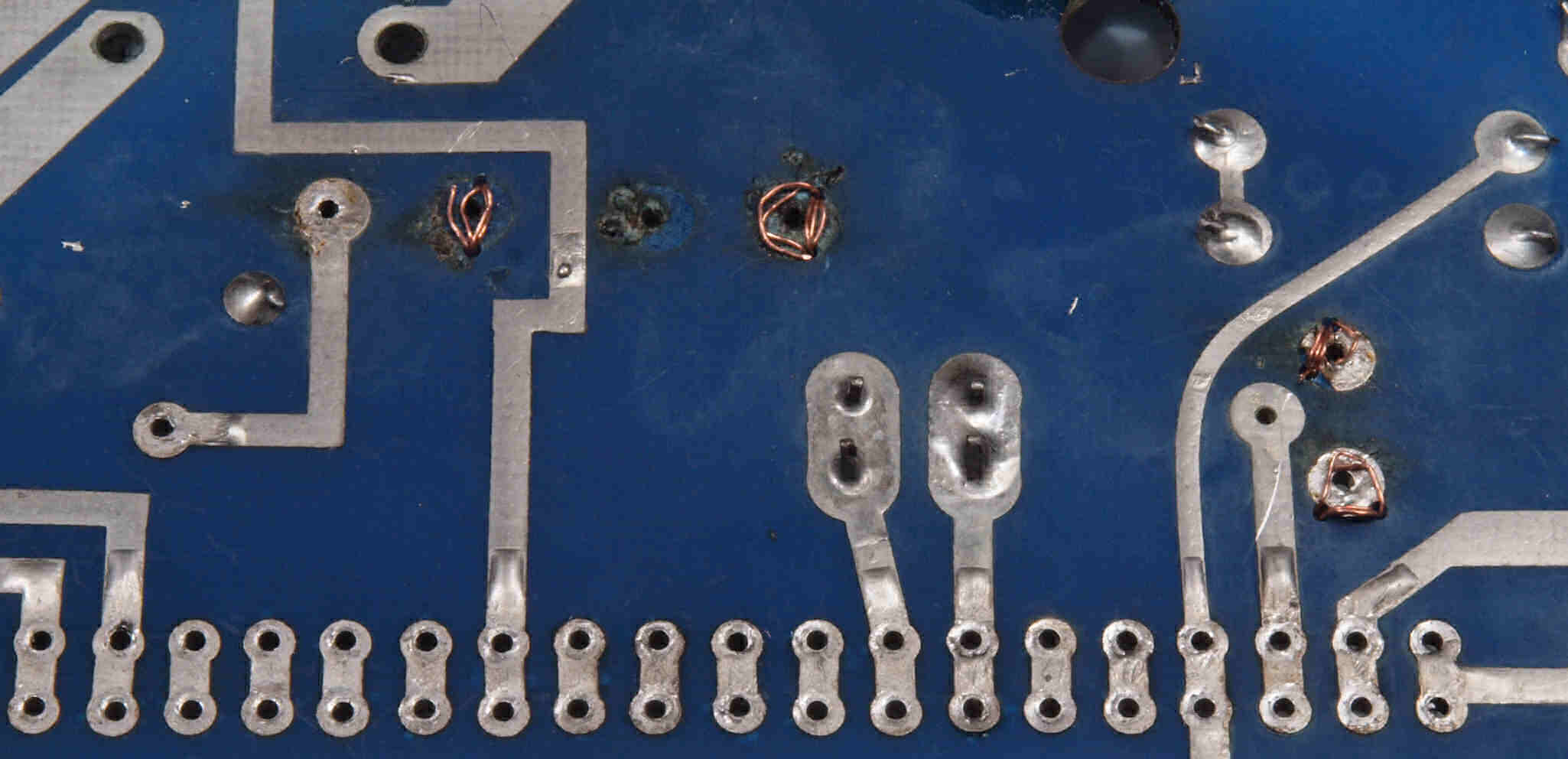

C1I4. 完成 終段6LF6基板裏の銅箔はく離。 スルホール修復、更に半田付け。1ヶ所増えてます。

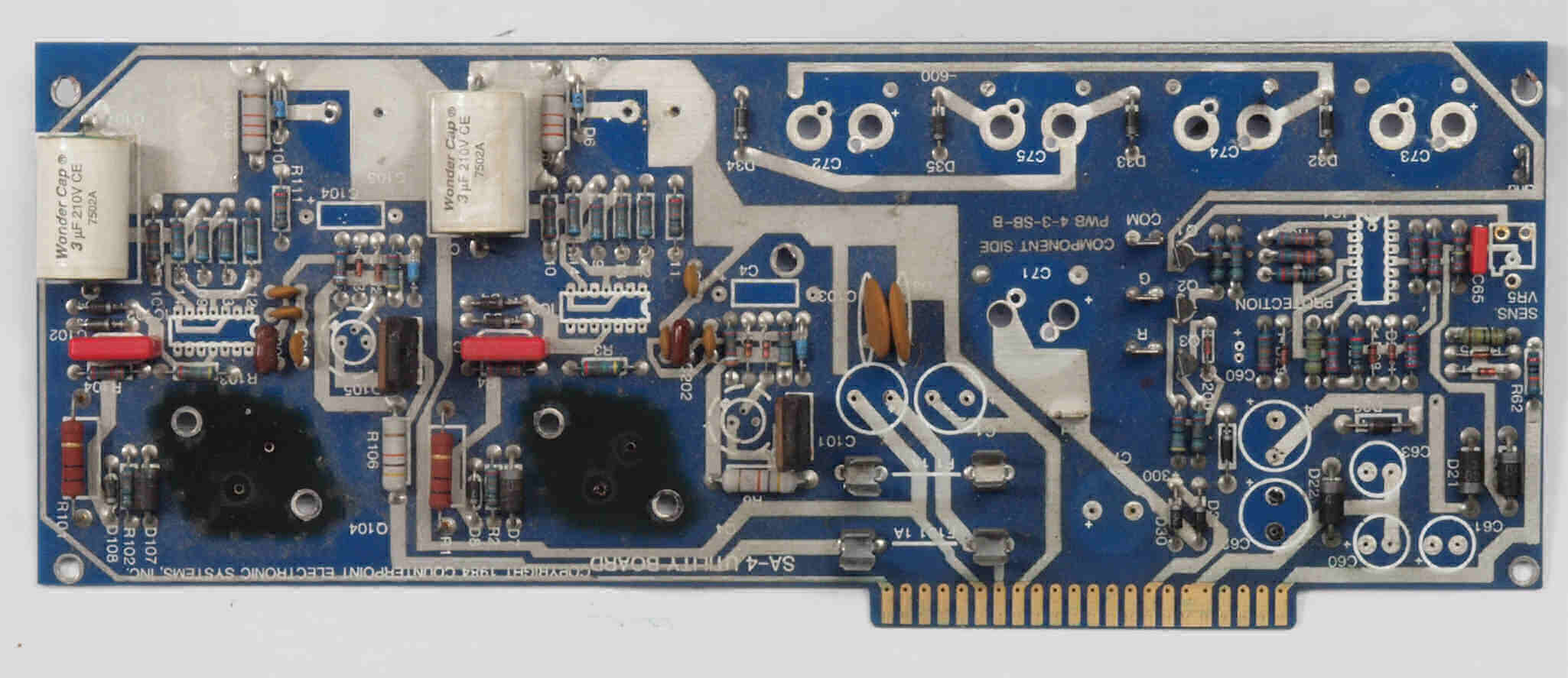

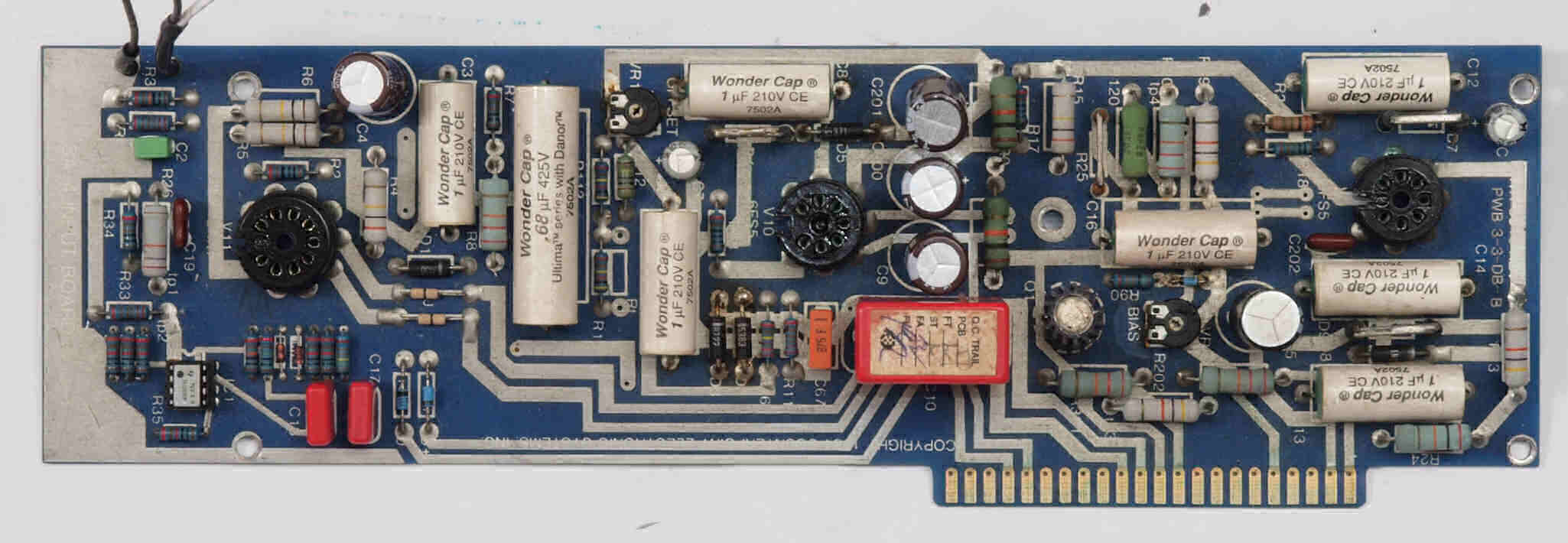

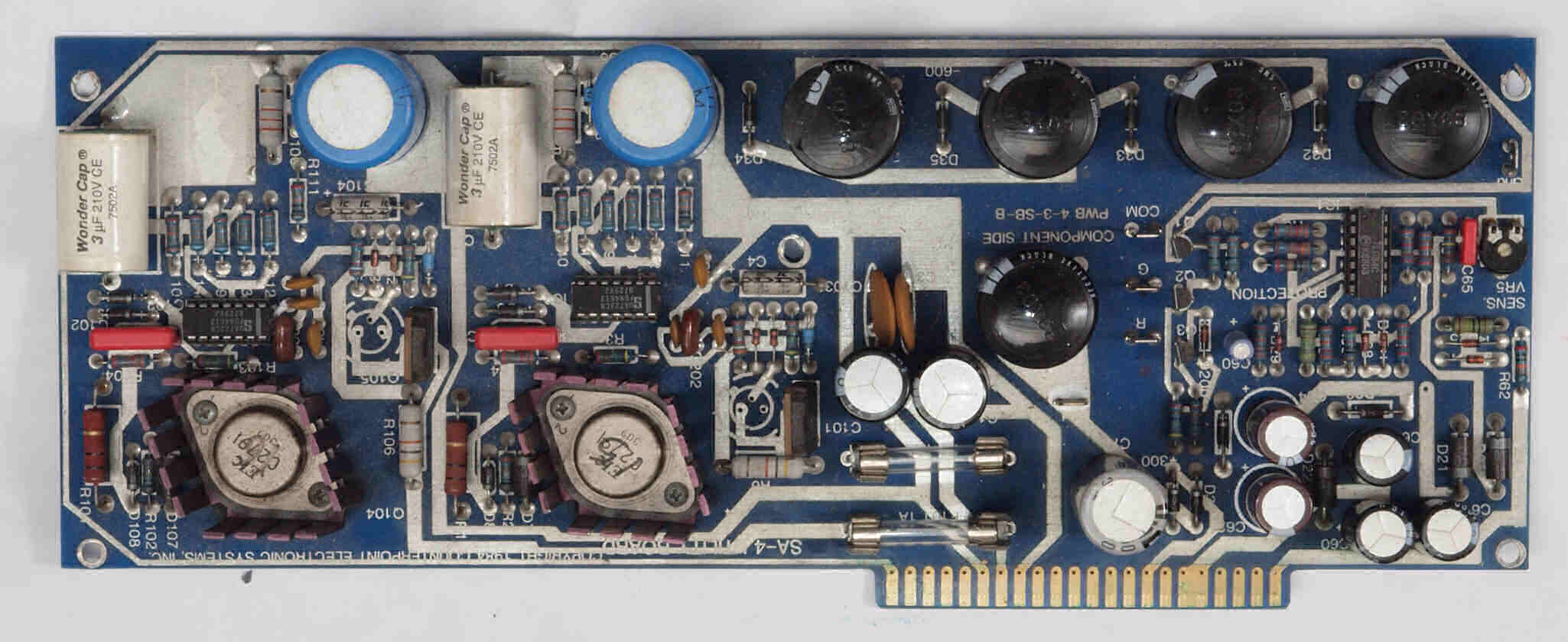

C21. 修理前 入力・ドライブ基板。

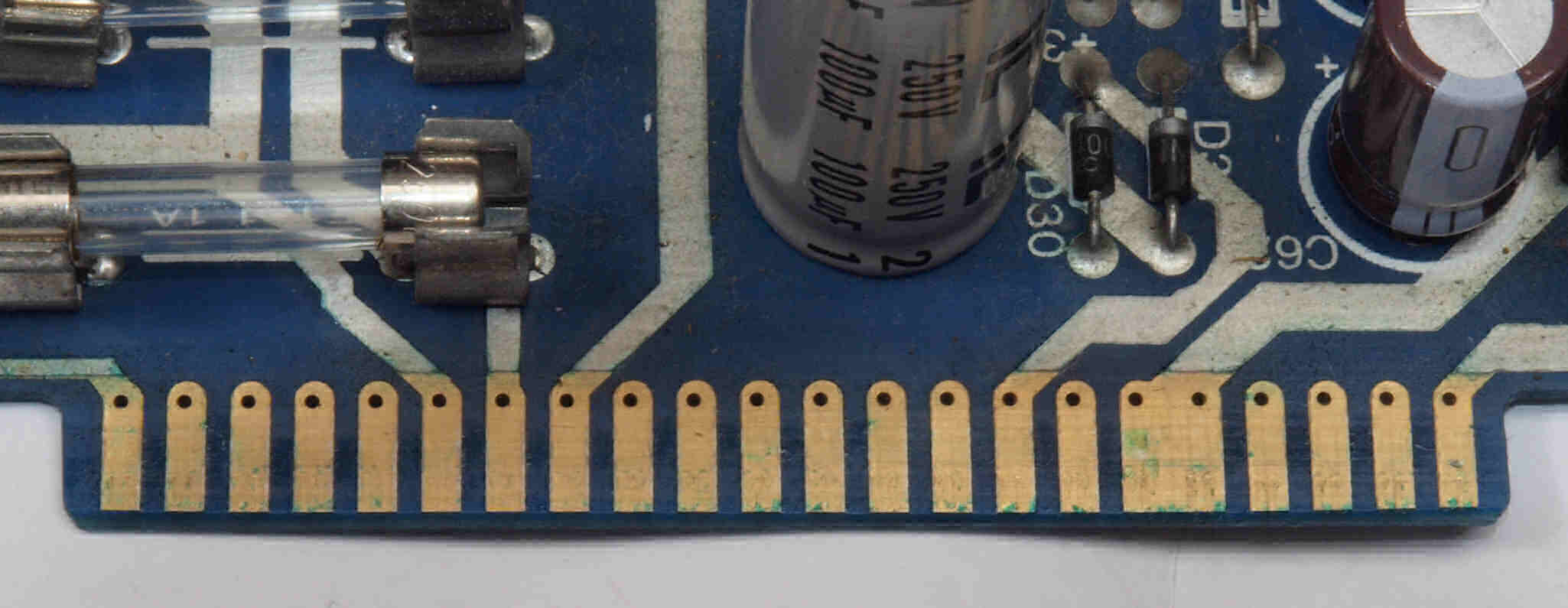

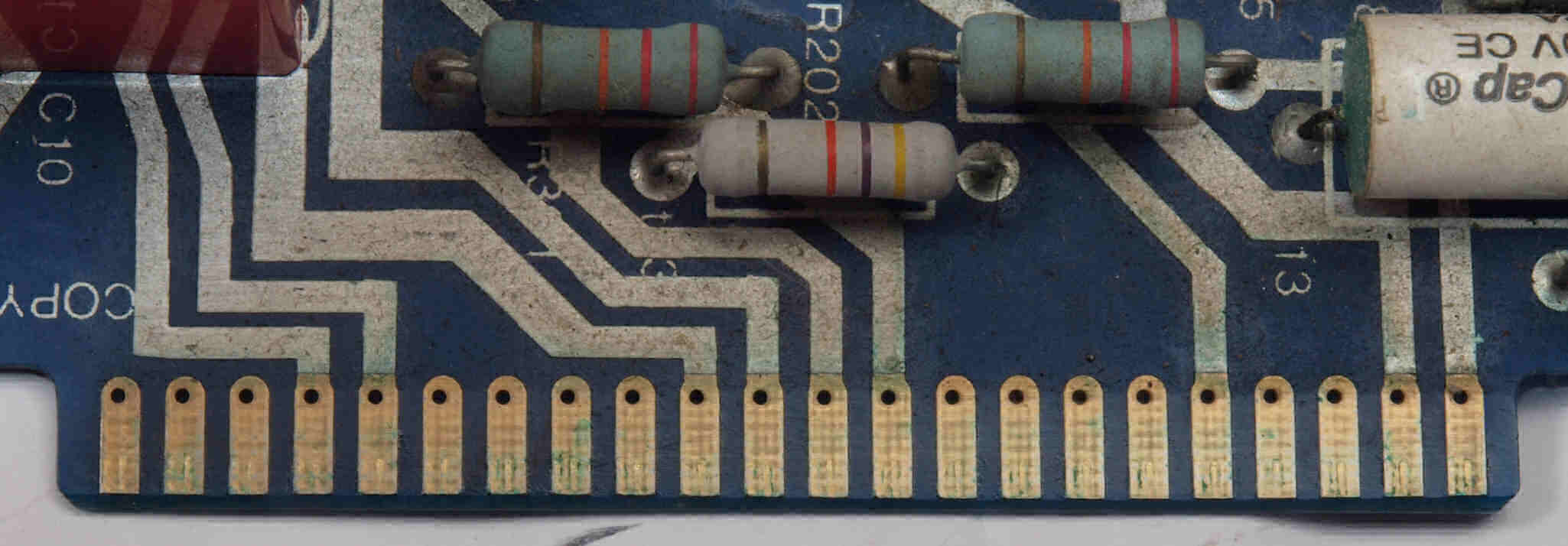

C212. 修理中 入力・ドライブ基板。基板端子に緑青が発生している。
C22. 修理中 入力・ドライブ基板。 交換部品を取除。

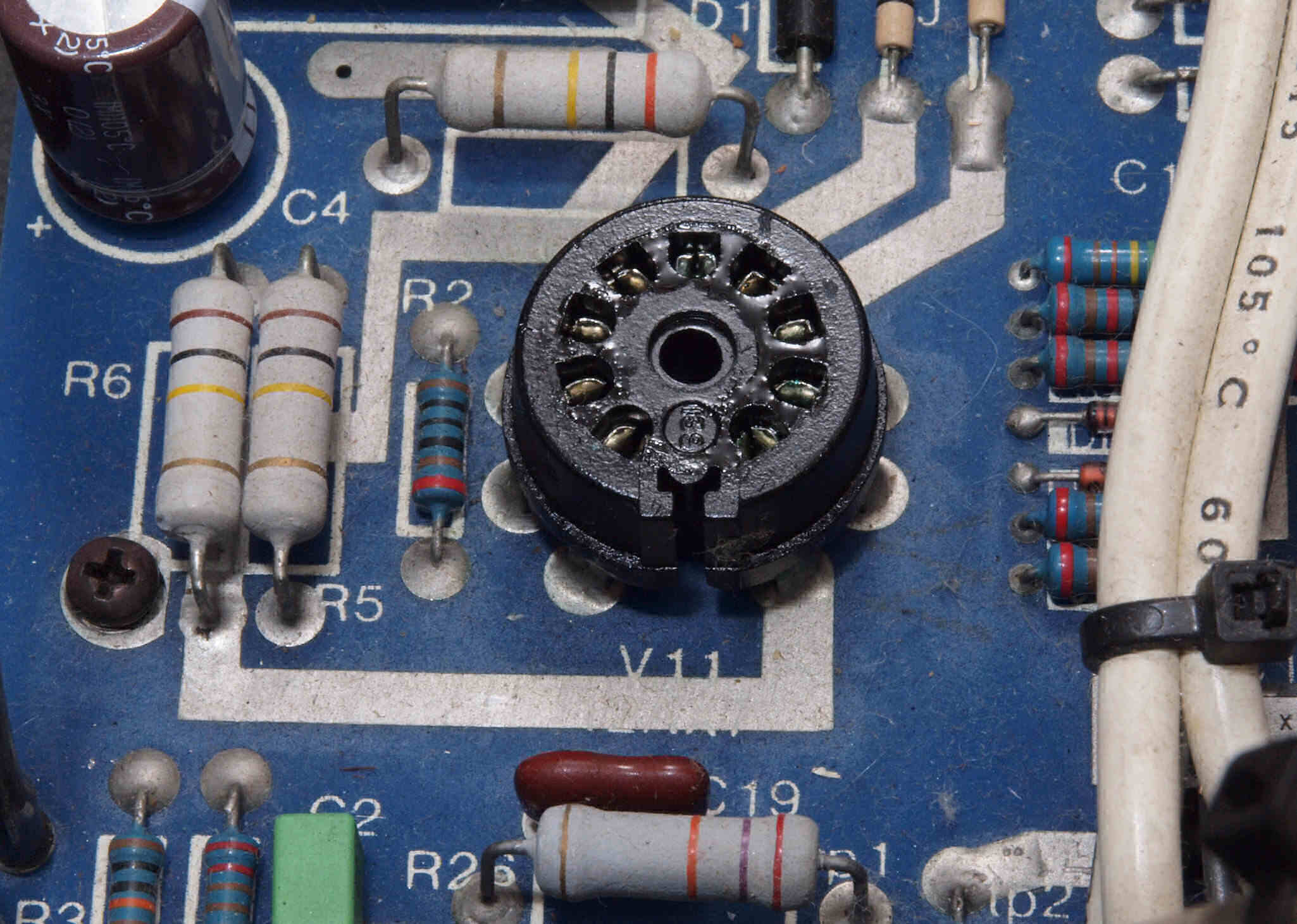

C222. 修理中 入力・ドライブ基板。MT真空管ソケット裏緑青。
C23. 修理中 入力・ドライブ基板。 洗浄後、真空管ソケット・部品を取付け中。
                       真空管ソケットの固定(半田付け)は、ジャンク真空管をしっかり挿入して行う。
C232. 修理中 入力・ドライブ基板。 真空管ソケット・部品を取付け中。
                       真空管ソケットの固定(半田付け)は、ジャンク真空管をしっかり挿入して行う。

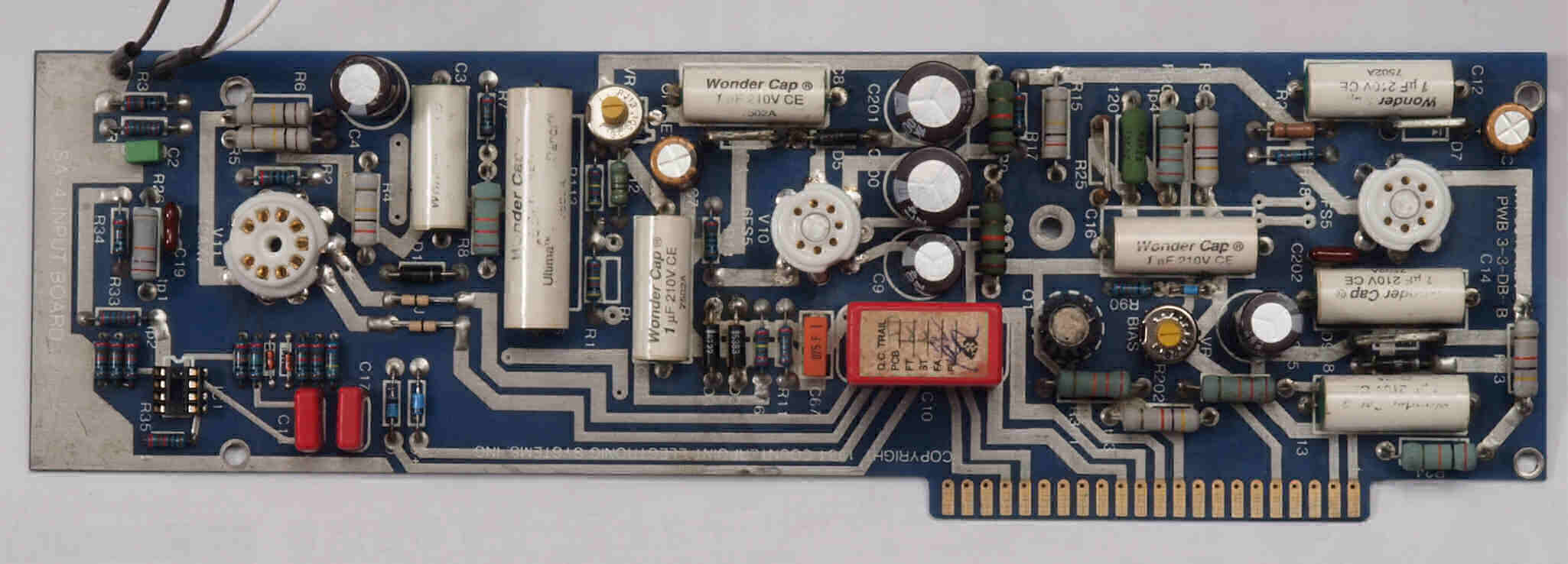

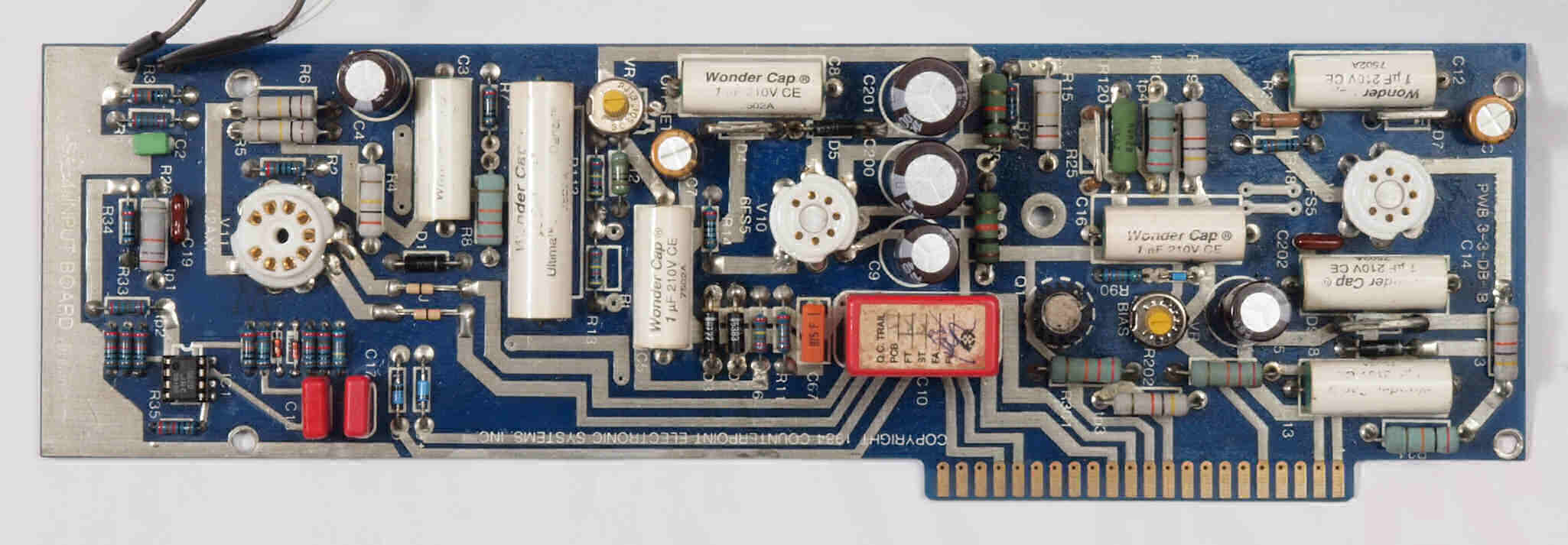

C24. 修理後 入力・ドライブ基板。 洗浄後、OP−AMP1個、タイト製金メッキ・MT7ピンソケット2個、タイト製金メッキ・MT9ピンソケット1個、電解コンデンサー7個、半固定VR2個、OP-AMPソケット1個交換

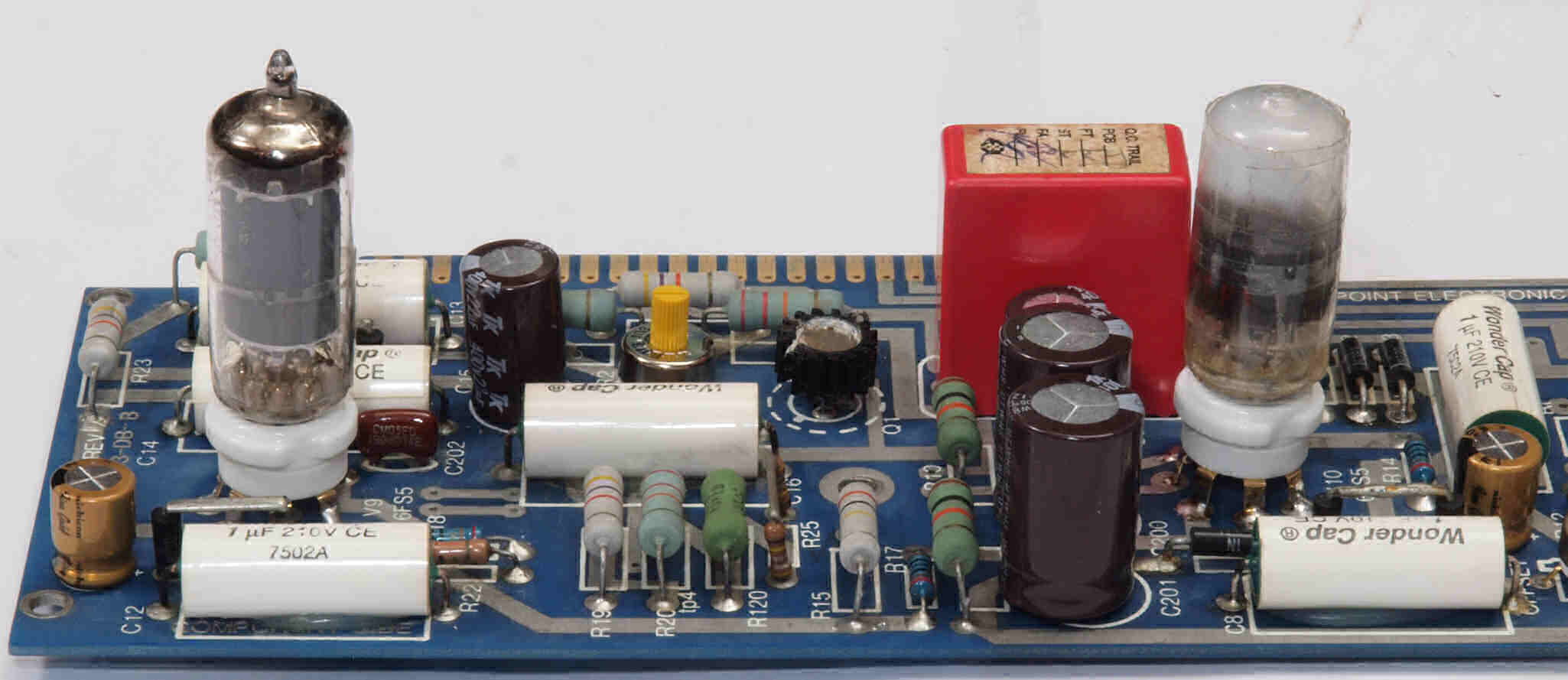

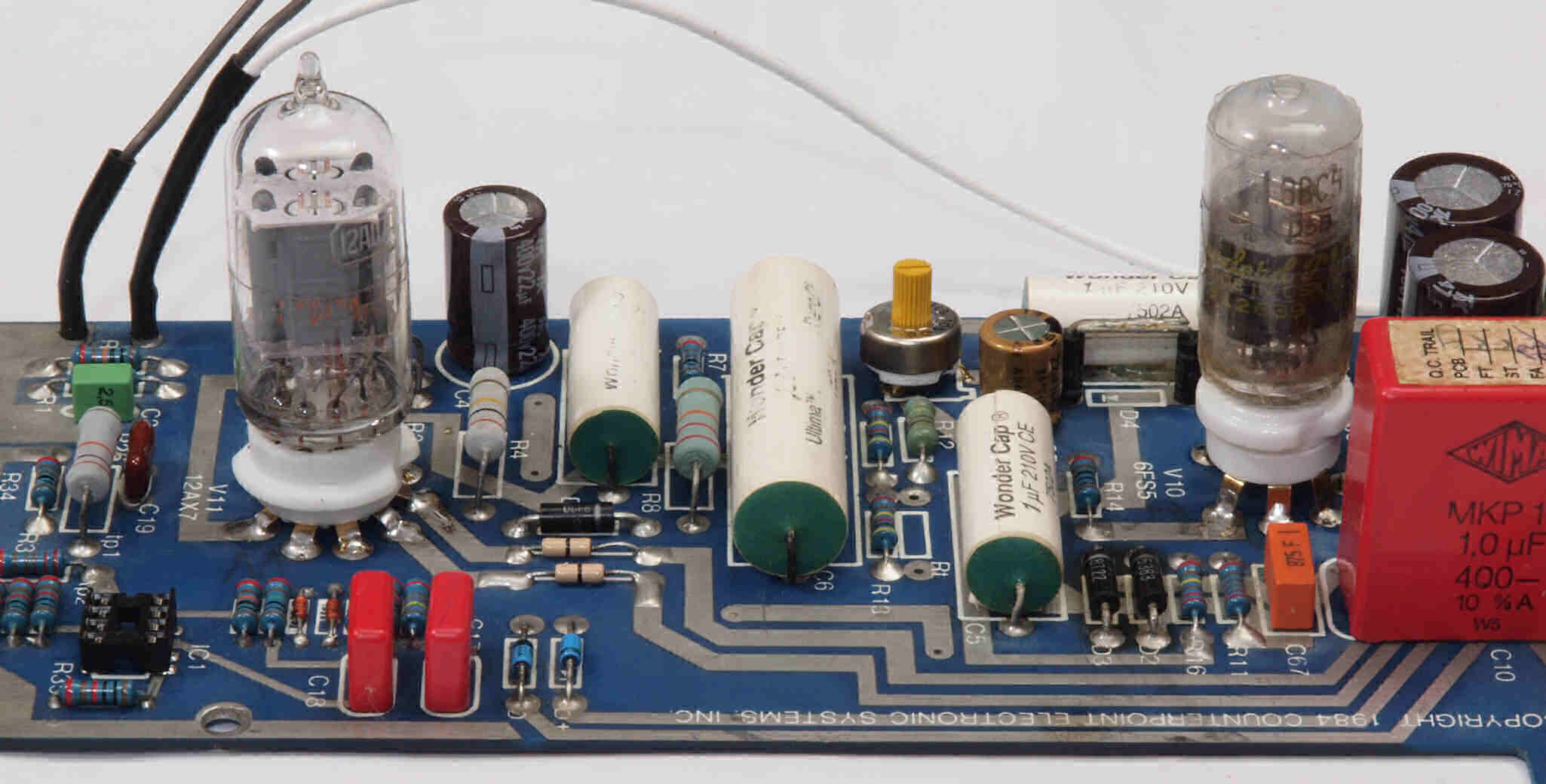

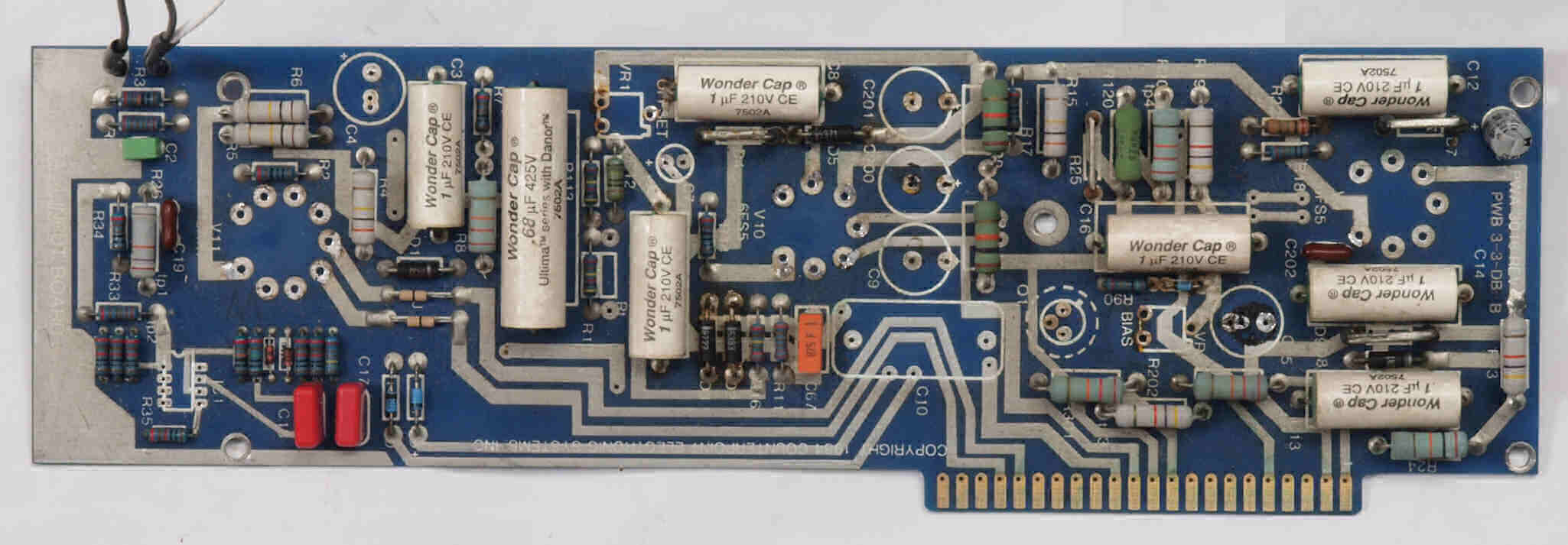

C25. 完成入力・ドライブ基板。  洗浄後、コートを塗布、OP−AMP1個交換。

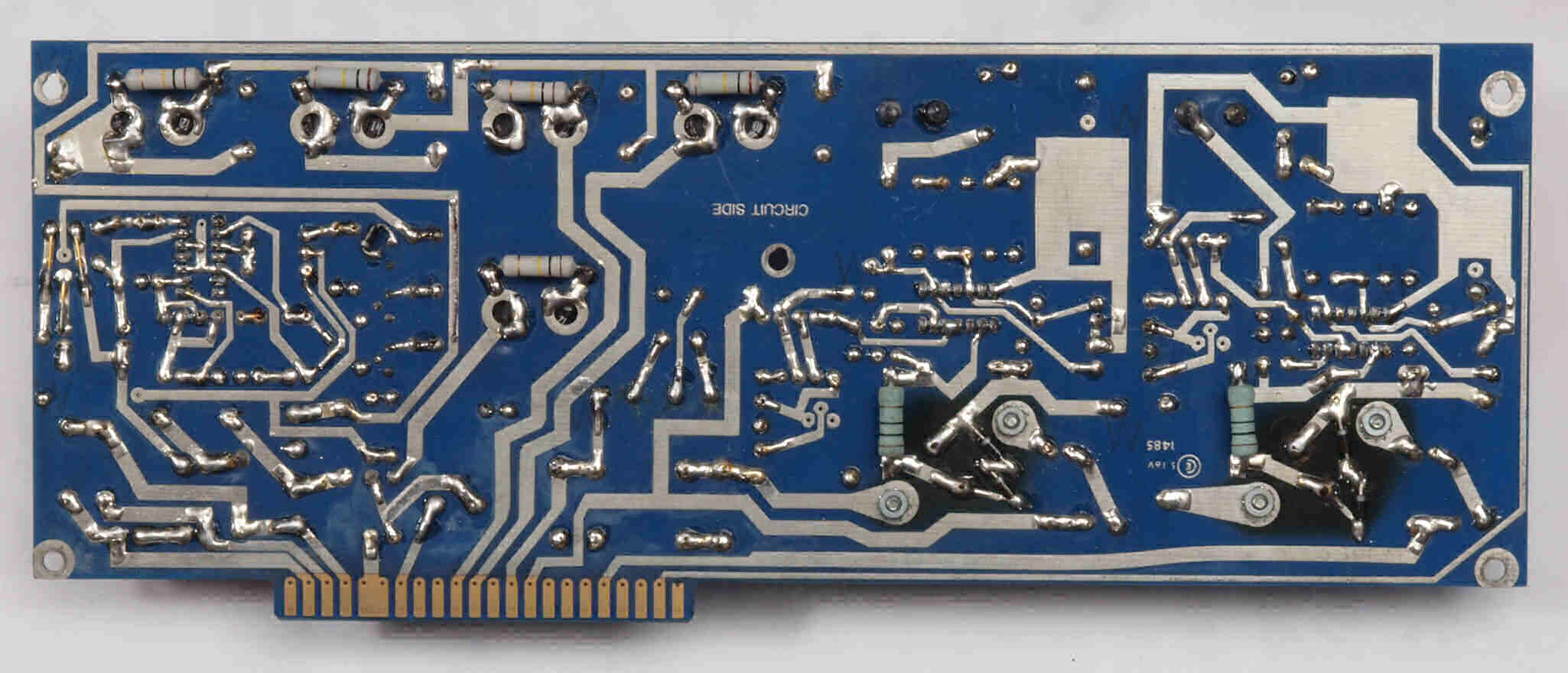

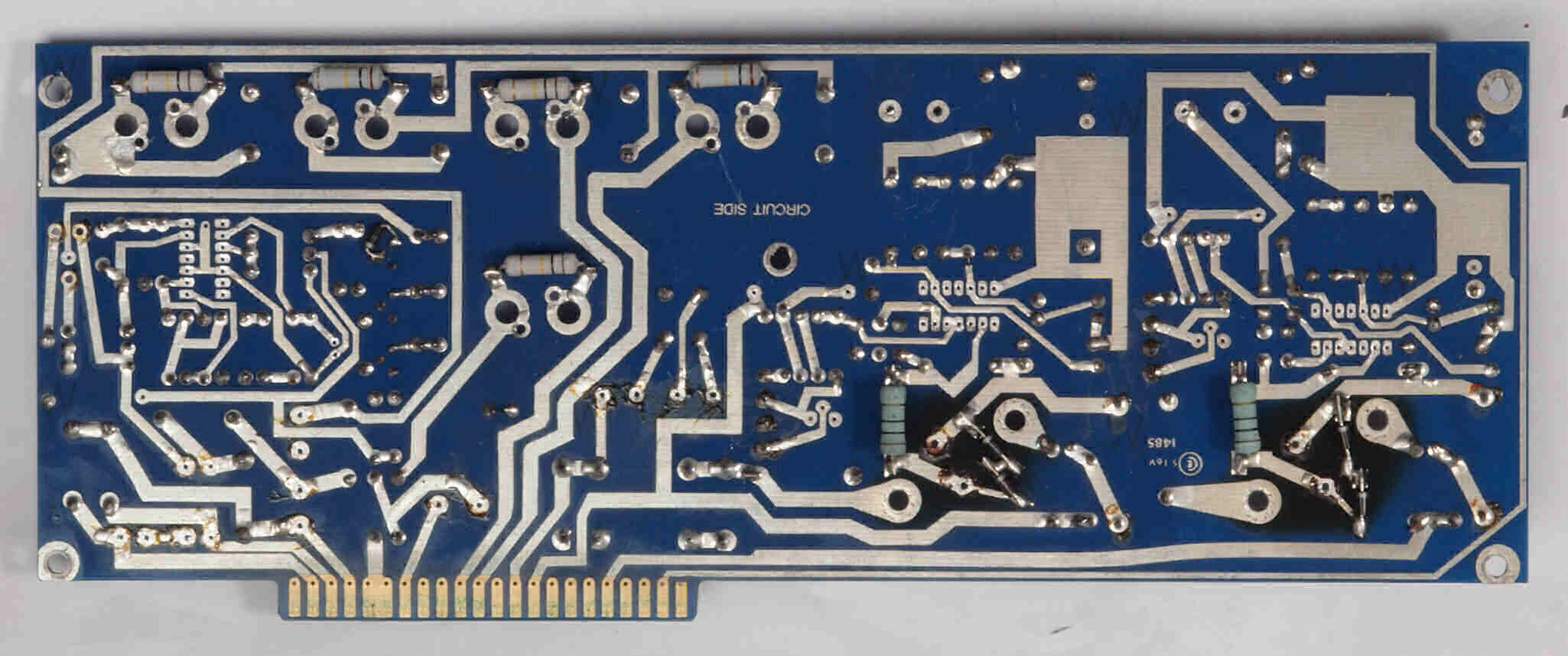

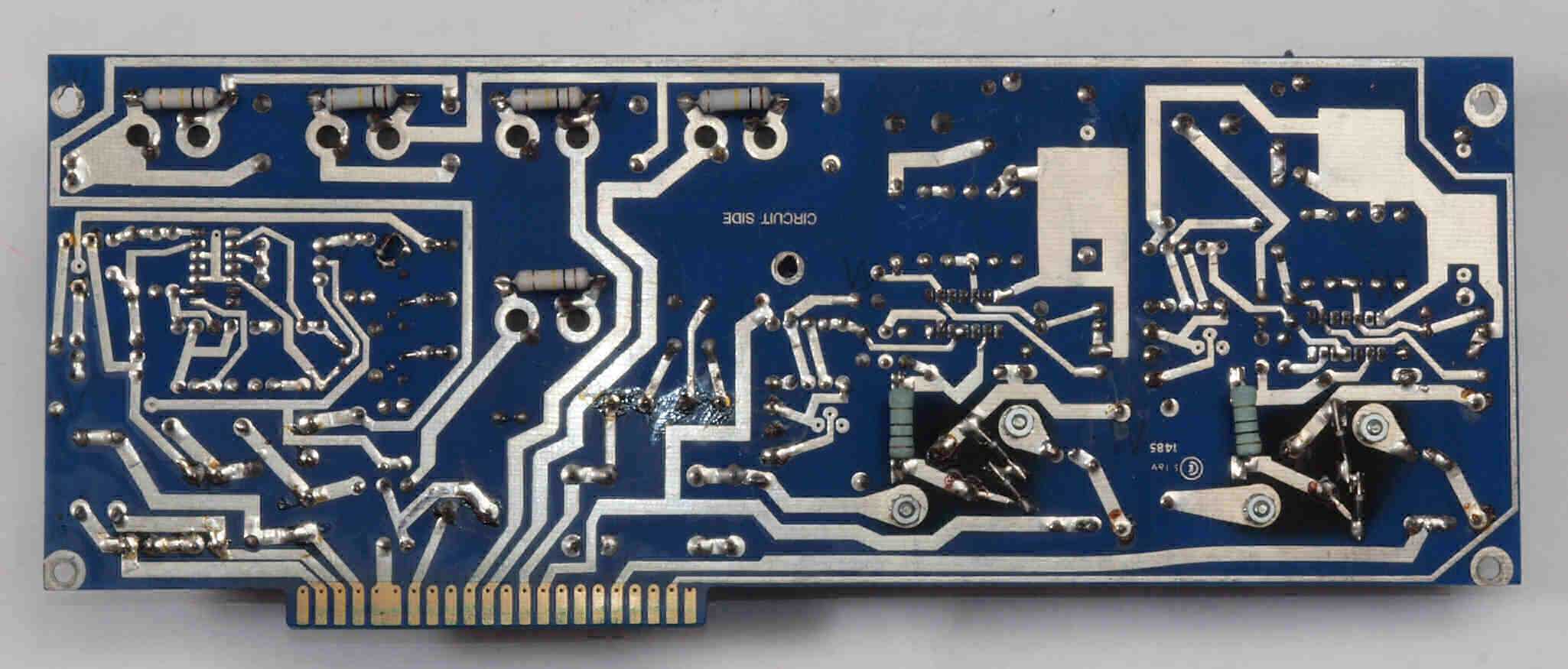

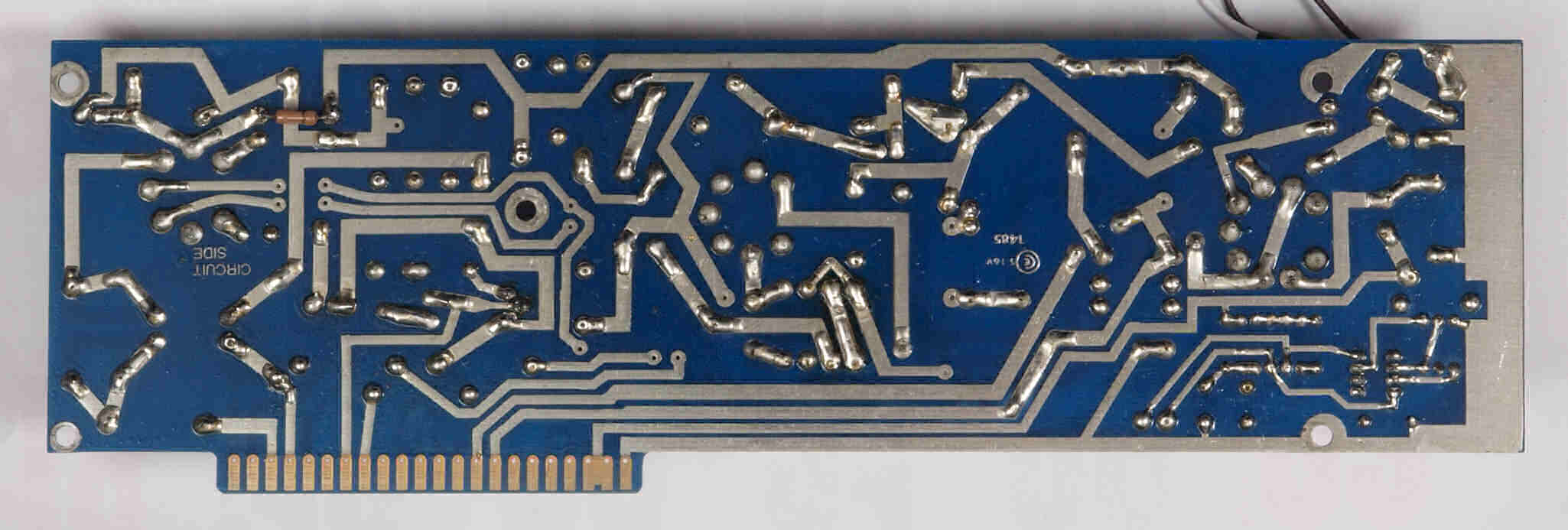

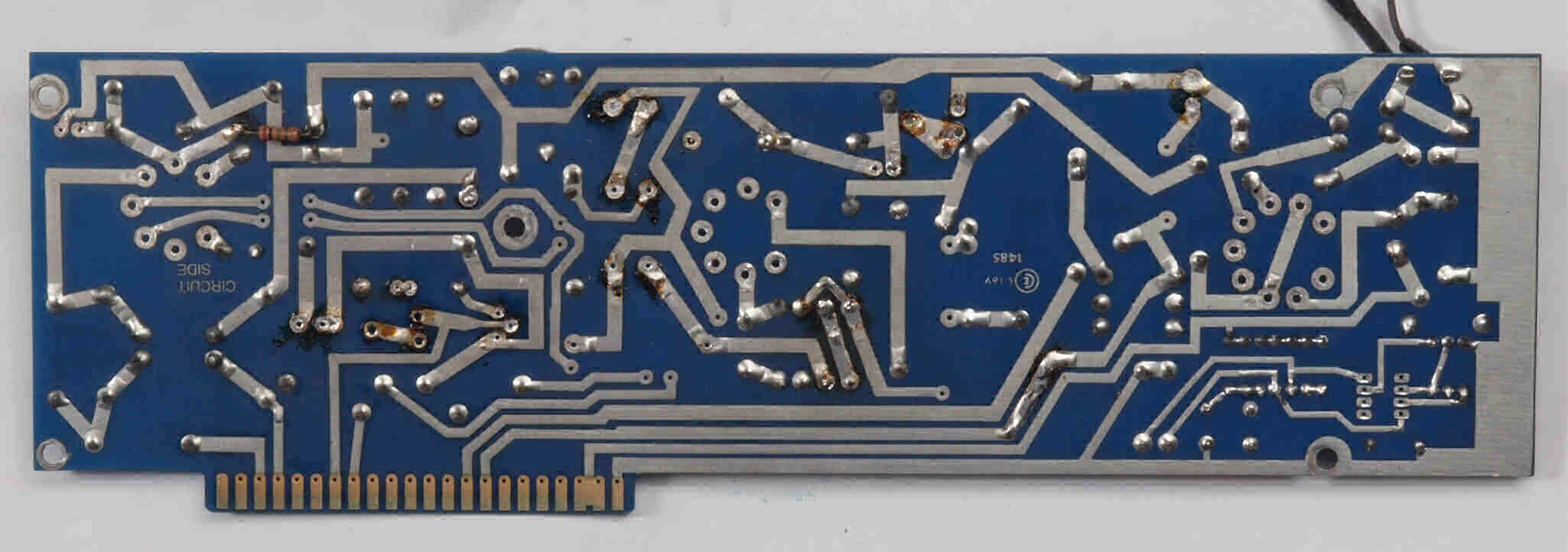

C26. 修理前 入力・ドライブ基板裏。

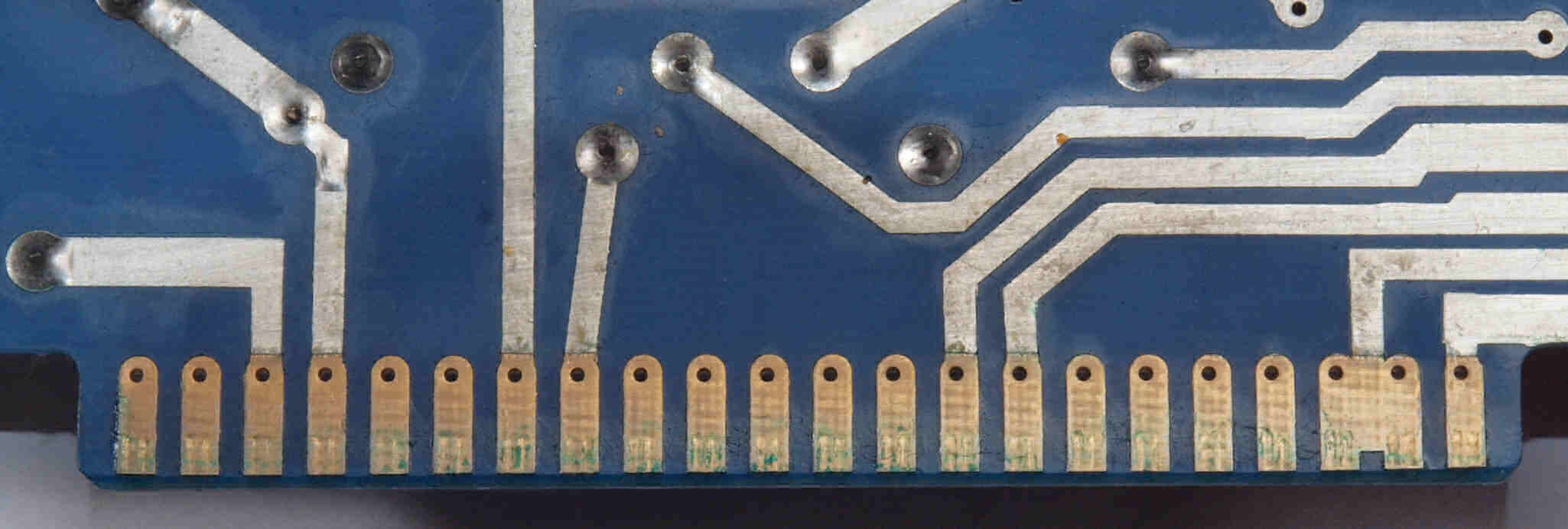

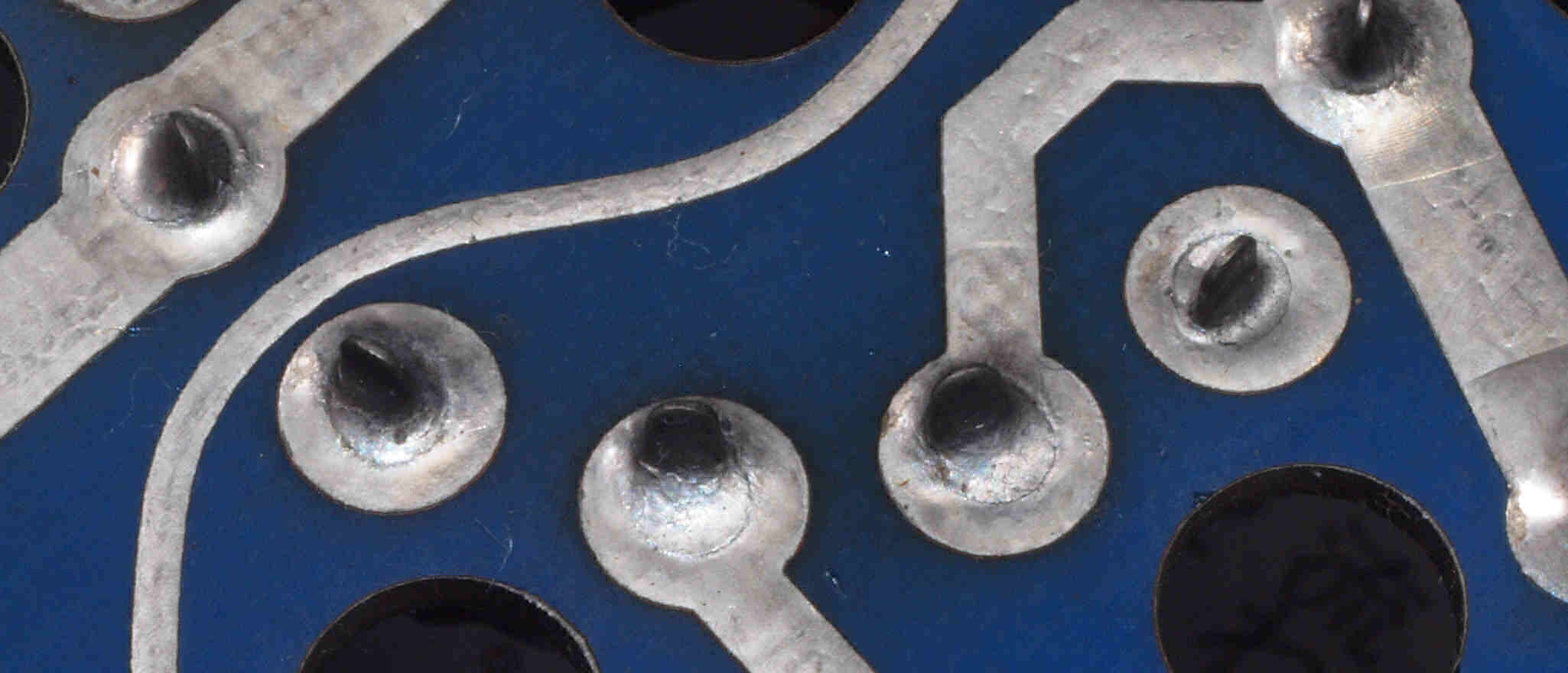

C262. 修理中 入力・ドライブ基板裏。基板端子に緑青が発生している。
C27. 修理中 入力・ドライブ基板裏。 交換部品を取除。

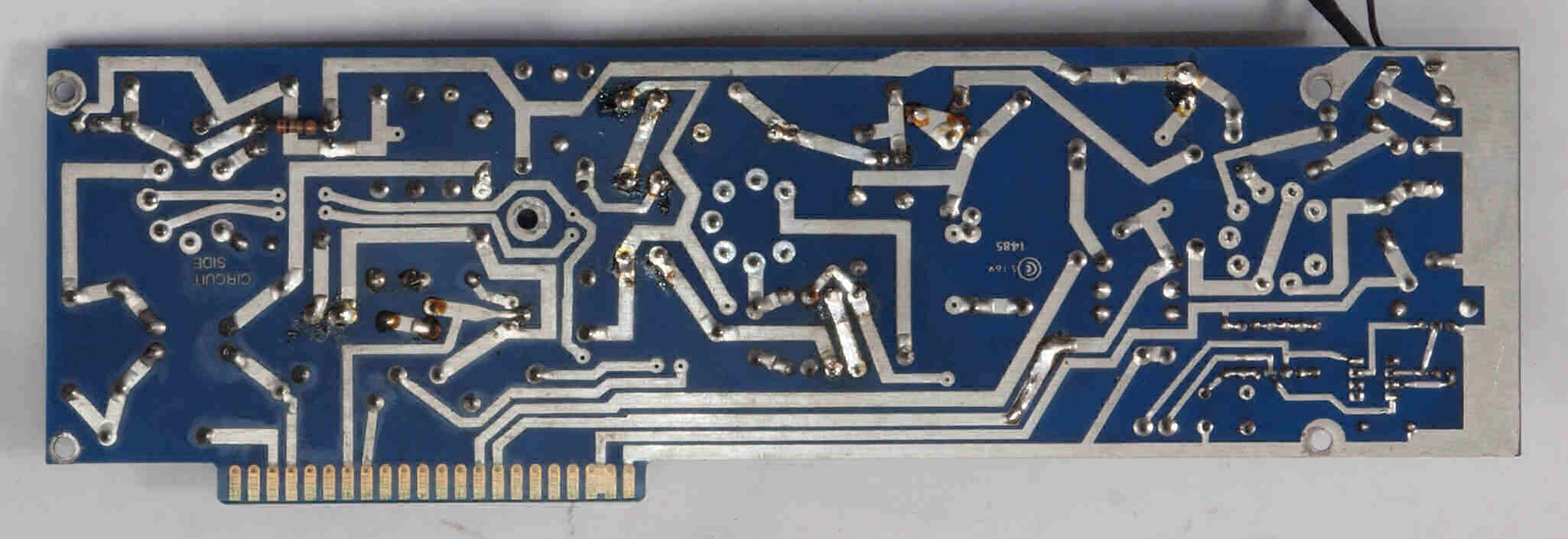

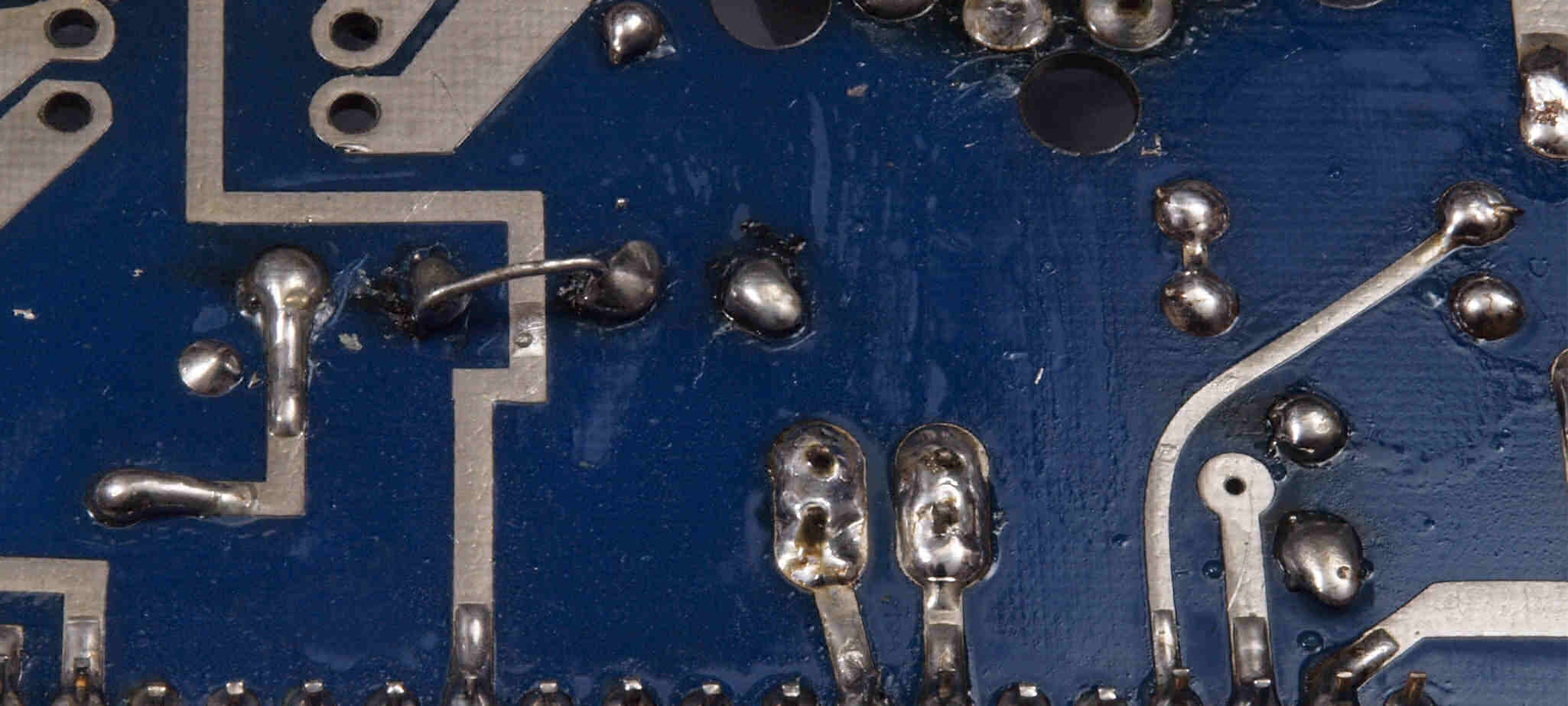

C28. 修理(半田補正)後 入力・ドライブ基板裏。

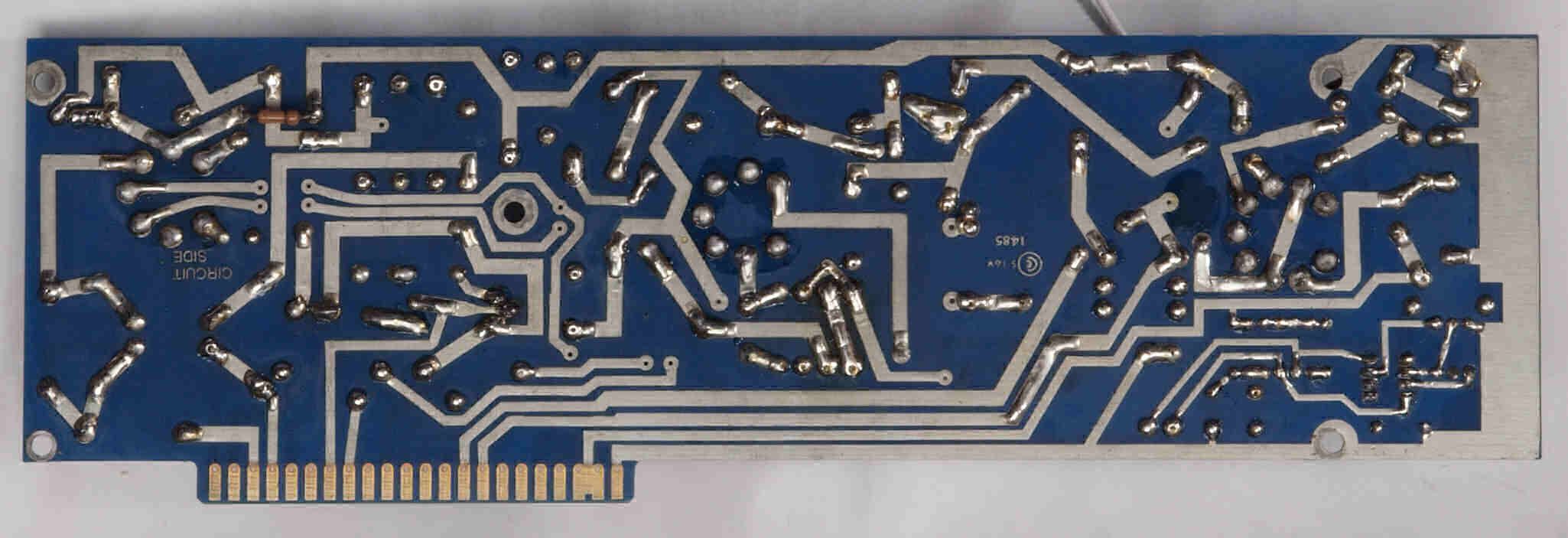

C29. 完成入力・ドライブ基板裏  洗浄後、コートを塗布。
C31. 修理前 電源基板。
C312. 修理前 電源基板。電解コンデンサーの頭のビニールが少し膨らんでいる。
C313. 修理中 電源基板。基板端子に緑青が発生している。
C32. 修理中 電源基板裏。 交換部品を取除。

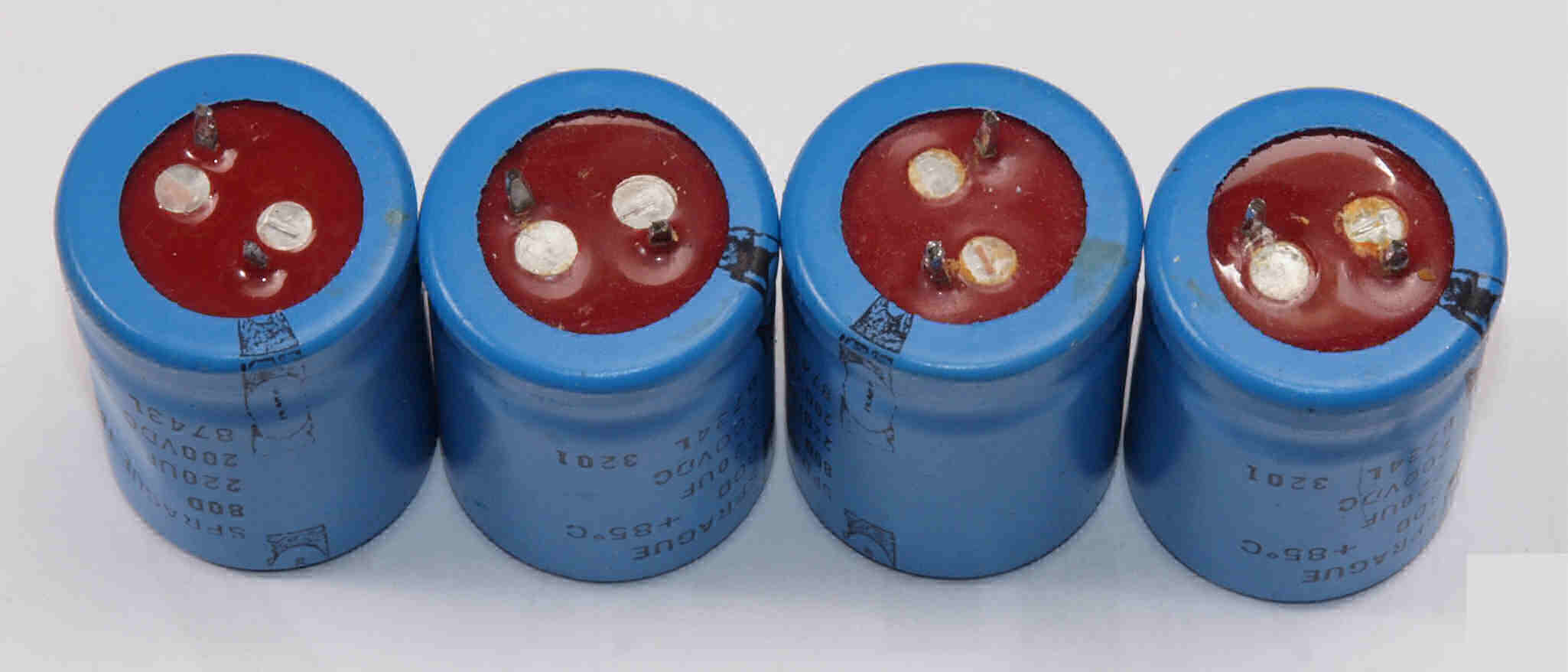

C322. 修理中 電源基板裏。 交換した電解コンデンサーの交換の液漏れ跡。左の2個1台目の物と比較する。
C34. 修理後 電源基板。洗浄後、OP−AMP3個、電解コンデンサー18個、半固定VR1個、OP-AMPソケット3個交換

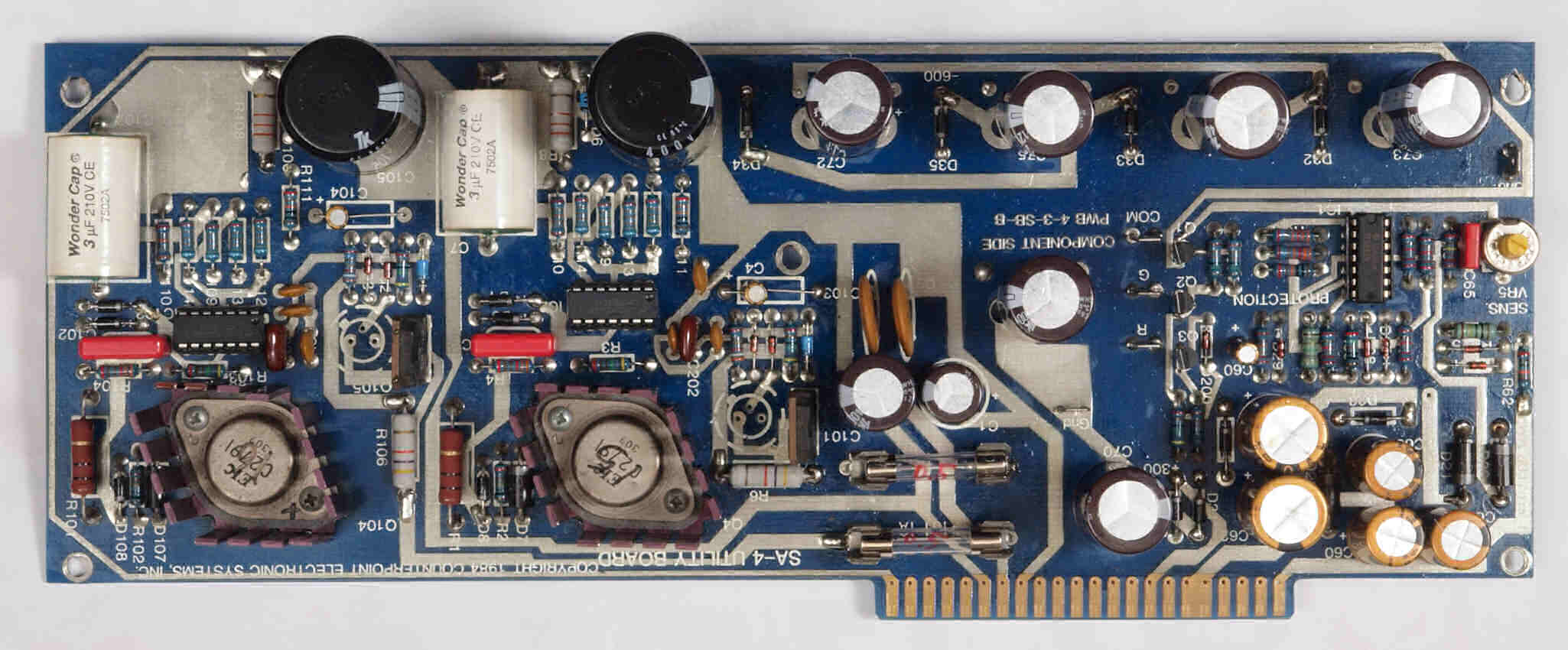

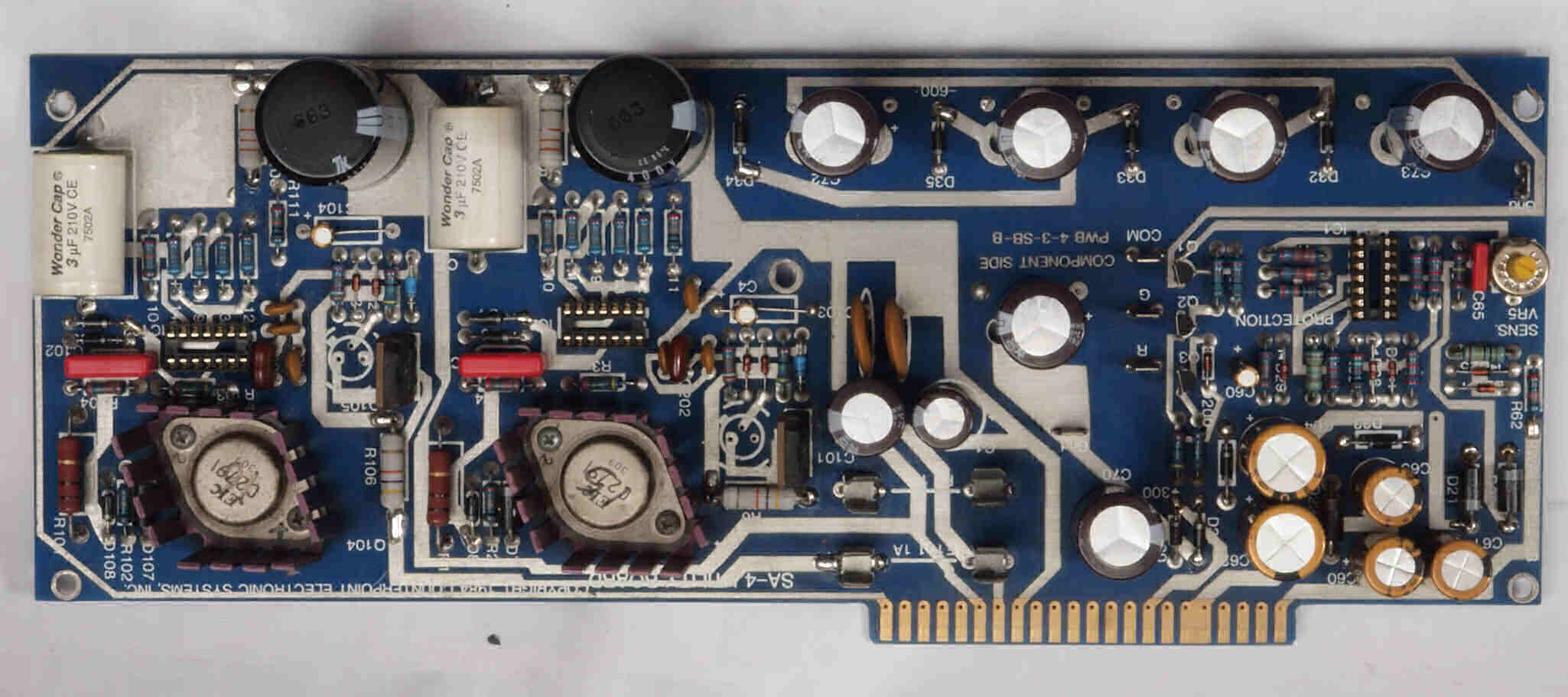

C35. 完成電源基板。  洗浄後、コートを塗布。OP−AMP1個、定電圧IC2個交換。

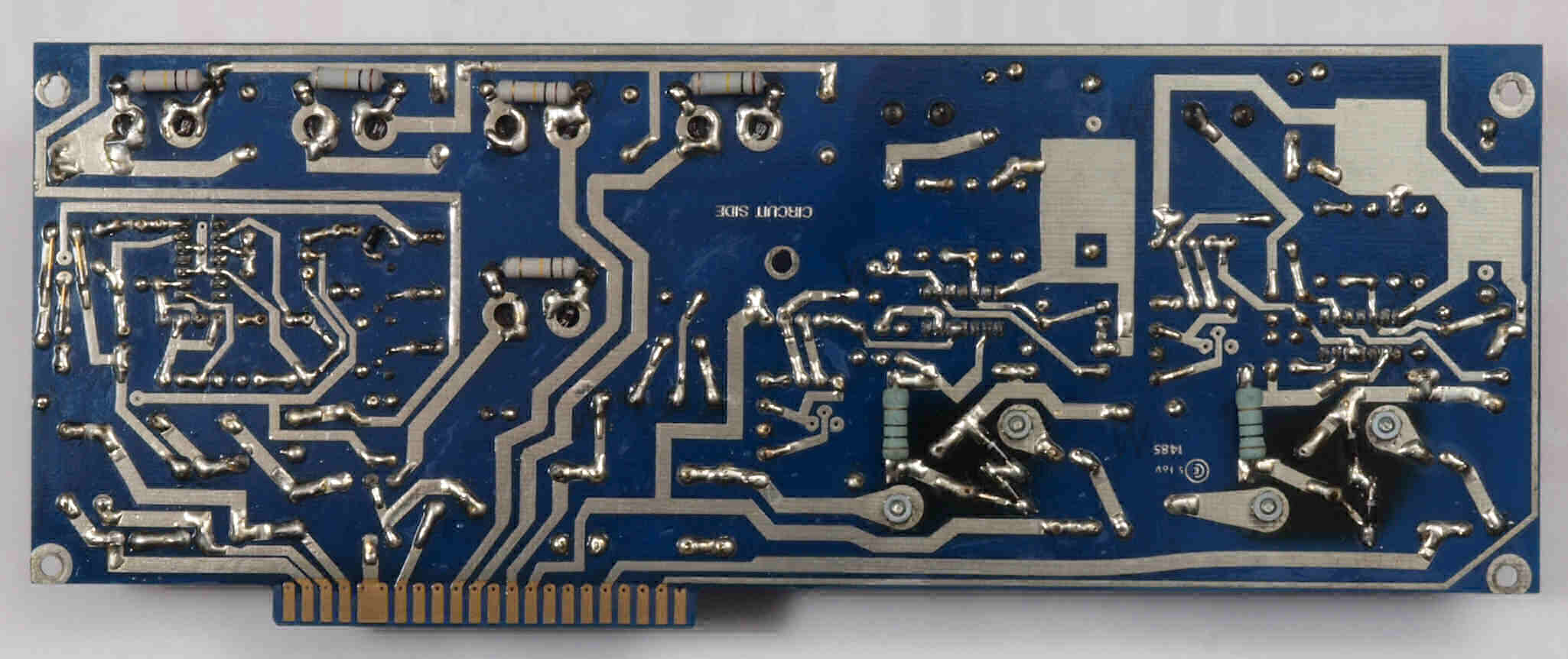

C36. 修理前 電源基板裏。
C362. 修理中 電源基板裏。基板端子に緑青が発生している。
C37. 修理中 電源基板裏。 交換部品を取除。
C38. 修理(半田補正)後 電源基板裏。
C39. 完成電源基板裏。  洗浄後、コートを塗布。
C41. 修理前 入力RCA端子。

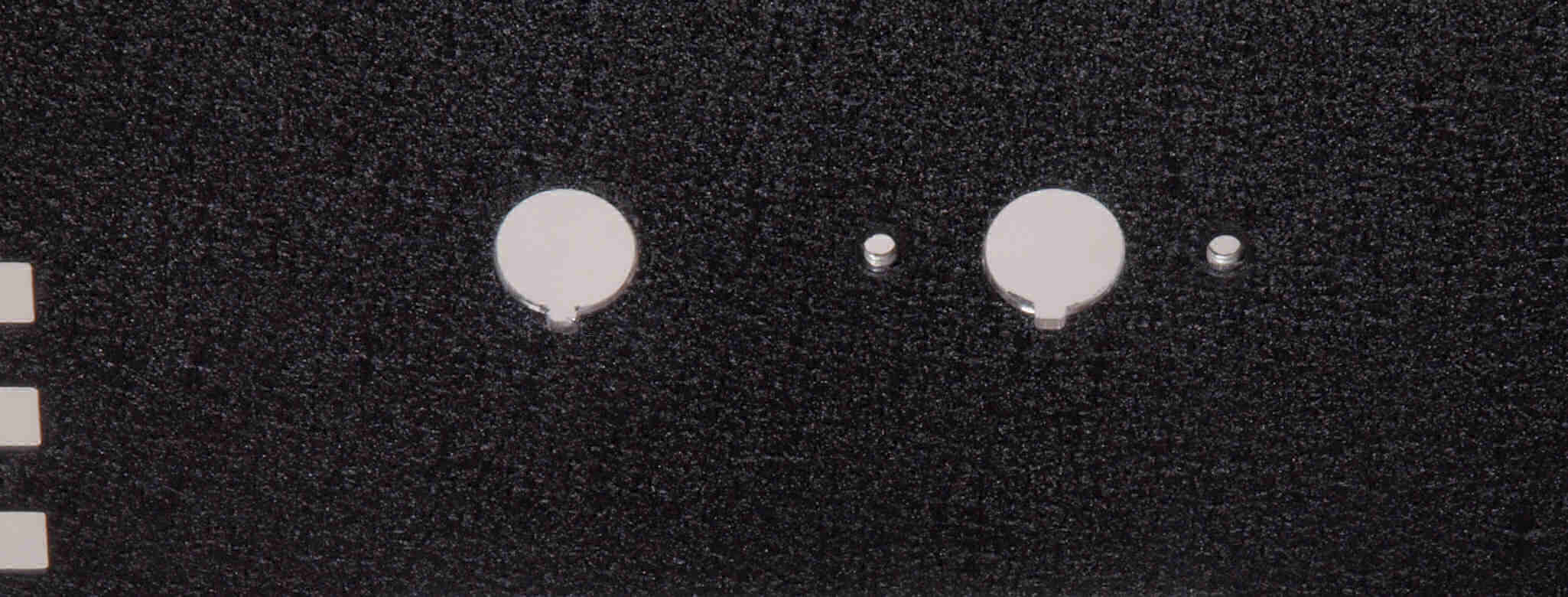

C42. 修理中 入力RCA端子。 穴開け加工する。

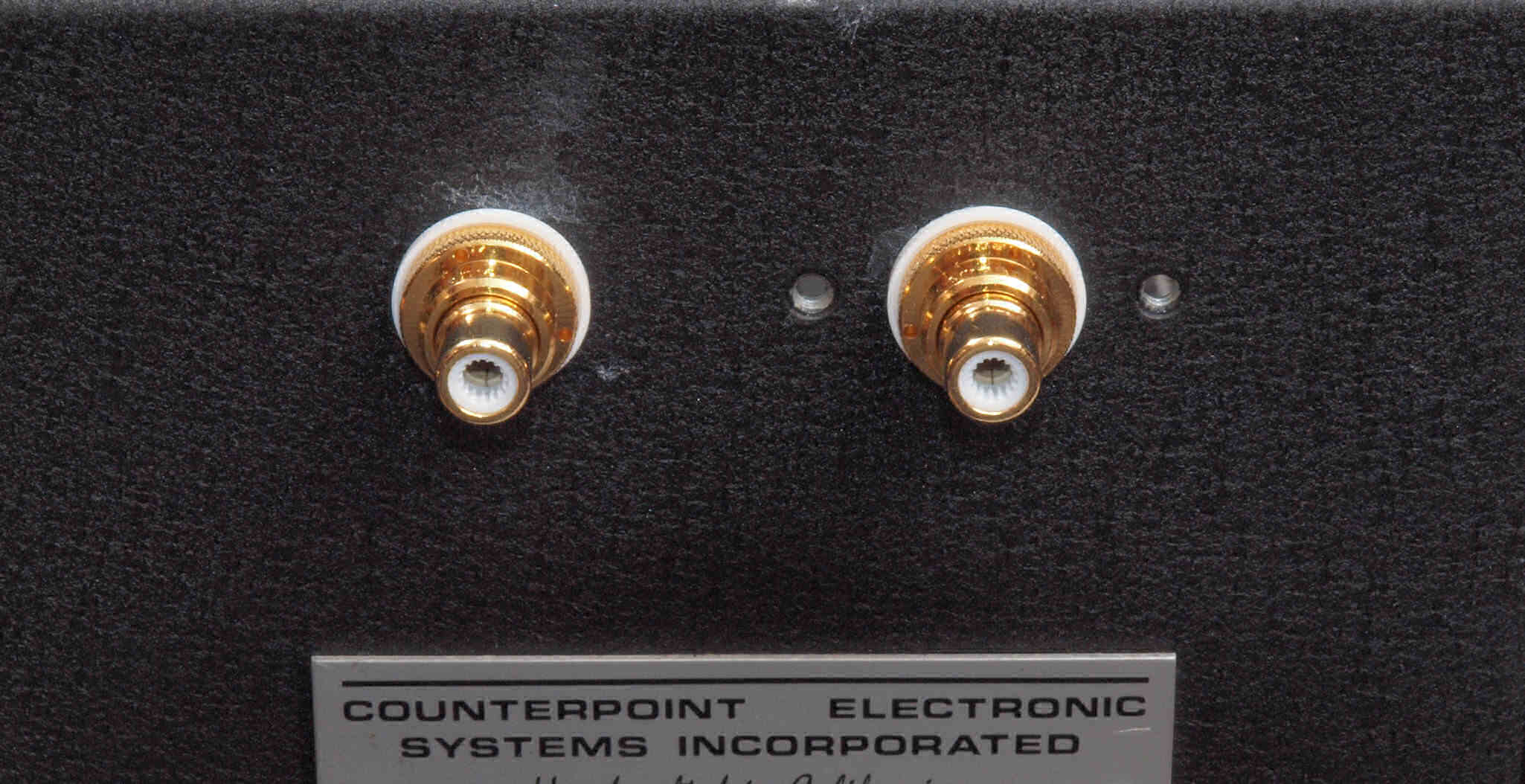

C43. 修理(交換)後 入力RCA端子。WBT−0201使用。
C51. 修理前 SP接続端子。

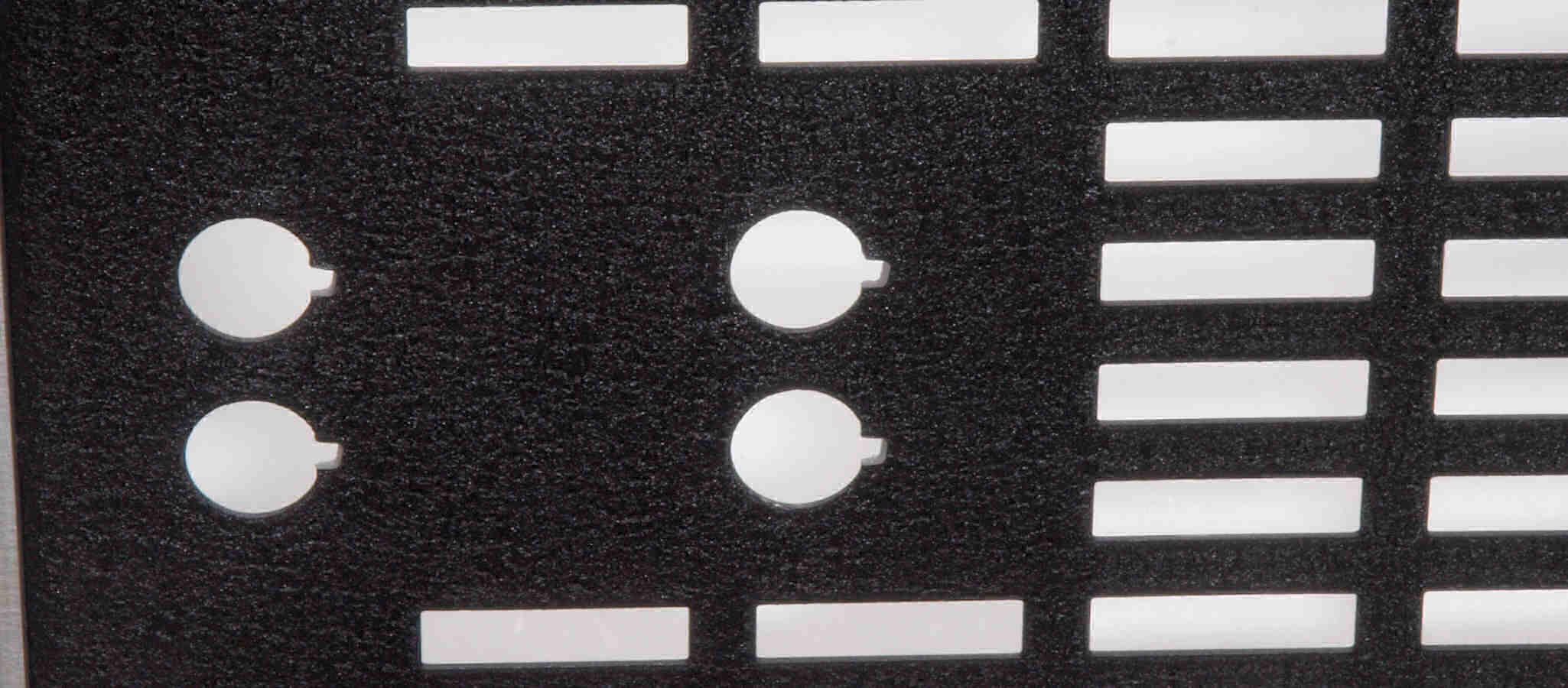

S52. 修理中 SP接続端子。 穴開け加工する。

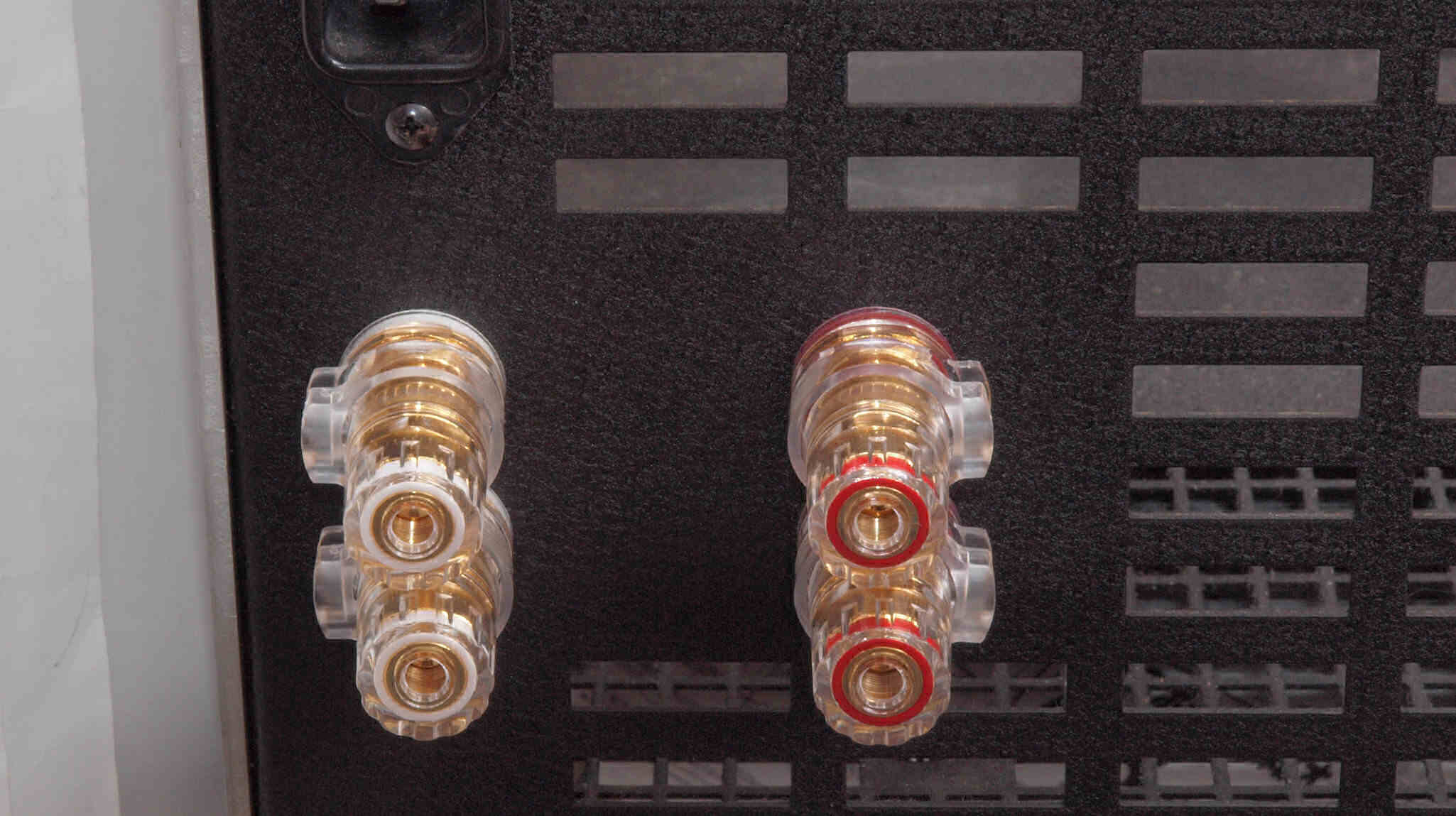

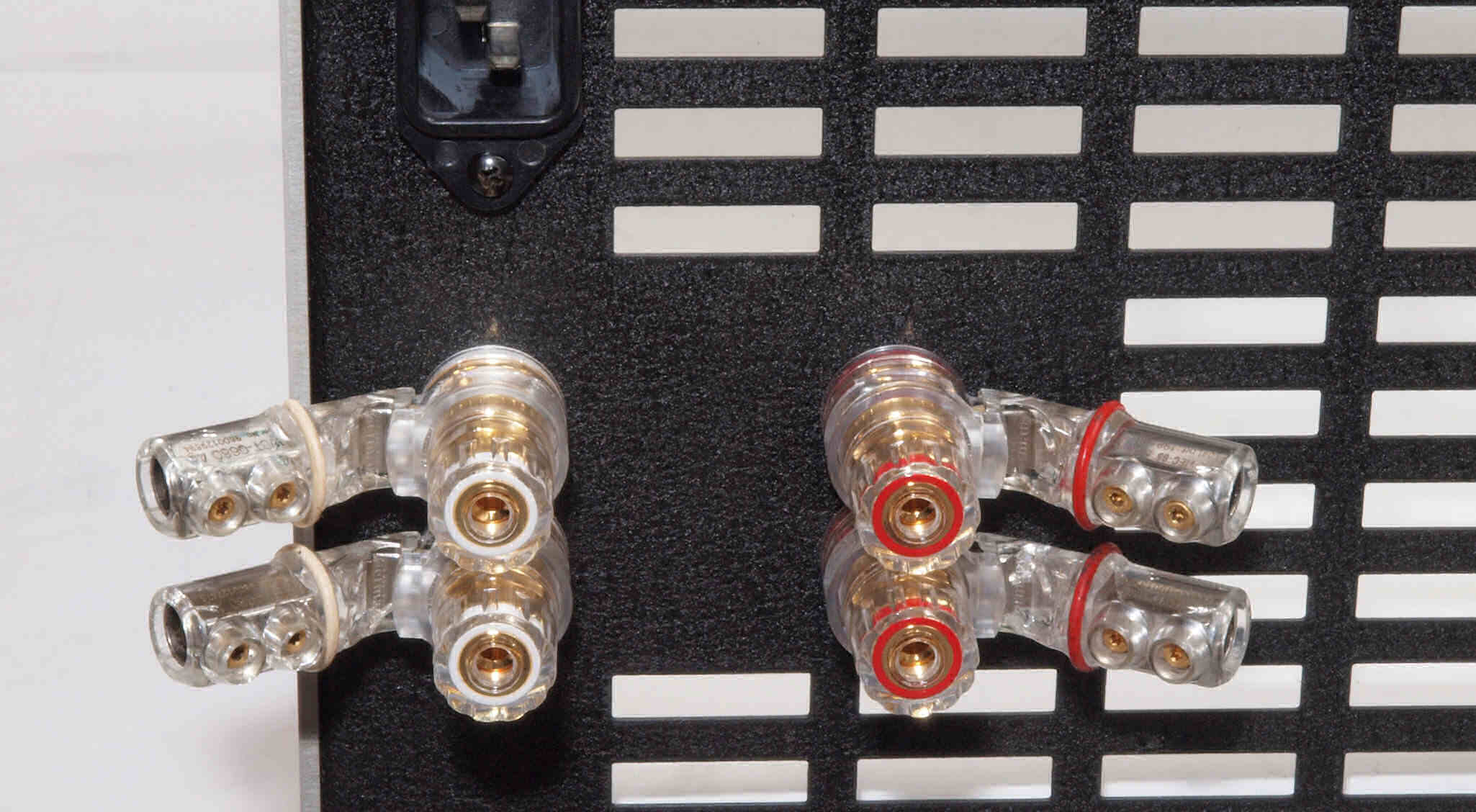

C53.修理(交換)後 SP接続端子。WBT−0735使用。
C54.修理(交換)後 SP接続端子。YラグはWBT 0681Cu

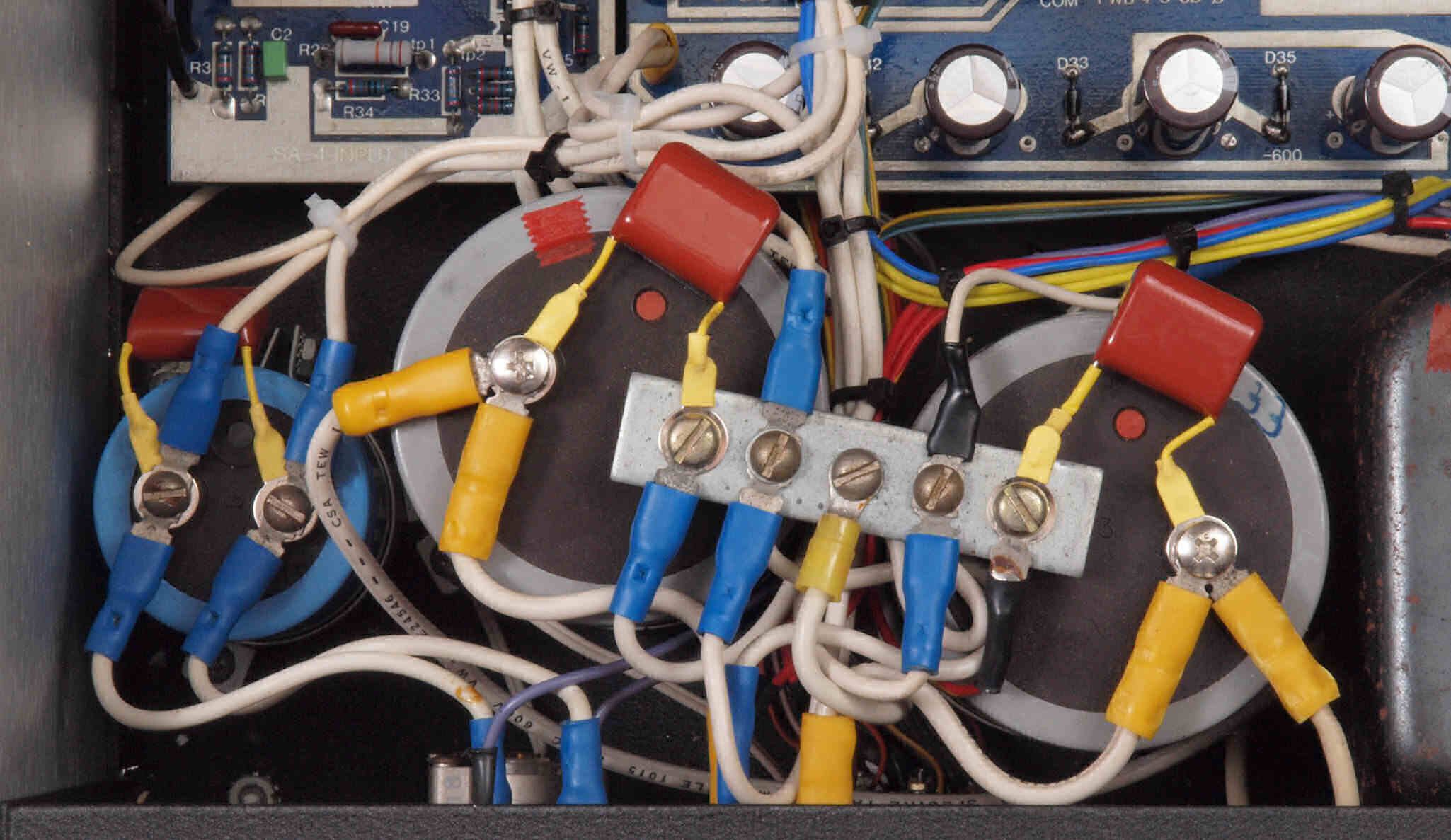

C61.電源ブロック電解コンデンサーにフイルムコンデンサー3個追加。

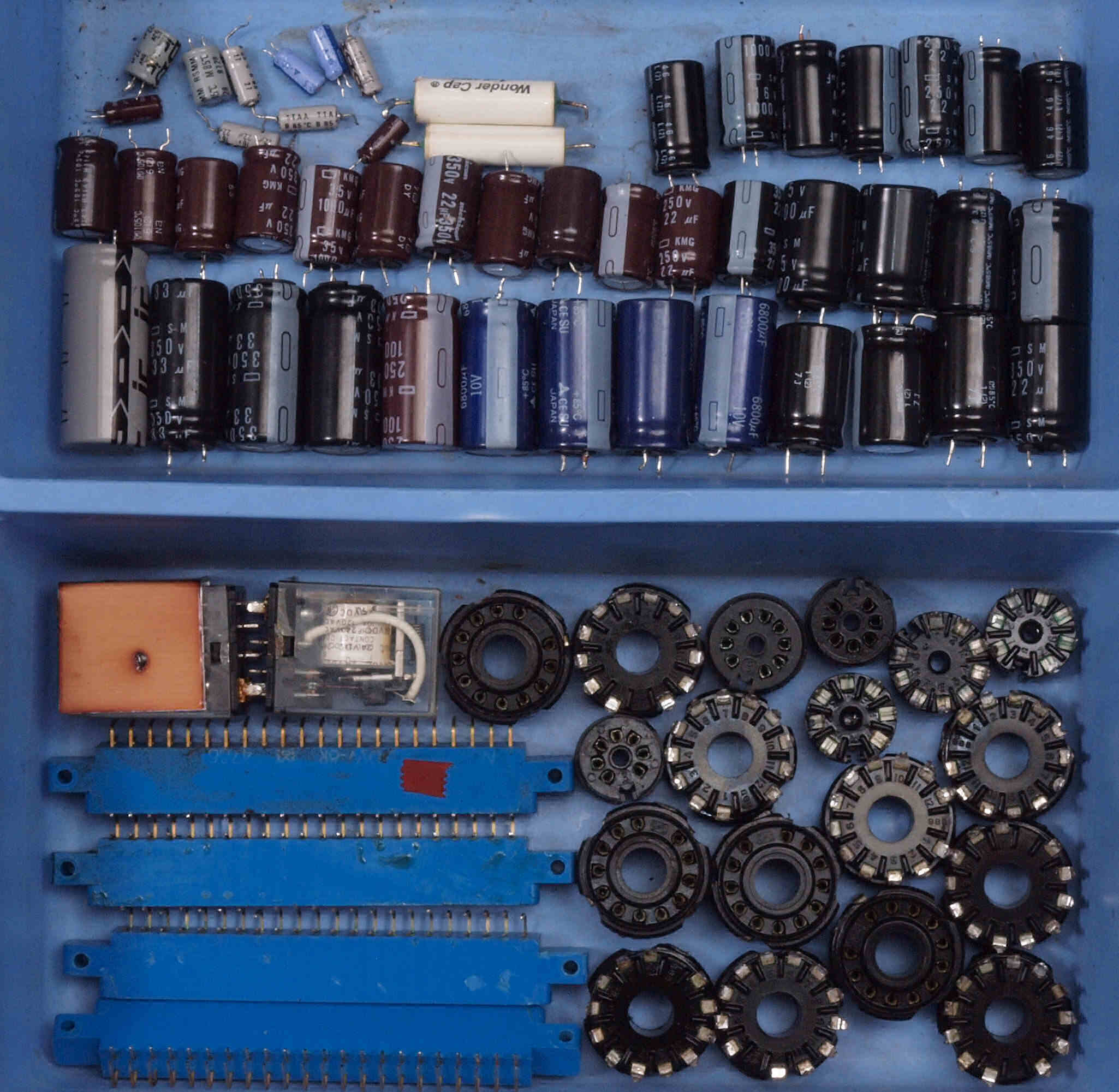

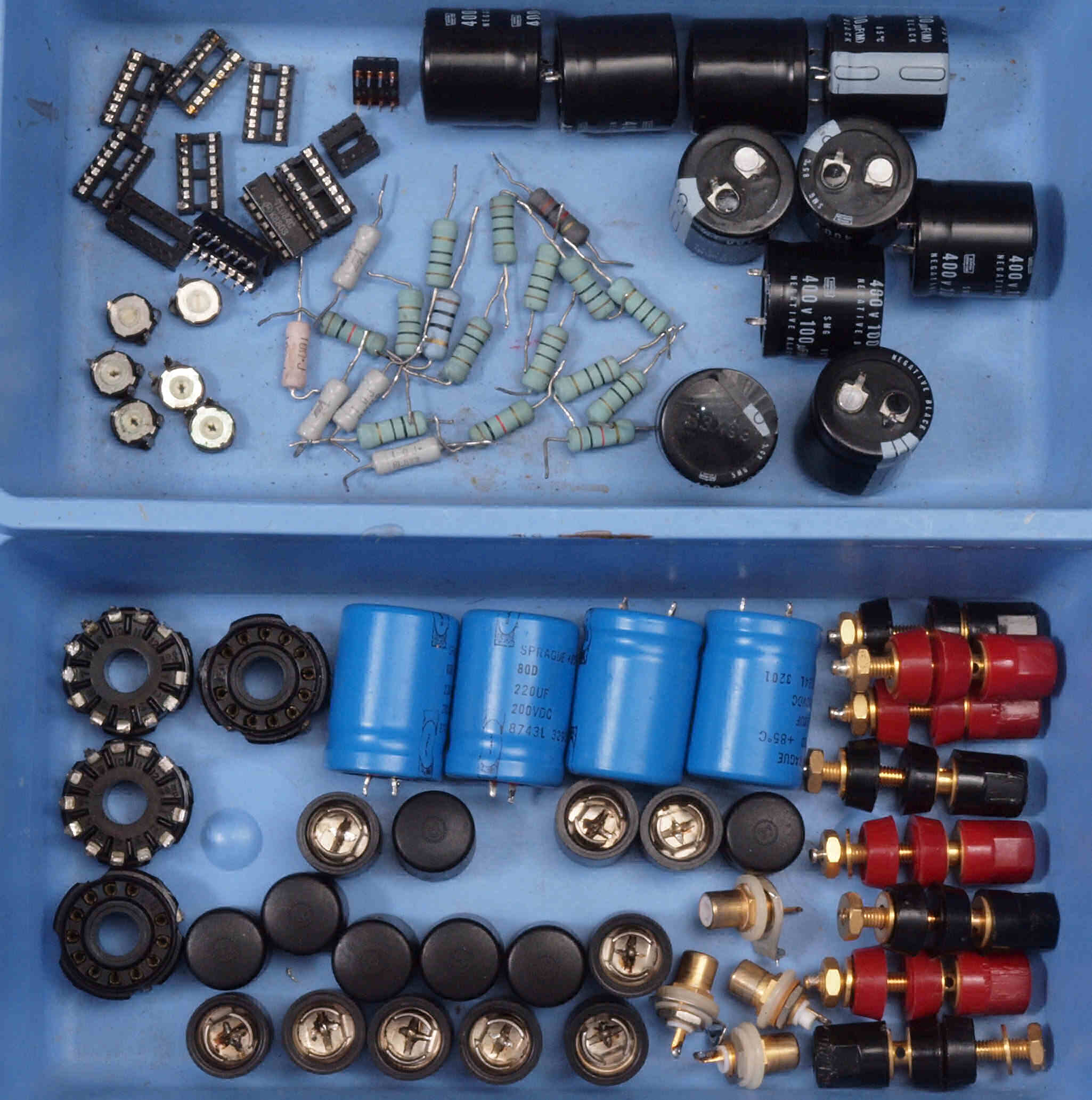

C91.1台目も含む交換部品

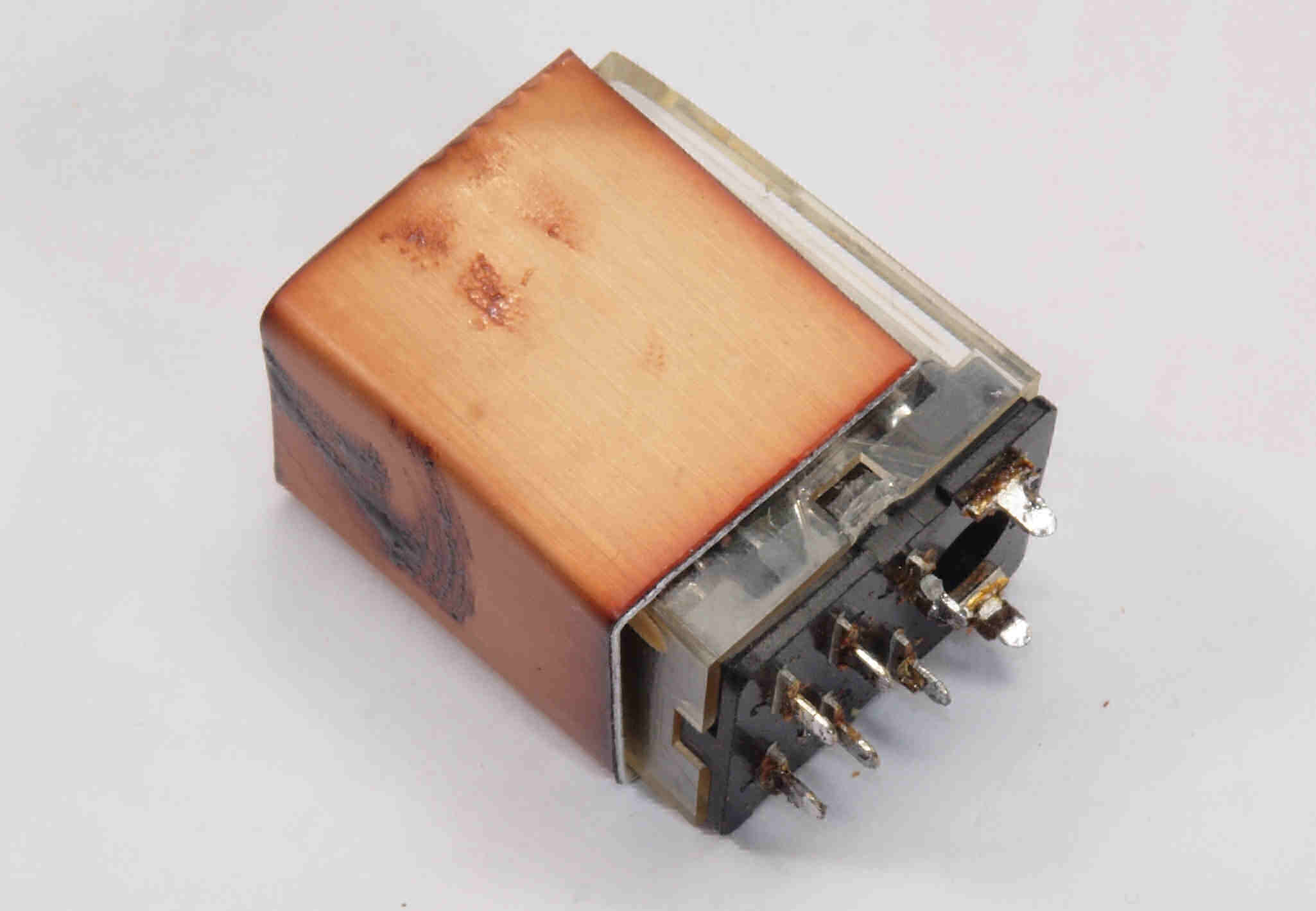

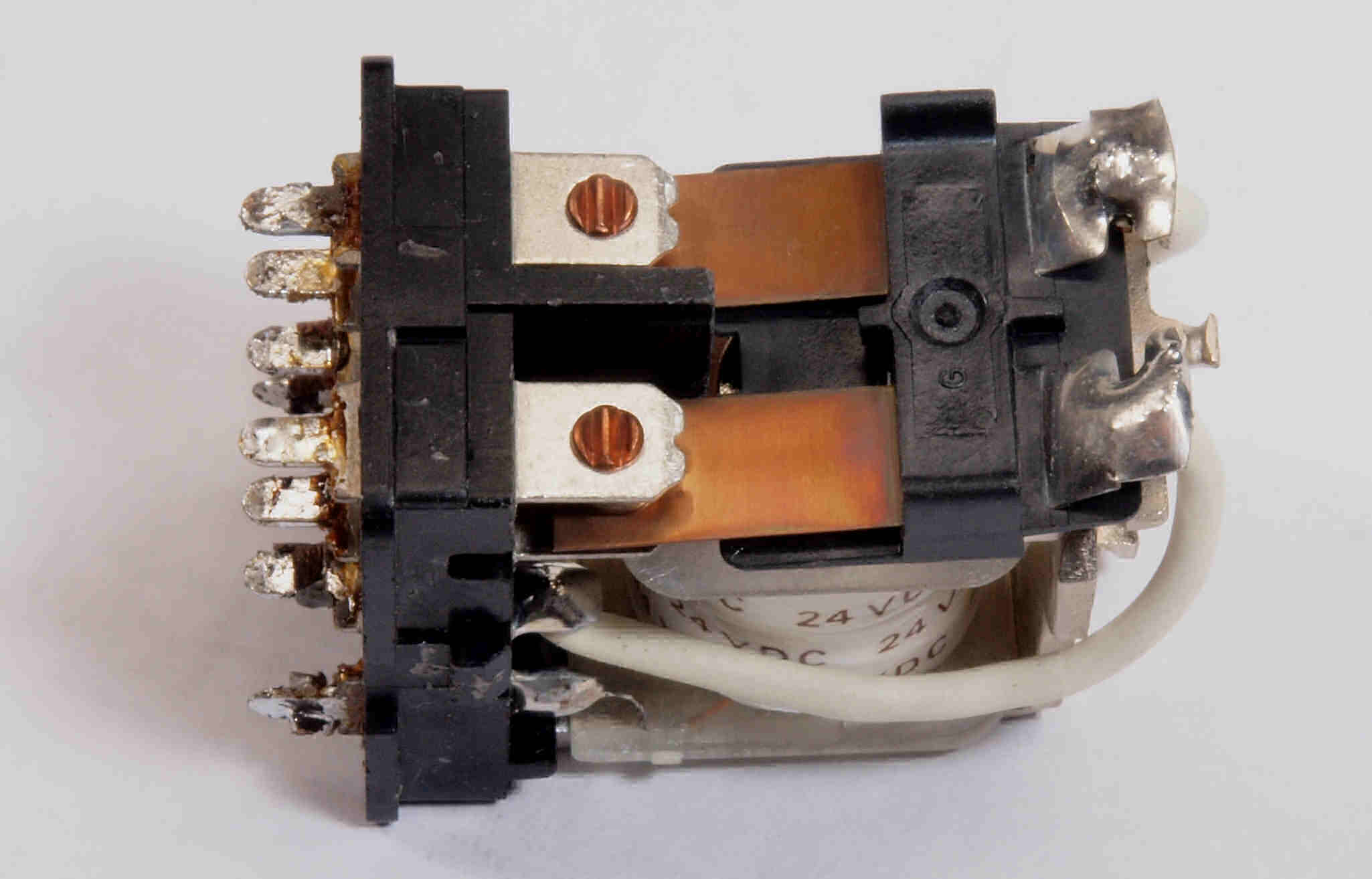

C92.交換部品、SP接続リレー。防護熱対策?
C93..交換部品、SP接続リレー。端子部で無く引き出し部分が焼けている?

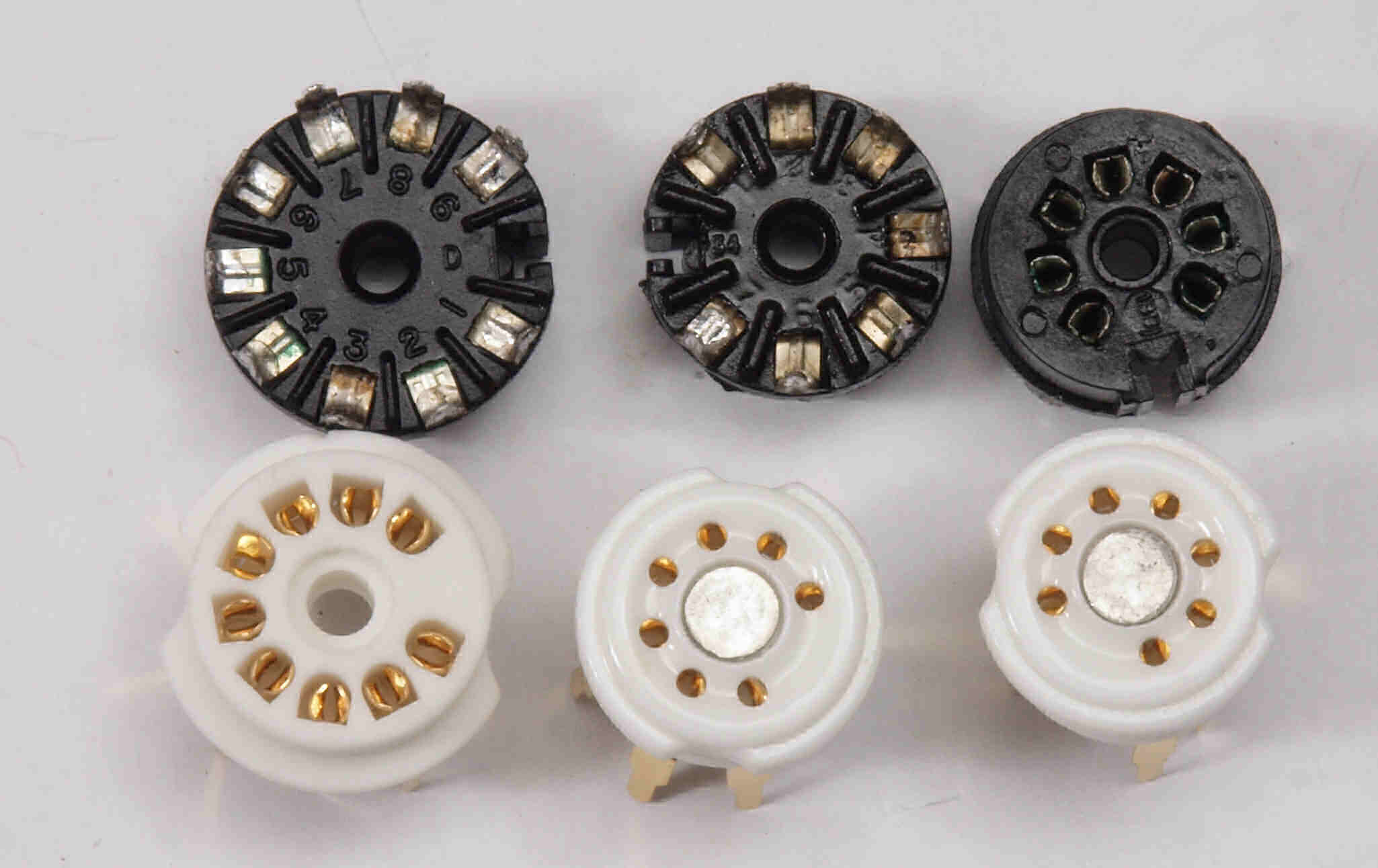

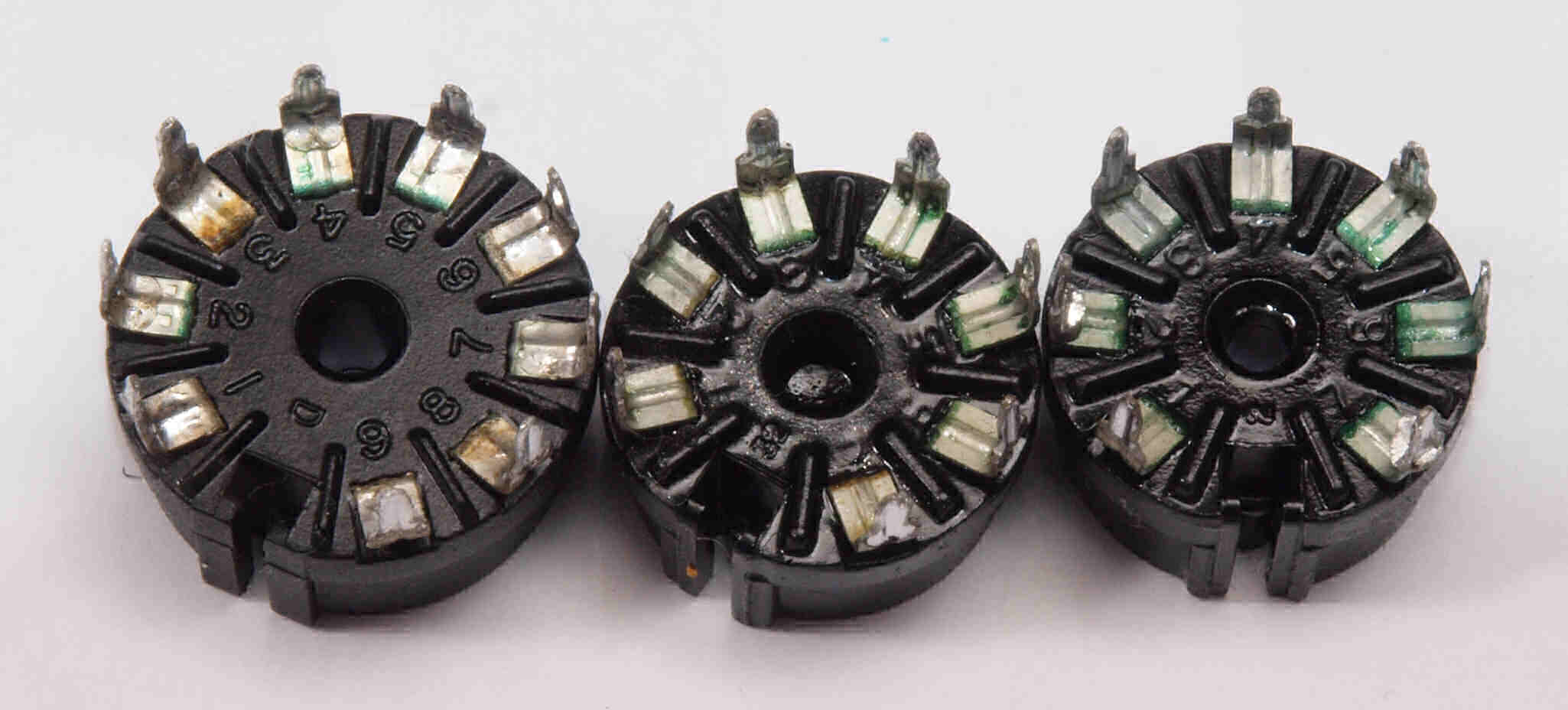

C93.交換部品 MT真空管ソケット。 上=付いていたモールド製、下=交換するステアタイト製。

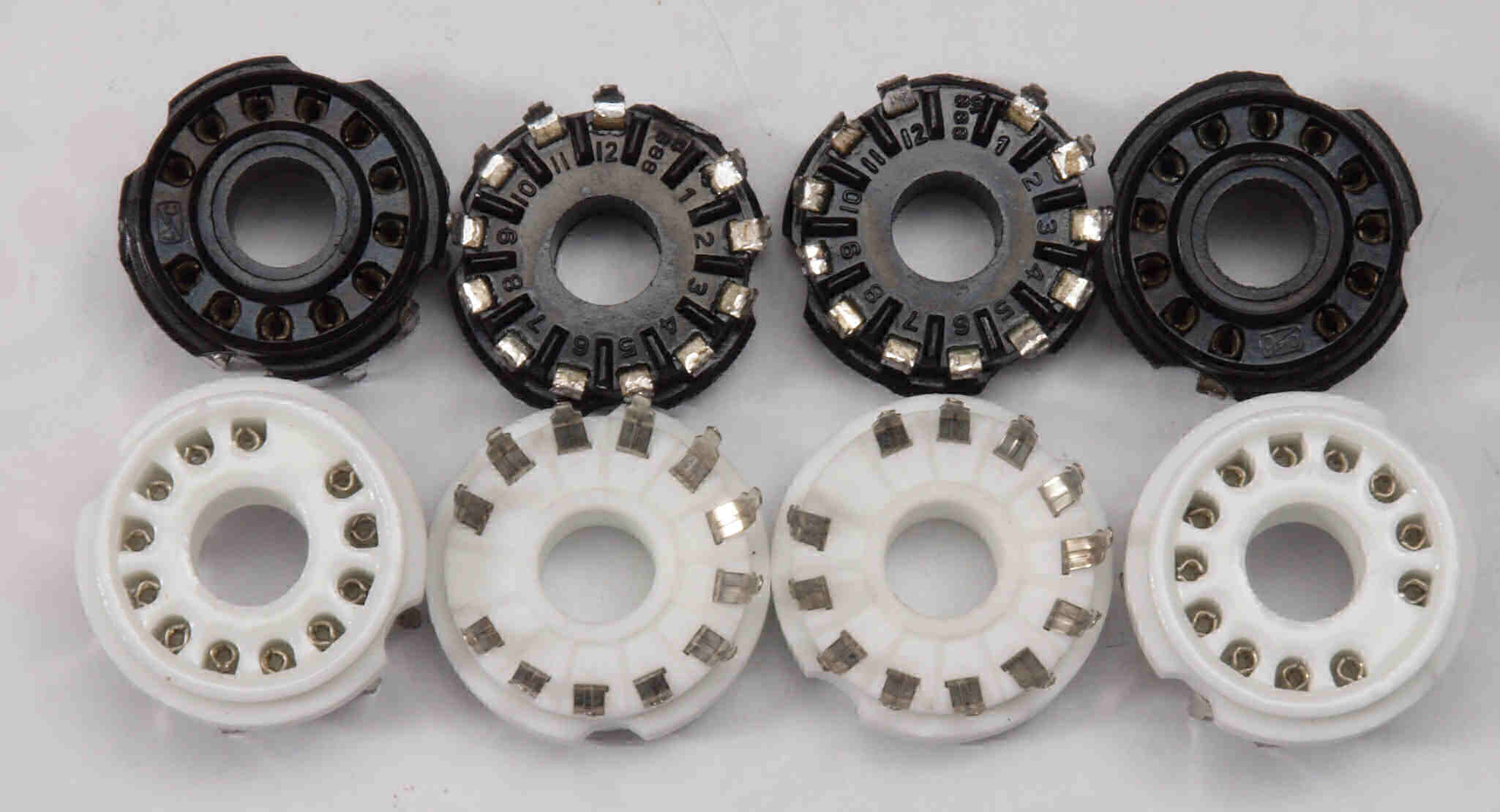

C94.交換部品 6LF6の12ピン・コンパクトロンソケット。 上=付いていたモールド製、下=交換するステアタイト製。
C95.交換部品 6LF6の12ピン・コンパクトロンソケット。
           新しいソケットはラッパ部分の広がりが少ない。よって差し込みは慎重に・丁寧に。

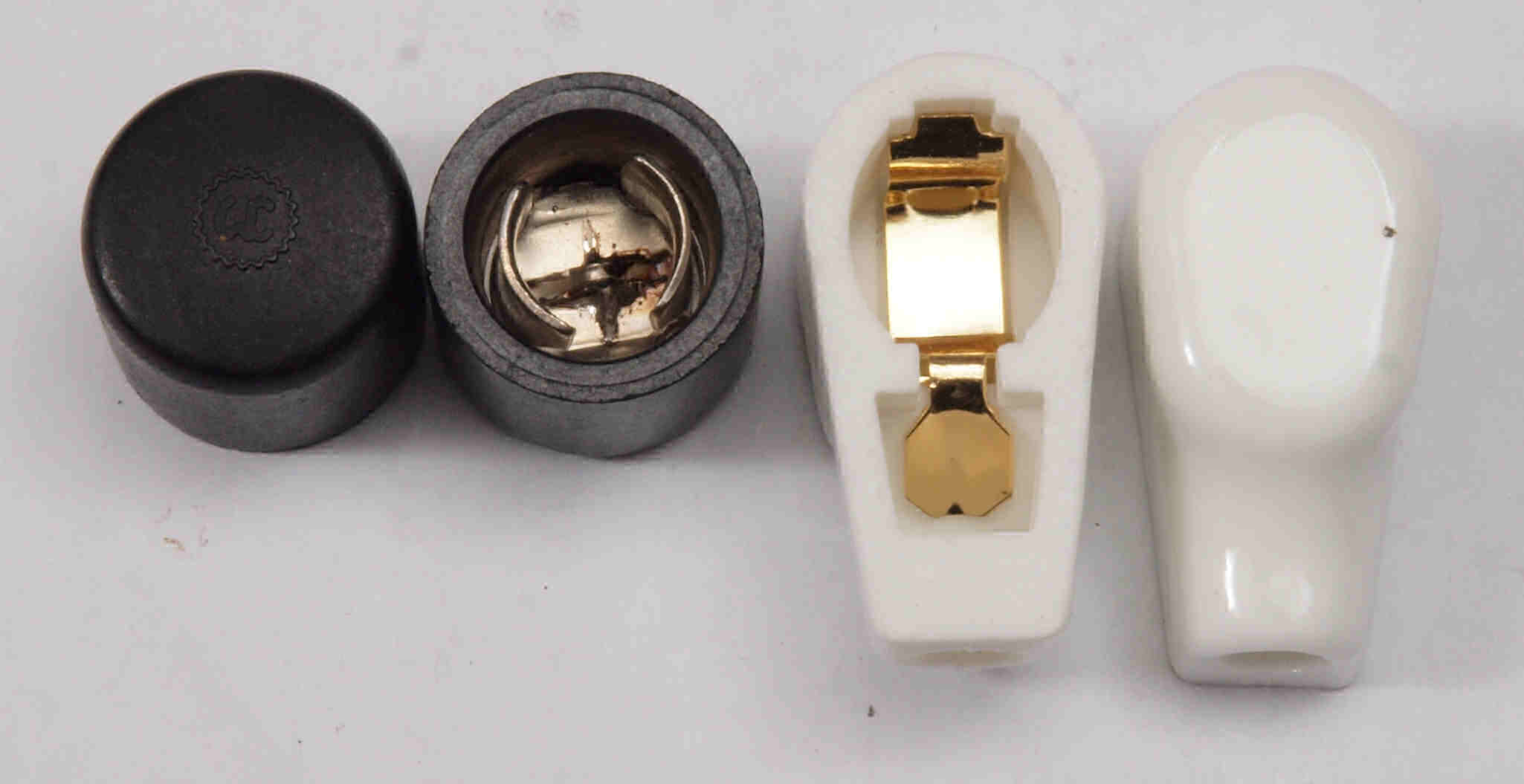

C96.交換部品 6LF6のプレート・キャップ。 左=付いていたモールド製、右=交換するステアタイト製。
CA1. 修理前 上から見る

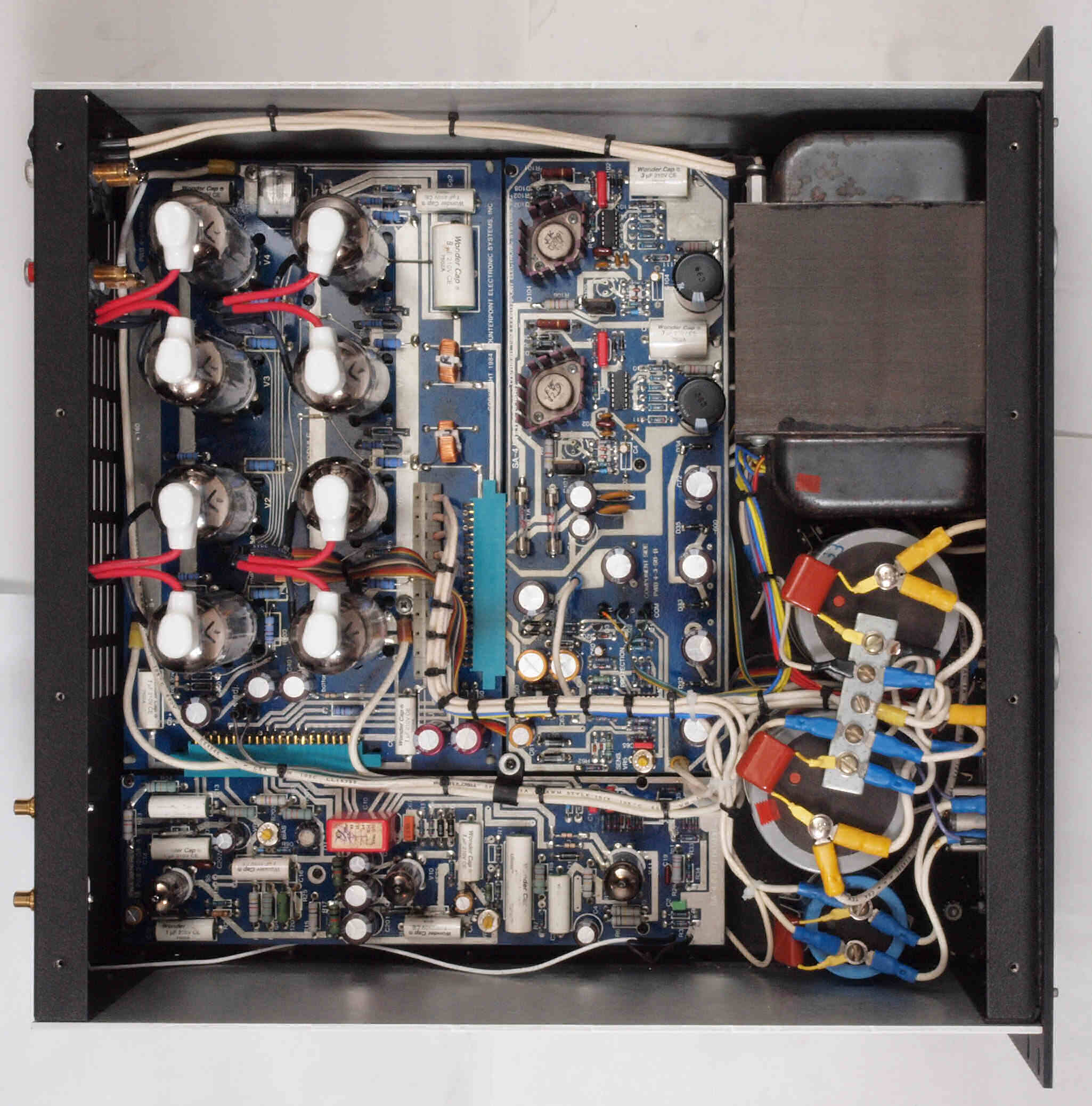

CA2. 修理後 上から見る
E. 調整・測定。画像をクリックすると、大きく(横幅2050ドット)表示されます。

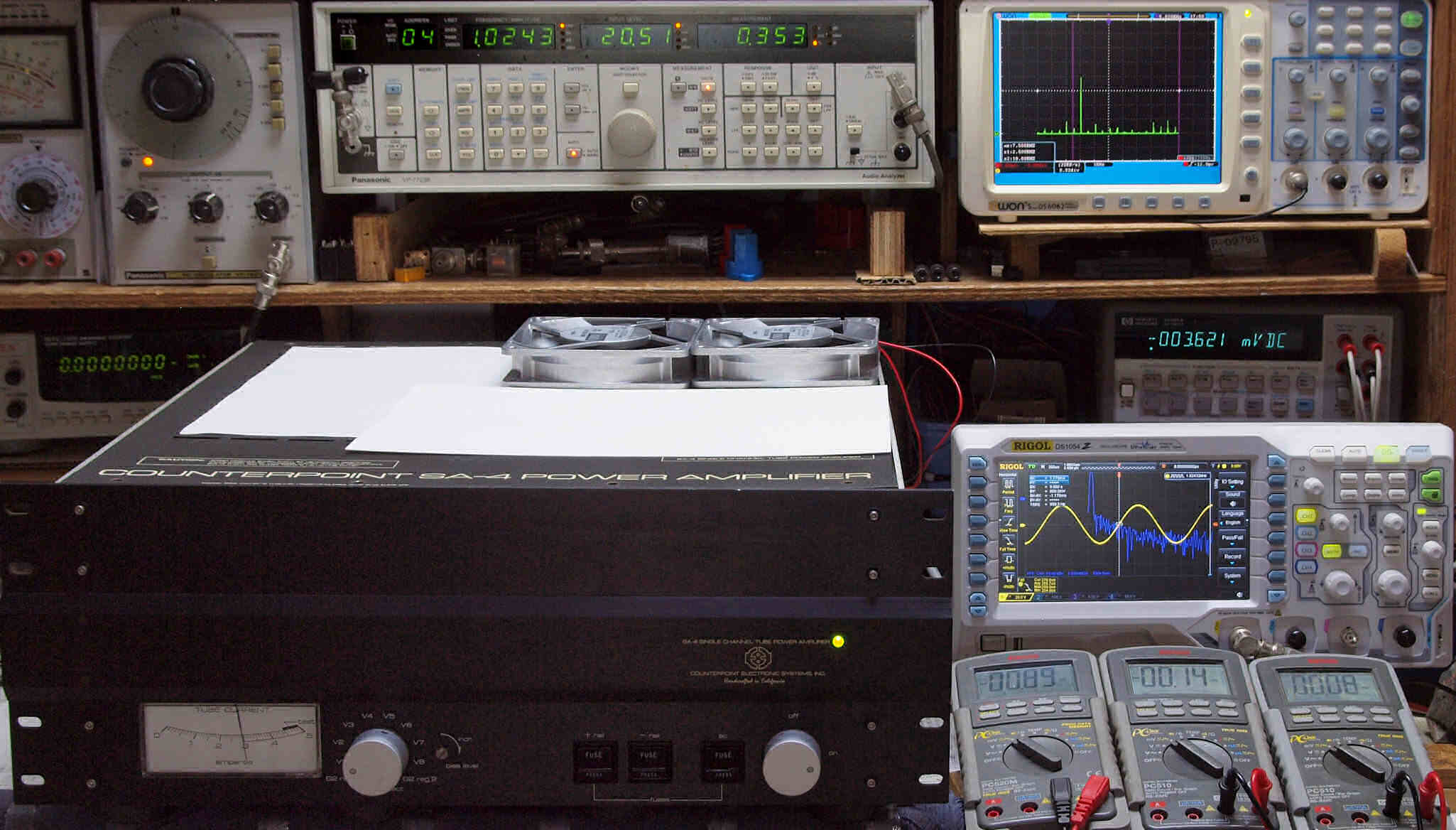

E0. 出力・歪み率測定・調整。
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
測定条件。
使用終段「6LF6」は付いていたのを使用。
バイアス電流値。
6LF6−1=100mA
6LF6−2=100mA
6LF6−3=80mA
6LF6−4=80mA
6LF6−5=75mA
6LF6−6=80mA
6LF6−7=100mA
6LF6−8=70mA
飽和出力は200Wを越えます。
E1. 50Hz入力、SP出力電圧30V=112.5W出力、 0.631%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

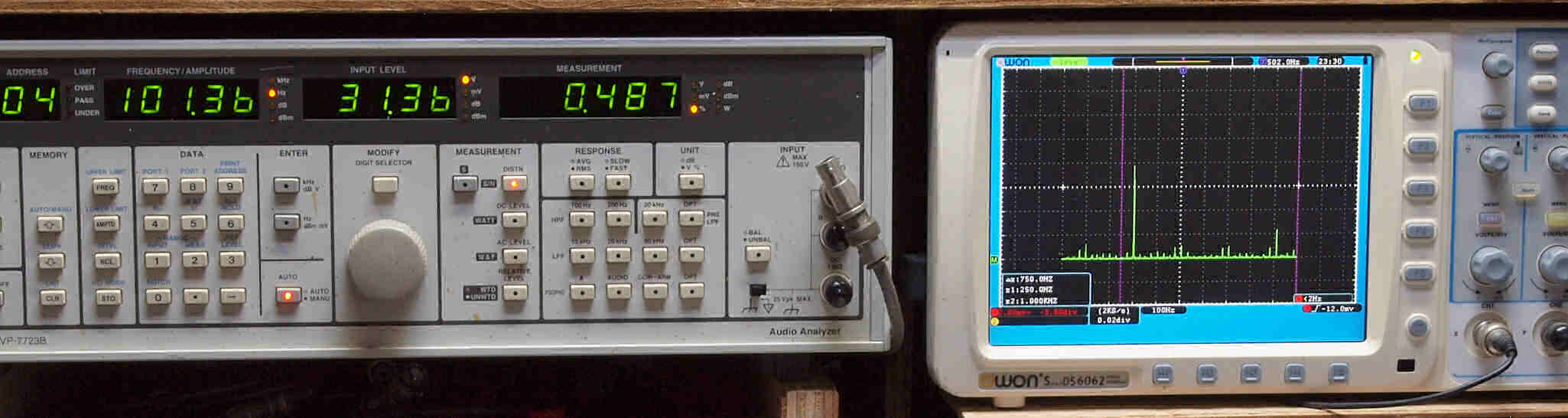

E2. 100Hz入力、SP出力電圧30V=112.5W出力、 0.487%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

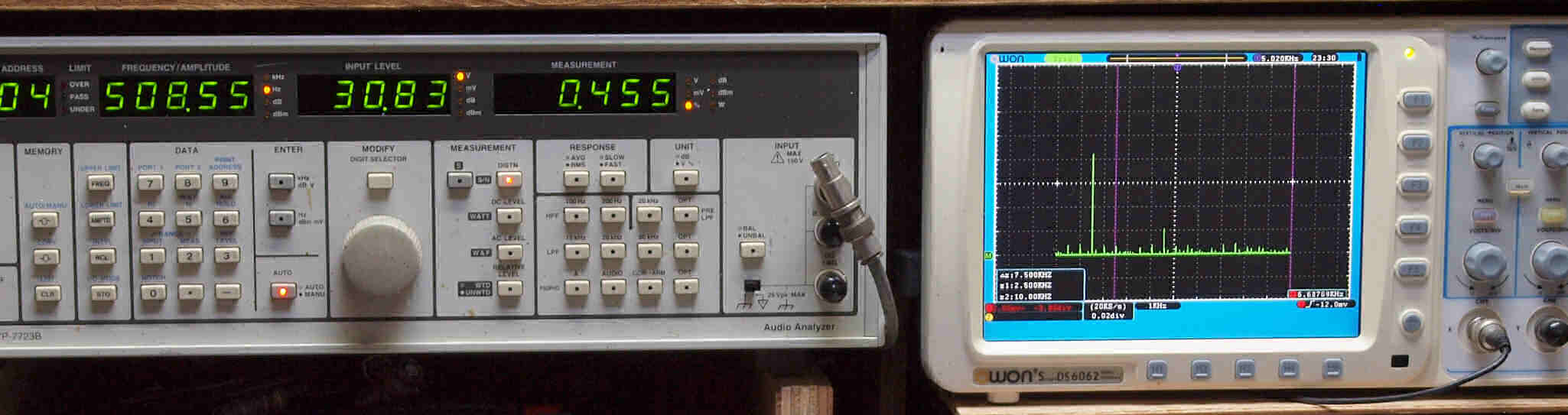

E3. 500Hz入力、SP出力電圧30V=112.5W出力、 0.455歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

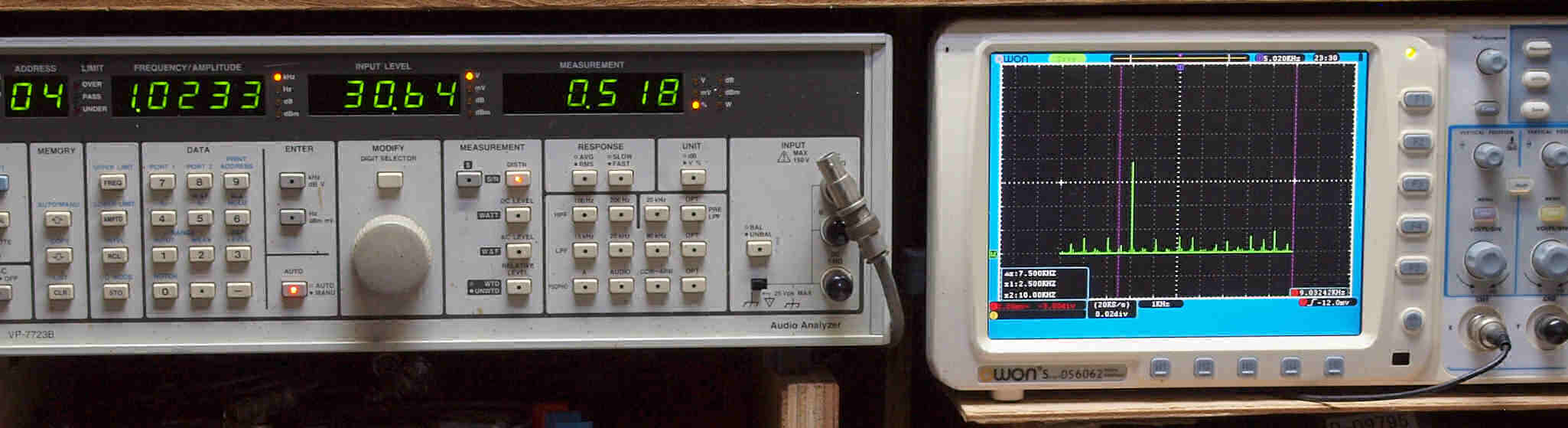

E4. 1kHz入力、SP出力電圧30V=112.5W出力、 0.518%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E5. 5kHz入力、SP出力電圧30V=112.5W出力、 0.928%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

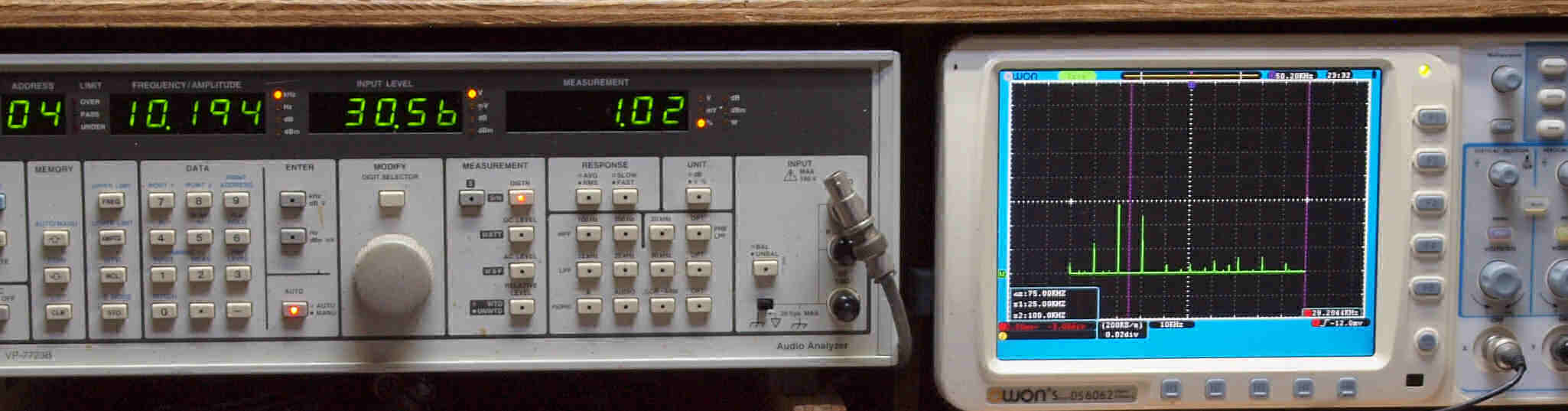

E6. 10kHz入力、SP出力電圧30V=112.5W出力、 1.02%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

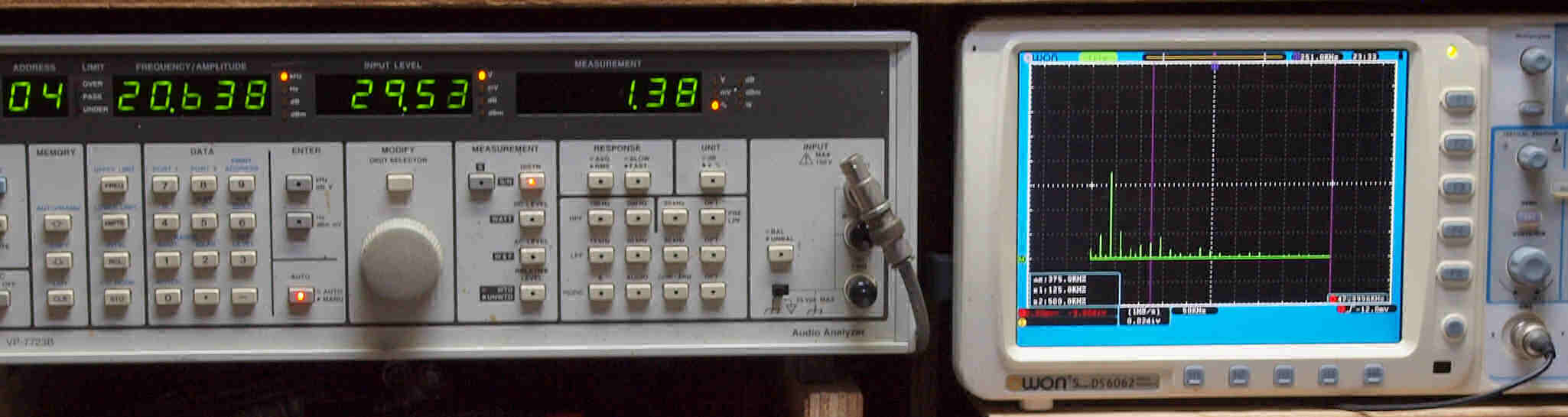

E7. 50kHz入力、SP出力電圧30V=112.5W出力、 1.39%歪み。
              「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。
E9. 出力真空管「6LF6」の真上で、24V高速フアンが全回転で吸出クーリング。

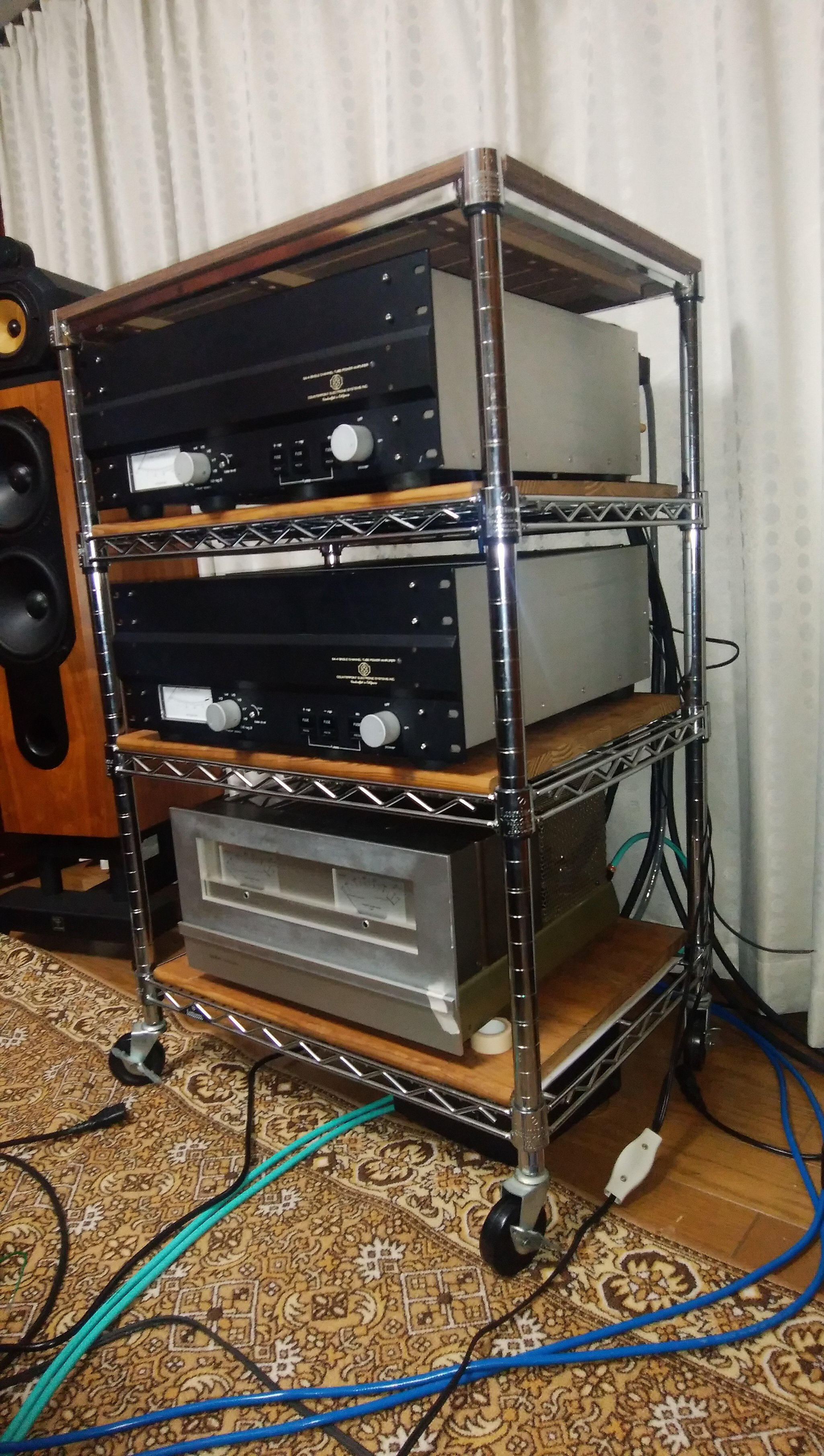

Y0. ユーザー宅への設置状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

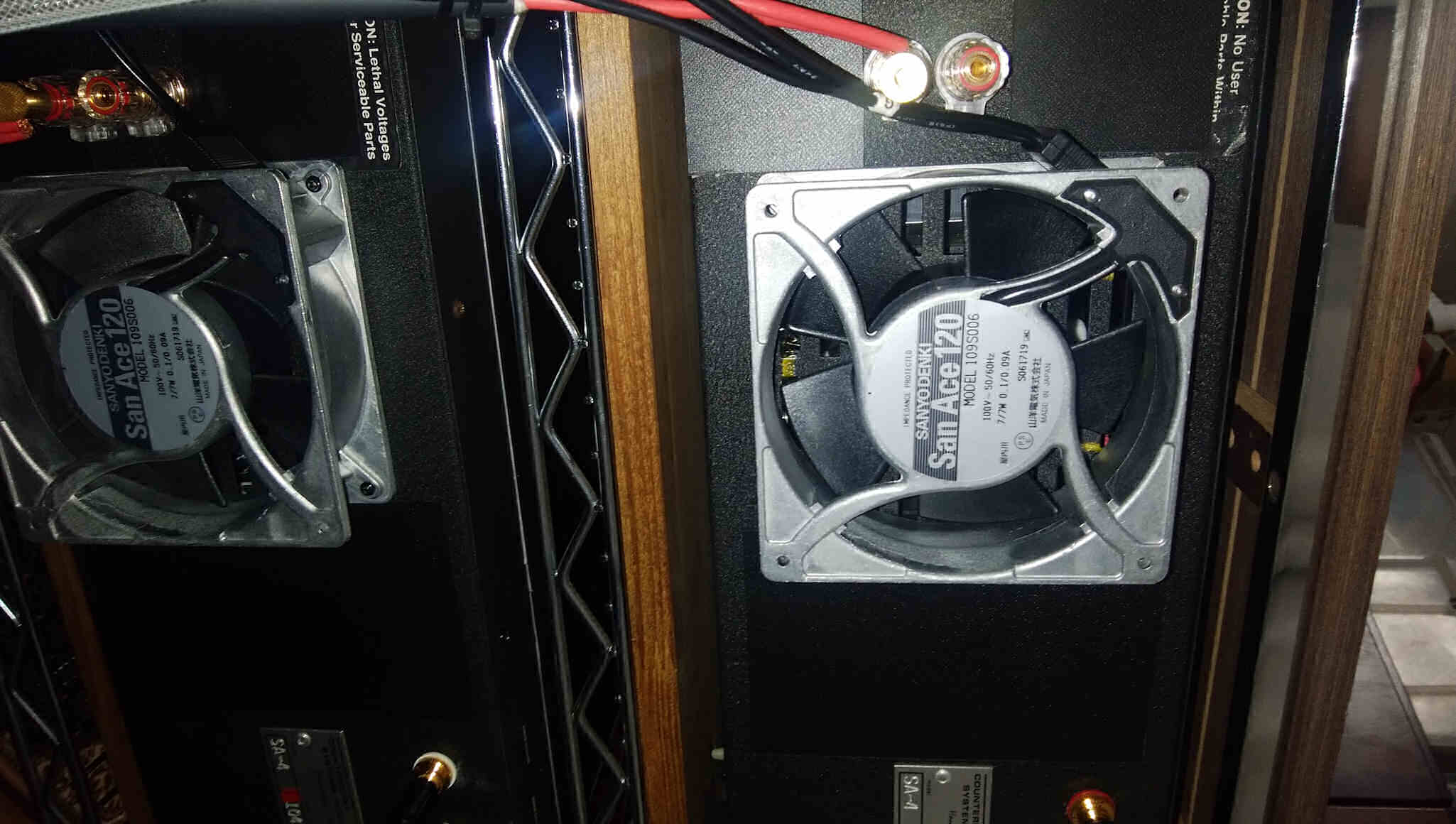

Y2. 冷却フアン設置の様子。
S. CounterPoint SA−4 の仕様(マニアル・カタログより)
型式 管球式モノラルパワーアンプ SA−4
出力 140W(8Ω)
280W(16Ω)
周波数帯域幅 0.1Hz〜50kHz
歪率 0.1%以下(最大出力時)
0.02%(20W出力時)
使用真空管 ECC83
6LF6 x8
6FS5 x2
電源電圧 AC100V、50Hz/60Hz
消費電力 200W(通常使用時)、700W(実行出力時)
外形寸法 幅480x高さ170x奥行480mm
重量 26kg
その他 ブループリント基盤..後期型
グレイ基盤..前期型。
価格 ¥1,000,000(1台、1984年発売)
¥900,000(1台、年代不明)
